Что такое катушка индуктивности и дроссель

Катушка индуктивности — это электронный компонент, который представляет собой провод, намотанный в виде спирали на каркас. Основной характеристикой катушки является ее индуктивность, измеряемая в генри (Гн). Дроссель — это разновидность катушки индуктивности, которая используется для фильтрации высокочастотных помех.

Катушки индуктивности и дроссели широко применяются в различных электронных устройствах:

  • В колебательных контурах радиоприемников и передатчиков
  • В фильтрах источников питания
  • В импульсных преобразователях напряжения
  • В антенных согласующих устройствах
  • В измерительной технике

Часто возникает необходимость самостоятельно изготовить катушку индуктивности с нужными параметрами. Рассмотрим подробно, как это сделать.


Расчет параметров катушки индуктивности

Перед намоткой катушки необходимо рассчитать ее основные параметры:

  • Индуктивность (L)
  • Диаметр каркаса (D)
  • Длина намотки (l)
  • Диаметр провода (d)
  • Число витков (N)

Для расчета можно воспользоваться следующей формулой:

L = (μ0 * N^2 * S) / l

Где:

  • L — индуктивность в Генри
  • μ0 — магнитная постоянная (4π * 10^-7 Гн/м)
  • N — число витков
  • S — площадь поперечного сечения катушки в м^2
  • l — длина намотки в м

Как правильно использовать эту формулу для расчета параметров катушки?

Пошаговая инструкция по расчету катушки индуктивности

  1. Определите требуемую индуктивность L
  2. Выберите диаметр каркаса D
  3. Задайте примерную длину намотки l
  4. Рассчитайте площадь сечения S = π * (D/2)^2
  5. Подставьте значения в формулу и выразите N
  6. Округлите полученное число витков до целого
  7. Выберите диаметр провода d
  8. Уточните длину намотки l = N * d

Для упрощения расчетов рекомендуется использовать специальные онлайн-калькуляторы или программы.

Необходимые материалы и инструменты

Для намотки катушки индуктивности вам потребуется:


  • Каркас (пластиковая или картонная трубка подходящего диаметра)
  • Медный эмалированный провод нужного сечения
  • Наждачная бумага для зачистки концов провода
  • Паяльник и припой для фиксации концов
  • Линейка и карандаш для разметки
  • Кусачки и плоскогубцы

Какие еще инструменты могут пригодиться при намотке катушек?

Процесс намотки катушки индуктивности

Намотка катушки индуктивности выполняется в следующей последовательности:

  1. Подготовьте каркас, очистив и обезжирив его поверхность
  2. Отмерьте и отметьте на каркасе длину намотки
  3. Просверлите отверстия для фиксации концов провода
  4. Закрепите начало провода в одном из отверстий
  5. Равномерно наматывайте провод виток к витку
  6. Закрепите конец провода во втором отверстии
  7. Зачистите и залудите выводы катушки

Для получения качественной катушки важно обеспечить плотную и равномерную намотку витков.

Проверка и настройка готовой катушки

После намотки необходимо проверить параметры полученной катушки:

  • Измерьте индуктивность с помощью RLC-метра
  • Проверьте отсутствие межвитковых замыканий
  • При необходимости подстройте индуктивность, изменяя количество витков

Как еще можно проверить качество намотки катушки индуктивности?


Особенности намотки разных типов катушек

Существуют различные конструкции катушек индуктивности, каждая со своими особенностями намотки:

Однослойные катушки

Простейший вариант с намоткой в один слой. Обеспечивает хорошую добротность, но имеет ограниченную индуктивность.

Многослойные катушки

Позволяют получить большую индуктивность при тех же габаритах. Требуют изоляции между слоями.

Тороидальные катушки

Наматываются на кольцевой сердечник. Обладают минимальным внешним полем рассеяния.

Катушки с сердечником

Применение ферромагнитного сердечника увеличивает индуктивность. Требуют особой аккуратности при намотке.

Какие еще типы катушек индуктивности вы знаете?

Типичные ошибки при намотке катушек

При самостоятельном изготовлении катушек индуктивности часто допускаются следующие ошибки:

  • Неправильный расчет параметров
  • Неравномерная намотка витков
  • Повреждение изоляции провода
  • Некачественная фиксация концов обмотки
  • Неверный выбор материала каркаса

Как избежать этих ошибок и получить катушку с нужными характеристиками?


Советы по улучшению характеристик катушек

Для повышения качества самодельных катушек индуктивности рекомендуется:

  • Использовать каркасы из качественных диэлектриков
  • Применять провод с качественной изоляцией
  • Обеспечивать максимально плотную намотку
  • Фиксировать обмотку специальным лаком
  • Экранировать катушку для уменьшения потерь

Какие еще способы можно использовать для улучшения параметров катушек индуктивности?


Расчет дросселей на резисторах МЛТ и ферритовых сердечниках

Самодельные дроссели на основе резисторов МЛТ и ферритовых сердечников 2,8мм, а также на каркасах произвольного диаметра. Изготовление дросселя, намотанного медным проводником на резисторе МЛТ является недорогим и простым способом получения малогабаритного электронного компонента.

Такие дроссели часто можно встретить в схемах радиопередатчиков, радиоприемников, трансиверов, телевизоров, антенных усилителей и другой радиоэлектронной техники.

Рис. 1. Самодельные дроссели на основе резисторов МЛТ.

Ниже будет представлена простая форма-калькулятор, а также программа для расчета индуктивности и количества витков провода для дросселей на:

  1. Корпусах резисторов МЛТ-0,125, МЛТ-0,25, МЛТ-1, МЛТ-2;
  2. Ферритовых сердечниках диаметром 2,8мм;
  3. Корпусах произвольного диаметра.

Таким образом мы получаем дроссель без сердечника, удобным каркасом которому служит корпус высокоомного резистора.

Внимание: онлайн калькулятор и программа выполняют приблизительные расчеты на основе предоставленной формулы.

Формула для расчета

В большинстве случаев очень точная индуктивность дросселя не является критическим фактором, поэтому дроссель без сердечника можно намотать на корпусе резистора МЛТ.

Для того чтобы рассчитать необходимое количество витков можно воспользоваться формулой:

N = 32 * SQRT ( L / d )

где:

  • N — необходимое количество витков,
  • L — нужная индуктивность дросселя в мкГн,
  • d — диаметр каркаса (в данном случае каркаса резистора) в мм.

SQRT — функция «корень квадратный из числа».

Для проведения расчетов вы можете воспользоваться нашим онлайн-калькулятором:

Тип резистора Необходимая
индуктивность
дросселя		 Количество витков
для намотки
  Расчет
МЛТ-0,125 (d=1. 7мм) (мкГн)
МЛТ-0,25 (d=2мм) (мкГн)
МЛТ-0,5 (d=3мм) (мкГн)
МЛТ-1 (d=5.5мм) (мкГн)
МЛТ-2 (d=7.2мм) (мкГн)

Изготовление дросселя

Для изготовления дросселя нужно выбрать подходящий каркас — в нашем случае это резистор определенной мощности и соответственно габаритов. Ниже приведены фото отечественных и зарубежных резисторов с обозначением их мощности.

Рис. 2. Резисторы МЛТ и зарубежные резисторы по мощности.

Для намотки дросселя подойдут резисторы с высоким сопротивлением, например: 100кОм, 200кОм и т.д. Важно чтобы сопротивление резистора было большим, иначе добротность вашего самодельного дросселя может получиться плохой.

Пример намотки равномерными слоями приведен на рисунке 3.

Рис. 3. Пример намотки самодельного дросселя на резисторе МЛТ-0,5.

Для намотки можно использовать тонкий эмалированный провод (ПЭТВ) или же провод в шелковой изоляции (ПЭЛШО) диаметром 0,1-0,2мм, важно чтобы все витки намотанные таким проводом вместились на нашем каркасе из резистора.

После намотки каждый из концов провода припаивают к выводам резистора, а чтобы витки потом не расползались на катушку сверху можно капнуть немножко клея.

Дроссели с ферритовыми сердечниками 2,8мм

Миниатюрный дроссель также можно изготовить намотав провод на малогабаритный ферритовый сердечник 400Н, 600Н диаметром 2,8 мм и длиной примерно 12…14 мм.

Рис. 4. Самодельные дроссели на ферритовых сердечниках диаметром 2,8мм.

Форма для расчета дросселя на сердечнике 2,8мм приведена ниже.

Необходимая
индуктивность
дросселя		 Количествово витков
для намотки		  Расчет
(мкГн)

Используя приведенные выше формы расчетов дросселей вы без особых усилий сможете рассчитать и изготовить самодельный дроссель для вашего радиоэлектронного устройства.

Программа для Windows и Linux

Чтобы такой калькулятор всегда был под рукой мы написали простую и удобную программу, которая имеет небольшой размер и не требует никаких дополнительных библиотек.

Название программы: Simple coil inductors calculator. (Расчет простых самодельных дросселей).

Программа предназначена для работы в следующих ОС:  Win9x, Win2к-XP, Win7, Windows 10, а также Linux. Системные требования: минимальные, должна работать даже на старых PC.



Рис. 4. Программа induktors_calc для расчета самодельных дросселей на каркасах и резисторах МЛТ, ферритах 2,8мм.

Рис. 5. Программа induktors_calc — окно со справкой и информацией.

Инструкция по запуску в Linux приложена в архиве с программой.

induktors_calc (2,5 Мб)

Заключение

Иногда можно встретить дроссель на резисторе где витки намотаны наискос (например как на рисунке 1), зачем так делают? — этот тип намотки называется Универсаль, перекрестная намотка.

Ее применяют для повышения добротности катушки, снижения междувитковой емкости, намотка выполняется специальным многожильным проводом, в котором каждая жилка изолирована — Литцендратом.

Важно помнить что формулы, используемые в данных формах, являются приблизительными, они упрощены и подойдут для изготовления самодельных дросселей к аппаратуре, в которой большая точность этих компонентов не является критическим фактором.

Если вам нужно точно рассчитать индуктивность дроссель, то следует обратиться к специализированной литературе, использовать формулы из справочников, учитывая все погрешности, свойства материалов и т.д.

Литература:

  1. А. Греков — Высокочастотные дроссели. Р1984, №6.
  2. В формах использованы формулы Н. Большакова (RA3TOX).
  3. PDF (520КБ): Ручная намотка и расчет индуктивности катушек «Универсаль» — Сергей Комаров (UA3ALW)

Автор: RadioStorage.net.

Как намотать дроссель

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина!


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Дроссель для сварочного аппарата своими руками
  • Катушка индуктивности своими руками (дроссель)
  • Катушка индуктивности своими руками (дроссель)
  • Анодный дроссель выходного каскада маломощного радиовещательного АМ передатчика.
  • Изготовление дросселя для сварочного аппарата своими руками
  • Схема и конструкция простого сетевого фильтра для радиоаппаратуры
  • Расчет дросселей на резисторах МЛТ и ферритовых сердечниках

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Расчёт катушки индуктивности

Дроссель для сварочного аппарата своими руками


Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Катушка индуктивности своими руками дроссель. Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи! Подходит к теме. Цена: Индукционный нагреватель металла с воздушным охлаждением на Вт AliExpress.

Цена: от Хорошие рыболовные катушки — успех рыбалки AliExpress. Цена: от 0,5. Диоды — пассивные электронные компоненты для самоделок AliExpress. Похожие темы. Высокочувствительный металлоискатель цветных металлов. Почему электродвигатель потребялет ток?

Трансформатор для электрошокера. DC-DC преобразователь своими руками. Простая схема. Экономичные дневные ходовые огни c противотуманками. Добавить комментарий.

Привет, Гость! Зарегистрируйтесь Или войдите на сайт, если уже зарегистрированы Войти Добавьте самоделку Добавьте тему. Онлайн чат Открыть чат. Хочу, но не знаю как. Последние комментарии Все комментарии. Самые комментируемые. Делаем из бензинового авто — электромобиль. Фильтр сетевой наводки 50 Гц. Новые самоделки на почту.


Катушка индуктивности своими руками (дроссель)

Расчет и изготовление катушки индуктивности, дросселя. Типовые электронные схемы с дросселями. Оглавление :: Поиск Техника безопасности :: Помощь. Сначала определимся с материалом магнитопровода сердечника.

Как установить дроссель для сварочного аппарата своими руками, которых можно удалить старую обмотку и намотать новую с требуемым сечением.

Катушка индуктивности своими руками (дроссель)

Самодельные дроссели на основе резисторов МЛТ и ферритовых сердечников 2,8мм. Изготовление дросселя, намотав проводник на резисторе МЛТ является недорогим и простым способом получения малогабаритного электронного компонента, который часто можно встретить в схемах радиопередатчиков, радиоприемников, трансиверов, телевизоров и другой радиоэлектронной техники. Ниже будет представлена простая форма-калькулятор для расчета индуктивности и количества витков провода для дросселей которые изготавливаются намоткой на резисторы МЛТ-0,, МЛТ-0,25, МЛТ-1, МЛТ-2, таким образом мы получаем дроссель без сердечника, удобным каркасом которому служит корпус высокоомного резистора. В большинстве случаев очень точная индуктивность дросселя не является критическим фактором, поэтому дроссель без сердечника можно намотать на корпусе резистора МЛТ. Для того чтобы рассчитать необходимое количество витков можно воспользоваться формулой:. Для изготовления дросселя нужно выбрать подходящий каркас — в нашем случае это резистор определенной мощности и соответственно габаритов. Ниже приведены фото отечественных и зарубежных резисторов с обозначением их мощности. Для намотки дросселя подойдут резисторы с высоким сопротивлением, например: кОм, кОм и т.

Анодный дроссель выходного каскада маломощного радиовещательного АМ передатчика.

Электросварка широко применяется на крупных производствах и в мелких мастерских. Аппараты для соединения металлов электрической дугой тоже бывают разными по размерам и мощности. Но всех их объединяет одна возможная проблема — падение напряжения мешает розжигу дуги и ведению шва. Еще бывает трудно настроить нужную величину тока для конкретной толщины металла.

Как установить дроссель для сварочного аппарата своими руками, интересует многих, кто взялся собирать сварочный аппарат своими руками или приобрел недорогую модель. Ведь выполнив небольшую доработку, можно получить хорошую технику, не уступающую дорогим образцам.

Изготовление дросселя для сварочного аппарата своими руками

Автор: Гость vasssikas , 16 мая, в Страна советов! Общий раздел. Добрый день датагоровцы. Делпю ламповый усилитель на 6н9с и 6п3с, необходимо сделать дроссели для питания. Параметры дросселей ток мА, индуктивность 5 Гн. Имеются следующие детали:2 разобраных транса от дэки нота С.

Схема и конструкция простого сетевого фильтра для радиоаппаратуры

Правила форума. RU :: Правила :: Голосовой чат :: eHam. Показано с 1 по 12 из Тема: Изготовление дросселя. Добавить тему форума в del. Закладках Разместить в Ссылки Mail. Ru Reddit! Опции темы Версия для печати Отправить по электронной почте….

С точки зрения минимизации вытеснения тока из сечения провода за счет магнитного поля, создаваемого соседними витками, дроссель надо мотать с .

Расчет дросселей на резисторах МЛТ и ферритовых сердечниках

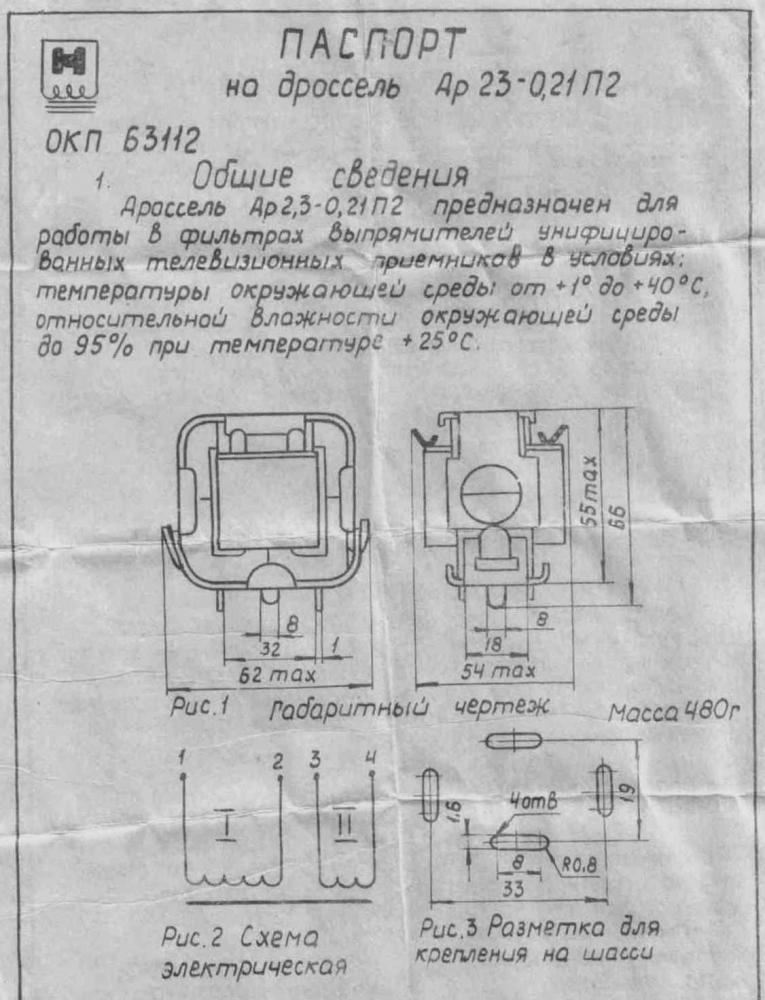

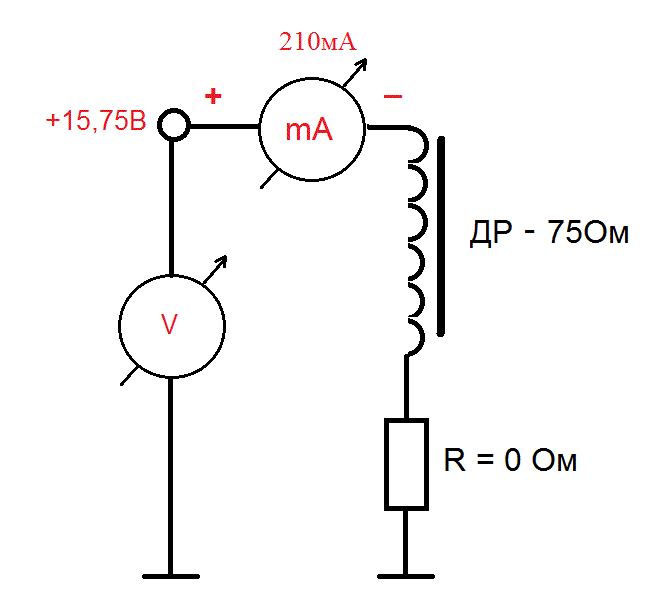

Перейти к содержимому. Отправлено 25 July — Отправлено 26 July — Отправлено 30 July —

Вот понадобился мне дросселек 4. Где его взять? Не тащиться-же в магазин из-за этого! Покопался я в своих закромах, ничего похожего не нашел. И тут меня озарило….

Понижающий трансформатор является основой простейшего сварочного аппарата. Более сложным является сварочный аппарат, у которого на выходе имеется выпрямитель, который переменное напряжение преобразует в постоянное.

Тип резистора. Необходимая индуктивность. Кол-во витков. Нажмите кнопку. Необходимая индуктивность [мкГн]. Расчет дросселей на резисторах МЛТ site:cqham.

Приведена принципиальная схема простого сетевого фильтра, который поможет защитить от помех радиоэлектронную аппаратуру с питанием от сети переменного тока. Фильтр состоит из двух конденсаторов и дросселя. Схема очень простая, но тем не менее ее работоспособность во многом зависит от правильности изготовления дросселя


Приспособление для намотки катушки индуктивности своими руками. Изготовление дросселя, катушки индуктивности своими руками, самому, самостоятельно. Проектирование, расчет. Применение, схемы. Корпус в виде улитки

Расчет и изготовление катушки индуктивности, дросселя. Типовые электронные схемы с дросселями. Как сделать индуктор своими руками (10+)

Дроссель, катушка индуктивности — Проектирование, изготовление, применение

Изготовление дросселя

Сначала определимся с материалом магнитопровода (сердечника). Если частота больше 10 кГц, то используем ферриты, если меньше 3 кГц, то железо, если между этими значениями, то решаем, исходя из конкретных условий.

Дросселя изготавливаются с зазором в сердечнике. Правильная толщина зазора в сочетании с нужным числом витков обеспечивает нужные параметры дросселя.

Вашему вниманию подборка материалов:

Реактивное сопротивление катушки индуктивности

Идеальная катушка индуктивности не обладает классическим омическим сопротивлением, сопротивление дросселя постоянному току равно нулю. Но если к катушке индуктивности приложить переменное напряжение, то за счет периодического накопления энергии в магнитном поле и последующей отдачи ее, в цепи будет протекать конечный ток.

Причем ток через дроссель не зависит от напряжения в текущий момент, а зависит от истории изменения напряжения, то есть определяется первообразной напряжения от времени. Так, если на дроссель подано синусоидальное напряжение, то ток будет иметь форму минус косинуса. Именно благодаря такому фазовому сдвигу на идеальной катушке индуктивности не рассеивается тепловая энергия.

На реальных катушках индуктивности и в цепях вокруг них тепловая энергия, конечно, рассеивается, так как все они обладают ненулевым омическим сопротивлением. Именно на нем и рассеивается мощность.

Если рассматривать синусоидальное напряжение и оперировать понятиями действующего напряжения и тока, то можно написать формулу, напоминающую закон Ома для резисторов. [Действующий ток через дроссель ] = [Действующее напряжение на дросселе ] / [Z ], где [Z ] = (2 * ПИ * [Частота напряжения ] * [Индуктивность дросселя ]). Эта формула полезна при расчете индуктивных делителей переменного напряжения и фильтров высших и низших частот.

Особенности применения дросселей в схемах

Дроссели можно соединять последовательно и параллельно.

[Индуктивность последовательно соединенных дросселей ] = +

[Индуктивность параллельно соединенных дросселей ] = 1 / (1 / [Индуктивность первого дросселя ] + 1 / [Индуктивность второго дросселя ])

На рисунке приведены типовые схемы на катушках индуктивности. (А) — Индуктивный делитель переменного напряжения. [Напряжение на нижнем дросселе ] = [Входное напряжение ] * / ([индуктивность нижнего дросселя ] + [индуктивность верхнего дросселя ]) (Б) — Фильтр высших частот. (В) — Фильтр низших частот.

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости , чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!
Задать вопрос. Обсуждение статьи. сообщений.

А что такое E в первой формуле, прямо таки получается огромная величина индукти вности. В первой формуле правдоподобно, если индуктивность в микрогенри Если я правильно понял, то, например, E-3 означает 0.001?


Каждый любитель мастерить электронные приборы и , не раз сталкивался с необходимостью намотать катушку индуктивности или дроссель. В схемах конечно указывают число намотки катушки и каким проводом, но что делать если указанного диаметра провода нет в наличии, а есть намного толще или тоньше??

Я расскажу вам как это сделать на моем примере.
Хотел я сделать вот эту схему . Намоточные данные катушек в схеме указаны (6 витков провода 0.4 на каркасе 2мм) эти намоточные данные соответствуют 47nH-нано Генри, все бы нормально но провод у меня был 0.6мм. Помощь я нашел в программе Coil32.

Открываем программу

В низу мы видим что в программе можно вычислить практически любую катушку. Стоит только выбрать из списка нужную, выбираем (однослойную катушку виток к витку)

Заходим в настройки и нажимаем Опции

В появившемся окне выбираем нГн

Возвращаемся к нашей схеме, например я вам не говорил какая индуктивность катушек и у вас есть только намоточные данные, как же нам теперь узнать какая же их индуктивность??

Для этого вставляем в окошки известные нам данные этих катушек, длину намотки подбираем до тех пор пока вычисления не совпадут с нашими данными.

И так вычисления показали что длина намотки 3.1мм при 6-и витках провода 0.4,на оправке 2мм. а индуктивность 47нГн.
Теперь ставим диаметр нашего провода 0.6мм.

Но теперь индуктивность маленькая, значит начинаем увеличивать например длину намотки, получилось 5.5мм

Вот и все, катушка готова.

Но если вы например уже вытравили платы, а размер контактов для катушки остался прежним, то есть для катушки с длиной намотки 3мм, а у вас же получилась на 5.5мм (намного больше и впаять рядом 3 таких катушки будет проблематично)

Значит нужно нашу катушку уменьшить, ставим в окошко диаметр каркаса не 2мм, а 4мм. И наша катушка с проводом 0.6мм, уменьшается в длине с 5.5мм до 3мм и число витков 3.5, +/- 1-2 нГн роли большой не сыграет, зато мы сможем легко впаять наши индуктивности.

Вот и все, надеюсь моя статья поможет вам. В этой программе можно рассчитывать разные катушки, выбирайте из списка какая вам нужна и все у вас получится.

Катушка индуктивности — винтовая, спиральная или винтоспиральная катушка из свёрнутого изолированного проводника, обладающая значительной индуктивностью при относительно малой ёмкости и малом активном сопротивлении. Как следствие, при протекании через катушку переменного электрического тока, наблюдается её значительная инерционность.

Для увеличения индуктивности применяют сердечники из ферромагнитных материалов: электротехнической стали, пермаллоя, флюкстрола, карбонильного железа, ферритов. Также сердечники используют для изменения индуктивности катушек в небольших пределах.

Существуют также катушки, проводники которых реализованы на печатной плате.

Катушка индуктивности в электрической цепи хорошо проводит постоянный ток и в то же время оказывает сопротивление переменному току, поскольку при изменении тока в катушке возникает ЭДС самоиндукции, препятствующая этому изменению.

Основным параметром катушки индуктивности является её индуктивность , которая определяет, какой поток магнитного поля создаст катушка при протекании через неё тока силой 1 ампер. Типичные значения индуктивностей катушек от десятых долей мкГн до десятков Гн.

Потери в проводах вызваны тремя причинами:

· Провода обмотки обладают омическим (активным) сопротивлением.

· Сопротивление провода обмотки возрастает с ростом частоты, что обусловлено скин-эффектом. Суть эффекта состоит в вытеснении тока в поверхностные слои провода. Как следствие уменьшается полезное сечение проводника и растет сопротивление.

· В проводах обмотки, свитой в спираль, проявляется эффект близости, суть которого состоит в вытеснении тока под воздействием вихревых токов и магнитного поля к периферии намотки. В результате сечение, по которому протекает ток, принимает серповидную форму, что ведёт к дополнительному возрастанию сопротивления провода.

Потери в диэлектрике (изоляции проводов и каркасе катушки) можно отнести к двум категориям:

· Потери от диэлектрика межвиткового конденсатора (межвитковые утечки и прочие потери характерные для диэлектриков конденсаторов).

· Потери от магнитных свойств диэлектрика (эти потери аналогичны потерям в сердечнике).

В общем случае можно заметить что для современных катушек общего применения потери в диэлектрике чаще всего пренебрежимо малы.

Потери в сердечнике складываются из потерь на вихревые токи, потерь на гистерезис и начальных потерь.

Потери на вихревые токи . Ток, протекающий по проводнику, индуцирует ЭДС в окружающих проводниках, например в сердечнике, экране и в проводах соседних витков. Возникающие при этом вихревые токи становятся источником потерь из-за сопротивления проводников.

Разновидности катушек индуктивности

Контурные катушки индуктивности . Эти катушки используются совместно с конденсаторами для получения резонансных контуров. Они должны иметь высокую стабильность, точность и добротность.

Катушки связи . Такие катушки применяются для обеспечения индуктивной связи между отдельными цепями и каскадами. Такая связь позволяет разделить по постоянному току цепи базы и коллектора и т. д. К таким катушкам не предъявляются жёсткие требования на добротность и точность, поэтому они выполняются из тонкого провода в виде двух обмоток небольших габаритов. Основными параметрами этих катушек являются индуктивность и коэффициент связи.

Вариометры. Это катушки, индуктивность которых можно изменять в процессе эксплуатации для перестройки колебательных контуров. Они состоят из двух катушек, соединённых последовательно. Одна из катушек неподвижная (статор), другая располагается внутри первой и вращается (ротор). При изменении положения ротора относительно статора изменяется величина взаимоиндукции, а следовательно, индуктивность вариометра. Такая система позволяет изменять индуктивность в 4 − 5 раз. В ферровариометрах индуктивность изменяется перемещением ферромагнитного сердечника.

Дроссели . Это катушки индуктивности, обладающие высоким сопротивлением переменному току и малым сопротивлением постоянному. Применяются в цепях питания радиотехнических устройств в качестве фильтрующего элемента. Для сетей питания с частотами 50-60 Гц выполняются на сердечниках из трансформаторной стали. На более высоких частотах также применяются сердечники из пермаллоя или феррита. Особая разновидность дросселей — помехоподавляющие ферритовые бочонки (бусины) на проводах.

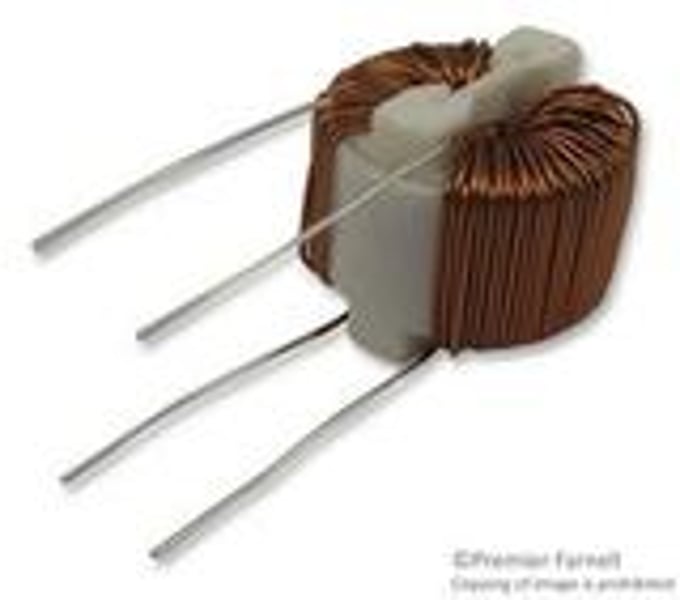

Сдвоенные дроссели две намотанных встречно катушки индуктивности, используются в фильтрах питания. За счёт встречной намотки и взаимной индукции более эффективны для фильтрации синфазных помех при тех же габаритах. Сдвоенные дроссели получили широкое распространение в качестве входных фильтров блоков питания; в дифференциальных сигнальных фильтрах цифровых линий, а также в звуковой технике. Т.е. предназначены как для защиты источников питания от попадания в них наведённых высокочастотных сигналов, так и во избежание засорения питающей сети электромагнитными помехами. На низких частотах используется в фильтрах цепей питания и обычно имеет ферромагнитный (из трансформаторной стали) или ферритовый сердечник.

Применение катушек индуктивности

· Катушки индуктивности (совместно с конденсаторами и/или резисторами) используются для построения различных цепей с частотно-зависимыми свойствами, в частности, фильтров, цепей обратной связи, колебательных контуров и т. п..

· Катушки индуктивности используются в импульсных стабилизаторах как элемент, накапливающий энергию и преобразующий уровни напряжения.

· Две и более индуктивно связанные катушки образуют трансформатор.

· Катушка индуктивности, питаемая импульсным током от транзисторного ключа, иногда применяется в качестве источника высокого напряжения небольшой мощности в слаботочных схемах, когда создание отдельного высокого питающего напряжения в блоке питания невозможно или экономически нецелесообразно. В этом случае на катушке из-за самоиндукции возникают выбросы высокого напряжения, которые можно использовать в схеме, например, выпрямив и сгладив.

· Катушки используются также в качестве электромагнитов.

· Катушки применяются в качестве источника энергии для возбуждения индуктивно-связанной плазмы.

· Для радиосвязи — излучение и приём электромагнитных волн (магнитная антенна, кольцевая антенна).

o Рамочная антенна

o DDRR

o Индукционная петля

· Для разогрева электропроводящих материалов в индукционных печах.

· Как датчик перемещения: изменение индуктивности катушки может изменяться в широких пределах перемещением (вытаскиванием) сердечника.

· Катушка индуктивности используется в индукционных датчиках магнитного поля. Индукционные магнитометры были разработаны и широко использовались во времена Второй мировой войны.

Эффективные способы намотки, разработанные на нашем предприятии:

Позволяют снять ограничения на диапазоны применяемых напряжений, токов и температур. Снижают сечение провода, стоимость и массу катушек при тех же условиях эксплуатации. Либо позволяют повысить напряжения, токи и температуру эксплуатации при том же сечении провода.

Наши многолетние исследования показали, что наиболее эффективным способом охлаждения является воздушный. Применение дополнительных видов изоляции иногда бывает нежелательно и ухудшает свойства обмоток. Вместо изоляции мы применяем разделение обмотки на секции. Стремимся к увеличению площади контакта провода с мощными потоками воздуха.

1. Разделенная обмотка .

Лучшая альтернатива дополнительной изоляции. Обмотка разделена на любое количество секций, соединенных последовательно. Потенциал между секциями делится на количество секций. Потенциал между слоями делится на количество секций, помноженное на количество слоев. Потенциал между соседними витками в одном слое делится на количество секций, помноженное на количество слоев и количество витков в слое. Таким образом любое опасное пробивное напряжение можно снизить до электрозащитных показателей обыкновенного эмальпровода без применения особых электроизоляционных мер. Чем больше отдельных секций, тем лучше можно организовать охлаждение.

2. Бесконтактная обмотка.

Витки обмотки подвешены в воздухе на специальных растяжках. Не имеют механического, электрического и теплового контакта ни с какими другими материалами катушки, ни с каркасом, ни с корпусом, ни с электроизоляцией. Самое эффективное воздушное охлаждение, тепло- и электроизоляция.

3. Корпус в виде улитки.

Наиболее эффективным способом охлаждения обмоток мы считаем воздушное. Применение такого корпуса с вентиляторами и просчетом аэродинамических характеристик дает значительные преимущества.

4. Двухполупериодная обмотка.

Все новое — это хорошо забытое старое. Разделение обмотки на два плеча и включение через диодный мост дает попеременное включение плеч с частотой сети. В один полупериод одно плечо работает, другое отдыхает. Это позволяет применять обмотки с меньшим сечением. Особенно актуальна двухполупериодная обмотка там, где в небольшие габариты требуется поместить очень мощную обмотку с таким толстым проводом, который невозможно согнуть под требуемыми углами без повреждения. Или промышленность не выпускает настолько толстые шины, и таким образом можно перейти на меньшее сечение.

5. Трубопроводная обмотка.

Для работы на особо высоких температурных режимах. В качестве провода применяется медная труба, циркулирующая жидкость, насосы, теплообменники, хладогенераторы, резервуары.

6. Заливка компаундами с примесями на основе нитрида бора и другими для повышения теплопроводности компаунда. Либо виброустойчивая растяжка с применением специальных техпластин. Применяется на сложных виброударных режимах работы.

Наши специалисты разработают наиболее эффективный способ решения Ваших задач. Мы будем рады с Вами сотрудничать.

Ждем Ваших заказов.

Что вы себе представляете под словом “катушка” ? Ну… это, наверное, какая-нибудь “фиговинка”, на которой намотаны нитки, леска, веревка, да что угодно! Катушка индуктивности представляет из себя точь-в-точь то же самое, но вместо нитки, лески или чего-нибудь еще там намотана обыкновенная медная проволока в изоляции.

Изоляция может быть из бесцветного лака, из ПВХ-изоляции и даже из матерчатой. Тут фишка такая, что хоть и провода в катушке индуктивности очень плотно прилегают к друг другу, они все равно изолированы друг от друга . Если будете мотать катушки индуктивности своими руками, ни в коем случае не вздумайте брать обычный медный голый провод!

Индуктивность

Любая катушка индуктивности обладает индуктивностью . Индуктивность катушки измеряется в Генри (Гн), обозначается буковкой L и замеряется с помощью LC – метра .

Что такое индуктивность? Если через провод пропустить электрический ток, то он вокруг себя создаст магнитное поле:

где

В – магнитное поле, Вб

I –

А давайте возьмем и намотаем в спиральку этот провод и подадим на его концы напряжение


И у нас получится вот такая картина с магнитными силовыми линиями:


Грубо говоря, чем больше линий магнитного поля пересекут площадь этого соленоида, в нашем случае площадь цилиндра, тем больше будет магнитный поток (Ф) . Так как через катушку течет электрический ток, значит, через нее проходит ток с Силой тока (I), а коэффициент между магнитным потоком и силой тока называется индуктивностью и вычисляется по формуле:

С научной же точки зрения, индуктивность – это способность извлекать энергию из источника электрического тока и сохранять ее в виде магнитного поля. Если ток в катушке увеличивается, магнитное поле вокруг катушки расширяется, а если ток уменьшается, то магнитное поле сжимается.

Самоиндукция

Катушка индуктивности обладает также очень интересным свойством. При подаче на катушку постоянного напряжения, в катушке возникает на короткий промежуток времени противоположное напряжение.

Это противоположное напряжение называется ЭДС самоиндукции. Эта зависит от значения индуктивности катушки. Поэтому, в момент подачи напряжения на катушку сила тока в течение долей секунд плавно меняет свое значение от 0 до некоторого значения, потому что напряжение, в момент подачи электрического тока, также меняет свое значение от ноля и до установившегося значения. Согласно Закону Ома :


где

I – сила тока в катушке, А

U – напряжение в катушке, В

R – сопротивление катушки, Ом

Как мы видим по формуле, напряжение меняется от нуля и до напряжения, подаваемого в катушку, следовательно и ток тоже будет меняться от нуля и до какого то значения. Сопротивление катушки для постоянного тока также постоянное.

И второй феномен в катушке индуктивности заключается в том, что если мы разомкнем цепь катушка индуктивности – источник тока, то у нас ЭДС самоиндукции будет суммироваться к напряжению, которое мы уже подали на катушку.

То есть как только мы разрываем цепь, на катушке напряжение в этот момент может быть в разы больше, чем было до размыкания цепи, а сила тока в цепи катушки будет тихонько падать, так как ЭДС самоиндукции будет поддерживать убывающее напряжение.

Сделаем первые выводы о работе катушки индуктивности при подаче на нее постоянного тока. При подаче на катушку электрического тока, сила тока будет плавно увеличиваться, а при снятии электрического тока с катушки, сила тока будет плавно убывать до нуля. Короче говоря, сила тока в катушке мгновенно измениться не может.

Типы катушек индуктивности

Катушки индуктивности делятся в основном на два класса: с магнитным и немагнитным сердечником . Снизу на фото катушка с немагнитным сердечником.

Но где у нее сердечник? Воздух – это немагнитный сердечник:-). Такие катушки также могут быть намотаны на какой-нибудь цилиндрической бумажной трубочке. Индуктивность катушек с немагнитным сердечником используется, когда индуктивность не превышает 5 миллигенри.

А вот катушки индуктивности с сердечником:


В основном используют сердечники из феррита и железных пластин. Сердечники повышают индуктивность катушек в разы. Сердечники в виде кольца (тороидальные) позволяют получить большую индуктивность, нежели просто сердечники из цилиндра.

Для катушек средней индуктивности используются ферритовые сердечники:


Катушки с большой индуктивностью делают как трансформатор с железным сердечником, но с одной обмоткой, в отличие от трансформатора.


Дроссели

Также есть особый вид катушек индуктивностей. Это так называемые . Дроссель – это катушка индуктивности, задача которой состоит в том, чтобы создать в цепи большое сопротивление для переменного тока, чтобы подавить токи высоких частот.

Постоянный ток через дроссель проходит без проблем. Почему это происходит, можете прочитать в этой статье. Обычно дроссели включаются в цепях питания усилительных устройств. Дроссели предназначены для защиты источников питания от попадания в них высокочастотных сигналов (ВЧ-сигналов). На низких частотах (НЧ) они используются цепей питания и обычно имеют металлические или ферритовые сердечники. Ниже на фото силовые дроссели:


Также существует еще один особый вид дросселей – это . Он представляет из себя две встречно намотанных катушки индуктивности. За счет встречной намотки и взаимной индукции он более эффективен. Сдвоенные дроссели получили широкое распространение в качестве входных фильтров блоков питания, а также в звуковой технике.


Опыты с катушкой

От каких факторов зависит индуктивность катушки? Давайте проведем несколько опытов. Я намотал катушку с немагнитным сердечником. Ее индуктивность настолько мала, что LC – метр мне показывает ноль.


Имеется ферритовый сердечник


Начинаю вводить катушку в сердечник на самый край


LC-метр показывает 21 микрогенри.

Ввожу катушку на середину феррита


35 микрогенри. Уже лучше.

Продолжаю вводить катушку на правый край феррита


20 микрогенри. Делаем вывод, самая большая индуктивность на цилиндрическом феррите возникает в его середине. Поэтому, если будете мотать на цилиндрике, старайтесь мотать в середине феррита. Это свойство используется для плавного изменения индуктивности в переменных катушках индуктивности:

где

1 – это каркас катушки

2 – это витки катушки

3 – сердечник, у которого сверху пазик под маленькую отвертку. Вкручивая или выкручивая сердечник, мы тем самым изменяем индуктивность катушки.


Индуктивность стала почти 50 микрогенри!

А давайте-ка попробуем расправим витки по всему ферриту


13 микрогенри. Делаем вывод: для максимальной индуктивности мотать катушку надо “виток к витку”.

Убавим витки катушки в два раза. Было 24 витка, стало 12.


Совсем маленькая индуктивность. Убавил количество витков в 2 раза, индуктивность уменьшилась в 10 раз. Вывод: чем меньше количество витков – тем меньше индуктивность и наоборот. Индуктивность меняется не прямолинейно виткам.

Давайте поэкспериментируем с ферритовым кольцом.


Замеряем индуктивность


15 микрогенри

Отдалим витки катушки друг от друга


Замеряем снова


Хм, также 15 микрогенри. Делаем вывод: расстояние от витка до витка не играет никакой роли в катушке индуктивности тороидального исполнения.

Мотнем побольше витков. Было 3 витка, стало 9.


Замеряем


Офигеть! Увеличил количество витков в 3 раза, а индуктивность увеличилась в 12 раз! Вывод: индуктивность меняется не прямолинейно виткам.

Если верить формулам для расчета индуктивностей, индуктивность зависит от “витков в квадрате”. Эти формулы я здесь выкладывать не буду, потому как не вижу надобности. Скажу только, что индуктивность зависит еще от таких параметров, как сердечник (из какого материала он сделан), площадь поперечного сечения сердечника, длина катушки.

Обозначение на схемах


Последовательное и параллельное соединение катушек

При последовательном соединении индуктивностей , их общая индуктивность будет равняться сумме индуктивностей.


А при параллельном соединении получаем вот так:


При соединении индуктивностей должно выполняться правило, чтобы они были пространственно разнесены на плате. Это связано с тем, что при близком расположении друг друга их магнитные поля будут влиять с друг другом, и поэтому показания индуктивностей будут неверны. Не ставьте на одну железную ось две и более тороидальных катушек. Это может привести к неправильным показаниям общей индуктивности.

Резюме

Катушка индуктивности играет в электронике очень большую роль, особенно в приемопередающей аппаратуре. На катушках индуктивности строятся также различные для электронной радиоаппаратуры, а в электротехнике ее используют также в качестве ограничителя скачка силы тока.

Ребята из Паяльника забабахали очень неплохой видос про катушку индуктивности. Советую посмотреть в обязательном порядке:

Как наматывают катушки индуктивности?


Катушка индуктивности является одной из схем в цепочке радиотехнических устройств. Она применяется в изготовлении СВЧ-печей, трансформаторов для автономных подстанций, приемно-передающей аппаратуре и других видах электрической техники.

Принцип работы катушки индуктивности

При подаче на катушку индуктивности электричества сила тока будет постепенно возрастать. Когда энергия перестанет поступать, напряжение в катушке резко возрастет, а потом начнет постепенно ослабевать. Сила тока в цепи мгновенно измениться не может. На этом основан первый закон коммутации.

Различаются катушки индуктивности с магнитным сердечником: обычно это пластины из феррита или железа или сердечники в виде кольца, которые считаются наиболее эффективными проводниками тока. Катушки с немагнитным сердечником — это конструкции, полые внутри, то есть без какой-либо сердцевины.

Материалы для создания катушки

  1. Медные изолированные провода нескольких разных сечений;
  2. Пластмассовый цилиндр;
  3. Небольшая стальная пластина;
  4. Микрометр;
  5. Линейка;
  6. Картон или органическое стекло;
  7. Специальный станок для намотки проводов на катушку (если есть в наличии, но можно обойтись и без него).

Как намотать катушку индуктивности

При намотке катушки индуктивности в домашних условиях не используйте обычный медный провод, берите только изолированный, иначе весь процесс просто потеряет смысл.

  1. Определитесь с предназначением катушки.
    • Если вам нужна низкочастотная катушка, то используйте для этого сердечник в виде стальной пластины. Для высокочастотного прибора вам сердцевина не потребуется.
  2. Используйте для намотки медный изолированный провод, лучше всего с эмалевой изоляцией (в узкополосных фильтрах применяется многожильный провод — он состоит из нескольких свитых вместе проводов).
  3. С помощью микрометра определите диаметр провода, который вам необходимо намотать на катушку.
    • Если данный прибор у вас отсутствует, можно узнать необходимый размер следующим образом: намотайте несколько десятков витков провода на карандаш и измерьте длину намотки линейкой. Затем полученное число разделите на количество витков, которые вы сделали. Таким образом вы получите необходимый вам размер диаметра.
  4. Изготовьте основу для катушки.
    • Это можно сделать из картона, органического стекла, сложенной в моток фотопленки.
  5. Намотайте провод на катушку.

Данное действие можно производить вручную или на специальном станке. Наматывать провод надо по принципу «виток к витку». Чем больше витков вы сделаете, тем выше будут в катушке индуктивные свойства.

Теперь вы знаете, как наматывают катушки индуктивности, и сможете это применить дома для ремонта или создания своих электрических приборов.

Намотка дросселя — Keep calm and kill everyone — LiveJournal

Ещё псевдомастер-классик?

Писал я уже, что в доводимом до ума усилителе наличествовал фон сети из-за малой индуктивности фильтрового дросселя. Точнее говоря, мало было произведение его индуктивности на ёмкость фильтрового конденсатора, и можно было конденсаторы большей ёмкости купить и поставить. Но если есть провод и железо, лучше намотать другой дроссель, поскольку поставить конденсаторы можно вдвое большей ёмкости, далее сильно возрастают габариты, масса и цена, а индуктивность дросселя можно увеличить в десятки раз сравнительно скромными затратами. Да и в лично моём случае играют роль исчисляемые десятками килограммов запасы всякого радиолюбительского хлама, при наличии которых (и вдобавок желания делать самому) довольно глупо покупать детали. Куда ж тогда запасы деть?
Так что в запасах меди нашёл я катушку провода диаметром 0,25 мм, подходящего для тока 110 мА, взял себе за ориентир цифру в 20 Гн и, покопавшись в коробке с железом, извлёк на свет три варианта магнитопровода, из коих при более тщательном расчёте остался один — броневой ленточный ШЛ-16×20 из лучшей холоднокатаной стали с большим окном, чтоб много проволоки уместить.
Здесь следует сделать лирическое отступление и погрузиться в воспоминания более чем десятилетней давности, когда я посещал радиокружок. Приятели мои таскали из запасов кружка, которому отдавали на разбор всякую старую аппаратуру с завода „Корпус“, трансформаторы, ломали их на месте и брали медь. Ясное дело, чтобы сдать её в цветмет. А я забирал железо.
Расчёт показывал, что в него влезет 6600 витков и индуктивность будет порядка 55 Гн. Поскольку бич самодельных трансформаторов и дросселей — неплотная намотка, я трезво оценил, что больше 5000 не намотаю. Индуктивность зависит от квадрата числа витков, так что предел лёг около 30 Гн.
Начинается намотка, ясное дело, с изготовления каркаса. Каркас я решил сделать, как обычно, сборный из оргстекла, но с инновациями, вырезав детали на лазерном станке. Соответственно, подготовил чертёжик.

Лазерный станок, по большому счёту, не ускоряет процесс изготовления штучных деталей. Раньше за 5 минут набрасываешь эскизик и по нему часа три изготавливаешь части каркаса, теперь же часа три чертишь и 5 минут режешь. Ускорится дело в мелкой серии или в будущем, когда накопится задел чертежей.
Далее склеенный каркас устанавливается на намоточный станок вместе с катушкой проволоки.

Он теоретически может укладывать проволоку самостоятельно, для чего и устроен второй вал и шестерёнчатая передача, но на практике проще мотать с ручной укладкой, и главные преимущества станочка те, что катушка закреплена, вращается перед глазами, а витки считает механический счётчик, кой слева.
Мотать следует не внавал, а послойно, даже учитывая, что напряжение между отдельными витками будет мало и для изоляции безопасно. При намотке внавал войдёт примерно в полтора раза меньше витков, а индуктивность зависит от квадрата числа витков и падает, соответственно, вдвое. Для межслоевой изоляции использую самую тонкую доступную мне бумагу — чертёжную кальку толщиной 0,05 мм. Как изоляция в дросселе она не нужна, но с ней удобнее класть проволоку плотно виток к витку. Чтобы крайние витки не падали в щель между полосой бумаги и щекой каркаса, следует нарезать по краям двухмиллиметровую бахрому и загнуть перпендикулярно.

Нарезка бахромы маникюрными ножницами, собственно, самая ненавистная мне часть процесса. Сначала на каркас кладу слой бумаги, потом в отверстие в боковой щеке пропускаю мягкий изолированный вывод, прикрепляю нитками, и к нему припаиваю начало обмоточного провода.

Раньше паял с активированными флюсами вроде водной канифоли и ЛТИ-120, потом увидел, что если их не смывать, они за год-два разъедают пайку. Поскольку трансформатор или дроссель не промоешь, а из-за съеденной пайки в начале обмотки придётся перематывать всё, лучше не рисковать и пользоваться только куском светлой канифоли.
Дорога даже в десять тысяч ли, как известно, начинается с первого шага, но за ним нужно сделать все остальные девять тысяч девятьсот девяносто девять.

Посему подключаю терпение, чаёк, тёплую жёлтую лампу в полумраке и прочий уют на первой фотографии.
Рано или поздно счётчик подползает к вожделенной цифре. Я решил ограничиться четырьмя тысячами витков, хотя влезли бы все запланированные пять, потому что лишние витки — лишний расход проволоки (у последних, как нетрудно сообразить, наибольшая длина витка) и лишнее падение напряжения на дросселе. Когда остаются последние полслоя, кладу второй гибкий изолированный вывод и прижимаю его последними витками.

Обёрнут бумагой он для того, чтобы даже разогревшаяся проволока не продавила изоляцию. Заканчиваю обмотку и припаиваю конец её к выводу.

Тут же омметром проверяю, нет ли обрыва (в случае обрыва следует рвать на себе волосы, кричать, плакать, биться головой об стены (осторожно, ибо стены во влаглаб гипсокартонные), и перематывать всё заново. Такого у меня, к счастью, не бывало).
Сопротивление, как можно видеть, 200 Ом, стало быть при расчётном токе 110 миллиампер падать будет 22 вольта — порядочно.
Далее надобно поверить гармонией алгебру. Расчёты дают индуктивность 19 Гн, а измерение полного сопротивления дросселя на частоте 50 Гц показывает те же 19 Гн. Как в аптеке. На листочке это верхняя и нижняя подчёркнутые цифры 19.

Катушку маркирую.

Ещё одно лирическое отступление. О, сколько раз досадовал я на то, что на попавшем в руки готовом трансформаторе и дросселе не указано ничего, кроме шифра заводской разработки, а сколько витков и какой проволоки на нём, узнать невозможно. И зарёкся оставлять свои намотки неподписанными. Мало ли кому ещё пригодятся. Да даже мне самому.
Итак, дроссель, кой будет работать с подмагничиванием, ждёт расчёта немагнитного зазора в сердечнике (желающие могут нагуглить соответствующие графики и формулы самостоятельно), склейки сердечника и изготовления крепёжной скобы. Процедуры тривиальные, показывать-рассказывать не буду.

Tags: summa tecnologiae, конфеты из чего придётся, лазер, лампы, оргстекло, фото

Как сделать дроссель 100 мкгн — Строй Обзор

Вот понадобился мне дросселек 4.7 мкГн / 2 А . Где его взять? Не тащиться-же в магазин из-за этого! Покопался я в своих закромах, ничего похожего не нашел. Зато есть куча дросселей на 100мкГн / 0.66А. И тут меня озарило…

Эти готовые катушки уже рассчитаны. Нам известна их индуктивность ( 101 на фотографии значит, что катушка на 100мкГн ) и максимальный ток. Если ток неизвестен – его легко узнать. Нам осталось только используя уже известные параметры, пересчитать и перемотать катушку.

Начнем с индуктивности. С ней все просто. nt – количество витков которое нам нужно намотать, np –количество которое было намотано, Lt – индуктивность, которую нам нужно получить, Lp – индуктивность которая была.

К примеру, я размотал дроссель на 100мкГн, там оказалось 46витков. Я хочу получить 4.7мкГн. Мне нужно намотать 10 витков.

Теперь разберемся с током. Это немного сложнее, особенно, если вы не знаете на какой ток был ваш исходный дроссель. Если все-таки не знаете, меряем диаметр дросселя и его высоту. И ищем его в даташите на подобные катушки, к примеру, в bourns RLB или еще где-нибудь в интернете. Я, например, нашел что мой дроссель может пропустить 0.66А

Дальше можно поступить двумя путями – найти дроссель с такой-же индуктивностью как вам нужно в этом-же даташите и считать что вы намотаете точно такой-же. Второй вариант – рассчитать максимальный ток по формуле:

В моем примере максимальный ток получается равным 3А, что меня очень обрадовало.

После намотки получилась вот такая красота:

Проверяем что мы насчитали:

Как видно, получилось довольно близко к желаемым 4. 7мкГн.

Вот понадобился мне дросселек 4.7 мкГн / 2 А . Где его взять? Не тащиться-же в магазин из-за этого! Покопался я в своих закромах, ничего похожего не нашел. Зато есть куча дросселей на 100мкГн / 0.66А. И тут меня озарило…

Эти готовые катушки уже рассчитаны. Нам известна их индуктивность ( 101 на фотографии значит, что катушка на 100мкГн ) и максимальный ток. Если ток неизвестен – его легко узнать. Нам осталось только используя уже известные параметры, пересчитать и перемотать катушку.

Начнем с индуктивности. С ней все просто. nt – количество витков которое нам нужно намотать, np –количество которое было намотано, Lt – индуктивность, которую нам нужно получить, Lp – индуктивность которая была.

К примеру, я размотал дроссель на 100мкГн, там оказалось 46витков. Я хочу получить 4.7мкГн. Мне нужно намотать 10 витков.

Теперь разберемся с током. Это немного сложнее, особенно, если вы не знаете на какой ток был ваш исходный дроссель. Если все-таки не знаете, меряем диаметр дросселя и его высоту. И ищем его в даташите на подобные катушки, к примеру, в bourns RLB или еще где-нибудь в интернете. Я, например, нашел что мой дроссель может пропустить 0.66А

Дальше можно поступить двумя путями – найти дроссель с такой-же индуктивностью как вам нужно в этом-же даташите и считать что вы намотаете точно такой-же. Второй вариант – рассчитать максимальный ток по формуле:

В моем примере максимальный ток получается равным 3А, что меня очень обрадовало.

После намотки получилась вот такая красота:

Проверяем что мы насчитали:

Как видно, получилось довольно близко к желаемым 4.7мкГн.

Каждый любитель мастерить электронные приборы и поделки, не раз сталкивался с необходимостью намотать катушку индуктивности или дроссель. В схемах конечно указывают число намотки катушки и каким проводом, но что делать если указанного диаметра провода нет в наличии, а есть намного толще или тоньше??

Я расскажу вам как это сделать на моем примере.
Хотел я сделать вот эту схему Радио управление 10 команд . Намоточные данные катушек в схеме указаны ( 6 витков провода 0.4 на каркасе 2мм ) эти намоточные данные соответствуют 47nH-нано Генри, все бы нормально но провод у меня был 0.6мм. Помощь я нашел в программе Coil32.

Возвращаемся к нашей схеме, например я вам не говорил какая индуктивность катушек и у вас есть только намоточные данные, как же нам теперь узнать какая же их индуктивность??

Для этого вставляем в окошки известные нам данные этих катушек , длину намотки подбираем до тех пор пока вычисления не совпадут с нашими данными.

Вот и все, катушка готова.

Но если вы например уже вытравили платы, а размер контактов для катушки остался прежним, то есть для катушки с длиной намотки 3мм, а у вас же получилась на 5.5мм ( намного больше и впаять рядом 3 таких катушки будет проблематично)

Значит нужно нашу катушку уменьшить, ставим в окошко диаметр каркаса не 2мм, а 4мм. И наша катушка с проводом 0.6мм, уменьшается в длине с 5. 5мм до 3мм и число витков 3.5, +/- 1-2 нГн роли большой не сыграет, зато мы сможем легко впаять наши индуктивности.

Вот и все, надеюсь моя статья поможет вам. В этой программе можно рассчитывать разные катушки, выбирайте из списка какая вам нужна и все у вас получится.

Как сделать (намотать) дроссель для сварочного инвертора

Электросварка широко применяется на крупных производствах и в мелких мастерских. Аппараты для соединения металлов электрической дугой тоже бывают разными по размерам и мощности. Но всех их объединяет одна возможная проблема — падение напряжения мешает розжигу дуги и ведению шва. Еще бывает трудно настроить нужную величину тока для конкретной толщины металла. Для решения всего этого используется дроссель в составе оборудования. Что это такое? Как он функционирует? Как сделать дроссель самому на свой аппарат?

Содержание страницы

  • 1 Что это такое?
  • 2 Преимущество самодельного дросселя
  • 3 Применение
  • 4 Дроссель своими руками
  • 5 Проверка дросселя

Что это такое?

Дроссель для сварочного аппарата своими руками смастерить вполне возможно. Он состоит из сердечника и двух обмоток с определенным сечением, рассчитанным на работу с конкретной величиной тока. Дроссель от крупного сварочного оборудования не подойдет к маленькому агрегату, и наоборот, маленькая модель будет не эффективна на большом сварочном аппарате.

Дроссель получает и накапливает в себе ток от понижающего трансформатора, чем содействует плавному розжигу электрода. Во время ведения шва дуга горит более мягко и меньше разбрызгивается металл сварочной ванны. Если поступающее напряжение слишком велико, то дроссель берет на себя часть функции сопротивления. Это позволяет более точно настраивать аппарат и варить тонкий металл.

Преимущество самодельного дросселя

Для сварки металла различной толщины применяется несколько способов регулировки силы тока:

  • Изменение расстояния между элементами трансформатора. В устройстве сварочных аппаратов имеется две обмотки, между которыми происходит электромагнитная индукция. Благодаря этому понижаются Вольты, и повышаются Амперы. Если сила тока слишком велика, для нормального ведения шва на заданной толщине материала, то обмотки разводятся между собой при помощи винта с резьбой. Это рассеивает индукцию и уменьшает силу тока. Степень регулировки зависит от длины винта и размеров корпуса аппарат. Чем шире настройки этого параметра, тем крупнее сам сварочный агрегат.
  • Ступенчатая регулировка на обмотке трансформатора позволяет отсекать часть катушки, пуская ток по более коротком пути. Для уменьшения силы сварочной дуги устанавливают максимально длинный путь напряжению. Но это зависит от количества витков понижающего трансформатора.
  • Сопротивление из стальной пружины с креплением клемм через определенный интервал позволяет регулировать силу тока мелкими «шагами», но имеет существенный недостаток в виде быстрого перегрева сопротивления, которое постоянно находится под ногами у сварщика.

Внедрение в схему дросселя решает все эти проблемы одновременно. Это небольшое электротехническое приспособление частично компенсирует недостающее сопротивление, поэтому нет необходимости использовать большие трансформаторы с широкими параметрами регулировки. Настройка тока происходит плавно без ступеней, а под ногами нет раскаленной пружины.

Применение

Сделанный самостоятельно дроссель хорошо взаимодействует на трансформаторах. Поскольку переменный ток отличается треском и разбрызгиванием металла, то добавление в схему этого элемента позволит варить более мягко. Особенно это чувствуется при работе на трубах отопления, где продолжает подтекать вода из системы.

Дроссель для сварочного инвертора и полуавтомата полезен и содействием быстрого розжига дуги. Например, если инвертор должен выдавать 48 V холостого хода, то при падении или скачках напряжения в сети, это значение будет еще меньше. Когда требуется варить электродом МР-3, оптимальное значение тока для которого составляет 70 V, а при 48V он зажигается с трудом, то в случае падения напряжения дугу будет возбудить очень сложно. В результате, запланированные сварочные работы придется отложить до восстановления нормального напряжения.

Дроссель, в сочетании с выпрямителем, способен производить ЭДС самоиндукции, которая пронизывает воздушное пространство и легко поджигает электрод. В случае полуавтомата это содействует легкому началу работ при малейшем поднесении к изделию подающейся из сопла проволоки.

Сочетая в себе две функции (компенсация сопротивления и стабилизация дуги) это устройство позволяет варить тонкий металл в условиях скачущего напряжения. Так, аппараты с дросселем широко используются для сварки кузовов автомобилей на СТО, или нержавеющих тонких емкостей.

Дроссель своими руками

Чтобы знать как намотать дроссель правильно, важно разобраться в его устройстве. Хотя оно простое, поэтапное точное выполнение каждой части обеспечит качественный результат. Для полуавтомата или инвертора, используемых в частном доме и на даче, подойдет дроссель, сделанный следующим образом:

  1. За основу берется старый трансформатор. Оптимальная модель — это повышающий элемент на ламповом телевизоре с маркировкой «ТСА 270-1». Подобные можно найти у пожилых знакомых в гараже. Размеры его внутренней части идеально подходят под сварочный аппарат для домашнего использования.
  2. Разборка трансформатора производится путем срезания болтов для освобождения катушек. Или можно повернуть ряд головок в верхней части устройства, и снять катушки напрямую.
  3. На пустые подковы необходимо установить прокладки, которые будут образовывать индуктивный зазор дросселя. Их можно изготовить из картона с толщиной листа от 0.8 до 1.0 мм. Прокладки приклеиваются на основание подковы.
  4. Обмотка производится мягким алюминиевым проводом с сечением 36 мм. На каждую катушку следует нанести по 24 витка. С использованием указанного сердечника от старого телевизора получится сделать три слоя по восемь витков в каждом. Между слоями необходимо выполнить качественную изоляцию бумагой и бакелитовым лаком. Это делается ввиду способности устройства к выработке ЭДС самоиндукции, которая появляется при разрыве дуги. Тогда разряд идет по пути наименьшего сопротивления и пробивает воздух, чем возобновляет горение электрода. Если наименьшее сопротивление окажется между витками обмотки, то пробой случится там, что повлечет порчу элемента.
  5. Наматывать провод нужно в одну сторону на каждой катушке. Благодаря одинаковому направлению получится конструкция, на которой вверху будет перемычка между отводами, соединяющая катушки, а внизу расположатся вход и выход.
  6. Если при наматывании была допущена ошибка, и катушки получились противоположными по направлению намотки, то выйти из положения можно установкой косой перемычки между верхним и нижним отводами по диагонали. Вторая пара отводов образует вход и выход.
  7. Устанавливать дроссель в цепь рекомендуется уже после диодов. Ко входу подключается кабель с диодного моста, а к выходу крепится кабель массы, подающийся на изделие.

Проверка дросселя

После сборки происходит тестирование устройства. Для этого необходимо выполнить сварку на металле, толщина которого будет применяться чаще всего в повседневной работе. Проверяется сила тока, которой должно быть достаточно для хорошего провара, но без прожогов.

Обращать внимание необходимо и на поведение сварочной дуги, ее стабильность, умеренный треск, и плавность горения без чрезмерных брызг. Легкий поджиг электрода и хорошие характеристики дуги будут показателем правильной сборки. Если сила тока значительно упала, то стоит перемотать устройство и удалить несколько витков обмотки на каждой катушке.

Внедрение дросселя в схему полуавтомата, инвертора или обычного трансформатора, облегчает работу с устройством. Накладывать швы становится более удобно, а поджиг электрода происходит плавно и стабильно. Особенно это практично в частном секторе, где скачки напряжения — привычное дело. Самодельное изготовление устройства легко выполнить придерживаясь последовательности приведенной в статье.

Как наматывать дроссель

Как наматывать дроссель

Содержание: основы; Материалы; Подготовка; обмотка; Отделка;

Основы

Мобильные КВ-антенны с дистанционным управлением, такие как Scorpion 680, показанная справа, являются наиболее популярным типом мобильных антенн, и на то есть веские причины. Возможность изменять рабочую частоту во время движения является очевидным и убедительным атрибутом. TurboTuner-2 ®, MFJ ®, TargetTuner ® и другие полностью автоматизировали процесс контроллера, хотя и по-разному. Независимо от процесса, для каждого контроллера, даже ручного, требуется один общий компонент; высокочастотный дроссель двигателя. Если для контроллера требуется счетчик оборотов (герконовый переключатель), его выводы также должны быть (отдельно) заглушены радиочастотным дросселем.

Причина, по которой их нужно душить, заключается в следующем. Двигатель и геркон установлены внутри антенны. В зависимости от конструкции антенны приложенное ВЧ-напряжение (мощность возбуждения 100 Вт) обычно составляет ≈200 вольт, но фактически может превышать 1000 вольт! Этот уровень РФ уничтожит любой антенный контроллер , даже ручной! Даже если это не так, неустойчивая работа и проблемы с радиопомехами будут изобиловать. К счастью, есть простое решение — радиочастотный дроссель.

Как указано в статье «Контроллеры антенны», дроссель должен быть правильно намотан и с правильным ферритовым материалом или смесью. Для наших целей это Mix 31, а точнее, в виде разрезной бусины с внутренним диаметром 3/4 дюйма. Компания DX Engineering (и др.) продает комплект из пяти штук примерно за 35 долларов. С тем же успехом вы можете купить комплект, потому что вам, несомненно, потребуются дополнительные дроссели для управления синфазным током.

Далее следует правильная процедура намотки провода двигателя и/или дросселя геркона (по одному на каждый кабель, , а не вместе!). Если вы выполните задачу правильно, вы получите дроссель с преимущественно резистивным сопротивлением около 10 кОм на частоте 10 МГц. Этого должно быть достаточно в большинстве случаев, за исключением некоторых небрежно установленных антенн с короткими шлейфами.

Помните, все, что находится перед дросселем, является частью антенны и будет излучать! Этот факт диктует необходимость установки любого дросселя снаружи автомобиль! Если вы установите их внутри, вы будете страдать от неустойчивой работы контроллера и проблем с радиопомехами!

☜Возврат☜

Материалы

Вам понадобятся три вещи. Совершенно очевидно, что вам понадобится бусина Mix 31, 3/4 дюйма, внутренний диаметр. Теперь давайте остановимся прямо здесь . Нет, эти дешевые расколотые бусины от Radio Shack, All Electronics и большинства избыточных источников не будут работать ! Не подойдут и те крошечные тороиды Mix 43, которые обычно поставляются некоторыми производителями антенн. Опять же, вам нужен Mix 31!

Не используйте одножильный провод ! Рекомендуемый провод: Carol Cable Division ® , E1032S.18.10 или аналогичный. Этот провод представляет собой жилу 18×2, 7×32, с нейлоновой изоляцией, с диаметром жилы, включая изоляцию, 0,068 дюйма. Он заключен в серую (иногда коричневую) виниловую внешнюю оболочку с прикрепленной шнуром из стекловолокна. Его обычно называют проводом безопасности , но в некоторых розничных магазинах он может быть обозначен как провод динамика . Home Depot, Lowes и другие несут именно этот провод.

Вам понадобится около 60 дюймов провода. На самом деле для намотки дросселя требуется около 50 дюймов, но дополнительная длина помогает в процессе намотки. Пока вы этим занимаетесь, купите достаточно, чтобы работать от любого контроллера, который вы используете, вплоть до антенны. Внешняя оболочка — прочный материал, и именно то, что вам нужно для мобильной установки.

Вам понадобится скотч. Показанная лента представляет собой 3M, #27, стекловолоконную ленту, шириной 1/2 дюйма. Он доступен из различных источников, включая Amidon и большинство хозяйственных магазинов Ace. Вы можете использовать изоленту в крайнем случае, но у № 27 есть много других применений вокруг хижины, как свидетельствует веб-сайт Amidon. Это включает в себя намоточные балуны и ununs. Он самовулканизируется, и когда на него попадает солнце, его становится очень трудно удалить. Он также водонепроницаем.

Опять же, если ваш контроллер использует геркон, эти выводы должны иметь собственный дроссель .

☜Возврат☜

Подготовка

Первым делом нужно снять внешнюю оболочку с кабеля. Это легко сделать, если вы обрежете несколько дюймов оболочки. Обратите внимание на шнур из стекловолокна на правой фотографии (щелкните дважды, чтобы развернуть). Просто возьмитесь за натяжную струну и снимите внешнюю оболочку с проводников, выбросьте оболочку и натяните струну 9.0003

Раскрутите проводники и уложите их параллельно. Уберите все перегибы и сделайте их как можно более прямыми. Если у вас есть тиски, вы можете зажать провода на одном конце и протянуть их через магазинную тряпку. Опять же, убедитесь, что они прямые и параллельны.

Отрежьте 5 или 6 кусков ленты #27 длиной 1/2 дюйма и наклейте их на выпрямленные провода примерно через каждые 12 дюймов или около того. Это помогает поддерживать параллельность проводников, гарантируя, что они не будут скручены; абсолютное требование при намотке дросселя, если необходимо добиться максимального импеданса. Также обратите внимание на ленту, закрывающую концы проводов. Это помогает натянуть проволоку через разрезную бусину.

☜Возврат☜

Обмотка

Посмотрите внимательно на левую фотографию (двойной щелчок, чтобы развернуть). Обратите внимание, что концы проволоки приклеены к расщепленной бусине. Это удерживает его на месте при запуске обмотки. На данный момент покрыты две стороны; один с двумя витками, один с тремя витками.

Если вы зашли так далеко, перепроверьте обмотки. Убедитесь, что ни один из них не перекручен или не перекручен. Опять же, это Очень важно, чтобы провода не перекручивались и не перекручивались.

Продолжайте продевать провода через расщепленную бусину. Когда вы закончите, у вас должно получиться по три оборота с каждой стороны. Это в общей сложности 13 витков через законченный дроссель (12 витков снаружи, 13 витков внутри).

Когда вы вернетесь в исходную точку, аккуратно обрежьте ленту, удерживающую начальный конец, и закончите наматывать последний виток (номер 13). Если у вас не получилось 13 нескрученных, не перекрывающихся, витков; начать с ! Если у вас всего от 5 до 8 витков, это, вероятно, означает, что вы использовали неправильный провод (слишком большой внешний диаметр). Опять же, внешний диаметр должен быть 0,068 дюйма, и ничего больше не подойдет.

Два отрезка ленты #27, намотанные вокруг дросселя, как показано на фотографии справа, гарантируют, что провода останутся на месте. Нет необходимости, или желательно , заклеивать весь дроссель лентой. Почти все, что он делает, это удерживает любую скопившуюся влагу. Вопреки распространенному мнению, ничто, кроме помещения дросселя в глыбу льда, не повредит его. Он должен быть каким-то образом закреплен (один TyRap ® будет достаточно), чтобы сохранить его механическую стабильность.

☜Возврат☜

Отделка

На левой фотографии (двойной щелчок для увеличения) показан готовый дроссель с присоединенным разъемом Molex (также обратите внимание на TyRap ® ). Некоторые могут насмехаться над использованием разъема Molex (или Power Pole) для соединений, подверженных воздействию погодных условий, но правда заключается в другом. Слишком много разъемов с резиновым покрытием позволяют воде просачиваться туда, где она остается, и разъедать контакты. Разъемы Molex тоже промокают, но очень быстро высыхают. В любом случае следует использовать какую-либо форму быстрого отключения.

Кстати, если вы используете разъемы Power Pole, не используйте черный и красный корпуса. Использование любого из других доступных цветов помогает предотвратить подключение питания к геркону, что является обычным явлением.

Если вы пропустили момент, не закрывайте соединение лентой или коаксиальным уплотнением. Если соединение намокнет, пусть намокнет — оно высохнет! Если вам просто нужно покрыть его, используйте спасательную ленту. Он самовулканизируется и герметизирует лучше любой изоленты, независимо от марки! Это касается и коаксиальных соединений; никакой изоленты! И никакого коаксиального уплотнения!

Вот оно. Проводные дроссели двигателя и/или геркона легко намотать, если следовать указаниям и использовать правильный материал. Повторить: набрать 31 бисерину; Многожильный провод 0,068 наружного диаметра; 13 витков; не скрученный; и не перекрываются. Если меньше, начните сначала!

☜Возврат☜

Дом



Намотка собственного ВЧ-дросселя

Намотка собственного ВЧ-дросселя

, так что вы хотите намотать свой собственный радиочастотный дроссель?

Вы обнаружите, что большинство измерителей индуктивности далеки от точны в своей способности точно считывать индукторы с проволочной обмоткой размером более 10ух. Вот почему нам нравится иметь заведомо исправную катушку индуктивности, которую мы можем сначала протестировать. а затем скопировать.

Вы можете проверить исправность индуктора с проволочной обмоткой с помощью эль-чеапо измеритель индуктивности. Таким образом, у вас будет точная база чтение независимо от того, что говорится в документации или схеме. Пример Глядя на Heathkit SB220, мы видим, что большая проволочная обмотка RF Choke часть # 31 45-61 должен быть 50uh, наше тестирование на 2 известных совершенно хороших показывает, что показания нашего счетчика колеблются в пределах 34-35 мм . … нет, где-то рядом 50uh, заявленные Heathkit. Но я предполагаю, что инженеры Heathkit гораздо более дорогой тестер катушки индуктивности, чем мы используем. Независимо от Показания инженеров Heathkits, мы знаем, что el-cheapo тестировал 34-35uh, и это что мы будем использовать, чтобы построить еще один, и я могу гарантировать, что он будет читать 50uh на том, что когда-либо это были инженеры Heathkit, которые изначально использовали, чтобы получить показания 50uh.

Дроссель Heathkit SB 220 RF немного сложнее, только из-за жестяного воротника. Изготовление воротника, безусловно, самая сложная и трудоемкая часть. Если у вас есть тот, у которого уже есть ошейник, используйте его! Изготовление воротника нельзя переборщить с «это очень сложно». Что мы сделали в этом примере, так это запустили с пустой керамической сердцевиной, идентичной по длине и ширине оригиналу Дизайн Heathkit, мы будем использовать материал медной пластины, который мы нашли на местный магазин хобби. После резки, формовки, сверления и установки запрессовка с проушиной и окончательный удар металлическим штампом в сторону (чтобы помочь с проскальзывание) вот что у нас есть, хомут точного размера из медной пластины на новый керамический сердечник точного размера.

Проволока, которую мы будем использовать, это точный тип проволоки, используемой Heath Kit .014 od, 28 awg Эмаль Магнитная медная проволока с покрытием. Самый простой способ сделать это: сначала установите 2 наконечника для пайки на верхнюю часть сердечника и новую манжету на внизу, надеюсь, ваш воротник плотно прилегает к телу и не слишком двигается. без труда. Мне нравится наматывать немного дополнительного провода на наконечники для пайки, чтобы получить начал. Обычно я просто надеваю катушку с проволокой на гвоздь, прикрепленный к кусок 2X4, а затем начните поворачивать керамический сердечник, сохраняя натяжение на провода, убедитесь, что на кончике жилы виден небольшой белый участок. Поворачивайте, поворачивайте и поворачивайте, сжимая проволоку большим пальцем и удерживая ее натянутой, не перехлестывай провод. В конце концов вы доберетесь до ошейника….будьте Убедитесь, что вы не снимаете напряжение с провода, а затем привяжите его к воротник и обрезать провод. Я использовал лак для ногтей, чтобы держать провод к керамическому сердечнику, но лучше всего подойдет немного сумасшедшего клея. Вам нужно только сумасшедший клей заканчивается, может быть, 1/4 дюйма и дайте высохнуть в течение часа или около того.

Обязательно возьмите наждачную бумагу и удалите эмалевое покрытие на проводе правильно. там, где он отрывается от сердечника и касается наконечников припоя и воротника. Если вы склеили концы и дали им правильно высохнуть (как я уже говорил ранее) дроссель не должен раскручиваться сам по себе. Затем намотайте его обратно на наконечники для пайки и ошейник, возьмите такой же измеритель индуктивности el-cheapo и проверьте, сняв дополнительный провод снизит ваши показания. Как только вы окажетесь на своей базе чтение …. вы закончили. Мой воротник очень тугой, и это требует некоторого времени. давление, чтобы переместить его вручную. Этот ошейник будет дополнительно помогать в полная неподвижность после того, как он полностью установлен в качестве малого радиочастотного дросселя2 и Конденсатор дверной ручки также будет удерживать его на месте.

я купил и построил этот измеритель индуктивности, он поставляется в виде комплекта, от http://electronics-diy.com и даже хотя на его сборку уходит немного времени, это самая точная индуктивность. метр, которым я пользовался. Этот измеритель индуктивности очень близок к тому, что инженеры Heath Kit заявили показания должны быть.

Кажется, есть много путаницы, когда дело доходит до намотки этот тип индуктора. Вы увидите заявления производителей RF Choke, в которых говорится: как прекрасен их дизайн по сравнению с оригиналом… но давай сейчас, эти старые классические усилители прослужили 30 лет без помощи каких-то новых замысловатый дизайн РЧ-дросселя. «сохранение оригинала достаточно хорошо для я»

Надеюсь, это поможет вам всем
автор: Сэм Г. Мориарти KI6DTC

Узнайте, как построить 80-метровую 1/2-волновую проволочную антенну без тюнера.

Узнайте, как протестировать 3-500Z.

узнайте, как починить измеритель источника питания Astron.

дроссельная обмотка | diyAudio

Тим Вятт
Участник

#1
