Блок питания принцип работы. Принципы работы и устройство блоков питания: полный обзор

Как работают блоки питания компьютеров и электроники. Каковы основные элементы и принципы работы современных блоков питания. Какие бывают виды блоков питания и в чем их особенности.

Что такое блок питания и для чего он нужен

Блок питания (БП) — это устройство, которое преобразует переменный ток бытовой электросети в постоянный ток низкого напряжения, необходимый для работы электронных устройств. Основные функции блока питания:

• Преобразование переменного тока 220В в постоянный ток нужного напряжения (обычно 3,3В, 5В, 12В)
• Стабилизация выходного напряжения
• Защита электронных компонентов от перепадов напряжения и тока
• Фильтрация помех и шумов

Практически любое электронное устройство — компьютер, смартфон, телевизор и т.д. — нуждается в стабильном источнике постоянного тока. Поэтому блок питания является важнейшим компонентом современной электроники.

Основные элементы блока питания

Типичный блок питания состоит из нескольких ключевых элементов:

1. Трансформатор

Трансформатор понижает высокое входное напряжение сети до более низких значений, необходимых для питания электронных схем. Обычно используются трансформаторы с несколькими обмотками для получения разных выходных напряжений.

2. Выпрямитель

Выпрямитель преобразует переменный ток в пульсирующий постоянный. Обычно используются диодные мосты.

3. Фильтр

Фильтр сглаживает пульсации выпрямленного тока. Как правило, применяются электролитические конденсаторы большой емкости.

4. Стабилизатор напряжения

Стабилизатор поддерживает постоянное выходное напряжение при колебаниях входного напряжения и нагрузки. Могут использоваться линейные или импульсные стабилизаторы.

5. Схема защиты

Защищает БП и подключенные устройства от перегрузок, коротких замыканий и перенапряжений.

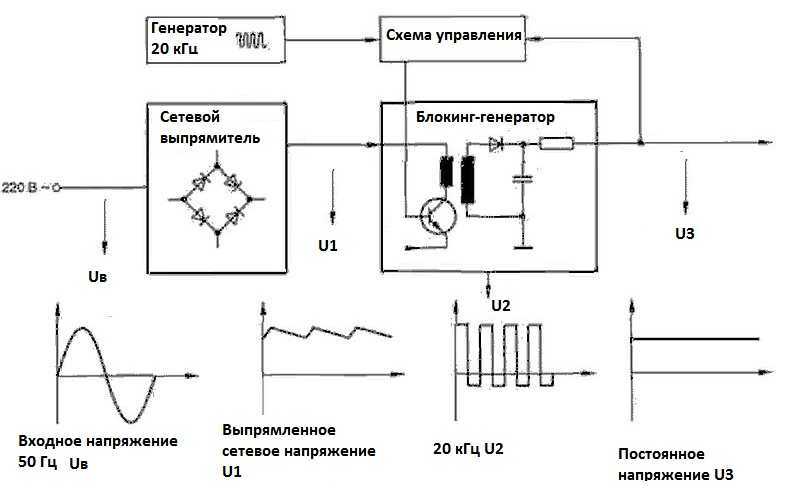

Принцип работы импульсного блока питания

В современной электронике наиболее распространены импульсные блоки питания. Принцип их работы заключается в следующем:

1. Входное напряжение выпрямляется и фильтруется
2. Полученное постоянное напряжение «нарезается» на короткие импульсы высокой частоты (десятки-сотни кГц)
3. Импульсы подаются на высокочастотный трансформатор, где происходит гальваническая развязка и понижение напряжения
4. Вторичное напряжение выпрямляется, фильтруется и стабилизируется
5. Схема обратной связи контролирует выходное напряжение и управляет генератором импульсов для поддержания стабильного выхода

Такая схема позволяет получить высокий КПД и компактные размеры блока питания.

Виды блоков питания

По принципу работы выделяют следующие основные типы блоков питания:

Линейные блоки питания

Используют трансформатор, выпрямитель и линейный стабилизатор напряжения. Просты, но имеют низкий КПД и большие габариты.

Импульсные блоки питания

Работают на высокой частоте, имеют высокий КПД и малые размеры. Наиболее распространены в современной технике.

Инверторные блоки питания

Преобразуют постоянный ток в переменный высокой частоты, затем обратно в постоянный. Применяются в источниках бесперебойного питания.

Основные характеристики блоков питания

При выборе блока питания следует обращать внимание на следующие параметры:

• Выходная мощность — суммарная мощность по всем каналам
• Выходные напряжения и токи по каждому каналу
• КПД — эффективность преобразования энергии
• Стабильность выходного напряжения
• Уровень пульсаций и шумов
• Защита от перегрузки, КЗ, перегрева
• Корректор коэффициента мощности (для мощных БП)

Как правильно выбрать блок питания

При выборе блока питания необходимо учитывать следующие факторы:

1. Требуемая выходная мощность с запасом 20-30%
2. Наличие необходимых выходных напряжений
3. Качество компонентов и сборки
4. Наличие всех необходимых защит
5. КПД не менее 80% для настольных ПК
6. Уровень шума для тихих систем
7. Модульная система кабелей для удобства сборки

Правильно подобранный блок питания обеспечит надежную и стабильную работу всей системы.

Диагностика и ремонт блоков питания

Основные этапы диагностики неисправностей блока питания:

1. Внешний осмотр на предмет видимых повреждений
2. Проверка входных и выходных напряжений
3. Проверка работы защит
4. Осмотр и проверка компонентов (конденсаторы, диоды, транзисторы)
5. Анализ осциллограмм в контрольных точках

Ремонт блоков питания требует специальных знаний и оборудования. При отсутствии опыта лучше обратиться к специалистам.

Устройство и виды блоков питания в нашем ассортименте

• Главная
• Блог
• Освещение в квартире
• Устройство и виды блоков питания в нашем ассортименте

Освещение в квартире

27.04.2022

Блоки питания, представленные в нашем ассортименте – это источники стабилизированного напряжения, преобразующие переменное сетевое напряжение в постоянное стабилизированное напряжение 12 или 24В, в зависимости от модели.

Устройство блока питания

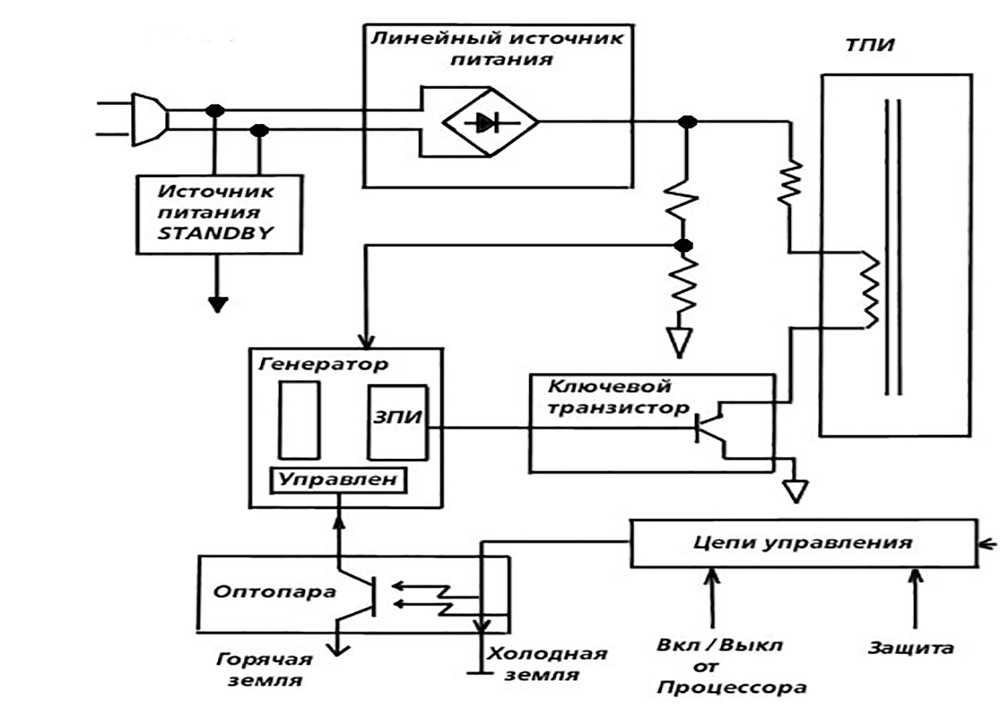

Рисунок 1 — Основные элементы импульсного блока питания.

1. Входной фильтр — отсеивает высокочастотные помехи, не давая проникать им в сеть и мешать работе телерадиооборудования.
2. Диодный мост — превращает переменное напряжение в пульсирующее постоянное.
3. Сглаживающие конденсаторы первичной цепи — сглаживают пульсации после диодного моста.
4. Выходной фильтр — сглаживает пульсации выходного напряжения. Конденсаторы присутствуют всегда, а дроссель обычно только в мощных моделях. Чем больше емкость конденсаторов и номинал дросселя, а также, чем больше запас по мощности, тем тише будет писк при диммировании.
5. Диодная сборка Шоттки — выпрямляет переменное импульсное напряжение. При работе под нагрузкой сильно нагревается, поэтому требует охлаждения.
6. Импульсный трансформатор — трансформатор понижает высокочастотных импульсов до нужной величины.
7. Схема высокочастотного импульсного генератора — мозг блока питания. Именно эта часть задает и стабилизирует напряжение, замеряя выходные параметры посредством обратной связи, отвечает за защиту от перегрузки и короткого замыкания.
   Здесь генерируются высокочастотные импульсы, управляющие силовыми ключами. Выходное напряжение блока задается при помощи широтно-импульсной модуляции (ШИМ).
8. Силовые ключи — полевые транзисторы усиливающие импульсы генератора и передающие их на импульсный трансформатор. При работе под нагрузкой сильно греются, нужно охлаждение.

Вся эта высокотехнологичная начинка заключена в корпус, который может быть открытым или герметичным, просторным или компактным, металлическим или пластиковым.

Ассортимент блоков питания

Теперь немного о классификации блоков питания нашего ассортимента.

• По производителю:
  1. SWG – это блоки питания с оптимальным соотношением цены и качества. Они имеют стабильные выходные параметры при широких пределах сетевого напряжения питания, обладают защитой от короткого замыкания и перегрузки.Представлены в широком спектре вариантов мощности от 15 до 2000Вт, и в двух вариантах выходного напряжения, 12 и 24В.
     Гарантия 1 год.
  2. Lumker – это блоки питания со ставкой, сделанной на надежность. Гарантия на такие блоки составляет 3 года, а реальный срок службы, при соблюдении правил монтажа и эксплуатации, может намного его превысить.
• По выходному напряжению:
  1. 12-вольтовые. Наиболее распространенноеи популярное напряжение, низкое и безопасное даже для детей (проверено парочкой малолетних инженеров).
  2. 24-вольтовые. Благодаря увеличенному напряжению, имеют вдвое меньший ток при той же мощности. Очень выручат там, где мощная нагрузка, позволяя использовать более тонкие провода, а также там, где нагрузку нужно расположить далеко от блока питания, так как имеют меньшее падение напряжения в проводах.
• По мощности от 6 до 2000Вт. Блок питания можно подобрать практически под любую нагрузку.
• По типу корпуса (сериям):
  1. Незащищенные (IP20). Идеальны для установки в сухих помещениях:
     • Сетка (серия S). Просторные корпуса с хорошей вентиляцией и охлаждением начинки. Блоки питания этой серии от 300Вт и выше, содержат вентилятор охлаждения и поэтому шумят. Если клиента это не устраивает, предложите ему разделить нагрузку на несколько менее мощных блоков или используйте герметичный блок.
     •
     • Рисунок 2 — Блок питания серии S.
     • Узкие (серия T). Компактные перфорированные корпуса, выручают в случае установки в узких пространствах вроде ниш. Здесь вентилятор установлен в блоках от 250Вт.
     •

     •
     • Рисунок 3 — Блок питания серии T.
     • Сверхтонкие(Серия L). Это самая компактная серия маломощных блоков питания до 48Вт, с поперечными размерами всего 18х18, что делает возможным их установку практически в любом месте, например в трубе карниза, под подоконником, в кабель-канале, в полости алюминиевого профиля и других труднодоступных местах.
     •
     • Рисунок 4 — Блок питания серии L.
     • Ультракомпактные (Серия XT). Блоки средней мощности 120-250Вт с поперечными габаритами, не превышающими 53х21мм. Отлично подойдут для установки в узком запотолочном пространстве, за зеркалом, в кабель-канале или профиле. Отличительной особенностью этих блоков также является мощный фильтр ЭМС, который не пропускает в сеть помехи, мешающие работе теле- и радиооборудования. Также, блоки мощностью 200Вт и выше, практически бесшумны при работе с ШИМ-диммерами.
     •
     • Рисунок 5 — Блок питания серии XT.
     • Сетка люкс (Серия YA). Это дорогие открытые блоки питания в перфорированном металлическом корпусе мощностью до 250Вт. Используемые высококачественные компоненты (такие как низкоомные конденсаторы, металлопленочный токовый резистор и другие), вкупе с низким уровнем нагрева при работе, дарят этим блокам непревзойденную надежность, что подтверждается очень низким процентом отказов.
     • Рисунок 6 — Блок питания серии YA.
  2. Защищенные (IP65-68). Благодаря водонепроницаемому корпусу, могут быть установлены во влажных помещениях или на улице:
     • Серия TPW. Массивные герметичные алюминиевые корпуса, внутри залитые теплопроводным герметизирующим компаундом.
     • Рисунок 7 — Блок питания серии TPW.
     • Серия MTPW. Компактные герметичные алюминиевые корпуса, также залитые компаундом. Могут быть установлены там, где обычные TPWне пролезут по размерам.
     •
     • Рисунок 8 — Блок питания серии MTPW.
     • Серия XTW. Этоультракомпактные герметичные блоки питания, мощностью до 200Вт, в алюминиевом корпусе с поперечными размерами всего 53х23мм. Прекрасно подойдут для установки в профиль, либо в другие труднодоступные и тесные пространства. Отличается беззвучностью при ШИМ-диммировании и хорошим фильтром помех.
     • Рисунок 9 — Блок питания серии XTW.
     • Серия TPWL. Это люксовые влагозащищенные блоки питания в алюминиевом корпусе, мощностью до 200Вт, сочетающие в себе качественные компоненты с высококлассной инженерной работой и многоуровневым контролем качества. Эти блоки могут использоваться как в помещениях, так и на улице, при этом отличаются долгим сроком безотказной работы.
     • Рисунок 10 — Блок питания серии TPWL.
     • Пластик (Серия LV). Это народная и недорогая серия герметичных блоков питания в пластиковом корпусе. Имеют мощность до 100Вт и компактные размеры, благодаря чему, являются прекрасным вариантом для большинства световых установок небольшой мощности.
     •   Рисунок 11 — Блок питания серии LV.

Вопросы для самопроверки:

1. Какой блок питания вы посоветуете клиенту для установки в открытой беседке?
2. Какой блок питания вы посоветуете клиенту для установки в узкий короб, если ему нужно запитать 60Вт ленты?
3. Клиент хочет запитать 400Вт ленты в спальне. Что вы предложите клиенту?

Еще почитать по теме

10.26.2022

Наша компания участвует в выставке Art Dom 2022

Новости

06. 03.2022

Светодиодные модули. Устройство. Виды модулей. Монтаж и подключение

Освещение в квартире

06.03.2022

ТОП 6 идей по использованию светодиодной ленты SWG в интерьере

Освещение в квартире

06.03.2022

220В лента, особенности подключения и монтажа

Освещение в квартире

06.03.2022

Освещение для большого офиса в центре Москвы: подбор и особенности

Освещение в квартире

06.03.2022

НЕСКУЧНОЕ ОСВЕЩЕНИЕ ЗАГОРОДНОГО ДОМА

Освещение в квартире

06.03.2022

ОСВЕЩЕНИЕ ФИТНЕС ЦЕНТРА

Освещение в квартире

06.02.2022

Почему нет бина на RGB ленте?

Освещение в квартире

04.29.2022

Сколько светильников нужно в офис, размеры которого заставляют сотрудников ездить на самокатах?

Вопрос-ответ

04.29.2022

Традиционные источники света (лампы). Их питание и диммирование

Освещение в квартире

04. 28.2022

Слои освещения на примере кухонной зоны

Освещение в квартире

04.27.2022

Блоки питания. Требования по безопасности, особенности подключения и монтажа

Освещение в квартире

• Спасибо,
  ваша заявка принята!

• Подписаться на рассылку

  Ваш e-mail*

  Согласен на обработку персональных данных

  Спасибо,
  за подписку!

Устройство и принцип работы блока питания принтера

1. Главная
2. Статьи
3. Устройство и принцип работы блока питания принтера

13.04.2022

Основным назначением блока питания (БП) принтера является преобразование переменного напряжения бытовой сети 220 В в постоянное напряжение пониженного вольтажа. Большинство видов современной печатной техники использует три стабилизированных выходных канала с различным напряжением на каждом из них.

Конструктивно блок питания представлен модулем или печатной платой, расположенным внутри корпуса принтера. Реже он сблокирован с высоковольтными аккумуляторными батареями. По принципу работы большинство блоков питания относятся к импульсным, хотя встречаются и более консервативные схемы. Импульсные БП, как правило, дополнены управляющим микрочипом, могут иметь гальванические или оптронные развязки для уменьшения риска пробоя сети. Управление напряжением и сглаживание паразитных колебаний возложено на особую микросхему — ШИМ-контроллер. Она генерирует высокочастотный прямоугольный сигнал, строго ограничивая диапазон нагрузок. Обратная связь контроллера с потребителем энергии осуществляется посредством оптопар, при этом сбор управляющей информации может осуществляться как из одного, так и сразу из нескольких каналов.

Защитные механизмы блока питания тоже базируются на размыкании цепи ШИМ-контроллера. Его своевременное отключение в случае отклонения работы системы от установленной нормы предохраняет устройство от коротких замыканий, чрезмерного входящего напряжения или аномального потребления сгенерированных мощностей. Разумеется, в этом информационном контуре также предусмотрена бесконтактная развязка.

Еще один элемент, обеспечивающий бесперебойную работу блока питания — массив фильтров, расположенный непосредственно за входным контуром. Он обычно первым воспринимает повышенную нагрузку, а потому тщательно диагностируется при проведении обслуживания и ремонта БП. В первую очередь, проверяются плавкие предохранители и варисторы. При пробое контура предохранитель неизбежно выходит из строя, а вот специализированный реостат может подстраивать систему под меняющиеся внешние условия. Помните, что просто заменить перегоревший предохранитель недостаточно — необходимо найти и устранить причину его пробоя. Еще один радиоэлемент, оснащенный защитным механизмом — диодный мост. Как правило, его перегрев воспринимается терморезистором, подающим сигнал о проблеме управляющей электронике блока питания.

Теперь рассмотрим особенности формирования выходных контуров. Обычно речь идет об одной, двух или трех шинах, сформированных отведениями от обмоток трансформатора. Существуют и альтернативные способы деления выходящего напряжения, в частности, специализированные микросхемы и стабилитроны, но они менее распространены. В подавляющем же большинстве случаев речь идет о трех классических величинах постоянного тока:

• 3,3 В — используется для питания чувствительной электроники, в частности, цифровых микросхем блоков связи и интерпретации сигнала, интерфейсных контроллеров и микросхем, комплекса аналитических механизмов и датчиков как в печатающих, так и в сканирующих устройствах;
• 5 В — основной канал, обеспечивающий питание базовых аналоговых радиокомпонентов и микросхем, а также некоторых цифровых плат, индикаторных приборов, электромеханических деталей;
• 24 В — повышенное напряжение, гарантирующее бесперебойную работу электродвигателей, реле и муфт, ламп подсветки рабочей поверхности сканера, прочих энергоемких приборов.

Именно обеспечение стабильного сигнала нужного напряжения с минимальными колебаниями за единицу времени и является главной задачей, возлагаемой на мастера при ремонте блока питания принтера. Очевидно, что для выполнения подобной работы необходимо не только владеть навыками работы с электронной аппаратурой, но и обладать глубокими знания в сфере построения устройств преобразования электрического тока, легко ориентироваться в принципиальных схемах, четко понимать назначение и принцип работы каждого радиоэлектронного компонента.

Не менее важно строго придерживаться норм охраны труда. Не допускается ремонт БП в необорудованных мастерских, вблизи заземленных устройств, в сырых помещениях, на поверхностях, не покрытых диэлектриком. Рабочая одежда должна иметь длинные рука и подрукавники, при этом проводить все манипуляции следует одной рукой. Категорически запрещено проводить монтажные, паяльные и другие работы на включенном в сеть блоке питания. Высоковольтные конденсаторы, при наличии таковых, следует предварительно разрядить.

Вам будет интересно

13.12.2022

Варианты снижения расходов на эксплуатацию лазерных принтеров.

В процессе эксплуатации лазерного принтера все его составные элементы неизбежно подвергаются…

01.11.2022

Токопроводящая смазка. Смазывающие порошки.

Токопроводящая смазка применяется для большого количества картриджей.

14.10.2022

Алгоритмы нахождения поломок в девайсах

При поиске поломок в каком-либо приборе предполагается заранее, что мастер прекрасно осведомлен.

20.09.2022

Пример устранения дефекта печати лазерного принтера

Наличие жесткого диска в принтере сокращает длительность подготовительного этапа печати.

Возврат к списку

Принципы источников питания постоянного тока

Jupiterimages/Photos.com/Getty Images

Автор: John Papiewski Обновлено 12 апреля 2017 г.

Практически каждое электронное устройство получает питание от источника постоянного тока (DC). Компьютеры, сотовые телефоны и музыкальные проигрыватели не могут работать напрямую от переменного тока (AC) из бытовой электросети, поэтому они используют схему, которая преобразует переменный ток в постоянный. Меньшие гаджеты полагаются на адаптер постоянного тока, встроенный в вилку переменного тока. Более крупное оборудование, такое как компьютеры, стереосистемы и телевизоры, имеет источник постоянного тока внутри корпуса устройства.

Трансформатор

Электричество переменного тока, поступающее в ваш дом, имеет напряжение от 110 до 120 вольт. В конце 1800-х годов инженеры решили, что это напряжение достаточно высокое, чтобы питать лампочку или электродвигатель, и в то же время достаточно низкое, чтобы предотвратить сильные удары. Однако современная электроника использует напряжения в диапазоне от 1,5 до 24 вольт. Трансформатор, устройство с двумя катушками, окруженными железным сердечником, эффективно снижает напряжение со 110 до уровня, необходимого для цепей. Трансформаторы работают только от переменного тока, поэтому блок питания снижает входящее напряжение перед преобразованием его в постоянное.

Выпрямитель

После снижения напряжения источник питания преобразует переменный ток в постоянный с помощью устройства, называемого выпрямителем. В переменном токе ток течет туда и обратно в двух направлениях, тогда как в постоянном токе он течет в одном направлении. Диоды внутри выпрямителя действуют как быстрые односторонние переключатели, меняя направление тока, когда переменный ток течет в обратном направлении. Если вы посмотрите на ток от выпрямителя, вы можете с уверенностью сказать, что это постоянный ток, хотя из-за быстрого переключения он имеет много электрических помех.

Фильтр

Для устранения электрических помех, создаваемых выпрямителями, в источниках питания постоянного тока используется один или несколько больших конденсаторов. Эти компоненты поглощают энергию шума, сглаживая его. Конденсаторы также действуют как резервуар энергии, обеспечивая дополнительный электрический ток в течение коротких периодов повышенного спроса. Например, аудиоусилитель потребляет больше тока во время громких музыкальных отрывков, особенно для ударных и низкочастотного звука.

Регулятор

Чем чувствительнее электронное устройство, тем больше ему требуется точное напряжение от источника постоянного тока. В то время как фильтрация устраняет электрические помехи от постоянного тока, его напряжение будет уменьшаться, когда устройство потребляет больше тока, а затем увеличиваться, когда спрос снижается. Напряжение также будет колебаться, когда переменное напряжение в домашнем хозяйстве изменяется в периоды пиковой нагрузки. Регулятор решает эту проблему, удерживая напряжение на фиксированном уровне. Хороший регулятор будет поддерживать стабильное напряжение в пределах нескольких процентов от его номинального значения.

Ссылки

• Клуб электроники: Источники питания
• Fairchild Semiconductor: Лист технических данных регулятора напряжения LM7805 , информационный бюллетень по нанотехнологиям от Института Форсайта. Он также внес свой вклад в книгу «Нанотехнологии: молекулярные размышления о глобальном изобилии».

  Связанные статьи

  Принцип и применение регулируемого источника питания постоянного тока

  Введение

  В этой статье в основном рассказывается о том, как работает регулируемый источник питания постоянного тока , как его использовать, а также некоторые сведения об обслуживании. Давайте посмотрим на эту статью.



  В этом видеоролике показано, как использовать источник питания



  Почти все электронные схемы нуждаются в стабильном источнике питания постоянного тока. При поверке и обслуживании индикаторного прибора, помимо соответствующего стандартного прибора, также должен быть подходящий источник питания постоянного тока и регулирующее устройство. При подаче питания от сети переменного тока необходимо преобразовать питание сети переменного тока в стабильный источник питания постоянного тока. После выпрямления и фильтрации переменный ток становится постоянным. Хотя его можно использовать как Источник питания постоянного тока , из-за колебаний напряжения сети выходное выпрямленное напряжение постоянного тока также будет колебаться.



  В то же время используемый ток нагрузки также постоянно меняется, некоторые из которых сильно различаются. Когда оно протекает через внутреннее сопротивление выпрямителя, оно вызывает колебания падения напряжения на внутреннем сопротивлении, вызывая колебания выходного напряжения в зависимости от колебаний тока нагрузки. Если ток нагрузки мал, выходное напряжение высокое; если ток нагрузки большой, выходное напряжение низкое. Колебания напряжения источника питания постоянного тока могут привести к нестабильной работе схемы. Для точных измерительных приборов, автоматических средств управления или электронных вычислительных устройств это приведет к ошибкам измерения и расчета и даже повлияет на нормальную работу. Поэтому обычно требуется источник постоянного тока со стабильным напряжением.



  Транзисторный регулируемый источник питания постоянного тока может использоваться в качестве источника постоянного тока для различных транзисторных счетчиков, электронно-вычислительных машин, систем автоматического управления и оборудования. Прецизионный источник питания со стабилизированным током также можно использовать в качестве источника питания со стабилизированным током для проверки некоторых электрических приборов. Таким образом, транзисторный регулируемый источник питания постоянного тока является необходимым инструментом, обычно используемым в научных исследованиях, производстве, обучении, техническом обслуживании и других отделах.

  Каталог

  Введение

  I Примеры поиска и устранения неисправностей источника питания с регулировкой напряжения0003 I Принцип работы регулируемого источника постоянного тока • Блок-схема и принцип работы Типичная блок-схема транзисторного последовательного регулируемого источника питания постоянного тока показана на рисунке 1. Он состоит из схемы выпрямительного фильтра с последовательным регулированием напряжения. схема, вспомогательный источник питания и схема защиты. II Применение стабилизированного источника питания постоянного тока Использование стабилизированного источника постоянного тока очень просто. Обратите внимание на полярность необходимого напряжения постоянного тока при его использовании. Если необходимо вывести положительное напряжение, выходная клемма стабилизированного источника постоянного тока «-» подключается к клемме «земля» электрооборудования, а клемма «+» должна быть подключена к требуемой клемме положительного напряжения. . Если вам нужно вывести отрицательное напряжение, вам нужно изменить описанный выше метод подключения. Перед подачей питания с помощью мультиметра измерьте, соответствует ли выходное напряжение требованиям, чтобы избежать повреждения электрооборудования из-за чрезмерного напряжения.   Чтобы электрооборудование работало должным образом и не влияло на стабильную и надежную работу электрооборудования из-за плохой работы источника питания постоянного тока, лучше всего протестировать его перед тем, как воздействовать на регламент . блок питания . Основное содержание теста — диапазон регулирования выходного напряжения, степень стабильности, напряжение пульсаций и защита от перегрузки по току и так далее.   III Техническое обслуживание регулируемого источника питания постоянного тока 3.1 Процедуры технического обслуживания • Предварительный осмотр поверхности Все виды регулируемых источников питания обычно оснащены предохранителями для защиты от перегрузки или короткого замыкания, а также входными и выходными клеммами. Сначала следует проверить, не перегорели ли предохранители, не отсоединены ли клеммы и не замкнуты ли они на землю, а также не заклинена ли стрелка указателя напряжения. Затем откройте крышку корпуса, чтобы увидеть, нет ли у силового трансформатора привкуса гари или плесени, а также есть ли явные повреждения сопротивления и емкости, такие как подгорание, разрушение плесени, утечка жидкости, растрескивание и т.  д.   • Измерение выходного напряжения выпрямителя Во всех видах регулируемых источников питания имеется одна или несколько групп выпрямленного выходного напряжения. Если это выпрямленное выходное напряжение имеет группу ненормальных, то регулируемый блок питания будет иметь множество неисправностей. Поэтому при техническом обслуживании необходимо сначала измерить, в норме ли выпрямленное выходное напряжение.   • Тестовое электронное устройство  Если выходное выпрямленное напряжение в норме, но выходное напряжение не является нормальным, вам необходимо дополнительно проверить, хорошо ли работает трубка регулятора, трубка усилителя и т. д., есть ли пробой конденсатора, короткое замыкание или обрыв схема. Если обнаружено устройство с поврежденным или переменным значением, обычно регулируемый источник питания может быть восстановлен до нормального состояния после обновления.   • Проверить рабочую точку цепи  Если выходное напряжение выпрямителя и соответствующие электронные устройства в норме, необходимо дополнительно проверить рабочую точку цепи. Для транзистора между коллектором и эмиттером должно быть определенное рабочее напряжение, а напряжение смещения между базой и эмиттером должно удовлетворять требованиям и обеспечивать работу в области усиления.   • Анализ схемотехники Если обнаружено, что напряжение в рабочей точке транзистора не соответствует норме, возможны две возможности: во-первых, транзистор поврежден; другой вызван повреждением других компонентов в цепи. В это время необходимо тщательно проанализировать причины проблем по принципиальной схеме, а также дополнительно выявить поврежденные и непостоянные компоненты.   3.2 Общие примеры поиска и устранения неисправностей источника питания с регулируемым напряжением • Имеется стабилизация напряжения, но нет регулирования напряжения потенциометра «грубая регулировка», проверьте, нормальные ли функция регулировки напряжения и диапазон регулировки, и, наконец, отрегулируйте требуемое значение напряжения питания и подключите его к нагрузке. Напряжение нормальное, когда нет нагрузки, но выходное напряжение падает после подключения нагрузки. Если возможность отказа внешней цепи исключена, можно определить, что неисправность заключается в том, что источник питания с регулировкой напряжения не оказывает стабилизирующего действия.   В процессе обслуживания состояние включения-выключения между коллектором и эмиттером трубки мощного регулятора можно измерить мультиметром. Если проблем не обнаружено, можно дополнительно проверить, не поврежден ли диод выпрямителя. Пока выпрямитель поврежден, двухполупериодное выпрямление становится однополупериодным. Когда нет нагрузки, конденсатор фильтра большой емкости все еще может обеспечить достаточное выпрямленное выходное напряжение, чтобы обеспечить функцию регулирования напряжения регулируемого выхода. После включения нагрузки выпрямленное выходное напряжение сразу падает, а также падает напряжение на регулируемом выводе, теряя свое стабилизирующее действие.   • Выходное напряжение слишком высокое, функция регулирования и стабилизации напряжения отсутствует. В условиях отсутствия нагрузки выходное напряжение транзистора постоянного тока регулируется  блок питания больше, чем заданного значения, а регулирование и стабилизация напряжения отсутствуют, неисправность может возникнуть по следующим причинам:   — Коллектор-эмиттер одной из составных регулировочных трубок пробой или короткое замыкание, а Выходное напряжение выпрямителя напрямую добавляется к выходу регулирования напряжения через транзистор короткого замыкания и не контролируется регулированием напряжения и стабилизацией напряжения.   — Коллектор или эмиттер трубки пробоотборного усилителя включен или выключен, а составная регулирующая трубка находится непосредственно под отрицательным напряжением вспомогательного источника питания Dz, а базовый ток очень велик, так что внутреннее сопротивление между эмиттер и коллектор регулировочной трубки становятся очень маленькими. Выходное напряжение выпрямителя добавляется непосредственно к выходной клемме стабильного напряжения.   • Выходное напряжение каждой шестерни очень мало, и эффект регулирования напряжения отсутствует  Неисправность может возникнуть по следующим причинам: — Отсутствует выпрямительное напряжение на выходе основного выпрямителя — Напряжение вспомогательного источника питания Dz равно нулю, в результате чего регулировочная трубка не работает. — Ц-е трубки пробоотборника прорывает короткое замыкание в обратном направлении, в результате чего регулировочная трубка не работает.   IV Часто задаваемые вопросы 1. Что такое регулируемый источник питания постоянного тока? Регулируемый источник питания представляет собой встроенную схему; он преобразует нерегулируемый переменный ток (переменный ток) в постоянный постоянный ток. … Его функция заключается в подаче стабильного напряжения (или реже тока) в цепь или устройство, которые должны работать в определенных пределах мощности.   2. В чем важность регулируемого источника питания постоянного тока? Регулируемый источник питания обеспечивает постоянство выходного сигнала даже при изменении входного сигнала. Регулируемый источник постоянного тока также известен как линейный источник питания, он представляет собой встроенную схему и состоит из различных блоков. Регулируемый источник питания будет принимать вход переменного тока и давать постоянный выход постоянного тока.   3. В чем разница между регулируемым и нерегулируемым источником питания постоянного тока? В регулируемых источниках питания выходное напряжение постоянного тока регулируется таким образом, что изменение входного напряжения не отражается на выходе. Напротив, нерегулируемые блоки питания не имеют регулировки напряжения на выходе. В этом ключевое различие между регулируемым и нерегулируемым блоком питания.   4. Какова выходная мощность регулируемого источника питания? Говоря простым языком, регулируемый источник питания обеспечивает постоянное выходное напряжение, независимое от выходного тока. Регулируемый источник питания с несколькими регуляторами может обеспечивать несколько выходных напряжений для работы различных устройств.   5. Каковы области применения регулируемого источника питания? • Зарядные устройства для мобильных телефонов. • Регулируемые блоки питания в различных приборах. • Различные генераторы и усилители.   6. Как узнать, регулируется ли блок питания? Как правило, один щуп можно вставить в середину разъема, а другой держать снаружи. За некоторыми исключениями, середина является положительной, поэтому используйте красный провод там и черный провод на внешней оболочке. Регулируемые источники питания без какой-либо нагрузки должны измерять очень близко к целевому напряжению 12 В.   7. Как вы регулируете источник питания? Для поддержания постоянного уровня напряжения независимо от величины тока, потребляемого от источника питания, источник питания может включать схему регулятора напряжения. Регулятор напряжения контролирует ток, потребляемый нагрузкой, и соответственно увеличивает или уменьшает напряжение, чтобы поддерживать постоянный уровень напряжения.   8. Что понимается под нерегулируемым ДК? Каждая электронная схема или система нуждается в стабильном напряжении постоянного тока для своей предполагаемой работы. Требуемое напряжение постоянного тока обычно получают путем преобразования сетевого или линейного напряжения переменного тока в напряжение постоянного тока. … Такая система называется нерегулируемым источником питания, потому что выходная мощность значительно изменяется при изменении входной нагрузки.   9. Что такое регулируемый источник питания и его ограничения? Линейные регуляторы можно использовать только для понижения напряжения. Для источника питания переменного/постоянного тока трансформатор с выпрямлением и фильтрацией необходимо будет разместить перед линейным источником питания, что увеличит общие затраты и усилия. Ограниченные выходы. Источники питания с линейным регулированием обеспечивают только одно выходное напряжение.   10. Каково применение источника питания постоянного тока? Каковы распространенные приложения постоянного тока? Эта форма энергии чаще всего производится такими источниками, как солнечные элементы, батареи и термопары. Энергия постоянного тока широко используется в устройствах с низким напряжением, таких как зарядка аккумуляторов, автомобильные устройства, самолеты и другие приложения с низким напряжением и малым током.     Вас также может заинтересовать: Что такое электронный потенциометр? Применение и выбор Как измерить сопротивление и как определить сопротивление? Что такое потенциометр постоянного тока? Принцип работы и применение Лавинный фотодиод Что такое суперконденсатор? Что такое чип постоянного резистора? Лучшие продажи диода Фото Деталь Компания Описание Цена (долл. США) Альтернативные модели Деталь Сравнить Производители Категория Описание Заказ и качество Изображение Произв. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
