Что такое бортовой компьютер ВАЗ 2110

Бортовой компьютер (БК) ВАЗ 2110 — это электронное устройство, предназначенное для сбора, обработки и отображения информации о состоянии различных систем автомобиля. БК устанавливается на автомобили семейства ВАЗ-2110 (2110, 2111, 2112) и выполняет следующие основные функции:

  • Контроль расхода топлива
  • Измерение скорости и пройденного пути
  • Мониторинг температуры двигателя и окружающего воздуха
  • Диагностика неисправностей
  • Отображение времени и даты
  • Вывод предупреждающих сообщений

БК значительно расширяет информативность приборной панели и позволяет водителю контролировать множество параметров автомобиля в режиме реального времени.

Основные функции бортового компьютера ВАЗ 2110

Бортовой компьютер ВАЗ 2110 предоставляет водителю следующую информацию:


  • Мгновенный и средний расход топлива
  • Запас хода на остатке топлива
  • Текущая скорость и средняя скорость за поездку
  • Пройденное расстояние и время в пути
  • Температура двигателя и наружного воздуха
  • Напряжение бортовой сети
  • Текущее время и дата
  • Диагностические коды ошибок

Кроме того, БК может выполнять дополнительные функции, такие как:

  • Управление подогревом сидений
  • Регулировка оборотов холостого хода
  • Корректировка показаний спидометра и датчика уровня топлива
  • Сброс межсервисного интервала

Виды бортовых компьютеров для ВАЗ 2110

Для автомобилей семейства ВАЗ-2110 существует несколько видов бортовых компьютеров:

1. Штатный БК

Устанавливается на заводе в комбинацию приборов. Имеет ограниченный функционал — показывает только общий и суточный пробег, температуру за бортом и напряжение АКБ.

2. Маршрутный БК

Монтируется на место заглушки кнопки. Отображает расход топлива, скорость, пробег и прочие параметры движения. Не имеет функций диагностики.

3. Диагностический БК

Устанавливается вместо штатного или дополнительно. Кроме маршрутных функций позволяет считывать и стирать коды ошибок, управлять исполнительными механизмами.


4. Мультимедийный БК

Современное устройство с большим цветным экраном. Совмещает функции маршрутного компьютера, диагностического сканера и мультимедийной системы.

Как установить бортовой компьютер на ВАЗ 2110

Установка бортового компьютера на ВАЗ 2110 включает следующие этапы:

  1. Выбор места установки (на панель приборов или вместо заглушки)
  2. Подключение питания к бортовой сети автомобиля
  3. Соединение с датчиками и электронным блоком управления
  4. Монтаж дисплея БК
  5. Настройка и калибровка показаний

Для корректной работы БК необходимо правильно выполнить все электрические соединения и настроить программное обеспечение под конкретную модификацию автомобиля.

Модернизация бортового компьютера ВАЗ 2110

Штатный бортовой компьютер ВАЗ 2110 имеет ограниченный функционал. Его можно модернизировать следующими способами:

  • Установка дополнительных датчиков (уровня топлива, температуры и др.)
  • Подключение к диагностическому разъему OBD-II
  • Замена программного обеспечения на более функциональное
  • Установка цветного графического дисплея
  • Добавление модуля беспроводной связи для удаленного мониторинга

Модернизация позволяет расширить возможности штатного БК и получить функционал современных мультимедийных систем.


Преимущества использования бортового компьютера

Установка бортового компьютера на ВАЗ 2110 дает владельцу автомобиля следующие преимущества:

  • Контроль расхода топлива позволяет оптимизировать затраты
  • Диагностика неисправностей помогает своевременно выявлять проблемы
  • Мониторинг параметров двигателя продлевает его ресурс
  • Удобное отображение информации повышает комфорт управления
  • Дополнительные функции расширяют возможности автомобиля

Бортовой компьютер становится незаменимым помощником в ежедневной эксплуатации автомобиля ВАЗ 2110.

Популярные модели бортовых компьютеров для ВАЗ 2110

Для автомобилей семейства ВАЗ-2110 доступны следующие популярные модели бортовых компьютеров:

  • ШТАТ X1-G

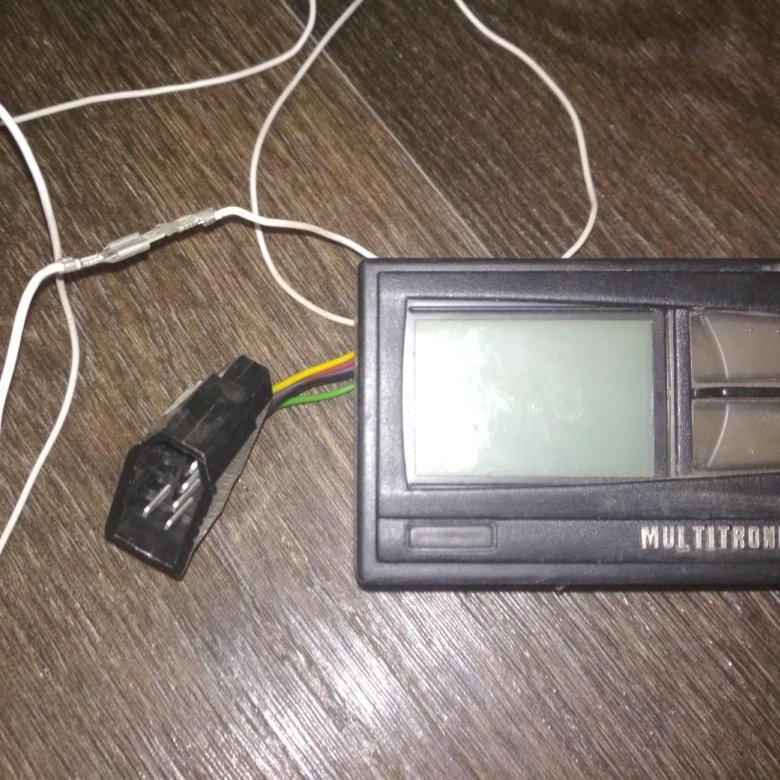

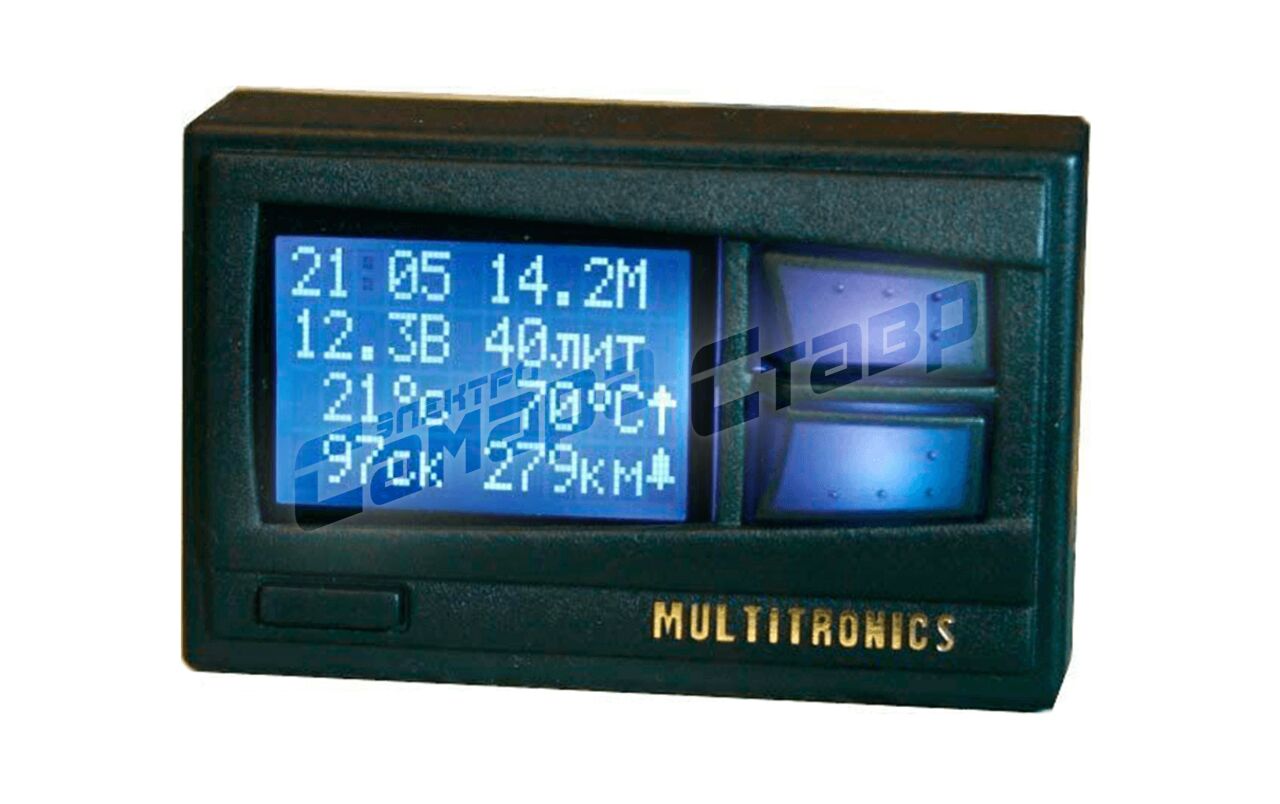

  • Multitronics C-590
  • Gamma GF-412
  • Орион БК-21
  • ШТАТ 110X5-M

При выборе модели БК следует учитывать совместимость с конкретной модификацией автомобиля, набор необходимых функций и бюджет.


Бортовые компьютеры для ВАЗ 2110, 2111, 2112

Бортовые компьютеры для ВАЗ 2110, 2111, 2112 | Интернет-магазин Motorring

Интернет-магазин тюнинга и стандартных запчастей
для автомобилей LADA.
Доставка по всей России и Казахстану

Корзина пуста

8 (939) 708-49-99

8 (927) 606-67-60

8 (927) 607-31-63

8 (800) 550-86-33

Электрика и электроника

ВАЗ 2110, 2111, 2112

Бортовые компьютеры

Легко найти товар! Clear search

Результаты поиска:

В группе представлено: 28 / 28 позиций

по популярности

по цене

Бортовой компьютер (далее БК) — это многофункциональное электронное устройство, предназначенное для считывания, расчета и отображения различной информации по состоянию электронных систем Вашего автомобиля. Говоря простым языком, БК это очень полезный помощник в повседневной езде на автомобиле.

Незаменим он становится тогда, когда вы полностью освоите все его параметры и функции. Но обо всем по порядка.

Штатный, встроенный в комбинацию приборов компьютер отображает крайне мало информации, а именно общий и суточный пробег, температуру за бортом (при наличии датчика с завода) и заряда АКБ. Скромно и просто. Но как часто вы задумывались о том, сколько кушает топлива машина в данный момент или в среднем. С какой средней скоростью я двигаюсь последнее время. Когда я в последний раз менял тормозные колодки и масло. Вот бы прогреть свечи зажигания в морозное утром перед запуском двигателя, чтобы наверняка завестись. Все эти вопросы, а также многие другие решаются одним способом — установкой бортового компьютера.

Что делает бортовой компьютер в автомобиле?

Основной отличительной особенностью бортового компьютера, является функция диагностики двигателя. БК выполняет поиск ошибок, затем расшифровывает их и выдает на русском языке наименование, например: неисправен датчик холостого хода или пропуск зажигания во 2 цилиндре.

Таким образом, можно сэкономить значительную сумму средств, не обращаясь на СТО, где даже просто диагностика стоит от 500р. А ведь зачастую ошибку возникают просто так, при мелком сбое программы контроллера. Достаточно их будет просто стереть и вопрос исчерпан.
Кроме этого, практически каждый БК оснащен доп. функциями по прогреву свечей зажигания, ручному управлению температурой включения вентилятора охлаждения двигателем, а также функцией по возвращению программы ЭБУ к первоначальным настройкам.
После всего этого списка уже хочется приобрести такое изделие за приемлемую цену. Но это ещё не все. Далее общий список параметров, схожий для всех бортовых компьютеров:

  • маршрутный компьютер
  • техническое обслуживание
  • диагностика
  • настройки
  • ошибки системы
  • мультидисплеи
  • динамик
  • речевой синтезатор
  • Функция «не выключены габаритные огни»

Вот далеко не весь перечень, т. к. даже в самом простом БК количество функций превышает 60, т.е. это действительно, многофункциональная штуковина, которая полюбится Вам с первого включения. Команда Motorring.ru всегда поможет Вам сориентироваться в большом многообразии, а значит подобрать максимально полезный именно для Вас бортовой компьютер.

Бортовой маршрутный компьютер для автомобилей Ваз 2110, 2111, 2112  — это интеллектуальная комплексная система сбора, хранения и отображения информации о различных параметрах работы систем автомобиля. Бортовой компьютер устанавливается в штатное гнездо панели приборов Вашего автомобиля, сохраняя дизайн салона.
Следует отметить, что бортовой маршрутный компьютер не мешает диагностике автомобиля при прохождении технического обслуживания на фирменом СТО.  Более того, позволяет определить ошибки системы впрыска топлива и удалить их самостоятельно ( тем самым экономя на диагностике минимум 300руб за одну ошибку ), если Вы находитесь в поездке или за городом , а на комбинации приборов загорелась надпись CHECK ENGINE то персональный диагност у Вас под рукой.

. Бортовой компьютер поможет Вам рассчитать мгновенный и средний расход топлива на 100 километров пробега, остаток топлива в баке и прогноз пробега на этом остатке, предупредит о критических состояниях двигателя (опасной перегрев и недопустимое напряжение бортовой сети), подскажет, когда подошло время делать ТО  и многое, многое другое.
Так же есть такая разновидность Бортового компьютера с комбинацией приборов. Функционально она выполняет все те же параметры , что и простой Бортовой компьютер, но плюс в том, что Вы получаете красивую панель и удобство в управлении БК.

Бортовые компьютеры ВАЗ 2110, 2111, 2112


Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)

Показывать: 24255075100

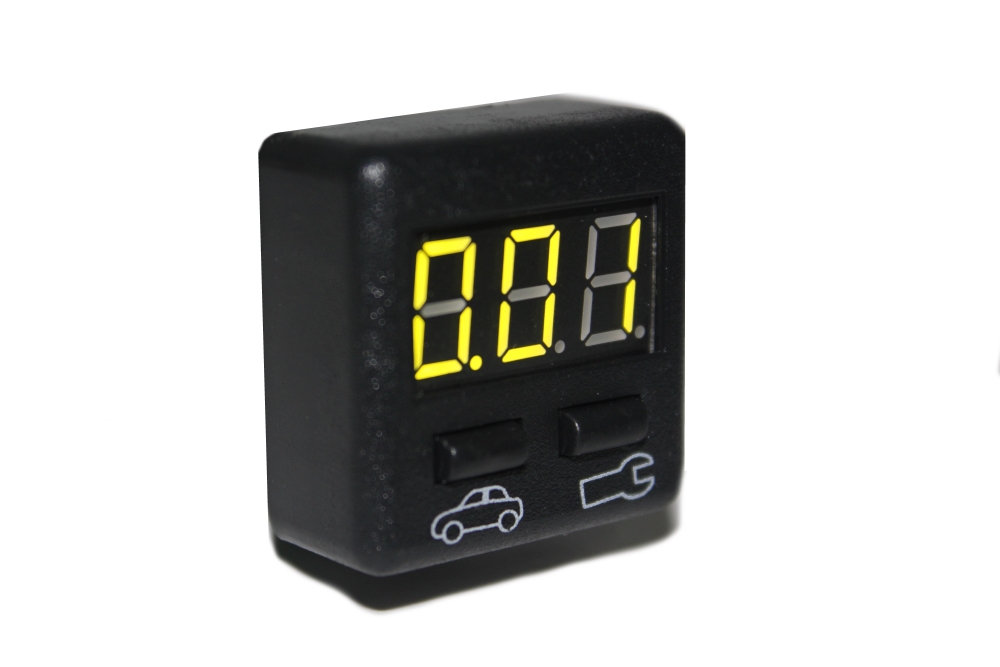

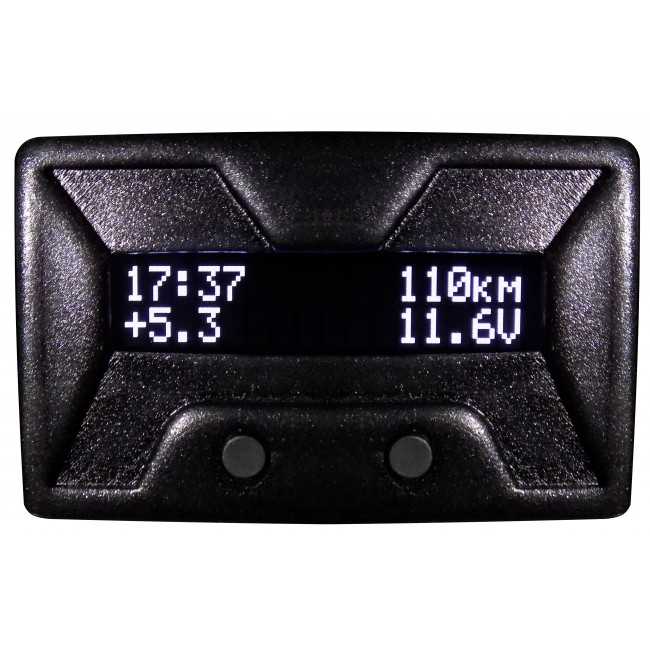

Бортовой компьютер ШТАТ Х1-М Универсал вместо заглушки кнопки для ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 211…

Данный бортовой компьютер предназначен для контроля технического состояния и параметров движения инжекторных автомобилей ВАЗ десятого семейства, Самара, Самара 2, Калина и Шевроле Нива. Реком..

2 290 ₽

Бортовой компьютер Гамма GF 207 на ВАЗ 2105, 2107 Классика

Данный бортовой компьютер предназначен для контроля технического состояния и параметров движения инжекторных автомобилей ВАЗ классического семейства. Бортовой компьютер GF 207 имеет графическ..

7 590 ₽

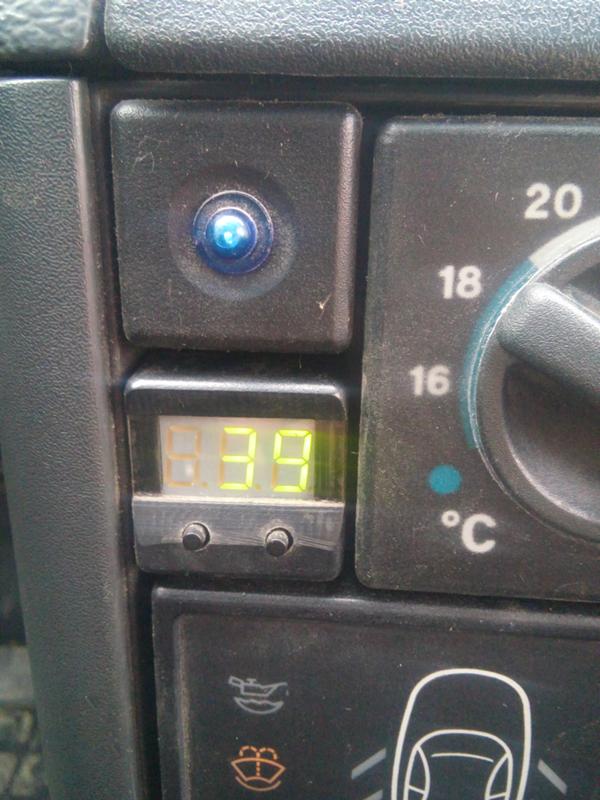

Бортовой компьютер Мультитроникс UX 7 вместо заглушки кнопки для Датсун, Шевроле Нива, Приора, Гранта, Калина,…

Светодиодный дисплей3-значный светодиодный дисплей зеленого или оранжевого цвета с возможностью регулировки яркости «день / ночь».16-разрядный процессорМощный 16-разрядный процессор обеспечив..

2 590 ₽

Бортовой компьютер Орион БК-07

Автомобильный бортовой компьютер Орион БК-07 предназначен для оперативного контроля работы основных узлов двигателя и предназначен для установки на: грузовые, легковые, тракторные автомобили ..

1 790 ₽

Бортовой компьютер Орион БК 06 для карбюраторных двигателей

Орион БК-06: Внимание: Корпус Бортового компьютера не герметичен. При установке на лодки, катера и скутера производитель не несет ответственности за неисправности компьютера возникшие от попа..

1 390 ₽

Бортовой компьютер Мультитроникс VC 731 на Лада и иномарки

Цветной дисплейЦветной TFT дисплей 2.4″ разрешением 320х240 и рабочей температурой от -20 градусов. Цветовое оформление дисплеев может быть настроено пользователем индивидуально (по RGB канал..

10 690 ₽

Бортовой компютер Орион БК 03 для карбюраторных двигателей

Внимание: Корпус Бортового компьютера не герметичен. При установке на лодки, катера и скутера производитель не несет ответственности за неисправности компьютера возникшие от попадания влаги.Б..

1 290 ₽

Бортовой компьютер Орион БК-08

Автомобильный бортовой компьютер БК-08 предназначен для оперативного контроля работы основных узлов двигателя и предназначен для установки на: мотоциклы, скутера, лодочные моторы, катера, авт. .

1 690 ₽

Бортовой компьютер Мультитроникс RC 700 на ВАЗ и иномарки

Цветной дисплейЦветной TFT дисплей 2.4″ разрешением 320х240 и рабочей температурой от -20 градусов. Цветовое оформление дисплеев может быть настроено пользователем индивидуально (по RGB канал..

12 990 ₽

Адаптер ШТАТ USB-K-line

ШТАТ Адаптер USB-K-line служит для:Обновление ПО бортовых компьютеров;Диагностика автомобилей;Смена прошивки ЭБУ автомобиля.Обратите внимание!ДАТА КАБЕЛЬ БОЛЬШЕ НЕ ПРОИЗВОДИТСЯ, только А..

1 390 ₽

Бортовой компьютер Мультитроникс RI 500 на ВАЗ и иномарки

Мощный бортовой компьютер Multitronics RI-500 предназначен для установки на инжекторные, дизельные (с поддержкой протокола диагностики OBD-2) иномарки и отечественные автомобили. Работа приб..

9 590 ₽

Бортовой компьютер Мультитроникс TC 740 на Лада и иномарки

Цветной дисплейЦветной TFT дисплей 2. 4″ разрешением 320х240 и рабочей температурой от -20 градусов. Цветовое оформление дисплеев может быть настроено пользователем индивидуально (по RGB канал..

9 190 ₽

Бортовой компьютер Штат UniComp-600 на ВАЗ и иномароки

Бортовой компьютер с OLED-дисплеем позволяет видеть экран под любым углом, предназначен для установки на автомобили ВАЗ, Газ, Уаз, Chevrolet. БК имеет встроенный голосовой процессор, а также ..

6 190 ₽

Бортовой компьютер Multitronics TC 750 на ВАЗ и иномарки

Цветной дисплейЦветной TFT дисплей 2.4″ разрешением 320х240 и рабочей температурой от -20 градусов. Цветовое оформление дисплеев может быть настроено пользователем индивидуально (по RGB канал..

11 390 ₽

Бортовой компьютер Мультитроникс VC 730 на ВАЗ и иномарки

Цветной дисплейЦветной TFT дисплей 2.4″ разрешением 320х240 и рабочей температурой от -20 градусов. Цветовое оформление дисплеев может быть настроено пользователем индивидуально (по RGB канал. .

8 490 ₽

Бортовой компьютер Гамма GF 412 на ВАЗ 2110-2112 со старой панелью

Надоел скучный дизайн блока управления отопителем? Надоело примитивно регулировать температуру в салоне двумя указателями?Gamma GF 412 именно то, что Вам нужно. Электронный блок управления те..

11 590 ₽

Программатор Гамма GF 911

GF 911 СЛУЖБА СПАСЕНИЯ В ДЕЙСТВИИ! Перед производителями электроники часто встаёт проблема обновления программного обеспечения. Новые требования рынка, выпуск различных модификаций электронны..

2 490 ₽

Опциональный кабель Мультитроникс ШП-3

Кабель Multitronics ШП-3 необходим для корректной работы функции Осциллограф и подключается к бортовым компьютерам Multitronics C340 и C350.Порядок подключения:Провод массы опционального кабе..

1 590 ₽

Показано с 1 по 22 из 22 (всего 1 страниц)


Автомобильные бортовые компьютеры – это устройства, которые получают информацию от различных данных и анализируют ее.

Функции бортовых компьютеров ВАЗ 2110, 2111, 2112

Бортовые компьютеры ВАЗ 2110, 2111, 2112 считывают и выводят на дисплей сведения о:

  • Расходе топлива;
  • Остатке горючего в баке;
  • Скорости движения;
  • Температуре воздуха в салоне и снаружи;
  • Возникающих неполадках.

Системный контроль функционирования всех агрегатов, который выполняет бортовой компьютер, необходим для нормального функционирования автомобиля.

Виды и различия устройств

Возможности и функционал устройства определяются его моделью. Бортовые компьютеры различаются:

  • Способом установки – на передней панели или вместо заглушки кнопки;
  • Типом панели – старого типа или евро-конструкции;
  • Соответствием определенным типам двигателей, например, карбюраторным;
  • Внешним видом, дизайном.

При выборе бортового компьютера необходимо убедиться в его соответствии модели автомобиля, а также наличии желаемых функций.

‘; html += ‘

‘ + json[i][‘label’] + ‘

‘; html += ‘

‘ + json[i][‘special’] + ‘

‘; if(json[i][‘special’]){ html += ‘

‘ + json[i][‘price’] + ‘

Блок индикации бортовой системы мониторинга.

Блок индикации бортовой системы контроля Подключение бск ваз 2110

Современные автомобили оснащены большим количеством электронных устройств: переключатели системы зажигания, блоки управления двигателем, диагностики, бортовые компьютеры и т.д. Мы познакомим наших читателей к некоторым из этих устройств, установленных на отечественных автомобилях ВАЗ и ГАЗ. Эта информация может быть полезна как профессионалам, техникам, так и любителям, занимающимся ремонтом подобной техники. Сегодня речь пойдет о блоке индикации бортовой системы мониторинга.

Блок индикации бортовой системы мониторинга (БИ БСК-10, в дальнейшем блок) предназначен для отображения состояния узлов автомобиля с использованием десяти световых и одного звукового сигнализаторов. Перечень контролируемых параметров и цвет соответствующих световых сигналов приведен в таблице.

Данное устройство с обозначениями 12.3860 и 2110-3860010-04 устанавливается на все модификации автомобилей семейства ВАЗ-2110. Описанный здесь вариант блока выпускался с небольшими изменениями с 19с 98 по 2002.

Рабочий блок может находиться в одном из пяти режимов:

1. «Выкл» — ключ не находится в замке зажигания.

2. «Ожидание» — ключ в замке зажигания в положении «выключено». Если дверь водителя открыта, блок регистрирует событие «забытый ключ в замке зажигания» и подает звуковой сигнал в течение 6 секунд.

3. «Предрейсовый контроль сигнализаторов» — при повороте ключа в положение «зажигание». Продолжительность режима 4 с. Прозвучит один звуковой сигнал, и все сигнальные лампы загорятся на 4 секунды. Неисправности «недостаточный уровень масла», «недостаточный уровень охлаждающей жидкости», «недостаточный уровень омывающей жидкости» контролируются, и их значение запоминается, но световые сигналы не включаются до окончания режима.

4. «Предрейсовый контроль параметров» — после окончания режима «Предрейсовый контроль извещателей» и паузы 1 с. Продолжительность режима 6 с. Сработавшие световые индикаторы сначала мигают в течение 6 с с частотой 1 Гц, затем горят постоянно до устранения неисправности или поворота ключа в положение «выключено». Зуммер включается одновременно со световыми сигналами на 3 с.

Зарегистрированные неисправности «недостаточный уровень масла», «недостаточный уровень охлаждающей жидкости», «недостаточный уровень омывающей жидкости», «неисправность стоп-сигналов и габаритных огней» и «износ тормозных колодок» сохраняются до момента поворота ключа в положение «выкл. » должность.

5. «Контроль параметров при работающем двигателе» запускается после окончания режима «Предрейсовый контроль параметров». Контроль неисправностей «недостаточный уровень масла», «недостаточный уровень охлаждающей жидкости», «недостаточный уровень омывающей жидкости», контроль неисправностей «открытые двери», «непристегнутые ремни безопасности», «неисправность стоп-сигналов и габаритных огней», « износ тормозных колодок «продолжается.

Устройство состоит из двух основных частей (рис. 1): микропроцессора и индикатора, установленных на плате управления А1 и на плате индикации А2 соответственно. Обе платы установлены в пластиковом корпусе.

(кликните для увеличения)

Блок показан на рис. 2. Для подключения питания и датчиков используется 15-контактный разъем.

Выходные сигналы датчиков поступают с контактов разъема ХР1 на входы Р0.0-Р0.5, Р2.0-Р2.5 микроконтроллера DD3 через согласующие цепи А1В1-А1В12 и триггеры Шмитта ДД1, ДД2. Выходы Р1.0-Р1.7, Р3.1, Р3.2 микроконтроллера предназначены для управления транзисторными ключами А2В1-А2В10, которые, в свою очередь, переключают светодиоды HL1-HL10. Для формирования звукового сигнала, имитирующего звон колокола, используется динамическая головка НА1, которая подключается через разделительный конденсатор С9.на выход усилителя на транзисторах VT7, VT8, управляемого выходами РЗ.б, Р3.7 микроконтроллера DD3.

При вставлении ключа в замок зажигания автомобиля напряжение питания подается с контакта 11 разъема ХР1 через диод VD9, защищающий блок от переполюсовки, на стабилизатор напряжения, выполненный на транзисторах VT1-VT6. Схема VD11R8R9VT6 отключает питание блока, если напряжение в бортовой сети превышает 24 В. Стабилизатор обеспечивает минимальное падение напряжения (не более 0,6 В при полной нагрузке) и допускает импульсное входное напряжение до 150 В. Т.

Микроконтроллер DD3 содержит встроенный тактовый генератор, работающий с внешним керамическим резонатором CSA-8.0MTZ фирмы MSHATana 8MHz.

Сигнал сброса фиксированной длительности для микроконтроллера DD3 после подачи напряжения питания или в случае его снижения ниже 4,2 В формируется узлом («супервизором»), состоящим из порогового элемента на транзисторе VT10, стабилитрона VD12 диод и одновибратор на элементах DD4.3, DD4.4… В дежурном режиме (зажигание выключено, передние двери закрыты) микроконтроллер DD3 находится в «спящем» состоянии, при этом потребляемый блоком ток не превышает 7,5 мА. Если ключ в замке повернут в положение «зажигание» или открыта любая входная дверь, узел на элементе DD4.1 и VT9транзистор формирует прерывание (лог. 0) на выводе PZ.Z микроконтроллера DD3, выводя его из «спящего» состояния.

Блок показывает открытое состояние каждой двери автомобиля. Для удержания индивидуального сигнала от каждого дверного выключателя и включения внутреннего освещения при открытии любой двери используются диоды VD5-VD8. Диоды VD1-VD4 предотвращают подачу напряжения на блок через лампу салона автомобиля.

В блоке в основном используются элементы для поверхностного монтажа. Конденсатор С9 — алюминий оксидный СКР101М1ЭЭ11ВМ фирмы JAMICON (замена на аналогичный допустима), конденсатор С3 — танталовый типоразмера Д для поверхностного монтажа, все остальные конденсаторы и резисторы типоразмеров 0603, 0805 и 1206. Транзисторы МЮЭ15031 и КТ6851А можно заменить на транзисторы ВС847 и ВС857 — на КТ3130А-9-КТ3130Ж-9 и КТ3129А-9-КТ3129Д-9 соответственно.

Литература

  1. Пятков К.Б., Игнатов А.П., Косарев С.Н. и другие. Автомобили ВАЗ-2110 и ВАЗ-21102: Руководство по техническому обслуживанию и ремонту. — М.: За рулем, 1996.
  2. Сташин В.В., Урусов А.В., Мологонцева О.Ф. Проектирование цифровых устройств на базе однокристальных микроконтроллеров. — М.: Энергоатомиздат, 1990.
  3. Atmel Corporation 8051 Flash Microcontroller Data Book. 1997.

1 — кнопка установки и регулировки текущего времени на часах.

Если вам нужно изменить или установить показания времени, вы должны нажать эту кнопку. Стрелка часов изменит положение на одну минуту, если вы нажмете кнопку один раз.

2 — сигнализатор, сообщающий о неисправности ламп габаритного света и стоп-сигналов.

После включения зажигания система мониторинга проверяет состояние ламп. При обнаружении неисправности сигнализатор загорается оранжевым светом. Работа сигнализаторов возможна только при включенном зажигании. После включения зажигания все сигнализаторы включаются блоком индикации. Это делается для того, чтобы водитель мог убедиться, что все предупреждающие устройства работают правильно. После того, как система выполнит самодиагностику и не будут обнаружены различные неисправности, все аварийные сигналы должны погаснуть.

3 — Индикатор непристегнутого ремня безопасности. Индикатор горит красным. Работает только при включенном зажигании.

4 — сигнализатор, информирующий об износе тормозных колодок. Устанавливается не на все автомобили, а только на оснащенные тормозными колодками с датчиками износа. Работает только при включенном зажигании.

5 — сигнализатор незакрытых дверей. После открытия двери при включенном зажигании загорается красным. Работает только при включенном зажигании.

6 — Индикатор низкого уровня охлаждающей жидкости в расширительном бачке. Имеет оранжевый свет. Работает только при включенном зажигании.

7 — сигнализатор, информирующий о низком уровне жидкости в бачке общего лобового стекла. Если в бачке омывающей жидкости меньше одного литра, загорается оранжевым цветом. Работает только при включенном зажигании.

8 — Индикатор низкого уровня масла в картере двигателя. Когда уровень масла в двигателе падает ниже минимума, он загорается оранжевым цветом.

9 — индикация иммобилайзера.

10 — рычаг управления заслонками воздухораспределителя.

Рычаг в крайнем левом положении — поток воздуха направляется в верхнюю часть салона, проходя через боковые и центральную вентиляционные решетки.

Рычаг в среднем положении — основной поток воздуха обдувает лобовое стекло.

Рычаг в крайнем правом положении — основной поток воздуха направлен к ногам пассажиров и водителя.

11 — ручка регулировки температуры. Вокруг ручки регулятора температуры есть шкала — температура в градусах Цельсия. Этот регулятор задает нужную температуру в автомобиле … В салоне на потолке установлен датчик температуры воздуха, благодаря которому в салоне поддерживается заданная температура воздуха. При установке ручки регулировки в синий сектор через нагреватель будет проходить ненагретый воздух. При установке ручки в красный сектор в салон автомобиля будет поступать нагретый воздух.

12 – блок управления отопителем … Электронная система устроена таким образом, что автоматически поддерживает заданную температуру в салоне, и одновременно регулирует скорость вращения электровентилятора.

13 — ручка управления вентилятором отопителя. Эта ручка задает скорость вращения электровентилятора и имеет четыре фиксированных положения.

Каждый владелец автомобиля ВАЗ мечтает сделать из своей машины произведение искусства. Главным препятствием на пути к достижению этой цели является то, что автомобили семейства ВАЗ очень скучны и поэтому вам придется очень много сделать, чтобы выделиться из толпы. Начинать тюнинг автомобилей, наверное, лучше с салона, так как в первую очередь он должен быть удобным, а уж потом красивым.
Начнем с того, что нам нужно сделать в салоне автомобиля ВАЗ 2110 с красивой цветной подсветкой. В данной статье будет подробно описан процесс замены подсветки панели автомобиля ВАЗ 2110, а если быть точнее замена подсветки БСК приборной панели автомобиля. Итак, начнем. Для того, чтобы сделать на БСК яркую подсветку, нам нужно поработать со светодиодами и оргстеклом. На некоторых автомобилях этого семейства вставки БСК имеют прозрачную структуру, а на некоторых нет. В моем случае вставка была непрозрачной, поэтому пришлось немного попотеть, чтобы привести ее в нужное состояние. Перейдем к процессу. Для начала разобрал БСК и вырезал из оргстекла небольшой прямоугольник чуть больше чертежа автомата на ББК. Далее я просверлил в нем маленькое отверстие под светодиод размером около 3 мм.

Теперь вырезаем отверстие в рамке, которая находится под вставкой с картиной.

Чтобы светодиоды не светили на индикаторах открытых дверей, нужно сделать небольшую перегородку между лампами. В качестве перегородки использовал непрозрачную пленку. Теперь световой барьер готов, осталось только сделать само освещение. Подготовим светодиоды. Чтобы светодиоды не светили направленно, нам нужно их обработать и сделать поверхность матовой. Для обработки поверхности нам понадобится мелкая наждачная бумага. Обрабатываем светодиоды и приступаем к пайке. К длинному контакту светодиодов присоединяем резисторы 1,5 кОм, чтобы светодиоды имели сопротивление. Если резисторы не впаивать, то ресурс светодиода будет намного меньше. Теперь можно подключить светодиоды и провода питания. Подключаем светодиоды к контактам штатной подсветки и проверяем все в действии.

В моем случае все получилось не так, как я ожидал, один из светодиодов перегорел, даже с резистором, так как я забыл отключить клемму от аккумулятора. Так что перед началом работы лучше всего отсоединить минусовой провод от аккумулятора. Работу пришлось переделывать. Через несколько минут я полностью заменил светодиоды и готово. В деле все проверил, работает исправно. Результаты меня очень порадовали, панель БСК очень красиво светится, и глаз уже радует.

Эта работа заняла совсем немного времени, около 90 минут, и всего несколько рублей на покупку светодиодов и резисторов. Ночью в салоне царит красочная иллюминация. Через несколько дней я также заменил подсветку приборной панели, воздуховоды и сделал звездное небо на обшивке потолка. Теперь очень приятно садиться в машину. Друзья все в восторге от моей машины. Ну вот и все, мы сделали красивую подсветку БСК своими руками, не потратив много времени и денег. Спасибо за внимание. Пока.

Бортовая система мониторинга (БСК) — очень полезная вещь в автомобиле! Но почему-то на «Десятке» датчики опрашиваются только при включении зажигания. То есть, если вы залили жидкость в бак, то для того, чтобы индикатор на БСК погас, нужно выключить/включить зажигание. В статье я покажу, как модифицировать BSK для работы в режиме реального времени.

По умолчанию BSK опрашивает все датчики только при включении зажигания. Это означает, что если уровень охлаждающей жидкости упал (из-за ее утечки) или закончилась вода для омывания лобового стекла, водитель не узнает об этом до следующего включения зажигания.

Блок БСК выдает следующие параметры:
1. Индикатор недостаточного уровня масла — так он и работает нормально со своей 10-минутной задержкой, так что не трогаем.
2. Индикатор неисправности лампы, также нормально работает при работающем двигателе.
3,4,5,6. Четыре сигнализатора незакрытых дверей, их работа тоже вполне удовлетворительная.

Осталось на переделку:
7. Индикатор недостаточного уровня омывающей жидкости.
8. Индикатор недостаточного уровня охлаждающей жидкости в расширительном бачке.
9. Индикатор износа передних колодок.
10. Контрольная лампа непристегнутого ремня безопасности водителя.

Последние два параметра с завода не работают, т.к. датчики не установлены, я использовал их не по назначению:
1) подключен к датчику износа колодок дополнительный датчик уровня бачка омывателя
2) к индикатору не пристегнутых ремней безопасности датчик уровня воды в бачке омывателя заднего стекла.

Переделал сигнализацию падения уровня в расширительном бачке и в баках промывки.
Смысл этой доработки заключается в том, чтобы отключить светодиоды нужных нам индикаторов от платы и подключить их напрямую (через сопротивления) к штекеру БСК.

2. Старая модель с длинным кузовом. В отличие от нового образца, здесь много свободного места и штекер расположен отдельно от платы, соединенный с ней проводами. У меня был блок старого образца.

3. Затем такие же провода, только с другой стороны, были отпаяны от вилки, припаяны к местам их сопротивлений, а сами провода припаяны к сопротивлениям. Используемое сопротивление 620 Ом, мощность 0,125 Вт.

После такой доработки БСК индикаторы работают при включенном зажигании, и загораются сразу при срабатывании датчика. Звуковой сигнализатор вместе с ними не работает (при падении уровня жидкости, на неровностях дороги замучает своим писком.)

Вместо значков «ремни» и «колодки» сделал свои значки уровня жидкости.
Мой друг Рома112 нарисовал новый макет вставки с новыми значками в CorelDRAW «уровень жидкости омывателя фар» и «уровень жидкости в бачке омывателя заднего стекла». Этот макет я распечатала на фотонаборном принтере и заламинировала матовой пленкой.
Возможно вас заинтересует как сделать подсветку блока БСК.
Источник фото:

  • Индикация БСК в реальном времени Сайт Егора
  • Кардинальная доработка БСК с форума my2110.ru

Дополнительная информация отсканирована из ремонтной книжки.

http://xn--2111-43da1a8c.xn--p1ai

.. 170 171 174 ..

Лада ВАЗ-2110 (2111, 2112). Блок индикации бортовой системы мониторинга

Блок индикации устанавливается в консоли панели приборов и выдает звуковую и световую сигнализацию об открытых дверях автомобиля, непристегнутых ремнях безопасности, неисправности ламп наружного освещения или их цепей, износе передних тормозные колодки, недостаточный уровень: моторного масла, охлаждающей жидкости, омывающей жидкости. Блок также включает и выключает (с задержкой) внутреннее освещение при открытии любой двери.

Прибор выключается при отсутствии ключа в замке зажигания. Как только ключ вставлен (но еще не повернут), блок реагирует на открытие двери водителя прерывистым звуковым сигналом (зуммером) в течение 8 ± 2 с, что означает «забытый ключ в замке зажигания». Сигнал отменяется, когда дверь закрывается или ключ вынимается или поворачивается из положения «0».

После поворота ключа в положение «Зажигание» блок переходит в тестовый режим. При этом включаются все световые индикаторы и зуммер, чтобы водитель мог убедиться, что они работают правильно. При этом поступают сигналы от датчиков уровня (ОЖ, омывающей жидкости и моторного масла).

Если какой-либо датчик показывает недостаточный уровень, по окончании тестирования начинает мигать соответствующий индикатор и звучит зуммер в течение 8 ± 2 с. После этого индикатор горит постоянно, пока ключ зажигания не будет повернут в положение «0».

После запуска двигателя датчики уровня не опрашиваются. Обрабатываются только сигналы от датчика износа тормозных колодок, реле контроля исправности ламп (габаритных огней и стоп-сигналов) и концевых выключателей дверей. В случае износа тормозных колодок, перегорания лампы или неисправности открытой двери звучит зуммер и мигает соответствующий индикатор. Через 8 ± 2 с он загорается постоянным светом и зуммер выключается. После закрытия двери индикатор гаснет, при других неисправностях остается включенным до момента поворота ключа в положение «0».

Датчик уровня охлаждающей (и омывающей) жидкости состоит из запаянной снизу пластиковой трубки с герконом внутри и поплавком с магнитом, надетым на трубку. Датчик уровня масла — с латунной трубкой. Как только геркон попадает в магнитное поле, его контакты замыкаются. Датчики уровня охлаждающей и омывающей жидкости имеют двухконтактный разъем, датчик уровня масла — одноконтактный разъем (второй контакт — масса автомобиля).

Датчик износа тормозных колодок устанавливается в специальное отверстие в передней тормозной колодке и подключается к проводке автомобиля одноконтактным разъемом. Датчики продаются в комплекте с колодками; при их замене датчик устанавливается на внутреннюю колодку.

Схема подключения приборов контроля (вид сзади): 1 — контрольная лампа резерва топлива; 2 — лампы освещения комбинации приборов; 3 — контрольная лампа правого поворота; 4 — контрольная лампа левого поворота; 5 — указатель температуры охлаждающей жидкости; 6 — контрольная лампа наружного освещения; 7 — контрольная лампа давления масла; 8 — контрольная лампа стояночного тормоза; 9 — контрольная лампа заряда аккумуляторной батареи; 10 — тахометр; 11 — контрольная лампа «Проверь двигатель»; 12 — спидометр; 13 — контрольная лампа уровня тормозной жидкости; 14 — сигнальная лампа; 15 — контрольная лампа дальнего света фар; 16 — указатель уровня топлива.

Лада ВАЗ-2110 (2111, 2112). Бортовой компьютер

На части автомобилей вместо часов на приборной панели может быть установлен маршрутный компьютер, показывающий время с начала поездки, расход топлива, среднюю скорость движения, расчетный пробег на остатке топлива, температуру воздуха снаружи автомобиля. Кроме того, он может работать как будильник.

Что показывает бортовой компьютер на ваз 2114. Бортовые компьютеры на ваз, жигули (инжектор). Настройка параметров времени

Автомобили, произведенные на территории Российской Федерации, оборудованы компьютером. Первый бортовой компьютер появился на ВАЗ-2114. Говоря простым языком, бортовой компьютер можно считать своеобразным электронным справочником о состоянии автомобиля. Он нужен водителю для того, чтобы понимать, в каком состоянии его машина, а также какие неисправности в ней появились.

Первые бортовые компьютеры на отечественных автомобилях выполняли следующие функции:

  1. Контроль количества заливаемого в бак топлива.
  2. Примерный расчет расстояния, которое можно проехать на остатке топлива в баке.
  3. Отслеживание показателей температуры охлаждающей жидкости в двигателе, а также предотвращение его перегрева.

Современный бортовой компьютер на ВАЗ-2115 предназначен для:

  • передачи информации о показателях «онлайн»;
  • вывод информации на информационную панель;
  • отражения параметров маршрута, таких как текущий расход топлива, время в пути, количество пройденных километров и т.д.;
  • диагностика состояния мотора с последующим выводом ошибок на экран бортового компьютера.

Помимо прочего, в зависимости от комплектации автомобиля, на его бортовой компьютер могут быть получены следующие данные:

  • информация о времени проведения очередного ТО автомобиля;
  • информация о необходимости корректировки некоторых функций автомобиля;
  • предупреждение о необходимости продления страхового полиса;
  • информация от организатора;
  • параметры, при которых будет автоматически включаться вентилятор в системе охлаждения.

Принцип работы бортового компьютера

Автомобили типа ВАЗ-2109 оснащались устройствами, выполнявшими функции роутеров. Напомним, что это были карбюраторные автомобили. А вот ВАЗ-2114 и 2115 стали оснащаться инжекторными силовыми установками, что потребовало применения устройств совсем другого типа.

Поэтому основными функциями бортового компьютера на этих автомобилях является диагностика, а также контроль работы практически всех систем автомобиля.

Принцип работы бортового компьютера на ВАЗ-2115 следующий:

  • прием сигналов с помощью блока управления, последующая их обработка и выдача необходимой информации на дисплей ЭБУ;
  • возможность внести некоторые коррективы;
  • обрабатывает сигналы, поступающие от систем, не контролируемых контроллером. При возникновении нештатной ситуации в автомобиле на бортовой компьютер будет подан звуковой сигнал, а на его экране появится информация об ошибке.

Краткая инструкция по эксплуатации бортового компьютера

Кстати, часто бывает так, что бортовой компьютер выдает сигнал опасности совершенно необоснованно. Причиной этого может быть процессор бортового компьютера или какой-то датчик, который работает некорректно. Помните, что никто не застрахован от ошибок в электронике. Тем не менее, в подавляющем большинстве случаев бортовой компьютер ВАЗ-2115 работает вполне корректно.

Представляем вашему вниманию наиболее распространенные коды ошибок с их расшифровкой:

  • 2 — превышено напряжение бортовой сети;
  • 3 — неправильно работает датчик уровня топлива;
  • 4 — неисправен датчик, отвечающий за температурный режим мотора;
  • 5 — датчик температуры наружного воздуха передает предупредительные сигналы;
  • 6 — перегрев двигателя;
  • 7 — в системе смазки автомобиля очень низкое давление;
  • 8 — обнаружены проблемы в тормозной системе;
  • 9 — низкий заряд батареи.

Если во время движения на бортовом компьютере автомобиля появились цифры 4, 6 или 8, следует немедленно остановиться, устранить проблему и только после этого продолжить движение. Но после этого требуется перезагрузка процессора. Ошибку можно сбросить, просто удерживая клавишу ежедневного пробега в течение нескольких секунд.

Что делать если перестал работать бортовой компьютер на ВАЗ-2115


Иногда бывает и так, что при полной исправности автомобиля бортовой компьютер напрочь отказывается работать. Что делать в этом случае?

Конечно, вы можете попытаться решить проблему самостоятельно. Но все же, гораздо лучше, если этим занимается настоящий специалист. Именно он сможет достоверно определить причину неисправности устройства.

Но прежде чем идти в сервисный центр, первым делом нужно проверить предохранитель F3, который мог просто перегореть. Он установлен в цепи питания процессора ВАЗ-2115. Если после замены предохранителя бортовой компьютер продолжает не подавать признаков жизни, можно также проверить разъемы к нему. Повторимся, что если вы не электрик, да и вообще не особо разбираетесь в электронике, эту задачу стоит доверить профессионалу.

Помните, любую неисправность, которую показывает бортовой компьютер, можно устранить, как и поломку самого бортового компьютера. Но, как говорится, лучше предотвратить проблему, чем потом ее решать. Поэтому каждый автомобиль следует содержать в исправном состоянии, вовремя проходить технический осмотр и заменять вышедшие из строя детали. Кроме всего прочего, лучше вообще не допускать поломки запчастей, а заменять их по мере износа. Только в этом случае управление автомобилем будет безопасным с технической точки зрения, а во время поездки не возникнет аварийных ситуаций, связанных с неправильной эксплуатацией автомобиля.

Исправность вашего автомобиля — залог безопасности водителя и пассажиров.

Многих автомобилистов интересует вопрос, как работает бортовой компьютер ВАЗ 2114 и как его установить? В настоящее время такое устройство является незаменимым помощником автовладельца. Эти сложные устройства имеют множество функций, но прежде всего они предназначены для информирования о работе и эксплуатации автомобиля. Кроме того, маршрутный компьютер очень часто оснащается функцией мгновенного обнаружения ошибок в работе электронного блока управления.

Как работает бортовой компьютер автомобиля?

Первостепенная задача компьютера — информировать о технических характеристиках автомобиля. Это связано с тем, что бортовой компьютер ВАЗ 2114 подключен к электронному блоку управления через специальную диагностическую линию связи (К-линию), которая с помощью кодированных сигналов сообщает о расходе топлива и работе топливной система подачи, расход тепла, обороты и другие. важные данные.

Бортовой компьютер ВАЗ в большинстве случаев устанавливается на приборную панель, над центральными дефлекторами. В автомобилях, где он не установлен, в этом месте находится пластиковая табличка. Стандартный бортовой компьютер ВАЗ 2114 входит исключительно в комплектацию класса «Люкс».

Стоит обратить внимание на то, что многие устройства, установленные на заводе, имеют ограниченный набор функций, но главное, что они не считывают ошибки. По этой причине некоторые автовладельцы решают выбрать другой «бортовик», с более широкими возможностями, и заменить штатный ЭБУ. В некоторых случаях устройство устанавливается на лобовое стекло или на кронштейн.

Есть устройства, похожие на навигатор. Как правило, они экономичнее обычных устройств, но их функции не так широки. Поэтому покупка таких устройств нецелесообразна.

Основные настройки

Компьютер ВАЗ 2114 большинства моделей отображает следующие параметры:

  • скорость автомобиля;
  • количество топлива, оставшегося в баке;
  • время в пути;
  • обороты двигателя;
  • расход топлива;
  • количество прогрева двигателя;
  • температура салона;
  • расстояние, которое машина может проехать на остатке топлива;
  • расстояние, пройденное автомобилем;
  • напряжение в бортовой электросети;
  • количество нагрева теплоносителя;
  • расположение дроссельной заслонки;
  • общий расход воздуха;
  • коды ошибок
  • и их расшифровка;
  • средний расход топлива автомобиля;
  • сколько топлива было израсходовано в текущей поездке;
  • пройденное расстояние за одну поездку в километрах;
  • средняя скорость;
  • другие полезные данные.

Сигнализация бортового компьютера имеет очень полезные функции. Из названия уже понятно, что он подает сигнал, оповещая автовладельца об ошибках и неисправностях, таких как:

  • перегрев двигателя;
  • перезарядка или недостаточная зарядка аккумулятора;
  • низкий уровень топлива;
  • и некоторые другие.

Цена бортовых компьютеров на ВАЗ зависит от их функциональности, фирмы и модели. Самый распространенный, экономичный вариант по стоимости не превышает 700 р, а выносные модели могут достигать цены в 4000 р. В расположение приборов входят бортовые компьютеры, но стоимость таких опций от 5000 руб. В настоящее время основные и известные модели выпускают State, Gamma, Multitronics.

При выборе модели обратите особое внимание, помимо внешнего вида и функциональности, на совместимость бортового компьютера с типом электронной системы управления двигателем вашего автомобиля. Информация производителей о том, что компьютер подходит для всех электронных систем управления, не всегда точна.

Схема подключения бортового компьютера на ВАЗ 2114

Установка бортового устройства не занимает много времени и сил, специалист потратит на эту работу не более трех минут. При желании вы можете установить компьютер самостоятельно. В комплект любого ЭБУ на ВАЗ 2114 входит инструкция.

Выше уже было дано описание всех положительных особенностей рассматриваемого устройства, но стоит обозначить их более подробно. Для примера разберем бортовой компьютер ВАЗ 2114 состояние 115*24 и рассмотрим его преимущества.

  1. Установка температуры запуска вентилятора. Эта функция незаменима зимой для контроля за нагревом радиатора печки. Для этого необходимо следить за температурой охлаждающей жидкости.
  2. Просушка и прогрев свечей зажигания перед пуском двигателя.
  3. При желании можно поменять тип бензина, например с 95 на 92 или наоборот, на помощь придет возможность сброса настроек и регулировок электронного блока управления. Кроме того, эта функция будет полезна после поездок на дальние расстояния, когда двигатель находится под большой нагрузкой.
  4. Функция считывания ошибок – это своевременное информирование о техническом состоянии автомобиля, любых неисправностях датчиков или других элементов.
  5. И много других важных и полезных функций.

На автомобилях «Десятого семейства» часы или компьютер всегда устанавливаются рядом с блоком индикации. Сейчас эти ЭВМ называются «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это не единственная его функция! Мы перечислим все возможности бортового компьютера на ВАЗ-2112, а поможет нам в этом инструкция, поставляемая ВАЗом. Таблицы скопированы из инструкции, что важно при настройке.

О какой букмекерской конторе идет речь? Ответ показан на видео.

Бортовой компьютер: краткий экскурс

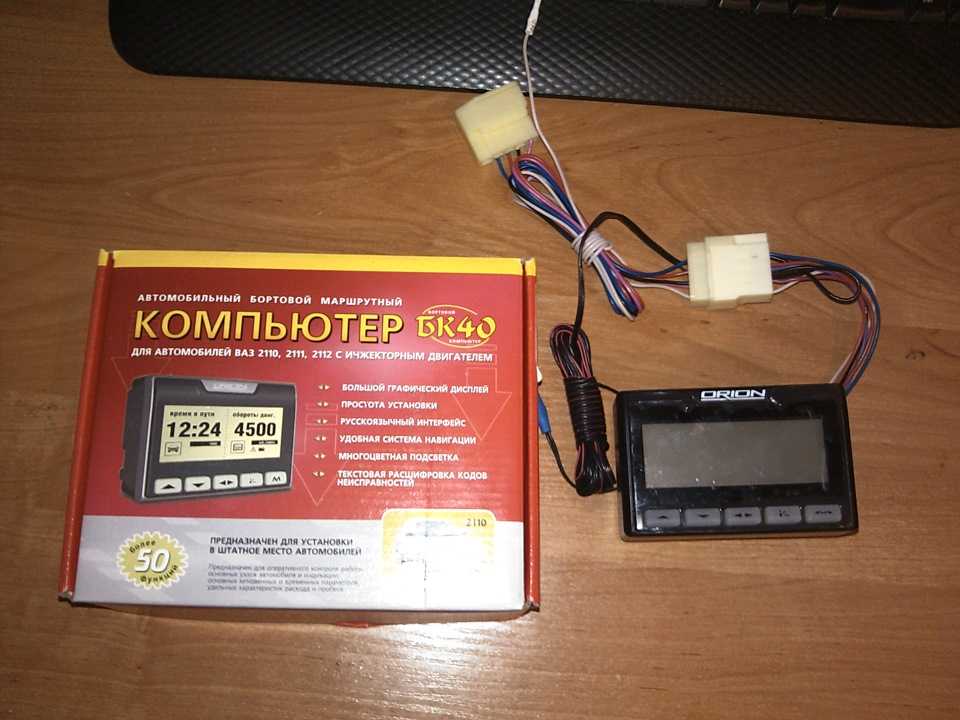

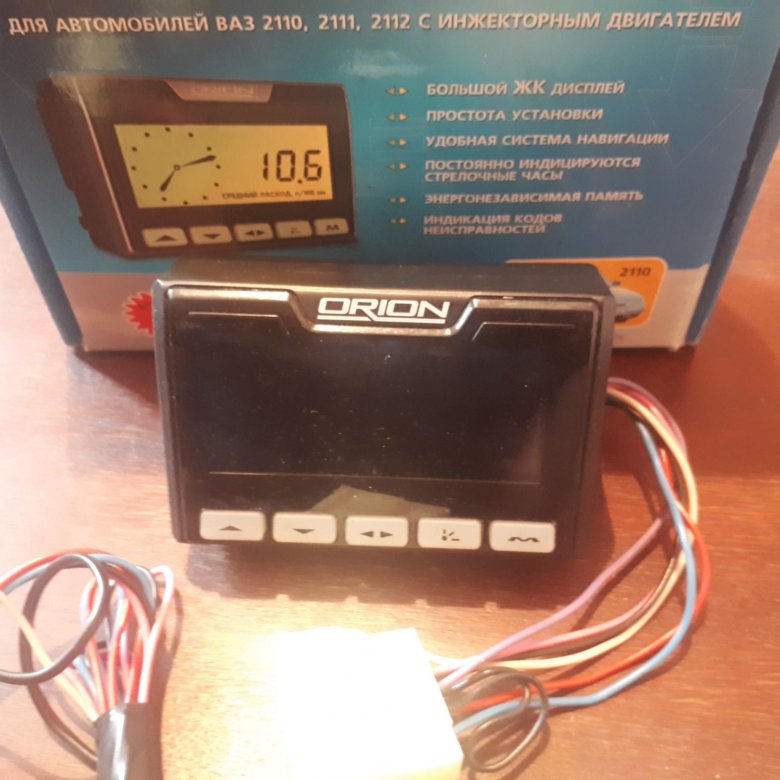

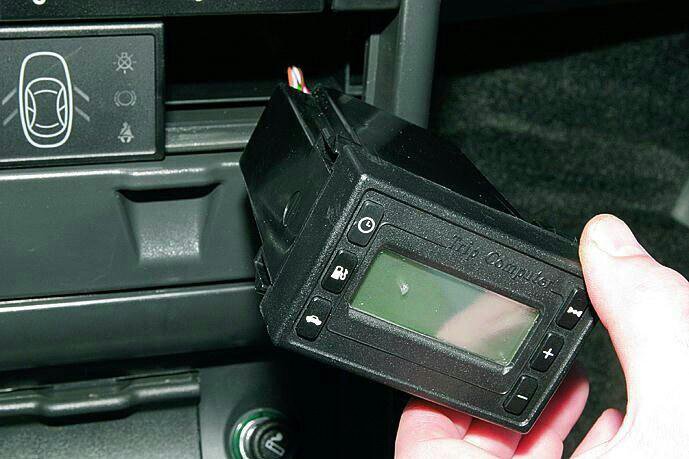

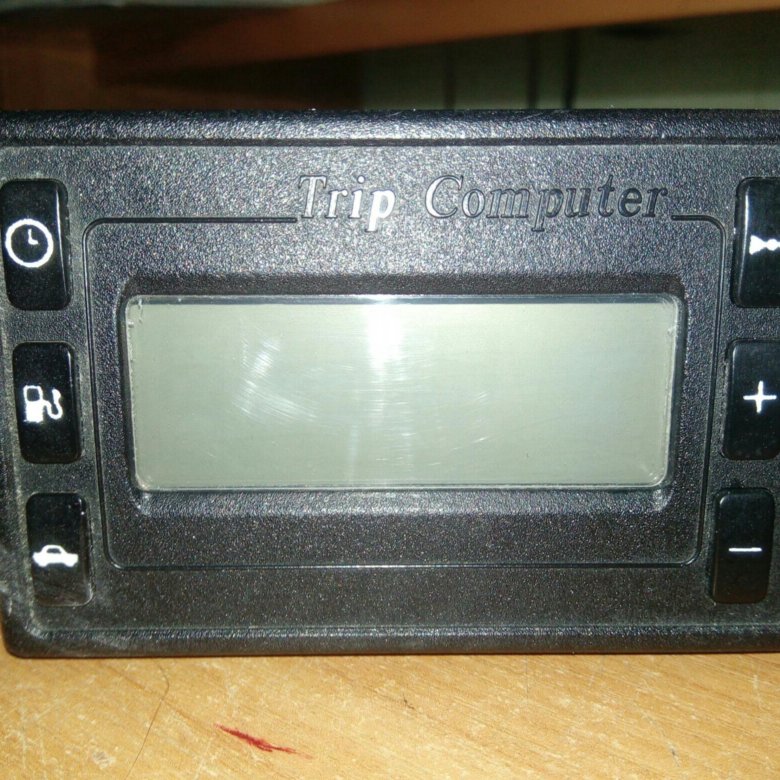

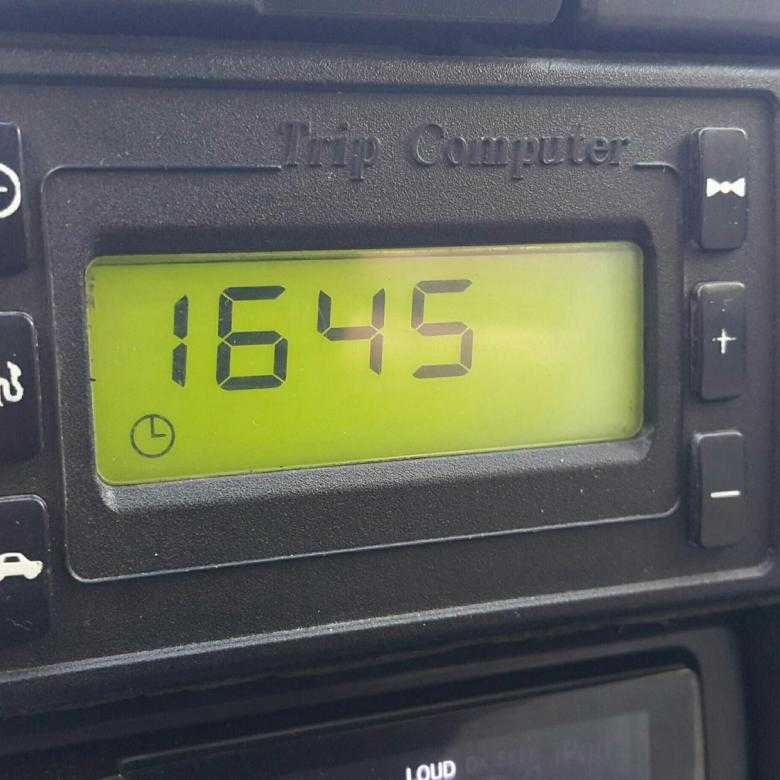

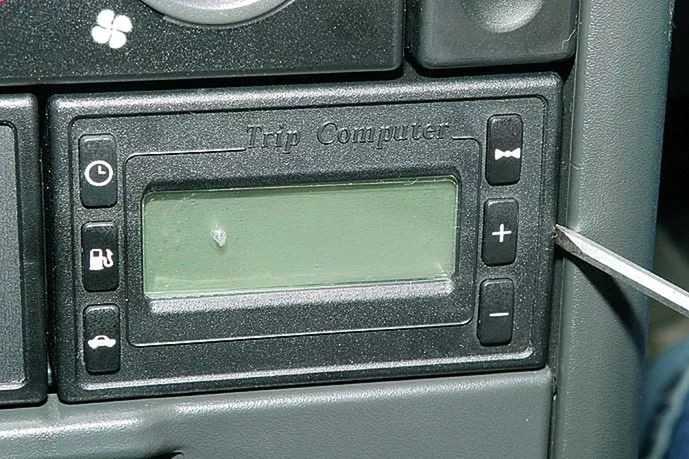

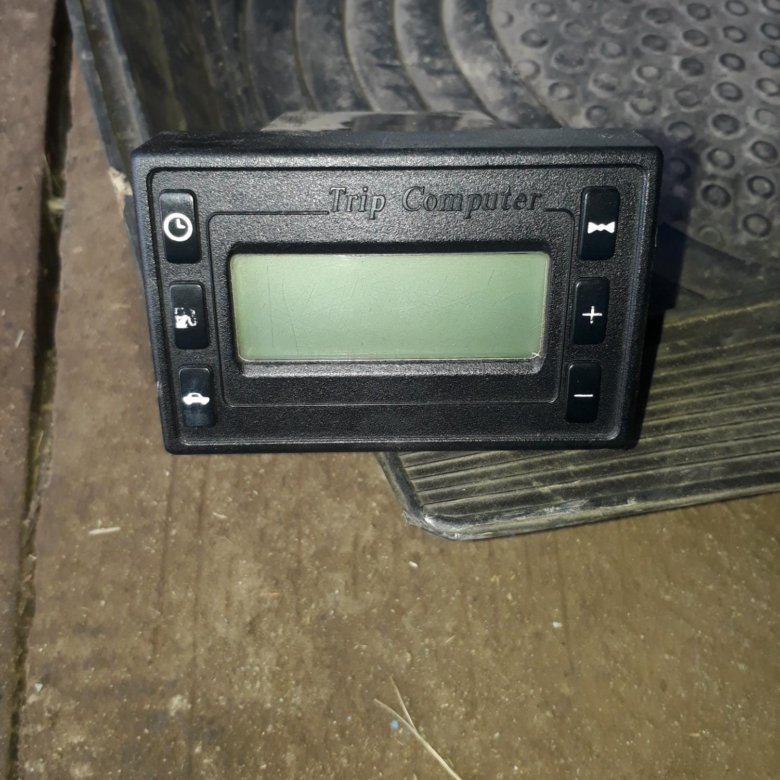

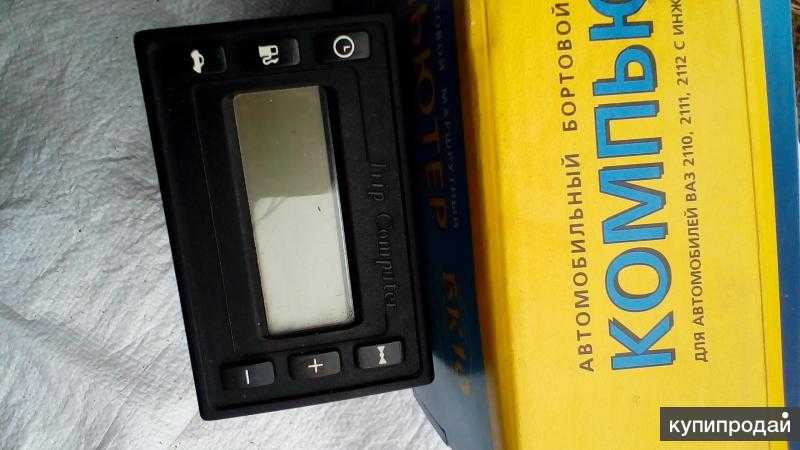

Внешний вид передней панели показан на фото ниже. Вам нужно запомнить основные клавиши: 1, 2, 3 и 5. Все функции разбиты на три группы. Нажав кнопку 1, вы можете пролистать функции первой группы. То же самое относится и к другим клавишам.

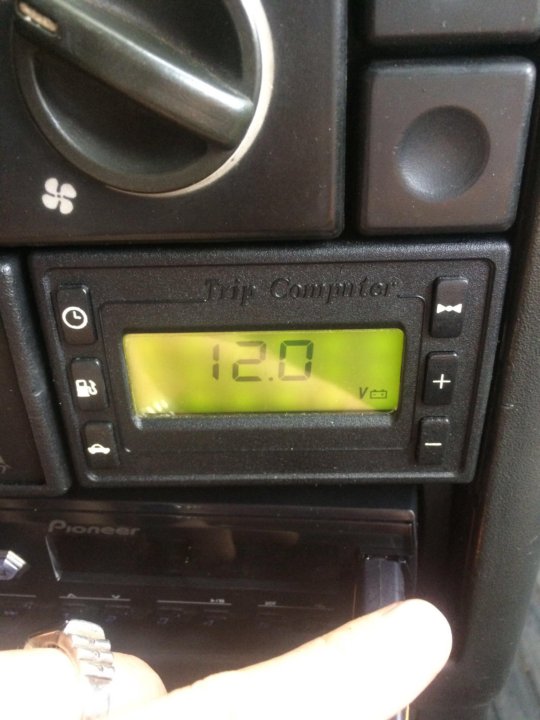

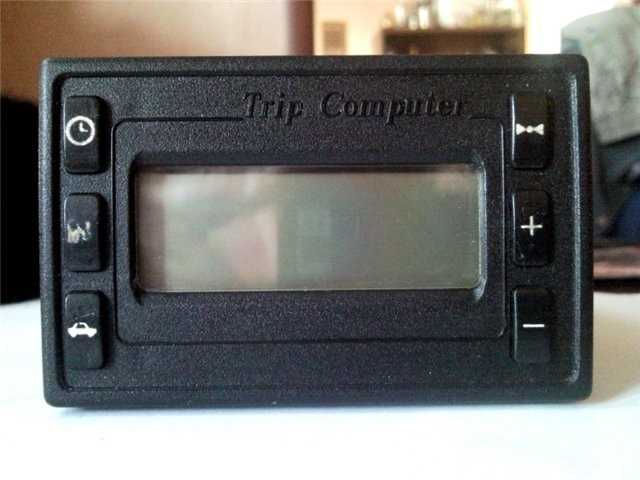

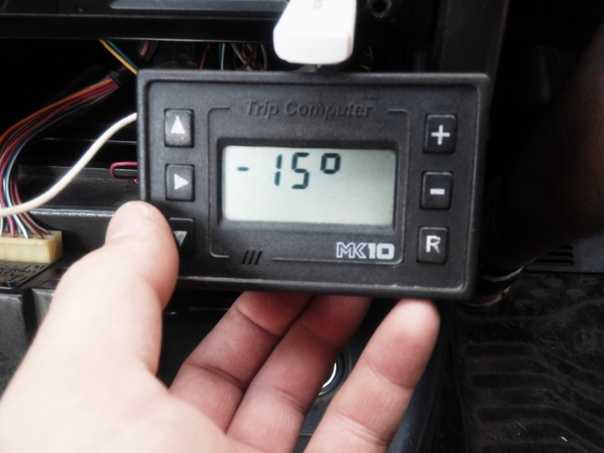

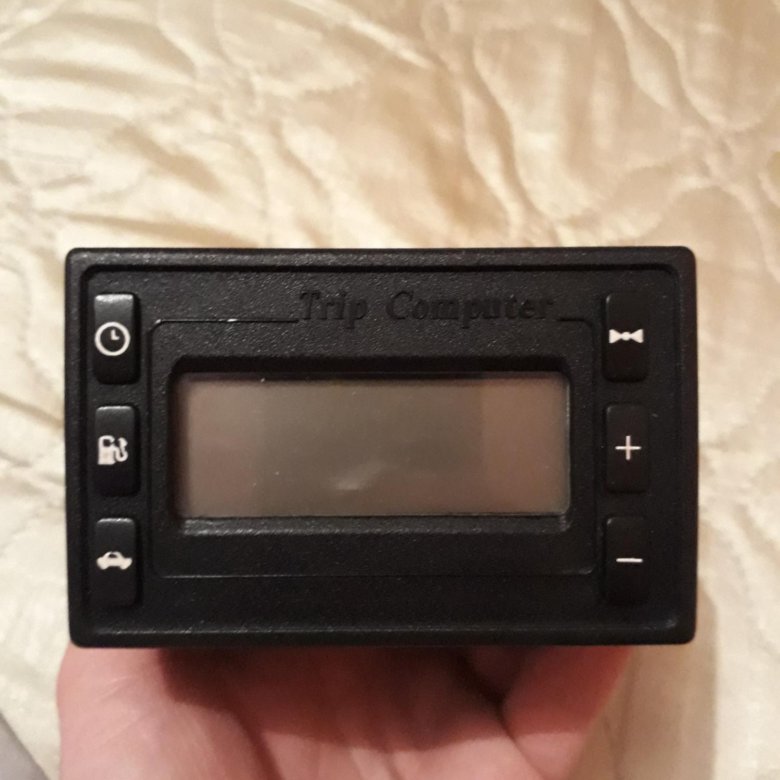

Штатный БК хэтчбека «Лада-112»

Вопрос, а зачем нам кнопка 5? Находясь в любой из трех групп, эта кнопка активирует дополнительные функции. Кстати, их количество равно двум.

Каждая группа имеет различные дополнительные функции.

Пример свайпа

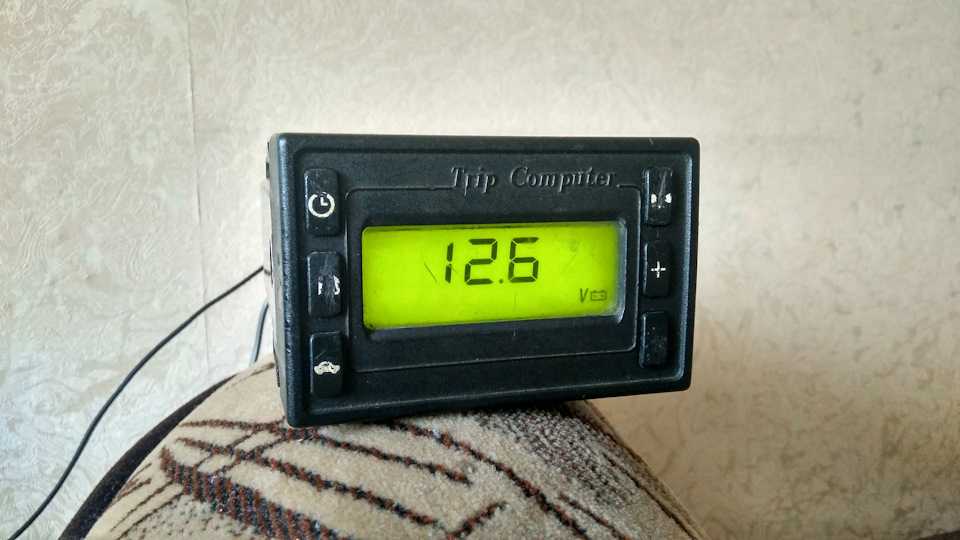

При выключенном зажигании мы видим на дисплее часы. Попробуем включить зажигание и нажать клавишу 1. Саму кнопку можно нажимать сколько угодно раз — функции переключаются циклически. Их количество равно трем.

Функциональная группа «Время»

Если нужны дополнительные функции, нажмите кнопку 5. Как пользоваться штатным бортовым компьютером на ВАЗ-2112 мы рассмотрели, но инструкция подходит для любой «Десятки».

Работа БК в разных режимах

Выше сказано, как пользоваться БК в режиме «Время». Группа «Время» первая, но есть еще две — «Топливо», «Путь». Мы даем им столы.

Функциональная группа «Топливо»

Выше приведена таблица для кнопок 2 и 5.

Функциональная группа «Путь»

Здесь показаны функции, активируемые кнопками 3, 5.

Инструкции по программированию

Мы изменим различные настройки. Также попробуем включить сигнализацию, изменить яркость подсветки и т.д. Таким образом, программирование ЭБУ на ВАЗ-2112 тоже связано с эксплуатацией.

Настройка датчика уровня топлива

Бак изначально пустой. Включите функцию «Уровень топлива» (2-5) и нажмите кнопку 4 более чем на две секунды. Далее выполняем шаги:

  1. Нажать кнопку 3 на одну секунду до появления звукового сигнала;
  2. Заливаем в бак три литра топлива. Подождите 10-20 секунд и повторите шаг 1;
  3. Повторяйте шаги 1 и 2, пока не будет заполнено 39 литров.

Включаем сигнал превышения скорости

Нажатием кнопки 3 включаем функцию «Средняя скорость». Нажмите клавишу 4. Далее кнопками 5 и 6 установите необходимые цифры. Наконец, нажмите кнопку 4.

Чтобы отключить опцию, используйте высокое пороговое значение: 190 или 200 км/ч.

Изменение яркости подсветки

Используем функцию 1-3 «Время с остановками». Нажмите кнопку 4. Используйте кнопки 5 и 6 для регулировки. Нажать кнопку 4.

Будильник

Перейти к опции «Будильник» (дополнительная функция в списке «Часы»). Нажать кнопку 4. Далее установить значение часов (клавиши 5 и 6), нажать кнопку 4, установить значение минут (клавиши 5 и 6). При нажатии кнопки 4 включается сигнализация.

Будильник в машину вещь нужная

Осталось придумать как отключить будильник. Выполните все шаги, пока не установите час, а затем нажмите кнопку 1. Будильник должен отключиться!

Как настроить календарь и часы

Мы подошли к самой сложной главе. Перейдем непосредственно к действию:


Для быстрой настройки выполните шаг 1 и шаг 2. Если затем нажать кнопку 1, часы будут округлены с 13:57 до 14:00. Или иначе: было 14:05, а станет 14:00.

Видео пример: хороший самодельный букмекер

Выбор нестандартного бортового компьютера на ВАЗ-2112

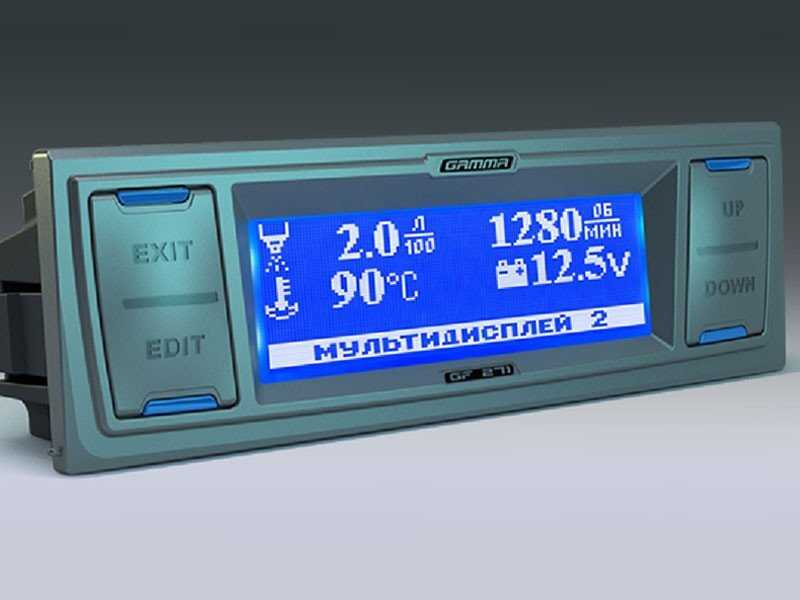

Наша редакция 2112 с БК Gamma GF 212. Нас полностью устраивает

Самая популярная нештатная боеукладка на ВАЗ-2110 — модель Gamma GF 212.

Его стоимость около 2500 рублей … Установка проста, нужно только подключиться к К-линии в диагностическом разъеме и подвести провода питания.

Есть такие полезные функции, как задувание свечей и прочее. Мы сами можем только рекомендовать его среди большого разнообразия моделей на рынке.

Начнем с того, что установить бортовой компьютер в штатное место на ВАЗ 2114 и другие модели Самара не так уж и сложно. В установке бортового компьютера в принципе нет хлопот с проводами и гайками (если, конечно, до вас никто ничего не пробовал и не менял в машине). Знающий человек установит вам бортовой компьютер буквально за 2 минуты, так что не стоит бояться, руки в ноги и вперед с песней =).

Зачем нужен бортовой компьютер?

В предыдущих статьях мы уже рассказывали, что это такое, для чего оно нужно и каких видов оно бывает. Но повторюсь, чтобы вы четко осознавали все плюсы наличия бортового компьютера, а минусы — пожалуй, их нет, разве что трата денег на покупку и все.

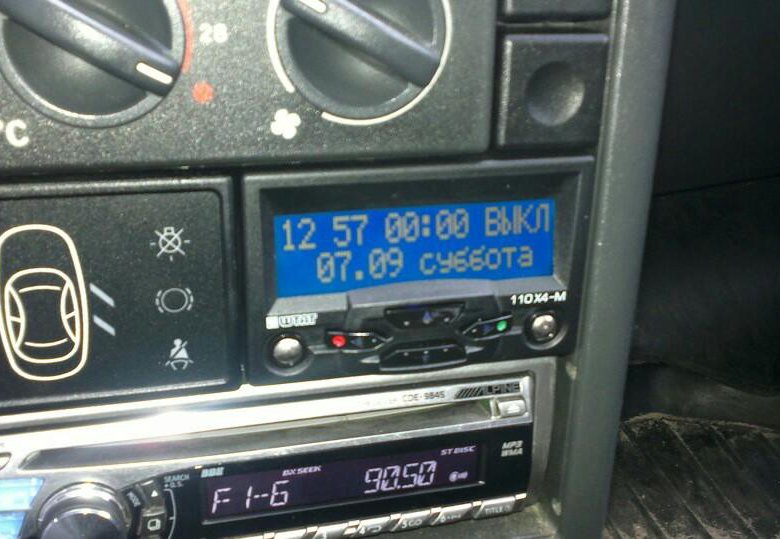

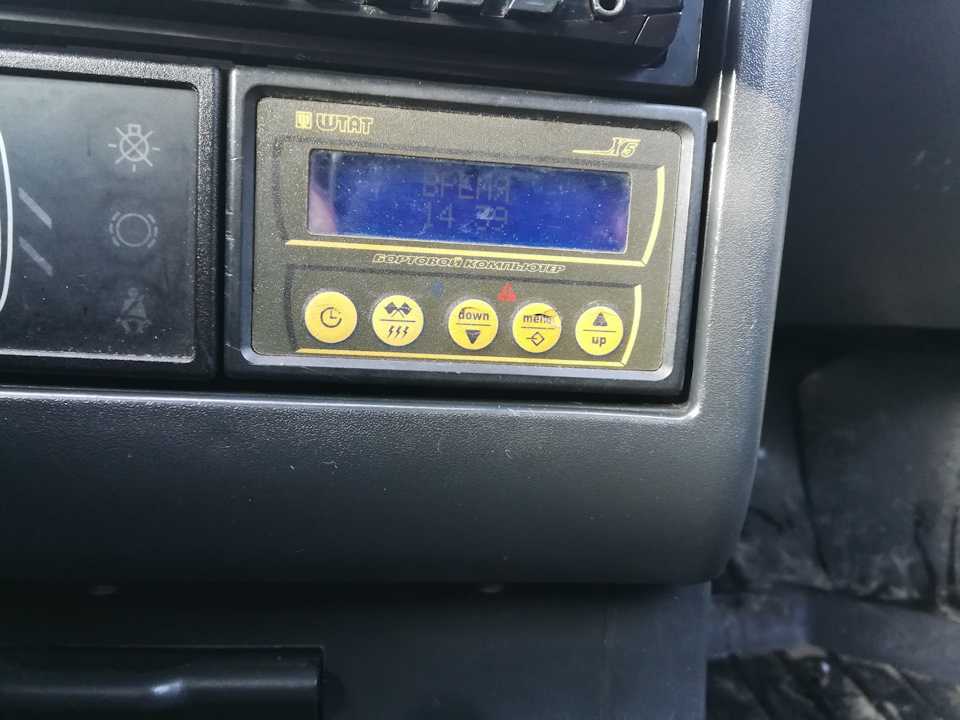

Взять, к примеру, бортовой компьютер ШТАТ 115×24. Имея на складе данную модель, вы можете:

  1. задать температуру запуска вентилятора радиатора; Эта функция очень полезна, например, в зимний период, когда можно контролировать температуру охлаждающей жидкости, тем самым следя за температурой радиатора печки.
  2. очень полезна функция просушки и прогрева свечей зажигания перед запуском двигателя.
  3. функция сброса настроек и регулировок нужна для перехода на бензин с более высоким или более низким октановым числом (с 92 на 95 и наоборот), а также эта функция нужна для сброса настроек после длительной поездки с повышенной нагрузкой на двигатель.
  4. возможность считывания ошибок позволяет следить за состоянием автомобиля, вовремя менять неработающие датчики и элементы.

Инструкция по установке бортового компьютера

В этой статье мы рассмотрим процесс установки бортового компьютера Престиж с функцией диагностики и чтения ошибок.

Для работы нам потребуется:

  • Отвертки,
  • бортовой компьютер,
  • провод длиной 1м.

Снимаем штекер на центральной торпеде и ищем в нем 9-контактную клеммную колодку проводов. Этот блок должен присутствовать на всех автомобилях нашей модели. Осталось только подключить блок к компьютеру и все, а нам нужно провести k-линию.

Как нарисовать К-линию?

  1. Берем свой провод и устанавливаем его во второй контакт нашей колодки.
  2. Противоположный конец провода кидаем под приборной панелью вниз к диагностической колодке (для удобства можно открутить правую боковую панель).
  3. Протянув провод к диагностической колодке, подключаем его к гнезду «М» если у вас блок ЕВРО-2 или к 7 гнезду если у вас колодка ЕВРО-3 (очень часто бывает что диагностический блок для Евро-3 устанавливается на машину ногами вверх, имейте это в виду)
  4. Теперь подключаем бортовой компьютер, вставляем на прежнее место и проверяем.

Для более полного и наглядного представления работы представлена ​​схема.

Что делать, если под приборной панелью нет площадки бортового компьютера?

В этом случае остается только собрать новый блок: купить 9-контактный блок и подвести к нему провода по следующей схеме:

  • сигнал расхода топлива (зеленый провод)
  • зажигание (оранжевый провод)
  • + 12 вольт (красный/белый провод) красный провод с белой полосой
  • масса (черная)
  • Датчик скорости (коричневый провод)
  • 6к-линия (чаще всего серый или черный провод)
  • приглушение звука (зеленый/красный провод) зеленый провод с красной полосой
  • подсветка (белый провод, или можно взять с кнопки размера)
  • датчик уровня топлива (розовый)

Ошибки при подключении/работе бортового компьютера

Ошибка: «Нет связи с контроллером» или «Обрыв К-линии».

Эта ошибка указывает на то, что К-линия не подключена или контакт нарушен. Проверьте провод по схеме, описанной выше. Скорее всего отлетел контакт от диагностических колодок.

Ошибка: Неверное показание датчика наружной температуры.

Если у вас температура за бортом -40, то это говорит о том, что был обрыв провода к датчику температуры, либо такого датчика нет вообще. Если температура, например, -25, а на улице всего -10, то нужно заменить датчик на исправный.

Еще каких-то 15-20 лет назад компьютер в автомобиле считался элементом роскоши и устанавливался на автомобили самых топовых производителей и комплектаций, чего, конечно, нельзя было сказать о представителях внутренний рынок.

Видеоотчет по установке бортового компьютера на ВАЗ-2114

Но время идет, технологии и автомобили меняются, и сегодня любой человек может себе позволить установить бортовой компьютер и установить его практически на любая модель автомобиля. Потому что именно с помощью этих устройств можно следить за состоянием всех узлов и агрегатов, а также следить за работой систем в целом. Ниже мы расскажем, как установить бортовой компьютер на ВАЗ-2114 самостоятельно.

Для чего нужен БК на ВАЗ-2114?

Установив БК (бортовой компьютер — прим.) на свой автомобиль, вы сможете контролировать работу всех систем в режиме реального времени, точно получая всю информацию прямо на экран.

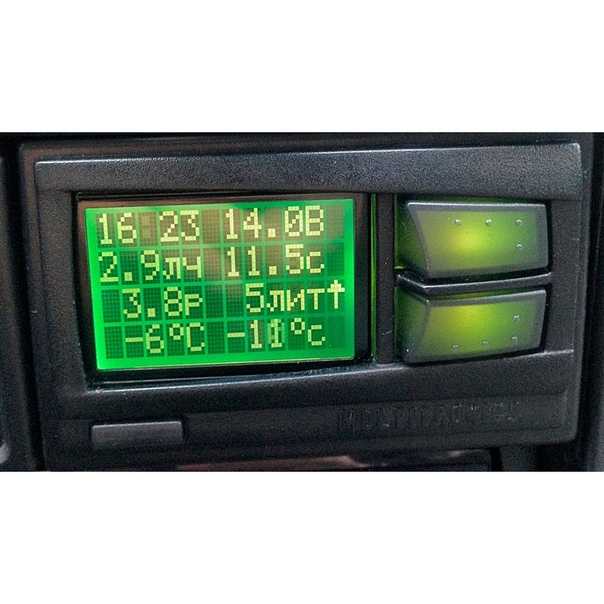

Показания бортового компьютера

Большое количество современных букмекерских контор способны отображать следующую информацию:

  • Реальная скорость автомобиля.
  • Пробег.
  • Средняя скорость.
  • Остаток топлива в баке.
  • Расстояние, которое может проехать автомобиль на оставшемся топливе.
  • Частота вращения двигателя.
  • Температура охлаждающей жидкости.
  • Время в пути.
  • Индикаторы среднего и мгновенного расхода топлива.
  • Температура салона и двигателя.
  • Напряжение аккумулятора.
  • Расход воздуха.
  • Положение дроссельной заслонки.
  • Отображение кодов ошибок (их голосовое указание встречается не на всех моделях — прим. ).

Какую букмекерскую контору выбрать?

Ассортимент доступных товаров для ВАЗ-2114 на сегодняшний день достаточно велик, однако не стоит брать самый дешевый и первый попавшийся на глаза, лучше всего в первую очередь обратить внимание на следующий список:


Не пугайтесь, что стоимость некоторых моделей может составлять около 5000 рублей (а с некоторыми опциями и больше — прим.), ведь в этом случае вы в первую очередь платите за функциональность, стабильность и достоверность отображаемой информации на экране.

Отличие отдельного БК от БК на пульте управления

На различных форумах много сторонников и противников отдельного бортового компьютера, последние считают такое устройство излишним, показывая достаточность выводимых данных в окне панели приборов.

Мы вам точно скажем, что такое суждение ошибочно, ведь «обычный» букмекер, если его можно так назвать, конечно, не способен отображать и 1\10 тех функций, на которые способен его аналог из. И связано это просто с тем, что объем информации, поступающей от ЭБУ на пульт управления, обрабатывать просто нечем, когда, как и в БК, это делает специальный процессор, который одновременно и вычисляет информацию.

Подготовка к установке

Прежде чем приступить к установке, необходимо провести некоторые подготовительные работы:

  1. Определитесь, какие параметры вы хотите получить от БК, т.к. от этого выбора зависит количество подключаемых проводов. Для этого предлагаем более подробно ознакомиться с инструкцией, а при ее отсутствии информацию всегда можно найти в Интернете.
  2. Определитесь с местом установки БК, а если это штатное место на ВАЗ-2114, то модель следует подобрать соответствующего размера.
  3. Помните, что после установки БК его периодически нужно будет подключать к компьютеру или ноутбуку для скачивания обновлений, так что его намертво приклеивать и закреплять на месте установки все же не стоит.

Демонтаж старого бортового компьютера

Если на вашем автомобиле уже стоит штатный БК, чаще всего с таким же названием «Штат», то вы все равно захотите его поменять, т. к. информация, которую он способен передавать и современная аналоги очень разные.

  1. Отсоедините отрицательный провод от аккумуляторной батареи. Это необходимо для того, чтобы исключить факты короткого замыкания при демонтаже.
  2. Снимите радиостанцию, предварительно сняв защитный фартук.
  3. Когда ничего не мешает, можно приступать к отсоединению всех проводов.
  4. Если они успешно отсоединены, а магнитола разобрана, можно аккуратно отсоединить крепления БК.
  5. После снятия осмотрите все провода на наличие повреждений и коррозии.
  6. Если до установки нового компьютера прошло какое-то время, то лучше всего обмотать все контакты изолентой. Однако, когда работа делается сразу, такой необходимости нет. Как правильно установить БК на ВАЗ-2114 написано ниже.

Пошаговая процедура установки бортового компьютера на ВАЗ-2114

Для того, чтобы установить бортовой компьютер в систему автомобиля, не нужно быть специалистом в этой области, достаточно мало внимания и времени достаточно.
