Система буквенных обозначений элементов в электрических схемах

Буквенные обозначения элементов являются важной частью электрических схем и чертежей. Они позволяют компактно и однозначно идентифицировать различные компоненты электрических цепей. Система обозначений регламентируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах».

Основные принципы системы буквенных обозначений:

• Используются латинские буквы
• Применяются однобуквенные и двухбуквенные коды
• Однобуквенные коды обозначают группы однотипных элементов
• Двухбуквенные коды уточняют вид элемента внутри группы
• При необходимости добавляется цифровой индекс

Такая система позволяет однозначно обозначить любой элемент схемы минимальным количеством символов. Это упрощает чтение и анализ электрических схем специалистами.

Однобуквенные коды основных групп элементов

Однобуквенные коды используются для обозначения крупных групп однотипных элементов. Основные из них:

• A — устройства, усилители
• B — преобразователи неэлектрических величин в электрические
• C — конденсаторы
• D — схемы интегральные, микросборки
• E — элементы разные (нагревательные, осветительные и др.)
• F — предохранители и устройства защитные
• G — генераторы, источники питания
• H — устройства индикаторные и сигнальные
• K — реле, контакторы, пускатели
• L — катушки индуктивности, дроссели
• M — двигатели
• P — приборы измерительные
• Q — выключатели и разъединители силовые
• R — резисторы
• S — устройства коммутационные
• T — трансформаторы
• U — преобразователи электрических величин
• V — приборы электровакуумные и полупроводниковые
• X — соединения контактные
• Y — устройства механические с электроприводом

Таким образом, однобуквенный код дает общее представление о функциональном назначении элемента схемы.

Двухбуквенные коды для уточнения видов элементов

Для более точного обозначения конкретных видов элементов применяются двухбуквенные коды. Первая буква соответствует группе элементов, вторая уточняет разновидность. Например:

• DA — схема интегральная аналоговая
• DD — схема интегральная цифровая
• GB — батарея гальванических элементов
• HL — прибор световой сигнализации
• KM — контактор, магнитный пускатель
• PA — амперметр
• PV — вольтметр
• SA — выключатель или переключатель
• VD — диод, стабилитрон
• VT — транзистор

Двухбуквенные коды позволяют однозначно идентифицировать большинство стандартных элементов электрических схем. При необходимости обозначения дополняются цифровыми индексами.

Правила применения буквенных обозначений на схемах

При использовании буквенно-цифровых обозначений на электрических схемах следует придерживаться определенных правил:

• Позиционные обозначения элементов присваиваются в пределах устройства
• Порядковые номера элементам присваиваются, начиная с единицы, в пределах группы элементов с одинаковым буквенным обозначением
• Буквы и цифры в позиционных обозначениях выполняются одним размером шрифта
• Обозначения проставляют на схеме рядом с условными графическими обозначениями элементов с правой стороны или над ними
• При разнесенном способе изображения допускается позиционное обозначение проставлять около каждой составной части элемента

Соблюдение этих правил обеспечивает единообразие и читаемость обозначений на схемах различной сложности.

Сочетание буквенных обозначений с графическими символами

В электрических схемах буквенно-цифровые обозначения элементов сочетаются с их условными графическими изображениями. Основные правила такого сочетания:

• Графическое обозначение элемента должно соответствовать его буквенному коду
• Буквенно-цифровое обозначение располагается рядом с графическим символом
• Для сложных элементов допускается помещать обозначение внутри графического изображения
• При большом количестве элементов допускается применять адресный метод обозначений

Правильное сочетание буквенных и графических обозначений позволяет наглядно и однозначно представить состав и структуру электрической схемы.

Специфика обозначений в разных типах электрических схем

Система буквенно-цифровых обозначений применяется в различных типах электрических схем, но имеет свою специфику:

• В принципиальных схемах используется полная система обозначений с указанием функции каждого элемента
• В структурных схемах применяются преимущественно однобуквенные обозначения функциональных блоков
• В монтажных схемах акцент делается на обозначениях соединений и контактов
• В функциональных схемах указываются обозначения только основных элементов

Учет этой специфики позволяет оптимально использовать систему обозначений для каждого типа схем.

Применение буквенных обозначений в электронике

В электронных схемах система буквенных обозначений имеет ряд особенностей:

• Широко используются обозначения интегральных микросхем (DA, DD)
• Применяются специфические обозначения полупроводниковых приборов (VD, VT, VS)
• Часто встречаются обозначения цифровых и логических элементов
• Используются буквенные коды для обозначения выводов микросхем

Это позволяет компактно обозначать сложные электронные компоненты и их соединения в схемах.

Международные стандарты буквенных обозначений

Помимо отечественного ГОСТ 2.710-81, существуют международные стандарты буквенных обозначений в электрических схемах:

• IEC 60617 — международный стандарт графических обозначений
• ANSI/IEEE Std 315 — американский стандарт условных обозначений
• DIN 40900 — немецкий стандарт обозначений в электротехнике

Хотя в целом системы обозначений схожи, между стандартами есть некоторые различия. При работе с зарубежными схемами нужно учитывать особенности применяемых обозначений.

Значение системы буквенных обозначений для развития электротехники

Стандартизированная система буквенных обозначений сыграла важную роль в развитии электротехники и электроники:

• Обеспечила единый язык описания электрических схем
• Упростила взаимопонимание между специалистами
• Позволила компактно представлять сложные схемы
• Стала основой для создания систем автоматизированного проектирования
• Способствовала развитию международной кооперации в электротехнике

Благодаря этой системе стало возможным эффективное развитие сложных электротехнических устройств и систем.

ГОСТ 1494-77 Электротехника. Буквенные обозначения основных величин

Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭ

Буквенные обозначения употребляемых в электротехнике величин

Буквенные обозначения наиболее употребляемых в электротехнике величин (ГОСТ 1494-77)

Примечания: 1. Запасные обозначения применяются, когда главные обозначения использовать нерационально, например, если могут возникнуть недоразумения вследствие обозначения одной и той же буквой разных величин. 2. Мгновенные значения ЭДС, электрического напряжения, потенциала, тока, плотности тока, электрического заряда, мощности, электромагнитной энергии следует обозначать соответствующими строчными буквами. 3. Для амплитудных значений величин, являющихся синусоидальными функциями времени, применяется нижний индекс ш (например, 1т).

Наименование величины		Обозначение
		главное		запасное
1		2		3
Емкость электрическая		С		—
Заряд электрический		Q		—
Индуктивность взаимная		м		Lmn
Индуктивность собственная		L		—
Индукция магнитная		В		—
Коэффициент затухания		6
Коэффициент магнитного рассеивания		ст
Коэффициент мощности при синусоидальных напряжении и токе		cosφ
Коэффициент трансформации		п
Коэффициент трансформации трансформатора напряжения (TH)		К		Ки
Коэффициент трансформации трансформатора тока (ТТ)		К		Кт
Мощность, мощность активная		Р		—
Мощность полная		S		Ps
Мощность реактивная		Q		PQ
Напряжение электрическое		и		—
Напряженность магнитного поля		н
Напряженность электрического поля		Е		—
Период колебаний электрической или магнитной величины		Т
1	2		3
Плотность тока	J		—
Постоянная времени электрической цепи	т		т
Постоянная магнитная	Цо		—
Постоянная электрическая	So		—
Поток магнитный	Ф		—
Потокосцепление	V		—
Проводимость магнитная	Л		—
Проводимость электрическая активная	G		g
Проводимость электрическая полная	Y		—
Проводимость реактивная	В		ь
Сдвиг фаз между напряжением и током	Ф		—
Сила коэрцитивная	Не		—
Сила магнитодвижущая (МДС) вдоль замкнутого контура	F		Fm
Сила электродвижущая (ЭДС)	Е		—
Скольжение	s		—
Сопротивление магнитное	Rm		rm
Сопротивление электрическое, то же постоянному току, то же актив
ное	R		г
Сопротивление электрическое полное	Z		—
Сопротивление электрическое реактивное	X		X
Сопротивление электрическое удельное	Р
Ток	I
Частота колебаний электрической или магнитной величины	f		У
Частота колебаний угловая электрической или магнитной величины	со		Q
Число витков	N		W
Число пар полюсов	Р		—
Число фаз многофазной системы	m
Энергия электромагнитная	W

Обозначения на схемах электрических — Всё о электрике

Стандартные условные графические и буквенные обозначения элементов электрических схем.

С ДРУГОГО САЙТА:

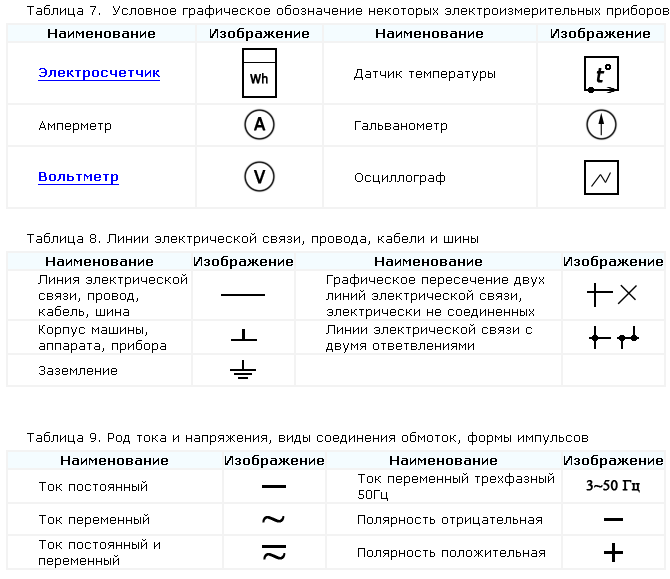

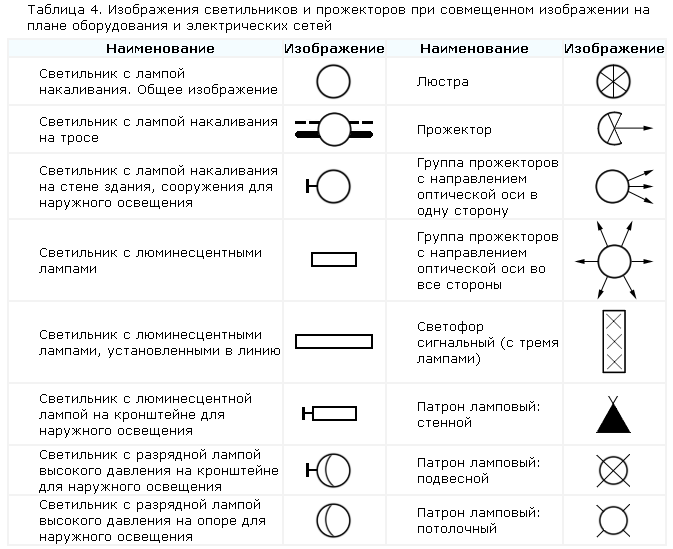

Условные графические обозначения в электрических схемах

Рано или поздно, занимаясь проведением электромонтажных или электроремонтных работ приходиться иметь дело с электрическими схемами, которые содержат множество буквенно-цифровых и условно графических обозначений. О последних и пойдет разговор в этой статье. Существует большое количество видов элементов электрических схем, имеющих самые разные функции, поэтому, нет единого документа, определяющего правильность графического обозначения всех элементов, которые можно встретить на схемах. Ниже, в таблицах приведены некоторые примеры условных графических изображений электрооборудования и проводок, элементов электрических цепей на схемах, взятых из различных действующих в настоящее время документов. Скачать бесплатно нужный ГОСТ целиком можно, перейдя по ссылкам внизу страницы.

Скачать бесплатно ГОСТ

• ГОСТ 21.614Изображения условные графические электрооборудования и проводок в оригинале

• ГОСТ 2.722-68Обозначения условные графические в схемах. Машины электрические

• ГОСТ 2.723-68 Обозначения условные графические в схемах. Катушки индуктивности, реакторы, дроссели, трансформаторы, автотрансформаторы и магнитные усилители

• ГОСТ 2.729-68 Обозначения условные графические в схемах. Приборы электроизмерительные

• ГОСТ 2.755-87 Обозначения условные графические в схемах. Устройства коммутационные и контактные соединения

Скачать книгу.

Обозначения буквенно-цифровые в электрических схемах (ГОСТ 2.710 – 81)

Буквенные коды элементов приведены в таблице. Позиционные обозначения элементам (устройствам) присваивают в пределах изделия. Порядковые номера элементам (устройствам) следует присваивать, начиная с единицы , в пределах группы элементов , имеющих одинаковый буквенный код в соответствии с последовательностью расположения элементов или устройств на схеме сверху вниз в направлении слева направо.

Позиционные обозначения проставляют на схеме рядом с условным графическим обозначением элементов или устройств с правой стороны или над ними. Цифры и буквы, входящие в позиционное обозначение выполняются одного размера.

Преобразователи неэлектрических величин в электрические
(кроме генераторов и источников питания) или наоборот

Схемы интегральные,
микросборки

Разрядники,предохранители,
устройства защитные

Элементы индикаторные и сигнальные

Реле, контакторы, пускатели

Приборы, измерительное оборудование

Выключатели и разъединители в силовых цепях

Устройства коммутационные в цепях управления, сигнализации и измерительных

Примечание. Обозначение применяют для аппаратов не имеющих контактов силовых цепей

Приборы электровакуумные и полупроводниковые

Устройства механические с электромагнитным приводом

Однобук- венный код	Группы видов элементов	Примеры видов элементов	Двухбук- венный код
A	Устройства (общее обозначение)	–	–
Сельсин – приемник	BE
Сельсин – датчик	BC
Тепловой датчик	BK
Фотоэлемент	BL
Датчик давления	BP
Тахогенератор	BR
Датчик скорости	BV
C	Конденсаторы	–	–
Схема интегральная,аналоговая	DA
Схема интегральная,цифровая, логический элемент	DD
Устройство задержки	DT
Устройство хранения информации	DS
Нагревательный элемент	EK
Лампа осветительная	EL
Дискретный элемент защиты по току мгновенного действия	FA
Дискретный элемент защиты по току инерционного действия	FP
Дискретный элемент защиты по напряжению	FV
Предохранитель	FU
G	Генераторы, источники питания	Батарея	GB
Прибор звуковой сигнализации	HA
Индикатор символьный	HG
Прибор световой сигнализации	HL
Реле указательное	KH
Реле токовое	KA
Реле электротепловое	KK
Контактор, магнитный пускатель	KM
Реле поляризованное	KP
Реле времени	KT
Реле напряжения	KV
L	Катушки индуктивности,дроссели	Дроссель люминисцентного освещения	LL
M	Двигатели	–	–
Амперметр	PA
Счётчик импульсов	PC
Частотометр	PF
Счётчик реактивной энергии	PK
Счётчик активной энергии	PI
Омметр	PR
Регистрирующий прибор	PS
Измеритель времени, часы	PT
Вольтметр	PV
Ваттметр	PW
Выключатель автоматический	QF
Разъединитель	QS
Термистор	RK
Потенциометр	RP
Шунт измерительный	RS
Варистор	RU
Выключатель или переключатель	SA
Выключатель кнопочный	SB
Выключатель автоматический	SF
Выключатели, срабатывающие от различных воздействий: -от уровня	SL
-от давления	SP
-от положения	SQ
-от частоты вращения	SR
-от температуры	SK
Трансформатор тока	TA
Трансформатор напряжения	TV
Стабилизатор	TS
U	Преобразователи электрических величин в электрические	Преобразователь частоты, инвертор, выпрямитель	UZ
Диод, стабилитрон	VD
Приборы электровакуумные	VL
Транзистор	VT
Тиристор	VS
Токосъёмник	XA
Штырь	XP
Гнездо	XS
Соединения разборные	XT
Электромагнит	YA
Тормоз с электромагнитным приводом	YB
Электромагнитная плита	YH

Дата добавления: 2018-02-15 ; просмотров: 15000 ; ЗАКАЗАТЬ РАБОТУ

Обозначения на электрических схемах. Общие сведения.

Здравствуйте, дорогие друзья. В этой статье мы разберём обозначения на электрических схемах. Чтение электрических схем является крайне важным умением специалистов КИПиА, электромехаников, электрослесарей, конструкторов электрических приборов, цепей и сетей. Тем не менее, человеку без специальной подготовки, зачастую, даже самая простая электрическая схема (особенно ее элементы) является совершенно непонятным продуктом чьей-то профессиональной деятельности.

Обозначения на электрических схемах имеют давнюю историю — еще в эпоху СССР развитие приборной базы и электротехники представляло одно из военно-стратегических направлений и ему придавалось огромное значение. В связи с этим требовалось единое понимание значения элементов цепей. Следовательно, необходимо было создать единое графическое обозначение электрических элементов, правил составления электрических схем. Такая работа была проведена Госкомстандартом СССР в рамках Единой системы конструкторской документации (ЕСКД) и ГОСТ.

В рамках данной статьи невозможно рассмотреть все тонкости обозначений, правил, принципов построения электрических схем, поскольку ГОСТ является достаточно объемным документом с обилием графических обозначений и примечаний.

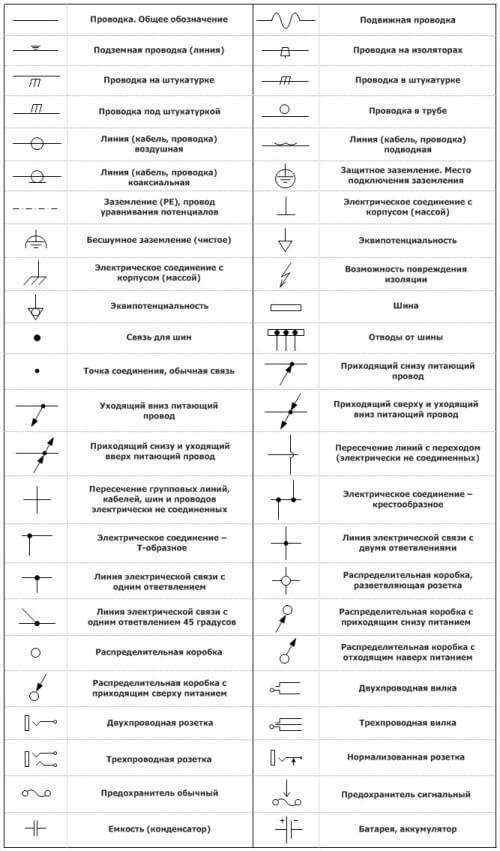

Электрическая проводка на чертежах

Электрическая проводка – общий термин, которой подразумевает проводники с низким сопротивлением, которые передают электрический ток от одного элемента цепи к другому, например, от источника к потребителю или от трансформатора к рубильнику с дальнейшим распределением. Это самое примитивное объяснение, поскольку видов электрической проводки существует большое количество. В голове обывателя сразу рождается образ изолированных полимером проводов, которые идут к выключателю откуда-то из стены.

Как это не покажется странным, но медные дорожки на текстолитовой плате – это тоже вариант электрической проводки. Также как и высоковольтные линии электропередач. На схемах обозначение электрических проводов, чаще всего, выполняется в виде линии, ведущей от одного элемента цепи к другому.

Строго говоря, ГОСТ предлагает делить обозначения проводников на группы:

Термин «план электропроводки» – это не совсем корректная терминологическая единица, поскольку «электропроводкой» в этом случае стоит понимать не только сами провода, но и кабели. Если же брать этот термин в качестве обозначения на электрических схемах элементов, то список расширится до изоляторов, трансформаторов, устройств защиты и заземления и так далее.

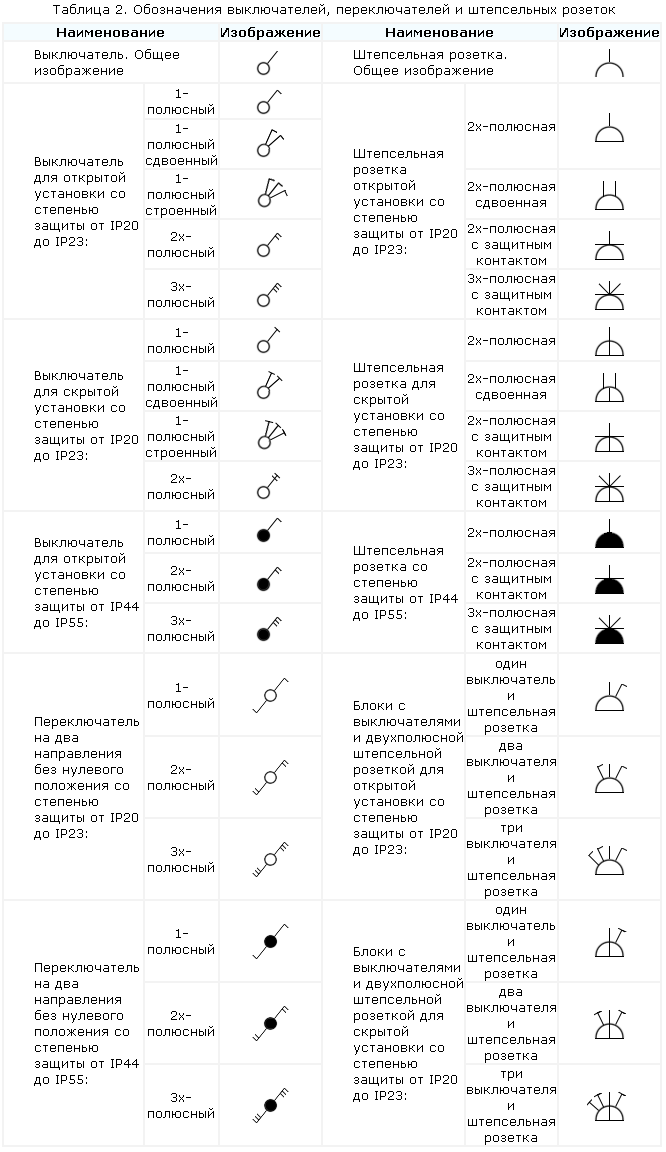

О розетках

Всем хорошо известно, что розетка – это устройство штепсельного типа, предназначенное для нежесткого (с возможностью ручного разрыва подключения) соединения электрической сети (цепи) с приемником или устройством управления. Графическое изображение розетки на схеме регламентируется ГОСТ, который устанавливает правила для изображения устройств и аппаратов внутреннего освещения и электропотребления.

Штепсельные розетки разделяют на группы:

• для открытой установки
• для скрытой установки
• блоки с выключателем и розеткой

В каждой группе существуют подвиды в зависимости от полюсности и наличия защитного контакта:

• однополюсные
• двухполюсные
• двухполюсные с защитным контактом
• трехполюсные
• трехполюсные с защитным контактом

О выключателях

Выключатели – это устройства разрыва участка электрической цепи в ручном или автоматическом режиме. Так же как и розетки на электросхеме, выключатели (совместно с переключателями) обозначаются в зависимости от их параметров работы и конструктивного исполнения, а также степени защиты.

• однополюсные
• однополюсные сдвоенные
• однополюсные строенные
• двухполюсные
• трехполюсные

Обозначение выключателя на электрической схеме также регламентируется ГОСТ, который устанавливает правила для изображения устройств и аппаратов внутреннего освещения и электропотребления.

Устройства защиты

В устройства защиты входит ряд многоразовых и одноразовых устройств, совершенно разных по конструктивному исполнению, сферам применения, скорости срабатывания, надежности, условий эксплуатации, а также учитывающие множество других параметров.

Например, всем хорошо известны плавкие предохранители в электронно-бытовых приборах, плавкие одноразовые пробки в старых квартирных распределительных щитах. Также хорошо известны автоматические выключатели различных типов и конструктивных исполнений. Менее известны широкому кругу людей воздушные высоковольтные выключатели, разрядники и другие приборы защиты.

Основная функция всех приборов защиты заключается в принудительном разрыве участка электрической цепи при внезапном возрастании нагрузки по току или при внезапном положительном скачке напряжения. Обозначения других видов устройств защиты цепей от перегрузки регламентируются иными нормативно-техническими документами.

О заземлении

Заземлением называется такое соединение токопроводящих частей электрического прибора или электрической машины (иной конструкции) с землей, которая имеет отрицательный потенциал, при котором возможный пробой на корпус не причинит разрушений или не подвергнет риску поражения электрическим током, отведя этот заряд в землю.

ГОСТ выделяет следующие разновидности графического изображения этого вида защиты:

• заземление (общее обозначение)
• бесшумное заземление (чистое)
• защитное заземление
• электрическое соединение с корпусом (массой)

В итоге, кроме того, что обозначение заземления на электрических схемах соотносится с базовым способом начертания этого элемента, имеет большое значение прорисовка заземления в зависимости от того аппарата, либо участка схемы, где заземление используется. Немаловажным моментом в обозначении элементов электрических схем, являются размеры этих элементов, а также правила и последовательность прорисовки различных участков электрической схемы.

Например, свои особенности имеют обозначения на электрических схемах элементов радиоэлектронных устройств, устройств, работающих на логических сигналах и т.п.

Графические обозначения

Продолжим тему условно-графических изображений электрических элементов на схемах, чертежах и планах. Выше мы разобрали общие моменты. Сейчас же приведём наглядные изображения таких элементов как розетки, выключатели, электрощиты и многое другое.

Обозначения электропроводок и соединений

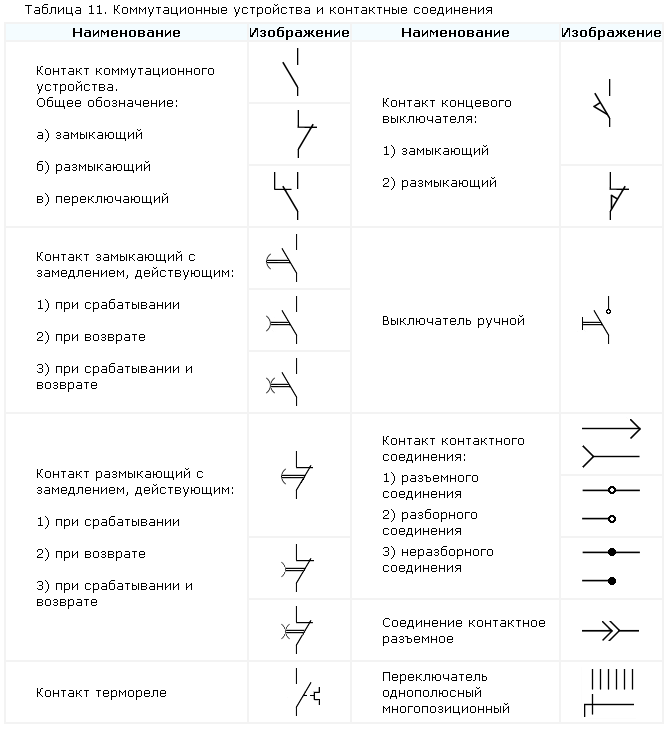

Обозначения контактов и контактных соединений

1. Обозначение самовозврата (или его отсутствие) используется только при необходимости специально подчеркнуть наличие такой функции в контактном узле.
2. Замедление происходит при движении в направлении от края дуги к ее центру. Обозначение замедлителя допускается изображать с противоположной стороны обозначения подвижного контакта.
3. Такое обозначение контакта используется при разнесенном способе изображения реле.
4. Соединение контактное разъемное, коаксиальное (высокочастотное).

Обозначения различных выключателей

1. Кнопочные выключатели имеют самовозврат, за исключением тех, которые обозначены как не имеющие самовозврата.

Обозначения переключателей, рубильников и разрядников

Обозначения источников света и осветительных приборов

Для указания типа ламп используются буквенные обозначения:

Буквенно-цифровые обозначения зажимов и проводов

Присоединительный зажим электрического устройства переменного тока:

• U — 1-ая фаза
• V — 2-ая фаза
• W — 3-ая фаза
• N — нейтральный провод
• PE — защитный провод
• E — заземляющий провод
• TE — провод бесшумового заземления
• MM — провод соединения с массой (корпусом)
• CC — эквипотенциальный провод.

Переменный ток — обозначение проводов:

• L — общее обозначение фазного провода
• L1 — 1-ая фаза
• L2 — 2-ая фаза
• L3 — 3-ая фаза
• N — нейтральный провод (рабочий ноль).

Постоянный ток – обозначение проводов:

• L+ — положительный полюс
• L- — отрицательный полюс
• M — средний провод.

• PE — провод защитный с заземлением
• PU — провод защитный незаземленный
• PEN — совмещенный защитный и нейтральный провод
• E — провод заземляющий
• TE — провод бесшумового заземления
• MM — провод соединения с массой (корпусом)
• CC — провод эквипотенциальный.

Цветовые обозначения электропроводки

Обозначение фазного проводника (L) – цвет изоляции:

Белый, красный, коричневый, черный, оранжевый, серый, фиолетовый, бирюзовый, розовый.

Обозначение нулевого и защитного проводников:

• Голубой цвет — нулевой рабочий проводник(N), средний провод (постоянный ток)
• Желто-зеленый цвет — заземляющий, защитный и нулевой защитный проводник (PE)
• Желто-зеленый цвет с голубыми метками на концах — совмещенный нулевой и защитный проводник(PEN).

Метки голубого цвета наносятся при монтаже на концах линии.

Функциональное назначение проводников согласно цветовым обозначениям.

• Черный цвет — проводники силовых цепей
• Красный цвет — проводники цепей управления, сигнализации и измерения
• Синий цвет — проводники цепей управления, сигнализации и измерения для постоянного тока
• Голубой цвет — нулевые рабочие проводники
• Комбинация желтого и зеленого цветов — проводники защиты и заземления.

Буквенные обозначения элементов на электрических схемах

Для того чтобы правильно прочитать и понять, что означает та или иная схема или чертеж, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами. Все они отображаются латинскими символами в виде одной или двух букв.

Однобуквенная символика элементов

Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТу 2.710-81. Например, буква «А» относится к группе «Устройства», состоящей из лазеров, усилителей, приборов телеуправления и других.

Точно так же расшифровывается группа, обозначаемых символом «В». Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и т.д.

Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

A

Лазеры, мазеры, приборы телеуправления, усилители.

B

Аппаратура для преобразования неэлектрических величин в электрические (без генераторов и источников питания), аналоговые и многозарядные преобразователи, датчики для указаний или измерений

Микрофоны, громкоговорители, звукосниматели, детекторы ионизирующих излучений, чувствительные термоэлектрические элементы.

C

D

Микросборки, интегральные схемы

Интегральные схемы цифровые и аналоговые, устройства памяти и задержки, логические элементы.

E

Различные виды осветительных устройств и нагревательных элементов.

F

Обозначение предохранителя на схеме, разрядников, защитных устройств

Плавкие предохранители, разрядники, дискретные элементы защиты по току и напряжению.

G

Источники питания, генераторы, кварцевые осцилляторы

Аккумуляторные батареи, источники питания на электрохимической м электротермической основе.

H

Устройства для сигналов и индикации

Индикаторы, приборы световой и звуковой сигнализации

K

Контакторы, реле, пускатели

Реле напряжения и тока, реле времени, электротепловые реле, магнитные пускатели, контакторы.

L

Дроссели, катушки индуктивности

Дроссели в люминесцентном освещении.

M

Двигатели постоянного и переменного тока.

P

Измерительные приборы и оборудование

Счетчики, часы, показывающие, регистрирующие и измерительные приборы.

Q

Выключатели и разъединители в силовых цепях

Силовые автоматические выключатели, короткозамыкатели, разъединители.

R

Варисторы, переменные резисторы, терморезисторы, потенциометры.

S

Коммутационные устройства в цепях сигнализации, управления, измерительных приборах

Различные типы выключателей и переключателей, а также выключатели, срабатывающие действием различных факторов.

T

Стабилизаторы, трансформаторы напряжения и тока.

U

Различные типы преобразователей и устройства связи

Выпрямители, модуляторы, демодуляторы, дискриминаторы, преобразователи частоты, инверторы.

V

Полупроводниковые и электровакуумные приборы

Диоды, тиристоры, транзисторы, стабилитроны, электронные лампы.

W

Антенны, линии и элементы, работающие на сверхвысоких частотах.

Антенны, волноводы, диполи.

X

Гнезда, токосъемники, штыри, разборные соединения.

Y

Механические устройства с электромагнитным приводом

Тормоза патроны, электромагнитные муфты.

Z

Оконечные устройства, ограничители, фильтры

Кварцевые фильтры, линии моделирования.

Буквенные обозначения из двух символов

Для более точной расшифровки и обозначении элементов на электрических схемах используются двухбуквенные, а в некоторых случаях и многобуквенные обозначения. Маркировка выполняется не только символом общего кода элемента, но и дополнительными буквами, более полно раскрывающими характеристики каждого элемента. С целю упорядочения подобной символики также создана таблица в соответствии с ГОСТом 2.710-81:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

Символы двухбуквенного кода

A

Устройства общего назначения

B

Различные виды аналоговых или многозарядных преобразователей, указательные или измерительные датчики, устройства, преобразующие неэлектрические величины в электрические, за исключением генераторов и источников питания

BA

BB

Детекторы ионизирующих элементы

BD

BE

BF

BC

BK

BL

BM

BP

BQ

Датчики частоты вращения – тахогенераторы

BR

BS

BV

C

D

Интегральные схемы, микросборки

Схемы интегральные аналоговые

DA

Схемы интегральные, цифровые, логические элементы

DD

Устройства хранения информации

DS

DT

E

EK

EL

ET

F

Защитные устройства, предохранители, разрядники

Дискретные элементы токовой защиты мгновенного действия

FA

Дискретные элементы токовой защиты инерционного действия

FP

FU

Дискретные элементы защиты по напряжению, разрядники

FV

G

Генераторы и другие источники питания

GB

H

Индикаторные и сигнальные элементы

Приборы звуковой сигнализации

HA

HG

Приборы световой сигнализации

HL

K

Контакторы, пускатели, реле

KA

KH

KK

Контакторы, магнитные пускатели

KM

KT

KV

L

Дроссели, катушки индуктивности

Дроссели люминесцентных светильников

LL

M

P

Измерительные приборы и оборудование (недопустимо использование маркировки РЕ)

PA

PC

PF

Счетчики активной энергии

PI

Счетчики реактивной энергии

PK

PR

PS

Измерители времени действия, часы

PT

PV

PW

Q

Выключатели и разъединители в силовых цепях

QF

QK

QS

R

RK

RP

RS

RU

S

Коммутационные устройства в цепях измерения, управления и сигнализации

Выключатели и переключатели

SA

SB

SF

Выключатели, срабатывающие под действием различных факторов:

SL

SP

– от положения (путевые)

SQ

– от частоты вращения

SR

SK

T

TA

TS

TV

U

Устройства связи, преобразователи неэлектрических величин в электрические

UB

UR

UI

Выпрямители, генераторы частоты, инверторы, преобразователи частоты

UZ

V

Приборы полупроводниковые и электровакуумные

VD

VL

VT

VS

W

Антенны, линии и элементы СВЧ

WE

WK

WS

WT

WU

WA

X

Скользящие контакты, токосъемники

XA

XP

XS

XT

XW

Y

Механические устройства с электромагнитным приводом

YA

Тормоза с электромагнитными приводами

YB

Муфты с электромагнитными приводами

YC

Электромагнитные патроны или плиты

YH

Z

Ограничители, устройства оконечные, фильтры

ZL

ZQ

Кроме того, в ГОСТе 2.710-81 определены специальные символы для обозначения каждого элемента.

Условные графические обозначения электронных компонентов в схемах

{SOURCE}

Обозначения в эл. схемах

Условные обозначения для электрических схем по новому стандарту.	Просмотров: 101227
Нормальные схемы электрических соединений объектов электроэнергетики	Просмотров: 77169
Аппараты РУ. Обозначения условные графические на схемах.	Просмотров: 118136
Обозначения общего применения. ГОСТ 2.721. Часть 2	Просмотров: 105244
Обозначения общего применения. ГОСТ 2.721. Часть 1	Просмотров: 57967
Обозначение УЗО и дифференциального автомата.	Просмотров: 143902
Обозначения буквенно-цифровые в электрических схемах. ГОСТ 2.710	Просмотров: 307834
Воспринимающая часть электромеханических устройств. ГОСТ 2.756	Просмотров: 37610
Машины электрические. ГОСТ 2.722	Просмотров: 45237
Устройства коммутационные и контактные соединения. ГОСТ 2.755	Просмотров: 74557
Источники электрохимические, электротермические и тепловые. ГОСТ 2.768	Просмотров: 28359
Источники света. ГОСТ 2.732	Просмотров: 37319
Полупроводниковые приборы. ГОСТ 2.730	Просмотров: 55088
Приборы электроизмерительные. ГОСТ 2.729	Просмотров: 48959
Конденсаторы. ГОСТ 2.728	Просмотров: 45153
Резисторы. ГОСТ 2.728	Просмотров: 49078
Предохранители. ГОСТ 2.727	Просмотров: 45982
Разрядники. ГОСТ 2.727	Просмотров: 36912
Токосъемники. ГОСТ 2.726	Просмотров: 27887

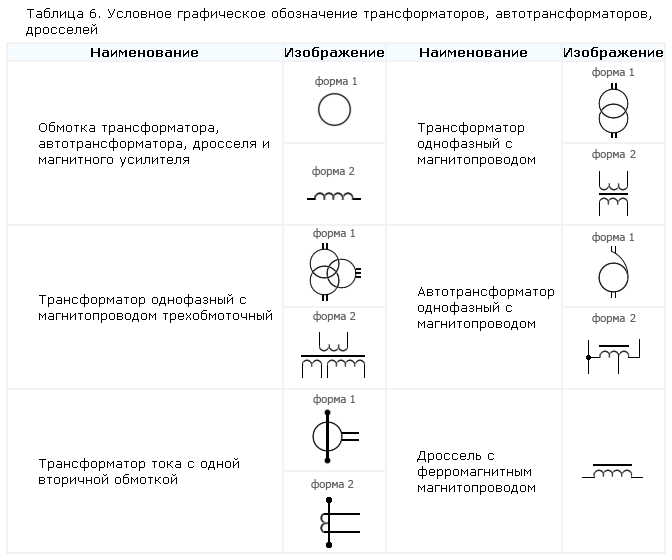

Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители. ГОСТ 2.723	Просмотров: 50227

Автоматический выключатель на схеме: буквенное обозначение по ГОСТу

Содержание статьи:

Для обустройства электроснабжения необходимы проекты чертежей. Чтобы разобраться в чертеже и прочитать его, нужно знать условные обозначения. Автоматический выключатель на схеме указывают по-разному, что часто приводит к недоразумениям, ошибкам при сборке электрощитов и монтаже проводки.

Условные обозначение электрических элементов и виды схем

Выключатель автомат

Первоначальный вопрос, с которым обычно сталкивается каждый электрик, – проектная документация помещения или объекта, который необходимо электрифицировать. Прежде чем приступить к монтажу оборудования, квалифицированный специалист должен ознакомиться с сопровождающими документами.

Оборудование и элементы на схеме могут обозначаться как буквенным, так и графическим изображением. Чертежи разрабатываются в соответствии с ГОСТами и правилами маркировки оборудования и элементов на чертежах и планах. Подробное описание и требования к электрическим схемам приводятся в ГОСТе 2.702-2011 ЕСКД. Кроме графических и буквенных обозначений на схемах проставляют номинальные размеры.

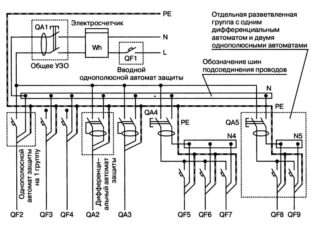

Принципиальная схема квартирного электрощитка

Есть много типов различных схем. В электрике чаще всего используют три основных вида. Функциональные отображают основные узлы устройства, без подробной детализации. Они выглядят как набор отдельных блоков, связанных между собой определенным образом. Схема дает общее представление о работе объекта.

Принципиальная схема содержит подробные указания для каждого элемента, его контакты и связи. Она может описывать как отдельное устройство, так и электросеть. На однолинейных схемах указывают силовые цепи. Способ управления и контроль описывают на отдельном листке. Если устройство не сложное, все размещают на одном документе.

На монтажных схемах указывают элементы и точное их расположение. Если это проводка в квартире или доме, обозначают место установки выключателей, светильников, розеток. Также проставляют расстояния и номиналы. Указывают положение деталей, порядок и способ их соединения.

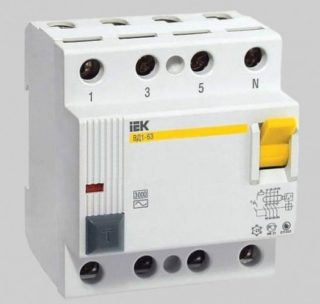

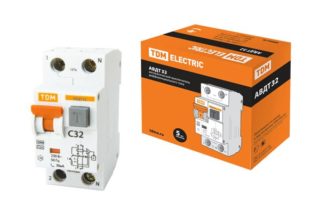

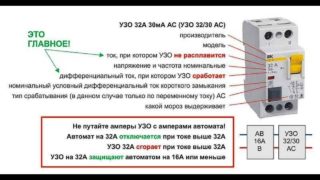

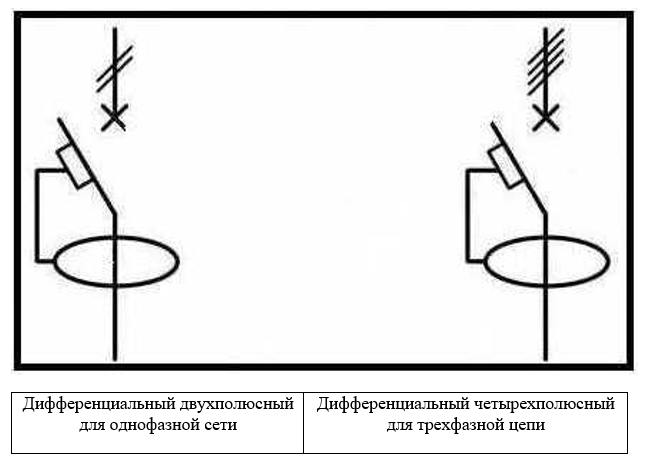

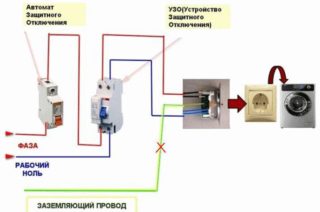

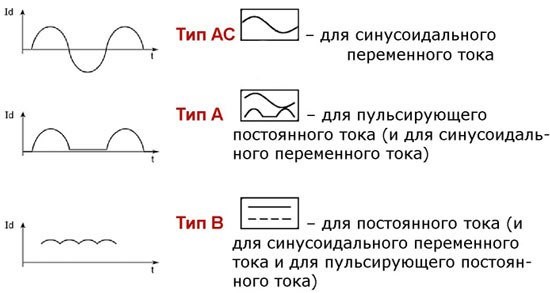

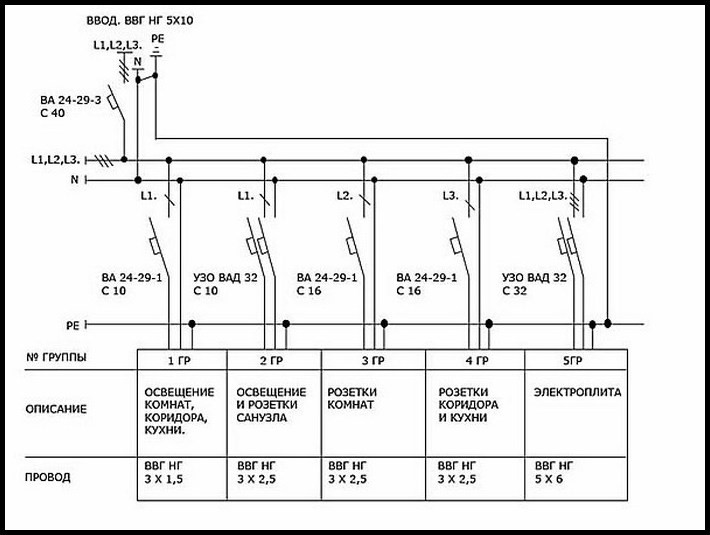

Устройство защитного отключения (УЗО) и дифавтомат на схеме не имеют определенного геометрического начертания. Для их графического выполнения используют изображение блоков и динамических блоков. Каждому устройству на схеме присваивают буквенную маркировку и указывают позиционный номер.

Кроме того, наносят параметры элементов, которые есть в чертеже. Расписывают основные данные об элементе, чтобы не ошибиться при монтаже и подобрать соответствующее устройство. Эти условные знаки применяют для составления чертежей электроснабжения, силового оборудования и электрического освещения. А также в принципиальной однолинейной схеме электрощитов.

Обозначение автоматического выключателя на схеме

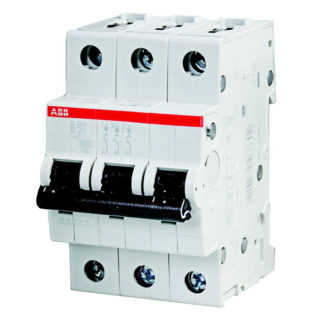

Трехполюсной автоматический выключатель

Условное графическое обозначение автомата на схеме обусловлено ГОСТом 2.755-87 ЕСКД, буквенно-цифровое – ГОСТ 2.710-81 ЕСКД. Особых требований к маркировке нет, поэтому электромонтеры часто используют собственные значения и метки. Можно встретить документацию, когда определение коммутационного аппарата отличается в разных проектах.

Каждый проектировщик, выполняя схему, может изобразить УЗО на свое усмотрение. Достаточно в пояснениях к схеме указать УГО (условные графические обозначения) и их расшифровку.

В зависимости от характеристик устройства элементы имеют разные буквенные символы, а также следующие графические обозначения на электрических схемах.

Автоматические выключатели рекомендуется позиционировать как, QF1, QF2, QF3. Рубильники разъединители – QS1,QS2,QS3. Предохранители на схемах показывают как FU с порядковым номером, где кодировка буквы Q расшифровывается как выключатель или рубильник силовых цепей, а F – защитный. Эта комбинация вполне применима не только к обычным автоматам, но может быть обозначением диф автомата на схеме.

Для УЗО используют комбинацию QSD, обозначение дифференциального автомата на схеме выглядит как QFD.

Обозначение УЗО на однолинейной схеме

Это вид выключающего аппарата, в функции которого входит разъединение сети или ее части, когда произошло превышение определенной отметки дифференциального тока. Устройство способствует повышению электробезопасности, предотвращает возникновение чрезвычайных ситуаций, как в производственной сфере, так и дома. Схема подключения УЗО проста, но недочеты при монтаже могут привести к серьезным неприятностям.

Так можно обозначить УЗО на принципиальной схеме.

УЗО вместе с другими элементами в проектной документации чаще всего выполняют условно, что затрудняет расшифровку принципа работы как всей схемы, так и отдельно взятых элементов. Изображение защитного устройства может выглядеть как обычный выключатель. Но на нелинейной схеме он представляет собой два параллельно расположенных выключателя. На однолинейной –  элементы, провода и полюса изображаются символически.

Подключение нулевого и заземляющего провода после УЗО

Любое схематическое изображение должно быть правильно составлено, а в дальнейшем прочитано. Самый маленький изъян может привести к неисправности УЗО или всей системы. Важно учитывать следующие часто встречающиеся ошибки:

• Ноль и заземление соединяются после защитного устройства. Если схема неправильно интерпретирована, нейтраль может быть соединена с открытой частью электроустановки или с нулевым защитным проводником.
• Если устройство подключено неполнофазно, возникает ложное срабатывание автомата.
• Неправильное соединение проводников в розетках приводит к срабатыванию устройства, даже если в розетку ничего не включено.
• Соединение нулевых проводников двух автоматов приводит к неконтролированным отключениям.
• Распространенной ошибкой является ситуация, когда перепутаны фазы и нули, относящиеся к разным устройствам.
• Несоблюдение полярности ведет к движению токов в одном направлении. Перед установкой следует внимательно ознакомиться с расположением клемм.

Всегда выполняется предварительная схема, с учетом возможных ошибок, происходящих в сети. Если документ составлен правильно, работа защитного устройства приносит эффект.

Важно помнить о технике безопасности. Необходимо периодически проводить осмотр проводов, в случае их повреждения УЗО срабатывает и прекращается подача электроэнергии. Поэтому с ремонтом лучше не медлить.

Пример реального проекта

Трехфазное устройство защитного отключения (УЗО)

Однолинейная принципиальная схема (ОПС) не что иное, как чертеж плана, например, квартиры. На нем должны быть указаны распределительные группы. Для этого необходимо измерить все стены и выполнить чертеж с соблюдением масштаба. Понадобится несколько копий, что бы на каждой изобразить отдельную группу.

Распределительные группы – это точки, которые будут подключены к одному автомату квартирного щитка. Всю проводку нельзя подключать к одной группе. В противном случае понадобится мощный кабель, который будет способен выдержать нагрузку всех приборов.

В зависимости от количества комнат и наличия энергопотребляющих устройств распределительные группы могут выглядеть следующим образом.

• освещение комнаты, прихожей и кухни;
• свет и розетки в туалете;
• розетки в жилой комнате;
• розетки в коридоре и кухне;
• электрическая плита.

Помещения с повышенной влажностью рекомендуется подключать отдельной группой, для которой необходима установка УЗО. Если в квартире есть маленькие дети, защитное устройство подключают на каждую группу.

Принципиальная, или однолинейная схема необходима для правильного подключения щитовой и распределительных групп.

В данном примере отражено подключение к трехфазному питанию. Всю квартиру питает вводный кабель из 5 жил, сечением 10 мм2. Фазы пронумерованы, как L1, L2, L3, заземление – PE, которое замыкается с нолем. Вводный автомат (ВА) отключает все автоматы групп, которые маркируются таким же способом.

Количество фаз определяется по количеству черточек на схеме. Однофазная – \,  или трехфазная – \\\. Маркировка провода ВВГ НГ говорит о том, что он с негорящей изоляцией, трехжильный с сечением 1,5 мм2.

Чертеж дает возможность определиться с количеством и маркой нужных защитных устройств. Подсчитать число выключателей и розеток, а также, сколько метров кабеля потребуется.

Все соединения проводов должны находиться в распределительных коробках. Рекомендуется для каждого помещения отдельная коробка. Если, например, в кухне располагается газовый котел и другие электроприборы, потребуются две распределительные коробки.

Особых требований по установлению розеток и выключателей не существует. Их устанавливают так, чтобы было удобно. На кухне и на рабочем месте розетки размещают над столом.

Стационарную бытовую технику, бойлеры, вытяжки, сушилку для полотенец подключают сразу через клеммники. Интернет и телевизионные розетки можно объединять с электрическими.

Обозначение дифференциального автомата на схеме

Дифференциальный автомат совмещает в одном аппарате устройство защитного отключения и автоматический выключатель, чем и отличается от УЗО. В этом случае графическое изображение на схеме выглядит следующим образом.

Если для УЗО принимаются буквенно-цифровые обозначения Q1, то для АВДТ (автоматический выключатель дифференциального тока) – QF1. Буквы говорят о функциях аппарата, а цифры указывают на его порядковый номер в схеме. Другая буквенная комбинация QF1D, где D обозначает «дифференциальный».

Обозначения УЗО

Основной характеристикой таких устройств является номинальный рабочий ток, при котором автомат остается включенным продолжительное время. Эти показатели строго стандартизированы, а ток может иметь значения: 6 Ампер; 10; 16; 25; 50 и т.д.

Другая важная характеристика – это быстродействие. Токовый показатель обозначается буквами B, C, D, стоящими перед значением номинального тока. Например, комбинация C16, говорит, что автомат быстродействия C, рассчитан на номинальный ток в 16 Ампер.

Дифференциальный допустимый показатель укладывается в следующий ряд: 10; 30; 100; 500 миллиампер. На корпусе прибора обозначается знаком «дельта» с цифрой, соответствующей току утечки.

Эксплуатационные возможности автомата рассчитаны на номинальное напряжение в 220 Вольт для однофазной цепи и 380 для трехфазной.

Дифавтоматы различают по типам, в зависимости от тока утечки и маркируются такими буквенными индексами:

• A – реагирующие на утечку переменного или постоянного пульсирующего тока;
• AC – рассчитанные на срабатывание при утечке с постоянной составляющей;
• B – тип устройства, включающий обе предыдущие возможности.

Эта характеристика может маркироваться небольшим рисунком, обозначающим вид тока.

Устройства работают по селективному признаку, обладают способностью задержки по времени срабатывания. Это обеспечивает выборочное отключение прибора от сети и устойчивость системы защиты. Такая характеристика обозначается буквой S и дает задержку в 200–300 миллисекунд. Маркировка G соответствует 60–80 миллисекундам.

Так как пусковые токи превышают рабочее значение, защита устроена так, что электромагнитный независимый расцепитель отключает устройство в том случае, когда ток в несколько раз превышает номинальный размер.

В нормативных документах содержится много специальных шифров и знаков. Большая их часть в быту практически не применяется. Для правильного чтения электрической схемы нужно знать основные обозначения и учитывать некоторые нюансы. Один из них – страна производитель оборудования, кабелей или проводки, так как существует разница в маркировке и условных обозначениях, что затрудняет правильную трактовку чертежа.

букв после имени — буквенные обозначения и сокращения для гипнотерапии

Буквы или сокращения после имени человека называются «обозначениями». В области гипнотерапии вы найдете следующие буквенные обозначения после имени гипнотерапевта, причем наиболее распространенным является буквенное обозначение CHt (сертифицированный гипнотерапевт).

BA

Бакалавр искусств

BS

Бакалавр наук

CHt

Сертифицированный гипнотерапевт

CCHt

Сертифицированный клинический гипнотерапевт

CCE

Сертифицированный педагог по родовспоможению

ЧПУ

Сертифицированный консультант по питанию

постоянного тока

Врач хиропрактики

LCSW

Лицензированный клинический социальный работник

LMFT

Лицензированный семейный терапевт по вопросам брака

LPCC

Лицензированный профессиональный клинический консультант

LVN

Лицензированная медсестра

MA

Мастера искусств

MFCC

Лицензированный брак, семья, детский консультант

кандидат

Доктор философских наук

PsyD

Доктор психологии

РН

Медсестра

RPT

Зарегистрированный физиотерапевт

Ред.

Преподобный

.

Как написать письмо: неформальный и формальный английский

Стиль письма — это способ выражения мысли языком, характерным для человека, периода, школы или нации… Научитесь писать письмо формальным и неформальным способами.

Как написать письмо на английском

Неофициальное письмо

Правила написания неофициальных писем:

• Напишите свое полное имя и адрес, даже если это неофициальное письмо.
• Разделите письмо на мелкие абзацы.
• Пишите просто.
• Правильно подбирайте слова, особенно если вы пишете письмо с извинениями или письмо, в котором выражаете соболезнования в случае смерти.
• Большинство людей закрывают письмо такими фразами, как «С любовью / С любовью / Всего наилучшего / Позаботьтесь» и т. Д.

Официальное письмо

Правила написания официальных писем:

Давайте разберемся с некоторыми основными правилами при написании официальных писем:

• Вам необходимо указать свое полное имя, адрес и дату, прежде чем начинать букву
• Обратитесь к человеку, которому вы пишете письмо, с правильным именем и обозначением.
• Это alwa

.

буквенное обозначение — это … Что такое буквенное обозначение?

Буквенный маяк — Сигнал буквенного маяка D на частоте 5137,5 кГц Буквенные маяки — это радиопередачи неопределенного происхождения, которые состоят только из одной повторяющейся буквы азбуки Морзе. Их также часто называют: SLB, или однобуквенные маяки SLHFB, или…… Wikipedia

Предварительное обозначение в астрономии — это соглашение об именах, применяемое к астрономическим объектам сразу после их открытия.Предварительное обозначение обычно заменяется постоянным обозначением после расчета надежной орбиты. В случае с астероидами…… Википедия

1962 США Система обозначения самолетов Tri-Service — До системы обозначения самолетов Tri-Service 1962 года F 4 Phantom II получил обозначение F4H в ВМС США и F 110 Spectre в ВВС США. Система обозначения самолетов Tri Service США 1962 года — это единая система обозначений…… Wikipedia

Обозначение Байера — Обозначение Байера — это звездное обозначение, в котором конкретная звезда обозначается греческой буквой, за которой следует родительный падеж латинского названия родительского созвездия.Первоначальный список обозначений Bayer содержал 1564 звезды. Большая часть…… Wikipedia

Обозначение аэрокосмического аппарата Министерства обороны США — Обозначение аэрокосмического аппарата Министерства обороны США определяется подробным протоколом, в котором указываются все самолеты, вертолеты, ракеты, ракеты, космические аппараты и другие летательные аппараты, используемые в военных целях. Соединенные Штаты…… Википедия

Сельский перевозчик письма — Сельский перевозчик письма доставляет почту в районы США, которые традиционно считались сельскими.Рабочая сила сельских перевозчиков состоит из следующих категорий сотрудников: Обычные перевозчики (Код обозначения 71) Для административных… Wikipedia

Японские системы обозначения военных самолетов — Японские военные самолеты, особенно японского императорского периода (до 1945 года), довольно трудно отследить по их японским обозначениям, в первую очередь потому, что в каждой вооруженной службе использовалось несколько систем обозначения. Вот что привело… Википедия

Объединенная система обозначения типа электроники — Объединенная система обозначения типа электроники (JETDS), которая ранее была известна как Объединенная система номенклатуры военно-морского флота (AN) и Объединенная система номенклатуры электроники связи, представляет собой метод, разработанный U .С. Война…… Википедия

Обозначение трубки RETMA — Ассоциация производителей радиоэлектроники и телевидения была образована в 1953 году в результате слияния с другими организациями, занимающимися торговыми стандартами. Они несли основную ответственность за стандартизованную номенклатуру американских электронных ламп. Американские…… Википедия

Обозначение переменной звезды — Переменные звезды именуются с использованием вариации формата обозначения Байера идентификационной метки (как описано ниже) в сочетании с латинским родительным падежом названия созвездия, в котором находится звезда.См. Список созвездий для…… Википедии

Британские системы обозначения военных самолетов — С конца Первой мировой войны типы самолетов, находящихся на британской военной службе, обычно назывались по названию типа, присвоенному их изготовителем или (для различных импортируемых типов), присвоенному им первая военная служба … … Википедия

.

буквенное обозначение — перевод на японский — примеры русский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Именование дисков и разделов ПРЕДУПРЕЖДЕНИЕ: для именования дисков и разделов, пожалуйста, обратитесь к UUID, Partition Labeling и fstab, так как aptosid по умолчанию теперь использует UUID Текущие методы именования дисков С момента принятия udev универсального уникального идентификатора (UUID) и появления В последних ядрах Linux все блочные устройства используют трехзначное обозначение и схему номеров на основе sda для дисковых устройств и sdaX для разделов жесткого диска.

デ ィ ス ク と パ ー テ ィ シ ョ ン の ネ ー ミ ン グ 警告:.. デ ィ ス ク と パ ー テ ィ シ ョ ン の ネ ー ミ ン グ に つ い て は UUID, パ ー テ ィ シ ョ ン ラ ベ リ ン グ と Fstab の ペ ー ジ を 参照 aptosid は デ フ ォ ル ト で UUID を 使 い ま す デ バ イ ス ネ ー ム の 慣 習 に つ い て デ ィ ス ク 名 Udev が Универсальный уникальный идентификатор (UUID) に対 応 し, 最新 の カ ー ネ ル が 導入 さ れ て, ブ ロ ッ ク デ バ イ ス は す べ て 3 つ の 文字 と 数字 で, デ ィ ス ク デ バ イ ス は SDA の よ う に, ハ ー ド デ ィ ス ク パ ー テ ィ シ ョ ン は SDAX と い う よ う に 表 さ れ ま す.

Буквенное обозначение , используемое операционной системой Windows для ресурса жесткого диска.

Windows ペ レ ー テ ィ ン グ ム が ハ ー ド ・ ド ブ ・ リ ソ ー る 文字

Расположение файла могло быть изменено.Возможно, вы переместили или удалили файл или изменили конфигурацию оборудования (например, вы могли добавить новый диск, который изменяет объем диска на другое буквенное обозначение ).

フ ァ イ ル を 移動 ま た は 削除 し た り, ハ ー ド ウ ェ ア の 構成 を 変 更 し た り し た 場合, こ の よ う な 問題 が 起 き る こ と が あ り ま す (た と え ば, 新 し い デ ィ ス ク ド ラ イ ブ を 追加 し た た め に, ド ラ イ ブ に 割 り 当 て ら れ て い た ド ラ イ ブ 文字 が変 わ っ た 際 な ど）。

Тройной код этих букв соответствует примерно 20 аминокислотам, так что для каждой аминокислоты имеется единственное буквенное обозначение .

そ の う ち の 3 文字 の 組 み 合 わ で お よ そ 20 の ア ミ に 対 応 し ま す そ れ の ア ミ ノ 酸 に 文字

Предложите пример

Другие результаты

Буквенные обозначения могут различаться в зависимости от используемых моделей.

Буква обозначения F обозначала Flugzeug, самолет; это был первый самолет Юнкерс, использующий эту систему.

機体 名称 の F は Flugzeug （フ ル ー ク ツ ォ イ ク ・ 意） に し て い で 、 本 機 は こ 方式 を

Если вы введете букву в поле обозначения , будут отображены все процессы, которые включают эту букву в свой процесс обозначение .

［ Номер ］ フ ィ ー ル ド に 0 を 入 力 し た 場合 番号 に 0 が 含 ま れ る す べ て の さ れ ま す。

Он представил писем из обозначения членам совета от имени председателя, президента Пака, и вернулся домой октября.8.

今 回 の 発 足 会議 に は 、 第 16 期 に 新 設 さ れ た 欧 州 （欧 州 、 中東 、 ア フ リ カ 地域 地域 管 掌 ） の ク ・。

Страна поставки. Используется для учета НДС в отчетах о расходах. Два — , буква ISO , обозначение для страны происхождения товаров или услуг.

国 経 費 精算 書 に НДС を 記録 す る め に 使用 さ れ ま す 示 2 文字 の ISO 記号 で す。

Чтобы подтвердить тот факт, что это не настоящий астероид, мы используем три букв в обозначении , что никогда не было бы сделано для настоящего астероида.

(実 際 の 小 惑星 で は な い と い う 事 実 を 強調 す る た め, 三 文字 の ア ル フ ァ ベ ッ ト で «PDC» と 表 記 し て い る が, 現行 の 制度 に お い て 実 際 の 小 惑星 仮 符号 と し て は 決 し て 使 わ れ な い.

Как только министр образования, культуры, спорта, науки и технологий получит это, он / она опубликует такую ​​информацию, как название и право собственности на наследие под обозначением в официальной газете; впоследствии, письмо с обозначением будет доставлено владельцу важных культурных ценностей (Закон о защите культурных ценностей, Постановления 27, 28 и 153).

文 部 科学 大臣 は こ れ を 受 け て 指定 物件 の 名称 、 所有者 官 報 に 告示 す る と 該 重要 文化 財 の 指定、 153 条）。

Миттан Канкетсу Бокусэки ( Обозначение включает письмо , написанное СЕН но Рикю)

密 庵 咸 傑 墨蹟 （ 附 千 利 休 消息 ）

Пользовательский интерфейс / работа Обозначение обозначение символа, т.е.е. идентификатор буква по стандарту.

ユ ー ザ ー イ ン タ ー フ イ ス / 操作 シ ン ボ ル の 名称 を 識別 し ま す （つ ま り に 従 っ 識別 文字 ）。

Обозначение не ограничивается только цифрами, но может также содержать букв и специальных символов.

名称 は 番号 に 制 限 さ れ ず 、 文字 や 特殊 文字 を 使用 す る こ と も で す。

Для обозначения обозначения типа кабеля обычно используются стандартизированные комбинации и буквы в сочетании со специфическими для производителя обозначениями .

通常 、 ケ ー ブ ル タ イ プ の 名称 に は 、 標準化 さ れ た 文字 の 組 み 合 わ メ ー カ ー 固有 の 名称 と

Алфавитная сортировка используется всякий раз, когда обозначений содержат только букв алфавита.

指定 さ れ た 文字 に ア ル フ ァ ベ ッ ト の 含 ま れ て い 場合 、 ア ァ ベ ッ ト ー さ れ ま す。

? Алфавитная установка: Алфавитная сортировка используется всякий раз, когда обозначений содержат только букв алфавита.

･ ア ル フ ァ ベ ッ ： ア ァ ベ ッ ト 順 ソ ー 指定 さ れ た 文字 に ア ル フ ァ ト の が

Их альбом 2003 года Dead Letters был продан 1,5 миллиона копий по всему миру и принес им восемь золотых и пять платиновых альбомов с обозначением .

彼 ら の 2003 年 の ア ル バ ム 『・ レ タ ー ズ 』 は 世界 で 150 万枚 を 売 り 上 げ 、 、 8 つ の ゴ ー ル ド バ

Сопровождающее письмо Рикю, включенное в обозначение , прибыло в храм вместе с бокусэки.

附 指定 の 利 休 の 添 状 は と と も に 伝 来 し て た も の ​​で あ る。

Советская техника в немецких частях — Альбомные фотографии — Иногда на немецких танках явно проявляющимися немецкими трофеями присутствует обозначение , которое включает букву E, римскую цифру и далее трехзначное число.

Советская техника в немецких войсках — Фото из альбома — ja 時 に は ド 戦 車 を 明示 し て 登場 た ド イ ツ 復興 と い う 大 き な は 現在 の 指定 、 文字 E .
