Что такое люминесцентная подсветка: Люминесцентная подсветка часов Casio — Тритий или светосоставы?

Содержание

Если не светятся люминесцентные стрелки на часах. Подсветка часовых стрелок. Что может светиться в часах

Выбирая часы, будущие владельцы непременно смотрят, какой стоит механизм, из чего сделаны корпус и стекло, что за материал у ремешка или браслета. Вопрос, какая подсветка часов лучше, возникает реже. Между тем, исполнение этой функции серьезно отличается в моделях разных часовых брендов. Мы расскажем, какие часы с подсветкой комфортно носить каждый день в городе, какие осветят вам путь в туристическом походе, а какие пробьют своим мощным светом толщу воды при погружении с аквалангом.

Люминесцентная подсветка часов

Швейцарские мастера еще в XIX веке придумали способ сохранять читаемость циферблата карманных часов в темноте — стрелки и индексы обрабатывали светящимся веществом, сульфидом бария. Сегодня люминесцентная подсветка часов встречается в коллекциях TAG Heuer , Breitling , Corum и других лидеров часовой индустрии. Производители обрабатывают светонакопительными составами индексы, стрелки и безель часов.

Циферблат авиаторских часов Breitling Professional EVO Night Mission с люминесцентными метками

SuperLuminova

В 1993 году японская компания Nemoto представила светонакопительный состав (люминофор) на основе стронций алюмината. До этого основой для люминофоров по большей части служил сульфид цинка. Новинка светила в десять раз ярче и дольше предшественников, кроме того была нетоксичной и экономной — пигмент не тускнел годами. Состав получил название Luminova. Люминофор «подзаряжался» от контакта со световыми волнами длиной 200-400 нм, первоначальный цвет был зеленым. В 1998 году было налажено промышленное производство, а в 2000 вышла усовершенствованная версия SuperLuminova — одна из самых популярных подсветок для часов сегодня.

Уютное зеленое свечение

SuperLuminova в два раза ярче состава 1993 года, часы с этой подсветкой полюбились дайверам. Метки циферблата, обработанные люминофором, отлично читаются на любой глубине. Яркий пример — часы TAG Heuer Aquaracer , уже ставшие классическим элементом экипировки любителя дайвинга.

Граненые индексы и стрелки модели покрыты белым люминофором SuperLuminova. Время свечения с момента контакта с источником света — 6-12 часов. При этом часы не погаснут в один момент — яркость подсветки будет равномерно снижаться каждый час. Часы с такой подсветкой подойдут и для глубоководных погружений, и для продолжительной вечерней прогулки.

Часы с LED-подсветкой

Часы с LED-подсветкой популярны благодаря удобству и своему яркому свету. Достаточно нажать одну кнопку на корпусе и небольшие светодиоды, расположенные по всему диаметру, равномерно осветят весь циферблат. В знаменитой коллекции G-Shock японского бренда Casio выходит множество моделей с LED-подсветкой, активируемой интуитивно — при плохом освещении достаточно повернуть руку и она включится сама.

По-военному надежная модель GA700 Camo Series с необритовой подсветкой

Тритий (сверхтяжелый водород) — радиоактивный изотоп водорода, который активно используется в производстве ядерного оружия. Наверняка, такая характеристика звучит как минимум настораживающе, но опасения напрасны — радиоактивный элемент надежно заключен в герметичные контейнеры из боросиликатного стекла. Даже если емкость повреждена, вещество не способно нанести вред здоровью из-за малого количества. Важно лишь помнить, что ни в коем случае нельзя глотать и вдыхать тритий!

Тритиевые колбы

Если LED-подсветка зависит от батарейки, а светонакопительная подсветка хоть и держится долго, но требует обязательного контакта с источником света, тритиевая подсветка часов не нуждается во внешней подзарядке и служит порядка 25 лет. Этим обусловлено частое применение трития в создании приборов ночного видения для армии, авиации и флота.

Trigalight

Trigalight (GTLS, тригалайт) — технология самоактивируемой тритиевой подсветки наручных часов, разработанная швейцарской компанией Mb-microtec. Концерн занимается разработкой тритиевых источников света с 1968 года. Первые наручные часы с тригалайтом бренда Traser вышли в 1991 году по заказу Министерства обороны США. Армия Штатов заказала 60 000 часов для подразделений, участвовавших в операции «Буря в пустыне». Дебютная модель Traser P6500 Type 6 выходила до 2003 года.

Классические милатари-часы Traser с тригалайтом

Сегодня часы Traser с тритиевой подсветкой носят военнослужащие 59 стран. Также марка стала излюбленной у любителей экстремального туризма.

Часы Luminox

Выбирая модель, циферблат которой читается при любом освещении, обратите внимание и на водозащиту.

Итак, к вопросу о том, что делать если в «старых» часах (от 10 лет и старше) перестала работать подсветка циферблата, т.е. светонакопительный состав, которым, как правило, покрыты стрелки и часовые маркеры на циферблате и безеле, в темноте либо отдает свет очень быстро, либо уже не светится вообще.

Методик устранения такого рода проблемы существует несколько. Какую из них применять, решать исключительно владельцу часов, руководствуясь своими возможностями (в т.ч. и финансовыми) и видением конечного результата.

Значит, вариант первый — результативный . Так как подсветка циферблата, точнее светонакопительный состав в, скажем так, не новых наручных часах тоже может стареть, изнашиваться (трескаться и осыпаться) или портиться (в частности от попавшей внутрь корпуса влаги), то единственным гарантированно эффективным способом в полной мере восстановить его функционал будет заменить все стрелки, подложку циферблата и, если надо, кольцо безеля.

Разумеется, такую замену должен проводить квалифицированный мастер в условиях авторизированного сервисного центра (или даже часового завода) и с использованием запасных частей из фирменного ремонтного комплекта, предоставленного (или по заказу или в обычном порядке) компанией-производителем часов.

Попутно с заменой указанных элементов можно также провести осмотр и обслуживание часового механизма (в частности смазку, регулировку хода и прочие регламентные работы), которые старым часам в любом случае не помешают.

Вариант второй — компромиссный . Некоторые сервисные центры и часовые мастерские предоставляют услугу восстановления светонакопителя в старых и очень старых наручных часах. Владельцу обходится такая услуга зачастую дешевле, чем замена стрелок и подложки с маркерам на фирменные и новые.

Однако не всегда. Кроме того, такое восстановление предполагает использование не оригинальных материалов, с которыми восстановленная подсветка циферблата функционировать может не так качественно и/или не так долго, как оригинальная.

Выглядит процедура восстановления светонакопителя примерно так:

Ежегодно в мире производится более одного миллиарда часов: ручных, настенных, сувенирных. Вариантов исполнений великое множество и, казалось бы, удивить потенциального покупателя сложно, но…

Есть в номенклатуре продукции Фабрики по производству светящихся материалов Acmelight светящаяся краска для различных видов исходных поверхностей (металл, пластик, дерево, стекло и пр.), благодаря использованию которой можно построить прибыльный бизнес или открыть новое направление в существующем бизнесе. Речь пойдет о преобразовании обычных часов в светящиеся.

Что может светиться в часах

Если это настенные часы со стрелками, то светящимися в темноте могут быть стрелки, цифры циферблата, фон, корпус. Настенные часы могут быть с маятником, в этом случае интересен вариант светящегося маятника, а если часы с кукушкой, то выпрыгивающая светящаяся кукушка развеселит любого. Наручные часы станут эксклюзивными и молодежными благодаря светящемуся ремешку, функциональными – благодаря светящемуся циферблату.

Как делать свечение на часах

В рамках этой статьи не будет останавливаться на технологическом процессе производства деталей наручных часов. Для этого есть специальные производства, которые только начинают успешно осваивать для себя новую номенклатуру. Купить часы со светящимся циферблатом скоро можно будет во многих странах.

Рассмотрим вариант декора уже готовых настенных часов и изготовление дизайнерских эксклюзивных часов. Разнообразие светящихся красок для различных видов поверхности, палитра из 8 цветов и 2 вариантов свечения позволяет создавать неповторимые шедевры даже из обычных офисных часов.


Проще всего окрашивать дизайнерские варианты часов, т.к. окрашивать заготовку без установленного механизма можно с помощью краскопульта, что в разы увеличивает интенсивность свечения готового покрытия. Дело в том, что при окрашивании краскопультом происходит равномерное распределение светящихся частиц, что сложнее сделать кисточкой. Хотя мелкие детали все равно придется окрашивать с помощью кисточки.

Несложно делать светящиеся элементы с помощью светящейся самоклеющейся пленки Acmelight™.

В общем, определяемся со своими возможностями и желаниями.

Как продавать светящиеся часы

На начальном этапе нужно понять, в какие магазины и торговые точки будете осуществлять поставку. Варианты могут быть следующие: магазины, торгующие товарами для офиса, детскими товарами, магазины эксклюзивных подарков, магазины электротоваров. Про магазин электротоваров говорю не случайно. Дело в том, что светящиеся в полной темноте часы можно рассматривать как отличный альтернативный вариант электронным часам, которые покупают, чтобы видеть табло в темноте.

Светящийся циферблат и стрелки отлично видимы ночью и при этом не требуют подключения к электросети, что очень удобно в использовании.

После того, как определили для себя направления, делаем образцы часов для демонстрации. С этими образцами можно посетить магазины города, а отснятые фотографии с вариантами часов при дневном свете и в полной темноте с предложением о сотрудничестве рассылаем всем потенциальным заказчикам и размещаем объявления на досках объявлений.

Открытие мастерской по окрашиванию часов

В перечне услуг может быть преобразование как новых, так и старых часов; брендирование светящейся краской; нанесение детских картинок, молодежных слоганов и пр. Конечно, как самостоятельное направление такой бизнес врятли будет рентабельным, но в рамках существующего позволит привлечь новых покупателей и усилит продажу в других направлениях (если они «созвучны»). Например, если Вы занимаетесь брендированием фирменной атрибутики, то предложение светящихся нанесений на часы сделает Ваше предложение намного привлекательнее.

Часы очень часто рассматривают как вариант фирменного подарка и заказывать их могут большими партиями. А при таком подходе может быть хороший доход.

Песочные часы – тоже часы, но больше для декора

Такие часы можно делать с применением в качестве светящегося сыпучего материала, который также можно приобрести в компании Acmelight. Потрясающий эффект таких часов в темноте не оставит равнодушным никого.

За всю историю существования часов для подсветки циферблата использовалось большое количество различных составов. Применение некоторых из них со временем было прекращено ввиду различных причин, которые мы рассмотрим в данной статье. Итак, начнем по порядку.

Радий

Впервые о создании подсветки задумались более века назад, в 1902 году. Первоочередной задачей было производство часов для военных целей, циферблат и стрелки которых можно было бы без труда разглядеть при малом освещении либо при полном его отсутствии. В те времена никто не заботился о радиационной безопасности (впрочем, мало кто вообще знал об этом).

Главным было лишь то, что удалось найти способ получить состав для подсветки часов. Но в дальнейшем оказалось, что составы, созданные на основе солей радия, спустя десятков лет полностью деградировали, и их свечение прекращалось. И это было не зависимо от того, что период полураспада радия занимает примерно более 1500 лет.Несмотря на это, данный элемент использовали для создания подсветки в часах до 60-х годов прошлого века. Такая светомасса хорошо светится при ультрафиолете. Сам состав имеет оранжевый оттенок. Такие часы и приборы крайне не рекомендуется разбирать. Состав со временем осыпается и превращается в пыль, при вскрытие корпуса велика вероятность вдыхание этой пыли или загрязнения помещения. Затем было найдено новое, более выгодное, и, главное, безопасное решение.

Тритий

На часах, в которых используется светомасса на основе солей трития есть обозначение T SWIS T.

Этот элемент используется для создания светящихся составов, начиная со второй половины XX-го века, и по сей день. Но нужно отметить, что частота его применения с годами немного сократилась (из-за появления новых способов создания подсветки, но об этом – немного позже). Важной деталью является то, что абсолютно весь тритий для создания светящихся составов изготавливается искусственным путем. В природе он встречается очень редко (на всей планете имеется примерно 1 кг трития, так как этот элемент обладает чрезвычайно высокой активностью, вследствие которой происходит его быстрое рассеивание). Для получения искусственного трития литий, помещенный в специальный реактор, облучается нейтронами. Полученный элемент будет рассеиваться в течении 12-ти лет. И весь промежуток своего существования он будет выдавать свечение зеленоватого оттенка. Бета-излучение трития легко задерживается даже листом бумаги, не говоря уж о корпусе часов. Это делает состав, созданный на его основе, почти безвредным для здоровья человека.

Технология Trigalight

Также носит название «GTLS-технология». Была создана швейцарскими инженерами в компании «Mb-microtec». В настоящее время является наиболее популярной технологией на основе газообразного трития производства светящихся составов для подсветки. Её устройство включало в себя трубки, изготовленные из боросиликатного стекла, в которые был закачан тритий в газообразном состоянии. Для покрытия внутренней поверхности трубок применяется специальный люминофор, который издает яркое свечение при воздействии с бета-излучением трития. Состав полностью деградирует примерно за 25 лет (что является крайне высоким показателем). Из наиболее известных моделей часов, в которых для создания подсветки используется технология Trigalight, можно выделить «Traser», «Luminox», «Nite» и «Ball» (подсветки циферблата этих часов выполнена в разных цветах).

Luminova и SuperLumiNova

Luminova – это люминофор, который был разработан в 1993 году японской компанией Nemoto. Основой для его создания послужил стронций алюминат. Новый состав обладал гораздо более ярким свечением (примерно в 10 раз ярче), чем люминофоры, созданные на основе сульфида цинка. Период свечения Luminova равен примерно 18 часам. «Зарядка» состава происходит путем его контакта со световыми волнами различной длины (от 200 до 400 нм). Luminova является абсолютно нетоксичным люминофором, поэтому здоровью человека не будет нанесено ни малейшего вреда.

В 2000-м году, после длительных исследований, миру был представлен улучшенный люминофор, который получил название «SuperLumiNova». Изначальным естественным оттенком свечения этого состава является светло-зеленый, но его можно изменить путем внедрения в люминофор специальных пигментов. Правда, в этом случае интенсивность свечение может немного снизиться. Наиболее известными моделями часов, использующих для подсветки циферблата люминофоры «Luminova» и «SuperLumiNova», являются «Oris», «Hamilton», «Омега», «Longines», и «JeanRichard».

Заключение

Раритетные часы с радиевой подсветкой могут нанести существенный вред вашему здоровью (при заражении частицами светомассы). Поэтому рекомендуется хорошо взвесить все «за» и «против» перед их покупкой. Модели с более современной тритиевой подсветкой являютсяболее безопасным вариантом, так как бета-излучение трития легко блокируется корпусом часов и при повреждениях корпуса или колб с тритием, опасности загрязнения радиоактивными частицами нет (газообразный тритий моментально улетучивается). Состав будет издавать стабильное свечение на протяжении 12 лет. Ну а если вам не по душе носить на руке часы, внутри которых (хоть и в небольшом количестве) находится радиоактивный элемент, приобретайте устройства с технологией подсветки«Luminova» или «SuperLumiNova». Состав «заряжается» в дневное время суток, и ярко светит в течении более 18 часов. И при этом он абсолютно безопасен для здоровья.

15/11/2002

Какую опасность для здоровья человека может представлять такая безобидная с виду вещь, как часы?

Какую опасность для здоровья человека может представлять такая безобидная с виду вещь, как часы ?
Ответ вроде бы очевиден: разбитое стекло наручных часов грозит резаной раной, а, столкнувшись в темноте, скажем, с напольными часами, можно запросто разбить лоб или помять ребра. Ну а если серьезно, то для нашего с вами здоровья в часах могут представлять опасность две вещи:

И стрелок

Материалы и покрытия корпусов и браслетов

Когда возникла потребность в создании часов, показания которых были бы видны в темноте (а случилось это незадолго до начала Второй Мировой войны), производители решили этот вопрос быстро и просто: начали покрывать циферблаты и стрелки радиоактивными материалами. Нет, зла никто никому не желал, просто тогда лишь крайне немногочисленные физики-ядерщики знали, что радиация - штука не полезная. Ну а когда после ядерной атаки ВВС США на японские города Хиросима и Нагасаки об этом узнал весь мир, от часов, представляющих реальную опасность для человека, решили избавиться раз и навсегда.

Известно, например, что уровень радиации выпущенных в конце войны часов Radiomir Panerai итальянской фирмы Officine Panerai превышал допустимые нормы настолько, что всю партию, предназначенную для подводного спецназа ВМФ Италии, захоронили в бетонном контейнере на дне океана. Эта марка выпускается до сих пор, но радий для подсветки циферблата и стрелок уже, конечно же, не используется.

Применяемые в настоящее время светящиеся в темноте материалы можно разделить на две группы. Первая и весьма популярная - светонакопительные краски. Они абсолютно безвредны для здоровья. Правда, для того, чтобы такая краска светилась, ее необходимо предварительно «подзарядить» - подержать на солнце или под яркой лампой. После этого в течение некоторого периода времени вы сможете узнать, который час, даже в кромешной тьме.

Вторая группа - это составы на основе радиоактивного изотопа водорода - трития. Эти в подзарядке не нуждаются, они светятся сами по себе. Вместе с тем, такие материалы отнюдь не вечны: постепенно происходит распад материала (век трития 25 лет), с годами он как бы «улетучивается». Поэтому, когда на стрелках и метках старых часов вы замечаете пустые отверстия, знайте - когда-то там был материал на основе трития.

Согласно действующим в Швейцарии стандартам, на циферблате «тритиевых» часов ставят букву Т. Обычно это часы для подводного плавания и прочих неординарных занятий. По большому счету, тритий также безвреден для человека, поскольку пробег вылетающих электронов очень короток (они едва долетают до стекла часов). Он вреден только в промышленном количестве, например, при производстве. Во всем Советском Союзе существовало только два цеха (в Чистополе и Челябинске), где тритием разукрашивали элементы часов и других приборов.

Доза облучения, получаемого человеком при ношении в течение года часов с радиолюминисцентным циферблатом, в 20 раз меньше дозы, получаемой при рентгеновском снимке и в 525 раз меньше дозы, получаемой человеком в течение 12 месяцев от натурального радиационного фона. Таким образом, применяемые сегодня в часах светящиеся материалы опасности для здоровья не представляют.

Однако часы состоят не только из циферблата и стрелок. Некоторые корпуса и браслеты также могут представлять опасность. И самым вредным материалом, применяемым в часах, считается никель. Он может вызывать кожные заболевания, аллергию, ожоги, зуд и прочие болячки. Но восприимчивость к никелю у каждого человека индивидуальна, и плохо переносят контакт с этим металлом приблизительно такое же количество людей, сколько страдают, скажем, от кошек. Тем не менее, думать надо обо всех, поэтому и существуют определенные ГОСТом нормы на выделение никеля в часах. Перед тем как поступить в продажу на территории России, все часы, по идее, должны успешно выдержать тест на выделение никеля.

Никель может содержаться в стали корпуса и браслета, но это содержание очень мало. Куда опаснее никель, содержащийся в покрытии часов. Ряд свойств этого металла привели к широкому применению его не только в часах, но и при изготовлении различных аксессуаров - пряжки ремней и женских сумочек, заколки, бижутерия и т.п. На них, кстати, также распространяются нормативные требования по содержанию никеля.

Проблемы с выделением никеля чаще всего возникают в дешевых часах. Хотя, конечно, дело не в цене, а, прежде всего, - в производственных технологиях. Покрытие некоторых часов состоит из слоя никеля и слоя декоративного покрытия - обычно хрома (если цвет покрытия белый), нитрида титана или позолоты (если цвет желтый). Так вот порой толщина наружного покрытия столь незначительна, что быстро стирается, обнажая кроющийся под ней никель.

Декоративное покрытие всегда используется в часах, сделанных из латуни или аллоя (сплава на основе цинка, алюминия, свинца и других компонентов). Однако бояться не стоит: далеко не все часы, сделанные из латуни, имеют в составе покрытия никель.

Современные технологии не требуют применения никеля в качестве подслойного материала, и все более или менее серьезные компании давно модернизировали свои производства, так как в Европе продажа часов с подложкой из никеля просто-напросто запрещена. Но если вы все же побаиваетесь этого металла, приобретайте часы из стали или титана. Они абсолютно безопасны, поскольку никель в них отсутствует напрочь.

Теоретически опасность может представлять и ремешок часов, так как при выделке изделий из натуральной кожи также используется раствор, содержащий никелевые соли. Это значит, что вредный металл в небольшом количестве может остаться и в ремешке. Однако никто в часовом бизнесе еще не слышал, что у кого-то из клиентов возникла аллергия на ремешки.

В свое время медики высказывали, наверное, справедливые опасения относительно того, что в кварцевых часах первых моделей применялись батарейки, в которых использовались соединения ртути. Однако это было достаточно давно, а, что касается современных элементов питания, то никакого вреда владельцу часов они нанести не в состоянии. Это отнюдь не значит, что их можно разбирать или глотать. Не рекомендуем.

В общем, как вы уже, наверное, поняли, вредных для здоровья часов сегодня не выпускают, и все зависит в первую очередь от индивидуальных особенностей вашего организма. Один в присутствии кошек задыхаться начинает, другой - весной плачет, у третьего от кожаного ремешка запястье чешется, а ярко выраженным гипертоникам врачи не рекомендуют в жару носить часы даже из чистого золота. А что до индивидуальных особенностей, то их когда-то учитывали даже при приеме на работу на часовые заводы.

Помимо стандартного медицинского обследования кандидаты сдавали анализ пота на кислотность. При превышении определенных норм человеку был закрыт путь, например, на сборку, поскольку, если человек с повышенной кислотностью пота дотронется до циферблата, тот через несколько месяцев начнет темнеть и может даже сгнить целиком.

Большинство специалистов считает, что страхи, связанные с опасностью часов, сильно преувеличены. Все часы, продающиеся в России, проходят специальные тесты и получают сертификат, подтверждающий их безопасность для потребителя.

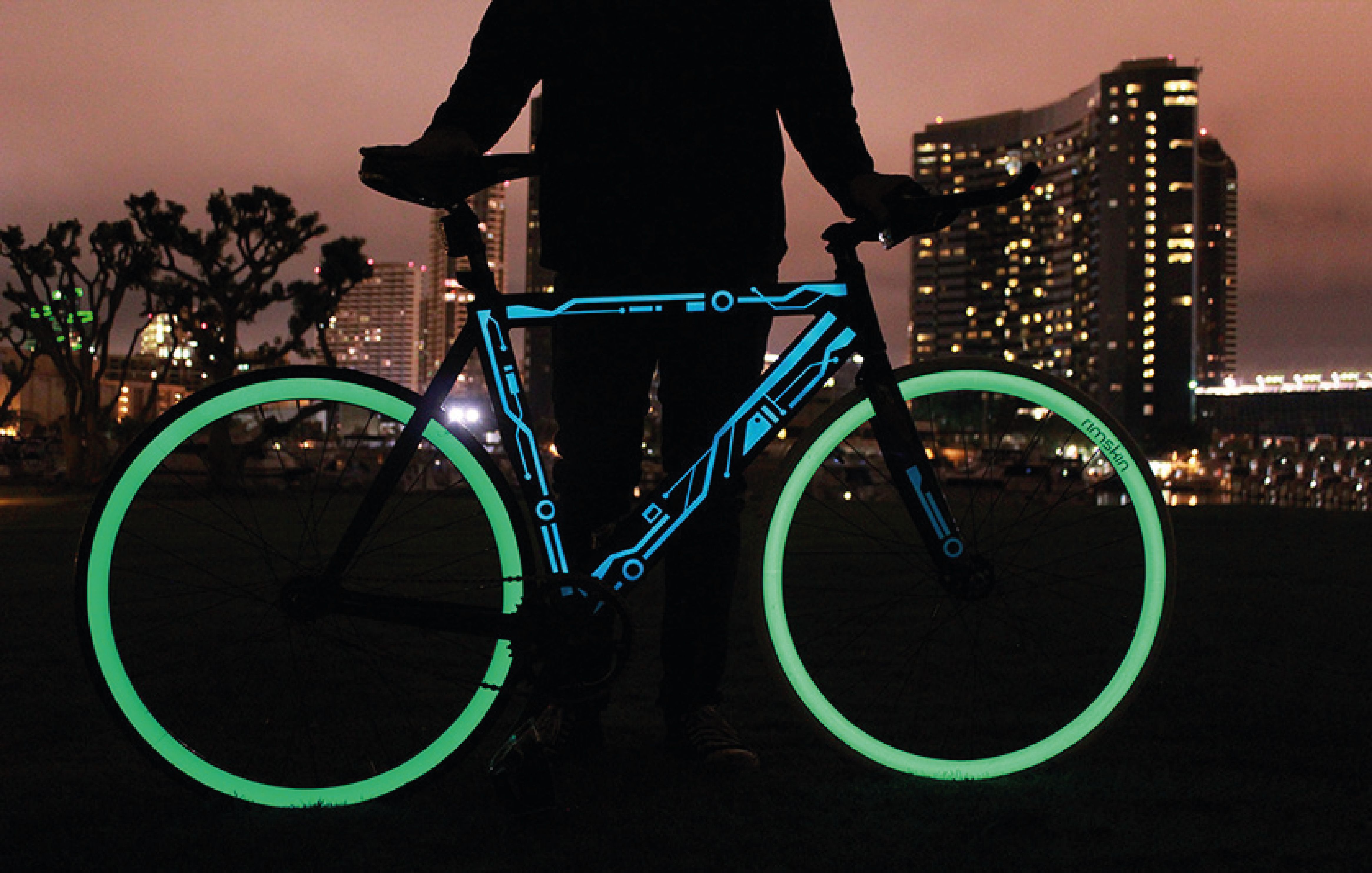

Люминесцентная подсветка на раму велосипеда своими руками

Этот проект позволяет установить своими руками люминесцентную подсветку на велосипед или любое другое транспортное средство, используя при этом недорогие и общедоступные лампы с холодным катодом. Кроме эстетического аспекта, установка люминесцентных ламп на раму велосипеда позволяет повысить вашу заметность на дороге в тёмное время суток. Очень часто просят сфотографироваться со мной и моим стильным велосипедом.

Шаг 1: С чего начинался проект самодельной подсветки.

Я впервые попробовал установить подсветку на велосипедную раму, когда просто закрепил лампу с холодным катодом на пластиковые хомуты и запитал её от имевшегося у меня свинцово-кислотного аккумулятора. Получилось довольно неплохо, но через несколько дней лампа сломалась по причине деформации, вызванной пластиковыми хомутами. У этих ламп довольно тонкое стекло, с которым следует очень аккуратно обращаться!

Я решил установить позади ламп полоску из полированного алюминия, которая бы усиливала акриловый корпус и работала в качестве отражателя, направляя свет вниз. И самое главное — хомуты в этом случае непосредственно не контактируют с лампами, не деформируют их и не заслоняют свет. Также свинцово-кислотный аккумулятор меня совершенно не устраивал, так как почти три килограмма свинца ещё можно представить на большом тяжёлом велосипеде, но не на лёгком стильном велосипеде.

Шаг 2: Необходимые материалы.

  1. Комплект из двух люминесцентных ламп с холодным катодом, которые можно недорого купить в компьютерном магазине или интернете. Они мне обошлись в 15 долларов.
  2. Аккумулятор на 12 вольт. Я изготовил импровизированный аккумулятор из никель-метал-гидридных элементов AA, использовав в качестве корпуса трубу от садового шланга. Подойдет любой старый аккумулятор на 12 - 14 В. Лампы потребляют около 0,6 А, так что двух ампер-часов должно хватить с запасом. Новый аккумулятор обойдётся примерно в 20 долларов.
  3. Алюминиевая пластина размером 5/8" x 1/8" x 2', выступающая в качестве отражателя света и защитной конструкции для ламп. У меня она уже имелась исходно. Её стоимость составляет около трёх долларов.
  4. Пеноматериал, чтобы подложить под лампы.
  5. Застёжки-липучки. Я использовал застёжки RipWrap.

Также мне потребовались некоторые другие материалы из моих собственных запасов на общую сумму примерно 20 долларов. Если даже вам придётся всё покупать в магазине, то всё равно эта самодельная люминесцентная подсветка вам обойдется не дороже 45 долларов. Конечно, она не будет такой стильной и прочной, как коммерческий комплект Down Low Glow, но зато дешёвой и эффективной.

Шаг 3: Изготовление отражателей.

Сначала я вырезал две алюминиевых пластинки длиной 12 дюймов и отшлифовал одну сторону с помощью наждачной бумаги 400 грит. Затем отполировал их до зеркального блеска трепельной смесью. В завершение наждачной бумагой зачистил по одному дюйму с каждой стороны и участок по центру, чтобы обеспечить хорошую адгезию с эпоксидной смолой.

Я отшлифовал поверхности квадратных наконечников ламп с помощью шлифовального барабана. При этом я снял акрил почти до самой лампы и сделал поверхность шероховатой.

Затем я приклеил лампы к отражателям с помощью эпоксидной смолы, нанося её по центру лампы.

Шаг 4: Прикрепление уплотнителей.

Пока застывала эпоксидная смола, я вырезал несколько квадратиков из пеноматериала и приклеил их с помощью контактного цемента к задней части ламп.

Шаг 5: Застёжки.

После полного застывания эпоксидной смолы и подсоединения аккумуляторов к коннектору Molex пришло время закрепить люминесцентную подсветку застёжками. Я использовал тонкие застёжки RipWrap. Я купил комплект из 45 застёжек за 6 долларов. Поэтому сначала мне потребовалось разделить их. Также могут подойти старые застёжки-липучки или пластиковые хомуты.

Я решил сначала установить подсветку на свой трековый велосипед, у которого минимальный зазор между рамой и дорогой. Если её удастся установить на этот велосипед, то на любой другой велосипед она тем более станет. Хотя коммерческая подсветка Down Low Glow и более надежная, но из-за своих размеров она бы точно не подошла на этот велосипед. Это ещё одна причина, почему я решил сделать подсветку на велосипед своими руками, а не покупать готовую.

На закрепление подсветки с помощью стяжек у вас уйдёт примерно пять минут.

Шаг 6: Тестирование люминесцентной подсветки.

Да будет свет! По фотографиям этого не видно, но люминесцентная подсветка получилась очень яркой. Ещё ярче и не нужно. И при этом она никого не слепит на дороге.

Голубой цвет выглядит впечатляющее, хотя зелёные лампы должны светить ещё ярче. Белые лампы тоже очень яркие, но они не будут так бросаться в глаза. Не имеет значения какой цвет вы выберете — подсветка любого цвета будет смотреться замечательно. С такой подсветкой вы будете гонять по ночным улицам, как НЛО!

На трековом велосипеде эта подсветка не вызывала столько эмоций, как на высоком велосипед. Хотя в любом случае люди обращали на меня внимание. Такое чувство, как будто ты летишь на светящемся ковре! Это реально круто!

Шаг 7: Возможная дальнейшая модернизация.

После того, как разбилась одна голубая лампа и порвался кабель на зелёной лампе, я решил дополнительно усилить конструкцию ламп:

  1. поместить лампы в большие акриловые трубки, как на фотографии ниже;
  2. поместить аккумулятор и преобразователь в банку из-под арахисового масла или любую другую подходящую.

К сожалению пока ещё нет фотографий подсветки с акриловыми трубами.

Люминесцентная подсветка для кухни

Традиционно в нашей стране кухня — это не только место, где готовят пищу, но и место приема пищи и приватных посиделок. Потому освещение на кухне должно быть не только практичным, но и красивым и комфортным.

Принципы и требования

Кухня — помещение, в котором есть, как минимум, две зоны с разным назначением — рабочая зона для приготовления пищи и обеденная зона. Из различного назначения следуют и разные требования к освещенности кухни: в рабочей зоне должно быть яркое освещение, позволяющее все четко видеть, а в обеденной — более мягкое.

Освещение на кухне лучше сделать зонированным

Но зонированное освещение кухни не исключает наличия люстры. Функциональное значение ее невелико, так как световое пятно получается в центре помещения, которое в основном остается пустым. Но с точки зрения выравнивания неравномерной освещенности такой способ очень неплох. Как вариант можно использовать несколько софитов, как на фото выше, или установить встроенные потолочные светильники, если потолок натяжной или подвесной из гипсокартона.

Задумываться об освещении кухни надо еще на стадии ремонта, когда собирается электрический щиток, тянется проводка, размечаются места установки розеток и выключателей. Позже, после того как ремонт окончен, сделать это очень проблематично — приходится прокладывать проводку поверху или в кабель каналах.

Нормы освещенности

Когда вы только планируете освещение на кухне, возникает вопрос, сколько светильников необходимо и какой мощности. Все просто: есть нормы освещенности для каждого помещения для кухни это 150 Люкс на квадратный метр площади. Считать освещенность в Ваттах уже неактуально, так как светодиодная лампа на 7 Вт может выдавать света как 50 Вт лампа накаливания или 650 Лм.

Для примера рассчитаем какое количество света потребуется для кухни площадью 12 м2. Для этого ее площадь умнодаем на норму: 12 м2 * 150 Лк = 1800 Лк. А так как 1 Люкс равен 1 Люмену, то необходимо установить лампочки, которые в сумме дают не менее 1800 Лм.

При зонированном освещении количество необходимого света высчитывается отдельно для каждой зоны

Если вы решили делать зонированное освещение, то есть рабочая поверхность будет освещаться отдельно, будет свой источник света над столом, имеет смысл считать все отдельно. Для этого план кухни надо разбить на зоны, высчитать площадь и исходя из этих цифр подбирать количество светильников и ламп для них. Только учтите, что две лампы по 50 Вт в сумме не дадут столько же света, как одна на 100 Вт, а примерно на 1/3 меньше.

Тип ламп, цвет и свет

Еще важный момент. При подборе освещения лучше всего выбирать однотипные лампы: галогенные, светодиодные, дневного света. В крайнем случае можно совместить два типа, но все три лучше не использовать. Они дают разное освещение и получить вменяемый результат практически невозможно. Про лампы накаливания речь не идет, так как используются они уже очень редко: слишком много требуют электроэнергии, выдавая небольшое количество света.

При выборе ламп необходимо учитывать их цветовую температуру

Кроме типа ламп надо выбирать лампы, которые дают свет одинакового цвета, который еще называют цветовой температурой ламп. Они могут давать свет с голубым, желтым, белым оттенком. В принципе, выбирать вам, но оптимальный вариант = естественный или нейтральный. Он лучше для глаз и для восприятия цветов.

Общее освещение на кухне

Теперь давайте разберемся, какими способами можно сделать общее освещение в кухне. Традиционный вариант — люстра. Но вписывается он далеко не в каждый современный интерьер, тем не менее, имеет место быть.

Традиционное общее освещение — люстра посреди потолка

Часто кухни имеют не квадратную, а прямоугольную форму. В этом случае можно найти люстру, вытянутую в длину. Для длинного и узкого помещения это лучший вариант, который обеспечит оптимальное распределение света.

На узкой кухне установить длинный светильник

При низких потолках люстру повесить не удастся — будет мешать. Выход — найти светильник почти плоский. Можно квадратный или круглый — какой больше подходит под выбранный стиль оформления кухни.

Встраиваемый квадратный светильник

Если собираетесь сделать подвесной или натяжной потолок, по поверхности можно «рассеять» точечные светильники или создать из них какой-то узор (о способах размещения точечных светильников и не только читайте тут). Также можно сделать подсветку по периметру «центральной» зоны. Такое освещение на кухне визуально помогает поднять потолок, сделать помещение чуть более просторным.

Подсветка может быть сделана в потолке из гипсокартона или с натяжным потолком

Все эти способы можно комбинировать, так что количество вариантов очень велико. Но важно не забывать, что есть еще освещение двух других зон и искать осветительные приборы сразу и для нее, ведь они должны совпадать по стилистике.

Освещение обеденной зоны

Свет возле обеденного стола можно сделать всего в двух вариациях: повесть бра, один или несколько светильников на длинном шнуре с потолка.

Важно выдержать стилистику

Бра использовать получится, если стол стоит возле стены. При выборе местоположения настенного светильника руководствуются двумя соображениями: степенью освещенности и удобством. Светильник не должен мешать, для чего его располагают на высоте 60-80 см над столешницей. Чтобы он освещал весь стол, желательно найти модель, которая позволяет вывести плафон подальше от стены.

Пример расположения бра над обеденным столом в кухне

Чтобы освещение на кухне не только ярким, но и красивым, все лампы-люстры-бра подбираются в одном стиле, который также должен гармонировать с общим стилем оформления.

Подсветка рабочей поверхности

В освещении рабочей зоны на кухне есть больше нюансов. В первую очередь, надо решить, где располагать светильники, затем выбрать их тип, тип и форму ламп.

Организовать подсветку кухни можно по-разному

Выбор места расположения

При подсветке рабочей зоны на кухне светильники обычно располагают на нижней стороне висящих шкафчиков. И это — лучший из возможных вариантов. Потому что все другие намного хуже. Например, если источник света находится на потолке (позиция 1 на фото), стоя спиной к нему вы закрываете свет. Даже в том случае, если светильники расположены вдоль линии кухонного гарнитура, но высоко — на потолке или чуть выше уровня верхних шкафов (позиция 2) — освещенной получается только узкая часть рабочей поверхности с краю, остальная часть находится в тени. Во потому подсветку рабочей зоны в кухне делают закрепляя осветительные приборы на дне шкафов. Тогда освещение на кухне носит выраженный зоновый характер, но работать так намного удобнее.

Как лучше сделать подсветку рабочей зоны на кухне

Тут снова есть варианты: лампы можно разместить ближе к стене, посередине, ближе к наружному краю шкафов. Оптимальный вариант — ближе к наружному краю (положение 4). Так освещение получается наиболее эффективным с меньшим количеством теней в рабочей зоне. Третий вариант тоже неплох. Он несколько хуже по освещенности, но более практичен в реализации.

Чтобы подсветка на кухне не мешала

Если подсветку рабочей поверхности на кухне делать внизу шкафов, возникают другие проблемы:

  1. Не всех устраивает внешний вид прикрепленных в этом месте светильников.
  2. Сидящим за столом людям свет бьет в глаза.

Обе эти проблемы имеют одно решение: надо поставить декоративную планку, которая будет закрывать светильник и ограничивать распространение света. Получается и освещение на кухне более мягкое и самих осветительных приборов не видно.

Как сделать так, чтобы подсветка на кухне не мешала

Расположение планки, ее высоту, положение светильника надо подбирать на месте: источники света имеют разную высоту, различную яркость, световой поток направлен может быть тоже по-разному. Потому параметры планки подбираете экспериментально. Идеально, если свет не будет падать даже на пол, а будет только освещать столешницу.

Как вариант, планку можно оформить как небольшую полочку для разных кухонных мелочей. Обычно тут выставляют декор или баночки со специями. Если вам такая идея не нравится, делайте просто планку. Если считаетечто даже планка портит внешний вид или она просто не вписывается в стилистику, сделайте в шкафах двойное дно, спрятав внутри источники света. В этом случае можно установить матовое стекло, которое будет смягчать свет.

Сделать в шкафах двойное дно, внутрь установить люминесцентный светильник, а стекло закрепить на алюминиевых уголках

Дверка в этом случае делается по всей длине, хотя это не обязательно. Чтобы не возникло проблем с креплением стекла, по периметру дна можно установить алюминиевый уголок, на который просто уложить вырезанный по размеру кусок матового стекла или полупрозрачного поликрбоната.

Точечная подсветка

При организации освещение на кухне в рабочей зоне, сразу надо определиться, какого типа источники света будете использовать. Есть два варианта — точечные и трубчатые. В случае использования точечных получается такая себе «зебра», контрастность которой можно свести на нет более частой установкой лампочек.

При использовании точечных светильников есть более и менее светлые пятна

Плюс такого решения — светильники вполне декоративные и смотрится такая подсветки красиво. Минус — не всегда это удобно при готовке. Еще один недостаток: точечные светильники имеют довольно большую высоту и ставить их получится только со вторым дном в шкафчиках.

Подсветка кухни точечными светильниками

Если выберете этот способ сделать освещение на кухне, берите светодиодные лампы. Сейчас они наиболее экономичны — при малом потреблении электроэнергии дают много света, служат долго. В данном случае их несомненный плюс — они практически не греются, так что мебели ничего не грозит. Вариант немного хуже — галогенные лампы (греются, «тянут» чуть больше электричества), еще менее экономичный — люминесцентные лампы с обычным патроном и самый неудачный — лампы накаливания.

Линейные источники света

При использовании линейных светильников освещенность практически равномерная, так как осветилтелные приборы можно монтировать с расстоянием в пару сантиметров между ними.

Подсветка рабочей зоны на кухне линейными светильниками

При выборе источников света для линейной подсветки вариантов еще больше и ассортимент все время расширяется. Возможно, уже есть новые средства, о которых пока мало кто знает. А пока их три: светодиодная лента, светодиодные и люминесцентные светильники. Есть еще неоновая подсветка, но она достаточно тяжела в монтаже, да и стоит дороже. Потому освещение на кухне с неоновыми трубками или гибкими шлангами почти не делают.

Светодиодная лента

Лента и светодиодов может монтироваться просто на мебель, так как имеет липкий слой. Но этот слой ненадежный, потому предпочитают ее каким-то образом крепить — двойным скотчем, скобами из степлера. Если предполагается ленту закрепить прямо на мебели, выбирайте модели с высоким уровнем защиты — IP44 и выше. Но лучше не брать те, которые запаяны в трубке — в условиях дома они перегреваются (тем более на кухне), быстро тускнеют, и вскоре перегорают. Для данного случая лучше брать залитые лаком или другим защитным составом виды.

Крепление ленты в маленьком профиле

При выборе светодиодной ленты для подсветки рабочей поверхности на кухне необходимо обращать внимание на яркость и размеры кристаллов. Выбирать надо самые большие 50*50 или 50*75, причем лучше, если они расположены в два ряда. Их суммарная мощность должна давать не меньше света, чем определили при расчетах. О типах светодиодных лент и правилах их монтажа читайте тут.

Устанавливать светодиодную ленту можно в специальные профили (их еще называют кабель каналами или лотками). Сделаны они обычно из алюминия, имеют прозрачную или полупрозрачную съемную переднюю панель. Внутри может быть полочка, на которую крепится сама лента. Это — самые удобные виды, а в других приходится что-то мудрить.

Некоторые виды лотков для светодиодных лент

Плюсы установки светодиодной подсветки в таком лотке — нет смысла беспокоится о степени защиты ленты, приличный внешний вид. Недостаток — менее яркий свет, так что мощность кристаллов должна быть больше расчетной. В любом случае освещение на кухне с использованием светодиодных лент становится все более популярным. Тому причина простота монтажа и малое потребление электроэнергии.

Светодиодные светильники для кухни

Светодиодные лампы могут быть не только точечными или обычными — в виде груши со стандартным цоколем. Есть они и в виде трубок.

Светодиодные светильники для подсветки кухни

Устанавливаются они на клипсы — пластины, которые крепятся на мебели, в которые вставляются трубки. Некоторые можно монтировать на магниты. Ответные металлические пластины крепятся к мебели (можно на двусторонний скотч), а светильники просто к ним притягиваются за счет встроенных в корпус магнитов (модель Sensor).

Люминесцентные светильники

Трубчатые люминесцентные светильники — традиционный способ подсветки. Они хороши тем, что включаются непосредственно в 220 В, в то время, как светодиодные требуют наличия специального переходника, который выдаст требуемое напряжение.

Недостатки известны давно — пульсация света, которая негативно действует на глаза. Есть и еще один не самый приятный момент: светодиоды более экономичны. Они потребляют совсем немного электроэнергии и служат дольше. Срок их службы исчисляется тысячами часов. Люминесцентные лампы менять приходится намного чаще (раз в пять), но стоят они меньше. В общем, решать вам какого типа лампы вы хотите использовать при освещении кухни.

Люминесцентные лампы для кухонной подсветки могут быть стильными

Если вы решили делать подсветку на кухне люминесцентными лампами, оптимальный размер — цоколь G13 (диаметр 26 мм). По длине они могут быть 60 см, 90 см, 120 см, 150 см. Модели сегодня есть разные — от привычных до вполне себе симпатичных (как на фото выше).

Можно, как рассказывали выше спрятать подобные лампы в двойное дно, установив светорассеивающее стекло. В этом случае можно покупать самые недорогие светильники. Но сэкономить вряд ли получится — затраты на профиль под установку стекла и само стекло или равноценны или могут даже оказаться больше.

Можно спрятать за стеклом

Как вы видите, освещение на кухне лучше делать многозоновым, а использовать на данный момент лучше светодиоды. Лампы стоят довольно дорого, но экономичны, светят ярко, работают долго и не греются.

Все цены в каталоге указаны с НДС для ФИЗИЧЕСКИХ ЛИЦ.
Цены для организаций, ИП и частных мастеров доступны только после регистрации и авторизации.

Условия работы и способы получения товара в регионах необходимо уточнять. При оформлении онлайн-заказа за пределами Москвы и МО необходимо выбрать региональный офис продаж. Заявка будет обработана выбранным офисом.

Наличие товара на сайте актуально только для онлайн-заказов в Москве и Московской области.

подробнее об акции

Данный товар недоступен

для заказа
в вашем регионе

Данный товар недоступен

для заказа
в вашем регионе

Данный товар недоступен

для заказа
в вашем регионе

Данный товар недоступен

для заказа
в вашем регионе

Данный товар недоступен

для заказа
в вашем регионе

Данный товар недоступен

для заказа
в вашем регионе

Данный товар недоступен

для заказа
в вашем регионе

Данный товар недоступен

для заказа
в вашем регионе

Данный товар недоступен

для заказа
в вашем регионе

Данный товар недоступен

для заказа
в вашем регионе

Данный товар недоступен

для заказа
в вашем регионе

Данный товар недоступен

для заказа
в вашем регионе

Данный товар недоступен

для заказа
в вашем регионе

Данный товар недоступен

для заказа
в вашем регионе

Данный товар недоступен

для заказа
в вашем регионе

Данный товар недоступен

для заказа
в вашем регионе

Данный товар недоступен

для заказа
в вашем регионе

Данный товар недоступен

для заказа
в вашем регионе

Данный товар недоступен

для заказа
в вашем регионе

Данный товар недоступен

для заказа
в вашем регионе

Светильники на кухню под шкафы

При формировании интерьера на кухне рекомендуется организовать освещение трех основных зон: рабочая зона (где проводятся подготовительные работы — нарезка, фаршировка и т. п.), зона приготовления пищи (пространство над кухонной плитой), обеденный стол.

Если кухня имеет большие габариты и рабочая зона не оборудована кухонными шкафами, освещение обеспечивается при помощи потолочного или подвесного светильника. При наличии шкафов над поверхностью рабочей зоны эффективно использовать светодиодные светильники под шкафы. В таком случае в качестве подсветки целесообразно установить светодиодные накладные светильники.

Накладной светодиодный светильник является практичным и удобным вариантом организации освещения рабочей зоны на кухне. Такие светодиодные светильники не встраиваются в мебель, а располагаются на ее поверхности, выступая всего на несколько миллиметров. Это позволяет организовать подсветку для кухни при уже смонтированных предметах гарнитура.

Накладной светодиодный светильник может применяться не только для подсветки рабочей зоны, но и как светильник для полости шкафа. Выпускаются светодиодные светильники с элементами, которые обеспечивают как нейтральный белый свет, так и свет холодный. Светодиодные светильники потребляют немного электроэнергии и служат достаточно долго.

Светодиодные светильники под шкафы: подсветка для кухни от МДМ

Чтобы подсветка на кухне была организована грамотно, необходимо правильно подобрать светильник. В интернет-магазине МДМ вы сможете купить светильники на кухню под шкафы от известных брендов по разумной цене. Различные модели такого осветительного оборудования имеют толщину от нескольких миллиметров до нескольких сантиметров, могут встраиваться в практически любые модели мебели и отличаются высоким качеством, надежностью, долговечностью.

И вы всегда будете в курсе последних событий, новинок и акций!

Ваш репост изменит интернет 🙂

  1. Подсветка:
  1. рабочей зоны
  2. фартука
  3. шкафов внутри
  4. фриза (навесных шкафчиков) и цоколя
  • 4 вида ламп для подсветки
  • Выключатели
  • 1.1 Подсветка рабочей зоны

    Подсветка рабочей зоны может быть создана с помощью трех видов ламп – галогенных, люминесцентных и светодиодных.

    1. С помощью галогенных ламп создают точечное освещение – к примеру, зону готовки. При необходимости более-менее равномерного освещения, требуется установка нескольких таких светильников. Как правило, они монтируются в нижнюю часть шкафов из расчета одна лампа на 70-100 сантиметров поверхности, но встречается монтаж и с большей частотой.

    2. Более популярен монтаж светодиодной ленты или светодиодных светильников. С их помощью удается создать равномерную подсветку рабочей зоны. К плюсам светодиодных лент также стоит отнести легкость монтажа. Если установка галогенных ламп должна планироваться на этапе создания гарнитура, то светодиодную ленту можно установить в любой момент. К тому же современные светодиодные ленты позволяют выбрать цвет подсветки или даже менять его во время работы.

    3. Люминесцентные лампы дают ровномерное белое освещение. В отличие от светодиодной ленты, к ним не нужно приобретать блок питания – достаточно закрепить и включить в розетку.

    Также пользуются определенным спросом трековые светильники. На нижнюю часть верхних шкафов закрепляется алюминиевый профиль, на котором находятся несколько подвижных небольших светильников. Таким образом, можно самостоятельно регулировать направленность и насыщенность освещения в необходимой зоне.

    Стоимость подсветки для рабочей зоны довольно демократична. Так, светодиодный светильник, полностью готовый к установке, обойдется примерно в 20 долларов, в зависимости от длины. Светодиодная лента сама по себе довольно дешевая – от 2 до 15 долларов за метр, в зависимости от количества диодов. Но для ее установки также понадобится приобрести блок питания – от 10 долларов в зависимости от характеристик.

    1.2 Подсветка фартука

    1. Изящное решение – скинали со встроенной подсветкой. Такой фартук изготавливается из двух слоев стекла, между которыми и будет вмонтирована светодиодная лента. Добавив к этому живописный рисунок можно получить весьма и весьма необычную кухню.

    Скинали со встроенной подсветкой обойдется: примерно от 60 долларов за погонный метр самого фартука, плюс от 3 до 15 долларов за погонный метр подсветки и блок питания стоимостью от 15 до 50 долларов. Кроме этого, на стоимости отразится необходимость вывода дополнительных розеток, креплений – за каждое действие у фирм-установщиков установлена определенная цена.

    2. Подсветка фартука светодиодной лентой внизу верхних шкафоф в непосредственной близости от фартука.

    3. Можно задействовать лампыспоты – точечные небольшие светильники. Но у них есть один существенный недостаток – свет на фартуке будет выглядеть в виде яркого пятна, поэтому эффект от такой подсветки теряется. Споты лучше подойдут для матовых или рельефных фартуков, например, из декоративной плитки под кирпич.

    1.3 Подсветка шкафов внутри

    Подсветка шкафов внутри не является острой необходимостью, но тем нее пользуется определенной популярностью. Внутреннюю подсветку шкафов можно разделить на функциональную и декоративную:

    Функциональная срабатывает только при открытии дверцы шкафа, чем облегчает поиски чего-либо внутри.

    Декоративная – включается вручную, устанавливается для шкафов с дверцами со стеклянными вставками.

    И для функциональной, и для декоративной подсветки внутри шкафов лучшим образом подходит светодиодная лента. Она практически не занимает места, а самоклеящиеся варианты не требуют сложного монтажа. Если для декоративной подсветки стоимость подключения практически ничем не отличается, например, от подсветки рабочей зоны, то для функционального освещения придется дополнительно потратиться примерно на 10 долларов на реле автоматического включения при открытии шкафов.

    При желании в верхнюю часть шкафчика можно также вмонтировать споты. Стоимость одного спота составляет примерно 3 доллара, но к ней стоит добавить стоимость установки, проводки, подключения выключателя и самой лампочки. Выключатель можно легко скрыть.


    Самым простым видом подсветки для шкафов является отдельные небольшие светильники на батарейках. Стоимость такого небольшого светильника составляет примерно 15 долларов. Работают они от нескольких пальчиков батареек, а включение происходит благодаря датчику движения. Монтаж происходит либо на клейкую ленту, либо на магнит – но перед этим к шкафу необходимо приделать металлическую пластину.

    1.4 Подсветка фриза (навесных шкафчиков) и цоколя


    Схемы и стоимость подсветки этих частей кухни практически не отличаются от остальных. Для подсветки фриза могут использоваться споты с различными видами ламп, светодиодная лента или выносные светильники. Многие модели гарнитуров изначально оснащаются карнизами со встроенными спотами.

    При выборе светодиодной ленты желательно, чтобы алюминиевый профиль с рассеивающим экраном-полоской не смотрелся чужеродным элементом – профиль можно замаскировать под стиль гарнитура. Для уже установленной кухни лучше всего подойдут выносные светильники, стоимостью от 20 долларов.


    Подсветка цоколя – явление достаточно новое, которое активно набирает популярность. Цокольная подсветка не только создает необычный эффект на кухне, но и часто используется в качестве ночника. Здесь светодиодная лента не имеет конкурентов – установка других видов подсветки просто неразумна, и кроме того, позволяет выбрать необходимый цвет.


    2. Виды ламп

    Сегодня существует 4 вида ламп, которые используются для подсветки на кухне:
    1.Светодиодные лампы. Сегодня этот вид ламп по праву можно назвать самым популярным. Светодиодные лампы можно встретить в виде обычных лампочек, но чаще они выполнены в виде светодиодных лент с различной длиной и степенью освещения. Кроме того, светодиодные лампы способны создавать подсветку различных цветов, что выгодно отличает их в качестве декоративного источника освещения.

    2. Галогенные лампы характеризуются достаточно неплохой яркостью и небольшим энергопотреблением. Чаще всего они используются в спотах для точечной подсветки. Создание равномерной подсветки с их помощью невозможно. Иногда галогенные лампы можно встретить, к примеру, в вытяжках.
    3. Энергосберегающие лампы. Несмотря на сниженное энергопотребление, у этих ламп есть два главных недостатка: высокая стоимость и долгое время разгорания (до 2 минут). Кроме того, их яркость нельзя регулировать диммером.
    4. Люминесцентные лампы. Этот вид ламп был практически вытеснен светодиодами и «галогенками». Они не нагреваются во время работы, освещение довольно ровное и приятное, но к минусам относится моргание при включении и возможный «гул» во время работы.

    3. Выключатели

    Установка выключателя не ограничена никакими правилами. Более того, сегодня возможен выбор из нескольких видов выключателей:

    • обычный накладной выключатель, который выводится либо на фартук, либо на стену
    • небольшие врезные выключатели, которые монтируются в мебель

    • сенсорные выключатели, которые срабатывают от прикосновения

    • выключатели-датчики, которые реагируют на движение возле них

    • выключатели, с возможностью изменения яркости освещения (диммеры)

    • иногда выключатель может быть укомплектован пультом ДУ

    Люминесцентная подсветка и брусчатка

    Интересной новинкой в оформлении ландшафтного дизайна, является разработка и внедрение люминесцентной подсветки тротуаров и садовых дорожек. Разумеется, речь не идет об установке наружных светильников, привлекательность новой технологии в том, что светятся сами элементы брусчатки.

    Подсветка декоративных элементов внутреннего и наружного интерьера - один из эффектных приемов, посредством которых дизайнеры подчеркивают достоинства своих проектов.

    Привлекательность светящейся брусчатки, не только в ее функциональности, но также:

    • в прочности,
    • влагостойкости,
    • в сохранении работоспособности в широком температурном диапазоне.

    Конструкция тротуарных светильников, выполнена из прочного к механическим и химическим воздействиям, экологически безопасного пластика. Технология исключает необходимость подключения к электрической сети, светящиеся элементы абсолютно безопасны в эксплуатации, и не ограничены по использованию в жилых помещениях.

    Новые светоизлучатели не нуждаются в батарейках, структура материала, на протяжении дня, аккумулирует световую энергию, которую, в темное время суток, отдает в виде светового излучения. Входящие в состав акрилового покрытия, люминесцентные компоненты достаточно чувствительны, и могут заряжаться от малоинтенсивных источников света. Стабильность светоотдачи гарантируется на протяжении всего рабочего ресурса, количество циклов не ограничено никакими стандартами. Фактура полимера может быть матовой или глянцевой, материал характеризуется износостойкостью, может эксплуатироваться в сложных условиях без потери рабочих свойств.

    Практическое применение светящиеся плитки получили в дизайне загородных коттеджных участков

    Они отлично функционируют:
    • в садовых дорожках,
    • на спортивных площадках,
    • автомобильных паркингах.

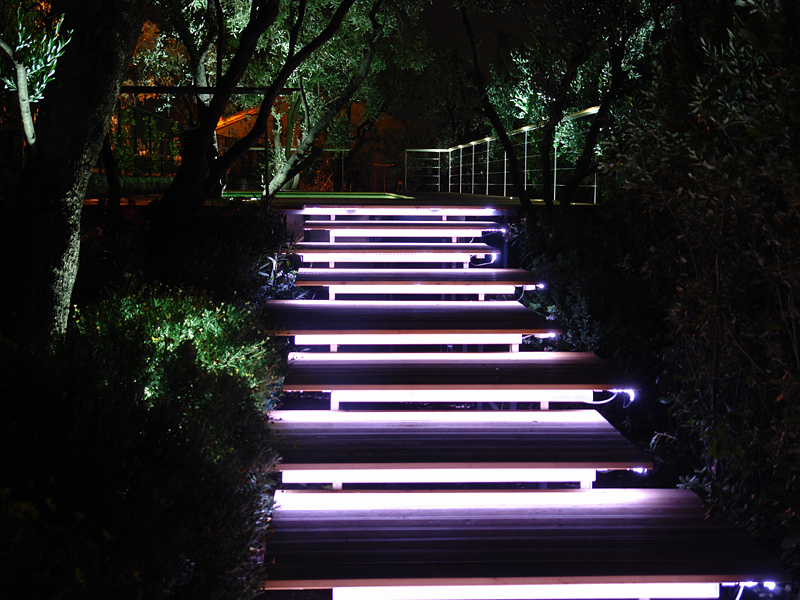

    • Дизайнеры используют новую технологию для обустройства подсветки ступеней и порогов входной входных дверей.
    Повышенный спрос на весь ассортимент оригинальных светильников, инициировал разработку их новых моделей, На прилавках специализированных магазинов можно увидеть светящиеся валуны, крупную гальку, тротуарную плитку и брусчатку для отделки автомобильных проездов.

    Светящиеся люминесцентные элементы в некоторых случаях способны конкурировать с традиционными электрическими светильниками, что положительно сказывается на экономии расходов на оплату электроэнергии.

    Большими по размеру элементами можно обозначить расположение ландшафтных зон, смешанный с природным гравием, набор малоформатних осветителей станет хорошим дополнением к гравийному покрытию садовых дорожек. Такая технология, получившая название «Лунная дорожка», стала популярной при оформлении загородных участков. Тротуарная плитка с покрытием из светящихся полимеров, производится в нескольких цветовых решениях, что открывает перед дизайнерами-оформителями новые возможности.

    В частности, разработаны новые разновидности облицовочной плитки, отделанной светящимися узорами. Такой материал, несмотря на достаточно высокую стоимость, расходится, практически с колес, причем потребительский спрос, имеет устойчивую тенденцию к увеличению.

    Привлекательность тротуарных покрытий с подсветкой состоит в возможности самостоятельного изготовления в домашних условиях.

    При этом светящиеся элементы, выполненные в виде каменной крошки, укладываются непосредственно на дно пресс-формы или аккуратно вдавливаются в поверхность заготовки.

    Безопасная эксплуатация люминесцентных светильников, определяет их пригодность для украшения аквариумов, подсветки воды в бассейнах и искусственных водоемах.



    Как выбрать подсветку для рассады?

    Многие дачники предпочитают самостоятельно выращивать цветочную и овощную рассаду. Делают они это чаще всего с февраля по апрель, когда молодым растениям может не хватать естественной инсоляции. Исправить эту ситуацию можно, необходимо лишь предусмотреть устройство дополнительной подсветки. Главное — правильно подобрать лампу. В этой статье мы расскажем вам, как вырастить полноценную рассаду с использованием искусственного света.

    Как различные спектры влияют на рассаду?

    Сегодня в магазинах продаются специализированные лампы для подсветки рассады. Они обеспечивают своих подопечных сбалансированным спектром излучения с преобладанием красных и синих цветов. Именно они нужны для полноценного развития растения на всех стадиях жизни.
    Например, благодаря красному спектру семена прорастают быстрее. Синий и фиолетовый участвуют в редукции новых клеток. Они также активируют процессы фотосинтеза растений. Под воздействием синего спектра стебель растения становится более плотным и приобретает типичные размеры.

    Какие лампы подходят?

    К основным видам приборов, которые наиболее часто используются для освещения рассады, относят:

    Люминесцентные лампы

    Не излучают тепло, что исключает возможность появления ожогов на растениях, а также потребляют небольшое количество электроэнергии. Предназначены для досветки комнатных растений и выращивания рассады и молодых растений на стадии вегетации. Традиционно люминесцентные лампы имеют трубчатую форму, что упрощает их крепление, размещаются на высоте до 15 см над рассадой, дают равномерный рассеянный свет над всей поверхностью ящика.

    Светодиодные лампы

    Самый оптимальный вариант лампы для подсветки рассады. Их преимущества: долговечность и самое низкое потребление электроэнергии по сравнению с другими фитосветильниками. Такие светодиодные светильники имеют особый спектр излучения с преобладанием синего и красного цветов, что способствует фотохимическим процессам. Такое излучение активизирует процессы фотосинтеза, и заметно ускоряется рост и развитие растений. Имеют небольшой размер, что позволяет даже на маленькой площади разместить несколько таких ламп, тем самым усилить эффект от их использования.
    СОВЕТ Для подсветки не рекомендуется использовать лампы накаливания. Они непригодны в силу чрезмерного выделения тепла и недостатка нужных лучей.

    Каким должно быть оптимальное расстояние?

    Расстояние, на которое необходимо устанавливать лампу, напрямую зависит от периода роста рассады. После посева оптимальным считается
    12-14 сантиметров. По мере роста высота расположения лампы должна дойти до 20-25 сантиметров.
    Не забывайте учитывать характеристики осветительного прибора. Если лампа мощная и нагревает воздух, расстояние до растения должно быть отрегулировано таким образом, чтобы не допустить ожогов.

    Когда и на сколько включать лампы?

    Продолжительность освещения зависит от вида рассады. Так, томаты любят нежиться под лучами от 15 до 17 часов, а вот такие культуры, как перец, баклажаны и прочие, укладываются в световой день, равный 11-13 часам.

    Если за окном пасмурно, лучше не экономить и включить лампы досветки на 5-6 часов. Распределить время нужно таким образом: 2,5-3 часа вечером и столько же утром.

    Итак, мы выяснили — для эффективного выращивания рассады нужны специальные лампы. Они восполнят недостаток инсоляции и позволят растениям набирать зелёную массу без задержки.

    Приобрести их можно в гипермаркетах «Бауцентр». Наши продавцы-консультанты с радостью подберут нужный прибор с учётом ваших потребностей.



    Лампа-лупа на струбцине люминесцентной подсветкой

    Использование лампы-лупы на струбцине с люминесцентной подсветкой позволит создать функциональное рабочее пространство для широкого круга специалистов. Такая лампа станет незаменимым оборудованием для эксперта-криминалиста, косметолога, врача-дерматолога. Кроме того, модель востребована и в работе ювелирных и часовых мастеров.
    Лампа имеет линзу диаметром 12,5 см, сделанную из качественного стекла. Лупа имеет степень увеличения в пять диоптрий. Она защищена специальной крышкой от попадающей пыли и других мелких частиц, которые могут повредить стекло. Дополнительно есть кольцевая подсветка, дающая мягкий свет. Он не утомляет зрение, не искажает цвета, позволит комфортно работать длительное время. Подсветка работает от стандартного напряжения сети.
    Лампа крепится к рабочему столу или другой плоской поверхности при помощи струбцины. Она установлена на штатив, положение которого можно легко регулировать. Выбранное положение надежно фиксируется. Модель отличается долговечностью за счет качественных материалов. Штатив лампы сделан из металла, который не портится от попадания влаги, не подвержен коррозии, не деформируется. При необходимости, его можно легко чистить и мыть для поддержания порядка на рабочем месте.



    Характеристики:

       Диаметр линзы: 12.5см
       Увеличение лупы: X5
       Тип подсветки: кольцевая люминесцентная лампа
       Мощность лампы: 22Вт
       Тип крепления: струбцина
       Питание: 220В

    Размер упаковки

    500 x 500 x 500 мм

    Вес упаковки

    3 кг

    Магазин X-MEDICA.ru не несет ответственности за содержание опубликованных на сайте отзывов о товарах, так как они выражают мнение автора и не являются официальным мнением магазина и производителя товара.

    Отзывы отсутсвуют

    Оставлять отзывы могут только зарегистрированные пользователи.
    Зарегистрироваться очень просто, сделайте это и пребывание у нас будет еще приятнее.

    Люминесцентные лампы для рассады: как выбрать, какая лучше

    Традиционные лампы накаливания используют многие овощеводы для подсветки рассады, но пользы от них никакой. Излучаемое желто-оранжевое свечение не помогает растениям развиваться. Весь полезный спектр получают от светодиодов или фитоламп. Недостатком является дороговизна оборудования для подсветки. Полноценной заменой могут стать люминесцентные лампы для рассады, излучающие весь необходимый световой спектр.

    Устройство источника света

    В быту люминесцентные светильники известны, как лампы дневного света. Название пошло от белого свечения. Прибор состоит из корпуса с рассеивателем. В качестве лампы выступает стеклянная трубка, запаянная с обоих концов и работающая от дросселя. Внутренняя поверхность стеклянных стенок покрыта белым напылением – люминофором. На обоих концах трубки закреплен цоколь. Через его контакты подается напряжение на нить накала. Внутреннее пространство под давлением заполнено аргоном и малым количеством ртути.

    Внимание! Разбивать люминесцентные лампы опасно.

    У люминесцентных и традиционных ламп накаливания есть одно сходство – вольфрамовая нить. С подачей напряжения спираль излучает тепло, способствующее образованию в аргоне и парах ртути УФ излучения. Для человеческого глаза лучи не видны, а растениям приносят пользу. В напылении из люминофора присутствуют фосфорные вещества, формирующие спектр и усиливающие свечение. Благодаря дополнительным компонентам люминесцентная трубка светится в 5 раз сильнее традиционной лампы накаливания.

    Реакция рассады на подсветку

    В природных условиях растения развиваются под солнечным светом. Рассада выращивается на подоконнике или теплице. Проникающего сквозь стекло дневного света недостаточно. Надо учесть, что выращивание рассады припадает на период коротких световых дней, и без искусственной подсветки не обойтись.

    Традиционные лампы накаливания излучают желто-оранжевый бесполезный для растений свет. Отсутствие УФ лучей затормаживает рост рассады и процесс фотосинтеза. В результате наблюдаются недружные всходы, увядающие ростки на длинных тонких ножках. Осенью из такого посадочного материала получится плохой урожай, а на протяжении вегетационного периода культуры будут болеть.

    Когда выполнена подсветка рассады люминесцентными лампами, создаются условия, максимально приближенные к природе. В УФ лучах присутствует два важных цвета: синий и красный. Полезный для растения спектр подавляет вредные диапазоны других цветов и способствует полноценному развитию растений.

    Полезные и бесполезные спектры

    Полный спектр цветов присутствует у солнечного цвета, и он максимально положительно влияет на жизнедеятельность растений. Люминесцентные трубки способны обеспечить рассаду синим и красным светом. Эти цвета максимально поглощаются растениями и приносят пользу:

    • Синий цвет способствует правильному развитию клеток. Стебель растения не вытягивается, а утолщается и крепчает.
    • Красный цвет полезен прорастающим семенам, а также ускоряет образование соцветий.

    Важно! Другие цвета, например, желтый и зеленый, отражаются листьями. Однако они присутствуют в солнечном свете, значит, полезны растениям.

    Красный и синий цвет оптимальны для рассады, но процент пользы зависит от усвоения. Существует такое понятие, как рассеянность. Прямые лучи хуже поглощает листва. Если использовать с люминесцентной лампой матовый отражатель, свет становится рассеянным. Лучи красного и зеленого цвета становятся более благоприятные для поглощения растительностью.

    Разновидности источников света

    Рассматривая, какая люминесцентная лампа лучше для рассады, стоит учесть, что источники света этой группы делятся на два вида.

    Традиционные источники дневного света

    Самым простым дешевым вариантом являются лампы люминесцентные для рассады эконом класс, используемые для освещения помещений. Они излучают дневной свет с ограниченным количеством синего и красного цвета. Различаются изделия формой. Традиционная «экономка» в виде спирали или U-образных трубок, закручиваемая в патрон люстры, аналогично из этой группы. Однако для выращивания посадочного материала такой вариант плохо подходит из-за малой площади освещения.

    Оптимальным вариантом является трубка. Лампы выпускают разной длины, что позволяет распределить их на весь стеллаж. Недостатком источника света является малая мощность. Приходится вешать люминесцентные лампы для рассады помидор или других огородных культур максимально близко к растениям. По площади освещения трубка способна заменить 2–3 «экономки».

    Совет! Если не знаете, как выбрать люминесцентные лампы для рассады, прочтите на упаковке характеристику. Изделие с холодным или теплым белым свечением идеально подойдет для растений.

    Фитолюминесцентные источники света

    Если решили всерьез заняться выращиванием рассады, предпочтительно обзавестись фитолюминесцентными источниками света. Лампы разработаны специально для подсветки растений в теплицах. Особенностью изделия является необычный спектр свечения, максимально приближенный по характеристикам к солнечным лучам. В составе преобладает розовый и сиреневый цвет. Для человеческого зрения излучение создает дискомфорт, а растениям приносит пользу.

    Преимущество фитоламп заключается в малом расходе электроэнергии, длительном сроке эксплуатации и безопасном использовании. Благодаря малым размерам, фитолюминесцентную лампу можно разместить в ограниченном пространстве, а освещает она большую площадь.

    Основным недостатком является дискомфортный для зрения спектр. При выращивании рассады внутри жилой комнаты придется позаботиться об отражателях и защитных перегородках. Конструкция должна максимально направить свечение на посадочный материал, а не в глаза жильцам дома.

    Важно! Свечение фитолюминесцентной лампы способно вызвать головные боли.

    Среди популярных производителей фитолюминесцентных ламп выделяют бренды «Osram», «Enrich» и «Paulmann». Приборы для подсветки выпускаются разной мощности и практически все оснащены отражателями.

    Организация подсветки

    Чтобы правильно определить, какие люминесцентные лампы подходят для рассады, надо знать, какое оптимальное освещение приемлемо для выращиваемых культур.

    Яркость

    Каждая культура отличается чувствительностью к свету. Одни любят яркую подсветку, а другие – мягкий свет. Невыгодно покупать много ламп, отличающихся мощностью, для подсветки разной рассады. Яркость лучше регулировать высотой подвешивания осветительных приборов.

    Огурцы или капуста любят попадание прямых солнечных лучей. Осветительные приборы отдаляют от верхушек рассады на расстояние 20 см. Баклажаны, помидоры и перец испытывают дискомфорт под ярким освещением. Люминесцентные лампы отдаляют от верхушек рассады на расстояние до 50 см.

    За высотой светильников постоянно следят. Рассада быстро растет и ее верхушки не должны приближаться на критическое расстояние к лампам.

    Совет! Для регулировки яркости подсветку подключают через диммер. Устройство позволяет создать имитацию естественного светового дня, а также избавляет от частой регулировки высоты подвешивания ламп над растениями.

    Длительность подсветки

    В разном возрасте посадочному материалу требуется определенная продолжительность подсветки. Зимой в пасмурную погоду люминесцентное освещение включают на 18 часов. Солнечными днями подсветку выключают. Растения должны привыкать к естественному свету. Продолжительность искусственной подсветки сокращается до 12 часов.

    Длительность подсветки зависит от возраста растений. После посева семян над ящиками круглосуточно включают свет, чтобы ускорить всходы. Проросшим растениям ночью нужен отдых. Постоянное освещение пойдет не в пользу. Хороший результат дает использование ламп с разными характеристиками. Комбинирование приборов освещения позволяет получить спектр, максимально приближенный к солнечным лучам.

    На видео рассказывают о влиянии света на рассаду:

    Самостоятельное изготовление подсветки

    При изготовлении подсветки желательно подобрать полки стеллажей и люминесцентные трубки одной длины. Оптимальный размер – 1 м. Лучше использовать светильники заводского изготовления. Приборы компакты, оснащены выключателем, все электрические элементы спрятаны под кожухом, а стеклянная трубка закрыта пластиковым матовым рассеивателем.

    В самодельной подсветке обязательно скрывают кожухом места соединения цоколя с патроном. Проводку прокладывают вдоль перекладин стеллажа. Дроссель устанавливают в коробке дальше от ламп, чтобы при поливе рассады вода не вызвала замыкание.

    Крепят подсветку с нижней стороны полки верхнего яруса стеллажа. Стеклянная поверхность трубки не должна соприкасаться с любыми предметами. На широких полках оптимально установить 2 лампы по краям. Если яркость подсветки будет регулироваться диммером, приборы можно закрепить к полкам жестко стальными лентами. В противном случае лампы подвешивают на веревках для регулировки высоты.

    При организации подсветки рассады надо помнить об электробезопасности. Попавшая во время полива вода на осветительный прибор создаст замыкание. Существует даже угроза разрушения стеклянной трубки, где внутри находится опасная для человека ртуть.

    За рулем подсветки: CCFL или светодиоды?

    Типичная подсветка ЖК-дисплея может быть одной или несколькими люминесцентными лампами с холодным катодом (CCFL) или массивом светодиодов (LED). Пример каждого показан в. Качество изображения подсветки сильно зависит от драйвера подсветки. В этой статье мы обсудим, что можно сделать для CCFL и светодиодов, а также о том, как включить оба вида подсветки.

    ОБЩИЕ СООБРАЖЕНИЯ CCFL
    CCFL-подсветка является наиболее распространенной технологией подсветки и используется в дисплеях от 5 до 5.Диагональ от 7 до 23 дюймов или более. Они могут иметь от одной до 24 или более ламп, установленных по краю ЖК-дисплея или равномерно расположенных по всей задней части дисплея.

    Обычно яркость регулируется путем модуляции тока CCFL или рабочего цикла лампы. Базовый драйвер - это преобразователь постоянного тока в переменный, питаемый от 5 до 48 В постоянного тока.

    ОБЩИЕ СВЕДЕНИЯ О СВЕТОДИОДАХ
    светодиодов уже используются в большом количестве небольших дисплеев. Для дисплеев большего размера из-за их более высокого энергопотребления и, в некоторых случаях, содержания в них ртути, подсветка CCFL начинает заменяться светодиодной подсветкой.Светодиоды могут быть расположены по краям ЖК-дисплея или в виде матрицы на задней стороне ЖК-дисплея. Светодиодные устройства могут быть расположены последовательно или параллельно. Любая конфигурация обеспечит равномерное освещение ЖК-дисплея. Светодиодные гирлянды могут быть расположены параллельно с использованием последовательного резистора в каждой цепочке, чтобы обеспечить балансировку тока между цепочкой, а также резервирование освещения.

    В то время как подсветка CCFL обычно излучает белый свет, светодиодная подсветка может подавать либо белый свет, либо смесь красного, зеленого и синего цветов.Светодиоды излучают свет при смещении в прямом направлении. Для качественной работы требуется драйвер постоянного тока, который компенсирует падение напряжения на светодиодах и его изменение в зависимости от температуры. Это обеспечивает стабильный световой поток.

    В отличие от CCFL, светодиодная подсветка не требует высокого переменного напряжения; поэтому им не нужен инвертор. Базовый драйвер светодиодов питается от 5 до 48 В постоянного тока и использует усиление постоянного-постоянного тока для подачи напряжения на драйвер постоянного тока, который управляет цепочкой светодиодов.

    ЦЕПИ ДРАЙВЕРА

    CCFL Цепи преобразователя
    можно разделить на две группы: схемы с более низкой выходной мощностью, в которых используются силовые транзисторы в качестве устройства переключения первичной цепи, и схемы с более высокой выходной мощностью, в которых используются полевые транзисторы.

    Трансформатор увеличивает входное напряжение. При проектировании учитываются мощность, потери в меди и материал сердечника.

    подробно показывает один тип драйвера CCFL. Работая в обратном направлении от вторичной к первичной, балластный (или вторичный) конденсатор C2 снижает напряжение на CCFL в момент запуска CCFL, и выходной ток начинает увеличиваться. Соотношения между пусковым напряжением (V S ), падением напряжения на CCFL (V R ) и падением напряжения на вторичном конденсаторе (V C ) определяются следующим образом: V S 2 = V R 2 + V C 2 .Значение вторичного конденсатора зависит от выходного тока и выходной частоты. Увеличение емкости увеличивает выходной ток и снижает частоту.

    На первичной стороне конденсатор C1 точно настраивает уровень выходного тока инвертора и выходную рабочую частоту после определения вторичной нагрузки, выбора вторичного конденсатора и принятия решения о количестве первичных и вторичных витков трансформатора. C1 «скатывает» выходной ток и частоту, которые были определены значениями компонентов на вторичной стороне.

    Резистор R1, ограничивающий базовый ток, устанавливает достаточный базовый ток транзистора, чтобы гарантировать насыщение транзистора. Между тем, схема дросселя уменьшает пульсации входного тока, когда транзисторы переключают первичные обмотки. Дроссель также увеличивает время нарастания тока при включении инвертора. Цель состоит в том, чтобы уменьшить пиковый пусковой ток и снизить уровень шума от дросселя.

    Компромисс между индуктивностью, физическим размером, током насыщения, ИК-потерями и потерями мощности затрудняет выбор индуктора.Имейте в виду, что длительное время нарастания входного тока может снизить эффективность регулирования яркости с широтно-импульсной модуляцией (ШИМ) при низкой скважности. Кроме того, неосторожный выбор дросселя может привести к возникновению седловидных или худших последствий при повышении входного тока, что отрицательно скажется на регулировании яркости PWM с малым рабочим циклом, а также на запуске CCFL.

    Все инверторы с выходами высокой мощности или инверторы со встроенным диммированием должны использовать входные шунтирующие конденсаторы для уменьшения пульсаций входного напряжения. Без них при каждом переключении силовых устройств инвертора результирующее увеличение тока вызовет снижение входного напряжения.

    ЦЕПИ ДРАЙВЕРА СВЕТОДИОДОВ
    Конструкция в представляет собой драйвер прерывателя постоянного тока, который обеспечивает постоянный ток с пульсацией 10% для светодиодной цепочки, используемой для боковой подсветки ЖК-дисплея. Устройство переключения прохода представляет собой полевой транзистор с P-каналом, который подает ток на цепочку светодиодов и вместе с катушкой индуктивности, резистором считывания и повышающим напряжением устанавливает ток и частоту прерывания.

    Повышающий каскад постоянного-постоянного тока представляет собой повышающий источник с обратной связью, который обеспечивает достаточное напряжение для подачи тока в цепочку светодиодов с запасом не менее 2 В.Часть схемы, обозначенная как Раздел A, показывает компаратор и связанные с ним резисторы, которые образуют цепь положительного гистерезиса. Он сравнивает напряжение на измерительном резисторе с известным опорным сигналом. В секции B схемы показан другой компаратор и связанные резисторы, которые буферизуют выход секции A, чтобы обеспечить надлежащий гистерезис и обеспечить питание проходного устройства.

    Раздел C на схеме обеспечивает управление включением / выключением светодиодов и регулировкой яркости. Вход + ENABLE включает или выключает подсветку, а широтно-импульсная модуляция + PW включает и выключает драйвер прерывателя для регулирования яркости.Реализация может быть довольно компактной ().

    ТЕПЛОВЫЕ СООБРАЖЕНИЯ
    Температура окружающей среды, при которой работает ЖК-дисплей, является ключевым фактором для разработчиков драйверов подсветки. Пусковое или пусковое напряжение CCFL обратно пропорционально температуре. показывает типичную взаимосвязь между напряжением зажигания CCFL и температурой и иллюстрирует изменение яркости CCFL с увеличением тока лампы.

    Время, необходимое CCFL для достижения заданной яркости, также обратно пропорционально температуре.Для критически важных приложений, требующих быстрого увеличения яркости, может потребоваться, чтобы инвертор обеспечивал более высокий ток повышения в течение короткого времени, чтобы улучшить разогрев CCFL и ускорить время до требуемой яркости. Однако, несмотря на то, что более высокий ток CCFL полезен для прогрева лампы, устойчивый высокий ток может привести к насыщению лампы. Это также может привести к фактическому снижению яркости вместе с повышением температуры лампы и, как следствие, сокращением срока службы лампы. Номинальный ток лампы для большинства CCFL составляет от 3 до 8 мА (действующее значение).

    Светодиодная подсветка

    менее чувствительна к низким температурам. Незначительные изменения электрических характеристик светодиодов и времени включения при более низких температурах не требуют особого внимания к конструкции драйвера.

    Высокие температуры нанесения также влияют на конструкцию драйвера. Фактически, помимо всех других переменных, высокая температура оказывает наиболее значительное влияние на работу и надежность драйвера CCFL.

    Потери в меди и сердечнике трансформаторов для драйверов CCFL могут быть значительными источниками тепла.Трансформаторы обычно работают при температурах на 30 ° C выше температуры окружающей среды. Потери в меди и сердечнике можно минимизировать, адаптировав конструкцию драйвера к CCFL, который выдерживает напряжение и ток.

    Для светодиодной подсветки также важны высокие температуры применения. Однако здесь основное внимание уделяется температуре самого светодиода, а не компонентов драйвера. Последние достижения в области светодиодных технологий, упаковки и материалов привели к резкому увеличению яркости светодиодов.Задача светодиодной подсветки состоит в том, чтобы отвести тепло от самого светодиодного устройства, а затем от дисплея в сборе. Ключевым моментом при проектировании является поддержание температуры перехода светодиода ниже 100 ° C для обеспечения надежности.

    DIMMING
    ЖК-приложений, требующих широкого диапазона яркости, постоянно расширяются. Водитель должен иметь возможность обеспечивать высокую яркость для дневного видения и низкую яркость для ночного видения. Регулировка яркости в этом широком диапазоне требований должна быть плавной и без мерцания.

    Аналоговое регулирование яркости подсветки CCFL, в котором выходной ток драйвера модулируется для изменения яркости лампы, обеспечивает грубое затемнение примерно до 30% от полной яркости - динамический диапазон недостаточен для большинства требований приложений. Кроме того, аналоговое регулирование яркости может вызвать нагрузку на транзисторы генератора и снизить надежность инвертора.

    Регулировка яркости

    PWM обеспечивает значительно лучший контроль яркости. В этом типе регулирования яркости CCFL или светодиодный индикатор включается и выключается с фиксированной частотой, а рабочий цикл модулируется для обеспечения переменной яркости.Обычно подсветка CCFL модулируется на частотах от 100 до 500 Гц. Низкоуровневое управление яркостью подсветки CCFL с четырьмя или более лампами можно улучшить с помощью методов выборочного включения, при которых лампы последовательно выключаются по мере уменьшения яркости.

    Кроме того, для уменьшения яркости светодиодной подсветки лучше всего использовать ШИМ-регулировку. Гораздо более широкие коэффициенты затемнения могут быть достигнуты с помощью светодиодной подсветки, поскольку основное время переключения светодиода измеряется в наносекундах по сравнению с миллисекундами для CCFL.

    ВХОДНОЕ НАПРЯЖЕНИЕ
    Большинство драйверов подсветки ЖК-дисплеев работают от входа 12 В постоянного тока, хотя диапазон приложений может варьироваться от 5 до 48 В постоянного тока. Контур управления CCFL может быть открытым или закрытым. Конструкции с разомкнутым контуром требуют регулируемых входных источников, поскольку напряжение удара и выходной ток зависят от входного напряжения. Драйверы CCFL с замкнутым контуром обеспечивают постоянное напряжение включения и ток в диапазоне входных напряжений. В результате они более востребованы в приложениях, которые не имеют регулируемого ввода. Обычно в эту категорию попадают приложения с батарейным питанием.

    Для драйверов светодиодов V CC должно быть больше минимума, необходимого для питания цепочки светодиодов и сенсорного резистора. Ступень повышения постоянного / постоянного тока должна иметь замкнутый контур, чтобы обеспечить относительно стабильный V CC в условиях холостого хода или полной нагрузки.

    Хотя между CCFL и светодиодной подсветкой ЖК-дисплеев существуют очевидные существенные различия, разработчик драйвера должен соблюдать определенные сходства и основные принципы. К ним относятся учет температуры окружающей среды для подсветки с уделением особого внимания низким температурам для CCFL и высоким температурам для светодиодов.

    Ключевой проблемой для задней подсветки CCFL является упаковка CCFL и расположение драйверов из-за высокого напряжения, в то время как основная проблема для светодиодной подсветки связана с упаковкой груза из-за управления температурой. Для любой из технологий лучше всего подходит ШИМ, а не аналоговое затемнение. Хотя в этой статье основное внимание уделяется основным соображениям, при оптимизации конструкции драйвера с учетом требований конкретного приложения, контроля затрат, технологичности и надежности, конечно же, необходимо учитывать и другие факторы.

    Особенности

    Температурные аспекты
    Температура окружающей среды является ключевым фактором при разработке драйверов подсветки. Пусковое или пусковое напряжение CCFL обратно пропорционально температуре. Время, необходимое CCFL для достижения заданной яркости, также обратно пропорционально температуре. Светодиодная подсветка, напротив, менее чувствительна к низким температурам.

    Регулировка яркости
    Аналоговое регулирование яркости подсветки CCFL, при котором выходной ток драйвера модулируется для изменения яркости лампы, обеспечивает грубое затемнение примерно до 30% от полной яркости - динамический диапазон недостаточен для большинства требований приложений.ШИМ-регулировка яркости обеспечивает значительно лучший контроль яркости как для CCFL, так и для светодиодов. Здесь CCFL или светодиод включаются и выключаются с фиксированной частотой, а рабочий цикл модулируется для обеспечения переменной яркости.

    Входное напряжение
    Большинство драйверов подсветки ЖК-дисплеев работают от входа 12 В постоянного тока, хотя диапазон приложений может составлять от 5 до 48 В постоянного тока. Контур управления CCFL может быть либо разомкнутым, требующим регулируемых входных источников, либо замкнутым контуром, который обеспечивает постоянное напряжение включения и ток в диапазоне входных напряжений.Для драйверов светодиодов V CC должно быть больше минимума, необходимого для питания цепочки светодиодов и сенсорного резистора.

    БОБ АРНОЛЬД
    Инженер-конструктор,
    Endicott Research Group
    [email protected]

    ДЖО БАРНЕТТ
    Старший инженер-конструктор,
    Endicott Research Group
    [email protected]

    ТОМ НОВИЦКИЙ
    Технический менеджер,
    Endicott Research Group
    tnovitsky @ ergpower.com

    LCDPARTS.net

    Люминесцентная лампа с холодным катодом (CCFL) - Лампа подсветки ЖК-дисплея
    CCFL (люминесцентная лампа с холодным катодом) - это источник света, классифицируемый как электронный. составная часть. Проще говоря, CCFL - это газоразрядный источник света, который дает выход из стимулированного люминофорного покрытия внутри стеклянной оболочки лампы.CCFL может быть описывается как преобразователь, преобразующий электрическую энергию в световую.
    Отражатель подсветки:
    Отражатель задней подсветки покрыт серебристым напылением на полиэфирной пленке с превосходными оптическими характеристиками. механические и термические свойства. Лампа CCFL монтируется сбоку от отражателя. Каждый На отражатель можно установить 1-3 лампы CCFL. На TFT панели обычно используются два отражателя ( Обратите внимание: на большей части экрана ноутбука использовался только один отражатель с одной лампой CCFL), который установлен сверху и снизу модуля панели TFT (см. фото ниже)

    Как выбрать подсветку ЖК-дисплея:
    К сожалению, для каждого размера ЖК-дисплея нет стандартной длины подсветки ЖК-дисплея (лампы CCFL). Панели.Например, 15-дюймовая панель может использовать длину CCFL от 297 мм до 325 мм, Во-первых, вам нужно измерить ваши старые лампы (мы предложили вам три разных метода Измерьте лампу CCFL ниже), Затем вам нужно подойти как можно ближе к своей измерение. Не будет никакой разницы, если вы выберете длину примерно на 2-8 мм короче затем ваше измерение. Например: ваше измерение составляет 320 мм, вы должны выбрать 316 мм, и это никак не повлияет на яркость и контрастность ЖК-панели.Кроме того, 316мм поместится в отражатель, и если вы выберете более 320 мм, у вас возникнут проблемы с установкой новая лампа в боковом отражателе. Пожалуйста, посетите нашу таблицу перекрестных ссылок на лампы CCFL, чтобы узнать больше подробности
    Как измерить длину подсветки ЖК-дисплея
    Метод 3 --- Измерение активной области экрана ноутбука:
    Не рекомендуется вытаскивать старую лампу из экрана ноутбука, измерять ее и ждать. чтобы прибыла новая лампа.Таким образом, мы разработали очень эффективный метод измерения активной область экрана по горизонтали, как показано на фото ниже. Тогда вы сможете сделать это сразу. Измерьте ширину активной области (View Area) слева направо (по горизонтали), добавьте / вычтите между базами 1-3 мм на нашем номере детали: Например: Если ваше измерение составляет 278 мм для экрана ноутбука 13,3 дюйма; вы должны использовать 275 мм (наш часть № MS20275). Если ваше измерение составляет 308 мм для 15-дюймового экрана ноутбука, вы должны использовать 305 мм (наш Номер детали MS20305) Эмпирическое правило - всегда выбирать немного короче оригинальной лампы на основе наш номер детали.Примечание. Этот метод основан на установке CCFL либо сверху, либо снизу (горизонтально). что составляет 99% экрана ноутбука. Лампа подсветки установлена, однако некоторые из 13,3-дюймовых экранов Подсветка была установлена ​​вертикально, тогда нужно измерить активную площадь сверху вниз.

    Метод 1 --- Прямое измерение:
    Это лучший способ получить лампу закрытой длины. Осторожно снимите CCFL с отражателя подсветки, медленно вытяните резиновую крышку, как показано на рисунке. фото ниже.Измерьте длину лампы CCFL, выберите длину немного короче, чем Ваша база измерения на нашем номере детали. Например: размер вашей старой лампы составляет 320 мм. Вы должны использовать длину 316 мм.

    Метод 2 --- Прямое измерение:
    Подсветка ЖК-дисплея (лампы CCFL) крепится внутри отражателя, как показано на рисунке ниже. Там крышки из силиконовой резины на обоих концах ламп CCFL. Измерение должно быть от стекло к стеклу (показано на фото ниже) плюс длина одного из колпачков из силиконовой резины.Например: расстояние от стекла до стекла составляет 310 мм, резиновый колпачок Измерение составляет 5 мм (измерьте только одну из крышек), тогда должна быть правильная длина плюс 4-5 мм с каждого конца. Например, возьмем 5 мм. Итак, правильная длина должна быть 315мм + 5мм = 320мм. Выбранная длина немного короче, чем ваша база измерения на наш номер детали.

    TST01
    TST01 - специальная сборка для тестирования 4-проводного, 5-проводного и 8-проводного резистивного сенсорного экрана.

    LST05-V3
    Тестер ЖК-экрана (для тестирования интерфейса eDP / встроенного порта дисплея). Благодаря встроенному генератору цветных полос он может тестировать разрешение от 1280X800 до 3840X2160.

    IT03
    Тестирование светодиодной ленты без разборки. IT03 может тестировать все светодиодные ленты с небольшого промышленного экрана и до 70-дюймового экрана телевизора.

    LST01
    Больше никаких догадок!
    LST01 - это специальный тестер сборки для ремонта экрана ноутбука; это может помочь вам в считанные секунды локализовать проблему между лампой подсветки CCFL и инвертором.
    Экономьте время! Экономить деньги!

    LST04 - Нет времени на настройку
    Маленький и компактный, простой в использовании, со встроенным генератором цветных полос, вы можете протестировать ЖК-экран с диагональю до 60 дюймов.

    IT01
    IT01 предназначен для тестирования инвертора нескольких ламп задней подсветки; он способен протестировать любой тип инвертора до 6 ламп одновременно!

    IT02
    Автономный инверторный тестер!
    Преимущество этого тестера нестандартной сборки в том, что вы можете подавать любое входное напряжение. через разъем постоянного тока для проверки инвертора от ноутбука до инвертора ЖК-телевизора.

    Светодиодная подсветка серии UB
    Серия UB является прямой заменой промышленных ЖК-экранов, изначально оснащенных двойным экраном. или 4 лампы подсветки CCFL.

    ЖК-контроллер
    Эти комплекты ЖК-контроллеров предназначены для простой интеграции в ЖК-экраны, которые они обычно используется в киосках, торговых точках, авионике, торговых автоматах, цифровых вывесках и во всех других приложениях.

    Модернизированный ЖК-монитор для MDT962B-1A

    Модернизированный ЖК-монитор для Mazak DR-5614


    SKD-комплект для чтения при солнечном свете

    Развитие светодиодной подсветки

    Автор: Адам Симмонс
    Последнее обновление: 8 февраля 2021 года

    Рост светодиодов

    Светодиодная подсветка

    (Light Emitting Diode) «интересна» потребителю, поскольку помогает сделать дисплей тоньше, легче и эффективнее.Он также является победителем с точки зрения маркетинга, поскольку производители стремятся провести искусственное различие между своими мониторами со светодиодной (подсветкой) и ЖК-дисплеями. Это слепо заставляет людей поверить в то, что эта технология полностью отличается от «ЖК-дисплея», а не просто заменой типа подсветки с CCFL (люминесцентная лампа с холодным катодом) на светодиодную. Быстрая регулировка яркости также позволяет производителям лучше использовать функцию «динамической контрастности», которую мы часто критикуем в наших обзорах.Практичность настройки всей подсветки в соответствии с общей темнотой сцены сомнительна. Но это, безусловно, позволяет играть в безумно большие и вводящие в заблуждение числа с коэффициентами контрастности.

    Многим потребителям ситуация казалась беспроигрышной: конечный продукт был тоньше, легче, не содержал ртути и мышьяка и более энергоэффективен - потреблял меньше энергии и выделял меньше тепла. При более глубоком изучении мониторов, использующих эту технологию, по мере того, как они стали более распространенными, вскоре стало ясно, что для задней подсветки CCFL еще есть место.Стремление делать вещи тоньше может нравиться некоторым пользователям эстетически, но у него есть и недостатки. Хотя производители в значительной степени отказались от этого ключевого аргумента в пользу продажи, некоторые модели со светодиодной подсветкой особенно тонкие и подвержены деформации как во время, так и после производства. Это может усугубить проблемы с однородностью яркости и, в частности, вызвать проблемы с размытием и затемнением подсветки.

    Главный недостаток более ранних технологий светодиодной подсветки связан с более узким спектральным диапазоном излучаемого света по сравнению с подсветкой WCG (Wide Color Gamut) CCFL.Это было основной причиной того, что некоторые производители не спешили отказываться от подсветки CCFL на некоторых своих «профессиональных» моделях - почти исключительно для создания более широких цветовых гамм, необходимых для обработки изображений и просмотра расширенных цветовых гамм, таких как Adobe RGB. Несмотря на эти потенциальные недостатки, эта технология была принята многими производителями в качестве «стандартной», в первую очередь по экологическим причинам и для удовлетворения большей части рынка.

    RGB LED - редкая порода

    Достаточно узкий выбор мониторов со светодиодной подсветкой фактически преодолел ограничение цветовой гаммы (и некоторые другие) за счет использования «триады» светодиодов (красный, зеленый и синий) для создания белого света широкого спектра.Эта редкая альтернатива WLED (белый светоизлучающий диод, распространенная реализация, рассмотренная ниже) была известна как светодиодная подсветка RGB. Некоторые известные модели включают XL20, XL24 и XL30 от Samsung, производителя, который одним из первых широко внедрил технологии светодиодной подсветки как для мониторов, так и для телевизоров. Хотя конструкции RGB-светодиодов щеголяли цветовой гаммой, даже подсветка WCG-CCFL, как правило, не могла достичь, технология так и не стала популярной. Просто было слишком много недостатков; стоимость, размер, вес, дифференциальная деградация светодиодов (что со временем приводит к дисбалансу цветов на экране) и относительно низкая энергоэффективность.


    WLED - современный подход

    В отличие от этих конструкций триады RGB, большинство современных решений светодиодной подсветки включают размещение границы (или в некоторых случаях кластеров) «белых» светодиодов позади или сбоку от ЖК-матрицы, часто рядом с краями, и использование диффузора для распространения света. по экрану. Несмотря на то, что они называются «белыми» светодиодами, они на самом деле излучают синий свет, который проходит через желтый люминофор, давая более нейтральный белый цвет и обеспечивая красный и зеленый компоненты изображения.Ранние итерации технологии (примерно 2009–2010 гг.), Как правило, страдали от очевидного и неустранимого синего смещения. По мере того, как производители стали более знакомы с технологией и получили возможность настраивать подсветку, люминофорные покрытия и ЖК-панели, этот оттенок стал более приемлемым. Несмотря на эти достижения, многие лампы подсветки WLED, используемые в современных мониторах, по-прежнему страдают от определенного дисбаланса в том, что касается спектра излучаемого ими света. На графике ниже представлена ​​относительная интенсивность света на различных длинах волн для «типичной» современной подсветки WLED.

    Вы можете увидеть отчетливый пик спектральной энергии в «синей» области, а именно ~ 450 нм (свет считается «чисто синим»). Это происходит от синего диода подсветки, который обычно состоит из InGaN (нитрид индия-галлия). Гораздо более слабый спектральный отклик, составляющий менее одной трети интенсивности, можно наблюдать в диапазоне от 500 до 700 нм, что соответствует «желтому» свету типичного сцинтилляционного люминофорного покрытия; ИАГ (иттрий-алюминиевый гранат). В сочетании компоненты InGaN и YAG задней подсветки создают «белый» свет с собственной цветовой температурой (точкой белого), определяемой соотношением InGaN и YAG.

    Этот свет фильтруется через красный, зеленый и синий субпиксели монитора для получения широкого диапазона цветов и дальнейшего улучшения точки белого. После фильтрации значительная часть исходной спектральной энергии подсветки теряется; «фильтр» далек от совершенства, и первоначальный спектральный дисбаланс подсветки все еще остается основной проблемой. При условии, что фильтры работают должным образом (т. Е. Монитор правильно откалиброван), ваш типичный монитор с подсветкой WLED сможет эффективно использовать сильный «чистый синий» спектральный компонент для получения ярких «чистых голубых» цветов.Красный и зеленый компоненты (возникающие из-за желтого света люминофорного покрытия YAG) относительно слабы. Эти разрывы в спектральной энергии и относительное отсутствие интенсивности для длин волн, отличных от ~ 450 нм, ограничивают цветовую гамму типичного монитора со светодиодной подсветкой примерно до цветового пространства sRGB. Цветовая гамма, показанная ниже, сравнивает цветовую гамму Dell U2412M (красный треугольник) с цветовым пространством sRGB (зеленый треугольник). Хотя U2412M сейчас довольно устарел, такая цветовая гамма довольно типична для текущих моделей, в частности, с разрешением 1920 x 1080 (Full HD).

    Если посмотреть на цветопередачу более подробно, вы также обнаружите, что «чистый синий» компонент может стать подавляющим. Когда вы смешиваете это с относительно крошечным желтым компонентом (зеленым и красным), будут очевидны некоторые недостатки. Это особенно верно для оттенков, которые в основном синие, но содержат небольшую смесь других цветов; это может показаться нелогичным, но большинство мониторов с подсветкой WLED не очень хорошо отображают определенные оттенки синего!

    То же самое и со многими мониторами со стандартной гаммой CCFL с задней подсветкой при воспроизведении зеленых оттенков.Обычно есть спектральный пик на зеленом и вторичные пики на синем и красном. В этом примере пики красного и синего цветов составляют 40% интенсивности зеленого максимума. Однако важно отметить, что относительная интенсивность этих пиков и распределение энергии для окружающих длин волн значительно варьируются в зависимости от используемых люминофоров.


    Заглядывая синие диоды

    Хотя с некоторых точек зрения может быть приятно достичь sRGB или немного выше, поскольку он позволяет немного повысить яркость, вы действительно захотите достичь следующего «стандарта» гаммы для критичных к цвету работ и действительно раскрыть потенциал яркости.Первоначально для достижения этой цели компания LG Display применила модифицированный тип подсветки WLED, называемый GB-LED (также известный как GB-R LED или GB-r LED). Вместо использования синего диода, покрытого желтым люминофором, подсветка сочетает в себе синие и зеленые диоды с красным люминофором. Как показано ниже, это создает сильные и отчетливые спектральные пики для синего, зеленого и красного, а не дает синий пик и широкую «желтую» область. Красный пик и относительная интенсивность по сравнению с синим и зеленым пиками зависят от используемого люминофора.Можно использовать «люминофоры KSF», которые обеспечивают характерный тройной пик красной энергии, показанный на более позднем графике. Технология GB-LED была реализована в различных панелях LG AH-IPS (Advanced High-performance In-Plane Switching), а также в некоторых панелях Samsung PLS (Plane to Line Switching). Они предназначены для обеспечения покрытия 98% + Adobe RGB и 104% + NTSC, что на самом деле превышает 98% Adobe RGB и 102% NTSC, типичные для WCG-CCFL.

    В настоящее время доступен ряд мониторов с подсветкой GB-LED, включая Dell UP2716D, цветовая гамма которого показана выше (красный треугольник) и сравнивается с sRGB (зеленый треугольник) и Adobe RGB (фиолетовый треугольник).У производителя панелей AU Optronics (AUO) есть альтернативный метод достижения широкой цветовой гаммы, который они интегрировали в некоторые из своих панелей AHVA (типа IPS). В них используется смесь красных и синих диодов с зеленым мерцающим люминофором (так называемая конструкция светодиодов RB-LED или RB-G). Дизайн подсветки обоих решений несколько сложнее, чем у стандартного WLED, и для сравнения он требует некоторой надбавки к цене.

    Улучшение люминофоров

    Для задней подсветки CCFL можно использовать широкий спектр люминофоров, в том числе те, которые обеспечивают широкую цветовую гамму (WCG-CCFL).Хотя спектр, показанный ранее, довольно типичен для задней CCFL-подсветки со стандартной гаммой, здесь классически было больше вариаций, чем для WLED-подсветки. Но дела идут вперед; Когда дело доходит до света, излучаемого WLED-подсветкой, растет число исключений, а недавние разработки в области светодиодной подсветки начали пересматривать наши ожидания в отношении этой технологии. Samsung, один из ведущих производителей современных панелей, был одним из первых, кто действительно применил подсветку WLED, и первым из производителей панелей, повсеместно применивших ее для всех новых моделей.Другие крупные производители панелей, такие как LG Display и AU Optronics, уже давно последовали их примеру. Очень часто в моделях с разрешением 2560 x 1440 (WQHD) или 3840 x 2160 («4K» UHD) используются улучшенные люминофоры с улучшенными спектральными качествами для увеличения энергии в «желтой» области. Эти улучшенные или «легированные» люминофоры улучшают покрытие в красной и зеленой частях гаммы, но также расширяют диапазон синих оттенков, которые могут быть получены.

    Как партнер Amazon я зарабатываю на соответствующих покупках, совершаемых с использованием приведенной ниже ссылки.По возможности вы будете перенаправлены в ближайший магазин. Дополнительная информация о поддержке нашей работы.

    Хотя изначально такая подсветка была относительно редкой в ​​моделях с разрешением 1920 x 1080 (Full HD), число исключений растет. С появлением HDR (High Dynamic Range) и целью DCI-P3 и, в конечном итоге, Rec. 2020 (BT.2020) цветовые гаммы, был большой толчок к тому, чтобы вывести вещи далеко за рамки sRGB.И теперь это можно сделать, не тратя средства на сложное решение подсветки с использованием дополнительных диодов альтернативного цвета. Производители панелей, такие как LG, AUO и TPV, рассматривали улучшенные люминофоры как альтернативный метод достижения такого улучшения. Компания LG Display ввела термин «Nano IPS», чтобы подчеркнуть свою улучшенную люминофорную технологию, используемую для усиления этого цветового пространства. Более конкретно, здесь используется слой «люминофор KSF» (или K2SiF6, легированный Mn4, для химически настроенных людей) для достижения превосходного покрытия DCI-P3 ~ 98%.На первом изображении ниже показан спектральный профиль такой задней подсветки с ее характерными всплесками красной энергии, но относительно низким зеленым пиком. На втором изображении показана цветовая гамма, достигаемая Nano IPS, на примере ViewSonic XG270QG. Зеленый треугольник представляет цветовое пространство sRGB, синий треугольник - цветовое пространство DCI-P3, а красный треугольник - цветовую гамму монитора.


    Подобные улучшенные люминофоры используются с большим эффектом в других моделях, включая некоторые относительно доступные модели.См., Например, цветовую гамму, полученную с помощью AOC 24G2 (U) (ниже) с его улучшенной (KSF) люминофорной подсветкой WLED. Не так широко, как реализации Nano IPS в этом случае, но, безусловно, предлагает широкое расширение за пределами sRGB.



    Samsung и другие производители панелей и CELL (панелей без подсветки), такие как AUO, иногда используют альтернативные средства для достижения расширенного цветового охвата. Альтернативная технология была разработана и продолжает развиваться американской компанией Nanosys.Технология называется «пленка с квантовыми точками» (QDEF), а подсветка иногда называется QD LED (Quantum Dot LED), вместо того, чтобы к ней прилагалась предпочтительная номенклатура Nanosys. Синие диоды все еще используются, но люминофорное покрытие и рассеиватель заменены специальной пленкой наноскопических люминофоров, называемой «квантовыми точками», как показано ниже.

    Квантовые точки (КТ) находятся на пленке своими триллионами. Их можно физически настроить (изменяя их размер) для управления длинами волн света, излучаемого при возбуждении источником света.Синий компонент в изобилии присутствует в свете, излучаемом самим диодом, в то время как красный и зеленый компоненты обеспечиваются специально настроенными квантовыми точками. Это обеспечивает три различных спектральных пика: «синий», «зеленый» и «красный», которые требуются для покрытия расширенных цветовых пространств. Спектр, создаваемый этой системой, вполне сопоставим с конструкцией GB-LED / RB-LED с добавлением столь же «чистого» и энергичного красного пика. Это проиллюстрировано на следующем графике, предоставленном Джеффом Юреком (менеджером по маркетингу продуктов Nanosys).

    Чтобы узнать больше о том, где стоит технология с точки зрения монитора ПК, мы поговорили напрямую с Джеффом Юреком. Он сказал нам, что первоначальной целью было интегрировать пленки QDEF в портативные дисплеи, такие как планшетные ПК, но он надеется увидеть хороший интерес и со стороны производителей дисплеев большего размера. Действительно, технология Nanosys Quantum Dot теперь получила более широкое распространение в дисплеях различных производителей, включая Acer, ASUS, BenQ, MSI и Samsung. Важным преимуществом QDEF является его простая интеграция в существующие конструкции ЖК-дисплеев - пленка тоньше обычного листа бумаги и просто заменяет существующие компоненты.Он также экономичен, в отличие от дорогих многодиодных и улучшенных люминофоров, которые в настоящее время используются в LG Display. «Голый» синий диод не требует отдельной обработки люминофором и вместо этого пропускает свет через пленку, стоимость которой сопоставима с люминофором и устройством рассеивателя. Кроме того, сама пленка продемонстрировала подходящий срок службы для использования в телевизорах и мониторах с эквивалентным сроком службы более 30 000 часов (что сравнимо с некоторыми из лучших современных светодиодных подсветок).

    Основная цель технологии QDEF - предоставить пользователю расширенное цветовое пространство без ущерба для формы, стоимости или функции существующих ЖК-дисплеев. В настоящее время пленка предназначена для обеспечения полного покрытия Adobe RGB - даже с долгосрочным стандартом HDR (High Dynamic Range) Rec. 2020 год в его примечаниях. Превосходное покрытие ближайшей целевой гаммы HDR (сильное покрытие DCI-P3) уже было достигнуто с помощью этой технологии в таких продуктах, как Philips 436M6VBPAB и ASUS PG27UQ.Цветовые гаммы ниже показывают решение подсветки с квантовыми точками в Acer XB323U GP. При настройке «из коробки» или с неэкстремальными настройками цветовых каналов эта модель показывает пики красного и, более того, зеленого цвета, которые превышают синий пик. Это потенциально положительно сказывается на комфорте просмотра (более сбалансированный спектр с более второстепенным компонентом синего света), обеспечивая при этом широкую цветовую гамму, превышающую 100% Adobe RGB. Красный треугольник показывает цветовую гамму монитора, зеленый треугольник sRGB и синий треугольник DCI-P3.Фиолетовый треугольник на втором изображении показывает Adobe RGB.

    Благодаря постоянному успеху QDEF, Nanosys разработала ряд других связанных технологий QD, как описано в их дорожной карте. Сюда входит QDOG (квантовая точка на стекле), которая покрывает стекло LGP (световодная пластина) непосредственно квантовыми точками, позволяя получить более тонкий дисплей с меньшим количеством слоев при потенциально сниженной стоимости. И QDCC (преобразование цвета квантовых точек), которое заменяет цветной фильтр квантовыми точками для повышения энергоэффективности, яркости и угла обзора.Как бы то ни было, широкая цветовая гамма, достигаемая с помощью таких технологий QD, дает дисплеям возможность более точно имитировать виды цветов, которые мы можем видеть в реальном мире, и создавать сцены, которые становятся более яркими и реалистичными. Обеспечение богатой и красочной игровой площадки для создателей контента и для удовольствия потребителей. С появлением HDR (расширенного динамического диапазона), как мы вскоре расскажем, такие возможности становятся все более важными.

    Другая компания, базирующаяся в Манчестере, Англия, разработала аналогичное решение.Квантовые точки без кадмия (CFQD) - это ключевая разработка Nanoco, и, как и пленка QDEF, они легко интегрируются в существующие конструкции ЖК-дисплеев. Подсветка возбуждает квантовые точки, и вместе они могут излучать свет с очень сильной синей, зеленой и красной энергией. Как следует из названия, эта пленка не содержит кадмия тяжелого металла, который используется в QDEF - потенциальное преимущество для окружающей среды, которое сейчас разделяет Nanosys. Квантовые точки (CFQD), используемые в пленках Nanoco, первоначально производятся компанией Dow Chemical Company в Южной Корее под торговой маркой TREVISTA.По сообщениям южнокорейских новостных источников, таких как The Korea Times, Samsung намерен внедрить эту технологию; действительно, они сделали это для некоторых из своих телевизоров с квантовыми точками 2015 года. Похоже, что многие производители теперь предпочитают альтернативу Nanosys.

    И последнее, но не менее важное: компания QD Vision из Массачусетса, которую мы упомянули в нашей статье об OLED за их работу над QLED. В ближайшем будущем они создали свою собственную технологию квантовых точек под названием «Color IQ». Вместо пленочного решения здесь используются квантовые точки в качестве направляющей (краевой оптики), которая находится между светодиодами и световодом по краю дисплея.Два тесно связанных производителя мониторов, AOC и Philips, внедрили технологию Color IQ в некоторые из своих мониторов. Ключевым преимуществом, которое здесь рекламируется, является меньшая стоимость достижения эффективного покрытия Adobe RGB по сравнению с GB-LED и RB-LED. Протестировав модель с этой технологией (Philips 276E6ADSS), мы, возможно, склонны думать, что Nanosys может что-то зацепить в судебном иске, который они подали против QD Vision в апреле 2016 года. В частности, они заявляют, что решение QD Vision «Color IQ» является лучшим решением. «плохой имитатор» собственной технологии Nanosys (QDEF): «Результаты говорят сами за себя.Продукты, в которых используется решение QD Vision, имеют плохую однородность цвета, высокий уровень дефектов в полевых условиях и, к сожалению, создают впечатление, что квантовые точки - это дешевая и низкокачественная технология ». В то время как AOC и Philips испытывали пленку Color IQ, теперь они отдают предпочтение таким альтернативам, как люминофор KSF и, в некоторых случаях, альтернативным светодиодным решениям QD (кивок в пользу Nanosys).

    Использование дополнительных цветов

    Однако для точного вывода этого яркого и красочного содержимого само содержимое должно быть специально написано с учетом расширенных цветовых пространств, таких как Adobe RGB.Традиционно единственные категории пользователей, которые могут должным образом этим воспользоваться, - это профессионалы в области цвета, фотографы и дизайнеры, которые могут создавать и обрабатывать контент с широкой гаммой. По мере того, как расширенная цветовая гамма становится все более распространенной, граница sRGB становится чем-то эмулируемым, а не естественным технологическим ограничением. Вполне естественно, что по мере того, как устройства становятся более универсальными, способными должным образом поддерживать расширенные цветовые гаммы, мы видим отход от границ цветового пространства sRGB.Дизайнеры, кинематографисты и другие представители «индустрии», с которыми мы говорили, заинтересованы в этом, поскольку это позволяет им лучше выражать свои творческие усилия и приносить потребителю увлекательный развлекательный опыт, которого они так жаждут. Джефф Юрек повторил это и отметил, что Pixar Animation Studios, например, используют массивную цветовую палитру для своих творений, но при уменьшении масштаба и выводе в sRGB многие детали оттенков теряются.

    Принятие более широкого цветового пространства - это не то, что можно сделать в одночасье, и, безусловно, необходимо, чтобы оборудование должным образом поддерживало цветовое пространство sRGB.Это можно сделать с некоторым успехом с помощью режимов эмуляции, которые являются общими для мониторов с широкой цветовой гаммой. Но может возникнуть некоторая путаница, если разработчики начнут выдавать контент, предназначенный для просмотра с использованием мониторов с широкой гаммой, в то время как другие по-прежнему используют стандартную гамму. Но в конце туннеля определенно есть яркий свет. Разработчики игр и фильмов теперь сосредоточены на поддержке HDR (High Dynamic Range) для своего контента, который будет отображаться на дисплеях, обладающих такими возможностями.Сейчас мы видим все больше контента, который может гордиться поддержкой HDR. В мире отображения (который отличается от HDR, используемого в фотографическом смысле) одним из требований является расширенное цветовое пространство. Вышеупомянутая Рек. Цветовое пространство 2020 является здесь долгосрочной целью, но в ближайшей перспективе производители дисплеев стремятся поддерживать как можно большую часть DCI-P3 (стандартное цветовое пространство Digital Cinema Initiatives). И с использованием методов, подобных описанным выше, такие виды дисплеев становятся все более распространенными.Благодаря тому, что HDR-контент точно отображается в это цветовое пространство, он расширяет палитру далеко за пределы sRGB и позволяет разработчикам воплощать свои творения в жизнь гораздо более разнообразным и визуально приятным способом. Он также предлагает полезную ступеньку перед Rec. 2020 год может получить широкую поддержку.

    Заключение

    Когда светодиодная подсветка только появилась, производители были слишком заинтересованы в продвижении того, что по сути вводило в заблуждение или даже сфабриковало повышение производительности.По мере того, как технология получила широкое распространение, стало слишком ясно, что ситуация не является «беспроигрышной» в пользу тонкой «белой светодиодной» (WLED) подсветки. В некоторых областях, особенно в области охвата цветовой гаммы, CCFL могут предложить значительные и четко видимые преимущества. Но производители ЖК-панелей теперь подняли планку в этом отношении, используя улучшенные люминофоры и альтернативные схемы диодов для улучшения цветовой гаммы.

    Параллельно с этим ведутся некоторые интересные разработки.Samsung и другие производители активно внедряют альтернативные технологии для улучшения восприятия, такие как OLED и QLED. Они обещают улучшенную цветовую гамму, потрясающую контрастность и отличную отзывчивость. Но для использования в настольных мониторах необходимо решить ряд серьезных технических и экономических проблем. Такие мониторы пока не могут быть коммерчески жизнеспособными в потребительском секторе.

    Еще одна интересная технология, которая начала распространяться среди потребителей, - это использование светоизлучающих квантовых точек в существующих конструкциях ЖК-дисплеев; Решения для светодиодной подсветки QD, такие как улучшающая пленка Nanosys Quantum Dot Enhancement Film (QDEF).Как и в случае использования улучшенных люминофоров, эти решения обеспечивают превосходные цветовые характеристики по сравнению с существующими основными светодиодными фонарями. В отличие от современных диодных и люминофорных устройств, эти продукты работают вместо люминофорных покрытий на простых синих диодах и могут быть реализованы производителями без дополнительных материальных затрат. Цель аналогична цели усовершенствованных диодных и люминофорных решений и альтернативных технологий, таких как OLED (и без задней подсветки, или «истинный» QLED). Чтобы расширить цветовую гамму за пределы ограничительного стандарта sRGB.

    Мы будем видеть все больше и больше мониторов, которые удобно преодолевают ограниченное цветовое пространство sRGB и правильно отображают альтернативные стандарты, такие как Adobe RGB, DCI-P3 и, наконец, Rec. 2020 (или что-то вроде этого). Не прибегая к чрезмерно громоздким или энергоемким технологиям. Это даст создателям контента возможность действительно придать сценам желаемый вид с по-настоящему яркими, впечатляющими и реалистичными цветами. Тем более, что HDR становится ключевым элементом контента для разработчиков.Это очень интересная перспектива для разработчиков игр, продюсеров фильмов, художников и дизайнеров - и, конечно же, для потребителей.

    Как партнер Amazon я зарабатываю на соответствующих покупках, совершаемых с использованием приведенной ниже ссылки. По возможности вы будете перенаправлены в ближайший магазин. Дополнительная информация о поддержке нашей работы.

    Пожертвования также приветствуются.

    Тест подсветки ноутбука - Тестирование CCFL-трубки подсветки ЖК-дисплея

    Ремонт компьютеров с помощью диагностических схем

    Начало собственного компьютерного бизнеса

    Рабочая тетрадь по ремонту ноутбуков

    Скидки на ноутбуки

    Авторские права 2018 г., Моррис Розенталь

    Контактная информация

    Все права защищены

    Предупреждение: инверторы портативных компьютеров выдают высокое напряжение, обычно от 500 В до 700 В, поэтому не пытайтесь выполнить эти тесты, если вы не разбираетесь в электричестве.Я также настоятельно не рекомендую использовать мой небрежный подход к скручиванию проводов и даже не записывая их. Так как я недавно сделал страницу по тестированию инвертор ноутбука с мультиметром, я подумал, что перейду варианты тестирования подсветки. В ноутбуках используются лампы CCFL для подсветки, из-за их яркого белого света при относительно небольшой мощности. Как и все флуоресцентные лампы, лампы CCFL требуют высокого напряжения, высокочастотного входа для зажигания плазмы и вызвать флуоресценцию покрытия трубки.Когда-нибудь не так далеко в будущем должны появиться белые светодиоды, которые будут выполнять работу подсветки даже с меньшая мощность и более высокая надежность. А пока спаривание инвертора с CCFL - это способ осветить экран ноутбука.
    На картинке выше изображена 4-дюймовая синяя трубка CCFL из комплекта для моддинга ПК, который стоит около 3 долларов по почте. На самом деле, я думаю, что доставка стоила больше, чем Целый комплект, в который входили сдвоенный инвертор и лампочка.Вместо того, чтобы использовать разъем для ПК, входящий в комплект, я отрезал провода и включил инвертор с 4 батареями AA в 8-элементном держателе Radio Shack стоимостью 1,89 доллара. Поскольку это был держатель на 8 ячеек, а мне нужно было только около 5 В, мне пришлось перемыть поперек сверху, что я сделал, просто воткнув кусок проволоки в разъемы. Я также отрезал выходной разъем инвертора, так как он был отличается от разъема подсветки ноутбука я хотел потестить. Тогда я вспомнил Я сначала не тестировал оригинальную моддинговую подсветку, чтобы доказать, что инвертор работала, что объясняет первую работу по скручиванию.
    На рисунке выше показан преобразователь моддинга, подключенный к подсветке ЖК-дисплея. Я сложил белую заслонку, прикрывающую подсветку, чтобы свет оставался неизменным. в сборке ЖК-дисплея. Инвертор зажег плазму, но не полностью, что заставило меня задуматься, а была ли трубка CCFL плохой? Однако оказалось что выход инвертора был по существу линейным с входом, так как мой сосед с переменным линейным блоком питания смог продемонстрировать.я пришел обратно и вставил 8 ячеек в аккумуляторный отсек, и он зажег всю трубку. К сожалению, остальные четыре батареи я достал, вынув их из камеры, так что о картинке не могло быть и речи 🙂 Дальше я решил попробовать запустить подсветка оригинальным инвертором от ноутбука. Посмотрел этот инвертор довольно стандартно и я догадался, что он будет счастлив на 5V, я знаю какой-нибудь ноутбук инверторы принимают входное напряжение 12 В, но я решил, что более низкое напряжение не повредит.
    Я просто прикасаюсь к положительному проводу около 5 В постоянного тока со стороны платы предохранитель, а выше видно, что подсветка загорелась на полную мощность, даже со вспышкой камеры.Я наконец уменьшил масштаб, чтобы вы могли это увидеть с помощью правильный инвертор, вся подсветка горит, а свет горит факт растекания по подложке ЖК-дисплея и виден со всех краев, так как он должно быть. Мне пришлось снять металл с ЖК-дисплея, чтобы открыть подсветку таким образом, это означает, что все промежуточные фильтры и слои хотели выпадать из ЖК-дисплея при наклоне. Но гораздо проще сказать, что происходит сзади, чем спереди, потому что в выключенном состоянии ЖК-дисплей не пропускает много света, все маленькие кристаллические ячейки остаются скрученными закрыто.Если вы переместите весь экран в затененную область и включите подсветку, экран будет заметно светиться, тускло-серым, что трудно захватить с помощью цифровой камеры.
    Справа вы видите ЖК-дисплей с полностью включенной подсветкой, снятый в темный. Вы заметите, что на самом деле из задней части просачивается больше света ЖК-дисплея, чем передача через экран. Градиент освещения вы вижу это артефакт ракурса камеры, экран даже засветился тусклым серая сетка.Имейте в виду, что ЖК-дисплей отображает белый цвет, включая красный, зеленые и синие субпиксели, которые смешивают свет для белого. Но тот факт, что часть света просачивается, когда на ЖК-дисплее нет видеовхода означает, что для настоящего черного жидкие кристаллы должны быть сильно скручены в непрозрачном состоянии, их отключенный режим позволяет свету просачиваться через.

    Статья о CCFL от The Free Dictionary

    На рисунке 1 (b) показана константа CCFL [C.sub.K], который был получен для каждого экспериментального случая с использованием метода наименьших квадратов. В последнее время спрос на промышленные приложения с использованием ЖК-модулей, оснащенных системами белой светодиодной подсветки, вырос из-за более низкого энергопотребления, более тонких и легких систем. вес корпуса подсветки и более высокая устойчивость к ударам и вибрации по сравнению с ЖК-дисплеями на основе CCFL. Компания специализируется на поставках светодиодной и CCFL подсветки для международных производителей телевизоров, мониторов, сотовых телефонов, цифровых камер, DVD-дисков и другой бытовой техники.CCFL - один из примерно 20 комитетов Комиссии Codex Alimentarius, отвечающих за разработку международных стандартов для продвижения справедливой торговли пищевыми продуктами и защиты потребителей. Учебный отдел Corning был охарактеризован как предпринимательский до партнерства с CCFL (DeRose & McLaughlin, 1995). С появлением панели со светодиодной подсветкой предлагаемые углы обзора намного больше - 89 градусов по горизонтали и вертикали. Панели со светодиодной подсветкой обычно имеют более длительный срок службы - около 50 000 часов по сравнению с типичными панелями с подсветкой CCFL на 20 000 часов.Свойства Leeds - твердотельных устройств с узким и точно контролируемым спектром, быстрым временем отклика, жесткостью, низким энергопотреблением, высокой эффективностью и длительным сроком службы - трансформируют отрасль ЖК-дисплеев и позволяют отказаться от устаревшей подсветки CCFL. был специально разработан для ЖК-дисплеев, которые все чаще переходят с люминесцентной подсветки с холодным катодом (CCFL) на светодиоды из-за улучшенной яркости, более высокой эффективности и более длительного срока службы светодиодов.Светодиодная подсветка соответствует характеристикам традиционных технологий подсветки CCFL, но потребляет меньше энергии, проще в управлении и работает дольше (70000 часов). Модули F-51451 обеспечивают разрешение 640 x 240 точек, высокую яркость подсветки CCFL, а также работают и работают дольше. диапазон температур хранения от 0 до 50 [градусов] C и от -20 до 70 [градусов] C, соответственно. Соединенные Штаты считают, что CCFL могла бы разработать руководящие принципы, касающиеся маркировки, по причинам значительных изменений в составе, питании и предполагаемом использовании пищевых продуктов. получено из современной биотехнологии, согласно проекту У.S.Wellypower Optronics Corp., поставщик люминесцентных ламп с холодным катодом (CCFL) и светодиодов, во втором квартале получила консолидированный доход в размере 2 млрд тайваньских долларов (67,5 млн долларов США).

    % PDF-1.3 % 1 0 obj > поток конечный поток эндобдж 2 0 obj > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > эндобдж 27 0 объект > эндобдж 28 0 объект > эндобдж 29 0 объект > эндобдж 30 0 объект > эндобдж 31 0 объект > эндобдж 32 0 объект > эндобдж 33 0 объект > эндобдж 34 0 объект > эндобдж 11 0 объект > / ProcSet [/ PDF / Text] / ColorSpace> / Font >>> эндобдж 7 0 объект > поток HWY ~ # e7RJŎ: *% j5l ׀ Q '~ 3r; ] h] V * k [qmj \ LO՞ tMi: p

    v, 9 * 5Ʃ +, 6G_Xb% [spc m6LzmMʒW0, c \% a2C * j> `h,>] [(tX'abfΊDMƓDή sLv> Uʝ} 4AHȓ0 s BRrd & ҇nc-MQNm ȐdZpALutvj-`; # KwTv, G ޏ."" @ U - 8 $ нИ v,% mKau8R (D [JCHKA% ithQ Y

    Часто задаваемые вопросы о подсветке экрана ноутбука | Facebook

    1. Какие типы подсветки экрана доступны?

    Сегодня используются две системы подсветки: CCFL и LED.

    CCFL - Люминесцентный свет с холодным катодом, в котором используется люминесцентная лампа дневного света и инвертор для подачи питания.

    LED - более новая система подсветки, не требует инвертора и использует полосу светодиодов (Light Emitting Diodes) вместо флуоресцентная лампа.

    2.Как они работают?

    CCFL - всегда нужен инвертор высокого напряжения для питания лампочки внутри экрана.

    LED - для подсветки экрана используются светодиоды. Для большинства светодиодных экранов также требуется инвертор, но инверторы двух типов совершенно разные. Инверторы светодиодной подсветки прикреплены к нижней части экрана.

    3.Взаимозаменяемы ли они, подсветка CCFL и светодиодная подсветка?

    Новый экран должен иметь точно такой же тип подсветки, что и старый экран.Таким образом, невозможно установить экран CCFL в ноутбук, который использует светодиодный экран, и наоборот.

    LED и CCFL экраны ноутбуков не взаимозаменяемы , потому что в них используются различных разъемов и источников питания . Материнская плата ноутбука должна быть заменена, чтобы заменить ноутбук с подсветкой CCFL на светодиодную.

    4.Светодиодная подсветка лучше, чем подсветка CCFL?

    LED - это новый тип подсветки, который позволяет экрану потреблять меньше энергии, не нагревается так сильно, как экран на основе CCFL, а также тоньше и легче.

    5. Как узнать тип подсветки CCFL или LED?

    Лучший способ определить, какой тип подсветки экрана у вашего ноутбука, вы можете снять и осмотреть экран. Или вы можете проверить руководство по эксплуатации ноутбука, проверить технические характеристики в Интернете в разделе поддержки производителя ноутбука или связаться с производителем ноутбука.

    Светодиодный экран никогда не может быть использован вместо экрана CCFL.

    Связанные сообщения :

    Устранение проблем с подсветкой экрана ноутбука

    Частые проблемы с подсветкой, вызванные инверторной платой

    1.Какие виды подсветки экрана доступны?

    Сегодня используются две системы подсветки: CCFL и LED.

    CCFL - Люминесцентный светильник с холодным катодом, в котором используется люминесцентная лампа дневного света и инвертор для подачи питания.

    LED - более новая система подсветки, не требует инвертора и использует полосу светодиодов (Light Emitting Diodes) вместо люминесцентной лампы.

    2. Как они работают?

    CCFL - всегда нужен инвертор высокого напряжения для питания лампочки внутри экрана.

    LED - для подсветки экрана используются светодиоды. Для большинства светодиодных экранов также требуется инвертор, но инверторы двух типов совершенно разные. Инверторы светодиодной подсветки прикреплены к нижней части экрана.

    3.Взаимозаменяемы ли они, подсветка CCFL и светодиодная подсветка?

    Новый экран должен иметь точно такой же тип подсветки, что и старый экран. Таким образом, невозможно установить экран CCFL в ноутбук, который использует светодиодный экран, и наоборот.

    LED и CCFL экраны ноутбуков не взаимозаменяемы, поскольку в них используются разные разъемы и источники питания. Материнская плата ноутбука должна быть заменена, чтобы заменить ноутбук с подсветкой CCFL на светодиодную.

    4.Светодиодная подсветка лучше, чем подсветка CCFL?

    LED - это новый тип подсветки, который позволяет экрану потреблять меньше энергии, не нагревается так сильно, как экран на основе CCFL, а также тоньше и легче.

    5. Как узнать тип подсветки CCFL или LED?

    Лучший способ определить, какой тип подсветки экрана у вашего ноутбука, вы можете снять и осмотреть экран.Или вы можете проверить руководство по эксплуатации ноутбука, проверить технические характеристики в Интернете в разделе поддержки производителя ноутбука или связаться с производителем ноутбука.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
