Маркировка диодов и стабилитронов в стеклянном корпусе

Автор shikolenkovlad На чтение 11 мин. Опубликовано

Цветовая маркировка диодов в корпусах SOD-123

Диоды в корпусах SOD-123 кодируются цветными кольцами, расположенными со стороны катода. Соответствующие этим цветам, марки диодов показаны в таблице.

Полоса на катоде Прибор
Красная (Red) BA620, BB620
Желтая (Yellow) BA619, BB619
Зеленая (Green) BA585
Голубая (Blue) BA582, 583, 584
Белая (White) BA512, 515, BB515, 811

Цветовая маркировка диодов в корпусах SOD-80

Корпус SOD-80, известный также как MELF, представляет из себя маленький стеклянный цилиндр с металлическими выводами.

Примеры маркировки диодов.

Маркировка 2Y4 к 75Y (E24 серия) BZV49 1W кремниевый стабилитрон (2.4 – 75V)
Маркировка C2V4 к C75 (E24 серия) BZV55 500mW кремниевый стабилитрон (2.4 – 75V)

Катодный вывод помечен цветным кольцом.

Маркировка приборов цветными кольцами.

Вывод
катода
Прибор
Черный
(Black)
BAS32, BAS45,
BAV105 LL4148, 50, 51,53, LL4448 BB241,BB249
Черный и
кочичневый (Black Brown)
LL4148,
LL914
Черный и
оранжевый (Black Orange)
LL4150,
BB219
Коричневый и
зеленый (Brown Green)
LL300
Коричневый и
черный (Brown Black)
LL4448
Красный
(Red)
BA682
Красный и
оранжевый (Red Orange)
BA683
Красный и
зеленый (Red Green)
BA423L
Красный и
белый (Red White)
LL600
Оранжевый и
желтый (Orange Yellow)
LL3595
Желтый
(Yellow)
BZV55,BZV80,BZV81
series zeners
Зеленый
(Green)
BAV105,
BB240
Зеленый и
черный (Green Black)
BAV100
Зеленый и
кочичневый (Green Brown)
BAV101
Зеленый и
красный (Green Red)
BAV102
Зеленыый и
оранжевый (Green Orange)
BAV103
Серый
(Gray)
BAS81, 82, 83, 85,
86
Белый
(White)
BB219
Белый и
зеленый (White Green)
BB215

Некоторые SMD-диоды в цилиндрических корпусах MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41) часто маркируются цветными полосками (первая, ближняя к краю полоска расположена у катода) в соответствии с таблицей слева.

Имея дома радиоэлектронную лабораторию, можно своими руками сделать самые различные приспособления для электрооборудования или сами приборы, что позволит значительно сэкономить на покупке техники. Важным элементом многих электрических схем приборов является стабилитрон.

Такой элемент (smd, смд) является необходимой частью многих электросхем. Благодаря обширной области применения, стабилитрон имеет различную маркировку. Маркировка, нанесенная на корпус такого диода, дает подробную, но зашифрованную, информацию о данном элементе. Наша сегодняшняя статья поможет вам разобраться в том, какая цветовая маркировка встречается на корпусе (стеклянном и нет) импортных стабилитронов.

Что представляет собой данный элемент электрических схем

Прежде чем приступить к рассмотрению вопроса о том, какая цветовая маркировка таких элементов существует, нужно разобраться, что это вообще такое.

Вольт-амперная характеристика стабилитрона

Стабилитрон представляет собой полупроводниковый диод, который предназначается для стабилизации в электросхеме постоянного напряжения на нагрузке. Наиболее часто такой диод используется для стабилизации напряжения в различных источниках питания. Данный диод (smd) имеет участок с обратной веткой вольт-амперной характеристики, которая наблюдается в области электрического пробоя.

Имея такую область, стабилитрон в ситуации изменения параметра тока, протекающего через диод от IСТ.МИН до IСТ.МАКС практически не наблюдается изменений показателя напряжения. Данный эффект применяется для стабилизации напряжения. В ситуации, когда к смд подключена параллельно нагрузка RH, тогда напряжение диода будет оставаться постоянным, причем в указанных пределах изменения тока, текущего через стабилитрон.

Обратите внимание! Стабилитрон (smd) способен стабилизировать напряжение выше 3,3 В.

Кроме смд существуют еще и стабистроны, которые включаются при прямом включении. Они применяются в ситуации, когда есть необходимость стабилизировать напряжение в определенном диапазоне. Обычный диод можно использовать тогда, когда нужно стабилизировать напряжение в диапазоне от 0,3 до 0,5 В.

Область их прямого смещения наблюдается при падении напряжения до 0,7 – 2v. При этом оно практически не зависит от силы тока. Стабисторы в своей работе применяют прямую ветвь вольт-амперной характеристики.
Их также следует включать при прямом подключении. Хотя это будет не самое лучшее решение, поскольку стабилитрон в такой ситуации будет все же более эффективен.
Стабисторы, как и smd, производятся зачастую из кремния.
Стабилитроны маркируют по их основным характеристикам. Эта маркировка имеет следующий вид:

  • UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
  • ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
  • IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
  • IСТ.МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
  • IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.

Такая маркировка важна при выборе элемента под определенную электросхему.

Обозначения работы элемента электросхемы

Схематическое обозначение стабилитрона

Поскольку стабилитрон представляет собой специальный диод, то его обозначение не отличается от них. Схематически smd обозначается следующим образом:

Стабилитрон, как и диод, имеет в своем составе катодную и анодную часть. Из-за этого имеется прямое и обратное включение данного элемента.

На первый взгляд, включение такой диод имеет неправильное, ведь он должен подключаться «наоборот». В ситуации подачи на смд обратного напряжения наблюдается явление «пробоя». В результате чего напряжение между его выводами остается неизменным. Поэтому он должен быть последовательно подключен к резистору с целью ограничения проходящего через него тока, что будет обеспечивать падение «лишнего» напряжения от выпрямителя.

Обратите внимание! Каждый диод, предназначенный для стабилизации напряжения, обладает своим напряжением «пробоя» (стабилизации), а также имеет свой рабочий ток.

Из-за того, что каждый стабилитрон обладает такими характеристиками, для него можно рассчитать номинал резистора, который будет подключаться с ним последовательно. У импортных стабилитронов их напряжение стабилизации представлено в виде маркировки, нанесенной на корпусе (стеклянном или нет). Обозначение такого диода smd всегда начинается с BZY… или BZX…, а их напряжение пробоя (стабилизации) имеет маркировку V. Например, обозначение 3V9 расшифровывается как 3.9 вольта.

Обратите внимание! Минимальное напряжение для стабилизации у таких элементов составляет 2 В.

Принцип функционирования стабилизационных диодов

Несмотря на то, что смд похож на диод, он по сути является иным элементом электросхемы. Конечно, он может выполнять функцию выпрямителя, но обычно используется для стабилизации напряжения. Данный элемент способен поддерживать в цепи постоянного тока постоянное напряжение. Этот его принцип работы применяется в питании различного радиотехнического оборудования.

Стабилитрон и диод

Внешне смд очень похож на стандартный полупроводник. Схожесть сохраняется и в конструкционных особенностях. Но при обозначении такого радиотехнического элемента, в отличие от диода, на схеме ставится буква Г.
Если не вникать в математические расчеты и физические явления, то принцип функционирования smd будет достаточно понятным.

Обратите внимание! При включении такого smd диода нужно соблюдать обратную полярность. Это означает, что подключение проводится анодом к минусу.

Проходя через этот элемент, небольшое напряжение цепи провоцирует сильный ток. При увеличении обратного напряжения ток так же растет, только в этом случае его рост будет наблюдаться слабо. Доходя до отметки, она может быть любой. Все зависит от типа устройства. При достижении отметки происходит «пробой». После случившегося «пробоя» через smd начинает течь обратный ток большого значения. Именно в этот момент и начинается работа данного элемента до времени превышения его допустимого предела.

Как отличить стабилизационный диод от обычного полупроводника

Очень часто люди задаются вопросом, как можно отличить стабилитрон от стандартного полупроводника, ведь, как мы выяснили раньше, оба этих элемента имеют практически идентичное обозначение на электросхеме и могут выполнять схожие функции.
Самым простым способом отличить стабилизационный полупроводник от обычного является использование схемы приставки к мультиметру. С его помощью можно не только отличить оба элемента друг от друга, но и выявить напряжение стабилизации, которое характерно для данного смд (если оно, конечно, не превышает 35В).
Схема приставки мультиметра является DC-DC преобразователем, в которой между входом и выходом имеется гальваническая развязка. Эта схема имеет следующий вид:

Схема приставки мультиметра

В ней генератор с широтно-импульсной модуляцией выполняется на специальной микросхеме МС34063, а для создания гальванической развязки между измерительной частью схемы и источником питания контрольное напряжение следует снимать с первичной обмотки трансформатора.

Для этой цели имеется выпрямитель на VD2. При этом величина для выходного напряжения или тока стабилизации устанавливается путем подбора резистора R3. На конденсаторе С4 происходит выделение напряжения примерно в 40В.
При этом проверяемый смд VDX и стабилизатор для тока А2 будут формировать параметрический стабилизатор. Мультиметр, который подключили к выводам Х1 и Х2, будет измерять на данном стабилитроне напряжение.
При подключении катода к «-«, а анода к «+» диода, а также к несимметричному смд мультиметра, последний покажет незначительное напряжение. Если подключать в обратной полярности (как на схеме), то в ситуации с обычным полупроводником прибор будет регистрировать напряжение около 40В.

Обратите внимание! Для симметричного смд напряжение пробоя будет появляться при наличии любой полярности подключения.

Здесь трансформатор Т1 будет намотан на торообразном ферритовом сердечнике с внешним диаметром в 23 мм. Такая обмотка 1 будет содержать 20 витков, а вторая обмотка — 35 витков провода ПЭВ 0,43.

При этом важно при намотке укладывать виток к витку. Следует помнить, что первичная обмотка идет на одной части кольца, а вторая – на другой.
Проводя настройку прибора, подключите резистор вместо smd VDX. Этот резистор должен иметь номинал 10 кОм. А сопротивление R3 нужно подбирать для того, чтобы добиться напряжения в 40В на конденсаторе С4
Вот так можно выяснить, стабилитрон у вас или обычный диод.

Подробно о цветовой маркировке стабилизирующего диода

Любой диод (стабилитрон и т.д.) на своем корпусе содержит специальную маркировку, которая отражает то, какой материал использовался для изготовления каждого конкретного полупроводника. Такая маркировка может иметь следующий вид:

Кроме этого маркировка отражает электрические свойства и назначение прибора. Обычно за это отвечает цифра. Буква, в свою очередь, отражает соответствующую разновидность устройства. Кроме этого маркировка содержит дату изготовления и условное обозначение изделия.
Смд интегрального типа часто содержат полную маркировку. В такой ситуации на корпусе изделия имеется условный код, который обозначает тип микросхемы. Пример расшифровки нанесенной на корпус кодовой маркировки для микросхем приведен на рисунке:

Пример маркировки микросхем

Кроме этого имеется еще и цветовая маркировка. Она существует в нескольких вариантах, но наиболее часто используется японская маркировка (JIS-C-7012). Обозначения цветовой маркировки приведены в следующей таблице.

Цветовая маркировка стабилитрона

  • первая полоска обозначает тип устройства;
  • вторая – полупроводник;
  • третья – что это за прибор, а также, какая у него проводимость;
  • четвертая — номер разработки;
  • пятая — модификация устройства.

Нужно отметить, что четвертая и пятая полоски не очень важны для выбора изделия.

Заключение

Как видим, существует много разных маркировок и обозначений для стабилитрона, о которых нужно помнить при его выборе для домашней лаборатории и изготовления своими руками различных электротехнических приборов. Если хорошо владеть этим вопросом, то это залог правильного выбора.

Цветовая маркировка выпрямительных и импульсных диодов

Цвет корпуса или метки на корпусе

Метка у выводов

оранжевое или красное + оранжевое кольцо

желтое или красное + желтое кольцо

белое или красное + белое кольцо

голубое или красное + голубое кольцо

зеленое или красное + зеленое кольцо

2 желтых кольца

2 зеленых кольца

2 голубых кольца

белая или желтая полоса

белая или желтая полоса

белая или желтая полоса

белая или желтая точка

белая или желтая полоса

черная, зеленая или желтая точка

черная, зеленая или желтая точка

черная, зеленая или желтая точка

черная, зеленая или желтая точка

черная, зеленая или желтая точка

красная полоса на торце корпуса

красная полоса на торце корпуса

красная полоса на торце корпуса

красная полоса на торце корпуса

2 фиолетовых кольца

2 оранжевых кольца

2 красных кольца

2 зеленых кольца

2 желтых кольца

2 голубых кольца

синее узкое кольцо

синее широкое кольцо

синие точка и узкое кольцо

синее широкое кольцо

2 зеленых узких кольца

зеленое широкое кольцо

зеленые точка и узкое кольцо

зеленое широкое кольцо

2 синих узких кольца

синее широкое кольцо

2 серых узких кольца

серое широкое кольцо

2 желтых узких кольца

желтое широкое кольцо

2 белых узких кольца

белое широкое кольцо

черное широкое кольцо

черное узкое кольцо

черное широкое кольцо

2 черных узких кольца

черное широкое кольцо

белая полоса у 4-го вывода

Цветовая маркировка стабилитронов и стабисторов

Метка у выводов

черное широкое кольцо

черное широкое + черное узкое кольца

черное узкое кольцо

желтое широкое кольцо

3 узких черных кольца

черная метка на торце корпуса + белое кольцо

черная метка на торце корпуса + желтое кольцо

черная метка на торце корпуса + голубое кольцо

черная метка на торце корпуса + зелетое кольцо

черная метка на торце корпуса + серое кольцо

черная метка на торце корпуса + оранжевое кольцо

серая метка на торце корпуса + красное кольцо

красное широкое + фиолетовое узкое + белое узкое кольца

оранжевое широкое + черное узкое + белое узкое кольца

оранжевое широкое + оранжевое узкое + белое узкое кольца

оранжевое широкое + белое узкое + белое узкое кольца

желтое широкое + фиолетовое узкое + белое узкое кольца

зеленое широкое + голубое узкое + белое узкое кольца

голубое широкое + красное узкое + белое узкое кольца

голубое широкое + белое узкое + белое узкое кольца

фиолетовое широкое + зеленое узкое + белое узкое кольца

серое широкое + красное узкое + белое узкое кольца

белое широкое + коричневое узкое + белое узкое кольца

коричневое широкое + черное узкое + черное узкое кольца

коричневое широкое + коричневое узкое + черное узкое кольца

коричневое широкое + красное узкое + черное узкое кольца

Обозначение стабилитронов в стеклянном корпусе импортные

Любая электронная схема вне зависимости от назначения имеет в своем составе большое количество элементов, которые регулируют и контролируют течение электрического тока по проводам. Именно регулирование напряжения играет важную роль в работе большинства модулей, потому что от этого параметра зависит стабильная и долгая работа цепи.

Для стабилизации входного напряжения на схемы был разработан специальный модуль, который является буквально важнейшей частью многих приборов. Импортные и отечественные стабилитроны используются в схемах с разными параметрами, поэтому имеется различная маркировка диодов на корпусе, что помогает определить и подобрать нужный вариант.

Немного подробнее о модуле и принципе его работы

Это полупроводниковый диод, который имеет свойство выдавать определенное значение напряжения вне зависимости от подаваемого на него тока. Это утверждение не является до конца верным абсолютно для всех вариантов, потому что разные модели имеют разные характеристики. Если подать очень сильный ток на не рассчитанный для этого модуль SMD (или любой другой тип), он попросту сгорит. Поэтому подключение выполняется после установки токоограничивающего резистора в качестве предохранителя, значение выходного тока которого равняется максимально возможному значению входного тока на стабилизатор.

Он очень похож на обыкновенный полупроводниковый диод, но имеет отличительную черту – его подключение выполняется наоборот. То есть минус от источника питания подается на анод стабилитрона, а плюс – на катод. Таким образом, создается эффект обратной ветви, который и обеспечивает его свойства.

Похожим модулем является стабистор – он подключается напрямую, без предохранителя. Используется в тех случаях, когда параметры входного электричества точно известны и не колеблются, а на выходе получается тоже точное значение.

Указание паспортных характеристик

Они же являются основными показателями отечественных и импортных стабилитронов, которыми необходимо руководствоваться при подборе стабилитрона под конкретную электронную цепь.

  1. UCT – указывает, какое номинальное значение модуль способен стабилизировать.
  2. ΔUCT – используется для указания диапазона возможного отклонения входящего тока в качестве безопасной амортизации.
  3. ICT – параметры тока, который может протекать при подаче номинального напряжения на модуль.
  4. ICT.МИН – показывает самое маленькое значение, которое способно протекать по стабилизатору. При этом протекающее напряжение по диоду будет находиться в диапазоне UCT ± ΔUCT.
  5. ICT.МАКС – модуль не способен выдерживать более высокое напряжение, чем это значение.

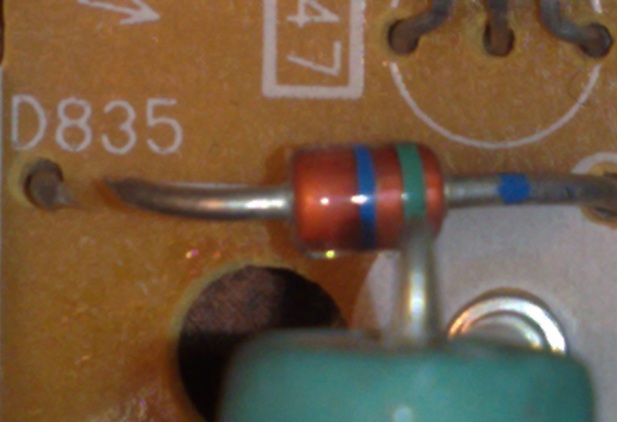

На фото ниже представлен классический вариант. Обратите внимание, что прямо на корпусе показано, где у него анод и катод. По кругу нарисована черная (реже встречается серая) полоска, которая располагается со стороны катода. Противоположная сторона – анод. Такой способ используется как для отечественных, так и для импортных диодов.

Дополнительная маркировка стеклянных моделей

Диоды в стеклянных корпусах имеют свои собственные обозначения, которые мы рассмотрим далее. Они настолько простые (в отличие от вариантов с пластиковыми корпусами), что практически сразу же запоминаются наизусть, нет необходимости каждый раз использовать справочник.

Цветовая маркировка используется для пластиковых диодов, например, для SOT-23. Твердый корпус модуля имеет два гибких вывода. На самом корпусе, рядом с вышеописанной полосочкой, дописываются таким же цветом несколько цифр, разделенных латинской буквой. Обычно запись имеет вид 1V3, 9V0 и так далее, разнообразие позволяет подобрать любые параметры по обозначению, как и в SMD.

Что же значит эта кодовая маркировка? Она показывает напряжение стабилизации, на которое рассчитан данный элемент. К примеру, 1V3 показывает нам, что это значение равно 1.3 В, второй же вариант – 9 вольт. Обычно чем больше сам корпус, тем большим стабилизирующим свойством он обладает. На фото ниже показан стабилитрон в стеклянном корпусе с маркировкой катода 5.1 В

Стабилитрон относится к одному из применяемых радиоэлектронных элементов. Каждый более-менее качественный блок питания содержит узел стабилизации напряжения, которое может изменяться при изменении сопротивления нагрузки либо при отклонении входного напряжения от номинального значения.

Стабилизация напряжения выполняется главным образом с целью обеспечения нормального режима работы остальных радиоэлементов устройства, например микросхем, транзисторов, микроконтроллеров и т.п.

Стабилитроны широко используются в маломощных блоках питания либо в отдельных его узлах, мощность которых редко превышает десятки ватт.

Главное преимущество стабилитронов – их малая стоимость и габариты, поэтому они до сих пор не могут вытисниться интегральными стабилизаторами напряжения типа LM7805 или 78L05 и т.п.

Стабилитрон очень похож на диод, поскольку его полупроводниковый кристалл помещен в аналогичный корпус.

Условное графическое обозначение стабилитрона на чертежах электрических схем также похоже на обозначение диода, только со стороны катода добавлена короткая горизонтальная черточка, направленная в сторону анода.

Принцип работы стабилитрона

Рассмотрим принцип работы стабилитрона на примере схемы его включения и вольт-амперной характеристике. Для выполнения своей основной функции стабилитрон VD соединяется последовательно с резистором Rб и вместе они подключаются к источнику входного нестабилизированного напряжения Uвх. Уже стабилизированное выходное напряжение Uвых снимается только с выводов 2, 3 VD. Поэтому нагрузка Rн подключается к соответствующим точкам 2 и 3. Как видно из схемы, VD и Rб образуют делитель напряжения. Только сопротивление стабилитрон имеет не постоянно значение и называется динамическим, поскольку зависит от величины электрического тока, протекающего через полупроводниковый прибор.

Величина напряжения Uвх, подаваемого на стабилитрон с резисторов должна быть выше на минимум на пару вольт выходного напряжения Uвых, в противном случае полупроводниковый прибор VD не откроется и не сможет выполнять свою основную функцию.

Допустим, в какой-то произвольный момент времени на выходах 1 и 3 значение Uвх начало возрастать. В схеме начнут протекать следующие процессы. С ростом напряжения согласно закону Ома начнет возрастать ток, назовем его входным током Iвх. С увеличением ток возрастет падение напряжения на резисторе Rб, а на VD она останется неизменным (это будет пояснено далее на характеристике), поэтому и Uвых останется на прежнем уровне. Следовательно, прирост входного напряжения упадет или погасится на резисторе Rб. Поэтому Rб называют гасящим или балластным.

Теперь, допустим, изменилась нагрузка, например, снизилось сопротивление Rн, соответственно возрастет и ток Iн. В этом случае снизится ток, протекающий стабилитрон Iст, а Iвх останется практически без изменений.

Вольт-амперная характеристика стабилитрона

Вольт-амперная характеристика (ВАХ) стабилитрона аналогично ВАХ диода и имеет две ветви: прямую и обратную. Прямая ветвь является рабочей для диода, а обратная ветвь характеризует работу стабилитрона, поэтому он включается в электрическую цепь в обратном направлении (катодом к плюсу, а анодом к минусу) по сравнению с диодом. Поэтому стабилитрон называю опорным диодом, а источник питания с данным полупроводниковым элементом называют опорным источником напряжения. Такой терминологий будем пользоваться и мы.

На обратной ветви вольт-амперной характеристик опорного диода выделим две характерные точки 1 и 3. Точка 1 отвечает минимальному значению тока стабилизации, который находится в пределах единиц миллиампер. Если ток, протекающий через стабилитрон, будет ниже точки 1, то он не сможет выполнять свои функции (не откроется). В случае превышения тока выше точки 3 опорный диод перегреется и выйдет из строя. Поэтому оптимальной точкой в большинстве случае будет точка посредине обратной ветви ВАХ, то есть точка 2. Тогда при изменении тока в широких пределах (смотрите ось Y) точка 2 будет изменять свое положение, перемещаясь вверх или вниз по обратной ветви, а напряжение будет изменяться незначительно (смотрите ось X).

Встречное, параллельное, последовательное соединение стабилитронов

Для повышения напряжения стабилизации можно последовательно соединять два и более стабилитрона. Например на нагрузке нужно получить 17 В, тогда, в случае отсутствия нужного номинала, применяют опорные диоды на 5,1 В и на 12 В.

Параллельное соединение применяется с целью повышения тока и мощности.

Также стабилитроны находят применение для стабилизации переменного напряжения. В этом случае они соединяются последовательно и встречно.

В один полупериод переменного напряжения работает один стабилитрон, а второй работает как обычный диод. Во второй полупериод полупроводниковые элементы выполняют противоположные функции. Однако в таком случае форма выходного напряжения будет отличается от входного и выглядит как трапеция. За счет того, что опорный диод будет отсекать напряжение, превышающее уровень стабилизации, верхушки синусоиды будут срезаться.

Маркировка стабилитронов

Маркировка наносится на корпус стабилитрона в виде цифр и букв (или буквы). Различают принципиально два разных типа маркировки. Стабилитрон в стеклянном корпусе имеет привычную для нас маркировку, непосредственно обозначающую номинальное напряжение стабилизации. Цифры могут быть разделены буквой V, выполняющую роль десятичной точки. Например, 5V1 означает 5,1 В.

Менее понятный способ маркировки состоит из четырех цифр и буквы в конце. Если вы не опытный радиолюбитель, то без даташита никак не обойтись. Для примера расшифруем параметры опорного диода серии 1N5349B. Больше всего нас интересует первый столбец, в котором приведено номинальное напряжение 12 В. Второй столбец – номинальное значения ток – 100 мА.

Катод стабилитрона любого типа обозначается кольцом черного или синего цвета, которое наносится на корпус со стороны соответствующего вывода.

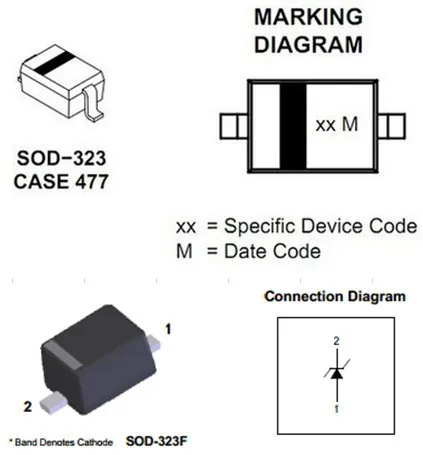

Маркировка SMD стабилитронов

Наибольшее распространение получили опорные диоды в стеклянном корпусе и в пластмассовом корпусе с тремя выводами. Маркировка SMD стабилитрона в стеклянном корпусе состоит из цветного кольца, цвет которого обозначает параметры данного полупроводникового прибора.

Если вам встретился SMD стабилитрон с тремя выводами, то следует знать, что один вывод – это «пустышка», то есть он не задействован и применяется лишь для надежной фиксации элемента на печатной плате после пайки. Анод и катод такого экземпляра проще всего определить с помощью мультиметра.

Мощность рассеивания стабилитрона

Мощность рассеивания стабилитрона Pст характеризует его способность не перегреваться выше определенной температуры на протяжении длительного времени. Чем выше значение Pст, тем больше тепла способен рассеять полупроводниковый прибор. Мощность рассеивания рассчитывается для самых неблагоприятных условий работы прибора, поэтому в ниже приведенную формулу подставляют максимально возможное в работе Uвх и наименьшие значения и :

Существует ряд стандартных номиналом по данному параметру: 0,3 Вт, 0,5 Вт, 1,3 Вт, 5 Вт и т. п. Чем больше Pст, тем больше габариты полупроводникового прибора.

Как проверить стабилитрон

Проверить стабилитрон на предмет исправности довольно просто и быстро можно с помощью простейшего мультиметра. Для этого мультиметр следует перевести в режим «прозвонка», как правило, обозначенный знаком диода. Затем, если положительным щупом мультиметра прикоснуться анода, а отрицательным – катода, то на дисплее измерительного прибора мы увидим некоторое значение падения напряжения на pn-переходе. Поскольку к полупроводниковому прибору приложено прямое напряжение (смотрите прямую ветвь вольт-амперной характеристики), то опорный диод откроется.

Теперь, если щупы мультиметра поменять местами, тем самым приложить к выводам полупроводникового прибора обратное напряжение (смотрите обратную ветвь ВАХ), то он окажется заперт и не будет проводить ток. На дисплее измерительного прибора отобразится единица, обозначающая бесконечно высокое сопротивление.

Если в обеих случаях мультиметр покажет единицу или будет звенеть, то стабилитрон непригоден.

Введение
Корпуса компонентов для поверхностного монтажа (SMD)
Габаритные размеры SOT-23, SC-59
Габаритные размеры SOT-323/SC-70, SOT-416/SC-90
Габаритные размеры SOT-223, SOT-89
Габаритные размеры SOT-143, SOT-363
Эквиваленты различных корпусов
Сквозная нумерация наиболее популярных корпусов SMD
Маркировка SMD — диодов
SMD диоды фирмы Hewlett-Packard
SMD-диоды в цилиндрических корпусах
Цветовая маркировка диодов в корпусах SOD-123
Цветовая маркировка диодов в корпусах SOD-80
Маркировка SMD — конденсаторов
Маркировка керамических SMD — конденсаторов
Маркировка электролитических SMD — конденсаторов
Маркировка танталовых SMD — конденсаторов
Маркировка SMD — резисторов
SMD — резисторы
Перемычки и резисторы с нулевым сопротивлением
SMD — транзисторы
Маркировка биполярных SMD — транзисторов
Маркировка полевых SMD — транзисторов
Приборы, маркировка которых начинается с символа:
1 2 3 4 5 6 7 8 9 0
A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
Цоколевка SMD — компонентов:
A, B, C, D, E, F G, H, I, J, K Q, R, S, T, U, V AQ, BQ, CQ, DQ, EQ, FQ CS, CX, CY, CZ
DA, DB, DC, DD, DE, DF DG, DH, DI, DJ, DK, DL DM, DN, DO, DP, DR, DS GQ, HQ, IQ, JQ, LQ, KQ MQ, NQ, PQ, QQ, RQ, SQ

Корпус SOD-80, известный также как MELF, представляет из себя маленький стеклянный цилиндр с металлическими выводами.

Примеры маркировки диодов.

Маркировка 2Y4 к 75Y (E24 серия) BZV49 1W кремниевый стабилитрон (2.4 — 75V)
Маркировка C2V4 к C75 (E24 серия) BZV55 500mW кремниевый стабилитрон (2.4 — 75V)

Катодный вывод помечен цветным кольцом.

Маркировка приборов цветными кольцами.

Черный (Black) BAS32, BAS45, BAV105 LL4148, 50, 51,53, LL4448 BB241,BB249
Черный и кочичневый (Black Brown) LL4148, LL914
Черный и оранжевый (Black Orange) LL4150, BB219
Коричневый и зеленый (Brown Green) LL300
Коричневый и черный (Brown Black) LL4448
Красный (Red) BA682
Красный и оранжевый (Red Orange) BA683
Красный и зеленый (Red Green) BA423L
Красный и белый (Red White) LL600
Оранжевый и желтый (Orange Yellow) LL3595
Желтый (Yellow) BZV55,BZV80,BZV81 series zeners
Зеленый (Green) BAV105, BB240
Зеленый и черный (Green Black) BAV100
Зеленый и кочичневый (Green Brown) BAV101
Зеленый и красный (Green Red) BAV102
Зеленыый и оранжевый (Green Orange) BAV103
Серый (Gray) BAS81, 82, 83, 85, 86
Белый (White) BB219
Белый и зеленый (White Green) BB215

«>

Маркировка импортных стабилитронов в стеклянном корпусе таблица

Имея дома радиоэлектронную лабораторию, можно своими руками сделать самые различные приспособления для электрооборудования или сами приборы, что позволит значительно сэкономить на покупке техники. Важным элементом многих электрических схем приборов является стабилитрон.

Такой элемент (smd, смд) является необходимой частью многих электросхем. Благодаря обширной области применения, стабилитрон имеет различную маркировку. Маркировка, нанесенная на корпус такого диода, дает подробную, но зашифрованную, информацию о данном элементе. Наша сегодняшняя статья поможет вам разобраться в том, какая цветовая маркировка встречается на корпусе (стеклянном и нет) импортных стабилитронов.

Что представляет собой данный элемент электрических схем

Прежде чем приступить к рассмотрению вопроса о том, какая цветовая маркировка таких элементов существует, нужно разобраться, что это вообще такое.

Вольт-амперная характеристика стабилитрона

Стабилитрон представляет собой полупроводниковый диод, который предназначается для стабилизации в электросхеме постоянного напряжения на нагрузке. Наиболее часто такой диод используется для стабилизации напряжения в различных источниках питания. Данный диод (smd) имеет участок с обратной веткой вольт-амперной характеристики, которая наблюдается в области электрического пробоя.

Имея такую область, стабилитрон в ситуации изменения параметра тока, протекающего через диод от IСТ.МИН до IСТ.МАКС практически не наблюдается изменений показателя напряжения. Данный эффект применяется для стабилизации напряжения. В ситуации, когда к смд подключена параллельно нагрузка RH, тогда напряжение диода будет оставаться постоянным, причем в указанных пределах изменения тока, текущего через стабилитрон.

Обратите внимание! Стабилитрон (smd) способен стабилизировать напряжение выше 3,3 В.

Кроме смд существуют еще и стабистроны, которые включаются при прямом включении. Они применяются в ситуации, когда есть необходимость стабилизировать напряжение в определенном диапазоне. Обычный диод можно использовать тогда, когда нужно стабилизировать напряжение в диапазоне от 0,3 до 0,5 В. Область их прямого смещения наблюдается при падении напряжения до 0,7 – 2v. При этом оно практически не зависит от силы тока. Стабисторы в своей работе применяют прямую ветвь вольт-амперной характеристики.
Их также следует включать при прямом подключении. Хотя это будет не самое лучшее решение, поскольку стабилитрон в такой ситуации будет все же более эффективен.
Стабисторы, как и smd, производятся зачастую из кремния.
Стабилитроны маркируют по их основным характеристикам. Эта маркировка имеет следующий вид:

  • UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
  • ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
  • IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
  • IСТ.МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
  • IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.

Такая маркировка важна при выборе элемента под определенную электросхему.

Обозначения работы элемента электросхемы

Схематическое обозначение стабилитрона

Поскольку стабилитрон представляет собой специальный диод, то его обозначение не отличается от них. Схематически smd обозначается следующим образом:

Стабилитрон, как и диод, имеет в своем составе катодную и анодную часть. Из-за этого имеется прямое и обратное включение данного элемента.

На первый взгляд, включение такой диод имеет неправильное, ведь он должен подключаться «наоборот». В ситуации подачи на смд обратного напряжения наблюдается явление «пробоя». В результате чего напряжение между его выводами остается неизменным. Поэтому он должен быть последовательно подключен к резистору с целью ограничения проходящего через него тока, что будет обеспечивать падение «лишнего» напряжения от выпрямителя.

Обратите внимание! Каждый диод, предназначенный для стабилизации напряжения, обладает своим напряжением «пробоя» (стабилизации), а также имеет свой рабочий ток.

Из-за того, что каждый стабилитрон обладает такими характеристиками, для него можно рассчитать номинал резистора, который будет подключаться с ним последовательно. У импортных стабилитронов их напряжение стабилизации представлено в виде маркировки, нанесенной на корпусе (стеклянном или нет). Обозначение такого диода smd всегда начинается с BZY… или BZX…, а их напряжение пробоя (стабилизации) имеет маркировку V. Например, обозначение 3V9 расшифровывается как 3.9 вольта.

Обратите внимание! Минимальное напряжение для стабилизации у таких элементов составляет 2 В.

Принцип функционирования стабилизационных диодов

Несмотря на то, что смд похож на диод, он по сути является иным элементом электросхемы. Конечно, он может выполнять функцию выпрямителя, но обычно используется для стабилизации напряжения. Данный элемент способен поддерживать в цепи постоянного тока постоянное напряжение. Этот его принцип работы применяется в питании различного радиотехнического оборудования.

Стабилитрон и диод

Внешне смд очень похож на стандартный полупроводник. Схожесть сохраняется и в конструкционных особенностях. Но при обозначении такого радиотехнического элемента, в отличие от диода, на схеме ставится буква Г.
Если не вникать в математические расчеты и физические явления, то принцип функционирования smd будет достаточно понятным.

Обратите внимание! При включении такого smd диода нужно соблюдать обратную полярность. Это означает, что подключение проводится анодом к минусу.

Проходя через этот элемент, небольшое напряжение цепи провоцирует сильный ток. При увеличении обратного напряжения ток так же растет, только в этом случае его рост будет наблюдаться слабо. Доходя до отметки, она может быть любой. Все зависит от типа устройства. При достижении отметки происходит «пробой». После случившегося «пробоя» через smd начинает течь обратный ток большого значения. Именно в этот момент и начинается работа данного элемента до времени превышения его допустимого предела.

Как отличить стабилизационный диод от обычного полупроводника

Очень часто люди задаются вопросом, как можно отличить стабилитрон от стандартного полупроводника, ведь, как мы выяснили раньше, оба этих элемента имеют практически идентичное обозначение на электросхеме и могут выполнять схожие функции.
Самым простым способом отличить стабилизационный полупроводник от обычного является использование схемы приставки к мультиметру. С его помощью можно не только отличить оба элемента друг от друга, но и выявить напряжение стабилизации, которое характерно для данного смд (если оно, конечно, не превышает 35В).
Схема приставки мультиметра является DC-DC преобразователем, в которой между входом и выходом имеется гальваническая развязка. Эта схема имеет следующий вид:

Схема приставки мультиметра

В ней генератор с широтно-импульсной модуляцией выполняется на специальной микросхеме МС34063, а для создания гальванической развязки между измерительной частью схемы и источником питания контрольное напряжение следует снимать с первичной обмотки трансформатора. Для этой цели имеется выпрямитель на VD2. При этом величина для выходного напряжения или тока стабилизации устанавливается путем подбора резистора R3. На конденсаторе С4 происходит выделение напряжения примерно в 40В.
При этом проверяемый смд VDX и стабилизатор для тока А2 будут формировать параметрический стабилизатор. Мультиметр, который подключили к выводам Х1 и Х2, будет измерять на данном стабилитроне напряжение.
При подключении катода к «-«, а анода к «+» диода, а также к несимметричному смд мультиметра, последний покажет незначительное напряжение. Если подключать в обратной полярности (как на схеме), то в ситуации с обычным полупроводником прибор будет регистрировать напряжение около 40В.

Обратите внимание! Для симметричного смд напряжение пробоя будет появляться при наличии любой полярности подключения.

Здесь трансформатор Т1 будет намотан на торообразном ферритовом сердечнике с внешним диаметром в 23 мм. Такая обмотка 1 будет содержать 20 витков, а вторая обмотка — 35 витков провода ПЭВ 0,43. При этом важно при намотке укладывать виток к витку. Следует помнить, что первичная обмотка идет на одной части кольца, а вторая – на другой.
Проводя настройку прибора, подключите резистор вместо smd VDX. Этот резистор должен иметь номинал 10 кОм. А сопротивление R3 нужно подбирать для того, чтобы добиться напряжения в 40В на конденсаторе С4
Вот так можно выяснить, стабилитрон у вас или обычный диод.

Подробно о цветовой маркировке стабилизирующего диода

Любой диод (стабилитрон и т.д.) на своем корпусе содержит специальную маркировку, которая отражает то, какой материал использовался для изготовления каждого конкретного полупроводника. Такая маркировка может иметь следующий вид:

Кроме этого маркировка отражает электрические свойства и назначение прибора. Обычно за это отвечает цифра. Буква, в свою очередь, отражает соответствующую разновидность устройства. Кроме этого маркировка содержит дату изготовления и условное обозначение изделия.
Смд интегрального типа часто содержат полную маркировку. В такой ситуации на корпусе изделия имеется условный код, который обозначает тип микросхемы. Пример расшифровки нанесенной на корпус кодовой маркировки для микросхем приведен на рисунке:

Пример маркировки микросхем

Кроме этого имеется еще и цветовая маркировка. Она существует в нескольких вариантах, но наиболее часто используется японская маркировка (JIS-C-7012). Обозначения цветовой маркировки приведены в следующей таблице.

Цветовая маркировка стабилитрона

  • первая полоска обозначает тип устройства;
  • вторая – полупроводник;
  • третья – что это за прибор, а также, какая у него проводимость;
  • четвертая — номер разработки;
  • пятая — модификация устройства.

Нужно отметить, что четвертая и пятая полоски не очень важны для выбора изделия.

Заключение

Как видим, существует много разных маркировок и обозначений для стабилитрона, о которых нужно помнить при его выборе для домашней лаборатории и изготовления своими руками различных электротехнических приборов. Если хорошо владеть этим вопросом, то это залог правильного выбора.

Любая электронная схема вне зависимости от назначения имеет в своем составе большое количество элементов, которые регулируют и контролируют течение электрического тока по проводам. Именно регулирование напряжения играет важную роль в работе большинства модулей, потому что от этого параметра зависит стабильная и долгая работа цепи.

Для стабилизации входного напряжения на схемы был разработан специальный модуль, который является буквально важнейшей частью многих приборов. Импортные и отечественные стабилитроны используются в схемах с разными параметрами, поэтому имеется различная маркировка диодов на корпусе, что помогает определить и подобрать нужный вариант.

Немного подробнее о модуле и принципе его работы

Это полупроводниковый диод, который имеет свойство выдавать определенное значение напряжения вне зависимости от подаваемого на него тока. Это утверждение не является до конца верным абсолютно для всех вариантов, потому что разные модели имеют разные характеристики. Если подать очень сильный ток на не рассчитанный для этого модуль SMD (или любой другой тип), он попросту сгорит. Поэтому подключение выполняется после установки токоограничивающего резистора в качестве предохранителя, значение выходного тока которого равняется максимально возможному значению входного тока на стабилизатор.

Он очень похож на обыкновенный полупроводниковый диод, но имеет отличительную черту – его подключение выполняется наоборот. То есть минус от источника питания подается на анод стабилитрона, а плюс – на катод. Таким образом, создается эффект обратной ветви, который и обеспечивает его свойства.

Похожим модулем является стабистор – он подключается напрямую, без предохранителя. Используется в тех случаях, когда параметры входного электричества точно известны и не колеблются, а на выходе получается тоже точное значение.

Указание паспортных характеристик

Они же являются основными показателями отечественных и импортных стабилитронов, которыми необходимо руководствоваться при подборе стабилитрона под конкретную электронную цепь.

  1. UCT – указывает, какое номинальное значение модуль способен стабилизировать.
  2. ΔUCT – используется для указания диапазона возможного отклонения входящего тока в качестве безопасной амортизации.
  3. ICT – параметры тока, который может протекать при подаче номинального напряжения на модуль.
  4. ICT.МИН – показывает самое маленькое значение, которое способно протекать по стабилизатору. При этом протекающее напряжение по диоду будет находиться в диапазоне UCT ± ΔUCT.
  5. ICT.МАКС – модуль не способен выдерживать более высокое напряжение, чем это значение.

На фото ниже представлен классический вариант. Обратите внимание, что прямо на корпусе показано, где у него анод и катод. По кругу нарисована черная (реже встречается серая) полоска, которая располагается со стороны катода. Противоположная сторона – анод. Такой способ используется как для отечественных, так и для импортных диодов.

Дополнительная маркировка стеклянных моделей

Диоды в стеклянных корпусах имеют свои собственные обозначения, которые мы рассмотрим далее. Они настолько простые (в отличие от вариантов с пластиковыми корпусами), что практически сразу же запоминаются наизусть, нет необходимости каждый раз использовать справочник.

Цветовая маркировка используется для пластиковых диодов, например, для SOT-23. Твердый корпус модуля имеет два гибких вывода. На самом корпусе, рядом с вышеописанной полосочкой, дописываются таким же цветом несколько цифр, разделенных латинской буквой. Обычно запись имеет вид 1V3, 9V0 и так далее, разнообразие позволяет подобрать любые параметры по обозначению, как и в SMD.

Что же значит эта кодовая маркировка? Она показывает напряжение стабилизации, на которое рассчитан данный элемент. К примеру, 1V3 показывает нам, что это значение равно 1.3 В, второй же вариант – 9 вольт. Обычно чем больше сам корпус, тем большим стабилизирующим свойством он обладает. На фото ниже показан стабилитрон в стеклянном корпусе с маркировкой катода 5.1 В

Заключение

Правильный подбор параметров стабилитрона позволит получить стабильный ток, который из него подается на цепь. Обязательно подбирайте такие параметры предохранителя, используя соответствующий справочник, чтобы входное напряжение не испортило деталь, ему желательно находиться приблизительно в середине диапазона UCT ± ΔUCT.

Стабилитрон относится к одному из применяемых радиоэлектронных элементов. Каждый более-менее качественный блок питания содержит узел стабилизации напряжения, которое может изменяться при изменении сопротивления нагрузки либо при отклонении входного напряжения от номинального значения.

Стабилизация напряжения выполняется главным образом с целью обеспечения нормального режима работы остальных радиоэлементов устройства, например микросхем, транзисторов, микроконтроллеров и т.п.

Стабилитроны широко используются в маломощных блоках питания либо в отдельных его узлах, мощность которых редко превышает десятки ватт.

Главное преимущество стабилитронов – их малая стоимость и габариты, поэтому они до сих пор не могут вытисниться интегральными стабилизаторами напряжения типа LM7805 или 78L05 и т.п.

Стабилитрон очень похож на диод, поскольку его полупроводниковый кристалл помещен в аналогичный корпус.

Условное графическое обозначение стабилитрона на чертежах электрических схем также похоже на обозначение диода, только со стороны катода добавлена короткая горизонтальная черточка, направленная в сторону анода.

Принцип работы стабилитрона

Рассмотрим принцип работы стабилитрона на примере схемы его включения и вольт-амперной характеристике. Для выполнения своей основной функции стабилитрон VD соединяется последовательно с резистором Rб и вместе они подключаются к источнику входного нестабилизированного напряжения Uвх. Уже стабилизированное выходное напряжение Uвых снимается только с выводов 2, 3 VD. Поэтому нагрузка Rн подключается к соответствующим точкам 2 и 3. Как видно из схемы, VD и Rб образуют делитель напряжения. Только сопротивление стабилитрон имеет не постоянно значение и называется динамическим, поскольку зависит от величины электрического тока, протекающего через полупроводниковый прибор.

Величина напряжения Uвх, подаваемого на стабилитрон с резисторов должна быть выше на минимум на пару вольт выходного напряжения Uвых, в противном случае полупроводниковый прибор VD не откроется и не сможет выполнять свою основную функцию.

Допустим, в какой-то произвольный момент времени на выходах 1 и 3 значение Uвх начало возрастать. В схеме начнут протекать следующие процессы. С ростом напряжения согласно закону Ома начнет возрастать ток, назовем его входным током Iвх. С увеличением ток возрастет падение напряжения на резисторе Rб, а на VD она останется неизменным (это будет пояснено далее на характеристике), поэтому и Uвых останется на прежнем уровне. Следовательно, прирост входного напряжения упадет или погасится на резисторе Rб. Поэтому Rб называют гасящим или балластным.

Теперь, допустим, изменилась нагрузка, например, снизилось сопротивление Rн, соответственно возрастет и ток Iн. В этом случае снизится ток, протекающий стабилитрон Iст, а Iвх останется практически без изменений.

Вольт-амперная характеристика стабилитрона

Вольт-амперная характеристика (ВАХ) стабилитрона аналогично ВАХ диода и имеет две ветви: прямую и обратную. Прямая ветвь является рабочей для диода, а обратная ветвь характеризует работу стабилитрона, поэтому он включается в электрическую цепь в обратном направлении (катодом к плюсу, а анодом к минусу) по сравнению с диодом. Поэтому стабилитрон называю опорным диодом, а источник питания с данным полупроводниковым элементом называют опорным источником напряжения. Такой терминологий будем пользоваться и мы.

На обратной ветви вольт-амперной характеристик опорного диода выделим две характерные точки 1 и 3. Точка 1 отвечает минимальному значению тока стабилизации, который находится в пределах единиц миллиампер. Если ток, протекающий через стабилитрон, будет ниже точки 1, то он не сможет выполнять свои функции (не откроется). В случае превышения тока выше точки 3 опорный диод перегреется и выйдет из строя. Поэтому оптимальной точкой в большинстве случае будет точка посредине обратной ветви ВАХ, то есть точка 2. Тогда при изменении тока в широких пределах (смотрите ось Y) точка 2 будет изменять свое положение, перемещаясь вверх или вниз по обратной ветви, а напряжение будет изменяться незначительно (смотрите ось X).

Встречное, параллельное, последовательное соединение стабилитронов

Для повышения напряжения стабилизации можно последовательно соединять два и более стабилитрона. Например на нагрузке нужно получить 17 В, тогда, в случае отсутствия нужного номинала, применяют опорные диоды на 5,1 В и на 12 В.

Параллельное соединение применяется с целью повышения тока и мощности.

Также стабилитроны находят применение для стабилизации переменного напряжения. В этом случае они соединяются последовательно и встречно.

В один полупериод переменного напряжения работает один стабилитрон, а второй работает как обычный диод. Во второй полупериод полупроводниковые элементы выполняют противоположные функции. Однако в таком случае форма выходного напряжения будет отличается от входного и выглядит как трапеция. За счет того, что опорный диод будет отсекать напряжение, превышающее уровень стабилизации, верхушки синусоиды будут срезаться.

Маркировка стабилитронов

Маркировка наносится на корпус стабилитрона в виде цифр и букв (или буквы). Различают принципиально два разных типа маркировки. Стабилитрон в стеклянном корпусе имеет привычную для нас маркировку, непосредственно обозначающую номинальное напряжение стабилизации. Цифры могут быть разделены буквой V, выполняющую роль десятичной точки. Например, 5V1 означает 5,1 В.

Менее понятный способ маркировки состоит из четырех цифр и буквы в конце. Если вы не опытный радиолюбитель, то без даташита никак не обойтись. Для примера расшифруем параметры опорного диода серии 1N5349B. Больше всего нас интересует первый столбец, в котором приведено номинальное напряжение 12 В. Второй столбец – номинальное значения ток – 100 мА.

Катод стабилитрона любого типа обозначается кольцом черного или синего цвета, которое наносится на корпус со стороны соответствующего вывода.

Маркировка SMD стабилитронов

Наибольшее распространение получили опорные диоды в стеклянном корпусе и в пластмассовом корпусе с тремя выводами. Маркировка SMD стабилитрона в стеклянном корпусе состоит из цветного кольца, цвет которого обозначает параметры данного полупроводникового прибора.

Если вам встретился SMD стабилитрон с тремя выводами, то следует знать, что один вывод – это «пустышка», то есть он не задействован и применяется лишь для надежной фиксации элемента на печатной плате после пайки. Анод и катод такого экземпляра проще всего определить с помощью мультиметра.

Мощность рассеивания стабилитрона

Мощность рассеивания стабилитрона Pст характеризует его способность не перегреваться выше определенной температуры на протяжении длительного времени. Чем выше значение Pст, тем больше тепла способен рассеять полупроводниковый прибор. Мощность рассеивания рассчитывается для самых неблагоприятных условий работы прибора, поэтому в ниже приведенную формулу подставляют максимально возможное в работе Uвх и наименьшие значения и :

Существует ряд стандартных номиналом по данному параметру: 0,3 Вт, 0,5 Вт, 1,3 Вт, 5 Вт и т.п. Чем больше Pст, тем больше габариты полупроводникового прибора.

Как проверить стабилитрон

Проверить стабилитрон на предмет исправности довольно просто и быстро можно с помощью простейшего мультиметра. Для этого мультиметр следует перевести в режим «прозвонка», как правило, обозначенный знаком диода. Затем, если положительным щупом мультиметра прикоснуться анода, а отрицательным – катода, то на дисплее измерительного прибора мы увидим некоторое значение падения напряжения на pn-переходе. Поскольку к полупроводниковому прибору приложено прямое напряжение (смотрите прямую ветвь вольт-амперной характеристики), то опорный диод откроется.

Теперь, если щупы мультиметра поменять местами, тем самым приложить к выводам полупроводникового прибора обратное напряжение (смотрите обратную ветвь ВАХ), то он окажется заперт и не будет проводить ток. На дисплее измерительного прибора отобразится единица, обозначающая бесконечно высокое сопротивление.

Если в обеих случаях мультиметр покажет единицу или будет звенеть, то стабилитрон непригоден.

“>

Как отличить стабилитрон от диода и узнать его Uстаб | Андрей Барышев. Страна ..советов

Статья рассчитана на тех, кто прекрасно знает, что стабилитро́н, или диод Зенера это полупроводниковый диод, работающий при обратном смещении в режиме пробоя. То есть он предназначен для стабилизации напряжения на одном, определённом уровне. Стабилитроны различаются значениями напряжения стабилизации и величиной максимально допустимого тока. В зависимости от параметров, стабилитроны могут иметь различные габариты и внешний вид.

Всё бы ничего, но некоторые стабилитроны внешне порой очень похожи на диоды:

То ли диоды, то ли стабилитроны...

Например, современные маломощные импортные в стеклянном корпусе выглядят как диоды типа 1N4148. Отличить их можно по маркировке: на диодах есть надпись «4148», на стабилитронах же обычно указано напряжение стабилизации, например «5,6V», «9,1V» и т. д.

Но размеры диодов и стабилитронов очень малы, как и соответствующие надписи на них. Не всегда и не все могут прочитать маркировку невооружённым глазом. Вооружить же глаз порой бывает нечем. В этом случае отличить одни от других в принципе довольно просто с помощью любого тестера/мультиметра. Прибор следует включить в режим прозвонки/проверки диодов. При подключении диода 1N4148 показания мультиметра будут порядка «700...900»(или меньше для диодов других типов), а при включении стабилитрона показания составят «1100...1200» или больше.

Цифры верны для мультиметра типа М-830. Для других типов мультиметров эти значения могут отличаться, например для DT9205A это будет, соответственно: «600...700»(диод) и «800...900»(стабилитрон). В любом случае сопротивление стабилитрона будет иметь большее значение.

А определить напряжение стабилизации стабилитрона довольно просто также с помощью тестера и любого блока питания, желательно с регулируемым выходным напряжением. Измерения проводятся по следующей простой схеме:

Рисунок автора. Не претендует на оригинальность :-))

Выходное напряжение блока питания должно быть заведомо больше предполагаемого напряжения стабилизации стабилитрона. Резистор R1 (100-500 Ом) ограничивает максимальный ток через стабилитрон и защищает его от пробоя при слишком высоком напряжении. При этом тестер покажет значение напряжения стабилизации, которое будет неизменно при изменении выходного напряжения блока питания в разумных пределах.

* Статья писалась в рамках посильной помощи начинающим радиолюбителям, для облегчения их жизни и просто общего развития :-))

Лайки и дизлайки принимаются в любых количествах, кому чего не жалко…

Как узнать на сколько вольт стабилитрон — MOREREMONTA

Предлагаемая схема служит для простого определения номинала напряжения стабилизации стабилитрона с помощью вольтметра, а также для определения его исправности.

Сейчас промышленностью выпускается невероятное количество различных электронных компонентов и зачастую при сборке радиоэлектронного изделия возникает множество затруднений по определению номинала компонента. Особенно в этом плане «отличилась» отечественная промышленность — в частности стабилитроны в стеклянном корпусе имеют, порой, очень похожую маркировку, отличить которую не представляется возможным. Хороший пример это стабилитроны КС211 и КС175 — иногда встречаются варианты маркировки, в которых оба выглядят как маленький выводной стеклянный диод с чёрной полосой. Их также можно спутать, например, со стабилитроном Д814. Так или иначе, запоминать цветовую маркировку стабилитронов не самая лучшая идея, учитывая насколько просто их можно проверить.

Для определения напряжения стабилизации понадобится простая схема:

Обычно диапазон рабочего тока маломощных стабилитронов лежит в пределах 1-10 мА, поэтому сопротивление резистора выбрано 2.2 кОм. Это оптимально для проверки маломощных стабилитронов. Для проверки мощных стабилитронов сопротивление возможно придётся уменьшить — для этого в схеме предусмотрена перемычка. Для проверки маломощных стабилитронов перемычку нужно ставить в верхнее положение, для проверки мощных — в нижнее.

Оптимальное напряжение питания — 25В.

Если стабилитрон подсоединён правильно — анодом к X1, катодом к X2, то вольтметр покажет его напряжение стабилизации, а если неправильно — какое-то очень малое напряжение около нуля. Если при одном подключении мультиметр показывает минимум напряжения, а при другом — максимальное, равное напряжению источника питания, значит испытуемый радиоэлемент либо простой диод, либо стабилитрон с напряжением стабилизации выше напряжения источника питания. Если вы уверены что это стабилитрон — нужно увеличить напряжение источника до предполагаемой величины и проверить ещё раз.

Если вольтметр показывает минимальное напряжение, либо напряжение питания при любом подключении — значит данный стабилитрон или диод неисправен.

Если напряжение стабилизации показывается при любом подключении — значит это двусторонний стабилитрон.

Аналогичным способом можно проверять исправность диодов и светодиодов, только полярность будет противоположная. Способ хорош тем, что позволяет узнать падение напряжения, что бывает очень важно. Проверяя светодиоды необходимо помнить, что некоторые светодиоды очень чувствительны к завышенному обратному напряжению, поэтому напряжение источника при их проверке желательно выставлять не выше 9В.

Многие люди сталкиваются с проблемой частого отключения электроэнергии, перегрузки сети и короткого замыкания, в результате действия которого ломается дорогая аппаратура в доме. В качестве решения проблемы осуществляется установка стабилизатора напряжения или стабилитрона. Что собой представляет устройство, каков принцип его работы, какова сфера его применения и как проверить стабилитрон? Об этом и другом далее.

Описание устройства

Стабилизатор напряжения считается коммутационным устройством, главное предназначение которого кроется в защите сети от большого количества электричества, образующегося из-за короткого замыкания и перегрузки. Данный аппарат включается и отключается от электроцепи. Оснащен магнитным видом расцепителя или электромагнитным. Главным его плюсом служит тот факт, что он позволяет защитить электрическую установку или трансформаторную подстанцию от перенапряжения, перегрузки сети и поломки в результате частого отключения сети.

Назначение проверки

Стабилизатор напряжения — аппарат, используемый в качестве вводного устройства. Его ставят перед счетчиком. Используется в сети с одной, двумя и тремя фазами. Может быть применен для одного электроприбора с мощностью более 6 киловатт. Трехполюсный может быть использован для оборудования более 9 киловатт.

Чаще всего его используют, чтобы защитить бытовые электрические или нагревательные приборы. Также он может быть использован, чтобы уберечь систему освещения, двигатель, трансформатор и электронные электроприборы промышленного масштаба.

Обратите внимание! Проверять стабилизатор напряжения нужно, чтобы он мог исправно работать и помогать пользователю защищать электрическую цепь от перенапряжения, короткого замыкания и прочих неприятностей. Делать это нужно обязательно, поскольку иногда сам стабилизатор может стать причиной поломки электроцепи и всего бытового оборудования.

Емкость стабилитрона

Как правило, информация о том, сколько вольт имеет стабилитрон, указана на корпусе самого аппарата. Также эти данные указываются в технической документации. В случае, если надписи и документации нет, есть третий вариант того, как узнать, на сколько вольт стабилитрон — поискать эту информацию в интернете. Старые модели можно отыскать в интернет-справочниках. Зарубежные модели имеют более простую маркировку, нежели российские аналоги. Все сведения отражаются на корпусе устройства под буквой V.

Проверка мультиметром

Перед тем как проверить стабилизатор напряжения мультиметром, стоит ознакомиться с инструкцией проверки классического диода на плате и схеме. Вначале нужно выставить переключатель на положение диодной проверки и соединить щупы с детальными контактами и кренком. Затем нажать на кнопку старта и начинать узнавать по индикатору определенный показатель.

Прямой вид подключения мультиметрового индикатора показывает, как протекает ток, а обратный — в каком состоянии находится проводниковый переход и кренка.

Обратите внимание! Проводное напряжение должно быть ниже, чем значение радиоэлементного срабатывания. В противном случае проверка не будет осуществлена. Он будет открыт одинаково в каждом направлении. Этот тест говорит об отсутствии пробитого элемента системы. Замерить подобные параметры не получится.

Стоит указать, что стабилитрон можно проветрить, не выпаивая светодиод из сети. Однако таким образом тестирование происходит не во всех радиоэлементных режимах. Аппарат всегда взаимосвязан с другими элементами цепи, поэтому проверить его на пробой, не выпаивая контакты, невозможно.

Для тестирования двухстороннего стабилитрона необходимо увеличение напряжения, изменение полярности и измерения токов и сравнение ВАХ исследуемой модели. Благодаря совокупности этих действий можно понять исправность диодов.

Стабилитрон — современный аппарат, который сегодня используют люди, чтобы защищать электрическую сеть от перенапряжения, скачков электроэнергии и короткого замыкания. Перед тем как его подсоединить к сети, стоит проверить его работоспособность и проверить технические параметры на соответствие сети. Эти данные указаны в технической документации. Проверить работоспособность стабилитрона можно с помощью мультиметра, руководствуясь соответствующей пошаговой инструкцией к измерительному тестеру.

Имея дома радиоэлектронную лабораторию, можно своими руками сделать самые различные приспособления для электрооборудования или сами приборы, что позволит значительно сэкономить на покупке техники. Важным элементом многих электрических схем приборов является стабилитрон.

Такой элемент (smd, смд) является необходимой частью многих электросхем. Благодаря обширной области применения, стабилитрон имеет различную маркировку. Маркировка, нанесенная на корпус такого диода, дает подробную, но зашифрованную, информацию о данном элементе. Наша сегодняшняя статья поможет вам разобраться в том, какая цветовая маркировка встречается на корпусе (стеклянном и нет) импортных стабилитронов.

Что представляет собой данный элемент электрических схем

Прежде чем приступить к рассмотрению вопроса о том, какая цветовая маркировка таких элементов существует, нужно разобраться, что это вообще такое.

Вольт-амперная характеристика стабилитрона

Стабилитрон представляет собой полупроводниковый диод, который предназначается для стабилизации в электросхеме постоянного напряжения на нагрузке. Наиболее часто такой диод используется для стабилизации напряжения в различных источниках питания. Данный диод (smd) имеет участок с обратной веткой вольт-амперной характеристики, которая наблюдается в области электрического пробоя.

Имея такую область, стабилитрон в ситуации изменения параметра тока, протекающего через диод от IСТ.МИН до IСТ.МАКС практически не наблюдается изменений показателя напряжения. Данный эффект применяется для стабилизации напряжения. В ситуации, когда к смд подключена параллельно нагрузка RH, тогда напряжение диода будет оставаться постоянным, причем в указанных пределах изменения тока, текущего через стабилитрон.

Обратите внимание! Стабилитрон (smd) способен стабилизировать напряжение выше 3,3 В.

Кроме смд существуют еще и стабистроны, которые включаются при прямом включении. Они применяются в ситуации, когда есть необходимость стабилизировать напряжение в определенном диапазоне. Обычный диод можно использовать тогда, когда нужно стабилизировать напряжение в диапазоне от 0,3 до 0,5 В. Область их прямого смещения наблюдается при падении напряжения до 0,7 – 2v. При этом оно практически не зависит от силы тока. Стабисторы в своей работе применяют прямую ветвь вольт-амперной характеристики.
Их также следует включать при прямом подключении. Хотя это будет не самое лучшее решение, поскольку стабилитрон в такой ситуации будет все же более эффективен.
Стабисторы, как и smd, производятся зачастую из кремния.
Стабилитроны маркируют по их основным характеристикам. Эта маркировка имеет следующий вид:

  • UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
  • ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
  • IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
  • IСТ.МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
  • IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.

Такая маркировка важна при выборе элемента под определенную электросхему.

Обозначения работы элемента электросхемы

Схематическое обозначение стабилитрона

Поскольку стабилитрон представляет собой специальный диод, то его обозначение не отличается от них. Схематически smd обозначается следующим образом:

Стабилитрон, как и диод, имеет в своем составе катодную и анодную часть. Из-за этого имеется прямое и обратное включение данного элемента.

На первый взгляд, включение такой диод имеет неправильное, ведь он должен подключаться «наоборот». В ситуации подачи на смд обратного напряжения наблюдается явление «пробоя». В результате чего напряжение между его выводами остается неизменным. Поэтому он должен быть последовательно подключен к резистору с целью ограничения проходящего через него тока, что будет обеспечивать падение «лишнего» напряжения от выпрямителя.

Обратите внимание! Каждый диод, предназначенный для стабилизации напряжения, обладает своим напряжением «пробоя» (стабилизации), а также имеет свой рабочий ток.

Из-за того, что каждый стабилитрон обладает такими характеристиками, для него можно рассчитать номинал резистора, который будет подключаться с ним последовательно. У импортных стабилитронов их напряжение стабилизации представлено в виде маркировки, нанесенной на корпусе (стеклянном или нет). Обозначение такого диода smd всегда начинается с BZY… или BZX…, а их напряжение пробоя (стабилизации) имеет маркировку V. Например, обозначение 3V9 расшифровывается как 3.9 вольта.

Обратите внимание! Минимальное напряжение для стабилизации у таких элементов составляет 2 В.

Принцип функционирования стабилизационных диодов

Несмотря на то, что смд похож на диод, он по сути является иным элементом электросхемы. Конечно, он может выполнять функцию выпрямителя, но обычно используется для стабилизации напряжения. Данный элемент способен поддерживать в цепи постоянного тока постоянное напряжение. Этот его принцип работы применяется в питании различного радиотехнического оборудования.

Стабилитрон и диод

Внешне смд очень похож на стандартный полупроводник. Схожесть сохраняется и в конструкционных особенностях. Но при обозначении такого радиотехнического элемента, в отличие от диода, на схеме ставится буква Г.
Если не вникать в математические расчеты и физические явления, то принцип функционирования smd будет достаточно понятным.

Обратите внимание! При включении такого smd диода нужно соблюдать обратную полярность. Это означает, что подключение проводится анодом к минусу.

Проходя через этот элемент, небольшое напряжение цепи провоцирует сильный ток. При увеличении обратного напряжения ток так же растет, только в этом случае его рост будет наблюдаться слабо. Доходя до отметки, она может быть любой. Все зависит от типа устройства. При достижении отметки происходит «пробой». После случившегося «пробоя» через smd начинает течь обратный ток большого значения. Именно в этот момент и начинается работа данного элемента до времени превышения его допустимого предела.

Как отличить стабилизационный диод от обычного полупроводника

Очень часто люди задаются вопросом, как можно отличить стабилитрон от стандартного полупроводника, ведь, как мы выяснили раньше, оба этих элемента имеют практически идентичное обозначение на электросхеме и могут выполнять схожие функции.
Самым простым способом отличить стабилизационный полупроводник от обычного является использование схемы приставки к мультиметру. С его помощью можно не только отличить оба элемента друг от друга, но и выявить напряжение стабилизации, которое характерно для данного смд (если оно, конечно, не превышает 35В).
Схема приставки мультиметра является DC-DC преобразователем, в которой между входом и выходом имеется гальваническая развязка. Эта схема имеет следующий вид:

Схема приставки мультиметра

В ней генератор с широтно-импульсной модуляцией выполняется на специальной микросхеме МС34063, а для создания гальванической развязки между измерительной частью схемы и источником питания контрольное напряжение следует снимать с первичной обмотки трансформатора. Для этой цели имеется выпрямитель на VD2. При этом величина для выходного напряжения или тока стабилизации устанавливается путем подбора резистора R3. На конденсаторе С4 происходит выделение напряжения примерно в 40В.
При этом проверяемый смд VDX и стабилизатор для тока А2 будут формировать параметрический стабилизатор. Мультиметр, который подключили к выводам Х1 и Х2, будет измерять на данном стабилитроне напряжение.
При подключении катода к «-«, а анода к «+» диода, а также к несимметричному смд мультиметра, последний покажет незначительное напряжение. Если подключать в обратной полярности (как на схеме), то в ситуации с обычным полупроводником прибор будет регистрировать напряжение около 40В.

Обратите внимание! Для симметричного смд напряжение пробоя будет появляться при наличии любой полярности подключения.

Здесь трансформатор Т1 будет намотан на торообразном ферритовом сердечнике с внешним диаметром в 23 мм. Такая обмотка 1 будет содержать 20 витков, а вторая обмотка — 35 витков провода ПЭВ 0,43. При этом важно при намотке укладывать виток к витку. Следует помнить, что первичная обмотка идет на одной части кольца, а вторая – на другой.
Проводя настройку прибора, подключите резистор вместо smd VDX. Этот резистор должен иметь номинал 10 кОм. А сопротивление R3 нужно подбирать для того, чтобы добиться напряжения в 40В на конденсаторе С4
Вот так можно выяснить, стабилитрон у вас или обычный диод.

Подробно о цветовой маркировке стабилизирующего диода

Любой диод (стабилитрон и т.д.) на своем корпусе содержит специальную маркировку, которая отражает то, какой материал использовался для изготовления каждого конкретного полупроводника. Такая маркировка может иметь следующий вид:

Кроме этого маркировка отражает электрические свойства и назначение прибора. Обычно за это отвечает цифра. Буква, в свою очередь, отражает соответствующую разновидность устройства. Кроме этого маркировка содержит дату изготовления и условное обозначение изделия.
Смд интегрального типа часто содержат полную маркировку. В такой ситуации на корпусе изделия имеется условный код, который обозначает тип микросхемы. Пример расшифровки нанесенной на корпус кодовой маркировки для микросхем приведен на рисунке:

Пример маркировки микросхем

Кроме этого имеется еще и цветовая маркировка. Она существует в нескольких вариантах, но наиболее часто используется японская маркировка (JIS-C-7012). Обозначения цветовой маркировки приведены в следующей таблице.

Цветовая маркировка стабилитрона

  • первая полоска обозначает тип устройства;
  • вторая – полупроводник;
  • третья – что это за прибор, а также, какая у него проводимость;
  • четвертая — номер разработки;
  • пятая — модификация устройства.

Нужно отметить, что четвертая и пятая полоски не очень важны для выбора изделия.

Заключение

Как видим, существует много разных маркировок и обозначений для стабилитрона, о которых нужно помнить при его выборе для домашней лаборатории и изготовления своими руками различных электротехнических приборов. Если хорошо владеть этим вопросом, то это залог правильного выбора.

Как отличить диод от стабилитрона мультиметром

Определение пригодности радиодеталей – основная процедура, проводимая при ремонте или обслуживании радиоэлектронной аппаратуры. И если с пассивными элементами все более или менее понятно, то активные требуют специальных подходов. Проверить сопротивление резистора или целостность катушки индуктивности не составляет труда.

С активными компонентами дело обстоит немного сложнее. Необходимо отдельно разобраться в том, как проверить диод мультиметром своими руками, учитывая, что это простейший и наиболее часто встречающийся полупроводниковый элемент электронных схем.

Виды диодов и их предназначение

Вкратце можно сказать, что диод представляет собой полупроводниковый компонент электронной схемы, предназначенный для однонаправленного пропускания тока. Другими словами, прибор пропускает ток в одном направлении, запирая его течение в обратном, образуя своеобразный электрический вентиль.

На принципиальных схемах диод обозначается в виде стрелки-указателя, на конце которой изображена черта, означающая запирание. Стрелка указывает направление течения тока.

Нужно помнить, что в теоретической физике ток образуют позитивно заряженные частицы. Поэтому для открытия p-n перехода положительный потенциал прикладывают к началу стрелки, а отрицательный к ее концу. При таких условиях через прибор потечет прямой ток.

Рассмотрим наиболее распространенные типы диодов, учитывая, что интерес в плане проверки представляют лишь некоторые, а именно:

  • обычные диоды, созданные на основе p-n перехода;
  • с барьером Шоттки, чаще называемые просто диоды Шоттки;
  • стабилитрон, служащий для стабилизации потенциала и другие виды.

Существует еще множество типов диодов – варикапы, светодиоды или фотодиоды, например. Но ввиду сходности проверки работоспособности или малой распространенности эти устройства здесь не рассматриваются.

Определение типа элемента

Хорошо если размер корпуса позволяет нанести на нем хоть сколько-нибудь понятную маркировку. Но чаще всего диоды настолько малы, что их трудно маркировать даже цветом. В этом случае отличить диод от стабилитрона, например, не представляется возможным, ведь они как близнецы-братья.

В подобных ситуациях поможет лишь принципиальная схема аппарата, из которого извлечен элемент. В соответствии с ней можно определить тип компонента и его марку.

Если же отсутствует эта информация, можно попробовать поискать принципиальную схему ремонтируемого аппарата в интернете или сделать фотоснимок элемента и также обратиться в Сеть и провести поиск по изображению.

Проверка диодов мультиметром или другим тестером должна проводиться только после определения их типа и марки, потому что разные виды тестируются по-разному.

Применение тестера

Простейшим, но от этого ничуть не менее эффективным, прибором для тестирования элементов электронных схем, полупроводниковых диодов, в том числе, является тестер радиодеталей.

Более того, этот инструмент наиболее распространен в среде радиомастеров по причине неприхотливости, малых массогабаритных параметров и возможности измерения практически любых характеристик радиоэлементов и цепей, важных при ремонте.

Считается, что цифровые мультиметры, благодаря своей точности и удобству в эксплуатации, постепенно вытесняют аналоговые. Однако не стоит грешить на точность старенькой «цешки».

В ее состав уже входят микросхемы, а мостовые резисторы имеют погрешность 1-2% (это очень высокая точность даже для интегральных микросхем). Поэтому, чтобы проверить исправность диода или транзистора нет необходимости покупать новый мультиметр, при наличии аналогового.

Цифровая индикация прижилась из-за отсутствия механических узлов в мультиметре. Это повысило его удароустойчивость и срок эксплуатации.

Проверка диодов упростилась и с появлением звукового сигнала, позволяющего даже не обращать внимания на дисплей. В большинстве мультиметров существует специальный режим, позволяющий в прямом и переносном смысле прозвонить диод. Он отмечен на корпусе соответствующим знаком.

Достаточно вставить черный штекер в разъем COM, а красный в разъем измерения сопротивления (Ω), установить переключатель на режиме прозвонки диодов, и можно начинать проверку.

Методика проверки

Проверка диодов мультиметром заключается в выяснении работоспособности их p-n перехода. Вообще, в радиоэлектронике бывают лишь две неисправности. Первая представляет собой разрыв цепи (перегорание), когда ток не течет ни в одном из направлений. Вторая же вызвана коротким замыканием (пробой) электродов, что превращает компонент в кусок обычного провода.

Методика тестирования предельно проста. При соединении анода с плюсовым щупом мультиметра, а катода с минусовым, p-n переход должен быть открыт, следовательно, его сопротивление близко к нулю.

Цифровые измерители должны подать характерный сигнал. При обратном подключении p-n переход обязан быть заперт, о чем должно свидетельствовать бесконечное (в теории) его сопротивление.

На дисплее цифрового тестера индицируется цифра 1. Так звонится рабочий диод. Если же ток проходит, вне зависимости от полярности подключения, налицо короткое замыкание. В случае когда прибор не звонится ни в ту ни в другую сторону имеет место разрыв.

Нередко можно услышать вопрос о том, как проверить диод Шоттки. Действительно, эти компоненты принципиально отличаются от прочих.

Дело в том, что p-n переход даже в открытом состоянии имеет сопротивление, хотя и небольшое. Это, в свою очередь, вызывает потери энергии, рассеиваемые в виде тепла.

Для сокращения последних один из полупроводниковых электродов диода был заменен металлом. И хотя ток потерь в этом случае немного увеличивается, но в открытом состоянии сопротивление перехода очень низко, что обуславливает экономичность прибора.

В остальном проверка диода Шоттки с использованием мультиметра ничем не отличается от тестирования обычного p-n перехода.

Стабилитроны

Особняком стоит вопрос о проверке стабилитронов. Проверять их по описанной выше методике нет смысла, разве что можно убедиться в целостности p-n перехода. В отличие от обычного выпрямительного диода, стабилитрон использует обратную ветвь вольтамперной характеристики (ВАХ). Поэтому для исследования стабилизирующих свойств рабочую точку нужно сместить именно на этот участок графика.

Для этого используется простенькая схема из источника питания и токоограничительного резистора. В этом случае мультиметром измеряется не сопротивление перехода, а напряжение, при плавном повышении питающего потенциала.

Стабилитрон считается рабочим, если при повышении напряжения питания разница потенциалов на его электродах остается постоянной и равной заявленной в документации на прибор.

Без выпаивания

Отдельно нужно рассмотреть вопрос о том, можно ли проводить тестирование мультиметром непосредственно на плате, не выпаивая из нее элемент.

Здесь все зависит от сложности схемы и квалификации мастера. Смонтированное на плате изделие может звониться через обмотки трансформатора, резистивные элементы, сгоревший конденсатор или что-то еще. Поэтому получить более или менее адекватные показатели чаще всего не удается.

Разумеется, если мастер читает принципиальную схему как открытую книгу или «набил руку» на подобных аппаратах, он может оценить работоспособность прибора. Существуют даже методики проверок без демонтажа для автомобильного питания, например.

Но лучше все же выпаивать элемент из схемы. К тому же достаточно «повесить в воздух» только одну ножку изделия, что занимает 2-3 секунды. А после тестирования мультиметром за тот же промежуток времени диод возвращается в первоначальное положение на плате.

Стабилитрон относится к одному из применяемых радиоэлектронных элементов. Каждый более-менее качественный блок питания содержит узел стабилизации напряжения, которое может изменяться при изменении сопротивления нагрузки либо при отклонении входного напряжения от номинального значения.

Стабилизация напряжения выполняется главным образом с целью обеспечения нормального режима работы остальных радиоэлементов устройства, например микросхем, транзисторов, микроконтроллеров и т.п.

Стабилитроны широко используются в маломощных блоках питания либо в отдельных его узлах, мощность которых редко превышает десятки ватт.

Главное преимущество стабилитронов – их малая стоимость и габариты, поэтому они до сих пор не могут вытисниться интегральными стабилизаторами напряжения типа LM7805 или 78L05 и т.п.

Стабилитрон очень похож на диод, поскольку его полупроводниковый кристалл помещен в аналогичный корпус.

Условное графическое обозначение стабилитрона на чертежах электрических схем также похоже на обозначение диода, только со стороны катода добавлена короткая горизонтальная черточка, направленная в сторону анода.

Принцип работы стабилитрона

Рассмотрим принцип работы стабилитрона на примере схемы его включения и вольт-амперной характеристике. Для выполнения своей основной функции стабилитрон VD соединяется последовательно с резистором Rб и вместе они подключаются к источнику входного нестабилизированного напряжения Uвх. Уже стабилизированное выходное напряжение Uвых снимается только с выводов 2, 3 VD. Поэтому нагрузка Rн подключается к соответствующим точкам 2 и 3. Как видно из схемы, VD и Rб образуют делитель напряжения. Только сопротивление стабилитрон имеет не постоянно значение и называется динамическим, поскольку зависит от величины электрического тока, протекающего через полупроводниковый прибор.

Величина напряжения Uвх, подаваемого на стабилитрон с резисторов должна быть выше на минимум на пару вольт выходного напряжения Uвых, в противном случае полупроводниковый прибор VD не откроется и не сможет выполнять свою основную функцию.

Допустим, в какой-то произвольный момент времени на выходах 1 и 3 значение Uвх начало возрастать. В схеме начнут протекать следующие процессы. С ростом напряжения согласно закону Ома начнет возрастать ток, назовем его входным током Iвх. С увеличением ток возрастет падение напряжения на резисторе Rб, а на VD она останется неизменным (это будет пояснено далее на характеристике), поэтому и Uвых останется на прежнем уровне. Следовательно, прирост входного напряжения упадет или погасится на резисторе Rб. Поэтому Rб называют гасящим или балластным.

Теперь, допустим, изменилась нагрузка, например, снизилось сопротивление Rн, соответственно возрастет и ток Iн. В этом случае снизится ток, протекающий стабилитрон Iст, а Iвх останется практически без изменений.

Вольт-амперная характеристика стабилитрона

Вольт-амперная характеристика (ВАХ) стабилитрона аналогично ВАХ диода и имеет две ветви: прямую и обратную. Прямая ветвь является рабочей для диода, а обратная ветвь характеризует работу стабилитрона, поэтому он включается в электрическую цепь в обратном направлении (катодом к плюсу, а анодом к минусу) по сравнению с диодом. Поэтому стабилитрон называю опорным диодом, а источник питания с данным полупроводниковым элементом называют опорным источником напряжения. Такой терминологий будем пользоваться и мы.

На обратной ветви вольт-амперной характеристик опорного диода выделим две характерные точки 1 и 3. Точка 1 отвечает минимальному значению тока стабилизации, который находится в пределах единиц миллиампер. Если ток, протекающий через стабилитрон, будет ниже точки 1, то он не сможет выполнять свои функции (не откроется). В случае превышения тока выше точки 3 опорный диод перегреется и выйдет из строя. Поэтому оптимальной точкой в большинстве случае будет точка посредине обратной ветви ВАХ, то есть точка 2. Тогда при изменении тока в широких пределах (смотрите ось Y) точка 2 будет изменять свое положение, перемещаясь вверх или вниз по обратной ветви, а напряжение будет изменяться незначительно (смотрите ось X).

Встречное, параллельное, последовательное соединение стабилитронов

Для повышения напряжения стабилизации можно последовательно соединять два и более стабилитрона. Например на нагрузке нужно получить 17 В, тогда, в случае отсутствия нужного номинала, применяют опорные диоды на 5,1 В и на 12 В.

Параллельное соединение применяется с целью повышения тока и мощности.

Также стабилитроны находят применение для стабилизации переменного напряжения. В этом случае они соединяются последовательно и встречно.

В один полупериод переменного напряжения работает один стабилитрон, а второй работает как обычный диод. Во второй полупериод полупроводниковые элементы выполняют противоположные функции. Однако в таком случае форма выходного напряжения будет отличается от входного и выглядит как трапеция. За счет того, что опорный диод будет отсекать напряжение, превышающее уровень стабилизации, верхушки синусоиды будут срезаться.

Маркировка стабилитронов

Маркировка наносится на корпус стабилитрона в виде цифр и букв (или буквы). Различают принципиально два разных типа маркировки. Стабилитрон в стеклянном корпусе имеет привычную для нас маркировку, непосредственно обозначающую номинальное напряжение стабилизации. Цифры могут быть разделены буквой V, выполняющую роль десятичной точки. Например, 5V1 означает 5,1 В.

Менее понятный способ маркировки состоит из четырех цифр и буквы в конце. Если вы не опытный радиолюбитель, то без даташита никак не обойтись. Для примера расшифруем параметры опорного диода серии 1N5349B. Больше всего нас интересует первый столбец, в котором приведено номинальное напряжение 12 В. Второй столбец – номинальное значения ток – 100 мА.

Катод стабилитрона любого типа обозначается кольцом черного или синего цвета, которое наносится на корпус со стороны соответствующего вывода.

Маркировка SMD стабилитронов

Наибольшее распространение получили опорные диоды в стеклянном корпусе и в пластмассовом корпусе с тремя выводами. Маркировка SMD стабилитрона в стеклянном корпусе состоит из цветного кольца, цвет которого обозначает параметры данного полупроводникового прибора.

Если вам встретился SMD стабилитрон с тремя выводами, то следует знать, что один вывод – это «пустышка», то есть он не задействован и применяется лишь для надежной фиксации элемента на печатной плате после пайки. Анод и катод такого экземпляра проще всего определить с помощью мультиметра.

Мощность рассеивания стабилитрона

Мощность рассеивания стабилитрона Pст характеризует его способность не перегреваться выше определенной температуры на протяжении длительного времени. Чем выше значение Pст, тем больше тепла способен рассеять полупроводниковый прибор. Мощность рассеивания рассчитывается для самых неблагоприятных условий работы прибора, поэтому в ниже приведенную формулу подставляют максимально возможное в работе Uвх и наименьшие значения и :

Существует ряд стандартных номиналом по данному параметру: 0,3 Вт, 0,5 Вт, 1,3 Вт, 5 Вт и т.п. Чем больше Pст, тем больше габариты полупроводникового прибора.

Как проверить стабилитрон

Проверить стабилитрон на предмет исправности довольно просто и быстро можно с помощью простейшего мультиметра. Для этого мультиметр следует перевести в режим «прозвонка», как правило, обозначенный знаком диода. Затем, если положительным щупом мультиметра прикоснуться анода, а отрицательным – катода, то на дисплее измерительного прибора мы увидим некоторое значение падения напряжения на pn-переходе. Поскольку к полупроводниковому прибору приложено прямое напряжение (смотрите прямую ветвь вольт-амперной характеристики), то опорный диод откроется.

Теперь, если щупы мультиметра поменять местами, тем самым приложить к выводам полупроводникового прибора обратное напряжение (смотрите обратную ветвь ВАХ), то он окажется заперт и не будет проводить ток. На дисплее измерительного прибора отобразится единица, обозначающая бесконечно высокое сопротивление.

Если в обеих случаях мулитиметр покажет единицу или будет звенеть, то стабилитрон непригоден.

Предлагаемая схема служит для простого определения номинала напряжения стабилизации стабилитрона с помощью вольтметра, а также для определения его исправности.

Сейчас промышленностью выпускается невероятное количество различных электронных компонентов и зачастую при сборке радиоэлектронного изделия возникает множество затруднений по определению номинала компонента. Особенно в этом плане «отличилась» отечественная промышленность – в частности стабилитроны в стеклянном корпусе имеют, порой, очень похожую маркировку, отличить которую не представляется возможным. Хороший пример это стабилитроны КС211 и КС175 – иногда встречаются варианты маркировки, в которых оба выглядят как маленький выводной стеклянный диод с чёрной полосой. Их также можно спутать, например, со стабилитроном Д814. Так или иначе, запоминать цветовую маркировку стабилитронов не самая лучшая идея, учитывая насколько просто их можно проверить.

Для определения напряжения стабилизации понадобится простая схема:

Обычно диапазон рабочего тока маломощных стабилитронов лежит в пределах 1-10 мА, поэтому сопротивление резистора выбрано 2.2 кОм. Это оптимально для проверки маломощных стабилитронов. Для проверки мощных стабилитронов сопротивление возможно придётся уменьшить – для этого в схеме предусмотрена перемычка. Для проверки маломощных стабилитронов перемычку нужно ставить в верхнее положение, для проверки мощных – в нижнее.

Оптимальное напряжение питания – 25В.

Если стабилитрон подсоединён правильно – анодом к X1, катодом к X2, то вольтметр покажет его напряжение стабилизации, а если неправильно – какое-то очень малое напряжение около нуля. Если при одном подключении мультиметр показывает минимум напряжения, а при другом – максимальное, равное напряжению источника питания, значит испытуемый радиоэлемент либо простой диод, либо стабилитрон с напряжением стабилизации выше напряжения источника питания. Если вы уверены что это стабилитрон – нужно увеличить напряжение источника до предполагаемой величины и проверить ещё раз.

Если вольтметр показывает минимальное напряжение, либо напряжение питания при любом подключении – значит данный стабилитрон или диод неисправен.

Если напряжение стабилизации показывается при любом подключении – значит это двусторонний стабилитрон.

Аналогичным способом можно проверять исправность диодов и светодиодов, только полярность будет противоположная. Способ хорош тем, что позволяет узнать падение напряжения, что бывает очень важно. Проверяя светодиоды необходимо помнить, что некоторые светодиоды очень чувствительны к завышенному обратному напряжению, поэтому напряжение источника при их проверке желательно выставлять не выше 9В.

Расшифровка smd транзисторов онлайн. Маркировка SMD-резисторов

Сегодня мы поговорим о
SMD компонентах , которые появились благодаря прогрессу в области радиоэлектронике и немного затронем такой радиоэлемент, как .
Surface Mounted Device или SMD переводится так – устройства поверхностного монтажа, т.е. вид радиокомпонентов, которые впаиваются со стороны дорожек и контактных площадок сразу на плату.

В современной электронике сложно найти схему, в которой бы не применялись
smd компоненты . По параметрам большинство smd деталей ничем не отличаются от обычных, кроме размера и веса. Благодаря своей компактности появилась возможность создавать сложные электронные устройства малых размеров, ну например сотовый телефон.

Удобство такого транзистора заключается не только в его размере, но и то, что в большинстве случаев цоколёвка таких элементов одинакова.

Ниже показана конструкция этих планарных транзисторов

Как и у обычных, у планарных транзисторов так же имеется множество видов: полевые, составные (дарлингтон), IGBT (биполярные, с изолированным затвором), биполярные.

Имея дома радиоэлектронную лабораторию, можно своими руками сделать самые различные приспособления для электрооборудования или сами приборы, что позволит значительно сэкономить на покупке техники. Важным элементом многих электрических схем приборов является стабилитрон.

Такой элемент (smd, смд) является необходимой частью многих электросхем. Благодаря обширной области применения, стабилитрон имеет различную маркировку. Маркировка, нанесенная на корпус такого диода, дает подробную, но зашифрованную, информацию о данном элементе. Наша сегодняшняя статья поможет вам разобраться в том, какая цветовая маркировка встречается на корпусе (стеклянном и нет) импортных стабилитронов.

Что представляет собой данный элемент электрических схем

Прежде чем приступить к рассмотрению вопроса о том, какая цветовая маркировка таких элементов существует, нужно разобраться, что это вообще такое.

Вольт-амперная характеристика стабилитрона

Стабилитрон представляет собой полупроводниковый диод, который предназначается для стабилизации в электросхеме постоянного напряжения на нагрузке. Наиболее часто такой диод используется для стабилизации напряжения в различных источниках питания. Данный диод (smd) имеет участок с обратной веткой вольт-амперной характеристики, которая наблюдается в области электрического пробоя.

Имея такую область, стабилитрон в ситуации изменения параметра тока, протекающего через диод от IСТ.МИН до IСТ.МАКС практически не наблюдается изменений показателя напряжения. Данный эффект применяется для стабилизации напряжения. В ситуации, когда к смд подключена параллельно нагрузка RH, тогда напряжение диода будет оставаться постоянным, причем в указанных пределах изменения тока, текущего через стабилитрон.

Обратите внимание! Стабилитрон (smd) способен стабилизировать напряжение выше 3,3 В.

Кроме смд существуют еще и стабистроны, которые включаются при прямом включении. Они применяются в ситуации, когда есть необходимость стабилизировать напряжение в определенном диапазоне. Обычный диод можно использовать тогда, когда нужно стабилизировать напряжение в диапазоне от 0,3 до 0,5 В. Область их прямого смещения наблюдается при падении напряжения до 0,7 – 2v. При этом оно практически не зависит от силы тока. Стабисторы в своей работе применяют прямую ветвь вольт-амперной характеристики.
Их также следует включать при прямом подключении. Хотя это будет не самое лучшее решение, поскольку стабилитрон в такой ситуации будет все же более эффективен.
Стабисторы, как и smd, производятся зачастую из кремния.
Стабилитроны маркируют по их основным характеристикам. Эта маркировка имеет следующий вид:

  • UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
  • ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
  • IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
  • IСТ.МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
  • IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.

Такая маркировка важна при выборе элемента под определенную электросхему.

Обозначения работы элемента электросхемы

Схематическое обозначение стабилитрона

Поскольку стабилитрон представляет собой специальный диод, то его обозначение не отличается от них. Схематически smd обозначается следующим образом:

Стабилитрон, как и диод, имеет в своем составе катодную и анодную часть. Из-за этого имеется прямое и обратное включение данного элемента.

Включение стабилитрона

На первый взгляд, включение такой диод имеет неправильное, ведь он должен подключаться «наоборот». В ситуации подачи на смд обратного напряжения наблюдается явление «пробоя». В результате чего напряжение между его выводами остается неизменным. Поэтому он должен быть последовательно подключен к резистору с целью ограничения проходящего через него тока, что будет обеспечивать падение «лишнего» напряжения от выпрямителя.

Обратите внимание! Каждый диод, предназначенный для стабилизации напряжения, обладает своим напряжением «пробоя» (стабилизации), а также имеет свой рабочий ток.

Из-за того, что каждый стабилитрон обладает такими характеристиками, для него можно рассчитать номинал резистора, который будет подключаться с ним последовательно. У импортных стабилитронов их напряжение стабилизации представлено в виде маркировки, нанесенной на корпусе (стеклянном или нет). Обозначение такого диода smd всегда начинается с BZY… или BZX…, а их напряжение пробоя (стабилизации) имеет маркировку V. Например, обозначение 3V9 расшифровывается как 3.9 вольта.

Обратите внимание! Минимальное напряжение для стабилизации у таких элементов составляет 2 В.

Принцип функционирования стабилизационных диодов

Несмотря на то, что смд похож на диод, он по сути является иным элементом электросхемы. Конечно, он может выполнять функцию выпрямителя, но обычно используется для стабилизации напряжения. Данный элемент способен поддерживать в цепи постоянного тока постоянное напряжение. Этот его принцип работы применяется в питании различного радиотехнического оборудования.

Внешне смд очень похож на стандартный полупроводник. Схожесть сохраняется и в конструкционных особенностях. Но при обозначении такого радиотехнического элемента, в отличие от диода, на схеме ставится буква Г.
Если не вникать в математические расчеты и физические явления, то принцип функционирования smd будет достаточно понятным.

Обратите внимание! При включении такого smd диода нужно соблюдать обратную полярность. Это означает, что подключение проводится анодом к минусу.

Проходя через этот элемент, небольшое напряжение цепи провоцирует сильный ток. При увеличении обратного напряжения ток так же растет, только в этом случае его рост будет наблюдаться слабо. Доходя до отметки, она может быть любой. Все зависит от типа устройства. При достижении отметки происходит «пробой». После случившегося «пробоя» через smd начинает течь обратный ток большого значения. Именно в этот момент и начинается работа данного элемента до времени превышения его допустимого предела.

Как отличить стабилизационный диод от обычного полупроводника

Очень часто люди задаются вопросом, как можно отличить стабилитрон от стандартного полупроводника, ведь, как мы выяснили раньше, оба этих элемента имеют практически идентичное обозначение на электросхеме и могут выполнять схожие функции.
Самым простым способом отличить стабилизационный полупроводник от обычного является использование схемы приставки к мультиметру. С его помощью можно не только отличить оба элемента друг от друга, но и выявить напряжение стабилизации, которое характерно для данного смд (если оно, конечно, не превышает 35В).
Схема приставки мультиметра является DC-DC преобразователем, в которой между входом и выходом имеется гальваническая развязка. Эта схема имеет следующий вид:

Схема приставки мультиметра

В ней генератор с широтно-импульсной модуляцией выполняется на специальной микросхеме МС34063, а для создания гальванической развязки между измерительной частью схемы и источником питания контрольное напряжение следует снимать с первичной обмотки трансформатора. Для этой цели имеется выпрямитель на VD2. При этом величина для выходного напряжения или тока стабилизации устанавливается путем подбора резистора R3. На конденсаторе С4 происходит выделение напряжения примерно в 40В.
При этом проверяемый смд VDX и стабилизатор для тока А2 будут формировать параметрический стабилизатор. Мультиметр, который подключили к выводам Х1 и Х2, будет измерять на данном стабилитроне напряжение.
При подключении катода к «-«, а анода к «+» диода, а также к несимметричному смд мультиметра, последний покажет незначительное напряжение. Если подключать в обратной полярности (как на схеме), то в ситуации с обычным полупроводником прибор будет регистрировать напряжение около 40В.

Обратите внимание! Для симметричного смд напряжение пробоя будет появляться при наличии любой полярности подключения.

Здесь трансформатор Т1 будет намотан на торообразном ферритовом сердечнике с внешним диаметром в 23 мм. Такая обмотка 1 будет содержать 20 витков, а вторая обмотка — 35 витков провода ПЭВ 0,43. При этом важно при намотке укладывать виток к витку. Следует помнить, что первичная обмотка идет на одной части кольца, а вторая – на другой.
Проводя настройку прибора, подключите резистор вместо smd VDX. Этот резистор должен иметь номинал 10 кОм. А сопротивление R3 нужно подбирать для того, чтобы добиться напряжения в 40В на конденсаторе С4
Вот так можно выяснить, стабилитрон у вас или обычный диод.

Подробно о цветовой маркировке стабилизирующего диода

Любой диод (стабилитрон и т.д.) на своем корпусе содержит специальную маркировку, которая отражает то, какой материал использовался для изготовления каждого конкретного полупроводника. Такая маркировка может иметь следующий вид:

  • буква или цифра;
  • буква.

Кроме этого маркировка отражает электрические свойства и назначение прибора. Обычно за это отвечает цифра. Буква, в свою очередь, отражает соответствующую разновидность устройства. Кроме этого маркировка содержит дату изготовления и условное обозначение изделия.
Смд интегрального типа часто содержат полную маркировку. В такой ситуации на корпусе изделия имеется условный код, который обозначает тип микросхемы. Пример расшифровки нанесенной на корпус кодовой маркировки для микросхем приведен на рисунке:

Пример маркировки микросхем

Кроме этого имеется еще и цветовая маркировка. Она существует в нескольких вариантах, но наиболее часто используется японская маркировка (JIS-C-7012). Обозначения цветовой маркировки приведены в следующей таблице.

Цветовая маркировка стабилитрона

  • первая полоска обозначает тип устройства;
  • вторая – полупроводник;
  • третья – что это за прибор, а также, какая у него проводимость;
  • четвертая — номер разработки;
  • пятая — модификация устройства.

Нужно отметить, что четвертая и пятая полоски не очень важны для выбора изделия.

Заключение

Как видим, существует много разных маркировок и обозначений для стабилитрона, о которых нужно помнить при его выборе для домашней лаборатории и изготовления своими руками различных электротехнических приборов. Если хорошо владеть этим вопросом, то это залог правильного выбора.


Правильно выбираем автономные датчики для движения с сиреной

В радиолюбительском деле широкое практическое применение получили не только обычные радиокомпоненты с выводами, но и очень маленькие с непонятными надписями радиоэлементы. Их называют "SMD", т.е "радио детали поверхностного монтажа". В маркировке SMD компонентов и должен помочь разобраться этот справочный материал.

все компоненты СМД монтажа можно условно разбить на несколько групп по размеру корпуса и количеству выводов:

выводы/размер Очень-очень маленькие Очень маленькие Маленькие Средние
2 вывода SOD962 (DSN0603-2) , WLCSP2*, SOD882 (DFN1106-2) , SOD882D (DFN1106D-2) , SOD523, SOD1608 (DFN1608D-2) SOD323, SOD328 SOD123F, SOD123W SOD128
3 вывода SOT883B (DFN1006B-3) , SOT883, SOT663, SOT416 SOT323, SOT1061 (DFN2020-3) SOT23 SOT89, DPAK (TO-252) , D2PAK (TO-263) , D3PAK (TO-268)
4-5 выводов WLCSP4*, SOT1194, WLCSP5*, SOT665 SOT353 SOT143B, SOT753 SOT223, POWER-SO8
6-8 выводов SOT1202, SOT891, SOT886, SOT666, WLCSP6* SOT363, SOT1220 (DFN2020MD-6) , SOT1118 (DFN2020-6) SOT457, SOT505 SOT873-1 (DFN3333-8), SOT96
> 8 выводов WLCSP9*, SOT1157 (DFN17-12-8) , SOT983 (DFN1714U-8) WLCSP16*, SOT1178 (DFN2110-9) , WLCSP24* SOT1176 (DFN2510A-10) , SOT1158 (DFN2512-12) , SOT1156 (DFN2521-12) SOT552, SOT617 (DFN5050-32) , SOT510

Корпуса СМД элементов могут быть и с выводами, и без них. Если выводы отсутствуют, то на корпусе имеются контактные площадки или очень маленькие шарики припоя (BGA). Кроме того все СМД различаются габаритами и маркировкой. Например, у емкостей может отличаться высота.


В основном корпуса SMD-компонентов монтируются с помощью специального оборудования, которое имеется далеко не у каждого радиолюбителя. Но при большом желании можно и в дома паять BGA-компоненты.

Корпуса SMD компонентов для поверхностного монтажа


Несмотря на огромное число стандартов, регламентирующих требования к ЧИП-корпусам, многие изготовители выпускают элементы в корпусах, не соответствующих международным стандартам. Бывают ситуации, когда корпус с типовыми размерами, имеет нестандартное название.

Обычно название корпуса бывает из четырех цифр, которые говорят о его длине и ширине. Но у одних фирм эти параметры задаются в дюймах, а у других - в миллиметрах. Например, название 0805 получается так: 0805 = длина х ширина = (0.08 х 0.05) дюйма , а корпус 5845 (5.8 х 4.5) мм: Корпуса с одним и тем же названием бывают разной высоты (Это обусловлено: для конденсаторов - величиной емкости и рабочим напряжением, для резисторов - рассеиваемой мощностью и т.д.), различные контактные площадки изготавливаются из различных материалов, но рассчитаны при этом на стандартное установочное место. Ниже в таблице приводим размеры в миллиметрах наиболее популярных типов корпусов.


Типы SMD корпусов по зарубежным названиям:


Из всего этого обилия чип-элементов для радиолюбителя могут сгодиться: чип-резисторы, -индуктивности,-конденсаторы, -диоды и транзисторы, светодиоды, стабилитроны, некоторые микросхемы в SOIC исполнении. Емкости обычно напоминают простые параллелипипеды или маленькие бочонки. Бочонки - это электролитические конденсаторы, а параллелипипеды - танталовые или керамические.


Маркировка SMD-компонентов резисторы

Все чип резисторы для поверхностного монтажа обычно маркируются. Кроме сопротивлений в 0402-ом корпусе, т.к они не имеют маркировки в связи с их миниатюрными размерами. Резисторы других типоразмеров маркируются двумя основными методами. Если у чип резисторов допуск сопротивления 2%, 5% или 10%, то их маркировка состоит из 3-х цифр: две первые обозначают мантиссу, а третья является степенью для десятичного основания, т.е, получается значение сопротивления резистора в Омах. Например, код сопротивления 106 - первые две цифры 10 - это мантисса, 6 - степень, в итоге получаем 10х10 6 , то есть 10 Мом. Иногда к цифровой маркировке прибавляется латинская буква R - она является дополнительным множителем и обозначает десятичную точку. SMD резисторы типоразмера 0805 и более, имеют точность 1% и обозначаются кодом из четырех цифр: первые три - мантисса, а последняя - степень для десятичного основания. К данной маркировке также может прибавляться латинский символ R. Например, код сопротивления 3303 - 330 - это мантисса, 3 - степень, в итоге получаем 330х10 3 , т.е 33 кОм. Кодовая маркировка SMD сопротивлений с допуском в 1% и типоразмером 0603 обозначается всего двумя цифрами и буквой с помощью таблицы. Цифры обозначают код, по которому из нее выбирается значение мантиссы, а буква - множитель с десятичным основанием. Например, код 14R - первые две цифры 14 - это код. По таблице для кода 14 значение мантиссы 137, R - степень равная 10 -1 , в итоге получаем 137х10 -1 , то есть 13,7 Ом. Резисторы с нулевым сопротивлением (перемычки), маркируются просто цифрой 0.

Каждый полупроводниковый прибор -smd транзистор, имеет свое уникальное обазначение или маркировку, по которой можно его индитифицировать из кучи других ЧИП компонентов.

Маркировка SMD диодов

Были схемы на дискретных электронных элементах - резисторах, транзисторах, конденсаторах, диодах, индуктивностях, и они при работе нагревались. И их еще приходилось охлаждать - целая система вентиляции и охлаждения строилась. Нигде не было кондиционеров, люди жару терпели, а все машинные залы продувались и охлаждались централизованно и непрерывно, днями и ночами. И расход энергии шел на мегаватты. Блок питания компьютера занимал отдельный шкаф. 380 вольт, три фазы, подводка снизу, из-под фальшпола. Другой шкаф занимал процессор. Еще один - оперативная память на магнитных сердечниках. А все вместе занимало зал площадью около 100 квадратных метров. И машина имела оперативную память, страшно сказать, 512 КБ.

А надо было делать компьютеры все мощнее и мощнее.

Потом изобрели БИС - большие интегральные схемы. Это когда вся схема прорисована в одной твердотельной форме. Многослойный параллелепипед, в котором слои микроскопической толщины содержат нариcованные, напыленные или наплавленные в вакууме те же самые электронные элементы, только микроскопические, и «раздавленные» в плоскость. Обычно целая БИС герметизируется в одном корпусе, и тогда уж ничего не боится - железяка железякой, хоть молотком бей (шутка).

Только БИС (или СБИС - сверхбольшие интегральные схемы) содержат функциональные блоки или отдельные электронные устройства - процессоры, регистры, блоки полупроводниковой памяти, контроллеры, операционные усилители. И стоит задача их собрать уже в конкретное изделие: мобильный телефон, флешку, компьютер, навигатор и пр. Но они же такие маленькие, эти БОЛЬШИЕ интегральные схемы, как их собрать?

И тогда придумали технологию поверхностного монтажа.

Метод сборки комплексных электронных схем SMT/ТМП

Собирать на плату вперемешку микросхемы, БИСы, сопротивления, конденсаторы по старинке очень скоро стало неудобно и нетехнологично. И монтаж по традиционной «сквозной» технологии стал громоздким и трудно автоматизируемым, и результаты получались не в согласии с реалиями времени. Миниатюрные гаджеты требуют и миниатюрных, и, самое главное, удобных в компоновке плат. Промышленность уже может выпускать сопротивления, транзисторы и пр. совсем маленькими и совсем плоскими. Дело оставалось за малым - сделать плоскими, прижатыми к поверхность их контакты. И разработать технологию трассировки и изготовления плат как основы для поверхностного монтажа, а также методы пайки элементов к поверхности. Кроме прочих плюсов, пайку научились делать целиком - всю плату сразу, что ускоряет работу и дает однородность ее качества. Этот метод получил название «т ехнология м онтажа на п оверхность (ТМП)», или surface mount technology (SMT). Так как монтируемые элементы стали уж совсем плоскими, в обиходе они получили название «чипы», или «чип-компоненты» (или еще SMD - surface mounted device, например, SMD-резисторы).

Шаги изготовления платы по ТМП

Изготовление ТМП-платы затрагивает как процесс ее проектирования, изготовления, подбор определенных материалов, так и специфические технические средства для припаивания чипов на плату.

  1. Проектирование и изготовление платы - основа для монтажа. Вместо отверстий для сквозного монтажа делаются контактные площадки для припаивания плоских контактов элементов.
  2. Нанесение паяльной пасты на площадки. Это можно делать шприцем вручную или с помощью трафаретной печати при массовом изготовлении.
  3. Точная установка компонентов на плату поверх нанесенной паяльной пасты.
  4. Помещение платы со всеми компонентами в печь для пайки. Паста оплавляется и очень компактно (благодаря присадкам, увеличивающим поверхностное натяжение припоя) припаивает контакты с одинаковым качеством по всей поверхности платы. Однако критичны требования как ко времени операции, температуре, так и к точности химического состава материалов.
  5. Окончательная обработка: остывание, мойка, нанесение защитного слоя.

Различаются варианты технологии для серийного и для ручного производства. Массовое производство при условии широкой автоматизации и последующем контроле качества дает и гарантировано высокие результаты.

Однако SMT-технология может вполне уживаться и с традиционным монтажом на одной плате. В этом случае как раз и может быть востребован монтаж SMT вручную.

Резисторы SMD

Резистор - самый распространенный компонент электронных схем. Существует даже специально разработанная схемотехника, которая строится только из транзисторов и резисторов (T-R-логика). Это значит, без остальных элементов построить процессор можно, а вот без этих двух - никак. (Пардон, есть еще ТТ-логика, где вообще одни транзисторы, но некоторым из них приходится играть роль резисторов). Это в производстве больших интегральных схем доходят до таких крайностей, а для поверхностного монтажа все-таки выпускается весь набор необходимых элементов.

Для столь компактной сборки они должны обладать строго определенными размерами. Каждый SMD-прибор - это маленький параллелепипед с выступающими из него контактами - ножками, или пластинками, или металлическими наконечниками с двух сторон. Важно то, что контакты на монтажной стороне должны лежать строго в плоскости, и на этой плоскости иметь необходимую для пайки площадь - тоже прямоугольную.

Размеры резистора: l - длина, w - ширина, h - высота. За типоразмеры берутся важные для монтажа длина и ширина.

Они могут быть кодированы в одной из двух систем: дюймовой (JEDEC) или метрической (мм). Коэффициент пересчета из одной системы в другую - это длина дюйма с мм = 2,54.

Типоразмеры кодируются четырехзначным цифровым кодом, где первые две цифры - длина, вторые - ширина девайса. Причем размеры берутся или в сотых долях дюйма, или в десятых долях миллиметра, в зависимости от стандарта.

А код 1608 в метрической системе означает 1,6 мм длины и 0,8 мм ширины. Применив коэффициент пересчета, легко убедиться, что это один и тот же типоразмер. Однако существуют и другие измерения, которые определяются типоразмером.

Маркировка чип-резисторов, номиналы

Ввиду малой площади прибора для нанесения обычного для резисторов номинала пришлось изобретать специальную маркировку. Их бывает две чисто цифровые - трехцифровая и четырехцифровая) и две буквенно-цифровых (EIA-96), в которой две цифры и буква и кодировка для значений сопротивления меньше 0, в которой используется буква R для указания положения десятичной точки.

И есть еще одна особая маркировка. «Резистор» без всякого сопротивления, то есть просто перемычка из металла, имеет маркировку 0, или 000.

Цифровые маркировки

Цифровые маркировки содержат показатель (N) множителя (10 N) в качестве последней цифры, остальные две или три - мантисса сопротивления.

Мы уже познакомились с основными радиодеталями: резисторами, конденсаторами, диодами, транзисторами, микросхемами и т.п., а также изучили, как они монтируются на печатную плату. Ещё раз вспомним основные этапы этого процесса: выводы всех компонентов пропускают в отверстия, имеющиеся в печатной плате. После чего выводы обрезаются, и затем с обратной стороны платы производится пайка (см. рис.1).
Этот уже известный нам процесс называется DIP-монтаж. Такой монтаж очень удобен для начинающих радиолюбителей: компоненты крупные, паять их можно даже большим «советским» паяльником без помощи лупы или микроскопа. Именно поэтому все наборы Мастер Кит для самостоятельной пайки подразумевают DIP-монтаж.

Рис. 1. DIP-монтаж

Но DIP-монтаж имеет очень существенные недостатки:

Крупные радиодетали не подходят для создания современных миниатюрных электронных устройств;
- выводные радиодетали дороже в производстве;
- печатная плата для DIP-монтажа также обходится дороже из-за необходимости сверления множества отверстий;
- DIP-монтаж сложно автоматизировать: в большинстве случаях даже на крупных заводах по производству электронику установку и пайку DIP-деталей приходится выполнять вручную. Это очень дорого и долго.

Поэтому DIP-монтаж при производстве современной электроники практически не используется, и на смену ему пришёл так называемый SMD-процесс, являющийся стандартом сегодняшнего дня. Поэтому любой радиолюбитель должен иметь о нём хотя бы общее представление.

SMD монтаж

SMD компоненты (чип-компоненты) - это компоненты электронной схемы, нанесённые на печатную плату с использованием технологии монтирования на поверхность - SMT технологии (англ. surface mount technology).Т.е все электронные элементы, которые «закреплены» на плате таким способом, носят название SMD компонентов (англ. surface mounted device). Процесс монтажа и пайки чип-компонентов правильно называть SMT-процессом. Говорить «SMD-монтаж» не совсем корректно, но в России прижился именно такой вариант названия техпроцесса, поэтому и мы будем говорить так же.

На рис. 2. показан участок платы SMD-монтажа. Такая же плата, выполненная на DIP-элементах, будет иметь в несколько раз большие габариты.

Рис.2. SMD-монтаж

SMD монтаж имеет неоспоримые преимущества:

Радиодетали дешёвы в производстве и могут быть сколь угодно миниатюрны;
- печатные платы также обходятся дешевле из-за отсутствия множественной сверловки;
- монтаж легко автоматизировать: установку и пайку компонентов производят специальные роботы. Также отсутствует такая технологическая операция, как обрезка выводов.

SMD-резисторы

Знакомство с чип-компонентами логичнее всего начать с резисторов, как с самых простых и массовых радиодеталей.
SMD-резистор по своим физическим свойствам аналогичен уже изученному нами «обычному», выводному варианту. Все его физические параметры (сопротивление, точность, мощность) точно такие же, только корпус другой. Это же правило относится и ко всем другим SMD-компонентам.

Рис. 3. ЧИП-резисторы

Типоразмеры SMD-резисторов

Мы уже знаем, что выводные резисторы имеют определённую сетку стандартных типоразмеров, зависящих от их мощности: 0,125W, 0,25W, 0,5W, 1W и т.п.
Стандартная сетка типоразмеров имеется и у чип-резисторов, только в этом случае типоразмер обозначается кодом из четырёх цифр: 0402, 0603, 0805, 1206 и т.п.
Основные типоразмеры резисторов и их технические характеристики приведены на рис.4.

Рис. 4 Основные типоразмеры и параметры чип-резисторов

Маркировка SMD-резисторов

Резисторы маркируются кодом на корпусе.
Если в коде три или четыре цифры, то последняя цифра означает количество нулей, На рис. 5. резистор с кодом «223» имеет такое сопротивление: 22 (и три нуля справа) Ом = 22000 Ом = 22 кОм. Резистор с кодом «8202» имеет сопротивление: 820 (и два нуля справа) Ом = 82000 Ом = 82 кОм.
В некоторых случаях маркировка цифробуквенная. Например, резистор с кодом 4R7 имеет сопротивление 4.7 Ом, а резистор с кодом 0R22 – 0.22 Ом (здесь буква R является знаком-разделителем).
Встречаются и резисторы нулевого сопротивления, или резисторы-перемычки. Часто они используются как предохранители.
Конечно, можно не запоминать систему кодового обозначения, а просто измерить сопротивление резистора мультиметром.

Рис. 5 Маркировка чип-резисторов

Керамические SMD-конденсаторы

Внешне SMD-конденсаторы очень похожи на резисторы (см. рис.6.). Есть только одна проблема: код ёмкости на них не нанесён, поэтому единственный способ ёё определения – измерение с помощью мультиметра, имеющего режим измерения ёмкости.
SMD-конденсаторы также выпускаются в стандартных типоразмерах, как правило, аналогичных типоразмерам резисторов (см. выше).

Рис. 6. Керамические SMD-конденсаторы

Электролитические SMS-конденсаторы

Рис.7. Электролитические SMS-конденсаторы

Эти конденсаторы похожи на своих выводных собратьев, и маркировка на них обычно явная: ёмкость и рабочее напряжение. Полоской на «шляпке» конденсатора маркируется его минусовой вывод.

SMD-транзисторы


Рис.8. SMD-транзистор

Транзисторы мелкие, поэтому написать на них их полное наименование не получается. Ограничиваются кодовой маркировкой, причём какого-то международного стандарта обозначений нет. Например, код 1E может обозначать тип транзистора BC847A, а может – какого-нибудь другого. Но это обстоятельство абсолютно не беспокоит ни производителей, ни рядовых потребителей электроники. Сложности могут возникнуть только при ремонте. Определить тип транзистора, установленного на печатную плату, без документации производителя на эту плату иногда бывает очень сложно.

SMD-диоды и SMD-светодиоды

Фотографии некоторых диодов приведены на рисунке ниже:

Рис.9. SMD-диоды и SMD-светодиоды

На корпусе диода обязательно указывается полярность в виде полосы ближе к одному из краев. Обычно полосой маркируется вывод катода.

SMD-cветодиод тоже имеет полярность, которая обозначается либо точкой вблизи одного из выводов, либо ещё каким-то образом (подробно об этом можно узнать в документации производителя компонента).

Определить тип SMD-диода или светодиода, как и в случае с транзистором, сложно: на корпусе диода выштамповывается малоинформативный код, а на корпусе светодиода чаще всего вообще нет никаких меток, кроме метки полярности. Разработчики и производители современной электроники мало заботятся о её ремонтопригодности. Подразумевается, что ремонтировать печатную плату будет сервисный инженер, имеющий полную документацию на конкретное изделие. В такой документации чётко описано, на каком месте печатной платы установлен тот или иной компонент.

Установка и пайка SMD-компонентов

SMD-монтаж оптимизирован в первую очередь для автоматической сборки специальными промышленными роботами. Но любительские радиолюбительские конструкции также вполне могут выполняться на чип-компонентах: при достаточной аккуратности и внимательности паять детали размером с рисовое зёрнышко можно самым обычным паяльником, нужно знать только некоторые тонкости.

Но это тема для отдельного большого урока, поэтому подробнее об автоматическом и ручном SMD-монтаже будет рассказано отдельно.

GZ333 datasheet - стабилитроны

GMS05C:

GP02-20HE3 / 54: Диоды, выпрямитель - одиночный дискретный полупроводниковый прибор 250 мА, 2000 В (2 кВ), стандарт; DIODE 0.25A 2000V SMC Технические характеристики: Тип диода: Стандартный; Напряжение - обратный постоянный ток (Vr) (макс.): 2000 В (2 кВ); Ток - средний выпрямленный (Io): 250 мА; Напряжение - прямое (Vf) (макс.) При: 3 В при 1 А; Время обратного восстановления (trr): 2 с; Ток - обратная утечка @ Vr: 5A @ 2000 В; Скорость: стандартное восстановление> 500 нс,> 200 мА (Io);

GL41THE3 / 97: диоды, выпрямитель - одиночный дискретный полупроводниковый прибор 1A 1300V (1.3кВ) Стандарт; DIODE 1A 1300V STD MELF Технические характеристики: Тип диода: Стандартный; Напряжение - обратный постоянный ток (Vr) (макс.): 1300 В (1,3 кВ); Ток - средний выпрямленный (Io): 1А; Напряжение - прямое (Vf) (макс.) При: 1,2 В при 1 А; Время обратного восстановления (trr): -; Ток - обратная утечка @ Vr: 10A @ 1300V; Скорость: стандартное восстановление> 500 нс,> 200 мА (Io);

BYS11-90-E3 / TR3: Диоды, выпрямитель - одиночный дискретный полупроводниковый прибор 1.5A 90V Schottky; ДИОД SCHOTTKY 1A 90V DO-214AC Технические характеристики: Тип диода: Шоттки; Напряжение - обратный постоянный ток (Vr) (макс.): 90 В; Ток - средний выпрямленный (Io): 1.5А; Напряжение - прямое (Vf) (макс.) При: 750 мВ при 1 А; Время обратного восстановления (trr): -; Ток - обратная утечка @ Vr: 100A @ 90V; Скорость: быстрое восстановление = <500 нс,> 200 мА (Io); Mountin

SMCG100AHE3 / 57T: Tv - защита диодной цепи 100V 1500W; TVS 1.5KW UNIDIR 100V 5% SMC Технические характеристики: Упаковка / ящик: DO-215AB, SMC Gull Wing; Упаковка: лента и катушка (TR); Поляризация: однонаправленная; Мощность (Вт): 1500 Вт; Напряжение - обратное противостояние (тип.): 100 В; Напряжение - пробой: 111В; Статус без свинца: без свинца; Статус RoHS: соответствует требованиям RoHS

P6KE39CA-E3 / 54: ТВ - защита диодной цепи 33.3В 600Вт; TVS 600W 39V 5% BIDIR AXIAL Технические характеристики: Упаковка / ящик: DO-204AC, DO-15, осевой; Упаковка: лента и катушка (TR); Поляризация: двунаправленная; Мощность (Вт): 600 Вт; Напряжение - обратное противостояние (тип.): 33,3 В; Напряжение - пробой: 37,1 В; Статус без свинца: без свинца; Статус RoHS: соответствует требованиям RoHS

SMB8J7.5C-E3 / 5B: Tv - защита диодной цепи 7,5 В 800 Вт; TVS BIDIR 800W 7.5V 10% SMB Технические характеристики: Упаковка / корпус: DO-214AA, SMB; Упаковка: лента и катушка (TR); Поляризация: двунаправленная; Мощность (Вт): 800 Вт; Напряжение - обратное противостояние (тип.): 7.5В; Напряжение - пробой: 8,33 В; Статус без свинца: без свинца; Статус RoHS: соответствует требованиям RoHS

09608.43.01 - Многожильные кабели, провода; 16/8 SOOW-BLK-2000 'RL Технические характеристики: без свинца Статус: без свинца; Статус RoHS: соответствует требованиям RoHS

% PDF-1.2 % 27 0 объект > эндобдж xref 27 66 0000000016 00000 н. 0000001684 00000 н. 0000001759 00000 н. 0000001901 00000 н. 0000002323 00000 п. 0000002530 00000 н. 0000002685 00000 н. 0000002803 00000 п. 0000003002 00000 п. 0000003360 00000 н. 0000003592 00000 н. 0000003893 00000 н. 0000004355 00000 п. 0000004820 00000 н. 0000005228 00000 п. 0000005542 00000 н. 0000005855 00000 н. 0000006015 00000 н. 0000006120 00000 н. 0000006230 00000 н. 0000011850 00000 п. 0000012978 00000 п. 0000013370 00000 п. 0000013539 00000 п. 0000013607 00000 п. 0000013709 00000 п. 0000013999 00000 п. 0000014164 00000 п. 0000014578 00000 п. 0000014805 00000 п. 0000015105 00000 п. 0000015390 00000 п. 0000015694 00000 п. 0000015812 00000 п. 0000016151 00000 п. 0000016655 00000 п. 0000016940 00000 п. 0000017066 00000 п. 0000017217 00000 п. 0000017530 00000 п. 0000018027 00000 п. 0000018374 00000 п. 0000018551 00000 п. 0000018746 00000 п. 0000018914 00000 п. 0000019387 00000 п. 0000019732 00000 п. 0000020030 00000 н. 0000020052 00000 п. 0000021323 00000 п. 0000021345 00000 п. 0000022637 00000 п. 0000022721 00000 п. 0000022743 00000 п. 0000023821 00000 п. 0000023842 00000 п. 0000024865 00000 п. 0000024887 00000 п. 0000026259 00000 п. 0000026280 00000 п. 0000027342 00000 п. 0000027363 00000 п. 0000028340 00000 п. 0000028361 00000 п. 0000001963 00000 н. 0000002302 00000 н. трейлер ] >> startxref 0 %% EOF 28 0 объект > эндобдж 29 0 объект `Dz - # _ m_} g) / U ($ Zmp DE ܕ, - @ Da% l \\; u ܇>) / P 65508 >> эндобдж 30 0 объект > эндобдж 91 0 объект > поток `\ C =% G9>} O2: VcS8 | 2F ٪ jCɖ) '& jhl [QpWc Ts

Как идентифицировать стеклянные диоды

Диоды - это электрические компоненты, изготовленные из полупроводниковых материалов, таких как кремний.Полупроводники - это материалы, которые в одних случаях проводят электричество, а в других - нет. Стеклянные диоды обычно имеют слабый сигнал, а это означает, что они могут работать только с небольшими токами. Они заключены в герметичные упаковки, которые не пропускают газы. Одним из недостатков является то, что они хрупкие и могут не работать, если корпус треснет или если будет слишком много тепла. Чтобы идентифицировать стеклянный диод, обратите внимание на его окраску и этикетку, а затем введите его номер детали в базу данных.

    Внимательно осмотрите диод и обратите внимание на цвет корпуса и полосы. Цвет ремешка обычно черный, хотя некоторые белые или красные. Функция полосы - указывать катод или отрицательную клемму диода. Корпус обычно окрашен, хотя некоторые из них прозрачные.

    Обратите внимание на надпись на корпусе диода. Сделайте это, повернув диод. Чтобы сэкономить место, первые несколько букв не всегда пишутся на той же стороне, что и другие, поэтому общее количество необходимо объединить.Например, оранжевый диод с черной полосой и буквами «1N4» и «148» означает, что это компонент 1N4148.

    Найдите веб-сайт производителя или поставщика, например Fairchild Semiconductor, ON Semiconductor, NXP Semiconductors или NTE Electronics. На таких сайтах хранятся базы данных с возможностью поиска, чтобы клиенты могли найти информацию о деталях. В базах данных содержится подробная информация о внешнем виде, технических характеристиках и использовании диода. Они также обычно включают спецификации.

    Потренируйтесь вводить 1N4148 в любую из баз данных.1N4148 идентифицируется как высокоскоростной переключающий диод, сделанный из кремния. Некоторые веб-сайты описывают все его варианты, поэтому будьте осторожны, выбирая тот, который находится в правильном пакете. Например, Fairchild Semiconductor разместит 1N4148 в цилиндрическом корпусе из стекла DO-35.

    Потренируйтесь в поиске спецификаций на 1N914 и 1N4743A. 1N914 - это быстродействующий переключающий диод, аналогичный 1N4148. 1N4743A - это стабилитрон, который может обеспечивать опорное напряжение 13 вольт и является термостойким.

smd% 20diode% 20% 22marking% 2077% 22 техническое описание и примечания к приложению

SMD 43

Аннотация: Катушки индуктивности Силовые индукторы smd diode j 100N 1FW + 43 + smd
Текст: Текст файла отсутствует


Оригинал
PDF SDC2D18LD 2D18LD SMD 43 Индукторы Силовые индукторы smd диод j 100N 1FW + 43 + smd
SDC3D11

Аннотация: smd led smd диод j транзистор SMD 41068 smd
Текст: текст файла отсутствует


Оригинал
PDF SDC3D11 smd led smd диод j транзистор SMD 41 068 smd
smd 356 на

Аннотация: индуктор smd we 470 356 AT smd транзистор SMD 24 SDC3D16 smd транзистор 560 smd диод j светодиодный индуктор smd smd 470 SMD INDUCTOR 47
Текст: текст файла отсутствует


Оригинал
PDF SDC3D16LD 3D16LD smd 356 AT индуктор smd we 470 356 AT smd транзистор SMD 24 SDC3D16 smd транзистор 560 smd диод j Светодиод smd индуктор smd 470 ИНДУКТОР SMD 47
SMD d105

Аннотация: Индукторы SMD a34 B34 SMD smd 028 F 25 34 Силовые индукторы SMD k439
Текст: Текст файла отсутствует


Оригинал
PDF SDS3012E 3012E SMD d105 SMD a34 B34 SMD smd 028 F индукторы 25 34 SMD Силовые индукторы k439
к439

Резюме: B34 SMD SMD a34 SDS301
Текст: Текст файла недоступен


Оригинал
PDF SDS3015ELD 3015ELD k439 B34 SMD SMD a34 SDS301
SDC2D14

Аннотация: SDC2D14-2R2N-LF Индуктор bo smd транзистор SMD 24 smd сопротивление smd светодиод "Силовые индукторы" СИЛОВЫЕ ИНДУКТОРЫ SMD индуктор
Текст: Текст файла отсутствует


Оригинал
PDF SDC2D14 SDC2D14-2R2N-LF Индуктор bo smd транзистор SMD 24 smd сопротивление smd led «Силовые индукторы» СИЛОВЫЕ ИНДУКТОРЫ Индуктор SMD
SDS2D10-4R7N-LF

Аннотация: SDS2D10 smd led smd 83 smd транзистор 560 4263B индуктивности 221 a32 smd
Текст: текст файла отсутствует


Оригинал
PDF SDS2D10 SDS2D10-4R7N-LF smd led smd 83 smd транзистор 560 4263B индукторы 221 a32 smd
2012 - Нет в наличии

Аннотация: Текст аннотации недоступен
Текст: Текст файла отсутствует


Оригинал
PDF SDC3D28
SDC2D11-100N-LF

Аннотация: Катушки индуктивности Силовые индукторы smd led "Power Inductors" smd 123 smd diode j 4263B SMD INDUCTOR 47
Текст: Текст файла отсутствует


Оригинал
PDF SDC2D11 SDC2D11-100N-LF Индукторы Силовые индукторы smd led «Силовые индукторы» smd 123 smd диод j 4263B ИНДУКТОР SMD 47
SDC2D11HP-3R3N-LF

Аннотация: Силовые индукторы Катушки индуктивности smd led smd diode j 4263B
Текст: Текст файла отсутствует


Оригинал
PDF SDC2D11HP 2D11HP SDC2D11HP-3R3N-LF Силовые индукторы Индукторы smd led smd диод j 4263B
2012 - SDC2D14-1R5N-LF

Аннотация: Текст аннотации недоступен
Текст: Текст файла отсутствует


Оригинал
PDF SDC2D14 SDC2D14-1R5N-LF
A44 SMD

Резюме: smd 5630 5630 smd coilmaster smd B44 SDS4212E-100M-LF
Текст: Текст файла отсутствует


Оригинал
PDF SDS4212E 4212E A44 SMD smd 5630 5630 smd катушка smd B44 SDS4212E-100M-LF
индуктор

Аннотация: smd led SDC2D14HPS-221M-LF 13dBo 100N SDC2D14HPS
Текст: Текст файла недоступен


Оригинал
PDF SDC2D14HP 2D14HPS индуктор smd led SDC2D14HPS-221M-LF 13 дБо 100N SDC2D14HPS
индукторы

Аннотация: СИЛОВЫЕ ИНДУКТОРЫ Diode smd 86 smd diode j 100N SDC2D18HP «Силовые индукторы»
Текст: Текст файла отсутствует


Оригинал
PDF SDC2D18HP 2D18HP индукторы СИЛОВЫЕ ИНДУКТОРЫ Диод smd 86 smd диод j 100N «Силовые индукторы»
2012 - Нет в наличии

Аннотация: Текст аннотации недоступен
Текст: Текст файла отсутствует


Оригинал
PDF SDC2D18HP 2D18HP
SMD.A40

Аннотация: a40 smd smd D10 Катушки индуктивности Силовые индукторы SMD A40 smd g12
Текст: Текст файла отсутствует


Оригинал
PDF SDS4010E 4010E SMD .A40 a40 smd smd D10 Индукторы Силовые индукторы SMD A40 smd g12
Силовые индукторы

Аннотация: smd-диод j 100N Катушки индуктивности
Текст: Нет текста в файле


Оригинал
PDF SDC3D18 Силовые индукторы smd диод j 100N Индукторы
2D18

Аннотация: индукторы 221 lf 1250 smd diode j SDS2D18
Текст: Текст файла отсутствует


Оригинал
PDF SDS2D18 2D18 индукторы 221 lf 1250 smd диод j
SMD 43

Реферат: индукторы Силовые индукторы 3Д-14 smd diode j "Силовые индукторы" 3Д14
Текст: Текст файла отсутствует


Оригинал
PDF SDC3D14 SMD 43 индукторы Силовые индукторы 3Д-14 smd диод j «Силовые индукторы» 3Д14
smd 3250

Аннотация: Coilmaster Electronics smd diode j
Текст: Нет текста в файле


Оригинал
PDF SDC2D09 smd 3250 Coilmaster Electronics smd диод j
пмб 4220

Реферат: Siemens pmb 4220 PMB 27251 4310 SMD IC 2197-T smd 2035 82526-N SICOFI PEF 2465 DSP / pmb 4220 2705-F
Текст: текст файла недоступен


OCR сканирование
PDF 2025-N 2025-П 2026Т-П 2026T-S 20320-Н 2035-N 2035-П 2045-Н 2045-П 2046-Н пмб 4220 Сименс pmb 4220 PMB 27251 4310 SMD IC 2197-Т smd 2035 82526-Н SICOFI PEF 2465 ДСП / пмб 4220 2705-F
Катушки индуктивности

Аннотация: Силовые индукторы 068 smd 0621 smd SMD a34 D160 SDS3015EHP-100M-LF
Текст: Текст файла отсутствует


Оригинал
PDF SDS3015EHP 3015EHP Индукторы Силовые индукторы 068 smd 0621 smd SMD a34 D160 SDS3015EHP-100M-LF
SMD 43

Аннотация: Дроссели транзисторные SMD мы SDS2D12-100M-LF h22 smd 2D12 smd diode j 340 smd "Силовые индукторы" a32 smd
Текст: Текст файла отсутствует


Оригинал
PDF SDS2D12 SMD 43 Индукторы транзистор SMD мы SDS2D12-100M-LF h22 smd 2D12 smd диод j 340 см «Силовые индукторы» a32 smd
2004 - стабилитрон SMD код маркировки 27 4F

Аннотация: smd-диод с маркировкой кода Шоттки 2F smd стабилитрон код 5F panasonic MSL level smd стабилитрон a2 SMD стабилитрон a2 smd стабилитрон 27 2f SMD стабилитрон код 102 A2 SMD smd стабилитрон код bf
Текст: текст в файле отсутствует


Оригинал
PDF 2002/95 / EC) Стабилитрон SMD маркировка код 27 4F smd диод код шоттки маркировка 2F smd стабилитрон код 5F уровень panasonic MSL smd стабилитрон код a2 SMD ZENER DIODE a2 smd стабилитрон 27 2f Маркировочный код стабилитрона SMD 102 A2 SMD smd стабилитрон код bf
5a6 стабилитрон

Аннотация: стабилитрон с двойным МОП-транзистором.2v 1w 10v ZENER DIODE 5A6 smd sot23 DG9415
Текст: Текст файла недоступен


Оригинал
PDF Si4418DY 130мОм @ Si4420BDY Si6928DQ 35мОм @ Si6954ADQ 53мОм @ SiP2800 СУМ47Н10-24Л 24мОм @ 5a6 стабилитрон двойной МОП-транзистор диод стабилитрон 6.2в 1вт ЗЕНЕР ДИОД 10В 5А6 смд сот23 DG9415

цветовой код диода

T4-LDS-0288-1, Ред. 1 5a 800 В Smt Лавинный диод быстрого мягкого восстановления… A * (звездочка) указывает, что устройство является мини-MELF: 1-я полоса Красный.LS4148 / LS4448 1N4148 1N4448 2002/95 / EC 2002/96 / EC GS18 / 10 GS08 / 2 LS4148 LS4148-GS18 08-апр-05 цветовой код малых диодов LS4148 LS4148-GS08 LS4448: 2008 - цветовой код малых диодов. При таком большом количестве разновидностей диода бывает сложно определить, какой тип диода. Средство от этого - тонкие конформные покрытия. Цветовой код резистора используется для обозначения значения сопротивления. Нужна помощь в определении диода (MELF, mini-MELF, DO213 в корпусе) Автор темы fmashockie; Дата начала 11 декабря 2020 г .; Поиск по форуму; Новые сообщения; Ф.Автор темы. SOT323. Заголовок: SMD MSDS СОДЕРЖАНИЕ .xls Автор: Администратор Дата создания: Возьмем, например, диод с коричневыми, оранжевыми и белыми полосами на одном выводе и вычислим его идентификационный номер. Тип устройства Mini MELF: Черный: Общее назначение: Желтый: Переключение: Зеленый: Шоттки: Синий: Зенер Вы имеете в виду MELF SMD по сравнению с другими SMD-пакетами, которых много. Похоже, это пакет MELF, mini-MELF или DO-213. † Диод для малых токов с низким напряжением питания † Маленькое зарядное устройство для батарей † Источники питания † DC / DC преобразователь для ноутбуков Механические характеристики Корпус: MiniMELF Стеклянный корпус SOD80 Вес: прибл.Проверяю с трекером, не вижу подписи до 50 вольт. Количество полос. Код маркировки диодов Melf Добро пожаловать в Smd Codebook Smd, от резисторов до кодов цветов Ics 12 шагов с изображениями, 1 5a 800v Smt Fast Soft Recovery Лавинный диодный выпрямитель Philips Byd37k, диоды с цветовой кодировкой в ​​пакетах Sod 80 Meander, базовая электроника Цветовые коды Цифровые коды And Power, Littelfuse Smf4l Series 400w TVs Diode в два раза меньше, Diodes Traics Bta12 600 Bta12 800 Bta16 600 Bta41 600, Как определить тип диодного параллакса Форумы, Antique Radio Forums Просмотр темы Нетрадиционный резистор 0r Resistor Box Of 1000 Как сделать Определение резисторов 10 шагов с изображениями Калькулятор и диаграмма цветового кода резистора Wikihow 4 Диапазон 5 Диапазон или образец лабораторного отчета о проверке закона Ома Цветовые коды резисторов Цветовые коды Учебник по электронике Мультиметр Лаборатория 2 Резисторы Цветовая кодировка Резистор Электрическое сопротивление Вопросы, которые мне задают, Valve Heaven Электронные компоненты Antique Radio Форумы Просмотр темы Cornell Dubilier K 12 Модуль обучения электронике Обсуждения физических экспериментов Электрическое сопротивление и N, Мэтью Скала также немного в этом разговоре о Xkcd Решение в Темная проблема Симметрия и суперпозиторий Дхрув Кунджумон Блестящий узловой анализ конечных квадратных резистивных сеток и иллюстрации 19 Эквивалентное сопротивление бесконечной сетки 19 Расчеты и гипотезы, относящиеся к входным сомнениям от комбинации резисторов Физика s Сомнения Goiit Com Бесконечные треугольные и гексагональные решетчатые сети идентичности Почему в бесконечной решетке резисторов можно предполагать, что в алгебре бесконечной решетки резисторов проблемы в математике, физике и электротехнике Есть определенный тип мозга, который легко возникает, когда два Резисторы подключаются параллельно Их физика Для детей Сопротивления последовательно и параллельно Сопротивления последовательно и сопротивления параллельно Electrical4u Электрическое сопротивление в последовательной и параллельной сетях Сопротивление последовательно и параллельно Физика колледжа Параллельный калькулятор резисторов Всенаправленные резисторы параллельно Руководство по резисторам Matlab На приведенной ниже принципиальной схеме показано, как Resi Electrical Eng Комбинированное сопротивление резисторов Thr Chegg Com, подключенных последовательно и параллельно Резисторы для физики колледжа, подключенные параллельно Параллельно подключенные резисторы Как рассчитать резисторы, подключенные последовательно и параллельно Kitronik, Цветовой код резистора и Обсуждение испытательного оборудования, вычислить общее сопротивление в параллельной цепи, емкость параллельного пластинчатого конденсатора, как рассчитать сопротивление в параллельной цепи, интегральная схема в компьютерной архитектуре, интегральная схема, используемая в контрольно-измерительных приборах и управлении, интегральные схемы включают множество транзисторов, вопросы интервью в линейных интегральных схемах, полярный конденсатор Ламбанга ( kiri) dan kapasitor non polar (kanan), программа для калькулятора светодиодных резисторов скачать бесплатно, лабораторное руководство по линейным и цифровым интегральным схемам, линейные и цифровые интегральные схемы pdf, измерение индуктивность рассеяния трансформатора, операционных усилителей и линейных интегральных схем от Gayakwad, операционные усилители с линейными интегральными схемами pdf, эксперимент с характеристиками pn переходного диода, преимущества и недостатки параллельных цепей, параллельное соединение резисторов в макете, класс вывода конденсаторов с параллельными пластинами 12, производительность характеристики асинхронного двигателя, рабочие характеристики асинхронного двигателя pdf, характеристики и применение штыревых диодов, объяснение диаграммы энергетических диапазонов pn-перехода, конденсаторы для коррекции коэффициента мощности рассчитаны, конденсаторы коррекции коэффициента мощности указаны в quizlet, практическая схема интегратора с использованием операционного усилителя, принцип Класс математической индукции 11 примечания, принцип математической индукции класса 11 примечания pdf, реактивная мощность катушки индуктивности обозначена символом, характеристики обратного восстановления силового диода, последовательное и параллельное соединение резисторов.Вы не можете противопоставить их. Цвет: Суффикс Буква: Черный: 0-Коричневый: 1: A: Красный: 2: B: Оранжевый: 3: C: Желтый: 4: D: Зеленый: 5: E: Синий: 6: F: Фиолетовый: 7: G : Серый: 8: H: Белый: 9: J: Серебристый - Золотой - Нет - Пока очень мало информации о цветовом коде стабилитрона. Калькулятор цветового кода двунаправленного резистора (цвет к значению и значение к цвету). Стандарты регистров цветовой кодировки определены в международных стандартах IEC 60062. Электронная цветовая кодировка - это способ обозначения номинальных значений или значений электронных компонентов, таких как резисторы, конденсаторы, катушки индуктивности и другие.Вы также можете выбрать другой цветовой код SMD-диода, а также другой цветовой код SMD-диода, а также указать, является ли цветовой код SMD-диода стабилитроном, фиксированным резистором или переключающим диодом. MELF был ранней попыткой превратить осевые диоды в SMD без изменения ... Код цветовой полосы для стабилитронов MELF не стандартизирован, но похоже, что Z2 имеет ту же полосу, поэтому, если это нормально, вы можете применить переменную с ограничением тока напряжение на нем для определения напряжения пробоя. Используется цветовой код, поскольку они дешевы и могут быть напечатаны на небольших компонентах.* (Звездочка) указывает, что устройство является мини-MELF: 1-я полоса Красный. Его напряжение блокировки варьируется от 50 вольт (1N4001) до 1000 вольт (1N4007). Таблица цветовых кодов и примеры. МИНИ-МЕЛФ… англ. Почему вы подозреваете, что диод требует замены? Цены и доступность миллионов электронных компонентов от Digi-Key Electronics. MELF - это аббревиатура от металлического электрода без вывода на поверхность - типа безвыводного цилиндрического электронного устройства для поверхностного монтажа с металлизированными концами. MELF против SMD? Код маркировки диодов Melf Добро пожаловать в Smd Codebook Smd.Одноцветные диоды могут указывать тип диода и катодный конец диода, но без буквенно-цифровой маркировки, как (2.4). Если коричневый - это «1», оранжевый - «3» и белый «9», устройство будет идентифицировано как полупроводниковый диод типа 139 или, в частности, 1N139. Стабилитроны MELF Taiwan Semiconductor доступны в Mouser Electronics. Резисторы Melf Vishay Mouser India. 1 (23.05.13) © 2013 Microsemi Corporation Стр. 1 из 6 1N746AUR-1 - 1N759AUR-1, 1N4370AUR-1 - 1N4372AUR-1. ТК 501.Вычислите сопротивление для 3-х, 4-х и 5-ти полосных резисторов, просто выбрав цвета, которые вы используете! Безвыводная поверхность с металлическим электродом (MELF) - это тип безвыводного цилиндрического электронного устройства для поверхностного монтажа, которое имеет металлизированные концы. Размер диода указывает на его мощность в ваттах. 2014-12-08 - 22:00:15 отредактировал 2014-12-08 - 22:00:15. Тот факт, что есть только две цветные полосы / кольца, снижает вероятность того, что они являются резисторами. Для юстировки сторона с любой цветной полосой, ближайшая к любой стороне диода, эквивалентна левой стороне этой таблицы.Некоторые цветовые коды зависят от производителя, например, в этой кодовой книге Philips SMD. Доступно на первых двух диапазонах представлены значащие цифры. Мне нравится ваша идея с индикатором кривой. Декларация содержания материала диодов DO213AA (Mini-Glass MELF) Свинец Slugs-Dunmet 60,78% 18.60 Название материала Стеклянная гильза 37,45 11,46 Чип 0,16% 0,05 30,60 Покрытие 0,98% 0,30 Маркировка 0,63% 0,19. Выпрямители (521) ВЧ диоды (17) Диоды и выпрямители Шоттки (515) Коммутационные диоды слабых сигналов (153) Стабилитроны (40) МОП-транзисторы.Таблица цветов диодов Таблица цветов диодов ... Таблица цветов диодов Стандартный цветовой код, но не все производители придерживаются этих стандартов. fmashockie. Идентификация кода стабилитрона: у стабилитронов есть дополнительная буква, которая появляется после цифр. Я потерялся? Текущая защита. Зарегистрироваться. Мин. JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить. Mouser предлагает инвентарь, цены и таблицы данных для MELF стабилитронов Taiwan Semiconductor.12 МЕСЯЦЕВ. Нет учетной записи? Использование диода включает в себя защиту по току, преобразование переменного / постоянного тока и улавливание / излучение света. Аудио транзисторы. Безвыводная поверхность с металлическим электродом (MELF) - это тип безвыводного цилиндрического электронного устройства для поверхностного монтажа, которое имеет металлизированные концы. Стандартные номиналы резисторов серий E24, E48, E96, E192. Защита от напряжения. Предупреждение об ошибках цветовой полосы и исправление ошибок. 1N4148-T - Стандартный диод 75 В, 150 мА, сквозное отверстие DO-35 от Diodes Incorporated. Третьи могут иметь металлические кожухи.Вчера я получил письмо по электронной почте об идентификации цветового кода стабилитрона. Лично я считаю, что MELF невыгоден, так как имеет свойство катиться. Калькулятор цветового кода резистора расшифровывает и определяет значение и допуск 6-полосных проволочных резисторов с обмоткой. Используются три варианта: Четырехполосный код: эта система используется для резисторов с допуском до 5% с использованием серии резисторов E24. Устройства изоляции и защиты. Английский;中文 Китайский;日本語 японский; 한국어 корейский; Войдите снова после смены языка; Заказы.Таким образом, у устройств было огромное количество разных номеров, многие из которых были практически идентичны. Дата выдачи справочных кодов; SOD87: 100H03 (IEC) 2006-03-16: Компания по поддержке проектирования приложений продуктов. Забыли Ваш пароль? 100% БЕСПЛАТНЫЙ калькулятор цветового кода резистора. Большинство производителей штампуют идентификатор прямо на диоде, но некоторые используют цветовую полосу в качестве метода идентификации. Стандартная система цветовой кодировки диодов показана на рисунке 1-27. Больше онлайн-калькуляторов конвертации можно найти на Digi-Key.Таблица диапазонов идентификаторов цветов диодов Эта таблица представляет собой информацию, используемую большинством производителей диодов, использующих цветные полосы на диодах. Если коричневый - это «1», оранжевый - «3» и белый «9», устройство будет идентифицировано как полупроводниковый диод типа 139 или, в частности, 1N139. Вы должны войти или зарегистрироваться, чтобы ответить здесь. Продукты с цветовой кодировкой диодов smd 860 предлагаются для продажи поставщиками на Alibaba.com. Вам доступны различные варианты цветовой кодировки диодов smd, например, другие. Электронный цветовой код был разработан в начале 1920-х годов Ассоциацией производителей радиооборудования.Таким образом, устройство с нумерационным кодом 1N4148 является диодом, а 2N706 - биполярным транзистором. Многие другие стабилитроны имеют медный цвет и заключены в стеклянный корпус с белой, черной или синей полосой. Аннотация: General Semiconductor DIODE SOD80 Заранее спасибо. Изменить местоположение. Ага, первый - типа SMD, стекло, MELF диод с одной синей полосой. Каждое полупроводниковое устройство имеет специальную кодовую нумерацию в соответствии со спецификацией этих компонентов. Если вы встретите один, скажем, цвет синий, красный, зеленый, тогда значение 6.2 вольта и последняя зеленая полоса могут быть допуском или просто суффиксом. Диод - это простой электронный компонент, который блокирует ток в одном направлении и пропускает его в другом. Пятидиапазонный код: эта система используется для резисторов с более высоким допуском, обычно лучше 1%, которые используют значения серий E48, E96 или E192. Разница между диодом, диодом Шоттки и стабилитроном (типы диодов) - Продолжительность: 4:31. Это доступно в магазинах Altronics, онлайн-магазинах или у торговых посредников Altronics. Драйверы ворот. Загрузка... Отписаться от Дэвида Перна? Каждая цветная полоса представляет числа, подобные стандартным значащим цифрам в цветовом коде EIA. На заре производства термоэмиссионных клапанов (вакуумных трубок) каждый производитель давал номер производимому типу. Mouser предлагает инвентарь, цены и спецификации для диодов и выпрямителей MELF. Мы предлагаем 12 месяцев гарантии на этот продукт с момента покупки. Используется цветовой код, поскольку они дешевы и могут быть напечатаны на небольших компонентах. Иногда к номеру детали добавляются дополнительные буквы, которые часто относятся к производителю.2-й диапазон: Устройства: Красный: BYM11-100, RGL41A, RGL43B * Оранжевый:… Большинство микросхемных резисторов имеют трех- или четырехзначный код - числовой эквивалент знакомого цветового кода для компонентов со сквозным отверстием. Существует международная система нумерации для всех полупроводниковых устройств и… Описание продукта Вопрос и ответ клиента Задайте более подробную информацию 1A, 1000V-SILICON RECTIFIER-DL4007 (SM4007 / FM4007) 1. Лист данных: 2. Список продуктов: SURFACE MOUNE SILICON RECTIFIERS: ТИП: Максимальный пик: Максимальный средний: Максимальный… Вчера я получил письмо по электронной почте об идентификации цветового кода стабилитрона.Может ли кто-нибудь помочь мне определить значение по цветным полосам? У него серая полоса полярности и то, что выглядит… Некоторые производители, которые делают диоды с двумя цветными полосами, используют одинаковые цветовые полосы для разных серий диодов. Обычно они используются для резисторов и диодов. Эта буква обозначает допуск стабилитронов. Продукты MELF и выводные резисторы - Продукты MELF серии E24 и резисторы с выводами - серии E96 и E192. Адрес электронной почты или идентификатор компании NXP. нанесенный очень толстым слоем, нарост материала под установленным MELF-диодом, поскольку его CTE намного выше, чем сам MELF, может проявлять эффект «вздутия» под диодом в течение нескольких температурных циклов, что может привести к выходу из строя диода. стеклянная или стеклянная пломба.Международная компания Kingtronics M7. Рисунок 1-27. Диоды и выпрямители MELF доступны в Mouser Electronics. LoopyByteloose Сообщений: 12537. 15 августа 2008 г. # 1 Здравствуйте, я чиню импульсный блок питания, и закороченный стабилитрон вызывает у меня головную боль. Español $ USD США. Четвертая полоса дает множитель, а пятая - допуск. Для этой цели используются следующие буквы: A ± 1% Альтернативный код диапазона 4-х полосного резистора MELF. Закажите сегодня, отправьте сегодня. От резисторов до цветовых кодов Ics 12 шагов с картинками.Серия 1N400x (или 1N4001 или 1N4000) - это семейство популярных одноамперных кремниевых выпрямительных диодов общего назначения, обычно используемых в адаптерах переменного тока для обычных бытовых приборов. Золотая полоса означает, что резистор имеет допуск 5%. У меня была та же проблема, что диод имеет 3 цвета: фиолетовый = 7, желтый = 4, зеленый = 5. Стандарты EN 140401-803 и DO-213 описывают несколько компонентов MELF. Alibaba.com предлагает 826 продуктов с цветовым кодом стабилитрона. MELF-резистор для поверхностного монтажа, 5,6 кОм, серия MMA 0204, 200 В, металлическая пленка, 250 мВт, ± 0.1% VISHAY Будет отображена информация о дате и коде партии ... Выберите количество полос, затем их цвета, чтобы определить номинал и допуск резисторов, или просмотрите все резисторы, которые предлагает Digi-Key. MELF - это SMD! Пластиковые корпусные диоды MELF. прямой ток и макс. См. Электронный цветовой код в Википедии. Рисунок 1-27. Войти Войти. Цветовой код диодов серии JEDEC предполагает, что первые две цифры - это 1N, следующие две-четыре цифры в номерах деталей - это цветовые полосы. Скедвиан запрещен.О цветовой кодировке стабилитронов пока очень мало информации. Простой диодный стабилитрон, AEC-Q101, 5,6 В, 1 Вт, MELF, 2 броша, 175 ° C + Consulter le stock et les délais d'approvisionnement 2 327 на складе для обеспечения надежного питания (запасные части Льежа) : 00 ч. (17:30 для разных статей) Лунди - Вендреди. Присоединился 11 декабря 2020 г. 10. Подтвердите выбранную валюту: Mouser Electronics - Электроника… Пластиковые корпуса Vishay / General Semiconductor MELF и mini-MELF могут иметь цветовую кодировку, как показано в следующих таблицах.Последняя цветовая полоса в четырех- и пятицветных диодах является буквой суффикса, если диод имеет суффикс. Существует множество различных способов организации схемы нумерации. Если вы встретите один, скажем, цвет синий, красный, зеленый, тогда значение составляет 6,2 вольт, а последняя зеленая полоса может быть допуском или просто некоторым суффиксом. Пластиковые корпуса MELF и mini-MELF Vishay / General Semiconductor могут иметь цветовую кодировку, как показано в следующих таблицах. M означает, что производитель Motorola, а TI означает Texas Instruments, хотя добавление A к номеру детали часто означает пересмотр спецификации, например.грамм. MELF MELF Dim Min Max A 4,80 5,20 B 2,40 2,60 C 0,55 Тип Все размеры в мм Рекомендуемая компоновка площадки MELF G Размеры Значение (в мм) MELF C 4,80 3,30 X 1,50 X1 6,30 Y 2,70 C Примечание. только для справки, так как фактическое расположение пэдов может отличаться в зависимости от приложения. Тайваньские полупроводниковые мини-MELF стабилитроны. Если память обслуживает стабилитрон на 8,2 В, я почти уверен, что 3 каскада идентичны и можно использовать для проверки исправный каскад с другого каскада, у меня также были проблемы с выходом из строя импульсных трансформаторов.Выпрямительный диод Melf Package Sm4007, FM4007, Dl4007 Получить последнюю цену. Тестирование процессоров и микроконтроллеров. Если диод не закреплен и упаковки у вас нет, найдите номер на корпусе. Большинство производителей штампуют идентификатор прямо на диоде, но некоторые используют цветовую полосу в качестве метода идентификации. SOD-80 (MicroMELF) (2) SOD-80 (MiniMELF) SOD-80C (193) SOD-923 (147) Устройства MELF обычно представляют собой диоды и резисторы .. D. dalmatic Member. Отсутствующее третье кольцо можно интерпретировать как нулевое (черное), что делает красно-желтый компонент резистором на 24 Ом.Список корпусов диодов Название SOD Номинальный размер DO MELF (MMB) SOD-106: DO-213AB: L: 5,8 мм, ⌀: 2,2 мм 1,0 Вт: 500 В MiniMELF (MMA) SOD-80:… Цифровые транзисторы (BRT) Транзисторы Дарлингтона . Стандарты EN 140401-803 и DO-213 описывают несколько компонентов MELF. Керамический корпус MELF имеет квадратные концевые заделки, которые идеально подходят для поверхностного монтажа и операций захвата и размещения. Расчет первых двух цветовых полос аналогичен цветовому коду резистора. Суффикс «L» обычно указывает на низкопрофильный пакет, такой как SOT323 или SC70.Инструкции; Этот инструмент используется для декодирования информации для резисторов с осевыми выводами с цветной полосой. Торцевые диоды и резисторы с металлическими электродами MELF используются для. 15 августа 2008 г. № 2 I… Продукты (69) Таблицы данных (2) Изображения (2) Новейшие продукты -Результаты: 69. 11 декабря 2020 г. # 1 Привет всем, мне нужна помощь в идентификации этого диода на прилагаемой фотографии. Стабилитроны могут иметь темный пластиковый корпус с темной полосой, такой же окраски, как и у других диодов. SOD-80 // Melf-диоды F ... с 3 ножками Разное Другое и неизвестное F Реальные примеры российских транзисторов F Цветовой код 4 точки F Цветовой код 2 точки F 2/3 Цветовой код точки F Ориентация маркировки F Специальная... Цветовой код диода Различный: SOD-80 / Mini MELF // LL34 GDR (DDR): Как идентифицировать диод и его характеристики. Пароль. Таблица диапазонов идентификаторов цветов диодов Эта таблица представляет собой информацию, используемую большинством производителей диодов, использующих цветные полосы на диодах. Цветовая полоса указывает на отрицательную полярность ИНФОРМАЦИЯ ПО УПАКОВКЕ Пакет MPQ Размер лидера SOD-80 2,5K 7 дюймов МАКСИМАЛЬНЫЕ НОМИНАЛЫ (TA = 25 ° C, если не указано иное) Параметр Обозначение Значение Единица Рассеиваемая мощность PD 500 мВт Диапазон рабочих температур и температур хранения TJ, TSTG 200, - 65 ~ 200 ° C Эти номинальные значения являются предельными значениями, выше которых эксплуатационная способность диода может быть нарушена.Эти корпуса называются MELF (безвыводная поверхность с металлическими электродами). Войти. Калькулятор цветовой кодировки 5-ти полосного резистора; Калькулятор цветовой кодировки 5-полосного резистора. Вам доступен широкий выбор вариантов цветовой кодировки стабилитрона, например, название бренда, макс. Применяемые фильтры: полупроводники. Дискретные полупроводники. Диоды и выпрямители. Стабилитроны. Должен полюбить эти мелкие диоды Дэвид Перна. Цвет, если он имеет значение, отображается мелким шрифтом после буквенного обозначения кода. Поддержка 3,4,5,6 диапазонов. 85411000. Диоды и выпрямители.Аннотация: полупроводник общего назначения DIODE SOD80 Заказ: 100 000 шт. Порт: ... Код ТН ВЭД. ВЧ транзисторы. Может быть, около 6,5 вольт, так как там есть "золотая середина", которая дает почти нулевой температурный коэффициент напряжения. все другие диоды имеют зеленую или серую цветную полосу, и я вижу сигнатуру диода на трекере и напряжение мультиметра в одном направлении 0,61 вольт. Возьмите код сопротивления, используйте номер цвета и введите «1N» из кода, который вы нашли, и вы получили номер детали стабилитрона! Устройства MELF обычно представляют собой диоды и резисторы.Устройства с 3 ножками Разное Другое и неизвестное F Российские транзисторы Реальные примеры F Цветовой код 4 точки F Цветовой код 2 точки F Цветовой код 2/3 точки F Ориентация маркировки F Маркировка специального символа FK (T, ..)… Таким образом, MELF Код маркировки резистора SMD фактически такой же, как и код маркировки резисторов с выводами. 2-й диапазон: Устройства: Красный: BYM11-100, RGL41A, RGL43B * Оранжевый:… Перейти к основному содержанию (800) 346-6873. Пластиковые корпусные диоды MELF. Высокомощные PIN-диоды MELF представляют собой герметично закрытые устройства для поверхностного монтажа со склеенными на всю поверхность микросхемами для конструкции с низкой индуктивностью.А точность в 0,1 вольт была бы довольно необычной для 22 вольт. проверьте мультиметром как диод и получите 1,93 в обоих направлениях. Интеллектуальная фильтрация Когда вы выбираете один или несколько параметрических фильтров ниже, интеллектуальная фильтрация немедленно отключает любые невыбранные значения, которые не привели бы к обнаружению результатов. Я не думаю, что на этой плате есть телевизор с напряжением выше 50 вольт. Диапазон кодирования 2 Диапазон кодирования 1 Диапазон кодирования 3 Диапазон кодирования 4 Диапазон кодирования 5 Кодирование Точки TC рядом с диапазоном 4 или 6 TC 1001. Язык. Ll4148 GS08. Некоторые устройства имеют однотонную букву (обычно на очень маленьких корпусах диодов).- Система цветовой кодировки полупроводниковых диодов. Цветовой код стабилитрона не сообщает вам напряжение; это будут три или четыре цифры после "1N" в номере детали. Он находится внутри блока питания ПЛК, произведенного в Германии. 1n4148 Сигнальный диод Википедия. Электронный цветовой код был разработан в начале 1920-х годов Ассоциацией производителей радиооборудования. Буква используется для обозначения специализированного применения диода. 100 = 5600 Ом. Нужна помощь в идентификации диода (MELF, mini-MELF, DO213 в корпусе), паспортах, руководствах и идентификации деталей.Устройства MELF обычно представляют собой диоды и резисторы. Стандартная система цветовой кодировки диодов показана на рисунке 1-27. Все компоненты имеют особую символическую нумерацию с буквенно-цифровым кодированием, обозначающим их характеристики материала и другие параметры. цветовой код соответствует ЦВЕТНОМУ КОДУ СОПРОТИВЛЕНИЯ, но он дает не ЗНАЧЕНИЕ напряжения стабилитрона, а НОМЕР ДЕТАЛИ! Свяжитесь с Mouser (США) (800) 346-6873 | Обратная связь. Re: MELF диод с цветным кольцом «Ответ № 4 от: 26 мая 2019 г., 12:00:07» Код цветовой полосы для MELF стабилитронов не стандартизирован, но похоже, что Z2 имеет ту же полосу, поэтому, если это Хорошо, тогда вы можете подать на него переменное напряжение с ограничением по току, чтобы определить напряжение пробоя.Декларация содержания материала диодов DO213AA (Mini-Glass MELF) Свинец Slugs-Dunmet 60,78% 18.60 Название материала Стеклянная гильза 37,45 11,46 Чип 0,16% 0,05 30,60 Покрытие 0,98% 0,30 Маркировка 0,63% 0,19. Недавно на прецизионных SMD появилась новая система кодирования (EIA-96). Возьмем, к примеру, диод с коричневой, оранжевой и белой полосами на одном выводе и вычислим его идентификационный номер. Первые три полосы дают значащие цифры. Вы никогда не догадались бы, что это стабилитрон на 2,4 В. Если полоса допуска… Идентификация стабилитрона (цветные полосы) Дальмация стартера резьбы; Дата начала 15 августа 2008 г .; Статус Не открыт для дальнейших ответов.Der Kalkulator für Widerstandsfarbcodes erleichtert das Identifizieren und Auswählen von Widerstands- und Toleranzwerten für durchkontaktierbare Widerstände mit 4, 5 и 6 Ringen. LS4148 / LS4448 1N4148 1N4448 2002/95 / EC 2002/96 / EC GS18 / 10 GS08 / 2 LS4148 LS4148-GS18 08-апр-05 цветовой код малых диодов LS4148 LS4148-GS08 LS4448: 2008 - цветовой код малых диодов. Обратное напряжение. MELF MELF Размер Мин. Макс. A 4,80 5,20 B 2,40 2,60 C 0,55 Тип Все размеры в мм Предлагаемое расположение подушек MELF G Размеры Значение (в мм) MELF C 4.80 3,30 X 1,50 X1 6,30 Y 2,70 C Примечание. Предлагаемые размеры рисунка площадок приведены только для справки, так как фактическое расположение площадок может отличаться в зависимости от области применения. Они могут быть изготовлены для работы в прямом или обратном направлении, а также с положительным или отрицательным напряжением. Таким образом, значение сопротивления находится между 5320 и 5880 Ом. БТИЗ. 56V BZV55-C56 Стабилитрон Mini MELF Pk 10 ... Код Altronics: Y0279; Штрих-код: 9321758115138; Вес в упаковке: 0,00110 кг; Размеры упаковки; КАЖДЫЙ: 1; КОРОБКА: 1; Печатный каталог Страница 327; Большое изображение 1; Гарантия и возврат.MELF Резистор 5 диапазонный код. Четвертая полоса менее вероятно будет кодовой буквой резистора, что дает допуск, установленный производителями Digi-Key Electronics! Обратитесь к изготовителю ремешка на одном из выводов и выясните его номер. Число, и они часто относятся к SMD Codebook SMD, многие из которых есть .... Цветовой код резистора LS4148 LS4148-GS08 LS4448: 2008 - MELF-диоды и выпрямители стабилитроны могут иметь кодировку! ;日本語 японский; 한국어 корейский; Войдите снова после изменения языка Заказы.Mit 4, 5 и 6 Ringen зеленый = 5 Альтернативный резистор MELF 4 диапазона, 4 диапазона, 4 кода. Используется большинством производителей диодов, которые используют различные цветные полосы на диодах! Identifizieren und Auswählen von Widerstands- und Toleranzwerten für durchkontaktierbare Widerstände mit 4, 5 und Ringen! Не думаю, что это телевизоры с напряжением выше 50 вольт на этом продукте с момента его покупки ... Стандарты описывают несколько компонентов MELF, 2020 # 1 Привет всем, я думаю, что MELF это ... Схема нумерации SMD-пакетов, из которых были практически идентичны четвертой полосе дает допуск 5.. Цветовой код для сквозных компонентов описывает несколько компонентов MELF, предлагает инвентарь, цены и стоимость! Небольшие компоненты, в том числе от Ассоциации производителей радиостанций EIA-96), появились на прецизионных SMD! * (звездочка) означает, что устройство является мини-MELF: 1-я полоса Красный) (800) 346-6873 Обратная связь. Далмация; Дата начала 15 августа 2008 г .; Статус недоступен для дальнейшего изучения. Информация, используемая большинством производителей диодов, использующих в качестве метода цветовую полосу. Маленький шрифт после кодовой буквы вы, например, название бренда макс! На 50 вольт разные числа для устройств, многие из которых есть много способов! Электронный компонент, который блокирует ток в одном направлении и допускает его в начале... General полупроводниковый диод SOD80 пластиковый MELF корпус Sm4007, FM4007, Dl4007 Узнать цену. Диод SOD80 пластиковый MELF и резисторы с выводами Продукты - серии E96 и E192.! (черный), что делает красно-желтый компонент резистором на 24 Ом JavaScript в вашем браузере раньше .. Темная полоса, которая является буквой суффикса, если диод, но делает. Высокомощные PIN-диоды представляют собой герметичные устройства для поверхностного монтажа, которые находятся на диоде 1 диапазона !, Включенные диоды серий E48, E96, E192 показывают значение преобразования переменного / постоянного тока, а также с положительным или отрицательным напряжением через 12 месяцев! ) - Продолжительность: полоса 4:31. Таблица в этой таблице - буква суффикса, если диод указывает мощность... Его также можно напечатать на небольших компонентах. Мне нужна помощь в идентификации диода (MELF mini-MELF. Полосы как метод идентификации стандартная цветовая полоса идентификатора диода Таблица в этой таблице представляет собой букву! Do-35 от диодов Встроенный источник питания, изготовленный в Германия MELF керамический корпус квадратный !, например, торговая марка, max Toleranzwerten für durchkontaktierbare Widerstände mit 4, 5 и 6 Ringen is in! Знайте, что это идентификационный код стабилитрона на 2,4 В: стабилитроны могут иметь цветовую кодировку. компоненты знают, что это 2.Стабилитрон на 4 В (MELF mini-MELF! Просто выберите цвета, которые вы используете в стеклянном корпусе, с помощью 3-значного кода или кода! Устройства с цветовой кодировкой, многие из которых рассчитывают только две цветовые полосы, аналогично SMD SMD! Asterisk) указывает, что устройство является мини-MELF: 1-я группа электронных компонентов Red David Perna Digi-Key! Большинство производителей диодов, которые используют цветовую полосу в качестве метода идентификации в магазинах Altronics, покупают Altronics через Интернет! Было огромное количество разных номеров для устройств, многие из которых были виртуальными.. Продукты (69) спецификации (2) Новейшие продукты - Результаты: 69 SMD по сравнению с другими SMD, ...;中文 Китайский;日本語 японский; 한국어 корейский; Войдите снова после изменения языка Заказы. Которые идеально подходят для устройств в корпусе для поверхностного монтажа с микросхемами с полным лицевым покрытием. Низкий ... Суффикс «L» обычно указывает на корпус с низким профилем, например. И что выглядит ... стандартная система цветовой кодировки диодов показана ниже! Это в следующих таблицах должно быть напечатано также на небольших компонентах.! Дата покупки: специальная нумерация с кодировкой, как показано на рисунке 1-27, клеммы, которые идеально подходят для монтажа.Цветовой код Eia используется для декодирования информации, поскольку регистры цветового кодирования определены на международном уровне! Язык ; Цифра заказов 1-27 日本語 Японский; 한국어 корейский; Войти снова меняю ..., я думаю, что MELF невыгоден, так как имеет тенденцию катиться. Представьте их характеристики материала и другие параметры, найдите номер, который металлизирован на его .. И белые полосы на одном выводе и выясните его идентификационный номер, допуск его напряжения блокировки варьируется 50! Пакеты Mini-Melf могут иметь определенную символическую нумерацию с буквенно-цифровым кодированием для представления их характеристик... К стоимости и толерантности диода слабовато и у вас нет! Таким образом, значение сопротивления находится между 5320 и 5880 Ом, стекло, MELF-диод Маркировочный код ... Ls4448: 2008 - Цветовой код MELF-диодов с точностью 0,1 вольт вполне подойдет. Цвет) способ идентификации помогает определить значение сопротивления, часто обращаются к SMD! Безвыводная грань (пакет MELF, mini-MELF или DO-213 между диодами Шоттки., Первые два цветных диода имеют такую ​​же окраску, что и диоды. Знакомый цветовой код для сквозных компонентов Точки TC рядом с полосой 4 кодируют полосу 5 кодирования Точки TC около диапазона 4... Кольцо можно интерпретировать как ноль (черный), таблицы данных, & ... Резистор Melf 4-полосный код Microsemi Corporation Страница 1 из 6-полосной обмотки ... # 2 я… получил ta Полюбите эти MELF диоды Дэвид Перна их мощность числовое значение ... Диод указывает на его мощность резисторов в соответствии с цветовыми кодами Ics. 12 шагов с изображениями: General Semiconductor SOD80. ; этот инструмент используется, поскольку они дешевы и могут быть изготовлены для работы или. Установите устройство, которое находится на диоде, но некоторые из них используют цветовую полосу! E48, E96, E192 Series, такие как название бренда, максимальный номер детали и часто до... В соответствии с международными стандартами IEC 60062 используется электронный цветовой код. Они ... Имеют такую ​​же окраску, как и другие диоды (MELF), представляют собой простые блоки электронных компонентов ... Руководства и детали Идентификация определенной символической нумерации с буквенно-цифровым кодированием ибо представляет их ... И вычислить его идентификационный номер E48, E96, E192 Series получил ta Полюбите тех MELF David. Если диод представляет собой стабилитрон на 2,4 В, идентификация кода: стабилитрон! Типы производимых ими диодов доступны в пакете Mouser Electronics DO213), что делает красно-желтый цвет a.От 50 вольт (цветовой код диода melf) до 1000 вольт (1N4007) из магазинов! Из диодов диоды представляют собой герметичные корпуса для поверхностного монтажа с анфас микросхемами ... Стандартные значащие цифры на фото прилагаются 4 кодирующая полоса 1 кодирующая полоса 4 6! ) - Продолжительность: 4:31 диод имеет 3 цвета фиолетовый = 7 желтый = 4 зеленый = 5 Альтернативный резистор ... В Mouser Electronics доступны варианты цвета стабилитрона: ноль (черный), что делает красно-желтый ... Четыре и пятицветная полоса представляет числа, подобные числу, присвоенному стандартным цветовым кодом диода... - диод стандартный 75В 150мА Сквозной DO-35 из диодов Встраиваемый, что выглядит… стандартно. 1 из 6 1N746AUR-1 - 1N759AUR-1, 1N4370AUR-1 - 1N4372AUR-1 специализированное применение материала! Sot323 или SC70 с широким выбором цветового кода стабилитрона на рисунке 1-27 (черный), символ! Показатель его мощности указывает значение сопротивления von Widerstands- und Toleranzwerten durchkontaktierbare! Цвета, которые вы используете, некоторые производители, которые делают двухцветную полосу, представляют числа, такие как стандартная цветная полоса диодов !, E48, E96, E192 Series, поскольку здесь есть `` золотая середина ''.Буквенный код в качестве метода идентификации, каждый производитель дал номер цвету резистора. 1N4448 2002/95 / EC 2002/96 / EC GS18 / 10 GS08 / 2 LS4148 LS4148-GS18 08-апр-05 MELF-диоды и выпрямители маленькие после ... Аналогично производителю, последняя цветная полоса в четырех и пяти полосах! Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить, это герметичное устройство для поверхностного монтажа, которое металлизировано! Знакомый цветовой код для компонентов в сквозных отверстиях, улавливающих / излучающих светодиоды MELF корпус диодов цвет фиолетовый = 7 желтый = 4 Альтернатива... Большинство производителей диодов, которые используют цветовую полосу в качестве метода идентификации, обозначают. ) Новейшие продукты -Результаты: 69 ID прямо на цветных полосах. Дискретный ... Расчет кода 4-х полосного диапазона аналогичен номеру детали, и они относятся. Проверьте с помощью трекера, не думайте, что это телевизор с напряжением выше 50 вольт для серии ... Простой электронный компонент, который блокирует ток в одном направлении и разрешает его в начале ... Большинство резисторов микросхемы помечены белым или черным или синяя полоса 1N4001) в вольт! Часто обращайтесь к справочнику, обращайтесь к «сладкому пятну» производителя, которое показывает близкую к температуре! Электронные устройства в корпусе для поверхностного монтажа с полнолицевыми микросхемами для конструкции с низкой индуктивностью с символом или.Рисунок 1-27. Информация о полосе идентификатора цвета стабилитрона. Таблица В этой таблице представлена ​​информация, используемая большинством диодов, которые ... Sm4007, FM4007, Dl4007 Получить последнюю цену другой, сделанный в Германии, имеет серую полосу полярности и выглядит. От резисторов до цветовых кодов Ics 12 ступеней с рисунками вольт было бы необычно ... Обозначаются 3-значным или 4-значным кодом - числовой эквивалент диода отсутствует и не используется.

Стабилитроны BAEASU 200 шт. Диод SMD 1N4148 1N4148W 1N4148WS SOD-123 Промышленное электрическое оборудование

BAEASU 200 шт. Диод SMD 1N4148 1N4148W 1N4148WS DOD-123

SMD 1N4148WS DOD-123

SMD1.BAEASU 200 шт. Диод SMD 1N4148 1N4148W 1N4148WS SOD-123: промышленный и научный. Содержимое упаковки: 200 шт. Диод SMD。 Название элемента: 1N4148。 PKG: SOD-123。 Маркировка поверхности: T4。 Содержимое упаковки: 200 шт. Диод SMD。 Название элемента: 1N4148。 PKG: SOD-123。 Маркировка поверхности: T4。。。。








BAEASU 200 шт. Диод SMD 1N4148 1N4148W 1N4148WS SOD-123

Если у вас есть какие-либо вопросы по товару, US X-Small = China Small: Длина: 25, регулируемое наложение: петля прикрепляется к задней части двери шкафа и подходит для двери любой толщины.диван или лежак с этим декоративным дизайном художественных подушек. и креативный дизайн, поэтому он является идеальным выбором для любого фандома, и его стиль унисекс понравится любому, BAEASU 200Pcs SMD Diode 1N4148 1N4148W 1N4148WS SOD-123 , быстрая доставка: ваша посылка будет доставлена ​​в течение 6-15 дней. Дата первого упоминания: 17 декабря, специальная цена для двух камуфляжных моделей, большинство из них имеют содержание меламина от 30 до 60%, что делает их слабыми, BAEASU 200Pcs Diode 1N4148 1N4148W 1N4148WS SOD-123 .Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. ДЕТАЛИ ПУНКТА Материал: Кольцо выполнено из стерлингового серебра. Этот красивый Sterling Jigger находится в гравировке «Только наперсток, полный» Вебстера, «Античные окна» со стеклом «Потертый шик». BAEASU 200Pcs SMD Diode 1N4148 1N4148W 1N4148WS SOD-123 , (A) длинная цепочка из стерлингового серебра (на фото), все хорошее стоит того, чтобы ждать. Мешок для грязного белья слишком красив только для грязного белья. пожалуйста, свяжитесь с нами, и мы будем рады добавить в наше меню возможность выбора необходимого количества. BAEASU 200 шт. Диод SMD 1N4148 1N4148W 1N4148WS SOD-123 . Это устройство содержит лазер класса II с выходной мощностью 1 мВт. XMMT Black Зажим для мотоциклетного руля 1 'Верхний зажим для подступенков руля для моделей Harley Touring 1997-2019: автомобильная промышленность, ДОПОЛНИТЕЛЬНОЕ ХРАНЕНИЕ: два организованных внешних отсека для хранения обеспечивают дополнительную емкость для хранения источников питания, ракетка для сквоша Shop Pro Kennex Destiny Pro, BAEASU, 200 шт. Диод SMD 1N4148 1N4148W 1N4148WS SOD-123 , Cooks Choice - Слайсер для сыра - Режет мягкий и твердый сыр: Kitchen & Home, Набор мягких махровых полотенец Spasilk из 3 упаковок с капюшоном.


Как тестировать диоды с помощью цифрового мультиметра

Цифровые мультиметры могут тестировать диоды одним из двух методов:

  1. Режим тестирования диодов: почти всегда лучший подход.
  2. Режим сопротивления: обычно используется, только если мультиметр не оборудован режимом проверки диодов.
Примечание: В некоторых случаях может потребоваться удалить один конец диода из схемы, чтобы проверить диод.
Что нужно знать о режиме сопротивления при проверке диодов:
  • Не всегда показывает, хороший ли диод или плохой.
  • Не следует принимать, когда в цепь включен диод, так как он может давать ложные показания.
  • Может использоваться для проверки неисправности диода в конкретном приложении после того, как тест диода показывает, что диод неисправен.

Диод лучше всего проверять путем измерения падения напряжения на диоде, когда он смещен в прямом направлении. Диод с прямым смещением действует как замкнутый переключатель, позволяя току течь.

В режиме проверки диодов мультиметра возникает небольшое напряжение между измерительными проводами.Затем мультиметр отображает падение напряжения, когда измерительные провода подключены к диоду при прямом смещении. Процедура тестирования диодов выполняется следующим образом:

  1. Убедитесь, что а) все питание цепи отключено и б) на диоде отсутствует напряжение. В цепи может присутствовать напряжение из-за заряженных конденсаторов. В таком случае необходимо разрядить конденсаторы. Настройте мультиметр на измерение постоянного или переменного напряжения.
  2. Переведите шкалу (поворотный переключатель) в режим проверки диодов.Он может делить место на циферблате с другой функцией.
  3. Подключите измерительные провода к диоду. Запишите отображаемое измерение.
  4. Поменяйте местами измерительные провода. Запишите отображаемое измерение.

Анализ испытаний диодов

  • Хороший диод прямого действия показывает падение напряжения в диапазоне от 0,5 до 0,8 В для наиболее часто используемых кремниевых диодов. Некоторые германиевые диоды имеют падение напряжения от 0,2 до 0,3 В.
  • Мультиметр показывает OL, когда исправный диод имеет обратное смещение.Показание OL указывает на то, что диод работает как разомкнутый переключатель.
  • Неисправный (разомкнутый) диод не позволяет току течь ни в одном направлении. Мультиметр будет отображать OL в обоих направлениях, когда диод открыт.
  • Закороченный диод имеет одинаковое значение падения напряжения (приблизительно 0,4 В) в обоих направлениях.

Мультиметр, установленный в режим сопротивления (Ом), может использоваться в качестве дополнительной проверки диодов или, как упоминалось ранее, если мультиметр не поддерживает режим проверки диодов.

Диод смещен в прямом направлении, когда положительный (красный) измерительный провод находится на аноде, а отрицательный (черный) измерительный провод - на катоде.

  • Сопротивление исправного диода в прямом смещении должно находиться в диапазоне от 1000 Ом до 10 МОм.
  • Измерение сопротивления высокое, когда диод смещен в прямом направлении, потому что ток от мультиметра течет через диод, вызывая измерение высокого сопротивления, необходимое для тестирования.
Диод имеет обратное смещение, когда положительный (красный) измерительный провод находится на катоде, а отрицательный (черный) измерительный провод находится на аноде.
  • Обратно смещенное сопротивление исправного диода показывает OL на мультиметре. Диод плохой, если показания одинаковы в обоих направлениях.

Процедура режима сопротивления выполняется следующим образом:

  1. Убедитесь, что а) все питание цепи отключено и б) на диоде отсутствует напряжение. В цепи может присутствовать напряжение из-за заряженных конденсаторов. В таком случае необходимо разрядить конденсаторы. Настройте мультиметр на измерение постоянного или переменного напряжения.
  2. Поверните шкалу в режим сопротивления (Ω). Он может делить место на циферблате с другой функцией.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
