Что такое ТЭН: понятие, виды, назначение

Из статьи вы узнаете, что такое ТЭН, для каких целей он используется, как подключается. Также узнаете о том, какую он имеет конструкцию. Если вкратце, то это электронагревательный прибор, а сама аббревиатура расшифровывается довольно просто. Это трубчатый электрический нагреватель. Носит он такое название по той причине, что зачастую эти элементы изготавливаются в виде керамических, стеклянных или металлических трубок. А теперь давайте рассмотрим подробнее все компоненты этого электрического прибора.

Конструкция элемента

В статье приведена схема нагревательного элемента. Самый главный компонент любого ТЭНа – это непосредственно нагреватель, изготовленный из нихромовой нити, которая расположена внутри трубки по всей длине. Края нити закреплены на выходных шпильках. У нихромовой нити определенное сопротивление, когда по ней начинает протекать ток, она нагревается, а тепло отдает металлической или керамической обойме.

Нужно отметить, что материал, из которого сделана трубка, должен иметь большое сопротивление по току. Поэтому он изготавливается из сплавов, в состав которых входит константан или нихром. Сопротивление нагревательного элемента зависит от того, какую необходимо развить мощность прибору.

Расчет параметров нагревателя

По закону Ома рассчитывается мощность, которая равна произведению силы тока на напряжение электрической сети. Другими словами, чтобы у ТЭНа была мощность 1000 Вт, необходимо сначала вычислить силу тока. Есть два известных параметра – мощность и напряжение (в бытовой сети — 220 вольт). Ток будет равен мощности, разделенной на напряжение. Если 1000/220, получим силу тока, равную 4,55 А.

Для того чтобы определить сопротивление нити, необходимо напряжение разделить на силу тока. В итоге мы получим сопротивление обмотки ТЭНа, выраженную в омах. А если точнее, то разделим 220 на 4,55 и получим, что сопротивление нити из нихрома должно быть равно 48,4 Ом.

Нужно отметить, что сопротивление прямо влияет на мощность нагревательного элемента. Чем меньше значение сопротивления, тем больше мощность нагревательного элемента. Нужно обратить внимание на то, что практически вся мощность будет расходоваться на нагрев нити. Поэтому коэффициент полезного действия у большинства ТЭНов практически равен 100%. Другими словами, чем мощнее нагревательный прибор, тем быстрее и больше он прогревается.

Изолятор и материал для трубок

Между трубкой и нихромовой нитью находится изолятор, который способен выдерживать очень высокие температуры. Для того чтобы изготовить трубку для ТЭНа, необходимо выбирать материалы, которые не подвергаются коррозии. Именно такие трубчатые электронагреватели чаще всего используются в промышленности и быту.

Заключенные в стеклянной трубке применяются, как правило, в очень агрессивных средах, например, в химических лабораториях, в которых необходимо нагревать различные смеси. Но можно встретить их и в бытовых нагревателях. Как правило, они используется в приборах, использующих излучение инфракрасного типа. Трубки из керамики в нагревателях используются на сегодняшний день очень редко.

Диаметр трубок

У трубок диаметр может быть любым, но большое распространение нашли элементы, диаметр которых лежит в диапазоне 6-24 мм. Кроме того, что у изолятора должны быть высокие изоляционные свойства, необходимо, чтобы он эффективно передавал тепло от нагревательной спирали к трубке. А теперь поговорим о том, что такое ТЭН и как он работает.

Электропитание на ТЭН подается при помощи клемм, которые расположены на вставках с изоляторами. Клеммы могут располагаться как на одном конце, так и на обоих. Существуют разновидности трубчатых электронагревателей, которые оснащаются встроенной защитой в виде предохранителя. Как правило, такие элементы устанавливаются в посудомоечных или стиральных машинках.

Для обогрева воздуха

У таких нагревательных элементов температура может достигать 450 градусов. Эти трубчатые приборы применяются для того, чтобы обогревать воздух в бытовых и промышленных помещениях. Такие ТЭНы являются основой при изготовлении конвекторов, различных конструкций сушильных камер, воздушных тепловых завес. У этих нагревателей гладкие или ребристые трубки. Что такое ТЭН для обогрева воздуха, рассмотрим далее.

Ребра этих нагревателей изготавливаются из стальных лент, которые крепятся к трубке. Благодаря использованию ребер можно увеличить площадь поверхности элемента, поэтому значительно снижается нагрузка на нихромовую нить, а также увеличивается ресурс элемента. Теплоотдача при этом существенно увеличивается.

Нагреватели для воды

При замене ТЭНа стиральной машинки можно увидеть, что у него конструкция полностью герметичная. Очень часто такие нагревательные элементы можно встретить как в стиральных машинах, так и в бойлерах, отопительных приборах. Вода может прогреваться в них до температуры кипения, а это 100 градусов по Цельсию. Если объем воды очень большой, используются приборы блочного типа. Достаточно часто вместе с ТЭН для бойлера ставится регулятор температуры.

С помощью терморегулятора получается отключить нагревательный элемент от питания при достижении жидкостью необходимой температуры. Как только вода остынет, терморегулятор заново включает питание, и спираль начинает прогреваться. Используются такие ТЭНы для котлов отопления, бойлеров, в стиральных машинках.

Приборы гибкого типа

Такие конструкции нашли применение в системах с горячих каналов, в пресс-формах. Они удобны в тех случаях, когда нужно контуру в горячей канальной системе придать определенную форму. Размеры электронагревательных элементов могут быть любые. Разновидность гибкого электронагревательного элемента, который знаком практически каждому домовладельцу – это кабель саморегулирующийся для теплого пола. Такой нагревательный ТЭН очень часто используется при изготовлении системы отопления помещений.

Отдельный вид прибора – это патронный, в котором выводы для соединения с источником питания находятся на одной стороне. Длина нагревательного элемента может быть максимум 3,5 м. Основное отличие от всех остальных разновидностей приборов заключается в том, что у него компактный корпус, чаще всего изготовленный из нержавеющей стали с выводами.

У патронных ТЭНов очень высокая удельная мощность, тепло от нагревательного элемента передается как конвекционным, так и контактным путем. Как правило, такие нагреватели часто используются в промышленности при нагреве масла, различных форм, изготовленных из металла. Достаточно часто приборы можно встретить автомобильной промышленности, обувной, пищевой, в литейном производстве.

Подключение приборов

Для того чтобы подключить прибор к сети переменного напряжения, необходимо воспользоваться схемами, приведенными в статье. Обязательно устанавливаете защиту – автоматический выключатель. Кроме того, можно ставить магнитный пускатель для коммутации цепи или же электромагнитное реле. Если нужно производить регулировку температуры, устанавливайте специальный регулятор – допускается использовать как электронный, так и механический, работающий по принципу термостата. Теперь вы знаете, что такое ТЭН и каковы его разновидности, а самое главное – ознакомились со схемами подключения.

Типы электрических ТЭНов

Конструкция ТЭНа



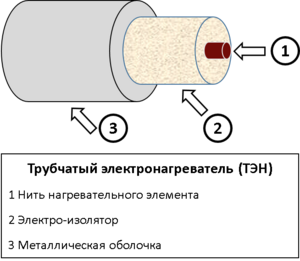

Довольно подробно конструкция трубчатого электронагревателя показана на изображении ниже.

Самый важный элементом всех ТЭНов – это нагреватель, им служит чаще всего нить нихрома (1), расположенная в середине трубки по всей ее длине, она прикреплена к выходной шпильке (6).

Нить имеет определенное внутреннее сопротивление и когда по ней протекает электрический ток, она нагревается.

Материал для нагревателя должен обладать большим сопротивлением протекающему по нему току, их также выполняют из сплавов, включающих в свой состав нихром или константан.

Сопротивление нагревателя подбирается в соответствии с необходимой мощностью ТЭН. Здесь работает главный закон электротехники – закон Ома, и известная формула:

P = U*I

, где I – сила тока, U – напряжение сети, P – мощность.

Так, например, чтобы мощнсть ТЭНа была 1кВт (1000Вт), в однофазной сети 220В, сопротивление нити находится следующим образом:

Сначала определяем ТОК:

I= P/U=1000Вт/220В=4,55А

Непосредственно сопротивление определяем по фомуле:

R = U / I, где R – сопротивление ТЭНа в Омах U — напряжение в вольтах I — сила тока в амперах

Соответственно сопротивление нихромовой нити электронагревателя R=220/4,55=48,4 Ом.

Как вы поняли, чем ниже сопротивление трубчатого электронагревателя, тем выше его мощность, при этом практически вся она расходуется на нагрев нити. КПД ТЭНов близок к 100%, т.е. чем он мощнее, тем больше и быстрее нагревается.

Между нитью нихрома и трубкой расположен изолятор (2), выдерживающий высокие температуры.

Для изготовления трубки ТЭН (3) выбирают низко коррозийные металлы именно такие ТЭН наиболее часто применяются в быту и промышленности.

Стеклянные ТЭН используются в агрессивных средах, например, в лабораториях, где необходимо подогревать химические смеси.

Стеклянные трубки в нагревателях можно встретить и бытовых обогревателях, использующих инфракрасное излучение. Керамические трубки в нагревателях применяются крайне редко.

Диаметр трубок может быть разным, но применение нашли трубки диаметром от шести до двадцати четырех миллиметров.

Изолятор должен обладать высокими изоляционными свойствами и одновременно быть эффективным для передачи тепла от нагревателя к трубке.

Электропитание ТЭН осуществляется с помощью клемм (4) расположенных на изолирующих вставках (5).

Клеммы могут быть расположены как с одного конца, так и с двух концов ТЭН. Некоторые виды ТЭН оснащаются встроенным предохранителем. Такие нагреватели используются в стиральных и посудомоечных машинах.

Основные типы ТЭНов и их назначение

Тэны чаще всего классифицируются по виду и основному применению, различают:

1. ТЭН для обогрева воздуха

Температура таких ТЭНов достигает 450 градусов по Цельсию. Такие трубчатые электронагреватели используются для обогрева воздуха промышленных и бытовых помещений.

Они являются основой конвекторов, воздушных тепловых завес, различных сушильных камер. Подобные электронагреватели изготавливаются с гладкими трубками и с трубками, у которых есть ребра.

Ребра у таких тепло электронагревателей производятся из стальной ленты, крепящейся к трубке по спирали. Применение ребер увеличивает площадь поверхности ТЭН и поэтому нагрузка на нить нагрева ТЭН снижается почти в три раза, что в свою очередь, увеличивает срок службы.

2. ТЭН для воды

Такие тепло электронагреватели используются в бойлерах, стиральных машинах. В таких агрегатах вода может нагреваться до ста градусов по Цельсию.

Для больших объемов воды, где требуется большая мощность нагрева, применяют блочные ТЭН.

Кстати, довольно подробно мы уже описывали как подключать ТЭНы электрокотла.

Часто в электронагревателях используют терморегулятор. Он отключает электронагреватель от сети питания при нагреве воды до нужной температуры. При остывании воды терморегулятор снова подключает электропитание ТЭН для нагрева.

3. Гибкие ТЭНы

Они находят применение в пресс-формах и горячеканальных системах. Они очень удобны, когда требуется придать форму контура горячеканальных систем. Изготавливаются такие электронагреватели любых размеров.

Разновидностью гибкого электронагревателя, знакомого нам в быту, является саморегулирующийся кабель для системы «теплых полов». Такой кабель используется для отопления помещений.

4. Патронные ТЭНП

К отдельному виду можно отнести патронные ТЭНы, выводы для подключения электропитания у них расположены, чаще всего, с одной стороны. Размер таких нагревателей может достигать 350 сантиметров. Главное их отличие от остальных типов — компактный корпус, чаще всего они представляют собой гильзу их нержавеющей стали с электровыводами.

Данный тип выделяется большой удельной мощностью. Тепло от нагревателя передается как контактным методом, так и путем конвекции.

Эти тепло электронагреватели широко применяются в промышленности для разогрева масел, для нагрева различных металлических форм, смонтировав их в высверленном отверстии. Ими оборудуются агрегаты в обувной отрасли, литейном производстве, автомобильной промышленности.

Если же у вас остались вопросы о классификации трубчатых нагревателей, их строении или основных сферах применения – обязательно оставляйте их в комментариях к статье, так же приветствуются мнения, здоровая критика, либо любая дополнительная информация и личный опыт, буду рад общению.

Электрические нагревательные элементы для отопительных приборов: что это такое, виды

Электрические ТЭНы (расшифровка: трубчатый электронагреватель) в течение многих десятилетий не меняют свои конструкционные особенности, и по сей день остаются востребованными. Единственное, что может измениться – форма приборов и материал их изготовления. Эффективность и принцип действия остаются неизменными.

Содержание статьи:

ТЭН – что это, и для чего предназначен?

Большинство современных отопительных приборов оснащаются специальными электронагревателями.

ТЭН – это нагревательный элемент, который устанавливается внутри радиаторов водяного отопления и других обогревателей. Именно благодаря этому устройству осуществляется нагрев теплоносителей, которые отдают свое тепло для обогрева частного дома или квартиры.

ТЭН для обогрева пользуется популярностью из-за своей универсальности и максимального КПД. Вся энергия, которая потребляется таким электронагревателем, расходуется на обогрев помещений.

Выделяют несколько приборов, в которых могут быть установлены электрические ТЭНы для отопления:

• Масляные электрические обогреватели;
• Электрокотлы;
• Конвекторные котлы;
• Водяной отопительный радиатор;
• Электрический камин.

Перечисленное оборудование часто используется в повседневной жизни и может выступать в качестве дополнительного или основного источника тепла.

Принцип работы нагревательных элементов и его внутреннее устройство

Чтобы разобраться с тем, что такое нагревательный ТЭН, необходимо детально ознакомиться с его внутренним устройством. Это металлическая или керамическая трубка, внутри которой залит специальный термический проводник. В местах соединения детали с фланцем располагаются изоляционные втулки. Электротэны для отопления водяного типа оснащаются ими, чтобы корпус не соприкасался с внутренней спиралью.

Чаще всего, электронагреватели крепятся фланцевым методом. Благодаря этому удается лучше защитить внутреннюю часть ТЭНа от воздействия окружающей среды. Главным минусом такого крепления считается сложность замены перегоревшей внутренней спирали.

Принцип работы у электрических ТЭНов для отопления довольно простой. После подключения к источнику электроэнергии их внутренняя спираль нагревается, после чего наружная оболочка начинает обмениваться энергией с термопроводкой. Затем подключенные электротэны для домашнего отопления начинают активно передавать тепло. При этом, трубка элемента нагревается равномерно за счет того, что во время работы вокруг нее создаются конвекционные потоки.

В безжидкостных электрических ТЭНах для системы отопления температурные показатели нагрева ограничены. Это предотвращает поверхностное повреждение детали, которое может привести к возникновению пожара.

Типы ТЭНов

Существуют различные виды ТЭНов, которые отличаются друг от друга способами крепления и формой. Поэтому люди, которые собираются в будущем приобрести ТЭНы для приборов отопления и котлов, должны ознакомиться с основными конструктивными вариантами.

Трубчатые

Воздухонагреватели трубчатого типа считаются наиболее распространенными устройствами, которые устанавливаются в настенных радиаторах и мобильных обогревателях. Особенностью таких моделей является то, что в них тепло передается несколькими способами:

• Конвекцией;
• Теплопроводностью;
• Инфракрасным излучением.

Длина и форма трубки могут отличается, в зависимости от конструктивных особенностей. Чаще всего встречаются ТЭНы змеевидной формы, которые после нагрева излучают инфракрасное тепло.

Важно! Раскаленный трубчатый электронагреватель нельзя помещать в воду, так как это может спровоцировать взрывной эффект.

Оребренные

Многие не знают ничего об оребренных ТЭНах и не понимают, что это такое. Эти ТЭНы используются для воздушного отопления, являются модификацией трубчатых электронагревателей. Главная особенность оребренной конструкции – наличие нескольких тонких пластинок, которые располагаются вдоль трубки. Эта разновидность электротенов для отопления, по сравнению с трубчатыми изделиями, обеспечивает более высокую скорость нагрева окружающей среды.

Среди недостатков оребренных конструкций выделяют их дороговизну и высокое потребление электроэнергии.

Блочные

Конструкции блочного типа состоят из нескольких нагревателей, которые совмещены на одном трубчатом креплении. Этот ТЭН можно использовать в следующих случаях:

• Необходимость увеличения скорости подогрева воздуха за счет использования более мощного прибора.
• Невозможность своевременно передать тепловую энергию из-за нехватки площади оболочки.

Мощность некоторых блочных электронагревателей достигает 7–10 кВт. Поэтому прежде чем размещать их в помещении, нужно протянуть дополнительный электрический кабель.

Патронные

Патронные, как и ТЭНы трубчатого типа, имеют вид трубки. Поверхность таких изделий изготовлена из отполированного стального металла. Благодаря этому оболочка индуктивного нагревателя будет максимально плотно прилегать к окружающему материалу. Главный недостаток этого тена – небольшая поверхность для теплоотдачи. Это значит, что при использовании таких устройств придется пользоваться дополнительными устройствами для отведения тепла.

Как выбрать ТЭН для отопительного оборудования

При выборе ТЭНа для радиатора или водонагревателя стиральной машины, нужно обращать внимание на конструкционные особенности детали, ее мощность и длину трубки. Поэтому прежде чем купить электронагреватель, надо детально ознакомиться с его характеристиками.

Определение мощности

Перед выбором необходимо определить, сколько мощности должно быть у электронагревателя. Некоторые считают, что, например, подогреть воду в радиаторе можно только мощным ТЭНом. Однако не всегда большая мощность подходит для достижения поставленных целей. Не рекомендуется покупать нагреватели, мощность которых на 75–80% превышает теплоотдачу оборудования для отопления. Сильная нагрузка может негативно сказаться на функционировании отопительных приборов.

Особенности конструкции

Рекомендуется выбирать детали, которые имеют стальную оболочку. Дело в том, что такие ТЭНы более прочные и устойчивые к появлению ржавчины на поверхности.

Еще одна конструкционная особенность, которую нужно учитывать при выборе – направление резьбовой заглушки. Они могут быть направлены в левую или в правую сторону.

Длина трубки

Многих людей при выборе ТЭНа интересует оптимальная длина трубки. Желательно выбирать детали, которые проходят вдоль всей рабочей зоны отопительного устройства.

Обратите внимание! Трубка не должна дотрагиваться до поверхности противоположных стенок на 5–7 сантиметров.

Дополнительные функции

Некоторые разновидности электрических тенов для системы отопления имеют дополнительный функционал. Чаще всего встречаются модели с установленным терморегулятором. Его можно приобрести, если в самом конвекторе или радиаторе нет встроенного термодатчика. В остальных случаях переплачивать за дополнительные функции не имеет смысла.

Рекомендации по выбору ТЭНа

Выделяют несколько советов и рекомендаций, которые необходимо учесть при выборе нового электронагревателя:

• Не стоит выбирать слишком слабый ТЭН, так как из-за него нагреватель будет работать в разы дольше;
• Выбирать нужно устройства от известных производителей;
• Выбранный ТЭН должен обязательно иметь защитное покрытие на поверхности;
• Для покупки нужно выбирать ТЭН, длины которого хватит, чтобы полностью покрыть рабочую зону.

ТЭН – незаменимый нагревательный элемент, использующийся во многих обогревателях. Прежде чем приобрести такую деталь, надо разобраться с тем, что такое тен, какие разновидности таких нагревателей бывают и как правильно их выбирать.

виды, принцип действия, правила выбора

Электрические ТЭНы десятилетиями не меняют свою конструкцию и остаются востребованными в отопительном оборудовании. Меняется форма этих приборов, конструктивные материалы, но остается неизменным принцип действия и эффективность. Для грамотного подбора пригодятся сведения об отличиях и характеристиках. Согласны?

Вы узнаете, что собой представляют и как действуют ТЭНы для отопления. Мы детально описали разновидности нагревательных элементов, привели бесспорные аргументы для обоснованного выбора оптимального типа. С учетом наших рекомендаций вы без ошибок приобретете требующийся прибор.

Содержание статьи:

Предназначение отопительных ТЭНов

Электрические ТЭНы снискали популярность благодаря своей универсальности и высокому КПД. Вся потребляемая ими электроэнергия расходуется по прямому назначению – на обогрев окружающего пространства.

Основными отопительными приборами, где используются ТЭНы являются:

1. Переносные и стационарные масляные электрообогреватели.
2. Водяные радиаторы отопления.
3. Полотенцесушители для ванной.
4. Электрокамины.
5. Электроконвекторы.
6. Электрические котлы.

Указанное оборудование может использоваться в качестве основного или дополнительного источника обогрева. Стоит оно недорого, легко монтируется и не требует специальных навыков при эксплуатации.

Подключить ТЭН к чугунному радиатору центрального отопления можно после отсоединения общего стояка. Такой прибор можно использовать для основного и дополнительного обогрева

Внутреннее устройство электронагревателей

Устройство удобно рассматривать на примере трубчатой модели. Электронагреватель представляет собой заполненную термопроводником керамическую или металлическую трубку с расположенной внутри спиралью. В месте фиксации трубки к фланцу находятся изолирующие втулки, которые делают невозможным контакт токопроводящей спирали с корпусом ТЭНа.

В большинстве моделей ТЭНов используются аналогичные комплектующие, однако их долговечность может отличаться в зависимости от качества сборки

Крепится электронагреватель преимущественно фланцевым соединением, которое позволяет герметизировать внутреннюю среду отопительного прибора от внешнего пространства. Недостатком такой конструкции является невозможность замены спирали при её внутреннем перегорании.

Принцип работы нагревательных элементов

Работает ТЭН по следующему принципу. При подключении к сети происходит нагрев внутренней спирали и передача энергии термопроводнику и наружной оболочке. В дальнейшем тепло передается окружающей жидкости, воздуху или твердому материалу.

При нагревании ТЭНа, погруженного в масло или воду, вокруг трубки создаются конвекционные потоки, которые перемешивают теплоноситель и способствуют его равномерному нагреву.

Электрические котлы известны своей надежностью и ремонтопригодностью. В них нет множества сложных деталей, поэтому они просты при эксплуатации и обслуживании

В безжидкостных отопительных приборах температура нагрева обычно ограничена, чтобы не повредить окружающие детали и не спровоцировать пожар.

Для ускорения теплообмена в них часто используется вентилятор, который обеспечивает циркуляцию воздуха как внутри прибора, так и в окружающем его помещении.

Виды ТЭНов для отопительных приборов

Простота изготовления ТЭНов не всегда оборачивается удобством для пользователей. Многие производители выпускают электронагреватели со специфической формой и креплением. В случае поломки их довольно сложно купить в магазине. Поэтому для правильного выбора необходимо изучить все возможные конструктивные варианты.

Трубчатые модели для бытового отопления

Трубчатая конструкция электронагревателей является самой распространенной в мобильных , переносных и настенных . Передача тепла в них может происходить с помощью: конвекции, ИК-излучения или теплопроводности.

Готовые ТЭНы с регулятором и собственным шнуром питания можно покупать только при уверенности, что длины провода будет достаточно

Форма и длина трубки в таких устройствах может быть любой и диктуется лишь конструктивными особенностями. К примеру, ТЭН представляет собой змеевик, расположенный за минеральной пластиной. Нагреваясь, пластина излучает инфракрасное тепло.

Наиболее распространены такие его характеристики:

• диаметр – 5-18 мм;
• длина – 200-6000 мм;
• материал оболочки – сталь, нержавейка, керамика, медь;
• мощность – 0,3-2,5 кВт.

ТЭНы мощностью более 2,5 кВт в бытовых отопительных приборах не применяются, потому что квартирная проводка просто не выдержит большей нагрузки.

Оребренный вариант электронагревателей

Оребренные приборы представляют собой модификацию трубчатого ТЭНа. Их особенностью является наличие множества тонких стальных пластин, расположенных вдоль всей длины устройства. Такая конструкция резко увеличивает площадь контакта с окружающей средой, обеспечивая высокую скорость её нагрева.

Оребренные ТЭНы стоят дороже, требовательны к объему рабочего пространства, но обеспечивают более высокие потребительские характеристики отопительного оборудования

Используются оребренные модели преимущественно в обогревателях для . Они обеспечивают быстрое повышение температуры в помещении, особенно при наличии встроенного вентилятора.

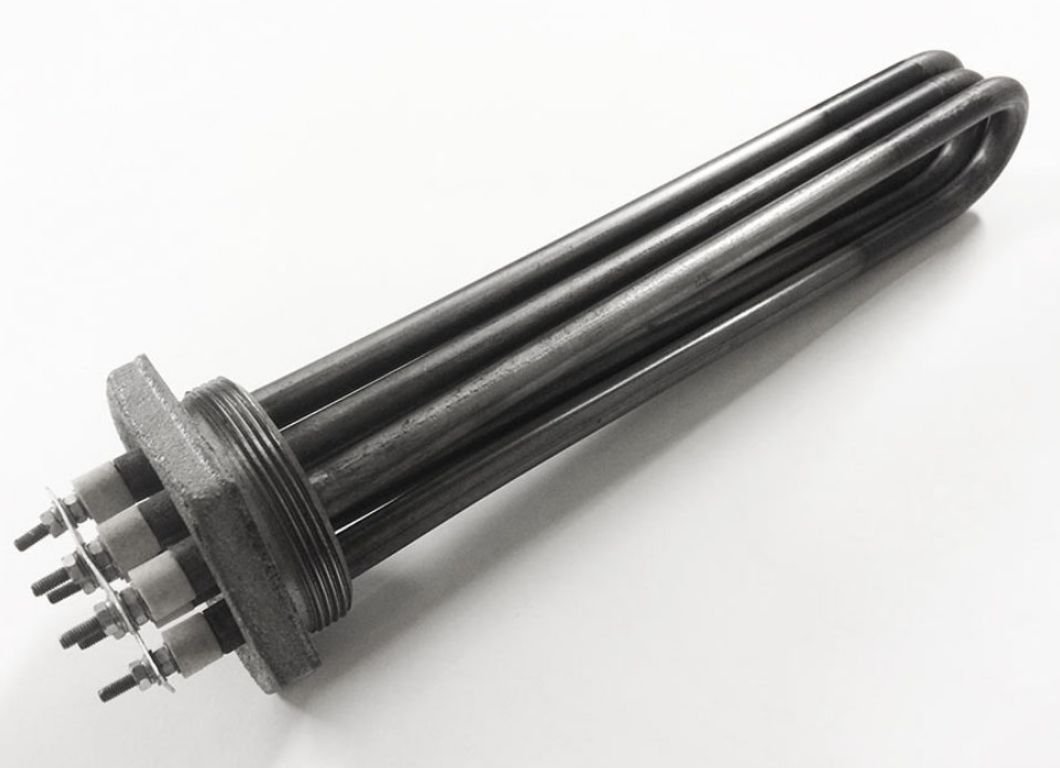

Блочные конструкции ТЭНов

Блочный вариант представляет собой несколько совмещенных на базе единого крепления трубчатых нагревателей.

Особенное внимание при выборе блочных ТЭНов необходимо обращать на их мощность и способность котла с насосом обеспечить отвод тепла

Такая конструкция используется при сочетании двух факторов:

1. Потребность в повышенной мощности прибора и высокой скорости нагрева рабочей среды.
2. Невозможность быстрой передачи тепловой энергии от спирали к окружающей среде из-за малой площади наружной оболочки.

Фактически в блочном ТЭНе снижается нагрузка на каждую нагревательную трубку и увеличивается скорость теплопередачи. Такие устройства входят в состав и промышленных электронагревательных установок.

Мощность блочных моделей может составлять 5-10 кВт, поэтому при их размещении в квартире требуется протягивать в помещение дополнительный электрокабель.

Приборы патронного типа

Патронные ТЭНы имеют вид трубки с одним свободным концом, что обусловлено особенностью их установки. Наружная оболочка выполнена обычно из полированной стали, чтобы обеспечивать максимальный контакт с окружающим материалом. Такие трубки плотно вставляются в соответствующее отверстие отопительного прибора.

Главным недостатком патронных ТЭНов является малая площадь теплоотдающей поверхности, что требует применения специфических способов отведения тепловой энергии

Фиксация патронных моделей производится преимущественно с помощью фланцевого соединения. Используются они обычно в промышленности для нагрева рабочих частей экструдеров.

Существуют и другие конструкционные виды ТЭНов, но они применяются в основном в промышленном производстве и не затрагивают рассматриваемую тему.

Дополнительные функции электронагревателей

Выше были рассмотрены простейшие конструкции приборов, которые не имеют каких-либо встроенных регулировочных механизмов.

Блок терморегуляции может иметь механическую или электронную автоматику. Последняя более точна, но требовательна к параметрам домашней электросети

Но могут оборудоваться простейшей автоматикой, обеспечивающей устройству дополнительные функции.

К таковым относятся:

1. Терморегуляция. ТЭНы со встроенным терморегулятором для отопления имеют датчик температуры, который срабатывает при нагреве рабочей среды до определенного уровня. Регулировка электронагревателя происходит с наружной стороны фланца.
2. Антизамерзание. Эта функция обеспечивается упрощенным терморегулятором, который срабатывает только при понижении температуры до 0-2°C. Она препятствует замерзанию воды в трубах отопления, потребляя минимум электроэнергии.
3. Турбонагрев, который обеспечивает форсированный нагрев рабочей среды при первоначальном пуске оборудования. Необходимо помнить, что электропроводка помещения должна выдержать кратковременное повышение мощности.

Приборов, поддерживающих дополнительные функции, не так много, потому что зачастую регулирование работы отопительных приборов в целом производится с помощью отдельного блока автоматики.

Как выбрать ТЭН для отопительного оборудования?

Выбирая или в радиаторе, необходимо обращать внимание на его мощность, конструкцию, длину трубки и наличие дополнительных возможностей. Поэтому перед покупкой необходимо узнать как можно больше обо всех его характеристиках.

Расчет мощности прибора

Большая мощность ТЭНа не всегда является положительным качеством.

При выборе важно учитывать несколько факторов, которые связаны с уровнем энергопотребления:

• предельная мощность теплоотдачи отопительного прибора в целом;
• возможности электропроводки;
• объем помещения.

Нельзя покупать устройство с мощностью, которая больше 75% максимального уровня теплоотдачи отопительного оборудования.

Например, имеется радиатор с 10 секциями, каждая из которых отдает воздуху 150 Вт тепла, всего 1,5 кВт. При установке в него электронагревателя с мощностью 2 кВт поверхность батареи не сможет быстро отдать всю образующуюся энергию. В результате ТЭН будет постоянно отключаться из-за перегревания.

Причиной быстрой поломки ТЭНа может быть неправильный выбор мощности прибора. В результате системного перегрева спирали она со временем перегорает

В квартирах с изношенной проводкой постоянная нагрузка на розетку не должна превышать 1,5-2 кВт, иначе она может загореться и привести к печальным последствиям. Поэтому перед покупкой ТЭНа нужно проверить состояние проводки и при необходимости демонтировать старую и .

Когда вопрос с электрикой и возможностями оборудования решен, можно приступать к расчету требуемой мощности для поддержания комфортной температуры в помещении.

В хорошо утепленных домах и квартирах будет достаточно уровня 40 Вт/м³. А при наличии щелей в окнах мощность обогрева должна быть увеличена до 60-80 Вт/м³. Покупать конкретную модель можно только после учета всех вышеописанных энергетических факторов.

Учет особенностей конструкции

Большинство ТЭНов отопления имеет оболочку из легированной стали, которая обеспечивает прочность и стойкость к коррозии. Медные устройства применяются преимущественно в нагревателях воды, хотя ограничений на их использование в самодельных радиаторах нет.

В чугунных и стальных радиаторах использование ТЭНов из цветных металлов нежелательно. Это может привести к ускорению износа материалов и соединений

Также при выборе необходимо учитывать направление резьбы заглушки, которое может быть правым или левым. Разные модели электронагревателей отличаются и диаметром фланцев. Они могут иметь размер от 0,5 до 1,25 дюйма.

Обычно к ТЭНу хорошего производителя прилагается краткая инструкция, в которой описываются его конструкционные параметры. Их изучение поможет купить устройство, которое точно подойдет к имеющемуся отопительному оборудованию.

Длина нагревательной трубки

Протяженность трубки является одной из главных характеристик, которые определяют эффективность работы устройства.

Большая её длина при равной мощности приводит к увеличению площади поверхности электронагревателя и ускорению теплообмена с рабочей средой. Это положительно сказывается на долговечности ТЭНа и скорости циркуляции теплоносителя.

ТЭНы с длинной трубкой идеально подходят для установки в самодельные регистры, которыми удобно обогревать большие помещения и хозяйственные постройки

Желательно, чтобы трубка проходила по всей длине рабочей зоны отопительного прибора, не дотягиваясь до противоположной стенки на 6-10 см. Эта рекомендация позволит быстро и равномерно прогревать теплоноситель.

Наличие дополнительного функционала

Переплачивать за дополнительные возможности ТЭНов не всегда нужно. Если отопительный прибор используется в качестве вспомогательного и не имеет собственной встроенной автоматики, то покупка модели с термостатом имеет смысл.

Но при наличии в радиаторе или электроконвекторе собственных термодатчиков и механизмов контроля температуры дополнительные функции так и останутся невостребованными.

Встроенная в заглушку ТЭНа электроника должна иметь предохранительные механизмы, чтобы в случае поломки регулирующей платы не случился пожар

Поэтому приобретать дорогостоящие электронагреватели со встроенной автоматикой рекомендуется только при явной необходимости в таком оборудовании. При необходимости в индивудальном подборе температурного фона лучше купить , который можно использовать периодически.

Что касается производителей ТЭНов, то их выбор не принципиален. Основными поставщиками являются фирмы из России, Украины, Турции и Италии. Качество их продукции примерно одинаково, поэтому нет смысла переплачивать за бренд.

Выводы и полезное видео по теме

Видео #1. Практический обзор ТЭНов различных типов:

Видео #2. Обзор ТЭНа с терморегулятором:

Видео #3. Особенности блочного ТЭНа, используемого в отопительных электрокотлах отопления:

Покупка ТЭНа для отопительных приборов является непростой задачей. Для этого требуется четко знать характеристики оборудования, в которое встраивается электрический нагреватель. Поэтому останавливать свой выбор на конкретной модели нужно только после тщательного анализа её параметров.

Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фотоснимки по теме статьи в находящемся ниже блоке. Расскажите о том, как подбирали ТЭН для замены в электрокотле или в мобильном обогревателе. Поделитесь, что лично для вас стало решающим аргументом в выборе.

Трубчатый электронагреватель — Википедия. Что такое Трубчатый электронагреватель

Материал из Википедии — свободной энциклопедии Устройство трубчатого электронагревателя (ТЭН)

Трубчатый электронагреватель (ТЭН) — электронагревательный прибор в виде металлической трубки, заполненной теплопроводящим электрическим изолятором. Точно по центру изолятора проходит токопроводящая нить (обычно нихромовая или фехромовая) определённого сопротивления для передачи необходимой удельной мощности на поверхность ТЭН.

Применяется во многих бытовых и промышленных электроприборах: чайниках, кипятильниках, стиральных машинах, водонагревательных и отопительных котлах, и т. д.

ТЭН был изобретен и запатентован 20 сентября 1859 года Джорджом Б. Симпсоном в Вашингтоне, округ Колумбия^[1].

Виды ТЭН

Двухконцевой ТЭН электроплиты в виде спирали. Регулирование мощности реостатным переключателем или циклическим включением-отключением по времени Одноконцевой ТЭН электроплиты в виде спирали с тремя нагревательными нитями разного сопротивления соединённых у глухого конца ТЭНа. Регулирование мощности сочетанием подачи тока на выводы переключателем (1^~2⁰; 1^~3⁰; 2^~3⁰; 1^~2^~3⁰)

Трубчатые электронагреватели могут иметь различные диаметры в диапазоне от 6 до 24 мм. В зависимости от конкретного применения (нагревания жидкости или воздуха), при производстве ТЭНов используются электрические изоляторы (диэлектрики) различного качества, которые должны сохранять свои диэлектрические свойства при низких, высоких и экстремально высоких температурах.

По конфигурации ТЭНы разделяют на двухконцевые (когда контактные выводы расположены с двух сторон) и одноконцевые («патронные»)— с контактными выводами, расположенными по одну сторону нагревателя. В электрических котлах стоят, как правило, блоки тэнов, или, как их еще называют, «ТЭНБ».

ТЭН-конфорки

ТЭНы удобны для быстрого приготовления пищи. Однако плиты с ТЭН-конфорками расходуют больше электроэнергии, чем плиты с чугунными^{[источник не указан 243 дня]}. У них есть и еще один недостаток — если пища вытекла на поддон, то отмыть его будет очень трудно: ТЭН-конфорка разогревается до очень высокой температуры, и все, что попадает на поддон, моментально «приваривается». Со временем дно поддона темнеет и будет хуже отражать тепло, соответственно, энергоэффективность плиты уменьшается.^{[2][неавторитетный источник?]}

См. также

Примечания

Литература

• ГОСТ 19108-73 «Электронагреватели трубчатые (ТЭН) для бытовых электроприборов».
• ГОСТ 19108-81. «Электронагреватели трубчатые (ТЭН) для бытовых нагревательных электроприборов. Общие технические условия». Под рук. В. М. Фомина (Министерство электротехнической промышленности СССР). Утвержден Госстандартом СССР. М.: Издательство стандартов, 1990.
• ГОСТ 13268-83. «Электронагреватели трубчатые (ТЭН). Общие технические условия». Министерство электротехнической промышленности СССР. Утвержден Госстандартом СССР. М.: Издательство стандартов, 1984.
• ГОСТ 13268-88. «Электронагреватели трубчатые. Общие технические условия». Разработан: Министерство электротехнической промышленности СССР. Утвержден Госстандартом СССР. М.: Издательство стандартов, 1988.

Ссылки

Что такое ТЭН? (Трубчатые Нагревательные Элементы)

Трубчатый нагревательный элемент — это электрический нагреватель сопротивления, состоящий из нагревательного элемента, имеющего на концах контактные стержни, запрессованного вместе с наполнителем в металлическую оболочку в соответствии с чертежом. В зависимости от области применения нагревательные элементы могут иметь различную конфигурацию (форму).

Конструкция трубчатого нагревательного элемента:

1 — Клеммы

Используются для подключения ТЭНа к источнику питания (могут иметь различную конфигурацию).

2 — Контактный стержень

Выполнен из нержавеющей или обыкновенной стали. Стержень, находясь внутри нагревательного элемента, остается не нагретым и определяет холодную (нерабочую) зону нагревательного элемента.

3 — Трубчатая оболочка

Оболочка изготавливается из нержавеющей стали или меди.

4 — Нагревательная спираль

Нагревательная спираль представляет собой одну, две или три проволоки, выполненные из сплава с высоким удельным сопротивлением, например хромоникелевый сплав, феррохромовый сплав или другие сплавы.

5 — Изолирующий наполнитель

Он обеспечивает передачу тепла от спирали к оболочке, изолирует ее от окружающей среды и оболочки.

В качестве изолирующего наполнителя обычно используется порошок оксида магния (периклаз), который имеет хорошую теплопроводность и диэлектрическую прочность в ходе прессования.

6 — Герметик

Предотвращает попадание влаги внутрь нагревательного элемента.

7 — Изолятор стержня

В качестве изоляционного материала используют керамику или термопласт.

Принцип работы ТЭНа: В оболочку (3) вставлен контактный стержень (2), имеющий токоподводящие клеммы (1). К стержню (2) приварена нагревательная спираль (4) с высоким омическим сопротивлением, которая и определяет рабочую (горячую) зону нагревателя. Чтобы избежать замыкания на корпус, спираль (4) изолирована от него наполнителем (5), который является диэлектриком с хорошей теплопроводностью. С концов стержень также изолирован специальными пробками (7). При нагревании спирали (4) тепло сквозь изоляцию (5) доходит до оболочки (3), которая и нагревает внешнюю среду (газ, жидкость, твердые тела).

Области применения трубчатых нагревательных элементов

ТЭНы используют:

• в быту: в домашних электроприборах (чайники, утюги, электроводонагреватели (ЭВН) и др.), для отопления помещений
• в пищевой промышленности: ТЭНы для варочных котлов, для кондитерского производства, хлебопекарной области, молочного производства и т.д.;
• в химической промышленности: для производства резины, каучука, в целлюлозно-бумажной отрасли, в нефтеперерабатывающей отрасли и т.д.;
• в медицинской промышленности: ТЭНы для стерилизаторов, дистилизаторов и т.д.;

При использовании в электроводонагревателях трубчатый нагревательный элемент монтируется на фланец, имеющий различную форму (литые или штампованные) в зависимости от производителя ЭВНа.



Нагревательные элементы (ТЭНы) могут иметь различную мощность, например 700Вт, 1200Вт, 1300Вт, 1500Вт и более, могут быть 2-х режимными, когда на одном фланце установлено 2 трубчатых нагревательных элемента.

Также ТЭНы могут иметь различную конфигурацию – прямые, изогнутые или витые в зависимости от модели водонагревателя (вертикальная — горизонтальная модель, малоемкостной 5-10л или 200-300л – используется 3 ТЭНа по 2000Вт)



Водонагреватели Термекс (нержавейка)  плоские
	Модели RZB-V, IF-V, ID-V Нагревательный элемент (ТЭН) 0,7 кВт. M4 под анод штампованный фланец 64 мм
	Нагревательный элемент (ТЭН) 1,3 кВт. M4 под анод (2 трубки — для термостата и термозащиты) штампованный фланец 64 мм.



Водонагреватели Термекс (нержавейка)  круглые
	Модели RZL-V, IR-V Нагревательный элемент (ТЭН) 2,0 кВт.(700+1300) M4 под анод (2 трубки для термостата и термозащиты) штампованный фланец 64 мм.



Водонагреватели Аристон, Реал, Термекс	«серия – S — Италия»
Нагревательный элемент (ТЭН) RDT TW3 PA C 1,5 кВт. M6 под анод фланец «гайка»- резьба G1¼» (D42мм.)
Нагревательный элемент (ТЭН) RСT TW3 PA 1,5 кВт. M6 под анод фланец «гайка»- резьба G1¼» (D42мм.)



Водонагреватели (стекло) Термекс, Гарантерм модели ER/ES
	«серия — Р- Италия» Нагревательный элемент (ТЭН) RCF TW3 PA 1,5 кВт. M6 под анод фланец 48мм. прижимной



Водонагреватели (стекло) Аристон
	Нагревательный элемент (ТЭН) RCA PA 1,5 кВт. M6 под анод фланец 48мм. прижимной



В настоящее время в России существуют три государственных стандарта на трубчатые нагревательные элементы:

• ГОСТ 13268-88 — Электронагреватели трубчатые;
• ГОСТ 19108-81 — Электронагреватели трубчатые (ТЭН) для бытовых нагревательных электроприборов;
• ГОСТ 4.150-85 — Система показателей качества продукции. Электронагреватели трубчатые (ТЭН).



Тэны — Википедия. Что такое Тэны

Тэны (англо-сакс.: þeg(e)n; англ. thegn; лат. tainus, miles) — слой военно-служилой знати в поздний англосаксонский период истории Британии (VIII—середина XI века). За свою службу тэны обеспечивались королём земельными владениями, что превращало тэнов в предшественников рыцарей феодальной Англии.

Возникновение термина

Термин «тэн» для обозначения представителей военно-служилой знати начал использоваться в англосаксонских королевствах начиная с VIII века и вскоре вытеснил более раннее наименование «гезит», однако никаких изменений в социальном статусе или характере взаимоотношений служилых людей со своими сеньорами не произошло. Англосаксонское слово «þeg(e)n» означало «тот, кто служит» и определяло верхний слой древнеанглийского общества, чьи представители были обязаны королю военной службой и выполнением других функций в государственной администрации.

Социальный статус

Линия раздела между сословиями тэнов и крестьян (керлов) была самой фундаментальной социальной границей англосаксонского общества. Вергельд тэна в Уэссексе составлял 1200 серебряных шиллингов, то есть был в шесть раз выше, чем вергельд крестьянина. В Нортумбрии это соотношение было ещё более значительным^[1]. Ранг тэна был наследственным. Однако социальный статус тэна, как и его предшественника гезита, продолжал определяться не его происхождением, а местом, занимаемым в королевской или графской администрации.

Верхушку прослойки тэнов составляли королевские тэны — лица, находящиеся на службе у короля при дворе или в качестве представителей в регионах (в том числе и шерифы графств). Они служили связующим звеном между королём и его подданными и выполняли поручения монарха. Король, в свою очередь, обеспечивал поддержание высокого статуса тэнов и наделял их землями на праве бокленда. Помимо королевских тэнов существовали служилые люди эрлов (англосаксонских графов). Тэны, занимающие ведущие должности в центральном аппарате государственного управления, также могли иметь собственных тэнов, представляющих их интересы в судах и выполняющих другие поручения. Эти две группы представляли собой нижний слой служилых людей Англии. Тот факт, что именно король был непосредственным сеньором большинства тэнов, проживавших в разных концах страны, обеспечивал устойчивость англосаксонской монархии.

Военная обязанность тэнов продолжала оставаться их базовой характеристикой в течение всего англосаксонского периода. Хотя в XI веке сформировалась элитная каста хускарлов — воинов личной королевской дружины, именно тэны оставались ядром вооружённых сил Англии до нормандского завоевания, значительно превосходя в боевом отношении национальное крестьянское ополчение — фирд. Крайне важным фактором, способствующим прочности и единству англосаксонского государства, было то, что даже тэны эрлов были обязаны являться в войско короля в случае такой необходимости под угрозой конфискации их владений^[2]

Одной из важнейших обязанностей тэнов было личное участие в Большом королевском совете — витенагемоте, предшественнике английского парламента. Именно тэны, представлявшие интересы регионов, обеспечивали относительную независимость этого органа от короля.

Земельные владения

Принцип наследственности земельной собственности тэнов, в том числе и пожалованной королём за службу, к середине XI века уже прочно утвердился в англосаксонском обществе. Владения тэна после его смерти делились между сыновьями, в результате чего постепенно возникло множество мелких земельных держаний, едва обеспечивавших проживание тэнов и в экономическом отношении сближавших их нижний слой с верхушкой крестьянства^[3]. С другой стороны, ряд тэнов смогли сохранить целостность своих земель и создали крупные манориальные хозяйства, на которых трудились зависимые крестьяне. Некоторые тэны владели землёй в нескольких графствах^[4].

Типичный тэн позднего англосаксонского периода имел земельный надел в 5 гайд, церковь, хорошо укреплённую резиденцию и осуществлял службу в королевской администрации. Об уровне благосостояния тэнов свидетельствует один из законов Кнуда Великого, в соответствии с которым при вступлении в наследство сын тэна был обязан передать королю четырёх лошадей (двух из них — оседланных), два меча, четыре копья, четыре щита, шлем, доспехи и 50 манкусов золота.

Тэны владели землёй на праве собственности, а могли получать владения в бокленд от короля или арендовать их у своего сеньора или церкви. Последние виды прав на земельные участки сближали англосаксонских тэнов с классическим рыцарством феодальной Европы. Тем не менее в англосаксонский период условный характер земельных владений тэнов не получил такого распространения, как во Франции, а земельные связи между тэнами и их сеньорами были гораздо более слабыми.

Влияние нормандского завоевания

После нормандского завоевания значительная часть тэнов покинула страну или была низведена до положения мелких землевладельцев, подчинённых новому правящему слою нормандских феодалов. Те тэны, которые адаптировались к новым социальным условиям в Англии и включились в вассально-ленную систему французского типа, стали родоначальниками таких выдающихся семейств позднесредневековой Англии, как Беркли, Кромвели, Невили, Ламли, Грейстоуки, Одли и Фицуильямы. Англосаксонские корни в английском дворянстве особенно были сильными в Нортумберленде и Камберленде. Однако в целом нормандское завоевание ликвидировало социальную прослойку тэнов, заменив её сословием рыцарей.

Примечания

1. ↑ Если перевести нортумбрийские тимсы в уэссекские шиллинги, то вергельд тэна в Северной Англии составлял около 1500 шиллингов против 200-шиллингового вергельда нортумбрийского крестьянина.
2. ↑ Падение Годвина в 1051 г. во многом объяснялось именно переходом его тэнов на сторону короля.
3. ↑ Так, в «Книге Страшного суда» упоминается участок размером в 3 гайды, которым владели 4 тэна разных сеньоров.
4. ↑ Тэну короля Эдуарда Эльфстану, например, принадлежали поместья в Уилтшире, Дорсете, Сомерсете, Гемпшире, Беркшире, Глостершире, Гертфордшире и Бедфордшире.

См. также

Ссылки

Литература

• Мортон А. Л. История Англии. — Л., 1950
• Савело К. Ф. Раннефеодальная Англия. — Л., 1977
• Савело К. Ф. Возникновение феодального землевладения и класса феодалов в Англии в VII—X вв. — Средние века. — вып. XII. — М., 1958
• Stenton F. M. The Anglo-Saxon England. — Oxford, 1973

Преимущества, побочные эффекты и исследования

Если вы купите что-либо по ссылке на этой странице, мы можем заработать небольшую комиссию. Как это работает.

Устройство для чрескожной электрической стимуляции нервов (TENS) — это устройство с батарейным питанием, которое некоторые люди используют для лечения боли.

Устройства TENS работают, доставляя небольшие электрические импульсы через электроды с липкими подушечками, прикрепляющими их к коже человека.

Эти электрические импульсы наводняют нервную систему, снижая ее способность передавать болевые сигналы в спинной и головной мозг.

Те же электрические импульсы также стимулируют организм вырабатывать естественные болеутоляющие средства, называемые эндорфинами.

Из этой статьи вы узнаете больше об использовании машины TENS и исследованиях ее эффективности.

Блоки TENS могут помочь в лечении следующих симптомов:

Они также могут облегчить боль, возникающую в результате следующих состояний:

Блок TENS имеет элементы управления, которые позволяют людям применять соответствующий уровень обезболивания. Люди могут добиться этого, изменяя следующие параметры электрического тока:

Интенсивность : шкала позволяет пользователю регулировать интенсивность электростимуляции.

Частота : Частота означает количество электрических импульсов в секунду. Высокочастотные (HF) импульсы колеблются от 80 до 120 циклов в секунду и могут помочь справиться с острой болью. Низкочастотные (НЧ) импульсы варьируются от 1 до 20 циклов в секунду и подходят для лечения хронической боли.

Продолжительность : Продолжительность — это количество микросекунд, в течение которых ток входит в кожу во время каждого импульса.

TENS — это неинвазивный метод обезболивания.Люди, которые испытывают облегчение боли от TENS, могут уменьшить потребление обезболивающих, некоторые из которых могут вызывать привыкание или вызывать побочные эффекты.

Устройства TENS удобны еще и потому, что они маленькие, портативные и относительно дискретные. Люди могут носить устройство TENS в кармане или закреплять его на поясе, чтобы иметь немедленный доступ к обезболивающему в течение дня.

Поделиться на PinterestЕсли липкие подушечки вызывают покраснение или раздражение, доступны гипоаллергенные подушечки.

Для большинства людей использование блока TENS безопасно, и они обычно не испытывают никаких побочных эффектов.

Однако электрические импульсы, генерируемые устройством TENS, могут вызывать ощущение жужжания, покалывания или покалывания, которые некоторым людям могут показаться неудобными.

У некоторых людей может быть аллергия на липкие подушечки. Любой, кто испытывает покраснение и раздражение кожи, может перейти на использование гипоаллергенных средств.

Никогда не кладите электроды ни на шею, ни на глаза.Прикрепление электродов к шее может снизить кровяное давление и вызвать спазмы. На глазах электроды могут увеличить давление внутри глаза и, возможно, вызвать травму.

Хотя это безопасно для большинства людей, эксперты рекомендуют некоторым группам людей избегать лечения TENS, если только врач не посоветует его использование.

Эта рекомендация применима к следующим людям:

• Беременным женщинам : Беременным женщинам следует избегать использования TENS в брюшной и тазовой областях.
• Люди с эпилепсией : Прикрепление электродов к голове или шее людей с эпилепсией может вызвать судороги.
• Люди с проблемами сердца.
• Люди с кардиостимулятором или другим электрическим или металлическим имплантатом.

Из-за отсутствия качественных исследований и клинических испытаний исследователи еще не определили, является ли TENS надежным средством для облегчения боли.

Одно исследование показало, что лечение TENS обеспечивает временное облегчение боли для людей с фибромиалгией во время использования аппарата.

Несмотря на отсутствие убедительных клинических доказательств ее эффективности, TENS является вариантом обезболивания с низким риском для многих людей.

Несколько факторов могут влиять на эффективность TENS:

Толерантность

Исследования показывают, что люди, которые используют TENS ежедневно с той же частотой и интенсивностью, могут развить толерантность к лечению.

Человек, у которого развивается толерантность, больше не будет чувствовать того же уровня обезболивания, который он чувствовал при первом использовании устройства.

Чтобы этого не произошло, люди могут чередовать LF и HF TENS в течение каждого сеанса лечения.

В качестве альтернативы они могут постепенно увеличивать интенсивность или продолжительность TENS на ежедневной основе.

Интенсивность стимуляции

Диапазон интенсивности электростимуляции может объяснять некоторые различия в результатах исследований.

Согласно обзору 2014 года, HF TENS лечит боль более эффективно, чем LF TENS. Фактически, многие исследования показали, что LF TENS неэффективны.

Учитывая, что HF TENS является более эффективным обезболивающим, эксперты рекомендуют людям применять TENS самой высокой интенсивности, которую они могут переносить.

Размещение электродов

ДЕСЯТКИ может быть более эффективным, если люди помещают электроды в точки акупунктуры.

Иглоукалывание — это практика, при которой используются иглы для стимуляции нервов под кожей в определенных местах, известных как точки акупунктуры. Эксперты считают, что это помогает организму вырабатывать эндорфины.

В одном обзоре были обнаружены некоторые доказательства того, что люди, получающие ЧЭНС через точки акупунктуры, могут испытывать уменьшение боли.

Продолжительность обезболивания после использования аппарата TENS может варьироваться. Некоторые люди сообщают, что их боль возвращается, как только они выключают устройство. Другие продолжают испытывать адекватный уровень обезболивания в течение 24 часов.

Обзор 2012 г. предполагает, что продолжительность обезболивания увеличивается после повторных процедур TENS. Однако это повторение также может увеличить вероятность того, что у человека выработается толерантность к лечению.

Исследования использования устройства TENS для снятия боли до сих пор дали противоречивые результаты из-за отсутствия высококачественных научных исследований и клинических испытаний.

Некоторые исследования показывают, что лечение TENS может облегчить боль, но это может зависеть от определенных факторов, таких как пораженный участок тела и интенсивность лечения. Знание того, как эти факторы влияют на TENS, может помочь людям использовать его более эффективно.

Большинство людей могут безопасно использовать устройство TENS, и лишь у немногих возникнут побочные эффекты. Однако лучше всего посоветоваться с врачом, прежде чем пробовать TENS в качестве альтернативного лечения или в сочетании с другими методами обезболивания.

ДЕСЯТКИ единиц можно приобрести в некоторых аптеках и через Интернет.

.

TENS (чрескожная электрическая стимуляция нервов)

Чрескожная электрическая стимуляция нервов (ЧЭНС) — это метод обезболивания, включающий использование слабого электрического тока.

Аппарат TENS — это небольшое устройство с батарейным питанием, у которого провода подключены к липким подушечкам, называемым электродами.

Кредит:

ШЕЙЛА ТЕРРИ / НАУЧНАЯ ФОТОБИБЛИОТЕКА

https://www.sciencephoto.com/media/282569/view

Вы прикрепляете подушечки прямо к коже.Когда машина включена, к пораженному участку тела доставляются небольшие электрические импульсы, которые вы ощущаете как покалывание.

Электрические импульсы могут уменьшить болевые сигналы, поступающие в спинной и головной мозг, что может помочь облегчить боль и расслабить мышцы. Они также могут стимулировать выработку эндорфинов, которые являются естественными болеутоляющими средствами организма.

Что TENS используется для

TENS может помочь уменьшить боль и мышечные спазмы, вызванные широким спектром состояний, включая:

Также иногда используется как метод обезболивания во время родов.

ДЕСЯТКИ работают?

Недостаточно качественных научных данных, чтобы с уверенностью сказать, является ли TENS надежным методом обезболивания. Необходимы дополнительные исследования, и клинические испытания TENS продолжаются.

Медицинские работники сообщают, что некоторым людям это помогает, хотя то, насколько хорошо оно работает, зависит от человека и состояния, которое лечат.

TENS не является лекарством от боли и часто дает только краткосрочное облегчение во время использования аппарата TENS.

Однако это лечение в целом очень безопасно, и вы можете подумать, что его стоит попробовать вместо или в дополнение к обычным медицинским методам лечения.

Примерка ДЕСЯТКИ

Если вы подумываете о том, чтобы попробовать TENS, неплохо было бы поговорить со своим терапевтом о направлении к физиотерапевту или клинике боли.

Физиотерапевт или специалист по боли могут одолжить вам аппарат TENS на короткий срок, если они сочтут, что это может помочь.

Вы можете купить свой собственный аппарат TENS без консультации с врачом, но, как правило, лучше сначала пройти надлежащую оценку, чтобы вы могли выяснить, подходит ли вам аппарат TENS, и научиться правильно его использовать.

Чтобы получить максимальную пользу от TENS, важно, чтобы настройки были правильно отрегулированы для вас и вашего индивидуального состояния.

Если вы считаете, что TENS эффективен, вы можете купить аппарат TENS в аптеке. Их цена варьируется от 10 до 200 фунтов стерлингов.Более дорогие машины не обязательно лучше дешевых, поэтому перед покупкой лучше провести некоторое исследование.

Как использовать TENS

Приведенная ниже информация является общим руководством по использованию машины TENS. Вы всегда должны следовать конкретным инструкциям производителя.

Машины

TENS небольшие и легкие, поэтому вы можете использовать их как во время работы, так и в пути. Вы можете положить его в карман, прикрепить к ремню или подержать в руке.

Вы можете использовать TENS в течение дня столько, сколько захотите, хотя его не следует использовать во время вождения, управления механизмами, а также в ванне или душе.

Размещение колодок

Перед тем, как прикрепить подушечки к коже, убедитесь, что машина выключена. Расположите подушечки по обе стороны от болезненной области на расстоянии не менее 2,5 см (1 дюйм) друг от друга.

Никогда не кладите подушки на:

• передняя или боковые стороны шеи
• ваши храмы
• рот или глаза
• грудь и верхняя часть спины одновременно
• раздраженная, инфицированная или сломанная кожа
• варикозное расширение вен
• онемение зон

Включение и регулировка силы

Включите машину TENS, когда колодки будут прикреплены в правильных местах.Вы почувствуете легкое покалывание, проходящее по коже.

Машина имеет циферблат, позволяющий контролировать силу электрических импульсов.

Начните с низкой настройки и постепенно увеличивайте ее, пока ощущение не станет сильным, но комфортным. Если покалывание становится болезненным или неудобным, немного уменьшите его.

Выключите аппарат TENS после того, как закончите пользоваться им, и снимите электроды с кожи.

Есть ли риски побочных эффектов?

Для большинства людей TENS — безопасный метод лечения без побочных эффектов.

У некоторых людей может быть аллергия на прокладки, и их кожа может покраснеть и стать раздраженной, но существуют специальные прокладки для людей с аллергией.

TENS небезопасен для всех. Не используйте его без предварительной консультации с врачом, если:

• у вас есть кардиостимулятор или другой тип электрического или металлического имплантата в вашем теле
• вы беременны или есть вероятность, что вы беременны — TENS не рекомендуется на ранних сроках беременности
• у вас эпилепсия или проблемы с сердцем

Последняя проверка страницы: 10 августа 2018 г.
Срок следующего рассмотрения: 10 августа 2021 г.

.

Десятки единиц Информация и обзоры

Десятки Единица пример

TENS — это аббревиатура от транскутанной электрической стимуляции нервов. Устройство TENS — это карманное устройство с батарейным питанием, которое используется для контроля боли, посылая слабые электрические сигналы в определенные части тела. Электрические сигналы очень слабые, но их достаточно, чтобы сигналы боли не передавались в мозг. Они также могут повышать уровень эндорфинов, которые являются естественным обезболивающим, вырабатываемым мозгом, тем самым уменьшая или полностью устраняя чувство боли.

Как работает блок TENS?

Устройство TENS подключается к коже с помощью двух или более электродов. Существует много споров об эффективности аппарата TENS, хотя специалисты настаивают на том, что оно обеспечивает неинвазивную стимуляцию нервов с низким риском и способно уменьшить как хроническую, так и острую боль. Считается, что блоки TENS контролируют многие виды боли, включая кратковременную боль, например, в результате несчастного случая или операции.Он также используется для контроля долговременной боли, например, вызванной хроническими заболеваниями, такими как артрит, боль при раке, боль в спине или мышцах.

Важно использовать аппарат TENS только под руководством физиотерапевта, врача или эрготерапевта. Он достаточно прост в использовании, и все, что нужно сделать, это разместить самоклеящиеся подушечки на противоположных сторонах области, испытывающей боль, и повернуть циферблат до точки, в которой вы почувствуете покалывание.После этого пациенту следует дать ему поработать в течение 20 минут. Ощущение покалывания может быть похоже на массаж области, к которой он применяется.

Как использовать десятки

Рекомендуется использовать аппараты TENS под непосредственным наблюдением врача, хотя пациенту необходимо знать, как:

• Правильно установите электроды
• Поменять батарейки
• Управляйте машиной TENS
• Отрегулируйте частоту и напряжение

Это считается очень безопасным методом облегчения боли и может использоваться на любой части тела, кроме сердца, передней части шеи и над глазами.Это не повлияет на лекарства, которые может принимать пациент, и не требует использования иглы или другого подобного оборудования.

Во время процедуры TENS пациент должен уведомить терапевта или врача, если они чувствуют, что их мышцы начинают подергиваться. Это может быть результатом того, что блок TENS посылает слишком сильные или слишком быстрые сигналы. Если пациент не испытывает покалывания, это означает, что сигнал слишком слаб, чтобы оказать какое-либо влияние. Для пациентов, пользующихся аппаратом TENS в течение дня и ночи, рекомендуется снимать электроды хотя бы один раз в день.Также следует тщательно очистить место, где были размещены электроды, чтобы под подушечками не росли микробы или вредители. Важно не попадать в воду во время использования машины TENS или когда она включена.

Учитывая тот факт, что наш современный образ жизни заставляет нас сидеть более 85% дня, мы склонны к болям в мышцах и спине. В этом случае первым делом нужно посетить врача и попросить совета; но что вы делаете, когда даже указания врача не помогают вылечить тянущую боль? Что ж, есть простое и удивительное решение, которое вы действительно можете испытать, не выходя из дома: машины TENS.Они основаны на современных технологиях и неинвазивных методах, которые обещают помочь вам расслабиться и улучшить ваше текущее состояние комфорта.

Аппараты

TENS работают на основе стимуляции нервов (низкий риск), и благодаря этому процессу они способны уменьшить острую и хроническую боль. Все, что вам нужно сделать, это наклеить электроды на определенный участок кожи и выбрать нужную программу из доступных опций. После этого самое время расслабиться и насладиться!

Аппараты

TENS эффективны для уменьшения как краткосрочной, так и долгосрочной боли, которая возникла в результате травмы или операции или является результатом длительного заболевания, такого как рак или артрит.Вы не должны ожидать полного излечения от этих машин, но вы сможете довольно быстро увидеть улучшение уровня боли, и боль станет более управляемой. Кроме того, у вас должен быть профессионал (физиотерапевт или врач), который посоветует вам использовать его хотя бы в течение первых нескольких сеансов.

Процесс довольно прост, и каждый может понять, как разместить накладки. Обычно вы кладете подушечки на противоположную сторону больного участка и выбираете программу, которая вызывает покалывание.Дайте машине поработать около 20 минут, и тогда сеанс окончен! Не кладите подушечки на сердце, переднюю часть шеи или глаза.

Поскольку существует множество машин TENS, мы составили список из тех, которые мы считаем лучшими. Пожалуйста, прочтите, почему они находятся в верхней части нашего списка.

Tru-Medic TM-1000PRO Deluxe TENS Unit Электронный импульсный массажер

Это устройство входит в число самых передовых систем TENS , которые помогут вам уменьшить мышечную боль, скованность и другие виды дискомфорта, вызванные локальной болью.Система поддерживает два канала, и вы можете просто выбрать нужную область, нажав одну из кнопок с надписью «спина», «плечо», «нога», «сустав», «рука-нога». У вас также есть возможность выбрать тип действия, которое вы хотите (массаж, взбивание или разминание) и уровень мощности, поскольку устройство предлагает выбор из 20 уровней мощности.

Устройство оснащено 4 контактными площадками, 1 проводом USB и большим ЖК-дисплеем, на котором отображается информация о типе выполняемой деятельности. Вам никогда не придется беспокоиться о батареях или о разрядке энергии, так как Tru-Medic TM-1000PRO Deluxe имеет встроенные литий-ионные элементы, которые можно заряжать.

Tru-Medic TM-1000PRO Deluxe — это также небольшое устройство, не больше обычного пульта дистанционного управления, которое можно легко носить с собой во время путешествий или в тренажерном зале.

HealthMateForever — двухканальный

Модель HealthmateForever 2 в 1 оснащена сенсорным экраном, который позволяет пользователю выбирать из 24 режимов электротерапии электронный импульсный массажер, портативное устройство с двумя каналами и массажер для ладоней, основанный на импульсе. Основные функции HealthmateForever, которые мы действительно оценили, — это возможность контролировать, как будут доставляться импульсы, и тот факт, что вы можете лечить несколько проблем одновременно.

Однако на этом настройка не заканчивается. У вас есть возможность выбрать различные режимы терапии для различных состояний. С HealthmateForever Tens Unit пользователю больше не нужно покупать несколько машин для разных условий. Теперь у вас есть одна машина, которая может позаботиться обо всех ваших проблемах, связанных с болью, одновременно.

Помимо автоматических режимов, аппарат поддерживает 12 специально разработанных режимов для различных областей тела, позволяющих пользователю просто расслабиться, пока его боль уходит.

Аппарат iReliev Bundle просто снимает боль, преграждая путь к мозгу. Для этого машина использует импульсы низкого напряжения, которые также помогают увеличить секрецию эндорфинов (естественная реакция вашего тела, когда оно борется с болью). Устройство безопасно, и для его использования не требуется никаких специальных рецептов. Просто прикрепите его, как указано в инструкции, и почувствуйте, как боль исчезнет уже через несколько сеансов.

Система iReliev Bundle System включает 8 автоматических режимов, которые уже запрограммированы, но вы всегда можете настроить ее для хронической или острой боли.После того, как вы выберете тип режима, который хотите установить, все, что вам нужно сделать, это расслабиться и наслаждаться своей безболезненной жизнью. Что нам действительно понравилось в этом устройстве, помимо всех модулей, так это размер. Система iReliev Bundle System не больше кредитной карты, и вы можете носить ее где угодно, и никто этого не заметит.

Zewa Spabuddy Sport Tens Обезболивающее

Реальность облегчения боли без использования каких-либо лекарственных средств просто удивительна, и именно поэтому Zewa Spabuddy Sport Tens Pain Therapy является одним из самых популярных устройств TENS на рынке.

С помощью электромассажа Zewa Spabuddy предлагает временное облегчение боли тем, кто слишком много работал в тренажерном зале и ощущает последствия в виде болезненных ощущений в мышцах или локальной боли. Это также чрезвычайно полезно, если вы слишком сильно напрягали спину, работая по дому.

Что действительно делает это устройство удивительным, так это то, что вы можете держать его в кармане и просто забыть о нем, поскольку боль просто исчезает. Устройство оснащено кнопкой блокировки, поэтому вы не сможете случайно нажать какие-либо кнопки, пока устройство находится в кармане.

Чтобы сделать вещи еще более интересными, есть 30 уровней интенсивности, от среднего до экстремального, таймер, позволяющий установить собственное время массажа и 2 разных канала. Zewa Spabuddy безопасно использовать без рецепта, и он одобрен FDA, поэтому вы можете расслабиться и наслаждаться своим свободным временем, которое отныне будет без боли и позволит вам жить полноценной жизнью.

TENDLITE Red Light Therapy Противовоспалительная терапия

Tendlite находится в нашем списке, потому что он продвигает инновационную технологию, которая помогает лечить воспаления в суставах и разрывы сухожилий.Эта технология представляет собой красный свет на длине волны 660 нм, и различные научные исследования доказали, что она ускоряет местную выработку коллагена, отвечающего за более быстрое заживление различных воспалений и слезотечения.

Это удивительное устройство можно использовать при таких проблемах, как локоть гольфиста, вращательная манжета, тендинит, боль в коленях, артрит, боль в плече, подошвенный фасциит и многие другие. Эти проблемы обычно решаются врачами с помощью различных препаратов, но Tendlite предлагает естественное облегчение, стимулируя выработку коллагена в этой области.

Чтобы увидеть многообещающие результаты, вы должны использовать Tendlite 2 или 3 раза в день (в зависимости от того, насколько серьезна проблема), и вы должны держать красный свет над проблемной зоной в течение примерно 1 минуты каждый сеанс. Особенность, которая отличает Tendlite от других подобных устройств, — способность проникать в ткани. Свет просто проходит через вашу кожу и достигает ткани под ней, стимулируя процесс заживления.

Tendlite безопасен для использования без рецепта, но если вы страдаете от любого из следующих состояний, вам следует обратиться к врачу, прежде чем рассматривать его: аномальное артериальное давление, любое острое заболевание, высокая температура, инфекционное заболевание, опухоль, болезнь сердца, беременность, патологическое состояние кожи или любое состояние, требующее наблюдения врача.

Это наш список лучших аппаратов TENS, которые позволят вам избавиться от любой хронической или острой боли без использования каких-либо лекарств. Мы также рассмотрели широкий спектр машин TENS, которые подходят практически для любого заболевания и любых личных требований, которые могут вам понадобиться. На самом деле это самая удивительная особенность этих устройств: облегчение боли естественным путем с помощью простых стимулов.

.

Как использовать блок TENS при ишиасе

Работает ли TENS при ишиасе?

Так как же работает TENS? Вся его механика заложена в названии. Устройство посылает нежные электрические разряды через кожу, чтобы стимулировать нервы. Поражение электрическим током безболезненно, как можно было предположить изначально. Вместо этого многие описывают эти легкие толчки как приятное ощущение, подобное массажу или легкому покалыванию. TENS помогает уменьшить боль двумя способами. Первый шаг — блокировать прохождение болезненных сигналов по нервам в мозг, заменяя их покалыванием, напоминающим массаж.Вторая функция, которую выполняет TENS, — это стимуляция выработки эндорфинов, естественного обезболивающего организма. Вместе эти действия гарантируют, что при использовании аппарата TENS для лечения седалищной боли вы получите мощные и немедленные результаты.

Что такое радикулит?

Но есть еще одна причина, по которой использование аппарата TENS при ишиасе идеально подходит, и это универсальность TENS. Нет одной формы радикулита. Ишиас — это заболевание, связанное с седалищным нервом, самым длинным нервом в организме.Седалищный нерв проходит от поясницы, через бедра, ягодицы, вниз по ногам и к ступням. Боль в седалищном нервах вызывается давлением или защемлением седалищного нерва. Это давление часто вызывается грыжей межпозвоночного диска в пояснице. В этом состоянии мягкие диски, разделяющие позвонки, изнашиваются и могут выскользнуть из своего положения, вызывая давление на нерв.

Чем может помочь установка TENS при ишиасе?

Поскольку седалищный нерв такой длинный, боль в седалищном нервах может поражать любую область нижней части спины, бедер, ног и ступней.К счастью, терапия TENS проводится с использованием небольших электродов, которые можно разместить практически в любом месте тела. Размещение блока TENS при ишиасе эффективно в нескольких конфигурациях. А поскольку безрецептурные устройства TENS безопасны и просты в использовании дома, те, кто страдает ишиасом, могут поэкспериментировать, чтобы найти наиболее подходящее для них место. Пользователи могут не только управлять размещением своего устройства TENS для лечения седалищной боли, но и с помощью универсальных устройств, таких как iReliev, они также найдут несколько программных настроек и уровней интенсивности.

Размещение подушечек TENS при ишиасе

Наилучшее размещение устройства TENS при ишиасе будет зависеть от того, что вы подберете для себя. Тем не менее, вы можете начать с некоторых рекомендуемых мест размещения электродов от iReliev, которые предполагают размещение двух электродов с обеих сторон позвоночника на разных позвонках. Как и в случае с любым другим инструментом, вы найдете лучшую утилиту, немного поэкспериментировав. При использовании аппарата TENS при ишиасе можно безопасно изучить различные настройки.Как только вы найдете то, что работает для вас, вы обнаружите, что обезболивание при ишиасе доступно, эффективно, мгновенно и даже портативно, если вы используете электротерапию.

.
