Что представляет собой микросхема TDA7056. Каковы основные характеристики усилителя на TDA7056. Как собрать простой усилитель на TDA7056 своими руками. В чем преимущества использования TDA7056 для портативной аудиотехники.
Особенности и преимущества микросхемы TDA7056
TDA7056 представляет собой монофонический аудиоусилитель низкой частоты, выполненный по мостовой схеме (BTL — Bridge-Tied Load). Данная микросхема обладает рядом важных преимуществ:
- Не требует внешних компонентов, что упрощает схему и снижает стоимость
- Работает от широкого диапазона питающих напряжений — от 3 до 18 В
- Обеспечивает выходную мощность до 3 Вт на нагрузке 16 Ом
- Имеет низкое энергопотребление, что важно для портативных устройств
- Встроенная защита от короткого замыкания повышает надежность
- Отсутствие щелчков при включении/выключении
Как работает мостовая схема TDA7056? Она позволяет получить полное усиление сигнала переменного тока на нагрузке без использования выходного трансформатора или двухполярного питания. За счет этого при том же напряжении питания достигается более высокая выходная мощность по сравнению с обычным однотактным выходным каскадом.
Основные технические характеристики TDA7056
Рассмотрим ключевые параметры микросхемы TDA7056:
- Напряжение питания: 3-18 В
- Выходная мощность: до 3 Вт (на нагрузке 16 Ом при Uпит=11 В)
- Коэффициент усиления по напряжению: 40 дБ
- Диапазон рабочих частот: 20 Гц — 20 кГц
- Входное сопротивление: около 100 кОм
- Ток потребления в режиме ожидания: около 5 мА
- Коэффициент нелинейных искажений: не более 0,25% при Pвых=0,5 Вт
Какую мощность можно получить от TDA7056? При напряжении питания 6 В микросхема обеспечивает мощность 1 Вт на нагрузке 8 Ом. А при питании 11 В на нагрузке 16 Ом достигается мощность 3 Вт. При этом внешний радиатор не требуется.
Схема включения и назначение выводов TDA7056

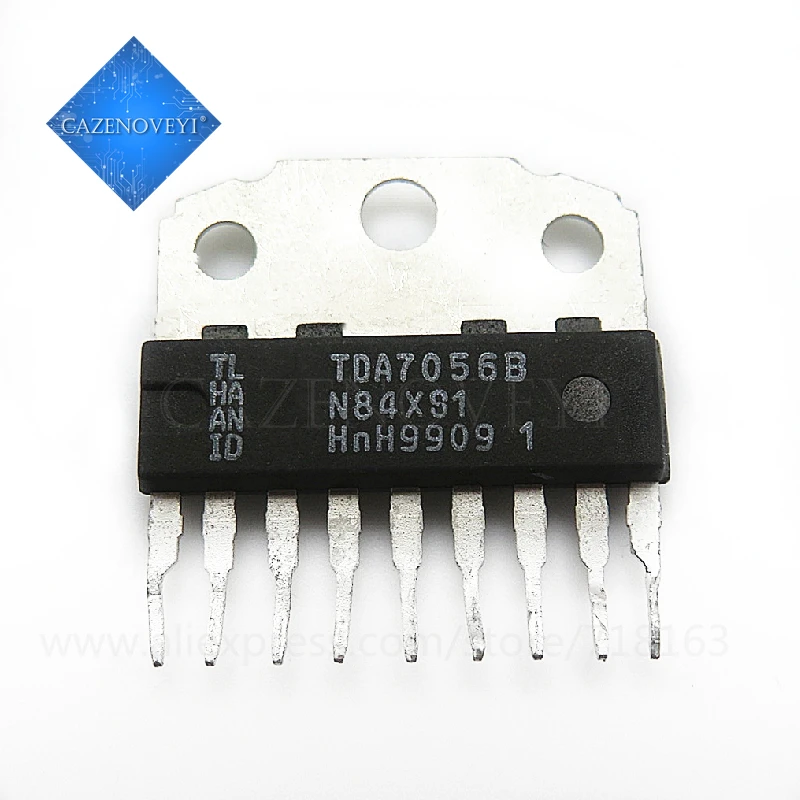

Микросхема TDA7056 выпускается в корпусе SIL9 с 9 выводами. Рассмотрим назначение каждого из них:- NC — не используется
- VP — напряжение питания (+3…18 В)
- IN — вход аудиосигнала
- GND — общий провод (земля)
- NC — не используется
- OUT1 — выход 1
- GND — общий провод (земля)
- OUT2 — выход 2
- NC — не используется
Как правильно подключить TDA7056? Напряжение питания подается на вывод 2. Входной сигнал — на вывод 3. Нагрузка (динамик) подключается между выводами 6 и 8. Общий провод соединяется с выводами 4 и 7.
Простая схема усилителя на TDA7056
Рассмотрим базовую схему включения TDA7056 в качестве усилителя НЧ:
- Питание 6-12 В подается на вывод 2
- Конденсатор 220 мкФ устанавливается между выводом 2 и общим проводом
- Входной сигнал через конденсатор 1 мкФ подается на вывод 3
- Резистор 5-10 кОм соединяет вывод 3 с общим проводом
- Динамик подключается между выводами 6 и 8
- Выводы 4 и 7 соединяются с общим проводом
Какие преимущества дает такая простая схема? Она требует минимум внешних компонентов, что упрощает сборку. При этом обеспечивается качественное усиление звука с выходной мощностью до 3 Вт.
Применение усилителя на TDA7056 в портативной технике
Благодаря своим особенностям, микросхема TDA7056 отлично подходит для использования в различных портативных аудиоустройствах:
- Портативные радиоприемники
- Портативные CD/MP3-плееры
- Активные компьютерные колонки
- Электронные игрушки со звуковыми эффектами
- Автомобильные аудиосистемы
Почему TDA7056 так удобна для портативной техники? Она обеспечивает хорошую выходную мощность при низком напряжении питания, имеет малое энергопотребление и не требует внешнего радиатора. Это позволяет создавать компактные устройства с длительным временем автономной работы.
Сравнение TDA7056 с другими аудиоусилителями
Как TDA7056 выглядит на фоне других популярных микросхем усилителей НЧ?
- LM386: TDA7056 обеспечивает большую выходную мощность при том же напряжении питания
- TDA2822M: TDA7056 не требует внешних компонентов, схема проще
- PAM8403: TDA7056 работает в более широком диапазоне питающих напряжений
В чем преимущество мостовой схемы TDA7056? Она позволяет получить большую выходную мощность без повышения напряжения питания. Это особенно важно для портативных устройств с батарейным питанием.
Рекомендации по монтажу усилителя на TDA7056
При самостоятельной сборке усилителя на TDA7056 следует учитывать несколько важных моментов:
- Используйте качественную печатную плату с хорошей металлизацией
- Обеспечьте надежное заземление — соедините выводы 4 и 7 с общим проводом
- Разместите блокировочный конденсатор 100 нФ максимально близко к выводу питания
- При питании выше 12 В рекомендуется установить небольшой радиатор
- Не допускайте замыкания выходов OUT1 и OUT2 между собой
Как улучшить качество звучания усилителя на TDA7056? Используйте качественные комплектующие, особенно конденсаторы в цепях питания и сигнала. Обеспечьте хорошее экранирование от помех. При необходимости добавьте простой регулятор громкости на входе.
Возможные проблемы и их устранение
При работе с усилителем на TDA7056 могут возникнуть некоторые проблемы. Рассмотрим наиболее распространенные из них и способы их решения:
- Нет звука: проверьте правильность подключения и наличие питания
- Искажения звука: убедитесь, что входной сигнал не слишком большой
- Фон переменного тока: улучшите фильтрацию питания
- Перегрев микросхемы: проверьте правильность подключения нагрузки
Что делать, если усилитель на TDA7056 не работает? Последовательно проверьте все соединения, наличие и уровень питающего напряжения, правильность подключения динамика. Убедитесь в исправности самой микросхемы.
Усилитель НЧ на TDA7056 своими руками
Вы здесь:
Главная » Все записи » Усилитель НЧ на TDA7056 своими руками
Добавил: Chip,Дата: 24 Фев 2018
Рубрика: [ Все записи, Усилители ]
Усилитель на ТDА7056 построен по мостовой схеме, поэтому позволяет усиливать полный сигнал переменного тока, произведенным на нагрузке (громкоговорителе) без трансформатора или симметричного электропитания. TDA7056 — выходной низкочастотный моноусилитель средней мощности. Его можно использовать для усиления аудиосигнала с телефона, компьютера, плеера и т.д.
TDA7056 имеет низкое потребление тока, поэтому её удобно использовать с питанием от батарей или аккумуляторов. Кроме того микросхема имеет встроенную защиту от короткого замыкания. TDA7056 также имеет хорошую стабильность и электронную регулировку усиления.
Характеристики TDA7056
- Диапазон питаемых напряжений от 4,5 до 18 В,
- Выходная мощность 3,5-5,5 Вт.
- Ток, потребляемый в режиме ожидания, около 5 мА.
- Сопротивление нагрузки (динамика) 8-16 Ом (не менее 8 Ом!)
- Коэффициент усиления по напряжению составляет 40 дБ в диапазоне частот от 20 Гц до 20 кГц.
- КНИ не более 0,25% при выходной мощности 0,5 Вт.
- Входное сопротивление около 100 кОм.
Структурная схема TDA7056B
Принципиальная схема усилителя
При напряжении питания 6 В мощность 1 Вт на нагрузке 8 Ом или 3 Вт на нагрузке 16 Ом при питании 11 В.
Сопротивление R1 создает входное смещение микросхемы, разделительный конденсатор С1 нужен для удаления постоянной составляющей входного сигнала. Конденсатор C2 и С3 следует располагать поближе к микросхеме.

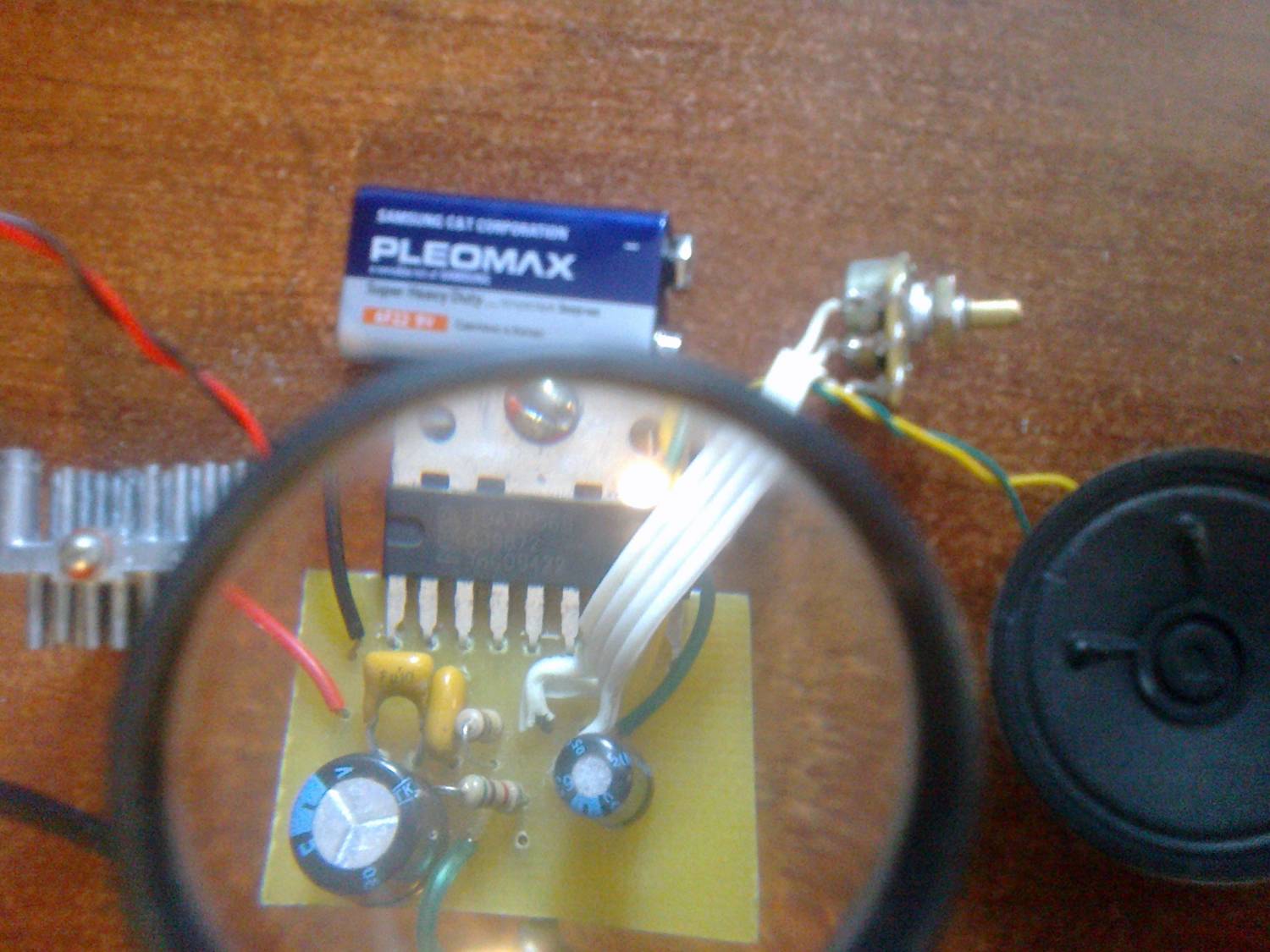

Внешний вид усилителя, собранного на микросхеме TDA7056
Возможный вариант печатной платы
В микросхеме есть возможность регулировки усиления электронным способом.
Вариант такой схемы ниже:
Метки: [ усилитель ]
ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:
П О П У Л Я Р Н О Е:
- Об мощности усилителей и колонок…
- Широкополосный усилитель мощности на RF2113
- Усилитель звука для ноутбука
Стандарты мощности (номинальная, синусоидальная,DIN,RMS,PMPO…)
Сегодня многообразие применяемых различных стандартов измерения выходной звуковой мощности усилителей и колонок может сбить с толку любого.
Например, блочный усилитель одной из фирм 35 Вт на канал, а вот недорогой музыкальный центр с наклейкой 1000 Вт. Такое сравнение вызовет явное недоумение у покупателя! И дешевле, и мощнее! Давайте разберёмся в этом…
Подробнее…
Миниатюрный линейный усилитель средней мощности
Данный усилитель на одной микросхеме можно использовать в различных радиоэлектронных устройствах. Это может быть усилитель для радиостанции, радиотелефона, радиомикрофона, жучка…
Подробнее…
Как правило, выход звука ноутбука — это встроенные в него динамики.
Качество и громкость таких динамиков невелики. Усилитель мощности ограничивается мощностью этих динамиков и не позволяет получить большую громкость.
Ниже, представлена простая схема для усиления звука ноутбука.
Подробнее…
Популярность: 33 247 просм.
Вы можете следить за комментариями к этой записи через RSS 2.0. Вы можете оставить комментарий:.
— НАВИГАТОР —
TDA7056, УHЧ 3Вт (12В/16 Ом) Philips Semiconductors — до 2006. NXP Semiconductor
- Главная
- Каталог
- Микросхемы для бытовой аппаратуры
- Микросхемы для УНЧ
- TDA7056
org/ListItem»>
Микросхемы*Изображения служат только для ознакомления. См. DataSheet продукта
УHЧ 3Вт (12В/16 Ом)
- tda7056 pdf, 45,0 кБ
Код товара: 75308
Дата обновления: 11.
11.2021 15:00
- Цена и наличие
- Сроки доставки
Адрес доставки
Для расчета срока и стоимости доставки, пожалуйста, выберите страну/регион/населенный пункт.
— Страна —РоссияБеларусь
— Регион —
— Населенный пункт —
Доставка TDA7056, УHЧ 3Вт (12В/16 Ом) в Екатеринбург
Рассчитать доставку в Екатеринбург
Технические параметры

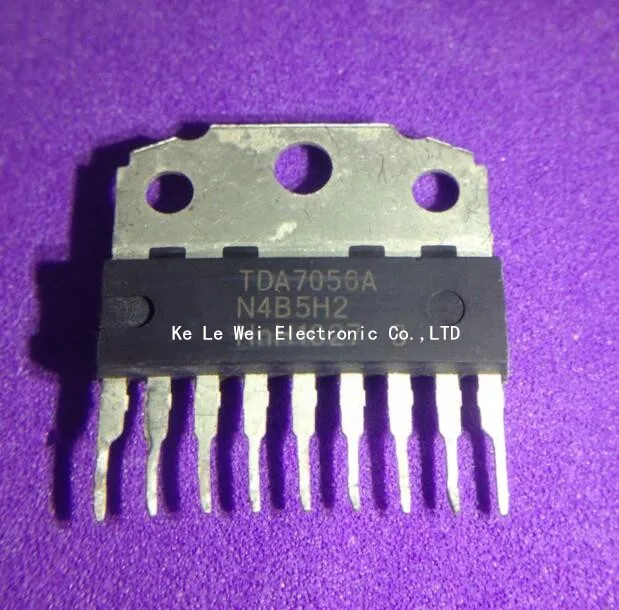

Корпус
SIL9MPF
Тип упаковки
Tube (туба)
Нормоупаковка
22 шт.
Вес брутто
5 г.
Описание TDA7056
УHЧ 3Вт (12В/16 Ом)
Характеристики
| Количество каналов | 1 |
|---|---|
| Выходная мощность, Вт | 3 |
| Напряжение питания, В | 18 |
| Тип корпуса | sil9 |
| Напряжение на нагрузке, В | 11 |
| Сопротивление нагрузки, Ом | 16 |
| Вид напряжения питания | однополярное |
Хотите получить образцы?
Заказать образец
← LM386N-1/NOPB AN5277 →
Audio Amplifier TDA7056
Все вы, возможно, знаете о множестве различных однокристальных аудиоусилителей, некоторые из которых очень популярны, например, LM384, LM386 от National Instrumentation (NI).
Вы найдете эти микросхемы во многих простых в сборке схемах аудиоусилителей, для которых требуются дополнительные компоненты, такие как резисторы, конденсаторы, а также некоторые катушки индуктивности.
Но что, если вы получите одночиповый аудиоусилитель с выходной мощностью 3 Вт, не требующий никаких внешних компонентов? Да, это микросхема TDA7056 от NXP (Philips) semiconductors.
Этот чип не требует никаких внешних компонентов. Ему нужны только два конденсатора для смещения и один потенциометр для регулировки громкости (и это тоже не обязательно). Просто подайте аудиовход и подключите громкоговоритель мощностью 1 Вт при 8 Ом (или 3 Вт при 16 Ом) к выходным клеммам, и все. Этот чип широко используется в различных схемах аудиоусилителей для аудиомагнитофонов и проигрывателей, MP3-плееров и других подобных устройств. Его основные характеристики:
• Принцип работы приливной нагрузки моста
• Диапазон напряжения питания: от 3 В до 18 В
• Коэффициент усиления: 40 дБ
• Не требуются внешние компоненты
• Отсутствие щелчков при включении и выключении
• Хорошая общая стабильность
• Низкое энергопотребление
• Внешний радиатор не требуется
Он использует принцип Bridge-Tied-Load (BTL), который может обеспечить выходную мощность 1 Вт на нагрузку 8 Ом при напряжении питания 6 В и мощности 3 Вт на нагрузке 16 Ом с питанием 11 В.
Рис. 1. Изображение, показывающее схему усилителя звука на основе TDA7056, разработанную на макетной плате
Итак, данная схема демонстрирует, как использовать микросхему TDA7056 для усиления звука. Но перед этим сначала разберемся со схемой выводов TDA7056.
Схема контактов TDA7056:
Номер контакта | Название контакта | Функция контакта |
1 | НЗ | Не используется |
2 | Вкк | Подключение источника питания от 3 до 18 В постоянного тока с двумя внешними конденсаторами 220 мкФ и 100 нФ для смещения |
3 | ввод | Подключение входа аудиосигнала (через потенциометр или постоянный резистор 5К) |
4 | Сигнальная земля | Соединение с массой аудиосигнала |
5 | НЗ | Не используется |
6 | Выход 1 | Выходная клемма 1 |
7 | Заземление питания | Соединение с заземлением для смещения |
8 | Выход 2 | Выходная клемма 2 (подключить динамик (нагрузку) между выходными клеммами 1 и 2) |
9 | НЗ | Не используется |
Описание схемы:
Схема построена с использованием только двух микросхем, а именно генератора мелодий UM66 и усилителя звука TDA7056, а также нескольких дополнительных конденсаторов, таких как резисторы, потенциометр и конденсаторы.
Для аудиовхода наилучшим выбором является микросхема генератора мелодий UM66, для которой требуется входное напряжение около 3 В, обеспечиваемое сетью делителя напряжения, построенной с использованием резисторов R1 и R2. Входное напряжение 5 В уменьшается примерно до 3 В. Выход UM66 подключен к входу (3) TDA7056 через 5-киловольтный потенциометр R3. R3 используется для регулировки громкости. На контакт Vcc (2) подается питание 12 В вместе с двумя конденсаторами, подключенными, как показано на рисунке выше. Громкоговоритель мощностью 3 Вт, 16 Ом подключен к выходным клеммам 6 и 8. Для работы схемы используются два источника питания 5 В и 12 В.
Работа схемы :
• При кратковременном нажатии переключателя микросхема UM66 получает вход
• Генерирует выходной тон мелодии, которая подается на TDA7056 через потенциометр UM66 и воспроизводит звук мелодии из динамика. Выходная мощность около 3 Вт.
• Потенциометр ограничивает входной сигнал TDA7056 и, таким образом, обеспечивает регулировку громкости.
Таким образом, изменяя громкость потенциометра на выходе, можно также регулировать тон.
Потенциометр ограничивает входной сигнал TDA7056 и таким образом обеспечивает регулировку громкости. Таким образом, изменяя громкость потенциометра выходного тона, можно регулировать.
