Где находится реле включения вентилятора охлаждения Лада Калина

Некоторые владельцы сталкиваются с проблемами с охлаждением радиатора. Одной из причин является неисправность реле вентилятора, местоположение которого известно далеко не всем автолюбителям.

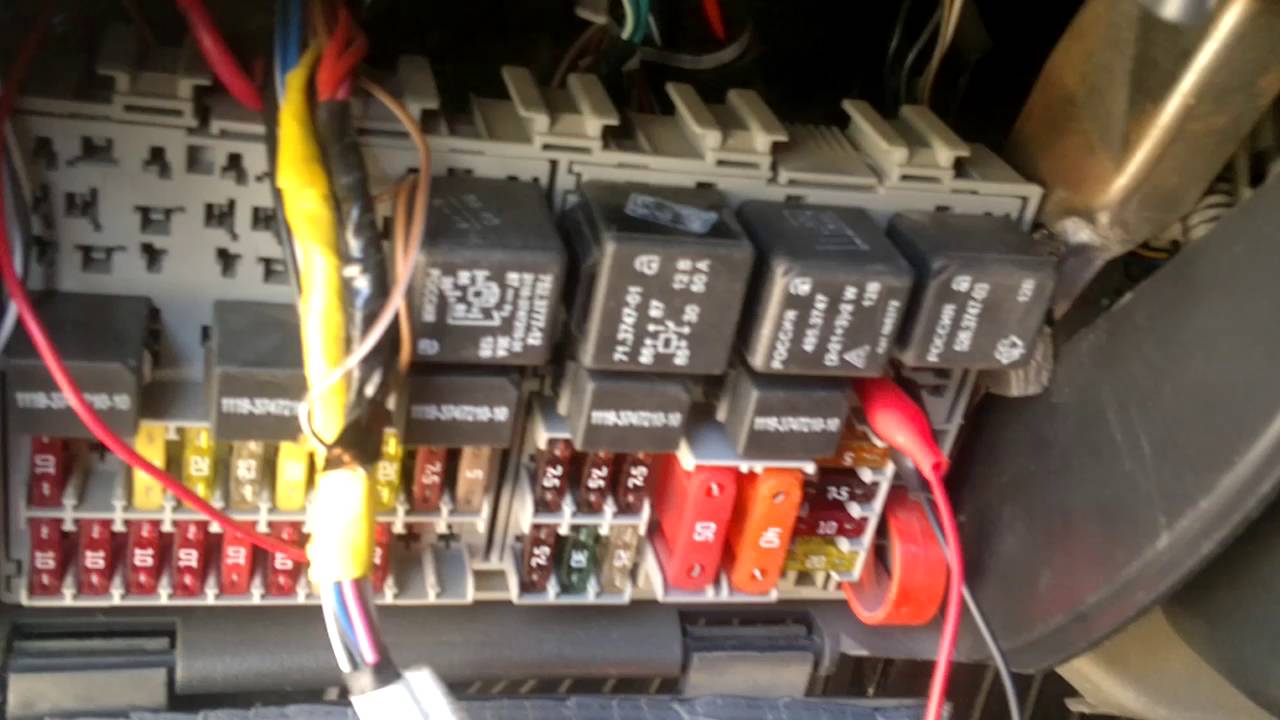

Где находится реле вентилятора

Чтобы получить к нему доступ, следуйте такому алгоритму:

  1. Со стороны салона находим болт, расположенный у левой ноги переднего пассажира, сбоку центральной консоли. Откручиваем его, после чего можно будет демонтировать декоративную накладку.

    Откручиваем болт и получаем доступ к реле.

  2. Так вы получаете доступ к блоку предохранителей, состоящий из пяти элементов. Необходимо открутить болт который крепит планку с реле. Тут ключ на
    10
    .

    Это и есть блок реле.

  3. Откручиваем болт.

    Тут ключ на 10.

  4. С обратной стороны паз, извлекаем блок реле.

    Паз отмечен стрелочкой.

  5. Выводим его наружу. При этом могут возникнуть определенные неудобства, ввиду достаточно толстых проводов.

Разновидности

Существует две версии.

  • Где одно реле и одна скорость работы вентилятора охлаждения.

    Одно реле вентилятора на схеме.

  • Где два реле и соответственно две скорости. Второй вариант конечно получше, так как при поломке одного реле, вентилятор худо-бедно но будет крутиться.

    Схема с двумя реле.

Блок на ЛЮКСе

Так выглядит дополнительный блок реле на Люкс версии Лада Калина.

Состояние

Чтобы безошибочно выявить причину неисправности, нужно проверить контакты вентилятора. Если на них присутствует ржавчина, окислы, то их следует хорошенько зачистить.

Также проверяем проводку: никаких потертостей, и уж тем более обрывов, здесь быть не должно.

Интеллектуальное реле управления вентилятором охлаждения двигателя

Прочитав пост mrsom о пересадке микроконтроллерной начинки в ретротахометр от Жигулей, решил рассказать об одной своей давней микроконтроллерной разработке (2006 год), сделанной для плавного управления электровентилятором охлаждения двигателей переднеприводных моделей ВАЗа.

Надо сказать, что на тот момент уже существовало немало разнообразных решений — от чисто аналоговых до микроконтроллерных, с той или иной степенью совершенства выполняющих нужную функцию. Одним из них был контроллер вентилятора компании Силычъ (то, что сейчас выглядит вот так, известной среди интересующихся своим автоматическим регулятором опережения зажигания, программно детектирующим детонационные стуки двигателя. Я некоторое время следил за форумом изготовителя этих устройств, пытаясь определить, чтов устройстве получилось хорошо, а что — не очень, и в результате решил разработать свое.

По задумке, в отличие от существующих на то время решений, новый девайс должен был

  1. помещаться в корпус обычного автомобильного реле;
  2. не требовать изменений в штатной проводке автомобиля;
  3. не иметь регулировочных элементов;
  4. надежно и устойчиво работать в реальных условиях эксплуатации.

История появления девайса и алгоритм работы первой версии обсуждалась здесь — для тех, кто не хочет кликать, опишу ключевые вещи инлайн:

  1. Алгоритм работы устройства предполагался следующий: измерялось напряжение на штатном датчике температуры двигателя; по достижении нижней пороговой температуры вентилятор начинал крутится на минимальных оборотах, и в случае дальнейшего роста линейно увеличивал скорость вращения вплоть до 100% в тот момент, когда по мнению ЭСУД (контроллера управления двигателем), пора бы включать вентилятор на полную мощность.
    То есть, величина температуры, соответствующая 100% включению могла быть получена при первом включении устройства, т.к. оно имеет вход, соответствующий выводу обмотки штатного реле.
    Нижний порог в первой версии нужно было каким-то образом установить, проведя таким образом через две точки линейную характеристику регулирования.
  2. При токах порядка 20А очевидно, что для плавного регулирования применяется ШИМ, а в качестве ключевого элемента — мощный полевик.
  3. Размещение устройства в корпусе обычного реле означает практическое отсутствие радиатора теплоотвода. А это в свою очередь накладывает жесткие требования к рассеиваемой ключевым элементом мощности в статическом (сопротивление канала) и динамическом (скорость переключения) режимах — исходя из теплового сопротивления кристалл-корпус она не должна превышать 1 Вт ни при каких условиях
  4. Решением для п.1 может являться либо применение драйвера полевика, либо работа на низкой частоте ШИМ.
    В отличие от аналогов, из соображений компактности и помехозащищенности был выбран вариант с низкой частотой ШИМ — всего 200 Гц.
  5. Работа устройства со штатной проводкой и датчиком температуры неминуемо приводит к ПОС, т.к. ТКС штатного датчика температуры — отрицательный, а при включенном вентиляторе из-за конечно сопротивления общего провода и 'проседания' бортсети измеряемое на датчике напряжение неминуемо падает. Стабилизировать же, или использовать четырехпроводную схему включения нельзя — изменения в штатной проводке запрещены.
    С этим решено было бороться программно — измерением напряжения на датчике только в тот момент, когда ключ ШИМ выключен — то есть паразитное падение напряжения отсутствует. Благо, низкая частота ШИМ оставляла достаточно времени для этого.
  6. Программирование порога включения устройства должно быть либо очень простым, либо быть полностью автоматическим. Изначально в устройстве был установлен геркон, поднесением магнита к которому сквозь корпус программировался нижний порог (значение естественно, запоминалось в EEPROM). Верхний порог устанавливался сам в момент первого импульса от контроллера ЭСУД.
    В дальнейшем я придумал и реализовал алгоритм полностью автоматической установки порогов, основанный на нахождении термостабильной точки двигателя (точки срабатывания термостата) в условиях отсутствия насыщения по теплопередаче радиатор-воздух.
  7. Устройство должно предоставлять диагностику пользователю. Для этого был добавлен светодиод, который промаргивал в двоичном коде два байта — текущий код АЦП и слово флагов состояния.

Устройство было собрано частично навесным монтажом прямо на выводах бывшего реле, частично на подвернувшейся откуда-то печатной платке.

Силовой MOSFET выводом стока был припаян прямо к ламелю вывода реле, что увеличило запас по рассеиваемой мощности. Устройство без глюков проработало на ВАЗ-2112 c 2006 по 2010 год, когда я его снял перед продажей, и побывало не только в холодном питерском климате, но и на горных крымских дорогах (да еще на машине в наддувном варианте — стоял у меня на впуске приводной компрессор), несмотря на монтаж уровня прототипа и контроллер в панельке.

Вот оригинальная схема (рисовал только на бумаге):

А это вид устройства изнутри:

Устройство было повторено несколькими людьми, один из них (офф-роудер Геннадий Оломуцкий из Киева) применил его на УАЗе, нарисовав схему в sPlan и разведя печатную плату — в его варианте это выглядит так:

— схема, печатка и последняя версия кода лежат здесь: http://code.google.com/p/mc-based-radiator-cooling-fan-control-relay

А вот кусок из переписки с одним из повторивших этот девайс — в нем впервые детально выписан алгоритм (!) — до этого писал прямо из мозга в ассемблер:

Теперь идея и реализация собственно алгоритма автоустановки (все шаги ниже соответствуют неустановленным порогам):

  1. Ждем сигнала включения вентилятора от ЭСУД (либо от датчика температуры в радиаторе в варианте Геннадия)
  2. Запоминаем температуру в момент появления сигнала как T1 (реально запоминается код канала АЦП оцифровки сигнала датчика — назовем его C1)
  3. Включаем вентилятор на 100%. Ставим флаг «режим автоустановки активен (бит 3)»
  4. Через 3 секунды считываем код АЦП (назовем его C1'). Это действие нужно для того, чтобы определить величину компенсации значения температуры из-за влияния тока, протекающего через вентилятор, и вызванного им падения напряжения в измерительной цепи, на оцифрованное значение температуры. Реально за 3 секунды мотор не успевает охладиться, зато вентилятор стартует и выходит на номинальный ток.
  5. Вычисляем коррекцию АЦП для 100% мощности вентилятора (назовем ее K100 = C1 — C1'). Запоминаем К100.
  6. Ждем снятия сигнала включения вентилятора от ЭСУД (либо отключения датчика в радиаторе).
  7. Плавно снижаем мощность с 75% до 12% примерно на 1.5% в секунду.
  8. Выключаем вентилятор, ждем 60 секунд.
  9. Запоминаем температуру как T2 (код АЦП С2).
  10. Корректируем нижний порог (увеличиваем на 1/8 разницы между верхним и нижним), для того, чтобы он был выше термостабильной точки термостата. T2 = T2 + (T1 — T2) / 8. В кодах АЦП это C2 = C2 — (C2 — C1) / 8, т.к. напряжение на датчике с ростом температуры падает.
  11. Сохраняем C1, C2, K100 во внутреннем EEPROM реле.
  12. Устанавливаем флаг «пороги установлены» (бит 5), снимаем флаг «режим автоустановки активен», выходим из режима автоустановки в рабочий режим

Идея алгоритма в том, что он продувает радиатор до термостабильной точки термостата, но дует не сильно, чтобы не остужать двигатель прямым охлаждением блока и головки. Затем вентилятор выключается и реле дает мотору чуть нагреться — таким образом мы автоматически получаем точку для начала работы вентилятора.

Во время автоустановки реле воспринимает сигнал с геркона в течение шагов 7 и 8 — поднесение магнита к реле в эти моменты вызывает последовательность шагов 9, 11, 12. Коррекция порога на шаге 10 при этом не производится).

Если во время автоустановки нарушились некоторые ожидаемые реле условия, устанавливается флаг «ошибка автоконфигурации (бит 4)» и реле выходит из режима автоустановки. Чтобы реле опять смогло войти в этот режим по условию шага 1, надо выключить и включить питание реле.

Ошибки ловятся такие:

  • Шаг 2 — значение АЦП вне диапазона (слишком низкое или высокое). Диапазон автоконфигурации по коду АЦП 248..24 (11111000...00011000). В этом случае реле просто не входит в режим автоконфигурации без установки флага ошибки.
  • Шаг 4 — в течение времени ожидания 3 секунд обнаружено снятие внешнего сигнала включения вентилятора.
  • Шаг 7 — во время снижения оборотов обнаружен активный внешний сигнал включения вентилятора Шаг 8 — во время ожидания обнаружен активный внешний сигнал включения вентилятора Шаг 11 — установленные пороги вне диапазона 248..24, либо разница C2 — C1 < 4 (то есть они слишком близко друг к другу, либо по какой-то причине C2 > C1 — например, когда вентилятор на самом деле не срабатывает, и температура продолжает расти)

Теперь рабочий режим:

Расчет требуемой мощности (Preq)

  1. Если внешний сигнал активен — Preq = 100%
  2. Если неактивен, то смотрится текущий код АЦП © и соответствующая ему температура T:
    T < T2 (C > C2): Preq = 0%
    T > T1 (C < C1): Preq = 100%
    T2 <= T <= T1 (C2 >= C >= C1): Preq = Pstart + (100% — Pstart) * (C2 — C) / (C2 — C1), где Pstart = начальная мощность (12%)

При этом, требуемая мощность не сразу подается на вентилятор, а проходит через алгоритм плавного разгона и органичения частоты пуска/останова вентилятора.

Этот алгоритм работает только в рабочем режиме и при отсутствии внешнего сигнала включения:

Пусть Pcurr — текущая мощность вентилятора

  1. Если Pcurr > 0 и Preq = 0, либо Pcurr = 0 и Preq > 0 — то есть требуется запуск остановленного или останов работающего вентилятора, то:
    • Смотрится время находжения вентилятора в данном состоянии (запущен или остановлен). Если время меньше порога — состояние вентилятора не меняется.
    • При этом, если Pcurr > Pstart и Preq = 0, то на остаток времени запущенного состояния устанавливается Pcurr = Pstart (то есть вентилятор крутится на минимальных оборотах)
  2. Если п.1 не выполняется, либо время нахождения в состоянии прошло, то:
    • Если Preq < Pcurr, то устанавливается Pcurr = Preq (то изменение скорости вращения в сторону снижения происходит сразу, как рассчитано новое значение)
    • Если Preq > Pcurr, то набор скорости вращения ограничивается сверху величиной примерно 1. 5% в секунду (кроме случая, когда включение вентилятора запрашивается внешним сигналом) — то есть если Preq — Pcurr > Pdelta, то Pcurr = Pcurr + Pdelta, иначе Pcurr = Preq

Теперь про алгоритм оцифровки значения АЦП датчика и компенсации паразитной обратной связи при работе вентилятора:

При расчете мощности используется усредненное значение кода текущей температуры С (см. Расчет требуемой мощности), получаемое средним арифметическим последних 8 значений Сm1, Cm2, Cm3… Cm8. Усреднение происходит методом «скользящего окна» — то есть помещение нового значения в буфер из 8 значений выталкивает наиболее старое и вызывает пересчет среднеарифметического С. Цикл АЦП (и пересчет среднего) происходит каждые 640 мс.

«Сырое» (считанное из АЦП) значение Cadc, прежде чем попадет в буфер подсчета, участвует в следующем алгоритме:

  1. Проверяется, что Cadc > Cdisc, где Cdics — макс. Значение АЦП для неподключенного измерительного вывода.
  2. Если Cadc > Cdisc, то выставляется флаг «датчик не подключен (бит 6)», значение не попадает в буфер 8 последних значений, и пересчет среднего не выполняется
  3. Если Cadc >= Cdisc — то есть датчик подключен, то Сadc корректируется на определенную величину в зависимости от текущей мощности вентилятора и величины коррекции для 100% мощности (см. шаг 4 алгоритма автоустановки): Cadc = Cadc + Кcurr, где Кcurr = К100 * (Pcurr / 100%). Если при этом Кcurr > 0, то устанавливается флаг «значение АЦП скорректировано (бит 7)». Алгоритм коррекции работает только в рабочем режиме и не работает в режиме автоконфигурации.
  4. Выполняется ограничение отрицательной динамики Cadc, чтобы подавить резкие снижения С из-за импульсной нагрузки в общих с датчиком температуры цепях питания автомобиля: Если C — Cadc > Сdelta, то Cadc = C — Cdelta. Ограничение не работает в течение первых 15 секунд после включения зажигания, для того, чтобы в буфере значений быстро сформировались правильные значения Cm1, Cm2...Cm8.
  5. Скорректированное по мощности и динамике значение Cadc заталкивается в буфер значений для усреднения как Cm1..Cm8 в зависимости от текущего значения указателя головы буфера (буфер циклический, указатель головы принимает значения от 1 до 8).

Теперь про диагностику светодиодом:

  • Первый байт — это «сырой» код АЦП (в ранних версиях здесь индицировалось среднее значение C) Второй байт — слово состояния Между первым и вторым байтом пауза порядка 1. 5 секунд.
  • Между циклами индикации пауза 3-4 секунды.
  • Байты индицируются побитно, начиная со старшего (бит 7, бит 6,… бит 0).
  • Длинная вспышка соответствует биту, установленному в «1», короткая — в «0».

Расшифровка слова состояния:

  • Бит 7 — значение АЦП откорректировано по текущей мощности вентилятора
  • Бит 6 — датчик температуры не подключен
  • Бит 5 — пороги установлены
  • Бит 4 — ошибка установки порогов
  • Бит 3 — режим автоконфигурации активен
  • Бит 2 — внутренний сброс процессора из-за зависания — нештатная ситуация
  • Бит 1 — внешний сигнал включения вентилятора активен
  • Бит 0 — режим продувки при остановке двигателя активен

Когда я описал алгоритм, то удивился как его удалось впихнуть в 1024 слова программной памяти tiny15. Однако, со скрипом, но поместился! ЕМНИП, оставалось всего пару десятков свободных ячеек. Вот что такое сила Ассемблера 🙂

Оригинал статьи на Хабре

Где находится реле вентилятора охлаждения ВАЗ-2112 16 клапанов

Автомобиль: ВАЗ-2112.
Спрашивает: Коробов Игорь.
Суть вопроса: Где находится реле вентилятора охлаждения радиатора, не могу найти в блоке предохранителей?


Добрый день, у меня перестал работать вентилятор. Не знаю, что смотреть, но хочу начать с реле. У меня нет сервисной книжки, и я не могу узнать это. Смотрел расшифровку на блоке предохранителей, ничего не нашёл. Подскажите, пожалуйста, где оно находится?


Расположение реле вентилятора в блоке с дополнительным реле

Когда перестают работать любые электроприборы в автомобиле, в первую очередь необходимо обращать внимание на работоспособность предохранителей и реле в их цепи. И реле вентилятора радиатора охлаждения не стало тому исключением.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса "политеха" на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Найти реле электровентилятора радиатора охлаждения очень просто, оно расположено вместе с дополнительными реле, слева от ног переднего пассажира.

Расположение дополнительного блока реле в салоне автомобиля

Как правило, оно находится в блоке слева, на фото указано под цифрой «4».

Так расположены реле в этом блоке. Номер 4 — это реле включения вентилятора

Диагностика реле вентилятора

Для того, чтобы продиагностировать работоспособность цепи, подсоедините заведомо рабочее реле и проверьте, включается ли вентилятор охлаждения радиатора, или нет. Если это никаких успехов не принесло, то вам следует очень внимательно прочитать эту статью, где описаны всевозможные причины возникновения подобной неисправности.

Вентилятор и реле включения вентилятора | Toyota Corolla

1. Если вентилятор не выключается на остывшем двигателе, то отсоедините разъем проводки (указан стрелкой) от термопереключателя вентилятора и отверните две гайки крепления крышки термостата к корпусу (указана верхняя гайка). Теперь при повороте ключа зажигания в положение ОN вентилятор должен включиться.
2. Если вентилятор не включается, то проверьте реле вентилятора, проводку между термопереключателем и реле и сам электродвигатель.
3. Замыкание контактов термопереключателя (указан стрелкой), ввернутого в крышку термостата, проверяется омметром. Отсоедините разъем проводки и подключите один из щупов омметра к штырю на переключателе, а другой щуп соедините с корпусом.
4. На остывшем двигателе (температура жидкости ниже 82° С) омметр должен показывать замкнутую цепь. На прогретом двигателе (температура жидкости выше 93° С) омметр должен показывать разрыв.
5. Для выяснения причин отказа электродвигателя (вентилятор не вращается на прогретом двигателе, или при включенном кондиционере) проверьте предохранители или плавкие вставки (см. подраздел 12.1).
6. Затем отсоедините разъем на электродвигателе вентилятора (указан стрелкой) и подключите электродвигатель непосредственно к батарее с помощью проводов от плавкой вставки. Если вентилятор не будет вращаться, то замените электродвигатель.
Предупреждение

Не допускается соединять зажимы испытательных проводов друг с другом, или касаться ими любой металлической части автомобиля.

7. Если в предыдущем испытании выяснится, что электродвигатель исправен, то неисправны реле, предохранитель или проводка. В этом случае следует проверить реле вентилятора и главное реле двигателя, руководствуясь описанной ниже методикой.

✅ Реле вентилятора охлаждения калина

Где находится реле вентилятора охлаждения радиатора на Лада Калина?

Автомобиль: Лада Калина.
Спрашивает: Абрамов Сергей.
Суть вопроса: не работает вентилятор охлаждения радиатора, грешу на реле вентилятора, где оно?

Здравствуйте, у меня перестал включаться вентилятор охлаждения радиатора. Думаю, что вышло из строя реле, но не знаю точно где оно расположено. Подскажите, пожалуйста!

А может быть это не реле вентилятора?

Для того, чтобы точно определить причину такой неисправности, необходимо в первую очередь проверить все контакты вентилятора на наличие окислов и следов ржавчины, также проводку на наличие обрывов и потёртостей.

Реле и предохранитель вентилятора, где они?

Дополнительный блок предохранителей отмечен стрелочкой на фото

Если эти манипуляции не принесли никакого успеха, то необходимо смотреть предохранитель и реле, отвечающие за работу вентилятора охлаждения.

  1. Найти их не трудно, достаточно лишь открутить один болт, расположенный сбоку центральной консоли у левой ноги переднего пассажира.
  2. Когда декоративная накладка демонтирована, нам понадобится ключ на «10», чтобы убрать блок предохранителей с места фиксации и вывести его наружу.
  3. Эти работы могут вызвать некое неудобство, потому как к блоку реле подходят толстые жгуты проводов.
  4. Таким образом он выглядит после снятия, теперь только останется проверить их на работоспособность и установить все на место в обратном порядке.

Когда они демонтированы со своего места, можно с лёгкостью проводить с ними работы.

  1. Реле включения вентилятора охлаждения на низкой скорости.
  2. Главное реле.
  3. Реле включения вентилятора охлаждения на высокой скорости.
  4. Предохранитель на 50 Ампер.
  5. Реле включения насоса (топливного).

Предохранители топливного насоса и вентилятора охлаждения двигателя Lada Kalina

Предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не там где основные предохранители, а в другом месте вернее даже в двух. Один находится около рычага коробки передач под пепельницей.

Открывается крышка легко и просто нужно просто ковырнуть плоской отвёрткой.

Рассматриваем более тщательно, как выглядит каждый элемент.

Под цифрой 1 это силовая цепь главного реле, под 2 это топливный насос,3-цепь постоянного питания ЭБУ,4-разъём для диагностики ЭСУД

Если из строя выходит один из предохранителей нужно вынуть его и вставить новый. Аккумулятор нужно отключить.

Следующий блок предохранителей находится справа панели около воздуховода печки. Подробнее можно увидеть на картинке.

Для начала откручиваем саморез,он находится в углу справа, а потом производим снятие крышки.

Для того чтобы снять блок реле нужно воспользоваться торцовым или рожковым ключом на 10.

После аккуратно сдвигаем провода и вытаскиваем блок с предохранителями. Сразу хочется отметить, что вытащить его не очень удобно мешаются провода, после снятия он выглядит, так как показано на картинке.

В данном монтажном блоке под номером 1 –это включение вентилятора охлаждения двигателя(маленькая скорость),под номером 2-главное реле, под номером 3 включение вентилятора охлаждения двигателя(большая скорость),под номером 4 предохранитель вентилятора, под номером 5 реле включения топливного насоса.

Если выходит из строя один из предохранителей, или реле, производим замену на новый. Сборку производим в обратном порядке.

Предохранители топливного насоса и вентилятора охлаждения двигателя Lada Kalina (ВИДЕО)

Блок реле и предохранителей Лада Калина

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.

Где расположен монтажный блок реле и предохранителей Калины.

С левой стороны, за панелью управления наружным освещением.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем крышку монтажного блока.

2. Вот и сам монтажный блок.

Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей пово­рота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Что делать, если не включается вентилятор охлаждения на Ладе Калине?

Современные автомобили отечественного производства комплектуются различными контроллерами и датчиками, обеспечивающими полноценную эксплуатацию авто. Если одно из устройств выходит из строя, это может привести к некорректной работе узлов. Из этого материала вы сможете узнать, что представляет собой датчик включения вентилятора Приора и Калина, и какие неисправности для него характерны.

При выходе со строя вентилятора охлаждения Лада Калина, стоит незамедлительно найти причину и устранить ее. Если автомобиль «закипит», то это может привести к фатальным последствиям. В лучшем случае – пробой прокладки, а в худшем – прогиб головки блока, что приведет к принудительной ее замене. Так, что за данным узлом стоит следить и проводить диагностику регулярно.

Как найти причину

Начните проверку с электродвигателя. Для этого отсоедините от него электрические провода, и подключите его напрямую к аккумулятору, соблюдая полярность. Если вентилятор не включился – проблема именно в нем. Если же он заработал, нужно искать другую причину.

Проверьте все контакты на разъемах, а после реле и предохранитель. Они расположены в дополнительном монтажном блоке, который находится справа от панели приборов возле нижнего воздуховода печки.

Предохранитель (50 А) можно проверить тестером, реле лучше взять заведомо рабочее, и установить его в соответствующее гнездо. Если проблема не решилась, идем дальше.

Проверяем датчик температуры. Для этого прогрейте двигатель до рабочей температуры, заглушите его и отключите датчик. Он расположен сверху на корпусе термостата. При отключенном датчике контроллер самостоятельно должен запустить вентилятор на постоянную работу.

Заведите двигатель и дождитесь, пока включится вентилятор. Если температура охлаждающей жидкости достигла критического показателя, а вентилятор не включился, нужно искать обрыв в электропроводке.

Нужно ли менять вентилятор

Если вы установили, что проблема в самом вентиляторе, вернее в его электродвигателе, можно попытаться его отремонтировать. Чаще всего он перестает работать из-за выхода из строя щеток, или же из-за проблем с подшипниками ротора. Реже приходит в негодность коллектор или возникает обрыв в обмотке.

В случае если вентилятор не подлежит ремонту, его нужно заменить.

Ни в коем случае не следует ездить на автомобиле с неработающим вентилятором. Перегрев двигателя неминуемо приведет к разрушению резиновых шлангов системы охлаждения, прокладок, а также грозит выходом из строя деталей поршневой группы.

Если ли потребность в замене вентилятора

Обнаружив, что неполадка кроется именно в вентиляторе или электромоторе, можно попробовать отремонтировать данный элемент. Преимущественно, на Калине 1.6 (8 клапанов) не включается вентилятор охлаждения тогда, когда поломалась щетка или роторные подшипники пришли в непригодность. Реже проблему следует искать в коллекторе или обрыве обмотки.

Если устройство нельзя отремонтировать, необходимо заменить элемент. Не пытайтесь ездить при сломанном вентиляторе. Перегревание мотора автоматически приведет к прорыву шлангов, протиранию прокладок и неисправности поршней.

Ищем причину

Начните проверку с электродвигателя. Для этого отсоедините от него электрические провода, и подключите его напрямую к аккумулятору, соблюдая полярность. Если вентилятор не включился – проблема именно в нем. Если же он заработал, нужно искать другую причину.

Проверьте все контакты на разъемах, а после реле и предохранитель. Они расположены в дополнительном монтажном блоке, который находится справа от панели приборов возле нижнего воздуховода печки.

Предохранитель (50 А) можно проверить тестером, реле лучше взять заведомо рабочее, и установить его в соответствующее гнездо. Если проблема не решилась, идем дальше.

Проверяем датчик температуры. Для этого прогрейте двигатель до рабочей температуры, заглушите его и отключите датчик. Он расположен сверху на корпусе термостата. При отключенном датчике контроллер самостоятельно должен запустить вентилятор на постоянную работу.

Заведите двигатель и дождитесь, пока включится вентилятор. Если температура охлаждающей жидкости достигла критического показателя, а вентилятор не включился, нужно искать обрыв в электропроводке.

Нужно ли менять вентилятор

Если вы установили, что проблема в самом вентиляторе, вернее в его электродвигателе, можно попытаться его отремонтировать. Чаще всего он перестает работать из-за выхода из строя щеток, или же из-за проблем с подшипниками ротора. Реже приходит в негодность коллектор или возникает обрыв в обмотке.

В случае если вентилятор не подлежит ремонту, его нужно заменить.

Ни в коем случае не следует ездить на автомобиле с неработающим вентилятором. Перегрев двигателя неминуемо приведет к разрушению резиновых шлангов системы охлаждения, прокладок, а также грозит выходом из строя деталей поршневой группы.

Описание

Как известно, в любой Приоре и Калине есть система охлаждения, обеспечивающая нормальную работу двигателя и способствующая предотвращению его перегрева. Одним из устройств, позволяющих охладить силовой агрегат, является датчик вентилятора, по сигналу которого вентилирующее устройство должно включаться.

На Калинах этот контроллер предназначенный для активации вентилятора, когда температура мотора достигнет определенной точки. Благодаря вентилятору, который должен включиться по сигналу контроллера, температура двигателя всегда будет в норме и не превысит допустимого порога. Если же устройство не срабатывает, то вентилятор не включится, соответственно, двигатель может перегреться.

Схема подключения датчика в системе охлаждения

Основные причины по которым вентилятор охлаждения радиатора не работает

Рассмотрим основные варианты и места, где нужно искать неисправности:

    Термостат.

Термостат демонтирован с Лада Калина

Если он вышел со строя – это и есть причина того, почему верно не срабатывает вентилятор охлаждения. Чтобы диагностировать данную неисправность стоит потрогать нижний патрубок. Если он холодный, то термостат умер. Многие автовладельцы Калины привыкли к такому явлению, поскольку он выходит со строя часто, и возят с собой запасной.

Если это не термостат, то следующим этапом становятся предохранители. Нужно удостовериться, что они рабочие и все контроллеры тоже. Самый простой способ – это прозвонить их при помощи тестера или омметра. Схема предохранителей лежит здесь.

Блок реле с предохранителем вентилятора находится под консолью панели приборов, рядом с контроллером. Предохранитель вентилятора имеет ёмкость 50А, он под номером 3. Реле вентилятора под номером 1.

Блок реле и предохранителей

Если же предохранитель живой, то придется демонтировать дополнительный блок управления вентилятором. Для этого, стоит отодвинуть воздуховод теплого воздуха и ключом на 10 выкрутить крепления блока. Теперь можно свободно его достать. На нем есть два реле, которые отвечают за включение вентилятора и за высокие обороты. Диагностируем оба.

  • Теперь, можно перейти к самому мрачному варианту – лезем под капот и «прозваниваем» провода контакта самого вентилятора. Конечно, может быть перелом или обрыв провода, но нет ничего худшего, чем сгоревшая обмотка внутри вентилятора. Скорее всего вентилятор в данном случае пойдёт под замену.
  • Еще одной причиной не срабатывания включения вентилятора может быть сломавшийся датчик термостата. Для того, чтобы вентилятор запустился в аварийном режиме придется скинуть с него разъемы. Проверить датчик можно сняв термостат, и опустить его в кастрюлю с горячей водой, термостат должен открыться.
  • Последней причиной, по которой может не срабатывать вентилятор является обрыв в самой цепи включения.

    Электрическая схема работы вентилятора охлаждения

    Замена вентилятора охлаждения Лада Калина

    Для замены вентилятора охлаждения необязательно обращаться на станцию техобслуживания. Сделать это без особого труда можно и своими силами.

    • головка с трещоткой или накидной ключ на 10;
    • накидной или рожковый ключ на 8;
    • отвертка с крестовой битой;
    • пассатижи.

    Порядок работ

    1. Установите автомобиль на ровной площадке.
    2. Поднимите капот, отключите провод «массы» от аккумулятора.
    3. Ключом на 10 отверните два болта крепления воздушного фильтра.
    4. Отключите разъем датчика массового расхода воздуха, нажав на фиксатор.
    5. Отключите разъем клапана продувки, расположенный на корпусе воздушного фильтра.
    6. Открутив отверткой болт хомута фиксации воздуховода, снимите гофру.
    7. Открутите 4 самореза, фиксирующих крышку воздушного фильтра.
    8. Снимите крышку, извлеките фильтрующий элемент.
    9. Открутите ключом на 8 гайку крепления воздухозаборника, и демонтируйте его.
    10. Ключом на 10 отверните две гайки крепления кожуха вентилятора справа по ходу движения автомобиля, а после ключом на 8 две гайки слева.

    Как заменить вентилятор

    Поняв, почему именно не работает вентилятор охлаждения Лады Калины, следует заменить неисправный элемент. При должных навыках и сноровке можно выполнить ремонт самостоятельно. Из инструментов нужно подготовить пассатижи, отвертку, ключи на 8 и 10.

    Для начала устанавливаем транспортное средство на ровную площадку. Затем поднимаем капот, отключаем систему от АКБ. С помощью ключа отсоединяем крепления воздушного фильтра. Далее необходимо отключить ДМРВ (просто нажмите на фиксатор) и клапан продувки, который находится на корпусе воздушного фильтра. Откручивает болт хомута, снимаем гофру.

    Снимаем крышку фильтра воздуха, извлекаем фильтрующий элемент, демонтируем воздухозаборник. После приступаем к креплению кожуха вентилятора и отсоединяем питание вентилятора. Правильно все сделав, можно будет демонтировать вентилятор. Извлекаем электромотор, а затем меняем его на новый элемент. Затем собираем все обратно.

    В конце стоит проверить работоспособность устройства. Запускаем мотор, после чего прогреваем его 3-5 минут. Вентилятор за это время должен включиться. Глушить машину, как только вентилятор закрутится, не нужно – следует подождать, когда устройство выключится автоматически.

    А если полностью отказался работать вентилятор?

    Для определения причины такой неисправности, сначала необходимо проверить состояние предохранителя, стоящего в электрической цепи. Его можно найти на боковой консоли, около пассажирского кресла. Он спрятан под крышкой дефлекторов. Открутив саморез, крышка легко снимется, и предохранитель будет доступен для изучения.

    Чтобы извлечь весь предохранительный блок и подключенные реле, необходимо освободить крепление. Без гаечных ключей здесь не обойтись. Снимать блок нужно аккуратно без спешки, так как можно повредить провода, которые к нему подключены. Только единственный предохранитель блока отвечает за работу вентилятора.

    При целостности предохранителя необходимо проверить работу реле, которое питает электродвигатель вентилятора. Таких реле установлено два. Левое включает низкую скорость вентилятора. А расположенное справа отвечает за высокую скорость его работы.

    Другой неисправностью, которая относится к реле вентилятора охлаждения, является непрерывность работы вентилятора охлаждения, когда зажигание выключено. Это может привести к разряду аккумуляторной батареи. «Калина» потом просто не заведется. Основной причиной является залипание контактов. На блок попадает антифриз, протекающий из радиатора, установленного над печкой.

    Когда реле и предохранители работают исправно, необходимо проверить работу датчика температуры. Именно он приказывает вентилятору начать работать. Этот датчик располагается с правой стороны бачка радиатора.

    Чтобы проверить его работоспособность, нужно удалить штекерный разъем, взять перемычку, с ее помощью замкнуть между собой клеммы разъема. Включение вентилятора говорит о том, что датчик находится в исправном состоянии. Если вентилятор никак не реагирует, то прежде чем менять датчик, необходимо проверить работоспособность электродвигателя вентилятора. Для этого клеммы электродвигателя нужно подсоединить к контактам АКБ. Двигатель должен заработать. В случае отказа, придется устанавливать новый электромотор.

    Вентилятор системы охлаждения Лады Калины: замена и модернизация

    Без поддержания нормального температурного режима невозможно представить работу двигателя внутреннего сгорания, потому автопроизводители уделяют СОД особое внимание. В автомобиле Лада Калина используется жидкостное охлаждение. Оно сложнее, чем воздушное и состоит из большего количества элементов. Один них – вентилятор системы охлаждения. Если он не будет работать или будет работать некорректно, эффективно охлаждать двигатель не получится.

    Причины и признаки неисправностей вентилятора

    Чтобы понять, что электровентилятор неисправен, не нужна сложная диагностика – это под силу любому автолюбителю. Следует запустить двигатель и дать ему поработать на холостом ходу до тех пор, пока температура охлаждающей жидкости не подберётся к критической. Отслеживать процесс можно по датчику температуры на панели приборов. Когда стрелка будет находиться близко к красной зоне, датчик должен дать сигнал на контроллер, который запустит вентилятор. Узнать это можно по характерному шуму из моторного отсека. Если же указатель показывает критическую температуру, а вентилятор не включается в работу, значит, есть неисправность, которую нужно незамедлительно устранять. Вентилятор может не работать по ряду причин:

    1. Неисправен электродвигатель. В этом случае он не будет вращать крыльчатку. Обычно на автомобилях ВАЗ электродвигатель выходит из строя редко. Чтобы проверить его работоспособность, понадобится подключить его к аккумулятору напрямую. Для этого нужно взять два провода и их концы подсоединить к клеммам АКБ и колодке проводов электровентилятора. Если в этом случае крыльчатка не вращается, значит, есть неисправность электродвигателя. Ремонту эта деталь подлежит редко. Потребуется снять узел в сборе и заменить электродвигатель. Работа несложная и может быть проведена даже в уличных условиях своими руками с минимальным набором инструментов.
    2. Неисправен датчик температуры. При выходе из строя датчика он не может отследить повышение температуры охлаждающей жидкости, соответственно, показания на контроллер поступают некорректные, и вентилятор не включается в работу, когда это нужно. Для диагностики этой проблемы потребуется отсоединить фишку проводов от датчика и замкнуть два вывода между собой. Если вентилятор сработает, и крыльчатка начнет вращаться, неисправен датчик, и требуется его замена. Процедура осложняется необходимостью сливать охлаждающую жидкость, но она не настолько сложна, чтобы обращаться с этой проблемой в сервис.
    3. Нет напряжения. Самая частая неисправность, связанная с электровентилятором, – это обрыв электроцепи на одном из участков и отсутствие напряжения. Для диагностики необходимо «прозвонить» электропроводку и проверить предохранители, для работы понадобится тестер (мультиметр). Если нет навыков обращения с мультиметром, желательно обратиться к автоэлектрику.

    Проблема с электровентилятором возможна и в другой ситуации, когда крыльчатка вращается постоянно, и электродвигатель не отключается. Электровентилятор может работать всегда или включаться в работу слишком рано, когда температура охлаждающей жидкости ещё не достигла даже рабочих параметров.

    1. Контакты реле «залипают». Иногда могут возникать ситуации, когда контакты реле включения вентилятора находятся постоянно в положении «включено», из-за чего вентилятор будет запускаться сразу после запуска двигателя. Реле следует заменить и провести проверку на работоспособность.
    2. Неисправен датчик температуры. Датчик передает на электронный блок управления двигателем завышенные показания температуры, из-за этого контроллер подаёт сигнал на включение принудительного охлаждения. Потребуется замена.
    3. Неисправность термостата. Вентилятор охлаждения на Калине не оборудован вспомогательным датчиком слежения за температурой. Это значит, что в расчет берутся только средние показатели. Если клапан термостата заклинил в закрытом положении, охлаждающая жидкость циркулирует только по малому контуру и не может переходить в большой. Антифриз быстро нагревается, и электровентилятор начинает включаться очень часто. При этом жидкость не проходит в большой круг, то есть в радиаторе нет горячего антифриза, вентилятор охлаждает холодный радиатор, а жидкость продолжает нагреваться, что приводит к перегреву двигателя. Термостат может заклинить и в среднем положении, когда клапан открывается не полностью. Это тоже приводит к неэффективному охлаждению – вентилятор будет работать постоянно из-за того, что антифриз не может достаточно охлаждаться. В этих случаях потребуется заменить неисправный термостат, сделать это несложно своими руками. Если же нужно сэкономить время, можно доверить эту процедуру сервису. Замена узлов системы охлаждения не относится к сложным работам и вполне может осуществляться самостоятельно. Исключение составляет замена водяного насоса, так как он имеет единый привод с механизмом газораспределения.

    Постоянная работа электровентилятора – это не так страшно, как если бы он вовсе не работал, если только проблема не связана с неисправным термостатом, так как она чревата перегревом и выходом из строя силовой установки.

    Ремонт или замена

    Если причина отсутствия вращения крыльчатки в электровентиляторе, можно попытаться его починить. Зачастую ремонт сводится к замене щеток и подшипников электродвигателя. Но если в обмотках статора или ротора произошло замыкание, ремонт нецелесообразен, узел придется заменить. Больше в электровентиляторе ломаться нечему, так как конструкция простая.

    Если не работает принудительное охлаждение, эксплуатировать автомобиль нельзя. Перегрев охлаждающей жидкости опасен для всех узлов силового агрегата. Резиновые соединительные шланги и прокладка ГБЦ начинают разрушаться, прогорают клапана. В конечном итоге крайне высокие температуры приведут к расширению поршней и задиру цилиндров, то есть потребуется капитальный ремонт двигателя.

    Замена вентилятора СОД

    Замена вентилятора охлаждения – не самая сложная процедура, первый этап предполагает подготовку нужных инструментов:

    • торцевая головка на 10 мм с воротком;
    • гаечный ключ (торцевой или накидной) на 8 мм;
    • фигурная отвёртка;
    • пассатижи.

    Процесс замены выглядит следующим образом:

    1. Чтобы было удобно демонтировать узел, следует снять корпус воздушного фильтра, открутив два крепежных болта.
    2. С помощью плоскогубцев отсоединить пластиковую защёлку шланга расширителя.
    3. Отсоединить фишку проводов от ДМРВ (датчик массового расхода воздуха) путем нажатия на фиксатор снизу.
    4. Отсоединить фишку проводов от клапана для продувки адсорбера на коробе воздушного фильтра.
    5. Снять хомут патрубка и отвести его в сторону.
    6. Открутить 4 крепёжных болта и снять крышку корпуса.
    7. Снять адсорбер, потянув его вверх.
    8. Открутить крепежную гайку воздухозаборника (возле радиатора вверху).
    9. Снять резиновую подушку возле аккумулятора и вынуть корпус воздушного фильтра.
    10. Открутить две крепежные гайки ключом на 10 мм с правой стороны, после чего открутить две гайки ключом на 8 мм слева.
    11. Отсоединить штекер проводов от электровентилятора.
    12. Достать электровентилятор в сборе, отводя его в левую сторону.

    Если узел меняется, процедура повторяется в обратном порядке. Для замены электродвигателя потребуется его демонтировать. Сделать это несложно, открутив три крепежных болта ключом на 10 мм. С другой стороны нужно отсоединить металлическую защёлку и снять мотор с крыльчаткой.

    Модернизация СОД Калины

    Главная проблема системы охлаждения Калины заключается в образовании воздушных пробок. На сегодня есть ряд эффективных способов для устранения этого дефекта. Причина кроется в особенностях конструкции СОД. Работа системы охлаждения основана на взаимосвязанном функционировании множества деталей. От того, какую температуру имеет циркулирующий по системе антифриз, зависит задействование большого и малого контуров. От этого зависит нормальная работа всей силовой установки.

    Доработать систему охлаждения можно самостоятельно или в сервисе. Профессионалы редко занимаются всяческими доработками, рекомендуя заменить или ремонтировать тот или иной узел. Такой способ может оказаться дороже, но не всегда эффективнее.

    Классические способы доработки

    Для того чтобы решить проблему с образованием воздушных пробок, нужно снять крышку расширительного бачка и запустить двигатель. Затем дождаться поднятия температуры охлаждающей жидкости до критической красной зоны, пока в работу не вступит принудительное охлаждение вентилятором. После этого нужно нажать на педаль газа несколько раз и заглушить мотор.

    Если способ оказался неэффективным, есть другой метод. Для этого нужно демонтировать защиту двигателя, ослабить хомут и снять одну из трубок штуцера подогрева дроссельного узла. Затем открутить крышку расширительного бачка и, приложив ветошь, начать дуть в него до тех пор, пока со снятого патрубка не начнет литься антифриз. Для того чтобы доработать стандартную систему охлаждения, многие автовладельцы устанавливают более эффективный термостат на 6 отверстий, ставят фильтр охлаждающей жидкости и другой краник отопителя.

    Для повышения эффективности циркуляции зачастую устанавливается дополнительная помпа.

    Другие варианты модернизации

    Если автомобиль оборудован электронной педалью газа, шланг, который ранее шёл на подогрев дроссельного узла, теперь закольцован с системой охлаждения. Чтобы не допустить образования воздушных пробок, используется дополнительный патрубок с меньшим диаметром, который устанавливается вместо вышеуказанного шланга. Шланг для воздуховода ставится возле термостата, для этого используется тройник, вмонтированный в патрубок, подходящий к радиатору. Второй конец патрубка соединяется с пароотводящим шлангом возле расширительного бачка (понадобится ещё один тройник).

    Доработка обеспечивает стабильную рабочую температуру в 90 градусов в условиях городского цикла, а печка начинает прогреваться при 50 градусах.

    Следующий способ доработки заключается в оснащении пароотвода специальным гидравлическим забором. Чтобы это сделать, в пароотводящий шланг монтируется трубка от капельницы, которая погружается в антифриз на дно расширительного бачка. По мере охлаждения антифриз затягивается в патрубок отвода, что обеспечивает предотвращение завоздушивания системы охлаждения. При желании можно совместить оба способа.

    Принудительное включение вентилятора

    Одна из недоработок системы охлаждения Лады Калины заключается в позднем включении электровентилятора. Решить эту проблему может при желании любой автовладелец даже с минимальными навыками ремонта и обслуживания автомобилей. На большинстве двигателей внутреннего сгорания рабочая температура должна поддерживаться на уровне 90-95 градусов. На Калине вентилятор принудительного охлаждения включается при температуре 100 или 105 градусов. То есть интенсивное охлаждение начинается в тот момент, когда двигатель уже начал перегреваться, а это негативно сказывается на сроке службы силового агрегата. Чтобы решить эту проблему, можно установить кнопку включения вентилятора в салоне, при нажатии которой охлаждение запускается в любой момент. Для работы понадобятся следующие детали:

    • соединительные клеммы;
    • реле на 4 контакта с кронштейном для крепления;
    • контактные колодки для соединения кнопки и реле;
    • провод сечением не менее 0,75 мм.

    Подключение принудительного (ручного) режима работы вентилятора выполняется по следующей схеме:

    1. На колодке подключения кнопки обрезаются все ненужные провода, остаются только два по центру для подсветки и два с краю для подключения.
    2. Теперь следует подсоединить реле и кнопку. Со стороны пассажира снимается защитная накладка центральной консоли, там находятся несколько реле. Чтобы узнать, какое именно нужно, следует запустить двигатель и поочередно отсоединить колодку проводов от датчика температуры на термостате.
    3. При этом вентилятор должен сработать, теперь нужно отсоединять реле. Если после отсоединения того или иного реле вентилятор остановится, значит, это реле отвечает за включение принудительного охлаждения. Если автомобиль заглохнет при снятии реле, значит, оно отвечает за бензонасос, следует его установить на место и запустить двигатель снова.
    4. Теперь следует найти розовый и белый провода, зачищаются их концы и скручиваются вместе, соединение изолируется.
    5. В подготовленную колодку проводов соединяются провода реле. Белый – к контакту 87, розовый – к 85, контакт 86 подводится к кнопке включения, контакт 30 отводится на «массу». После завершения подключения остаётся найти место для закрепления, например, под торпедой.
    6. Осталось подключить кнопку. Два оставшихся провода подключаются к любой лампе подсветки, которые загораются вместе с включением зажигания.

    Доработка позволяет включить вентилятор охлаждения на Ладе Калина в любое время, причем не только во время работы двигателя, но и когда он заглушен.

    Любая модернизация может осуществляться своими руками, это совсем несложно, если следовать пошаговым инструкциям. Для нормальной работы системы охлаждения должны исправно работать все узлы и элементы. Вентилятор хоть и прост по конструкции, но имеет важное значение, без него можно «попасть» на капитальный ремонт двигателя. По этой причине нужно внимательно следить за работоспособностью всех узлов и при выявлении неисправностей незамедлительно их устранять.

    Блок реле и предохранителей Лада Калина

    Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.

    Где расположен монтажный блок реле и предохранителей Калины.

    С левой стороны, за панелью управления наружным освещением.

    1. Потянув за выступ на левой стороне панели приборов, открыва­ем крышку монтажного блока.

    2. Вот и сам монтажный блок.

    Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.

    Назначение предохранителей калины расположенных в блоке салона автомобиля.

    Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей пово­рота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

    Расшифровка реле и предохранителей в основном блоке Лады Калины.

    Источники:

    http://carfrance.ru/gde-naxoditsya-rele-ventilyatora-lada-kalina/
    http://www.tungrem.ru/avtomobili-lada/kalina/106-predokhraniteli
    http://avtoblokrele.ru/vaz/blok-rele-i-predohranitelej-lada-kalina.html
    http://avto-idea.ru/remont/ne-vklyuchaetsya-ventilyator-ohlazhdeniya-na-kaline-kak/
    http://expertvaz.ru/lada-kalina/ventiliator-ohlazhdeniia.html
    http://avtoblokrele.ru/vaz/blok-rele-i-predohranitelej-lada-kalina.html

  • Почему не срабатывает вентилятор охлаждения двигателя

    При работе двигателя температура в камерах сгорания достигает порядка 1500-2000 градусов Цельсия. Если не отбирать тепло от стенок цилиндров, то неизбежен перегрев мотора и, как следствие, дорогостоящий ремонт или замена.

    Вентилятор охлаждения

    Для поддержания рабочего теплового режима двигателя (+90 градусов) в любых условиях эксплуатации предусмотрена система охлаждения. Она включает в себя следующие элементы:

    • Радиатор;
    • Расширительный бачок;
    • Помпу;
    • Термостат;
    • Вентилятор;
    • Датчики температуры и включения вентилятора;
    • Набор соединительных патрубков;
    • Радиатор печки;
    • Антифриз.

    Устройство системы охлаждения

    Пока термостат закрыт рабочая жидкость с помощью помпы циркулирует по так называемому малому кругу, охлаждая блок цилиндров и головку блока, отводя часть тепловой энергии. При открытии термостата поток жидкости начинает двигаться по большому кругу, попадая в радиатор охлаждения.

    Система охлаждения

    Во время движения поверхность радиатора продувается потоком встречного воздуха, снижая температуру рабочей жидкости. Однако предотвратить перегрев жидкости сам радиатор не в состоянии, например, когда авто стоит в пробках или движется длительное время с небольшой скоростью.

    В помощь радиатору в систему охлаждения силовой установки и встроен вентилятор, являясь одним из ее главных исполнительных элементов, и при его отказе может возникнуть ряд нежелательных проблем.

    Как работает вентилятор

    На машинах старшего поколения вентилятор работал принудительно, то есть работал всегда, пока запущен двигатель, путем приводного ремня. Обычно сам вентилятор крепился на шкив помпы, связанной ремнем со шкивом генератора.

    В большинстве же современных автомобилей применяется электровентилятор, либо привод с вискомуфтой (вязкостная муфта), где его срабатывание происходит автоматически от датчика включения (тарирован отдельно для каждого двигателя).

    Вентилятор радиатора

    Вентилятор, это простой электродвигатель на 12В, работающий от сети авто. На его валу установлена крыльчатка, для создания потока воздуха направленного на соты радиатора. Сам вентилятор имеет крепежную рамку для соединения с радиатором.

    За его срабатывание, в свою очередь, отвечает датчик включения, расположенный в одном из бачков радиатора. Он устанавливается в разрыв проводов питания электродвигателя вентилятора.

    Включение вентилятора

    Карбюраторные модели

    Датчик включения вентилятора запрограммирован на определённый предел температуры, при которой происходит срабатывание его контактов, посылая питания на реле, замыкающее цепь питания вентилятора, и он начинает работать.

    Инжекторные двигатели

    Вентилятор на этих машинах включается через блок управления. Контроллер получает данные с датчика, далее передавая ее на реле включения электродвигателя.

    Возможные причины отказа вентилятора

    В случаях, когда температура антифриза резко пошла вверх, а вентилятор на радиаторе не сработал, то, следовательно, где появилась проблема. Автомобиль необходимо остановить и устранить неисправность, чтобы не допустить перегрева и сохранить двигатель от дорогостоящего ремонта.

    Неисправности

    • Перегорание предохранителя;

    • Отказ датчика включения;

    • Разрыв или короткое замыкание в цепи питания электродвигателя;

    • Неисправность электродвигателя;

    • Плохой контакт в соединении или окисление контактов в цепи вентилятора;

    • Отказ реле включения;

    • Неисправность предохранительного клапана в расширительном бачке.

    Проверка

    - предохранитель перегорает от какой-либо неисправности в защищаемой им цепи и перед заменой, необходимо найти причину его срабатывания;

    - при отказе датчика включения, питающие провода соединяют между собой и если вентилятор сработал, то датчик неисправен и требует замены. Добраться до СТО или гаража, можно оставив провода соединенными, при этом вентилятор будет постоянно в работе, но зато двигатель будет защищен от перегрева;

    Схема

    На моторах с инжектором отключается датчик, путем снятия с него разъема, мотор запускается и если вентилятор заработал (ЭБУ «поймет», что в системе неисправность и включит вентилятор в аварийном режиме), то датчик неисправен и необходима его замена.

    - цепь питания проверяется тестером на предмет целостности и отсутствия короткого замыкания;

    Проверка тестером

    - при отказе двигателя вентилятора, для проверки разъединяется фишка питания и с помощью двух проводом подается питания с батареи. Если вентилятор не запустился, следовательно, он неисправен (износ щеток, коллектора или проблемы с обмотками якоря и статора) и требует замены;

    - при подозрении на ненадежный контакт в разъеме вентилятора, фишка снимается, контакты зачищаются от пыли и грязи и возможных окислений;

    - неисправное реле можно временно заменить соседним, при совпадении его параметров;

    Реле вентилятора ВАЗ 2114

    - когда при полностью исправных элементах в цепи вентилятора, он не срабатывает при наборе температуры выше нормы, то рекомендуется проверить клапан в крышке расширительного бачка.

    Клапан удерживает давления в системы свыше атмосферного, не допуская закипания воды, имеющейся в составе рабочей жидкости, при достижении 100 градусов. Если же клапан неисправен, то давление уравнивается с атмосферным и жидкость закипит уже при 100 градусах.

    Сам же датчик срабатывает при температуре 105-107 градусов Цельсия. Получится, что жидкость уже кипит, а вентилятор еще не срабатывает. Крышку с клапаном необходимо заменить.

    Несколько советов

    • Периодически отслеживайте температуру ОЖ и проверяйте срабатывание вентилятора при входе в опасную зону на указателе прибора;

    • Проверяйте уровень жидкости в бачке и восполняйте при необходимости;

    • Контролируйте систему на предмет возможной утечки жидкости;

    • При превышении рабочей температуры, остановитесь, найдите и устраните причину;

    • Сезонно возьмите за правило промывать под давлением воды крышку расширительного бачка, что поможет содержать предохранительный клапан в чистоте;

    • На моторах, где вентилятор работает принудительно, периодически проверяйте натяжение его приводного ремня.

    Как подключить реле на вентилятор охлаждения

    Конструкция и принципиальная схема вентилятора радиатора могут отличаться не только в зависимости от марки автомобиля, но и от года выпуска и комплектации модели. Рассмотрим не только принцип работы, но и вариант подключения с возможностью принудительного включения вентилятора системы охлаждения (ВСО).

    Особенности конструкции системы охлаждения

    В зависимости от особенностей конструкции, включение вентилятора может происходить 3-мя способами:

    • с помощью силового датчика активации ВСО. Еще такой датчик называют температурным реле включения вентилятора, так как силовые контакты электродвигателя проходят непосредственно через датчик. При такой схеме значительно возрастает нагрузка на термореле, что снижает его ресурс;
    • с помощью датчика включения вентилятора, но теперь замыкание контактов в температурном переключателе приводит к срабатыванию реле, через которое и подключены силовые контакты электровентилятора системы охлаждения. Такой способ подключения намного надежней предыдущего варианта;
    • с помощью электронного блока управления двигателем. ЭБУ, ориентируясь на установленный в радиаторе охлаждения двигателя датчик температуры охлаждающей жидкости, подает через реле питание на ВСО. В качестве измерителя используется резистивный термодатчик. Именно такая схема включения используется на подавляющем большинстве современных автомобилей. На машинах, оборудованных кондиционером, одним из электровентиляторов будет управлять блок комфорта. Необходимо это для принудительного охлаждения конденсатора при задействованной системе кондиционирования салона.

    Режимы работы

    Разбираясь в принципе работы и схеме подключения вентилятора радиатора, следует помнить, что электродвигатели зачастую имеют два скоростных режима. Реализуется это 2-мя способами:

    • добавлением в цепь резистора, повышающего сопротивления и, как следствие, уменьшающего силу тока. В конструкции используется двухконтактный датчик, который в зависимости от температуры питает электродвигатель напрямую либо через сопротивления;
    • комбинацией параллельного и последовательного включения. Схема применяется на авто с двумя вентиляторами. Они могут быть подключены последовательно, в случае чего по закону Ома будут работать от 6 В, либо последовательно, когда на каждый из ВСО подается 12 В. Режимы соответствуют малой и большой скорости вращения пропеллера.

    Варианты схем

    Принципиальная схема подключения ВСО на ВАЗ 2108, 2109, 21099 (до 1998 г.в.).

    Как мы видим, датчик управляет реле включением вентилятора, которое расположено в монтажном блоке предохранителей. При достижении определенной температуры контакты температурного переключателя замыкаются, что приводит к протеканию тока в цепи электродвигателя.

    Выше представлена схема для авто ВАЗ 2108, 2109, 21099, но после 1998 г.в. Как мы видим, датчик включения теперь выполняет функции реле.

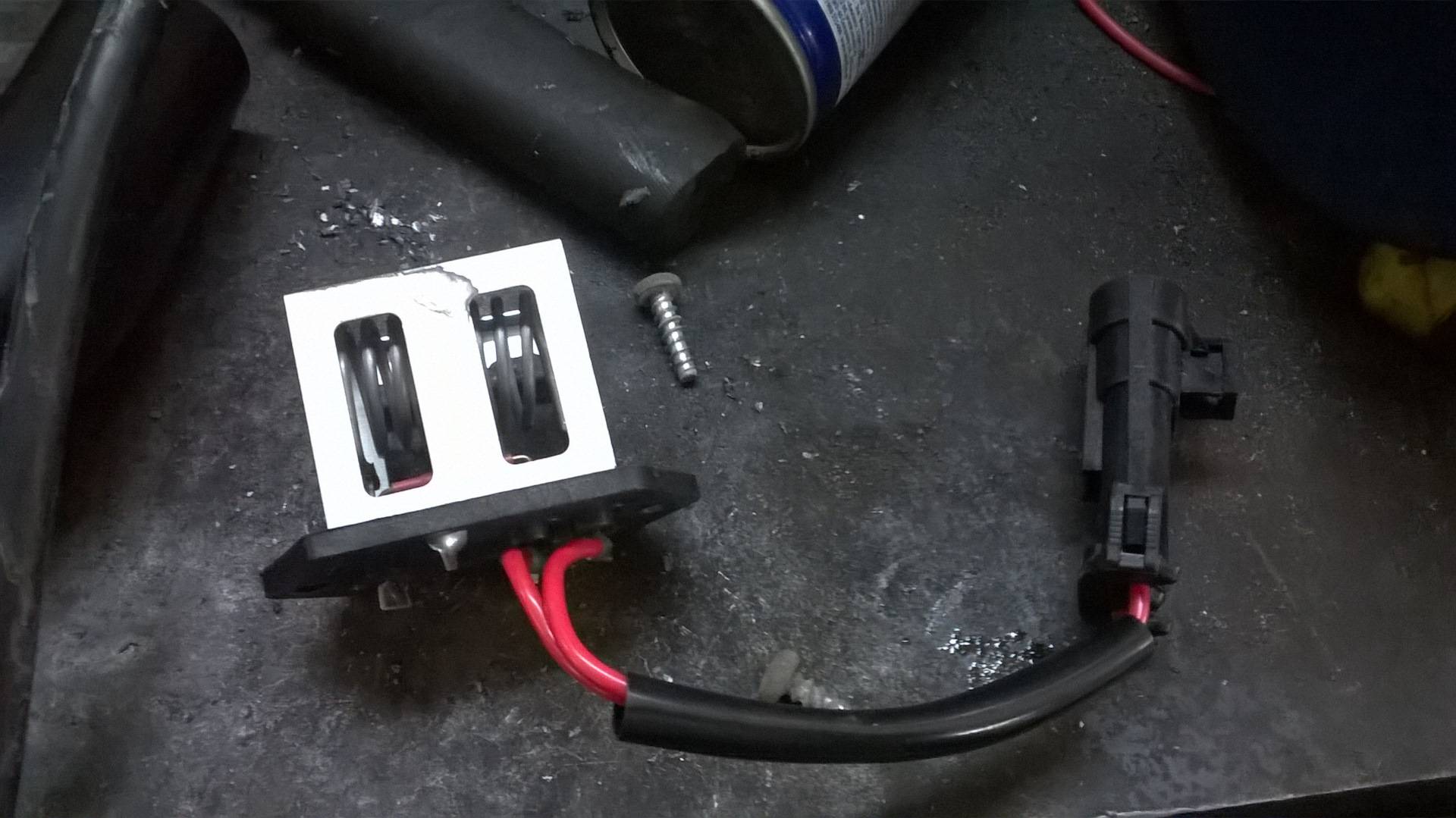

    Схему с использованием резистора для реализации двух скоростей вращения пропеллера рассмотрим на примере VW Passat. Двухпозиционный датчик питания вентилятора S23, в зависимости от температуры охлаждающей жидкости, замыкает контакты напрямую либо через добавочное сопротивление.

    Подключение своими руками

    Некоторые водители, предостерегая двигатель от перегрева вследствие неправильной работы термореле питания вентилятора радиатора, делают выносную кнопку для принудительно включения электродвигателя. Для этого достаточно параллельно к управляющему выводу реле, идущему от датчика, подключить фиксируемую кнопку, которая при нажатии будет замыкать контакт на массу, провоцируя тем самым срабатывание реле. Если конструкцией автомобиля не предусмотрено реле вентилятора, для принудительного охлаждения радиатора его придется установить самостоятельно.

    Ни в коем случае не подключайте электродвигатель напрямую через кнопку в салоне! Также не советуем подключать строить схему так, чтобы после включения зажигания электровентилятор постоянно вращался, так как это значительно снижает его ресурс.

    Для подключения вам достаточно понимания принципа работы 4-контактного реле и минимальных знаний в монтаже дополнительного оборудования. Обязательно включите в силовую цепь предохранитель нужного номинала и расположите его как можно ближе к источнику питания (подробно о том, как правильно подобрать номинал предохранителя).

    При желании можно заменить однопозиционный датчик на двухпозиционный, что в паре с подобранным резистором позволит реализовать малую скорость работы ВСО. Если вы обладаете достаточным уровнем знаний в электротехнике, то для регулировки скорости вращения пропеллера можно соорудить ШИМ-регулятор. Управления электровентилятором с помощью ШИМ-сигнала позволит плавно регулировать и произвольно выбирать скорость вращения в зависимости от температурной нагрузки на двигатель. На просторах интернета достаточно материалов о том, как сделать ШИМ-регулятор своими руками.

    Прочитав пост mrsom о пересадке микроконтроллерной начинки в ретротахометр от Жигулей, решил рассказать об одной своей давней микроконтроллерной разработке (2006 год), сделанной для плавного управления электровентилятором охлаждения двигателей переднеприводных моделей ВАЗа.

    Надо сказать, что на тот момент уже существовало немало разнообразных решений — от чисто аналоговых до микроконтроллерных, с той или иной степенью совершенства выполняющих нужную функцию. Одним из них был контроллер вентилятора компании Силычъ (то, что сейчас выглядит вот так, известной среди интересующихся своим автоматическим регулятором опережения зажигания, программно детектирующим детонационные стуки двигателя. Я некоторое время следил за форумом изготовителя этих устройств, пытаясь определить, чтов устройстве получилось хорошо, а что — не очень, и в результате решил разработать свое.

    По задумке, в отличие от существующих на то время решений, новый девайс должен был a) помещаться в корпус обычного автомобильного реле;
    б) не требовать изменений в штатной проводке автомобиля; в) не иметь регулировочных элементов; г) надежно и устойчиво работать в реальных условиях эксплуатации.

    История появления девайса и алгоритм работы первой версии обсуждалась здесь — для тех, кто не хочет кликать, опишу ключевые вещи инлайн:

    -1. Алгоритм работы устройства предполагался следующий: измерялось напряжение на штатном датчике температуры двигателя; по достижении нижней пороговой температуры вентилятор начинал крутится на минимальных оборотах, и в случае дальнейшего роста линейно увеличивал скорость вращения вплоть до 100% в тот момент, когда по мнению ЭСУД (контроллера управления двигателем), пора бы включать вентилятор на полную мощность.
    То есть, величина температуры, соответствующая 100% включению могла быть получена при первом включении устройства, т.к. оно имеет вход, соответствующий выводу обмотки штатного реле.
    Нижний порог в первой версии нужно было каким-то образом установить, проведя таким образом через две точки линейную характеристику регулирования.

    0. При токах порядка 20А очевидно, что для плавного регулирования применяется ШИМ, а в качестве ключевого элемента — мощный полевик.

    1. Размещение устройства в корпусе обычного реле означает практическое отсутствие радиатора теплоотвода. А это в свою очередь накладывает жесткие требования к рассеиваемой ключевым элементом мощности в статическом (сопротивление канала) и динамическом (скорость переключения) режимах — исходя из теплового сопротивления кристалл-корпус она не должна превышать 1 Вт ни при каких условиях

    2. Решением для п.1 может являться либо применение драйвера полевика, либо работа на низкой частоте ШИМ.
    В отличие от аналогов, из соображений компактности и помехозащищенности был выбран вариант с низкой частотой ШИМ — всего 200 Гц.

    3. Работа устройства со штатной проводкой и датчиком температуры неминуемо приводит к ПОС, т.к. ТКС штатного датчика температуры — отрицательный, а при включенном вентиляторе из-за конечно сопротивления общего провода и ‘проседания’ бортсети измеряемое на датчике напряжение неминуемо падает. Стабилизировать же, или использовать четырехпроводную схему включения нельзя — изменения в штатной проводке запрещены.
    С этим решено было бороться программно — измерением напряжения на датчике только в тот момент, когда ключ ШИМ выключен — то есть паразитное падение напряжения отсутствует. Благо, низкая частота ШИМ оставляла достаточно времени для этого.

    4. Программирование порога включения устройства должно быть либо очень простым, либо быть полностью автоматическим. Изначально в устройстве был установлен геркон, поднесением магнита к которому сквозь корпус программировался нижний порог (значение естественно, запоминалось в EEPROM). Верхний порог устанавливался сам в момент первого импульса от контроллера ЭСУД.
    В дальнейшем я придумал и реализовал алгоритм полностью автоматической установки порогов, основанный на нахождении термостабильной точки двигателя (точки срабатывания термостата) в условиях отсутствия насыщения по теплопередаче радиатор-воздух.

    5. Устройство должно предоставлять диагностику пользователю. Для этого был добавлен светодиод, который промаргивал в двоичном коде два байта — текущий код АЦП и слово флагов состояния.

    Устройство было собрано частично навесным монтажом прямо на выводах бывшего реле, частично на подвернувшейся откуда-то печатной платке.
    Силовой MOSFET выводом стока был припаян прямо к ламелю вывода реле, что увеличило запас по рассеиваемой мощности. Устройство без глюков проработало на ВАЗ-2112 c 2006 по 2010 год, когда я его снял перед продажей, и побывало не только в холодном питерском климате, но и на горных крымских дорогах (да еще на машине в наддувном варианте — стоял у меня на впуске приводной компрессор), несмотря на монтаж уровня прототипа и контроллер в панельке.

    Вот оригинальная схема (рисовал только на бумаге):

    А это вид устройства изнутри:

    Устройство было повторено несколькими людьми, один из них (офф-роудер Геннадий Оломуцкий из Киева) применил его на УАЗе, нарисовав схему в sPlan и разведя печатную плату — в его варианте это выглядит так:

    А вот кусок из переписки с одним из повторивших этот девайс — в нем впервые детально выписан алгоритм (!) — до этого писал прямо из мозга в ассемблер:
    Теперь идея и реализация собственно алгоритма автоустановки (все шаги ниже соответствуют неустановленным порогам):

    1. Ждем сигнала включения вентилятора от ЭСУД (либо от датчика температуры в радиаторе в варианте Геннадия)
    2. Запоминаем температуру в момент появления сигнала как T1 (реально запоминается код канала АЦП оцифровки сигнала датчика — назовем его C1)
    3. Включаем вентилятор на 100%. Ставим флаг «режим автоустановки активен (бит 3)»
    4. Через 3 секунды считываем код АЦП (назовем его C1′). Это действие нужно для того, чтобы определить величину компенсации значения температуры из-за влияния тока, протекающего через вентилятор, и вызванного им падения напряжения в измерительной цепи, на оцифрованное значение температуры. Реально за 3 секунды мотор не успевает охладиться, зато вентилятор стартует и выходит на номинальный ток.
    5. Вычисляем коррекцию АЦП для 100% мощности вентилятора (назовем ее K100 = C1 — C1′). Запоминаем К100.
    6. Ждем снятия сигнала включения вентилятора от ЭСУД (либо отключения датчика в радиаторе).
    7. Плавно снижаем мощность с 75% до 12% примерно на 1.5% в секунду.
    8. Выключаем вентилятор, ждем 60 секунд.
    9. Запоминаем температуру как T2 (код АЦП С2).
    10. Корректируем нижний порог (увеличиваем на 1/8 разницы между верхним и нижним), для того, чтобы он был выше термостабильной точки термостата. T2 = T2 + (T1 — T2) / 8. В кодах АЦП это C2 = C2 — (C2 — C1) / 8, т.к. напряжение на датчике с ростом температуры падает.
    11. Сохраняем C1, C2, K100 во внутреннем EEPROM реле.
    12. Устанавливаем флаг «пороги установлены» (бит 5), снимаем флаг «режим автоустановки активен», выходим из режима автоустановки в рабочий режим

    Идея алгоритма в том, что он продувает радиатор до термостабильной точки термостата, но дует не сильно, чтобы не остужать двигатель прямым охлаждением блока и головки. Затем вентилятор выключается и реле дает мотору чуть нагреться — таким образом мы автоматически получаем точку для начала работы вентилятора.

    Во время автоустановки реле воспринимает сигнал с геркона в течение шагов 7 и 8 — поднесение магнита к реле в эти моменты вызывает последовательность шагов 9, 11, 12. Коррекция порога на шаге 10 при этом не производится).

    Если во время автоустановки нарушились некоторые ожидаемые реле условия, устанавливается флаг «ошибка автоконфигурации (бит 4)» и реле выходит из режима автоустановки. Чтобы реле опять смогло войти в этот режим по условию шага 1, надо выключить и включить питание реле.

    Ошибки ловятся такие:
    Шаг 2 — значение АЦП вне диапазона (слишком низкое или высокое). Диапазон автоконфигурации по коду АЦП 248..24 (11111000. 00011000). В этом случае реле просто не входит в режим автоконфигурации без установки флага ошибки.
    Шаг 4 — в течение времени ожидания 3 секунд обнаружено снятие внешнего сигнала включения вентилятора.
    Шаг 7 — во время снижения оборотов обнаружен активный внешний сигнал включения вентилятора Шаг 8 — во время ожидания обнаружен активный внешний сигнал включения вентилятора Шаг 11 — установленные пороги вне диапазона 248..24, либо разница C2 — C1 C1 — например, когда вентилятор на самом деле не срабатывает, и температура продолжает расти)

    Теперь рабочий режим:

    Расчет требуемой мощности (Preq)
    1. Если внешний сигнал активен — Preq = 100% 2. Если неактивен, то смотрится текущий код АЦП © и соответствующая ему температура T:
    T C2): Preq = 0%
    T > T1 (C = C >= C1): Preq = Pstart + (100% — Pstart) * (C2 — C) / (C2 — C1), где Pstart = начальная мощность (12%)

    При этом, требуемая мощность не сразу подается на вентилятор, а проходит через алгоритм плавного разгона и органичения частоты пуска/останова вентилятора.
    Этот алгоритм работает только в рабочем режиме и при отсутствии внешнего сигнала включения:
    Пусть Pcurr — текущая мощность вентилятора
    1. Если Pcurr > 0 и Preq = 0, либо Pcurr = 0 и Preq > 0 — то есть требуется запуск остановленного или останов работающего вентилятора, то:
    — Смотрится время находжения вентилятора в данном состоянии (запущен или остановлен). Если время меньше порога — состояние вентилятора не меняется.
    — При этом, если Pcurr > Pstart и Preq = 0, то на остаток времени запущенного состояния устанавливается Pcurr = Pstart (то есть вентилятор крутится на минимальных оборотах) 2. Если п.1 не выполняется, либо время нахождения в состоянии прошло, то:
    — Если Preq Pcurr, то набор скорости вращения ограничивается сверху величиной примерно 1.5% в секунду (кроме случая, когда включение вентилятора запрашивается внешним сигналом) — то есть если Preq — Pcurr > Pdelta, то Pcurr = Pcurr + Pdelta, иначе Pcurr = Preq

    Теперь про алгоритм оцифровки значения АЦП датчика и компенсации паразитной обратной связи при работе вентилятора:

    При расчете мощности используется усредненное значение кода текущей температуры С (см. Расчет требуемой мощности), получаемое средним арифметическим последних 8 значений Сm1, Cm2, Cm3… Cm8. Усреднение происходит методом «скользящего окна» — то есть помещение нового значения в буфер из 8 значений выталкивает наиболее старое и вызывает пересчет среднеарифметического С. Цикл АЦП (и пересчет среднего) происходит каждые 640 мс.
    «Сырое» (считанное из АЦП) значение Cadc, прежде чем попадет в буфер подсчета, участвует в следующем алгоритме:
    1. Проверяется, что Cadc > Cdisc, где Cdics — макс. Значение АЦП для неподключенного измерительного вывода.
    2. Если Cadc > Cdisc, то выставляется флаг «датчик не подключен (бит 6)», значение не попадает в буфер 8 последних значений, и пересчет среднего не выполняется.
    3. Если Cadc >= Cdisc — то есть датчик подключен, то Сadc корректируется на определенную величину в зависимости от текущей мощности вентилятора и величины коррекции для 100% мощности (см. шаг 4 алгоритма автоустановки): Cadc = Cadc + Кcurr, где Кcurr = К100 * (Pcurr / 100%). Если при этом Кcurr > 0, то устанавливается флаг «значение АЦП скорректировано (бит 7)». Алгоритм коррекции работает только в рабочем режиме и не работает в режиме автоконфигурации.
    4. Выполняется ограничение отрицательной динамики Cadc, чтобы подавить резкие снижения С из-за импульсной нагрузки в общих с датчиком температуры цепях питания автомобиля: Если C — Cadc > Сdelta, то Cadc = C — Cdelta. Ограничение не работает в течение первых 15 секунд после включения зажигания, для того, чтобы в буфере значений быстро сформировались правильные значения Cm1, Cm2. Cm8.
    5. Скорректированное по мощности и динамике значение Cadc заталкивается в буфер значений для усреднения как Cm1..Cm8 в зависимости от текущего значения указателя головы буфера (буфер циклический, указатель головы принимает значения от 1 до 8).

    Теперь про диагностику светодиодом:

    Первый байт — это «сырой» код АЦП (в ранних версиях здесь индицировалось среднее значение C) Второй байт — слово состояния Между первым и вторым байтом пауза порядка 1.5 секунд.
    Между циклами индикации пауза 3-4 секунды.
    Байты индицируются побитно, начиная со старшего (бит 7, бит 6,… бит 0).
    Длинная вспышка соответствует биту, установленному в «1», короткая — в «0».

    Расшифровка слова состояния:
    Бит 7 — значение АЦП откорректировано по текущей мощности вентилятора
    Бит 6 — датчик температуры не подключен
    Бит 5 — пороги установлены
    Бит 4 — ошибка установки порогов
    Бит 3 — режим автоконфигурации активен
    Бит 2 — внутренний сброс процессора из-за зависания — нештатная ситуация
    Бит 1 — внешний сигнал включения вентилятора активен
    Бит 0 — режим продувки при остановке двигателя активен

    Когда я описал алгоритм, то удивился как его удалось впихнуть в 1024 слова программной памяти tiny15. Однако, со скрипом, но поместился! ЕМНИП, оставалось всего пару десятков свободных ячеек. Вот что такое сила Ассемблера 🙂

    Содержание статьи

    • Как подключить реле включения вентилятора
    • Что делать, если не включается вентилятор на ВАЗ 21099
    • Как подключить дополнительные фары

    В целях экономии средств и упрощения конструкции на автомобилях используется упрощенная схема включения вентилятора системы охлаждения. В схему входит электродвигатель вентилятора, предохранитель, датчик температуры и соединительные провода. Электродвигатель подключается к массе, а также к плюсу аккумулятора через предохранитель. В разрыв провода массы включен датчик температуры.

    Такая схема хороша своей простотой, не нужно использовать дорогостоящие элементы, а количество проводов минимально. Но есть и минусы у нее. Например, датчик температуры, выполняющий роль выключателя, пропускает через себя большой ток, что сказывается на его сроке службы. И еще минус – это резкое включение двигателя. Нагрузка на двигатель резко возрастает до максимального значения, а это негативно сказывается на состоянии электродвигателя.

    Использование электромагнитного реле

    Применение простого реле слегка усложнит схему, но избавит датчик температуры от наличия большого тока. Ток большой величины будет протекать через контакты реле. Дешевле и проще заменить реле, нежели датчик температуры для включения электровентилятора. Для проведения модернизации потребуется провод и реле с кронштейном для крепления к кузову.

    Отсоедините датчик температуры, а провода, которые были на нем, нужно подключить к нормально разомкнутой паре контактов нашего реле. Половина дела сделана, силовая часть готова. Теперь управление. Один вывод датчика температуры соединяем с массой, а вот второй подключаем к катушке реле.

    Со второго вывода катушки нужно протянуть провод к плюсовому выводу аккумулятора. Желательно, чтобы подключение производилось через предохранитель, величина тока срабатывания которого может быть и 1 Ампер. Катушка потребляет ток небольшой величины, поэтому самое страшное, что может произойти – это короткое замыкание в проводке. Впоследствии можете параллельно датчику температуры подключить кнопку принудительного включения, которую установите в салоне автомобиля.

    Применение полупроводников

    Вместо электромагнитного реле можно использовать тиристорный ключ, либо же конструкцию на полевых транзисторах. Суть та же, только нет подвижных контактов, их функции выполняют электроны и дырки в кристалле полупроводника. Но не забывайте про охлаждение тиристоров и транзисторов, устанавливайте радиаторы, которые способны будут обеспечить необходимую теплоотдачу.

    Плавный пуск двигателя – это весьма полезная функция для управления двигателем. Такое нововведение обеспечит постепенное увеличение нагрузки на электродвигатель. Осуществляется такая затея путем применения ШИМ-модуляции. Но вместе со всеми новшествами можно использовать в системе охлаждения второй датчик температуры, у которого температура срабатывания градусов на 5 меньше, чем у основного.

    Если при срабатывании основного датчика вентилятор включается на полную мощность, то при срабатывании второго датчика его обороты должны быть вдвое меньше. Для этого при подключении придется использовать резистор. Прекрасно подойдет тот, который установлен на вентиляторе печки. Это позволит не доводить температуру в системе до экстремального значения.

    Как заменить реле вентилятора охлаждения на большинстве автомобилей

    Реле вентилятора системы охлаждения используется в автомобилях с электрическим вентилятором для охлаждения двигателя. Функция реле вентилятора охлаждения заключается в преобразовании сигнала низкого напряжения либо от электронного модуля управления (ECM), либо от датчика с термостатическим управлением.

    Реле вентилятора охлаждения принимает сигнал низкого напряжения и внутренне включает реле, чтобы напряжение аккумуляторной батареи подавалось на вентилятор охлаждения радиатора.Использование сигнала более низкого напряжения для управления реле снижает нагрузку на остальную проводку и систему зарядки. Когда реле вентилятора не работает, соответствующий сигнал не будет получен, и вентилятор не сможет охладить систему.

    Этот тип релейной системы также позволяет использовать проводку меньшего диаметра, которая занимает меньше места в транспортном средстве и может значительно снизить вес современных систем с компьютерным управлением. Когда реле охлаждающего вентилятора получает сигнал от контроллера ЭСУД, электрическая схема обычно будет напоминать следующую иллюстрацию.

    Реле вентилятора охлаждения обычно располагается либо в центре реле и предохранителей под капотом, либо монтируется на блоке электрического вентилятора за радиатором. Чтобы заменить реле вентилятора охлаждения, есть два метода, которые мы рассмотрим для положений, упомянутых выше.

    • Примечание : Некоторые производители также называют электронный блок управления (ЕСМ) модулем управления трансмиссией (РСМ).

    • Предупреждение : Вентилятор охлаждения радиатора может работать, когда ключ зажигания находится в положении «выключено».Держите пространство вокруг лопасти вентилятора свободным, чтобы избежать травм. Если в какой-либо момент невозможно избежать контакта с вентилятором радиатора, рекомендуется отсоединить аккумулятор, чтобы вывести вентилятор радиатора из строя.

    Способ 1 из 2. Снятие реле вентилятора системы охлаждения в блоке реле и предохранителей под капотом

    Необходимые материалы

    Шаг 1. Найдите блок реле и предохранителей под капотом . Визуально определите блок реле / ​​предохранителей под капотом.

    Коробка обычно располагается на стороне водителя или пассажира в моторном отсеке рядом с крылом.

    Шаг 2: Снимите крышку блока предохранителей / реле . Снимите крышку с верхней части блока реле / ​​предохранителей под капотом.

    Это будет достигнуто путем снятия или освобождения любой комбинации удерживающих зажимов или креплений.

    Шаг 3. Найдите реле вентилятора охлаждения . Теперь мы должны определить, какое реле является реле вентилятора охлаждения.

    Большинство производителей распечатывают схему на одной стороне крышки блока предохранителей / реле под капотом, которая отображает положение каждого из предохранителей и реле, содержащихся в коробке.

    • Наконечник : Если на крышке блока предохранителей / реле под капотом нет схемы, обратитесь к руководству пользователя, чтобы получить список возможных мест расположения предохранителей и реле.

    Шаг 4. Убедитесь, что питание отключено. . На этом этапе убедитесь, что ключ зажигания находится в выключенном положении.

    Для дополнительной безопасности выньте ключ из замка зажигания и установите его либо на приборную панель, либо на центральную консоль (если имеется).

    • Предупреждение : Важно, чтобы зажигание было в выключенном положении, чтобы не было скачков напряжения, которые могут вызвать катастрофическое повреждение электронного модуля управления (ECM) при замене реле.

    Шаг 5: Замена реле вентилятора охлаждения . Осторожно зажмите реле пальцами и покачивайте взад и вперед, одновременно подтягивая реле.

    Реле должно освободиться с номинальным усилием.

    • Совет : На реле нередко со временем накапливается грязь и мусор, поэтому его трудно удалить. Иногда необходимо использовать небольшую отвертку или плоскогубцы, чтобы осторожно вытащить реле из гнезда.

    Шаг 6: Подберите новое реле к оригинальному . После снятия реле вентилятора системы охлаждения сравните замененное реле с реле, которое было снято.

    Убедитесь, что реле таких же основных размеров. Переверните реле и сравните номер клеммы и ориентацию.

    Шаг 7: Установите новое реле вентилятора охлаждения . Разместите реле над выемкой, из которой был извлечен оригинал, и осторожно прижмите его.

    Шаг 8: Убедитесь, что новое реле вентилятора охлаждения правильно установлено. . Визуально посмотрите на основание реле вентилятора охлаждения, чтобы убедиться, что основание реле полностью вошло в гнездо.

    Между основанием реле вентилятора системы охлаждения и блоком реле / ​​предохранителей под капотом должен быть зазор менее 1 мм.

    Шаг 9: Проверьте работу сменного реле вентилятора охлаждения . Проверьте работу, включив реле охлаждающего вентилятора.

    Это достигается либо путем прогрева двигателя до рабочей температуры, либо путем включения системы кондиционирования воздуха.

    Метод 2 из 2: Замена реле вентилятора охлаждения, установленного на узле электрического вентилятора охлаждения

    Шаг 1. Найдите реле вентилятора охлаждения .Осмотрите блок электрического вентилятора системы охлаждения на наличие реле вентилятора системы охлаждения.

    На приведенном выше рисунке показан типичный пример того, как реле может быть установлено на некоторых моделях.

    • Совет : Если есть вопрос, является ли компонент реле охлаждающего вентилятора, можно использовать руководство по ремонту, чтобы найти его местоположение на данном автомобиле.

    Шаг 2: Отсоедините электрический разъем . Реле вентилятора системы охлаждения имеет электрический разъем, который необходимо отсоединить и переключить на сменное реле вентилятора системы охлаждения.

    Чаще всего используются разъемы нажимного типа. Отсоедините разъем и снимите реле вентилятора системы охлаждения.

    Шаг 3: Сравните новое реле охлаждающего вентилятора со снимаемым . Осмотрите замененное реле вентилятора охлаждения и сравните его со снятым реле.

    Обратите особое внимание на физические размеры реле и, что более важно, на количество и ориентацию контактов при замене.

    Шаг 4: Установите запасное реле вентилятора охлаждения .Вставьте электрический разъем в новое реле охлаждающего вентилятора и установите его на место.

    • Примечание : Остальные шаги, приведенные ниже, одинаковы для любого из перечисленных выше методов.

    Шаг 5: Проверьте работу сменного реле . Проверьте работу, включив реле охлаждающего вентилятора.

    Это достигается либо путем прогрева двигателя до рабочей температуры, либо путем включения системы кондиционирования воздуха.

    • Примечание : Большинство, но не все производители имеют систему охлаждающего вентилятора, которая включается при включении кондиционера.

    Замена реле вентилятора охлаждения - жизненно важный ремонт для поддержания нормальной работы вашего автомобиля. Если в какой-то момент вы почувствуете, что можете помочь заменить реле охлаждающего вентилятора, попросите одного из сертифицированных технических специалистов YourMechanic прийти к вам домой на работу и выполнить ремонт за вас.

    Признаки неисправности или неисправности реле охлаждающего вентилятора

    В большинстве современных автомобилей используются электрические вентиляторы охлаждения, которые помогают протягивать воздух через радиатор и поддерживать охлаждение двигателя.В большинстве охлаждающих вентиляторов используются электродвигатели с потребляемым током от умеренного до высокого, поэтому управление ими обычно осуществляется с помощью реле. Реле вентилятора охлаждения - это реле, которое управляет вентиляторами охлаждения двигателя. При соблюдении правильных параметров температурный выключатель или компьютер активируют реле, которое подает питание на вентиляторы. Реле обычно срабатывает, когда обнаруживается, что температура автомобиля приближается к чрезмерно высокой. Обычно неисправное реле вентилятора охлаждения вызывает несколько симптомов, которые могут предупредить водителя о том, что может потребоваться обслуживание.

    1. Двигатель работает горячий

    Один из первых симптомов, обычно связанных с неисправным или неисправным реле вентилятора охлаждения, - это перегрев или перегрев двигателя. Если вы заметили, что ваш двигатель работает при более высоких температурах, чем обычно, это может быть признаком того, что реле не работает должным образом. Если реле закорачивает или выходит из строя, оно не сможет подавать питание на вентиляторы и поддерживать работу двигателя при нормальных температурах. Аномально высокие температуры также могут быть вызваны множеством других проблем, поэтому рекомендуется провести надлежащую диагностику автомобиля, чтобы быть уверенным в проблеме.

    2. Не работают охлаждающие вентиляторы

    Неработающие вентиляторы охлаждения - еще один частый признак потенциальной проблемы с реле вентилятора охлаждения. Если реле выйдет из строя, оно не сможет подавать питание на вентиляторы, и в результате они не будут работать. Это может привести к перегреву, особенно когда автомобиль находится на остановке, когда автомобиль не движется вперед, чтобы пропустить воздух через радиатор.

    3. Вентиляторы охлаждения остаются включенными постоянно

    Если охлаждающие вентиляторы работают постоянно, это еще один (менее распространенный) признак возможной проблемы с реле охлаждающего вентилятора.Если реле закорочено внутри, это может привести к постоянному включению питания, что приведет к постоянной работе вентиляторов. В зависимости от схемы проводки автомобиля это может привести к тому, что они останутся включенными, даже когда автомобиль выключен, что приведет к разрядке аккумулятора.

    Реле вентилятора системы охлаждения по существу выполняет функцию переключателя вентиляторов системы охлаждения двигателя и, следовательно, является важным электрическим компонентом системы охлаждения автомобиля. По этой причине, если вы подозреваете, что у вашего охлаждающего вентилятора или реле могут быть проблемы, обратитесь к профессиональному специалисту для диагностики автомобиля, например, из YourMechanic.Они смогут осмотреть ваш автомобиль и при необходимости заменить реле вентилятора охлаждения.

    Реле вентилятора охлаждения - что оно делает - признаки неисправности

    Реле вентилятора охлаждения - Что оно делает - Признаки неисправности - Базовая проверка

    В цепях с высоким потреблением тока обычно используется реле охлаждающего вентилятора.

    В большинстве охлаждающих вентиляторов используются электродвигатели, потребляющие от умеренного до высокого тока.

    Таким образом, использование реле охлаждающего вентилятора решает эту проблему.

    Как на самом деле работает реле

    Реле использует относительно небольшой электрический ток, который может включать или выключать гораздо больший электрический ток. Реле в основном представляет собой электромагнит (катушка с проволокой, которая становится временным магнитом, когда через нее проходит электричество). Вы можете думать о реле как о чем-то вроде электрического рычага. Включите его слабым током, и он включает («усиливает») другой элемент, используя гораздо больший ток.


    Relay Open
    Relay Closed

    Почему это полезно? Как следует из названия, многие датчики являются невероятно чувствительными элементами электронного оборудования и вырабатывают лишь небольшие электрические токи.Но часто они нужны нам для управления более крупными устройствами, которые используют большие токи. Реле перекрывают разрыв, позволяя маленьким токам активировать большие.

    Общие признаки неисправности
    Двигатель работает горячее, чем обычно:

    Один из первых симптомов, обычно связанных с неисправным или неисправным реле вентилятора охлаждения: двигатель, который работает горячим или перегревается.

    Не включаются вентиляторы охлаждения:

    Неработающие вентиляторы охлаждения - еще один частый признак потенциальной проблемы с реле вентилятора охлаждения.Если реле выйдет из строя, оно не сможет подавать питание на вентиляторы; и в результате они не будут работать.

    Вентиляторы охлаждения не выключаются:

    Если охлаждающие вентиляторы работают все время, это еще один (менее распространенный) признак.

    Если вы считаете, что проблема в реле охлаждающего вентилятора, проверьте его!

    Самый быстрый способ узнать, работают ли электрические вентиляторы, - это запустить двигатель; дайте ему достичь нормальной рабочей температуры, а затем включите кондиционер.Вентилятор охлаждения в моторном отсеке должен включиться, чтобы втягивать воздух через радиатор и конденсатор кондиционера.

    Базовое тестирование любого реле здесь

    На многих автомобилях может быть два вентилятора:

    • Главный вентилятор охлаждения радиатора.
    • Второй вентилятор конденсатора.

    Оба вентилятора должны включиться при включенном кондиционере.

    Электрический вентилятор охлаждения

    Если один или оба вентилятора не включаются; Отсутствие дополнительного охлаждения, обеспечиваемого вентилятором, может привести к снижению эффективности охлаждения кондиционера.Кроме того, это может привести к перегреву и отказу компрессора кондиционера. Двигатель также может нагреваться и перегреваться.

    Проблемы в цепи охлаждающего вентилятора

    Типичная схема электрического вентилятора системы охлаждения включает датчик температуры, реле, модуль управления и двигатель вентилятора. Реле - это компонент, который выходит из строя чаще всего; поэтому обязательно проверьте реле, а также его подключение к источнику питания и заземлению.

    Реле охлаждающего вентилятора

    Нормальная катушка реле обычно показывает сопротивление от 40 до 80 Ом.Если сопротивление велико, катушка все еще может работать, но выходит из строя; или он может не работать при высоких электрических нагрузках. Если катушка не имеет сопротивления, она разомкнута и вышла из строя. Заменить реле.
    Еще один простой тест реле - встряхнуть его. Если внутри что-то дребезжит, вероятно, сломан якорь реле.

    Есть три основных типа реле:
    Нормально открытый:

    Якорь закрывается, когда на катушку подается питание, чтобы направить питание на двигатель вентилятора.

    Нормально закрытый:

    Якорь нормально закрыт и открывается при включении.

    Двойное реле:

    Этот тип проводит ток в разомкнутом и замкнутом состоянии в двух разных цепях.

    Заключение

    Реле вентилятора охлаждения, по сути, выполняет функцию переключателя вентиляторов охлаждения двигателя; и поэтому является важным электрическим компонентом системы охлаждения автомобиля. Наконец, если вы подозреваете, что реле вентилятора охлаждения может иметь проблемы, проверьте его.

    Поделитесь новостями портала Danny’s Engine

    Диагностика неисправности реле вентилятора охлаждения двигателя

    Перегрев двигателя или плохая работа кондиционера могут быть вызваны не включается вентилятор охлаждения двигателя или конденсатора кондиционера. Во многих случаях основной причиной неисправности является неисправное реле вентилятора системы охлаждения. Самый быстрый способ узнать, работают ли электрические вентиляторы, - это запустить двигатель, дать ему достичь нормальной рабочей температуры, а затем включить кондиционер.Вентилятор охлаждения в моторном отсеке должен включиться, чтобы втягивать воздух через радиатор и конденсатор кондиционера. На многих автомобилях может быть два вентилятора: основной вентилятор охлаждения радиатора и второй вентилятор конденсатора. Оба вентилятора должны включиться при включенном кондиционере.

    Если один или оба вентилятора не включаются, отсутствие дополнительного охлаждения, обеспечиваемого вентилятором, может привести к ухудшению охлаждающей способности кондиционера, а также к перегреву и отказу компрессора кондиционера. Двигатель также может нагреваться и перегреваться.

    Проблемы в цепи охлаждающего вентилятора

    Типичная электрическая схема охлаждающего вентилятора включает датчик температуры, реле, модуль управления и двигатель вентилятора. Реле - это компонент, который выходит из строя чаще всего, поэтому обязательно проверьте реле, а также его источник питания и заземление. Хорошая катушка реле обычно показывает сопротивление от 40 до 80 Ом. Если сопротивление велико, катушка все еще может работать, но выходит из строя, или она может не работать при высоких электрических нагрузках.Если катушка не имеет сопротивления, она разомкнута и вышла из строя. Заменить реле. Еще один простой тест реле - встряхнуть его. Если внутри что-то дребезжит, вероятно, сломан якорь реле.

    Типы реле электрических охлаждающих вентиляторов

    Есть три основных типа реле:
    • Обычно открытый тип. Якорь закрывается, когда катушка находится под напряжением, чтобы направить питание на двигатель вентилятора.
    • Нормально закрытый. Якорь обычно закрыт и открывается при подаче напряжения.
    • Двойное реле. Этот тип проводит ток в разомкнутом и замкнутом состоянии в двух разных цепях.

    Некоторые автомобили с проблемами охлаждающего вентилятора

    • Минивэны Chrysler (конец 1980-х - начало 1990-х). Они используют твердотельное реле для охлаждающих вентиляторов, и реле имеют тенденцию перегреваться и выходить из строя.
    • Крайслер Неон. Проблема здесь в том, что в контуре охлаждающего вентилятора используется радиочастотный фильтр, установленный на кожухе вентилятора радиатора. Фильтр установлен в горячей зоне и имеет тенденцию выходить из строя, не позволяя работать охлаждающему вентилятору.
    • На большинстве автомобилей Chrysler реле охлаждающего вентилятора должно быть включено, прежде чем на муфту кондиционера будет подано питание. Если реле вентилятора вышло из строя, оно предотвратит включение муфты компрессора и охлаждение не будет.
    • Контроллеры вентилятора охлаждения Ford (Мустанги конца 1980-х - начала 1990-х годов и другие модели). Контроллер содержит первичное реле вентилятора, реле управления вентилятором кондиционера и полностью открытый выключатель дроссельной заслонки, все они встроены в один блок. Контроллер должен включать оба вентилятора при включенной муфте компрессора.Проблема в том, что два двигателя вентилятора потребляют такую ​​большую силу тока, что отнимают напряжение у муфты. Следовательно, муфта компрессора может получить только 9,8 В вместо полного напряжения аккумуляторной батареи, вызывая ее проскальзывание, перегрев и выход из строя. Решением здесь является добавление отдельного реле для муфты компрессора, чтобы муфта могла получать полное напряжение от батареи.
    • Ford Integrated Relay Control Module (IRCM) (введен в 1986 г.). Этот блок управляет обоими реле вентилятора, реле муфты компрессора и реле топливного насоса.Модуль установлен на кожухе радиатора и подвергается сильному нагреву, поэтому сбои являются обычным явлением. Одним из симптомов неисправного модуля является автомобиль, который заводится, но не заводится, потому что на топливный насос не подается питание через реле. Неисправный модуль также может препятствовать работе одного или обоих вентиляторов или включению муфты компрессора. Модуль IRCM также обеспечивает двухскоростную (высокую и низкую) работу вентилятора за счет использования внутреннего резистора для падения напряжения на вентиляторы. Этот резистор часто перегорает и выходит из строя.Если какая-либо из подсистем внутри модуля IRCM вышла из строя, необходимо заменить весь модуль.
    • автомобилей Chrysler LH (с начала 1990-х). В этих автомобилях используются два реле (вентилятор низкого и высокого уровня) и два вентилятора. Эти цепи защищают три предохранителя в распределительной коробке. Модуль управления двигателем обеспечивает заземление реле вентилятора, когда необходимо охлаждение, а внутри каждого двигателя вентилятора расположен падающий резистор для двухскоростной работы (поэтому каждый двигатель имеет две входные клеммы питания, но только одну клемму заземления).При температуре 238 градусов по Фаренгейту реле вентилятора переключает питание с низкоскоростной цепи на высокоскоростную, чтобы увеличить охлаждение. Если это реле выходит из строя (что часто происходит из-за нагрузки, которую оно несет), вентилятор может работать на высокой скорости, но не на низкой. Другие входные данные, которые могут повлиять на включение реле вентилятора, включают температуру двигателя, температуру трансмиссии, температуру всасываемого воздуха и рабочее давление кондиционера. На этом автомобиле вы должны использовать диагностический прибор, чтобы увидеть, какой из этих входов включает вентиляторы и когда.
    • Если муфта компрессора на каком-либо автомобиле вышла из строя, причиной может быть низкое напряжение на муфте. Низкое напряжение позволяет сцеплению проскальзывать, что приводит к чрезмерному трению и нагреву. С помощью вольтметра измерьте напряжение на сцеплении. Если оно не соответствует напряжению аккумуляторной батареи в пределах 0,2 В, другие компоненты цепи могут отбирать мощность у муфты сцепления. Решение может заключаться в том, чтобы потребовать схему сцепления путем добавления нового реле, чтобы сцепление могло иметь свою собственную выделенную цепь питания.

    Щелкните здесь, чтобы загрузить или распечатать эту статью.




    Статьи по теме:

    Перегрев: причины и способы устранения

    Датчики охлаждающей жидкости

    Устранение неисправностей электрического вентилятора охлаждения

    Устранение неисправностей муфты охлаждающего вентилятора

    Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

    Нужна информация в заводском руководстве по обслуживанию вашего автомобиля?

    Mitchell 1 DIY eautorepair manuals


    ❤️ Важность реле вентилятора радиатора ❤️

    Большинство автомобилей зависит от жидкостной системы охлаждения.эта система контролирует температуру их двигателя. Комбинация антифриза и воды проходит по каналам двигателя и поглощает тепло, выделяемое двигателем. Горячая жидкость попадает в радиатор. радиатор перемещает тепло в воздух в направлении, противоположном направлению охлаждающей жидкости.

    Авторемонт стоит ДОРОГОЙ


    Система охлаждения разработана для движущегося транспортного средства. Когда автомобиль находится в движении, он заставляет больше воздуха проходить через решетку.Когда воздух проходит через решетку, радиатор автомобиля работает лучше. Когда автомобиль находится на холостом ходу и канцелярских принадлежностях, он полагается на охлаждающий вентилятор. Вентилятор проталкивает воздух через радиатор на холостом ходу.

    Сегодня автомобили оснащены электровентиляторами, которые управляются с помощью реле. Реле управляет охлаждающим вентилятором, который находится в двигателе. Он также управляет вентилятором конденсатора кондиционера и экономит электроэнергию. Двигатель может быть серьезно поврежден из-за перегрева.Вентилятор критически важен для здоровья вашего двигателя, и если с ним что-то пойдет не так, его необходимо немедленно заменить.

    Что делает реле вентилятора охлаждения?

    Реле вентилятора представляет собой электромагнитный переключатель. Он регулирует подачу питания на охлаждающие вентиляторы двигателя. Это гарантирует, что энергоемкие устройства будут работать только тогда, когда это абсолютно необходимо.

    Если температура двигателя настолько высока, что это небезопасно, компьютер автомобиля или переключатель температуры активируют реле вентилятора системы охлаждения.Когда это происходит, активированное реле замыкает цепь. Это позволяет электрическому току проходить через реле и поступать к охлаждающим вентиляторам.

    Есть несколько различных типов реле. Разница между ними заключается в обмотке якоря, замыкающей их электрическую цепь.

    Открытое реле

    Реле открытого типа - наиболее распространенный тип реле. Они используют открытую арматуру. Якорь закрывается при подаче напряжения на катушку реле. Когда цепь замыкается, ток проходит к двигателю вентилятора.

    Нормально замкнутое реле

    Это противоположно нормально разомкнутому реле, и якорь закрыт. Когда катушка реле находится под напряжением, она размыкает якорь и замыкает цепь.

    Двойное реле

    Как следует из названия, в этом типе реле используются две цепи: одна использует открытый якорь, а другая - закрытый. Благодаря этому якоря могут проводить электрический ток как в открытом, так и в закрытом положениях.

    Как определить, что реле охлаждающего вентилятора вышло из строя

    Реле является важным компонентом системы охлаждения. Когда он ломается или перестает нормально работать, это отрицательно влияет на вентилятор. Это впоследствии повлияет на остальную систему охлаждения и двигатель.

    Есть несколько явных признаков, указывающих на необходимость замены реле вентилятора охлаждения.

    Двигатель продолжает перегреваться

    Перегрев двигателя - один из ярких признаков неисправности реле вентилятора.Проблема могла быть вызвана неисправным реле вентилятора охлаждения. Однако есть много вещей, которые могут вызвать перегрев двигателя. Вы можете проверить реле вентилятора, если перегрев двигателя сопровождается другими симптомами.

    Загорается сигнальная лампа

    Если на приборной панели загорается сигнальная лампа температуры или загорается контрольная лампа двигателя, это может указывать на неисправность реле вентилятора. Многие автомобили сегодня оснащены сложными компьютерными системами, которые точно скажут вам, что не так с двигателем вашего автомобиля.

    Плохая работа кондиционера

    Если реле вентилятора охлаждения не работает, это также может повлиять на кондиционер автомобиля. Вообще говоря, охлаждающий вентилятор также работает как вентилятор конденсатора. Когда кондиционер включен, вентилятор перемещает воздух через конденсатор кондиционера, что снижает тепло в парообразном хладагенте внутри.

    Охлаждающий вентилятор перестает работать

    Водитель может заметить, что охлаждающие вентиляторы автомобиля не работают. Когда реле сломано, оно не может подавать питание на охлаждающие вентиляторы.В результате обесточенные вентиляторы не работают, а радиатор не работает должным образом.

    Когда радиатор не получает воздух от охлаждающих вентиляторов, он не может отводить тепло. Радиатор начинает отправлять горячую охлаждающую жидкость обратно в двигатель. Из-за этого температура в двигателе повышается, горячая охлаждающая жидкость не может охладить двигатель.

    Охлаждающие вентиляторы работают, даже когда автомобиль не работает

    В некоторых случаях охлаждающие вентиляторы продолжают работать, даже когда двигатель не работает.Обычно это происходит, когда в реле отсутствует короткое замыкание.

    Электрическое короткое замыкание может навсегда заблокировать якорь в открытом положении. Это может привести к тому, что на электродвигатель будет продолжать поступать питание, и в результате будут постоянно работать вентиляторы.

    Когда вентиляторы никогда не останавливаются, они очень быстро разряжают аккумулятор. Автомобильный аккумулятор питает электрические устройства, например охлаждающие вентиляторы.

    Если аккумулятор разряжен, автомобиль не заводится, и вам может потребоваться прыжок или новый аккумулятор.

    Реле вентилятора охлаждения могут перестать работать по многим причинам. Хорошая идея - помнить о некоторых из двух лучших.

    1. Компьютер автомобиля, модуль управления реле или температурный выключатель могли не включать и выключать двигатель автомобиля должным образом.

    1. Некоторые автомобили работают, переключаясь между цепями с разными скоростями и электрическими нагрузками. Это может вызвать повреждение вентилятора.

    Как проверить реле вентилятора радиатора

    Существует несколько различных методов определения того, виновато ли неисправное реле вентилятора системы охлаждения в перегреве двигателя.

    Вы можете запустить зажигание и включить кондиционер, затем посмотрите на свой вентилятор и посмотрите, включается ли он. Если он не срабатывает, возможно, неисправно реле вентилятора.

    Хотя в среднем автомобиле используется один и тот же вентилятор для радиатора и конденсатора кондиционера, тем не менее, в некоторых автомобилях используется второй блок для конденсатора. В этом случае вентилятор конденсатора и вентилятор радиатора могут использовать одно и то же реле.

    Вы можете проверить, является ли реле причиной неисправности вентилятора, заменив его другим реле.Есть много реле, которые практически идентичны друг другу. Приобрести новый можно в любом автомобильном магазине. Если вентилятор работает правильно с заменяющим реле, вы будете знать, что это реле было проблемой.

    Сопротивление катушки реле также может быть проблемой. Среднее сопротивление реле должно быть от 40 до 80 Ом. Если сопротивление выше, возможно, катушка начала выходить из строя. Если оно ниже 40 Ом, скорее всего, реле развалится.

    Также можно встряхнуть реле вентилятора охлаждения и прислушаться к шуму.Если якорь сломан, он будет дребезжать вокруг реле.

    Ремонт выполнен

    В среднем вы заплатите от 80 до 160 долларов за замену реле вентилятора радиатора. Если вам потребуется заменить вентилятор целиком, это будет стоить от 300 до 400 долларов.

    Если ваш двигатель перегревается и другие компоненты автомобиля повреждены, вы можете в конечном итоге заплатить немало за ремонт. Если вам действительно нужен ремонт, у вас будет несколько вариантов, где взять автомобиль.

    Нанять независимого механика

    Если вы хотите сэкономить, но у вас нет времени или навыков для самостоятельного ремонта, вы можете нанять независимого механика, который сделает эту работу за вас. Эти механики обычно работают вне гаража. Вы можете найти их на таких сайтах, как Craigslist и Angie’s List.

    Вероятно, не стоит отдавать вашу машину такому механику для капитального ремонта, но они должны уметь выполнять простые работы, такие как замена реле вентилятора радиатора.

    Обязательно получите рекомендации и письменное ценовое предложение от механика. Также следует письменно запросить гарантию на работу механики.

    Собираюсь в автосалон

    Если вы отнесете свой автомобиль в автосалон, вы можете рассчитывать на то, что заплатите вдвое больше, чем если бы вы отправили его в автомастерскую. Тем не менее, у дилерского центра почти наверняка есть любые детали, которые могут понадобиться вашему автомобилю, а механики там будут сертифицированы для вашей марки и модели автомобиля.сказав, что замена вентилятора - не особо сложная работа, и подавляющее большинство профессиональных автомехаников должны справиться с этой задачей.

    Собираюсь в автомастерскую

    Большинство американцев любят ходить в автомастерскую для ремонта. Механика легко доступна, а цены ниже, чем в автосалоне. Многие сетевые автомастерские предлагают скидки для постоянных клиентов. Авторемонтные мастерские взимают почасовую оплату, поэтому не забудьте оценить время.

    Вы можете найти список одобренных автомехаников на сайте AAA. Обязательно спросите, сколько у вашего автомеханика опыта работы с вентиляторами радиатора, и получите оценку в письменной форме.

    Продам свой автомобиль

    Если у вас было много проблем с выходом из строя реле вентилятора радиатора в вашем автомобиле, вы можете продать свой автомобиль и купить новый. Если вы это сделаете, у вас будет несколько вариантов разгрузки вашего старого автомобиля.Вы можете продать свой старый автомобиль в дилерском центре, в котором вы покупаете новый автомобиль. Внимательно прочтите окончательную сделку, которую они вам предлагают. Дилерский центр нередко дает вам хорошие деньги за обмен, а затем наклеивает ту же сумму на цену вашего нового автомобиля.

    Вы можете продать машину самостоятельно, но это может занять много времени и бесполезно. Веб-сайты и газеты будут взимать с вас ежемесячную плату за продажу вашего автомобиля. Если вы продадите свою машину таким образом, вы будете соревноваться со многими другими людьми.

    Вам нужно будет выделить время, чтобы показать машину, когда у вас появится заинтересованный покупатель, который может решить не брать машину. Возможно, вам придется показать свою машину нескольким людям, прежде чем найти покупателя, и они могут не захотеть платить то, о чем вы просите.

    Продайте нам свой автомобиль

    Cash Cars Buyer - один из лучших вариантов избавления от подержанного автомобиля. Все, что вам нужно сделать, это заполнить нашу простую онлайн-форму, где мы попросим вас основную информацию о вашем автомобиле.Мы попросим вас указать ваше имя, адрес электронной почты и номер телефона. Мы также спросим у вас модель, пробег и год выпуска вашего автомобиля. Нас в первую очередь интересуют автомобили, выпущенные после 2000 года.

    Если вы продаете свой автомобиль физическому лицу через Интернет или используете его в качестве подмены, вы должны будете получить квитанцию. Если у вас нет названия, вам нужно будет заменить его в DMV. Получение его по почте может занять несколько недель. Если вы продадите нам свой автомобиль, никаких прав собственности не должно быть проблемой.Обычно мы принимаем только регистрацию и вашу лицензию.

    Как только мы получим вашу информацию, мы сразу же позвоним вам и сделаем предложение. Если вы примете наше предложение, мы договоримся о встрече, чтобы забрать ваш автомобиль.

    Сотрудник приедет к вам, заплатит вам наличными и отбуксирует автомобиль бесплатно. Это действительно так просто.

    Полное руководство по стоимости замены реле вентилятора охлаждения

    Вентилятор охлаждения двигателя помогает поддерживать нужную температуру охлаждающей жидкости в двигателе.Он активируется реле, которое следует набору протоколов на основе информации, передаваемой ему модулем управления трансмиссией. Так, когда реле вентилятора охлаждения перестает работать, охлаждающая жидкость может сильно нагреться, и автомобиль может перегреться.

    Чтобы заменить реле вентилятора охлаждения, вы будете платить в среднем от 80 до 160 долларов, в зависимости от типа вашего автомобиля и гонораров механика. Стоимость работы должна составлять около 70 долларов, а запчасти - от 10 до 50 долларов.

    Сравнение стоимости замены реле охлаждающего вентилятора

    Ваш механик

    Работа Гарантия Цена
    Запчасти и ремонт 12 месяцев
    12 месяцев

    Midas

    9602

    Mr.Шина

    Работа Гарантия Цена
    Запчасти и ремонт 12 месяцев $ 405- $ 566
    Работа Гарантия Цена
    Детали и ремонт 12 месяцев $ 425- $ 604
    9905 Работа Цена Цена Детали и работа 24 месяца $ 401-519

    Walmart

    905
    Запасные части Limited $ 265- 390 $

    Amazon

    $ 384
    Work Ограниченная цена

    90 003

    Что такое замена реле вентилятора охлаждения?

    Вентилятор охлаждения должен служить в течение всего срока службы автомобиля, но это не всегда так.Если он все-таки выйдет из строя, вы можете не сразу заметить это, но вам нужно будет заменить его, когда он не работает. Если он какое-то время не работал, прежде чем вы заметили проблему и исправили ее, то ваш двигатель также может быть поврежден из-за чрезмерного перегрева.

    В большинстве случаев это простой и быстрый ремонт, занимающий около часа и требующий замены небольшого реле. Если вы позволили проблеме не исчезнуть какое-то время, то на ее устранение уйдет гораздо больше времени, и это будет стоить вам немного дороже.

    Преимущества замены реле вентилятора охлаждения

    Если вы решите эту проблему быстро и решительно, то вы убережете свой двигатель от перегрева и продляете срок его службы. Вам также понравится автомобиль, который не так сильно нагревается и ездит намного более плавно. Чем раньше вы справитесь с этой проблемой, тем больше денег вы сэкономите.

    Что нужно сделать при замене реле вентилятора охлаждения?

    Механику необходимо будет подтвердить, что необходимо заменить реле вентилятора системы охлаждения.В этом случае необходимо открыть главную панель реле доступа. Затем сломанное реле будет извлечено из корпуса, просто потянув его вверх и наружу. Механик проверит соединения, чтобы убедиться, что они не сгорели или не были повреждены иным образом. Если они повреждены, их тоже нужно будет заменить. Затем в корпус реле будет вставлено новое реле.

    Вентилятор охлаждения будет проверяться, когда автомобиль включен, а затем проверяться во время дорожных испытаний, чтобы убедиться, что он работает должным образом.

    Когда заменять реле охлаждающего вентилятора

    Не рекомендуется долго эксплуатировать автомобиль из-за проблемы, которая приводит к перегреву двигателя. Это невероятно опасно для вашего двигателя, и вам нужно как можно скорее починить реле вентилятора охлаждающей жидкости.

    Вы можете поискать признаки неисправности реле. Наиболее очевидным из них будет перегрев, и вы можете увидеть световой индикатор двигателя или показания датчика температуры.Вы также должны прислушаться, чтобы увидеть, всегда ли работает ваш охлаждающий вентилятор или ваш кондиционер не работает должным образом. Все это может быть признаком того, что реле вентилятора охлаждения вышло из строя.

    Как сэкономить на замене реле охлаждающего вентилятора

    Это отличный проект для домашнего мастера, который хочет сэкономить. Это относительно простой процесс замены, и вы можете сделать это примерно за час или два, даже если у вас нет большого опыта в решении таких проблем.Просто убедитесь, что вы правильно диагностировали проблему, так как есть ряд деталей автомобиля, которые могут выйти из строя и вызвать перегрев двигателя или неработоспособность кондиционера.

    Вы также можете попробовать сравнить ставки между различными механиками, чтобы увидеть, у кого лучшая сделка, но, поскольку это обычно недорого, вы вряд ли сможете сэкономить много денег, сравнивая котировки.

    Пример затрат на замену реле охлаждающего вентилятора

    долл. - 452 долл. США 328–350 долларов Ford Fusion 360 $
    Модель Труд Детали Итого
    Ford F-Series
    Chevrolet Silverado 108 долл. США- 138 долл. США долл. США Camry $ 78- $ 85 $ 370- $ 390 $ 448-475 $
    Toyota Corolla $ 78-85 370- $ 390 $ 448- 475 $ 373–419 долларов
    Honda CR-V 79–100 долларов 390–418 долларов 469–518 долларов
    Honda Civic 79–100 долларов 390–418 долларов 469–518 долларов
    Honda Accord 79–100 долларов 390–418 долларов 469–518 долларов
    $ 417- 452 $

    Как подключить электрический вентилятор к реле на классическом автомобиле

    Мы покажем вам, как подключить комплект реле электрического вентилятора к термостатическому переключателю.

    Если у вас есть электрический охлаждающий вентилятор на вашем классическом автомобиле или хот-роде, и вы хотите знать, как подключить его к реле, вы попали в нужное место. В то время как вы можете просто подключить электрический вентилятор, чтобы он работал все время, подключить его к комплекту реле электрического вентилятора, который контролируется температурой - или, если использовать причудливый термин для этого, термостатически контролируемым, - это гораздо лучшая идея.

    Просмотреть все 8 фото

    Нашим примером для сегодняшнего практического урока является Plymouth Duster 1974 года технического центра MotorTrend Кристиана Арриеро.Кристиан приобрел комплект реле электрического вентилятора безболезненной работы с термостатическим переключателем от Speedway Motors, чтобы управлять электрическим вентилятором системы охлаждения на своем Дастере. Переключатель с регулируемой температурой предназначен для включения вентилятора, когда температура охлаждающей жидкости достигает 195 градусов, и выключения вентилятора, когда температура падает до 185 градусов. Во время установки Кристиан сделал несколько фотографий, чтобы мы могли показать вам, как правильно установить электрический вентилятор с реле на ваш классический автомобиль.

    Куда идут четыре провода реле электрического вентилятора (с номерами реле)?

    • 87 (красный провод) подключается к плюсовому проводу на электровентиляторе.
    • 30 (другой красный провод) требуется постоянное напряжение 12 В от аккумулятора.
    • 86 (серо-белый провод) идет к замку зажигания.
    • 85 (черный провод) подключается к отправляющему блоку с регулируемой температурой.
    Просмотреть все 8 фотографий

    Установка термостатического передающего блока

    Установите передающий блок с регулируемой температурой в одно из отверстий охлаждающего канала на впускном коллекторе, обязательно используйте высокотемпературный герметик для резьбы во избежание утечек.Передающее устройство имеет два штыревых лопаточных разъема, один из которых идет к черному проводу на реле, а другой - к земле.

    Просмотреть все 8 фото

    Для хорошего заземления рекомендуется использовать звездообразную шайбу. Это особенно верно, если, как и в нашем приложении, место заземления имеет защитное покрытие на металле.

    Посмотреть все 8 фотографий

    Как подключить электрический вентилятор

    Положительный провод от электровентилятора подключается к одному из двух красных проводов реле, а отрицательный провод должен быть заземлен.

    Просмотреть все 8 фотографий

    Если вы не уверены, какой провод выходит из электровентилятора, найдите схему электрических соединений, предоставленную производителем вентилятора. Если вы все еще не уверены, после того, как вы завершили всю проводку, дайте машине нагреться до температуры, и как только вентилятор включится, вы сможете почувствовать, вытягивает ли он воздух из передней части автомобиля. Если это не так, выключите машину, поменяйте местами два провода, и все будет в порядке.

    Посмотреть все 8 фотографий

    Установка реле электровентилятора

    Где установить реле, зависит от вас, и P безболезненная производительность поставляет саморез, чтобы закрепить его.Лучше всего найти место, в котором не будет значительного количества влаги, в моторном отсеке или - если вы хотите скрыть проводку - внутри колодца внутреннего крыла.

    Посмотреть все 8 фотографий

    Правильный способ подключения реле к источнику питания 12 В

    Хотя у вас может возникнуть соблазн просто пропустить положительный провод от реле непосредственно к положительной клемме аккумулятора, это большой недостаток -нет. Вам потребуется либо постоянное напряжение 12 В для работы через автоматический выключатель, либо через предохранитель.В комплекте реле вентилятора P безболезненной работы, которое мы получили от Speedway Motors, входит автоматический выключатель, если вы хотите безопасно получать питание непосредственно от аккумулятора.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
