Com port распиновка на материнской плате. Распиновка COM-порта на материнской плате: подключение и настройка

Контакты DB25 организованы в два ряда: один ряд для первых 13 контактов, 1:13 и второй ряд для последних 12 контактов, 14:25:

 1   2   3   4   5   6   7   8   9  10  11  12  13
  14  15  16  17  18  19  20  21  22  23  24  25

При использовании разъема DB25 IDC номера штырей на ленточном кабеле упорядочены следующим образом:

1, 14, 2, 15, 3, 16, 4, 17, 5, 18, 6, 19, 7, 20, 8, 21, 9, 22, 10, 23, 11, 24, 12, 25, 13

Исходя из этого порядка сигналов для DB25, затем сопоставление выводов IDC и выводов DB25:

IDC pin 1 = signal of DB25 pin 1
IDC pin 2 = signal of DB25 pin 14
IDC pin 3 = signal of DB25 pin 2
IDC pin 4 = signal of DB25 pin 15
IDC pin 5 = signal of DB25 pin 3
IDC pin 6 = signal of DB25 pin 16
...


Это отображение — то, что вы воспринимаете как «испорченные» назначения контактов (на конце заголовка), но вполне логично доставлять сигналы на DB25.

Эта таблица из руководства для заголовка LPT нарисована в замешательстве, потому что она использует макет DB25 вместо макета IDC. Один столбец для ряда выводов с нечетными номерами, а другой столбец для ряда выводов с четными номерами будет располагать сигналы в порядке, который напоминает разъем DB25.

26-контактный разъем IDC для разъема LPT:

Заголовок последовательного COM-порта на материнской плате пронумерован один к одному на последовательный разъем DB9.
На вашей материнской плате разъем COM, каждый вывод IDC имеет то же назначение сигналов, что и вывод DB9 того же номера.

 2  4  6  8  -
 1  3  5  7  9

На ленточном кабеле номера контактов будут чередоваться и упорядочиваться следующим образом:

1, 2, 3, 4, 5, 6, 7, 8, 9

Контакты DB9 организованы в два ряда: один ряд для первых 5 контактов, 1: 5, и второй ряд для последних 4 контактов, 6: 9:

 1   2   3   4   5
   6   7   8   9

При использовании разъема DB9 IDC номера штырей на ленточном кабеле упорядочены следующим образом:

1, 6, 2, 7, 3, 8, 4, 9, 5

Этот порядок не будет правильно совмещать сигналы материнской платы с контактами разъема DB9.

Заголовки для COM-портов расположены так, как вы показали (для вашей материнской платы) ИЛИ
намеренно «неправильно пронумерованы» (по сравнению с назначениями DB9), чтобы разрешить соединения IDC-DB9_IDC.

Это разъем IDC DB9, который ваша материнская плата не может использовать с 10-контактным разъемом IDC и ленточным кабелем: один или оба конца кабеля COM должны использовать дискретную проводку вместо IDC.

А что с маленькими минусами? Это что-то указывает? Может быть, низкая и высокая логика?

Знак минус означает, что сигнал использует инвертированную логику.

Я купил одну из этих комбинированных плат ввода-вывода LPT и COM-порта.

Итог:
кабель + DB25 для порта LPT должен работать (при условии, что @Brian указал, что помеченный край ленточного кабеля соответствует выводу 1 на разъеме).

добавление

Но я не уверен, как это сделать. Заголовки на материнской плате не в штучной упаковке, поэтому нет никакой возможности определить ориентацию подключения кабелей.

Правильный термин для «не в штучной упаковке» без кожуха, так как «коробка» является кожухом.

На фото материнской платы в левом нижнем углу заголовка LPT стоит цифра «1» (белым шелкографическим шрифтом). Это указывает на Пин № 1 заголовка.
Красная полоса ленточного кабеля указывает на провод для контакта № 1. Поэтому сокет IDC должен быть ориентирован с красной полосой на этом конце заголовка, отмеченной «1».

Обратите внимание, что белой пунктирной линией вокруг заголовка LPT шелкография указывает на контур кожуха.
Также обратите внимание, что на нижнем крае этого контура есть выпуклость или выпуклость, которая соответствует ключу, который находится только на одной стороне гнезда IDC. Это индикатор ориентации № 2.

На фотографии материнской платы в левом нижнем углу заголовка COM видна цифра «1».
Красная полоса ленточного кабеля (контакт № 1) должна быть на этом конце жатки.
Но у вас есть шанс 50/50, что подключение к COM-порту подходит для вашей материнской платы. К счастью, спецификация EIA / RS232 требует, чтобы этот порт устройства был достаточно надежным для обработки коротких замыканий и неправильных подключений. Поэтому для тестирования можно подключить «неправильный» кабель, который не должен повредить материнскую плату.

Приложение № 2

Но это не похоже на случай с заголовком COM-порта. В левом нижнем углу заголовка COM-порта отсутствует «1». То, что вы видите, похоже, очень маленькая пайка, или, возможно, очень маленький SMD компонент

Но, кажется, есть контур для кожуха вокруг заголовка COM.
Так что используйте это, чтобы сориентировать сокет.

Вы говорите, что есть 50/50 шанс получить правильный порт COM. Я не вижу, как это будет соответствовать в любом случае, я поворачиваю это. GND на разъеме COM находится на выводе 5 и соответствует TxD на разъеме IDC ленточного кабеля. Это не может быть правильно? Если я поверну гнездо IDC, тогда GND совпадет с CTS на ленточном кабеле.

Нет, вы не пытаетесь «повернуть» розетку.
Существует только одна правильная ориентация для установки розетки на жатку. Совместите ключ на гнезде с контуром кожуха и / или совместите красный провод с контактом № 1 жатки (эти две ориентации не должны быть противоречивыми).

Вероятность 50/50 состоит в том, что кабель + DB9, который у вас есть, будет работать (или не работать) при установке в правильной ориентации.
Существует два (распространенных) способа размещения заголовка материнской платы, следовательно, шансы 50/50.
DB9 имеет литой конец, поэтому мы не можем видеть, как ленточный кабель подключен к DB9.

Либо вы можете использовать мультиметр или тестер непрерывности, чтобы определить, как контакты DB9 отображаются на контакты разъема IDC на другом конце ленточного кабеля,
ИЛИ
Вы подключаете его к материнской плате и пробуете тестирование петли (соедините контакты 2 и 3 на DB9) COM-порта.

У меня материнская плата ASUS с такой же разводкой, как у вас, и я видел, что COM-порты описаны как специально предназначенные для этих типов mobo-заголовков.
У меня была старая плата адаптера последовательного порта ISA, в которой заголовки были «неправильно пронумерованы» (по сравнению с назначениями DB9), чтобы можно было использовать разъемы IDC.
Итак, я видел, как используются обе распиновки, и читал о людях, жалующихся на то, что их COM-порт не работает из-за неправильной разводки кабеля.

CTS должен встретиться с RTS, верно?

Нет, это сопоставление сигналов будет происходить между двумя разъемами DB9 на каждом конце последовательного канала.
Этот кабель только распространяет сигналы от материнской платы к внешней части корпуса.
Таким образом, между заголовком материнской платы и этим DB9 вы хотите совпадение сигналов один к одному.

Знаете ли вы способ, возможно, какой-то справочный документ, чтобы расшифровать причудливые сокращения для имен сигналов, используемых Gigabyte?

Нет, для сигналов платы нет фиксированных или обязательных названий.
Имена сигналов, с которыми вы знакомы, относятся к интерфейсной стороне порта.
На стороне материнской платы часто используется другое имя. Если на материнской плате более одного COM-порта, то очевидно, что оба сигнала нельзя назвать «RxD»!

Например, что за чертовщина «NSIN»? Это будет похоже на «сигнал в»? Это как RxD?

Это кажется разумным.

Придется ли мне перепаять COM-порт, чтобы получить провода в правильном порядке?

Только если вы решите, что существующий кабель + разъем не работает.

Может быть, проще открыть разъем IDC, подключить и снова его закрыть? Я никогда не имел дело с одним из них прежде, я не знаю, возможно ли открыть их, как только они были закрыты, не ломая их. Но опрессовка проводов проще, чем пайка.

Давным-давно на форуме пользователей ASUS я описал, как подключить паяльник DB9 для задней панели. В ответ кто-то описал, как он разобрал разъем IDC, отделил провода ленточного кабеля, переупорядочил соединения и собрал его, как вы упомянули.
Это не рекомендуется, потому что клещи не предназначены для повторного использования, но это можно сделать.
Но беспокойтесь об этом только после того, как определите, что кабель + разъем не работает.

Или это «смещение» проводов в терминологии IDC?

Хорошо, ты меня туда доставил.
Я думаю, что обычный глагол просто «собрать». Обжимной инструмент (или жим лежа) используется для монтажа всего разъема на ленточный кабель.
Вы должны использовать плоский кабель с IDC. Но если вы в конечном итоге попробуете переподключить IDC, то это почти как «пробивание» дискретного провода на гнезде трапецеидальных искажений RJ45.

Как подключить com порт на материнской плате

Современные компьютеры не имеют встроенный COM порт. Почти все материнские платы для современных ПК не имеют разъёма COM-порт, в основном потому, что надобность в нем постепенно пропадает. Однако для прошивки некоторых моделей спутниковых ресиверов, как раз требуется интерфейс RS-232 (COM-порт). Например, такие старые модели приемников как DRE-4000, DRE-5000, DRS-5001, DRS-5003, DRE-7300 и GS-7300, можно прошить только через RS-232.

Если на ПК нет разъёма COM-порт, можно приобрести переходник USB на COM, и проблема решена. Однако адаптеры USB-COM работают не со всеми моделями приемников, и не всегда применимы к различным устройствам. По-прежнему универсальным здесь остается оригинальный COM-порт.

Если на ПК отсутствует разъём RS-232, его можно туда добавить с помощью стороннего расширения в виде выносной планки COM-порт, или специального контроллера PCI-E COM. В первом случае, это будет дешевле, так как выносная планка COM-порт стоит в районе 100 р, и вставляется в уже имеющийся на системной плате специальный внутренний разъём COM. К сожалению не все знают о его наличии, а между тем такой разъём присутствует практически на любой материнской плате. Крепится такая планка на задней панели системного блока, и будет работать как полноценный оригинальный COM-порт.

Второй способ, не менее надежен, но стоит дороже. Придется приобрести специальный контроллер PCI-E COM, который стоит в районе 1000 р. И займет он один из ваших PCI-E портов имеющихся на системной плате. Такое решение отлично подойдет, если нужно иметь более одного разъёма COM. Контроллеры PCI-E COM могут быть на 2 и на 4 разъёма COM.

Современные компьютеры не имеют встроенный COM порт. Почти все материнские платы для современных ПК не имеют разъёма COM-порт, в основном потому, что надобность в нем постепенно пропадает. Однако для прошивки некоторых моделей спутниковых ресиверов, как раз требуется интерфейс RS-232 (COM-порт). Например, такие старые модели приемников как DRE-4000, DRE-5000, DRS-5001, DRS-5003, DRE-7300 и GS-7300, можно прошить только через RS-232.

Если на ПК нет разъёма COM-порт, можно приобрести переходник USB на COM, и проблема решена. Однако адаптеры USB-COM работают не со всеми моделями приемников, и не всегда применимы к различным устройствам. По-прежнему универсальным здесь остается оригинальный COM-порт.

Если на ПК отсутствует разъём RS-232, его можно туда добавить с помощью стороннего расширения в виде выносной планки COM-порт, или специального контроллера PCI-E COM. В первом случае, это будет дешевле, так как выносная планка COM-порт стоит в районе 100 р, и вставляется в уже имеющийся на системной плате специальный внутренний разъём COM. К сожалению не все знают о его наличии, а между тем такой разъём присутствует практически на любой материнской плате. Крепится такая планка на задней панели системного блока, и будет работать как полноценный оригинальный COM-порт.

Второй способ, не менее надежен, но стоит дороже. Придется приобрести специальный контроллер PCI-E COM, который стоит в районе 1000 р. И займет он один из ваших PCI-E портов имеющихся на системной плате. Такое решение отлично подойдет, если нужно иметь более одного разъёма COM. Контроллеры PCI-E COM могут быть на 2 и на 4 разъёма COM.

Распиновка COM-порта

Еще недавно комплектация материнской платы полностью покрывала все потребности пользователя в подключении периферийных устройств. Кроме гибких интерфейсных шлейфов, обеспечивающих коммуникацию с дисковыми накопителями, в поставке можно было обнаружить «косички» COM-портов. Что собой представляет это незамысловатое изделие? Рассмотрим для примера подключение таким способом последовательного порта на платформах ASUSTeK. Там работу последовательного порта можно обеспечить шлейфом, подключаемым к гребенке на самой плате. Если в комплекте такой шлейф не обнаружен, выполнить его несложно самому. На помощь придет иллюстрация из руководства пользователя.

Рис 1. Распиновка COM-порта на платах ASUS с описание разъемов подключения
( в новом окне откроется полноразмерное изображение )

С одной стороны плоский шлейф «косички» обжат коннектором типа IDC-10, с помощью которого внешний разъем COM-порта подключается к гребенке на самой плате (о распайке интегрированного последовательного порта читайте здесь).

Рис 2. Разъем IDC-10 на плоском шлейфе RC-10 («косичке») COM-порта

Важно обратить внимание на нумерацию выводов плоского шлейфа и соответствие их контактам разъема DB-9M, расположенного на концевой стороне «косички». Именно его мы видим на задней панели системного блока, где с помощью крепежной скобы («брекета») DB-9M устанавливается в свободный отсек:

Рис 3. Косичка для COM-порта в сборе на крепежной скобе

Собственно, распиновка выводов COM-порта на разъеме всегда стандартна и свериться по их функциональным обязанностям можно исходя из этой иллюстрации:

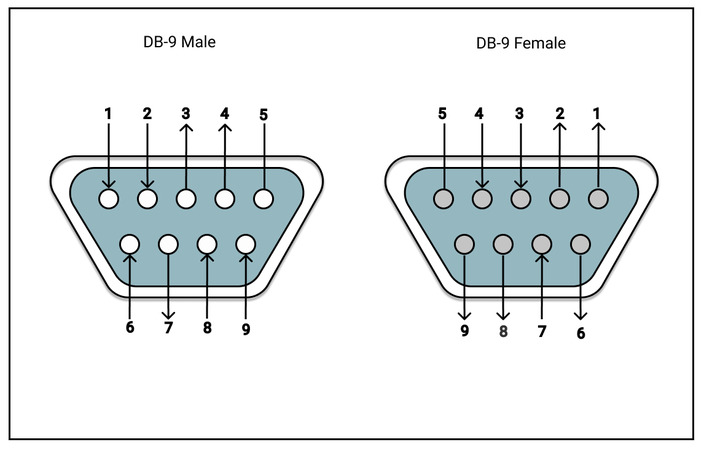

Рис 4. Распиновка выводов COM-порта на разъеме DB-9M
( в новом окне откроется полноразмерное изображение )

Если в комплекте такой шлейф не обнаружен, выполнить его несложно самому. На помощь придет иллюстрация из руководства пользователя. В ситуации, когда COM-порт отказыватся работать, первым делом неисправность следует искать в этом направлении. Тест COM-порта можно выполнить одной из утилит, хранящихся в нашей библиотеке.

Порты COM и USB. Компьютер + мобильник: эффективное взаимодействие

Порты COM и USB

Порты – устройства, через которые компьютер может обмениваться информацией с внешним оборудованием. Строго говоря, сами порты – это микросхемы, находящиеся внутри компьютера, а на заднюю стенку системного блока выведены подключенные к ним разъемы (рис. 1.3).

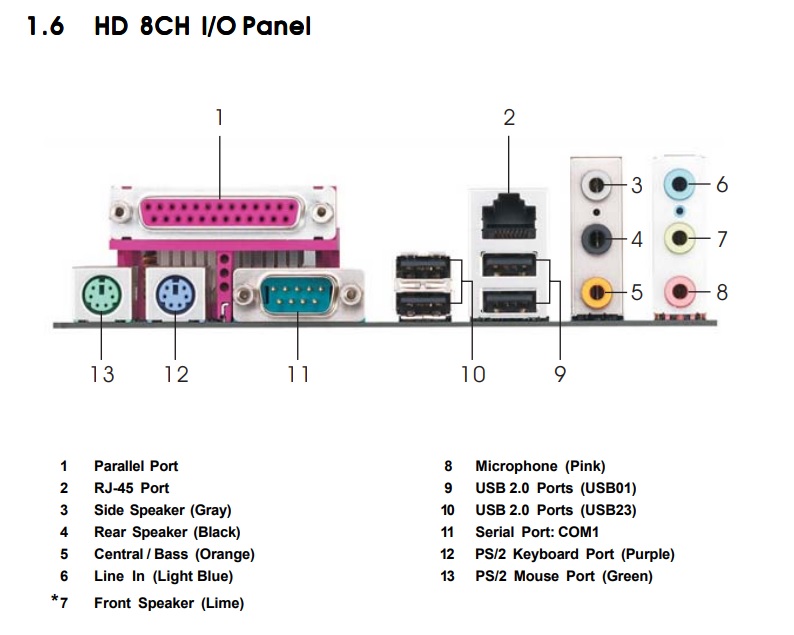

Рис. 1.3. Разъемы портов.

Сначала в компьютерах появился последовательный (serial) порт. Иначе он называется COM-порт или RS-232. К COM-порту подключают кабель, состоящий из нескольких проводов, оканчивающийся 9-штырьковым разъемом. Информация через этот порт передается в виде последовательности электрических импульсов. По одному проводу (Tx) компьютер передает информацию внешнему устройству, а по другому (Rx) – принимает.

Стандарт RS-232 остается неизменным уже более десяти лет. На материнской плате компьютера предусмотрено два последовательных порта – COM1 и COM2. На задней стенке любого системного блока присутствует хотя бы один разъем последовательного порта (COM1). Второй порт (COM2) в современных компьютерах обычно просто не выведен на заднюю стенку, хотя на материнской плате соединительная колодка для него сделана.

Подключать устройства к последовательному порту рекомендуется, пока компьютер выключен. На практике это требование обычно игнорируют, что иногда приводит к выходу из строя или подключаемого устройства, или самого порта.

Параметры COM-портов можно настроить следующим образом.

1. Запустите Диспетчер устройств. Для этого нажмите кнопку Пуск и выберите пункт Панель управления. Дважды щелкните кнопкой мыши на значке Система. На вкладке Оборудование нажмите кнопку Диспетчер устройств.

2. Дважды щелкните на пункте Порты COM и LPT.

3. Выберите порт, параметры которого нужно изменить, и выполните команду Свойства. Откроется окно Свойства: Последовательный порт (СОМ2) (рис. 1.4).

Рис. 1.4. Параметры порта.

На вкладке Параметры порта окна Свойства: Последовательный порт (СОМ2) доступно несколько параметров. Из них нам может понадобиться первый параметр Скорость (бит/с), определяющий, с какой скоростью порт способен передавать и принимать данные. По умолчанию задано значение 9600 бит/с. Предполагается, что с такой скоростью способно работать любое устройство, подключаемое к порту. Однако многие современные устройства, в том числе модемы и data-кабели для сотовых телефонов, могут обмениваться данными с компьютером с гораздо большей скоростью. Поэтому, если при низкой скорости передачи подключенное устройство работает устойчиво, можно попробовать увеличить значение до 57 600 или 115 200 бит/с – данные будут передаваться гораздо быстрее.

4. Выберите из списка нужное значение скорости порта и нажмите кнопку OK.

Остальные настройки последовательных портов обычно изменять не нужно. Вернуть все настройки порта к первоначальным значениям можно, нажав кнопку Восстановить умолчания.

Порты шины USB (universal serial bus – универсальная последовательная шина) обязательно присутствуют в любом современном компьютере (см. рис. 1.2). Этот стандарт подключения внешних устройств постепенно пришел на смену последовательному порту. Данные здесь, как и через COM-порт, передаются по двум проводам. По третьему проводу на подключаемые устройства подается напряжение питания +5 В.

Максимальная скорость обмена данными через порт USB почти в 1000 раз выше, чем через последовательный порт. Правда, при подключении телефона, который является большим «тугодумом», это несущественно. Важнее то, что стандартом гарантирована возможность «горячего», во время работы компьютера, подключения устройств к портам USB. Кроме того, USB-порты не требуют настройки. В Диспетчере устройств отображаются сведения о токе, который потребляет каждое устройство, подключенное к USB-портам.

Существует три типа разъемов USB, различающиеся только формой и размером (рис. 1.5).

«Обычный», плоский разъем типа A служит для подключения кабеля к компьютеру. Таким же разъемом оснащены миниатюрные адаптеры, которые вставляются непосредственно в порт USB на системном блоке. Особенно удобно подключать такой адаптер, когда дополнительные порты выведены на переднюю панель системного блока. Если на передней панели разъемов USB нет, а подбираться к задней стенке компьютера каждый раз затруднительно, поможет кабель-удлинитель с разъемами типа А на обоих концах.

Рис. 1.5. Разъемы USB.

Разъем типа B используют для соединения кабеля с периферийными устройствами: принтерами и модемами.

Для подключения к портативным устройствам (телефонам, камерам) применяют разъем мини-USB или мини-B.

Данный текст является ознакомительным фрагментом.

Распиновка разъёмов материнской платы

Распиновка разъёмов материнской платы

На материнской плате присутствует огромное количество разнообразных разъёмов и контактов. Сегодня мы хотим рассказать вам об их распиновке.

Основные порты системной платы и их распиновка

Присутствующие на «материнках» контакты можно разделить на несколько групп: разъёмы питания, подключения внешних карт, периферийных устройств, и кулеров, а также контакты передней панели. Рассмотрим их по порядку.

Питание

Электричество на материнскую плату подается через блок питания, который подключается через специальный разъём. В современных типах системных плат их есть два типа: 20 pin и 24 pin. Выглядят они вот так.

В некоторых случаях к каждому из основных контактов добавляются еще четыре, для совместимости блоков с разными системными платами.

Первый вариант — более старый, его сейчас можно найти на материнских платах выпуска середины 2000-ых годов. Второй на сегодняшний день является актуальным, и применяется почти повсеместно. Распиновка данного разъёма выглядит так.

К слову, замыканием контактов PS-ON и COM можно проверить работоспособность блока питания.

Периферия и внешние устройства

К разъёмам для периферии и внешних устройств относятся контакты для жесткого диска, порты для внешних карт (видео, аудио и сетевой), входы типов LPT и COM, а также USB и PS/2.

Жесткий диск
Основной используемый сейчас разъём для жесткого диска – SATA (Serial ATA), однако на большинстве материнских плат присутствует также порт IDE. Основное отличие данных контактов заключается в скорости: первый ощутимо быстрее, однако второй выигрывает за счет совместимости. Коннекторы легко различить по внешнему виду — они выглядят так.

Распиновка каждого из указанных портов само собой отличается. Вот так выглядит распиновка IDE.

Кроме данных вариантов, в некоторых случаях для подключения периферии может использоваться вход типа SCSI, однако на домашних компьютерах это большая редкость. К тому же большинство современных приводов оптических и магнитных дисков также используют данные типы разъёмов. О том, как правильно их подключать, мы поговорим в другой раз.

Внешние карты
На сегодняшний день главным разъёмом для подключения внешних карточек является PCI-E. К данному порту подходят звуковые платы, GPU, сетевые карты, а также диагностические POST-card. Распиновка данного разъёма выглядит вот так.

Периферийные слоты
Старейшими портами для подключаемых извне устройств являются LPT и COM (иначе последовательный и параллельный порты). Оба типа считаются уже устаревшими, однако все еще применяются, например, для подключения старого оборудования, заменить которое на современный аналог не представляется возможным. Распиновка данных коннекторов выглядит так.

Клавиатуры и мыши подключаются к портам типа PS/2. Этот стандарт также считается устаревшим, и массово заменяется на более актуальный USB, однако ПС/2 предоставляет больше возможностей для подключения управляющих устройств без участия операционной системы, потому еще в ходу. Схема контактов данного порта выглядит так.

Обратите внимание, что входы для клавиатуры и мыши строго разграничены!

Представителем еще одного типа разъёмов является FireWire, он же IEEE 1394. Этот тип контакта является своего рода предтечей Universal Series Bus и используется для подключения некоторых специфических мультимедиа-устройств вроде видеокамер или DVD-плееров. На современных материнских платах он встречается редко, однако на всякий случай мы покажем вам его распиновку.

Внимание! Несмотря на внешнюю схожесть, порты USB и FireWire несовместимы!

USB на сегодня является самым удобным и популярным разъёмом для подключения периферийных устройств, начиная от флешек и заканчивая внешними цифро-аналоговыми преобразователями. Как правило, на материнской плате присутствует от 2 до 4 портов такого типа с возможностью увеличения их количества путем подключения передней панели (о ней ниже). Доминирующим типом ЮСБ сейчас является тип А 2.0, однако постепенно производители переходят на стандарт 3.0, схема контактов которого отличается от предыдущей версии.

Передняя панель
Особняком стоят контакты для подключения передней панели: вывода на лицевую часть системного блока некоторых портов (например, линейного выхода или 3,5 mini-jack). Процедура подключения и распиновка контактов уже рассмотрена на нашем сайте.

Заключение

Мы с вами рассмотрели распиновку важнейших контактов на материнской плате. Подводя итоги, отметим, что изложенной в статье информации достаточно для рядового пользователя.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Подключение передней панель к материнской плате

В этой статье вы узнаете, как подключить переключатель питания, сброса и светодиоды, а также аудио и USB-порты к материнской плате. Прежде чем пытаться соединить их, очень важно знать место, и полярность подключения. Для этого необходимо найти схемы в руководстве по материнской плате, которые подскажут вам точно, где находится каждый набор контактов на материнской плате или воспользоваться информацией в этой статье.

Подключение индикаторов и кнопок питания

Компьютерный корпус имеет кнопки для управления питания которые подключаются к материнской плате, и светодиоды для обозначения деятельности материнской платы. Вы должны подключить эти кнопки и индикаторы к материнской плате с помощью проводов из передней части корпуса показанные на рисунке №1, в разъеме на материнской плате (рис. №2). Надпись на материнской плате возле разъема панели показывает место подключения каждого провода и полярность каждого из них однако надписи с обозначениями присутствуют не всегда на материнской плате.

Найдите в компьютерном корпусе разъемы передней панели (см. рис. 1). Далее находим разъём на материнской плате обычно он находится внизу материнской платы, и подписан надписью PANEL1 или JFP1, он может быть в разном исполнении(см. рис. 2.0, 2.1).

Рис. №1. Разъемы передней панели. Рис № 2.0. Разъем передней панели на материнской плате. Рис № 2.1. Разъем передней панели на материнской плате.

Группа системных кабелей, показанных на картинке №1 имеют два провода, которые имеют цветовую маркировку. Черный или белый провод это земля (GND), а провода других цветов(красный, синий, зелёный, оранжевый) это питание. Подключение осуществляется с лева на право, при подключении Все плюсовые контакты всегда будут находиться слева кроме кнопки reset, однако полярность кнопок неважна так как кнопки при нажатии замыкают контакты.

Просто установите эти провода к разъему с тем же именем на материнской плате соблюдая полярность светодиодов.

Рис № 2.2. Полярность проводов передней панели.

Ниже перечислены возможные сокращенные имена для них, которые будут записаны на самих соединителях.

PWR-SW, PW SW, PW = Кнопка питания (Power Switch)(не требуется полярность). Элемент управления кнопка питания, которая позволяет включать и выключать компьютер.

PWR-LED, P-LED, MSG = Светодиод питания (Power LED)(требуется полярность). Индикатор показывает когда компьютер включен или находится в режиме ожидания.

RES-SW, R-SW, RES = Переключатель сброса (Reset Switch) (не требуется полярность). Кнопка сброса для перезагрузки компьютера.

HDD-LED, HD = Светодиодный индикатор жесткого диска (Hard Disk Drive LED)(требуется полярность). Этот индикатор мигает при записи и чтении информации с жесткого диска.

SPK, SPKR, SPEAK = Внутренний динамик (Speaker)(требуется полярность), используемый для озвучивания звуковых сигналов, которые вы слышите от компьютера при загрузке.

Рис № 3. Распиновка контактов передней панели на материнской плате

Подключение USB передней панели к материнской плате

Для начала находим разъём USB на материнской плате, обычно он находится внизу материнской платы и подписан надписью F_USB или USB. Так же на каждом проводном разъеме(Рис №4.0) можно прочитать его значение, которое может быть +5V (или VCC или Power), D+, D – и GND.

Рис № 4.0. Полярность USB.

Далее необходимо просто установить каждый из проводов (+5V, D+, D – и GND) в нужное место на материнской плате, как показано на Рис.4.2.

Рис №4.1. Подключение USB 2.0 передней панель к материнской плате. Рис №4.2. Подключение USB 3.0 передней панель к материнской плате. Рис №4.3. Подключение USB 2.0 к материнской плате.

Подключение аудио передней панели к материнской плате

Чтобы использовать эти разъемы, ваша материнская плата должна иметь встроенную звуковую карту (другими словами, встроенный звук). Однако установка не так проста, как кажется, и в сегодняшней колонке мы объясним, как это нужно сделать.

В конце каждого провода имеется небольшой черный разъем, и в этом разъеме мы можем прочитать функцию провода. Вы найдете следующие провода: Mic In (или Mic Data), Ret L, Ret R, L Out (или Ear L), R Out (или Ear R) и два Gnd (или Ground). Если вы внимательно посмотрите, то увидите провода Ret L и L Out подключены друг к другу, то же самое происходит между проводами Ret R и R Out.

Рис №5.0. Подключение аудио к материнской плате.

Вы должны найти место установки таких проводов в вашей материнской плате. Это место обозначается как Audio, External Audio, Ext Audio, Front Audio, F Audio, HD Audio или что-то в этом роде. Это разъем состоит из 9-контактного разъема, и есть два перемычки, которые устанавливают соединение некоторых из этих контактов. Точное положение этого разъема варьируется в зависимости от модели материнской платы.

Рис №5.1. Вид штекера аудио на материнской плате.

Для установки проводов первым шагом является понимание системы нумерации штырей разъема материнской платы. В разъеме есть девять контактов, но разъем считается 10-контактным, потому что один из контактов был удален (контакт 8). Перемычки соединяют контакты 5 и 6 и 9 и 10. Поскольку имеется пространство без штифта (контакт 8), легко обнаружить нумерацию других контактов.

Рис №5.2. Распиновка аудио на материнской плате.

Удалите перемычки. Подключение проводов должно быть выполнено следующим образом: Mic In to pin 1; Gnd — контакты 2 и 3; R Вывести на вывод 5; Ret R для вывода 6; L Вывод на контакт 9, а Ret L — на контакт 10.

Распиновка блока питания компьютера

В данной статье речь пойдет о блоках питания для компьютера. Конкретно, хочу донести информацию о распиновке разъема и назначении коннекторов, о маркировке и напряжении на каждом проводе. Материал будет полезен каждому, кто собирает собственный компьютер и всем, кто желает знать о современных блоках питания немножко больше.

Особенности

Не секрет, что современные блоки питания (БП) стали мощнее, имеют улучшенные характеристики и конечно же современный дизайн, нежели их предшественники те же 10-15 лет назад. Также, многие из вас знают (или узнают сейчас), что современные БП имеют новые коннекторы для комплектующих, ранее не используемых в персональных компьютерах (ПК). Наличие новых коннекторов связано с появлением новых (или модернизацией старых) комплектующих компьютера, улучшения их ТТХ и как следствие, потребность в дополнительном питании.

На рынке, кроме обычных, можно найти модульные или частично модульные БП. Отличительная черта модульного от обычного – кабели из блока заменены разъемами для подключения кабелей с коннекторами. Так, вы можете отключить неиспользуемые кабели в блоке питания, освободив место в системном блоке для лучшей вентиляции.

Современный БП соответствует стандартам сертификации энергоэффективности и коэффициенту полезного действия, которые применяются для распределения мощности и эффективности подачи питания на комплектующие компьютера. Благодаря “большей прожорливости” в питании тех же видеокарт, материнских плат, БП содержит дополнительные провода, контакты и коннекторы.

Коннекторы БП

В блоке питания присутствуют основные коннекторы (электрические соединители), используемые ранее в старых БП, с подачей напряжений 3,3, 5 и 12 Вольта. Каждый контакт коннектора это один Pin.

Материнская плата подключается к БП по коннектору (папа) 24 Pin (так называемой шине), который с усовершенствованием системных плат претерпел изменений. Предыдущие поколения материнских плат подключались к БП по шине в 20 Pin.

Из-за этого, чтобы поддерживать любой вид подключения к материнской плате, коннектор выполнен в виде разборной конструкции с 20 Pin основной и 4 Pin дополнительный разъем питания.

Если материнке нужно только 20 Pin, коннектор 4 Pin снимается (потяните вниз по пластмассовым рельсам) и отгибается для удобства установки 20-ти пиновой шины.

Для запитки оптических дисков и иных накопителей с интерфейсом подключения PATA (Parallel ATA) используются коннекторы molex 8981 (по названию фирмы разработчика-производителя).

Сейчас вытеснены современным интерфейсом подключения SATA (Serial ATA) для накопителей всех видов.

Обычно, для питания накопителей, в БП присутствует два специальных разъема в 15 Pin (или существует переходник для питания PATA HDD – SATA HDD).

Центральному процессору необходимо питание от коннектора 4 или 8 Pin (может быть разборной).

Видеокарте нужно питание 6 или 8 Pin. Коннектор может быть разборным на 6+2 Pin

Некоторые современные БП могут содержать устаревший 4 Pin коннектор для флоппи дисководов, картридеров и т.д.

Также 3 и 4 Pin коннекторы используются для подключения кулеров.

Маркировка для проводов БП

Чтобы обслуживание и ремонт материнских плат и блоков питания не были страшной мукой, используется единый стандарт цветовой маркировки. Каждому проводу присвоен цвет, который привязан к подаваемому напряжению на этот провод. Маркировка по буквам используется только в технической документации, где можно сопоставить цвет с его буквенным значением. Для удобства, вся информация распиновки по каждому коннектору вынесена в таблицы.

Коннектор мат. платы

Форм фактор ATX является доминирующим стандартом для всех выпускаемых настольных ПК с 2001 года. Отталкиваясь от данного форм фактора, внизу приведу таблицу распиновки контакта (шины) блока питания ПК, что подключается к материнской плате.

Подключение передней панель к материнской плате

В этой статье вы узнаете, как подключить переключатель питания, сброса и светодиоды, а также аудио и USB-порты к материнской плате. Прежде чем пытаться соединить их, очень важно знать место, и полярность подключения. Для этого необходимо найти схемы в руководстве по материнской плате, которые подскажут вам точно, где находится каждый набор контактов на материнской плате или воспользоваться информацией в этой статье.

Подключение индикаторов и кнопок питания

Компьютерный корпус имеет кнопки для управления питания которые подключаются к материнской плате, и светодиоды для обозначения деятельности материнской платы. Вы должны подключить эти кнопки и индикаторы к материнской плате с помощью проводов из передней части корпуса показанные на рисунке №1, в разъеме на материнской плате (рис. №2). Надпись на материнской плате возле разъема панели показывает место подключения каждого провода и полярность каждого из них однако надписи с обозначениями присутствуют не всегда на материнской плате.

Найдите в компьютерном корпусе разъемы передней панели (см. рис. 1). Далее находим разъём на материнской плате обычно он находится внизу материнской платы, и подписан надписью PANEL1 или JFP1, он может быть в разном исполнении(см. рис. 2.0, 2.1).

Рис. №1. Разъемы передней панели. Рис № 2.0. Разъем передней панели на материнской плате. Рис № 2.1. Разъем передней панели на материнской плате.

Группа системных кабелей, показанных на картинке №1 имеют два провода, которые имеют цветовую маркировку. Черный или белый провод это земля (GND), а провода других цветов(красный, синий, зелёный, оранжевый) это питание. Подключение осуществляется с лева на право, при подключении Все плюсовые контакты всегда будут находиться слева кроме кнопки reset, однако полярность кнопок неважна так как кнопки при нажатии замыкают контакты.

Просто установите эти провода к разъему с тем же именем на материнской плате соблюдая полярность светодиодов.

Рис № 2.2. Полярность проводов передней панели.

Ниже перечислены возможные сокращенные имена для них, которые будут записаны на самих соединителях.

PWR-SW, PW SW, PW = Кнопка питания (Power Switch)(не требуется полярность). Элемент управления кнопка питания, которая позволяет включать и выключать компьютер.

PWR-LED, P-LED, MSG = Светодиод питания (Power LED)(требуется полярность). Индикатор показывает когда компьютер включен или находится в режиме ожидания.

RES-SW, R-SW, RES = Переключатель сброса (Reset Switch) (не требуется полярность). Кнопка сброса для перезагрузки компьютера.

HDD-LED, HD = Светодиодный индикатор жесткого диска (Hard Disk Drive LED)(требуется полярность). Этот индикатор мигает при записи и чтении информации с жесткого диска.

SPK, SPKR, SPEAK = Внутренний динамик (Speaker)(требуется полярность), используемый для озвучивания звуковых сигналов, которые вы слышите от компьютера при загрузке.

Рис № 3. Распиновка контактов передней панели на материнской плате

Подключение USB передней панели к материнской плате

Для начала находим разъём USB на материнской плате, обычно он находится внизу материнской платы и подписан надписью F_USB или USB. Так же на каждом проводном разъеме(Рис №4.0) можно прочитать его значение, которое может быть +5V (или VCC или Power), D+, D – и GND.

Рис № 4.0. Полярность USB.

Далее необходимо просто установить каждый из проводов (+5V, D+, D – и GND) в нужное место на материнской плате, как показано на Рис.4.2.

Рис №4.1. Подключение USB 2.0 передней панель к материнской плате. Рис №4.2. Подключение USB 3.0 передней панель к материнской плате. Рис №4.3. Подключение USB 2.0 к материнской плате.

Подключение аудио передней панели к материнской плате

Чтобы использовать эти разъемы, ваша материнская плата должна иметь встроенную звуковую карту (другими словами, встроенный звук). Однако установка не так проста, как кажется, и в сегодняшней колонке мы объясним, как это нужно сделать.

В конце каждого провода имеется небольшой черный разъем, и в этом разъеме мы можем прочитать функцию провода. Вы найдете следующие провода: Mic In (или Mic Data), Ret L, Ret R, L Out (или Ear L), R Out (или Ear R) и два Gnd (или Ground). Если вы внимательно посмотрите, то увидите провода Ret L и L Out подключены друг к другу, то же самое происходит между проводами Ret R и R Out.

Рис №5.0. Подключение аудио к материнской плате.

Вы должны найти место установки таких проводов в вашей материнской плате. Это место обозначается как Audio, External Audio, Ext Audio, Front Audio, F Audio, HD Audio или что-то в этом роде. Это разъем состоит из 9-контактного разъема, и есть два перемычки, которые устанавливают соединение некоторых из этих контактов. Точное положение этого разъема варьируется в зависимости от модели материнской платы.

Рис №5.1. Вид штекера аудио на материнской плате.

Для установки проводов первым шагом является понимание системы нумерации штырей разъема материнской платы. В разъеме есть девять контактов, но разъем считается 10-контактным, потому что один из контактов был удален (контакт 8). Перемычки соединяют контакты 5 и 6 и 9 и 10. Поскольку имеется пространство без штифта (контакт 8), легко обнаружить нумерацию других контактов.

Рис №5.2. Распиновка аудио на материнской плате.

Удалите перемычки. Подключение проводов должно быть выполнено следующим образом: Mic In to pin 1; Gnd — контакты 2 и 3; R Вывести на вывод 5; Ret R для вывода 6; L Вывод на контакт 9, а Ret L — на контакт 10.

motherboard — Как подключить заголовки LPT и COM-портов на материнской плате?

Я хотел бы добавить LPT и COM-порт на свой компьютер. Плата не имеет LPT или COM-порта на панели ввода-вывода на задней панели. Однако на плате есть LPT и COM-порты. Вы можете видеть их на рисунке ниже.

Поэтому вместо того, чтобы покупать одну из этих плат PCI с LPT и COM-портами, я решил использовать встроенную логику материнской платы. PCI-карты занимают место, и мне приходится беспокоиться о драйверах, какую платформу я использую (Linux против Windows), а что нет.

в штучной упаковке , поэтому нет никакой возможности указать ориентацию, в которой для подключения кабелей. Тогда есть также путаница с маркировкой контактов.

Это распиновка, используемая материнской платой (взята из руководства).

Это согласно стандарту? Какой это был бы стандарт? … Мне это не похоже на IEEE1284. Вот раскладка параллельного порта в соответствии с Wikipedia .

Pin     Signal
--------------
1       Strobe
2       Data0
3       Data1
4       Data2
5       Data3
6       Data4
7       Data5
8       Data6
9       Data7
10      Ack
11      Busy
12      Paper-out
13      Select
14      Linefeed
15      Error
16      Reset
17      Select-printer
18      Ground
19      Ground
20      Ground
21      Ground
22      Ground
23      Ground
24      Ground
25      Ground

Вот диаграмма:

Разве они не должны совпадать? Я должен догадаться, что на самом деле означают эти немые аббревиатуры, используемые производителем материнских плат. Некоторые из них очевидны, другие — нет. Например, STB означает Strobe, и это на первом булавке, так что это хорошо. Но почему BUSY на штыре 21 здесь и на булавке 11 там? Похоже, они испортили это, ошиблись или что-то в этом роде, возможно, чтобы вы купили свои проклятые пластины ввода-вывода. Или, возможно, существуют разные проводки для разных версий и ревизий порта?

И что с маленькими минусовыми знаками? Это что-то говорит? Возможно, низкая или высокая логика? Они не говорят об этом в руководстве. Как они ожидают, что я сам разойдусь. Кстати, это доска Gigabyte. Я спросил об этом в GGTS (Gigabyte Global Tech Support), и их ответ заключался в том, что они не могли дать мне больше подробностей, потому что это «секрет компании». Люди в Gigabyte, должно быть, потеряли рассудок! Или что-то …

Кажется, все в порядке, не так ли? Это, по-видимому, стандартная распиновка.

Распиновка usb на материнской плате gigabyte

Как известно, на материнской плате компьютера находится множество самых разнообразных разъемов для подключения периферийных и встроенных комплектующих. Среди всех портов присутствуют USB 2. 0 и USB 3.0, которые выполняют роль подачи сигнала и питания от встроенных разъемов. Эти две версии различаются не только техническими характеристиками, но и видом портов на системной плате. В сегодняшней статье мы бы хотели разобрать их более детально.

Распиновка разъемов USB 2.0 и USB 3.0 на материнской плате

К сожалению, нет единого обозначения всех ножек и контактов разъемов, поскольку технология их производства не является стандартизированной. Вследствие этого на каждой модели материнской платы соотношение может быть разным. На изображении ниже вы видите схематическую распиновку USB-штекера с цветным обозначением каждого контакта. Именно от этих условных знаков мы и будем отталкиваться при дальнейшем разборе разъемов на материнке.

USB 2.0

Начнем с более распространенного USB 2.0. Еще не все производители комплектующих устанавливают в свои платы новые разъемы USB 3.0 или 3.1, однако несколько входов старой версии 2.0 на борту обязательно имеется. Распиновка выглядит несложно, ведь состоит элемент всего из десяти проводков или металлических ножек. Обратите внимание на иллюстрацию ниже. Там находится условное обозначение всех этих контактов.

Теперь давайте по очереди разберемся с каждым из них, чтобы у начинающих пользователей не возникло трудностей с пониманием обозначений:

• 1 и 2. Обозначаются красным цветом и имеют названия 5V,VCC или Power. Отвечают за подачу питания;
• 3 и 4. Выделены белым цветом и практически везде указываются как D- — контакты для передачи данных с негативным зарядом;
• 5 и 6. Зеленый цвет, символическое название D+ — контакты передачи данных с положительным зарядом;
• 7, 8 и 10. Обычно черным цветом выделяется земля, а название на контакте соответствует GND.

Вы могли заметить отсутствие девятого контакта. Его нет, поскольку это место выполняет роль ключа для понятия правильного подключения проводов к разъему.

После ознакомления с соответствием всех контактов вам остается только подключить к ним провода, учитывая все показанные маркировки. При этом обязательно следует соблюдать полярность, ведь не зря она тоже указывается в схематических рисунках.

USB 3.0

Тип разъемов USB 3.0 современнее, и все более-менее новые материнские платы имеют несколько таких встроенных портов, которые тоже подключаются через специально отведенные для этого контакты. Строение этого порта более сложное, поскольку версия 3.0 обладает более совершенными техническими характеристиками и поддерживает новые технологии.

Выше вы увидели схематическую распиновку разъема 3.0, осталось только разобрать все контакты в текстовом варианте:

• 2. Новый контакт, отвечающий за идентификацию, обычно показывается серым цветом и имеет символическое название ID;
• 1 и 4. IntA_P2_D+ и IntA_P1_D+ соответственно. Уже знакомые пины для передачи данных с положительным зарядом;
• 3 и 6. IntA_P2_D- и IntA_P1_D-. Выделенные белым цветом провода передачи данных с негативным зарядом;
• 5 и 8. Земля, как обычно, обозначается серым цветом и пишется GND;
• 7 и 10. Еще одни контакты со знаком «плюс» для передачи данных через TX. 7 имеет название IntA_P2_SSTX+, а номер 10 — IntA_P1_SSTX+;
• 9 и 12. То же самое, но со знаком «минус» и обозначениями IntA_P2_SSTX- и IntA_P1_SSTX-;
• 11 и 14. Земля;
• 13 и 16. Получение данных RX с положительным зарядом и названием IntA_P2_SSRX+ и IntA_P1_SSRX+;
• 15 и 18. RX cо знаком «минус». Названия — IntA_P2_SSRX- и IntA_P1_SSRX-;
• 17 и 20. Отмечены красным цветом и отвечают за подачу питания. Имеют символическое обозначение Vbus.

Как и в случае с предыдущим разъемом, один контакт отсутствует, и это пустое место выступает в роли ключа. В данном варианте нет номера девятнадцать. Кроме этого, вы могли заметить добавление новых контактов на передачу данных RX и TX. Данная пара используется при вывода и вводе информации по последовательному интерфейсу и сейчас является стандартом в подобных схемах.

Переходник с USB 2.0 на 3.0

Выше вы были ознакомлены с распиновкой всех контактов и детальным описанием каждого из них. Теперь мы хотим представить небольшую схематическую иллюстрацию тем пользователям, кто заинтересован в подключении или создании переходника с USB 2.0 на 3.0. Мы не будем детально расписывать принцип создания такой цепи, поскольку это является темой отдельной статьи однако указанное ниже изображение станет наглядным пособием и поможет опытным электрикам в создании новой схемы соединения.

В рамках этого материала мы детально рассмотрели распиновку разъема USB на материнской плате. Если же вы заинтересованы в подобном разборе других компьютерных составляющих, советуем прочитать отдельные наши статьи по следующим ссылкам.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Чтобы использовать фронтальные USB-порты, вам необходимо подключить их к материнской плате вашего компьютера. В этой статье мы расскажем и покажем, как это соединение должно быть выполнено.

В настоящее время материнские платы имеют четыре, шесть или восемь USB-портов, но обычно только два или четыре из них непосредственно припаиваются к материнской плате, сзади. Из-за этого у нас обычно есть два USB-порта, оставшихся на материнской плате. Эти порты обычно доступны в 9- или 10-контактном разъеме.

Распиновка usb на материнской плате

Самая большая проблема заключается в том, что не существует стандартизации среди производителей материнских плат для функций каждого штыря, то есть контакт 1 разъема материнской платы может иметь другое значение с вывода 1 разъема материнской платы от другого производителя. Из-за этого каждый провод USB-портов передней панели корпуса использует отдельные разъемы. Смотрите также Распиновку USB разъемов.

Распиновка разъема USB 2.0 на материнской плате.

На каждом проводном разъеме вы можете прочитать его значение, которое может быть + 5V (или VCC или Power), D +, D — и GND.

Все, что вам нужно сделать, это установить каждый из проводов (+ 5V, D +, D- и GND) в правильные места, как показано выше.

Распиновка разъема USB 3.0 на материнской плате.

Чтобы использовать фронтальные USB-порты, вам необходимо подключить их к материнской плате вашего компьютера. В этой статье мы расскажем и покажем, как это соединение должно быть выполнено.

В настоящее время материнские платы имеют четыре, шесть или восемь USB-портов, но обычно только два или четыре из них непосредственно припаиваются к материнской плате, сзади. Из-за этого у нас обычно есть два USB-порта, оставшихся на материнской плате. Эти порты обычно доступны в 9- или 10-контактном разъеме.

Распиновка usb на материнской плате

Самая большая проблема заключается в том, что не существует стандартизации среди производителей материнских плат для функций каждого штыря, то есть контакт 1 разъема материнской платы может иметь другое значение с вывода 1 разъема материнской платы от другого производителя. Из-за этого каждый провод USB-портов передней панели корпуса использует отдельные разъемы. Смотрите также Распиновку USB разъемов.

Распиновка разъема USB 2.0 на материнской плате.

На каждом проводном разъеме вы можете прочитать его значение, которое может быть + 5V (или VCC или Power), D +, D — и GND.

Все, что вам нужно сделать, это установить каждый из проводов (+ 5V, D +, D- и GND) в правильные места, как показано выше.

Распиновка разъема USB 3.0 на материнской плате.

Lpt порт: что это, назначение, распиновка

LPT расшифровывается как line print terminal, что в переводе на русский означает построчный терминал принтера. Действительно, он разрабатывался именно для использования создания соединения между печатающим устройством и персональным компьютером. Параллельный порт Lpt — это уже довольно старая технология, но она используется до сих пор для подключения принтеров к компьютеру. На новых современных материнских платах такой разъем можно уже не встретить. Знать особенности, принцип работы, назначение не будет лишним и всегда пригодится при взаимодействии с печатающими устройствами. В этой статье подробно описаны все вышеупомянутые моменты. Тут же найдете схему распиновки Лпт порта, нюансы использование разъема в операционных системах Windows 7 или 10.

Содержание статьи:

История

Датой рождения лпт технологии считается начало 1970-ых годов. Разработкой кабеля занималась фирма Centronics, потому еще можно встретить название Centronics порт. Уже через десять лет идеей заинтересовалась американская компания IBM и интерфейс начал активно использоваться на устройствах этого известного бренда.

Изначально разъем имел более простую архитектуру. Его первые версии были в состоянии передавать информацию только в одном направлении, но и это считалось большой удачей. Уже более свежие доработки позволили изменить ситуацию. Устройство было усовершенствовано до мирового стандарта IEEE 1284 и могло развивать скорость передачи до 5 Мб за секунду. Позже он был окончательно вытеснен USB, который мы сейчас активно используем.

Принцип действия

По принципу действия Lpt интерфейс называется параллельным не просто так. Физически он состоит из множества проводников, по которым информация циркулирует одновременно и параллельно друг другу. Это основное свойство и отличие лпт от последовательного COM кабеля. Lpt разъем включает в себя восемь мелких проводников для передачи данных и несколько линий для отправки сигналов управления.

Такая структура позволяет соединять между собой два персональных компьютера в одну сеть. Все что нужно для этого — наличие портов и специального шнура Interlink. Во времена, когда сетевые карты были редкостью, такая организация сети была довольно популярной. Но требовалось вносить настройки в BIOS (включать parallel port mode), что вызывало дополнительные неудобства.

Параллельный порт и кабель Centronics

Мы уже привыкли, что если в ПК есть Lpt, то он расположен именно на материнской плате. Но так было не всегда. Длительное время разъем располагался отдельно на мультикарте, где были другие порты. Сама карта устанавливалась непосредственно на плату ПК. Выход интерфейса представлял собой 25 контактную розетку. Ее правильное название DB25.

Для подключения принтера используется специальный кабель фирмы Centronics, который имеет на концах вилки на 25 и 36. Сторона, на которой 36 контактов подключалась к гнезду печатающего устройства. 25 контактная соответственно к разъему на персональном компьютере.

Особенности работы

Параллельная работа по передаче информации обеспечивает относительно высокую скорость доставки данных. Во времена широкого распространения Лпт портов, они были самыми быстрыми интерфейсами. В некоторых моментах принцип выполнения процессов похож с шинами самого компьютера. Но есть один существенный минус — максимальная длина кабеля, который используется для передачи информации, не может быть более 5 метров. В противном случае могут возникать существенные помехи и потери данных.

Еще одной особенностью работы можно считать использование только десяти линий. Восемь из них привлечены к передаче информации. Одновременно перемещается 8 бит данных, что преобразует их в 1 байт. Еще две линии отвечают за сообщения состояния устройства. Их может быть два — готов и занят. Все остальные каналы используются технологией Centronics в своих целях.

Видео

Схема распиновки

Обозначение сигналов:

• 1 — Сигнал готовности.
• 2-9 для передачи восьми бит данных.
• 10 — подтверждение от устройства.
• 11 — занят.
• 12 — нет бумаги.
• 13 — принтер работает.
• 14 — автоподача.
• 15 — error.
• 16 — начало работы устройства.
• 17 — выбор.
• 18–25 — земля.

Порт Лпт на Windows 7 и 10

На новых ПК или ноутбуках под управлением современных версий Виндовс, таких, как 7 и 10, можно не встретить в наличии port Lpt. Ситуации бывают разные, потому потребность в таком разъеме возникает очень часто. В этом разделе найдете инструкцию, как вернуть на место нужный порт в семерке и десятке.

1. Откройте диспетчер устройств. Нажмите комбинацию Windows+R и введите команду devmgmt.msc.

2. Кликните правой клавишей мыши по названию Вашего ПК и из меню выберите «Установить старое устройство».

3. Нажимайте кнопку «Далее» без изменений.

4. В окне выбора места хранения драйвера укажите ручную установку.

5. В списке найдите «Порты COM и LPT».

6. Слева выберите «Стандартные порты», а справа нужный тип порта. Последовательный — это COM порт. Порт принтера — это LPT.

СТАТЬЯ БЫЛА ПОЛЕЗНОЙ?

Отлично!

В знак благодарности расскажите о статье своим друзьям и знакомыми в социальных сетях. Используйте кнопки слева или внизу страницы. Это не занимает более 15 секунд. Спасибо!

  Play Again!

FRONTX — Последовательный внутренний кабель
