Дмв антенны. ДМВ-антенны для цифрового ТВ: виды, характеристики и самостоятельное изготовление — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие бывают ДМВ-антенны для приема цифрового телевидения. Как выбрать подходящую антенну для DVB-T2. Можно ли сделать ДМВ-антенну своими руками. На что обратить внимание при установке антенны.

Содержание

Особенности приема цифрового ТВ в ДМВ-диапазоне

Цифровое эфирное телевидение стандарта DVB-T2 вещается в ДМВ-диапазоне (дециметровые волны). Для его приема требуются специальные ДМВ-антенны, обладающие следующими особенностями:

Работа в диапазоне частот 470-862 МГц
Высокая направленность для уверенного приема слабого сигнала
Широкополосность для охвата всех ТВ-мультиплексов
Компактные размеры по сравнению с антеннами МВ-диапазона
Возможность установки как внутри помещений, так и на улице

Основные виды ДМВ-антенн для цифрового ТВ

Для приема DVB-T2 используются следующие типы антенн:

1. Логопериодические антенны

Имеют характерную «елочную» конструкцию из множества вибраторов разной длины. Обеспечивают широкополосный прием во всем ДМВ-диапазоне. Компактны и эффективны.

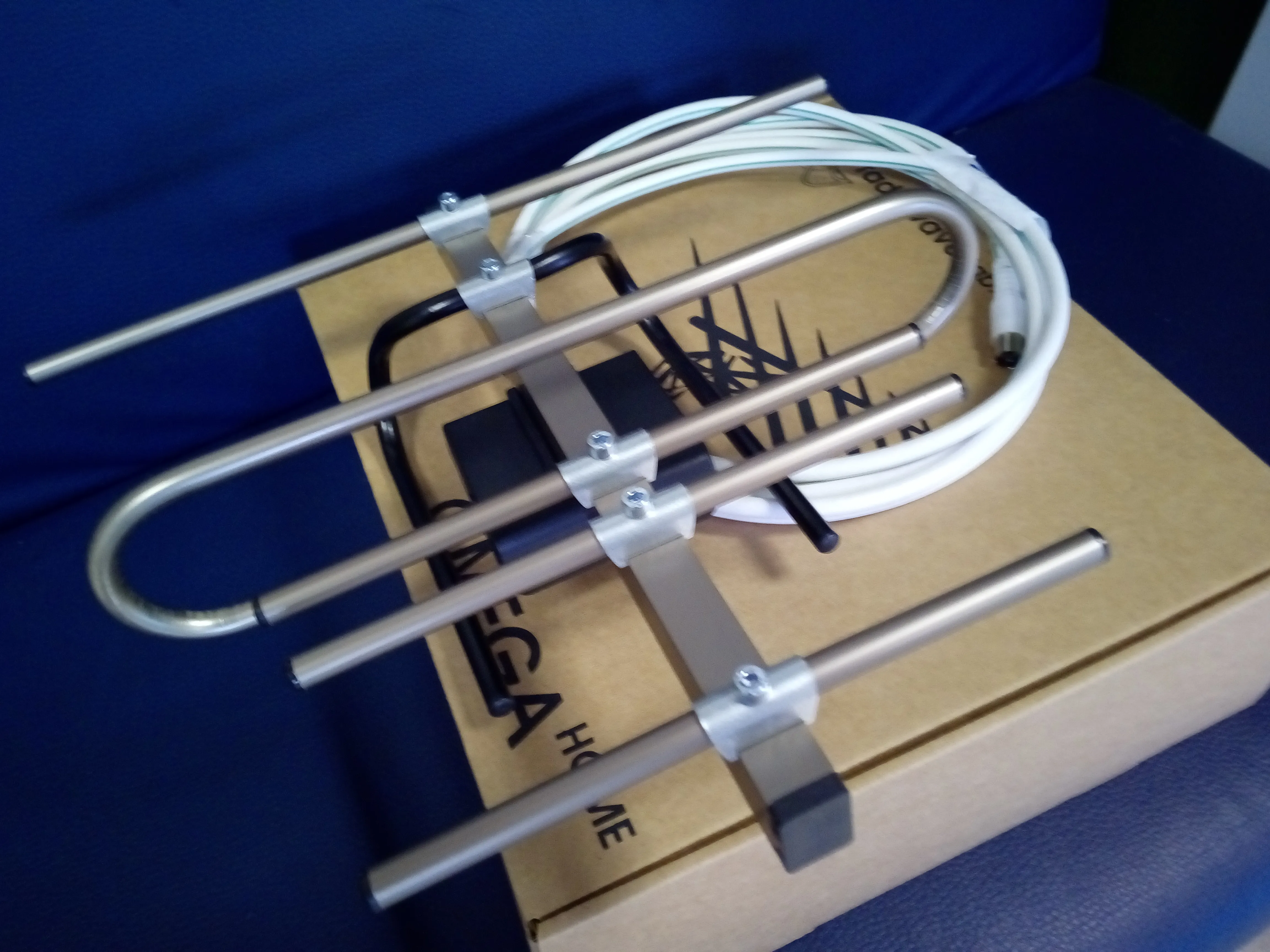

2. Волновой канал (яги)

Состоят из активного вибратора и нескольких директоров. Обладают высоким коэффициентом усиления и узкой диаграммой направленности. Подходят для приема на большом удалении от передатчика.

3. Панельные антенны

Имеют плоскую конструкцию с печатными излучателями. Компактны, могут использоваться как комнатные. Обеспечивают широкополосный прием с умеренным усилением.

Ключевые характеристики ДМВ-антенн

При выборе антенны для цифрового ТВ следует обращать внимание на следующие параметры:

Коэффициент усиления — чем выше, тем дальше можно принимать сигнал
Диаграмма направленности — узкая лучше принимает слабый сигнал
Полоса пропускания — должна охватывать все ТВ-мультиплексы
Волновое сопротивление — стандартное значение 75 Ом
Коэффициент стоячей волны — не более 2
Наличие усилителя для повышения чувствительности

Самодельные ДМВ-антенны для цифрового ТВ

Существует множество простых конструкций ДМВ-антенн, которые можно изготовить своими руками:

1. Рамочная антенна

Представляет собой проволочную рамку в виде кольца или ромба. Проста в изготовлении, но обладает невысоким усилением. Подходит для уверенного приема в городе.

2. Волновой канал из пивных банок

Состоит из двух пивных банок, закрепленных на диэлектрическом основании. Обеспечивает неплохое усиление при минимальных затратах. Требует точной настройки.

3. «Бабочка»

Две треугольные пластины, соединенные вершинами. Широкополосная антенна с хорошим усилением. Проста в изготовлении из листового металла или фольгированного текстолита.

4. Зигзаг

Проволочная антенна в виде зигзагообразной линии. Обладает хорошей направленностью и усилением во всем ДМВ-диапазоне. Требует аккуратного изготовления.

Выбор оптимальной ДМВ-антенны

При выборе антенны для приема цифрового ТВ следует учитывать следующие факторы:

Расстояние до ближайшего передатчика
Наличие преград для прохождения сигнала
Количество принимаемых мультиплексов
Возможность установки наружной антенны
Бюджет на приобретение оборудования

В большинстве случаев оптимальным выбором будет направленная логопериодическая или панельная антенна с усилителем. В сложных условиях приема может потребоваться установка наружной антенны типа «волновой канал».

Перспективы развития ДМВ-антенн

Развитие технологий цифрового телевидения ведет к совершенствованию конструкций ДМВ-антенн:

Создание компактных активных антенн с интегрированными усилителями
Разработка «умных» антенн с электронным управлением диаграммой направленности
Применение новых материалов для улучшения характеристик
Внедрение технологий MIMO для повышения качества приема
Интеграция антенн в элементы конструкции зданий

Таким образом, ДМВ-антенны остаются важным элементом систем приема цифрового эфирного телевидения. Правильный выбор и установка антенны позволяют получить качественное изображение даже в сложных условиях приема.

Антенны всеволновые

Всеволновая антенна способна принимать сигналы эфирного цифрового и аналогового телевидения. Всеволновая антенна с усилителем обеспечивает качественный прием сигнала даже за зоной уверенного приема. Монтируется данное устройство на вертикально установленную трубу максимально возможной высоты и прикручивается металлическими хомутами.

Сортировка: По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Модель (А — Я)Модель (Я — А)

Показать: 15255075100

Антенна BAS-1118-P OmniDigital Outdoor

Пассивная наружная антенна предназначена для работы с цифровым телевидением ДМВ диапазона. Главн..

3600р.

Антенна BAS-1118-USB OmniDigital Outdoor

Наружная всенаправленная антенна РЭМО BAS-1118-USB отлично подходит для зон неуверенного приема цифр.

2700р.

Антенна BAS-6103 VENUS UHF

Активная всенаправленная телевизионная антенна для цифрового сигнала ДМВ диапазона со встроенным ..

2960р.

Антенна MB+ДМВ Гроза анти-GSM фильтр USB

Наружная антенна «Гроза» подходит для зон неуверенного приема аналогового телевизионных сигналов, а ..

1550р.

Антенна MB+ДМВ Комета

Наружная всеволновая антенна «Комета» подходит для зон уверенного приема аналогового телевизионных с. .

980р.

Антенна MB+ДМВ ЛОГО-Р-6М

Наилучшее соотношение «цена/качество». Антенна предназначена для приема сигналов телевидения в диапа..

718р.

Антенна MB+ДМВ ЛОГО-Р-8М

Антенна предназначена для приема сигналов телевидения в диапазоне с 1 по 69 канал, а также сигналов ..

1195р.

Антенна UHD-3923A

Всенаправленная ТВ антенна «UHD-3923A». .

300р.

Антенна КАТ-15

Всенаправленная внешняя тв антенна для подвижных объектов, водонепроницаемый корпус. Для увеличения..

4500р.

Антенна MB+ДМВ Нептун c усилителем

Наружная всеволновая (МВ-ДМВ) активная ТВ антенна «Нептун» подходит для сложных условий приёма, обе..

1370р.

Антенна MB+ДМВ Нептун USB c усилителем

Телевизионная антенна «BAS-1346-USB Neptune» подходит для сложных условий приёма, обеспечивая работ. .

1500р.

Антенна MB+ДМВ Тритон-M-DX с усилителем

Рэмо Triton-M-DX – это внешняя телеантенна направленного действия. Данная модель функционирует в 2-..

2150р.

Антенна МВ+ДМВ STRONG 21/1-60/

Антенна Strong 21 /1-60 состоит из разрезного вибратора МВ , выполненного из двух алюминиевых трубо..

2418р.

Показано с 1 по 15 из 26 (всего 2 страниц)

Антенна ДМВ своими руками.

Самодельная антенна ДМВ для цифрового телевидения :: SYL.ru

Во времена огромных ламповых телевизоров хорошая антенна для качественного приема аналогового телевидения была в дефиците. Те, которые можно было купить в магазинах, не отличались высоким качеством. Поэтому люди изготавливали телевизионные антенны ДМВ своими руками. Сегодня многие интересуются самодельными устройствами. И даже тогда, когда сплошь и рядом цифровые технологии, интерес этот не угасает.

Цифровая эра

Данная эпоха коснулась и телевидения. Сегодня особенно широко развивается вещание Т2. Оно имеет свои особенности. В тех местах, где уровень сигнала немного превышает помехи, получается достаточно качественный прием. Дальше сигнала просто нет. Цифровому сигналу помехи нипочем, однако в ситуации рассогласования кабеля или различных фазовых искажениях практически в любом месте передающего или принимающего тракта картинка может идти квадратиками даже при сильном уровне сигнала.

В современном телеэфире прошли другие изменения. Так, все вещание ведется в ДМВ-диапазоне, передатчики имеют хорошее покрытие. Сильно изменились условия, по которым радиоволны распространяются по городам.

Антенные параметры

Прежде чем заняться изготовлением, нужно определить некоторые параметры этих конструкций. Они, конечно, требуют углубленных познаний в различных областях математики, а также законов электродинамики.

Итак, коэффициентом усиления называется отношение мощности на входе эталонной системы к силе на входе используемой антенны. Все это будет действовать, если каждая из антенн создает значения напряженности и плотности потока при одинаковых параметрах. Величина данного коэффициента безразмерна.

Коэффициент направленного действия — это отношение напряженности поля, которое создает антенна, к напряженности поля по любым направлениям.

Нужно запомнить, что такие параметры, как КУ и КНД, не взаимосвязаны. Существует антенна ДМВ для цифрового ТВ, которая обладает очень высокой направленностью. Однако усиление ее небольшое. Эти конструкции направлены вдаль. Также существуют конструкции с высокой направленностью. Здесь она идет в сочетании с очень мощным уровнем усиления.

Сегодня можно не искать формулы, а воспользоваться специальными программами. В них уже учтены все необходимые параметры. Вам остается только ввести некоторые условия — и вы получите полный расчет ДМВ-антенны, чтобы затем собрать ее.

Нюансы изготовления

Любой элемент конструкции, в котором протекают токи сигнала, нужно соединять при помощи паяльника либо сварочного аппарата. Подобный узел, если он находится на открытом воздухе, страдает от нарушения контакта. От этого различные параметры антенн и уровень приема могут стать значительно хуже.

Особенно это касается точек с нулевыми потенциалами. По мнению специалистов, в них можно наблюдать напряжение, а также пучность тока. Если быть точнее, то это максимальное значение тока. Имеется наличие его при нулевых напряжениях? Это неудивительно.

Такие места лучше всего изготавливать из цельного металла. Ползучие токи вряд ли скажутся на картинке, если соединения выполнять сваркой. Однако из-за их наличия сигнал может пропадать.

Как и чем паять?

Антенна ДМВ своими руками изготавливается не очень просто. Это подразумевает работу с паяльником. Современные производители телевизионного кабеля уже не делают его медным. Сейчас там недорогой сплав, стойкий к воздействию коррозии. Эти материалы трудно паяются. А если их достаточно долго греть, есть риск пережигания кабеля.

Специалисты рекомендуют использовать маломощные паяльники, легкоплавкие припои, а также флюсы. Не стоит жалеть пасты при пайке. Припой ляжет правильно только тогда, если он находится под слоем закипевшего флюса.

Ловим Т2

Для того чтобы наслаждаться цифровым телевидением, достаточно приобрести специальный тюнер. Но он не имеет встроенной антенны. А те, которые предлагаются как специальные цифровые, слишком дорогие и бессмысленные.

Сейчас мы научимся ловить Т2 на полностью самодельной конструкции. Самодельная антенна ДМВ – это просто, дешево, качественно. Попробуйте сами.

Самая простая антенна

Чтобы собрать эту конструкцию, не нужно будет даже идти в магазин. Для изготовления ее достаточно обычного антенного кабеля. Необходимо 530 мм провода для кольца и 175 мм, из которого будет сделана петля.

Сама ТВ-антенна представляет собой кольцо из кабеля. Концы нужно зачистить, а затем соединить с петлей. А к последней нужно припаять кабель, который подключается к тюнеру Т2. Так, на кольце экран и центральная жила соединяются с экранами петли. На последней центральные жилы также соединяются. А кабель к тюнеру припаивается стандартно к экрану и центральной жиле.

Вот и получилась антенна ДМВ, своими руками сделанная. Конструкция ее оказалась очень дешевой и практичной. А работает она не хуже, чем дорогие магазинные варианты. Ее нужно закрепить на фанере или оргстекле. Для этого отлично подойдут строительные хомуты.

«Народная» антенна

Эта конструкция представляет собой диск из алюминия. Внешний диаметр элемента должен составлять 365 мм, а внутренний — 170 мм. Диск должен иметь толщину 1 мм. Предварительно нужно сделать в диске пропил (10 мм в ширину). В месте, там где пропил, следует установить печатную плату из текстолита. Она должна быть толщиной 1 мм.

В плате должны быть отверстия для винтов МЗ. Плату необходимо приклеить к диску. Затем к ней нужно припаять выводы кабеля. Центральную жилу следует паять к одной стороне диска, экран — к другой. Что касается качества, то такая ТВ-антенна будет принимать лучше с двумя дисками, особенно если она находится далеко от телевизионного ретранслятора.

Универсальная антенна

Для изготовления этой конструкции не будет использоваться ничего сверхъестественного. Делать ее будем из различных подручных материалов. Однако, хоть она и самодельная, но будет отлично работать во всем дециметровом диапазоне. Так, эта антенна ДМВ, своими руками быстро изготовленная, ничем не уступает магазинным, более дорогим конструкциям. Для приема Т2 ее хватит полностью.

Итак, чтобы собрать эту конструкцию, понадобятся пустые банки от консервов или пива. Нужно 2 банки с диаметром 7,5 см. Длина каждой — 9,5 см. Также необходимо запастись полосками текстолита или гетинакса, обязательно с фольгой.

Наши банки нужно соединить с полосами текстолита при помощи паяльника. Пластина этого материала, которая будет соединять емкости наверху, должна иметь сплошное покрытие из медной фольги. На нижней пластинке фольгу следует разрезать. Это делается для удобного подключения кабеля.

Нужно собирать конструкцию таким образом, чтобы общая длина не была меньше 25 см. Эта антенна (ДМВ-диапазона) представляет собой широкополосный симметричный вибратор. Благодаря площади своей поверхности она обладает большими коэффициентами усиления.

Если вдруг вы не можете найти подходящие банки, то можно использовать тару с меньшим диаметром. Однако тогда фольгу придется резать и на верхней соединительной пластине.

«Пивная» антенна

Любите выпить пива? Не выбрасывайте банки. Из них можно сделать хорошую антенну. Для этого нужно закрепить на любом диэлектрическом материале две пивные банки.

Для начала нужно выбрать подходящий кабель, а затем довести его до ума. Для этого кабель необходимо зачистить. Вы увидите экранирующую фольгу. Под ней будет защитный слой. А вот под ним и можно наблюдать непосредственно кабель.

Для нашей антенны нужно зачистить верхний слой этого провода примерно на 10 см. Фольгу нужно аккуратно закрутить, чтобы в итоге получилось ответвление. Защитный слой для центральной жилы нужно зачистить на 1 см.

С другой стороны на кабель нужно припаять штекер для телевизора. Если вы являлись абонентом кабельных сетей, то данную деталь и кабель не придется даже отдельно приобретать.

Теперь что касается банок. Желательно использовать пивные емкости объемом в 1 л. Однако хорошее немецкое пиво в таких банках дорогое, а отечественное не продают.

Банки нужно откупоривать очень аккуратно. Затем надо освободить тару от содержимого, а после хорошо просушить. Далее следует при помощи самореза соединить наш экран на кабеле и банку. Ко второй нужно прикрутить центральную жилу.

Для более высокого качества изображения лучше соединять емкости и кабель при помощи пальника.

Закрепить банки необходимо на каком-либо диэлектрическом материале. Нужно учесть, что располагаться они должны на одной прямой линии. Расстояние между ними зависит от емкости. Все это подбирается лишь опытным путем.

Зигзаг

Зигзагообразная антенна ДМВ имеет максимально простую конструкцию. Сама деталь широкополосная. Устройство ее позволяет допускать различные отклонения от исходных расчетных параметров. При этом электрические параметры ее почти не нарушатся.

Входное сопротивление ее в определенном диапазоне зависит о того, каких размеров будут проводники, которые лягут в основу полотна. Здесь наблюдается зависимость. Чем больше ширина или толщина проводников, тем лучше будет согласована антенна с фидером. Вообще, для изготовления полотна можно использовать любые проводники. Для этого подойдут и пластины, и трубки, и уголки, и многое другое.

Для того чтобы увеличить направленность такой антенны, допустимо применять плоский экран, который будет играть роль рефлектора. Последний будет отражать в сторону антенны высокочастотную энергию. Такие экраны часто имеют серьезные размеры, а фаза зависит в основном от расстояния.

С практической стороны рефлектор лишь в редких случаях выполняется из цельного листа металла. Чаще он сделан в виде проводников, которые соединены в одной плоскости. Из конструктивных соображений не стоит изготавливать слишком плотный экран. Проводники, из которых будет выполнен сам экран, присоединяются методом сварки или пайки к раме из металла.

Изготавливается данная конструкция очень просто. Она хорошо работает в диапазоне ДМВ. В СССР это была настоящая народная незаменимая модель. Она обладает небольшими размерами, поэтому может применяться как комнатная антенна ДМВ.

Материалом послужат медные трубки либо алюминиевый лист. Боковые части могут быть из цельного металла. Часто их затягивают сеткой или закрывают жестянкой. Если используется один из указанных способов, в таком случае конструкция должна пропаяться по контуру.

Кабель нельзя резко гнуть. Как проводить этот элемент, можно посмотреть на представленных картинках.

Его нужно вести таким образом, чтобы он доходил до бокового угла, но при этом не выходил за пределы антенны или бокового квадрата.

Комнатная антенна МВ ДМВ

Эта конструкция предназначена для легкого и уверенного приема сигналов цифрового телевидения. Изготовить ее можно легко и очень быстро. Для этого понадобится алюминиевый или медный пруток. Длина его должна составить до 1800 мм. Данная антенна может использоваться также как наружная.

Конструкция представляет собой рамку в виде ромба. Их должно быть две. Одна выполняет роль вибратора, вторая работает в качестве рефлектора. Для приема Т2 нужно, чтобы сторона нашего ромба составляла примерно 140 мм, а расстояние между ними было 100 мм.

После того как рамка будет изготовлена, и конструкция обретет жесткость, между двумя концами нашего прутка монтируется диэлектрик. Это может быть что угодно. Форма и размеры совершенно не важны. Расстояние между двумя точками прутков должно быть примерно 20 мм. Верхние части наших ромбов нужно соединить.

Фидер можно изготовить из кабеля. Его необходимо подключить к латунным или медным лепесткам, которые должны быть уже закреплены на выводе антенны.

Если полученная конструкция не соответствует вашим ожиданиям, например, слабое качество приема или ретранслятор находится далеко, можно снабдить антенну усилителем, — и в итоге получится активная ДМВ-антенна. Она используется как в городе, так и на даче.

Самая простая рамочная антенна ДМВ

Эта конструкция напоминает цифру «ноль». Кстати, это коэффициент ее усиления. Она идеально подходит для приема T2. Данная деталь способна работать лучше, чем та продукция, что предлагается в магазинах.

Также ее называют цифровой, потому что при помощи нее можно идеально ловить цифровое вещание. Она узкополосная, а это значительное преимущество. Работает по принципу селективного клапана, что позволяет говорить о надежной защите от помех.

Для сборки потребуется обыкновенный коаксиальный кабель с сопротивлением 75 Ом, а также обычный телевизионный штекер. Лучше из всех вариантов выбирать кабель с большим диаметром. В качестве подставки можно использовать коробку из картона или что-нибудь еще.

Какой длины будет рамка, определяем при помощи программ для расчета параметров антенн. Материал для изготовления рамки можно использовать такой же, как и в кабеле. Кстати, для расчетов необходимо знать частоты цифрового вещания в вашем городе.

Центральная жила кабеля в конструкции рамки не нужна. Зачищенный провод скручивается вместе с жилой и оплеткой рамки. Затем это соединение нужно пропаять.

Конструкцию необходимо расположить на диэлектрическом основании. Лучше держать ее подальше от вашего тюнера. Важно, чтобы в антенном входе не было напряжения.

Итак, мы выяснили, как делается антенна ДМВ своими руками. Как видите, это не столь уж и сложное задание. Зато теперь можно будет смотреть любимые телепередачи в цифровом качестве. А устанавливается такая конструкция так же, как и обычная магазинная — на крыше. Можно использовать шурупы либо болтовое соединение. Устанавливать следует в надежном месте, чтобы во время порывов ветра она не слетела вместе с куском шифера. Желательно, чтобы антенна крепилась на максимально большой высоте. Таким образом вы исключите появление помех во время показа кабельного или цифрового телевидения.
