Как собрать и настроить цифровой осциллограф DSO138

Цифровой осциллограф DSO138 продаётся в виде набора для самостоятельной сборки. Он размещается на одной печатной плате, и отдельной мезонинной платой к нему подключается TFT LCD дисплей. Осциллограф компактный, очень недорогой и при этом достаточно качественный. Он имеет функцию запоминания осциллограммы, функцию отображения параметров входного сигнала, автоматический, однократный и нормальный режимы работы. Полоса пропускания – 200 кГц. Разрешение по напряжению – 12 бит. Давайте посмотрим, как правильно и быстро собрать этот осциллограф.

Инструкция по сборке и настройке цифрового осциллографа DSO138

Нам понадобится:

• Набор с цифровым осциллографом DSO138;
• мультиметр;
• источник питания на 8-12 В;
• отвёртка для мелких работ;
• пинцет;
• паяльник;
• припой и флюс;
• ацетон или бензин.

1

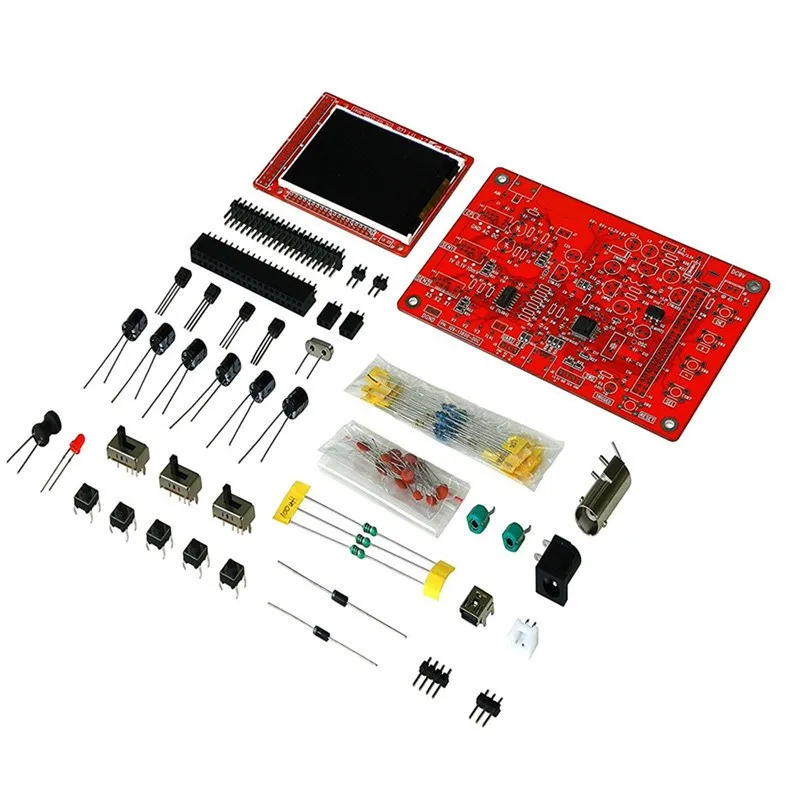

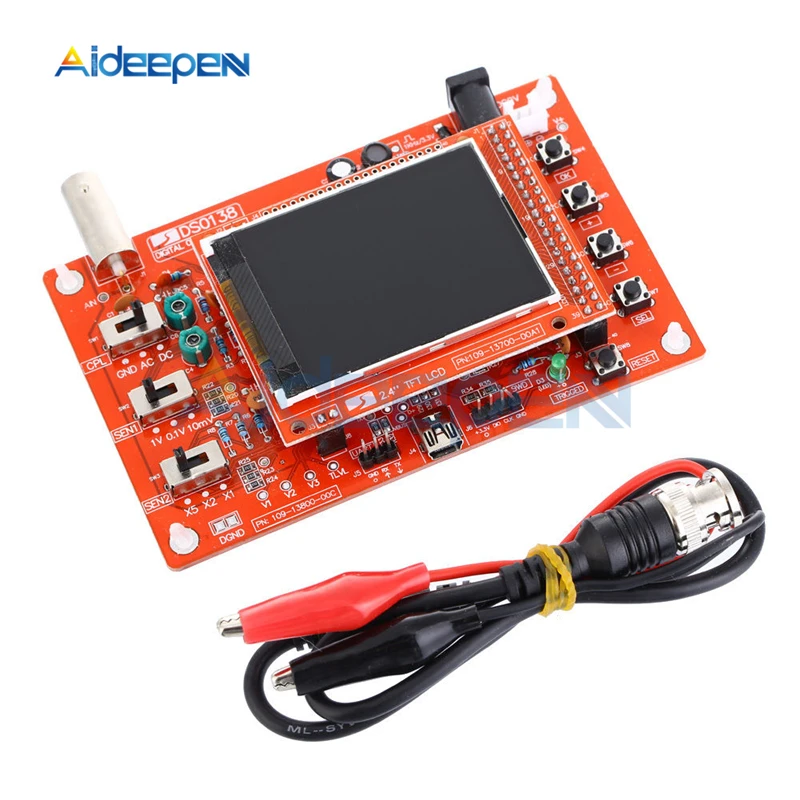

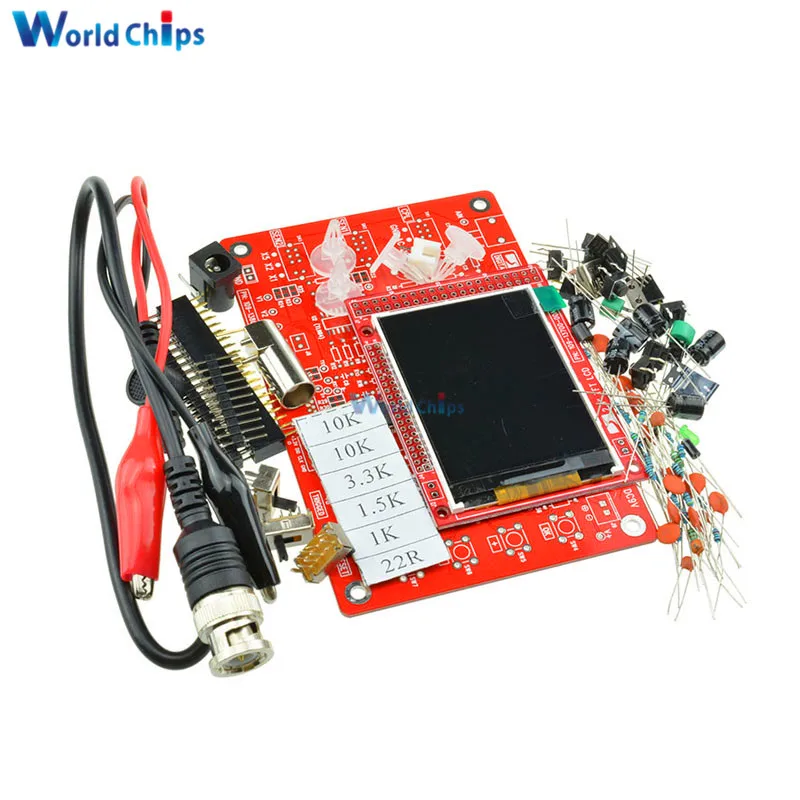

Продаётся набор DSO138 вот в таком виде (купить можно тут). В набор входит собственно печатная плата с установленными на ней SMD компонентами (есть также разновидность набора, где SMD компоненты не установлены), плата с ЖК дисплеем, пакетик с комплектующими, кабель с BNC разъёмом и «крокодилами», а также инструкция по сборке и инструкция по настройке на английском языке.

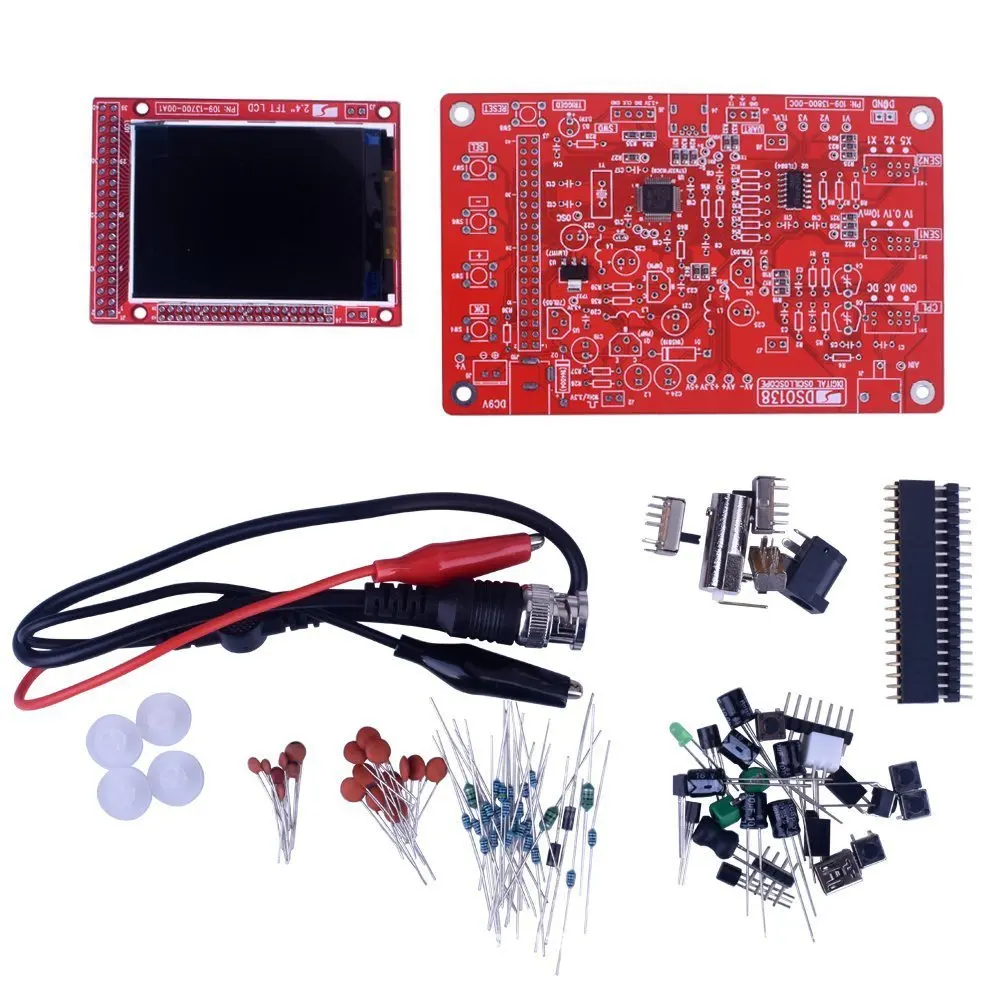

Распаковав набор, приступаем к монтажу радиоэлементов на печатной плате. Будем двигаться строго по инструкции и соблюдать предложенную изготовителем последовательность пайки. Для удобства сборки осциллографа сначала пайке подлежат самые низкие компоненты, затем более высокие.

Первым делом производится пайка резисторов. Их тут много, и много номиналов. Пайка ведётся обычным образом: формуете выводы, вставляете в отверстия, покрываете флюсом, разогреваете, паяете. Будьте внимательны и аккуратны при проведении пайки.

Следующий шаг – пайка трёх дросселей и двух диодов. Дроссели одинаковые, а вот диоды – разные, но в одинаковых корпусах. Кроме того, диоды имеют полярность. На шелкографии платы «минус» (катод) обозначен белой чертой, как и на корпусе самих диодов. Так что соблюдайте внимательность.

Далее припаиваем кварцевый резонатор на 8 МГц. Полярность не важна.

Следующим паяем разъём mini-USB на плату и пять тактовых кнопок. И разъём, и кнопки имеют специфические размеры корпуса и выводов, так что перепутать ничего невозможно.

Далее нам предстоит пайка конденсаторов. Их много, и номиналов много. Все они неполярные, и паяются легко. Не забудьте о формовке выводов, прежде чем вставлять ножки в отверстия под пайку.

Следующим делом припаяем светодиод. Длинный вывод – это анод, «плюс». Для него предназначено отверстие с квадратной контактной площадкой.

Теперь очередь штыревого белого разъёма для питания. Ставим его открытой частью по направлению от центра платы.

Устанавливаем на плату 2 транзистора и 2 регулятора напряжения. Они все разных типов, но в одинаковых корпусах. Будьте внимательны при установке их на плату осциллографа. Формуйте выводы перед установкой и не перегревайте их паяльником.

Устанавливаем два переменных конденсатора.

Монтируем большую катушку индуктивности для фильтра питания.

Далее устанавливаем 6 электролитических конденсаторов. При установке важно соблюдать полярность. Более длинный вывод – это «плюс». Он устанавливается в отверстие с квадратной площадкой под пайку.

Ставим на плату осциллографа DSO138 разъём для питания. Он имеет широкие довольно толстые выводы, его нужно хорошо пропаять.

Далее – пайка штыревых разъёмов и соответствующих колодок на плату осциллографа DSO138.

Устанавливаем три подвижных переключателя SW1, SW2 и SW3. Затем монтируем BNC разъём. Его корпус из толстого слоя металла, и трудно поддаётся пайке. Тем не менее, нужно очень хорошо его припаять к контактным площадкам. Это разъём часто будет подвергаться механической нагрузке, и его пайка должна быть очень качественной. Хорошо прогревайте толстые выводы его корпуса.

Теперь припаяем петлю из проволоки толщиной 0,5 мм в отверстия разъёма J2. Это будет контакт для выхода сигнала самотестирования осциллографа.

После этого закоротим с помощью паяльника и припоя контакты перемычки JP3.

Займёмся платой TFT LCD экрана. Нужно припаять 3 штыревых разъёма с нижней части платы. Два маленьких разъёма по два пина и один двухрядный 40-пиновый.

Мы почти закончили пайку. Но не спешите убирать паяльник, он нам ещё ненадолго понадобится.

Теперь желательно промыть плату ацетоном, бензином или каким-либо другим способом очистить от следов флюса.

Промытой плате нужно дать хорошо просохнуть. Это очень важно! Влаги на плате не должно остаться совершенно.

После этого подключим источник питания к плате и замерим напряжение между землёй и точкой TP22. Если напряжение примерно равно 3,3 вольтам, значит вы всё хорошо спаяли, поздравляю! Сейчас нужно отключить источник питания и закоротить припоем контакты перемычки JP4.

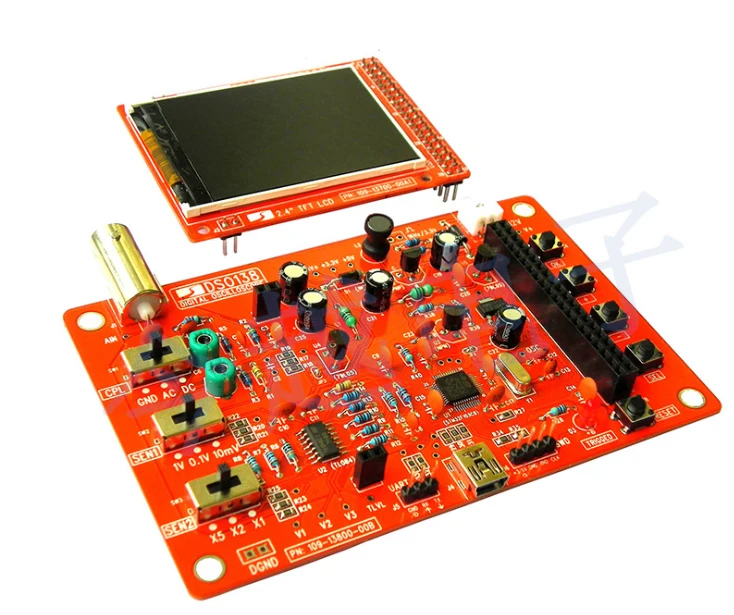

Сейчас можно подключить к осциллографу ЖК дисплей, совместив его штыревые выводы с колодками на печатной плате осциллографа.

2

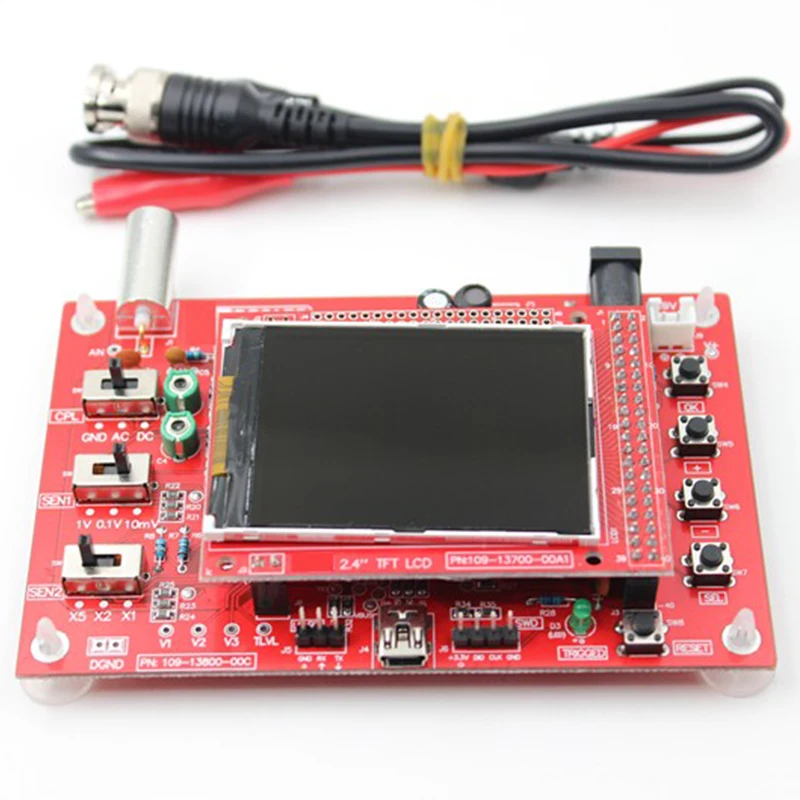

Подключите источник питания к осциллографу. Должен загореться дисплей и два раза моргнуть светодиод. Затем на пару секунд на экране появится логотип изготовителя и загрузочная информация. После этого осциллограф войдёт в рабочий режим.

Подключим пробник к BNC разъёму осциллографа и проведём первый тест. Никуда не подключая чёрный провод пробника, прикоснитесь рукой к красному. На осциллограмме должен появится сигнал наводки от вашей руки.

3

Теперь откалибруем осциллограф. Подключите красный щуп пробника к петле сигнала самотестирования, а чёрный оставьте неподключённым. Переключатель SEN1 поставьте в положение «0. 1V», SEN2 в положение «X5», а CPL – в положение «AC» или «DC». С помощью тактовой кнопки SEL переместите курсор на метку времени, а кнопками и выставьте время «0.2ms», как на иллюстрации. На осциллограмме должен быть виден красивый меандр. Если края импульсов закругляются или имеют резкие острые пики по краям, нужно, поворачивая отвёрткой конденсатор C4, добиться того, чтобы импульсы сигнала стали максимально близкими к прямоугольным.

Теперь переключатель SEN1 поставим в положение «1V», SEN2 – в положение «X1». Остальные настройки оставим прежними. Аналогично предыдущему пункту, если сигнал далёк от прямоугольного, то подкорректируем его с помощью регулировки конденсатора C6.

На этом настройка осциллографа DSO138 закончена. Давайте проверим его в боевых условиях. Подключим щупы осциллографа к работающей электрической схеме и посмотрим сигнал.

4

Возможные режимы работы осциллографа:

• автоматический (AUTO),
• нормальный (NORMAL),
• однократный (SINGLE).

Автоматический режим постоянно выводит сигнал на экран осциллографа. При нормальном режиме сигнал выводится каждый раз, когда превышен заданный триггером порог. Однократный режим выводит сигнал при первом срабатывании триггера.

5

Для управления чувствительностью осциллографа служат переключатели SEL1 и SEL2. Первый из них задаёт базовый уровень напряжения, второй – множитель. Например если выставить переключатели в положения «0,1V» и «X5», разрешение вертикальной шкалы будет 0,5 вольт на клетку.

Кнопка SEL служит для перемещения по элементам экрана, которые можно настраивать. Настройка выделенного элемента осуществляется с помощью кнопок и . Элементами для настройки являются:

• время развёртки,
• режим работы,
• выбор фронта триггера,
• порог срабатывания,
• перемещение вдоль горизонтальной оси осциллограммы,
• перемещение оси по вертикали.

Кнопка RESET сбрасывает и перезагружает цифровой осциллограф.

Кнопка

6

Полезная функция осциллографа DSO138 – отображение информации о сигнале: частоты, периода, скважности, размаха, среднего напряжения и т.д. Чтобы активировать её, переместите курсор кнопкой SEL на выбор времени развёртки, а затем нажмите и удерживайте 2 секунды кнопку OK.

Осциллограф умеет запоминать текущую осциллограмму в энергонезависимой памяти. Для этого нажмите одновременно SEL и . Чтобы вызвать на экран сохранённую в памяти осциллограмму, нажмите SEL и .

7

Технические данные осциллографа DSO138, взятые из официального паспорта.

Параметр	Значение
Количество выборок	1 млн. /сек
Полоса пропускания	0…200 кГц
Диапазон чувствительности	10 мВ/дел.…5 В/дел.
Макс. входное напряжение	50 В
Входное сопротивление	1 МОм / 20 пФ
Разрешение	12 бит
Длина записи	1024 точки
Шкала по времени	500 сек/дел.…10 мксек/дел.
Питание	9 В (8…12 В)
Потребление	~120 мА
Размеры	117×76×15 мм
Вес	70 гр. без пробника

Скачать инструкцию по сборке осциллографа DSO139

• Скачать инструкцию по сборке осциллографа DSO139 с Depositfiles.com

Инструкция к китайскому осциллографу DSO138

9 100

Осциллограф — это незаменимый помощник в мастерской радиолюбителя. С его помощью можно наблюдать форму сигнала, измерить длительность, частоту, амплитуду. Цифровой осциллограф способен запомнить изображение на экране, выводить на экран сопутствующую информацию о сигнале и многое другое.

Если есть желание иметь осциллограф и не заморачиваться с его изготовлением, то жми на фото ниже и приобретай. Если нужно допустим доставить в Крым то пиши в комментах… посмотрим, что можно сделать. Мой друг живет там, что то не получается у него с доставкой до места, все идет через меня — Краснодар.

Стоит осциллограф довольно таки дорого, особенно цифровой, а вот сделать его из набора не сложно и не дорого.

Купил недорого набор для сборки цифрового осциллографа в китайском всем известном интернет магазине Алиекспресс:

Набор пришёл быстро (около 2 нед) с подробной инструкцией, схемой на английском. Было всё понятно, т.к. описание в картинках подробно расписано шаг за шагом.

Осциллограф DSO138 достаточно прост в использовании и подойдет не только начинающим радиолюбителям, но и специалистам за его компактность.

Питание осуществляется от 9V., возможно использовать батарейку типа «Крона».

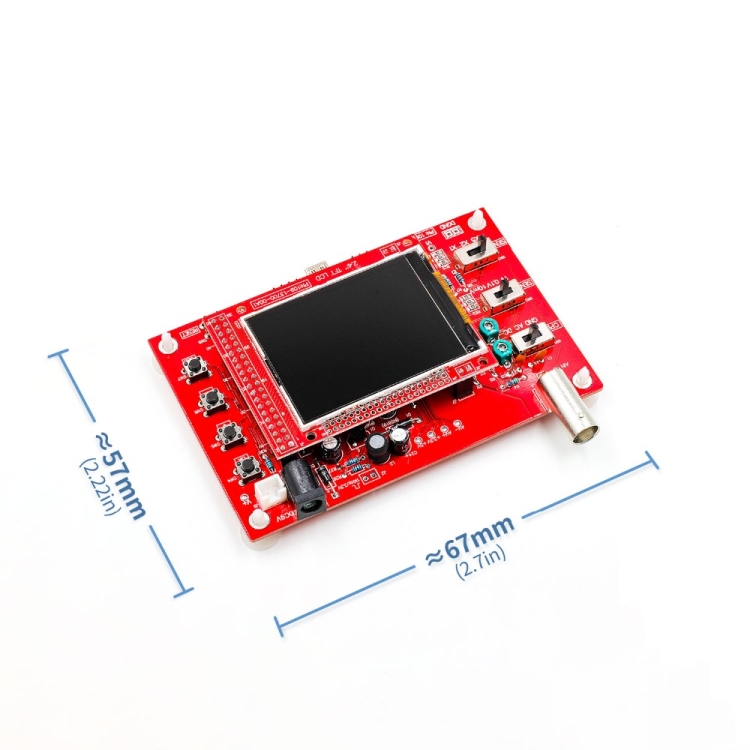

Технические характеристики:
Процессор: 72МГц. ARM Cortex-M3 STM32F103C8.
Полоса пропускания: 0 — 200 кГц.
До 1 млн замеров в секунду.
Количество каналов: 1.
Чувствительность 10 мВ/дел — 5 В/дел.
Разрешение АЦП: 12 бит.
Максимальное напряжение на входе 50V (1:1 зонд), 400V (10:1 зонд)
Вход сопротивление: 1 МОм.
Экран: 2.4 дюйма
Развертка 10 мкс/дел — 500 сек/дел.
Напряжение питания: 9V DC (8 – 12V), 120mA.
Разъем питания: DC 5,5 мм / 2,1 мм.
Размеры в корпусе: 160 х 100 х 40 мм.
Вес: 192 г.

Полная комплектация:

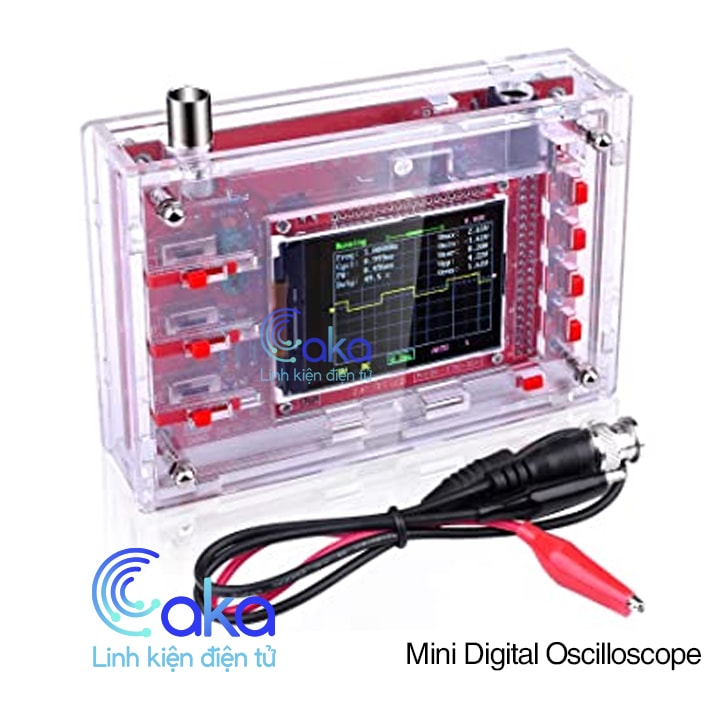

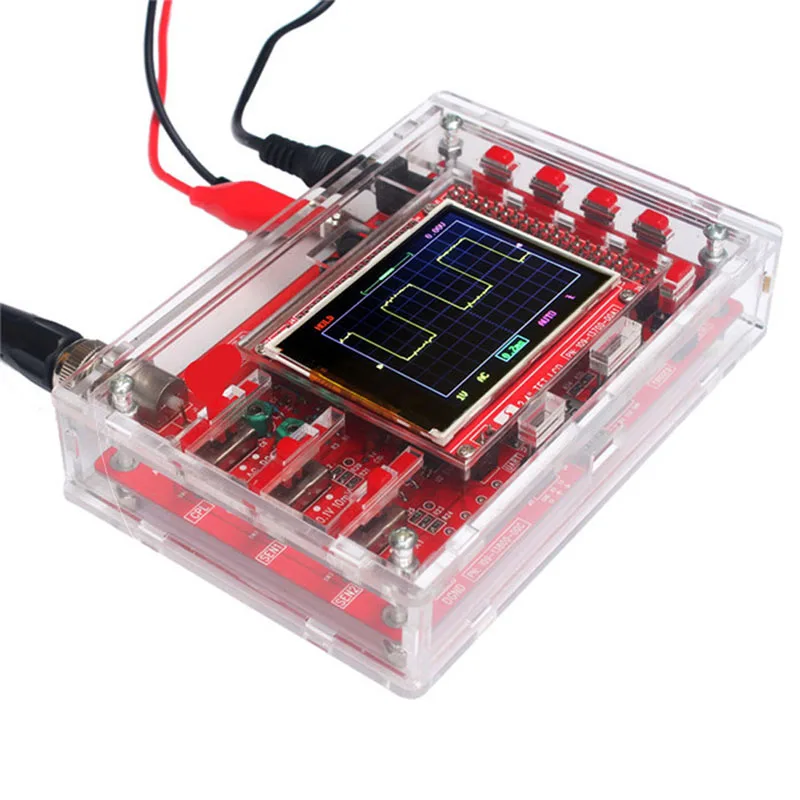

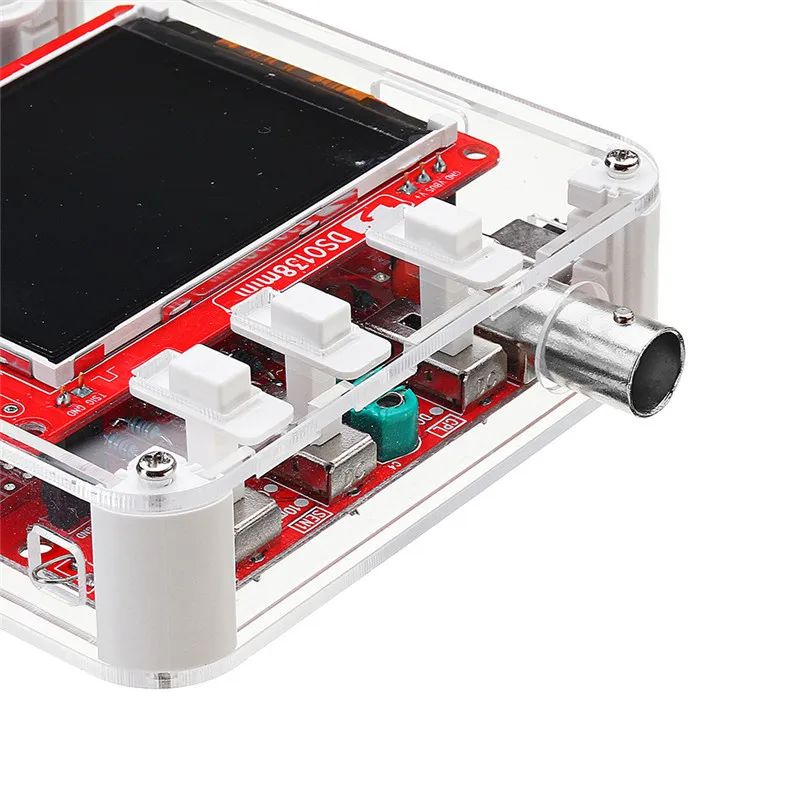

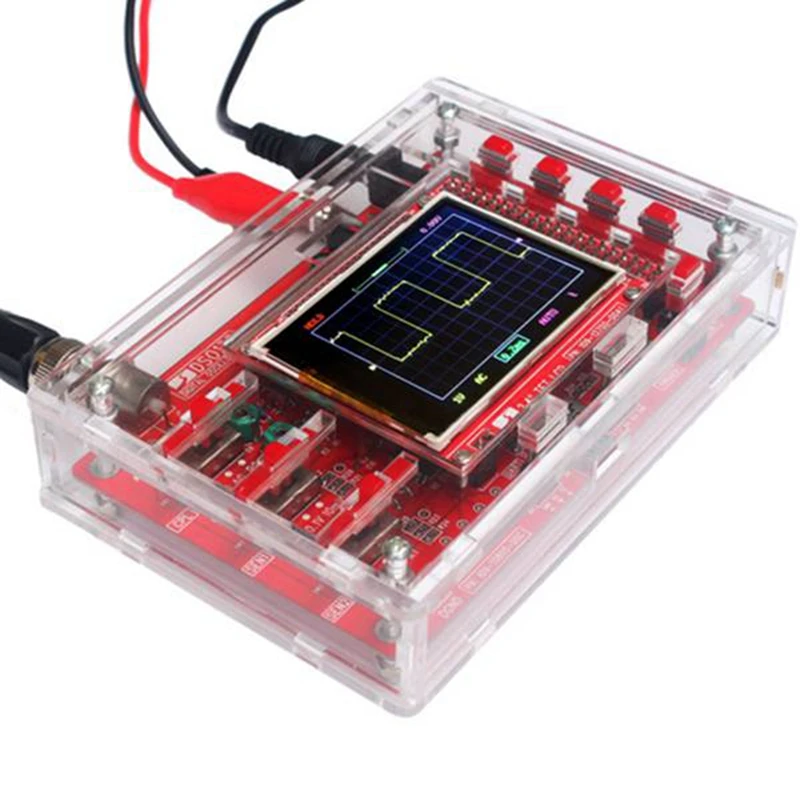

Осциллограф, щуп-крокодилы (возможен заказ без щупа), прозрачный корпус (без корпуса дешевле), инструкция на английском языке.
Осциллограф DSO138 краткая инструкция или как им пользоваться.

Осциллограф имеет три режима работы:
Автоматический режим постоянно выводит сигнал на экран осциллографа.
Нормальный режим — сигнал выводится каждый раз, когда превышен заданный триггером порог.
Однократный режим выводит сигнал при первом срабатывании триггера.
Для управления чувствительностью осциллографа служат переключатели SEL1 и SEL2.
Первый из них задаёт базовый уровень напряжения, второй — множитель (например если выставить переключатели в положения «0,1V» и «X5«, разрешение вертикальной шкалы будет 0,5 вольт на клетку).
Кнопка SEL служит для перемещения по элементам экрана, которые можно настраивать. Настройка выделенного элемента осуществляется с помощью кнопок + и – .

Элементами для настройки являются: время развёртки, режим работы, выбор фронта триггера, порог срабатывания, перемещение вдоль горизонтальной оси осциллограммы, перемещение оси по вертикали.
Кнопка RESET сбрасывает и перезагружает цифровой осциллограф. Кнопка OK позволяет остановить развёртку и удерживать текущую осциллограмму на экране.
Полезная функция осциллографа — отображение информации о сигнале: частоты, периода, скважности, размаха, среднего напряжения и т. д.
Чтобы активировать её, переместите курсор кнопкой SEL на выбор времени развёртки, а затем нажмите и удерживайте 2 секунды кнопку OK.
Осциллограф умеет запоминать текущую осциллограмму в энергонезависимой памяти. Для этого нажмите одновременно SEL и + .

Чтобы вызвать на экран сохранённую в памяти осциллограмму, нажмите SEL и – .

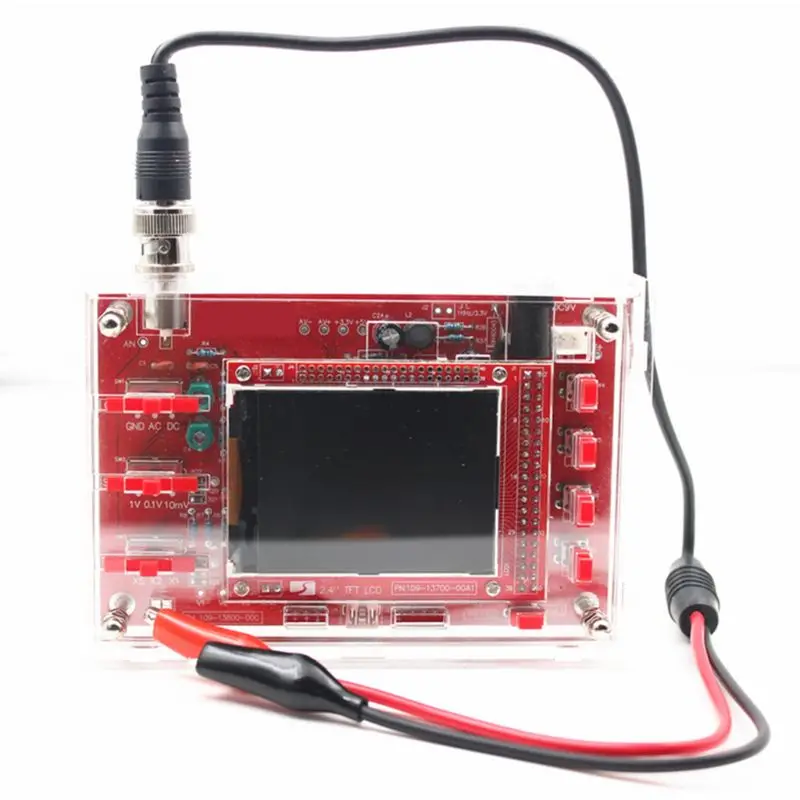

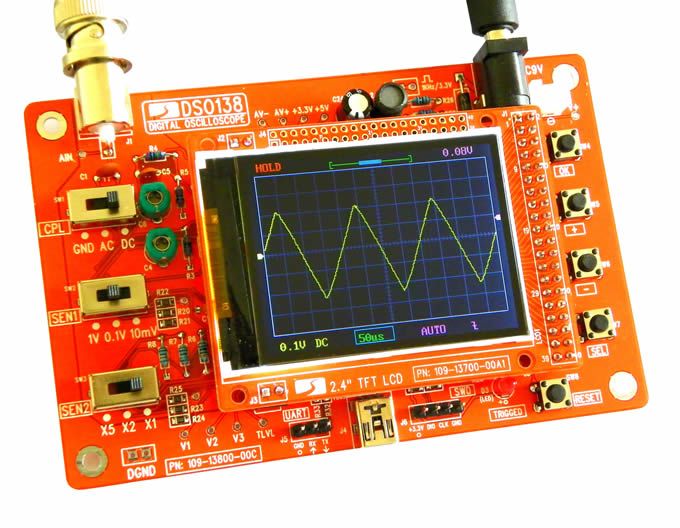

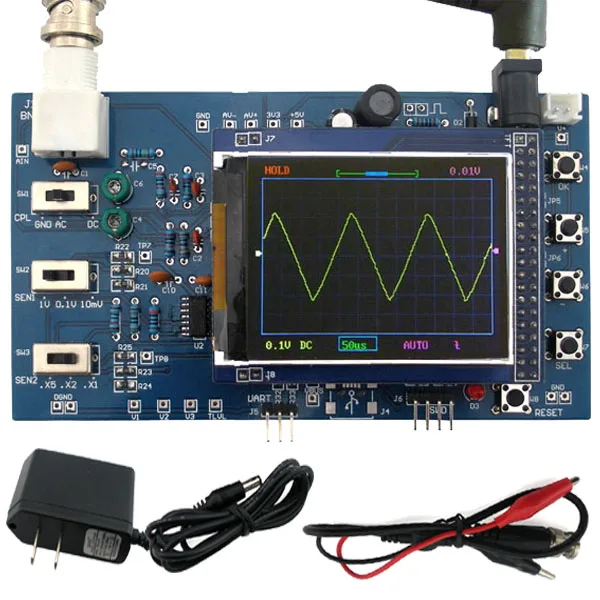

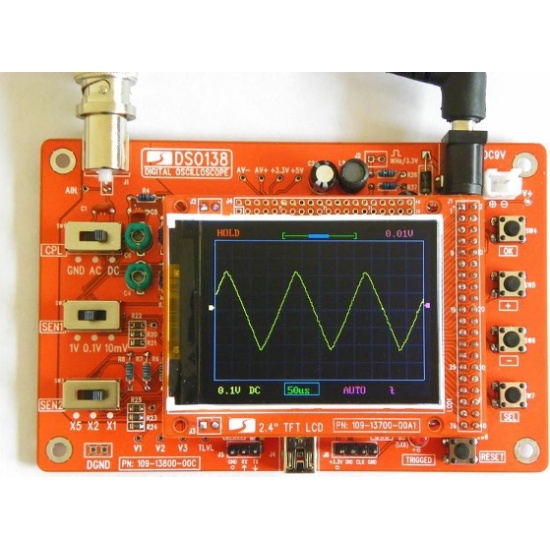

Описание органов управления осциллографа DSO138 (фото 2):
Connector for probe — сюда подключается щуп.

Oscilloscope mode — режим.

HOLD — осциллограмма не обновляется.

RUN — нормальный режим.

Horizontal position — развертка идет от середины экрана вправо; осциллограф держит в памяти больше, чем вывел на экран, поэтому картинку можно сдвигать для просмотра скрытых участков сигнала.

Vertical position indicator — индикатор позиции нуля сигнала по вертикали.

Trigger level — напряжения, по которому срабатывает триггер и запускает развертку.

Connectors for power supply — сюда подаётся питание.

OK — кнопка подтверждения. В режиме выбора времени развертки при ее длительном удержании на экран выводятся параметры сигнала; чтобы вывести частоту сигнала, необходимо, чтобы сигнал проходил через линию 0.

+/– — изменение величины выбранного параметра.

SEL — выбор между параметрами

Triggger level Indicator — напряжения срабатывания триггера.

Reset — кнопка перезагрузки микроконтроллера.

Trigged indicator — светодиод мигает каждый раз при захвате триггера.

Trigger Slope — фронт срабатывания триггера — передний или задний.

Trigger mode — режим работы развертки:

auto — ждёт захвата триггера, если его нет, то запускается автоматически через определенный промежуток времени, normal — развертка происходит только от триггера.

single — после срабатывания триггера построит график и зависнет в режиме HOLD до нажатия кнопки OK.

Timebase — развертка, время на деление.

Couple — показывает состояние входа:

GND — вход зажат на землю,

AC — показана только переменная составляющая, закрытый вход через ёмкость.

DC — вход открыт, проходят как переменная, так и постоянная составляющие.

Sensivity — чувствительность, напряжение на деление.

Sensivity selection 1/2 — переключатели чувствительности, чувствительность определяется как положение переключателя 2 умноженное на множитель, выбранный положением переключателя 3.

Couple selection — выбор входа — открытый, закрытый или земля.

Индикация:

Экран осциллографа DSO 138 информативен и содержит всю необходимую информацию. При помощи кнопки SEL осуществляется навигация по доступным параметрам. А при помощи кнопок + и — происходит изменение выбранного параметра. Каждый из параметров при выборе либо подсвечивается рамкой, либо меняет цвет на бирюзовый. Всего параметров 6 (на рисунке ниже бирюзовые указатели):

Основной параметр — период развертки. Значения — от 10 мкс до 500 с. Позволяет «масштабировать» во времени происходящий процесс. Быстропротекающие процессы наблюдаются при меньших значениях параметра, медленные — при больших.

Тип запуска синхронизации:

Значения — по фронту   , по спаду  (по аналогии с прерываниями — RISING, FALLING). Первый тип — по фронту — заставляет срабатывать триггер при условии превышения сигналом заданного уровня триггера, второй тип — по спаду — при условии понижения уровня сигнала ниже уровня триггера.

Уровень триггера (стрелка справа по вертикальной шкале) является вторым настраиваемым параметром схемы синхронизации. Задаёт уровень напряжения, при достижении которого запускается развёртка.

Навигационная шкала позволяет перемещаться по полученной развертке во времени. Осциллограф каждый раз запоминает набор показаний состоящий из 1024 значений. А поскольку сразу все они не помещаются на экране, то для их просмотра и служит шкала.Коррекция нулевого уровня (стрелка слева по вертикальной шкале) используется для коррекции нулевого уровня отображения графика относительно центра экрана по оси Y.

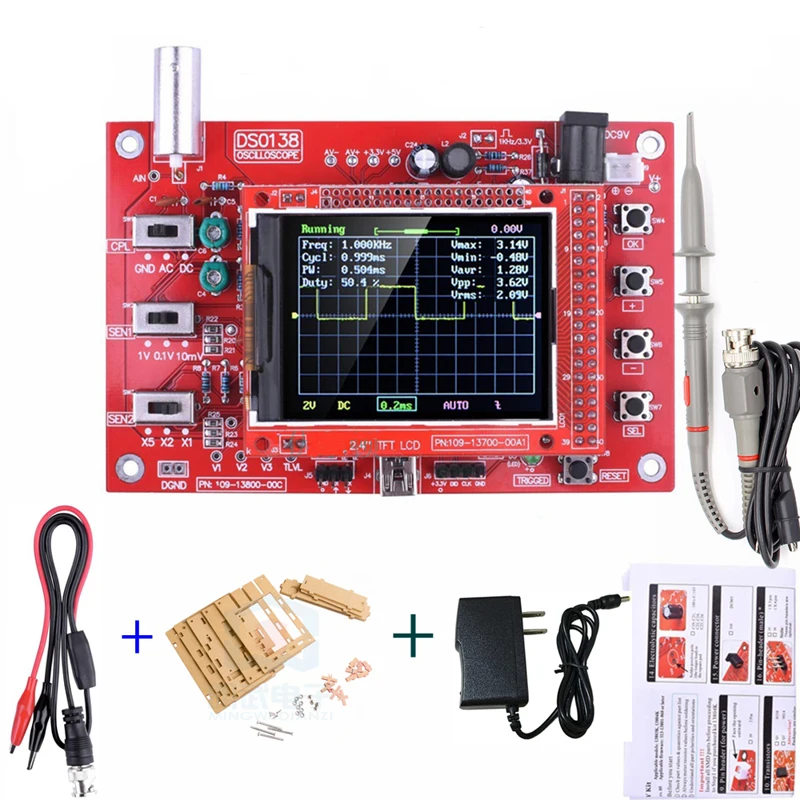

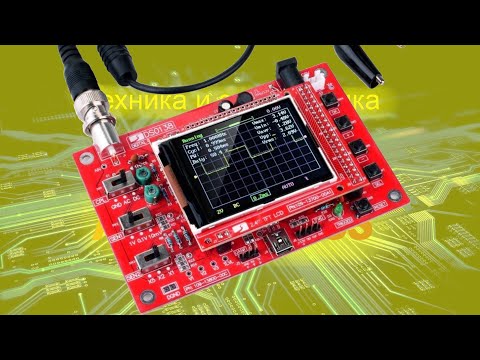

Расшифровка показателей на экране прибора:

Freq (Frequency) — Частота сигнала (Гц)
Cycl (Сycle) – длительность одного цикла (сек)
PW (Pulse Width) – ширина импульса (сек)
Duty – скважность (%) — отношение длительность одного цикла к ширине импульса. Понятие очень близкое к ШИМ – его смысл практически идентичный.
Vmax – максимальное напряжение (В)
Vmin – минимальное напряжение (В)
Vavr (Average Voltage) – среднее напряжение (В)
Vpp (Peak-to-Peak Voltage) — Размах напряжения сигнала – разница между максимальным и минимальным пиковым напряжением (В)
Vrms (Root Mean Square Voltage) — Среднеквадратичное напряжение (В)

Напоследок расскажу об основных неисправностях и каким образом их устранить.

Для начала контрольные характеристики с исправного аппарата при питании от 9 В:

Ток…. 100 мА
Напряжения…. AV- -4.9 В.
Напряжение….AV+ +4.9 В.
Напряжение…. +3.3V + 3.28 В.
Напряжение…. +5V +4.9 В.
Напряжение…. V1 0.0 В.
Напряжение…. V2 +1.6 В.
Напряжение…. V3 +2.83 В.
Напряжение…. TLVL +1.64 В.
Все напряжения измерены по постоянке.

Вот примерный поиск неисправностей.

Если ноль уходит, в первую очередь проверяем напряжение питания. Если оно ниже 8 В, осциллограф не будет работать. Если с питанием всё в порядке, проверяем AV+ и AV-. Отсутствие положительного напряжения говорит о неисправности цепей вокруг микросхемы 78L05, а отсутствие отрицательного напряжение говорит о проблемах c цепями вокруг 79L05 и двух транзисторов с диодом. TLVL — уровень срабатывания триггера, он должен меняться при изменении настроек уровня.

Если при подаче питания не происходит абсолютно ничего, необходимо проверить питание микроконтроллера, после перемычки JP4 должно быть 3. 3 В. Отсутствие там напряжения говорит о проблемах с стабилизатором LM1117. Если же напряжение там больше 4 В, с высокой долей вероятности мк можно считать убитым. Если же при включении экран не работает, а светодиод мигает, то причина, скорее всего, в плохой пайки сорока-контактного разъёма дисплея.

При проблемах с отображением графика сигнала нужно проверять на левой половине платы, особое внимание уделяя качеству пайки движковых переключателей.
