Правила и схемы подключения диагностических адаптеров ELM327 к смартфонам с ОС Андроид
Дата: 03.08.2019 | Категория: Диагностика
- Содержание:
- Подключение ELM327 Wi-Fi к Android: пошаговая инструкция
- Как выполнить подключение ELM327 Bluetooth к Android
- Подключение ELM327 USB к Android: основные этапы
Для оперативной диагностики легковых и грузовых автомобилей предназначены сканеры ELM327. Это компактные устройства, позволяющие выявлять и устранять ошибки в работе электроники и основных систем транспортных средств. Они простые в эксплуатации, надежные, компактные и недорогие.
Современные диагностические адаптеры ELM327 совместимы с операционными системами Android, Windows и iOS. Они с легкостью подключаются к стационарным компьютерам, планшетам и смартфонам. Для этого может использоваться сеть Wi-Fi, Bluetooth или USB-кабель. Независимо от того, какой модели устройства вы отдали предпочтение, подключить диагностический адаптер к гаджету, работающему на ОС Android, не составит труда.
Подключение ELM327 Wi-Fi к Android: пошаговая инструкция
Чтобы выполнить диагностику автомобиля с помощью сканера OBDII и смартфона, действуйте следующим образом:
- Вставьте диагностический адаптер ELM327 в предназначенный для него разъем и дождитесь, пока на приборе замигают огоньки. Обычно это происходит в течение 10 – 20 секунд и свидетельствует о том, что устройство готово к работе. Обратите внимание, что двигатель автомобиля в это время должен быть включен.
- Войдите в список доступных Wi-Fi сетей на своем телефоне и найдите в нем WiFi_OBD2. В открывшемся окошке коснитесь надписи «Изменить сеть», а затем выберите пункт «Дополнительно» или «Расширенные параметры» (в зависимости от версии ОС).
- Нажмите последовательно «Настройки IP» и «Пользовательские», а затем введите в специальное окошко IP-адрес диагностического адаптера. После этого вам останется только сохранить внесенные изменения.
- Далее войдите в приложение Torque или воспользуйтесь другой программой для диагностики электроники авто (это может быть OpenDiag Mobile, HobDrive и т.д.). Нажмите кнопку «Состояние адаптера».
- Перейдите в раздел «Настройки», выберите «Тип подключения» и нажмите «Wi-Fi». Убедившись, что IP-адрес сканера ELM327 отображается правильно, начинайте процедуру диагностики.
Практика показывает, что большинство автовладельцев используют для оценки состояния транспортных средств программу Torque. Это не удивительно, поскольку она обычно поставляется в комплекте с диагностическим сканером. Но вы можете отдать предпочтение и другому приложению – последовательность действий, необходимых для настройки устройства, не претерпит значительных изменений.
Как выполнить подключение ELM327 Bluetooth к Android
Если вы купили диагностический адаптер ELM327 с Bluetooth, соединить его с телефоном, работающим на Андроид, также не составит труда. Действовать в данном случае нужно последовательно:
- Вставьте сканер в предназначенный для него разъем, запустите двигатель машины или включите зажигание. Дождитесь, пока на корпусе устройства загорится лампочка или просто засеките 20 секунд.
- Войдите в меню своего смартфона и выберите «Настройки Bluetooth». Отметьте пункт «Видно другим» и нажмите на кнопку «Поиск устройств».
- Когда смартфон обнаружит диагностический адаптер ELM327, в списке доступных устройств появится «OBDII». Нажмите на него, чтобы добиться сопряжения автосканера с вашим телефоном.
- Введите ключ доступа в предназначенное для него окошко. Это может быть комбинация 1234 или 6789, 1111 или 0000.
- Войдите в приложение, которое будет использоваться вами для диагностики автомобиля. В разделе «Настройки» нажмите кнопку «Тип подключения» и выберите Bluetooth. Сохраните настройки и покиньте программу.
- Ещё раз войдите в приложение и запустите проверку состояния электроники и других систем транспортного средства.
Дождитесь, пока на корпусе устройства загорится лампочка или просто засеките 20 секунд.Схемы соединения диагностического адаптера OBD2 со смартфоном, работающим на ОС Android, посредством Wi-Fi и Bluetooth во многом похожи.
Какому бы варианту вы не отдали предпочтение, важно делать всё аккуратно и чётко придерживаться инструкции.
Подключение ELM327 USB к Android: основные этапы
Если вы собираетесь использовать для проверки правильности функционирования электроники транспортного средства ноутбук или планшет, выполните подключение адаптера ELM327 USB к Android. Сделать это можно в несколько этапов:
- Скачайте USB-драйвер для диагностического автосканера, которым вы пользуетесь. Для этого нужно предварительно получить Root-Права на Андроид.
- Разархивировав драйвер, войдите в папку D2XXSample\bin и выберите программу D2XXSample.apk. Вы должны установить её на свой планшет или ноутбук. Если не получится с первого раза, войдите в D2XXSample\obj\local\armeabi и, выбрав файл libftd2xx-jni.so, перенесите его в системную папку своего электронного гаджета data/data/com.ftdi.d2xx. После этого установить программу D2XXSample.apk не составит труда.
- Скачайте на планшет или ноутбук приложение Torque или другой инструмент для диагностики автомобилей.
Откройте эту программу, в разделе «Настройки» нажмите «Тип подключения» и выберите «USB». Выполнив указанные действия, вы сможете приступить к проверке качества работы авто.
Откройте эту программу, в разделе «Настройки» нажмите «Тип подключения» и выберите «USB». Выполнив указанные действия, вы сможете приступить к проверке качества работы авто.Использовать USB-кабель для соединения диагностического адаптера OBDII с планшетом или ноутбуком целесообразно только в том случае, если сканер не поддерживает Wi-Fi и Bluetooth. Это не очень удобный и более трудоемкий вариант, ведь вам придётся дополнительно получить Root-Права на Андроид.
Как подключить парктроник на 8 датчиков
Опубликовано 29.08.2019 | Обновлено в 19.05.2021 | Добавлено в Безопасность |
Содержание: Место установки Подключение датчиков Монтаж дисплея Монтаж блока управления Подключение парктроника к переднему бамперу Тюнинг датчиковВыполнить монтаж и подключение парктроника на 8 датчиков сможет любой опытный автовладелец.
Подробнее
Светодиодные лампы h5: полный разбор
Опубликовано 08.08.2019 | Обновлено в 19.05.2021 | Добавлено в Светодиоды, Свет |
Содержание: Конструкция Светодиоды Маркировка и бренды китайских подделок Установка Как правильно выбрать Обманки Преимущества НедостаткиВ интернете минимум информации о светодиодных лампах h5. Автолюбители не разбираются в них и покупают китайские аналоги, которые в большинстве случаев не подходят для нормальной эксплуатации. Ниже представлен полный разбор светодиодных ламп ближнего света h5 на середину 2019 года: советы по выбору, недостатки, преимущества, установка, не.
Подробнее
Elm 327 Bluetooth с переключателем HS + MS CAN
Адаптер Ford ELM327 HS + MS CAN с переключателем предназначен для осуществления полнофункциональной диагностики и конфигурирования автомобилей Ford, Mazda.
Прибор оснащен переключателем HS — MS, для подключения ко всем электронным блокам в автомобиле.
Если Вы являетесь владельцем автомобиля марки Ford, то Вы с помощью адаптера ELM327 c переключателем сможете диагностировать не только двигатель, но и другие системы Вашего авто, такие как: система АБС, Подушки безопасности, коробка передач. С помощью программы ELMCongfig, которая идет на диске в комплекте Вы сможете выполнять конфигурирование блоков (включение, отключение и регулировку разных блоков. Вы получаете функционал прибора близко к дилерскому за счет переключателя с высокоскоростной (HS) шины на низкоскоростную (MS) шину.
Поддерживаемые авто:
- Focus II (HS + MS CAN)
- C-Max (HS + MS CAN)
- Kuga (HS + MS CAN)
- Mondeo (HS + MS CAN)
- S-Max (HS + MS CAN)
- Galaxy (HS + MS CAN)
В представленных автомобилях, Вы при помощи данной программы сможете работать со всеми модулями подсоединенными к CAN-шине (подушки,климат, двери, АБС, GEM, PCM, коробка, парктроник, доп.
отопитель, фары.)
Автосканер позволяет читать, стирать ошибки из всех систем автомобилей Форд, Мазда, просматривать значения различных датчиков в реальном времени, осуществляет идентификацию блоков управления и их версию, считывает пробег, изменяет конфигурацию, выполняет калибровочные и сервисные процедуры.
Связь адаптера с компьютером осуществляется по Bluetooth.
На данный момент идет разработка ПО ForScan для Android.
На сегодняшний день можно скачать ПО ForScan для iOS и работать с ним при помощи ELM 327 Wi-Fi, но лишь по HS шине. Надеемся, что в скором времени у нас появятся адаптеры ELM327 WiFi с переключателем.
Кроме того, сканер поддерживает все протоколы OBD2 и позволяет осуществлять диагностику двигателя практически на всех легковых авто с 1996 года выпуска.
В комплекте с адаптером идет программное обеспечение ELMConfig RUS, FORScan RUS (диагностика, конфигурирование всех блоков Ford), ScanMaster v2.
|
Поддержка электронных блоков BCM — бортовой компьютер (HS CAN)PCM — двигатель (HS CAN) TCM — трансмиссия (HS CAN) ABS — тормозная система (HS CAN) CCM — климат контроль (HS CAN) PSCM — усилитель руля (HS CAN) HCM — головной свет (HS CAN) RCM — подушки безопасности (HS CAN) EHPAS — электроусилитель руля (HS CAN) SASM — рулевое управление (HS CAN) IPC — панель приборов (MS CAN) DDM — левая передняя дверь (MS CAN) PDM — правая передняя дверь (MS CAN) EATC — климат контроль (MS CAN) PAM — парктроник (MS CAN) KVM — запуск двигателя без ключа (MS CAN) IPMA — обработка изображений (MS CAN) SODL — обнаружение препятствий слева (MS CAN) SODR — обнаружение препятствий справа (MS CAN) GEM — сигнализация (MS CAN) RDDM — левая задняя дверь (MS CAN) RPDM — правая задняя дверь (MS CAN) ACU — магнитола (MS CAN) ACM — магнитола (MM CAN) SRM — bluetooth (MM CAN) SDDJ — CD чейнджер (MM CAN) |
Функции Ford Elm327 HS + MS CAN RUS Подключение к высокоскоростной шине (HS CAN) Подключение к среднескоростной шине (MS CAN) Подключение к низкоскоростной шине (MM CAN) Идентификация блока управления и его версии Чтение текущих и сохраненных в памяти ошибок Расшифровка кодов ошибок Удаление текущих и сохраненных в памяти ошибок Считывание пробега в автомобиле Просмотр текущих значений различных датчиков Выполнение калибровочных процедур Выполнение сервисных процедур Конфигурирование модулей Сохранение конфигураций Ведение логов во время работы |
| Поддерживаемые автомобили (диагностика) Ford C-Max Ford Explorer Ford Fiesta Ford Focus Ford Fusion Ford Galaxy Ford Kuga Ford Mondeo Ford Ranger Ford S-Max Ford Transit Mazda2/Demio Mazda3/Axela Mazda5/Premacy Mazda6/Atenza |
Focus II (HS + MS CAN) C-Max (HS + MS CAN) Kuga (HS + MS CAN) Mondeo (HS + MS CAN) S-Max (HS + MS CAN) Galaxy (HS + MS CAN) |
Поддерживаемые протоколы ELM327 USB:
- ISO15765-4 (CAN): Audi, Opel, VW, Ford, Jaguar, Renault, Peugeot, Chrysler, Porsche, Volvo, Saab, Mazda;
- ISO14230-4 (KWP2000): Daewoo, Hyundai, KIA;
- ISO9141-2: Honda, Infinity, Lexus, Nissan, Toyota, Audi, BMW, Mercedes, Porsche;
- J1850 VPW: Buick, Cadillac, Chevrolet, Chrysler, Dodge, GM, Isuzu;
- J1850 PWM: Ford, Lincoln, Mazda.
Бесплатное программное обеспечение для ELM327:
- Scantool.net
- ELMCongfig
- ForScan
- ScanMasterELM 2.1.0 и 1.7.0
- GM Mode 22 Scan Tool by Terry
- OBD Gauge for PalmOS and Pocket PC by Dana Peters
- OBD Logger by Jonathan Senkerik
- OBD-II ScanMaster by Wladimir Gurskij (ScanMaster 3.52 — local copy)
- obd2crazy.com
- OBD2 Scantool by Ivan Andrewjeski
- OBDII for ELM322 by David Huffman
- pyOBD by Donour Sizemore for MacOSX and Linux
- RDDTC by Pete Calinski
- Real Scan by Brent Harris
- ScanTest for Pocket PC by Ivan Ganev aka a-ser
- wOBD by WDT
- PCMSCAN
- VitalScan и другие
Основные возможности ELM327 Bluetooth с переключателем:
- Чтение кодов неисправностей (DTC): Отображение всех кодов неисправностей и их описание.
- Экспорт данных и распечатка.
- Стирание кодов неисправностей (DTC): Arrange, add, delete codes to your specifications.
- Вывод текущих параметров в метрической и США системах измерений.
- Запись данных и вывод графиков.
- Счетчик времени разгона: от 0 до 100 км/ч.

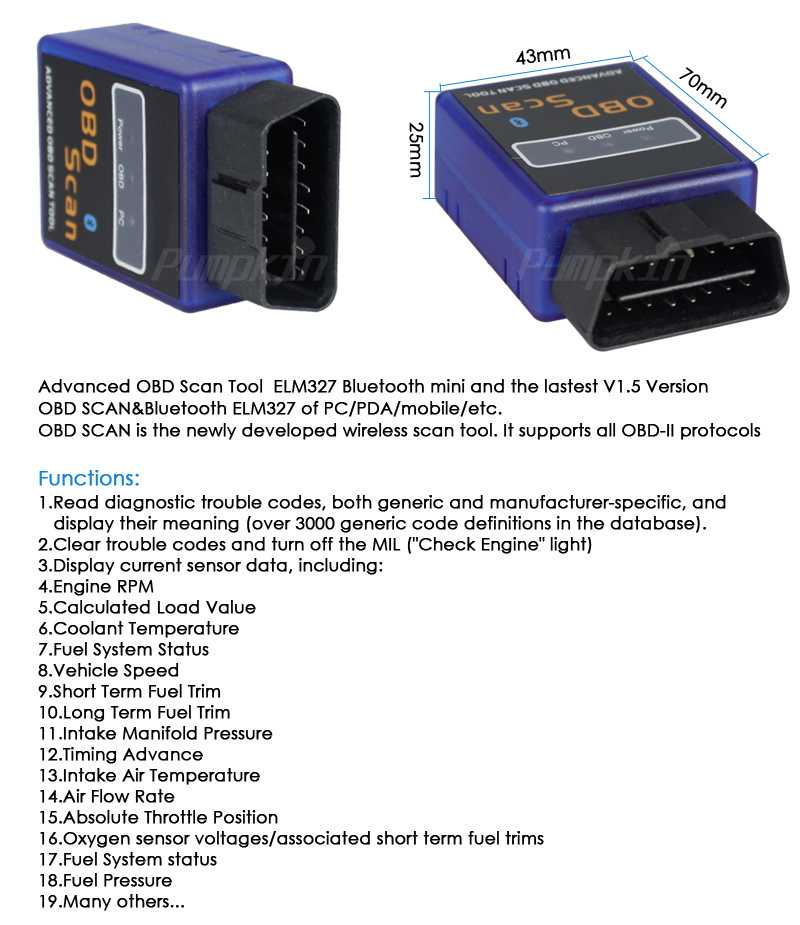

Выполняемые функции при помощи ELM327 Bluetooth:
- Считывать диагностические коды ошибок, как стандартные (DTC), так и специальные коды производителя (MTC), а также отображать их расшифровку(в базе данных приведены более 3000 кодов различных ошибок.
- Производить очистку ошибок и гасить предупреждение Check Engine (MIL) на приборной панели.
- Отображать текущие (LIVE DATA) значения различных датчиков, включая:
- Обороты двигателя — Расчетная нагрузка
- Температура охлаждающей жидкости
- Работа топливной системы
- Скорость движения автомобиля
- Краткосрочный расход топлива
- Долгосрочный расход топлива
- Абсолютное давление воздуха
- Температура всасываемого воздуха
- Опережение зажигания
- Массовый расход воздуха
- Положение дроссельной заслонки
- Значения параметров лямбда-зондов
- Давление топлива и иные параметры, поддерживаемые ЭБУ автомобиля
Гарантия 6 месяцев!
Вы получаете гарантийный чек.
Гарантия действует при наличии чека и пломбы на приборе.
Наличие 16-контактного разъема НЕ ГОВОРИТ о наличии OBD-II протокола. Например: сканер ELM327 НЕ будет работать ни с VW-Golf 1998 г.в. европейского рынка, ни c SUBARU Outback 1999 г.в. европейского рынка, ввиду отсутствия протокла OBD-II на этих машинах, несмотря на наличие разъема. Но сканер БУДЕТ работать на SUBARU Legacy 1997 г.в. для американского рынка, т.к. в Америке протокол OBD-II внедрен на ВСЕХ машинах с 1996 г.в. В Европе протокол OBD-II внедрен на ВСЕХ машинах с 2001 г.в.
- Адаптер, встроенный в OBDII разъем с процессором ELM327.
- Светодиоды: OBD Tx/Rx, USB Tx/Rx, Power.
- Рабочее напряжение: 12V, внутренняя защита от коротких замыканий и перенапряжения.
- Ток покоя: 45 mA.
- Скорость передачи данных: 38400 кбит/с (скорость обмена 9600 не поддерживается).
Сканер ELM327 Bluetooth работает:
- Американскими бензиновыми авто с 1996 г.в.
- Европейскими бензиновыми авто с 2001 г.в.
- Дизельными авто с 2004 г.в.
Поддерживаемые автомобили:
- Benz 2001/02/03 W203 C200K (ISO)
- BMW X5 2002 (ISO)
- Chevrolet Aveo (ISO)
- Citroen C3 2004 (ISO)
- Daihatsu YRV 2005 (ISO)
- Daihatsu YRV Turbo 2006 (ISO)
- Fiat Tipo 2002 (ISO)
- Ford New Focus 2006(CAN)
- Honda Accord 2006 JDM (ISO)
- Honda Accord Euro R 2004 JDM (ISO)
- Honda City GD8 (ISO)
- Honda Civic ES 1.6A (ISO)
- Honda Integra Type R DC5 JDM (ISO)
- Honda Jazz 1.4M (ISO)
- Hyundai Accent 2004 (ISO)
- Hyundai Getz 1. 3A 2004 (ISO)
- Hyundai Getz 1.6M 2004 (ISO)
- Hyundai Matrix 2004 (ISO)
- Hyundai Santa Fe 2.4A (ISO)
- Hyundai Sonata GLS (ISO)
- Hyundai Sonata 2005 (ISO)
- Hyundai Tuscani FX (ISO)
- Kia Carens 2005 (ISO)
- Kia Magentis 2005 (ISO)
- Kia Rio LS (ISO)
- Kia Sorento SUV 2005 (ISO)
- Lexus es300 Mazda 2 (CAN)
- Mazda 5 (CAN)
- Mazda 6 (CAN)
- Mazda Premacy 2001 (ISO)
- Mazda RX8 (CAN)
- Mitsubishi Colt 2003 (ISO)
- Mitsubishi Colt Plus 2005 (ISO)
- Mitsubishi Eclipse(GST——Turbo Car can be tested for the year 1995-2000；RS/GS—-1994-1996 GS all can do；Turbo Car for the year 1996-2000, only have speed and TPS，can clear the DTCS)
- Mitsubishi Lancer Evolution IX 2006 (ISO)
- Mitsubishi Pajero 3.5 V6 2006 (ISO)
- Nissan Sunny B14 (ISO)
- Nissan Sunny VIP FB15 (ISO)
- Nissan X-Trail 2. 0L 2004 (ISO)
- Nissan X-Trail 2.5L 2004 (ISO)
- Peugeot 206 2001 -Only can show RPM
- Peugeot 206 (ISO)
- Peugeot 307 (ISO)
- Peugeot 407 (ISO)
- Renault Megane II 2005 (ISO)
- Renault Kangoo 2006 (ISO)
- Subaru Impreza 1.6TS 2002 (ISO)
- Subaru Impreza WRX 2005 (ISO)
- Toyota Camry 2.0A 2004 (ISO)
- Toyota Camry 2.4A 2005 (ISO)
- Toyota Corolla Altis 1.6A 2005 (ISO)
- Toyota Corolla GLXi G8 1999 (ISO)
- Toyota Corolla G9 2002 (ISO)
- Toyota Vios 2004 (ISO)
3A 2004 (ISO)
0L 2004 (ISO) И этот список далеко не самый полный!
Не поддерживаемые автомобили:
- Mazda 323 Protege 2003 (OBD-I)
- Mitsubishi Lancer 1.6M 2006
- Nissan Sunny (N16)
- Nissan Cefiro (Teana) 2005
- Nissan Sentra 1.8 2000/2005
- Nissan Cefiro (Teana) 2005 Proton Perdana V6
- Subaru Legacy GT 2005
- Suzuki Jimny 1. 3 2000
- Toyota Camry 2002
- Toyota Wish JDM (Missing Pin 5 in DLC)
- Toyota IST JDM (Missing Pin 5 in DLC)
- Toyota Altis 1.8 2004
- Peugeot 206 2000
3 2000Поддержка марок легковых автомобилей:
- Ford
- Mazda
Минимальные требования к ПК:
Операционная система Windows® 98/2000/XP/Vista/7;
Процессор Intel Pentium® от 150МГц;
Объем оперативной памяти от 16Мб;
Свободное место на жестком диске 50Мб;
Скачать программы и инструкции можно через Яндекс.Диск:
https://yadi.sk/d/vWSB5z9s3H8u…
ELM327 Datasheet PDF — Интерпретатор OBD в RS232
Опубликовано от Pinout
Номер детали: ELM327
Функция: Интерпретатор OBD в RS232
Производители: Elm Electronics
Выводы
Особенности
1.
Регулятор мощности в режиме ожидания
2. Универсальный последовательный (RS232) интерфейс
3. Автоматический поиск протоколов
4. Полная настройка с помощью AT-команд
5. КМОП-дизайн с низким энергопотреблением диагностическое испытательное оборудование. Передача данных через эти интерфейсы соответствует нескольким стандартам, но ни один из них не может использоваться ПК или смарт-устройствами напрямую. ELM327 предназначен для работы в качестве моста между этими портами бортовой диагностики (OBD) и стандартным последовательным интерфейсом RS232.
Устройство представляет собой запрограммированный микроконтроллер производства ELM Electronics для преобразования интерфейса бортовой диагностики (OBD), используемого в большинстве современных автомобилей. Протокол команд устройства — один из самых популярных стандартов интерфейса ПК-OBD, который также реализуется другими поставщиками.
Оригинальный ELM327 реализован на микроконтроллере PIC18F2480 от Microchip Technology.
Почти все производимые сегодня автомобили по закону должны иметь интерфейс для подключения диагностического тестового оборудования.
Официальная домашняя страница: https://www.elmelectronics.com/ic/elm327/
