Как подключить ESP8266 NodeMCU к Arduino. Как настроить ESP8266 в Arduino IDE. Как запрограммировать ESP8266 для работы с Wi-Fi. Какие основные возможности у модуля ESP8266 NodeMCU.

Содержание

Что такое ESP8266 NodeMCU и его основные характеристики

ESP8266 NodeMCU — это популярный Wi-Fi модуль на базе микроконтроллера ESP8266. Он обладает следующими ключевыми характеристиками:

  • Встроенный Wi-Fi модуль с поддержкой протоколов 802.11 b/g/n
  • 32-битный микроконтроллер Tensilica L106 с тактовой частотой до 160 МГц
  • Оперативная память 80 КБ
  • Flash-память 4 МБ
  • 11 GPIO пинов общего назначения
  • 1 аналоговый вход (АЦП)
  • Поддержка интерфейсов UART, SPI, I2C
  • Напряжение питания 3.3В

Благодаря этим характеристикам ESP8266 NodeMCU является отличным выбором для проектов умного дома и Интернета вещей, позволяя легко добавить Wi-Fi подключение к любому устройству.

Подключение ESP8266 NodeMCU к компьютеру

Для программирования ESP8266 NodeMCU необходимо подключить его к компьютеру. Это можно сделать двумя способами:


1. Через встроенный USB-порт

Большинство плат NodeMCU имеют встроенный USB-UART преобразователь, поэтому их можно напрямую подключить к компьютеру через microUSB кабель. При этом:

  • Питание подается через USB
  • Создается виртуальный COM-порт для программирования
  • Не требуется дополнительных компонентов

2. Через внешний USB-UART адаптер

Если на вашей плате нет USB-порта, понадобится внешний USB-UART адаптер. Подключение осуществляется следующим образом:

  • VCC адаптера — к VIN NodeMCU
  • GND адаптера — к GND NodeMCU
  • TX адаптера — к RX NodeMCU
  • RX адаптера — к TX NodeMCU

При таком подключении питание также подается через USB-адаптер. Этот способ позволяет использовать любой USB-UART преобразователь.

Настройка Arduino IDE для работы с ESP8266

Чтобы программировать ESP8266 в привычной среде Arduino IDE, необходимо выполнить следующие шаги:

  1. Запустите Arduino IDE и откройте меню «Файл» -> «Настройки»
  2. В поле «Дополнительные ссылки для менеджера плат» добавьте URL: http://arduino.esp8266.com/stable/package_esp8266com_index.json
  3. Нажмите «ОК» для сохранения настроек
  4. Откройте «Инструменты» -> «Плата» -> «Менеджер плат»
  5. Найдите «esp8266» в поиске и установите последнюю версию платформы
  6. После установки выберите в меню плат «NodeMCU 1.0 (ESP-12E Module)»

Теперь Arduino IDE готова для программирования ESP8266 NodeMCU. Можно приступать к написанию и загрузке скетчей.


Базовый пример программирования ESP8266 NodeMCU

Рассмотрим простой пример, который позволит убедиться в работоспособности платы и настройке среды разработки. Напишем программу для мигания встроенным светодиодом:

«`cpp const int LED_PIN = 2; // Пин встроенного светодиода void setup() { pinMode(LED_PIN, OUTPUT); } void loop() { digitalWrite(LED_PIN, HIGH); // Включаем светодиод delay(1000); // Ждем 1 секунду digitalWrite(LED_PIN, LOW); // Выключаем светодиод delay(1000); // Ждем 1 секунду } «`

Этот скетч будет включать и выключать встроенный светодиод каждую секунду. После загрузки программы вы увидите мигающий светодиод на плате ESP8266 NodeMCU.

Подключение ESP8266 NodeMCU к Wi-Fi сети

Одна из главных особенностей ESP8266 — возможность подключения к Wi-Fi. Рассмотрим, как установить соединение с беспроводной сетью:

«`cpp #include const char* ssid = «YOUR_WIFI_SSID»; const char* password = «YOUR_WIFI_PASSWORD»; void setup() { Serial.begin(115200); delay(10); Serial.println(); Serial.print(«Подключение к «); Serial.println(ssid); WiFi.begin(ssid, password); while (WiFi.status() != WL_CONNECTED) { delay(500); Serial.print(«.»); } Serial.println(«»); Serial.println(«WiFi подключен»); Serial.println(«IP адрес: «); Serial.println(WiFi.localIP()); } void loop() { // Ваш код здесь } «`

В этом примере:


  1. Подключается библиотека ESP8266WiFi
  2. Задаются SSID и пароль Wi-Fi сети
  3. В setup() инициализируется подключение к сети
  4. Программа ожидает установления соединения
  5. После подключения выводится IP-адрес, присвоенный устройству

Не забудьте заменить «YOUR_WIFI_SSID» и «YOUR_WIFI_PASSWORD» на актуальные данные вашей Wi-Fi сети перед загрузкой скетча.

Основные возможности ESP8266 NodeMCU для IoT проектов

ESP8266 NodeMCU предоставляет широкие возможности для создания устройств Интернета вещей. Вот некоторые ключевые функции, которые можно использовать в IoT проектах:

1. Веб-сервер

ESP8266 может работать как веб-сервер, позволяя управлять устройством через браузер. Пример создания простого веб-сервера:

«`cpp #include #include const char* ssid = «YOUR_WIFI_SSID»; const char* password = «YOUR_WIFI_PASSWORD»; ESP8266WebServer server(80); void handleRoot() { server.send(200, «text/html», »

Привет от ESP8266!

«); } void setup() { WiFi.begin(ssid, password); while (WiFi.status() != WL_CONNECTED) { delay(500); } server.on(«/», handleRoot); server.begin(); } void loop() { server.handleClient(); } «`

2. MQTT клиент

MQTT — популярный протокол для IoT устройств. ESP8266 может работать как MQTT клиент, отправляя и получая сообщения. Пример использования MQTT:


«`cpp #include #include const char* ssid = «YOUR_WIFI_SSID»; const char* password = «YOUR_WIFI_PASSWORD»; const char* mqtt_server = «broker.mqtt-dashboard.com»; WiFiClient espClient; PubSubClient client(espClient); void callback(char* topic, byte* payload, unsigned int length) { // Обработка входящих сообщений } void setup() { WiFi.begin(ssid, password); while (WiFi.status() != WL_CONNECTED) { delay(500); } client.setServer(mqtt_server, 1883); client.setCallback(callback); } void loop() { if (!client.connected()) { reconnect(); } client.loop(); // Отправка сообщения client.publish(«esp8266/test», «Hello MQTT»); delay(5000); } void reconnect() { while (!client.connected()) { if (client.connect(«ESP8266Client»)) { client.subscribe(«esp8266/inTopic»); } else { delay(5000); } } } «`

3. Глубокий сон для экономии энергии

Для автономных IoT устройств важно экономить энергию. ESP8266 поддерживает режим глубокого сна:


«`cpp #include void setup() { Serial.begin(115200); Serial.println(«Просыпаемся!»); // Выполняем нужные действия Serial.println(«Уходим в сон на 10 секунд»); ESP.deepSleep(10e6); // 10 секунд в микросекундах } void loop() { // В глубоком сне loop() не выполняется } «`

В этом примере ESP8266 просыпается, выполняет нужные действия и снова уходит в глубокий сон на 10 секунд. Это позволяет значительно снизить энергопотребление.

Советы по отладке и устранению неполадок

При работе с ESP8266 NodeMCU могут возникнуть различные проблемы. Вот несколько советов по их решению:

  1. Проверьте питание. ESP8266 чувствителен к качеству питания. Убедитесь, что источник стабилен и выдает достаточный ток.
  2. Используйте Serial.println() для отладки. Выводите информацию о состоянии программы через серийный порт.
  3. Проверьте настройки в Arduino IDE. Убедитесь, что выбрана правильная плата и порт.
  4. Попробуйте сбросить модуль. Иногда простая перезагрузка решает проблему.
  5. Обновите прошивку ESP8266. Старые версии могут содержать ошибки.
  6. Проверьте подключение Wi-Fi. Убедитесь, что параметры сети указаны правильно.

Если проблема сохраняется, обратитесь за помощью на форумы сообщества ESP8266. Там можно найти решения многих распространенных проблем.



Esp 12e подключение

Как проверить ESP Как быстро подключить ESP Как правильно подключить ESP Как подключить ESP через Arduino.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • ESP8266 NodeMCU Прошивка. Делаем WiFi розетку
  • ESP-12E WiFi модуль (ESP8266)
  • esp8266 — Сообщество разработчиков
  • Подключение к WiFi с использованием микроконтроллера ESP8266 NodeMCU
  • Начало работы с ESP8266 NodeMcu v3 Lua с WiFi
  • Подключение двух датчиков dht11 и dht22 к тому же модулю nodemcu esp-12e
  • NodeMCU — быстрый старт для любителей Arduino
  • Подключение и начало работы.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Знакомство, обзор, прошивка, заливка программы в модуль ESP8266 ESP-12

ESP8266 NodeMCU Прошивка. Делаем WiFi розетку


Большую популярность набирают перепрошитые модули, работающие самостоятельно, то есть без внешнего контроллера, однако в некоторых случаях бывает удобно подключиться к модулю по стандартному UART и обрабатывать пакеты, полученные ESP из Интернета обычной Arduino Uno. Модуль работает на ядре Tensilica с частотой до МГц, что даёт значительный прирост производительности в сравнении с Arduino. Наплатная антенна способна передавать данные и получать пакеты на расстоянии до м. В модуль установлена память объёмом Кб, в которую зашита стандартная AT-прошивка.

Её можно заменить на стороннюю, но сегодня мы будем разбираться именно с самым простым вариантом. Можно использовать любую Arduino, причём лучше использовать свободный UART — любой, кроме нулевого — либо, если у платы их несколько как у Arduino Mega , то второй хардварный, либо организовывать софтверный при помощи Software Serail. Так как модуль подключается по UART, то и взаимодействовать с ним нужно по этому протоколу. В Arduino для этих целей применяется класс Serial.

Работу с ним мы уже рассматривали , вся задача — правильно сконфигурировать его. Крайне важно выбрать верную скорость: по умолчанию она равна бод, но если модуль не отзывается, имеет смысл попробовать на скоростях , Проверяйте подключение, пробуйте менять скорость, но обычно всё получается с первого раза. У разных прошивок разный набор поддерживаемых команд. Узнать версию прошивки можно при помощи команды:.

Мы рассмотрели команды, назначение которых одинаково в большинстве прошивок. К сожалению, более сложные команды меняются с каждым обновлением, поэтому их необходимо уточнять в официальных спецификациях. Правильно использовать конвертеры логических уровней, но на практике, для единоразовых операций, можно и без него.

ЧТо за бред? Моудль вифи потребляет до мА!!! По идее он даже не долже нвключиться. Контакты 3. Подскажите как на esp отправить команду например отправить число , чтобы это число долетело до ардуино и она отработала по команде.

Пытаюсь общаться с ним с помощью ардуино, и в сериал постоянно приходят впринципе нормальные ответы, но всегда с какими то непонятными символами, а длинные ответы вообще полностью не приходят и искарякиваються. Проверяйте качество контактов линии связи, скорее всего это происходит из за наводок или плохих контактов. Ребят, такая ситуация. Мне пришёл контроллер lolin esp с горелым usb uart. Переходника у меня нет, но есть arduino uno.

Есть ли какой то вариант прошить её? Ваш e-mail не будет опубликован. Нажимая кнопку «Отправить комментарий», вы даете согласие на обработку своих персональных данных. Отправить комментарий. ESP — популярный Wi-Fi модуль, без проблем работающий со всеми микроконтроллерами. О таком подключение и работе с модулем мы сегодня и поговорим! Распиновка ESP Для теста связи попробуйте отправить модулю команду: AT.

В наличии В наличии. Ярослав Заручевский. Занимаюсь электроникой и программированием как хобби уже несколько лет. Профиль — микроконтроллеры, люблю собирать различные устройства, в том числе радиоуправляемые. Творю на благо себя и всего человечества. Отправка данных через MQTT. DHT22 и Arduino — схема подключения. Оставить новый. Можете аргументировать свой отзыв? Почему считаете, что хрень? Один раз как раз и можно. Даже напрямую в розетку включить.

По нашей практике, при таком подключении модули ESP ни разу не сгорали. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Save my name and email in this browser for the next time I comment.


ESP-12E WiFi модуль (ESP8266)

Собственная плата с модулем ESP12E. Появившись четыре года назад, модули на базе чипа ESP наделали много шума, прежде всего своей ценой. Производителем чипов была на тот момент никому неизвестная китайская фирма «Espressif Systems», зарегистрированная в Шанхае. Спустя некоторое время, многие фирмы представили на рынок аналогичные модули собственного изготовления, но по цене они были и есть в два — пять раз дороже модулей на ESP ЦПУ имеет архитектуру Xtensa, есть аппаратная поддержка чисел с плавающей запятой, 7-уровневый конвейер, кБ! ОЗУ, и многое другое см. Модули на ESP послужили основой для огромного количества «умных розеток» и им подобных устройств.

Инструкция по подключению Wi-Fi модуля на базе ESP к Arduino UNO через UART интерфейс, получение и обработка.

esp8266 — Сообщество разработчиков

Модуль поддерживает стандарт IEEE Пользователи могут использовать модули либо в качестве дополнения для подключения какого-либо устройства к сети, либо в качестве отдельного сетевого контроллера. Антенна, применяемая в модуле, — микрополосковая антенна на плате с коэффициентом усиления 3 дБи. Также она может достичь максимального значения МГц. В модуль для хранения пользовательских программ установлена внешняя SPI флеш-память размером 4 Мбайта. Если необходимо больший объем, то необходимо установить флеш-память большего размера. Теоретически, поддерживается емкость до 16 Мбайт. На сайте работает сервис комментирования DISQUS, который позволяет вам оставлять комментарии на множестве сайтов, имея лишь один аккаунт на Disqus. Наряду с Как построить схему управления на Arduino и ESP с настраиваемыми таймерами, контролируемую через Wi-Fi В этой статье вы узнаете, как создать систему, которая может включать и выключать нагрузки постоянного тока с помощью мобильного приложения.

Подключение к WiFi с использованием микроконтроллера ESP8266 NodeMCU

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Мегапосты: Криминальный квест HR-истории Путешествия гика. Войти Регистрация.

Изменение цен происходит прямо в корзине заказа при добавлении второго товара.

Начало работы с ESP8266 NodeMcu v3 Lua с WiFi

Тема в разделе » Раздел для начинающих «, создана пользователем Killbrum , 21 апр Войти или зарегистрироваться. Сообщество esp Скрыть объявление На нашем форуме недоступен просмотр изображений для неавторизованных пользователей. Если Вы уже зарегистрированы на нашем форуме, то можете войти. Если у Вас еще нет аккаунта, мы будем рады, если Вы к нам присоединитесь.

Подключение двух датчиков dht11 и dht22 к тому же модулю nodemcu esp-12e

ESPE — это одна из последних модификаций модулей ESP, различающихся количеством выводов и вариантами исполнения. При этом схема модуля состоит из минимального количества деталей: самого чипа ESP, flash памяти, кварца. Характеристики модуля ESPE представлены в таблице 1. Расположение разъемов полностью совпадает с распоожением разъемов плат Arduino Uno, что позволяет разместить в них Arduino шилды. На разъемы выведены контакты tx, rx, gnd, 3v3, 11 цифровых выводов и 1 аналоговый.

Итак, если у вас достаточно цифровых контактов, в которых ESP12e действительно есть, не будет проблем с получением двух разных данных датчика.

NodeMCU — быстрый старт для любителей Arduino

Но в самом начале несколько слов о параметрах и возможностях NodeMCU. Но перед этим стоит уточнить, что сравнивать NodeMCU и Arduino довольно сложно, так как у них разная «весовая категория». При этом у каждой из плат есть свои преимущества и недостатки.

Подключение и начало работы.

ВИДЕО ПО ТЕМЕ: Подключение и прошивка ESP-12 (ESP-12F/ESP-12E/ESP-12Q) с помощью Arduino

Для этой платы нет инструкций в коробке или в любом месте в Интернете. Единственное описание, которое я везде это:. Источник Поделиться. Создан 06 июн. Я предполагаю, что вы подключите его к Arduino, так как это щит. Вы спрашиваете, как закодировать его?

Популярность WiFi-модулей на базе ESP настолько велика, что помимо прошивок для использования ESP в качестве WiFi-модуля под управлением внешнего микроконтроллера, существует масса прошивок для использования его и как микроконтроллера с разными целевыми назначениями, в том числе и в сфере интернет вещей. ESP — это микроконтроллер с WiFi интерфейсом.

В статье я рассмотрю три решения. С помощью готовых библиотек aRest. С помощью облачного сервиса Blynk. Третье решение предусматривает использование готового приложения поставляемого сервисом Blynk. Чип ESP

Ну что-то уж очень много на мультиметре падает при токе мА, даже не верится, проверьте как-то, попросите у соседа второй мультиметр. ESP продолжение. Модуль ESP С тех пор прошло много времени, я успел заказать и получить более развитые модули ESPE, о которых и пойдет речь в этот раз.


NodeMCU ESP-12E Плата разработчика Lua ESP8266 отладочная интернет вещей

> МОДУЛИ>БЕЗ ПРОВОДОВ>NodeMCU ESP-12E Плата разработчика Lua ESP8266 отладочная интернет вещей ch440

Артикул NodeMCU-ch440

Характеристики
    Модификация: NodeMCU DevKit v0.9
    Беспроводной интерфейс: Wi-Fi 802.11 b/g/n 2,4 ГГц
    Режимы: P2P (клиент), soft-AP (точка доступа)
    Номинальное напряжение: 3,3 В
    Входное напряжение: 3,7–20 В
    Максимальный потребляемый ток: 220 мА
    Портов ввода-вывода свободного назначения: 11
    Частота процессора: 80 МГц
комплектация: плата разработчика 1шт

Подробнее


    « Продолжить покупки

Описание

Внимание на фото чуть другая плата, в этом лоте в качестве UART микросхема ch440

https://github. com/nodemcu/nodemcu-devkit

почитать http://geektimes.ru/post/255138/

ESP8266 и прошивка NodeMcu

Родное напряжение модуля — 3,3 вольта. На плате есть регулятор напряжения, поэтому питать её можно через USB или подвести питание от 3,7 до 20 вольт к пину 5V.

Используйте NodeMCU вместо или вместе с Arduino, чтобы сделать умный дом, проекты интернета вещей или удалённый мониторинг сенсоров.

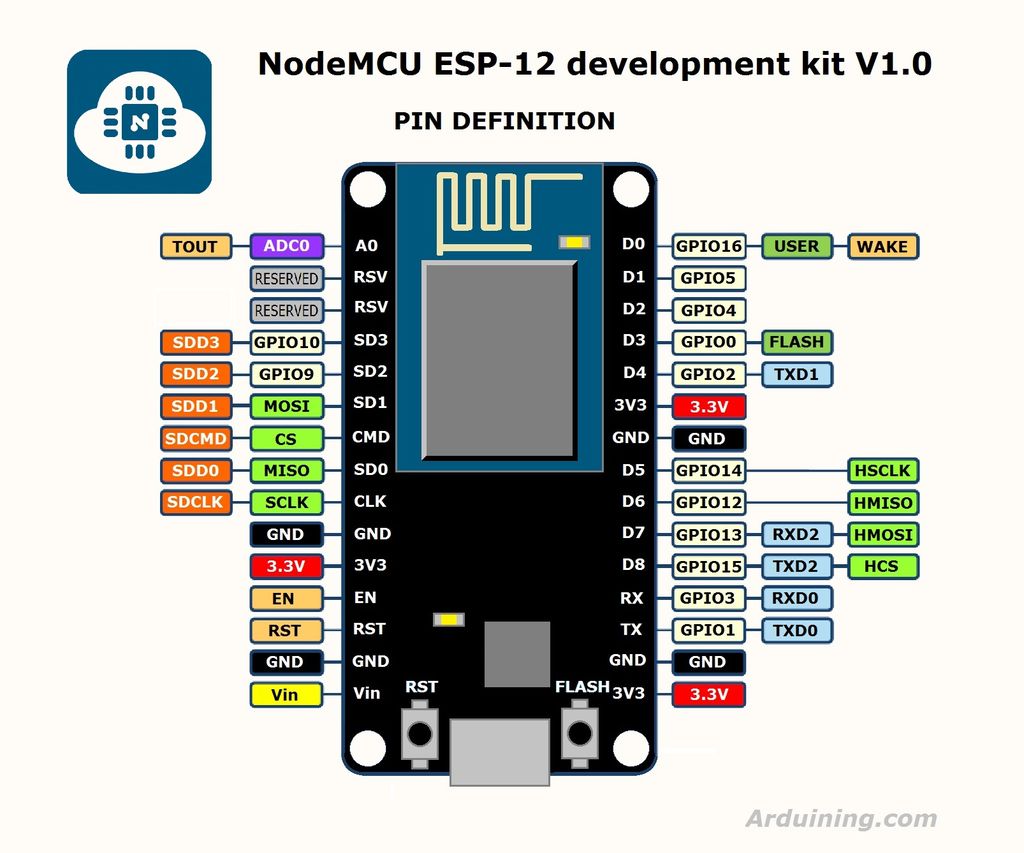

Модуль предоставляет в ваше распоряжение 11 портов ввода-вывода общего назначения. Некоторые обладают дополнительными функциями:
