Идентификация и заменимость ПО на блоках управления М74, М74К, М74М, М74.5 и М75

Блоки управления Итэлма серий М74, М74К, М74М, М74.5, М75 устанавливались и продолжают устанавливаться (на начало 2020 года) на некоторые автомобили ВАЗ, а также Datsun OnDo\MiDo.

Если вы работаете по данным маркам, то наверняка замечали запутанность, присущую этим сериям ЭБУ. На разных комплектациях одного и того же автомобиля, одного и того же года, можно встретить разные блоки управления.

И хоть в интернете и так полно информации, мы решили составить собственную шпаргалку по этим блокам управления — где они могут встречаться и как их отличать между собой.

М74 — устанавливался на автомобили Лада Гранта, Datsun OnDo\MiDo, Лада Калина, и, изредка, на Приоры и ВАЗ-2114.

М74К — устанавливался на Классику (2104, 2105, 2107). И то, только на самые последние партии этих моделей.

М74.5 — устанавливался исключительно на автомобили с двигателем 21127 с ДАД и регулировкой геометрии впускного тракта.

М74М — ещё один блок управления со схожим названием, который можно встретить на автомобилях Лада и Datsun, начиная с 2019 года.

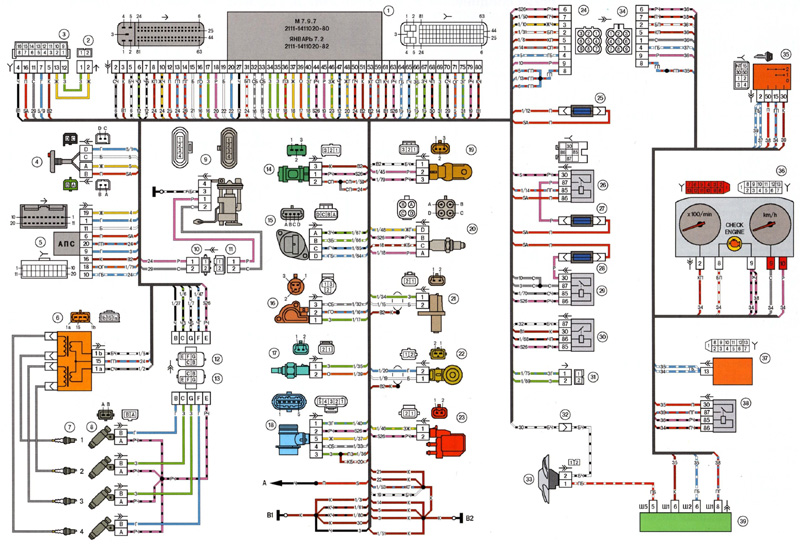

М75 — довольно редкий блок управления, который является «клоном» Bosch 17.9.7. Не в плане аппаратных сходств, а в плане полной заменимости (имеет аналогичные разъёмы подключения и распиновку). В большинстве ситуаций, данный ЭБУ можно встретить на Приорах.

Важно! Несмотря на схожие названия, схожий визуальный облик и одинаковые разъемы (только у М75 разъемы отличаются), все эти блоки управления совершенно различны. Как в плане аппаратной реализации, так и в плане алгоритмов работы заводского ПО.

В процессе работы с одним из таких блоков, вы можете столкнуться с проблемой идентификации. Суть в том, что на наклейке блока управления никогда не пишется точная модель. Есть идентификаторы версии заводского ПО (они указаны на наклейке и их можно увидеть сканером). Например, I444GT12, I427GKA1, I674DD03 и т.п. И вы не знаете какой это точно блок (каким модулем загрузчика его читать\записывать).

Помимо этого, у некоторых софтов имеется куча заменимостей. К примеру, на версию I414DE07 можно обновиться с версий I414DA01, I414DB02, I414DC03, I414DD04 и I414DE06.

Как правильно действовать в подобной ситуации? Как вариант, можно пробежаться по всем моделям и по всем софтам в нашем каталоге, дабы идентифицировать блок (понять чем читать) и узнать заменимости (понять на что обновлять). А можно просто найти эту информацию в таблицах ниже. Для простоты можете нажать в браузере Ctrl+F и ввести версию ПО, которая указана на наклейке блока управления.

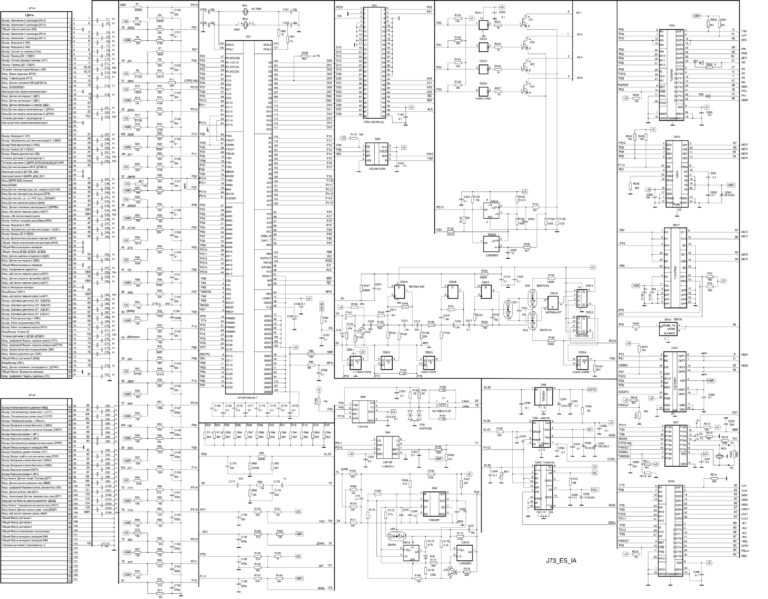

М74

Версия ПОЗаменяемость
I414DE06
I414DE07Данная версия заменяет любую из прошивок с идентификаторами: I414DA01, I414DB02, I414DC03, I414DD04, I414DE06.
I444CE08Данная версия заменяет любую из прошивок с идентификаторами: I444CB02, I444CC03, I444CD04, I444CE06, I444CE07.
I444CI07
I444GS10Данная версия заменяет прошивку с идентификаторами: I444GF01, I444GG02, I444GI04, I444GL06, I444GO09, I444GQ10, I444GS10.
I444GT12
I445DA01
I445GBK2
I445GBT2
I445GCT2
I445GDB1
I445GDT2
I445GET2
I455AC04Данная версия заменяет прошивку с идентификаторами: I455AC03.
I455AE07
I455AEK3
I455AEK4Данная версия заменяет любую из прошивок с идентификаторами: I455ADK2, I455AEK3.
I455GB02
I455GCT3
I455GDT4Данная версия заменяет прошивку с идентификаторами: I455GCT3, I455GDT4
I464AJ10Данная версия заменяет любую из прошивок с идентификаторами: I464AC03, I464AD04, I464AE05, I464AF07, I464AG08, I464AI09, I464AI10.
I464AKA1
I464GL08Данная версия заменяет любую из прошивок с идентификаторами: I464GF02, I464GG03, I464GH04, I464GI05, I464GJ06.
I464GM08Данная версия заменяет прошивку с идентификаторами: I464GK07
I464SG04
I465AGK4
I465AGK5
I465AH06
I466GIK2
I474DE06Данная версия заменяет прошивку с идентификаторами:I474DD05
I474GH05Данная версия заменяет любую из прошивок с идентификаторами: I474GE03, I474GF04, I474GG05.
I474MKA1
I475DB04
I475DC06
I475DK00
I475GBK4
I475GBK5
I475GCK5
I475MBK4
I475MCK6
I475MD02
I484DE08Данная версия заменяет любую из прошивок с идентификаторами: I484DD01, I484DE06, I484DE07.
I484DG01
I484DH01
I484DK05
I484GF02Данная версия заменяет прошивку с идентификаторами: I484GF01.
I484GG03
I484GI06Данная версия заменяет прошивку с идентификаторами: I484GH05.
I484GKB2Данная версия заменяет прошивку с идентификаторами: I484GKB1.
I484GR15
I484GR16Данная версия заменяет любую из прошивок с идентификаторами: I484GK07, I484GK08, I484GL09, I484GO11, I484GP12, I484GQ14, I484GR15.
I484GS16
I484GU17
I486GS09


М74.5

Версия ПОЗаменяемость
I427DB02
I427DC03
I427DD04
I427DF04
I427DG05
I427GA01
I427GB02
I427GC03
I427GD04
I427GE05
I427GF06
I427GG07
I427GKA1
I427GKA2


М74К

Версия ПОЗаменяемость
I428RF09
I429RF02


М74М

Версия ПОЗаменяемость
I535GL01
I535GL02
I535GM02
I545GDC1
I545GDD2
I565AH06
I565AI07
I575GL00
I575GM01
I575ME04


М75

Версия ПОЗаменяемость
I574DA01
I674DC02
I674DD03
I674DI04

Еще один важный нюанс: У рассматриваемых блоков управления есть артикульный номер.

Блоки заменяемы между собой в рамках артикула. Однако прошивки в рамках данного артикула могут отличаться. Более того, эти прошивки могут быть не заменяемы между собой, так как отличается аппаратная часть ЭБУ. То есть артикул ЭБУ может быть одинаковым, аппаратная реализация отличается, прошивки отличаются и не заменяемы.

Объясним на примере: на машине стоит ЭБУ Итэлма М74 с артикулом 11186–1411020-22. В этот ЭБУ записана заводская прошивка I484GR15. В один прекрасный момент блок управления выходит из строя, и вы идёте в магазин за новым. Вы покупаете новый блок с тем же артикулом (11186–1411020-22) и ставите его на автомобиль — всё работает, всё заводится и едет. Однако, на новом блоке может быть другая аппаратная реализация. И, соответственно, другая заводская прошивка (например I484GS16), которая не совместима с той, что была на предыдущем экземпляре блока.

Именно поэтому, никогда не смотрите на артикул ЭБУ при подборе прошивки! Смотрите заменяемость по таблицам выше, и точно не ошибётесь.
