Кт859. КТ859: Мощный биполярный транзистор для высоковольтных применений

Каковы основные характеристики транзистора КТ859. Какие параметры делают его подходящим для высоковольтных схем. Как правильно использовать КТ859 в электронных устройствах. На что обратить внимание при работе с этим транзистором.

Содержание

Общая характеристика транзистора КТ859

Транзистор КТ859 представляет собой мощный биполярный транзистор n-p-n структуры, предназначенный для работы в высоковольтных схемах. Этот транзистор относится к семейству мощных высоковольтных транзисторов и обладает рядом важных характеристик:

Максимально допустимое напряжение коллектор-база: 800 В
Максимально допустимый ток коллектора: 3-4 А
Максимальная рассеиваемая мощность: 40 Вт
Граничная частота коэффициента передачи тока: не менее 25 МГц

Эти параметры делают КТ859 подходящим для применения в импульсных источниках питания, преобразователях напряжения, драйверах электродвигателей и других устройствах, где требуется коммутация высоких напряжений и токов.

Ключевые параметры КТ859 для высоковольтных применений

Рассмотрим подробнее характеристики КТ859, которые позволяют использовать его в высоковольтных схемах:

Высокое пробивное напряжение

Пробивное напряжение коллектор-база у КТ859 составляет 800 В. Это означает, что транзистор способен выдерживать очень высокие напряжения между коллектором и базой без пробоя. Такое высокое значение делает КТ859 пригодным для работы в схемах с напряжением питания до нескольких сотен вольт.

Низкий обратный ток коллектора

При напряжении коллектор-база 800 В обратный ток коллектора IКБО не превышает 1 мА. Это важный параметр, характеризующий утечку в закрытом состоянии транзистора. Низкое значение IКБО обеспечивает малые потери в выключенном состоянии.

Высокая рассеиваемая мощность

Максимальная рассеиваемая мощность коллектора составляет 40 Вт. Это позволяет КТ859 работать с большими токами и напряжениями, рассеивая значительную мощность без перегрева.

Области применения транзистора КТ859

Благодаря своим характеристикам, КТ859 находит применение во многих областях электроники:

Импульсные источники питания
Преобразователи напряжения
Инверторы
Драйверы электродвигателей
Усилители мощности
Коммутационные устройства

В этих применениях КТ859 обеспечивает эффективное переключение высоких напряжений и токов с минимальными потерями.

Особенности использования КТ859 в электронных схемах

При работе с КТ859 следует учитывать некоторые особенности:

Обеспечение теплоотвода

Из-за высокой рассеиваемой мощности важно обеспечить эффективный теплоотвод от транзистора. Рекомендуется использовать радиатор с площадью не менее 10-15 см² на каждый ватт рассеиваемой мощности. Как правильно установить КТ859 на радиатор? Следует использовать теплопроводящую пасту между корпусом транзистора и радиатором для улучшения теплопередачи.

Защита от перенапряжений

Несмотря на высокое пробивное напряжение, рекомендуется использовать дополнительную защиту от кратковременных перенапряжений, например, с помощью варисторов или TVS-диодов.

Выбор режима работы

КТ859 может работать как в ключевом, так и в линейном режиме. В ключевом режиме важно обеспечить быстрое переключение транзистора для минимизации потерь. В линейном режиме следует контролировать рассеиваемую мощность, чтобы не превысить допустимые значения.

Сравнение КТ859 с аналогами

КТ859 имеет ряд отечественных и зарубежных аналогов. Рассмотрим, как он соотносится с некоторыми из них:

Параметр	КТ859	BUX84	2SD841
Максимальное напряжение коллектор-эмиттер, В	800	800	800
Максимальный ток коллектора, А	3-4	4	3
Максимальная рассеиваемая мощность, Вт	40	45	40

Как видно, КТ859 близок по параметрам к своим аналогам, что позволяет в большинстве случаев производить их взаимозамену.

Типовые схемы включения КТ859

Рассмотрим несколько типовых схем, в которых может использоваться транзистор КТ859:

Ключевой каскад

В этой схеме КТ859 работает как электронный ключ, управляемый сигналом на базе. Такое включение часто используется в импульсных источниках питания и преобразователях напряжения.

Эмиттерный повторитель

КТ859 может применяться в схеме эмиттерного повторителя для согласования высокоомного источника сигнала с низкоомной нагрузкой. Это позволяет передавать сигнал без искажений и с минимальными потерями.

Каскад усиления мощности

В усилителях мощности КТ859 может использоваться в выходном каскаде для работы на низкоомную нагрузку, например, громкоговоритель.

При проектировании схем с использованием КТ859 важно учитывать его особенности и обеспечивать правильный режим работы для максимальной эффективности и надежности.

Транзистор КТ859 — DataSheet

Перейти к содержимому

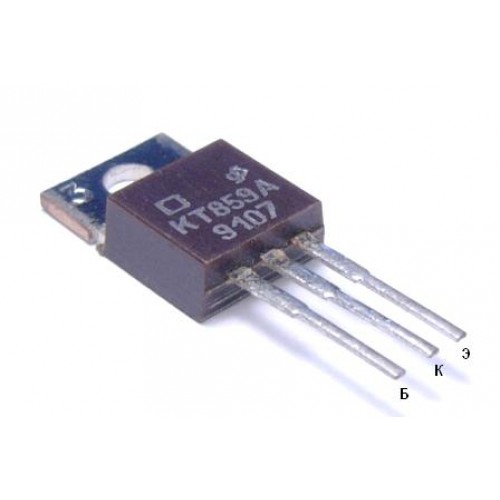

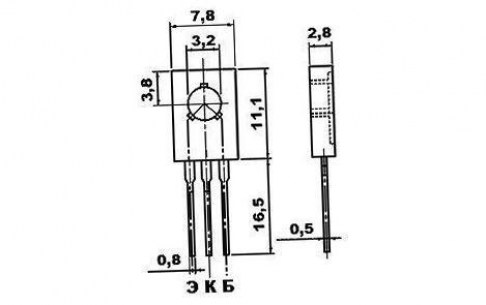

Цоколевка транзисторов КТ857, КТ858, КТ859

**Параметры транзистора КТ859**
Параметр	Обозначение	Маркировка	Условия	Значение	Ед. изм.
Аналог		КТ859А		*BUX84, 2SD841, КТС3148, MJE8501 ^2, TRM7505 ^3, TRM7015 ^3, MJE8500 ^2, STI13005 ^2**
Структура			—	n-p-n
Максимально допустимая постоянная рассеиваемая мощность коллектора	P_K max,P^_{K, τ max},P^*_{K, и max}	КТ859А	—	40*	Вт
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером	f_гр,f^_h31б,f^* _h31э, f^***_max	КТ859А	—	≥25	МГц
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера	U_{КБО проб. ,}U^_{КЭR проб.,}U^*_{КЭО проб.}	КТ859А	—	800	В
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора	U_{ЭБО проб.,}	КТ859А	—	10	В
Максимально допустимый постоянный ток коллектора	I_{K max,} I^*_{К , и max}	КТ859А	—	*3(4)**	А
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера	I_КБО, I^_КЭR, I^*_КЭO	КТ859А	800 В	≤1	мА
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером	h_21э, h^*_21Э	КТ859А	10 В; 1 А	≥10*
Емкость коллекторного перехода	c_к, с^*_12э	КТ859А	—	—	пФ
Сопротивление насыщения между коллектором и эмиттером	r_{КЭ нас}, r_{БЭ нас, К}^*_{у. р.}	КТ859А	—	≤1.5	Ом, дБ
Коэффициент шума транзистора	К_ш, r^_b, P^*_вых	КТ859А	—	—	Дб, Ом, Вт
Постоянная времени цепи обратной связи на высокой частоте	τ_к, t_рас, t^_выкл, t^**_пк(нс)	КТ859А	—	≤3500*	пс

Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.

*1 — аналог по электрическим параметрам, тип корпуса отличается.

*2 — функциональная замена, тип корпуса аналогичен.

*3 — функциональная замена, тип корпуса отличается.
