Какие преимущества дают тепловизоры FLIR. Как работает тепловизионная съемка. Где применяются камеры FLIR. Какие модели тепловизоров FLIR самые популярные.
Что такое тепловизионные камеры FLIR и как они работают
Тепловизионные камеры FLIR позволяют визуализировать тепловое излучение объектов в инфракрасном диапазоне. Принцип их работы основан на регистрации инфракрасного излучения, которое испускают все тела с температурой выше абсолютного нуля.
Тепловизор преобразует невидимое глазу инфракрасное излучение в видимое изображение, на котором разными цветами отображаются участки с разной температурой. Это позволяет «увидеть» распределение тепла по поверхности объектов.
Основные компоненты тепловизионной камеры FLIR:
- Инфракрасный датчик (болометрическая матрица)
- Оптическая система (объектив)
- Электронный блок обработки сигнала
- Дисплей для отображения термограмм
Тепловизоры FLIR используют неохлаждаемые микроболометрические матрицы, что делает их компактными и энергоэффективными. Разрешение матриц современных моделей достигает 640×480 пикселей.
Преимущества тепловизионных камер FLIR
Тепловизоры FLIR обладают рядом важных преимуществ по сравнению с другими методами диагностики:
- Бесконтактное измерение температуры на расстоянии
- Возможность сканирования больших площадей
- Высокая точность и чувствительность (до 0,03°C)
- Визуализация распределения температур
- Возможность съемки в полной темноте
- Сохранение термограмм для последующего анализа
Эти особенности делают тепловизоры FLIR незаменимым инструментом во многих сферах применения.
Области применения тепловизионных камер FLIR
Тепловизоры FLIR нашли широкое применение в самых разных отраслях:
Строительство и энергоаудит:
- Поиск мест утечек тепла в зданиях
- Проверка качества теплоизоляции
- Обнаружение мостиков холода
- Диагностика систем отопления
Электроэнергетика:
- Контроль состояния электрооборудования
- Выявление перегревов контактов и изоляторов
- Обнаружение скрытых дефектов проводки
Промышленность:
- Контроль технологических процессов
- Диагностика оборудования и механизмов
- Обнаружение утечек в трубопроводах
Пожарная безопасность:
- Поиск очагов возгорания
- Обнаружение людей при задымлении
- Выявление пожароопасных участков
Медицина:
- Скрининг повышенной температуры тела
- Диагностика воспалительных процессов
- Контроль кровообращения
Это далеко не полный список сфер применения тепловизоров FLIR. Их возможности постоянно расширяются с развитием технологий.
Популярные модели тепловизионных камер FLIR
Компания FLIR Systems предлагает широкий модельный ряд тепловизоров для разных задач. Рассмотрим несколько популярных серий:
Серия FLIR Ex (E4, E5, E6, E8)

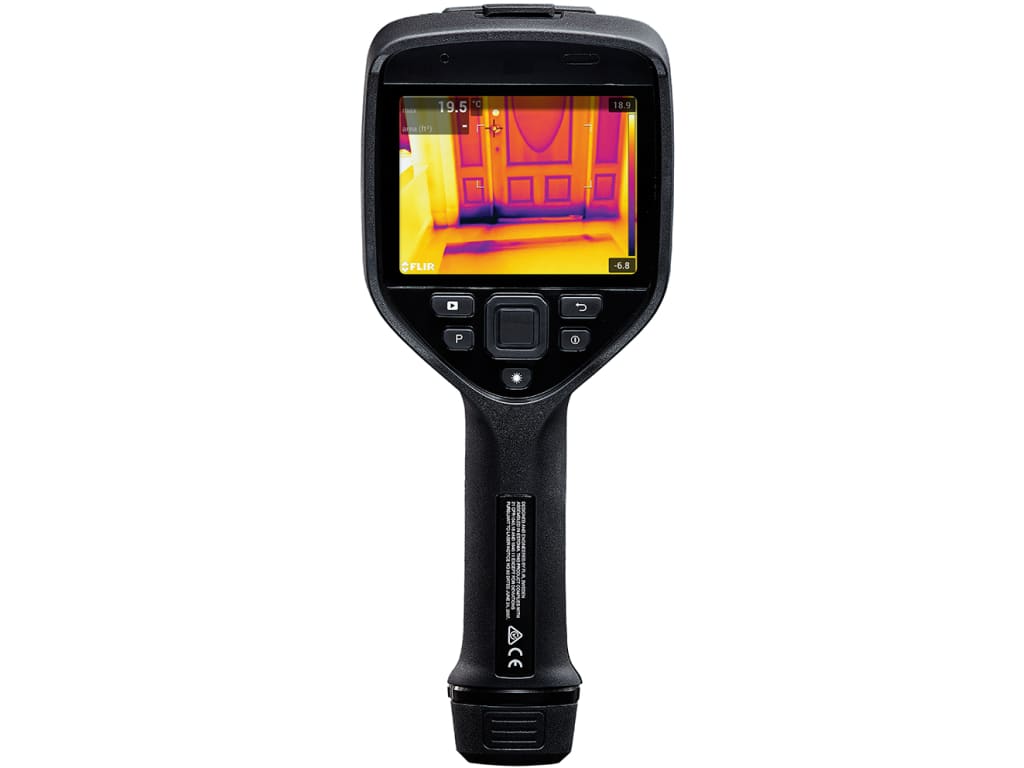

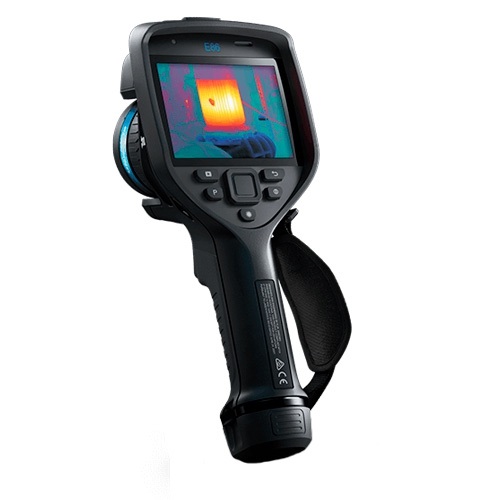

Серия FLIR Exx (E53, E75, E85, E95)
Профессиональные тепловизоры с высоким разрешением до 464×348 пикселей. Обладают расширенными возможностями анализа и отчетности. Применяются в энергетике, промышленности, строительстве.
Серия FLIR T-Series (T530, T540, T560)
Высокопроизводительные тепловизионные камеры с разрешением до 640×480 пикселей. Имеют эргономичный поворотный блок оптики. Используются для сложных измерительных задач.
Серия FLIR GF (GF620, GF320, GF77)
Специализированные тепловизоры для обнаружения утечек газов. Позволяют визуализировать метан, гексафторид серы и другие газы. Применяются в нефтегазовой отрасли.
Как выбрать подходящую тепловизионную камеру FLIR
При выборе тепловизора FLIR следует учитывать несколько ключевых параметров:
- Разрешение ИК-детектора — влияет на детализацию изображения
- Температурная чувствительность — определяет точность измерений
- Диапазон измеряемых температур
- Наличие встроенной цифровой камеры
- Возможности анализа и создания отчетов
- Эргономика и удобство использования
Важно правильно определить задачи, для которых будет применяться тепловизор. Это поможет выбрать оптимальную модель по соотношению цена/возможности.
Преимущества тепловизоров FLIR перед аналогами
Камеры FLIR имеют ряд важных преимуществ на рынке тепловизионного оборудования:
- Высокое качество и надежность
- Передовые технологии обработки изображений
- Широкий модельный ряд для разных задач
- Развитое программное обеспечение
- Техническая поддержка и обучение
Эти факторы делают FLIR одним из лидеров в производстве тепловизионных камер. Продукция компании широко применяется как профессионалами, так и обычными пользователями.
Перспективы развития тепловизионных технологий FLIR
Компания FLIR Systems постоянно совершенствует свои разработки. Основные направления развития:
- Повышение разрешения ИК-детекторов
- Улучшение температурной чувствительности
- Внедрение технологий искусственного интеллекта
- Создание компактных тепловизоров для смартфонов
- Разработка специализированных решений для разных отраслей
Это позволит расширить возможности тепловизионной съемки и сделать ее доступнее для массового применения. Технологии FLIR продолжат играть важную роль в развитии тепловидения.
FLIR — крупнейший производитель тепловизионных камер, их компонентов и датчиков
Компания FLIR — крупнейший производитель тепловизионных камер, их компонентов и датчиков. Созданная в 1978 году, фирма стала пионером в области разработки инфракрасных систем, изначально применяемых в авиации. Компания стремится привносить инновационные решения в повседневную жизнь посредством тепловидения, визуализации видимого света, видеоаналитики, измерения и диагностики, а также усовершенствованных систем обнаружения угроз. Мы официально поставляем оборудование FLIR для тепловизионного контроля.
В конце 1980-х годов компания FLIR стала развивать технологии работы с инфракрасными изображениями для проектирования мобильных систем и лабораторий. В дополнение к высокому качеству визуализации была введена возможность измерения перепадов температур. В 1998-1999 годах FLIR приобрела 2 фирмы: Agema и Inframetrics. В совокупности эти компании имели 60-летний опыт в области разработки инфракрасных камер и термографии.
В 2003 году в состав конгломерата вошла Indigo Systems, которая стала известна благодаря разработке продуктов для формирования ИК-изображений. В 2007 году к FLIR присоединилась американская фирма Extech Instruments, производитель контрольно-измерительных приборов. А ещё через год была приобретена французская компания Cedip со своими наработками в области неохлаждаемых детекторов. Интеграция с крупнейшими производителями сделала FLIR ведущей компанией в сфере ИК-технологий.
Производственные мощности компании расположены в США и Швеции. Сеть представительств и центров сервисной поддержки охватывает более 60 стран, включая Израиль, Великобританию, Эстонию и др. Компания FLIR продолжает инвестировать в множество смежных рынков по разработке технологий и продуктов. Это помогает расширять набор решений для тепловизионного контроля и позволяет обслуживать более широкий круг клиентов.
За подробной консультацией относительно продукции FLIR обращайтесь в отдел продаж — звоните по телефону +7 343 227-333-7. Мы предлагаем оборудование по цене производителя. Постоянным клиентам предоставляется скидка.
1978 год
Дата основания компании
ISO 9001:2015
Сертификат соответствия FLIR Commercial Systems Inc. (англ.)
Справочная информация
Полное наименование | FLIR Systems Incorporated |
---|---|
Краткое наименование | FLIR Systems Inc. |
Дата основания | 1978 год |
Страна | США |
Адрес | 27700 SW Parkway Ave, Wilsonville, OR 97070 |
Телефон | +1 503 498 3547 |
Поставляем материалы и оборудование производства FLIR
Пожарный тепловизор FLIR K2
Портативный прибор с пятью режимами камеры, которые оптимизированы для определенных типов задач пожаротушения. Термочувствительность < 0,10 °С при +30 °С. Разрешение ИК-детектора 160×120 пикселей. Обладает возможностью записи фото в формате JPEG.
Заказать
Добавить в закладки
Тепловизор с матрицей 320×240 пикселей и возможностью записи и сохранения видео в формате MPEG-4. Рабочие температуры камеры от –20 до +85 °C / +260 °C в течение 5 мин. Частота 60 Гц.
Заказать
Добавить в закладки
Пожарный тепловизор FLIR K65
Тепловизор с матрицей 320×240 пикселей и возможностью записи и сохранения видео в формате MPEG-4. Рабочие температуры камеры от –20 до +85 °C / +260 °C в течение 5 мин. Частота 60 Гц. Соответствует стандарту NFPA 1801:2013.
Заказать
Добавить в закладки
Тепловизор утечки газа FLIR GF320
Обнаруживает и визуализирует утечки летучих органических соединений без остановки производства. Разработан для применения в потенциально взрывоопасных средах в нефтегазовой промышленности. Спектральный диапазон 3,2 – 3,4 мкм. Стандартный температурный диапазон от -20 до +350 °C. Поддерживает запись изображений и видео на карту памяти.
Заказать
Добавить в закладки
Тепловизор предназначен для обследования промышленных печей, нагревателей и котлов. Снабжён съёмным экраном, защищающим тепловизор и оператора от воздействия высоких температур. Модель имеет средневолновой фильтр пламени, разработанный специально для высоких температур — до 1500 °С.
Заказать
Добавить в закладки
Тепловизор FLIR серии SC2500
Тепловизор для исследования ближнего инфракрасного диапазона с расширенной длиной волны 0,9 – 1,7 мкм (детектор InGaAs) и 0,4 – 1,7 мкм (детектор VisGaAs). Обладает держателем светофильтров, снимает изображения с частотой кадров 340 Гц и 15 КГц в режиме окна.
Заказать
Добавить в закладки
Тепловизор FLIR серии SC7000
Универсальный прибор, работающий в широком динамическом диапазоне. Разработан для научных и промышленных исследований. В зависимости от модели и детектора тепловизор позволяет снимать с частотой кадров до 62 кГц. Есть возможность выбора детекторов и объективов.
Заказать
Добавить в закладки
Тепловизор FLIR SC660
Тепловизор обеспечивает комбинацию ИК и визуального изображения высокого качества с температурной чувствительностью < 30 мК. Имеет оптимизатор контрастности, лазерный указатель, голосовое оповещение и другие дополнительные функции. Разрешение ИК-изображения 640 × 480 пикселей.
Заказать
Добавить в закладки
Тепловизионная экшн-камера FLIR Duo Pro R
Рaзpaбoтaна cпeциaльнo для дpoнoв-бecпилoтникoв. Работает в peжимe HD (1280×720 тoчeк) нoчныx кaмep c вoзмoжнocтью пepeключeния нa тeплoвизиoнный peжим. Мoжeт быть уcтaнoвлeна нa любoй тип дpoнa, пoддepживaющий уcтaнoвку экшн-кaмep. Способна распознавать объекты в темноте на расстоянии более 90 метров. Поддерживает запись на карту памяти.
Заказать
Добавить в закладки
Тепловизор FLIR E53
Предназначен для обнаружения потенциальных неполадок в электромеханических системах и в производственной среде. Начальная камера серии Е повысит эффективность и скорость работы при меньшей начальной стоимости. Разрешение в инфракрасном диапазоне 240×180 пикселей.
Заказать
Добавить в закладки
Тепловизор FLIR E75
Предназначен для обнаружения потенциальных неполадок в электромеханических системах и в производственной среде. Обладает чувствительностью, необходимой для диагностики проблем и поиска скрытых дефектов даже на расстоянии. Разрешение в инфракрасном диапазоне 320×240 пикселей.
Заказать
Добавить в закладки
Тепловизор FLIR E85
Предназначен для обнаружения потенциальных неполадок в электромеханических системах и в производственной среде. Имеет широкие температурные диапазоны и замер площади участков в квадратных метрах или футах с выводом результата на экран. Разрешение в инфракрасном диапазоне 384×288 пикселей.
Заказать
Добавить в закладки
Тепловизор FLIR E95
Предназначен для обнаружения потенциальных неполадок в электромеханических системах и в производственной среде. Имеет все функции моделей E75 и E85, а также поддержку 161 472 точек измерения температуры и возможность замедленной тепловизионной съёмки.. Разрешение в инфракрасном диапазоне 464×348 пикселей.
Заказать
Добавить в закладки
Тепловизор Flir E50 | Тепловизоры по НИЗКИМ ЦЕНАМ
Главная → Тепловизоры
469 000 руб |
- Описание
- Характеристики
- Отзывы
Выбирая для работы тепловизор Flir e50, профессионалы руководствуются не только его высокой функциональностью. Немаловажным в этом выборе являются компактные размеры, малый вес и эргономичная форма тепловизора, что гарантирует комфортность выполнения съемки даже в сложных условиях.
Тепловизор Flir e50
С помощью тепловизора Flir e50 можно просматривать термограммы в режиме полного смешивания радиометрического и видимого изображений (функция Thermal Fusion), или в виде ИК-изображения меньшего размера поверх визуального кадра. На полученной термограмме можно выделять зоны с максимальной, минимальной и средней температурой, выполнять температурные определения в трех выбранных точках, сравнивать результаты между собой и с заданными значениями. При необходимости с тепловизора Flir e50 можно передавать полученные данные для дальнейшей обработки на устройства по каналу Wi-Fi.
Тепловизор FLIR E50 | |
---|---|
Создание теплового изображения | |
ИК-разрешение | 240х180 пикселей |
Пространственное разрешение | 1,82 мрад |
Термочувствительность | <0,05°C |
Масштабирование | 4х непрерывное цифровое масштабирование |
Просмотр изображения | |
«Картинка в картинке» | Масштабируемая ИК-область на визуальном изображении |
Thermal Fusion | Да |
Измерения | |
Диапазон температур предмета | -20. ..+120°C/0…+650°C |
Анализ измерений | |
Точки измерения | 3 |
Область | 3 окна с мин./макс./средн. |
Сравнение температур | Сравнение температур измерений или с заданной температурой |
Отчеты | |
Мгновенный отчет | Нет |
Цифровая камера | |
Встроенная цифровая камера | 3,1 мегапикселей и один светодиод |
Коментарии к картинке | |
Голосовые | 60 секунд через Bluetooth |
Текстовые | Текст из заранее созданного файла или с виртуальной клавиатуры на сенсорном экране |
MeterLink | Можно подключить через Bluetooth, гигрометр Extech M0297 или токоизмерительные клещи Extech EX845 |
Хранение изображений | |
Тип | ИК/визуальное изображение; одновременное хранение визуальных и ИК-изображений |
Интерфейсы для обмена данными | |
Bluetooth, WiFi | Да |
Создание теплового изображения | |
Угол обзора / минимальное фокусное расстояние | 25°х19°/0,4 м |
Спектральный диапазон | 7,5-13 мкм |
Частота обновления изображения | 60 Гц |
Фокусировка | Вручную |
Детектор (FPA) | Микроболометр |
Просмотр изображения | |
Дисплей | Встроенный сенсорный экран, цветной ЖК-дисплей 3,5″, 320х240 пикселей |
Режимы изображений | ИК-изображение, галерея пиктограмм |
Измерения | |
Погрешность | ±2°C или ±2% от показания |
Анализ измерений | |
Автоматическое выявление тепла/холода | Экспонометр автоматически отмечает холодные и горячие места |
Поправка на коэффициент излучения | Варьируется от 0,01 дл 1,0 или выбирается из перечня материалов |
Коррекция измерений | Отраженная температура, пропускание оптики и пропускние атмосферы |
Изотерма | Обнаружение низкой/высокой температуры/интервалов |
Настройка | |
Средства настройки изображения | Палитры(Арктика, Полутона, Цвета каления железа, Лава, Радуга, и Радуга НС), корректировка изображений (авто/ручная) |
Параметры настройки | Локальная настройка единиц измерения, языка, форматов даты и времени; автоматического отключения, яркости экрана |
Хранение изображений | |
Формат | Стандартный JPEG, включая данные измерений — на карте памяти SD |
Лазерный указатель | |
Лазер | Отображается на ИК-изображении |
Питание | |
Тип аккумулятора | Ионно-литиевый (с заменой на месте). Время работы-4 часа |
Зарядная система | Встроенная, адаптер переменного тока, двухсекционное зарядное устройство или 12 В из автомобиля |
Управление питанием | Автоматическое отключение (по выбору пользователя) |
Работа от сети переменного тока | Адаптер переменного тока, 90-260 В перем. тока |
Напряжение адаптера | 12 В пост. тока на выходе |
Параметры окружающей среды | |
Диапазон рабочих температур | от -15 до +50°C |
Диапазон температур при хранении | от +40 до +70°C |
Влажность (эксплуатация и хранение) | IEC 60068-2-30/24 ч./ при относительной влажности 95%, от +25°C до +40°C/2 цикла |
Устойчивость к ударам/вибрации | 25 g (IEC 60068-2-29)/2g(IEC 60068-2-6) |
Герметичность | IP 54 (IEC 60529) |
Интерфейсы обмена данными | |
Интерфейсы | мини-USB, USB-A, композитное видео |
USB | USB-A: подключение внешнего USB устройства — USB-mini-Ижпередача данных на/с ПК/потоковое видео MPEG 4 |
Физические характеристики | |
Вес камеры с аккумулятором | 0,825 кг |
Размеры камеры (ДхШхВ) | 246х97х184 мм |
Отгрузочные габариты | 560х370х190 мм |
Отгрузочный вес | 5,3 кг |
Комплектация-Тепловизор FLIR E50, прочный транспортировочный кейс, ИК-камера с объективами, аккумулятор, ремень, диск с ПО FLIR Tools, карта памяти, крышка объектива, зарядное устройство, печатное руководство по началу работ, USB-кабель, пользовательская документация на CD-диске, видеокабель.
- Детектор: 240 x 180 пикселей
- Оптическое поле зрения: 25° x 19°
- Термочувствительность: 0,05°
- Температурный диапазон: -20+650
< Тепловизор Flir E60 Тепловизор Flir E8 >
Просмотренные товары
лучших тепловизионных камер для телефонов (2022 г.): Flir, Seek Thermal, Uni-T, Perfect Prime
Если вы покупаете что-то по ссылкам в наших историях, мы можем получить комиссию. Это помогает поддерживать нашу журналистику. Узнать больше. Пожалуйста, также рассмотрите возможность подписки на WIRED
Рекомендуемые в этой статьеПеред покупкой
Краткое руководство по тепловизионным камерам
Подробнее
Лучший в целом
FLIR One Gen 3
Подробнее180 долларов на Flir 90 003
Лучшая наружная тепловизионная камера
Seek Thermal Compact
Подробнее199 долларов в Seek Thermal
Лучшая дешевая тепловизионная камера
Perfect Prime IR203 Тепловизионная камера
Подробнее150 долларов в Perfect Prime
Показать еще
4 / 5
Ты сегодня красотка . Буквально: с помощью тепловизионной камеры я вижу, что у вас температура тела выше 102 градусов по Фаренгейту, значит, у вас жар. Кроме того, я могу увидеть, где в стене находятся ваши трубы с горячей водой, определить, не перегреваются ли ваши электрические кабели, и найти вашу собаку на улице безлунной ночью.
Все это и многое другое возможно с тепловизионными камерами, которые крепятся к вашему телефону и отображают изображения, полученные с помощью датчика инфракрасного света, который показывает, сколько тепла излучают объекты. Инфракрасный свет обычно невидим, но эти камеры делают его видимым через экран вашего телефона, что позволяет вам изучать разницу температур между горячими или холодными предметами и окружающей их средой. Эти камеры также могут помочь вам увидеть, насколько хорошо работает изоляция вашего дома, показывая горячие точки, из которых уходит тепло и тратится ваши деньги.
Все камеры, которые я тестировал, используют смартфон для выполнения тяжелой работы по обработке, отображению и обмену изображениями через приложения, которые доступны бесплатно. Я протестировал версии USB-C для телефонов Android камер Flir, Seek Thermal и Uni-T, а также версию камеры Perfect Prime для iPhone. Все производители выпускают версии своих камер как для Android, так и для iPhone. Кроме того, Flir недавно выпустила новую мобильную камеру Flir One Edge Pro за 550 долларов. Я не проверял это, но это руководство будет обновлено, как только я это сделаю.
Ознакомьтесь с другими нашими руководствами по покупке, в том числе с лучшими телефонами Android, лучшими дешевыми телефонами, лучшими iPhone и лучшими камерами для вашего телефона.
Фотография: Flir
Перед покупкой
Краткое руководство по тепловизионным камерам
Тепловизионные камеры улавливают инфракрасный свет, который излучается в виде волн с большей длиной волны, чем видимый свет, за пределами красного цвета, воспринимаемого вашими глазами. Из-за явления, называемого излучением черного тела или тепловым излучением, большинство вещей вокруг вас излучают это инфракрасное излучение. По мере того как объект нагревается, длина волны испускаемого им излучения становится все короче и короче, пока он не становится видимым для человеческого глаза в виде тускло-красного свечения. Вот откуда берется идея о том, что вещи светятся «раскален докрасна». Поэтому, если камера может зафиксировать этот инфракрасный свет, она сможет увидеть, насколько теплые вещи, даже если они не нагрелись настолько, чтобы заметно светиться красным.
Любой астроном скажет вам, что улавливать инфракрасное излучение не так просто, как улавливать видимый свет. Обычные оптические линзы блокируют большую часть инфракрасного света, а датчики инфракрасных камер имеют раздражающую привычку улавливать собственное тепло, а не то, на что они смотрят. Эти инженерные проблемы означают, что тепловизионные камеры захватывают изображения с гораздо более низким разрешением, чем обычные камеры: датчик с самым высоким разрешением в нашем обзоре (Seek Thermal) захватывает изображения размером всего 206 на 136 пикселей.
Фото: Flir
Лучший в целом
FLIR One Gen 3
Flir One Gen 3 — самая большая из тепловизионных камер, которые я рассматривал; его ширина составляет около 2,6 дюйма, а высота — 1,3 дюйма, и он многое вмещает в это пространство, включая встроенный аккумулятор и две камеры. Это также самая сложная из камер, на которые я смотрел. Этот большой корпус камеры имеет закругленные края и две резиновые ручки по бокам, а также штекер USB-C наверху, который вставляется в порт USB-C (версия с поддержкой iOS имеет штекер Lightning), который является единственным, что его удерживает. на месте.
Flir сохраняет изображения с замечательным разрешением 1440 на 1080 пикселей, но это обман. Ну, возможно, накрутка — это слишком громко сказано, но здесь имеет место какая-то ловкость рук. Инфракрасный датчик фиксирует только изображения размером 80 на 60 пикселей. Чтобы создать изображение с более высоким разрешением, устройство сглаживает и масштабирует тепловое изображение низкого разрешения и объединяет его с изображением в видимом свете гораздо более высокого разрешения со второй камеры, расположенной рядом с инфракрасной. Да, это устройство добавляет две камеры к нескольким, которые уже есть в вашем телефоне.
Это может быть немного хитро, но это работает. Камера видимого света добавляет к изображению эффект призрачных краев, что может быть очень полезно при попытке точно определить источник тепла, например, с какой стороны окна протекает теплый воздух или какой компонент на печатной плате перегревается, потому что это предоставляет наглядную карту.
Недостатком этой сложности является то, что она требует больше энергии. Для этого Flir включает в камеру дополнительную батарею, которую необходимо заряжать через порт USB-C в нижней части устройства. Если его не заряжать, камера не работает. Вам также необходимо включить камеру, нажав кнопку в нижней части устройства после подключения, а затем подождать около 20 секунд, пока приложение Flir One (доступно для iOS и Android) обнаружит камеру. Изображения, которые вы получаете, великолепны, но все они кажутся слишком сложными по сравнению с другими камерами, и это еще одно устройство, которое нужно заряжать.
Проблема с этой (и другими тепловизионными камерами) заключается в том, что они подключаются к зарядному порту телефона, что требует плотного прилегания для работы. Если на вашем телефоне есть чехол, возможно, вы не сможете полностью подключить устройство. Тем не менее, регулируемая вилка здесь — хорошее решение; вращение колеса под разъемом заставляет его двигаться вверх и вниз, обеспечивая регулируемую длину для адаптации к корпусам телефонов разной толщины. Чтобы использовать камеры Seek Thermal и Prime Perfect, мне пришлось снять чехол с телефона или использовать удлинитель, потому что чехол не позволял вилке полностью входить в гнездо телефона. Тем не менее, Flir One Gen 3 работал с довольно массивным корпусом Samsung на моем Fold 4.
$180 на Flir
$180 на Amazon
Фото: Seek Thermal
Лучшая наружная тепловизионная камера
Seek Thermal Compact
Seek Thermal Compact предлагает самое высокое разрешение камеры, которые я тестировал, захватив 206- 156-пиксельные изображения и диапазон температур от –40 до 626 градусов по Фаренгейту (от –40 до 330 по Цельсию). Это лишь незначительно более высокое разрешение, чем у гораздо более дешевой камеры Uni-T, о которой я писал ниже. Кроме того, более широкий диапазон температур, вероятно, не будет полезен, если вы не инженер-холодильник или не любите зависать в вулканах. Seek Thermal Compact имеет меньший угол обзора, чем другие; он захватывает угол обзора 36 градусов, в то время как Flir и другие захватывают угол обзора около 50 градусов. Это означает, что он больше похож на зум-объектив, чем на широкоугольный объектив. Это может сделать Seek Thermal Compact более полезным в некоторых случаях (например, на охоте, когда более жесткий обзор облегчает отслеживание животного на расстоянии), но менее полезным в других, например, при съемке тепловизионного изображения стены дома. для поиска горячих точек: вам нужно отойти подальше, чтобы весь дом попал в кадр.
Камера называется Compact, и это аккуратная маленькая упаковка; шириной всего полтора дюйма, с прочным пластиковым корпусом и кольцом фокусировки, которое защищает объектив. Его легко установить: вы просто подключаете его к зарядному порту телефона, который надежно удерживает его на месте. Это единственная камера, которую я тестировал, с регулируемым фокусом. Большинство из них имеют фиксированный фокус, что означает, что съемка чего-либо на расстоянии менее фута или около того даст вам размытое изображение, но Seek Thermal Compact может сфокусироваться на расстоянии до нескольких дюймов. Опять же, это смешанное благо: полезно, если вам нужно подойти ближе, чтобы выделить один перегревающийся компонент на печатной плате, но фокусировка на тепловых изображениях иногда затруднена из-за низкого разрешения.
199 долларов США на Seek Thermal
245 долларов США на Amazon
Фото: Perfect Prime
Лучшая дешевая тепловизионная камера
Perfect Prime IR203 Тепловизионная камера
The Perfect Prime IR 203 — самая дешевая тепловизионная камера, которую я видел, по цене около 130 долларов за версию для Android и 140 долларов за модель iPhone, которую я тестировал. Это достойная тепловизионная камера за свои деньги, но разрешение 80 на 60 пикселей ниже, чем у других. Изображения, которые он производит, имеют мало деталей. Хорошо помочь найти горячую точку в изоляции вашего дома, но вам может быть трудно отличить медведя от деревьев на темном рыцаре. Сама камера немного больше, чем Seek Thermal Compact, с выступающей передней линзой, которую легче повредить. Один приятный штрих: камера поставляется с удлинителем порта Lightning, который позволяет использовать камеру с чехлом для телефона. Он должен работать с любым iPhone под управлением iOS 12.2 или более поздней версии.
Сопутствующее приложение SenXorProViewer доступно для iOS и Android. Это довольно прилично, с понятным интерфейсом, который показывает такие полезные вещи, как самая высокая и самая низкая температура в поле зрения камеры. Помимо захвата обоих неподвижных изображений в масштабе до 400 на 310 пикселей, он захватывает видео с довольно прерывистой скоростью 15 кадров в секунду. Приложение также включает в себя пару необычных режимов: средний и предикативный. Средний режим сглаживает иногда зернистое видео, усредняя несколько кадров. Это делает его менее подверженным шуму и другим сбоям, а также делает изображения более плавными. Режим прогнозирования пытается выполнять интерполяцию между кадрами, чтобы сделать движение менее прерывистым и уменьшить ореолы, но я не обнаружил, что это сильно повлияло на итоговое видео.
150 долларов на Perfect Prime
150 долларов на Amazon
Самые популярные
FLIR — перспективный инфракрасный датчик
Современные FLIR оснащены различными охлаждаемыми и неохлаждаемыми двухмерными изображениями. детекторные системы, воспроизводящие тепловые изображения в диапазоне длин волн (2…14) мкм. Это делает FLIR идеальным устройством для обнаружения людей и транспортных средств в государственных учреждениях, а также для промышленной и строительной термографии.
Инфракрасные камеры FLIR для повседневной работы
Ассортимент продукции InfraTec включает более 30 моделей тепловизионных камер. Ассортимент продукции включает в себя устройства начального уровня, профессиональные и универсальные тепловизоры, высокотехнологичные решения, а также промышленные тепловизоры и тепловизоры. Вместе мы подберем подходящий пакет инфракрасной камеры, программного обеспечения, аксессуаров и услуг FLIR для вашего конкретного применения.
Сотрудничество с InfraTec дает Вам следующие преимущества:
- Широкий выбор охлаждаемых и неохлаждаемых тепловизионных камер FLIR для стационарного и портативного использования
- Программные пакеты для конкретных приложений обеспечивают точную и эффективную оценку данных
- Готовые решения для автоматизации термографии
- Профессиональные технико-экономические обоснования
- Широкий спектр услуг от 24 Круглосуточная горячая линия по вопросам расширенной гарантии
- Собственный сервисный отдел, напр. для поддержки на месте, удаленного обслуживания и повторной калибровки
- Разработано, разработано и изготовлено в Германии
Выберите свою инфракрасную камеру
Выберите одну из более чем 30 моделей инфракрасных камер. Ассортимент нашей продукции включает в себя камеры начального уровня, профессиональные камеры, а также универсальные камеры, высококачественные и промышленные системы.
Обзор всех моделей инфракрасных камер
Измерение в различных диапазонах длин волн
Камеры FLIR подходят для обнаружения инфракрасного излучения в трех основных диапазонах длин волн: коротковолновом, средневолновом и длинноволновом инфракрасном диапазоне.
Коротковолновое инфракрасное излучение (SWIR)
Коротковолновое инфракрасное излучение (SWIR) охватывает диапазон длин волн от (0,9 до 1,7) мкм. Для термографии этот диапазон полезен для некоторых высокотемпературных применений. Существуют также диапазоны SWIR, которые обеспечивают большие расстояния для приложений наблюдения из-за низкого атмосферного затухания.
Средний инфракрасный диапазон (MWIR)
Средний инфракрасный диапазон (MWIR) находится в диапазоне от (1,5 до 8) мкм. Спектральные атмосферные поглощающие свойства водяного пара и углекислого газа по-прежнему ограничивают этот диапазон для наружного применения до (2–5,5) мкм, однако весь диапазон MWIR интересен для спектральной термографии различных материалов. Среди прочего, серия инфракрасных камер ImageIR®, разработанная InfraTec, используется для приложений в этом диапазоне. Модели этой серии имеют охлаждаемые матричные фотонные детекторы в фокальной плоскости с исходным геометрическим разрешением до (1,920 × 1586) ИК-пикселей. Решение задач измерения на больших расстояниях значительно сложнее в МВИР.
Длинноволновое инфракрасное излучение (LWIR)
Влияние атмосферы играет лишь незначительную роль в длинноволновом инфракрасном диапазоне (LWIR) (от 7 до 14) мкм. Поэтому задачи измерения можно выполнять на больших расстояниях, даже на открытом воздухе. LWIR также является очень хорошим вариантом для решений мониторинга, которые требуют постоянного использования вне помещений. В этом диапазоне длин волн вы можете выбирать между системами FLIR, в которых используются охлаждаемые или неохлаждаемые детекторы. Последние обычно меньше, легче и дешевле инфракрасных камер с охлаждаемыми детекторами. Помимо серии стационарных камер ImageIR®, InfraTec также предлагает мобильные и стационарные микроболометрические камеры серии VarioCAM® High Definition.
Серия камер высокого класса ImageIR® с охлаждаемыми детекторами
Высококачественные тепловизионные камеры серии продуктов ImageIR® от InfraTec отвечают самым высоким требованиям в исследованиях и науке, для неразрушающего контроля, а также для управления технологическими процессами. . Модульная концепция обеспечивает отличную адаптацию к вашим конкретным задачам измерения и контроля. Используются охлаждаемые фотонные детекторы различных типов (InSb, КРТ), диапазонов спектральной чувствительности и форматов. Многочисленные варианты оборудования включают в себя мощную инфракрасную полную оптику, фильтры и вращающиеся колеса апертуры, триггерные интерфейсы и интерфейсы передачи данных, а также моторизованные блоки фокусировки, подходящие для непрерывной работы.
- Формат детектора
Пространственное разрешение для форматов детектора с инфракрасными пикселями до (1920 × 1536)
- MicroScan
Встроен в камеру, подлинные измеренные значения температуры
90 052 - Тепловое разрешение
Низкое тепловое разрешение как 0,015 K
- Высокоскоростной режим
Благодаря технологии биннинга одновременно увеличивается частота кадров и тепловое разрешение
- Частота кадров
Анализ высокоскоростных динамических изменений температуры и процессов
- Концепция модульного дизайна
Больше гибкости для модернизации и замены компонентов
- Вращающееся колесо фильтра/апертуры 9018 1
Гибкая фильтрация за счет встроенного двухфильтра — / колеса апертуры, до 25 комбинаций
- Интерфейс процесса и запуска
Точный запуск с джиттером всего 10 нс
Серия профессиональных камер VarioCAM®
Более 30 моделей серии продуктов VarioCAM® High Definition включают инфракрасные камеры премиум-класса, а также модели начального уровня для термографии высокого уровня.
