Схема подключения автоприцепа: инструкция по электропроводке, виды разъемов и цветовая маркировка — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно подключить электрику прицепа к автомобилю. Какие бывают типы разъемов для прицепов. Что означают цвета проводов в схеме подключения прицепа. Как самостоятельно провести электропроводку в прицепе.

Содержание

Основные типы разъемов для подключения прицепов

Для подключения электрики прицепа к автомобилю используются специальные разъемы. Наиболее распространены следующие типы:

4-контактный плоский разъем — самый простой вариант для легких прицепов
7-контактный круглый разъем европейского типа — стандарт для большинства прицепов
7-контактный плоский разъем американского типа
13-контактный разъем — используется на современных прицепах со сложным электрооборудованием

Выбор типа разъема зависит от оснащения конкретного прицепа и автомобиля. При необходимости можно использовать переходники между разными типами разъемов.

Цветовая маркировка проводов в схеме подключения прицепа

Для удобства монтажа провода в электропроводке прицепа имеют стандартную цветовую маркировку:

Белый — масса (-)
Коричневый — габаритные огни
Желтый — левый поворот
Зеленый — правый поворот
Красный — стоп-сигналы
Синий — электрические тормоза (если есть)
Черный — питание от аккумулятора (+12В)

Зная цветовую схему, можно легко разобраться в подключении даже без инструкции. Однако всегда лучше сверяться с конкретной схемой для вашей модели прицепа.

Пошаговая инструкция по подключению электрики прицепа

Чтобы правильно подключить электрику прицепа к автомобилю, выполните следующие шаги:

Определите тип разъема на автомобиле и прицепе
Подберите подходящий переходник, если типы разъемов не совпадают
Проверьте целостность всех проводов
Соедините разъемы автомобиля и прицепа
Проверьте работу всех электрических приборов прицепа
При необходимости устраните неисправности

Для надежности соединения используйте водонепроницаемые разъемы и регулярно проверяйте контакты на предмет окисления.

Особенности подключения 7-контактной европейской розетки

7-контактный круглый разъем европейского типа является наиболее распространенным для прицепов в России и Европе. Схема его подключения выглядит следующим образом:

Контакт 1 (L) — левый поворот
Контакт 2 (54G) — противотуманный фонарь
Контакт 3 (31) — масса для контактов 1-8
Контакт 4 (R) — правый поворот
Контакт 5 (58R) — правый габарит
Контакт 6 (54) — стоп-сигналы
Контакт 7 (58L) — левый габарит

При подключении важно соблюдать соответствие контактов и цветов проводов. Это обеспечит корректную работу всех электрических систем прицепа.

Что нужно учитывать при самостоятельной электропроводке прицепа

Если вы решили самостоятельно провести электропроводку в прицепе, обратите внимание на следующие моменты:

Используйте провода достаточного сечения (не менее 1,5 мм² для световых приборов)
Надежно изолируйте все соединения
Закрепите проводку так, чтобы исключить ее перетирание
Установите предохранители на все силовые цепи
Обеспечьте защиту проводки от влаги и грязи
Используйте влагозащищенные разъемы и клеммы

Правильно выполненная электропроводка прицепа прослужит долго и обеспечит безопасную эксплуатацию.

Как подключить дополнительное оборудование прицепа

Современные прицепы часто оснащаются дополнительным электрооборудованием, требующим отдельного подключения:

Внутреннее освещение
Холодильник
Насос для подачи воды
Зарядное устройство для аккумулятора
Электрическая лебедка

Для питания такого оборудования обычно используется отдельная цепь с предохранителем, подключенная напрямую к аккумулятору автомобиля через дополнительный контакт в разъеме. При подключении важно правильно рассчитать нагрузку и использовать провода соответствующего сечения.

Типичные неисправности электропроводки прицепа и их устранение

При эксплуатации прицепа могут возникать различные проблемы с электрикой. Вот наиболее распространенные неисправности и способы их устранения:

Не работают все электроприборы прицепа — проверьте надежность соединения разъемов и целостность главного предохранителя
Не горит одна из ламп — замените лампу или проверьте соответствующий провод на обрыв
Периодически пропадает контакт — очистите разъемы от окисления и обработайте специальным спреем
Короткое замыкание — найдите место повреждения изоляции проводов и устраните

При серьезных проблемах с электрикой лучше обратиться в специализированный сервис для диагностики и ремонта.

Законодательные требования к электрооборудованию прицепов

Электрооборудование прицепов должно соответствовать определенным нормативам:

Обязательное наличие габаритных огней, стоп-сигналов и указателей поворота
Дублирование сигналов поворота на боковых поверхностях для прицепов длиной более 6 м
Установка светоотражателей (красных сзади, оранжевых по бокам)
Наличие розетки для переносной лампы
Соответствие цветов огней установленным требованиям

Несоблюдение этих требований может привести к запрету эксплуатации прицепа и наложению штрафа.

Схема подключения прицепа — Ремонт220

Статьи

Автор Светозар Тюменский На чтение 3 мин. Просмотров 4.3k. Опубликовано 10 марта

Обновлено 19 ноября

Владельцы автомобилей с прицепом порой сталкиваются с проблемой подключения прицепа к своему транспортному средству. Кажется, что никому из нас никогда не пригодится прицеп для машины, однако порой без него не обойтись. К сожалению, как могло бы показаться изначально, только у игрушечных машин процесс сцепления с прицепом не вызывает никаких сложностей. В данной статье мы разберем трудные вопросы подключения автомобильного прицепа.

Содержание

Схема подключения розетки прицепа
Схема подключения легкового прицепа
Схема подключения грузового прицепа
подключение фаркопа схема
цепляем прицеп

Схема подключения розетки прицепа

Чтобы присоединить к своему автомобилю прицеп, ваше транспортное средство должно быть снабжено фаркопом, иначе говоря – крюком для сцепления. Обычно к конструкции фаркопа прикрепляется площадка, на которую должен быть установлен защищенный от внешних воздействий контактный разъем, то есть розетка. Самые распространенные розетки – семи- и тринадцатиконтактные. Первые чаще всего используются в России, вторые – в Европе и Америке. Разница в наличии дополнительных контактах, которые отвечают за включение противотуманных фар и электрического оборудования в домах-прицепах.

Подключение розетки следует начать, используя специализированные разъемы, там, где находятся колодки жгута задней фары. Обычно в таком месте находится особое технологическое окошко для замены ламп. Именно через это окошко вы сможете контролировать присоединение проводов прицепа. И все-таки вам обязательно придется тянуть один провод к розетке фаркопа от противоположной фары, так как он отвечает за указание поворота, а в противном случае сигнал поворота будет идти только от одной фары.

К сожалению, даже если вы будете четко следовать схеме при подключении розетки прицепа, то все равно можете не достичь желаемого результата. Все дело в том, что каждый автомобиль индивидуален, и вы можете столкнуться с трудностями, которые ни в одной статье описаны не будут. Поэтому мы рекомендуем обратиться к специалистам, если у вас под рукой нет точной и проверенной схемы подключения розетки прицепа.

Схема подключения легкового прицепа

Большая часть прицепов легковых автомобилей снабжена стандартным набором сигнальных огней предупреждения, находящейся в задней части прицепа. На фаркопах, как известно, существуют штепсельные разъемы, на которые подается ток, идущий на электросистему присоединяемого прицепа. Обращаем внимание, что такие разъемы европейских и американских автомобилей могут не совпадать.

В такой ситуации следует обратиться в автомобильный сервис, там специалистов смогут заменить розетки на походящие, чтобы вы могли самостоятельно подключить легковой прицеп. Однако не забывайте, что в самом начале вам придется проверить техническое оснащение прицепа. Прицеп должен быть в идеальном состоянии, ведь он такая же часть автомобиля, и на дороге от его состояния также зависит ваша безопасность.

Схема подключения грузового прицепа

Грузовой прицеп подключается по такому же принципу. Основная разница заключается в габаритах и количестве сигнальных огней на самом прицепе – соответственно, проводов также окажется больше. В случае с грузовым прицепом, его состояние необходимо проверить не менее тщательно, так как из-за своих габаритов он представляет куда большую опасность, чем легковой.

В заключение напомним, что подключение прицепа должно быть осуществлено по всем правилам, чтобы вам не пришлось оплачивать штраф за неработающие сигнальные огни прицепа. Поэтому перед поездкой с прицепом настоятельно рекомендуем проверить его работу и связь с автомобилем.

подключение фаркопа схема

цепляем прицеп

Оцените автора

Полезная информация

С каждым годом автомобилей с фаркопами становится всё больше. Для того, что таскать прицеп за своим автомобилем необходимо не только установиться сам фаркоп, но и подвести к нему необходимую электрику и упаковать все подключения в специальную розетку.

Существует три основных типа подключения розетки для прицепа:

Семиконтактные (7 pin) разъемы европейского типа;
Семиконтактные (7 pin) разъемы американского типа;
Тринадцатиконтактные разъемы (13 pin).

Также существуют другие типы специальных разъёмов, которые применяются при отдельных нестандартных случаях подключения прицепа к автомобилю.

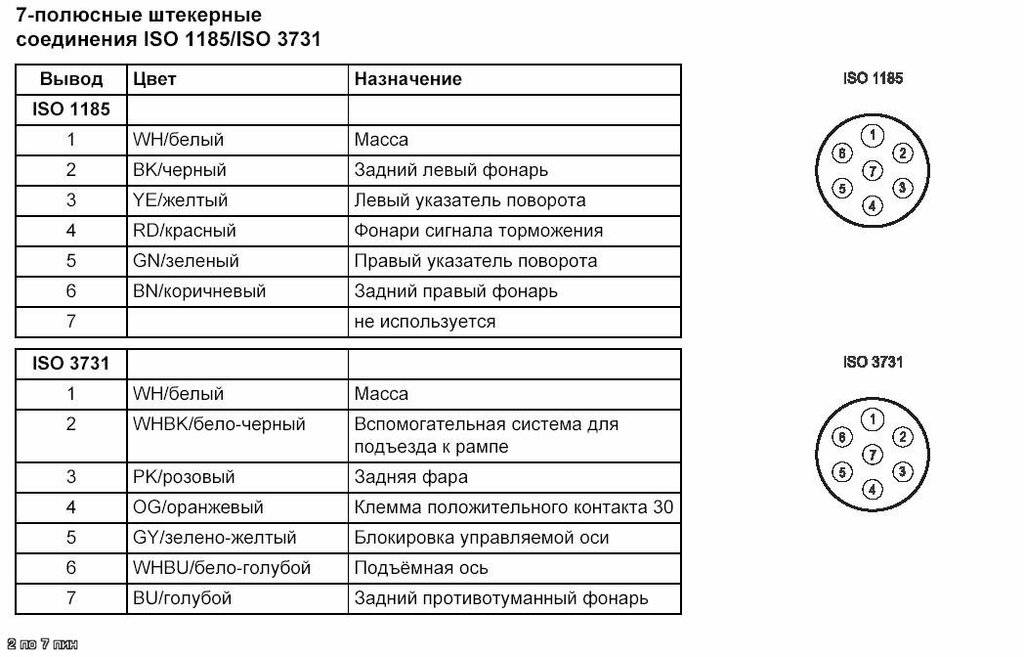

7-ми контактный европейский разъём

Наиболее широко используемый 7-контактный разъем европейского типа применяется на большинстве прицепов для легковых автомобилей. Его схема и внешний вид изображены на рисунке 1. Его особенностью является, дизайн приемной и ответной частей — гнёзда розетки имеют контакты обоих типов («папа» и «мама»).

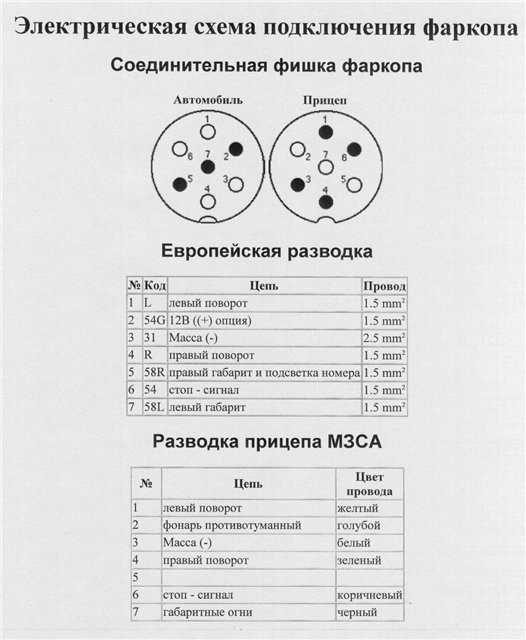

Рисунок 1. Схема европейской 7-ми контактной розетки.

№ на схеме	Код	Сигнал	Сечение провода
1	L	Левый поворот	1,5 мм²
2	54G	12В (+)	1,5 мм²
3	31	Земля (-)	2,5 мм²
4	R	Правый поворот	1,5 мм²
5	58R	Правый габарит и подсветка номерного знака	1,5 мм²
6	54	Стоп-сигналы	1,5 мм²
7	58L	Левый габарит	1,5 мм²

Это сделано из соображений безопасного подключения круглого разъема в условиях минимальной видимости или отсутствия освещения.

Подключить неправильно либо закоротить гнезда при таком расположении практически невозможно.

Каждый из разъемов имеет своё четкое предназначение. В таблице приведены площади минимального сечения проводов, которыми производится подключение к необходимому элементу схемы.

Контакт №2 во многих прицепах может быть не задействован. Он используется для обеспечения постоянного электропитания +12V на легковых прицепах.

Некоторые автолюбители игнорируют разделение по правому и левому габаритному огню, объединяя их схемотехнически в единый провод. Это ошибка! Небольшое «упрощение» электропроводки приводит к нарушению функции «световой паркинг». При правильном подключении при включении поворотного сигнала на стоянке светятся габариты соответствующей стороны. Эта функция используется во время стоянки на обочине.

7-ми контактный американский разъём

На рисунке 2 обозначена схема распиновки 7-контактного американского разъема.

Рисунок 2. Схема американской 7-ми контактной розетки.

Особенностью американского разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу). Во многих случаях в комплект разъемов фаркопа уже входят проводники соответствующего цвета и сечения. Это значительно упрощает процесс подключения.

13-ти контактный разъём

Главное отличие 13-контактного разъема состоит в том, что имеется несколько контактов для минусовой и плюсовых шин, резервные контакты для подключения дополнительных устройств (например, камеры заднего вида).

Рисунок 1. Схема 13-ти контактной розетки.

№ на схеме	Код	Сигнал
1	L	Левый поворот
2	54G	Задний противотуманный фонарь
3	31	Масса (-) для контактов 1-8
4	4/R	Правый поворот
5	58R	Правый габарит
6	54	Стоп-сигнал
7	58L	Левый габарит
8	8	Фонарь заднего хода
9	9	12В постоянного питания напрямую от аккумулятора
10	10	12В питания при включённом зажигании
11	11	Земля для контакта 10
12	12	Резерв
13	13	Земля для контакта 9

Особенностью разъема является и то, что через его контакты могут протекать большие токи, в частности, для питания бытового электрооборудования прицепа-дачи, зарядки дополнительного аккумулятора. Специальные разъемы иногда применяются для подключения к оборудованию лодки. В этом случае предусмотрены штатные переходники.

Современные прицепы более высокого класса имеет собственное электронное оснащение: системы ABS, ESP, бортовые компьютеры. Их сопряжение с бортовой системой автомобиля также осуществляется специальными разъемами.

Как подключить прицеп к электропроводке

Прицепы требуют электрических соединений, чтобы сделать буксировку более безопасной для вас и других участников дорожного движения. Хотя в каждом штате США есть законы и правила, регулирующие все, от ограничений по размеру до ограничений по весу, все они имеют одну вещь: ваш прицеп должен быть оснащен задними фонарями, стоп-сигналами и сигналами поворота. Это достигается путем подключения прицепа к электрической системе автомобиля. К сожалению, слишком много проводов, цветов и большого разнообразия разъемов проводки универсальных прицепов. С чего начать проводные соединения? Схема подключения прицепа.

Содержание

Что такое трейлер?
Как подключить автомобиль или грузовик к прицепу
Примечания к жгуту проводов прицепа
- Три центральных габаритных фонаря:
- Примечание сбоку: отражатели
- Фонари:
- Белый провод, примечания:
- Коричневый провод, примечания:
- Синий провод, примечания:
- Красный провод, примечания:
- Защита проводов:
Заключение

Что такое трейлер?

Прицеп — это транспортное средство без двигателя, которое должно буксироваться другим транспортным средством: внедорожник, пикап или джип обычно тянут прицеп. В зависимости от типа они также могут быть транспортными средствами для отдыха.

Прицеп — это отдельное вспомогательное транспортное средство, которое необходимо связать с основным транспортным средством. Прицеп крепится к транспортному средству-хозяину с помощью подходящей сцепки. Чтобы выходная мощность прицепа работала, мы используем разные разъемы, чтобы убедиться, что выходная мощность нам нужна. Самый миниатюрный выходной разъем — это 4-контактный разъем, который обеспечивает электрическое питание для сигнала прицепа, а также напольных и задних фонарей.

Трейлер имеет несколько приложений, в зависимости от пользователя и типа услуги. Они перевозят товары, материалы, лодки, кемпинг и т. д. Существуют следующие типы прицепов:

грузовой прицеп
туристический прицеп
лодочный прицеп
полуприцеп
строительный прицеп
9000 прицеп 9080 седельный прицеп

Различные типы прицепов

Как подключить автомобиль или грузовик к прицепу

Каждому прицепу нужны стоп-сигналы, указатели поворота и задние фонари. Некоторым также требуются боковые маркеры и ходовые огни. Некоторым тормозам также требуется электричество — активация электрических тормозов или отключение гидравлических тормозов при движении задним ходом.

Производители транспортных средств иногда подключают провода к удобным штекерам под автомобилем или за обшивкой задней части грузового отсека. Самый простой способ сделать это соединение — использовать разъем T-One, который имеет соединение в стиле OEM, которое подключается к существующему жгуту проводов автомобиля, обычно рядом с задними или задними фонарями автомобиля. T-One поставляется с предварительно подключенным 4-сторонним плоским соединением для прицепа и может быть расширен до 5-, 6- или 7-стороннего соединения с прицепом с помощью адаптера проводки.

Надпись: Цвета соответствуют схеме подключения прицепа

Примечания к жгуту проводов прицепа

Выше приведены две схемы подключения, соответствующие требованиям большинства прицепов. На первом изображении показана проводка для одноосного прицепа, а на втором — проводка для прицепа со сдвоенной осью. Здесь вы заметите, что все то же самое, кроме синих проводов для тормозов и белых проводов для земли.

Вы можете использовать только нужные провода и излучать остальные. Для большего количества осей вы можете расширить то же условие. Например, вы можете игнорировать вспомогательный провод питания, когда он не нужен. Точно так же не обращайте внимания на тормозные тросы, если на осях нет обрывов. Однако не меняйте PIN-коды для кабелей. Резервное копирование не используется. Оставьте их не подключенными.

Подпись: Типовая электрическая схема прицепа

Источник: https://mechanicalelements.com/trailer-wiring-diagram/

Далее необходимо обратить внимание на:

Три центральных габаритных огня:

Три центральных габаритных фонаря спереди и сзади отсутствуют на приведенной выше схеме проводов. Некоторым прицепам они не нужны, а некоторым нужны. Для получения более подробной информации вы можете проверить местные постановления.

В некоторых прицепах есть три центральных габаритных фонаря, которые вы можете найти в центре или в нижней части бампера или спереди. Пожалуйста, проверьте в вашей местной юрисдикции юридические требования для этих огней.

В США, если размер вашего прицепа составляет 80 дюймов или более, а его полная масса превышает 10 000 фунтов, вам потребуется комплект из трех красных фонарей сзади. Кроме того, вам может понадобиться один на верхней стороне в задней части прицепа, высота которого превышает определенную величину. Вам также может понадобиться набор из 3 ламп в верхней части спереди, если размер превышает определенный предел. Проверьте юридические требования этого конкретного региона.

Если прицеп является закрытым грузовым, вам понадобятся 3 центральных фонаря в верхней части задней части прицепа, как и в верхней части задних дверей. Вы можете использовать фонари на заднем бампере для бортового прицепа даже с гораздо большей нагрузкой. В этом отношении существуют различные другие законы, и вам необходимо проверить требования к конкретному прицепу.

Если вам нужны дополнительные габаритные огни, вы можете подключить их к белому и коричневому проводам, как боковые габаритные огни. Вам не нужно добавлять больше соединений на сцепку, а только немного больше проводки. Было бы лучше, если бы вы держали эти огни включенными все время.

Примечание: отражатели

Чтобы правильно освещать прицеп, необходимо проверить вашу юрисдикцию. Прицепы шириной более 80″ нуждаются в светоотражающей ленте или светоотражателях, чередующихся белого и красного цвета сзади и по бокам. Если кемперы длиннее 30 футов, вы должны учитывать многие высоты и правила GVWR.

Электрическая схема отрыва прицепа:

Для большого количества прицепов требуется система отрыва. В основном это тормозная система, с помощью которой вы можете применять тормоза, если ваш прицеп отсоединяется от тягача. Для кемперов полной массой более 3000 фунтов необходимо иметь этот отрывной комплект. Ознакомьтесь с законами вашего населенного пункта.

При наличии электрических тормозов требуется проводка прицепа. На приведенной выше схеме подключения показана система отрыва прицепа внутри, на или под передней частью прицепа. Возле сцепного устройства есть штифтовой переключатель. Вся эта система подключается к электрической системе через вспомогательное питание (красный провод + 12 В постоянного тока), которое поддерживает заряд батареи, заземление (белый провод), замыкающее цепь, и тормоза (синий провод), запускающие тормоза.

Подпись: схема подключения прицепа

Источник: https://mechanicalelements.com/trailer-diuing-diagram/

Программная маршрута: 999966

. провода в прицепах идут? Производители защищают все эти провода вокруг или внутри рамы для полной защиты. Вы можете использовать пластиковые кабелепроводы, гибкие кабелепроводы или другие источники для покрытия проводки прицепа. Не обязательно, чтобы покрытие было водонепроницаемым, но позаботьтесь о погодных условиях, чтобы защитить провода во время сращивания.
Размер провода:
В проводах можно найти разные размеры. Вы можете измерить сечение провода по его калибру; меньшее число калибра означает, что проволока толще. Для вещей, требующих большой мощности, таких как тормоза, подойдет более толстый провод калибра 12 или 14. Вы должны использовать 16-й калибр или более видные провода для системы освещения.
Когда в цепях освещения используются светодиодные лампы, они потребляют меньше энергии даже при большом количестве источников света. Хотя для освещения требуется относительно небольшая мощность, хорошо использовать провода калибра 16 или выше не из-за требований к мощности, а потому, что они более надежны, прочны и имеют большую площадь поверхности для легкого сращивания.
Фонари:
Хотя прицепы никогда не погружаются в воду, они всегда промокают под сильным дождем или во время мойки. Всегда хорошо выбирать герметичные и погружные светодиодные фонари. Кроме того, обращайтесь к высококачественным светильникам, даже если вам придется заплатить несколько дополнительных долларов, так как вы будете наслаждаться бесперебойной работой.
Белый провод Примечания:
Белый провод указывает на массу или отрицательный провод, который подключается к аккумулятору автомобиля «минус сторона». На схеме подключения прицепа видно, что этот провод идет ко всем тормозам и фарам. Кроме того, этот провод подключается ко всему, что использует вспомогательное питание и фонари заднего хода.
Некоторые производители подключают этот провод к раме; после этого к этой раме присоединяют землю от всех аксессуаров и светильников. Хотя это работает, проблемы с электричеством в трейлере часто возникают только из-за заземления. Таким образом, гораздо лучше провести белый провод со всеми остальными, а затем подключить землю от каждого фонаря к белому проводу. Хотя это займет больше времени, позже это уменьшит ваши проблемы.
Размер белого провода должен быть не меньше самого большого провода в жгуте проводов. Небольшой белый провод также подойдет, если схема имеет только свет, который слишком светодиодный. Однако возьмите провод большего размера с дополнительным питанием или электрическими тормозами.
Примечания к коричневому проводу:
Эти огни представляют собой ходовые огни, боковые габаритные огни, дублирующие повороты и слабоинтенсивные области задних фонарей. Коричневые провода идут ко всем этим фонарям, оставляя включенным резервный ход. В эту категорию попадают 3 центральных фонаря сзади и спереди прицепа, если они используются. Вам нужно будет проверить местные законы на предмет требований к типам солнечного света в вашем трейлере.
Приведенная выше электрическая схема прицепа не включает 3 центральных фонаря, но они необходимы в различных ситуациях. Вам не нужны эти фары на прицепах DIY; однако, если вы их используете, коричневый провод подает на них питание.
Было бы лучше, если бы у вас был только коричневый провод для питания фар. Итак, берите провод, соответствующий требованиям по мощности. Провод небольшого сечения подходит для небольшого грузового прицепа, но для большого закрытого трейлера с многочисленными источниками света вам понадобится провод большего сечения.
Примечания к синему проводу:
В некоторых местах 5-й контакт предназначен для фонарей заднего хода. Однако в трейлерах синий цвет предназначен для тормозов. Кроме того, если некоторые прицепы оснащены гидравлическими тормозами пульсации, вы можете использовать этот 5-й штифт для отключения тормозов во время движения задним ходом автомобиля. На приведенной выше схеме прицепа фонаря заднего хода нет, но если он есть, подключите синий провод к фонарям заднего хода. Тем не менее, запишите, что вы сделали. Вместо этого вы можете использовать фиолетовый провод и пометить его соответствующим образом.
Всегда будьте осторожны при использовании 5-контактного разъема. Убедитесь, что функции автомобиля совпадают с функциями прицепа.
Когда дело доходит до размера проводов в тормозах, не сдерживайте себя. Используйте провод калибра 14 для одинарной оси и провод калибра 12 для тандемных осей.
Красный провод Примечания:
Контакт дополнительного питания подключается к красному проводу. Однако иногда это также относится к чему-то вроде черного провода. Вы можете назвать это дополнительным питанием, вспомогательным питанием, вспомогательным питанием или батареей 12 В+. Он подключается к положительному источнику постоянного тока тягача. Вы можете использовать вспомогательное питание для зарядки аккумуляторов RV, аварийного аккумулятора, внутреннего освещения и питания аксессуаров.
Прокладка красного провода не является обязательной и отличается для каждого прицепа. В прицепах с системой отрыва красный провод подключается к отсеку аккумуляторной батареи, чтобы батарея оставалась заряженной. Вы можете оставить пин, когда вам не нужно отдельное питание. Однако при использовании убедитесь, что электрическая система защищена предохранителями или автоматическими выключателями. Кроме того, защита системы от проблем с разрядкой батареи также хороша.
Можно взять провод разного сечения в зависимости от требований к мощности красного провода. Если вам нужен красный провод только для системы отключения зарядки, подойдет провод 16 калибра. Для большей мощности используйте провода калибра 12 или 14.
Защита проводов:
Какие бы электропроводки вы ни использовали, очень важно защитить их. Как правило, было бы лучше, если бы у вас были полые рамки для прокладки проводов. Вы можете использовать прямоугольную стальную трубу для прокладки, но становится трудно герметизировать концы линии, чтобы не допустить проникновения влаги. Под платформой прицепа вы можете держать свет и провода подальше от трубок рамы.
Если вы считаете, что со временем вам может понадобиться заменить провода, оставьте доступ к этим проводам. Наоборот, если вы не будете менять провода, то можете сделать их сверхплотными.
За грузовиком
Заключение
Не все провода прицепа совместимы с проводами вашего автомобиля, грузовика, фургона или внедорожника. К счастью, Cloom производит специальные жгуты проводов со всем необходимым для безопасной работы фонарей прицепа. Вы можете выбрать плоский адаптер, плоский соединитель для прицепа, Т-образные соединители, вилки для прицепа, преобразователи проводки, соединители для проводки, адаптеры, тормоза прицепа и улучшенную защиту от атмосферных воздействий, чтобы обеспечить безопасность буксировки для вас и водителей вокруг вас. Лучше всего то, что наш специальный жгут проводов может
Основы проводки и разъемов прицепа
Прицепы с прицепом бывают разных размеров, весовых категорий и функций. Независимо от того, используете ли вы легкий прицеп для перевозки нескольких личных вещей или буксируете прицеп для скота, прицеп для лодки или кемпер, важно, чтобы прицеп был правильно подключен.
Использование правильной проводки и разъемов поможет обеспечить безопасную и надежную работу фар, аккумуляторов, тормозов, сигналов поворота и других функций прицепа, таких как внутреннее освещение, развлекательные системы и охлаждение. Чем сложнее проводка вашего прицепа, тем больше вероятность того, что вам придется рассмотреть специальные разъемы, рассчитанные на работу с несколькими контактами и устойчивые к коррозии.
Цветовые коды для проводки прицепа
Для начала неплохо ознакомиться со стандартными цветовыми кодами для проводов прицепа. Зеленый — правый поворотник. Желтый — левый поворотник. Белый — это грунт, а коричневый — для задних фонарей прицепа. Эти четыре типа проводов вместе составляют так называемую «четырехстороннюю проводку». Четырехсторонняя проводка довольно распространена и подходит для большинства прицепов малой грузоподъемности и лодочных прицепов.
Справа: Таблица, показывающая типичные конфигурации проводки прицепа и цвета проводов. Диаграмма предоставлена компанией East Penn Manufacturing .
Пятисторонняя проводка, следующий уровень, включает четыре провода для указателей поворота, заземления и задних фонарей, а также пятый провод (синего цвета) для дополнительной функции — обычно для импульсных тормозов, встроенных в прицеп или кемпер. . Пятый провод обычно подключается к стоп-сигналу вашего автомобиля, чтобы гарантировать, что при активации тормозов автомобиля стоп-сигналы прицепа также загораются. Провод также подключается к фонарям заднего хода, чтобы вызвать отключение тормозной системы прицепа.
Шестиконтактная проводка включает шестой провод (обычно красный), который используется для блока предохранителей или плавкого провода аккумуляторной батареи. Этот провод обычно идет к комплекту для снятия блока предохранителей, внутреннему освещению прицепа или зарядному устройству. Его также можно использовать для электрических тормозов. Шестипроводные конфигурации обычно встречаются на прицепах для лошадей, например, для запуска вентилятора.
Наконец, семижильный провод (фиолетовый) обеспечивает еще один провод для подключения таких вещей, как гидравлические муфты.
Разъемы для проводки прицепа
Как правило, прицеп или кемпер сходит с конвейера со встроенными проводами и соответствующими разъемами. Однако некоторые конечные пользователи могут добавить питание от батареи или тормоза к прицепу после покупки. В любом случае, прицепные провода и разъемы со временем изнашиваются, поэтому важно знать основы их выбора.
Литые соединители, такие как эта стандартная литая серия , доступная на Waytek , часто используются производителями как быстрый и простой способ подключения проводки прицепа.
В приведенном выше примере используется трехжильный разъем; однако доступны формованные соединители с шестью клеммами и проводами, как показано в таблице ниже. Формованные разъемы поставляются предварительно смонтированными. Все, что вам нужно сделать, это отрезать провод до необходимой длины, а затем соединить две части разъема.
Другим продуктом, популярным среди OEM-производителей, является комплект адаптера для прицепа Pollak (показан справа), который выдерживает воздействие под задним бампером спортивного внедорожника, пикапа в стиле Ford или других OEM-приложений.
Другие варианты разъемов
Для расширенных конфигураций проводки — и при замене любого проржавевшего или сломанного разъема — важно учитывать не только количество проводов, которые вам нужно подключить, но и насколько хорошо конструкция разъема выдерживает удары, вибрацию, и воздействия элементов.
7-контактный разъем Pollak для прицепа с проводкой, одобренной SAE (показан справа), — это популярный и прочный разъем, обеспечивающий множество проводных соединений для большинства потребностей в проводке прицепа и рассчитанный на длительный срок службы. Этот разъем имеет плоские контакты, которые обычно используются с прицепами, в отличие от разъемов с круглыми контактами, которые используются для жилых домов (как показано на изображении ниже).
Другие соединители для прицепов поставляются с дополнительными пружинами, обеспечивающими дополнительную разгрузку от натяжения для защиты от износа проволоки, и чехлами для дополнительной защиты уплотнения. Эти функции полезны, когда разъемы подвергаются многократному подключению и отключению, например, с рабочими прицепами, которые часто присоединяются и снимаются с транспортных средств.
Внизу: A 7-контактная розетка и вилка соединителя прицепа, с вариантами пружины и чехла , от Pollak.

Соединители с прочным латунным корпусом (например, усиленные соединители Pollak, показанные справа) также обеспечивают высокую степень защиты от непогоды и рассчитаны на значительные удары и вибрацию.
На рисунке ниже: Соединитель прицепа от Cole Hersee, бренд Littelfuse . Этот 13-контактный разъем с прочными латунными контактами для обеспечения надлежащего контакта и минимального падения напряжения обеспечивает варианты проводки для больших и сложных систем прицепов, таких как автофургоны.
