Что такое Fritzing и для чего он нужен. Как установить и начать работу с Fritzing. Какие возможности предоставляет Fritzing для создания электронных схем. Как использовать Fritzing для проектирования печатных плат.
Что такое Fritzing и его основные возможности
Fritzing — это бесплатное программное обеспечение с открытым исходным кодом для проектирования электронных схем и печатных плат. Оно позволяет легко создавать схемы, используя готовые компоненты, а затем преобразовывать их в реальные печатные платы.
Основные возможности Fritzing:
- Создание схем на виртуальной макетной плате
- Разработка принципиальных схем
- Проектирование печатных плат
- Большая библиотека готовых компонентов
- Возможность создания собственных компонентов
- Экспорт схем и печатных плат для производства
Fritzing ориентирован на начинающих электронщиков, студентов и любителей, позволяя им легко воплощать свои идеи в реальные устройства.
Как установить Fritzing на компьютер
- Перейти на официальный сайт fritzing.org
- Скачать версию программы для вашей операционной системы (Windows, Mac или Linux)
- Распаковать скачанный архив в удобное место на компьютере
- Запустить исполняемый файл Fritzing
Для Windows дополнительно может потребоваться установить Microsoft Visual C++ Redistributable. На Mac OS может понадобиться разрешить запуск программы в настройках безопасности.
Интерфейс Fritzing и основные режимы работы
Интерфейс Fritzing включает в себя несколько основных режимов работы:

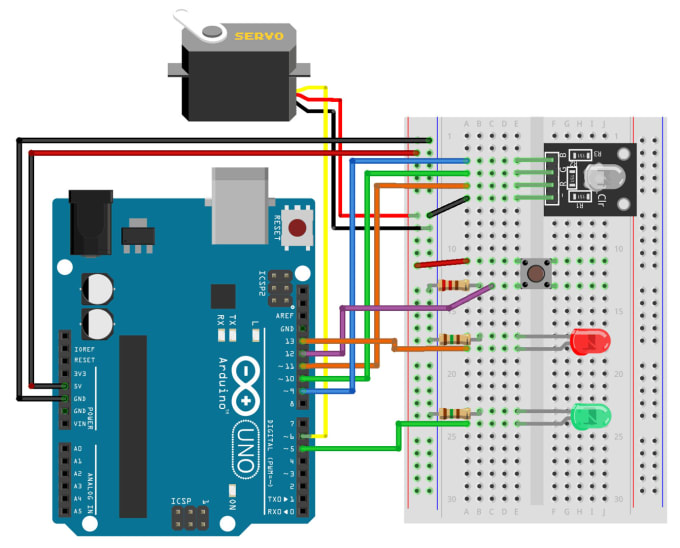

Макетная плата (Breadboard view)
В этом режиме можно собирать виртуальные схемы, как на реальной макетной плате. Компоненты перетаскиваются из библиотеки и соединяются виртуальными проводами.
Принципиальная схема (Schematic view)
Здесь создается принципиальная электрическая схема устройства с использованием стандартных обозначений компонентов.
Печатная плата (PCB view)
В этом режиме разрабатывается топология печатной платы — размещение компонентов и трассировка проводников.
Переключение между режимами позволяет видеть проект с разных сторон.
Создание схем в Fritzing
Процесс создания схемы в Fritzing включает следующие этапы:
- Выбор компонентов из библиотеки и размещение их на рабочем поле
- Соединение выводов компонентов виртуальными проводами
- Настройка параметров компонентов (номиналы, модели и т.д.)
- Добавление текстовых аннотаций и пояснений
- Проверка правильности соединений
Fritzing автоматически создает принципиальную схему на основе макетной сборки. Это удобно для начинающих, которые еще не знакомы со схемотехникой.
Проектирование печатных плат в Fritzing
Для создания печатной платы в Fritzing нужно:
- Переключиться в режим PCB view
- Разместить компоненты на плате
- Задать размеры и форму платы
- Выполнить трассировку проводников (вручную или автоматически)
- Добавить текстовую маркировку
- Проверить соблюдение технологических норм
Fritzing позволяет экспортировать готовый проект платы в форматы Gerber для производства. Также можно заказать изготовление платы прямо из программы через сервис Fritzing Fab.
Работа с библиотекой компонентов Fritzing
Fritzing содержит обширную библиотеку готовых электронных компонентов. Как работать с библиотекой:
- Компоненты сгруппированы по категориям (резисторы, конденсаторы, микросхемы и т.д.)
- Поиск нужных компонентов по названию или параметрам
- Выбор конкретных моделей компонентов
- Настройка характеристик (номиналы, корпуса)
- Создание собственных компонентов при необходимости
Наличие готовой библиотеки значительно ускоряет процесс проектирования.
Возможности Fritzing для обучения электронике
Fritzing активно используется в образовательных целях для обучения основам электроники. Программа предоставляет следующие возможности:
- Наглядная визуализация работы схем
- Интерактивные учебные материалы и примеры проектов
- Возможность быстрого прототипирования
- Интеграция с платформой Arduino
- Совместная работа над проектами
Благодаря простому интерфейсу Fritzing помогает легко освоить основы схемотехники и проектирования печатных плат.
Преимущества и недостатки Fritzing
Основные преимущества Fritzing:
- Бесплатность и открытый исходный код
- Простой и понятный интерфейс
- Большая библиотека компонентов
- Возможность быстрого прототипирования
- Интеграция с сервисом производства плат
Недостатки программы:
- Ограниченные возможности для сложных проектов
- Отсутствие продвинутых инструментов трассировки
- Нет средств моделирования и анализа схем
Fritzing отлично подходит для обучения и простых проектов, но для серьезной разработки лучше использовать профессиональные САПР.
Download Fritzing
Fritzing is devoted to making creative use of electronics accessible to everyone.
The source code of Fritzing is available on our GitHub repository. Everyone is welcome to participate in the development.
We are asking you to pay 8€ (around US$10) for downloading the application. This way we can ensure future releases, bugfixes and features.
Version 0.9.10 was released on May 22, 2022.
€ 8 € 25I am a business customer
Read the installation instructions below. If you have any problems with the installation, do not hesitate to contact us via the contact form.
See what’s new and the known issues.
This version includes translations for:
Deutsch (German), English, Español (Spanish), Français (French), Italiano (Italian), Nederlands (Dutch), Português (eu) (Portuguese EU), Português (br) (Portuguese BR), 日本語 (Japanese), 中文 (简体) (Chinese Simplified), 正體中文 (繁體) (Chinese Traditional), Українська мова (Ukrainian), Русский (Russian), Čeština (Czech), 한국어 (Korean), Ελληνικά (Greek), slovenčina (Slovak), română (Romanian), Türkçe (Turkish), Български (Bulgarian),
Windows
We tested Fritzing 0.9.10 on Windows 10 and Windows 11. To install Fritzing, run the downloaded installer file and follow the instructions. It may ask for admin rights («UAC») during the installation. Please confirm this request by clicking «yes». This will allow the installation of the Visual C++ Redistributable from Microsoft.
Fritzing is reported to work on Windows 8.1 and earlier. However, support for those versions has ended. If you already have Fritzing 0.9.6 or later running, then version 0.9.10 will run without additional steps.
Mac
We tested Fritzing 0.9.10 on Mac OS X High Sierra, Catalina, Big Sur and Monterey (Intel and M1 with Rosetta). To install Fritzing on your Mac, open the downloaded *.dmg file and move Fritzing to your applications folder. You can then launch Fritzing from the applications folder. For macOS Sierra and El Capitan, Fritzing 0.9.3 is the latest version.
Linux
We created an AppImage that runs on most Linux systems.
We tested it
on Ubuntu 18.04, 20.04 and 22.04. It should run on any system with
glibc >= 2.27 (about 2018 and later).
We recommend storing the AppImage in a Folder like $HOME/bin or $HOME/appimages.
To run the AppImage, add the executable permission to the file and start it.
On Ubunut 22.04, the libfuse2 library needs to be installed to support AppImages: apt install libfuse2
Создание схемы в Fritzing
Содержание
- 1 Fritzing
- 2 Работа с программой
- 3 Компоненты из набора
Fritzing
Схемы для примеров на этом сайте созданы в Fritzing – бесплатной программе для создания наглядных схем из модулей. Вы можете создавать схемы для своих проектов, в данном уроке я расскажу как это делается.
Скачать программу можно с официального сайта в разделе download, но почему-то скачать без оплаты не получается (может я не нашёл). Fritzing является программой с открытым исходником, у неё есть репозиторий на GitHub.
- Windows x64
- Linux
Для работы программы необходим дистрибутив Visual Studio. Если при запуске Fritzing сыпет ошибками, установите его с официального сайта (версия x64).
Работа с программой
Переходим во вкладку “Макетная плата”. В рабочую область программы можно перетаскивать компоненты из списка справа. Для создания соединения (провода) достаточно потянуть мышкой из пина.
Для создания “поворотов” провода достаточно кликнуть на него и потянуть мышкой
Цвет провода можно изменить в контекстном меню по правому клику
Также компоненты можно поворачивать
Компоненты из набора
“Из коробки” Fritzing имеет довольно-таки обширную базу компонентов, но большинство модулей из GyverKIT в нём отсутствуют.
Я нашёл часть модулей в интернете, а “остальные” нарисовал сам, они находятся в папке Fritzing parts репозитория набора на GitHub. Скачать весь архив можно по ссылке (обновлено 03.12.2021). Вот таблица компонентов, в ней указаны внешние модули из папки, а также имеющиеся в программе компоненты, которые можно найти поиском в программе:
Список
| Компонент | Отдельный файл | Fritzing поиск | Комментарий |
| ПОДКЛЮЧЕНИЕ | |||
| Брэдборд средний | – | breadboard | – |
| Провода к брэдборду | – | – | Просто тяни из точек |
| Ещё провода | – | – | Просто тяни из точек |
| БП 5V 2A | – | – | Вместо него гнездо 5. |
| Батарейный отсек 4хАА | battery4x | battery | – |
| Гнездо 5.5×2.1 | Power jack | – | – |
| РАССЫПУХА | |||
| Резисторы 220/10к/100 | – | resistor | Номинал выбирается в программе |
| Диоды 1N4007 | – | diode | Модель выбирается в программе |
| Керамика 0.1 uF | – | capacitor | Номинал выбирается в программе |
| Электролит 16V 100 uF | – | capacitor | Номинал выбирается в программе |
| Полевой транзистор (MOSFET) | – | mosfet | Модель выбирается в программе |
| Сдвиговый регистр 74HC595 | – | 74hc595 | – |
| ПЛАТА | |||
| Arduino Nano | – | arduino nano | Rev 3. 0 |
| Wemos Mini | – | Wemos | |
| ИНДИКАЦИЯ | |||
| Дисплей LCD 1602 I2C | LCD1602-I2C | – | – |
| Дисплей TM1637 | TM1637 | – | – |
| Дисплей OLED 0.96″ | OLED 128×64 I2C | – | – |
| RGB LED | RGB LED module | – | – |
| Зуммер пассивный | Buzzer | – | – |
| Светодиоды 5 мм | – | led 5mm | Цвет выбирается в программе |
| Адресная лента WS2812 | WS2812 RGB LED strip | – | – |
| 7 сегментный индикатор | Segment Indicator | – | – |
| Матрица MAX7219 мини | MAX7219 v2 | – | – |
| Матрица MAX7219 | 8×8 LED Modul | – | |
| Чип MAX7219 | – | MAX7219 | – |
| Матрица 8×8 | – | led matrix | – |
| ВВОД | |||
| ИК кит | IR recv | – | – |
| Потенциометр | – | potentiometer | – |
| Кнопка большая | – | pushbutton | – |
| Энкодер | Encoder round | – | – |
| Сенсорная кнопка | Touch TTP223 | – | – |
| Джойстик | Joystick KY-023 | – | – |
| Клавиатура | Keypad 4×4 | – | – |
| Bluetooth JDY-31 | BluetoothJDY-31 | – | – |
| RFID RC522 | RFID RC522 | – | – |
| ИСПОЛНЕНИЕ | |||
| Серво | – | basic servo | – |
| Мотор + колесо | – | dc motor | Мотор чуть другой |
| Драйвер | Driver L9110 | – | – |
| Реле | Relay | – | – |
| MOSFET модуль | MOSFET module | – | – |
| Шаговый мотор 28BYJ-48 | Stepper 28BYJ-48 | – | – |
| Драйвер ULN2003 | ULN2003A | – | – |
| Водяная помпа | – | solenoid | Не совсем оно, но похоже |
| ДАТЧИКИ | |||
| Микрофон MAX9814 | Microphone MAX9814 | – | – |
| PIR датчик движения | PIR AM312 | – | – |
| Термометр ds18b20 | ds18b20 probe | – | – |
| Термистор выносной | Thermistor | – | – |
| Датчик расстояния | – | SR04 | – |
| Датчик линии | Line sensor | – | – |
| Часы DS3231 мини | ds3231 mini | – | – |
| Часы DS3231 | – | RTC module | |
| Фоторезистор | – | photocell | – |
| Датчик BME280 | BMP280 | – | – |
| Датчик BMP280 | BMP280 | – | |
| Датчик HTU21D | HTU21D | – | |
| Передатчик SYN115 | SYN115 | – | – |
| Приёмник SYN480R | SYN480R | – | – |
| Передатчик FS1000A | FS1000A | – | – |
| Приёмник XD-RF-5V | XD-RF-5V | – | – |
| Акселерометр MPU6050 | MPU6050 | – | – |
| Влажность почвы | Capacitive Soil | – | – |
Для подключения внешнего компонента достаточно перетянуть его из папки в рабочую область программы.
После этого установленные модули будут храниться во вкладке MINE менеджера компонентов.
Примечание: чтобы компоненты сохранились в менеджере, при закрытии программы нужно согласиться на сохранение компонентов (вылезет окошко).
Бесплатный онлайн-симулятор цепей с программным обеспечением Fritzing
Программное обеспечение Fritzing — это бесплатный онлайн-симулятор схем, универсальный инструмент, который можно использовать для создания электронных схем и схем компонентов для использования с отладочными платами для быстрого прототипирования, такими как open- источник Arduino называется Arduino Simulator онлайн.
Введение
Fritzing – это аппаратная инициатива с открытым исходным кодом , которая делает электронику доступной в качестве творческого материала для всех.
Он полностью кроссплатформенный и хорошо поддерживается — вы можете гарантировать, что его можно использовать в любом проекте Arduino, чтобы показать вам, как создавать соединения и соединять вещи вместе с его помощью.
Он предлагает программный инструмент, веб-сайт сообщества и услуги в духе Processing и Arduino, создавая творческую экосистему, которая позволяет пользователям документировать свои прототипы, делиться ими с другими, обучать электроника в классе, макет и производит профессиональных печатных плат.
Видео кредита: Инструмент программного обеспечения Firtzing
Начало работы с Fritzing Online Simulator Fritzing Tool. Начало работыИзображение: FritzinggettingStart
Скачать и старт:
Выберите для вашей платформы.
- Windows32 бит
- Windows64 бит
- Mac OS X7 и выше
- Linux32 бит
- Linux64 бит
- ИсточникGithub
Инструкции по установке:
Установка программного инструмента Fritzing
Пожалуйста, убедитесь, что ваша система удовлетворяет одному из следующих требований:
Windows – XP и выше
Mac –1.
7 и выше 6 могут работать, ОС 1.7 и выше too
Linux – относительно недавний дистрибутив Linux с libc >= 2.6
- Начните загрузку пакета Fritzing, который подходит именно вам.
- Разархивируйте папку Fritzing в удобное место на жестком диске.
- Возможно, сейчас самое время создать ярлык для приложения Fritzing.
- Здесь можно найти бесплатную программу для распаковки, если она вам понадобится.
- Если вы обновляете свою версию Fritzing, ваши пользовательские файлы (детали и бины) не сохраняются вместе с приложением, поэтому они не будут уничтожены, если вы удалите старую версию папки приложения Fritzing.
- Чтобы начать Fritzing:
- на Windows : дважды щелкните fritzing.exe
- на Mac : дважды щелкните приложение Fritzing
- на Linux : дважды щелкните Fritzing или попробуйте ./Fritzing в окне оболочки
- Если у вас возникли проблемы, попробуйте загрузить его снова.
Это часто помогает. Если это не так, загляните на наши форумы.
Это часто помогает. Если это не так, загляните на наши форумы.
Примечания для Mac:
Последние версии OS X не позволяют напрямую запускать «непроверенное» программное обеспечение. Чтобы запустить Fritzing, вам потребуется:
- щелкните правой кнопкой мыши значок Fritzing и выберите «Открыть»
- в диалоговом окне предупреждения нажмите «Открыть»
или, чтобы навсегда избавиться от предупреждения:
- перейдите в Системные настройки
- открыть страницу безопасности и конфиденциальности
- разблокируйте его, щелкнув замок в левом нижнем углу
- разрешить загрузку приложений из любого места
Примечания для Linux:
Этот бинарный выпуск был собран и протестирован в Ubuntu 12.04 LTS.
Дистрибутивы для других разновидностей Linux можно найти в репозитории openSUSE, в репозитории openSUSE Heinervdm; включая загрузку в один клик для openSUSE.
Ищите на нашем форуме еще больше. Пользователи Fedora могут установить Fritzing с помощью «yum install fritzing».
Мы сердечно благодарим openSUSE, Томаса Циммермана, Debian.org, Бруно Каннинга, проект Fedora, Эда Маршалла и других людей и организации за их доступность. (Но имейте в виду, что мы не тестировали эти сборки.)
Начните здесь, чтобы узнать все о программном инструменте Fritzing. и производить свои собственные печатные платы:
Обязательно ознакомьтесь с нашим учебным каналом на YouTube, включая советы Fritzing Killer и изучение Arduino с помощью Fritzing Starter Kit.
Макет- Создание схемы
- Использование стрипборда(из видеоканала)
- Работа с SMD деталями(из видео канала)
- Создание бумажных шаблонов (из блога)
- Пышные провода и гибкие ножки (из блога)
- конкретных руководств пока нет
Изображение предоставлено: Fritzing-Image3
- Проектирование печатной платы
- Одноминутная конструкция Arduino Shield (из видеоканала)
- Двусторонняя маршрутизация (из Блога)
- Как работает автотрассировщик (из блога)
- Объяснение цветных линий(из блога)
- Нестандартные формы печатных плат
- Производство печатной платы
- Пайка SMD деталей(из видео канала)
- Создание пользовательских деталей
- С помощью редактора деталей (из Блога)
- Добавление кода программирования
2.
СправочникПолный справочник всех меню, виджетов, сочетаний клавиш и мыши.
3. Переводы
Parlez-vous français? Sprichst Du Deutsch? Хабла Эспаньол?
Здесь вы можете найти учебные материалы на других языках, кроме английского.
4. Семинары
Семинары — лучший способ быстро приступить к работе. Организуйте его сами или пригласите нас!
5. Внешние ресурсы
Веб-сайты, связанные с физическими вычислениями и другими полезными вещами.
Изготовьте собственную плату:
С Fritzing Fab вы можете легко и недорого превратить свою схему в настоящую печатную плату, изготовленную по индивидуальному заказу. Попробуйте прямо сейчас!
См. также : 7 советов по использованию преимуществ вашего нового умного дома
Дайте нам знать, что вы думаете об инструменте Fritzing Software (бесплатный онлайн-симулятор схемы) для проектирования электронных схем в разделе комментариев ниже.
Если вам нравится этот пост, подпишитесь на наш канал YouTube для видеоуроков IoT. Вы также можете найти нас в Twitter , Facebook и Instagram для получения дополнительных обновлений.
Хотите узнать больше о Fritzing, посетите Fritzing.org
Избранное изображение предоставлено: Fritzing-Image1
Информация предоставлена: Fritzing.org
Debian — Детали пакета с исходным кодом fritzing in bullseye
имена пакетов, описания, имена исходных пакетов, содержимое пакета, все параметры
[ растянуть ] [ Бастер ] [ яблочко ] [ книжный червь ] [ sid ]
Следующие бинарные пакеты собраны из этого исходного пакета:
- фрицинг
- Простое в использовании программное обеспечение для проектирования электроники
- fritzing-данные
- Простое в использовании программное обеспечение для электронного проектирования (файлы данных)
Другие пакеты, относящиеся к fritzing
|
|
- адеп: debhelper-compat (= 12)
- Пакет недоступен
- адеп: имиджмагик
- программы обработки изображений — двоичные файлы
также виртуальный пакет, предоставляемый графикаmagick-imagemagick-compat, imagemagick-6. q16
- адеп: qtbase5-dev
- Базовые файлы разработки Qt 5
- адеп: libqt5serialport5-dev
- Файлы разработки последовательного порта Qt 5
- адеп: libqt5svg5-dev
- Файлы разработки модуля Qt 5 SVG
- адеп: zlib1g-dev
- библиотека сжатия — разработка
- адеп: libboost-dev
- Файлы разработки библиотек Boost C++ (версия по умолчанию)
- адеп: libgit2-dev (>= 0,25)
- низкоуровневая библиотека Git (файлы разработки)
- адеп: sqlite3
- Интерфейс командной строки для SQLite 3
q16Скачать fritzing
| Файл | Размер (в КБ) | Контрольная сумма MD5 |
|---|---|---|
fritzing_0. Похожие записи |
