Что такое анод и катод светодиода

Светодиод (LED) имеет два вывода — анод и катод. Анод является положительным полюсом, а катод — отрицательным. Для правильной работы светодиода очень важно соблюдать полярность при его подключении:

• Анод (+) подключается к положительному полюсу источника питания
• Катод (-) подключается к отрицательному полюсу источника питания

Если перепутать полярность, светодиод работать не будет. В некоторых случаях неправильное подключение может даже привести к повреждению светодиода. Поэтому перед монтажом необходимо точно определить, где у LED анод, а где катод.

Как визуально определить анод и катод светодиода

Существует несколько простых способов визуально отличить анод от катода у светодиода:

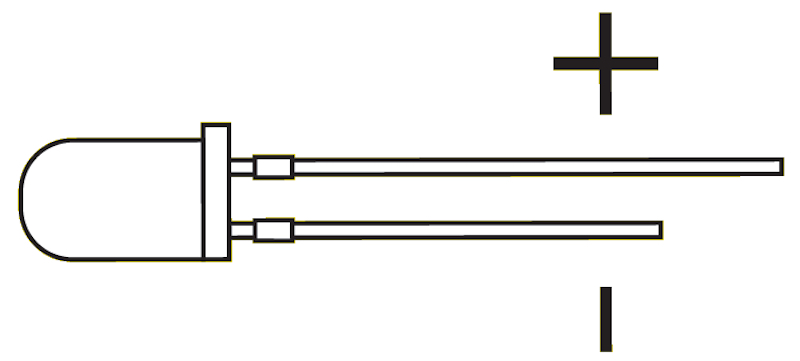

1. По длине выводов

У большинства светодиодов анод имеет более длинный вывод, а катод — более короткий. Это самый простой и надежный способ определения полярности.

2. По форме корпуса

Многие светодиоды имеют небольшую плоскую площадку на корпусе со стороны катода. Анод расположен с противоположной, выпуклой стороны.

3. По внутренней конструкции

Если заглянуть внутрь прозрачного корпуса светодиода, можно увидеть, что электрод катода имеет большую площадь, чем анод.

4. По маркировке

На некоторых светодиодах есть маркировка в виде знака «+» возле анода или «-» возле катода.

Однако эти визуальные признаки могут отсутствовать у старых или нестандартных светодиодов. В таких случаях нужно использовать другие методы проверки полярности.

Как проверить полярность светодиода мультиметром

Мультиметр позволяет надежно определить анод и катод любого светодиода:

1. Переключите мультиметр в режим «прозвонка диодов»
2. Подключите красный щуп к аноду, а черный — к катоду светодиода
3. Если светодиод загорится и прибор покажет напряжение 1.5-3В, значит полярность определена верно
4. Если светодиод не загорается, поменяйте щупы местами

Этот метод работает даже с нестандартными или поврежденными светодиодами, у которых невозможно визуально определить полярность.

Почему важно соблюдать полярность светодиодов

Правильное подключение светодиодов с учетом полярности критически важно по нескольким причинам:

• При обратном включении светодиод просто не будет светиться
• Длительное обратное напряжение может повредить p-n переход светодиода
• Неправильная полярность в схеме с несколькими светодиодами нарушит работу всей цепи
• В импульсных схемах обратное включение LED приведет к сбоям

Поэтому перед монтажом светодиодов в устройство всегда проверяйте их полярность одним из описанных выше способов. Это обеспечит надежную и долговременную работу вашей схемы.

Подключение светодиода к источнику питания

После определения анода и катода, светодиод можно правильно подключить к источнику питания:

1. Анод (+) соедините с положительным выводом источника
2. Катод (-) — с отрицательным
3. Обязательно включите токоограничивающий резистор последовательно со светодиодом

Сопротивление резистора рассчитывается по закону Ома:

R = (U пит — U св) / I св

Где:

• U пит — напряжение источника питания
• U св — падение напряжения на светодиоде (1.8-3.4В)
• I св — рабочий ток светодиода (обычно 10-20 мА)

Правильный выбор резистора защитит светодиод от перегрузки и продлит срок его службы.

Особенности полярности у разных типов светодиодов

Хотя общие принципы определения анода и катода одинаковы, у некоторых типов светодиодов есть свои особенности:

SMD-светодиоды

У светодиодов для поверхностного монтажа катод обычно отмечен треугольной меткой на корпусе. Также катод часто расположен со стороны угловой фаски корпуса.

RGB-светодиоды

Многоцветные RGB-светодиоды имеют 4 вывода — один общий анод или катод и три вывода для отдельных цветовых каналов. Полярность определяется по длине общего вывода.

Мощные светодиоды

На мощных светодиодах полярность обычно явно маркируется знаками «+» и «-» на корпусе или на печатной плате.

Светодиодные ленты

У светодиодных лент анод обозначается красным проводом, а катод — черным или белым. Также на ленте часто есть маркировка «+» и «-«.

Зная эти особенности, вы сможете правильно определить полярность практически любого светодиода.

Что делать, если перепутана полярность светодиода

Если вы случайно подключили светодиод неправильно, не паникуйте. В большинстве случаев это не приводит к мгновенному повреждению:

1. Немедленно отключите питание
2. Проверьте светодиод мультиметром — он может остаться исправным
3. Если LED цел, просто поменяйте полярность подключения
4. В будущем всегда проверяйте полярность перед монтажом

Однако длительная работа с обратной полярностью или при большом обратном напряжении может необратимо повредить светодиод. Поэтому лучше не допускать таких ошибок.

Заключение

Правильное определение анода и катода — ключевой момент при работе со светодиодами. Зная простые способы проверки полярности и понимая важность ее соблюдения, вы сможете создавать надежные светодиодные схемы и избегать распространенных ошибок. Используйте описанные методы, и ваши LED-проекты всегда будут работать корректно!

Где у светодиода плюс и минус

Где у светодиода плюс и минус

Индикаторные и сверхъяркие светодиоды (LED) широко используются в промышленном оборудовании и радиолюбительских конструкциях. Как и любой другой диод, светодиоды имеют два вывода — анод и катод (плюс и минус). Поэтому они должны быть подключены с соблюдением правильной полярности. Существует несколько способов определения полярности светодиода:

• По измерениям;
• Путем визуального осмотра;
• При подключении к источнику питания;
• Из технической документации.

1. Как определить полярность с помощью тестера (мультиметра)
2. Как определить полярность путем визуального осмотра
3. Определение полярности при подключении к источнику питания
4. Определение полярности по технической документации
5. Результат

Как определить полярность тестером (мультиметром)

Почти у всех профессионалов и большинства любителей есть мультиметр — цифровой или многофункциональный. С их помощью легко определить полярность полупроводникового диода и проверить его работу. Измерения следует проводить в режиме омметра.

Многие современные мультиметры имеют специальный режим — «диодный тест».

Чтобы определить полярность, щупы тестера подключают к диоду и контролируют показания. Если мультиметр показывает «бесконечное» сопротивление, поменяйте местами щупы. Если мультиметр показывает некоторое конечное сопротивление, это означает, что прибор подключен в правильной полярности и мы определили, где находится плюс и минус диода.

Есть одна важная вещь, которую необходимо принять во внимание. В некоторых стрелочных приборах полярности щупов в режиме измерения напряжения и в режиме омметра не совпадают.

Эта функция присутствует, например, в старых тестерах TL-4M. Поэтому стоит проверить, не отличается ли полярность тестера в разных режимах измерения, используя другой прибор или вольтметр постоянного тока.

Для определения полярности можно также использовать мультиметр. Процедура такая же, как и при определении плюса и минуса обычного диода. Если диод в хорошем состоянии и правильно подключен, он может даже начать светиться. Однако этот метод определения полярности не всегда работает. Дело в том, что падение напряжения на открытом диоде может составлять от 1,5 до 3,2 В и более. Это значительно больше, чем у обычного полупроводникового диода.

✅ ГДЕ У СВЕТОДИОДА ПЛЮС (Авторская Методика) Рекомендуется для детей!

Величина падения напряжения зависит от цвета и мощности светоизлучающего диода. Низковольтные тестеры не имеют достаточного напряжения на своих клеммах, чтобы открыть диод. Провести измерение с помощью этих устройств невозможно.

Как определить полярность по внешнему виду

Существует множество типов корпусов для светодиодов. Обычно используемые светоизлучающие диоды находятся в цилиндрических упаковках диаметром 3, 5 или более миллиметров. Многие SMD-светодиоды для поверхностного монтажа выпускаются в различных типах корпусов и размерах кристаллов. Сверхъяркие мощные светодиоды установлены на теплоотводах и имеют плоские плоские выходы. Опытные технические специалисты могут легко определить назначение контактов по их внешнему виду.

Мощные светодиоды легче всего определить полярность. Обычно они обозначаются символами ‘+’ и ‘-‘.

Светодиоды в цилиндрических корпусах — это неплохо. Их полярность можно определить с помощью нескольких знаков. Например, внутри корпуса светоизлучающего диода можно увидеть два электрода с разными поверхностями. Катод имеет явно большую площадь поверхности электрода. Этот электрод является минусовым. Еще одна особенность, по которой можно распознать катод цилиндрического диода, — это скос на юбке устройства. Новые провода имеют разную длину. Более длинный провод указывает вам, где находится положительная сторона диода (анод).

Светодиоды, монтируемые на поверхность, также имеют характерное назначение выводов. Многие SMD светодиоды имеют специальный скос (ключ) на одном из углов. Ключ указывает на минусовую (катодную) сторону.

Некоторые SMD-светодиоды имеют специальную маркировку на корпусе, помогающую определить полярность устройства. Некоторые из них видны на фотографии.

Как определить полярность светодиода визуально

Для закрепления вышеизложенной информации мы рекомендуем посмотреть это видео, чтобы увидеть, как визуально определить, где светодиод положительный, а где отрицательный.

Определение полярности путем подачи питания

Самый очевидный способ определить полярность светодиода — подключить его к источнику напряжения. Этот метод позволяет проверить светодиод и определить его полярность.

Для проведения «эксперимента» вам понадобится источник постоянного напряжения. Это может быть источник питания или батарея. Пригодится лабораторный источник питания с плавной регулировкой напряжения и вольтметр постоянного тока.

Диод следует подключить к источнику питания, при этом напряжение должно постепенно увеличиваться. При правильном подключении он должен начать светиться. Если диод не загорается, когда напряжение достигает 3-4 вольт, измените полярность и повторите эксперимент. Когда диод загорится, не увеличивайте напряжение дальше, так как он может перегореть.

Вместо регулируемого источника питания можно использовать любую батарею напряжением от 4,5 до 12 В. В качестве аккумулятора можно использовать несколько последовательно соединенных элементов 1,5 В, батарею мобильного телефона или автомобильный аккумулятор.

Диод не следует подключать непосредственно к батарее. Это может привести к неисправности.

Чтобы проверить работу светодиода, подключите последовательно с ним токоограничивающий резистор. Сопротивление резистора для маломощных светодиодов может составлять от 680 Ом до нескольких кОм. Для мощных светодиодов подходит резистор в несколько десятков Ом.

Определение полярности по технической документации

Исчерпывающую информацию о светодиодах можно получить из технической документации производителя. В нем отражены данные о весе и размерах светодиода, его распиновке и электрических параметрах. При крупных поставках такая документация не может отсутствовать в сопроводительных документах.

К сожалению, поставщики не всегда могут предоставить интересующие нас данные. К счастью, если вы знаете марку светоизлучающего устройства, вы всегда можете найти в Интернете информацию о назначении его выходов.

Итоги

Мы рассмотрели несколько способов определения плюса и минуса светодиода. Вы можете использовать их по отдельности или перепроверить результат несколькими способами. В конце концов, каждый из них не идеален. Визуально, а тем более на основании технической документации, невозможно оценить производительность того или иного экземпляра светодиода. Мощный, сверхъяркий светодиод вряд ли можно проверить тестером. Проверка путем подачи напряжения дает точный результат, но требует соблюдения мер предосторожности.

Диод и светодиод. Резистор. Подключение светодиода. Фототранзистор

---

---

Диод и светодиод

Диод имеет два вывода — анод и катод. Диод проводит ток только в одну сторону от анода к катоду. На сторону корпуса диода, соответствующую катоду, наносят кольцевую полоску. При включении диода в электрическую цепь должна быть соблюдена правильная полярность.

Светодиод — диод, который испускает свет, когда через него проходит электрический ток. Внутри светодиода находится полупроводниковый кристалл. Цвет светодиода зависит от типа используемого полупроводника.

Светодиод, также как и обычный диод, имеет два вывода — анод и катод. При включении светодиода в электрическую цепь необходимо соблюдать правильную полярность. У большинства светодиодов выводы имеют разную длину — длинный у анода и короткий у катода.

Значение рабочего напряжения питания для многих распространенных светодиодов составляет около 2-х вольт. Для подключения светодиода к электрической цепи с напряжением, значительно превышающем его рабочее напряжение, используют ограничительный резистор.

Внимание!

Не подключайте светодиод непосредственно к источнику питания из четырех батарей. Светодиод перегорит.

Резистор

Резистор сопротивляется прохождению через него электрического тока.

Единицей электрического сопротивления является Ом. На практике используются производные единицы — килоом (КОм), мегаом (МОм).

1 КОм = 1000 Ом,
1 МОм = 1000000 Ом.

Чем больше сопротивление резистора, тем меньше он пропускает тока.

На принципиальных схемах рядом с условным обозначением резистора ставят значение его сопротивления.

У малогабаритных резисторов сопротивление указывают на их корпусе в виде цветных полос. Чтобы определить сопротивление резистора по цветовому коду, можно использовать специальную таблицу. Цветовые полосы сдвинуты к одному из выводов и читаются слева направо.

Примеры определения сопротивлений резисторов

Подключение светодиода

Для подключения стандартного светодиода с рабочим напряжением 2 вольта (2 В) и потреблением тока 20 миллиампер (20 mА) к электрической батарее с напряжением 6 вольт (6 В) необходимо расчитать сопротивление ограничительного резистора. Воспользуемся законом Ома для участка цепи.

R = U / I

Где R – сопротивление, U – напряжение, I – сила тока.

Падение напряжения на резисторе должно составить 6 В – 2 В = 4В. Таким образом

4 В / 0,02 А = 200 Ом

Выберем резистор с 10% запасом, его сопротивление будет равно 220 Ом.

Соберем схему.

Меры предосторожности при работе с электронными компонентами

Следует соблюдать меры предосторожности при изгибании выводов светодиодов. Не следует изгибать выводы в непосредственной близости от корпуса светодиодов для предотвращения их облома.

Также следует соблюдать аккуратность при изгибании выводов фототранзисторов.

Фототранзистор

Фототранзистор реагирует на свет.
Воздействие света «открывает» фототранзистор для протекания через него электрического тока.
Фототранзисторы используют в качестве датчиков света.

Также как и через светодиод ток протекает через фототранзистор только в одном направлении.

Ток, протекающий в фототранзисторе, при воздействии на него светом достаточно мал и для того, чтобы управлять нагрузкой в виде светодиода или электромотора, ток необходимо усилить.

Как отличить фототранзистор от светодиода с прозрачной линзой?

На практике встречаются светодиоды с большой яркостью очень похожие на фототранзисторы. Они имеют прозрачный корпус, но отличаются формой внутренних металлических частей.

Для того, чтобы отличить фототранзистор от светодиода с прозрачной линзой, следует внимательно взглянуть на форму электродов. У фототранзистора просвет между электродами прямой, а у светодиода имеет изгиб. У фототранзистора длинный вывод идет к электроду, имеющему меньший размер, а у светодиода — к большему.

Светодиодный анод

и катод — разница между ними и способы их определения

8 марта 2022 г.

Раскрытие информации: Когда вы покупаете что-либо по ссылкам на нашем сайте, мы можем получать партнерскую комиссию.

Независимо от того, являетесь ли вы опытным техническим энтузиастом или обычным непрофессионалом, разобраться в терминологии светодиодов может быть немного сложно. Если вы взяли на себя обязательство узнать немного больше о светодиодных лампах и о том, как они работают, или вы просто знакомитесь с их характеристиками, возможно, вы слышали о светодиодных анодах и катодах. Эти термины напрямую относятся к полярности светодиодов и тому, как на самом деле работает технология. Хотя словарный запас может показаться немного иностранным, понимание анодов и катодов на самом деле не так сложно, как кажется.

Что такое светодиод?

LED означает светоизлучающий диод. Хотя такая технология существует с начала 1960-х годов, в настоящее время светодиоды широко используются в нашей повседневной жизни. Фактически, светодиоды обычно считаются «золотым стандартом» с точки зрения выбора освещения. Часто вы увидите, как они используются для лампочек, гирлянд, телевизоров, ноутбуков, мониторов и практически любого другого электронного устройства под солнцем.

Светодиоды известны как полупроводниковые источники света . В общем, это термин, используемый для освещения, которое возможно только при протекании через него тока. Нам нравится думать о них как о крошечной лампочке, содержащей несколько диодов с постоянно текущим электрическим током. В результате этого тока излучается свет.

Диоды — это просто термин для компонента (полупроводника), который пропускает поток или ток в одном направлении. Кроме того, они ограничивают любой ток, протекающий в противоположном направлении. Они также широко известны как выпрямители за счет того, что они преобразуют переменный ток в пульсирующий постоянный ток.

Причины, по которым предпочтение отдается светодиодам

За последнее десятилетие светодиоды штурмом захватили потребительский рынок; и не зря. Лампы накаливания и компактные люминесцентные лампы (КЛЛ) в настоящее время часто рассматриваются как пережиток прошлого. Вот несколько причин, по которым потребители сейчас используют светодиоды вместо любых других источников света.

• Размер – светодиоды обычно имеют ширину всего несколько миллиметров. Проще говоря, они крошечные. Поскольку они намного меньше, чем любая другая форма света, для них есть больше полезных применений.
• Направление света — В то время как другие источники света излучают свет во всех направлениях, светодиоды излучают только в одном направлении. Это направление можно указать исходя из того, как их проектирует производитель.
• Энергоэффективность . Общеизвестно, что светодиоды потребляют меньше энергии, чем их аналоги. Экономия энергии, которую они обеспечивают, обычно всегда более рентабельна в долгосрочной перспективе.
• Отсутствие тепла — когда светодиоды производят электрическую энергию, выделяется лишь небольшое количество тепла, большая часть которого не заметна. Это большое преимущество по сравнению с лампами накаливания, где более 90% их энергии выделяется через тепло.
• Срок службы . Хотя изначально светодиоды могут стоить немного дороже, они всегда будут дольше других источников света. Большинство светодиодов рассчитаны на срок службы 50 000 часов, в то время как люминесцентные лампы или лампы накаливания могут проработать около 10 000 часов.

Что такое полярность?

Когда в отношении светодиодов упоминается полярность, это связано с потоком электричества. Как мы обсуждали ранее, в светодиодах электрический ток течет в одном направлении. Поскольку это так, крайне важно знать и понимать направление, в котором он движется. А вообще куда ток входит и куда выходит?

Что такое аноды и катоды?

Для каждого электрического компонента требуются положительные и отрицательные клеммы для замыкания цепи. В светодиодах эти положительных выводов называются анодами . Напротив, отрицательных контактов называются катодами . Электричество входит через положительную сторону (анод) и существует через отрицательную сторону (катод). Проще говоря, каждый светодиод имеет анод и катод, и когда ток течет через него в одном направлении, в результате излучается свет.

Катод притягивает положительный заряд, также известный как катион. Хотя он притягивает положительные заряды, на самом деле электрод заряжен отрицательно. В результате катод помогает генерировать электроны, которые создают заряд, который в конечном итоге перемещает ток от катода к аноду. Анод притягивает отрицательный заряд, но на самом деле это положительно заряженный электрод. Действуя как акцептор электронов, именно здесь происходит окисление, чтобы привлечь этот отрицательный заряд.

Когда вы имеете дело со светодиодами и их полярностью, очень важно знать, какая клемма является анодом, а какая катодом. В противном случае светодиод не будет работать.

Определение анодов и катодов светодиодов: как отличить

Хотя теперь мы знаем, что анод — это положительный вывод , а катод — отрицательный вывод , как определить разницу между ними? Хотя это зависит от конкретного производителя, марки или модели диода, который вы используете, есть несколько индикаторов, о которых следует знать.

• Как правило, диоды имеют небольшую линию между выводом катода, которая напрямую связана с небольшой вертикальной линией в символе схемы. Он может быть едва заметен, но указывает на отдельные клеммы.
• Для каждого диода будет два вывода. Как правило, более длинный штифт указывает на то, что это анод, а более короткий — на катод.
• Иногда эти маленькие штифты имеют одинаковую длину. Были ли они вырезаны вручную или изготовлены таким образом, внимательно изучите край внешнего корпуса. Вы заметите, что одна сторона плоская и выровнена с диодом. Другая сторона немного расширится. В результате контакт, ближайший к плоскому краю, будет катодом.
• Использование мультиметра — надежный способ определить анод и катод. Активируйте настройку диодов мультиметра и используйте щупы на каждом контакте. Как только диод загорится, вы узнаете, где анод, а где катод.

Светодиодные аноды и катоды: общие отличия

• Анод — это место, где электричество поступает в диод, а катод — это место, где ток течет в другом направлении.
• Анод называется положительной клеммой; катод называют отрицательным полюсом.
• Катод играет роль акцептора электронов. Анод является прямой противоположностью, выступая в роли донора.
• Внутри анода происходит окисление. Внутри катода происходит восстановление.

Заключительные мысли

Хотя терминология светодиодов может быть немного запутанной, мы надеемся, что сделали ее более понятной. Как правило, катоды и аноды представляют собой две противоположные точки внутри электрода. С точки зрения непрофессионала, анод = положительный, а катод = отрицательный. Имейте это в виду, когда будете задаваться вопросом о разнице между ними и их функциональности.

Светодиоды — это полупроводниковые источники света, которые широко используются в современном мире. Доступные в бесчисленных вариациях и миллионах цветов, они экономичны, энергосберегающи и долговечны. Хотя они могут быть лучшим доступным источником света, технология, стоящая за ними, действительно завораживает. С годами трудно представить, что вместо светодиодов может быть что-то еще. Однако если прошлое нас чему-то научило, то будущее электроники предсказать крайне сложно.

Идентификация диода, анода, катода (Простые методы №2, 2023 г.)

Есть два простых метода, которые мы можем использовать для идентификации анода и катода диода. Первый — найти серую полосу на корпусе диода — это вывод катода. Второй метод предполагает использование тестера компонентов M328.

В большинстве случаев вы будете использовать первый метод. Второй метод — это просто еще одна альтернатива, позволяющая облегчить вашу жизнь и принести немного удовольствия в вашу лабораторию.

Привет, я Аббас. В оставшейся части статьи я подробно объясню вышеупомянутые методы. В конце концов, вы должны быть уверены, что идентифицируете анод и катод любого данного диода, включая светодиоды 9.0007

Я не идеален, и эта статья не будет идеальной. Это всего лишь мои ограниченные знания, которые я пытаюсь вам как-то помочь.

Надеюсь, вам понравится.

Содержание

Диод Анод Катод Идентификация

Диод представляет собой полупроводниковый компонент с двумя выводами. Он позволяет току течь только в одном направлении.

Для правильного протекания тока диод должен находиться в режиме прямого смещения, т. е. его катодный вывод должен быть подключен к отрицательному выводу источника напряжения, а анод должен быть подключен к положительному выводу источника напряжения.

Но вопрос в том, как узнать, какая клемма является анодом, а какая катодом, чтобы мы могли правильно сместить его для наших цепей.

Давайте узнаем ниже.

Метод 1: Визуальный осмотр

Этот метод используется чаще всего. Вы также будете использовать его много раз.

В этом методе мы просто берем диод, который мы хотим узнать, правильная клемма и выполняем следующие шаги:

• Берем диод
• Ищите серую полоску на корпусе диода

Физический диод

• После идентификации бара.
• Отметьте терминал, на котором вы идентифицируете бар.
• Этот вывод является отрицательным катодом.
• Другой — положительный анод — это так просто

Этот метод не работает, если у вас диод без полоски, т.е. полоска со временем удалилась.

Рассмотрим этапы идентификации анода и катода светодиода.

Светодиод — сокращение от светоизлучающий диод. По сути, это тип диода, который мы используем для индикации почти в каждом электронном продукте и устройстве.

Светодиоды бывают разных размеров и цветов. Чтобы правильно с ними работать, вы должны подключить их в режиме прямого смещения, иначе они не будут светиться, а в некоторых худших случаях вы можете перегореть светодиодами.

Выполните следующие шаги, чтобы определить клеммы любого светодиода.

• Возьми свой светодиод
• Определите длинную клемму между двумя заданными ветвями.

Клеммы для светодиодов

• Эта длинная ножка — ваш положительный анод
• Более короткий катод — это отрицательный катод — его легко идентифицировать.

Теперь этот метод не работает, если у вас есть старый б/у светодиод, длина ножек которого такая же. Или трудно сказать, какой терминал короче другого.

В таких случаях выполните следующие действия.

• Возьми свой светодиод
• Ищите сторону среза (вы обязательно увидите маленькую сторону среза в любом светодиоде)
• Эта сторона среза является вашим положительным анодом
• Другая клемма автоматически становится вашим отрицательным катодом.

Описанные выше методы используются для каждого светодиода. Неважно, какой размер или форма у светодиода — эти шаги необходимо выполнить, чтобы точно определить правильные контактные клеммы.

Разумеется, существуют и другие типы диодов, например диод Zenor.

Выполните следующие шаги для выводов диода Zenor:

• Возьмите диод Zenor
• Найдите черную тонкую полоску на корпусе.
• Этот вывод с черной линией является отрицательным катодом
• Другая клемма — ваш положительный анод.

Теперь практически известно, что для того, чтобы узнать катод любого типа диода — ищите планку. Цвет полосы может быть любым, просто обозначьте его. Это ваш катод, а другой терминал по умолчанию будет вашим положительным анодом.

Описанный выше общий метод поиска полосы также применим и к диодам SMD.

SMD-диоды — крошечные устройства, но если вы внимательно посмотрите на них, то обязательно увидите полоску. Этот бар — ваш катод.

Это относится и к светодиодам SMD.

Единственным ограничением этого метода является то, что если ваш стержень был удален со временем, вы не можете использовать этот метод. Тогда вам следует рассмотреть другие связанные методы.

Способ 2: с помощью тестера M328

По моему мнению, вы будете использовать описанные выше методы до конца своей жизни, связанной с электроникой.

Потому что они просты и понятны.

Но я также думаю, что жизнь — это изучение новых вещей, жизнь — это получение нового опыта.

Вот почему я включаю этот метод. Это может стать вашим новым жизненным опытом. Вы также можете добавить M328 в свою коллекцию лабораторного оборудования.

Хорошо!

Тестер компонентов M328 — это устройство, которое помогает нам:

• Идентификация различных электронных компонентов
• Помогает проверить, хороший компонент или плохой
• Это помогает нам идентифицировать конфигурацию контактов различных электронных компонентов, включая диоды и транзисторы любого типа
• Он также дает нам принципиальную схему тестируемых компонентов и значения всех соответствующих параметров за считанные секунды.

Итак, как мы можем использовать M328 для идентификации анода и катода диода? Ну, это очень легко.

M328

Выполните следующие шаги, и все готово.

• Возьмите тестер M328
• Возьмите диод, который вы хотите проверить, на правильные контакты
• Поместите диод в тестер компонентов
• Нажмите кнопку проверки.
• Получить результаты на дисплее.
• Результаты будут представлены в виде электрической схемы с правильной конфигурацией контактов. – это так просто.

Преимущество этого метода в том, что вы можете проверить выводы любого диода. Вы можете проверить диод, даже если его планка со временем или по какой-либо причине полностью удалилась.

Мне нравится Тестер компонентов M328 (ссылка на продукт) по разным причинам. Это весело, когда вы помещаете компонент, нажимаете тест и видите всю связанную информацию прямо на одном экране. Если вам это тоже нравится, купите себе.

Вывод

Диод представляет собой пассивный компонент с двумя выводами. Чтобы правильно с ним работать, вы должны определить его правильную конфигурацию контактов, как и любой другой электронный компонент.

Под правой конфигурацией контактов я подразумеваю, какая клемма является анодом (положительная клемма), а какая — отрицательным катодом.

В этой статье мы попытаемся рассмотреть некоторые методы идентификации анода и катода диода.

Первый метод — визуальный осмотр. В этом методе мы ищем серую полосу на корпусе любого диода. Как только мы его находим – это наш отрицательный катод. Другой — положительный анод.

Для второго метода требуется тестер компонентов M328. В этом методе мы просто помещаем наш диод в тестер M328, нажимаем кнопку проверки и получаем точные результаты в кратчайшие сроки.

Ну вот, ребята.

Надеюсь, вам понравилась эта статья.

Ниже приведены полезные ресурсы для получения дополнительной информации о диодах.

• Простое чтение диодов для начинающих (Pin, Bridge, Zenor)
• Тестирование диодов (узнайте, неисправен ли диод, открыт или замкнут)
• 13 Функции диода в цепи (ключевая роль диода)
• Признаки неисправности диода (как узнать, неисправен ли диод)
• Определите выводы немаркированных диодов (простое решение)
• Как проверить диод без мультиметра (простые решения)
• Изучение основ диодов для начинающих (Краткое руководство)
• Схема схемы однополупериодного выпрямителя [однофазная]

Бесплатные ресурсы для тех, кто только начинает знакомиться с электроникой.
