Что такое микросхема HCF4069U. Каковы ее основные характеристики и применения. Как работает шестикратный инвертор КМОП. Какие преимущества дает использование HCF4069U в электронных схемах.
Основные характеристики микросхемы HCF4069U
HCF4069U представляет собой шестикратный инвертор, выполненный по технологии КМОП (комплементарная структура металл-оксид-полупроводник). Эта микросхема относится к серии HCF4000B, разработанной компанией STMicroelectronics.
Ключевые особенности HCF4069U:

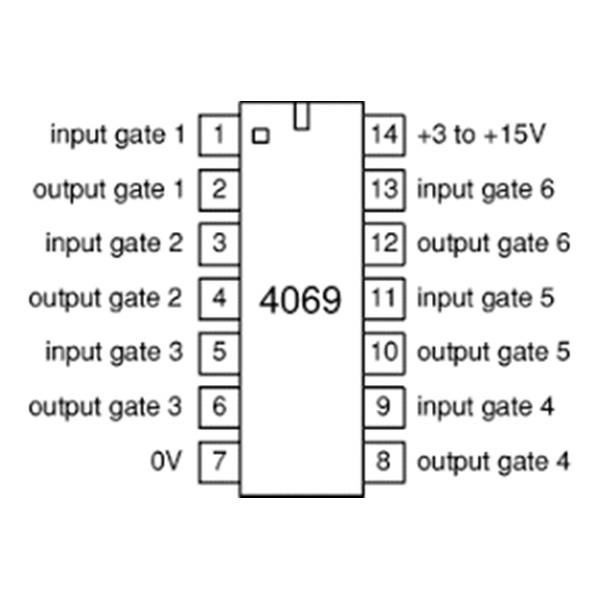

- Шесть независимых инверторов на одном кристалле
- Напряжение питания: 3-15 В
- Низкое энергопотребление в статическом режиме
- Высокая помехоустойчивость
- Совместимость с ТТЛ-уровнями при питании 5 В
- Рабочая температура: от -55°C до +125°C

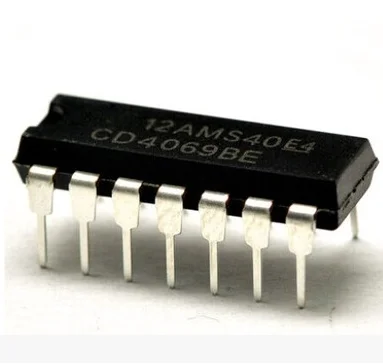

Микросхема выпускается в корпусах DIP14 и SO14, что обеспечивает удобство монтажа как в отверстия печатной платы, так и на поверхность.
Принцип работы инвертора в составе HCF4069U
Каждый из шести инверторов в HCF4069U выполняет простую логическую операцию — инвертирование входного сигнала. Как это работает?
- При подаче на вход логического нуля (низкий уровень) на выходе формируется логическая единица (высокий уровень)
- При подаче на вход логической единицы на выходе формируется логический ноль
Таким образом, выходной сигнал всегда противоположен входному. Это позволяет инвертировать логические уровни, менять полярность импульсов и выполнять другие базовые операции в цифровых схемах.
Области применения микросхемы HCF4069U
Благодаря своей универсальности, HCF4069U находит применение во многих электронных устройствах:
- Логические схемы в цифровой технике
- Формирователи импульсов
- Генераторы прямоугольных колебаний
- Преобразователи уровней сигналов
- Буферные каскады
- Драйверы светодиодов
Шесть независимых инверторов в одном корпусе позволяют оптимизировать количество компонентов на печатной плате и снизить энергопотребление устройства.
Преимущества использования HCF4069U в схемотехнике
Почему многие разработчики выбирают именно HCF4069U для своих проектов? Микросхема обладает рядом важных преимуществ:
- Низкое энергопотребление в статическом режиме, что критично для батарейных устройств
- Широкий диапазон напряжений питания (3-15 В) обеспечивает гибкость применения
- Высокая помехоустойчивость благодаря КМОП-технологии
- Совместимость с ТТЛ-уровнями упрощает стыковку с другими компонентами
- Возможность работы на высоких частотах (до нескольких МГц)
- Надежность и долговечность, характерные для КМОП-микросхем
Эти факторы делают HCF4069U отличным выбором для широкого спектра электронных устройств — от простых любительских конструкций до сложных промышленных систем.
Особенности подключения и использования HCF4069U
При работе с HCF4069U важно учитывать некоторые особенности этой микросхемы:
- Все неиспользуемые входы должны быть подключены к шине питания или земли во избежание самовозбуждения
- Рекомендуется использовать развязывающие конденсаторы по цепям питания
- При работе на высоких частотах необходимо минимизировать длину проводников
- Следует соблюдать правила работы с КМОП-компонентами для защиты от статического электричества
Правильное подключение и соблюдение этих рекомендаций обеспечит надежную работу микросхемы в вашем устройстве.
Сравнение HCF4069U с аналогами других производителей
HCF4069U не является уникальной разработкой — существуют аналогичные микросхемы других производителей. Как она соотносится с ними?
| Параметр | HCF4069U (ST) | CD4069UB (Texas Instruments) | MC14069UB (ON Semiconductor) |
|---|---|---|---|
| Напряжение питания | 3-15 В | 3-18 В | 3-18 В |
| Ток потребления (макс.) | 1 мкА | 1 мкА | 1 мкА |
| Задержка распространения | 60 нс (тип.) | 65 нс (тип.) | 60 нс (тип.) |
Как видно, характеристики микросхем очень близки. Выбор конкретного производителя часто определяется доступностью компонентов и предпочтениями разработчика.
Типовые схемы применения HCF4069U
Рассмотрим несколько практических примеров использования HCF4069U в электронных схемах:
Генератор прямоугольных импульсов
Простейший генератор можно собрать на двух инверторах HCF4069U:
- Первый инвертор с RC-цепью в цепи обратной связи задает частоту колебаний
- Второй инвертор формирует прямоугольный сигнал с крутыми фронтами
Преобразователь уровней
HCF4069U можно использовать для согласования логических уровней разных устройств:
- Вход инвертора подключается к выходу устройства с одним стандартом уровней
- Выход инвертора формирует сигнал, совместимый с другим устройством
- При необходимости используются два инвертора для восстановления исходной полярности сигнала
Драйвер светодиода
Инвертор HCF4069U может управлять светодиодом:
- Светодиод подключается между выходом инвертора и положительной шиной питания через токоограничивающий резистор
- Логический ноль на входе зажигает светодиод, единица — гасит
- Можно управлять несколькими светодиодами от одной микросхемы
Эти примеры демонстрируют универсальность и широкие возможности применения HCF4069U в различных электронных устройствах.
