Hr911105A подключение к arduino: Модуль HR911105A и Arduino (описание и подключение)

124 грн

НЕТ В НАЛИЧИИ

Характеристики ENC28J60 :

• встроенный контроллер для преобразования данных в стандарт Ethernet – Microchip ENC28J60;
• SPI интерфейс с выводами CLKOUT, WOL, SI, CS, VCC, INT, SO, SCK, RESET, GND;
• интерфейс RJ45 со скоростью передачи данных до 100 Мбит/с;
• модель разъема RJ45 HR911105A;
• напряжение питания: 3,3 В;
• габариты модуля: 51 х 19 х 17 мм;
• вес: 11 г.

В модуле SPI Ethernet использован контроллер ENC28J60, который обладает следующими характеристиками:

• Поддержка IEEE 802.3
• Полная совместимость с сетями 10/100/1000 Base-T
• Интегрированный MAC и 10 Base-T PHY
• Поддержка одного 10 Base-T порта с автоматическим определением полярности и коррекцией
• Поддержка режимов Full и Half Duplex
• Программируемая функция повтора передачи при ошибке
• Программируемые функции Padding и генерирование CRC
• Интерфейс SPI с высокой тактовой частотой (до 20Мгц)

Назначение выводов интерфейсного разъема для подключения к микроконтроллеру:

1 — CLOCK OUTPUT (программируемый вывод, выход тактирования)
2 — INT (вывод прерывания, выход)
3 — WOL (Wake-up on LAN, выход прерывания)
4 — SO (выход данных, интерфейс SPI)
5 — SI (вход данных, интерфейс SPI)
6 — SCK (вход тактирования, интерфейс SPI)
7 — CS (Chip Select, вход выбора чипа, интерфейс SPI)
8 — RESET (вывод сброса)
9 — VCC (вход внешнего питания 3. 3 вольта)
10 — GND (общий вывод)

Схема подключения ENC28J60 к Arduino:

Питание 3.3в берем с соотвествествующего вывода на arduine или используем внешний стабилизатор.

Библиотека для работы в среде Arduina EtherCard.zip .Внутри архива имются примеры для работы с библиотекой.

*-Порт указывается в строке инициализации модуля:

  if (ether.begin(sizeof Ethernet::buffer, mymac,8) == 0)

Добавить комментарий

Подключение Arduino к сети — через плату HR911105A + стек uIP TCP/IP коммутационная плата / NIC

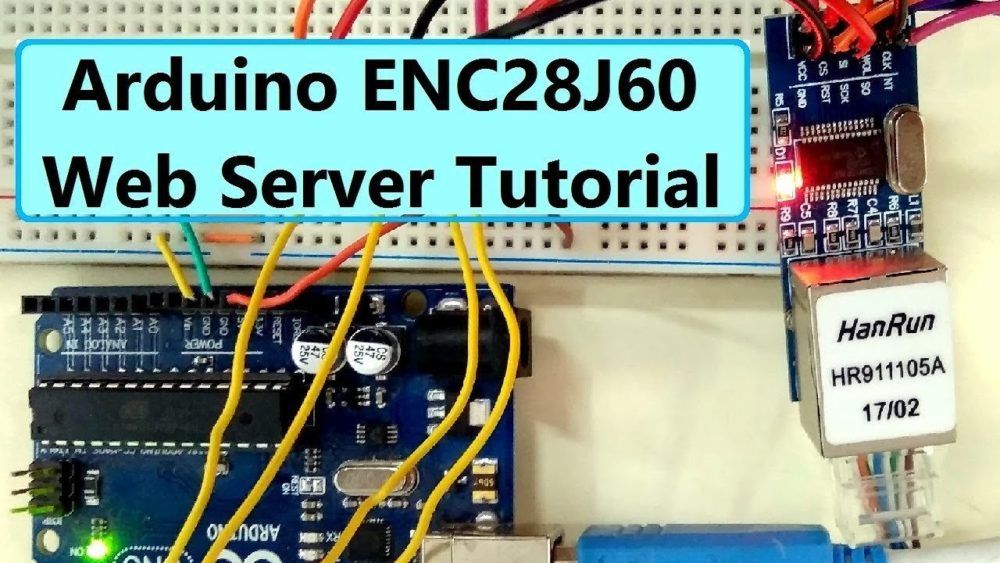

Я подключил к нему свой Arduino Uno следующим образом:

Arduino UNO контакт 12 — SO (SPI MISO)
Arduino UNO контакт 11 — SI (SPI MOSI)
Arduino UNO контакт 13 — SCK (SPI SCK)
Arduino UNO контакт 10 — CS (SPI SS)
Arduino UNO 3v3    — VCC
Arduino UNO GND   — GND

Я видел много веб-страниц в Интернете о подключении этой платы к Arduino, и все говорили, что контакт CS на плате, подключенной к контакту 8 Arduino, я пробовал, и я никогда не работал (даже с другими стеками TCP / IP, кроме uIP ). Я искал код и обнаружил, что на самом деле я был контактом SPI SS , который является контактом 10 на Arduino Uno.

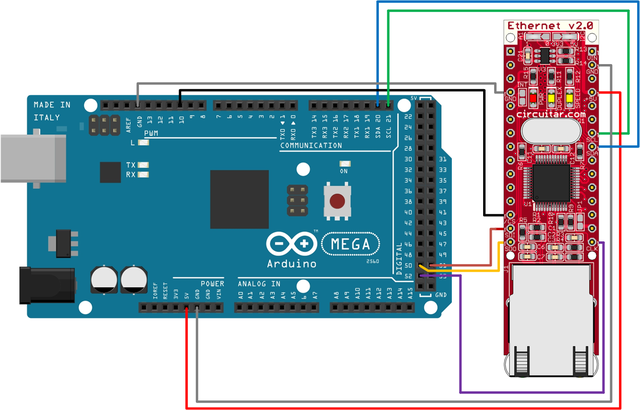

, чтобы использовать его на Arduino Mega , вам необходимо подключить его следующим образом:

Arduino MEGA контакт 50 — SO (SPI MISO)
Arduino MEGA контакт 51 — SI (SPI MOSI)
Arduino MEGA контакт 52 — SCK (SPI SCK)
Arduino MEGA контакт 53 — CS  (SPI SS)
Arduino MEGA 3v3    — VCC
Arduino MEGA GND   — GND

Я видел на странице arduino:

http:// площадка.arduino.cc/Hardware/ArduinoEthernet#.Uy4hFvl_tsM

, что стек uIP TCP/IP доступен для плат HR911105A / сетевых карт с октября 2013 года (всего пару месяцев назад). Вы можете найти больше информации об этом стеке здесь:

http://en.wikipedia.org/wiki/UIP_(micro_IP)

этот стек быстро становится стандартом «де-факто» для 8- и 16-битных микроконтроллеры, как вы можете видеть , даже cisco поддерживает его («В октябре 2008 года Cisco , Atmel и SICS объявили о полностью совместимом IPv6-расширении для uIP под названием uIPv6 «)

Я загрузил стек IP uIP и следовал инструкциям здесь:

https://github. com/ntruchsess/arduino_uip

в основном то, что я скачал uIP , распаковал и поставил это в папке библиотек arduino

Чтобы протестировать это, перейдите в arduino IDE и выберите пример, такой как EchoServer

, и измените IP-адрес на тот, который находится в вашей сети (моя сеть: 192.168.1.xx/24 )

загрузите его в Arduino и протестируйте.

Первый PING IT:

, а затем Telnet в IT , пример Echoserver вернет все, что вы введите:

Вы также можете купить HR911105A / inc в nick в в форме Arduino Uno Shield :

эта версия немного дороже, но такая же, как и плата прорыва. Все вышеперечисленные шаги одинаковы (вы можете перейти с прорывная плата на шилд без перепрограммирования ардуино), главное отличие в том, что проводку делать не надо:

Но если не хочется ставить шилд поверх ардуино для некоторых Причина, вы можете подключить его следующим образом:

Arduino UNO, контакт 12 — экран, контакт 12 (SPI MISO)
Arduino UNO, контакт 11 — экран, контакт 11 (SPI MOSI)
Arduino UNO, контакт 13 — экран, контакт 13 (SPI SCK)
Arduino UNO, контакт 10 — экран, контакт 10 (SPI SS)
Arduino UNO 5v     — Защитный контакт 5v  (VCC)
Arduino UNO GND  — Защитный контакт GND (GND)

для использования Arduino Mega просто подключите его следующим образом:

Arduino MEGA контакт 50 — Экран контакт 12 (SPI MISO)
Arduino MEGA, контакт 51 — экран, контакт 11 (SPI MOSI)
Arduino MEGA, контакт 52 — экран, контакт 13 (SPI SCK)
Arduino MEGA, контакт 53 — экран, контакт 10 (SPI SS)
Arduino MEGA 5v     — Защитный контакт 5v  (VCC)
Arduino MEGA GND    — Защитный контакт GND (GND)

И Интернет вещей / Интернет всего начинает

Вы можете найти документацию о библиотеке uIP здесь:

2 http// /arduino.

это не совсем документация по разделительной плате HR911105A / NIC , но похоже, что она имеет те же методы/функции.

Посетите мое интернет-сообщество по адресу: https://www.facebook.com/BragaLab

Этот пост был сделан специально для вентиляторов BragaLab

Blynk с экраном Ethernet — HanRun. HR911105A 16/32 + Arduino Uno — Нужна помощь с моим проектом

Amsok 16 января 2017 г., 5:33

#1

Привет, ребята,

Я могу творить волшебство, используя последовательный порт USB с моего компьютера, я в основном подключил несколько светодиодов, которые я хочу активировать с помощью кнопки. Это отлично работает, когда я не в сети Wi-Fi.

Теперь хочу сделать это через ethernet, но не могу понять как подключить шилд Ethernet — HanRun. HR911105A 16/32, который я купил у Jaycar.

Может ли кто-нибудь указать мне правильное направление, шаг за шагом? Пожалуйста, я новичок и мне нужна эта помощь. Заранее спасибо!

Наводчик

24 февраля 2017 г., 12:50 #2

Во-первых, я рекомендую вам заставить его работать как обычный проект Arduino, чтобы привыкнуть к его функциональности (и возможным особенностям). Вот как я научился.

Или просто воспользуйтесь конфигуратором примеров Blynk.

http://examples.blynk.cc/

Амсок 16 января 2017 г., 10:58

#3

Привет, стрелок,

Во-первых, спасибо за ответ.

Эти ссылки, которые вы отправляете, относятся к другим щитам Ethernet, но ничего не относится к щиту HanRun HR911105A 14/32, который я купил.

Вот что у меня есть — (кроме внизу написано 14/32) https://www.jaycar.com.au/arduino-совместимый-ethernet-interface-module/p/XC4436

Не могли бы вы указать мне правильное направление оттуда?

Наводчик

16 января 2017 г., 21:13 #4

Ах, вы сказали щит

Просто имейте в виду, что наклейка на сокете относится к номеру детали сокета (за которым следует код запаса или даты?), а не к фактическому устройству (ленивый маркетинг). Номер, который вы хотите узнать, указан на чипе. Тем не менее, он, вероятно, все еще совместим со ссылками, которые я вам отправил.

В предоставленной вами ссылке на Jacar есть лист данных, в котором показано, как подключить его к Duinotech (он же клон Arduino), и похоже, что это та же проводка, что и у шилда, за исключением CD-карты, так что просто подключите его. и попробуйте те другие ссылки, которые я предоставил для работы.

ПРИМЕЧАНИЕ Контакты для передачи данных должны быть совместимы с 5 В, но само устройство рассчитано на 3,3 В.

Световой сигнал

17 января 2017 г., 5:32 #5

Это устройство, совместимое с интерфейсом SPI, используйте его для подключения к Arduino:

(возможно, вы захотите добавить отдельный блок питания).

Раньше у меня это работало. Используйте библиотеку BlynkUIPEthernet (или просто выберите правильные включения в меню Arduino).

Наводчик

17 января 2017 г., 5:37 #6

@Lichtsignaal Да, хорошая информация… Странно, что у него была та же самая информация в предоставленной им ссылке на Jacar… возможно, он просто не смотрел и/или не сравнивал распиновку с теми, что в примерах, которые я ему отправил

Световой сигнал 17 января 2017 г. , 5:39

#7

Tbh, я только что опубликовал это, не очень внимательно посмотрел (здесь как будто 6 утра, LOL).

1 Нравится

Амсок 17 января 2017 г., 11:42

#8

Спасибо вам обоим за ответы.

Извините, не увидел схему на сайте jaycar — спецификация на другой вкладке

С тех пор я подключил его именно таким образом. Я следую инструкциям по программированию этого щита, и мне не удается вернуть действительный IP-адрес. Я использую пример dhcpaddressprinter

Экран загорается и подключается к моему маршрутизатору, но все, что возвращается, это недействительный 0.0.0.0

Я начинаю сходить с ума. Мне удалось создать небольшой проект, и я могу заставить его работать через мой компьютер/USB, но через Ethernet я безнадежен.

Мой домашний диапазон 192.168.0.1>255, у вас есть какие-нибудь советы?

Обычно члены семьи обращаются ко мне за помощью по своим сетям и ПК, и теперь я никогда не чувствовал себя таким глупым!

Световой сигнал 17 января 2017 г., 11:44

#9

Попробуйте подать 5 В на контакт 5 В адаптера Ethernet вместо использования контакта 3,3 В. Это сработало для меня, хотя никаких гарантий. У моего контакты 5В.

Амсок 17 января 2017 г., 11:55

#10

Привет, Lichtsignaal

Я сделал это и не заметил никакой разницы… за исключением того, что теперь я не получаю ответ в последовательном мониторе после успешной загрузки примера dhcpaddressprinter

последовательный монитор пуст.
