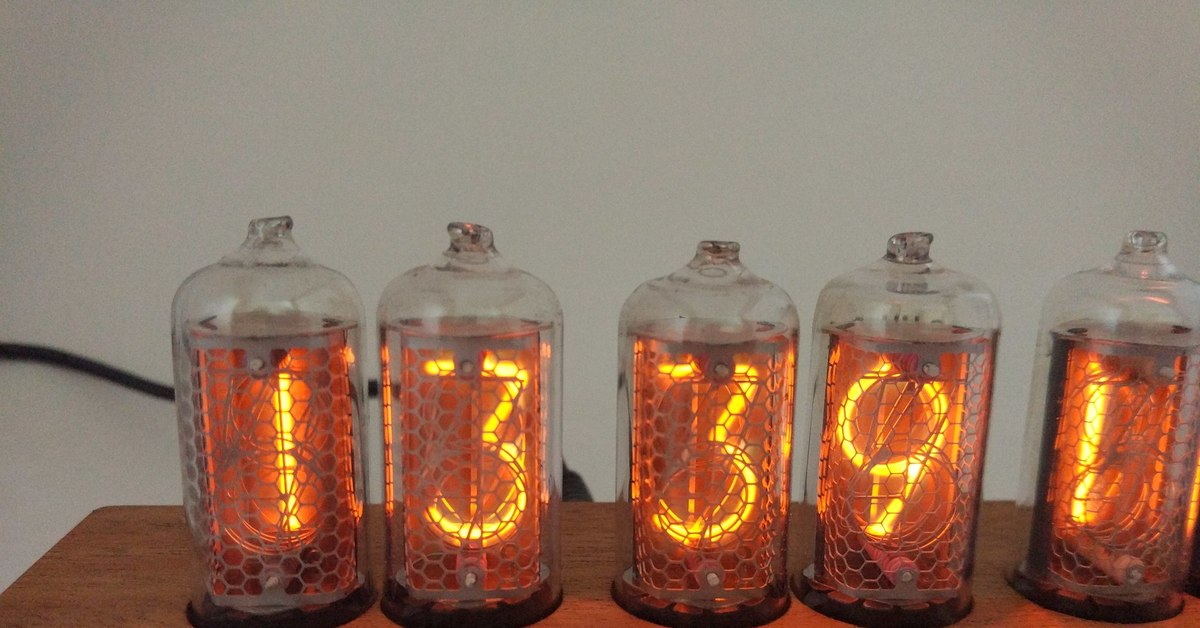

Описание
Индикатор тлеющего разряда для работы в качестве визуального цифрового индикатора электрических сигналов. Катоды — арабских цифр (от 0 до 9) и запятой (в приборе ИН-8-2). Высота цифр 18 мм. Индикация производится через боковую поверхность баллона. Оформление — стеклянное, (РШ 27 — для прибора ИН-8). Масса 13 г. Выводы электродов: ИН-8: 1 — цифра 1; 2 — цифра 2; 3 — цифра 3; 4 — цифра 4; 5 — цифра 5; 6 — цифра 6; 7 — цифра 7; 8 — цифра 8; 9 — цифра 9; 10 — цифра 0; 11 — анод. ИН-8-2: 1 — не подключен; 2 — цифра 1; 3 — цифра 2; 4 — цифра 3; 5 — цифра 4; 6 — цифра 5; 7 — цифра 6; 8 — цифра 7; 9 — знак «запятая»; 10 — цифра 8; 11 — цифра 9; 12 — цифра 0; 13 — анод.
Основные данные | |||
Параметр | Условия | ИН-8 | Ед. изм. |
Аналог | — | — | — |
Яркость свечения | — | ≥100 | кд/м2 |
Угол обзора | — | ≥60° | — |
Напряжение источника питания | — | ≥200 | В |
Напряжение возникновения разряда | — | ≤170 | В |
Напряжение поддержания разряда | — | ≤150 | В |
Ток индикации | цифр | ≤2,5 | мА |
запятой | ≤0,3 | ||
Рабочий ток | постоянный для цифр | 2,5-3,5 | мА |
постоянный для запятой | 0,3-0,7 | ||
при питании от источника пульсирующего напряжения с частотой 50 Гц | 1 | ||
Наработка | — | ≥10000 | ч |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
РадиоКот :: Часы на ИН-8-2
РадиоКот >Схемы >Цифровые устройства >Бытовая техника >Часы на ИН-8-2
Речь пойдет о моих новых часах на газоразрядных индикаторах ИН-8-2. Эти часы я хотел сделать, так сказать, идеальными с моей субъективной точки зрения. А именно — чтобы они были на статике, имели индикаторы с правильной пятеркой, относительно безупречный корпус, ну и соответственно, более-менее добротную конструкцию.
Получилось, как говориться, то что получилось.
В общем-то, вполне неплохо. Корпус сделан из стеклотекстолита и покрашен аэрозольной краской с последующим легким напылением для придания характерной матовости. Защитная трубка стальная. Сначала была мысль ее отполировать чтобы была как хромированная, но потом все таки решил что белая как-то поинтереснее.
Перечислим функции и возможности часов.
1. Отображение времени
2. Отображение даты по нажатию кнопки
3. RGB подсветка индикаторов. Она имеет 2 режима.
Первый — ручной выбор цвета, каждый канал настраивается отдельно, можно присвоить значение ШИМ от 0 до 255 с шагом 5 единиц. Таким образом, можно настроить практически любой цвет.
Второй режим — автоматический. Цвет меняется в зависимости от времени суток по следующему закону:
По оси Х отложены часы. То есть в восемь часов утра у нас зеленый свет, в 16 часов синий, а в полночь красный. В промежутках цвета сменяются. Выглядит очень интересно, можно даже навскидку определять время по цвету. Для вычисления значений ШИМ используются не только часы, но и минуты, поэтому цвет изменяется плавно.
4. Светодиодная подсветка под корпусом — светящиеся ножки. Обычные белые светодиоды. Подсветка может использоваться в качестве ночника, или просто для эстетики.
5. Возможность регулировать яркость свечения индикаторов. Реализуется за счет простого программного ШИМа, поскольку три канала уже заняты под RGB подсветку.
Устройство довольно простое — схема на 74HC595 и К155ИД1 (все подключено строго по даташитам, никаких «перепутанных» катодов), управляет всем этим ATMEGA 8. Часы реального времени DS1307. Ключи ULN2803 для RGB и обычных светодиодов. Преобразователя нет, питание от трансформатора ТА1-127. У него 4 обмотки по 28 вольт. Одна из обмоток подключена к удвоителю напряжения, затем последовательно с другими к диодному мосту. На конденсаторе при этом около 200 вольт.
Как видно по схеме, там имеются 7 кнопок.
При нажатии на любую из этих кнопок, происходит прерывание INT0, и программа реагирует на нажатую кнопку. Для этого и нужна развязка на диодах.
Первая кнопка — режим отображения — время или дата.
Вторая и третья кнопки — установка минут и часов соответственно (если часы показывают время), или установка дня, месяца и года (если часы показывают дату). При установке минут секунды обнуляются. Год устанавливается через месяцы.
Четвертая кнопка (в режиме отображения времени) перебирает режимы подсветки. Всего режимов четыре. 1 — ручная RGB подсветка, нижний свет выключен. 2 — автоматическая RGB подсветка, нижний свет выключен. 3 — ручная RGB, нижний свет включен. 4 — автоматическая RGB, нижний свет включен. В режиме отображения даты данной кнопкой можно регулировать яркость индикаторов. Всего 10 градаций яркости.
Пятая, шестая и седьмая кнопки — настройка ручной подсветки RGB. Каждый канал регулируется соответствующей кнопкой. Можно присваивать значения ШИМ от 0 до 255 с шагом 5. При этом само значение ШИМ выводится на индикаторы, и красуется там до тех пор, пока не закончится настройка, после нее нужно нажать на первую кнопку, и часы вернутся в режим отображения времени.
Естественно, можно полностью выключить подсветку — для этого нужно выбрать режим ручной подсветки и выставить нули по всем каналам.
RGB светодиоды питаются от 12 вольт через резисторы и ключи на ULN2803. Само собой, яркость каналов внутри у светодиода разная, поэтому необходимо откалибровать систему. Для этого нужно выставить одинаковые коэффициенты ШИМ и подбором резисторов или специальных констант в программе добиться белого света, без перекосов в какую либо сторону спектра. У моих светодиодов красный канал светил значительно слабее чем синий и зеленый, поэтому в программе введены соответствующие коэффициенты поправки.
Микроконтроллер работает на частоте 14 МГц, хотя это несущественно, можно запустить и внутренний генератор на 8 МГц.
Регистры и дешифраторы подключены по типовым схемам.
Индикаторы питаются через резисторы 33 кОм. Далее на них подается питание 200 вольт через управляющий элемент. В качестве него можно использовать подходящую высоковольтную оптопару, твердотельное реле, ключ с опторазвязкой и тд. Если, конечно, необходима регулировка яркости.
Теперь немного о процессе изготовления.
Вся конструкция размещается на двух платах. Одна с регистрами и дешифраторами, другая с микроконтроллером, ключами и прочим.
Итак, платы вытравлены, одна уже запаяна. Маленькие платки для индикаторов.
Это плата с RGB подсветкой. на нее также напаяны крепежи из стеклотекстолита. К ним непосредственно мощным паяльником припаиваются платки с индикаторами. Так проще менять лампы в случае чего, а также выравнивать их.
Это основная плата. В принципе тут сказать особо нечего. В качестве кнопок используются кнопки от мышей. Маленькая макетная платка — это удвоитель напряжения для одной обмотки (про который я уже писал ранее).
Начинаем делать корпус — вырезаем детали из стеклотекстолита, спаиваем их между собой.
Примерка плат и деталей в корпусе.
Это уже почти готовый корпус. Точнее, его первая версия. Здесь панель с отверстиями для ламп — отдельная, и прикручивается винтами к корпусу. Верхняя крышка тоже отдельная, крепится также винтами.
Местами зашпаклеван холодной сваркой и зачищен шкуркой.
Плата с дешифраторами и регистрами в корпусе. Припаяна непосредственно к стенке и к одной стойке.
Теперь стоит обратить внимание на кнопки. Я вырезал маленькие рычыжки из стеклотекстолита, просверлил в них отверстия и надел на ось. Сама ось припаяна к стойкам на плате. Между ними также надеты отрезки от стержня шариковой ручки.
Как видно, при нажатии на рычажок последний давит на кнопку.
Теперь ставим плату в корпус. В нем предварительно вырезаны продолговатые отверстия для рычажков.
Теперь электронную часть можно считать собранной. Опять появилась макетная платка над микроконтроллером — на ней кварц 14 МГц и разъем для программатора. Контроллер теперь работает от этого кварца, плюс можно програмировать не вытаскивая контроллер из панельки.
Также здесь можно видеть, как выглядел корпус первой версии, как именно крепится панелька с отверстиями. Не все тут идеально — можно и получше сделать.
Этот же корпус общим планом. Защитная трубка стальная, ничем не покрыта. К тому же, несмотря на плотную подгонку частей, все равно видны щели. Опять же, винты эти — тоже бросаются в глаза.
Далее я пришел к выводу, что такие часы мне не нравятся и не доставляют эстетического наслаждения, поэтому я решил все таки довести корпус до ума.
Сначала я отделил дно, которое было припаяно ко всему корпусу, и закрепил на нем платы и все остальное. Таким образом, конструкция стала более ремонтопригодной и независимой от корпуса.
Далее началась эпопея с корпусом.
Естественно, прежде всего была смыта краска растворителем.
Стравил всю лишнюю медь, так как оказалось что краска плохо держится на меди.
Затем, отдельные части корпуса были намертво припаяны к последнему.
Все щели, все лишние дырки и трещины были зашпаклеваны холодной сваркой — кстати, очень прочный материал. И адгезия к стеклотекстолиту отличная. Одним словом, она становится чуть ли не единым целым с исходным материалом. Слишком плавные углы также нарощены холодной сваркой и зашкурены.
Под конец я настолько идеально его обработал, что наощупь пальцами было совершенно невозможно определить стыки. Как будто он всегда и был таким цельным.
Итак, новый корпус окрашен заново.
Теперь, на мой взгляд, все идеально.
Незнающий человек даже ни за что в жизни не поверит что он когда-то состоял из отдельных частей.
На защитной трубке появились декоративные стопорные кольца — вырезаны также из стеклотекстолита.
Покраска тоже безупречная, с приятным полуматовым рельефом. Он получается после основной покраски — ждешь когда все высохнет, потом держишь баллончик на большом расстоянии и чуть-чуть обдаешь изделие краской. Чтобы только мельчайшие брызги долетали.
Лучше конечно для таких целей использовать автомобильную эмаль.
Я когда красил трубку, сначала купил баллончик бытовой белой эмали. Покрасить-то покрасил, но она ложится сразу слишком толстым слоем, и потом долго сохнет. В процессе высыхания я ее решил слегка подогреть над батареей, и в одном месте пузырь выскочил. Потом перекрасил конечно.
С автомобильной эмалью таким проблем не возникало.
Теперь пришло время обратить внимание на нижнюю подсветку.
Для этого используются прозрачные кнопки от стационарного телефона. В ней просверливается паз, и в него вкладывается светодиод, смазанный герметиком. Светодиод требуется именно с рассеивающей линзой, такие ставят в гирлянды.
Вот так он и светится — в разные стороны.
Днище крупным планом. Оно также закрашено черной краской. В нем же имеется и отверстие для питающего провода.
В темноте подсветка выглядит достаточно эффектно, и даже способна осветить комнату ночью.
Теперь продемонстрирую RGB подсветку. Ну здесь все довольно предсказуемо, такую подсветку уже все видели.
Вот голубой например.
Зеленый. Значение ШИМ = 80 (это значение выводится на индикаторы единиц часов, минут и секунд, т.к. только у них подключены все катоды.)
Красный. 165
Малиновый. Тут в режиме показа времени.
Теперь можно посмотреть на некоторые детали корпуса.
Напоследок несколько общих видов.
Использованные материалы
оригинал https://dr-spear.com/page.php?id=217
https://avr.ru/ready/contr/indor/rgb-control
https://avrproject.ru/publ/kak_podkljuchit/bascom_avr_74hc595/2-1-0-44
Файлы:
Архив ZIP
Все вопросы в Форум.
Как вам эта статья? | Заработало ли это устройство у вас? |
Универсальная цифровая шкала для УКВ приёмника. Атмега-8 + ИН-8-2.
Как говорится, не прошло и трёх лет… 🙂Цифровая шкала (далее — ЦШ) предназначена для индикации частоты настройки вещательного УКВ приёмника. Никаких других сервисных функций (автопоиск, память настроек и т.д.) в ней не предусмотрено – это просто специализированный частотомер, не более того. При разработке ставилась задача – сделать максимально гибкую, универсальную ЦШ, которую легко можно было бы подключить к любому типу блоков УКВ. В результате многочисленных проб и экспериментов, получилась шкала со следующими характеристиками:
— диапазон измеряемых частот: 10 … 150 МГц
— чувствительность: 30 … 50 мВ
— 4-х разрядный индикатор
— тип индикаторов – газоразрядные (ИН8-2, ИН-16, ИН-2, ИН-14 и т.д.)
— тип индикации – статическая
ЦШ может работать как с транзисторными, так и с ламповыми блоками УКВ. Агрегат настройки, который применяется в блоке УКВ (будь это КПЕ, вариометр или варикапы) значения не имеет. Её можно подключать к блокам УКВ, которые работают как в «нижнем» УКВ диапазоне (64 … 73 МГц), так и в «верхнем» (87,5 … 108 МГц). Частота гетеродина у блока УКВ может быть и выше частоты принимаемой станции, и ниже. Частоту ПЧ для пересчёта можно предустановить в одно из 3-х «стандартных» значений: 6,5 МГц, 8,4 МГц, 10,7 МГц. Ну и, наконец, если гетеродин работает на 2-й гармонике (как это сделано в некоторых ламповых советских блоках УКВ типа «УКВ-ИП2» иже с ними), то можно и тут заставить шкалу считать «правильно», включив соответствующий режим работы (F*2). Все эти режимы работы ЦШ задаются очень просто – при помощи 5 перемычек («джамперов») на основной плате.
Принципиальная схема ЦШ.
ЦШ построена на основе МК «Атмега-8». Индикация выполнена на газоразрядных индикаторах (типа «ИН-хх»). Для подключения этих индикаторов в трёх младших разрядах применяются дешифраторы К155ИД1. В старшем разряде («сотни МГц») отображается либо «1» (когда частота выше 100,0 МГц), либо он погашен (для частот 99,9 МГц и ниже), поэтому, для упрощения схемы, его «дешифратор» выполнен на высоковольтном транзисторе КТ940А.
В качестве предварительного делителя частоты (прескалера) применяется микросхема МС12080, коэффициент деления которой выставлен равным «40». Сигнал от гетеродина на вход прескалера подаётся через двухкаскадный усилитель-формирователь. Он построен на 2-х ВЧ-транзисторах типа КТ368А. Для согласования уровней между ИМС прескалера и МК установлен дополнительный каскад на транзисторе КТ315Г. На плате собран выпрямитель и стабилизатор +5 В на микросхеме КРЕН5А (7805), потребляемый ток всей шкалы по цепи +5 В – порядка 100 мА.
Возможны 2 варианта питания шкалы (при установке в ламповый приёмник):
1. Если есть «лишняя» обмотка силового трансформатора напряжением ~6 … 10 В и номинальным током нагрузки порядка 100 … 200 мА или цепь накала в приёмнике не заземлена – в этом случае на плате устанавливается диодный мост, который подключаем к этой обмотке.
2. Если нет «лишней» обмотки или цепь накала одним концом «заземлена» — в этом случае на плате вместо моста устанавливается один диод и перемычка в другое «плечо» моста (показано условно на чертеже платы).
Для питания анодов индикаторов «ИН-хх» можно использовать трансформатор со вторичной обмоткой на 200 … 220 В. Далее – однополупериодный выпрямитель (диод КД226 (В, Г, Д)) и пленочный конденсатор на 1…2 мкФ х 250…400 В (например, К73-17) после диода. Второй вывод обмотки подключаем на общий провод ЦШ. Либо можно подключиться к анодной цепи приёмника через RC-фильтр.
Настоятельно НЕ РЕКОМЕНДУЕТСЯ подключать индикаторы к сети 220 В, без гальванической развязки с сетью! Это вредно и для устройства, и, особенно, для здоровья!
Для подключения к гетеродину на плате предусмотрена возможность установки гнезда BNC для печатного монтажа (типа BNC-144, BNC-JR и т.д.).
Конструкция.
ЦШ собрана на плате размером 130 х 75 мм из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм. Плата изготовлена методом «ЛУТ». На ней устанавливаются все элементы, кроме индикаторов.
Сначала запаив
«Классические» часы на ИМС КМ155 и ИН-8-2: vitsserg — LiveJournal
Пару лет тому захотелось мне сделать часики на газоразрядных индикаторах. Только не на современном микроконтроллере, а обязательно по «классической» схеме, на микросхемах TTL и, по возможности, в керамических корпусах. За основу взял известную схему из книги Бирюкова «Цифровые устройства на ИМС» (МРБ-1174).
Порылся в «закромах», нашел почти все нужные микросхемы серии КМ155. Только делитель частоты решил сделать на КМ155ИЕ2 (микросхем К155ИЕ1 не нашлось, да и в керамике их вроде бы не было в принципе) и кварц не на 100 КГц, а на 1,0 МГц. Начал разводить плату, и даже сделал довольно много .
Но в это время на сайте «РадиоКот» увидел объявление о продаже готовой платы и набора деталей для подобных часов. Судя по фотографии, плата была просто шикарная: заводская, двухсторонняя, с маской и шелкографией. Плюс на плате разведены блоки питания (DC-DC преобразователи) +5 В для ИМС и +180 В для индикаторов. Списался с автором и прикупил у него эту плату (последнюю). Свою, естественно, после этого забросил…
Как таковой полной принципиальной схемы этих часов нет. «Кусочки» схемы «надёрганы» из разных источников, всё это собрано «в кучу» и разведено на одной плате. Подход понятен – сам так несколько раз делал. 🙂 В основе – всё та же схема Бирюкова. Для подавления дребезга контактов кнопок «Установка часов» и «Установка минут» в схему добавлено два RS-триггера. Есть «будильник», предусмотрена возможность установки малогабаритного реле для слаботочной нагрузки и твердотельного реле для управления мощной нагрузкой. В блоках питания применяются два преобразователя на LM2576. На одной ИМС собран стабилизатор +5 В для питания всех микросхем часов. На второй LM2576 – стабилизатор +12 В. Далее напряжение +12 В подаётся ещё на один преобразователь на микросхеме МС34063 (или NJM2360), который повышает его до +180 В для питания газоразрядных индикаторов.
Пока шла посылка с платой, начал подбирать и докупать нужные детали. Довольно дефицитными оказались ИМС К155ИЕ1. Нашел 3 шт. в одном магазине и 2 шт. – в другом. LM2576 то же пришлось поискать. Плата рассчитана на установку 6 шт. индикаторов «ИН-8-2». Я же нашел у себя только 3 шт. Поэтому решил поставить их в разряды единиц часов и минуты. В десятки часов – поставить «ИН-14». Размер цифр у них одинаковый, только колба выше и распиновка другая. А в разряды секунд поставить «ИН-16». Это очень красивые маленькие индикаторы с «нормальной» цифрой «5». Подобрал и подходящий корпус – «Gainta-G717» (225х165х90мм).
Пришла, наконец-то, долгожданная посылка. Качество платы – выше всяких похвал! Сборку начал с установки «мелочёвки» и монтажа блоков питания. Микросхемы дешифраторов (КМ155ИД1) и задающего генератора (КМ155ЛА3) установил на панельки.
Стабилизаторы +5 и +12 В заработали без проблем, только напряжения подрегулировал. А вот с «высоковольтным» пришлось повозиться. Оказалось-то все просто – установил резистор не совсем того номинала (нужно было 3К3, а поставил 1К2), т.к. фоторезистор в часах не используется. После его замены всё заработало, как нужно.
После отладки блоков питания запаял остальные детали. Вместо кнопок временно установил перемычки. Всё ещё раз проверил, отмыл плату и произвел первое включение. Заработали часы сразу. Но фото индикаторы светят «блёкло» — это из-за вспышки (индикатор десятков часов ещё не установлен). На самом деле они достаточно яркие.
Далее вместо перемычек запаял кнопки управления часами. В качестве кнопок использовал «микрики» от советских тумблеров и кнопок (типа «КМ-1-1» иже с ними). Тут я столкнулся в полный рост с проблемой «дребезга контактов». Он у этих кнопок оказался настолько большим, что даже триггеры не спасали. Кнопки «Установка «0»» минут и секунд ещё как-то работали, а вот при нажатии кнопок «Установка часов» и «Установка минут» вместо увеличения значения на «1», выскакивали совершенно произвольные числа. Как я с этим не бился, но «победить» их не смог. Проблема решилась просто – поставил другие кнопки, такие же, как ставят в компьютерных корпусах на «Вкл» и «Сброс» (в «Чипе» подобные называются «PSM1-2-0»). Кнопки установил на макетной плате 20 х 80 мм и соединил с основной платой 10-проводным шлейфом.
Блок питания очень простой, нестабилизированный. Напряжение на вторичной обмотке тороидального трансформатора 13,5 В, обмотка намотана проводом ПЭЛ-0,82 мм. Далее диодный мост GBU606 и электролит К-50-24 ёмкостью 4700,0 мкФ х 25 В. Блок питания смонтирован на макетной плате 120 х 80 мм и установлен в корпус на 2-х уголках. На задней стенке корпуса установлен выключатель питания и держатель предохранителя. Так же просверлил 4 отверстия диаметром 8,0 мм для переключателей установки времени будильника. Не факт, что я буду их устанавливать, но «на всякий случай» подготовил.
Кстати, о будильнике. Всё же решил его проверить. Соединил перемычками выводы индикаторов со входами устройства совпадения, установил таким образом время «06:30». Вместо обмотки слаботочного реле установил светодиод с токоограничивающим резистором. Включил часы — светодиод горит постоянно. Будильник в 06:30 «не срабатывает», т.к. он «сработан» постоянно и ни на что не реагирует. Начал разбираться – в чём причина.
Выяснил, что уровни логического «0», которые должны приходить с выводов индикаторов, довольно высокие (порядка 1,1 В). Инверторы на D19 воспринимают их как «1» и просто не изменяют своё состояние. Возился долго, пока не вспомнил, что «когда-то такое уже встречал». Полистал книгу Бирюкова, вскоре нашел ответ – оказалось, нужно «минус» питания микросхемы D19 включить через диод (см. нарисовано красным). Добавил диод, после чего будильник заработал. Но «наоборот». Т.е. реле все время включено и только в момент срабатывания будильника обесточивается на 1 минуту.
В принципе, ничего сложного – просто сигнал с выхода D20 нужно инвертировать. Но на плате нет ни одного лишнего инвертора. Самое простое решение – поставить вместо D20 не КМ155ЛА2 (1 элемент 8И-НЕ), а КМ155ЛА1 (2 элемента 4И-НЕ) и второй элемент использовать как инвертор. Я сравнил их распиновку – переделки будут небольшими, даже резать ничего не нужно, только добавить несколько перемычек на плате. Но, скорее всего, делать этого не буду, т.к. будильник мне в этих часах не нужен.
С помощью частотомера установил частоту кварцевого генератора, получилось 100000,4 Гц. Десятые доли Гц, это, конечно, здорово. 🙂 Но нужно посмотреть, какая точность часов будет на практике. В качестве «эталона» используется сайт https://time100.ru
Плату установил в корпус на латунных стойках высотой 10 мм. Справа от основной платы устанавливается блок питания.
В передней панели вырезал прямоугольное отверстие 130 х 30 мм для индикаторов. Нужно бы их закрыть светофильтром, желательно грязно-зелёного (болотного) или жёлто-коричневого (цвет крепкого чая) цвета. Но пока такое стёклышко не нашел. Может, кто подскажет – где в СПб можно поискать такое небольшое стёклышко?
Толкатели кнопок взял от какого-то старого видеорегистратора. Буду ли делать декоративную накладку на переднюю панель или нет — ещё не решил.
На сегодняшний день часы выглядят вот так:
Точность хода — отстают примерно на 27 сек за 30 дней, т.е. меньше 1 сек в сутки. Попробую ещё немного подрегулировать частоту генератора.
В принципе,я доволен этими часиками. 🙂
Лампа ИН 8-2 индикатор тлеющего разряда недорого
Лампа ИН 8-2 индикатор тлеющего разряда. Электронная лампа для преобразования энергии источника тока в энергию электромагнитных колебаний. Применяют в радиопередатчиках, измерительных приборах, установках индукционного нагрева и других радиоприборов. Генераторные лампы подразделяются по диапазонам радиочастот, по числу электродов триоды, тетроды, пентоды и другие, по мощности, рассеиваемой анодом малой мощности до 50 вт, средней мощности до 5 квт и большой мощности свыше 5 квт, по роду работы непрерывного действия и импульсные.
Индикатор тлеющего разряда для работы в качестве визуального цифрового индикатора электрических сигналов.
Катоды – в форме арабских цифр (от 0 до 9 ) и запятой ( в приборе ИН-8-2) . Высота цифр 18 мм. Индикация производится через боковую поверхность баллона.
Оформление стеклянное. Масса 13 г.
Все радиолампы производства СССР года выпуска 70г.-80г.-90г. Подробную информацию можете получить в любом офисе Москвы или Московской области либо позвонить по многоканальному телефону.
Рекомендуем купить микросхема К 155 ИД 1 для сборки часов.
Своим клиентам наша организация предлагает лучшие и выгодные условия сотрудничества и профессиональные техническую поддержку. Также можете стать нашим постоянным поставщиком различных радиоламп, тиратронов и различных электронных компонентов.
Характеристики
Масса, кг: 0,02
Напряжение, В: не более 170 В
Температура окружающей среды, С°: -60..+70 °С
Рабочий ток, А: не более 2,5 мА
Средняя наработка до отказа по ТУ, ч: не менее 5000 ч
NiXIE: -= Часики =-
Автор: MiklSh
Лампа: ИН-8-2
Схема: есть ( ATMega8 )
Плата:есть ( Sprint-Layout 6 )
Прошивка:есть
Исходник:нет
Описание: нет
Особенности: тонкие часы как для 2 плат.
Схема:
————————————————————————————
* Mega8 — фьюзы: генератор на внутренний 8мГц, остальное по умолчанию.
* Настройки часов хранятся в RTC — отсутствие батарейки стирает ВСЕ.\
* Расположение индикаторов: T1-десятки часов … T4-единицы минут.
* Buzzer — без внутреннего генератора, просто «Динамик».
————————————————————————————
Режимы работы при клацаньи по кнопкам (K1…K3):
0.»Время»
K1: 0.»Время»->1.»Дата»->2.»Год»->3.»Секунды»->
K2: …->0.»Время»
K3: 0.»Время»->4.»Настр.Будильника»->5.»Настр.Время»->6.»Настр.Яркость»->7.»Настр.Плюшек»->
4.»Настр.Будильника»
K1: прибавление выбранного разряда
K2: «час А мин»->»ЧАС а мин»->»час а МИН»->
K3: …->0.»Время»
(«А»: точка — символ включения будильника)
5.»Настр.Время»
K1: прибавление выбранного разряда
K2: «ЧАС мин»->»час МИН»->»СЕКУНДА»->»день МЕС»->»ДЕНЬ мес»->»ГОД»->
K3: …->0.»Время»
(в режиме настройки «СЕКУНДА», K1 округляет время до минуты)
6.»Настр.Яркость»
K1: прибавление выбранного разряда
K2: «авт П ярк»->»АВТ п ярк»->»авт п ЯРК»->»MIN max»->»min MAX»->
K3: …->0.»Время»
(«авт»: изменение яркости 1-автоматическое, 0-ручное; «П»: подсветка)
(«MIN» и «MAX» — ограничители при автоматическом изменении яркости)
7.»Настр.Плюшек»
K1: прибавление выбранного разряда
K2: «_ХОД»->»__БОЙ»->
K3: …->0.»Время»
(«ХОД»: точность хода часов в 0.1ppm, 128=+0.0ppm ; «БОЙ»: включение «кукушки» — сигнал каждый час)
Значение точности хода: …не проверял
1 ед. = 0.1ppm = 3.1536 сек в год.
1 = -12.6 ppm Positive aging values add capacitance to the array, slowing
126 = -0.1 ppm the oscillator frequency. Negative values remove capacitance from
127 = -0.0 ppm the array, increasing the oscillator frequency.
128 = +0.0 ppm
/ Положительные значения увеличивают емкость, замедляя кварцевый
254 = +12.6 ppm генератор. Отрицательные — уменьшают, ускоряя ход часов.
(прим.: если занчение=»128″ и за год часы убежали вперед на 9.5сек => выставить «131»)
(прим.: если значение=»128″ и за год часы отстали на 6.3сек => выставить «125»)
—
С уважением,
Михаил mailto:[email protected]
Файлы проекта. Первоисточник.
Upd 2015/06/09:
Реализация от Яна
Схема-плата.
Фото Жека Авдеев
upd 2019/01/25:
Автор доработал прошивку для борьбы с дребезгом кнопок и по просьбе форумчан добавил в функцию боя каждый час режим ночного молчания. Для желающих повторить устройство в DIP исполнении предлагается переработанная схема обвязки контроллера (Михаил её видел) с фьюзами, рекомендованными автором проекта.
за архив благодарность Андрею Никитину.
Ссылка на архив.
Лампа ИН-2 (Индикатор) — DataSheet
Корпус лампы ИН-2 | РШ 27 |
Описание
Индикатор тлеющего разряда для работы в качестве визуального цифрового индикатора электрических сигналов. Катоды — в форме арабских цифр (от 1 до 9). Высота цифр 9 мм. Индикация производится через купол баллона. Оформление — стеклянное, миниатюрное (РШ 27). Масса 10 г. Выводы электродов: 1 — цифра 1; 2 — цифра 2; 3 — цифра 3; 4 — цифра 4; 5 — цифра 5; 6 — цифра 6; 7 — цифра 7; 8 — цифра 8; 9 — цифра 9; 10 — цифра 0; 11 — анод.
Основные данные | |||
Параметр | Условия | ИН-2 | Ед. изм. |
Аналог | — | — | — |
Яркость свечения | — | ≥90 | кд/м2 |
Угол обзора | — | ≥60° | — |
Напряжение источника питания | — | ≥200 | В |
Напряжение возникновения разряда | — | ≤200 | В |
Напряжение поддержания разряда | — | ≤100 | В |
Ток индикации | — | ≤1,5 | мА |
Рабочий ток | — | 1,5-2 | мА |
Наработка | — | ≥5000 | ч |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Схема распиновкиVGA @ pinouts.ru
Распиновка разъемов VGA
Существует по крайней мере четыре версии разъема VGA , которые представляют собой трехрядный 15-контактный разъем DE-15 (также называемый mini sub D15) в исходной распиновке и DDC2, менее функциональный и гораздо менее распространенный 9-контактный разъем VGA, и Mini-VGA, используемый для ноутбуков. На изображении и в таблице ниже представлена распиновка нового 15-контактного разъема VGA VESA DDC2 .
Распиновка разъема VGA DDC2:
Примечание: направление относительно монитора компьютера.Все сигналы выводов VGA, кроме R, G, B, являются сигналами уровня TTL.
Основные режимы отображения VGA: 80×25 символов и 640×480 в графическом режиме по-прежнему поддерживаются всеми современными графическими картами, независимо от расширенных режимов, поддерживаемых этими картами.
Технические характеристики видеоVGA:
- 256 КБ видеопамяти.
- 16-цветный и 256-цветный режимы
- Цветовая палитра с 262 144 значениями (по шесть бит для красного, зеленого и синего)
- По выбору 25.Мастер тактовая частота 175 МГц или 28,322 МГц
- Максимум 800 пикселей по горизонтали
- Максимум 600 строк (чересстрочная развертка)
- Частота обновления до 70 Гц
- Прерывание по вертикали
- Планарный режим: до 16 цветов (4 битовые плоскости)
- Режим упакованных пикселей: 256 цветов (режим 13h)
- Аппаратная поддержка плавной прокрутки
- Некоторые Raster Ops поддерживают
- Переключатель ствола
- Поддержка разделенного экрана
- 0.7 В (пик-пик)
- Импеданс с двумя выводами 75 Ом (18,7 мА — 13 мВт)
VGA VESA DDC
VESA Display Data Channel — это метод интеграции цифрового интерфейса с разъемом VGA для обеспечения связи монитора и видеокарты. Первая версия стандарта DDC была принята в августе 1994 года. Он включал формат EDID 1.0 и определял физические каналы DDC1, DDC2B и DDC2Ab. Версия 2 DDC, представленная в 1996 году, выделила EDID в отдельный стандарт и представила протокол DDC2B +.DDC версии 3, 1997, представил протокол DDC2Bi и поддержку VESA Plug and Display и Flat Panel Display Interface на разных адресах устройств. Стандарт DDC был заменен E-DDC в 1999 году. Расширенные идентификационные данные дисплея (EDID) являются дополнительным стандартом; он определяет компактный двоичный формат файла, описывающий возможности монитора и поддерживаемые графические режимы, который хранится в микросхеме постоянной памяти (EEPROM), запрограммированной производителем монитора.
DDC1 позволяет монитору сообщать свои параметры компьютеру.Когда видеокарта VGA обнаруживает данные в строке данных, она начинает считывать данные, поступающие от монитора синхронно с импульсом вертикальной синхронизации. Частота импульсов вертикальной синхронизации может быть увеличена до 25 кГц на время передачи данных, если обнаружен монитор, совместимый с DDC1 (не отправляйте эти высокие частоты на мониторы, не относящиеся к DDC1!).
DDC2 (DDC2B) обеспечивает двунаправленную связь: монитор может сообщать свои параметры, а компьютер может регулировать настройки монитора. Двунаправленная шина данных представляет собой шину синхронных данных, аналогичную шине доступа, и основанную на технологии I2C.Сигналы на шине данных являются стандартными сигналами I2C. Компьютер обеспечивает подтяжку 15 кОм для линий SDA и SCLK. Монитор должен обеспечивать нагрузку 47 кОм на линии SCLK. Шина DDC2B является однонаправленной и допускает только один мастер шины — графический адаптер. Монитор действует как ведомое устройство по 7-битному адресу I²C 50h и предоставляет 128–256 байт EDID, доступного только для чтения. Поскольку этот доступ всегда является чтением, первым октетом I²C всегда будет A1h.
E-DDC (Enhanced Display Data Channel) — это самая последняя версия стандарта DDC.Версия 1 была представлена в 1999 году и имела до 32 Кбайт хранилища информации на дисплее для использования в стандарте Enhanced EDID (E-EDID). E-DDC версии 1.2, утвержденный в 2007 году, представил поддержку стандартов DisplayPort и DisplayID
.Распиновка VGA: назначение контактов определения идентификатора монитора
В настоящее время обнаружение этого типа монитора становится все более и более устаревшим. Новые мониторы VGA plug-and-play обмениваются данными с компьютером в соответствии со стандартом VESA DDC.
Старая распиновка VGA с идентификатором монитора:
Настройка контактов ID 4 11 12 ID2 ID0 ID1 n / c n / c n / c без монитора n / c n / c GND Моно-монитор, не поддерживающий 1024x768 n / c GND n / c Цветной монитор, не поддерживающий 1024x768 GND GND n / c Цветной монитор с поддержкой 1024x768
GND означает соединение с землей
н / п означает что пин никуда не подключен
@ pinouts.ru
CompactFlash (CF) изначально был типом устройства хранения данных (карты памяти или микродисков), обычно использовавшегося в портативных электронных устройствах. Впервые представила SanDisk Corporation в 1994 году. Физический формат сейчас используется для множества устройств. Есть два основных подразделения CF-карт: Type I и немного более толстые карты Type II. Есть три основных скорости карт, включая исходную CF, CF High Speed (с использованием CF + / CF2.0) и стандарта CF3.0.
CF был одним из первых стандартов флэш-памяти, который конкурировал с более ранними и более крупными картами памяти типа I PC Card (PCMCIA), и изначально был построен на базе флэш-памяти Intel на основе NOR, хотя и перешел на NAND.
Показано, глядя на карту
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
В дополнение к этой распиновке, при передаче DMA / UDMA с / на новые карты CompactFlash, вывод 43 — это DMARQ (вывод из CF), вывод 44 — это DMACK # (ввод в CF)
Карты CFмогут быть подключены непосредственно к слоту PC Card (PCMCIA) с помощью переходника, а с помощью устройства чтения — к любому количеству общих портов, таких как USB или FireWire.
CompactFlash определяет физический интерфейс, который меньше, но электрически идентичен интерфейсу PCMCIA-ATA. То есть хост-устройству кажется, что это жесткий диск определенного размера с крошечным контроллером IDE на самом устройстве CF. Разъем имеет ширину около 43 мм, глубину корпуса — 36 мм и бывает двух стандартных толщин: CF I (3,3 мм) и CF II (5 мм). В остальном оба типа идентичны. Карты CF I можно использовать в слотах CF II, но карты CF II слишком толстые, чтобы поместиться в слотах CF I.Карты флэш-памяти обычно CF I.
Устройства флэш-памятиявляются энергонезависимыми и твердотельными, и поэтому они более надежны, чем дисковые накопители, и потребляют около 5% энергии, необходимой для небольших дисковых накопителей, и при этом имеют хорошие скорости передачи (до 20 Мбайт / с при записи и 20 Мбайт / с для SanDisk Extreme III). Они работают от 3,3 вольт или 5 вольт, и их можно переключать от системы к системе. CF-карты с флэш-памятью способны выдерживать очень быстрые перепады температур. Промышленные версии карт флэш-памяти могут работать при температуре от -45 до +85 ° C.
CF сочетает в себе функции шины ISA, 16-битного PCMCIA и шины ATA / IDE. Он может отображаться как отображенный ввод-вывод, отображенный память или как устройство IDE. Режим IDE всегда 16-битный, но режимы ввода-вывода и памяти могут представлять данные как 8- или 16-битные. Эти функции делают его наиболее гибким выбором, позволяя использовать его не только в ПК, но и в других устройствах, например, в 8-битных процессорах в бытовой электронике.
Режим отображения памяти занимает 1 КБ адресного пространства, верхняя половина которого содержит выбранную страницу данных.
- Вы можете получить доступ ко всем данным на карте через 8- или 16-битную шину данных.
- L = логика низкого уровня
- H = высокий логический уровень
- NC = нет соединения
- NU = не используется
- D08-D15 требуется только для 16-битного доступа и не требуется при установке в 8-битных системах.
1. Устройства должны позволять сигналы с 3 состояниями не потреблять ток.
2. Должен быть заземлен хостом.
3. Должен быть привязан к VCC хостом.
4. Дополнительно для карт CF +, требуется для карт памяти CompactFlash.
* указывает на активный низкий сигнал
ЗЕМЛЯ | заземления опорного напряжения. |
VCC | Шина питания, обычно 3В3, но может быть и 5В. В FAQ по Compact Flash говорится: Карты CompactFlash поддерживают работу как 3,3 В, так и 5 В, и их можно менять местами 3.Системы 3В и 5В. Это означает, что любая CF-карта может работать при любом напряжении. Другие флэш-карты малого форм-фактора могут быть доступны для работы от 3,3 В или 5 В, но любая отдельная карта может работать только с одним из напряжений Похоже, это дает разрешение подключать CF-карты к системам 5V. Это также было бы разумным выбором дизайна в спецификации CF, потому что потребители избегают хлопот, чтобы убедиться, что у них есть карта правильного напряжения. |
D0…15 | Шина данных. |
A0 … 10 | Адресная шина. |
СБРОС | Сброс системы. |
На странице проектирования Sandisks есть бесплатный драйвер ATA / файловая система FAT и принципиальная схема адаптера IDE-CF. Последний не имеет буферов, поэтому было бы разумно не загружать его длинными кабелями привода.
.Распиновка шиныCompactPCI @ pinouts.ru
CompactPCI — это адаптация спецификации Peripheral Component Interconnect (PCI) для промышленных и / или встроенных приложений, требующих более прочного механического форм-фактора, чем настольный PCI. CompactPCI использует стандартные механические компоненты и высокопроизводительные соединительные технологии, чтобы создать систему, оптимизированную для работы в тяжелых условиях.
cPCI электрически идентичен спецификации PCI (за исключением того, что в нем используется карта Euro (VME) 3U / 6U с разъемами 2 мм), что позволяет использовать недорогие наборы микросхем PCI в механическом форм-факторе, подходящем для жестких условий.Шина cPCI использует 8-, 16-, 32- или 64-битную передачу со скоростью до 532 Мбит / с. Спецификация CompactPCI учитывает методологию установки и удаления адаптеров в реальном времени.
Платы3U CompactPCI используют один 220-контактный разъем для всех сигналов питания, заземления и всех 32- и 64-битных сигналов PCI. Этот разъем называется J1. Двадцать контактов зарезервированы для использования в будущем. В объединительных платах используются штыревые (штыревые) разъемы, а на съемных платах используются гнездовые (гнездовые) разъемы. Подключаемые платы, которые выполняют только 32-битную передачу, могут использовать меньший 110-контактный разъем.32-битные платы и 64-битные платы можно смешивать и вставлять в одну 64-битную объединительную плату.
Платы6U имеют дополнительный 220-контактный разъем. В настоящее время этот соединитель намеренно не определен. Он используется для самых разных целей. Его можно использовать как мост к другим шинам, таким как VME или ISA. Эти гибридные объединительные платы используют CompactPCI для процессора и высокоскоростной периферийной секции, а одну из этих промышленных шин — для секции расширения ввода / вывода.
Обзор:
Система CompactPCI состоит из восьми ячеек для карт CompactPCI:
- Один системный слот
- До семи периферийных слотов
Соединитель состоит из 7 столбцов по 47 строк.Обычно внешние ряды заземления Z и F не считаются контактами. Пины разделены на группы:
- Строки 1-25: 32-битный PCI
- Ряд 26-47: Дополнительные контакты для 64-битного PCI (системные платы должны использовать его).
- Ряды 26-28 и 40-42: в основном реализованы на платах системных слотов.
Разъем:
1 | GND | 5V | -12В | TRST № | 12 В | 5V | GND |
---|---|---|---|---|---|---|---|
2 | GND | TCK | 5V | TMS | DO | TDI | GND |
3 | GND | INTA № | ИНТБ # | INTC № | 5V | INTD # | GND |
4 | GND | БРСВ | GND | В (вход / выход) | INTP | ИНЦ | GND |
5 | GND | БРСВ | БРСВ | RST | GND | GNT # | GND |
6 | GND | REQ # | GND | 3.3В | CLK | н.э. (31) | GND |
7 | GND | н.э. (30) | н.э. (29) | н.э. (28) | GND | н.э. (27) | GND |
8 | GND | н.э. (26) | GND | В (вход / выход) | н.э. (25) | н.э. (24) | GND |
9 | GND | C / BE (3) # | IDSEL | н.э. (23) | GND | н.э. (22) | GND |
10 | GND | нашей эры (21) | GND | 3.3В | н.э. (20) | г. н.э. (19) | GND |
11 | GND | н.э. (18) | КАК (17) | н.э. (16) | GND | C / BE (2) # | GND |
12 | КЛЮЧ | КЛЮЧ | КЛЮЧ | КЛЮЧ | КЛЮЧ | КЛЮЧ | КЛЮЧ |
13 | КЛЮЧ | КЛЮЧ | КЛЮЧ | КЛЮЧ | КЛЮЧ | КЛЮЧ | КЛЮЧ |
14 | КЛЮЧ | КЛЮЧ | КЛЮЧ | КЛЮЧ | КЛЮЧ | КЛЮЧ | КЛЮЧ |
15 | GND | 3.3В | РАМА # | IRDY # | GND | TRDY # | GND |
16 | GND | DEVSEL № | GND | В (вход / выход) | СТОП № | ЗАМОК # | GND |
17 | GND | 3,3 В | SDONE | SBO № | GND | PERR # | GND |
18 | GND | SERR # | GND | 3.3В | PAR | C / BE (1) # | GND |
19 | GND | 3,3 В | н.э. (15) | н.э. (14) | GND | н.э. (13) | GND |
20 | GND | н.э. (12) | GND | В (вход / выход) | н.э. (11) | н.э. (10) | GND |
21 | GND | 3.3В | н.э. (9) | н.э. (8) | M66EN | C / BE (0) # | GND |
22 | GND | нашей эры (7) | GND | 3,3 В | нашей эры (6) | нашей эры (5) | GND |
23 | GND | 3,3 В | г. н.э. (4) | г. н.э. (3) | 5V | г. н.э. (2) | GND |
24 | GND | г. н.э. (1) | 5V | В (вход / выход) | нашей эры (0) | ACK64 # | GND |
25 | GND | 5V | REQ64 # | БРСВ | 3.3В | 5V | GND |
26 | GND | CLK1 | GND | REQ1 # | GNT1 # | REQ2 # | GND |
27 | GND | CLK2 | CLK3 | SYSEN # | GNT2 # | REQ3 # | GND |
28 | GND | CLK4 | GND | GNT3 # | REQ4 # | GNT4 # | GND |
29 | GND | В (вход / выход) | БРСВ | C / BE (7) | GND | C / BE (6) # | GND |
30 | GND | C / BE (5) # | GND | В (вход / выход) | C / BE (4) # | PAR64 | GND |
31 | GND | н.э. (63) | н.э. (62) | нашей эры (61) | GND | н.э. (60) | GND |
32 | GND | н.э. (59) | GND | В (вход / выход) | н.э. (58) | н.э. (57) | GND |
33 | GND | нашей эры (56) | нашей эры (55) | нашей эры (54) | GND | н.э. (53) | GND |
34 | GND | н.э. (52) | GND | В (вход / выход) | нашей эры (51) | нашей эры (50) | GND |
35 | GND | нашей эры (49) | н.э. (48) | н.э. (47) | GND | нашей эры (46) | GND |
36 | GND | н.э. (45) | GND | В (вход / выход) | н.э. (44) | н.э. (43) | GND |
37 | GND | н.э. (42) | н.э. (41) | н.э. (40) | GND | н.э. (39) | GND |
38 | GND | н.э. (38) | GND | В (вход / выход) | н.э. (37) | н.э. (36) | GND |
39 | GND | н.э. (35) | н.э. (34) | н.э. (33) | GND | н.э. (32) | GND |
40 | GND | БРСВ | GND | FAL # | REQ5 # | GNT5 # | GND |
41 | GND | БРСВ | БРСВ | DEG # | GND | БРСВ | GND |
42 | GND | БРСВ | GND | PRST № | REQ6 # | GNT6 # | GND |
43 | GND | USR | USR | USR | USR | USR | GND |
44 | GND | USR | USR | USR | USR | USR | GND |
45 | GND | USR | USR | USR | USR | USR | GND |
46 | GND | USR | USR | USR | USR | USR | GND |
47 | GND | USR | USR | USR | USR | USR | GND |
Z | А | B | С | D | E | F |
То же, с краткими описаниями:
Штифт | Имя | Описание |
---|---|---|
Z1 | GND | Земля |
Z2 | GND | Земля |
Z3 | GND | Земля |
Z4 | GND | Земля |
Z5 | GND | Земля |
Z6 | GND | Земля |
Z7 | GND | Земля |
Z8 | GND | Земля |
Z9 | GND | Земля |
Z10 | GND | Земля |
Z11 | GND | Земля |
Z12 | КЛЮЧ | ключ (без штифта) |
Z13 | КЛЮЧ | ключ (без штифта) |
Z14 | КЛЮЧ | ключ (без штифта) |
Z15 | GND | Земля |
Z16 | GND | Земля |
Z17 | GND | Земля |
Z18 | GND | Земля |
Z19 | GND | Земля |
Z20 | GND | Земля |
Z21 | GND | Земля |
Z22 | GND | Земля |
Z23 | GND | Земля |
Z24 | GND | Земля |
Z25 | GND | Земля |
Z26 | GND | Земля |
Z27 | GND | Земля |
Z28 | GND | Земля |
Z29 | GND | Земля |
Z30 | GND | Земля |
Z31 | GND | Земля |
Z32 | GND | Земля |
Z33 | GND | Земля |
Z34 | GND | Земля |
Z35 | GND | Земля |
Z36 | GND | Земля |
Z37 | GND | Земля |
Z38 | GND | Земля |
Z39 | GND | Земля |
Z40 | GND | Земля |
Z41 | GND | Земля |
Z42 | GND | Земля |
Z43 | GND | Земля |
Z44 | GND | Земля |
Z45 | GND | Земля |
Z46 | GND | Земля |
Z47 | GND | Земля |
A1 | 5V | +5 В постоянного тока |
A2 | TCK | Тестовые часы |
A3 | INTA № | Прерывание A |
A4 | БРСВ | Bused Зарезервировано (не использовать) |
A5 | БРСВ | Bused Зарезервировано (не использовать) |
A6 | REQ # | Запрос передачи PCI |
A7 | н.э. (30) | Адрес / Данные 30 |
A8 | н.э. (26) | Адрес / Данные 26 |
A9 | C / BE (3) # | Команда: включение байта |
A10 | нашей эры (21) | Адрес / Данные 21 |
A11 | н.э. (18) | Адрес / Данные 18 |
A12 | КЛЮЧ | ключ (без штифта) |
A13 | КЛЮЧ | ключ (без штифта) |
A14 | КЛЮЧ | ключ (без штифта) |
A15 | 3.3В | +3,3 В постоянного тока |
A16 | DEVSEL № | Выбор устройства |
A17 | 3,3 В | +3,3 В постоянного тока |
A18 | SERR # | Системная ошибка |
A19 | 3,3 В | +3,3 В постоянного тока |
A20 | н.э. (12) | Адрес / Данные 12 |
A21 | 3.3В | +3,3 В постоянного тока |
A22 | нашей эры (7) | Адрес / Данные 7) |
A23 | 3,3 В | +3,3 В постоянного тока |
A24 | г. н.э. (1) | Адрес / Данные 1) |
A25 | 5V | +5 В постоянного тока |
A26 | CLK1 | Часы ?? | МГц
A27 | CLK2 | Часы ?? | МГц
A28 | CLK4 | Часы ?? | МГц
A29 | В (вход / выход) | +3.3 В постоянного тока или +5 В постоянного тока |
A30 | C / BE (5) # | Команда: включение байта |
A31 | н.э. (63) | Адрес / Данные 63 |
A32 | н.э. (59) | Адрес / Данные 59 |
A33 | нашей эры (56) | Адрес / Данные 56 |
A34 | н.э. (52) | Адрес / Данные 52 |
A35 | нашей эры (49) | Адрес / данные 49 |
A36 | н.э. (45) | Адрес / Данные 45 |
A37 | н.э. (42) | Адрес / Данные 42 |
A38 | н.э. (38) | Адрес / Данные 38 |
A39 | н.э. (35) | Адрес / Данные 35 |
A40 | БРСВ | Bused Зарезервировано (не использовать) |
A41 | БРСВ | Bused Зарезервировано (не использовать) |
A42 | БРСВ | Bused Зарезервировано (не использовать) |
A43 | USR | Определяется пользователем |
A44 | USR | Определяется пользователем |
A45 | USR | Определяется пользователем |
A46 | USR | Определяется пользователем |
A47 | USR | Определяется пользователем |
B1 | -12В | -12 В постоянного тока |
B2 | 5V | +5 В постоянного тока |
B3 | ИНТБ # | Прерывание B |
B4 | GND | Земля |
B5 | БРСВ | Bused Зарезервировано (не использовать) |
B6 | GND | Земля |
B7 | н.э. (29) | Адрес / Данные 29 |
B8 | GND | Земля |
B9 | IDSEL | Выбор устройства инициализации |
B10 | GND | Земля |
B11 | н.э. (17) | Адрес / Данные 17 |
B12 | КЛЮЧ | ключ (без штифта) |
B13 | КЛЮЧ | ключ (без штифта) |
B14 | КЛЮЧ | ключ (без штифта) |
B15 | РАМА # | Адрес или фаза данных |
B16 | GND | Земля |
B17 | SDONE | Snoop Done |
B18 | GND | Земля |
B19 | н.э. (15) | Адрес / Данные 15 |
B20 | GND | Земля |
B21 | н.э. (9) | Адрес / Данные 9) |
B22 | GND | Земля |
B23 | г. н.э. (4) | Адрес / Данные 4) |
B24 | 5V | +5 В постоянного тока |
B25 | REQ64 # | |
B26 | GND | Земля |
B27 | CLK3 | Часы ?? | МГц
B28 | GND | Земля |
B29 | БРСВ | Bused Зарезервировано (не использовать) |
B30 | GND | Земля |
B31 | н.э. (62) | Адрес / Данные 62 |
B32 | GND | Земля |
B33 | нашей эры (55) | Адрес / Данные 55 |
B34 | GND | Земля |
B35 | н.э. (48) | Адрес / Данные 48 |
B36 | GND | Земля |
B37 | н.э. (41) | Адрес / Данные 41 |
B38 | GND | Земля |
B39 | н.э. (34) | Адрес / данные 34 |
B40 | GND | Земля |
B41 | БРСВ | Bused Зарезервировано (не использовать) |
B42 | GND | Земля |
B43 | USR | Определяется пользователем |
B44 | USR | Определяется пользователем |
B45 | USR | Определяется пользователем |
B46 | USR | Определяется пользователем |
B47 | USR | Определяется пользователем |
C1 | TRST № | Проверка сброса логики |
C2 | TMS | Выбор тестового режима |
C3 | INTC № | Прерывание C |
C4 | В (вход / выход) | +3.3 В постоянного тока или +5 В постоянного тока |
C5 | RST | Сброс |
C6 | 3,3 В | +3,3 В постоянного тока |
C7 | н.э. (28) | Адрес / Данные 28 |
C8 | В (вход / выход) | +3,3 В постоянного тока или +5 В постоянного тока |
C9 | н.э. (23) | Адрес / Данные 23 |
C10 | 3.3В | +3,3 В постоянного тока |
C11 | н.э. (16) | Адрес / Данные 16 |
C12 | КЛЮЧ | ключ (без штифта) |
C13 | КЛЮЧ | ключ (без штифта) |
C14 | КЛЮЧ | ключ (без штифта) |
C15 | IRDY # | Инициатор готов |
C16 | В (вход / выход) | +3.3 В постоянного тока или +5 В постоянного тока |
C17 | SBO № | Snoop Backoff |
C18 | 3,3 В | +3,3 В постоянного тока |
C19 | н.э. (14) | Адрес / Данные 14 |
C20 | В (вход / выход) | +3,3 В постоянного тока или +5 В постоянного тока |
C21 | н.э. (8) | Адрес / Данные 8) |
C22 | 3.3В | +3,3 В постоянного тока |
C23 | г. н.э. (3) | Адрес / Данные 3) |
C24 | В (вход / выход) | +3,3 В постоянного тока или +5 В постоянного тока |
C25 | БРСВ | Bused Зарезервировано (не использовать) |
C26 | REQ1 # | Запрос передачи PCI |
C27 | SYSEN # | |
C28 | GNT3 # | Грант |
C29 | C / BE (7) | Команда: включение байта |
C30 | В (вход / выход) | +3.3 В постоянного тока или +5 В постоянного тока |
C31 | нашей эры (61) | Адрес / данные 61 |
C32 | В (вход / выход) | +3,3 В постоянного тока или +5 В постоянного тока |
C33 | нашей эры (54) | Адрес / данные 54 |
C34 | В (вход / выход) | +3,3 В постоянного тока или +5 В постоянного тока |
C35 | н.э. (47) | Адрес / Данные 47 |
C36 | В (вход / выход) | +3.3 В постоянного тока или +5 В постоянного тока |
C37 | н.э. (40) | Адрес / Данные 40 |
C38 | В (вход / выход) | +3,3 В постоянного тока или +5 В постоянного тока |
C39 | н.э. (33) | Адрес / Данные 33 |
C40 | FAL # | Состояние источника питания FAL (только для CompactPCI) |
C41 | DEG # | Состояние источника питания DEG (для CompactPCI) |
C42 | PRST № | Кнопочный сброс (только для CompactPCI) |
C43 | USR | Определяется пользователем |
C44 | USR | Определяется пользователем |
C45 | USR | Определяется пользователем |
C46 | USR | Определяется пользователем |
C47 | USR | Определяется пользователем |
D1 | + 12В | +12 В постоянного тока |
D2 | TDO | Вывод тестовых данных |
D3 | 5V | +5 В постоянного тока |
D4 | INTP | |
D5 | GND | Земля |
D6 | CLK | |
D7 | GND | Земля |
D8 | н.э. (25) | Адрес / данные 25 |
D9 | GND | Земля |
D10 | н.э. (20) | Адрес / Данные 20 |
D11 | GND | Земля |
D12 | КЛЮЧ | ключ (без штифта) |
D13 | КЛЮЧ | ключ (без штифта) |
D14 | КЛЮЧ | ключ (без штифта) |
D15 | GND | Земля |
D16 | СТОП № | Остановить цикл передачи |
D17 | GND | Земля |
D18 | PAR | Четность для AD0-31 и C / BE0-3 |
D19 | GND | Земля |
D20 | н.э. (11) | Адрес / Данные 11 |
D21 | M66EN | |
D22 | нашей эры (6) | Адрес / Данные 6) |
D23 | 5V | +5 В постоянного тока |
D24 | нашей эры (0) | Адрес / Данные 0) |
D25 | 3.3В | +3,3 В постоянного тока |
D26 | GNT1 # | Грант |
D27 | GNT2 # | Грант |
D28 | REQ4 # | Запрос передачи PCI |
D29 | GND | Земля |
D30 | C / BE (4) # | Команда: включение байта |
D31 | GND | Земля |
D32 | н.э. (58) | Адрес / данные 58 |
D33 | GND | Земля |
D34 | нашей эры (51) | Адрес / Данные 51 |
D35 | GND | Земля |
D36 | н.э. (44) | Адрес / Данные 44 |
D37 | GND | Земля |
D38 | н.э. (37) | Адрес / Данные 37 |
D39 | GND | Земля |
D40 | REQ5 # | Запрос передачи PCI |
D41 | GND | Земля |
D42 | REQ6 # | Запрос передачи PCI |
D43 | USR | Определяется пользователем |
D44 | USR | Определяется пользователем |
D45 | USR | Определяется пользователем |
D46 | USR | Определяется пользователем |
D47 | USR | Определяется пользователем |
E1 | 5V | +5 В постоянного тока |
E2 | TDI | Ввод тестовых данных |
E3 | INTD # | Прерывание D |
E4 | ИНЦ | |
E5 | GNT # | Грант |
E6 | н.э. (31) | Адрес / Данные 31 |
E7 | н.э. (27) | Адрес / данные 27 |
E8 | н.э. (24) | Адрес / Данные 24 |
E9 | н.э. (22) | Адрес / Данные 22 |
E10 | г. н.э. (19) | Адрес / Данные 19 |
E11 | C / BE (2) # | Команда: включение байта |
E12 | КЛЮЧ | ключ (без штифта) |
E13 | КЛЮЧ | ключ (без штифта) |
E14 | КЛЮЧ | ключ (без штифта) |
E15 | TRDY # | Цель готова |
E16 | ЗАМОК # | Блокировка ресурса |
E17 | PERR # | Ошибка четности |
E18 | C / BE (1) # | Команда: включение байта |
E19 | н.э. (13) | Адрес / Данные 13 |
E20 | н.э. (10) | Адрес / Данные 10 |
E21 | C / BE (0) # | Команда: включение байта |
E22 | нашей эры (5) | Адрес / Данные 5) |
E23 | г. н.э. (2) | Адрес / Данные 2) |
E24 | ACK64 # | |
E25 | 5V | +5 В постоянного тока |
E26 | REQ2 # | Запрос передачи PCI |
E27 | REQ3 # | Запрос передачи PCI |
E28 | GNT4 # | Грант |
E29 | C / BE (6) # | Команда: включение байта |
E30 | PAR64 | |
E31 | н.э. (60) | Адрес / Данные 60 |
E32 | н.э. (57) | Адрес / Данные 57 |
E33 | н.э. (53) | Адрес / Данные 53 |
E34 | нашей эры (50) | Адрес / Данные 50 |
E35 | нашей эры (46) | Адрес / Данные 46 |
E36 | н.э. (43) | Адрес / Данные 43 |
E37 | н.э. (39) | Адрес / Данные 39 |
E38 | н.э. (36) | Адрес / Данные 36 |
E39 | н.э. (32) | Адрес / Данные 32 |
E40 | GNT5 # | Грант |
E41 | БРСВ | Bused Зарезервировано (не использовать) |
E42 | GNT6 # | Грант |
E43 | USR | Определяется пользователем |
E44 | USR | Определяется пользователем |
E45 | USR | Определяется пользователем |
E46 | USR | Определяется пользователем |
E47 | USR | Определяется пользователем |
F1 | GND | Земля |
F2 | GND | Земля |
F3 | GND | Земля |
F4 | GND | Земля |
F5 | GND | Земля |
F6 | GND | Земля |
F7 | GND | Земля |
F8 | GND | Земля |
F9 | GND | Земля |
F10 | GND | Земля |
F11 | GND | Земля |
F12 | КЛЮЧ | ключ (без штифта) |
F13 | КЛЮЧ | ключ (без штифта) |
F14 | КЛЮЧ | ключ (без штифта) |
F15 | GND | Земля |
F16 | GND | Земля |
F17 | GND | Земля |
F18 | GND | Земля |
F19 | GND | Земля |
F20 | GND | Земля |
F21 | GND | Земля |
F22 | GND | Земля |
F23 | GND | Земля |
F24 | GND | Земля |
F25 | GND | Земля |
F26 | GND | Земля |
F27 | GND | Земля |
F28 | GND | Земля |
F29 | GND | Земля |
F30 | GND | Земля |
F31 | GND | Земля |
F32 | GND | Земля |
F33 | GND | Земля |
F34 | GND | Земля |
F35 | GND | Земля |
F36 | GND | Земля |
F37 | GND | Земля |
F38 | GND | Земля |
F39 | GND | Земля |
F40 | GND | Земля |
F41 | GND | Земля |
F42 | GND | Земля |
F43 | GND | Земля |
F44 | GND | Земля |
F45 | GND | Земля |
F46 | GND | Земля |
F47 | GND | Земля |
Описание сигналов:
ПРСТ
Кнопка сброса.
ГРАДУС
Состояние источника питания DEG
FAL
Состояние источника питания FAL
SYSEN
Идентификация системного слота
Должны быть прекращены следующие сигналы:
- AD0-31
- C / BE0 # -C / BE3 #
- PAR
- РАМА #
- IRDY #
- TRDY #
- СТОП №
- ЗАМОК #
- IDSEL
- DEVSEL №
- PERR #
- SERR #
- RST №
Следующие сигналы должны быть прекращены, если используются:
- ИНТА №
- ИНТБ #
- INTC №
- INTD #
- SB0 #
- SDOBE
- AD32-AD63
- C / BE4 # -C / BE7 #
- REQ64 #
- ACK64 #
- PAR64 #
Следующие сигналы не требуют оконечной нагрузки:
- CLK
- REQ #
- GNT №
- TDI №
- TDO
- TCK
- TMS
- TRST №
Плата системного слота должна принимать следующие сигналы (даже если они не используются):
Чтобы получить копию полного стандарта CompactPCI, обращайтесь:
Группа производителей промышленных компьютеров PCI (PICMG)
c / o Roger Communications
301 Эджуотер Плейс
Люкс 220
Уэйквотер
MA01880
Телефон: 1-617-224-1100
Факс: 1-617-224-1239
SIMM (72 pin) @ pinouts.ru
Контакт | Без четности | Четность | Описание | ||
---|---|---|---|---|---|
1 | VSS | VSS | Земля | ||
2 | DQ0 | 3DQ0 | |||
DQ16 | DQ16 | Данные 16 | |||
4 | DQ1 | DQ1 | Данные 1 | ||
5 | DQ17 | DQ17 | Данные 17 | ||
6 | DQ2 | Данные 2 | |||
7 | DQ18 | DQ18 | Данные 18 | ||
8 | DQ3 | DQ3 | Данные 3 | ||
9 | DQ19 | DQ19 | Данные 19 | DQ19 | Данные 19 |
10 | VCC | VCC | +5 В постоянного тока | ||
11 | н / п | н / c | Не подключен | ||
12 | A0 | A0 | Адрес 0 | ||
13 | A1 | A1 | Адрес 1 | ||
14 | A2 | A2 | Адрес 2 | ||
15 | A3 | A3 | Адрес 3 | ||
16 | A4 | A4 | Адрес 4 | ||
17 | A5 | A5 | Адрес 5 | ||
18 | A6 | A6 | Адрес 6 | ||
19 | A10 | A10 | Адрес 10 | ||
20 | DQ4 | DQ4 | Данные 4 | ||
21 | DQ20 | DQ20 | Данные 20 | ||
22 | DQ5 | DQ5 | Данные 5 | ||
23 90 015 | DQ21 | DQ21 | Данные 21 | ||
24 | DQ6 | DQ6 | Данные 6 | ||
25 | DQ22 | DQ22 | Данные 22 | ||
26 | DQ DQ7 | Данные 7 | |||
27 | DQ23 | DQ23 | Данные 23 | ||
28 | A7 | A7 | Адрес 7 | ||
29 | A11 | A11 | Адрес 11 | ||
30 | VCC | VCC | +5 В постоянного тока | ||
31 | A8 | A8 | Адрес 8 | ||
32 | A9 | A9 | Адрес 9 | ||
33 | / RAS3 | / RAS3 | Строб адреса строки 3 | ||
34 | / RAS2 | / RAS2 | Строб адреса строки 2 | ||
35 | n / c | PQ3 | Бит четности 3 (для 3-го байта, биты 16-23) | ||
36 | n / c | PQ1 | Четность бит 1 (для 1-го байта, биты 0-7) | ||
37 | n / c | PQ2 | Бит четности 2 (для 2-го байта, биты 8-15) | ||
38 | n / c | PQ4 | Бит четности 4 (для 4-го байта, биты 24-31) | ||
39 | VSS | VSS | Земля | ||
40 | / CAS0 | / CAS0 | Строб адреса столбца 0 | ||
41 | / CAS2 | / CAS2 | Строб адреса столбца 2 | ||
42 | / CAS3 | / CAS3 | Строб адреса столбца 3 | ||
43 | / CAS1 | / CAS1 | Адрес столбца ess Strobe 1 | ||
44 | / RAS0 | / RAS0 | Строб адреса строки 0 | ||
45 | / RAS1 | / RAS1 | Строб адреса строки 1 | ||
46 | n / c | n / c | Не подключен | ||
47 | / WE | / WE | Чтение / запись | ||
48 | n / c | n / c | Не подключен | ||
49 | DQ8 | DQ8 | Данные 8 | ||
50 | DQ24 | DQ24 | Данные 24 | ||
51 | DQ9 | DQ9 | Данные 9 | 52 | DQ25 | Данные 25 |
53 | DQ10 | DQ10 | Данные 10 | ||
54 | DQ26 | DQ26 | Данные 26 | ||
55 | DQ11 | DQ11 | Данные 11 | ||
56 | DQ27 | DQ27 | Данные 27 | ||
57 | DQ12 | DQ12 | Данные 12 | DQ28 | DQ28 | Данные 28 |
59 | VCC | VCC | +5 В постоянного тока | ||
60 | DQ29 | DQ29 | Данные 29 | ||
61 | DQ | DQ13 | Данные 13 | ||
62 | DQ30 | DQ30 | Данные 30 | ||
63 | DQ14 | DQ14 | Данные 14 | ||
64 | DQ31 | DQ31 Данные 31 | |||
65 | DQ15 | DQ15 | Данные 15 | ||
66 | н / п | н / п | Не подключен | ||
67 | PD1 | PD1 | Обнаружение присутствия 1 | ||
68 | PD2 | PD2 | Обнаружение присутствия 2 | ||
69 | PD3 | PD3 | Обнаружение присутствия 3 | ||
70 | PD4 | PD4 | Обнаружение присутствия 4 | ||
71 | n / c | n / c | Не подключен | ||
72 | VSS | VSS | Земля |
