Индикатор фазы на светодиоде: безопасное определение наличия напряжения в электросети

Как правильно выбрать и использовать индикатор фазы на светодиоде. Какие существуют виды индикаторов напряжения. Как самостоятельно собрать простой индикатор фазы. На что обратить внимание при работе с индикаторами напряжения.

Содержание

Принцип работы индикатора фазы на светодиоде

Индикатор фазы на светодиоде — это простое и удобное устройство для определения наличия напряжения в электрической сети. Его принцип работы основан на свойстве светодиода пропускать ток только в одном направлении.

Основные компоненты индикатора фазы на светодиоде:

  • Светодиод — излучает свет при прохождении через него электрического тока
  • Резистор — ограничивает ток через светодиод
  • Щуп — металлический контакт для подключения к проводам
  • Корпус — изолирующий пластиковый корпус

При касании щупом фазного провода, через светодиод начинает протекать небольшой ток, и он загорается, сигнализируя о наличии напряжения. При касании нулевого провода светодиод не загорается.


Виды индикаторов напряжения

Существует несколько основных типов индикаторов напряжения:

1. Индикаторная отвертка

Самый простой и распространенный вид. Представляет собой отвертку со встроенным неоновым индикатором. При касании фазного провода загорается неоновая лампа.

2. Бесконтактный индикатор напряжения

Срабатывает при поднесении к проводам под напряжением без прямого контакта. Работает на основе электромагнитной индукции.

3. Двухполюсный индикатор напряжения

Позволяет определять наличие напряжения между двумя точками электрической цепи. Оснащен двумя щупами.

4. Мультиметр

Многофункциональный прибор, позволяющий измерять напряжение, силу тока, сопротивление и другие параметры электрической цепи.

Как собрать простой индикатор фазы своими руками

Для самостоятельной сборки простейшего индикатора фазы понадобятся:

  • Светодиод любого цвета
  • Резистор на 1 МОм
  • Изолированный провод длиной 15-20 см
  • Изолента

Порядок сборки:

  1. Припаяйте резистор к аноду (длинная ножка) светодиода
  2. К другому выводу резистора припаяйте провод
  3. Место пайки и выводы изолируйте изолентой
  4. Свободный конец провода зачистите на 5-7 мм для контакта

Такой простейший индикатор позволит определять наличие фазы в бытовой электросети 220В. При касании зачищенным концом провода фазного провода светодиод загорится.


Меры безопасности при работе с индикаторами напряжения

При использовании любых индикаторов напряжения необходимо соблюдать следующие правила безопасности:

  • Перед началом работ убедитесь в исправности индикатора
  • Не касайтесь металлических частей индикатора при проверке
  • Работайте только сухими руками в резиновых перчатках
  • Не проверяйте наличие напряжения выше допустимого для индикатора
  • При любых сомнениях считайте, что напряжение присутствует
  • Не используйте индикатор в качестве отвертки

Помните, что индикатор напряжения — это вспомогательный прибор. Для надежного определения наличия напряжения используйте профессиональные мультиметры.

Преимущества и недостатки индикаторов фазы на светодиодах

Индикаторы фазы на светодиодах имеют ряд преимуществ по сравнению с другими типами:

  • Низкое энергопотребление
  • Долгий срок службы светодиода
  • Компактные размеры
  • Низкая стоимость
  • Простота конструкции

К недостаткам можно отнести:

  • Необходимость замены батареи питания
  • Возможность ложного срабатывания при наводках
  • Невозможность определения величины напряжения

Области применения индикаторов фазы

Индикаторы фазы на светодиодах широко применяются в следующих областях:


  • Электромонтажные работы в быту
  • Поиск обрывов в электропроводке
  • Проверка наличия напряжения в розетках
  • Определение фазного и нулевого проводов
  • Контроль наличия напряжения на оборудовании

Благодаря простоте и удобству использования, индикаторы фазы стали незаменимым инструментом как для профессиональных электриков, так и для домашних мастеров.

Как правильно выбрать индикатор фазы

При выборе индикатора фазы на светодиоде обратите внимание на следующие характеристики:

  • Диапазон определяемого напряжения (обычно 70-250В)
  • Класс защиты от поражения электрическим током
  • Категория измерений (CAT II, CAT III)
  • Наличие звуковой индикации
  • Удобство и эргономичность корпуса
  • Дополнительные функции (подсветка, фонарик)

Выбирайте индикаторы известных производителей, имеющие необходимые сертификаты безопасности. Не стоит экономить на качестве, ведь от надежности прибора зависит ваша безопасность при работе с электричеством.

Сравнение индикаторов фазы со специализированными тестерами

Индикаторы фазы на светодиодах отлично подходят для быстрой проверки наличия напряжения, но имеют ограниченный функционал по сравнению со специализированными электрическими тестерами:


ПараметрИндикатор фазыЭлектрический тестер
Определение наличия напряженияДаДа
Измерение величины напряженияНетДа
Определение полярностиНетДа
Проверка целостности цепиНетДа
Измерение сопротивленияНетДа

Для профессиональной работы рекомендуется использовать специализированные электрические тестеры, обеспечивающие более точные и разнообразные измерения.

Заключение

Индикатор фазы на светодиоде — это простой, но очень полезный инструмент для работы с электрическими сетями. Он позволяет быстро и безопасно определить наличие напряжения, что особенно важно при проведении электромонтажных работ.

Однако помните, что любые работы с электричеством требуют соблюдения правил безопасности. Если у вас нет достаточного опыта, лучше обратиться к профессиональным электрикам. Берегите себя и используйте индикаторы напряжения правильно!


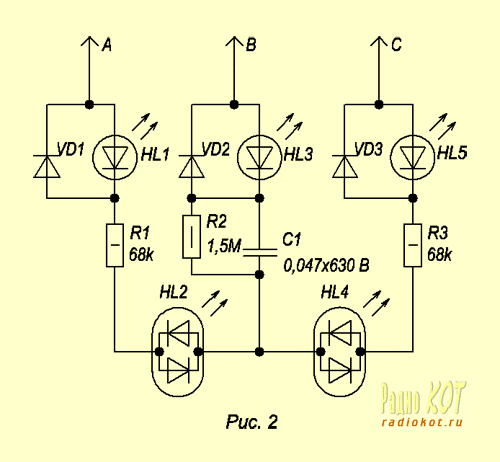

Точный фазоуказатель на светодиодах | Каталог самоделок

При подключении трехфазного глубинного насоса, чтобы быть уверенным, что он потянет воду, а не станет пускать пузыри; при установке индукционного электросчетчика типа СА4-И678, СА4У-И678, дабы в дальнейшем не допустить самоход его диска при отключенной нагрузке — вот несколько примеров, когда важно знать очередность фаз (фазировку) в трехфазной сети переменного тока.



Есть приборы для определения очередности фаз — фазоуказатели индукционного типа, промышленного производства, такие как И-517 или ФУ-2. Однако их сложное устройство с миниатюрным асинхронным электродвигателем, наличие вращающихся частей, делает эти приборы слишком дорогими и неудобными для домашнего использования.

Известны электронные фазоуказатели, работающие в широком диапазоне напряжений до 2500 В — так они ещё дороже индукционных!

В домашнем хозяйстве, когда редко возникает необходимость в проверке фазировки, выгоднее использовать простой самодельный фазоуказатель, собранный из доступных деталей.

Самодельный фазоуказатель рассчитан на замеры в трехфазной сети до 0,4 кВ.

Фазоуказатели заводской сборки необходимо подключать к трем фазным проводам трехфазной сети для замера. А самодельный прибор надо будет подключить к двум из них, а также к нейтрали. Возможно в этом главное неудобство самодельного прибора, потому что мало кто в домашнем хозяйстве проводит трехфазное питание четырехжильным кабелем, заземляет электродвигатели. В бытовых электросетях нейтраль всегда глухозаземлена, поскольку в условиях подключения множества электроприборов на 220 В, часто возникающая неравномерная нагрузка на каждой фазе должна быть скомпенсирована током рассогласования в надежной общей точке. Изолированную нейтраль делают только в промышленных сетях, для установки точных приборов защиты по сдвигу фаз.

Главное преимущество простейшего фазоуказателя на светодиодах в его незначительном энергопотреблении и, как следствие, в отсутствии перегрева при нахождении под линейным напряжением 380 В, по сравнению с указателями индукционного типа или самодельными устройствами на лампах накаливания. По величине мощности теплорассеивания светодиодный указатель фаз сравним с обычным индикатором напряжения.



Для сборки нужно:

  • два светодиода, зеленого и желтого свечения — HB5d-448ABC-A, HB5d-434FY-C или из серии АЛ307;
  • два диода с минимальным требованием по прямому току (свыше 25 мА), на обратное напряжением не менее 400 В — КД209А, КД209Б, КД209В;
  • два резистора по 47 кОм, 0,125 Вт;
  • оптрон симисторный, включающийся при переходе через ноль, с напряжением коммутирования не менее 600 В — MOC3063, МОС 3062, МОС 3082, МОС 3083, последние два на 800 В;
  • кусочек паечной макетной платы;
  • щупы от дешевого китайского тестера;
  • маленький зажим «крокодильчик»;
  • термоусадочная трубка диаметром 10–20 мм.



Алгоритм определения очередности фаз:



  1. Щуп крокодильчик «N» зацепить на зануленной части электрооборудования. В бытовых сетях это может быть провод заземления, защитные трубы электропроводки, броня и оболочка кабелей, металлические трубопроводы имеющие контакт с землей.
  2. Щуп «А» прижать и удерживать на первом слева фазном проводе или шине — должен загореться желтый светодиод HL2, если в сети присутствует напряжение.
  3. Щупом «В» прикоснуться ко второму по порядку слева фазному проводу или шине — должен загореться зеленый светодиод HL1, если эта фаза отстоит от первой на 120 градусов по току и напряжению.
    Когда желтый и зеленый светодиоды светятся одновременно — значит, щупы были подключены к фазам с правильной очередностью.
  4. Не засветились одновременно желтый и зеленый светодиод — перекидываем щуп «В» на третий по порядку слева фазный провод или шину. Если на нем есть напряжение, то теперь уже точно засветятся оба светодиода. Остается только поменять местами второй и третий фазный провод, поставив их в правильную очередность фаз.

При зацеплении щупов фазоуказателя на две нечередующиеся фазы, «А» и «С», загорится только один желтый светодиод.

Цвет светодиодов выбран с учетом ПУЭ принятых ещё за времен СССР, согласно которым: первый фазный проводник «А» маркируется желтым цветом, второй фазный проводник «В» маркируется зеленым, третий фазный проводник «С» помечается красным.

В новых ПУЭ России, цвет первого фазного проводника «А» изменен на белый.

Надежно собранным и хорошо изолированным фазоуказательным прибором можно пользоваться каждый день в качестве однофазного индикатора наличия напряжения. При этом щуп «В» просто нужно скрутить, чтоб не мешал.

Автор: Виталий Петрович. Украина, Лисичанск.




Как определить фазу и ноль индикатором-пробником. Цвета фазного провода

Генераторы, вырабатывающие на электростанциях электроэнергию, имеют три обмотки, по одному из концов которых соединяют вместе, и этот общий провод называют Ноль. Оставшиеся три свободных конца обмоток называются Фазами.

Цвета и обозначение проводов

Для того, чтобы без приборов найти фазный, нулевой и заземляющий провод электропроводки, они, в соответствии с правилам ПУЭ покрываются изоляцией разный цветов.

На фотографии представлена цветовая маркировка электрического кабеля для однофазной электропроводки напряжением переменного тока 220 В.

На этой фотографии представлена цветовая маркировка электрического кабеля для трехфазной электропроводки напряжением переменного тока 380 В.

По представленным схемам в России начали маркировать провода с 2011 года. В СССР цветовая маркировка была другая, что необходимо учитывать при поиске фазы и нуля при подключении установочных электроизделий к старой электропроводке.

Таблица цветовой маркировки проводов до и после 2011 года

Период действия ПУЭПервая фаза
L1
Вторая фаза
L2
Третья фаза
L3
Нулевой
провод, N
Заземляющий
провод, РЕ
До 1 января 2011 г.желтыйзеленыйкрасныйголубойжелто — зеленый (черный)
После 1 января 2011 г.коричневыйчерный
серый
светло-синийжелто — зеленый

В таблице представлена цветовая маркировка проводов электрической проводки, принятая в СССР и России.
В некоторых других странах цветовая маркировка отличается, за исключением желто — зеленого провода. Международного стандарта пока нет.

Обозначение L1, L2 и L3, обозначают не один и тот же фазный провод. Напряжение между этими проводами составляет 380 В. Между любым из фазных и нулевым проводом напряжение составляет 220 В, оно и подается в электропроводку дома или квартиры.

В чем отличие проводов N и PE в электропроводке

По современным требованиям ПУЭ в квартиру кроме фазного и нулевого проводов, должен подводиться еще и заземляющий провод желто — зеленого.

Нулевой N и заземляющий провода PE подключаются к одной заземленной шине щитка в подъезде дома. Но функцию выполняют разную. Нулевой провод предназначен работы электропроводки, а заземляющий – для защиты человека от поражения электрическим током и подсоединяется к корпусам электроприборов через третий контакт электрической вилки. Если произойдет пробой изоляции и фаза попадет на корпус электроприбора, то весь ток потечет через заземляющий провод, перегорят плавкие вставки предохранителей или сработает автомат защиты, и человек не пострадает.

В случае, если электропроводка проложена в помещении кабелем без цветовой маркировки то определить, где нулевой, а где заземляющий проводник приборами невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной подсказкой может послужить тот факт, что нулевой провод заводится в электрический счетчик, а заземляющий проходит мимо счетчика.

Внимание! Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Индикаторы-пробники для поиска фазы и ноля

Прибор, предназначенный для поиска ноля и фазы, называется индикатором. Широкое применение получили световые индикаторы для определения фазы на неоновых лампочках. Низкая цена, высокая надежность, долгий срок службы. В последнее время появились индикаторы и на светодиодах. Они дороже и дополнительно требуют элементов питания.

На неоновой лампочке

Представляет собой диэлектрический корпус, внутри которого находятся резистор и неоновая лампочка. Касаясь по очереди к проводам электропроводки отверточным концом индикатора, Вы по свечению неоновой лампочки находите фазу. Если лампочка засветилась от прикосновения, значит, это фазный провод. Если не светится, значит, это нулевой провод.

Корпуса индикаторов бывают разных форм, цветов, но начинка у всех одинаковая. Для исключения случайного замыкания, советую на стержень отвертки надеть трубку из изоляционного материала. Не следует индикатором откручивать или затягивать винты с большим усилием. Корпус индикатора сделан из мягкой пластмассы, стержень отвертки запрессован неглубоко и при большой нагрузке корпус ломается.

Светодиодный индикатор-пробник

Индикатор-пробник для определения фазы на светодиодах появились сравнительно недавно и завоевывают все большую популярность, так как позволяют не только найти фазу, но и прозванивать цепи, проверять исправность лампочек накаливания, нагревательных элементов бытовых приборов, выключателей, сетевых проводов и многое другое. Есть модели, с помощью которых можно определять местонахождение электропровода в стенах (чтобы не повредить при сверлении) и найти, в случае необходимости, место их повреждения.

Конструкция светодиодного индикатора-пробника, такая же, как и на неоновой лампочке. Только вместо нее используются активные элементы (полевой транзистор или микросхема), светодиод и нескольких малогабаритных батареек постоянного тока. Батареек хватает на несколько лет работы.

Для нахождения фазы светодиодным индикатором-пробником, отверточным его концом прикасаются последовательно к проводникам, при этом к металлической площадке на торце рукой касаются нельзя. Эта площадка используется только при проверке целостности электрических цепей. Если при поиске фазы Вы будете касаться этой площадки, то светодиод будет светить и при касании индикатором к нулевому проводу!

Ярко засветившийся светодиод укажет на наличие фазы. По правилам, фазный провод должен быть с правой стороны розетки. Как проверять контакты и цепи таким индикатором-пробником, подробно изложено в прилагаемой к нему инструкции.

Как самому сделать индикатор-пробник


для поиска фазы и ноля на неоновой лампочке

При необходимости можно своими руками сделать индикатор-пробник для поиска и определения фазы.

Для этого нужно к одному из выводов любой неоновой лампочки, даже стартера от светильника дневного света, припаять резистор номиналом 1,5-2 Мом и на него надеть изолирующую трубку.

Лампочку с резистором можно разместить в ручку отвертки или корпус от шариковой ручки. Тогда внешний вид самодельного индикатора-пробника, мало чем будет отличаться, от промышленного образца.

Поиск или определение фазы выполняется точно так же, как и промышленным индикатором-пробником. Удерживая лампочку за цоколь, концом резистора прикасаются к проводнику.

При подборе резистора иногда возникают трудности с определением его номинала, если на корпусе резистора вместо числа нанесены цветные кольца. С этой задачей поможет справиться онлайн калькулятор.

Почему индикатор светится


при прикосновении к нулевому проводу

Такой вопрос мне задавали многократно. Одной из причин является неправильное применение светодиодного индикатора. Как правильно держать светодиодный индикатор-пробник при поиске фазы, написано в статье выше.

Второй возможно причиной такого поведения индикатора является обрыв нулевого провода. Например, сработал автомат защиты, установленный после счетчика на нулевом проводе. В старых квартирах это не редкость и является грубым нарушением обустройства электропроводки. Необходимо в обязательном порядке удалить автомат с нулевого провода или закоротить его выводы перемычкой.

При обрыве нулевого провода на него через включенные в электросеть приборы, например, через индикатор подсветки выключателя, телевизор в дежурном режиме, любое зарядное устройство, выключенный только кнопкой пуск компьютер и другие электроприборы, поступает фаза. Индикатор это и показывает. В таком случае нулевой провод может быть опасным и прикосновение к нему недопустимо. Нужно найти и устранить обрыв нулевого провода, который может находиться и в распределительных коробках.

Как найти фазу и ноль с помощью контрольки электрика

Контролька электрика на лампочке накаливания

Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельную контрольку, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон. К патрону подсоединены два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.

Контролька электрика на светодиоде

Контролька электрика на лампочке требует бережного отношения и занимает много места. Гораздо удобнее сделать контрольку электрика на светодиоде по нижеприведенной схеме.

Схема простая, последовательно с любым светодиодом включается токоограничивающее сопротивление. Светодиод любого типа и цвета свечения. Пользоваться ней так же, как и контролькой электрика на лампочке.

Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста. Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.

Проверить наличие напряжения на проводах в бортовой сети автомобиля такой контролькой просто, правый конец по схеме соединяется с массой, а левым касаетесь любого контакта. Если напряжение на контакте есть, светодиод засветится. Если к положительной клемме аккумулятора прикоснуться одним концом предохранителя, а ко второму прикоснуться контролькой, то если светодиод не будет светить, значит, предохранитель в обрыве. Так можно проверять и лампочки накаливания, и наличие контакта в переключателях.

Поиск фазы при наличии нулевого и заземляющего проводников

Если требуется найти фазу в электропроводке, которая имеет фазный, нулевой и заземляющий провода, то с помощью контрольки это легко сделать. Достаточно выполнить три касания проводами контрольки. Нужно присвоить каждому проводу условный номер, например 1, 2 и 3 и по очереди прикасаться к парам проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при прикосновении к 1 – 2 лампочка не засветилась, значит, провод 3 фазный. Если светит при прикосновении к 2 – 3 и 3 – 1, значит 3 фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводнику лампочка светить не будет, так как практически это проводники, на щитке соединенные вместе.

Вместо контрольки можно включить любой вольтметр переменного тока, рассчитанный на измерение напряжения не менее 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому или заземляющему, то вольтметр покажет напряжение питающей сети.

Поиск фазы и нуля контролькой

Внимание, прикосновение к любым оголенным проводникам при поиске фазы контролькой может привести к поражению электрическим током.

Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит.

Если до металла трубы не добраться, то можно воспользоваться водой, текущей из смесителя. Для этого включаете воду и один провод контрольки помещаете под струю воды как можно ближе к смесителю. Вторым концом провода касаетесь проводов электропроводки. Слабый свет лампочки подскажет Вам, где фаза.

В контрольку лучше всего вкрутить самую маломощную лампочку, я использовал лампочку от подсветки холодильников мощностью 7,5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.

Поиск фазы и ноля вольтметром или мультиметром

Нахождение фазы вольтметром или мультиметром проводится так же способом, как и контролькой электрика, только вместо концов контрольки подключается щупы прибора.

Для определения нуля в трехфазной сети с помощью тестера или мультиметра достаточно измерять напряжение между проводами, которое между фазами будет равно 380 В, а между нулем и любой из фаз – 220 В. То есть провод, относительно которого вольтметр будет на остальных трех показывать 220 В и есть нулевой.

Поиск фазы и ноля с помощью картошки

Если у Вас под рукой не оказалось технических средств для поиска фазы, то можно с успехом воспользоваться экзотическим или народным, иначе не назовешь, способом определения фазы, посредством картошки. Не подумайте, что это шутка. Для кого-то это может быть единственно доступный метод, который можно с успехом применить на практике.

Конец одного проводника нужно подсоединить к водопроводной трубе (если она не пластиковая) или батарее отопления. Если труба окрашена, то нужно место присоединения зачистить до металла, чтобы обеспечить электрический контакт. Противоположный его конец воткнуть в срез картошки. Другой проводник тоже втыкается одним концом на максимальном расстоянии от предыдущего в картошку, вторым концом через резистор номиналом не менее 1 Мом по очереди прикасаются к проводам электропроводки. Некоторое время нужно подождать.

Если на срезе картошки реакции нет, это ноль, если есть – фаза. Я не рекомендую пользоваться этим методом, если не знаете правил безопасности работы с электрическими установками.

Как видите, на фото вокруг проводов при подсоединении к фазному проводу электропроводки на поверхности среза картошки произошли изменения. При прикосновении к нулевому проводу реакции не последует.


Андрей 19.09.2012

Здравствуйте, я в хрущевке полностью поменял проводку, протянул трехжильный кабель ВВГ 3×2,5. Можно ли на этажном распределительном щитке закрепить к корпусу желтый провод заземления? Электрик с ЖЭУ сказал сделать именно так.

Александр

В квартирах хрушевок и сталинок обычно так и делают, электрик сказал правильно.

Трехфазное напряжение в норме Световые индикаторы

\$\начало группы\$

У меня есть просьба исправить ошибку, допущенную инженерами при разработке этого макета.

Конечный пользователь хочет иметь 3 индикатора, которые контролируют состояние напряжения на каждой из своих фаз относительно земли (нейтраль соединена с землей на панели).

Так как входная сеть 208/120Y, они просто подключили 120VAC свет от каждой фазы к земле и прекратили это.

Однако мы включаем трансформаторы (с маркировкой XRFMR) для питания управления в наши шкафы для (несколько) изолированного питания управления. Большинство из вас сразу увидят проблему здесь… Всякий раз, когда они теряют фазу A или B, напряжение будет проходить через первичную обмотку трансформатора, и индикатор фазы будет гореть.

Я ломал голову над простыми решениями, но не могу придумать ничего, что дало бы нам индивидуальное освещение для каждой фазы. Существует множество реле обрыва фазы, которые контролируют все 3 фазы и дают вам один замыкающий/размыкающий контакт, но ничего с контактом на каждую фазу.

Есть идеи?

  • напряжение
  • трехфазное

\$\конечная группа\$

6

\$\начало группы\$

Подключайте три лампы параллельно фазам, а не к земле.

Одна лампа между фазой 1 и 2, вторая между 2 и 3 и третья между 3 и 1.

в фазе, тогда лампа погаснет между фазой, в которой отсутствует питание, и фазой, которая питает ее обратно.

\$\конечная группа\$

5

\$\начало группы\$

это очень хороший вопрос и очень хорошая головоломка! Я думаю, что свет все равно будет работать так, как хотелось бы, даже если он подключен к трансформатору. Причина в том, что катушка трансформатора похожа на кусок провода, если применяется постоянный ток, и как резистор, когда применяется переменный ток. Это добавляет сопротивление. В этом случае катушка трансформатора будет действовать как индуктор и препятствовать прохождению тока, а индикаторная лампа фаз будет тускнеть. Таким образом, хотя лампа не гаснет полностью при обрыве фазы, она тускнеет, указывая на неисправность. Я бы проверил это, чтобы увидеть, как это работает. Кроме того, лампы не должны быть заземлены, а должны быть подключены к нейтрали, если таковая имеется. Если нет (соединение треугольником), подключите лампы в конфигурации треугольника. При выходе из строя одной фазы должны гаснуть две лампы. При этом лампы должны иметь маркировку Ф2-2, Ф3-3, Ф4-1. Если лампы Ph3-3 и Ph4-1 погаснут, вы будете знать, что Фаза 3 отсутствует.

\$\конечная группа\$

1

\$\начало группы\$

Я не уверен, что вы хотите делать такие хаки в промышленных условиях, но вы можете довольно просто производить отдельные фазовые индикаторы. Приобретите имеющийся в продаже монитор со светодиодными индикаторами для трех фаз. Откройте его, удалите светодиоды и подключите их выводы к трем оптронам (возможно, вам также потребуется заменить ограничительные резисторы светодиодов). Затем используйте оптопары для управления реле. Это некрасиво, и это клуге, но если вы будете осторожны с мастерством, это должно быть довольно надежным.

\$\конечная группа\$

1

\$\начало группы\$

Если вас не волнует проверка последовательности, вы можете обнаружить любой дисбаланс неисправности с помощью 3 одинаковых резисторов R, по одному на каждую фазу и общего Y-перехода к слаботочному источнику света (обратные светодиоды или оптронный переключатель)

Вы также можно использовать две лампы и цоколь с одинаковым импедансом в Y-соединении. Две лампы будут выбраны с половинной мощностью при балансировке. (Затемнение) колпачок дает фазовый сдвиг, так что любой дисбаланс приводит к тому, что один источник света ярче другого.

\$\конечная группа\$

\$\начало группы\$

Сначала я подумал, что диод (на самом деле три), подключенный последовательно, решит вашу проблему — диод представляет собой односторонний клапан, который пропускает электричество только в одну сторону — так автомобильный генератор переменного тока может генерировать 3-фазный переменный ток и затем (с 6 диодами) производят постоянный ток. Но диод улавливает только одну сторону синусоиды — и пропускает другую, что навело меня на мысль:

У меня вопрос: почему этот свет имеет обратное питание? Если вы потеряете фазу, если провод перерезан/отсоединен, провод по-прежнему не заземлен, и даже если бы он был, между ним и землей не должно быть напряжения, поэтому, если предположить, что вашего заземления достаточно (не так ли? ) как ток может быть обратным от заземления? А что, если что-то вверх по течению соединяло две фазы вместе — например. А оба отключены от А и подключены к B.

В этой ситуации свет не подавал бы обратного питания — он шел бы от B, как и B. Может ли неисправный трехфазный двигатель сделать это — я не знаю.

\$\конечная группа\$

\$\начало группы\$

Я знаю, что это немного старый вопрос, но я столкнулся с похожей ситуацией. Возможно, вы могли бы добавить фазовый детектор между A и B. В случае отказа фазовый детектор загорится.

Редактировать: Это можно объединить с решением, предложенным @Adam Davis, чтобы получить точную неисправную фазу.

\$\конечная группа\$

\$\начало группы\$

Я предлагаю самый простой ответ — использовать неоновые лампочки с правильным (100-200K ish) резистором, очень маленькие, но с высоким номинальным напряжением, индикаторные лампы накаливания с резисторами. они загорятся, когда фаза активна. Обратная связь будет настолько минимальной, что ее почти не будет. Не очень сложно, так что вы можете видеть, что это будет работать и продолжаться. Не доверяйте установкам диодной матрицы или светодиодам, поскольку они не являются электрически прочными в длинном зале и убиваются шипами.

\$\конечная группа\$

\$\начало группы\$

3 лампы должны быть подключены до трансформатора

\$\конечная группа\$

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Светодиодные индикаторы наличия напряжения

Невыполнение надлежащей механической или электрической блокировки/маркировки (LOTO) может привести к поражению электрическим током, поражению электрическим током, дуговому разряду и другим опасностям. В дополнение к огромным штрафам OSHA за несоблюдение, эти опасности часто приводят к потере заработной платы, искам о компенсации, постоянной инвалидности и смертельным случаям. Одним из самых высоких факторов риска, связанных с этими инцидентами, является человеческая ошибка, поэтому мы разработали устройства постоянной электрической безопасности (PESD), чтобы обеспечить защиту людей, работающих с опасными источниками энергии. Индикаторы напряжения GracePESD обеспечивают постоянную и надежную индикацию наличия напряжения с помощью светодиодов. . При отключении оборудования, подключенного к индикатору, светодиоды также гаснут. Однако следует отметить, что эта индикация не является совместимым методом проверки отсутствия напряжения. Для этого квалифицированный персонал должен провести испытание без напряжения, которое можно безопасно провести с помощью нашей безопасной испытательной точки и станции для измерения напряжения.

Индикаторы напряжения предназначены для помощи в поведении в условиях напряжения под напряжением. Вот почему наши индикаторы напряжения обеспечивают визуальное представление о наличии энергии для снижения этих рисков. Индикаторы напряжения PESD — это устройства с автономным питанием, внесенные в список UL и стационарно установленные устройства, которые визуально отображают наличие напряжения с помощью мигающих или немигающих резервных светодиодных индикаторов.

Обычно подключаемые к стороне нагрузки электрического фидера или разъединителя, индикаторы напряжения загораются при наличии опасного напряжения в любой отдельной фазе. Эти устройства, установленные квалифицированным электриком, помогают обеспечить максимальное соответствие, чтобы помочь квалифицированному персоналу повысить производительность и снизить риск при выполнении механических задач LOTO путем проверки наличия энергии.

Важное обновление для всех пользователей индикаторов напряжения PESD: В попытке лучше соответствовать международным стандартам и потребностям наших разнообразных клиентов, стандартизируя наше предложение, Grace начала поэтапный отказ от КРАСНО-ЖЕЛТО-СИНИХ проводов и заменила их с черными выводами, обозначенными полосами и маркировкой. Мы рады сообщить, что наряду с нашими индикаторами напряжения R-3F2 и R-3W2, R-3W и R-3W-SR теперь также имеют рейтинги CAT III/CAT IV. Мы обновили наше техническое описание индикаторов напряжения GracePESD, чтобы отразить эти изменения, и вы можете скачать новую версию ниже:

На прошлой неделе координатор по развитию бизнеса в регионе EMEA Крис Шнек и региональный менеджер по продажам Дон Спаркс провели живую демонстрацию того, как наши индикаторы напряжения повышают безопасность персонала, обеспечивая визуальную светодиодную индикацию при наличии напряжения. Посмотрите их презентацию ниже!

Чтобы узнать больше по теме электробезопасности, обязательно зарегистрируйтесь на наш следующий БЕСПЛАТНЫЙ вебинар! «Основы и обзор обслуживания электрооборудования» стоит 0,1 CEU для тех, кто посещает прямую трансляцию Bhanu Srilla, MS, CESCP, CMRP, CRL. Нажмите здесь, чтобы зарегистрироваться сегодня!

Об этом вебинаре: Техническое обслуживание электрооборудования играет важную роль как в эксплуатации, так и в показателях безопасности объекта. Большинство объектов ограничены в ресурсах для выполнения задач профилактического обслуживания, поскольку они перегружены рутинной реактивной работой. На этом занятии будет обсуждаться важность планового технического обслуживания электрооборудования и ключевые атрибуты четко определенной программы технического обслуживания. Особое внимание будет уделено графикам технического обслуживания электрооборудования в соответствии со стандартами ANSI NETA MTS и NFPA 70B, за которыми следуют вопросы и ответы.

Помимо GracePESD, теперь мы предлагаем консультационные услуги по программе электробезопасности в рамках нашей экспертной сети. Имея многолетний опыт и лидерство в сфере электробезопасности, мы кое-чему научились и на этом пути завели несколько друзей. Мы обнаружили огромный разрыв между политиками, практиками и процедурами, применяемыми нашими клиентами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
