Что представляет собой самобалансирующийся мост постоянного тока. Как он используется для болометрических измерений мощности. Каковы преимущества данного метода измерений. Какие компоненты входят в состав самобалансирующегося моста.
Принцип работы самобалансирующегося моста постоянного тока
Самобалансирующийся мост постоянного тока представляет собой высокоточное измерительное устройство, предназначенное для болометрических измерений мощности. Его основной принцип работы заключается в автоматическом поддержании баланса моста путем компенсации изменений сопротивления болометрического датчика.
Ключевые компоненты самобалансирующегося моста включают:
- Болометрический датчик (обычно термистор)
- Прецизионные резисторы плеч моста
- Усилитель обратной связи
- Источник опорного напряжения
- Схему автоматической балансировки
При подаче измеряемой мощности на болометрический датчик его сопротивление изменяется. Это вызывает разбаланс моста. Схема автобалансировки детектирует это изменение и корректирует ток через датчик, чтобы восстановить баланс. Величина корректирующего тока пропорциональна измеряемой мощности.
Преимущества самобалансирующегося метода измерений
Самобалансирующийся метод обладает рядом важных преимуществ по сравнению с обычными мостовыми схемами:
- Высокая точность измерений (погрешность менее 0.1%)
- Широкий динамический диапазон
- Автоматическая компенсация дрейфа нуля и усиления
- Линейность характеристики преобразования
- Возможность непрерывных измерений
Эти преимущества делают самобалансирующиеся мосты незаменимыми для прецизионных измерений мощности в широком частотном диапазоне — от постоянного тока до СВЧ.
Применение в болометрических измерениях мощности
Болометрический метод основан на измерении нагрева чувствительного элемента (болометра) под действием поглощаемой мощности. Самобалансирующиеся мосты идеально подходят для работы с болометрическими датчиками по следующим причинам:
- Автоматическая компенсация температурного дрейфа болометра
- Поддержание постоянной рабочей температуры датчика
- Линеаризация характеристики преобразования
- Возможность измерения малых уровней мощности (до нановатт)
Это позволяет проводить высокоточные измерения мощности сигналов в широком динамическом диапазоне.
Ключевые компоненты самобалансирующегося моста
Для обеспечения высокой точности и стабильности измерений в состав самобалансирующегося моста входит ряд прецизионных компонентов:
- Болометрический датчик (термистор или тонкопленочный резистор)
- Малошумящий операционный усилитель
- Высокостабильный источник опорного напряжения
- Прецизионные резисторы с низким ТКС
- Схема температурной компенсации
- АЦП с высоким разрешением
Правильный выбор и согласование этих компонентов позволяет достичь погрешности измерений менее 0.1% в широком частотном и динамическом диапазонах.
Калибровка самобалансирующегося моста
Для достижения максимальной точности измерений самобалансирующийся мост требует тщательной калибровки. Основные этапы калибровки включают:
- Установку нуля моста при отсутствии входного сигнала
- Калибровку по эталонному источнику мощности
- Проверку линейности в рабочем диапазоне
- Определение частотной характеристики
- Компенсацию температурного дрейфа
Калибровка обычно проводится с использованием прецизионных калибраторов мощности и анализаторов цепей. Это позволяет гарантировать точность измерений во всем рабочем диапазоне частот и мощностей.
Области применения самобалансирующихся мостов
Высокая точность и широкий динамический диапазон делают самобалансирующиеся мосты востребованными во многих областях науки и техники:
- Метрология СВЧ мощности
- Калибровка измерительных приборов
- Исследования в области радиофизики
- Разработка и тестирование радиоаппаратуры
- Измерения в биомедицине
- Лазерная техника
Особенно широко самобалансирующиеся мосты применяются в качестве эталонных средств измерения мощности в метрологических центрах и калибровочных лабораториях.
Перспективы развития метода
Несмотря на высокий уровень развития, технология самобалансирующихся мостов продолжает совершенствоваться. Основные направления развития включают:
- Повышение точности измерений
- Расширение частотного диапазона
- Увеличение быстродействия
- Миниатюризацию измерительных систем
- Интеграцию с цифровыми интерфейсами
Это позволит в будущем создавать еще более совершенные измерительные системы для прецизионных измерений мощности в широком диапазоне частот и уровней сигналов.
ПрофКиП Р333-М1 мост постоянного тока измерительный
Назначение моста постоянного тока измерительного ПрофКиП Р333-М1Мост постоянного тока измерительный ПрофКиП Р333-М1 предназначен для измерения значений электрического сопротивления постоянному току и применения в качестве магазины электрического сопротивления в цепях постоянного тока. Также с помощью моста постоянного тока измерительного ПрофКиП Р333-М1 можно измерять расстояние до места повреждения линии по схеме петли Муррея или Варлея и измерять ассиметрию проводов.
Особенности и преимущества моста постоянного тока измерительного ПрофКиП Р333-М1▪ 4 декады, декада плеч отношений
▪ Диапазон: 1 Ом … 9.999 МОм
▪ Класс точности: 0.5
▪ Встроенный гальванометр
▪ Карболитовый пылевлагозащищенный корпус
▪ Средняя наработка на отказ: 16000 ч
▪ Средний срок службы: не менее 10 лет
Основные технические характеристики моста постоянного тока измерительного ПрофКиП Р333-М1Коэффициент отношения плеч | Диапазон измерения | Класс точности | Напряжение источника питания | |
Внутренний гальванометр | Внутренний гальванометр | |||
х0. | 1 Ом … 9.99 Ом | 2 | 4.5 В | |
х0.01 | 10 Ом … 99.99 Ом | 0.2 | 0.2 | 4.5 В |
х0.1 | 100 Ом … 999.9 Ом | 0.2 | 0.2 | 4.5 В |
х1 | 1 кОм … 9.999 кОм | 0.2 | 0.2 | 4.5 В |
х10 | 10 кОм … 99.99 кОм | 1 | 0.5 | 6 В |
х100 | 100 кОм … 499.9 кОм | 2 | 0.5 | 15 В |
499. | 5 | 0.5 | 15 В | |
х1000 | 1 МОм … 9.999 МОм | 20 | 2 | 15 В |
Параметры | Значения | |||
Пределы допускаемой основной погрешности декад магазина сопротивлений сравнительного плеча | ±2% декада х1 ±1% декада х10 ±0.1% декада х100 ±0.1% декада х 1000 | |||
Среднее значение начального сопротивления магазина | 0.02 Ом | |||
Вариация начального сопротивления магазина сопротивлений сравнительного плеча | не более 0. | |||
Пределы допускаемой дополнительной погрешности магазина сопротивлений сравнительного плеча в рабочем диапазоне температур | не более основной | |||
Минимальное значение сопротивления плеч отношений | 1 Ом | |||
Электрическое сопротивление изоляции | 107 | |||
Электрическая прочность изоляции (переменный ток) | 0.5 кВ | |||
Время установления показаний гальванометра | менее 4 с | |||
Напряжение питания постоянного тока в зависимости от диапазона измерений | 4.5 В … 15 В | |||
001
003%▪ Температура окружающего воздуха: 20°С ±1.
5°С
▪ Относительная влажность воздуха: 40% … 60%
Рабочие условия применения моста постоянного тока измерительного ПрофКиП Р333-М1▪ Температура окружающего воздуха: 10°С … 35°С
▪ Относительная влажность воздуха: 25% … 75%
Общие данные моста постоянного тока измерительного ПрофКиП Р333-М1▪ Средняя наработка на отказ: 16000 ч
▪ Средний срок службы: не менее 10 лет
▪ Габаритные размеры: 225х175х120 мм
▪ Вес: 2.3 кг
Комплект поставки моста постоянного тока измерительного ПрофКиП Р333-М1Наименование | Количество |
Мост постоянного тока измерительный ПрофКиП Р333-М1 | 1 шт. |
Руководство по эксплуатации | 1 шт. |
Р333 — Мост постоянного тока измерительный
- В наличии
По запросу
Запросить цену
Код товара: 001-336-001
Госреестр:
Госреестр
Доставка по России
Описание
Измерительный мост постоянного тока Р333 представляет собой специальное устройство, предназначенное для:
- · применения моста как магазина сопротивлений;
- · определения конкретного места повреждения кабеля при помощи петли Варлея;
- · определения конкретного места повреждения кабеля с помощью петли Муррея;
- · точного замера сопротивлений по схеме одинарного моста;
- · измерения асимметрии проводов.
Условия работы моста
Измерительный мост Р333 можно эксплуатировать при окружающей температуре от десяти до тридцати пяти градусов. Относительная влажность воздуха в пределах двадцати пяти-восьмидесяти процентов. Оптимальная температура эксплуатации прибора – двадцать градусов. Масса данного измерительного моста не превышает пяти килограмм. В комплект, помимо самого моста, также входит пять гальванических элементов и два соединительных проводника.
КОМПЛЕКТНОСТЬ
В комплект поставки входят:
- мост постоянного тока измерительный Р333 – 1 шт.;
- гальванические элементы – 5 шт.;
- соединительные проводники (общее сопротивление не более 0,005 Ом) – 2 шт.;
- техническое описание и инструкция по эксплуатации – 1 экз.;
- паспорт – 1 экз.
.
Характеристики
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Диапазоны измерений сопротивления и основная погрешность моста, выраженная в процентах от номинального значения измеряемого сопротивления, указаны в таблице 1.
- Допустимая нагрузка на одну ступень декады магазина (плеча сравнения моста) равна 0,25 Вт.
- Начальное сопротивление магазина не превышает 0,02 Ом.
- Вариация начального сопротивления магазина не превышает 0,003 Ом.
- Среднее значение начального сопротивления магаэина (Ro) на зажимах «М» — «2» равно 0,0______Ом.
- Габаритные размеры моста не превышают 300х230х150 мм.
- Масса моста не превышает 5 кг.
Таблица 1
| Диапазон измерения, Ом | Основная погрешность, не более, % |
| 0,005– 0,0999 | ±5,0 |
| 0,1 – 0,9999 | ±1,0 |
| 1 – 99990 | ±0,5 |
| 100000 – 999900 | ±5,0 |
Отзывы
Отзывы о Р333 — Мост постоянного тока измерительный
Антиспам поле.
Его необходимо скрыть через css
Ваша оценка
Вы недавно смотрели
- В наличии
Р333 — Мост постоянного тока измерительный
Код товара: 000-001-001
Оставить заявку

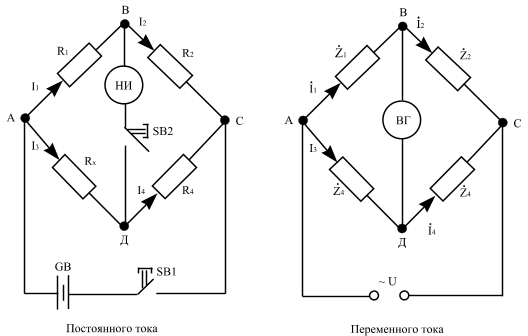

Разница между мостом переменного и постоянного тока (со сравнительной таблицей)
Одно из существенных различий между мостом переменного и постоянного тока заключается в том, что мост переменного тока используется для измерения неизвестного импеданса цепи, тогда как мост постоянного тока используется для измерения неизвестного сопротивления цепи. Другие различия между мостом переменного и постоянного тока показаны ниже в сравнительной таблице.
Содержание: Мост переменного и постоянного тока
- Сравнительная таблица
- Определение
- Ключевые отличия
- Заключение
Сравнительная таблица
| Основание для сравнения | Мост переменного тока | Мост постоянного тока |
|---|---|---|
| Определение | Мост, который используется для измерения значения неизвестного импеданса, известен как мост переменного тока. | Мост постоянного тока измеряет неизвестное сопротивление цепи. |
| Источник питания | Используется источник переменного тока | Используется источник постоянного тока |
| Детектор тока | Детектор переменного тока | Детектор постоянного тока |
| Компоненты | Резистивные и реактивные | Резистивные |
| Заземлитель Вагнера | Требуется | Не требуется |
| Типы | Два | Семь |
| Время балансировки | Относительно меньше | Высокое |
Определение моста переменного тока
Мост переменного тока состоит из источника, сбалансированного детектора и четырех плеч.
Плечи моста состоят из импеданса. Мост переменного тока строится путем замены батареи источником переменного тока. Мосты образуются путем замены батареи постоянного тока на источник переменного тока и гальванометра на мост Уитстона. Мост используется для определения индуктивности, емкости, коэффициента накопления, коэффициента рассеяния и т. д.
Определение моста постоянного тока
Мост постоянного тока используется для измерения неизвестного электрического сопротивления. Это можно сделать путем балансировки двух ветвей мостовой схемы. Значение одного из рычагов известно, а значение другого неизвестно.
Основные различия между мостом переменного и постоянного тока
- Мост, который используется для измерения неизвестного импеданса цепи, известен как мост Уитстона. Мост постоянного тока используется для измерения неизвестного сопротивления цепи.
- Мост переменного тока использует источник переменного тока. Мост постоянного тока использует источник постоянного тока для измерения сопротивления.
- В мосте переменного тока ток определяется с помощью детектора переменного тока. В мосте постоянного тока ток определяется с помощью детектора постоянного тока.
- Резистивные и реактивные компоненты используются в мостовой схеме переменного тока, а в цепи постоянного тока используются только резистивные компоненты.
- В мостовой схеме переменного тока используется устройство заземления Вагнера для удаления емкости заземления из цепи. Это также уменьшает гармоники и ошибки, возникающие из-за рассеянного магнитного поля. Заземлитель Вагнера не используется в мостовой схеме постоянного тока.
- Мостам переменного тока требуется меньше времени для прихода в сбалансированное состояние, в то время как мосту постоянного тока требуется сравнительно больше времени для прихода в сбалансированное состояние.
- Мост Уитстона и мост Кельвина являются типами моста постоянного тока. Мосты переменного тока подразделяются на семь типов. Это мост сравнения емкости, мост сравнения индуктивности, мост Максвелла, мост Хэя, мост Андерсона, мост Шеринга, мост Вейна.
Заключение
Мост постоянного и переменного тока используется для измерения неизвестного параметра цепи. Мост переменного тока измеряет неизвестный импеданс цепи. Мост постоянного тока измеряет неизвестное сопротивление цепи.
