Как обозначается заземление в электрике: маркировка и цвета проводов

Как правильно обозначается заземление в электрических схемах. Какие буквы и цвета используются для маркировки фазы, нуля и заземления. Почему важно соблюдать стандарты цветового кодирования проводов. Как проверить наличие заземления в розетке.

Буквенное обозначение проводов в электрике

В электротехнике используется стандартизированная система буквенных обозначений для различных проводов:

• L (от англ. Line) — фазный провод, находящийся под напряжением
• N (от англ. Neutral) — нулевой рабочий провод
• PE (от англ. Protective Earth) — защитный заземляющий провод

Такая маркировка позволяет быстро определить назначение провода при монтаже и обслуживании электрооборудования. Она применяется как на схемах, так и на клеммах устройств.

Цветовая маркировка проводов

Помимо буквенных обозначений, провода также маркируются с помощью цветов изоляции:

• Фазный провод (L) — коричневый, черный, серый
• Нулевой провод (N) — синий
• Заземляющий провод (PE) — желто-зеленый

Цветовая маркировка является международным стандартом и помогает визуально идентифицировать провода. Это особенно важно для обеспечения безопасности при работе с электропроводкой.

Как обозначается заземление на электрических схемах?

На электрических схемах заземление обозначается специальным символом в виде трех параллельных горизонтальных линий, уменьшающихся в длине сверху вниз. Этот символ указывает точку соединения электрической цепи с землей.

В текстовых обозначениях используется аббревиатура PE (Protective Earth). На клеммах устройств также можно встретить значок заземления или надпись GND (Ground).

Почему так важно правильное обозначение заземления?

Корректная маркировка заземляющего провода критически важна по нескольким причинам:

1. Обеспечение электробезопасности. Заземление защищает от поражения током при неисправности оборудования.
2. Предотвращение ошибок при монтаже. Четкая маркировка снижает риск неправильного подключения.
3. Упрощение обслуживания и ремонта. Стандартизация позволяет быстро ориентироваться в схемах.
4. Соответствие нормативам. Правильная маркировка — требование стандартов электробезопасности.

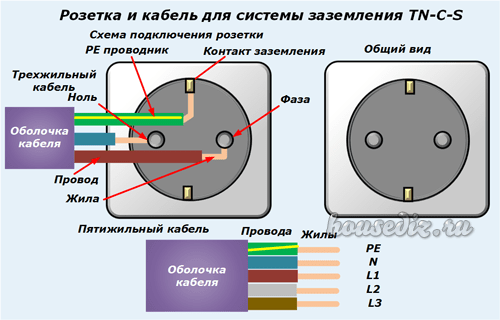

Как проверить наличие заземления в розетке?

Проверить наличие заземления в розетке можно несколькими способами:

1. Визуальный осмотр. Трехконтактная розетка должна иметь дополнительный заземляющий контакт.
2. Использование индикаторной отвертки. При касании заземляющего контакта лампочка не должна загораться.
3. Измерение тестером. Между фазой и заземлением должно быть напряжение 220В.
4. Проверка специальным тестером розеток, который показывает наличие заземления.

При отсутствии уверенности рекомендуется обратиться к квалифицированному электрику для проверки заземления.

Особенности маркировки в различных электрических системах

Маркировка проводов может отличаться в зависимости от типа электрической системы:

• В однофазных сетях используется один фазный (L) и один нулевой (N) провод.
• В трехфазных системах применяется обозначение L1, L2, L3 для трех фаз.
• В сетях постоянного тока используются обозначения «+» и «-» вместо L и N.
• В некоторых странах могут применяться другие цветовые схемы, отличные от европейского стандарта.

Важно учитывать эти особенности при работе с различными типами электрооборудования.

Правила безопасности при работе с электропроводкой

При работе с электропроводкой необходимо соблюдать следующие правила безопасности:

1. Всегда отключайте питание перед началом работ.
2. Используйте инструменты с изолированными ручками.
3. Проверяйте отсутствие напряжения индикатором.
4. Не работайте с электрикой в одиночку.
5. При сомнениях обращайтесь к квалифицированному электрику.

Помните, что неправильное обращение с электричеством может быть смертельно опасным.

Современные тенденции в маркировке электропроводки

В последние годы наблюдаются следующие тенденции в области маркировки электропроводки:

• Внедрение цифровой маркировки с использованием RFID-меток.
• Применение самоламинирующихся этикеток для долговечной маркировки.
• Использование цветокодированных разъемов для быстрого подключения.
• Разработка «умных» систем маркировки, интегрированных с BIM-моделями зданий.

Эти инновации направлены на повышение безопасности и эффективности работы с электрическими системами.

Заключение

Правильное обозначение заземления и других проводов в электрике — это не просто формальность, а важный аспект обеспечения безопасности и надежности электрических систем. Соблюдение стандартов маркировки помогает предотвратить ошибки при монтаже, упрощает обслуживание и ремонт, а также снижает риск несчастных случаев. Независимо от того, являетесь ли вы профессиональным электриком или домашним мастером, понимание принципов маркировки проводов необходимо для безопасной работы с электричеством.

подключение плюс минус, расшифровка L и N на схеме в электричестве, цвета и маркировка проводов сети 220В, синий по английски

Содержание

1. Маркировка проводов с помощью букв
2. Обозначение L в электрике
3. Обозначение N
4. Обозначение PE
5. Цвета изоляционного покрытия проводников
6. Жила заземления
7. Нулевые рабочие контакты
8. Фазный провод
9. Особенности цветовой разметки вручную
10. Разметка двухжильного провода
11. Трехжильного провода
12. Пятипроводной системы
13. Совмещенных проводов
14. Как обозначаются плюс и минус
15. Для чего нужна цветовая маркировка
16. Расцветка проводки как вариант ускорения монтажа
17. Основные требования к расцветке

Для создания электрических сетей — независимо от того, бытовые они или промышленные — используются изолированные кабели, внутри которых находится несколько токопроводящих жил.

Все они разного цвета, который соответствует назначению провода. Принятое обозначение L и N в электрике помогает упростить, ускорить монтаж и ремонт электросетей.

Маркировка проводов с помощью букв

Существует международная аббревиатура, которая используется в любой стране мира. Фазный провод обозначают буквой «L», нулевой — «N», заземление — сочетанием «PE».

Обозначение L в электрике

«L» — начало слова Line, такой буквой помечают фазу. Отсюда пошел термин «линейное напряжение». В цепях с переменным током фазы находятся под нагрузкой и обязательно покрыты цветной изоляцией.

При неосторожном прикосновении к таким оголенным жилам можно получить ожог, травму, а при их замыкании — повреждение или возгорание оборудования.

Обозначение N

Буквой «N» (Neutral) обозначают нейтральный провод. Его подключают к общей точке соединения обмоток, которые включены по типу звезды (на электростанции — к генератору, на подстанции — к трансформатору).

В странах, ранее входивших в состав СССР, его еще называют нулевой провод, или просто нуль.

Обозначение PE

Жила, соединенная с заземлением, имеет обозначение «PE». Такую аббревиатуру данный провод получил от английского словосочетания protective earthing.

Его применение позволяет защитить персонал предприятия или пользователей электросетей от удара током при неисправном электрооборудовании.

Цвета изоляционного покрытия проводников

В принятых ПУЭ указано, что надо обязательно обозначать разными цветами нуль, фазу и заземление. Здесь для каждого вида провода предусмотрены свои цвета изоляции. Знание того, как обозначают проводники разного назначения, помогает обойтись без расшифровки буквенных символов.

Жила заземления

С 2011 г. в РФ принят единый стандарт, который полностью соответствует европейским нормам. В нем указано, что заземление, которое обозначают РЕ, только желто-зеленого цвета.

В электропроводке старых домов заземление и нуль совмещены.

Защита должна быть организована как на промышленных, так и на жилых объектах.

Нулевые рабочие контакты

По существующим стандартам, изоляция нуля синяя или сине-белая. На электросхеме нейтральный провод читается как минус (это связано с тем, что он обеспечивает замыкание цепи).

Фазный провод

Фаза является той жилой, по которой непосредственно протекает электрический ток. Неопытным электрикам часто бывает сложно определить, где она находится.

Это связано с тем, что основными цветами ее изоляции являются черный и коричневый, но нередко это также может быть красный, оранжевый или другой цвет. Чтобы проще было ориентироваться, надо запомнить, что фаза не бывает синей, зеленой или желтой.

Если подключается одновременно несколько фаз, то на оборудовании рядом с буквой L пишут номер или указывают буквы А, В, С. На электросхемах эту жилу часто обозначают как плюс.

Особенности цветовой разметки вручную

Иногда при прокладке электрических сетей применяют проводники одинакового цвета. В проводке, которую делали давно, цвет жил часто не соответствует существующим стандартам. В таких ситуациях проводится ручная разметка.

Чтобы при ремонте и обслуживании электроцепей не возникало проблем, для маркировки фаз электрики применяют специальные наборы.

Существующие правила позволяют делать такую маркировку при использовании кабелей без цвето-буквенного обозначения. Согласно ГОСТ и ПУЭ, ручная разметка выполняется на концах проводников или там, где они соединяются.

Разметка двухжильного провода

Чтобы найти фазу на подключенном двужильном проводе, пользуются индикатором. Когда его жало коснется провода, пребывающего под напряжением, на тестере засветится имеющийся в его корпусе светодиод.

На протяжении всей длины разметку не наносят, достаточно сделать ее только в местах соединений.

Маркировку выполняют термоусадочными трубками или используют изоленту соответствующего цвета. В однофазных сетях фаза часто имеет красный цвет (главное, чтобы она не была синей, желтой или зеленой).

Трехжильного провода

Для определения того, где и какая жила находится в трехпроводниковом кабеле, понадобится мультиметр. Его надо поставить в режим, позволяющий измерять переменное напряжение.

Сначала с помощью индикатора находят фазу. Затем одним щупом прибора касаются фазы, а вторым по очереди нуля и заземления. В последнем варианте напряжение будет меньше.

После определения назначения проводов на них наносят маркировку. Нуль отмечают синей изоляционной лентой, заземление — желто-зеленым цветом, а фазу — любым другим.

Пятипроводной системы

При прокладке трехфазных сетей допускается использование только пятижильных кабелей. Это связано с тем, что 3 проводами подключают фазы, а 2 другими — нейтраль и заземление. Маркировку выполняют по принятым правилам.

Совмещенных проводов

Сравнительно часто, чтобы упростить монтаж электрической проводки, используют двух- или четырехжильные провода. Их обозначают как PEN (т.е. здесь совмещены заземление и нуль).

Жила будет синего цвета, а кембрики, устанавливаемые на соединениях и концах, — желто-зеленого. Существует и обратная маркировка: жила желто-зеленая, а кембрики синие.

Как обозначаются плюс и минус

Иногда требуется прокладка цепи постоянного тока:

• в электротранспорте;
• на подстанциях, для питания автоматики и цепей защиты;
• в разных отраслях промышленности, строительства, народного хозяйства и т.д.

При создании таких цепей используют провод с 2 или 3 жилами, в нем:

• плюс — красный;
• минус — черный;
• заземление — серый или белый.

При создании цепи постоянного тока от трехпроводной сети цвет плюсовой жилы должен быть аналогичным цвету фазы в трехжильном кабеле.

Для чего нужна цветовая маркировка

Фазу и нейтраль в рабочей цепи определяют индикатором или мультиметром, но эти приборы не всегда есть рядом. Если электроцепь выполнена в соответствии с существующими стандартами, то по цвету изоляции жил можно без дополнительного оборудования определить их назначение.

Это позволяет быстро найти нужный провод, поэтому эффективность работы электрика будет намного выше.

Буквенная маркировка на проводниках аналогична надписям на клеммах и контактах электрооборудования. Достаточно завести и зафиксировать нужный провод в клемме, которая соответствует его маркировке. Чтобы перестраховаться, лучше дополнительно проверять тестером, где находится фаза.

Расцветка проводки как вариант ускорения монтажа

До принятия в 2009 г. ГОСТ Р 50462 маркировка кабелей выполнялась черным и белым цветами. После подачи питания фазу и нейтраль определяли контрольной лампой или индикатором.

Разноцветное обозначение проводников позволяет удобнее и быстрее выполнять монтаж и ремонт электросетей, а также повышает безопасность, т.к. всегда видна фаза.

Основные требования к расцветке

Если монтаж электропроводки выполнял квалифицированный электрик, соблюдавший существующие стандарты, то во время проведения профилактических или ремонтных работ индикатор или мультиметр не понадобится. Выбор регламентированного цвета проводников зависит от их назначения.

При подсоединении выключателя провод протягивают от распредкоробки. На разрыв устанавливают фазу, а не нуль. Можно выполнять запитку кабелем белого цвета на 220В, но на схеме обязательно делают соответствующую пометку.

При подключении розеток соблюдают полярность. Фазу фиксируют справа, нуль — слева, а заземление — посредине. Если 2 проводника одинаковой расцветки, то, чтобы найти фазу и нейтраль, используют мультиметр, контрольную лампу и индикатор.

Если цепь однолинейная, отображается силовая часть — тип питания и число фаз. Для пометки однофазной цепи делают 1 засечку, для трехфазной — 3 и указывают цвет проводов. При отметке коммуникационного и защитного оборудования используют специальные обозначения.

Правильно выполненная цветовая разметка электропроводки и ее буквенная маркировка — основные признаки качественного и профессионального монтажа.

Соблюдение принятых правил помогает ускорить и упростить монтаж и последующий ремонт, обслуживание электросети. Стандартизация цвето-буквенной маркировки позволяет любому электрику без проблем разобраться в существующей проводке даже в другой стране.

l n в электрике что означает; маркировка проводов, цвета проводов в электрике

Невозможно представить нашу жизнь без электричества. Оно сопровождает нас дома, на улице, в магазинах, транспорте. Повсюду нас окружают электроприборы: утюги, чайники, стиральные машины, телевизоры, люстры и т.д. И для того, чтобы они исправно работали, следует их правильно подключить. Тому, кто захочет сделать это самостоятельно, потребуется знать, какими буквами обозначаются различные клеммы. Обозначение фазы и нуля в электрике облегчает и может ускорить ремонтные работы и работы по монтажу.

Буквенная маркировка проводов

Если напряжение электрических устройств не достигает 1000В, то маркировка проводов регулируется определенным ГОСТом Р 50462-2009.

Фазный провод и его обозначение

Как известно, в электросети используется переменный ток, и под напряжением находится так называемая «фаза» или фазный кабель. Он маркируется английским символом «L», от слова «Line», обозначающего слово «линия».

Также этой буквой обозначаются клеммы, которыми присоединяется данный провод. Если фаза не одна, а их несколько, то добавляется порядковый номер L1, L2, L3 или же латинские буквы А, В, С.

Фазные провода всегда должны быть надежно изолированы, так как в оголенном состоянии они способны причинить серьезную опасность здоровью человека.

«Нейтраль», «нуль» или что такое «N»?

В английском языке есть слово «neutral», что переводится как «нейтральный». Именно поэтому для обозначения нейтрального кабеля используют букву N. В нашей стране нейтральный провод чаще всего именуют нулевым от слова «null».

Кроме того, стоит принять во внимание, что нейтраль – это провод, по которому напряжение отводится от электроприбора, и соответственно, он принимается за знак «минус».

Заземление

Что такое фаза и ноль, теперь понятно. Но встречается еще и такой знак – РЕ. Это так называемая «земля» или провод заземления. Аббревиатура опять-таки в переводе с английского – Protective Earthing. Клеммы заземления также обозначаются данными символами.

l и n в электрике – что следует знать?

CSM-1 – прибор контроля состояния изоляции сегодня используют чаще всего. Для безопасного подключения электрических приборов всегда следует проверять маркировку кабелей и клемм символами (l, n и РЕ), а также цвет изоляции проводов. В качестве проверочного оборудования можно использовать тестер – специальную отвертку-индикатор.

Если данного прибора нет под рукой, и вы не уверены в собственной компетенции, советуем обратиться к профессиональному электрику.

Цвет фазы, нуля и заземления

Помимо маркировок буквами, проводники различаются по цветам. Это требование нормативов ПУЭ и ГОСТ Р 50462-2009. Цветовое обозначение необходимо для безопасного и правильного электрического монтажа, устранение ошибок и неисправностей.

Цвет фазы

Что такое фаза в электричестве, мы разобрали выше. Это основной активный проводник, который всегда находится под напряжением. Поэтому он является самым опасным. Цветовая окраска фазы может быть красной, черной, коричневой или белой. Могут встретиться также розовые, фиолетовые, оранжевые, бирюзовые оттенки.

Важно – фазная жила обязательно должна быть яркой и привлекающей внимание!

Иногда возникает следующий вопрос: есть красный провод – а плюс это или минус? Давайте разбираться.

Символом «плюс» принято обозначать фазу, то есть провод, по которому к электроприбору подводится напряжение.

Цвет нейтрали

Для маркировки нулевых проводов используется синий цвет или его незначительные оттенки. Другие расцветки для нейтрали использовать запрещено.

Цвет заземления

Этот провод присутствует только в трехжильных кабелях. Он несёт защитную функцию от удара электрическим током, если изоляция повреждена или прибор неисправен. Согласно евростандарту МЭК 60446:2007, провод «земля» обязательно должен быть зелено-желтым. Например, он бывает желтым с зеленоватой полоской или наоборот. Все иные цвета запрещены.

В двухжильных кабелях жилы «земля» и «нуль» объединены. При этом изоляция такого провода будет синей с желто-зелеными концами.

Использование при монтаже информации о расцветки проводки

Представьте себе, если бы все кабели имели одинаковый цвет. Вы открываете распредщиток – и как отыскать требуемый провод? Только с помощью тестера – специальной индикаторной отвёртки. Прикоснувшись к концу неизолированного провода, посмотреть, загорелся ли индикатор – это значит, что жила фазная. Если индикатор не светится – нулевая.

Знание цветовых обозначений ускоряет время поисков нужного вам кабеля, а также обеспечивает безопасность при работе с электросетью.

Способы маркировки проводки при монтаже

Существуют различные способы маркировки кабелей. Это необходимо для корректного подключения и обеспечения безопасности, так как информации по цветовым оттенкам оболочки кабеля не всегда бывает достаточно. Поэтому на провода наносятся специальные символы, обозначающие марку кабеля, его назначение, связанный с ним объект; протяженность и др.

Виды маркеров:

• Кембрики. Бывают нескольких видов: термоусадочные или из ПВХ. Кембрик – это трубка, надеваемая на провод в месте соединения или повреждения изоляции.

• Термоусадочные трубки. Самые надежные и долговечные.

• Самоламинирующиеся. Это клейкая пленка с прозрачной оболочкой. Обеспечивает защиту провода даже при сильном загрязнении.

• Бирки. Изготовлены из полимеров в белом и желтом цветах.

• Стяжки.

• Флажки.

• Ярлыки. Применяются для тонких проводов.

• Гильзы и контейнеры.

• Кольца, клипсы. Удобны при коротких маркировках.

• Площадки PKH и POH.

Применение различных видов маркировок облегчает электрикам и простым людям работу с электросетью.

Какими буквами обозначается фаза и ноль

19.10.2019

Особенности обозначение фазы и нуля

Для того чтобы самостоятельно выполнить установку и подключение различных видов электрооборудования: светильников, розеток, автоматов, электроплит, бойлеров и других, нужно понимать обозначение фазы и нуля для коммутации: L (фаза), N (ноль), PE (заземление). Государственными стандартами и нормами электрической безопасности установлены правила обозначения, что упрощает определение функционального назначения жил при монтаже, чтобы подключаемое устройство смогло правильно функционировать.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Обозначение фазы и нуля на английском было принято стандартами ЕС и присутствует на всех европейских электроприборах. В 2004 году были внесены изменения в цветовую идентификации проводников как часть поправки стандартов ЕС No 2: 2004 к BS 7671: 2001. В однофазных установках используются традиционные цвета красного и черного для фазы, а нейтральные проводники заменяются цветами коричневого и синего (Правило 514-03-01). Защитные проводники остаются зелеными и желтыми.

Важно! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в соответствии с Поправкой No 2: 2004 или Поправкой No 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов. Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

• Красный — «+» плюс провод;
• Черный — «-» минус провод;
• Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью.

Проверка фазы ноля

Не все производители выполняют требования по маркировке сетей, кроме того, в старых кабелях «советских времен» она вообще отсутствует, что не позволяет предварительно уточнить назначение жил. Для того чтобы в этом случает правильно установить электрооборудование, например, розетку, обозначение уточняют приборным методом и в местах соединения маркируют ручным способом термоусадочной трубкой.

При выполнении работ по проверке фаза/нуль нужно принять меры безопасности, не рекомендуется проводить эти работы персоналу, не обученному правилам безопасной эксплуатации электроустановок, поскольку при несоблюдении их человек может быть смертельно травмирован электротоком, в этом случае лучше пригласить квалифицированного электрика. Мультиметр может проверять напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.

Подготовка электрического мультиметра к измерениям:

1. Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
2. Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
3. При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.

Шаблон тестирования 3-х фазной сети:

1. Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
2. Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
3. Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
4. Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
5. Убеждаются, что все трехфазные напряжения находятся в пределах 3%.

Дополнительная информация. С помощью мультиметра возможно определить фазу в домашней однофазной сети. Диапазон измерения — выше 220 В. Щуп нужно подключить к гнезду «V», им поочерёдно прикасаются к проводам. Когда на приборе появится 8-15 В — это будет означать, что есть фаза, а ноль на шкале это нулевой провод, поскольку в нем отсутствует нагрузка.

Можно отметить, что в современных сложных схемах электроснабжения невозможно обеспечить надежность и безопасность энергосистемы в целом без применения стандартизации цветового и буквенного обозначения кабелей, которая служит единственным источником для идентификации в распределительных цепях постоянного и переменного тока.

Обозначение фазы и нуля в электрике

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
2. 2. Возникновение пожаров.
3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина « Line », или « линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

Обозначения фазы и нуля в электрике

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

• как обозначается фаза и ноль способом присвоения им определенных цветов;
• что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

• фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

Цвета шин и проводов на постоянном токе

• Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

{SOURCE}

Оценка статьи:

Загрузка…

Adblock
detector

Буквенное обозначение фазы.

Каким цветом обозначается нулевой провод. Обозначение L и N в электрике. Зачем нужна цветовая маркировка проводов и кабелей

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Нулевые проводники

Эти электропровода подразделяются на три категории:

• нулевые рабочие проводники.
• нулевые защитные (земляные) проводники.
• нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

• голубой цвет по всей протяженности без дополнительных вкраплений;
• синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) — нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей — важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

Содержание:

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через . В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта — включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости — прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является . С ее помощью можно точно установить, какой провод будет фазным, а какой — нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой — это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода — алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

• АА — соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
• АС — дополнительная свинцовая оплетка.
• Б — наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
• Бн — негорючая оплетка кабеля.
• Г — отсутствие защитной оболочки.
• Р — оболочка из резины.
• НР — резиновая оболочка из негорючего материала.

А в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля — N).

Еще момент — чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой — фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между «нулем» и «землей» будет близко к нулевому значению (определяется сопротивлением заземления), а «земля» — «фаза», в нашем случае 220 Вольт.

Кроме того, если гипотетически (На практике так делать нельзя! ) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение «фаза» — «ноль» у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление . Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и «землей» (рис.4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток «уйдет» по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается — тема для отдельного разговора, например, в частном доме можно самостоятельно сделать заземляющий контур . Существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль — вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу . Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким — безразлично) касаемся участка измеряемой цепи, другим — естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис. 8).

Обращаю Ваше внимание — если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

1. Сейчас в точке 1 фазы нет.
2. При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

© 2012-2019 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Работа с электричеством регламентируется специальными «Правилами устройства электроустановок» (ПУЭ). Здесьчетко прописана цветовая маркировка конкретного провода и кабеля, применяемых в электрике. А потому обозначение фазы и нуля стандарты для всех монтажных проводов.

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью или мультиметра.

Провода нужно проверить с помощью индикаторной отвертки или мультиметра

Понятно, что расцветка проводов значительно облегчает ремонтный процесс. Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ.

Запомнить их не сложно. Тем более, обычно для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ. А значит, спутать предназначение конкретного провода невозможно.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети. Наиболее нагляден пример со светильником. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно. Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Буквенные подсказки

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.

Цвет и символы помогут разобраться в проводах

Обозначение l и n в электрике наносится возле клемм подключения . Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.

Следует отметить, что l и n в электрике – универсальные обозначения. Они приняты повсеместно. А значит, проблем с подключением аппаратуры, приборов, устройств иностранных производителей не будет. И обозначения l, n в электрике подскажут, какой провод с каким нужно соединить.

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Именно поэтому сейчас различная бытовая техника, другие приборы выпускается с защитным кабелем. Заземление в обязательном порядке должна иметь электропроводка дома.

Провода заземления обеспечивают безопасность работы электричества в доме

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской. В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид. Помимо этого, применяется только зеленая расцветка.

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

Цвет нулевого провода всегда синий. Конечно, встречаются вариации – от темно-синего до небесно-голубого. Но синий – он и в Африке синий.

Нулевой проводник всегда синего света

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение. А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

Цветовая маркировка проводов

Про цв етовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе. Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят.

Цветовая маркировка фаз помогает в многофазных сетях. Кабели с несколькими фазами различаются между собой по окраске, что облегчает работу электрика. Несмотря на это, работать с ними нужно аккуратно.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет на фазный провод и, соответственно, на нулевой.

Перед подключением правильность маркировки лучше проверить специальным оборудованием

Вообще, трехжильный кабель в электрике используется часто. А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Расцветка проводов по фазам должна соблюдаться неукоснительно. Друг с другом должны быть соединены только проводники одного цвета . Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

21 марта 2017

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. Алюминиевые провода соединяют обычно с помощью гаек и болтов. Медные — посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток — быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

• защищенными;
• незащищенными;
• силовыми;
• монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют глухозаземленную нейтраль. К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

• белый;
• черный;
• коричневый;
• красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным указателем напряжения.

Нулевые проводники

Эти электропровода подразделяются на три категории:

• нулевые рабочие проводники.
• нулевые защитные (земляные) проводники.
• нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

• голубой цвет по всей протяженности без дополнительных вкраплений;
• синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) — нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей — важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

Что означают буквы n l в электрике. Обозначения фазы и нуля в электрике. Как выглядит нейтраль

Работа с электричеством регламентируется специальными «Правилами устройства электроустановок» (ПУЭ). Здесьчетко прописана цветовая маркировка конкретного провода и кабеля, применяемых в электрике. А потому обозначение фазы и нуля стандарты для всех монтажных проводов.

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью или мультиметра.

Провода нужно проверить с помощью индикаторной отвертки или мультиметра

Понятно, что расцветка проводов значительно облегчает ремонтный процесс. Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ.

Запомнить их не сложно. Тем более, обычно для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ. А значит, спутать предназначение конкретного провода невозможно.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети. Наиболее нагляден пример со светильником. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно. Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Буквенные подсказки

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.

Цвет и символы помогут разобраться в проводах

Обозначение l и n в электрике наносится возле клемм подключения . Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.

Следует отметить, что l и n в электрике – универсальные обозначения. Они приняты повсеместно. А значит, проблем с подключением аппаратуры, приборов, устройств иностранных производителей не будет. И обозначения l, n в электрике подскажут, какой провод с каким нужно соединить.

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Именно поэтому сейчас различная бытовая техника, другие приборы выпускается с защитным кабелем. Заземление в обязательном порядке должна иметь электропроводка дома.

Провода заземления обеспечивают безопасность работы электричества в доме

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской. В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид. Помимо этого, применяется только зеленая расцветка.

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

Цвет нулевого провода всегда синий. Конечно, встречаются вариации – от темно-синего до небесно-голубого. Но синий – он и в Африке синий.

Нулевой проводник всегда синего света

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение. А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

Цветовая маркировка проводов

Про цв етовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе. Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят.

Цветовая маркировка фаз помогает в многофазных сетях. Кабели с несколькими фазами различаются между собой по окраске, что облегчает работу электрика. Несмотря на это, работать с ними нужно аккуратно.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет на фазный провод и, соответственно, на нулевой.

Перед подключением правильность маркировки лучше проверить специальным оборудованием

Вообще, трехжильный кабель в электрике используется часто. А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Расцветка проводов по фазам должна соблюдаться неукоснительно. Друг с другом должны быть соединены только проводники одного цвета . Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с , ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой «L» (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения «L1», «L2», «L3». Заземляющий фазный проводник обозначается аббревиатурой «LE» в однофазной сети и «LE1», «LE2», «LE3» в трёхфазной. Нулевому проводу присвоена буква «N» (Neutral). Нулевой или защитный проводник обозначается «PE» (Protect Earth).

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

• коричневой;
• серой;
• фиолетовой;
• розовой;
• белой;
• оранжевой;
• бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.

Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

• Красные;
• Черный;
• Коричневый;
• Оранжевые;
• Сиреневые,
• Розовые;
• Фиолетовые;
• Белый;
• Серые.

Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

• Синий;
• Голубой;
• Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

• На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
• Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
• После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.

Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

• Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
• В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
• Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
• Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и . Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом , реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета . В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет. Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

• кембриками обычными;
• кембриками термоусадочными;
• изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

L и N в электрике: что значат эти буквы, какой буквой обозначается заземление

При подключении электрооборудования – светильников, вентиляции, автомата пользователи могут найти буквенные обозначения клемм. L, N в электрическом – это фаза и земля, к которым подведены соответствующие кабели.

Содержание

1. Буквенная маркировка проводов
2. L – обозначение фазы
3. N – буквенный символ нуля
4. PE – индекс заземления
5. Расцветка изоляционного покрытия проводников
6. Цвет жилы заземления
7. Цветовое обозначение нулевых рабочих контактов
8. Расцветка фазного провода
9. Зачем использовать цветовую маркировку
10. Нюансы ручной цветовой разметки
11. Специфика разметки двухжильного провода
12. Разметка трехжильного провода
13. Порядок разметки пятипроводной системы
14. Как маркировать совмещенные провода
15. Расцветка проводки как способ ускорения монтажа
16. Требования к расцветке проводки при монтаже

Буквенная маркировка проводов

Стандарты буквенно-цифрового и цветового кодирования кабелей

Для бытовых и промышленных линий электропередач используются изолированные кабели с внутренними токопроводящими жилами. Продукция различается по цвету изоляционного покрытия и маркировке. Обозначение фазы и нуля в электроустановке ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электроустановках напряжением до 1000 В регламентируется ГОСТ Р 50462-2009:

• в параграфе 6.2.2 указано, что провод защитного заземления обозначается PE;
• в разделе 6.2.12 сказано, что в электронике L – это фаза.
• в пункте 6. 2.1 указано, что нулевой провод имеет маркировку N;

Понимание маркировки упрощает монтажные работы в коммерческих, жилых и административных зданиях.

L – обозначение фазы

Обозначения L и N в электрических

В сети переменного тока есть фазовый провод под напряжением. В переводе с английского слово Line означает активный проводник, линию, поэтому обозначается буквой L. Фазовые проводники обязательно покрывают цветной изоляцией, так как, находясь в обнаженном состоянии, они могут вызвать ожоги, травмы человека, возгорание или выход из строя различного оборудования.

N – буквенный символ нуля

Знак нулевого или нейтрального рабочего кабеля – N, от аббревиатуры терминов нейтральный или нулевой. При составлении схемы таким образом маркируются клеммы для переключения нуля в однофазной или трехфазной сети.

Слово «ноль» употребляется только на территории стран СНГ, весь мир называется нейтральным.

PE – индекс заземления

Маркировка грунта

Если проводка заземлена, используется маркировка PE. С английского значение «Защитное заземление» переводится как заземляющий провод. Аналогично будут обозначены зажимы и контакты для переключения с нулевым заземлением.

Расцветка изоляционного покрытия проводников

заземляющий, фазный и нулевой провода должны быть окрашены в соответствии с требованиями ПУЭ. В документе установлены цветовые различия для заземления в распределительном устройстве, а также для нуля и фазы. Понимание цветовой кодировки изоляции избавляет от необходимости расшифровывать буквенные обозначения.

Цвет жилы заземления

На территории Российской Федерации с 1 января 2011 года действует европейский стандарт IEC 60446: 2007. Обратите внимание, что заземление имеет только желто-зеленую изоляцию. Если электрическая цепь замкнута, заземление следует обозначить как PE.

Заземляющий провод имеется только в трехжильных кабелях.

PEN-проводники, используемые в старых зданиях, сочетают в себе заземляющий и нулевой проводники. Изолирующая оболочка в этом случае имеет синий цвет заземления и желто-зеленый батист на местах подключения и на концах провода. В некоторых случаях использовалась обратная маркировка – желто-зеленое заземление с синими наконечниками.

Заземляющий и нулевой проводники PEN-кабеля тоньше фазных проводов.

Организация защитного заземления является обязательным условием создания электрической сети в жилых и промышленных зданиях. Его необходимость указывается в ПУЭ и ГОСТ 18714-81. В стандартах указано, что нейтральная земля должна иметь самое низкое сопротивление. Чтобы не запутаться, используйте цветовую маркировку кабелей.

Цветовое обозначение нулевых рабочих контактов

Цвет провода в жгуте

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета проводов. Электрические стандарты гласят, что нейтраль бывает синего, голубого, сине-белого цвета, независимо от количества проводников.

Ноль можно обозначить латинской буквой N, которая на схеме читается как минус. Причина считывания – участие нуля в замыкании электрической цепи.

Расцветка фазного провода

Фаза – это линия под напряжением, непреднамеренное прикосновение к которой может вызвать поражение электрическим током. Начинающим мастерам зачастую сложно найти кабель. Фаза обозначается черным, коричневым, кремовым, красным, оранжевым, розовым, пурпурным, серым и белым.

Буква фазы – L. Используется там, где провода не имеют цветовой кодировки. При подключении многофазного кабеля рядом с буквой L вводится серийный номер или латинские буквы A, B, C. Фаза также часто отмечается знаком плюс.

Фазовый провод не может быть синим, голубым, зеленым или желтым.

Зачем использовать цветовую маркировку

Определить L и N у электрика можно с помощью индикаторной отвертки. Вам нужно будет прикоснуться кончиком к части изделия без утеплителя. Свечение индикатора указывает на наличие фазы. Если светодиод не загорается, то испытана нулевая жила.

Цветовая кодировка сокращает время, необходимое для поиска подходящего кабеля и устранения неполадок. Знание цвета проводов также исключает риск поражения электрическим током.

Нюансы ручной цветовой разметки

Цветовая кодировка проводов батистом

Ручная маркировка применяется при использовании ниток одного цвета в старых постройках. Перед началом работы составляется схема с цветовыми значениями жил. Во время монтажа токопроводящие жилы можно маркировать:

• батист с термоусадкой;
• изолента.
• стандартный батист;

Правила разрешают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТ. Это концы провода и место его подключения к шине.

Специфика разметки двухжильного провода

Термоусадочные трубки для проводов

Если кабель уже подключен к сети, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения большего количества фаз. Вам нужно будет вызвать их с помощью мультиметра. Чтобы избежать недоразумений, вы можете обозначить проводник цветом:

• работать с проводниками не по всей длине, а только на стыках и стыках.
• выбрать термоусадочную трубку или изоленту для обозначения нуля и фазы;

Количество цветов определяется схемой. Главное при создании – не запутаться, не использовать желтые, зеленые или синие маркеры для фазы. Допускается обозначать его красным или оранжевым цветом.

Разметка трехжильного провода

С помощью мультиметра можно определить положение фазы, нуля и земли

Для поиска фазы, земли и нуля в трехпроводном проводе желательно использовать мультиметр. Его переводят в режим переменного напряжения и щупами осторожно прикасаются к фазе, затем к оставшимся жилам. Значения тестера следует записать и сравнить. В комбинации фаза-земля напряжение будет ниже, чем в комбинации фаза-ноль».

После указания линий можно делать отметки. Чтобы понять, является ли фаза L или N, поможет соответствующий цвет. При нуле он будет синим или синим, плюс – любым другим.

Порядок разметки пятипроводной системы

Электропроводка от трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазными, один нейтралью и один защитным заземлением. Цветовая кодировка применяется в соответствии с нормативными требованиями. Для защиты используется жёлто-зелёная тесьма, по нулю – синий или голубой, по одной фазе – из списка допустимых оттенков.

Как маркировать совмещенные провода

Двух- или четырехжильные кабели используются для упрощения процесса подключения. Линия защиты здесь соединяется с нейтралью. Буквальный код провода – PEN, где PE обозначает землю, а N обозначает нейтральный провод.

Согласно ГОСТу используется специальная цветовая кодировка. Длина совмещенного кабеля будет желто-зеленой, а концы и точки подключения – синими.

Выделите основные точки проблемных участков малярным скотчем или изолентой.

Расцветка проводки как способ ускорения монтажа

Правильный цвет проводки ускоряет монтаж электропроводки

До начала действия ГОСТ Р 50462-2009 кабели были маркированы белым или черным цветом. Определение фазы и нуля производилось при отключении от системы управления при включении питания.

Использование цветных маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Руководствуясь тенью кабелей, мастер быстро проведет электричество в дом или квартиру.

Рассмотреть значение цветовой кодировки можно на примере осветительного прибора. Если лампа меняется, а ноль и фаза меняются местами, существует риск травмы или смерти от поражения электрическим током. Когда в электротехнике обозначения L и N выполнены в цвете, фаза пойдет на переключатель, а ноль на источник света. Напряжение нейтрализуется, также можно дотронуться до включенной лампочки.

Требования к расцветке проводки при монтаже

Выключение электрического пульта

Медный провод с одним или двумя проводами протягивается от распределительной коробки к выключателю. Количество ядер зависит от количества ключей на устройстве. Фаза должна остановиться, а не ноль. В процессе работы допускается использовать для питания белый провод, сделав отметку на схеме.

Розетка подключена с соблюдением полярности. Слева будет рабочий ноль, справа – фаза. Земля находится в центре устройства и фиксируется клеммой.

Если есть два провода одного цвета, найти фазу и нейтраль можно с помощью теста, индикаторной отвертки, мультиметра.

На схеме подключения стоит указать, что означают L и N, но многие из них используются в электросистеме. Одной линией показан силовой участок: тип блока питания, количество фаз на потребителя. Здесь желательно нарисовать одну выемку на однофазной сети, три – на трехфазной и обозначить провода цветом. Коммутационные и защитные устройства обозначены специальными символами.

Правильная маркировка и цветовая маркировка кабелей гарантирует качество монтажа и обслуживания линии. Маркировка в соответствии с международными требованиями позволяет ориентироваться в схеме электрикам и мастерам.

Источник – https://strojdvor.ru/elektrosnabzhenie/kakoj-bukvoj-i-cvetom-oboznachaetsya-nul-i-faza-v-elektrike/

типов заземления | Что такое заземление? Его значение и типы

Заземление является важной частью любой электрической системы. Правильно заземленная система спасет жизни от поражения электрическим током, а также защитит устройства/оборудование. Но что такое заземление? Что нужно для заземления? Существуют ли различные типы заземления? Если так, то кто они? Давайте рассмотрим основы заземления / заземления.

Краткое описание

Что такое заземление?

Заземление (в США) или заземление (в Великобритании) — это процесс заземления электрических систем, приборов и металлических корпусов. Здесь земля относится к физическому соединению с Землей, которая действует как точка отсчета, а также обратный путь для тока.

Основная цель заземления — обеспечить путь с низким сопротивлением для прохождения электричества. Мы можем реализовать соединение с землей с помощью заземляющего электрода. Таким образом, мы можем держать все нетоконесущие проводники, такие как металлический каркас/корпус компьютера, стиральная машина, сушилка, электродрель и т. д., под напряжением 0 В.

Стандартная система заземления состоит из двух частей. В первой части все отдельные ответвленные цепи состоят из провода (заземляющего провода), который мы присоединяем к металлическому каркасу распределительных коробок, приборов, инструментов и т. д. Все заземляющие провода от отдельных ответвленных цепей доходят до панели главного выключателя и подключиться к шине заземления.

Вторая часть системы заземления состоит из большого медного провода (известного как проводник заземляющего электрода), который соединен с заземляющим стержнем, закопанным в землю.

Важность заземления

Давайте поймем важность заземления на небольшом примере. Предположим, что есть большой электрический прибор, такой как стиральная машина, и горячий провод касается металлического корпуса машины из-за аварии. Если аппарат правильно заземлен, т. е. металлический корпус аппарата подключен к заземляющей шине на панели главного выключателя, происходит следующее.

Ток от горячей проволоки пройдет через металлический корпус машины. Так как мы подключили заземляющий провод оборудования, ток по этому проводу течет на главный щит обслуживания вместо нулевого провода. В результате автоматический выключатель, если эта цепь сработает.

Если бы это была незаземленная система, то ток от металлического корпуса проходил бы через тело человека, вступившего в контакт с машиной. Человеческое тело обеспечит легкий путь для прохождения тока через землю. Это приведет к сильному поражению электрическим током. GFCI или прерыватель цепи замыкания на землю (в виде розетки/розетки GFCI или прерывателя GFCI) очень полезны для этого. Инженеры разработали их специально для обнаружения замыкания на землю и размыкания цепи.

Другой случай – накопление статического напряжения из-за ударов молнии. Во время удара молнии электромагнитный импульс от молнии индуцирует напряжение в металлическом корпусе прибора, такого как стиральная машина. Поскольку мы подключили металлический корпус к заземляющему проводнику, он будет принимать это импульсное напряжение на панель главного выключателя, а затем передавать его на заземляющий электрод.

Различные типы заземления

Мы можем классифицировать заземление на основе сетей низкого и высокого напряжения.

Системы низкого напряжения

В сетях низкого напряжения, т. е. для снабжения бытовых и малых промышленных потребителей, схема заземления может быть TN, TT или IT.

Здесь первая буква указывает на соединение между трансформатором и землей (T – прямое соединение с землей и I – без соединения с землей). Вторая буква указывает на соединение между электрооборудованием у потребителя и землей (T – местное соединение с землей и N – соединение с землей обеспечивает поставщик электроэнергии).

TN Заземление

В системе заземления TN точка звезды трансформатора (нейтраль) соединяется с землей, а со стороны потребителя к этому соединению подключается заземляющий провод электроприборов. Существует три типа систем TN.

• TN-S: Заземляющий и нейтральный проводники разделены и подключены к трансформатору.
• TN-C: заземление и нулевой провод одинаковы.
• TN-C-S: отдельные заземляющие и нейтральные проводники, но только рядом со стороной потребителя.

TT Заземление

При этом типе заземления заземление на трансформаторе и на потребителе являются независимыми, т. е. точка звезды (нейтраль) на трансформаторе соединена с землей, а местный заземлитель действует как точка заземления на потребитель. Эти две точки не имеют никакой связи.

IT-заземление

При IT-заземлении отсутствует заземление на трансформаторе, но имеется локальное заземление с помощью заземлителя у потребителя.

Системы высокого напряжения

Электростанции, подстанции и т. д. образуют сеть высокого напряжения, которая сильно отличается от распределительных трансформаторов низкого напряжения и потребителей. В этих высоковольтных системах существует три основных типа заземления.

• Незаземленные системы
• Заземление сопротивления
• Системы с глухим заземлением

Незаземленные системы

В незаземленных или незаземленных системах нет прямой связи между точкой звезды (нейтралью) и землей. В этих системах замыкания на землю практически не имеют замкнутых путей и, следовательно, их величина очень мала. Теоретически между проводниками и землей нет потенциала, но в системах переменного тока между проводниками всегда есть емкость. Поэтому мы называем эти системы емкостно-связанными с землей.

Важной особенностью незаземленных систем является то, что, несмотря на то, что междуфазные токи замыкания на землю очень малы, идентифицировать замыкание между фазами очень сложно.

Системы с глухим заземлением

В системах с глухозаземленным или прямым заземлением точка звезды трансформатора (нейтраль) соединена непосредственно с землей без какого-либо дополнительного сопротивления для ограничения тока.

Заземление сопротивлением

Вы уже догадались, что это за тип заземления. При резистивном заземлении имеется резистор (известный как резистор заземления нейтрали) между точкой звезды (нейтралью) трансформатора и землей. Этот резистор ограничивает ток короткого замыкания, протекающий через нейтральный проводник.

Заземление с высоким сопротивлением

При заземлении с высоким сопротивлением ток короткого замыкания относительно низок, около 10 А или ток, эквивалентный току емкостной зарядки.

Заземление с низким сопротивлением

При заземлении с низким сопротивлением ток короткого замыкания относительно велик, около 50 А в некоторых местах. Значение тока короткого замыкания варьируется от области к области.

Заключение

Заземление является важной частью современных электрических систем. Это способ обеспечить безопасность как людей, так и оборудования/устройств от неисправностей (замыканий на землю и скачков напряжения). В этом руководстве мы увидели, что такое заземление, как выглядит типичная система заземления в жилых помещениях, преимущества заземления, различные типы заземления (в случае как низковольтных, так и высоковольтных систем).



Что такое электрическое заземление? — Кухня Infinity

Электрическое заземление является одним из самых важных элементов в электрических системах. Тем не менее, многие люди не знают, что он делает и как он работает. Многие люди до сих пор не знают, что им необходимо правильно заземлить свою электрическую систему.

Некоторые даже считают, что заземленная система может быть опасна для них и членов их семей. В этой статье мы обсудим важность заземления электрической системы и то, как это работает с проводкой вашего дома. Мы также расскажем вам, почему у вас дома должна быть заземленная панель автоматического выключателя, читайте дальше.

Что такое электрическое заземление?

Заземление электрической системы — это процедура, при которой электрический ток переходит от источника его использования к источнику заземления под электрической системой. Он также известен как цепь заземления или заземляющий провод.

Изображение предоставлено: https://safetyskills.com/

Правильно заземленная электрическая система гарантирует безопасность электропроводки в вашем доме и обеспечивает надежный путь к заземлению в случае любых перегрузок по току или коротких замыканий.

Как это работает

Электротехнические правила и многие другие электротехнические правила требуют системы заземления как для электроснабжения, которое входит в ваш дом, так и для компонентов цепи внутри вашего дома. Это гарантирует, что каждый провод в вашем доме подключен к источнику заземления либо в точке, где он выходит из счетчика мощности, либо в точке входа в ваш дом, либо как можно ближе к этим точкам.

Заземление обеспечивает путь для прохождения электрического тока. Например, от автоматического выключателя и электрической коробки служебный электрический провод идет к счетчику мощности, где он присоединяется к набору из трех заземляющих шин, соединенных вместе заземляющими проводами. Они соединены с вашей подземной водопроводной трубой другим набором колючих стержней, вбитых в почву или закрепленных в пластиковых ведрах с низким сопротивлением, наполненных песчано-гравийной смесью.

В электрической цепи есть активный провод, по которому подается питание, и нейтральный провод, возвращающий ток обратно на панель выключателя. Заземляющий провод соединяет цельнометаллические конструкции, чтобы иметь общую точку отсчета электрического потенциала. Заземляющий провод обеспечивает безопасный возврат электрического тока в землю, не причиняя никому вреда в случае короткого замыкания.

Медная жила соединена с металлическим стержнем электропроводки в землю. Заземляющий стержень подключен к электрической цепи, которая безопасно проводит электричество на землю. Если в системах электропроводки используются электрические кабели, покрытые металлической оболочкой, они считаются заземленными. Металл будет служить заземляющим проводом между настенными розетками и сервисной панелью.

Но если в системе электропроводки используется кабель с пластиковой оболочкой, система обычно считается незаземленной. В этом случае заземляющие стержни должны быть установлены как единственный способ заземления проводки цепи.

Системы заземления должны оставаться заземленными, даже если через них не протекает электрический ток. Если бы заземляющий провод был отключен от системы и по нему не протекал ток, любые металлические материалы, которые могли оказаться под напряжением, могли бы вызвать протекание электрического тока через них.

Например, если электрическая система внутри незаземленного здания была затоплена и электричество было отключено, любые заземленные металлические предметы, такие как ручные инструменты или приборы, останутся электрически заряженными, даже если они не используются.

Важность электрического заземления

Защита от электрических перегрузок

Одним из основных преимуществ электрического заземления является защита ваших приборов, дома и всех остальных в случае скачков напряжения. Всплески обычно случаются, когда молния ударяет в экстремальных погодных условиях. Эти события могут вызвать высокое напряжение электричества, которое может повредить ваши приборы.

Однако, заземлив электрическую систему, вы защитите себя от скачков напряжения. Это поможет гарантировать, что даже когда ваши приборы выключены, они не получат удара током, если в проводке вашего дома произойдет внезапный скачок напряжения.

Помощь в стабилизации уровней напряжения

Когда вы заземляете электрическую систему, вы можете легко распределить нужное напряжение на каждое устройство. Это помогает приборам работать более эффективно и может предотвратить перегрузку вашей электрической системы. Земля обеспечивает общую точку отсчета для источников напряжения в электрической системе.

Предотвращение серьезного ущерба, травм и смерти

Если вы не заземлите электрическую систему, ваши электроприборы и ваша жизнь будут в опасности. В худшем случае вы можете получить серьезные или смертельные травмы в результате скачка напряжения или возгорания, если ваши электроприборы не заземлены.

Земля — отличный проводник

Одной из основных причин, по которой вы должны заземлять свои приборы, является то, что земля — отличный проводник. Это означает, что избыточное электричество всегда будет идти по пути наименьшего сопротивления. Когда прибор не заземлен, он может передавать ток через любого человека, который соприкасается с ним. Если это электричество достаточно высокое, вы получите серьезные травмы или даже умрете.

Помощь в подаче электроэнергии

Еще одна причина, по которой полезно заземлять электроприборы, заключается в том, что это позволяет избыточному электричеству поступать туда, куда вам нужно. Например, если бы этот ток избыточного электричества ударил по объекту, то у этого объекта был бы шанс стать наэлектризованным. Это означает, что каждый раз, когда вы прикасаетесь к нему, вы рискуете получить удар током.

Как определить, заземлен ли ток или нет

Вы можете проверить, заземлен ли электрический прибор, просто положив на него руки. Если вы чувствуете покалывание, исходящее от прибора, это означает, что в данный момент он не заземлен. Его также нельзя добавлять в воду.

Если прибор оснащен трехжильным шнуром и трехконтактной вилкой, третий провод и штырь обеспечивают заземление. Однако бытовая техника не всегда комплектуется этим трехжильным шнуром, иногда у них бывает только два провода.

Как проверить электрическое заземление

Ваша розетка является первым признаком надлежащего электрического заземления. Если это трехштырьковая розетка с П-образным пазом, то это означает, что розетка заземлена.

Изображение предоставлено: https://www.thespruce.com/

Осмотрите свои приборы. Если у вас есть электроприбор с трехжильным кабелем, вы в безопасности, потому что эти машины оснащены вилками с заземлением. Это сделано для того, чтобы свести к минимуму вероятность поражения электрическим током, обеспечивая надлежащее заземление для любого оборудования, оснащенного им.

Эти устройства также снижают вероятность поражения электрическим током. Вставьте красный щуп тестера цепи в меньший слот розетки. Эта розетка представляет собой горячий провод, по которому проходит электрический ток. Вставьте черный провод зонда в один из двух больших разъемов, нейтральных проводов, возвращающих электричество на автоматический выключатель или основной источник питания.

Проверьте все свои розетки, чтобы убедиться в отсутствии неисправных с высоким сопротивлением и пропустить через них небольшой ток. Проверьте индикатор, он должен загореться, если ваша розетка заземлена. Если он не загорается, поменяйте местами красный и черный щупы. Если индикатор не отображается при проверке электрического заземления, ваша розетка не заземлена и небезопасна для использования.

Часто задаваемые вопросы по электрическому заземлению

Что произойдет, если не подключить заземляющий провод?

Простое отключение провода заземления не делает вашу электрическую систему более безопасной. Без заземления приборы могут раздражающе гудеть или жужжать при включении, но вряд ли они вызовут серьезные проблемы. Однако в некоторых случаях незаземленные розетки могут быть опасны.

Что такое заземление с точки зрения электротехники?

Термин «заземление» означает, что электричество является наиболее эффективным способом возврата в землю через электрический щит.

Заключительные мысли об электрическом заземлении

Как видите, электрическое заземление очень важно. Вы должны повысить уровень электробезопасности в своем доме, чтобы обезопасить себя и свою семью. Обязательно следуйте всем советам по безопасности заземления, чтобы оставаться заземленным во время любых электромонтажных работ. Кроме того, не торопитесь, чтобы понять стоимость простых электрических проектов, чтобы не столкнуться с неожиданностями.





Объяснение электрического заземления | Основные понятия

В этой статье мы обсудим широко используемый, но часто неправильно понимаемый термин «Земля». Надлежащее электрическое заземление является важной мерой безопасности во всех электрических системах и установках.

Различные названия для заземления

Существует множество различных названий для заземления… несколько. А еще есть такие термины, как Ground Loops…

Что такое заземление?

Итак… что такое Земля?
Это главный вопрос, на который мы ответим в ходе нашего обсуждения.

Довольно часто Земля означает разные вещи для разных людей. Например, заземление для электрика может означать нечто иное, чем заземление для инженеров-электронщиков.

Почему мы заземляемся?

Существует множество причин для заземления.

Надлежащее заземление является важной мерой безопасности во всех электрических системах и установках.

Мы заземляем открытые части электрооборудования, чтобы сбои внутренней проводки не повышали потенциал этих открытых частей до опасного уровня.

Каждая электрическая цепь должна быть завершена для прохождения тока. Во многих приложениях заземление обеспечивает цепь обратного пути . Например, шасси вашего автомобиля является точкой соприкосновения для всего обратного тока на аккумулятор.

Итак… давайте посмотрим на некоторые из различных восприятий земли.

Земля Земля

Вероятно, можно с уверенностью сказать, что Земля и Земля Земля — это одно и то же.
Заземление — это точка отсчета в электрической цепи, которая представляет собой прямое и физическое соединение с… ну… землей. Земля Земля — это земля, по которой вы ходите.

Земля Заземление действительно равно нулю. Это истинная нулевая точка отсчета для любых дискуссий об электричестве.

Вам не нужно далеко ходить, чтобы увидеть признаки заземления.
Возможно, вы сможете обнаружить медный стержень в земле с прикрепленным к нему толстым проводом.

Этот провод заземления идет к вашей панели питания и, в конечном счете, соединяется со всеми клеммами заземления каждой розетки в вашем доме.

Что интересно, так это то, что нейтральная клемма имеет провод, который в конечном итоге также соединяется с заземлением.

Графический символ

Обратите внимание, что мы использовали электрический символ для заземления.
Этот символ, вероятно, чаще всего неправильно используется в электрических схемах.

Символы, используемые для обозначения клемм заземления, приведены в документе 9 Международной электротехнической комиссии.0218 IEC 60417 Графические символы для использования на оборудовании .

Символ 5017 является символом Земля Земля .

Общее заземление

Как мы уже говорили ранее, каждая электрическая цепь должна быть замкнутой, чтобы протекал ток. Во многих приложениях точка соприкосновения становится обратным путем. Например, шасси вашего автомобиля является общей землей для обратного тока на отрицательную клемму аккумулятора.

Иногда на электронных схемах неправильно используется символ заземления. Намерение состоит в том, чтобы символизировать Общую Основу, и она не может быть связана с Земной Землей.

Типичные примеры электрического заземления

Электронная схема

Вот типичный пример небольшой части большой электронной схемы, размещенной в металлическом корпусе. Есть четыре символа Земли, которые могут быть связаны или не связаны с Землей Земли. Но они предназначены для обозначения точки соприкосновения.

Мы знаем, что если мы измерим напряжение от точки А до любой из этих общих точек заземления, мы получим +15 вольт.

В идеале цепь должна быть подключена, как показано на рисунке ниже, со всеми обратными путями к источнику питания, подключенными к одной точке. К сожалению, обычно это непрактично.

Если точки с 1 по 4 не подключены к заземлению, но подключены к общему заземлению, более подходящим будет использовать символ IEC 60417 5020 . Этот символ указывает на то, что точки подключены к терминалу рамы или шасси .

Возникает интересный вопрос…

Все ли компоненты с общим потенциалом земли подключены к одной точке рамы или шасси или они подключены к шасси в нескольких местах?

К сожалению, на схеме нет такого ответа. Схема не дает никакого представления о физических соединениях. Промышленные схематические чертежи указывают точки заземления и часто предоставляют более подробную информацию, но физические точки соединения до сих пор остаются загадкой.

Промышленные схематические чертежи

В этом примере распределения питания в шкафу управления имеется несколько символов заземления. Электрически это означает, что все эти точки предположительно находятся под одним и тем же потенциалом напряжения 0 В. По этим чертежам мы не можем определить, где физически подключаются эти заземления в шкафу управления.

Это подводит нас к термину «контур заземления».

Контуры заземления

Контур заземления — это нежелательный путь прохождения электрического тока, который может вызвать неполадки в оборудовании или системах управления технологическим процессом, создавая нежелательные электрические помехи.

Эти нежелательные контуры заземления создаются, когда две предположительно соединенные точки имеют разные электрические потенциалы. Именно тогда закон Ома вступает во владение и создает электрический ток между этими двумя точками.

В нашем примере контуров заземления можно избежать, если все три устройства заземлить вместе в одной точке. Этот тип заземления называется заземлением Star Point .

К сожалению, на крупных промышленных предприятиях многоточечное заземление — это реальность, и вероятность контуров заземления высока.

При таком большом количестве соединений, привязанных к земле на объекте, велика вероятность того, что потребуется более одной точки заземления.

Резюме

Хорошо… давайте повторим…

– Довольно часто Земля означает разные вещи для разных людей.
Надлежащее заземление является важной мерой безопасности во всех электрических системах и установках.

– Во многих приложениях заземление обеспечивает обратный путь цепи.
Земля Земля соответствует нулю. Это истинная нулевая точка отсчета для любых дискуссий об электричестве.

– Заземление – это контрольная точка в электрической цепи, которая представляет собой прямое и физическое соединение с землей.

– Контур заземления представляет собой путь прохождения нежелательного электрического тока, который может вызвать поломку в оборудовании или системах управления технологическим процессом, создавая нежелательные электрические помехи.

– Петли заземления создаются, когда две предположительно соединенные точки имеют разный электрический потенциал.

Не стесняйтесь, дайте нам знать в комментариях, если у вас есть какие-либо вопросы об электрическом заземлении и концепциях заземления. Мы читаем каждый комментарий и отвечаем на него менее чем за 24 часа.

У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.

Поиск:

Инженер по автоматизации

Опубликовано 3 мая 2021 г.

Автор Тед Мортенсон

Инженер по автоматизации

Опубликовано 3 мая 2021 г.

Купить сейчас

Модульная клеммная колодка заземления

В этом сообщении блога вы узнаете об образе мышления, который помог мне получить работу по программированию ПЛК без опыта. Это мой личный опыт как человека, который искал работу в этой сфере, и как работодателя, который просматривает резюме и проводит собеседования с кандидатами для различных проектов. Итак, приступим!

В этой статье мы познакомим вас с языком программирования ПЛК, который называется Sequential Function Chart, или сокращенно SFC. Стандарт программирования ПЛК IEC 61131-3 включает пять языков программирования: — Лестничная диаграмма — Схема функционального блока — Список инструкций — . ..

В этой статье я расскажу о лазерных датчиках. Я объясню, что такое лазерные датчики, основы их работы, различные типы лазерных датчиков и приведу несколько примеров использования лазерных датчиков в автоматизации. Что такое лазерный датчик? Лазер…

Зачем электричеству нужна земля?

Электрические устройства «заземляются», когда они подключаются к заземляющим устройствам по соображениям безопасности. Заземление обеспечивает безопасный «путь наименьшего сопротивления» для распространения паразитного напряжения. Системы заземления направляют паразитное напряжение в землю, где оно безопасно разряжается, а не накапливается в опасных местах.

Без заземления скачки напряжения или повреждение оборудования могут сделать электрические цепи опасными или разрушительными. Они могут повредить подключенные электроприборы, нанести удар током или даже стать причиной возгорания. Заземление является важной функцией безопасности для электрической системы любого строения. На самом деле, электрические нормы и правила требуют его для всего нового строительства. Вот что вам следует знать об электрическом заземлении и зачем оно вам нужно:

Как работает электрическое заземление?

Электрические цепи обычно содержат три провода: «горячий» провод, «нейтральный» провод и провод заземления. Горячий провод содержит активное напряжение, которое питает электрические приборы. Активное напряжение заряжено отрицательно. Отрицательно заряженное электричество естественным образом стремится разрядить свою отрицательную энергию, чтобы вернуться в состояние нейтральной земли. Для этого он проходит через нулевой провод и возвращается на положительный заряд основного сервисного щитка. Когда цепи замкнуты, отрицательные заряды проходят через горячий провод и возвращаются на землю через нейтральный провод. Если все работает правильно, заземляющий провод никогда не вступает в действие.

К сожалению, цепи могут ломаться или работать со сбоями, как и все остальное. Когда провода в цепи повреждены или сломаны, электричество может выйти из системы и попасть в другие материалы. В зависимости от того, куда течет ток, он может ударить вас током, повредить что-либо или вызвать пожар. Провода заземления предотвращают это. Напряжение всегда следует по пути наименьшего сопротивления при поиске нейтрали, даже когда оно выходит из замкнутой системы. Заземляющие провода обеспечивают этот путь наименьшего сопротивления. Они подключаются к шине заземления в земле под цепью. Когда в системе возникает скачок паразитного напряжения, заземляющий провод «подхватывает» его и передает на землю, где оно не может причинить вам вреда.

Почему важно электрическое заземление?

Заземление электрических цепей является очень важной процедурой безопасности. Заземление помогает защитить вас и ваш дом от опасности повреждения цепей или электрических перегрузок. Когда случаются скачки напряжения, избыточное электричество, поступающее в систему, может выскочить из проводки. Без электрического заземления это паразитное напряжение может привести к пожару, повреждению приборов или поражению прохожих.

Надлежащее заземление защитит электрическую систему вашего дома даже в случае сильного скачка напряжения или удара молнии. Заземление предотвращает возникновение дугового разряда на других проводящих материалах, таких как вода и металл, где это может причинить вам вред. Заземляющие провода также предотвращают перегрузку по напряжению и повреждение ваших приборов, что поможет им прослужить дольше и лучше функционировать. В целом, заземление является одной из наиболее важных мер безопасности, защищающих современные домашние электрические системы.

Как узнать, заземлены ли мои цепи?

Без тестера цепи или профессионального осмотра может быть трудно определить, правильно ли заземлен ваш дом. Однако есть несколько вещей, которые дадут вам представление. Прежде всего: у ваших розеток два контакта или три? Нижний, третий контакт розетки соединяется с заземляющим проводом. Если в вашем доме есть двухконтактные розетки, они представляют собой незаземленные электрические цепи. Если у вас есть двухконтактные розетки, обновите их до GFCI КАК МОЖНО СКОРЕЕ .

Даже если каждая из ваших розеток имеет три штыря, у вас может не быть эффективного заземления. Иногда дома, которые когда-то были заземлены, теперь имеют неэффективное заземление из-за повреждений или ошибок в проводке. Дома, построенные в 50-х и 60-х годах, часто не имеют заземления или заземлены неэффективно, даже если в них есть розетки с тремя контактами. Если вы хотите точно знать, заземлен ли ваш дом, инвестируйте средства в тестер домашней цепи или запланируйте проверку.

Что делать, если мои цепи не заземлены?

Лучше всего вызвать электрика для немедленной установки заземления. Специалисты Early Bird могут перемонтировать весь ваш дом, включив безопасное заземление в соответствии с нормами в каждой из ваших цепей. Если вы не хотите заземлять свой дом, вам следует хотя бы заменить розетки с двумя контактами на GFCI.

GFCI, или «прерыватели цепи замыкания на землю», могут обеспечить вам уровень защиты даже без заземления. Эти розетки автоматически прерывают подачу электроэнергии при обнаружении опасности поражения электрическим током, возгорания или повреждения. У вас должны быть розетки GFCI на кухне и в ванных комнатах вашего дома, независимо от того, заземлили вы свой дом или нет! Розетки GFCI не защитят ваши приборы так же эффективно, как заземление, но они помогут защитить вас.



Хотите ли вы установить заземление, заменить розетки с двумя штырями на GFCI или у вас есть другой вопрос по электричеству, свяжитесь с Early Bird Electric в любое время. Наши лицензированные и опытные специалисты помогут вам решить любые проблемы с электричеством. Мы хотим помочь убедиться, что ваш дом в безопасности.

Учебник по физике: Заземление — Удаление заряда

В предыдущих трех разделах Урока 2 обсуждались три распространенных метода зарядки: зарядка трением, зарядка индукцией и зарядка проводимостью. Обсуждение зарядки было бы неполным без обсуждения разряжение . Объекты с избыточным зарядом — как положительным, так и отрицательным — могут снять этот заряд с помощью процесса, известного как заземление. Заземление — это процесс снятия избыточного заряда с объекта посредством переноса электронов между ним и другим объектом значительного размера. Когда заряженный объект заземлен, избыточный заряд уравновешивается переносом электронов между заряженным объектом и землей. А заземление — это просто объект, который служит кажущимся бесконечным резервуаром электронов; земля способна передавать электроны или получать электроны от заряженного объекта, чтобы нейтрализовать этот объект. В этом последнем разделе Урока 2 будет обсуждаться процесс заземления.



Заземление отрицательно заряженного объекта

Чтобы начать обсуждение заземления, мы рассмотрим заземление отрицательно заряженного электроскопа. Любой отрицательно заряженный объект имеет избыток электронов. Если с него нужно снять заряд, то ему придется потерять лишние электроны. Как только лишние электроны будут удалены из объекта, внутри объекта будет равное количество протонов и электронов, и он будет иметь баланс заряда. Чтобы удалить избыток электронов из отрицательно заряженного электроскопа, электроскоп должен быть соединен проводящей дорожкой с другим объектом, способным принимать эти электроны. Другой объект – земля. В типичных электростатических экспериментах и ​​демонстрациях это делается просто, касаясь электроскопа рукой. При контакте лишние электроны покидают электроскоп и попадают в человека, который к нему прикасается. Эти избыточные электроны впоследствии распространяются по поверхности человека.

Этот процесс заземления работает, потому что лишние электроны отталкивают друг друга. Как это всегда бывает, отталкивающие аффекты между одноименно заряженными электронами вынуждают их искать средства пространственного отделения друг от друга. Это пространственное разделение достигается за счет перемещения к более крупному объекту, который обеспечивает большую площадь поверхности для распространения. Из-за относительного размера человека по сравнению с типичным электроскопом избыточные электроны (почти все они) способны уменьшать силы отталкивания, перемещаясь в человека (то есть в землю). Подобно зарядке контактов, о которой говорилось ранее, заземление — это просто еще один пример распределения заряда между двумя объектами. Степень, в которой объект готов делиться избыточным зарядом, пропорциональна его размеру. Таким образом, эффективное заземление — это просто объект достаточно значительных размеров, чтобы разделить подавляющую часть избыточного заряда.

Заземление положительно заряженного объекта

Предыдущее обсуждение описывает заземление отрицательно заряженного электроскопа. Электроны переносились с электроскопа на землю. Но что, если электроскоп заряжен положительно? Как перенос электронов позволяет нейтрализовать объект с избытком протонов? Чтобы исследовать эти вопросы, мы рассмотрим заземление положительно заряженного электроскопа. Положительно заряженный электроскоп должен получить электроны, чтобы получить равное количество протонов и электронов. Получая электроны от на землю , электроскоп будет иметь баланс заряда и, следовательно, будет нейтральным. Таким образом, заземление положительно заряженного электроскопа включает перенос электронов из земли в электроскоп. Этот процесс работает, потому что избыточный положительный заряд на электроскопе притягивает электроны от земли (в данном случае человека). Хотя это может нарушить любой баланс заряда, присутствующего на человеке, значительно больший размер человека позволяет избыточному заряду отдаляться друг от друга дальше. Как и в случае заземления отрицательно заряженного электроскопа, заземление положительно заряженного электроскопа предполагает разделение заряда. Избыточный положительный заряд распределяется между электроскопом и землей. И еще раз, степень, в которой объект готов поделиться избыточным зарядом, пропорциональна его размеру. Человек является эффективным основанием, потому что он имеет достаточный размер, чтобы разделить подавляющее большинство избыточного положительного заряда.



Необходимость проводящего пути

Любой объект может быть заземлен при условии, что заряженные атомы этого объекта имеют проводящий путь между атомами и землей. Обычная лабораторная работа включает в себя приклеивание двух соломинок к заряженной алюминиевой пластине. Одна соломинка покрыта алюминиевой фольгой, а другая — из чистого пластика. При прикосновении к покрытой алюминием соломинке алюминиевая пластина теряет заряд. Он заземляется посредством движения электронов от земли к алюминиевой пластине. При прикосновении к пластиковой соломке заземление не происходит. Пластик служит изолятором и предотвращает поток электронов от земли к алюминиевой пластине. Для заземления требуется проводящий путь между землей и заземляемым объектом. Электроны будут двигаться по этому пути.





Урок 2 этого раздела физического класса был посвящен методам зарядки и разрядки объектов. Одним из постоянно возникающих принципов была связь между силой и расстоянием. Эта взаимосвязь будет рассмотрена на уроке 3.



Мы хотели бы предложить …

Иногда недостаточно просто прочитать об этом. Вы должны взаимодействовать с ним! И это именно то, что вы делаете, когда используете один из интерактивов The Physics Classroom. Мы хотели бы предложить вам совместить чтение этой страницы с использованием нашей интерактивной зарядки. Вы можете найти его в разделе Physics Interactives на нашем сайте. Интерактивная зарядка — это электростатическая «игровая площадка», которая позволяет учащимся исследовать различные концепции, связанные с зарядом, взаимодействием зарядов, процессами зарядки и заземлением. Как только вы освоитесь с концепцией, нажмите на кнопку «Играть».

Посетите: Интерактивная зарядка



Проверьте свое понимание

Используйте свое понимание заряда, чтобы ответить на следующие вопросы. Когда закончите, нажмите кнопку, чтобы просмотреть ответы.

1. Положительно заряженная банка из-под газированных напитков касается человека, стоящего на земле. Впоследствии консервная банка становится нейтральной. Банка из-под попсы становится нейтральной во время этого процесса, потому что ______.

а. электроны переходят от банки с газировкой к человеку (земле)

б. электроны переходят от человека (земли) к консервной банке

в. протоны переходят из банки с газировкой в ​​человека (землю)

д. протоны переходят от человека (земли) к консервной банке





2. Стоящий на земле студент-физик прикасается незаряженной пластиковой бейсбольной битой к отрицательно заряженному электроскопу. Это вызовет ___.

а. электроскоп должен быть заземлен по мере того, как электроны вытекают из электроскопа.

б. электроскоп должен быть заземлен по мере того, как электроны текут в электроскоп.

в. электроскоп должен быть заземлен, поскольку протоны вытекают из электроскопа.

д. электроскоп должен быть заземлен, когда протоны втекают в электроскоп.

эл. бейсбольная бита, чтобы получить избыток протонов.

ф. абсолютно ничего (или очень мало) не произойдет, так как пластиковая бита не проводит.



3. ВЕРНО или НЕВЕРНО :

Объект, который становится заземленным, получает нейтроны в процессе заземления.



Перейти к следующему уроку:

Электрическое заземление — электрическое 101

Переключатели | Розетки и вилки | Балласты | Замените балласты | Светодиодные трубки | Устранение неполадок | Основное электричество  | Разные статьи

Вопрос или комментарий?

    Electrical 101

О       Политика конфиденциальности       Карта сайта       Авторское право © 2021 Electrical101. com       Условия использования

1. Заземляющий провод оборудования (EGC) на электроинструментах, приборах и электронике обеспечивает защиту от замыканий на землю на металлических деталях. Это должно исключить возможность поражения электрическим током в случае замыкания на землю.
2. EGC обеспечивает хороший обратный путь от замыкания на землю к электрическому щиту, поэтому в случае замыкания на землю автоматический выключатель немедленно срабатывает.

Электрическое заземление очень важно для безопасности электрических систем. Новые жилые дома должны быть заземлены из-за изменений в Электротехническом кодексе 1962 года.

Определения заземления и нейтрали

(* Указывает NEC (Национальный электротехнический кодекс) 2014 г., статья 100 определений)

Земля — ​​ Электрическая опорная точка, которая подключается к земле. Земля соединяется с нейтралью в одной единственной нейтральной точке электрической системы, измеряющей ноль (0) вольт.

Замыкание на землю – это происходит, когда незаземленный проводник (линейный провод) соприкасается с чем-либо, что заземлено (например, обмотка двигателя касается корпуса или линейный провод прибора касается металлического корпуса).

Заземленный проводник* — Проводник системы или цепи, намеренно заземленный. (то есть нейтральный проводник).

Заземляющий проводник — Оборудование (EGC)* — Токопроводящие пути, установленные для соединения металлических частей оборудования, обычно не проводящих ток , вместе и с заземленным проводником системы или с проводником заземляющего электрода, или оба.

Нейтральный проводник — Это проводник, по которому протекает ток в нормальных условиях. Он подключается к земле в нейтральной точке системы. Напряжение на нейтральном проводнике равно 0 вольт (или очень близко к 0 вольт в условиях нагрузки). Предупреждение: Нейтральный проводник может находиться под напряжением в цепи под напряжением, если он разомкнут, и это может привести к поражению электрическим током.

Заземление на электрические шнуры

Разница между заземляющим и нейтральным проводом

Заземляющий провод не предназначен для передачи тока, за исключением случаев замыкания на землю. Нейтральный провод предназначен для передачи тока в качестве возврата от линейного тока. Заземляющий провод (EGC) передает ток замыкания на землю на электрическую панель.

Штырек заземления на этой вилке подключается к EGC внутри шнура.

Электрический шнур на инструментах, приборах и электронике может иметь тройник.Вилка провода 0587 со встроенным ЭГК в шнур. При наличии вилки и шнура с двумя проводами инструмент, прибор или электронное устройство должным образом изолированы и не нуждаются в EGC.

Удлинители и переходники для вилок

Двухжильный удлинитель не имеет EGC или заземления на вилке и розетке. Никогда не используйте удлинитель с проводом 2- или адаптер вилки на оборудовании с проводом и вилкой 3-. Это устранит любую защиту от замыканий на землю.

Адаптер штепсельной вилки

2- Гнездо для удлинителя провода

Сломанный штырь заземления

Заземление на жестком диске

Проводное устройство

9 В жилище с заземлением очень важно подключить заземляющий провод (EGC) к корпусу нового прибора. Это соединение обычно находится рядом с клеммами линии и нейтрали на приборе.

Если сетевой провод отсоединился и коснулся корпуса посудомоечной машины, EGC обеспечит путь от сетевого напряжения до земли на электрическом щите и немедленно отключит автоматический выключатель в этой цепи. Если EGC не был подключен к посудомоечной машине должным образом, а сетевой провод коснулся корпуса, металлические части посудомоечной машины оказались под напряжением, что привело к поражению электрическим током.

Сломанный контакт заземления на электрических шнурах

Никогда не используйте удлинитель со сломанным контактом заземления или электрическое устройство со сломанным контактом заземления на электрическом шнуре. Это устранит защиту от замыкания на землю.

Дома без земли

Старые жилища, возможно, были построены до того, как по кодексу требовалось земля. Электрическая система в некоторых из этих жилых домов была обновлена, и в нее была добавлена ​​новая проводка и электрический щит с заземлением.

Если в вашем доме нет заземления, вы можете получить предложение от лицензированного подрядчика по электроснабжению для обновления проводки. Если требуется обширная реконструкция, было бы дешевле и проще обновить проводку в это время.

Разница между заземлением переменного и постоянного тока

Заземление постоянного и переменного тока — это разные типы заземления. Заземление переменного тока использует землю в качестве конечного заземления. Земля постоянного тока не соединена с землей. Земля постоянного тока — это общий термин для отрицательной (-) стороны цепи постоянного тока.

В большинстве автомобилей отрицательная клемма автомобильного аккумулятора соединена с рамой и часто называется заземлением.
