Как обжать изолированный наконечник: пошаговая инструкция и советы

Как правильно выбрать наконечник для провода. Какие инструменты нужны для обжима. Пошаговая инструкция по обжиму изолированного наконечника. Какие ошибки нельзя допускать при обжиме. Альтернативные способы соединения проводов.

Выбор правильного наконечника для провода

Перед обжимом изолированного наконечника важно правильно его подобрать под конкретный провод. На что обратить внимание:

• Сечение провода — наконечник должен соответствовать сечению жилы
• Материал провода — для медных проводов используются медные наконечники
• Тип провода — для многожильных гибких проводов подходят изолированные наконечники

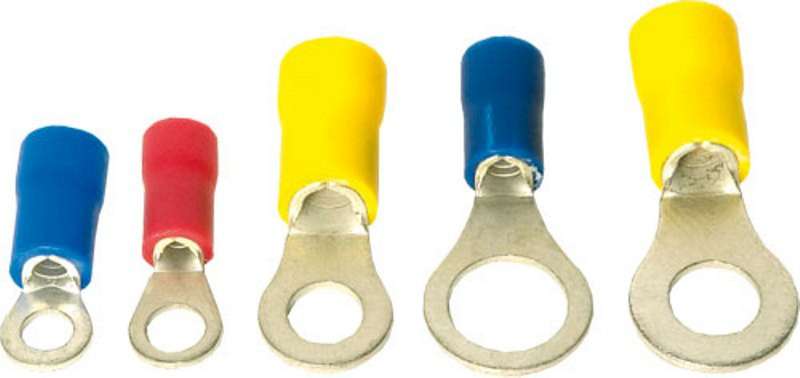

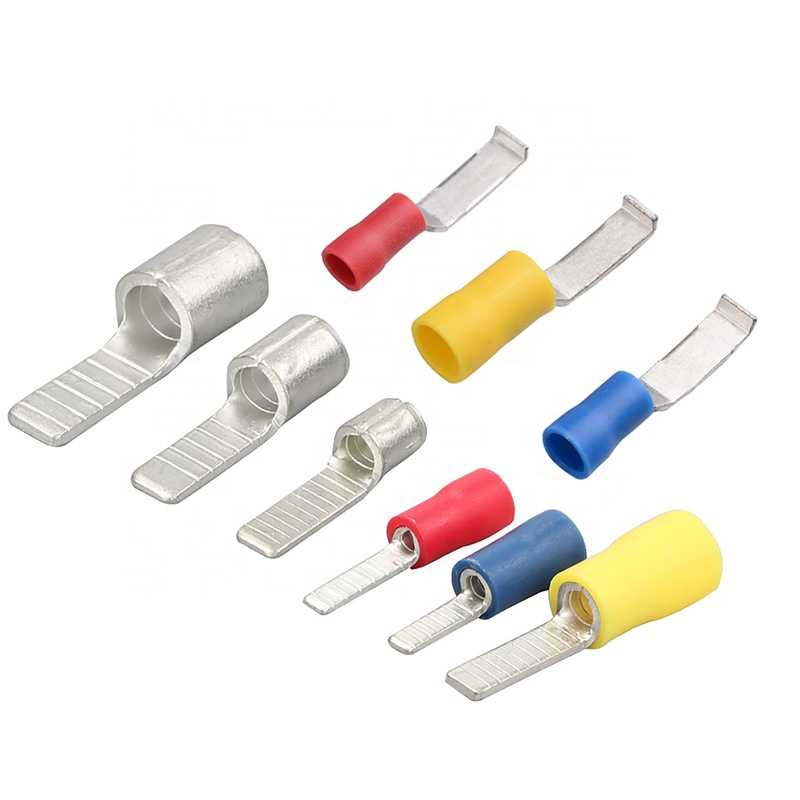

• Форма наконечника — кольцевые, вилочные или штыревые в зависимости от места подключения

Правильно подобранный наконечник обеспечит надежное соединение и хороший электрический контакт. Использование несоответствующего наконечника может привести к ненадежному соединению или повреждению провода.

Необходимые инструменты для обжима наконечников

Для качественного обжима изолированных наконечников потребуются следующие инструменты:

• Пресс-клещи (кримпер) с матрицами для обжима изолированных наконечников разных сечений
• Инструмент для снятия изоляции с проводов
• Кусачки или бокорезы для обрезки провода
• Мультиметр для проверки качества соединения

Профессиональные пресс-клещи обеспечивают равномерное обжатие и высокое качество соединения. Для бытового применения подойдут недорогие модели кримперов. Главное — чтобы инструмент соответствовал сечениям используемых проводов и наконечников.

Пошаговая инструкция по обжиму изолированного наконечника

Процесс обжима изолированного наконечника включает следующие этапы:

1. Выбрать наконечник, соответствующий сечению и типу провода
2. Снять изоляцию с конца провода на длину трубчатой части наконечника
3. Скрутить оголенные жилы провода
4. Вставить зачищенный конец провода в трубчатую часть наконечника до упора
5. Поместить наконечник с проводом в соответствующее гнездо пресс-клещей
6. Сжать рукоятки пресс-клещей до характерного щелчка
7. Проверить качество обжима, слегка потянув за провод и наконечник

При правильном обжиме наконечник должен плотно держаться на проводе, а изоляция не должна быть повреждена. Важно соблюдать все этапы для получения надежного электрического соединения.

Распространенные ошибки при обжиме наконечников

При обжиме изолированных наконечников нельзя допускать следующих ошибок:

• Использование наконечника, не соответствующего сечению провода
• Недостаточное или избыточное снятие изоляции с провода
• Повреждение жил провода при зачистке
• Неполная вставка провода в наконечник
• Перекос наконечника в пресс-клещах при обжиме
• Недостаточное усилие при обжиме
• Повреждение изолирующей манжеты наконечника

Любая из этих ошибок может привести к ненадежному соединению, повышенному сопротивлению контакта или даже короткому замыканию. Внимательность и аккуратность при работе помогут избежать проблем.

Альтернативные способы соединения проводов

Помимо обжима изолированных наконечников, существуют и другие способы соединения проводов:

• Винтовые клеммники — быстрый и удобный способ для временных соединений
• Колпачковые соединители (СИЗы) — для соединения многожильных проводов
• Опрессовка гильзами — для стационарных соединений проводов одинакового сечения
• Пайка — надежный способ для тонких проводов
• Сварка — для соединения мощных силовых кабелей

Выбор способа соединения зависит от типа проводов, условий эксплуатации и требований к надежности соединения. В бытовых условиях чаще всего применяются клеммники и колпачковые соединители как наиболее простые в использовании.

Проверка качества обжима наконечника

После обжима изолированного наконечника необходимо проверить качество соединения:

1. Визуальный осмотр — наконечник должен быть ровно обжат, без перекосов и повреждений
2. Механическая проверка — потянуть за провод и наконечник, соединение должно быть прочным
3. Проверка сопротивления — измерить мультиметром сопротивление между проводом и наконечником
4. Проверка изоляции — убедиться в целостности изолирующей манжеты наконечника

Качественно обжатый наконечник обеспечивает надежное электрическое соединение с низким сопротивлением контакта. Это важно для безопасной и эффективной работы электрической цепи.

Техника безопасности при работе с электропроводкой

При обжиме наконечников и работе с электропроводкой важно соблюдать правила безопасности:

• Отключить электропитание перед началом работ
• Использовать инструменты с изолированными рукоятками
• Работать в сухом помещении на диэлектрическом коврике
• Не касаться оголенных проводов и металлических частей наконечников
• Проверять отсутствие напряжения перед началом работы
• Использовать средства индивидуальной защиты (перчатки, очки)

Соблюдение этих правил поможет избежать поражения электрическим током и других опасных ситуаций при работе с электропроводкой. Безопасность должна быть на первом месте при любых электромонтажных работах.

Как обжать наконечник без инструмента — 3 простых способа

НШВИ – наконечник штыревой втулочный изолированный: предназначен для опрессовки медных проводов, надевается на зачищенный край провода и обжимается пресс клещами.

Содержание

Соединение провода и наконечника пайкой

Есть и другие простые способы соединения наконечников с проводами без использования пресса. Для радиолюбителей, у кого нет проблем с припоями и другими приспособами, подойдет обыкновенная пайка.

Это не совсем можно назвать обжатием, но все же является способом соединения  без использования специального опрессовочного инструмента.

• Провод облуживается, наконечник внутри тоже. При этом в верхней его части, где лопатка, в гильзе нужно просверлить маленькое отверстие.

• Зачищенный конец кабеля заводится внутрь, после чего вся конструкция (кабель+наконечник) обматывается стекловолоконной лентой.

• Подогревается газовой горелкой и в отверстие сверху начинает заливаться расплавленное олово.

• При постоянном прогреве горелкой, оно будет легко проникать между жилами провода и стенками гильзы. Стекловолокно при этом будет препятствовать вытеканию олова.

Некоторые поступают еще проще. Кладут олово внутрь наконечника, нагревают все это дело горелкой или даже на газовой плите и потом вставляют туда облуженный кабель.

Чтобы не повредить изоляцию на конце провода, можно для прогрева использовать строительный фен:

Как НЕ нужно пытаться обжимать провод

Часто умельцы пытаются сделать это при помощи пассатижей, зубила или даже бьют по наконечникам молотком. Как результат – не плотное соединение или нарушение целостности наконечника. Все это может привести к нагреву в месте соединения при возникновении высоких токов. Это чревато возникновением короткого замыкания, просадкой напряжения, потерей питания на линии, вследствие расплавления и деформации наконечника и соединительного контакта.

Даже если на первый взгляд кабель плотно сидит в наконечнике, это еще не значит, что он плотно прилегает внутри. Поэтому лучше не экспериментировать с этими способами, особенно, если планируется подавать на кабель высокое напряжение (более 220В) или подключать к нему мощные потребители.

Что собой представляет наконечник

Аббревиатура наконечника, состоящая из четырех букв НШВИ, в расшифровке обозначает наконечник штыревой втулочный изолированный. Другими словами – это просто втулка для гибкого многожильного провода. Она необходима для защиты конца провода предназначенного для фиксации в винтовой зажимной клемме. Наконечник надевается на зачищенный край провода и прессуется специальным приспособлением. В качестве ручного прессовального инструмента используются пресс клещи.

Металлическая часть НШВИ изготовлена из электролитической меди. Изоляция присутствует только на тыльной стороне изделия. Толщина изолятора превышает диаметр металлической части наконечника и напоминает манжет. Его надевают сверху изоляционного покрытия провода, а металлическую часть, вместе с голыми жилами внутри, обжимают. Делая соединение наконечника с винтовым зажимом, металлическая часть полностью скрывается в гнезде. Снаружи остается только безопасная диэлектрическая часть.

Электротехническое изделие используется только с медными проводами, сечением до 35 мм2. Металлическая часть подвергается лужению, поэтому имеет серебристый цвет. Толщины стенок НШВИ достаточно, чтобы обеспечить целостность жил при зажатии клеммы болтом.

Как правильно выбрать

Чтобы выбрать кримпер для обжима, следует учитывать, для какой работы придется воспользоваться данным инструментом. По утверждению специалистов, для каждого типа провода нужно подобрать соответствующую версию. Лучшая альтернатива — это модель с настраиваемым усилием пружин.

Желательно подобрать кримперы ведущих производителей, которые гарантируют не только долгий срок службы изделия, но и надёжность опрессовки наконечников. Все технические параметры устройства должны соответствовать задачам.

Вам это будет интересно Особенности кабеля ВБбШв

Важно! При зажатии изделий в контактные клеммы без предварительной подготовки со временем под влиянием тока жилки утрясутся, между ними возникнет свободное пространство, контакт ухудшится.

Для нормальной фиксации коннекторов нужно обеспечить приличное усилие. Конструкция должна его выдерживать. Поэтому нужно выбрать модель высокого качества, кримпер должен быть изготовлен из довольно толстого и качественного металла. Нужно помнить, что хороший кримпер для обжима наконечников просто не может быть невесомым.

Как пользоваться кримпером для обжима

Опрессовка проводов с помощью гильз

December 28, 2016

Сейчас есть огромное количество технологий, позволяющих быстро и надежно соединить электрические провода и кабели. Каждый из способов имеет как плюсы, так и минусы. Провода и кабели соединяются методом сварки или же пайки. Можно использовать скрутку или скрепить проводники клеммными колодками, СИЗами. Все эти методы хороши и эффективны. Но когда необходимо получить действительно качественное соединение, поможет опрессовка поводов.

Результат такого метода – хороший контакт, защищенный от окислительных процессов и особо прочное соединение. Единственный минус – неразъемность. Отсоединить два кабеля уже не выйдет. Придется только резать. Опрессовка проводов выполняется с применением специальных наконечников – гильз. Их можно приобрести в любом строительном магазине или на рынке. Стоимость данных элементов – около 1 доллара за единицу.

В них вставляются жилы. А сама гильза затем при помощи ручного пресса деформируется, за счет чего и создается надежное электрическое соединение.

Молоток далеко убирать не нужно, он пригодится

Для этого способа нужно иметь:

• Кернер.
• Слесарные теса.
• Молоток.

«Прибить» наконечник можно, но для этого недостаточно просто бить по нему молотком. Нужно создать точечные крепления, которые надежно зафиксируют кабель, при этом «расплющат» его изнутри. Для этого стоит воспользоваться кернером. Кабель зачищается на месте предполагаемого соединения, вставляется в наконечник и это все зажимается в обычные слесарные теса, далее берется кернер и одним сильным, но точным ударом в наконечнике делается керн.

Таких кернов нужно сделать от 3 до 5 штук с каждой стороны, при этом на другой стороне их нужно стараться делать ассиметрично. Это позволит более плотно закрепить провод в наконечнике и сделать контакт надежнее.

Использование керна – самый легкий и распространенный способ, но его не стоит применять при подключении высокоточных приборов, чтобы застраховать соединения от перегрева и всех вытекающих последствий.

В любом случае правильно подбирать сечение провода для наконечника или наоборот, диаметр наконечника под нужное сечение провода. Если наконечник больше провода, то нормального контакта добиться, все равно, не получиться.

И еще один немаловажный нюанс – иногда диаметр наконечника, заявленный на самом наконечнике, не соответствует действительности. Поэтому при покупке лучше брать с собой маленький кусочек провода и сразу же примерять.

Хитрости с тесами, позволяющие не повредить наконечник

Что нужно иметь под рукой:

• Слесарные теса.
• 2 болта немного меньших по длине чем наконечник.
• Изолента.

Чтобы обжать наконечник его нельзя просто зажать тесами, так как зажим будет неравномерным. Но есть способ, позволяющий исправить ситуации и правильно распределить сдавливание в тесах. Для этого к наконечнику крепятся два болта с противоположных сторон, закрепить их можно скотчем или изолентой. Затем в наконечник вставляется кабель и все это обжимается тесами. После чего изолента удаляется, и снимаются болты.

В данном методе главное не переусердствовать с усилиями и не порвать наконечник тесами.

Типичные ошибки при соединении проводов опрессовкой

Несколько важных советов для начинающих электриков, или людей, самостоятельно применяющих такой метод соединения как опрессовка проводов гильзами .

1. Применение гильз сечением меньше чем провод.

Никогда не пользуйтесь гильзами меньшего, чем требуется диаметра. Чтобы вставить провода в них, необходимо уменьшить диаметр жилы, что делают, срезая часть проводника и уменьшая поперечное сечение провода.

Т.е. если вы хотите нарастить провод сечением 2.5 мм2, а гильза у вас на 1.5 мм2, не нужно брать напильник и обтесывать провода чтобы они влезли в гильзу.

Утоньшение провода приводит к увеличению сопротивления участка контакта, а также уменьшает его пропускную способность. Поэтому цель сохранения одинаковой проводимости по всей длине линии теряется. В месте соединения провод начинает нагреваться и быстро разрушается, хорошо, если без дыма и пламени.

Уменьшение сечения провода приводит и к снижению механической прочности соединения. При любом стороннем воздействии он может элементарно переломиться. Искать место обрыва в разветвленной сети — дело непростое даже для профессионального электрика, если, конечно, нет специальных приборов. А они есть не в каждом доме.

2. Использование гильз большого диаметра.

Увеличение диаметра гильзы тоже пользы не приносит. Добиться надежного и крепкого соединения не всегда удается. Применение «народного» метода сгибания концов провода вдвое можно считать лишь частичным выходом. Практика показывает, что механическая прочность опрессованного соединения в таком случае снижается тоже почти вдвое.

3. Разрезание гильз на несколько кусков.

Таким методом пользуются многие новички, дабы сэкономить на гильзах. Не укорачивайте заводскую гильзу. Это приводит не только к неудобству работы клещами, но и к повышению сопротивления. Последствия описаны в первом совете. Механическая прочность тоже уменьшается вследствие снижения длины контактного участка.

Скрутка или клеммник что лучше

Многие опытные электрики этот вопрос ответят, что скрутка гораздо надёжней, чем клеммник и что «хорошая скрутка всех переживёт».

В чём-то они окажутся правы, но лишь отчасти, потому-что здесь надо принять во внимание многие важные факторы: материал токоведущих жил коммутируемых проводов, их электрохимическая совместимость или несовместимость (напр. медь и алюминий), сечение проводов, длина скрутки, нагрузка сети и т. д.

Однако, в нормативных документах, регламентирующих правила выполнения электромонтажных работ, в частности – ПУЭ (Правила устройства электроустановок), конкретно в пункте 2. 1.21, чётко сказано о запрете на соединение проводов методом скрутки:

Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Как видим, ПУЭ разрешает всего 4 вида соединений проводов и скрутки среди них нет. Поэтому бесконечные споры и дискуссии о достоинствах или недостатках скруток теряют всякий смысл, ведь ни один пожарный инспектор не одобрит электроустановку, если коммутация её проводов выполнена скрутками.

В случае необходимости перекоммутировать провода (напр. добавить провод) тоже есть свои трудности — снять изоляцию, снова паять (варить). С клеммниками всё намного проще, но лучший контакт достигается с использованием сварки или пайки.

Существуют разные по своему исполнению, особенностью конструкции виды клеммников, подходящих для соединения проводов электропроводки квартиры, дома.

• Вот основные и наиболее распространённые среди них:

• Самозажимные клеммники могут иметь от 2 до 8 мест для проводов с минимальным сечением 0,75 мм2 и максимальным — 2,5 мм2. Способны выдержать нагрузку до 4-5 кВт (24 А).
• Такие зажимные клеммники очень удобны в монтаже, сильно сокращая его время — не нужно скручивать, а затем изолировать провода. Но, занимают больше места в распаячных коробках, в отличие от скрутки, которой можно придать любую форму, уложить, согнув её как угодно.
• Соединительные винтовые клеммники предназначены для соединения проводов между собой. Это наиболее распространённый вид клеммников. Обычно применяются для коммутации проводов в распределительных коробках.

Зажимы соединительные изолирующие (СИЗ), применяются для соединения однопроволчных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное – от 2,5 мм2 (в зависимости от производителя СИЗ).

При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают силовым клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам, например, барьерным.

Обжим витой пары без инструмента (кримпера)

Если все необходимое у вас есть, можно приступать к изготовлению кабеля. Постараюсь показать все максимально подробно и пошагово.

1

2(фото выше)

3

4

Вставляем проводки до упора. Они должны зайти полностью, и упереться в переднюю стенку коннектора.

5(может у вас что-то другое)

Контакты нужно вдавливать сильно. Так, чтобы они пробили кабель. Сам контакт должен не просто выровняться с корпусом коннектора, а быть немного утопленным в корпус. Занятие не самое простое. Я когда обжал кабель отверткой, то он с трудом вставлялся в LAN порт роутера (но уже работал) после чего я еще дожал контакты с помощью отвертки.

После того, как я обжал каждый контакт, я еще защелкнул фиксатор кабеля. Он просто вдавливается внутрь и прижимаем внешнюю изоляцию.

Все готово. Делаем все то же самое с другой стороны кабеля. У меня получилось вот так:

Как видите, сами контакты немного повреждены отверткой. При обжиме с помощью кримпера таких повреждений нет.

Я проверил кабель подключив с его помощью ноутбук к маршрутизатору. Интернет на ноутбуке появилась, а это значит, что все получилось и работает. У меня получилось изготовить сетевой кабель с первого раза. Даже без специального инструмента, с помощью обычного ножа и отвертки. Надеюсь, у вас так же все получилось.

Что делать, если сетевой кабель не работает?

Может быть и такое. Но я бы не спешил сразу сваливать все на кабель. Вполне возможно, что проблема в маршрутизаторе, компьютере, или другом устройстве которое вы подключаете. Нужно проверить.

• Подключите с помощью изготовленного кабеля другое устройство. Если есть возможность, проверьте устройства подключив их другим кабелем. Чтобы убедится, что дело именно в сетевом кабеле, который мы только что обжали.
• Обязательно внимательно проверьте последовательность проводов в коннекторе в соответствии со схемой.
• Если вы перепутали последовательность проводов, то откусите коннектор и переделайте.
• Если все по схеме, то возьмите отвертку, и дожмите контакты на коннекторе. Вполне возможно, что нет контакта.

24

Сергей

Полезное и интересное

Изготовление обжима

Рабочая часть инструмента будет изготовлена из стальной полосы шириной 5 см. Берется отрезок длиной буквально 15 см и расчерчивается как на фото.

Он будет распущен вдоль на 2 губки, между которыми нужно сделать отверстия под разный диаметр наконечников. В примере их 2, но лучше сразу выточить все популярные размеры.

Вырезанная заготовка распускается пополам с помощью тонкого отрезного диска.

После этого нужно выточить отверстия между губками для получения контактной части обжима. Для этого лучше использовать болгарку, а не сверло, поскольку вырезы должны быть угловатыми, а не круглыми.

Чтобы соединить заготовки вместе получив клещи, нужно сделать на них проушины. Для этого к каждой губке переваривается по шайбе, после чего они притягиваются вместе болтом с гайкой.

На выступе удлиненной губки инструмента сверлится отверстие, к которому прикручивается доработанный болт с приваренной шайбой вместо головки.

На вторую губку приваривается отрезок трубки.

Для получения механизма стягивания губок болт с шайбой вместо шляпки закрепляется на нижней части гильотины и пропускается через трубку на второй губке. На него накручивается удлиненная гайка с приваренной ручкой. Широкая гайка имеет увеличенную площадь упора в резьбу, благодаря чему не сорвется под давлением.

Чтобы воспользоваться инструментом, необходимо завести между его клещами зачищенный провод с наконечником.

Вращая удлиненную гайку с ручкой нужно сдавить его губки, тем самым деформировав трубку.

Для увеличения площади контакта обжим делается несколько раз с шагом пару миллиметров. При использовании мощной трубки, когда для деформации нужны большие усилия, можно вращать гайку ключом.

Сборка такого обжима обойдется в копейки, при этом он сжимает наконечники куда аккуратней, чем тиски или плоскогубцы, хотя и не дотягивает до настоящего кримпера.

Пайка – более сложный, но надежный способ

Для этого нам понадобится:

• Олово.
• Источник тепла (строительный фен, газовая горелка, бытовая газовая плита, для небольших наконечников подойдет даже зажигалка «автогенка»).
• Древесная смола.

Перед тем как начинать работу, кабель и внутреннюю полость наконечника нужно предварительно залудить. Зачищенную сторону кабеля нужно покрыть довольно плотным слоем олова, после чего поместить его в наконечник. Наконечник подводится под источник тепла и из-за нагрева олово внутри расплавляется и скрепляет наконечник и кабель.

Можно также поступить и другим способом – просто залить расплавленное олово в наконечник, вставить в него кабель и так же разогреть. Олово пропитает кабель и создаст относительно надежное соединение.

Существует два типа инструментов, применяемых для опрессовки:

Требования к размерам прессованных соединений

Для каждого типа гильз есть стандартный размерный ряд, соответствующий ГОСТам. Ниже приведен пример таблицы размеров ГМЛ (гильза медная луженная):

Что касается маркировки, то она расшифровывается следующим образом:

Как обжать автомобильную клемму плоскогубцами

Хитрого в этом процессе нет ничего. Нужна обычная автомобильная клемма и маленькие плоскогубцы

Как видно из фото, клемма имеет две пары ушек разного размера, одна пара зажимает изоляцию, вторая — жилы этого провода. Для правильной обжимки клеммы необходимо этим ушкам придать специфическую форму.

Плоскогубцами аккуратно поджимаем наружные лапки так, чтобы они начали сворачиваться, образуя кольцо. Диаметр кольца должен пропускать вовнутрь ваш провод и слегка зажимать его.

Зачищаем конец провода. Как зачистить провод в автомобиле. Слегка скручиваем оголенный конец, чтобы жилки провода не топорщились. Просовываем сквозь подготовленное кольцо провод таким образом, чтобы оголенная часть оказалась между внутренних лапок, а внутри кольца уже была изоляция.

На этом этапе можно было бы, и заканчивать статью, но как можно не показать типичную ошибку при обжиме клемм плоскогубцами

Обращаем внимание на усики клеммы
После того, как клемма обжата на проводе, ее можно обмотать изолентой. Это спасает от короткого замыкания, да и выглядит вполне красиво

Таким образом, обжимаются стандартные российские автомобильные клеммы типа «мама», «папа» и «под ключ». При должном опыте, качество обжима практически не отличается от заводского, а обжать клемму можно всего за полминуты.

Пресс клещи для опрессовки | Заметки электрика

Здравствуйте, уважаемые читатели сайта «Заметки электрика».

В сегодняшней статье я поделюсь с Вами информацией об инструменте для опрессовки изолированных наконечников — это ручные пресс-клещи EGI-60 производства Италии. Еще их называют «кримперами». В конце статьи покажу на конкретном примере, как ими работать.

Немного истории. Итальянская фирма EGI начала свою деятельность еще в далеком 1973 году и по сей день занимается выпуском и производством профессионального инструмента для электромонтажа. Если честно, то сомнений в качестве этого инструмента у меня нет. Может кто и опровергнет мои мысли.

Вот упаковка.

Внешний вид.

EGI-60 предназначены для опрессовки изолированных:

• кольцевых наконечников НКИ
• вилочных наконечников НВИ
• штыревых круглых наконечников НШКИ
• плоских и штекерных разъемов РПИ-П, РПИ-М, РШИ-П, РШИ-М (мама и папа)
• ответвителей прокалывающего типа ОВ
• соединительных гильз ГСИ

Матрица (губки) у клещей EGI-60 позволяет опрессовать жилы сечением от 0,25 до 6 (кв.мм). Эти клещи в самый раз подходят для бытового применения, например, для опрессовки гибких многопроволочных жил проводов и кабелей при подключении автоматических выключателей, УЗО, розеток, выключателей, люстр, светильников, счетчиков электрической энергии и т.п.

Для производственных целей у нас имеется гидравлический пресс, которым можно опрессовать жилы проводов и кабелей сечением от 16 до 240 (кв.мм). О нем я подробнее расскажу в своих следующих статьях. Подписывайтесь на рассылку.



Устройство и параметры пресс-клещей EGI-60

Клещи имеют усиленный трехшарнирный рычажный механизм.

Рукоятки выполнены из качественного пластика, а материал корпуса — из стали.

Длина рукояток составляет 15 (см), что позволяет опрессовывать двумя руками. Хотя и одной рукой не сложно справляться.

Рукоятки соединяются с губками с помощью штифтов со стопорными кольцами.

У EGI-60 имеется храповой механизм, который механическим путем блокирует разжимание рукояток до полного завершения цикла опрессовки.

Таким образом снижается риск «недопрессовки» по вине человека.

Если, вдруг, Вы выбрали наконечник или жилу не соответствующего сечения и уже начали опрессовку, то храповой механизм можно в любой момент разблокировать с помощью «собачки».

Регулятор усилия прижима матриц у данной модели отсутствует.

Вес этих клещей составляет порядка 500-600 (г).

На клещах установлена несъемная литая трехпозиционная матрица (или простыми словами «губки»).

В матрице расположены три стандартных обжима. Каждый обжим для наглядности выкрашен в соответствующий цвет:

• красный — 0,25 — 1,5 (кв.мм)
• синий — 1,5 — 2,5 (кв.мм)
• желтый — 4 — 6 (кв.мм)

Производители изолированных наконечников, гильз, разъемов и ответвителей специально производят их в соответствии с этими цветами (покрашены изолирующие манжеты), потому что это очень удобно при монтаже и ускоряет процесс опрессовки.

При опрессовке каждый обжим наносит на корпус наконечника или гильзы клеймо со следующей буквой:

• красный — I (1)
• синий — G (2)
• желтый — E (6)

Эти буквы настолько маленькие, что я с трудом их разглядел. И даже фотоаппарат не мог четко сфокусироваться на них. Так что не судите строго за фото.

Как пользоваться пресс-клещами при опрессовке изолированных наконечников

Опрессовка — это один из надежных способов контактных соединений. Про достоинства этого метода я подробно рассказывал в статье про способы соединения проводов — переходите по ссылке и читайте.

А теперь перейдем к примеру.

Запомните самые основные правила опрессовки!!!

1. Как выбрать марку провода?

Опрессовка изолированных наконечников и гильз возможна ТОЛЬКО на многопроволочных (гибких) медных проводах. Для однопроволочных (жестких) проводов нужно применять неизолированные наконечники.

В качестве примера рассмотрим опрессовку медного провода ПВ-3 1х2,5 кв.мм (новое обозначение у этого провода ПуГВ).

2. Какой тип и сечение наконечника выбрать?

Наконечники рассчитаны не на одно конкретное сечение провода, а сразу на несколько диапазонов. Согласитесь, очень удобно.

Таким образом, для рассматриваемого провода ПВ-3 1х2,5 кв.мм я выбрал кольцевой наконечник НКИ 2-6, предназначенный под сечение провода от 1,5 до 2,5 (кв. мм).

Наконечник можно было выбрать не только кольцевой НКИ, но вилочный — НВИ или штыревой — НШКИ. Это все зависит от условий эксплуатации и метода соединения.

Например, вилочные наконечники НВИ не рекомендуется применять в местах, где имеется вибрация, или на подвижных частях (дверцы шкафов, приводов и т.п.).

3. Снятие изоляции

Снимаем изоляцию с жилы провода на длину, равную трубчатой части наконечника. Для снятии изоляции в последнее время я пользуюсь клещами Knipex 12 40 200.

Именно трубчатая часть является местом контакта провода с наконечником — ее же можно назвать контактной частью.

Трубчатую (контактную) часть наконечника можно определить визуально. Ее диаметр несколько меньше, чем диаметр изолирующей манжеты.

После снятия изоляции, жилу провода необходимо немного скрутить, чтобы избежать возникновения загибов и сплетений отдельных ее проводников.

4. Одеваем наконечник на провод

Зачищенный провод должен выступать за изолирующую манжету не более, чем на 1 (мм), а лучше быть вровень с ее краем.

Изоляция провода ПВ-3 должна заходить внутрь изолирующей манжеты до упора с трубчатой частью.

5. Установка наконечника с проводом в матрицу клещей

Выбираем соответствующий обжим на матрице (в моем примере — это синий) и заводим провод с наконечником вот таким образом.

Т.к. обжим является двухконтурным (об этом я говорил в начале статьи), то следите за тем, чтобы один контур обжимал трубчатую (контактную) часть наконечника, а второй — изолированную манжету по изоляции провода.

6. Опрессовка наконечника

Придерживаем провод от выпадения из наконечника и начинаем сдавливать рукоятки клещей до тех пор, пока не разблокируется храповой механизм.

Опрессовка происходит путем вдавливания до определенной глубины медного наконечника НКИ в медный гибкий многопроволочный провод ПВ-3 по выбранному профилю обжима.

После опрессовки в обязательном порядке проверяем механическую прочность полученного соединения и целостность изолирующей манжеты.

На поверхности изолированной манжеты видно отпечатавшееся клеймо в виде буквы «G».

Вот, что получилось.

А это вид с обратной стороны.

P.S. Теперь Вы представляете себе, как производить опрессовку изолированных наконечников с помощью пресс-клещей EGI-60 и их аналогов. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Наконечники на многожильный провод — Домострой

Содержание

• 1 Немного о переходном сопротивлении
• 2 Виды наконечников
  • 2.1 Медные
  • 2.2 Медные с контрольным окном
  • 2.3 Алюминиевые
  • 2.4 Штыревые изолированные
• 3 Обжим наконечников
  • 3.1 Найдено в категориях:
• 4 Наконечник кольцевой НКИ 2. 5- 4
• 5 Наконечник кольцевой НКИ 1.5- 4
• 6 Наконечник кольцевой НКИ 6.0- 6
• 7 Наконечник кольцевой НКИ 2,5- 5
• 8 Гильза ГМЛ 6 -4 луженая (КВТ)
• 9 Наконечник кольцевой НКИ 2.5- 6
• 10 Гильза ГМЛ 10 -5 луженая (КВТ)
• 11 Наконечник кольцевой НКИ 6,0- 8
• 12 Наконечник кольцевой НКИ 1.5- 5
• 13 Наконечник ТМЛ 4-6-3 луженый (КВТ)
  • 13.1 Интеллектуальные гелевые решения от компании Cellpack
  • 13.2 Гофрированные трубы из ПЛЛ (Полиолефинов)

Очень часто, когда выполняют подсоединение многожильных проводов к винтовым зажимам, несколько жилок оказываются передавленными болтом, а на целых можно наблюдать механические повреждения. Всё это может стать причиной плохого контакта, а если нагрузка будет большая, то и возгорания. Чтобы этого избежать, надо применять наконечники для проводов, с их помощью выполняется обжим и создаётся прочный контакт.

Немного о переходном сопротивлении

В мире электротехники встречаются иногда не слишком приятные картины – оплавленный пластик на распределительном щитке; отгоревшие или даже обуглившиеся проводники; торчащие во все стороны проволочки многожильного кабеля или провода, которые нерадивые электрики сажают под общий болт, не используя при этом шайбы. Всё это говорит о том, что «специалисты» пренебрегали процедурой оконцевания. Ведь недостаточно просто подвести кабель к устройству и выполнить его подключение. Надо сделать это так, чтобы свести к минимуму величину переходного сопротивления и обеспечить надёжное контактное соединение.

Что такое переходное сопротивление? В сущности это как бы резистор, на котором происходит выделение определённого количества теплоты. Эта величина прямо пропорционально токовой нагрузке проводника. Чем больше выделяется тепла, тем вероятнее оплавление и возгорание.

Поэтому первоочередная задача для любого электрического соединения – достичь минимальной величины переходного сопротивления. Однако не всегда это удаётся по нескольким причинам:

• маленькая контактная площадь;
• металлы покрываются плёнкой оксидной;
• обжим имеет недостаточную силу.

Чтобы минимизировать эти причины и соответственно уменьшить переходное сопротивление, было придумано опрессовывать провода при помощи наконечников.

Виды наконечников

Сейчас на рынке электротоваров их представлено огромное разнообразие – для многожильного и одножильного провода, для медного и алюминиевого.

Медные

Наконечники для проводов из меди многожильного исполнения представляют собой цельнотянутую медную трубку, у которой одна сторона сплющена и имеет отверстие для болта. У этой модели есть две разновидности:

Маркировка у таких наконечников следующая: ТМ (ТМЛ)-ХХ-УУ, где на месте ХХ будет указана величина сечения проводника под обжим, а на месте УУ – диаметр отверстия для монтажного болта. Достаточно широк диапазон этой модели, можно обжимать проводники сечением от 2,5 до 240 мм 2 . Лужёные варианты используются, когда электрический соединительный узел должен обладать повышенной антикоррозийной стойкостью.

Для обжима таких наконечников не стоит прибегать к пассатижам или молотку, необходимо использовать специальный инструмент – клещи с гидравлическим или ручным приводом.

При помощи подобных наконечников можно обжимать и одножильный проводник, но при этом необходимо особое внимание уделить подбору обжимной матрицы клещей, потому что если не угадать с размером, жила поломается.

Чаще всего наконечники такого типа применяются:

1. Для подключения электроплит.
2. Для заземления распределительных щитков, сделанных из металла.
3. Для подключения кабельного стояка во вводном подъездном распределительном щитке.

Медные с контрольным окном

Эта модель наконечников менее распространённая, многие электрики за всю жизнь ни разу с такой и не сталкиваются, но знать о ней всё же надо, хотя бы для общего развития. В маркировке добавляется маленькая буква «о» – ТМ (о), ТМЛ (о). Это такая же медная цельнотянутая гильза, только в ней имеется контрольное окошко, через которое можно наблюдать, зашёл ли проводник до конца на своё место.

При монтаже такой модели можно применять не обжим, а пайку. Провода зачищаются от изоляционного слоя, обрабатываются нейтральным флюсом и вставляются в наконечники. После этого через контрольное окошко в гильзу заливается расплавленный припой.

Такой тип считается самым ответственным, он применяется лишь на производстве, поэтому зачастую те, кто связан только с бытовой домашней электропроводкой даже не знают о существовании моделей с контрольным окошком.

Алюминиевые

Жилы алюминиевых проводов и кабелей опрессовывают наконечниками, выполненными из алюминия. Они маркируются – ТА, абсолютно похожи на медный вариант, разница лишь в материале, из которого они делаются, и в минимальном сечении проводника (для алюминиевых диапазон начинается с 16 мм 2 ).

Обжим проводников из алюминия имеет один небольшой нюанс. Перед тем как вставлять в гильзу, нужно обработать их кварцево-вазелиновой пастой. Она препятствует образованию окисловой плёнки на проводнике.

В случае необходимости подключения алюминиевого проводника к медной шинке в вводном распределительном устройстве применяются алюмомедные варианты наконечников (ТАМ). Такая модель наполовину имеет медное исполнение, наполовину алюминиевое, соединяются обе части между собой за счёт фрикционной диффузии.

Штыревые изолированные

Изолированные наконечники по сути представляют собой втулку, они даже имеют такую аббревиатуру НШВИ – наконечник штыревой втулочный изолированный. Оголённый от изоляции конец провода вставляется в гильзу и обжимается при помощи пресс-клещей. За счёт этого жилы полностью защищены от повреждения, потому что теперь всё механическое усилие от винтового зажима будет приходиться не на них, а на трубку наконечника.

Металлическую часть наконечника изготавливают из электролитической меди. С внешней стороны он имеет изолирующую манжету, которая выполняется из полиамида.

В использовании НШВИ нет ничего сложного. Перед тем, как обжать провод, необходимо зачистить на нём изоляционный слой на длину гильзы наконечника. Для этой цели лучше всего пользоваться не ножом, а специальным инструментом – стриппером. Так как речь идёт о многожильных проводах, то используемый нож даст слишком высокую вероятность того, что при съёме изоляции несколько жилок будут повреждены.

Теперь со стороны изолированного фланца нужно завести оголённый проводник в наконечник, затем вставить его в соответствующий паз пресс-клещей и сжать до упора рукоятки инструмента.

Изолированные наконечники обеспечивают неразъёмное соединение, поэтому если потребуется что-то переделать, гильзу нужно вырезать.

В маркировке НШВИ имеются ещё две цифры, первая из которых обозначает сечение проводника, а вторая длину рабочей части наконечника. Существуют специальные двойные наконечники НШВИ-2, их применяют в ситуациях, когда необходимо опрессовать сразу два многожильных проводника.

Обжим наконечников

О том какой инструмент лучше всего использовать для опрессовки наконечников различных типов смотрите в этом видео:

Как видите, для того чтобы пользоваться наконечниками особого ума и опыта не нужно, всё делается легко и быстро. Единственное, что понадобится, это специальные приспособления – стриппер и пресс-клещи, но они доступны по цене, можно и приобрести. В случае подсоединения многожильных проводников обязательно пользуйтесь наконечниками, делайте электроснабжение максимально надёжным и безопасным.

Найдено в категориях:

С этим покупают Посмотреть

Наконечник кольцевой НКИ 2.5- 4

• Код товара 9790168
• Артикул 47477
• Производитель КВТ

Сделано
в России

С этим покупают Посмотреть

Наконечник кольцевой НКИ 1.5- 4

• Код товара 9790167
• Артикул 47472
• Производитель КВТ

Сделано
в России

С этим покупают Посмотреть

Наконечник кольцевой НКИ 6.0- 6

• Код товара 106500487
• Артикул 47482
• Производитель КВТ

Сделано
в России

С этим покупают Посмотреть

Наконечник кольцевой НКИ 2,5- 5

• Код товара 1427604
• Артикул 47478
• Производитель КВТ

Сделано
в России

С этим покупают Посмотреть

Гильза ГМЛ 6 -4 луженая (КВТ)

• Код товара 9716538
• Артикул 41301
• Производитель КВТ

Сделано
в России

С этим покупают Посмотреть

Наконечник кольцевой НКИ 2.

5- 6

• Код товара 105507810
• Артикул 47479
• Производитель КВТ

Сделано
в России

С этим покупают Посмотреть

Гильза ГМЛ 10 -5 луженая (КВТ)

• Код товара 9716544
• Артикул 41302
• Производитель КВТ

Сделано
в России

С этим покупают Посмотреть

Наконечник кольцевой НКИ 6,0- 8

• Код товара 2551342
• Артикул 47483
• Производитель КВТ

Сделано
в России

С этим покупают Посмотреть

Наконечник кольцевой НКИ 1.5- 5

• Код товара 7911798
• Артикул 47473
• Производитель КВТ

Сделано
в России

С этим покупают Посмотреть

Наконечник ТМЛ 4-6-3 луженый (КВТ)

• Код товара 9716503
• Артикул 40827
• Производитель КВТ

Сделано
в России

Интеллектуальные гелевые решения от компании Cellpack

Широкая линейка гелей Cellpack предлагает современные заливочные компаунды для защиты электрических и электронных компонентов при низком напряжении до 1 кВ

Гофрированные трубы из ПЛЛ (Полиолефинов)

Соответствуют категории горения ПВ-0 и одновременно с этим не выделяют вредных для здоровья веществ (галогенов). Могут использоваться при прокладке огнестойких кабельных линий.

• В наличии
• Опт / Розница
• 25.11.19

Компания Вода-всем предлагает широкий ассортимент оборудования для снабжения систем отопления, водоснабжения, канализации и вентиляции от ведущих российских и зарубежных брендов. Любая форма оплаты. Доставка по всей России и в страны СНГ.

• В наличии
• Опт / Розница
• 28.11.19

Большой выбор электротехнического оборудования; Доступные цены; 100 дней гарантии; Скидки, выгодные акции и бонусы;

• В наличии
• Опт / Розница
• 25.11.19

Изделия для монтажа кабеля Наконечники кабельные Гибкая ценовая политика. Удобная система скидок

• Под заказ
• Опт
• 26.11.19

Кабельные наконечники. Срыв головки винта происходит при достижении заданного усилия, что обеспечивает требуемый контакт между жилой и корпусом наконечника кабельного. Предельный крутящий момент определяется конструкцией винта.

• В наличии
• Опт
• 28.11.19

Материал: медь; Покрытие: Лужение; Серия: ТМЛ; Сечение провода, мм кв.: 4; Страна: Россия; Упаковка, шт.: 100

• В наличии
• Опт / Розница
• 28.11.19

Габариты: 17.7х6.6 мм; Цвет: золотистый Количество в упаковке: 500 шт Серия: РП-М Наличие изоляции: нет Палитра: золотистый

• В наличии
• 27.11.19

Кабельные наконечники. CPTAU 70 выполнен из алюминиевого сплава с медным покрытием клеммы. Обеспечивает герметичное соединение с изолированной жилой СИП, прочный и надежный электрический контакт, в течение всего срока эксплуатации.

• В наличии
• Опт / Розница
• 28.11.19

Изделия для монтажа кабеля Наконечники кабельные Гибкая ценовая политика. Удобная система скидок

• В наличии
• Опт / Розница
• 25.11.19

Компания OPTTOOLS занимается снабжением строительных предприятий профессиональным электромонтажным, слесарным и строительным инструментом. На все товары обеспечиваем заводскую гарантию и дальнейшую сервисную поддержку. Предусмотрена гибкая система скидок.

Как обжимать наконечники проводов с помощью инструмента для обжима наконечников и без него

Лучшим инструментом для обжима наконечников наконечников, безусловно, является обжимной инструмент для наконечников. Но когда у вас нет под рукой этого специального инструмента и вы хотите обрезать зачищенный многожильный электрический провод, вы можете использовать плоскогубцы.

Тем не менее, следует отметить, что вы не получите такого же качества обжима с помощью обычных плоскогубцев, как с помощью хорошего инструмента для обжима наконечников. Но, тем не менее, результат намного лучше, чем вставлять оголенные жилы провода непосредственно в разъем.

СОДЕРЖАНИЕ

1. Что представляет собой проволочный обозрение
2. .

Что такое проволочный наконечник?

Наконечник для проволоки представляет собой тип металлической втулки (в основном из луженой меди) для надевания колпачка на конец многожильного электрического провода. Он предохраняет жилы гибкого кабеля от изнашивания или разделения после снятия изоляции.

После обжатия трубка обжимного кольца связывает тонкие жилы электрического провода вместе, образуя одно сплошное ядро. Другими словами, обжимной наконечник придает многожильным проводам качество сплошного провода в точке соединения. Это гарантирует качественное электрическое соединение на электрической клемме.

Преимущества использования кабельных наконечников

Как вы, наверное, знаете, гибкие кабели — лучший выбор для большинства электрических приложений. К сожалению, они обеспечивают наименее надежное электрическое соединение, когда оголенные провода соединены напрямую.

Со свободными прядями трудно обращаться, и они могут легко подвергаться коррозии под воздействием атмосферных факторов, что повышает устойчивость. Это, наряду с другими факторами, является причиной того, что вы должны заделывать концы многожильных проводов кабельными наконечниками.

Наконечники для проводов или наконечники для шнурков помогают справиться со свободными жилами зачищенного гибкого кабеля. Они скрепляют все жилы вместе, чтобы обеспечить максимальный электрический контакт на винтовых клеммах и прерывателях. Это помогает повысить электробезопасность при работе с гибкими кабелями и снижает риск отказа панели из-за перегрева и короткого замыкания из-за незакрепленных жил. 9№ 0003

Другие преимущества обжимных наконечников для многожильных проводов заключаются в том, что наконечники упрощают электромонтажные работы и делают их аккуратными.

Наконечники по сравнению со стандартными обжимными соединителями

Наконечники для проводов и обжимные соединители выполняют одну и ту же работу по заделке электрических проводов. Отличие их в том, как происходит опрессовка. Наконечники обжимаются поверх оголенных жил провода, а обжимные соединители обжимаются на изоляцию после зачищенного конца.

Еще одно отличие состоит в том, что обжимной наконечник действует как колпачок для намотки зачищенного многожильного провода, в то время как стандартный обжимной или штыревой наконечник служит металлическим удлинителем конца зачищенного провода, предлагая различные конфигурации .

Некоторые из распространенных конфигураций обжима включают в себя плоские, кольцевые и стыковые соединители . Примером стандартного обжимного соединителя является наконечник клеммы, который вы найдете на клеммах аккумулятора, или заземляющий провод, соединяющийся с корпусом большинства приборов.

Как обжимать наконечники?

Как я уже упоминал, лучший способ обжима разъемов с наконечниками — это использование инструмента для обжима наконечников. Этот специальный обжимной инструмент обжимает трубку кабельного наконечника над жилами провода, чтобы сохранить их целыми и устранить любые колебания, которые могут повлиять на целостность электрического соединения.

Но когда под рукой нет клещей для обжима наконечников, можно попробовать использовать обычные клещи для обжима проводов или любые клещи с функцией обжима. Однако результаты с этими альтернативными инструментами не такие, как при использовании надлежащего обжимного инструмента для наконечников.

Обычные плоскогубцы и обжимные клещи не обеспечивают надлежащего холодного сварного шва, как обжимной инструмент. Но они лучше, чем ничего.

В следующих разделах я расскажу, как устанавливать наконечники с помощью плоскогубцев для обжима наконечников, а также плоскогубцев других типов, которые можно использовать для обжатия наконечников в сложных ситуациях.

Как обжать наконечник провода с помощью клещей для обжима наконечников

Этапы обжима наконечника с помощью клещей для обжима наконечников

Это пошаговое руководство по обжатию крышки наконечника с помощью клещей для обжима наконечников. Но прежде чем приступить к установке наконечников, убедитесь, что провод не находится под напряжением. Никогда не устанавливайте наконечники на провода под напряжением!

Шаги

Шаг 1: Определите размер провода, который вы хотите обжать.

Размер провода поможет определить, какой размер наконечника вам нужен. Как правило, наконечник должен быть того же размера, что и провод.

Шаг 2: Выберите обжимной соединитель подходящего размера.

Используйте размер гибкого провода, который вы хотите заделывать, чтобы определить правильный размер обжима наконечника. Как упоминалось выше, размер наконечника должен соответствовать размеру кабеля. Например, используйте наконечник 6 AWG для кабеля 6 AWG. Если у вас есть несколько проволочных наконечников и вы не знаете их размеров, выберите наименьший диаметр наконечника, который лучше всего подходит для провода.

В качестве альтернативы, если вы работаете с изолированными наконечниками, вы можете использовать приведенную ниже таблицу цветовых кодов наконечников. Он имеет все французские и немецкие цветовые коды для наконечников.

Цветовые коды наконечников (Источник: effix.co.uk)

Шаг 3: Зачистите провод до нужной длины.

Зачищенный конец должен быть достаточно длинным, чтобы поместиться в трубку феррулы. Зачищенный конец должен быть около 1 см. Но чтобы не ошибиться, просто измерьте длину трубки наконечника и снимите изоляцию провода на такую ​​же длину.

Шаг 4: Вставьте зачищенный конец провода в наконечник.

Слегка скрутите свободные пряди перед тем, как продеть их в рукав. Колокольный ввод наконечника будет хорошо направлять многожильный провод до изоляции, так что проводник не будет виден.

Убедитесь, что кончик провода касается дна трубки. Если зачищенный участок короче, удалите больше изоляции с провода с помощью инструмента для зачистки проводов. Если часть длиннее, отрежьте ее по длине с помощью диагональных плоскогубцев или обычных кусачек.

Шаг 5: Обожмите узел втулки с помощью обжимного инструмента.

Просто вставьте наконечник в сборе в зажим обжимного инструмента и сильно сожмите рукоятки, чтобы обжать. Сожмите их до упора, чтобы плотно закрепить провод в разъеме наконечника.

Шаг 6: Проверьте качество обжима.

Потяните за обжим, чтобы убедиться, что он затянут и не оторвется. Потяните обжатую часть и остальную часть провода в противоположных направлениях.

Если обжимное кольцо оторвется или вы заметите какое-либо шевеление, повторите последние два шага. В остальном ваш провод правильно обжат и готов к качественному электрическому соединению.

Как обжимать кабельные наконечники с помощью обычных плоскогубцев

Вариант 1. Использование обжимных инструментов

Если у вас нет инструмента для обжима наконечников и вам необходимо присоединить кабельный наконечник к гибкому электрическому проводу, вы можете временно сделать это с помощью обычные клещи для обжима проводов. В идеале обычные обжимные клещи предназначены для обжима клеммных соединителей. Следовательно, они не подходят для обжима наконечников и, скорее всего, плохо обжаты. Тем не менее, они хороши в экстренных ситуациях.

Плохой обжим оставляет воздушные зазоры между разъемом и проводом. В этих воздушных пространствах может собираться атмосферная влага, которая в конечном итоге может вызвать коррозию как провода, так и разъема. В конечном итоге коррозия клеммы провода приводит к плохому электрическому соединению. Поэтому я бы рекомендовал этот метод только как временное решение для обжима кабельных наконечников.

Шаги

Шаг 1: Определите и подготовьте провод, который вы хотите подключить.
Начните с определения калибра провода, чтобы можно было выбрать правильный соединительный наконечник. Затем снимите изоляцию на конце провода. Около 1 см.

Шаг 2: Выберите наконечник наконечника и наденьте его на зачищенный конец провода. Убедитесь, что все жилы гибкого провода помещаются внутри трубки наконечника. Кроме того, убедитесь, что зачищенный провод полностью входит в металлическую трубку, так что изоляция на проводе касается только верхней части трубки.

Шаг 3: Обожмите клеммный блок с наконечником. Поместите наконечник в сборе между губками обжимного инструмента и начните обжимать с конца, где начинается изоляция провода. Обожмите весь путь до другого конца металлической трубки, оставляя небольшие зазоры между обжимами.

Шаг 4: Проведите тест на натяжение, чтобы убедиться, что провод плотно удерживается на месте обжатым наконечником.

Вариант 2: использование комбинированных плоскогубцев с обжимным пазом

Некоторые обычные плоскогубцы, такие как комбинированные плоскогубцы Milwaukee 7-в-1, имеют функцию обжима проводов. Однако кримпер предназначен для обычных штыревых соединителей, а не для наконечников. Таким образом, вы будете следовать процедуре Варианта 1 выше, чтобы обжать наконечник с помощью этих типов плоскогубцев.

Хотя обжим наконечников обычными плоскогубцами или щипцами не лучший способ их обжима, он помогает устранить проблемы, связанные с подключением оголенного многожильного провода к винтовым клеммам.

Некоторые из этих проблем включают короткое замыкание в оборудовании из-за бродящих проводов и недостаточной площади поверхности для электрического контакта. Кроме того, подключение многожильного провода к винтовой клемме без наконечника в конечном итоге приводит к механически и электрически слабому соединению.

Если вы работали с электрическими промышленными панелями, держу пари, вы знаете, какой ущерб может причинить бродячая проволока. Вот почему вы всегда должны заделывать гибкие электрические провода наконечниками или клеммными соединителями, прежде чем прикручивать их к клеммной колодке.

Часто задаваемые вопросы

Требуются ли в США проволочные наконечники?

Многие спрашивают, требуется ли в США оконцевать многожильный провод наконечниками. Простой ответ заключается в том, что проволочные наконечники не являются обязательным требованием в США, но их использование является хорошей практикой, которой должен следовать каждый технический специалист. В Европе, однако, наконечники являются обязательным требованием. Таким образом, все электрооборудование, соединяющее гибкий провод с винтовыми или пружинными клеммами, должно заканчиваться обжимными наконечниками, чтобы получить сертификат CE. Итак, если вы производите электрические устройства и планируете продавать их в Европе, убедитесь, что вы правильно используете обжимные наконечники. В противном случае ваше устройство не пройдет сертификацию CE.

Сколько существует типов наконечников?

Существует три типа наконечников: изолированные, неизолированные и двухпроволочные. Изолированные наконечники являются наиболее часто используемыми наконечниками, поскольку они имеют цветовую маркировку.

Обжимные наконечники, соединители с проволочными наконечниками, наконечники для шнурков

Показать только в наличии

Вы можете сравнить не более 5 предметов.

Американ Электрик, Инк.
Наконечник изолированного провода 18 AWG 8 мм 14,5 мм 3 мм (мин.) Медно-красный

Производитель Артикул №: 1181010

Товарный №: 70037439

В наличии: 0
При заказе: 180

+1 29,84 доллара США /уп

+5 28,82 доллара США /уп

+10 27,97 долларов США /уп

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Американ Электрик, Инк.
Наконечник изолированного провода 20 AWG 8 мм 13,5 мм 2,5 мм (мин.) Медь

Производитель Артикул №: 1181050

Товарный №: 70037432

В наличии: 344

+1 $26,37 /уп

+5 25,50 долларов США /уп

+10 24,74 доллара США /уп

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

Американ Электрик, Инк.
Наконечник изолированного провода 16 AWG 8 мм 14,5 мм 3,4 мм (мин.) Медь Черный

Производитель Деталь №: 1181015

Товарный №: 70037443

В наличии: 119

+1 $38,67 /уп

+5 $37,35 /уп

+10 $36,27 /уп

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Феникс Контакт
Наконечник с пластиковой втулкой L 14 мм Втулка L 8 мм Красный Серия AI

Производитель Деталь №: 3200030

Товарный №: 70169921

В наличии: 120129

+1 0,25806 $ / шт.

+5 0,25032 $ / шт.

+10 0,24516 долларов США / шт.

+50 0,23482 доллара США / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

RS Pro от Allied
Изолированный обжимной наконечник шнурка 0,31 дюйма (8 мм), длина штифта 18 AWG, красный

Производитель Артикул №: 458702

Товарный №: 70638495

В наличии: 64901
При заказе: 11000

+1 0,0227 доллара США / шт.

+500 0,0208 доллара США / шт.

+2500 0,01913 $ / шт.

+5000 0,01763 $ / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Алтех Корпорейшн
Феррула 16 AWG HI-1,5/14 0,31 дюйма 0,55 дюйма 0,31 дюйма Д x 0,08 дюйма диам. Красный

Производитель Артикул №: 2204.0/100

Стандартный номер союзника: 70078061

В наличии: 869

+1 13,24 доллара США /уп

+5 $12,85 /уп

+10 $12,59 /уп

+25 $11,91 /уп

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

RS Pro от Allied
Изолированный обжимной наконечник шнурка 0,31 дюйма (8 мм), длина штифта 16 AWG, черный

Производитель Артикул №: 458718

Товарный №: 70638496

В наличии: 50700
При заказе: 10500
Минимальное количество: 100
Несколько: 100

+100 0,02311 $ / шт.

+500 0,02137 $ / шт.

+1000 0,0203 доллара США / шт.

+2500 0,01956 долларов США / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Алтех Корпорейшн
Феррула 22 AWG HI-0,34/12 0,31 дюйма 0,47 дюйма 0,31 дюйма Д x 0,05 дюйма диам.

Производитель Артикул №: 2623.0/100

Стандартный номер союзника: 70078401

В наличии: 984
При заказе: 90

+1 $11,13 /уп

+5 $10,79 /уп

+10 $10,57 /уп

+25 $10,02 /уп

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Алтех Корпорейшн
Феррула 18 AWG HI-1/14 0,31 дюйма 0,55 дюйма 0,31 дюйма Д x 0,07 дюйма диам.

Производитель Артикул №: 2203.0/100

Товарный №: 70078060

В наличии: 50
При заказе: 609

+1 $12,98 /уп

+5 $12,60 /уп

+10 $12,33 /уп

+25 $11,68 /уп

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

RS Pro от Allied
Изолированный обжимной наконечник шнурка 0,31 дюйма (8 мм), длина штифта 14 AWG, синий

Производитель Деталь №: 458780

Товарный №: 70638503

В наличии: 43147
При заказе: 6800
Минимальное количество: 100
Несколько: 100

+100 0,0298 доллара США / шт.

+500 0,02748 долларов США / шт.

+1000 0,02515 $ / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Алтех Корпорейшн
Феррула 24 AWG HI-0,25/12 0,31 дюйма 0,47 дюйма 0,31 дюйма Д x 0,05 дюйма диам.

Производитель Деталь №: 2621.0/100

Товарный №: 70078399

В наличии: 0
При заказе: 432

+1 $11,69 /уп

+5 $11,33 /уп

+10 $11,11 /уп

+25 10,52 доллара США /уп

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Феникс Контакт
Обжимные наконечники, наконечник AI 1,5–8 BK, длина втулки 8 мм, длина 14 мм, черный

Производитель Деталь №: 3200043

Товарный №: 70169541

В наличии: 55923
При заказе: 34500

+1 0,25806 $ / шт.

+5 0,25033 $ / шт.

+10 0,24516 долларов США / шт.

+50 0,23483 $ / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

RS Pro от Allied
Изолированный обжимной наконечник шнурка 0,31 дюйма (8 мм), длина штифта 22 AWG, белый

Производитель Деталь №: 458689

Товарный №: 70638493

В наличии: 25380
При заказе: 3400
Минимальное количество: 100
Несколько: 100

+100 0,02618 $ / шт.

+500 0,02399 $ / шт.

+1000 0,02281 $ / шт.

+2500 0,02208 долларов США / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Феникс Контакт
Наконечник с пластиковой втулкой L 14 мм Втулка L 8 мм Белый Серия AI

Производитель Деталь №: 3200014

Товарный номер союзника: 70169540

В наличии: 118702

+1 0,25806 $ / шт.

+5 0,25033 $ / шт.

+10 0,24516 долларов США / шт.

+50 0,23484 $ / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Феникс Контакт
Длина втулки наконечника: 0,315 дюйма (8 мм) Длина: 0,55 дюйма (14 мм) Цвет: синий Серия AI

Производитель Деталь №: 3200522

Товарный №: 70171950

В наличии: 45653

+1 0,26 доллара США / шт.

+5 0,2522 доллара США / шт.

+10 0,24701 $ / шт.

+50 0,23662 $ / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Американ Электрик, Инк.
Наконечник изолированного провода 14 AWG 8 мм 15 мм 4,2 мм (мин.) Медно-синий

Производитель Артикул №: 1181025

Товарный №: 70037449

В наличии: 65

+1 $38,29 /уп

+5 $36,99 /уп

+10 $35,92 /уп

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Алтех Корпорейшн
Феррула 20 AWG HI-0,50/14 0,31 дюйма 0,55 дюйма 0,31 дюйма Д x 0,05 дюйма диам.

Производитель Деталь №: 2201.0/100

Товарный номер союзника: 70078058

В наличии: 344

+1 $11,02 /уп

+5 $10,68 /уп

+10 $10,46 /уп

+25 $9,91 /уп

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Алтех Корпорейшн
Феррула 18 AWG HI-0,75 / 14 0,31 дюйма 0,55 дюйма 0,31 дюйма Д x 0,06 дюйма диам.

Производитель Деталь №: 2202.0/100

Товарный №: 70078059

В наличии: 607
При заказе: 284

+1 $11,46 /уп

+5 $11,11 /уп

+10 $10,88 /уп

+25 $10,30 /уп

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Американ Электрик, Инк.
Наконечник изолированного провода 20 AWG 8 мм 14 мм 2,8 мм (мин.) Медь

Производитель Артикул №: 1181075

Товарный №: 70037435

В наличии: 78

+1 26,11 доллара США /уп

+5 25,22 доллара США /уп

+10 24,50 доллара США /уп

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Феникс Контакт
Изолированная серая серия АИ длины Пин Ферруле 8мм Ботинка Кримпа 8мм

Производитель Деталь №: 3200519

Товарный №: 70171949

В наличии: 12449
При заказе: 14500

+1 0,25806 $ / шт.

+5 0,25032 $ / шт.

+10 0,24516 долларов США / шт.

+50 0,23482 доллара США / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Показано 20 из 1331 результатов

Обжимной наконечник — наконечники с двойной изоляцией | WAGO

• MISUMI Главная>
• Компоненты проводки>
• org/ListItem»> Компоненты обжимных клемм>
• Обжимные клеммы>
• Обжимной наконечник — наконечники, двойная изоляция

Наконечник для проводов представляет собой соединитель, который обжимается на конце многожильных проводов с помощью обжимного инструмента, чтобы сделать его цельным. Может использоваться при недостаточном количестве клеммных соединений.

[Характеристики]
● Материал корпуса наконечника: электролитическая медь/лужение.
● Изоляционный материал: полипропилен.
● Варианты цвета: красный, синий, желтый, белый, черный и серый.
● Совместимый диаметр проволоки: 1,5–6,5 мм.

(i)Осторожно

• Изображение продукта предназначено только для репрезентативных целей и не отражает все продукты, доступные на этой странице.

0812

Номер детали
216-201W
216-201W-L
216-202W-L
216-202W-LL
216-203W
216-203W-L
216-204W
216-204W-L
216-206W
216-206W-L
216-207W
216-208W
216-209W
216-221W

Номер детали	Объем скидки	Дни до поставки	ROHS	Совместимый размер провода (AWG)	ЦВЕТА ИОЛЬЗОВАНИЯ	ЦВЕТНАЯ ДИАМЕТРА (MM)	ЦВЕТА ЦВЕТА. диаметр (мм)	Длина наконечника (мм)
		Тот же день Stock	10	22	[White] White	5.0×2.8	4.5×2.3	1.5	15
		Тот же день Stock	10	22	[White] White	5.0×2.8	4.5×2.3	1.5	17
		Тот же день Stock	10	20	[Others] Gray	5.6×3.1	5.1×2.6	1.8	15
		Тот же день Stock	10	20	[Others] Gray	5. 6×3.1	5.1×2.6	1.8	17
		Тот же день Склад	10	20	[Другие] Серый	5,6×3,1	5,1×2,6	1,8	19
		Тот же день Stock	10	18	[Red] Red	5.7×3.6	5.1×3.0	2.05	15
		Тот же день Stock	10	18	[Red] Red	5.7×3.6	5.1×3.0	2.05	17
		Тот же день Запас	10	16	[Другое] Черный	7,0×4,1	6,4×3,5	2,3	16		2,3	. 0811	Тот же день Stock	10	16	[Others] Black	7.0×4.1	6.4×3.5	2.3	20
		Тот же день Стандартный	10	14	[Синий] Синий	8,1×4,6	7,5×4,0	2,9	18,5
		Тот же день Stock	10	14	[Blue] Blue	8.1×4.6	7.5×4.0	2.9	21.5
		Тот же день Stock	10	12	[Others] Gray	9. 2×5.5	8.6×4.9	3.8	23
		Тот же день Stock	10	10	[Yellow] Yellow	10.4×6.6	9.6×5.8	4.6	25
		Тот же день Запас	10	8	[Красный] Красный	13,4×7,8	12,6×7,0	6,5	26	6,5	26	. Тот же день Стандартный	10	22	[Белый] Белый	5.0×2.8	4.5×2.3	1.5	13

Loading.
