Как отличить полярный конденсатор от неполярного. Полярные и неполярные конденсаторы: отличия, применение, проверка

Какие основные отличия между полярными и неполярными конденсаторами. Как их правильно применять в электрических схемах. Какие методы позволяют проверить работоспособность конденсаторов разных типов.

Основные отличия полярных и неполярных конденсаторов

Полярные и неполярные конденсаторы имеют ряд существенных различий:

• Полярные конденсаторы имеют четко обозначенные положительный и отрицательный выводы. Неполярные можно подключать в любой ориентации.
• Полярные конденсаторы обычно имеют большую емкость при меньших размерах. Неполярные уступают в емкости, но более универсальны.
• Полярные конденсаторы применяются в цепях с постоянным напряжением. Неполярные можно использовать и на переменном токе.
• Полярные конденсаторы чувствительны к обратному напряжению и могут выйти из строя. Неполярные устойчивы к смене полярности.

Применение полярных и неполярных конденсаторов

Области применения этих типов конденсаторов различаются:

Полярные конденсаторы используются:

• В источниках питания для фильтрации пульсаций
• В цепях развязки по постоянному току
• Для накопления энергии в импульсных схемах
• В низкочастотных фильтрах

Неполярные конденсаторы применяются:

• В цепях переменного тока
• Для связи между каскадами усилителей
• В высокочастотных фильтрах
• В резонансных контурах
• В цепях развязки и блокировки

Как проверить работоспособность конденсатора

Существует несколько способов проверки конденсаторов:

Проверка мультиметром

1. Установите мультиметр в режим измерения сопротивления.
2. Подключите щупы к выводам конденсатора.
3. У исправного конденсатора сопротивление сначала низкое, затем быстро растет.
4. У неисправного сопротивление либо сразу высокое, либо близко к нулю.

Проверка специализированным измерителем емкости

Такой прибор позволяет точно измерить емкость конденсатора и сравнить ее с номинальным значением. Отклонение более чем на 20% говорит о неисправности.

Визуальный осмотр

У электролитических конденсаторов признаками неисправности могут быть:

• Вздутие или трещины корпуса
• Следы вытекшего электролита
• Обгорелости на корпусе или выводах

Можно ли заменить полярный конденсатор на неполярный?

В большинстве случаев полярный конденсатор можно заменить на неполярный с аналогичными параметрами. При этом необходимо учитывать следующее:

• Емкость неполярного конденсатора должна быть равна или немного больше заменяемого полярного.
• Рабочее напряжение неполярного конденсатора должно быть не ниже, чем у полярного.
• Размеры неполярного конденсатора могут оказаться больше, что нужно учесть при монтаже.
• В низкочастотных цепях замена может привести к увеличению токов утечки.

Обратная замена — неполярного конденсатора на полярный — в большинстве случаев недопустима, так как может привести к выходу из строя полярного конденсатора при подаче обратного напряжения.

Особенности применения полярных конденсаторов

При использовании полярных конденсаторов важно соблюдать следующие правила:

• Строго соблюдать полярность подключения. Положительный вывод (обычно более длинный) должен быть подключен к более положительному потенциалу схемы.
• Не допускать превышения максимального рабочего напряжения конденсатора.
• Учитывать, что при работе на переменном токе допустимое напряжение снижается примерно в 1.4 раза по сравнению с постоянным.
• Не использовать в высокочастотных цепях из-за высоких потерь на частотах выше сотен килогерц.
• Следить за температурным режимом работы, не допуская перегрева конденсатора.

Преимущества неполярных конденсаторов

Неполярные конденсаторы имеют ряд достоинств по сравнению с полярными:

• Универсальность применения в цепях постоянного и переменного тока
• Устойчивость к перенапряжениям и смене полярности
• Более низкие токи утечки
• Лучшие частотные характеристики, возможность работы на высоких частотах
• Более длительный срок службы
• Отсутствие риска взрыва при нарушении полярности

Эти преимущества делают неполярные конденсаторы предпочтительными во многих схемах, особенно если не требуется большая емкость.

Как выбрать подходящий тип конденсатора для схемы

При выборе между полярным и неполярным конденсатором следует учитывать несколько факторов:

• Требуемая емкость. Для больших емкостей (более 1 мкФ) часто используют полярные конденсаторы.
• Рабочее напряжение. Неполярные конденсаторы обычно имеют более высокое допустимое напряжение.
• Частота сигнала. На высоких частотах лучше работают неполярные конденсаторы.
• Характер напряжения (постоянное или переменное). На переменном напряжении можно использовать только неполярные конденсаторы.
• Требования к надежности и сроку службы. Неполярные конденсаторы обычно более долговечны.
• Габариты. При ограниченном пространстве полярные конденсаторы могут быть предпочтительнее из-за меньших размеров при той же емкости.

Правильный выбор типа конденсатора позволяет оптимизировать работу схемы и повысить ее надежность.

пошаговая инструкция, как прозвонить электролитический, пусковой конденсатор, не выпаивая

Автор:  Лев Барсуков Обновлено:  11 ноября, 2022

С помощью такого инструмента, как мультиметр, измеряется напряжение, сила тока и другие важные параметры. Можно проверить работу электродеталей, емкость и сопротивление. В зависимости от типа и вида диэлектрика, проверить конденсатор мультиметром можно разными способами.

Содержание

• 1 Особенности проверки
  • 1.1 Полярные конденсаторы
  • 1.2 Неполярные конденсаторы
• 2 Как проверить конденсатор мультиметром
  • 2.1 Электролитический
  • 2.2 Керамический
  • 2.3 Пленочный
• 3 Как проверить не выпаивая
• 4 Меры предосторожности при проверке

Особенности проверки

Конденсатор проверяется на исправность различными методами. Основной способ — с выпаиванием из схемы. Иногда можно проверить работоспособность без выпаивания. Но результаты исследования не будут точны — на него влияют прочие компоненты. Для проверки в цепи применяются тестеры с крохотным напряжением на щупах. Малое напряжение предотвращает повреждение остальных элементов платы.

Вне зависимости от особенностей моделей, все электролитические конденсаторы обладают высокой мощностью. При выполнении проверки происходит их подзарядка. Ее продолжительность составляет всего несколько секунд. В процессе зарядки наблюдается увеличение уровня сопротивления, с движением стрелки тестера или изменением цифровых показателей в электронном мультиметре.

Полярные конденсаторы

Эти электролитические кондеры обладают полярностью. При включении в сеть необходима проверка правильного подсоединения. Плюсы соединяем с плюсами, а минусы — с минусами. Игнорирование этого правила приводит к взрыву электролита.

Электролит бывает твердым или жидким. Емкость элементов составляет 0,1—100000 мкФ. Предназначение элементов — выравнивание и фильтрация сигналов. Метки «-» и «+» нанесены на корпусе. Положительный вывод имеет большую длину. При перепутывании полярности происходит пробой диэлектрика, в результате чего электролит мгновенно испаряется и корпус разрывает. Диэлектриком является бумага, пропитанная электролитом. Современные корпуса сверху вдавлены и рассечены крестом. При взрыве распадается не весь, а только верхняя часть. Учитывая специально ослабленные элементы, при неисправности видно вспучивание верхней части.

Неполярные конденсаторы

Отличить визуально неполярный от полярного просто — у него не будет маркировки полярности на корпусе. У неполярных материал диэлектрика другой. Состоит из керамики или стекла. Ток саморазрядки намного меньше, учитывая большую диэлектрическую сопротивляемость, чем у бумаги. Ток утечки тем ниже, чем выше сопротивляемость диэлектрической перегородки.

Соблюдать полярность при включении в схему совсем необязательно. Иногда такие кондеры изготавливают очень маленькими и включают в схему в больших количествах.

Емкость деталей небольшая — от микрофарадов до пикофарадов.

Как проверить конденсатор мультиметром

Промышленность выпускает несколько видов проверочного оборудования для измерения электрических параметров. Цифровые более удобны для измерений и дают точные показания. Стрелочные предпочитают за визуальное движение стрелки.

Если кондер с виду абсолютно цел, проверить его без приборов невозможно. Осуществлять проверку лучше с выпаиванием из схемы. Так показатели считываются точнее. Простые детали редко выходят из строя. Зачастую механически повреждаются диэлектрики. Основная характеристика при проверке — пропуск только переменного тока. Постоянный проходит исключительно в самом начале в течение короткого промежутка времени. Сопротивление детали зависит от существующей емкости.

Предпосылка проверки полярного электролитического конденсатора мультиметром на работоспособность — емкость более 0,25 мкФ.   Пошаговая инструкция проверки:

1. Разряжают элемент. Для этого металлическим предметом закорачиваются его ножки. Замыкание характеризуется появлением искры и звука.
2. Переключатель мультиметра ставится на значение сопротивления.
3. Прикасаются щупами к ножкам конденсатора с учетом полярности. Красным к плюсовой ножке, черным тыкаем в минусовую. Это необходимо только при работе с полярным устройством.

Конденсатор начинает заряжаться при подключении щупов. Сопротивление растет до максимума. Если при щупов мультиметр запищит при нулевом значении, значит произошло короткое замыкание. Если сразу на циферблате высвечивается значение 1, то в элементе внутренний обрыв. Такие кондеры считаются неисправными — замыкание и обрыв внутри элемента неустранимы.

Если значение 1 появилось спустя некоторое время, элемент считается исправным.

Проверить неполярный конденсатор еще проще. На мультиметре выставляем измерение на мегаомы. После касания щупами смотрим на показания. Если они окажутся менее 2Мом — деталь неисправна. Более — исправна. Полярность соблюдать ни к чему.

Электролитический

Как следует из названия, электролитические кондеры в алюминиевом корпусе наполнены электролитом между обкладками. Габариты самые разные — от миллиметров до десятков дециметров. Технические характеристики могут превышать таковые у неполярных на 3 порядка и достигать больших величин — единиц mF.

В электролитических моделях появляется дополнительный дефект, связанный с ЭПС (эквивалентным последовательным сопротивлением). Этот показатель еще обозначают аббревиатурой ESR. Такие конденсаторы в схемах с высокими частотами отфильтровывают несущий сигнал от паразитных. Но возможно подавление ЭМП, сильно снижая уровень и играя роль резистора. Это ведет к перегреву конструкции детали.

Из чего складывается ESR:

• сопротивление обкладок, выводов, узлов соединения;
• неоднородность диэлектриков, влага, паразитные примеси;
• сопротивление электролита за счет изменения химических параметров при нагреве, хранении, высыхании.

В сложных схемах показатель ЭПС особенно важен, но измеряется только специальными приборами. Некоторые мастера самостоятельно их изготавливают и используют в связке с обычными мультиметрами.

Керамический

Сначала осматриваем устройство визуально. Особенно внимательно, если в схеме использованы детали, бывшие в употреблении. Но и новые керамические материалы могут быть бракованными. Сразу заметны кондеры с пробоем — потемневшие, вздутые, прогоревшие, с растресканным корпусом. Такие электродетали однозначно выбраковываются даже без инструментальной проверки — ясно, что они неработоспособны или не выдают назначенных параметров. Лучше озаботиться поиском причин пробоев. Даже новые экземпляры с трещиной в корпусе являются «миной замедленного действия».

Пленочный

Пленочные устройства применяются в цепях постоянного тока, фильтрах, стандартных резонансных схемах. Основные неисправности устройств с малой мощностью:

• снижение рабочих показателей в результате иссыхания;
• увеличение параметров тока утечки;
• повышение активных потерь внутри цепи;
• замыкание на обкладках;
• потеря контакта;
• обрыв проводника.

Измерить емкость конденсатора возможно в режиме тестирования. Стрелочные модели реагируют отклонением стрелки со скачком и возвратом к нулю. При небольшом отклонении стрелки диагностируют утечку тока при малой емкости.

Малая эффективность с низким уровнем мощности при большом токе утечки мешает широкому применению данных конденсаторов и не позволяет его потенциалу полностью раскрыться. Поэтому использование этого вида кондеров нецелесообразно.

Как проверить не выпаивая

Прозвонить конденсатор мультиметром без выпаивания возможно. Для такой проверки подбираем исправный экземпляр с аналогичными характеристиками и впаиваем его в схему параллельно исследуемому. Рабочее устройство скажет о проблеме в первом элементе. Способ не применяется на схеме с высоким напряжением.

Проверить мощный пусковой конденсатор мультиметром можно не выпаивая на наличие искры. Заряженный кондер замыкается отверткой или иным инструментом с изолированной ручкой. Характерный звук с искрой покажут работоспособность прибора.

Замеривать без специальных приборов нежелательно. Легко получить удар током на высоковольтных образцах, да и точные значения не выявить.

Меры предосторожности при проверке

Разрядка конденсатора является обязательной. Особенно это касается высоковольтных деталей — могут вывести мультиметр из строя или поразить человека электротоком. Разряжают касанием ножек металлическим предметом или подключением лампы. Второй способ процесс разряда делает более плавным.

Во время измерения нельзя касаться руками открытых частей щупа — человеческое тело имеет малое сопротивление и высокий показатель утечки. В этом случае замер окажется неправильным. Ток пойдет по пути наименьшего сопротивления и показатели покажут значение, не имеющее отношения к конденсатору.

Измерение на высоковольтных конденсаторах выполняются в резиновых перчатках и изолированными приборами.

Штатно работающий электронный компонент способен накапливать и отдавать некоторое количество электричества. Поломки при работе определяются не только визуально, но и посредством мультиметра. Тестирование измерительным прибором способно прояснить пригодность элемента для дальнейшего использования.

Нужно сделать неполярный конденсатор из двух полярных — Спрашивалка

Нужно сделать неполярный конденсатор из двух полярных — Спрашивалка

Ол

Ольга

Есть два кондёра по 470 мКф на 100в нужно 220мкф 160в про то что емкость уменьшится в двое мне известно, а напряжение такого соединения можно увеличить в двое. Вроде всё норм, но не могу понять как правильно соединить везде разнятся данные даже в справочниках. Подскажите плюсами соединить или минусами вопрос только в этом уроки физики не к чему просто соединение.

Я не думал что начнётся такая дискуссия да ещё и с типа я дебил просто надо было написать что конденсатор будет шунтировать катод в лампе 6н6п никакой переменки там нету.

• конденсатор

АП

Анна Павлова

Получится 235мкф 200вольт

Ба

Баркова

Такое соединение подойдет только на очень непродолжительное время, например я ставил два электролита последовательно, минусами вместе, без диодов, для запуска мотора . Можно диоды поставить . Но все равно на переменке оно работать не будет, максимум пара секунд .

ИС

Ирина С

Ничего не выйдет. Покупайте неполярный или ставьте пусковую кнопку вместо конденсатора. Поберегите здоровье, такое на самом деле невозможно (они взрываются).

ОБ

Ольга Бурденкова

Поддерживаю предыдущего оратора. Как это напряжение увеличивается? И даже, допустим, это так, то всё равно для электролитических конденсаторов указывается предельное ПОСТОЯННОЕ напряжение на нём, а пульсирующее, или переменное, может составлять от 10 до 50 % от указанного на конденсаторе; только очень редкие и дефицитные конденсаторы рассчитаны на большие переменные токи и напряжения.

АЮ

Алеся Юрданова

да с какого перепуга оно увеличится? ты 2 диода воткнешь и каждый кондер на свое напряжение и будет. Ему пишешь- как это правильно делается, он рот подымает

Альберт Пак

Напряжение не изменится, потому что один из кондеров будет по-любому под обратным напряжением, а допустимое обратное напряжение близко к нулю. Соединить можно, обычно соединяют плюсами и включают защитные диоды, как показано на рисунке в предыдущем сообщении (рисунок 6, б) . Однако не соглашусь с тем, что напряжения складываются. Через диод к конденсатору будет приложена полная амплитуда напряжения, а не половина. В советском справочнике читал, что при таком соединении напряжение переменного тока на соединённых конденсаторах должна быть много ниже номинального напряжения каждого из конденсаторов. То есть, на вашу цепочку 470,0х100В + 470,0х100В лучше больше 50-60 вольт переменки не подавать. Ёмкость будет равна 470/2=235 мкФ.

АС

Алексей Смирнов

диоды ставить необходимо чтобы конденсаторы не заряжались обратной полярностью. Упоминание МБГО не к месту, т. к. они и так неполярные.

АС

Алексей Смирнов

Делай по схеме «б» Как пишет «Оракул» Это необходимо для поляризации конденсаторов, такая схема отлично работает на переменном токе!

Похожие вопросы

Помогите определить емкость конденсатора. Конденсатор неполярный, пленочный, импортный. Написано: 105К 400VDC

Nh4 полярный или неполярный ?

конденсатор GK50-7 полярный или нет?

конденсатор GK50-7 полярный или нет

Полярность советского конденсатора

как из полярных конденсаторов сделать неполярные?

Как узнать полярность подключения конденсатора к печатной плате

какая разница между пусковым конденсатором и обычным неполярным конденсатором?

Есть ли полярность у конденсатора?

Что будет с неполярным конденсатором если на него подать постоянное напряжение?

Поляризованный и неполяризованный конденсатор — Галерея схем

Как поляризованные, так и неполяризованные конденсаторы имеют одни и те же основные принципы: они высвобождают и накапливают заряды. Различия в среде, производительности, емкости и структуре приводят к различиям между этими двумя типами конденсаторов.

В цепи неполяризованный («неполярный») конденсатор не имеет подразумеваемой полярности и может использоваться в любом направлении. Но внутренняя полярность поляризованного («полярного») конденсатора означает, что он может быть подключен только в одном направлении в цепи. Это основное различие между ними.

Разница между поляризованным и неполяризованным конденсатором

Поляризованный конденсатор можно использовать только в одном направлении в цепи. Знак плюс (+) и минус (-) ставятся рядом друг с другом.

Знак «плюс» соответствует наиболее положительному элементу схемы, а знак «минус» соответствует наиболее отрицательному элементу схемы. Поляризованные конденсаторы обычно используются в источниках питания для фильтрации пульсаций напряжения после выпрямительных диодов.

Неполяризованный конденсатор можно подключать в любом направлении. Они в основном используются для связи сигналов, чтобы изолировать переменное напряжение, проходящее по проводу.

Разница в конструкции

Основная причина связана с физическими ограничениями. Напряжение и емкость являются двумя наиболее важными элементами, влияющими на размер конденсатора. Большая емкость соответствует большему размеру.

Керамические конденсаторы являются наиболее часто используемыми неполяризованными конденсаторами. Керамические конденсаторы большой емкости производителями не выпускаются. Потому что их размер также будет увеличиваться.

Кроме того, конденсатор будет более ненадежным. Поляризованный конденсатор имеет более высокую емкость в меньшем корпусе. Электролитическая форма поляризованного конденсатора является наиболее распространенной.

Таким образом, основное отличие заключается в модификации производственного процесса для увеличения производительности. Результатом этого является поляризованный конденсатор. Более высокая емкость требует использования поляризованных конденсаторов.

Можно ли использовать неполяризованный конденсатор вместо поляризованного

Да, вместо поляризованного конденсатора можно использовать неполяризованный. Неполяризованные конденсаторы являются надмножеством поляризованных конденсаторов. При замене электролита на керамику поляризация не является проблемой.

Как правило, поляризованный конденсатор можно заменить неполяризованным конденсатором с такой же емкостью и номинальным напряжением, равным или превышающим исходный. Если вы не знаете, что цепь будет подавать напряжение только с одной полярностью, неполяризованные конденсаторы следует заменять только другими неполяризованными конденсаторами.

В низкочастотных устройствах поляризованный конденсатор предпочтительнее неполяризованного.

В чем преимущества неполяризованного конденсатора

Неполяризованные конденсаторы используются в цепях чистого переменного тока, а также могут использоваться в высокочастотной фильтрации из-за их низкой емкости. Они в основном используются в цепях связи, развязки, обратной связи, компенсации и генератора.

У них меньший ток утечки, чем у поляризованных, но они также имеют меньшую емкость в расчете на размер. Ключевым преимуществом является то, что они сохраняют свою емкость даже при смещении в обоих направлениях.

Таким образом, они полезны в ситуациях, когда напряжение на них никогда не меняет полярность при правильном использовании.

Нужен ли мне поляризованный конденсатор

Поляризованные конденсаторы используются в фильтрующих источниках питания (накопителях). Они также используются для предотвращения постоянного тока в каскадах усилителя, когда они соединены вместе. Они обеспечивают огромные значения емкости в небольшом экономичном корпусе.

Люди также используют поляризованные конденсаторы, потому что они часто стоят намного дешевле, чем неполяризованные конденсаторы той же емкости и напряжения.

В чем разница между неполяризованным конденсатором и электролитическим конденсатором

Электролитический конденсатор представляет собой поляризованный конденсатор с анодом или положительной пластиной, состоящей из металла, анодированного для образования изолирующего оксидного слоя. В то время как конденсаторы ни с положительной, ни с отрицательной полярностью известны как неполяризованные конденсаторы.

Электролитический конденсатор помогает в соединении, развязке, фильтрации источника питания и других задачах, которые обычно превышают 1 MF. Неполяризованные конденсаторы используются в различных приложениях, включая резонанс, связь, выбор частоты, ограничение тока и многое другое.

Всегда ли неполяризованный конденсатор лучше поляризованного?

Это зависит от приложения, для которого оно используется. Поляризованный конденсатор имеет полярность и используется в цепях постоянного тока для сглаживания пульсаций на выходе двухполупериодного мостового выпрямителя, синхронизации и изменения наклона формы сигнала, среди прочего.

Неполяризованные типы NP также могут использоваться для измерения времени, но они допускают переменный ток, что означает колебание электрических сигналов, которые циклически проходят через обе полярности.

В результате неполяризованные компоненты обычно используются для формирования сигналов, частотно-зависимых фильтров, подавления постоянного смещения и других приложений.

Заключение

Поляризованные конденсаторы имеют определенную положительную и отрицательную полярность. Неполяризованный конденсатор — это тип конденсатора, который не поляризован, что означает, что этот конденсатор не имеет ни положительной, ни отрицательной полярности.

Таким образом, различия между ними заключаются в производительности, емкости, структуре и в различных средах.

Что такое неполяризованный конденсатор? По полярности конденсатора конденсатор можно разделить на неполяризованный конденсатор и поляризованный конденсатор. И в этой статье будет подробно рассказано: что такое неполяризованный конденсатор? Для чего его используют? Как выбрать неполяризованные конденсаторы? В чем разница между поляризованным конденсатором и неполяризованным конденсатором? давайте посмотрим



Сравнение поляризованного конденсатора с неполяризованным

Как проверить неполяризованный конденсатор?



Ⅱ Концепция

Неполяризованные конденсаторы  являются конденсаторами без положительной или отрицательной полярности. Два электрода неполяризованных конденсаторов могут быть вставлены в цепь случайным образом и не будут протекать, в основном используются в цепях связи, развязки, обратной связи, компенсации и генерации. На рисунке ниже показана эталонная схема неполяризованного конденсатора.

Рисунок 1. Неполяризованный конденсатор

Идеальный конденсатор не имеет полярности. Однако на практике для получения большой емкости применяют какие-то специальные материалы и конструкции, что приводит к тому, что собственно конденсаторы несколько поляризованы. Обычные поляризованные конденсаторы включают алюминиевые электролитические конденсаторы и танталовые электролитические конденсаторы. Электролитические конденсаторы обычно имеют относительно большую емкость. Неполяризованный конденсатор большой емкости сделать не так просто, потому что объем станет очень большим. Вот почему в реальной схеме так много поляризованных конденсаторов. Поскольку его размер невелик, а напряжение в этой цепи имеет только одно направление, могут пригодиться поляризованные конденсаторы.

Мы используем поляризованные конденсаторы, чтобы избежать недостатков и воспользоваться преимуществами. Мы можем понять это следующим образом:  Поляризованный конденсатор на самом деле является конденсатором, который можно использовать только в одном направлении напряжения. Для неполяризованных конденсаторов можно использовать оба направления напряжения. Таким образом, только с точки зрения направления напряжения неполяризованные конденсаторы лучше, чем поляризованные. Вполне возможно заменить поляризованные конденсаторы на неполяризованные, если емкость, рабочее напряжение, объем и т. д. могут соответствовать требованиям.



Ⅲ Функция

Неполяризованные конденсаторы, применяемые в цепях чистого переменного тока, и из-за их небольшой емкости они также могут применяться для фильтрации высоких частот. Вот пример, иллюстрирующий применение конденсатора:

В этом случае в основном используется RC-схема подавления искр. При приеме радио- и телепрограммы на антенну, если люминесцентная лампа включена и люминесцентная лампа мигает, будет слышен неравномерный звук радио или динамика телевизора. Многие четкие яркие линии и яркие пятна на экране телевизора являются высокочастотными помехами, вызванными электрическими искрами.

При отключении цепей с индуктивностью между контактами возникает искра. Как показано в схеме слева на рис. 2, переключатель S внезапно выключается, и ток быстро исчезает, то есть изменение тока велико, поэтому на обоих концах катушки создается большая собственная индуктивность. . Эта электродвижущая сила может препятствовать изменению тока, и ее направление согласуется с направлением приложенного напряжения. Когда они накладываются друг на друга, напряжение U1 на переключателе будет очень высоким, а когда напряжение выше определенного значения, это «резкое» напряжение пробьет воздух и образует электрическую искру.

Искра может привести к абляции и окислению контактов, что приведет к неисправности. Поэтому важно устранить искру между контактами. При отключении цепи, пока ток управляющей катушки не падает, напряжение на двух концах катушки не будет слишком большим, поэтому искры не будет, как показано на схеме справа внизу. , цепь подавления искры RC подключена к обоим концам катушки индуктивности. Когда переключатель внезапно выключается, i1 заряжает конденсатор. Часть энергии магнитного поля в индукторе рассеивается на резисторах R и r, а часть преобразуется в энергию электрического поля в конденсаторе С, что вызывает повторный разряд конденсатора С, тем самым устраняя искру.



Рис.2. Цепь с индуктивностью и искрогасительной цепью



Ⅳ Как выбрать неполяризованные конденсаторы?

    Неполяризованные конденсаторы очень удобны в выборе и использовании. Вы можете напрямую выбрать конденсаторы той же модели и с одинаковыми характеристиками. Если ни одно из вышеперечисленных условий не выполняется, вы можете обратиться к следующим методам:

     1. Выберите разумную точность конденсатора. В большинстве случаев требования к емкости не очень высоки, и допустимо иметь емкость примерно такую ​​же, как эталонная емкость. В схемах колебаний, схемах фильтрации, схемах задержки и схемах тона абсолютное значение ошибки должно быть в пределах 0,3–0,5%.

     2.  Выберите конденсатор в соответствии с требованиями схемы. Бумажный конденсатор обычно используется для цепи обхода низкочастотного переменного тока. Слюдяной конденсатор или керамический конденсатор обычно используются в цепях высокой частоты или высокого напряжения.

     3.  Конденсаторы могут быть выбраны с номинальным напряжением, большим или равным фактическим потребностям.

     4.  ВЧ конденсаторы нельзя заменять низкочастотными конденсаторами.

     5.  Учитывайте рабочую температуру, рабочий диапазон, температурный коэффициент конденсатора в зависимости от случая применения.

     6.  Последовательный или параллельный метод может использоваться, когда номинальная емкость не может быть обеспечена, но напряжение, добавляемое к конденсатору, должно быть меньше выдерживаемого напряжения конденсатора.



Ⅴ Разница между неполяризованными и поляризованными конденсаторами

Как полярные, так и неполяризованные конденсаторы имеют одинаковый принцип, то есть хранение и высвобождение зарядов; напряжение на пластине (здесь электродвижущая сила накопления заряда называется напряжением) не может внезапно измениться

Различные среды, разные характеристики, разная емкость и разная структура приводят к разным условиям использования и использованию. И наоборот, с развитием науки и техники и открытием новых материалов будут появляться более совершенные и разнообразные конденсаторы.

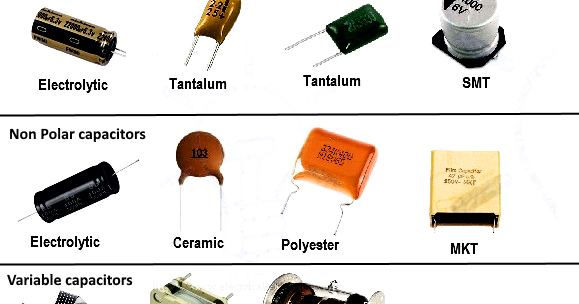

Рис.3. Различные типы конденсаторов



5.1 Различные диэлектрики

Что такое диэлектрик? Другими словами, — это вещество между двумя пластинами конденсатора. В большинстве конденсаторов с полярностью в качестве диэлектрика используются электролиты, благодаря чему конденсатор с полярностью имеет большую емкость по сравнению с другими конденсаторами того же объема. Кроме того, конденсаторы с разной полярностью, изготовленные из разных электролитных материалов и процессов, будут иметь разную емкость. Между тем, выдерживаемое напряжение в основном связано с диэлектрическим материалом. А также существует множество неполяризованных материалов, в том числе наиболее часто используемая пленка из оксида металла и полиэстер. Использование полярных и неполяризованных конденсаторов определяется тем, является ли природа диэлектрика обратимой.

Рис.4. Неполяризованный конденсатор и поляризованный конденсатор



5.2 Различная производительность

Производительность и максимизация требований являются требованием использования. Если в блоке питания телевизора в качестве фильтра используется металлооксидно-пленочный конденсатор, и если для удовлетворения фильтра требуется емкость и выдерживаемое напряжение, то, боюсь, внутрь корпуса можно установить только блок питания.

Таким образом, фильтр может использовать только полярный конденсатор, а полярная емкость необратима. Как правило, электролитический конденсатор выше 1 мФ, который участвует в соединении, развязке, фильтрации источника питания и так далее. Неполярный конденсатор в основном меньше 1 мФ, что связано с резонансом, связью, выбором частоты, ограничением тока и так далее. Конечно, существуют также неполярные конденсаторы большой емкости и высокого напряжения, которые в основном используются для компенсации реактивной мощности, сдвига фазы двигателя, сдвига фазы мощности преобразования частоты и других целей. Существует много видов неполяризованных конденсаторов.

　

Рис.5. Конденсаторы



5.3 Разная емкость

Как было сказано ранее, конденсаторы одного объема имеют разную емкость при разном диэлектрике.

5.4 Различная конструкция

В принципе можно использовать конденсатор любой формы в окружающей среде без учета точечного разряда. Чаще всего используются электролитические конденсаторы круглой формы, редко встречаются квадратные. Форма конденсаторов разнообразна, например трубчатая, деформированная прямоугольная, пластинчатая, квадратная, круглая, комбинированная квадратная или круглая и так далее, в зависимости от того, где они используются. Конечно, есть и невидимые, называемые распределенным конденсатором, которые нельзя игнорировать в высокочастотных и промежуточных устройствах.

5.5 Различное использование окружающей среды и использование

Из-за внутреннего материала и конструкции емкость полярного конденсатора (например, электролиз алюминия) может быть очень большой, но его высокочастотные характеристики не очень хорошие, поэтому он подходит для питания фильтры и другие случаи. Есть еще конденсаторы полярности с хорошими ВЧ характеристиками — танталовые электролизные, цена которых сравнительно высока;

Включая керамические конденсаторы, монолитные конденсаторы, конденсаторы из полиэтилена (CBB) и т. д. Эти неполяризованные конденсаторы имеют небольшие размеры, низкую цену и хорошие высокочастотные характеристики, но они не подходят для большой емкости. Керамические конденсаторы обычно используются в высокочастотной фильтрации, колебательной цепи.

Рис.6. Различные конденсаторы

Магнитные диэлектрические конденсаторы используют керамический материал в качестве мезона и используют серебряный слой на поверхности в качестве электрода. Обладая стабильной производительностью и малой утечкой, магнитные диэлектрические конденсаторы подходят для применения в высокочастотных и высоковольтных цепях.

Вообще говоря, в зависимости от изоляционного материала между двумя полюсами конденсатора. Материал с большой диэлектрической проницаемостью (например, сегнетокерамика, электролиты) подходит для конденсаторов большой емкости и малого объема, потери в которых также велики. Материал с малой диэлектрической проницаемостью (например, керамика) имеет низкие потери и подходит для высокочастотных применений.
