Как правильно измерять напряжение мультиметром. Как безопасно измерять ток мультиметром. Как проверять сопротивление и целостность цепи мультиметром. Какие основные функции есть у цифрового мультиметра.
Основные функции цифрового мультиметра
Цифровой мультиметр — это универсальный измерительный прибор, который позволяет измерять различные электрические параметры. Основные функции современных цифровых мультиметров включают:
- Измерение постоянного и переменного напряжения
- Измерение постоянного и переменного тока
- Измерение сопротивления
- Проверка целостности цепи (прозвонка)
- Проверка диодов
- Измерение емкости конденсаторов
- Измерение частоты
Давайте рассмотрим, как правильно пользоваться основными функциями мультиметра для проведения измерений.
Как измерять напряжение мультиметром
Измерение напряжения — одна из самых востребованных функций мультиметра. Чтобы правильно измерить напряжение, выполните следующие шаги:
- Установите поворотный переключатель в положение измерения напряжения (V)
- Выберите тип напряжения — постоянное (DC) или переменное (AC)
- Выберите подходящий диапазон измерения
- Подключите щупы параллельно участку цепи
- Считайте показания с дисплея
При измерении напряжения мультиметр подключается параллельно нагрузке. Красный щуп подключается к положительной точке, черный — к отрицательной или земле.
Как безопасно измерять ток мультиметром
Измерение тока требует особой осторожности, так как мультиметр включается в разрыв цепи. Порядок действий:
- Обесточьте измеряемую цепь
- Установите переключатель на измерение тока (A)
- Выберите подходящий диапазон
- Разомкните цепь и подключите мультиметр последовательно
- Подайте питание и считайте показания
Важно не превышать максимально допустимый ток для выбранного диапазона измерений. Для больших токов используйте токовые клещи.
Измерение сопротивления и проверка целостности цепи
Для измерения сопротивления:
- Установите переключатель в режим измерения сопротивления (Ω)
- Подключите щупы к выводам резистора
- Считайте показания с дисплея
Чтобы проверить целостность цепи:
- Выберите режим прозвонки (обозначается значком динамика)
- Коснитесь щупами проверяемых точек
- При наличии проводимости прозвучит звуковой сигнал
Меры безопасности при работе с мультиметром
При использовании мультиметра важно соблюдать следующие правила безопасности:
- Не превышайте максимально допустимые значения для каждого диапазона
- Правильно выбирайте режим измерения перед подключением к цепи
- Не измеряйте напряжение в режиме измерения тока
- Используйте соответствующие щупы с изолированными наконечниками
- Не работайте с поврежденным мультиметром
- Соблюдайте меры электробезопасности при работе с высоким напряжением
Следуя этим рекомендациям, вы сможете безопасно и эффективно использовать мультиметр для различных измерений.
Как выбрать мультиметр для домашнего использования
При выборе мультиметра для бытового применения обратите внимание на следующие характеристики:
- Наличие основных функций измерения (напряжение, ток, сопротивление)
- Автоматический выбор диапазона
- Защита от перегрузки
- Прочный корпус
- Удобный дисплей с подсветкой
- Функция удержания показаний
- Автоматическое отключение для экономии батареи
Для большинства домашних задач подойдет недорогой цифровой мультиметр среднего класса точности. Профессиональные модели необходимы при работе с промышленным оборудованием.
Типичные ошибки при использовании мультиметра
Начинающие пользователи часто допускают следующие ошибки при работе с мультиметром:
- Неправильный выбор режима измерения
- Измерение напряжения в режиме измерения тока
- Превышение допустимых пределов измерения
- Неправильное подключение щупов
- Измерение без учета полярности
- Игнорирование мер безопасности
Чтобы избежать этих ошибок, внимательно изучите инструкцию к вашей модели мультиметра и соблюдайте основные правила проведения измерений.
Заключение
Мультиметр — незаменимый инструмент для диагностики и ремонта электрооборудования. Правильное использование мультиметра позволяет быстро находить неисправности и проводить точные измерения. Соблюдение техники безопасности и понимание принципов работы прибора — ключ к его эффективному применению.
Как пользоваться мультиметром правильно
Опытный электрик, который часто работает с сетями и ремонтирует различные устройства, в своем арсенале обязательно должен иметь мультиметр. Этот прибор представляет собой устройство, сочетающее функции омметра, амперметра и вольтметра. В этой статье мы расскажем, как пользоваться мультиметром правильно, какие они бывают и что нужно учитывать при работе с устройством.
Содержание:
- 1 Введение
- 2 Как правильно мерить напряжение
- 3 Как правильно измерить силу тока
- 4 Меряем сопротивление устройства
- 5 Как правильно прозванивать цепи
- 6 Несколько советов
Введение
Существует два вида тестеров — электронный (цифровой) и аналоговый. В наши дни аналоговые практически не используются ввиду их большого веса и габаритов. Их давно вытеснили цифровые устройства — они маленькие, удобные и позволяют проводить замеры с высокой точностью измерений. Использовать их несложно, особенно если разобраться с инструкцией и запомнить правила подключения.

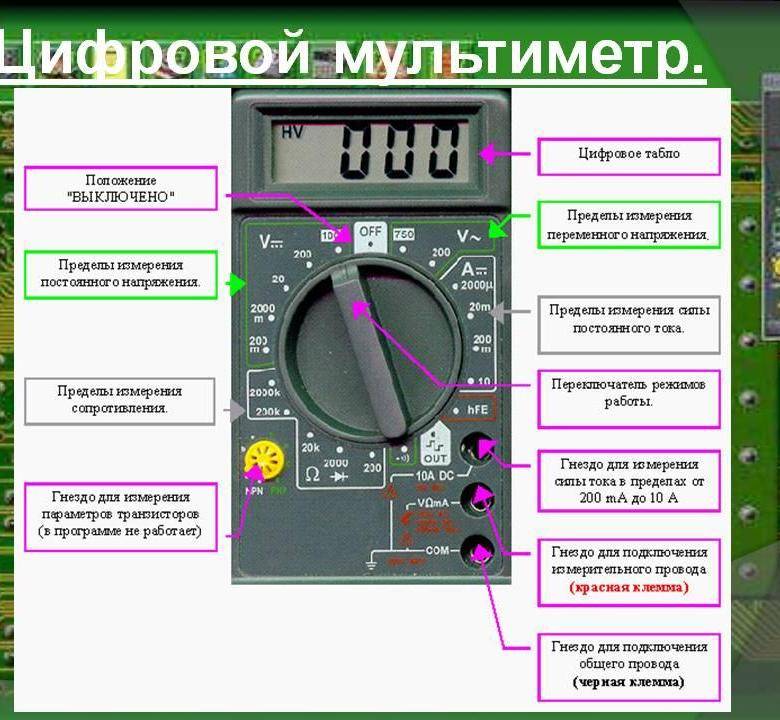

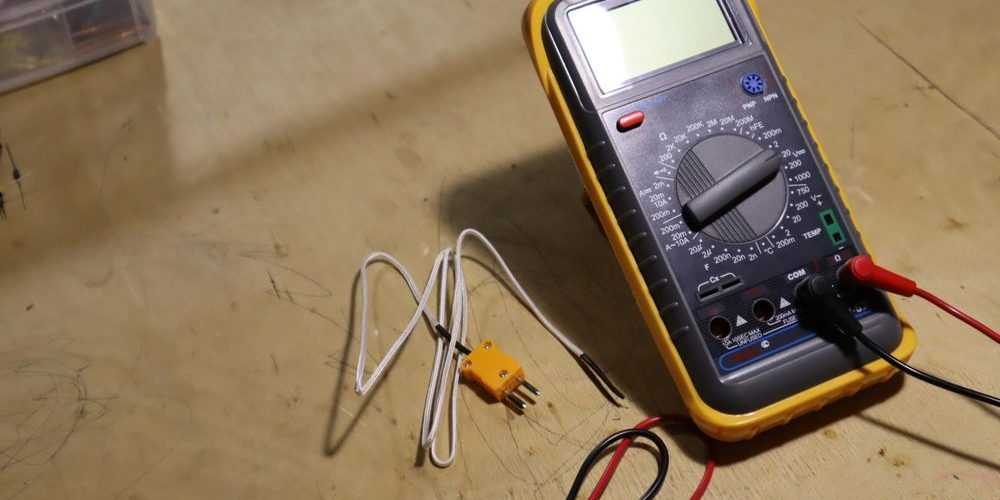

Далее мы будем рассматривать цифровой прибор, поскольку у вас с вероятностью в 99.9% будет именно он. На передней стороне устройства есть переключатель, его основные режимы:
- OFF. Означает, что тестер выключен и не расходует энергию.
- ACV. Включен режим работы с переменным током.
- DCV. Включен режим работы с постоянным током.
- DCA. Измерение постоянного тока.
- Ω. Режим измерения сопротивления проводника.
Переключение режимов происходит за счет поворота переключателя в нужную позицию. В нижней или правой части вы обнаружите три разъема, которые используются для подключения измерительных щупов. Чтобы правильно пользоваться цифровым мультиметром, вам нужно понимать режимы их работы.
Внимание: черный кабель всегда включается в com-разъем. Красный включается в гнездо VΩmA, если проводится работа с токами мощностью до 200 мА или мультиметр применяют для измерения сопротивления.
Если работа ведется с токами мощнее 200 мА, то кабель подключается к гнезду 10 ADC.
Если работа ведется с токами мощнее 200 мА, то кабель подключается к гнезду 10 ADC.При работе обязательно нужно учитывать это требование. Если вы подадите на гнездо VΩmA высокие токи, то прибор просто выйдет из строя. В лучшем случае у него сгорит предохранитель, в худшем — повредится системная плата.
Как правильно мерить напряжение
Чтобы понять, как пользоваться стрелочным мультиметром для измерения напряжения, вам следует просмотреть видео внизу страницы. Принцип прост — вы включаете щупы, выбираете напряжение и по отклонению стрелки высчитываете значение. Использование электронного устройства еще проще — считать вам ничего не нужно. К примеру, нужно померить напряжение в розетке. Вы выбираете режим ACV (переменный ток), черный щуп включаете в Com, красный в VΩmA. Вы предполагаете, что в сети 220 вольт, а не 380, поэтому выставляете переключатель на ближайшее значение. Если непонятно, какое напряжение в сети, то ставьте максимальное значение и понемногу его опускайте.
К примеру, на вашем мультиметре три положения — 5 вольт, 200 вольт и 700 вольт. Вы решили померить напряжение в розетке, но не знаете, какое в ней напряжение. Сначала вы ставите 700 вольт и снимаете показания. Прибор показывает 235 вольт. Вы понимаете, что измерения следует проводить в другом диапазоне и переключаетесь на 200. Следующий замер показывает 223 вольта, что является наиболее точным значением.
Если вы меряете напряжение в сети постоянного тока, то нужно переключить ручку в соответствующее положение. Обозначение переменного тока на мультиметре — DCV. Далее все делается так же, как и в случае замеров при переменном токе с подбором наиболее точного значения. Замеры делаются при параллельном подключении, а не последовательном, то есть на двух фазах, а не на одной. Снять напряжение с одного провода не удастся.
Внимание: при работе с электричеством будьте осторожны. Думайте, что вы делаете, чтобы не вызвать короткое замыкание и не прикоснуться к оголенным проводам щупами.
Если вам нужно найти фазу, то можно просто использовать индикаторную отвертку — она помогает находить фазу в сетях 220 вольт без использования прибора. Но если вы занимаетесь ремонтом проводки, то обойтись одной отверткой не удастся — фаза может быть везде, а ноль — отвалиться. Но работать мультиметром все равно вы должны уметь — это азы для любого электрика.
Как правильно измерить силу тока
Измерение силы тока начинается с определения того, с каким током приходится работать: переменный или постоянный. Вам нужно установить переключатель в необходимое положение. Затем определитесь, какая сила тока ориентировочно будет в цепи. Подключите второй щуп к соответствующему разъему (до 200 мА в «VΩmA», свыше в разъем «10А»).
Если вы не знаете, какая сила тока, то начинайте измерение с максимальных значений. Если на экране вы увидите меньший ток, то тогда переставьте штекер в другой разъем. Если и при этом значение меньше контрольного, то измените положение ручки на более низкую силу тока.
Изучите обозначения на мультиметре, чтобы понимать, какие значения вас интересуют, и работайте от максимальных к минимальным, а не наоборот.
Виды мультиметровВнимание: для измерения силы тока нужно подсоединять прибор последовательно. Он включается в сеть к одному кабелю, что позволяет определить значение силы тока с высокой точностью.
Меряем сопротивление устройства
Изучая расшифровку обозначений на мультиметре, вы наткнетесь на значок «Ω». Данная шкала используется для измерения сопротивления. Здесь уже не нужно подбирать максимальные параметры — начинать измерение можно с любой позиции. Мы рекомендуем начинать со средних — если показания больше, то переставляйте ручку вперед, если меньше — то назад.
Если вы меряете сопротивление не отдельного элемента, а подключенного к цепи, то обязательно обесточьте ее, иначе прибор выйдет из строя или покажет неверные данные. Это касается любых устройств под напряжением. Если вы ремонтируете пульт от телевизора, то вытаскивайте с него батарейки, если люстру с трансформаторами — то отключайте питание автоматом.
В схеме измерения сопротивления не должно быть ничего лишнего — только прибор и само устройство.
Если вы планируете измерять сопротивление в цепи автомобиля (к примеру, проверка стартера или генератора), то обязательно отключайте аккумулятор. Почитайте о том, как пользоваться мультиметром в автомобиле. Учитывайте, что аккумулятор выдает постоянный ток с напряжением в 12 вольт, поэтому подстраивайтесь именно под эти показатели.
Как понять, что вы меряете в неправильном диапазоне? Если при замере на экране высвечивается “Over”, “Ol” или “1”, то это означает, что снять показания не удалось, поэтому переключитесь на шаг выше. Если на экране горит “0”, то нужно наоборот уменьшить значение.
Ничего сложного в измерениях сопротивления нет — вы гарантированно быстро разберетесь с устройством, если изучите инструкцию и запомните несколько основных правил. Всегда начинайте мерить значения с запасом, спускаясь сверху вниз, подключайте прибор правильно и следите за целостностью изоляции щупов, чтобы не устроить короткое замыкание или не получить удар током.
Как правильно прозванивать цепи
Прозвонка — это проверка, есть ли в сети контакт. Этой функцией пользуются в основном продвинутые ремонтники, которые занимаются восстановлением техники или устройств. Обычному человеку эти функции обычно не нужны, но все же вы должны понимать, как ими пользоваться.
Переключателем необходимо выбрать режим прозвонки (он обозначен треугольником с вертикальной линией или вертикальными скобками, похожими на значок “громкость”). Затем щупами нужно прозвонить дорожку. Если она целая, то вы услышите писк динамика.
Изучите инструкцию, прежде чем пользоваться устройствомВнимание: при прозвонке нужно обесточивать сеть, чтобы по ней вообще не текли токи. Использовать мультиметр для прозвонки сетей под напряжением запрещено — он или покажет неверные данные, или выйдет из строя.
В каких случаях необходимо пользоваться мультитестером в прозвоночном режиме? Если вам нужно определить работоспособность кабеля.
К примеру, вы проложили пару десятков кабелей для LAN сети к каждому столу или устройству, но забыли промаркировать их. В этом случае и можно легко определить. Вам надо выбрать один кабель, зачистить на нем два провода и замкнуть их (к примеру, желтый и зеленый). Потом вы отправляетесь на другой конец пучка и прозваниваете на каждом кабеле зеленый и желтый провод. Когда тестер пискнет, то вы нашли искомый кабель.
Мы перечислили основные правила пользования мультиметром для новичков — этого вполне достаточно, чтобы совершать 95% всех бытовых операций. Домашнему электрику вряд ли понадобится проверка транзисторов и другие сложные функции — они нужны только ремонтникам электроники. Поэтому не стоит забивать себе голову.
Несколько советов
Ниже мы расскажем вам несколько нюансов, которые значительно облегчат вашу жизнь при работе с устройством:
- У большинства китайских тестеров щупы очень хлипкие и непрочные. Их можно усилить, если надеть кембрик на место, где из трубки-держателя выходит кабель.
- Всегда помните о том, что нужно мерить от больших значений к меньшим. Если вы все же забыли об этом правиле и прибор вышел из строя, не спешите расстраиваться. В нем есть плавкий предохранитель — возможно, он успел спасти плату и перегорел сам. Замените его на новый. Не используйте самодельные предохранители или проволочки — они не спасут блок в следующий раз.
- Не забывайте, что прибор работает от батарейки и ее периодически нужно менять. Если на экране появилась надпись Bat, то она скоро сядет.
- Переключатель можно вращать в любом направлении, но только в том случае, если щупы не подключены к источнику напряжения. Нельзя воткнуть их в розетку и крутить ручку в обе стороны.
- При измерении напряжения не нужно ловить фазу и ноль — можно присоединять щупы к любым контактам. Если полярность будет неправильная, устройство просто покажет значение со знаком минус.
Чтобы вам было легче осваивать прибор, посмотрите видео, как пользоваться мультиметром для чайников.
Этот обзор будет понятен даже новичкам.
Как пользоваться цифровым мультиметром dt видео инструкция
- Компьютерная помощь
- Все о железе
- Компьютерное железо
- Как пользоваться мультиметром
Чтобы понять, как пользоваться мультиметром dt, нужно разобраться в особенностях данного устройства. Цифровые мультиметры — это тестеры, которые могут принести много пользы их владельцу. Он позволяет проверять батарейки, ремонтировать электронику — людям, которые обожают работать с электрическими девайсами — такой тестер попросту необходим.
Несколько разновидностей мультиметров
Мультиметры (большой выбор тут: http://gsm-komplekt.com) позволяют определять численные значения электрических параметров. В зависимости от модели, мультиметр может «снимать» разнообразные показатели. Такое устройство является популярным и востребованным среди любителей электроники. Для тех, кто только начинает свой путь в этой сфере, существуют специальные руководства, которые учат, как пользоваться мультиметром для чайников. Но если рассматривать профессиональный мультиметр — это сложное устройство, которое может записывать показатели и быстро ретранслировать их на определенные источники — это очень удобно при работе.
Стоимость такого прибора зависит от некоторых факторов:
- Функциональность, которую может предоставить мультиметр инструкция к которому, позволит разобраться во всех его нюансах;
- Измеряемые параметры и их диапазон — это очень важно для составления диаграмм сравнения показателей, получаемых с помощью данного прибора;
- Точность получаемых показателей — пожалуй важнейший параметр.
Если вы не сталкивались с профессиональным измерительным прибором раньше, и не понимаете как правильно пользоваться мультиметром для профессионалов — лучше всего остановить свой выбор на дешевой и простой модели, которая позволит получать элементарные показатели.
Собираетесь использовать его только для бытовых целей? Достаточно всего нескольких основных параметров:
- Возможность получения показателей напряжения;
- Получение уровня сопротивления;
- «Прозвонка» — эта функция позволят проверить сеть на целостность;
- Проверка переменного тока и его значений.
Этот функционал позволит вам использовать тестер в домашних условиях. Для профессионалов такие малофункциональные модели являются неинтересными.
Особенности проведения измерений
Если вы приобрели мультиметр — не нужно сразу же ставить эксперименты на розетках и пытаться получить определенные показатели. Нужно изучить инструкцию, удостовериться в том, что вы поняли, какие разъемы нужно подключать. Изучение правил, может помочь вам уберечь свою жизнь от опасности — ведь их несоблюдение достаточно часто приводит к ударам током. Также вы сможете удостовериться в точности показателей и не сломать оборудование — поэтому нужно очень внимательно прочитать инструкцию.
Мультиметр и правила работы с прибором
- Никогда не прикасайтесь к оголенному участку щупа.
- Правильно размещайте щупы и следите за процессом получения измерений, это позволит избежать поломки прибора и получить наиболее точные показатели.
- Постоянно следить за тем, чтобы аккумулятор устройства был заряжен — в противном случае все показатели могут быть очень неточными.
- Следите за использованием щупов — если вы сделаете что-то неправильно, это может спровоцировать короткие замыкания.
- Важно разобраться с нюансами измерения разнообразных показателей, чтобы не повредить устройство.
