В сегодняшней статье мы поговорим о том, как правильно подключить уличный светильник, не прибегая к помощи сторонних мастеров. Внимательно изучив статью, вы сможете организовать качественное освещение возле своей дачи либо частного дома. Несмотря на всю сложность предстоящей работы подобный процесс не слишком сложный. Главное, что вы должны сделать – это четко придерживаться всех правил монтажа.

На улице рекомендуется устанавливать исключительно качественные светильники и фонари. Недорогие уличные осветительные приборы быстро ломаются, впоследствии вы получите дополнительную мороку с их установкой и заменой. Запомните уличные светильники должны соответствовать общему стилю оформления вашего участка, поэтому для классического либо ретро стиля выбирайте соответствующий заданной тематике осветительный прибор. Также необходимо определить, какой светильник по способу размещения вам нужен:

  • настенный;
  • закрепленный на столбе;
  • подвесной;
  • на ножке;
  • прожектор.

Определившись с моделью светильника перейдите к выбору места, где вы желаете его разместить. Чтоб сделать процесс монтажа более понятным рекомендую нарисовать схему, и рассчитать затраты.

Монтаж уличных светильников и фонарей

         Для начала давайте разберемся, какие существуют разновидности установки световых приборов.

  1. Устройства, крепящиеся на поверхность стены. Довольно часто светильники размещают на стенах домов и прочих построек. Такой способ крепления достаточно простой. Для его осуществления вам понадобятся дюбеля либо анкеры. Если намерены разместить светильник на стене, тогда выбирайте модель, в которой присутствуют отверстия для крепления.
  2. Приборы, для установки которых нужен фундамент. Подобный вариант монтажа по праву считается лучшим. Для его осуществления необходимо продумать опору, на которой будет размещаться устройство. В качестве опоры можно использовать готовую металлическую трубу. Также опору можно сделать самостоятельно, но для этого вам понадобиться кирпич. Бетонный раствор делайте только из качественного цемента. Чтоб придать опоре дополнительную стойкость добавьте металл в фундамент.

Этапы установки уличных осветительных приборов

Итак, давайте более детально разберем метод монтажа светильника на фундамент. Подобный процесс состоит из ниже приведенных этапов.

Стадия 1 – подготовительная. Для начала необходимо очистить место, где будет установлена опора. В ходе проведения этого процесса нужно убрать мусор, подготовить инструменты и сопутствующие материалы. Вам понадобится коловорот, штык-лопата, мастерок, а для приготовления бетонного раствора: цемент, песок и вода. Также вам понадобятся доски и емкость, в которой вы сможете замесить бетонный раствор.

Стадия 2 – проведения расчетов и прокладка проводки. Схема подключения состоит из фазы и ноля. К фазе подключают разные автоматические датчики либо обычный механизм выключения. Проводка должна пролегать на глубине свыше 60 см. Рекомендуется составить проект, по которому будет легко выявить места, где размещен питающий кабель. Обеспечить дополнительную защиту электропроводки можно за счет применения пластиковой либо проволочной сетки, помещенной поверх кабеля. Также не забудьте заземлить уличные осветительные приборы, созданные из металла.

Стадия 3 – создание фундамента. Глубина заложения фундамента должна составлять не меньше 30 см. выкопав яму под фундамент, ее дно необходимо застелить песком, после утрамбовать и выровнять. Упрочнить фундамент поможет щебень, уложенный слоем на песок. Также можно использовать рубероид либо пленку из полиэтилена. Далее можно приступать к сооружению опалубки. Для этого возьмите подготовленные доски и поместите их по периметру ямы. После поместите в центре фундамента пластиковую либо гофрированную трубу, в которой будет размещен электрический кабель. Перед заливкой бетона торцы трубы (гофры) необходимо заклеить, что поможет избежать внутреннего проникновения цементного раствора.

Теперь приступаем к подготовке раствора. Смешайте цемент, песок и воду, при этом консистенция массы должна быть однородной. Сначала соедините сухие составляющие, а после постепенно добавьте воду и непрерывно смешивайте. Подготовленный цементный раствор считается годным не более 90 минут после приготовления. Сделать смесь более эластичной помогут специальные добавки, пластификаторы либо обыкновенное моющее средство.

Замесив раствор можно приступать к его заливке в опалубку. Заливайте его медленно. После заливки используйте специальные трамбовки из дерева, которые помогут избавиться от возникших пустот. Для выравнивания поверхности используйте строительный мастерок. Высота фундамента должна быть выше уровня почвы на 2–3 см. После застывания раствора на фундаменте устанавливаем опору и закрепляем ее. Вокруг опоры выложите кирпич.



Стадия 4 – подключение уличного светильника. С подключением современных светильников не должно возникнуть сложностей даже у новичков. Для начала отыщите в монтажной коробке клеммник и подключите к нему кабель. К клемме N подсоедините ноль, а к L провод фазы. Также не забудьте о заземлении, подключите соответствующий провод к заземляющему проводнику. Определить принадлежность того либо иного провода к клемме поможет цветовая маркировка кабеля.

Подсоединив все провода к электропроводке, вы сможете использовать уличный светильник по назначению.



Уличные осветительные приборы непрерывно пребывают под воздействием окружающей среды. На светильники и фонари выпадают осадки, воздействует ветер и перепады температур.

Поэтому высокие требования выдвигаются не только к материалам изготовления приборов, но и к способу монтажа. Запомните – на улице можно размещать светильники и фонари со степенью защиты не ниже IР65. Планируете установить осветительный прибор под навесом либо защитным козырьком? Тогда в этом случае допустимо применять светильники со степенью защиты IР44.

  • Новинка
  • Распродажа
  • Хит продаж
  • Мы рекомендуем

Новинка

Распродажа

Все Товары по Распродаже

Хит продаж

Последние новости

Советы покупателям

Как правильно выбрать лампочку для дома эконом-класса

Советы покупателям

Как разместить лампочки на натяжном потолке

Советы покупателям

Почему перегорает лампа накаливания

Советы покупателям

Плафоны на уличных светильниках запотевают: что делать

Количество товаров в корзине
успешно измененно: 0

Товар успешно добавлен в корзину

Телефон*

Пароль*

Запомнить меня

Забыли пароль?

Или забыли свое имя пользователя?
Адрес электронной почты для восстановления пароля:

Такая почта не зарегистрированна

Сбросить пароль

В данный момент в корзине нет товаров, перейдите в каталог для добавления продуктов

Имя*

Телефон*

Я ознакомился и принимаю условия Публичной оферты и Пользовательского соглашения

Зарегистрироваться и войти в личный кабинет после оформления заказа

различные варианты и основные правила

На первый взгляд, подключение люстры – простой вопрос. Для электриков он действительно несложный, но для неспециалистов может оказаться настоящей проблемой. Из потолка и люстры может выходить два, три или больше проводов. О том, как их правильно соединить, и пойдет речь в этой статье.

Подготовительный этап

Для начала нужно разобраться с проводами, которые выходят из потолка. Их может быть два, три или четыре. Если проводов больше двух, то один из них может быть заземлением. Отличить его достаточно просто: у него желто-зеленый цвет изоляции. Это требование одинаково во всех странах, поэтому ошибка исключена.

Заземляющий провод есть только в домах новой постройки. В старых зданиях он может появиться только после проведения капитального ремонта с заменой электропроводки.

Дальше нужно найти ноль и фазу. Они могут быть любого цвета. Для этого нам понадобится обычная индикаторная отвертка. Сначала нужно отвести концы проводов друг от друга на безопасное расстояние и перевести клавишу выключателя в положение «включено».

После этого прикоснуться индикаторной отверткой к каждому из проводов. При прикосновении к фазе она будет светиться, при прикосновении к нулю – нет.

Затем необходимо перевести выключатель в положение «выключено» и для гарантии дополнительно отключить автомат на щитке. Чтобы не было путаницы, проидентифицированные провода можно пометить цветным маркером или изолентой.

Дальше нужно разобраться с проводами, выходящими из люстры. Заземляющий, как мы уже знаем, имеет желто-зеленый цвет. При наличии маркировки он обозначается РЕ, фаза – L, ноль – N.

Если заземляющий провод есть только в потолке или только в люстре, его нужно заизолировать.

Читайте также: Чем отличается зануление и заземление

Правила соединения проводов

В ходе выполнения работ провода в люстре в ряде случаев надо будет группировать. Для этого можно использовать традиционные скрутки, но обязательно дополнительно закрывать их защитными колпачками, а перед этим желательно пропаять.

Изолента для этого не подойдет: она со временем рассохнется и не сможет обеспечивать требуемую защиту.

Провода, выходящие из люстры, надо соединять с проводами, ведущими к выключателю. Скрутки для этого не подходят. Их нужно заменить клеммными зажимами. Чаще всего люстры комплектуются ими изначально.

Как правильно подключить провода к люстре

Количество проводов, выходящих из потолка и из люстры, может быть разным. Поэтому ниже мы будем рассматривать возможные комбинации и способы соединения.

Из потолка и из люстры выходит по два провода

Это самый простой вариант. В данном случае один провод люстры (все равно какой) соединяем с потолочным нулем, второй – с фазой. Если в люстре несколько ламп, загораться они будут одновременно.

Так выглядит схема поключения люстры в этом случае

Из потолка выходит два провода, а из люстры – три

Такой вариант возможен только в одном случае: третий провод в люстре является заземляющим. Он отличается желто-зеленой изоляцией. Его придется просто заизолировать. Дальше поступаем, как в предыдущем случае.

Из потолка выходит три провода, а из люстры – два

Такое возможно в двух случаях:

1. Один из проводов в потолке – заземление. Его не нужно никуда подключать, а только заизолировать. Теперь можно считать, что из потолка выходит два провода, и поступать, как в первом рассмотренном варианте.

2. В потолке два провода – фаза, а один – ноль. Это значит, что возможна установка двухклавишного выключателя. Если из люстры выходит всего два провода, то устанавливать такой выключатель особого смысла нет, потому что все лампы (если их больше одной) все равно будут зажигаться одновременно. В этом случае может быть два варианта соединения:

  • Заизолировать один потолочный фазный провод и дальше действовать так, как будто из потолка выходит только два провода (этот вариант рассмотрен выше).
  • Соединить оба фазных потолочных провода с одним из проводов люстры, а нулевой провод из потолка соединить со вторым проводом из люстры. В этом случае, если пользоваться двухклавишным выключателем, включаться освещение будет любой клавишей, а выключаться только при переводе обоих клавиш в положение «выключено».

Из потолка выходит два провода, а из люстры – больше трех

Такое возможно, если люстра рассчитана на несколько ламп и провода для подачи напряжения на каждую из них не сгруппированы производителем определенным образом, а просто выведены наружу: по два для каждой лампы плюс общее заземление.

Сначала надо сразу найти выходящий из люстры заземляющий провод и, если он есть, заизолировать его. Все оставшиеся провода предназначены для подключения к потолочному нулю и фазе. Они отличаются цветом. Соответственно, требуется сгруппировать (соединить друг с другом) выходящие из люстры провода одного цвета. Далее одну группу нужно соединить с потолочной фазой, вторую – с потолочным нулем. Все лампы в люстре после подключения будут загораться одновременно.

Так в этом случае подключается люстра к выключателю

Из потолка выходит три провода, а из люстры – больше трех

В данном случае конструкция люстры такая же, как в предыдущем, но наличие третьего потолочного провода вносит изменения в схему ее подключения.

Три провода могут выходить из потолка в двух случаях:

1. Один из них – заземление. Его нужно соединить с заземлением люстры, а если такого провода нет, просто заизолировать. Дальнейшие действия такие же, как в предыдущем варианте.

2. В потолке два провода – фаза, а один – ноль. Это значит, что возможно использование двухклавишного выключателя. Он применяется, чтобы включать не все лампы сразу, а группами. Для этого провода, выходящие из люстры (они двух цветов), нужно разбить уже не на две, а на три группы. Необходимо выполнить следующие действия:

  • Соединить между собой провода одного цвета и подключить их к потолочному нулю.
  • Все остальные выходящие из люстры провода второго цвета нужно произвольно разделить еще на две группы и каждую из них подключить к одному из фазных потолочных проводов. В результате их можно будет включать раздельно.

Такой способ подключения удобно использовать для люстр, в которых три и больше ламп. Провода можно сгруппировать и подключить таким образом, что, например, в трехрожковой люстре одной клавишей двухклавишного выключателя будет включаться одна лампа, второй – две, а двумя одновременно – три. По такому же принципу можно подключать люстры с бо́льшим количеством рожков, группируя их произвольным образом.

Так подключается люстра, если используется двухклавишный выключатель

Из потолка выходит четыре провода, а из люстры – три или больше

Такое возможно только в одном случае: один из потолочных проводов – заземление, а оставшиеся три – это две фазы и ноль. Потолочный заземляющий провод нужно соединить с заземлением люстры или заизолировать. Дальнейшие действия такие же, как в пункте 2 предыдущего варианта.

Читайте также: Как починить расшатанную розетку

Заключение

Как видно из приведенного выше, в различных вариантах подключения проводов к люстре есть общие правила. Важно соблюдать их на практике, и тогда установка люстры не будет вызывать затруднений.

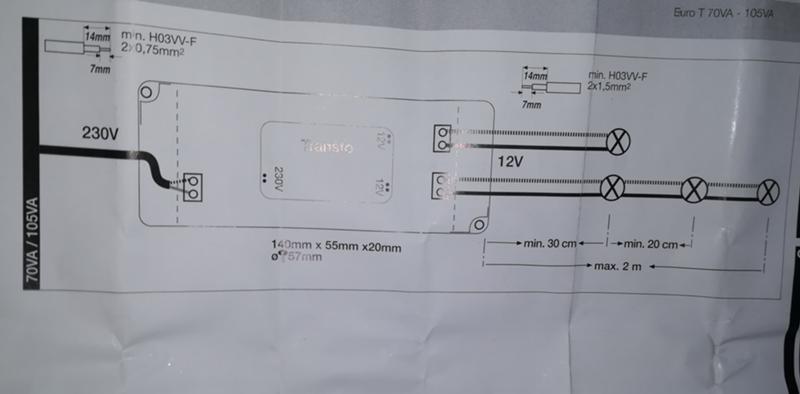

Как подключить два отдельных выключателя и лампы к одному источнику питания | Главная Руководства

Автор Chris Deziel Обновлено 17 декабря 2018 г.

Нет ничего необычного в подключении двух или более комбинаций света и выключателя от одного и того же источника питания — на самом деле, это обычная практика. Как правило, источником является автоматический выключатель на главном электрическом щите, номинал которого достаточен для работы с освещением. Выключатели можно установить в одну и ту же или в разные электрические коробки, но в последнем случае возникает дополнительная задача по прокладке кабеля цепи между коробками. Вы поддерживаете непрерывность горячего провода в кабеле цепи, формируя косички в точках, где он соединяется с переключателями.

  1. 1.

    Установите соответствующие электрические коробки для освещения и выключателей. Вы можете установить выключатели бок о бок в двухпостовую распределительную коробку или в разных местах, каждый в одинарной распределительной коробке. Для каждого приспособления и переключателя у вас есть выбор: прибить черновую коробку к стойке или стропилу или установить коробку для реконструкции на гипсокартон.

  2. 2.

    Проложите электрический кабель 12 калибра между каждым выключателем и лампой, которой он управляет. Протяните один конец каждого кабеля через заднюю часть одной из электрических коробок осветительных приборов. Зачистите ножом оба конца каждого кабеля, разделите провода и снимите 1/2 дюйма изоляции с каждого конца.

  3. 3.

    Подсоедините светильники, подключив их черные провода к черному проводу кабеля, их белые провода к белому проводу кабеля и их провода заземления к оголенному проводу кабеля. Скрутите провода, которые вы соединяете, с помощью плоскогубцев и навинтите колпачок на каждый комплект.

  4. 4.

    Протяните другой конец каждого кабеля через заднюю часть электрической коробки к выключателю, который им управляет, затем зачистите конец кабеля ножом и разделите провода. Снимите 1/2 дюйма изоляции с черного провода и подключите его к нижней латунной клемме переключателя с помощью отвертки.

  5. 5.

    Вытяните кабель 12 калибра от источника питания, убедившись, что питание отключено и кабель обесточен. Пропустите его через заднюю часть одной из распределительных коробок и зачистите провода.

  6. 6.

    Проложите второй кабель 12-го калибра от первого переключателя ко второму и зачистите провода на обоих концах. Если вы установили выключатели в одну и ту же электрическую коробку, этот шаг можно пропустить.

  7. 7.

    Разрежьте запасной отрезок кабеля длиной 6 дюймов с помощью универсального ножа и удалите черные и оголенные провода. Снимите 1/2 дюйма изоляции с обоих концов черного провода. Если вы установили два выключателя в одну электрическую коробку, подготовьте два черных провода.

  8. 8.

    Подсоедините один конец 6-дюймового провода к верхней клемме первого переключателя. Скрутите другой конец вместе с черным проводом от кабеля входящей цепи и черным проводом от кабеля, идущего ко второму выключателю, чтобы сформировать косичку. Накрутите колпачок на конец косички.

  9. 9.

    Используйте другой 6-дюймовый провод для подключения к верхней клемме второго переключателя, если он установлен в той же электрической коробке. В этом случае будет три черных провода, образующих косичку: два 6-дюймовых провода, идущих от выключателей, и один провод цепи.

  10. 10.

    Сформируйте аналогичную косичку с проводами заземления. Подсоедините 6-дюймовый провод к зеленой клемме заземления. Скрутите другой конец вместе с концами трех оголенных проводов в коробке. Если выключатели находятся в одной коробке, соедините клеммы заземления одним 6-дюймовым проводом и скрутите этот провод вместе с двумя другими.

  11. 11.

    Скрутите вместе все белые провода в каждой электрической коробке и закройте их.

    Вещи, которые вам понадобятся
    Наконечник

    Хотя вам не нужно закрывать заземляющие провода колпачком, навинчивание колпачка будет держать их вместе более надежно.

    Предупреждение

    Если кабель цепи питания ламп уже подключен, убедитесь, что питание отключено. Если вы не уверены, проверьте провода кабеля с помощью тестера напряжения. Вы можете получить смертельный удар электрическим током, работая с проводами под напряжением.

Каталожные номера

  • Электрика онлайн: подключение выключателя света

Ресурсы

  • Дом Дона Вандерворта Советы: как безопасно проверить электрическую цепь

Биография писателя

Крис Дезиэль имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года активно занимается строительством и проектированием домов. Как ландшафтный строитель, он помог основать две садовые компании.

Сколько 4-позиционных переключателей могут управлять моим освещением

» Каталог домашней электропроводки
» Электропроводка в жилых помещениях: Руководство по электропроводке в доме
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Как установить несколько 3-позиционных и 4-позиционных выключателей света. Количество 4-позиционных выключателей, которые можно использовать для управления освещением, не ограничено, если электрическая проводка установлена ​​надлежащим образом, а это действительно так. т это сложно.


Видео по электрике №1

Как подключить генератор к панели дома
Использование комплекта блокировки автоматического выключателя для резервного питания
ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, так что я могу помочь вам правильно подключить!
Загляните на мой канал YouTube и подпишитесь!
Узнайте больше о домашней электропроводке
с моим онлайн Видеокурс:
Базовая электропроводка дома на примере

Установка любого количества 4-позиционных переключателей освещения
[ad#block] Электрика Вопрос: При установке 3- и 4-позиционных выключателей:

  • Можно ли подключить 4 выключателя для управления одним светом от любого выключателя?
  • Если нет, то есть ли другие экономичные решения?

Этот вопрос по электропроводке поступил от Брайана, мастера на все руки из Ньюарка, штат Огайо.
Подробнее о Домашняя электропроводка для Огайо

Ответ Дэйва:
Спасибо за ваш вопрос по электропроводке, Брайан.

Ключ к наличию нескольких 4-позиционных выключателей

Количество 4-позиционных выключателей, которые можно использовать для управления освещением, не ограничено, если электрическая проводка установлена ​​надлежащим образом, и это не так уж сложно .

Основы подключения четырехпозиционного выключателя

  • Обычно между двумя трехпозиционными выключателями света можно установить любое количество четырехпозиционных выключателей.
  • Самый простой способ подключения проводки четырехпозиционного выключателя — проложить трехжильный кабель через каждую коробку выключателя освещения, начиная с первого трехпозиционного выключателя, проходя через каждую четырехпозиционную распределительную коробку и заканчивая последним трехпозиционным выключателем. .
  • Фактические соединения проводки будут скорректированы в соответствии с расположением источника питания.
  • Перейдите по ссылкам ниже, чтобы увидеть электрические схемы четырехпозиционного переключателя.

Следующее поможет вам с вашим четырехсторонним переключением:

Освещение для дома

Электрические коды.0104
Схемы 4-позиционного переключателя
Полностью поясненные схемы 4-позиционного переключателя. Четырехпозиционные выключатели — это удобный способ управления осветительными приборами из трех и более мест. Электрическая проводка добавляет дополнительную проводку к тем же принципам трехходового переключения.

электрический провод

электрический провод для дома
Полный список типов электрических проводов и деталей, используемых для домашних проектов, с информацией об электрических кодах служит руководством по выбору.


Вам также может быть полезно:

Видео по электрике #2

Подключение розетки GFCI без провода заземления
