Щиток квартирный — сердце электрики

Щиток квартирный является самой важной частью всей электрической цепи квартиры.

Как правило, электрический щиток в квартире устанавливается уже после того, как проложена электропроводка, и необходимые кабели сведены в одно, запланированное под установку электрощитка место.

Выбор безопасного распределительного щитка для квартиры

Нужно помнить, что квартирный щиток, прежде всего, должен соответствовать критериям противопожарной безопасности, поэтому необходимо, чтобы он был изготовлен из металла или огнеупорного пластика. Крышка электрощитка должна обеспечивать не только эстетику оформления квартиры, но и быть достаточно надёжной, ведь её главная функция — это защита от случайного прикосновения к токонесущим поверхностям клемм подключения модульных устройств.
Особенно это важно, если в квартире проживают дети, поэтому, даже если щиток устанавливается на недоступной для них высоте, следует принять дополнительные меры предосторожности, и выбрать электрощиток с крышкой, закрывающейся на ключ.
В комплектацию квартирного щитка обычно входит уже встроенная DIN рейка. Если её нет, то должны быть предусмотрены крепёжные отверстия, в этом случае, будет необходимо приобрести DIN рейку нужной длины дополнительно. Также в комплект электрощитка, как правило, входят распределительные шины – нулевая на изоляторах (если щиток металлический) и PE шина, для подключения заземляющих проводников. Некоторые электрические щитки для квартиры продаются с встроенным счётчиком учёта электроэнергии, и имеют пломбируемый отсек. В большинстве случаев защитные автоматы и устройства защитного отключения, называемые УЗО, пользователи выбирают самостоятельно, исходя из собственных расчетов нагрузки на электропроводку. В квартирный электрощиток также принято ставить реле контроля напряжения, ограничители потребляемой мощности, различные сигнальные устройства и модульные розетки. Очень часто в подобных щитках устанавливают коммуникации, не связанные с энергоснабжением – распределительные коробки для кабелей подключения сети интернет, кабельного телевидения, проводного радио. Поэтому, электрощиток, устанавливаемый в квартиру, должен выбираться достаточно емким и с некоторым запасом для возможной будущей установки дополнительных модулей и устройств.

Выбор квартирного щитка по качеству

Далее необходимо определиться с вариантом установки и выбрать изготовителя квартирного электрощитка. Вариантов по типу установки может быть всего два – для скрытой и открытой (наружной) электропроводки.
Совершенно нет смысла при скрытой проводке использовать накладной квартирный щиток, и наоборот, поэтому решение данного вопроса будет дано ещё на этапе планировки электропроводки в квартире. Выбору производителя электрощитка стоит уделить особое внимание – многие владельцы квартир, пытаясь сэкономить, покупают товар «безымянного» китайского производства, и потом в отчаянии, полные раскаяния, не знают, что им делать.
Для примера, можно представить ситуацию, когда в отремонтированной квартире, на фоне красивых обоев у электрощитка вдруг отвалилась крышка, или внутренняя электронная «начинка» щитка норовит вывалиться наружу из-за некачественного пластика, который не держит саморезы и другие крепёжные приспособления.
Нужно помнить, что замена щитка равносильна локальному ремонту, поэтому следует очень основательно относиться к выбору, руководствуясь критериями качества и надёжности.

Главное – схема

Многие новички, особенно те, которые уже имеют некоторый опыт электромонтажа, чувствуя себя профессионалами, делают электромонтаж в квартирном щитке, держа схему в голове, что является грубейшей ошибкой, которую настоящие мастера никогда не допускают.
Несмотря на то, какие навыки и память у профессионального электрика, он всегда будет составлять схему подключения, хотя бы для того, чтобы он (или кто-то другой) в будущем, занимаясь обслуживанием, ремонтом или модернизацией щитка, не тратил время на разбирательство в хитросплетении проводов.
К тому же, блуждая в лабиринтах собственной памяти, легко допустить ошибку, которую потом, не имея схемы щитка, очень трудно будет обнаружить. Универсальной схемы для квартирного щитка не может быть ввиду индивидуальности потребностей, но существуют общепринятые принципы комбинирования электрощитков.

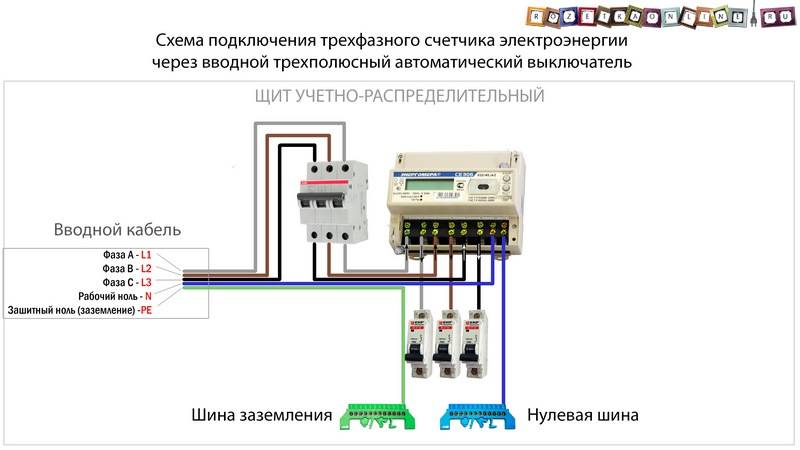

После счётчика (или до него), идёт входной защитный автомат, потом часто ставят УЗО, (общее для всех групп) а от него, с помощью перемычек, осуществляются подключения автоматических выключателей для отдельных линий потребителей, подключаемых к квартирному щитку, которые также могут защищаться собственными УЗО.
Следует избегать распространённой ошибки с нулями при подключении УЗО и дифавтоматов, и предусматривать в квартирном щитке для каждого подобного устройства индивидуальную нулевую изолированную шину.

Электромонтаж квартирного щитка

При монтаже наружного варианта электрощитка он прикручивается шурупами на дюбелях. Монтируя квартирный щиток скрытой установки, необходимо перед его фиксацией завести вовнутрь корпуса все входящие провода, после чего зафиксировать в предварительно выдолбленной нише при помощи раствора алебастра.
Следует начинать с подключения вводной линии, убедившись, что на проводах нет напряжения. Подведя к клеммам подключения нужные провода и изогнув их должным образом, откусить лишнее, учитывая запас на вхождение провода в монтажное гнездо модульного автомата.
После этого с провода снимается изоляция таким проводом, чтобы оголённый проводник целиком помещался в гнезде подключения, при этом, не выступая над автоматом. Процессу зачистки проводов следует уделить особое внимание, не допуская надрезов или надломов металлических жил, иначе в этом месте кабель будет перегреваться.
Зажимать провода следует с осторожностью, стараясь не повредить зажимы и не продавить заднюю стенку щитка.
Данную процедуру повторить для всех проводов поочерёдно, один за другим. Таким же способом отрезаются и подключаются перемычки.

Проверка и профилактика щитка

После завершения подключений, следует прогрузить автоматы электрощитка, подключив на внутренние электрические линии квартиры имеющуюся нагрузку (электрооборудование), на которую рассчитывались защитные выключатели.
Присматривая в течение часа за щитком в таком режиме эксплуатации, следует убедиться в отсутствии характерного запаха горелой изоляции, проверить, насколько нагреваются автоматы.
Если никаких претензий к работе электрощитка нет, то его подключение можно считать успешным.
Раз в полгода в щитке следует производить профилактику подключений – подтягивать винтовые зажимы проводов на клеммах модульных устройств.
Помните! Подключение в щитке электросчётчика и устройств должно осуществляться официальными службами.

Схема подключения щитка • Energy-Systems



Схема подключения электрического щитка

Схема подключения щитка в квартире – это обязательный элемент в процессе организации электроснабжения. Электрический щит представляет собой короб, внутри которого размещаются различные устройства, необходимые для работы сети, в частности – защитные и соединительные устройства, счетчики, автоматы и другие приборы.

Размещение щитка и его полная комплектация зависят от общей схемы электрической проводки, а также от ряда внешних условий и ограничений.

Пример проекта электроснабжения многоэтажного здания

Назад

1из7

Вперед

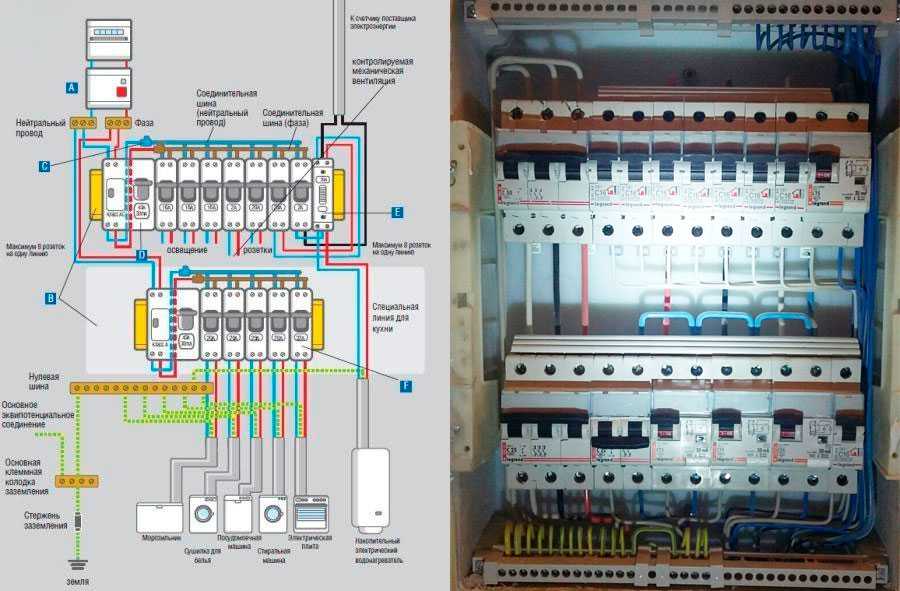

Для наглядности мы рассмотрим стандартную схему электрического щита, который монтируется внутри небольшой квартиры. Его основным назначением будет распределение нагрузки по всем элементам сети. Размещение счетчика в щитке мы пока не будем рассматривать.

Перечень элементов для одного из вариантом оснащения щитка

  1. Вводный кабель, ведущий от общеподъездного электрощита, внутри которого будет расположен общий автомат, а также устройство подсчета электроэнергии.
  2. Отдельные линии для групп потребителей электроэнергии, расположенных внутри квартиры.
  3. Специальные соединители для фаз и нулей. Обычно для этих целей в электрощите применятся соединительные шины «под винт», однако, в зависимости от желаний и возможностей собственника жилья, могут быть и другие варианты. Каким бы ни был тип крепления, важно, чтобы оно было максимально безопасным.
  4. Защитные приборы и автоматы для каждой из подключенных групп потребителей энергии.
  5. DIN-рейка, предназначенная для крепления различных модулей.

На металлической рейке для крепления других компонентов щитка можно остановиться подробнее. Она представляет собой соединенный со щитом профиль, благодаря которому достигается надежное и удобное крепление с различными модульными устройствами, необходимыми для реализации проекта электроснабжения.

В целом можно сказать о том, что вся задача по созданию схемы электрощита и его установки/комплектации выглядит достаточно просто, но эта простота обманчива. Схема подключения электрощита – это сложный процесс и для его реализации требуются обширные знания и многолетний опыт, позволяющие правильно определить необходимый размер рейки, тип щита, место его расположения и всю требующуюся комплектацию, начиная с устройств защиты и счетчика, заканчивая автоматами.

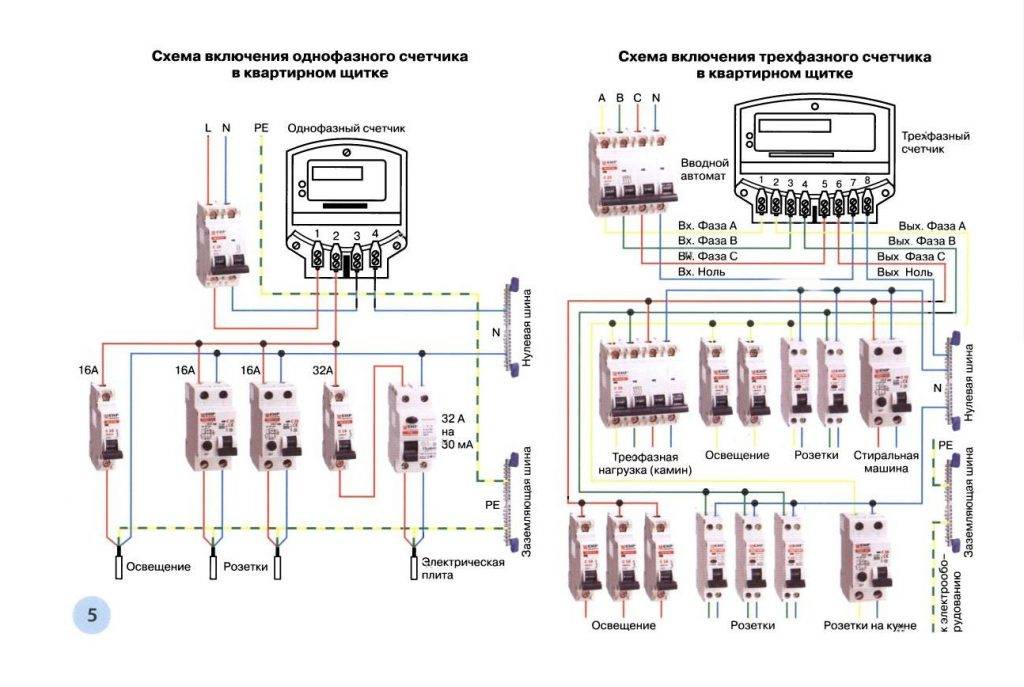

В самом простом примере электропроекта щита обязательно присутствуют автоматы, устройство защиты, счетчик и другие элементы. Такие приборы, в зависимости от типа, могут занимать различное количество мест на рейке, к примеру, простой автомат – одно место, а двойной – два места. Каждое устройство защиты по два места, а счетчик от 4-х и более мест. Таким образом даже в рассмотренной простой схеме требуется щиток с 10-ю местами, однако следует также учитывать то, что в процессе эксплуатации может возникнуть необходимость модернизации системы, и если не оставить пустых слотов, в будущем может потребоваться полная замена щитка и проведение всех работ с самого первого этапа – создания новой схемы.

Схема подключения щитка и особенности проводки

Проект комплектации щитка должен разрабатываться после того, как будет подготовлен максимально подробный план реализации электропроекта квартиры, то есть когда решены все основные вопросы, касающиеся количества групп потребителей в доме и общего числа электрических точек, предполагаемого размещения проводов и основных электроприборов и т.д. Рассмотрим пример электрификации стандартной квартиры, в плане электрики которой предполагается организация трех линий питания для потребителей – сеть осветительных приборов (1 кВт), линия питания розеток в кухне и линия для наиболее мощных энергопотребителей, включающих стиральную машину, холодильник и другие приборы (мощность 5 кВт).

Отдельно стоит выделить розетки и выключатели в прихожей и комнатах, на эту линии стоит выделить около 2 кВт мощности.

Для каждой отдельной линии в щитке должен быть предназначен один автомат и, желательно, защитное устройство. Если для каждой линии установка УЗО выглядит слишком затратной, можно поставить эти приборы только на группы кухни и мощных электроприборов.

Место расположения счетчика (за пределами квартиры или внутри) и количество фаз подведенной сети также обязательно должно учитываться при наполнении счетчика. Напряжение трехфазного вводного провода может составлять 380В, в то время как на однофазном кабеле – 220В.

Исходя из всех приведенных выше параметров, создается схема наполнения и подключения внутриквартирного электрического щита. На этом проекте следует использовать только распространенные, общепринятые обозначения, чтобы читать чертеж могли разные люди – работники контролирующих органов, электромонтажники и собственник квартиры.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Схема электропроводки в двухкомнатной квартире панельного дома

Если вы решили заменить старую электропроводку в брежневке или хрущевке, рекомендуем посмотреть две типовые схемы электропроводки в двухкомнатной квартире в панельном доме. Далее мы предоставим не только современные проекты размещения розеток, выключателей и распределительных коробок, но и рекомендации, как самостоятельно составить электрическую схему.

  • Как самому нарисовать план
  • Готовые примеры

Как самому нарисовать план

Если вы хотите самостоятельно нарисовать план размещения розеток, выключателей и распределительных коробок в каждой комнате двухкомнатной квартиры, советуем учесть следующие моменты:

  1. Нет необходимости подключать всю группу розеток или линию освещения под одним автоматическим выключателем.
    Линию питания и освещения желательно «разбить» на несколько групп. Например, один автомат отвечает за свет в коридоре и санузле, а второй — за освещение в зале, кухне и спальне. При этом планировку отводящей линии в 2-комнатной хрещевке следует аналогичным образом распределить на несколько групп. О том, как разделить проводку на группы, мы рассказали в отдельной статье.
  2. Для того, чтобы самостоятельно нарисовать расчетную схему электропроводки в двухкомнатной квартире, воспользуйтесь ксерокопией плана жилья. В этом документе все размеры помещений выдержаны по фактическим значениям, поэтому в дальнейшем при монтаже у вас не возникнет сложностей с разметкой стен.
  3. Высота розетки и выключателей не нормируется ГОСТами и правилами ПУЭ, поэтому вы можете выбрать наиболее подходящее расстояние от пола для ваших условий.
  4. Каждая комната должна иметь свою распределительную коробку, за исключением санузла. Из-за повышенной влажности в ванной распределительную коробку лучше разместить в коридоре и оттуда провести электропроводку розеток и светильников.
  5. Электричество на балкон застройщики, как правило, не проводят. Это уже сделал сам арендодатель. Если при замене проводки в квартире Вы решили сделать свет на балконе своими руками, можно вывести отдельный провод из распределительной коробки соседней комнаты, а не напрямую с квартирного щитка.
  6. В щитке должна быть установлена ​​защитная автоматика — УЗО и автоматический выключатель, который защитит электропроводку в двухкомнатной хрущевке от короткого замыкания, утечки тока и перенапряжения в электросети.
  7. Если помещение криволинейное (как прихожая ко второй из схем, которые мы предоставили ниже), лучше установить несколько светильников, управляемых двухклавишным выключателем. В противном случае освещение квартиры будет недостаточно хорошим.

Вот мы и предоставили рекомендации по составлению схемы электропроводки в двухкомнатной квартире панельного дома, теперь хотелось бы показать два типовых проекта, которые вы можете взять для примера в вашем случае.

Готовые примеры

Итак, вашему вниманию схемы электропроводки 2-комнатной квартиры панельно-кирпичного дома:

Как видите, для длинного и извилистого коридора действительно лучше установить несколько люстр, которые будут сделать освещение лучше. Что касается розеток, то их больше всего на кухне, так как здесь нужно подключить множество бытовых электроприборов: вытяжку, электроплиту, холодильник, посудомоечную машину, микроволновую печь, чайник и т. д.

Схему подключения составить самостоятельно , рекомендуем изучить следующие статьи:

  1. Как расположить розетки в квартире: https://my.electricianexp.com/ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html
  2. Правильное расположение светильников на потолке: https://my.electricianexp.com/ru/pravila-razmeshheniya-svetilnikov-na-potolke.html
  3. Как сделать электрическую схему перед ремонтом: https://my.electricianexp.com/ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html

Также может оказаться полезным использование схемы сборки распределительного щита (один из вариантов):



С той лишь разницей, что в вашем случае будет больше однополюсных автоматов, так как скорее всего будет больше групп розеток. Или просто потребителей на одну машину будет больше, если нагрузка не превышает 3,5 кВт на машину. Как мы указывали в рекомендациях, розетки были разделены на несколько групп, кроме того проводка защищена УЗО и реле напряжения. Последний защитит квартиру от перенапряжения и выхода из строя оборудования при обрыве нулевого провода, что является обычной ситуацией в старом жилом фонде.

Надеемся, что предоставленные чертежи были вам полезны. Если у вас возникли трудности при составлении схемы электропроводки в двухкомнатной квартире панельного дома, обязательно задайте их нашим специалистам в рубрике «Вопрос электрику»! Наглядные фото и видео примеры электромонтажных работ вы можете посмотреть в статья: как сделать электропроводку в квартире своими руками

Опубликовано: Обновлено: 28.02.2019 Пока без коментариев

Новые инструменты и технологии для подготовки электрощита к…

Это вторая статья из двух частей серии об электрификации дома. Прочтите первое.

Барри Синнамон, давний предприниматель в области солнечной энергетики в Силиконовой долине и генеральный директор Cinnamon Energy Systems, является большим сторонником полностью электрических домов. Он также вложил свои деньги в дело, переведя собственное отопление и приготовление пищи в доме, а также машину, на которой он ездит, чтобы она работала на электричестве, обеспечиваемом его солнечными панелями и аккумулятором, а также сетью.

Подпишитесь, чтобы получать последние новости Canary

Компания Cinnamon выявила ряд проблем, связанных с переходом на полностью электрические устройства: приобретение новейших высокоэффективных воздушных и водяных нагревателей с тепловым насосом, поиск подрядчиков, знакомых с технологиями и методами их установки, и объединение различных скидок и поощрений, чтобы помочь покрыть более высокие затраты.

Но один из самых больших потенциальных камней преткновения находится вне поля зрения и внимания обычных домовладельцев: электрический щиток. Эти вездесущие металлические ящики, полные автоматических выключателей, являются проводниками между бытовыми электрическими цепями и электроэнергией, поступающей от коммунальных электросетей.

Если они недостаточно тяжелы для питания обогревателей, бытовой техники или зарядных устройств для электромобилей, рассматриваемых в рамках проекта электрификации дома, замена их панелями, способными справиться с этой работой, может добавить тысячи долларов и недели или месяцы дополнительной работы. .

Если провода, соединяющие инженерную сеть с домом, необходимо модернизировать, а также как часть этого процесса — что они иногда делают, поскольку размеры бытовых электрических панелей часто соответствуют коммунальным услугам — затраты и время значительно возрастают, он сказал.

Корица оценила средние расходы домовладельца в его зоне обслуживания в Северной Калифорнии: «Если вы собираетесь модернизировать электроснабжение со 100 ампер до 200 ампер, а провода находятся над землей, покупка может стоить от 5000 до 10 000 долларов». и установить новый электрический щит, получить разрешение на электроснабжение от города и согласовать его с местной коммунальной службой, сказал он. «От трех до шести месяцев». Если дом подключен через подземные линии электропередач, что характерно для более современных и городских домов, «раскопать улицу и установить это стоит 25 000 долларов, и на это уходит год».

Оценки стоимости и времени могут быть ниже в других частях страны. Нейт Адамс, известный подрядчик и консультант по домашней электрификации, сказал, что модернизация 100 амперной панели до 200 амперной панели, способной питать проекты электрификации домов в холодном климате, подобные тем, которые он осуществляет на Среднем Западе, может стоить от 3000 до 6000 долларов. Pecan Street, некоммерческая исследовательская организация из Остина, штат Техас, предлагает более низкую оценку от 1000 до 5000 долларов за обновление панели без обновления коммунальных услуг, что, по ее словам, может занять несколько недель.

Какими бы ни были местные особенности, модернизация электрических щитов и коммунальных услуг может решить или разрушить сделку по электрификации домов. По словам Синнамон, очень немногие домовладельцы готовы ждать недели или месяцы, чтобы заменить вышедшие из строя печи, работающие на природном газе, или водонагреватели моделями с электрическим тепловым насосом. Даже те, кто заранее спланировал полностью электрический переход, могут отказаться от времени и связанных с этим затрат.

Это серьезная проблема для 48 миллионов домов, которые, согласно недавнему отчету Pecan Street, не имеют достаточного электроснабжения, чтобы полностью перейти на электричество. При средней стоимости в 2000 долларов за модернизацию это в сумме составляет «до 100 миллиардов долларов препятствия для электрификации жилых домов в Америке», говорится в отчете, а 2000 долларов за дом находятся на нижнем уровне оценок.

Вот почему ряд подрядчиков, занимающихся полностью электрическими домами, ищут новые технологии от стартапов и крупных производителей электрооборудования, которые могут помочь решить эти узкие места в электрических панелях. Варианты варьируются от относительно простых вилок с разделением каналов, которые могут безопасно разделить потребности основных электрических нагрузок, до полностью цифровых электрических панелей и автоматических выключателей, которые обеспечивают подключение к Wi-Fi и активный контроль над зарядными устройствами электромобилей, аккумуляторами и другими ключевыми электрическими активами.

Простые устройства переключения цепей для контроля больших нагрузок

Одним из таких инструментов является SimpleSwitch, проводная «вилка с разделением цепей», которая соединяет две отдельные нагрузки — например, зарядное устройство электромобиля и тепловой насос. — в одну цепь 240 вольт. Затем он предотвращает одновременное потребление энергии обеими нагрузками.

Муниципальный коммунальный округ Сакраменто, коммунальное предприятие, обслуживающее столицу штата Калифорния и его окрестности, продвигает использование устройств SimpleSwitch своими клиентами. Как коммунальное предприятие, работающее только на электричестве, SMUD разрабатывает структуры тарифов и предлагает стимулы и скидки, чтобы переориентировать клиентов на полностью электрические приборы и системы отопления, чтобы помочь сократить выбросы углерода.

Это экономит деньги как клиентам, так и коммунальным службам. По оценкам SMUD, замена электрических панелей и добавление цепей для клиентов, которые являются частью ее программы электрификации с низким доходом, обходятся коммунальному предприятию в среднем в 4725 долларов, а модернизация подземных распределительных линий или другие сложности обходятся в 9000 долларов.

Шон Армстронг, управляющий директор калифорнийского разработчика полностью электрических домов Redwood Energy, описывает SimpleSwitch и аналогичные устройства, предназначенные для поддержки зарядных устройств для электромобилей, таких как NeoCharge, Dryer Buddy и Splitvolt, как эквивалент бытового удлинителя на 240 вольтовые устройства. Они позволяют подключать в доме больше нагрузок, чем существующая электрическая панель.

В то время как SimpleSwitch жестко подключен к одной первичной нагрузке и отключает вторичную нагрузку, когда она превышает пропускную способность цепи, другие устройства поставляются с программными элементами управления, которые можно запрограммировать для предпочтения одной нагрузки по сравнению с другой на основе таких переменных, как относительная доля нагрузки или время дня или недели. Эти устройства стоят несколько сотен долларов — намного меньше, чем несколько тысяч долларов, которые могут понадобиться для замены панели. Карманный путеводитель Redwood Energy по полностью электрическим модернизациям показывает несколько вариантов.

(Redwood Energy)

По словам Армстронга, могут ли эти типы вилок с разделением каналов удерживать нагрузки в проекте электрификации на достаточно низком уровне, чтобы избежать необходимости обновления панели, зависит от вида выполняемой работы. Национальный электротехнический кодекс, который регулирует электротехнические работы во всех 50 штатах, требует, чтобы размеры электрических панелей выдерживали максимальное одновременное потребление каждой нагрузки, подключенной к ним, но в первую очередь это относится к «жестко подключенным» системам, которые не подключаются. в розетки.

«Если вы занимаетесь модернизацией, эти подключаемые устройства довольно стандартны», — сказал Армстронг. Но существуют другие стандарты для нового строительства, чем для проектов модернизации.

Интеллектуальные электрические панели

Существуют пределы того, насколько далеко может зайти разделение цепей, предупредила Корица. Клиентам, которые комбинируют солнечную батарею на крыше, аккумулятор, зарядку для электромобилей и другие умные электроприборы, вероятно, потребуется обновление панели — и им может понадобиться «умная» электрическая панель, которая поможет им эффективно управлять всем этим оборудованием.

Как только появится солнечная батарея на крыше, «вам абсолютно необходимо перейти на 200 ампер», — сказал он. Хотя это не всегда так, это мнение в значительной степени поддерживается установщиками солнечных батарей и электриками, учитывая, что многие домохозяйства, устанавливающие солнечную энергию, обнаружат, что превышают возможности меньших панелей и могут иметь планы электрифицировать больше домашних нагрузок и покупать электромобили.

Добавление батареи к солнечной системе на крыше добавляет еще больше сложности, сказал Синнамон. Большинство домовладельцев покупают батареи для резервного питания во время перебоев в энергоснабжении, но типичная система жилых домов не обеспечивает достаточного количества энергии для питания всего дома в течение длительного периода времени. Клиенты, которые хотят запитать критически важные системы, такие как холодильники, обогреватели или медицинские устройства, должны либо активно отключать все остальное, что может разрядить аккумулятор, либо подключать эти критически важные устройства отдельно, – задача, требующая дополнительного оборудования и дорогостоящих часов работы электрика.
