Как правильно выбрать мультиметр. Как выбрать мультиметр для дома и автомобиля: полное руководство — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно выбрать мультиметр для домашнего использования. Какие функции и характеристики важны в мультиметре для автомобиля. На что обратить внимание при покупке цифрового или аналогового мультиметра. Какие критерии учитывать при выборе мультиметра.

Содержание

Основные критерии выбора мультиметра

При выборе мультиметра для дома или автомобиля следует учитывать несколько ключевых факторов:

Тип мультиметра (цифровой или аналоговый)
Набор измеряемых параметров и функций
Диапазоны и точность измерений
Безопасность использования
Удобство и эргономичность
Надежность и качество изготовления
Цена и соотношение цена/качество

Рассмотрим подробнее каждый из этих критериев, чтобы понять, как выбрать оптимальный мультиметр для конкретных задач.

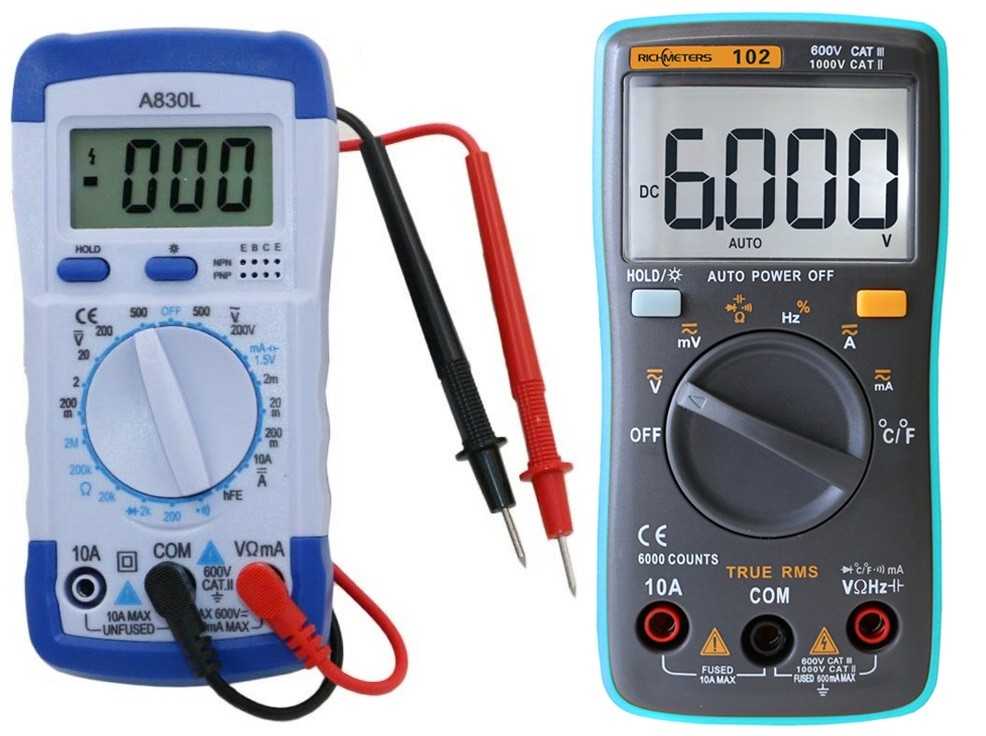

Цифровой или аналоговый мультиметр: что выбрать?

Первое, что нужно определить — тип мультиметра. Существует два основных типа:

Цифровые мультиметры
Аналоговые (стрелочные) мультиметры

Цифровые мультиметры сегодня наиболее распространены. Их преимущества:

Высокая точность измерений
Удобство считывания показаний с дисплея
Автоматический выбор диапазона измерений
Дополнительные функции (память, подсветка и др.)

Аналоговые мультиметры имеют стрелочную шкалу. Их плюсы:

Наглядность изменения показаний
Не требуют батареек
Низкая цена

Для домашнего использования и работы с автомобилем оптимальным выбором будет цифровой мультиметр среднего ценового диапазона. Он обеспечит достаточную точность и функциональность.

Какие параметры должен измерять мультиметр?

Базовый набор измеряемых параметров, необходимый для домашнего мультиметра:

Постоянное и переменное напряжение
Постоянный и переменный ток
Сопротивление
Проверка целостности цепи (прозвонка)

Проверка диодов

Для работы с автомобилем дополнительно могут потребоваться:

Измерение частоты
Измерение температуры
Измерение скважности (для проверки датчиков)
Измерение оборотов двигателя

Чем больше функций, тем универсальнее прибор, но и цена будет выше. Выбирайте мультиметр с набором функций, необходимых именно вам.

Диапазоны и точность измерений

Важные характеристики мультиметра — диапазоны измерений и их точность:

Напряжение: 0-1000В
Ток: 0-10А
Сопротивление: 0-20МОм
Точность: 0,5-1%

Для домашнего использования достаточно базовых диапазонов. Для работы с автоэлектроникой может потребоваться расширенный диапазон по току до 20А.

Точность 1% вполне достаточна для большинства бытовых измерений. Для более точной диагностики автоэлектроники желательна точность 0,5% и выше.

Безопасность использования мультиметра

Безопасность — важнейший критерий при выборе мультиметра. Обратите внимание на следующие моменты:

Категория безопасности (CAT II или CAT III для дома)
Защита от перегрузки по напряжению и току
Качественные измерительные щупы с изоляцией
Прочный корпус с защитой от ударов

Для работы с автомобильной электроникой желательна категория CAT III, обеспечивающая защиту до 1000В.

Удобство использования мультиметра

Эргономика прибора влияет на удобство и скорость измерений. Обратите внимание на:

Большой контрастный дисплей
Подсветка дисплея
Удобный поворотный переключатель режимов
Прорезиненный корпус для надежного хвата
Откидная подставка

Чехол для хранения и переноски

Для работы в условиях слабого освещения (например, в моторном отсеке) очень полезна будет подсветка дисплея.

Надежность и качество мультиметра

От надежности мультиметра зависит точность измерений и срок его службы. На что обратить внимание:

Известный производитель с хорошей репутацией
Качественные комплектующие
Прочный корпус
Защита от пыли и влаги
Длительная гарантия

Лучше выбрать проверенную модель от известного бренда, чем дешевый noname-прибор сомнительного качества.

Оптимальная цена мультиметра

Стоимость мультиметра зависит от его функциональности и качества. Ориентировочные ценовые категории:

Бюджетные модели: 500-1500 руб
Средний класс: 1500-5000 руб
Профессиональные: от 5000 руб

Для домашнего использования оптимальным выбором будет мультиметр среднего класса стоимостью 2000-3000 рублей. Он обеспечит достаточную функциональность и надежность.

Лучшие модели мультиметров для дома и автомобиля

На основе рассмотренных критериев можно выделить несколько оптимальных моделей мультиметров:

UNI-T UT61E — функциональный мультиметр среднего класса
MASTECH MS8229 — универсальный мультиметр с дополнительными датчиками
FLUKE 117 — профессиональный мультиметр высокого класса
RICHMETERS RM113D — бюджетный автомобильный мультиметр

Эти модели сочетают оптимальный набор функций, надежность и приемлемую цену для домашнего мастера или автолюбителя.

Как пользоваться мультиметром?

Несколько базовых правил использования мультиметра:

Внимательно изучите инструкцию перед началом работы
Правильно выбирайте режим измерений
Соблюдайте полярность при подключении щупов
Не превышайте максимально допустимые значения
Держите руки подальше от оголенных проводников
Не измеряйте напряжение в режиме измерения тока

Регулярно проверяйте состояние щупов и батареи питания

Соблюдение этих простых правил обеспечит точность измерений и безопасность работы с мультиметром.

Заключение

Выбор подходящего мультиметра — важная задача для домашнего мастера или автолюбителя. Учитывая рассмотренные критерии, можно подобрать оптимальный прибор, который прослужит долго и надежно. Главное — определить необходимый функционал и не переплачивать за ненужные возможности.

Качественный мультиметр станет незаменимым помощником в диагностике электрических цепей, ремонте бытовой техники и обслуживании автомобиля. Надеемся, наши рекомендации помогут вам сделать правильный выбор!

Как выбрать мультиметр, какие критерии самые важные

17 июня 2021

Ни один уважающий себя мастер не может обойтись без хорошего измерительного устройства такого как мультиметр фирмы Yato. В этой статье мы расскажем вам,

как правильно выбрать мультиметр и, как его выгодно купить в интернет-магазине Yato24.

В этой статье:

Как выбрать хороший мультиметр
Какой мультиметр выбрать для дома и автомобиля
Какой мультиметр лучше выбрать
Мультиметр Yato: важнейшие функции
- Мультиметр Yato: где купить?
Как измерить напряжение: практические советы

Стандартными функциями любого мультиметра Yato можно перечислить: измерение напряжения, тока и сопротивления. Что касается напряжения и тока, можно измерить как постоянный ток/напряжение, так и переменный ток/напряжение.

В течение многих лет старые аналоговые мультиметры заменяли цифровыми дисплеями. Однако, сегодня на рынке можно встретить оба вида мультиметров. Преимуществом современных мультиметров Yato является их большая точность и большая надежность при считывании.

Мультиметр, как правило, имеет следующие компоненты:

Дисплей для считывания измеренного значения.
Кнопки для выбора различных функций они зависят от модели.
Поворотный переключатель для выбора измеряемой переменной.
Розетки для подключения контрольных щупов.
Две тест-зоны (красную и черную), кабели который их подключает к розеткам, они устанавливают проводное соединение от прибора до объекта испытания.

На вопрос о мультиметре — какой выбрать, нужно учитывать следующие преимущества прибора:

Тип и цифры. Во-первых, необходимо сделать выбор между аналоговым и цифровым, исходя из ваших предпочтений. После того как вы определитесь, вам нужно пересмотреть данные разрешения, которые определяют малейшее изменение, которое можно измерить. Чем они будут более чувствительными, тем лучше.
Точность. Точность датчиков мультиметра занимает одно из первых мест. Особенно, если вам нужен мультиметр Yato для профессионального использования или для применений, где небольшие отклонения могут повлечь значительные изменения. Обычно точность мультиметра измеряется в процентах (%). Чем меньше число отклонений, тем лучше.
Функциональность. Важно приобрести мультиметр таких размеров и с такими функциями, которые подойдут вам для регулярного измерения. Некоторые мультиметры имеют определенные дополнительные функции, а в некоторых — нет. Итак, перед покупкой обязательно определите, какой мультиметр вам нужен и для каких заданий.

Как вы уже смогли понять, мультиметр Yato — это незаменимый инструмент как для любого электрика, так и для обычного мастера. Если вы ищете мультиметр для бытового использования, то сейчас узнаете, как выбрать мультиметр для дома.

Итак, начнем с того, что мультиметр должен быть у каждого мастера в доме. С помощью него вы можете самостоятельно выявить обрыв проводов, узнать, есть ли напряжение в розетке и другие важные вопросы. Для домашнего нечастого использования можно приобрести простой мультиметр без каких-либо дополнительных функций, который с легкостью справится с поставленными задачами. Так же касается цены, переплачивать и покупать дорогой мультиметр для одиночных сеансов просто нет смысла.

Многие спрашивают: какой мультиметр лучше купить для автомобиля? В этом случае уже стоит подойти серьезно к выбору. Часто мультиметры покупают работники СТО и уверенные водители с большим опытом, которые самостоятельно смогут выявить неисправность и даже отремонтировать авто.

Выбирая мультиметр Yato для автомобилей, следует также учесть, что при работе с составляющими машин приходится иногда контролировать очень важные параметры.

Именно поэтому, от обычных мультиметров, измерители для авто отличаются наличием дополнительных функций, которые нужны для проверки электронных узлов и систем автомобилей. К примеру, это проверка катушек и свечей зажигания, измерения напряжения и силы тока автомобильного генератора, определения частоты вращения двигателя машины и многие другие.

Что касается других отраслей, то часто покупатели спрашивают, как выбрать мультиметр для электронщика. Здесь так же есть свои нюансы. Речь идет о том, что для электрика, который работает с электрооборудованием, необходимо выбирать мультиметр с встроенной функцией «токовые клещи». Благодаря этой функции мультиметр позволит измерить напряжение на работающих оборудованиях без вмешательства в схему. Это, в свою очередь, позволит контролировать и предупреждать даже серьезные аварии.

Для того чтобы узнать, какой мультиметр вам лучше подойдет, рекомендуем ознакомиться со всеми его видами и особенностями работы.

Всего на рынке существует два типа мультиметров.

Вид мультиметра	Главные особенности
Цифровые	такие мультиметры показывают результат на цифровом экране, такие модели считаются современными и очень простые в использовании, обычно они любимы большинства, особенно для начинающих. они измеряют с хорошей точностью, но повышают точность считывания измерений, отражая числовое значение. содержат генератор постоянного тока и поэтому могут работать как омметр, амперметр, преобразователь тока-напряжения, и, конечно, также как цифровой вольтметр.
Аналоговые	такие мультиметры появились на рынке уже давно, но профессионалы их часто предпочитают за их точность и надежность, содержат преобразователь тока напряжения и магнитоэлектрический амперметр, для отображение результатов имеет экран со шкалой и иглой, обозначающий значение, такие модели не требуют аккумулятора для измерения силы тока и напряжения.

Стандартными характеристиками любого мультиметра является измерение напряжения, измерение тока и определение сопротивления. Среди дополнительных функций можно выделить: проверку непрерывности, проверку диодов, измерения емкости, измерение температуры, проверку транзисторов, измерения частоты и индуктивности.

Начнем с того, что измерения напряженности осуществляется путем связи мультиметра с двумя точками, между которыми нужно измерить напряжение.
Электричество, в свою очередь, измеряется путем отсоединения схемы и последовательного подключения мультиметра.
Сопротивление измеряется благодаря контакту двух точек, между которыми нужно измерить сопротивление.
Измерение непрерывности используется для того, чтобы проверить, существует ли электропроводящая связь между двумя точками.

Можно перечислить еще много функций, которые можно выполнить с помощью мультиметра.

Рекомендуем приобрести модель фирмы Yato, которая больше всего подходит вашей специализации и справится с поставленными задачами.

Мультиметр Yato: где купить?

Если вы уже определились, какой именно хотите мультиметр, то самое время приступить к покупке. Выбрать, сравнить модели и осуществить покупку можно легко на нашем сайте интернет-магазина Yato24.

Преимущества покупки инструментов на сайте Yato24:

Гарантия качества. Каждый товар, который продается в нашем интернет-магазине, полностью соответствует международным стандартам качества и является профессиональным. Польский производитель, фирма Yato, к каждому инструменту предоставляет гарантийный талон.
Широкий ассортимент. У нас вы можете купить не только мультиметры Yato, но многие другие инструменты, без которых просто не может обойтись ни один мастер. Начиная от ручных инструментов и заканчивая специализированной техникой для электриков, садовников и мастеров СТО.
Отсутствие подделок.
Профессиональная консультация менеджеров. Если вы не можете самостоятельно определиться с покупкой, наши специалисты с радостью помогут вам выбрать необходимый товар.
Быстрая доставка в любой уголок Украины.

Прежде чем начинать измерять ток, рекомендуем провести измерения на устройстве, напряжение которого вы уже знаете, например, аккумуляторе 1,5 В. Это предотвращает травмирование, если вы его неправильно начнете процедуру измерения.

К примеру, чтобы проверить батарею на напряжении 1,5 В (где достаточно 20 В), выберите высокий диапазон измерения, выберите режим переменного тока. Разместите две кончики каждого щупа на концах аккумулятора, один на положительной стойке, а другой на отрицательной стойке. Если ваш аккумулятор новый, вы прочитаете показатель 1,5 В. Когда аккумулятор разрядится, вы получите показатель, показывающий остаток напряжения.

Для того чтобы измерить неправильные значения, воспользуйтесь специальным зажимом, чтобы зафиксировать крайней мере один из тест проводов. Это предотвращает одновременное касанию обоих мерных наконечников во время измерения. Использование плоскогубцев также исключает риск получения травм или ожогов.

Напряжение, которое следует измерить, обычно трудно оценить. Поэтому вы должны установить высокий диапазон измерения, чтобы измерительное устройство не повредить чрезмерным напряжением.

И обязательно не забывайте о технике личной безопасности при работе с мультиметром. Работайте в защитной одежде и соблюдайте правила эксплуатации мультиметров Yato.

Поделится

Новый комментарий

Войти с помощью

Отправить

Как выбрать мультиметр для дома

Измерения, проводимые с помощью мультиметра
Типы мультиметров
Дополнительные возможности мультиметров
Цена
Безопасность
Приборы, на которые стоит обратить внимание

Мультиметр — это инструмент, который имеет каждый электрик и инженер-ремонтник, занимающийся наладкой, ремонтом или разработкой электронных устройств. В арсенале домашнего мастера также должен быть этот инструмент. Прибор поможет измерить напряжение в розетке или электронной схеме, проверить работоспособность батареек и аккумуляторов, выявить обрыв проводника, и решить другие задачи. Собственно, мультиметр — это прибор, с помощью которого можно измерять несколько электрических величин.

В этой статье мы дадим рекомендации по выбору мультиметра. Особенно интересной она будет для тех, кто ранее не пользовался мультиметром, но планирует выбрать для себя первый измерительный прибор. При выборе мультиметра следует учесть следующее:

Измерения, которые будут проводиться;
Безопасность и надежность;
Эргономика и удобство в использовании;
Цена;
Производитель.

Остановимся на каждом из этих критериев подробнее.

Измерения, проводимые с помощью мультиметра

Исходя из многолетнего опыта использования различных измерительных приборов, можно уверенно сказать, что в домашних условиях чаще всего используются только некоторые из функций мультиметра. Другие измерения проводятся крайне редко, или даже никогда могут не понадобиться. Часто проводимые измерения:

Переменное напряжение — напряжение электросети;
• Постоянное напряжение — проверка напряжения элементов питания, батареек или аккумуляторов, блоков питания и схем бытовых электроприборов;
• Сопротивление;
• Емкость конденсаторов;
• Проверка проводимости электрических цепей — определение целостности проводника, проверка наличия обрыва шнура электропитания, лампы накаливания, нагревательного элемента и тому подобное.

Типы мультиметров

Существует два типа мультиметров: аналоговые (стрелочные) и цифровые. Ранее пользовались только стрелочными мультиметрами (точнее, это были вольтметры, амперметры, омметры …). Как видно из изображения, шкала аналогового прибора для измерения постоянного / переменного напряжения — линейная. Показатели увеличиваются по мере увеличения напряжения. А шкала измерения емкости — нелинейная, поэтому, с увеличением номинала емкости существенно увеличивается погрешность. Шкала сопротивления также нелинейная, фактические показания уменьшаются при отклонении стрелки относительно начального положения. Аналоговому измерительному прибору потребуется некоторое время, чтобы стрелка заняла устойчивое положение. На результат влияет даже угол зрения, под которым мы видим шкалу прибора.

Место аналоговых приборов постепенно занимали цифровые. Их сейчас подавляющее большинство. Цифровые мультиметры удобны в пользовании, надежны и достаточно точны. Как правило, такие мультиметры совмещают функции нескольких измерительных приборов. Современный цифровой мультиметр практически мгновенно выводит результат на дисплей: параметр, который измеряется, единицы измерения, и собственно, результат измерения в цифровом виде.

Цифровой мультиметр может иметь автоматический или ручной выбор диапазона измерения. Для домашнего использования хорошим выбором будет устройство с автоматическим определением диапазона. Пользователю достаточно переключить поворотный переключатель прибора на измерение необходимого электрического параметра, а нужный диапазон будет установлен автоматически.

Дополнительные возможности мультиметров

В большинстве цифровых мультиметров предусмотрена подсветка дисплея, которая в условиях плохого освещения помогает увидеть показания измерений. Схемотехнические решения современных цифровых мультиметров позволяют реализовать несколько дополнительных функций:

«HOLD» – удержание данных — прибор останавливает измерения и «замораживает», фиксирует результат на дисплее;
«REL» – функция относительных измерений — проведение измерений относительно опорного значения, которое мультиметр принимает за «0». Часто используется при измерении малых значений сопротивления и емкости (для того, чтобы минимизировать влияние на результаты измерений собственного сопротивления щупов и паразитной емкости прибора). Функция присутствует в некоторых моделях;
«NCV» – бесконтактная индикация напряжения — при размещении мультиметра в непосредственной близости к источнику электропитания или кабеля находящегося под действующим напряжением, подается звуковой / световой сигнал;
проверка проводимости электрических цепей со звуковой индикацией — проверка целостности электрической цепи или проводника. Прибор измеряет сопротивление электрической цепи, и при его значении меньше определенной величины, подает звуковой сигнал, указывая на целостность, то есть отсутствие обрыва. Как показывает практика, звуковая прозвонка — это функция мультиметра, которая используется чаще всего. С ее помощью можно определить, нет ли повреждения кабеля питания или другого проводника, можно проверить работоспособность лампы накаливания, или нагревательного элемента домашних электроприборов.

Цена

Подавляющее большинство мультиметров способно выполнять основные измерения. Поскольку мы выбираем прибор для дома, цена должна быть доступной. На цену существенно влияет класс точности, возможность подключения к ПК, память для сохранения измеренных параметров, фиксация максимального и минимального значения измерений, возможность измерять такие параметры как емкость конденсаторов, температуру, индуктивность, частоту, а также диапазоны измерения этих параметров (вряд ли надо будет дома измерять напряжение 1000 Вольт).

Что касается точности, то даже недорогой современный цифровой мультиметр способен проводить измерения с минимальной погрешностью, которая может составлять в среднем ± (1.2% ± 5). Если перевести это в абсолютные величины, то при измерении напряжения электросети 220 Вольт, результаты будут вполне удовлетворительными: (220 ± 3) Вольт. При измерении напряжения блока питания 5 Вольт: (5 ± 0,065) Вольт.

Итак, наша рекомендация — выбирать мультиметр для дома в среднем ценовом диапазоне. Выбирая самый дешевый мультиметр, мы рискуем получить прибор, который не будет проводить все необходимые измерения, а дорогой может иметь такие возможности, которые не используются в быту.

Безопасность

Мультиметр должен быть безопасным для пользователя. Информация по электробезопасности обычно указана в инструкции по эксплуатации и на корпусе прибора. В соответствии с международным стандартом IEC1010-10, с точки зрения электробезопасности мультиметры разделяют на четыре класса:

CAT I — для работы с низковольтными сетями электронных узлов;
CAT II — для локальных сетей питания;
CAT III — для распределительных сетей питания внутри зданий;
CAT IV — для работы на аналогичных сетях за пределами зданий.

Для домашних нужд будет вполне достаточно мультиметра класса электробезопасности CAT II или CAT IIІ.

Обращайте внимание на измерительные щупы, поскольку они имеют непосредственный контакт с объектом измерения. Особенно, если проводим измерения высокого напряжения, скажем, напряжения электросети. На щупах должна быть указана важная информация в полном объеме. Например, на щупах мультиметров UNI-T обозначено класс электробезопасности, максимально допустимый ток, информацию о наличии двойной изоляции и тому подобное.

Щупы, как правило, имеют ограничитель для защиты пальцев пользователя от контакта с их металлической частью и защитные колпачки для дополнительной защиты и удобства при транспортировке и хранении. Обратите внимание! Запрещено работать с прибором, щупы которого имеют повреждения изоляции. Неисправные щупы необходимо заменить новыми, с такими же электрическими характеристиками.

Приборы, на которые стоит обратить внимание

Свой выбор мы остановили на нескольких мультиметрах UNI-T. Приборы этого производителя надежны, обеспечивают достаточно точные результаты измерений, и имеют при этом доступную цену. Такие мультиметры попадают под наши критерии выбора, и вполне пригодны для домашнего использования:

UNI-T UT136B – цифровой мультиметр с автоматическим выбором диапазона, позволяет проводить измерения постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, емкости и выполнять тестирование диодов. Прибор имеет компактные размеры, переключатель режима измерения фиксируется четко, стрелка указывает на параметр измерения, щупы прочные и эластичные. Предусмотрена защита от перегрузки.

Основные параметры мультиметра UT136B:

Разрядность	3999
Выбор диапазона	автоматический
Постоянное напряжение	до 500 В
Переменное напряжение	до 500 В
Постоянный ток	до 10 А
Переменный ток	до 10 А
Сопротивление	до 40 МОм
Емкость	до 100 мкФ
Частота	до 10 МГц
Проверка проводимости электрических цепей со звуковой индикацией	есть
Тестирование диодов	есть

Следующий прибор, который привлек наше внимание – UNI-T UT125C. Особенностью прибора являются его компактные размеры. Прибор имеет несъемные измерительные щупы, Вы не сможете подключить их неправильно. Присутствует подсветка дисплея, а также функция бесконтактной индикации напряжения.

Основные параметры мультиметра UT125С:

Разрядность	3999
Выбор диапазона	автоматический
Постоянное напряжение	до 600 В
Переменное напряжение	до 600 В
Постоянный ток	до 400 мА
Переменный ток	до 400 мА
Сопротивление	до 40 МОм
Емкость	до 100 мкФ
Частота	до 60 кГц
Проверка проводимости электрических цепей со звуковой индикацией	есть
Тестирование диодов	есть

Мультиметр UNI-T UT131D позволяет проводить все основные измерения, имеет функцию подсветки дисплея и бесконтактную индикацию напряжения. Выбор диапазона измерения — ручной. И очень привлекательная цена.

Основные параметры мультиметра UT131D:

Разрядность	1999
Выбор диапазона	ручной
Постоянное напряжение	до 250 В
Переменное напряжение	до 250 В
Постоянный ток	до 10 А
Сопротивление	до 200 МОм
Проверка проводимости электрических цепей со звуковой индикацией	есть
Тестирование диодов	есть

А вот мультиметры UNI-T серии UT61, мы можем рекомендовать для домашних мастеров, увлекающихся ремонтом и наладкой аудиоаппаратуры. Приборы позволяют измерять сопротивление, емкость, частоту, температуру, напряжение и ток в широкой полосе частот. Кроме того, могут работать в паре с ПК, что позволит автоматизировать измерения и упростит обработку результатов измерений.

Ну и конечно же, дополнительные аксессуары. Для некоторых измерений, например, параметров электронных схем, часто используют насадки-крокодилы. Удобно пользоваться насадками, которые одеваются на контактную часть щупов мультиметра. Также используют насадки-зажимы, которыми можно «зацепиться» за выводы компонента, параметры которого представляют интерес.

Надеемся, наши советы по подбору мультиметра будут для Вас полезными. Важно помнить, что работать Вы будете с электроизмерительным прибором. Во время измерений элементы мультиметра могут находиться под действующим напряжением, поэтому могут представлять опасность. Обязательно ознакомьтесь с инструкцией и соблюдайте правила безопасности. Приятного пользования!

Нравятся наши статьи? Тогда вы точно зацените видео на эту тему!

Команда Masteram

Копирование материалов с сайта masteram. com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Как выбрать цифровой и аналоговый мультиметр для дома и для автомобиля

Сегодня мы поговорим про мультиметры, для чего они предназначены, какие измерения делают и как правильно выбрать данный прибор.

СОДЕРЖАНИЕ:

Прогресс не стоит на месте

Любой, кто хоть немного знаком с электрикой и радиоэлектроникой, неважно какой – электрические сети дома, радиоэлектроника бытовых проборов или бортовые сети автомобиля, знают, что определить место неисправности для ее устранения без контрольно-измерительных приборов очень затруднительно.

Раньше для измерения каждого параметра требовался отдельный прибор – вольтметр, амперметр, омметр, что было не очень удобно и проведение контрольных измерений занимало достаточно времени.

И это только для измерения основных параметров, а для проведения остальных измерений требовалось наличие дополнительных приборов и устройств.

Сейчас на смену целому комплекту контрольно-измерительных приборов, каждый из которых выполнял замер только определенного параметра, пришел один прибор, способный заменить их все – мультиметр.

Помимо возможности измерения основных параметров электрической сети – напряжения, силы тока, сопротивления и частоты, мультиметры позволяют выполнить еще целый ряд измерительных и контрольных работ, поскольку функционал их очень широк.

Конечно, функциональность мультиметра зависит от его внутреннего устройства, но все же большинство из них может дополнительно произвести замеры емкости конденсаторов, индуктивности катушек, работоспособности диодов и транзисторов, что важно для радиоэлектронщиков, проверить шумность и освещенность, выявить повреждения проводки и соединения.

Читайте по теме — как проверить транзистор мультиметром.

Так что мультиметр – вещь универсальная и пригодится практически всем, кто хоть немного сталкивается с электрическими цепями. Но не все мультиметры одинаковы и к подбору данного устройства следует подходить серьезно.

Виды мультиметров

Вначале нужно определиться с видом этого прибора, а их два – аналоговый и электронный.

В аналоговом мультиметре все данные, которые измеряются показывает стрелкой на шкале.

Сама шкала имеет разные градуировки, и каждая из них соответствует определенному параметру.

Основной недостаток такого вида мультиметров является неточность показаний.

В даже очень чувствительном приборе при измерении стрелка будет иметь определенные колебания, которые будут искажать показания.

Конечно, если точные измерения не требуются и проверяется только общее значение параметра, то и такой мультиметр сойдет. Но, в целом, аналоговые мультиметры свое практически «отжили» и встречаются сейчас редко.

Аналоговые мультиметры с рынка «вытеснили» электронные. Все измеряемые данные у них выводятся на цифровой дисплей, что значительно удобнее.

Но есть переходные модели с аналоговым и цифровым дисплеем.

Ведь в аналоговом еще надо было приноровиться к правильному вычислению показаний стрелки на градуированной шкале.

В цифровых же мультиметрах это все не требуется – измеренный показатель выводиться на дисплей в виде цифр, причем крупных, что значительно легче для восприятия.

Дополнительный функционал

Все мультиметры оснащены базовым набором функций, однако еще имеются и дополнительные. Поэтому при выборе следует и на них обращать внимание.

К примеру, если этот прибор будет использоваться в бытовых условиях – проверка напряжения, силы тока и т.д. в доме или бортовой сети авто, то вполне достаточно будет мультиметра с базовым набором функций.

Он и стоить будет дешевле, и его контрольно-измерительных возможностей будет достаточно.

Если же нужен такой прибор для промышленного использования или в радиоэлектронике, то лучше приобретать мультиметр с расширенным функционалом.

К примеру, прибор дополнительно может создавать тестовый сигнал, производить проверку полупроводниковых приборов, фиксировать измеренные показатели, автоматически определять пределы измерений.

Также к дополнительным функциям относятся возможности прибора, облегчающие работу с ним – таймер отключения, регулировка яркости дисплея, графическое изображение формы сигнала.

Основные характеристики, которые важно учитывать

При выборе мультиметра немаловажным являются его характеристики, а их несколько.

Погрешность

Ни один мультиметр совершенно точных измерений не покажет, всегда будет погрешность, но она может отличаться.

Погрешность у этих приборов варьируется от 0,025 до 3 %. При выборе мультиметра следует обращать внимание на данную характеристику.

Если он приобретается для бытового использования, то можно брать и с погрешностью в 3 %, особо это на измерениях не скажется.

А вот для работы с радиоэлектроникой лучше покупать прибор с как можно меньшей погрешностью.

Диапазон измерений

Эта характеристика указывает минимальное и максимальное значение параметра, которое он может измерить.

Обычно по всем основным параметрам диапазон измерений указывается отдельно по каждому.

Выбор по этой характеристике зависит от сферы использования прибора.

Для бытовых условий достаточно будет и мультиметра с небольшим диапазоном, главное, чтоб он подходил для основных измерений.

Для промышленного же использования лучше приобретать мультиметр с широким диапазоном для каждого параметра.

Разрядность показаний дисплея

Эта характеристика указывает насколько точно прибор может вывести показания на дисплей.

Разрядность показаний у мультиметров может быть разная. Так, обычный бытовой мультиметр имеет 2,5-разрядный дисплей, который способен показывать значения с точностью до сотых после запятой.

А вот 3,5-разрядный дисплей уже способен вывести значение с точностью до тысячных после запятой.

Но стоит отметить, что точность зависит от погрешности, поэтому при большой погрешности тысячное значение 3,5-разрядного дисплея особой достоверности не будет иметь.

Количество дисплеев

Эта характеристика больше подходит для тех, кто приобретает прибор для использования в радиоэлектронике или промышленной сфере.

Для бытовых условий вполне достаточно и обычного мультиметра с одним дисплеем.

А вот наличие двух дисплеев оценят те, кому по особенностям профессии приходится делать большое количество разнообразных замеров.

Питание мультиметра

Большинство мультиметров в качестве источника питания используют обычные батарейки.

Такого источника питания вполне достаточно для бытовых измерений, а вот для промышленных этого может оказаться недостаточно.

Для такого использования производятся мультиметры с аккумуляторным источником питания.

Образцы мультиметров и их характеристики.

АКИП-GDM354А.

Мультиметр FLUKE-111.

На что нужно обратить внимание при выборе

Микросхемы, которые используются в этом приборе, обычно очень надежны, поэтому страна-производитель не так уж и важна. Это что касается внутренней начинки прибора.

Как правильно выбрать мультиметр

Специалисты по техническому обслуживанию постоянно получают поток новых моделей, новых производителей и новых функций портативных цифровых мультиметров. Функции безопасности, возможно, являются наиболее важными факторами при принятии этого решения, но иногда бывает трудно просмотреть все характеристики, чтобы определить, какой инструмент лучше всего подходит для вашего приложения. Чтобы помочь представить все это в перспективе, вот некоторые из ключевых моментов, которые следует учитывать при выборе цифрового мультиметра.

Каково ваше истинное напряжение окружающей среды?

Распространенное заблуждение состоит в том, что пока вы выбираете мультиметр с достаточно высоким номинальным напряжением, вы защищены. Однако номинальное напряжение — это только часть истории.

Мультиметр может подвергаться воздействию гораздо более высокого напряжения, чем предполагалось пользователем, из-за мгновенного скачка высокого напряжения или переходного скачка напряжения, который без предупреждения попадает на вход мультиметра. Ваша безопасность зависит от запаса прочности, встроенного в ваш измеритель, и он основан на нескольких характеристиках, помимо номинального напряжения.

Какой рейтинг CAT требуется для вашей среды?

Международная электротехническая комиссия (МЭК) публикует стандарты для всех электрических, электронных и связанных с ними технологий. Самое важное, что нужно понять о стандартах безопасности IEC, — это «категория измерения». Убедитесь, что любой измерительный прибор, который вы рассматриваете, имеет рейтинг категории IEC (CAT), соответствующий электрической среде, в которой вы будете его использовать.

Рейтинг CAT обычно отображается рядом с входными разъемами мультиметра. Мультиметры, не имеющие рейтинга CAT, никогда не должны использоваться в высоковольтных трехфазных электрических рабочих средах. Убедитесь, что тестовые провода, которые вы используете с глюкометром, также имеют такой же или более высокий рейтинг CAT. Категории, относящиеся к коммерческой и промышленной работе, отмечены в Таблица 1 .

Важно учитывать как рейтинг CAT, так и номинальное напряжение. Например, счетчик CAT III на 1000 В обеспечивает лучшую защиту по сравнению со счетчиком с рейтингом CAT III 600 В, но счетчик с рейтингом CAT II 1000 В не превосходит счетчик с рейтингом CAT III 600 В. Это связано с тем, что при расчете характеристик устойчивости к напряжению процедуры испытаний IEC 61010-1 учитывают установившееся напряжение, пиковое импульсное переходное напряжение и импеданс источника. Таблица 2 показывает эти значения в контексте с различными рейтингами CAT.

Какой рейтинг IP вам нужен?

Если вы работаете на открытом воздухе в суровых, влажных или пыльных условиях, вам понадобится водо- и пыленепроницаемый мультиметр. Стандарты водо- и пыленепроницаемости определены в IEC 60529 как уровни «защиты от проникновения» (IP) от твердых частиц и воды.

Степень защиты IP состоит из двух цифр. Первый определяет размер исключаемых объектов. «Ноль» означает отсутствие защиты, а «6» — пыленепроницаемость. Вторая цифра указывает уровень защиты от воды. «Ноль» означает отсутствие защиты, а «8» означает, что он защищен от продолжительного погружения в воду на один метр. Например, рейтинг «IP67» означает, что счетчик протестирован на пыленепроницаемость и выдерживает погружение в воду на глубину до одного метра в течение 30 минут.

Примечание. Сертификационные испытания безопасности для IEC 61010 не проверяют соответствие IP-стандарту IEC 60529, поэтому обратитесь к производителю или поставщику за подтверждением соответствия.

Насколько прочным должен быть ваш счетчик?

Какими бы осторожными ни были технические специалисты, мультиметры ежедневно подвергаются грубому использованию. Так что ищите надежный, хорошо сложенный инструмент, не имеющий явных дефектов и рассчитанный на долгие годы жесткой эксплуатации. Наиболее распространенным показателем прочности является стандарт безопасности IEC 61010, в котором указано, что изделие должно выдерживать падение с высоты одного метра как при самой высокой, так и при самой низкой рабочей температуре. Если вы когда-либо видели, что происходит с расходомером, который не соответствует этому требованию, после падения с высоты одного метра на бетонный пол, вы знаете, насколько важна эта спецификация.

Проверен ли счетчик независимо?

Независимая сертификация является ключевым атрибутом измерителя качества. Чтобы убедиться, что используемый вами мультиметр отвечает требованиям безопасности, найдите хотя бы один (чем больше, тем лучше) сертификат, показанный на Рис. 1 . Маркировка будет нанесена на корпус счетчика и включена в брошюры и каталоги продукции. Наличие этих отметок гарантирует, что измеритель был независимо протестирован и сертифицирован в соответствии с сертификационными требованиями этих агентств. В случае сомнений обратитесь к продавцу или производителю за подтверждением соответствия установленным стандартам безопасности.

Последнее замечание. Если вы хотите заменить мультиметр, начните с анализа наихудшего сценария вашей работы и выберите категорию измерения для этого сценария ( рис. 2 ). Затем выберите счетчик, рассчитанный на эту категорию измерения, с самым высоким номинальным напряжением, которое вам потребуется в этой категории.

Силви — специалист по применению в компании Fluke Corp. в Эверетте, штат Вашингтон (www. fluke.com).

Мультиметр Руководство покупателя. Выбор мультиметра, соответствующего вашим требованиям

Мультиметры — это электронные устройства, измеряющие напряжение, силу тока и сопротивление. Хотя существует множество различных типов мультиметров с различными функциями и преимуществами. Будь то небольшое электронное соединение или большая сложная схема, каждый компонент, от простого диода до сложного усилителя мощности, должен быть проверен на электрические свойства.

Мультиметр — это основной инструмент контроля качества разработчика электроники. Чтобы убедиться, что у вас есть правильный счетчик по правильной цене, может потребоваться некоторое планирование. Некоторые мультиметры включают дополнительные специализированные функции или дополнительные параметры. У некоторых технических специалистов есть особые требования, и им может понадобиться модель, отвечающая их потребностям.

Ручной цифровой мультиметр Fluke 107 CAT III

Аналоговые мультиметры

Аналоговые мультиметры, как и следовало ожидать, используют классические аналоговые шкалы для измерения напряжения, тока и сопротивления.

Они, безусловно, более примитивны и редко используются в наши дни, однако некоторые утверждают, что аналоговые счетчики более чувствительны, чем их цифровые аналоги, и многие по-прежнему предпочитают их. После малейшего изменения напряжения постоянного тока стрелка аналогового мультиметра может отклоняться, что влияет на точность показаний измерений и может не совпадать с тем, что вы видите на цифровом мультиметре. Если вы имеете дело с цепями с высокочувствительными измерениями, вам может подойти аналоговый мультиметр.

Цифровые мультиметры

Цифровые мультиметры (DMM) состоят из ЖК-дисплея, ручки для выбора диапазонов, аналого-цифрового преобразователя и внутренней схемы для формирования сигнала. Он гораздо чаще используется в современном мире и в основном используется для проверки одного из трех факторов закона Ома, напряжения, тока и сопротивления.

Ниже приведено простое уравнение, используемое во время диагностического тестирования:

В = I x R
В = напряжение
I = ток
R = сопротивление

Цифровые мультиметры также используются для проверки состояния цепи или системы в целях безопасности и чтобы убедиться, что устройство безопасно для работы. Существуют сотни моделей на выбор, поэтому вам необходимо отфильтровать варианты и учесть различные факторы при выборе правильного цифрового мультиметра. Вот что нужно иметь в виду:

Аналоговый циферблат

Цифровой мультиметр с ЖК-дисплеем

Цены на мультиметр

Цифровые мультиметры доступны в широком диапазоне цен от 10 до 1500 долларов. Это зависит от бренда и включенных функций. Более дорогие счетчики, как правило, более долговечны и точны, чем более дешевые модели. Мультиметры Workbench , как правило, дороже по сравнению с портативным цифровым мультиметром .

В общем, мы рекомендуем смотреть на то, как часто вы будете использовать устройство и какие функции вам нужны. Если это инструмент для разового использования, то, вероятно, подойдет устройство по более низкой цене. Но чем больше вы планируете использовать счетчик, тем больше вам понадобится прочная конструкция и более дорогой счетчик.

Счетчики на дисплее мультиметра

Разрешение измерителя или число на дисплее — это наименьшая часть шкалы, которая может быть отображена, и зависит от шкалы. Это относится к тому, насколько большое число может отображать счетчик, или к общему количеству отображаемых цифр. Чем больше количество показов, тем лучше.

Универсальность измерений и функциональность

Базовые мультиметры имеют стандартные функции, такие как измерение переменного и постоянного тока, напряжения, сопротивления и емкости. Другие мультиметры предлагают различные тесты (проверка диодов, проверка батареи, проверка целостности цепи, проверка транзисторов) и специальные функции (автоматический выбор диапазона, аналоговая гистограмма, интерфейс ПК RS-232, истинное среднеквадратичное значение), что делает их более полезными, чем стандартный мультиметр. Ознакомьтесь с руководством пользователя устройства, чтобы ознакомиться с предлагаемыми функциями и соответствующим образом выбрать измеритель.

Безопасность при работе с мультиметром

При работе с высоким напряжением очень важно знать, какой мультиметр следует использовать.

В зависимости от величины тока, протекающего через проводник, вы можете выбрать устройство, представляющее собой нечто среднее между мультиметром и токоизмерительными клещами .

Токоизмерительные клещи

Токоизмерительные клещи, созданные как универсальный измерительный инструмент для электриков, представляют собой электрический тестер, сочетающий в себе вольтметр и токоизмерительные клещи. Токоизмерительные клещи имеют встроенный трансформатор с единственной целью измерения тока, который они могут измерять с точностью до десятых долей единицы.

В отличие от мультиметра, клещи не нужно подключать к цепи для измерения тока. Все, что вам нужно сделать, это поместить зажим на провод под напряжением, чтобы измерить ток, не прерывая работу цепи. Токоизмерительные клещи идеально подходят для электромонтажных работ, поскольку они могут измерять большие переменные токи.

Обратитесь к руководству производителя, чтобы узнать, какие модели подходят для каких категорий (CAT). Чем ниже номер CAT, тем меньше защита.

Токоизмерительные клещи Fluke

CAT I предназначен для измерения напряжения от специально защищенных вторичных цепей.
CAT II относится к распределению электроэнергии на местном уровне, например, от стандартной настенной розетки или подключаемой нагрузки.
CAT III относится к измерениям проводного оборудования в стационарных установках, распределительных щитах и автоматических выключателях. Токоизмерительные клещи Fluke True-RMS соответствуют классу безопасности CAT III.
CAT IV относится к происхождению измерений на уровне установки или коммунальных услуг на первичных устройствах защиты от перегрузки по току и на блоках управления пульсациями. Токоизмерительные клещи Fluke 324 соответствуют классу безопасности CAT IV 300 В.

Все еще нужна помощь в выборе мультиметра? Напишите нам по адресу [email protected]

7 вещей, на которые следует обратить внимание перед покупкой мультиметра

Мультиметр — это обязательный гаджет для каждого домашнего мастера, техника и инженера. Когда вы решите купить мультиметр, вам придется учитывать различные факторы, связанные с его функциями, качеством, безопасностью и производительностью, чтобы выбрать правильный продукт.

Собираетесь ли вы купить мультиметр для базового или профессионального использования, мы рассмотрим различные аспекты, которые следует учитывать перед покупкой мультиметра. Давайте рассмотрим их один за другим.

1. Для чего нужен мультиметр?

Прежде чем купить мультиметр, первый вопрос, который вы должны себе задать: зачем он вообще вам нужен? Соображения будут различаться в зависимости от того, предназначен ли он для хобби, домашнего тестирования или профессионального использования.

Незнание должным образом своих потребностей может привести к тому, что вы купите продукт, в котором отсутствуют основные функции, или потратите дополнительные деньги на функции, которые вам даже не нужны.

Таким образом, определение ваших требований поможет вам сузить выбор и не тратить лишние деньги на дорогое устройство. Определившись со своими потребностями, вам нужно выбрать между аналоговыми и цифровыми мультиметрами, двумя наиболее распространенными типами мультиметров.

Эти два типа мультиметров различаются главным образом тем, как они отображают свои выходные данные. Аналоговые мультиметры измеряют значение на аналоговой шкале с помощью иглы; цифровые показывают точное значение в цифровом виде на дисплее.

Аналоговые мультиметры дешевле, цифровые относительно дороже, но вторые точнее. С точки зрения использования, цифровые проще в использовании, а аналоговые могут немного затруднить работу для новых пользователей.

Хотя со временем цифровые мультиметры вытесняют аналоговые, выбор одного из них зависит от ваших предпочтений и потребностей.

После того, как вы выбрали аналоговый или цифровой, следующим шагом будет оценка характеристик и измерений мультиметра.

3. Что может измерять ваш мультиметр?

Несколько основных функций мультиметра включают измерение напряжения, тока, сопротивления и проверку непрерывности. Редко можно найти мультиметр без какой-либо из этих четырех функций, хотя точность и надежность могут различаться. Убедитесь, что выбранный вами продукт имеет хороший диапазон измерения как напряжения, так и тока.

СВЯЗАННО: Как проверить напряжение с помощью мультиметра

Большинство современных цифровых мультиметров также могут измерять температуру, частоту, емкость и индуктивность. Тестирование диодов — еще одна удобная функция, которую следует учитывать. Использование этих функций помогает выполнять более сложную работу, например проверку бытовой техники, тестирование систем отопления, вентиляции и кондиционирования воздуха и электронных кроссоверов. Их стоит рассмотреть, если ваши потребности настолько продвинуты.

Кроме того, мультиметр с ЖК-дисплеем с подсветкой, который обычно есть у цифровых мультиметров, позволяет легко работать в темных местах. Помимо дисплея с подсветкой, внимательно проверьте разрешение цифрового мультиметра, который вы собираетесь купить.

Разрешение — это количество цифр на цифровом дисплее, показывающее общий уровень сигнала. Чем выше разрешение, тем точнее будут измерения.

Обратите внимание, что большинство этих функций доступны только цифровым мультиметрам, и если вы решите купить аналоговое устройство, вам не придется о них сильно беспокоиться.

4. Мультиметры с ручным управлением и мультиметры с автоматическим выбором диапазона

Мультиметры

с автоматическим выбором диапазона — это именно то, на что они похожи. Управлять ими так же просто, как включить мультиметр, подключить измерительные провода к устройству и позволить мультиметру самому управлять диапазоном. Это юниты, удобные для новичков.

С другой стороны, ручное определение диапазона требует, чтобы вы сами установили диапазон с помощью циферблата во время измерения. Хотя эти результаты более надежны, они требуют некоторого практического опыта, которым обладают только профессионалы.

Вам следует выбрать мультиметр с автоматическим выбором диапазона, если только вы не профессионал с очень специфическими потребностями, требующими высокой точности. Однако на рынке есть мультиметры, которые предлагают оба типа гибкости, поэтому, если вы можете найти такое устройство, было бы разумно его приобрести.

5. Следите за своим бюджетом

Совершая покупку, вы также должны тщательно определить, сколько вы должны потратить на мультиметр, исходя из его характеристик и ожидаемого уровня использования, например, дома или профессионально на рабочем месте. Чем профессиональнее или продвинутее мультиметр, тем дороже он будет.

Диапазон цен на мультиметры может варьироваться от менее 50 до более 1000 долларов США в зависимости от продукта. Проанализируйте характеристики различных устройств и выберите тот, который соответствует вашим потребностям, не тратя слишком много.

6. Проверьте надежность мультиметра

Не менее важна долговечность изделия. Поэтому выбирайте устройство, которое легко выдерживает удары, удары и случайные падения. Чтобы ваш мультиметр прослужил долго, убедитесь, что его внешний корпус достаточно прочный, чтобы противостоять износу на рабочем месте.

Если устройство прочное, цепь не обнажится, а внешний корпус не сломается после нескольких падений, что сделает эксплуатацию устройства небезопасной. Таким образом, нельзя не подчеркнуть важность долговечности.

Кроме того, вам необходимо найти правильный баланс между ценой и долговечностью. Как правило, для промышленного или профессионального использования предпочтительны мультиметры более высокого качества, которые более долговечны, но они, как правило, очень дороги. Хотя недорогие мультиметры недолговечны в промышленных условиях, они могут стать отличным выбором для домашних тестировщиков и мастеров-любителей.

Короче говоря, независимо от того, как вы используете, стоит купить измеритель качества, даже если вам придется ждать распродажи или снижения цены.

7. Знание необходимых протоколов безопасности

Международная электротехническая ассоциация (IEC) определила несколько протоколов безопасности для мультиметров, поэтому лучше помнить об этом и выбирать мультиметр, соответствующий каждому из них.

Во-первых, вам необходимо убедиться, что мультиметр, который вы покупаете, имеет изолированный защитный корпус, поэтому его можно безопасно использовать без риска поражения электрическим током.

СВЯЗАННЫЙ: Расчет сечения проводов для вашего следующего проекта «Сделай сам»

Для профессионального использования, например, для проверки электричества в домашней системе, покупка прибора с проверкой качества снижает риск поражения электрическим током. Безопасные измерительные провода имеют закрытые клеммы и защиту пальцев для обеспечения максимальной безопасности пользователя.

Кроме того, убедитесь, что приобретаемый вами мультиметр одобрен независимыми организациями по безопасности, такими как UL и CSA.

Также необходимо проверить категорию мультиметра CAT, которая основана на максимальном напряжении, которое он может измерить. Например, если вам нужно работать с устройствами с напряжением не более 400 В или 500 В, идеальным вариантом будет выбор устройств CAT III, которые обычно измеряют от 600 В до 1000 В.
