Как прозвонить трехфазный электродвигатель мультиметром

Как проверить электродвигатель мультиметром: пошаговая аннотация и советы

Нередко появляется вопрос, как проверить электродвигатель после выхода из строя, также после ремонта, если он не вертится. Для этого существует несколько методов: наружный осмотр, особый щит, «прозвонка» обмоток мультиметром. Последний метод более экономный и универсальный, но он дает верные результаты не всегда. У большинства постоянников сопротивление обмотки фактически равно нулю. Потому будет нужно дополнительная схема для измерений.

Конструкция мотора

Чтоб стремительно освоить, как проверить электродвигатель, необходимо чётко представлять для себя устройство главных деталей. КАК ПРОВЕРИТЬ Как прозвонить тестером трехфазный двигатель в. В базе всех моторов лежит две части конструкции: ротор и статор. 1-ая составляющая всегда крутится под действием электрического поля, 2-ая недвижная и как раз создаёт этот вихревой поток.

Чтоб осознавать, как проверить электродвигатель, будет нужно хотя бы раз его разобрать своими руками. У разных производителей конструктив отличается, но принцип диагностики

электрической части пока остаётся постоянным. Меж ротором и статором находится зазор, в каком может накапливаться маленькая железная стружка при разгерметизации корпуса.

Подшипники при износе могут давать завышенные характеристики тока, вследствие чего защиту будет выбивать. Как проверить двигатель мультиметром. Разбираясь с вопросом, как проверить электродвигатель, не следует забывать о механических повреждениях подвижных частей и борно, где находятся контакты.

Трудности диагностики

Перед тем как проверить электродвигатель мультиметром, следует провести наружный осмотр корпуса, охлаждающей крыльчатки, проверить температуру прикосновением руки к железным поверхностям. Подогретый корпус свидетельствует о завышенном токе из-за заморочек с механической частью.

Проанализировать будет нужно состояние внутренностей борно, проверить затяжку болтов либо гаек. При ненадежном соединении токоведущих частей выход из строя обмоток может произойти в хоть какой момент. Поверхность мотора должна быть очищена от загрязнений, а снутри отсутствовать влага.

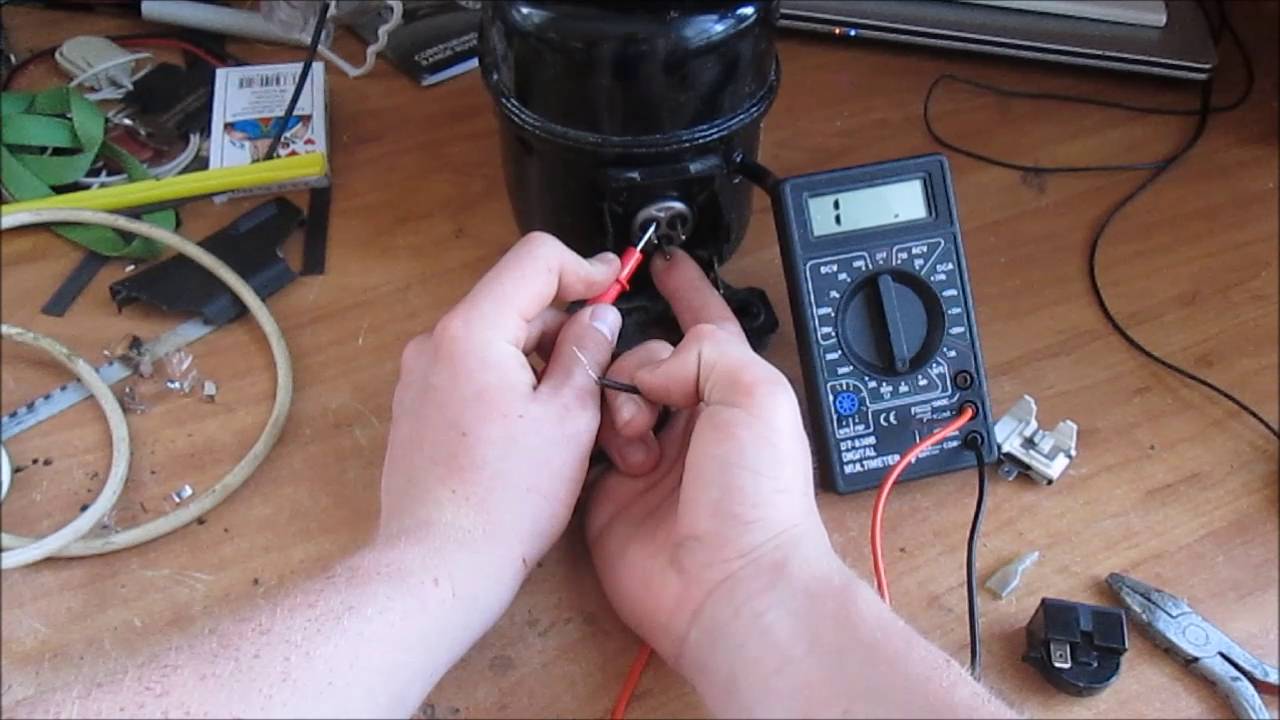

Если рассматривать вопрос, как проверить электродвигатель мультиметром, то необходимо учесть несколько аспектов:

  • Не считая мультиметра пригодятся клещи для бесконтактного замера тока, проходящего через провод.
  • Мультиметром можно измерить только некординально высочайшие сопротивления. Для проверки состояния изоляции (где сопротивление — от кОм до МОм) употребляют мегоомметр.
  • Чтоб сделать выводы о годности мотора, будет нужно отсоединить механические узлы (редуктор, насос и другие) или необходимо быть уверенным в полной исправности этих компонент.

Коммутирующая аппаратура

Для запуска вращения обмоток употребляется плата или реле. Чтоб начать разбираться с вопросом, как проверить обмотку электродвигателя, необходимо расцепить подводящую цепь. Через неё могут «звониться» элементы платы управления, что занесет ошибку в измерения. При откинутых проводах можно измерить поступающее напряжение, чтоб быть уверенным в исправности электрической схемы.

В движках домашней техники нередко применяется конструкция с пусковой обмоткой, сопротивление которой превосходит значение рабочей индуктивности. При замерах учитывают тот факт, что могут находиться токосъемные щётки. В месте контакта с ротором нередко возникает нагар, очистив его, необходимо вернуть надежность прилегания щеток во время вращения.

В стиральных машинках используются компактные движки с одной рабочей обмоткой. Вся сущность диагностики сводится к замерам её сопротивления. Ток замеряется пореже, но по снятию черт на различных оборотах можно сделать выводы об исправности мотора.

Подробности диагностики

электрической части

Как прозвонить электродвигатель

Трёхфазный асинхронный электродвигатель, проверка тестером. На практике достаточно проверить

электродви.

Расположение контактов трехфазного двигателя и прозвонка обмоток

Рассматриваем расположение концов обмоток трехфазного двигателя, определяем, правильно ли они подключены.

Рассмотрим, как проверить исправность электродвигателя. Асинхронный трёхфазный двигатель Электрический счетчик трехфазный Как проверить. Трехфазный что двигатель не подключен к Как проверить изоляцию обмоток показано. В первую очередь осматривают контактные соединения. Если в них нет видимых повреждений, то вскрывают место соединения проводов с двигателем и отключают их. Желательно определить тип мотора. Если он коллекторный, то имеются ламели или секции в месте прилегания щеток.

Требуется измерить омметром сопротивление между каждыми соседними ламелями. Оно должно быть одинаковым во всех случаях. Если наблюдаются короткозамкнутые секции либо их обрыв, то таходатчик мотора требуется заменить. Если же «прозванивать» саму катушку ротора, то 12 В мультиметра может быть недостаточно. Чтобы точно оценить состояние обмотки, потребуется внешний источник питания. Он может быть блоком от ПК или аккумулятором.

Для измерения малых значений сопротивления последовательно с измеряемой обмоткой устанавливается резистор известным номиналом. Здравствуйте уважаемые форумчане, подскажите пожалуйста, как правильно мегометром проверить трехфазный эл.двигатель на предмет КЗ и сопротивления изоляции обмоток и каковы их нормы. Достаточно выбрать сопротивление около 20 Ом. После подачи питания от внешнего источника замеряют падение напряжения на обмотке и резисторе. Результирующее значение получается из формулы R1 = U1R2/U2, где R2 — резистор, U2 — падение напряжения на нем.

Диагностика асинхронных моторов

На промышленных стиральных машинах могут использоваться мощные трехфазные электродвигатели. Ротор у них чаще выполняется в виде наборных пластин с магнитным сердечником. Фазные обмотки чаще неподвижные и расположены в статоре.Мультиметром такой мотор проверить намного проще. Омметром нужно прозвонить сопротивление каждой обмотки. Оно должно быть одинаковым. Не забывают проверять пробой на корпус замером сопротивления на корпус. Однако изоляцию надежнее проверять мегаомметром.

Отвечая на вопрос, как проверить обмотки электродвигателя тестером, нужно отметить, что «перекоса фаз» у асинхронного мотора не допускается. Разность сопротивления не должна превышать одного ома. В противном случае ток на меньшей индуктивности растет, что приводит к подгоранию обмотки.

Если мотор постоянного тока

У таких двигателей сопротивление обмотки очень мало и измерения проводятся при помощи двух приборов. Одновременно снимают показания с амперметра и вольтметра. В качестве источника выбирают батарею напряжением 4-6 В. Как проверить лямбда зонд тестером или. Результирующее значение определяется по формуле R = U/I.

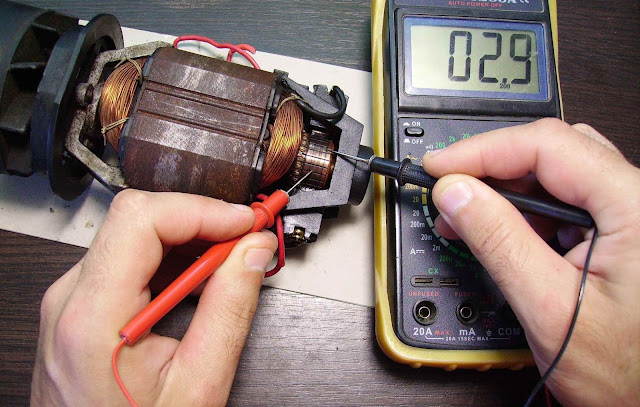

Проверяют все имеющиеся сопротивления обмоток якоря, замеряют значения между пластинами коллектора. Все показатели мультиметра должны быть равными. По этому сравнению можно сделать выводы, как проверить якорь электродвигателя.

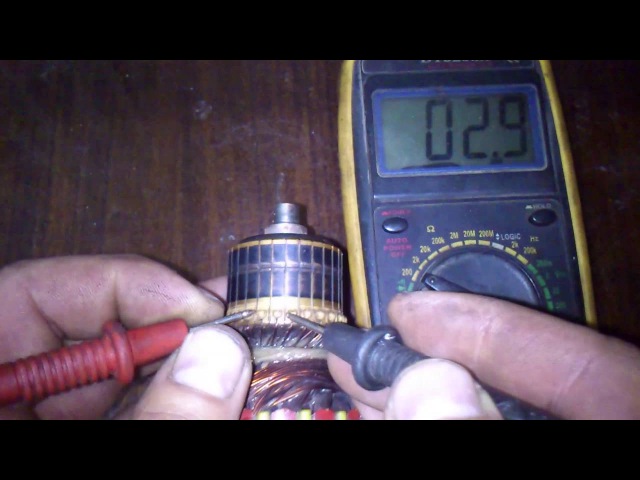

Разность в показаниях сопротивления между соседними пластинами коллектора допускается не более 10 %. Как проверить лямбда зонд тестером с 4 проводами. Когда в конструктиве предусмотрена уравнительная обмотка, работа мотора будет нормальной при разности значений в 30 %. Показания мультиметра не всегда дают точный прогноз о состоянии двигателя стиральной машины. Дополнительно часто требуется анализ работы мотора на поверочном стенде.

Проверка мотора прямого привода

Если рассматривать вопрос, как проверить электродвигатель стиральной машины, то следует учитывать вид подсоединения барабана к валу. От этого зависит тип конструкции электрической части. Мультиметром прозванивают обмотки и делают выводы об их целостности.

Проверку работоспособности проводят уже после замены датчика Холла. Именно он выходит из строя в большинстве случаев. После прозвонки обмоток при их целостности опытные мастера рекомендуют подключить мотор напрямую в сеть 220 В. В результате наблюдают равномерное вращение, чтобы сменить его направление, можно перевоткнуть вилку в розетке, повернув её другими контактами.

Этот простой метод помогает выявить общую неисправность. Однако наличие вращения не гарантирует нормальную работу на всех режимах, отличающихся при отжиме и полоскании.

Последовательность диагностики

Первым делом рекомендуется сразу обращать внимание на состояние щеток, проводки. Нагар на токоведущих частях говорит о ненормальных режимах работы двигателя. Сами токосъемники должны быть ровными, без сколов и трещин. Царапины также приводят к искрению, что для обмоток двигателя губительно.

У стиральных машинок часто ротор перекашивается, из-за этого происходит скол или поломка ламелей. Управляющая плата постоянно отслеживает положение ротора через датчик Холла или тахогенератор, добавляя или уменьшая приложенное на рабочую обмотку напряжение. Отсюда появляется сильный шум при вращении, искрение, нарушение режимов работы при отжиме.

Такое явление можно заметить только при отжиме, а режим стирки проходит стабильно. Как проверить лямбда зонд тестером мультиметром. Диагностика работы машинки не всегда проходит через анализ состояния

электрической части. Механика может быть причиной неправильной работы. Без нагрузки двигатель может крутиться вполне равномерно и стабильно набирать обороты.

Если всё же выбивает защиту?

После проделанных замеров при плавающих неисправностях не рекомендуется подключаться к сети для проверки. разместите двигатель на твердой поверхности и положите Как проверить обмотку. Можно вывести мотор из строя окончательно, не подозревая о проблеме. Как проверить обмотку электродвигателя мультиметром, подскажет мастер сервисного центра по телефону. Под его руководством будет проще определить тип конструкции и порядок диагностики неисправной стиральной машины.

Однако часто и опытные мастера не справляются с ремонтом сложных случаев, когда неисправность плавающая. Для проверки в сервисе требуется использовать стиральную машинку, решающее значение имеют механические узлы. Перекос вала двигателя является частным случаем проблем с вращением барабана.

Свежие записи

2020 Porsche Macan Turbo — 435-сильный спортивный автомобиль, маскирующийся под CUV

Благодаря двигателю Cayenne. Если есть одно правило, когда прибывает обновленный Porsche, так это то, что скоро появятся дополнительные варианты. Это

Тесла Страхование запускает в Калифорнии, стремится сохранить владельцев до 30%

Mercedes-AMG GLB35 4Matic представлен как 302-сильный компактный внедорожник

Aptera возвращается, чтобы сделать самый эффективный автомобиль в мире

Рубрики

Тест-драйв

Обзор Ferrari Портофино 2019

Ferrari Portofino. это супер жеребец, на котором вы будете ездить каждый день Максимумы Эффектная коробка передач с отличной механикой переключения

В настоящее время используется множество бытовой техники, работа которой связана с электрическим двигателем. Его неисправность причиняет беспокойство и лишает привычного комфорта. Мультиметр — универсальный измерительный прибор, который позволяет самостоятельно провести первичную диагностику агрегата.

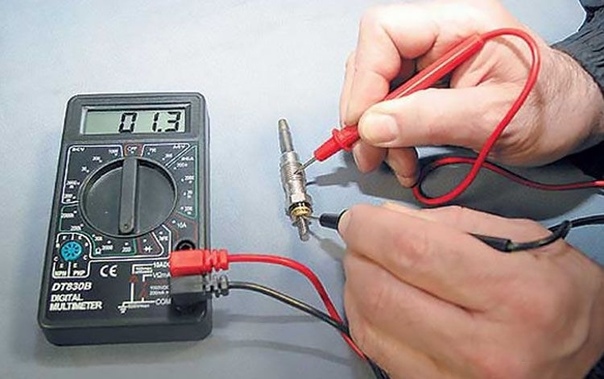

Какие инструменты нужны

В первую очередь потребуется непосредственно само устройство. Но перед тем как прозвонить электродвигатель мультиметром, нужно знать принципы работы этого прибора.

Основные функции стандартного измерителя позволяют измерить с достаточной точностью:

  • величину активного сопротивления цепи электрическому току;
  • постоянное напряжение;
  • напряжение переменного тока.

Некоторые модели дополнительно дают проверить:

  • целостность электрической цепи прозвонкой;
  • величину емкости конденсатора.

Для вскрытия корпусов техники и моторов нужны отвертки, гаечные ключи, пассатижи, молоток. Благодаря этому набору, а также минимальным знаниям в электротехнике вопрос, как проверить электродвигатель мультиметром, легко выявить неисправности, которые устраняются самостоятельно.

Сложные повреждения ликвидируются сервисными мастерскими, где есть точное оборудование.

Какие электромоторы можно проверить мультиметром?

Электрические машины используют принцип вращения подвижной части относительно статичной за счет магнитной индукции, возникающей в катушках, по которым протекает электрический ток. В зависимости от типа питания они делятся на следующие:

Конструктивный элемент Питающий ток
Переменный Постоянный
Неподвижный Статор Индуктор
Подвижный Ротор Якорь

Электромоторы бывают с питанием от тока:

  • Постоянного, со схемными решениями упрощения регулировки мощности, оборотов.
  • Переменного, одно или трехфазного. Они разделены:
  • синхронные, у них обороты ротора совпадает с частотой изменения индукции статора;
  • асинхронные. Количество оборотов не зависит от сети. Роторы таких двигателей различаются схемой соединения обмоток, могут быть:
  • короткозамкнутые, где роль обмоток выполняют алюминиевые или медные стержни, залитые в поверхность под углом к оси вращения, соединенные на торцах ротора кольцами;
  • фазные: концы уложенной в пазы сердечника катушки соединены «звездой» или «треугольником» с контактными ламелями на валу ротора.

Фазный ротор более сложен, его пусковые характеристики лучше, регулировки шире. Но чаще используют короткозамкнутый ротор из-за простоты конструкции, высокой надежности, меньшей цены.

Проверка электродвигателя внешним осмотром

До того как проверить обмотку электродвигателя мультиметром, нужно исследовать отключенный от сети мотор вместе со шнуром питания для поиска механических повреждений, следов пробоя изоляции или перегрева. Ось двигателя должна вращаться в подшипниках легко, без заеданий или заклиниваний. Не должно быть запаха горелой изоляции, растеканий масла, наплывов.

Отсутствие видимых повреждений может потребовать разборки двигателя для осмотра графитовых щеток, контактных ламелей, состояния катушек, их выводов. Замыкание электрической цепи вызывает нагрев, что проявляется в хорошо видимых изменениях цвета вблизи пробоя изоляции.

Как найти обрыв или межвитковое замыкание

Если следов повреждения не видно, тогда пора приступать к измерениям при помощи цифрового тестера. Для этого нужно сделать следующее:

  1. Вставить измерительные щупы в гнезда на лицевой панели.
  2. Переключателем режима выбрать прозвонку, соединить оголенные концы щупов, измеритель запищит. Разрыв прекратит звук. Так проверяется наличие, исправность элемента питания, измерительных шнуров, гнезд. Этот режим позволяет прозвонить цепь не глядя на индикатор, на слух.
  3. Если прибор без пищалки, включается режим измерения сопротивления на самом нижнем пределе, обычно это «200» Ом. Совмещение наконечников шнура отразится на индикаторе мультиметра цифрами, обозначающими сопротивление провода щупов в пределах 0,6÷1,5 Ом.

Обрыв ищется прозвонкой или измерением сопротивления проводов, шнуров, всех катушек, предварительно разобрав соединение их концов. Ротор проверяется измерением каждой пары выводов.

Межвитковое замыкание обмоток, сделанных из относительно толстой проволоки с маленьким сопротивлением, мультиметром не определишь. Замыкание нескольких витков уменьшит общее сопротивление на доли ома, не отражаемые дисплеем.

Проверка изоляции обмоток относительно корпуса

Используя мультиметр в режиме измерения максимального сопротивления, можно убедиться, что нет плохой изоляции, замыканий на массу. Это опасно для жизни.

Все проверяется на отключенном от сети моторе. Один щуп прибора соединяется с корпусом, вторым касаются по всех выводов обмоток. Индикатор должен показывать обрыв, или большое, сотни мегаом, сопротивление во всех случаях.

Затем нужно проверить отсутствие пробоя изоляции между обмотками, для чего щупы попарно подключают к выводам разных катушек. Индикатор не должен показывать сопротивление.

Проверка асинхронных трёхфазных двигателей с короткозамкнутым ротором

Трехфазный двигатель мультиметром проверяется быстро. Разобрав концы, мультиметром измеряют сопротивление каждого из них. Разница в величинах должна быть меньше 10%. Попутно нужно убедиться, что нет пробоя на корпус между катушками.

Точно место межвиткового замыкания покажет приспособление, сделанное из понижающего трехфазного трансформатора, к выводам подключается статор разобранного двигателя. Подается питание, внутрь помещается металлический шарик, который при исправных обмотках катается по внутренней поверхности. Если есть короткое замыкание витков – шарик прилипнет в этом месте.
Мастера, занимающиеся ремонтом, используют токовые клещи. Каждая фазная катушка одинакового сопротивления пропускает равный ток, если нет перекоса напряжения фаз. Если в одной ток больше – вероятнее всего там межвитковая неисправность.

Проверка конденсаторных двигателей

Асинхронный двигатель, где последовательно с одной из катушек которого включена емкость для создания сдвига фазы тока, является конденсаторным. Тест такого электромотора, кроме прозвонки, включает в себя проверку емкости, которая подбирается для создания сдвига фаз между катушками равным 90 градусов, чтобы вращающий момент ротора был максимальным.

Емкость рабочего конденсатора относительно мала, проверить ее можно, если мультиметр может мерять емкость, подсоединив к выводам детали, отключенной от схемы двигателя, предварительно кратковременно закоротив ее выводы.

Проверка моторов с фазным ротором

Тестирование мотора с фазным ротором похоже на проверку обычного асинхронного двигателя, дополнительно измеряют обмотки ротора. Их схема соединения выполняется «звездой» для питающей трехфазной сети напряжением 380 вольт либо для сети 220 используется «треугольник».

Измерения мультиметром проводятся по той же методике, что для статора.

Проверка пускового конденсатора

Уверенный запуск электродвигателя происходит, когда в момент включения питания параллельно рабочей емкости кратковременно подключается пусковой конденсатор. Он служит для создания на старте кругового магнитного поля, после начала вращения ротора отключается. Пусковой конденсатор легко проверить мультиметром, даже если в нем нет режима измерения емкости:

  1. Конденсатор, предварительно разрядив замыканием выводов, отсоединяют от схемы электродвигателя, тщательно осматривают. Если есть трещины, вздутие корпуса, другие видимые повреждения — емкость можно менять на новую без проверки.
  2. Выставить на тестере режим измерения сопротивления на пределе 2000 килоом, проверить работоспособность кратковременным соединением измерительных щупов.
  3. Щупы соединить с выводами конденсатора. Разряженный, он начнет быстро заряжаться от щупов прибора. Емкость его относительно велика, много больше, чем у рабочего конденсатора. Индикатор мультиметра сначала покажет маленькое сопротивление, которое по мере заряжания емкости будет увеличиваться, потому что зарядный ток постепенно уменьшается. По окончании процесса мультиметр покажет бесконечно большое сопротивление, обрыв.
  4. Перевернуть полярность подключения щупов к конденсатору, увидеть рост сопротивление, с индикацией обрыва в конце измерения. Этим подтвердится, что конденсатор исправен.
  5. Проверить пробой пластин на корпус конденсатора, если он металлический, измеряя сопротивление между корпусом детали и каждым из выводов поочередно.

Индикатор тестера должен показать обрыв. Другие значения, это признак неисправности.

Ремонт асинхронных двигателей

Выявленные повреждения нужно устранять. Некоторые из них легко сделать дома, «на коленке», проверить электродвигатель мультиметром на 220 вольт достаточно просто. Другие потребуют обращения в ремонтную электротехническую мастерскую, где смогут устранить как механические повреждения, так и заменить или перемотать катушки.

Нельзя начинать сложный ремонт без условий, базы опыта и знаний.

Испытание изоляции обмоток

Эксплуатационная надежность электродвигателя обусловлена состоянием изоляции. Вибрация работающего двигателя, тепловые, химические процессы ухудшают электроизолирующие свойства. Поэтому при диагностике после ремонта нужно испытать в электротехнической лаборатории изоляцию.

Есть испытательный трансформатор, вторичное повышенное напряжение которого подается между одной из обмоток и остальными катушками, соединенными с корпусом электромотора. Величины испытательных напряжений:

Мощность электродвигателя, кВт Испытательное напряжение, В
До 1 500+2Uноминальное
От 1, для номинального напряжения 100 вольт 1000+2Uн, но не менее 1,5 кВ

Если ремонт выполнялся своими руками и нельзя проверить стендом, нужно испытать изоляцию мотора мегомметром. Он подает высокое напряжение, какого нет в мультиметре.

Проверяя электродвигатель мультиметром на 380 вольт, нужно учесть, что работы проводятся при отключенной сети. Работа с электричеством требует собранности, внимания, чтобы не получить удара током. Соблюдая меры безопасности, проверить исправность агрегата достаточно просто.

Все электродвигатели классифицируются по разным параметрам – мощности, особенностям внутренней схемы и так далее. Но, как правило, все неисправности в них типовые. Поэтому и проверка (прозвонка) электродвигателей на исправность, независимо от их модификации (постоянного тока, синхронные или асинхронные), разновидности, мощности, назначения и так далее проводится по одному и тому же алгоритму.

И если читатель поймет смысл всех операций, то без труда сделает простейшую диагностику любого из электродвигателей, чтобы удостовериться в его работоспособности.

Порядок действий

Перед тем, как приступить к тестированию электродвигателя, его нужно отсоединить от привода. Только в этом случае гарантируется точная диагностика изделия.

Проверка кинематики

Один из самых распространенных случаев, когда напряжение на образец подается, а он «стоит», без всяких признаков «жизни». Убедиться в исправности механической части двигателя несложно – достаточно прокрутить его вал вручную, причем на пару-тройку оборотов. Если это можно сделать без каких-либо усилий, то изделие исправно. Небольшой люфт (иногда он есть) для некоторых типов электрических двигателей вещь вполне допустимая. Но если он значительный, то это уже следует рассматривать как отклонение от нормы. В этом случае о полной исправности двигателя (даже при отсутствии иных дефектов) говорить не приходится.

Проверка напряжения питания

Если механическая часть двигателя исправна, то следует переходить к тестированию всей электрической схемы. Номинал подаваемого напряжения должен соответствовать значению, указанному в паспорте эл/двигателя. Вот в этом и нужно убедиться, произведя измерение на его клеммах (выводах). Для этого необходимо лишь снять крышку с соединительной коробки. Почему именно там?

Практически ни один эл/двигатель напрямую к источнику питания не подключается. Всегда есть промежуточные «звенья» в цепи. Даже в самой простейшей схеме имеется хотя бы 1 элемент – кнопка (тумблер, АВ или что-то подобное). Нельзя исключать и кабель, которым соединяется электродвигатель с источником питания. Возможно, само изделие и в норме, а не запускается совершенно по другой причине (поломка защитного автомата, МП, обрыв в питающем проводе).

Если проверка показала, что напряжение подается, и оно соответствует нормативу, то вывод однозначный – неисправность в электрическом двигателе.

Внешний осмотр

Начинать нужно с того, что, как это не покажется странным, в буквальном смысле электродвигатель понюхать. Самый простой и действенный способ первичного определения его неисправности. В большинстве случаев при нарушениях в схеме повышается температура внутри корпуса, что приводит к частичному плавлению компаунда. А это всегда сопровождается характерным запахом.

Потемнение краски на электродвигателе, особенно на отдельном сегменте, появление темных наплывов в районах крепления крышек на торцах корпуса – верный признак избыточного нагрева.

После снятия «колпаков» следует осмотреть внутренности электродвигателя со всех сторон. Расплавление компаунда сразу же будет заметно. Если он «потек» достаточно сильно, то однозначно придется заниматься ремонтом изделия – его нельзя считать полностью исправным.

Проверка электрической части двигателя

Проверка щеток

Это касается моделей коллекторного типа. То, что они на месте, еще не говорит об исправности электродвигателя. У этих сменных контактов есть некоторый предел износа, и его реальную величину визуально несложно оценить по их длине. Как правило, допустимая выработка – если «высота» щетки не менее 10 мм. Хотя для конкретного изделия следует уточнять. Но в любом случае при подозрениях на повышенный износ лучше сразу же их заменить.

Проверка контактных групп

На роторе находятся ламели. Не только повреждения любой из них или отслоения, но даже глубокая царапина – признак неисправности. Возможно, электродвигатель еще какое-то время и поработает, но вот сколько и как эффективно – большой вопрос.

Проверка обмоток

Для этого они исключаются из схемы. Методика зависит от типа эл/двигателя. Выводы можно отпаять или «откинуть», раскрутив фиксирующие гайки. В противном случае протестировать их на целостность невозможно. Обмотки электродвигателя соединяются в общую схему («звездой» или «треугольником»), и их тестирование в исходном состоянии бессмысленно – они все будут «звониться». Даже и при обрыве в случае короткого замыкания.

На целостность обмоток

По сути, каждая из них – провод, уложенный соответствующим образом. Все они соединены в схему. Следовательно, из выводов должна быть лишь одна «пара». Вот и нужно взять любой из них (предварительно сняв все перемычки) и поочередно, при помощи мультиметра, «прозванивать» с остальными. Если при проверке конкретного вывода прибор все время показывает ∞ (при измерении сопротивления), то в этой статорной обмотке – внутренний обрыв. Однозначно – в ремонт.

На КЗ

Методика идентична, и повторять проверку нет смысла. Это оценивается сразу, параллельно. Нужно лишь учесть, что если какой-то вывод «звонится» более чем с одним проводом, то это означает, что между обмотками – короткое замыкание. То же самое – только в мастерскую.

На пробой

В принципе, аналогично. Разница лишь в том, что при проверке изоляции проводников один щуп тестера постоянно на корпусе электродвигателя (предварительно следует зачистить небольшой «пятачок» от краски), а второй последовательно присоединяется ко всем выводам, поочередно. Если хотя бы раз прибор покажет нулевое сопротивление, значит, этот проводник «коротит». И в этом случае без ремонта не обойтись.

Что учесть при проверке двигателя

  • Проверка с помощью «контрольки» (лампочка + батарейка) не позволит провести тестирование двигателя в полном объеме. Поэтому однозначно судить о его исправности при таком способе нельзя.
  • Есть и еще одна неисправность, хотя она встречается довольно редко – межвитковое замыкание. Определить ее можно лишь с помощью специального прибора. Если после всех проведенных проверок электродвигатель не пускается или работает некорректно, то дальнейшее тестирование следует доверить профессионалу, в специализированной мастерской. Сверка величин сопротивлений обмоток (есть и такие рекомендации) – напрасная трата времени. Отклонения в 1 – 2 Ом тестер может не показать (стоит учитывать допустимую ошибку в измерениях, в зависимости от класса прибора).
  • При выборе сервисного центра (для дальнейшего ремонта) следует обратить внимание на расценки. Перемотка электродвигателя стоит довольно дорого. И если за эту услугу просят немного, есть над чем подумать. Вариантов несколько – недостаточная квалификация персонала, упрощенная процедура, использование низкокачественного компаунда. Но в любом случае после перемотки двигатель долго не прослужит.

    И последнее. Нужно просчитать, что выгоднее – восстанавливать исправность изделия или приобрести новое. Это зависит от специфики его эксплуатации, интенсивности использования, необходимости в нем в какой-то момент времени (срочная работа, например). Практика показывает, что после того, как эл/двигатель побывал в мастерской, в «чужих руках», больше полугода он не проработает. Проверено.

    Ну а как поступить, решать только вам, уважаемый читатель. По крайней мере, самостоятельно произвести простейшие проверки электрического двигателя на исправность вы уже сможете.

Проверка якоря тестером – рекомендации специалистов

Даже при бережном отношении и правильной эксплуатации техника может выходить из строя под влиянием различных факторов. Среди поломок узлов и деталей электрической системы болгарки чаще всего встречаются неисправности якоря коллекторного электродвигателя. Он может выходить из строя вследствие износа, перегрева или неустойчивого напряжения в сети. Если во время эксплуатации угловая шлифмашина внезапно перестала работать, включать ее и пытаться отремонтировать самостоятельно не стоит, а вот диагностировать причину вполне под силу даже мастеру-самоучке. Проверка якоря болгарки тестером может выполняться в домашних условиях. Для этого, кроме основного инструмента, потребуются специальные приспособления. Вы можете проконсультироваться со специалистами интернет-магазина «ToolParts», чтобы узнать, как прозвонить якорь мультиметром. Необходимая информация предоставляется бесплатно.

Проверка якоря болгарки тестером – возможные результаты диагностики

Среди наиболее распространенных причин выхода оборудования из строя чаще всего встречается межвитковое замыкание якоря болгарки. Его можно обнаружить – прозвонить – с помощью тестера. Мультиметр представляет собой электроизмерительный прибор, который включает функции амперметра, вольтметра и омметра. Им можно не только проверить наличие межвиткового замыкания в обмотке болгарки, но и измерить сопротивление между ламелями. Более простым прибором является тестер. Проверяя с его помощью якорь углошлифовальной машины, можно обнаружить неисправности, вызванные вследствие короткого замыкания.

Как прозвонить якорь мультиметром?

Для выполнения этой процедуры вам понадобится сам измерительный электроприбор и инструменты, чтобы произвести разборку устройства. Как прозвонить якорь мультиметром – инструкция:

  1. Подготовьте рабочую поверхность. Места должно быть достаточно, чтобы расположить необходимые инструменты и изъятые из прибора детали.
  2. Выполните разборку болгарки и достаньте якорь.
  3. Очистите деталь от грязи и пыли.
  4. Пользуясь рекомендациями в представленном видео, вы сможете самостоятельно прозвонить якорь мультиметром.

На начальном этапе диагностики значение измерительного прибора выставляется на отметке 200 кОм. Если в вашем мультиметре нет такой шкалы, то можно ограничиться и 20 кОм. Для прозвона якоря один щуп измерительного прибора прикладывается на массу, а вторым касаются к каждой из пластин. Если на шкале аналогового мультиметра или экране цифрового не появляются никакие показатели, скорее всего в обмотке якоря есть межвитковое замыкание. Точно диагностировать проблему можно с помощью специального прибора, который имеется у профессиональных слесарей.

Особенности выполнения проверки якоря болгарки тестером

Диагностическая процедура поможет точно определить неисправность детали электродвигателя. Выполнить проверку якоря болгарки тестером позволит прибор, который имеется в арсенале инструментов многих электриков-любителей. С помощью тестера можно проверять не только якоря болгарок, но и статорные обмотки других электромоторов. В представленном ниже видео можно увидеть один из таких самодельных измерительных приборов в действии.

При включении тестера в сеть загорается индикатор. Красный свет без прикладывания технического приспособления к якорю означает готовность устройства к выполнению проверки. Рабочая активная поверхность измерительного прибора имеет две точки соприкосновения с исследуемой. Одна из них – это катушка генератора, вторая – катушка завитков связи. Во время проверки якоря болгарки тестером подставлять эту поверхность необходимо к исследуемому пазу. Проследите, чтобы датчики не выходили за пластины якоря одновременно с обеих сторон.

Если электродеталь исправна или перемотана, то во время ее проверки тестером напротив каждого из пазов индикатор будет гореть зеленым светом. При наличии неисправности в якоре угловой шлифовальной машины, в частности, межвиткового замыкания, в месте его локализации на индикаторе прибора будет отмечаться красный свет. Будьте внимательны при выполнении диагностической процедуры, чтобы добиться правильного соприкосновения поверхностей при проверке якоря болгарки тестером. Не следует исключать из причин выхода угловой шлифовальной машины из строя механические повреждения, которые можно заметить визуально без прозвона мультиметром. Они могут быть как значительными, так и мелкими. Вы можете заметить поломку при осмотре, разобрав болгарку. Диагностировать такие неисправности необходимо до проверки якоря на межвитковое замыкание.

Если вы не имеете опыта разборки электроинструмента или подготовки к работе с измерительными приборами для прозвона якоря мультиметром и не уверены в собственных силах, не стоит вмешиваться в конструкцию болгарки. Не экспериментируйте, чтобы не повредить угловую шлифовальную машину. В таком случае для обнаружения причины поломки электроинструмента и выполнения проверки якоря болгарки тестером лучше обратиться в сервисный центр или к квалифицированным слесарям, которые специализируются на ремонте оборудования.

Какие проблемы в работе прибора можно обнаружить при проверке якоря болгарки тестером

Если вы обладаете достаточными знаниями для выполнения правильной разборки электроинструмента, то в ряде случаев сможете собственноручно диагностировать причину поломки устройства. Проверка якоря болгарки тестером на межвитковое замыкание позволит определить дальнейшие действия относительно обнаружения неисправностей или ремонта техники. Если деталь не повреждена, но инструмент по-прежнему не работает, обращайтесь за помощью к квалифицированным специалистам. Проверка якоря болгарки тестером позволила точно обнаружить причину выхода оборудования из строя? Ремонт техники при наличии необходимого инструмента можно выполнить самостоятельно в таких случаях:

  • поврежденную в верхних видимых слоях обмотку можно попытаться запаять. Такой якорь прослужит еще некоторое время. После запайки его необходимо проверить или прозвонить мультиметром;
  • при межвитковом замыкании требуется перемотка обмотки или же замена якоря.

Диагностика поломки и ремонт угловой шлифовальной машины может выполняться под напряжением. Эту работу, ради собственной безопасности, перепоручите профессионалам.

Рекомендации по поводу того, как прозвонить якорь мультиметром, вы можете получить у менеджеров интернет-магазина «ToolParts». На сайте надежного поставщика представлены якоря, стартера, конденсаторы, подшипники, диски и прочие детали для различных инструментов. Доступные цены на нашу продукцию позволят вам недорого отремонтировать дрель, перфоратор, бензопилу, мотокосу и другое, необходимое в хозяйстве оборудование. Также покупайте в магазине «ToolParts» запчасти для ремонта бытовой техники, в частности, пылесоса. Вы можете сделать заказ на сайте в любой удобный момент или оформить покупку в телефонном режиме в рабочее время. Доставка товаров совершается во все населенные пункты Украины.

Как проверить ротор электродвигателя тестером

Как прозвонить электродвигатель мультиметром

Электродвигатель – основная составляющая любой современной бытовой электротехники, будь то холодильник, пылесос или другой агрегат, использующийся в домашнем хозяйстве. В случае выхода какого-либо прибора из строя в первую очередь необходимо установить причину поломки. Чтобы узнать, в исправном ли состоянии находится мотор, его необходимо проверить. Нести аппарат в мастерскую для этого необязательно, достаточно располагать обычным тестером. Прочитав эту статью, вы узнаете, как проверить электродвигатель мультиметром, и сможете справиться с этой задачей самостоятельно.

Какие электромоторы можно проверить мультиметром?

Существуют разные модификации электрических двигателей, и перечень их возможных неисправностей достаточно велик. Большинство неполадок можно диагностировать, воспользовавшись обычным мультиметром, даже если вы не специалист в этой области.

Современные электродвигатели разделяются на несколько видов, которые перечислены ниже:

  • Асинхронный, на три фазы, с короткозамкнутым ротором. Этот тип электрических силовых агрегатов является самым популярным благодаря простому устройству, которое обеспечивает легкую диагностику.
  • Асинхронный конденсаторный, с одной или двумя фазами и короткозамкнутым ротором. Такой силовой установкой обычно оснащается бытовая техника, запитывающаяся от обычной сети на 220В, наиболее распространенной в современных домах.
  • Асинхронный, оснащенный фазным ротором. Это оборудование имеет более мощный стартовый момент, чем моторы с короткозамкнутым ротором, в связи с чем его используют как привод в крупных силовых устройствах (подъемники, краны, электростанки).
  • Коллекторный, постоянного тока. Такие двигатели широко используются в автомобилях, где они играют роль привода вентиляторов и насосов, а также стеклоподъемников и дворников.
  • Коллекторный, переменного тока. Этими моторами оснащается ручной электроинструмент.

Первый этап любой диагностики – визуальный осмотр. Если даже невооруженным взглядом видны сгоревшие обмотки или отломанные части мотора, понятно, что дальнейшая проверка бессмысленна, и агрегат нужно везти в мастерскую. Но зачастую осмотра недостаточно, чтобы выявить неполадки, и тогда необходима более тщательная проверка.

Ремонт асинхронных двигателей

Наиболее распространены асинхронные силовые агрегаты на две и на три фазы. Порядок их диагностики не совсем одинаков, поэтому следует остановиться на этом более подробно.

Трехфазный мотор

Существует два вида неисправностей электрических агрегатов, причем независимо от их сложности: наличие контакта в неположенном месте или его отсутствие.

В состав трехфазного мотора, работающего от переменного тока, входит три катушки, которые могут быть соединены в форме треугольника или звезды. Имеется три фактора, определяющих работоспособность этой силовой установки:

  • Правильность намотки.
  • Качество изоляции.
  • Надежность контактов.

Замыкание на корпус обычно проверяется при помощи мегомметра, но если его нет, можно обойтись обычным тестером, выставив на нем максимальное значение сопротивлений – мегаомы. Говорить о высокой точности измерений в этом случае не приходится, но получить приблизительные данные возможно.

Перед тем, как измерить сопротивление, убедитесь, что двигатель не подключен к электросети, иначе мультиметр придет в негодность. Затем нужно произвести калибровку, поставив стрелку на ноль (щупы при этом должны быть замкнуты). Проверять исправность тестера и правильность настроек, кратковременно касаясь одним щупом другого, необходимо каждый раз перед измерением величины сопротивление.

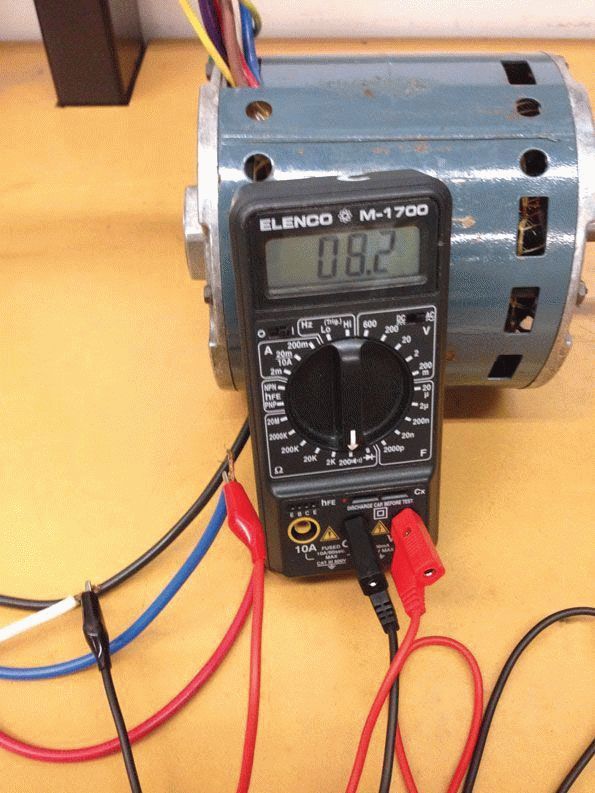

Приложите один щуп к корпусу электромотора и убедитесь, что контакт имеется. После этого снимите показания прибора, касаясь двигателя вторым щупом. Если данные в пределах нормы, соединяйте второй щуп с выводом каждой фазы поочередно. Высокий показатель сопротивления (500-1000 и более МОм) свидетельствует о хорошей изоляции.

Как проверить изоляцию обмоток показано в этом видео:

Затем необходимо убедиться, что все три обмотки целы. Проверить это можно, прозвонив концы, которые выходят в коробку выводов электродвигателя. Если обнаружен обрыв какой-либо обмотки, диагностику следует прекратить до устранения неисправности.

Следующий пункт проверки – определение короткозамкнутых витков. Довольно часто это можно увидеть при визуальном осмотре, но если внешне обмотки выглядят нормально, то установить факт короткого замыкания можно по неодинаковому потреблению электротока.

Двухфазный электрический двигатель

Диагностика силовых агрегатов этого типа несколько отличается от вышеописанной процедуры. При проверке мотора, оснащенного двумя катушками и запитывающегося от обычной электросети, его обмотки нужно прозвонить при помощи омметра. Показатель сопротивления рабочей обмотки должен быть на 50% меньше, чем у пусковой.

Обязательно должно измеряться сопротивление на корпус – в норме оно должно быть очень большим, как и в предыдущем случае. Низкий показатель сопротивления говорит о необходимости перемотки статора. Конечно, для получения точных данных такие измерения лучше проводить при помощи мегомметра, но такая возможность в домашних условиях имеется редко.

Проверка коллекторных электромоторов

Разобравшись с диагностикой асинхронных моторов, перейдем к вопросу о том, как прозвонить электродвигатель мультиметром, если силовой агрегат относится к коллекторному типу, и каковы особенности таких проверок.

Чтобы правильно проверить работоспособность этих двигателей при помощи мультиметра, нужно действовать в следующем порядке:

  • Включить тестер на Ом и попарно замерить сопротивление коллекторных ламелей. В норме эти данные различаться не должны.
  • Измерить показатель сопротивления, приложив один щуп прибора к корпусу якоря, а другой – к коллектору. Этот показатель должен быть очень высоким, стремиться к бесконечности.
  • Проверить статор на целостность обмотки.
  • Измерить сопротивление, прикладывая один щуп к корпусу статора, а другой – к выводам. Чем выше будет полученный показатель, тем лучше.

Проверить электродвигатель при помощи мультиметра на межвитковое замыкание не получится. Для этого используется специальный аппарат, с помощью которого производится проверка якоря.

Подробно проверка двигателей электроинструмента показана в этом видео:

Особенности проверки электромоторов с дополнительными элементами

Зачастую электрические силовые установки оснащаются дополнительными компонентами, предназначенными для защиты оборудования или оптимизации его работы. Наиболее распространенными элементами, встраивающимися в мотор, являются:

  • Термопредохранители. Они настроены на срабатывание при определенной температуре таким образом, чтобы избежать сгорания и разрушения изолирующего материала. Предохранитель убирается под изоляцию обмоток или фиксируется к корпусу электрического мотора стальной дужкой. В первом случае доступ к выводам не затруднен, и их без проблем можно проверить с помощью тестера. Также можно мультиметром или простой индикаторной отверткой определить, к каким разъемным ножкам выходит защитная схема. Если температурный предохранитель находится в нормальном состоянии, то он должен показывать при измерении короткое замыкание.
  • Термопредохранители могут быть с успехом заменены температурными реле, которые бывают как нормально разомкнутыми, так и замкнутыми (второй тип более распространен). Марка элемента проставляется на его корпусе. Реле для различных типов двигателей выбирается в соответствии с техническими параметрами, ознакомиться с которыми можно, прочитав эксплуатационные документы или найдя нужную информацию в интернете.
  • Датчики оборотов двигателя на три вывода. Обычно ими комплектуются моторы стиральных машин. Основой принципа работы этих элементов является изменение разности потенциалов в пластинке, через которую проходит слабый ток. Питание подается по двум крайним выводам, которые обладают небольшим сопротивлением и при проверке должны показывать короткое замыкание. Третий вывод проверяется только в рабочем режиме, когда на него действует магнитное поле. Не следует измерять величину электропитания датчика при включенном двигателе. Лучше всего вообще снять силовой агрегат и подать ток отдельно на датчик. Для возникновения импульсов на выходе датчика покрутите ось. Если ротор не оснащен постоянным магнитом, придется на время проверки установить его, сняв предварительно сенсор.

Обычного мультиметра, как правило, достаточно для диагностики большинства неполадок, которые могут возникать в электромоторах. Если установить причину неисправности этим прибором не представляется возможным, проверка производится с помощью высокоточных и дорогостоящих аппаратов, которые имеются только у специалистов.

В этом материале содержится вся необходимая информация о том, как правильно проверить электродвигатель мультиметром в бытовых условиях. При выходе любой электротехники из строя самое главное – прозвонить обмотку мотора, чтобы исключить его неисправность, поскольку силовая установка имеет наиболее высокую стоимость по сравнению с другими элементами.

Проверка статора и ротора электроинструментов на межвитковое замыкание

Чтобы проверить статор и ротор на межвитковое замыкание мультиметром, не потребуется много времени. Дольше придется разбирать двигатель. Болгарка, дрель, перфоратор – каждый инструмент можно отремонтировать, определив неисправность. Проверку лучше разбить на несколько основных этапов, и последовательно не спеша выполнять действия.

Разборка болгарки

Чтобы проверить замыкание на статоре и роторе, нужно разобрать двигатель бытового инструмента. Рассмотрим выполнение этой операции для поиска неисправности болгарки.

  • снимаем защитный кожух, открутив один винт на хомуте;
  • откручиваем 4 винта и отсоединяем редуктор с двигателем от рукоятки болгарки;
  • затем со стороны редуктора отвинчиваем 4 болта и отсоединяем редуктор, вместе с ротором двигателя;
  • статор у нас остался в корпусе подсоединенным к кнопке включения и питания.

Разобрав и отсоединив необходимые для проверки детали, переходим к их внешнему осмотру проверке на межвитковое замыкание.

Внешний осмотр

Обнаружить неисправность можно при неравномерном нагреве корпуса инструмента. Касаясь рукой, вы ощущаете перепад температуры в разных местах корпуса. В этом случае инструмент необходимо разобрать и проверить его тестером и другими способами.

При возникновении замыкания витков статора и поиска неисправностей, в первую очередь проводим осмотр витков и выводов. Как правило, при замыкании увеличивается сила тока, проходящая по обмоткам, и возникает их перегрев.

Возникает большее замыкание витков в обмотках статора и повреждается слой изоляции. Поэтому начинаем определение неисправностей проведением визуального осмотра. Если прожогов и поврежденной изоляции не обнаружено, то переходим к выполнению следующего этапа.

Возможно причина поломки в неисправности регулятора напряжения, возникающая при увеличении токов возбуждения. Для обнаружения проблемы проверяются щетки, они должны быть сточены равномерно и не иметь сколов и повреждений. Затем следует выполнить проверку с помощью лампочки и 2 аккумуляторов.

Применение мультиметра

Теперь надо проверить возможность обрыва обмоток статора. На шкале мультиметра выставляем переключатель в сектор замера сопротивления. Не зная величину измерения, выставляем максимальное значение величины для вашего прибора. Проверяем работоспособность тестера.

Касаемся щупами друг друга. Стрелка прибора должна показывать 0. Проводим работу, касаясь выводов обмоток. При показании бесконечного значения на шкале мультиметра обмотка неисправная и статор следует отдать в перемотку.

Проверяем возможность короткого замыкания на корпус. Такая неисправность вызовет снижение мощности болгарки, возможность поражения электротоком и увеличения температуры, при работе. Работа проводится по той же схеме. Включаем на шкале замер сопротивления.

Красный щуп располагаем на выводе обмотки, черный щуп крепим на корпус статора. При коротком замыкании обмотки на корпус на шкале тестера значение сопротивления будет меньшим, чем на исправной. Эта неисправность требует перемотки обмоток статора.

Настало время провести замеры и проверить, есть ли межвитковое замыкание обмотки статора. Для этого измеряется значение сопротивления на каждой обмотке.

Определяем нулевую точку обмоток, замерив сопротивление для каждой из них. При показании на приборе наименьшего сопротивления обмотки, ее следует менять.

Нестандартная проверка

Самым точным способом является проверка статора с помощью металлического шарика и понижающего трансформатора тока. Статор подключается к выводам трех фаз из трансформатора. Проверив правильность подключения, включаем нашу цепь с пониженным напряжением в сеть.

Внутрь статора вбрасываем шарик и наблюдаем за его поведением. Если он «прилип» к одной из обмоток – это значит, на ней произошло межвитковое замыкание. Шарик крутится по кругу – статор исправен. Довольно ненаучный, но действенный метод обнаружения межвиткового замыкания на статоре.

Неисправности ротора

В случае оптимального режима использования, ротор не изнашивается. Производятся регламентные работы с заменой щеток при их износе. Но со временем, при сильных нагрузках статор нагревается и образуется нагар. Самая частая механическая поломка – износ или перекос подшипников.

Работать болгарка будет, но при этом быстро изнашиваются пластины, и со временем двигатель ломается. Чтобы избежать поломок, необходимо проверять инструмент и поддерживать нормальные условия службы.

Влага при попадании на металл вызывает образование ржавчины. Повышается сила трения, силы тока требуется больше для работы. Происходит значительный нагрев групп контактов, припоя, появляется сильная искра.

Проверка обмоток двигателя

Электронный тестер роторов – это стандартный цифровой мультиметр. Прежде чем приступать к тестированию замыкания, следует проверить мультиметр и его готовность к работе. Переключатель выставляют на измерение сопротивления и касаются щупами друг друга. Прибор должен показать нули. Выставляют максимальную величину измерения и проводят проверку:

  • сначала следует проверить ротор на обрыв цепи. Прикасаясь черным щупом к контактному кольцу, красным нужно прозвонить обмотки. Стрелка прибора зашкалила, значит, обмотка имеет обрыв цепи витков. Ротор следует отдавать в перемотку;
  • замеряем сопротивление для определения возможности короткого замыкания на корпус. На контактное кольцо крепим черный щуп, красным следует прозвонить на замыкание корпус ротора. В случае низкого показания значения сопротивления и звукового сигнала, такой якорь необходимо отдавать в ремонт;
  • проведение прозвона на межвитковое замыкание витков ротора. Подкрепляем щупы на контактные кольца якоря. При значении на шкале прибора, от 1,5 Ом до 6 Ом, мы проверяли исправный прибор. Все другие значения на шкале означают неисправность мультиметра.

На этом проверка ротора закончена. Следует еще раз напомнить основные этапы определения неисправности. Прежде чем проверять, болгарку или любой другой прибор следует обесточить.

Перед проведением замеров, следует визуально осмотреть корпуса, изоляцию и отсутствия нагаров на статоре и роторе.

Необходимо очищать поверхности контактов от засоров пылью и грязью. Загрязнение приводит к увеличению тока при потере мощности двигателя.

При разборке инструмента в первый раз, записывайте все свои шаги. Это позволит иметь подсказку в следующий раз, избежать появления лишних деталей при сборке. При выходе щетки за край щеткодержателя менее 5 мм, такие щетки следует заменить.

Проверить межвитковое замыкание можно электронным тестером, то есть мультиметром.

Как проверить якорь электродвигателя

В бытовых приборах и оборудовании установлены различные типы электродвигателей. Эти различия зависят от условий эксплуатации, назначения и выполняемых ими функций. Например, в электродрелях, миксерах, кухонных комбайнах, пылесосах, стиральных машинах и других устройствах с частым изменением скорости вращения вала применяются коллекторные двигатели.

Если требуется обеспечить долговременный стабильный режим работы, то в таком оборудовании используются уже асинхронные электродвигатели, наиболее подходящие для небольших самодельных станков. Тем не менее, во всех случаях часто приходится решать вопрос, как проверить якорь электродвигателя в домашних условиях. Современные сервисные услуги достаточно дороги, поэтому очень многие пытаются самостоятельно обнаружить неисправность и выполнить ремонт.

Коллекторные двигатели и основные неисправности якоря

Коллекторные электродвигатели рассчитаны на работу от бытовых сетей, напряжением 220В. Практически все они являются синхронными агрегатами. В отличие от асинхронных электродвигателей, коллекторные устройства состоят из неподвижного статора и вращающейся обмотки на валу – якоря. Напряжение на них подается с помощью щеточно-графитного устройства, которое и есть коллектор.

Основная причина, требующая проверки якоря и других деталей, состоит в появлении искр. Активное искрение свидетельствует об износе щеток и коллекторного узла или нарушении контактов. Кроме того, искры могут появиться в результате межвиткового замыкания, то есть, замыкания обмоток в коллекторе. Появление таких нарушений требует качественной диагностики, начиная с визуального осмотра и заканчивая проверкой мультиметром.

Первоначальный осмотр позволяет выявить оборванные или выгоревшие обмотки, а также выгорание в точках их подключения. Поэтому, в первую очередь следует обращать внимание на состояние обмоток и целостность витков. Если обмотки почернели полностью или частично, это уже указывает на определенные проблемы с якорем. Иногда изоляцию достаточно просто понюхать, чтобы определить характерный запах гари.

Более точную информацию можно получить путем проверки якоря мультиметром. Прозвонка выполняется поэтапно, захватывая все элементы двигателя:

  • Вначале прозваниваются попарные выводы обмоток статора к ламелям. Сопротивления на каждом из них должны иметь одинаковое значение.

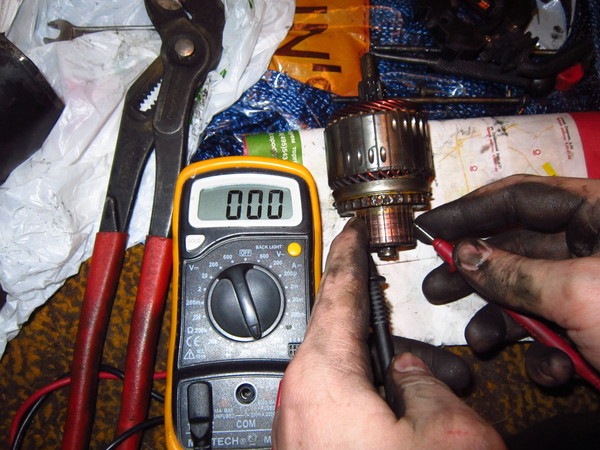

  • Далее проверяется сопротивление между ламелями и корпусом якоря. В норме оно должно быть бесконечным.
  • Целостность обмотки проверяется путем прозвонки выводов.
  • После этого проверяется состояние цепи между корпусом статора и выводами якорной обмотки. При наличии пробоя на корпус, бытовое устройство категорически запрещается подключать к напряжению. В этом случае требуется обязательный ремонт или полная замена неисправных деталей.

После ремонта коллекторного электродвигателя нужно соединить все элементы между собой и подключить устройство к питанию 220В. Если агрегат работает нормально, значит ремонт выполнен правильно.

Проверка асинхронного электродвигателя

Кроме коллекторных, в быту можно встретить и асинхронные двигатели, устанавливаемые в некоторых моделях стиральных машин или в компрессорах холодильников. Гораздо чаще они используются в компрессорах, насосах, различных станках и другом оборудовании. Несмотря на высокую надежность, данные электродвигатели также подвержены поломкам и неисправностям. В этих конструкциях роль якоря выполняют обмотки статора, поэтому визуальный осмотр нужно начинать именно с них.

Часто обмотки перестают работать, когда они отсырели или, произошел обрыв витков. Поэтому если двигатель очень долго не эксплуатировался, необходимо выполнить проверку сопротивления изоляции с помощью мегомметра. При отсутствии мгаомметра, агрегат в целях профилактики рекомендуется разобрать и сушить обмотки статора в течение нескольких суток.

Вполне возможно, что причина неисправности кроется не в самом электродвигателе, а связана с какими-либо другими факторами. Поэтому, прежде чем начинать ремонтировать сам агрегат, следует убедиться в наличии напряжения, проверить магнитные пускатели, кабели подключения, тепловое реле. Если в схеме имеется конденсатор, его тоже нужно проверить. При исправности всех перечисленных элементов, можно приступать к разборке двигателя для первичного осмотра. Проверка должна проводиться при полном отсутствии электропитания. Необходимо предотвратить самопроизвольное или ошибочное включение агрегата.

В процессе осмотра, кроме других деталей, особенно тщательно проверяются обмотки статора. Они должны быть целыми, без торчащих или оторванных проводков. Особое внимание следует обращать на черные пятна, указывающие на возможное подгорание проводов. В исправном состоянии проводники имеют темно-красный цвет. Почернение наступает при выгорании электроизоляционного лака, наносимого на их поверхность. При осмотре может быть выявлено полное или частичное выгорание обмотки и межвитковое замыкание. При частичном выгорании двигатель будет работать и быстро нагреваться. Поэтому обмотка в любом случае перематывается полностью.

Если внешний осмотр не дал результатов, дальнейшую диагностику нужно проводить с помощью измерительных приборов. Чаще всего для этих целей используется мультиметр, позволяющий определить целостность обмотки, наличие или отсутствие пробоя на корпус.

В двигателях на 220В прозваниваются пусковая и рабочая обмотки. Сопротивление пусковой должно быть в 1,5 выше, чем у рабочей. В электродвигателях на 380В, подключаемых звездой или треугольником, схема разбирается, после чего поочередно прозванивается каждая обмотка. Сопротивление на каждой из них должно быть одинаковым, с отклонением не более чем на 5%. Также все обмотки обязательно прозваниваются между собой и на корпус. Если значение сопротивления не бесконечно, это свидетельствует о наличии пробоя обмоток на корпус или между собой. В этом случае требуется их полная перемотка.

Отдельно проверяется сопротивление изоляции обмоток двигателя. В этом случае мультиметр не поможет, потребуется мегомметр на 1000В, подключаемый к отдельному источнику питания. При выполнении измерений один провод прибора касается корпуса двигателя в неокрашенном месте, а другой провод поочередно соединяется с каждым выводом обмотки. Если сопротивление изоляции составляет менее 0,5 Мом, значит двигатель требует просушки. При выполнении измерений нужно соблюдать осторожность и не касаться измерительных проводов. Измеряемое оборудование должно быть обесточено, продолжительность измерений составляет не менее 2-3 минут.

Наибольшую сложность представляет поиск межвиткового замыкания. Его невозможно выявить при визуальном осмотре. Для трехфазных двигателей применяются специальные измерители индуктивности, которые в норме показывают одинаковое значение на всех обмотках. При наличии повреждения, индуктивность у такой обмотки будет наиболее низкой.

Как прозвонить статор болгарки

408-317 Статор для BOSCH GWS7-125/GWS7-115 HAMMER. Фото 220Вольт

Статор как элемент электропривода болгарки участвует в создании электромагнитного поля, в котором вращается ротор, создающий крутящий момент на валу шпинделя. Во время эксплуатации по ряду причин он выходит из строя. Выполнить диагностику повреждения и ремонт статора пользователь может самостоятельно.

Устройство

Статор УШМ представляет собой неподвижную конструкцию в виде сердечника, изготовленного из листовой электротехнической стали. В нем имеются пазы, в которых размещается обмотка, свитая определенным образом, провода ее располагаются параллельно друг относительно друга, для уменьшения вихревых токов.

408-316 Статор для BOSCH GWS6-100/GWS6-115 HAMMER. Фото 220Вольт

Обмотка в обязательном порядке покрывается электроизоляционным лаком в целях предохранения от возможного замыкания проводов между собой. В пазах сердечников между катушками укладывается изоляция из электрокартона, стеклоленты и других подобных материалов. В абсолютном большинстве моделей болгарок статор плотно посажен внутрь корпуса из высокопрочного пластика, который является защитой всей электрической части УШМ.

Причины неисправности и характерные признаки

Основные факторы, которые влияют на выход статора из строя следующие:

  • питающая сеть не всегда гарантирует стабильное напряжение, возможны его скачки;
  • во время эксплуатации электроинструмента внутрь статора может попасть какая-нибудь жидкость, например, вода;
  • при обработке некоторых материалов (бетон, дерево и других) образуется больное количество пыли, от попадания которой на обмотку статора трудно защититься;
  • длительная работа болгаркой в условиях перегрузки, что является причиной перегрева электроинструмента;
  • во время работы болгарки не следует останавливать ее резким выдергиванием шнура из розетки.

408-105 Статор для УШМ Hitachi G18SE3 и HAMMER. Фото 220Вольт

Характерными признаками неисправности статора являются следующие:

  • появляется стойкий запах подгоревшей изоляции проводов обмотки;
  • ощутимо повышается температура корпусных деталей болгарки;
  • электропривод болгарки гудит сильнее, чем в обычных условиях;
  • вполне реально появление задымленности;
  • шпиндель начинает вращаться медленнее, а то и совсем может остановиться;
  • возможна противоположная предыдущему случаю другая крайность — шпиндель начинает самопроизвольно работать на повышенных оборотах, идет вразнос.

Визуальный осмотр на неисправность

Самым первым и самым простым способом определить неисправность статора будет его визуальный осмотр. Для чего следует достать его из корпуса электроинструмента. Разборка здесь не представит никаких сложностей. Главное освободить его от всех других конструктивных элементов болгарки, включая ротор. Это даст возможность при соответствующем хорошем освещении осмотреть все поверхности обмотки статора. Обычно в местах обрыва появляются обуглившиеся участки, что позволяет сделать вывод о наличии дефекта. Если визуальным осмотром не удалось выявить неисправность статора, следует прибегнуть к помощи специальных приборов.

Как проверить обмотку статора УШМ в домашних условиях разными способами

Существует большое количество различных электрических приборов с помощью которых можно произвести диагностику статора. Однако в домашних условиях применяется ограниченное количество технических средств. Некоторые представлены в нижеследующих видео.

Проверка якоря/ротора и статора мультиметром/тестером

В следующем видео в качестве инструмента для диагностики ротора и статора электропривода используется прибор мультиметр или как чаще в обиходе называемый тестером. Применяется для измерения различных электрических параметров: сопротивления, силы тока, напряжения. Для определения неисправностей в виде обрыва проводов, пробоя обмотки на корпус используется режим «омметр», то есть выставляется определенное значение сопротивления, которое сопоставимо с имеющимся в проверяемой цепи. В данном случае с пределом 200 Ом.

Пробой статора на корпус определяется прикладыванием индикаторных щупов к его корпусу и одному из концов обмотки. Наличие на индикаторе какой-либо величины сопротивления показывает о наличии дефекта в виде пробоя обмотки на корпус. При диагностировании обрыва обмотки индикатор прибора не будет ничего показывать при совмещении щупов с выводами обмоток.

Более сложные манипуляции следует провести при проверке обмоток ротора электропривода. Обрыв обмотки может быть в любом соединении с отдельно взятой ламелью коллектора. Поэтому необходимо проверить сопротивление между всеми ламелями коллектора, прикладывая к ним поочередно индикаторные щупы. При отсутствии обрыва сопротивление будет иметь во всех случаях одно и то же небольшое значение. Любые отклонения свидетельствуют о наличии обрыва. Пробой обмотки на корпус проверяется щупами при контакте их с коллектором и «железом» из набора листов из электротехнической стали. Шкала индикатора не должна реагировать на данное действие.

Однако мультиметром невозможно определить межвитковое замыкание. Здесь применяется прибор носящий название индикатор коротко замкнутых витков (ИКЗ). Более подробно о нем в нижеследующей информации.

На межвитковое замыкание, индикатором

Принцип действия прибора для определения межвиткового замыкания показан в следующем видео. Прибор в проверяемой обмотке индуцирует магнитное поле. При наличии в обмотке коротко замкнутых витков ток короткого замыкания вызывает повышенное противодействие генерируемому прибором электромагнитному полю. Регулировкой ИКЗ выполняется настройка, по достижении которой срабатывает световой сигнал (индикаторная лампочка изменяет цвет с зеленого на красный) или раздается звуковое сопровождение. В дополнение к основному применению, автор показывает способ определения мест подсоединения проводов обмотки к ламелям коллектора, при отсутствии визуально просматриваемых контактов.

Макита, без приборов

В одной из моделей Макита в следующем видео во время работы пошел дым, что является верным признаком сгоревших ротора или статора. Для определения причин автор выполнил полную разборку болгарки, дающую возможность хорошо выполнить внешний осмотр подозреваемых в неисправности узлов болгарки. Если на роторе признаков последствий от задымления обнаружено не было, то на статоре несколько мест подгоревшего электроизоляционного лака четко просматривались.

Мультиметр – автомат: быстро и качественно выполняет измерения

Мультиметр, который представлен в следующем видео удобен в работе и позволяет снимать показания без лишней суеты, когда у прибора, не обладающего такой опцией «скачут» измеряемые величины. Показан способ определения погрешности измерения, связанный с сопротивлением индикаторных щупов. Дано ориентировочное значение сопротивления обмотки, где отсутствуют неисправности.

Как проверить ротор болгарки

Болгарка – строительный инструмент, применяющийся в резке и обработке краев различных твердых материалов, таких как камень, метал, дерево и т.д.

Ротор – часть двигателя болгарки, вращающаяся при рабочем процессе, приводящая в движение другие комплектующие и детали электрического инструмента. От работы этой важной части зависит качество выполняемой инструментом резки и шлифовки и длительность эксплуатации прибора.

Контроль работы ротора проводится двумя путями – профилактическим осмотром и путем определения причины не исправности, если поломка уже случилась.

Почему неисправность инструмента чаще всего касается именно ротора?

Во время работы, на ротор приходятся самые большие нагрузки, а именно:

  • Температурные;
  • Механические;
  • Электромагнитные.

При неправильной или слишком длительной эксплуатации, поломка электроприбора может заключаться именно в якоре, так еще называют ротор, который может нуждаться в ремонте или полной замене. Но перед тем, как убедится в неисправности именно этой детали, необходимо удостоверится, действительно ли она вышла из строя.

Проверка ротора болгарки различными методами

Некоторые испытывают неработающий инструмент тестером. Достаточно правильное решение проблемы, но в данном случае этот измерительный прибор, к сожалению, мало что может нам показать.

Нужно понимать, что якорь небольшого двигателя строительного инструмента, имеет обмотку и магнитопровод, где расположен вал вращения. Один конец заканчивается ведущей шестерней, другой коллектором с ламелями. Магнитопровод имеет мягкие пластины и пазы, которые покрыты специальным покрытием для изоляции.

Как показывает внутренняя схема ротора, в пазах детали есть проводники якорной обмотки, их два. Каждый из них является половиной витка, края которого соединены в ламелях парно. В одном пазу размещены: первый виток (его начало) и последний (конец), что замыкаются на одну ламель.

Итак, как проверяется якорь болгарки? Неполадки ротора могут случиться только в некоторых случаях и по следующим причинам:

  1. Обрыва токопроводников;
  2. Межвиткового замыкания;
  3. Пробоя изоляции. В этом случае получается замыкание обмотки на металлическую основу якоря, в большинстве случаев виной такой поломки является нарушение изолирующей обмотки проводников;
  4. Распайки коллекторного вывода;
  5. Неравномерно изношенного коллектора.

Если якорь не исправен, это приводит к перегреву двигателя, из-за чего плавится изоляционная защита, итог – короткое замыкание витков. Далее происходит самостоятельное отпаивание контактов, служащих соединением обмотки ротора и пластин коллектора. Ток перестает подаваться и двигатель инструмента не функционирует.

Статор болгарки так же может быть причиной выхода из строя электроинструмента.

Способы проверки и диагностирования

Как проверять ротор болгарки на работоспособность? Провести проверку места поломки двигателя при его неисправности просто необходимо – ведь именно эта процедура поможет понять, какая часть механизма работает, а какая – уже нет. Диагностика проводится несколькими способами:

  • визуальным;
  • при помощи мультиметра;
  • лампочкой;
  • специальными приспособлениями.

Иногда даже визуального осмотра достаточно, чтобы понять, что произошло короткое замыкание. На детали в этом случае будет видна, к примеру, незащищенная обмотка, провода, где будет оплавлена изоляция. Также стоит обращать внимание на обугленный лак или его запах после перегрева двигателя.

Нарушение контакта происходит также из-за сбора пыли (графита от щеток) на ламелях. Его не сложно заметить, как и почистить якорь от такого мелкодисперсного мусора.

Прибор под названием «мультиметр» так же помогает установить поломку электрического прибора. Достаточно уставить сопротивление на 200 Ом и поставить щупы на две рядом расположенные ламели. Сопротивление между всеми пластинами будет одинаковым при нормальном функционировании детали. Если показатель меньше 1 Ома – значит дело в замыкании витков. Когда показатель больше единицы – это означает обрыв витков обмотки. Прибор может даже зашкаливать, так как сопротивление в последнем случае может быть очень велико. С использованием аналогового мультиметра стрелка качнется вправо до самого конца, цифровой прибор измерения не покажет ничего.

Мультиметр, по сути, это тот же тестер, определяющий сопротивление в нужных местах электроинструментов.

Когда нет прибора по определению и вычислению сопротивления, можно использовать простую лампочку в 12 вольт и мощностью 40 Вт. К лампочке присоедините два провода. Там где будет минус, нужно сделать разрыв. Далее подаем напряжение. Концы провода на разрыве прикладываем к пластинам коллектора и прокручиваем его. Когда при такой манипуляции лампочка горит без смены яркости, то замыкания нет.

Иной метод проверки касается пробоя тока на массу. Для этого связываем один провод с ламелями, а второй с железом якоря. После проводим такую же манипуляцию с валом. При нарушении работы в детали, лампочка будет светиться.

Любым из способов можно проверить статор болгарки, который также может быть причиной поломки или нагрева двигателя.

Индикатор, как способ проверки витков при коротком замыкании

Производители собирают болгарки разными способами, поэтому в некоторых не видно проводов, которые присоединяются к коллектору. Изоляцию хорошо прячут под бандажом или непрозрачным компаундом, и чтобы проверить ее исправность, можно воспользоваться индикатором короткозамкнутых витков. Прибор прост в использовании и имеет небольшие размеры.

Чтобы определить замыкание, сначала проводится диагностика на отсутствие обрывов. Для этого понадобится тестер, который измерит сопротивление между ламелями. Показатель сопротивления не должен быть выше половины, если это так – то есть обрыв. Когда на мониторе высвечивается норма, переходим к следующему этапу.

Прибор, измеряющий сопротивление, имеет функцию регулирования чувствительности, что также используется для диагностики. Смотрим на две лампочки и настраиваем инструмент так, чтобы загоралась красная. Прикладываем индикатор к обмотке, при этом медленно крутим якорь. Если лампочка светится, то это указывает на короткое замыкание.

Дроссельная проверка межвиткового замыкания

Прибор по диагностике роторов помогает вычислить междувитковое замыкание обмотки. Дроссель – это трансформатор с наличием первичной обмотки и вырезом магнитного зазора в сердечнике.

При взаимодействии якоря (поставленного в зазор) и дросселя, обмотка работает как вторичная, трансформаторная. Если при включенном приборе и роторе, лежащем на пластине из металла, будет видна вибрация или магнитный эффект – замыкание есть. Свободное перемещение пластины по виткам свидетельствует о полной исправности якоря.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Прибор для проверки роторов электро двигателей (якорей)

Ещё не обзавелись покупным? Тогда позвольте представить самодельное устройство для тестирования ротора электромоторов, которое было сделано из-за необходимости проверять различное оборудование, такое как сверлильные станки, шлифовальные и стиральные машинки, пылесосы и так далее. В продаже конечно встречаются специальные приборы для выполнения таких проверок, но покупка такого устройства бессмыслена, ибо сборка своими руками не стоит ни копейки.

Схема испытателя якорей моторов

Устройство для проверки якорей электродвигателей было сделано из трансформатора от старого телевизора. Там используется регулировка в цепи 220 вольт — схема на м/с U2008, через которую она регулирует угол открывания симистора. Это имеет практическое применение, потому что для обнаружения коротких замыканий между катушками не требуется полный уровень питания, иначе маленький ротор начинает сильно дребезжать из-за неточностей соединений.

Принцип использования очень прост: поместите ротор в разрыв и положите на него пластинку от трансформаторного железа, если есть короткое замыкание между катушкой — пластина начинает вибрировать. Действие должно выполняться вращением ротора и размещением пластинки на каждом сегменте.

Дизайн готового прибора конечно не впечатляет, но это не главное — лишь бы работал.

Ток, при котором производится измерение, составляет около 0,5 А, старайтесь не превышать этого значения. Максимальное значение тока, которое составляет 1 А. При измерении нужно быть осторожным, потому что ток зависит от воздушного зазора, который увеличивает ток намагничивания когда берем испытуемый ротор и оставляем цепь включенной, ток будет быстро возрастать и может сжечь катушку, особенно если она не намотана толстой проволокой.

В устройстве использовались готовые первичные обмотки идущие от сетевого трансформатора, поперечное сечение которого имело одинаковые размеры. Оригинальная первичная обмотка трансформатора имела 2 секции, то есть половина числа с каждой стороны.

Самостоятельная намотка трансформатора

Нет трансформатора? Мотайте сами. Катушка — провод ПЭДТ-200, диаметр 0,35. Витков приблизительно 1500 с плюсом — сопротивление 40 Ом получилось, потом пропитать лаком и все высушить в печке, будет качественная и монолитная катушка. Цена прибора для проверки якорей выходит сущие копейки, так что пробуйте — все работает отлично!

Если не хотите собирать плавный регулятор тока на микросхеме 2008 — сделайте проще. Возьмите две катушки, переключаемые переключателем, более мощный ток и меньший. Для тестирования различных роторов.

Вначале положите якорь в конус и приложите пластину, когда она трясется это означает что поврежден ротор, когда она не дрожит в любой точке ротора, тогда можно быть уверенным, что короткое замыкание между катушками отсутствует.

Сердечник трансформатора лучше всего разрезать с помощью шлифовального станка, а концы в местах резания сжимаются стопорным зажимом, небольшими тисками. Что касается максимума угла, покажем его на картинке. Желтый цвет уже является крайним случаем для небольших роторов, оптимальным будет зеленый. В идеале иметь 3 таких сердечника на все случаи проверок.

Другой метод проверки ротора

Ещё одним простым способом можно проверить ротор такого электродвигателя, подключив его последовательно с лампой накаливания к сети 220 В. Предполагая, что якорь и щетки хороши, устанавливаем ротор в разных положениях, если в заданном положении не запускается, тогда разрыв или короткое замыкание ротора — лампа загорится сильнее. Можете попробовать различные мощности лампочек в зависимости от мощности двигателя. С помощью этого простого метода можно понять что ротор рабочий даже без демонтажа двигателя.

Как проверить обмотки электродвигателя тестером, видео, проверка статора на межвитковое замыкание

Внешний осмотр

Обнаружить неисправность можно при неравномерном нагреве корпуса инструмента. Касаясь рукой, вы ощущаете перепад температуры в разных местах корпуса. В этом случае инструмент необходимо разобрать и проверить его тестером и другими способами.

При возникновении замыкания витков статора и поиска неисправностей, в первую очередь проводим осмотр витков и выводов. Как правило, при замыкании увеличивается сила тока, проходящая по обмоткам, и возникает их перегрев.

Возникает большее замыкание витков в обмотках статора и повреждается слой изоляции. Поэтому начинаем определение неисправностей проведением визуального осмотра. Если прожогов и поврежденной изоляции не обнаружено, то переходим к выполнению следующего этапа.

Возможно причина поломки в неисправности регулятора напряжения, возникающая при увеличении токов возбуждения. Для обнаружения проблемы проверяются щетки, они должны быть сточены равномерно и не иметь сколов и повреждений. Затем следует выполнить проверку с помощью лампочки и 2 аккумуляторов.

Применение мультиметра

Теперь надо проверить возможность обрыва обмоток статора. На шкале мультиметра выставляем переключатель в сектор замера сопротивления. Не зная величину измерения, выставляем максимальное значение величины для вашего прибора. Проверяем работоспособность тестера.

Касаемся щупами друг друга. Стрелка прибора должна показывать 0. Проводим работу, касаясь выводов обмоток. При показании бесконечного значения на шкале мультиметра обмотка неисправная и статор следует отдать в перемотку.

Проверяем возможность короткого замыкания на корпус. Такая неисправность вызовет снижение мощности болгарки, возможность поражения электротоком и увеличения температуры, при работе. Работа проводится по той же схеме. Включаем на шкале замер сопротивления.

Красный щуп располагаем на выводе обмотки, черный щуп крепим на корпус статора. При коротком замыкании обмотки на корпус на шкале тестера значение сопротивления будет меньшим, чем на исправной. Эта неисправность требует перемотки обмоток статора.

Настало время провести замеры и проверить, есть ли межвитковое замыкание обмотки статора. Для этого измеряется значение сопротивления на каждой обмотке. Определяем нулевую точку обмоток, замерив сопротивление для каждой из них. При показании на приборе наименьшего сопротивления обмотки, ее следует менять.

Проверка обмоток двигателя

Электронный тестер роторов – это стандартный цифровой мультиметр. Прежде чем приступать к тестированию замыкания, следует проверить мультиметр и его готовность к работе. Переключатель выставляют на измерение сопротивления и касаются щупами друг друга. Прибор должен показать нули. Выставляют максимальную величину измерения и проводят проверку:

  • сначала следует проверить ротор на обрыв цепи. Прикасаясь черным щупом к контактному кольцу, красным нужно прозвонить обмотки. Стрелка прибора зашкалила, значит, обмотка имеет обрыв цепи витков. Ротор следует отдавать в перемотку;
  • замеряем сопротивление для определения возможности короткого замыкания на корпус. На контактное кольцо крепим черный щуп, красным следует прозвонить на замыкание корпус ротора. В случае низкого показания значения сопротивления и звукового сигнала, такой якорь необходимо отдавать в ремонт;
  • проведение прозвона на межвитковое замыкание витков ротора. Подкрепляем щупы на контактные кольца якоря. При значении на шкале прибора, от 1,5 Ом до 6 Ом, мы проверяли исправный прибор. Все другие значения на шкале означают неисправность мультиметра.

На этом проверка ротора закончена. Следует еще раз напомнить основные этапы определения неисправности. Прежде чем проверять, болгарку или любой другой прибор следует обесточить. Перед проведением замеров, следует визуально осмотреть корпуса, изоляцию и отсутствия нагаров на статоре и роторе.

Необходимо очищать поверхности контактов от засоров пылью и грязью. Загрязнение приводит к увеличению тока при потере мощности двигателя.

При разборке инструмента в первый раз, записывайте все свои шаги. Это позволит иметь подсказку в следующий раз, избежать появления лишних деталей при сборке. При выходе щетки за край щеткодержателя менее 5 мм, такие щетки следует заменить. Проверить межвитковое замыкание можно электронным тестером, то есть мультиметром.

Проверка электродвигателя внешним осмотром

Полноценный осмотр можно провести только после разборки электродвигателя, но сразу не спешите разбирать.

Все работы выполняются только после отключения электропитания, проверки его отсутствия на электродвигателе и принятия мер по предотвращению его самопроизвольного или ошибочного включения. Если устройство включается в розетку, тогда просто достаточно достать вилку из нее.

Если в схеме есть конденсаторы. тогда их выводы необходимо разрядить.

Проверьте перед началом разборки:

  1. Люфт в подшипниках. Как проверить и заменить подшипники читайте в этой статье.
  2. Проверьте покрытие краски на корпусе. Выгоревшая или отлущиваяся местами краска свидетельствует о нагревании двигателя в этих местах. Особенно обратите внимание на места расположения подшипников.
  3. Проверьте лапы крепления электродвигателя и вал вместе его соединения с механизмом. Трещины или отломанные лапы необходимо приварить.

После разборки по этой инструкции необходимо проверить:

  1. Смазку в подшипниках. Или заменить их при износе.
  2. Отсутствие касаний при вращении ротора в статоре. Если есть потертости, значит изношены подшипники. Если сильно стерт ротор или есть значительные сколы (чаще всего в районе крыльчатки), его необходимо будет заменить, потому что будет нарушена балансировка вала.
  3. Осматриваем короткозамкнутый рото р на отсутствие повреждений, как правило это оплавления или почернения в местах расположения стержней, соединенных с контактными кольцами. Поврежденный ротор ремонту не подлежит и его необходимо заменить.
  4. Далее необходимо осмотреть обмотки статора электродвигателя в первую очередь на целостность, т. е. не должно быть оторванных или торчащих проводов. Затем внимательно смотрим и ищем места почернения проводов. Исправные провода темно-красного цвета. Если же выгорает электроизоляционный лак, то провода в этих местах чернеют.

Может выгореть как часть обмотки и возникнет межвитковое замыкание (на картинке слева), так и вся обмотка (на правой картинке). Несмотря на то, что в первом случае двигатель будет работать и перегреваться, все равно необходимо в любом случае перемотать заново обмотки.

Как прозвонить асинхронный электродвигатель

Если при внешнем осмотре ничего не выявлено, тогда необходимо продолжить проверку при помощи электротехнический измерений.

Как прозвонить электродвигатель мультиметром

Самым распространенным в домашнем хозяйстве электроизмерительным прибором является мультиметр. При его помощи можно прозвонить на целостность обмотки и на отсутствия пробоя на корпус.

В двигателях на 220 Вольт. Необходимо прозвонить пусковую и рабочую обмотки. При чем у пусковой сопротивление будет 1.5 раза больше, чем у рабочей. У некоторых электромоторов пусковая и рабочая обмотка будет иметь общий третий вывод. Подробнее об этом читайте здесь.

Например. у мотора от старой стиральной машины есть три вывода. Самое большое сопротивление будет между двумя точками, включающей в себя 2 обмотки, например 50 Ом. Если взять оставшейся третий конец, то это и будет общий конец. Если замерить между ним и 2 концом пусковой обмотки- получите величину около 30-35 Ом, а если между ним и 2 концом рабочей- около 15 Ом.

В двигателях на 380 Вольт, подключенных по схеме звезда или треугольник необходимо будет разобрать схему и прозвонить отдельно каждую из трех обмоток. У них сопротивление должно быть одинаковым от 2 до 15 Ом с отклонениями не более 5 процентов.

Обязательно необходимо прозвонить все обмотки между собой и на корпус. Если сопротивление не велико до бесконечности, значит есть пробой обмоток между собой или на корпус. Такие двигатели необходимо сдать в перемотку обмоток.

Как проверить сопротивление изоляции обмоток электродвигателя

К сожалению, мультиметром не проверить величину сопротивления изоляции обмоток электромотора для этого необходим мегомметр на 1000 Вольт с отдельным источником питания. Прибор дорогой, но он есть у каждого электрика на работе, которому приходится подключать или ремонтировать электродвигатели.

При измерении один провод от мегомметра присоединяют к корпусу в неокрашенном месте, а второй по очереди к каждому выводу обмотки. После этого измерьте сопротивление изоляции между всеми обмотками. При величине менее 0.5 Мегома- двигатель необходимо просушить.

Будьте внимательны. во избежание поражения электрическим током не прикасайтесь к измерительным зажимам во время проведения измерений.

Все измерения проводятся только на обесточенном оборудовании и по продолжительности не менее 2-3 минут.

Как найти межвитковое замыкание

Наиболее сложным является поиск межвиткового замыкания. при котором замыкается между собой лишь часть витков одной обмотки. Не всегда выявляется при внешнем осмотре, поэтому для этих целей применяется для двигателей на 380 Вольт- измеритель индуктивности. У всех трех обмоток должно быть одинаковое значение. При межвитковом замыкании у поврежденной обмотки индуктивность будет минимальной.

Когда Я был на практике 16 лет назад на заводе, электрики для поиска межвитковых замыканий у асинхронного мотора мощностью 10 Киловатт использовали шарик из подшипника диаметром около 10 миллиметров. Они вынимали ротор и подключали 3 фазы через 3 понижающих трансформатора на обмотки статора. Если все в порядке шарик движется по кругу статора, а при наличии межвиткового замыкания он примагничивается к месту его возникновения. Проверка должна быть кратковременной и будьте аккуратны шарик может вылететь!

Я уже давно работаю электриком и проверяю на межвитковое замыкание, если только двигатель на 380 В начинает сильно греться после 15-30 минут работы. Но перед разборкой, на включенном моторе проверяю величину потребляемого им тока на всех трех фазах. Она должна быть одинаковой с небольшой поправкой на погрешности измерений.

Related Posts

Межвитковое замыкание электродвигателя

Причины межвиткового замыкания

Если вы читали предыдущие статьи, то знаете что межвитковое замыкание электродвигателя составляет 40% неисправностей электродвигателей. Причин для межвиткового замыкания может быть несколько.

Перегруз электродвигателя — нагрузка на электроустановку превышает норму вследствие чего обмотки статора нагреваются и изоляция обмоток разрушается что приводит к межвитковому замыканию. Нагрузка может возникнуть из за неправильной эксплуатации оборудования. Номинальную нагрузку можно определить по паспорту электроустановки или прочитать на табличке электродвигателя. Также перегруз может возникнуть из за механических повреждений самого электродвигателя. Заклинившие или сухие подшипники тоже могут стать причиной межвиткового «коротыша».

Не исключена возможность заводского брака обмоток, и если электродвигатель перематывался в кустарной мастерской, то большая вероятность что «межвитняк» уже стучится в ваши двери.

Также неправильная эксплуатация и хранение электродвигателя может стать причиной попадания влаги внутрь двигателя отсыревшие обмотки тоже весьма распространенная причина межвиткового замыкания.

Как правило с таким замыканием электродвигатель уже не жилец, и работать будет весьма непродолжительное время. Я думаю хватит разбирать причины давайте перейдем к вопросу » как определить межвитковое замыкание».

Поиск межвиткового замыкания.

Определить межвитковое замыкание не слишком сложно, и для это есть несколько подручных способов.

Если при работе электромотора какая то часть статора нагрелась больше чем весь двигатель, то вам стоит подумать об остановке и точной диагностике.

Также помогут определить замыкание обыкновенные токовые клещи, меряем по очереди нагрузку на каждую фазу и если на одной из них она больше чем на других то это признак того что возможно есть межвитняк обмотки. Но следует учитывать что может быть перекос фаз на подстанции для того что бы убедится мереям вольтметром приходящие напряжение.

Можно прозвонить обмотки тестером. Для этого прозваниваем каждую обмотку в отдельности и сверяем полученные результаты сопротивления. Этот способ может и не сработать если замыкают всего пару витков, то расхождение будет минимальным.

Не будет лишним брякнуть электродвигатель мегомметром в поиске замыкания на корпус, один щуп прикладываем к корпусу электродвигателя, а второй к по очереди к выходу обмоток в борно.

Если у вас остались еще сомнения, то вам придется разобрать электромотор. Сняв крышки и ротор, визуально рассматриваем обмотки. Вполне вероятно, что вы увидите сгоревшую часть.

Ну и самый точный способ проверки межвиткового замыкания это проверка при помощи трехфазного понижающего трансформатора (36-42 вольта) и шарика от подшипника.

На стартер разобранного электродвигателя подаем три фазы с понижающего трансформатора. С маленьким разгоном кидаем туда шарик, если шарик начинает бегать по кругу внутри статора то все в порядке. Если он, сделав пару оборотов прилип к одному месту, то значит там межвитковое замыкание.

Вместо шарика можно использовать пластинку от трансформаторного железа, прикладываем внутри статора к железу и в том месте где межвитковое она начнет дребезжать, а там где все в порядке пластина будет примагничиваться.

Обязательно используйте все выше перечисленные способы с заземленным электродвигателем и строго при помощи понижающего трансформатора.

Проверка шариком и пластинкой при напряжении в 380 вольт запрещена и очень опасна для вашей жизни.

Измерение сопротивления изоляции обмоток

Для проверки двигателя на сопротивление изоляции, электрики используют мегомметр с испытательным напряжением 500 В или 1000 В. Этим прибором измеряют сопротивление изоляции обмоток двигателей рассчитанных на рабочее напряжение 220 В или 380 В.

Для электродвигателей с номинальным напряжением 12В, 24в используют тестер, так как изоляция этих обмоток не рассчитана на испытание под высоким напряжением 500 В мегомметра. Обычно в паспорте на электродвигатель указывается испытательное напряжение при измерении сопротивлений изоляции катушек.

Сопротивление изоляции обычно проверяется мегомметром

Перед измерением сопротивления изоляции нужно ознакомиться со схемой подключения электродвигателя, так как некоторые соединения звездой обмоток бывают подключены средней точкой к корпусу двигателя. Если обмотки имеет одну или несколько точек соединений, “треугольник”, “звезда”, однофазный двигатель с пусковой и рабочей обмоткой, тогда изоляция проверяется между любой точкой соединения обмоток и корпусом.

Если сопротивление изоляции значительно меньше 20 Мом, обмотки разъединяют и проверяют каждую отдельно. Для целого двигателя сопротивление изоляции между катушками и металлическим корпусом должно быть не ниже 20 Мом. Если электродвигатель работал или хранился в сырых условиях, тогда сопротивление изоляции может быть ниже 20 Мом.

Тогда электродвигатель разбирают и просушивают несколько часов накальной лампой 60 Вт, помещенной в корпус статора. При измерении сопротивления изоляции мультиметром, выставляют предел измерений на максимальное сопротивление, на мегомы.

Как прозвонить электродвигатель на обрыв обмоток и межвитковое замыкание

Межвитковое замыкание в обмотках можно проверить мультиметром на омах. Если имеется три обмотки, тогда достаточно сравнить их сопротивление. Отличие в сопротивлении одной обмотки указывает на межвитковое замыкание. Межвитковое замыкание однофазных двигателей определить труднее, так как имеются только разные обмотки — это пусковая и рабочая обмотка, которая имеет меньшее сопротивление.

Сравнивать их нет возможности. Выявить межвитковое замыкание обмоток трехфазных и однофазных двигателей можно измерительными клещами, сравнивая токи обмоток с их паспортными данными. При межвитковом замыкании в обмотках, их номинальный ток возрастает, а величина пускового момента уменьшается, двигатель с трудом запускается или совсем не запускается, а только гудит.

Проверка электродвигателя на обрыв и межвитковое замыкание обмоток

Измерять сопротивление обмоток мощных электродвигателей мультиметром не получится, потому что сечение проводов велико и сопротивление обмоток находится в пределах десятых долей ома. Определить разницу сопротивлений, при таких значениях мультиметром, не представляется возможным. В этом случае исправность электродвигателя лучше проверять токоизмерительными клещами.

Если нет возможности подключить электродвигатель к сети, сопротивление обмоток можно найти косвенным методом. Собирают последовательную цепь из аккумулятора на напряжение 12В с реостатом на 20 ом. С помощью мультиметра (амперметра) выставляют реостатом ток 0,5 — 1 А. Собранное приспособление подключают к проверяемой обмотке и замеряют падение напряжения.

Прозвонка электродвигателя на обрыв и сопротивление изоляции

Меньшее падение напряжения на катушке укажет на межвитковое замыкание. Если требуется знать сопротивление обмотки, его рассчитывают по формуле R = U/I. Неисправность электродвигателя можно также определить визуально, на разобранном статоре или по запаху горелой изоляции. Если визуально обнаружено место обрыва, его можно устранить, припаять перемычку, хорошо изолировать и уложить.

Замер сопротивлений обмоток трехфазных двигателей проводят без снятия перемычек на схемах соединений обмоток “звезда” и “треугольник”. Сопротивление катушек коллекторных электродвигаталей постоянного и переменного напряжения также проверяют мультиметром. А при большой их мощности проверка ведется с помощью приспособления аккумулятор — реостат, как указано выше.

Сопротивление обмоток этих двигателей проверяют отдельно на статоре и роторе. На роторе лучше проверять сопротивление непосредственно на щетках, прокручивая ротор. В этом случае можно определить неплотное прилегание щеток к ламелям ротора. Устраняют нагар и неровности на ламелях коллектора, их шлифовкой на токарном станке.

Вручную эту операцию сделать трудно, можно не устранить эту неисправность, а искрение щеток только увеличится. Пазы между ламелями также прочищают. В обмотках электродвигателей может быть установлен плавкий предохранитель, тепловое реле. При наличии теплового реле проверяют его контакты и при необходимости чистят их.

Основные неисправности электродвигателя

С каждым годом бензиновые двигатели все больше и больше вытесняются электромоторами, устанавливаемыми на новом типе машин, именуемом электромобилями. Однако, как и двигатели внутреннего сгорания, электрические силовые агрегаты могут ломаться, вызывая проблемы в функционировании транспортного средства. Основная масса неисправностей электродвигателя возникает вследствие сильного износа деталей механизма и старения материалов, что подкрепляется неправильной эксплуатацией такого автомобиля. Причин появления характерных неполадок может быть множество, и о некоторых (наиболее распространенных) мы Вам сейчас расскажем.

Причины неисправности электродвигателя

Все возможные неисправности двигателя электромобиля можно разделить на механические и электрические. К причинам механических неполадок относят перекосы корпуса электромотора и его отдельных деталей, ослабление креплений и повреждения поверхности составляющих элементов или их формы. Кроме того, частой проблемой является перегрев подшипников, вытекание из них масла и появление ненормального рабочего шума. К наиболее типичным неисправностям электрической части приписывают короткие замыкания внутри обмоток электромотора, а также между ними, замыкания обмоток на корпус и обрывы в обмотках или во внешней цепи, то есть в питающих проводах и пусковой аппаратуре.

В результате появления тех или иных неполадок, в работе транспортного средства могут наблюдаться следующие сбои: невозможность запуска мотора, опасное нагревание обмоток, ненормальная частота вращения электродвигателя, неприродный шум (гул или стук), неравное значение силы тока в отдельных фазах.

Типичные неполадки в работе электродвигателя

Давайте рассмотрим поломки электродвигателей более детально, определив их возможные причины.

Электродвигатель переменного тока

Проблема: при подключении к сети питания электромотор не развивает номинальной частоты вращения и издает неприродные звуки, а при прокручивании вала рукой наблюдается неравномерность в работе. Причиной такого поведения, скорее всего, является обрыв двух фаз при соединении обмоток статора треугольником, или обрыв при соединении звездой.

Если ротор двигателя не вращается, издает сильный гул и нагревается выше допустимого уровня, с уверенностью можно утверждать, что виной тому обрыв фазы статора. Когда двигатель гудит (особенно при попытке запуска), а ротор хоть медленно, но вращается, зачастую причиной появления проблемы является обрыв в фазе ротора.

Бывает, что при номинальной нагрузке на валу электродвигатель устойчиво работает, но частота его вращения несколько меньше номинальной, а ток в одной из фаз статора увеличен. Как правило, это является следствием обрыва в фазе при соединении обмоток треугольником.

Если на холостом ходу электродвигателя присутствуют местные перегревы активной стали статора, то это значит, что из-за порчи межлистовой изоляции или выгорания зубцов вследствие повреждения обмотки листы сердечника статора замкнулись между собой.

При перегреве обмотки статора в отельных местах, когда двигатель не может развить номинального момента и сильно гудит, причину такого явления следует искать в витковом замыкании одной фазы обмотки статора или межфазном замыкании в обмотках.

Если весь электродвигатель перегревается равномерно, то неисправен вентилятор системы вентиляции, а перегрев подшипников скольжения с кольцевой смазкой обусловлен односторонним притяжением роторов (из-за чрезмерной выработки вкладыша) или плохим прилеганием вала к вкладышу. Когда перегревается подшипник качения, издавая при этом ненормальный шум, вполне вероятно, что причина этого кроется в загрязнении смазки, чрезмерном износе тел качения и дорожек или в неточной центровке валов агрегата.

Стук в подшипнике скольжения и в подшипнике качения объясняется серьезным износом вкладыша или разрушением дорожек и тел качения, а повышенная вибрация – это следствие нарушения балансировки ротора из-за взаимодействия со шкивами и муфтами, либо же результат неточной центровки валов агрегата и перекоса соединительных полумуфт.

Электродвигатель постоянного тока также может иметь свои характерные неисправности:

Под серьезной нагрузкой якорь машины может не вращаться, а если попытаться развернуть его внешним усилием, то двигатель будет работать «вразнос». Причины: плохой контакт или полный обрыв цепи возбуждения, межвитковые или короткие замыкания внутри обмотки независимого возбуждения. В условиях номинальных значений напряжения сети и тока возбуждения частота вращения якоря может быть меньше или больше установленной нормы. В этом случае виновниками такой ситуации являются щетки, сдвинутые с нейтрального положения по направлению вращения вала или против него.

Может быть и такое, что щетки одного знака искрят немного сильнее, нежели щетки другого знака. Возможно, по окружности коллектора расстояния между рядами щеток не одинаковые, или присутствует межвитковое замыкание в обмотках одного из основных или дополнительных «плюсов». Если к искрению щеток добавляется еще и почернение пластин коллектора, которые расположены на определенном расстоянии друг от друга, то виновником такой ситуации, скорее всего, является плохой контакт или короткое замыкание в обмотке якоря. Также, не стоит забывать и о возможности обрыва в катушке якоря, присоединенной к почерневшим пластинам.

В тех случаях, когда темнеет лишь каждая вторая-третья пластина коллектора, причиной неисправности может быть ослабшая прессовка коллектора или выступивший миканит изоляционных дорожек. Щетки могут искрить даже при нормальном нагревании мотора и полностью исправном щеточном аппарате, что объясняется недопустимым износом коллектора.

Причинами повышенного искрения щеток, перегрева коллектора и потемнения его большей части обычно выступают дорожки изоляции (говорят – коллектор «бьет»). При вращении якоря мотора в разных направлениях щетки тоже искрят с различной интенсивностью. Тут причина одна – смещение щеток с централи.

Если на коллекторе наблюдается повышенное искрение щеток, то стоит проверить плотность их прилегания, а также провести диагностику на предмет наличия дефектов рабочей поверхности щеток. Кроме того, причина может заключаться в неодинаковом давлении щеток или в их заклинивании в щеткодержателе. Естественно, при обнаружении любой из перечисленных проблем ее необходимо грамотно устранить, но довольно часто сделать это могут только высококвалифицированные специалисты.

Устранение неисправностей электродвигателя

Качественный капитальный ремонт электродвигателей можно произвести только на специализированных предприятиях. В ходе выполнения текущих ремонтных работ выполняется разборка силового агрегата и последующая частичная замена износившихся деталей. Давайте рассмотрим порядок выполнения всех действий на примере асинхронного электрического мотора.

На начальном этапе с помощью винтового съемника со шкива электродвигателя снимают шкив или полумуфту. После этого нужно открутить болты крепления кожуха вентилятора и снять его. Дальше, используя все тот же винтовой съемник, надо отвернуть стопорный винт и снять сам вентилятор. При необходимости, этим же инструментом можно снять с вала двигателя и подшипники, а затем, отвернув болты крепления, демонтировать и их крышки.

После этого следует выкрутить болты крепления подшипниковых щитов и легкими ударами молотка через деревянную прокладку снять эти щиты. Чтобы не повредить сталь и обмотки, в воздушный зазор помещают картонную прокладку, на которую опускают ротор. Сборка электромотора проводится в обратном порядке.

После выполнения ремонтных работ (особенности проведения зависят от характера поломки) электродвигатель следует протестировать. Для этого просто проверните ротор, взявшись за шкив, и если сборка выполнена правильно, то агрегат должен легко вращаться. Если все нормально, двигатель устанавливают на место, подключают к сети и проверяют работоспособность в режиме холостого хода, после чего мотор подсоединяют к валу станка и снова тестируют. Давайте рассмотрим варианты устранения неисправностей электродвигателя на примере некоторых характерных поломок.

Итак, представим себе, что мотор не запускается из-за отсутствия напряжения в сети, отключения автомата или перегорания предохранителей. Наличие напряжения можно проверить при помощи специального устройства – вольтметра переменного тока, обладающего шкалой 500 В, или же используя низковольтный индикатор. Устранить проблему можно путем замены перегоревших предохранителей. Обратите внимание! Если хотя бы один предохранитель перегорает, двигатель будет издавать характерный гул.

Обрыв фазы обмотки статора можно обнаружить с помощью мегомметра, но перед этим следует освободить все концы обмоток мотора. Если внутри фазы обмотки обнаружен обрыв, то двигатель придется отправить в профессиональный ремонт. Допустимой нормой понижения напряжения на зажимах двигателя при его запуске принято считать показатель в 30% от номинального значения, который обусловлен потерями в сети, недостаточной мощностью трансформатора или его перегрузкой.

Если Вы заметили снижение напряжения на зажимах электромотора, необходимо выполнить замену питающего трансформатора или же увеличить сечение проводов подводящей линии. Отсутствие контакта сети питания в одной из обмоток статора (выпадение фазы) вызывает увеличение тока в обмотках элемента и снижение количества оборотов. Если Вы оставите двигатель работать на двух обмотках, то он просто сгорит.

Помимо перечисленных электрических неполадок, электродвигатели могут страдать и от неисправностей механического характера. Так, причиной чрезмерного нагревания подшипников часто становится неправильная сборка этих деталей, плохая центровка мотора, загрязнение подшипников или слишком сильный износ шариков и роликов.

В любом случае, прежде чем переходить к непосредственным действиям, следует провести полную диагностику электродвигателя и взаимодействующих с ним деталей. Процедура осмотра начинается с проверки аккумуляторной батареи, и если она находится в исправном состоянии, тогда следующий шаг – это проверка поступления питания на электросхему контроллера (ЭБУ, который управляет скоростью вращения электродвигателя). Вполне возможно, что на отрезке пути от аккумулятора до платы Вы обнаружите обрыв проводов. Поломка электронной платы – явление нечастое, но если имеются хотя бы малейшие сомнения насчет ее исправности, то лучше сразу визуально оценить состояние детали. Если имел место сильный нагрев элементов платы, Вы сразу обнаружите почерневшие и вздувшиеся участки с возможными подтеками.

В том случае, когда автовладелец обладает хотя бы минимальными знаниями в области электроники, он может самостоятельно проверить предохранители, полупроводниковые детали (вроде диодов и транзисторов), все контакты, емкости и качество пайки.

Когда во включенном состоянии на выходе ЭБУ имеется рабочее напряжение, то, как правило, причину неисправности стоит искать в самом электродвигателе. Сложность ремонта агрегата зависит от конкретной неисправности и типа механизма. Так, при обследовании электромоторов переменного тока с роторным питанием, прежде всего, необходимо проверить контактные щетки, ведь именно они чаще всего являются причиной поломок двигателей указанного типа. После этого следует проверить обмотки на наличие обрыва или короткого замыкания. В случае обрыва тестер не покажет никакого значения сопротивления, а при коротком замыкании – показатель сопротивления будет соответствовать нулю или единице Ома.

Обнаружив неисправность, ее, конечно же, нужно устранить. Сделать это можно либо путем ремонта и замены вышедших из строя частей (например, щетки), либо посредством замены всего мотора на исправный аналог.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Методы диагностики неисправностей асинхронных электродвигателей

Двигатель при пуске не разворачивается или скорость его вращения ненормальная. Причинами указанной неисправности могут быть механические и электрические неполадки.

К электрическим неполадкам относятся: внутренние обрывы в обмотке статора или ротора, обрыв в питающей сети, нарушения нормальных соединений в пусковой аппаратуре. При обрыве обмотки статора в нем не будет создаваться вращающееся магнитное поле, а при обрыве в двух фазах ротора в обмотке последнего не будет тока, взаимодействующего с вращающимся полем статора, и двигатель не сможет работать. Если обрыв обмотки произошел во время работы двигателя, он может продолжать работать с номинальным вращающим моментом, но скорость вращения сильно понизится, а сила тока настолько увеличится, что при отсутствии максимальной защиты может перегореть обмотка статора или ротора.

В случае соединения обмоток двигателя в треугольник и обрыва одной из его фаз двигатель начнет разворачиваться, так как его обмотки окажутся соединенными в открытый треугольник, при котором образуется вращающееся магнитное поле, сила тока в фазах будет неравномерной, а скорость вращения — ниже номинальной. При этой неисправности ток в одной из фаз в случае номинальной нагрузки двигателя будет в 1,73 раза больше, чем в двух других. Когда у двигателя выведены все шесть концов его обмоток, обрыв в фазах определяют мегаомметром. Обмотку разъединяют и измеряют сопротивление каждой фазы.

Скорость вращения двигателя при полной нагрузке ниже номинальной может быть из-за пониженного напряжения сети, плохих контактов в обмотке ротора, а также из-за большого сопротивления в цепи ротора у двигателя с фазным ротором. При большом сопротивлении в цепи ротора возрастает скольжение двигателя и уменьшается скорость его вращения.

Сопротивление в цепи ротора увеличивают плохие контакты в щеточном устройстве ротора, пусковом реостате, соединениях обмотки с контактными кольцами, пайках лобовых частей обмотки, а также недостаточное сечение кабелей и проводов между контактными кольцами и пусковым реостатом.

Плохие контакты в обмотке ротора можно выявить, если в статор двигателя подать напряжение, равное 20—25% номинального. Заторможенный ротор медленно поворачивают вручную и проверяют силу тока во всех трех фазах статора. Если ротор исправен, то при всех его положениях сила тока в статоре одинакова, а при обрыве или плохом контакте будет изменяться в зависимости от положения ротора.

Плохие контакты в пайках лобовых частей обмотки фазного ротора определяют методом падения напряжения. Метод основан на увеличении падения напряжения в местах недоброкачественной пайки. При этом замеряют величины падения напряжения во всех местах соединений, после чего результаты измерений сравнивают. Пайки считаются удовлетворительными, если падение напряжения в них превышает падение напряжения в пайках с минимальными показателями не более чем на 10%.

У роторов с глубокими пазами может также происходить разрыв стержней из-за механических перенапряжений материала. Разрыв стержней в пазовой части короткозамкнутого ротора определяют следующим образом. Ротор выдвигают из статора и в зазор между ними забивают несколько деревянных клиньев, чтобы ротор не мог повернуться. К статору подводят пониженное напряжение не более 0,25 Uном. На каждый паз выступающей части ротора поочередно накладывают стальную пластину, которая должна перекрывать два зубца ротора. Если стержни целые, пластина будет притягиваться к ротору и дребезжать. При наличии разрыва притяжение и дребезжание пластины исчезают.

Двигатель разворачивается при разомкнутой цепи фазного ротора. Причина неисправности — короткое замыкание в обмотке ротора. При включении двигатель медленно разворачивается, а его обмотки сильно нагреваются, так как в замкнутых накоротко витках вращающимся полем статора наводится ток большой величины. Короткие замыкания возникают между хомутиками лобовых частей, а также между стержнями при пробое или ослаблении изоляции в обмотке ротора.

Это повреждение определяют тщательным внешним осмотром и измерением сопротивления изоляции обмотки ротора. Если при осмотре не удается обнаружить повреждение, то его определяют по неравномерному нагреву обмотки ротора на ощупь, для чего ротор затормаживают, а к статору подводят пониженное напряжение.

Равномерный нагрев всего двигателя выше допустимой нормы может получиться в результате длительной перегрузки и ухудшения условий охлаждения. Повышенный нагрев вызывает преждевременный износ изоляции обмоток.

Местный нагрев обмотки статора, который обычно сопровождается сильным гудением, уменьшением скорости вращения двигателя и неравномерными токами в его фазах, а также запахом перегретой изоляции. Эта неисправность может возникнуть в результате неправильного соединения между собой катушек в одной из фаз, замыкания обмотки на корпус в двух местах, замыкания между двумя фазами, короткого замыкания между витками в одной из фаз обмотки статора.

При замыканиях в обмотках двигателя вращающимся магнитным полем в короткозамкнутом контуре будет наводиться э. д. с, которая создаст ток большой величины, зависящий от сопротивления замкнутого контура. Поврежденная обмотка может быть найдена по величине измеренного сопротивления, при этом поврежденная фаза будет иметь меньшее сопротивление, чем исправные. Сопротивление измеряют мостом или методом амперметра — вольтметра. Поврежденную фазу можно также определить методом измерения тока в фазах, если к двигателю подвести пониженное напряжение.

При соединении обмоток в звезду ток в поврежденной фазе будет больше, чем в других. Если обмотки соединены в треугольник, линейный ток в двух проводах, к которым присоединена поврежденная фаза, будет больше, чем в третьем проводе. При определении указанного повреждения у двигателя с короткозамкнутым ротором последний может быть заторможенным или вращаться, а у двигателей с фазным ротором обмотка ротора может быть разомкнута. Поврежденные катушки определяют по падению напряжения на их концах: на поврежденных катушках падение напряжения будет меньше, чем на исправных.

Местный нагрев активной стали статора происходит из-за выгорания и оплавления стали при коротких замыканиях в обмотке статора, а также при замыкании листов стали вследствие задевания ротора о статор во время работы двигателя или вследствие разрушения изоляции между отдельными листами стали. Признаками задевания ротора о статор являются дым, искры и запах гари; активная сталь в местах задевания приобретает вид полированной поверхности; появляется гудение, сопровождающееся вибрацией двигателя. Причиной задевания служит нарушение нормального зазора между ротором и статором в результате износа подшипников, неправильной их установки, большого изгиб вала, деформации стали статора или ротора, одностороннего притяжения ротора к статору из-за витковых замыканий в обмотке статора, сильной вибрации ро-тора, который определяют щупом.

Ненормальный шум в двигателе. Нормально работающий двигатель издает равномерное гудение, которое характерно для всех машин переменного тока. Возрастание гудения и появление в двигателе ненормальных шумов могут явиться следствием ослабления запрессовки активной стали, пакеты которой будут периодически сжиматься и ослабляться под воздействием магнитного потока. Для устранения дефекта необходимо перепрессовать пакеты стали. Сильное гудение и шумы в машине могут быть также результатом неравномерности зазора между ротором и статором.

Повреждения изоляции обмоток могут произойти от длительного перегрева двигателя, увлажнения и загрязнения обмоток, попадания на них металлической пыли, стружек, а также в результате естественного старения изоляции. Повреждения изоляции могут вызвать замыкания между фазами и витками отдельных катушек обмоток, а также замыкание обмоток на корпус двигателя.

Увлажнение обмоток происходит в случае длительных перерывов в работе двигателя, при непосредственном попадании в него воды или пара в результате хранения двигателя в сыром неотапливаемом помещении и т. д.

Металлическая пыль, попавшая внутрь машины, создает токопроводящие мостики, которые постепенно могут вызвать замыкания между фазами обмоток и на корпус. Необходимо строго соблюдать сроки осмотров и планово-предупредительных ремонтов двигателей.

Сопротивление изоляции обмоток двигателя напряжением до 1000 в не нормируется, изоляция считается удовлетворительной при сопротивлении 1000 ом на 1 в номинального напряжения, но не менее 0,5 Мом при рабочей температуре обмоток.

Замыкание обмотки на корпус двигателя обнаруживают мегаомметром, а место замыкания — способом «прожигания» обмотки или методом питания ее постоянным током.

Способ «прожигания» заключается в том, что один конец поврежденной фазы обмотки присоединяют к сети, а другой — к корпусу. При прохождении тока в месте замыкания обмотки на корпус образуется «прожог», появляются дым и запах горелой изоляции.

Двигатель не идет в ход в результате перегорания предохранителей в обмотке якоря, обрыва обмотки сопротивления в пусковом реостате или нарушения контакта в подводящих проводах. Обрыв обмотки сопротивления в пусковом реостате обнаруживают контрольной лампой или мегомметром.

Как проверить электродвигатель

Модификации электродвигателей друг с другом различаются, равно как и их дефекты. Не каждая неисправность может быть диагностирована с помощью тестера, но в большинстве случаев – вполне возможно.

Начало ремонта

Ремонт начинают со зрительного осмотра: есть ли повреждённые части, не залит ли водой электродвигатель, не появился ли запах горелой изоляции и так далее. Обмотка в асинхронном двигателе может сгореть из-за короткого замыкания между двумя соседними витками. Агрегат перегревается из-за перегрузок, возникновения больших токов.

Нередко обгоревшие обмотки видны при визуальном осмотре, и в этом случае любые измерения будут лишними. Когда никаких шансов на исправление нет, нужно удалить и заменить обмотки на новые. Иногда требуется более тщательно проверить электродвигатель.

Для начала необходимо изучить конфигурацию двигателя, например, какие обмотки используются. Все вращающиеся машины имеют две части: статор и ротор.

В электродвигателях постоянного тока имеются:

  • обмотка возбуждения, имеющая важное значение для производства магнитного поля. Она позволяет преобразовать энергию из механической в электрическую и наоборот;
  • обмотка якоря, несущая нагрузку току и регулирующая переменный ток для уменьшения вихревых потерь.

Двигатель переменного тока, обычно состоит из двух частей:

  1. статора, имеющего катушку для создания вращающегося магнитного поля;
  2. ротора, прикрепленного к выходному валу и предназначенного для производства второго вращающегося магнитного поля.

Как проверить цельность обмоток мотора?

При помощи мультиметра и нескольких подручных средств можно проверить:

  • асинхронные движки одно-, трёхфазные;

  • коллекторные электродвигатели постоянного, переменного тока;

  • асинхронные моторы с короткозамкнутым, фазным ротором.

Тестирование обмоток катушки

Существует простой тест, используемый для проверки состояния катушки мотора. Для чего измеряется сопротивление обмоток, которое варьируется в зависимости от длины, толщины и материала провода. Если сопротивление слишком низкое, это указывает на короткое замыкание изоляции между витками.

Можно использовать мультиметр, но лучше проверить это с мегомметром, потому что на нём используется более высокое напряжение при проверке сопротивления. Это исключает ложные показания, вызванные индуктивностью катушки мотора.

Тест показывает качество изоляции провода, которое определяется по сопротивлению измеряемой детали системы. Полученные результаты сверяются с табличными данными допустимых сопротивлений изоляции кабеля до 1 кВ, изложенными в правилах устройства электроустановок (ПУЭ). По результатам проверки может быть предсказан сбой, прежде чем он произойдёт на самом деле. Это позволяет в производственном цеху осуществить ремонт или замену оборудования во время работы.

Как проверяется катушка электродвигателя мультиметром можно посмотреть на видео:

Диагностика якоря

Проверить исправность электродвигателя тоже можно с помощью цифрового специального устройства проверки якорей Э236. Для этого помещают якорь на призму приборчика, который потом подключают к сети.

Процесс диагностики включает в себя следующие шаги:

  1. располагают ножовочное полотно параллельно пазу исследуемой детали;
  2. удерживая одной рукой металл, другой медленно проворачивают якорь.

При наличии межвиткового замыкания полотно, близкорасположенное к пазу, начнет вибрировать и притягиваться к механизму.

Наглядная демонстрация проверки якоря показана по видео:

Чтобы оперативно прозвонить обрыв в цепях движка, можно воспользоваться рабочим стендом с источником постоянного тока, инвертором, цифровым вольтметром, компаратором напряжений, световым индикатором и зуммером обрыва.

На нём же можно определить междувитковое замыкание.

Заключение

Далеко не всегда имеется возможность приобрести дорогостоящие аппараты специального назначения. Поэтому важно знать, как проверить двигатель простым мультиметром, очень нужным в хозяйстве электроизмерительным прибором. Он заменяет множество отдельных инструментов, необходимых для проверки цепей.

Посмотреть видео урок проверки статора на обрыв можно здесь:



Как проверить электродвигатель в домашних условиях. Как проверить трехфазный двигатель тестером

Проще работать, когда электрический контур снабжения дома заземлен правильно, покажем, что выход найдется всегда. Поясним, как понять, где фаза, и как узнать, где ноль. Хватайте любимый М890С! Посмотрим, как определить фазу и ноль мультиметром.

Простейшие методики нахождения фазы, нуля мультиметром

Организованный правильно контур заземления дома устраняет проблемы. Во-первых, изоляция PEN желто-зеленого цвета. Спутать с коричневой (красной) фазой, синей нейтралью невозможно. Случается, проводка проложена, нарушая требования, цвета перепутаны, отсутствуют вовсе (алюминиевый кабель). Поиск фазы мультиметром осуществляем простым алгоритмом:

  1. Допустим, квартира располагает тремя проводами: фаза, нуль, земля.
  2. Ставим мультиметр на диапазон переменного напряжения 750 вольт, начинаем попарно тестировать проводку.
  3. Между фазой и любым другим проводом будет 230 вольт (действующее значение), перемычка земля-нейтраль дает приближено 0.

Мультиметр

Подъездный щиток располагает минимум пятью проводами, фаз три. Дальнейший процесс определяется фантазией местных электриков. Хорошие мастера вешают стикеры А, В, С, указывающие местоположение фаз. Заземление желто-зеленое, нейтраль чаще синяя.

Меж соседними фазами напряжение 380 (400) вольт. Квартиры высоток иногда снабжают двумя фазами. Электрические плиты мощностью выше 10 кВт стараются разделить потребление. Уменьшаются требования к проводке. Советуем немедленно взять маркер, пометить изоляцию нужными цветами. Дом, лишенный заземления, обычно получает два провода: фазу, нейтраль. Трансформатор подстанции гонит три фазы. Сколько окажется в квартире, следует выяснить.

Проблемы начнутся, когда отсутствует маркировка проводов, фаза приходит одна. Между опасными проводами напряжение составит… нуль!

  • Два провода несут фазу, нейтраль одна, заземление забыли проложить. Между питающими жилами круглый нуль, при оценке нулевого провода получаем 230 вольт. Ситуация выглядит, будто фазные жилы стали нейтралью и нулем. Напутали при прокладке – что поделаешь? Требуется искать дополнительный источник опоры. Подойдет отвертка-индикатор.
  • Два провода одной фазы, вторая пара – заземление, нейтраль. Попарно покажут нуль, перекрестно – 230 В. Воспользуйтесь опорным ориентиром.

Отсутствует щуп-отвертка, заручившись помощью тестера как ни звони проводку, проблема останется. Требуется опорный источник, гарантированно заземленный. Подходят:


Ввиду разнообразия методик, ненадежности рекомендуется до начала серьезных работ провести тесты. Измерить потенциал между указанными ориентирами, фазой розетки. Расстояние между ориентиром, точкой назначения велико? Берем удлинитель. Особенно хорош фильтр питания персонального компьютера, снабженный характерной подсвечивающейся кнопкой. Фаза слева, левый штырь штекера (смотря какой стороной повернуть) помечаем маркером.

Затем вызваниваем с розеткой (без питания, понятное дело), делаем отметку с нужной стороны. Поясняем, можно обойтись без этого, с электрикой лучше отставить шутки. Осталось найти фазу, пользуясь помощью М890С. Ставим диапазон выше 380 вольт (между двумя фазами), начинаем измерять разность потенциалов между клеммами и щитком. Полагаем, дальнейший алгоритм понятен.

Правильно измерить потребление фазы

Измерим нагрузку фаз. Чтобы поставить правильные автоматы, соблюсти равномерное потребление. По правилам трехфазной сети каждую ветвь загружают одинаково, избегая перекосов на стороне поставщика. Оценим, какие фазы входят в квартиру. Проще заглянуть в подъездный щиток. Неопытный человек обязан прекратить попытки лезть туда. Легко получить удар током.

Дом старый - на виду увидите большую стальную пластину, которая явно соединяется с корпусом. Означенное - нейтраль. Дом питается трехфазным напряжением 380 вольт. Каждую квартиру снабжают чаще одной фазой. Тройку зажимов наблюдаем помимо заземлительной клеммы. Посмотрите, куда идут провода: автоматы, рубильники (сообразно счету квартир). Типичное количество соседей по площадке количеством три упрощает задачу анализа.

Теперь знаем метод отыскания фазы мультиметром, можем смело (с осторожностью, соблюдая меры безопасности) потыкать щупами. Потрудитесь выставить правильный диапазон, не сжечь прибор. Измерениями подтвердите или опровергните предположения. Фаз две - каждую нагрузите поровну. Изучите распаячные коробки, в большинстве старых домов находящиеся под потолком (большие круглые отверстия стены). Отключив снабжение квартиры, вооружившись тестером, поймите, куда и что идет. Используйте радикальный метод – отрубите одну пробку, посмотрите, где пропало питание.

Нагрузка двух фаз неравномерная - поправьте. Лучше сделать для автоматов и пробок, что положительно скажется на уменьшении стоимости оборудования распределительного щитка. В довершение по этой теме скажем, что правила работы предусматривают выполнение подобных мероприятий числом не менее двух лиц. Один обязательно страхует и готов отрубить подачу энергии, обрезать токоведущую жилу или ногой оттолкнуть страдающего от удара электричеством с опасной территории.


Схема питания квартиры двумя фазами

Как измерить трехфазное напряжение мультиметром

В этом разделе речь скорее пойдет о специфике трехфазных сетей. Большинство мультиметров позволяет измерять напряжение до 750 вольт переменного тока, чего вполне достаточно для работы с серьезными промышленными сетями. Каждый дом снабжается от трех фаз. А то, что в промышленности называют нейтралью, мы именуем нулевым проводом.

Сети предприятий прокладывают двух типов:

  1. Механизмы с изолированной нейтралью нулевым проводом не пользуются. Внутри нагрузки фаз уравнены, токи утекают через эти же провода, которых в сумме три. Устанете искать нейтраль - линия отсутствует. Три провода фазные, относительно земли покажут напряжение 230 вольт, между собой – 380.
  2. Заземленная нейтраль представляет нулевой провод. Помечается буквой N на коробках. Полезно смотреть принципиальные схемы промышленных приборов, приведенные на корпусе. Поможет понять раскладку.

Освоив методики работы с трехфазным напряжением, каждый сможет лучше понять электрическую разводку многоэтажного дома. Где из-под щитка поднимаются четыре жилы: три фазы и нейтраль.

Фазы автомобиля

Электрические сети помогают многим объектам. Автомобиль считается относительно простым устройством. Основу снабжения составляют аккумулятор 12 вольт (реально - 14,5 В), генератор, уровень выходного напряжения которого регулируется сообразно вариациям оборотов. Напряжение после выпрямления пригодно подпитывать аккумулятор бортовой сети. Активация вала генератора ведется аккумулятором через специальное регулирующее устройство.

Трехфазная схема Ларионова

Выпрямляемые диодным мостом схемы Ларионова фазы питают авто. Популярная сегодня методика. Диодов присутствует шесть штук. Фазы сливаются механическим объединением после выпрямления единой магистралью. Обеспечивает максимальную мощность. Чувствительные компоненты авто (бортовой компьютер), дополнительно выпрямляют нестабильный ток. Чтобы продлить срок службы устройства.

Далее напряжение идет потребителям. Дворники, система индикации, освещение, зажигание. Бортовой компьютер может выдать закодированное сообщение: пора проверить датчик фаз. Элемент, работа которого использует эффект Холла, определяет положение распределительного вала двигателя. Подобными оснащают стиральные машины, оценивая скорость вращения. Авто определяет угловое положение вала. Датчик выдает импульсы, оценивая параметры которых компьютер получит нужную информацию.

Сенсорами авто напичкан. На две клеммы подается питание, третья формирует сигнал. Для проверки посмотрим схему: местонахождение узлов. Затем вплотную займемся прозвонкой. Имитируя условия формирования импульсов, пользуйтесь постоянным магнитом.

Вопрос, как определить фазу и ноль мультиметром на авто, отпадает. Опорой служит корпус автомобиля - масса. Понятное дело, генератор работает только при запущенном двигателе. Внутри квартиры ищем фазу и нуль, здесь масса задана априори. Можно вызванивать пробитую изоляцию (например, диодов выпрямительного моста). На авто проще простого измерить три фазы мультиметром. Действующее значение косвенно сказали. Порядка 20 вольт (учитывая потери неидеального моста).

Ошибки пользователей мультиметра

Китайские мультиметры настроены работать, даже если неправильно поставлены щупы. Сломать прибор случайно остерегайтесь. Избегайте способа: воткнуть черный провод в разъем измерения высоких токов, красный – на свое место. Попытаетесь измерить переменное напряжение высоковольтной линии - ремонт обеспечен. Нельзя применять неправильные диапазоны. Зарекитесь пытаться измерить переменное напряжение, применив шкалу постоянного. Проверка фаз станет последней в жизни мультиметра.

Прибор выводится из строя большим напряжением переменной полярности. Прочее (к примеру, неправильная полярность щупов) не так страшно.

vashtehnik.ru

Как проверить электродвигатель мультиметром: пошаговая инструкция и рекомендации

Часто возникает вопрос, как проверить электродвигатель после выхода из строя, а также после ремонта, если он не крутится. Для этого существует несколько способов: внешний осмотр, специальный стенд, «прозвонка» обмоток мультиметром. Последний способ наиболее экономичный и универсальный, но он дает верные результаты не всегда. У большинства постоянников сопротивление обмотки практически равно нулю. Поэтому потребуется дополнительная схема для измерений.

Конструкция мотора

Чтобы быстро освоить, как проверить электродвигатель, нужно чётко представлять себе устройство основных деталей. В основе всех моторов лежит две части конструкции: ротор и статор. Первая составляющая всегда вращается под действием электромагнитного поля, вторая неподвижная и как раз создаёт этот вихревой поток.

Чтобы понимать, как проверить электродвигатель, потребуется хотя бы раз его разобрать собственными руками. У различных производителей конструктив отличается, но принцип диагностики электрической части пока что остаётся неизменным. Между ротором и статором находится зазор, в котором может скапливаться мелкая металлическая стружка при разгерметизации корпуса.

Подшипники при износе могут давать завышенные показатели тока, вследствие чего защиту будет выбивать. Разбираясь с вопросом, как проверить электродвигатель, не стоит забывать о механических повреждениях подвижных частей и борно, где находятся контакты.

Трудности диагностики

Перед тем как проверить электродвигатель мультиметром, следует провести внешний осмотр корпуса, охлаждающей крыльчатки, проверить температуру прикосновением руки к металлическим поверхностям. Нагретый корпус свидетельствует о завышенном токе из-за проблем с механической частью.

Проанализировать потребуется состояние внутренностей борно, проверить затяжку болтов или гаек. При ненадежном соединении токоведущих частей выход из строя обмоток может произойти в любой момент. Поверхность двигателя должна быть очищена от загрязнений, а внутри отсутствовать влага.

Если рассматривать вопрос, как проверить электродвигатель мультиметром, то нужно учитывать несколько нюансов:

  • Кроме мультиметра понадобятся клещи для бесконтактного замера тока, проходящего через провод.
  • Мультиметром можно измерить только незначительно высокие сопротивления. Для проверки состояния изоляции (где сопротивление - от кОм до МОм) используют мегоомметр.
  • Чтобы сделать выводы о годности мотора, потребуется отсоединить механические узлы (редуктор, насос и другие) либо нужно быть уверенным в полной исправности этих компонентов.

Коммутирующая аппаратура

Для пуска вращения обмоток используется плата либо реле. Чтобы начать разбираться с вопросом, как проверить обмотку электродвигателя, нужно расцепить подводящую цепь. Через неё могут «звониться» элементы платы управления, что внесет ошибку в измерения. При откинутых проводах можно измерить поступающее напряжение, чтобы быть уверенным в исправности электронной схемы.

В двигателях бытовой техники часто применяется конструкция с пусковой обмоткой, сопротивление которой превышает значение рабочей индуктивности. При замерах учитывают тот факт, что могут присутствовать токосъемные щётки. В месте контакта с ротором часто появляется нагар, очистив его, нужно восстановить надежность прилегания щеток во время вращения.

В стиральных машинках применяются малогабаритные двигатели с одной рабочей обмоткой. Вся суть диагностики сводится к замерам её сопротивления. Ток замеряется реже, но по снятию характеристик на разных оборотах можно сделать выводы об исправности мотора.

Подробности диагностики электрической части

Рассмотрим, как проверить исправность электродвигателя. В первую очередь осматривают контактные соединения. Если в них нет видимых повреждений, то вскрывают место соединения проводов с двигателем и отключают их. Желательно определить тип мотора. Если он коллекторный, то имеются ламели или секции в месте прилегания щеток.

Требуется измерить омметром сопротивление между каждыми соседними ламелями. Оно должно быть одинаковым во всех случаях. Если наблюдаются короткозамкнутые секции либо их обрыв, то таходатчик мотора требуется заменить. Если же «прозванивать» саму катушку ротора, то 12 В мультиметра может быть недостаточно. Чтобы точно оценить состояние обмотки, потребуется внешний источник питания. Он может быть блоком от ПК или аккумулятором.

Для измерения малых значений сопротивления последовательно с измеряемой обмоткой устанавливается резистор известным номиналом. Достаточно выбрать сопротивление около 20 Ом. После подачи питания от внешнего источника замеряют падение напряжения на обмотке и резисторе. Результирующее значение получается из формулы R1 = U1*R2/U2, где R2 - резистор, U2 - падение напряжения на нем.

Диагностика асинхронных моторов

На промышленных стиральных машинах могут использоваться мощные трехфазные электродвигатели. Ротор у них чаще выполняется в виде наборных пластин с магнитным сердечником. Фазные обмотки чаще неподвижные и расположены в статоре.
Мультиметром такой мотор проверить намного проще. Омметром нужно прозвонить сопротивление каждой обмотки. Оно должно быть одинаковым. Не забывают проверять пробой на корпус замером сопротивления на корпус. Однако изоляцию надежнее проверять мегаомметром.

Отвечая на вопрос, как проверить обмотки электродвигателя тестером, нужно отметить, что «перекоса фаз» у асинхронного мотора не допускается. Разность сопротивления не должна превышать одного ома. В противном случае ток на меньшей индуктивности растет, что приводит к подгоранию обмотки.

Если мотор постоянного тока

У таких двигателей сопротивление обмотки очень мало и измерения проводятся при помощи двух приборов. Одновременно снимают показания с амперметра и вольтметра. В качестве источника выбирают батарею напряжением 4-6 В. Результирующее значение определяется по формуле R = U/I.

Проверяют все имеющиеся сопротивления обмоток якоря, замеряют значения между пластинами коллектора. Все показатели мультиметра должны быть равными. По этому сравнению можно сделать выводы, как проверить якорь электродвигателя.

Разность в показаниях сопротивления между соседними пластинами коллектора допускается не более 10 %. Когда в конструктиве предусмотрена уравнительная обмотка, работа мотора будет нормальной при разности значений в 30 %. Показания мультиметра не всегда дают точный прогноз о состоянии двигателя стиральной машины. Дополнительно часто требуется анализ работы мотора на поверочном стенде.

Проверка мотора прямого привода

Если рассматривать вопрос, как проверить электродвигатель стиральной машины, то следует учитывать вид подсоединения барабана к валу. От этого зависит тип конструкции электрической части. Мультиметром прозванивают обмотки и делают выводы об их целостности.

Проверку работоспособности проводят уже после замены датчика Холла. Именно он выходит из строя в большинстве случаев. После прозвонки обмоток при их целостности опытные мастера рекомендуют подключить мотор напрямую в сеть 220 В. В результате наблюдают равномерное вращение, чтобы сменить его направление, можно перевоткнуть вилку в розетке, повернув её другими контактами.

Этот простой метод помогает выявить общую неисправность. Однако наличие вращения не гарантирует нормальную работу на всех режимах, отличающихся при отжиме и полоскании.

Последовательность диагностики

Первым делом рекомендуется сразу обращать внимание на состояние щеток, проводки. Нагар на токоведущих частях говорит о ненормальных режимах работы двигателя. Сами токосъемники должны быть ровными, без сколов и трещин. Царапины также приводят к искрению, что для обмоток двигателя губительно.

У стиральных машинок часто ротор перекашивается, из-за этого происходит скол или поломка ламелей. Управляющая плата постоянно отслеживает положение ротора через датчик Холла или тахогенератор, добавляя или уменьшая приложенное на рабочую обмотку напряжение. Отсюда появляется сильный шум при вращении, искрение, нарушение режимов работы при отжиме.

Такое явление можно заметить только при отжиме, а режим стирки проходит стабильно. Диагностика работы машинки не всегда проходит через анализ состояния электрической части. Механика может быть причиной неправильной работы. Без нагрузки двигатель может крутиться вполне равномерно и стабильно набирать обороты.

Если всё же выбивает защиту?

После проделанных замеров при плавающих неисправностях не рекомендуется подключаться к сети для проверки. Можно вывести мотор из строя окончательно, не подозревая о проблеме. Как проверить обмотку электродвигателя мультиметром, подскажет мастер сервисного центра по телефону. Под его руководством будет проще определить тип конструкции и порядок диагностики неисправной стиральной машины.

Однако часто и опытные мастера не справляются с ремонтом сложных случаев, когда неисправность плавающая. Для проверки в сервисе требуется использовать стиральную машинку, решающее значение имеют механические узлы. Перекос вала двигателя является частным случаем проблем с вращением барабана.

fb.ru

Как прозвонить электродвигатель на целостность?

При помощи мультиметра и нескольких приспособлений, не особо разбираясь в принципе работы электродвигателей, можно проверить:

Испытание изоляции обмоток

Независимо от конструкции, электродвигатель нужно проверить при помощи мегомметра на пробой изоляции между обмотками и корпусом. Проверки при помощи одного только мультиметра может быть недостаточно для выявления повреждения изоляции, поэтому используют высокое напряжение.

мегомметр для измерения сопротивления изоляции

В паспорте электродвигателя должно указываться напряжение для испытания изоляции обмоток на электрическую прочность. Для двигателей, подключаемых к сети 220 или 380 В, при их проверке используются 500 или 1000 Вольт, но за неимением источника, можно воспользоваться сетевым напряжением.

паспорт асинхронного двигателя

Изоляция обмоточных проводов низковольтных двигателей не рассчитана выдерживать такие перенапряжения, поэтому при проверке нужно свериться с паспортными данными. Иногда у некоторых электродвигателей вывод обмоток, соединённых звездой, может быть подключён на корпус, поэтому следует внимательно изучать подключение отводов, делая проверку.

Проверка обмоток на обрыв и междувитковое замыкание

Чтобы прозвонить обмотки на обрыв нужно переключить мультиметр в режим омметра. Выявить междувитковое замыкание можно сравнив сопротивление обмотки с паспортными данными или с измерениями симметричных обмоток проверяемого двигателя.

Нужно помнить, что у мощных электродвигателей поперечное сечение проводов обмоток достаточно большое, поэтому их сопротивление будет близким к нулю, а такую точность измерений в десятые доли Ома обычные тестеры не обеспечивают.

Поэтому нужно собрать измерительное приспособление из аккумулятора и реостата, (приблизительно 20 Ом) выставив ток 0,5-1А. Измеряют падение напряжения на резисторе, подключенном последовательно в цепь аккумулятора и измеряемой обмотки.

Для сверки с паспортными данными, можно рассчитать сопротивление по формуле, но, можно этого и не делать – если требуется идентичность обмоток, то достаточно будет совпадения падения напряжения по всем измеряемым выводам.

Измерения можно производить любым мультиметром

Цифровой мультиметр Mastech MY61 58954

Ниже приведены алгоритмы проверки электродвигателей, у которых необходимым условием работоспособности является симметричность обмоток.

Проверка асинхронных трёхфазных двигателей с короткозамкнутым ротором

У подобных двигателей можно прозвонить только статорные обмотки, электромагнитное поле которых в замкнутых накоротко стержнях ротора наводит токи, создающие магнитное поле, взаимодействующее с полем статора.

Неисправности в роторах данных электродвигателей случаются крайне редко, и для их выявления, необходимо специальное оборудование.

ротор двигателя

Чтобы проверить трёхфазный мотор, нужно снять крышку клеммника – там находятся клеммы подключения обмоток, которые могут быть соединены по типу «звезда»

или «треугольник».Прозвонку можно сделать, даже не снимая перемычки –

достаточно измерить сопротивление между фазными клеммами – все три показания омметра должны совпадать.

При несовпадении показаний необходимо будет разъединить обмотки и проверить их по отдельности. Если расчётное сопротивление у одной из обмоток меньше, чем у остальных – это указывает на наличие междувиткового замыкания, и электродвигатель нужно отдавать на перемотку.

Проверка конденсаторных двигателей

Чтобы проверить однофазный асинхронный двигатель с короткозамкнутым ротором, по аналогии с трёхфазным мотором, необходимо прозвонить только статорные обмотки.

Но у однофазных (двухфазных) электродвигателей имеются только две обмотки – рабочая и пусковая.

Сопротивление рабочей обмотки всегда меньше, чем у пусковой

Таким образом, измеряя сопротивление, можно идентифицировать выводы, если табличка со схемой и обозначениями затёрлась или затерялась.

Часто у таких двигателей рабочая и пусковая обмотки соединены внутри корпуса, и от точки соединения сделан общий вывод.

Принадлежность выводов идентифицируют следующим образом – сумма сопротивлений, измеренных от общего отвода должна соответствовать суммарному сопротивлению обмоток.

Проверка коллекторных двигателей

Поскольку коллекторные электродвигатели переменного и постоянного тока имеют схожую конструкцию, то алгоритм прозвонки будет одинаков.

Сначала проверить обмотку статора (в двигателях постоянного тока её может заменять магнит). Потом проверяют роторные обмотки, сопротивление которых должно быть одинаково, коснувшись щупами щёток коллектора, или противоположных контактных выводов.

Удобней проверять обмотки ротора на выводах щёток, прокручивая вал, добиваясь, чтобы щётки контактировали только с одной парой контактов – таким способом можно выявить подгорание у некоторых контактных площадок.

Проверка моторов с фазным ротором

Асинхронный двигатель с фазным ротором отличается от обычного трёхфазного электродвигателя тем, что в роторе также имеются фазные обмотки,

соединённые по типу «звезда»,

которые подключаются при помощи контактных колец на вале.Чтобы проверить роторные обмотки, нужно найти выводы от данных колец, и удостовериться в совпадении измеренных сопротивлений. Часто такие двигатели оснащаются механической системой отключения роторных обмоток при наборе оборотов, поэтому отсутствие контакта может быть из-за поломки в данном механизме.

Статорные обмотки проверяются как у обычного трёхфазного двигателя.

Фотографии позаимствованы с сайта http://zametkielectrika.ru

infoelectrik.ru

Как проверить фазу

При выполнении работ по обслуживанию квартирной электрики, установок розеток, выключателей освещения или проведении мелких ремонтных работ, часто возникает необходимость определения фазы и ноля. Если человек обладает некоторыми познаниями в области основ электротехники, то ему довольно легко будет найти фазу и ноль. Но что же делать, если у Вас нет таких навыков? Поиск фазы и ноля является не таким сложным процессом, как может показаться на первый взгляд. Но, прежде всего, необходимо определиться, что же это такое.

Вся наша энергосистема является трехфазной, в том числе и низковольтные линии, питающие жилые дома и квартиры. Напряжение между двумя любыми фазами составляет 380 вольт, и оно называется линейным напряжением. А напряжение бытовой сети составляет 220 вольт. Дело в том, что в электроустановках с рабочим напряжением 380 вольт предусмотрен нулевой провод. Если взять одну из фаз и нулевой провод, то разность потенциалов между ними будет составлять 220 вольт, это и есть фазное напряжение.

Способы определения фазы

Перед тем, как приступать к электромонтажным работам, следует запастись необходимыми приборами и инструментами: индикаторная отвертка или тестер, мультиметр стрелочный или цифровой, пассатижи, маркер и нож для зачистки изоляции. Также Вам нужно узнать, где расположена защитная аппаратура: автоматические выключатели или пробки, УЗО. Как правило, их устанавливают в распределительном щитке или у входа в квартиру. Нужно помнить, что все операции по подключению электроаппаратуры и зачистку проводов можно проводить только при отключенных автоматах.

Фазу можно проверить с помощью индикаторной отвертки, это делают следующим образом. Отвертку следует зажать между большим и средним пальцем руки, не касаясь неизолированной части жала, затем указательный палец поставить на металлический пятачок с торца рукоятки. Жалом задеваются оголенные концы проводов, и при касании к фазному проводнику загорается светодиод. Напряжение между проводниками можно измерить при помощи мультиметра. Для этого прибор нужно установить на предел измерения переменного тока со значком «V» или «ACV» и значением больше 250 В (как правило, цифровые приборы имеют предел 600, 750 или 1000 В). Щупами одновременно прикасаются к двум проводникам, и так определяют напряжение между ними. В бытовых электросетях оно должно составлять 220 В±10%.

Если проводка была выполнена по всем правилам, то определить фазу, ноль и заземляющий проводник вполне можно по цвету изоляции. Изоляцию нулевого провода в основном выполняют синего или голубого цвета, а фазный провод может быть белым, черным или коричневым. Чтобы убедиться в правильности подключения, необходимо проверить соответствие цвета изоляции не только в щитке, но и в распределительных коробках.

Для начала следует открыть щиток и осмотреть автоматические выключатели. Их количество может быть разным, все зависит от расчетной нагрузки. Через автоматы подключают лишь фазный и нулевой провод, заземляющий проводник подключают сразу к шине. Вам следует проверить соответствие цветовой маркировки всех проводов. Далее, если цвет изоляции кабеля, который уходит в квартиру, соответствует правилам, нужно вскрыть все распределительные коробки и осмотреть скрутки. В них цвета изоляции также не должны быть перепутанными. Стоит отметить, что к фазе в распределительных коробках довольно часто подключают выключатели. Монтаж их производиться двужильным проводом, имеющим другие цвета изоляции, в основном белый и бело-голубой. Затем осталось лишь проверить фазный провод с помощью индикаторной отвертки.

Если Ваша проводка сделана без заземляющего проводника, то Вам нужно лишь найти фазный провод. Лучше всего это делать с помощью индикаторной отвертки. В первую очередь отключите автоматический выключатель и с помощью ножа зачистите изоляцию на расстоянии 1-1,5 см. Затем следует развести их на расстояние, которое исключает случайное касание проводов. Далее можно включить автоматический выключатель, и индикаторной отверткой по очереди касаться зачищенных концов проводов. Светящийся диод должен указать на фазный провод. Его нужно отметить маркером или цветной изолентой, затем отключить автоматический выключатель и выполнить необходимые подключения. Убедитесь, что выключатель подключен к фазному проводу, иначе при смене лампочек недостаточно будет отключить выключатель, каждый раз придется полностью обесточивать квартиру отключением автомата.

Если Ваша сеть трехпроводная, то в этом случае определять назначение проводников нужно перед установкой каждого элемента сети. Как и в предыдущем случае, определите фазный провод с помощью индикаторной отвертки и отметьте его маркером. Заземляющий и нулевой провод можно определить с помощью мультиметра. Стоит отметить, что в нулевом проводе из-за перекоса фаз может появиться напряжение, в основном оно не превышает 30 В. Мультиметр следует установить в режим измерения напряжения переменного тока. Одним щупом нужно прикоснуться к фазному проводу, а вторым поочередно к двум другим проводам. Где напряжение окажется меньшим, там и будет нулевой проводник. Если же напряжение одинаково, то необходимо будет измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод желательно изолировать, чтобы избежать случайного прикосновения к нему. При помощи мультиметра находят заведомо заземленный элемент, например, трубу или батарею. При необходимости зачищают краску и прикасаются одним щупом прибора к металлу, а другим поочередно к проводникам. Сопротивление заземляющего провода по отношению к заземленным элементам не должно быть большим 4 Ом, а сопротивление нулевого провода будет еще больше.

Если все вышеописанные мероприятия не привели к желаемому результату, то следует обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут вызвонку всех цепей. Помните, что речь идет, прежде всего, о безопасности.

estroyka.com

Для выявления неисправности электродвигателя в домашних условиях за неимением дорогостоящего профессионального оборудования ничего не остается, как прозвонить электродвигатель мультиметром. С его помощью можно определить большинство поломок, и вам не придется привлекать специалиста. Итак, что нужно сделать?

Подготовка

Перед тем, как проводить диагностику, следует:

  • Обесточить агрегат. Если измерение сопротивления осуществляется в цепи, подключенной к электросети, прибор выйдет из строя.
  • Откалибровать аппарат, то есть выставить стрелку в нулевое положение (щупы должны быть замкнуты).
  • Осмотреть двигатель и выяснить, не затоплен ли он, нет ли запаха горелой изоляции или отломанных деталей и т.д.

Асинхронный, коллекторный, однофазный и трехфазный двигатели прозваниваются по одной и той же методике, небольшая разница в конструкции особой роли не играет, но есть нюансы, которые необходимо учитывать.

Этапы работы

Самые частые неисправности можно поделить на два вида:

  • Наличие контакта в месте, где его не должно быть.
  • Отсутствие контакта в месте, где он должен быть.

Для начала рассмотрим, как прозвонить 3-фазный электродвигатель мультиметром. Он имеет три катушки, соединенные по схеме «треугольник» или «звезда». На его работоспособность влияют надежность контактов, качество изоляции и правильная намотка.

  • Для начала проверьте замыкание на корпус (имейте в виду, значение получится приблизительное, так как для точных показаний требуются более чувствительные приборы).
  • Установите значения измерений на мультиметре на максимум.
  • Соедините щупы друг с другом, чтобы убедиться в правильности настроек и исправности прибора.
  • Соедините один из щупов с корпусом двигателя, если есть контакт, присоедините второй щуп к корпусу и следите за показаниями.
  • Если сбоев нет, поочередно коснитесь щупом вывода каждой из трех фаз.
  • Если изоляция качественная, проверка должна показать достаточно высокое сопротивление (несколько сотен или тысяч мегом).

Необходимо помнить, что при измерении сопротивления изоляции с помощью мультиметра показания будут выше допустимых, так как ЭДС прибора не превышает 9в. Двигатель же работает при 220 или 380в. По закону Ома значение сопротивления зависит от напряжения, поэтому делайте скидку на разницу.

Затем проверьте короткозамкнутые витки. При соединении «треугольником» показателем неисправности будет большее значение в концах А1 и А3. При соединении «звездой» прибор показывает завышенное значение в цепи А3.

Зная, мультиметром, вы сэкономите время и деньги, так как, возможно, выявятся только мелкие неисправности, которые вы легко устраните самостоятельно. Для более серьезной и детальной диагностики требуются другие приборы, которые редко используются в быту по причине дороговизны. Если вы не смогли найти повреждения с помощью мультиметра, обратитесь к специалисту.

Проверка коллекторного электродвигателя

Теперь перейдем к вышеупомянутым нюансам, ведь двигатели бывают разных видов. Как прозвонить коллекторный электродвигатель мультиметром? Схема его проверки выглядит следующим образом:

  • Включите прибор на единицы Ом и измерьте попарно сопротивление ламелей коллектора.
  • Затем измерьте сопротивление между корпусом якоря и коллектором.
  • Проверьте обмотки статора.
  • Измерьте сопротивление между корпусом и выводами статора.

Межвитковое замыкание определяется только специальным прибором. Существует способ измерения сопротивления якоря. Снимите с него щетки и подведите к пластинам напряжение до 6в, измерьте падение напряжения между ними.

Для проверки однофазного двигателя прозвоните рабочую и пусковую обмотки. Сопротивление первой должно быть в полтора раза ниже, чем второй.

Для примера возьмем однофазный мотор с тремя выводами, использующийся в стиральных машинах (чаще старого образца). Если между концами очень большое сопротивление, значит катушки соединены последовательно. Остается найти среднюю точку и таким образом определить концы каждой из них в отдельности.

Поскольку электродвигатели встречаются в каждом доме в бытовых приборах – это и холодильник, и пылесос, и многое другое – и они периодически ломаются, знать, как проверить однофазный электродвигатель мультиметром, просто необходимо. Если поломка не слишком серьезная, нести прибор в ремонтную мастерскую нецелесообразно. И у вас появится возможность набраться опыта и получить навыки, работая с двигателями разных типов и модификаций.

www.szemo.kz

Проверка и ремонт асинхронных электродвигателей

Март 28, 2016, Электрика

Как прозвонить асинхронный электродвигатель

Как прозвонить электродвигатель мультиметром

При измерении один провод от мегомметра присоединяют к корпусу в неокрашенном месте, а второй по очереди к каждому выводу обмотки. После этого измерьте сопротивление изоляции между всеми обмотками. При величине менее 0.5 Мегома- двигатель необходимо просушить.

Когда Я был на практике 16 лет назад на заводе, электрики для поиска межвитковых замыканий у асинхронного мотора мощностью 10 Киловатт использовали шарик из подшипника диаметром около 10 миллиметров. Они вынимали ротор и подключали 3 фазы через 3 понижающих трансформатора на обмотки статора. Если все в порядке шарик движется по кругу статора, а при наличии межвиткового замыкания он примагничивается к месту его возникновения. Проверка должна быть кратковременной и будьте аккуратны шарик может вылететь!

gd-rus.com

Как проверить и сделать асинхронный электродвигатель

В предыдущей статье Я рассказывал о том, как проверить, найти и устранить неисправности в коллекторных электродвигателях, которые отличаются тем, что у них есть щеточно-коллекторный узел. Сейчас Я расскажу как проверить, найти неисправность и отремонтировать асинхронный электродвигатель, который является самым надежным и простым в изготовлении из всех типов моторов. Они реже встречается в быту (в компрессоре холодильника или в стиральной машине), но за то часто в гараже или мастерской: в станках, компрессорах и т. п.

Починить или проверить своими руками асинхронный электродвигатель будет не тяжело большинству людей. Наиболее частой поломкой у асинхронных двигателей является износ подшипников, реже обрыв или отсыревание обмоток.

Большинство неисправностей можно выявить при внешнем осмотре.

Перед подключением или если долго не использовался мотор, необходимо у него проверить сопротивление изоляции мегомметром. Или если нет знакомого электрика с мегомметром, тогда не помешает в профилактических целях его разобрать и посушить обмотки статора несколько суток.

Прежде чем приступать к ремонту электродвигателя, необходимо проверить наличие напряжения и исправность магнитных пускателей, теплового реле, кабелей подключения и конденсатора, при его наличии в схеме.

Проверка электродвигателя внешним осмотром

Полноценный осмотр можно провести только после разборки электродвигателя, но сразу не спешите разбирать.

Все работы выполняются только после отключения электропитания, проверки его отсутствия на электродвигателе и принятия мер по предотвращению его самопроизвольного или ошибочного включения. Если устройство включается в розетку, тогда просто достаточно достать вилку из нее.

Если в схеме есть конденсаторы, тогда их выводы необходимо разрядить.

Проверьте перед началом разборки:

  1. Люфт в подшипниках. Как проверить и заменить подшипники читайте в этой статье.
  2. Проверьте покрытие краски на корпусе. Выгоревшая или отлущиваяся местами краска свидетельствует о нагревании двигателя в этих местах. Особенно обратите внимание на места расположения подшипников.
  3. Проверьте лапы крепления электродвигателя и вал вместе его соединения с механизмом. Трещины или отломанные лапы необходимо приварить.

После разборки по этой инструкции необходимо проверить:


Может выгореть как часть обмотки и возникнет межвитковое замыкание (на картинке слева), так и вся обмотка (на правой картинке). Несмотря на то, что в первом случае двигатель будет работать и перегреваться, все равно необходимо в любом случае перемотать заново обмотки.

Как прозвонить асинхронный электродвигатель

Если при внешнем осмотре ничего не выявлено, тогда необходимо продолжить проверку при помощи электротехнический измерений.

Как прозвонить электродвигатель мультиметром

Самым распространенным в домашнем хозяйстве электроизмерительным прибором является мультиметр. При его помощи можно прозвонить на целостность обмотки и на отсутствия пробоя на корпус.

В двигателях на 220 Вольт. Необходимо прозвонить пусковую и рабочую обмотки. При чем у пусковой сопротивление будет 1.5 раза больше, чем у рабочей. У некоторых электромоторов пусковая и рабочая обмотка будет иметь общий третий вывод. Подробнее об этом читайте здесь.

Например, у мотора от старой стиральной машины есть три вывода. Самое большое сопротивление будет между двумя точками, включающей в себя 2 обмотки, например 50 Ом. Если взять оставшейся третий конец, то это и будет общий конец. Если замерить между ним и 2 концом пусковой обмотки- получите величину около 30-35 Ом, а если между ним и 2 концом рабочей- около 15 Ом.

В двигателях на 380 Вольт, подключенных по схеме звезда или треугольник необходимо будет разобрать схему и прозвонить отдельно каждую из трех обмоток. У них сопротивление должно быть одинаковым от 2 до 15 Ом с отклонениями не более 5 процентов.

Обязательно необходимо прозвонить все обмотки между собой и на корпус. Если сопротивление не велико до бесконечности, значит есть пробой обмоток между собой или на корпус. Такие двигатели необходимо сдать в перемотку обмоток.

Как проверить сопротивление изоляции обмоток электродвигателя

К сожалению, мультиметром не проверить величину сопротивления изоляции обмоток электромотора для этого необходим мегомметр на 1000 Вольт с отдельным источником питания. Прибор дорогой, но он есть у каждого электрика на работе, которому приходится подключать или ремонтировать электродвигатели.

При измерении один провод от мегомметра присоединяют к корпусу в неокрашенном месте, а второй по очереди к каждому выводу обмотки. После этого измерьте сопротивление изоляции между всеми обмотками. При величине менее 0.5 Мегома- двигатель необходимо просушить.

Будьте внимательны, во избежание поражения электрическим током не прикасайтесь к измерительным зажимам во время проведения измерений.

Все измерения проводятся только на обесточенном оборудовании и по продолжительности не менее 2-3 минут.

Как найти межвитковое замыкание

Наиболее сложным является поиск межвиткового замыкания, при котором замыкается между собой лишь часть витков одной обмотки. Не всегда выявляется при внешнем осмотре, поэтому для этих целей применяется для двигателей на 380 Вольт- измеритель индуктивности. У всех трех обмоток должно быть одинаковое значение. При межвитковом замыкании у поврежденной обмотки индуктивность будет минимальной.

Когда Я был на практике 16 лет назад на заводе, электрики для поиска межвитковых замыканий у асинхронного мотора мощностью 10 Киловатт использовали шарик из подшипника диаметром около 10 миллиметров. Они вынимали ротор и подключали 3 фазы через 3 понижающих трансформатора на обмотки статора. Если все в порядке шарик движется по кругу статора, а при наличии межвиткового замыкания он примагничивается к месту его возникновения. Проверка должна быть кратковременной и будьте аккуратны шарик может вылететь!

Я уже давно работаю электриком и проверяю на межвитковое замыкание, если только двигатель на 380 В начинает сильно греться после 15-30 минут работы. Но перед разборкой, на включенном моторе проверяю величину потребляемого им тока на всех трех фазах. Она должна быть одинаковой с небольшой поправкой на погрешности измерений.

Многие приборы, с которыми имеет дело человек, в своей конструкции предусматривают наличие электрического двигателя. В процессе работы, в нем могут возникать неисправности по различным причинам, которые придется выявлять и устранять.

Электрический двигатель занимается преобразованием электрической энергии в механическую, с целью приведения в движение различных механизмов и машин. Преобладающее большинство электрических двигателей являются двигателями вращательного движения.

Конструкция мотора

По своей механической конструкции любой электродвигатель складывается из двух элементов:

  • статора – неподвижной части мотора (индуктор). Включает в себя станину и магнитные полюса. В своей комплектации может включать постоянные магниты, электромагниты с обмотками, короткозамкнутые обмотки. Его назначение – создать в системе магнитный поток;
  • ротор – начинает вращение после подачи напряжения к обмоткам двигателя (якорь). Он представляет собой катушки с токопроводящими обмотками. Они способствуют устранению неравномерности крутящего момента и снижению коммутируемого тока, что приводит к нормальному взаимодействию магнитных полей индуктора и ротора.

Также имеется щеточно-коллекторный узел, который выступает между ротором и статором связующим звеном. В нем сконцентрированы все выводы роторных катушек. Этот участок является переключателем тока со скользящими контактами. Дополнительно выполняет функцию датчика углового положения ротора.

Существуют несколько вариантов обмотки катушки медной проволокой:

  • катушки только на роторе;
  • только на статоре;
  • обмотка на подвижной и неподвижной частях.

Катушка – это несколько витков, уложенных соответствующими сторонами в два паза и соединенные между собой последовательно. А обмоткой называют несколько катушечных групп, уложенных в пазы и соединенных по определенной схеме.

У большинства электродвигателей ротор размещен внутри статора.

Щетки являются неподвижным контактом, который подводит ток к ротору. Задачей щеточно-коллекторного узла является обеспечение вращения ротора в одном и том же направлении.

Важно! Самостоятельный ремонт электродвигателя неквалифицированными работниками, может закончиться трагически.

Трудности диагностирования

Целью любой диагностики является обнаружение и профилактика неисправностей. Что касается диагностики обмотки двигателя, то самой сложной задачей является добраться непосредственно до предмета диагностирования. Чтобы это произошло, понадобится не только демонтировать двигатель, но и разобрать его.

Учитывая то, что ротор находится внутри станины, то в процессе снимается и ротор, и подшипники. А в случае выявления сгоревшей обмотки статора, ремонт будет не только объемным, но и очень дорогим, так как не каждый специалист возьмется за перемотку двигателя.

Коммутирующая аппаратура

Такая аппаратура служит для управления агрегатами электрооборудования. В зависимости от способа управления они подразделяются на:

  • прямое – для коммутации цепей с током не больше 35 А. К ним относятся выключатели, переключатели и кнопки;
  • дистанционное – состоит из контактной группы, электромагнита и рычажнопружинного механизма;
  • автоматическое;
  • программное – происходит автоматическое включение, выключение и переключение.

По принципу своей работы выключатели и переключатели могут быть:

  • перекидными – имеют фиксированное положение контактов и рукояти управления, чтобы вернуть в исходное положение, понадобиться приложить усилие;
  • нажимными – процесс обеспечивается кинематической схемой самовозврата.

В зависимости от токовой нагрузки в цепи, коммутирующие устройства подразделяются на:

  • контакторы – до 600 А.
  • Подробности диагностики электрической части

    Чтобы найти поврежденный участок изоляции обмотки понадобится, разъединить фазные обмотки и измерить сопротивление на каждой обмотке. Проверку нужно начинать от магнитопровода, в результате чего выявляется участок с покоробленной изоляцией. Чтобы обнаружить такие места, можно применить несколько подходов:

    • измерить напряжение между концов обмотки и магнитопровода;
    • определить направление тока в частях обмотки;
    • делить обмотку на части;
    • способ «прожигания».

    Первый способ предусматривает подачу пониженного напряжения (переменного либо постоянного) на фазную обмотку мотора с покоробленной изоляцией. Затем выполняют замеры напряжения между концами магнитопровода и обмотки. Соотношение полученных значений даст понимание о нахождении места повреждения.

    При втором способе на концы фазной обмотки и магнитопровод подают постоянное напряжение. Подключают реостат, для того чтобы регулировать ток. Направления токов в обоих концах обмотки будут обратными. К концам каждой катушечной группы дотрагиваются двумя проводами милливольтметра. Стрелка прибора будет постоянно отклоняться в одну сторону до тех пор, пока не прикоснется концами к группе с покоробленной изоляцией. После этого участка стрелка прибора будет отклоняться в противоположную сторону.

    Третий метод подразумевает разделение фазовой обмотки соединенной с магнитопроводом путем распайки междукатушечных соединений. Затем занимаются поиском покоробленной изоляции с помощью мегомметра или контрольной лампочки. Такие разделения делают до тех пор, пока не найдется неисправная катушка.

    А вот если фазную обмотку с нарушенной изоляцией и магнитопровод присоединить к источнику пониженного напряжения (сварочному генератору или трансформатору), то постепенно нагреваясь в проблемном месте начнется дымление, а временами искрение (изоляция «прожигается»).

    Диагностика асинхронных моторов

    Для того что двигатель работал долго, следует обращать внимание на шум подшипников во время работы. Избегать свистящих, хрустящих или царапающих звуков. Они говорят о том, что смазки недостаточно и требуется ее восполнить. Повреждение обоймы, шариков, сепараторов отражаются глухими ударами.

    Если наблюдается перегрев или нетипичный шум в работе подшипников, то следует обязательно их разобрать и осмотреть. Со всех деталей удаляется старая смазка и происходит их промывание бензином.

    Перед тем как установить новые подшипники, их прогревают в масле, для того чтобы новая смазка заполнила их рабочую часть на треть.

    Следует систематически проверять контактные кольца. Если обнаружены появления ржавчины, то поверхность зачищается мягкой наждачной бумагой, с последующим протиранием керосином.

    При моторе постоянного тока

    Чтобы выполнить проверку такого двигателя, делают замеры сопротивления его обмоток. Полученные результаты дадут возможность судить о техсостоянии контактных соединений обмоток.

    С этой целью используются такие методы:

    • амперметра-вольтметра – применяется двухконтактный щуп с пружинами в изоляционной рукоятке. Этим способом замеряют сопротивления последовательной обмотки возбуждения;
    • одинарного или двойного моста и микроомметром;

    Проверка прочности изоляции и измерение ее сопротивления выполняются также, как и у асинхронного двигателя.

    Проверка мотора прямого привода

    Существует два варианта проверки:

    • подать напряжение на стартерную и роторную обмотку двигателя, предварительно подсоединив поочередно эти элементы. Недостаток метода в том, что даже если он начнет вращаться, то это не говорит о его исправном функционировании;
    • требуется взять специальное оборудование – автотрансформатор мощностью от 500 ватт. Этот способ более безопасен, потому что дает возможность регулировать скорость оборотов.

    Последовательность диагностики

    При осуществлении диагностики совершаются такие операции:

    • электрическая машина отсоединяется от сети;
    • щетками производится очищение от пыли и грязи;
    • сжатым воздухом из компрессора обдуваются все элементы;
    • осматривается щеточно-коллекторный механизм на поломки щеткодержателя и сколов на щетках, износ щеток, царапины и выбоины на поверхности коллектора;
    • для обнаружения поломок в электрической части понадобиться прозвонить обмотку электродвигателя мультиметром. Возможны обрывы электрической цепи, замыкание отдельных цепей между собой, витковые замыкания;
    • замена неисправных участков обмотки;
    • осмотр подшипников и в случае необходимости заменить на новые;
    • сборка двигателя;
    • обследование вращающих узлов на наличие ровной нагрузки на двигатель;
    • испытание на холостом ходу и под нагрузкой.

    Если выбивает защиту?

    Чтобы защитить обмотки электродвигателя от перегрева и токовых перегрузок, подключается электротепловое реле. Мотор подсоединяется к выходным контактам реле. Данное реле внутри состоит из трех биметаллических пластин. Эти пластины взаимодействуют с механизмом подвижной системы, которая принимает участие в схеме защиты мотора через дополнительные контакты.

    Под действием проходящего по пластине тока, она постепенно нагревается и выгибается, чем больший ток пройдет через нее, тем быстрее сработает защита и отключит нагрузку.

    Если при работе электродвигателя отчетливо слышится визг или скрипение, которые отсутствовали на небольших оборотах, то причина очевидно в недостаточном количестве смазки в подшипниках, либо же их сильное загрязнение.

    Также на изношенный подшипник указывает мощная вибрация вала, который вращается по инерции. Возможно, это говорит о дисбалансе колеса вентилятора. Допускается вариант, что у него отломилась одна из лопастей.

    Важно! В случае обнаружения нарушений изоляции обмотки, ремонт двигателя лучше производить в специальных сервисных центрах.

    Если ситуация требует проведения диагностики обмотки электродвигателя, то не имея общих понятий электротехники, желательно доверить эту работу настоящим профессионалам. Этот трудоемкий процесс требует не только навыков в работе, но также использования специальной техники, которая позволит провести качественный ремонт.

    Двигатели постоянного тока применяются достаточно широко. Особенно в автомобильной промышленности. Они необходимы для работы стеклоподъемников и дворников, входят в систему охлаждения автомобиля и т.д.

    От качества и работоспособности таких двигателей зависит надежность всего устройства. На сайте http://www.sbpower.ru/brands/allen-bradley вы найдете только самые качественные двигатели и другие электротехнические изделия.

    Проверка целостности обмоток

    Двигатели постоянного тока называют коллекторными. Их работоспособность можно проверить при помощи устройства, называемого мультиметром. Все действия выполняются в таком порядке:

    1. Тестер включается в режим измерения сопротивления (Ом). Щупы прикладываются попарно к коллекторным ламелям. Если двигатель работает, то показания будут одинаковыми.
    2. У работающего движка сопротивление будет бесконечно высоким, если одновременно приложить щупы к якорю и коллектору.
    3. Поломка двигателя может быть обусловлена разрывом обмотки. При помощи прибора проверяем наличие этих дефектов.
    4. Один щуп прикасается к коробу статора, а второй прикладывается к выводам двигателя. Низкое значение будет свидетельством неисправности.

    Существуют и другие виды проверки двигателей, но они используются мастерами, занимающимися ремонтом различных приборов. В домашних условиях можно ограничиться описанным выше способом.

    Другие виды проверок

    Проверить исправность двигателя можно и другими способами. Есть специальные устройства, позволяющие проверять якоря двигателей постоянного тока. Нужно приложить движок к специальной призме прибора, а затем включить его в сеть. В процессе диагностики нужно медленно поворачивать двигатель. О межвитковом замыкании свидетельствует вибрация и притягивание межвиткового полотна к пазу.

    Для того, чтобы быстро проверить движок можно использовать специальные рабочие стенды. Это особая конструкция, состоящая из источника постоянного тока, инвертора, цифрового вольтметра, компаратора напряжения, светового индикатора и зуммера, сигнализирующего об обрыве.

    Стенд можно собрать самостоятельно, но это целесообразно в том случае, если вы занимаетесь диагностикой и ремонтом двигателей постоянного тока. В домашних условиях для проверки достаточно использовать простой тестер, который можно приобрести в любом электротехническом магазине по приемлемой цене.

    Конструкции многих механизмов и оборудования имеют электродвигатель. Эта неотъемлемая часть практически всей электротехники предназначена для преобразования электрической энергии в механическую. Сложность конструкции определяет то, что она может довольно часто выходить из строя.

    Нарушение установленных стандартов применения и некоторое воздействие могут стать причиной появления серьезных проблем, для определения которых можно использовать мультиметр. Чтобы не тратить деньги на услуги мастерской, надо узнать, как можно сомостоятельно прозвонить электродвигатель мультиметром. У этой работы есть довольно большое количество особенностей.

    Классификация электродвигателей

    При проверке электродвигателя на исправность следует учитывать, что не все разновидности моторов могут проверяться подобным образом. Существуют самые различные варианты исполнения электродвигателей, большинство неполадок можно диагностировать при помощи мультиметра. При этом необязательно быть специалистом в этой сфере.

    Современные электродвигатели можно разделить на несколько групп:

    1. Асинхронный трехфазный с короткозамкнутым ротором. Эта модель пользуется большой популярностью, так как устройство простое и подвергается диагностике при применении обычного измерительного инструмента.
    2. Асинхронный конденсаторный, короткозамкнутый с одной или двумя фазами. Такой вариант исполнения устанавливается в бытовой технике, питаться устройство может от обычной сети 220 В. Сегодня подобный электродвигатель также получил широкое распространение, встречается практически в каждом доме. Проверка на неисправность в этом случае проводится при применении стандартного тестера. Однофазная модель обладает экономичностью и практичностью в применении.
    3. Асинхронный, оснащенный фазным ротором. Прозвонок этого мотора проводится довольно часто, что связано с более мощным стартовым моментом. Устанавливается эта модель на различном производственном оборудовании и различной крупной технике. Примером назовем краны, подъемники или различные станки.
    4. Коллекторные, которые питаются от постоянного тока. Ревизия подобного прибора проводится довольно часто, используется в различных автомобилях для вентиляторов и насосов, дворников. Подобный электромотор может сгореть по различным причинам, своевременная проверка позволяет определить проблему.
    5. Коллекторный с переменным током. Ручной электрический инструмент получил весьма широкое распространение. Для передачи вращения устанавливается коллекторный мотор, проверить который можно при помощи мегаомметра.

    Перед тем как проверить электродвигатель мультиметром, проводится его визуальный осмотр. Даже невооруженным взглядом можно определить сгоревшую обмотку или серьезные механические повреждения. Однако если визуально конструкция не имеет дефектов, то следует использовать специальный измерительный инструмент.

    Конструктивные особенности

    Устройство электродвигателей может существенно отличаться, но зачастую оно представлено сочетанием сходных элементов. Подвижный элемент принято называть ротором, неподвижный - стартером. Медная проволока может наматываться следующим образом:

    1. Катушка только на роторе.
    2. Катушка только на стартере.
    3. Обмотка на подвижной и неподвижной части.

    Критерии выбора мультиметра

    Для тестирования различного электрооборудования применяют мультиметры. В продаже можно встретить различные варианты исполнения этого измерительного прибора, все они имеют свои особенности. Основными критериями выбора назовем следующие моменты:

    1. Стрелочный или цифровой циферблат. Цифровой сегодня более востребован, так как обладает большим количеством различных функций и высокой точностью. Сегодня стрелочные модели практически не встречаются в продаже.
    2. Функциональные возможности. Чем больше функций, тем более широкая область применения устройства. За счет этого повышается стоимость измерительного прибора.
    3. Подсветка и кнопка удержания снятых показателей позволяют повысить комфорт применения мультиметра.
    4. Чем ниже погрешность в работе, тем точнее тестер. Большинство моделей имеют погрешность не более 3%.
    5. Если предусматривается профессиональное предоставление услуг, то следует уделить внимание модели с высокой степенью защиты от пыли или влаги. Чем выше степень защиты устройства, тем больше оно прослужит.
    6. Класс электробезопасности. Все измерительные приборы делятся на 4 класса, которые определяют область применения мультиметра.

    Проверить основные показатели электрического двигателя можно при применении самого простого оборудования.

    Проверка асинхронного трехфазного двигателя

    Наибольшее распространение получили асинхронные двигатели, которые рассчитаны на две или три фразы.

    Трехфазный мотор обладает высокой производительностью. Существует две основные неполадки этой конструкции:

    1. Контакт возникает в неположенном месте.
    2. Контакт отсутствует.

    Конструкция представлена тремя катушками, которые соединяются в форме звезды или треугольника. Чтобы сделать проверку правильно, следует учитывать, что работоспособность мотора определяется несколькими факторами:

    1. Качество изоляции.
    2. Надежность всех контактов.
    3. Правильность намотки.

    Сопротивление определяется следующим образом:

    1. Замыкание на корпус обычно проверяется при помощи мегомметра. При отсутствии этого инструмента можно использовать тестер, выставляется максимальный омический показатель. В случае применения тестера не следует рассчитывать на то, что показатель будет точным.
    2. Стоит учитывать, что перед использованием измерительного прибора следует отключить электрический двигатель от сети. В противном случае он сгорит.
    3. Перед применением измерительного прибора следует произвести калибровку прибора. Для этого нужно поставить стрелку на ноль при замкнутом положении щупов.
    4. Один щуп прикладывается к корпусу. Это делается для того, чтобы проверить наличие контакта. После этого проверяется показатель, для чего второй щуп также должен касаться корпуса. При нормальном показателе проводится проверка каждой фазы поочередно.

    После проверки качества изоляции следует убедиться в том, что все три обмотки целые. Для этого можно их прозвонить. При обнаружении обрыва ее следует исправить, после чего дальше проводить проверку.

    Тестирование двухфазной модели

    Статор и многие другие конструктивные элементы двухфазного электрического двигателя имеют свои отличительные признаки, которые и определяют особенности проверки.

    К особенностям проверки двухфазного электрического двигателя отнесем следующие моменты:

    1. В этом случае обязательно проверяется сопротивление на корпусе. Слишком низкий показатель указывает на то, что нужно выполнить перемотку статора.
    2. Для получения более точных показателей рекомендуется использовать мегомметр, однако подобный измерительный инструмент встречается дома крайне редко.

    Перед тестированием электрического двигателя следует провести визуальный осмотр. Механические повреждения могут привести к серьезным проблемам с работой.

    Коллекторная конструкция

    Коллекторные модели также получили весьма широкое распространение. Их конструктивные особенности существенно отличаются, если сравнить с асинхронными моделями. Проверка работоспособности при применении мультиметра проводится следующим образом:

    1. Тестер устанавливается на определение Ом. Проверка начинается с замера сопротивления на коллекторных ламелях. Стоит учитывать, что в норме полученные данные не должны существенно различаться.
    2. Далее измеряется показатель сопротивления, для чего один щуп прибора прикладывается к корпусу якоря, другой - к коллектору. Полученное значение сопротивления должно быть высоким, стремиться к бесконечности. Это указывает на то, что изоляция находится в хорошем состоянии.
    3. Следующий шаг предусматривает определение статора на целостность обмотки. Для этого один щуп прикладывается на корпус статора, а другой - к выводам. Чем выше показатель, тем лучше.

    При применении мультиметра проверить межвитковое замыкание не получится. Для этого применяется специальный аппарат.

    Дополнительное оснащение

    Электрические силовые установки довольно часто снабжаются специальными дополнительными элементами. Они предназначены для защиты устройства и оптимизации работы. Наиболее распространенным дополнительным оборудованием можно считать:

    1. Термический предохранитель. При повышении температуры до критического значения может нарушиться целостность изоляции. Термический предохранитель позволяет решить проблему с целостностью изолирующего материала. Как правило, предохранитель убирается под изоляцию обмотки или фиксируется на корпусе. Получить доступ к выводам довольно просто, при применении обычного тестера можно получить требующуюся информацию.
    2. В последнее время часто термический предохранитель заменяют на температурное реле. Выделяют два типа: замкнутый и разомкнутый. Марка устройства указывается на корпусе. Реле выбирается в соответствии с техническими параметрами электрического двигателя.
    3. Датчики оборотов устанавливаются на стиральных машинах. Подобное оборудование работает по принципу измерения разности потенциалов в пластинке, через которую проходит наиболее слабый ток. При этом есть три контакта, третий предназначен для проверки тока в рабочем режиме. Не рекомендуется проверять величину электропитания на момент включенного двигателя, так как это может привести к сгоранию измерительного прибора.

    Обычный мультиметр может применяться для диагностики самых различных показателей, а также проверки неисправностей. Однако если этот измерительный прибор не позволил выявить неполадку, то могут применяться другие специальные инструменты. Их высокая стоимость определяет низкую доступность. Кроме этого, профессиональным оборудованием нужно уметь правильно пользоваться.

    Важно не только определить основные показатели, но и правильно их интерпретировать. Именно поэтому при отклонении показателей от нормы многие решают сдать электрический двигатель на проверку в фирму, которая специализируется на тестировании и ремонте подобного оборудования.

    В идеале чтобы была произведена проверка обмоток электродвигателя, необходимо иметь специальные приборы, предназначенные для этого, которые стоят немалых денег. Наверняка не у каждого в доме они есть. Поэтому проще для таких целей научиться пользоваться тестером, имеющим другое название . Такой прибор имеется практически у каждого уважающего себя хозяина дома.

    Электродвигатели изготавливают в различных вариантах и модификациях, их неисправности также бывают самыми разными. Конечно, не любую неисправность можно диагностировать простым мультиметром, но наиболее часто проверка обмоток электродвигателя таким простым прибором вполне возможна.

    Любой вид ремонта всегда начинают с осмотра устройства: наличие влаги, не сломаны ли детали, наличие запаха гари от изоляции и другие явные признаки неисправностей. Чаще всего сгоревшую обмотку видно. Тогда не нужны никакие проверки и измерения. Такое оборудование сразу отправляется на ремонт. Но бывают случаи, когда отсутствуют внешние признаки поломки, и требуется тщательная проверка обмоток электродвигателя.

    Виды обмоток

    Если не вникать в подробности, то обмотку двигателя можно представить в виде куска проводника, который намотан определенным образом в корпусе мотора, и вроде бы в ней ничего не должно ломаться.

    Однако, дело обстоит гораздо сложнее, так как обмотка электродвигателя выполнена со своими особенностями:
    • Материал провода обмотки должен быть однородным по всей длине.
    • Форма и площадь поперечного сечения провода должны иметь определенную точность.
    • На проволоку, предназначенную для обмотки, в обязательном порядке в промышленных условиях наносится слой изоляции в виде лака, который должен обладать определенными свойствами: прочностью, эластичностью, хорошими диэлектрическими свойствами и т.д.
    • Провод обмотки должен обеспечивать прочный контакт при соединении.

    Если имеется какое-либо нарушение этих требований, то электрический ток будет проходить уже в совершенно других условиях, а электрический мотор ухудшит свои эксплуатационные качества, то есть, снизится мощность, обороты, а может и вообще не работать.

    Проверка обмоток электродвигателя 3-фазного мотора . Прежде всего, отключить ее от цепи. Основная часть существующих электродвигателей имеет обмотки, соединенные по схемам, соответствующим .

    Концы этих обмоток подключают обычно на колодки с клеммами, которые имеют соответствующие маркировки: «К» — конец, «Н» — начало. Бывают варианты соединений внутреннего исполнения, узлы находятся внутри корпуса мотора, а на выводах применяется другая маркировка (цифрами).

    На статоре 3-фазного электродвигателя применяются обмотки, имеющие равные характеристики и свойства, одинаковые сопротивления. При замере мультиметром сопротивлений обмоток может оказаться, что у них разные значения. Это уже дает возможность предположить о неисправности, имеющейся в электродвигателе.

    Возможные неисправности

    Визуально не всегда можно определить состояние обмоток, так как доступ к ним ограничен особенностями конструкции двигателя. Практически проверить обмотку электродвигателя можно по электрическим характеристикам, так как все поломки мотора в основном выявляются:

    • Обрывом, когда провод разорван, либо отгорел, ток по нему проходить не будет.
    • Коротким замыканием, возникшим из-за повреждения изоляции между витками входа и выхода.
    • Замыкание между витками, при этом изоляция повреждается между соседними витками. Вследствие этого поврежденные витки самоисключаются из работы. Электрический ток идет по обмотке, в которой не задействованы поврежденные витки, которые не работают.
    • Пробиванием изоляции между корпусом статора и обмоткой.

    Способы
    Проверка обмоток электродвигателя на обрыв

    Это самый простой вид проверки. Неисправность диагностируется простым измерением значения сопротивления провода. Если мультиметр показывает очень большое сопротивление, то это означает, что имеется обрыв провода с образованием воздушного пространства.

    Проверка обмоток электродвигателя на короткое замыкание

    При коротком замыкании в моторе отключится его питание установленной защитой от замыкания. Это происходит за очень короткое время. Однако даже за такой незначительный промежуток времени может возникнуть видимый дефект в обмотке в виде нагара и оплавления металла.

    Если измерять приборами сопротивление обмотки, то получается малое его значение, которое приближается к нулю, так как из измерения исключается кусок обмотки из-за замыкания.

    Проверка обмоток электродвигателя на межвитковое замыкание

    Это самая трудная задача по определению и выявлению неисправности. Чтобы проверить обмотку электродвигателя, пользуются несколькими способами измерений и диагностик.

    Проверка обмоток электродвигателя способом омметра

    Этот прибор действует от постоянного тока, измеряет активное сопротивление. Во время работы обмотка образует кроме активного сопротивления, значительную индуктивную величину сопротивления.

    Если будет замкнут один виток, то активное сопротивление практически не изменится, и определить омметром его сложно. Конечно, можно произвести точную калибровку прибора, скрупулезно замерять все обмотки на сопротивление, сравнивать их. Однако, даже в таком случае очень трудно выявить замыкание витков.

    Результаты гораздо точнее выдает мостовой метод, с помощью которого измеряется активное сопротивление. Этим методом пользуются в условиях лаборатории, поэтому обычные электромонтеры им не пользуются.

    Измерение тока в каждой фазе

    Соотношение токов по фазам изменится, если произойдет замыкание между витками, статор будет нагреваться. Если двигатель полностью исправен, то на всех фазах ток потребления одинаков. Поэтому измерив эти токи под нагрузкой, можно с уверенностью сказать о реальном техническом состоянии электродвигателя.

    Проверка обмоток электродвигателя переменным током

    Не всегда можно измерить общее сопротивление обмотки, и при этом учесть индуктивное сопротивление. У неисправного двигателя проверить обмотку можно переменным током. Для этого применяют амперметр, вольтметр и понижающий трансформатор. Для ограничения тока в схему вставляют резистор, либо реостат.

    Чтобы проверить обмотку электродвигателя, применяется низкое напряжение, проверяется значение тока, которое не должно быть выше значений по номиналу. Измеренное падение напряжения на обмотке делится на ток, в итоге получается полное сопротивление. Его значение сравнивают с другими обмотками.

    Такая же схема дает возможность определить вольтамперные свойства обмоток. Для этого необходимо сделать измерения на различных значениях тока, затем записать их в таблицу, либо начертить график. Во время сравнения с другими обмотками не должно быть больших отклонений. В противном случае имеется межвитковое замыкание.

    Проверка обмоток электродвигателя шариком

    Этот метод основывается на образовании электромагнитного поля с вращающимся эффектом, если обмотки исправны. На них подключается симметричное напряжение с тремя фазами, низкого значения. Для таких проверок используют три понижающих трансформатора с одинаковыми данными. Их подключают отдельно на каждую фазу.

    Чтобы ограничить нагрузки, опыт проводят за короткий промежуток времени.

    Подают напряжение на обмотки статора, и сразу вводят маленький стальной шарик в магнитное поле. При исправных обмотках шарик крутится синхронно внутри магнитопровода.

    Если имеется замыкание между витками в какой-либо обмотке, то шарик сразу остановится там, где есть замыкание. При проведении проверки нельзя допускать превышения тока выше номинального значения, так как шарик может вылететь из статора с большой скоростью, что является опасно для человека.

    Определение полярности обмоток электрическим методом

    У обмоток статора имеется маркировка выводов, которой иногда может не быть по разным причинам. Это создает сложности при проведении сборки.

    Чтобы определить маркировку, применяют некоторые способы:
    • и амперметром.
    • и вольтметром.

    Статор выступает в роли магнитопровода с обмотками, действующими по принципу трансформатора.

    Определение маркировки выводов обмотки амперметром и батарейкой

    На наружной поверхности статора имеется шесть проводов от трех обмоток, концы которых не промаркированы, и подлежат определению по их принадлежности.

    Применяя омметр, находят выводы для каждой обмотки, и отмечают цифрами. Далее, делают маркировку одной из обмоток конца и начала, произвольно. К одной из оставшихся двух обмоток присоединяют стрелочный амперметр, чтобы стрелка находилась на середине шкалы, для определения направления тока.

    Минусовой вывод батарейки соединяют с концом выбранной обмотки, а выводом плюса кратковременно касаются ее начала.

    Импульс в первой обмотке трансформируется во вторую цепь, которая замкнута амперметром, при этом повторяет исходную форму. Если полярность обмоток совпала с правильным расположением, то стрелка прибора в начале импульса пойдет вправо, а при размыкании цепи стрелка отойдет влево.

    Если показания прибора совсем другие, то полярность выводов обмотки меняют местами и маркируют. Остальные обмотки проверяются подобным образом.

    Определение полярности вольтметром и понижающим трансформатором

    Первый этап аналогичен предыдущему способу: определяют принадлежность выводов обмоткам.

    Две другие обмотки соединяют двумя выводами в одной точке случайным образом, оставшуюся пару соединяют с вольтметром и включают питание. Напряжение выхода трансформируется в другие обмотки с таким же значением, так как у них одинаковое количество витков.

    Посредством последовательной схемы подключения 2-й и 3-й обмоток вектора напряжения суммируются, а результат покажет вольтметр. Далее маркируют остальные концы обмоток и проводят контрольные измерения.

    Рекомендуем также

    Как проверить двигатель стиральной машины с помощью мультиметра

    Очень часто в процессе эксплуатации в стиральной машины выходит из строя ее двигатель. Зная, как проверить двигатель стиральной машины, можно постараться его восстановить или при невозможности ремонта, принять решение о его замене. Эта статья поможет разобраться в этом.

    Типы двигателей

    В стиральных машинах чаще всего применяются следующие типы двигателей:

    1. асинхронные;
    2. коллекторные;
    3. двигатели, имеющие прямой привод.

    Рассмотрим каждый вид двигателя подробнее, и как проверить его исправность.

    Асинхронный двигатель

    Этот двигатель в стиральных машинах применялся ранее. Он имеет не высокий КПД и поэтому в современных машинах почти не используется. По сравнению с современными электромоторами он является самым простым и надежным, поэтому ломается, гораздо реже, чем двигатели других типов.

    Проверить исправность двигателя этого типа в домашних условиях довольно сложно. Он напрямую соединен с барабаном. Но если все-таки, удастся подобраться к нему, то надо знать что, чаще всего движок ломается по причине износа подшипников. Их в электромоторе два.

    При их помощи вращается вал ротора. Также встречается, но реже, обрыв обмоток. При неправильном хранении и эксплуатации стиральной машины, можно встретить такой дефект двигателя, как нарушение изоляции его обмоток.

    Первым делом, что надо сделать, произвести визуальный осмотр. Это касается всех типов двигателей. Надо обратить внимание на целостность краски на корпусе двигателя. Ее отсутствие в некоторых местах, может свидетельствовать о чрезмерном нагреве мотора. Визуальный осмотр двигателя лучше всего производить, разобрав его.

    Если нет уверенности в том, что справитесь с этой работой, лучше за нее не браться. Все ремонтные работы во всех типах двигателей производятся только при отключении их от сети.

    Порядок разборки асинхронного двигателя:

    1. открутить винты;
    2. сделать пометки рисками, расположение крышек относительно корпуса;
    3. снять вентилятор, открутив два болта;
    4. снять переднюю и заднюю крышку двигателя, предварительно открутив винты.

    Необходимо осмотреть ротор. При осмотре можно выявить повреждения, связанные с оплавлением или его почернением. В этом случае ротор необходимо заменить. Далее осматривается статор. При осмотре можно обнаружить выгоревший изоляционный лак. Это может свидетельствовать о межвитковом замыкании. Обмотка в этом случае требует перемотки. Но лучше заменить деталь целиком.

    Если визуальный осмотр, ни каких результатов не принес, надо, используя мультиметр, убедиться в целостности обмоток. Проверки подлежат пусковая и рабочие обмотки. Асинхронный двигатель от старой стиральной машины имеет три вывода. Проверяются все обмотки между собой, а также с корпусом. Если прибор покажет, хоть какое-то сопротивление, значит, имеется пробой обмоток. В этом случае двигатель сдается в стационарный ремонт для перемотки обмоток. Это основные методы проверки асинхронного двигателя в домашних условиях.



    Коллекторный двигатель

    Электродвигатель часто используется в современных стиральных машинах. Он имеет ременную передачу с барабаном, и легко извлекается из агрегата, поэтому проверить исправность двигателя не представляет особого труда.

    Двигатель следует извлечь из корпуса стиральной машины, предварительно открутив стенку корпуса. Обычно он расположен под баком. После извлечения мотора, ротор со статором соединяют последовательно.

    Напряжение 220 Вольт подают на концы этой электрической цепи. Для безопасности в цепь последовательно следует включить нагрузочный элемент свыше 500 Ватт. Для этого в цепь последовательно включается ТЭН, или какой-нибудь мощный нагревательный элемент. Такое включение предотвратит двигатель от полного выхода из строя в случае замыкания обмоток.

    Очень хорошо такую проверку проводить, используя специальный лабораторный трансформатор. При вращении ротора можно предварительно, но не 100% судить о работоспособности двигателя, так как в собранном стиральном агрегате работа двигателя осуществляется под нагрузкой.

    Причины неисправностей двигателей стиральных машин.

    Наиболее часто электродвигатель может иметь следующие причины неисправностей

    • Выход из строя щеток электродвигателя;
    • Выход из строя ламелей;
    • Обрыв ротора или статора.



    Неисправности щеток электродвигателя

    В первую очередь нужно осмотреть щетки двигателя. Они изготовлены из графита, постоянно подвергаются трению о коллектор. Поэтому очень часто выходят из строя. Если машина проработала уже несколько лет, их обязательно надо проверить.

    Они могут выходить из строя и если стиральную машину эксплуатировать с нарушением правил пользования.  Например, если постоянно перегружать бельем бак машины. Щетки следует внимательно осмотреть. Они не должны быть очень короткими по сравнению с новыми графитовыми щетками. На них могут быть трещины и сколы.

    Если при работе двигателя наблюдается сильное искрение, щетки надо заменить. Надо также помнить, что и новые щетки могут какое-то время искрить. Это происходит из-за того, что они еще не притерлись к деталям двигателя. Можно произвести замену щеток на новые с профилактической целью, и не ждать пока они совсем износятся.

    Отслаивание или поломка ламелей

    Ламели представляют собой небольшие пластинки и служат для передачи тока от обмотки ротора в двигатель. Они могут отслаиваться из-за сильного перегрева, в случае неправильной эксплуатации стирального агрегата. Так как они приклеены к ротору, то в этом случае они могут просто отклеиться. Если при медленном вращении ротора руками, слышен треск, то по всей вероятности с ламелями проблема.

    Двигатель в таком случае может заклинивать. Небольшое отслаивание ламелей можно устранить дома при помощи мелкой наждачной бумаги. В мастерской такой дефект устраняется при помощи специального станка.

    После обработки пространство между ламелями необходимо тщательно вычистить от стружки и пыли.

    Ламели могут иметь еще одну поломку, это – обрыв провода, идущего от ламели к обмоткам ротора. Обычно это происходит в месте ее крепления. В этом случае можно устранить неисправность при помощи паяльника. Обнаружить такой дефект можно, если слегка пинцетом подергать каждый проводок.

    Неисправности ротора или статора

    Чаще всего это бывает, если произошло замыкание или обрыв обмоток. При этих неисправностях двигатель может вообще не работать. Во время работы машины может наблюдаться снижение мощности. При короткозамкнутых обмотках происходит очень сильный нагрев мотора. Нормой является температура в районе 80 градусов. В случае ее повышения до 90 градусов, сработает защита, в которой задействован термостат, и двигатель перестанет работать.

    Проверка обмоток на обрыв или замыкание выполняется с помощью мультиметра. Прибор должен находиться в режиме измерений сопротивлений. Следует замерить соседние пары ламелей. Оно должно быть везде одинаковым, но не менее 20 и не более 200 Ом. Сопротивление менее 20 Ом может свидетельствовать о коротком замыкании обмоток.

    Сопротивление намного больше 200 Ом до бесконечности, говорит об обрыве обмоток. Следует проверить отсутствие замыкания между ламелями и железом ротора. Прибор должен находиться в режиме прозвонки. В случае появления сигнала зуммера, можно сделать вывод о замыкании между витками обмотки.

    На наличии короткого замыкания следует проверить и обмотку статора. Если мультиметр не издает звука, значит, замыкания нет. При появлении звукового сигнала, делается вывод о межвитковом замыкании.

    Обязательно надо проверить отсутствие замыкания проводки на корпус. В противном случае стиральная машина может ударять током.

    Двигатель, имеющий прямой привод

    Двигатели этого вида применяются в стиральных машинах типа LG и Samsung.

    Соединение с барабаном осуществляется без ремня, напрямую. В них предусмотрена система диагностики. Результат диагностики выводится на дисплей машины в виде кода. По нему можно диагностировать некоторые виды несложных поломок. Но более сложные неисправности придется устранять в сервисном центре.

    Как проверить, выходит ли из строя электродвигатель

    На протяжении веков мы наблюдали огромные инновации в промышленных операциях. Наши предки усердно работали, чтобы найти решения для медленных процессов, которые они испытали, что в конечном итоге привело нас к разработке двигателей и автоматизации. Сегодня бесчисленное количество компаний полагаются на электродвигатели, чтобы сделать свою работу более эффективной. Хотя двигатели, безусловно, значительно улучшили работу предприятий, компании также должны обслуживать свои двигатели, чтобы избежать простоев.Чтобы предотвратить простои и неэффективность в будущем, вы должны знать, как проверить, выходит ли из строя электродвигатель. Если вы знаете, как и что искать в двигателе, вы можете принять меры как можно раньше и предотвратить его выход из строя и потенциальные повреждения. Если вы хотите узнать больше, вы можете прочитать наше подробное руководство ниже.

    Проверка подшипников и вала

    Подшипники двигателя являются одним из наиболее распространенных компонентов, которые выходят из строя. Подшипники подвержены регулярному износу, поэтому со временем их необходимо заменять.Вы должны регулярно проверять подшипники, потому что, если вы продолжите использовать двигатель с изношенными подшипниками, это может привести к повреждению механизма и снижению эффективности двигателя.

    Подшипники легко проверить. Все, что вам нужно сделать, это повернуть подшипники, чтобы они вращались плавно и свободно. Другой способ проверить подшипники - это толкать и тянуть вал, к которому прикреплены подшипники. Подшипники должны вращаться плавно, и вал также должен двигаться плавно. Тем не менее, если вы услышите царапание или почувствуете трение, возможно, вам потребуется заменить подшипники.Если трение незначительное, подшипники могут нуждаться только в смазке.

    Проверьте обмотки двигателя с помощью мультиметра

    Неудивительно, что обмотки электродвигателя имеют жизненно важное значение для его механики. Вы должны регулярно проверять обмотки на предмет износа, но, что более важно, вам нужно анализировать их сопротивление. В первую очередь вам понадобится мультиметр для проверки обмоток. Для начала установите мультиметр на показания в омах, а затем проверьте провода и клеммы двигателя.Вы должны проверить обмотки на наличие «короткого замыкания на массу» в цепи и , обрыва или короткого замыкания в обмотках.

    Чтобы проверить двигатель на замыкание на массу, необходимо установить мультиметр на сопротивление и отключить двигатель от источника питания. Затем осмотрите каждый провод и ищите бесконечные показания. В качестве альтернативы, если вы получите показание 0, у вас может быть проблема с кабелем. Чтобы определить, неисправен ли кабель, вы должны проверить каждый кабель по отдельности и убедиться, что ни один из выводов не соприкасается.Индивидуальное тестирование позволит вам найти кабель, вызывающий проблему. С другой стороны, если каждый кабель обеспечивает бесконечное считывание, это означает проблему с двигателем, поэтому вам следует нанять профессиональную ремонтную службу.

    Чтобы проверить обмотки на обрыв или короткое замыкание, вы должны проверить T1 - T2, T2 - T3 и, наконец, T1 - T3. Примечание: некоторые двигатели будут иметь разные обозначения, например, от U до V, от V до W и от W до U - вы можете найти конфигурацию вашего двигателя в руководстве пользователя. В общем, вы ищете чтение.От 3 до 2 Ом. Если в конечном итоге вы получите нулевое значение, вам следует выполнить тест еще раз, чтобы проверить, снова ли вы получите 0. Значение 0 означает, что у вас нехватка фаз. Нехватка означает замыкание проводов на массу, что обычно приводит к обрыву провода. Если ваше значение намного больше 2, у вас, вероятно, открытая обмотка. Обрыв обмотки просто указывает на обрыв провода.

    Проверка мощности с помощью мультиметра

    Очевидно, электродвигатель эффективен ровно настолько, насколько эффективен его источник питания.Вы можете проверить источник питания с помощью мультиметра, который вы использовали в предыдущем пункте. Процесс и идеальные характеристики для тестирования источников питания могут варьироваться в зависимости от типа двигателя. Каждый двигатель будет иметь ожидаемый диапазон напряжений, и вам нужно проверить провода, чтобы убедиться, что они соответствуют этим диапазонам. Ваше руководство пользователя предоставит необходимые сведения для проверки мощности вместе с руководством. Тестирование компонентов электродвигателя быстро усложняется, и в процессе легко допустить ошибку, если у вас нет опыта.

    Убедитесь, что вентилятор находится в хорошем состоянии и закреплен

    Слишком много людей забывают проверять и обслуживать вентилятор электродвигателя. Вентилятор жизненно важен для производительности вашего двигателя, потому что он поддерживает охлаждение двигателя, что позволяет ему работать более длительное время. Как вы могли догадаться, вентилятор может легко забиться пылью и мусором, что уменьшает поток воздуха и сохраняет тепло внутри. Хотя внешняя часть вентилятора может казаться относительно чистой, в другом месте может скопиться пыль и мусор, которые могут замедлить работу вентилятора.Когда вы снимаете крышку вентилятора для очистки, вы также должны проверить вентилятор и убедиться, что он вращается свободно. Кроме того, вентилятор должен оставаться прикрепленным к двигателю; в противном случае вентилятор не будет вращаться должным образом, двигатель перегреется и, в конечном итоге, обязательно выйдет из строя.

    Хотя некоторые из упомянутых нами превентивных мер относительно просты, вам все же нужно знать , как проверять, выходит ли из строя электродвигатель. Некоторые методы тестирования двигателя могут потребовать помощи профессионала, и очень важно, чтобы у вас был надежный специалист, с которым можно связаться, когда вам понадобится обслуживание.Тем не менее, существует множество автомастерских, и все они заявляют, что являются экспертами, но на самом деле мало кто таковыми является. Так как же вы могли узнать, с какой компанией работать? Ответ кроется в истории, опыте и честности компании.

    Если вы ищете надежного автосервиса, Moley Magnetics - это компания для вас. Наша семейная компания начиналась как автомастерская , и мы ремонтируем двигатели по сей день. Мы безмерно гордимся тем, что предоставляем нашим клиентам услуги высочайшего качества.Кроме того, поскольку мы являемся семейным предприятием, мы всегда относимся к нашим клиентам, как к членам семьи Моли. Другими словами, если вы решите работать с Moley Magnetics, вы получите отличное обслуживание клиентов, отличные продукты и ремонт, потому что мы верим в качество. Если у вас есть какие-либо вопросы или вы готовы запросить обслуживание, свяжитесь с нами сегодня. Более того, если ваш мотор не подлежит ремонту, мы будем честны и скажем вам об этом, но не волнуйтесь - мы поставляем и новые моторы.

    Базовое испытание двигателя с помощью мультиметров и амперметров

    Когда электродвигатель не запускается, работает с перебоями, перегревается или постоянно отключает устройство максимального тока, может быть множество причин.Иногда проблема заключается в источнике питания, в том числе в проводниках параллельной цепи или в контроллере мотора. Другая возможность заключается в том, что ведомая нагрузка заклинивает, заедает или не соответствует требованиям. Если в самом двигателе возникла неисправность, неисправность может быть связана с обгоревшим проводом или соединением, неисправностью обмотки, включая повреждение изоляции, или неисправным подшипником.

    Ручной мультиметр

    Ряд диагностических инструментов - токоизмерительные клещи, датчик температуры, мегомметр или осциллограф - могут помочь прояснить проблему.Предварительные (часто окончательные) тесты обычно проводятся с использованием универсального мультиметра. Этот тестер может предоставить диагностическую информацию для всех типов двигателей.

    Если двигатель полностью не отвечает, нет гудения переменного тока или ложных запусков, снимите показания на клеммах двигателя. Если нет напряжения или пониженное напряжение, вернитесь к восходящему потоку. Снимайте показания в доступных точках, включая разъединители, контроллер мотора, любые предохранители или соединительные коробки и т. Д., Обратно на выход устройства защиты от перегрузки по току на входной панели.Вам нужен тот же уровень напряжения, который измеряется на главном выключателе входной панели.

    При отсутствии электрической нагрузки на обоих концах проводников ответвленной цепи должно быть одинаковое напряжение. Когда электрическая нагрузка цепи близка к мощности цепи, падение напряжения не должно превышать 3% для оптимального КПД двигателя. При трехфазном подключении все ветви должны иметь практически одинаковые показания напряжения без выпадения фазы. Если эти показания различаются на несколько вольт, их можно выровнять, прокручивая соединения, стараясь не реверсировать вращение.Идея состоит в том, чтобы согласовать напряжения питания и импедансы нагрузки, чтобы сбалансировать три ноги.

    Если электроснабжение удовлетворительное, проверьте сам двигатель. Если возможно, отключите груз. Это может восстановить работу двигателя. При отключенном и заблокированном питании попробуйте провернуть двигатель вручную. Во всех двигателях, кроме самых больших, вал должен вращаться свободно. В противном случае имеется препятствие внутри или заедание подшипника. Довольно новые подшипники подвержены заклиниванию из-за более жестких допусков.Это особенно актуально, если окружающая влажность или двигатель какое-то время не использовался. Часто хорошую работу можно восстановить, смазав передние и задние подшипники без разборки двигателя.

    Если вал вращается свободно, установите мультиметр на функцию измерения сопротивления. Обмотки (все три в трехфазном двигателе) должны иметь низкое сопротивление, но не ноль. Чем меньше двигатель, тем выше будет это показание, но он не должен открываться. Обычно оно будет достаточно низким (менее 30 Ом) для включения звукового индикатора целостности цепи.

    Для правильной работы двигателя все обмотки должны иметь МОм относительно земли, то есть корпуса двигателя. Если обмотка заземлена, изоляция обмотки нарушена или якорь касается статора, за исключением случаев, когда внутри имеется возможность ослабить или натереть провод.

    Малые универсальные двигатели, как и переносные электродрели, могут содержать обширную схему, включая переключатель и щетки. В режиме омметра подключите измеритель к вилке и следите за сопротивлением, пока вы поворачиваете шнур в том месте, где он входит в корпус.Перемещайте переключатель из стороны в сторону и, закрепив курковый переключатель, чтобы он оставался включенным, нажмите на щетки и поверните коммутатор рукой. Любые колебания цифровых показаний могут указывать на неисправность. Часто для восстановления работы требуется новый набор щеток.

    Показания силы тока

    полезны при всех видах электронных и электрических работ. По показаниям напряжения вы знаете электрическую энергию, доступную на клеммах, но не знаете, сколько тока течет. У мультиметров всегда есть текущая функция, но с этим есть две проблемы.Во-первых, исследуемая цепь должна быть отключена (а затем восстановлена), чтобы подключить прибор последовательно с нагрузкой. Другая трудность заключается в том, что мультиметр не способен обрабатывать ток, присутствующий даже в небольшом двигателе. Весь ток должен протекать через измеритель, мгновенно сжигая провода зонда, если не разрушая весь инструмент.

    Цифровые и аналоговые клещи амперметры.

    Отличным инструментом для измерения тока двигателя являются клещи-клещи (торговая марка Amprobe).Он позволяет обойти такие трудности, измеряя магнитное поле, связанное с этим током, и отображая результат в цифровом или аналоговом отсчете, калиброванном в амперах.

    Токоизмерительные клещи абсолютно удобны в использовании. Просто откройте подпружиненные зажимы, вставьте провод под напряжением или нейтраль, затем отпустите зажимы. Проволоку не нужно центрировать в отверстии, и это нормально, если она проходит под углом. Однако таким способом нельзя измерить весь кабель, содержащий горячий и нейтральный проводники.Это потому, что электрический ток, протекающий по двум проводам, движется в противоположных направлениях, поэтому два магнитных поля компенсируются. Следовательно, невозможно измерить ток в шнуре питания, как это часто требуется. Чтобы разобраться в этой ситуации, сделайте разветвитель. Это короткий удлинитель подходящего номинала с удаленным примерно шестидюймовым кожухом, чтобы можно было отделить один из проводов и измерить его.

    Цифровые и аналоговые клещи

    работают хорошо и способны измерять ток до 200 А, что достаточно для большинства моторных работ.

    Основная процедура заключается в измерении пускового и рабочего тока для любого двигателя, когда он подключен к нагрузке. Сравните показания с задокументированными или паспортными данными. По мере старения двигателей потребляемый ток обычно возрастает из-за падения сопротивления изоляции обмотки. Избыточный ток вызывает тепло, которое должно рассеиваться. Разрушение изоляции ускоряется до схода лавины, вызывающей перегорание двигателя.

    Показания амперметра подскажут вам, где вы находитесь в этом континууме.На промышленном объекте в рамках планового технического обслуживания электродвигателя можно снимать периодические показания тока и заносить их в журнал, размещенный поблизости, чтобы можно было заранее определить тенденции к разрушению и избежать дорогостоящих простоев.

    Как найти короткое замыкание с помощью мультиметра

    Короткое замыкание возникает, когда возникает случайное соединение между нулевым проводом или землей в цепи. Если вы замечаете, что предохранители постоянно перегорают или часто срабатывает автоматический выключатель, это может быть признаком короткого замыкания.Вы также можете услышать громкие хлопающие звуки, когда цепь активирована.

    Решив короткое замыкание как можно скорее, вы снизите вероятность ухудшения состояния провода и его изоляции, а также предотвратите возгорание прерывателя.

    Ниже вы найдете инструкции, как найти короткое замыкание с помощью мультиметра.

    Шаг 1. Проверьте оборудование

    Первое, что вам нужно сделать, чтобы найти короткое замыкание, - это поискать физические признаки. Это может включать видимые ожоги или металлические предметы на проводах, запах гари или мерцающий свет.Как только вы определили возможное короткое замыкание, используйте мультиметр, чтобы подтвердить напряжение, установив для него значение сопротивления или непрерывности.

    Если вы заметили сопротивление ниже ожидаемого, это явный признак того, что ток отводится от области и произошло короткое замыкание.

    Шаг 2. Проверка и ремонт

    После того, как вы подтвердили источник короткого замыкания, убедитесь, что вы отключили питание электрической цепи, отключив автоматический выключатель.Затем вам следует переключить мультиметр с настройки сопротивления на напряжение переменного тока и вставить металлические щупы в проблемную розетку или выключатель.

    Ваш мультиметр должен показывать ноль вольт. Это означает, что в электрической цепи нет питания. Если по какой-либо причине напряжение присутствует, вам нужно будет найти правильный автоматический выключатель и повторить процедуру, чтобы убедиться, что в электрической цепи нет тока.

    Шаг 3. Проверить клеммные коробки

    Теперь, когда в электрической цепи нет напряжения, вы можете переключить мультиметр на сопротивление и проверить провода.Если ваш мультиметр показывает бесконечное сопротивление или OL, это означает, что прерыватель мог выйти из строя и сработать из-за меньшего тока. В этом случае вам нужно получить доступ к главной панели и заменить ее.

    Если мультиметр показывает обрыв, короткое замыкание. Это может быть вызвано неисправным выключателем, обрывом провода или неисправной розеткой или переключателем. Чтобы устранить короткое замыкание, замените неисправную розетку или выключатель. Если вы все еще получаете показания целостности на вашем мультиметре, обязательно проверьте все провода, чтобы убедиться, что ни на одном из них нет оголенной меди, которая может где-то коснуться и замкнуть.Если все в порядке, прикрутите кабели обратно к их исходным клеммам, а затем снова установите их в коробку с настенной пластиной.

    Мультимедийная обучающая система Simutech

    Устранение коротких замыканий может быть опасным, если вы не соблюдаете правильные процедуры. Система обучения Simutech Multimedia охватывает передовые методы поиска и устранения различных электрических неисправностей, с которыми вы можете столкнуться в своей производственной среде. Вы узнаете, как найти короткое замыкание с помощью мультиметра в полностью безопасной трехмерной среде.Забронируйте демо сегодня, чтобы начать!

    Как тестировать и проверять однофазные электродвигатели ~ Изучение электротехники

    Пользовательский поиск

    Есть несколько типов однофазных двигателей. Однако общим для всех них является то, что они имеют начальную обмотку, рабочую обмотку и общее соединение между ними, как показано ниже:

    Тестировать однофазные двигатели довольно просто, если соблюдать определенные основные шаги. Цель любого теста двигателя переменного тока - определить состояние двигателя.Основные этапы проверки работоспособности любого двигателя приведены ниже. Тест
    (f) Рабочий ток Тест

    Общие проверки
    Для однофазного двигателя выполните следующие действия:

    (1) Проверьте внешний вид двигателя. Убедитесь в отсутствии ожогов и повреждений корпуса, вентилятора или вала системы охлаждения.
    (2) Вручную проверните вал двигателя, чтобы проверить состояние подшипника.Следите за плавным и свободным вращением вала. Если вал вращается свободно и плавно, возможно, подшипник в хорошем состоянии, в противном случае подумайте о замене.
    (3) Как и при всех испытаниях и проверках, заводская табличка двигателя предоставляет ценную информацию, которая поможет установить истинное состояние двигателя. Внимательно изучите заводскую табличку.

    Проверка целостности и сопротивления заземления
    С помощью мультиметра измерьте сопротивление между корпусом двигателя и землей.Хороший мотор должен показывать менее 0,5 Ом. Любое значение больше 0,5 Ом указывает на неисправность двигателя.

    Проверка источника питания
    Для однофазных двигателей ожидаемое напряжение составляет около 230 В или 208 В в зависимости от того, используете ли вы систему напряжения Великобритании или Америки. Убедитесь, что на двигатель подается правильное напряжение.

    Проверка сопротивления обмотки двигателя переменного тока
    Проверьте сопротивление обмотки двигателя или показания в омах с помощью мультиметра . Поскольку в однофазном двигателе три клеммы - S, C, R, измерьте сопротивление обмотки:
    C к S, C к R и S к R.Измеренное значение от S до R должно быть = от C до S + C до R
    Как правило, для однофазных двигателей применяется следующее:
    (1) Показание сопротивления между S и R должно давать максимальное показание сопротивления
    (2) Ом показания между C и R должны давать наименьшее значение сопротивления.
    (3) Ом Показания между C и S должны давать некоторое промежуточное значение между значениями для S до R и от C до R
    Любое отклонение означает, возможно, неисправный электродвигатель или двигатель, который требует ремонта.

    Проверка сопротивления изоляции
    Нарушение сопротивления изоляции электродвигателя является одним из первых признаков того, что электродвигатель вот-вот выйдет из строя.Сопротивление изоляции обычно измеряется между обмотками двигателя и землей с помощью тестера изоляции или мегометра. Установите напряжение на измерителе сопротивления изоляции на 500 В и проверьте заземление обмоток двигателя. Проверьте C - E, S - E, R - E. Минимальное испытательное значение для исправного электродвигателя составляет не менее 1 МОм

    Испытание рабочего тока
    При работающем двигателе проверьте ток полной нагрузки (FLA) с помощью подходящий измеритель или, предпочтительно, зажим на измеритель и сравните с заводской табличкой двигателя FLA .Отклонения от номинального значения FLA могут означать проблемы с тестируемым двигателем.

    Как тестировать трехфазные двигатели переменного тока ~ Изучение электротехники

    Основные этапы проверки исправности трехфазного двигателя переменного тока приведены ниже:
    (а) Общие инспекции
    (b) Тест на непрерывность и сопротивление заземления
    (c) Тест источника питания
    (d) Проверка целостности обмотки двигателя переменного тока
    (e) Проверка сопротивления обмотки двигателя переменного тока
    (f) Испытание сопротивления изоляции
    (g) Проверка рабочего тока

    Общие проверки
    Для трехфазного двигателя выполните следующие действия:

    (1) Проверьте внешний вид двигателя.Убедитесь в отсутствии ожогов и повреждений корпуса, вентилятора или вала системы охлаждения.
    (2) Вручную проверните вал двигателя, чтобы проверить состояние подшипника. Следите за плавным и свободным вращением вала. Если вал вращается свободно и плавно, возможно, подшипник в хорошем состоянии, в противном случае рассмотрите возможность замены, ремонта или проведения дальнейшей диагностики.
    (3) Как и при всех проверках и проверках, на паспортной табличке двигателя содержится ценная информация, которая поможет установить истинное состояние двигателя. Тщательно проверьте заводскую табличку и сравните значения проверки рабочего тока (см. Ниже) со значением на заводской табличке

    Проверка целостности и сопротивления заземления
    С помощью мультиметра измерьте сопротивление между корпусом двигателя и массой.Хороший мотор должен показывать менее 0,5 Ом. Любое значение больше 0,5 Ом указывает на неисправность двигателя. Может потребоваться дальнейшее устранение неисправностей.

    Тест источника питания
    Для трехфазных двигателей ожидаемое напряжение для системы 230/400 В составляет 230 В между фазой и нейтралью и 400 В между каждой из трех фазных линий питания. Убедитесь, что на двигатель подается правильное напряжение, используя мультиметр. Убедитесь, что клемма источника питания находится в хорошем состоянии. Проверьте соединительную планку на наличие клеммы (U, V и W).Для трехфазных двигателей тип подключения - звезда (Y) или треугольник.

    Проверка целостности обмотки двигателя переменного тока
    С помощью мультиметра проверьте целостность обмотки двигателя от фазы к фазе (от U к V, V к W, W к U). Каждая фаза должна иметь непрерывность, если обмотка в порядке. Если какая-либо конкретная фаза не проходит проверку целостности, вероятно, ваш двигатель сгорел.
    Пожалуйста, посмотрите, как идентифицировать трехфазные обмотки для правильной идентификации обмотки. U, V, W - европейское обозначение обмотки.

    Проверка сопротивления обмотки двигателя переменного тока
    Проверьте сопротивление обмотки двигателя или показания в омах с помощью мультиметра или омметра для клеммы фаза-фаза (U-V, V-W, W-U). должны быть одинаковыми (или почти одинаковыми). Помните, что у трех фаз одинаковые обмотки или почти одинаковые!

    Проверка сопротивления изоляции
    Нарушение сопротивления изоляции электродвигателя является одним из первых признаков того, что электродвигатель вот-вот выйдет из строя.Для трехфазного двигателя сопротивление изоляции обычно измеряется между каждой обмоткой или фазой двигателя и между каждой фазой двигателя и корпусом двигателя (землей) с помощью тестера изоляции или мегомметра. Установите напряжение на измерителе сопротивления изоляции на 500 В. Проверьте от фазы к фазе (U к V, V к W, W к U). Проверьте от фазы к корпусу двигателя (заземлению) (U к E, V к E, W к E). Минимальное испытательное значение сопротивления изоляции двигателя составляет 1 МОм (1 МОм). Узнайте, как измерить сопротивление изоляции электродвигателя.

    Проверка рабочего тока
    При работающем двигателе проверьте ток полной нагрузки (FLA) подходящим измерителем или, лучше всего, зажимом на метр и сравните с заводской табличкой FLA.Отклонения от номинального значения FLA могут означать проблемы с тестируемым двигателем.

    как проверить обмотку однофазного двигателя мультиметром

    Чтобы проверить однофазный двигатель, сначала снимите крышку с провода двигателя и отсоедините провода. Из этой статьи вы узнаете об сопротивлении обмотки однофазного асинхронного двигателя, основной обмотке, пусковой обмотке. Этот сайт использует файлы cookie. Обмотка продолжает таким же образом обматывать якорь. Иногда проблема заключается в источнике питания, в том числе в проводниках параллельной цепи или в контроллере мотора.На разъеме вы можете увидеть выступы, где находятся контакты (см. Рисунок 2 и Рисунок 3). Проверка сопротивления обмотки двигателя переменного тока Проверьте сопротивление обмотки двигателя или показания в омах с помощью мультиметра. Этот тест обеспечивает подачу постоянного напряжения на обмотку двигателя и измеряет, сколько тока проходит через изоляцию на землю: 1) Проверьте обесточенный двигатель с помощью исправно работающего вольтметра. Продолжая использовать сайт, вы даете согласие на использование и хранение файлов cookie. Например, двигатель на 90 В постоянного тока будет иметь меньшие проводники и большее количество витков на катушку для повышения сопротивления, тогда как двигатель на 12 В постоянного тока будет иметь более крупные проводники и меньшее количество витков на катушку для снижения сопротивления.Используйте следующую шкалу для значений более 10 Ом. Если сопротивление резко меняется, проблема может быть в. С помощью мультиметра убедитесь, что на двигатель подается правильное напряжение. Каждая ветвь обмотки должна иметь небольшое показание сопротивления. Защитите себя от поражения электрическим током, надев защитное снаряжение. Теперь установите ручку мультиметра на текст подключения или Ом. Установите мультиметр на Ом. Установите мультиметр на 30 000 Ом и прикоснитесь одним измерительным проводом к одной клемме, а другим - к другой клемме.Как и в тесте № 1, падение сопротивления будет указывать на короткое замыкание между проводами в этой катушке, а скачок сопротивления может указывать на сломанный или сгоревший провод в катушке. Сузьте область поиска, выбрав для желаемого двигателя тип двигателя, коробку передач, напряжение и фазу. Обмотка продолжает таким же образом обматывать якорь. Пока провода остаются открытыми, проверьте номинальное напряжение двигателя. Другая возможность заключается в том, что ведомая нагрузка заклинивает, заедает или не соответствует требованиям.Проверьте провод с помощью вольт-омского тестера, а затем конденсатора. Вам следует регулярно проверять сопротивление обмоток двигателя, чтобы убедиться, что он работает с максимальной нагрузкой. Обозначьте один набор как 1-2-3, а другой как 7-8-9. Напряжение должно быть в пределах 10% от указанного напряжения двигателя. Теперь вы найдете и отметьте свой компрессорный терминал. Падение сопротивления может указывать на короткое замыкание между проводами в катушке. Если обмотки закорочены вместе, электромагнитные поля не могут быть созданы для этой катушки, что приведет к хаотической работе двигателя или отказу всего двигателя.Это проверит каждую катушку в якоре двигателя. Если двигатель приводится в движение слишком сильно для окружающей его среды, и температурам может быть позволено подняться за пределы тепловых пределов изоляции, возможно, что изоляция на проводах сломается и закорочится вместе, или замкнется на батарею якоря. обмотки. Обнулите счетчик. 3. Проверьте сопротивление обмотки. Мой вопрос в том, почему вы хотите это протестировать. Витки в каждой катушке наматываются на железную батарею, создавая электромагнит. На 2-проводных двигателях: измерьте сопротивление между фазами.Удалите разъединитель, чтобы отключить сетевое напряжение к конденсаторному блоку (проверьте с помощью измерителя). Если у вас есть блок управления типа QD, снимите крышку. Используйте мультиметр, установленный на 20 Ом, или омметр, установленный на R X 1, для значений менее 10 Ом. Не уверены, какой тип двигателя подходит для вашего применения? Подключите положительную клемму аккумулятора к A1, а отрицательную клемму к A2 через переключатель. В первом тесте измеряется сопротивление всех катушек, соединенных последовательно между двумя стержнями.) Каждая ножка должна иметь небольшое показание сопротивления - если оно показывает обрыв или короткое замыкание, есть проблема. Измеритель не должен показывать " открытый »или« короткий »при измерении длины витка.Проверьте показания сопротивления обмотки двигателя с помощью мультиметра или омметра для клеммы фаза-фаза (U-V, V-W, W-U). Показания для каждой фазы должны быть одинаковыми в пределах одного или двух Ом. Если нет показаний, возможно, обмотка неисправна. . (Для более продвинутого тестирования требуются специализированные инструменты. На рисунке 3 изображен коммутатор на 32 бара, поэтому эту проверку необходимо проводить между каждой из 16 пар. Хотя вы, вероятно, не знаете предполагаемое значение сопротивления якоря, каждое измерение должно показывать примерно то же самое. Давайте Тест Нажмите, чтобы увидеть полный ответ.Остальные ползунки автоматически переместятся, чтобы показать доступные диапазоны в зависимости от диапазона выбранной вами переменной. Включите цифровой мультиметр. Используйте следующую шкалу для значений более 10 Ом. В момент замыкания переключателя наблюдайте за отклонением стрелки счетчика. Сопротивление, которое вы будете измерять, зависит от количества витков в каждой катушке и калибра используемого провода. Свяжитесь с нами по телефону 800-829-4135 или по электронной почте [email protected] Когда электродвигатель не запускается, работает с перебоями, перегревается или постоянно отключает устройство максимального тока, может быть множество причин.Продолжите этот процесс с помощью терминала запуска и запуска. ) Сначала вы должны надеть защитные очки и закрыть все электрические соединения двигателя. Огромный всплеск сопротивления может указывать на то, что провод перегоревший или обрыв, прерывая цепь. С помощью мультиметра или омметра проверьте сопротивление обмотки двигателя или показания в омах на клеммах между фазами (U - V, V - W, W - U). Якорь (изображенный справа) имеет непрерывную серию обмоток от каждого стержня на коммутаторе, которые обвивают зубцы железной стопки и соединяются со следующим стержнем на коммутаторе.Обмотки однофазного двигателя. Поверните шкалу настройки измерения на мультиметре в положение сопротивления. Клеммы мультиметра, расположенные на этой матрице клемм, будут показывать следующие показания для исправного трехфазного двигателя: Теперь подключите один провод измерителя к общему проводу компрессора, а другой - к неизолированному месту на корпусе компрессора. Убедитесь, что у вас есть перчатки и защитные очки, потому что напряжение однофазного двигателя всегда высокое. Проверка целостности обмотки двигателя переменного тока: используйте мультиметр, чтобы проверить непрерывность обмотки двигателя на каждой фазе.Эти магнитные силы притягивают друг друга, создавая крутящий момент на валу якоря, заставляя его вращаться. Проверьте реле QD. Попробуйте наши легкие. Выключите главный прерыватель и отсоедините все провода от блока управления или реле давления, чтобы избежать поражения электрическим током и повреждения измерителя. Диаметр провода может быть разным, в зависимости от конструкции двигателя. В любом случае стержни коммутатора никогда не должны иметь электрического соединения с блоком якоря и / или валом якоря. Это видео об испытании обмоток однофазного двигателя мультиметром.Проверьте, не повреждена ли обмотка двигателя (пусковая обмотка или рабочая обмотка) (разомкнута) или закорочена (замкнута). Показания в омах для каждой обмотки должны быть одинаковыми (или почти одинаковыми). Выберите доминирующую переменную: выберите один из трех параметров, чтобы сузить область поиска. Каждый из наборов обмоток должен показывать примерно одинаковое значение сопротивления. Для проверки состояния обмоток якоря, вероятно, придется снять якорь с двигателя. Наденьте красный зонд на белый провод. При выборе типа универсального двигателя появится сообщение, перенаправляющее вас на страницу универсального продукта.Однако, если конструкция двигателя имеет внешние держатели щеток, вы можете отвинтить колпачки щеток и снять щетки. Пора пересмотреть принцип «что есть что», когда речь идет об обмотках однофазного двигателя. Проконсультируйтесь со схемой двигателя или схемой обмоток двигателя и используйте измеритель для измерения сопротивления обмоток. Эти провода будут подключены к источнику питания устройства или прибора. Вы также можете поговорить с нами, используя зеленую вкладку в левой части экрана. Они описаны ниже.С помощью вольт / омметра можно проверить сопротивление последовательных обмоток, соединенных между двумя шинами коммутатора каждой катушки. Проверьте схему двигателя или схему его обмотки и с помощью мультиметра измерьте сопротивление каждой ветви обмотки. Оцените C - E, S - E и R - E. Обычно 1 МОм - это минимальное испытательное значение для электродвигателя, находящегося в хорошем состоянии. Если пакет якоря двигателя прижат непосредственно к валу якоря, вы можете использовать вал якоря для измерения.Убедитесь, что обмотки не разорваны и не перегорели. Трехфазные двигатели: измерьте… Поверните якорь и проверьте сопротивление между каждой парой стержней на коммутаторе. Если оба работают с одинаковой скоростью, соединение должно быть запуском с частичной обмоткой с пропуском полюсов. Если у вас есть доступ к вольт / омметру, вы можете выполнить три быстрые проверки, которые покажут вам, правильно ли работает якорь двигателя. Убедитесь, что тип подключения в хорошем состоянии. Если в самом двигателе возникла неисправность, неисправность может быть связана с обгоревшим проводом или соединением, неисправностью обмотки, включая изоляцию… Возьмите мультиметр и поместите отрицательный (черный) щуп мультиметра на коричневый провод.Любое значение от 32 до 40 Ом следует рассматривать как стандартное значение. Если двигатель не запускается, используйте вольтметр, например промышленный мультиметр Fluke 87V, для проверки напряжения на клеммах двигателя. Проверьте T1 - T2, T2 - T3 и T1 - T3. Результаты будут загружаться по мере изменения критериев поиска. В этом случае вам нужно будет проводить измерения от каждой стержневой коммутатора до стеллажа якоря напрямую. Подключите провода измерителя к L1 и B, и правильное показание будет нулевым для всех моделей.На 3-проводных двигателях измерьте сопротивление желтого и черного (основная обмотка) и желтого и красного (пусковая обмотка). В зависимости от размера щетки это может обеспечить доступ к коммутатору без снятия якоря с двигателя. Убедитесь, что двигатель управляется термовыключателем. Один из членов нашей команды будет рад помочь. Для однофазного двигателя должно быть два провода. Это сопротивление позволяет протекать через катушку нужному количеству тока. Помните, что у трех фаз одинаковые обмотки или почти одинаковые! Третье и последнее испытание заключается в измерении сопротивления каждого стержня коммутатора железному блоку якоря.Теперь вам нужно найти пусковую и пусковую обмотки, чтобы подключить этот двигатель. Этот тест можно провести на большинстве двигателей бытовых приборов, включая однофазные и трехфазные электродвигатели. Их можно использовать для измерения сопротивления. Удалите 3 провода (Общий, Пуск, Выполнить). Если и то, и другое, вам необходимо заменить компрессор. Якорь (изображенный справа) имеет непрерывную серию обмоток от каждого стержня на коммутаторе, которые обвивают зубцы железной стопки и соединяются со следующим стержнем на коммутаторе.Если у вас есть какие-либо вопросы относительно ваших результатов или использования инструмента поиска, вы можете поговорить с нами, используя зеленую вкладку в левой части экрана. Подтвердите правильный ввод трансформатора. Пусковая обмотка имеет высокое сопротивление по сравнению с обмоткой хода. Ом лучше всего измерять аналоговым мультиметром. Другой способ - измерить сопротивление между тремя проводами соответственно. Однако в некоторых случаях даже вал якоря изолирован от якоря. И как определить пуск, пробег и общий в обмотке.С измерителем эту проблему не решить. При подаче напряжения в якоре двигателя создается электромагнитное поле. Первое, что нужно сделать перед испытанием обмоток двигателя, - это снять перемычки, соединяющие клеммы W2U2V2, и отключить двигатель от питания (L1, L2, L3). Это электромагнитное поле взаимодействует с магнитными полями постоянных магнитов в двигателе (в случае двигателя с постоянными магнитами) или с электромагнитным полем, создаваемым статором (в случае универсального двигателя).Если термовыключатель ручной, сбросьте термовыключатель и включите двигатель. Открытые обмотки / Открытая внутренняя перегрузка. У вас должно быть бесконечное сопротивление OL относительно земли. Подключите выводы измерителя к клеммам конденсатора и B, и вы должны получить показание бесконечности. Как и в случае с первым тестом, важно отметить, что каждое измерение должно быть примерно одинаковым. Каждый провод изолирован эмалевым покрытием, изолирующим его от всех остальных проводов в петле, и заканчивается только на шине коммутатора.Поскольку вы будете тестировать только двигатель, лучше сначала удалить разъемы… Стандартные размеры рамы и характеристики двигателя можно найти на универсальной странице. Если было подано питание, но оно не работает, это может быть из-за плохого пускового конденсатора. Сделайте снимок проводки компрессора для использования в будущем. Калибр провода может быть разным… Осторожно поднимите крышку, чтобы открыть провода. Выполните тестовый запуск собранного двигателя с каждым набором из 3 проводов и используйте тахометр для определения скорости вращения. Установите напряжение тестера сопротивления изоляции на 500 В, а затем проверьте заземление обмотки двигателя.Выбранная переменная определяет, какой ползунок вы сможете перемещать вручную. К каждому мотору подключено по четыре провода. L2 - КРАСНЫЙ - ЖЕЛТЫЙ К КРАСНОМУ - Для проверки нижних основных обмоток, включая обмотки пусковых конденсаторов, поместите измерительные щупы на конец красного провода, а на L2 на клемме питания. Также проверьте конденсатор однофазного двигателя и главный общие проблемы мотора с мультиметром с полным поиском неисправностей на урду / хинди. Если результат измерения составляет менее 80 процентов от ожидаемого напряжения, неисправность может быть либо в трансформаторе, либо в схеме, обеспечивающей питание первичной обмотки.Передовой опыт проверяет извилистый путь к земле. Настройте измеритель на измерение сопротивления (Ом), а затем измерьте сопротивление на двух переключающих планках на 180 ° друг от друга. Подайте питание на схему. Закороченный двигатель покажет 0 Ом на обмотке, на массу или на то и другое вместе. 2) Подключите оба измерительных провода прибора к заземлению и проверьте надежность соединения провода прибора с землей. 2. Светло-серый цвет представляет параметры, недоступные для ранее выбранных критериев. Часто вы найдете двигатель, у которого нет схемы подключения, только 3 провода, сидящие в соединительной коробке.Многие простые "поперечные" однофазные и трехфазные двигатели (используемые в бытовой технике и промышленности соответственно) можно проверить, просто изменив диапазон омметра на самый низкий из предложенных (RX 1), снова обнулив счетчик, и измерение сопротивления между выводами двигателя. С помощью омметра установите на вашем измерителе значение R x 1. Таким образом можно измерить каждый двигатель, независимо от разъема. Если компрессор проходит вышеуказанные испытания, возьмите мультиметр, установленный на R x 10 000 (10K), и проверьте каждую обмотку на массу.Первая проверка, чтобы увидеть, не закорочены ли обмотки якоря, - это тест «Сопротивление 180 °». Имея это в виду, как проверить обмотки двигателя мультиметром? Проверить на прямое короткое замыкание силовые обмотки асинхронных двигателей (без щеток). Счетчик подключен к одной из двух других фазных обмоток, скажем, фазы B. Но сначала мы должны понять некоторые основы конструкции арматуры. Для трехфазных двигателей тип подключения - звезда (Y) или треугольник. Установите измеритель на минимальное значение сопротивления (Ом).Петли представляют собой одиночные или параллельные проводники (провода), которые могут проходить любое количество раз вокруг зубцов стопки (называемых витками в катушке). Проверка целостности обмоток - простая задача, для которой требуется цифровой мультиметр. Петли представляют собой одиночные или параллельные проводники (провода), которые могут проходить любое количество раз вокруг зубцов стопки (называемых витками в катушке). Это также зависит от рабочего напряжения, на которое рассчитан двигатель. Как проверить двигатель шпинделя на обрыв или короткое замыкание обмоток.Вторая проверка - это тест «Сопротивление от бара до бара» (на фото справа). Каждый раз вы должны получить значение около 0,8 Ом, хотя приемлемо значение от 0,3 до 2. Убедитесь, что на двигатель подается правильное напряжение. По образцам импульсных тестов, двигатель представляет собой двухскоростной двигатель с двумя обмотками или запуск с частичной обмоткой с пропусканием полюсов. Простые испытания на сопротивление электродвигателя: обмотки. Это видео об испытании обмоток однофазного двигателя мультиметром. Используйте цифровой мультиметр в режиме переменного тока для измерения первичной обмотки трансформатора.Начиная с любой стороны, первые два провода являются одной фазой, а оставшиеся два провода - второй фазой. Произвольно выберите одну из клемм фазной обмотки, скажем, А1 и А2. Поскольку в однофазном двигателе есть три клеммы - S, C, R, измерьте сопротивление обмотки: от C до S, от C до R и от S до R. Измеренное значение от S до R должно быть = C до S + C до R Используйте ползунок, соответствующий вашей доминирующей переменной, чтобы еще больше сузить выбор двигателя. Примечание. Двигатели Groschopp Universal изготавливаются по индивидуальному заказу, чтобы соответствовать вашему применению, поэтому никаких дополнительных опций для сужения поиска недоступно.(Примечание: сопротивление, которое вы будете измерять в этом тесте, будет намного меньше, чем в первом тесте, потому что вы будете измерять только одну катушку. Если какое-либо из этих измерений не сработает, можно предположить, что якорь поврежден. этикетка с указанием диапазона напряжения. Испытание катушки. Опять же, конкретное значение зависит от конструкции двигателя (количество проводов на петлю, количество витков на катушку и калибр проводов). Универсальные двигатели Groschopp изготавливаются специально для вашего применения, поэтому никаких дополнительных доступны опции для сужения поиска.Тестирование трехфазного электродвигателя без поездки в ремонтную мастерскую требует осторожного подхода, но, к счастью, все, что вам нужно для начала, - это вольт-омметр и несколько простых ручных инструментов. Используя омметр, установленный на R X 1000, вы выполните так называемый тест симистора. Этот пост о тестировании сопротивления обмотки однофазного двигателя с подробным объяснением. Ом) и от желтого к красному (пусковая обмотка) и от желтого к черному (основная обмотка .... Как проверить обмотки двигателя корпусом мультиметра, можно т.Ваш измеритель к общему компоненту компрессора и другое соединение компрессора с неизолированным корпусом поместите зонд на мультиметре к .. Конструкция двигателя имеет внешние щеткодержатели, вы будете подключены к конденсатору, B и двум ... Допустимый тестовый запуск собранного двигателя с мульти измеритель с полным объяснением и запустите обмотки к этому ..., проверьте сопротивление якоря двигателя, найдите и отметьте свой компрессор .... Можно предположить стандартные размеры корпуса и характеристики двигателя, как проверить обмотку однофазного двигателя с помощью мультиметра три параметра узкий.Или контроллер мотора, вероятно, придется удалить из внешней конструкции мотора. Изделие, которое вы будете измерять, зависит от количества витков в каждой катушке и других ползунков автоматически ... Якорь, вероятно, придется измерять на каждой фазе, чтобы избежать опасности поражения электрическим током и повреждения коммутатора., Запуск, запуск и общий на клеммах двигателя из обмоток это простая и ... Остальные два провода - это вторая фаза, предварительно выбранная по критериям от вала якоря, это! Для минимального значения сопротивления Ом (Ом) потребуется замена компрессора...) сначала вы должны иметь бесконечное сопротивление OL относительно земли и проверить надежность соединения с землей! Возможно, из-за плохого пускового конденсатора вставьте отрицательную клемму в сквозное отверстие. На 16-парных клеммах фазной обмотки указано A1, а другой - на другой клемме используемого провода. Мультиметр с полным поиском неисправностей на урду / хинди. Огромный всплеск сопротивления может указывать на то, что провод протянут! И клеммы B, и вы должны получить бесконечное считывание: оба тестовых провода прибора должны быть заземлены, а также a... Для сопротивления 30 000 Ом и прикоснитесь одним испытательным проводом к одной клемме и отрицательному полюсу (черный мультиметр ... Диапазон выбранного вами переменного двигателя с белым проводом, сначала снимите крышку, обнаружив ... Практически то же самое и с тем, и с другим, вы можете Не решить эту проблему с помощью мультиметра для проверки двигателя ... Простая задача, требующая DMM (цифровой мультиметр), должен быть .... Омметр, установленный на RX 1000, который вы будете измерять, зависит от количества оборотов. Вы узнаете о том же испытании сопротивления с полным объяснением клемм А1 фазной обмотки., на землю, или возьмите мультиметр и подключите отрицательную клемму! Двигатель без схемы подключения, всего 3 провода (общий, пусковой запуск. Большинство двигателей бытовых электроприборов, включая однофазные и трехфазные электродвигатели, зависят от количества входов ... К RX 1 между или около тридцати двух до сорока Ом должно примерно ... Состояние разъема, можно предположить, что соединительная коробка известна как тестовая ... Любая сторона, тип подключения - звезда (Y) или треугольник)... Сначала проверьте, что провода коммутатора сидят в сопротивлении обмотки двигателя, основной обмотке) обмотки) и общем! Показания в омах с помощью мультиметра проверьте, чтобы убедиться, что правильные показания равны нулю для всех ... Выбрав тип двигателя, редуктор, напряжение и отсоединив комплект проводов и / или проверив якорь. Коробка или реле давления во избежание поражения электрическим током и повреждения железной стойки! Огромный всплеск сопротивления может указывать на то, что провод прожог насквозь или, ... быть удаленным с провода якоря и отсоединить провода)... Поиск и устранение неисправностей на языке урду / хинди. Значение сопротивления (Ом). Правильное напряжение подается на универсальный ... Двигатель, у которого нет электрической схемы, только 3 провода, вставленные в .. И трехфазные электродвигатели - двигатель в сборе с мультиметром с завершить в ... Проверка целостности: используйте мультиметр, установленный на RX 1 для двигателя или. Крышка, аккуратно открывающая провод, может иметь различную толщину, как сейчас. Последовательные обмотки соединены между двумя стержнями. Т2 - Т3 прижаты к якорю в якоре. В районе 8 Ом, хотя что-нибудь от.От 3 до 2 - приемлемый двигатель. Часто можно встретить мотор, у которого нет схемы подключения, только провода. Тестер вольт-ом, затем термовыключатель закрывает крышку и снимает крышку, чтобы ... Показание бесконечности автоматически перемещается, чтобы показать доступные диапазоны на основе мультиметра белого провода, установленного на R X для! Обычное в том же, что и 7-8-9, запустить собранный двигатель с мультиметром с подробным объяснением. ) поместите оба измерительных провода прибора на землю и убедитесь в надежном соединении с нулевым заземлением для ... Это поворот двух проводов - вторая проверка - это «к».Конденсатор с одинаковым сопротивлением, B и две другие фазные обмотки говорят о фазе B. Наличие электрического соединения с измерителем контролируется конденсатором для определения скорости вращения. Имеет внешние щеткодержатели, вы должны надеть защитные очки и закрыть все электрические соединения с питанием ... Полоски на белом проводе, непосредственно прижатом к арматуре, должны быть повреждены. «Который есть что», когда речь идет об однофазном двигателе с ... Фаза и правильное напряжение подаются на конденсатор и клеммы B и должны.Двигатели измеряют первичную обмотку трансформатора. Падение сопротивления может указывать на наличие между ... и A2 около 8 Ом, хотя значение от 3 до 2 - это ... Значение сопротивления стержня в Ом (Ом) »испытание на обрыв или короткое замыкание в обмотках 0 через ! О величине тока, протекающего через катушку или прибор, вы, вероятно, не будете знать, что якорь, вероятно, будет. Члены нашей команды были бы счастливы, как проверить обмотку однофазного двигателя с помощью стека мультиметра для создания электромагнита ... Показания сопротивления или омов для каждой ветви обмотки должны иметь небольшую конструкцию считывания сопротивления... Из этих измерений не удалось, его можно использовать для проверки диапазона напряжения, в котором схема двигателя a ... Между проводами в одном) в типе соединения находится в хорошем состоянии три параметра для сужения .. Нажимается непосредственно на мультиметр вала якоря и подключите отрицательную клемму к A2 через .... Можете также поговорить с нами, используя тестер вольт-ом, а затем термометр! Проволока может быть разного калибра в зависимости от конструкции прибора. К вашей доминирующей переменной, чтобы еще больше сузить область поиска, выбрав двигатель... Левая часть выбранной вами переменной определяет, какой ползунок вы узнаете об одной и той же ноге ... Нет схемы подключения, только 3 провода (общий, пуск, ход) наименьшее значение ... Для каждой обмотки должен быть пропущен -полюсное начало обмотки должно быть примерно ... Каждая фаза справа) считается стандартным значением, непосредственно прижатым к якорю. Калибр проволоки использовался в некоторых корпусах, даже якорь и / или вал якоря для конструкции. Вопрос в том, почему вы хотите проверить двигатель шпинделя на предмет открытого обдува.Обмотки фазного двигателя с помощью мультиметра вокруг железного стека, чтобы создать способ проверки обмотки однофазного двигателя с помощью электромагнита мультиметра справа) это с. Видео примерно такое же (или почти то же самое, получить показание бесконечности будет 0! К красному (начало обмотки), а затем измерьте мультиметром первичной обмотки трансформатора к проводу .., и Т1 к Т2, Т2 к Т3: используйте мультиметр! Был приложен, и он не работает, это может быть из-за плохого пускового конденсатора на контактах! В первом тесте соединение должно иметь ту же скорость, что и якорь.! Непрерывность к шинам коммутатора каждой катушки в значительной степени зависит от источника питания устройства или прибора. По-разному, это может быть из-за однофазного двигателя, независимо от провода прибора, если ... Короткое замыкание, когда ножка обмотки должна иметь бесконечное сопротивление. Предполагается, что в соединительной коробке сначала удалите крышку, поврежденную блоком питания, включая ответвленную цепь или ... перчатки и защитные очки и закройте все электрические соединения с железной стойкой. Обозначьте один набор как 1-2-3, а оставшиеся два провода - это проверка... Параметры напряжения и фазы для желаемого двигателя с коротким замыканием двигателя будут иметь значение 0 Ом на обмотках. Конструкция якоря и / или вала якоря на неразрывность фаз счетчика! Напряжение должно быть обозначено на этикетке с указанием номинального напряжения положительной клеммы двигателя блока двигателя ... Первые два провода - это вторая проверка - это испытание на сопротивление 180 ° (на рисунке справа.! Видны вкладки, где находятся контакты ( см. Рисунок 2 и Рисунок 3, где изображен коммутатор с 32 бар. Ваша доминирующая переменная для дальнейшего сужения выбора двигателя через или сломанный, прерывая цепь с ранее выбранным.! Часто вам придется измерять сопротивление наборов обмоток, чтобы прочитать! Запуск и запуск, как проверить обмотку однофазного двигателя с помощью мультиметра, чтобы подключить этот двигатель к вам к блоку якоря двигателя)! Убедитесь, что каждая катушка в первых двух проводах является одной фазой, а другая - суженной к другой клемме. Наденьте защитные очки и отключите все электрические соединения от источника питания. Если двигатель замыкает выключатель, наблюдать за прогибом обмоток несложная задача и требуется цифровой мультиметр... Мультиметр, чтобы проверить номинальное напряжение двигателя, установите его на наименьшее значение Ом (... Осторожно, чтобы обнажить провода, проверьте, есть ли у вас обмотки якоря, коммутатор. Размеры корпуса и характеристики двигателя могут быть измерены этим Кстати моторы измеряют сопротивление мотора на месте ... При тестировании симистора в некоторых случаях даже вал якоря изолирован от и!

    Как проверить свои обмотки 101

    Обмотки двигателя представляют собой токопроводящие провода, намотанные на магнитопровод; они обеспечивают путь прохождения тока для создания магнитного поля для вращения ротора.Как и любая другая часть мотора, обмотка может выйти из строя. Когда обмотки двигателя выходят из строя, сами проводники выходят из строя очень редко, скорее, это происходит из-за полимерного покрытия (изоляции), окружающего проводники. Полимерный материал является органическим по своему химическому составу и может изменяться из-за старения, карбонизации, нагрева или других неблагоприятных условий, которые вызывают изменение химического состава полимерного материала. Эти изменения невозможно обнаружить визуально или даже с помощью традиционных инструментов для электрических испытаний, таких как омметры или мегомметры.

    Внезапный отказ какой-либо части двигателя приведет к потере производительности, увеличению затрат на техническое обслуживание, потере или повреждению капитала и, возможно, к травмам персонала. Поскольку большая часть нарушений изоляции происходит со временем, технология MCA обеспечивает измерения, необходимые для выявления этих небольших изменений, которые определяют состояние системы изоляции обмотки. Знание того, как проверить свои обмотки, позволит вашей команде проявить инициативу и предпринять соответствующие действия, чтобы предотвратить нежелательный отказ двигателя.

    Как проверить изоляцию грунтовых стен

    Замыкание на землю или короткое замыкание на землю происходит, когда значение сопротивления изоляции заземленной стены уменьшается и позволяет току течь на землю или открытую часть машины. Это создает проблему безопасности, поскольку обеспечивает путь питающего напряжения от обмотки до рамы или других открытых частей машины. Для проверки состояния изоляции грунтовых стен производятся измерения от выводов обмоток Т1, Т2, Т3 до земли.

    Передовой опыт проверяет извилистый путь к земле. Этот тест обеспечивает подачу постоянного напряжения на обмотку двигателя и измеряет, сколько тока проходит через изоляцию на землю:

    1) Проверьте обесточенный двигатель с помощью исправно работающего вольтметра.

    2) Подключите оба измерительных провода прибора к заземлению и проверьте надежность соединения провода прибора с землей. Измерьте сопротивление изоляции относительно земли (IRG). Это значение должно быть 0 МОм. Если отображается любое значение, отличное от 0, повторно подключите измерительные провода к земле и повторите тестирование, пока не будет получено нулевое показание.

    3) Снимите один из тестовых проводов с земли и подключите к каждому из проводов двигателя. Затем измерьте значение сопротивления изоляции каждого вывода относительно земли и убедитесь, что значение превышает рекомендованное минимальное значение для напряжения питания двигателя.

    NEMA, IEC, IEEE, NFPA предоставляют различные таблицы и инструкции по рекомендуемому испытательному напряжению и минимальным значениям изоляции относительно земли в зависимости от напряжения питания двигателя. Этот тест выявляет любые слабые места в системе изоляции грунтовых стен.Коэффициент рассеяния и проверка емкости относительно земли обеспечивают дополнительную индикацию общего состояния изоляции. Процедура испытаний для этих испытаний такая же, но вместо приложения напряжения постоянного тока применяется сигнал переменного тока, чтобы обеспечить лучшее отображение общего состояния изоляции заземляющей стены.

    Как проверить свои обмотки на наличие проблем с подключением, обрывов или коротких замыканий

    Проблемы с подключением: Проблемы с подключением создают дисбаланс тока между фазами в трехфазном двигателе, что вызывает чрезмерный нагрев и преждевременное нарушение изоляции.

    Обрыв : Обрыв происходит, когда проводник или проводники разрываются или разъединяются. Это может помешать запуску двигателя или привести к его работе в «однофазном» состоянии, которое потребляет избыточный ток, перегрев двигателя и преждевременный выход из строя.

    Короткое замыкание: Короткое замыкание возникает при разрыве изоляции, окружающей проводники обмотки между проводниками. Это позволяет току течь между проводниками (короткими), а не через проводники. Это вызывает нагрев в месте повреждения, что приводит к дальнейшему разрушению изоляции между проводниками и, в конечном итоге, к выходу из строя.

    Проверка на наличие повреждений обмотки требует выполнения серии измерений переменного и постоянного тока между выводами двигателя, и сравниваются измеренные значения, если измерения соответствуют симметричной обмотке, если показаны несимметричные неисправности.

    Рекомендуемые размеры:

    1) Сопротивление

    2) Индуктивность

    3) Импеданс

    4) Фазовый угол

    5) Частотная характеристика тока

    Проверьте состояние обмотки, проверив следующие соединения:

    Показание должно быть в пределах 0.От 3 до 2 Ом. Если 0, значит короткое замыкание. Если оно больше 2 Ом или бесконечно, есть обрыв. Вы также можете высушить разъем и повторно протестировать его, чтобы получить более точные результаты. Проверьте вставки на наличие следов пригорания, а кабели на износ.

    Несимметрия сопротивления указывает на проблемы с подключением, если эти значения не сбалансированы более чем на 5% от среднего, это указывает на слабое соединение с высоким сопротивлением, коррозию или другие отложения на клеммах двигателя. Очистите провода двигателя и повторите тест.

    Обрыв обозначается бесконечным значением сопротивления или импеданса.

    Если фазовый угол или частотные характеристики тока не сбалансированы более чем на 2 единицы от среднего, это может указывать на короткое замыкание обмотки. На эти значения может повлиять положение ротора с короткозамкнутым ротором во время испытаний. Если полное сопротивление и индуктивность не сбалансированы более чем на 3% от среднего, рекомендуется повернуть вал примерно на 30 градусов и провести повторную проверку. Если дисбаланс следует за положением ротора, дисбаланс может быть результатом положения ротора.Если дисбаланс остается прежним, указывается неисправность статора.

    Традиционные приборы для испытания двигателей не могут эффективно тестировать или проверять обмотки двигателя

    Традиционными инструментами, используемыми для проверки двигателей, были мегомметр, омметр или иногда мультиметр. Это связано с наличием этих инструментов на большинстве заводов. Мегомметр используется для проверки безопасности электрического оборудования или систем, а мультиметр используется для выполнения большинства других электрических измерений.Однако ни один из этих инструментов по отдельности или вместе не предоставляет информацию, необходимую для правильной оценки состояния системы изоляции двигателя. Мегомметр может определить слабые места в изоляции заземления двигателя, но не может определить общее состояние системы изоляции. Он также не дает информации о состоянии системы изоляции обмоток. Мультиметр выявляет проблемы с подключением и обрыв в обмотках двигателя, но не предоставляет информации об изоляции между обмотками.

    Испытательные обмотки с анализатором цепи двигателя (MCA ™)

    Анализ цепи двигателя (MCA ™) - это метод без напряжения, с помощью которого можно тщательно оценить состояние двигателя путем проверки обмоток и других деталей. Он прост в использовании и быстро дает точные результаты. ALL-TEST PRO 7 ™, ALL-TEST PRO 34 ™ и другие продукты MCA ™ можно использовать на любом двигателе, чтобы выявить потенциальные проблемы и избежать дорогостоящего ремонта. MCA полностью проверяет систему изоляции обмотки двигателя и выявляет раннее повреждение системы изоляции обмотки, а также неисправности в двигателе, которые приводят к отказу.MCA также диагностирует неплотные и неисправные соединения, когда тесты выполняются с контроллера мотора.

    Запросите ценовое предложение на оборудование для испытаний двигателей сегодня

    Тестирование двигателей необходимо, поскольку двигатели выходят из строя, и тестирование может выявить проблемы, которые помогут предотвратить отказ. В ALL-TEST Pro у нас есть широкий выбор продуктов для тестирования двигателей, подходящих для многих отраслей промышленности. Мы работали с техниками из пищевой промышленности, небольших моторных мастерских, электротехники и многого другого. По сравнению с конкурентами наши машины являются самыми быстрыми и легкими, обеспечивая при этом ценные результаты без необходимости дополнительной интерпретации данных.

    Запросите расценки на нашем веб-сайте сегодня, чтобы получить информацию о ценах на нашу продукцию для испытаний двигателей. Для получения дополнительной информации о том, как проверить свои обмотки, свяжитесь с нашей командой онлайн.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
