Как собрать регулируемый блок питания 0-30В своими руками. Какие компоненты потребуются для сборки. Пошаговая инструкция по изготовлению источника питания. Как правильно настроить и протестировать собранный блок питания. Какие меры безопасности нужно соблюдать при работе с самодельным источником питания.
Принцип работы регулируемого блока питания постоянного тока
Регулируемый блок питания постоянного тока состоит из нескольких основных функциональных узлов:
- Трансформатор для понижения сетевого напряжения
- Выпрямитель для преобразования переменного тока в постоянный
- Сглаживающий фильтр для уменьшения пульсаций выпрямленного напряжения
- Стабилизатор напряжения
- Регулятор выходного напряжения
- Схема защиты от короткого замыкания и перегрузки
Главным элементом стабилизатора является проходной транзистор, который работает в линейном режиме. Изменяя напряжение на его базе с помощью регулятора, можно плавно менять выходное напряжение блока питания.
Выбор схемы для самостоятельной сборки
Для самостоятельного изготовления лучше выбрать простую и надежную схему блока питания. Одним из оптимальных вариантов является схема на трех транзисторах, показанная на рисунке:

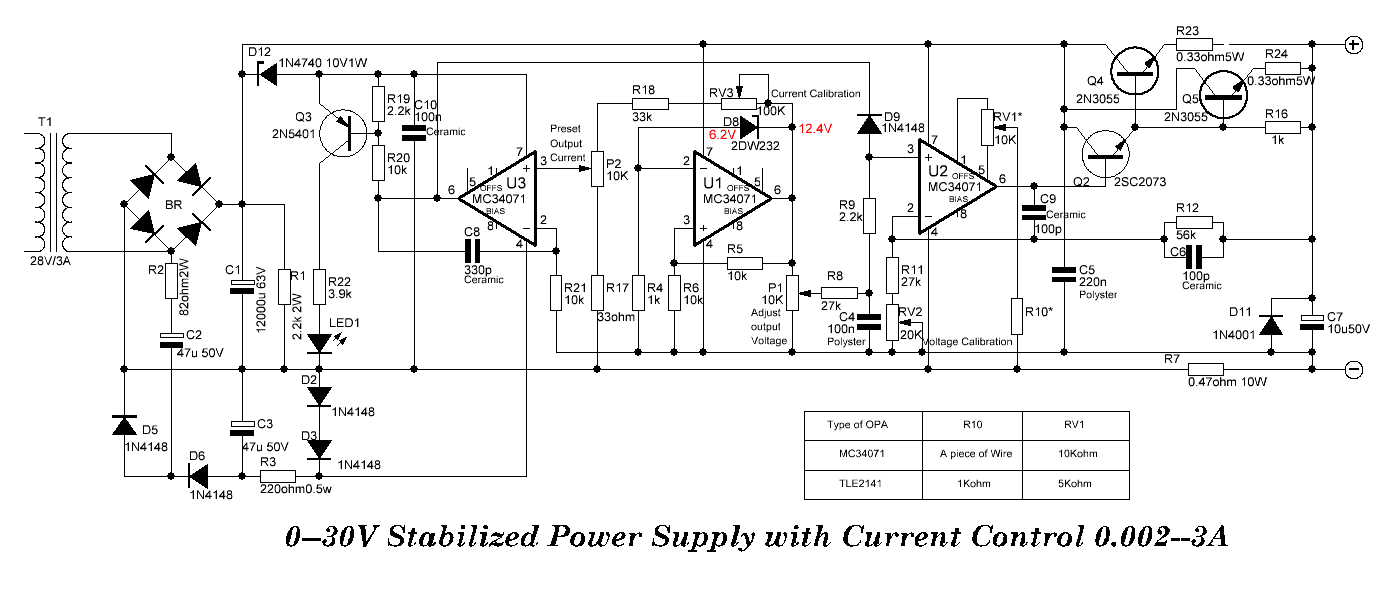

[Здесь должно быть изображение принципиальной схемы блока питания]Основные преимущества данной схемы:
- Простота конструкции
- Использование доступных и недорогих компонентов
- Высокая стабильность выходного напряжения
- Плавная регулировка напряжения от 0 до 30В
- Наличие защиты от короткого замыкания
Необходимые компоненты для сборки
Для изготовления блока питания по выбранной схеме потребуются следующие компоненты:
- Понижающий трансформатор 220В/24В мощностью 100-150 Вт
- Диодный мост на ток 10А
- Электролитический конденсатор 4700 мкФ х 50В
- Транзисторы KT818 (VT1), KT815 (VT2), KT315 (VT3)
- Стабилитрон на 15В
- Переменный резистор 4,7 кОм
- Постоянные резисторы согласно схеме
- Печатная плата
- Радиатор для силового транзистора
- Вольтметр и амперметр для индикации
- Корпус
Пошаговая инструкция по сборке блока питания
Процесс изготовления регулируемого блока питания включает следующие основные этапы:
1. Подготовка печатной платы
Разработайте и изготовьте печатную плату по выбранной схеме. Для этого можно воспользоваться специальными программами для проектирования печатных плат или нарисовать дорожки вручную на фольгированном текстолите.
2. Монтаж компонентов
Установите и припаяйте все компоненты на печатную плату согласно схеме. Особое внимание уделите правильной ориентации полярных элементов — электролитических конденсаторов, диодов, транзисторов.
3. Установка силового транзистора на радиатор
Закрепите силовой транзистор KT818 на алюминиевом радиаторе площадью не менее 100 см². Используйте теплопроводящую пасту для улучшения теплоотвода.
4. Монтаж трансформатора
Установите понижающий трансформатор в корпус блока питания. Подключите первичную обмотку к сетевому кабелю через предохранитель и выключатель.
5. Соединение узлов
Соедините вторичную обмотку трансформатора с входом диодного моста на плате. Подключите выходные клеммы платы к измерительным приборам и выходным разъемам.
6. Установка органов управления
Закрепите на передней панели корпуса регулятор напряжения, измерительные приборы, выключатель питания, индикаторную лампу.
Настройка и тестирование блока питания
После завершения сборки необходимо выполнить настройку и тестирование блока питания:
- Проверьте правильность всех соединений
- Подключите блок питания к сети через ЛАТР
- Плавно увеличивая напряжение, проверьте работу схемы
- Настройте максимальное выходное напряжение подбором сопротивления R5
- Проверьте стабильность напряжения при изменении нагрузки
- Протестируйте работу защиты от короткого замыкания
Меры безопасности при эксплуатации
При работе с самодельным блоком питания необходимо соблюдать следующие меры безопасности:
- Используйте качественную изоляцию всех проводников
- Обеспечьте надежное заземление корпуса
- Не превышайте максимально допустимую нагрузку
- Периодически проверяйте состояние всех соединений
- При любых неисправностях немедленно отключайте устройство от сети
Возможные проблемы и их устранение
При изготовлении и эксплуатации самодельного блока питания могут возникнуть некоторые проблемы. Рассмотрим наиболее распространенные из них:
Нестабильность выходного напряжения
Возможные причины:
- Неисправность стабилитрона
- Недостаточная емкость сглаживающего конденсатора
- Плохой контакт в цепи обратной связи
Решение: Проверьте и при необходимости замените стабилитрон, увеличьте емкость фильтра, проверьте все соединения в схеме.
Срабатывание защиты при небольшой нагрузке
Возможные причины:
- Неправильно подобранные параметры цепи защиты
- Неисправность транзистора VT3
Решение: Откорректируйте номиналы резисторов R8 и R9, проверьте и при необходимости замените транзистор VT3.
Модернизация и улучшение базовой схемы
Собранный по базовой схеме блок питания можно модернизировать, добавив дополнительные функции:
- Установка цифровых измерительных приборов для более точной индикации напряжения и тока
- Добавление схемы плавного пуска для уменьшения пускового тока
- Реализация режима стабилизации тока
- Установка вентилятора охлаждения с терморегулятором
Эти улучшения позволят сделать блок питания более функциональным и удобным в использовании.
Заключение
Изготовление регулируемого блока питания своими руками — отличный проект для начинающих радиолюбителей. Он позволяет на практике изучить принципы работы источников питания, приобрести навыки монтажа и настройки электронных устройств. При правильной сборке и настройке самодельный блок питания может служить надежным помощником в различных радиолюбительских проектах.
cxema.org — Простой блок питания с регулируемым U и I
Здравствуйте дорогие друзья. В очередной своей статье, решил показать как собирался блок питания с регулировкой напряжения и тока. Схему я увидел в видео у Ака и решил сделать себе такое же устройство. Печатной платы с видео не было, я нарисовал её сам, она будет ниже. Сначала, я просто собрал схему навесным монтажом, но с первого раза она у меня почему то не заработала, наверно перепутал выводы транзисторов ну и собрал еще раз, но теперь она не могла просто не заработать.
Схема достаточно проста и не нуждается в наладке, все детали можно найти в старом телевизоре. Но я не разбирал телевизор, так как у меня все эти детали были, ну ладно не будем отклоняться от темы. Я нарисовал печатную плату в программе Sprint-Layout_5.0. и перенес её на плату.
Но у меня почему то плохо перенеслось и пришлось дорисовывать перманентным маркером.
Далее кинул в раствор для травления.
Когда у меня плата протравилась, я промыл её хорошенько водой, если водой не помыть будет липкая. Просушил её, снял тонер растворителем и вот что получилось.
Самое то что мне не нравиться это сверление дырок в плате. Теперь начинается самое интересное и легкое — это лужение платы.
После лужения нам нужно снять все что осталось от флюса, сделаем это растворителем, просто протрем нашу плату. Теперь берем детали, я заранее их нашел у себя и вставляем в печатную плату согласно схеме.
Вот и все, можете радоваться, схема собрана. Вот печатная плата
Да и еще, на моём снимке нет выходного конденсатора, я его не поставил так как не нашел.
Вот список деталей:
Два транзистора кт818, кт815. Два электролитических конденсатора на 1000мкф (50-60вольт).
Три постоянных резистора на 820 ом, 470 ом, 24 к. Два переменных резистора первый от (4,7к-10к)и второй 84к. И еще один диод 1N4007. Об остальном расскажет видео.
Моя почта по вопросам пишите Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Печатная платут тут
С вами был DIY Electronic
Простой источник питания с регулируемым напряжением
Привет! Это моя первая инструкция! Все мы окружены электрическими приборами с разными спецификациями. Большинство их них работает напрямую от сети 220 В переменного тока. Но что делать, если вы придумываете какой-либо нестандартный прибор, или выполняете проект, для которого требуется конкретное напряжение, да к тому же и с постоянным током.
Поэтому у меня и появилось желание изготовить источник питания, выдающий различное напряжение, и использующий регулятор напряжения lm317 на интегральной схеме.Что делает источник питания?
Вначале необходимо понять назначение источника питания.
• Он должен преобразовывать переменный ток, полученный из сети переменного тока, в постоянный ток.
• Он должен выдавать напряжение по выбору пользователя, в диапазоне от 2 В до 25 В.
Основные преимущества:
• Недорогой.
• Простой и удобный в применении.
• Универсальный.
Список необходимых компонентов
1. Понижающий трансформатор на 2 А (с 220 В до 24 В).
2. Регулятор напряжения lm317 IC с радиатором теплообменника.
3. Конденсаторы (поляризованные):
2200 микрофарад 50 В;
100 микрофарад 50 В;
1 микрофарада 50 В.
(замечание: номинал напряжения конденсаторов должен быть выше напряжения, подаваемого на их контакты).
4. Конденсатор (неполяризованный): 0.1 микрофарад.
5. Потенциометр 10 кОм.
6. Сопротивление 1 кОм.
7. Вольтметр с ЖК-дисплеем.
8. Плавкий предохранитель 2.5 А.
9. Винтовые зажимы.
10. Соединительный провод с вилкой.
11. Диоды 1n5822.
12. Монтажная плата.
Составление электрической схемы
• В верхней части рисунка трансформатор подключен к сети переменного тока. Он понижает напряжение до 24 В, но при этом ток остается переменным с частотой 50 Гц.
• В нижней половине рисунка показано соединение четырех диодов в мост выпрямителя. Диоды 1n5822 пропускают ток при прямом смещении, и блокируют прохождение тока при обратном смещении. В результате выходное напряжение постоянного тока пульсирует с частотой в 100 Гц.
• На этом рисунке добавлен конденсатор емкостью в 2200 микрофарад, который фильтрует выходной ток и обеспечивает устойчивое напряжение в 24 В постоянного тока.
• На этом этапе можно последовательно включить в схему плавкий предохранитель для обеспечения ее защиты.
• Итак, мы имеем:
1.
Понижающий трансформатор переменного тока до 24 В.
2. Преобразователь перемененного тока в пульсирующий постоянный ток с напряжением до 24 В.
3. Отфильтрованный ток для получения чистого и стабильного напряжения 24 В.
• Все это будет подключено к схеме регулятора напряжения lm317, описанной ниже
Введение в Lm317
• Теперь наша задача заключается в управлении выходным напряжением, изменяя его в соответствие с нашими нуждами. Для этого мы используем регулятор напряжения lm317.
• Lm317, как показано на рисунке, имеет 3 контакта. Это контакт регулировки (pin1 — ADJUST), контакт вывода (pin2 — OUNPUT), и контакт ввода (pin3 — INPUT).
• Регулятор lm317 во время работы выделяет тепло, поэтому ему требуется радиатор теплообменника
• Радиатор теплообменника представляет собой металлическую пластину, соединенную с интегральной схемой для рассеивания выделяемого ею тепла в окружающее пространство.
Объяснение схемы подключения Lm317
• Это продолжение предыдущей электрической схемы.
Для лучшего понимания, схема подключения lm317 показана здесь подробно.• Для обеспечения фильтрации на входе рекомендуется использовать конденсатор емкостью в 0.1 микрофарады. Очень желательно не размещать его вблизи основного фильтрующего конденсатора (в нашем случае, это конденсатор емкостью 2200 микрофарад).
• Использование конденсатора в 100 микрофарад рекомендуется для улучшения гашения ряби. Он предотвращает усиление ряби, возникающее при увеличении устанавливаемого напряжения.
• Конденсатор емкостью в 1 микрофараду улучшает переходную характеристику, но не является необходимым для стабилизации напряжения.
• Диоды защиты D1 и D2 (оба — 1n5822) обеспечивают путь разряда с низким импедансом, предотвращая разряд конденсатора в выход регулятора напряжения.
• Сопротивления R1 и R2 нужны для установки выходного напряжения
• На рисунке приведено уравнение управления. Здесь сопротивление R1 равно 1 кОм, а сопротивление R2 (потенциометр с сопротивлением 10 кОм) является переменным.
Поэтому получаемое на выходе напряжение, согласно данному аппроксимированному уравнению, задается изменением сопротивления R2.• При необходимости получить дополнительную информацию по характеристикам lm317 на интегральной схеме, такую информацию найти в Интернете.
• Теперь выходное напряжение можно подключить к вольтметру с ЖК-дисплеем, или можно использовать мультиметр для замера напряжения.
• Замечание: Величины сопротивлений R1 и R2 выбираются из соображений удобства. Другими словами, нет какого-либо твердого правила, которое говорило бы, что сопротивление R1 должно всегда быть 1 кОм, а сопротивление R2 должно быть переменным до 10 кОм. Кроме того, если нужно фиксированное выходное напряжение, то можно установить фиксированное сопротивление R2 вместо переменного. Используя приведенную управляющую формулу, можно выбирать параметры R1 и R2 по своему усмотрению.
Завершение составления электрической схемы
• Окончательная электрическая схема выглядит так, как показано на рисунке.
• Теперь, пользуясь потенциометром (т.е. R2), можно получать требуемое напряжение на выходе.
• На выходе будет получено чистое, свободное от ряби, стабильное и постоянное напряжение, требуемое для питания конкретной нагрузки.
Пайка печатной платы
• Эта часть работы выполняется «руками».
• Необходимо убедиться, что все компоненты соединены в точности, как показано на электрической схеме.
• На входе и выходе используются винтовые зажимы
• Перед включением изготовленного источника питания в электрическую сеть нужно дважды проверить схему.
• В целях безопасности перед подключением устройства в электрическую сеть необходимо надеть изолированную или резиновую обувь.
• Если все выполнено правильно, то отсутствует вероятность какой-либо опасности. Однако вся ответственность лежит исключительно на вас!
• Окончательная электрическая схема показана выше. (Диоды я припаял с обратной стороны монтажной платы. Простите меня за непрофессиональную пайку!).
Original article in English
Простой регулируемый блок питания своими руками
Когда собираешь какую либо электронную самоделку, то для ее проверки нужен блок питания. На рынке большое разнообразие готовых решений. Красиво оформлены, имеют много функций. Так же много kit-наборов для самостоятельного изготовления. Я уже не говорю про китайцев с их торговыми площадками. Покупал я на Алиэкспресс платы модулей понижающего преобразователя, вот на нем и решил сделать. Напряжение регулируется, тока хватает. Блок в основе имеет модуль из Китая, так же радиодетали которые были у меня в мастерской(давно лежали и ждали своего часа). Регулирует блок от 1.5 вольта и до максимума(все зависит от применяемого выпрямителя до платы регулировки.
Описание компонентов
Есть у меня трансформатор 17.9 Вольт и током 1.7Ампера. Он установлен в корпусе, значит подбирать последний не нужно. Обмотка довольно толстая, думаю и 2 Ампера потянет. Вместо трансформатора можно применить импульсный блок питания ноутбука, но тогда нужен еще и корпус для остальных компонентов.
Выпрямителем переменного тока, будет диодный мост, можно собрать и из четырех диодов. Сглаживать пульсации будет электролитический конденсатор, у меня 2200 микрофарад и рабочим напряжением 35 вольт. Применил б/у, был в наличии.
Регулировать выходное напряжение буду китайским модулем. Их на рынке большое разнообразие. Он обеспечивает хорошую стабилизацию и довольно надежен.
Для комфортной регулировки выходного напряжения буду применять регулировочный резистор на 4.7 кОм. На плате установлен 10 кОм, но у меня какой был, такой и поставлю. Резистор еще начала 90-х. При таком номинале, регулировка обеспечивается плавно. Так же подобрал ручку на него, тоже лохматых годов.
Индикатором выходного напряжения служит вольтметр из Китая. У него три провода. Два провода питание вольтметра(красный и черный), а третий(синий) измеряющий. Можно соединить красный и синий вместе. Тогда вольтметр будет питаться от выходного напряжения блока, то есть загораться индикация от 4 вольт.
Согласитесь не удобно, поэтому я его буду питать отдельно, об этом далее.Для питания вольтметра я применю отечественную микросхему стабилизатора напряжения на 12 вольт. Тем самым обеспечу работу индикатора-вольтметра от минимума. Питается вольтметр через красный плюс и черный минус. Измерение осуществляется через черный минус и синий плюс выход блока.
Клеммы у меня отечественные. Имеют отверстия для штекеров типа «банан» и отверстия под зажим проводов. Похожие можно купить в Китае. Так же подобрал провода с наконечниками.
Сборка блока питания
Все собирается по простой зарисованной схеме.
Диодный мост нужно припаять к трансформатору. Я его выгнул для комфортной установки. На выход моста припаял конденсатор. Получилось не выйти за габариты по высоте.
Кренку питания вольтметра прикрутил к трансформатору. В принципе она не греется, и так она стоит на своем месте и никому не мешает.
На плате регулятора выпаял резистор и припаял два проводка под выносной резистор.
Так же припаял провода под выходные клеммы.На корпусе разметив отверстия под все, что будет на передней панели. Вырезал отверстия под вольтметр и одну клемму. Резистор и вторую клемму устанавливаю на стык коробки. При сборке коробки все зафиксируется сжатием обеих половинок.
Клемма и вольтметр установлены.
Так получилось установить вторую клемму и регулировочный резистор. Под ключ резистора сделал вырез.
Вырезаем окно под выключатель. Корпус собираем и закрываем. Осталось только распаять выключатель и регулируемый блок питания готов к применению.
Испытание блока
Блок питания регулирует напряжение от 1.23 Вольта.
Максимальное напряжение 19 Вольт.
Отображает вольтметр довольно точно. 20-30 милливольт не считаю таким уж сильным отклонением.
Подключил моторчик. Напряжение не проседает.
Данный блок питания прост и не отображает ток нагрузки. Может это и минус, но данный корпус не вместил бы еще амперметра и регулировки тока не предусмотрено. Так что с поставленной задачей я справился.
Такой вот регулируемый блок питания получился. Данная конструкция простая и доступна для повторения каждому. Детали не являются редкими.
Всем удачи в изготовлении!
Смотрите видео
Блок питания с регулировкой напряжения и тока
Приветствую всех, особенно начинающих радиолюбителей, поскольку именно они очень часто сталкиваются с проблемой поиска источников питания для своих самоделок и поэтому в ходе этой статьи будет рассмотрен вариант постройки простейшего лабораторного блока питания с возможностью ограничения тока.
Наш блок питания может обеспечивать на выходе стабилизированное напряжения от ноля до пятнадцати вольт и ток до 1.5 Ампер, эти параметры можно изменять и походу поясню, как это сделать.В проекте специально использованы наиболее доступные компоненты, чтобы ни у кого не возникло трудности с их поиском, а теперь давайте рассмотрим схему и поймём принцип её работы.
Схема состоит из трех основных частейСетевой понижающий трансформатор (красным обозначен), он обеспечивает нужные для наших целей выходные параметры, а также гальваническую развязку. В моем варианте был использован трансформатор от блока питания старого кассетного магнитофона, подойдет и любой другой, основные параметры блока питания будут зависеть в первую очередь от трансформатора, притом нужно учитывать один момент — максимальное выходное напряжение лабораторного блока питания будет на несколько вольт меньше, чем напряжение на выпрямителе. Трансформатор подбирается с нужным током, в моем случае имеются две обмотки по 20 вольт, ток каждой из них составляет около 0,7 Ампер, обмотки подключены параллельно, то есть общий ток около полутора ампер.
Вторая часть из себя представляет выпрямитель, для выпрямления переменного напряжения в постоянку и конденсатор, для сглаживания напряжения после выпрямителя и фильтрации помех.
И наконец третий узел — это плата самого стабилизатора, давайте её рассмотрим поподробнее…
Уже постоянное напряжение поступает на плату стабилизатора, где стабилизируется до некоторого уровня. Режим стабилизации будет зависеть от стабилитрона, в нашем случае он на 15 Вольт, именно он задает максимальное выходное напряжение блока питания.
Беда в том, что ток у таких стабилитронов не велик, поэтому его нужно усилить с помощью простого каскада усиления по току, построенного на транзисторах VТ 1 и VТ 2, транзисторы подключены таким образом, чтобы обеспечить максимально большое усиление, то есть по сути это аналог составного транзистора.
Регулятор напряжения в лице переменного резистора R1, выполняет функцию простого делителя напряжения и может быть рассмотрен, как 2 последовательно соединенных резистора с отводом от места их соединения.Изменяя сопротивление каждого из них, мы можем регулировать напряжение. Это напряжение усиливается ранее указанным каскадом.
Второй переменный резистор позволит ограничивать выходной ток. Если такая функция не нужна, то схема будет выглядеть следующим образом.
Теперь подробнее о компонентах, большую их часть, а если точнее все компоненты можно найти в старой аппаратуре, например в телевизорах, усилителях, приемниках, магнитолах и прочей технике.
Также возможно использовать импортные аналоги, которые имеют одинаковое расположение выводов. В архиве сможете найти некоторые варианты замены транзисторов, как на советские, так и на импортные.
Можно использовать готовые мосты, которые можно найти в компьютерных блоках питания или же собрать мост из любых четырех аналогичных диодов с током от двух ампер.
Для увеличения выходного напряжения блока питания сначала нужно найти соответствующий трансформатор, затем заменить стабилитроны на более высоковольтные, скажем на 18 или 24 вольта, будет зависеть от нужного вам выходного напряжения.
Резистор ограничивает ток через стабилитрон, расчет производится исходя из напряжения выпрямителя. Рассчитываю так, чтобы ток через стабилитрон не превышал значение 20-25 миллиампер, в случае стабилитрона на пол ватта и 40-45 миллиампер в случае если стабилитрон одноваттный.
Если под рукой не оказалось нужного стабилитрона, то можно использовать несколько последовательно соединенных с меньшим напряжением, в итоге сумма их напряжения будет равняться конечному напряжению стабилизации.
Схема стабилизатора работает в линейном режиме, поэтому силовой транзистор VT 2 нуждается в радиаторе.
А теперь давайте проверим конструкцию в работе
и как видим напряжения плавно регулируется от нуля до пятнадцати вольт
Теперь проверим функцию ограничения тока, обратите внимание без выходной нагрузки вращая регулятор тока, напряжение у нас не будет меняться, что свидетельствует о корректной работе функции ограничения.
Выходной ток также регулируется достаточно плавно, минимальная граница 180 миллиампер.
Максимальный выходной ток в моём случае, составляет около полутора ампер, этого вполне достаточно для средних нужд большинства радиолюбителей.Несмотря на простоту конструкции, при токах около одного Ампера, наблюдаем просадку выходного напряжения меньше 200 милливольт, это очень хороший показатель для стабилизаторов такого класса.
Введите электронную почту и получайте письма с новыми поделками.
Блок питания может переносить короткие замыкания с продолжительностью не более 5 секунд, в этом режиме ток ограничивается в районе одного — семи Ампер.
Монтаж при желании можно сделать навесным,но более красиво смотрится конструкция на печатной плате, тем более, что я ее для вас нарисовал,а файл платы также можете скачать с общим архивом проекта.
В качестве индикаторов советую использовать стрелочные приборы, чтобы не путаться с подключением, хотя можно и цифровые.
По мне, это довольно годный вариант в качестве первого блока питания, так что смело собирайте.
Архив к статье: скачать…
Автор; АКА КАСЬЯН
БП НА ТРАНЗИСТОРАХ С РЕГУЛИРОВКОЙ
Схема этого блока питания очень простая и интересная, но имеет свои тонкости в настройке. Поэтому многие её повторяют и натыкаясь на грабли пишут, что схема плохая или просто забрасывают её. Мне же она очень понравилась как для БП простого и надёжного для начинающих. До полноценного лабораторного она конечно не дотягивает, но это уже уровень выше. Если хотите собирать БП с точной регулировкой тока и напряжения, плюс хорошая стабильность выхода, то только на микросхемах.
В общем очень понравился гибрид параметрического и компенсационного стабилизатора напряжения. Благодаря этому в данной схеме можно применить практически любые стабилитроны, без подбора, примерно на 8-24 В, и подбором делителя на выходе подобрать выходное напряжение.
Сначала спаял на макетной плате. Стабилизация напряжения желала лучшего. Защита от КЗ вообще не работала. Спалил пару диодов, стабилитронов, но хоть ни одного силового транзистора.
Решил всё же разобраться. Промоделировал в Мультисиме. Разобрался что к чему и затем реализовал в железе — всё прекрасно работает. Схема оказалась вполне стоящая.
Самое важное в ней это узел защиты от КЗ на двух диодах, о которую все спотыкаются. Здесь надо правильно подобрать диоды защиты. Диод, который идёт на базу транзистора, должен имень меньшее падение напряжение на нём. Проверяется элементарно цифровым прибором в режиме прозвонки. Я выяснил, что оптимально установить германиевый типа Д9. А второй кремниевый, типа КД522.
Для улучшения стабилизации выходного напряжения нужно стабилизировать узел опорного напряжения или применить ГСТ (генератор стабильного тока), или использовать TL431. Исходил из имеющихся в наличии радиодеталей и простоты схемы.
Сделал ГСТ на двух КТ315. Самый простой вариант. Регулировку по току или узел ограничения по току пока не стал делать. Для этого блока это не даст качественной и точной настройки ограничения по току, но усложнит схему. Поэтому оставил только узел полной защиты от КЗ. Он точно нужен, особенно для начинающих или для гаража, где коротнут раз десять за день. Плата получилась маленькая и компактная.
Ещё одной особенностью схемы является Uмин на уровне 1-2 В (из-за диодов защиты). Можно подбором диодов добиться Uмин 0,7-0,8 В, но думаю для очень простого БП этого вполне хватит.
При КЗ силовой транзистор надёжно закрывается и на выходе 0 В и почти 0 мА, где то на уровне 20-200 мкА. В таком состоянии схема может находится бесконечно долго, а после устранения КЗ всё возвращается в нормальное состояние. Иногда нужно лишь кратковременно отключить нагрузку (это тоже особенность этой схемы, иногда с подключенной нагрузкой не запускается).
Резисторы R2 и R6 являются частью узла стабилизации совместно со стабилитроном. Они образуют делитель напряжения для установки максимального выходного напряжения. Оно будет равно примерно (Uст+Uled) + (Uст+Uled) х (R2/R6) – (UкэQ1+ UкэQ3). (13+2) + (13+2) х (5,1/4,7) — (1,3+0,65) = 29,33 В. Это приблизительный расчёт.
Я рассчитывал делитель на Uвых = 32 В при Uст = 15 В. Резисторы R2 = 5K6 и R6 = 4K3. От суммарного сопротивления этих резисторов зависит и ток холостого хода (без нагрузки) и выделяемая на них мощность. При Uвых = 32 В и R2 = 5K6 и R6 = 4K3 на них выделяется мощность 61 mW и 47 mW соответственно. Можно применять резисторы 0,25 Вт (1/4W) или даже 0,125 Вт (1/8W).
При делителе 390/390 Uвых будет Uст*2 — 2Uкэ, то есть примерно в два раза больше напряжения стабилизации стабилитрона Uвых = 5 х 2 — 2 х 0,65 = 28,65 В. Ток через делитель будет порядка Iд = 36 мА и выделяемая мощность на этих резисторах будет порядка 515 mW. То есть нужно применять резисторы мощностью 1 Вт
Вывод: подбором резисторов делителя можно подбирать Uвых.макс, для уменьшения нагрева нужно их выбирать в килоОмах.
Вот скриншоты для примера:
Сила тока должна оставаться на уровне установленного, но она тоже будет плавать. На счёт защиты при КЗ. Всё зависит от мощности питающего трансформатора, ёмкости фильтрующего конденсатора и силового транзистора. При напряжении 20 В и токе 3 А при замыкании на силовом транзисторе будет мгновенно 60 Вт выделяемой мощности плюс кратковременный бросок (импульс) тока с фильтрующего конденсатора (20 х 1,41 х 3 = 84,6 Вт), а это для большинства транзисторов китайских полный тепловой или токовый пробой. Даже наши советские типа КТ803, КТ805, КТ809 и так далее, через 10-20 секунд пробьются. А может и быстрее…
Для линейной схемы напряжением до 24-28 В, лучше брать ток не более 1,5-2 А, дабы не рисковать сжечь транзисторы. Вот как вариант:
Ограничение тока будет на уровне 3-х ампер. А полная мощность будет равна мощности потребляемой нагрузкой плюс остальное будет в виде тепловых потерь выделяться на силовом транзисторе. При КЗ вся мощность, которую сможет выдать трансформатор, выделится в виде тепла на силовом транзисторе. Автор материала TohaT.
Форум по блоку питания
Обсудить статью БП НА ТРАНЗИСТОРАХ С РЕГУЛИРОВКОЙ
Мощный блок питания 0-30 В своими руками
17.03.2020 Бендер Родригес Самоделки
Занимаясь проектированием и конструированием различных электронных схем, не обойтись без надежного блока питания с регулируемым напряжением. Сегодня предлагаются различные конструкции, как сложные, так и простые. В рамках статьи рассмотрим, как сделать блок питания от 0 до 30 В на 10 ампер своими руками по пошаговым инструкциям со схемами и фото-примерами процесса сборки.
Варианты БП для самостоятельного монтажа
Блок питание выбирается исходя из того, какие схемы предполагается им запитывать. Если это устройства с низким потреблением тока, то и БП не обязательно делать мощный: вполне можно обойтись источником с током на 5 ампер. Рассмотрим несколько вариантов схем, а также как собирать самодельные блоки питания.
Простой БП 0-30 В
Одна из несложных схем источника питания с регулировкой выходного напряжения приводится на схеме.
Устройство выполнено всего на трех транзисторах и отличается высокой точностью напряжения на выходе благодаря использованию компенсационной стабилизации, а также применением недорогих элементов.
Изделие собирается на печатной плате и после монтажа практически сразу начинает функционировать. Главное, подобрать стабилитрон, который должен соответствовать максимальному напряжению на выходе.
Для корпуса подойдет любой пластиковый или металлический короб, который окажется под рукой, например, от компьютерного БП.
В такой корпус без проблем поместится трансформатор на 100 Вт и печатная плата. Имеющийся вентилятор можно оставить, подключив в разрыв его питания сопротивление для снижения оборотов.
Для измерения потребляемого нагрузкой тока, задействуем стрелочный амперметр, устанавливая его на переднюю панель из пластиковой коробки.
Вольтметр можно использовать цифровой.
Завершив монтаж, проверяем выходное напряжение, изменяя положение переменного резистора.
Минимальное значение должно быть около нуля, максимальное – 30 В. Подсоединив нагрузку около 0,5 А, проверяем просадку напряжения на выходе – она должна быть минимальной.
Мощный импульсный БП
Рассмотрим схему блока питания с регулировкой по току и напряжению. Такие устройства иногда еще называют лабораторными, поскольку они подходят не только для запитки электронных схем, но и для заряди АКБ.
Этот БП обеспечивает регулировку напряжения в диапазоне 0-30 В и тока 0-10 А. Источник можно разделить на три части:
- Внутренняя схема питания, состоящая из источника напряжения на 12 В и ток минимум 300 мА. Назначение этого источника – запитка схемы БП.
- Блок управления. Выполнен на микросхеме TL494 с простым драйвером. Резистор R4 позволяет регулировать максимальный порог напряжения, R2 – ток.
- Силовая часть. Большую часть схемы можно задействовать из старого компьютерного блока питания. Для намотки трансформатора управления подойдет ферритовое кольцо R16*10*4,5, на котором наматывают провод МГТФ 0.07 мм² в количестве 30 витков одновременно в 3 провода. L1 мотают на кольце от того же БП, удалив старую обмотку и намотав медный провод диаметром 2 мм и длиной 2 м. Для L2 подойдет дроссель на ферритовом стержне.
Для размещения элементом схемы изготавливают печатную плату.
Если сборка выполнена правильно, блок питания начинает работать сразу. Чтобы была возможность управлять вентилятором по температуре, можно собрать простую схему на lm317.
На Ардуино
Радиолюбители с опытом иногда собирают блоки питания под управлением Ардуино. Таким образом удается создать контролируемый источник питания с такими режимами: может «отдыхать», функционировать в режиме экономии либо работать на ток в 10 А и разное выходное напряжение, если это требуется.
«Умный» блок питания представлен на схеме.
Для запитки микропроцессора ATmega задействуется импульсный стабилизатор. Благодаря наличию постоянного и стабилизированного напряжения 5 В блок питания можно оснастить разъемом USB, что позволит подзаряжать какие-либо устройства.
Печатную плату можно сделать по образцу.
Внешний вид устройства и внутреннее расположение компонентов представлено на фото.
Блок питания от 0 до 30 В на 10 ампер можно собрать своими руками по любой из представленных схем, а как именно сделать такое устройство, пошагово рассмотрено в инструкциях с фото-примерами. Для сборки простого источника питания потребуются начальные значения в области радиоэлектроники, умение обращаться с паяльником и минимальный перечень радиокомпонентов.
Автор: Vladimir
Источник: mainavi.ru
Отзывы на регулируемый источник питания постоянного тока
— интернет-магазины и обзоры на регулируемый источник питания постоянного тока diy kit на AliExpress
Отличная новость !!! Вы попали в нужное место для приобретения самостоятельного комплекта регулируемого блока питания постоянного тока. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот комплект для самостоятельного изготовления регулируемого источника питания постоянного тока станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили на AliExpress свой регулируемый источник питания постоянного тока. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в своем собственном комплекте регулируемого источника питания постоянного тока и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите diy kit Adjustable dc power supply по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
0-30v 2ma — 3a регулируемый модуль питания постоянного тока diy kit Продается на Banggood.com покупка русский
Способы доставки
Общее приблизительное время, необходимое для получения вашего заказа, показано ниже:
- Вы размещаете заказ
- (Время обработки)
- Отправляем Ваш заказ
- (время доставки)
- Доставка!
Общее расчетное время доставки
Общее время доставки рассчитывается с момента размещения заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.
Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.
Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до пункта назначения.
Рекомендуемые способы доставки для вашей страны / региона указаны ниже:
Отправлять в: Отправка изЭтот склад не может быть доставлен к вам.
| Способ доставки | Время доставки | Информация для отслеживания |
|---|
Примечание:
(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое потребуется для отправки после отправки заказа.
(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.
(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.
(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.
(5) Ускоренная доставка не может быть использована для почтовых ящиков
Примерные налоги: Может взиматься налог на товары и услуги (GST).
Способы оплаты
Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим вам код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.
* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.
Инструкции по замене блока питания постоянного тока мощностью 280 Вт
Содержание
Инструкции по замене блока питания постоянного тока мощностью 280 Вт
Введение
Содержание
Связанная документация
Обзор источника питания постоянного тока
Светодиоды
Правила для шасси с двумя источниками питания
Требования к программному обеспечению
Технические характеристики источника питания
Предварительные требования для установки
Необходимые инструменты и детали
Правила техники безопасности
Предупреждения о безопасности
Руководство по электрическому оборудованию
Инструкции по подключению телефона
Обеспечение легкого доступа к маршрутизатору
Снятие и замена блока питания постоянного тока
Конфигурация с одним источником питания
Выключение маршрутизатора и отключение питания постоянного тока
Снятие блока питания постоянного тока
Замена блока питания постоянного тока
Повторное подключение питания постоянного тока и включение источника питания
Конфигурация с двумя блоками питания
Правила для шасси с двумя источниками питания
Отключение источника питания и отключение питания постоянного тока
Снятие блока питания постоянного тока
Замена блока питания постоянного тока
Повторное подключение питания постоянного тока и включение источника питания
Получение документации
Cisco.com
DVD с документацией по продукту
Документация для заказа
Отзыв о документации
Обзор безопасности продуктов Cisco
Сообщение о проблемах безопасности в продуктах Cisco
Получение технической помощи
Веб-сайт технической поддержки и документации Cisco
Отправка запроса на обслуживание
Определения серьезности запроса на обслуживание
Получение дополнительных публикаций и информации
Инструкции по замене блока питания постоянного тока мощностью 280 Вт
Номер продукта: PWR-7200-DC =, PWR-7200-DC +, PWR-7200-DC + =, PWR-7200/2-DC +, MAS-7200PSCOVER =, RS7206S =, RS7206VXR =, CISCO7204VXR =, CISCO70003VXR =
Введение
В этом документе объясняется, как снять и заменить блок питания постоянного тока 24 В или 48 В мощностью 280 Вт (Вт) в маршрутизаторах Cisco серии 7200, которые состоят из Cisco 7202 с двумя слотами, Cisco 7204 с четырьмя слотами и Cisco 7204VXR, Cisco 7206 и Cisco 7206VXR с шестью слотами.Он включает инструкции по выключению маршрутизатора, снятию установленного блока питания и установке нового блока питания. Этот документ также включает шаги по проверке инициализации системы после включения маршрутизатора.
Примечание Cisco 7206VXR и Cisco 7206 могут использоваться в качестве полок маршрутизатора в сервере универсального доступа Cisco AS5800. Ссылки на маршрутизаторы серии Cisco 7200 в этом документе включают Cisco 7206VXR и Cisco 7206 в качестве полок маршрутизаторов в сервере универсального доступа Cisco AS5800, если не указано иное.
Содержание
В этот документ включены следующие разделы:
• Связанная документация
• Обзор источника питания постоянного тока
• Предварительные требования для установки
• Правила техники безопасности
• Снятие и замена блока питания постоянного тока
• Получение документации
• Отзыв о документации
• Обзор безопасности продуктов Cisco
• Получение технической помощи
• Получение дополнительных публикаций и информации
Связанная документация
Информацию о конфигурации и поддержке программного обеспечения Cisco IOS см. В справочных публикациях по модульной конфигурации и модульным командам в наборе документации по настройке программного обеспечения Cisco IOS, который соответствует выпуску программного обеспечения, установленному на вашем оборудовании Cisco.
Маршрутизатор Cisco 7200 VXR и программное обеспечение Cisco IOS, работающее на нем, содержат обширные функции и возможности, которые описаны в следующих ресурсах:
• План документации по маршрутизаторам Cisco серии 7200 по адресу http://www.cisco.com/univercd/cc/td/doc/product/core/7200vx/3512.htm для получения списка всей документации по маршрутизаторам Cisco серии 7200 и средств устранения неполадок, а также Информация.
–Для получения информации об установке и техническом обслуживании маршрутизаторов Cisco 7200 VXR см..
Для получения информации об установке оборудования и обслуживании маршрутизаторов Cisco 7200 см.
Маршрутизатор Cisco 7206 Краткое руководство по началу работы
— Для получения информации о соответствии международным стандартам, безопасности и нормативной информации для интерфейсов глобальной сети (WAN) для маршрутизаторов Cisco серии 7200 см. Следующие публикации:
Соответствие нормативным требованиям и информация о безопасности для маршрутизаторов Cisco серии 7200
• План документации по адаптеру портов маршрутизаторов Cisco серии 7200 по адресу http: // www.cisco.com/univercd/cc/td/doc/product/core/7200vx/3530.htm для получения списка всей документации адаптеров портов, поддерживаемых маршрутизаторами Cisco серии 7200.
• Маршрутизаторы Cisco серии 7200 по поиску и устранению неисправностей План документации http://www.cisco.com/univercd/cc/td/doc/product/core/7200vx/3518.htm, где можно найти ссылки на инструменты, утилиты и технические примечания для устранения неполадок.
• Информацию об установке, обслуживании, нормативной информации и конфигурации программного обеспечения на сервере универсального доступа Cisco AS5800 см. В следующих публикациях:
–Руководство по установке оборудования сервера универсального доступа Cisco AS5800
— Информация о соответствии нормативным требованиям и безопасности сервера универсального доступа Cisco AS5800
— Информация о соответствии нормативным требованиям и безопасности сервера универсального доступа Cisco AS5800
• Общие сведения о документации см. В разделе «Получение документации» на стр. 22.
• Информацию о поддержке клиентов см. В разделе «Получение технической поддержки» на стр. 23.
Обзор источника питания постоянного тока
Маршрутизаторы Cisco серии 7200 оснащены одним источником питания постоянного тока (если указана мощность постоянного тока). Для маршрутизатора доступен дополнительный второй источник питания постоянного тока; его необходимо заказывать как запасной. Маршрутизатор работает от одного установленного блока питания; однако второй источник питания обеспечивает резервное питание с возможностью горячей замены и разделением нагрузки.
Доступны два блока питания постоянного тока мощностью 280 Вт:
• Источник питания 48 В (PWR-7200-DC =)
Этот блок питания работает от 48 В до 60 В.
• Источник питания 24 В (PWR-7200-DC +, PWR-7200-DC + =, PWR-7200/2-DC +)
Этот блок питания работает от 24 В до 60 В.
Лицевые панели обоих источников питания постоянного тока мощностью 280 Вт имеют зеленый светодиод OK, выключатель питания, ручку для снятия, установки и обращения с источником питания, три розетки для проводов постоянного тока и два невыпадающих установочных винта.(См. Рисунок 1.)
Рис.1 Лицевая панель блока питания постоянного тока Cisco серии 7200
Ручка блока питания служит точкой захвата для извлечения блока питания из маршрутизатора (см. Рисунок 1). Два невыпадающих установочных винта закрепляют блок питания в маршрутизаторе. Три вывода постоянного тока (-, + [возврат] и заземление) соединяют источник питания постоянного тока с источником постоянного тока объекта.
Кабельная стяжка поставляется с каждым источником питания постоянного тока для крепления выводов к лицевой панели блока питания и обеспечения снятия натяжения с выводов.
Светодиоды
Используйте следующую таблицу для получения информации о состоянии светодиодов.
СВЕТОДИОД | цвет | состояние | Состояние источника питания и внутренних напряжений постоянного тока |
|---|---|---|---|
ОК | Зеленый | по | Горит постоянно, когда блок питания включен и получает питание от источника постоянного тока, обеспечивая внутренние компоненты + 5В, -12В, +12В и + 3В постоянного тока, и все внутренние напряжения постоянного тока находятся в пределах допуска. |
ОК | Зеленый | выкл. | Источник питания отключается, когда внутреннее напряжение постоянного тока превышает допустимые допуски или внутренняя температура источника питания постоянного тока превышает допустимые допуски. Блок питания остается в выключенном состоянии до тех пор, пока он не будет отключен и снова подключен к источнику питания, а затем перезапущен с помощью переключателя питания.Выключатель питания включает источник питания и запускает систему. |
Правила для шасси с двумя блоками питания
• Шасси с двумя блоками питания, работающее в среде 24 В, должно использовать два блока питания 24 В. Если один источник питания 48 В размещается в системе, требующей окружения 24 В, источник питания 48 В не работает. Это не наносит вреда системе.
• Шасси с двумя блоками питания, работающее в среде 48 В, может использовать два блока питания 48 В, два блока питания 24 В или по одному каждого из них.
Осторожно Не используйте одновременно источники питания переменного и постоянного тока в одном маршрутизаторе.
Рисунок 2 Табличка с номинальными характеристиками блока питания 24 В
Чтобы различать два источника питания, обратите внимание на следующие характеристики:
• Блестящая металлическая отделка блока питания 48 В.
• Тусклая отделка листового металла блока питания 24 В.
• На этикетке 24 В, расположенной на блоке питания рядом с кабельным разъемом, указано 24 — 60 В.(См. Рисунок 2.)
• На этикетке 48 В, расположенной на блоке питания рядом с кабельным разъемом, указано 48 — 60 В.
Требования к программному обеспечению
Для блока питания 24 В требуется один из следующих четырех минимальных выпусков Cisco IOS:
• Cisco IOS версии 12.1 (7) E или более поздних версий
• Cisco IOS версии 12.2 (2) T или более поздней версии
• Cisco IOS версии 12.2 (3) или более поздних версий
• Cisco IOS версии 12.0 (17) S или более поздние выпуски
Характеристики источника питания
Источник питания | Оперативная информация |
|---|---|
24 В | Источник питания 24 В постоянного тока работает при номинальном напряжении от 24 В постоянного тока (В постоянного тока) до 60 В постоянного тока на входе и подает питание + 5 В, +12 В, -12 В и + 3 В постоянного тока на внутренние компоненты маршрутизатора через маршрутизатор. промежуточная плоскость. |
48 В | Источник питания 48 В постоянного тока работает при номинальном входном напряжении от 48 В до 60 В постоянного тока и подает питание + 5 В, + 12 В, -12 В и + 3 В постоянного тока на внутренние компоненты маршрутизатора через соединительную панель маршрутизатора. |
Примечание Электропроводка и автоматические выключатели или предохранители на месте должны быть выбраны в соответствии с местными требованиями безопасности.
Номинальное напряжение | Ток (А) |
|---|---|
24 В постоянного тока | Минимум 19А обслуживание |
48 В постоянного тока | Минимальное обслуживание 13 А |
60 В постоянного тока | Минимум 8А обслуживание |
Примечание Значения в таблице 3 являются абсолютными максимальными значениями.Типичные конфигурации системы используют значительно меньше. Чтобы получить типичные значения для вашей конфигурации, обратитесь к торговому представителю Cisco.
Этот продукт рассчитан на защиту от короткого замыкания (перегрузки по току), установленную в здании. Убедитесь, что на всех токоведущих проводниках используется указанный и сертифицированный предохранитель или автоматический выключатель на 35 А максимум 60 В постоянного тока. Электропроводка и автоматические выключатели на объекте должны быть рассчитаны на максимальные значения (указанные в предыдущей таблице) по соображениям безопасности.
Предварительные требования для установки
В этом разделе представлен список деталей и инструментов, необходимых для снятия и замены блока питания постоянного тока в маршрутизаторах Cisco серии 7200. Этот раздел также включает инструкции по безопасности и предотвращению электростатического разряда, которые помогут вам избежать травм и повреждения оборудования.
Необходимые инструменты и детали
Для снятия и замены блока питания постоянного тока потребуются следующие детали и инструменты.Если вам нужно дополнительное оборудование, обратитесь к представителю сервисной службы за информацией для заказа.
• Новый источник питания постоянного тока (PWR-7200-DC) или (PWR-7200-DC +, PWR-7200-DC + =, PWR-7200/2-DC +) (см. «Правила для шасси с двумя источниками питания») раздел, если в роутере два блока питания.)
• Стандартный инструмент для зачистки проводов
• № 2 Phillips и отвертка с плоским лезвием 3/16 дюйма
• Несколько кабельных стяжек (если маршрутизатор устанавливается в стойку для оборудования)
Примечание Информация о проводке — максимальные значения напряжения и тока — представлена в таблице 3.
Правила техники безопасности
Ниже приведены правила техники безопасности, которым вы должны следовать при работе с любым оборудованием, подключенным к электросети или телефонной проводке.
Предупреждения о безопасности
Предупреждение Только обученный и квалифицированный персонал должен иметь право устанавливать или заменять это оборудование.
Заявление 1030
Предупреждение | ВАЖНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ Этот предупреждающий символ означает опасность.Вы находитесь в ситуации, которая может причинить телесные повреждения. Прежде чем приступить к работе с каким-либо оборудованием, осознайте опасности, связанные с электрическими цепями, и ознакомьтесь со стандартными методами предотвращения несчастных случаев. Используйте номер заявления в конце каждого предупреждения, чтобы найти его перевод в переведенных предупреждениях безопасности, прилагаемых к этому устройству. Заявление 1071 СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ |
Waarschuwing | BELANGRIJKE VEILIGHEIDSINSTRUCTIES Dit waarschuwingssymbool betekent gevaar.U verkeert в een situatie die lichamelijk letsel kan veroorzaken. Voordat u aan enige apparatuur gaat werken, dient u zich bewust te zijn van de bij elektrische schakelingen betrokken risico’s en dient u op de hoogte te zijn van de standaard praktijken om ongelukken te voorkomen. Gebruik het nummer van de verklaring onderaan de waarschuwing als u een vertaling van de waarschuwing die bij het apparaat wordt geleverd, wilt raadplegen. BEWAAR DEZE INSTRUCTIES |
Varoitus | TÄRKEITÄ TURVALLISUUSOHJEITA Tämä varoitusmerkki merkitsee vaaraa.Tilanne voi aiheuttaa ruumiillisia vammoja. Ennen kuin käsittelet laitteistoa, huomioi sähköpiirien käsittelemiseen liittyvät riskit ja tutustu onnettomuuksien yleisiin ehkäisytapoihin. Turvallisuusvaroitusten käännökset löytyvät laitteen mukana toimitettujen käännettyjen turvallisuusvaroitusten joukosta varoitusten lopussa näkyvien lausuntonumeroidn avulla. SÄILYTÄ NÄMÄ OHJEET |
Внимание | №ВАЖНАЯ ИНФОРМАЦИЯ ДЛЯ SÉCURITÉ Этот символ указывает на опасность.Vous vous Trouvez dans uneposition pouvant entraîner des blessures ou des dommages corporels. Avant de travailler sur un équipement, soyez consicious des disers liés aux circuit electriques et al., Vous avec les procédures couramment utilisées для предотвращения несчастных случаев. Просмотрите сведения о переводе средств защиты, отправляемых в обмен на охрану, при условии, что вам будет сопутствовать эта одежда, и вы получите дополнительную информацию об инструкциях, находящихся в процессе предотвращения. ИНФОРМАЦИЯ CONSERVEZ CES |
Предупреждение | WICHTIGE SICHERHEITSHINWEISE Dieses Warnsymbol bedeutet Gefahr. Sie befinden sich in einer Situation, die zu Verletzungen führen kann. Machen Sie sich vor der Arbeit mit Geräten mit den Gefahren elektrischer Schaltungen und den üblichen Verfahren zur Vorbeugung vor Unfällen vertraut. Suchen Sie mit der am Ende jeder Warnung angegebenen Anweisungsnummer nach der jeweiligen Übersetzung in den übersetzten Sicherheitshinweisen, die zusammen mit diesem Gerät ausgeliefert wurden. BEWAHREN SIE DIESE HINWEISE GUT AUF. |
Аввертенза | ВАЖНЫЕ ИССТРУЗИОННЫЕ SULLA SICUREZZA Это символ авертензии индика и периколо. La situazione potrebbe causare infortuni all persone. Prima di intervenire su qualsiasi apparecchiatura, Occorre essere al corrente dei pericoli relativi ai circuiti elettrici e conoscere le standard procedure per lavention di incidenti.Используйте номер перевода, который представляет все прекрасные авертенцы для индивидуального перевода в этом документе. CONSERVARE QUESTE ISTRUZIONI |
Advarsel | VIKTIGE SIKKERHETSINSTRUKSJONER Dette advarselssymbolet betyr fare. Du er i en situasjon som kan føre til skade på person. Før du begynner å arbeide med noe av utstyret, må du være oppmerksom på farene bandet med elektriske kretser, og kjenne til standardprosedyrer for å forhindre ulykker.Bruk nummeret i slutten av hver advarsel for å finne oversettelsen i de oversatte sikkerhetsadvarslene som fulgte med denne enheten. TA VARE PÅ DISSE INSTRUKSJONENE |
Aviso | INSTRUES IMPORTANTES DE SEGURANÇA Este símbolo de aviso miga perigo. Você está em uma situação que poderá ser causadora de lesões corporais. Antes de iniciar a utilização de qualquer equipamento, tenha conhecimento dos perigos envolvidos no manuseio de circuitos elétricos e освоить-se com as práticas Habituais de Preção de acidentes.Используйте номер инструкции fornecido ao final de cada aviso para localizar sua tradução nos avisos de segurança traduzidos que acompanham este dispositivo. GUARDE ESTAS INSTRUÇÕES |
¡Advertencia! | INSTRUCCIONES IMPORTANTES DE SEGURIDAD Este símbolo de aviso indica peligro. Existe riesgo para su integridad física. Antes de managed cualquier equipo, considere los riesgos de la corriente eléctrica y familícese con los процессуальные действия, установленные для предотвращения аварий.Al final de cada advertencia encontrará el número que le ayudará a encontrar el texto traducido en el apartado de traducciones que acompaña a este dispositivo. GUARDE ESTAS INSTRUCCIONES |
Варнинг! | VIKTIGA SÄKERHETSANVISNINGAR Denna varningssignal signalerar fara. Du befinner копать ситуацию в som kan leda до personkada. Innan du utför arbete på någon utrustning måste du vara medveten om farorna med elkretsar och känna till vanliga förfaranden för att förebygga olyckor.Använd det nummer som finns i slutet av varje varning for att hitta dess översättning i de översatta säkerhetsvarningar som medföljer denna anordning. SPARA DESSA ANVISNINGAR |
Aviso | INSTRUES IMPORTANTES DE SEGURANÇA Este símbolo de aviso miga perigo.Você se encontra em uma situação em que há risco de lesões corporais. Antes de trabalhar com qualquer equipamento, esteja ciente dos riscos que envolvem os circuitos elétricos e ознакомьтесь с com как práticas padrão de превосса де acidentes. Используйте номер объявления fornecido ao final de cada aviso para localizar sua tradução nos avisos de segurança traduzidos que acompanham o dispositivo. GUARDE ESTAS INSTRUÇÕES |
Advarsel | VIGTIGE SIKKERHEDSANVISNINGER Dette advarselssymbol betyder fare.Du befinder копать в ситуации с рисико для legemesbeskadigelse. Før du begynder arbejde på udstyr, skal du være opmærksom på de invverde risici, der er ved elektriske kredsløb, og du skal sætte dig ind i standardprocedurer til undgåelse для ulykker. Brug erklæringsnummeret efter hver advarsel for at finde oversættelsen i de oversatte advarsler, der fulgte med denne enhed. GEM DISSE ANVISNINGER |
Руководство по электрическому оборудованию
При работе с любым электрическим оборудованием соблюдайте следующие основные правила:
• Перед началом любых процедур, требующих доступа к внутренней части корпуса, найдите аварийный выключатель питания в помещении, в котором вы работаете.
• Перед перемещением корпуса отсоедините все силовые и внешние кабели.
• Не работайте в одиночку в потенциально опасных условиях.
• Никогда не предполагайте, что питание было отключено от цепи; всегда проверять.
• Не выполняйте никаких действий, которые создают потенциальную опасность для людей или делают оборудование небезопасным; внимательно осмотрите рабочее место на предмет возможных опасностей, таких как влажный пол, незаземленные удлинительные кабели и отсутствие заземления.
• Для источника питания постоянного тока рекомендуется использовать автоматический выключатель постоянного тока, рассчитанный на защиту проводки на месте. Этот автоматический выключатель должен защищать от короткого замыкания и перегрузки по току в соответствии с национальными электротехническими правилами США NFPA 70 (США), электротехническими нормами Канады, часть I, C22.1 (Канада) и IEC 364 (другие страны).
• К источнику питания постоянного тока можно подключать только источник постоянного тока, который соответствует требованиям безопасного сверхнизкого напряжения (SELV) в ULL950, CSA 950, EN 60950 и IEC950.
• Легкодоступное устройство отключения должно быть встроено в стационарную проводку.
• Этот блок должен быть установлен в зоне ограниченного доступа в соответствии со статьями 110-16, 110-17 и 110-18 Национального электрического кодекса, ANSI / NFPA 70.
Инструкции по подключению телефонной сети
Используйте следующие инструкции при работе с любым оборудованием, подключенным к телефонной проводке или другим сетевым кабелям:
• Никогда не прокладывайте телефонную проводку во время грозы.
• Никогда не устанавливайте телефонные розетки во влажных местах, если они не предназначены специально для влажных помещений.
• Никогда не прикасайтесь к неизолированным телефонным проводам или клеммам, если телефонная линия не отключена от сетевого интерфейса.
• Соблюдайте осторожность при установке или модификации телефонных линий.
Обеспечение легкого доступа к маршрутизатору
Если серии Cisco 7200 маршрутизатор установлен в стандартной 19-дюймовом, четыре должности или телекоммуникационной стойке, кабели от другого оборудования в стойке могут затруднить доступ к задней части маршрутизатора.Кроме того, удлинители для установки в стойку или другие постоянные приспособления могут препятствовать доступу к маршрутизатору. Ознакомьтесь со следующими рекомендациями, чтобы обеспечить легкий доступ к задней части маршрутизатора, когда он установлен в стойку. Если маршрутизатор не установлен в стойке или у вас уже есть свободный доступ к задней части маршрутизатора, перейдите к следующему разделу «Удаление и замена блока питания постоянного тока».
Следуйте приведенным ниже рекомендациям, чтобы обеспечить легкий доступ к задней части маршрутизатора, когда он установлен в стойку:
• Убедитесь, что у вас есть не менее трех-четырех футов рабочего пространства сзади маршрутизатора.
• Если кабели от другого оборудования в стойке падают перед задней частью маршрутизатора, осторожно соберите кабели (стараясь не натягивать их) и закрепите их стяжками вдали от задней части маршрутизатора.
• Если доступ к задней части маршрутизатора частично заблокирован удлинителем или каким-либо другим постоянным приспособлением для монтажа в стойку, отсоедините маршрутизатор от стойки и осторожно сдвиньте его вперед до тех пор, пока не появится достаточный зазор для извлечения блока питания, процессора сетевой обработки. или ядро сетевых служб, а субшасси — от маршрутизатора.Подробные инструкции по отсоединению маршрутизатора от стойки содержатся в следующем разделе «Удаление и замена блока питания постоянного тока».
Осторожно Убедитесь, что есть хотя бы один человек, который будет поддерживать переднюю часть маршрутизатора, когда вы выдвигаете его из стойки, и, при необходимости, поддерживать его, пока вы извлекаете и вставляете блок питания, ядро сетевой обработки или сетевые службы. двигатель или подшасси.
Снятие и замена блока питания постоянного тока
В следующих разделах объясняется, как удалить и заменить блок питания постоянного тока в маршрутизаторах Cisco серии 7200.
Примечание Процедуры по снятию и замене блока питания постоянного тока в конфигурации с одним или двумя блоками питания одинаковы для маршрутизаторов Cisco серии 7200 и Cisco 7206 и Cisco 7206VXR при использовании в качестве полок для маршрутизаторов в Cisco AS5800 Universal. Доступ к серверу. Таким образом, иллюстрации и процедуры в следующих разделах относятся к серии Cisco 7200 и полке маршрутизатора универсального сервера доступа Cisco AS5800, если не указано иное.
Конфигурация с одним источником питания
Процедуры снятия и замены блока питания постоянного тока в конфигурации с одним блоком питания описаны в следующих разделах:
• Выключение маршрутизатора и отключение питания постоянного тока
• Снятие блока питания постоянного тока
• Замена блока питания постоянного тока
• Повторное подключение питания постоянного тока и включение источника питания
Выключение маршрутизатора и отключение питания постоянного тока
Чтобы отключить маршрутизаторы Cisco серии 7200 с установленным источником питания постоянного тока, выполните следующие действия:
Примечание Перед выключением маршрутизатора используйте команду copy running-config startup-config, чтобы сохранить текущую конфигурацию маршрутизатора в энергонезависимой памяти.
Осторожно У этого устройства может быть несколько шнуров питания. Чтобы снизить риск поражения электрическим током, отключите два шнура питания перед обслуживанием маршрутизатора. Положение 83.
Осторожно Обратное соединение постоянного тока с этой системой должно оставаться изолированным от рамы системы и шасси (DC-I).
Шаг 1 Находясь лицом к задней части маршрутизатора, переведите выключатель питания (на блоке питания) в положение выключения (O).(См. Рисунок 3.)
Шаг 2 Обратите внимание на следующие позиции:
• Зеленый светодиод OK на блоке питания гаснет.
• Вентиляторы перестают работать.
• Светодиоды на контроллере ввода-вывода погаснут.
• Светодиоды на адаптерах портов гаснут.
Шаг 3 Выключите источник питания и отсоедините провода питания постоянного тока от источника питания. Вы можете оставить заземляющий кабель подключенным.
На этом процедура выключения маршрутизаторов Cisco серии 7200 завершена.
Чтобы отключить питание постоянного тока от маршрутизаторов Cisco серии 7200, выполните следующие действия:
Предупреждение Перед выполнением любого из следующих шагов и во избежание опасности короткого замыкания или поражения электрическим током убедитесь, что питание отключено от цепи постоянного тока. Чтобы убедиться, что все питание отключено, найдите автоматический выключатель на панели управления, который обслуживает цепь постоянного тока, переключите автоматический выключатель в положение ВЫКЛ. И закрепите ручку переключателя автоматического выключателя в положении ВЫКЛ.Заявление 322
.Предупреждение При установке устройства заземляющее соединение всегда должно выполняться в первую очередь и отключаться в последнюю. Заявление 42
.Рисунок 3 Отключение питания от блока питания постоянного тока Cisco серии 7200
Шаг 1 Убедитесь, что на задней панели маршрутизатора выключатель питания на блоке питания находится в выключенном (O) положении. (Для маршрутизаторов Cisco серии 7200 см. Рисунок 3.)
Шаг 2 Убедитесь, что ток не течет через провода источника постоянного тока. Чтобы убедиться, что все питание отключено, найдите автоматический выключатель на панели управления, который обслуживает цепь постоянного тока, переключите автоматический выключатель в положение выключения и закрепите ручку выключателя выключателя в выключенном положении.
Шаг 3 Отсоедините провода -V и + V и заземления от источника питания.
Шаг 4 Снимите кабельную стяжку, которая крепит входные провода линии постоянного тока и заземляющие провода к лицевой панели источника питания.Сохраните кабельную стяжку.
Примечание Кабельную стяжку, прилагаемую к источнику питания постоянного тока, можно снять и заменить на источнике питания без использования инструмента. Если вы прикрепили выводы блока питания постоянного тока к лицевой панели блока питания с помощью кабельной стяжки другого типа, используйте инструмент для зачистки проводов, чтобы отрезать эту кабельную стяжку от блока питания.
Шаг 5 С помощью отвертки с плоским лезвием 3/16 дюйма ослабьте винт под розеткой входного провода линии питания постоянного тока + и вытащите провод из разъема (см. Рисунок 3).Повторите этот шаг для входа питания постоянного тока и провода заземления.
Примечание Цветовая кодировка проводов источника постоянного тока зависит от цветовой кодировки источника постоянного тока на вашем предприятии. Обычно для заземления используется зеленый или желто-зеленый цвет. Убедитесь, что цветовая кодировка выводов, которую вы выбираете для источника питания постоянного тока, совпадает с цветовой кодировкой выводов, используемой в источнике постоянного тока.
На этом процедура отключения питания постоянного тока завершена.Перейдите к разделу «Снятие блока питания постоянного тока».
Снятие блока питания постоянного тока
Чтобы снять блок питания постоянного тока с маршрутизаторов Cisco серии 7200, выполните следующие действия:
Шаг 1 С помощью крестообразной отвертки № 2 или 3/16-дюймовой отвертки с плоским лезвием ослабьте два невыпадающих установочных винта на лицевой панели источника питания. (См. Рисунок 4.)
Если маршрутизатор не установлен в стандартную 19-дюймовую четырехопорную стойку или стойку для телекоммуникационных компаний, перейдите к шагу 5.Если маршрутизатор установлен в стойке, определите, не препятствуют ли какие-либо постоянные крепления стойки, такие как удлинитель, доступ к источнику питания. Если крепление стойки препятствует доступу к источнику питания, перейдите к шагу 2.
Рисунок 4 Невыпадающие установочные винты и ручка на блоке питания постоянного тока
Шаг 2 С помощью отвертки с плоским лезвием 3/16 дюйма ослабьте винты, которыми маршрутизатор крепится к передним монтажным планкам стойки.
Шаг 3 Разместите хотя бы одного человека перед стойкой, чтобы он поддерживал переднюю нижнюю часть маршрутизатора.
Step 4 С задней стороны стойки осторожно вытолкните переднюю часть маршрутизатора из стойки до тех пор, пока не появится достаточный зазор для извлечения блока питания.
Шаг 5 Возьмитесь за ручку блока питания и извлеките блок питания постоянного тока из маршрутизатора.
Осторожно Чтобы соответствовать требованиям агентства и соответствовать стандартам излучения EMI для маршрутизаторов Cisco серии 7200 с одним блоком питания, заглушка блока питания должна оставаться в блоке питания рядом с установленным блоком питания.Не снимайте эту заглушку с маршрутизатора, если не собираетесь устанавливать резервный источник питания.
На этом процедура снятия блока питания постоянного тока с маршрутизатора Cisco серии 7200 завершена.
Замена блока питания постоянного тока
Осторожно Не используйте одновременно источники питания переменного и постоянного тока в одном маршрутизаторе.
Чтобы установить новый источник питания постоянного тока в корпус Cisco серии 7200, выполните следующие действия:
Шаг 1 Убедитесь, что выключатель питания на блоке питания находится в выключенном (O) положении.
Шаг 2 Возьмитесь за ручку блока питания одной рукой, а другой рукой поместите под блок питания для поддержки (см. Рисунок 5).
Рисунок 5 Удерживание блока питания постоянного тока
Шаг 3 Совместите блок питания с отсеком блока питания.
Шаг 4 Полностью задвиньте блок питания в отсек для блока питания, пока его лицевая панель не будет на одном уровне с задней панелью маршрутизатора.
Осторожно Вставляя блок питания в роутер, не прилагайте лишних усилий; врезание блока питания в отсек может привести к повреждению разъемов на задней панели блока питания и на объединительной плате.
Шаг 5 Установите блок питания в маршрутизатор, затянув невыпадающие установочные винты крестообразной отверткой № 2 или 3/16-дюймовой отверткой.
Примечание Блок питания не полностью вставлен в объединительную панель маршрутизатора, пока вы не затянете невыпадающие установочные винты.
Шаг 6 Если нет второго блока питания, замените заглушку в пустом отсеке блока питания. С помощью крестообразной отвертки № 2 затяните невыпадающие установочные винты заглушки.
Шаг 7 Если вы вытолкнули маршрутизатор из стойки, медленно вставьте маршрутизатор обратно в стойку.
Шаг 8 С помощью отвертки с плоским лезвием 3/16 дюйма затяните винты, которыми маршрутизатор крепится к передним монтажным планкам стойки.
Осторожно Чтобы соответствовать требованиям агентства и соответствовать стандартам излучения EMI для маршрутизаторов Cisco серии 7200 с одним блоком питания, заглушка блока питания должна оставаться в блоке питания рядом с установленным блоком питания. Не снимайте эту заглушку с маршрутизатора, если не собираетесь устанавливать резервный источник питания.
На этом процедуры по замене блока питания постоянного тока в маршрутизаторе завершены.Перейдите к следующему разделу «Повторное подключение источника питания постоянного тока и включение источника питания».
Повторное подключение питания постоянного тока и включение источника питания
Следующие процедуры объясняют, как повторно подключить питание постоянного тока к маршрутизаторам Cisco серии 7200, включить маршрутизатор и проверить успешную загрузку системы.
Предупреждение Прочтите инструкции по установке перед подключением системы к источнику питания.Заявление 10
.Осторожно Обратное соединение постоянного тока с этой системой должно оставаться изолированным от рамы системы и шасси (DC-I).
Примечание Цветовая кодировка проводов источника постоянного тока зависит от цветовой кодировки источника постоянного тока на вашем предприятии. Обычно для заземления используется зеленый или желто-зеленый цвет. Убедитесь, что цветовая кодировка выводов, которую вы выбираете для источника питания постоянного тока, совпадает с цветовой кодировкой выводов, используемой в источнике постоянного тока.
Чтобы повторно подключить питание постоянного тока к маршрутизаторам Cisco серии 7200, выполните следующие действия:
Предупреждение Перед выполнением любого из следующих шагов и во избежание опасности короткого замыкания или поражения электрическим током убедитесь, что питание отключено от цепи постоянного тока. Чтобы убедиться, что все питание отключено, найдите автоматический выключатель на панели управления, который обслуживает цепь постоянного тока, переключите автоматический выключатель в положение ВЫКЛ. И закрепите ручку переключателя автоматического выключателя в положении ВЫКЛ.Заявление 322
.Предупреждение При установке устройства заземляющее соединение всегда должно выполняться в первую очередь и отключаться в последнюю. Заявление 42
.Шаг 1 Чтобы убедиться, что все питание отключено, найдите автоматический выключатель на панели управления, обслуживающей цепь постоянного тока, переключите автоматический выключатель в положение выключения и закрепите ручку выключателя выключателя в выключенном положении. Убедитесь, что входные провода линии питания постоянного тока отключены от источника питания.
Шаг 2 При необходимости используйте инструмент для зачистки проводов, чтобы зачистить приблизительно 0,55 дюйма (14 мм) от входа линии питания постоянного тока и проводов заземления. (См. Рисунок 6.)
Рисунок 6 Зачистка проводов постоянного тока
Шаг 3 Убедитесь, что на задней панели маршрутизатора выключатель питания на блоке питания находится в выключенном (O) положении. (См. Рисунок 7.)
Шаг 4 Вставьте зачищенный конец провода заземления до упора в розетку провода заземления на источнике питания постоянного тока и затяните винт розетки с помощью отвертки с плоским лезвием 3/16 дюйма.(См. Рисунок 7.)
Рисунок 7 Подключение питания постоянного тока
Шаг 5 Вставьте зачищенный конец входного провода линии питания постоянного тока + до конца в розетку + провода и затяните винт розетки с помощью той же отвертки с плоским лезвием 3/16 дюйма. Повторите шаг 5 для входного провода линии питания постоянного тока.
Примечание Убедитесь, что весь оголенный конец каждого провода полностью вставлен в свое гнездо.Если какой-либо оголенный провод на конце провода со снятой изоляцией виден после того, как он вставлен в гнездо, извлеките провод из гнезда, используйте инструмент для зачистки проводов, чтобы отрезать конец провода со снятой изоляцией, и повторите шаги с 2 по 5.
Шаг 6 После затяжки винта гнезда для заземления и входных проводов линии питания постоянного тока используйте кабельную стяжку, которую вы сохранили ранее, чтобы закрепить три вывода на лицевой панели источника питания.
Примечание При закреплении заземляющих и входных проводов линии питания постоянного тока к лицевой панели источника питания оставьте небольшую петлю обслуживания в заземляющем проводе, чтобы гарантировать, что это последний вывод, который отключается от источника питания, если возникает большая нагрузка. размещен на всех трех выводах (см. Рисунок 7).
Шаг 7 Переведите автоматический выключатель в положение «включено», чтобы восстановить питание на проводах питания постоянного тока.
