Как проверить переменный резистор. Проверка потенциометра: полное руководство по тестированию переменных резисторов

Как проверить потенциометр мультиметром. Какие методы существуют для тестирования переменных резисторов. Как определить исправность потенциометра и измерить его характеристики.

Что такое потенциометр и как он работает

Потенциометр — это переменный резистор с тремя выводами, который позволяет плавно менять сопротивление путем перемещения движка. Фактически потенциометр представляет собой делитель напряжения с регулируемым коэффициентом деления.

Основные части потенциометра:

• Резистивный элемент (дорожка)
• Подвижный контакт (движок)
• Корпус
• Три вывода — два крайних и средний

При повороте ручки потенциометра движок перемещается по резистивной дорожке, изменяя сопротивление между средним и крайними выводами. Это позволяет плавно регулировать напряжение или ток в цепи.

Зачем и когда нужно проверять потенциометры

Проверка потенциометров необходима в следующих случаях:

• При подозрении на неисправность в работающей схеме
• Перед установкой нового потенциометра в устройство
• При ремонте аудиотехники, где потенциометры отвечают за регулировку громкости, тембра и других параметров
• В процессе разработки и отладки новых электронных устройств
• При поиске неисправностей в схемах с потенциометрами

Своевременная проверка позволяет выявить дефектные компоненты и предотвратить выход из строя всего устройства.

Основные методы проверки потенциометров

Существует несколько способов протестировать потенциометр:

1. Проверка омметром или мультиметром
2. Использование специализированного тестера компонентов
3. Проверка подключением к источнику питания
4. Визуальный осмотр
5. Проверка в рабочей схеме

Рассмотрим подробнее основные методы тестирования потенциометров.

Проверка потенциометра мультиметром

Тестирование мультиметром — самый доступный и распространенный способ проверки потенциометров. Для этого выполните следующие шаги:

1. Переведите мультиметр в режим измерения сопротивления
2. Подключите щупы к крайним выводам потенциометра
3. Измерьте полное сопротивление — оно должно соответствовать номиналу
4. Подключите один щуп к среднему выводу, второй к одному из крайних
5. Плавно вращайте ось потенциометра
6. Показания должны плавно меняться от 0 до полного сопротивления

При тестировании обращайте внимание на следующие моменты:

• Плавность изменения сопротивления
• Отсутствие скачков и обрывов
• Соответствие крайних значений номиналу
• Работу во всем диапазоне вращения оси

Использование специализированных тестеров

Для более точной и удобной проверки применяются специальные тестеры электронных компонентов. Их преимущества:

• Автоматическое определение типа компонента
• Измерение всех параметров потенциометра
• Построение графиков зависимости сопротивления от угла поворота
• Проверка линейности характеристики
• Выявление скрытых дефектов

Процесс тестирования с помощью такого прибора предельно прост:

1. Подключите выводы потенциометра к разъемам тестера
2. Запустите процесс измерения
3. Прибор автоматически проведет все тесты и выдаст результат

Специализированные тестеры позволяют быстро и точно оценить состояние потенциометра.

Проверка потенциометра подключением к источнику питания

Этот метод позволяет протестировать работу потенциометра в условиях, близких к реальным. Порядок проверки:

1. Подключите крайние выводы потенциометра к источнику постоянного напряжения (3-12В)
2. Средний вывод подключите к вольтметру
3. Плавно вращайте ось потенциометра
4. Напряжение на среднем выводе должно плавно меняться от 0 до напряжения питания

Это позволяет оценить:

• Плавность регулировки
• Отсутствие обрывов и скачков
• Соответствие характеристики (линейная, логарифмическая)
• Работу во всем диапазоне

Визуальный осмотр потенциометра

Не стоит пренебрегать простым визуальным контролем. Осмотр позволяет выявить:

• Механические повреждения корпуса
• Следы перегрева или оплавления
• Окисление или загрязнение выводов
• Люфт или заедание оси
• Повреждение резистивного слоя (если виден)

Любые визуальные дефекты — повод для более тщательной проверки потенциометра.

Проверка потенциометра в рабочей схеме

Иногда потенциометр проще всего проверить непосредственно в работающем устройстве:

1. Подключите устройство к питанию
2. Плавно вращайте ручку потенциометра
3. Оцените изменение регулируемого параметра (громкость, яркость и т.п.)

Обратите внимание на:

• Плавность регулировки
• Отсутствие шумов и треска
• Соответствие положения ручки изменению параметра
• Работу во всем диапазоне вращения

Этот метод позволяет выявить дефекты, проявляющиеся только в реальных условиях работы.

Как определить неисправность потенциометра

Основные признаки неисправного потенциометра:

• Нестабильное или скачкообразное изменение сопротивления
• Отсутствие изменения сопротивления при вращении
• Обрыв (бесконечное сопротивление)
• Короткое замыкание (нулевое сопротивление)
• Несоответствие номиналу
• Шумы и треск при регулировке
• Механические повреждения

При обнаружении любого из этих признаков потенциометр следует заменить.

Советы по выбору и эксплуатации потенциометров

Чтобы потенциометры служили долго и надежно:

• Выбирайте качественные компоненты известных производителей
• Учитывайте условия эксплуатации (влажность, температура, вибрации)
• Не превышайте допустимую мощность рассеивания
• Используйте потенциометры с запасом по номиналу
• Защищайте от пыли и влаги
• Избегайте механических нагрузок на ось
• Периодически проводите чистку и смазку

Соблюдение этих рекомендаций поможет продлить срок службы потенциометров.

Проверка, ремонт и взаимозаменяемость резисторов

Проверку исправности резисторов осуществляют в следующей последовательности:

1. внешний осмотр;
2. проверка сопротивления;
3. снятие дополнительных характеристик.

При внешнем осмотре следует обращать внимание на целостность корпуса, отсутствие на его поверхности трещин и сколов, надежность крепления выводов. У неисправного резистора можно обнаружить обуглившиеся поверхности лакового или эмалевого покрытия, а в ряде случаев колечки.

Небольшое потемнение лакового покрытия допустимо, но у таких резисторов необходимо проверить значение сопротивления. В ряде случаев обрыв токопроводящего элемента не вызывает изменений внешнего вида резистора.

Поэтому проверку на его на соответствие номинальному значению производят с помощью омметра либо при необходимости с помощью других измерительных приборов или способов. Если измерение сопротивления резистора осуществляется без выпаивания из схемы, необходимо учитывать влияние шунтирующих цепей.

Наиболее часто встречающейся неисправностью у резисторов является перегорание токопроводящего слоя. Оно может быть вызвано прохождением через резистор недопустимо большого тока в результате различных замыканий в монтаже или пробоя конденсаторов.

Резисторы проволочные довольно редко выходят из строя. Основные их неисправности (обрыв или перегорание проволоки) обычно устанавливаются с помощью омметра.

Исправность переменных резисторов определяется омметром. Для этого подключают один щуп омметра к среднему лепестку резистора, а другой — к одному из крайних лепестков.

Ось переменного резистора при этом вращают очень медленно. Если резистор исправен, то при вращении его оси стрелка омметра будет отклонятся плавно. Дрожание, рывки свидетельствуют о плохом контакте щетки с токопроводящим элементом.

Если стрелка омметра вообще не отклоняется, то резистор неисправен. Проверку рекомендуется повторить, переключив другой щуп омметра ко второму крайнему лепестку резистора.

Неисправный переменный резистор необходимо заменить новым или отремонтировать, если это возможно.

Для этого вскрывают корпус резистора, спиртом промывают токопроводящий элемент, внимательно его осматривают и при отсутствии видимых повреждений наносят тонкий слой машинного масла. Затем его собирают и вновь проверяют надежность контакта.

Непригодные постоянные резисторы заменяют новыми с соответствующими техническими параметрами:

• номинальным омическим сопротивлением,
• номинальной мощностью рассевания и др.

При отсутствии резистора с соответствующим сопротивлением его можно заменить двумя (или несколькими), соединенными параллельно или последовательно.

При последовательном соединении общее сопротивление равно сумме значений сопротивлений резисторов, включенных в электрическую цепь:

R_посл. = R₁+R₂

При параллельном соединении двух резисторов общее сопротивление можно рассчитать по формуле:

R_парал.  = (R₁*R₂

)/(R₁+R₂)

При установке исправных резисторов взамен вышедших из строя необходимо учитывать мощность рассеяния.

Без особой нужды не следует завышать ее, так как резистор большой мощности имеет большие геометрические размеры. В современной радиоаппаратуре монтаж очень плотный и разместить несколько резисторов вместо одного или один большого размера довольно трудно. Кроме того, это может привести к соответствующему увеличению паразитных связей, отрицательно влияющих на работу радиоаппарата.

При определении взаимозаменяемости переменных резисторов, кроме вышеназванных параметров для постоянных резисторов учитывают и характеристику изменения сопротивления от угла поворота его оси. Выбор резистора с соответствующей характеристикой определяют его схемным назначением.

Например, для получения равномерного регулирования громкости в усилителе звуковой частоты следует выбирать

переменные резисторы с зависимостью изменения сопротивления (группы В). В цепях точной и плавной настройки, например, для регулировки линейности по кадрам в телевизорах применяют резисторы с линейной зависимостью (группы А).

Исправность терморезисторов, фоторезисторов и варисторов устанавливают специальными измерениями, малодоступными широкому кругу радиолюбителей. О выходе из строя такого резистора приходится судить по внешнему проявлению дефекта.

Источник: Бердский электромеханический техникум

Опубоиковано на: www.mini-soft.ru

<< Предыдущая  Следующая >>

Узнаем как проверить резистор мультиметром на исправность? Узнаем как проверить переменный резистор мультиметром?

Электронные схемы иногда выходят из строя. Тому есть много причин, но суть заключается в изменении токовых режимов, которые разрушающим образом действуют на радиоэлементы. Превышение допустимых номиналов электричества приводит не только к перегоранию радиодеталей, бывает так, что сгорают даже токоведущие дорожки печатной платы. Для восстановления работоспособности необходимо вычислить, какие компоненты схемы пострадали. Поэтому есть способ, как проверить резистор мультиметром, а также другие радиодетали.

Что такое проверка радиоэлементов?

Проверка радиоэлементов — не что иное, как измерение их фактических показателей и сравнивание с технически заложенными параметрами при изготовлении. Если данные совпадают или близки по значению (в допустимых пределах), это говорит об исправности радиодеталей. В случае значительного расхождения, элементы явно неисправны и требуют замены.

Узнаем как расшифровывается маркировка резисторов полосками…

Резистор – один из основных элементов электрической цепи, который обладает постоянным или…

Каких результатов можно добиться, измеряя детали радиосхемы:

1. Определить неисправность. Это позволит восстановить схему после замены сгоревшего элемента на новый.
2. Обнаружить частичный износ радиодетали. Это в дальнейшем поможет предотвратить отказ устройства в работе.
3. Выявить скрытый дефект. Например, плохо пропаянный вывод, который со временем оторвется, особенно если схема подвергается воздействию вибрации.
4. Установить цепочку нарушений по одной вышедшей из строя радиодетали. Во многих схемах сгорание одного определенного элемента автоматически приводит к сгоранию других, от него зависимых.

Каким прибором проверяют резисторы?

Резистор, или сопротивление, является одним из основных радиоэлементов, который обязательно присутствует в любой схеме. Он ограничивает силу тока, рассеивает излишнюю мощность, с него снимают падение напряжения для работы электронных ключей, он выполняет защитную функцию (работает по принципу предохранителя).

Узнаем как прозвонить конденсатор мультиметром: инструкция…

Каждый ли радиолюбитель знает, как прозвонить конденсатор? Многие ли вообще представляют себе, что…

Среди таких устройств наиболее распространенными являются аналоговые (стрелочные) и цифровые мультиметры. Определяя параметры первым типом оборудования, кроме пределов переключения измерения, пользуются градуированной шкалой для омметра. Применение электронных приборов – это способ, как проще проверить резистор мультиметром. Они отображают значение показаний на цифровом табло.

Можно посмотреть на представленном фото, как проверить резистор мультиметром.

Как проверить номинал резистора?

Обычно на радиоэлементах нанесена маркировка, которая говорит монтажнику или ремонтному мастеру о назначении прибора и его технических параметрах. На резисторах это может быть цифровая либо цветовая кодировка. Но иногда на самом элементе и на печатной плате нет совершенно никакой информации, и определить номинал прибора, в этом случае непонятно, как. Проверить резистор мультиметром в этом случае — единственно возможный вариант.

Удобнее для этих целей пользоваться электронным прибором типа DT830B. Важно знать, что невозможно провести достоверные замеры номинала резистора, если он включен в схему. Тому причиной служит свойство тока течь по пути наименьшего сопротивления. И если в цепи попадется для него обходной путь, минуя измеряемый элемент, то на приборе будет что угодно, только не достоверная информация. Другая причина, почему следует выпаивать элемент, – наличие полевых деталей в схеме, которые могут выйти из строя в процессе измерений.

Цифровой мультиметр DT-830B: инструкция по эксплуатации и…

Мультиметр DT-830B является универсальным прибором, необходимым для домашнего мастера и для…

Как проверить резистор мультиметром в схеме? Выпаять хотя бы один из его выводов. После этого можно проводить процесс измерений:

1. К прибору подсоединяют измерительные щупы, черный к выводу COM, красный – к VΩmA.
2. Переставляют круглую ручку изменения режимов в положение Ω на самый большой предел.
3. Подсоединяют выводы к измерительным проводам (желательно не делать это, прижимая контакты пальцами).
4. На экране появится число, которое и будет соответствовать номиналу резистора. Если это показание не вышло по значению за величину соседнего нижнего предела измерений, имеет смысл переключить прибор на него в целях более точного получения показаний.

Как проверить переменный резистор мультиметром?

На корпусе переменного резистора проставлен его номинал, а сам прибор имеет три вывода. Значение номинала – это значение между крайними выводами радиоэлемента, показатель среднего вывода будет изменяться в соответствии с углом поворота регулировочной ручки. Чтобы не «абы как» проверить переменный резистор мультиметром, недостаточно провести измерение его номинала. Важно увидеть характер изменения сопротивления между средним выводом относительно крайнего при повороте ручки.

Переменный резистор также нужно выпаивать из схемы. После того как это сделано, этапы измерений следующие:

1. Выставляют предел измерения мультиметра на позицию выше значения номинала, указанного на корпусе.
2. Замеряют показания между крайними выводами. Если сопротивление равно бесконечности – резистор оборван, если нулю – произошло прогорание элемента. В случае соответствия результатов измерений номиналу, проверяют работу среднего вывода.
3. Переводят ручку регулировки резистора в любое крайнее положение, один из щупов прибора оставляют на крайнем выводе, другой подсоединяют к среднему. Прибор должен показать сопротивление, близкое к нулю либо номиналу (зависит от стороны подключения) – это правильно. Если же сопротивление равно бесконечности, значит, произошел обрыв с бегунком среднего вывода. Это показатель, как проверить исправность резистора мультиметром.
4. Далее определяют степень износа резистивной поверхности под бегунком. Для этого, не отключая прибор, медленно поворачивают ручку регулировки от одного крайнего положения к другому. При этом следят за показаниями на табло – сопротивление должно плавно изменяться. Если же происходят пропадания (на приборе соответствует бесконечности), значит, резистивный слой частично выработан, и радиоэлемент нужно заменить.

Как проверить резистор мультиметром на исправность?

Как правило, прибором проверяют не все подряд элементы, а те, которые вызывают подозрение. Они могут быть потемневшими, со следами отслоения краски и другими видимыми нарушениями. Чтобы достоверно определить, исправна радиодеталь или нет, нужно:

• Замерить номинал резистора и сравнить с заявленным значением на корпусе. Отклонение показаний не должно превышать допустимых процентов, которые также указываются на элементе.
• Подключив щупы, необходимо слегка пошевелить выводы радиоэлемента. Если показания вдруг начнут то пропадать, то появляться, это верный признак скрытого дефекта.

Как, не выпаивая, проверить резистор в схеме?

Есть резисторы, которые идут с выводами, есть безвыводные SMD-элементы. Выпаять последние из печатной платы сложно без специальной насадки на паяльник. Поэтому параметры таких радиодеталей измеряют непосредственно в схеме. Как проверить резистор мультиметром, не выпаивая:

1. Внимательно осмотреть печатную плату и найти на ней дорожку, отходящую от любого вывода SMD-резистора без ответвлений.
2. Аккуратно перерезать ее в месте с наименьшим утолщением.
3. Произвести замер радиоэлемента прибором.
4. После того как проверили резистор мультиметром на плате, и он оказался неисправным, заменить его и впаять перемычку в месте разрыва.

Как определить допустимую погрешность измерений?

На корпусе каждого резистора есть информация об отклонениях номинала. Она может быть прописана как 5%, 10%, 20% либо сокрыта в цветовой кодировке. У нормального исправного радиоэлемента при измерении его номинала показания не будут выходить за допустимый процент.

Заключение

Легко разобраться, как проверить резистор мультиметром, но не стоит лезть с прибором в сложные устройства, содержащие много микросхем. Гораздо дешевле в этом случае доверить работу опытному мастеру.

Как проверить потенциометр (найти неисправный потенциометр)

• Потенциометр представляет собой регулируемый вручную переменный резистор с 3 клеммами. Две клеммы подключены к обоим концам резистивного элемента, а третья клемма соединяется со скользящим контактом, называемым ползунком, перемещающимся по резистивному элементу. Положение ползунка определяет выходное напряжение потенциометра. Потенциометр по существу работает как регулируемый делитель напряжения. Резистивный элемент можно рассматривать как два последовательных резистора (сопротивление потенциометра), где положение движка определяет отношение сопротивления первого резистора ко второму резистору.

Метод №1:

Необходимые детали: Мультиметр, потенциометр

• Сначала включите мультиметр.
• Узнайте номинал своего потенциометра. Общее сопротивление в омах должно быть написано сбоку или снизу.
• Установите на мультиметре значение, превышающее общее сопротивление потенциометра (недорогой мультиметр), или выберите режим сопротивления на мультиметре (дорогой мультиметр). Например, если ваш потенциометр рассчитан на 1000 Ом, установите омметр на 10 000 Ом.
• Подключите щупы мультиметра к двум концам, как показано на рисунке выше.
• Теперь, поверните потенциометр ручку пальцем, она изменит значение сопротивления с высокого на низкое или с низкого на высокое в мультиметре. если значение сопротивления изменяется, потенциометр в хорошем состоянии или не изменяется, потенциометр значения сопротивления в плохом состоянии .

Способ №2:

Необходимые детали:   Мультиметр, потенциометр, батарея 9 В или любой источник питания постоянного тока

• Сначала включите мультиметр и выберите режим напряжения постоянного тока на мультиметре.
• Поместите щупы мультиметра на два конца, как показано на рисунке выше.
• Теперь поверните ручку потенциометра пальцем, это изменит напряжение постоянного тока батареи с высокого на низкое или с низкого на высокое в мультиметре. если напряжение постоянного тока изменяется, потенциометр хорошее состояние или не меняется напряжение постоянного тока, потенциометр плохое состояние .

Метод № 3:

Необходимые детали: Мультиметр, потенциометр, понижающий трансформатор

• Сначала включите мультиметр и выберите Режим напряжения переменного тока на мультиметре.
• Подключите щупы мультиметра к двум концам, как показано на рисунке выше.
• Сейчас, поверните потенциометр ручку с помощью пальца он изменит напряжение переменного тока трансформатора с высокого на низкое или с низкого на высокое в мультиметре. если переменное напряжение изменяется, потенциометр находится в хорошем состоянии или не изменяется переменное напряжение, потенциометр находится в плохом состоянии .

Метод № 4:

Необходимые детали:   Мультиметр, потенциометр, батарея 9 В или любой источник питания постоянного тока

• Сначала подключите все соединения, как показано на этом рисунке.
• Теперь  поверните  потенциометр  ручку  пальцем, чтобы изменить скорость двигателя постоянного тока с высокой на низкую или с низкой на высокую. если скорость двигателя постоянного тока изменяется, потенциометр находится в состоянии в хорошем состоянии или скорость двигателя постоянного тока не изменяется, потенциометр находится в состоянии плохое состояние .

Метод № 5:

Необходимые детали:   Мультиметр, потенциометр, понижающий трансформатор

• Сначала подключите все соединения, как показано на этом рисунке.
• Теперь,  поверните  потенциометр  ручку  с помощью пальца он изменит источник света лампы с высокого на низкий или с низкого на высокий. если источник света лампы изменен, потенциометр находится в состоянии в хорошем состоянии или не меняется источник света лампы, потенциометр находится в состоянии в плохом состоянии .

Новое сообщение Старый пост Главная

Подписаться на: Post Comment (Atom)

Основы переменного резистора (Краткое руководство по потенциометру, 2023)

Резистор — это компонент с фиксированным значением сопротивления.

Если мы вносим изменения в резистор с фиксированным значением, чтобы он мог иметь несколько значений сопротивления. Это будет переменный резистор.

Мы используем этот тип резистора для настройки, деления напряжения, ослабления частоты и многих других применений.

К концу этой статьи вы должны знать:

• Основы работы с переменными резисторами для новичка
• Что такое потенциометр
• Схема условного обозначения переменного резистора
• Математика за переменным резистором
• Измерение переменного сопротивления
• Испытание переменного резистора

Звучит интересно? Что ж, тогда приступим.

Содержание

• Основы переменного резистора
• Определение потенциометра
• Символ цепи и физическое представление
• Поиск потенциометра в реальных схемах
• Определение правильного вывода потенциометра
• Проверка потенциометра с помощью мультиметра
• Проверка потенциометра с помощью тестера компонентов
• Математика потенциометра
• Где использовать потенциометр в цепи (Приложения)

Заключение основы резисторов

Знаете, допустим, вам нужно спроектировать усилитель. И одним из параметров вашего усилителя должно быть то, что он может уменьшать и увеличивать уровень звука или музыки.

Что бы вы сделали?

Ну, мы можем использовать переменный резистор, чтобы увеличить или уменьшить уровни усиления транзисторов. Таким образом, мы можем понизить или увеличить уровень музыки.

Как же добиться таких результатов с помощью переменного резистора?

Просто потому, что переменный резистор имеет возможность изменять значение своего сопротивления. Это изменение значения сопротивления меняет расчеты схемы. Таким образом, мы имеем разные результаты для одной и той же схемы.

Хорошо!

Поговорим о правильном определении переменного резистора.

Определение потенциометра

Переменный резистор также называют потенциометром. Таким образом, правильное определение потенциометра будет таким:

Переменный резистор или потенциометр — это резистор, который может изменять значение своего сопротивления, т. Е. Он имеет регулируемое или переменное сопротивление.

Причина, по которой его также называют потенциометром, заключается в следующем. С переменным сопротивлением он может изменять значения напряжения или потенциала. Таким образом, изменение уровня напряжения в одной и той же цепи дает нам разные результаты.

Символ схемы и физическое представление

В электронике каждый компонент имеет свой символ схемы. Символ схемы помогает нам нарисовать схему на бумаге для анализа и проектирования. Кроме того, с помощью символа схемы мы можем просто спроектировать нашу схему в программном обеспечении для моделирования.

Ниже приведено обозначение цепи переменного резистора и некоторых физических переменных резисторов.

Символ цепи потенциометра

На символе цепи видно, что он имеет три клеммы.

Два терминала фиксированы (0-10K), а один является ползунковым. С помощью этого ползунка мы получаем переменные значения сопротивления.

На приведенном выше рисунке вы также должны увидеть различные физические версии потенциометра. Они бывают разных форм и размеров, но работают по одному принципу.

Ползунок на символе схемы эквивалентен вырезу в его физической версии. Мы вращаем эту выемку и получаем от нее различные значения сопротивления.

Поиск потенциометра в реальных схемах

Меня всегда интересовало, как компонент выглядит и работает в схемах реального времени. Потому что электроника — это практическая область. Я лично узнаю больше, делая, а не просто читая теорию.

Хорошо!

Давайте посмотрим, как обнаружить потенциометр на печатных платах в реальном времени.

Надеюсь, вы сможете найти потенциометры в приведенной выше схеме.

Поиск правильного контакта потенциометра

Как видите, потенциометр представляет собой трехконтактное устройство. На практике вы должны знать, какая клемма является ползунковой, а какая фиксированной.

В случае, если вы по ошибке неправильно подключили потенциометр в своих проектах. Скорее всего, ваша схема может не работать. Хуже того, если потенциометр находится на самом низком значении, большой ток может повредить вашу печатную плату.

Хорошо!

Итак, как найти правильную конфигурацию контактов переменного резистора?

Ну, для этого нам нужен тестер компонентов, такой как тестер M328 (ссылка на продукт).

Ниже приведено изображение тестера компонентов, который у меня есть для тестирования различных типов электронных и электрических компонентов.

Тестер компонентов M328

Выполните следующие простые шаги, чтобы найти контакты потенциометра:

• Возьмите тестер компонентов и включите его
• Возьмите потенциометр и подключите его к тестеру компонентов
• Под подключением я подразумеваю втыкание потенциометра в гнездо тестера
• После этого нажмите кнопку проверки
• И посмотреть точную конфигурацию пинов на экране тестера.

Это так просто.

Помимо этого метода, вы также можете использовать мультиметр. Но на начальном уровне использование мультиметра сопряжено со многими ошибками. Этот метод более безопасен и прост в реализации.

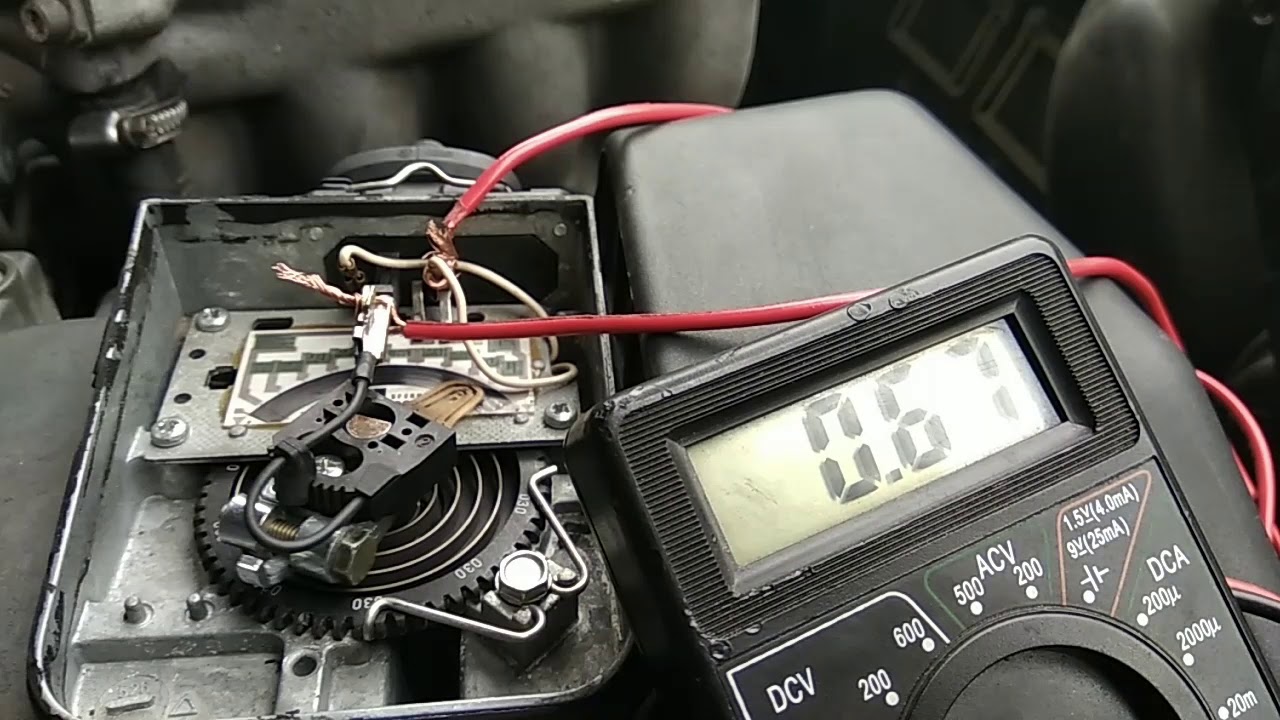

Проверка потенциометра с помощью мультиметра

Для проверки потенциометра нам нужен приличный мультиметр, такой как этот (ссылка на Amazon) .

Помните, что потенциометр имеет две фиксированные клеммы, т. е. значение сопротивления между этими двумя клеммами не меняется.

Оставшийся третий терминал — ползунок. Изменение его положения изменяет значение сопротивления.

Испытание этого типа резистора очень увлекательно.

Сначала возьмите мультиметр и потенциометр, который вы хотите проверить. Выполните следующие простые шаги.

• Установите мультиметр в режим сопротивления.
• Так как имеем два щупа мультиметра и три вывода потенциометра. Подсоедините датчики к любому из двух.
• Изменить ползунок
• Если значение на экране меняется – это ваш слайдер-терминал. Если нет, то клеммы фиксированные.

Вариант 1:  Датчики подключены к стационарным клеммам. Меняешь ползунок ничего не происходит.

Но вы видите, что OL читает на экране. Это означает, что ваш потенциометр разомкнут на фиксированных клеммах.

Вариант 2:  Датчики подключены к стационарным клеммам. Меняешь ползунок, ничего не меняется.

А у вас на экране 0 показаний. Это означает, что ваш потенциометр короткий.

Вариант 3: Датчики подключены к ползунковому терминалу. Меняешь ползунок ничего не происходит. Но вы видите, как О.Л. читает на экране.

Это означает, что ваш слайдер открыт.

Вариант 4: датчики подключены к ползунковому терминалу. Меняешь ползунок ничего не происходит. Но вы видите 0 на экране.

Это означает, что ваш ползунок короткий.

В качестве примечания для любителей. Если ползунок короткий, а фиксированные клеммы в порядке, используйте его в качестве резистора с фиксированным значением.

Проверка потенциометра с помощью тестера компонентов

В то время как мультиметр просто выполняет измерение и оставляет проверку на знание и опыт человека.

Тестер компонентов решает эту проблему. И сказать вам прямо, если компонент плохой или хороший. Оставив догадки.

Ниже показан тестер компонентов m328.

Тестер M328

Чтобы использовать этот тестер для проверки переменного резистора, выполните следующие действия.

• Возьмите переменный резистор и тестер m328
• Включите тестер и вставьте резистор в гнездо
• Нажмите тестовую кнопку
• Посмотреть значение сопротивления, если резистор в порядке
• В противном случае тестер покажет на экране сообщение о том, что переменный резистор неисправен

Нет ничего проще.

Математика потенциометра

Как мы узнали, изменяя положение ползунка, мы изменяем сопротивление. Это измененное сопротивление изменяет значение потенциала. При этом мы можем сказать, что потенциометр похож на делитель напряжения.

Ниже приведена простая математика для нахождения деления напряжения на штифте ползунка.

Зачем ползунковый штифт?

Потому что это единственный контакт, который физически меняется.

Берем вывод на штифт ползунка. Пожалуйста, всегда помните об этом.

Этот меняющийся потенциал очень важен во многих приложениях.

Позвольте мне поделиться несколькими основными приложениями.

Так как пишу эти статьи для начинающих людей. Итак, я стараюсь изо всех сил быть простым и простым, насколько это возможно. Но если вы думаете, что не поняли несколько понятий ясно. Это совершенно нормально. Вы узнаете их позже в мельчайших подробностях.

Пока просто запишите их как общую информацию.

Хорошо!

Где использовать потенциометр в цепи (Применения)

Мы узнали много нового об основах переменных резисторов.

Давайте посмотрим, в какой ситуации мы должны использовать потенциометр в наших схемах.

• Используем потенциометр как делитель напряжения
• Для частотного затухания и настройки: как у радио есть так много каналов для настройки. Переменное сопротивление может помочь нам выбрать частоту по нашему выбору.
• Для увеличения и уменьшения звука
• Для широтно-импульсной модуляции

Заключение

Переменный резистор, также известный как потенциометр, представляет собой компонент с тремя клеммами, который имеет регулируемое сопротивление. Под регулируемым сопротивлением я подразумеваю, что мы можем изменить его значение сопротивления, перемещая одну из трех клемм.

Среди трех клемм две клеммы представляют собой резистор с фиксированным значением. Один терминал слайдер. Этот ползунок перемещается по резистору с фиксированным значением и, таким образом, дает нам значения переменного сопротивления в соответствии с нашими требованиями.

Эти резисторы бывают разных форм и размеров. Мы работаем с одним в соответствии с нашими параметрами схемы.

В нашей схеме мы используем потенциометр для настройки, ослабления и деления напряжения.

Вот и все. Это все, что у меня есть для вас выше основ переменного резистора.
