Какое сечение провода нужно для варочной панели: Хватит ли кабеля сечением 4 мм.кв. для подключения духовки и плиты?

Какой кабель нужен для подключения плиты: схема питания

При подключении варочной панели можно столкнуться с проблемами, которые заставляют задуматься не только рядового пользователя, но и опытного электрика: какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности каким автоматом подключить панель в электрощитке как соединить 4 провода выходящих из плиты и 3…

Как правильно подключить варочную индукционную панель. Схемы, выбор кабеля, розетки, автоматов

При подключении варочной панели можно столкнуться с проблемами, которые заставляют задуматься не только рядового пользователя, но и опытного электрика:

• какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности

• каким автоматом подключить панель в электрощитке

• как соединить 4 провода выходящих из плиты и 3 провода кабеля питания электропроводки

• как правильно подключить и не перепутать жилы кабеля на клеммнике

Подробно рассмотрим все эти моменты далее.

Но сперва определимся с возможными дополнительными закупками. Чтобы подключить варочную панель вам понадобятся следующие материалы:

• кабель ВВГнг-Ls или NYM

• спец.розетка + вилка для плит на ток 32А-40А (заказать подобный разъем можно здесь)

• провод ПВС, если в комплекте с панелью не идет никаких проводов

• дифференциальный автомат

• наконечники НШВ

• клеммник или гильзы ГМЛ

Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье «4 отличия NYM от ВВГнГ-Ls».

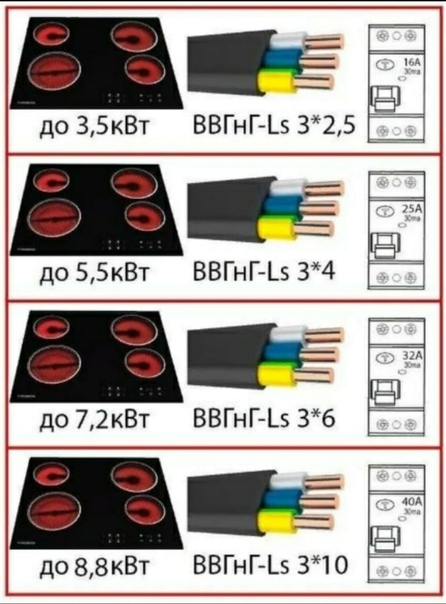

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

• установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)

• программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Подключение индукционной варочной поверхности в щитке

Обязательное условие монтажа варочной панели и духового шкафа — это подключение этих приборов через УЗО+автомат, либо дифференциальный автомат с током утечки 30мА.

Простые автоматические выключатели не смогут обеспечить защиту в случае повреждения изоляции и утечки на корпус.

• В щитке фазный провод кабеля (обычно для фазы выбирают коричневый, серый или другие цвета кроме синего и желто-зеленого) подключают к нижней клемме диффавтомата без надписи N или с цифрой 2

• Нулевую жилу (выбирайте провод синего цвета) — к клемме снизу, имеющей маркировку с латинской буквой N

• Жилу желто-зеленого цвета (защитное заземление) к заземляющей шинке

Розетка и вилка для варочной панели

Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

Использование вилки более удобный вариант в части обслуживания и эксплуатации варочной панели.

Например при влажной уборке панель должна быть обесточена. Если у вас нет розетки, придется по два раза бегать к щитку и отключать автомат. А так выдернул вилку, протер поверхность и подключил обратно.

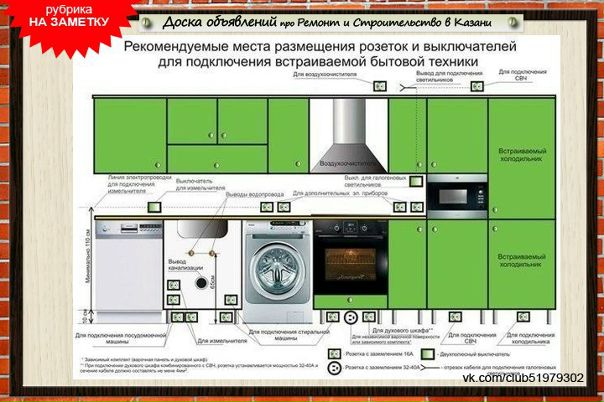

Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола — до 90см.

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

Если у вас индукционная панель мощностью более 3,5квт, то подключение через обычную вилку и розетку тем более запрещено!

Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).

А вот при подключении вилки желательно соблюсти «полярность». Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС.

Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

Разбираете корпус вилки, пропускаете через него провод. Снимаете изоляцию с внешней оболочки на такую длину, чтобы ее край после сборки вилки, был придавлен специальным фиксатором.

Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.

Затягиваете винтовые разъемы вилки:

• фазу и ноль под крайние клеммы

• заземление — под верхний винт

Большое неудобство таких моделей, что они очень сильно «выпирают» из стены — на 5-7см.

Учитывайте этот момент при сборке кухни заранее.

Подключение панели без вилки

Если выступающая на несколько сантиметров розетка вас не устраивает и вы хотите все аккуратно спрятать в подрозетник или распаечную коробку, то сделать это можно двумя способами:

• через гильзы ГМЛ

• через монтажную коробку КлК-5С

Во-первых определимся с проводами. На многих моделях из панели уже выходит подключенный кабель, но имеет он 4 жилы. А у вас в подрозетнике только три. Как быть?

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное 220В подключение, так и на двухфазное 380В. При этом одна половина конфорок будет работать от одной фазы 220V, а другая от второй.

Некоторые считают, что вторая фаза используется только для питания управления. Это не так. Мощность распределяется равномерно по обоим фазам. Чтобы все это дело подключить на привычные 220 Вольт просто убираете одну жилу в сторону и изолируйте ее.

Остается ноль (обычно синий провод), заземление (желтозеленый) и фаза (коричневый, черный или другой расцветки).

Можно объединить два фазных провода в один через наконечник. Например во многих панелях Bosch , где кабель идет не съемный, так изначально и сделано.

Встречается вариант и с 5-ти жильным кабелем. Такие панели обычно большой мощности от 7 квт и выше. Они изначально рассчитаны на 380В. Чтобы их подключить к сети 220В нужно соединить попарно по две жилы.

Например черный и коричневый провода пустить на фазу, а синий и серый на ноль. Земля желто-зеленый остается одиночным.

Но если строго соблюдать правила, то такое подключение не совсем верное. Так как защитный проводник PE должен быть одного сечения с фазными. А он у вас будет в два раза тоньше.

Соединение гильзами

Теперь нужно соединить проводку в подрозетнике с кабелем идущим на панель. Подбираете соответствующие сечению жил гильзы ГМЛ.

Если сечения жил разные, например из стены выходят 6мм2, а на панель идет 4мм2, то с одной стороны (меньшей) гильза уплотняется дополнительным проводом.

После чего концы запрессовываются пресс клещами и изолируются изолентой или термотрубкой.

Теперь все это аккуратно можно спрятать в подрозетник.

Соединение через монтажную коробку

Гильзование неудобно тем, что во-первых соединение получается не разборным, а во-вторых для опрессовки нужен спец. инструмент. Не у всех есть в наличии пресс, а обжимать пассатижами такие соединения нельзя.

В этом случае на помощь придет монтажная коробка КлК-5С. Кроме отвертки здесь ничего не нужно, да и отходящий кабель можно отсоединить в любой момент.

Правда контакты у нее могут оказаться довольно нежными, поэтому не перестарайтесь с усилием затяжки.

К тому же, габаритные размеры у нее в отличии от мощных розеток небольшие и все это дело можно удобно смонтировать за шкафчиками кухни.

Подключение выполняется традиционно:

• ноль через винтовую клемму N (синие провода)

• земля обозначена значком «заземление» — желтозеленая жила

• сверху три фазных разъема. Лишние фазы, если у вас 220В откидываете и изолируете.

Схемы подключения индукционной варочной панели

После всех выполненных работ можно приступать к непосредственному подключению кабеля к клеммам варочной панели. На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.

Для однофазной сети выбирайте схему, которая чаще всего обозначается как 1N.

По этой схеме клеммы под номерами 1,2,3 и клеммы 4,5 должны быть соединены между собой перемычками.

Такие перемычки из меди или латуни должны идти в комплекте с варочной панелью. Обычно они расположены в отдельном «кармашке», там же где и клеммы.

Если вы не установите данные шунты, то у вас будет греть только часть варочной поверхности.

Зачастую такая же проблема может возникнуть в процессе эксплуатации, когда из-за плохого контакта и нагрева одна из перемычек отгорает.

Перед подключением, с провода ПВС снимается изоляция и жилы опрессовываются. Здесь можно использовать наконечники НШВ, НКИ, НШПИ. Перед установкой проверьте, хватает ли свободного места в клеммной коробке для монтажа тех или иных наконечников.

Иногда приходится их укорачивать, либо вообще отказаться от какого-то вида.

Сначала устанавливаются перемычки. Согласно схемы для однофазной варочной панели монтируете их на клеммы 1-2-3.

После этого фазную жилу подключаете на клемме №3 и затягиваете контакты.

Для подключения ноля монтируете перемычку между четвертой и пятой клеммой.

В клемму №5 заводите нулевую жилу синего цвета и затягиваете контакт.

Последнюю свободную жилу — защитное заземление подключаете в разъем имеющий значок «заземление».

Вот несколько схем подключения для разных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:

Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

Подключение через простой автомат с тепловым расцепителем, без УЗО или дифф.автомата.

Применение кабеля меньшего сечения для мощных варочных поверхностей (3*2,5мм для 7кВт).

Подключение варочной панели и духового шкафа к общей распредкоробке на кухне без выделенной линии от распредщитка.

Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать. Либо панель вообще не включится, если этот контакт отвечал за подачу напряжения на управление.

Источники — https://cable.ru, Кабель.РФ

Источник: domikelectrica.ru

Подключение электроплиты своими руками

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Подключение электроплиты своими руками

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Подключение электроплиты своими руками

Требования к электропроводке

Квартирный щиток

Вводной автомат

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм², если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм². При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

• для подключения прибора используется трехжильный медный кабель сечением от 4 мм²либо от 6 мм² в зависимости от длины шнура;
• в электрощите устанавливается отдельный автомат для плиты;
• выполняется монтаж устройства защитного отключения;
• плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм². Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Двухфазная схема

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

Трехфазная схема

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Подключаем электроплиту

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

• за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
• вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
• из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
• от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
• кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты.

  Как правильно сделать заземление

  Как сделать заземление

Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый для вертикальных заземлителей	16	—	—
Сталь черная	Круглый для горизонтальных заземлителей	10	—	—
Сталь черная	Прямоугольный	—	100	4
Сталь черная	Угловой	—	100	4
Сталь черная	Трубный	32	—	3,5
Сталь оцинкованная	Круглый для вертикальных заземлителей	12	—	—
Сталь оцинкованная	Круглый для горизонтальных заземлителей	10	—	—
Сталь оцинкованная	Прямоугольный	—	75	3
Сталь оцинкованная	Трубный	25	—	2
Медь	Круглый	12	—	—
Медь	Прямоугольный	—	50	2
Медь	Трубный	20	—	2
Медь	Канат многопроволочный	1,8	50	—

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Удачной работы!

Видео – Подключение электроплиты своими руками

Источник: stroyday.ru

Выбор кабеля для подключения электроплиты

Импортные электрические плиты зачастую продаются без провода по двум причинам. Во-первых, напряжение и вилки различаются в разных странах. Во-вторых, согласно современным требованиям безопасности плиты, рассчитанной на ток от 32 А, устанавливаются безрозеточным способом посредством клеммных колодок.

Конечно, при совершении покупки кухонной техники, лучше уточнить в самом магазине, прилагаются ли к ней кабели. Но, как всегда, обо всех нюансах узнается после приобретения товара, точнее, в ходе проведения установки.

Если плита оснащена реле, адаптерами на напряжение 110-380 В, прилагаемыми вилками и монтажными коробками, считайте, что повезло, и можно приступать к подключению. Если же перечисленные элементы в комплекте отсутствуют, вам понадобится отдельно приобрести провод.

Без сомнений, в магазине, где приобретается плита, продавцы предлагают множество аксессуаров, но лучше не спешить. Как правило, они обходятся намного дороже, нежели их приобрести в магазине «Товары для дома» либо на рынке.

Какой кабель для плиты нужно купить?

Подключать любую бытовую технику в доме нужно исключительно по ПУЭ (Правилам устройства электроустановок). Требования, изложенные в этом издании, написаны с учетом многолетнего опыта профессионалов. Пренебрегать ими окажется себе дороже, можно просто лишиться гарантии на желанную электроплиту. Необоснованный выбор кабеля для подключения электроплиты, его сечения и марки  – основная причина возгорания электропроводки,которая приводит к возникновению пожара.

Мощность потребляемой электроэнергии – самый важный параметр, который нужен при определении сечения проводника для подключения электроплиты. Она равна произведению напряжения и силы тока (P = U х I). Так, к примеру, плиты, рассчитанные на ток 13 А при 220 В,потребляют ровно столько же энергии, как если бы им нужно было 7,5 А при 380В. Значит, чем выше напряжение, тем больший выигрыш получается в передаче (больше напряжения = меньше ток = меньше сечение проводов). Потребление электроэнергии зависит от работы устройства, подстроиться под сетевое напряжение не составит труда.

Мощность электроплит различается в зависимости от фирмы производителя и модели, и обычно составляет 5-8 кВт. В таблице приведена зависимость основных показателей.

Внимание! Сечения кабелей в таблице показаны для медного кабеля, лучше всего подходящего для подключения плиты.

Что произойдет с током, если сечение проводника выбрать больше? Ничего,кроме увеличения стоимости кабеля. Тем не менее сечение отходящей линии не должно быть больше, чем у вводной, иначе получится большая нагрузка на главную сеть.

Пользоваться таблицей достаточно просто: по значению мощности электроприбора, взятому из технического паспорта, выбрать соответствующие параметры.

В таблице одна колонка предназначена для однофазной, другая – для трехфазной сети. Подключение выбирается в зависимости от типа проводки. При подводе трехжильного провода к розетке означает, что сеть однофазная, пятижильный провод говорит о трехфазном подключении. Помимо этого, обязательно стоит учесть, какой тип подключения поддерживает сама электроплита.

Как правило, приборы небольшой мощности (до 3-5кВт) подключают к однофазной сети (фаза L, ноль N и земля PE), а начиная от 5кВт, применяется уже двух- либо трехфазное подключение (фазы А, В, С, ноль N и земля PE). Последний вариант нередко приходится применять в частном секторе.

Итак, с сечением и количеством жил в проводнике определились. Остаётся выбрать марку кабеля. Для обычных условий прокладки удобнее применять марку КГ (кабель гибкий) либо ПВС (провод виниловый соединительный).

Чем же они хороши? Данные проводники силового назначения отличаются преимуществами по сравнению с другими типами:

• использование в помещениях с повышенной влажностью;
• высочайшая гибкость;
• двойная изоляция;
• применение (рекомендуемое) в установках с повышенной вибрацией;
• разрешённый радиус изгиба составляет не менее 8 наружных диаметров сечения;
• недорогая цена.

К потребляемой электроприбором мощности всегда рекомендуется прибавлять 20%, а потом выбирать кабельное сечение не ниже полученного результата. Даже не зная точно о том, какая мощность у плиты, можно смело брать провод с запасом ПВС 3х6 либо КГ 3х6. Как правило, они подходят к большинству случаев, так как выдерживают до 10 кВт потребляемой мощности.

Предположим, мощность вашей электрической электроплиты 7 кВт, в этом случае, можно использовать проводник меньшего значения в соответствии с номиналом автомата – ВВГнг (3х4) (марка тоже хорошо подходит) или ПВС (3х4). А в щиток лучше смонтировать автоматический выключатель на 25 А.

Если же у вас трехфазная сеть, то проводником питания должен стать пятижильный кабель для электроплиты сечение не менее 2,5 мм². Почему? Да потому что такой вариант обеспечивает питание трехфазной нагрузки до 16,4 (кВт), что вполне подойдет для любой плиты.

Схема питания

Магнитные антенны из коаксиального кабеля

Фрагмент схемы подключения питающего провода к электроплите показан на рисунке, на котором видно, что розетка должна быть защищена УЗО.

Схему следует периодически проверять, функционирует ли она. Ведь все элементы со временем подвергаются износу.

Помните! Прежде чем начинать манипуляции с кабельной прокладкой, следует отключить рубильник питания сети в электрощитке.

Вся важная информация, включая схему электроснабжения плиты, находится на задней панели агрегата либо в инструкции от производителя. Людям, совсем не имеющим представления о нюансах электротехнического монтажа, самим иногда трудно справиться. В любом случае можно просто позвонить в службу ремонта бытовой техники в своём городе.

Видео: какой кабель нужен для подключения плиты?

Способы подключения двухклавишных и других выключателей

Источник: amperof.ru

Подключение электроплиты по схеме в квартире и в частном доме

Электрическая плита — идеальный выбор для современной кухни. При правильной установке и использовании устройство будет правильно служить в течение многих лет. Конечно, подключить прибор часто приглашают квалифицированных специалистов, но при желании можно сделать все самостоятельно, еще и сэкономить! В этой статье вы ознакомитесь с основными требованиями к подключению электроплит. О том, как самостоятельно подключить электроплиту, читайте далее.

Требования к подключаемой электропроводке

Современные приборы обычно продаются без кабеля для подключения электроплиты. Причина уважительна: безопасность требует, чтобы подключение таких устройств осуществлялось с использованием высококачественного терминального блока. В этом варианте соединения можно увеличить длину шнура питания, а вместо станка для более мощных моделей можно установить плавкие звенья.

Для подключения необходимо использовать сечение кабеля 4 мм², если длина не превышает 12 м. В случае использования более длинных проводов минимальное значение поперечного сечения увеличивается до 6 мм². При этом необходимо произвести установку отдельной розетки специально для плиты.

Подключение через розетку допустимо. Надо только чтобы прибор был рассчитан на сеть. Электрические плиты потребляют много энергии, поэтому подключать их в простые бытовые запрещено.

Таким образом, требования к подключению плиты включают следующие положения:

• Для подключения используется трёхжильный кабель из меди диаметром от 4 до 2 мм² в зависимости от шнура.
• В электрическом щитке устанавливается автомат для плиты.
• Установка УЗО важна.

Подготовка к установочным работам

Прежде чем подключить электрическую плиту, нужно выбрать, какое будет ее расположение на кухонном пространстве. Для этого нужно следовать простым правилам:

1. Положение установки должно быть удобным.
2. Длина кабеля должна быть выбрана таким образом, чтобы свободно при необходимости перемещать электроприборы от стены, не отсоединяя ее от сети.
3. Пользователи должны помнить, что разогретая сковорода может нагреваться до 100 °C, поэтому нельзя ставить плиту рядом с холодильником.
4. При установке в кухонных блоках необходимо защищать пластиковую панель от перегрева в процессе эксплуатации прибора.
5. В непосредственной близости от плиты лучше не размещать другие электроприборы — электромагнитное поле будет влиять на качество их работы.
6. При выборе места решающим фактором может стать зона вентиляции, которая должна находиться над варочной поверхностью или за ней в зависимости от используемой конфигурации вытяжки.

Схема подсоединения электроплиты

Прежде чем приступать к установке устройства, изучите существующее подключение проводки устройства.

Однофазное самостоятельное подсоединение

Самый распространённый вариант. Чаще всего встречается в многоэтажных зданиях. Для однофазного соединения соединительный блок будет выглядеть так:

1. Клеммы 1−2−3 и 4—5 соединены перемычкой, медь 6 мм². Если вы приобрели современную печку, в комплекте будет линтель.
2. Прожитая фаза (может быть серого, коричневого или чёрного цвета) подключается к клемме № 1, 2 или 3.
3. Нейтральный провод (обычно синий) подключён на 4-й или 5-й терминал. Провод заземления — на схеме он жёлто-зелёный и подключён к 6-му клемме.
4. Клеммные болты должны быть затянуты до упора. В случае плохого подключения клеммы могут сгореть и вызвать пожар.
5. В случае использования розетки подключение фазного проводника в вилки и розетки подводится к клемме L, нулевой провод идёт к клемме, отмеченной буквой N, а заз

Какой кабель нужен для варочной панели

Электрическая варочная поверхность — это самый энергоёмкий потребитель в большинстве современных квартир, поэтому к выбору сечения кабеля и устройств защиты для него нужно подойти ответственно.

Чаще всего, для питания варочной панели используется кабель с сечением жил:

• • в однофазной сети — 3*6мм.кв. (Кабель, состоящий из трех жил, каждая сечением 6мм.кв.), защищенный однополюсным автоматом 32А.
• • в трехфазной сети — 5*4мм.кв. (Кабель, состоящий из пяти жил, каждая сечением 4мм.кв.) защищенный трехполюсным автоматом 25А.

Почему наиболее часто для правильной работы варочной панели достаточно кабеля с жилами именно такого сечения, а главное, в каких случаях необходимо использовать другой кабель мы расскажем ниже.

Кабель ВВГнг

Кабель ВВГнг почти не отличается от аналогичного, но без индекса «нг». Согласно маркировке этот провод также относится к категории силовых. Он выполнен преимущественно из меди. Предназначен кабель для передачи и распределения электрической энергии внутри цепи. Как правило, он используется в стационарных установках.

Заказать

Принцип, по которому выбирается кабель и защитная автоматика для варочной панели, ничем не отличается от выбора электропроводки остальной квартиры. Единственная поправка делается на повышенное потребление панелью электроэнергии, тех драгоценных киловатт мощности, за которые мы в конечном счете и получаем счета.

Мощность — это основная характеристика у электрической варочной поверхности, которую необходимо знать для правильного расчета и выбора питающего кабеля и защищающего его автомата. Если вы уже определились с конкретным производителем и моделью электрической варочной панели, то сможете точно узнать какая у неё потребляемая мощность, заглянув в описание или спросив у консультанта в магазине. Но как быть если вы еще не сделали выбор и откладываете покупку на конец ремонта? Не надо забывать о возможной поломке купленной варочной поверхности через какое-то время и необходимости её замены на другую.

Кабель ВВГнг(А)-FRLSLTx

Кабель ВВГнг(А)-FRLSLTx используется для передачи электросигнала к различным стационарным установкам. Изделие обладает повышенной пожарной безопасностью. Это позволяет применять его для прокладки во взрывоопасных зонах, а также в медицинских учреждениях, вокзалах, кинотеатрах, метро, клубах.

Заказать

По этим и некоторым другим причинам мы всегда советуем и прокладываем своим клиентам на варочную поверхность:

• • в однофазной сети трехжильный кабель ВВГнг 3х6 (или ВВГнгLS 3х6), с сечением каждый жилы — 6мм.кв.
• • в трехфазной сети пятижильный кабель ВВГнг 5х4 (или ВВГнгLS 5х4), с сечением каждой жилы 4мм.кв.

схема, сечение кабеля, какой провод нужен – Ремонт своими руками на m-stone.ru



Несмотря на множество различных агрегатов и приспособлений, главным действующим лицом на кухне всегда была плита. Кто-то привык к газовой печке, кто-то к электрической. Сейчас электроприборы делают настолько удобными и экономичными, что некоторые хозяева задумываются о смене плиты.

Оглавление:

Как подключить электроплиту самостоятельно
Установка электрической плиты
Как правильно подключить электроплиту
Монтажные работы по установке кабеля
Схема подключения электроплиты
Проверка работоспособности и меры безопасности

3

О гнезде и вилке для плиты

Прежде чем приступить к установке розетки, необходимо определиться с расположением плиты. Розетка должна располагаться рядом, сантиметрах в 30 от пола.

Что касается типа розетки, то она подбирается в зависимости от типа сети. Если сеть однофазная, то можно использовать обычную евророзетку на 32–40 А. В противном случае понадобится двух- или трехфазная розетка и к ней специальная вилка.

При подключении кабеля к розетке обязательно запомните, как в ней располагаются провода «фаза», «ноль» и «заземление». Для надежности можете даже аккуратно подписать розетку маркером. Если в вашей квартире или доме розетка уже установлена, воспользуйтесь специальной отверткой-индикатором, чтобы определить где расположена «фаза», «ноль» и «заземление».

Кабель между плитой и розеткой при подключении плиты

Кабель между плитой и розеткой лучше использовать многожильный, так как он обладает большей устойчивостью к излому. Для наших целей подойдет ПВС или КГ. Требования к кабелю остаются теми же – сечение должно соответствовать мощности электроприбора.

Прежде чем закрепить края многожильных проводов в вилке, их желательно пропаять, чтобы они не «распушились» в процессе затягивания в клеммах.

При подключении кабеля к вилке обязательно запишите на бумаге какого цвета провода «фазы», «нуля» и «земли», чтобы не перепутать их при подключении плиты.

Требования к электропроводке

Квартирный щиток

Вводной автомат

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

для подключения прибора используется трехжильный медный кабель сечением от 4 мм2 либо от 6 мм2 в зависимости от длины шнура;
в электрощите устанавливается отдельный автомат для плиты;
выполняется монтаж устройства защитного отключения;
плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Как правильно подключить варочную индукционную панель. Схемы, выбор кабеля, розетки, автоматов

При подключении варочной панели можно столкнуться с проблемами, которые заставляют задуматься не только рядового пользователя, но и опытного электрика:

какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности

каким автоматом подключить панель в электрощитке

как соединить 4 провода выходящих из плиты и 3 провода кабеля питания электропроводки

как правильно подключить и не перепутать жилы кабеля на клеммнике

Подробно рассмотрим все эти моменты далее. Но сперва определимся с возможными дополнительными закупками. Чтобы подключить варочную панель вам понадобятся следующие материалы:

кабель ВВГнг-Ls или NYM

спец.розетка + вилка для плит на ток 32А-40А (заказать подобный разъем можно здесь)

провод ПВС, если в комплекте с панелью не идет никаких проводов

дифференциальный автомат

наконечники НШВ

клеммник или гильзы ГМЛ

Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье «4 отличия NYM от ВВГнГ-Ls».

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)

программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Подключение индукционной варочной поверхности в щитке

Обязательное условие монтажа варочной панели и духового шкафа — это подключение этих приборов через УЗО+автомат, либо дифференциальный автомат с током утечки 30мА.

Простые автоматические выключатели не смогут обеспечить защиту в случае повреждения изоляции и утечки на корпус.

В щитке фазный провод кабеля (обычно для фазы выбирают коричневый, серый или другие цвета кроме синего и желто-зеленого) подключают к нижней клемме диффавтомата без надписи N или с цифрой 2

Нулевую жилу (выбирайте провод синего цвета) — к клемме снизу, имеющей маркировку с латинской буквой N

Жилу желто-зеленого цвета (защитное заземление) к заземляющей шинке

Розетка и вилка для варочной панели

Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

Использование вилки более удобный вариант в части обслуживания и эксплуатации варочной панели.

Например при влажной уборке панель должна быть обесточена. Если у вас нет розетки, придется по два раза бегать к щитку и отключать автомат. А так выдернул вилку, протер поверхность и подключил обратно.

Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола — до 90см.

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

Если у вас индукционная панель мощностью более 3,5квт, то подключение через обычную вилку и розетку тем более запрещено!

Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).

А вот при подключении вилки желательно соблюсти «полярность». Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

Разбираете корпус вилки, пропускаете через него провод. Снимаете изоляцию с внешней оболочки на такую длину, чтобы ее край после сборки вилки, был придавлен специальным фиксатором.

Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.

Затягиваете винтовые разъемы вилки:

фазу и ноль под крайние клеммы

заземление — под верхний винт

Большое неудобство таких моделей, что они очень сильно «выпирают» из стены — на 5-7см.

Учитывайте этот момент при сборке кухни заранее.

Подключение панели без вилки

Если выступающая на несколько сантиметров розетка вас не устраивает и вы хотите все аккуратно спрятать в подрозетник или распаечную коробку, то сделать это можно двумя способами:

через гильзы ГМЛ

через монтажную коробку КлК-5С

Во-первых определимся с проводами. На многих моделях из панели уже выходит подключенный кабель, но имеет он 4 жилы. А у вас в подрозетнике только три. Как быть?

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное 220В подключение, так и на двухфазное 380В. При этом одна половина конфорок будет работать от одной фазы 220V, а другая от второй.

Некоторые считают, что вторая фаза используется только для питания управления. Это не так. Мощность распределяется равномерно по обоим фазам. Чтобы все это дело подключить на привычные 220 Вольт просто убираете одну жилу в сторону и изолируйте ее.

Остается ноль (обычно синий провод), заземление (желтозеленый) и фаза (коричневый, черный или другой расцветки).

Можно объединить два фазных провода в один через наконечник. Например во многих панелях Bosch , где кабель идет не съемный, так изначально и сделано.

Встречается вариант и с 5-ти жильным кабелем. Такие панели обычно большой мощности от 7 квт и выше. Они изначально рассчитаны на 380В. Чтобы их подключить к сети 220В нужно соединить попарно по две жилы.

Например черный и коричневый провода пустить на фазу, а синий и серый на ноль. Земля желто-зеленый остается одиночным.

Но если строго соблюдать правила, то такое подключение не совсем верное. Так как защитный проводник PE должен быть одного сечения с фазными. А он у вас будет в два раза тоньше.

Соединение гильзами

Теперь нужно соединить проводку в подрозетнике с кабелем идущим на панель. Подбираете соответствующие сечению жил гильзы ГМЛ.

Если сечения жил разные, например из стены выходят 6мм2, а на панель идет 4мм2, то с одной стороны (меньшей) гильза уплотняется дополнительным проводом.

После чего концы запрессовываются пресс клещами и изолируются изолентой или термотрубкой.

Теперь все это аккуратно можно спрятать в подрозетник.

Соединение через монтажную коробку

Гильзование неудобно тем, что во-первых соединение получается не разборным, а во-вторых для опрессовки нужен спец.инструмент. Не у всех есть в наличии пресс, а обжимать пассатижами такие соединения нельзя.

В этом случае на помощь придет монтажная коробка КлК-5С. Кроме отвертки здесь ничего не нужно, да и отходящий кабель можно отсоединить в любой момент.

Правда контакты у нее могут оказаться довольно нежными, поэтому не перестарайтесь с усилием затяжки.

К тому же, габаритные размеры у нее в отличии от мощных розеток небольшие и все это дело можно удобно смонтировать за шкафчиками кухни.

Подключение выполняется традиционно:

ноль через винтовую клемму N (синие провода)

земля обозначена значком «заземление» — желтозеленая жила

сверху три фазных разъема. Лишние фазы, если у вас 220В откидываете и изолируете.

Схемы подключения индукционной варочной панели

После всех выполненных работ можно приступать к непосредственному подключению кабеля к клеммам варочной панели. На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.

Для однофазной сети выбирайте схему, которая чаще всего обозначается как 1N.

По этой схеме клеммы под номерами 1,2,3 и клеммы 4,5 должны быть соединены между собой перемычками.

Такие перемычки из меди или латуни должны идти в комплекте с варочной панелью. Обычно они расположены в отдельном «кармашке», там же где и клеммы.

Если вы не установите данные шунты, то у вас будет греть только часть варочной поверхности.

Зачастую такая же проблема может возникнуть в процессе эксплуатации, когда из-за плохого контакта и нагрева одна из перемычек отгорает.

Перед подключением, с провода ПВС снимается изоляция и жилы опрессовываются. Здесь можно использовать наконечники НШВ, НКИ, НШПИ. Перед установкой проверьте, хватает ли свободного места в клеммной коробке для монтажа тех или иных наконечников.

Иногда приходится их укорачивать, либо вообще отказаться от какого-то вида.

Сначала устанавливаются перемычки. Согласно схемы для однофазной варочной панели монтируете их на клеммы 1-2-3.

После этого фазную жилу подключаете на клемме №3 и затягиваете контакты.

Для подключения ноля монтируете перемычку между четвертой и пятой клеммой.

В клемму №5 заводите нулевую жилу синего цвета и затягиваете контакт.

Последнюю свободную жилу — защитное заземление подключаете в разъем имеющий значок «заземление».

Вот несколько схем подключения для разных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:

Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

Подключение через простой автомат с тепловым расцепителем, без УЗО или дифф.автомата.

Применение кабеля меньшего сечения для мощных варочных поверхностей (3*2,5мм для 7кВт).

Подключение варочной панели и духового шкафа к общей распредкоробке на кухне без выделенной линии от распредщитка.

Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать. Либо панель вообще не включится, если этот контакт отвечал за подачу напряжения на управление.

Источники — https://cable.ru, Кабель.РФ

Источник: domikelectrica.ru

Это интересно: Каменный забор своими руками — описываем в общих чертах

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Подключение варочной панели расписано тут.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Подключаем варочную поверхность

Основных схем подключения три. Рассмотрим их подробно.

Подсоединяя кабели к розетке и выводам электроплиты, соблюдайте цветовую маркировку – это позволит вам не ошибиться.

Однофазная схема 220В

Самый распространенный вариант в квартирах. Выглядит следующим образом:

Фаза L одновременно подсоединяется на клеммы L1-3. Для этого между ними устанавливаем две медные перемычки (они уже входят в комплект с плитой).
Ноль N подключаем на клеммы N1-2.
Защитный проводник PE – на клемму PE.

Получить доступ к клеммам электрической поверхности можно через ее заднюю крышку – она откручивается и снимается.

Трехфазная схема 380В

Подключаем таким образом:

Фазы A, B, C – подсоединяются к клеммам L1-3.
Клеммы N1-2 и PE – соединяются по вышеуказанной схеме.

В данном случае все просто, никаких перемычек делать не нужно.

Двухфазная схема 380В

Может быть и такое, что в загородном доме либо квартире фаз не три, а две: A и C есть, а B отсутствует. В данной ситуации варочная поверхность подсоединяется к сети 380В по двухфазной схеме:

На L1-2 ставится перемычка и подключается фаза A.
На L3 – фаза C.
Остальное – аналогично предыдущим вариантам.

Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из провода, сечение которого не меньше, чем у питающего (т. е. 6 мм2).

Для гибкого провода используйте изолированные кольцевые либо вилочные наконечники, чтобы обеспечить лучший контакт с зажимом. Они прессуются на жилу с помощью специальных пресс-клещей.

Как подключить электроплиту самостоятельно

Вполне естественно, тем, у кого не было электроплиты, придётся её подключать. В этом и заключается проблема: можно ли самому выполнить работу по подключению. Согласно инструкции, электротехнические работы должен выполнять специалист. На самом деле не всё так однозначно. В прилагаемой к технике инструкции всегда есть схема. Любой человек более или менее знакомый с электричеством сможет подключить электроприбор своими руками.

Всё начинается с выбора места, где будет находиться плита. Место выбирается по следующему принципу:

удобное расположение для приготовления пищи;
возможность установки вытяжки над местом размещения прибора;
соседство с холодильником и прочими электроприборами должно быть не очень близким;
ровная площадка, чтобы можно было отрегулировать ножки по уровню;
провод должен позволять передвигать агрегат при необходимости.

Если плита индукционного типа, то она может влиять на работу других электроприборов. Магнитное поле конфорки может навредить даже розеткам, которые есть поблизости. Исходя из вышесказанного, можно сделать вывод, что главным в определении места является соблюдение пожарной и электробезопасности.

Как правильно подключить электроплиту

Первым шагом в деле подключения является определение мощности и требуемый тип сети. В своей массе многоквартирные дома имеют однофазную сеть с напряжением в 220 вольт. Мощность варочных поверхностей и духовок составляет не больше 3 кВт. Такие приборы можно подключать через соединительное устройство с предохранителем. При этом вилка должна быть на 13 ампер, а сама розетка иметь предохранительную систему.

Цельная электроплита с духовкой гораздо мощнее 3 кВт. Тут уже используется отдельная проводка до самого электрощита. Этот тип проводки называют радиальной сетью с прямым подключением для повышения безопасности. Предохранители для такой сети устанавливают плавкие.

Осуществляя все работы самостоятельно, придётся запастись трёхжильным кабелем. Кабель для подключения электроплиты должен быть медным и с сечением от 4 до 6 миллиметров.

Также понадобится отдельный автомат на электрическую плиту. Автомат рассчитывается исходя из потре

Какой провод использовать для проводки: какое сечение, сколько жил

По запросу читателей сегодня я максимально простым языком расскажу, как выбирать электрокабель для проводки в квартире. Я не буду вас мучить СНИПами, ПУЭ и СП для профессиональных электриков, а дам самый простой и действенный способ определения сечения кабеля.

Мнение эксперта

Антон Цугунов

  Эксперт-строитель. Предприниматель. 17 лет опыта. Более 100 завершенных объектов.

Я не обладаю феноменальной памятью, мне трудно запоминать формулы, поэтому за 15 лет практики я вывел следующее правило:

1. Узнай потребляемую мощность самых мощных электроприборов.
2. Раздели киловатты на 2 и получишь сечение провода в квадратных миллиметрах. Сечение кабеля всегда округляй в большую сторону.

Всё! По большому счету, я больше не прибегаю ни к каким расчетам. Этого достаточно, чтобы с запасом рассчитывать любые линии домашней электропроводки. Работает вплоть до 10 кВ. Если прибор потребляет больше, то нужно смотреть таблицы расчетов.

Какой провод использовать?

Здесь всё просто, запишите простую аббревиатуру «ВВГ-НГ-ЛС» — это цельнолитой (не волосинки, а цельная жила) медный провод.

Он не поддерживает горение, и при нагревании выделяет наименьшее количество дыма. По всем правилам строительства он идеально подходит для жилых помещений.

Сколько жил нужно?

Если дом старый и заземляющего контура в нем нет, то достаточно двух жил. Ноль и фаза.

Если дом новый и в щитке есть провода желтого цвета с зеленой полоской, то по всей квартире нужно тянуть трехжильные провода. В них будет ноль (синий), фаза (белый) и земля (желтый с зеленой полоской).



Если для плиты используется 3 фазы, то провод будет либо четырёх, либо пяти жильный, в зависимости от того, есть ли в доме заземление. 3 жилы для трех фаз, одна жила ноль и земля.

Подробнее об электромонтажных работах можете узнать по ссылке relicon.kiev.ua

Примеры расчета

Например, необходимо протянуть кабель для плиты на кухне. На плите написано, что она потребляет 8 киловатт. В доме есть заземление, плита на 220 вольт.

Здесь сначала нужно узнать сечение кабеля (его толщину, а вернее площадь его сечения), для этого потребляемую мощность (8 киловатт) делим на два:

8 / 2 = 4

Теперь мы знаем сечение кабеля – 4 миллиметра квадратных.

Что нужно сказать в магазине? Необходим кабель ВВГ-НГ-ЛС 3х4 (здесь тройка – это количество жил, а четверка это сечение кабеля, которое мы только что вычислили).

Длину просто замерьте рулеткой по стенам и потолку, как будет проходить провод, и прибавьте минимум 1 метр, чтобы был запас на монтаж и маневры.

Рабочая зона на кухне

Например, вы знаете, что на столе будет стоять: чайник, микроволновка, гриль и кухонный комбайн.

• Чайник – 2,2 кВ.
• Кухонный комбайн – 1 кВ.
• Гриль – 2,5 кВ.
• Микроволновка – 1,5 кВ.

Важное отступление: обычные бытовые розетки рассчитаны максимум на 16 ампер, при переводе в потребляемую мощность – это не более 3,45 кВ.

Для розеток я использую провод максимум 2,5 миллиметра квадратных. Итого, 5 киловатт мощности. Максимум 2 сильно нагруженных розетки на 1 проводе.

Поэтому необходимо создать группы: например, 2 розетки будет подключено к 1 кабелю, и туда подключится чайник и кухонный комбайн. Чайник потребляет 2,2 киловатта и комбайн максимум 1 киловатт. Итого 2,2 киловатта, хватает с запасом! Ничего греться не будет.

Затем, гриль потребляет 2,5 кВ., а микроволновка 1,5 кВ., итого получается 4 кВ. Отлично, это ещё 2 розетки и ещё одна отдельная линия, которую мы ведем напрямую с щитка.

На кухне также есть и второстепенные потребители, такие как холодильник, телевизор, блендер и прочее. Для них лучше провести отдельную линию. В сумме нагрузка не превысит 5 кВ.

Освещение

Для большинства задач хватает кабеля 1,5 миллиметра квадратных. Вряд ли в одной комнате будет лампочек больше чем на 3 киловатта.

Кондиционер

Если комната маленькая, и кондиционер потребляет не более 2,5 кВ., то достаточно кабеля ВВГ-НГ-ЛС 3х1,5. Трехжильный кабель на 1,5 миллиметра квадратных.

Но если кондиционер потребляет больше 3 кВ, то провод необходимо брать 2,5 миллиметра квадратных.

Мнение эксперта

Антон Цугунов

  Эксперт-строитель. Предприниматель. 17 лет опыта. Более 100 завершенных объектов.

Помните, для сложных или сильно нагруженных электроприборов, всегда старайтесь проводить отдельную линию (отдельный провод).

Такие потребители как духовой шкаф, варочная панель, бойлер, кондиционер, электрические теплые полы и прочее, всегда подключаются по отдельным линиям.

Какой кабель нужен для подключения плиты

Импортные электрические плиты зачастую продаются без провода по двум причинам. Во-первых, напряжение и вилки различаются в разных странах. Во-вторых, согласно современным требованиям безопасности плиты, рассчитанной на ток от 32 А, устанавливаются безрозеточным способом посредством клеммных колодок.

Конечно, при совершении покупки кухонной техники, лучше уточнить в самом магазине, прилагаются ли к ней кабели. Но, как всегда, обо всех нюансах узнается после приобретения товара, точнее, в ходе проведения установки.

Если плита оснащена реле, адаптерами на напряжение 110-380 В, прилагаемыми вилками и монтажными коробками, считайте, что повезло, и можно приступать к подключению. Если же перечисленные элементы в комплекте отсутствуют, вам понадобится отдельно приобрести провод.

Без сомнений, в магазине, где приобретается плита, продавцы предлагают множество аксессуаров, но лучше не спешить. Как правило, они обходятся намного дороже, нежели их приобрести в магазине «Товары для дома» либо на рынке.

Какой кабель для плиты нужно купить?

Подключать любую бытовую технику в доме нужно исключительно по ПУЭ (Правилам устройства электроустановок). Требования, изложенные в этом издании, написаны с учетом многолетнего опыта профессионалов. Пренебрегать ими окажется себе дороже, можно просто лишиться гарантии на желанную электроплиту. Необоснованный выбор кабеля для подключения электроплиты, его сечения и марки  – основная причина возгорания электропроводки,которая приводит к возникновению пожара.

Мощность потребляемой электроэнергии – самый важный параметр, который нужен при определении сечения проводника для подключения электроплиты. Она равна произведению напряжения и силы тока (P = U х I). Так, к примеру, плиты, рассчитанные на ток 13 А при 220 В,потребляют ровно столько же энергии, как если бы им нужно было 7,5 А при 380В. Значит, чем выше напряжение, тем больший выигрыш получается в передаче (больше напряжения = меньше ток = меньше сечение проводов). Потребление электроэнергии зависит от работы устройства, подстроиться под сетевое напряжение не составит труда.

Мощность электроплит различается в зависимости от фирмы производителя и модели, и обычно составляет 5-8 кВт. В таблице приведена зависимость основных показателей.

Внимание! Сечения кабелей в таблице показаны для медного кабеля, лучше всего подходящего для подключения плиты.

Что произойдет с током, если сечение проводника выбрать больше? Ничего,кроме увеличения стоимости кабеля. Тем не менее сечение отходящей линии не должно быть больше, чем у вводной, иначе получится большая нагрузка на главную сеть.

Пользоваться таблицей достаточно просто: по значению мощности электроприбора, взятому из технического паспорта, выбрать соответствующие параметры.

В таблице одна колонка предназначена для однофазной, другая – для трехфазной сети. Подключение выбирается в зависимости от типа проводки. При подводе трехжильного провода к розетке означает, что сеть однофазная, пятижильный провод говорит о трехфазном подключении. Помимо этого, обязательно стоит учесть, какой тип подключения поддерживает сама электроплита.

Как правило, приборы небольшой мощности (до 3-5кВт) подключают к однофазной сети (фаза L, ноль N и земля PE), а начиная от 5кВт, применяется уже двух- либо трехфазное подключение (фазы А, В, С, ноль N и земля PE). Последний вариант нередко приходится применять в частном секторе.

Итак, с сечением и количеством жил в проводнике определились. Остаётся выбрать марку кабеля. Для обычных условий прокладки удобнее применять марку КГ (кабель гибкий) либо ПВС (провод виниловый соединительный).

Чем же они хороши? Данные проводники силового назначения отличаются преимуществами по сравнению с другими типами:

• использование в помещениях с повышенной влажностью;
• высочайшая гибкость;
• двойная изоляция;
• применение (рекомендуемое) в установках с повышенной вибрацией;
• разрешённый радиус изгиба составляет не менее 8 наружных диаметров сечения;
• недорогая цена.

К потребляемой электроприбором мощности всегда рекомендуется прибавлять 20%, а потом выбирать кабельное сечение не ниже полученного результата. Даже не зная точно о том, какая мощность у плиты, можно смело брать провод с запасом ПВС 3х6 либо КГ 3х6. Как правило, они подходят к большинству случаев, так как выдерживают до 10 кВт потребляемой мощности.

Предположим, мощность вашей электрической электроплиты 7 кВт, в этом случае, можно использовать проводник меньшего значения в соответствии с номиналом автомата – ВВГнг (3х4) (марка тоже хорошо подходит) или ПВС (3х4). А в щиток лучше смонтировать автоматический выключатель на 25 А.

Если же у вас трехфазная сеть, то проводником питания должен стать пятижильный кабель для электроплиты сечение не менее 2,5 мм². Почему? Да потому что такой вариант обеспечивает питание трехфазной нагрузки до 16,4 (кВт), что вполне подойдет для любой плиты.

Схема питания

Фрагмент схемы подключения питающего провода к электроплите показан на рисунке, на котором видно, что розетка должна быть защищена УЗО.

Схему следует периодически проверять, функционирует ли она. Ведь все элементы со временем подвергаются износу.

Помните! Прежде чем начинать манипуляции с кабельной прокладкой, следует отключить рубильник питания сети в электрощитке.

Вся важная информация, включая схему электроснабжения плиты, находится на задней панели агрегата либо в инструкции от производителя. Людям, совсем не имеющим представления о нюансах электротехнического монтажа, самим иногда трудно справиться. В любом случае можно просто позвонить в службу ремонта бытовой техники в своём городе.

Видео: какой кабель нужен для подключения плиты?

Подключение варочной панели самостоятельно: схема, видео — Asutpp

При покупке кухонной отдельно стоящей электроплиты в большинстве случаев для её подключения достаточно просто включить вилку в розетку. Но многие приобретают не полный комплект, а только верхнюю ее часть – варочную панель.

Предлагаем рассмотреть, как своими руками произвести подключение варочной панели Electrolux (Электролюкс), Zanussi, Bosch (Бош), Gorenje, Hansa, Samsung (Самсунг), Siemens, Аристон и прочих, а также стоимость такого подключения в специализированных компаниях.



Теория подключения панели

Варочная панель, встраиваемого типа подключается к отдельной линии с розеткой, способной выдержать ток от 32 до 40 А и обеспечить надежное заземление. Подводящий кабель содержит три медных провода, сечением не менее 4 мм². Современная электропроводка в квартире также позволяет произвести подключение к четырехпроводному кабелю питания.

Розетки для подключения панелей бывают двух типов:

• с тремя контактами;
  Подключение варочной панели к одной фазе
• с четырьмя контактами.

Розетки и кабеля панелей

Если самостоятельно производить подключение варочной панели с имеющейся вилкой на конце кабеля, то это не составит труда. Но для подключения к питающей сети кабеля от плиты, где нет на конце вилки, уже нужны определенные знания.

К примеру, от панели отходит кабель, у которого четыре жилы, а со стены выходят только три провода питания. Это означает, что панели нужно подключение из двух фаз, а в квартире только одна.

В данном случае технология такая: коричневый и черный провод из кабеля от варочной панели скручивают вместе, и подключают к фазному проводу, линии питания, который выходит из стены. Синий провод кабеля ( нейтраль) соединяют с нулевым проводом питания. Остается защитный провод заземления желто-зеленого цвета, его подключают к такому же проводу заземления в линии питания.

В том случае, если из стены отходят провода одного цвета, при помощи мультиметра нужно выяснить, какой из них ноль, а какой фаза, и определить целостность заземляющего проводника. Получившееся соединение проводов необходимо заизолировать.

Перед подключением варочной панели, на кабеле которого уже есть вилка, необходимо обязательно проверить соответствие проводов питания и контактов внутри розетки. Иногда они могут отличаться. Для этого розетка разбирается, и с помощью мультиметра определяется соответствие подключения, при необходимости провода меняются местами.



Советы электриков

1. Подключение электрической варочной панели подразумевает установку отдельного защитного автомата и УЗО, данные устройства подбираются с таким расчетом: для розетки на 16 А необходим автоматический выключатель на ток 25 А, а УЗО от 40 А. Недопустимо одновременное использование линии питания панели для подключения несколько силовых приборов.
2. Корпус варочной панели должен быть обязательно заземлен, причем не к корпусу или проводу от другого прибора, а к клемме розетки, отдельным проводом от панели.
3. Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире.



Индукционная панель: подключение по шагам

Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.

Фото: монтаж индукционной панели

Шаг 1. Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.

Шаг 2. Откройте крышку для подключения. Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.

Схема подключения варочной панели

Шаг 3. Соединяем шнур и клеммы.

После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.

Соединение с клеммами

Шаг 4. Удалить медную пластинку.

Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.

Шаг 5.  Подключите провода.

Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.

Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.

Первым производим подключение заземления, это желто-зеленый провод. Затем нейтрали (синий провод). После этого подключаем фазный провод коричневого цвета к одной из двух фазных клемм. Между двумя фазными клеммами устанавливаем медную перемычку, которую мы сняли с нейтрального провода. Данное подключение подходит для квартир, где используется питающее напряжение 220 В. Затяните винты крепление подводящего кабеля.

Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.

Провода для варочной панели

Шаг 6. Затянуть кабель питания.

После подключения проверьте, натянут ли кабель питания, он не должен висеть, но и нельзя его перетягивать.

Шаг 7. Включение индукционной панели.

После подключения кабеля питания и подведения к нему напряжения, включают панель и проверяют ее работоспособность, в соответствии с паспортными данными.

Для правильной работы и удобного управления индукционной панелью используется электронная система управления, в отличие от газовой варочной панели, где регулировка осуществляется механическим поворотом запорного крана. Такое решение довольно удобно и функционально. Можно в реальном времени отслеживать режим каждого варочного сектора панели.

Часто задаваемые вопросы

1. Можно ли подключить варочную панель в обычную евророзетку на 230 В?

   Нет, для варочной поверхности следует использовать специальные силовые розетки, способные выдержать большой ток нагрузки. Объясним более детально. Мощность типовой варочной поверхности около 7кВт, значит, согласно закону Ома, ток нагрузки будет равен 32 А (I = P/U = 7000 Вт/ 230 В ≈ 32 А).

   Учитывая, что обычные розетки рассчитаны на ток 10 или 16 ампер, то подключать варочную панель через такое штепсельное соединение нельзя, поскольку это приведет к нагреву контактных соединений, что в свою очередь, может стать причиной пожара. Ограничив ток автоматическим выключателем, например на 16 А, Вы не сможете использовать полную мощность варочной поверхности.

2. Как к одной электрической цепи, защищенной АВДТ на 32А, подключить одновременно варочную поверхность и духовой шкаф?

   В идеале для духового шкафа и варочной панели нужно использовать отдельные электрические цепи. Если проложить отдельные электрические цепи не представляется возможным, то духовой шкаф можно подключить к проводам варочной панели. Как это сделать показано иллюстративно на рисунке:

   https://www.asutpp.ru/wp-content/uploads/2018/08/shema-podklyucheniya.jpg

   На АВДТ (так в народе называют диффавтомат) 16 А с двойными клеммами подключаем провода варочной поверхности и входную силовую электрическую цепь. К выходу АВДТ подсоединяем обычную евророзетку (тип F) на 16 А.

   Защита силовой электрической цепи организуется в зависимости от мощности варочной поверхности. Для типовых устройств на 7кВт достаточно установить АВДТ на 32 А.

Топология сети

Топология — это форма сети. Есть три основных физических топологии.

Star: есть центральное устройство, к которому напрямую подключены все рабочие станции. Это центральное положение может быть занято сервером или концентратором, точкой соединения элементов сети, которая перераспределяет данные.

Шина: каждая рабочая станция подключена к основному кабелю, называемому шиной.

Кольцо: рабочие станции соединены друг с другом по замкнутому контуру.Также существуют смешанные топологии, такие как дерево, группа звезд, подключенная к центральной шине.

Пр.4. Какой тип топологии сети описан ниже?

1. Все устройства подключены к центральной станции. 2. В этом типе сети есть кабель, к которому подключены все компьютеры и периферийные устройства. 3. Две или более звездообразные сети соединены вместе; центральные компьютеры подключены к главной шине. 4. Все устройства (компьютеры, принтеры и т. Д.).) соединены друг с другом, образуя непрерывный цикл.

Пр.5. Сетевой администратор создал новую сеть в школе. Какую топологию она выбрала?

Мы решили установить компьютеры во всех отделах, но не потратили на них много денег. На самом деле, действительно мощный (и дорогой) только тот, что находится в учительской. Все они имеют общий доступ к сети и один лазерный принтер. Учителя в этой школе создали общий файл ресурсов, хранящийся на главном компьютере, к которому имеют доступ все остальные в сети.

Пр. 6. Прочтите текст и напишите список преимуществ и недостатков проводных и беспроводных сетей.

Проводные сети соединяются кабелями Ethernet, телефонными линиями и высокоскоростными оптоволоконными кабелями. Однако беспроводные сети используют электромагнитные волны, такие как радиоволны, для передачи данных. Это основные типы беспроводных сетей: спутники на большие расстояния; WiMAX для подключения точек доступа Wi-Fi; Wi-Fi на средние расстояния; Bluetooth на короткие расстояния; GSM для мобильных телефонов.

Для настройки домашней беспроводной локальной сети вам потребуются компьютеры, оснащенные беспроводным адаптером или беспроводной картой, точкой беспроводного доступа (беспроводным маршрутизатором) и широкополосным подключением к Интернету. Проводные локальные сети сложнее установить, но они дешевле, быстрее и надежнее. Беспроводные сети позволяют перемещаться или перемещаться от одной точки доступа к другой, но они менее безопасны и подвержены помехам.

Пр.7. Прочтите текст и расскажите, как установить проводной модем-роутер.Используйте модальные глаголы.

Модем-маршрутизатор — это устройство, которое соединяет ваш компьютер или домашнюю локальную сеть с Интернетом.

Вставьте один конец телефонного кабеля непосредственно в телефонную розетку, а другой конец — в порт ADSL на маршрутизаторе.

Подключите один конец кабеля Ethernet к сетевому порту компьютера, а другой конец — к порту Ethernet на маршрутизаторе.

Включите компьютер. Чтобы установить или настроить маршрутизатор, вам необходимо ввести некоторые параметры, например, имя вашего интернет-провайдера и номер телефона. ПРИМЕЧАНИЕ. Маршрутизатор имеет различные порты Ethernet, поэтому вы можете подключать различные ПК к маршрутизатору с помощью кабелей Ethernet. Если у вас уже есть концентратор или коммутатор для подключения к локальной сети, вам понадобится только один кабель для подключения концентратора к маршрутизатору.

Пр.8. Пройдите эту сетевую викторину парами. Посмотрите, какая пара финиширует первой.

1. Эта сеть обычно состоит из двух или более локальных сетей, охватывающих большую географическую область.

а) LAN

б) WAN

c) Интранет

2.В сети этого типа нет выделенного сервера; все компьютеры независимы.

а) одноранговая

б) клиент-сервер

c) ЧЕЛОВЕК

3. В этой топологии все устройства подключены к одной цепи, образуя непрерывный цикл.

4. Язык, на котором компьютеры взаимодействуют друг с другом в Интернете, называется

.

а) Ethernet.

б) ADSL.

c) TCP / IP.

5. Какие кабели используются для передачи информации в Интернете на большие расстояния с высокой скоростью?

а) телефонные линии

б) Кабели Ethernet

c) оптоволоконные кабели

6. Какое устройство позволяет нескольким компьютерам в локальной сети совместно использовать подключение к Интернету?

а) порт ADSL

б) роутер

c) порт Ethernet

7.Какое устройство служит общей точкой подключения для устройств в беспроводной сети?

а) точка беспроводного доступа

б) проводной роутер

c) беспроводной адаптер

8. Bluetooth — это беспроводная технология, использующая радиоволны для передачи данных через

а) на большие расстояния.

б) средние дистанции.

в) короткое дистан- es (10 м или меньше).

Пр.9. Сопоставьте вопросы (1-6) с ответами (a-f) .

1. За что арестовали хакера? 2. Можно ли войти в свой банковский счет с общедоступных компьютеров в кибер-сейфе? 3. Как настроить подключение к Интернету дома? 4. Могу ли я скачать программное обеспечение с вашего сайта? 5. Как добавить видео в систему обмена мгновенными сообщениями? 6. Что мне нужно сделать, чтобы подписаться на Yahoo! учетная запись электронной почты?

a) Да, но всегда не забывайте выходить из системы после завершения сеанса; б) Да, вы даже можете опробовать программы в течение некоторого времени, прежде чем покупать их! в) Потому что он взломал компьютерную систему и украл конфиденциальные данные; г) Просто установите эту программу и подключите веб-камеру к компьютеру; д) Вам необходимо установить программное обеспечение для вашего роутера.Следуйте инструкциям, предоставленным вашим интернет-провайдером, возможно, в форме файла .pdf на компакт-диске; е) Вы должны создать имя пользователя и пароль, а затем указать некоторые личные данные.

Пр.10. Послушайте отрывок из лекции о сетях и ответьте на эти вопросы.

1. Что означает LAN? 2. Где обычно расположены локальные сети? 3. В чем разница между проводной и беспроводной локальной сетью?

Пр. 11. Слушайте еще раз и обозначьте элементы этой LAN .

БЛОК 5

Научитесь слушать на английском. Модуль 4

ШИРЛИ ГРИФФИТ: Наша история начинается в Великобритании в восемнадцать семьдесят третьего года. Ученый по имени Джеймс Максвелл написал математическую теорию о некой энергии. Он назвал эту энергию электромагнитными волнами.

Его теория гласила, что такая энергия может незаметно проходить по воздуху. Джеймс Максвелл не смог доказать свою идею. Другие ученые также не могли доказать этого, пока немецкий ученый Генрих Герц не провел эксперимент около 1887 года.

СТИВ ЭМБЕР: эксперимент Герц звучит очень просто. Он использовал два металлических куска, помещенных близко друг к другу. Он использовал электричество, чтобы вызвать искру между двумя кусками металла. Он также построил простой приемник из проволоки, которую много раз переворачивали по кругу или зацикливали. На концах петли были небольшие кусочки металла, разделенные крошечным пространством. Приемник располагался в нескольких метрах от другого устройства.

Генрих Герц доказал, что идея Джеймса Максвелла верна.Электромагнитные волны или энергия передавались по воздуху от одного устройства к другому.

ШИРЛИ ГРИФФИТ: Позже Герц продемонстрировал эксперимент своим ученикам в классе. Один из студентов спросил, как можно использовать это открытие. Но Герц думал, что его открытие бесполезно. Он сказал, что это интересно, но не имеет ценности.

Он ошибался. Его эксперимент был самым началом электронных коммуникаций, которые мы используем сегодня. В знак признания его работы единицу частоты радиоволны, один цикл в секунду, называют герцем.

СТИВ ЭМБЕР: Радиоволны стали известны ученым как волны Герца. Но эксперимент был бесполезен, пока Гульельмо Маркони не усовершенствовал устройство, создавшее волны Герца. Он начал свои эксперименты в Италии в восемнадцати девяносто четвертом.

Маркони вскоре смог передавать звук на расстояние в несколько километров. Он попытался заинтересовать итальянских правительственных чиновников своим открытием, но они не заинтересовались.

Маркони отправился в Великобританию.Его изобретение там было хорошо встречено. В 1897 году он основал компанию Wireless Telegraph and Signal Company. Компания открыла первый в мире радиозавод в Челмсфорде, Англия, в 1898 году.

Очень быстро люди начали отправлять и получать радиосообщения на большие расстояния с помощью оборудования компании Marconis.

Кораблям в море требовалось устройство. До изобретения Маркониса у них не было связи, пока они не прибыли в порт. С помощью радио корабли могли звать на помощь, если у них были проблемы.Они могли отправлять и получать информацию.

СТИВ ЭМБЕР: Теперь мы объясним электромагнитные волны. Начнем с эксперимента Генриха Герца. Вы также можете попробовать этот эксперимент. Во-первых, переместите элементы управления вашего радио в место, где не принимаются станции.

Теперь вам понадобится обычная 9-вольтовая батарея и металлическая монета. Поднесите батарею к радио и ударьте монетой по верхней части батареи. Вы должны услышать щелчок по радио.

Ваша монета и аккумулятор — это очень простой радиопередатчик. Это радио не будет передавать очень далеко. Однако, если вы немного знаете азбуку Морзе, вы можете общаться с этим устройством.

ШИРЛИ ГРИФФИТ: Электромагнитная энергия перемещается почти как океанская волна вверх и вниз, вверх и вниз. Он также движется со скоростью света двести девяносто девять миллионов семьсот девяносто две тысячи четыреста пятьдесят восемь метров каждую секунду.

Ученые научились разделять радиоволны на разные длины, называемые частотами.Это позволяет множеству радиостанций вести вещание одновременно и не мешать друг другу.

СТИВ ЭМБЕР: Возможно, вы слушаете нашу передачу на коротких волнах. Это частоты от трех до тридцати тысяч килогерц. Их часто называют мегагерцами. Один мегагерц равен одной тысяче килогерц.

Короткие волны хороши для вещания на очень большие расстояния. Коротковолновые сигналы отражаются от ионосферы, окружающей Землю, обратно на землю, а затем обратно в ионосферу.

Первые радиопередачи осуществлялись с использованием амплитудной модуляции. AM-радио может передаваться на большие расстояния, но качество звука не так хорошо, как при более поздней обработке радиосигналов, называемой частотной модуляцией. FM-радиостанции передают в диапазоне частот от восьмидесяти восьми до ста восьми мегагерц. AM-радио составляет от пятисот тридцати пяти до семнадцати сотен килогерц.

ШИРЛИ ГРИФФИТ: Радиотехнология продолжает совершенствоваться.Сегодня VOA осуществляет вещание на спутники в космосе, которые отправляют сигнал обратно на станции на земле, которые передают программы с четким сигналом.

Сообщество Steam :: Beyond The Wire

Добро пожаловать, солдаты!

Наше последнее обновление уже здесь, оно наполнено новым контентом, изменениями и исправлениями, поскольку мы продолжаем улучшать игровой процесс Beyond The Wire. Недавно мы представили последнюю карту Cantigny [playbtw.com] и новый Training Range [playbtw.com], которые были добавлены с этим обновлением, но также включены многие другие изменения, включая видео, скриншоты и полные примечания к патчу ниже!

Cantigny, 1918

Тренировочный полигон

Новая система освещения

Была разработана новая система освещения, чтобы дать более реалистичное и захватывающее изображение во всех помещениях.

Обновлены анимации заполнителей для немецких и французских винтовочных гранат:
ВИДЕО Анимация винтовочной гранаты Gewehr 98 [btwmedia.s3.us-east-2.amazonaws.com]
ВИДЕО Анимация перезарядки винтовки Лебеля [btwmedia.s3.us -east-2.amazonaws.com]

Patchnotes

Геймплей

— Добавлена ​​новая карта Cantigny
— Добавлено 4 игровых слоя для Cantigny
— Добавлена ​​новая карта Training Range
— Добавлена ​​интерполяция отклонений во время переходов между объявлениями, что позволяет быстро определить масштаб менее эффективен
— Добавлена ​​опция для начала стрельбы из главного меню
— Добавлена ​​лопата во французский комплект рекрута
— Отключен рукопашный бой на территории врага
— Отключено совместное использование точек сбора
— Исправлены убийства, не начисляемые командиру
— Исправлено отсутствие переключения на правильное оружие при надевании или снятии противогаза
— Исправлено размещение ящика с боеприпасами и траншейного щита
— Исправлена ​​возможность игроков лечить и перевязывать других сквозь стены
— Исправлена ​​секция l читатели не могут выгнать участников с помощью кнопки удара
— Фиксированный объем воды не применяется медленно при прохождении двух объемов воды
— Увеличены все переходы между объявлениями на 0.1 сек.
— Увеличена скорость передвижения игрока до 100% во время рукопашных атак
— Увеличен порог автоматического запрета на убийство команды с 7 до 15
— Срок службы сумки с боеприпасами уменьшен с 300 до 30 секунд
— Переработан телефон командира для более надежной работы
— Переработана функция вражеской территории
— Установить количество гранат в сумке с 5 до -1 (неограниченно)
— Обновить ящик с боеприпасами для пополнения запасов игрока с 1 гранатой и 1 магазином каждые 5 секунд

Оптимизация

— Добавлены пользовательские LOD для всего пехотного оружия и оборудования предметы
— Добавлены новые уровни детализации и самозванцы для активов листвы, таких как деревья и кусты
— Включены тени поля расстояния на больших активах листвы Frize
— Исправлены коллизии на различных объектах искусства окружающей среды, таких как траншеи, для повышения производительности рендеринга
— Исправлено не- Процессоры AMD FX вынуждены использовать низкие настройки качества звука
— Исправлен неверный расчет бюджета видеопамяти
— Оптимизирована производительность пользовательского интерфейса главного меню
— Оптимизирован вид тега с именем et надежность
— Оптимизированный сетевой приоритет для точек возрождения
— Оптимизированное расстояние рендеринга для частей траншеи
— Оптимизированная производительность пользовательского интерфейса табло
— Оптимизированный ресурс самолета Staaken
— Оптимизированный виджет пользовательского интерфейса информации об оружии
— Оптимизированные текстуры колючей проволоки, материалы и статические сетки
— Устранена необходимость перезапуска игры при изменении настройки текстуры
— Удалены ненужные ссылки на неиспользуемые или устаревшие ресурсы, чтобы уменьшить потребление оперативной памяти
— Уменьшен максимальный размер текстуры для различных ресурсов-заполнителей
— Обновлены эффекты частиц полевой пушки и гранатомета о металлические поверхности
— Обновленная трава обновляется только 3 раза в секунду, а не каждый кадр.
— Обновлены компоненты физики для крупнокалиберного пулемета MG08.
— Обновлены компоненты физики всех элементов пехотного оборудования.

UI

— Добавлено уведомление, если игрок не может выбрать роль.
— Добавлено сообщение в пользовательский интерфейс при получении респауна пенталти. причина SL слишком далеко
— Исправлен пользовательский интерфейс спешивания, который не исчезал при уничтожении огневых точек
— Исправлена ​​ошибка, из-за которой наложение противогаза не отображалось, когда игрок находится на установленном оружии
— Исправлена ​​ошибка, при которой кнопка выхода из раздела была белой и не отображалась в активном разделе, когда он заблокирован Исправлены маркеры целей, отображаемые на экране выбора ролей в игровом режиме Assault
— Исправлены точки сбора, которые не отображались на экране развертывания, если член секции не приближался к нему
— Исправлены проблемы с отображением шрифта пользовательского интерфейса
— Улучшена функциональность камеры установленного оружия
— Уменьшена задержка взаимодействия с виджетами с 1.От 5 до 0,7 секунды и отказ от задержки виджета с 2,5 до 1,5 секунд
— Обновлены изображения экрана загрузки
— Обновлены различные значки пользовательского интерфейса

Визуальные эффекты

— Добавлены анимации экипировки от третьего лица для гранатомета Enfield VB
— Добавлена ​​новая система освещения с использованием реального мира значения экспозиции
— Отключены коллизии на новых активах деревьев
— Исправлены темные пятна на различных активах листвы
— Исправлен плавающий пистолет на экране развертывания
— Исправлены слои Frize (включая дождливую погоду), не имевшие правильного окружающего звука
— Исправлена ​​светящаяся кожа персонажа на различные карты
— Исправлены проблемы с освещением, связанные с тенями от облаков
— Заменены анимации заполнителей для винтовочного гранатомета G98
— Заменены анимации заполнителей для винтовочного гранатомета Лебеля
— Обновлен цвет шлема Адриана для класса пулемет и гренадер
— Обновлены различные текстуры, материалы и эффекты частиц для работы с новой реальной системой освещения
— Различные исправления ошибок на An soncourt
— Различные исправления ошибок на Frize
— Различные исправления ошибок на Zonnebeke

Audio

— Добавлена ​​задержка перед применением звуковых эффектов раненых
— Добавлены звуковые эффекты рукопашного удара от первого и третьего лица
— Добавлены отсутствующие звуки для снаряжения и снятия винтовки G98
— Добавлены звуки для M1903 Springfield
— Исправлены звуки удара винтовки Вивена-Бессьера
— Максимальное количество аудиоканалов увеличено до 128
— Обновлены звуки входящего снаряда полевой пушки
— Обновлены звуки взрыва гранаты на средней дистанции

Общие исправления

— Исправлена ​​повязка, не игрок мертв до проверки принадлежности к команде
— Исправлена ​​ошибка, из-за которой наводчик телепортировался обратно на огневую точку, если точка опускалась и возвращалась обратно
— Исправлено оружие, плавающее в воздухе после отключения игрока
— Исправлено плавающее Чаучат, когда игрока убили
— Исправлено не возможность повторной привязки действий к клавише H
— Исправлен сбой, при котором отображался экран загрузки при выходе в игре
— Исправлено артиллерийское орудие, не проверяющее столкновение с танками
— Исправлены огневые точки, которые не уничтожались при расформировании секции

Разное

— Добавлена ​​информация о сервере на табло для администраторов
— Добавлены сообщения сервера и администратора, которые будут отображаться на отдельных отображение сообщений в очереди вместо окна чата
— Добавлена ​​интеграция SteelSeries GameSense

0.8.5941 Hotfix

— Исправлен сбой игры при загрузке в Тир из главного меню
— Исправлен звуковой слой, не загружающийся для Frize Frontlines

. Мы желаем всем в сообществе счастливых праздников, поскольку мы видим конец 2020 года. очень взволнован предстоящим годом для Beyond The Wire, мы надеемся, что вы тоже! Будьте в курсе, солдаты!

Мышь не обнаружена или не работает в Windows

Обновлено: 30.06.2020, Computer Hope

Может быть несколько проблем, из-за которых мышь не работает должным образом в Microsoft Windows.Эта страница содержит решения, которые могут помочь.

Наконечник

Вы можете использовать клавиатуру для навигации в Windows или подключить другую мышь, которая работает для доступа к областям Windows, упомянутым на этой странице. Для получения справки по навигации с помощью клавиатуры см .: Как перемещаться в Windows с помощью клавиатуры.

Компьютер заморожен

Когда компьютер зависает, обычно первым признаком является то, что мышь перестала отвечать. Если указатель мыши внезапно перестал отвечать, выполните следующие действия, чтобы определить, полностью ли завис компьютер.

Использование клавиши Num Lock

Убедитесь, что компьютер не завис, нажав клавишу Num Lock на клавиатуре. При повторном нажатии Num Lock светодиодный индикатор Num Lock на клавиатуре должен включаться и выключаться. Если этот показатель не меняется, ваш компьютер завис; это означает, что все оборудование на компьютере (включая мышь) не будет работать. Перезагрузите компьютер, чтобы решить эту проблему. Если у вас нет светового индикатора, переходите к следующей части этого раздела.

На клавиатуре нет светового индикатора Num Lock

Если на вашей клавиатуре нет индикатора, описанного в предыдущем разделе, в любом месте Windows нажмите одновременно клавиши Ctrl + Alt + Del .Это действие должно вызвать синий экран параметров Windows. Вы можете выйти из этого меню, нажав клавишу Esc . Если вы не перейдете к синему экрану в течение нескольких секунд, ваш компьютер завис. Перезагрузите компьютер, чтобы решить эту проблему.

Конфликт оборудования

Если какое-либо новое оборудование было недавно установлено на компьютере, удалите его, чтобы убедиться, что новое оборудование не вызывает конфликта с вашей существующей мышью.

Мышь подключена неправильно

Выполните следующие действия, чтобы убедиться, что мышь правильно подключена к компьютеру.

USB-мышь

Если вы используете USB-мышь, отсоедините кабель мыши и снова подключите к другому USB-порту. Если мышь подключается к концентратору USB, попробуйте подключить мышь к порту USB на задней панели компьютера.

Беспроводная мышь

1. Убедитесь, что беспроводная мышь получает питание, проверив наличие индикатора питания (обычно это световой индикатор). Если у вашей мыши есть выключатель питания, он часто находится на нижней стороне.
2. Если мышь не включается, замените батареи.
3. Убедитесь, что беспроводной приемник находится в пределах досягаемости и не заблокирован слишком большим количеством предметов.
