Кавитационный теплогенератор

Относительно недавно появился еще один вариант отопительного оборудования: кавитационные теплогенераторы. Сам эффект кавитации известен более ста лет – образование «разрывов» в жидкости в результате местного (локального) понижения давления, то есть образование огромного количества воздушных пузырьков. Когда эти пузырьки «схлопываются», выделяется огромное количество энергии и жидкость нагревается.

Главным узлом кавитационного теплогенератора является кавитатор – именно там происходит образование пузырьков. Вода проходит через кавитатор, нагревается под воздействием кавитационных процессов, затем поступает в радиаторы, после прохождения воды через радиаторы температура снижается и цикл начинается заново (Рис. 3.21). КПД такого теплогенератора очень высок: от 90 до 400 %, при этом могут нагреваться большие объемы воды с?использованием минимальной мощности (именно кавитационные процессы создают сверхпроизводительность теплогенератора).

Рис. 3.21.Кавитационный теплогенератор: 1 – привод от электродвигателя; 2 – зона нагрева; 3 – вход теплоносителя; 4 – выход нагретого теплоносителя

С точки зрения продолжительности эксплуатации лучше, если кавитатор отделен от рабочей камеры устройства, создающего условия для возникновения кавитации. Например, в теплогенераторах роторного типа ротор непосредственно соприкасается с жидкостью (Рис. 3.22).

При этом процесс кавитации ведет к разрушению рабочей поверхности ротора, и несмотря на то, что теплогенераторы роторного типа эффективнее, срок их службы непродолжителен. Теплогенераторы, в которых процессы кавитации происходят в отдельной камере кавитатора, а насос является внешним устройством, обладают несколько меньшей эффективностью, зато гораздо более длительным сроком эксплуатации.

Рис. 3.22.Кавитатор роторного типа:1 – ротор; 2 – вал ротора; 3 – рабочая камера; 4 – входной патрубок рабочей камеры; 5 – выходной патрубок рабочей камеры; 6 – тормозное устройство

Кроме сверхпроизводительности, кавитационный теплогенератор имеет весьма существенный плюс: он не требует топлива как такового. Фактически топливом для него служит рабочая жидкость (чаще всего вода), которую «заставляет работать» тем или иным образом электродвигатель (это может быть создание вихревых закрученных потоков, повышение/понижение давления за счет изменения скорости протекания жидкости и т. д.).

Кавитационный теплогенератор очень просто монтируется в систему отопления (Рис. 3.23), его работа может быть полностью автоматизирована, он экологически безопасен, не требует наличия дымохода и дополнительной звукоизоляции помещения котельной. Кроме того, кавитационный генератор не слишком дорог.

К минусам кавитационного теплогенератора относятся электрозависимость (нет электричества – не работает электродвигатель, насос – и нет работы генератора), высокая стоимость электродвигателя, привода ротора или насоса, а также низкая ремонтопригодность – из-за недостатка специалистов, которые способны помочь в случае поломки оборудования. Правда, существуют кавитационные теплогенераторы, имеющие уникальную гарантию: 25–50 лет с момента запуска (для сравнения: газовые и твердотопливные котлы обычно имеют гарантию до 3 лет с момента запуска).

Так что есть шанс, что до выработки теплогенератором гарантийного ресурса появятся и специалисты по данному оборудованию.

Данный текст является ознакомительным фрагментом.

Обзор кавитационного генератора тепла и его самостоятельное изготовление

Хозяева частных домов всячески стремятся сэкономить на отоплении, которое год от года требует немалых затрат. С целью создания обогревательных экономных систем в жилых, производственных, общественных помещениях разрабатываются и применяются на практике различные схемы по выработке выгодной тепловой энергии. Для этих целей подходит кавитационный теплогенератор.

Чтобы сэкономить на тепловой энергии – данный теплогенератор поможет вам сэтим

Конструктивные особенности и принцип работы

На основе кавитационного теплогенератора механическая энергия движения воды (рабочей жидкости) преобразуется в тепло, которое используется для обогрева помещений любого назначения. Кавитация подразумевает образование пузырьков в жидкости, в результате разрушения которых вырабатывается тепловая энергия.

Принцип работы кавитатора:

• рабочий поток перемещается по устройству, в котором обеспечивается давление при помощи насоса,
• далее с повышением скорости происходит локальное снижение давления субстанции,
• в жидкости образуются свободные места, заполняемые пузырьками.

Впоследствии в центре камеры потоки перемешиваются, и происходит процесс кавитации: пузырьки схлопываются, в результате механическая энергия преобразуется в тепловой потенциал. Это объясняется тем, что при формировании вихревого потока кавитационные разрывы приводят к нагреву жидкой среды.

Распространенные устройства

Рассмотрим наиболее часто рекламируемые в Интернете вихревые насосы.

Выпускаемый НПП «ЭкоЭнергоМаш» насос НТГ-5,5 имеет следующие характеристики:

• Мощность электродвигателя: 5,5 кВт
• Теплопроизводительность: 6,6 кВт/ч

Здесь возникает первый вопрос к производителю: каким образом, в обход закона сохранения энергии, это устройство выделяет тепловой энергии больше, чем потребляет электрической? Точно такое же превышение тепловыделения над расходом энергии обещается и для других изделий этой фирмы.

Возможности применения

Приборы кавитационного действия востребованы в различных отраслях, при этом в основном их применяют в качестве альтернативного вида отопительных установок для дома. Также оборудование находит применение и в других сферах:

• обогрев и очистка воды в бассейнах,
• очистка отложений внутри теплообменников,
• в промышленности.

В последнем случае, к примеру, при изготовлении бетона с высокими эксплуатационными характеристиками.

Отопление

Кавитационный прибор способствует преобразованию механической энергии перемещающейся воды в тепловой потенциал, который направляется на обогрев различных по назначению и масштабу зданий, включая частные домовладения и промышленные комплексы.

Кавитационный теплогенератор может быть использован при отоплении

Автономное нагревание воды для бытовых нужд

Генератор кавитационного тепла способен в полной мере обеспечить хозяйство горячей водой, которая подается в кухню, санузел, баню. Также оборудование находит применение при подготовке воды в бассейнах, прачечных и саунах, используется в автономном водопроводе.

Применение кавитации тепла в производстве

Приборы актуальны при необходимости качественного смешивания субстанций с разными параметрами плотности и применяются в лабораториях, производственных цехах и других объектах промышленности.

Устанавливаем насос

Далее мы должны выбрать «правильный» водяной насос. Ассортимент этих инструментов сегодня настолько широк, что можно найти себе модель любой силы и габаритов. Нам же нужно обращать внимание лишь на две вещи:

• Сможет ли двигатель раскрутить этот насос;
• Является ли он (насос) центробежным.

Далее насос устанавливается все в том же каркасе, при необходимости крепятся дополнительные крепежные элементы.

У вихревого генератора корпус представляет собой цилиндр, закрытый с обеих сторон. По боками должны находиться сквозные отверстия, посредством которых устройство будет подсоединяться к отопительной системе. Но главная особенность конструкции – внутри корпуса: сразу возле входного отверстия размещен жиклер. Отверстие жиклера должно подбираться чисто индивидуально.

Обратите внимание! Желательно при этом, чтобы отверстие жиклера было вдвое меньше, чем 1/4 общего диаметра цилиндра. Если отверстие будет меньшим, то вода не сможет проходить сквозь него в необходимом количестве и насос начнет греться. Более того, внутренние элементы начнут разрушаться кавитацией.

Для изготовления корпуса нам потребуются следующие инструменты:

1. Железная труба с толстыми стенками диаметром около 10 см;
2. Муфты для соединения;
3. Сварка;
4. Несколько электродов;
5. Турбинка;
6. Пара патрубков, в которых проделана резьба;
7. Электрическая дрель;
8. Сверла;
9. Ключ разводной.

Теперь – непосредственно к процессу изготовления.

1. Для начала отрезаем кусок трубы длиной порядка 50-60 см и делаем на ее поверхности внешнюю проточку примерно на пол толщины, 2-2.5 см. нарезаем резьбу.
2. Берем еще два куска этой же трубы, длиной по 5 см каждый, и делаем из них пару колец.
3. Затем берем металлический лист с такой же толщиной, какая и у трубы, вырезаем из нее своеобразные крышки, привариваем их там, где резьба не делалась.
4. По центру крышек делаем два отверстия – одно из них по окружности патрубка, второе – по окружности жиклера. Внутри крышки рядом с жиклером просверливаем фаску таким образом, чтобы получилась форсунка.
5. Подключаем генератор к отопительной системе. патрубок возле форсунки подсоединяем к насосу, но только к тому отверстию, откуда под напором поступает вода. Второй патрубок соединяем с входом в отопительную систему, выход же необходимо подсоединить к входу насоса.

Насос будет создавать давление, которое, воздействуя на воду, заставит ее проходить через форсунку нашей конструкции. В специальной камере вода будет перегреваться ввиду активного перемешивания, после чего подается непосредственно в отопительный контур. Дабы можно было регулировать температуру, вихревой теплогенератор своими руками должен оснащаться специальным запирающим устройством, располагающимся рядом с патрубком. Если несколько прикрыть запор, то конструкция будет дольше перегонять воду по камере, следовательно, из-за этого температура поднимется. Таким образом и работает такого рода обогреватель.

Про другие способы альтернативного отопления читайте тут

Разновидности

Кавитационные устройства делятся на следующие виды:

• роторные – вихревой кавитационный теплогенератор предусматривает видоизмененный центробежный насос, корпус которого представляет собой статор с входящей и выходящей трубой. Основной рабочий орган прибора – камера с подвижным ротором, который вращается по типу колеса,
• статические – в приборе отсутствуют вращающиеся детали, для кавитации применяют конструкцию из сопел с мощным центробежным насосом,
• трубчатые – в конструкции предусмотрены продольно расположенные трубки. КПД трубчатых теплогенераторов кавитации отличается высокими показателями,
• ультразвуковые – эффект кавитации обеспечивается при помощи ультразвуковых волн.

Кавитационный теплогенератор вихревой

КПД ультразвукового оборудования невероятно высок.

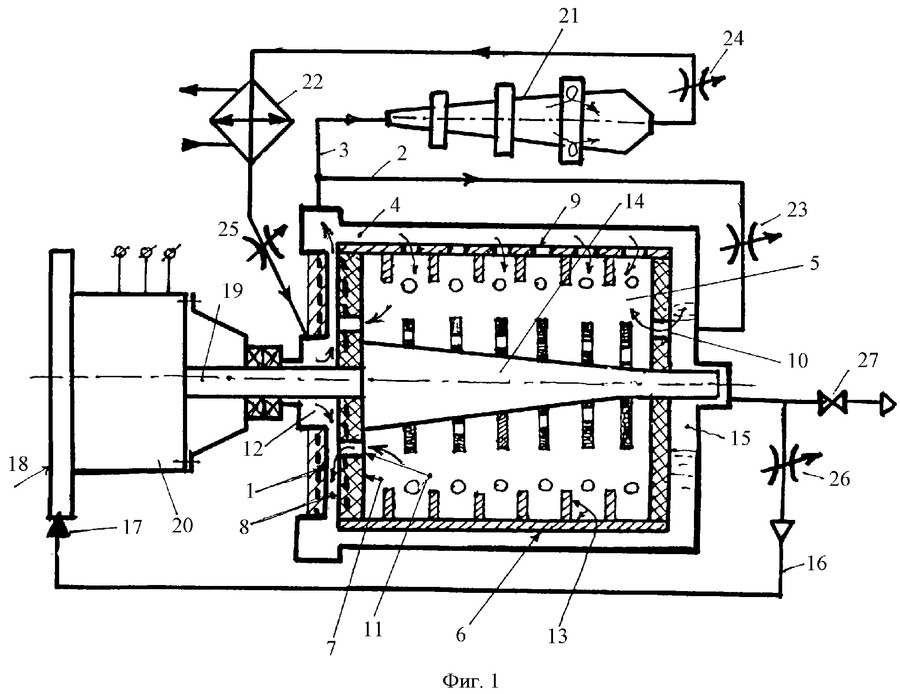

Принцип работы роторных генераторов

Пожалуй, к самым продуктивным моделям относится конструкция Григгса, в которой ротор в форме диска располагает поверхностью с многочисленными глухими отверстиями определенного диаметра и глубины. Статор представлен в виде цилиндра с запаянными концами, в котором вращается ротор. Между роторным диском и стенками статора есть зазор величиной около 1,5 мм. В ячейках устройства обеспечивается возникновение завихрений для образования кавитационных полостей. Количество ячеек определяется частотой вращения ротора.

Как отмечают специалисты, для эффективности работы прибора применяется ротор с поперечным размером от 30 см со скоростью вращения 3 000 оборотов/мин. При меньшем диаметре требуется увеличить параметры оборотов.

Особенности роторных теплогенераторов кавитационного действия:

• присутствует значительный уровень шума,
• КПД устройства не впечатляет,
• непродолжительный срок службы,
• показатели производительности на 25% выше, чем у статических моделей.

При эксплуатации роторной установки требуется отработка четкого действия всех элементов, в том числе и балансировка цилиндра. Также необходимо своевременно менять исчерпавшие свой потенциал изоляционные материалы для уплотнения вала.

Принцип работы статического теплогенератора

Кавитация предполагает высокую скорость перемещения рабочей жидкости при помощи мощного мотора центробежного типа. Так как dвыхода сопла значительно меньше, чем параметры противоположного конца, увеличивается скорость перемещения субстанции, и возникают кавитационные эффекты.

Статические кавитаторные приборы располагают массой преимуществ:

• не требуется балансировка и точная подгонка деталей,
• уплотнители изнашиваются меньше, чем в роторной модели, так как здесь отсутствуют подвижные детали,
• продолжительность срока службы статического кавитатора около 5 лет, что значительно больше, чем у предыдущего варианта прибора.

При необходимости производится замена сопла, для чего понадобится относительно небольшой расход времени и сил, тогда как в случае с роторным прибором придется воссоздать его заново, если оборудование выйдет из строя.

Трубчатые тепловые генераторы: устройство и принцип работы

В этой модели кавитационное тепло вырабатывается благодаря продольному расположению трубок:

• помпа способствует нагнетанию давления во входящую камеру, и рабочая субстанция направляется через трубки. При этом на входе образуются пузырьки,
• при попадании во вторую камеру, где установлено высокое давление, пузырьки разрушаются, в процессе образуется тепловой потенциал.

Трубчатый тепловой генератор

Выработанная таким способом энергия направляется вместе с паром на отопление дома. Как утверждают производители трубчатых теплогенераторов кавитации, как и специалисты в сфере климатического оборудования, эта модель отличается высокими показателями КПД.

Особенности ультразвуковых генераторов кавитационного действия

В установке создаются ультразвуковые волны, благодаря которым образуется кавитационное тепло. Для этого применяется кварцевая пластина, на ее основе под воздействием электрического тока создаются звуковые колебания. Они направляются на вход, впоследствии чего образуется вибрация. На обратной фазе звуковых волн возникают участки разряжения и наблюдается эффект кавитации. Принцип работы ультразвукового кавитатора предполагает минимальные потери энергии и практическое отсутствие трения. Всем этим обуславливается исключительно высокий КПД ультразвукового оборудования.

Типы обогревателей

Кавитационный котел отопления относится к одному из распространенных типов обогревателей. Наиболее востребованные из них:

1. Роторные установки, среди которых особого внимания заслуживает устройство Григгса. Суть его действия основана на центробежном насосе роторного действия. Внешне описываемая конструкция напоминает диск с несколькими отверстиями. Каждая такая ниша называется ячейкой Григгса, их количество и функциональные параметры взаимозависимы с частотой вращения привода, типом применяемой генераторной установки. Рабочая жидкость подогревается в пространстве между ротором и статором из-за быстрого перемещения по дисковой поверхности.
2. Статические обогреватели. Котлы лишены каких-либо передвигающихся деталей, кавитация в них обеспечивается за счет специальных элементов Лаваля. Установленный в отопительную систему насос задает необходимое давление воды, которая начинает быстро передвигаться и подогреваться. За счет узких отверстий в соплах жидкость перемещается в ускоренном режиме. Из-за ее быстрого расширения достигается необходимая для обогрева кавитация.

Выбор того или иного нагревателя зависит от потребностей человека. Следует учитывать, что роторный кавитатор более производителен, к тому же он отличается меньшими размерами.

Особенность статического агрегата заключается в отсутствии вращающихся деталей, чем и обуславливается его продолжительный эксплуатационный срок. Длительность работы без технического обслуживания достигает 5 лет. Если же сломается сопло, его без труда можно заменить, что стоит гораздо дешевле в сравнении с приобретением нового рабочего элемента в роторную установку.

Плюсы и минусы

Основным достоинством кавитационного теплогенератора считается экономичность работы отопительного устройства. Также среди плюсов отмечают следующие факторы:

• высокий уровень производительности прибора,
• возможность самостоятельного изготовления и монтажа,
• оборудование можно установить без разрешительных документов.

Среди недостатков выделяют:

• необходимо обустроить отдельное помещение под котельную,
• достаточно высокий уровень шума при работе прибора.

Нельзя забывать, что оборудование занимает много места.

Критерии выбора

При выборе устройства кавитации учитывают следующие моменты:

1. Важно подобрать конструкцию в соответствии с условиями эксплуатации. Следует учесть масштабы отапливаемого пространства, возможности теплоизоляции помещений, климатические особенности местности в межсезонье и зимой.
2. Стоит решить вопросы комплектации при приобретении стандартного оборудования. В этом случае, желательно, чтобы изделие было укомплектовано датчиками защиты и приборами контроля тепла. Оптимальный вариант – приобретение техники с автоматическим блоком контроля и управления, также стоит заказать .
3. В случае приобретения оборудования по отдельным элементам, необходимо четко знать все особенности каждого компонента системы.

Если планируется самостоятельное изготовление, важно тщательно изучить схемы и вооружиться рекомендациями специалистов, далее приступают к выбору модели.

Гаситель вихрей

Да, мы сделаем приспособление с таким загадочным названием – гаситель вихрей. Он будет состоять из расположенных вдоль пластин, помещенный внутри обоих колец.

Посмотрим, что нам потребуется для работы.

• Сварка.
• Турбинка.
• Лист стали.
• Труба с толстыми стенками.

Труба должна быть меньшей, чем теплогенератор. Делаем из нее два кольца, примерно по 5 см каждое. Из листа вырезаем несколько полосок одного размера. Их длина должна составлять 1/4 длины корпуса устройства, а ширина такой, чтоб после сборки осталось свободное пространство внутри.

1. Вставляем в тиски пластинку, навешиваем на одном ее конце металлические кольца и свариваем их с пластиной.
2. Вынимаем пластину из зажима и поворачиваем другой стороной. Берем вторую пластину и помещаем ее в кольца таким образом, чтобы обе пластины размещались параллельно. Аналогичным образом закрепляем все оставшиеся пластины.
3. Собираем вихревой генератор своими руками, а полученную конструкцию устанавливаем напротив сопла.

Отметим, что поле совершенствования устройства практически безгранично. К примеру, вместо указанных выше пластин мы можем применить проволоку из стали, скрутив ее предварительно в виде клубка. Кроме того, мы можем проделать дырки на пластинах различного размера. Конечно, обо всем этом нигде не упоминается, но кто сказал, что вы не можете использовать данные усовершенствования?

И в качестве заключения – несколько дельных советов. Во-первых, все поверхности желательно защитить окрашиванием. Во-вторых, все внутренние детали стоит делать из толстых материалов, так как он (детали) будут постоянно находиться в достаточно агрессивной среде. И в-третьих, позаботьтесь о нескольких запасных крышках, имеющих разного размера отверстия. В дальнейшем вам будет подбирать необходимый диаметр, дабы добиться максимальной производительности устройства.

Кавитационный теплогенератор отличается хорошей эффективностью и компактностью Редко какой хозяин не пытается сэкономить на отоплении или потреблении еще каких-либо благ, которые с каждым годом становятся все дороже и дороже. Чтобы сделать экономной отопительную систему жилого или производственного помещения, многие люди прибегают к помощи различных схем и методам получения тепловой энергии. Один из аппаратов, подходящий под эти цели – кавитационный теплогенератор.

Популярные модели

Отечественными производителями предлагаются модели кавитаторов гидроударного и электрогидроударного типа. Линейка включает в себя агрегаты небольшой мощности.

ВТГ-2.2

Оборудование представляет собой прибор малой мощности, который подходит для отопления сооружения объемом до 90 м³. Стоимость продукции варьируется в пределах 32-35 т. р.

ВГТ-30

Агрегат средней мощности, разработан для обогрева зданий объемом до 1400 м³. Требуется комплектация в виде шкафа управления. Цена изделия – около 150 000 р.

ИТПО

Продукция ижевских производителей, как заявляют поставщики кавитаторов, располагает КПД до 150%. Несмотря на высокий диапазон стоимости, модель привлекает внимание широкой аудитории потребителей.

Как изготовить кавитационные теплогенераторы своими руками?

Оборудование представляет собой простое устройство, что позволяет при необходимости самостоятельно изготовить конструкцию.

Необходимые инструменты и материалы:

• манометры – для контроля давления на входе/выходе,
• термометры – для измерения температуры рабочей жидкости при входе/выходе,
• гильзы под термометры.

Также нужны патрубки с кранами – входные и для выхода.

Особенности выбора насоса

Параметры насоса должны соответствовать специфическим требованиям. Так, нужен агрегат с возможностью работы с высокотемпературными субстанциями. Также учитывается способность прибора создавать необходимое рабочее давление – при входе жидкости достаточно давления в 4 атмосферы, для увеличения скорости нагрева требуется показатель до 12 атмосфер.

Изготовление кавитационной камеры

В самодельных приборах кавитации чаще всего предусматривается вариант в виде сопла Лаваля. Выбирая размер сечения проходного канала, стоит учитывать, что требуется обеспечение максимального перепада давления рабочей субстанции. Для этого подбирают модель наименьшего диаметра, в результате получается достаточно активный процесс кавитации. Приемлемым считается d9-16 мм, при меньшем сечении уменьшается интенсивность водного потока, что приводит к смешиванию жидкости с холодными массами. Применение сопла с маленьким отверстием также чревато следующими последствиями:

• увеличивается число воздушных пузырьков. В результате наблюдается усиление шума при работе оборудования,
• есть риск образования пузырьков уже в камере насоса, что может стать причиной его быстрого выхода из строя.

В зависимости от параметров установки выбирают сопла цилиндрической формы, закругленного или конусного профиля. Главное – необходимо обеспечить образование вихревого процесса уже на начальном этапе входа рабочей субстанции в сопло.

Особенности изготовления водяного контура

При самостоятельном конструировании прибора предварительно выполняют схему: определяют протяженность контура, уточняют особенности модели и переносят все это мелом на пол.

Конструкция представляет собой изогнутую трубу, которая присоединяется к выходу камеры, далее рабочая среда снова подается на вход.Субстанцияв контур поступает по направлению против часовой стрелки. Контур снабжается двумя манометрами и парой гильз с термометрами. Модель дополняет вентиль для сбора воздуха. Для регулирования давления вентиль устанавливается между входом и выходом.

Испытание генератора

После установки оборудования и подключения радиаторов к системе отопления насосное устройство включают в сеть и запускают двигатель. При исправной работе конструкции подается необходимое количество воды. Показание манометров давления жидкой среды регулируют при помощи вентиля, учитывая, что требуется разница в диапазоне 8-12 атмосфер. После пуска рабочей жидкости наблюдают параметры температуры: корректным считается нагревание 3-5°C/10 минут. С учетом, что система и насос запитаны 15 л воды, за небольшой отрезок времени нагрев достигнет 60°C. Это хороший результат для эффективной работы отопительного оборудования.

Отопительное оборудование кавитационного типа – экономичный прибор, который способен обогреть помещение за короткий промежуток времени. Производители предлагают различные модели устройства, при необходимости несложно изготовить конструкции самостоятельно с учетом особенностей обустраиваемой площади.

Физические основы

Кавитация – образование пара в массе воды при медленном понижении давления и большой скорости движения.

Пузырьки пара могут возникать под действием звуковой волны определённой частоты или излучением источника когерентного света.

В процессе смешивания паровых пустот с водой под давлением приводит к самопроизвольному схлопыванию пузырьков и возникновению движения воды ударной силы (про расчет гидравлического удара в трубопроводах написано ).

В таких условиях молекулы растворенных газов выделяются в образующиеся полости.

По мере прохождения процесса кавитации, температура внутри пузырьков повышается до 1200 градусов.

Это отрицательно влияет на материалы водяных емкостей, поскольку кислород при таких температурах начинает интенсивно окислять материал.

Опыты показали, что при таких условиях разрушению подвергаются даже сплавы из драгметаллов.

Сделать кавитационный генератор самостоятельно, достаточно просто. Хорошо изученная технология уже несколько лет воплощена в материалы и используется для отопления помещений.

В России, первое устройство было запатентовано в 2013 году.

Генератор представлял собой замкнутую емкость, через которую под давлением подавалась вода. Пузырька пара образовываются под действием переменного электромагнитного поля.

А что вам известно про полипропиленовые трубы для холодного и горячего водоснабжения? В полезной статье прочитайте о том, чем они отличаются, а также про преимущества одних и недостатки других.

Отзывы на моющие средства для посудомоечных машин прочитайте на этой странице.

Кавитационные технологии для экстракции, смешивания и интенсификации процессов

Есть ли у вас оборудование для аренды?

Да.



Блоки SPR какого размера вы предлагаете?

Мы производим стандартные устройства производительностью от 1 л/мин до 2000 галлонов/мин.



Может ли SPR обрабатывать твердые вещества?

Да, при условии, что был выбран соответствующий SPR с надлежащими зазорами для прохождения твердых частиц. Сыпучий продукт должен вести себя как жидкость, чтобы образовалась кавитация.



С какой максимальной вязкостью может работать SPR?

Если вы сможете прокачать его через SPR, мы сможем его обработать. Размер двигателя и другие параметры, возможно, придется отрегулировать, но мы обрабатывали такие вязкие вещества, как зубная паста, жидкая ртуть и растворы с содержанием твердых веществ 90%.



Могу ли я использовать вашу технологию для обогрева дома, нагрева воды, производства пара и т. д.?

Технически да, но экономически это только при наличии смягчающих обстоятельств. Технология SPR позволяет очень эффективно и экономично нагревать воду (90%+), но редко бывает финансово выгодно. Чтобы нагреть жидкость, в жидкость должна быть введена энергия, и это количество энергии постоянно, независимо от используемой технологии. СПР чаще всего использует электродвигатель для подачи необходимой энергии, в отличие от сжигания. В настоящее время природный газ (распространенное топливо для стандартных котлов) находится на исторически низком уровне цен, который по прогнозам, сохранится в течение многих лет. Сегодня, когда одинаковое количество энергии оценивается как в природном газе, так и в электричестве, природный газ обычно составляет часть цены. SPR это также высокоточная технология высокой скорости вращения и почти всегда более дорогая по сравнению с простыми котлами аналогичного размера.

Текущие цены в нашем родном штате Джорджия на энергию стоимостью 1 миллион БТЕ (эквивалент 293 кВт) составляют 1,64 доллара США за природный газ и 29 долларов США за электроэнергию (при условии, что 0,10 доллара США/кВтч) с сопоставимой эффективностью.

Поэтому мы обычно находим SPR не самым экономичным способом нагрева относительно чистой и чистой воды как с точки зрения капитальных, так и эксплуатационных затрат. Как правило, водяное отопление будет дешевле обычного котла, однако есть смягчающие обстоятельства, при которых эта надбавка может иметь смысл, например:

1. Продукты, в которых образование накипи и загрязнение требуют частого отключения
2. Нагрев нечистых жидкостей и жидкостей с твердыми частицами
3. Нагрев вязких жидкостей
4. Нагрев, когда требуется одновременное перемешивание
5. Требуется нагрев без пламени или автономно



Какой SPR мне нужен для нагрева жидкости?

Используя стандартную термодинамику, вы можете разделить потребность в БТЕ на 2545, и это преобразует ее в механические л. с. Например, типичный бытовой водонагреватель имеет мощность 40 000 БТЕ. Если вы делите это на 2545, чтобы преобразовать в л.с., для обеспечения такой же энергии требуется электродвигатель мощностью 15 л.с. Пожалуйста, смотрите калькулятор ниже, чтобы помочь вам.

Экспериментальное исследование кавитационного теплогенератора для нагрева воды

15 сентября 2018 г. Статья журнала Открытый доступ

Ши Ю.; Левцев А.; Поворов С.

Энергия, выделяемая кавитацией, является новым методом полного использования энергии. Исходя из этого, разработан новый тип кавитационного теплогенератора для нагрева воды. Вместо традиционного дросселирующего элемента для построения установки используется конический сердечник. Устройство системы замкнутой циркуляции, в ходе испытаний проверялась работоспособность кавитационного теплогенератора при использовании конусного сердечника с различными углами конусности. Экспериментально измерены перепад температуры и перепад давления до и после трех групп течения жидкой среды через кавитационный теплогенератор. Результаты показывают, что кавитационный теплогенератор с 30-градусным коническим сердечником имеет наилучшую производительность и повышает эффективность нагрева питательной воды, что имеет большое эталонное значение для дальнейшего изучения кавитационного теплообмена.

Предварительный просмотр

Файлы (505,5 кБ)

Имя	Размер
Ши Ю.Ю., Левцев А., Поворов С. .pdf md5: edfcd6c6877c554953e6dd4a44e6e65d	505,5 КБ	Скачать

использованная литература

• Джун, Кай. , Сюньфэн, Ли., и Бин, Лю (2014). Влияние кавитационного течения на вынужденную конвективную теплопередачу: исследование моделирования. Бюллетень китайской науки, 59 (14): 1580-1590.

• Сивакумар, М., и Пандит, А.Б. (2002). Очистка сточных вод: новый энергоэффективный гидродинамический кавитационный метод. Ультразвуковая сонохимия, 9: 123-131.

• Чанд, Р., Бремнер, Д.Х., Намкунг, К.С., Кольер, П.Дж., и Гогейт, П.Р. (2007). Дезинфекция воды с использованием нового подхода озона и реактора с жидким свистком. Журнал биохимической инженерии, 35(3), 357-364.

• Келкар, Массачусетс, Гогейт, П.Р., и Пандит, А.Б. (2008). Интенсификация этерификации кислот для синтеза биодизеля с использованием акустической и гидродинамической кавитации. Ультразвуковая сонохимия, 15 (3), 188-194.

• Парк, К.А., и Берглс, А.Е. (1988). Ультразвуковое усиление насыщенного и переохлажденного кипения в бассейне. Международный журнал тепло- и массообмена, 31(3), 664-667.

• Цай, Дж., Хуай, X., Ян, Р., и Ченг, Ю. (2009 г.). Численное моделирование усиления естественной конвекционной теплопередачи за счет акустической кавитации в квадратном корпусе. Прикладная теплотехника, 29(10), 1973-1982 гг.

• Пуркарими З., Резай Б. и Ноапараст М. (2017). Эффективные параметры генерации нанопузырьков кавитационным методом для применения в пенной флотации. Физико-химические проблемы переработки полезных ископаемых, 53(2).

• Ли Цуйси, Ян Чжун (2008). Анализ кавитации криогенной жидкости, проходящей через изогнутую трубу. Криогенная инженерия, (2): 4-9.

• Чжу, Цзякай, Ван, Ихао и Ю, Лю и др. (2018). Визуализация Экспериментальное исследование нестационарного процесса срыва кавитации в жидком азоте. Криогенная техника, (2): 1-6.

• Левцев А.П., Макеев А.Н., Кудашева О.В. (2017). Кавитатор для тепловыделения в жидкости: RU2015145776A. Дата публикации патента: RU2015145776A.

Цитаты

Индексировано в

Дата публикации:

15 сентября 2018 г.

DOI:

Знак Зенодо DOI

ДОИ

 10.5281/зенодо.1418719

Уценка

 [![DOI](https://zenodo.org/badge/DOI/10.5281/zenodo.1418719.svg)](https://doi.org/10.5281/zenodo.1418719)

реструктурированный текст

 .. изображение:: https://zenodo.org/badge/DOI/10.5281/zenodo.1418719.svg
   : цель: https://doi.org/10.5281/zenodo.1418719

HTML

URL-адрес изображения

 https://zenodo.org/badge/DOI/10.5281/zenodo.1418719.svg

Целевой URL-адрес

 https://doi. org/10.5281/zenodo.1418719

Ключевое слово(я):

кавитационный теплогенератор конический сердечник экспериментальный улучшенная теплопередача

Опубликовано в:

Вестник науки и практики: 4 стр. 135-141 (9).

Связанные идентификаторы:

Составитель:

• 2414-2948 (ISSN)

Альтернативные идентификаторы:

• http://www.bulletennauki.com/shi-levtsev

Лицензия (для файлов):

Creative Commons Attribution 4.0 International

Версии

Версия 1 10.5281/зенодо.1418719

15 сентября 2018 г. Похожие записи 05.09.2023 0 Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab 05.09.2023 0 Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы 05.09.2023 0 Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
