Диодный мост КЦ410 — DataSheet

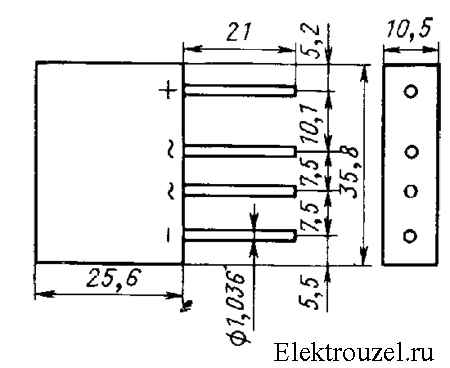

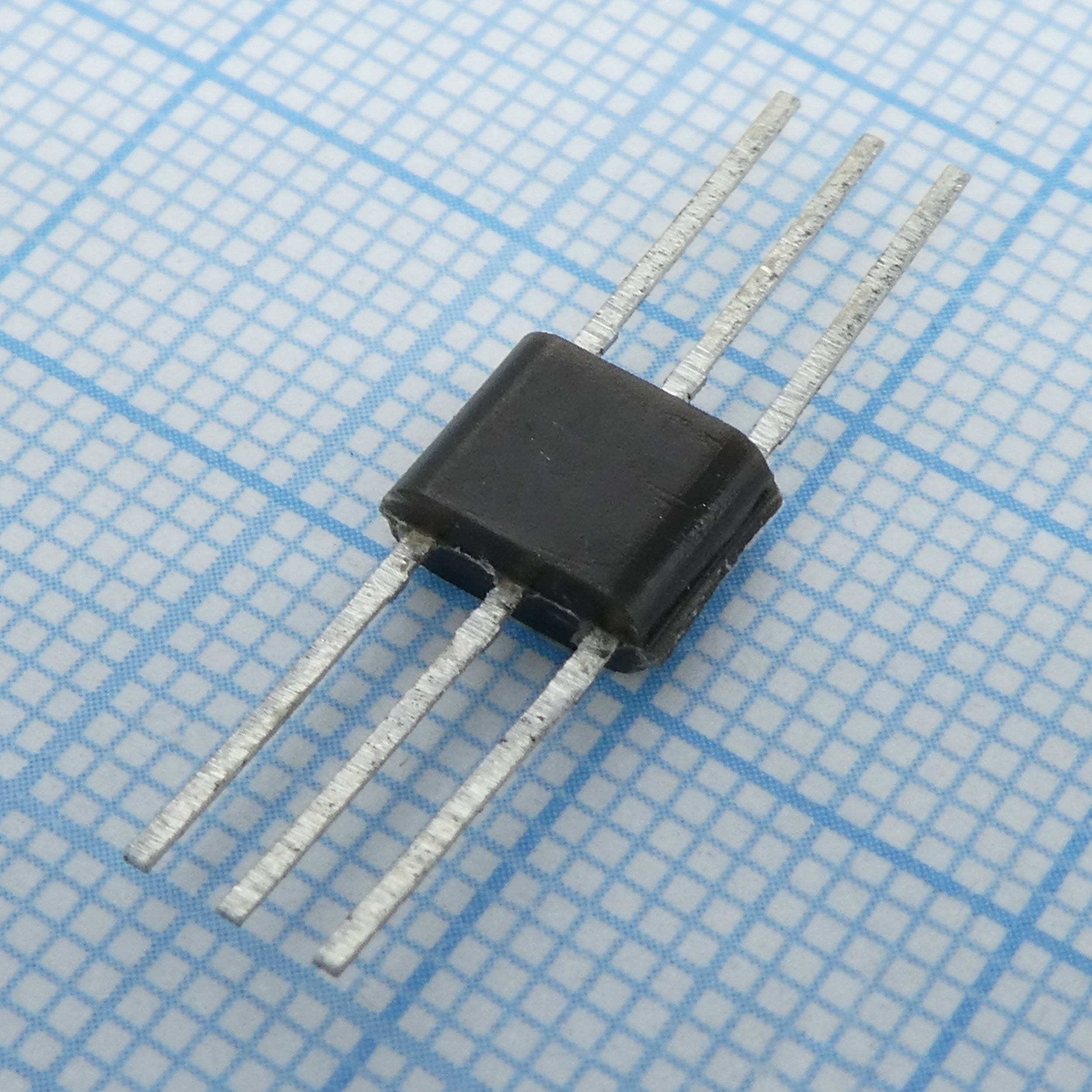

Корпус диодного моста КЦ410



Описание

Блоки из кремниевых диффузионных диодов, соединенных по мостовой схеме. Выпускаются в пластмассовом корпусе с гибкими выводами. Тип блока и схема соединения электродов с выводами приводятся на корпусе. Масса блока не более 20 г.



Характеристики диодного моста КЦ410
Параметр Обозначение Маркировка Значение Ед. изм.
Аналог КЦ410А AS3A
КЦ410Б 1N1582
КЦ410В 1N2705
Максимальное постоянное обратное напряжение.
Uo6p max, U*o6p и max КЦ410А 50* В
КЦ410Б 100*
КЦ410В 200*
Максимальный постоянный прямой ток. Iпp max, Iпp ср max, I*пp и max КЦ410А 3 А
КЦ410Б 3
КЦ410В 3
Максимальная рабочая частота диода fд max КЦ410А 1 кГц
КЦ410Б 1
КЦ410В
1
Постоянное прямое напряжение Uпр не более (при Iпр, мА) КЦ410А 1. 2 (3000) В
КЦ410Б 1.2 (3000)
КЦ410В 1.2 (3000)
Постоянный обратный ток Iобр не более (при Uобр, В) КЦ410А 50 (50) мкА
КЦ410Б 50 (100)
КЦ410В 50 (200)
Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значения tвос, обр КЦ410А мкс
КЦ410Б
КЦ410В
Общая емкость. Сд (при Uобр, В) КЦ410А пФ
КЦ410Б
КЦ410В

Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите

Ctrl+Enter.

Кц410в характеристики

Ко мне попала небольшая книжка, выпущенная малым тиражом всего экз. В книжке, наряду с устаревшими типами транзисторов, есть и более современные. Имея технические данные на транзисторы замены, приведённые ниже, можно подобрать замену из более современных компонентов. Мною исправлены некоторые явные опечатки, присутствовавшие на страницах книги. Ниже приведена постраничная копия материала.


Поиск данных по Вашему запросу:

Кц410в характеристики

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: sxematube — внешний вид и характеристики параметры диодов, мостов, тиристоров, светодиодов

Диодный блок КЦ410В


Справочник по полупроводниковым приборам. Издание 1 Лицензионное соглашение Данный справочник разрешается копировать, размножать и печатать, если это делается на некоммерческой основе и не извлекается выгода. В случае его коммерческого применения, например, если Вы хотите продавать, сдавать в прокат, аренду весь справочник или любую его часть, то на это требуется согласие его автора — составителя Москатова Евгения Анатольевича за гонорар.

Перекомпоновка справочника запрещается.

Запрещается изменять содержимое справочника, удалять сведения об авторстве. В случае некоммерческой публикации например, на сервере бесплатных материалов следует поставить автора в известность, а также явно указать авторство и источник, с которого произведена публикация.

Это же относится и к случаю публикации справочника на диске или ином носителе информации приложения к журналу. Он не претендует на всеобъемлющее изложение информации, но полезен как подручный материал, в котором легко быстро найти нужную информацию. Справочник может быть весьма полезен инженерно-техническим работникам, радиолюбителям, техникам, студентам технических колледжей и ВУЗов во время выполнения курсовых и дипломной работ. Важной особенностью справочника является его бесплатность для некоммерческого использования — он распространяется по freeware лицензии.

Сведения, содержащиеся в справочнике, относятся к разряду проверенных, достоверных материалов. Информация, представленная в справочнике, была многократно перепроверена.

Однако, несмотря на это, полное отсутствие опечаток не гарантируется, хотя было сделано всё возможное для их исключения. В справочных данных, приведённых в литературе, часто параметры одной и той же детали имеют близкие, но не равные значения при одних и тех же условиях снятия показания. В этом случае я указывал те значения параметров, которые совпадали со значениями параметров, принятыми в наибольшем количестве литературы.

В редких случаях некоторые характеристики деталей измерялись заново на макетах. Необходимо понимать, что различные заводы — изготовители производят под одной и той же маркой детали, параметры которых могут несколько различаться. Поэтому увидев в данном справочнике деталь, параметры которой незначительно отличаются от параметров той же детали в другом справочнике — не удивляйтесь.

Так, например, транзисторы типа КТ имеют, согласно литературе [29, стр. Реальные транзисторы, купленные мною в магазине, имели четвёртые габаритные размеры, совпадающие с приведёнными в федеральных технических условиях [27]. Приведённые в справочнике рисунки являются именно рисунками, а не чертежами, и предназначены только для лучшего понимания внешнего вида, цоколёвок и размеров полупроводниковых приборов. На написание данного справочника было затрачено шесть месяцев кропотливого труда, но значительно больше времени ушло на проверку содержащихся в нём данных.

Надеюсь, что использование Вами справочника будет полезным и приятным. Автор — составитель, Евгений Анатольевич Москатов moskatov mail. Термины и определения. Обозначения условные графические в схемах. Приборы полупроводниковые. Основные размеры. Столбы и блоки выпрямительные полупроводниковые. Приборы полупроводниковые силовые. Общие технические условия. Габаритные и присоединительные размеры.

Термины, определения и буквенные обозначения параметров. Методы измерения и испытаний. Методы измерения электрических параметров. Общие положения. Метод измерения постоянного обратного тока.

Метод измерения постоянного обратного напряжения. Методы измерения постоянного прямого напряжения и постоянного прямого тока. Методы измерения ёмкости. Метод измерения времени выключения. Метод измерения времени обратного восстановления. Метод измерения импульсного прямого напряжения. Методы измерения индуктивности. Метод измерения последовательного сопротивления потерь. Приборы полупроводниковые туннельные. Метод измерения отрицательной проводимости перехода. Метод ГОСТ Методы измерения дифференциального и динамического сопротивления.

Стабилитроны полупроводниковые. Метод измерения напряжения стабилизации. Диоды полупроводниковые выпрямительные. Методы измерения среднего значения прямого напряжения и среднего значения обратного тока. Метод измерения температурного коэффициента напряжения стабилизации. Метод измерения температурного коэффициента ёмкости. Метод измерения добротности.

Стабилитроны полупроводниковые прецизионные. Метод измерения времени выхода на режим. Стабилитроны и стабисторы полупроводниковые.

Метод измерения временной нестабильности напряжения стабилизации. Диоды полупроводниковые СВЧ. Диоды полупроводниковые СВЧ смесительные и детекторные. Метод измерения коэффициента стоячей волны. Диоды полупроводниковые СВЧ смесительные. Метод измерения среднего выпрямленного тока. Методы измерения выходного сопротивления на промежуточной частоте.

Методы измерения потерь преобразования. Метод измерения шумового отношения. Метод измерения нормированного коэффициента шума. Диоды полупроводниковые СВЧ детекторные. Метод измерения чувствительности по току.

Диоды полупроводниковые СВЧ переключательные и ограничительные. Методы измерения сопротивления потерь. Метод измерения полного входного сопротивления. Метод измерения тангенциальной чувствительности.

Методы измерения ГОСТ Излучатели полупроводниковые. Общие требования при измерении параметров. Методы измерения силы излучения и энергетической яркости. Метод измерения относительного спектрального распределения энергии излучения и ширины спектра излучения. Диоды полупроводниковые инфракрасные излучающие. Методы измерения мощности излучения. Метод измерения временных параметров импульса излучения. Система условных обозначений. Руководство по применению. Приборы полупроводниковые оптоэлектронные.

Диоды импульсные. Диоды выпрямительные, столбы высоковольтные. Транзисторы биполярные. Транзисторы полевые. Общие требования при измерении электрических параметров. Методы измерения постоянной времени цепи обратной связи на высокой частоте. ГОСТ Методы измерения статического коэффициента передачи тока. Метод измерения ёмкости коллекторного и эмиттерного переходов.

Методы измерения обратного тока коллектора. Методы измерения обратного тока коллектора — эмиттера. Метод измерения обратного тока эмиттера. Метод измерения коэффициента передачи тока.


Диодный мост КЦ410В

Воронцова В. Шнырев Е. В 2 частях Часть 2 Екатеринбург Часть 1 руководства содержит сведения по резисторам, конденсаторам, катушкам индуктивности, дросселям и трансформаторам, часть 2 руководства, сведения по диодам, транзисторам, интегральным микросхемам.

Характеристики диода КЦВ.

Диод 1n4007 И Его Аналоги

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны. В ходе выполнения курсовой работы были решены следующие задачи:. В современной промышленности широкое применение находят аналоговые и импульсные устройства электронной техники. Они предназначены для организации оперативно-технической связи, для построения систем контроля и управления электроснабжением. Источники питания строятся по различным схемам, от которых в первую очередь, требуется обеспечение стабильного выходного напряжения с низким уровнем пульсаций. Кроме этого, они должны быть надежными и обеспечивать приемлемый коэффициент полезного действия. В настоящее время схемотехника источников питания постоянно усложняется. Разработаны импульсные источники с выпрямителем на входе и преобразовательным трансформатором, работающим на ультразвуковой частоте. Однако классические схемы источников питания с трансформатором на частоту 50 Гц все еще успешно применяются для нужд автоматики и телемеханики в электроснабжении промышленных установок.

Достоинство и надежность

Отличительные характеристики диода IN аналоги, цена, маркировка. Наибольшее прямое напряжение 1,1 В; Тип корпуса — DO Маркировка диода 1 n AL— изготовитель. ФактВильгельм Оствальд, один из основателей физико-химии, был человеком со странностями.

Search the history of over billion web pages on the Internet. Books by Language.

Диодный блок КЦ410В

Данная диодная сборка выпускается в пластмассовом корпусе с гибкими выводами. Диоды в блоке собраны по однофазной мостовой схеме. Электроузел — ресурс, связанный с электричеством. Здесь можно узнать, как подключить то или иное оборудование, отремонтировать его, использовать в нестандартных режимах. Узнать принцип работы различных устройств.

Электроника для начинающих

Справочник количества содержания ценных металлов в диоде КЦВ согласно паспорта на изделие и информационной литературы. Указано точное значение драгоценных металлов в граммах Золото, серебро, платина, палладий и другие на единицу изделия. Золото: 0, грамм. Серебро: 0 грамм. Платина: 1,00E грамм. Палладий: 0 грамм. Диод — электронный элемент, обладающий различной проводимостью в зависимости от направления электрического поля.

Характеристики диода КЦВ.

Мастер, описание устройства которого в первой части, задавшись целью сделать блок питания с регулировкой, не стал усложнять себе дело и просто использовал платы, которые лежали без дела. Второй вариант предполагает использование еще более распространенного материала — к обычному блоку была добавлена регулировка, пожалуй, это очень многообещающее по простоте решение при том, что нужные характеристики не будут потеряны и реализовать задумку можно своими руками даже не самому опытному радиолюбителю. В бонус еще два варианта совсем простых схем со всеми подробными объяснениями для начинающих. Итак, на ваш выбор 4 способа.

Сравнив статистику посещения сайта за два месяца ноябрь и декабрь года , в MediaTek выяснили, что число посетителей ресурса из России увеличилось в 10 раз, а из Украины? Таким образом, доля русскоговорящих разработчиков с аккаунтами на labs. Амбициозная цель компании MediaTek — сформировать сообщество разработчиков гаджетов из специалистов по всему миру и помочь им реализовать свои идеи в готовые прототипы. Уже сейчас для этого есть все возможности, от мини-сообществ, в которых можно посмотреть чужие проекты до прямых контактов с настоящими производителями электроники. Начать проектировать гаджеты может любой талантливый разработчик — порог входа очень низкий. Компания Компэл, приглашает вас принять участие в семинаре и тренинге?

В предлагаемой вниманию читателей статье описана программа, разработанная автором для расчета выпрямителя блока питания с сетевым трансформатором.

Выпрямительные столбы — полупроводниковые приборы, схема которых имеет несколько последовательно соединенных выпрямительных диодов, собранных в единую конструкцию и имеющую два вывода. Несколько выпрямительных столбов помещенных в один корпус, представляют собой выпрямительный блок, который можно подключать в электрические цепи с различными схемами. Выпрямительные блоки и столбы применяются в различных электротехнических приборах, радиоэлектронных приборах и устройствах, предназначенных для выпрямления переменного тока с промышленной и звуковой частотой при высоких напряжениях до В. Выпрямительные мосты — устройства, которые преобразовывают переменный ток в пульсирующий постоянный ток. Такое преобразование носит название двухполупериодное. Выпрямительные мосты имеют в одном корпусе по восемь или четыре диода, которые соединяются по мостовой схеме выпрямителя, при этом имеют максимальное значение Iпр до 1 А и Uo6p до В. Выпрямительные мосты — ключевые компоненты у блоков питания и других электронных устройствах.

Все платежи осуществляются через сервис PayMaster. Также возможно оформление счета для оплаты в удобном отделении банка, либо оплаты от юридического лица мы работаем с НДС. Также Вы можете указать удобный для Вас способ доставки при размещении заказа, и мы сделаем все возможное, чтобы процесс доставки был для Вас максимально комфортным. Выбрать вариант доставки вы можете при оформлении заказа на сайте, либо связавшись с менеджером по телефону 8 или отправив заявку на sales academ-complect.


Москатов Евгений Анатольевич. Справочник. по полупроводниковым приборам

1 Москатов Евгений Анатольевич Справочник по полупроводниковым приборам 1

2 Москатов Е. А. Справочник по полупроводниковым приборам. М.: Журнал Радио, с., ил. Издание 1 Лицензионное соглашение Данный справочник разрешается копировать, размножать и печатать, если это делается на некоммерческой основе и не извлекается выгода. В случае его коммерческого применения, например, если Вы хотите продавать, сдавать в прокат, аренду весь справочник или любую его часть, то на это требуется согласие его автора составителя (Москатова Евгения Анатольевича) за гонорар. Перекомпоновка справочника запрещается. Запрещается изменять содержимое справочника, удалять сведения об авторстве. Справочник распространяется как есть, то есть его автор не несёт ответственности за возможный ущерб, упущенную выгоду и прочее. В случае некоммерческой публикации (например, на сервере бесплатных материалов) следует поставить автора в известность, а также явно указать авторство и источник, с которого произведена публикация. Это же относится и к случаю публикации справочника на диске (или ином носителе информации) приложения к журналу. Если Вам интересно, то можете посетить мой официальный сайт на котором можно найти технические программы, их исходные тексты, книгу «Электронная техника» [15], конспект лекций «Основы экономики», текстовые редакторы и много другой интересной информации. В книге «Электронная техника» описываются принципы действия полупроводниковых компонентов, система обозначений, рассматривается нахождение некоторых параметров транзисторов по статическим входной и выходной характеристикам, имеются простые методы расчётов некоторых цепей, и многое другое. 2

3 1 Введение Перед Вами справочник, в который сведены наиболее широко распространённые и наиболее часто используемые на территории России и СНГ полупроводниковые приборы. Он не претендует на всеобъемлющее изложение информации, но полезен как подручный материал, в котором легко быстро найти нужную информацию. Справочник может быть весьма полезен инженерно-техническим работникам, радиолюбителям, техникам, студентам технических колледжей и ВУЗов во время выполнения курсовых и дипломной работ. Важной особенностью справочника является его бесплатность для некоммерческого использования он распространяется по freeware лицензии. Сведения, содержащиеся в справочнике, относятся к разряду проверенных, достоверных материалов. Информация, представленная в справочнике, была многократно перепроверена. Однако, несмотря на это, полное отсутствие опечаток не гарантируется, хотя было сделано всё возможное для их исключения. В справочных данных, приведённых в литературе, часто параметры одной и той же детали имеют близкие, но не равные значения при одних и тех же условиях снятия показания. В этом случае я указывал те значения параметров, которые совпадали со значениями параметров, принятыми в наибольшем количестве литературы. В редких случаях некоторые характеристики деталей измерялись заново на макетах. Необходимо понимать, что различные заводы изготовители производят под одной и той же маркой детали, параметры которых могут несколько различаться. Поэтому увидев в данном справочнике деталь, параметры которой незначительно отличаются от параметров той же детали в другом справочнике не удивляйтесь. Так, например, транзисторы типа КТ315 имеют, согласно литературе [29, стр. 288] одни габаритные размеры, согласно [30, стр. 669] другие, а в данных [44] указаны третьи. Реальные транзисторы, купленные мною в магазине, имели четвёртые габаритные размеры, совпадающие с приведёнными в федеральных технических условиях [27]. Приведённые в справочнике рисунки являются именно рисунками, а не чертежами, и предназначены только для лучшего понимания внешнего вида, цоколёвок и размеров полупроводниковых приборов. На написание данного справочника было затрачено шесть месяцев кропотливого труда, но значительно больше времени ушло на проверку содержащихся в нём данных. Надеюсь, что использование Вами справочника будет полезным и приятным. Автор составитель, Евгений Анатольевич Москатов 3

4 1.1 Основные стандарты на полупроводниковые приборы Основные стандарты на полупроводниковые диоды ГОСТ ГОСТ ГОСТ ГОСТ ГОСТ ГОСТ ГОСТ ГОСТ Приборы полупроводниковые. Термины и определения. ЕСКД. Обозначения условные графические в схемах. Приборы полупроводниковые. Приборы полупроводниковые. Основные размеры. Столбы и блоки выпрямительные полупроводниковые. Основные размеры. Приборы полупроводниковые силовые. Общие технические условия. Приборы полупроводниковые силовые. Габаритные и присоединительные размеры. Приборы полупроводниковые. Термины, определения и буквенные обозначения параметров. Приборы полупроводниковые силовые. Методы измерения и испытаний. ГОСТ Приборы полупроводниковые. Методы измерения электрических параметров. Общие положения. ГОСТ Приборы полупроводниковые. Метод измерения постоянного обратного тока. ГОСТ Приборы полупроводниковые. Метод измерения постоянного обратного напряжения. ГОСТ Приборы полупроводниковые. Методы измерения постоянного прямого напряжения и постоянного прямого тока. ГОСТ ГОСТ ГОСТ Приборы полупроводниковые. Методы измерения ёмкости. Приборы полупроводниковые. Метод измерения времени выключения. Приборы полупроводниковые. Метод измерения времени обратного восстановления. ГОСТ Приборы полупроводниковые. Метод измерения импульсного прямого напряжения. ГОСТ Приборы полупроводниковые. Методы измерения индуктивности. ГОСТ Приборы полупроводниковые. Метод измерения последовательного сопротивления потерь. ГОСТ Приборы полупроводниковые туннельные. Метод измерения отрицательной проводимости перехода. ГОСТ Приборы полупроводниковые туннельные. Метод 4

5 измерения пикового тока, тока впадины, пикового напряжения, напряжения впадины, напряжения раствора. ГОСТ Приборы полупроводниковые. Методы измерения дифференциального и динамического сопротивления. ГОСТ Стабилитроны полупроводниковые. Метод измерения напряжения стабилизации. ГОСТ Диоды полупроводниковые выпрямительные. Методы измерения среднего значения прямого напряжения и среднего значения обратного тока. ГОСТ Стабилитроны полупроводниковые. Метод измерения температурного коэффициента напряжения стабилизации. ГОСТ Варикапы. Метод измерения температурного коэффициента ёмкости. ГОСТ Варикапы. Метод измерения добротности. ГОСТ Стабилитроны полупроводниковые прецизионные. Метод измерения времени выхода на режим. ГОСТ Стабилитроны и стабисторы полупроводниковые. Метод измерения временной нестабильности напряжения стабилизации. ГОСТ Диоды полупроводниковые СВЧ. Методы измерения электрических параметров. Общие положения. ГОСТ Диоды полупроводниковые СВЧ смесительные и детекторные. Метод измерения коэффициента стоячей волны. ГОСТ Диоды полупроводниковые СВЧ смесительные. Метод измерения среднего выпрямленного тока. ГОСТ Диоды полупроводниковые СВЧ смесительные. Методы измерения выходного сопротивления на промежуточной частоте. ГОСТ Диоды полупроводниковые СВЧ смесительные. Методы измерения потерь преобразования. ГОСТ Диоды полупроводниковые СВЧ смесительные и детекторные. Метод измерения шумового отношения. ГОСТ Диоды полупроводниковые СВЧ смесительные. Метод измерения нормированного коэффициента шума. ГОСТ Диоды полупроводниковые СВЧ детекторные. Метод измерения чувствительности по току. ГОСТ Диоды полупроводниковые СВЧ переключательные и ограничительные. Методы измерения сопротивления потерь. ГОСТ Диоды полупроводниковые СВЧ смесительные. Метод измерения полного входного сопротивления. ГОСТ Диоды полупроводниковые СВЧ детекторные. Метод измерения тангенциальной чувствительности. ГОСТ Диоды полупроводниковые СВЧ. Методы измерения 5

6 теплового сопротивления переход-корпус и импульсного теплового сопротивления. ГОСТ Излучатели полупроводниковые. Общие требования при измерении параметров. ГОСТ Излучатели полупроводниковые. Методы измерения силы излучения и энергетической яркости. ГОСТ Излучатели полупроводниковые. Метод измерения относительного спектрального распределения энергии излучения и ширины спектра излучения. ГОСТ Диоды полупроводниковые инфракрасные излучающие. Методы измерения мощности излучения. ГОСТ Диоды полупроводниковые инфракрасные излучающие. Метод измерения временных параметров импульса излучения. ОСТ Приборы полупроводниковые. Система условных обозначений. ОСТ Приборы полупроводниковые. Руководство по применению. Общие положения. ОСТ Приборы полупроводниковые оптоэлектронные. Руководство по применению. ОСТ Стабилитроны. Руководство по применению. ОСТ Диоды импульсные. Руководство по применению. ОСТ Варикапы. Руководство по применению. ОСТ Диоды выпрямительные, столбы высоковольтные. Руководство по применению. Основные стандарты на биполярные и полевые транзисторы ГОСТ Приборы полупроводниковые. Термины и определения. ОСТ Приборы полупроводниковые. Система условных обозначений. ГОСТ ЕСКД. Обозначения условные графические в схемах. Приборы полупроводниковы

Симисторный регулятор мощности своими руками

Варианты монтажа

Схемы сборки регулятора мощности могут быть как простыми, так и сложными.

Понадобится:

  • Коробка под диммер;
  • Печатная плата;
  • Радиодетали для сборки схемы;
  • Паяльник;
  • Припой;
  • Флюс;
  • Пинцет.

Корпус можно изготовить из пластика, вырезав заготовки и склеив коробку или подобрать по размеру платы, используя старое зарядное устройство, тройник, одинарную или двойную внешнюю розетку и прочее.

Если диммер изготавливается под паяльник, то можно его вмонтировать в заранее приобретенную подставку для паяльника. Когда нужно регулировать мощность лампы накаливания или скорость вращения вентилятора, то его нужно разместить так, чтобы им было удобно пользоваться. Лучше установить в корпус устройства, когда внутри его есть место, или жестко прикрепить к нему.

Делаем регулятор частоты вращения

Электрическая болгарка невозможна без регулятора частоты вращения, чтобы существовала возможность понизить число оборотов.

Используя несложную электрическую схему, прибор можно легко модернизировать, добавив к нему функцию изменения частоты оборотов

Схема регулятора с точки зрения физики выглядит так:

  • Резистор – R1;
  • Подстроечный резистор – VR1;
  • Конденсатор – C10;
  • Симистор – DIAC;
  • Симистор – TRIAC.

Электронный регулятор бывает не только встроенным, но и выносным для удобства. В болгарках фирмы Bosch электроника устанавливает число оборотов от почти 3 тысяч до 11,5 тысяч. Нет нагрузки на мощности счетчика, учитываются все показатели. Снизить количество оборотов и повысить их не затруднит инструмент. Регулируемые частоты вращения просто необходимы при любой работе болгаркой.

Транзисторный регулятор мощности

Плюс использования транзисторов, это отсутствие помех, которые выдают в сеть симисторы и тиристоры. Второй существенный плюс в их работе и с индуктивной нагрузкой. То есть, их можно использовать не только с лампами накаливания и паяльниками, но и с теми же светодиодными лампами и экономками. Подключаемая нагрузка — не более 100 Вт, диапазон регулировки — от 0 В до 218 В.

Схема регулятора мощности для паяльника на транзисторе

Регулятор мощности паяльника на транзисторе собирается из следующих элементов:

  • Транзистор можно выбрать из следующих КТ812А(Б), КТ824А(Б), КТ847А(Б), КТ834А(Б), КТ828А(Б).
  • Диодные блоки можно ставить: первый диодный мост VD1-VD4 —  КЦ412В или КЦ410В , второй мост VD6-VD9 — КЦ 405 или 407 с любой буквой.
  • Диод VD5 берем из серий Д7, Д237, Д226.
  • Переменный резистор — не менее 2 Вт.
  • Конденсатор оксидный К50-6, К50-16.
  • Трансформатор — любой маломощный с напряжением на вторичной обмотке 5-8 В.
  • Предохранитель — любого типа на 1 А.

Транзистор обязательно монтировать на радиатор. Толщина 3-5 см, площадь рассеивания не менее 200 см². В схеме также есть тумблер под сетевое напряжение

Постоянные сопротивления любые, важно чтобы мощность была не менее максимальной мощности регулятора. В остальном эта часть элементной базы без особых требований

Если хотите корпус сделать поменьше выбирайте по размеру, а нет так и старые трубчатые подойдут.

Мощность нагрузки, которой может управлять этот регулятор мощности паяльника, можно увеличить, заменив транзистор более мощным. Подключать можно 150 Вт, если поставить КТ856, 250 Вт — КТ834, 250 Вт — КТ 847. Для регулировки ещё более мощной нагрузки, потребуется соединить несколько транзисторов, поставить вместо первого диодного моста более мощные диоды, с рабочим 250 В и выше. В качестве VD5 берем диод с током 1 А или более. Необходимо будет также принудительное охлаждение в виде вентилятора.

Болгарка с регулировкой оборотов и плавным пуском

При выполнении работ своими руками важно, чтобы в электроинструменте был плавный пуск. Это особенно актуально, если часто приходится работать, а сеть не выдерживает напряжения инструмента

Система мягкого пуска защитит и сеть и инструмент

Бюджетный варианты угловых шлифовальных машин – УШМ – имеют ряд недостатков:

  1. У электроинструмента отсутствует возможность плавного, мягкого пуска. Это может привести к перебоям электроэнергии, так как болгарка в первые секунды после включения потребляет большое количество электричества. Также есть огромная вероятность порчи электродвигателя и поломки инструмента после того, как осуществлен не мягкий, пуск, а резкий, рывками.
  2. У электроинструмента, особенно простого китайского, нет в наличии регулятора оборотов (регулировкой оборотов можно обеспечить долгую работу инструмента без нагрузки на него).

Поэтому при выборе инструмента очень важно обращать внимание на такие параметры, как регулировка оборотов и наличие плавного пуска. Кроме того, при выборе УШМ следует обращать внимание на мощность. Здесь основным показателем служит объём выполняемых работ

Здесь основным показателем служит объём выполняемых работ.

Для объёмной работы в промышленных масштабах следует использовать УШМ мощнее примерно в два раза. Ещё к основным показателям кроме технических характеристик, относится безопасность. Болгарка должна быть безопасной. Что это значит? Во-первых, как уже было сказано, наличие плавного пуска, предотвращающего скачки напряжения во время включения. Автоматические предохранители, необходимые для экстренной остановки мотора во время сбоя системы. Предохранители служат регулятором, когда круг клинит. Обеспечивается защита от пыли. Она необходима при частом использовании болгарки, чтобы пыль не скапливалась в инструменте.

Важна функция теплоотвода. Теплоотвод защищает от перегрева. Во время работы, особенно если работы продолжительные, корпус машины подвержен сильному нагреванию, чтобы не было перегрева и необходим отвод тепла. При перегрузке УШМ останавливается – это происходит во время нагревания, приближающемуся к 200 оС. Ну и балансировка диска служит для снижения неприятной вибрации и биения инструмента при работе, особенно этому воздействию подвержены старые изношенные диски

Обращать внимание и уделять внимание безопасности при выборе инструмента и при дальнейшей работе с ним очень важно

При выборе инструмента стоит отметить, что существуют болгарки с одной и с двумя ручками. Здесь следует полагаться исключительно на удобство. Двуручные модели скорее всего будут более удобными при держании, однако такие инструменты тяжелее по весу, одноручные модели также придётся держать двумя руками, но такие УШМ меньше по размеру и весу.

Лидерам на рынке электроинструментов является фирма Bosch. Инструменты данной фирмы обладают всеми необходимыми характеристиками от удобства до безопасности. Также плюсами инструментов фирмы Bosсh является то, что есть хорошая вентиляция.

Оцените статью:

схема, принцип работы и применение. Симисторные регуляторы мощности

В статье рассказывается о том, как работает тиристорный регулятор мощности, схема которого будет представлена ниже

В повседневной жизни очень часто возникает необходимость регулирования мощности бытовых приборов, например электроплиты, паяльника, кипятильников и ТЭНов, на транспорте — оборотов двигателя и т.д. На помощь приходит простейшая радиолюбительская конструкция — регулятор мощности на тиристоре. Собрать такое устройство не составит труда, оно может стать тем самым первым самодельным прибором, который будет выполнять функцию регулировки температуры жала паяльника начинающего радиолюбителя. Стоит отметить, что готовые паяльные станции с контролем температуры и прочими приятными функциями стоят на порядок дороже простого паяльника. Минимальный набор деталей позволяет собрать простой тиристорный регулятор мощности навесным монтажом.

К сведению, навесной монтаж — это способ сборки радиоэлектронных компонентов без применения печатной платы, а при хорошем навыке он позволяет быстро собрать электронные устройства средней сложности.

Вы также можете заказать тиристорного регулятора, а для тех, кто хочет разобраться во всём самостоятельно, ниже будет представлена схема и объяснён принцип работы.

Между прочим, это однофазный тиристорный регулятор мощности. Такой прибор может быть использован для управления мощностью или количеством оборотов. Однако для начала следует разобраться в принципе работы тиристора, ведь это позволит нам понять, на какую нагрузку лучше использовать такой регулятор.

Как работает тиристор?

Тиристор — это управляемый полупроводниковый прибор, способный проводить ток в одном направлении. Слово «управляемый» употреблено неспроста, поскольку с его помощью, в отличие от диода, который тоже проводит ток только к одному полюсу, можно выбирать момент, когда тиристор начнет проводить ток. Тиристор имеет три вывода:

  • Анод.
  • Катод.
  • Управляющий электрод.

Для того чтобы ток начал течь через тиристор, необходимо выполнить следующие условия: деталь должна стоять в цепи, находящейся под напряжением, на управляющий электрод должен быть подан кратковременный импульс. В отличие от транзистора, управление тиристором не требует удержания управляющего сигнала. На этом нюансы не заканчиваются: тиристор можно закрыть, лишь прервав ток в цепи, или сформировав обратное напряжение анод — катод. Это значит, что использование тиристора в цепях постоянного тока весьма специфично и часто неблагоразумно, а вот цепях переменного, например в таком приборе как тиристорный регулятор мощности, схема построена таким образом, что обеспечено условие для закрытия. Каждая из полуволн будет закрывать соответствующий тиристор.

Вам, скорее всего, не всё понятно? Не стоит отчаиваться — ниже будет подробно описан процесс работы готового устройства.

Область применения тиристорных регуляторов

В каких цепях эффективно использовать тиристорный регулятор мощности? Схема позволяет отлично регулировать мощность нагревательных приборов, то есть воздействовать на активную нагрузку. При работе с высокоиндуктивной нагрузкой тиристоры могут просто не закрыться, что может привести к выходу регулятора из строя.

Можно ли двигателя?

Я думаю, многие из читателей видели или пользовались дрелями, углошлифовальными машинами, которые в народе именуют «болгарками», и прочим электроинструментом. Вы могли заметить, что количество оборотов зависит от глубины нажатия на кнопку-курок прибора. Вот в этот элемент как раз и встроен такой тиристорный регулятор мощности (схема которого приведена ниже), с помощью которого осуществляется изменение количества оборотов.

Обратите внимание! Тиристорный регулятор не может изменять обороты асинхронных двигателей. Таким образом, напряжение регулируется на коллекторных двигателях, оборудованных щёточным узлом.

Схема одном и двух тиристорах

Типовая схема для того, чтобы собрать тиристорный регулятор мощности своими руками изображена на рисунке ниже.

Выходное напряжение у данной схемы от 15 до 215 вольт, в случае применения указанных тиристоров, установленных на теплоотводах, мощность составляет порядка 1 кВт. Кстати выключатель с регулятором яркости света сделан по подобной схеме.

Если у вас нет необходимости полной регулировки напряжения и достаточно получать на выходе от 110 до 220 вольт, воспользуйтесь этой схемой, которая показывает однополупериодный регулятор мощности на тиристоре.

Как это работает?

Описанная ниже информация справедлива для большинства схем. Буквенные обозначения будут браться в соответствии первой схемы тиристорного регулятора

Тиристорный регулятор мощности, принцип работы которого основан на фазовом управлении величиной напряжения, изменяет и мощность. Данный принцип заключается в том, что в нормальных условиях на нагрузку действует переменное напряжение бытовой сети, изменяющееся по синусоидальному закону. Выше, при описании было сказано, что каждый тиристор работает в одном направлении, то есть управляет своей полуволной от синусоиды. Что это значит?

Если с помощью тиристора периодически подключать нагрузку в строго определенный момент, величина действующего напряжения будет ниже, поскольку часть напряжения (действующая величина, которая «попадёт» на нагрузку) будет меньше, чем сетевое. Данное явление проиллюстрировано на графике.

Заштрихованная область — это и есть область напряжения, которое оказалось под нагрузкой. Буквой «а» на горизонтальной оси обозначен момент открытия тиристора. Когда положительная полуволна закончится и начнется период с отрицательной полуволной, один из тиристоров закрывается, и в тот же момент открывается второй тиристор.

Разберемся, как работает конкретно наш тиристорный регулятор мощности

Схема первая

Оговорим заранее, что вместо слов «положительная» и «отрицательная» будут использованы «первая» и «вторая» (полуволна).

Итак, когда на нашу схему начинает действовать первая полуволна, начинают заряжаться ёмкости C1 и C2. Скорость их заряда ограничена потенциометром R5. данный элемент является переменным, и с его помощью задаётся выходное напряжение. Когда на конденсаторе C1 появляется необходимое для открытия динистора VS3 напряжение, динистор открывается, через него поступает ток, с помощью которого будет открыт тиристор VS1. Момент пробоя динистора и есть точка «а» на графике, представленном в предыдущем разделе статьи. Когда значение напряжения переходит через ноль и схема оказывается под второй полуволной, тиристор VS1 закрывается, и процесс повторяется заново, только для второго динистора, тиристора и конденсатора. Резисторы R3 и R3 служат для управления, а R1 и R2 — для термостабилизации схемы.

Принцип работы второй схемы аналогичен, но в ней идёт управление только одной из полуволн переменного напряжения. Теперь, зная принцип работы и схему, вы можете собрать или починить тиристорный регулятор мощности своими руками.

Применение регулятора в быту и техника безопасности

Нельзя не сказать о том, что данная схема не обеспечивает гальванической развязки от сети, поэтому существует опасность поражения электрическим током. Это значит, что не стоит касаться руками элементов регулятора. Необходимо использовать изолированный корпус. Следует проектировать конструкцию вашего прибора так, чтобы по возможности вы могли спрятать её в регулируемом устройстве, найти свободное место в корпусе. Если регулируемый прибор располагается стационарно, то вообще имеет смысл подключить его через выключатель с регулятором яркости света. Такое решение частично обезопасит от поражения током, избавит от необходимости поиска подходящего корпуса, имеет привлекательный внешний вид и изготовлено промышленным методом.

Авто самоделки Самоделки для дачи Рыбаку, охотнику, туристу Стройка, ремонт Самоделки из ненужных вещей Радиолюбителю Коммуникации для дома Самодельная мебель Самодельный свет Домашний мастер Самоделки для бизнеса Самоделки к праздникам Самоделки для женщин Оригами Оригами Модели из бумаги Самоделки для детей Компьютерные самоделки Самоделки для животных Домашний лекарь Еда и рецепты Опыты и эксперименты Полезные советы

Данную конструкцию я использую для самодельной электроплитки на которой готовим кашу для собак, а недавно применил к паяльнику.

Для изготовления данного регулятора нам понадобится:

Пару резисторов на 1 кОм можно даже 0,25w, один переменный резистор на 1 мОм, два конденсатора 0,01 мкФ и
47 нФ, один динистор который я взял с эконом лампочки, полярности динистор не имеет так-что припаивать его можно как угодно, также нам понадобится симистор с небольшим радиатором, симистор я использовал серии ТС в металлическом корпусе на 10 ампер, но можно использовать КУ208Г, еще нам понадобятся винтовые клемники.

Да, кстати немного о переменном резисторе если поставить на 500 кОм то будет регулировать довольно плавно, но только с 220 до 120 вольт, а если на 1 мОм то регулировать будет жестко с промежутком 5-10 вольт, но зато диапазон увеличится с 220 до 60 вольт.
Итак начнем сборку нашего регулятора мощности, для этого нам нужно сначала сделать печатную плату.

После того как печатная плата готова начинаем набор радиокомпонентов на печатную плату. Первым делом припаиваем винтовые клемники.

И в самую последнюю очередь устанавливаем радиатор и симистор.

Вот и все наш регулятор напряжения готов, помоем плату спиртом и проверяем.

Более подробный обзор симисторного регулятора в видео ролике. Удачной сборки.

В последнее время в нашем быту все чаще применяются электронные устройства для плавной регулировки сетевого напряжения. С помощью таких приборов управляют яркостью свечения ламп, температурой электронагревательных приборов, частотой вращения электродвигателей.

Подавляющее большинство регуляторов напряжения, собранных на тиристорах, обладают существенными недостатками, ограничивающими их возможности. Во-первых, они вносят достаточно заметные помехи в электрическую сеть, что нередко отрицательно сказывается на работе телевизоров, радиоприемников, магнитофонов. Во-вторых, их можно применять только для управления нагрузкой с активным сопротивлением — электролампой или нагревательным элементом, и нельзя использовать совместно с нагрузкой индуктивного характера — электродвигателем, трансформатором.

Между тем все эти проблемы легко решить, собрав электронное устройство, в котором роль регулирующего элемента выполнял бы не тиристор, а мощный транзистор.

Принципиальная схема

Транзисторный регулятор напряжения (рис. 9.6) содержит минимум радиоэлементов, не вносит помех в электрическую сеть и работает на нагрузку как с активным, так и индуктивным сопротивлением. Его можно использовать для регулировки яркости свечения люстры или настольной лампы, температуры нагрева паяльника или электроплитки, скорости вращения электродвигателя вентилятора или дрели, напряжения на обмотке трансформатора. Устройство имеет следующие параметры: диапазон регулировки напряжения — от 0 до 218 В; максимальная мощность нагрузки при использовании в регулирующей цепи одного транзистора — не более 100 Вт.

Регулирующий элемент прибора — транзистор VT1. Диодный мост VD1. VD4 выпрямляет сетевое напряжение так, что к коллектору VT1 всегда приложено положительное напряжение. Трансформатор Т1 понижает напряжение 220 В до 5. 8 В, которое выпрямляется диодным блоком VD6 и сглаживается конденсатором С1.

Рис. Принципиальная схема мощного регулятора сетевого напряжения 220В.

Переменный резистор R1 служит для регулировки величины управляющего напряжения, а резистор R2 ограничивает ток базы транзистора. Диод VD5 защищает VT1 от попадания на его базу напряжения отрицательной полярности. Устройство подсоединяется к сети вилкой ХР1. Розетка XS1 служит для подключения нагрузки.

Регулятор действует следующим образом. После включения питания тумблером S1 сетевое напряжение поступает одновременно на диоды VD1, VD2 и первичную обмотку трансформатора Т1.

При этом выпрямитель, состоящий из диодного моста VD6, конденсатора С1 и переменного резистора R1, формирует управляющее напряжение, которое поступает на базу транзистора и открывает его. Если в момент включения регулятора в сети оказалось напряжение отрицательной полярности, ток нагрузки протекает по цепи VD2 — эмиттер-коллектор VT1, VD3. Если полярность сетевого напряжения положительная, ток протекает по цепи VD1 — коллектор-эмиттер VT1, VD4.

Значение тока нагрузки зависит от величины управляющего напряжения на базе VT1. Вращая движок R1 и изменяя значение управляющего напряжения, управляют величиной тока коллектора VT1. Этот ток, а следовательно, и ток, протекающий в нагрузке, будет тем больше, чем выше уровень управляющего напряжения, и наоборот.

При крайнем правом по схеме положении движка переменного резистора транзистор окажется полностью открыт и «доза9raquo; электроэнергии, потребляемая нагрузкой, будет соответствовать номинальной величине. Если движок R1 переместить в крайнее левое положение, VT1 окажется запертым и ток через нагрузку не потечет.

Управляя транзистором, мы фактически регулируем амплитуду переменного напряжения и тока, действующих в нагрузке. Транзистор при этом работает в непрерывном режиме, благодаря чему такой регулятор лишен недостатков, свойственных тирис-торным устройствам.

Конструкция и детали

Теперь перейдем к конструкции прибора. Диодные мостики, конденсатор, резистор R2 и диод VD6 устанавливаются на монтажной плате размером 55×35 мм, выполненной из фольгированного ге-тинакса или текстолита толщиной 1. 2 мм (рис. 9.7).

В устройстве можно использовать следующие детали. Транзистор — КТ812А(Б), КТ824А(Б), КТ828А(Б), КТ834А(Б,В), КТ840А(Б), КТ847А или КТ856А. Диодные мосты: VD1. VD4 — КЦ410В или КЦ412В, VD6 — КЦ405 или КЦ407 с любым буквенным индексом; диод VD5 — серии Д7, Д226 или Д237.

Переменный резистор — типа СП, СПО, ППБ мощностью не менее 2 Вт, постоянный — ВС, MJIT, ОМЛТ, С2-23. Оксидный конденсатор — К50-6, К50-16. Сетевой трансформатор — ТВЗ-1-6 от ламповых телевизоров, ТС-25, ТС-27 — от телевизора «Юность9raquo; или любой другой маломощный с напряжением вторичной обмотки 5. 8 В.

Предохранитель рассчитан на максимальный ток 1 А. Тумблер — ТЗ-С или любой другой сетевой. ХР1 — стандартная сетевая вилка, XS1 — розетка.

Все элементы регулятора размещаются в пластмассовом корпусе с габаритами 150x100x80 мм. На верхней панели корпуса устанавливаются тумблер и переменный резистор, снабженный декоративной ручкой. Розетка для подключения нагрузки и гнездо предохранителя крепятся на одной из боковых стенок корпуса.

С той же стороны сделано отверстие для сетевого шнура. На дне корпуса установлены транзистор, трансформатор и монтажная плата. Транзистор необходимо снабдить радиатором с площадью рассеяния не менее 200 см2 и толщиной 3. 5 мм.

Рис. Печаная плата мощного регулятора сетевого напряжения 220В.

Регулятор не нуждается в налаживании. При правильном монтаже и исправных деталях он начинает работать сразу после включения в сеть.

Теперь несколько рекомендаций тем, кто захочет усовершенствовать устройство. Изменения в основном касаются увеличения выходной мощности регулятора. Так, например, при использовании транзистора КТ856 мощность, потребляемая нагрузкой от сети, может составлять 150 Вт, для КТ834 — 200 Вт, а для КТ847 — 250 Вт.

Если необходимо еще больше увеличить выходную мощность прибора, в качестве регулирующего элемента можно применить несколько параллельно включенных транзисторов, соединив их соответствующие выводы.

Вероятно, в этом случае регулятор придется снабдить небольшим вентилятором для более интенсивного воздушного охлаждения полупроводниковых приборов. Кроме того, диодный мост VD1. VD4 потребуется заменить на четыре более мощных диода, рассчитанных на рабочее напряжение не менее 600 В и величину тока в соответствии с потребляемой нагрузкой.

Для этой цели подойдут приборы серий Д231. Д234, Д242, Д243, Д245. Д248. Необходимо будет также заменить VD5 на более мощный диод, рассчитанный на ток до I А. Также больший ток должен выдерживать предохранитель.

Современная сеть электропитания устроена так, что в ней часто происходят скачки напряжения. Изменения тока допустимо, но оно не должно превышать 10% от принятых 220 вольт. Скачки плохо сказываются на работоспособности различных электроприборов, и очень часто они начинают выходить их строя. Чтобы этого не случилось, мы стали использовать стабильные регуляторы мощности для выравнивания поступающего тока. При наличии определенной фантазии и навыков можно сделать различные виды стабилизационных приборов, и самым эффективным остается стабилизатор симисторный.

На рынке такие приборы или стоят дорого, или зачастую они некачественные. Понятно, что мало кому захочется переплатить и получить неэффективный прибор. Вот в этом случае можно своими руками собрать его с нуля. Так возникла идея создания регулятора мощности на базе диммера. Диммер, слава Богу, у меня имелся, однако он был немного неработоспособным.

Починка симисторного регулятора – Dimmer-а

На данном изображении дана заводская электрическая схема диммера от фирмы Leviton, которая работает от сети с напряжением 120 Вольт. Если осмотр неработающих диммеров показал, что сгорел только симистор, то можно заняться процедурой его замены. Но здесь вас могут подстерегать неожиданности. Дело в том, что встречаются такие диммеры, в которых установлены какие-то странные симисторы с различными номерами. Вполне возможно, что не удастся найти информацию на них даже на даташите. Помимо этого, у таких симисторов, контактная площадка изолирована от электродов симистора (триака). Хотя, как видно, контактная площадка сделана из меди и даже не покрыта пластиком, как у корпусов транзисторов. Такие симисторы весьма удобны в ремонте.

Также обратите внимание на способ спайки симисторов к радиатору, он выполнен с помощью заклёпок, они пустотелые. При применении изолирующих прокладок, использовать такой способ крепления не рекомендуется. Да такое крепление не очень — то и надежное. В общем, ремонт такого симистра займет много времени и вы потратите нервы именно по причине установки данного типа триаков, диммер просто не рассчитан на такие размеры симистора (Triac-а) .

Заклепки пустотелые следует удалить при помощи сверла, который заточен под определенным углом. а конкретнее под углом 90°, можно также для этой работы использовать кусачки–бокорезки.

При неаккуратной работе есть вероятность повреждения радиатора. чтобы этого избежать, правильнее делать это только с той стороны. где расположен триак.

Радиаторы, выполненные из очень мягкого алюминия, при заклёпке немного могут быть деформированы. Поэтому, необходимо ошкурить контактные поверхности с помощью наждачной бумаги.

Если вы используете триак, который не имеет гальванической развязки, которая разделяет электроды и контактную площадку, то надо применить эффективный метод изоляции.

На изображении показано. как это делается. Чтобы случайно не продавить стенки радиатора, в том месте. где идет крепление симистора, необходимо сточить у винта большую часть шляпки, для того, чтобы избежать ее зацепку за поручень потенциометра или стабилизатора мощности, а затем под головку винта надо подложить шайбу.

Так должен выглядеть симистор, после изоляции от радиатора. Для наилучшего теплоотвода, необходимо приобрести специальную пасту термопроводящую КПТ-8.

На рисунке изображено то, что находиться под кожухом радиатора

Теперь все должно работать

Схема заводского регулятора мощности

На основе схемы заводского регулятора мощности можно собрать макет регулятора для напряжения вашей сети.

Здесь дана схема регулятора, который адаптирован к работе в сети со статичным напряжением в 220 Вольт. Эта схема отличается от оригинальной только несколькими деталями, а именно, при ремонте была в несколько раза увеличена мощность резистора R1, в 2 уменьшены номиналы R4 и R5, а динистор 60-ти. в вольтовый заменили на два. которые включёны последовательно, 30-ти Вольтовыми динисторами VD1, VD2. Как видно, своими руками можно не только отремонтировать неисправные диммера, но и легко подстроить под свои потребности.

Это исправный макет регулятора мощности. Теперь вы точно знаете, какая схема у вас получится при правильном ремонте. Данная схема не требует подбора дополнительных деталей и сразу готова к работе. Возможно, надо будет отрегулировать положения движка подстрочного резистора R4. Для этих целей движки потенциометров R4 и R5 устанавливаются в крайнее верхнее положение, а потом меняют положение движка R4, после чего лампа загорится с самой малой яркостью, а потом следует слегка подвинуть движок в противоположном направлении. На этом процесс настройки закончен! Но стоит отметить, что данный регулятор мощности работают только с нагревательными приборами и лампами накаливания, а с двигателями или мощными аппаратами результаты могут быть не непредсказуемы. Для начинающих мастеров- любителей с малым опытом такие работы самое то.

РЕГУЛЯТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ

Всем привет! В прошлой статье я расказывал, как сделать регулятор напряжения для постоянного тока. Сегодня мы сделаем регулятор напряжения для переменного тока 220в. Конструкция довольно-таки проста для повторения даже начинающими. Но при этом регулятор может брать на себя нагрузку даже в 1 киловатт! Для изготовления данного регулятора нам понадобится несколько компонентов:

1. Резистор 4.7кОм млт-0.5 (пойдет даже 0.25 ватт).
2. Перменный резистор 500кОм-1мОм, с 500ком будет регулировать довольно плавно, но только в диапазоне 220в-120в. С 1 мОм — будет регулировать более жестко, тоесть будет регулировать промежутком в 5-10вольт, но зато диапазон возрастет, возможно регулировать от 220 до 60 вольт! Резистор желательно ставить со встроеным выключателем (хотя можно обойтись и без него, просто поставив перемычку).
3. Динистор DB3. Взять такой можно из ЛСД экономичных ламп. (Можно заменить на отечественный Kh202).
4. Диод FR104 или 1N4007, такие диоды встречаются практически в любой импортной радиотехнике.
5. Экономичные по току светодиоды.
6. Симистор BT136-600B или BT138-600.
7. Винтовые клемники. (обйтись можно и без них, просто припаяв провода к плате).
8. Небольшой радиатор (до 0,5кВт он не нужен).
9. Пленочный конденсатор на 400вольт, от 0.1 микрофарадп, до 0.47 микрофарад.

Схема регулятора переменного напряжения:

Приступим к сборке устройства. Для начало вытравим и пролудим плату. Печатная плата — её рисунок в LAY, находится в архиве. Более компактный вариант, представленный товарищем sergei — тут.

Затем паяем конденастор. На фото конднесатор со стороны лужения, т.к у моего экземпляра конденсатора были слишком коротки ножки.

Паяем динистор. У динистора полярности нет, так-что вставляем его как вам угодно. Припаиваем диод, резистор, светодиод, перемычку и винтовой клемник. Выглядит оно примерно так:

И в конце концов последний этап — это ставим на симистор радиатор.

А вот фото готового устройства уже в корпусе.

Регулятор какой-нибуть дополнительно настройки не требует. Видео работы данного устройства:

Хочу заметить, что ставить его можно не только в сеть 220В на обычные приборы и электроинструменты. но и на любой другой источник переменного тока с напряжением от 20 до 500В (ограничивается предельными параметрами радиоэлементов схемы). С вами был Boil-:D

Полупроводниковый прибор, имеющий 5 p-n переходов и способный пропускать ток в прямом и обратном направлениях, называется симистором. Из-за неспособности работы на высоких частотах переменного тока, высокой чувствительности к электромагнитным помехам и значительного тепловыделения при коммутации больших нагрузок, в настоящее время широкого применения в мощных промышленных установках они не имеют.

Там их с успехом заменяют схемы на тиристорах и IGBT-транзисторах. Но компактные размеры прибора и его долговечность в сочетании с невысокой стоимостью и простотой схемы управления позволили найти им применение в сферах, где указанные выше недостатки не имеют существенного значения.

Сегодня схемы на симисторах можно найти во многих бытовых приборах от фена до пылесоса, ручном электроинструменте и электронагревательных устройствах – там, где требуется плавная регулировка мощности.

Принцип работы

Регулятор мощности на симисторе работает подобно электронному ключу, периодически открываясь и закрываясь, с частотой, заданной схемой управления. При отпирании симистор пропускает часть полуволны сетевого напряжения, а значит потребитель получает только часть номинальной мощности.

Делаем своими руками

На сегодняшний день ассортимент симисторных регуляторов в продаже не слишком велик. И, хотя цены на такие устройства невелики, зачастую они не отвечают требованиям потребителя. По этой причине рассмотрим несколько основных схем регуляторов, их назначение и используемую элементную базу.

Схема прибора

Простейший вариант схемы, рассчитанный для работы на любую нагрузку. Используются традиционные электронные компоненты, принцип управления фазово-импульсный.

  • симистор VD4, 10 А, 400 В;
  • динистор VD3, порог открывания 32 В;
  • потенциометр R2.

Ток, протекающий через потенциометр R2 и сопротивление R3, каждой полуволной заряжает конденсатор С1. Когда на обкладках конденсатора напряжение достигнет 32 В, произойдёт открытие динистора VD3 и С1 начнёт разряжаться через R4 и VD3 на управляющий вывод симистора VD4, который откроется для прохождения тока на нагрузку.

Длительность открытия регулируется подбором порогового напряжения VD3 (величина постоянная) и сопротивлением R2. Мощность в нагрузке прямо пропорциональна величине сопротивления потенциометра R2.

Дополнительная цепь из диодов VD1 и VD2 и сопротивления R1 является необязательной и служит для обеспечения плавности и точности регулировки выходной мощности. Ограничение тока, протекающего через VD3, выполняет резистор R4. Этим достигается необходимая для открытия VD4 длительность импульса. Предохранитель Пр.1 защищает схему от токов короткого замыкания.

Отличительной особенностью схемы является то, что динистор открывается на одинаковый угол в каждой полуволне сетевого напряжения. Вследствие этого не происходит выпрямление тока, и становится возможным подключение индуктивной нагрузки, например, трансформатора.

Подбирать симисторы следует по величине нагрузке, исходя из расчёта 1 А = 200 Вт.

  • Динистор DB3;
  • Симистор ТС106-10-4, ВТ136-600 или другие, требуемого номинала по току 4-12А.
  • Диоды VD1, VD2 типа 1N4007;
  • Сопротивления R1100 кОм, R3 1 кОм, R4 270 Ом, R5 1,6 кОм, потенциометр R2 100 кОм;
  • Конденсатор С1 0,47 мкФ (рабочее напряжение от 250 В).

Отметим, что схема является наиболее распространённой, с небольшими вариациями. Например, динистор может быть заменён на диодный мост или может быть установлена помехоподавляющая RC цепочка параллельно симистору.

Более современной является схема с управлением симистора от микроконтроллера – PIC, AVR или другие. Такая схема обеспечивает более точную регулировку напряжения и тока в цепи нагрузки, но является и более сложной в реализации.

Схема симисторного регулятора мощности

Сборку регулятора мощности необходимо производить в следующей последовательности:

  1. Определить параметры прибора, на который будет работать разрабатываемое устройство. К параметрам относятся: количество фаз (1 или 3), необходимость точной регулировки выходной мощности, входное напряжение в вольтах и номинальный ток в амперах.
  2. Выбрать тип устройства (аналоговый или цифровой), произвести подбор элементов по мощности нагрузки. Можно проверить своё решение в одной из программ для моделирования электрических цепей – Electronics Workbench, CircuitMaker или их онлайн аналогах EasyEDA, CircuitSims или любой другой на ваш выбор.
  3. Рассчитать тепловыделение по следующей формуле: падение напряжения на симисторе (около 2 В) умножить на номинальный ток в амперах. Точные значения падения напряжения в открытом состоянии и номинальный пропускаемый ток указаны в характеристиках симистора. Получаем рассеиваемую мощность в ваттах. Подобрать по рассчитанной мощности радиатор.
  4. Закупить необходимые электронные компоненты . радиатор и печатную плату.
  5. Произвести разводку контактных дорожек на плате и подготовить площадки для установки элементов. Предусмотреть крепление на плате для симистора и радиатора.
  6. Установить элементы на плату при помощи пайки. Если нет возможности подготовить печатную плату, то можно использовать для соединения компонентов навесной монтаж, используя короткие провода. При сборке особое внимание уделить полярности подключения диодов и симистора. Если на них нет маркировки выводов, то прозвонить их при помощи цифрового мультиметра или «аркашки».
  7. Проверить собранную схему мультиметром в режиме сопротивления. Полученное изделие должно соответствовать изначальному проекту.
  8. Надёжно закрепить симистор на радиатор. Между симистором и радиатором не забыть проложить изолирующую теплопередающую прокладку. Скрепляющий винт надёжно заизолировать.
  9. Поместить собранную схему в пластиковый корпус.
  10. Вспомнить о том, что на выводах элементов присутствует опасное напряжение.
  11. Выкрутить потенциометр на минимум и произвести пробное включение. Измерить напряжение мультиметром на выходе регулятора. Плавно поворачивая ручку потенциометра следить за изменением напряжения на выходе.
  12. Если результат устраивает, то можно подключать нагрузку к выходу регулятора. В противном случае необходимо произвести регулировки мощности.

Симисторный радиатор мощности

Регулировка мощности

За регулировку мощности отвечает потенциометр, через который заряжается конденсатор и разрядная цепь конденсатора. При неудовлетворительных параметрах выходной мощности следует подбирать номинал сопротивления в разрядной цепи и, при малом диапазоне регулировки мощности, номинал потенциометра.

  • продлить срок службы лампы, регулировать освещение или температуру паяльника поможет простой и недорогой регулятор на симисторах.
  • выбирайте тип схемы и параметры компонентов по планируемой нагрузке.
  • тщательно проработайте схемные решения.
  • будьте внимательны при сборке схемы . соблюдайте полярность полупроводниковых компонентов.
  • не забывайте, что электрический ток есть во всех элементах схемы и он смертельно опасен для человека.

Проверка конденсатора мультиметром

  • Как выбрать светодиодные лампы для дома

  • Выбор фотореле для уличного освещения

  • Регуляторы напряжения нашли широкое применение в быту и промышленности. Многим людям известно такое устройство, как диммер, позволяющий бесступенчато регулировать яркость светильников. Оно и является отличным примером регулятора напряжения 220в. Своими руками такой прибор собрать довольно просто. Безусловно, его можно приобрести в магазине, но себестоимость самодельного изделия окажется значительно ниже.

    Назначение и принцип работы

    С помощью регуляторов напряжения можно изменять не только яркость свечения ламп накаливания, но и скорость вращение электромоторов, температуру жала паяльника и так далее. Нередко эти устройства называют регуляторами мощности, что не совсем правильно. Устройства, предназначенные для регулирования мощности, основаны на ШИМ (широтно-импульсная модуляция) схемах.

    Это позволяет получить на выходе различную частоту следования импульсов, амплитуда которых остается неизменной. Однако если параллельно нагрузке в такую схему включить вольтметр, то напряжение также будет изменяться. Дело в том, что прибор просто не успевает точно измерять амплитуду импульсов.

    Регуляторы напряжения чаще всего изготовлены на основе полупроводниковых деталей – тиристорах и симисторах. С их помощью изменяется длительность прохождения волны напряжения из сети в нагрузку.

    Следует заметить, что регуляторы напряжения будут максимально эффективны при работе с резистивной нагрузкой, например, лампами накаливания. А вот использовать их для подключения к индуктивной нагрузке нецелесообразно. Дело в том, что показатель индуктивного электротока значительно ниже в сравнении с резистивным.

    Собрать самодельный диммер довольно просто. Для этого потребуются начальные знания в области электроники и несколько деталей.

    На основе симистора

    Такой прибор работает по принципу фазового смещения открывания ключа. Ниже представлена простейшая схема диммера на основе симистора:

    Структурно прибор можно разделить на два блока:

    • Силовой ключ, в роли которого используется симистор.
    • Узел создания управляющих импульсов на основе симметричного динистора.

    С помощью резисторов R1-R2 создан делитель напряжения. Следует обратить внимание, что сопротивление R1 – переменное. Это позволяет менять напряжение в линии R2-C1. Между этими элементами включен динистор DB3. Как только показатель напряжения на конденсаторе C1 достигает значения порога открытия динистора, на ключ (симистор VS1) подается управляющий импульс.

    В результате силовой ключ включается, и через него начинает проходить электроток на нагрузку. Положение регулятора определяет, в какой части фазы волны должен сработать силовой ключ.

    На базе тиристора

    Эти проборы также достаточно эффективны, а их схемы не отличаются высокой сложностью. Роль ключа в таком устройстве выполняет тиристор. Если внимательно изучить схему прибора, то сразу можно заметить главное отличие этой схемы от предыдущей – для каждой полуволны используется собственный ключ с управляющим динистором.

    Принцип работы тиристорного прибора следующий:

    • Когда через линию R5-R4-R3 проходит положительная полуволна, конденсатор C1 заряжается.
    • После достижения порога включения динистора V3 он срабатывает, и электроток поступает на ключ V1.
    • При прохождении отрицательной полуволны наблюдается аналогичная ситуация для линии R1-R2-R5, управляющего динистора V4 и ключа V2.

    С помощью фазных регуляторов можно управлять не только яркостью ламп накаливания, но и другими видами нагрузок, например, количеством оборотов дрели. Однако следует помнить, что прибор на основе тиристора нельзя применять для работы со светодиодными и люминесцентными лампочками.

    Также в быту используются конденсаторные регуляторы. Однако в отличие от полупроводниковых приборов, они не позволяют плавно изменять напряжение. Таким образом, для самостоятельного изготовления лучше всего подходят тиристорная и симисторная схемы .

    Найти все необходимые для изготовления регулятора детали не составит труда. При этом их не обязательно покупать, а можно выпаять из старого телевизора или другой радиоаппаратуры. При желании на основе выбранной схемы можно сделать печатную плату, а затем впаять в нее все элементы. Также детали можно соединить обычными проводами. Домашний мастер может выбрать тот способ, который покажется ему наиболее привлекательным.

    Оба рассмотренных устройства довольно легко собрать, и для выполнения всех работ не нужно обладать серьезными знаниями в области электроники. Даже начинающий радиолюбитель сможет изготовить своими руками схему регулятора напряжения 220в. При невысокой стоимости, они практически ни в чем не уступают заводским аналогам.

    Подборка схем и описание работы регулятора мощности на симисторах и не только. Схемы симисторных регуляторов мощности хорошо подходят для продление срока эксплуатации ламп накаливания и для регулировки их яркости свечения. Или для запитки нестандартной аппаратуры например на 110 вольт.

    На рисунке представлена схема симисторного регулятора мощности, которую можно менять за счет изменения общего количества сетевых полупериодов, пропускаемых симистором за определенный интервал времени. На элементах микросхемы DD1.1.DD1.3 сделан , период колебания которого около 15-25 сетевых полупериодов.

    Скважность импульсов регулируется резистором R3. Транзистор VT1 совместно с диодами VD5-VD8 предназначен для привязки момента включения симистора во время перехода сетевого напряжения через нуль. В основном этот транзистор открыт, соответственно, на вход DD1.4 поступает «1» и транзистор VT2 с симистором VS1 закрыты. В момент перехода через нуль транзистор VT1 закрывается и почти сразу открывается. При этом, если на выходе DD1.3 была 1, то состояние элементов DD1.1.DD1.6 не изменится, а если на выходе DD1.3 был «ноль», то элементы DD1.4.DD1.6 сгенерируют короткий импульс, который усилится транзистором VT2 и откроет симистор.

    До тех пор пока на выходе генератора будет логический ноль, процесс будет идти цикличиски после каждого перехода сетевого напряжения через точку нуля.

    Основа схемы зарубежный симистор mac97a8, который позваляет коммутировать большие мощности подключенные нагрузки, а для ее регулировки использовал старый советский переменный резистор, а в качестве индикации использовал обычный светодиод.

    В симисторном регуляторе мощности применен принцип фазового управления. Работа схемы регулятора мощности основана на изменении момента включения симистора относительно перехода сетевого напряжения через ноль. В первоначальный момент положительного полупериода симистор находится в закрытом состояние. С возрастанием сетевого напряжения, конденсатор С1 заряжается через делитель.

    Возрастающее напряжения на конденсаторе сдвигается по фазе от сетевого на величину, зависящую от суммарного сопротивления обоих резисторов и емкости конденсатора. Заряд конденсатора происходит до тех пор, пока напряжение на нем не дойдет до уровня «пробоя» динистора, приблизительно 32 В.

    В момент открытия динистора, откроется и симистор, через подключенную к выходу нагрузку потечет ток, зависящий от суммарного сопротивлением открытого симистора и нагрузки. Симистор будет открыт до конца полупериода. Резистором VR1 задаем напряжение открывания динистора и симистора, тем самым регулируя мощность. В момент действия отрицательного полупериода алгоритм работы схемы аналогичен.

    Вариант схемы с небольшими доработками на 3,5 кВт

    Схема регулятора несложная, мощность нагрузки на выходе устройства составляет 3,5 кВт. С помощью этой радиолюбительской самоделки вы можите регулировать освещение, нагревательные тэны и многое другое. Единственный существенный недостаток данной схемы, это то что подсоединить к ней индукционную нагрузку нельзя ни в коем случае, т.к симистор сгорит!


    Используемые в конструкции радиокомпоненты: Симистор Т1 — BTB16-600BW или аналогичный (КУ 208 ил ВТА, ВТ). Динистор Т — типа DB3 или DB4. Конденсатор 0,1мкФ керамический.

    Сопротивление R2 510Ом ограничивает максимальные вольты на конденсаторе 0,1 мкФ, если поставить движок регулятора в положение 0 Ом, то сопротивление цепи составит порядка 510 Ом. Заряжается емкость, через резисторы R2 510Ом и переменное сопротивление R1 420кОм, после того, как U на конденсаторе достигнет уровня открывания динистора DB3, последний сформирует импульс, отпирающий симистор, после чего, при дальнейшем проходе синусоиды, симистор запирается. Частота открывания-закрывания Т1 зависит от уровня U на конденсаторе 0.1мкФ, которое,зависит от сопротивления переменного резистора. Т.е, прерывая ток (с большой частотой) схема, тем самым регулирует мощность на выходе.

    При каждой положительной полуволне входного переменного напряжения емкость С1 заряжается через цепочку резисторов R3, R4, когда напряжение на конденсаторе С1 станет равным напряжению открытия динистора VD7 произойдет его пробой и разрядка емкости через диодный мост VD1-VD4 , а также сопротивление R1 и управляющий электрод VS1 . Для открытия симистора используется электрическая цепочка из диодов VD5, VD6 конденсатора С2 и сопротивления R5.

    Требуется подобрать номинал резистора R2 так, чтобы при обоих полуволнах сетевого напряжения, симистор регулятора надежно срабатывал, а также требуется подобрать номиналы сопротивлений R3 и R4 так, чтобы при вращении ручки переменного сопротивления R4 напряжение на нагрузке плавно изменялось от минимальных до максимальных значений. Вместо симистора ТС 2-80 можно использовать ТС2-50 или ТС2-25, хотя будет небольшой проигрыш по допустимой мощности в нагрузке.

    В качестве симистора был использован КУ208Г, ТС106-10-4, ТС 112-10-4 и их аналоги. В тот момент времени когда симистор закрыт, осуществляется заряд конденсатора С1 через подключенную нагрузку и резисторы R1 и R2. Скорость заряда изменяется резистором R2, резистор R1 предназначен для ограничения максимальной величины тока заряда

    При достижении на обкладках конденсатора порогового значения напряжения происходит открытие ключа, конденсатор С1 быстро разряжается на управляющий электрод и перключает симистор из закрытого состояния в открытое, в открытом состоянии симистор шунтирует цепь R1, R2, С1. В момент перехода сетевого напряжения через ноль происходит закрытие симистора, затем снова заряд конденсатора C1, но уже отрицательным напряжением.

    Конденсатор С1 от 0,1…1,0 мкФ. Резистор R2 1,0…0,1 МОм. Симистор включается положительным импульсом тока на управляющий электрод при положительном напряжении на выводе условном аноде и отрицательным импульсом тока на управляющий электрод при отрицательном напряжении условного катода. Таким образом, ключевой элемент для регулятоpa должен быть двунаправленным. Можно в качестве ключа использовать двунаправленный динистор.

    Диоды Д5-Д6 используются для защиты тиристора от возможного пробоя обратным напряжением. Транзистор работает в режиме лавинного пробоя. Его напряжение пробоя около 18-25 вольт. Если вы не найдете П416Б, то можно попытаться найти ему замену .

    Импульсный трансформатор наматывается на ферритовом кольце диаметром 15 мм, марки Н2000.Тиристор можно заменить на КУ201

    Схема этого регулятора мощности похожа на вышеописанные схемы, только введена помехоподавляющая цепь С2, R3, а ыыключатель SW дает возможность разрывать цепь зарядки управляющего конденсатора, что приводит к моментальному запиранию симистора и отключению нагрузки.

    С1, С2 — 0,1 МКФ, R1-4k7, R2-2 мОм, R3-220 Ом, VR1-500 кОм, DB3 — динистор, BTA26-600B — симистор, 1N4148/16 В — диод, светодиод любой.

    Регулятор используется для регулировки мощности нагрузки в цепях до 2000 Вт, ламп накаливания, нагревательных приборов, паяльника, асинхронных двигателей, зарядного устройство для авто, и если заменить симистор на более мощный можно применить в цепи регупировки тока в сварочных трансформаторах.

    Принцип работы этой схемы регулятора мощности заключается в том, что на нагрузку поступает полупериод сетевого напряжения через выбранное число пропущенных полупериодов.


    Диодный мост выпрямляет переменное напряжение. Резистор R1 и стабилитрон VD2, вместе с конденсатором фильтра образуют источник питания 10 В для питания микросхемы К561ИЕ8 и транзистора КТ315. Выпрямленные положительные полупериоды напряжения проходя через конденсатор С1 стабилизируются стабилитроном VD3 на уровне 10 В. Таким образом, на счетный вход С счетчика К561ИЕ8 следуют импульсы с частотой 100 Гц. Если переключатель SA1 подсоединен к выходу 2, то на базе транзистора будет постоянно присутствовать уровень логической единицы. Т.к импульс обнуления микросхемы очень короткий и счетчик успевает перезапуститься от того же импульса.

    На выводе 3 установится уровень логической единицы. Тиристор будет открыт. На нагрузке будет выделяться вся мощность. Во всех последующих положениях SA1 на выводе 3 счетчика будет проходить один импульс через 2-9 импульсов.

    Микросхема К561ИЕ8 это десятичный счетчик с позиционным дешифратором на выходе, поэтому уровень логической единицы будет периодически на всех выходах. Однако, если переключатель установлен на 5 выходе (выв.1), то счет будет происходить только до 5. При прохождении импульсом выхода 5 микросхема обнулится. Начнется счет с ноля, а на выводе 3 появится уровень логической единицы на время одного полупериода. На это время открывается транзистор и тиристор, один полупериод проходит в нагрузку. Для того чтобы было понятней привожу векторные диаграммы работы схемы.

    Если требуется уменьшить мощность нагрузки, можно добавить еще одну микросхему счетчика, соединив вывод 12 предыдущей микросхемы с выводом 14 последующей. Установив еще один переключатель, можно будет регулировать мощность до 99 пропущенных импульсов. Т.е. можно получить примерно сотую часть общей мощности.

    Микросхема КР1182ПМ1 имеет в своем внутреннем составе два тиристора и узел управления ими. Максимальное входное напряжение микросхемы КР1182ПМ1 около 270 Вольт, а максимум в нагрузке может достигать 150 Ватт без использования внешнего симистора и до 2000 Вт с использованием, а также с учетом того, что симистор будет установлен на радиаторе.


    Для снижения уровня внешних помех используется конденсатор С1 и дроссель L1, а емкость С4 требуется для плавного включения нагрузки. Регулировка осуществляется с помощью сопротивления R3.

    Подборка довольно простых схем регуляторов для паяльника упростит жизнь радиолюбителю

    Комбинированность заключается в совмещении удобства применения цифрового регулятора и гибкости регулировки простого.


    Рассмотренная схема регулятора мощности работает по принципу изменения числа периодов входного переменного напряжения, идущих на нагрузку. Это значит, что устройство нельзя использовать для настройки яркости ламп накаливания из-за заметного для глаза мигания. Схема дает возможность регулировать мощность в пределах восьми предустановленных значений.

    Существует огромной количество классических тиристорных и симисторных схем регуляторов, но этот регулятор выполнен на современной элементной базе и кроме того являлся фазовым, т.е. пропускает не всю полуволну сетевого напряжения, а только некоторую её часть, тем самым и осуществляется ограничение мощности, т.к открытие симистора происходит только при нужном фазовом угле.

    Тиристор это один из мощнейших полупроводниковых приборов, именно поэтому он часто используется в мощных преобразователях энергии. Но он обладает своей спецификой управления: его можно открыть импульсом тока, а вот закроется он только когда ток опуститься почти до нуля (если быть точнее, то ниже тока удержания). Из этого тиристор в основном применяются для коммутирования переменного тока.

    Фазовое регулирование напряжения

    Существует несколько способов регулирования переменного напряжения тиристорами: можно пропускать или запрещать на выход регулятора целые полупериоды (или периоды) переменного напряжения. А можно включать не в начале полупериода сетевого напряжения, а с некоторой задержкой — ‘a’. В течении этого времени напряжение на выходе регулятора будет равно нулю, а мощность не будет передаваться на выход. Вторую часть полупериода тиристор будет проводить ток и на выходе регулятора появиться входное напряжение.

    Время задержки ещё часто называют углом открывания тиристора, так вот при нулевом угле практически всё напряжение со входа будет попадать на выход, только падение на открытом тиристоре будет теряться. При увеличении угла тиристорный регулятор напряжения будет снижать выходное напряжение.

    Регулировочная характеристика тиристорного преобразователя при работе на активную нагрузку приведена на следующем рисунке. При угле равном 90 электрических градусов на выходе будет половина входного напряжения, а при угле 180 эл. градусов на выходе будет ноль.


    На основе принципов фазового регулирования напряжения можно построить схемы регулирования, стабилизации, а также плавного пуска. Для плавного пуска напряжение нужно повышать постепенно от нуля до максимального значения. Таким образом угол открывания тиристора должен изменяться от максимального значения до нуля.

    Схема тиристорного регулятора напряжения


    Таблица номиналов элементов

    • C1 – 0,33мкФ напряжение не ниже 16В;
    • R1, R2 – 10 кОм 2Вт;
    • R3 – 100 Ом;
    • R4 – переменный резистор 33 кОм;
    • R5 – 3,3 кОм;
    • R6 – 4,3 кОм;
    • R7 – 4,7 кОм;
    • VD1 .. VD4 – Д246А;
    • VD5 – Д814Д;
    • VS1 – КУ202Н;
    • VT1 – КТ361B;
    • VT2 – КТ315B.

    Схема построена на отечественной элементной базе, собрать её можно из тех деталей, которые провалялись у радиолюбителей 20-30 лет. Если тиристор VS1 и диоды VD1-VD4 установить на соответствующие охладители, то тиристорный регулятор напряжения будет способен отдавать в нагрузку 10А, то есть при напряжении 220 В получаем возможность регулировать напряжение на нагрузке в 2,2 кВт.

    В устройстве всего два силовых компонента диодный мост и тиристор . Они рассчитаны на напряжение 400В и ток 10А. Диодный мост превращает переменное напряжение в однополярное пульсирующее, а фазовое регулирование полупериодов осуществляет тиристор.

    Параметрический стабилизатор из резисторов R1, R2 и стабилитрона VD5 ограничивает напряжение, которое подается на систему управления на уровне 15 В. Последовательное включение резисторов нужно для увеличения пробивного напряжения и увеличения рассеиваемой мощности.

    В самом начале полупериода переменного напряжения С1 разряжен и в точке соединения R6 и R7 тоже нулевое напряжение. Постепенно напряжения в этих двух точках начинают расти и чем меньше сопротивление резистора R4, тем быстрее напряжение на эмиттере VT1 перегонит напряжение на его базе и откроет транзистор.
    Транзисторы VT1, VT2 составляют маломощный тиристор. При появлении напряжения на база-эмиттерном переходе VT1 больше порогового, транзистор открывается и открывает VT2. А VT2 отпирает тиристор.

    Представленная схема достаточно проста, её можно перевести на современною элементную базу. Также можно при минимальных переделках снизить мощность или напряжение работы.

    схема, принцип работы и применение

    Тиристор это один из мощнейших полупроводниковых приборов, именно поэтому он часто используется в мощных преобразователях энергии. Но он обладает своей спецификой управления: его можно открыть импульсом тока, а вот закроется он только когда ток опуститься почти до нуля (если быть точнее, то ниже тока удержания). Из этого тиристор в основном применяются для коммутирования переменного тока.

    Фазовое регулирование напряжения

    Существует несколько способов регулирования переменного напряжения тиристорами: можно пропускать или запрещать на выход регулятора целые полупериоды (или периоды) переменного напряжения. А можно включать не в начале полупериода сетевого напряжения, а с некоторой задержкой — ‘a’. В течении этого времени напряжение на выходе регулятора будет равно нулю, а мощность не будет передаваться на выход. Вторую часть полупериода тиристор будет проводить ток и на выходе регулятора появиться входное напряжение.

    Время задержки ещё часто называют углом открывания тиристора, так вот при нулевом угле практически всё напряжение со входа будет попадать на выход, только падение на открытом тиристоре будет теряться. При увеличении угла тиристорный регулятор напряжения будет снижать выходное напряжение.

    Регулировочная характеристика тиристорного преобразователя при работе на активную нагрузку приведена на следующем рисунке. При угле равном 90 электрических градусов на выходе будет половина входного напряжения, а при угле 180 эл. градусов на выходе будет ноль.


    На основе принципов фазового регулирования напряжения можно построить схемы регулирования, стабилизации, а также плавного пуска. Для плавного пуска напряжение нужно повышать постепенно от нуля до максимального значения. Таким образом угол открывания тиристора должен изменяться от максимального значения до нуля.

    Схема тиристорного регулятора напряжения


    Таблица номиналов элементов

    • C1 – 0,33мкФ напряжение не ниже 16В;
    • R1, R2 – 10 кОм 2Вт;
    • R3 – 100 Ом;
    • R4 – переменный резистор 33 кОм;
    • R5 – 3,3 кОм;
    • R6 – 4,3 кОм;
    • R7 – 4,7 кОм;
    • VD1 .. VD4 – Д246А;
    • VD5 – Д814Д;
    • VS1 – КУ202Н;
    • VT1 – КТ361B;
    • VT2 – КТ315B.

    Схема построена на отечественной элементной базе, собрать её можно из тех деталей, которые провалялись у радиолюбителей 20-30 лет. Если тиристор VS1 и диоды VD1-VD4 установить на соответствующие охладители, то тиристорный регулятор напряжения будет способен отдавать в нагрузку 10А, то есть при напряжении 220 В получаем возможность регулировать напряжение на нагрузке в 2,2 кВт.

    В устройстве всего два силовых компонента диодный мост и тиристор . Они рассчитаны на напряжение 400В и ток 10А. Диодный мост превращает переменное напряжение в однополярное пульсирующее, а фазовое регулирование полупериодов осуществляет тиристор.

    Параметрический стабилизатор из резисторов R1, R2 и стабилитрона VD5 ограничивает напряжение, которое подается на систему управления на уровне 15 В. Последовательное включение резисторов нужно для увеличения пробивного напряжения и увеличения рассеиваемой мощности.

    В самом начале полупериода переменного напряжения С1 разряжен и в точке соединения R6 и R7 тоже нулевое напряжение. Постепенно напряжения в этих двух точках начинают расти и чем меньше сопротивление резистора R4, тем быстрее напряжение на эмиттере VT1 перегонит напряжение на его базе и откроет транзистор.
    Транзисторы VT1, VT2 составляют маломощный тиристор. При появлении напряжения на база-эмиттерном переходе VT1 больше порогового, транзистор открывается и открывает VT2. А VT2 отпирает тиристор.

    Представленная схема достаточно проста, её можно перевести на современною элементную базу. Также можно при минимальных переделках снизить мощность или напряжение работы.

    Температура жала паяльника зависит от многих факторов.

    • Входного напряжения сети, которое не всегда стабильно;
    • Рассеивания тепла в массивных проводах или контактах, на которых производится пайка;
    • Температуры окружающего воздуха.

    Для качественной работы требуется поддерживать тепловую мощность паяльника на определенном уровне. В продаже есть большой выбор электроприборов с регулятором температуры, однако стоимость таких устройств достаточно высокая.

    Еще более продвинутыми являются паяльные станции. В таких комплексах расположен мощный блок питания, при помощи которого можно контролировать температуру и мощность в широких пределах.

    Цена соответствует функциональности.
    А что делать, если паяльник уже имеется, и покупать новый с регулятором не хочется? Ответ простой – если вы умеете пользоваться паяльником, сможете изготовить и дополнение к нему.

    Регулятор для паяльника своими руками

    Эта тема давно освоена радиолюбителями, которые как никто другой заинтересованы в качественном инструменте для паяния. Предлагаем вам несколько популярных решений с электросхемами и порядком сборки.

    Двухступенчатый регулятор мощности

    Такая схема работает на устройствах с питанием от сети переменного напряжения 220 вольт. В разрыв цепи одного из питающих проводников, параллельно друг другу подключается диод и выключатель. Когда контакты выключателя замкнуты – паяльник запитан в стандартном режиме.

    При размыкании – ток проходит через диод. Ели вы знакомы с принципом протекания переменного тока – работа устройства будет понятно. Диод, пропуская ток лишь в одном направлении – отсекает каждый второй полупериод, понижая напряжение вдвое. Соответственно, в два раза снижается мощность паяльника.

    В основном, такой режим питания используется при длительных паузах во время работы. Паяльник находится в дежурном режиме, и наконечник не сильно охлаждается. Для приведения температуры к 100% значению, включаем тумблер – и через несколько секунд можно продолжать пайку. При снижении нагрева меньше окисляется медное жало, продлевая срок службы прибора.

    ВАЖНО! Проверка выполняется под нагрузкой, то есть с подключенным паяльником.

    При вращении резистора R2 напряжение на входе в паяльник должно плавно изменяться. Схема помещается в корпусе накладной розетки, что делает конструкцию очень удобной.

    ВАЖНО! Необходимо надежно изолировать компоненты термоусадочной трубкой, для предотвращения замыкания в корпусе – розетке.

    Дно розетки закрывается подходящей крышкой. Идеальный вариант – не просто накладная, а герметичная уличная розетка. В данном случае выбран первый вариант.
    Получается своеобразный удлинитель с регулятором мощности. Пользоваться им очень удобно, на паяльнике нет никаких лишних приспособлений, и ручка регулятора всегда под рукой.

    Приборы, которые работают на потреблении электрического тока, можно настраивать. Для этого существуют специальные регуляторы. Сегодня всё большую популярность набирает симисторный подтип. Его существенным отличием стало двухстороннее действие. Благодаря тому, что в приборе есть анод и катод, в процессе их передвижения появляется возможность изменять направления тока.

    Не стоит думать, то этот элемент можно заменить контакторами, пускателями или реле. Именно симисторы отличаются долговечностью, детали на приборе практически не изнашиваются. Основным положительным моментом от использования симистора, стало полное отсутствие искры в электрических приборах. Были проанализированы схемы, в которых использовались симисторы двунаправленные, их стоимость была значительно меньше, чем те, которые базировались на транзисторах и микросхемах .

    Плюсы и минусы использования симисторов

    Среди основных преимуществ можно назвать следующие:

    • минимальная стоимость прибора;
    • длительный срок эксплуатации;
    • возможность избежать механических контактов.

    Есть и недостатки:

    • чтобы не произошло перегрева прибора, необходимо обязательно устанавливать радиатор;
    • симистор очень чувствителен к переходным процессам;
    • нет возможности использовать на больших частотах;
    • реагирует на посторонние помехи и шумы.

    Особенности применения в электроприборах

    Учитывая те показатели, которыми обладает симистор, его активно используют в работе приборов бытовой техники, таких как:

    • осветительные приборы, которые можно регулировать;
    • бытовые строительные электроинструменты;
    • нагревательные приборы;
    • приборы с наличием компрессора;
    • стиральные машины , пылесосы, вентиляторы, фены.

    Как сделать регулятор мощности своими руками

    Сегодня есть возможность установки простых диммеров в электрические приборы. Рассмотрим несколько вариантов схем по установке симисторов.

    Для паяльника

    Для этого прибора есть возможность собрать устройство настройки мощности до 100 Вт, необходимо всего несколько деталей. Именно с помощью него можно контролировать температуру жала паяльника, яркость настольной лампы, скорость вращения вентилятора. Сам регулятор можно собрать на основе симистора ВТА 16600. Его отличительными чертами станет то, что в цепи управляющего электрода симистора будет находить неоновая лампа.

    Если вы решите использовать именно такой вид, то необходимо правильно выбрать неоновую лампу, она должна иметь минимальные показатели напряжения пробоя. Это очень важно, так как именно этот показатель и будет влиять на плавность регулировки мощности лампы или паяльника. Если устанавливать стартер в светильник, здесь можно неоновую лампочку не применять.

    Варианты схем

    Схемы диммера являются сами простыми. В качестве диодного моста используются диоды Д226, обязательно включаются тиристор КУ202Н, который имеет свою цепь управления. Если вы хотите иметь до 9 фиксированных положений регулировки, то нужно немного усложнить схему и добавить элемент логики – счётчик К561ИЕ8. Здесь также регулировать нагрузку будет тиристор. В схеме после установки диодного моста будет находиться обычный параметрический стабилизатор, который будет подавать питание на микросхему. Необходимо правильно для такой схемы подобрать диоды, их мощность должна равняться нагрузке, которую будет настраивать аппарат.

    Существует ещё один вариант составления схемы для регулировки мощности пальника. В самой схеме нет ничего сложного, никаких дорогих или дефицитных деталей. С помощью установки светодиода можно контролировать включение и выключение прибора. Допустимые параметры выходного напряжения варьируются в пределах от 130 до 220 вольт. Для всех приборов можно использовать специальный индикатор напряжения. Его можно взять из старых моделей магнитофонов. Для того чтобы усовершенствовать такую головку, можно добавить светодиод. Он покажет включение и выключение прибора и будет подсвечивать шкалу мощности.

    Не стоит забывать, что для такого прибора должен быть подобран правильный корпус. Его можно изготовить из обычного пластика, так как его удобно и легко резать, гнуть, обрабатывать, склеивать. Из куска пластика необходимо вырезать заготовку, зачистить края, и с помощью клея собрать коробку. В неё вкладывается собранный диммер. Когда собран сам прибор регулирования мощности, то его необходимо проверить перед введением в эксплуатацию.

    Для проверки можно использовать обычный паяльник или мультиметр. Эти проборы достаточно подключить к выходу схемы, и постепенно вращать ручку регулятора. Это даст возможность определить плавность изменения выходного напряжения. Если в устройстве вы установили светодиод, то по его яркости свечения можно определить уменьшение или увеличение выходного напряжения.

    Настройка устройства

    Существуют схемы регулировки мощности, при нагрузке до 500 Вт или при переменном токе в 220 В. Это могут быть домашние вентиляторы, электродрели. Здесь нужно использовать устройства широкого диапазона, большой мощности. Симисторный регулятор будет использоваться в качестве фазового управления. Основным назначением прибора будет изменение момента включения симистора относительно перехода сетевого напряжения через ноль.

    Изначально, в периоде положительного полупериода симистор закрыт. Как только начнёт увеличиваться напряжение, конденсатор заряжается и делится в двух направлениях. По мере увеличения сетевого напряжения, напряжение на конденсате отстаёт на величину, суммарного сопротивления делителя и ёмкости. Конденсатор будет заряжаться до момента получения напряжения около 32 В. В этот момент происходит открытие динистора, а с ним и симистора. Тогда начнёт поступать равный суммарному сопротивлению симистора и нагрузки. Симистор будет открыт на весь полупериод. Таким образом, происходит регулировка мощности напряжения.

    Собрать симисторный регулятор мощности достаточно просто, даже не обладая специальными знаниями. Гораздо сложнее чётко усвоить правила его эксплуатации. Чрезвычайно важно, чтобы вышеизложенные нюансы строго соблюдались. В ином случае, собственноручная конструкция не будет функционировать качественно и может принести проблемы, связанные с целостностью и эффективной эксплуатацией электроприборов.

    Видео: изготовление симисторного диммера

    Всем привет! В прошлой статье я расказывал, как сделать . Сегодня мы сделаем регулятор напряжения для переменного тока 220в. Конструкция довольно-таки проста для повторения даже начинающими. Но при этом регулятор может брать на себя нагрузку даже в 1 киловатт! Для изготовления данного регулятора нам понадобится несколько компонентов:

    1. Резистор 4.7кОм млт-0.5 (пойдет даже 0.25 ватт).
    2. Перменный резистор 500кОм-1мОм, с 500ком будет регулировать довольно плавно, но только в диапазоне 220в-120в. С 1 мОм — будет регулировать более жестко, тоесть будет регулировать промежутком в 5-10вольт, но зато диапазон возрастет, возможно регулировать от 220 до 60 вольт! Резистор желательно ставить со встроеным выключателем (хотя можно обойтись и без него, просто поставив перемычку).
    3. Динистор DB3. Взять такой можно из ЛСД экономичных ламп. (Можно заменить на отечественный Kh202).
    4. Диод FR104 или 1N4007, такие диоды встречаются практически в любой импортной радиотехнике.
    5. Экономичные по току светодиоды.
    6. Симистор BT136-600B или BT138-600.
    7. Винтовые клемники. (обйтись можно и без них, просто припаяв провода к плате).
    8. Небольшой радиатор (до 0,5кВт он не нужен).
    9. Пленочный конденсатор на 400вольт, от 0.1 микрофарадп, до 0.47 микрофарад.

    Схема регулятора переменного напряжения:

    Приступим к сборке устройства. Для начало вытравим и пролудим плату. Печатная плата — её рисунок в LAY, находится в архиве. Более компактный вариант, представленный товарищем sergei — .



    Затем паяем конденастор. На фото конднесатор со стороны лужения, т.к у моего экземпляра конденсатора были слишком коротки ножки.


    Паяем динистор. У динистора полярности нет, так-что вставляем его как вам угодно. Припаиваем диод, резистор, светодиод, перемычку и винтовой клемник. Выглядит оно примерно так:


    И в конце концов последний этап — это ставим на симистор радиатор.


    А вот фото готового устройства уже в корпусе.

    Авто самоделки Самоделки для дачи Рыбаку, охотнику, туристу Стройка, ремонт Самоделки из ненужных вещей Радиолюбителю Коммуникации для дома Самодельная мебель Самодельный свет Домашний мастер Самоделки для бизнеса Самоделки к праздникам Самоделки для женщин Оригами Оригами Модели из бумаги Самоделки для детей Компьютерные самоделки Самоделки для животных Домашний лекарь Еда и рецепты Опыты и эксперименты Полезные советы

    Данную конструкцию я использую для самодельной электроплитки на которой готовим кашу для собак, а недавно применил к паяльнику.

    Для изготовления данного регулятора нам понадобится:

    Пару резисторов на 1 кОм можно даже 0,25w, один переменный резистор на 1 мОм, два конденсатора 0,01 мкФ и
    47 нФ, один динистор который я взял с эконом лампочки, полярности динистор не имеет так-что припаивать его можно как угодно, также нам понадобится симистор с небольшим радиатором, симистор я использовал серии ТС в металлическом корпусе на 10 ампер, но можно использовать КУ208Г, еще нам понадобятся винтовые клемники.

    Да, кстати немного о переменном резисторе если поставить на 500 кОм то будет регулировать довольно плавно, но только с 220 до 120 вольт, а если на 1 мОм то регулировать будет жестко с промежутком 5-10 вольт, но зато диапазон увеличится с 220 до 60 вольт.
    Итак начнем сборку нашего регулятора мощности, для этого нам нужно сначала сделать печатную плату.

    После того как печатная плата готова начинаем набор радиокомпонентов на печатную плату. Первым делом припаиваем винтовые клемники.

    И в самую последнюю очередь устанавливаем радиатор и симистор.

    Вот и все наш регулятор напряжения готов, помоем плату спиртом и проверяем.

    Более подробный обзор симисторного регулятора в видео ролике. Удачной сборки.

    В последнее время в нашем быту все чаще применяются электронные устройства для плавной регулировки сетевого напряжения. С помощью таких приборов управляют яркостью свечения ламп, температурой электронагревательных приборов, частотой вращения электродвигателей.

    Подавляющее большинство регуляторов напряжения, собранных на тиристорах, обладают существенными недостатками, ограничивающими их возможности. Во-первых, они вносят достаточно заметные помехи в электрическую сеть, что нередко отрицательно сказывается на работе телевизоров, радиоприемников, магнитофонов. Во-вторых, их можно применять только для управления нагрузкой с активным сопротивлением — электролампой или нагревательным элементом, и нельзя использовать совместно с нагрузкой индуктивного характера — электродвигателем, трансформатором.

    Между тем все эти проблемы легко решить, собрав электронное устройство, в котором роль регулирующего элемента выполнял бы не тиристор, а мощный транзистор.

    Принципиальная схема

    Транзисторный регулятор напряжения (рис. 9.6) содержит минимум радиоэлементов, не вносит помех в электрическую сеть и работает на нагрузку как с активным, так и индуктивным сопротивлением. Его можно использовать для регулировки яркости свечения люстры или настольной лампы, температуры нагрева паяльника или электроплитки, скорости вращения электродвигателя вентилятора или дрели, напряжения на обмотке трансформатора. Устройство имеет следующие параметры: диапазон регулировки напряжения — от 0 до 218 В; максимальная мощность нагрузки при использовании в регулирующей цепи одного транзистора — не более 100 Вт.

    Регулирующий элемент прибора — транзистор VT1. Диодный мост VD1. VD4 выпрямляет сетевое напряжение так, что к коллектору VT1 всегда приложено положительное напряжение. Трансформатор Т1 понижает напряжение 220 В до 5. 8 В, которое выпрямляется диодным блоком VD6 и сглаживается конденсатором С1.

    Рис. Принципиальная схема мощного регулятора сетевого напряжения 220В.

    Переменный резистор R1 служит для регулировки величины управляющего напряжения, а резистор R2 ограничивает ток базы транзистора. Диод VD5 защищает VT1 от попадания на его базу напряжения отрицательной полярности. Устройство подсоединяется к сети вилкой ХР1. Розетка XS1 служит для подключения нагрузки.

    Регулятор действует следующим образом. После включения питания тумблером S1 сетевое напряжение поступает одновременно на диоды VD1, VD2 и первичную обмотку трансформатора Т1.

    При этом выпрямитель, состоящий из диодного моста VD6, конденсатора С1 и переменного резистора R1, формирует управляющее напряжение, которое поступает на базу транзистора и открывает его. Если в момент включения регулятора в сети оказалось напряжение отрицательной полярности, ток нагрузки протекает по цепи VD2 — эмиттер-коллектор VT1, VD3. Если полярность сетевого напряжения положительная, ток протекает по цепи VD1 — коллектор-эмиттер VT1, VD4.

    Значение тока нагрузки зависит от величины управляющего напряжения на базе VT1. Вращая движок R1 и изменяя значение управляющего напряжения, управляют величиной тока коллектора VT1. Этот ток, а следовательно, и ток, протекающий в нагрузке, будет тем больше, чем выше уровень управляющего напряжения, и наоборот.

    При крайнем правом по схеме положении движка переменного резистора транзистор окажется полностью открыт и «доза9raquo; электроэнергии, потребляемая нагрузкой, будет соответствовать номинальной величине. Если движок R1 переместить в крайнее левое положение, VT1 окажется запертым и ток через нагрузку не потечет.

    Управляя транзистором, мы фактически регулируем амплитуду переменного напряжения и тока, действующих в нагрузке. Транзистор при этом работает в непрерывном режиме, благодаря чему такой регулятор лишен недостатков, свойственных тирис-торным устройствам.

    Конструкция и детали

    Теперь перейдем к конструкции прибора. Диодные мостики, конденсатор, резистор R2 и диод VD6 устанавливаются на монтажной плате размером 55×35 мм, выполненной из фольгированного ге-тинакса или текстолита толщиной 1. 2 мм (рис. 9.7).

    В устройстве можно использовать следующие детали. Транзистор — КТ812А(Б), КТ824А(Б), КТ828А(Б), КТ834А(Б,В), КТ840А(Б), КТ847А или КТ856А. Диодные мосты: VD1. VD4 — КЦ410В или КЦ412В, VD6 — КЦ405 или КЦ407 с любым буквенным индексом; диод VD5 — серии Д7, Д226 или Д237.

    Переменный резистор — типа СП, СПО, ППБ мощностью не менее 2 Вт, постоянный — ВС, MJIT, ОМЛТ, С2-23. Оксидный конденсатор — К50-6, К50-16. Сетевой трансформатор — ТВЗ-1-6 от ламповых телевизоров, ТС-25, ТС-27 — от телевизора «Юность9raquo; или любой другой маломощный с напряжением вторичной обмотки 5. 8 В.

    Предохранитель рассчитан на максимальный ток 1 А. Тумблер — ТЗ-С или любой другой сетевой. ХР1 — стандартная сетевая вилка, XS1 — розетка.

    Все элементы регулятора размещаются в пластмассовом корпусе с габаритами 150x100x80 мм. На верхней панели корпуса устанавливаются тумблер и переменный резистор, снабженный декоративной ручкой. Розетка для подключения нагрузки и гнездо предохранителя крепятся на одной из боковых стенок корпуса.

    С той же стороны сделано отверстие для сетевого шнура. На дне корпуса установлены транзистор, трансформатор и монтажная плата. Транзистор необходимо снабдить радиатором с площадью рассеяния не менее 200 см2 и толщиной 3. 5 мм.

    Рис. Печаная плата мощного регулятора сетевого напряжения 220В.

    Регулятор не нуждается в налаживании. При правильном монтаже и исправных деталях он начинает работать сразу после включения в сеть.

    Теперь несколько рекомендаций тем, кто захочет усовершенствовать устройство. Изменения в основном касаются увеличения выходной мощности регулятора. Так, например, при использовании транзистора КТ856 мощность, потребляемая нагрузкой от сети, может составлять 150 Вт, для КТ834 — 200 Вт, а для КТ847 — 250 Вт.

    Если необходимо еще больше увеличить выходную мощность прибора, в качестве регулирующего элемента можно применить несколько параллельно включенных транзисторов, соединив их соответствующие выводы.

    Вероятно, в этом случае регулятор придется снабдить небольшим вентилятором для более интенсивного воздушного охлаждения полупроводниковых приборов. Кроме того, диодный мост VD1. VD4 потребуется заменить на четыре более мощных диода, рассчитанных на рабочее напряжение не менее 600 В и величину тока в соответствии с потребляемой нагрузкой.

    Для этой цели подойдут приборы серий Д231. Д234, Д242, Д243, Д245. Д248. Необходимо будет также заменить VD5 на более мощный диод, рассчитанный на ток до I А. Также больший ток должен выдерживать предохранитель.

    Современная сеть электропитания устроена так, что в ней часто происходят скачки напряжения. Изменения тока допустимо, но оно не должно превышать 10% от принятых 220 вольт. Скачки плохо сказываются на работоспособности различных электроприборов, и очень часто они начинают выходить их строя. Чтобы этого не случилось, мы стали использовать стабильные регуляторы мощности для выравнивания поступающего тока. При наличии определенной фантазии и навыков можно сделать различные виды стабилизационных приборов, и самым эффективным остается стабилизатор симисторный.

    На рынке такие приборы или стоят дорого, или зачастую они некачественные. Понятно, что мало кому захочется переплатить и получить неэффективный прибор. Вот в этом случае можно своими руками собрать его с нуля. Так возникла идея создания регулятора мощности на базе диммера. Диммер, слава Богу, у меня имелся, однако он был немного неработоспособным.

    Починка симисторного регулятора – Dimmer-а

    На данном изображении дана заводская электрическая схема диммера от фирмы Leviton, которая работает от сети с напряжением 120 Вольт. Если осмотр неработающих диммеров показал, что сгорел только симистор, то можно заняться процедурой его замены. Но здесь вас могут подстерегать неожиданности. Дело в том, что встречаются такие диммеры, в которых установлены какие-то странные симисторы с различными номерами. Вполне возможно, что не удастся найти информацию на них даже на даташите. Помимо этого, у таких симисторов, контактная площадка изолирована от электродов симистора (триака). Хотя, как видно, контактная площадка сделана из меди и даже не покрыта пластиком, как у корпусов транзисторов. Такие симисторы весьма удобны в ремонте.

    Также обратите внимание на способ спайки симисторов к радиатору, он выполнен с помощью заклёпок, они пустотелые. При применении изолирующих прокладок, использовать такой способ крепления не рекомендуется. Да такое крепление не очень — то и надежное. В общем, ремонт такого симистра займет много времени и вы потратите нервы именно по причине установки данного типа триаков, диммер просто не рассчитан на такие размеры симистора (Triac-а) .

    Заклепки пустотелые следует удалить при помощи сверла, который заточен под определенным углом. а конкретнее под углом 90°, можно также для этой работы использовать кусачки–бокорезки.

    При неаккуратной работе есть вероятность повреждения радиатора. чтобы этого избежать, правильнее делать это только с той стороны. где расположен триак.

    Радиаторы, выполненные из очень мягкого алюминия, при заклёпке немного могут быть деформированы. Поэтому, необходимо ошкурить контактные поверхности с помощью наждачной бумаги.

    Если вы используете триак, который не имеет гальванической развязки, которая разделяет электроды и контактную площадку, то надо применить эффективный метод изоляции.

    На изображении показано. как это делается. Чтобы случайно не продавить стенки радиатора, в том месте. где идет крепление симистора, необходимо сточить у винта большую часть шляпки, для того, чтобы избежать ее зацепку за поручень потенциометра или стабилизатора мощности, а затем под головку винта надо подложить шайбу.

    Так должен выглядеть симистор, после изоляции от радиатора. Для наилучшего теплоотвода, необходимо приобрести специальную пасту термопроводящую КПТ-8.

    На рисунке изображено то, что находиться под кожухом радиатора

    Теперь все должно работать

    Схема заводского регулятора мощности

    На основе схемы заводского регулятора мощности можно собрать макет регулятора для напряжения вашей сети.

    Здесь дана схема регулятора, который адаптирован к работе в сети со статичным напряжением в 220 Вольт. Эта схема отличается от оригинальной только несколькими деталями, а именно, при ремонте была в несколько раза увеличена мощность резистора R1, в 2 уменьшены номиналы R4 и R5, а динистор 60-ти. в вольтовый заменили на два. которые включёны последовательно, 30-ти Вольтовыми динисторами VD1, VD2. Как видно, своими руками можно не только отремонтировать неисправные диммера, но и легко подстроить под свои потребности.

    Это исправный макет регулятора мощности. Теперь вы точно знаете, какая схема у вас получится при правильном ремонте. Данная схема не требует подбора дополнительных деталей и сразу готова к работе. Возможно, надо будет отрегулировать положения движка подстрочного резистора R4. Для этих целей движки потенциометров R4 и R5 устанавливаются в крайнее верхнее положение, а потом меняют положение движка R4, после чего лампа загорится с самой малой яркостью, а потом следует слегка подвинуть движок в противоположном направлении. На этом процесс настройки закончен! Но стоит отметить, что данный регулятор мощности работают только с нагревательными приборами и лампами накаливания, а с двигателями или мощными аппаратами результаты могут быть не непредсказуемы. Для начинающих мастеров- любителей с малым опытом такие работы самое то.

    РЕГУЛЯТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ

    Всем привет! В прошлой статье я расказывал, как сделать регулятор напряжения для постоянного тока. Сегодня мы сделаем регулятор напряжения для переменного тока 220в. Конструкция довольно-таки проста для повторения даже начинающими. Но при этом регулятор может брать на себя нагрузку даже в 1 киловатт! Для изготовления данного регулятора нам понадобится несколько компонентов:

    1. Резистор 4.7кОм млт-0.5 (пойдет даже 0.25 ватт).
    2. Перменный резистор 500кОм-1мОм, с 500ком будет регулировать довольно плавно, но только в диапазоне 220в-120в. С 1 мОм — будет регулировать более жестко, тоесть будет регулировать промежутком в 5-10вольт, но зато диапазон возрастет, возможно регулировать от 220 до 60 вольт! Резистор желательно ставить со встроеным выключателем (хотя можно обойтись и без него, просто поставив перемычку).
    3. Динистор DB3. Взять такой можно из ЛСД экономичных ламп. (Можно заменить на отечественный Kh202).
    4. Диод FR104 или 1N4007, такие диоды встречаются практически в любой импортной радиотехнике.
    5. Экономичные по току светодиоды.
    6. Симистор BT136-600B или BT138-600.
    7. Винтовые клемники. (обйтись можно и без них, просто припаяв провода к плате).
    8. Небольшой радиатор (до 0,5кВт он не нужен).
    9. Пленочный конденсатор на 400вольт, от 0.1 микрофарадп, до 0.47 микрофарад.

    Схема регулятора переменного напряжения:

    Приступим к сборке устройства. Для начало вытравим и пролудим плату. Печатная плата — её рисунок в LAY, находится в архиве. Более компактный вариант, представленный товарищем sergei — тут.

    Затем паяем конденастор. На фото конднесатор со стороны лужения, т.к у моего экземпляра конденсатора были слишком коротки ножки.

    Паяем динистор. У динистора полярности нет, так-что вставляем его как вам угодно. Припаиваем диод, резистор, светодиод, перемычку и винтовой клемник. Выглядит оно примерно так:

    И в конце концов последний этап — это ставим на симистор радиатор.

    А вот фото готового устройства уже в корпусе.

    Регулятор какой-нибуть дополнительно настройки не требует. Видео работы данного устройства:

    Хочу заметить, что ставить его можно не только в сеть 220В на обычные приборы и электроинструменты. но и на любой другой источник переменного тока с напряжением от 20 до 500В (ограничивается предельными параметрами радиоэлементов схемы). С вами был Boil-:D

    Полупроводниковый прибор, имеющий 5 p-n переходов и способный пропускать ток в прямом и обратном направлениях, называется симистором. Из-за неспособности работы на высоких частотах переменного тока, высокой чувствительности к электромагнитным помехам и значительного тепловыделения при коммутации больших нагрузок, в настоящее время широкого применения в мощных промышленных установках они не имеют.

    Там их с успехом заменяют схемы на тиристорах и IGBT-транзисторах. Но компактные размеры прибора и его долговечность в сочетании с невысокой стоимостью и простотой схемы управления позволили найти им применение в сферах, где указанные выше недостатки не имеют существенного значения.

    Сегодня схемы на симисторах можно найти во многих бытовых приборах от фена до пылесоса, ручном электроинструменте и электронагревательных устройствах – там, где требуется плавная регулировка мощности.

    Принцип работы

    Регулятор мощности на симисторе работает подобно электронному ключу, периодически открываясь и закрываясь, с частотой, заданной схемой управления. При отпирании симистор пропускает часть полуволны сетевого напряжения, а значит потребитель получает только часть номинальной мощности.

    Делаем своими руками

    На сегодняшний день ассортимент симисторных регуляторов в продаже не слишком велик. И, хотя цены на такие устройства невелики, зачастую они не отвечают требованиям потребителя. По этой причине рассмотрим несколько основных схем регуляторов, их назначение и используемую элементную базу.

    Схема прибора

    Простейший вариант схемы, рассчитанный для работы на любую нагрузку. Используются традиционные электронные компоненты, принцип управления фазово-импульсный.

    • симистор VD4, 10 А, 400 В;
    • динистор VD3, порог открывания 32 В;
    • потенциометр R2.

    Ток, протекающий через потенциометр R2 и сопротивление R3, каждой полуволной заряжает конденсатор С1. Когда на обкладках конденсатора напряжение достигнет 32 В, произойдёт открытие динистора VD3 и С1 начнёт разряжаться через R4 и VD3 на управляющий вывод симистора VD4, который откроется для прохождения тока на нагрузку.

    Длительность открытия регулируется подбором порогового напряжения VD3 (величина постоянная) и сопротивлением R2. Мощность в нагрузке прямо пропорциональна величине сопротивления потенциометра R2.

    Дополнительная цепь из диодов VD1 и VD2 и сопротивления R1 является необязательной и служит для обеспечения плавности и точности регулировки выходной мощности. Ограничение тока, протекающего через VD3, выполняет резистор R4. Этим достигается необходимая для открытия VD4 длительность импульса. Предохранитель Пр.1 защищает схему от токов короткого замыкания.

    Отличительной особенностью схемы является то, что динистор открывается на одинаковый угол в каждой полуволне сетевого напряжения. Вследствие этого не происходит выпрямление тока, и становится возможным подключение индуктивной нагрузки, например, трансформатора.

    Подбирать симисторы следует по величине нагрузке, исходя из расчёта 1 А = 200 Вт.

    • Динистор DB3;
    • Симистор ТС106-10-4, ВТ136-600 или другие, требуемого номинала по току 4-12А.
    • Диоды VD1, VD2 типа 1N4007;
    • Сопротивления R1100 кОм, R3 1 кОм, R4 270 Ом, R5 1,6 кОм, потенциометр R2 100 кОм;
    • Конденсатор С1 0,47 мкФ (рабочее напряжение от 250 В).

    Отметим, что схема является наиболее распространённой, с небольшими вариациями. Например, динистор может быть заменён на диодный мост или может быть установлена помехоподавляющая RC цепочка параллельно симистору.

    Более современной является схема с управлением симистора от микроконтроллера – PIC, AVR или другие. Такая схема обеспечивает более точную регулировку напряжения и тока в цепи нагрузки, но является и более сложной в реализации.

    Схема симисторного регулятора мощности

    Сборку регулятора мощности необходимо производить в следующей последовательности:

    1. Определить параметры прибора, на который будет работать разрабатываемое устройство. К параметрам относятся: количество фаз (1 или 3), необходимость точной регулировки выходной мощности, входное напряжение в вольтах и номинальный ток в амперах.
    2. Выбрать тип устройства (аналоговый или цифровой), произвести подбор элементов по мощности нагрузки. Можно проверить своё решение в одной из программ для моделирования электрических цепей – Electronics Workbench, CircuitMaker или их онлайн аналогах EasyEDA, CircuitSims или любой другой на ваш выбор.
    3. Рассчитать тепловыделение по следующей формуле: падение напряжения на симисторе (около 2 В) умножить на номинальный ток в амперах. Точные значения падения напряжения в открытом состоянии и номинальный пропускаемый ток указаны в характеристиках симистора. Получаем рассеиваемую мощность в ваттах. Подобрать по рассчитанной мощности радиатор.
    4. Закупить необходимые электронные компоненты . радиатор и печатную плату.
    5. Произвести разводку контактных дорожек на плате и подготовить площадки для установки элементов. Предусмотреть крепление на плате для симистора и радиатора.
    6. Установить элементы на плату при помощи пайки. Если нет возможности подготовить печатную плату, то можно использовать для соединения компонентов навесной монтаж, используя короткие провода. При сборке особое внимание уделить полярности подключения диодов и симистора. Если на них нет маркировки выводов, то прозвонить их при помощи цифрового мультиметра или «аркашки».
    7. Проверить собранную схему мультиметром в режиме сопротивления. Полученное изделие должно соответствовать изначальному проекту.
    8. Надёжно закрепить симистор на радиатор. Между симистором и радиатором не забыть проложить изолирующую теплопередающую прокладку. Скрепляющий винт надёжно заизолировать.
    9. Поместить собранную схему в пластиковый корпус.
    10. Вспомнить о том, что на выводах элементов присутствует опасное напряжение.
    11. Выкрутить потенциометр на минимум и произвести пробное включение. Измерить напряжение мультиметром на выходе регулятора. Плавно поворачивая ручку потенциометра следить за изменением напряжения на выходе.
    12. Если результат устраивает, то можно подключать нагрузку к выходу регулятора. В противном случае необходимо произвести регулировки мощности.

    Симисторный радиатор мощности

    Регулировка мощности

    За регулировку мощности отвечает потенциометр, через который заряжается конденсатор и разрядная цепь конденсатора. При неудовлетворительных параметрах выходной мощности следует подбирать номинал сопротивления в разрядной цепи и, при малом диапазоне регулировки мощности, номинал потенциометра.

    • продлить срок службы лампы, регулировать освещение или температуру паяльника поможет простой и недорогой регулятор на симисторах.
    • выбирайте тип схемы и параметры компонентов по планируемой нагрузке.
    • тщательно проработайте схемные решения.
    • будьте внимательны при сборке схемы . соблюдайте полярность полупроводниковых компонентов.
    • не забывайте, что электрический ток есть во всех элементах схемы и он смертельно опасен для человека.

    Проверка конденсатора мультиметром

  • Как выбрать светодиодные лампы для дома

  • Выбор фотореле для уличного освещения

  • Рекомендуем также

    Тиристорный регулятор напряжения простая схема, принцип работы. Трехфазный и однофазный тиристорный регулятор мощности – принцип работы, схемы

    Авто самоделки Самоделки для дачи Рыбаку, охотнику, туристу Стройка, ремонт Самоделки из ненужных вещей Радиолюбителю Коммуникации для дома Самодельная мебель Самодельный свет Домашний мастер Самоделки для бизнеса Самоделки к праздникам Самоделки для женщин Оригами Оригами Модели из бумаги Самоделки для детей Компьютерные самоделки Самоделки для животных Домашний лекарь Еда и рецепты Опыты и эксперименты Полезные советы

    Данную конструкцию я использую для самодельной электроплитки на которой готовим кашу для собак, а недавно применил к паяльнику.

    Для изготовления данного регулятора нам понадобится:

    Пару резисторов на 1 кОм можно даже 0,25w, один переменный резистор на 1 мОм, два конденсатора 0,01 мкФ и
    47 нФ, один динистор который я взял с эконом лампочки, полярности динистор не имеет так-что припаивать его можно как угодно, также нам понадобится симистор с небольшим радиатором, симистор я использовал серии ТС в металлическом корпусе на 10 ампер, но можно использовать КУ208Г, еще нам понадобятся винтовые клемники.

    Да, кстати немного о переменном резисторе если поставить на 500 кОм то будет регулировать довольно плавно, но только с 220 до 120 вольт, а если на 1 мОм то регулировать будет жестко с промежутком 5-10 вольт, но зато диапазон увеличится с 220 до 60 вольт.
    Итак начнем сборку нашего регулятора мощности, для этого нам нужно сначала сделать печатную плату.

    После того как печатная плата готова начинаем набор радиокомпонентов на печатную плату. Первым делом припаиваем винтовые клемники.

    И в самую последнюю очередь устанавливаем радиатор и симистор.

    Вот и все наш регулятор напряжения готов, помоем плату спиртом и проверяем.

    Более подробный обзор симисторного регулятора в видео ролике. Удачной сборки.

    В последнее время в нашем быту все чаще применяются электронные устройства для плавной регулировки сетевого напряжения. С помощью таких приборов управляют яркостью свечения ламп, температурой электронагревательных приборов, частотой вращения электродвигателей.

    Подавляющее большинство регуляторов напряжения, собранных на тиристорах, обладают существенными недостатками, ограничивающими их возможности. Во-первых, они вносят достаточно заметные помехи в электрическую сеть, что нередко отрицательно сказывается на работе телевизоров, радиоприемников, магнитофонов. Во-вторых, их можно применять только для управления нагрузкой с активным сопротивлением — электролампой или нагревательным элементом, и нельзя использовать совместно с нагрузкой индуктивного характера — электродвигателем, трансформатором.

    Между тем все эти проблемы легко решить, собрав электронное устройство, в котором роль регулирующего элемента выполнял бы не тиристор, а мощный транзистор.

    Принципиальная схема

    Транзисторный регулятор напряжения (рис. 9.6) содержит минимум радиоэлементов, не вносит помех в электрическую сеть и работает на нагрузку как с активным, так и индуктивным сопротивлением. Его можно использовать для регулировки яркости свечения люстры или настольной лампы, температуры нагрева паяльника или электроплитки, скорости вращения электродвигателя вентилятора или дрели, напряжения на обмотке трансформатора. Устройство имеет следующие параметры: диапазон регулировки напряжения — от 0 до 218 В; максимальная мощность нагрузки при использовании в регулирующей цепи одного транзистора — не более 100 Вт.

    Регулирующий элемент прибора — транзистор VT1. Диодный мост VD1. VD4 выпрямляет сетевое напряжение так, что к коллектору VT1 всегда приложено положительное напряжение. Трансформатор Т1 понижает напряжение 220 В до 5. 8 В, которое выпрямляется диодным блоком VD6 и сглаживается конденсатором С1.

    Рис. Принципиальная схема мощного регулятора сетевого напряжения 220В.

    Переменный резистор R1 служит для регулировки величины управляющего напряжения, а резистор R2 ограничивает ток базы транзистора. Диод VD5 защищает VT1 от попадания на его базу напряжения отрицательной полярности. Устройство подсоединяется к сети вилкой ХР1. Розетка XS1 служит для подключения нагрузки.

    Регулятор действует следующим образом. После включения питания тумблером S1 сетевое напряжение поступает одновременно на диоды VD1, VD2 и первичную обмотку трансформатора Т1.

    При этом выпрямитель, состоящий из диодного моста VD6, конденсатора С1 и переменного резистора R1, формирует управляющее напряжение, которое поступает на базу транзистора и открывает его. Если в момент включения регулятора в сети оказалось напряжение отрицательной полярности, ток нагрузки протекает по цепи VD2 — эмиттер-коллектор VT1, VD3. Если полярность сетевого напряжения положительная, ток протекает по цепи VD1 — коллектор-эмиттер VT1, VD4.

    Значение тока нагрузки зависит от величины управляющего напряжения на базе VT1. Вращая движок R1 и изменяя значение управляющего напряжения, управляют величиной тока коллектора VT1. Этот ток, а следовательно, и ток, протекающий в нагрузке, будет тем больше, чем выше уровень управляющего напряжения, и наоборот.

    При крайнем правом по схеме положении движка переменного резистора транзистор окажется полностью открыт и «доза9raquo; электроэнергии, потребляемая нагрузкой, будет соответствовать номинальной величине. Если движок R1 переместить в крайнее левое положение, VT1 окажется запертым и ток через нагрузку не потечет.

    Управляя транзистором, мы фактически регулируем амплитуду переменного напряжения и тока, действующих в нагрузке. Транзистор при этом работает в непрерывном режиме, благодаря чему такой регулятор лишен недостатков, свойственных тирис-торным устройствам.

    Конструкция и детали

    Теперь перейдем к конструкции прибора. Диодные мостики, конденсатор, резистор R2 и диод VD6 устанавливаются на монтажной плате размером 55×35 мм, выполненной из фольгированного ге-тинакса или текстолита толщиной 1. 2 мм (рис. 9.7).

    В устройстве можно использовать следующие детали. Транзистор — КТ812А(Б), КТ824А(Б), КТ828А(Б), КТ834А(Б,В), КТ840А(Б), КТ847А или КТ856А. Диодные мосты: VD1. VD4 — КЦ410В или КЦ412В, VD6 — КЦ405 или КЦ407 с любым буквенным индексом; диод VD5 — серии Д7, Д226 или Д237.

    Переменный резистор — типа СП, СПО, ППБ мощностью не менее 2 Вт, постоянный — ВС, MJIT, ОМЛТ, С2-23. Оксидный конденсатор — К50-6, К50-16. Сетевой трансформатор — ТВЗ-1-6 от ламповых телевизоров, ТС-25, ТС-27 — от телевизора «Юность9raquo; или любой другой маломощный с напряжением вторичной обмотки 5. 8 В.

    Предохранитель рассчитан на максимальный ток 1 А. Тумблер — ТЗ-С или любой другой сетевой. ХР1 — стандартная сетевая вилка, XS1 — розетка.

    Все элементы регулятора размещаются в пластмассовом корпусе с габаритами 150x100x80 мм. На верхней панели корпуса устанавливаются тумблер и переменный резистор, снабженный декоративной ручкой. Розетка для подключения нагрузки и гнездо предохранителя крепятся на одной из боковых стенок корпуса.

    С той же стороны сделано отверстие для сетевого шнура. На дне корпуса установлены транзистор, трансформатор и монтажная плата. Транзистор необходимо снабдить радиатором с площадью рассеяния не менее 200 см2 и толщиной 3. 5 мм.

    Рис. Печаная плата мощного регулятора сетевого напряжения 220В.

    Регулятор не нуждается в налаживании. При правильном монтаже и исправных деталях он начинает работать сразу после включения в сеть.

    Теперь несколько рекомендаций тем, кто захочет усовершенствовать устройство. Изменения в основном касаются увеличения выходной мощности регулятора. Так, например, при использовании транзистора КТ856 мощность, потребляемая нагрузкой от сети, может составлять 150 Вт, для КТ834 — 200 Вт, а для КТ847 — 250 Вт.

    Если необходимо еще больше увеличить выходную мощность прибора, в качестве регулирующего элемента можно применить несколько параллельно включенных транзисторов, соединив их соответствующие выводы.

    Вероятно, в этом случае регулятор придется снабдить небольшим вентилятором для более интенсивного воздушного охлаждения полупроводниковых приборов. Кроме того, диодный мост VD1. VD4 потребуется заменить на четыре более мощных диода, рассчитанных на рабочее напряжение не менее 600 В и величину тока в соответствии с потребляемой нагрузкой.

    Для этой цели подойдут приборы серий Д231. Д234, Д242, Д243, Д245. Д248. Необходимо будет также заменить VD5 на более мощный диод, рассчитанный на ток до I А. Также больший ток должен выдерживать предохранитель.

    Современная сеть электропитания устроена так, что в ней часто происходят скачки напряжения. Изменения тока допустимо, но оно не должно превышать 10% от принятых 220 вольт. Скачки плохо сказываются на работоспособности различных электроприборов, и очень часто они начинают выходить их строя. Чтобы этого не случилось, мы стали использовать стабильные регуляторы мощности для выравнивания поступающего тока. При наличии определенной фантазии и навыков можно сделать различные виды стабилизационных приборов, и самым эффективным остается стабилизатор симисторный.

    На рынке такие приборы или стоят дорого, или зачастую они некачественные. Понятно, что мало кому захочется переплатить и получить неэффективный прибор. Вот в этом случае можно своими руками собрать его с нуля. Так возникла идея создания регулятора мощности на базе диммера. Диммер, слава Богу, у меня имелся, однако он был немного неработоспособным.

    Починка симисторного регулятора – Dimmer-а

    На данном изображении дана заводская электрическая схема диммера от фирмы Leviton, которая работает от сети с напряжением 120 Вольт. Если осмотр неработающих диммеров показал, что сгорел только симистор, то можно заняться процедурой его замены. Но здесь вас могут подстерегать неожиданности. Дело в том, что встречаются такие диммеры, в которых установлены какие-то странные симисторы с различными номерами. Вполне возможно, что не удастся найти информацию на них даже на даташите. Помимо этого, у таких симисторов, контактная площадка изолирована от электродов симистора (триака). Хотя, как видно, контактная площадка сделана из меди и даже не покрыта пластиком, как у корпусов транзисторов. Такие симисторы весьма удобны в ремонте.

    Также обратите внимание на способ спайки симисторов к радиатору, он выполнен с помощью заклёпок, они пустотелые. При применении изолирующих прокладок, использовать такой способ крепления не рекомендуется. Да такое крепление не очень — то и надежное. В общем, ремонт такого симистра займет много времени и вы потратите нервы именно по причине установки данного типа триаков, диммер просто не рассчитан на такие размеры симистора (Triac-а) .

    Заклепки пустотелые следует удалить при помощи сверла, который заточен под определенным углом. а конкретнее под углом 90°, можно также для этой работы использовать кусачки–бокорезки.

    При неаккуратной работе есть вероятность повреждения радиатора. чтобы этого избежать, правильнее делать это только с той стороны. где расположен триак.

    Радиаторы, выполненные из очень мягкого алюминия, при заклёпке немного могут быть деформированы. Поэтому, необходимо ошкурить контактные поверхности с помощью наждачной бумаги.

    Если вы используете триак, который не имеет гальванической развязки, которая разделяет электроды и контактную площадку, то надо применить эффективный метод изоляции.

    На изображении показано. как это делается. Чтобы случайно не продавить стенки радиатора, в том месте. где идет крепление симистора, необходимо сточить у винта большую часть шляпки, для того, чтобы избежать ее зацепку за поручень потенциометра или стабилизатора мощности, а затем под головку винта надо подложить шайбу.

    Так должен выглядеть симистор, после изоляции от радиатора. Для наилучшего теплоотвода, необходимо приобрести специальную пасту термопроводящую КПТ-8.

    На рисунке изображено то, что находиться под кожухом радиатора

    Теперь все должно работать

    Схема заводского регулятора мощности

    На основе схемы заводского регулятора мощности можно собрать макет регулятора для напряжения вашей сети.

    Здесь дана схема регулятора, который адаптирован к работе в сети со статичным напряжением в 220 Вольт. Эта схема отличается от оригинальной только несколькими деталями, а именно, при ремонте была в несколько раза увеличена мощность резистора R1, в 2 уменьшены номиналы R4 и R5, а динистор 60-ти. в вольтовый заменили на два. которые включёны последовательно, 30-ти Вольтовыми динисторами VD1, VD2. Как видно, своими руками можно не только отремонтировать неисправные диммера, но и легко подстроить под свои потребности.

    Это исправный макет регулятора мощности. Теперь вы точно знаете, какая схема у вас получится при правильном ремонте. Данная схема не требует подбора дополнительных деталей и сразу готова к работе. Возможно, надо будет отрегулировать положения движка подстрочного резистора R4. Для этих целей движки потенциометров R4 и R5 устанавливаются в крайнее верхнее положение, а потом меняют положение движка R4, после чего лампа загорится с самой малой яркостью, а потом следует слегка подвинуть движок в противоположном направлении. На этом процесс настройки закончен! Но стоит отметить, что данный регулятор мощности работают только с нагревательными приборами и лампами накаливания, а с двигателями или мощными аппаратами результаты могут быть не непредсказуемы. Для начинающих мастеров- любителей с малым опытом такие работы самое то.

    РЕГУЛЯТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ

    Всем привет! В прошлой статье я расказывал, как сделать регулятор напряжения для постоянного тока. Сегодня мы сделаем регулятор напряжения для переменного тока 220в. Конструкция довольно-таки проста для повторения даже начинающими. Но при этом регулятор может брать на себя нагрузку даже в 1 киловатт! Для изготовления данного регулятора нам понадобится несколько компонентов:

    1. Резистор 4.7кОм млт-0.5 (пойдет даже 0.25 ватт).
    2. Перменный резистор 500кОм-1мОм, с 500ком будет регулировать довольно плавно, но только в диапазоне 220в-120в. С 1 мОм — будет регулировать более жестко, тоесть будет регулировать промежутком в 5-10вольт, но зато диапазон возрастет, возможно регулировать от 220 до 60 вольт! Резистор желательно ставить со встроеным выключателем (хотя можно обойтись и без него, просто поставив перемычку).
    3. Динистор DB3. Взять такой можно из ЛСД экономичных ламп. (Можно заменить на отечественный Kh202).
    4. Диод FR104 или 1N4007, такие диоды встречаются практически в любой импортной радиотехнике.
    5. Экономичные по току светодиоды.
    6. Симистор BT136-600B или BT138-600.
    7. Винтовые клемники. (обйтись можно и без них, просто припаяв провода к плате).
    8. Небольшой радиатор (до 0,5кВт он не нужен).
    9. Пленочный конденсатор на 400вольт, от 0.1 микрофарадп, до 0.47 микрофарад.

    Схема регулятора переменного напряжения:

    Приступим к сборке устройства. Для начало вытравим и пролудим плату. Печатная плата — её рисунок в LAY, находится в архиве. Более компактный вариант, представленный товарищем sergei — тут.

    Затем паяем конденастор. На фото конднесатор со стороны лужения, т.к у моего экземпляра конденсатора были слишком коротки ножки.

    Паяем динистор. У динистора полярности нет, так-что вставляем его как вам угодно. Припаиваем диод, резистор, светодиод, перемычку и винтовой клемник. Выглядит оно примерно так:

    И в конце концов последний этап — это ставим на симистор радиатор.

    А вот фото готового устройства уже в корпусе.

    Регулятор какой-нибуть дополнительно настройки не требует. Видео работы данного устройства:

    Хочу заметить, что ставить его можно не только в сеть 220В на обычные приборы и электроинструменты. но и на любой другой источник переменного тока с напряжением от 20 до 500В (ограничивается предельными параметрами радиоэлементов схемы). С вами был Boil-:D

    Полупроводниковый прибор, имеющий 5 p-n переходов и способный пропускать ток в прямом и обратном направлениях, называется симистором. Из-за неспособности работы на высоких частотах переменного тока, высокой чувствительности к электромагнитным помехам и значительного тепловыделения при коммутации больших нагрузок, в настоящее время широкого применения в мощных промышленных установках они не имеют.

    Там их с успехом заменяют схемы на тиристорах и IGBT-транзисторах. Но компактные размеры прибора и его долговечность в сочетании с невысокой стоимостью и простотой схемы управления позволили найти им применение в сферах, где указанные выше недостатки не имеют существенного значения.

    Сегодня схемы на симисторах можно найти во многих бытовых приборах от фена до пылесоса, ручном электроинструменте и электронагревательных устройствах – там, где требуется плавная регулировка мощности.

    Принцип работы

    Регулятор мощности на симисторе работает подобно электронному ключу, периодически открываясь и закрываясь, с частотой, заданной схемой управления. При отпирании симистор пропускает часть полуволны сетевого напряжения, а значит потребитель получает только часть номинальной мощности.

    Делаем своими руками

    На сегодняшний день ассортимент симисторных регуляторов в продаже не слишком велик. И, хотя цены на такие устройства невелики, зачастую они не отвечают требованиям потребителя. По этой причине рассмотрим несколько основных схем регуляторов, их назначение и используемую элементную базу.

    Схема прибора

    Простейший вариант схемы, рассчитанный для работы на любую нагрузку. Используются традиционные электронные компоненты, принцип управления фазово-импульсный.

    • симистор VD4, 10 А, 400 В;
    • динистор VD3, порог открывания 32 В;
    • потенциометр R2.

    Ток, протекающий через потенциометр R2 и сопротивление R3, каждой полуволной заряжает конденсатор С1. Когда на обкладках конденсатора напряжение достигнет 32 В, произойдёт открытие динистора VD3 и С1 начнёт разряжаться через R4 и VD3 на управляющий вывод симистора VD4, который откроется для прохождения тока на нагрузку.

    Длительность открытия регулируется подбором порогового напряжения VD3 (величина постоянная) и сопротивлением R2. Мощность в нагрузке прямо пропорциональна величине сопротивления потенциометра R2.

    Дополнительная цепь из диодов VD1 и VD2 и сопротивления R1 является необязательной и служит для обеспечения плавности и точности регулировки выходной мощности. Ограничение тока, протекающего через VD3, выполняет резистор R4. Этим достигается необходимая для открытия VD4 длительность импульса. Предохранитель Пр.1 защищает схему от токов короткого замыкания.

    Отличительной особенностью схемы является то, что динистор открывается на одинаковый угол в каждой полуволне сетевого напряжения. Вследствие этого не происходит выпрямление тока, и становится возможным подключение индуктивной нагрузки, например, трансформатора.

    Подбирать симисторы следует по величине нагрузке, исходя из расчёта 1 А = 200 Вт.

    • Динистор DB3;
    • Симистор ТС106-10-4, ВТ136-600 или другие, требуемого номинала по току 4-12А.
    • Диоды VD1, VD2 типа 1N4007;
    • Сопротивления R1100 кОм, R3 1 кОм, R4 270 Ом, R5 1,6 кОм, потенциометр R2 100 кОм;
    • Конденсатор С1 0,47 мкФ (рабочее напряжение от 250 В).

    Отметим, что схема является наиболее распространённой, с небольшими вариациями. Например, динистор может быть заменён на диодный мост или может быть установлена помехоподавляющая RC цепочка параллельно симистору.

    Более современной является схема с управлением симистора от микроконтроллера – PIC, AVR или другие. Такая схема обеспечивает более точную регулировку напряжения и тока в цепи нагрузки, но является и более сложной в реализации.

    Схема симисторного регулятора мощности

    Сборку регулятора мощности необходимо производить в следующей последовательности:

    1. Определить параметры прибора, на который будет работать разрабатываемое устройство. К параметрам относятся: количество фаз (1 или 3), необходимость точной регулировки выходной мощности, входное напряжение в вольтах и номинальный ток в амперах.
    2. Выбрать тип устройства (аналоговый или цифровой), произвести подбор элементов по мощности нагрузки. Можно проверить своё решение в одной из программ для моделирования электрических цепей – Electronics Workbench, CircuitMaker или их онлайн аналогах EasyEDA, CircuitSims или любой другой на ваш выбор.
    3. Рассчитать тепловыделение по следующей формуле: падение напряжения на симисторе (около 2 В) умножить на номинальный ток в амперах. Точные значения падения напряжения в открытом состоянии и номинальный пропускаемый ток указаны в характеристиках симистора. Получаем рассеиваемую мощность в ваттах. Подобрать по рассчитанной мощности радиатор.
    4. Закупить необходимые электронные компоненты . радиатор и печатную плату.
    5. Произвести разводку контактных дорожек на плате и подготовить площадки для установки элементов. Предусмотреть крепление на плате для симистора и радиатора.
    6. Установить элементы на плату при помощи пайки. Если нет возможности подготовить печатную плату, то можно использовать для соединения компонентов навесной монтаж, используя короткие провода. При сборке особое внимание уделить полярности подключения диодов и симистора. Если на них нет маркировки выводов, то прозвонить их при помощи цифрового мультиметра или «аркашки».
    7. Проверить собранную схему мультиметром в режиме сопротивления. Полученное изделие должно соответствовать изначальному проекту.
    8. Надёжно закрепить симистор на радиатор. Между симистором и радиатором не забыть проложить изолирующую теплопередающую прокладку. Скрепляющий винт надёжно заизолировать.
    9. Поместить собранную схему в пластиковый корпус.
    10. Вспомнить о том, что на выводах элементов присутствует опасное напряжение.
    11. Выкрутить потенциометр на минимум и произвести пробное включение. Измерить напряжение мультиметром на выходе регулятора. Плавно поворачивая ручку потенциометра следить за изменением напряжения на выходе.
    12. Если результат устраивает, то можно подключать нагрузку к выходу регулятора. В противном случае необходимо произвести регулировки мощности.

    Симисторный радиатор мощности

    Регулировка мощности

    За регулировку мощности отвечает потенциометр, через который заряжается конденсатор и разрядная цепь конденсатора. При неудовлетворительных параметрах выходной мощности следует подбирать номинал сопротивления в разрядной цепи и, при малом диапазоне регулировки мощности, номинал потенциометра.

    • продлить срок службы лампы, регулировать освещение или температуру паяльника поможет простой и недорогой регулятор на симисторах.
    • выбирайте тип схемы и параметры компонентов по планируемой нагрузке.
    • тщательно проработайте схемные решения.
    • будьте внимательны при сборке схемы . соблюдайте полярность полупроводниковых компонентов.
    • не забывайте, что электрический ток есть во всех элементах схемы и он смертельно опасен для человека.

    Проверка конденсатора мультиметром

  • Как выбрать светодиодные лампы для дома

  • Выбор фотореле для уличного освещения

  • Всем привет! В прошлой статье я расказывал, как сделать . Сегодня мы сделаем регулятор напряжения для переменного тока 220в. Конструкция довольно-таки проста для повторения даже начинающими. Но при этом регулятор может брать на себя нагрузку даже в 1 киловатт! Для изготовления данного регулятора нам понадобится несколько компонентов:

    1. Резистор 4.7кОм млт-0.5 (пойдет даже 0.25 ватт).
    2. Перменный резистор 500кОм-1мОм, с 500ком будет регулировать довольно плавно, но только в диапазоне 220в-120в. С 1 мОм — будет регулировать более жестко, тоесть будет регулировать промежутком в 5-10вольт, но зато диапазон возрастет, возможно регулировать от 220 до 60 вольт! Резистор желательно ставить со встроеным выключателем (хотя можно обойтись и без него, просто поставив перемычку).
    3. Динистор DB3. Взять такой можно из ЛСД экономичных ламп. (Можно заменить на отечественный Kh202).
    4. Диод FR104 или 1N4007, такие диоды встречаются практически в любой импортной радиотехнике.
    5. Экономичные по току светодиоды.
    6. Симистор BT136-600B или BT138-600.
    7. Винтовые клемники. (обйтись можно и без них, просто припаяв провода к плате).
    8. Небольшой радиатор (до 0,5кВт он не нужен).
    9. Пленочный конденсатор на 400вольт, от 0.1 микрофарадп, до 0.47 микрофарад.

    Схема регулятора переменного напряжения:

    Приступим к сборке устройства. Для начало вытравим и пролудим плату. Печатная плата — её рисунок в LAY, находится в архиве. Более компактный вариант, представленный товарищем sergei — .



    Затем паяем конденастор. На фото конднесатор со стороны лужения, т.к у моего экземпляра конденсатора были слишком коротки ножки.


    Паяем динистор. У динистора полярности нет, так-что вставляем его как вам угодно. Припаиваем диод, резистор, светодиод, перемычку и винтовой клемник. Выглядит оно примерно так:


    И в конце концов последний этап — это ставим на симистор радиатор.


    А вот фото готового устройства уже в корпусе.

    Очень часто возникает потребность в регулировании яркости лампы в пределах определенной величины, как правило, от 20 до 100% яркости. Меньше 20 % не имеет смысла делать, поскольку светового потока лампа не даст, а произойдет только слабое свечение, которое может пригодится разве что для декоративных целей. Можно пойти в магазин и купить готовое изделие, но сейчас ценны на данные устройства мягко говоря неадекватные. Так как мы с вами мастера на все руки, то будем делать данные девайсы собственноручно. Сегодня рассмотрим несколько схем, благодаря которым вам станет понятно, как сделать диммер на 12 и 220 В своими руками.

    На симисторе

    Для начало рассмотрим схему светорегулятора, работающего от сети 220 Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа. Сердцем диммера является RC цепочка определенного номинала. Узел формирования управляющего импульса, симметричный динистор. И собственно сам силовой ключ, симистор.

    Рассмотрим работу схемы. Резисторы R1 и R2 образуют делитель напряжения. Так как R1 является переменным, то с его помощью меняется напряжение в цепочке R2C1. Динистор DB3 включен в точку между ними и при достижении напряжения порога его открывания на конденсаторе C1 он срабатывает и подает импульс на силовой ключ симистор VS1. Он открывается и пропускает через себя ток, тем самым включает сеть. От положения регулятора зависит в какой момент волны фазы откроется силовой ключ. Это может быть и 30 Вольт в конце волны, и 230 Вольт в пике. Тем самым подводя часть напряжения в нагрузку. На графике ниже изображен процесс регулирования освещения диммером на симисторе.

    На данных графиках значение (t*), это время за которое конденсатор заряжается до порога открывания, и чем быстрее он набирает напряжение, тем раньше включается ключ, и больше напряжение оказывается на нагрузке. Эта схема диммера проста и легко повторяется на практике. Рекомендуем просмотреть предоставленное ниже видео, в котором наглядно показывается, как сделать светорегулятор на симисторе:

    Симисторный регулятор мощности на 1000 Вт

    На тиристорах

    При наличии кучи старых телевизоров и прочих вещей пылящихся в закромах очумельцев, можно не покупать симистор, а сделать простой светорегулятор на тиристорах. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

    Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3. При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод V1. Ключ открывается пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2, заряжаясь через цепочку R1, R2, R5.

    Фазные регуляторы — димеры можно использовать не только для регулировки яркостью ламп накаливания, а также для регулирования скорости вращения вентилятором вытяжки, сделать приставку для паяльника и регулировать таким образом температуру его жала. Также с помощью самодельного диммера можно регулировать обороты дрели или пылесоса и много других применений.

    Видео инструкция по сборке:

    Сборка тиристорного диммера

    Важно! Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами.

    Конденсаторный светорегулятор

    На ряду с плавными регуляторами в быту получили распространение конденсаторные устройства. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больше ток он пропускает через свои полюса. Данный вид самодельного диммера может быть довольно компактным, и зависит от требуемых параметров, емкости конденсаторов.

    Как видно из схемы, есть три положения 100% мощности, через гасящий конденсатор и выключено. В устройстве используется неполярные бумажные конденсаторы, которые можно раздобыть в старой технике. О том, мы рассказали в соответствующей статье!

    Ниже приведена таблица с параметрами емкость-напряжение на лампе.

    На основе этой схемы можно самому собрать простой ночник, с помощью тумблера или переключателя управлять яркостью светильника.

    На микросхеме

    Для регулирования мощностью на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств. Такой самодельный диммер прост в настройке и обладает функциями защиты.

    С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12В до минимума в десятые доли Вольта. Недостаток данных регуляторов в необходимости установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла.

    Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и возможностью регулировки яркости светодиодов от ноля до максимума. Для не очень ленивых мастеров можно предложить сделать диммер дома на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами.

    В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны и позволяют использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором КРЕН, выгодно отличается по габаритам и экономичности.

    Приборы, которые работают на потреблении электрического тока, можно настраивать. Для этого существуют специальные регуляторы. Сегодня всё большую популярность набирает симисторный подтип. Его существенным отличием стало двухстороннее действие. Благодаря тому, что в приборе есть анод и катод, в процессе их передвижения появляется возможность изменять направления тока.

    Не стоит думать, то этот элемент можно заменить контакторами, пускателями или реле. Именно симисторы отличаются долговечностью, детали на приборе практически не изнашиваются. Основным положительным моментом от использования симистора, стало полное отсутствие искры в электрических приборах. Были проанализированы схемы, в которых использовались симисторы двунаправленные, их стоимость была значительно меньше, чем те, которые базировались на транзисторах и микросхемах .

    Плюсы и минусы использования симисторов

    Среди основных преимуществ можно назвать следующие:

    • минимальная стоимость прибора;
    • длительный срок эксплуатации;
    • возможность избежать механических контактов.

    Есть и недостатки:

    • чтобы не произошло перегрева прибора, необходимо обязательно устанавливать радиатор;
    • симистор очень чувствителен к переходным процессам;
    • нет возможности использовать на больших частотах;
    • реагирует на посторонние помехи и шумы.

    Особенности применения в электроприборах

    Учитывая те показатели, которыми обладает симистор, его активно используют в работе приборов бытовой техники, таких как:

    • осветительные приборы, которые можно регулировать;
    • бытовые строительные электроинструменты;
    • нагревательные приборы;
    • приборы с наличием компрессора;
    • стиральные машины , пылесосы, вентиляторы, фены.

    Как сделать регулятор мощности своими руками

    Сегодня есть возможность установки простых диммеров в электрические приборы. Рассмотрим несколько вариантов схем по установке симисторов.

    Для паяльника

    Для этого прибора есть возможность собрать устройство настройки мощности до 100 Вт, необходимо всего несколько деталей. Именно с помощью него можно контролировать температуру жала паяльника, яркость настольной лампы, скорость вращения вентилятора. Сам регулятор можно собрать на основе симистора ВТА 16600. Его отличительными чертами станет то, что в цепи управляющего электрода симистора будет находить неоновая лампа.

    Если вы решите использовать именно такой вид, то необходимо правильно выбрать неоновую лампу, она должна иметь минимальные показатели напряжения пробоя. Это очень важно, так как именно этот показатель и будет влиять на плавность регулировки мощности лампы или паяльника. Если устанавливать стартер в светильник, здесь можно неоновую лампочку не применять.

    Варианты схем

    Схемы диммера являются сами простыми. В качестве диодного моста используются диоды Д226, обязательно включаются тиристор КУ202Н, который имеет свою цепь управления. Если вы хотите иметь до 9 фиксированных положений регулировки, то нужно немного усложнить схему и добавить элемент логики – счётчик К561ИЕ8. Здесь также регулировать нагрузку будет тиристор. В схеме после установки диодного моста будет находиться обычный параметрический стабилизатор, который будет подавать питание на микросхему. Необходимо правильно для такой схемы подобрать диоды, их мощность должна равняться нагрузке, которую будет настраивать аппарат.

    Существует ещё один вариант составления схемы для регулировки мощности пальника. В самой схеме нет ничего сложного, никаких дорогих или дефицитных деталей. С помощью установки светодиода можно контролировать включение и выключение прибора. Допустимые параметры выходного напряжения варьируются в пределах от 130 до 220 вольт. Для всех приборов можно использовать специальный индикатор напряжения. Его можно взять из старых моделей магнитофонов. Для того чтобы усовершенствовать такую головку, можно добавить светодиод. Он покажет включение и выключение прибора и будет подсвечивать шкалу мощности.

    Не стоит забывать, что для такого прибора должен быть подобран правильный корпус. Его можно изготовить из обычного пластика, так как его удобно и легко резать, гнуть, обрабатывать, склеивать. Из куска пластика необходимо вырезать заготовку, зачистить края, и с помощью клея собрать коробку. В неё вкладывается собранный диммер. Когда собран сам прибор регулирования мощности, то его необходимо проверить перед введением в эксплуатацию.

    Для проверки можно использовать обычный паяльник или мультиметр. Эти проборы достаточно подключить к выходу схемы, и постепенно вращать ручку регулятора. Это даст возможность определить плавность изменения выходного напряжения. Если в устройстве вы установили светодиод, то по его яркости свечения можно определить уменьшение или увеличение выходного напряжения.

    Настройка устройства

    Существуют схемы регулировки мощности, при нагрузке до 500 Вт или при переменном токе в 220 В. Это могут быть домашние вентиляторы, электродрели. Здесь нужно использовать устройства широкого диапазона, большой мощности. Симисторный регулятор будет использоваться в качестве фазового управления. Основным назначением прибора будет изменение момента включения симистора относительно перехода сетевого напряжения через ноль.

    Изначально, в периоде положительного полупериода симистор закрыт. Как только начнёт увеличиваться напряжение, конденсатор заряжается и делится в двух направлениях. По мере увеличения сетевого напряжения, напряжение на конденсате отстаёт на величину, суммарного сопротивления делителя и ёмкости. Конденсатор будет заряжаться до момента получения напряжения около 32 В. В этот момент происходит открытие динистора, а с ним и симистора. Тогда начнёт поступать равный суммарному сопротивлению симистора и нагрузки. Симистор будет открыт на весь полупериод. Таким образом, происходит регулировка мощности напряжения.

    Собрать симисторный регулятор мощности достаточно просто, даже не обладая специальными знаниями. Гораздо сложнее чётко усвоить правила его эксплуатации. Чрезвычайно важно, чтобы вышеизложенные нюансы строго соблюдались. В ином случае, собственноручная конструкция не будет функционировать качественно и может принести проблемы, связанные с целостностью и эффективной эксплуатацией электроприборов.

    Видео: изготовление симисторного диммера

    В статье рассказывается о том, как работает тиристорный регулятор мощности, схема которого будет представлена ниже

    В повседневной жизни очень часто возникает необходимость регулирования мощности бытовых приборов, например электроплиты, паяльника, кипятильников и ТЭНов, на транспорте — оборотов двигателя и т.д. На помощь приходит простейшая радиолюбительская конструкция — регулятор мощности на тиристоре. Собрать такое устройство не составит труда, оно может стать тем самым первым самодельным прибором, который будет выполнять функцию регулировки температуры жала паяльника начинающего радиолюбителя. Стоит отметить, что готовые паяльные станции с контролем температуры и прочими приятными функциями стоят на порядок дороже простого паяльника. Минимальный набор деталей позволяет собрать простой тиристорный регулятор мощности навесным монтажом.

    К сведению, навесной монтаж — это способ сборки радиоэлектронных компонентов без применения печатной платы, а при хорошем навыке он позволяет быстро собрать электронные устройства средней сложности.

    Вы также можете заказать тиристорного регулятора, а для тех, кто хочет разобраться во всём самостоятельно, ниже будет представлена схема и объяснён принцип работы.

    Между прочим, это однофазный тиристорный регулятор мощности. Такой прибор может быть использован для управления мощностью или количеством оборотов. Однако для начала следует разобраться в принципе работы тиристора, ведь это позволит нам понять, на какую нагрузку лучше использовать такой регулятор.

    Как работает тиристор?

    Тиристор — это управляемый полупроводниковый прибор, способный проводить ток в одном направлении. Слово «управляемый» употреблено неспроста, поскольку с его помощью, в отличие от диода, который тоже проводит ток только к одному полюсу, можно выбирать момент, когда тиристор начнет проводить ток. Тиристор имеет три вывода:

    • Анод.
    • Катод.
    • Управляющий электрод.

    Для того чтобы ток начал течь через тиристор, необходимо выполнить следующие условия: деталь должна стоять в цепи, находящейся под напряжением, на управляющий электрод должен быть подан кратковременный импульс. В отличие от транзистора, управление тиристором не требует удержания управляющего сигнала. На этом нюансы не заканчиваются: тиристор можно закрыть, лишь прервав ток в цепи, или сформировав обратное напряжение анод — катод. Это значит, что использование тиристора в цепях постоянного тока весьма специфично и часто неблагоразумно, а вот цепях переменного, например в таком приборе как тиристорный регулятор мощности, схема построена таким образом, что обеспечено условие для закрытия. Каждая из полуволн будет закрывать соответствующий тиристор.

    Вам, скорее всего, не всё понятно? Не стоит отчаиваться — ниже будет подробно описан процесс работы готового устройства.

    Область применения тиристорных регуляторов

    В каких цепях эффективно использовать тиристорный регулятор мощности? Схема позволяет отлично регулировать мощность нагревательных приборов, то есть воздействовать на активную нагрузку. При работе с высокоиндуктивной нагрузкой тиристоры могут просто не закрыться, что может привести к выходу регулятора из строя.

    Можно ли двигателя?

    Я думаю, многие из читателей видели или пользовались дрелями, углошлифовальными машинами, которые в народе именуют «болгарками», и прочим электроинструментом. Вы могли заметить, что количество оборотов зависит от глубины нажатия на кнопку-курок прибора. Вот в этот элемент как раз и встроен такой тиристорный регулятор мощности (схема которого приведена ниже), с помощью которого осуществляется изменение количества оборотов.

    Обратите внимание! Тиристорный регулятор не может изменять обороты асинхронных двигателей. Таким образом, напряжение регулируется на коллекторных двигателях, оборудованных щёточным узлом.

    Схема одном и двух тиристорах

    Типовая схема для того, чтобы собрать тиристорный регулятор мощности своими руками изображена на рисунке ниже.

    Выходное напряжение у данной схемы от 15 до 215 вольт, в случае применения указанных тиристоров, установленных на теплоотводах, мощность составляет порядка 1 кВт. Кстати выключатель с регулятором яркости света сделан по подобной схеме.

    Если у вас нет необходимости полной регулировки напряжения и достаточно получать на выходе от 110 до 220 вольт, воспользуйтесь этой схемой, которая показывает однополупериодный регулятор мощности на тиристоре.

    Как это работает?

    Описанная ниже информация справедлива для большинства схем. Буквенные обозначения будут браться в соответствии первой схемы тиристорного регулятора

    Тиристорный регулятор мощности, принцип работы которого основан на фазовом управлении величиной напряжения, изменяет и мощность. Данный принцип заключается в том, что в нормальных условиях на нагрузку действует переменное напряжение бытовой сети, изменяющееся по синусоидальному закону. Выше, при описании было сказано, что каждый тиристор работает в одном направлении, то есть управляет своей полуволной от синусоиды. Что это значит?

    Если с помощью тиристора периодически подключать нагрузку в строго определенный момент, величина действующего напряжения будет ниже, поскольку часть напряжения (действующая величина, которая «попадёт» на нагрузку) будет меньше, чем сетевое. Данное явление проиллюстрировано на графике.

    Заштрихованная область — это и есть область напряжения, которое оказалось под нагрузкой. Буквой «а» на горизонтальной оси обозначен момент открытия тиристора. Когда положительная полуволна закончится и начнется период с отрицательной полуволной, один из тиристоров закрывается, и в тот же момент открывается второй тиристор.

    Разберемся, как работает конкретно наш тиристорный регулятор мощности

    Схема первая

    Оговорим заранее, что вместо слов «положительная» и «отрицательная» будут использованы «первая» и «вторая» (полуволна).

    Итак, когда на нашу схему начинает действовать первая полуволна, начинают заряжаться ёмкости C1 и C2. Скорость их заряда ограничена потенциометром R5. данный элемент является переменным, и с его помощью задаётся выходное напряжение. Когда на конденсаторе C1 появляется необходимое для открытия динистора VS3 напряжение, динистор открывается, через него поступает ток, с помощью которого будет открыт тиристор VS1. Момент пробоя динистора и есть точка «а» на графике, представленном в предыдущем разделе статьи. Когда значение напряжения переходит через ноль и схема оказывается под второй полуволной, тиристор VS1 закрывается, и процесс повторяется заново, только для второго динистора, тиристора и конденсатора. Резисторы R3 и R3 служат для управления, а R1 и R2 — для термостабилизации схемы.

    Принцип работы второй схемы аналогичен, но в ней идёт управление только одной из полуволн переменного напряжения. Теперь, зная принцип работы и схему, вы можете собрать или починить тиристорный регулятор мощности своими руками.

    Применение регулятора в быту и техника безопасности

    Нельзя не сказать о том, что данная схема не обеспечивает гальванической развязки от сети, поэтому существует опасность поражения электрическим током. Это значит, что не стоит касаться руками элементов регулятора. Необходимо использовать изолированный корпус. Следует проектировать конструкцию вашего прибора так, чтобы по возможности вы могли спрятать её в регулируемом устройстве, найти свободное место в корпусе. Если регулируемый прибор располагается стационарно, то вообще имеет смысл подключить его через выключатель с регулятором яркости света. Такое решение частично обезопасит от поражения током, избавит от необходимости поиска подходящего корпуса, имеет привлекательный внешний вид и изготовлено промышленным методом.

    Диод

    от Jutech International Ltd. Поставщик из Китая. Идентификатор продукта 51529.

    Мы предлагаем следующие типы диодов: диод, 2D102A, 2D102B, 2D103A, 2D103B, 2D104A, 2D105B, 2D105D, 2D105G, 2D105V, 2D106A, 2D116A-1, 2D120A-1, 2D201A, 2D201B, 2D201G, 2D201V, 2D202A, 2D202B, 2D202D , 2D202E, 2D202I, 2D202K, 2D202M, 2D202R, 2D202S, 2D202V, 2D202ZH, 2D203A, 2D203B, 2D203D, 2D203G, 2D203K, 2D203V, 2D203ZH, 2D204A, 2D204B, 2D204V, 2D205A, 2D205D, 2D205G, 2D205I, 2D205K, 2D205L, 2D205V , 2d205Ж, 2D206A, 2D206B, 2D206V, 2D206B, 2D206V, 2D208A, 2D208D, 2D209A, 2D209B, 2D209G, 2D209V, 2D210A, 2D210B, 2d210G, 2D210V, 2D212A, 2D212A-6, 2D212AM, 2D212B, 2D212BM, 2D212G, 2D2123A, 2D212V-6, 2D213A , 2D213A-6, 2D213B, 2D213G, 2D213V, 2D213V-6, 2D215V, 2D219A, 2D219B, 2D220A, 2D220D, 2D220G, 2D220V, 2D221A, 2D221B, 2D221G, 2D221V, 2D222A-5, 2D222AS, 2D222B-5, 2D222BS, 2D222DS , 2D222ES, 2D222GS, 2D222V-5, 2D222VS, 2D226A, 2D226B, 2D226D, 2D226G, 2D226V, 2D230A, 2D230B, 2D230D, 2D230E, 2D230E, 2D230G, 2D230I, 2D230V, 2D230ZH, 2D237A, 2D237B, 2D238AS, 2D238VS, 2D243A, 2D243B , 2Д243Д, 2Д243Э, 2Д243Г, 2Д243В, 2Д2 43ZH, 2D244A, 2D244G, 2D244V, 2D247A, 2D247B, 2D247D, 2D247G, 2D247V, 2D248I, 2D250A, 2D257A, 2D257B, 2D257D, 2D257V, 2D258A, 2D258B, 2D258D, 2D258G, 2D258V, 2D268AS, 2D268BS, 2D268DS, 2D268E, 2D268ES, 2D268GS, 2D268V, 2D268VS, 2D269A, 2D269AS, 2D269B, 2D269BS, 2D269D, 2D269DS, 2D269E, 2D269ES, 2D269G, 2D269GS, 2D269VS, 2D270A, 2D270AS, 2D270B, 2D270BS, 2D270D, 2D270E, 2D270ES, 2D270G, 2D270GS, 2D270V, 2D270VS, 2D271A, 2D271AS, 2D271B, 2D271BS, 2D271E, 2D271ES, 2D271GS, 2D271V, 2D271VS, 2D272A, 2D272B, 2D272BS, 2D272ES, 2D272GS, 2D272VS, 2D273A, 2D273B, 2D273BS, 2D273G, 2D273GS, 2D273V, 2D273VS, 2D289A, 2D289AS, 2D289B, 2D289BS, 2D289D, 2D289DS, 2D289E, 2D289ES, 2D289G, 2D289GS, 2D289V, 2D289VS, 2D290A, 2D290BS, 2D290BS, 2D290DS, 2D290E, 2D290ES, 2D290G, 2D290GS, 2D290V, 2D290VS, 2D2990A, 2D2991A, 2D2993A, 2D2994A, 2D2995A, 2D2995B, 2d2995D, 2D2995V, 2D2997A, 2D2997B, 2D2997V, 2D2998A, 2D2998G, 2D2998V, 2D2999A, 2D2999A, 2D2999B, 2D2999V, 2D499B, 2D49A, 2D409A, 2D409A9, 2D410AM, 2D410 БМ, 2D410VM, 2D411AM, 2D411BM, 2D411GM, 2D411VM, 2D413A, 2D413B, 2D416A, 2D419A, 2D419B, 2D419V, 2D420A, 2D421A, 2D424A, 2D424G, 2D424V, 2D428A9, 2D503A, 2D503B, 2D504A, 2D509A, 2D510A, 2D510A-7, 2D512A, 2D512B, 2D513A, 2D514A, 2D520A, 2D521A, 2D521D, 2D521G, 2D521V, 2D522A, 2D522B, 2D522V, 2D524A, 2D524B, 2D528A, 2D528B, 2D528V, 2D629AS9, 2D629AS9, 2D630A, 2D702AS, 2D703BS-1, 2D704AS9, 2D706AS9, 2D710A, 2D803AS9, 2D805V, 2D806A, 2D810A, 2D812A, 2D901A-1, 2D901A-2, 2D904A-1, 2D901A-2, 2D904A-1, 2D904B-1, 2D904E-1, 2D906A, 2D906A, 2D906B, 2D906E, 2D906V, 2D907B-1, 2D907B-1N, 2D907G-1N, 2D908A, 2D908A1, 2D908AM, 2D908AM, 2D910A-1, 2D917A, 2D917A1, 2D918B-1, 2D918B-1N, 2D918G-1, 2D919A, 2D922A, 2D922AG, 2D922AR, 2D922B, 2D922BR, 2D922D, 2D922V, 2D923A, 2D929A, 2DS111A, 2DS111B, 2DS111V, 2DS522P, 2DS523A, 2DS523AM, 2DS523AR, 2DS523B, 2DS523BM, 2DS523G, 2DS523GM, 2DS523V, 2DS523VM, 2DS523VR, 2DS525A, 2DS525B, 2DS525D, 2DS525E, 2DS525G, 2DS525I, 2DS525K, 2DS525L, 2DS525P, 2DS525V, 2ДС525Ж, 2ДС627А, 2ДС628А, 2Д S628AM, 2DS807A, 2DS807A, D101, D101A, D102A, D103, D103A, D104, D104A, D105, D105A, D106, D106A, D1601B, D1601D, D1601E, D1601i, D1601Ж, D1631B, D1642, D1643, D18, D206, D207, Д209, Д211, Д214, Д214А, Д215, Д219А, Д219А, Д220, Д220А, Д220Б, Д220Б, Д220С, Д223, Д223А, Д223Б, Д223С, Д226, Д226А, Д226Б, Д226Д, Д226Е, Д226Е, Д222В, Д322В, Д3 Д231Б, Д232А, Д232Б, Д233, Д233А, Д233Б, Д234Б, Д234Б, Д235А, Д242, Д242А, Д242Б, Д243, Д243А, Д243Б, Д245, Д245А, Д245Б, Д246, Д246А, Д246Б, Д224Б, Д224Б, Д224Б, Д2447, Д2447 Д2Е, Д301, Д310, Д310А, Д311, Д311А, Д9, Д9Б, Д9Д, Д9Е, Д9Г, Д9Л, Д9М, Д9В, Д9Ж, ДК-И2М, ДК-С2М, ДК-С7М, ДК-В3, ДК-В8, GD402A, GD507A, GD508A, KD102A, KD102B, KD103A, KD103B, KD104A, KD104A, KD105B, KD105D, KD105G, KD105V, KD106A, KD116A-1, KD120A-1, KD201A, KD201B, KD201G, KD201V, KD202A, KD202B, KD202D, KD202E, KD202I, KD202K, KD202M, KD202R, KD202S, KD202V, KD202Ж, KD203A, KD203B, KD203D, KD203G, KD203K, KD203V, KD203Z, KD204A, KD204B, KD204V, KD205A, KD205D, KD205G, KD205i, KD 205K, KD205L, KD205V, KD205Z, KD206A, KD206B, KD206V, KD208A, KD208D, KD209A, KD209B, KD209G, KD209V, KD210A, KD210B, KD210G, KD210V, KD212A, KD212A, KD212A-6, KD21212121, KD212B, KD212BM, KD212G, KD212V, KD212V-6, KD213A, KD213A-6, KD213A, KD213A-6, KD213B, KD213G, KD213V, KD213V-6, KD215V, KD219A, KD219B, KD220A, KD220D, KD220G, KD220V, KD221A, KD221B, KD221G, KD221V, KD2222A-5, KD222, KD222B-5, KD222BS, KD222DS, KD222ES, KD222GS, KD222V-5, KD222VS, KD226A, KD226B, KD226D, KD226G, KD226V, KD230A, KD230B, KD230D, KD230E, KD230G, KD230I, KD230V, KD230ZH, KD237A, KD237B, KD238AS, KD238VS, KD243A, KD243B, KD243D, KD243E, KD243G, KD243V, KD243ZH, KD244A, KD244G, KD244V, KD247A, KD247B, KD247D, KD247G, KD247V, KD248I, KD250A, KD257A, KD257B, KD257D, KD257V, KD258A, KD258B, KD258D, KD258G, KD258V, KD268AS, KD268BS, KD268DS, KD268E, KD268ES, KD268GS, KD268V, KD268VS, KD269A, KD269AS, KD269B, KD269BS, KD269D, KD269DS, KD269E, KD269ES, KD269G, KD269GS, KD269VS, KD270A, KD270AS, KD270B, KD270BS, КД270Д, КД270Д, К D270E, KD270ES, KD270G, KD270GS, KD270V, KD270VS, KD271A, KD271AS, KD271B, KD271BS, KD271E, KD271ES, KD271GS, KD271V, KD271VS, KD272A, KD272B, KD272BS, KD272ES, KD272GS, KD272VS, KD273A, KD273B, KD273BS, KD273G, KD273GS, KD273V, KD273VS, KD289A, KD289AS, KD289B, KD289BS, KD289D, KD289DS, KD289E, KD289ES, KD289G, KD289GS, KD289V, KD289VS, KD290A, KD290BS, KD290DS, KD290E, KD290ES, KD290G, KD290GS, KD290V, KD290VS, KD2990A, KD2991A, KD2993A, KD2994A, KD2995A, KD2995B, KD2995D, KD2995V, KD2997A, KD2997B, KD2997V, KD2998A, KD2998G, KD2998V, KD2999A, KD2999A, KD2999B, KD2999V, KD402B, KD407A, KD409A, KD409A9, KD410AM, KD410BM, KD410VM, KD411AM, KD411BM, KD411GM, KD411VM, KD413A, KD413B, KD416A, KD419A, KD419B, KD419V, KD420A, KD421A, KD424A, KD424G, KD424V, KD428A9, KD503A, KD503B, KD504A, KD509A, KD510A, KD510A, KD510A-7, KD512A, KD512B, КД513А, КД513А, КД514А, КД520А, КД521А, КД521Д, КД521Г, КД521В, КД522А, КД522Б, КД522В, КД524А, КД524Б, КД528А, КД528Б, КД528В, КД629АС9, КД663АС9, КД629АС9 , KD702AS, KD703BS-1, KD704AS9, KD706AS9, KD710A, KD803AS9, KD805V, KD806A, KD810A, KD812A, KD901A-1, KD901A-2, KD904A-1, KD904B-1, KD904E-1, KD906A, KD906A, KD906B, KD906E . , KD922BR, KD922D, KD922V, KD923A, KD929A, KDS111A, KDS111B, KDS111V, KDS522P, KDS523A, KDS523AM, KDS523AR, KDS523B, KDS523BM, KDS523G, KDS523GM, KDS523V, KDS523VM, KDS523VR, KDS525A, KDS525B, KDS525D, KDS525E, KDS525G, KDS525I , KDS525K, KDS525L, KDS525P, KDS525V, KDS525ZH, KDS627A, KDS628A, KDS628AM, KDS807A, MD217, MD218, MD218A, MD3, диодный Мосты 2TS103A, 2TS105D, 2TS105G, 2TS106A, 2TS106B, 2TS106D, 2TS106G, 2TS106V, 2TS108A, 2TS108B, 2TS108V , 2TS109A, 2TS109AM, 2TS111A, 2TTS111A1, 2TS111A, 2TS111A1, 2TS112A, 2TS113A, 2TS113A1, 2TS114A, 2TS114B, 2TS117B, 2TS117V, 2TS118A, 2TS118B, 2TS118V, 2TS121E, 2TS121G, 2TS201B, 2TS201D, 2TS201E, 2TS201G, 2TS201V, 2TS202B, 2TS20 2e, 2TTS202V, 2TS203B, 2TTS203V, 2TS210B, 2TTS401G, 2TS402A, 2TTS401G, 2TS402A, 2TTS402B, 2TS402D, 2TTS402I, 2TS402G, 2TS402I, 2TS402K, 2TS402V, 2TS403A, 2TS403B, 2TS403G, 2TS403V, ​​2TS404A, 2TS404G, 2TS404Ж, 2TS405U, 2TS405D, 2TS405B, 2TS405D, 2TS405E, 2TS405G, 2TS405I, 2TS405V, 2TS405Z, 2TS407A, 2TS410A, 2TS410B, 2TS410G, 2TS410V, 2TS412A, 2TTS412B, 2TS412V, 2TS421V, 2TS422A, 2TS422B, D1004, D1005A, D1006, D1007, D1008, D1009, D1009A, D1010A, KTS103A, D1009A, D1010A, KTS103A KTS105D, KTS105G, KTS106A, KTS106B, KTS106D, KTS106G, KTS106V, KTS108A, KTS108B, KTS108V, KTS109A, KTS109AM, KTS111A, KTS111A1, KTS112A, KTS113A, KTS113A1, KTS114A, KTS114A, KTS114B, KTS117B, KTS117V, KTS118A, KTS118B, KTS118V, KTS121E, KTS121G, KTS201B, KTS201D, KTS201E, KTS201G, KTS201V, KTS202B, KTS202E, KTS202V, KTS203B, KTS203V, KTS210B, KTS401G, KTS402A, KTS402B, KTS402D, KTS402E, KTS402G, KTS402I, KTS402K, KTS402V, KTS403A, KTS403B, KTS403G, КЦ403В, КЦ404А, КЦ404Г, КЦ404Ж, КЦ405А, КЦ405АТ, КЦ405Б, КЦ405Д, КЦ405Е, КЦ405Г, КЦ405И, КЦ405В, КТ S405ZH, KTS407A, KTS410A, KTS410B, KTS410G, KTS410V, KTS412A, KTS412B, KTS412V, KTS421V, KTS422A, KTS422B, СВЧ диоды, туннельные диоды AA110A, AA110A, AA111A, AA111AR, AA111B, AA111BR, AA112A, AA112AG, AA112B, AA113A, AA117A -6, АА117Б-65, АА119А-6, АА119АР-6, АА121А, АА121АР, АА123А, АА130АС-3, АА130БС-3, АА136А, АА138А-3, АА206А-6, АА409А, АА409Б, АА410А, АА410Г, АА4110Д, АА4110Д, АА4110Д , AA410V, AA412A-5, AA529A, AA529AR, AA530A, AA530B, AA531A-6, AA539A, AA603B, AA603G, AA607A, AA610A, AA610B, AA610V, AA613A, AA613B, AA614A, AA615A, AA615B, AA615V, AA617A, AA617B, AA619A -6, AA621A, AA627A, AA631A, AA627A, AA631A, AA637B-6, AA637D-6, AA637G-6, AA637V-6, AA703A, AA703B, AA705A, AA705A, AA705B, AA707I, AA715A, AA715B, AA715D, AA715G, AA715I, AA715K, AA715L , AA715M, AA715V, AA715ZH, AA716A, AA716B, AA716D, AA716I, AA716ZH, AA718A, AA718B, AA718E, AA718G, AA718I, AA718V, AA718ZH, AA719A, AA720A, AA721A, AA721AM, AA722A, AA722AM, AA724A, AA724AM, AA725A, AA725E , АА725Г, АА726Е, АА726Г, АА726В, АА727А, АА727А, АА7 27б, аа727г, аа727в, аа728а, аа728б, аа728в, аа730д, аа730е, аа730и, аа735а-6, аа735б-6, аа735г-6, аа735в-6, аа736а, аа737б, аас122а-4, аас1101б-4, айб AI101D, AI101E, AI101I, AI101V, AI201A, AI201B, AI201G, AI201K, AI201L, AI201V, AI201ZH, AI301B, AI301G, AI301V, AI306E, AI306G, AI306K, AI306L, AI306M, AI306N, AI306S, AI306ZH, AI402B, AI402E, AI402G, Ai402i, Ai402V, GA401A, GA401B, GA401V, GA402A, GA402A, GA402B, GA403A, GA403D, GA404A, GA404B, GA404D, GA404V, GA404Z, GA501A, GA501I, GA501K, GA501A, GI503A, GI103A, GI103B, GI103G, GI103V, GI104A, GI104B, GI104E, GI104G, GI104V, GI304A, GI304B, GI305A, GI305B, GI401A, GI401B, GI402E, GI404A, KA102A, KA103A, KA103AR, KA104A, KA104A, KA104AR, KA105A, KA105BR, KA107A, KA107AR, KA108A, KA109A, KA109AR, КА116А-1, КА116АГ-1, КА116АР-1, КА118А-6, КА118АР-6, КА120А, КА120А, КА120АГ, КА120АР, КА120В, КА125А-3, КА201А, КА202, КА202А, КА203А, КА65В, КА505А, КА503А, КА503А КА506Д, КА506В, КА507А, КА507Б, КА508А, КА508А-1, КА509А, КА5 09Б, КА509В, КА510А, КА510Б, КА510В, КА511А, КА513Б, КА516А1-5, КА516А-2, КА516А-55, КА517А-2, КА517А-2, КА517А-2Н, КА518А-4, КА519А 5, КА520А 5, КА520А КА522А-2, КА522А-2, КА522А-2Н, КА523А-4, КА523Б-4Н, КА524А-4, КА524Б-4, КА532А-5, КА534А 5, КА534Б, КА534Б 5, КА534В, КА536А-5, КА536А-5Н, КА537А, КА539А, КА541А-6, КА543А-5, КА543А-6, КА543Б-6, КА546А-5, КА546А-6, КА547Д-3, КА547В-3, КА555А, КА601А, КА602А, КА602А, КА602Б, КА602Д KA602G, KA602V, KA604A, KA604B, KA605A, KA605B, KA608A, KA609A, KA609A-5, KA609A-5N, KA609B, KA611A, KA611B, KA611B-1, KA611V, KA613A, KA613B, KA616A-2, KA636B, UHF VARICAPES AD110A, АД516А, АД516Б, АВ-1М, Д402, Д403Б, Д404, Д405, Д405А, Д405АП, Д405АПР, Д405Б, Д405БП, Д405БПР, Д405БР, Д408, Д408П, Д409А, Д409АП, Д501, Д602А, Д602Б, Д6032, Д6032 D603VP, D604, D604VP, D605, D604, D604VP, D605, D605A, D607, D609, Dinistors KN102A, KN102B, KN102D, KN102E, KN102G, KN102I, KN102V, KN102Z, Thyristor 2U101A, 2U101B, 2U101B, 2U101D, 2U101E, 2U101G, 2U101i, 2U101V, 2U101ZH, 2U102A, 2U102B, 2U102G, 2U102V, 2U103A, 2U103V, 2U103V1, 2U104A, 2U104B, 2U104G, 2U104V, 2U106A, 2U106B, 2U106G, 2U106V, 2U107A, 2U107B, 2U107D, 2U107G, 2U107V, 2U108F, 2U110A, 2U110B, 2U110V, 2U111A, 2U111B, 2U111V, 2U112A, 2U113A, 2U114A, 2U118G, 2U120A, 2U201A, 2U201B, 2U201D, 2U201E, 2U201G, 2U201I, 2U201K, 2U201L, 2U202A, 2U202B, 2U202D, 2U202E, 2U202E1, 2U202G, 2U202I, 2U202K, 2U202L, 2U202L1, 2U202M1, 2U202N, 2U202V, 2U202ZH, 2U203A, 2U203D, 2U203E, 2U203G, 2U203I, 2U203V, 2U203ZH, 2U204A, 2U204B, 2U204V, 2U206A, 2U206B, 2U206G, 2U206V, 2U208A, 2U208A, 2U208B, 2U208G, 2U208V, 2U215A, 2U218A, 2U218B, 2U218D, 2U221A, 2U221B, 2U221D, 2U221G, 2U221IM, 2U221KM, 2U221V, 2U222A, 2U228A, 2U228A1, 2U228ZH, 2U228Zh2, 2U240A1, 2U503B, 2U503V, 2U503V, 2U602B, 2U706B, D235A, D235B, D235G, D235V, D237A, D237B, D237V, D238A, D237V, D238A, KT201 / 300, KU101A, KU101B, KU101B, KU101D, KU101E, KU101G, KU101i, KU101V, KU101Z, KU102A, KU102B, KU102G, KU102V, KU103A, KU103V, KU103V1, KU104A, KU104 B, KU104G, KU104V, KU106A, KU106B, KU106G, KU106V, KU107A, KU107B, KU107D, KU107G, KU107V, KU108F, KU110A, KU110B, KU110V, KU111A, KU111B, KU111V, KU112A, KU113A, KU114A, KU118G, KU120A, KU114A, KU118G, KU120A, KU11A KU201B, KU201D, KU201E, KU201G, KU201I, KU201K, KU201L, KU202A, KU202B, KU202D, KU202E, KU202E1, KU202G, KU202I, KU202K, KU202L, KU202L1, KU202M1, KU202N, KU202V, KU202ZH, KU203A, KU203D, KU203E, KU203G, KU203I, KU203V, KU203ZH, KU204A, KU204B, KU204V, KU206A, KU206B, KU206G, KU206V, KU208A, KU208A, KU208B, KU208G, KU208V, KU215A, KU218A, KU218B, KU218D, KU221A, KU221B, KU221D, KU221D, KU221G, KU221IM, KU221KM, KU221V, KU222A, KU228A, KU228A1, KU228ZH, KU228Zh2, KU240A1, KU503B, KU503V, KU602B, KU706B, стабилитроны (диоды Зенера) 2S101G, 2S104A, 2S104B, 2S106A, 2S107A, 2S108A, 2S108B, 2S108K, 2S108N, 2S108R, 2S109B , 2s109g, 2s113a, 2s114a, 2s115a, 2s117a, 2s115a, 2s117a, 2s117b, 2s117e, 2s117g, 2s117i, 2s117v, 2s119a, 2s119a1, 2s124d-1, 2s126d, 2s126d, 2s126d1, 2s126d1, 2s126e, 2s126e, 2s126g, 2s126g, 2s126 G, 2S126G1, 2S126I, 2S126I, 2S126K, 2S126K, 2S126L, 2S126L, 2S126M, 2S126M, 2S126V, 2S126V, 2S126ZH, 2S126ZH, 2S130D1, 2S130D1N, 2S133A, 2S133A2, 2S133D-1, 2S133G, 2S133V, 2S136D1, 2S136D1-N, 2S139A, 2S139A2, 2S139D1, 2S139D1-N, 2S139G, 2S143A-2, 2S143D1, 2S143D1N, 2S147, 2S147A2, 2S147G, 2S147T-1, 2S147V, 2S151A2, 2S151T-1, 2S156A, 2S156A, 2S156B, 2S156G, 2S156T-1, 2S156V, 2S162A, 2S162A2, 2S162G, 2S162A2, 2S162G, 2S164M-1N, 2S166A, 2S168A, 2S168A2, 2S168K-1, 2S168V, 2S168V2, 2S170A, 2S175A, 2S175TS, 2S175Z, 2S180A, 2S182A, 2S182E, 2S182K-1, 2S182T, 2S182TS-1, 2S182ZH, 2S190D, 2S190T, 2S191A, 2S191F, 2S191F, 2S191F1, 2S191K1, 2S191S, 2S191S1, 2S191T, 2S191T1, 2S191TS, 2S191TS-1, 2S191U, 2S191V, 2S191ZH, 2S192ZH, 2S201A, 2S201G, 2S201V, 2S204A, 2S204B, 2S204E, 2S204G, 2S204i, 2S204K, 2S207A, 2S207B, 2S207V, 2S207B, 2S207V, 2S210A, 2S210A-2, 2S210B, 2S210B2, 2S210E, 2S210K-1, 2S210K-1N, 2S210TS, 2S210TS-1, 2S210Z, 2S211A, 2S211A-2, 2S211B, 2S211D, 2С211Э, 2С211Г, 2С211И, 2С211ТС, 2С211В, 2С211Ж, 2С212А-2, 2С212Э, 2 S212K-1, 2S212TS, 2S212TS-1, 2S212V, 2S212ZH, 2S213A, 2S213B, 2S213B2, 2S213B3, 2S213E, 2S213ZH, 2S215ZH, 2S216ZH, 2S218ZH, 2S220ZH, 2S224ZH, 2S291A, 2S405A, 2S405B, 2S406A, 2S406B, 2S407A, 2S407B, 2S407D, 2S407G, 2S408A, 2S409A, 2S411A, 2S411B, 2S412A, 2S413B, 2S415A, 2S433A, 2S439A, 2S447A, 2S456A, 2S468A, 2S482, 2S482A, 2S504, 2S506B, 2S508A, 2S508B, 2S508V, 2S509B, 2S510A, 2S512A, 2S515A, 2S515G, 2S516A, 2S516B, 2S516G, 2S516V, 2S518A, 2S518A, 2S520V, 2S520V2, 2S522A, 2S522A1, 2S524A, 2S524A1, 2S524G, 2S527A, 2S530A, 2S531V, 2S531V2, 2S533A, 2S536A, 2S539G, 2S547V, 2S547V2, 2S551A, 2S568V2, 2S582G, 2S582G2, 2S591A, 2S596V, 2S596V2, 2S600A, 2S620A, 2S620A1, 2S630A, 2S630A1, 2S650A, 2S650A1, 2S680A, 2S920A, 2S930A, 2S950A, 2S980A, 2SM180A, 2SM190A, 2SM210A, 2SM211A, 2Zh201A, 2Zh201A1, 2Zh201V, D808, D814A, D814A1, D814B, D814B1, D814D, D814D1, D814DPP, D814G, D814G1, D814GPP, D814V, D814V1, D814VPP, D815A, D815B, D815B1, D815D, D815E, D815G, D815V, D815ZH, D816A, D816B, D816D, D816G, D816V, D817A, D817B, D817G, D817V, D818A, D818B, D818D, D818E, D818G, D818GT, D818I, D818V, D818ZH, KS101G, KS104A, KS104B, KS106A, KS107A, KS108A, KS108B, KS108K, KS108N, KS108R, KS109B, KS109G, KS113A, KS114A, KS115A, KS117A, KS117B, KS117E, KS117E, KS117G, KS117I, KS117V, KS119A, KS119A1, KS124D-1, KS126D, KS126D, KS126D1, KS126D1, KS126E, KS126E, KS126G, KS126G, KS126G, KS126G1, KS126I, KS126I, KS126K, KS126K, KS126L, KS126L, KS126M, KS126M, KS126V, KS126V, KS126ZH, KS126ZH, KS130D1, KS130D1N, KS133A, KS133A, KS133A2, KS133D-1, KS133G, KS133V, KS136D1, KS136D1-N, KS139A, KS139A2, KS139D1, KS139D1-N, KS139G, KS143A-2, KS143D1, KS143A-2, KS143D1, KS143D1N, KS147, KS147A2, KS147G, KS147T-1, KS147V, KS151A2, KS151T-1, KS156A, KS156B, KS156G, KS156T-1, KS156V, KS162A, KS162A2, KS162G, KS164M-1N, KS166A, KS168A, KS168A2, KS168K-1, KS168V, KS168V2, KS170A, KS175A, KS175T, KS175Z, KS180A, KS182A, KS182E, KS182K-1, KS182T, KS182TS-1, KS182Z, KS190D, КС190Т, КС191А, КС191Ф, КС191Ф1, КС191К1, КС191С, КС191 S1, KS191T, KS191T1, KS191TS, KS191TS-1, KS191U, KS191V, KS191ZH, KS192ZH, KS201A, KS201G, KS201V, KS204A, KS204B, KS204B, KS204E, KS204G, KS204I, KS204K, KS207A, KS207B, KS207V, KS210A, KS210A- 2, KS210B, KS210B2, KS210E, KS210K-1, KS210K-1N, KS210T, KS210TS-1, KS210Z, KS211A, KS211A-2, KS211B, KS211D, KS211E, KS211G, KS211I, KS211T, KS211V, KS211Z, KS212A-2, KS212E, KS212K-1, KS212TS, KS212TS-1, KS212V, KS212ZH, KS213A, KS213B, KS213B2, KS213B3, KS213E, KS213ZH, KS215ZH, KS216ZH, KS218ZH, KS220ZH, KS224ZH, KS291A, KS405A, KS405B, KS406A, KS406B, KS407A, KS407B, KS407D, KS407G, KS408A, KS409A, KS411A, KS411B, KS412A, KS413B, KS415A, KS433A, KS439A, KS447A, KS456A, KS468A, KS482, KS482A, KS504, KS506B, KS508A, KS508B, KS508V, KS509B, KS510A, KS512A, KS515A, KS515G, KS516A, KS516B, KS516G, KS516V, KS518A, KS520V, KS520V2, KS522A, KS522A1, KS524A, KS524A1, KS524G, KS527A, KS530A, KS531V, KS531V2, KS533A, KS536A, KS539G, KS547V, KS547V2, KS551A, KS551A, КС568В2, КС582Г, КС582Г2, КС591А , KS596V, KS596V2, KS600A, KS620A, KS620A1, KS630A, KS630A1, KS650A, KS650A1, KS680A, KS920A, KS930A, KS950A, KS980A, KSM180A, KSM190A, KSM210A, KSM211A, KZh201A, KZh201A1, KZh201V, Varicapes 2V121A, 2V122A, 2V122AT, 2V122B, D901A, D901B, D901D, D901E, D901G, D901V, D902A, KV102A, KV102B, KV102D, KV102G, KV102V, KV103B, KV104A, KV104B, KV104D, KV104E, KV104G, KV104V, KV105A, KV105B, KV106A, KV106B, KV109A, KV109B, KV109G, KV109V, KV109VG, KV110A, KV110B, KV110G, KV110V, KV112A-1, KV112B-1, KV114A-1, KV114B-1, KV115A, KV115B, KV116A-1, KV119A, KV121A, KV121B, KV122A, KV122AG, KV122AT, KV122BT, KV122V, KV122VG, KV123A, KV124A, KV124A-5, KV124AR, KV125A, KV127A, KV127AG, KV127AR, KV127AT, KV127B, KV127BT, KV128AK, KV129A, KV130AG, KV132A, KV132AR, KV132AT, KV133A, KV134A, KV134AR, KV134AT, KV135AR, KV136A, KV136B, KV144GG1, KV144VG1, KV156A9, KVS111A, KVS111B, KVS111V, KVS118A, KVS118B, KVS120A, фотодиоды FD10GA, FD10K, FD20-30K, FD23K, FD24K, FD256, FD263, FD263-01, FD265, FD26 5-01, ФД27К, ФД303, ФД312, ФД320, ФД320-1, ФД338, ФД3А, ФД7К, ФД7К (БСК), ФД8, ФД8К, ФДК155, ФДЛ118, ФМ611У, ФТ-1К, ФТ-2К, ФТГ3-24, ФТГ3 -317, FTG3-337, FTG3-39, FTG3-410, FTG3-43, FTG3-435, FTG3-5, FTG3-93, KDF101A, KDF111V1, KDF115A3, KDF115A5, KDF116A, KFDM GRA, KTF102A, KTF102A1, KTF102A2- P, KTF104A, LFD-2A, Источники шума KG401A, KG401B, KG401V, Optrons 3od101a, 3od101B, 3OD101D, 3OD101G, 3OD101V, 3OD103D, 3OD109A, 3OD109B, 3OD109D, 3OD109E, 3OD109G, 3OD109I, 3OD109V, 3OD109Z, 3OD111A, 3OD120A-1 , 3OD120B-1, 3ОД121В-1, 3ОД129А, 3ОД129Б, 3ОД130А, 3ОД133А, 3ОД134АС, 3ОД133А, 3ОД134AS, 3OD167, 3OR113A, 3OR124A, 3OR124B, 3OT101AS, 3OT101BS, 3OT101GS, 3OT101VS, 3OT101GS, 3OT102A, 3OT102B, 3OT102D, 3OT102E, 3OT102G, 3OT102V, 3OT110A , 3OT110B, 3OT110D, 3OT110G, 3OT110V, 3OT122A, 3OT122B, 3OT122G, 3OT122V, 3OT123A, 3OT123B, 3OT123G, 3OT123V, 3OT124A, 3OT126A, 3OT126B, 3OT127A, 3OT127B, 3OT127V, 3OT128A, 3OT128B, 3OT128D, 3OT128E, 3OT128G, 3OT128V, 3OT131A , 3ОТ136А, 3ОТ136Б, 3ОТ137А1, 3ОТ137АР, 3ОТ137 В1, 3OT147A, 3OT147B, 3OT161A, 3OT165A1, 3OT165B, 3OT166A, 3OT168, 3OT169, 3OT170, 3OU103A, 3OU103A1, 3OU103B, 3OU103B1, 3OU103D, 3OU103V, 3OU103V1, 3OU115A, 3OU115B, 3OU115V, 3OU163A, AOD101A, AOD101B, AOD101D, AOD101G, AOD101V, AOD103D, AOD109A, AOD109B, AOD109D, AOD109E, AOD109G, AOD109i, AOD109i, AOD109V, AOD109Z, AOD111A, AOD120A-1, AOD120B-1, AOD121V-1, AOD129A, AOD129B, AOD130A, AOD133A, AOD134AS, AOD167, AOR113A, AOR124A, AOR124B, AOT101AS, AOT101BS, AOT101GS, AOT101VS, AOT101ZHS, AOT102A, AOT102B, AOT102D, AOT102E, AOT102G, AOT102V, AOT110A, AOT110B, AOT110D, AOT110G, AOT110V, AOT122A, AOT122B, AOT122G, AOT122V, AOT123A, AOT123B, AOT123G, AOT123V, AOT124A, AOT126A, AOT126B, AOT127A, AOT127B, AOT127V, AOT128A, AOT128B, AOT128D, AOT128E, AOT128G, AOT128V, AOT131A, AOT136A, AOT136B, AOT137A1, AOT137AR, AOT137B1, AOT147A, AOT147B, AOT161A, AOT165A1, AOT165B, AOT166A, AOT168, AOT169, AOT170, AOU103A, AOU103A1, AOU103B, AOU103B1, AOU103D, AOU103V, AOU103V1, AOU115A, AOU115B, AOU115 В, АОУ163А, КОЛ201А, ОД301А, ОЭП-1, ОЭП-12, ОЭП-13, ОЭП-16, ОЭП-1К, ОЭП-2, ОЛ201А,

    Простая паяльная станция на микроконтроллере / ХабрНо большинство обычных паяльников годятся только для пайки кастрюль, более-менее нормальный паяльник с термостатом и сменными жалами стоит дорого, а про паяльные станции и говорить нечего. Предлагаю собрать простую паяльную станцию, по функционалу не отличающуюся от серийных.

    Схема


    Микроконтроллер работает как термостат: получает данные от термопреобразователя и управляет транзистором, который в свою очередь включает нагреватель.Установленная и текущая температура паяльника отображается на семисегментном индикаторе. Кнопки S1-S4 служат для установки температуры с шагом 100°С и 10°С, S5-S6 — для включения и выключения станции (дежурный режим), S7 — переключает режим отображения температуры: текущая температура или заданная ( в этом режиме его можно изменить ) Работа отопителя индицируется светодиодом 1. В случае отключения электроэнергии последняя установленная температура сохраняется в энергонезависимой памяти EEPROM и при последующем включении питания станция начинает прогрев до этой температуры.
    Детали

    На станции применен сетевой трансформатор на 18В 40Вт, любой диодный мост способный выдержать ток 2А и обратное напряжение 30В, например КЦ410. Интегральный стабилизатор напряжения 7805 необходимо прикрутить к радиатору размером не менее спичечного коробка. Конденсаторы фильтра С1 — электролитические на 100-500мкФ, С2 при желании можно убрать. Индикатор — любой на три разряда с динамической индикацией и общим анодом, его лучше спрятать за светофильтром. Токоограничивающие резисторы R8-R11 сопротивлением 330Ом-1кОм.Кнопки S1-S6 без фиксации, желательно часовые, S7 — тумблер или кнопка, но с фиксацией. Резисторы R1-R7 — любые, сопротивлением 10кОм-100кОм. Транзистор Т1 — N-канальный MOSFET, управляемый логическим уровнем, допустимое напряжение сток-исток не менее 25В и ток не менее 3А, например: IRL3103, IRL3713, IRF3708, IRF3709 и другие. Микроконтроллер ATmega8 с любым суффиксом и корпусом (нумерация выводов для корпуса DIP показана на схеме). Из фьюзов меняем только CKSEL: настраиваем CKSEL3… 0=0100 на внутренний 8 МГц генератор, остальные не трогаем. Такая схема не требует настройки и работает сразу (если правильно собрана).
    Паяльник

    Схема предусматривает использование паяльников, применяемых в имеющихся в продаже паяльных станциях, например Lukey или AOYUE. Такие паяльники продаются в качестве запчастей и стоят немного дороже ранее упомянутых сковородных паяльников. Основное отличие, которое нас волнует, это тип датчика температуры, это может быть терморезистор или термопара.Нам нужен первый. Этот тип преобразователя подходит для паяльников, внутри которых находится керамический нагревательный элемент HAKKO 003 (HAKKO A1321). Пример такого паяльника используется в паяльных станциях Lukey 868, 852D+, 936 и других. Такой паяльник стоит дороже, но считается более качественным.
    Наконец

    У паяльников Lukey разъем PS/2 для подключения станции, а у AOYUE — это похоже на старый советский разъем для подключения магнитолы.В интернете можно найти их распиновку, а можно просто срезать разъем и припаять прямо к плате. Чтобы узнать, где какой провод, можно измерить сопротивление: у нагревателя будет около 3 Ом, а у термистора около 50 Ом (при комнатной температуре).
    Практически все современные паяльники для паяльных станций имеют возможность заземлить жало, использовать его для защиты припаиваемых деталей от статических разрядов.
    Но что случилось

    Все было спаяно ЭПСН с намоткой медной проволоки на жало.Я не думал о миниатюризации.



    Внутренности были сфотографированы два года назад, когда он только был изготовлен, поэтому внимательные читатели могут заметить реле (заменено транзистором) и преобразователь для термопары (красные резисторы и подстроечный элемент в левом нижнем углу).

    В архиве прошивка и схема в высоком разрешении

    МОЩНОСТЬ — КАЧЕСТВО — ДОЛГОВЕЧНОСТЬ

    1 ПНЕВМАТИЧЕСКИЕ ИНСТРУМЕНТЫ

    2 КАЧЕСТВЕННЫЕ УГЛОВЫЕ ШЛИФМАШИНЫ МОЩНОСТИ Конические зубчатые колеса, обработанные и термообработанные для плавной работы.Регулируемый угол выхлопа. Высокая мощность. Для шлифовки и резки. ДОЛГОВЕЧНОСТЬ СОДЕРЖАНИЕ СТРАНИЦА УГЛОВЫЕ ШЛИФМАШИНЫ 3 Сверхмощные Удлиненные ШЛИФОВАЛЬНЫЕ МАШИНЫ 4 Сверхмощные Угловые KAA4T KAA4E Прямые СВЕРЛА 5 Прямые Прямые Прямоугольные Ударные гайковерты с прямым ключом 6-7 Сплав Композитный ПАНЕЛИ ПИЛЫ 8 КЛЮЧИ С ТРЕЩОТКОМ 9 Угловая шлифовальная машина для тяжелых условий эксплуатации HP RPM Kg. Quick Lock шпиндель для легкой замены диска. Губернатор контролируется для оптимального удаления материала. Сменные ручки для левшей и правшей. Удлиненная угловая шлифовальная машина HP.14 000 об/мин. 1,4 кг. Запатентованный дизайн. Задний выхлоп. обратимый. Регулируемое управление потоком воздуха. Регулярные наборы ударных головок Stubby 10 1/2 3/4 KAA5T THE FORCE NEW IN AIR TOOLS Мощная угловая шлифовальная машина HP RPM Kg. Quick Lock шпиндель для легкой замены диска. Губернатор контролируется для оптимального удаления материала. Сменные ручки для левшей и правшей. 2 МОЩНОСТЬ – КАЧЕСТВО – ДОЛГОВЕЧНОСТЬ НОВАЯ СИЛА В ПНЕВМАТИЧЕСКИХ ИНСТРУМЕНТАХ 3

    3 ШЛИФОВАЛЬНЫЕ МАШИНЫ СВЕРЛА Высокая скорость.Низкая вибрация, низкий уровень шума. Включает в себя 6 мм и 1/4 сбора. Задний выхлоп. Композитный корпус. Задний выхлоп. Доступен патрон без ключа или с ключом. Эргономичная нескользящая ручка. Механически обработанные шестерни. Боковые ручки на некоторых моделях. KADG14HD KADG14S KADG14R KAAD12S KAAD12SK KAAD38R Шлифовальный станок 1/4 Мощный прямошлифовальный станок 1/4 Шлифовальный станок 1/4 Прямоугольная дрель 1/2 Дрель с бесключевым патроном 1/2 Шпоночный патрон Дрель 3/8 Угловой шпоночный патрон.60 л.с. 0 22 000 об/мин. Длина 185 мм кг..41 л.с. 0 28 000 об/мин. Длина 153 мм кг..41 л.с. 0 20 000 об/мин. Длина 160 мм кг.0,61 л.с. 0 Более высокий крутящий момент при более низкой скорости 600 об/мин. Длина 245 мм кг. Дополнительная опорная боковая рукоятка для более высокого крутящего момента. 61 л.с. об/мин. длина 260мм кг. Ключевой патрон. Регулируемая боковая рукоятка KAAD38S KAAD38SK Дрель 3/8 Быстрозажимной патрон Дрель 3/8 Ключевой патрон.61 л.с. 0 1600 об/мин. длина 220мм кг. Реверсивный ХП. 1600 об/мин. Длина 218 мм кг. Ключевой патрон. 4 МОЩНОСТЬ — КАЧЕСТВО — ДОЛГОВЕЧНОСТЬ.5 л.с. 0 1900 об/мин. 190 мм в длину. 1,1 кг. Компактный патрон с ключом для доступа в ограниченном пространстве. Низкопрофильная голова. NEW FORCE IN AIR TOOLS 5

    4 УДАРНЫЕ гайковерты из сплава УДАРНЫЕ гайковерты из композитных материалов Традиционный стиль.Сверхмощный. Прочный. Алюминий / стальной сплав. Сильная структура. Двойной молот. Задний выхлоп. Супер свет. Высокий крутящий момент. Низкая вибрация. Ударопрочный. Двойной молот. Задний выхлоп. Быстро достигает максимального крутящего момента. Выдерживает высокое давление воздуха. Комфортная хватка. KAIW1A KAIW34A KAIW12A KAIW34CA KAIW34C KAIW12CA Ударный гайковерт из сплава 1 Ударный гайковерт из сплава 3/4 Ударный гайковерт из сплава 1/2 Ударный гайковерт из композитного материала 3/4 Ударный гайковерт из композитного материала 3/4 Ударный гайковерт из композитного материала 1/2 2 Удлиненная наковальня 1490 Нм . 4000 об/мин.Длина 243 мм кг. Применение: грузовики/автобусы/трейлеры, тяжелое оборудование, горнодобывающая промышленность, промышленность, железнодорожные перевозки, судостроение и техническое обслуживание. 2 УДЛИНЕННАЯ НАКОВАЛЬНЯ 1220 Нм / 900 ft-lb. 7000 об/мин. Длина 198 мм кг. Применение: ходовая часть, шина/колесо., 445 Нм / 1800 ft-lb. 2 4000 об/мин. Длина 530 мм кг. Применение: тяжелая промышленность, строительная техника. Огромное соотношение мощности и веса: маленький, но прочный. 695 Нм / 1250 футо-фунтов. 1 5000 об/мин. 217 мм в длину. 4,3 кг. Применение: грузовик/автобус/трейлер, тяжелая техника, горнодобывающая промышленность, промышленность, железнодорожный транспорт, морской транспорт, техническое обслуживание.51 Нм / 480 футофунтов. 6 7000 об/мин. 183 мм в длину. 2,7 кг. Применение: днище автомобиля, шина/колесо. ДВОЙНОЙ МОЛОТ ДВОЙНОЙ МОЛОТ, 490 Нм / 1100 футо-фунтов. 1 4000 об/мин. Длина 243 мм кг. Применение: грузовики/автобусы/трейлеры, тяжелое оборудование, горнодобывающая промышленность, промышленность, железнодорожные перевозки, судостроение и техническое обслуживание. Стандартная наковальня. TWIN HAMMER TWIN HAMMER TWIN HAMMER TWIN HAMMER СРАВНЕНИЕ С Ударным гайковертом из сплава KAIW38A 3/8 Традиционный стиль Сверхмощный Прочная конструкция Прочный Надежный Алюминиевый / стальной сплав 98 Нм / 220 ft-lb. 2 10 000 об/мин. 155 мм в длину.1,5 кг. Применение: трансмиссия/двигатель. TWIN HAMMER 6 Используйте Alloy, если хотите придерживаться того, что знаете Ударный гайковерт 1/2 Композитный ударный гайковерт 3/8 220 Нм / 900 фут-фунт. 1 7000 об/мин. Длина 198 мм кг. Применение: днище автомобиля, шина/колесо. 34 Нм / 320 футофунтов. 4 10 000 об/мин. 165 мм в длину. 1.2 кг. Применение: трансмиссия/двигатель. TWIN HAMMER TWIN HAMMER НОВАЯ СИЛА В ПНЕВМАТИЧЕСКИХ ИНСТРУМЕНТАХ 7

    5 ПИЛА Задний выхлоп. Эргономичная нескользящая ручка. Механически обработанные шестерни. КЛЮЧИ С ТРЕЩОТКОЙ Реверсивный. Задний выхлоп. 2-ступенчатый механизм для силы и мощности. Механически обработанная головка для долговечности. Доступны короткие размеры. KAAS1 KAAR12R KAAR38R KAAR38S Панельная пила Ключ с трещоткой 1/2 Стандартный ключ с трещоткой 3/8 Стандартный ключ с трещоткой 3/8 Короткий 300 мм. Низкий уровень вибрации и шума.Комфортная резиновая ручка. Задний выхлоп. 9000 ударов в минуту. Отлично подходит для аварийного ремонта и панельных битов. 100 Нм / 74 футофунта. 160 об/мин. 270 мм в длину. 1,2 кг. 100 Нм / 74 футофунта. 160 об/мин. 270 мм в длину. 1,2 кг. 50 Нм / 37 футофунтов. 230 об/мин. 180 мм в длину. 0,6 кг. СМОТРИТЕ ТАКЖЕ НАШ АССОРТИМЕНТ РУЧНЫХ ИНСТРУМЕНТОВ KROMEX ПОДЪЕМ KAAR14M Ключ с трещоткой 1/4 Micro Stubby Ключ с трещоткой KAAR14S 1/4 Stubby РЕШЕНИЯ ДЛЯ ХРАНЕНИЯ 30 Нм / 22 футо-фунта. 140 мм в длину. 0,5 кг. 50 Нм / 37 футофунтов. Длина 180 мм кг. ОБОРУДОВАНИЕ ДЛЯ МАСТЕРСКИХ 8 МОЩНОСТЬ – КАЧЕСТВО – ДОЛГОВЕЧНОСТЬ НОВАЯ СИЛА В ПНЕВМАТИЧЕСКИХ ИНСТРУМЕНТАХ 9

    6 УДАРНЫЕ НАСАДКИ С канавкой для уплотнительного кольца.Хромомолибденовая легированная сталь. Закаленный и с фосфатным покрытием. Металлический корпус. 6 точек (один шестигранник). Набор ударных головок 1/2 Номер детали Imp/Met Тип Диапазон размеров Кол-во Кол-во KIMP12ID Imperial Deep 7/16-1 7/16, 1/2, 9/16, 5/8, 11/16, 3/4, 13/16, 7/8, 15/16, 1 10 KIMP12I Imperial Regular 7/16-1 7/16, 1/2, 9/16, 5/8, 11/16, 3/4, 13/16, 7/8, 15/16, 1 10 KIMP12MD Метрическая Глубокая 10–24 мм 10, 11, 12, 13, 14, 17, 19, 21, 22, 24 мм 10 KIMP12M Метрическая Стандартная 10–24 мм 10, 11, 12, 13, 14, 17, 19, 21, 22, 24 мм 10 KIMP12MX Метрическая Обычная 10–32 мм 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 27, 30, 32 мм 18 ПРИВОДНОЙ КВАДРАТ 1/2 Набор ударных головок Привод 3/4 Деталь №Imp/Met Тип Размер Диапазон Содержимое Кол-во KIMP34ID Imperial Deep /2 1, 1-1/16, 1-1/8, 1-1/4, 1-5/16, 1-3/8, 1-7/16 , 1-1/2 8 KIMP34I Imperial Regular /2 1, 1-1/16, 1-1/8, 1-1/4, 1-5/16, 1-3/8, 1-7/16, 1-1/2 8 KIMP34MD Метрическая Глубина 21-41мм 21, 22, 24, 27, 30, 32, 36, 41мм 8 KIMP34M Метрическая Стандартная 21-41мм 21, 22, 24, 27, 30, 32, 36, 41мм 8 SQUARE DRIVE 1/2 10 МОЩНОСТЬ — КАЧЕСТВО — ДОЛГОВЕЧНОСТЬ НОВАЯ СИЛА В ПНЕВМАТИЧЕСКИХ ИНСТРУМЕНТАХ 11

    7 12 ПОДЪЕМ

    8 ХАРАКТЕРИСТИКИ СТАБИЛЬНОСТЬ БЕЗОПАСНОСТЬ ОПОРНЫЕ СТОЙКИ Прочная сварная стальная конструкция.Цельный многопозиционный храповой стержень обеспечивает превосходную прочность и долговечность. Механизм быстрой регулировки надежно фиксируется в нужном месте. Широкое основание из штампованной стали обеспечивает устойчивость и балансировку под нагрузкой. Собачка противовеса служит безопасным и надежным фиксирующим устройством, предотвращающим случайное расцепление груза. ДОМКРАТЫ ТРАНСМИССИИ Хромированные цилиндры для максимального вылета. Очень широкое основание и более низкий центр тяжести для устойчивости. Прочные стальные колеса и полноповоротные ролики на шарикоподшипниках.Уникальная ножная педаль обеспечивает безопасное опускание груза. СОДЕРЖАНИЕ СТРАНИЦА ОПОРНЫЕ ПОДСТАВКИ 3 Опорная стойка для автомобиля ДОМКРАТЫ ТРАНСМИССИИ 3 БУТЫЛОЧНЫЕ ДОМКРАТЫ 4-5 Большегрузный бутылочный домкрат Бутылочный домкрат с пневматическим приводом Бутылочный домкрат для приседания ДОМКРАТЫ ДЛЯ ТЕЛЕЖЕК 6-7 Большегрузный домкрат на тележке Тележка с высоким подъемом Домкрат на тележке с длинным шасси Домкрат на тележке с длинным шасси Пневматический домкрат на тележке Низкопрофильный тележковый домкрат Одноступенчатый пневматический домкрат для грузовика Опорная стойка для автомобиля KLJS мм 445 мм 3 000 кг KLJS мм 634 мм 5 000 кг KLJS мм 700 мм 8 000 кг KLTMJ500 KLTMJ1000 Трансмиссионный домкрат KLTMJ мм 2026 мм 500 кг KLTMJ мм 2163 мм 1000 кг НОВОЕ ОБОРУДОВАНИЕ 14 ПРОИЗВОДИТЕЛЬНОСТЬ — СТАБИЛЬНОСТЬ — БЕЗОПАСНОСТЬ НОВАЯ ПРОЧНОСТЬ В ПОДЪЕМНОМ ОБОРУДОВАНИИ 15

    9 БУТЫЛОЧНЫЕ ДОМКРАТЫ Термообработанный удлинительный винт позволяет регулировать высоту подъема с малой высоты и максимальную высоту подъема.Запатентованное в США встроенное байпасное устройство защищает гидравлическую систему от повреждения в результате чрезмерной перекачки. Уникальный кованый выпускной клапан крестового типа обеспечивает надежный контроль. Встроенный насос позволяет легко установить домкрат под транспортное средство. Широкая прочная основа обеспечивает устойчивость и прочность. ВОЗДУШНЫЕ ДОМКРАТЫ Оснащены компактным, но мощным пневматическим турбодвигателем (патент США) для безопасного, эффективного и легкого подъема груза на желаемую высоту. Универсальная конструкция быстроразъемного соединения обеспечивает легкое отсоединение воздушного шланга от пневматического двигателя, что обеспечивает компактное хранение и дистанционное управление.Легкая работа с воздухом значительно снижает утомляемость оператора и повышает эффективность работы в гараже. Управление кончиками пальцев для дополнительной безопасности без ущерба для ручного управления. Хромированные бараны. Сверхмощная бутылка Джек КЛБЖ ММ 395,5 мм 2000 кг КГ КЛБЖ ММ 424 мм 4000 кг КГ КЛБЖ ММ 447 мм 6000 кг КГ КЛБЖ ММ 473 мм 12 000 кг КГ КЛБЖ ММ 473 мм 20 000 кг. Кг. Аккумуляторная бутылка klbja mm 477mm 20 000 кг Кг Клбья мм 458 мм 30 000 кг см. Также наш ассортимент Kromex Воздушные инструменты Ручные инструменты Приспособления бутылки Джек KLBJ12000S 153 мм 272 мм 12 000 кг кг КГС20000с 165 мм 285 мм 20 000 кг Кг Решения для хранения 385 мм 20 000 кг Комната.Встроенное перепускное устройство защищает гидравлическую систему от чрезмерной перекачки. Пробка сапуна устраняет воздух в гидравлической системе. Универсальный шарнирный механизм позволяет точно контролировать опускание груза. Эффективное давление откачки даже при близком к горизонтальному углу. Прочная конструкция с выпускным клапаном универсального шарнира. Имеет более длинные низкие боковые рамы для увеличения доступа под шасси. Толстая стальная рама помогает предотвратить деформацию и скручивание. Соответствует AS/NSZ 2615:2004. Широкая стойка и низкий центр тяжести обеспечивают оптимальную устойчивость при нагрузке.ПНЕВМАТИЧЕСКИЙ ДОМКРАТ Спускной клапан, приводимый в действие рукояткой, обеспечивает дозированное управление при желаемой скорости опускания. Оснащен компактным, но мощным пневматическим турбодвигателем (патент США) для безопасного, эффективного и легкого подъема груза на нужную высоту. ПНЕВМАТИЧЕСКИЙ ДОМКРАТ Три угла рукоятки на выбор: 90° для экономии места при хранении. 45 для легкого переноса. 0 для доступа к точке подъема. Термообработанный удлинительный винт позволяет регулировать низкую высоту подбора и максимальную высоту подъема. Передвижной домкрат для тяжелых условий эксплуатации Низкопрофильный передвижной домкрат Длинное шасси Передвижной домкрат с пневматическим приводом Одноступенчатый грузовой домкрат с пневматическим приводом KLTJ мм 508 мм 2 000 кг KLTJ1500LP 63 мм 500 мм 1 500 кг KLTJA мм 686 мм 10 000 кг KLTJA мм 318 мм 20 000 кг KLTJ10000LC Подъемник шасси Trolley Long Trolley0 KLTJ5 Jack KLTJ1500HL 100 мм 815 мм 1 500 кг KLTJ5000LC 165 мм 565 мм 5000 кг KLTJ10000LC 175 мм 565 мм 10 000 кг 18 производительность — устойчивость — безопасность новая прочность в подъемном оборудовании 19

    11 Хранение и оборудование 20 Новый ориентир в рабочих местах для хранения рабочих мест 21

    12 прочность качества ИНСТРУМЕНТАЛЬНЫЕ ШКАФЫ Все направляющие на шарикоподшипниках.Защитный верхний коврик или доска (KTS470). Обрезанные углы для безопасности. Прочная эргономичная боковая рукоятка. Все ящики комплектуются вкладышами. Сверхпрочные стальные колеса размером 125 мм x 50 мм с нейлоновым покрытием, 2 фиксированных и 2 поворотных с тормозами. Центральный запирающий механизм с замком шкафа. Прочное порошковое покрытие с ярко-красным глянцем. Боковины ящиков имеют закругленный край для дополнительной прочности и жесткости. Механизм защиты от наклона позволяет одновременно открывать только один розыгрыш. Прочная упаковка, включая полиэтиленовый пакет, полистироловые прокладки и экспортную коробку для безопасной транспортировки.СОДЕРЖАНИЕ СТРАНИЦА СОДЕРЖАНИЕ СТРАНИЦА ИНСТРУМЕНТАЛЬНЫЕ ШКАФЫ Тумба на колесиках с выдвижными ящиками с большим отделением 6 Тумба на колесиках с выдвижными ящиками 7 Тумба на колесиках с выдвижными ящиками 13 Тумба на колесиках с деревянной столешницей АКСЕССУАРЫ ДЛЯ ШКАФОВ ДЛЯ ИНСТРУМЕНТОВ 5 Тумба с магнитными деталями Тумба с боковым поддоном Тумба для инструментов Столик для инструментов Ящик для инструментов с запираемой передней крышкой 9 Ящик для инструментов с 10 ящиками Ящик для инструментов с 2 ящиками Дополнительный ящик для инструментов с 8 ящиками Сверхширокий ящик для инструментов АЛЮМИНИЕВЫЕ ЯЩИКИ ДЛЯ ГРУЗОВЫХ АВТОМОБИЛЕЙ 9 алюминиевых ящиков для грузовиков ТЯЖЕЛЫЕ СТЕЛЛАЖИ Узкий комплект из 4 полок Узкий комплект из 4 полок Комплект удлинителя Узкий комплект из 4 полок Широкий комплект из 4 полок Широкий комплект удлинителя с 4 полками Комплект широких полок ЗАПАСНЫЕ ЧАСТИ Комплекты роликов Газовая стойка Боковая рукоятка Баррель и замок с ключом Толкатель Вытяжные вкладыши Верхний вкладыш Ручки ящика Шарикоподшипники Направляющие ГАРАЖНЫЕ ПОЛОТНА 14 5-колесный профессиональный гаражный ходовой механизм 6-колесный гаражный ходовой винт Сменное колесное колесо KTS450 ПОДШИПНИК SLIDE KTS460 BEARING SLIDE ЭТАЛОН НОВИНКА В МАСТЕРСКИХ РЕШЕНИЯ ДЛЯ ХРАНЕНИЯ 3 Тумба на роликах с выдвижными ящиками и большим отделением 6 Выдвижные роликовые шкафы размеры ширины глубины высоты Размеры шириной глубины веса высоты в целом 680 мм 460 мм 1000 мм 49 кг 2 ящики 570 мм 400 мм 54 кг 2 ящики 570 мм 400 мм 70 мм 5 ящиков 570 мм 400 мм 70 мм 1 ящик 570 мм 400 мм 150 мм 1 ящик 570 мм 400 мм 150 мм 22 качество — прочность — прочность НОВЫЙ ЭТАЛОН В РЕШЕНИЯХ ДЛЯ ХРАНЕНИЯ В МАСТЕРСКИХ 23

    13 ШКАФЫ ДЛЯ ИНСТРУМЕНТОВ Все направляющие на шарикоподшипниках.Защитный верхний коврик или доска (KTS470). Обрезанные углы для безопасности. Прочная эргономичная боковая рукоятка. Все ящики комплектуются вкладышами. Сверхпрочные стальные колеса размером 125 мм x 50 мм с нейлоновым покрытием, 2 фиксированных и 2 поворотных с тормозами. Центральный запирающий механизм с замком шкафа. Прочное порошковое покрытие с ярко-красным глянцем. Боковины ящиков имеют закругленный край для дополнительной прочности и жесткости. Механизм защиты от наклона позволяет одновременно открывать только один розыгрыш. Прочная упаковка, включая полиэтиленовый пакет, полистироловые прокладки и экспортную коробку для безопасной транспортировки.ПРИНАДЛЕЖНОСТИ ДЛЯ ИНСТРУМЕНТАЛЬНЫХ ШКАФОВ Сварная стальная конструкция. Прочное порошковое покрытие. KTS590 Приставной столик для инструментов — подходит для KTS450, KTS460, KTS465 Ширина Глубина Вес 400 мм 430 мм 4,17 кг Боковой шкаф KTS565 — подходит для KTS470 Ширина Глубина Высота Вес 408 мм 480 мм 840 мм 32,4 кг 460 мм 1000 мм 65 кг 5 ящиков 570 мм 400 мм 70 мм 2 ящик 570 мм 400 мм 150 мм 13 выдвижной ролик шкаф с деревянной скамейкой Топ-габариты ширина ширина Глубина вес высоты 565 мм 480 мм 1015 мм 120 кг 1 ящик 940 мм 400 мм 95 мм 5 ящиков 570 мм 400 мм 70 мм 1 выдвижных ящиков 570 мм 400 мм 150 мм 5 ящиков 305 мм 400 мм 70 мм 1 выдвижной ящик 305 мм 400 мм 150 мм KTS592 Магнитные детали лоток — подходит для всех инструментов Шкафы детали. Все направляющие на шарикоподшипниках.Все сундуки запираются и включают 2 ключа. Боковины ящиков имеют закругленный край для дополнительной прочности и жесткости. Двойные концы крышки для дополнительной прочности. Прочная крышка с газовой стойкой остается. Все ящики комплектуются вкладышами. Прочное порошковое покрытие с ярко-красным глянцем. Обрезанные углы для безопасности. Удобные прорезиненные хромированные торцевые ручки. Прочная упаковка, включая полиэтиленовый пакет, внутреннюю картонную коробку, полистироловые прокладки и экспортную коробку для безопасной транспортировки. KTS400 BEARING SLIDE KTS405 BEARING SLIDE KTS410 BEARING SLIDE KTS415 BEARING SLIDE 6 ящиков Ящик для инструментов с запираемой передней крышкой 9 ящиков ящик для инструментов 10 ящиков ящик для инструментов 2 ящика Дополнительный ящик для инструментов Размеры Ширина Глубина Высота Вес Размеры Ширина Глубина Высота Вес Размеры Ширина Глубина Высота Вес Размеры шириной глубины высоты вес в целом 663 мм 307 мм 380 мм м 26 кг 563 мм 307 мм 435 мм 27 кг в целом 663mm 406mm 490 мм 38 кг 560 мм 312 мм 262 мм 13 кг 3 ящики 170мм 270 мм 25 мм 6 ящиков 170 мм 270мм 45 мм 6 ящиков 165 мм 365 мм 45 мм 1 ящик 570 мм 570 мм 70 мм 2 ящики 570 мм 270 мм 45 мм 2 2 ящики 570 мм 270 мм 45 мм 1 ящик 170 мм 365 мм 140 мм 1 ящик 570мм 270 мм 95 мм 1 ящик 570 мм м 270 мм 70 мм 1 ящики 570мм 270 мм 70 мм 2 ящики 570 мм 270 мм 70 мм 2 ящики 570 мм 365 мм 45 мм 1 ящик 570 мм 365 мм 70 мм 26 качество — прочность — прочность Новый ориентир в рабочих местах 27

    15 ЯЩИКИ ДЛЯ ИНСТРУМЕНТОВ Все направляющие на шарикоподшипниках.Все сундуки запираются и включают в себя 2 ключа. Боковины ящиков имеют закругленный край для дополнительной прочности и жесткости. Двойные концы крышки для дополнительной прочности. Прочная крышка с газовой стойкой остается. Все ящики комплектуются вкладышами. Tough Powder с ярко-красным глянцевым покрытием. Обрезанные углы для безопасности. Удобные прорезиненные хромированные торцевые ручки. Прочная упаковка, включая полиэтиленовый пакет, внутреннюю картонную коробку, полистироловые прокладки и экспортную коробку для безопасной транспортировки. АЛЮМИНИЕВЫЕ ГРУЗОВЫЕ БОКСЫ Алюминий в шахматном порядке. Запираемый на ключ. 2 боковые ручки.Полностью сварной. Отлично подходит для безопасного хранения на грузовиках, фургонах и легковых автомобилях. Алюминиевые ящики для грузовиков Артикул Ширина Глубина Высота ATB мм 320 мм 245 мм ATB мм 380 мм 380 мм ATB мм 520 мм 460 мм СМОТРИ ТАКЖЕ АССОРТИМЕНТ ПНЕВМАТИЧЕСКИХ ИНСТРУМЕНТОВ KROMEX KTS420 BEARING SLIDE 8 ящиков Сверхширокий ящик для инструментов Размеры Ширина Глубина Высота Вес Общий 1056 мм 470 мм 445 мм 63 кг 4 ящика 335mm 400mm 60mm 4 Ящики 595mm 400mm 60mm Suits KTS470 Тумба для инструментов РУЧНОЙ ИНСТРУМЕНТ ПОДЪЕМНОЕ ОБОРУДОВАНИЕ ДЛЯ МАСТЕРСКИХ 28 КАЧЕСТВО — ПРОЧНОСТЬ — ДОЛГОВЕЧНОСТЬ НОВЫЙ ЭТАЛОН В РЕШЕНИЯХ ДЛЯ ХРАНЕНИЯ В МАСТЕРСКИХ 29

    16 СТЕЛЛАЖ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ 4 Регулируемые полки из ДСП.Прочное порошковое покрытие защищает от ржавчины и царапин. Стальная конструкция промышленной прочности. Полки регулируются с шагом 7,5 см (3 дюйма). Сварные торцевые рамы выдерживают нагрузку до 455 кг на полку. Двойные перфорированные стойки для подключения нескольких блоков. KTS200 и KTS200-EXT имеют вертикальные стойки из двух частей, что позволяет использовать их в качестве верстака. KTS200 KTS200-EXT KTS210 KTS210-EXT Комплект узкой стойки с 4 полками Комплект расширения узкой стойки с 4 полками Комплект расширения широкой стойки с 4 полками Ширина Глубина Высота Вес Ширина Глубина Высота Вес Ширина Глубина Высота Вес Ширина Глубина Высота Вес 1040 мм 430 мм 1830 мм 39 кг 1040 мм 430 мм 1830 мм 34 кг 1955 мм 610 мм 1830 мм 66 кг 1955 мм 610 мм 1830 мм 51 кг КТС200-S KTS210-s узкая полка KTS200-S KTS210-S Узкая полка Широкая полка набор шириной Глубина Ширина Ширина Глубина 1040 мм 430 мм 7 кг 1955 мм 610 мм 18 кг 30 Качество — прочность — долговечность Новый ориентир в рабочих местах для хранения 31

    17 ЗАПАСНЫЕ ЧАСТИ Имеются запасные части для ремонта или замены всех часто изнашиваемых компонентов.Некоторые компоненты можно использовать для ремонта или замены компонентов других марок. Все компоненты изготовлены по тем же высоким стандартам, что и оригинальные компоненты Kromex. Комплекты сменных роликов — шкафы для инструментов Деталь № Детали Содержание KTS570 Газовая стойка — ящик для инструментов Деталь № Детали KTS585 Костюмы KTS400, 405 и 410 KTS586 Костюмы Ранние шкафы для инструментов Kromex и другие фирменные шкафы для инструментов Костюмы KTS420 2 фиксированных колеса и 2 поворотных колеса KTS570- A Подходит для существующих шкафов для инструментов Kromex Heavy Duty с 2 фиксированными колесами и 2 поворотными колесами Комплект модернизации KTS587 позволяет устанавливать колеса для тяжелых условий эксплуатации на ранние шкафы для инструментов Kromex и другие фирменные шкафы для инструментов Heavy Duty с 2 фиксированными колесами и 2 поворотными колесами с переходной пластиной и крепежными элементами.Сменные вкладыши для выдвижных ящиков — ящики для инструментов и шкафы Деталь № Детали Размер ящика KTS576 Подходит для KTS450, 460, 465 Все ящики D 395 x Ш 565 мм KTS577 Подходит для KTS400, 405 Малый ящик D 265 x Ш 168 мм KTS578 Подходит для KTS400, 405, 415 Большой ящик D 265 x Ш 565 мм KTS579 Подходит для KTS410 Малый ящик D 365 x Ш 165 мм KTS580 Подходит для KTS410 Большой ящик D 365 x Ш 570 мм KTS581 Подходит для KTS420, 470 Малый ящик D 400 x Ш 335 мм KTS581-L Подходит для KTS420 Большой ящик D 400 x Ш 5845 мм KTS Костюм KTS470 Верхний ящик Г 500 x Ш 940 мм Сменный верхний вкладыш — Шкафы для инструментов Деталь №Детали KTS572 Подходит для KTS450, 460, 465 Сменная боковая рукоятка — ящик для инструментов Деталь № Детали KTS571 2 Требуется на каждую сторону для KTS420, 1 для всех остальных Запасной ствол и ключевой замок — ящики и шкафы для инструментов Деталь № Детали KTS574 Костюмы KTS400, 405, 410, 420 KTS575 Подходит для KTS450, 460, 465, 470, 565 Сменная нажимная планка — шкафы для инструментов Деталь № Детали KTS588 Подходит для KTS450, 460, 465, 470 Сменные ручки ящиков — ящики и шкафы для инструментов Деталь № Детали KTS582 Long KTS583 Short Ball Направляющие для подшипников — ящики и шкафы для инструментов Деталь №Детали Кол-во KTS595 Костюмы KTS400, 405 Пара KTS596 Костюмы KTS410, 565 Пара KTS597 Костюмы KTS450, 460, 465, 470 Пара 32 КАЧЕСТВО — ПРОЧНОСТЬ — ДОЛГОВЕЧНОСТЬ НОВЫЙ ЭТАЛОН В МАСТЕРСКИХ РЕШЕНИЯ ДЛЯ ХРАНЕНИЯ 33

    CRushion padding GAR. CEPERS

    18 винил. Регулируемый подголовник. Прочное порошковое покрытие. ОГРАНИЧЕННАЯ ГАРАНТИЯ НА 12 МЕСЯЦЕВ KTS300 5-колесный профессиональный гаражный ползун 5 X 90 мм Колесные ролики Mag KTS300-A KTS301-A Сменное роликовое колесо — гаражный ползун Номер деталиДетали KTS300-A Подходит для KTS300 KTS301-A Подходит для KTS301 Для обеспечения высокой производительности вся линейка Kromex была тщательно протестирована в полевых условиях, а на этапе производства применяется строгий контроль качества. Kromex предлагает 12-месячную ограниченную гарантию на дефекты изготовления и материалов и будет отремонтирован или заменен бесплатно. Гарантия не распространяется на модификацию, неправильное использование, злоупотребление, перегрузку или нормальный износ. Перед началом работы прочтите и усвойте инструкции по технике безопасности и эксплуатации, прилагаемые к инструменту.Имеются комплекты для ремонта и обслуживания. Возможен ремонт и обслуживание (вне гарантии). ЗАЯВЛЕНИЕ О ГАРАНТИИ ПОТРЕБИТЕЛЯ Наши товары поставляются с гарантиями, которые не могут быть исключены в соответствии с Законом Австралии о защите прав потребителей. Вы имеете право на замену или возмещение в случае крупного сбоя и компенсацию за любые другие обоснованно предсказуемые потери или повреждения. Вы также имеете право на ремонт или замену товара, если товар не имеет приемлемого качества и неисправность не является серьезной.KTS301 6-колесный гаражный ползун 6 x 63,5 мм ролики 34 КАЧЕСТВО — ПРОЧНОСТЬ — ДОЛГОВЕЧНОСТЬ НОВЫЙ ЭТАЛОН В РЕШЕНИЯХ ДЛЯ СКЛАДСКОГО ХРАНЕНИЯ 35

    19 36 Covs Parts Pty Ltd — Головной офис: Pilbara Street Welshpool, WA 6106, Австралия.

    Самодельные паяльные станции для меги 8. Паяльная станция на базе ATMega8A. Схема паяльной станции своими руками. Элементная база

    Станция или установка паяльная — агрегат, относящийся к классу специального оборудования и предназначенный для выполнения пайки одиночного или группового типа.Сделать такой вид монтажа своими руками вполне реально, если придерживаться определенных правил и следовать грамотной пошаговой инструкции.

    Что такое паяльная станция

    Качество шовного соединения напрямую зависит от точности соблюдения условий пайки, поэтому эти работы чаще всего выполняются с использованием специального оборудования — паяльной станции, что значительно упрощает процесс пайки.

    Выпускаемые сегодня паяльные станции могут включать в себя несколько важных компонентов, представленных:

    • модуль контроля и управления в виде специального устройства, контролирующего параметры и режимы работы оборудования;
    • паяльник, применяемый при пайке припоем в условиях низких температур;
    • термопинцет, облегчающий сборку и разборку, а также ремонт микроэлементов и SMD компонентов;
    • фен для локального нагрева или групповой пайки;
    • мощный источник тепла для нагрева платы при групповой пайке;
    • теплоизлучатель узконаправленный для локального нагрева платы при групповой пайке;
    • пневматические агрегаты в виде вакуумного пинцета и специального оловоотсоса;
    • вспомогательная фурнитура и аксессуары в виде подставки, держателя, каркаса и подставки, антистатических браслетов и специального коврика.

    Минимальная комплектация станции включает паяльник с модулем контроля и управления и пружинодержателем. Основным отличием паяльной станции от бытового паяльника является возможность регулирования и поддержания заданного температурного режима, повышение безопасности эксплуатации за счет наличия в конструкции держателя. Большинство современных моделей антистатичны.

    В минимальный комплект входят паяльник и модуль управления

    Что это за

    Паяльные машины или установки используются в основном в радиотехнике, и область применения таких современных устройств представлена:

    • пирография;
    • сварка пластмасс;
    • монтажные, ремонтные и прочие производственные работы;
    • сборка электронного оборудования и электроприборов;
    • пайка электронных компонентов в электронике и электромеханике;
    • пайка и лужение массивных деталей и металлических элементов;
    • высокоточная сварка и ремонт пластмассовых изделий;
    • качественная и быстрая бесконтактная пайка и распайка SMD;
    • паяльные элементы, представленные микросхемами и радиодеталями;
    • Усадка термоусадочных труб и муфт.

    Основное назначение данного паяльного устройства — одиночная или групповая пайка в промышленных условиях, а оригинальная конструкция станции облегчает демонтаж и монтаж электронных элементов.

    Основные типы

    Паяльные станции имеют существенные отличия по функционалу и, естественно, своей стоимости. Классификация таких устройств определяется сразу несколькими основными параметрами.

    Контактные станции

    Традиционное паяльное оборудование, характеризующееся непосредственным контактом с рабочей поверхностью.Устройство имеет специальный электронный блок для контроля и регулирования температурного режима. Паяльное устройство представлено парой подвидов, которые предназначены для работы со свинцовыми и бессвинцовыми припоями. Аппараты для бесконтактной пайки представлены тремя разновидностями, отличающимися по принципу работы.

    Устройство состоит из электронного блока для контроля и контроля температуры

    Устройства горячего воздуха

    Современные фены с горячим воздухом, работающие на основе сильного воздушного потока, создаваемого компрессором и затем нагреваемого нагревательным змеевиком до нужной температуры режим.Термовоздушные станции позволяют выполнять эффективную пайку в самых труднодоступных местах с одновременным прогревом нескольких поверхностей.

    В этой установке воздушный поток создается компрессором, который затем нагревается до нужной температуры.

    Инфракрасные устройства

    Инфракрасные модели отличаются наличием специального нагревательного кварцевого или керамического инфракрасного излучателя, позволяющего производить пайку элементов сложного профиля с равномерным прогревом рабочей зоны.

    Инфракрасные станции представлены кварцевыми или керамическими излучателями

    В конструкции комбинированных паяльных станций очень удачно сочетается сразу несколько видов оборудования, а наличие ручки-энкодера позволяет легко установить оптимальный температурный режим.

    Выпускаемые в настоящее время паяльные станции или установки представлены сборочно-разборными, а также комбинированными и ремонтными моделями:

    • Блоки монтажные предназначены для пайки деталей;
    • демонтажные станции позволяют выпаивать элементы;
    • Устройства комбинированные, способные выполнять монтажно-демонтажные работы; Станции ремонтно-паяльные
    • выполняют разовые или отдельные операции, связанные с пайкой.

    В зависимости от особенностей механизма, стабилизирующего температурный режим, а также типовых характеристик блоков управления паяльные станции представлены аналоговыми и цифровыми моделями.

    Аналоговые модели имеют нагревательный элемент, который находится во включенном состоянии до тех пор, пока он не прогреется в достаточной степени, после чего питание блока отключается. После снижения температуры до заданных значений нагревательный элемент снова нагревается. Этот тип отличается вполне доступной ценой, а к недостаткам можно отнести невысокую точность выполняемой пайки.

    Недостатком аналоговых станций является не очень точная пайка элементов

    Цифровые паяльные станции характеризуются контролем и управлением процессом нагрева с помощью ПИД-регулятора и программы, заложенной в микроконтроллер. Такие устройства отлично стабилизируют температурный режим и являются самыми точными по сравнению с любыми аналогами.

    Цифровые устройства оснащены специальным регулятором и программным обеспечением, позволяющим управлять ими

    Простая паяльная станция своими руками

    Простейшую и достаточно надежную паяльную станцию ​​вполне можно собрать самостоятельно.Для этого достаточно приобрести минимальный набор материалов, а также подготовить рабочие инструменты и выбрать правильную схему изготовления станции своими руками.

    Необходимые инструменты и материалы

    Самым простым вариантом для изготовления своими руками будет термовоздушный паяльный агрегат, собранный на основе традиционного паяльника.

    Схема и элементы паяльной лампы

    Представлены необходимые материалы и инструменты для самостоятельного изготовления:

    • паяльник с деревянной ручкой;
    • аквариумный компрессор;
    • отвертка;
    • дрель;
    • медицинская капельница;
    • фольга;
    • небольшая часть антенны;
    • многожильный кабель.

    Чаще всего при изготовлении используются заводские модули, а при необходимости может быть разработана собственная схема на основе доступных готовых компонентов.

    Пошаговая инструкция

    После того, как все необходимые для изготовления материалы и инструменты подготовлены, следует приступить к самостоятельной сборке устройства.

    Подготовить все необходимые инструменты для работы

    1. Демонтаж ручки и откручивание проводов, соединяющих нагревательный элемент с кабелем питания.

      Снимите ручку паяльника

    2. Провод протягивается через ручку, после чего сбоку аккуратно просверливается небольшое отверстие.

      Сделать отверстие в ручке

      В просверленное в ручке отверстие необходимо вставить и протянуть питающий провод, привязанный к небольшому отрезку проволоки, после чего часть капельницы с резинкой отрезается строго в половине.

      Разрезанная пополам часть капельницы

      Оставшуюся часть капельницы, снабженную трубкой, аккуратно вставить в рукоятку прибора, в месте расположения питающего провода.

      Вставьте часть капельницы в ручку паяльника

      Полученное соединение отличается высокой надежностью и абсолютной герметичностью, что позволяет подключить снятый на первом этапе нагревательный элемент к питающему проводу.

      Подключение ТЭНа

      Участки соединений на проводах должны быть надлежащим образом заизолированы, после чего все охлаждающие отверстия ТЭНа тщательно обернуты обычной фольгой.

      Установить насадку

      Отверстие, через которое проходит питающий провод, необходимо тщательно заклеить, после чего подсоединяется стандартный аквариумный компрессор. Готовый термовоздушный паяльный аппарат способен обеспечить нагрев в пределах 300-310 градусов, что является вполне достаточным показателем для работы с мельчайшими элементами плат. Для повышения уровня мощности на нагревательный элемент наматывается обычная нихромовая нить и устанавливается более производительный компрессор.

    Меры предосторожности

    Для обеспечения безопасной эксплуатации паяльной станции необходимо строго следовать инструкциям производителя:

    • Перед началом работы с антистатическим паяльным аппаратом необходимо убедиться в том, что блок питания находится в нормальном рабочем состоянии;
    • устройство должно быть защищено от любого сильного механического воздействия, вызывающего повреждение устройства;
    • паяльная станция любого типа должна использоваться исключительно по назначению;
    • не работайте с паяльной станцией вблизи легковоспламеняющихся предметов;
    • запрещается прикасаться к насадке фена, жалом паяльника или прилегающим частям во время работы;
    • ремонтные работы и замена элементов в паяльной станции производятся только после отключения аппарата от сети и полного его остывания;
    • не работайте с электроинструментом мокрыми руками;
    • Устройство следует хранить в недоступном для детей месте.

    Если в процессе пайки с поверхности идет дым, работы следует проводить только в хорошо проветриваемых помещениях.

    Ремонт и техническое обслуживание

    Работа в условиях малых значений силы тока препятствует накоплению статического напряжения на жалом паяльной станции, поэтому ремонт мелких деталей таким инструментом является оптимальным вариантом. Основные правила работы с паяльной станцией таковы:

    • расположение компонентов на держателе;
    • соединительный шнур питания и кабель;
    • установка необходимой насадки на ручку;
    • включение питания и настройка температуры;
    • выполнение технологических процессов.

    После завершения работы паяльное устройство размещается на специальном держателе. Затем паяльную станцию ​​отключают от сети.

    Таблица устранения неполадок обычно отражена в прилагаемой к устройству инструкции. К наиболее частым неисправностям паяльного устройства относятся:

    • выход из строя вилки электроприбора;
    • выход из строя кабеля подачи электроэнергии;
    • нарушение контакта между нагревательным элементом и сетевым кабелем;
    • Поломка нагревательного элемента.

    Неисправности, связанные с электронной схемой паяльных машин, встречаются довольно редко и чаще всего вызваны выходом из строя электронных компонентов. Ремонт вышедших из строя многофункциональных монтажно-демонтажных паяльных станций, а также ремонт любых паяльных станций должны производиться только квалифицированными специалистами, способными правильно определить причину неполадок в работе электрического устройства.

    В бытовых условиях чаще всего используются переносные паяльные машины, которые очень хорошо поддерживают стабильный температурный режим нагрева поверхности.Именно эти условия особенно важны при работе с платами или микросхемами, сильно чувствительными к перегреву, в том числе компьютеров, музыкального оборудования, контроллеров и других современных электротехнических изделий.

    Для создания постоянных соединений используется несколько технологий. Один из них пайка. От традиционной сварки ее отличают низкие температуры, соединение между собой выполняется с помощью специального материала – припоя. В процессе пайки на соединяемые детали наносится расплавленный припой, по мере остывания он затвердевает и заготовки соединяются друг с другом.

    Пайка производится с помощью различных устройств — электропаяльника, паяльной станции и др.

    Принцип действия и общие характеристики

    Паяльная станция, а иногда ее называют машиной или установкой, представляет собой устройство, широко используются и в быту, и в электронике, и в электротехнике. Основное назначение этого оборудования – групповая или одиночная пайка деталей.

    В конструкцию данного оборудования входят следующие компоненты:

    1. Блок управления, контролирующий рабочие параметры устройства.
    2. Паяльник, предназначенный для пайки.
    3. Пинцет, участвующий в сборке/разборке элементов, установленных на печатной плате.
    4. Фен, предназначенный для обогрева места сборки. С его помощью можно выполнять как одиночные, так и групповые операции.
    5. Источник тепла, используемый для нагрева печатной платы до температуры, характерной для технологического процесса.
    6. Устройство для удаления излишков олова.
    7. Вспомогательное оборудование — стойки и т.п.
    8. Браслеты, снимающие статическое напряжение.

    К самым простым станциям относятся паяльники, устройство управления и подставки для паяльников. Ключевое отличие станции с феном от традиционного паяльника в том, что использование этого станка позволяет не только соединять детали между собой, но и оптимизировать температурный режим. В состав станции входят различные аксессуары, которые не только повышают производительность, но и обеспечивают безопасность работника.

    Ну и конечно же нельзя забывать, что паяльные станции с феном оснащены устройством для снятия статического напряжения.

    Характеристики, а также принципы работы станции с феном не очень сложны, и это позволяет собрать паяльную станцию ​​с феном своими руками.

    Рекомендации по сборке самодельной паяльной станции с феном

    Ключевое требование, которое можно предъявить к самодельной паяльной станции с феном, можно сформулировать так — она ​​должна обеспечивать поток воздуха, нагретый до температуры не ниже 850 ⁰С.При этом мощность нагревательного элемента в паяльной станции не должна превышать 2,6 кВт.

    Кроме того, все компоненты этого фена для пайки не обязательно должны быть дорогими и доступными. Кстати, бытовые фены не отвечают ни одному из этих требований. Чаще всего домашние умельцы стремятся изготовить либо ручной, либо стационарный фен.

    Как ни странно, стационарное изделие собрать проще. Это связано со следующими причинами – никто не ограничивает мастера в габаритно-весовых характеристиках.Нет необходимости изготавливать пистолетную рукоятку, которая необходима для работы устройства.

    Термофен, в стационарном варианте, работает следующим образом — теплоизлучатель стоит неподвижно на рабочем столе, а деталь необходимо двигать. Такое решение приводит к осложнениям в процессе пайки. Для повышения эффективности пайки целесообразно использовать ручной паяльник (термофен). Такое устройство должно быть небольшим и с ним можно работать незащищенными руками.

    Один из основных вопросов, который возникнет перед мастером, решившим собрать паяльную станцию ​​своими руками, звучит примерно так, какой нагревательный инструмент целесообразно использовать.Как уже отмечалось, компоненты, входящие в состав бытового фена, не соответствуют требованиям, предъявляемым к устройствам такого типа. Поэтому использовать их при создании самодельной паяльной станции недопустимо.

    Практика создания самодельных станций подсказывает, что оптимальным вариантом является самостоятельное изготовление нагревателя из нихромовой проволоки. Его сечение должно быть в пределах от 0,4 до 0,8 мм. Следует понимать, что использование провода большего сечения обеспечит больший запас мощности, но при этом получить необходимую для работы температуру будет достаточно сложно.

    По определению обогреватель не должен быть большим. Для этого внешний диаметр нагревательного змеевика не должен превышать 4 — 8 мм. В качестве основания, на которое будет крепиться нагревательный элемент, необходимо использовать материал с высокой устойчивостью к высоким температурам. Это может быть керамика. Кстати, деталь такого плана, устанавливаемая в бытовой фен, вполне может подойти.

    В качестве нагнетателя можно установить небольшой вентилятор. Кстати, его можно снять и со старого фена.

    Вентилятор должен обеспечивать поток воздуха 20-30 литров в минуту. Другой вариант – компрессор для аквариума. Для увеличения его производительности необходимо дополнить его ресивером. Для этого можно использовать обычную пластиковую бутылку.

    Изготовление корпуса для фена может быть выполнено исходя из нескольких вариантов. Можно использовать материалы, демонстрирующие высокую термостойкость, например керамику, но такое решение удорожит конструкцию. Удешевить его можно за счет частичной теплоизоляции канала, по которому движется горячий воздух.

    Для корпуса самодельного термофена можно использовать корпус от бытового прибора. Есть некоторые условия — например, корпус должен быть достаточно большим, а насадка должна быть изготовлена ​​из жаропрочных материалов или металлов.

    Еще одна забота, с которой столкнется мастер, — обеспечение работоспособности устройства. В частности, конструкция самодельного устройства должна включать курок (переключатель) и элемент, отвечающий за регулировку параметров воздушного потока, а именно скорости его движения и его температуры.Для решения этих задач в электрическую цепь необходимо установить реостаты, позволяющие плавно регулировать мощность.

    Сборка изделия начинается с изготовления спирали. При его намотке необходимо учитывать, что его сопротивление должно быть в районе от 75 до 95 Ом. Катушка должна быть намотана на безопасный изолятор, а сверху закрыта изолятором типа асбеста или стекловолокна. После сборки этого узла концы спирали должны выходить наружу.

    Готовый элемент необходимо установить в заранее подготовленный швеллер корпуса, то есть обложить его слоем теплоизоляции.После установки спирали на место ее можно подключать к силовой проводке, в которую входит выключатель.

    ВАЖНО! При выполнении работ необходимо постоянно помнить о теплоизоляции.

    В задней части корпуса должен быть установлен нагреватель воздуха. Если размеры нагнетателя не позволяют установить его в корпусе, то его вполне можно закрепить снаружи. Воздуховод должен быть подключен к приточному воздуху.

    Условия эксплуатации и техники безопасности

    При работе необходимо строго соблюдать технику безопасности и правила пользования такими устройствами.Во-первых, необходимо соблюдать пожарную безопасность.

    В процессе эксплуатации недопустимо резкое изменение температуры в нагревательном элементе.

    Во время работы следует соблюдать осторожность, чтобы не касаться нагретых элементов. Попадание влаги на корпус и внутрь термофена недопустимо.

    Насадки можно заменять только после того, как фен остынет.

    Рабочее место должно хорошо проветриваться.

    Схема паяльной станции своими руками, элементная база

    Основным инструментом паяльной станции является паяльник.Если при самостоятельном монтаже станции можно использовать некоторые элементы, снятые, например, с отслуживших свой срок бытовых приборов. Тогда паяльник должен быть новым без всяких споров. Многие мастера отдают предпочтение изделиям Соломона и некоторым другим.

    После выбора паяльника можно переходить к подбору диодного моста для электрической схемы и трансформатора. Для получения напряжения 5 В необходим линейный стабилизатор с хорошим охлаждением. В качестве альтернативы рассмотрите возможность использования трансформатора с обмоткой, доступной для обслуживания цифрового блока.

    Принципиальную схему самодельного устройства можно найти на специализированных форумах.

    Назначение кнопок и варианты прошивки

    На передней панели станции должны быть установлены кнопки управления, отвечающие за выполнение следующих функций:

    • Снижение/повышение температуры с определенным шагом, например, 5 или 10 градусов.
    • Установка предварительно выбранных режимов.

    Вместо кнопок управления можно использовать внешнее устройство (программатор) или выполнить прошивку внутри схемы.Установить температуру довольно просто.

    Регулятор температуры для низковольтных паяльников

    Новички могут попробовать собрать упрощенную схему. По сути, это та же станция, только с ограниченными возможностями. Так как у него будет немного другая начинка. Может работать с паяльниками на 12 вольт или устройствами, собранными на базе микропаяльника.

    Основой такой схемы является устройство регулятора сетевого паяльного аппарата.Имеет 16 уровней настройки температуры.

    Давно хотел паяльную станцию, точнее паяльник с термостабилизацией. У нас такие паяльники от 3500р, конечно дорого и жалко такие деньги отдавать. А вот сами паяльники продаются на станциях и стоят копейки. Купил себе самый простой паяльник за 500р LUT0035, в интернете про эту модель ничего нет, только на этикетке паяльника указано 24V 48V.Привела его домой и стала мудрить. Первым делом определил параметры для своей паяльной станции:
    — Регулировка температуры 180-360С
    — Ограничение тока потребления паяльника
    — Возможность перевода паяльника в режим ожидания
    Определил параметры и перешел к схеме

    Решил собрать все на ШИМ TL494, в нем есть все что нужно: два компилятора ошибок и регулировка скважности через 4 ногу ДТ. Схему я уже выкладывал, рассчитал почти всю обвязку вокруг TL494 и оказалось, что мне ее будет мало.В купленном мною паяльнике для определения температуры используется термопара вместо термистора, и мне пришлось добавить усилитель напряжения на дополнительном операционном усилителе LM358. В итоге у нас получилась вот такая схема.

    Ничего особенного в схеме нет. Напряжение около 0,025В при 350С берется с Термопары и умножается усилителем на LM358 примерно в 140 раз и делителем R6R16
    делится пополам С помощью переменного резистора R8 устанавливается нужное пороговое напряжение на 2ом составляющая ошибки примерно равна 1.75В. Пока потенциалы между первой и второй ветвями не выровняются, ШИМ будет имитировать импульсы на управляющем транзисторе Т1. Транзистор взял IRF630

    Кнопка S1 установлена ​​на кронштейн подставки для паяльника, при замыкании кнопки ширина импульса ограничена и потребление тока падает примерно вдвое, что экономит ресурс паяльника

    Делитель

    R12R13, определяющий потребляемый ток, настроен на напряжение 0,2В, которое с шунтом 0.1Ом держит ток около 2А Хотел ограничить ток и сэкономить ресурс паяльника и трансформатора
    Трансформатор взял с двумя последовательными обмотками по 17В с общей точкой и сделал с фильтром емкостью 4700мкФ, Питание микросхем через банк 7812

    Для индикации нагрева поставил параллельно нагревателю красный светодиод.

    Ну и пару фото паяльной станции

    В принципе на этом все, элементарно все.Паяльник работает как положено. Нагревается от комнатной температуры до 200°С за 85 секунд, до 350°С примерно за 215 секунд

    Пробовал плавить тугоплавкий припой, который сетевой паяльник на 25Вт не выдержал. Станция плавилась без проблем, массивные траки и детали типа КУ202 в железном корпусе легко паяются

    В целом самодельная паяльная станция меня порадовала. Единственное, что не подходит жало паяльника, нужно покупать что-то удобное

    Загрузить печатную плату
    Прочитать
    С ПО.Проверка администратора

    Паяльник — основной инструмент тех, кто так или иначе связан с электроникой. Но большинство обычных паяльников годятся только для пайки кастрюль, более-менее нормальный паяльник с термостатом и сменными жалами стоит недешево, а про паяльные станции и говорить нечего. Предлагаю собрать простенькую паяльную станцию, мало чем отличающуюся по функционалу от серийных.

    Схема
    Микроконтроллер работает как термостат: получает данные от термопреобразователя и управляет транзистором, который в свою очередь включает ТЭН.Установленная и текущая температура паяльника отображается на семисегментном индикаторе. Кнопки S1-S4 служат для установки температуры с шагом 100°С и 10°С, S5-S6 — для включения и выключения станции (дежурный режим), S7 — переключает режим отображения температуры: текущая температура или установить один (в этом режиме его можно изменить). Работа нагревателя индицируется светодиодом 1. В случае сбоя питания последняя заданная температура сохраняется в энергонезависимой памяти EEPROM и при следующем включении питания станция начинает прогреваться до этой температуры.
    Подробности
    В станции используется сетевой трансформатор 18В 40Вт, любой диодный мост способный выдержать ток 2А и обратное напряжение 30В, например КЦ410. Интегральный регулятор напряжения 7805 необходимо прикрутить к радиатору размером не менее спичечного коробка. Конденсаторы фильтрующие С1 — электролитические на 100-500мкФ, С2 при желании можно убрать. Индикатор — любой трехразрядный индикатор с динамической индикацией и общим анодом, его лучше спрятать за светофильтром. Токоограничивающие резисторы R8-R11 сопротивлением 330Ом-1кОм.Кнопки S1-S6 — без фиксации, желательно часовые, S7 — тумблер или кнопка, но с фиксацией. Резисторы R1-R7 — любые, сопротивлением 10кОм-100кОм. Транзистор Т1 — N-канальный MOSFET управляемый логическим уровнем, допустимое напряжение сток-исток не менее 25В и ток не менее 3А, например: IRL3103, IRL3713, IRF3708, IRF3709 и т.д. Микроконтроллер ATmega8 с любым суффиксом и корпус (нумерация выводов на схеме для DIP-корпуса). Из предохранителей меняем только CKSEL: ставим на внутренний генератор 8 МГц CKSEL3… 0 = 0100, остальные не трогаем. Такая схема не требует настройки и работает сразу (если собрана правильно).
    Паяльник
    Схема предусматривает использование паяльников, применяемых в серийно выпускаемых паяльных станциях, например Lukey или AOYUE. Эти паяльники продаются в качестве запасных частей и стоят немного дороже, чем ранее упомянутые паяльники. Главное отличие, которое нас беспокоит, это тип датчика температуры, это может быть терморезистор или термопара.Нам нужен первый. Этот тип преобразователя подходит для паяльников, внутри которых находится керамический нагревательный элемент HAKKO 003 (HAKKO A1321). Пример такого паяльника используется в паяльных станциях Lukey 868, 852D+, 936 и др. Такой паяльник стоит дороже, но считается более качественным.
    Наконец-то у паяльников
    Lukey есть разъем PS/2 для подключения станции, а у AOYUE аналогичный старому советскому разъем для подключения магнитолы.Их распиновку можно найти в интернете, а можно просто отрезать разъем и припаять прямо к плате. Чтобы узнать, где какой провод, можно измерить сопротивление: у нагревателя будет около 3 Ом, а у термистора около 50 Ом (при комнатной температуре).
    Практически все современные паяльники для паяльных станций имеют возможность заземлить жало, использовать его для защиты припаиваемых деталей от статических разрядов.
    Но что получилось
    Все спаяно ЭПСН с намоткой медной проволоки на наконечник.О миниатюризации я тогда и не думал.



    Внутренности были сфотографированы два года назад, когда он только был изготовлен, поэтому внимательные читатели могут заметить реле (заменено транзистором) и преобразователь термопары (красные резисторы и подстроечный элемент в левом нижнем углу). Цифровая паяльная станция. Зачем он нужен и в чем его преимущества? Причин много: кому-то надоело обдирать дорожки, кто-то греет паяльник зажигалкой или газом, так как они не могут выпарить массивную деталь, кто-то срывает спираль на корпус и бьет током, кому-то нужно очень точно контролировать температуру жала паяльника, а кто только хочет перейти на современную SMD элементную базу.

    Чем отличается паяльная станция от обычного паяльника или даже паяльника с регулятором? Паяльная станция имеет, по-нашему, обратную связь. При соприкосновении острия с массивной деталью температура острия падает, и соответственно уменьшается напряжение на выходе термопары. Это падение напряжения, усиленное ОУ, поступает на микроконтроллер, а тот тут же подает дополнительную мощность на нагреватель, повышая температуру жала (точнее, напряжение на выходе ОУ) до уровня, который хранится в памяти.Прочитав эту статью, собрав необходимое оборудование, и не забыв предварительно прошить контроллер, вы в последний раз попользуетесь своими старыми, скучными и несовершенными паяльниками, перейдя на более профессиональный уровень пайки схем. Итак, представляю вашему вниманию самодельную цифровую паяльную станцию. Функционально схема состоит из двух частей — блока управления и блока индикации.

    В авторском варианте стабилизатор 7805 подключен к диодному мосту, выход с которого идет на нагрев паяльника, но там не менее 24 вольт.Поэтому лучше использовать для этих целей более низковольтную обмотку трансформатора, если он есть, либо отдельный источник питания, для чего я использовал зарядное устройство от мобильного телефона. Если зарядное устройство выдает стабильные 5 вольт, то от стабилизатора можно отказаться.


    Почти все детали расположены на одной плате. а прошивки взяты с сайта радиокот. Скачать их можно в архиве. Диодный мост и электролитический конденсатор вынесены за пределы платы.В центре диодного моста имеется отверстие, которым он крепится к корпусу паяльной станции. Электролит припаивается прямо к нему.


    Комплектация: ATmega8, LM358, IRFZ44, 7805, рассыпчатый порошок, трехразрядный светодиодный семисегментный индикатор A-563G-11, пять сенсорных кнопок (можно три) и пятивольтовый бипер с встроенный генератор. Номиналы элементов:

    R1 — 1M
    R2 — 1k
    R3 — 10k
    R4 — 82k
    R5 — 47k
    R7, R8 — 10k
    R показатель -0.5к
    С3 — 1000мФ/50в
    С2 — 200мФ/10в
    С — 0.1мФ
    Q1 — IRFZ44
    IC4 — 78L05ABUTR

    Диодные мосты использовал разные, главное тянуть по току. Трансформаторы — ТС-40. Правда я подключаю только одну половинку трансформатора, поэтому он греется, но работает уже пару лет. В принципе, можно использовать простой с запасом мощности, чтобы не использовать кулеры. В этом случае можно использовать компактный недорогой пластиковый кейс. Плюс бипера подключается к 12-му выводу микроконтроллера (или к 14-му в случае использования контроллера в DIP-корпусе).Минус подключается к земле.


    Технические характеристики паяльной станции. Температура от 50 до 500гр, (нагрев до 260гр около 30 секунд), две кнопки +10гр и -10гр температуры, три кнопки памяти — долгое нажатие (до мигания) — запоминание установленной температуры (ЕЕ), короткое — установка температуры из памяти. После подачи питания схема находится в спящем режиме, после нажатия кнопки включается установка с первой ячейки памяти.При первом включении температуры память 250, 300, 350 градусов. На индикаторе моргает установленная температура, потом бежит и потом горит температура жала с точностью до 1*С в реальном времени (после нагрева иногда опережает на 1-2*С, потом стабилизируется и периодически подскакивает до + -1*С). Через 1 час после последней манипуляции с кнопками он засыпает и остывает (можно и раньше вырубить). Если температура более 400*С, засыпает через 10 минут (для сохранения жала).Бипер подает звуковой сигнал при включении, нажатии кнопок, записи в память, достижении заданной температуры, предупреждает три раза перед засыпанием (двойной сигнал), и при засыпании (пять сигналов). После сборки паяльную станцию ​​необходимо откалибровать. Он калибруется с помощью подстроечного резистора R5 и термопары, которая идет в комплекте со многими мультиметрами. У меня ДТ-838. Проверял промышленной термопарой. Точность показаний была хорошей.

    Предохранители:


    Теперь о паяльниках.В нашей самодельной станции можно использовать паяльники от паяльных станций разных производителей. В моем варианте я использую ZD-929 на 24 Вольта и 48 Ватт.


    Вот распиновка его разъема:


    И LUKEY, модель не знаю, но и на это напряжение:

    8

    3 90 Позже значительно выяснилось, что

    3 90 хуже по качеству и мощности. За короткое время работы в нем вылетела термопара.Он также слабее ZD-929. Разъем люка такой же, как у компьютера ПС/2, поэтому его сразу же отрезали и заменили на РШ3Н-1-17. Так будет надежнее.


    Сопротивление нагревателя — 18 Ом, сопротивление термопары 2 Ом. Термопара должна быть поляризована. «+» термопара идет на R3, «-» на массу. Полярность термопары можно определить тестером, установив его на 200 мВ и прогрев паяльник зажигалкой. Итак, мы перешли на новейшие технологии установки, и что дальше? А теперь нужно прочитать правила эксплуатации, чтобы не запороть дорогие, но долго работающие жала.

    1. Многослойные паяльные жала не требуют (и не могут) заточки.

    2. Необоснованно высокие температуры сокращают срок службы наконечника. Используйте максимально низкую температуру.

    3. Аккуратная очистка жала от нагара производится на влажной целлюлозной губке, так как оксиды и карбиды из припоя и флюсов могут образовывать загрязнения жала, приводя к ухудшению качества пайки и снижению теплоотдачи.

    4. При непрерывной работе не реже одного раза в неделю снимать наконечник и полностью очищать его от окислов. Припой на наконечнике должен оставаться даже в холодном состоянии.

    5. Недопустимо использование агрессивных флюсов, содержащих хлориды или кислоты. Используйте канифольные флюсы.

    Несколько слов о «мягкой целлюлозной губке». Вы должны получить его там же, где вы купили паяльник. Но не спешите тыкать в него жалом. Перед этим его нужно намочить, в результате чего он набухнет, и сдавится.Теперь губка готова к использованию. в крайнем случае вместо губки можно использовать хлопчатобумажную салфетку.

    Вот и подошли к концу. Теперь самое интересное — фотографии готовых устройств.
    Станция самодельная:


    Модернизированная под кривые наконечники местного радиозавода ЗД-929 в стойке из двух жестких дисков:


    Люк в покупной стойке. Визуально подставка похожа на аналогичную от Pace (что я и делал при заказе), только вместо литого металла там пластик:



    Собрал и испытал: Тролль

    Обсудить статью ПАЯНКА САМ СТАНЦИЯ

    Электрическая схема регулятора напряжения 220в.Для изготовления этого регулятора нам понадобится

    Еще один регулятор мощности

    Когда мне в очередной раз не удалось с первого раза пропаять контакт микросхемы перегретым паяльником, я понял, что без регулятора мощности счастья в жизни не будет. И я решил сделать себе такую ​​штуку, но попроще и универсальнее (для разного рода нагрузок). Мне понравилась популярная в интернете схема на симисторе.

    Данный регулятор мощности предназначен для регулирования мощности нагрузки до 500 Вт в цепях переменного тока напряжением 220 В.Такой нагрузкой могут быть электрообогрев, осветительные приборы, асинхронные электродвигатели переменного тока (вентилятор, электронаждак, электродрель и др.). Благодаря широкому диапазону регулировок и высокой мощности регулятор найдет широкое применение в быту.

    Симисторный регулятор мощности использует принцип фазового управления. Принцип работы такого регулятора основан на изменении момента включения симистора относительно перехода сетевого напряжения через ноль.

    В начале положительного полупериода симистор закрыт.По мере увеличения напряжения сети конденсатор С1 заряжается через делитель R1, R2. Прирост напряжения на конденсаторе С1 отстает (сдвигается по фазе) от сетевого на величину, которая зависит от суммарного сопротивления делителя R1+R2 и емкости С1. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога «пробойного» динистора (около 32 В). Как только откроется динистор (следовательно, откроется и симистор), через нагрузку потечет ток, определяемый суммарным сопротивлением открытого симистора и нагрузки.Симистор остается открытым до конца полупериода. Резистор R1 задает напряжение открытия динистора и симистора. Те. Этот резистор регулирует мощность. При действии отрицательной полуволны принцип действия аналогичен. Светодиодный индикатор показывает режим работы контроллера мощности. Симистор установлен на алюминиевом радиаторе размером 40х25х3 мм.

    Схема не требует настроек. Если все смонтировано правильно, то сразу начинает работать. При опытах с лампой накаливания мощностью 100 Вт был выявлен небольшой нагрев тиристора (без радиатора).А наглядные результаты экспериментов, а также готовое устройство можно увидеть на фотографиях ниже.

    Очень часто возникает необходимость регулировать яркость лампы в пределах определенного значения, обычно от 20 до 100% яркости. Меньше 20% смысла нет, т.к. светового потока лампа не даст, а будет лишь слабое свечение, которое может быть полезно разве что в декоративных целях. Можно пойти в магазин и купить готовый продукт, но сейчас эти устройства ценны, мягко говоря, неадекватны.Так как мы мастера на все руки, будем делать эти приспособления своими руками. Сегодня мы рассмотрим несколько схем, благодаря которым вам станет понятно, как сделать диммер на 12 и 220 В своими руками.

    На симисторе

    Для начала рассмотрим схему диммерного выключателя, работающего от сети 220 вольт. Устройства этого типа работают по принципу фазового сдвига при открытии силового ключа. Сердцем диммера является RC-цепочка определенного номинала.Блок формирования управляющих импульсов, симметричный динистор. И собственно сам выключатель питания, симистор.

    Рассмотрим, как работает схема. Резисторы R1 и R2 образуют делитель напряжения. Поскольку R1 переменный, он изменяет напряжение в цепочке R2C1. В точку между ними подключается динистор ДБ3, и при достижении напряжения порога его открытия на конденсаторе С1 он срабатывает и подает импульс на силовой ключ симистора VS1. Он открывается и пропускает через себя ток, тем самым включая сеть.Положение регулятора определяет, в какой момент фазовая волна разомкнет силовой выключатель. В конце волны может быть 30 вольт, а в пике 230 вольт. Таким образом, подавая часть напряжения на нагрузку. На графике ниже показан процесс управления освещением диммером на симисторе.

    На этих графиках значение (t*), это время, за которое конденсатор заряжается до порога открытия, и чем быстрее он набирает напряжение, тем быстрее включается ключ и больше напряжение под нагрузкой.Эта схема диммера проста и ее легко повторить на практике. Рекомендуем посмотреть видео ниже, где наглядно показано, как сделать диммер на симисторе:

    Симисторный регулятор мощности 1000 Вт

    На тиристорах

    Если у вас куча старых телевизоров и прочего пылится в закромах сумасшедших, то можно не покупать симистор, а сделать простой тиристорный диммер. Схема немного отличается от предыдущей тем, что каждая полуволна имеет свой тиристор, а значит и свой динистор на каждый ключ.

    Кратко опишем процесс регулирования. Во время положительной полуволны емкость С1 заряжается через цепочку R5, R4, R3. При достижении порога открытия динистора V3 ток через него поступает на управляющий электрод V1. Ключ открывается, пропуская через себя положительную полуволну. При отрицательной фазе тиристор запирается, и процесс повторяется для другого ключа V2, заряжающегося через цепочку R1, R2, R5.

    Фазорегуляторы — димеры можно использовать не только для регулировки яркости ламп накаливания, но и для управления скоростью вращения вытяжного вентилятора, сделать насадку для паяльника и таким образом регулировать температуру его жала.Также с помощью самодельного диммера можно регулировать скорость дрели или пылесоса и многие другие приложения.

    Видео инструкция по сборке:

    Сборка тиристорного диммера

    Важно! Этот метод управления не подходит для люминесцентных, экономичных компактных и светодиодных ламп.

    Диммер конденсатора

    Наряду с плавными регуляторами в быту получили распространение емкостные устройства. Работа этого устройства основана на зависимости передачи переменного тока от величины емкости.Чем больше емкость конденсатора, тем больший ток он пропускает через его полюса. Этот тип самодельного диммера может быть достаточно компактным, и зависит от требуемых параметров, емкости конденсаторов.

    Как видно из схемы, есть три положения 100% питание, через гасящий конденсатор и выкл. В устройстве используются неполярные бумажные конденсаторы, которые можно получить по старой технологии. Об этом мы рассказали в соответствующей статье!

    Ниже представлена ​​таблица с вольт-фарадными параметрами на лампу.

    На основе этой схемы можно самостоятельно собрать простой ночник, использовать тумблер или переключатель для управления яркостью лампы.

    На микросхеме

    Для регулирования мощности на нагрузку в цепях постоянного тока 12 вольт часто применяют интегральные стабилизаторы — КРЕНКИ. Использование микросхемы упрощает разработку и монтаж устройств. Такой самодельный диммер прост в настройке и имеет функции защиты.

    С помощью переменного резистора R2 опорное напряжение на управляющем электроде микросхемы.В зависимости от установленного параметра выходное значение регулируется от максимума 12 В до минимума десятых долей Вольта. Недостатком этих регуляторов является необходимость установки дополнительного радиатора для хорошего охлаждения РОЛЛА, так как часть энергии выделяется на нем в виде тепла.

    Этот диммер был повторен мною и отлично справился со светодиодной лентой 12 Вольт, длиной три метра и возможностью регулировки яркости светодиодов от нуля до максимума. Для не очень ленивых мастеров можем предложить изготовить диммер в домашних условиях на встроенном таймере 555, который управляет силовым выключателем КТ819Г, короткими импульсами ШИМ.

    В этом режиме транзистор находится в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на ней минимально и позволяет использовать схему с небольшим радиатором, выгодно отличающуюся от предыдущей схемы с регулятором КРЭН габаритами и КПД.

    В В последнее время В нашем быту все чаще используются электронные устройства для плавной регулировки сетевого напряжения. С помощью таких устройств регулируют яркость свечения ламп, температуру электронагревателей, скорость вращения электродвигателей.

    Подавляющее большинство стабилизаторов напряжения, собранных на тиристорах, имеют существенные недостатки, ограничивающие их возможности. Во-первых, они вносят в электрическую сеть довольно заметные помехи, что зачастую негативно сказывается на работе телевизоров, радиоприемников, магнитофонов. Во-вторых, их можно использовать только для управления нагрузкой с активным сопротивлением — электрической лампой или нагревательным элементом, и нельзя использовать совместно с индуктивной нагрузкой — электродвигателем, трансформатором.

    Между тем все эти проблемы легко решить, собрав электронное устройство, в котором роль регулирующего элемента выполнял бы не тиристор, а мощный транзистор.

    принципиальная схема

    Транзисторный регулятор напряжения (рис. 9.6) содержит минимум радиоэлементов, не вмешивается в электрическую сеть и работает на нагрузку как с активным, так и с индуктивным реактивным сопротивлением. С его помощью можно регулировать яркость люстры или настольной лампы, температуру нагрева паяльника или электроплиты, скорость вращения вентилятора или двигателя дрели, напряжение на обмотке трансформатора.Устройство имеет следующие параметры: диапазон регулировки напряжения — от 0 до 218 В; максимальная мощность нагрузки при использовании одного транзистора в цепи управления — не более 100 Вт.

    Регулирующим элементом устройства является транзистор VT1. Диодный мост VD1…VD4 выпрямляет сетевое напряжение, так что на коллектор VT1 всегда подается положительное напряжение. Трансформатор Т1 понижает напряжение 220 В до 5…8 В, которое выпрямляется блоком диодов VD6 и сглаживается конденсатором С1.

    Рис.Схема мощного регулятора сетевого напряжения 220В.

    Переменный резистор R1 служит для регулировки величины управляющего напряжения, а резистор R2 ограничивает ток базы транзистора. Диод VD5 защищает VT1 от попадания на его базу напряжения отрицательной полярности. Устройство подключается к сети с помощью вилки XP1. Розетка XS1 используется для подключения нагрузки.

    Регулятор работает следующим образом. После включения питания тумблером S1 сетевое напряжение поступает одновременно на диоды VD1, VD2 и первичную обмотку трансформатора Т1.

    При этом выпрямитель, состоящий из диодного моста VD6, конденсатора С1 и переменного резистора R1, вырабатывает управляющее напряжение, которое поступает на базу транзистора и открывает его. Если в момент включения регулятора в сети имеется напряжение отрицательной полярности, ток нагрузки протекает по цепи VD2 — эмиттер-коллектор VT1, VD3. При положительной полярности сетевого напряжения ток протекает по цепи VD1 — коллектор-эмиттер VT1, VD4.

    Значение тока нагрузки зависит от величины управляющего напряжения на базе VT1.Вращая двигатель R1 и изменяя величину управляющего напряжения, регулируют ток коллектора VT1. Этот ток, а значит, и ток, протекающий в нагрузке, будет тем больше, чем выше уровень управляющего напряжения, и наоборот.

    При крайнем правом положении движка переменного резистора по схеме транзистор будет полностью открыт и «доза» электроэнергии, потребляемой нагрузкой, будет соответствовать номинальному значению. Если ползунок R1 перевести в крайнее левое положение, VT1 будет заперт и через нагрузку не будет протекать ток.

    Управляя транзистором, мы фактически регулируем амплитуду переменного напряжения и тока, действующих в нагрузке. При этом транзистор работает в непрерывном режиме, благодаря чему такой регулятор лишен недостатков, присущих тиристорным приборам.

    Конструкция и детали

    Теперь перейдем к дизайну устройства. Диодные мосты, конденсатор, резистор R2 и диод VD6 смонтированы на плате размером 55×35 мм, изготовленной из фольгированного гетинакса или текстолита 1 … толщиной 2 мм (рис. 9.7).

    В устройстве можно использовать следующие детали. Транзисторные — КТ812А(Б), КТ824А(Б), КТ828А(Б), КТ834А(Б,В), КТ840А(Б), КТ847А или КТ856А. Диодные мосты: VD1…VD4 — КЦ410В или КЦ412В, VD6 — КЦ405 или КЦ407 с любым буквенным индексом; диод VD5 — серии Д7, Д226 или Д237.

    Резистор переменный — типа СП, СПО, ППБ мощностью не менее 2 Вт, постоянный — ВС, МЖИТ, ОМЛТ, С2-23. Оксидный конденсатор — К50-6, К50-16. Сетевой трансформатор — ТВЗ-1-6 от ламповых телевизоров, ТС-25, ТС-27 — от телевизора Юность или любой другой маломощный с напряжением вторичной обмотки 5 В… 8 В.

    Предохранитель рассчитан на максимальный ток 1 А. Тумблер — ТЗ-С или любой другой сетевой. XP1 — стандартная сетевая вилка, XS1 — розетка.

    Все элементы регулятора помещены в пластиковый корпус размерами 150х100х80 мм. На корпусе верхней панели установлены тумблер и переменный резистор, снабженный декоративной ручкой. Розетка для подключения нагрузки и гнездо предохранителя смонтированы на одной из боковых стенок корпуса.

    С этой же стороны есть отверстие для шнура питания.В нижней части корпуса установлены транзистор, трансформатор и печатная плата. Транзистор должен быть снабжен радиатором с площадью рассеяния не менее 200 см2 и толщиной 3…5 мм.

    Рис. Печатная плата для мощного стабилизатора сетевого напряжения 220В.

    Регулятор не нуждается в регулировке. При правильной установке и исправности деталей начинает работать сразу после подключения к сети.

    Теперь несколько рекомендаций для желающих улучшить устройство.Изменения в основном касаются увеличения выходной мощности регулятора. Так, например, при использовании транзистора КТ856 мощность, потребляемая нагрузкой от сети, может составлять 150 Вт, для КТ834 — 200 Вт, а для КТ847 — 250 Вт.

    Если необходимо еще больше увеличить выходную мощность устройства, в качестве регулирующего элемента можно использовать несколько параллельно соединенных транзисторов, соединив их соответствующие выводы.

    Вероятно, в этом случае регулятор придется снабдить небольшим вентилятором для более интенсивного воздушного охлаждения полупроводниковых приборов.Кроме того, диодный мост VD1…VD4 потребуется заменить четырьмя более мощными диодами, рассчитанными на рабочее напряжение не менее 600 В и величину тока в соответствии с потребляемой нагрузкой.

    Для этой цели подходят приборы серии Д231…Д234, Д242, Д243, Д245..Д248. Также необходимо будет заменить VD5 на более мощный диод, рассчитанный на ток до I А. Также предохранитель должен выдерживать больший ток.

    Регуляторы напряжения

    широко используются в быту и промышленности.Многим известно такое устройство, как диммер, который позволяет бесступенчато регулировать яркость ламп. Это отличный пример стабилизатора напряжения 220В. Собрать такое устройство своими руками достаточно просто. Конечно, его можно приобрести в магазине, но стоимость самодельного продукта будет значительно ниже.

    Назначение и принцип работы

    С помощью регуляторов напряжения можно изменять не только яркость свечения ламп накаливания , но и скорость вращения электродвигателей, температуру жала паяльника и т.д.Часто эти устройства называют регуляторами мощности, что не совсем правильно. Устройства управления мощностью основаны на схемах ШИМ (широтно-импульсной модуляции).

    Это позволяет получить на выходе разночастотное повторение импульсов, амплитуда которых остается неизменной. Однако если в такую ​​цепь параллельно нагрузке подключить вольтметр, то изменится и напряжение. Дело в том, что прибор просто не успевает точно измерять амплитуду импульсов.

    Регуляторы напряжения чаще всего изготавливаются на основе полупроводниковых деталей — тиристоров и симисторов. С их помощью изменяют длительность прохождения волны напряжения от сети к нагрузке.

    Следует отметить, что стабилизаторы напряжения будут наиболее эффективны при работе с резистивной нагрузкой, например с лампами накаливания. Но использовать их для подключения к индуктивной нагрузке нецелесообразно. Дело в том, что показатель индуктивного электрического тока значительно ниже по сравнению с резистивным.

    Собрать самодельный диммер достаточно просто. Для этого потребуются базовые знания в области электроники и несколько деталей.

    Триак на базе

    Такое устройство работает по принципу фазового сдвига открывания ключом. Ниже схема простейшего диммера на основе симистора:

    Конструктивно устройство можно разделить на два блока:

    • Силовой ключ, в роли которого используется симистор.
    • Узел формирования управляющих импульсов на основе симметричного динистора.

    С помощью резисторов R1-R2 создается делитель напряжения. Следует отметить, что сопротивление R1 является переменным. Это позволяет изменять напряжение в линии R2-C1. Между этими элементами включен динистор DB3. Как только показатель напряжения на конденсаторе С1 достигает значения порога открытия динистора, на ключ (симистор VS1) подается управляющий импульс.

    В результате включается силовой выключатель, и через него начинает протекать электрический ток в нагрузку.Положение ручки определяет, на какой части фазы волны должен сработать выключатель питания.

    На базе тиристора

    Эти проборы тоже достаточно эффектны, да и схемы их не очень сложны. Роль ключа в таком устройстве выполняет тиристор. Если внимательно изучить схему устройства, то можно сразу заметить основное отличие этой схемы от предыдущей — для каждой полуволны используется свой ключ с управляющим динистором.

    Принцип работы тиристорного устройства следующий:

    • При прохождении положительной полуволны по линии R5-R4-R3 конденсатор С1 заряжается.
    • После достижения порога включения динистора V3 он срабатывает, и на ключ V1 подается электрический ток.
    • При прохождении отрицательной полуволны аналогичная ситуация наблюдается для линии R1-R2-R5, управляющего динистора V4 и ключа V2.

    С помощью фазорегуляторов можно управлять не только яркостью ламп накаливания, но и другими видами нагрузок, например, количеством оборотов дрели. Однако следует помнить, что устройство на основе тиристора нельзя использовать для работы со светодиодными и люминесцентными лампочками.

    Конденсаторные регуляторы

    используются и в быту. Однако в отличие от полупроводниковых приборов они не позволяют плавно изменять напряжение.Так что для самостоятельного изготовления лучше всего подойдут тиристорные и симисторные схемы .

    Не составит труда найти все детали, необходимые для изготовления регулятора. При этом покупать их не обязательно, а можно спаять из старого телевизора или другой радиоаппаратуры. При желании на основе выбранной схемы можно сделать печатную плату, а затем впаять в нее все элементы. Также детали можно соединять обычными проводами. Домашний мастер может выбрать тот способ, который кажется ему наиболее привлекательным.

    Оба рассматриваемых устройства достаточно просты в сборке, и для выполнения всех работ не нужно иметь серьезных знаний в области электроники. Сделать схему стабилизатора напряжения 220в своими руками сможет даже начинающий радиолюбитель. По невысокой стоимости они практически ничем не уступают заводским аналогам.

    Эти регуляторы сетевого напряжения широко известны и успешно применяются для регулировки яркости свечения ламп, температуры нагревателей, бойлеров, жал паяльника, регулировки тока заряда аккумуляторов и так далее.В данной статье рассмотрены самые простые схемы таких регуляторов, показаны тесты в работе.

    В основном, три самые распространенные схемы:

    1. Тиристорный регулятор на двух тиристорах, четырех диодах и двух конденсаторах.
    1. Тиристорный регулятор на двух тиристорах, двух динисторах и двух конденсаторах.

    1. Симисторный регулятор . В этой схеме минимальное количество деталей, так как симистор это в принципе два тиристора в одном корпусе и он один работает на две полуволны, отрицательную и положительную, а тиристор работает только на одну полуволну, а мы вынужден включать их встречно-параллельно, как видно из предыдущих диаграмм.Динистор ДБ3, тоже двунаправленный, в отличие от Х202.

    Все схемы рабочие, вы можете выбрать ту, подробности которой вам более доступны. В свое время очень давно выбрал схему 1, по описанию она регулирует напряжение от 40В до 220В. При сборе попробовал расширить пределы регулировки. Удалось добиться регулировки от 2 В до 215 В при сетевом напряжении 220 В. Были изменены лишь несколько номиналов резисторов и емкость одного конденсатора.Для удобства добавлен выключатель, предохранитель и вольтметр. Получилась такая схема, эдакий маленький ЛАТР (лабораторный автотрансформатор).

    Недостаток в том, что при включении напряжение скачет до максимума, а затем устанавливается в соответствии с установленным номиналом переменного резистора. Но это не слишком большая проблема, если вы регулируете нагреватель, паяльник или лампу. Большим преимуществом является плавная регулировка напряжения на нагрузке от 2-3 вольт до максимального значения, которое, как уже было сказано, всего на несколько вольт ниже напряжения сети.Если планируется регулировать напряжение на нагрузке с большими токами (5-7) А, на радиаторы необходимо установить тиристоры. Максимальный ток у них 10 А, но использовать его на пределе нецелесообразно.

    Конструктивно тиристорный регулятор выполнен в алюминиевом корпусе, без печатной платы, на шарнирном креплении, на куске гетинакса.

    Расположение основных частей:

    Минимальное напряжение на нагрузке несколько вольт, около 0 В.

    Максимальное напряжение на нагрузке, на несколько вольт ниже напряжения сети.

    Преимуществом данной схемы является ее простота и надежность. Собран в свое время из подручных деталей. Безотказно работал много лет. Я в основном подключал нагрузки до 300 Вт, хотя иногда и больше.

    Материал статьи дублирован на видео:

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
