Однофазный или трехфазный счетчик: как выбрать и подключить прибор учета электроэнергии

Как определить тип электросети в доме. Какие счетчики подходят для однофазной и трехфазной сети. Можно ли подключить трехфазный счетчик к однофазной сети. Как правильно выбрать и установить электросчетчик. Основные характеристики приборов учета электроэнергии.

Типы электросчетчиков: однофазные и трехфазные

Электросчетчики бывают двух основных типов:

• Однофазные — для сетей с напряжением 220 В
• Трехфазные — для сетей с напряжением 380 В

Основное отличие заключается в количестве проводов, к которым подключается прибор:

• Однофазный счетчик подключается к 2 проводам — фазному и нулевому
• Трехфазный счетчик подключается к 4 проводам — трем фазным и одному нулевому

Как определить, какой тип счетчика нужен для вашего дома или квартиры? Есть несколько простых способов.

Как определить тип электросети в доме

Чтобы понять, какая электросеть используется в вашем жилище, можно воспользоваться следующими методами:

1. Посмотреть на существующий счетчик — на нем обычно указан тип (однофазный или трехфазный)
2. Проверить вводной автомат — однополюсный для однофазной сети, трехполюсный для трехфазной
3. Посчитать количество проводов, идущих от счетчика — 2 для однофазной сети, 4 для трехфазной
4. Измерить напряжение между проводами — 220 В для однофазной, 380 В между фазами для трехфазной
5. Позвонить в электроснабжающую организацию и уточнить тип вашего подключения

Зная тип своей электросети, вы сможете правильно выбрать подходящий счетчик.

Основные характеристики электросчетчиков

При выборе прибора учета электроэнергии следует обратить внимание на следующие параметры:

• Номинальное напряжение — 220 В для однофазных, 380 В для трехфазных
• Номинальный и максимальный ток
• Класс точности — обычно 1.0 или 2.0
• Межповерочный интервал
• Количество тарифов — однотарифные или многотарифные
• Наличие интерфейсов для дистанционного сбора показаний

Важно подобрать счетчик с характеристиками, соответствующими вашей электросети и потребностям.

Преимущества электронных счетчиков перед индукционными

Современные электронные счетчики имеют ряд преимуществ по сравнению с устаревшими индукционными моделями:

• Более высокий класс точности измерений
• Возможность многотарифного учета
• Хранение данных о потреблении в памяти
• Дистанционный сбор показаний
• Защита от несанкционированного доступа
• Учет параметров качества электроэнергии
• Компактные размеры

Поэтому при замене старого счетчика рекомендуется устанавливать современный электронный прибор учета.

Можно ли подключить трехфазный счетчик к однофазной сети

В некоторых ситуациях возникает вопрос — можно ли использовать трехфазный счетчик в однофазной сети? Технически это возможно, так как трехфазный счетчик состоит из трех независимых блоков учета.

Подключение трехфазного счетчика к однофазной сети допускается в следующих случаях:

• Временное решение при отсутствии однофазного счетчика
• Запланирован перевод на трехфазное питание в будущем
• Большая нагрузка (более 15 кВт) в однофазной сети
• Для учета в гаражах, садовых домиках и т.п.

Однако нужно учитывать, что энергосбытовая организация может отказать в приемке такого подключения, так как формально счетчик используется не по назначению.

Схема подключения трехфазного счетчика к однофазной сети

Если вы все же решили подключить трехфазный счетчик к однофазной сети, схема подключения будет следующей:

1. Фазный провод подключается к клемме 1
2. С клеммы 2 снимается напряжение на автомат нагрузки
3. Нулевой провод подключается к клемме 7
4. С клеммы 8 нулевой провод идет на нагрузку
5. Клеммы 3,4,5,6 остаются свободными

При таком подключении счетчик будет корректно учитывать потребленную электроэнергию.

Правила установки электросчетчиков

При монтаже прибора учета электроэнергии необходимо соблюдать следующие требования:

• Установка в легкодоступном для снятия показаний месте
• Высота установки 1,4-1,7 м от пола
• Использование щита для защиты от внешних воздействий
• Соблюдение схемы подключения согласно паспорту прибора
• Установка автоматов защиты до и после счетчика
• Опломбирование после монтажа представителем энергокомпании

Правильная установка обеспечит корректную работу счетчика и его приемку энергосбытовой организацией.

Выбор оптимального счетчика электроэнергии

При выборе электросчетчика рекомендуется учитывать следующие факторы:

• Тип электросети — однофазная или трехфазная
• Максимальная потребляемая мощность
• Необходимость многотарифного учета
• Наличие систем АСКУЭ в доме
• Условия эксплуатации (температура, влажность)
• Требования местной энергосбытовой компании

Оптимальный выбор позволит обеспечить точный учет электроэнергии и избежать проблем при вводе счетчика в эксплуатацию.

Однофазные и трёхфазные счётчики электрической энергии — ТАЙПИТ-ИП

Электрическую энергию, расходуемую на объектах жилого сектора, в коммерческих и производственных зданиях, контролируют и регистрируют однофазные и трёхфазные счётчики.

• Однофазные устройства подключаются к двухпроводной сети напряжением 220 вольт с фазным и нулевым проводами и переменным током, эти счётчики фиксируют расход электричества.

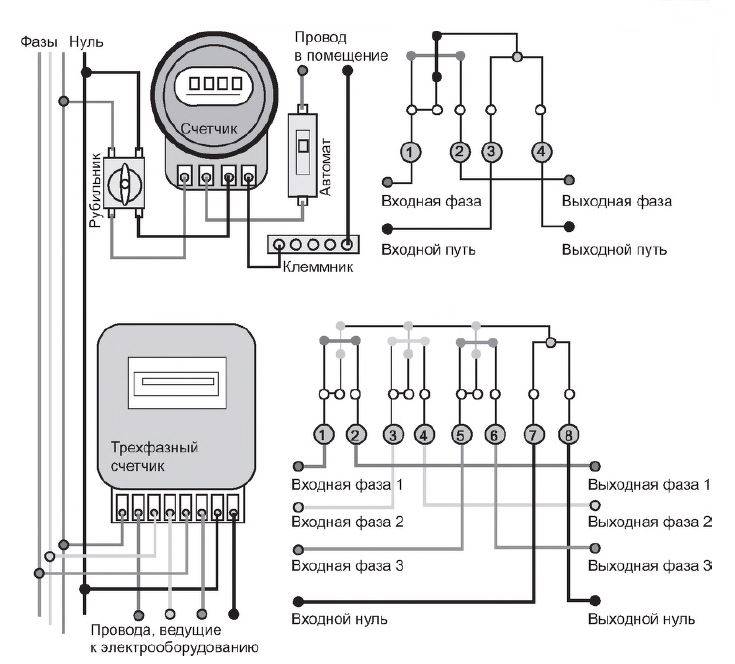

Рисунок 1 — Подключение однофазного электросчётчика

• Трёхфазные устройства тоже предназначаются для учёта электроэнергии и контроля над её расходованием, но работают такие счётчики в сетях переменного тока с напряжением 380 вольт и четырьмя проводами, один из которых нулевой.

Рисунок 2 — Подключение трёхфазного электросчётчика

Использование счётчиков различных видов

Приборы учёта электроэнергии различаются не только конструктивно, но и сферами применения. Однофазные устанавливаются:

• в квартирах;
• офисных зданиях;
• общественных учреждениях;
• небольших торговых предприятиях;
• гаражных постройках;
• частных и дачных домах.

Однофазные приборы проще по устройству, чем трёхфазные электросчётчики, и дают максимальное удобство при снятии показаний потребления электроэнергии. Трёхфазные счётчики отличаются большей точностью, они незаменимы:

• на промышленных предприятиях;
• в автосервисах;
• супер- и гипермаркетах и т. п.

Также их монтируют в квартире или доме, если к жилой недвижимости подведена трёхфазная сеть.

Какой счётчик выбрать?

Тип электросети

Перед тем как приобрести прибор, нужно выяснить особенности сети. Для трёхфазной сети требуется трёхфазный счётчик, а для однофазной — однофазный. Для дома с сетью 220 вольт можно взять более мощный прибор на три фазы — подсчёт расходования электроэнергии будет более точным. Для установки такого устройства важно лишь получить разрешение у энергосетей. При монтаже вместо трёх фаз подключается только одна либо распределяются разные группы приборов на все три, что помогает избежать перегрузок на сеть и перекосов фаз.

ВАЖНО! Главное правило безопасности — подключать прибор учёта электроэнергии должен специалист. Самостоятельные действия возможны лишь при надлежащей квалификации исполнителя, но после монтажных работ всё равно следует вызвать представителя компании, которая будет поставлять электроэнергию. Такой визит необходим для опломбировки прибора.

Рисунок 3 — Опломбированный электросчётчик

Механизм электросчётчика

Трёх- и однофазные счётчики бывают индукционными и электронными. Первые — это электромеханические устройства с характерным вращающимся диском в специальном окошке на передней части прибора. Они до сих пор используются в домах с низким электропотреблением, но постепенно выводятся из эксплуатации.

В электронных устройствах измерение потребляемой энергии производится преобразованием аналоговых входных сигналов тока и напряжения в цифровые импульсы. В отличие от однотарифных индукционных эти приборы могут:

• работать в нескольких режимах;
• управляться дистанционно.

Они обладают меньшей погрешностью и рассчитаны на значительные нагрузки.

Существуют еще гибридные счётчики с механической частью вычислительного устройства, но с цифровым дисплеем.

С учётом эксплуатации в условиях невысокой нагрузки практичнее устанавливать классические приборы. Большие плюсы однофазных и трёхфазных счётчиков индукционного типа — долговечность и надёжность. Если они и проигрывают электронным устройствам, то только в функциональности. Электромеханические приборы действуют в однотарифном режиме, удалённо их невозможно контролировать.

Количество схем учёта электроэнергии

С целью экономии рекомендуется установка счётчиков:

• двухтарифных — работают по дневному и ночному режимам учёта;
• многотарифных — контролируют расход энергии в нескольких режимах (с ночным, пиковым и полупиковым дневными периодами).

Если установлен двухтарифный однофазный или трёхфазный электрический счётчик с дневной (7:00–23:00) и ночной (23:00–7:00) режимами учёта, существенную экономию даст максимальное смещение основного расхода энергии на ночь и раннее утро.

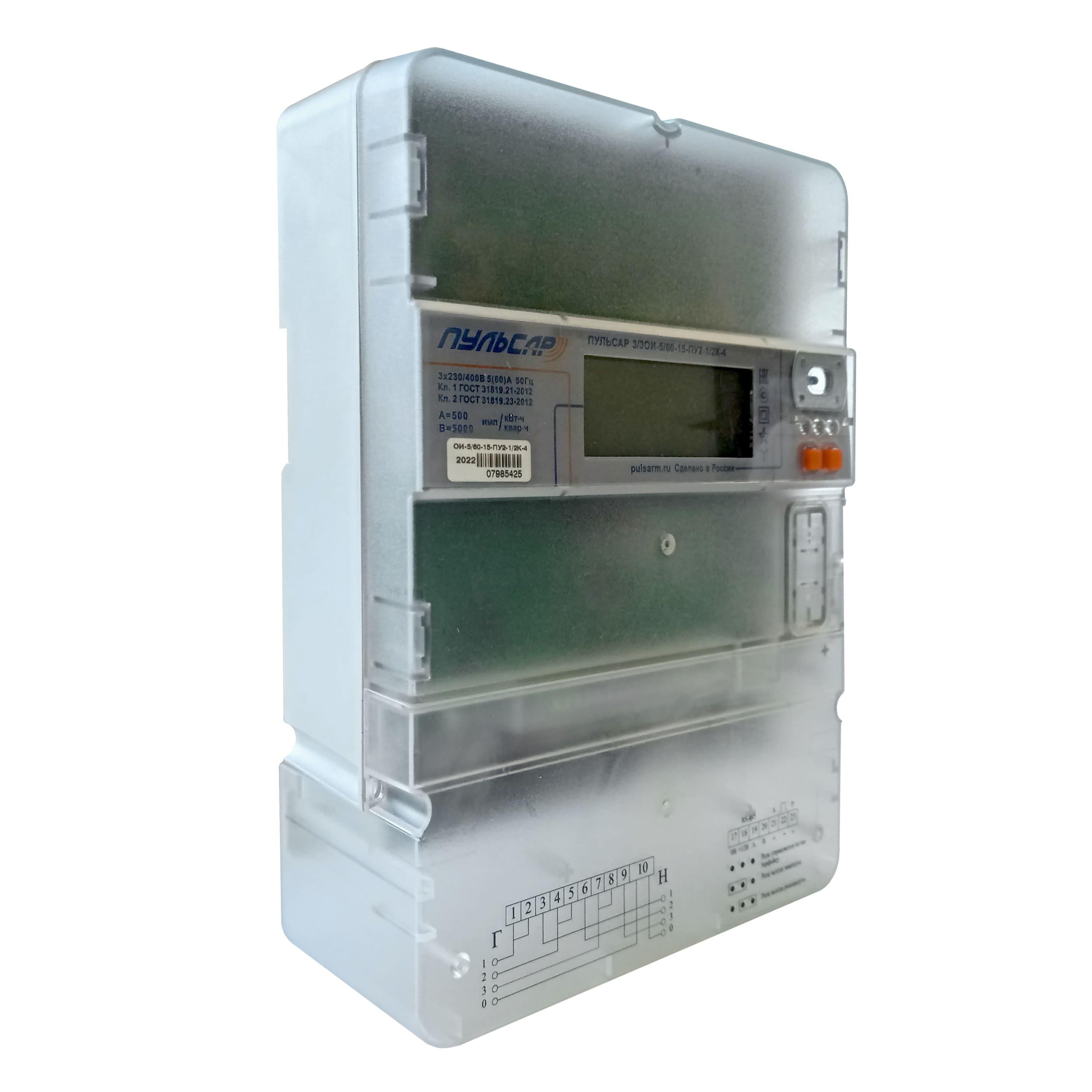

Рисунок 4 — Трёхфазный многотарифный электросчётчик

Если ночью электротехника практически не используется, установка многотарифного прибора нерентабельна — владелец не получит выгоды. Но если потребитель готов перенести работу энергоёмких приборов на время действия льготного тарифа, приобретение такого счётчика оправдано.

Максимальный ток

Следует определить, какой мощности электроприборы будут использоваться в жилом помещении или на производственном объекте. Эти показания суммируются и делятся на значение напряжения. Если имеется проект электроснабжения, то на схеме (там, где обозначен символ вводного автомата) обычно указывается максимальный ток. На коммутационном аппарате в щите проставляется ампераж.

Например, если вводной автомат рассчитан на 40 ампер, то электросчётчик необходимо устанавливать не ниже чем на 60.

Класс точности

По современным требованиям учёта электрической энергии класс точности контролирующего прибора не должен превышать 2,0 для жилой недвижимости. Если устройство предназначено для предприятия или магазина, то требования ужесточаются до значения 1,0. В старом жилом фонде еще пользуются однофазными электросчётчиками с классом точности 2,5, но по правилам они подлежат скорейшей замене. От величины этого параметра зависит и стоимость электросчётчика: чем меньше число, тем модель дороже. Выяснить класс точности можно по обозначению на панели прибора (цифры в окружности).

Межповерочный интервал

Он проставляется на пломбе счётчика. Пломбы поверки однофазных приборов учёта рассчитаны на 24 месяца (ориентир — две последние цифры поверочного года) и трёхфазных — не более 12 месяцев.

отличие от трехфазных, правила выбора и установки электрических приборов

Строительство электроустановок, их защита и обслуживание стоит немалых средств. Для правильного взаиморасчёта потребителей электрической энергии необходимы контролирующие органы, которые следят за правильной установкой и эксплуатацией трехфазных и однофазных счётчиков электроэнергии. Нарушения установки и эксплуатации наказываются штрафами со стороны энергоснабжающей организации.

• Разновидность приборов
• Достоинства и недостатки
• Характеристики при выборе
• Схема подключения

Разновидность приборов

Для контроля потребления и учёта расхода электроэнергии используют специальные контрольно-измерительные приборы, такие как электрические счётчики. Они были разработаны и применялись ещё в XIX веке и с того времени контроль и расчёты за потребляемую электроэнергию ведутся ими. Классификация приборов разделяется по видам подключения, измеряемой электроэнергии и конструкционным особенностям.

В соответствии с видом подключения они бывают:

• Непосредственного подключения. Электрическая силовая цепь непосредственно подключена к клеммам прибора. Обычно такие счётчики мощностью до 5 кВт, поэтому большая часть известных всем приборов — это счётчики этого типа.
• Трансформаторного подключения. Силовая цепь идёт через специальный измерительный трансформатор. Непременное условие таких подключений — обязательность нагрузки выходных клемм трансформаторов. Недопустим обрыв в цепях, подключения к электросчётчику, для предотвращения пробоя и возгорания в местах обрыва.

По виду измеряемой электрической энергии счётчики бывают однофазные и трехфазные. Первые являются контрольно-измерительными приборами, ведущими учёт потребления энергии в однофазных сетях с напряжением 220 вольт при частоте сети 50 Гц. Трехфазные же ведут учёт по трём фазам в сетях с напряжением 380 вольт при той же частоте. Современные разработки электросчётчиков способны вести учёт расхода электроэнергии по одной фазе.

По особенностям конструкционного исполнения электросчётчики бывают:

• Индукционные или электромеханические. Учёт ведётся благодаря вращению диска из алюминия в магнитном поле токами Фуко. Скорость оборотов пропорциональна мощности потребления. Количество оборотов диска фиксируется механическим счётчиком, который проградуирован в киловатт-часах. Редуктор настроен таким образом, что отображение 1 киловатт-часа равно 1200 оборотам диска.
• Электрические или электронные. В них происходит преобразование аналогового, снятого с трансформатора тока, в цифровой сигнал определённого стандарта. Электрическая схема ведёт учёт и запоминание показателей. В современных электросчётчиках применены процессорные программируемые схемы с памятью, хранящейся внутри бис микросхемы. Это очень удобно для одновременной и поочерёдной индикации даты, времени, тарифа, тока в настоящий момент времени, напряжения и мощности потребления, также тарифа и начисления суммы к оплате.

Достоинства и недостатки

Единственным существенным недостатком электронных счётчиков по сравнению с индукционными является низкая защита от грозовых разрядов, что приводит к выходу их из строя с потерей данных. Индукционные приборы с механическим счётчиком свободны от такого недостатка. Это причина, по которой во многих организациях на ряду с электронными счётчиками остаются для дополнительного контроля механические во избежание потери данных при аварийных ситуациях, особенно в летний период во время грозовой активности.

Электронные счётчики по сравнению с индукционными имеют ряд преимуществ. Микросхемы электросчётчиков способны хранить информацию, которую невозможно стереть с момента её изготовления. Даже после выхода из строя электросчётчика можно считать данные с микросхемы и иметь информацию о потреблении электроэнергии в любое время. Электросчётчики обладают более высоким классом точности и фиксируют высокоскоростные перепады мощности, а также учитывают низкие нагрузки при мощных резких скачках.

Кроме того, они имеют способность вести учёт потребления по многотарифному графику, фиксировать дату и время расхода электроэнергии. Электросчётчики ведут учёт качества подаваемой электроэнергии в момент времени. Фиксируется напряжение, частота и время. По этим данным можно судить о качестве соблюдения договора со стороны не только потребителя, но и энергоснабжающей организации.

Электрические счётчики ведут учёт и хранение данных как активной мощности потребления, так и реактивной. Информация хранится в энергонезависимой защищённой памяти прибора и может быть выведена на специальный адаптер через удобный интерфейс. Любая попытка несанкционированного доступа к данным памяти прибора, попытка обнуления или введение в схему преобразования дополнительных элементов фиксируется памятью с указанием даты и времени, что более эффективно защищает счётчик от хищения электроэнергии.

Произвести хищение любыми попытками изменения подключения или изменения параметров сети даже высококвалифицированному специалисту без возможности выявить эту попытку практически невозможно. Это сводит на нет возможность воровства электроэнергии при своевременном контроле.

Электронные счётчики имеют возможность дистанционного считывания информации, предупреждение о попытках несанкционированного доступа к прибору. Есть возможность программирования по многотарифному плану с учётом времени, праздничных и выходных дней. Электросчётчики гораздо компактнее и меньше габаритами, позволяющими монтировать их в небольших электрических ящиках вместе с остальным мобильным оборудованием. Эксплуатационные сроки работы электросчётчиков многих производителей более 30 лет. Интервалы поверок от 10 до 16 лет.

Характеристики при выборе

Для того чтобы правильно выбрать электросчётчик, необходимо изучить характеристики и условия эксплуатации. Трёхфазные и однофазные электросчётчики применяют соответственно в однофазных и трёхфазных сетях. Даже если трёхфазный счётчик может учитывать потребление электроэнергии в однофазной сети, то экономически невыгодно его применение в таких целях.

Номинальное напряжение в однофазных сетях 220 вольт, в трёхфазных 380 вольт при частоте 50 Гц. Это основные параметры для основных потребителей. Бывают потребительские сети с напряжением 110 и 127 вольт. Также и счётчики, рассчитанные на другие напряжения и частоту сети, на что следует обратить внимание при приобретении.

Максимальный и номинальный ток нагрузки должен соответствовать сумме всех токов, включаемых в сеть. Также часто используемая нагрузка должна соответствовать номинальному параметру. Нежелательно использование старых счётчиков с номинальным током 5 ампер, если часто потребляемая нагрузка гораздо выше. Даже если допускается эксплуатация счётчика длительное время с током нагрузки, превышающим 200% от номинального.

Класс точности для бытовых электросчётчиков допустим 2,0. Электросчётчики с большей точностью (цифра при этом будет меньшей) будут иметь гораздо высокую цену, а такая точность может не иметь смысла для обычного потребителя.

Количество тарифов имеет смысл, если применяется в действии многотарифная система расчёта. Не имеет смысла приобретать дорогой многотарифный электросчётчик, требующий правильную программную настройку и сложный в снятии показаний, если действующий тариф один. Если действует автоматическая система коммерческого учёта электрической энергии, то имеет смысл приобретать счётчик с этой функцией.

Рабочая температура электросчётчика должна находится в диапазоне рабочих температур, указанных в технической документации. Если по проекту счётчик необходимо устанавливать в электрических ящиках на улице, то диапазон рабочих температур должен соответствовать климатическим условиям.

Если в летнее или зимнее время этот диапазон выходит за рамки, то электрический ящик оборудуют лампочкой накаливания, нагревательным элементом или охлаждающим вентилятором. Существуют специальные приборы с автоматическим или ручным включением.

Схема подключения

Любое подключение однофазного электрического счётчика должно быть согласовано с контролирующей организацией, проверено и принято их сотрудниками. Счётчик должен быть подключён обязательно четырьмя проводами:

• 1 клемма — подключение входного фазного провода.
• 2 клемма — подключение выходного фазного провода, идёт на автоматический выключатель или колодку типа «пробки». С неё на нагрузку потребления.
• 3 клемма — подключение нулевого провода от электрической сети (нельзя соединять с заземлением ящика).
• 4 клемма — подключение нулевого провода к нагрузке (допускается соединение с заземляющим проводом ящика).

Фазные входные провода имеют красный либо коричневый цвет и обозначаются буквой — L. Нулевые провода синим цветом, обозначаются буквой — N. Заземляющие провода зелёным, жёлтым или жёлто-зелёным цветом и буквами PE. Заземляющий провод необходимо соединить с корпусом ящика, подключённого к контуру заземления. Он должен быть подключён к заземляющему контакту каждой розетки.

Можно ли подключить трехфазный счетчик к однофазной сети, как он будет работать

Александр Георгиевич Кондратьев

По образованию инженер-электрик, работал электронщиком, главным инженером на пищевом предприятии, генеральным директором строительной организации.

В жизни возникают ситуации, которые требуют быстрого решения. К таким случаям относится подключение частного дома, дачи, гаража, коттеджа к электросети. По ряду причин бывает необходимо использовать трехфазные устройства. Поэтому хозяину необходимо знать, можно ли подключить трехфазный счетчик к однофазной сети.

Содержание

1. В каких случаях разрешено подключать трехфазный счетчик к однофазной сети
2. Основные правила подключения
3. Предварительный этап
4. Схема подключения
5. Возможные проблемы

В каких случаях разрешено подключать трехфазный счетчик к однофазной сети

В технической документации на трехфазный счетчик сказано, что его можно применять только в трехфазной сети переменного тока. Но это рекомендации завода изготовителя.

Если посмотреть устройство прибора, то станет понятно, что он состоит из трех самостоятельных блоков, объединенных одним блоком учета потребленной электроэнергии.

Это значит, что нет никаких противоречий для использования его в сети 220 вольт. Но стоимость однофазного счетчика меньше.

Поэтому необходимо разобраться, когда возможно подключение трехфазного счетчика к однофазной сети:

• У собственника нет однофазного прибора, но имеется трехфазный счетчик, и он хочет его использовать. Например. если нужен счетчик электроэнергии в гараж;
• Владельцу выданы технические условия на подключение трехфазного напряжения, но энергосистема в настоящее время не имеет таких технических возможностей. А собственник приобрел необходимые комплектующие согласно проекту;
• Требуется подключить нагрузку более 10 Квт к однофазной сети.

Также можно установить прибор учета в гараже или садовом домике. То есть там, где оплата происходит по общему счетчику, а индивидуальные служат для расчета между собственниками и правлением.

Основные правила подключения

Подключение однофазных и трехфазных приборов учета не сильно отличается. Прежде всего, необходимо изучить инструкцию по эксплуатации обоих электросчетчиков. И знать, чем отличается трехфазное напряжение от однофазного. Для подключения последнего применяются два провода — ноль и фаза.

При подключении дома к сети трехфазного напряжения подводятся четыре провода: три фазные и один нулевой. Подключать должны электромонтажники, имеющие допуск к обслуживанию электросетей. Однако подсоединение к линии не представляет большой сложности. С ней справится любой человек, умеющий читать схемы и разбирающийся в электрике.

Предварительный этап

Прежде чем приступить к монтажу, требуется подготовить место работы и комплектующие. Ничего не должно мешать.

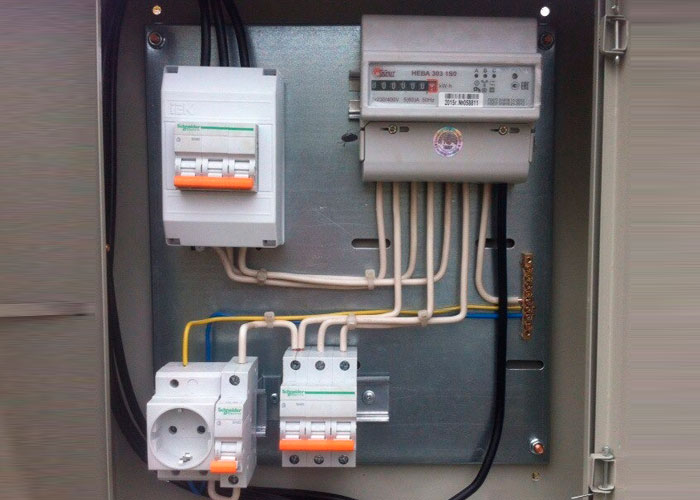

Прежде всего, собирается щиток, где на DIN-рейку устанавливают счетчик и автоматы. Количество которых зависит от величины нагрузки.

Для бесперебойной работы рекомендуется установить резервные автоматы — не менее одного.

Чтобы выполнить монтаж, необходимо иметь инструменты:

• Плоскогубцы с изолированными ручками;
• Тестер или мультиметр;
• Набор отверток и ключей.

Надо изучить схемы подключения счетчиков. Принять меры для обеспечения техники безопасности.

Схема подключения

Перед подключением следует разобраться, в чем состоит разница в схемах подключения электросчетчиков.

Однофазный счетчик. Для подсоединения к сети используются два провода, фазный и нулевой, напряжением 220 вольт. Этого достаточно для нормальной работы прибора.

К трехфазному подходят четыре провода. Три фазных и один нулевой. Напряжение между фазой и нулем составляет 220 вольт, а между фазами 380 вольт.

Как уже говорилось, электросчетчики на три фазы конструктивно представляют собой три однофазных. А это значит, что допускается подключение трехфазного счетчика в однофазную сеть. Отсутствие двух фазных проводов не должно служить препятствием включения прибора в работу.

Для этого необходимо собрать схему:

• Фазный провод подключить к клемме А или первому контакту;
• Со второго контакта снимается напряжение после электросчетчика и подключается к автомату. Далее к нагрузке;
• Нулевой провод соединяют с контактом №7. С восьмого контакта провод подсоединяется к гребенке. Откуда разводится к потребителям;
• Контакты 3, 4, 5, 6 остаются не задействованными.

Общая схема имеет вид:

• Вводной автомат перед счетчиком, защищающий счетчик от бросков подходящей сети;
• Электросчетчик;
• Автоматы нагрузки, защищают линию от перегрузки.

Возможные проблемы

Технических проблем с подключением возникнуть не должно. При этом показания счетчика будут отображаться корректно на табло прибора учета.

Разберем различные ситуации и возможные проблемы:

• Подключения дома с нормальной нагрузкой, не превышающей 10 Квт. В этом случае возникает проблема с регистрацией прибора. Сбытовая организация вправе не поставить его на учет и опломбировать. Аргументируя тем, что электросчетчик используется не по назначению. Хотя строгих правил не существует, инспектор формально будет прав. Все будет завесить от инспектора;
• Выданы технические условия на подключение дома к трехфазной сети, но технические возможности отсутствуют. В этом случае инспектор вправе зарегистрировать прибор и опломбировать. Но он даст временное разрешение, которое длится годами, пока электросети не исправят положение;
• Выдано разрешение на подключение к однофазной сети мощности 15 Квт. Электросети на это идут крайне редко, но в жизни такое случается. Однофазные счетчики рассчитаны на токи, не превышающие 60А. А нагрузка 15 Квт потребляет ток 75 А. Трехфазный счетчик прямого включения рассчитан на 100 А. Поэтому, в качестве исключения, энергосбыт даст разрешение на монтаж трехфазного счетчика;
• Установка прибора учета в гараже или садоводческом товариществе. Здесь все просто. Местному электрику абсолютно все равно, какой прибор учета установлен в боксе или домике. Главное, чтобы он показывал расход электроэнергии правильно.

Из вышесказанного можно сделать вывод, что трехфазные приборы учета электроэнергии использовать в однофазной сети можно. Показания расхода электроэнергии отображаются верно. Однако при регистрации возникают проблемы, решение которых зависит от инспектора обслуживающей организации.

Полезная статья? Оцените и поделитесь с друзьями!

6 простых способов определить однофазное или трехфазное питание.

Не волнуйтесь, вы не одиноки. Если вы не работаете с электричеством, вы не должны знать разницу между однофазным и трехфазным источником питания. Будьте уверены, что 95% людей, которые также покупают солнечную энергетическую систему, не узнают об этом. Учитывая, что многие дома устроены по-разному, всегда будут совершенно разные способы определения однофазного или трехфазного электроснабжения. Ниже перечислены шесть различных (упрощенных) методов определения того, питается ли ваш дом однофазным или трехфазным питанием.

РЕКЛАМА

Вариант 1: Написано.

Попробуйте найти счетчик электроэнергии. Чаще всего это написано на лицевой стороне счетчика. Изображение ниже является примером надписи «SINGLE PHASE», написанной на лицевой стороне измерителя, которая имеет тенденцию немного теряться в окружающем тексте; посмотри, сможешь ли ты это заметить. Учтите, однако, что написанное может отличаться от вашего глюкометра. Вот несколько примеров того, что может появиться:

Однофазные варианты текста:  Однофазный, однофазный, 1-фазный.

Трехфазные варианты текста:  Три фазы, многофазные. 3 фазы.

Вариант 2: Телефонный звонок.

Не вдаваясь в технические подробности и чтобы избавить вас от необходимости смотреть на ваш электрический распределительный щит, есть кто-то, кто узнает об этом мгновенно — ваша электроснабжающая компания. Хорошие новости: они на расстоянии одного телефонного звонка и могут задать вопрос. Для удобства убедитесь, что у вас есть копия вашего последнего счета за электроэнергию, содержащего всю информацию, необходимую для проверки данных вашей учетной записи.

Опция 3: Визуальная оценка распределительного щита.

Визуальная оценка электрического распределительного щита часто является идеальным способом определения однофазного или трехфазного источника питания. Что вам нужно определить, так это ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ. В большинстве случаев главный выключатель будет либо так называемым 1-полюсным, либо 3-полюсным. Если ваш главный выключатель имеет ширину 1 полюс, то у вас однофазный источник питания. В качестве альтернативы, если ваш главный выключатель имеет ширину 3 полюса, то у вас есть 3-фазный источник питания.

Наконечник: Размер «шеста» часто равен ширине пальца (примерно 18 мм). Тогда три стержня будут похожи на три пальца вместе (приблизительно 54 мм / 2,1 дюйма).

Опция 4: Идентификация сервисного предохранителя.

Идентификация сервисного предохранителя потенциально является самой простой визуальной оценкой, если она доступна. Дело в том, что многие служебные предохранители не всегда удобно расположены под электросчетчиком. Поэтому этот метод не может быть идеальным. Ниже приведены некоторые примеры идентификации однофазного или трехфазного сервисного предохранителя.

Изображение вверху: Пример однофазного сервисного предохранителя.

Изображение вверху: пример трехфазного сервисного предохранителя.

Вариант 5: Указать, нажать, отправить.

Камера на вашем смартфоне — прекрасный инструмент. Сфотографируйте любой из ваших;

• Электрический распределительный щит/блок предохранителей.
• ИЛИ счетчик электроэнергии.
• Еще лучше, оба вышеперечисленных.

Отправьте его компетентному специалисту в вашем регионе. Электрические характеристики однофазных или трехфазных источников питания являются общими в пределах областей.

Дополнительная помощь: Пытаетесь найти кого-нибудь, чтобы спросить (или отправить изображение)? Попробуйте опубликовать свой снимок в ленте социальных сетей, предложив одноэтапный или трехэтапный вопрос.

Опция 6, существующая идентификация устройства.

Определите, есть ли в вашем доме 3-фазные электроприборы. Если в вашем доме есть сверхмощный 3-фазный кондиционер или какой-либо 3-фазный насос, то эти стационарные устройства будут работать только с 3-фазным источником питания. Таким образом, у вас есть 3-фазное питание.

ОПРОС В ПРЯМОМ РЕЖИМЕ: Какой метод был для вас лучшим?

Мы все из разных уголков мира, поэтому то, как мы замечаем источники питания, часто весьма различно. Какой метод из приведенных ниже помог вам определить вашу однофазную или трехфазную сеть питания проще всего? Ваш простой ответ (без каких-либо условий) помогает нам создавать лучший контент для вас в долгосрочной перспективе.

РЕКЛАМА

Повысьте уровень своих знаний перед покупкой.  Не верьте тому, что солнечные панели более высокой мощности являются так называемой «лучшей технологией». Поскольку стандартных размеров солнечных модулей больше нет, панели с более высокой мощностью часто делают больше и тяжелее. Из-за своей громоздкости эти панели не всегда идеально подходят для жилых помещений. Поскольку размеры пластин неуклонно увеличиваются, измерение технологии модулей по размеру ячеек также может быть немного обманчивым. Сократите количество продаж с помощью Калькулятора удельной мощности солнечного модуля и убедитесь, что вы получаете превосходную технологию, за которую платите.

Знаете ли вы лучший способ определить однофазное или трехфазное электроснабжение без ущерба для безопасности неквалифицированных лиц? Если это так, поделитесь своими знаниями ниже в разделе комментариев к этому посту ниже.

Однофазные и трехфазные счетчики электроэнергии: сравнительный анализ

Однофазные и трехфазные счетчики электроэнергии: есть ли разница? Есть конечно. Вот сравнительный анализ, который объяснит многие различия между этими двумя системами интеллектуальных счетчиков. Измеритель Genus предлагает лучшее решение для измерения мощности в домашнем и коммерческом использовании. Однако давайте углубимся в два типа счетчиков.

Однофазный счетчик: что это?

Как правило, поэтапная электроэнергия относится к распределению нагрузки. Однофазный измеритель мощности, как следует из названия, представляет собой двухпроводную цепь питания переменного или переменного тока. Он одновременно изменяет напряжение питания. Как правило, его называют «бытовым напряжением», так как оно используется в основном в домах. Этот тип счетчика использует фазные и нейтральные провода для распределения электроэнергии, где фазные провода несут нагрузку, а нейтральный провод действует как обратный путь для мощности. При однофазном подключении счетчика напряжение начинается с 230 Вольт и имеет частоту около 50 Герц.

Каковы преимущества однофазного счетчика электроэнергии?

Однофазные электросчетчики имеют ряд преимуществ, таких как:

• Однофазные силовые подключения в основном предназначены для установки в жилых домах и бытовых сетях. Причина в том, что большинству бытовых приборов, таких как светильники, вентиляторы, телевизоры, холодильники и т. д., для работы требуется минимальное количество энергии.
• Работа этого типа подключения обычная и простая. Он имеет легкий и компактный блок, в котором, если напряжение выше, электричество, протекающее по проводам, будет ниже. Также есть трехфазный счетчик энергии, о котором мы поговорим позже в блоге.
• Из-за снижения мощности на этом этапе обеспечивается наилучшая работа электричества от однофазного подключения и эффективная передача мощности.
• С агрегатами мощностью до 5 лошадиных сил эти однофазные силовые соединения работают на оптимальном уровне.

Продолжайте читать дальше, чтобы узнать больше, мы здесь, чтобы объяснить аналитическое обсуждение однофазных и трехфазных счетчиков электроэнергии.

Трехфазный счетчик электроэнергии: что это?

Вы получаете три индивидуальных электроснабжения с трехфазным счетчиком электроэнергии. Требуется три проводника рядом с одним нейтральным проводом в 3-фазном соединении питания. Токопроводящие жилы должны иметь расстояние между собой 120 градусов. Однако в трехфазном счетчике энергии есть два разных типа конфигураций: звезда и треугольник. Star требует заземления и нулевого провода, в отличие от Deltas. Преимущества трехфазного подключения счетчика:

Каковы преимущества трехфазного счетчика электроэнергии?

Преимущества трехфазного счетчика электроэнергии следующие:

• Не требуется дополнительных пускателей для работы тяжелых промышленных двигателей, поскольку он имеет достаточную мощность для обеспечения требуемого крутящего момента.
• Чем больше количество фаз в системе питания, тем более плавным становится напряжение трехфазного питания.
• Эта система дозирования помогает хорошо управлять большим оборудованием. Для коммерческих и промышленных нагрузок предпочтительнее трехфазные счетчики из-за высокой потребляемой мощности.
• Для проведения электричества не требуется чрезмерный проводящий материал. Следовательно, эти счетчики являются более экономичным и экономичным решением.

Однофазные и трехфазные счетчики электроэнергии: различия

Вот сравнительный анализ однофазных и трехфазных счетчиков электроэнергии :

• Поток электроэнергии в однофазном подключении осуществляется через один проводник, тогда как в трехфазное подключение, есть три отдельных проводника для электропередачи.
• В однофазной системе измерения верхний предел напряжения может составлять 230 Вольт, тогда как в трехфазной системе верхний предел также может составлять 415 Вольт.
• В однофазном счетчике обычно требуются два отдельных провода для бесперебойного потока электроэнергии. А вот в трехфазном счетчике цепь можно завершить трехфазными проводами и одним нулевым проводом.
• Трехфазный счетчик передает минимум электроэнергии по сравнению с однофазными счетчиками электроэнергии.
• В однофазном электросчетчике два провода, что делает его простой сетью. Но в трехфазном счетчике четыре разных провода, что усложняет сеть.
• Так как в однофазном счетчике всего одна фаза, любое непредвиденное событие в сети прерывает подачу всего питания. С другой стороны, в трехфазном счетчике, если одна фаза не работает, другие фазы компенсируют это, тем самым исключая возможность отключения электроэнергии. Тем не менее, сверхмощный счетчик Genus помогает потребителям эффективно измерять электроэнергию и заранее планировать экономию счетов за электроэнергию.
• Однофазный электросчетчик менее эффективен, чем трехфазное подключение, так как последнее требует меньшего количества проводников в отличие от первого для той же цепи.

Чтобы узнать больше о трехфазном счетчике электроэнергии или других решениях для интеллектуального учета, свяжитесь с нами.

ТЕГИ: Однофазные и трехфазные счетчики электроэнергии

Как определить, является ли ваш распределительный щит однофазным или трехфазным?

Один из ключевых вопросов, на который вы должны ответить при принятии решения о переходе на солнечную энергию, — это однофазное или трехфазное электроснабжение вашего дома. Для однофазной сети потребуется однофазный солнечный инвертор. Однако трехфазная сеть может работать как с однофазными, так и с трехфазными солнечными инверторами. Эта статья поможет вам определить, получает ли ваша семья однофазное или трехфазное электропитание от сети.

Электроэнергия вырабатывается на электростанциях и передается по сети электроснабжения, состоящей из подстанций, повышающих и понижающих трансформаторов и линий электропередач, до дома. Бытовое электроснабжение можно в целом разделить на однофазное электроснабжение и трехфазное электроснабжение. Большинство домохозяйств в Австралии получают однофазное электроснабжение. Большие домохозяйства получают трехфазное электроснабжение.

Самый простой способ определить, получаете ли вы однофазное или трехфазное электропитание, — это посмотреть на главный выключатель в вашем распределительном щите. Если главный выключатель имеет однополюсный выключатель, ваша семья получает однофазное электропитание. Если главный выключатель имеет трехполюсный выключатель, ваше домашнее хозяйство получает трехфазное электроснабжение.

Однофазный источник питания позволяет эксплуатировать электрооборудование, совместимое с питанием 230 В переменного тока, а трехфазный источник питания позволяет эксплуатировать электрооборудование, совместимое с питанием 230 В переменного тока и 415 В переменного тока.

На приведенной ниже диаграмме показаны различные этапы между выработкой и потреблением электроэнергии.

Рисунок 1: Управление энергетической информации США

Что такое однофазное питание?

При однофазном питании мощность переменного тока принимает форму синусоидальной волны, напряжение в однофазном питании достигает максимума при 900 во время положительного цикла и снова 2700 во время отрицательного цикла. Фазный провод несет ток к нагрузке, а нейтральный провод обеспечивает обратный путь тока. Однофазное напряжение обычно составляет 230 В, а частота — 50 Гц. Поскольку напряжение в однофазном источнике питания возрастает и падает, постоянная мощность не может подаваться на нагрузку.

Рисунок 2: https://www.electronicshub.org/difference-between-single-phase-and-three-phase/

Однофазное питание представляет собой двухпроводную цепь питания переменного тока. Есть один силовой провод, также называемый фазным проводом, и один нулевой провод. Большинство жилых домов обслуживается однофазным электроснабжением.

Какие электроприборы можно запускать в однофазном питании?

Наиболее распространенные предметы домашнего обихода, включая лампы, вентиляторы, ноутбуки, компьютеры, телевизоры, холодильники, кухонные плиты, обогреватели и кондиционеры, являются однофазными. Большие нагрузки, такие как промышленные двигатели, не могут работать от однофазного источника питания, поскольку для запуска двигателя недостаточно крутящего момента. Важно отметить, что вы не можете использовать оборудование, требующее трехфазного питания, с однофазным питанием.

Как я могу убедиться, что в мой дом подается однофазное питание?

Есть два простых способа определить, получает ли ваша семья однофазное электричество или нет. Первый, более простой способ — найти счетчик энергии и прочитать описание на счетчике.

Рисунок 3: https://www.indiamart.com/proddetail/static-single-phase-two-wire-energy-meter20462826530.html

На приведенном выше рисунке видно, что на счетчике описание очень ясно «Статический однофазный двухпроводной счетчик энергии».

Следующий лучший способ — найти главный распределительный щит и подсчитать количество полюсов главного выключателя. Вы можете найти главный распределительный щит рядом со счетчиком электроэнергии. Если главный выключатель имеет один полюс, то электроснабжение вашего дома однофазное. Ниже приведено изображение однополюсного выключателя на 63 А.

Рисунок 4: https://connectedswitchgear.com.au/our-range/fusion-series-circuit-protection/mcbs/10ka/1-pole-10ka/circuit-protection-mcbs-10ka-1-pole-d -curve/mcb1106d/

Что такое трехфазное питание?

В трехфазном источнике питания, в течение одного цикла 360°, каждая фаза достигла бы пикового значения напряжения дважды, и мощность никогда не падала бы до нуля. Этот постоянный поток мощности и способность выдерживать более высокие нагрузки делают трехфазное питание подходящим для больших промышленных и коммерческих нагрузок.

Рисунок 5: https://www.electronicshub.org/difference-between-single-phase-and-three-phase/

Трехфазное питание представляет собой четырехпроводную цепь питания переменного тока. Есть три силовых провода, также называемых фазным проводом, и один нейтральный провод. Ток течет по проводу питания, через нагрузку и возвращается через нейтраль, замыкая цепь. Коммерческие и промышленные объекты, а также крупные жилые дома обычно обслуживаются трехфазным электроснабжением. Трехфазный источник питания может поддерживать как однофазные, так и трехфазные приборы.

Какие электроприборы могут работать от трехфазной сети?

Крупные кондиционеры, сауны, нагреватели для бассейнов, зарядные устройства для электромобилей, холодильные установки, морозильники — обычное трехфазное оборудование, которое можно найти в домашнем хозяйстве.

Как я могу убедиться, что в мой дом подается трехфазное питание?

Первый шаг — найти счетчик энергии и прочитать описание, написанное на счетчике. На нижнем счетчике написано: «3-фазный 4-проводной счетчик энергии». Это, пожалуй, самый простой способ определить, получает ли ваше домашнее хозяйство трехфазное или однофазное электропитание.

Рисунок 6: https://www.lntebg.in/products-services/products/meters/bidirectional-net-meters/three-phase-ltct-meter-er300p/

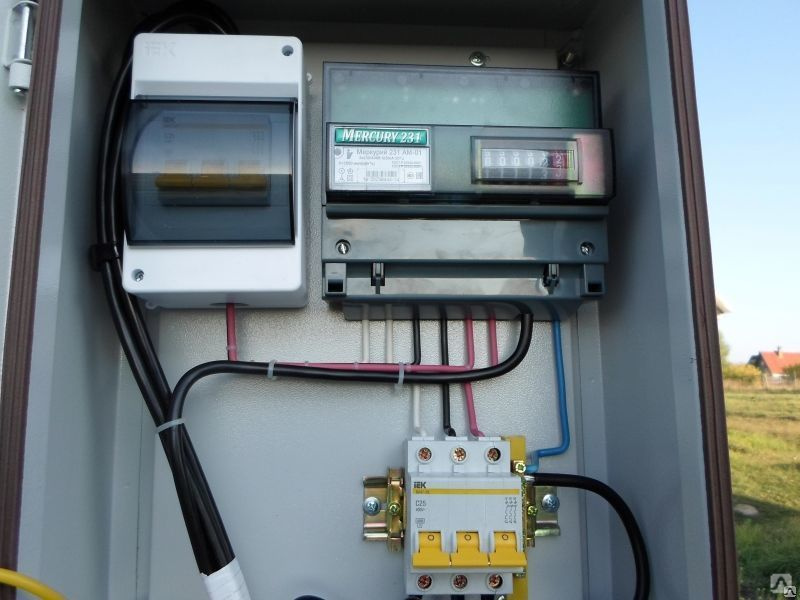

Альтернативный вариант — найти главный выключатель платы и посчитайте количество полюсов на главном выключателе. Вы можете найти главный распределительный щит рядом со счетчиком электроэнергии. Если главный выключатель имеет три полюса, то электроснабжение вашего дома трехфазное. Ниже приведено изображение трехполюсного выключателя на 80 А.

Рисунок 7: https://connectedswitchgear.com.au/our-range/fusion-series-circuit-protection/main-switches/ms380/

Что это означает при планировании установки солнечных батарей?

Все домохозяйства работают от сети переменного тока (переменного тока), первый шаг — понять, что мощность, вырабатываемая солнечными панелями, — это энергия постоянного тока (постоянный ток). Солнечный инвертор необходим для преобразования мощности постоянного тока, вырабатываемой солнечными панелями, в мощность переменного тока. Солнечный инвертор доступен в двух различных классах мощности. Первое – однофазное, второе – трехфазное.

Рисунок 8: https://www.siliconsolar.com/on-grid-vs-off-grid/

Если электропитание от сети к вашему дому однофазное, вы можете использовать только однофазный солнечный инвертор. Однако, если электропитание вашего дома от сети трехфазное, вы можете выбрать либо однофазный, либо трехфазный солнечный инвертор.

Однофазный или трехфазный солнечный инвертор?

Однофазный инвертор имеет 2 кабеля. Один кабель под напряжением и один нейтральный кабель. Трехфазный инвертор имеет 4 кабеля, три кабеля под напряжением и один нулевой кабель. Трехфазный инвертор распределяет солнечное электричество равномерно по трем фазам, что сводит к минимуму дисбаланс фаз.

Для солнечных систем мощностью до 5 кВт рекомендуется однофазный инвертор. Редко встречаются трехфазные солнечные инверторы от надежных поставщиков для размеров системы менее 5 кВт. Для более крупных солнечных установок потребуются трехфазные солнечные инверторы.

Если у вас трехфазный распределительный щит, стоит ли приобретать трехфазный солнечный инвертор? Или остановиться на однофазном инверторе?

Использование трехфазного солнечного инвертора дает значительные преимущества, особенно если вы планируете установить солнечную установку мощностью более 5 кВт. Однако трехфазные инверторы также дороже по сравнению с однофазными.

Самый простой способ ответить на этот вопрос — если солнечная система, которую вы планируете установить, имеет мощность более 5 кВт или если есть вероятность, что вы начнете с меньшей солнечной установки и масштабируете ее до более крупной солнечной системы на крыше. в будущем стоит подумать о трехфазном солнечном инверторе, в противном случае лучше использовать однофазный солнечный инвертор.

Добавление батарей к вашей солнечной электростанции не повлияет на процесс принятия решения о выборе однофазного или трехфазного солнечного инвертора.
