Комплектация для сборки тс100 паяльник. Обзор паяльника TS100: портативный инструмент с продвинутыми функциями

Какие преимущества имеет компактный паяльник TS100. Как он сравнивается с традиционными моделями по эргономике и функциональности. Насколько удобен в работе и настройке. Стоит ли его приобретать для профессионального или любительского использования.

Комплектация и внешний вид паяльника TS100

Паяльник TS100 поставляется в компактной черной коробке с минималистичным дизайном. В комплект входит:

• Сам паяльник
• Сменное жало (на выбор из 5 вариантов)
• Инструкция на английском и китайском языках
• Шестигранный ключ и пара винтиков
• Гарантийная карта

Обращает на себя внимание качественная подарочная упаковка с тиснением, что нетипично для рабочего инструмента. Сам паяльник имеет современный стильный дизайн, напоминающий скорее электронный гаджет, чем традиционный паяльник.

Особенности конструкции и технические характеристики

TS100 отличается компактными размерами и легким весом. Его длина составляет всего 98 мм, а диаметр рукоятки 16.5 мм. Вес паяльника без кабеля — около 30 граммов.

Основные технические характеристики:

• Напряжение питания: 12-24В
• Максимальная мощность: 65 Вт (при 24В)
• Диапазон температур: 100-400°C
• OLED дисплей для индикации режимов
• Две кнопки управления
• Разъемы питания: DC5525 и micro-USB

Паяльник использует сменные жала собственной конструкции, совместимые с популярными Т12, но в укороченном варианте. Это обеспечивает отличную теплопередачу и быстрый нагрев.

Управление и настройка паяльника

Управление TS100 осуществляется с помощью двух кнопок и OLED-дисплея. Основные функции:

• Включение/выключение
• Установка температуры с шагом 10°C
• Переход в спящий режим и автоотключение
• Калибровка температуры

Для более тонкой настройки паяльник можно подключить к компьютеру через micro-USB. В этом режиме он определяется как флешка объемом 4 КБ с конфигурационным файлом. В нем можно задать:

• Температуру дежурного и рабочего режимов
• Время автоотключения и перехода в сон
• Шаг регулировки температуры
• Нижний порог напряжения питания
• Единицы измерения температуры (°C/°F)

Также через USB можно обновить прошивку паяльника, что позволяет добавлять новые функции.

Эргономика и удобство в работе

Несмотря на компактные размеры, TS100 оказался удобным в работе. Его малый вес облегчает точное позиционирование жала. Отсутствие выраженного упора для пальцев компенсируется общей эргономикой корпуса.

В сравнении с традиционными паяльными станциями TS100 выигрывает за счет:

• Малого расстояния от места хвата до кончика жала
• Легкого веса, не утомляющего руку
• Отсутствия жесткого кабеля, мешающего маневренности

При этом он немного проигрывает в удобстве длительного удержания из-за тонкой рукоятки. Для повышения комфорта можно самостоятельно добавить упор для пальцев.

Нагрев и стабилизация температуры

TS100 показывает отличные результаты по скорости нагрева и стабильности температуры. Благодаря мощному нагревателю и качественным жалам он быстро восстанавливает температуру даже при пайке массивных деталей.

Особенности работы системы нагрева:

• Время нагрева до 300°C: около 15 секунд
• Восстановление температуры после остывания: 2-3 секунды
• Точность поддержания заданной температуры: ±2°C
• Возможность автокалибровки для повышения точности

При первом включении с новым жалом наблюдаются колебания температуры, но они стабилизируются после прогрева.

Сменные жала и их особенности

Для TS100 доступен ряд сменных жал различной формы:

• TS-B2 — острое конусообразное
• TS-D24 — широкое долотообразное
• TS-BC2 — скошенный цилиндр (стандартное)
• TS-I — тонкое игольчатое
• TS-K — изогнутое ножевидное

Жала имеют встроенный нагревательный элемент и датчик температуры. Это обеспечивает быстрый нагрев и точный контроль температуры. Замена жала производится путем выкручивания фиксирующего винта.

Питание паяльника и энергопотребление

TS100 работает от постоянного напряжения 12-24В. Варианты подключения:

• Через штатный разъем от блока питания
• От аккумулятора (например, автомобильного)
• Через micro-USB (только для настройки)

Энергопотребление в различных режимах:

• В выключенном состоянии: практически отсутствует
• В режиме ожидания: 4.8-6 Вт
• При нагреве: до 65 Вт (кратковременно)
• В установившемся режиме: 15-35 Вт

Для стабильной работы рекомендуется использовать блок питания мощностью не менее 40 Вт.

Программное обеспечение и возможности кастомизации

TS100 имеет открытую архитектуру, позволяющую модифицировать прошивку. Это открывает широкие возможности для кастомизации:

• Изменение логики работы кнопок
• Добавление новых режимов работы
• Тонкая настройка параметров PID-регулятора
• Кастомизация отображаемой информации

В сети доступны различные модифицированные прошивки, добавляющие такие функции как измерение напряжения питания, режим термофена, улучшенная калибровка и другие.

Паяльник TS100, или привычный инструмент в новом обличье

Новость о появлении этого паяльника я увидел несколько месяцев назад, думаю будет лишним говорить как мне захотелось его попробовать.
А так как паяльник это фактически один из моих основных рабочих инструментов, то попробовать его хотелось вдвойне.
Впечатления, анализ, выводы, все как всегда под катом.

Первый раз паять я попробовал наверное лет в 7, уже и не помню, столько лет прошло.

За это время через мои руки прошло уже очень много паяльников, потому как только я узнал о таком паяльнике, то первая мысль была — я должен его попробовать!

На муське уже есть обзор этого паяльника от пользователя silensilen, я получил его немного позже, поэтому мой обзор будет скорее дополнением.

В качестве вступления скажу лишь то, что мое мнение о нем менялось за время проверки несколько раз.
Почему и как менялось я расскажу в конце, а пока собственно обзор этого чуда враждебной современной техники 🙂

Для теста я заказал не только сам паяльник, но и пару сменных жал к нему и блок питания.

Сам по себе паяльник пришел в небольшой (если не сказать маленькой) коробочке черного цвета. Внешне просто отлично, но была одна небольшая претензия к магазину. сверху была наклейка с номером SKU и датой отправки. Ну вот кто клеит стикеры сверху?

Сзади ничего особенного, небольшая наклейка с указанием модели паяльника и типа комплектного жала (при заказе есть выбор из 5 вариантов).

Упаковка открывается по типу коробка спичек, но довольно туго.
Когда я дал одному из своих товарищей ссылку на этот паяльник, то первый комментарий был — пафосно.
Что ж, я с ним здесь полностью согласен 🙂
Паяльник это по сути просто инструмент, ни более ни менее, но данная модель идет в красивой подарочной упаковке, собственно из-за этого у меня изначально было немного предвзятое отношение, я как то привык к более брутальным вариантам.
Здесь же можно сказать что это паяльник «в смокинге».

При этом, на конверте, который лежит внутри, есть даже фирменное тиснение. Подозреваю что это сделано для какой нибудь проверки на оригинальность, но утверждать не буду.

Внутри конверта было обнаружено:
Инструкция на английском и китайском языках
Небольшой шестигранный ключик и пара винтиков (я только потом понял зачем они нужны)
Гарантийная карта, таких я еще не встречал, не хватает разве что личной подписи директора.
Но при этом с обратной стороны написано (вольный перевод):
Привет… пацаны, пожалуйста зарегистрируйтесь на нашем форуме для получения информации и поддержки.

Внутри паяльник и комплектное жало лежат отдельно, не хватает разве что бархата 🙂
Хотя в целом впечатление производит, тот случай когда даже на вид приятно.

Как то в последнее время у меня получаются не очень хорошие фотографии, отбирал получше, но как вышло, уж извините.

А вот и сам красавец, причем в данном случае без кавычек, внешне просто отлично.

Конструкция внешне предельно простая, индикатор и пара кнопок.

На индикаторе наклеена защитная пленка.

Единственно кнопки никак не подписаны, но практика показала что управление настолько простое, что это и не нужно.

В передней части присутствует защитная заглушка, как по мне это уже лишнее, так как в рабочем состоянии это отверстие закрыто жалом, а носить с собой паяльник в разобранном виде может быть не очень удобно. Хотя в какой то степени забота производителя приятна, жаль что крышечка скорее всего быстро потеряется.
В задней части корпуса есть винт для подключения заземления.
На заднем торце расположены два разъема, microUSB и разъем питания.
Разъем питания на удивление правильный, на фото видно что пружинящие лепестки расположены по кругу и их много, это обеспечивает хороший контакт, но с некоторыми оговорками о которых чуть позже.

Также сзади расположена маркировка соответствия стандартам CE и FCC. и похоже что значки вполне себе реальные. Например без знака FCC в США не получится официально торговать таким инструментом.

(проживающие в США, поправьте, если не прав).
На другой стороне присутствует маркировка типа разъема питания и напряжения.
Разъем питания круглый, 5.5мм наружный диаметр, 2.5 внутренний, глубина 14мм. Плюсовой контакт средний, все стандартно.

Заглушка фиксируется штатным винтом. В комплекте два таких винта и шестигранный ключ к ним.

После установки жала оно фиксируется этим же винтом. Немного непривычно, так как жало получается не такое уж и быстросъемное. На мой паяльной станции такого винта нет.

Картинка из инструкции.
1. Фиксирующий винт
2. Кнопка А
3. Кнопка В
4. Винт крепления провода заземления
5. Штекер блока питания
6. MicroUSB
7. Гнездо питания DC5525 12-24 В

8. Разъем для установки жала
9. Контактный разъем жала
10. Нагреватель

Как я выше писал, при заказе можно выбрать один из вариантов комплектного жала.
Я выбрал паяльник с жалом TS-BC2, по форме это скошенный цилиндр. На мой взгляд одно из самых удобных жал.

В данном паяльнике применены жала своей конструкции, отличительная черта — круглый ограничитель недалеко от контактов (на фото оно справа).
Конечно такое решение снижает выбор расходных частей так как они менее распространены, но вроде производитель расширяет ассортимент.

До этого в работе я использовал жала другой конструкции, они распространены куда больше, я даже делал обзор на них. Слева жало Hakko, посередине- Aoyue, справа — обозреваемое.
К слову, я пробовал ставить жала от других паяльных станций, но не советовал бы этого делать так как они не имеют ограничителя и можно просто повредить внутренности.
Да и пользоваться будет очень неудобно.

В комплект я заказал пару дополнительных жал. Выбирал наиболее востребованные, по крайней мере на мой личный взгляд, потому как у разных людей разная специфика работы и разные предпочтения.

Сзади упаковки присутствует короткая памятка о типах жал, но в ней примерно половина от тех, что существуют сейчас.

Описание всех типов жал к этому паяльнику.
Общее изображение и три типа которые участвуют в этом обзоре.

Четыре альтернативных варианта.
Здесь присутствует два варианта жала типа — игла, но мне они нравятся заметно меньше.
Из интересного пожалуй вариант — TS-KU, уменьшенный вариант TS-K.
Ну может еще TS-C4, но этот вариант скорее подходит для габаритных компонентов, которые этим паяльником паять несколько нелогично, хотя кому как.

На заказанных жалах присутствует фирменная маркировка, правда чуть более блеклая.
Я не берусь судить об их оригинальности, так как не эксперт, но внешне претензий у меня не возникло.
TS-D24 — ссылка, цена $10.49
TS-K — ссылка, цена $10.49
TS-I — ссылка, цена $8.85
TS-BC2 — ссылка, цена $8.85

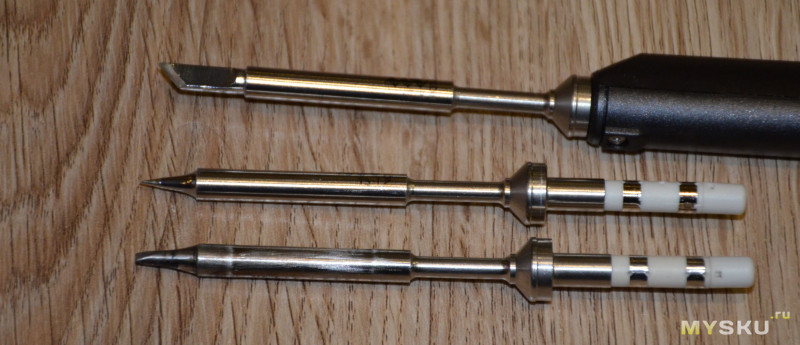

Длина жал примерно одинакова, часть с разъемом одинакова полностью.

В снаряженном состоянии паяльник выглядит очень компактно, скорее как игрушечный.
Но маленький размер это одновременно и плюс и минус.

Собрали, посмотрели, теперь попробуем разобрать и посмотреть как он все таки устроен 🙂

Внутреннее устройство

Для вскрытия паяльника, а вернее снятия нижней половины корпуса, надо сначала открутить небольшой крепежный винт. Крышка открывается не очень удобно, по бокам два ряда защелок, и дополнительная фиксация в районе разъема питания.

Когда я открывал паяльник, то ожидал увидеть куда более плотный монтаж, но все оказалось проще.
Монтаж хоть и плотный, но без фанатизма, вполне ремонтопригодно.

Микроконтроллер и акселерометр вынесены на отдельную платку, которая соединяется с основной при помощи небольшого разъема.

Контактная группа подключения нагревателя. Производитель декларирует какие то дикие 10000 коммутаций, мне кажется вряд ли кто то будет это проверять.
Но качество контактной группы мне понравилось. Придраться можно к маленьким винтикам, которые фиксируют сами контакты, но уж точно не к металлу.
Когда я собирал паяльник, то попытался согнуть небольшой лепесток, оказалось не так просто, так что здесь вопросов нет, думаю служить будут, пока не сломают.

Паяльник в полностью разобранном состоянии. Для того чтобы вынуть плату, надо открутить два маленьких винтика фиксирующий контакты к нагревателю и большой винт, который используется для подключения заземления.
Итого используется три отвертки:
Т6 — винты заземления и фиксации жала.
Т5 — винт соединяющий половинки корпуса
Т4 — винты крепления контактов к нагревателю

Выше я писал насчет запасных винтиков. Уже в процессе сборки/разборки я понял их важность.
Если винт крепления не затянут, то он выкручивается сам при любом удобном случае. Например если вставить вынуть жало и винт выпал.
После этого наличие запасных винтов мне уже не кажется шуткой, а является вполне себе необходимостью.

Добираемся до обратной стороны платы. Здесь компонентов куда поменьше. Фактически только экран, кнопки, MicroUSB разъем и винт заземления.

Винт заземления, разъем и кнопки крупным планом. Вопрос у меня возник только к кнопкам, интересно, в продаже такие сложно найти будет?

Под OLED дисплеем виднеется еще несколько компонентов, а сам экран не имеет жесткого крепления.
Если будете разбирать, то будьте аккуратны с экраном, я имел неосторожность притронуться к нему пальцем, потом еле отчистил.

Производитель снабдил свое устройство схемой, прямо как в старые добрые времена, когда к каждому телевизору/магнитофону/приемнику давали принципиальную схему.
Схема будет продублирована в дополнительных материалах.

Немного об подключении питания к паяльнику.
Производитель не комплектует паяльник ни блоком питания, ни кабелем.
Если отсутствие блока питания в большинстве случаев не является проблемой, то вот правильный разъем и кабель найти не всегда можно.

Для начала о разъемах

Дома я нашел несколько вариантов разъемов.
Первые два самые плохие, для этого паяльника подходят не очень хорошо, да и качество откровенно плохое.
Вторая пара приведена для сравнения, это разъемы от блоков питания Dlink. Разъемы очень хорошие, особенно мне нравится качество разъемов с желтой пластмассой, но у него внутренний диаметр 2.1мм.
На фото видно отличие конструкции.
Первые два рассчитаны на подключение к гнезду с одним прижимающим лепестком, вторые универсальные.
Я применил первый тип, но иногда питание может пропадать, так как центральный контакт не имеет пружинящих контактов, а сам штекер в разъеме центрируется за счет пружинящих контактов расположенных по кругу.

Но как на мой взгляд, производитель мог применить немного другой тип разъема, я думаю он знаком многим.

Но далеко не все знают, что резьба на этом разъеме нужна не только для установки разъема в корпусе, а и для фиксации штекера. Правда для этого и штекер должен быть соответствующего типа. Шанс потери контакта у такого разъема гораздо ниже.

Еще мне нравится штекер со светодиодом, отрезал за ненадобностью с какого то БП, жаль что он с внутренним диаметром 2.1мм.

Для тестового подключения я использовал мягкий кабель, который шел в комплекте к какой то акустике, но не пригодился.
Я крайне не рекомендую так делать, это касается и примененного разъема и кабеля, для тестирования подойдет, но для нормального использования не очень.
Собственно здесь я и подошел к вопросу, почему производитель не комплектует паяльник фирменным кабелем с термостойкой изоляцией и качественным штекером.
Думаю вполне можно было бы давать в комплекте такой кабель, метра полтора длиной.

Ну и о правильном питании 🙂

Питание паяльника

Производитель предлагает использовать с паяльником БП 19 Вольт 2.1 Ампера, даже вроде предлагает родные, но опять же, с обычным (не термостойким) кабелем.
Я же решил пойти немного по другому пути и заказал БП на 24 Вольта, а заодно сравнить его с предыдущим, уже проверенным вариантом.
БП 24 Вольта 4 Ампера, ссылка, цена $7.15

Внешне у блоков питания нашлось только одно отличие, конденсаторы 33мкФ 50В разного размера.

Но когда я уже готовил материалы для обзора (после проверки работы и т.п.), то увидел еще одно отличие, куда более существенное.
Хотя по большому счету это не отличие, а ошибка робота, который паял эту плату. Нашел я его уже на сравнительном фото, это неправильно установленный один из двух диодов (верхний) вверху платы.
Этот диод стоит в цепи снаббера, т.е. гашения паразитных выбросов на обмотке трансформатора. Я думаю что это проблема не всех блоков питания, а конкретной платы. Данная ошибка произошла скорее даже на этапе упаковки компонентов в ленту, причем такая ошибка очень тяжело диагностируется, так как БП продолжает нормально работать.

Производитель декларирует нормальную работу при питании до 24 Вольта, собственно это и было критерием выбора БП. При таком напряжении паяльник имеет максимальную мощность в 65 Ватт.

В итоге у меня получился такой вот комплект для проверки и сравнения.

Первое включение, даже ничего не сгорело, включился экранчик, высветило логотип производителя, версию прошивки и предложило нажать на кнопочку.

Первым делом на экран выводится приглашение к включению с указанием на какую кнопку надо нажать. Картинка с паяльником мне напомнила какую то подводную лодку 🙂

По умолчанию паяльник настроен на температуру в 300 градусов.
При первом включении температура может «убежать» чуть выше, но потом стабилизируется на установленном значении.
Если длительно удерживать кнопку 1 или 2, то паяльник переходит в режим установки необходимой температуры. Переключение осуществляется с дискретностью в 10 градусов (настраиваемая опция), причем разработчики сделали даже простенькую анимацию процесса.
Если значение реальной температуры превышает установленную, то выводится соответствующее обозначение.

Когда паяльник находится в состоянии покоя, то через некоторое время он снижает температуру до 200 градусов, еще через некоторое время отключает нагреватель полностью.

Первый же тест на «приемистость», т.е. на то, как паяльник работает с большими полигонами или контактами имеющими большую теплоемкость.
Это самый тяжелый тест, так как он показывает качество работы системы регулирования мощности и быстроту передачи тепла от нагревателя к жалу.
Тест проходил на старой плате от монитора, я пробовал греть разные полигоны, лепестки теплоотвода, земляную клемму разъема питания, подряд и с паузами.
Могу сказать что автоматика отрабатывает все на отлично, хотя по большей части это преимущество не столько автоматики, сколько хорошего жала с нагревателем.
Данное жало является преемником предыдущего типа — T12, которое также показало себя отлично в работе и изначально разрабатывалось для бессвинцовой технологии пайки.
Формально это и есть Т12, только в укороченном варианте.
Для теста сначала я пробовал комплектное жало «скошенный цилиндр».

Вторым тестом идет сравнение эргономики паяльника.
Я прекрасно понимаю, что для этого мало описать словами, а лучше поработать инструментом самому, хотя бы с недельку, но уж как могу.
Для сравнения я использовал три типа паяльников, которыми отработал не один год.
Все они также имеют термостабилизацию и все являются низковольтными, первый на 36 Вольт, остальные на 24.

Обозреваемый паяльник является «продвинутым» вариантом первого, где температура выставлялась при помощи небольшой «крутилки», а светодиод показывал что на нагреватель идет питание. Это промышленный отечественный паяльник, немного брутальный, но надежный. К сожалению оба этих паяльника у меня уже умерли от тяжелого труда, также умерла и пара запасных нагревателей, запчастей нет 🙁
Второй паяльник уже знаком моим читателям. Это Соломон с цифровой паяльной станцией. Паяльник на 24 Вольта, соответственно питается от БП размещенного в блоке управления и стабилизации.
Третьим паяльником я пользуюсь гораздо реже, это паяльник от бессвинцовой паяльной станции Aouye 2738.

Я почти уверен, что по поводу обозреваемого паяльника кто нибудь наверняка скажет что цена 50-60 баксов за паяльник это очень много.
Прокомментирую, это немного, это нормально.
Первый паяльник стоил около 20 баксов (около 17 лет назад), к нему надо было еще трансформатор на 36 Вольт.
Второй стоит подороже, 60 долларов станция и около 7 сам паяльник, итого около 67 долларов комплект. покупался в 2008 году.
Третий тяжелее оценить, так как он шел в комплекте с паяльной станцией, стоимость на момент покупки (2007 год) около 200 долларов.

Обозреваемый паяльник наиболее близок к соломону с паяльной станцией, по цене выходит примерно столько же, по функциям больше.

Первое сравнение, длина жала от места хвата, до кончика.
Здесь не действует правило — чем больше, тем лучше, а совсем даже наоборот, чем место пайки ближе к месту хвата, тем удобнее будет работать.
Обозреваемый паяльник занимает в этом тесте второе место.
Кстати, в рекламных релизах производитель гордо заявляет о том, что их новое жало короче чем привычное Т12, но скромно умалчивает, что жало Т12 почти полностью уходит в ручку, это отчетливо видно на фото.

Кстати о размерах. Для лучшего понимания размеров я сделал такой простенький чертеж.
Если бы производитель укоротил жало на длину узкой части (17мм на фото), то было бы еще удобнее, но когда я понял функцию этой проставки, то изменил свое мнение.

Следующим тестом идет удобство хвата и развесовки, этот параметр влияет на удобство работы и усталость руки. Да, рука может устать от работы с паяльником, но при использовании менее нескольких часов подряд вы это вряд ли заметите.
В тесте я проверял два параметра, удобство хвата при работе и «отдыхе», когда просто держу паяльник в руке. Я использую в работе стандартный хват, очень похожий на то, как держат в руке авторучку или карандаш, большинство людей так и работает, хотя возможны варианты.

Для начала я проверил обозреваемый паяльник и был приятно удивлен. Одно дело просто держать его в руках, и совсем другое это работать им.
Я до последнего был уверен, что будет неудобно из-за малых размеров ручки и длинного жала.
Но эксперимент показал что проблем это не вызывает, и можно делать довольно мелкую работу.
Потом я понял причину, паяльник очень легкий и это упрощает «позиционирование» жала.
В состоянии «отдыха» также было удобно и опять же, из-за малого веса, плюс дополнительно удлиняет конструкцию штекер питания.
Рука у меня крупная, потому я считаю тест вполне объективным, при менее крупной руке будет еще удобнее.

После этого я взял свой привычный паяльник, которым работаю последние лет 6-7.
Позиционирование явно проигрывает, так как длина жала больше, впрочем как и его диаметр.
Из плюсов — более крупная ручка, лучше подходит для тяжелых работ, хотя я этим паяльником паял микросхемы с шагом выводов 0. 5мм. У соломона не нравится комплектный кабель, жестковат и иногда «заваливает» паяльник жалом на стол.
Удобство комфорта в состоянии «отдыха» среднее или выше среднего, возможно сказывается привычка.

Третьим шел паяльник от станции Aoyue.
Здесь оценить тяжелее. Из-за короткого жала им удобно работать с мелкими компонентами так как «позиционирование» самое удобное из всех, но из-за очень жесткого кабеля и дымоотсоса все удобство сводится на нет. Я пробовал убирать дымоотсос, это помогает, но не скажу что очень сильно. Немного портит картину длинная ручка, так как в работе провод пытается перетянуть ее вниз.
В положении «отдыха» этот паяльник вообще держать почти невозможно, думаю это видно по фото.

Ну и четвертым шел мой старый паяльник, которым я отработал лет 10. Все что сказано по поводу Соломона подходит и к этому паяльнику, так как они очень похожи.
Из преимуществ могу отметить более тяжелый, но при этом более гибкий кабель в отличной термостойкой изоляции. Я спокойно использовал кабель в качестве подставки, т.е. на него можно положить паяльник и кабелю ничего не будет.
Пользоваться им чуть менее удобно чем Соломоном из-за большей длины ручки, хотя в общем можно сказать что они почти равны.

Отдельно упомяну, что все предыдущие паяльники сделаны с уступом для пальцев, для более удобного хвата. У обозреваемого паяльника этого уступа нет и на это не раз обращали внимание пользователи.
Практика показала, что уступ этому паяльнику не особо и нужен, но при желании его легко сделать самому из кусочка тонкого металла или пластмассы. Для этого надо вырезать колечко диаметром около 25мм, в центре просверлить отверстие диаметром 6мм, а потом одеть его на жало (на часть с контактами) перед установкой. после всего этого зафиксировать винтом жало и все. Единственно надо выбирать толщину материала не более 0.5мм иначе не будет контакта.

Выше я написал что можно использовать даже пластмассу, да, это так.
Дело в том, что упор, который не дает жалу влезть глубже в корпус паяльника, в работе почти не греется. При температуре на жале в 300 градусов температура упора около 50.
На фото я без проблем держу паяльник за этот упор, он горячий, но я бы не сказал что обжигает, можно держать долго.
Заодно так я провел тест на нагрев ручки (этим грешат паяльники с карболитовой ручкой).

В процессе тестирования паяльника я естественно пробовал и жала, которые заказал к нему в комплекте. Пользоваться было нормально всеми тремя. Большим жалом было удобно работать с теплоемкими элементами и полигонами, впрочем это было предсказуемо, два других между собой очень похожи так как имеют только немного разную форму кончика.

Зато заметил интересную вещь.
При первом включении паяльника с новым жалом сначала температура сильно «скачет».
На фото у меня не получилось этого показать, но первые секунд 20-30 температура может «прыгать» в диапазоне 280-450 градусов (хотя выбрать можно только до 400 градусов).
Через 20-30 секунд температура стабилизируется и больше таких скачков нет,
Скорее всего это особенность нового жала, так как после прокаливания это больше не повторяется.

Кстати о температуре. Паяльник имеет встроенную автокалибровку температуры.
Внимание, все операции производятся с холодным (комнатной температуры) жалом.
Для этого надо перейти в режим измерения температуры длительно удерживая правую кнопку.
После этого нажать одновременно две кнопки
В случае удачной калибровки на экране высветится — Cal_V, в случае ошибки — Cal_X. Я пробовал сделать это на горячем паяльнике, выдало ошибку, на холодном калибровка прошла без проблем.
Выход из этого режима — длительное удержание левой кнопки.

Немного о прошивке и настройках.
Исходно я получил паяльник с версией прошивки 2.09. Подключил к компьютеру и компьютер отобразил его как флешку с объемом в 4КБ.
В режиме подключения к компьютеру на экране высвечивается надпись — Config.

Если открыть диск, который появится в диспетчере дисков, то там будет лежать текстовый файлик. Изменением определенных значений в файле можно изменить настройки паяльника.
По порядку.
1. Температура в дежурном режиме
2. Температура в рабочем режиме (стартовая)
3. Время автовыключения нагревателя
4. Время перехода в дежурный режим
5. Шаг регулировки температуры. Исходно стоит 10 градусов, как по мне то оптимально.
6. Нижний порог напряжения питания при котором паяльник переходит в дежурный режим
7. Режим отображения температуры в градусах Цельсия или Фаренгейта.
8. Не используется.

После всех экспериментов я решил обновить прошивку (файл есть в доп материалах).
Обновление производится очень просто.
Нажимает левую кнопку (ближнюю к жалу), удерживая ее нажатой подключаем паяльник к компьютеру.
После этого на экране должно отобразиться DFU1.0 (на самом деле цифры могут быть другими).
В диспетчере дисков появится новый диск, открываем его, копируем на него файл новой прошивки с расширением *.HEX, диск пропадет и появится снова, но расширение файла изменится на *. RDY.
Все.

Я обновил прошивку до 2.11, но разницы пока не увидел. Кстати, на сайте есть пользовательская прошивка для хвата левой рукой.

Также проверил я и то, сколько потребляет паяльник в разных режимах работы.
В выключенном состоянии амперметр блока питания вообще не отреагировал.
В состоянии покоя потребление менялось в диапазоне 200-250мА, или 4.8-6 Ватт.

В режиме прогрева большого полигона ток сначала подскакивал до 2 Ампер, потом быстро менялся в диапазоне 0.6-1.5 Ампера.
Собственно этот эксперимент показал, что БП даже в 50 Ватт для него излишен и реально нужен БП с мощностью 25 Ватт длительно и 65 кратковременно.
Значение тока меняется очень динамично, потому сделать фото было очень тяжело.

Ну и напоследок.
На коробке и паяльнике присутствует логотип. Но скорее всего не все поняли что это за логотип.
Данный паяльник разработан и производится той же фирмой, что несколько лет назад разработала карманный осциллограф, который присутствует у меня в некоторых обзорах.

Так выглядит этот комплект вместе. А я думаю, что нашел неплохую замену моему Соломону.

А вот теперь о том, как менялось мое мнение о паяльнике в ходе подготовки обзора.
1. Получение. Я сначала даже не понял по коробке что это паяльник, потому мнение было — О, ничего себе.
2. Осмотр. Ничего так, маленький, аккуратный, даже где то непривычный.
3. Установка жала. Как то слишком длинно выходит, будет ли вообще это удобно, сомнительно.
4. Проба без питания подключения питания. Да, наверное длинный, непривычно и упора для пальцев нет.
5. Проба с питанием. А паять то в принципе удобно.
6. Проба с разными жалами. Удобно, греет хорошо, стабилизация отрабатывает отлично.

Резюме.
Плюсы
Упаковка, однозначно пойдет как подарочный вариант.
Продуманная конструкция
Отличная сборка.
Хорошая стабилизация температуры.
Простота управления и логика работы.
Жала хорошего качества

Минусы
Не помешал бы упор для пальцев.
Нет подставки в комплекте (а так было бы приятно и фирменную подставку).
В комплекте не идет кабель питания с термостойкой изоляцией.
Жала, они хорошие, но дорогие 🙁

Мое мнение. Ну что тут сказать. Такой паяльник однозначно хорошо подойдет для подарка, за который точно не будет стыдно, так как он и выглядит презентабельно и при этом еще и работает хорошо.
Опыт эксплуатации показал, что подойдет и для ежедневной работы, по крайней мере менять обратно на Соломон не хочется, хотя до этого он мне казался очень удобным. Но если усреднить результаты тестов, то Соломон с паяльной станцией примерно похож на обозреваемый.
В чем то лучше один, в чем то другой, может все таки обозреваемый чуть лучше. «Приемистость» нового заметно лучше чем у Соломона, но конструкция кажется более слабой, возможно надо больше времени на «обкатку».
Конечно где то производитель перемудрил в плане дизайна, как по мне, то можно было поставить и ЖК экран, а не OLED, хотя второй смотрится интереснее, но цена на него выше.

Что в итоге. Паяльник действительно понравился, я почему то ожидал что он будет хуже, теперь будет моим основным паяльником, но скорее всего после замены шнура и изготовления нового БП.
Кстати о БП, в планах обзор самодельного блока питания конкретно для этого паяльника, хочется очень компактный и надежный БП. Еще бы найти где то соответствующий кабель, мягкий и с термостойкой изоляцией.
Ну а дальше только Меткал 🙂

На этом все, как всегда буду рад комментариям и вопросам.

Дополнительно о цене.
Сейчас в магазине акция, есть вариант этого паяльника с жалом «игла» за 53 доллара.

Дополнительные материалы

Схема, инструкция, прошивка и исходники в одном архиве.
Скачать.

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Паяльный набор TS100 12-в-одном, в алюминиевом кейсе

Паяльный набор в алюминиевом кейсе TS100 12-в-одном

Состав комплекта:

1. Паяльник TS100 — 1 шт
2. Сменные жала — 9 шт
3. Подставка под паяльник — 1 шт
4. Кабель DC5525-XT60 — 1 шт
5. Алюминиевый кейс — 1 шт

Ручной электрический инструмент, применяемый для пайки и лужения разнообразных деталей, называемый простым словом «паяльник», знаком подавляющему большинству ещё с самого детства. С течением времени и развитием технологий, конструкция бытового электропаяльника претерпевала различные видоизменения, начиная от простой возможности в смене жала, и заканчивая ручной регулировкой рабочей температуры прибора с отображением её значений на встроенном экране. Благодаря постоянным усовершенствованиям, существует огромное разнообразие видов паяльников и паяльных станций с различными качественными и конструктивными характеристиками.

Современность 21 века коснулась каждого элемента конструкции паяльника TS100, преобразив любимый инструмент инженеров-электронщиков или простых радиолюбителей в прямом смысле до неузнаваемости. Разработчики прибора по-настоящему потрудились не только на его дизайном, но и над высокопроизводительной начинкой. Теперь это не просто нагревательный элемент с жалом и проводом в розетку, а миниатюрный микрокомпьютер на базе микросхемы STM32, поместившийся в пластиковый корпус размером немного меньше, чем привычная шариковая ручка.

Зная о том, что начинка паяльника полностью электронная и прошивка опубликована в открытом виде, энтузиасты, любящие покопаться внутри, модифицировали и бесплатно распространили через Интернет прошивку с игрой «Тетрис». Такое развлечение больше подходит к демонстрации возможностей микроконтроллера STM32, чем к необходимому функционалу паяльника.

Технические характеристики

• Питание: 12-24В от внешнего источника
• Мощность: 17-65 Вт
• Температурный диапазон: 100…400 °C
• Время нагрева до 300°C: 11…40 секунд
• Сопротивление жала: менее 2 Ом
• Порт микро USB: регулировка паяльника и обновление прошивки
• Разъем источника питания: 5.5х2.5 мм, DC5525
• Диаметр сменного жала: 5.5 мм
• Вес без жала: 21 гр
• Цвет корпуса: чёрный

Компактность и дизайн паяльника TS100

В сравнении с обычными бытовыми приборами для пайки, цифровой паяльник TS100 имеет значительно меньшие размеры и на удивление скромный вес. Рука от такого паяльника точно не устанет, общий вес изделия вместе с жалом около 33 грамм. Длина всей конструкции в разобранном состоянии, а именно блока управления, составляет всего 96 мм. Плюс 73 миллиметра добавит установленный керамический нагревательный элемент. Столь компактный размер позиционирует паяльник как «портативный» и позволяет переносить его чуть ли не «в кармане».

Паяльник примечателен незамысловатой системой управления, состоящей из двух удобно расположенных механических кнопок «А» и «В», переключающих режимы работы прибора. А также наличием информационного OLED экрана, выводящего показания температуры или параметров настроек. С одного торца находится гнездо под жало, со второго торца — разъём источника внешнего питания и порт microUSB 2.0. Для защиты от статического электричества, на ручке предусмотрен винт заземления.

Питание паяльника TS100

Блок питания не включен в состав комплекта по той простой причине, что пользователю скорее всего не составит труда самостоятельно подобрать источник питания с постоянным напряжением в диапазоне 12-24В. Например, если что-то понадобится подпаять в автомобиле, достаточно подключить TS100 к штатному гнезду прикуривателя 12В. Тем не менее, производитель рекомендует блок питания с выходными параметрами: 19В, 2.1А.

Входящий в комплект кабель DC5525-XT60 позволит подключиться к переносной аккумуляторной сборке, состоящей из четырёх литий-полимерных батарей. Такой способ буден удобен во время поездки или при отсутствии возможности запитаться от стационарного источника напряжения.

Комплектация и аксессуары TS100

Паяльный набор «12-в-одном» в стильном дизайнерском алюминиевой кейсе представляет из себя максимально доступную «люксовую» комплектацию. Все девять оригинальных паяльных жал имеют неповторяющиеся формы, и подойдут для выполнения различного рода задач. Каждое жало имеет свою маркировку: TS-ILS, TS-C1, TS-B2, TS-BC2, TS-D24, TS-K, TS-I, TS-C4, TS-KU. В случае непредвиденного повреждения или порчи, любой входящий в состав набора элемент без особого труда приобретается отдельно.

Основная комплектация цифрового мини паяльника TS100 выпускается с одним жалом, в небольшом прочном футляре чёрного цвета с логотипом на верхней стороне, оформленным в премиальном стиле, как большинство современных смартфонов или планшетов. Обладая столь презентабельным видом, мини паяльник TS100 может запросто стать «дорогим» подарком при своей невысокой цене. А придать паяльнику сногсшибательный «царский» вид поможет сменный корпус в цвете золота!

Бесспорно, всегда удобно, если полный комплект инструмента находится под рукой. В тех случаях, когда необходимо взять с собой лишь минимальный набор, будет намного комфортнее использовать магнитные пеналы «Красное дерево» и «Дерево Груша». В пеналах поместится не только сам паяльник с жалом, но и ещё два дополнительных сменных жала и удобная подставка с очищающей подушечкой.

Преимущества цифрового паяльника TS100

• Обновление прошивки управляющей микросхемы STM32 через собственный порт microUSB
• Открытый доступ для редактирования файла настроек CONFIG
• Возможность регулировки паяльника «под себя»
• Возможность изменения загрузочной заставки
• Простое и интуитивное управление
• Быстрый нагрев жала, менее 1 минуты
• Автоматическая калибровка по встроенному термометру (рекомендуется выполнять при комнатной температуре)
• Мультирежимность и энергосбережение: рабочее состояние, ожидание, сон
• Интегрированный акселерометр, переключающий режимы работы при определённом положении паяльника
• Лёгкая установка или замена жала
• Смена ориентации экрана
• Система предупреждения о перегреве
• Продолжительный срок службы

Подробная инструкция по подключению, настройке паяльника, регулировке температурных режимов и обновлению прошивки находится в разделе Документации и полезные ссылки.

Таблица соответствия напряжения, мощности, току потребления и времени нагрева жала

Напряжение	Мощность	Ток потребления	Время нагрева с 30 до 300 градусов
12 Вольт	17 Ватт	> 1.4 Ампер	40 секунд
16 Вольт	30 Ватт	> 1.9 Ампер	20 секунд
19 Вольт	40 Ватт	> 2.1 Ампер	15 секунд
24 Вольт	65 Ватт	> 2.7 Ампер	11 секунд



Подробнее о файле CONFIG.txt

Доступ к настройкам TS100 открывается простым подключением паяльника к компьютеру через шнур microUSB, без нажатия какой-либо кнопки на корпусе. После автоматической установки совместимого драйвера, в проводнике появляется новый USB-накопитель размером 8Кб, содержащий единственный редактируемый файл с именем CONFIG. При этом на экране прибора отображается соответствующая надпись «CONFIG».

• StbTemp=200 — температура в режиме ожидания. Допустимые значения в диапазоне от 100 до 400°C. Рекомендуется не превышать значения WkTemp.
• WkTemp=300 — температура в рабочем режиме. Допустимые значения в диапазоне от 100 до 400°C.
• SlpTime=180 — временной интервал задержки перед переходом в режим ожидания. Допустимые значения в диапазоне от 60 до 999 секунд.
• IdlTime=360 — временной интервал задержки перед переходом в режим сна с полных охлаждением жала. Допустимые значения в диапазоне от 100 до 999 секунд.
• TempStp=10 — шаг прибавления или уменьшения температуры в режиме ручной регулировки паяльника TS100. Допустимые значения в диапазоне от 1 до 25 градусов.
• OffVolt=10 — Интервал входного напряжения, при котором паяльник самостоятельно переходит в режим ожидания. Допустимые значения в диапазоне от 5 до 19 вольт.
• Temp=0 — Установка температурной шкалы по Цельсию или Фаренгейту. Допустимые значения 0, 1.
• Hand=0 — Смена ориентации экрана для правой или левой руки. Допустимые значения 0, 1.
• ZeroP_Ad=239 — Нередактируемый параметр температурной калибровки.

Файл CONFIG.txt занимает примерно 1Кб пространства. Остальное свободное место на USB-накопителе предоставлено для возможности изменения загрузочной заставки, достаточно поместить в него файл с названием LOGOIN.BMP в формате 96х16 точек. При отсутствии файла с таким именем, на экране отображается заводская заставка.

Документация и полезные ссылки

• Прошивка APP V2.18 для паяльника TS100
• Открытый исходный код прошивки APP V2.18 для паяльника TS100
• Мини паяльник TS100 Инструкция пользователя
• Принципиальная схема паяльника TS100

Обзор: Паяльник TS100 | Hackaday

Паяльники с регулируемой температурой могут быть дешевыми, легкими и хорошими. При выборе утюга выберите любые два из этих атрибутов, потому что у вас никогда не будет всех трех. Вы можете подумать, что эта поговорка представляет собой железное правило: никакое железо не может объединить все три, чтобы создать легкий высокопроизводительный инструмент, который не сломит банк! И до недавнего времени вы были правы, но, возможно, теперь есть претендент, который мог бы достичь этого невозможного подвига.

Miniware TS100 — это относительно недорогой паяльник с регулируемой температурой из Китая, который незаметно появился на рынке и, по мнению некоторых интернет-комментаторов, не уступает гораздо более дорогим паяльникам профессионального уровня. Мы расстались с чуть менее 50 фунтов стерлингов (около 60 долларов США), чтобы разместить заказ на TS100, и ждали, пока он прибудет, чтобы увидеть, из-за чего вся эта суета.

Составные части утюга TS100.

Товар

Утюг прибыл хорошо упакованным в изящный картонный контейнер, который хорошо подходил для защиты его при пересылке международной авиапочтой. В пене были укрыты железная рукоятка, единый комбинированный элемент и бита, а также конверт с короткой брошюрой с инструкциями и пакет с защелкивающимся ключом и запасным винтом для крепления биты. Блока питания не было, для его питания вы подаете собственное напряжение от 12 до 24 В постоянного тока.

Ручка представляет собой пластиковую палочку, содержащую электронику контроля температуры, длиной около 100 мм (4 дюйма) и размером с коренастую авторучку. Сзади находится гнездо для питания постоянным током, а также разъем micro-USB для прошивки и настройки, сверху — небольшой OLED-дисплей и пара кнопок, а спереди — гнездо для блока элементов. Между тем, блок элемента имеет длину около 105 мм (3,15 дюйма) с открытой длиной до конца сверла около 70 мм (2,75 дюйма).

Собранный утюг TS100

Сборка утюга достаточно проста, элемент вставляется в гнездо, а винт с внутренним шестигранником затягивается, чтобы удерживать его на месте. Весь собранный блок весит 30 г, или чуть больше унции, и имеет точку баланса почти в центре.

Мы не заказывали блок питания с нашим TS100, но вы, несомненно, сможете его купить, если у вас нет под рукой блока питания нужного уровня и полярности. Мы использовали блок питания для нетбука на 19,5 В, который был более чем способен обеспечить мощность 40 Вт, заявленную в инструкции для утюга на 19.V. Максимальная мощность указана как 65 Вт при питании от 24 В, а минимальная 17 Вт при 12 В.

В руке утюг легкий и удобный для пальцев. Сам по себе он похож по весу и ощущениям на перьевую ручку, и легко понять, откуда берутся сравнения с более дорогими утюгами, такими как Weller. Однако само железо — это еще не все, потому что ваш выбор источника питания и, в частности, его провода будет иметь огромное значение для того, как оно будет ощущаться на практике. Weller будет оснащен очень гибким силиконовым проводом, вероятно, предназначенным для работы при более высоких температурах, для сравнения, провод на дешевом блоке питания, вероятно, будет более жестким и дешевым. У нашего нетбука была прямоугольная вилка, и, хотя это не был хороший гибкий силиконовый кабель, он оказался не слишком обременительным, поскольку был уверен, что он находится вне досягаемости хотэнда.

TS100 готов к использованию

При нагревании TS100 может быть не таким быстрым, как некоторые утюги, но он не дурак. В инструкции указано, что это 15 секунд до 300 градусов по Цельсию при 19 вольтах, и наш утюг, безусловно, не разочаровал. Установка температуры — это простой случай использования кнопок для перемещения температуры вверх и вниз на OLED-дисплее, и, как только она остается на определенной температуре, она сохраняет эту настройку в своей энергонезависимой памяти.

В тесте

Для тестирования железа мы собрали небольшой радиокомплект, предназначенный для поверхностного монтажа, предназначенный для начинающих припойщиков и, таким образом, использующий довольно прочные компоненты 1206 и SOIC, а не SOP или меньшие интегральные схемы. Мы обнаружили, что утюг совершенно прост в использовании, но с одной оговоркой: стандартный наконечник представляет собой наконечник карандаша типа «B2», который подходит для больших устройств поверхностного монтажа, но, по нашему мнению, вероятно, будет немного громоздким для чего-либо меньшего размера. 0805. К счастью, есть большой выбор других бит всех форм и размеров для утюга, в том числе один с более тонким наконечником, на который могут захотеть взглянуть мастера поверхностного монтажа.

Одной из особенностей TS100 является то, что его прошивку можно легко обновить через USB, для чего можно легко загрузить последнюю версию и установить ее. Просто нажмите и удерживайте одну из кнопок на подключаемом модуле USB, чтобы войти в режим обновления прошивки, и когда он появится в виде диска на компьютере, к которому вы его подключили, скопируйте файл прошивки на диск, и он обновится сам.

К сожалению, в нашем случае нас поразило проклятие обновления прошивки, и после скачивания и распаковки файла мы не смогли заставить наше железо принять его. Мы можем подтвердить, что процесс не удался для нас на компьютерах с Ubuntu, Windows и MacOS, так что, возможно, нам просто не повезло. К счастью, TS100 не относится к тем устройствам, которые легко ломаются из-за неудачного обновления прошивки, поэтому нам просто представили файл с ошибкой, а не неисправное железо. Паяльник — это, по сути, аппаратное устройство, а не программное, и поставляемая версия прошивки подходит для пайки, поэтому мы рассматриваем именно его.

Здесь стоит отметить, что прошивка TS100 позиционируется как открытая, а код и схемы доступны по ссылке выше. Мы говорим, что объявлен как с открытым исходным кодом, потому что, хотя код официально находится в свободном доступе, он, похоже, не сопровождается какой-либо формой лицензии с открытым исходным кодом. Это может больше беспокоить пуристов software libre , чем многих читателей, но все же стоит упомянуть.

Файл конфигурации TS100

Нам сказали, что в последних версиях прошивки предусмотрена регулировка параметров железа кроме температуры через систему меню на самом устройстве, но на нашей модели более старая прошивка требует редактирования текстового файла, который появляется на диске, когда вы подключаете USB-порт утюга к компьютеру, не удерживая кнопку, чтобы войти в режим обновления прошивки. В файле вы можете найти настройки для разных температур и таймингов и настроить их на свой вкус.

Итоги

После нескольких недель использования TS100, каков наш вердикт? Хороший ли это утюг, может ли он конкурировать с дорогими утюгами за свои деньги, и рекомендуем ли мы вам его рассмотреть?

При ответе на эти вопросы важно рассматривать рынок паяльников в целом. Если вы потратите на паяльную станцию ​​четырехзначную сумму, вы получите утюг, который легче TS100, у него будет меньший радиус действия, более быстрое время прогрева, лучшее программное управление, больше доступных бит, в на самом деле он будет бить TS100 всеми возможными способами. Вы будете использовать эту паяльную станцию ​​изо дня в день в течение десяти лет, и она по-прежнему будет работать.

Если же вы потратите небольшую трехзначную сумму на паяльную станцию ​​от качественного производителя, вы получите нечто большее. Вероятно, у него будет аналогичный набор бит и приятный сверхгибкий силиконовый кабель, и он, вероятно, прослужит дольше, но с точки зрения пайки это будет на удивление похожий опыт. Даже если вам придется потратить еще несколько долларов на блок питания, приличная паяльная станция в этом диапазоне все равно будет стоить вам вдвое дороже, чем TS100.

В том же ценовом диапазоне или ниже, что и у TS100, вполне вероятно, что паяльные станции начнут терять качество, будут производиться анонимными производителями без поддержки сменных насадок и не будут иметь такого хорошего пользовательского опыта. Возможно, многофункциональное железо по аналогичной цене, такое как Antex TCS50, которое мы рассмотрели ранее в этом году, является лучшим сравнением, и на этом этапе мы начинаем видеть, как TS100 переопределяет этот сектор. Antex — хороший утюг для повседневной пайки, он имеет такой же вес, как TS100, и такой же радиус действия. Он работает от сети и поставляется с очень гибким силиконовым кабелем, но когда вы сравниваете утюги рядом, становится очевидным, что Antex остался позади. По сравнению с ним его ручка огромна, а контроль температуры ограничен очень простой настройкой вверх / вниз без возможности настройки.

Итак, если вы являетесь профессиональным пользователем высокого класса и ищете утюг для повседневной работы, TS100, вероятно, не лучший выбор, который заменит вашу топовую модель. Но если вы являетесь обычным паяльщиком или серьезным любителем электроники, который ищет лучшее соотношение цены и качества, вам определенно следует рассмотреть его в качестве альтернативы недорогой паяльной станции. И если вы покупаете в нижней части пищевой цепи железа с регулируемой температурой, вам действительно следует серьезно взглянуть на TS100. Возвращаясь к нашей точке зрения в начале этого обзора, он дешевый, легкий и, безусловно, достаточно хороший.

Между тем, если вы занимаетесь производством паяльников, то этот, вероятно, вас побеспокоит. Мы с нетерпением ждем возможности увидеть, что могут предложить модели, созданные для того, чтобы конкурировать с ним.

Паяльник Miniware TS100 вместе с соответствующими битами и блоками питания можно найти в Интернете у всех обычных продавцов китайской электроники.

Портативный программируемый интеллектуальный паяльник E-Design Gold TS100 — NewBeeDrone

Портативный программируемый умный паяльник E-Design Gold TS100 — NewBeeDrone

Пожалуй, лучший универсальный утюг на рынке с точки зрения цены, производительности, качества и возможности для нас, пилотов, использовать эту штуку каждый день (портативность). Когда мы используем это в полевых условиях, мы можем разжечь утюг и починить что-то между плавками. Это так быстро и так эффективно. Возможность отключения любого липосакции 3-6S.

В TS100 используется корпус из нержавеющей стали 304 из поликарбонатного пластика. Он разработан с защитной схемой и антистатической структурой, интегрирован с портом DC5525 12-24 В, датчиками двойной температуры и ускоренными датчиками с чипом STM32. Благодаря этим функциям температуру можно точно, стабильно и легко регулировать в диапазоне от 100 ° C до 400 ° C, а TS100 также имеет спящий режим и автоматическое предупреждение о перегреве.

ПРИМЕЧАНИЕ. В комплект поставки утюга не входит блок питания. Вам ПОТРЕБУЕТСЯ цилиндрический разъем 5,5×2,5 мм и XT60, чтобы подключить его к LiPo, или просто возьмите наш кабель!

Особенности:

• Встроенные датчики ускорения с чипом STM32 могут интеллектуально записывать ваши привычки использования
• Яркий OLED-экран позволяет легко читать информацию
• Цифровой датчик температуры
• Кнопка регулировки температуры установлена ​​на ручке, что позволяет легко регулировать температуру
• Антистатическая конструкция с заземляющим проводом обеспечивает безопасность во время использования
• Поддерживает пользовательскую программируемую разработку (подключение Micro USB)
• Доступно несколько типов паяльных головок (до 7)
• Может питаться от 3-6S LiPo для мобильного использования

Технические характеристики:

• Модель: TS-100
• Цвет: черный
• Материал: металл и пластик
• Напряжение: 12-24 В
• Мощность: 65 Вт
• Диапазон температур: 100-400°C
• Рабочая температура: 300°C
• Специальная функция: программируемая, регулировка температуры
• Размеры: 16,8×1,7×1,3 см
• Гнездо постоянного тока: 5,5×2,5 мм
• Вес: 21 г

Включает:

• 1 паяльник TS100 Gold с цифровым ЖК-дисплеем
• 1 шестигранный ключ
• 2 дополнительных стопорных винта
• 1 двуязычное руководство на английском и китайском языках

Дополнительные дополнения:

• Жало для паяльника (скидка 10% на жало при добавлении комплектом)
• Кабель питания XT60

Оцените улучшенные железные наконечники с повышенной проводимостью и улучшенным нагревом.

Для TS100 потребуется источник питания, например, батарея от 4S до 6S или сетевой адаптер переменного тока.

Нужен сетевой блок питания для паяльника? Нажмите здесь

Сопутствующие товары

Посмотреть больше

ОЧИСТКА: iFlight Mech R5 215 мм руки и детали для 3D-печати

GEPRC

$ 35,00

ОЧИСТКА: 215-мм руки iFlight Mech R5 и детали для 3D-печати

GEPRC

$ 30,00

Продано

ОЧИСТКА: iFlight Alpha C85 Pusher Whoop DIY FPV Frame

GEPRC

$ 10,00

ЧИСТКА: iFlight Titan XL5 rbon FPV Frame

GEPRC

$ 30,00

★ Judge.
