Конденсатор 103 расшифровка. Расшифровка маркировки конденсаторов: полное руководство

Что означают цифры и буквы на конденсаторах. Как определить емкость и напряжение конденсатора по маркировке. Какие бывают системы маркировки конденсаторов. Как расшифровать маркировку SMD конденсаторов.

Основные принципы маркировки конденсаторов

Маркировка конденсаторов содержит ключевую информацию об их характеристиках, в первую очередь о емкости и рабочем напряжении. Однако расшифровка этой маркировки может вызывать затруднения, особенно у начинающих радиолюбителей. Рассмотрим основные принципы и системы маркировки конденсаторов.

Единицы измерения емкости конденсаторов

Емкость конденсаторов измеряется в фарадах (Ф), но так как 1 фарад — это очень большая величина, на практике используются меньшие единицы:

• мкФ (микрофарад) = 10^-6 Ф
• нФ (нанофарад) = 10^-9 Ф
• пФ (пикофарад) = 10^-12 Ф

При этом важно помнить соотношения между ними:

• 1 мкФ = 1000 нФ = 1 000 000 пФ
• 1 нФ = 1000 пФ

Цифровая маркировка емкости конденсаторов

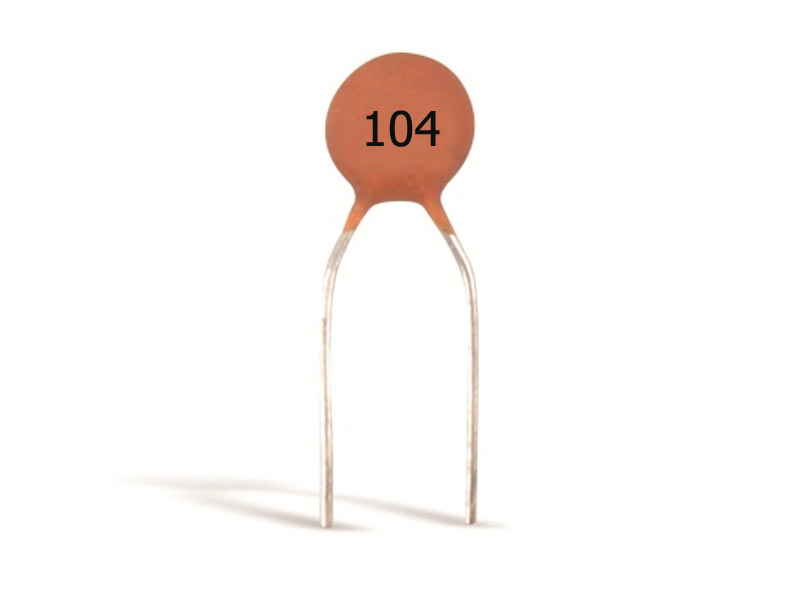

Наиболее распространенной является цифровая маркировка емкости конденсаторов. Она может быть трех- или четырехзначной.

Трехзначная маркировка

При трехзначной маркировке первые две цифры обозначают значащие цифры емкости, а третья — количество нулей после них. Единица измерения при этом — пикофарады (пФ). Например:

• 104 = 10 * 10^4 пФ = 100000 пФ = 100 нФ = 0.1 мкФ
• 223 = 22 * 10^3 пФ = 22000 пФ = 22 нФ = 0.022 мкФ
• 471 = 47 * 10^1 пФ = 470 пФ = 0.47 нФ = 0.00047 мкФ

Четырехзначная маркировка

Четырехзначная маркировка работает по тому же принципу, но последняя цифра указывает на множитель. Например:

• 1004 = 100 * 10^4 пФ = 1000000 пФ = 1000 нФ = 1 мкФ
• 2233 = 223 * 10^3 пФ = 223000 пФ = 223 нФ = 0.223 мкФ

Буквенно-цифровая маркировка конденсаторов

Помимо чисто цифровой, существует также буквенно-цифровая маркировка конденсаторов. В ней используются буквы для обозначения десятичной точки и единиц измерения:

• p или П — пикофарады
• n — нанофарады
• u или мк — микрофарады

Примеры такой маркировки:

• 4p7 = 4.7 пФ
• 10n = 10 нФ = 0.01 мкФ
• 1u5 = 1.5 мкФ

Маркировка рабочего напряжения конденсаторов

Помимо емкости, на конденсаторах часто указывается их рабочее напряжение. Это может быть сделано несколькими способами:

• Прямое указание напряжения в вольтах, например «50V»
• Использование буквенного кода, где каждая буква соответствует определенному напряжению
• Использование цифрового кода, где цифры соответствуют напряжению по определенной системе

Буквенный код напряжения

Вот некоторые примеры буквенных обозначений напряжения:

• A — 3.2 В
• C — 4 В
• D — 10 В
• E — 16 В
• G — 25 В
• J — 50 В
• K — 63 В
• M — 100 В

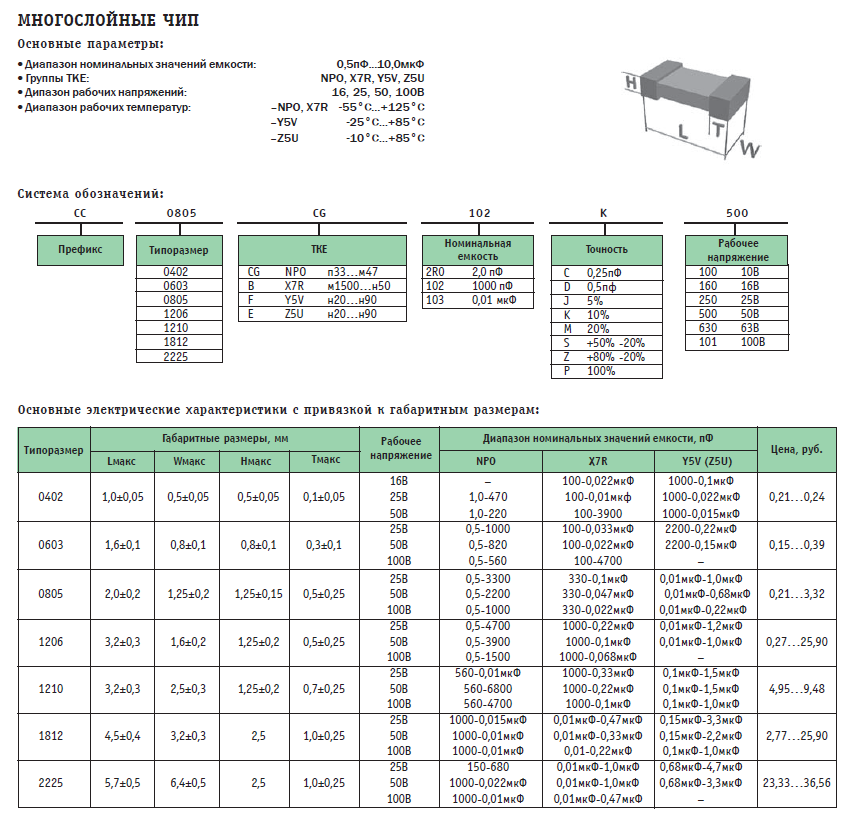

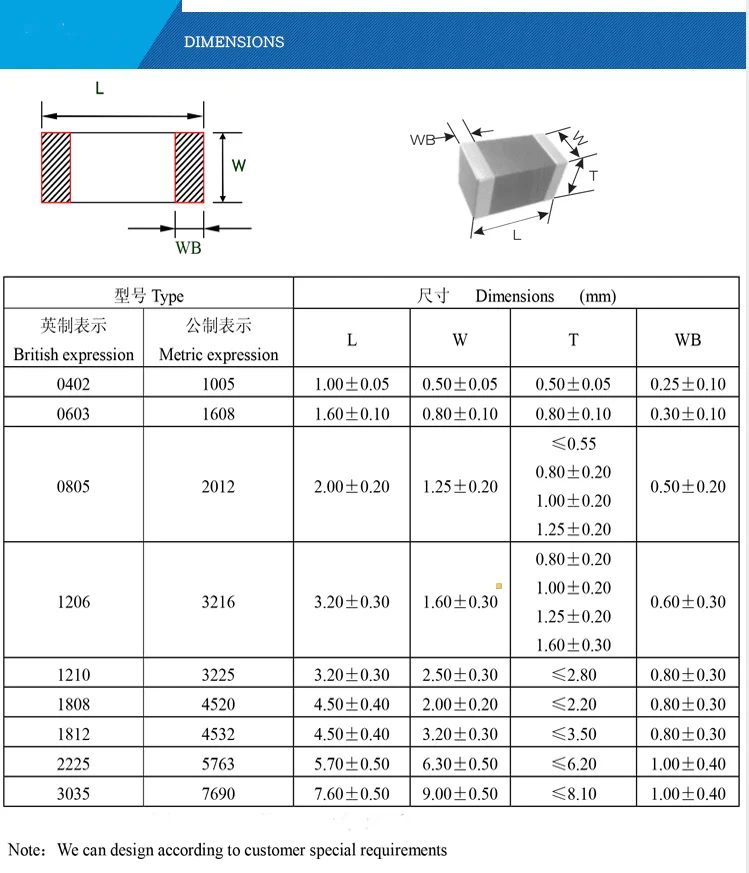

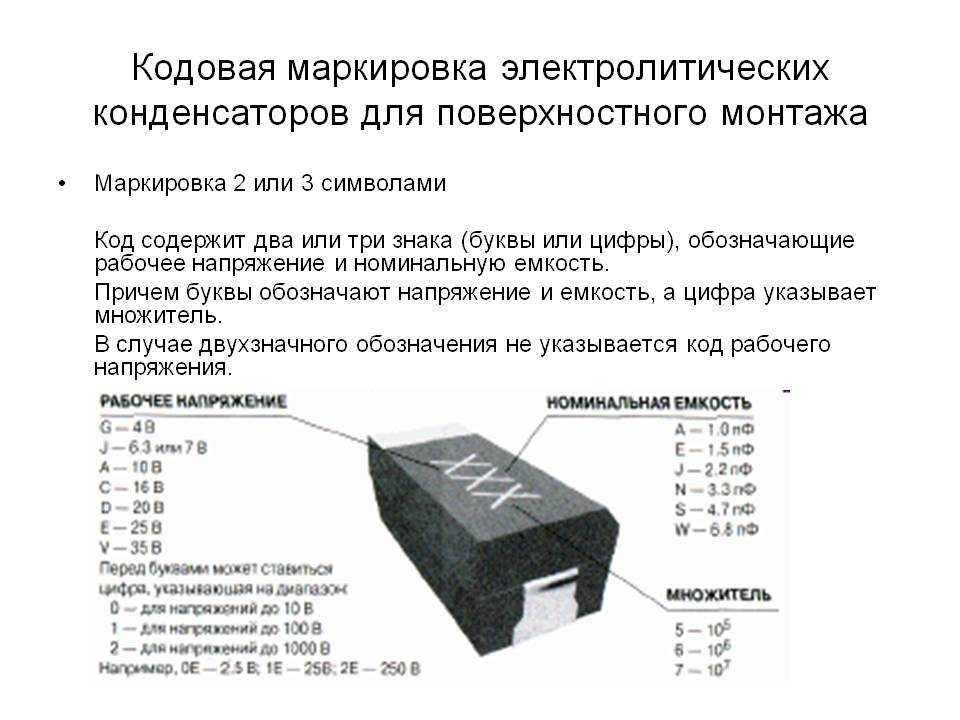

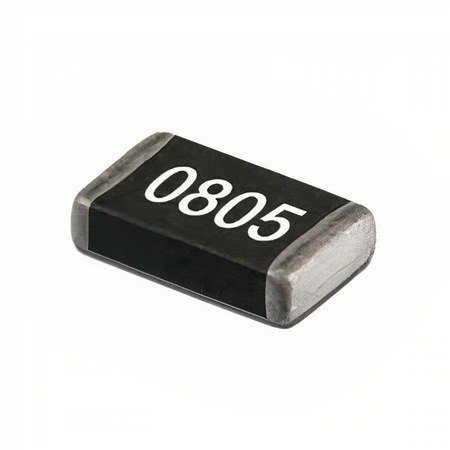

Маркировка SMD конденсаторов

Маркировка SMD (surface-mount device) конденсаторов имеет свои особенности из-за их малых размеров. Часто используется трехзначный код, где первые две цифры обозначают значащие цифры, а третья — степень десяти. Например:

• 104 = 10 * 10^4 пФ = 100 нФ = 0.1 мкФ
• 225 = 22 * 10^5 пФ = 2200 нФ = 2.2 мкФ

Иногда на SMD конденсаторах может быть указана только одна цифра, обозначающая степень десяти. В этом случае емкость определяется как 1 * 10^n пФ, где n — указанная цифра.

Как определить емкость конденсатора по маркировке?

Чтобы правильно определить емкость конденсатора по его маркировке, следуйте этим шагам:

1. Определите тип маркировки (цифровая, буквенно-цифровая, SMD)
2. Если маркировка цифровая, умножьте первые две цифры на 10 в степени, равной последней цифре
3. Если маркировка буквенно-цифровая, определите положение десятичной точки и единицы измерения по буквенному обозначению
4. Для SMD конденсаторов используйте правило трех цифр или одной цифры
5. При необходимости переведите полученное значение в нужные единицы измерения (пФ, нФ или мкФ)

Дополнительная маркировка конденсаторов

Помимо емкости и рабочего напряжения, на конденсаторах может указываться дополнительная информация:

• Допуск (точность) емкости
• Температурный коэффициент емкости (ТКЕ)
• Тип диэлектрика
• Полярность (для электролитических конденсаторов)

Эта информация обычно кодируется дополнительными буквами или цифрами в маркировке.

Как выбрать правильный конденсатор по маркировке?

При выборе конденсатора по маркировке следует обращать внимание на следующие параметры:

1. Емкость — должна соответствовать требуемой в схеме
2. Рабочее напряжение — должно быть выше максимального напряжения в цепи
3. Допуск — выбирайте конденсатор с подходящей точностью
4. Тип диэлектрика — влияет на характеристики конденсатора
5. Размер и форма — должны соответствовать месту установки

Типичные ошибки при расшифровке маркировки конденсаторов

При расшифровке маркировки конденсаторов часто допускаются следующие ошибки:

• Неправильное определение единиц измерения (путаница между пФ, нФ и мкФ)
• Игнорирование буквенных обозначений в маркировке
• Неверная интерпретация кода рабочего напряжения
• Путаница между маркировкой емкости и другими параметрами
• Неучет особенностей маркировки SMD конденсаторов

Чтобы избежать этих ошибок, внимательно изучите систему маркировки и при сомнениях обращайтесь к справочным материалам или используйте измерительные приборы.

Заключение

Правильная расшифровка маркировки конденсаторов — важный навык для любого радиолюбителя или электронщика. Зная основные принципы и системы маркировки, вы сможете быстро и точно определять характеристики конденсаторов, что поможет вам в разработке и ремонте электронных устройств. Помните, что практика и опыт играют важную роль в освоении этого навыка, поэтому не стесняйтесь экспериментировать и проверять свои знания на реальных компонентах.

Расшифровка емкости конденсаторов. Маркировка конденсаторов – Радиолюбительская азбука. Маркировка ёмкости в микрофарадах

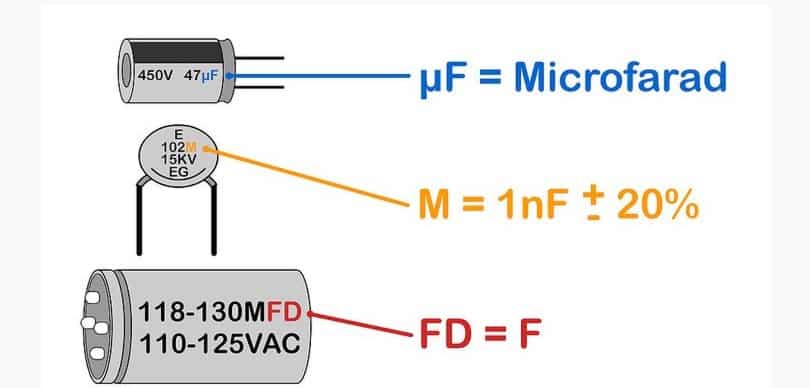

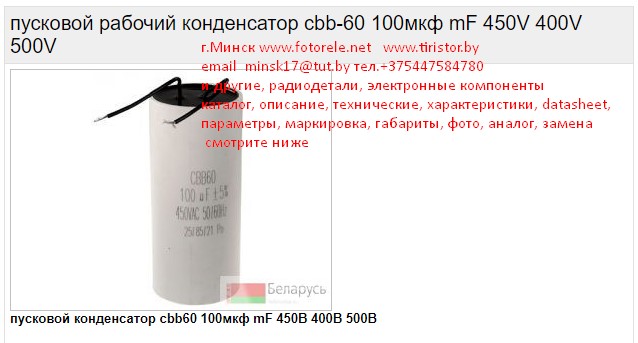

Некоторые конденсаторы и правда имеют на боку маркировку , однозначно определяющую их емкость. Обычно так делают для больших алюминиевых электролитических конденсаторов — их размер позволяет печатать на корпусе как емкость, так и максимальное рабочее напряжение.

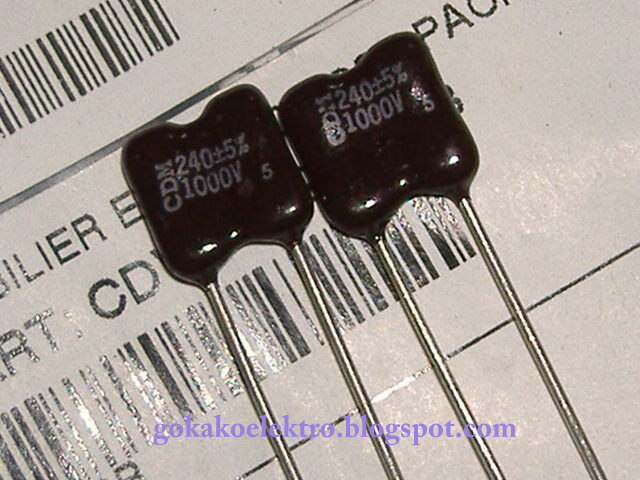

Однако более мелкие конденсаторы, такие как слюдяные дисковые конденсаторы с емкостями 0,1 или 0,01 мкФ, имеют только маркировку из трех цифр, обозначающую емкость и допуск номинала. Большинство радиолюбителей не имеют проблем с расшифровкой системы обозначения емкостей.

Но есть одно «но» (это вредное «но» есть почти всегда). Эта система счисления основывается на пикофарадах, а не на микрофарадах. Впрочем, в остальном она совпадает с маркировкой на резисторах. Так, число 103, написанное на конденсаторе, обозначает, что после двух первых цифр, 10, следует дописать 3 нуля, что дает 10 000 пикофарад.

Как правило, любое значение свыше 1000 пикофарад измеряется в микрофарадах. Чтобы преобразовать емкость из пикофарад в микрофарады, нужно просто сдвинуть десятичную точку на 6 разрядов влево. Таким образом, емкость конденсатора из предыдущего абзаца (10 000 пикофарад), записанная в микрофарадах, равняется 0,01 мкФ. Используя табл. 4.3, приведем удобный

список основных типов маркировки на конденсаторах , подчиняющихся данной системе.

В другой, несколько реже используемой системе маркировки, применяются как цифры, так и буквы, например: 4R3 Расположение буквы R указывает позицию десятичной точки, разделяющей целую и дробную части, т.е. запись 4R3 обозначает на самом деле 4,3. Единицы измерения в этой системе записи не указываются, так что данная маркировка может стоять и на конденсаторе 4,3 пФ, и на конденсаторе 4,3 мкФ.

Емкость конденсатора можно измерить либо специальным прибором, либо простым мультиметром с емкостным входом. В большинстве мультиметров этот вход сделан таким образом, что конденсатор необходимо всунуть прямо в отверстия на приборе, чтобы исключить емкость проводов.

Это позволяет получать более точные измерения. Более подробно о тестировании конденсаторов вы сможете узнать в главе 9.

Конденсатор встречается в наборах Мастер Кит (да и вообще в электронных устройствах) почти так же часто, как и резистор. Поэтому важно хотя бы в общих чертах представлять его основные характеристики и принцип работы.

Принцип работы конденсатора

В простейшем варианте конструкция состоит из двух электродов в форме пластин (называемых обкладками), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок. Чем больше отношение площади пластин к толщине диэлектрика – тем выше ёмкость конденсатора. Чтобы избежать физического увеличения размеров конденсатора до огромных размеров, конденсаторы изготавливают многослойными: например, сворачивают ленты пластин и диэлектриков в рулон.
Так как любой конденсатор имеет диэлектрик, то он не способен проводить постоянный ток, но он может сохранять электрический заряд, приложенный к его обкладкам, и в нужный момент отдавать его.

Это важное свойство

Давайте договоримся: радиодеталь мы называем конденсатором, а его физическую величину – ёмкостью. То есть правильно сказать так: «конденсатор имеет ёмкость 1 мкФ», но некорректно сказать: «замени на плате вон ту ёмкость». Вас, конечно, поймут, но лучше соблюдать «правила хорошего тона».

Электрическая ёмкость конденсатора – это главный его параметр
Чем больше ёмкость конденсатора, тем больший заряд он может сохранить. Электрическая ёмкость конденсатора измеряется в Фарадах, обозначается F.
1 Фарад — очень большая ёмкость (земной шар имеет ёмкость менее 1Ф), поэтому для обозначения ёмкости в радиолюбительской практике используются следующие основные размерные величины — префиксы: µ (микро), n (нано) и p (пико):
1 микроФарад — 10-6 (одна миллионная часть), т.е. 1000000µF = 1F
1 наноФарад — 10-9 (одна миллиардная часть), т.е. 1000nF = 1µF

p (пико) — 10-12 (одна триллионная часть), т.е. 1000pF = 1nF

Как и Ом, Фарад – это фамилия физика. Поэтому, как культурные люди, пишем прописную букву «Ф»: 10 пФ, 33 нФ, 470 мкФ.

Номинальное напряжение конденсатора
Расстояние между пластинами конденсатора (особенно конденсатора большой ёмкости) очень мало, и достигает единиц микрометра. Если приложить к обкладкам конденсатора слишком высокое напряжение, слой диэлектрика может быть нарушен. Поэтому каждый конденсатор имеет такой параметр, как номинальное напряжение. При эксплуатации напряжение на конденсаторе не должно превышать номинального. Но лучше, когда номинальное напряжение конденсатора несколько выше напряжения в схеме. То есть, например, в схеме с напряжением 16В могут работать конденсаторы с номинальным напряжением 16В (в крайнем случае), 25В, 50В и выше. Но нельзя ставить в эту схему конденсатор с номинальным напряжением 10В. Конденсатор может выйти из строя, причём часто это происходит с неприятным хлопком и выбросом едкого дыма.

Как правило, в радиолюбительских конструкциях для начинающих не используется напряжение питания выше 12В, а современные конденсаторы чаще всего имеют номинальное напряжение 16В и выше. Но помнить о номинальном напряжении конденсатора очень важно.

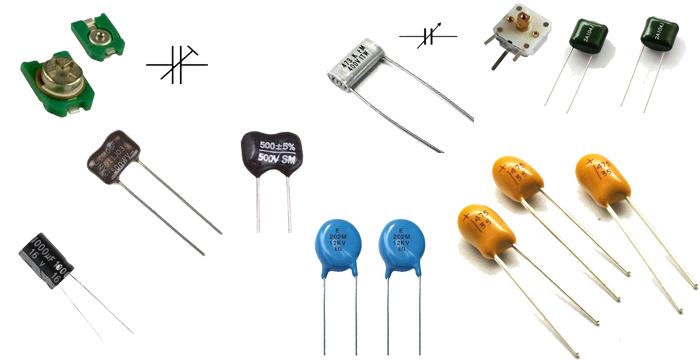

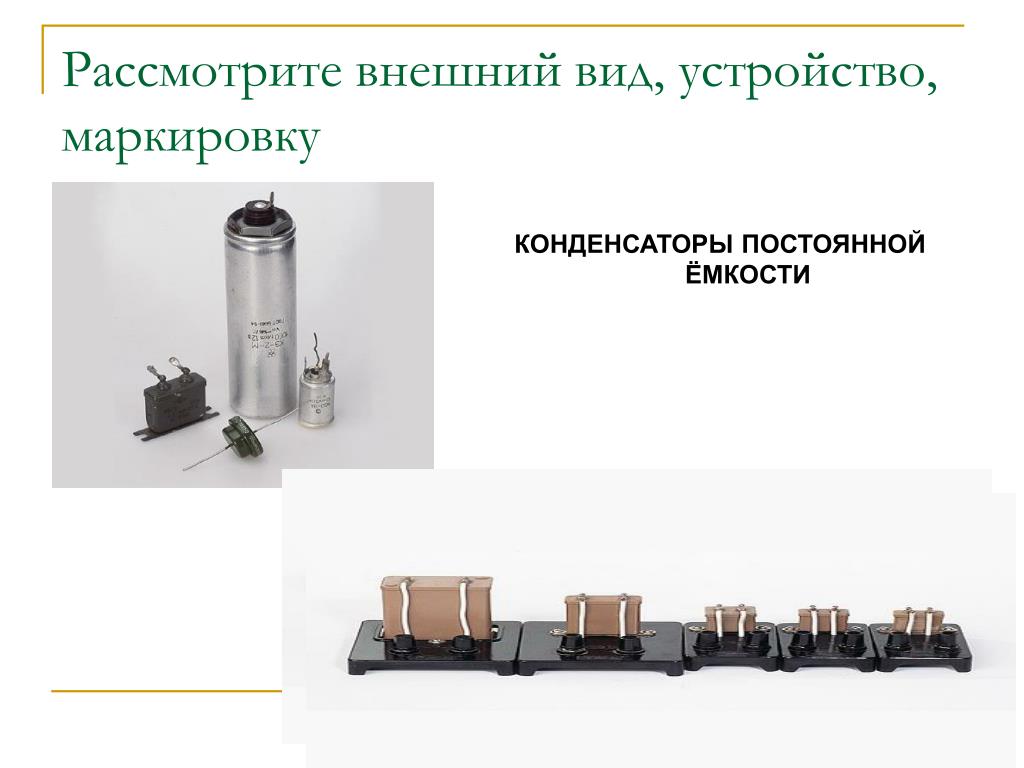

Типы конденсаторов
О разнообразных конденсаторах можно написать много томов. Впрочем, это уже сделали некоторые другие авторы, поэтому я расскажу только самое необходимое: конденсаторы бывают неполярные и полярные (электролитические).

Неполярные конденсаторы
Неполярные конденсаторы (в зависимости от типа диэлектрика подразделяются на бумажные, керамические, слюдяные…) могут устанавливаться в схему как угодно – в этом они похожи на резисторы.

Как правило, неполярные конденсаторы имеют относительно небольшую ёмкость: до 1 мкФ.

Маркировка неполярных конденсаторов

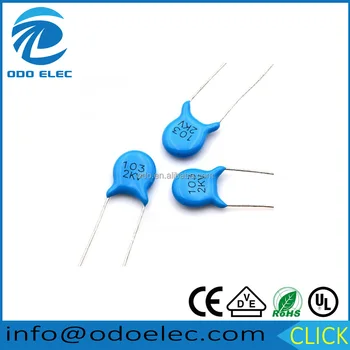

На корпус конденсатора нанесён код из трёх цифр. Первые две цифры определяют значение ёмкости в пикофарадах (пФ), а третья – количество нулей. Так, на изображённом ниже рисунке на конденсатор нанесён код 103. Определим его ёмкость:
10 пФ + (3 нуля) = 10000 пФ = 10 нФ = 0,01 мкФ.

Конденсаторы ёмкостью до 10 пФ маркируются по-особенному: символ «R» в их кодировке обозначает запятую. Теперь Вы можете определить ёмкость любого конденсатора. Приведённая ниже табличка поможет Вам проверить себя.

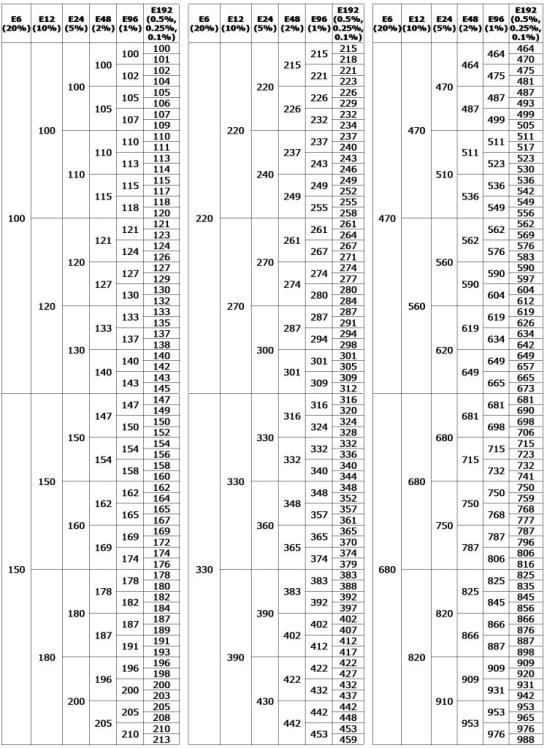

Как правило, в радиолюбительских конструкциях допустима замена некоторых конденсаторов на близкие по номиналу. Например, вместо конденсатора 15 нФ набор может комплектоваться конденсатором 10 нФ или 22 нФ, и это не отразится на работе готовой конструкции.

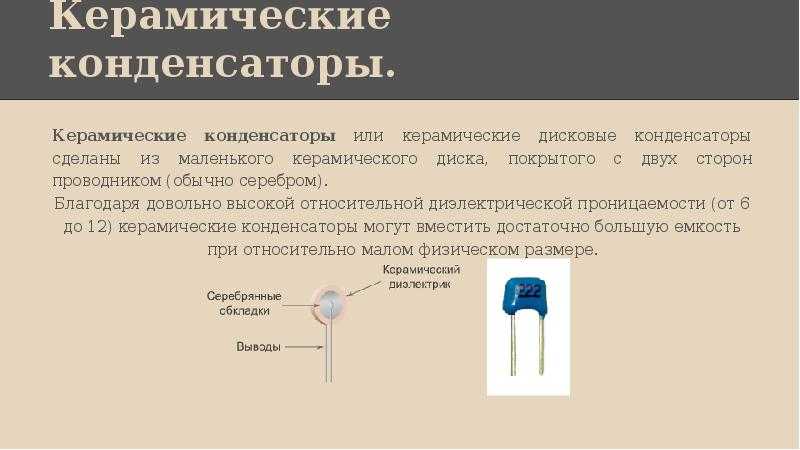

Керамические конденсаторы не имеют полярности и могут устанавливаться в любом положении выводов.
Некоторые мультиметры (кроме самых бюджетных) имеют функцию измерения ёмкости конденсаторов, и Вы можете воспользоваться этим способом.

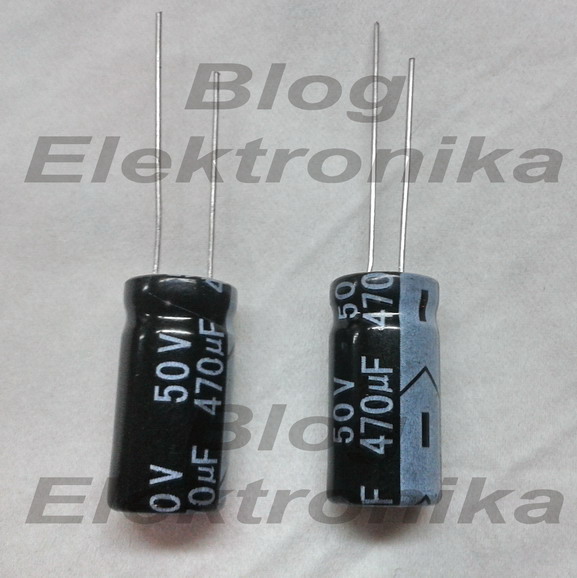

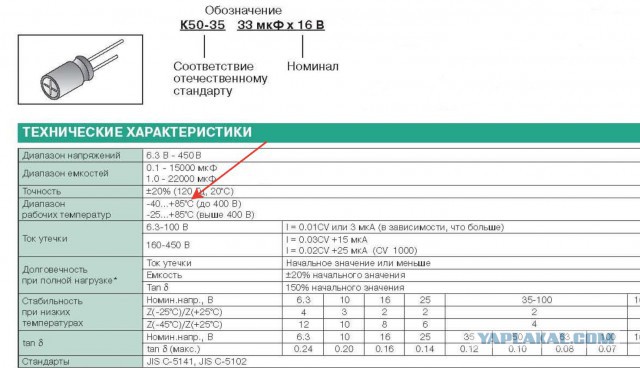

Полярные (электролитические) конденсаторы
Есть два способа увеличения ёмкости конденсатора: либо увеличивать размер его пластин, либо уменьшать толщину диэлектрика.
Чтобы минимизировать толщину диэлектрика, в конденсаторах большой ёмкости (выше нескольких микрофарад) применяется специальный диэлектрик в виде оксидной плёнки. Этот диэлектрик нормально работает только при условии правильно приложенного напряжения на обкладках конденсатора. Если перепутать полярность напряжения, электролитический конденсатор может выйти из строя. Метка полярности всегда маркируется на корпусе конденсатора. Это может быть либо значок «+», но чаще всего в современных конденсаторах полосой на корпусе маркируется вывод «минус». Другой, вспомогательный способ определения полярности: плюсовой вывод конденсатора длиннее, но ориентироваться на этот признак можно только до того, как выводы радиодетали обрезаны.

На печатной плате также присутствует метка полярности (как правило, значок «+»). Поэтому при установке электролитического конденсатора обязательно совмещайте метки полярности и на детали, и на печатной плате.
Как правило, в радиолюбительских конструкциях допустима замена некоторых конденсаторов на близкие по номиналу. Также допустима замена конденсатора на аналогичный с бОльшим значением допустимого рабочего напряжения. Например, вместо конденсатора 330 мкФ 25В набор можно применить конденсатор 470 мкФ 50В, и это не отразится на работе готовой конструкции.

Внешний вид электролитического конденсатора (правильно установленный на плату конденсатор)

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

1. Кодировка 3-мя цифрами

Первые две цифры указывают на значение емкости в пикофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пф первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пф, код0R5 — 0.5 пФ.

* Иногда последний ноль не указывают.

2. Кодировка 4-мя цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).

3. Маркировка ёмкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

4. Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандар-
тами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

• Похожие статьи

Войти с помощью:

Случайные статьи

• 08.

  10.2014

  Стереофонический регулятор громкости, баланса и тембра на ТСА5550 имеет следующие параметры: Малые нелинейные искажения не более 0,1% Напряжение питания 10-16В (12В номинальное) Ток потребления 15…30мА Входное напряжение 0,5В (коэффициент усиления при напряжении питания 12В единица) Диапазон регулировки тембра -14…+14дБ Диапазон регулировки баланса 3дБ Разница между каналами 45дБ Отношение сигнал шум …

• 29.09.2014

  Принципиальная схема передатчика показана на рис.1. Передатчик (27МГц) выдает мощность около 0,5Вт. В качестве антенны используется провод 1 м длиной. Передатчик состоит из 3-х каскадов — задающего генератора (VT1), усилителя мощности (VT2) и манипулятора (VT3). Частота задающего генератора задается кв. резонатором Q1 на частоту 27 МГц. Нагружен генератор на контур …

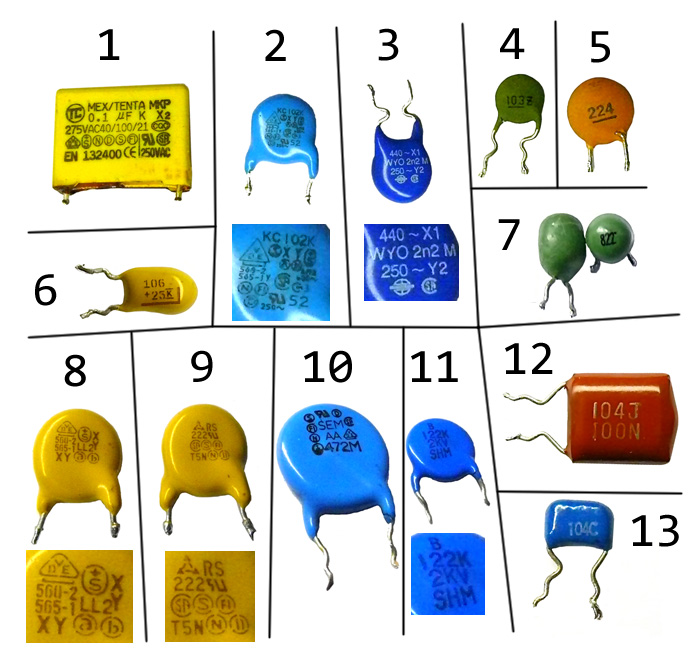

Маркировку всех современных конденсаторов практически нереально объединить в рамках одной статьи, но мы постараемся это сделать, хотя это и не просто сравнению с . Довольно сложно увидеть маркировку маленьких конденсаторов, потому что площадь поверхности их корпусов очень незначительная. В этом справочном материале описана маркировка практически всех типов современных зарубежных конденсаторов. Для определения емкости используется физическая величина называемая – фарад (Ф). Значение одного фарада для практически любой схемы будет просто огромным, поэтому маркировка конденсаторов более малыми единицами измерения. Чаще всего применяется величина мкФ (mF). 1 мкф = 10 -6 фарад Кроме того, часто в обозначении емкости могут фигурировать куда меньшие единицы нанофарады (1 нФ=10 -9 Ф и даже пикофарады 1 пФ=10 -12 Ф . Для понимание перевода одной величины в другую, рассмотрим простой практический пример: На участке представленной ниже принципиальной схемы указаны конденсаторы: С6-1500пф, С7-0,1мкф, С8-47нф. Определим варианты емкостей, которые можно поставить, в место обозначенных по схеме. Итак: 1500 пф это таже емкость, что и 1,5нф и она равна 0,0015мкф, 0,1мкф=100нф=100000пф, 47нф=0,047мкф=47000пф. Как видим, все очень просто, главное знать элементарную математику. Теперь, если нам необходимо заменить неисправный радиокомпонент, можно легко подобрать нужный номинал. В случае больших габаритов этих радиокомпонентов значение емкости наносится прямо на корпус, но здесь имеется парочка интересных особенностей: Не стоит обращать внимания на прописные буквы. Например, часто встречающееся обазначение «MF» – это всего лишь mF, то есть микрофарад (Причем «MF» не означает «мегафарад», таких емкостей в радиоэлектронных устройствах пока нет). Обозначение «fd» . Это расшифровывается с вражеского как фарад. Поэтому, обозначение «mmfd » – это тоже, что mmf , т.е пикофарад. Обратите внимание на обозначение емкости, состоящей из цифр и всего одной буквы, допустим, «475m». Такую маркировку, обычно, наносят на более маленькие конденсаторы. (с точки зрения размеров). Об этом рассказано несколько ниже. При позволяющих габаритах возможно нанесение допусков, от номинальной емкости. Например, на рисунке ниже мы видим маркировку: 50 мкФ ± 5% , это означает что реальная емкость этого электролитического конденсатора с учетом погрешности лежит в интервале от 47,5 мкФ до 52,5 мкФ. При отсутствии процентов, их может заменять буква. Обычно она находится отдельно или после числового номинала емкости. Смотри расшифровку на рисунке ниже: На габаритных емкостях может присутствовать и маркировка напряжения, которая обычно обозначается числами, за которыми идут буквы, например: V, VDC, WV или VDCW . WV или Working Voltage, в переводе с вражьего означает рабочее напряжение. Цифровые показатели считаются максимумом Working Voltage. При отсутствии на корпусе конденсатора обозначения указывающего на напряжение, его можно использоваться только в низковольтных цепях. В следует применять радиокомпоненты, только для этих схем, они маркируются AC. Правильное определение полярности имеет огромное значение, т.к при ошибке может возникнуть КЗ и даже взрыв емкостного устройства. Обозначение минуса часто наносится в виде кольцеобразного углубления или цветной полосы. При обозначении плюса или минуса цветовую маркировку можно не учитывать. Расшифровка маркировки конденсаторов Для расшифровки обозначения, требуется знать значение первых двух цифр, которые говорят о емкости. Если устройство имеет очень маленькие габаритные размеры, не позволяющие это условие выполнить, то его маркировка осуществляется по международному стандарту EIA. Цифро-буквенное обозначение емкости: Если в обозначении имеются только две цифры и одна буква , то цифровые значения соответствуют емкости. Все остальные обазначения расшифровываются по-другому. Если в обозначении имеются три цифры и одна буква , то расшифровка происходит в зависимости от последней цифры. Если она лежит в интервале от 0 до 6, то к первым двум добавляются нули в соответствии с последней цифрой. Например 453, расшифровываться как 45 х 10 3 = 45000 пФ. Подробней смотри таблицу ниже: Таблица расшифровки емкости конденсаторов uF (мкФ) nF (нФ) pF (пФ) Code (Код) 1uF 1000nF 1000000pF 105 0.82uF 820nF 820000pF 824 0.8uF 800nF 800000pF 804 0.7uF 700nF 700000pF 704 0.68uF 680nF 680000pF 624 0. 6uF 600nF 600000pF 604 0.56uF 560nF 560000pF 564 0.5uF 500nF 500000pF 504 0.47uF 470nF 470000pF 474 0.4uF 400nF 400000pF 404 0.39uF 390nF 390000pF 394 0.33uF 330nF 330000pF 334 0.3uF 300nF 300000pF 304 0.27uF 270nF 270000pF 274 0.25uF 250nF 250000pF 254 0.22uF 220nF 220000pF 224 0.2uF 200nF 200000pF 204 0.18uF 180nF 180000pF 184 0.15uF 150nF 150000pF 154 0. 12uF 120nF 120000pF 124 0.1uF 100nF 100000pF 104 0.082uF 82nF 82000pF 823 0.08uF 80nF 80000pF 803 0.07uF 70nF 70000pF 703 0.068uF 68nF 68000pF 683 0.06uF 60nF 60000pF 603 0.056uF 56nF 56000pF 563 0.05uF 50nF 50000pF 503 0.047uF 47nF 47000pF 473 0.04uF 40nF 40000pF 403 0.039uF 39nF 39000pF 393 0.033uF 33nF 33000pF 333 0.03uF 30nF 30000pF 303 0. 027uF 27nF 27000pF 273 0.025uF 25nF 25000pF 253 0.022uF 22nF 22000pF 223 0.02uF 20nF 20000pF 203 0.018uF 18nF 18000pF 183 0.015uF 15nF 15000pF 153 0.012uF 12nF 12000pF 123 0.01uF 10nF 10000pF 103 0.0082uF 8.2nF 8200pF 822 0.008uF 8nF 8000pF 802 0.007uF 7nF 7000pF 702 0.0068uF 6.8nF 6800pF 682 0.006uF 6nF 6000pF 602 0.0056uF 5.6nF 5600pF 562 0. 005uF 5nF 5000pF 502 0.0047uF 4.7nF 4700pF 472 0.004uF 4nF 4000pF 402 0.0039uF 3.9nF 3900pF 392 0.0033uF 3.3nF 3300pF 332 0.003uF 3nF 3000pF 302 0.0027uF 2.7nF 2700pF 272 0.0025uF 2.5nF 2500pF 252 0.0022uF 2.2nF 2200pF 222 0.002uF 2nF 2000pF 202 0.0018uF 1.8nF 1800pF 182 0.0015uF 1.5nF 1500pF 152 0.0012uF 1.2nF 1200pF 122 0.001uF 1nF 1000pF 102 0. 00082uF 0.82nF 820pF 821 0.0008uF 0.8nF 800pF 801 0.0007uF 0.7nF 700pF 701 0.00068uF 0.68nF 680pF 681 0.0006uF 0.6nF 600pF 621 0.00056uF 0.56nF 560pF 561 0.0005uF 0.5nF 500pF 52 0.00047uF 0.47nF 470pF 471 0.0004uF 0.4nF 400pF 401 0.00039uF 0.39nF 390pF 391 0.00033uF 0.33nF 330pF 331 0.0003uF 0.3nF 300pF 301 0.00027uF 0.27nF 270pF 271 0.00025uF 0.25nF 250pF 251 0. 00022uF 0.22nF 220pF 221 0.0002uF 0.2nF 200pF 201 0.00018uF 0.18nF 180pF 181 0.00015uF 0.15nF 150pF 151 0.00012uF 0.12nF 120pF 121 0.0001uF 0.1nF 100pF 101 0.000082uF 0.082nF 82pF 820 0.00008uF 0.08nF 80pF 800 0.00007uF 0.07nF 70pF 700 0.000068uF 0.068nF 68pF 680 0.00006uF 0.06nF 60pF 600 0.000056uF 0.056nF 56pF 560 0.00005uF 0.05nF 50pF 500 0.000047uF 0. 047nF 47pF 470 0.00004uF 0.04nF 40pF 400 0.000039uF 0.039nF 39pF 390 0.000033uF 0.033nF 33pF 330 0.00003uF 0.03nF 30pF 300 0.000027uF 0.027nF 27pF 270 0.000025uF 0.025nF 25pF 250 0.000022uF 0.022nF 22pF 220 0.00002uF 0.02nF 20pF 200 0.000018uF 0.018nF 18pF 180 0.000015uF 0.015nF 15pF 150 0.000012uF 0.012nF 12pF 120 0.00001uF 0.01nF 10pF 100 0.000008uF 0.008nF 8pF 080 0. 000007uF 0.007nF 7pF 070 0.000006uF 0.006nF 6pF 060 0.000005uF 0.005nF 5pF 050 0.000004uF 0.004nF 4pF 040 0.000003uF 0.003nF 3pF 030 0.000002uF 0.002nF 2pF 020 0.000001uF 0.001nF 1pF 010 Если последняя цифра будет 8, то первые две необходимо умножить на коэффициент 0,01, т.е, при маркировке 458, получаем 45 х 0,01 = 0,45. Если же последней будет 9, то первые две умножаем на 0,1. Если буква находится в двух первых символах , ее расшифровка осуществляется несколькими методами. При наличии буквы R, она заменяется запятой, для обозначения десятичной дроби. Например 4R1 будет соответствовать 4,1 пФ. При наличии латинских букв р, n, u, соответствующих пико-, нано- и микрофараде тоже требуется замена на десятичную запятую. Например n61 читается как 0,61 нФ, 5u2 равно 5,2 мкФ. С помощью нее можно узнать значение напряжения. На рисунке ниже представлены специальные символы, соответствующие максимально допустимому уровню напряжению для конкретной емкости при постоянном токе. В отдельных случаях маркировка значительно упрощается. С этой целью применяется только первая цифра. Допустим, ноль будет говорит о том, что напряжение ниже 10 вольт, значение 1 – от 10 до 99 вольт, 2 – от 100 до 999 В и т.д Керамические smd конденсаторы полностью совпадают по типоразмеру с smd резисторами, а вот танталовые имеют свою систему типоразмеров и маркировку: Теперь на практике попробуем воспользоваться полученными знаниями и по маркировке конденсатора определим его емкостной номинал.

Э лектрические конденсаторы служат для накопления электроэнергии. Простейший конденсатор состоит из двух металлических пластин — обкладок и диэлектрика находящегося между ними. Если к конденсатору подключить источник питания, то на обкладках возникнут разноименные заряды и появится электрическое поле притягивающее их на встречу, друг к другу. Эти заряды остаются после отключения источника питания, энергия сохраняется в электрическом поле между обкладками. Параметр конденсатора Тип конденсатора Керамический Электролитический На основе металлизированной пленки От 2,2 пФ до 10 нФ От 100 нФ до 68000 мкФ 1 мкФ до 16 мкФ ± 10 и ±20 ±10 и ±50 ±20 50 — 250 6,3 — 400 250 — 600 Стабильность конденсатора Достаточная Плохая Достаточная От -85 до +85 От -40 до +85 От -25 до +85 В керамических конденсаторах диэлектриком является высококачественная керамика: ультрафарфор,тиконд,ультрастеатит и др. Обкладкой служит слой серебра, нанесенный на поверхность. Керамические конденсаторы применяются в разделительных цепях усилителей высокой частоты. В электролитических полярных конденсаторах диэлектриком служит слой оксида, нанесенный на металлическую фольгу. Другая обкладка образуется из пропитанной электролитом бумажной ленты. В твердотельных оксидных конденсаторах жидкий диэлектрик заменен специальным токопроводящим полимером. Это позволяет увеличить срок службы(и надежность). Недостатками твердотельных оксидных конденсаторов являются более высокая цена и ограничения по напряжению(до 35 в). Оксидные электролитические и твердотельные конденсаторы отличаются большой емкостью, при относительно малых размерах. Эта их особенность определяется тем, что толщина оксида — диэлектрика очень мала. При включении оксидных конденсаторов в цепь, необходимо соблюдать полярность. В случае нарушения полярности, электролитические конденсаторы взрываются, твердотельные — просто выходят из строя. Что бы полностью избежать возможности взрыва(у электролитических конденсаторов), некоторые модели снабжаются предохранительными клапанами(отсутствуют у твердотельных). Область применения оксидных (электролитических и твердотельных) конденсаторов — разделительные цепи усилителей звуковой частоты, сглаживающие фильтры источников питания постоянного тока. Конденсаторы на основе металлизированной пленки применяются в высоковольтных источниках электропитания. Таблица 2. Характеристики слюдяных конденсаторов и конденсаторов на основе полиэстера и полипропилена. Параметр конденсатора Тип конденсатора Слюдяной На основе полиэстера На основе полипропилена Диапазон изменения емкости конденсаторов От 2,2 пФ до 10 нФ От 10 нФ до 2,2 мкФ От 1 нФ до 470 нФ Точность (возможный разброс значений емкости конденсатора), % ± 1 ± 20 ± 20 Рабочее напряжение конденсаторов, В 350 250 1000 Стабильность конденсатора Отличная Хорошая Хорошая Диапазон изменения температуры окружающей среды, о С От -40 до +85 От -40 до +100 От -55 до +100 Слюдяные конденсаторы изготавливаются путем прокладывания между обкладками из фольги слюдяных пластин, или наоборот — металлизацией слюдяных пластин. Слюдяные конденсаторы находят применение в звуковоспроизводящих устройствах, фильтрах высокочастотных помех и генераторах. Конденсаторы на основе полиэстера — это конденсаторы общего назначения, а конденсаторы на основе полипропилена применяются в высоковольтных цепях постоянного тока. Таблица 3. Характеристики слюдяных конденсаторов на основе поликарбоната, полистирена и тантала. Параметр конденсатора Тип конденсатора На основе поликарбоната На основе полистирена На основе тантала Диапазон изменения емкости конденсаторов От 10 нФ до 10 мкФ От 10 пФ до 10 нФ От 100 нФ до 100 мкФ Точность (возможный разброс значений емкости конденсатора), % ± 20 ± 2,5 ± 20 Рабочее напряжение конденсаторов, В 63 — 630 160 6,3 — 35 Стабильность конденсатора Отличная Хорошая Достаточная Диапазон изменения температуры окружающей среды, о С От -55 до +100 От -40 до +70 От -55 до +85 Конденсаторы на основе поликарбоната используются в фильтрах, генераторах и времязадающих цепях. Конденсаторы на основе полистирена и тантала используются тоже, во времязадающих и разделительных цепях. Они считаются конденсаторами общего назначения. В металлобумажных конденсаторах общего назначения, обкладки изготавливаются путем напыления металла на бумагу пропитанную специальным составом и покрытые тонким слоем лака. Код Емкость(пФ) Емкость(нФ) Емкость(мкФ) 109 1,0(пФ) 0,001(нФ) 0,000001(мкФ) 159 1,5(пФ) 0,0015(нФ) 0,0000015(мкФ) 229 2,2(пФ) 0,0022(нФ) 0,0000022(мкФ) 339 3,3(пФ) 0,0033(нФ) 0,0000033(мкФ) 479 4,7(пФ) 0,0047(нФ) 0,0000047(мкФ) 689 6,8(пФ) 0,0068(нФ) 0,0000068(мкФ) 100 10(пФ) 0,01(нФ) 0,00001(мкФ) 150 15(пФ) 0,015(нФ) 0,000015(мкФ) 220 22(пФ) 0,022(нФ) 0,000022(мкФ) 330 33(пФ) 0,033(нФ) 0,000033(мкФ) 470 47(пФ) 0,047(нФ) 0,000047(мкФ) 680 68(пФ) 0,068(нФ) 0,000068(мкФ) 101 100(пФ) 0,1(нФ) 0,0001(мкФ) 151 150(пФ) 0,15(нФ) 0,00015(мкФ) 221 220(пФ) 0,22(нФ) 0,00022(мкФ) 331 330(пФ) 0,33(нФ) 0,00033(мкФ) 471 470(пФ) 0,47(нФ) 0,00047(мкФ) 681 680(пФ) 0,68(нФ) 0,00068(мкФ) 102 1000(пФ) 1(нФ) 0,001(мкФ) 152 1500(пФ) 1,5(нФ) 0,0015(мкФ) 222 2200(пФ) 2,2(нФ) 0,0022(мкФ) 332 3300(пФ) 3,3(нФ) 0,0033(мкФ) 472 4700(пФ) 4,7(нФ) 0,0047(мкФ) 682 6800(пФ) 6,8(нФ) 0,0068(мкФ) 103 10000(пФ) 10(нФ) 0,01(мкФ) 153 15000(пФ) 15(нФ) 0,015(мкФ) 223 22000(пФ) 22(нФ) 0,022(мкФ) 333 33000(пФ) 33(нФ) 0,033(мкФ) 473 47000(пФ) 47(нФ) 0,047(мкФ) 683 68000(пФ) 68(нФ) 0,068(мкФ) 104 100000(пФ) 100(нФ) 0,1(мкФ) 154 150000(пФ) 150(нФ) 0,15(мкФ) 224 220000(пФ) 220(нФ) 0,22(мкФ) 334 330000(пФ) 330(нФ) 0,33(мкФ) 474 470000(пФ) 470(нФ) 0,47(мкФ) 684 680000(пФ) 680(нФ) 0,68(мкФ) 105 1000000(пФ) 1000(нФ) 1,0(мкФ) 2. Второй вариант — маркировка производится не в пико, а в микрофарадах, причем вместо десятичной точки ставиться буква µ. 3.Третий вариант. У советских конденсаторов вместо латинской «р» ставилось «п». Допустимое отклонение номинальной емкости маркируется буквенно, часто буква следует за кодом определяющим емкость(той же строкой). Конденсаторы с линейной зависимостью от температуры. ТКЕ(ppm/²C) Буквенный код 100(+130….-49) A 33 N 0(+30….-47) C -33(+30….-80) H -75(+30….-80) L -150(+30. …-105) P -220(+30….-120) R -330(+60….-180) S -470(+60….-210) T -750(+120….-330) U -500(-250….-670) V -2200 K Далее следует напряжение в вольтах, чаще всего — в виде обычного числа. Например, конденсатор на этой картинке промаркирован двумя строчками. Первая(104J) — означает, что его емкость составляет 0,1мкФ(104), допустимое отклонение емкости не превышает ± 5%(J). Вторая(100V) — напряжение в вольтах. Напряжение (В) Буквеный код 1 I 1,6 R 3,2 A 4 C 6,3 B 10 D 16 E 20 F 25 G 32 H 40 C 50 J 63 K 80 L 100 N 125 P 160 Q 200 Z 250 W 315 X 400 Y 450 U 500 V Маркировка СМД (SMD) конденсаторов. Размеры СМД конденсаторов невелики, поэтому маркировка их производится весьма лаконично. Рабочее напряжение нередко кодируется буквой(2-й и 3-й варианты на рисунке ниже) в соответствии с (вариант 2 на рисунке), либо с использованием двухзначного буквенно-цифровой кода(вариант 1 на рисунке). При использовании последнего, на корпусе можно обнаружить таки две(а не одну букву) с одной цифрой(вариант 3 на рисунке). Первая буква может является как кодом изготовителя(что не всегда интересно), так и указываеть на номинальное рабочее напряжение(более полезная информация), вторая — закодированным значением в пикоФарадах(мантиссой). Цифра — показатель степени(указывает сколько нулей необходимо добавить к мантиссе). Например EA3 может означать, что номинальное напряжение конденсатора 16в(E) а емкость — 1,0 *1000 = 1 нанофарада, BF5 соответсвенно, напряжение 6,3в(В), емкость — 1,6* 100000 = 0,1 микрофарад и.т.д. Буква Мантисса. A 1,0 B 1,1 C 1,2 D 1,3 E 1,5 F 1,6 G 1,8 H 2,0 J 2,2 K 2,4 L 2,7 M 3,0 N 3,3 P 3,6 Q 3,9 R 4,3 S 4,7 T 5,1 U 5,6 V 6,2 W 6,8 X 7,5 Y 8,2 Z 9,1 a 2,5 b 3,5 d 4,0 e 4,5 f 5,0 m 6,0 n 7,0 t 8,0 Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт

Цифровая маркировка конденсаторов программа. Маркировка и расшифровка конденсаторов. Итак, расшифровывать коды нужно так

При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.

Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.

Естественно, перед вторичным использованием необходимо проверить конденсаторы , особенно электролитические , которые сильнее подвержены старению.

При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?

У конденсатора существует несколько важных параметров, которые стоит учитывать при их использовании.

Первое, это номинальная ёмкость конденсатора . Измеряется в долях Фарады.

Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.

Третье, что указывается в маркировке, это допустимое рабочее напряжение . Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.

Итак, разберёмся в том, как маркируют конденсаторы.

Одни из самых ходовых конденсаторов, которые можно использовать – это конденсаторы постоянной ёмкости K73 – 17, К73 – 44, К78 – 2, керамические КМ-5, КМ-6 и им подобные. Также в радиоэлектронной аппаратуре импортного производства используются аналоги этих конденсаторов. Их маркировка отличается от отечественной.

Конденсаторы отечественного производства К73-17 представляют собой плёночные полиэтилентерефталатные защищённые конденсаторы. На корпусе данных конденсаторов маркировка наноситься буквенно-числовым индексом, например 100nJ, 330nK, 220nM, 39nJ, 2n2M.

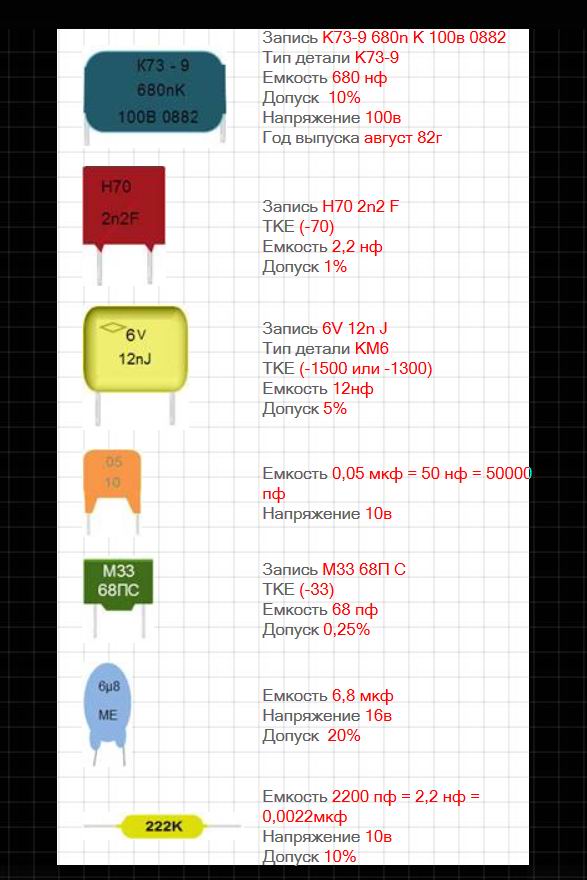

Конденсаторы серии К73 и их маркировка

Правила маркировки.

Ёмкости от 100 пФ и до 0,1 мкФ маркируют в нанофарадах, указывая букву H или n .

Обозначение 100n – это значение номинальной ёмкости. Для 100n – 100 нанофарад (нФ) — 0,1 микрофарад (мкФ). Таким образом, конденсатор с индексом 100n имеет ёмкость 0,1мкФ. Для других обозначений аналогично. К примеру:
330n – 0,33 мкФ, 10n – 0,01 мкФ. Для 2n2 – 0,0022 мкФ или 2200 пикофарад (2200 пФ).

Можно встретить маркировку вида 47H C. Данная запись соответствует 47n K и составляет 47 нанофарад или 0,047 мкФ. Аналогично 22НС – 0,022 мкФ.

Для того чтобы легко определить ёмкость, необходимо знать обозначения основных дольных единиц – милли, микро, нано, пико и их числовые значения. Подробнее об этом читайте .

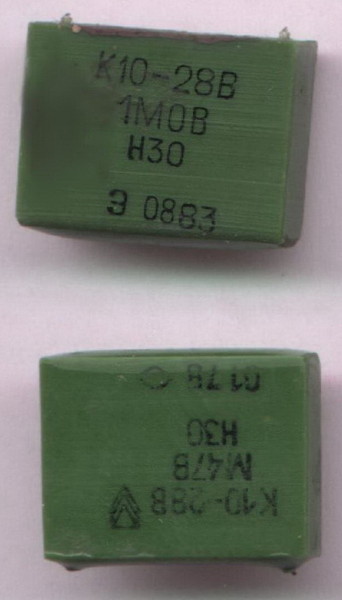

Также в маркировке конденсаторов К73 встречаются такие обозначения, как M47C, M10C.
Здесь, буква М условно означает микрофарад. Значение 47 стоит после М, т.е номинальная ёмкость является дольной частью микрофарады, т. е 0,47 мкФ. Для M10C — 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью. Различия лишь в записи.

Таким образом, ёмкость от 0,1 мкФ и выше указывается с буквой M , m вместо десятичной запятой, незначащий ноль опускается.

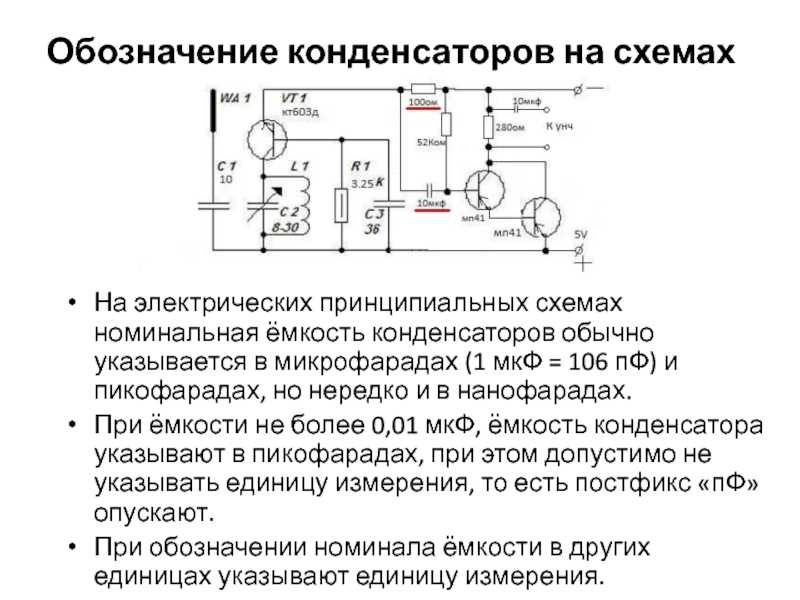

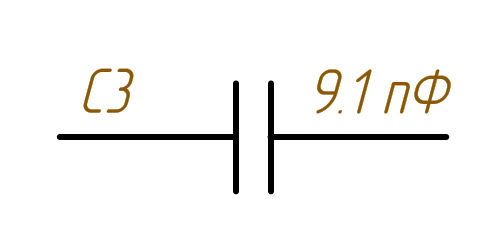

Номинальную ёмкость отечественных конденсаторов до 100 пФ обозначают в пикофарадах, ставя букву П или p после числа. Если ёмкость менее 10 пФ, то ставиться буква R и две цифры. Например, 1R5 = 1,5 пФ.

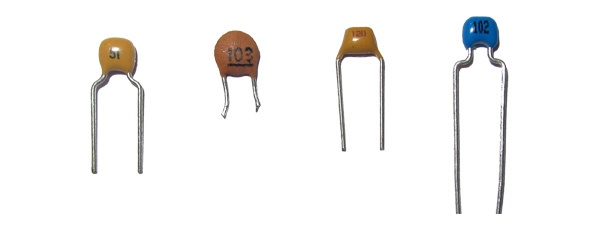

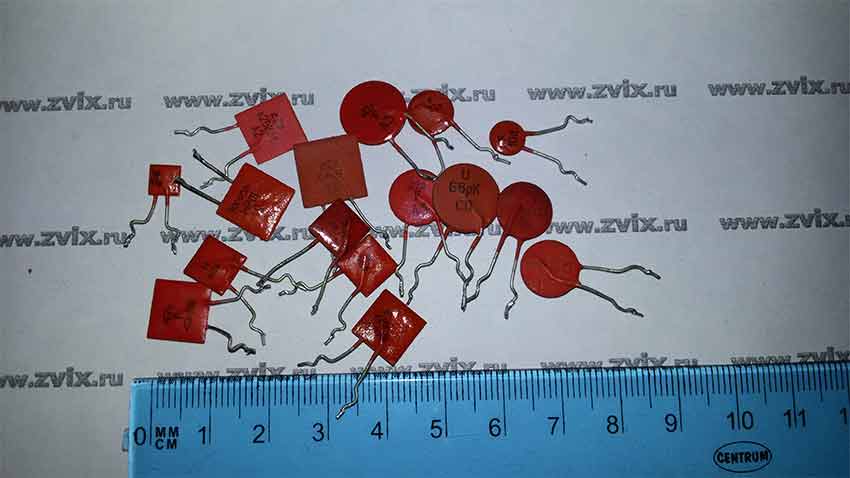

На керамических конденсаторах (типа КМ5, КМ6), которые имеют малые размеры, обычно указывается только числовой код. Вот, взгляните на фото.

Керамические конденсаторы с нанесённой маркировкой ёмкости числовым кодом

Например, числовая маркировка 224 соответствует значению 220000 пикофарад, или 220 нанофарад и 0,22 мкФ. В данном случае 22 это числовое значение величины номинала. Цифра 4 указывает на количество нулей. Получившееся число является значением ёмкости в пикофарадах . Запись 221 означает 220 пФ, а запись 220 – 22 пФ. Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.

Допускаемое отклонение ёмкости маркируется либо числом в процентах (±5%, 10%, 20%), либо латинской буквой. Иногда можно встретить старое обозначение допуска, закодированного русской буквой. Допустимое отклонение ёмкости аналогично допуску по величине сопротивления у резисторов .

Буквенный код отклонения ёмкости (допуск).

Так, если конденсатор со следующей маркировкой – M47C, то его ёмкость равна 0,047 мкФ, а допуск составляет ±10% (по старой маркировке русской буквой). Встретить конденсатор с допуском ±0,25% (по маркировке латинской буквой) в бытовой аппаратуре довольно сложно, поэтому и выбрано значение с большей погрешностью. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H , M , J , K . Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK , 220nM , 470nJ .

Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости.

Д опуск в %	Б уквенное обозначение
	лат.	рус.
± 0,05p	A
± 0,1p	B	Ж
± 0,25p	C	У
± 0,5p	D	Д
± 1,0	F	Р
± 2,0	G	Л
± 2,5	H
± 5,0	J	И
± 10	K	С
± 15	L
± 20	M	В
± 30	N	Ф
-0. ..+100	P
-10…+30	Q
± 22	S
-0…+50	T
-0…+75	U	Э
-10…+100	W	Ю
-20…+5	Y	Б
-20…+80	Z	А

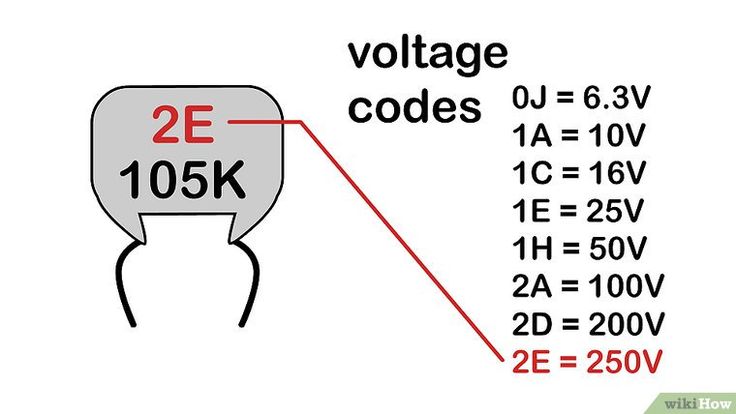

Маркировка конденсаторов по рабочему напряжению.

Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя. Не лишним будет брать конденсатор с запасом по рабочему напряжению.

Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.

Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.

Н оминальное рабочее напряжение , B	Б уквенный код
1,0	I
1,6	R
2,5	M
3,2	A
4,0	C
6,3	B
10	D
16	E
20	F
25	G
32	H
40	S
50	J
63	K
80	L
100	N
125	P
160	Q
200	Z
250	W
315	X
350	T
400	Y
450	U
500	V

Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.

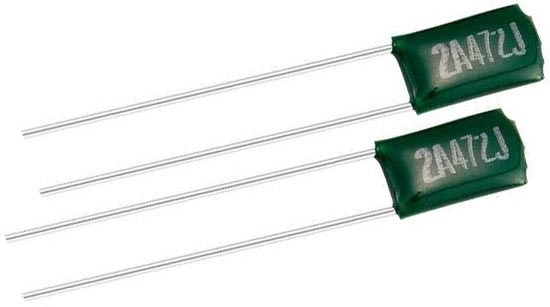

Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.

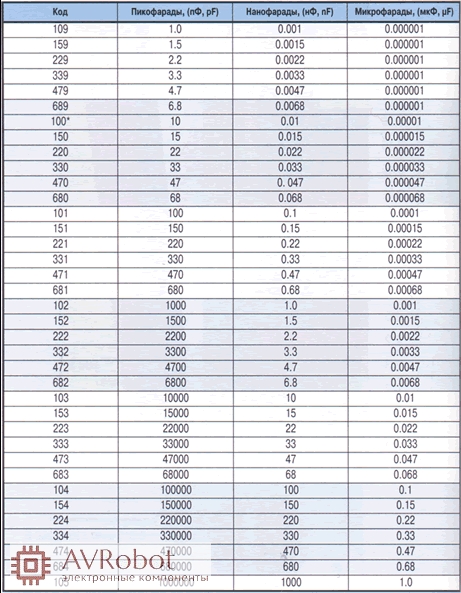

Первые две цифры указывают на значение емкости в пикофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пф первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пф, код0R5 — 0.5 пФ.

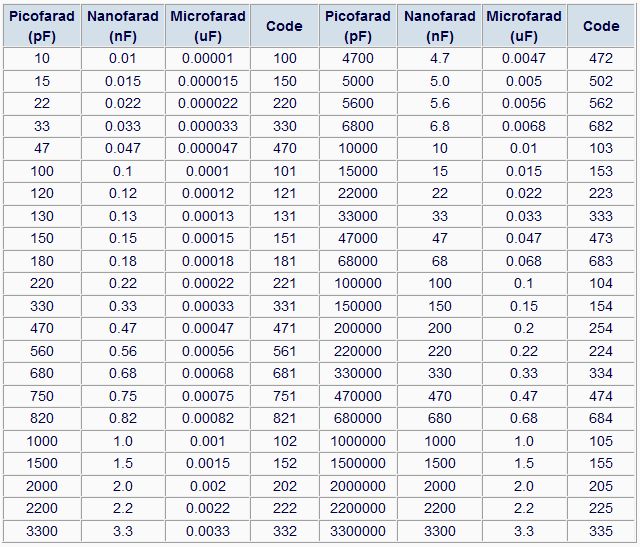

Код	Пикофарады (пФ, pF)	Нанофарады (нФ, nF)	Микрофарады (мкФ, uF)
109	1.0	0.001	0.000001
159	1.5	0.0015	0.000001
229	2.2	0.0022	0.000001
339	3.3	0.0033	0.000001
479	4.7	0.0047	0.000001
689	6.8	0.0068	0. 000001
100*	10	0.01	0.00001
150	15	0.015	0.000015
220	22	0.022	0.000022
330	33	0.033	0.000033
470	47	0.047	0.000047
680	68	0.068	0.000068
101	100	0.1	0.0001
151	150	0.15	0.00015
221	220	0.22	0.00022
331	330	0.33	0.00033
471	470	0.47	0.00047
681	680	0.68	0.00068
102	1000	1	0.001
152	1500	1.5	0.0015
222	2200	2. 2	0.0022
332	3300	3.3	0.0033
472	4700	4.7	0.0047
682	6800	6.8	0.0068
103	10000	10	0.01
153	15000	15	0.015
223	22000	22	0.022
333	33000	33	0.033
473	47000	47	0.047
683	68000	68	0.068
104	100000	100	0.1
154	150000	150	0.15
224	220000	220	0.22
334	330000	330	0.33
474	470000	470	0.47
684	680000	680	0. 68
105	1000000	1000	1

* Иногда последний ноль не указывают. 4753

4750004750,475

В отличие от первых трех параметров, которые маркируются в соответствии со стандар- тами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку. Информация Кроме буквенно-цифровой маркировки конденсаторов, применяется способ цифровой маркировки тремя или четырьмя цифрами по стандартам IEC. При таком способе маркировки конденсаторов первые две или три цифры обозначают значение емкости в пикофарадах (пФ), а последняя цифра — количество нулей. При обозначении емкостей менее 10 пФ последней цифрой может быть «9» (109 = 1 пФ), при обозначении емкостей 1 пФ и менее первой цифрой будет «0» (010 = 1 пФ). В качестве разделительной запятой используется буква R (0 R 5 = 0,5 пФ). При маркировке емкостей конденсаторов в микрофарадах, применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, 100 — 100 мкФ. В случае необходимости маркировки дробных значений емкости в качестве разделительной запятой ис­пользуется буква R: R 1 — 0,1 мкФ, R 22 — 0,22 мкФ, 3 R 3 — 3,3 мкФ (при обозначении емкости в мкФ перед буквой R цифра 0 не ставится, а она ставится только при обозначении емкостей менее 1 пФ). После обозначения емкости, может быть нанесен буквенный символ, обозначающий допустимое отклонение емкости конденсатора.

Э лектрические конденсаторы служат для накопления электроэнергии. Простейший конденсатор состоит из двух металлических пластин — обкладок и диэлектрика находящегося между ними. Если к конденсатору подключить источник питания, то на обкладках возникнут разноименные заряды и появится электрическое поле притягивающее их на встречу, друг к другу. Эти заряды остаются после отключения источника питания, энергия сохраняется в электрическом поле между обкладками.

Параметр конденсатора	Тип конденсатора
	Керамический	Электролитический	На основе металлизированной пленки
	От 2,2 пФ до 10 нФ	От 100 нФ до 68000 мкФ	1 мкФ до 16 мкФ
	± 10 и ±20	±10 и ±50	±20
	50 — 250	6,3 — 400	250 — 600
Стабильность конденсатора	Достаточная	Плохая	Достаточная
	От -85 до +85	От -40 до +85	От -25 до +85

В керамических конденсаторах диэлектриком является высококачественная керамика: ультрафарфор,тиконд,ультрастеатит и др. Обкладкой служит слой серебра, нанесенный на поверхность. Керамические конденсаторы применяются в разделительных цепях усилителей высокой частоты.

В электролитических полярных конденсаторах диэлектриком служит слой оксида, нанесенный на металлическую фольгу. Другая обкладка образуется из пропитанной электролитом бумажной ленты.

В твердотельных оксидных конденсаторах жидкий диэлектрик заменен специальным токопроводящим полимером. Это позволяет увеличить срок службы(и надежность). Недостатками твердотельных оксидных конденсаторов являются более высокая цена и ограничения по напряжению(до 35 в).

Оксидные электролитические и твердотельные конденсаторы отличаются большой емкостью, при относительно малых размерах. Эта их особенность определяется тем, что толщина оксида — диэлектрика очень мала.

При включении оксидных конденсаторов в цепь, необходимо соблюдать полярность. В случае нарушения полярности, электролитические конденсаторы взрываются, твердотельные — просто выходят из строя. Что бы полностью избежать возможности взрыва(у электролитических конденсаторов), некоторые модели снабжаются предохранительными клапанами(отсутствуют у твердотельных). Область применения оксидных (электролитических и твердотельных) конденсаторов — разделительные цепи усилителей звуковой частоты, сглаживающие фильтры источников питания постоянного тока.

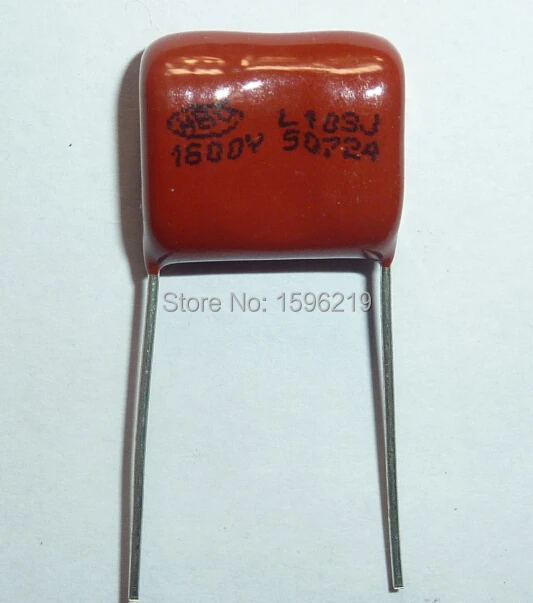

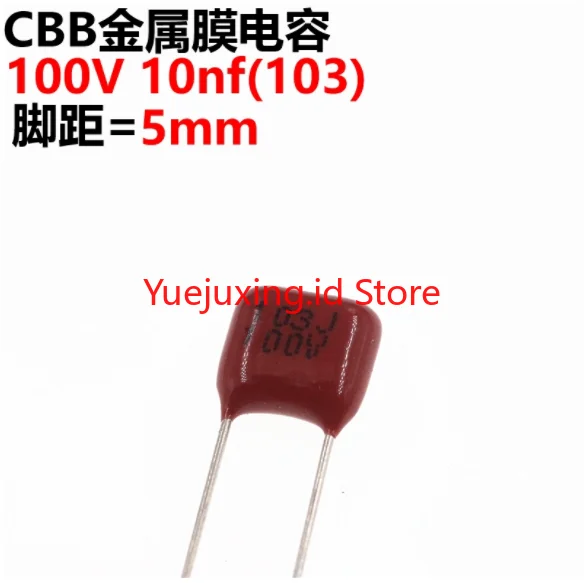

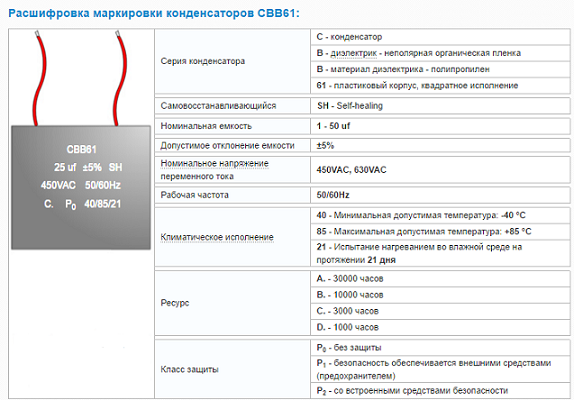

Конденсаторы на основе металлизированной пленки применяются в высоковольтных источниках электропитания.

Таблица 2.

Характеристики слюдяных конденсаторов и конденсаторов на основе полиэстера и полипропилена.

Параметр конденсатора	Тип конденсатора
	Слюдяной	На основе полиэстера	На основе полипропилена
Диапазон изменения емкости конденсаторов	От 2,2 пФ до 10 нФ	От 10 нФ до 2,2 мкФ	От 1 нФ до 470 нФ
Точность (возможный разброс значений емкости конденсатора), %	± 1	± 20	± 20
Рабочее напряжение конденсаторов, В	350	250	1000
Стабильность конденсатора	Отличная	Хорошая	Хорошая
Диапазон изменения температуры окружающей среды, о С	От -40 до +85	От -40 до +100	От -55 до +100

Слюдяные конденсаторы изготавливаются путем прокладывания между обкладками из фольги слюдяных пластин, или наоборот — металлизацией слюдяных пластин. Слюдяные конденсаторы находят применение в звуковоспроизводящих устройствах, фильтрах высокочастотных помех и генераторах. Конденсаторы на основе полиэстера — это конденсаторы общего назначения, а конденсаторы на основе полипропилена применяются в высоковольтных цепях постоянного тока.

Таблица 3.

Характеристики слюдяных конденсаторов на основе поликарбоната, полистирена и тантала.

Параметр конденсатора	Тип конденсатора
	На основе поликарбоната	На основе полистирена	На основе тантала
Диапазон изменения емкости конденсаторов	От 10 нФ до 10 мкФ	От 10 пФ до 10 нФ	От 100 нФ до 100 мкФ
Точность (возможный разброс значений емкости конденсатора), %	± 20	± 2,5	± 20
Рабочее напряжение конденсаторов, В	63 — 630	160	6,3 — 35
Стабильность конденсатора	Отличная	Хорошая	Достаточная
Диапазон изменения температуры окружающей среды, о С	От -55 до +100	От -40 до +70	От -55 до +85

Конденсаторы на основе поликарбоната используются в фильтрах, генераторах и времязадающих цепях. Конденсаторы на основе полистирена и тантала используются тоже, во времязадающих и разделительных цепях. Они считаются конденсаторами общего назначения.
В металлобумажных конденсаторах общего назначения, обкладки изготавливаются путем напыления металла на бумагу пропитанную специальным составом и покрытые тонким слоем лака.

Код	Емкость(пФ)	Емкость(нФ)	Емкость(мкФ)
109	1,0(пФ)	0,001(нФ)	0,000001(мкФ)
159	1,5(пФ)	0,0015(нФ)	0,0000015(мкФ)
229	2,2(пФ)	0,0022(нФ)	0,0000022(мкФ)
339	3,3(пФ)	0,0033(нФ)	0,0000033(мкФ)
479	4,7(пФ)	0,0047(нФ)	0,0000047(мкФ)
689	6,8(пФ)	0,0068(нФ)	0,0000068(мкФ)
100	10(пФ)	0,01(нФ)	0,00001(мкФ)
150	15(пФ)	0,015(нФ)	0,000015(мкФ)
220	22(пФ)	0,022(нФ)	0,000022(мкФ)
330	33(пФ)	0,033(нФ)	0,000033(мкФ)
470	47(пФ)	0,047(нФ)	0,000047(мкФ)
680	68(пФ)	0,068(нФ)	0,000068(мкФ)
101	100(пФ)	0,1(нФ)	0,0001(мкФ)
151	150(пФ)	0,15(нФ)	0,00015(мкФ)
221	220(пФ)	0,22(нФ)	0,00022(мкФ)
331	330(пФ)	0,33(нФ)	0,00033(мкФ)
471	470(пФ)	0,47(нФ)	0,00047(мкФ)
681	680(пФ)	0,68(нФ)	0,00068(мкФ)
102	1000(пФ)	1(нФ)	0,001(мкФ)
152	1500(пФ)	1,5(нФ)	0,0015(мкФ)
222	2200(пФ)	2,2(нФ)	0,0022(мкФ)
332	3300(пФ)	3,3(нФ)	0,0033(мкФ)
472	4700(пФ)	4,7(нФ)	0,0047(мкФ)
682	6800(пФ)	6,8(нФ)	0,0068(мкФ)
103	10000(пФ)	10(нФ)	0,01(мкФ)
153	15000(пФ)	15(нФ)	0,015(мкФ)
223	22000(пФ)	22(нФ)	0,022(мкФ)
333	33000(пФ)	33(нФ)	0,033(мкФ)
473	47000(пФ)	47(нФ)	0,047(мкФ)
683	68000(пФ)	68(нФ)	0,068(мкФ)
104	100000(пФ)	100(нФ)	0,1(мкФ)
154	150000(пФ)	150(нФ)	0,15(мкФ)
224	220000(пФ)	220(нФ)	0,22(мкФ)
334	330000(пФ)	330(нФ)	0,33(мкФ)
474	470000(пФ)	470(нФ)	0,47(мкФ)
684	680000(пФ)	680(нФ)	0,68(мкФ)
105	1000000(пФ)	1000(нФ)	1,0(мкФ)

2. Второй вариант — маркировка производится не в пико, а в микрофарадах, причем вместо десятичной точки ставиться буква µ.

3.Третий вариант.

У советских конденсаторов вместо латинской «р» ставилось «п».

Допустимое отклонение номинальной емкости маркируется буквенно, часто буква следует за кодом определяющим емкость(той же строкой).

Конденсаторы с линейной зависимостью от температуры.

ТКЕ(ppm/²C)	Буквенный код
100(+130….-49)	A
33	N
0(+30….-47)	C
-33(+30….-80)	H
-75(+30….-80)	L
-150(+30. …-105)	P
-220(+30….-120)	R
-330(+60….-180)	S
-470(+60….-210)	T
-750(+120….-330)	U
-500(-250….-670)	V
-2200	K

Далее следует напряжение в вольтах, чаще всего — в виде обычного числа.
Например, конденсатор на этой картинке промаркирован двумя строчками. Первая(104J) — означает, что его емкость составляет 0,1мкФ(104), допустимое отклонение емкости не превышает ± 5%(J). Вторая(100V) — напряжение в вольтах.

Напряжение (В)	Буквеный код
1	I
1,6	R
3,2	A
4	C
6,3	B
10	D
16	E
20	F
25	G
32	H
40	C
50	J
63	K
80	L
100	N
125	P
160	Q
200	Z
250	W
315	X
400	Y
450	U
500	V

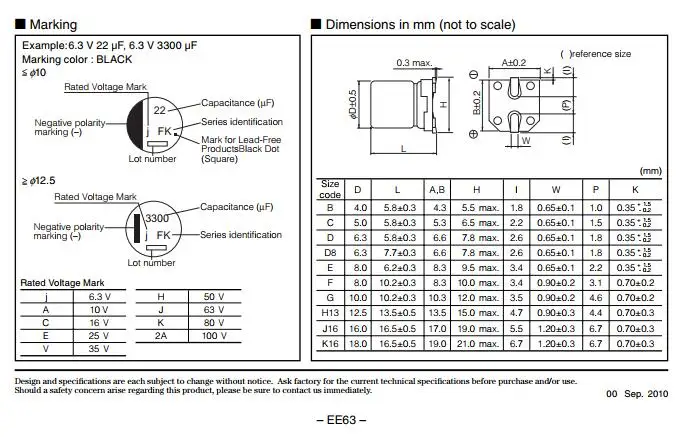

Маркировка СМД (SMD) конденсаторов.

Размеры СМД конденсаторов невелики, поэтому маркировка их производится весьма лаконично. Рабочее напряжение нередко кодируется буквой(2-й и 3-й варианты на рисунке ниже) в соответствии с (вариант 2 на рисунке), либо с использованием двухзначного буквенно-цифровой кода(вариант 1 на рисунке). При использовании последнего, на корпусе можно обнаружить таки две(а не одну букву) с одной цифрой(вариант 3 на рисунке).

Первая буква может является как кодом изготовителя(что не всегда интересно), так и указываеть на номинальное рабочее напряжение(более полезная информация), вторая — закодированным значением в пикоФарадах(мантиссой). Цифра — показатель степени(указывает сколько нулей необходимо добавить к мантиссе).
Например EA3 может означать, что номинальное напряжение конденсатора 16в(E) а емкость — 1,0 *1000 = 1 нанофарада, BF5 соответсвенно, напряжение 6,3в(В), емкость — 1,6* 100000 = 0,1 микрофарад и.т.д.

Буква	Мантисса.
A	1,0
B	1,1
C	1,2
D	1,3
E	1,5
F	1,6
G	1,8
H	2,0
J	2,2
K	2,4
L	2,7
M	3,0
N	3,3
P	3,6
Q	3,9
R	4,3
S	4,7
T	5,1
U	5,6
V	6,2
W	6,8
X	7,5
Y	8,2
Z	9,1
a	2,5
b	3,5
d	4,0
e	4,5
f	5,0
m	6,0
n	7,0
t	8,0

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт

Некоторые конденсаторы и правда имеют на боку маркировку , однозначно определяющую их емкость. Обычно так делают для больших алюминиевых электролитических конденсаторов — их размер позволяет печатать на корпусе как емкость, так и максимальное рабочее напряжение.

Однако более мелкие конденсаторы, такие как слюдяные дисковые конденсаторы с емкостями 0,1 или 0,01 мкФ, имеют только маркировку из трех цифр, обозначающую емкость и допуск номинала. Большинство радиолюбителей не имеют проблем с расшифровкой системы обозначения емкостей.

Но есть одно «но» (это вредное «но» есть почти всегда). Эта система счисления основывается на пикофарадах, а не на микрофарадах. Впрочем, в остальном она совпадает с маркировкой на резисторах. Так, число 103, написанное на конденсаторе, обозначает, что после двух первых цифр, 10, следует дописать 3 нуля, что дает 10 000 пикофарад.

Как правило, любое значение свыше 1000 пикофарад измеряется в микрофарадах. Чтобы преобразовать емкость из пикофарад в микрофарады, нужно просто сдвинуть десятичную точку на 6 разрядов влево. Таким образом, емкость конденсатора из предыдущего абзаца (10 000 пикофарад), записанная в микрофарадах, равняется 0,01 мкФ. Используя табл. 4.3, приведем удобный список основных типов маркировки на конденсаторах , подчиняющихся данной системе.

В другой, несколько реже используемой системе маркировки, применяются как цифры, так и буквы, например: 4R3 Расположение буквы R указывает позицию десятичной точки, разделяющей целую и дробную части, т.е. запись 4R3 обозначает на самом деле 4,3. Единицы измерения в этой системе записи не указываются, так что данная маркировка может стоять и на конденсаторе 4,3 пФ, и на конденсаторе 4,3 мкФ.

Емкость конденсатора можно измерить либо специальным прибором, либо простым мультиметром с емкостным входом. В большинстве мультиметров этот вход сделан таким образом, что конденсатор необходимо всунуть прямо в отверстия на приборе, чтобы исключить емкость проводов. Это позволяет получать более точные измерения. Более подробно о тестировании конденсаторов вы сможете узнать в главе 9.

Содержание:

Большое значение для правильного выбора того или иного элемента в различных схемах имеет маркировка конденсаторов. По сравнению с , она довольно сложная и разнообразная. Особые трудности возникают при чтении обозначений на корпусах маленьких конденсаторов в связи с незначительной площадью поверхности. Квалифицированный специалист, постоянно использующий данные устройства в своей работе, должен уверенно читать маркировку изделия и правильно ее расшифровывать.

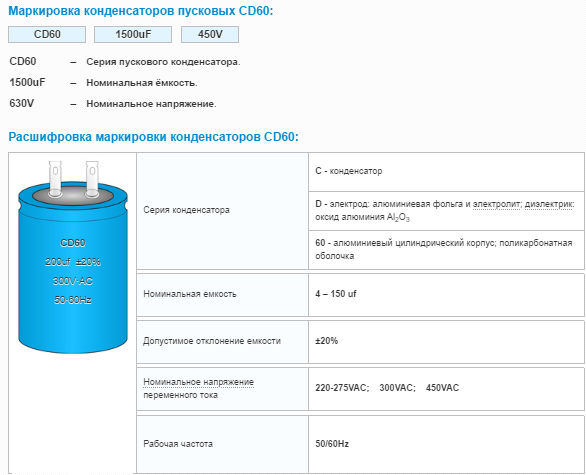

Как маркируются большие конденсаторы

Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица — фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения. Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10 -6 фарад.

При расчетах может применяться внемаркировочная единица — миллифарад (1мФ), имеющая значение 10 -3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10 -9 Ф и пикофарадах (пФ), составляющих 10 -12 Ф.

Нанесение маркировки с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.

Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF — микрофарадам. Также встречается маркировка fd — сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.

В некоторых случаях возможно нанесение допусков, которые являются допустимым отклонением от номинальной емкости конденсатора. Данная информация имеет большое значение, когда при сборке отдельных видов электрических цепей могут потребоваться конденсаторы с точным значением емкости. Если в качестве примера взять маркировку 6000uF + 50%/-70%, то значение максимальной емкости составит 6000 + (6000 х 0,5) = 9000 мкФ, а минимальной 1800 мкФ = 6000 — (6000 х 0,7).

При отсутствии процентов, необходимо отыскать букву. Обычно она располагается отдельно или после числового обозначения емкости. Каждой букве соответствует определенное значение допуска. После этого можно приступать к определению номинального напряжения.

При больших размеров корпуса конденсатора, маркировка напряжения обозначается числами, за которыми расположены буквы или буквенные сочетания в виде V, VDC, WV или VDCW. Символы WV соответствуют английскому словосочетанию WorkingVoltage, что в переводе означает рабочее напряжение. Цифровые показатели считаются максимально допустимым напряжением конденсатора, измеряемым в вольтах.

При отсутствии на корпусе устройства какого-либо обозначения, указывающего на напряжение, такой конденсатор должен использоваться только в низковольтных цепях. В цепи переменного тока следует использовать устройство, предназначенное именно для этих целей. Нельзя применять конденсаторы, рассчитанные на постоянный ток, без возможности преобразования номинального напряжения.

Следующим этапом будет определение положительных и отрицательных символов, указывающих на наличие полярности. Определение плюса и минуса имеет большое значение, поскольку неправильное определение полюсов может привести к короткому замыканию и даже взрыву конденсатора. При отсутствии специальных обозначений, подключение устройства может быть выполнено к любым клеммам, независимо от полярности.

Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку. В танталовых конденсаторах с очень маленькими размерами эти же обозначения указывают на положительный контакт. При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание.

Расшифровка маркировки конденсаторов

Чтобы расшифровать маркировку, необходимо значение первых двух цифр, обозначающих емкость. Если конденсатор имеет очень маленькие размеры, не позволяющие обозначить емкость, его маркировка происходит по стандарту EIA, применяемому для всех современных изделий.

Обозначение цифр

Если в обозначении присутствует только две цифры и одна буква, в этом случае цифровые значения соответствуют емкости устройства. Все остальные маркировки расшифровываются по-своему, в соответствии с той или иной конструкцией.

Третья цифра в обозначении является множителем нуля. В этом случае расшифровка выполняется в зависимости от цифры, расположенной в конце. Если такая цифра находится в диапазоне 0-6, то к первым двум цифрам добавляются нули в определенном количестве. Для примера можно взять маркировку 453, которая будет расшифровываться как 45 х 10 3 = 45000.

Когда последняя цифра будет 8, то первые две цифры умножаются на 0,01. Таким образом, при маркировке 458, получается 45 х 0,01 = 0,45. Если же 3-й цифрой будет 9, то первые две цифры нужно умножить на 0,1. В результате обозначение 459 преобразуется в 45 х 0,1 = 4,5.

После определения емкости, нужно определить единицу для ее измерения. Самые мелкие конденсаторы — керамические, пленочные и танталовые имеют емкость, измеряемую в пикофарадах (пФ), составляющих 10 -12 . Для измерения емкости больших конденсаторов применяются микрофарады (мкФ), равные 10 -6 . Единицы измерения могут обозначаться буквами: р — пикофарад, u- микрофарад, n — нанофарад.

Обозначение букв

После цифр необходимо расшифровать буквы, входящие в маркировку. Если буква присутствует в двух первых символах, ее расшифровка производится несколькими способами. При наличии буквы R, она заменяется запятой, применяемой для десятичной дроби. Расшифровка маркировки 4R1 будет выглядеть как 4,1 пФ.

При наличии букв р, n, u, соответствующих пико-, нано- и микрофараде также выполняется замена на десятичную запятую. Обозначение n61 читается как 0,61 нФ, маркировка 5u2 соответствует 5,2 мкФ.

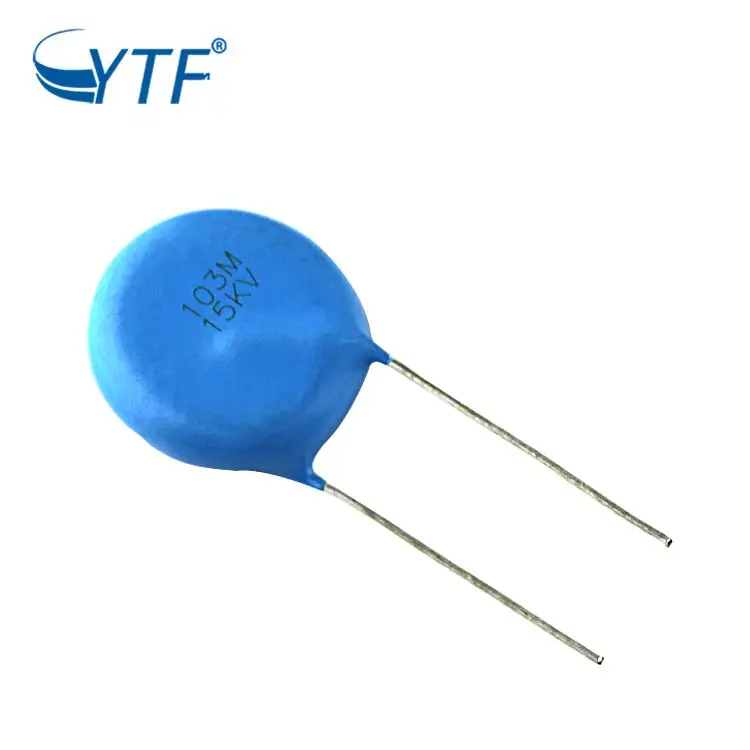

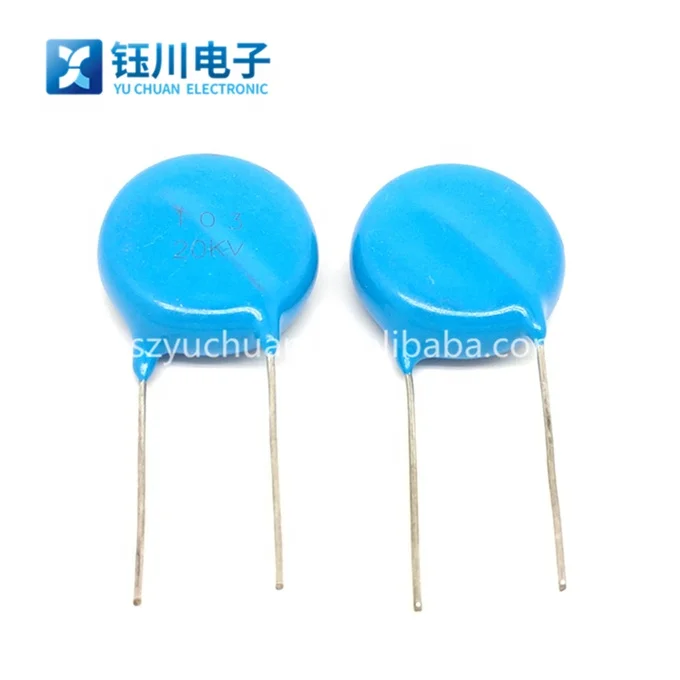

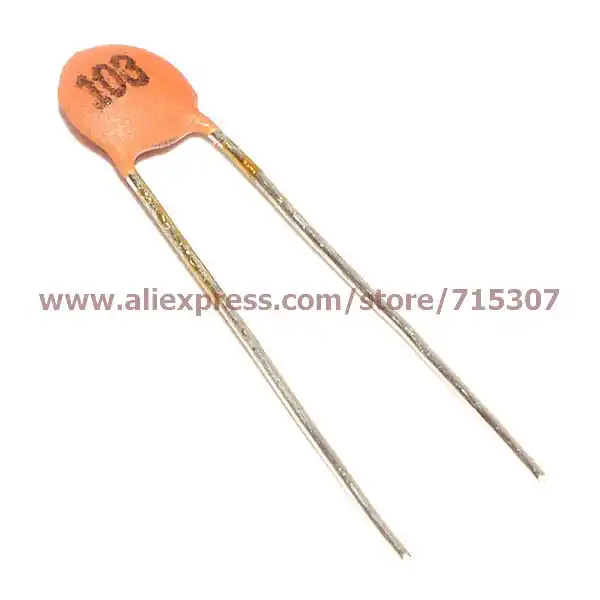

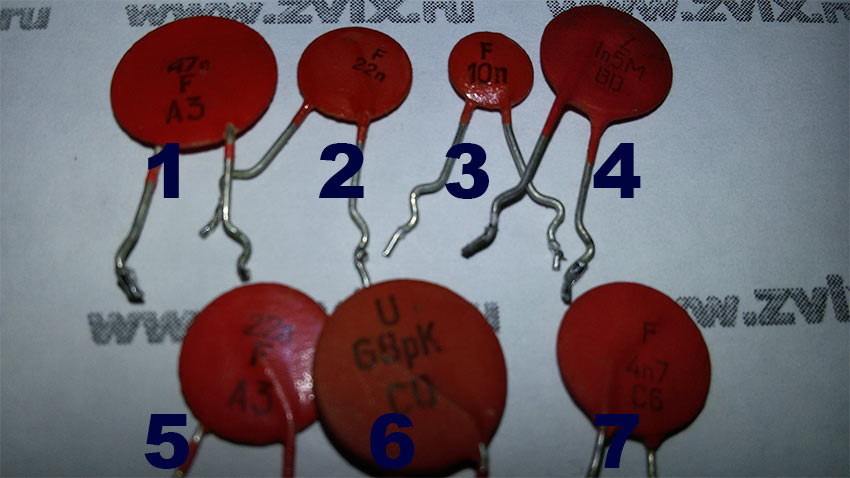

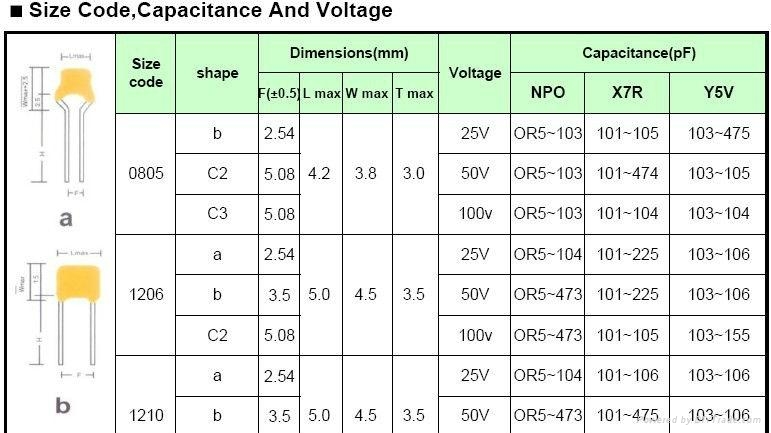

Маркировка керамических конденсаторов

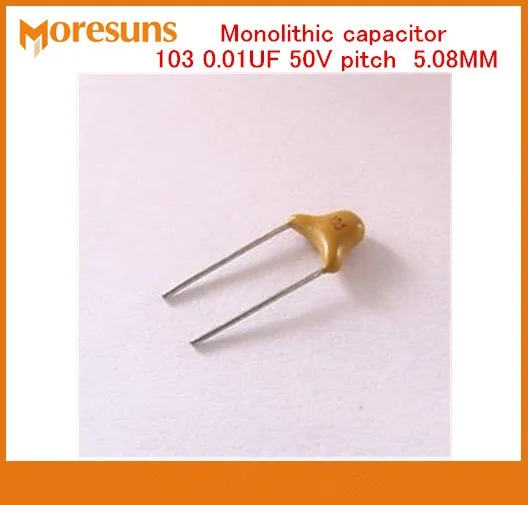

Керамические конденсаторы обладают плоской круглой формой и двумя контактами. На корпусе кроме основных показателей, указывается допуск отклонений от номинальной емкости. С этой целью используется определенная буква, проставляемая сразу же после цифрового обозначения емкости. Например, буква «В» соответствует отклонению + 0,1 пФ, «С» — + 0,25 пФ, D — + 0,5 пФ. Эти значения применяются при емкости менее 10 пФ. У конденсаторов с емкостью более 10 пФ буквенные обозначения соответствуют определенному проценту отклонений.

Смешанная буквенно-цифровая маркировка

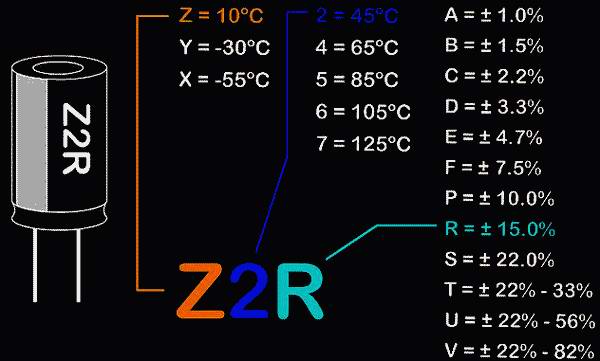

Маркировка допуска может состоять из буквенно-цифрового обозначения по схеме «буква-цифра-буква». Первый буквенный символ соответствует минимальной температуре, например, Z = 10 градусам, Y = -30 0 C, X = -55 0 C. Второй цифровой символ — это максимальная температура.

Цифры соответствуют следующим показателям: 2 — 45 0 С, 4 — 65 0 С, 5 — 85 0 С, 6 — 105 0 С, 7 — 125 0 С. Значение третьего буквенного символа означает изменяющуюся емкость конденсатора, в пределах между минимальной и максимальной температурой. К более точным показателям относится «А» со значением + 1,0%, а к менее точным — «V» с показателем от 22 до 82%. Чаще всего используется «R», составляющая 15%.

Прочие маркировки

Маркировка, нанесенная на корпус конденсатора, позволяет определить значение напряжения. На рисунке отражены специальные символы, соответствующие максимально допустимому напряжению для конкретного устройства. В данном случае приводятся параметры для конденсаторов, которые могут эксплуатироваться только при постоянном токе.

В некоторых случаях маркировка конденсаторов значительно упрощается. С этой целью используется только первая цифра. Например, ноль будет означать напряжение ниже 10 вольт, значение 1 — от 10 до 99 вольт, 2 — от 100 до 999 В и так далее, по такому же принципу.

Прочие маркировки касаются конденсаторов, выпущенных значительно раньше или предназначенных для особых целей. В таких случаях рекомендуется воспользоваться специальными справочниками, чтобы не допустить серьезной ошибки при сборке электрической схемы.

Маркировка конденсаторов Jamicon



По аналогии с vin-кодом автомобиля маркировка конденсатора Jamicon содержит в себе всю необходимую информацию. В стандартном исполнении маркировка содержит в себе 12 символов — заглавные латинские буквы либо цифры. Например:



S

K

R

2

2

1

M

1

C

F

B

B



Первые два символа (на нашей импровизированной схеме они выделены серым) обозначают собой стандартную серию конденсатора, в данном случае это SK.



Третий символ (выделенный голубым цветом) — это тип конденсатора. Всего типов конденсаторов Jamicon насчитывается одиннадцать штук, сгруппированных в четыре группы:

• первая группа обозначается «M» — конденсатор-чип, на поверхностный монтаж;
• вторая группа — «S» — конденсатор-резьба, резьбовой терминал;
• третья группа — конденсаторы-наконечники — включает в себя сразу три типа конденсаторов:
  1. тип «W» — snap-in терминал;
  2. тип «G» — G-терминал;
  3. тип «V» — V-терминал.
• четвертая группа — радиальные конденсаторы, самая массовая — включает целых шесть типов:
  1. тип «R» — россыпью в пакете;
  2. тип «P» — на ленте;
  3. тип «C» — с обрезанными выводами;
  4. тип «F» — с обрезанными формованными выводами;
  5. тип «B» — простые формованные выводы;
  6. тип «Y» — snap-in выводы.



Символы с четвертого по шестой (у нас — желтые) обозначают емкость в мкФ. К заказу доступны конденсаторы со следующей емкостью: 0,1 мкФ (код OR1), 0,22 мкФ (код R22), 0,33 мкФ (код R33), 0,47 мкФ (код R47), 1 мкФ (код 010), 2,2 мкФ (код 2R2), 3,3 мкФ (код 3R3), 4,7 мкФ (код 4R7), 10 мкФ (код 100), 22 мкФ (код 220), 33 мкФ (код 330), 47 мкФ (код 470), 100 мкФ (код 101), 220 мкФ (код 221, как в приведенном примере), 330 мкФ (код 331), 470 мкФ (код 471), 1000 мкФ (код 102), 2200 мкФ (код 222), 3300 мкФ (код 332), 4700 мкФ (код 472), 10000 мкФ (код 103), 22000 мкФ (код 223), 33000 мкФ (код 333), 47000 мкФ (код 473).



Седьмой символ — зеленый — точность. Доступные коды: «K» -10…+10%, «L» -15…+15%, «M» -20…+20%, «P» 0…+100%, «Q» -10…+30%, «R» 0…+20%, «T» -10…+50%, «U» -10…+75%, «V» -10…+20%, «H» -5…+20%, «F» 0…+30%, «W» -10…+100%.



Восьмой и девятый (красные) — рабочее напряжение. Доступные варианты: 2,5 (код 0E), 4 (код 0G), 6,3 (код 0J), 10 (код 1A), 13 (код 1P), 16 (код 1C), 20 (код 1D), 25 (код 1E), 35 (код 1V), 40 (код 1G), 50 (код 1H), 63 (код 1J), 80 (код 1K), 100 (код 2A), 125 (код 2B), 160 (код 2C), 180 (код 2M), 200 (код 2O), 250 (код 2E), 315 (код 2F), 330 (код 2U), 350 (код 2V), 400 (код 2G), 450 (код 2W).



Десятый символ (фиолетовый) — диаметр. Доступные варианты: 3 мм (код A), 3,8 мм (код S), 4 мм (код C), 5 мм (код D), 6 мм (код W), 6,3 мм (код E), 7 мм (код Y), 8 мм (код F), 10 мм (код G), 12 мм (код H), 12,5 мм (код I), 13 мм (код J), 16 мм (код K), 18 мм (код L), 20 мм (код M), 22 мм (код N), 25 мм (код O), 30 мм (код P), 35 мм (код Q), 40 мм (код R), 51 мм (код V), 64 мм (код 1), 77 мм (код 2), 90 мм (код 3).



Последние два символа (розовые) — длина. Доступные варианты: 11 мм (код 11), 11,5 мм (код BB), 12,5 мм (код BC), 31,5 мм (код DB), 35,5 мм (код DF), 100 мм (код 1H), 110 мм (код 1A), 115 мм (код 1K), 120 мм (код 1B), 121 мм (код 1M), 130 мм (код 1C), 131 мм (код 1P), 140 мм (код 1D), 144 мм (код 1Q), 150 мм (код 1E), 155 мм (код 1N), 157 мм (код 1R), 160 мм (код 1F), 170 мм (код 1G), 180 мм (код 1I), 190 мм (код 1J), 196 мм (код 1S), 215 мм (код 1L), 235 мм (код 1T).



Для закрепления еще раз посмотрим на наш пример.

SKR221M1CFBB дешифруется как конденсатор Jamicon серии SK, радиальный, россыпью в пакете, емкостью 220 мкФ, точностью -20…+20%, с рабочим напряжением 16, диаметром 8мм и длиной 11,5мм.

Маркировка конденсаторов

Маркировка конденсаторов

png» bordercolor=»#008000″ bordercolorlight=»#008000″ bordercolordark=»#008000″> Tifaso.narod2.ru Сайт радиолюбителя
Меню сайта	png»>   Поиск по сайту
	Маркировка конденсаторов
	Код Пикофарады (пФ,pF) Нанофарады (нФ,nF) Микрофарады (мкФ,uF) 100 10 0. 01 0.00001 101 100 0.1 0.0001 102 1000 1.0 0.001 103 10000 10 0.01 104 100000 100 0. 1 105 1000000 1000 1.0 109 1.0 0.001 0.000001 110 11 0.011 0.000011 111 110 0. 11 0.00011 112 1100 1.1 0.0011 113 11000 11 0.011 114 110000 110 0.11 115 1100000 1100 1. 1 119 1.1 0.0011 0.0000011 120 12 0.012 0.000012 121 120 0.12 0.00012 122 1200 1. 2 0.0012 123 12000 12 0.012 124 120000 120 0.12 125 1200000 1200 1.2 129 1. 2 0.0012 0.0000012 130 13 0.013 0.000013 131 130 0.13 0.00013 132 1300 1.3 0.0013 133 13000 13 0. 013 134 130000 130 0.13 135 1300000 1300 1.3 139 1.3 0.0013 0.0000013 140 14 0. 014 0.000014 141 140 0.14 0.00014 142 1400 1.4 0.0014 143 14000 14 0.014 144 140000 140 0. 14 145 1400000 1400 1.4 149 1.4 0.0014 0.0000014 150 15 0.015 0.000015 151 150 0. 15 0.00015 152 1500 1.5 0.0015 153 15000 15 0.015 154 150000 150 0.15 155 1500000 1500 1. 5 159 1.5 0.0015 0.0000015 160 16 0.016 0.000016 161 160 0.16 0.00016 162 1600 1. 6 0.0016 163 16000 16 0.016 164 160000 160 0.16 165 1600000 1600 1.6 169 1. 6 0.0016 0.0000016 170 17 0.017 0.000017 171 170 0.17 0.00017 172 1700 1.7 0.0017 173 17000 17 0. 017 174 170000 170 0.17 175 1700000 1700 1.7 179 1.7 0.0017 0.0000017 180 18 0. 018 0.000018 181 180 0.18 0.00018 182 1800 1.8 0.0018 183 18000 18 0.018 184 180000 180 0. 18 185 1800000 1800 1.8 189 1.8 0.0018 0.0000018 190 19 0.019 0.000019 191 190 0. 19 0.00019 192 1900 1.9 0.0019 193 19000 19 0.019 194 190000 190 0.19 195 1900000 1900 1. 9 199 1.9 0.0019 0.0000019 200 20 0.020 0.000020 201 200 0.20 0.00020 202 2000 2. 0 0.0020 203 20000 20 0.020 204 200000 200 0.20 205 2000000 2000 2.0 209 2. 0 0.0020 0.0000020 210 21 0.021 0.000021 211 210 0.21 0.00021 212 2100 2.1 0.0021 213 21000 21 0. 021 214 210000 210 0.21 215 2100000 2100 2.1 219 2.1 0.0021 0.0000021 220 22 0. 022 0.000022 221 220 0.22 0.00022 222 2200 2.2 0.0022 223 22000 22 0.022 224 220000 220 0. 22 225 2200000 2200 2.2 229 2.2 0.0022 0.0000022 230 23 0.023 0.000023 231 230 0. 23 0.00023 232 2300 2.3 0.0023 233 23000 23 0.023 234 230000 230 0.23 235 2300000 2300 2. 3 239 2.3 0.0023 0.0000023 240 24 0.024 0.000024 241 240 0.24 0.00024 242 2400 2. 4 0.0024 243 24000 24 0.024 244 240000 240 0.24 245 2400000 2400 2.4 249 2. 4 0.0024 0.0000024 250 25 0.025 0.000025 251 250 0.25 0.00025 252 2500 2.5 0.0025 253 25000 25 0. 025 254 250000 250 0.25 255 2500000 2500 2.5 259 2.5 0.0025 0.0000025 260 26 0. 026 0.000026 261 260 0.26 0.00026 262 2600 2.6 0.0026 263 26000 26 0.026 264 260000 260 0. 26 265 2600000 2600 2.6 269 2.6 0.0026 0.0000026 270 27 0.027 0.000027 271 270 0. 27 0.00027 272 2700 2.7 0.0027 273 27000 27 0.027 274 270000 270 0.27 275 2700000 2700 2. 7 279 2.7 0.0027 0.0000027 280 28 0.028 0.000028 281 280 0.28 0.00028 282 2800 2. 8 0.0028 283 28000 28 0.028 284 280000 280 0.28 285 2800000 2800 2.8 289 2. 8 0.0028 0.0000028 290 29 0.029 0.000029 291 290 0.29 0.00029 292 2900 2.9 0.0029 293 29000 29 0. 029 294 290000 290 0.29 295 2900000 2900 2.9 299 2.9 0.0029 0.0000029 300 30 0. 030 0.000030 301 300 0.30 0.00030 302 3000 3.0 0.0030 303 30000 30 0.030 304 300000 300 0. 30 305 3000000 3000 3.0 309 3.0 0.0030 0.0000030 310 31 0.031 0.000031 311 310 0. 31 0.00031 312 3100 3.1 0.0031 313 31000 31 0.031 314 310000 310 0.31 315 3100000 3100 3. 1 319 3.1 0.0031 0.0000031 320 32 0.032 0.000032 321 320 0.32 0.00032 322 3200 3. 2 0.0032 323 32000 32 0.032 324 320000 320 0.32 325 3200000 3200 3.2 329 3. 2 0.0032 0.0000032 330 33 0.033 0.000033 331 330 0.33 0.00033 332 3300 3.3 0.0033 333 33000 33 0. 033 334 330000 330 0.33 335 3300000 3300 3.3 339 3.3 0.0033 0.0000033 340 34 0. 034 0.000034 341 340 0.34 0.00034 342 3400 3.4 0.0034 343 34000 34 0.034 344 340000 340 0. 34 345 3400000 3400 3.4 349 3.4 0.0034 0.0000034 350 35 0.035 0.000035 351 350 0. 35 0.00035 352 3500 3.5 0.0035 353 35000 35 0.035 354 350000 350 0.35 355 3500000 3500 3. 5 359 3.5 0.0035 0.0000035 360 36 0.036 0.000036 361 360 0.36 0.00036 362 3600 3. 6 0.0036 363 36000 36 0.036 364 360000 360 0.36 365 3600000 3600 3.6 369 3. 6 0.0036 0.0000036 370 37 0.037 0.000037 371 370 0.37 0.00037 372 3700 3.7 0.0037 373 37000 37 0. 037 374 370000 370 0.37 375 3700000 3700 3.7 379 3.7 0.0037 0.0000037 380 38 0. 038 0.000038 381 380 0.38 0.00038 382 3800 3.8 0.0038 383 38000 38 0.038 384 380000 380 0. 38 385 3800000 3800 3.8 389 3.8 0.0038 0.0000038 390 39 0.039 0.000039 391 390 0. 39 0.00039 392 3900 3.9 0.0039 393 39000 39 0.039 394 390000 390 0.39 395 3900000 3900 3. 9 399 3.9 0.0039 0.0000039 400 40 0.040 0.000040 401 400 0.40 0.00040 402 4000 4. 0 0.0040 403 40000 40 0.040 404 400000 400 0.40 405 4000000 4000 4.0 409 4. 0 0.0040 0.0000040 410 41 0.041 0.000041 411 410 0.41 0.00041 412 4100 4.1 0.0041 413 41000 41 0. 041 414 410000 410 0.41 415 4100000 4100 4.1 419 4.1 0.0041 0.0000041 420 42 0. 042 0.000042 421 420 0.42 0.00042 422 4200 4.2 0.0042 423 42000 42 0.042 424 420000 420 0. 42 425 4200000 4200 4.2 429 4.2 0.0042 0.0000042 430 43 0.043 0.000043 431 430 0. 43 0.00043 432 4300 4.3 0.0043 433 43000 43 0.043 434 430000 430 0.43 435 4300000 4300 4. 3 439 4.3 0.0043 0.0000043 440 44 0.044 0.000044 441 440 0.44 0.00044 442 4400 4. 4 0.0044 443 44000 44 0.044 444 440000 440 0.44 445 4400000 4400 4.4 449 4. 4 0.0044 0.0000044 450 45 0.045 0.000045 451 450 0.45 0.00045 452 4500 4.5 0.0045 453 45000 45 0. 045 454 450000 450 0.45 455 4500000 4500 4.5 459 4.5 0.0045 0.0000045 460 46 0. 046 0.000046 461 460 0.46 0.00046 462 4600 4.6 0.0046 463 46000 46 0.046 464 460000 460 0. 46 465 4600000 4600 4.6 469 4.6 0.0046 0.0000046 470 47 0.047 0.000047 471 470 0. 47 0.00047 472 4700 4.7 0.0047 473 47000 47 0.047 474 470000 470 0.47 475 4700000 4700 4. 7 479 4.7 0.0047 0.0000047 480 48 0.048 0.000048 481 480 0.48 0.00048 482 4800 4. 8 0.0048 483 48000 48 0.048 484 480000 480 0.48 485 4800000 4800 4.8 489 4. 8 0.0048 0.0000048 490 49 0.049 0.000049 491 490 0.49 0.00049 492 4900 4.9 0.0049 493 49000 49 0. 049 494 490000 490 0.49 495 4900000 4900 4.9 499 4.9 0.0049 0.0000049 500 50 0. 050 0.000050 501 500 0.50 0.00050 502 5000 5.0 0.0050 503 50000 50 0.050 504 500000 500 0. 50 505 5000000 5000 5.0 509 5.0 0.0050 0.0000050 510 51 0.051 0.000051 511 510 0. 51 0.00051 512 5100 5.1 0.0051 513 51000 51 0.051 514 510000 510 0.51 515 5100000 5100 5. 1 519 5.1 0.0051 0.0000051 520 52 0.052 0.000052 521 520 0.52 0.00052 522 5200 5. 2 0.0052 523 52000 52 0.052 524 520000 520 0.52 525 5200000 5200 5.2 529 5. 2 0.0052 0.0000052 530 53 0.053 0.000053 531 530 0.53 0.00053 532 5300 5.3 0.0053 533 53000 53 0. 053 534 530000 530 0.53 535 5300000 5300 5.3 539 5.3 0.0053 0.0000053 540 54 0. 054 0.000054 541 540 0.54 0.00054 542 5400 5.4 0.0054 543 54000 54 0.054 544 540000 540 0. 54 545 5400000 5400 5.4 549 5.4 0.0054 0.0000054 550 55 0.055 0.000055 551 550 0. 55 0.00055 552 5500 5.5 0.0055 553 55000 55 0.055 554 550000 550 0.55 555 5500000 5500 5. 5 559 5.5 0.0055 0.0000055 560 56 0.056 0.000056 561 560 0.56 0.00056 562 5600 5. 6 0.0056 563 56000 56 0.056 564 560000 560 0.56 565 5600000 5600 5.6 569 5. 6 0.0056 0.0000056 570 57 0.057 0.000057 571 570 0.57 0.00057 572 5700 5.7 0.0057 573 57000 57 0. 057 574 570000 570 0.57 575 5700000 5700 5.7 579 5.7 0.0057 0.0000057 580 58 0. 058 0.000058 581 580 0.58 0.00058 582 5800 5.8 0.0058 583 58000 58 0.058 584 580000 580 0. 58 585 5800000 5800 5.8 589 5.8 0.0058 0.0000058 590 59 0.059 0.000059 591 590 0. 59 0.00059 592 5900 5.9 0.0059 593 59000 59 0.059 594 590000 590 0.59 595 5900000 5900 5. 9 599 5.9 0.0059 0.0000059 600 60 0.060 0.000060 601 600 0.60 0.00060 602 6000 6. 0 0.0060 603 60000 60 0.060 604 600000 600 0.60 605 6000000 6000 6.0 609 6. 0 0.0060 0.0000060 610 61 0.061 0.000061 611 610 0.61 0.00061 612 6100 6.1 0.0061 613 61000 61 0. 061 614 610000 610 0.61 615 6100000 6100 6.1 619 6.1 0.0061 0.0000061 620 62 0. 062 0.000062 621 620 0.62 0.00062 622 6200 6.2 0.0062 623 62000 62 0.062 624 620000 620 0. 62 625 6200000 6200 6.2 629 6.2 0.0062 0.0000062 630 63 0.063 0.000063 631 630 0. 63 0.00063 632 6300 6.3 0.0063 633 63000 63 0.063 634 630000 630 0.63 635 6300000 6300 6. 3 639 6.3 0.0063 0.0000063 640 64 0.064 0.000064 641 640 0.64 0.00064 642 6400 6. 4 0.0064 643 64000 64 0.064 644 640000 640 0.64 645 6400000 6400 6.4 649 6. 4 0.0064 0.0000064 650 65 0.065 0.000065 651 650 0.65 0.00065 652 6500 6.5 0.0065 653 65000 65 0. 065 654 650000 650 0.65 655 6500000 6500 6.5 659 6.5 0.0065 0.0000065 660 66 0. 066 0.000066 661 660 0.66 0.00066 662 6600 6.6 0.0066 663 66000 66 0.066 664 660000 660 0. 66 665 6600000 6600 6.6 669 6.6 0.0066 0.0000066 670 67 0.067 0.000067 671 670 0. 67 0.00067 672 6700 6.7 0.0067 673 67000 67 0.067 674 670000 670 0.67 675 6700000 6700 6. 7 679 6.7 0.0067 0.0000067 680 68 0.068 0.000068 681 680 0.68 0.00068 682 6800 6. 8 0.0068 683 68000 68 0.068 684 680000 680 0.68 685 6800000 6800 6.8 689 6. 8 0.0068 0.0000068 690 69 0.069 0.000069 691 690 0.69 0.00069 692 6900 6.9 0.0069 693 69000 69 0. 069 694 690000 690 0.69 695 6900000 6900 6.9 699 6.9 0.0069 0.0000069 700 70 0. 070 0.000070 701 700 0.70 0.00070 702 7000 7.0 0.0070 703 70000 70 0.070 704 700000 700 0. 70 705 7000000 7000 7.0 709 7.0 0.0070 0.0000070 710 71 0.071 0.000071 711 710 0. 71 0.00071 712 7100 7.1 0.0071 713 71000 71 0.071 714 710000 710 0.71 715 7100000 7100 7. 1 719 7.1 0.0071 0.0000071 720 72 0.072 0.000072 721 720 0.72 0.00072 722 7200 7. 2 0.0072 723 72000 72 0.072 724 720000 720 0.72 725 7200000 7200 7.2 729 7. 2 0.0072 0.0000072 730 73 0.073 0.000073 731 730 0.73 0.00073 732 7300 7.3 0.0073 733 73000 73 0. 073 734 730000 730 0.73 735 7300000 7300 7.3 739 7.3 0.0073 0.0000073 740 74 0. 074 0.000074 741 740 0.74 0.00074 742 7400 7.4 0.0074 743 74000 74 0.074 744 740000 740 0. 74 745 7400000 7400 7.4 749 7.4 0.0074 0.0000074 750 75 0.075 0.000075 751 750 0. 75 0.00075 752 7500 7.5 0.0075 753 75000 75 0.075 754 750000 750 0.75 755 7500000 7500 7. 5 759 7.5 0.0075 0.0000075 760 76 0.076 0.000076 761 760 0.76 0.00076 762 7600 7. 6 0.0076 763 76000 76 0.076 764 760000 760 0.76 765 7600000 7600 7.6 769 7. 6 0.0076 0.0000076 770 77 0.077 0.000077 771 770 0.77 0.00077 772 7700 7.7 0.0077 773 77000 77 0. 077 774 770000 770 0.77 775 7700000 7700 7.7 779 7.7 0.0077 0.0000077 780 78 0. 078 0.000078 781 780 0.78 0.00078 782 7800 7.8 0.0078 783 78000 78 0.078 784 780000 780 0. 78 785 7800000 7800 7.8 789 7.8 0.0078 0.0000078 790 79 0.079 0.000079 791 790 0. 79 0.00079 792 7900 7.9 0.0079 793 79000 79 0.079 794 790000 790 0.79 795 7900000 7900 7. 9 799 7.9 0.0079 0.0000079 800 80 0.080 0.000080 801 800 0.80 0.00080 802 8000 8. 0 0.0080 803 80000 80 0.080 804 800000 800 0.80 805 8000000 8000 8.0 809 8. 0 0.0080 0.0000080 810 81 0.081 0.000081 811 810 0.81 0.00081 812 8100 8.1 0.0081 813 81000 81 0. 081 814 810000 810 0.81 815 8100000 8100 8.1 819 8.1 0.0081 0.0000081 820 82 0. 082 0.000082 821 820 0.82 0.00082 822 8200 8.2 0.0082 823 82000 82 0.082 824 820000 820 0. 82 825 8200000 8200 8.2 829 8.2 0.0082 0.0000082 830 83 0.083 0.000083 831 830 0. 83 0.00083 832 8300 8.3 0.0083 833 83000 83 0.083 834 830000 830 0.83 835 8300000 8300 8. 3 839 8.3 0.0083 0.0000083 840 84 0.084 0.000084 841 840 0.84 0.00084 842 8400 8. 4 0.0084 843 84000 84 0.084 844 840000 840 0.84 845 8400000 8400 8.4 849 8. 4 0.0084 0.0000084 850 85 0.085 0.000085 851 850 0.85 0.00085 852 8500 8.5 0.0085 853 85000 85 0. 085 854 850000 850 0.85 855 8500000 8500 8.5 859 8.5 0.0085 0.0000085 860 86 0. 086 0.000086 861 860 0.86 0.00086 862 8600 8.6 0.0086 863 86000 86 0.086 864 860000 860 0. 86 865 8600000 8600 8.6 869 8.6 0.0086 0.0000086 870 87 0.087 0.000087 871 870 0. 87 0.00087 872 8700 8.7 0.0087 873 87000 87 0.087 874 870000 870 0.87 875 8700000 8700 8. 7 879 8.7 0.0087 0.0000087 880 88 0.088 0.000088 881 880 0.88 0.00088 882 8800 8. 8 0.0088 883 88000 88 0.088 884 880000 880 0.88 885 8800000 8800 8.8 889 8. 8 0.0088 0.0000088 890 89 0.089 0.000089 891 890 0.89 0.00089 892 8900 8.9 0.0089 893 89000 89 0. 089 894 890000 890 0.89 895 8900000 8900 8.9 899 8.9 0.0089 0.0000089 900 90 0. 090 0.000090 901 900 0.90 0.00090 902 9000 9.0 0.0090 903 90000 90 0.090 904 900000 900 0. 90 905 9000000 9000 9.0 909 9.0 0.0090 0.0000090 910 91 0.091 0.000091 911 910 0. 91 0.00091 912 9100 9.1 0.0091 913 91000 91 0.091 914 910000 910 0.91 915 9100000 9100 9. 1 919 9.1 0.0091 0.0000091 920 92 0.092 0.000092 921 920 0.92 0.00092 922 9200 9. 2 0.0092 923 92000 92 0.092 924 920000 920 0.92 925 9200000 9200 9.2 929 9. 2 0.0092 0.0000092 930 93 0.093 0.000093 931 930 0.93 0.00093 932 9300 9.3 0.0093 933 93000 93 0. 093 934 930000 930 0.93 935 9300000 9300 9.3 939 9.3 0.0093 0.0000093 940 94 0. 094 0.000094 941 940 0.94 0.00094 942 9400 9.4 0.0094 943 94000 94 0.094 944 940000 940 0. 94 945 9400000 9400 9.4 949 9.4 0.0094 0.0000094 950 95 0.095 0.000095 951 950 0. 95 0.00095 952 9500 9.5 0.0095 953 95000 95 0.095 954 950000 950 0.95 955 9500000 9500 9. 5 959 9.5 0.0095 0.0000095 960 96 0.096 0.000096 961 960 0.96 0.00096 962 9600 9. 6 0.0096 963 96000 96 0.096 964 960000 960 0.96 965 9600000 9600 9.6 969 9. 6 0.0096 0.0000096 970 97 0.097 0.000097 971 970 0.97 0.00097 972 9700 9.7 0.0097 973 97000 97 0. 097 974 970000 970 0.97 975 9700000 9700 9.7 979 9.7 0.0097 0.0000097 980 98 0. 098 0.000098 981 980 0.98 0.00098 982 9800 9.8 0.0098 983 98000 98 0.098 984 980000 980 0. 98 985 9800000 9800 9.8 989 9.8 0.0098 0.0000098 990 99 0.099 0.000099 991 990 0. 99 0.00099 992 9900 9.9 0.0099 993 99000 99 0.099 994 990000 990 0.99 995 9900000 9900 9. 9 999 9.9 0.0099 0.0000099 1622 16200 16.2 0.0162 4753 475000 475 0.475 R1 100000 100 0. 1 R47 470000 470 0.47 4R7 4700000 4700 4.7 p10 0.1 0.0001 0.0000001 1p5 1.5 0. 0015 0.0000015 332p 332 0.332 0.000332 1n0 1000 1.0 0.001 15n 15000 15 0.015 33n2 332000 33. 2 0.0332 590n 590000 590 0.59 u15 150000 150 0.15 1u5 1500000 1500 1.5 33u2 33200000 33200 33. 2 330u 33000000 33000 330 1m0 1000000 1000 1.0 10m 10000000 10000 10
png» align=»center»> Рекомендуем
cxem.net radiokot.ru radio-master.net radiostorage.net electro-shema.ru junradio.com
png» colspan=»2″> © 2018 Все права защищены Tifaso

Расшифровываем маркировку конденсаторов — Комплектующие и компоненты

ZXS

Местный

• #101

aluma написал(а):

285 В-макс. допустимое кратковременное напряжение.

Нажмите для раскрытия…

Спорить не буду, но искомые 280. .290 V они выдержат.

Что касается советских типов электролитов, то их запас по напряжению весьма высок : бывает что спокойно выдерживают до 20% превышения.



Kind regards
Сергей

aluma

Местный

• #102

ZXS
Да какие споры,только расшифровка маркировки.
В любом случае их формовать и проверять надо.

С уважением. Александр Улановский.



gsh33

Местный

• #103

Товарищи, а вот такие кондеры можно на шунты в анодное 300-320в? На нём написано, что переменка 275в, значит постоянка 385, так?



baddy

Местный

• #104

aluma написал(а):

Сорь,может я ошибаюсь,но сия маркировка обозначает следующее:
250 В-макс. допустимое напряжение в длит. режиме,
285 В-макс. допустимое кратковременное напряжение.
Сов. аналог К50-7.

С уважением. Александр Уланеовский.

Нажмите для раскрытия…

Спасибо за уточнение. Поформую. Из 6 штук че-нить
да останется.



ZXS

Местный

• #105

gsh33 написал(а):

Товарищи, а вот такие кондеры можно на шунты в анодное 300-320в?

Нажмите для раскрытия…

Вполне можно.



Kind regards
Сергей

Андрей ИМ

Местный

• #106

Подскажите,уважаемые знатоки,что за конденсаторы мне попались КД 18 мкф 400в.Внутри что-то плещется-масло?Дедушка-продавец заверил что бумага в парафине. И куда их лучше пристроить?



ZXS

Местный

• #107

Андрей ИМ написал(а):

конденсаторы мне попались КД 18 мкф 400в.Внутри что-то плещется-масло?

Нажмите для раскрытия…

КД — конденсаторы для электродвигателей переменного тока, бумага-масло.
Вполне подойдут для анодных фильтров.



Kind regards
Сергей

KYCT

Местный

• #108

gsh33 написал(а):

Товарищи, а вот такие кондеры можно на шунты в анодное 300-320в? На нём написано, что переменка 275в, значит постоянка 385, так?

Нажмите для раскрытия…

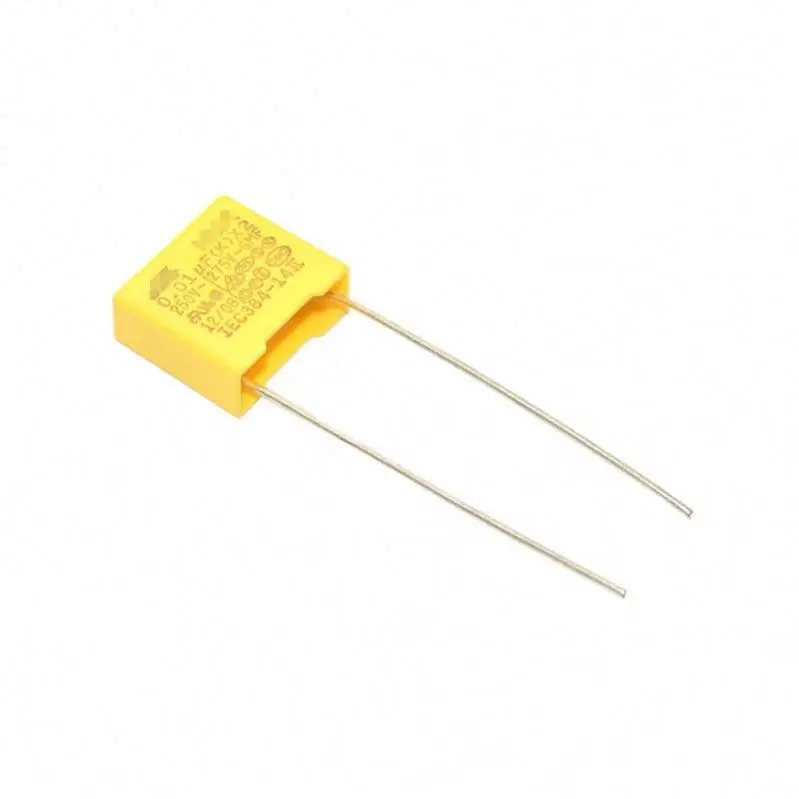

Вполне можно, это же X2-конденсатор, значит, он обязан держать переменку-из-розетки с некоторым запасом. 380 вольт ему давать не стОит, а вот 300-320 — пожалуйста.



!!!Продаю излишки трансформаторов, ламп, конденсаторов!!!
!Новые подобранные КТ-88 и прекрасный силовой тороид для них! https://audioportal.su/showthread.php?p=715375

Lucifer

Местный

• #109

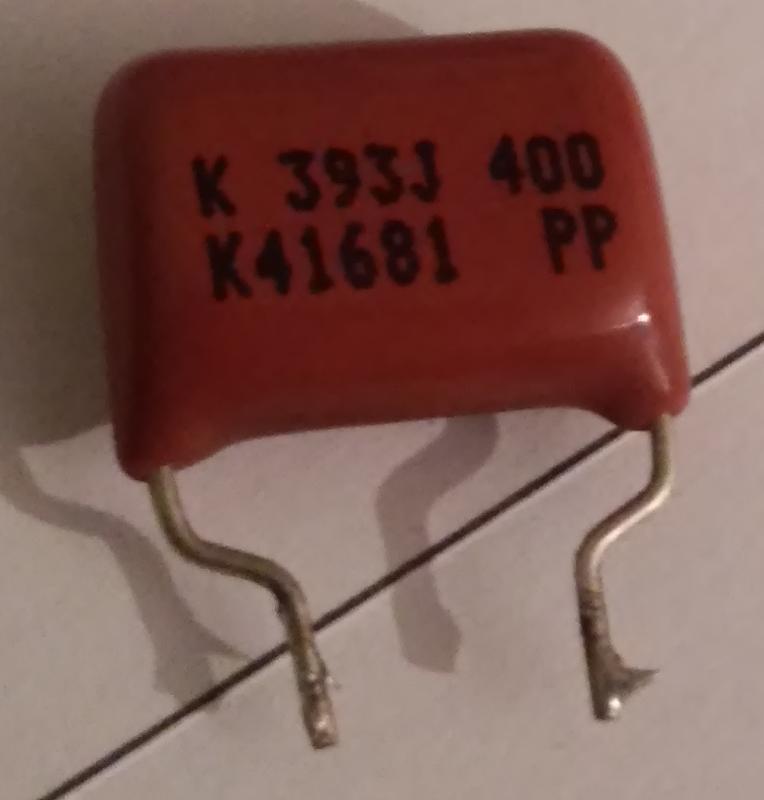

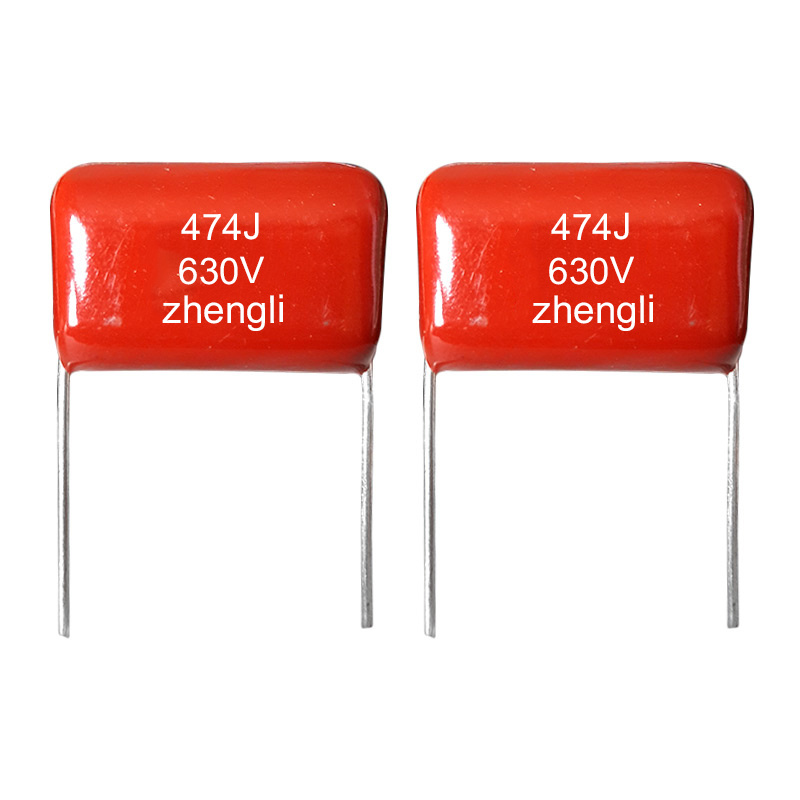

Товарищи, подскажите что значит эта маркировка. 022J — это емкость, а что значит 250PP и 100MPP.

Спасибо)))



alss

Member

• #110

250 и 100 — напряжение в вольтах, а РР и МРР — металлизированный полипропилен.
PS. Здесь допускаются картинки до 300 кб…



_______________________________________________
Данные должны быть либо правильными, либо официальными (с) С.П. Королев

steel_monkey

Местный

• #111

А вот это что такое? Понятно, что бумага, но какая именно? Благо доступно большое количество подобных изделий. Судя по окружению, выпущены в начале 70-х годов максимум, скорее всего даже раньше.



Гэгэн

Active member

• #112

К сожалению, не видно маркировку на фото.
Похоже на К40П-2, фольговый масляно-бумажный, по звучанию похож на К40У-9, но в отличие от последних, К40П-2 выпускались максимальной ёмкости 0,047мкФ.

steel_monkey написал(а):

А в них может быть зловредный витами ку, или обычное масло? Можно провести вскрытие, если это не нанесет вреда моей окружающей среде.

Нажмите для раскрытия…

Не нужно вскрытия и порчи, это хорошие конденсаторы, не хуже К40У-9, я применял такие в усилителях.



Всего доброго, М.А.И. Манаков, ака Гэгэн. mailto:gegen48(dog)mail.ru

maligor

Местный

• #113

Это конденсатор К40П-2 Одесского завода «Эпсилон»
В последствии он назывался Одесский завод радиодеталей (ОЗР)



DEMEHTbEB

Местный

• #114

Конденсаторы КСГ-2-Г.

Образовались в наличии конденсаторы КСГ-2-Г 0,10мкФ 2% 500В. Ещё 01.1968г. выпуска. И вроде для улучшения звука, их нужно извлекать из корпуса. Вопрос — для чего? По отзывам они и так хороши, серебро на слюде всё-таки, или я что-то не то спрашиваю? В планах использовать их как разделительные, и корректирующие.



Гэгэн

Active member

• #115

Не нужно извлекать их из корпуса.



Всего доброго, М.А.И. Манаков, ака Гэгэн. mailto:gegen48(dog)mail.ru

VadimSV

Местный

• #116

Посоветуйте пожалуйста по конденсаторам.

Доброго вечера! Прикупил на рынке кондеров по паре МБГЧ-1 10мкфх250В, МБГО 10мкфх600В и ОМБГ-1 10мкфх1000В.
Про ОМБГ-1 вообще не нашел никаких данных, подскажите пожалуйста, что за кондеры, куда их с Большей пользой применить?
МБГЧ все на 250В промаркированы, можно ли поставить шунтом к электролиту в цепь 340В, или не стоит, размеры как у МБГО?
МБГО поставить шунтом Лучше к электролиту в питание драйверу (6Ж51П), Или выходному каскаду (6П36С), анодное 340Вольт? (простите если не втему, не хотел раскидывать вопросы в разные ветки)
Спасибо.
Пытаюсь найти ответы в ветке В чем разница между МБГО, МБГЧ и МБГП?



Гэгэн

Active member

• #117

Конденсаторы «Ч» декларируются на переменное напряжение, если МБГЧ 250В, то постоянное 250*1,41=352,5В.
ОМБГ — имхо, старое название МБГО, мне встречались эти конденсаторы.



Всего доброго, М.А.И. Манаков, ака Гэгэн. mailto:gegen48(dog)mail.ru

позняк

Member

• #118

Может ктото расшифрует такое: кмпс-04-12,5-ЗМЗ 50Гц 82,9Х3мкф-40\50*С 3,9кг.
Я так понимаю-3 раза по 82мкф 50гц 0,4- 12,5 Квольт? Прав ли я и что значит «ЗМЗ»?
С уважением, Сергей.



С уважением, Сергей.

aluma

Местный

• #119

Похоже это обозначение из разряда силового эл. оборудования.
К-косинусный
М-пропитка (масло)
П-диэл-к (плёнка)
04-ном.напряжение (380В)
12,5-реакт. мощность,кВАр
3У3-к-во выводов и климат. исполнение.

С уважением. Александр Улановский.



33760

Местный

• #120

Гэгэн написал(а):

Конденсаторы «Ч» декларируются на переменное напряжение, если МБГЧ 250В, то постоянное 250*1,41=352,5В.
ОМБГ — имхо, старое название МБГО, мне встречались эти конденсаторы.

Нажмите для раскрытия…

Буква О перед обозначением, и не только конденсаторов, обозначает «особый». То же, но лучшего качества, бывают конденсаторы ОКБГ, резисторы ОПЭВ, всем известные ОМЛТ и пр.



Кодовая и цветовая маркировка конденсаторов. » НАШ САЙТ

Основные сведения о характеристиках конденсаторов, являющихся составными частями практически всех электронных схем, принято размещать на их корпусах. В зависимости от типоразмера элемента, производителя, времени производства данные, наносимые на электронный прибор, постоянно изменяются не только по составу, но и по внешнему виду.

С уменьшением размера корпуса состав буквенно-цифровых обозначений изменялся, кодировался, заменялся цветовой маркировкой. Разнообразие внутренних стандартов, используемых производителями радиоэлектронных элементов, требует определенных знаний для правильного интерпретирования информации нанесенной на электронный прибор.

Допуски
В соответствии с требованиями Публикаций 62 и 115-2 IEC (МЭК) для конденсаторов установлены следующие допуски и их кодировка.

Допуск, %	Буквенное обозначение	Цвет
±0.1 пФ*	B(Ж)	Оранжевый
±0.25 пФ*	C(У)	Желтый
±0.5 пФ*	D(Д)
±1.0 пФ*	F(Р)	Коричневый
±2.0 пФ*	G(Л)	Красный
±5. 0 пФ*	J(И)	Зеленый
±10	K(С)	Белый
±20	M(В)	Черный
±30	N(Ф)
-10…+30	Q(О)
-10…+50	T(Э)
-10…+100	Y(Ю)
-20…+50	S(Б)	Фиолетовый
-20…+80	Z(А)	Серый

*  Для конденсаторов емкостью < 10 пФ.

Пересчет % (d) в фарады (D):
 100%
Пример: Реальное значение конденсатора с маркировкой 221J (0.22нФ ± 5%) лежит в диапазоне:
   С=0.22нФ ± Δ = (0.22 ± 0,01) нФ,
где
   Δ = (0.22 х 10-9[Ф]х5) х 0.01 = 0.01нФ
Или соответственно от 0.21 до 0.23 нФ.

---

Температурный коэффициент емкости (ТКЕ)

• Конденсаторы с неномируемым ТКЕ

Группа ТКЕ	Допуск  при –60. .+85 С° [%]	Буквенный код	Цвет*
h20	±10	B	Оранжевый  + Черный
h30	±20	Z	Оранжевый  + Красный
h40	±30	D	Оранжевый  + Зеленый
H50	±50	X	Оранжевый  + Голубой
H70	±70	E	Оранжевый  + Фиолетовый
H90	±90	F	Оранжевый  + Белый

*  современная цветовая кодировка. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

• Конденсаторы с линейной зависимостью от температуры

Обозначение		ТКЕ [ppm/C]*	Бук- венный  код	Цвет**
ГОСТ	между- народное
П100	P100	100 (+130…-49)	A	Красный + фиолетовый
П33		33	N	Серый
МПО	NP0	0 (+30…-75)	C	Черный
М33	N030	-33 (+30…-80)	H	Коричневый
М75	N080	-75 (+30…-80)	L	Красный
М150	N150	-150 (+30…-105)	P	Оранжевый
М220	N220	-220 (+30…-120)	R	Желтый
М330	N330	-330 (+60…-180)	S	Зеленный
М470	N470	-470 (+60…-210)	T	Голубой
М750	N750	-750 (+120…-330)	U	Фиолетовый
М1500	N1500	-500 (-250…-670)	V	Оранжевый + Оранжевый
М2200	N2200	-2200	K	Желтый + Оранжевый

*  в скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур –55…+85°С
**  современная цветовая кодировка в соответствии с EIA. Цветные полоски или точки. Второй цвет может быть представлен
цветом корпуса.

• Конденсаторы с нелинейной зависимостью от температуры

Группа ТКЕ*	Допуск [%]	Темпер. **[°С]	Букв.  код ***	Цвет
Y5F	±7.5	-30…+85
Y5P	±10	-30…+85		серебряный
Y5R		-30…+85	R	серый
Y5S	±22	-30…+85	S	коричневый
Y5U	±22 … -56	-30…+85	A
Y5V(2F)	±22 … -82	-30…+85
X5F	±7.5	-55…+85
X5P	±10	-55…+85
X5S	±22	-55…+85
X5U	±22 . .. -56	-55…+85		синий
X5V	±22 … -82	-55…+85
X7R(2R)	±15	-55…+125
Z5F	±7.5	-10…+85	B
Z5P	±10	-10…+85	C
Z5S	±22	-10…+85
Z5U(2E)	±22 … -56	-10…+85	E
Z5V	±22 … -82	-10…+85	F	зеленый
SLO(GP)	±150 … -1500	-55…+150	NiL	белый

* Обозначения приведены в соответствии со стандартом EIA, в скобках (IEC)
**  в зависимости от технологий, которыми обладает фирма диапазон может быть другим.
Например фирма PHILIPS для группы Y5P нормирует –55…+125 °С.
***  в соответствии  с EIA.Некоторые фирмы, например, Panasonic пользуется другой кодировкой.Цветовая маркировка

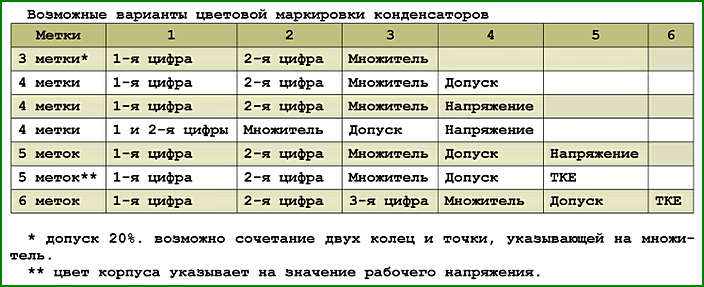

На практике для цветового кодирования постоянных конденсаторов используются несколько методик маркировки:

Метки  (полосы, точки, кольца)	1	2	3	4	5	6
3 метки*	1-я цифра	2-я цифра	Множ.	—	—	—
4 метки	1-я цифра	2-я цифра	Множ.	Допуск	—	—
4 метки	1-я цифра	2-я цифра	Множ.	Напр.	—	—
4 метки	1-я и 2-я цифы	Множ.	Допуск	Напр.	—	—
5 меток	1-я цифра	2-я цифра	Множ.	Допуск	Напр.	—
5 меток**	1-я цифра	2-я цифра	Множ.	Допуск	ТКЕ	—
6 меток	1-я цифра	2-я цифра	3-я цифра	Множ.	Допуск	ТКЕ

*  допуск 20% ; возможно сочетание двух колец и точки, указывающей на множитель
**  цвет корпуса указывает на значение рабочего напряжения
Вывод ⊕ может иметь больший размер диаметр.

	1	2	3	4
Цвет	1-я цифра	2-я цифра	Множитель	Напряж.
Черный	|	0	1	10
Коричневый	1	1	10	|
Красный	2	2	100	|
Оранжевый	3	3	|	|
Жолтый	4	4	|	6. 3
Зеленый	5	5	|	16
Голубой	6	6	|	20
Фиолетовый	7	7	|	|
Серый	8	8	0.01	25
Белый	9	9	0.1	3
Розовый				35
Цвет	1-я цифра	2-я цифра	Множитель	Напряж.

	1	2	3	4	5	6
Цвет	1-я цифра	2-я цифра	3-я цифра	Множ.	Допуск	ТКС
	пФ
Серебряный	|	|	|	0.01	10%	Y5P
Золотой	|	|	|	0.1	5%	|
Черный	|	0	0	1	20%*	NPO
Коричневый	1	1	1	10	1%**	Y5P / N33
Красный	2	2	2	100	2%	N75
Оранжевый	3	3	3	10³	|	N150
Жолтый	4	4	4	10⁴	|	N220
Зеленый	5	5	5	10⁵	|	N330
Голубой	6	6	6	10⁶	|	N470
Фиолетовый	7	7	7	10⁷	|	N750
Серый	8	8	8	10⁸	30%	Y5P
Белый	9	9	9		+80 / -20%	SL
Цвет	1-я цифра	2-я цифра	3-я цифра	Множ.	Допуск	ТКС
	пФ

*   для ёмкостей меньше 10 пФ допуск = 2.0 пФ
** для ёмкостей меньше 10 пФ допуск =  0.1 пФ

	1		2	3	4
Цвет	1-я	2-я	Множитель	Допуск	Напряж.
	цифра
Черный	10		1	20%	4
Коричневый	12		10	1%	6.3
Красный	15		100	2%	10
Оранжевый	18		10³	0. 25 пФ	16
Жолтый	22		10⁴	0.5 пФ	40
Зеленый	27		10⁵	5%	20/25
Голубой	33		10⁶	1%	30/32
Фиолетовый	39		10⁷	-20…+50%
Серый	47		0.01	-20…+80%	3.2
Белый	56		0.1	10%	63
Серебряный	68			|	2.5
Золотой	82			5%	1. 6
Цвет	1-я	2-я	Множитель	Допуск	Напряж.
	цифра

Для маркировки пленочных конденсаторов используют 5 цветных полос или точек. Первые три кодируют значение емкости, четвертая — допуск, пятая — номинальное рабочее напряжение.
Кодовая маркировка.

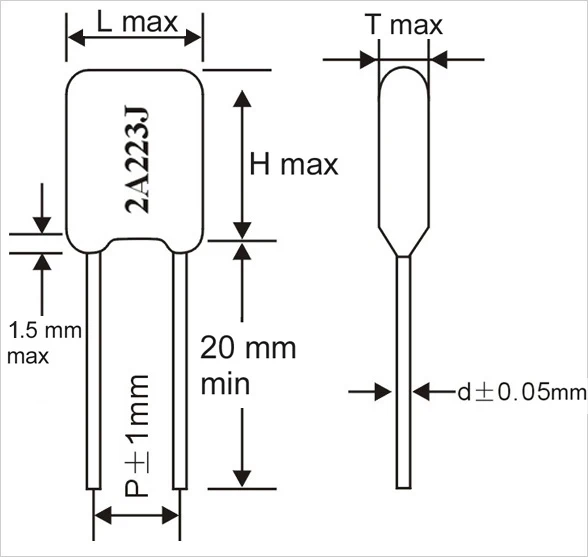

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

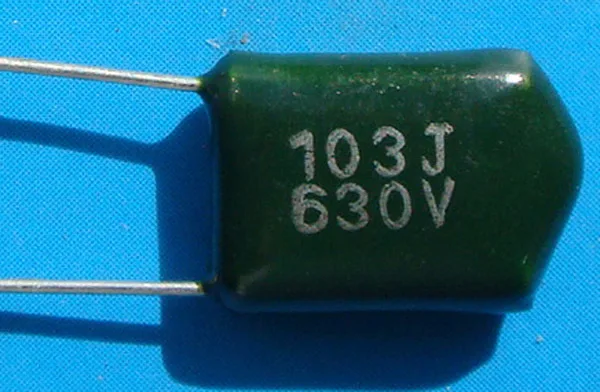

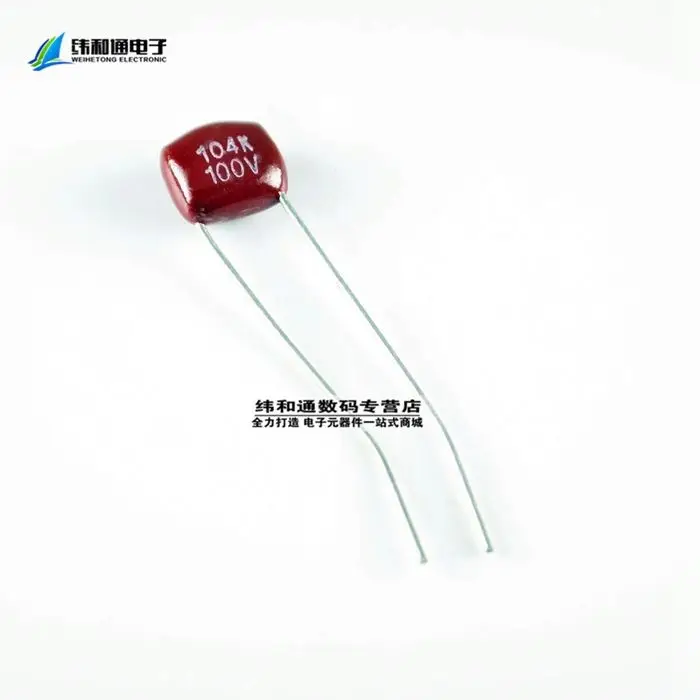

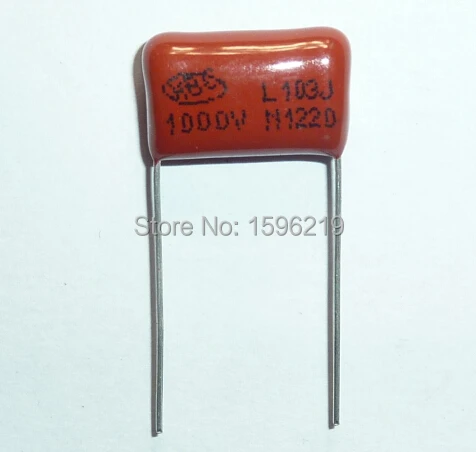

Кодировка 3-мя цифрами
Первые две цифры указывают значение емкости в пикофарадах (пФ), последняя- количество нулей. Когда конденсатор имеет емкость менее 10пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5- 0. 5 пФ.

Код	Пикофарады. (пФ. pF)	Нанофарады,  (нФ.nF)	Микрофара. (мкФ, μF)
109	1.0	0.001	0,00001
159	1.5	0.0015	0.00001
229	2.2	0.0022	0.00001
339	3.3	0.0033	0.00001
479	4.7	0.0047	0.00001
689	6. 8	0.0068	0.00001
100*	10	0.01	0.0001
150	15	0.015	0.000015
220	22	0.022	0.000022
330	33	0.033	0.000033
470	47	0.047	0.000047
680	68	0.068	0.000068
101	100	0. 1	0.0001
151	150	0.15	0.00015
221	220	0.22	0.00022
331	330	0.33	0.00033
471	470	0.47	0.00047
681	680	0.68	0.00068
102	1000	1.0	0.001
152	1500	1.5	0. 0015
222	2200	2.2	0.0022
332	3300	3.3	0.0033
472	4700	4.7	0.0047
682	6800	6.8	0.0068
103	10000	10	0.1
153	15000	15	0.015
223	22000	22	0.022
333	33000	33	0. 033
473	47000	47	0.047
683	68000	68	0.068
104	10000	100	0.1
154	150000	150	0.15
224	220000	220	0.22
334	330000	330	0.33
474	470000	470	0.47
684	680000	680	0. 68
105	1000000	1000	1.0

*  Иногда последний ноль не указывают.

Кодировка 4-мя цифрами
Возможны варианты кодирования 4-х значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).

Код	Пикофарады,(пФ, pF)	Нанофарады,(нФ,nF)	Микрофарады,(мкФ, μF)
1622	16200	16.2	0.0162
4753	475000	475	0.475

Примеры:

Маркировка ёмкости в микрофарадах
Вместо десятичной точки может ставиться буква R.

Код	Емкость
R1	0. 1 мкФ
R47	0.47 мкФ
1	1.0 мкФ
4R7	4.7 мкФ
10	10 мкФ
100	100 мкФ

Смешанная буквенно — цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения
В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочee напряжение у разных фирм имеет различную буквенно — цифровую маркировку.

Код	Ёмкость
p10	0.1  пФ
1p5	1.5  пФ
332p	332 пФ
1п0 или 1n0	1. 0  нФ
15п или 15n	15   нФ
33п2 или 33n2 3	33.2 нФ
590п или 590n	290  нФ
μ15	0.15  мкФ
1μ5	1.5    мкФ
33μ2	33.2  мкФ
330μ	330  мкФ
1m0	1мФ или 1000 мкФ
10m	10  мФ

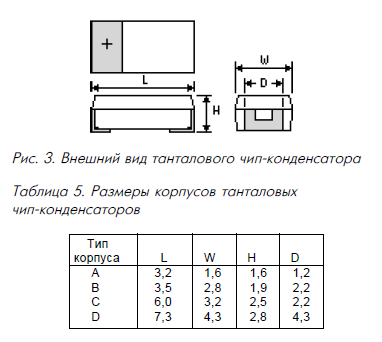

Маркировка электролитических конденсаторов для поверхностного монтажа (SMD)
Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами как PANASONIC, HITACHI и др. Различают три основных способа кодирования.

А. Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и
номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель.
В случае двухзначного обозначения не указывается код рабочего напряжения.

Код	Емкость (мкФ)	Напряжение (В)
Л6	1.0	16/35
А7	10	10
АА7	10	10
АЕ7	15	10
AJ6	2.2	10
AJ7	22	10
AN6	3.3	10
AN 7	33	10
AS6	4. 7	10
AW6	6.8	10
СА7	10	16
СЕ6	1.5	16
СЕ7	15	16
CJ6	2.2	16
CN6	3.3	16
CS6	4.7	16
CW6	6.8	16
GW7	68	4
J6	2. 2	6.3/7/20
JA7	10	6.3/7
JE7	15	6.3/7
JJ7	22	6.3/7
JN6	3.3	6.3/7
JN7	33	6.3/7
JS6	4.7	6.3/7

Код	Емкость (мкФ)	Напряжение (В)
DA6	1.0	20
DA7	10	20
DE6	1. 5	20
DJ6	2.2	20
DN6	3.3	20
DS6	4.7	20
DW6	6.8	20
Е6	1.5	10/25
ЕЛ6	1.0	25
ЕЕ6	1.5	25
EJ6	2.2	25
EN6	3.3	25
ES6	4. 7	25
EW5	0.68	25
GA7	10	4
GE7	15	4
GJ7	22	4
JS7	47	6.3/7
JW6	6.8	6.3/7
N5	0.33	35
N6	3.3	4/16
S5	0.47	25/35
VA6	1. 0	35
VE6	1.5	35
VJ6	2.2	35
VN6	3.3	35
VS5	0.47	35
VW5	0.68	35
W5	0.68	20/35

1.0пФх10⁷мкФ 4В

10мкФх10В

2.2пФх10⁶=2.2мкФ 20В

В. Код содержит четыре знака (буквы и цифры), обозначающие номинальную емкость и рабочее напряжение. Буква, cтоящая вначале, обозначает рабочее напряжение, последующие знаки — емкость в
пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости:
а) первые две цифры указывают номинал в пФ, третья — количество нулей;

б) емкость указывают в микрофарадах, знак  μ выполняет функцию десятичной запятой.

Ниже приведены примеры маркировки конденсаторов емкостью 4,7мкФ и рабочим напряжением  10В.

 С. Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пФ) с указанием количества нулей (см. способ В). Например, первая строка  — 15, вторая строка 35V означает, что конденсатор имеет емкость  15мкФ и рабочее напряжение 35 В.

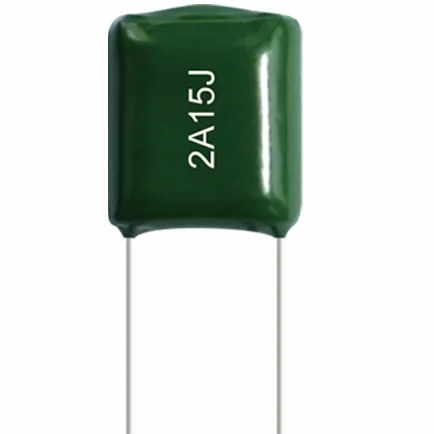

Маркировка пленочных конденсаторов для поверхностного монтажа фирмы HITACHI

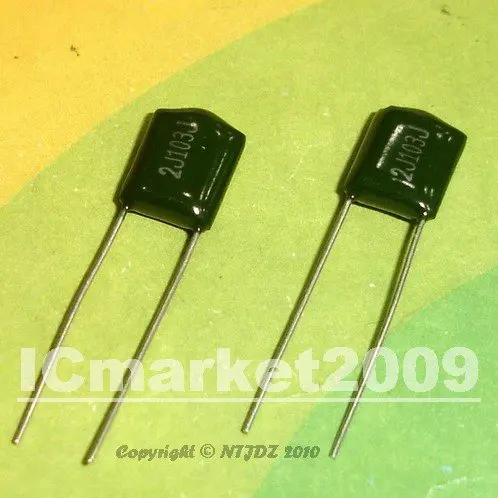

Маркировка конденсатора 103. Маркировка конденсатора

Название, которое она получила благодаря основному цвету корпуса – красному и его оттенкам (поэтому их еще называют «красными»). Конечно, есть и желтые чехлы. Этот тип конденсатора представляет собой «прокладки» компаунда, который наносится на пластину конденсатора и окрашивается в красный, оранжевый или желтый цвет. Емкости и размеры у этих конденсаторов разные, вывод надо откусывать «по позвоночнику», чтобы ничего не осталось. Несмотря на высокую цену, такая «смесь», «смесь» различных типов конденсаторов, конечно, отличается от стоимости «зеленых» в меньшую сторону. В первую очередь это связано со значительной массой тела по сравнению с содержимым. Обратите внимание, что, как правило, «урожайность» по содержанию таких металлов, как , во многом зависит от многих факторов, однако принято считать, что чем меньше размер конденсатора, тем больше вес его корпуса. и клеммы внутри корпуса по сравнению с содержимым. Вот почему маленькие конденсаторы часто дешевле больших. Обратите внимание, что не все конденсаторы или радиодетали, которые принимают за конденсаторы, имеют «красный цвет». На фото показаны примеры непосредственно «красных» конденсаторов, которые приняты.

Засорение и единица измерения конденсаторов КМ

Очень часто в смеси встречается так называемый «засор» — детали, похожие на красные конденсаторы, но таковыми не являющиеся. Эта позиция весовая, поэтому необходимо взвешивать общее количество конденсаторов, предназначенных к поставке. В качестве единицы веса принято использовать килограмм, за который дается цена. Очень просто: 100 грамм, например, будут считаться за 0,1 кг, 20 грамм — за 0,02 кг, 7 грамм — за 0,007 кг. Стоит отметить тот факт, что зачастую эта позиция доставляется именно в килограммах, по 10-15 килограммов, именно поэтому за единицу веса для расчета принято принимать килограмм.

Где найти конденсаторы КМ

Такие конденсаторы можно встретить в различных советских и постсоветских приборах. Как правило, это генераторы, осциллографы, различные. Эти элементы размещены на печатных платах вышеперечисленных (и не только) устройств и нередки случаи, когда вполне реально получить 300 грамм конденсаторов с одного устройства. Для демонтажа этих конденсаторов необходимо разобрать устройство и пассатижами извлечь (откусить) конденсаторы в какую-нибудь емкость, стараясь действовать таким образом, чтобы выводы проводов конденсаторов остались на плате, а не на конденсаторе чехол (как я уже писал «под корешок»). Бывает, что эти конденсаторы залиты на плате лаком, приклеены, их можно вывести, на них кембрик надет. Это усложняет разборку и увеличивает вероятность засорения. Бывает даже, что в некоторых модулях конденсаторы залиты резиноподобной массой, часто прозрачной, что сильно усложняет демонтаж этих деталей. Непосредственно обычно пластина конденсатора внутри его окрашенного корпуса выглядит как бескорпусный конденсатор и окрашивается в бежевый или коричневый цвет. При прокусывании можно увидеть так называемые «слои», из которых состоит сам элемент. Посмотрите еще раз на фото, думаю, что однажды вспомнив, как выглядят элементы этой позиции, вы ни с чем их не спутаете, ведь конденсаторы КМ по праву (а точнее, по содержанию драгоценных металлов) одни из самых дорогие позиции, за которые можно выручить неплохие деньги.

Правильная подготовка конденсаторов КМ красный

Когда конденсаторов мало, имеет смысл отсортировать их по позициям, начиная хотя бы с размера. С другой стороны, не все могут это сделать в соответствии с содержанием драгоценных металлов, которое, конечно, у разных конденсаторов разное. Когда уже есть килограммы, их обычно не сортируют, а сдают как «микс» (смесь), кто-то находит для себя, что ему невыгодно сортировать, кто-то просто из-за того, что зрение подводит, не может обеспечить сортировку. Это не страшно, ведь наши специалисты помогут вам в любом случае, это наша работа. Итак, сняв конденсаторы с плат, нужно их перевесить. Для этого возьмите любую тару, установите ее на весы, тарируйте весы (это значит, что они обнуляются при установленной пустой таре. В этом случае они будут показывать вес только содержимого тары, а а не добавленный вес банки или упаковки). Объясняю это тем, что не все работали продавцами и умеют пользоваться весами, да и для контроля лишним не будет). После этого счастливый обладатель «КМ Красных» звонит нам по телефону, договаривается о приезде, либо самовывозе с нашей стороны, либо уточняет адрес для. В случае самостоятельного прихода вы получаете деньги сразу, расчет сразу, в случае посылок — при получении и перерасчете содержимого, отправке на банковскую карту или по другим указанным вами почтовым реквизитам.

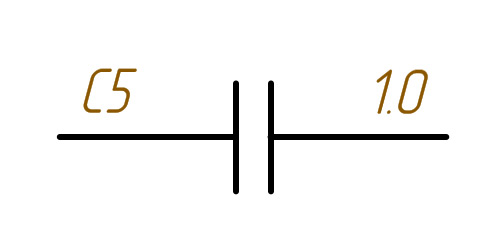

Конденсатор — простейший элемент с двумя металлическими пластинами, разделенными диэлектрическим веществом. Принцип действия этих устройств основан на способности сохранять электрический заряд: то есть заряжать, а в нужный момент разряжать. Существует множество способов записи номинальной емкости этого агрегата на его корпусе. Так, маркировка конденсаторов может состоять только из цифр (три или четыре) или из буквенно-цифрового кода, а также из цветовых индикаторов. В данной статье мы рассмотрим основные виды регистрации электрических параметров контейнеров.

Цифровая маркировка конденсатора

При кодировании тремя цифрами первые две цифры представляют собой емкость устройства, а последняя является показателем степени по основанию 10 для получения значения в пикофарадах. При такой записи последний символ «9» будет соответствовать «-1». Соответственно, если первая цифра ноль (010), то емкость будет 1 пФ. Маркировка конденсатора, состоящая из четырех цифр, аналогична тройной, только здесь первые три цифры означают емкость, а последняя – градус. Например, если запись имеет вид 1722, то это означает, что емкость устройства составляет 17,2 нФ (172 * 102 пФ = 17200 пФ или 17,2 нФ).

Буквенно-цифровая маркировка конденсаторов

При таком способе записи буква обозначает десятичную точку, а цифры — значение емкости. Этот способ кодирования может иметь вид: 16 р означает 16 пФ (25 р — 25 пФ), 3n2 соответствует 3,2 нФ (6n6 — 6,6 нФ), мк35 соответственно 0,35 мкФ. Иногда при обозначении десятичной точки используется буква R. Так принято обозначать значение емкости в микрофарадах, однако, если перед буквой R стоит ноль, то емкость указана в пикофарадах. Пример: 0R7 соответствует 0,7 пФ (R67 — 0,67 мкФ), 5R6 означает 5,6 мкФ. Таким образом осуществляется маркировка как импортных конденсаторов, так и конденсаторов отечественного производства. Только планарные керамические устройства различаются по способу записи. Из-за их небольшого размера используются специальные цветовые коды, значение которых можно сравнить с таблицами, которые приведены в технических характеристиках каждого такого элемента. Перечислять их в этой статье бесполезно, так как каждый производитель использует свои методы цветового кодирования.

Маркировка керамического конденсатора

На устройствах этого типа обычно ставится цифровая форма записи значения емкости. Например, маркировка 214 будет соответствовать 210 000 пикофарад (210 нФ и 0,21 мкФ). При значении 211 — 210 пФ, при 210 — 21 пФ. Кроме емкости для керамических конденсаторов указывают величину допускаемого отклонения. Этот параметр отмечается либо в числовом виде в процентах (например, ±5%, 20%), либо буквой латинского алфавита. В виде исключения есть конденсаторы, в которых допуск закодирован русской буквой. Например, если прибор имеет маркировку М75С, то это означает, что значение емкости будет равно 0,075 мкФ, а допуск составит ±10%. Чаще всего в бытовой технике применяют конденсаторы, допуск которых H, M, J, K. Эти обозначения всегда наносятся после значения номинальной емкости прибора. Например, 25 нК, 120 нМ, 450 нДж. Таблицы для расшифровки значений допустимых отклонений приведены в техническом описании каждого конденсатора.

ОБОЗНАЧЕНИЕ КОДА

3-значная кодировка

Первые две цифры обозначают значение емкости в пикофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, последняя цифра может быть «9». Для емкостей менее 1,0 пФ первая цифра «0». В качестве десятичной точки используется буква R. Например, код 010 — 1,0 пФ, код 0R5 — 0,5 пФ.

* Иногда последний ноль не указывается.

4-значное кодирование

Возможны варианты 4-значного кодирования. Но в этом случае последняя цифра обозначает количество нулей, а первые три обозначают емкость в пикофарадах (пФ).

Примеры:

Маркировка бака в микрофарадах

Вместо десятичной точки можно использовать букву R.

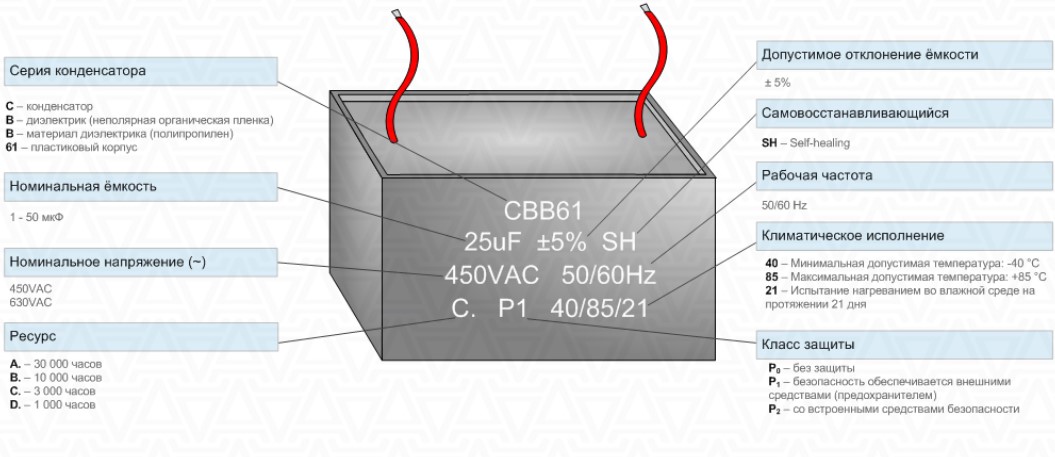

Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые обозначены в соответствии со стандартами, рабочее напряжение у разных фирм имеет разную буквенно-цифровую маркировку.

ЦВЕТНАЯ МАРКИРОВКА

На практике для цветовой маркировки постоянных конденсаторов используется несколько методов цветовой маркировки

* Допуск 20%; возможно сочетание двух колец и точки, обозначающей множитель.

** Цвет корпуса указывает значение рабочего напряжения.

Клемма «+» может иметь больший диаметр

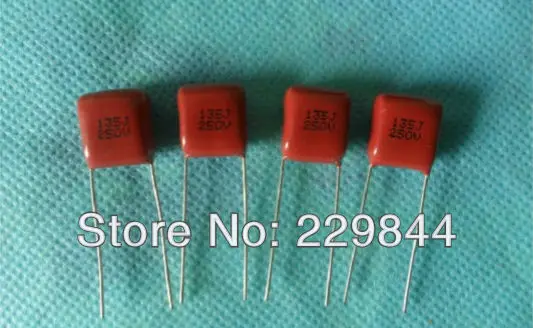

Для маркировки пленочных конденсаторов используют 5 цветных полос или точек:

Первые три кодируют значение номинальной емкости, четвертая — допуск , пятая — номинальное рабочее напряжение.

МАРКИРОВКА ДОПУСКОВ

В соответствии с требованиями Публикаций МЭК 62 и 115-2 (МЭК) для конденсаторов установлены следующие допуски и их кодирование:

МАРКИРОВКА ТКЕ

Конденсаторы с неноминальными ТКЕ

* Современное цветовое кодирование. Цветные полосы или точки. Второй цвет может быть представлен цветом тела.

Конденсаторы температурные линейные

* В скобках указан реальный разброс для импортных конденсаторов в диапазоне температур -55…+85″С.

** Современная цветовая маркировка. Цветные полосы или точки. Второй цвет может быть представлен цветом тела.

Конденсаторы нелинейные температурозависимые

* Обозначение в соответствии со стандартом EIA, в скобках — IEC.

** В зависимости от технологии, которой владеет компания, ассортимент может быть другим.

Например, PHILIPS для группы Y5P стандартизирует -55…+125°С.

*** В соответствии с ОВОС. Некоторые компании, например Panasonic, используют другую кодировку.

Код конденсатора и цветовая маркировка

Допуски

В соответствии с требованиями публикаций МЭК 62 и 115-2 конденсаторы имеют следующие допуски и их кодирование:

Таблица 1

Допуск [%]	Буквенное обозначение	Цвет
± 0,1 *	Б (Ж)
± 0,25 *	С (У)	оранжевый
± 0,5 *	Д (Д)	желтый
± 1,0 *	Ф (П)	коричневый
± 2,0	Г (л)	красный
± 5,0	Дж (и)	зеленый
± 10	К (С)	белый
± 20	М (Б)	черный
± 30	Н (Ф)
-10. ..+30	В (0)
-10…+50	Т (Е]
-10…+100	Д (Д)
-20…+50	С (Б)	фиолетовый
-20,..+80	З (А)	серый

* -Для конденсаторов емкостью

Перевод допуска из %(δ) в фарады (Δ):

Δ = (δхС/100%) [Ф]

Пример:

Реальное значение емкости конденсатора с маркировкой 221J (0,22 нФ ± 5 %) лежит в диапазоне: С = 0,22 нФ ± Δ = (0,22 ± 0,01) нФ, где Δ = (0,22 х 10 -9 [Ф] х 5) х 0,01 = 0,01 нФ, или от 0,21 до 0,23 нФ соответственно.

Температурный коэффициент емкости (ТКЕ)

Конденсаторы с неноминалом ТКЕ

таблица 2

* Современная цветовая маркировка, Цветные полосы или точки. Второй цвет может быть представлен цветом тела.

Линейные температурные конденсаторы

Таблица 3

Обозначение ГОСТ	Обозначение международное	ТКЕ *	Литеральный код	Цвет**
Р100	Р100	100 (+130. ..-49)	А	красный + фиолетовый
П33		33	Н	серый
МПО	НПО	0(+30..-75)	ИЗ	черный
М33	Н030	-33(+30…-80]	Х	коричневый
М75	Н080	-75(+30…-80)	л	красный
М150	Н150	-150(+30…-105)	Р	оранжевый
М220	Н220	-220(+30…-120)	Р	желтый
М330	Н330	-330(+60…-180)	С	зеленый
М470	Н470	-470(+60. ..-210)	Т	синий
М750	Н750	-750(+120…-330)	У	фиолетовый
М1500	Н1500	-500(-250…-670)	В	оранжевый + оранжевый
М2200	Н2200	-2200	ДО	желтый + оранжевый

* В скобках указан реальный разброс для импортных конденсаторов в диапазоне температур -55…+85°С.

** Современная цветовая маркировка согласно EIA. Цветные полосы или точки. Второй цвет может быть представлен цветом тела.

Нелинейные конденсаторы, зависящие от температуры

Таблица 4

Группа ТКЕ *	Допуск [%]	Температура ** [°C]	Буквенный код ***	Цвет***
Y5F	± 7,5	-30. ..+85
Y5P	± 10	-30…+85		серебро
Y5R		-30…+85	Р	серый
Y5S	± 22	-30…+85	С	коричневый
Y5U	+22…-56	-30…+85	А
Y5V (2F)	+22…-82	-30…+85
С5Ф	± 7,5	-55…+85
X5R	± 10	-55…+85
X5S	± 22	-55…+85
X5U	+22. ..-56	-55…+85		синий
Х5В	+22…-82	-55..+86
X7R (2R)	± 15	-55…+125
З5Ф	± 7,5	-10…+85	В
З5П	± 10	-10…+85	ИЗ
З5С	± 22	-10…+85
Z5U (2Е)	+22…-56	-10…+85	Э
З5В	+22…-82	-10…+85	Ф	зеленый
SL0 (GP)	+150…-1500	-55…+150	нет	белый

* Обозначение в соответствии со стандартом EIA, в скобках — IEC.

** В зависимости от технологий, которыми владеет компания, ассортимент может быть разным. Например: фирма «Филипс» для группы Y5P нормирует -55…+125°С.

*** В соответствии с ОВОС. Некоторые компании, например Panasonic, используют другую кодировку.

Рисунок: 1

Таблица 5

Бирки полосы, кольца, точки	1	2	3	4	5	6
3 ярлыка *	1-я цифра	2-я цифра	Фактор	—	—	—
4 ярлыка	1-я цифра	2-я цифра	Фактор	Допуск	—	—
4 ярлыка	1-я цифра	2-я цифра	Фактор	Напряжение	—	—
4 ярлыка	1-я и 2-я цифры	Фактор	Допуск	Напряжение	—	—
5 ярлыков	1-я цифра	2-я цифра	Фактор	Допуск	Напряжение	—
5 тегов »	1-я цифра	2-я цифра	Фактор	Допуск	ТКЕ	—
6 ярлыков	1-я цифра	2-я цифра	3-я цифра	Фактор	Допуск	ТКЕ

* Допуск 20%; возможно сочетание двух колец и точки, обозначающей множитель.

** Цвет корпуса указывает значение рабочего напряжения.

Рисунок: 2

Таблица 6

Цвет	1-я цифра мкФ	2-я цифра мкФ	Мульти- корпус	Напряженный
Черный		0	1	10
Коричневый	1	1	10
Красный	2	2	100
Оранжевый	3	3
Желтый	4	4		6,3
Зеленый	5	5		16
Синий	6	6		20
Фиолетовый	7	7
Серый	8	8	0,01	25
Белый	9	9	0,1	3
Розовый				35

Рисунок: 3

Таблица 7

Цвет	1-я цифра пФ	2-я цифра пФ	3-я цифра пФ	Фактор	Допуск	ТКЕ
Серебро				0,01	10%	Y5P
Золото				0,1	5%
Черный		0	0	1	20%*	НПО
Коричневый	1	1	1	10	1%**	И56/Н33
Красный	2	2	2	100	2%	Н75
Оранжевый	3	3	3	10 3		Н150
Желтый	4	4	4	10 4		Н220
Зеленый	5	5	5	10 5		Н330
Синий	6	6	6	10 6		Н470
Фиолетовый	7	7	7	10 7		Н750
Серый	8	8	8	10 8	30%	И5Р
Белый	9	9	9		+80/-20%	СЛ

Рисунок: 4

Таблица 8

Цвет	1-й и 9-й0067 2-я цифра пФ	Фактор	Допуск	Напряжение
Черный	10	1	20%	4
Коричневый	12	10	1%	6,3
Красный	15	100	2%	10
Оранжевый	18	10 3	0,25 пФ	16
Желтый	22	10 4	0,5 пФ	40
Зеленый	27	10 5	5%	20/25
Синий	33	10 6	1%	30/32
Фиолетовый	39	10 7	-2О. ..+5О%
Серый	47	0,01	-20…+80%	3,2
Белый	56	0,1	10%	63
Серебро	68			2,5
Золото	82		5%	1,6

Рисунок: пять

Таблица 9

Номинальная емкость [мкФ]				Допуск	Напряжение
0,01				± 10%	250
0,015
0,02
0,03
0,04
0,06
0,10
0,15
0,22
0,33				± 20	400
0,47
0,68
1,0
1,5
2,2
3,3
4,7
6,8
	1 полоска	2 полоса	3 полосы	4 полосы	5 переулок

Кодовая маркировка

A. Трехзначная маркировка

Таблица 10

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

B. 4-значная маркировка

Таблица 11

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
1622	16200	16,2	0,0162
4753	475000	475	0,475

Рисунок: 3

Таблица 7

Цвет	1-я цифра пФ	2-я цифра пФ	3-я цифра пФ	Фактор	Допуск	ТКЕ
Серебро				0,01	10%	Y5P
Золото				0,1	5%
Черный		0	0	1	20%*	НПО
Коричневый	1	1	1	10	1%**	И56/Н33
красный	2	2	2	100	2%	Н75
Оранжевый	3	3	3	10 3		Н150
Желтый	4	4	4	10 4		Н220
Зеленый	5	5	5	10 5		Н330
Синий	6	6	6	10 6		Н470
Фиолетовый	7	7	7	10 7		Н750
Серый	8	8	8	10 8	30%	И5Р
Белый	9	9	9		+80/-20%	СЛ

* Для емкости менее 10 пФ допуск составляет ± 2,0 пФ.
** Для емкостей менее 10 пФ допуск составляет ± 0,1 пФ.

Рисунок: 4

Таблица 8

Цвет	1-й и 2-й разряд пФ	Фактор	Допуск	Напряжение
Черный	10	1	20%	4
Коричневый	12	10	1%	6,3
Красный	15	100	2%	10
Оранжевый	18	10 3	0,25 пФ	16
Желтый	22	10 4	0,5 пФ	40
Зеленый	27	10 5	5%	20/25
Синий	33	10 6	1%	30/32
Фиолетовый	39	10 7	-2О. ..+5О%
Серый	47	0,01	-20…+80%	3,2
Белый	56	0,1	10%	63
Серебро	68			2,5
Золото	82		5%	1,6

Для маркировки пленочных конденсаторов используются 5 цветных полос или точек. Первые три кодируют значение номинальной емкости, четвертая — допуск, пятая — номинальное рабочее напряжение.

Рисунок: пять

Таблица 9

Номинальная емкость [мкФ]				Допуск	Напряжение
0,01				± 10%	250
0,015
0,02
0,03
0,04
0,06
0,10
0,15
0,22
0,33				± 20	400
0,47
0,68
1,0
1,5
2,2
3,3
4,7
6,8
	1 полоска	2 пер.	3 полосы	4 полосы	5 полос

Кодовая маркировка

В соответствии со стандартами МЭК на практике существует четыре метода кодирования номинальной емкости.

А. Трехзначная маркировка

Первые две цифры обозначают значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, последняя цифра может быть «9». Для емкостей менее 1,0 пФ первая цифра «0». В качестве десятичной точки используется буква R. Например, код 010 — 1,0 пФ, код 0R5 — 0,5 пФ.

Таблица 10

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

* Иногда последний ноль не указывается.

B. 4-значная маркировка

Возможны варианты 4-значного кодирования. Но в этом случае последняя цифра обозначает количество нулей, а первые три обозначают емкость в пикофарадах.

Таблица 11

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
1622	16200	16,2	0,0162
4753	475000	475	0,475

Рисунок: 6

C. Маркировка тары в микрофарадах

Вместо десятичной точки можно использовать букву R.

Таблица 12

Код	Емкость [мкФ]
Р1	0,1
Р47	0,47
1	1,0
4R7	4,7
10	10
100	100

Рисунок: 7

Д. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет разные буквенно-цифровые обозначения.

Таблица 13

Код	Емкость
стр.10	0,1 пФ
IP5	1,5 пФ
332р	332 пФ
1НО или 1НО	1,0 нФ
15H или 15n	15 нФ
33х3 или 33н2	33,2 нФ
590H или 590n	590 нФ
м15	0,15 мкФ
1м5	1,5 мкФ
33м2	33,2 мкФ
330м	330 мкФ
1мОм	1 мФ или 1000 мкФ
10м	10 мФ

Рисунок: восемь

Коды электролитических конденсаторов SMD

Следующие принципы кодирования используются такими известными фирмами, как Panasonic, Hitachi и др. Существует три основных метода кодирования

A. Маркировка с помощью 2 или 3 символа

Код содержит два или три символа (буквы или цифры), обозначающие рабочее напряжение и номинальную мощность. Причем буквы обозначают напряжение и емкость, а цифра – множитель. В случае двузначного обозначения код рабочего напряжения не указывается.

Рисунок: девять

Таблица 14

Код	Емкость [мкФ]	Напряжение [В]
А6	1,0	16/35
А7	10	4
АА7	10	10
АЕ7	15	10
АДЖ6	2,2	10
АДЖ7	22	10
АН6	3,3	10
АН7	33	10
АС6	4,7	10
АВ6	6,8	10
СА7	10	16
СЕ6	1,5	16
СЕ7	15	16
CJ6	2,2	16
CN6	3,3	16
CS6	4,7	16
КВ6	6,8	16
ДА6	1,0	20
ДА7	10	20
ДЭ6	1,5	20
DJ6	2,2	20
Ду6	3,3	20
ДС6	4,7	20
ДВ6	6,8	20
Е6	1,5	25/10
EA6	1,0	25
ЕЕ6	1,5	25
ЭДЖ6	2,2	25
ЕН6	3,3	25
ЭС6	4,7	25
EW5	0,68	25
ГА7	10	4
ГЭ7	15	4
ГДЖ7	22	4
GN7	33	4
ГС6	4,7	4
ГС7	47	4
ГВ6	6,8	4
ГВ7	68	4
Дж6	2,2	6,3/7/20
ДЖА7	10	6,3/7
ДЖЭ7	15	6,3/7
ЖЖ7	22	6,3/7
ДЖН6	3,3	6,3/7
ДЖН7	33	6,3/7
JS6	4,7	6,3/7
JS7	47	6,3/7
ДВ6	6,8	6,3/7
N5	0,33	35
Н6	3,3	4/16
С5	0,47	25/35
ВА6	1,0	35
ВЭ6	1,5	35
VJ6	2,2	35
ВН6	3,3	35
ВС5	0,47	35
Фольксваген5	0,68	35
Ш5	0,68	20/35

Рисунок: десятка

B. Маркировка 4 символами

Код состоит из четырех символов (буквы и цифры), обозначающих емкость и рабочее напряжение. Буква в начале обозначает рабочее напряжение, последующие символы обозначают номинальную емкость в пикофарадах (пФ), а последняя цифра обозначает количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры обозначают номинал в пикофарадах, третья — количество нулей; б) емкость указывается в микрофарадах, знак m служит десятичной точкой. Ниже приведены примеры маркировки конденсаторов емкостью 4,7 мкФ и рабочим напряжением 10 В.

Рисунок: одиннадцать

C. Маркировка в две строки

Если позволяют размеры корпуса, то код располагается в две строки: в верхней строке указывается номинальная емкость, во второй строке — рабочее напряжение. Емкость может быть указана непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. метод Б). Например, первая строка 15, вторая строка 35В — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Рис.12

Маркировка пленочных конденсаторов для поверхностного монтажа «HITACHI»

Рис.13

Здравствуйте!

Предлагаю Вашему вниманию таблицу

маркировка и расшифровка керамических конденсаторов .

Конденсаторы имеют определенную кодовую маркировку и зная как расшифровать этих кодов, можно узнать их дееспособность. Для чего это нужно — всем понятно.

Итак,

расшифровать Коды нужны такие:

Например, на конденсаторе написано «104». Первые две цифры обозначают емкость конденсатора в пикофарадах (10 пф), последняя цифра обозначает количество нулей, которые необходимо прибавить к 10, т.е. 10 и четыре нуля, получится 100 000 пф.

Если последняя цифра в коде «9», это означает, что емкость этого конденсатора меньше 10 пФ. Если первая цифра «0», то емкость меньше 1 пФ, например, код 010 означает 1 пФ. Буква в коде используется как десятичная точка, т.е. код, например, 0R5 означает емкость конденсатора 0,5 пФ.

Также в кодовых обозначениях конденсаторов используется такой параметр, как температурный коэффициент емкости (ТКЕ). Этот параметр показывает изменение емкости конденсатора при изменении температуры. окружающей среды и выражается в ppm емкости на градус (10 — 6x o C). Различают несколько ТКЭ – положительные (обозначаются буквами «П» или «П»), отрицательные (обозначаются буквами «Н» или «М») и ненормированные (обозначаются буквами «Н»).

Если кодовый номер указан четырьмя цифрами, то расчет ведется по той же схеме, но емкость указывается первыми тремя цифрами.

Например код 4753 = 475000пф = 475нф = 0,475мкф

Код		Вместимость
		Пикофарад (пФ, пФ)	Нанофарад (нФ, нФ)	Микрофрад (мкФ, мкФ)
109		1,0	0,001
159		1,5	0,0015
229		2. 2	0,0022
339		3,3	0,0033
479		4,7	0,0047
689		6,8	0,0068
100		10	0,01
150		15	0,015
220		22	0,022
330		33	0,033
470		47	0,047
680		68	0,068
101		100	0,1
151		150	0,15
221		220	0,22
331		330	0,33
471		470	0,47
681		680	0,68
102		1000	1,0	0,001
152		1500	1,5	0,0015
222		2200	2. 2	0,0022
332		3300	3,3	0,0033
472		4700	4,7	0,0047
682		6800	6,8	0,0068
103		10000	10	0,01
153		15000	15	0,015
223		22000	22	0,022
333		33000	33	0,033
473		47000	47	0,047
683		68000	68	0,068
104		100000	100	0,1
154		150000	150	0,15
224		220000	220	0,22
334		330000	330	0,33
474		470000	470	0,47
684		680000	680	0,68
105	1000000		1000	1. 0
1622	16200		16,2	0,0162

Коды конденсаторов

18 декабря 18 декабря 2012 г.

Коды конденсаторов

Автор Manoj Shenoy Electronics 0 Комментарии

Содержание

• 1 Типы кодов конденсаторов
  • 1.1 Цветовой кодирование
    • 1.1.1 Цветовой код конденсатора Таблица
    • 1.1.2 Цветовой код.
  • 1.2 Кодинг
• 1.2 Кодинг

1.2. кто имеет дело с этим, должен знать о каждом используемом компоненте. Не только компонент, но и его значения имеют наибольшее значение. Небольшое изменение значения приведет к ужасным ошибкам, поэтому, чтобы избежать этой проблемы, нужно знать о выборе значений компонентов и проверять, правильно это или нет.

Большинство из нас знают о цветовом коде резистора, но лишь немногие знают, как определить значения емкости. Итак, здесь я собираюсь обсудить, как идентифицируются коды конденсаторов.

Как правило, для больших конденсаторов фактические значения емкости, напряжения или допуска указаны на корпусе конденсаторов в виде буквенно-цифровых символов.

Но для дисковых конденсаторов меньшего размера (керамических конденсаторов) наряду с конденсаторами из пластиковой пленки обычно используются очень маленькие номиналы в пико- и нанофарадах. Обычно мы видим 3 числа вместе с алфавитом вместе с ним.

Мы обычно путались в том, как понимать значения таких конденсаторов.

Производители конденсаторов используют два метода кодирования:

1. Цветовое кодирование
2. Кодировка номера

Цветовая маркировка

Неполяризованные литые конденсаторы из слюды и полиэстера имеют цветовую маркировку, аналогичную цветовой маркировке резисторов. Цвет отмечается сверху вниз. Первый цвет считается как 1 ^st цифра , второй цвет очевидно 2 ^nd цифра , третий множитель , 4 ^th один допуск а пятый 3 напряжение.

Таблица цветовых кодов конденсаторов

Цвет	Цифра 1	Цифра 2	Множитель	Допуск	Допуск*	Напряжение
Черный	0	0	1	±20%	±2,0 пФ	100
Коричневый	1	1	10	±1%		200
Красный	2	2	100	±2%	±0,25 пФ	300
Оранжевый	3	3	1000	±3%	–	400
Желтый	4	4	10000	±4%	–	500/td>
Зеленый	5	5	100000	±5%	±0,5 пФ	600
Синий	6	6	Не используется	–	–	700
Фиолетовый	7	7	Не используется	–	–	800
Серый	8	8	0,01/тд>	+80%,-20%	–	900
Белый	9	9	0,1	±10%	±1 пФ	1000



На диаграмме есть два значения допуска. Если расчетное значение емкости превышает 10 пФ , следует учитывать первый столбец допуска. Если расчетное значение меньше 10 пФ, следует взять второй столбец допусков. Между этими двумя методами есть существенная разница, поэтому не упустите их при расшифровке конденсатора.

Значение конденсатора = [Цифра 1 цифра 2 * множитель] ± допуск

Давайте рассмотрим небольшой пример для этого,

Здесь у нас полиэфирный конденсатор с цветовой кодировкой. Отметив цвета, мы можем сформулировать коды и, наконец, узнать значение емкости.

Цифра 1	Оранжевый	3
Цифра 2	Желтый	4
Множитель	Белый	0,1
Допуск	Красный	±0,25 пФ

Следовательно, емкость конденсатора согласно уравнению (1)  = 34*0,1 ± 0,25 пФ = 3,4 ± 0,25 пФ Номинальное напряжение Тип J Тип К Тип L Тип М Тип N Черный 4 100 10 10 Коричневый 6 200 100 1,6 Красный 10 300 250 4 35 Оранжевый 15 400 40 Желтый 20 500 400 6. 3>/тд> 6 Зеленый 25 600 16 15 Синий 35 700 630 20 Фиолетовый 50 800 Серый 900 25 25 Белый 3 1000 2,5 3

• Тип J : танталовые конденсаторы с погружением
• Тип K : Слюдяные конденсаторы
• Тип L   : Конденсаторы из полиэстера/полистирола
• Тип M : электролитические 4-полосные конденсаторы
• Тип N : электролитические трехполосные конденсаторы

Кодировка номера

Керамические конденсаторы имеют кодировку номера. Важно отметить, что обычно диапазон номиналов конденсаторов составляет пико фарад (10 ^-12 ф. ). Большинство из них имеют 3 числа. 3 числа имеют уникальное значение. 1-е и 2-е числа являются значащими цифрами и 3-е число является множителем . В основном последняя цифра означает, сколько нулей нужно добавить после первых двух цифр.

Таблица множителей приведена ниже.

Третья цифра	Значение множителя
0	1
1	10
2	100
3	1000
4	10000
5	100000
6	Не используется
7	Не используется
8	0,01
9	0,1

Таким образом, 104K означает 10+4 нуля в пФ , что также соответствует 0,1 мкФ или 100 нФ. Та же процедура для конденсатора с маркировкой 103,102 и т.  д.

Допуск представляет собой алфавит. Здесь K означает, что он имеет допуск +/- 10%

Различные буквы используются для соответствующих допусков.

Таблица допусков приведена ниже

Код	Допуск	Код	Допуск
А	±0,05 пФ	К	±10%
Б	±0,1 пФ	л	±15%
С	±0,25 пФ	М	±20%
Д	±0,5 пФ	Н	±30%
Е	±0,5%	Р	от 0 до 100 %
Ф	±1%	С	от -20 до 50 %
Г	±2%	Вт	от 0 до 200 %
Н	±3%	х	от -20 до 40%
Дж	±5%	З	от -20 до 80 %

Единственная разница между цветовым кодированием и числовым кодированием заключается в том, что числа печатаются непосредственно для представления значащих цифр и других параметров.



Автор

Маной Шеной

Я учусь на английском, изучаю электронику и связь в качестве основного предмета в Ченганурском колледже. Меня интересует электроника, и мне интересно узнать о новых технологиях… люблю читать, смотреть фильмы и серфинг..

---

УСИЛИТЕЛЬ МОЩНОСТИ С ПЕРЕКЛЮЧАЕМЫМИ КОНДЕНСАТОРАМИ СХЕМЫ И МЕТОДЫ

В соответствии с 35 U.S.C. §119(e), эта заявка имеет право и испрашивает преимущество даты подачи предварительной заявки на патент США № 62/161,155, поданной 13 мая 2015 г., содержание которой включено в настоящий документ посредством ссылки во всей своей полноте для всех целей. .

Настоящее раскрытие относится к электронике и, в частности, к схемам и способам усилителя мощности с переключаемыми конденсаторами.

Усиление мощности требуется в самых разных электронных системах. Часто усиление мощности достигается за счет усиления аналогового сигнала с помощью схемы аналогового (или линейного) усилителя мощности. Одной из общих проблем усиления мощности является эффективность и энергопотребление, которые могут различаться в разных приложениях. В частности, мощность в линейных усилителях мощности часто теряется в процессе усиления из-за большого разнообразия факторов, например потерь смещения, резистивных потерь и т.п.

Усилители мощности широко используются в радиочастотных (РЧ) приложениях, таких как беспроводная связь. В беспроводных приложениях ВЧ-усилители мощности обычно потребляют большое количество энергии и представляют интерес для снижения мощности системы. Кроме того, линейные усилители мощности являются препятствием для полной интеграции радиочастотной схемы в единую интегральную схему (например, систему на кристалле).

В беспроводной связи радиочастотные цепи используются для цифровой передачи данных (цифровой битовый поток или оцифрованный аналоговый сигнал) между электронными системами. ИНЖИР. 1 иллюстрирует типичное устройство для передачи данных между двумя электронными системами. Электронная система 101 может включать схемы цифровой обработки 110 (например, ЦП и память) для обработки и хранения цифровых данных 112 . Электронная система 101 может отправлять цифровые данные 112 в другую электронную систему 102 с использованием передатчика (Tx) 114 . Передатчик 114 принимает цифровые данные 112 и преобразует цифровые данные в аналоговый сигнал для передачи через среду связи 103 . В беспроводном приложении аналоговые сигналы могут быть преобразованы с повышением частоты в радиочастотные сигналы, а затем переданы между антеннами, например, по воздуху. Электронная система 102 включает приемник 124 (Rx) для приема цифровых данных 112 . В этом примере электронные системы 101 и 102 могут как отправлять данные с помощью передатчика (Tx), так и получать данные с помощью приемника (Rx). Соответственно, электронная система 102 может также включать схемы цифровой обработки 120 для обработки и хранения цифровых данных 122 , которые могут быть отправлены в электронную систему 101 с помощью передатчика 124 , например.

РИС. 2 иллюстрирует пример архитектуры предшествующего уровня техники для передачи данных в беспроводном канале. В канале беспроводной передачи цифровой сигнал данных, содержащий закодированные данные, преобразуется в аналоговый сигнал с использованием цифро-аналогового преобразователя (ЦАП) 201 . Аналоговый сигнал (или аналоговый «основной» сигнал) затем обрабатывается с помощью фильтра нижних частот (ФНЧ) 9.0006 202 и каскад усиления (Av) 203 . Затем аналоговый сигнал основной полосы частот смещается к несущей частоте с помощью повышающего преобразователя 204 и локального генератора (LO). Преобразованный с повышением частоты сигнал снова фильтруется по адресу 205 . Усилитель мощности 206 увеличивает мощность аналогового сигнала для передачи через среду связи.

Потребление энергии является серьезной проблемой в современных системах передачи. Быстрое распространение систем связи, таких как беспроводные устройства, ужесточило требования к энергопотреблению устройств, и передатчики являются крупным источником такого потребления. Традиционные аналоговые усилители мощности, например, потребляют особенно большое количество энергии. Повышение эффективности таких аналоговых усилителей мощности является областью постоянных исследований.

Настоящее раскрытие включает в себя усилитель мощности с переключаемым конденсатором. В одном варианте осуществления SCPA включает в себя первую матрицу конденсаторов для связи заряда с общим узлом с использованием первого компонента сигнала. Вторая матрица конденсаторов связывает заряд с общим узлом, используя второй компонент сигнала. Относительные амплитуды между первой и второй компонентами сигнала могут задавать точную фазу сигнала, создаваемого в общем узле. Синхронизирующие сигналы могут генерироваться и использоваться для установки фаз сигнала. В одном варианте осуществления первый и второй компоненты сигнала являются синфазными и квадратурными сигналами. В другом варианте осуществления генерируются многофазные тактовые сигналы, и выбираются конкретные тактовые сигналы, имеющие соседние фазы, для создания выходного сигнала, имеющего желаемую фазу.

Следующее подробное описание и прилагаемые чертежи обеспечивают лучшее понимание сущности и преимуществ настоящего раскрытия.

РИС. 1 иллюстрирует типичное устройство для передачи данных между двумя электронными системами.

РИС. 2 иллюстрирует типичную архитектуру для передачи данных.

РИС. 3 иллюстрирует схему усилителя мощности согласно одному варианту осуществления.

РИС. 4 иллюстрирует примеры выходных сигналов, генерируемых с использованием I- и Q-компонентов согласно варианту осуществления.

РИС. 5 иллюстрирует усилитель мощности на переключаемых конденсаторах согласно другому варианту осуществления.

РИС. 6 иллюстрирует примеры выходных сигналов, генерируемых с использованием многофазных компонентов согласно варианту осуществления.

РИС. 7 иллюстрирует примерную схему усилителя мощности согласно другому варианту осуществления.

РИС. 8 иллюстрирует способ электронного усилителя мощности согласно варианту осуществления.

В последующем описании в целях пояснения приведены многочисленные примеры и конкретные детали, чтобы обеспечить полное понимание настоящего раскрытия. Однако специалисту в данной области будет очевидно, что настоящее раскрытие, выраженное в формуле изобретения, может включать некоторые или все признаки в этих примерах, отдельно или в сочетании с другими признаками, описанными ниже, и может дополнительно включать модификации и эквиваленты функций и концепций, описанных здесь.

Признаки и преимущества настоящего изобретения включают в себя инновационные технологии усилителей мощности с переключаемыми конденсаторами (SCPA). В одном варианте осуществления компоненты сигнала (например, I и Q) соединяются через разные массивы конденсаторов (или группы конденсаторов) и объединяются в общем узле, совместно используемом конденсаторами. В некоторых вариантах осуществления схемы кодирования (кодеры) могут отображать амплитуды различных компонентов сигнала, например, на разные массивы конденсаторов. Конденсаторы в каждой из конденсаторных решеток могут быть избирательно соединены с одним или несколькими опорными напряжениями (например, одним или несколькими напряжениями источника питания, Vdd и землей) с использованием схемы переключения. Амплитуды компонентов сигнала могут использоваться для управления тем, какие конденсаторы в каждой матрице конденсаторов подключены к определенному напряжению источника питания, заземлению или оставлены разомкнутыми, например. Соответственно, разные компоненты сигнала могут использоваться для управления соответствующими массивами конденсаторов, так что составной сигнал может быть сгенерирован из его компонентов путем объединения зарядов от разных массивов конденсаторов в общем узле. Амплитуда и фаза составного сигнала могут быть получены из относительных амплитуд компонентов сигнала, передаваемых через конденсаторные решетки, и путем управления временем, в течение которого каждая матрица связывает заряд с общим узлом (например, с использованием фаз разных тактовых сигналов). В одном варианте осуществления компоненты сигнала, такие как синфазная (I) составляющая и квадратурная (Q) составляющая, могут быть соединены через синфазную (I) конденсаторную решетку и квадратурную (Q) конденсаторную решетку и синхронизированы с использованием Тактовые импульсы I и Q, чтобы компоненты I и Q можно было суммировать в области заряда (например, через конденсаторы I и Q с использованием тактовых импульсов I и Q). В результате векторы компонентов I и Q генерируют составной выходной сигнал. В более общем смысле варианты осуществления настоящего изобретения включают использование относительных амплитуд первой и второй составляющих сигнала в качестве составляющей тонкой фазы генерируемого сигнала. Массивы конденсаторов могут быть сконфигурированы (например, синхронизированы для создания выходных сигналов на общем узле) в разное время с использованием тактовых сигналов с разными фазами, и разница между первой фазой тактового сигнала и второй фазой тактового сигнала может соответствовать фазовой составляющей курса фазы. генерируемого выходного сигнала. Можно генерировать множество тактовых сигналов с разными фазами и выбирать их, например, для генерирования составного выходного сигнала с любой фазой. Сигналы I и Q и соответствующие тактовые сигналы I и Q, разделенные 90 градусов — это пример реализации. В более широком смысле можно использовать дополнительные тактовые сигналы с большим количеством тактовых фаз для улучшения построения выходного сигнала, как более подробно описано ниже.

РИС. 3 иллюстрирует схему усилителя мощности согласно одному варианту осуществления. ИНЖИР. 3 показан вариант осуществления, который принимает цифровые сигналы I и Q и использует цифровые сигналы I и Q для управления массивом конденсаторов I и массивом конденсаторов Q, соответственно, для объединения компонентов сигнала I и Q в области заряда для получения выходного сигнала. . Цепь 300 является примером усилителя мощности с переключаемыми конденсаторами (SCPA). В этом примере SCPA 300 включает в себя цифровые кодировщики 310 и 311 (иногда называемые декодерами или кодерами), схемы переключения 301 — 308 , конденсаторы CI 1 -Cin и CQ 1 , конденсаторные -CqN и сеть согласования полосы пропускания 312 . В этом примере кодер 310 принимает первый цифровой сигнал, соответствующий синфазной (I) составляющей генерируемого сигнала, и в соответствии с этим генерирует первые кодированные цифровые сигналы Di 1 -DIN для управления коммутационными цепями 301 — 304 . Кодированные цифровые сигналы Di 1 -DiN могут соответствовать отображению амплитуды синфазной составляющей на значения Di 1 -DiN необходимы для настройки конденсаторов Ci 1 -CiN для передачи заряда на общий узел 350 для генерирования уровня напряжения, соответствующего амплитуде синфазной составляющей. Кодер 311 принимает второй цифровой сигнал, соответствующий квадратурной (Q) составляющей сигнала, и в соответствии с этим формирует вторые кодированные цифровые сигналы Dq 1 -DqN для управления коммутационными цепями 305 — 308 . Кодированные цифровые сигналы Dq 1 -DqN могут соответствовать отображению амплитуды квадратурной составляющей на значения Dq 1 -DqN необходимы для настройки конденсаторов Cq 1 -CqN для передачи заряда на общий узел 350 для генерации уровень напряжения, соответствующий амплитуде квадратурной составляющей.

Множество первых кодированных цифровых сигналов Di 1 -DiN, представляющих синфазную составляющую генерируемого сигнала, принимается множеством первых переключателей в коммутационных схемах 301 — 304 . Множество первых переключателей выполнено с возможностью выборочного соединения соответствующего множества выводов первых конденсаторов множества первых конденсаторов Ci 1 -CiN между двумя или более опорными напряжениями (например, Vdd и землей). Аналогично, множество вторых кодированных цифровых сигналов Dq 1 -DqN, представляющих квадратурную составляющую сигнала, принимается множеством вторых переключателей в коммутационных схемах 301 — 304 . Множество вторых переключателей выполнено с возможностью выборочного соединения соответствующего множества выводов первого конденсатора множества вторых конденсаторов Cq 1 -CqN между двумя или более опорными напряжениями (например, Vdd и землей). В этом примере переключающие схемы 301 — 308 подключены к нескольким опорным напряжениям, включая первое напряжение источника питания, Vdd 1 , второе напряжение источника питания, Vdd 2 (например, Vdd 2 > Вдд 1 ) и заземление (Gnd). Соответственно, коммутационные схемы 301 — 304 выборочно соединяют первую клемму конденсатора на каждой из первой группы конденсаторов (Ci 1 -CiN) между двумя напряжениями питания (например, Vdd 1 и Vdd 2 ). ) и землю. Аналогично, коммутационные схемы 305 — 308 выборочно подключают первую клемму конденсатора к каждой второй группе конденсаторов (Cq 1 -CqN) между двумя напряжениями питания (например, Vdd 1 и Vdd 2 ) и заземление. Другие варианты осуществления могут использовать только одно напряжение источника питания, Vdd и землю или другие схемы опорного напряжения для переключения заряда на общий узел 350 .

Более конкретно, в одном примерном варианте осуществления одна клемма каждого конденсатора Ci в массиве синфазных конденсаторов может быть подключена к земле через первый переключатель, к первому напряжению источника питания Vdd 1 через второй переключатель, а ко второму источнику питания напряжение Vdd 2 , который больше, чем Vdd 1 через третий переключатель. Синфазные кодированные цифровые сигналы Di управляют переключателями Ci, так что один из переключателей, первый, второй или третий, замыкается для передачи заряда на второй вывод Ci. Кодированные цифровые сигналы Di 1 -DiN и Dq 1 -DqN аналогичным образом управляющие переключатели соединяют выводы соответствующих конденсаторов Ci 1 -CiN и Cq 1 -CqN между Vdd 1 (и опционально Vdd 2 ) и заземление для соединения заряда с общим узлом 350 . Одна примерная реализация переключающей схемы более подробно описана ниже.

В соответствии с различными вариантами осуществления несколько тактовых сигналов с разными фазами могут использоваться для настройки выводов конденсатора между опорными напряжениями в разное время для создания фазы хода сигнала, создаваемого на общем узле 350 . В этом примере кодер 310 получает синфазный тактовый сигнал I_CLK, а кодер 311 принимает квадратурный тактовый сигнал Q_CLK. I_CLK и Q_CLK могут быть дифференциальными часами, например, так что I_CLK включает в себя I_CLK и I_CLK* (инверсия I_CLK), а Q_CLK включает в себя Q_CLK и Q_CLK* (инверсия Q_CLK). В примере I и Q I_CLK сдвинут по фазе относительно Q_CLK на 90 градусов (т. е. π/2). В некоторых вариантах осуществления, более подробно описанных ниже, I_CLK или Q_CLK или оба могут быть успешно инвертированы, чтобы изменить фазу хода сигнала, объединенного в общем узле. Например, неинвертированный I_CLK и неинвертированный Q_CLK могут использоваться для объединения сигналов в квадрантах +I и +Q (например, фаза курса: 0-π/2). Инвертированный I_CLK и неинвертированный Q_CLK могут использоваться для объединения сигналов в квадрантах −I и +Q (например, фаза курса: π/2−π). Инвертированный I_CLK и инвертированный Q_CLK могут использоваться для объединения сигналов в квадрантах -I и -Q (например, фаза курса: π-3π/2). Наконец, неинвертированный I_CLK и инвертированный Q_CLK можно использовать для объединения сигналов в квадрантах +I и −Q (например, фаза курса: 3π/2−2η). Этот подход может быть с успехом расширен до дополнительных сегментов фаз курса на фиг. 5 ниже. Кроме того, I_CLK и Q_CLK могут предпочтительно быть тактовыми генераторами с рабочим циклом 50%, поскольку компоненты сигнала I и Q обрабатываются с использованием отдельных массивов конденсаторов, что приводит, например, к более высокой выходной мощности для данного сопротивления нагрузки.

Синфазная и квадратурная составляющие могут суммироваться в области заряда на общем узле 350 в ответ на кодированные цифровые сигналы Di и Dq, конфигурирующие клеммы конденсаторов между Vdd и землей. В этом примере общий узел 350 соединен с сетью согласования полосы пропускания 312 . Схема согласования полосы пропускания , 312, может включать, например, катушку индуктивности. Соответственно, переключающие конденсаторы и, по меньшей мере, одна катушка индуктивности создают требуемый выходной сигнал, когда I-компонент и Q-компонент суммируются в общем узле. LC-схема может фильтровать сигнал переключения для получения желаемого выходного сигнала.

РИС. 4 иллюстрирует примеры конфигураций SCPA 300 на фиг. 3, и ассоциированные векторы согласно варианту осуществления. В следующих примерах составляющая Cos(t) соответствует синфазной составляющей, а составляющая Sin(t) соответствует квадратурной составляющей. Первый пример конфигурации показан как 401 и 402 . В этом примере компонент I отображается (кодером 310 ) для активации 4 конденсаторов в массиве. Аналогичным образом компонент Q отображается (кодером 311 ), чтобы активировать 6 конденсаторов в массиве. Знак обоих компонентов I и Q положительный, что может соответствовать использованию неинвертированных часов I и Q для установки фазы курса между 0 и η/2. Векторная сумма компонентов I и Q показана по адресу 402 a . Результирующий вектор Vr соответствует выходному сигналу в общем узле, который может быть отфильтрован последовательной индуктивностью, например, Lser, и подан на нагрузку. Нагрузка моделируется здесь как сопротивление нагрузки RL и может быть, например, антенной.

Второй пример конфигурации показан по номерам 403 и 404 . В этом примере компонент добротности отображается (кодером 311 ) на соединение 2 конденсаторов с Vdd и 2 конденсаторов с землей. Точно так же компонент I отображается (кодером 310 ) для активации 6 конденсаторов в массиве. В этом примере знак компонента I отрицательный, а знак компонента Q положительный, что может соответствовать использованию инвертированных I-тактов и неинвертированных Q-тактов для установки фазы курса между π/2-π. Векторная сумма компонентов I и Q показана на 404 . Как и в примере, показанном в 401 и 402 , фаза курса задается фазой часов, а точная фаза задается относительными амплитудами компонентов I и Q.

Третий пример конфигурации показан по номерам 405 и 406 . В этом примере компонент Q отображается (кодером 311 ) для соединения 1 конденсатора в массиве конденсаторов Q с Vdd, а компонент I отображается (кодером 310 ) для соединения 6 конденсаторов в массиве конденсаторов I с Вдд. В этом примере знак компонентов I и Q отрицательный, что может соответствовать использованию инвертированных часов I и Q для установки фазы курса между π-3π/2. Векторная сумма компонентов I и Q показана на 406 . Как и в примере, показанном в 401 и 402 , фаза курса задается фазой часов, а точная фаза задается относительными амплитудами компонентов I и Q.

Четвертый пример конфигурации показан по номерам 407 и 408 . В этом примере компонент I отображается (кодером 310 ) для соединения 6 конденсаторов в массиве конденсаторов I с Vdd, а компонент Q отображается (кодером 311 ) для соединения 6 конденсаторов в массиве конденсаторов Q с Вдд. В этом примере знак компонента I положительный, а знак компонента Q отрицательный, что может соответствовать использованию неинвертированных часов I и инвертированных часов Q для установки фазы курса между 3π/2−2η. Векторная сумма компонентов I и Q показана на 408 . Подобно примерам, показанным выше, фаза курса задается фазой часов, а точная фаза задается относительными амплитудами компонентов I и Q.

РИС. 5 иллюстрирует усилитель мощности с переключаемыми конденсаторами , 500, согласно другому варианту осуществления. ИНЖИР. 5 иллюстрирует вариант осуществления, который принимает, например, сигналы I и Q и генерирует векторы компонентов A и B и выбирает конкретные фазы тактового сигнала для управления двумя разными массивами конденсаторов для объединения векторов компонентов в области заряда для получения выходного сигнала. В этом примере SCPA 500 Включает цифровые кодировщики 510 и 511 , схемы переключения 501 — 508 , конденсаторы CA 1 -CAN и CB 1 -CBN и Bandpass Matching Network 512 . SCPA 500 дополнительно включает генератор 560 цифровых шаблонов, многофазный тактовый генератор 561 и схему 562 выбора тактового сигнала.

Входной сигнал, подлежащий усилению, подается на генератор цифровых последовательностей 560 . В этом примере входной сигнал является синфазным/квадратурным сигналом (I/Q). Генератор цифровых шаблонов 560 может анализировать входной сигнал и определять амплитуду, которая будет использоваться на двух разных массивах конденсаторов, а также выбирать фазы тактового сигнала для получения усиленного выходного сигнала. Сигналы, создаваемые генератором цифровых шаблонов 560 (например, сигнал A и сигнал B), подаются на кодеры 510 и 511 . Относительные амплитуды сигналов А и В задают тонкую фазу. Выбранные фазы тактового сигнала задают фазу курса. В этом примере первая составляющая выходного сигнала, сигнал А, представляет собой амплитуду синфазной составляющей, которая может быть принята кодером 9.0006 510 . Точно так же второй компонент выходного сигнала, сигнал B, является амплитудой квадратурного компонента, который может быть принят кодером 511 .

Цепи кодеров 510 — 511 и схемы коммутации 501 — 508 принимают цифровые сигналы A и B, соответствующие компонентам I и Q усиливаемого сигнала, и конфигурируют первые выводы конденсатора конденсаторы Ca 1 -CaN и Cb 1 -CbN между двумя или более эталонными напряжениями (например, Vdd 1 , Vdd 2 и Gnd). Разница между амплитудой сигнала A и амплитудой сигнала B может соответствовать тонкой фазовой составляющей фазы сигнала, который должен быть сгенерирован, например, на общем узле 550 .

Схема кодера 510 генерирует закодированные цифровые сигналы Da 1 -DaN, представляющие амплитуду I составляющей сигнала. Схема кодера 511 генерирует кодированные цифровые сигналы Db 1 -DbN, представляющие амплитуду компонента Q сигнала. Кодированные цифровые сигналы Da 1 -DaN управляющие коммутационные цепи 501 — 504 к выборочно соединенным выводам конденсаторов Ca 1 -CaN между Vdd 1 или Vdd 2 и землей, например. Аналогично, кодированные цифровые сигналы Db 1 -DbN управляют коммутационными цепями 505 — 508 на выборочно соединенные выводы конденсаторов Cb 1 -CbN между Vdd 1 или Vdd 2 и землей, например. Конденсаторы Ca 1 -CaN и Cb 1 -CbN имеют вторые выводы, соединенные с общим узлом 550 , где заряд каждого конденсатора может быть объединен для формирования составного выходного сигнала.

В некоторых вариантах осуществления фаза выходного сигнала дополнительно определяется путем выбора тактовых сигналов, используемых для настройки конденсаторов. Например, генератор цифровых шаблонов , 560, может оценивать сигнал, который должен быть передан, и выбирать конкретные фазы тактового сигнала из множества фаз тактового сигнала. В этом примере квадратурная (I/Q) битовая последовательность анализируется генератором 9 цифровых последовательности.0006 560 . Генератор цифровых комбинаций , 560, может определить желаемую выходную фазу и выбрать две ближайшие доступные фазы из многофазного тактового генератора , 561, . В схемах кодера 510 и 511 несколько конденсаторов из каждой группы запускаются для переключения между Vdd и землей, а остальные конденсаторы могут, например, удерживаться на земле.

В этом примере схема многофазного тактового генератора 561 генерирует несколько тактовых импульсов φ 1 -φn, имеющие разные фазы. Кроме того, разные фазы разных часов могут отличаться по фазе на одинаковую разность фаз (т. е. фазы разных часов могут быть равномерно разделены примерно одинаковыми разностями фаз). Схема многофазного тактового генератора 561 может содержать генератор тактового сигнала (например, дифференциальный тактовый генератор) и многофазный фильтр (например, последовательно соединенные RC-цепи задержки) или контур синхронизации с задержкой (DLL) для создания нескольких выходных фаз тактового сигнала. сигнал с постоянными выходными амплитудами, например. Первый тактовый сигнал, φo 1 и второй тактовый сигнал φo 2 выбирают из множества тактовых сигналов φ 1 -φn. Фаза первого тактового сигнала, φo 1 , может быть смежной по фазе с фазой второго тактового сигнала, например, φo 2 . Разница между первой фазой тактового сигнала и второй фазой тактового сигнала может соответствовать компоненту фазы фазы сигнала, как дополнительно показано ниже.

Первый и второй тактовые сигналы получены схемой кодера 510 и схема кодера 511 для контроля выполнения конфигурации конденсаторов. Например, фронт первого тактового сигнала φo 1 может возникать перед фронтом второго тактового сигнала φo 2 , так что зарядовая связь на конденсаторах Ca 1 -CaN выполняется до зарядовой связи на конденсаторах Cb 1 -КбН. Подобно реализации I/Q, первый и второй тактовые сигналы φo 1 и φo 2 могут быть, например, дифференциальными тактовыми импульсами с рабочим циклом 50%. Например, в случае, когда φo 1 и φo 2 разнесены по фазе на 90 градусов (например, I и Q), биты I могут вызвать переключение определенных конденсаторов I на Vdd. Пока конденсаторы I садятся до переключения битов Q, может иметь место взаимодействие между сигналами I и Q, когда они суммируются в общем узле. Таким образом, схемы кодера и переключатели могут работать на тактовых импульсах с рабочим циклом 50%, имеющих разные фазы. Одним из преимуществ этого подхода является то, что может быть достигнута более высокая выходная мощность, поскольку основной коэффициент больше, чем, например, если бы использовался меньший рабочий цикл. В более общем случае, если одна матрица конденсаторов устанавливается до того, как переключится другая матрица конденсаторов, разница во времени между фронтами может установить максимальную скорость системы. Для многофазной системы со многими фазами тактового сигнала, доступными для установки фазы курса, фронты могут быть очень близко друг к другу по мере увеличения числа фаз курса. В некоторых вариантах осуществления, если одна матрица конденсаторов не полностью устанавливается до того, как переключится другая матрица конденсаторов, взаимодействие между двумя матрицами может быть скорректировано, например, путем предварительного искажения сигнала.

РИС. 6 иллюстрирует примеры конфигураций SCPA 500 на фиг. 5 и ассоциированные векторы согласно варианту осуществления. Первый пример конфигурации показан как 601 и 602 . В этом примере имеется 8 тактовых сигналов с 8 различными фазами на выбор. Компонент A тактируется φ 1 и отображается (кодером 510 ) для активации 1 конденсатора в массиве. Точно так же компонент B тактируется φ 8 и отображается (кодером 511 ), чтобы активировать 6 конденсаторов в массиве. В этом примере кодер 510 синхронизируется с фронтом перед кодером 511 , но может быть и наоборот. В других реализациях φ 1 и φ 2 принимаются каждым конденсатором, и декодер выбирает, какие часы использовать непосредственно на конденсаторе, что может, например, обеспечить большую амплитуду сигнала. В этом примере часы φ 1 и φ 8 устанавливают фазу курса от 0 до 45 градусов. Векторная сумма компонентов A и B показана на 602 и . Результирующий вектор Vr соответствует выходному сигналу в общем узле, который может быть отфильтрован последовательной индуктивностью, например, Lser, и подан на нагрузку. Нагрузка моделируется здесь как сопротивление нагрузки RL и может быть, например, антенной.

Второй пример конфигурации показан как 603 и 604 . Компонент A тактируется φ 5 и отображается (кодером 510 ) для активации 8 конденсаторов в массиве. Точно так же компонент B тактируется соседней фазой φ 6 и сопоставлены (кодером 511 ) для активации 8 конденсаторов в массиве. В этом примере часы φ 5 и φ 6 устанавливают фазу курса между 225 и 270 градусами. Сумма векторов компонентов A и B показана по адресу 606 a . Результирующий вектор Vr соответствует выходному сигналу в общем узле.

РИС. 7 иллюстрирует один пример реализации квадратурного усилителя мощности с переключаемым конденсатором. В этом примере SCPA 700 включает в себя цифровые кодировщики 710 — 712 , схемы переключения 701 — 708 , двоичные взвешенные конденсаторы CIB 4 — 0 и CQB 4 0007– 0 , Equally Capacit CAPACITS CAPACITS 40007– 0 0 -Ci 15 и Cq 0 -Cq 15 , цифровой генератор шаблонов 760 и тактовый генератор 790 , содержащий схему 761 синхронизации низковольтного дифференциального сигнала (LVDS)0007 и непересекающаяся тактовая схема 762 .

Цифровые биты I и Q Bin(I,Q) могут быть получены генератором цифровых шаблонов 760 . В одном варианте SCPA 700 может включать в себя тактовый генератор 790 для обнаружения полярности синфазной составляющей сигнала и полярности квадратурной составляющей сигнала и, в соответствии с этим, инвертирования одного из: ( i) первый тактовый сигнал и второй тактовый сигнал, (ii) третий тактовый сигнал и четвертый тактовый сигнал или (iii) первый тактовый сигнал, второй тактовый сигнал, третий тактовый сигнал и четвертый тактовый сигнал. В этом примере младший значащий бит (LSB) каждого из сигналов I и Q (например, Bi,q 7 ) может использоваться в качестве бита знака для определения полярности тактовых сигналов и, следовательно, фазы хода выходного сигнала. Биты знака младшего разряда связаны со схемой LVDS 761 для генерации тактовых импульсов I и Q, включая положительные тактовые сигналы I, IP, отрицательные тактовые сигналы I, IN, положительные тактовые сигналы Q, QP и отрицательные тактовые сигналы Q, QN. IP, IN, QP и QN могут быть соединены через неперекрывающуюся схему синхронизации 762 , чтобы отрегулировать синхронизацию фронтов синхронизации, чтобы предотвратить прорыв тока, вызванный, например, одновременным включением и выключением устройств. IP и IN принимаются схемами кодирования 712 и 713 , а также QP и QN принимаются схемой кодирования 710 и 711 для управления временем, в течение которого конденсаторы настроены для передачи заряда на общий узел.

В этом примере массивы конденсаторов I и Q состоят из бинарных взвешенных конденсаторов и конденсаторов примерно одинакового размера. Соответственно схемы кодирования для компонента Q включают в себя унарный кодер 710 и двоичный кодер 711 . Точно так же схемы кодирования для компонента I включают в себя унарный кодер 712 и двоичный шифратор 713 . В этом примере реализации LSB Bi 1 — 0 и Bq 1 — 0 подключены к двоичным кодерам 713 и 711 соответственно для управления двоично-взвешенными конденсаторами и Cqb 4 — 0 . В некоторых вариантах осуществления один или несколько конденсаторов могут поддерживать, например, напряжение Vdd. Дополнительно цифровые сигналы Bi 6 — 2 и Bq 6 — 2 переводятся в унарные коды, такие как кодировщик термометра, например. Соответственно, некоторые варианты осуществления могут включать в себя как двоичные кодеры, так и конденсаторы для преимущественного уменьшения размера массивов конденсаторов, и унарные кодеры, управляющие конденсаторами одинакового размера, для преимущественного повышения точности. Другие варианты осуществления могут быть полностью бинарными или полностью унарными, например, в зависимости от приложения.

Цепи кодирования 710 — 713 генерируют кодированные цифровые сигналы для управления несколькими переключателями питания 701 — 708 . Пример схемы переключения показан по номеру 740 . Кодированные цифровые сигналы в этом примере содержат три управляющих бита C 1 , C 2 и C 3 . Управляющий бит C 1 включает и выключает PMOS-транзистор MP 3 , тем самым выборочно связывая Vdd через каскодный транзистор MN 3 с одним выводом конденсатора в массиве. Управляющий бит C 2 включает и выключает PMOS-транзистор MP 1 , тем самым выборочно подключая Vdd 2 , которое может быть больше, чем Vdd, через каскодный транзистор MP 2 на один вывод конденсатора в массиве. Наконец, управляющий бит C 3 включает и выключает NMOS-транзистор MN 1 , тем самым избирательно соединяя землю через каскодный транзистор MN 2 с одним выводом конденсатора в массиве. Соответственно, конденсаторы в матрицах могут быть избирательно соединены между землей и одним или несколькими напряжениями источника питания для передачи заряда на общий узел 9.0006 750 . В некоторых примерах приложений VDD и VDD 2 могут использоваться одновременно, например, на разных конденсаторах в массиве.

РИС. 8 иллюстрирует способ электронного усилителя мощности согласно варианту осуществления. В 801 выводы первых конденсаторов множества первых конденсаторов конфигурируются между двумя или более опорными напряжениями на основании множества первых кодированных цифровых сигналов, представляющих первую амплитуду сигнала. Два или более опорных напряжения могут быть заземлением и Vdd, например, или заземлением и несколькими различными напряжениями источника питания. В 802 первые выводы конденсатора множества вторых конденсаторов конфигурируются между двумя или более опорными напряжениями на основании множества вторых кодированных цифровых сигналов, представляющих вторую амплитуду сигнала. Разница между первой амплитудой и второй амплитудой может соответствовать, например, точной фазовой составляющей фазы сигнала. Выводы вторых конденсаторов первых конденсаторов и выводы вторых конденсаторов вторых конденсаторов могут быть соединены с общим узлом, где объединяются компоненты сигнала. В 803 , первый тактовый сигнал и второй тактовый сигнал выбираются из множества тактовых сигналов. Множество тактовых сигналов имеют множество различных тактовых фаз. Например, первый тактовый сигнал имеет первую тактовую фазу, а второй тактовый сигнал имеет вторую тактовую фазу. Первая фаза синхронизации может быть смежной по фазе со второй фазой синхронизации во множестве различных фаз синхронизации. Разница между первой фазой тактового сигнала и второй фазой тактового сигнала может соответствовать компоненту фазы фазы сигнала. В 804 конфигурация первых конденсаторов на основе множества первых кодированных цифровых сигналов выполняется с использованием первого тактового сигнала, а конфигурация вторых конденсаторов на основе множества вторых кодированных цифровых сигналов выполняется с использованием второго тактового сигнала. Соответственно формируется сигнал, имеющий запрещенную фазу на общем узле.

Вышеприведенное описание иллюстрирует различные варианты осуществления настоящего раскрытия вместе с примерами того, как могут быть реализованы аспекты конкретных вариантов осуществления. Приведенные выше примеры не следует рассматривать как единственные варианты осуществления, и они представлены для иллюстрации гибкости и преимуществ конкретных вариантов осуществления, определенных следующей формулой изобретения. На основании приведенного выше раскрытия и следующей формулы изобретения могут быть использованы другие компоновки, варианты осуществления, реализации и эквиваленты, не выходя за рамки объема настоящего раскрытия, определенного формулой изобретения.

КОДИРОВАНИЕ И ДЕКОДИРОВАНИЕ МНОГОПРОЕКТНЫХ ВИДЕО

КОДИРОВАНИЕ И ДЕКОДИРОВАНИЕ МУЛЬТИВИДЕО

ОПИСАНИЕ

ОБЛАСТЬ ТЕХНИКИ Настоящее изобретение относится к кодированию и декодированию многоракурсных видео, т.е. видеопоследовательностей, содержащих сцены, которые можно отображать интерактивно, изменяя вид. В частности, настоящее изобретение относится к способу кодирования и способу декодирования для многоракурсного видеопотока, а также к устройству кодирования и устройству декодирования для кодирования и декодирования, соответственно, многоракурсного видеопотока.

УРОВЕНЬ ТЕХНИКИ

В многоракурсном видео (MW) получают несколько видеопоследовательностей одной и той же сцены, например, посредством множества обычных камер, для создания множества одновременных видео, которые можно плавно соединить. Эти одновременные видео могут быть объединены в видео с несколькими видами, которое может отображаться интерактивно на обычном экране дисплея в соответствии с пожеланиями пользователя, например, с поворотом вида под разными углами. Это также называется «телевидением со свободной точкой обзора» (FTV), то есть системой просмотра естественного видео, которая позволяет пользователю в интерактивном режиме управлять точкой обзора сцены и создавать новые виды динамической сцены из любого положения. Более того, многоракурсные видео могут быть как в двух (2D), так и в трех (3D) измерениях.

Также многоракурсные видеоролики можно получить с помощью определенных приемов съемки или с помощью виртуального 3D-моделирования. Видео с несколькими видами обеспечивает лучшее качество просмотра для пользователя, которому нравится впечатление, что он находится «внутри» сцены. Обзор методов многоракурсного видео можно найти в Ishfaq Ahmad, «Multiview Video: Get Ready for Next-Generation Television», IEEE Distributed Systems Online, vol. 8, нет. 3, 2007 г., ст. нет. 0703-о3006.

Многоракурсное видео может успешно применяться в нескольких областях, таких как: освещение спорта (гонки F1, футбол, футбол, бейсбол), наблюдение и удаленный мониторинг, развлекательные и образовательные области.

Многоракурсное видео требует обработки большого количества данных в режиме реального времени; в соответствии с известным решением поэтому для обработки полного многоракурсного видео потребовалась бы большая вычислительная мощность. Поскольку вычислительная мощность имеет свою стоимость, для обработки полного многоракурсного видео потребуется дорогостоящее видеоустройство.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ Целью настоящего изобретения является создание способа кодирования и декодирования многоракурсного видео, который имеет улучшенную производительность, сохраняя при этом хороший уровень качества для пользователя во время интерактивного опыта.

Еще одной целью настоящего изобретения является предоставление способа кодирования и декодирования многоракурсного видео, который требует ограниченного количества вычислительных ресурсов, чтобы его можно было легко реализовать в доступных устройствах, таких как коммерческие телевизионные приставки, без необходимости использования более мощных процессоров.

Эти и другие цели настоящего изобретения достигаются с помощью способа кодирования многоракурсного видео, способа декодирования многоракурсного видео, устройства кодирования и устройства декодирования, включающих признаки прилагаемой формулы изобретения, которые составляют неотъемлемую часть настоящего изобретения. настоящее описание.

Согласно настоящему изобретению множество изображений, соответствующих одиночным видам сцены в фиксированный момент времени, делится на множество слоев. Каждый из срезов кодируется, и генерируется многоракурсный видеопоток, который содержит множество отдельных видеопотоков. Каждый из этих отдельных видеопотоков содержит: набор закодированных фрагментов, информацию, адаптированную для определения положения фрагментов в изображениях, и дополнительную информацию, адаптированную для идентификации одного или нескольких видеопотоков, которые являются смежными со фрагментами других видеопотоков.

Как более подробно объяснено ниже, этот способ кодирования генерирует MW, который может быть эффективно декодирован без необходимости использования огромной вычислительной мощности декодера.

Декодер принимает множество закодированных видеопотоков и декодирует их в соответствии с командой, введенной пользователем. Команда может потребовать отображения представления, которое содержит слайсы из двух или более изображений, переносимых MW-потоком. Декодер выбирает и декодирует слайсы, связанные с просмотром, на основе принятой команды и информации, встроенной в видеопоток с несколькими видами. Затем декодер генерирует видеоизображение, содержащее выбранные слайсы, упорядоченные таким образом, чтобы формировать представление, которое должно быть отображено.

Таким образом, это решение обеспечивает преимущество, заключающееся в том, что нет необходимости декодировать все многоракурсное видео, и вид, запрошенный пользователем, может быть быстро сгенерирован декодером с использованием информации, предоставленной с кодированным многоракурсным видео.

В случае горизонтального многоракурсного видео, такого как «панорама», которое разворачивается вдоль основного горизонтального направления, срезы являются вертикальными. В этом случае слайсы могут подвергаться повороту перед кодированием и после декодирования, чтобы использовать преимущества конкретных особенностей стандартов MPEG, которые обеспечивают индивидуальное кодирование/декодирование горизонтальных слайсов. Если фрагменты поворачиваются во время кодирования, часть информации встраивается в видео, чтобы сигнализировать о необходимости поворота в противоположном направлении после декодирования.

Вся релевантная информация, необходимая для определения конфигурации смежных изображений в разных видеопотоках и конкретного положения фрагментов в них, вставляется в видеопотоки многоракурсного видеопотока во время кодирования. Делая это, во время декодирования многоракурсного видео эта информация будет оперативно доступна, например, через метаданные, и выбранный вид может быть правильно отображен.

Как правило, во время кодирования с каждым фрагментом может быть связан другой идентификатор пакета, чтобы декодер мог отдельно декодировать каждый фрагмент.

В предпочтительном варианте каждое изображение видеопотоков разделено на десять вертикальных фрагментов одинакового размера. Поскольку каждое из изображений имеет размер, адаптированный для отображения на обычном телевизионном экране, в отображаемом изображении будут пиксели либо из десяти, либо из одиннадцати фрагментов для любого заданного вида многоракурсного видео. Соответственно, требуется только увеличение вычислительной мощности на 10% для эффективного декодирования срезов, которые в соответствии с изобретением фактически кодируются и декодируются по отдельности. Можно использовать более толстые или более тонкие ломтики в зависимости от желаемой производительности.

В соответствии с одним аспектом изобретения срезы предпочтительно выбирают так, чтобы они имели размер, кратный 16 пикселям; при этом можно эффективно использовать стандартное кодирование и декодирование MPEG.

В соответствии с еще одним аспектом изобретение направлено на компьютерную программу, содержащую средства программного кода для выполнения всех этапов способа кодирования с вышеупомянутыми признаками, когда она выполняется на компьютере. В соответствии с еще одним аспектом изобретение направлено на машиночитаемый носитель, хранящий исполняемые компьютером инструкции, выполняющие все этапы способа кодирования с вышеупомянутыми признаками, когда он выполняется на компьютере.

В соответствии с еще одним аспектом изобретение направлено на компьютерную программу, содержащую средства программного кода для выполнения всех этапов способа декодирования с вышеупомянутыми признаками, когда она выполняется на компьютере.

В соответствии с еще одним аспектом изобретение направлено на машиночитаемый носитель, хранящий исполняемые компьютером инструкции, выполняющие все этапы способа декодирования с вышеупомянутыми признаками, когда он выполняется на компьютере.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Дополнительные признаки и преимущества настоящего изобретения станут очевидными при подробном описании предпочтительных неисключительных вариантов осуществления способа кодирования и способа декодирования, а также соответствующих систем согласно изобретению, которые описаны в качестве неограничивающих примеров. с помощью прилагаемых чертежей, на которых:

Фиг.1 схематически представляет пример панорамного изображения;

На фиг.2 схематически представлен пользователь, взаимодействующий с многоракурсным видеоустройством;

На фиг.3 схематически представлен пример изображений, принадлежащих многоракурсному видео, разделенному на три отдельных видеопотока;

Фиг.4 схематически представляет изображения многоракурсного видео по Фиг.3, закодированные согласно варианту осуществления настоящего изобретения;

— на фиг. 5 схематически представлен вариант осуществления способа кодирования многоракурсного видеопотока согласно настоящему изобретению;

На фиг.6 схематически представлен другой вариант осуществления способа кодирования многоракурсного видеопотока согласно настоящему изобретению;

На фиг.7 представлена ​​блок-схема способа кодирования многоракурсного видеопотока согласно настоящему изобретению;

На фиг.8 схематически представлен пример отображаемого вида, при этом указанный вид получен из многоракурсного видео в соответствии с настоящим изобретением;

На фиг. 9 схематически представлен вариант осуществления способа декодирования многоракурсного видео в соответствии с настоящим изобретением; фиг.10 схематично представляет другой вариант осуществления способа декодирования многоракурсного видео в соответствии с настоящим изобретением;

Фигура 11 схематически представляет пример интерактивного отображения, отображаемого в многоракурсном видео, согласно настоящему изобретению;

— Фиг.12 схематично представляет другой пример отображения интерактивного вида в многоракурсном видео согласно настоящему изобретению;

На фиг.13 представлена ​​блок-схема способа декодирования многоракурсного видеопотока согласно настоящему изобретению;

На фиг.14 схематически представлен пример устройства декодирования согласно настоящему изобретению;

На фиг. 15 схематически представлен другой вариант осуществления способа декодирования многоракурсного видео в соответствии с настоящим изобретением;

На фиг. 16 схематически представлен другой вариант осуществления способа декодирования многоракурсного видео в соответствии с настоящим изобретением;

— Фиг. 17 схематически представляет другой пример интерактивного представления, отображаемого в многоракурсном видео, согласно настоящему изобретению.

Эти чертежи иллюстрируют различные аспекты и варианты осуществления настоящего изобретения, и, при необходимости, одинаковые конструкции, компоненты, материалы и/или элементы на разных чертежах обозначены одними и теми же ссылочными номерами.

НАИЛУЧШИЙ ВАРИАНТ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

На фиг.1 схематично представлено панорамное изображение 1. Панорамное изображение (или «панорама») 1 представляет собой городской пейзаж и озеро. Панорама 1 охватывает большое поперечное поле зрения, например 180 градусов. Для того, чтобы изобразить все объекты на изображении с адекватной четкостью, разрешение изображения панорамы 10 очень большое, например 5760×1080 пикселей.

В то время как невозможно отобразить все панорамное изображение 1 без изменения размера на экране обычного телевизора, его можно отобразить на экране HD с разрешением 1920×1080 пикселей, частный вид панорамы 1.

На рис. 2 схематически изображен пользователь 2, смотрящий на экран телевизора 3. На экране телевизора 3 имеются средства для отображения видео МВ, например ТВ-приставка 4 МВ Взаимодействуя с телевизионной приставкой MW 4, например, с помощью пульта дистанционного управления 5, пользователь 2 может выбирать различные виды для отображения на экране 3 телевизора из видео с несколькими видами.

В этом примере пользователь 2 выбирает вид из многоракурсного видео, содержащего изображение 1. Выбранный вид представлен на экране как изображение 6, которое включает в себя линию горизонта города (то есть левую часть панорамного изображения 1).

В настоящем описании термин «многоракурсное видео» будет обозначать конкретную видеопоследовательность, которая содержит изображения из множества видов, адаптированных для объединения вместе. Пользователь может интерактивно перемещаться по видам многоракурсного видео, просматривая определенные изображения или комбинации отображаемых изображений.

Теперь со ссылкой на фиг.3 описывается пример многоракурсного видео 100.

Многоракурсное видео 100 содержит множество панорамных видеокадров, каждый из которых передает изображение сцены, подобное панорамному изображению 1. Каждый панорамный видеокадр разделен на множество кадров, в примере на фиг.3 каждый панорамный кадр многоракурсного видео 100 разделен на три кадра; поэтому в этом варианте осуществления показано многоракурсное видео 100, содержащее множество кадров 101а, 102а, 103а, 101b, 102b, 103b, 101с, 102с, 103с. В этом примере отдельные виды панорамного изображения 1 содержатся в группе кадров 101а, 102а и 103а.

Поскольку каждый кадр несет изображение, многоракурсный видеопоток 100 содержит множество изображений 104, 105 и 106, каждое из которых представляет отдельный вид одной и той же сцены.

Пользователь может перемещаться по видам многоракурсного видео 100, предпочтительно прокручивая вид слева направо, отображая одновременно только часть из двух соседних изображений видеоизображений 104, 105 и 106. Между тем, видео изображения 104, 105 и 106 многоракурсного видео 100 изменяются синхронно посредством обновления кадров в соответствии с частотой, например обновления кадров 101а, 101b и 101с и т.д.

Многоракурсный видеопоток 100 имеет разрешение 5760×1080 пикселей и разделен на три отдельных видеопотока высокой четкости, которым принадлежат изображения 101, 102 и 103; каждое из указанных изображений имеет разрешение 1920×1080 пикселей. Многоракурсный видеопоток 100 делится на множество общих видеопотоков высокой четкости, по существу, для целей вещания. Каждая часть видеопотоков 101, 102 и 103 транслируется синхронно с другими через один или несколько транспортных потоков (для DVB-T) или транспондеров (для спутникового вещания, т. видео 100 через традиционные средства приема, такие как телевизионная приставка или телевизор.

Таким образом, в то время как традиционные телевизионные приставки могут принимать каждый из видеопотоков 101, 102 и 103, телевизионная приставка MW позволяет интерактивно отображать определенные представления всего многоракурсного видео, частично передаваемого каждым видеопоток 101, 102 и 103.

В этом примере изображения 104, 105 и 106 ориентированы горизонтально и совмещены бок о бок, так что они равны размерам панорамного изображения 1.

Многоракурсное видео 100 в целом предназначен для отображения в соответствии с одним видом, например, в формате 16: 9.HD-экран, так что только его часть видна в виде видеоизображения на экране в данный момент времени.

Многоракурсное видео 100 кодируется таким образом, что каждое из изображений 104, 105 и 106 видеопотоков 101, 102 и 103, содержащихся в многоракурсном видео 100, разделено на множество фрагментов.

В примере на фиг. 4 каждое из изображений 104, 105 и 106 разделено на вертикальные срезы. Предпочтительно каждое изображение разделено на набор (401, 402 и 403 соответственно) из десяти фрагментов.

Преобладающая ориентация этих срезов, как правило, предпочтительно выбирается таким образом, чтобы срезы имели преобладающий размер, ортогональный заданному основному направлению X, то есть направлению прокрутки вида в многоракурсном видео, вдоль которого сцена многоракурсного видео 100 разворачивается. Как станет очевидным из следующего описания, функция разделения срезов вдоль направления Y, ортогонального X, позволяет лучше использовать вычислительные ресурсы во время декодирования и навигации путем прокрутки видов многоракурсного видео.

В рассматриваемом примере многоракурсное видео 100 является преимущественно горизонтальным, поскольку все изображения 104, 105 и 106 расположены горизонтально рядом друг с другом. В этом примере пользователь, меняющий виды в многоракурсном видео 100, будет прокручивать в горизонтальном направлении (т. е. влево и вправо), отображая различные виды, предпочтительно соседние виды, многоракурсного видео 100. Следовательно, в этом примере выгодно иметь фрагменты изображений 104, 105 и 106 смещены таким образом, что их преобладающий размер является вертикальным. Каждый из срезов включает всю высоту изображений 104, 105 и 106.

Помимо фрагментов изображений 104, 105 и 106, многоракурсное видео 100 также содержит информацию 107a, адаптированную для определения положения фрагментов в изображениях 104, 105 и 106. Кроме того, многоракурсное видео 100 несет информацию 107b, адаптированную для идентификации видеопотоков 101, 102 и 103. В частности, информация 107b указывает, является ли каждый видеопоток смежным со слайсом другого видеопотока. В этом примере видеопоток 102 примыкает своей левой стороной к фрагменту 404 изображения 104 и примыкает своей правой стороной к фрагменту 405 изображения 106. Предпочтительно, чтобы эта информация 107a и 107b была встроена в метаданные многоракурсного видео. 100. В предпочтительном варианте эта информация имеется в каждых метаданных каждого видеопотока 104, 105 и 106 (что в сумме составляют «глобальные» метаданные мультиракурсного видео 100), с определенной степенью избыточности (до полная репликация информации в метаданных каждого видеопотока), чтобы гарантировать надежную передачу информации вместе с трансляцией многоракурсного видео 100. Как уже было описано, многоракурсный видеопоток 100 делится на множество видеопотоков 101, 102 и 103 меньших размеров. Все эти видеопотоки могут иметь одинаковый размер между собой или быть разных размеров. Каждое изображение 104, 105 и 106 видеопотоков делится на множество слайсов, которые являются вертикальными слайсами в примере на фиг. 4.

Каждый из видеопотоков 101, 102 и 103 последовательно подвергается этапу кодирования либо последовательно, либо параллельно, при этом фрагменты каждого изображения 104, 105 и 106 кодируются индивидуально.

Со ссылкой на фиг. 5 описывается пример кодирования многоракурсного видеопотока 100.

Для краткости здесь описывается только кодирование одного видеопотока 101 многоракурсного видеопотока 100.

Видеопоток 101 содержит множество кадров (101a, 101b,..), каждый из которых содержит соответствующее изображение.

В предпочтительном варианте осуществления видеосистема подвергается сжатию MPEG. Термин сжатие MPEG считается охватывающим любой известный стандарт сжатия MPEG, такой как сжатие MPEG-2, MPEG-3, MPEG-4 и MPEG-7.

В этом варианте каждый кадр содержит изображение Full HD размером 1920×1080 пикселей, поэтому метод предусматривает добавление 8 строк пикселей внизу каждого изображения, чтобы кадр прошел корректное кодирование MPEG. Эти строки не добавляются, если кодирование представляет собой кодирование JPEG, в котором сжатие основано на макроблоках 8×8, или если кодирование использует макроблоки, отличные от 16×16; Например, кодирование h.264 позволяет использовать макроблоки размером от 4×4 до 16×16.

Каждый из фрагментов набора 402 подвергается повороту 501 на 90 градусов, так что все фрагменты изображения 104 становятся горизонтальными на изображении 104b. Это выгодно в сочетании со стандартами MPEG, которые предсказывают кодирование горизонтальных слайсов как независимых блоков подкадров.

В этом варианте осуществления, в котором каждый кадр видеопотока подвергается ротации 501, третья информация, представляющая ротацию, такая как «флажок», вставляется в многоракурсный видеопоток 100.

Таким образом, каждый из слайсов индивидуально кодируется кодером 502, который работает с отдельными горизонтальными слайсами. Для целей настоящего изобретения индивидуальное кодирование означает, что каждый слайс обрабатывается как блок подкадра, кодирование которого зависит от характеристик пикселей, присутствующих в блоке подкадра, и в соответствующих блоках подкадра, присутствующих в других кадрах, но не от признаков, присутствующих в других слайсах. /subframe единиц одного и того же кадра.

Кодер 502 выводит закодированный видеопоток, содержащий все закодированные слайсы. Закодированный видеопоток вместе с метаданными и другой информацией затем помещается в контейнерный формат (в частности, в программный поток MPEG) 504, адаптированный для широковещательной передачи.

В случае цифрового вещания, такого как DVB, закодированный видеосигнал вводится в один программный поток 504 транспортного потока 503 (для цифрового видеовещания).

Как уже было описано, все множество видеопотоков 101, 102 и 103, содержащихся в многоракурсном видео 100, кодируются и помещаются в соответствующее множество программных потоков для последующей трансляции.

Поскольку многоракурсное видео состоит из трех видеопотоков 101, 102 и 103, многоракурсное видео 100 предпочтительно кодируется и встраивается в три программных потока одного и того же транспортного потока, например. транспортный поток 503.

Со ссылкой на фиг.6 описывается другое решение для кодирования многоракурсного видеопотока.

Способ кодирования здесь описан со ссылкой на одиночный видеопоток 101, однако все видеопотоки 101, 102 и 103, содержащиеся в многоракурсном видео 100, подвергаются либо последовательно, либо параллельно одному и тому же процессу.

Каждое изображение видеопотока 101 подвергается процессу декомпозиции, аналогичному описанному со ссылкой на рисунок 5.

Изображение 104 (в конечном итоге расширенное для добавления нижних строк, необходимых для правильного кодирования MPEG) разделено на набор из десяти вертикальных слоев 601, 602, 610 одинакового размера. В отличие от варианта осуществления на фиг.5, каждый из фрагментов 601-610 изображения 104 обрабатывается как кадр соответствующего видеопотока, который необходимо кодировать.

Это показано на фиг.6, где множество кодеров 611, 612, 620 кодирует соответствующую последовательность слайсов.

Таким образом, каждый кодер 611-620 генерирует соответствующее закодированное видео, которое пакетируется и встраивается в соответствующий контейнерный формат, например. программный поток MPEG. Как известно, программный поток представляет собой последовательность пакетов программного потока, каждому из которых назначается другой идентификатор; на фиг.6 каждый кадр видеопотока 101 дает начало набору элементарных пакетов, которые встроены в разные пакеты программных потоков, идентифицируемых разными идентификаторами пакетов (PID): PID1, PID2, PID…, PID10.

Несколько мультиплексоров 650-65N объединяют группы программных потоков 660-670

(желательно группы из трех программных потоков) и транслируют их.

На фиг.7 схематично представлена ​​блок-схема этапов кодирования, необходимых для кодирования многоракурсного видеопотока согласно настоящему изобретению.

Способ кодирования начинается на этапе 71, когда инициируется кодирование многоракурсного видео.

Каждый кадр (и, следовательно, содержащееся в нем изображение) многоракурсного видео делится (этап 72) на множество фрагментов. Каждый из фрагментов индивидуально кодируется (этап 73) и смешивается (этап 74) с информацией, необходимой для декодирования, чтобы получить закодированный видеопоток.

Информация, смешанная с закодированными слайсами, содержит информацию о взаимном смещении слайсов в изображении и информацию о соседних слайсах других видеопотоков.

На шаге 75 кодирование изображения прекращается.

Блок-схема на рисунке 7 раскрывает только важные этапы метода кодирования, другие этапы, такие как пакетирование закодированного видеопотока, добавление строк к кадрам для получения расширенных изображений, пригодных для кодирования MPEG, и т. д., могут добавить к шагам на рис. 7.

Со ссылкой на фиг.8 описывается пример интерактивного отображения многоракурсного видео согласно настоящему изобретению. Многоракурсное видео 100 транслируется, а затем принимается приемным устройством, таким как телевизионная приставка или телевизор. Для использования многоракурсных функций видео устройство может представлять собой телевизионную приставку MW, которая позволяет интерактивно менять виды.

Информация 107a и 107b, внедренная в метаданные многоракурсного видео

100 (т. е. по меньшей мере в одном из программных потоков, транспортирующих закодированные видеопотоки 101, 103 или 103), позволяет определить правильную конфигурацию многоракурсного видео 100, т. е. определение положения срезов и взаимного смещения видеопотоков 101, 102 и 103.

Поскольку, как это обычно бывает, разрешение многоракурсного видео 100 значительно превышает разрешение экрана телевизора, конкретный вид многоракурсного видео 100 отображается в соответствии с выбором пользователя или определенными настройками принимающего устройства. аппарат.

Например, конкретный вид, который будет отображаться, может быть выбран пользователем, или это может быть предопределенный выбор или автоматический выбор (особенно при запуске или сбросе телеприставки MW или при настройке на другой MW). канал).

В одном предпочтительном варианте осуществления вид не зависит от кадров и изображений, изначально составляющих многоракурсный видеопоток перед кодированием. Другими словами, как лучше объяснено со ссылкой на пример на рисунке 8, если многоракурсное видео воспроизводит сцену в разные моменты времени с помощью разных видеопоследовательностей, каждая из которых содержит определенный вид сцены, отображаемый вид может быть другим. от этих взглядов.

В примере на фиг.8 панорама 1 разделена на три изображения 104, 105 и 106, воспроизводящие разные «исходные» виды.

Отображаемый вид 801 содержит пиксели набора срезов 805. Подробно, вид состоит из двух крайних правых фрагментов изображения 104 и восьми фрагментов слева от изображения 105, всего десять ломтики. Таким образом, вид 505 отличается от исходных видов изображений 104, 105 и 106.

Декодирование вида 505 в приемном устройстве описывается со ссылкой на фиг. 9, на которой многоракурсный видеопоток 100 кодируется в соответствии с описанным выше способом с помощью ссылка на рисунок 5.

Таким образом, принимающее устройство принимает несколько транспортных потоков (между этими транспортными потоками 503), транспортирующих закодированный многоракурсный видеопоток 100. к кодированному изображению 105 и программному потоку 506, внедряющему пакеты, относящиеся к кодированному изображению 106. Таким образом, из транспортного потока 503 принимаются кодированные изображения 104b и 105b.

Используя информацию 107a и 107b, внедренную в принятые метаданные, блок управления приемного устройства выбирает закодированные слайсы 801, соответствующие слайсам 805, составляющим представление 801 для отображения.

Закодированные фрагменты 801 предоставляются декодеру 802, который декодирует их по отдельности и собирает в видеоизображение 803. эти горизонтальные ломтики, как если бы они были разделены.

Другими словами, декодеру 802 необходимо декодировать только фрагменты многоракурсного видео 100, которые фактически выбраны для отображения в выбранном представлении 801. Другие фрагменты, которые являются посторонними для выбора 801, не декодируются, таким образом, не занимая вычислительную мощность. декодера без реальной пользы.

Видеоизображение 803, содержащее выбранные фрагменты, должно подвергнуться повороту 804, равному и противоположному повороту 501, в данном примере -90 градусов. Эта информация снова предоставляется в метаданных видео 100 или видео 102 и 103, которым принадлежат изображения 104 и 105.

После поворота 804 получается видеоизображение 805. Видеоизображение 805 содержит и, в частности, равно выбранному виду 801 после декодирования множества выбранных фрагментов. Видеоизображение 805 может отображаться на обычном телевизионном экране и представляет собой выбранный вид 801 многоракурсного видео 100.

На фиг. 10 схематически показаны шаги, которые необходимо предпринять для декодирования многоракурсного видеопотока 100, закодированного в соответствии с вариантом осуществления по фиг. 6.

Приемное устройство принимает множество транспортных потоков, содержащих множество программных потоков 660-66N, транспортирующих закодированные и пакетированные слайсы 601-610.

Как объяснялось выше, каждый из закодированных фрагментов 601-610 пакетируется и встраивается в другой программный поток, идентифицируемый PID (PID1-PID10).

Получатель выбирает набор слайсов 901, которые составляют представление для отображения, и извлекает их в различных транспортных потоках посредством информации, встроенной в программные потоки. Поскольку в этом варианте осуществления каждое представление состоит из десяти слайсов, приемное устройство должно принимать десять программных потоков, которые могут быть мультиплексированы во множество транспортных потоков, передаваемых в разных частотных диапазонах. Поэтому приемное устройство предпочтительно снабжено множеством тюнеров для настройки на разные диапазоны и одновременного приема разных транспортных потоков. Ясно, что потребуется только один тюнер, если все программные потоки мультиплексированы в один и тот же транспортный поток, что может быть возможно из-за уменьшенного размера каждого программного потока.

Выбранные закодированные слайсы затем предоставляются декодеру 902, который по отдельности декодирует каждый из выбранных слайсов из набора 901 для создания декодированного видеоизображения 903. Видеоизображение 903 содержит выбранный вид 801 после множества выбранных слайсов из набора 901. набор 901 был расшифрован. Видеоизображение 903 может отображаться на обычном телевизионном экране и представляет собой выбранный вид 801 многоракурсного видео 100.

В предпочтительном варианте осуществления, после приема видео MW на новом канале, пользователю отображается исходное представление 1101 по умолчанию. Представление 1101 по умолчанию предпочтительно представляет собой одно из исходных представлений многоракурсного видеопотока 100, то есть одно из изображений, транспортируемых кадрами видеопотоков 101-103. Предпочтительно, в случае панорамного вида, такого как панорамное изображение 1, вид по умолчанию содержит центр изображения 1.

В соответствии с тем, что уже было описано, пользователь может интерактивно изменить вид, который должен отображаться. С этой целью пользователь может использовать пульт 1104 дистанционного управления для навигации по видам многоракурсного видео 100, предоставляя команду 1103 прокрутки в выбранном направлении, в данном случае в правильном направлении. Эта команда 1103 прокрутки вызывает отображение выбора другого вида 1 102.

В примере на фиг. 11 пользователь нажимает клавишу со стрелкой вправо на пульте 1104 дистанционного управления, вызывая сдвиг выбранного вида на один фрагмент вправо многовидового видео 100. Новый выбранный вид 1102 содержит другой набор фрагментов многоракурсного видео 100. Затем новые фрагменты декодируются, и генерируется изображение, которое должно отображаться на экране телевизора, при этом указанное изображение представляет новый выбранный вид 1102. С помощью этой процедуры пользователь может перемещаться между различными представлениями многоракурсного изображения. видео 100, прокручивая изображения очень интуитивно, почти как если бы он двигал головой влево и вправо в панораме реального мира.

Понятно, что описанные выше шаги просто иллюстрируют взаимодействие пользователя с многоракурсным видео. Можно рассмотреть и другие возможности, например, пользователь может постоянно менять вид с выбранного вида 1102 на другой вид, просто нажимая несколько раз определенные клавиши пульта 1104 дистанционного управления.

В одном варианте осуществления вид 1101 по умолчанию может быть либо автоматически выбирается как один предварительно определенный вид среди множества изображений конкретного видеопотока или как вид, который пользователь выбрал в последний раз, когда был выбран конкретный многоракурсный канал (или многоракурсный видеопоток).

В одном варианте осуществления часть информации, касающаяся положения вида 1101 по умолчанию, встраивается (и передается) в многоракурсное видео 100, так что поставщик контента может дать предварительно определенное указание, какой вид следует рассматривать как вид по умолчанию для каждый момент мультиракурсного видео.

Со ссылкой на фиг. 12 описывается другой вариант осуществления настоящего изобретения, касающийся интерактивного выбора отображаемого вида. В этом варианте осуществления пользователь может интерактивно перемещаться по многоракурсному видео 100, выбирая различные виды путем прокрутки изображений с использованием пошаговых шагов, которые отличаются от всего слайса, например больше или меньше, чем слайс.

В этом примере пользователь сначала просматривает отображаемое изображение, которое содержит слайсы с 1201 по 1210. Затем пользователь прокручивает изображение для просмотра нового вида 1200, чтобы включить вид, который содержит информацию из слайсов 1201 и 761; в частности, новый вид содержит пиксели из срезов 1201 и 1211, которые выбраны лишь частично. Это может произойти всякий раз, когда пользователь управляет непрерывным движением прокрутки представления, перемещаясь на меньшие пиксельные промежутки. Пользователь может передать эту команду с помощью пульта дистанционного управления, например, переключив другой «непрерывный» режим навигации и нажав ту же клавишу, или нажав клавишу с меньшим усилием, или повернув ручку.

В этом случае, чтобы отобразить выбранный вид 1200, декодер должен декодировать одиннадцать секторов, содержащихся в выборе. Фактически декодер должен рассматривать и декодировать каждый слайс по отдельности, и если требуется видеоинформация хотя бы из части слайса, то необходимо декодировать весь слайс. Затем для генерации изображения 1203, соответствующего выбранному виду 1200, используются только необходимые пиксели. мощность, которая обычно требуется для декодирования одного кадра.

Обычно количество фрагментов, на которые делится видео, определяется как компромисс между вычислительной мощностью, сэкономленной за счет использования тонких фрагментов, и объемом информации, необходимой для восстановления конфигурации фрагментов. На практике установлено, что подходящее количество секторов для разделения HD-кадра составляет от 7 до 12, более предпочтительно от 9 до 10.

На фиг. настоящее изобретение.

Метод декодирования инициируется на шаге 31. На шаге 32 принимается множество закодированных видеопотоков; эти закодированные видеопотоки (например, видеопотоки 101, 102 и 103) представляют многоракурсное видео согласно настоящему изобретению (например, многоракурсное видео 100).

Как уже было описано, многоракурсный видеопоток содержит информацию, которая позволяет определить конфигурацию отдельных видеопотоков, которые следует считать смежными, и срезов в каждом изображении каждого видеопотока; эти фрагменты информации извлекаются на шаге 33, предпочтительно из метаданных видео 100.

На шаге 34 получена команда для отображения определенного вида многоракурсного видеопотока; эта команда может быть сгенерирована автоматически или представлять выбор пользователя.

Используя полученную ранее информацию, на шаге 35 выбираются фрагменты, связанные с отображаемым видом. Каждый из выбранных фрагментов декодируется по отдельности (этап 36), после чего генерируется видеоизображение (этап 37), собирая фрагменты, теперь декодированные, в правильном порядке. На этапе 38 завершается декодирование изображения многоракурсного видеопотока в соответствии с конкретным отображаемым видом.

К методу декодирования, показанному на рис. 13, можно добавить дополнительные шаги, такие как обрезка изображений (например, для удаления добавленных строк пикселей), поворот изображений (для учета поворотов, выполняемых во время кодирования).

Рисунок 14 схематически представляет устройство декодирования, такое как телевизионная приставка, для декодирования многоракурсного видеопотока в соответствии с настоящим изобретением.

Устройство 40 декодирования представляет собой телевизионную приставку, снабженную видеовыходом 42 для передачи видеоконтента на внешнее устройство, которое будет его отображать.

Устройство 40 декодирования содержит тюнер 43, выполненный с возможностью подключения к антенне 41 и приема множества отдельных кодированных видеопотоков, представляющих многоракурсный видеопоток. Например, тюнер 43 адаптирован для приема видеопотоков, транспортируемых в цифровом транспортном видеопотоке DVB.

Телевизионная приставка 40 подходит для приема и декодирования MW, закодированного в соответствии с вариантом осуществления на фиг. 14, где один и тот же транспортный поток DVB содержит три программных потока, каждый из которых несет элементарные пакеты, соответственно, видеопотоков 101, 102 и 103.

Устройство 40 декодирования дополнительно содержит микроконтроллер 44, оперативно связанный с рядом других компонентов устройства 40 декодирования. Микроконтроллер 44 работает как блок управления приемным устройством и управляет настройкой 43 для настройки на транспортный поток, соответствующий запросу. пользователя.

Устройство 40 декодирования дополнительно содержит память 45, функционально соединенную с микроконтроллером 44. Память 45, например, ПЗУ, содержит информацию и алгоритмы, необходимые для выполнения способа декодирования согласно настоящему изобретению.

Устройство 40 декодирования дополнительно содержит приемник 46 команд, например инфракрасный приемник, связанный с ИК-пультом дистанционного управления.

Микроконтроллер 44 функционально соединен с приемником 46 команд для приема пользовательских команд, например. команды для настройки «телеканала», на котором можно просматривать интерактивные видео и перемещаться по ним, а также команды для изменения вида интерактивного видео.

Устройство 40 декодирования дополнительно содержит буфер 47 памяти для хранения множества пакетов программных потоков кодированного многоракурсного видеопотока.

Во время работы пользователь с помощью пульта дистанционного управления дает команду настроиться на интерактивный телевизионный канал, на котором можно выбрать просмотр многоракурсного видео. Например, пользователь нажимает клавишу номер один для просмотра канала Ch2. Микроконтроллер 44 управляет тюнером 43 для настройки на транспортный поток, транспортирующий изображение по умолчанию многоракурсного видеосигнала. Предпочтительно микроконтроллер 44 управляет тюнером 43 для настройки на требуемую частоту для приема программного потока, связанного с каналом 2.

Микроконтроллер 44 извлекает закодированные слайсы, связанные с видом по умолчанию или с видом, выбранным пользователем после настройки на канале 2, и управляет буферной памятью 47, чтобы предоставить выбранный слайс декодеру 48. Декодер 48 индивидуально декодирует слайсы, переданные из памяти буфер 47 по командам микроконтроллера 44.

Процессор 49 получает декодированные слайсы и компонует их для создания изображения, соответствующего отображаемому виду, обеспечивая сопоставление слайсов в правильном порядке и поворот слайсов, если относительная информация найдена в метаданные.

Затем процессор 49 подключается к выходному порту 42 телевизора для обеспечения выходного видеосигнала.

В качестве альтернативы устройство 40 декодирования может быть интегрировано в телевизор, что позволяет избежать использования телевизионного выхода 42.

В дополнительном альтернативном варианте осуществления настоящего изобретения устройство 40 декодирования содержит множество тюнеров, позволяющих принимать множество программных потоков, транслируемых во множестве транспортных потоков DVB. Это решение выгодно в случае очень большого многоракурсного видео, содержащего несколько видеопотоков, которые не могут быть транспортированы в одном транспортном потоке, или в случае MW, закодированного в соответствии с вариантом осуществления на фиг. 15, в котором каждый кадр делится на количество фрагментов, которые затем кодируются и встраиваются в разные программные потоки, которые не могут быть транспортированы в одном транспортном потоке.

Со ссылкой на фиг. 15 описывается другой вариант осуществления способов кодирования и декодирования согласно настоящему изобретению.

Многоракурсное видео 1500 содержит изображения, соответствующие пяти видеопотокам 1501, 1502, 1503, 1504, 1505 нормального размера, совмещенные рядом друг с другом, чтобы сформировать панорамное видео, например, содержащее 360-градусный вид панорамы.

Многоракурсное видео 1500 кодируется и декодируется в соответствии с настоящим изобретением, индивидуально кодируя множество слайсов, в которых каждое из изображений видеопотоков 1501, 1502, 1503, 1504, 1505 разделено, и индивидуально декодируя слайсы, содержащиеся в выбор 1510. В этом примере многоракурсное видео должно отображаться в соответствии с выбранным видом 1510 на экране телевизора, имеющем соотношение сторон 2,39.:1, что больше, чем Full HD 16:9. Выбор 1510 может отображаться либо на панорамном киноэкране, либо на множестве обычных дисплеев, расположенных рядом.

Выбор вида 860, который должен отображаться из многоракурсного видео 1500, содержит фрагменты из видеопотоков 1502-1504. В этом случае, как описано выше, фрагменты, содержащиеся в выборе 1510, декодируются по отдельности для экономии вычислительной мощности декодера. , а также для обеспечения лучшего интерактивного взаимодействия с пользователем, который может перемещаться по различным представлениям.

Со ссылкой на фиг.16 описывается другой вариант осуществления способов кодирования и декодирования согласно настоящему изобретению.

Многоракурсное видео 1600 содержит изображения, соответствующие шести видеопотокам 1601, 1602, 1603, 1604, 1605, 1606 нормального размера, совмещенные в матрице 2×3, чтобы сформировать увеличенный экран, по которому пользователь может интерактивно «перемещаться» , который дает команду телевизионной приставке MW выбрать конкретный вид 1610 с помощью вертикальной прокрутки 1620 и/или горизонтальной прокрутки 1621.

Многоракурсное видео 1600 кодируется и декодируется в соответствии с настоящим изобретением, индивидуально кодируя множество мозаичных фрагментов, в которых каждый из видео 1601, 1602, 1603, 1604, 1605, 1606 разделен, и индивидуально декодируя фрагменты, содержащиеся в выбор 1610. В этом примере срезы мозаичны в соответствии с сеткой, чтобы обеспечить навигацию по дисплею в двух направлениях, как горизонтальном, так и вертикальном.

В соответствии с настоящим изобретением слайсы кодируются по отдельности и декодируются при включении в выбранный вид; ломтики могут иметь разные размеры друг от друга, как в примере на фиг. 16, где это целесообразно или целесообразно.

Со ссылкой на фиг. 17 теперь описывается другой интерактивный выбор вида, который должен быть отображен.

В соответствии с другим вариантом осуществления настоящего изобретения пользователь 2 дает команду на выбор вида 1102 в многоракурсном видео 100. Пользователь прокручивает вид 1102 в направлении 1700, как описано со ссылкой на фиг. 2, просто когда пользователь фокусирует свой взгляд на краю 1701 наблюдаемого телевизионного экрана 15. Движение глаз пользователя обнаруживается камерой и процессором 993, который дает команду телевизионной приставке MW сместить окно дисплея в соответствии с направлением 1103b смещения, чтобы показать пользователю 2 выбор 1102 в том направлении, куда был направлен его взгляд.

Настоящее изобретение обеспечивает способ кодирования многоракурсного видео, который обеспечивает эффективное кодирование многоракурсного видеопотока во множество отдельно закодированных фрагментов. Затем фрагменты передаются конечному пользователю, который их получает, декодирует и собирает в соответствии с информацией об их правильной конфигурации. Фрагменты декодируются индивидуально, чтобы предоставить пользователю интерактивный опыт, выбирая конкретный вид видео и позволяя более эффективно использовать вычислительную мощность декодера, которому не нужно декодировать посторонние фрагменты. к выбору интерес.

Способ в соответствии с изобретением, который просто проиллюстрирован в настоящем описании, допускает ряд изменений и вариантов, подпадающих под концепцию изобретения, как определено прилагаемой формулой изобретения. Все приведенные детали реализации могут быть заменены их известными техническими эквивалентами без отклонения от объема настоящего изобретения.

Также ясно, что изобретение направлено на компьютерную программу, содержащую средства программного кода для выполнения всех этапов способа кодирования с признаками, описанными выше и заявленными, при выполнении на компьютере.

В соответствии с еще одним аспектом изобретение направлено на машиночитаемый носитель, на котором хранятся исполняемые компьютером инструкции, выполняющие все этапы способа кодирования с признаками, как описано выше и заявлено, при выполнении на компьютере.

В соответствии с еще одним аспектом изобретение направлено на компьютерную программу, содержащую средства программного кода для выполнения всех этапов способа декодирования с признаками, описанными выше и заявленными, при выполнении на компьютере.

В соответствии с еще одним аспектом изобретение направлено на машиночитаемый носитель, на котором хранятся исполняемые компьютером инструкции, выполняющие все этапы способа декодирования с описанными выше и заявленными характеристиками, когда он выполняется на компьютере.

конденсатор%20476%2010k%20740%20smd спецификация и примечания по применению

Лучшие результаты (6)

Модель ECAD Производитель Описание Загрузить техпаспорт Купить часть org/Product»> 1061260410 Молекс СОЕДИНИТЕЛЬНАЯ МУФТА RCPT LC-LC DUPLEX 1061250110 Молекс СОЕДИНИТЕЛЬНАЯ МУФТА RCPT LC-LC DUPLEX 1061261450 Молекс СОЕДИНИТЕЛЬНАЯ МУФТА RCPT LC-LC DUPLEX 1061261300 Молекс СОЕДИНИТЕЛЬНАЯ МУФТА RCPT LC-LC DUPLEX org/Product»> 1061261350 Молекс СОЕДИНИТЕЛЬНАЯ МУФТА RCPT LC-LC DUPLEX 1061451100 Молекс СОЕДИНИТЕЛЬНАЯ МУФТА RCPT LC-LC DUPLEX

конденсатор%20476%2010k%20740%20smd Листы данных Context Search

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

Каталог Лист данных	MFG и тип	ПДФ	Ярлыки для документов
2002 — конденсатор Реферат: ВАРИСТОР NTC 120 ВАРИСТОР NTC 33 275 v 593 BC Варистор 226 smd конденсатор ntc 2322 642 6 конденсатор mkt 344 КОНДЕНСАТОР SMD керамический конденсатор 2222 655 2222 Текст: Нет доступного текста файла	Оригинал	PDF
2012 — MCCA001399 Аннотация: конденсатор Текст: Нет доступного текста файла	Оригинал	PDF	элемент14 МССА001399 конденсатор
конденсатор Резюме: smd резистор 151 резистор smd 103 резистор smd 104 smd диод 132 конденсатор smd 106 smd диод 104 smd 106 конденсатор конденсатор smd 103 smd резистор Текст: Нет доступного текста файла	OCR-сканирование	PDF
2011 — конденсатор 100мкФ 50В Резюме: 100 мкФ 35 В конденсатор 100 мкФ 35 В конденсатор SMD конденсатор 220 мкФ 50 В КОНДЕНСАТОР 220 мкФ 63 В Текст: Нет доступного текста файла	Оригинал	PDF	элемент14 конденсатор 100мкФ 50В Конденсатор 100мкФ 35В Конденсатор смд 100мкФ 35В конденсатор 220мкф 50в КОНДЕНСАТОР 220мкФ 63В
2011 — конденсатор 47мкф 16в Аннотация: конденсатор 100мкФ/25В Текст: Нет доступного текста файла	Оригинал	PDF	120 Гц) конденсатор 47мкф 16в конденсатор 100мкФ/25В
1999 — МАКС7414 Реферат: Активный максимально плоский полосовой фильтр MAX7408 Максимальное аналоговое руководство по проектированию 12 3RD MAX7402 MAX7401 MAX7409 3-выводной конденсатор MAX7411 MAX7412 Текст: Нет доступного текста файла	Оригинал	PDF	МАКС7415 MAX74xx 15 кГц МАКС7410 МАКС7410 20сал 1000-up МАКС7414 активный максимально плоский полосовой фильтр МАКС7408 Руководство по аналоговому проектированию maxim 12 3RD МАКС7402 МАКС7401 МАКС7409 3-контактный конденсатор МАКС7411 МАКС7412
2012 — Конденсатор 10 16s smd Реферат: Конденсатор smd 226 RSM 2322 2222 Конденсатор серии 632 MOV 103 M 3 KV SMD электролитический конденсатор Конденсатор серии 2222 631 2312 344 7 Резистор SMD 474 336 smd КОНДЕНСАТОР Текст: Нет доступного текста файла	Оригинал	PDF
2012 — конденсатор 3,3 кОм 630 Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	элемент14 конденсатор 3,3 к 630
конденсатор Реферат: 477 танталовый конденсатор smd диод 27 E Диод smd 86 резистор smd 102 керамический конденсатор 102 SMD 157 диод DIODE SMD CE smd резистор 151 SMD диод NC Текст: Нет доступного текста файла	OCR-сканирование	PDF
ZNR 471 Реферат: 103 2KV pm3a104k подробная схема vfd для трехфазного двигателя DA1 7805 710 оптопара 16T202DA1 100 мкФ 16v электролитический конденсатор KA78L05BP TLP521 Текст: Нет доступного текста файла	Оригинал	PDF	КДС226 100кФ KRC101S 2Н2222 КА5Х0280Р 474/AC275V PM3A104K 471 ЗНР 103 2КВ pm3a104k подробная схема vfd для трехфазного двигателя ДА1 7805 оптопара 710 16Т202ДА1 Электролитический конденсатор 100 мкФ 16 В. KA78L05BP TLP521
2012 — электролитический конденсатор 100 мкФ 16 В Реферат: электролитический конденсатор 100мкФ 50в ЭЛЕКТРОЛИТИЧЕСКИЕ КОНДЕНСАТОРЫ 220мкФ 25В конденсатор 820мкФ 25В КОНДЕНСАТОР 47мкФ 25В ЭЛЕКТРОЛИТИЧЕСКИЙ 470мкФ, 16в электролитический конденсатор конденсатор электролитический 220мкФ 35В 470мкФ 50В конденсатор Текст: Нет доступного текста файла	Оригинал	PDF	120 Гц) 120 Гц\ элемент14 Электролитический конденсатор 100 мкФ 16 В. электролитический конденсатор 100мкф 50в ЭЛЕКТРОЛИТИЧЕСКИЕ КОНДЕНСАТОРЫ 220мкФ 25В конденсатор 820 мкФ 25В КОНДЕНСАТОР 47 мкФ 25 В ЭЛЕКТРОЛИТИЧЕСКИЙ Электролитический конденсатор 470 мкФ, 16 В. конденсатор электролитический 220 мкФ 35В Конденсатор 470мкФ 50В
2012 — конденсатор 47мкф 16в Аннотация: 22UF 50V Тантал Текст: Нет доступного текста файла	Оригинал	PDF	элемент14 конденсатор 47мкф 16в 22 мкФ 50 В Тантал
1999 — МАКС293 Резюме: MAX7410 MAX7408 MAX7409 MAX7401 MAX7400 MAX74xx MAX7400 техническое описание MAX281 MAX7402 Текст: Нет доступного текста файла	Оригинал	PDF	МАКС7415 МАКС7411 MAX74xx 15 кГц МАКС7410 1000-up МАКС293 МАКС7410 МАКС7408 МАКС7409 МАКС7401 МАКС7400 MAX74xx Техническое описание MAX7400 МАКС281 МАКС7402
2003 — керамический конденсатор 100нФ 104 Реферат: конденсатор 100нф 104 шунт резистор схема стиральная машина 104 конденсатор 100нф 104 конденсатор керамический конденсатор 1мкф 600в конденсатор 100нф керамический конденсатор 100мкф 16в электролитический конденсатор конденсатор 104 керамический Текст: Нет доступного текста файла	Оригинал	PDF	220 мкФ керамический конденсатор 100нФ 104 конденсатор 100нФ 104 шунтирующий резистор схема стиральных машин 104 конденсатор 100нФ 104 конденсатор керамический конденсатор 1мкф 600в конденсатор 100nf керамический конденсатор Электролитический конденсатор 100 мкФ 16 В. конденсатор 104 керамический
2011 — конденсатор 2200 мкФ 25 В Резюме: 4700 мкФ 25 В конденсатор 2200 мкФ 16 В конденсатор 4700 мкФ 35 В 2200 мкФ КОНДЕНСАТОР 6,3 В Текст: Нет доступного текста файла	Оригинал	PDF	элемент14 Конденсатор 2200мкФ 25В Конденсатор 4700мкФ 25В конденсатор 2200мкФ 16В конденсатор 4700мкф 35в КОНДЕНСАТОР 2200 мкФ 6,3 В МКГПР35В337М10Х16 МКГПР35В336М5С11 Конденсатор 2200мкФ 50В конденсатор 1000мкФ 25В Конденсатор 63В 4700мкФ
2003 — конденсатор 100нф 100 Реферат: Резистор из углеродной пленки 1N4937 Текст: Нет доступного текста файла	Оригинал	PDF	220 мкФ конденсатор 100нф 100 1Н4937 углеродный пленочный резистор
конденсатор Аннотация: стеклянный конденсатор ETR10 CYR10 CYR15 CYR51 MIL-C-11272 стеклянный CYFR10 CYR53 Текст: Нет доступного текста файла	Оригинал	PDF	CYR10 CYR15 CYR51 CYR52 CYR53 конденсатор ЭТР10 стеклянный конденсатор CYR10 CYR15 CYR51 МИЛ-С-11272 стакан CYFR10 CYR53
2002 — конденсатор 33мкф 35в Резюме: 1N4937 220 мкФ 16 В конденсатор конденсатор 100 нФ 104 конденсатор 100 мкФ/16 В конденсатор 104 U диод 1n4937 Fairchild 902 Текст: Нет доступного текста файла	Оригинал	PDF	100 мкФ 220 мкФ конденсатор 33мкф 35в 1Н4937 Конденсатор 220мкФ 16В конденсатор 100нФ 104 конденсатор 100мкФ/16В конденсатор 104 U Диод 1н4937 Фэирчайлд 902
2000 — принципиальная схема конвертера RGB в VGA Резюме: ЖК-дисплей Siemens C75 d триггер 7475 принципиальная схема конденсатор 100nf многослойный схема PHILIPS 74f86d 74f74d резистор R1206 tda8752b информация о приложениях Philips Capacitor datasheet Текст: Нет доступного текста файла	Оригинал	PDF	-TDA8752BТРОЙНОЙ АН/00070 TDA8752B TDA8752B R0805 принципиальная схема конвертера RGB в VGA ЖК-дисплей Siemens C75 Схема d-триггера 7475 конденсатор 100нф многослойный схема PHILIPS 74f86d 74f74d Резистор R1206 информация о приложениях tda8752b Спецификация конденсатора Philips
2012 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	элемент14
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	OCR-сканирование	PDF
2001 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	прошлое80-539-1501 S-TMSM00M301-R
киа7805р Реферат: dg1u dg1u реле 104j конденсатор C517 транзистор KIA7806P угольный резистор KIA7815PI KIA7806PI t1.6a 250v Текст: Нет доступного текста файла	Оригинал	PDF	РСП-1066 kHF902 Т315мА/250В) Х-1330-04 CP404 CN903 Т2А/250В) CP407 CN602 CP602 киа7805р дг1у реле дг1у конденсатор 104Дж Транзистор С517 КИА7806П угольный резистор КИА7815ПИ КИА7806ПИ т1. 6а 250в
2006 — АН-9035 Резюме: шунтирующий резистор тока двигателя FSBB20CH60 керамический конденсатор 100 нФ 104 трехфазный инвертор двигателя 18 кВт от 12 до 220 100 Вт керамический конденсатор 1 мкФ 600 В AN9035 100 Вт инвертор цепи конденсатор 104 керамический Текст: Нет доступного текста файла	Оригинал	PDF	ФЭБ154-001 ФСББ20Ч60) Ан-9035 шунтирующий резистор ток двигателя ФСББ20Ч60 керамический конденсатор 100нФ 104 трехфазный двигатель 18кВт инвертор 12 на 220 100Вт керамический конденсатор 1мкф 600в AN9035 Схема инвертора 100w конденсатор 104 керамический
JIS-C-5101-1 Реферат: EECEN0F204A JISC-5101 JIS-C-5101 золотой конденсатор электрические компоненты EEC-EN0F204A 2F 1 маркировка конденсатора описание конденсатора Matsushita Текст: Нет доступного текста файла	Оригинал	PDF	2003E121P EECEN0F204A РКР-2370 JIS-C-5101-1 EECEN0F204A JISC-5101 JIS-C-5101 золотой конденсатор электрические компоненты EEC-EN0F204A 2F 1 маркировка описание конденсатора конденсатор мацусита

Предыдущий 1 2 3 . .. 23 24 25 Далее

Racon 6805

Racon 6805 Ракон 6805
Многофункциональный радиолюбительский контроллер

ФоксБокс
Декодер DTMF
Контроллер DTMF
CW Keyer
Автопейджер

By N6ZAV а также N6BG

---

Оглавление

• Общее описание
• Инструкции по сборке
• Общие примечания
• Подробные инструкции
• Процедура выписки
• Калибровка
• Интерфейсные кабели
• Мощность
• Серийный номер — (от RaCon к компьютеру)
• Серийный номер — (от RaCon к модему)
• Радио
• Порт данных
• Инструкция по эксплуатации
• Настройки перемычек
• Операция FoxBox
• Начать нормальную передачу
• Начать повторную передачу звука
• Остановить передачу тока
• Однократная команда
• Команда изменения параметра
• Изменить программируемую последовательность
• Изменить программируемую коробку передач
• Изменить скорость кода
• Изменить пароль
• Изменить позывной
• Безопасная команда FoxBox
• Работа декодера DTMF
• Работа контроллера DTMF
• Операция телеграфного ключа
• Работа автоматического пейджера
• Примечания и советы
• Оборудование
• Операция
• ФоксБокс
• Декодер DTMF
• DTMF-контроллер
• CW Keyer
• Автопейджер
• Шелкография

Марти Митчелл, N6ZAV Байон Гаррабрант, N6BG
ПО Box 10413 8128 Kokoma Dr.
Коста-Меса, Калифорния  Лас-Вегас, Невада 89128
   (714)760-6060


---

Общее описание

RaCon 6805 — это многофункциональный радиоконтроллер, разработанный специально для для любителей. Это телеграфный ключ, FoxBox для T-hunting, декодер DTMF, DTMF-контроллер и автопейджер в одном устройстве. Благодаря сердце этого проекта, Motorola MC68HC705C8, также известный как 6805, все эти и многие другие функции можно запрограммировать в одном 40-контактная интегральная схема. 6805 имеет 8К ПЗУ для хранения программы, 300 байт оперативной памяти для хранения персонализированных данных, 31 двунаправленный контакт ввода/вывода для взаимодействия с другими компонентами на плате и работает от 5 вольт с кристаллом 4 МГц. Все фишки персонализированы с позывным владельца, выжженным на чипе Память. Объедините 6805 с последовательным интерфейсом, радиоинтерфейсом, кросс-диапазонный ретранслятор, декодер DTMF, регулятор мощности и вы Купил радиоконтроллер RaCon 6805.

T-Hunts — это весело, но они постоянно разговаривают в течение 4 часов, как скрытые передатчик может быть настоящим тормозом. Контроллер FoxBox обеспечивает ваше радио с тональными последовательностями, управлением PTT и идентификатором CW. Там несколько последовательностей тонов и рабочих циклов на выбор, и вы даже можете говорить через скрытый передатчик, если вы используете двухдиапазонное радио. CW ID происходит не реже одного раза в 10 минут, так что FoxBox может работать часами. Может быть удаленно защищены, чтобы другие не могли управлять им. позывной, последовательности тонов, рабочие циклы, пароль и скорость CW могут быть перепрограммированы легко с тонами DTMF.

Декодер DTMF декодирует любые входящие DTMF-тоны на ваш компьютер. для удобного просмотра или регистрации. Просто подключите динамик вашего радио выход на 1/8-дюймовый аудиоразъем RaCon и любые полученные DTMF-тоны будет отображаться на мониторе вашего компьютера. Эта функция может использоваться для проверки правильной работы передатчиков DTMF, для регистрации Активность DTMF или удаленное управление компьютером с помощью DTMF тона.

DTMF-контроллер обеспечивает простой способ удаленного управления внешние устройства с тонами DTMF. Путем сопряжения релейной карты или CMOS совместимый переключатель на порт данных RaCon, простые последовательности DTMF предоставить вам полный контроль над 8 независимыми функциями. Вы можете использовать эту функцию для управления оборудованием в вашем радиолюбительская хижина, автомобиль или удаленная радиостанция. RaCon также может передавать отчет о состоянии битов с использованием низких и высоких тонов, за которыми следует CW ID.

CW Keyer при подключении к компьютеру через последовательный порт и ваш HT через радиопорт отправит азбуку Морзе по воздух в форме MCW (модулированный CW). RaCon 6805 управляет проталкиванием и отпускание PTT в нужное время, так что все, что вам нужно сделать, это введите на клавиатуре. Меню позволяет пользователям выбирать оба символа и скорость слова независимо (Фарнсворт). Это было бы полезно для отправки практических экзаменов по азбуке Морзе по воздуху или улучшения ускорьте свой код, участвуя в QSO MCW с другом.

Конфигурация автопейджера обеспечивает удобный способ просмотра с вашими друзьями-любителями, оснащенными пейджерами, по радио без использования автопатча. Подключите RaCon 6805 к приемнику и внешнему модему на вашем дом. Передавая правильные коды DTMF на симплексе или ретрансляторе (с разрешения доверенного лица) модем наберет один из четырех пейджеров. номеров и отправить одно из четырех сообщений. Подключив RaCon последовательный порт к компьютеру, номера пейджеров и сообщения настраиваются. Эту функцию можно использовать для ускорения RACES, ARES, Red Cross и другие экстренные вызовы.

RaCon 6805 имеет 16-битный порт данных для возможности модернизации оборудования. В комплект входят все детали, необходимые для сборки борт минус шасси. Он работает от любого источника 7-35 В постоянного тока и только потребляет 30 мА., поэтому подойдет батарея 9В, а еще лучше (8) АА клетки. Время сборки не должно превышать двух часов.

---

Инструкции по сборке

Общие примечания

Все компоненты должны быть вставлены с компонентной шелкографии сторона доски. Интегральные схемы чувствительны к статическому электричеству. Соблюдайте стандартные меры предосторожности при обращении с этими устройствами. Диоды, транзисторы, некоторые конденсаторы и все интегральные схемы имеют полярность критический. Обязательно правильно сориентируйте эти компоненты перед монтаж. Паяльник малой мощности (15-25 Вт) с предпочтительнее небольшой наконечник. Вам также понадобится тонкий припой, небольшие бокорезы и пара острогубцев. Видеть СПИСОК ДЕТАЛЕЙ для цветового кода резистора и идентификации конденсатора Информация. Обрежьте выводы компонентов ПОСЛЕ пайки на место. Значения шелкографии, оканчивающиеся на «MF», представляют собой конденсаторы и те, которые заканчиваются на «К» или «М», являются резисторами («.01MF» — ​​конденсатор, а «10K» — резистор).

Подробные инструкции

1. Вставьте и припаяйте все 5 разъемов для интегральных схем. Обязательно устанавливайте с ориентационной выемкой, как указано на шелкографии. Эта выемка указывает, где будет подключен контакт 1 каждой микросхемы. потом.
2. Установка радиоинтерфейса с 5-контактным разъемом DIN.
3. Установите аудиоразъем 1/8 дюйма. Используйте много припоя с минимальным течь в домкрат.
4. Установите разъем последовательного интерфейса DB-9. Обязательно паять в напряжении посты помощи тоже.
5. Установите 26-контактный порт данных.
6. Установите выключатель питания.
7. Установите разъем питания постоянного тока. Используйте много припоя с минимальным расходом в домкрат.
8. Установите J8. Это золотые столбы в массиве 2 x 4 и 1 x 2 . Обязательно припаяйте короткую сторону, оставив длинную. сверху доски.
9. Установите J5. Это массив золотых столбиков 1 x 3.
10. Установите массив ДОПОЛНИТЕЛЬНЫХ золотых стоек 1 x 5.
11. Отвод проводов регулятора мощности 7805 (или 78М05) 90 градусов вниз, чтобы при установке монтажное отверстие совпадало с отверстие печатной платы. Установите металлической стороной вниз.
12. Закрепите 7805 с помощью винта 4-40 x 1/4″, шайбы & орех.
13. Установите керамический резонатор 4 МГц. Это маленький светло-голубой прямоугольное устройство с тремя контактами. Полярность значения не имеет.
14. Установите резонатор 3,579545 МГц. Полярность значения не имеет.
15. Согните выводы транзистора 2N2222 (или PN2222) так, чтобы он будет установлен правильно, если вы сопоставите плоскую сторону с этой указано на шелкографии.
16. Установите оба потенциометра 5k.
17. Согните оба провода красного светодиода на 90 градусов примерно на 0,10 дюймах вниз от светодиода. Убедитесь, что плоская сторона светодиода к разъему питания. Установите так, чтобы светодиод лежал на доска.
18. Установите конденсатор 4,7 мкФ над микроконтроллером, заплатив спец. внимание на полярность.
19. Согните выводы на (4) конденсаторах по 10 мФ на расстоянии 0,2 дюйма, чтобы они будет соответствовать расстоянию между отверстиями в доске. Установить рядом с последовательным интерфейсом обращая особое внимание на полярность.
20. Согните выводы диода 1N4001, чтобы они совпали с отверстиями в плате. Установить с полосой, ориентированной, как указано на шелкографии.
21. Согнуть один вывод диода 1N4148 (или 1N914) на 180 градусов и установить вертикально на плату, где указано 1N914. Обязательно совпадайте полоса с той, что указана на шелкографии.
22. Согните один вывод каждого резистора на 180 градусов и установите вертикально на доску, как указано на шелкографии. Полярность не имеет значения. НЕ УСТАНАВЛИВАЙТЕ резистор на 1 кОм рядом с резистором на 4,7 кОм. Этот резистор не требуется. См. СПИСОК ДЕТАЛЕЙ для цвета кодовая информация.
23. Установите оставшиеся конденсаторы, как показано на шелкографии. Полярность не является фактором. См. СПИСОК ЧАСТЕЙ для обозначения конденсатора. Информация.
24. Используя новый изолированный провод или лишние провода от резисторов, установите проволочные перемычки на J1, J2, J3, J4, J6, J7, J9, J10 сверху (компонент) сторона доски.
25. Осмотрите плату на наличие перемычек припоя или плохих соединений припоя.

Подготовьте силовые и интерфейсные кабели в соответствии с требованиями приложений. Подробнее об этом см. в разделе ИНТЕРФЕЙСНЫЕ КАБЕЛИ.

Не вставляйте никакие интегральные схемы до следующей проверки. процедура завершена.

---

Процедура выписки

1. Используя омметр, проверьте сопротивление между контактом 1 и контактом 2 из 7805 (левый и центральный контакты, если смотреть со стороны компонента). Показание должно быть выше 1 МОм. Также проверьте между контактом 2 и штифт 3 (средний и правый штифт). Чтение должно быть выше 800 Ом. Это необходимо для проверки отсутствия коротких замыканий между +Vcc и заземление и между +5 вольт и заземлением.
2. Подайте от +7 до +35 вольт на разъем питания. Запомнить, центральный контакт +V, а внешний контакт заземлен. Видеть ИНТЕРФЕЙСНЫЕ КАБЕЛИ.
3. Включите выключатель питания. Проверьте работу светодиодов и проверьте +5 вольт на контакте 40 (вверху справа, если смотреть со стороны компонентов) гнездо микроконтроллера.
4. Если эти тесты прошли успешно, выключите выключатель питания, снимите источник питания и вставьте все интегральные схемы в соответствующие Розетки. Используйте меры предосторожности от статического электричества. Возможно, вам придется согнуть провода немного, чтобы выровнять контакты микросхемы с их гнездами. Запомнить ориентировать их правильно! Контакт 1 обычно обозначается меткой на одном конце. Совместите эту выемку с выемкой в ​​гнездах ИС. ранее установленный. Дважды проверьте правильность ориентации с помощью шелкография в комплекте. ИС, установленные задом наперёд, могут быть безвозвратно повреждены.
5. Тройная проверка ориентации интегральных схем.
6. Четырехкратная проверка ориентации интегральных схем.
7. Соберите интерфейсные кабели, необходимые для желаемых функций утилизировать.

---

Калибровка

Чтобы отрегулировать правильный выходной уровень АУДИО, подключите радиоинтерфейс кабель (см. ниже) между RaCon и трансивером. Начать FoxBox режим, передачу №3 и отрегулируйте потенциометр AUDIO так, чтобы уровень получил на второй ресивер комфортно. Во время ВЫКЛ. раз, переключите второй приемник на локальный репитер и сравните этот уровень к тому, что наблюдалось ранее, и проверьте аналогичные уровни.

Чтобы настроить правильный уровень REPEAT, выберите режим повтора звука. (см. ниже) и отрегулируйте громкость приемника и RaCon REPEAT. горшок для комфортного уровня на третьем радио. Убедитесь, что Декодер DTMF по-прежнему работает на новом уровне громкости приемника.

---

Интерфейсные кабели

Мощность

RaCon использует коаксиальный разъем питания с внутренним диаметром 2,5 мм и внешним диаметром 5,5 мм. Положительный провод (+) должен быть подключен к внутреннему (центральному) проводнику и отрицательному вывод (-) к внешнему проводнику. Эти разъемы доступны от Radio Shack (номер детали 274-1573). А 9-вольтовая батарея работает красиво в течение многих часов (рисует менее 30 мА).

Серийный номер — (от RaCon к компьютеру)

RaCon имеет гнездовой последовательный разъем DB9 для взаимодействия с компьютерами. Он настроен как DCE (модем), поэтому подключение к компьютеру с последовательным портом DB9 «папа» требуется 9-контактный штекер на 9-контактный разъем кабель. Если ваш компьютер оснащен 25-контактным последовательным портом, используйте либо переходник с 9 на 25 контактов или соберите кабель с 9 на 25 контактов. Обратите внимание, что на порту используются только три линии; данные на выходе, данные на входе и земля (контакты 2, 3 и 5 на DB9и 3, 2 и 7 в DB25). Кабели, имеющие более трех необходимых жил, будут тоже нормально работают.

Серийный номер — (от RaCon к модему)

При использовании функции автопейджера нуль-модемный адаптер или кабель требуется для. Вы можете использовать кабель, описанный выше, и добавьте нуль-модемный адаптер или создайте новый последовательный кабель, аналогичный к тому, что выше, но с проводами, заканчивающимися на контактах 2 и 3 перевернуты только с одной стороны.

Радио

RaCon 6805 имеет 5-контактный разъем DIN 180 градусов для радио. интерфейс. Вы можете использовать готовый кабель TNC (от MFJ) или собрать твой собственный. Вам понадобится 5-контактный штекер DIN 180 с углом поворота 180 градусов. (деталь Radio Shack № 276-003) и соответствующие вилки для сопряжения с ваше радио. Подключите штекер DIN следующим образом:

Обратите внимание на необычную последовательность нумерации контактов DIN. радиосторона этого кабеля различается в зависимости от производителя радио. Подробную информацию см. в руководстве пользователя радиостанции.

Порт данных

Используйте 26-контактный гнездовой разъем ленточного кабеля с ленточным кабелем для сопряжение с портом данных RaCon. Вы можете построить свой собственный кабель или купить готовый. Вот таблица сигналов и их соответствующие номера контактов. Контакт 1 обычно маркируется на обоих разъемах. с маленьким треугольником. В настоящее время нельзя использовать все сигналы.

 ПОРТ ДАННЫХ
 Контакт № Сигнальный Контакт № Сигнальный Контакт № Сигнальный
 ----------------------------------------
    1 Y8 10 +5v 19Земля
    2 Y7 11 X1 20 +5В
    3 Y6 12 X2 21 Прерывание
    4 Y5 13 X3 22 ДОПОЛНИТЕЛЬНО
    5 Y4 14 X4 23 ДОПОЛНИТЕЛЬНО
    6 Y3 15 X5 24 ДОПОЛНИТЕЛЬНО
    7 Y2 16 X6 25 ДОПОЛНИТЕЛЬНО
    8 Y1 17 X7 26 ДОПОЛНИТЕЛЬНО
    9 Земля 18 X8


---

Инструкция по эксплуатации

Настройки перемычек

RaCon 6805 имеет несколько режимов работы. Режим работы может может быть выбран одним из трех способов: выбор перемычки, DTMF отбор, или серийный отбор. «X» означает, что перемычка настоящее.

  РЕЖИМ ДО ВКЛЮЧЕНИЯ ПИТАНИЯ ПОСЛЕ ВКЛЮЧЕНИЯ ПИТАНИЯ
                   ПЕРЕМЫЧКА J8
                   D C B A DTMF ПОСЛЕДОВАТЕЛЬНЫЙ
-------------------------------------------------------------
ФоксБокс Х 1 1
FoxBox-Однополосный X 2 2
Декодер DTMF X X 3 3
DTMF-контроллер X 4 4
Телеграфный ключ X X 5 5
Автоматический пейджер X X 6 6
Выбор по DTMF н/д н/д
  или Серийный



Установите перемычку J8 A-D для желаемой конфигурации включения. Джемпер J8-E используется в некоторых функциях, таких как изменение FoxBox. позывной, последовательность и передача. Для DTMF или последовательного режима выбора, удалите перемычки, шунтирующие A-D. Это полезно во время экспериментов с несколькими режимами, потому что не требует повторного доступа к перемычке J8. При использовании одного режима вы можете обнаружить, что выбор режима использование перемычки J8 более удобно, так как не требует DTMF или последовательная команда при включении питания.

Для работы в другом режиме питание должно быть выключено до можно выбрать новый режим.

Протокол последовательного интерфейса: 1200 бод, 8 бит данных, 1 стоп. бит, без четности, полный дуплекс (8N1). Вывод читабельный ASCII формы и могут быть просмотрены с помощью любой терминальной программы. В режиме выбора последовательного или DTMF-функции появится меню. а также отчет о заранее запрограммированном позывном и пароле.

Перемычка J-5 используется для выбора сопротивления, необходимого между MIC и ЗАЗЕМЛЕНИЕ для активации PTT.

---

Операция FoxBox

Режим FoxBox позволяет без присмотра передавать радио подключен к порту радиоинтерфейса RaCon 6805. Эти передачи настроены для использования скрытым передатчиком во время Охота на передатчик. RaCon поставляется с предварительно запрограммированным множеством вариантов. тонов и рабочих циклов для быстрой и легкой работы.

Для более сложных операций можно запрограммировать множество параметров. с тонами DTMF. К ним относятся позывной, скорость CW, тональные последовательности, рабочие циклы и пароли безопасности.

Чтобы использовать FoxBox, соберите кабель радиоинтерфейса, описанный выше. и используйте его для подключения вашего радио к RaCon. Если вы используете двухдиапазонное радио и хотите управлять RaCon на поддиапазоне, установите ваша частота передачи в основную полосу и контрольную частоту в поддиапазон. Установите громкость на поддиапазоне на средний уровень. Установите громкость основного диапазона на ноль.

Если ваше радио имеет опцию DUPLEX (чтобы разрешить прием в поддиапазонах во время передачи основного диапазона) обязательно включите его. Если твой радио не может принимать субдиапазонный звук во время передачи в основном диапазоне, вы не сможете управлять RaCon во время передачи.

Чтобы войти в режим FoxBox, убедитесь, что перемычка J-8 установлена ​​правильно, включите выключатель питания RaCon и убедитесь, что питание вашего радио также включен. FoxBox будет ждать команды.

Допустимы следующие команды DTMF:

 Режим работы DTMF Звук Вкл. Выкл.
-------------------------------------------------- --------
 '1' Начать передачу позывного #1 5 сек. 5 сек. 50%
 '2' Начать передачу #2 Программируется
 '3' Начало передачи #3 Тон 1 30 сек. 30 сек. 50%
 '4' Начало передачи #4 Тон 2 30 сек. 30 сек. 50%
 '5' Начало передачи #5 Тон 1 50 сек. 10 сек. 83%
 '6' Начало передачи #6 Тон 2 50 сек. 10 сек. 83%
 '7' Начало передачи #7 Тон 3 1 мин.  1 мин. 50 %
 '8' Начало передачи #8 Тон 3 2 мин 10 сек 92%
 '9' Начало передачи № 9 в случайном порядке 4 мин 20 сек 92%
 '*' Начать повтор аудио
 '#' Остановить текущую передачу
 'A' Запустить текущую или последующую передачу только один раз
 'C' Изменить параметры
 «D» безопасный FoxBox


Время циклов ON, OFF и DUTY указано приблизительно.

Начать обычную передачу — «с 1 по 9

Эта команда заставляет устройство начать передачу определенного ряд тонов. Если устройство уже выполняло другую передачу, эта передача остановится, и вновь выбранная передача начнется.

Начать повторную передачу звука — «*»

Эта команда заставляет устройство остановить любую текущую передачу. и переключитесь в режим повтора звука. Это позволяет любому входному звуку хотя линия громкоговорителя радиопорта должна быть отправлена ​​​​радио линия микрофона порта. Используя эту функцию, RaCon 6805 будет действовать как ретранслятор, ретранслирующий полученный звук на передающий радио. Эта передача выполняется бесконечно, пока не будет получена новая команда. вводится. При использовании однодиапазонной радиостанции в качестве лисы это функция должна быть отключена, потому что у вас не будет возможности контролировать RaCon после запуска повтора звука. См. установку перемычки J8 в Таблица ВЫБОРА РЕЖИМА для однодиапазонной работы.

Прекращение передачи тока — «#»

Эта команда прерывает текущую передачу. немедленно. Если передача не запущена, это не имеет никакого эффекта.

Однократная команда — «А»

Обычно передачи имеют период времени ON AIR, за которым следует периодом OFF AIR time, который повторяется бесконечно. Тот самый Команда Shot приводит к прекращению передачи после следующего OFF AIR время. Если в данный момент передача не выполняется, эта команда вступит в силу при следующей передаче.

Команда изменения параметра — » C

<параметр><данные>#» Эта команда используется для программирования любых регулируемых параметров. Синтаксис: «C», за которым следует идентификатор параметра. , данные параметра и заканчивается символом «#». Для включения этой команды должна быть перемычка на перемычке J8-E.

Изменить программируемую последовательность — » CA

<скорость><последовательность тонов># » Эта команда позволяет вам создать свою собственную уникальную последовательность тонов. Чтобы запрограммировать, введите «C», «A», затем скорость тона. (1-9), затем до 35 тонов (1-9,0,A,B,C,D,*). Скорость «1» самый медленный, «9» самый быстрый. Частота выбор тона от самого низкого до самого высокого: 1,2,3,4,5,6,7,8,9,0,A,B,C,D. Используйте клавишу «*», чтобы запрограммировать тишину в последовательности. тонов при сохранении PTT. Вот пример правильного Строка программирования последовательности: «CA 9 123**456**789**#».

Чтобы воспроизвести запрограммированную последовательность, выберите передачу №2.

Изменение программируемой передачи — » CB

<строка последовательности># » Используйте эту команду для пользовательской программы передачи #2. передачи просто набор последовательностей. Используйте приведенную ниже диаграмму последовательности, чтобы выбрать ингредиенты для этой программируемой передачи. Это должно дать вам универсальность, необходимую для создания бесчисленных уникальных передачи. Для программирования введите «C» «B» за которым следуют целых 32 последовательности из диаграммы последовательности и завершите программирование с помощью «#». Вот пример правильного Строка программирования передачи: » CB 2 2 2 2 92 2 2 2 1 9#».


СХЕМА ПОСЛЕДОВАТЕЛЬНОСТИ
# Описание
--------------------
1 позывной
2 программируемых
3 Последовательность тонов 1
4 Последовательность тонов 2
5 Последовательность тонов 3
6 случайных 1
7 случайных 2
8 30 секунд тишины
9 5 секунд тишина


Код изменения скорости — «CC

<скорость>#» Эта команда установит скорость азбуки Морзе идентификатора CW. параметр скорости должен быть числом от 1 до 9и представляет Скорость Фарнсворта 5,7,9,11,13,15,17,19 и 20 слов в минуту. соответственно. Например, чтобы установить скорость CW на 13 слов в секунду. минуту (Фарнсворт), введите «C C 5 #».

Изменить пароль — «CD

<новый пароль>#» Каждый RaCon поставляется с запрограммированным на заводе незащищенным паролем. Вы можете выбрать новый пароль с помощью команды смены пароля. Синтаксис: » C D <новый пароль> # «. новый пароль может состоять из восьми (8) ключей DTMF, исключая ключ. Например, «CD007#».

Изменить позывной — «C*

#» Эта команда позволяет изменить запрограммированный позывной. После ввода «C*» введите позывной в формате ниже, а затем нажмите клавишу «#».


ДЛЯ КЛЮЧА ДЛЯ КЛЮЧА ДЛЯ КЛЮЧА ДЛЯ КЛЮЧА ДЛЯ КЛЮЧА
-------------------------------------------------- ----
 А 2А J 5А С 7С 1 1/1D
 Б 2Б К 5Б Т 8А 2 2 . 2D
 С 2С Л 5С У 8В 3 3 , 3D
 Д 3А М 6А В 8С 4 4 ? 4D
 Е 3Б Н 6Б Ж 9А 5 5 -- 5D
 F 3C O 6C X 9B 6 6 AS 6D
 G 4A P 7A Y 9C 7 7 АР 7D
 H 4B Q 1A Z 1B 8 8 СК 8D
 И 4С Р 7Б 0 0 9 9 БТ 9Д
                                 космос 1С


Возможно, вам будет легче запомнить эту таблицу, если вы визуализируете телефон с тональным набором и буквы, связанные с каждой клавишей. Примечание: Q, Z, ПРОБЕЛ, знаки препинания и прознаки не представлены. по обычным телефонам, но доступны.


QZ_/Азбука. ДЭФ,
  1 2 3

ГХИ? JKL-MNO AS
  4 5 6

ПРС АР ТУВ СК WXY BT
  7 8 9


Обратите внимание, что каждая из клавиш (1-9) имеет четыре (4) символа, связанных с этим. Код для любого символа — это соответствующая клавиша, за которой следует на «A, B, C или D», чтобы определить его положение на этом ключе. Числа вводятся только цифрой. Например, позывной KD6BCH будет запрограммирован следующим образом: «C * 5B 3A 6 2B 2C 4Б#».

Безопасная команда FoxBox — «D»

Эта команда защитит RaCon и предотвратит дальнейшее управление DTMF. Чтобы разблокировать, введите незащищенный пароль. Ваш запрограммированный пароль можно найти в меню открытия при подключении к компьютер в режиме выбора DTMF/серийного номера. Ваш пароль может изменить с помощью команды «Изменить пароль» («CD») выше.

---

Работа декодера DTMF

Эта функция обеспечивает удобный способ отображения и регистрации сигналов DTMF. активность, полученная от любого аудиоисточника. Чтобы использовать декодер DTMF, соберите кабель последовательного интерфейса, описанный выше, и используйте его для подключите компьютерный терминал к RaCon. Вам также нужно будет получить звук на любой из входных аудио портов RaCon. Один из них 5-контактный DIN-порт радиоинтерфейса, для которого требуется радиоинтерфейс Кабель, описанный ранее, а другой — 1/8-дюймовый аудиоразъем. для которого требуется кабель, подключенный к источнику звука с 1/8-дюймовым штекер на другом конце.

Протокол последовательного интерфейса: 1200 бод, 8 бит данных, 1 стоп. бит, без четности, полный дуплекс (8N1). Вывод читабельный ASCII формы и могут быть просмотрены с помощью любой терминальной программы. По используя специальное программное обеспечение, можно заставить компьютер реагировать к входящим символам DTMF.

---

Работа контроллера DTMF

Эта функция предоставляет возможность удаленного управления устройствами по ДТМФ. Чтобы использовать контроллер DTMF, вам необходимо получить аудио к любому из аудиовходов RaCon. Один из них 5-контактный DIN Порт радиоинтерфейса, для которого требуется кабель радиоинтерфейса описанный ранее, а другой — 1/8-дюймовый аудиоразъем, который требуется кабель, подключенный к источнику звука с 1/8″ штекер на другом конце. Вам также нужно будет создать интерфейс между портом данных RaCon CMOS и внешним устройством, которое вы хотите контролировать. Реле могут быть необходимы для сильноточных устройств, но могут подойти транзисторы, силовые полевые МОП-транзисторы или оптоизоляторы. для многих приложений.

Команды DTMF используются для изменения состояния выхода CMOS. линии с X1 по X8 на порте данных. Команды имеют вид где — номер бита, с которым нужно действовать, а что нужно сделать с этим битом. Биты находятся в пределах от 1 до 8, а команды — «*, #, A, B». «*» включает бит (высокий), а ‘#’ выключает бит (низкий). «А» переключает статус бита, поэтому, если он был включен, он переключился на ВЫКЛ и наоборот. «B» заставит бит повернуться Включите на мгновение, а затем выключите. Таким образом, пример команды будет быть «2*» для включения бита 2 или «5A» для переключения состояние бита 5.

Если трансивер подключен к радиопорту RaCon, статус из 8 бит данных передаются в виде звуковой последовательности при запуск или любую допустимую команду. Звуковая последовательность будет 8 тонов высокого или низкого тона, каждый из которых соответствует статусу немного. Высокий тон указывает на то, что соответствующий бит включен, а низкий тон указывает на то, что бит выключен. Первый тон соответствует биту один (X1).

Чтобы сообщить о состоянии всех восьми битов, не изменяя их состояние, введите «C».

Для защиты контроллера введите «D». Чтобы не быть в безопасности, введите свой пароль DTMF.

Обратитесь к разделу ИНТЕРФЕЙСНЫЙ КАБЕЛЬ для назначения битов порта данных.

---

Работа телеграфного ключа

Функция CW Keyer используется для передачи азбуки Морзе из текста. вводится через компьютерный терминал. Линия PTT будет автоматически контролируется по мере необходимости. Чтобы использовать CW Keyer, создайте Serial Интерфейсный кабель и радиоинтерфейсный кабель, описанные выше, и используйте их для подключения RaCon к вашему радио и компьютеру. Настроить вашу терминальную программу на 1200 бод, N, 8, 1.

Как только вы войдете в режим CW, вы сможете генерировать Азбуку Морзе, набрав на своем терминале. Меню доступно для настроить несколько параметров. Доступ к этому меню осуществляется нажатием клавишу на вашем терминале. В этом меню персонаж скорость и расстояние регулируются независимо друг от друга. ЭХО РаКона параметр вместе с параметром LOCAL ECHO вашей терминальной программы определить, когда отображаются набранные символы (т. е. как они набираются по сравнению с тем, когда они передаются.) Параметр FLOW используется для включения/отключения квитирования программного обеспечения. Это может быть полезно при отправке больших файлов ASCII для предотвращения пропуска символов из-за к переполнению буфера. Допустимы как верхний, так и нижний регистр. В следующей таблице процедурные знаки сопоставлены с клавиатурными эквивалентами.


ПРОЦЕДУРНЫЕ ЗНАКИ
* СК = БТ
& В КАЧЕСТВЕ   ! серийный номер
+ АР % КА


---

Работа автоматического пейджера

Функции автоматического пейджера обеспечивают удобный способ пейджинга. когда телефон или автопатч неудобны. Чтобы использовать автопейджер, соберите описанный выше кабель RaCon-to-modem и подключите RaCon к внешнему модему со скоростью 1200 бод (или быстрее). Вы можете использовать кабель RaCon-to-computer, но не забудьте включить нуль-модем адаптер. Вам также нужно будет предоставить RaCon звук приемника. через радиопорт или 1/8-дюймовый аудиоразъем.

Вы должны установить закорачивающий шунт на перемычку J8-E, чтобы включить ПОВТОРНЫЕ ПОПЫТКИ. RaCon сделает 4 попытки размещения страницы.

В этом режиме RaCon будет контролировать входящий звук, а после прием действительной последовательности DTMF, наберет номер пейджера и послать сообщение. Есть место для 4 номеров пейджера и 4 сообщений. Правильный протокол DTMF выглядит следующим образом:

<инициализировать><в><из><сообщения><четность>

Символ — это ‘#’ для нормальной работы и ‘*’ для режима обратного просмотра страниц.

для безопасности. Он должен быть установлен так, чтобы сумма <кому>, <от>, <сообщение> и Все числа в сумме кратны десяти.

Поля <кому>, <от> и <сообщение> представляют данные, хранящиеся в оперативной памяти RaCon. Например, если Байон (номер лица 1) хочет сказать Марти (человек номер 2) встретиться по телефону 146.565 (сообщение номер 3), он отправил бы «#2134», который можно просмотреть как «Марти (2), познакомьтесь с Байоном (1) на 146.565 (3)». Уведомление как четность выбрана равной 4, потому что 2, 1 и 3 в сумме дают 6, необходимо еще 4, чтобы общая сумма стала кратной довольно часто.

Существует два метода проверки правильности последовательности страниц. был получен. В режиме обратного просмотра страницы станции сразу после пейджинга . Для использования страницы назад режим, инициируйте страницу с помощью » * «, а не » # «. Другой метод требует, чтобы трансивер был подключен к радиопорту РаКона. После получения действительной команды страницы RaCon будет передавать ваш позывной телеграфом.

Прежде чем использовать эту функцию, вы должны запрограммировать нужный пейджер. числа и сообщения в оперативную память RaCon. Подключите RaCon к вашему компьютеру (через кабель RaCon-компьютер), выберите режим автопейджера (путем перемычка J8 или последовательная команда), затем нажмите на вашем компьютере терминал, чтобы вызвать меню редактирования пейджера. После того, как вы вошли нужную информацию, нажмите , чтобы выйти из меню. Не отключая питание RaCon, подключитесь к модему с помощью Кабель RaCon-модем.

При правильной установке допустимая команда должна привести к тому, что модем снять трубку (гудок), набрать номер пейджера, подождать несколько секунд, отправьте сообщение и повесьте трубку.

---

Примечания и советы

Оборудование

9-вольтовая транзисторная радиобатарея является хорошим источником питания, поскольку RaCon потребляет всего 30 мА. Вы можете установить один из них внутри шасси в качестве основного или резервного источника питания. Если подключен как описано ниже, вы сможете удалить внешнее питание и по-прежнему сохранять любые программируемые пользователем параметры. Подключить положительное лидерство 9-вольтовая батарея через дополнительный выпрямитель диод к катоду диода 1N4001 на RaCon.

Можно использовать металлическое или пластиковое шасси, хотя можно использовать и металлическое. обеспечить лучшее радиочастотное экранирование. Поскольку RaCon имеет разъемы на двух смежные края, обязательно выберите шасси, совместимое с такой конфигурацией (П-образное шасси может не сработать).

Не подключайте источники звука к обоим входным разъемам (аудиовход и радиопорт), так как они напрямую связаны друг с другом.

Если у вас сбой PTT, проверьте правильность настройки J5 для тока. типа радио.

Операция

При выборе режима с помощью DTMF обязательно делайте паузу в несколько секунд между команда включения и режима, так как RaCon занят отправкой открытия меню к последовательному порту.

ФоксБокс

Скорость CW по умолчанию составляет 17 слов в минуту. Позывной, последовательность № 2 и передача #2 может содержать до 35 символов, тонов и последовательностей. Ты может захотеть запрограммировать сообщение вместе с вашим позывным, например «OC RACES T HUNT — KD6BCH/N6ZAV.» Повтор аудио будет работать непрерывно, пока не поступит команда остановиться.

При снятии защиты с FoxBox перед паролем следует поставить « # «, чтобы удалить любые другие записи (например, # 6805).

Перемычка J8-E должна быть закорочена с помощью шунта, чтобы позволить любое программирование пользователем.

Однодиапазонные операции могут быть более безопасными, если выбрать ODD SPLIT. на вашем скрытом передатчике. Приходят нежелательные команды на частоте охоты не будет слышно. » Обязательным перед номером передачи, чтобы активировать команду One Shot при работе в монодиапазоне.

Охотники могут запутаться, если вы измените звуковые сигналы во время охоты. (особенно если Т несколько).

Два FoxBox могут быть запрограммированы для одновременной работы без мешающие друг другу. Запрограммируйте каждый с аналогичной передачей раз и 50% рабочих циклов. Начать передатчик № 2 после завершения № 1 передача.

Декодер DTMF

Если у вас возникли проблемы с декодированием, убедитесь, что уровень громкости ваш приемник не слишком высок или слишком низок. Обязательно проверьте все 16 тонов DTMF.

Контроллер DTMF

Поскольку RaCon занят попыткой сообщить статус бита после любого команду, обязательно подождите несколько секунд перед отправкой дополнительных команды.

Состояние бита также передается через последовательный порт.

Для этого режима защитный пароль программируется.

CW Keyer

Backspace поддерживается при условии, что ваш персонаж попытка стереть не была передана. Если ваш экран заполняется треугольниками или другими забавными символами, попробуйте отключить FLOW с помощью экранного меню (нажмите ).

Из-за медленного времени нажатия клавиш на некоторых передатчиках вы можете захотеть начинать каждую передачу с пары пробелов.

Скорость CW по умолчанию составляет 17 слов в минуту по Фарнсворту. Выбор скорости от 5 до 25 слов в минуту, а скорость слова никогда не может превышать символ скорость. Farnsworth можно отключить, выбрав обычное слово и скорости персонажей.

Автопейджер

Перемычку J8-E можно снять, чтобы отключить ПОВТОРНЫЕ ПОПЫТКИ при обнаружении RaCon. неудачная страница.

Вместо того, чтобы делиться схемой кода со всеми пользователями, вы можете чтобы сообщить определенным пользователям только определенные команды пейджинга (т.
