Контактная сварка из трансформатора от микроволновки. Контактная сварка своими руками из микроволновки: пошаговая инструкция

Как сделать контактную сварку из микроволновки в домашних условиях. Какие материалы и инструменты понадобятся для изготовления. Как правильно собрать и настроить самодельный сварочный аппарат. Какие меры безопасности нужно соблюдать при работе.

Принцип работы контактной сварки

Контактная сварка основана на нагреве и плавлении металла в месте соединения за счет прохождения электрического тока большой силы. Основные компоненты контактной сварки:

• Трансформатор для понижения напряжения и увеличения силы тока
• Электроды для подвода тока к свариваемым деталям
• Прижимной механизм для сжатия деталей
• Система управления для регулировки параметров сварки

При прохождении тока через контакт деталей происходит их нагрев до температуры плавления. Под действием усилия сжатия формируется сварная точка.

Преимущества самодельной контактной сварки

Изготовление контактной сварки своими руками имеет ряд преимуществ:

• Низкая стоимость по сравнению с покупкой готового аппарата
• Возможность подобрать мощность под свои задачи
• Компактные размеры для использования в гараже или мастерской
• Простота конструкции и обслуживания
• Возможность модернизации и доработки

Самодельный аппарат позволяет выполнять сварку тонколистового металла, сетки, проволоки и других деталей толщиной до 2-3 мм.

Необходимые материалы и инструменты

Для изготовления контактной сварки из микроволновки потребуются:

• Трансформатор от микроволновой печи
• Медный провод большого сечения
• Медные электроды
• Деревянный брус или металлический профиль для корпуса
• Рычаг и пружина для прижимного механизма
• Выключатель и провода
• Болты, гайки, шайбы
• Паяльник, отвертки, плоскогубцы

Для повышения мощности можно использовать два трансформатора от микроволновок.

Подготовка трансформатора микроволновки

Ключевой элемент самодельной сварки — трансформатор от микроволновой печи. Его нужно модифицировать следующим образом:

1. Аккуратно разобрать микроволновку, соблюдая меры безопасности
2. Извлечь трансформатор
3. Удалить вторичную обмотку и шунты
4. Намотать новую вторичную обмотку из толстого медного провода (2-4 витка)

Модифицированный трансформатор будет выдавать низкое напряжение (2-3 В) и ток до 500-1000 А.

Изготовление корпуса и прижимного механизма

Для сборки корпуса сварочного аппарата можно использовать:

• Деревянный брус или доску толщиной 40-50 мм
• Металлический уголок или швеллер
• Фанеру толщиной 10-15 мм

Прижимной механизм состоит из:

• Рычага длиной 50-60 см
• Оси вращения рычага
• Возвратной пружины
• Регулировочного винта

Рычаг должен обеспечивать усилие сжатия 20-30 кг в зоне сварки.

Изготовление и установка электродов

Электроды для контактной сварки изготавливаются из медного прутка диаметром 6-10 мм. Порядок работ:

1. Нарезать медные стержни длиной 50-70 мм
2. Заточить рабочие концы на конус под углом 90-120°
3. Просверлить отверстия для крепления проводов
4. Установить электроды на прижимной механизм
5. Припаять провода от трансформатора

Для повышения стойкости электродов их можно покрыть слоем серебра или вольфрама.

Подключение электрической части

Схема подключения электрической части контактной сварки:

1. Первичную обмотку трансформатора подключить через выключатель к сетевому шнуру
2. Вторичную обмотку соединить с электродами толстыми медными проводами
3. Установить предохранитель на 10-16 А в цепь питания
4. Заземлить корпус аппарата

Для управления можно использовать педаль или кнопку на рычаге прижима.

Настройка и проверка работоспособности

После сборки необходимо настроить аппарат и проверить его работу:

1. Отрегулировать усилие прижима электродов
2. Настроить время сварки (0,1-0,5 сек)
3. Выполнить пробные сварки на обрезках металла
4. Проверить качество сварных точек
5. При необходимости скорректировать параметры

Начинать работу следует с минимальной мощности, постепенно увеличивая ее до получения качественного соединения.

Меры безопасности при работе

При работе с самодельной контактной сваркой необходимо соблюдать следующие меры безопасности:

• Использовать защитные очки и перчатки
• Обеспечить надежное заземление корпуса
• Не прикасаться к электродам во время работы
• Не превышать продолжительность включения
• Периодически проверять изоляцию проводов
• Работать в сухом помещении

При соблюдении правил эксплуатации самодельная контактная сварка будет надежным помощником в мастерской.

Изготовление самодельного аппарата для контактной сварки из микроволновки, детали для точечного сварочника

Для нерегулярного использования точечной сварки нецелесообразно покупать дорогостоящий аппарат. Выходом из ситуации будет изготовление контактной сварки из микроволновки своими руками. Точнее, потребуется не сама микроволновая печь, а высоковольтный трансформатор, находящийся в ней.

• Точечная сварка: преимущества и недостатки
• Извлечение и доработка трансформатора
• Электроды для аппарата
• Сборка сварочника

Точечная сварка: преимущества и недостатки

У любого способа сварки есть свои положительные стороны, у контактной таковыми являются:

1. Минимальные энергозатраты.
2. Высокая прочность получаемого соединения.
3. Возможность сварки листового металла и прочих деталей малой толщины.
4. Возможность сварки легкоплавкого металла.

К недостаткам можно отнести негерметичность сварного шва, а сварные точки являются генераторами напряжения.

При изготовлении сварочного аппарата из микроволновки своими руками потребуются:

• Трансформатор из микроволновки. Для мощного аппарата нужно достать два трансформатора.
• Толстый медный одножильный провод.
• Рычаги, которые будут применяться как прижимы.
• Надёжная станина, на которой будет расположен аппарат.
• Для выполнения сварки можно использовать электроды из меди.

Извлечение и доработка трансформатора

Главной деталью самодельной точечной сварки из микроволновки является трансформатор. Он извлекается из рабочей микроволновки. Чем выше его мощность, тем лучше будет оборудование. При разборке микроволновки следует соблюдать осторожность: конденсаторы большой ёмкости могут сохранять напряжение, опасное для жизни. Во избежание поражения током нужно закоротить контакты конденсаторов (это можно сделать при помощи отвёртки).

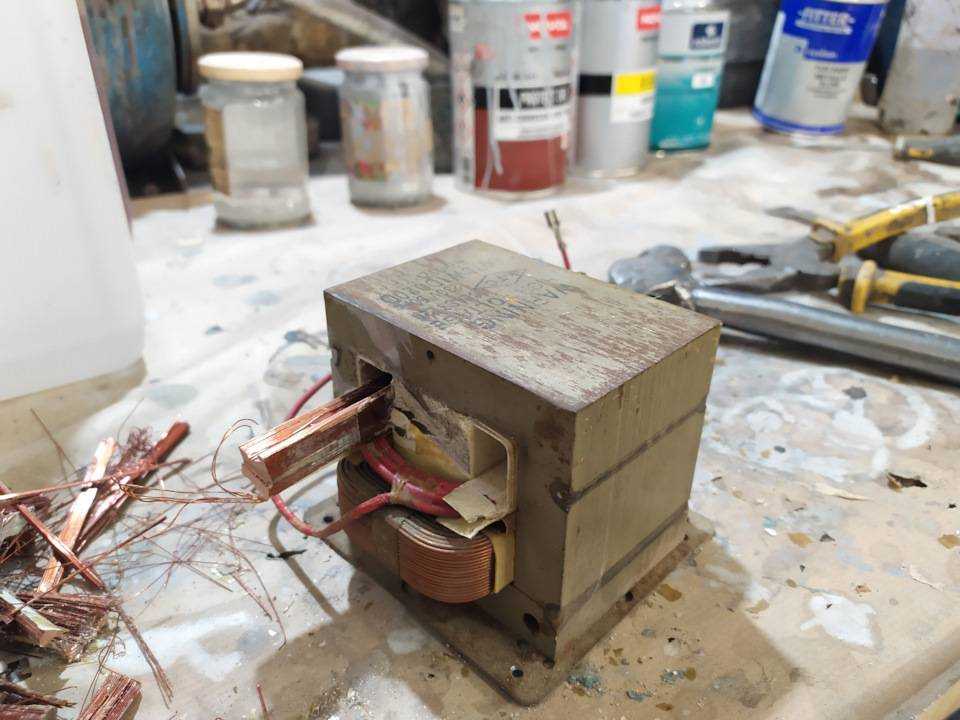

После извлечения трансформатора требуется снять с него вторичную обмотку. Её можно распилить ножовкой или обрубить стамеской. А также нужно убрать шунты, расположенные с двух сторон трансформатора.

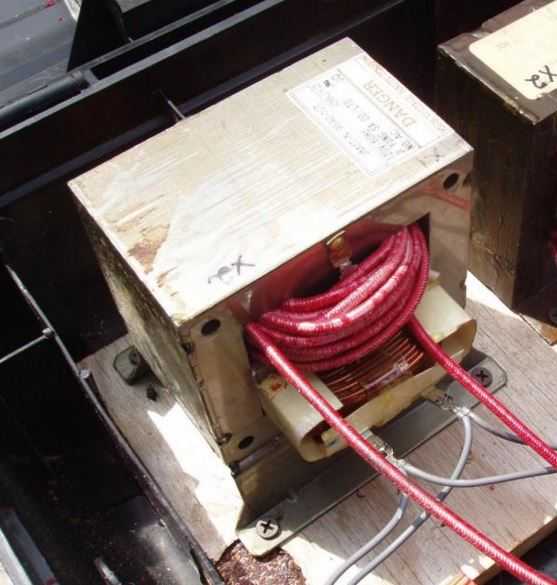

После удаления обмотки и шунтов придётся изготовить новую обмотку, чтобы трансформатор мог выдавать токи сильнее 500А. Для этого потребуется медный провод диаметром от 1 см (можно использовать несколько проводов для достижения нужного сечения), достаточно 2−4 витка для получения нужных токов. Для повышения мощности можно использовать несколько трансформаторов, в этом случае их подключают параллельно. Если в самодельном аппарате будет задействовано несколько трансформаторов, обмотка на них должна быть общая, но важно не перепутать выводы во избежание короткого замыкания.

При слишком высокой силе тока могут появляться скачки напряжения в электросети, поэтому следует осторожно применять мощные сварочники в городской квартире во избежание выхода из строя бытовых приборов.

Электроды для аппарата

В точечной сварке электроды выполняют несколько функций: подвод тока в зону сварки, отвод тепла, сжатие соединяемых деталей. Качество выполненных работ будет напрямую зависеть от формы и размера электродов. Их форма может быть как прямой, так и фигурной, а диаметр должен быть выше или равен диаметру рабочих проводов.

Требования, применяемые к электродам для контактной сварки, просты: они должны выдерживать рабочую температуру, хорошо проводить тепло и электрический ток, легко обрабатываться (затачиваться).

Исходя из этих требований, идеальными материалами для электродов будут сплавы меди.

Сборка сварочника

Чаще всего самодельные аппараты делают стационарными. Электроды устанавливают в наконечники, которые крепятся на концах рычагов, выполняющих роль прижимов. Последние проще всего изготовить из деревянного бруса. К электродам нужно припаять провода с обмотки.

Пайка крайне желательна, поскольку если соединять обжимом, то в месте соединения появится дополнительное сопротивление. Нижний рычаг неподвижен, его следует закрепить к основанию. Верхний рычаг должен быть прочным, так как для сварки толстых деталей требуется большая сила сжатия. Помимо этого, рычаг нужно подпружинить, чтобы электроды были разомкнуты в исходном состоянии.

Первичную обмотку трансформатора нужно заземлить.А также заземляется корпус аппарата, если он изготовлен из токопроводящего материала. Собирая своими руками сварочник из микроволновки, нужно помнить, что

напряжение трансформатора составляет 230 В, оно считается потенциально опасным для жизни, поэтому все токопроводящие части аппарата следует закрыть в корпусе.

Поскольку аппарат сильно нагревается, крайне желательно придумать охлаждение. Для этих целей может подойти кулер из системного блока компьютера. Кнопку питания можно располагать в любом удобном для работы месте. Помимо этого, можно применять подачу питания с помощью педали.

Контактная сварка своими руками из микроволновки: сварочный аппарат из трансформатора

активно применяется в разных отраслях промышленности уже много лет. Не менее актуальна она в домашних мастерских, ремонтных цехах и гаражах, где ее успешно реализуют умельцы своими силами для выполнения разнообразных операций, связанных с металлом.

Стоимость серийного оборудования для подобных технологических операций довольно высока, но агрегат для контактной сварки может быть сконструирован .

Содержание

1. Коротко о технологиях точечной контактной сварки
2. Контактная сварка, собранная своими руками
3. Схема устройства самодельного сварного аппарата
4. Необходимые в работе материалы и инструменты
5. Электроды для точечного сварочного аппарата
6. Управление самодельным сварным аппаратом
7. Заключение

Коротко о технологиях точечной контактной сварки

Технология контактной представляет собой особый метод соединения металлозаготовок в виде листов проката или приваривания разного рода штучных изделий к металлоконструкциям. К примеру, болтов, шайб, заклепок и т.п.

Наиболее широко контактное сваривание применяется на промышленных предприятиях автомобилестроения, самолетостроения и приборостроения, так как позволяет создавать надежные и долговечные сварные швы без дефектов, риска деформации поверхностей в процессе или после сварки.

Для выполнения бытовых операций с металлическими изделиями подойдет самостоятельно изготовленная из микроволновки. Она позволит без особенных трудностей выполнить соединение в единое целое нескольких отдельных металлических частей забора, труб, деталей авто, мотоцикла и т.п.

Но при этом сварщику не потребуется тратиться на покупку специального сварного оборудования.

Точечная сварка, собранная своими руками в маленькой ремонтной мастерской, непременно должна отвечать определенным требованиям, предъявляемой к такому оборудованию.

Способ контактной сварки.

И, в том числе, нормам безопасности, нарушение которых может спровоцировать ряд негативных последствий для здоровья мастера: от маленьких ожогов на коже рук до серьезных повреждений тела человека. Тогда агрегат будет в полной мере справляться с возложенными на него функциями.

Суть работы самодельного аппарата для сварки аналогична функционированию споттера. Изготовленная модель из микроволновой печи питается от обычной сети в 220В.

Переделанный своими руками трансформатор занижает напряжение до безопасного значения ‒ 12В, а силу тока, наоборот, увеличивает до величины нагрева металла до температуры его плавления.

Ток после преобразования подается на конденсаторы для их зарядки. Когда электричество накопится в достаточном объеме, реле переведет напряжение к рабочим контактам.

Свариваемое изделие помещают между медными электродами, которые замыкаются и провоцируют появление мощного импульса временной длиной от 0,01 до 0,1 с. Точка в зоне контакта плавится под воздействием этого импульса, а после остывания можно заметить образование сварного шва.

Если мастер справился с задачей, не допустив нарушения технологии, то швы будут лишены каких либо дефектов: сколов, трещин, кратеров и т. п.

Далее снова происходит накопление электрического заряда на конденсаторе для следующего сварочного цикла. Такая схема контактной точечной сварки, собранной своими силами из микроволновой печи, передает обобщенную суть работы сварного аппарата при работе с металлическими конструкциями.

Но при наличии желания мастер может ее усовершенствовать, разработав различные вариации модели, исходя из актуальной мощности устройства.

Наличие самодельной точечной сварки предоставляет даже малоопытному сварщику широкий круг дополнительных возможностей:

• создание соединений деталей из листов металлопроката незначительной толщины;
• работа с легкоплавкими металлами;
• придание сварному шву аккуратного вида, надежности и высокой прочности.

Основное достоинство такой сварки мини размера ‒ возможность овладеть сварочным искусством без помощи высококвалифицированного мастера. При наличии базовых знаний о сварке умелец может самостоятельно изучить все тонкости работы с самодельным агрегатом.

Стоит лишь некоторое время потренироваться выполнять сварочные швы своими силами, чтобы добиться с помощью самодельного оборудования высокой производительности труда и низких затрат расходников.

Контактная сварка, собранная своими руками

Изготовление сварочного аппарата.

С целью получения надежного сварочного агрегата, необязательно приобретать дорогостоящую модель. Сварку делаем из микроволновки своими руками, если в распоряжении мастера есть такой прибор.

Агрегат сваривает электродом кромки металлоизделий и собирается по такому же принципу, как и в случае применения специального оборудования, но обойдется мастеру в разы дешевле профессионального агрегата.

Прежде чем рассказать, как сделать контактную сварку своими силами, отметим важную деталь. Наиболее значимым элементом в СВЧ печи в процессе сборки сварного аппарата является трансформатор от микроволновой печи.

Он обеспечит сварку высоким напряжением ввиду наличия большого коэффициента трансформации. Поэтому для самодельной точечной сварки следует подбирать печи больших размеров.

Для расплавления кромок металлических изделий, которые соединяются путем контактной сварки, необходим ток высокой силы. Величина напряжения при этом не влияет на качество сварных швов, поэтому во внимание не берется. В большинстве случаев применяется уровень до 3-х Вольт.

Мощность трансформатора нужно подбирать с учетом толщины деталей, с которыми планируется работать в дальнейшем:

• при толщине до 1 мм актуальна модность в районе 1000 Вт;
• при толщине до 2 мм ‒ в районе 2000 Вт;
• при толщине до 3 мм ‒ в районе 5000 Вт.

Если данные условия будут соблюдены, получится действительно высокопроизводительный сварочный аппарат для использования в быту.

Схема устройства самодельного сварного аппарата

Основной элемент любого аппарата для контактной сварки ‒ это трансформатор, который стоит изъять из старой микроволновки. Важное условие – прибор должен быть рабочим.

Самодельный будет способен соединять листы стали с толщиной до 1 мм, если при его сборке использовать мощный трансформатор. Оптимально, если величина мощности превысит 1 кВт. Если же работать придется с более толстыми стальными листами, потребуется два трансформатора, обобщенных обмоткой.

На заметку! Дабы не допустить ошибок при сборке самодельного сварного оборудования, важно составить схему соединения его конструктивных элементов. Следуя ей, можно без каких-либо трудностей собрать сварочный аппарат для бытового использования из СВЧ печи.

Схемы самодельных сварных агрегатов также в большом количестве присутствуют в интернете на форумах сварщиков. Они помогут изготовить агрегат, служащий хорошим подспорьем для выполнения сварных операций в быту, и будут значительно более экономичными по стоимости, нежели магазинные версии.

Тем более что дорогостоящее профессиональное оборудование не всегда целесообразно покупать для выполнения мелких бытовых операций.

Сборка рабочей части устройства позволяет оперативно выполнить соединение сварных электродов, и зажать металлическое изделие между ними.

Устройство трансформатора микроволновки.

Технологически всю работу можно разделить на две части:

1. Создание нижнего основания контактной сварки своими руками из микроволновой печки.
   С этой целью используется профиль, штанга или деревянный брус. Один его конец нужно крепко зафиксировать на корпусе при помощи саморезов, обеспечивающих жесткую фиксацию. На второй край требуется подсоединить нижний сварочный электрод с подведенным к нему кабелем от трансформатора. Для жесткой фиксации провода его приматывают к штанге.
2. Обустройство верхней подвижной части устройства в виде рычага.
   Функцию оси может выполнить длинный не ржавый гвоздь, а стойки по бокам изготавливаются из брусков или профилей. Не стоит допускать наличие зазоров между стойками и основанием самодельного рычага, в противном случае может снизиться точность соответствия верхней и нижней части и точности самой сварки.

В начале работы из микроволновки изымают трансформатор, но этот элемент потребуется не весь, а лишь некоторые его части. А именно, магнитопровод и первичная обмотка. В то же время, шунты по обе стороны трансформатора и вторичную обмотку аккуратно демонтируют за ненадобностью.

Далее, на трансформатор потребуется соорудить новую обмотку, для чего применяют многожильный провод с сечением не менее 100 мм2. Кабель для сварки проводов наматывается в 2-3 витка. Но если на проводе присутствует слишком толстая изоляция, то ее можно убрать и заменить текстильной изолентой.

Если агрегат нужно сделать мощным, для него используется два трансформатора, а повторную обмотку для них делают общей. При этом крайне важно верно осуществить соединение выводов с первичных обмоток обоих трансформаторов, чтобы не снизилась мощность сварного аппарата.

Следующие этапы работы по изготовлению контактной сварки из микроволновой печи своими руками выглядят следующим образом:

• установка системы управления агрегатом, позволяющей наладить бесперебойное сваривание металлических изделий точечным контактным методом;
• изготовление и подсоединение сварных электродов, диаметр и вид которых подбирается с учетом характеристик рабочих деталей;
• монтаж внутренней части агрегата для контактной сварки в надежный корпус от старой бытовой техники, демонстрирующий высокую стойкость к воздействию негативных факторов из окружающей среды.

Самодельная контактная сварка из микроволновой печки, созданная по такой инструкции, может справиться с:

• сеткой;
• клетками;
• прутками с диаметром до 3 мм;
• пластинами металла до 3 мм.

Все эти изделия без особенных трудностей могут использоваться для создания металлоконструкций с помощью собранного своими силами агрегата для точечной сварки.

Необходимые в работе материалы и инструменты

Если в распоряжении мастера имеется микроволновка, которая больше не используется по прямому назначению, из нее можно смастерить аналог профессионального оборудования проведения для сварочных работ.

Способ сваривания деталей точечной сваркой.

В процессе работы мастеру потребуется следующие комплектующие детали будущей микроимпульсной сварки, вспомогательные приспособления и инвентарь для сборки агрегата:

• переделанный трансформатор от микроволновки или АКБ батареи;
• провод приличного диаметра из меди или жгут проводов небольшого размера;
• рычаги, выполняющие функции прижимов;
• основание для установки сварочного аппарата;
• зажимные струбцины;
• отвертки разного вида и размера;
• кабели;
• обмоточные материалы;
• электроды из меди, за счет которых и будет выполняться сварка;
• кнопка.

Важно! Если нужно изготовить мощную точечную сварку из бывшей в употреблении микроволновки, понадобится два трансформатора. От количества этих конструктивных деталей бывшего в употреблении изделия будет зависеть уровень максимальной мощности самодельной сварки.

Электроды для точечного сварочного аппарата

Точечная контактная сварка выполняется путем замыкания двух электродов. Их можно смастерить собственными силами из медного прутка или жала профессионального паяльника, если агрегату не требуется высокая мощность.

Специальную проволоку для сварочного аппарата из трансформатора микроволновки подсоединяют к проводу от аппарата посредством медного наконечника, соединенного с ним пайкой.

Схема электрическая сварочного аппарата.

Место внутри наконечника ограниченно, поэтому неопытные мастера не сразу могут провести сквозь него кабель. Задачу выполнить проще, если смазать провод маслом или солидолом. Далее, наконечник нужно аккуратно совместить с электродом болтовым соединением высокой надежности.

Тогда рост сопротивления в местах ненадежного контакта не спровоцирует потерю мощности аппарата. Предварительно в электроде и наконечнике важно организовать одинаковые по размеру отверстия.

На заметку! Крепежные элементы для сборки самодельного сварочного аппарата из микроволновой печи стоит подбирать или ее сплавов. Медные болты, гайки для соединения электродов и наконечников с проводами отличаются минимальной величиной электрического сопротивления.

Если все соединения отдельных конструктивных элементов для контактной точечной сварки будут надежными, это значительным образом упростит обслуживание оборудования в будущем. Работа будет выполняться быстро, а сварные швы приобретут высокие эксплуатационные параметры.

Управление самодельным сварным аппаратом

Управление аппаратом из микроволновки, изготовленного своими руками, не составит особых трудностей даже для неопытного мастера. Оно осуществляется с помощью двух элементов: рычага и выключателя.

Рычаг отвечает за силу сжатия между электродами, определяющую надежность контакта соединяемых деталей в точке выполнения сварки. Поэтому его важно дополнить винтовыми элементами, обеспечивающими еще более значительную силу сжатия.

Рычаг в нерабочем состоянии самостоятельно отводится вверх, что позволит предотвратить произвольное замыкание контактов и беспрепятственный доступ к заведению изделия. Для этого к его основанию следует закрепить пружину с карбюратора актуальной жесткости.

Специализированное производственное оборудование, используемое с целью соединения листов стали со значительной толщиной, имеют элементы сжатия, способные создавать давление от 50 до 1000 кг, исходя из необходимости.

Для точечной сварки из микроволновки, применяемой для нерегулярных и простых работ в домашних условиях, будет достаточно давления до 30 кг.

Для большего комфорта сварщика, простоты работы и увеличения силы сжатия до актуального значения, прижимной рычаг стоит сделать длинным. Оптимальная длина ‒ 60 см.

С его помощью можно увеличить прилагаемое усилие в 10 раз, а это значит, что при давлении на рычаг с усилием 3 кг, электроды и соединяемые металлические детали будут сжиматься силой, равной 30 кг.

То есть, даже незначительное по силе нажатие на рычаг рукой сварщика, позволит ему запустить сварной процесс и точно провести электродом по рабочей поверхности металла.

На заметку! Крайне важно надежно зафиксировать сварное оборудование на поверхности рабочего стола, для чего применяют струбцины соответствующего размера. В противном случае, при надавливании на такой рычаг сам аппарат может сдвигаться с места, что может стать причиной серьезных дефектов сварных швов на металлоконструкции.

Варианты конструкции сварочного аппарата.

Выключатель отвечает в устройстве за подачу тока к электродам для сварки и подключается к цепи первичной обмотки трансформатора. Напомним, что сила тока во вторичной обмотке значительно превышает аналогичный показатель первичной обмотки.

Если подсоединить выключатель ко вторичной обмотке, он спровоцирует образование дополнительного сопротивления, и произойдет приваривание его контактов под воздействием сильного тока.

Располагайте выключатель непосредственно на рычаге, если он используется в качестве прижимного механизма. В таком случае вторая рука сварщика останется свободной, и ею можно будет придерживать свариваемые детали.

Это позволит улучшить качество сварных швов, так как повыситься прицельность и точность ведения электрода по поверхности рабочего изделия.

Основные операции по сбору точечной сварки своими руками из обычной б/у микроволновки завершены.

Мастеру останется лишь потренироваться перед началом работы, что позволит понять суть и вникнуть в особенности протекания основных процессов сварки различных металлов, исходя из формы и толщины металлоизделий. И только потом можно приступать к практическому применению самодельного оборудования из микроволновки.

Важно! Особенностью работы на оборудовании для точечной сварки, изготовленном своими руками из микроволновки, заключается в том, что подавать ток нужно только на сжатые электроды.

Если подача тока осуществляется на электроды, не находящиеся в состоянии сжатия, сварщик столкнется с интенсивным искрением сварной проволоки и ее активным подгоранием.

Еще одной проблемой, с которой может столкнуться мастер в процессе применения самодельного агрегата для сваривания металлических деталей, является риск сильного нагрева трансформатора и токопроводящих элементов этого оборудования.

Такая ситуация приводит к выходу самодельной модели из строя. Избежать перегрева позволит создание простейшей системы охлаждения сварочного аппарата из вентилятора.

Еще одной хитростью, уберегающей точечную сварку от перегрева, являются такие временные перерывы в ее работе, на протяжении которых трансформатор и токопроводящие элементы успевают остыть.

Время выдержки сварных электродов под током в сжатом состоянии при сварных операциях нужно контролировать визуально, с учетом цвета точки в месте соединения. Малоопытный сварщик может применить с этой целью специальное реле.

https://youtu.be/eUmhrj36UNQ

Заключение

Бытовую сварку из трансформатора микроволновки можно сделать при минимуме материальных вложений и временных затрат в бытовых условиях. Технология сборки контактной сварки из микроволновки проста и не требует наличия дорогостоящего оборудования, специфического инвентаря, редких материалов.

Важно подготовить подробную схему сборки агрегата, проявить бдительность при разборке СВЧ печи и сборке самодельной сварки на ее основе. Тогда сварщику удастся сэкономить и выполнять ряд несложных сварочных операций по соединению металлических деталей в бытовых условиях самодельным оборудованием.

Как построить аппарат для точечной сварки трансформатора для микроволновой печи

Щелкните изображение для просмотра на Amazon

Щелкните изображение для просмотра на Amazon

Замена трансформаторов для микроволновых печей (MOT) для сборки вещей — распространенная хакерская уловка. Мы делаем это, чтобы построить точечный сварочный аппарат для микроволновой печи, но его можно использовать для гораздо большего.

Я видел, как они использовались для изготовления небольших трансформаторов для автономной передачи электроэнергии, катушек Тесла, источников питания, индукционных печей и многих других вещей, потребляющих низкое напряжение и большую силу тока.

Как спасти микроволновую печь





Специально для трансформатора микроволновой печи (обычно называемого MOT). Я также получил все виды других частей.

Причина, по которой я разобрал эту микроволновку для техосмотра, заключается в том, что я хочу сделать микроволновый аппарат для точечной сварки.

Во-первых, будьте осторожны, так как внутри микроволновки находятся предметы под высоким напряжением.

Конденсатор внутри имеет высокое напряжение и может убить вас, если он заряжен и вы коснетесь его концов. Убедитесь, что вы замкнули конденсатор, чтобы быть в безопасности

Также есть моторчики, лампочки, выключатели, провода и магнето.

В Интернете есть инструкции по модификации микроволнового магнето и волновода (антенны) и отправке заряда, который может закоротить маленькую электронику на расстоянии около 20 футов.

Теперь, когда у меня есть трансформатор для микроволновой печи и шнур питания, я могу сделать свой микроволновый точечный сварочный аппарат.

Как перемонтировать ТО.

Это необходимо для замены трансформатора с низкого тока и высокого напряжения на низковольтный ток с высокой силой тока, необходимый для нагрева металла до точки плавления.





В своей первой попытке перемонтировать трансформаторы я не буду усложнять, так как перегорание трансформатора может легко вас убить. Сборка аппарата точечной сварки для микроволновой печи — хороший первый проект.

В видео мы показываем, как легко разобрать МТ, а затем перемонтировать его таким образом, чтобы вместо питания 115 В переменного тока и увеличения до тысяч вольт мощность понижалась до 3 вольт при нескольких амперах.

Ампер (ампер) — это мера того, сколько электричества проходит через определенную точку в единицу времени. Это как измерять, сколько воды течет. Вода течет легче через большую большую трубу, чем через маленькую трубу — большие амперы аналогичны большому количеству воды, протекающей по большой трубе.

Когда большой поток уменьшается, давление увеличивается – если большое количество ампер направляется в плохой разъем или тонкий провод, это давление превращается в тепло.

Это очень простое (ОЧЕНЬ БАЗОВОЕ) объяснение того, как трансформатор микроволновой печи может быть перемонтирован для создания тепла, необходимого для плавления и сварки металла.

Испытание обновленного аппарата для точечной сварки MOT



Небольшой тест, прежде чем приступать к сварке. Мне нужно было больше рук, чтобы держать камеру и подключать ее



Другой трансформатор точечной сварки для микроволновой печи

Посмотреть галерею

Команда (1)

• Ильяс Сиуда

Присоединяйтесь к команде этого проекта аппаратное обеспечение текущий проект словцо место сварщик клетка Батарея пакет объедки сделай сам

Этот проект был создано 06. 02.2023 и последнее обновление 24 дня назад.

Имея в ящиках несколько утилизированных литий-ионных и никель-металлгидридных аккумуляторов, я всегда использовал паяльник, чтобы соединить их вместе. Но делать это действительно небезопасно, так как аккумуляторные элементы не любят чрезмерного нагрева и в худшем случае могут выйти из строя или взорваться. Со мной такого еще не случалось, но это не повод продолжать использовать этот метод. К счастью, недавно мне удалось разобрать микроволновую печь, которая подошла к концу. Он все еще работал нормально, но на дверной раме начали появляться дуговые пятна с металлическим корпусом. Я подумал, что безопаснее больше не использовать его в его нынешнем состоянии и спасти его кишки для создания аппарата для точечной сварки.

Детали

Это базовая схема аппарата для точечной сварки:

Из микроволновой печи (МО) я перепрофилировал:

• ее охлаждающий вентилятор, 220 В перем. тока/50 Гц, 18 Вт (номер: HL-YZF6110-A) Высоковольтный трансформатор (Код: W-700S)
• Датчик закрытия двери, 125 В пост. тока, 0,6 А (Код: SZM-V16)
• Реле 12 В пост. тока, триггер, 250 В перем. размер конечного продукта при хранении или перемещении, я решил использовать разъемные выводы. Я взял со склада розетку IEC с предохранителем и выключателем.

  Я мог бы напрямую переключать сетевое напряжение с помощью последовательно включенного переключателя на первичную обмотку, но мне неудобно иметь 220 В переменного тока на кончике пальца. Следовательно, использование небольшого источника питания 12 В для срабатывания реле. Я разобрал один, который изначально питал маршрутизатор.

  Сначала необходимо модифицировать трансформатор. В своем текущем состоянии он выдает 2 кВ и небольшой ток (несколько мА). Для точечной сварки нам нужно очень небольшое напряжение и сотни ампер на время сварки (несколько мс). Мы можем получить этот выход, заменив вторичную обмотку на несколько витков толстого провода.
