Крепления для солнечных панелей: Крепления для солнечных батарей, на крышу, под углом, комплектующие

Содержание

Установка солнечных батарей своими силами: выбор креплений

Покупка солнечных батарей (помимо ответственности перед внуками за состояние атмосферы и окружающей среды) часто сопровождается желанием сэкономить на оплате дорогого электричества, желанием добиться независимости от длинной цепочки поставщиков последнего до собственного дома, да и в принципе получить автономию от монополистов рынка. Выбирая самые оптимальные по цене предложения товара, клиенты часто натыкаются на необоснованно завышенные цены на монтаж, которые легко понять со стороны исполнителей услуг – география заказов, сложности прокладки кабеля, работы на высоте, порой завышенные требования к монтажу от самих клиентов.

Итогом анализа предложений резонным и логичным становится решение осуществить монтаж самостоятельно – и данное решение вполне оправданно, ведь ничего сложного в монтаже и подключении солнечных батарей совершенно нет. Однако есть физический труд, риски при работе на крыше и с электрическими соединениями, а также ответственность за результат. Как известно, ошибки в электромонтаже могут привести не только к не горящим в нужный момент лампочкам, а вполне себе хорошо горящим в прямом смысле до фундамента домам.

Итак, что такое монтаж солнечной электростанции?

Начнем с простого:

Сетевая энергосистема работает от сети, без аккумуляторов, не обладает свойствами бесперебойника, то есть даже с солнечными панелями на крыше вы сидите без света так же, как и ваши менее ориентированные в будущее соседи при районном блэкауте.

Задачи:

  1. Установить панели на крыше.
  2. Провести кабель от панелей на крыше до инвертора (сетевые инверторы обычно герметичные, и, если не боитесь за имущество, вешать можно прямо под панелями).
  3. Подключить кабель от панелей к инвертору, а кабель с переменкой от инвертора к сети.
  4. PROFIT.

Из сложных и еще не освоенных для рядового домохозяина занятий – только установка СБ на крыше. Разберемся с этим пунктом поподробнее: придумывать крепежные изделия лучше доверить изобретателям велосипедов, а все, что нужно для монтажа, уже давно в свободном доступе и зарекомендовало себя наилучшим образом. Типовой алгоритм крепежа:

  • Крепление монтажного адаптера к кровле;
  • Крепление на монтажный адаптер специализированного алюминиевого профиля;
  • Укладка солнечных панелей на профиль и крепление зажимами рамы панелей к профилю.

В зависимости от типа вашей кровли стоит выбрать крепежный элемент из первого пункта, варианты следующие:

L-feet, крепежный уголок, MR-VI-01 – универсал в мире креплений. Подойдет для любой ровной и прочной поверхности от бетона до металлоконструкций, часто используется с последними, чтобы развязать биметаллическую пару алюминий-сталь. На «пятке» имеет резиновую прокладку – при прижиме она полностью изолирует возникшее в крыше отверстие от комплектного самореза, тоже специализированного с гидроизолирующей шайбой. Профиль крепится к нему специальной канальной гайкой, повторяющей форму канала в профиле, так же имеет специфическое рифление повторяющее такое же рифление на профиль во избежание соскальзывания профиля под весом панелей. Высоту профиля над крышей можно варьировать в пределах 25 мм.

Набор с L-образным креплением и болтом – расширенный комплект: помимо уже известного вам уголка в комплекте аналог сантехнического самореза, только диаметром 10 мм и длиной 195 мм. Преимущества комплекта: расширение вариантов размещения солнечных батарей — теперь в вашей воле разместить солнечные батареи на профнастильных крышах со сложным профилем, металлочерепичных крышах, крышах, покрытых шифером, и крышах, где несущие конструкции скрыты под слоем теплоизоляции и добраться до них обычным саморезом крайне затруднительно. По поводу гидроизоляции – все, как и прежде на высоте, на шпильке предусмотрена резиновая манжета, прижимаемая к проделанному в крыше отверстию. Варьировать высоту размещения теперь можно еще больше от 0 до почти 100 мм.

Болт с площадкой для крепления алюминиевого профиля на крышу MR-VI-02 – теперь из знакомых деталей только спецшпилька-саморез, плюсом в комплекте пластина из нержавейки 115х34мм и толщиной 6 мм, а также интересное спец решение: боковой зажим для алюминиевого профиля с системой speedclick MR-SC-ST, позволяющий легко и непринужденно пристегнуть профиль к креплению. Из плюсов – теперь не обязательно сверлить отверстия в одну линию, что порой бывает сложно на крышах с нестандартным профилем, изделие допускает теперь не только ошибки по высоте, но и в горизонтальном измерении может двигаться на 20 мм.

СПЕЦИФИЧЕСКИЙ КРЕПЕЖ

Если вышеописанные крепежи достаточно универсальны, то описанные ниже пригодны лишь для исключительных случаев:

Крепление алюминиевого профиля для черепичной крыши MR-RI-03, само крепление конечно не ограничивает вас в использовании его, например, на крыше из профнастила, однако цена скорее всего заставит вас не делать этого. Данное крепление придумано для крыш из керамической черепицы и на картинке ниже все достаточно понятно, как его использовать, люфт по высоте у такого крепления так же присутствует и варьируется до 30 мм.

Трапецеидальное крепление для крыши из сэндвич панелей MR-VI-04 – менее интересное для рядового домохозяина решение, применимо для кровель собранных из сэндвич панелей типа RUUKKI, Титан, Теплант и пр. Чаще всего такие кровли можно увидеть на складских комплексах и производственных помещениях. Если нужна станция своими руками на таком объекте – у вас есть решение. Крепеж повторяет профиль сэндвич панели и в ассоциации с MR-SC-ST фиксирует профиль к крыше. Учитывая, что крыши из сэндвич панелей идеально ровные, возможностей изменения высоты крепеж не имеет. Фиксация в сэндвич панели происходит шестью саморезами с силиконовыми прокладками, а на прижимающихся к пенетрированной части кровли поверхностях, как всегда имеется резиновый уплотнитель.

Универсальный зажим крепление для солнечных батарей на фальцевую кровлю (Г-образный) XMR-VI-08 – еще одно узкоспециализированное крепление для вновь становящейся популярной фальцевой кровли. Если вы хозяин строения с такой крышей, рады вас поздравить у вас есть простое решение по установке солнечных батарей на вашу крышу без просверливания лишних отверстий. Такой крепеж можно отнести к разряду неразрушающих – зажимая фальцованную часть листов крепление надежно фиксируется на крыше и пригодно для крепления монтажного уголка из самого начала нашего списка, к которому затем и крепится все прочее хозяйство.

Ну и последнее, самое интересное: Мини-профиль для трапецеидальной крыши MR-VI-06 Mini Rail kit – с такой приспособой крепить панели стало невероятно просто: по сути это и монтажный адаптер и профиль одновременно – однозначная экономия и простота монтажа налицо. Один нюанс – никакого запаса на ошибку – крыша должна быть строго ровной, иначе перефразируя известное высказывание: «панель башка попадет и т.д.». Производителем такое крепление позиционируется как крепление для крыш из сэндвич панелей – вот они-то идеально ровные, посему в комплекте всего 4 кровельных самореза длиной 25 мм, однако ничто не мешает заменить штатные метизы на более серьезные аналоги.

Как самостоятельно установить солнечные панели на крыше — 6 этапов


  1. Вступление
  2. Основные узлы системы крепления солнечных панелей к кровле
  3. Как крепить солнечные панели на крыше?
  4. Расчет количества комплектующих для установки солнечных батарей
  5. Выбор метизов
  6. Монтаж солнечных панелей на крыше

Вступление


Установка солнечных батарей очень важный процесс. При строительстве домашней солнечной электростанции, в первую очередь все собственники стараются использовать крышу. И это вполне понятно, ведь так панели не занимают место во дворе, а используют уже застроенное пространство. Кроме того, такой метод крепления солнечных панелей менее затратен и в денежном плане и быстрее по срокам выполнения. Конечно, читатель может не согласиться с необходимостью такого решения, ведь станцию в 30 кВт не поместить на кровле – площадь, необходимая для такой СЕС порядка 180 м2. Однако, при строительстве максимально возможной по мощности СЕС для домохозяйств в Украине, возможна частичная установка солнечных панелей на кровле, а частичная на отдельной конструкции. При этом, конечно же, стоит учитывать и другие нюансы, такие как правильное подключение ФЕМ к инвертору и оптимальная нагрузка на МРРТ трэкер инвертора. К тому же, многие устанавливают станции малых мощностей, например, 10 кВт фотомодулей займут на кровле около 60 м2, и такой площадью многие уже могут располагать. А возможно, вам нужно установить совсем небольшую станцию на несколько солнечных панелей для автономного питания какого-то отдельного устройства. В этой статье мы рассмотрим основные способы крепления солнечных панелей к кровлям разного типа (покрытия) и элементы системы креплений, которые для этого необходимы. Сразу нужно заметить, что практически для всех типов кровель, принципы крепления для солнечных панелей на них одинаковые и система креплений состоит из одних и тех же узлов, будь то шифер, профнастил, металлочерепица или битумная черепица.


Основные узлы системы крепления солнечных панелей к кровле

Перед разбором конкретного примера, давайте ознакомимся с основными узлами системы крепления солнечных панелей и разберемся с их назначением.


Условные изображения

  1. Монтажный профиль SPL-1 или SPL-4
  2. Кронштейн (точка крепления системы к кровле)
  3. Торцевые прижимы
  4. Межпанельные прижимы
  5. Солнечная панель (фотомодуль)

Основой для системы крепления является монтажный профиль (1), который укладывается под ФЕМ – к нему уже крепятся сами панели с помощью межпанельных и торцевых прижимов, а профиль крепиться к кровле с помощью узлов кронштейнов.

Мы производим два вида профиля, который используется для крышных станций – SPL-1 и SPL-4, они отличаются прочностью, весом и стоимостью. Принцип использования и фиксации на них элементов профиля не отличаются.


Алюминиевые профиля для установки солнечных панелей SPL-1 и SPL-4

Назначением профиля является создание плоскости для монтажа солнечных панелей, каждый ряд панелей, монтируется на два ряда профиля. Профили несут на себе всю нагрузку – вес самих фотомодулей, ветровую и снеговую нагрузку (сезонно)

При помощи кронштейнов с двусторонними винт-шурупами (2) (еще их называют двусторонними шпильками) профиль крепиться к кровле. При этом, одна сторона винт-шурупа имеет винтовую резьбу для вкручивания ее в дерево, а вторая – метрическую резьбу, на которой крепиться сам кронштейн (алюминиевый) с помощью двух гаек. Герметичность отверстия, через которое винт-шуруп проходит покрытие кровли и вкручивается в балки герметизируется специальной шайбой-прокладкой из EPDM уплотнителя. Данный уплотнитель устойчив к ультрафиолету и перепадам температуры.


Алюминиевый кронштейн с двусторонним винт-шурупом

Кронштейны и сами винт-шурупы могут быть разных размеров, но схемы их соединения друг с другом, с профилем и с кровлей не отличаются.


Разные модели винт-шурупов и кронштейнов

Торцевые прижимы (3), как понятно с их названия служат для крепления панели с торца, то есть с одной стороны от себя и устанавливаются в начале и конце каждого ряда. Торцевые прижимы могут отличаться по типоразмеру, зависимо от толщины солнечной панели.

Торцевой прижим

Важный крепеж для солнечных панелей – межпанельные прижимы (4) устанавливаются между каждыми двумя панелями и прижимают сразу 2 панели к профилю, по обе стороны от себя. Существует несколько видов межпанельных прижимов, но все они подходят к солнечным панелям разной толщины – зависимо от толщины ФЕМ, подбирается нужный по длине болт для крепления межпанельного прижима.


Плоский межпанельный прижим установленный между двумя солнечными панелямиРазные модели межпанельных прижимов

Все детали и узлы крепятся к монтажному профилю с помощью стандартных болтов М8 DIN933 разной длинны, зависимо от детали и выбирается длинна болта. Болты вставляются головкой в пазы на профиле, которые идут по всей его длине. Болты можно двигать по всей длине профиля, но они не проворачиваются в пазах при закручивании гаек, поскольку ширина паза составляет 13,5 мм, а ширина головки болта 13 мм.

При необходимости можно удлинить профиль, используются соединители профилей, которые тоже крепятся на профилях, с помощью стандартных болтов.


Болты в пазах профиля SPL-1Узлы системы креплений солнечных панелей на профиле SPL-1 в сборе

Как крепить солнечные панели на крыше?

Первый и важный этап – подготовка к установке солнечных панелей на крыше.

После того, как Вы уже определились с выбором самих солнечных панелей, необходимо предварительно (перед их покупкой, естественно) произвести точные замеры кровли и нарисовать схему расположения фотомодулей на ней. Для этого нужно понимать габаритные размеры ФЕМ и их толщину. Большинство солнечных панелей, имеют “стандартные” размеры – ширину 992 или 996 мм, длину 1640мм или 1960 мм (зависимо от формата 60 или 72 села) и толщину 35 или 40 мм. Бывают и другие размеры – их методы установки, по сути, не отличаются от стандартных. Но, нужно понимать, что некоторые детали системы креплений, такие как, например, торцевые прижимы, отличаются друг от друга по размеру. Поэтому рассчитывать систему креплений важно только, если есть понимание всех размеров солнечных панелей и самой кровли. Итак, для примера выберем панели, с размером 1640*996*35 мм.

 Например, у нас есть кровля, с размерами 10 на 6 метров, которая укрыта профнастилом (металочерепицей), панели будем устанавливать в книжной ориентации.


Пример размеров кровли для установки солнечны панелей

В первом приближении, понятно, что если солнечная панель имеет ширину 996 мм, то на кровлю шириной в 10 метров поместиться таких панелей 10 штук в одном ряду (10/0,996=10,04). Что бы точно это понимать, нужно еще учитывать ширину межпанельных и торцевых прижимов, которые также занимают некоторое расстояние на кровле. Например, торцевой прижим занимает длину 20 мм, а самый простой плоский межпанельный прижим занимает 15 мм между панелями.

В ряду из 10-ти солнечных панелей с каждого края будет торцевой прижим 20 мм и 9 шт межпанельных прижимов по 15 мм. Итого общая длинна профиля, необходимая для установки системы равна 20мм*2 (торцевые прижимы по краям) плюс 15мм*9 (межпанельные прижимы) и плюс общая длинна, которую занимают ФЕМ в ряду 10*996мм = 10 135 мм. Длинна всей системы крепления с деталями и фотомодулями на 135 мм больше, чем ширина самой кровли, то есть панели могут выступать с каждой стороны равномерно на 67,5мм или выступать, с одной стороны на 135мм. Такой выступ сбоку не значителен и на свое усмотрение вы можете решить, допустимо для вас это или нет, просто с эстетической точки зрения.

В этом расчете мы определились, что всё-таки будем устанавливать 10 солнечных панелей в ряду.


Расположение одного ряда солнечных панелей на кровле

Теперь, нужно определить, сколько можно установить рядов ФЕМ на этой кровле.

               Делим длину (плоскости) кровли на длину фотомодудя 6м/1,64м=3,65. То есть, 3 ряда поместятся на кровлю целиком, а один ряд только частично. Давайте разберем, возможно ли такой ряд закрепить на кровле.

               Что бы фотомодуль был надежно закреплен на поверхности и нагрузка на него была распределена равномерно, мы используем 2 профиля, а эти 2 профиля, соответственно, должны быть равномерно распределены под поверхностью самой солнечной панели. Тоесть каждый из 2-х профилей, должен находиться от края солнечной панели на расстоянии 1/4 длинны фотомодуля или максимально близко к этому значению, как показано на схеме ниже.


Для каждого фотомодуля производители дают инструкцию по монтажу, где это расстояние указывается точно, и задается в каких-то пределах, близких к значанию 1/4 длинны солнечной панели. Но такой метод расчета, как приведен в этой статье, может быть применен для всех фотомодулей, независимо от производителя и модели и является, вполне логичным.

Примечание! Если неправильно установить профиля под солнечной панелью, то зимой, под снежным покровом фотомодули могут деформироваться. Визуально, это может быть не заметно, однако такие временные деформации приводят к микротрещинам в самих ячейках ФЕМ, а следовательно – к потере мощности и снижению генерации.

Располагая этой информацией, мы можем определить, можно ли разместить на этой кровле 4 ряда ФЕМ так, чтобы один ряд частично с кровли свисал.

3 ряда фотомодулей, которые полностью помещаются на кровле, займут расстояние по высоте 1640*3=4920 мм. Останется еще свободных 1080 мм. Эти 1080 мм могут быть заняты солнечной панелью, а еще 560 мм солнечной панели будут, при таком расположении свисать. 560 мм больше, чем 1/4 фотомодуля, высотой 1640 мм (1/4 которого равна 410мм). Внимательный читатель, может заметить, что можно же сделать такой вынос панели не только в нижней части, а и в верхней, что бы и верхний и нижний ряды выходили за пределы кровли одинаково по 560мм/2=280, и это частично верно. Однако, мы настойчиво не рекомендуем этого делать самостоятельно, поскольку в таком случае верхний ряд панелей будет поддаваться постоянному воздействию ветровых нагрузок. Это может привести к излишнему шуму, панель будет постоянно поддавать циклическим механическим нагрузкам, что в конечном итоге тоже, может повлиять на ее генерацию в будущем.


Значит, мы можем на нашей кровле, разместить только 3 ряда по 10 солнечных панелей, как показано на схеме ниже.


Размещение солнечных панелей на кровле

В случае, если остается свободное пространство, можно смещать весь массив фотомодулей вверх или вниз, как вы посчитаете нужным, это уже вопрос эстетический. Можно  изменить схему установки фотомодулей на альбомную и возможно, так получиться поместить больше панелей на этой же кровле. Так же, можно основную массу солнечных панелей разместить как принято изначально –  в книжном расположении, а один ряд добавить внизу в альбомной ориентации.

Для простоты расчета в примере примем схему, где будет установлено только 3 ряда по 10 солнечных панелей, как на последней схеме.


Расчет количества комплектующих для установки солнечных батарей на кровле

Расчет основных узлов

Когда схема установки уже известна, мы можем перейти к точному расчету количества всех комплектующих системы креплений. Ранее мы определили, что на один ряд панелей вместе с прижимами общая длинна равна 10 135 мм. Однако, это расстояние без запаса, который однозначно нужен, для удобства монтажа. Для такого ряда панелей мы рекомендуем использовать профиль, общей длинной 10 330 мм, при этом запас будет 195 мм на один ряд профиля, это всего на 2% больше расчетной длинны, что занимают ФЕМ и прижимы, однако значительно добавляет удобства в монтаже. Наши профиля имеют длину 6,2 метра, что меньше той, которая нам нужна. Однако, есть возможность соединять несколько профилей по длинне в один ряд с помощью специальных соединителей профиля.

В этом случае чтобы достичь нужной длинны, можно использовать 2 профиля длинной 6,2 метра и 4,13 метра, сумма которых равна 20,66 м (2 ряда по10,33 м) и два комплекта соединителя профиля (по одному в ряду). Или, для удобства транспортировки можно использовать профиля короче, например, четыре по 3,1 метра и два 4,13 метра. Для троих профилей в ряд понадобиться уже 2 комплекта соединителей.

В примере, остановимся на использовании 3-х профилей (3,1+3,1+4,13) соединённых последовательно, общей длинной 10,33 метра. Зная, что под каждый ряд панелей нам нужно два ряда профиля определяем сколько профилей нужно для установки одного ряд фотомодулей. А именно – 4 профиля по 3,1 метра и 2 профиля по 4,13 метра, к тому же нужны еще 4 комплекта соединителя.

               В нашей схеме есть 3 одинаковых ряда солнечных панелей, следовательно, на все ряды вместе, нужно в три раза больше профиля – 12 штук по 3,1 метра, 6 штук по 4,13 метра и 12 комплектов соединителей.


Размещение профилей и соединителями под фотомодулями

Количество прижимов посчитать тоже не сложно. Прижимы устанавливаются на каждый ряд профиля – в 2 ряда на каждый ряд солнечных панелей. Исходя из того, что под каждый ряд панелей используется два ряда профиля, каждый из которых должен и начинаться, и заканчиваться торцевым прижимом (не зависимо от длины ряда) – на один ряд панелей нужно 4 торцевых прижима. Межпанельных прижимов будет в одном ряду профиля меньше на 1, чем количество панелей, значит в примере их будет 9 штук*2=18 штук на ряд солнечных панелей. Итого, нам нужно 12 торцевых прижимов и 54 межпанельных для этой системы (для всех трех рядов). Дополним нашу схему прижимами.


Размещение торцевых и межпанельных прижимов, профилей, соединителей

Так же, нужно определить количество точек крепления к кровле – кронштейны с двусторонними винт-шурупами, о которых мы говорили в начале статьи. Их количество и последовательность установки очень важна и зависит от многих факторов. При расчете количества точек крепления нужно обратить внимание на:

  • длину профиля;
  • прочность профиля;
  • шаг стропил.

Параллельно с этим расчетом, мы уточняем, какой именно профиль, SPL-1 или SPL-4 использовать для данной системы.

            Шаг стропил на этом этапе расчета является одним из основных факторов. Он обычно находится в пределах 0,6-1,2 метра. Дело в том, что именно к стропилам нужно крепить двусторонние винт-шурупы, т.к. они сделаны из массивных брусков (балок) и являются несущими элементами кровли, а для обрешетки используются менее прочные доски – к обрешетке крепится уже сам материал покрытия кровли.

            Мы не будем здесь обсуждать, как рассчитать систему крепления на прочность, ведь эти расчеты достаточно сложные и уже произведены нами, чтобы привести выбор профилей и точек крепления к простой схеме.

            Для фотомодулей, как в нашем примере, на 60 СЕЛЛ, если шаг стропил до 1,5 метра – используется профиль SPL-1.

            Для простоты примера, примем в расчете шаг стропил равен одному метру.  Ранее мы посчитали, что длинна профиля будет равна 10,33 метра. Значит, мы можем поставить точки крепления через каждый метр и с каждой стороны конструкции профиля по 16,5 сантиметров (это оставшиеся 0,33 метра) будут выступать от крайних точек крепления. Всего в одном ряду профиля мы установим 11 точек крепления. Добавим на нашу схему размещение точек крепления.


Точки крепления к кровле, торцевых и межпанельных прижимов, профилей, соединителей

В сумме, под один ряд профиля нам нужно будет 11 точек крепления, а на один ряд панелей – 22. На три одинаковых ряда нам нужно таких точек 66.


Выбор метизов

В наших системах креплений используются только метизы из нержавеющей стали марки А2 и мы настоятельно не рекомендуюем использвать более дешевые метизы из черной стали или оцинкованные. Сейчас, расчетные сроки окупаемости СЕС от 4 лет и более, а расчетные сроки службы фотомодулей от 20 и до 50 лет. Следовательно, и система креплений, должна служить весь срок эксплуатации СЕС, а черный метал со временем окисляется и соединения становятся неразборными, это не говоря уже эстетической составляющей.


Коррозия черного метала

После того, как мы определили количество и расположение всех узлов (профиля, прижимов торцевых и межпанельных, кронштейнов), нужно выбрать метизы для их крепления на системе.

Для удобства мы собрали эту информацию в отдельной таблице-инструкции применения метиз к разным узлам, с ней вы можете ознакомиться здесь. Из этой таблицы мы берем данные для расчета в примере.

Для торцевых прижимов все просто – независимо от того, какой прижим используется 35 или 40мм (и не зависимо от профиля, SPL-1 или SPL-4), болт нужен один по типоразмеру – М8*20 DIN933, а так же одна гайка М8 DIN6923 (гайка с фланцем).

Для плоских межпанельных прижимов, которые мы выбрали в качестве примера, с панелью толщиной 35 мм используется болт М8*50 DIN933.

Для крепления одного соединителя на профиле нужно по 4 штуки болтов М8*16 DIN933 и гаек М8 DIN6923.

Для крепления каждого кронштейна (не зависимо от модели кронштейна) к профилю нужен один болт М8*16 DIN933 и одна гайка М8 DIN6923. Так же, важно правильно определить размер винт-шурупа для кронштейна, во многом он зависит от типа покрытия кровли. Винт шуруп входит своей винтовой частью в стропило (балку), а часть с метрической резьбой проходит сквозь покрытие кровли и часть ее была над ней – это необходимо, что бы мы могли к ней закрепить сам кронштейн, с помощью двух гаек. Это видно на приложенном фото, где используется винт-шуруп М10*200 и алюминиевый уголок К3.


Крепление шпильки к стропилу с использованием кронштейна К3

Выбор шпильки, как было уже сказано, зависит от типа покрытия, а точнее от высоты волны. Например, у профнастила или металочерепици высота волны варьируется в диапазоне 2-4 см в большинстве случаев и к ним подойдут шпильки М8*140 мм, М8*160мм. А у шифера высота волны уже 5-7 см и к ним нужна шпилька не короче, чем 200мм. Но, та-же шпилька М10*200 может тоже использоваться и для профнастила и металочерепици – главное, что ее длинна не меньше, чем нужно для прохождения всех слоев кровли.

Примечание! Важно поднять фотомодули над плоскостью кровли на 7-12 см (не меньше, больше можно). Это обеспечит пространство под солнечными панелями для вентиляции. Это необходимое условие правильного монтажа, т.к. любой фотомодуль, не зависимо от производителя греется при работе, что снижает его КПД. На сколько снизиться производительность конкретной модели ФЕМ, можно понять, узнав его температурный коэффициент (Pmax Temperature Coefficient). Этот показатель отображает, на сколько снижается КПД фотомодуля в процентах при повышении его температуры на 1 °С. Интересно, что указанная номинальная мощность ФЕМ является действительной при определенных параметрах температуры, обычно это 20 °С или 25°С – точно это можно узнать в технической спецификации фотомодуля (data sheet).

            Шпилька М10*200 является практически универсальной для всех типов покрытий. Хотя, иногда ее использование может быть не оправдано денежными затратами, если стропила расположены часто и, например, высота покрытия не большая. А для крыш, например, с битумной черепицей можно обойтись вообще без нее.

В данном примере будем использовать шпильку М10*200. Для каждой шпильки нужен один EPDM уплотнитель, 3 гайки DIN6923 М10 – одна гайка прижимает уплотнитель, а между двумя закрепляется кронштейн. Теперь, все детали определены, что бы систематизировать полученный расчет – приводим полный список в таблице ниже.

Наименование К-во
Торцевые прижимы с метизами
1 Торцевой прижим 35мм 12
2 Болт М8*20 DIN 933 А2 12
3 Гайка M8 DIN 6923 А2 12
Межпанельные прижимы с метизами
4 Межпанельный прижим плоский 54
5 Болт М8*50 DIN 933 А2 54
6 Гайка M8 DIN 6923 А2 54
Точки крепления (кронштейны) с метизами
7 Кронштейн 9342 М10 66
8 Болт М8*16 DIN 933 А2 66
9 Гайка M8 DIN 6923 А2 66
10 Шпилька двусторонняя (винт-шуруп) М10*200 А2 66
11 EPDM уплотнитель М10 66
12 Гайка M10 DIN 6923 А2 198
Профиль
13 Профиль алюминиевый SPL-1 3,1метра 12
14 Профиль алюминиевый SPL-1 4,133 метра 6
Соединители профиля с метизами
15 Соединитель профиля SPL-1 12
16 Болт М8*16 DIN 933 А2 48
17 Гайка M8 DIN 6923 А2 48

Этот список поможет понять с помощью каких элементов можно выполнить крепление солнечных панелей на крыше своими руками.


Как выполнить монтаж солнечных панелей на крыше?

При установке одной-двух панелей на крыше, конечно можно выполнить монтаж самому. Но стоит помнить, что вес одного фотомодуля в среднем, порядка 20 кг, и довольно сложно одному человеку его зафиксировать. Поэтому, мы рекомендуем выполнять монтаж минимум вдвоем. Идеально, если монтажная бригада будет состоять из троих человек, что бы двое могли выполнять работу на крыше, а один был внизу и мог помогать подавать фотомодули, инструменты и т.д..

            Монтаж солнечных панелей стоит начинать с разметки кровли. Точно определите, где находятся стропила, отметьте точки, на которых будут устанавливаться винт-шурупы. Все точки креплений, предназначены для крепления одного профиля, должны быть расположены строго на одной линии – что бы профиль был в итоге установлен ровно по прямой линии. Для этого можно использовать леску или нить, натянув ее между двумя крайними точками. Только после того, как отмечены все точки на одной кровле, можно сверлить отверстия в покрытии под шпильки. Размер отверстия должен быть несколько больше, чем сама шпилька, что бы она в него входила свободно – для шпильки М10 – 11 мм, для шпильки М8 – 9мм. Так же стоит просверлить отверстие в стропиле, куда будет вкручиваться сама шпильку. Хотя она и имеет винтовую резьбу, которую можно вкрутить в дерево без отверстия, все же стоит его проделать, так как без него есть риск, что при вкручивании стропило может расколоться. Так же, так проще задать направление для шпильки, чтобы вкрутить ее в стропило перпендикулярно.

После этого можно вкручивать шпильки поочередно в отверстия, с помощью рожкового или накидного ключа на 7 мм (для шпилек М10*200) или используя 2 гайки, зажатые между собой на шпильке. Предварительно стоит одеть на шпильку EPDM шайбу и наживить гайку, которая будете ее фиксировать. EPDM шайбу можно одеть и после, через верх шпильки, но это не так удобно, т.к. нижняя часть, которая вкручивается в балку (стропило), имеет меньший диаметр, чем верхняя.

Параллельно со сверлением отверстий, нужно на монтажный профиль, который еще не поднят на кровлю прикрепить все детали, которые будут на нем располагаться – торцевые и межпанельные прижимы, кронштейны.  При этом стоит эти детали на профиле расположить примерно на местах, где они будут располагаться, но не зажимать их гайками полностью. Так сделать намного проще, чем потом уже на крыше одевать все детали с метизами на профиль.

Примечание! Важно помнить о технике безопасности в первую очередь! При выполнении работ на крыше нужно сделать себе страховку, привязав себя веревкой к чему-то на кровле, что сможет выдержать ваш вес. Если на крыше себя зафиксировать не к чему – можно перекинуть веревку через конек и привязать ее к дереву, металлическому забору, столбику, к чему угодно, что способно выдержать вас, если вы сорветесь.

Начинайте поднимать профиль на кровлю по одному. Наденьте первый кронштейн на шпильку, наживите гайку, но не закручивайте и так далее. Когда уже будут одеты все кронштейны на свои шпильки – можно начинать их фиксировать. Если, например, на кровле есть впадина или неровность, то вы всегда можете отрегулировать высоту установки профиля, относительно кровли, что бы в итоге получилась ровная плоскость для установки ФЕМ.

Примечание! Для хорошей работы ФЕМ, необходимо, что бы все солнечные панели, подключенные к одному МРРТ входу на инверторе находились в одной плоскости. Чем “идеальней” будет построена плоскость – тем выше будет КПД всей системы.

Это можно сделать, двигая профиль по пазу кронштейна и изменяя высоту установки самого кронштейна на шпильке (поэтому и хорошо, когда ее длинна выбрана с запасом). Как видно из фото ниже, на одной и той же кровле кронштейн находится на разной высоте, относительно кромки плоскости металлопрофиля – это связано с тем, что одна шпилька установлена на верху волны профнастила, а другая внизу.


Установленный кронштейн на кровле из металлочерепици

После того, как отрегулированы профиля по высоте – можно затягивать гайки, на которых закреплены кронштейны и направляющие профиля на них.  После этого можно приступать к установке самих фотомодулей на плоскость из профилей, которую мы только что создали.


Система крепления в сборе без фотомодулей

Когда система креплений надежно уже зафиксирована на кровле, можно приступать к укладке фотомодулей. Начинать стоит с торцевых прижимов, важно первый фотомодуль выставить ровно, т.к. он задает направление всему ряду панелей. Закрепите фотомодуль на двух торцевых прижимах, и укладывайте рядом второй, сразу же фиксируя первый и второй фотомодуль межпанельными прижимами. Следите за тем, чтобы при фиксации прижимов, рамки фотомодулей полностью прижимались плоскостью прижима и упирались в ограничители на прижиме – так панель будет надежно закреплена и расстояние между всеми панелями будет одинаковое. Панель, которая держится только на 2-х прижимах, стоит придерживать, пока она не будет надежно зафиксирована всеми четырьмя прижимами. Заканчивается ряд так же торцевым прижимом.

Примечание! При монтаже систем фотомодуйлей, состоящих из двух и более рядов, стоит начинать монтаж с верхнего ряда и сразу расключать фотомодули проводами между собой по мере монтажа, иначе второй ряд может перекрывать доступ к проводам на первом ряду. Это избавит вас от необходимости после закрепления фотомодулей подниматься по ним вверх для расключения – это не безопасно как для вас, так и для самих солнечных панелей. Продумайте схему подключения ФЕМ до начала монтажа.

               Мы надеемся, что эта статья оказалась для вас полезной и мы смогли раскрыть в ней основные нюансы установки солнечных панелей на кровле своими руками. Но, мы понимаем, что каждый объект индивидуален и у вас точно появятся другие вопросы и задачи, на которые мы с радостью ответим – обращайтесь!

Так же, в нашем арсенале есть не только системы для монтажа на кровлю параллельно, как в приведенном примере, а и другие:

Так же, по этой теме вы можете более детально ознакомиться с установкой деталей в наших инструкциях:

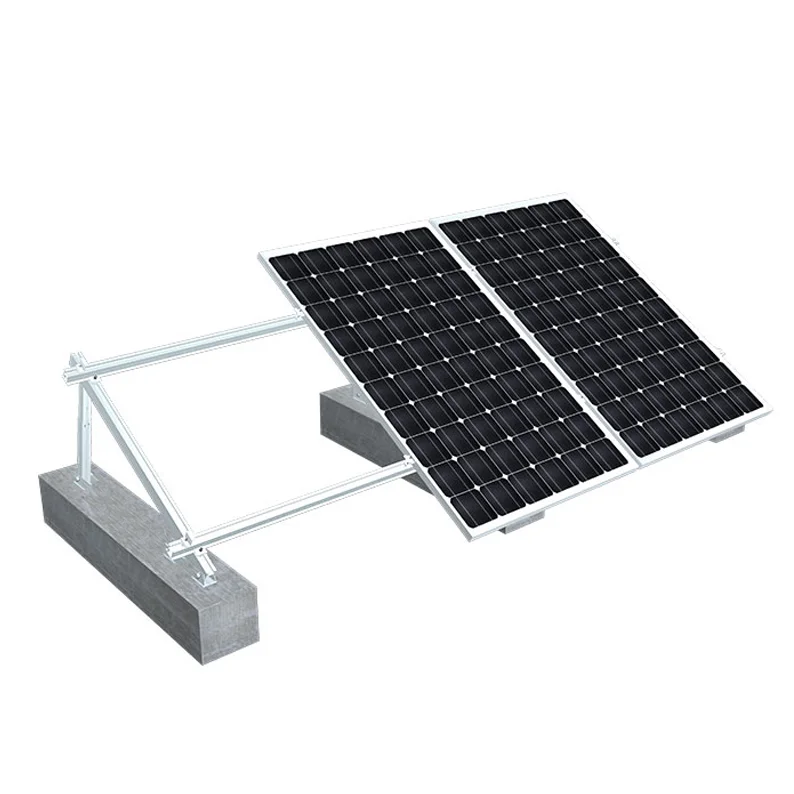

Комплект наклонного крепления для солнечных панелей

Крепление солнечных модулей.

Покупая солнечные панели (модули) возникает вопрос: чем их крепить на крыше своего строения?

Самый простой способ — сварить из стальной профильной трубы каркас. Но его нужно еще и покрасить двумя слоями краски,  которая через пару лет облезет и вся конструкция начнет ржаветь. Ресурс солнечных модулей 20лет, а конструкция развалится через несколько лет и придется начинать все снова. А если при сильном ветре оторвет  солнечные модули от не надежной самодельной конструкции и произойдет непоправимое- пострадают или погибнут люди из-за падения с крыши солнечных панелей? Очевидно этот способ опасный и неприемлемый.

Другой способ — это крепить солнечные модули на специальные дюралевые профили, предварительно закрепленные на кровле. Преимущества очевидны: конструкция позволяет надежно и быстро монтировать солнечные модули специальными  крепежными элементами, которые не нужно красить, которые не поржавеют и будут крепко удерживать в первоначальном положении на протяжении всего срока службы панелей. Конструкция из алюминия имеет легкий вес и не оказывает давления на покрытие кровли.

Именно такие  специальные профили и крепления необходимо заказывать в нашем интернет-магазине потому, что изготавливаются в России, продукция имеет сертификат качества, высокий уровень надежности, низкую цену.

Описание системы креплений солнечных панелей.

Монтажный профиль и крепежные элементы российского производства. Изготавливаются согласно ГОСТ 4784-97 для солнечных панелей различной модификации. Благодаря расширенному ассортименту разнотипных креплений и форм профилей  открывается возможность монтажа абсолютно любых каркасных солнечных модулей всех размеров и стандартов, в неограниченном количестве, на любых плоскостях под любым изменяемым углом. Более подробную информацию о конструктивных элементах, их назначении и ценовых предложениях можно узнать по телефонам:8(863) 296-31-91;+7(928)296-31-91

Комплект крепления солнечных батарей с переменным углом наклона 30-60 градусов

• Простота установки и легкий монтаж солнечной батареи. Батареи закрепляются на крыше при помощи специальных реек и зажимов.
Это позволяет сэкономить время и усилия при монтаже.
• Длительный срок службы. Элементы каркасных систем изготовлены из высококачественного алюминиевого сплава 6005-T5 и нержавеющей стали SUS304 и соответствуют требованиям международных стандартов.
• Специальная технология соединения элементов обеспечивает прочность всей системы, срок службы которой составляет 25 лет.
• Гарантия производителя — 10 лет.
• Универсальность. Система подходит к большинству каркасных солнечных батарей.

Описание

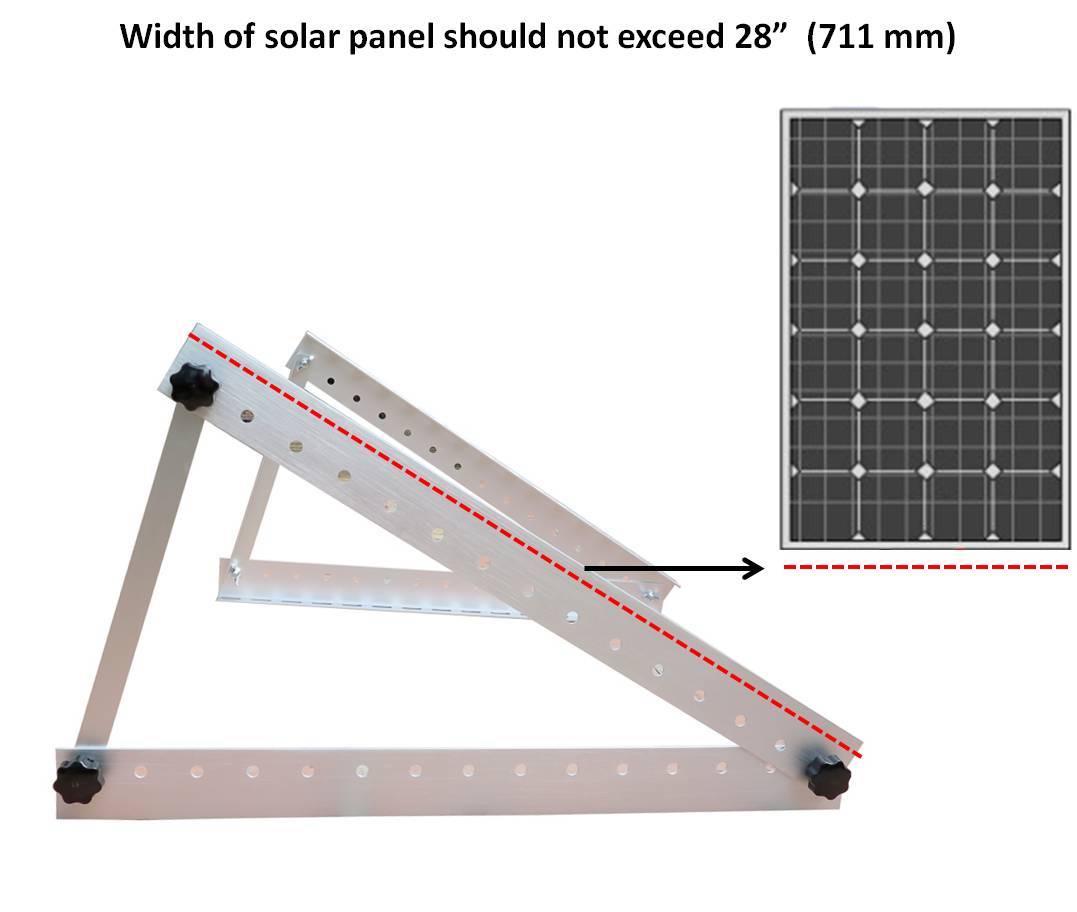

Комплект для крепления солнечной панели с регулируемым углом наклона 30-60 градусов

Данный комплект предназначен для монтажа солнечных батарей на плоской или наклонной поверхности (земле, крыше из мягкой черепицы либо металлочерепицы) в один ряд. Регулируемый угол наклона, позволяет эффективней использовать батареи, за счет изменения площади воздействия прямых солнечных лучей.

Комплект подходит для установки солнечных модулей 200Вт-300Вт (шириной около 1 метра) с толщиной рамки от 35 до 50 мм.

Место установки: Черепичная или плоская наклонная крыша, либо плоская поверхность для монтажа.
Угол наклона: 30-60 градусов.
Высота задней опоры регулируется в диапазоне от 67 до 120 см. Кронштейны и профиль изготовлены из анодированного алюминия, метизы — из нержавеющей стали.

Легкие, надежные, прочные и простые в установке комплекты подходят для большинства солнечных батарей. Специальная технология соединения элементов конструкции делает ее установку простой, быстрой и универсальной.

Чтобы выбрать оптимальный угол наклона солнечных панелей при их установке, можно применять опоры с изменяемым углом наклона 30-60 градусов. Эти опоры предназначены для установки солнечных панелей на плоскую крышу из металла, металлочерепицы или профнастила. Также, при помощи этой опоры возможен вертикальный монтаж солнечных модулей на стену дома или на крышу с небольшим углом наклона.
При помощи этой опоры можно менять наклон солнечных панелей в пределах 30-60 градусов (в зависимости от габаритов панели, возможны различные значения диапазона регулировки угла, т.к. диапазон 30-60 градусов соответствует панелям мощностью 300 Ватт).

Оптимальным углом наклона панелей будет такой угол, при котором в полдень солнечные лучи падают перпендикулярно поверхности солнечной панели.


Профиль и крепежные элементы для солнечных панелей

Надежные крепежи для солнечных панелей

Компания Чистая Энергия является российским производителем всей номенклатуры профилей и крепежных элементов для солнечных панелей. Для осуществления монтажных работ по установке солнечных панелей, необходимо приобрести крепежные элементы, изготовленные по определенному стандарту. Выбирая комплект креплений, необходимо учитывать место будущей установки батарей. Солнечные батареи можно крепить на столб, покатую кровлю, стены, земляную поверхность. Для крепления на крышах и стенах используется легковесный алюминиевый профиль для солнечных панелей. При установке на земляную поверхность используют опоры из нержавеющей стали, позволяющие изменять угол наклона батарей.

Как крепить солнечные батареи на дом?

На каждом этапе придется преодолевать определенные технические затруднения. Поэтому лучше сразу определить, как крепить солнечные батареи на дом. Для приспособления бесплатного излучения нашей звезды нужно зафиксировать в рабочем положении приобретенное оборудование. Его освоение надо начать с подбора местоположения. Трудности на таком этапе возникнуть не должно, поскольку в огромном большинстве случаев батареи совершенно логично ставятся на крышу жилого или производственного здания, другой вариант – земная поверхность. Затем владельцу следует уже обдуманно выбрать конкретный участок для более эффектного получения энергии.



Как крепить солнечные батареи на крыше?



В наше время такое высокотехнологичное оборудование начала ХХI века обладает большой эффективностью. Но все же это не волшебная палочка из русских народных сказок, и требует соблюдения предварительного техминимума в виде сборки. Перед этим вам надо решить один нюанс — кто этим будет заниматься? Вариант первый — пригласить специалистов. Быстро, просто, легко, правда, накладно. К тому же, специалисты приходят и, как и положено, уходят, а оборудование останется на уготованном ему месте и вызывать сервисного работника по любому поводу будет финансово тяжеловато, да и по-мужски немного стыдно.  Вариант второй — проводите наладку самостоятельно. Использование стандартных монтажных конструкций позволяет собрать их самостоятельно, не прибегая к посторонней помощи. Такие конструкции можно крепить к любой поверхности, будь то стены или покатые крыши. В этом случае, необходимо учесть несколько моментов, как крепить солнечные батареи на крыше:



1 — поставить панели на наиболее солнечную сторону плоскости для наиболее эффективного использования оборудования. Любая тень и неправильно поставленные батареи сокращают производительность панели;

2 — уделите особое внимание установлению крепления для батарей. Хрупкий материал фотоэлементов, необходимость четкой установки оборудования практически без учета положения и характеристики крыши требует особое внимание уделить крепежу.



Как крепить солнечные панели на крыше?



Начиная работу по крепежу оборудования, следует определиться, на каком участке вы станете проводить крепление для солнечных панелей: на кровле жилого (производственного) здания можно и на особых стойках. Когда вы решаете, как крепить солнечные панели на крыше, возникают два этапа работы: сборка имеющихся комплектов на кровле и крепление солнечных панелей. Все они обязаны быть жестко зафиксированы и прикреплены в предписанной им инструкцией состоянии. Выигрыш подобного варианта заключается в том, что взяв подобное крепление для солнечных батарей, вы уменьшаете площадь занятой земли. Кроме того, кровля здания, как правило, меняется на более красивый, оконченный вид. Если понадобится перенос батарей в другое место, крепления быстро демонтируются при помощи шестигранника и шуруповерта с головкой М8. Стандартные крепления пригодны для использования в любых условиях, они имеют эстетичный внешний вид, и являются полностью взаимозаменяемыми.



Работа с креплениями для микроморфных батарей



Это отдельная проблема владельцев новых форм энергосистемы. Креплениям для микроморфных батарей уделяются гораздо больше внимания, что, в конечном итоге, приносит свои результаты. Микрофорный материал — это ноу-хау, достижение современных технологий, позволяющее использовать не только видимый свет, но и инфракрасные лучи. Такие батареи вырабатывает электричество даже без присутствия солнца, хотя и в небольшом объеме. Однако крепления для микроморфных панелей вызывают определенные сложности. Такие батареи требуют повышенного внимания при установке и более надежных креплений, поскольку их базовая комплектация безрамочная. Однако уже освоены в производстве специальные модули на алюминиевой основе и резиновых основателей, надежно фиксирующих такие панели.



Подключение



Последним этапом этого процесса является подключение единой цепочки — от батарей до энергосети вашего хозяйства. Итогом вашей деятельности станет создание в вашем доме собственной энергостанции, которая будет вам вырабатывать достаточную для нормальной жизни электроэнергию.

Монтаж, подключение солнечных батарей и установка их на кровле

Вопрос установки солнечных панелей является очень важным и ответственным, поскольку от качества креплений и качества самого монтажа зависит не только эстетический вид станции, но и безопасность, надёжность и долговечность всей системы.

Кроме своей основной функции — обеспечивать надёжную фиксацию солнечных панелей на кровле и противостоять сложным погодным условиям, система креплений гарантирует необходимый зазор между плоскостью кровли и самими панелями для вентиляции. Как известно, при перегреве фотоэлектрические панели теряют в производительности.

Не стоит забывать и об удобстве монтажа. Система креплений из алюминия позволяет очень легко и быстро смонтировать станции любого размера прибегая к минимальным трудозатратам.  Несмотря на свою универсальность, способ монтажа солнечных панелей отличается в зависимости от типа покрытия кровли.

В этой статье мы рассмотрим элементы креплений и способы монтажа на самые распространённые типы крыш, а именно: покрытия из металлочерепицы, металлопрофиля, битумной черепицы, натуральной черепицы, шифера и ондулина. Монтаж на эти виды крыш отличается применением различных кронштейнов, о которых мы и расскажем.

В конце статьи вы предлагаем посмотреть видеоролик с демонстрацией монтажа солнечных панелей на скат крыши с различным покрытием.

Итак, как говорилось выше, монтаж на разный тип крыш отличается только применением кронштейнов, к которым потом крепиться несущий S профиль. В остальном никаких отличий нет. Но начнём по порядку — с монтажа кронштейнов.

Предварительно делается чертёж раскладки панелей. Задача заключается в том, чтобы оптимально расположить панели со всеми необходимыми отступами и учётом затенённых участков, например, тени от дымохода, а также, обходом окон в крыше и отступов для снегоулавливателей, отступов от конька крыши для технического прохода.

Рейка крепится на кронштейны, которые расположены друг относительно друга на расстоянии 1200-1500 мм. Сами панели крепятся на две параллельные S рейки. Отступ реек от края панели в пределах 200-400 мм, (см. рисунок).

Монтаж на металлочерепицу и металлопрофиль

Кронштейн крепления S-профиля к кровле

Предварительно, к стороне кронштейна, которая крепится к крыше, приклеивается полоска битумной ленты для обеспечения герметичности. Сам уголок крепится к обрешетке черепицы на три самореза, предварительно промазанные герметиком.

Битумная черепица.

Кронштейн крепления к кровле из битумной черепицы

Увеличенная площадка позволяет надёжно закрепить кронштейн на плоскости, так как он крепиться не к обрешётке крыши, а к самой ОСБ плите. Для герметичности так же используется полоски битумной ленты.

Керамочерепица

Для того, чтобы закрепить S профиль на натуральной черепице, на время монтажа один сегмент черепицы сдвигается под верхний ряд и на обрешётку крепится кронштейн. Используется два вида кронштейна:

а) если место крепления совпадает с расположением обрешётки (кронштейны располагаются на одинаковом расстоянии друг от друга) то используется следующий вид кронштейна:

Кронштейн крепления к кровле из керамической черепицы, вар.2

б) если же место где должен крепиться кронштейн не совпадает с расположением лага крыши, то используется такой вариант

Кронштейн крепления к кровле из керамической черепицы, вар.1

После монтажа кронштейнов, сегмент черепицы сдвигается на свое место. Никаких отверстий в черепице не производится, черепица остаётся невредимой. Монтаж получается очень аккуратным.

Шифер и ондулин.

И последний тип крыши, который мы рассмотрим, это шифер и ондулин. Для крепления используется винтшуруп, который ввинчивается в местах расположения лагов на горбе волны. Затем, на винтшуруп надевается кронштейн, который используется для металлочерепицы и металлопрофиля. В винтшурупе предусмотрена специальная резиновая прокладка, которая закрывает отверстие и тем самым препятствует попаданию влаги внутрь кровли. Сам винтшуруп изготовлен из нержавеющей стали.

  • Комплект Винт-Шуруп M10х200 (3 гайки с буртиком и EPDM)
  • После того, как все кронштейны закреплены, к ним с помощью захвата и болта M8x25 с внутренним шестигранником крепится опорная S рейка.
  • Опорная S рейка
  • Захват s-профиля, в сборе
  • Для этого захват устанавливается в паз S рейки и зажимается болтом с гровером.

Как правило S рейка поставляется определённой длинны. Компания Solar-Tech поставляет S-рейку максимальной длинной 3.15 м. При монтаже её можно обрезать до необходимой длинны, либо наоборот нарастить. Для стыковки двух ламелей опорного S-профиля используется соединитель S-профиля с двумя болтами.

  1. Соединитель S-профиля

Рейка закреплена, и следующим этапом будет монтаж самих панелей, которые крепятся к рейке с помощью двух типов прижимов с четырёх сторон.

Крайняя в ряде панель с внешнего края крепиться концевым прижимом, а с внутренней стороны, вместе с соседней панелью прижимается центральным универсальным прижимом. Прижимы крепятся к S – рейке с помощью болта и захвата.

Стоит отметить, в зависимости от типа панелей, прижимы подбираются соответствующей длинны 35 или 40 мм. Прижимы прикручиваются к S-рейке с помощью болтов M8x25 для концевого прижима и M8x50 — для центрального.

  • Прижим концевой
  • Прижим центральный универсальный

Перед началом установки солнечных панелей на профиль, необходимо ровно выставить уровень рейки, чтобы не было перепадов высоты между рядами и все панели в итоге выстроились в одну ровную линию. Для этого в самом начале можно натянуть нить уровня и по ней уже ровно крепить панели.

  1. Для полной картины, предлагаем вам посмотреть видеоролик, где наглядно демонстрируется весь процесс монтажа.
  2. Если у Вас возникли вопросы по монтажу солнечных панелей, наши менеджеры бесплатно проконсультируют Вас, а также помогут осуществить раскладку панелей.  Звоните нам:
  3. (098) 180-99-00,
  4. (095) 752-08-92,
  5. (093) 752-08-92.

Приобрести комплекты креплений можно в нашем интернет-магазине

Мы осуществляем производство и комплектацию систем крепления для солнечных панелей в кратчайшие сроки.

Монтаж и установка солнечных батарей на крышу

Строительство собственного дома предполагает не только возведение стен и кровли. Этот процесс состоит из множества различных этапов, причем одним из них является прокладка коммуникаций. И вот здесь владельцев загородной недвижимости очень часто поджидают всевозможные неприятные моменты. Очень часто – это элементарное отсутствие магистральных сетей.

Но даже если вам повезло и в поселке, где располагается ваш дом, они есть, то не всегда работа сетей соответствует требуемому уровню. В таком случае приходится искать альтернативные источники энергии и одним из самых экономичных вариантов может стать установка солнечных батарей, как называют в народе фотоэлектрические преобразователи.

Что же на самом деле представляет оборудование

Первые солнечные панели появились давно, но несмотря на это принцип действия их современных моделей остался прежним. Хотя некоторые конструктивные изменения они все же претерпели. Они коснулись материалов, из которых производятся эти устройства, благодаря чему удалось увеличить КПД батареи.

Смотрим видео, о данном виде оборудования:

Сам же принцип работы, заключающийся в том, что p-n переход преобразует свет в электричество не изменился. Причем чем больше площадь панели, тем больше энергии можно получить. Так основываясь на работе обычного транзистора ученые смогли создать современные фотоэлектрические преобразователи или солнечные панели.

Однако следует учитывать, что выходные параметры устройства зависит от количества света, падающего на пластины.

Конструктивные особенности фотоэлектрического преобразователя

Структура устройства представляет собой p-n переход с парой электродов. При этом их роль выполняют металлические листы.

КПД солнечной батареи на крыше дома находится в зависимости от технологии, выполнения p-n перехода. Наиболее распространенными считаются устройства на основе поликристалла кремния, так как отличаются самой низкой ценой.

Кроме них производятся и монокристаллические светопреобразователи, отличающиеся черно-серым цветом. Однако солнечные все типы пластин имеют один недостаток – недостаточную гибкость.

Только батареи на крышу выполненные на основе аморфного кремния, толщина которых не превышает 1 мкм обладают определенной пластичностью, но они имеют один из самых низких КПД.

Но поскольку солнечные пластины способны вырабатывать электрический ток только днем, то отдельно они практически не применяются. Их используют только как системы, работающие на солнечных панелях на крыше. В их состав кроме пластин входит аккумулятор, который накапливает энергию днем и отдает заряд ночью.

Схема электроснабжения на 1.3 -3.9 квт

Чтобы получить необходимую мощность из солнечных батарей собирают панели. В них используется несколько таких элементов, соединенных последовательно или параллельно.

Для подачи энергии в сеть в комплексе с солнечными батареями используют:

Установка солнечной панели на крыше

Решив воспользоваться альтернативным источником энергии нужно взвесить все за и против выбранного варианта. Если предполагается использовать солнечные батареи, то нужно учесть, что их монтаж обойдется в приличную сумму. И если в среднем 1 кВт энергии стоит 3 доллара, то с учетом затрат на монтаж он может достигнуть 5 долларов.

Смотрим видео, проверяем панель перед монтажом:

Однако можно легко избежать столь больших затрат, если выполнить установку самостоятельно. Для этого необходимы хотя бы минимальные знания в этом вопросе. Чтобы установка солнечной батареи была выполнена по всем правилам стоит последовать советам профессионалов. А они рекомендуют:

  • Размещать солнечные панели с южной стороны крыши, вдали от высоких деревьев и зданий;
  • Угол наклона элементов должен соответствовать значению широты, но лучше выполнять крепление таким образом, чтобы в течение года положение батареи можно было изменять;
  • Чтобы защитить систему от снежных заносов стоит устанавливать ее вертикально;
  • Крепления выбирают таким образом, чтобы они выдерживали сильный ветер.

Этапы установки оборудования

К выполнению монтажных работ можно приступать сразу после приобретения комплекта, так как все необходимое для этого поставляется вместе с панелями.

Обычно в комплектацию включены:

  • Крюки;
  • Крепления;
  • Профили из алюминия.

Сам процесс установки солнечных панелей заключается в следующем. На поверхности крыши при помощи крюков крепятся панели.

Специалисты рекомендуют, если установка солнечных батарей предполагается на плоскую крышу, то между ней и панелью должен оставаться небольшой зазор. Это необходимо для того, чтобы избежать потери производительности системы из-за нагрева фотоэлементов.

Монтаж солнечных батарей выполняется следующим образом. Вначале собирают каркас, используя для этого болты диаметром 6 и 8 мм. Затем он фиксируется при помощи металлических угольников, придающих конструкции прочность и нужный угол наклона.

Смотрим видео, этапы монтажа:

Панель подвешивается к крыше посредством специальных шпилек. Но чтобы она не лопнула необходимо в процессе выполнения монтажа солнечных батарей следить за поверхностью каркаса. В ней не должно быть перекосов.

Рекомендации специалиста

Поскольку энергия, вырабатываемая батареей не может применяться напрямую, то между ней и сетью устанавливают инвертор. Есть несколько вариантов его подключения:

  • Автономный;
  • Резервный;
  • С возможностью продажи излишков.

Первый способ монтажа используется в населенных пунктах, где нет электросетей. Для его реализации потребуются аккумуляторы большой мощности, которые будут накапливать энергию днем и отдавать ночью.

Резервный способ подключения подходит для объектов с централизованной сетью. В таком случае устанавливаемые солнечные батареи играют роль дополнительного источника питания, что позволяет снизить цену на электричество.

Последний вариант предполагает подключение к сети. При этом избыточная энергия, вырабатываемая панелями будет поступать для продажи.

Также профессионалы не рекомендуют устанавливать солнечные батареи на крышу темного цвета, так как на ней они будут чрезмерно нагреваться. Идеальным вариантом является монтаже на светлое покрытие способное отражать лучи. Именно такой, рассеянный свет лучше всего воспринимается панелями.

Если планируется монтаж нескольких батарей, то расстояние между рядами не должно быть меньше 1,7 от их высоты, иначе элементы будут затенять друг друга.

Подключение солнечных панелей

Выбирая место для монтажа необходимо учитывать освещенность поверхности, поэтому идеально располагать панели с южной стороны здания. Большое влияние на выработку энергии играет и угол наклона. Он может быть 15-90 градусов и выбирается в зависимости от географической широты расположения населенного пункта.

Не должны затенять панели и соседние конструкции, деревья, антенны. Потому что даже небольшой участок на которые не попадают солнечные лучи, способен значительно снизить выработку энергии.

Для максимальной эффективности при выполнении монтажа солнечных панелей на крыше стоит использовать автоматическое поворотное устройство. Несмотря на высокую стоимость оно пользуется спросом на рынке, так как позволяет следить за солнцем.

В процессе эксплуатации необходимо периодически очищать батареи от пыли и грязи, поскольку они также снижают производительность оборудования.

Заключение

В монтаже нет особых сложностей, и они могут быть установлены самостоятельно. Однако, прежде чем приступать к этому, нужно учесть определенные правила и особенности самого процесса. А кроме этого стоит учитывать, что такие системы не являются идеальными и имеют свои недостатки. Причем это не только значительная стоимость, но и недостаточная эффективность работы в холодное время года.

Установка солнечных батарей — Как правильно сделать монтаж

Принцип преобразования света в электроэнергию был открыт еще в середине XIX века. С тех пор ученые значительно продвинулись: солнечная энергия используется в портативной электронике, электромобилях, космосе и авиации.

Даже медики не оставили гелиоэнергию без внимания: существует технология микроскопических солнечных батарей, вживляемых под кожу, чтобы обеспечить бесперебойную работу кардиостимуляторов.

Еще одно глобальное направление в использовании солнечного излучения — обеспечение частных жилых зданий электроэнергией. Установка солнечных батарей все шире внедряется в строительство и теперь доступна каждому.

Зачем вам домашняя электростанция

Установить солнечные батареи для дома довольно дорого. Однако статистика показывает: жителей Украины это не останавливает.

Всего за три первых месяца 2019 года солнечные электростанции приобрели и установили своими руками 1 400 частных домов. Общее количество домашних электростанций в Украине приближается к 9 000.

Их общая мощность составляет 190 МВт, 21,5 кВт для каждой  семьи.

Наиболее активны в установке таких систем регионы, где инициативу использования солнечной энергии поддерживают дотациями и компенсациями: Днепропетровская, Киевская, Тернопольская, Ивано-Франковская и Кировоградская области.

Установить солнечные батареи означает не только последующую экономию семейного бюджета. Энергия солнца практически неисчерпаема (ученые предсказывают смерть звезды только через пять с половиной миллиардов лет), а полученная в результате энергия экологически чистая и не приводит к выбросу парниковых газов.

Несмотря на то, что конструкция частной системы получения электроэнергии с помощью солнца может казаться необоснованно дорогой, громоздкой и сложной, достаточно следовать инструкции и учитывать все особенности использования альтернативного источника энергии.

Установка солнечных батарей своими руками потребует:

  1. внимательно изучить принцип работы системы;
  2. выбрать оборудование в соответствии с его задачами для вашей системы. Как правило, элементы схемы таковы:
  • сама конструкция солнечных модулей — ловит и преобразует свет солнца в электроэнергию;
  • контроллер — контролирует качество заряда АКБ;
  • накопительные аккумуляторы энергии;
  • инвертор — переводит полученный заряд в необходимые 220 Вольт.

Батареи солнечной электростанции не питают электроприборы напрямую, они обеспечивают заряд рабочих аккумуляторов схемы. Те в свою очередь и получают, и накапливают, и передают энергию потребителям;

  1. провести монтаж солнечных панелей и сопутствующих элементов;
  2. подключить схему и запустить вашу частную электростанцию на альтернативном источнике энергии.

Обязательно предварительно проверьте работоспособность системы и эксплуатируйте ее грамотно.

Что учесть перед установкой солнечных панелей

Перед тем, как приобрести оборудование электростанции и устанавливать ее своими руками или с помощью специалистов, требуется учесть множество нюансов. Они касаются и положения, и окружения системы, и расходов. Правильный монтаж солнечных батарей позволит системе работать бесперебойно и окупить затраты сторицей.

Окружающая среда / тень

Источник энергии для частной электростанции — излучение солнца. Логично, что его должно быть достаточно. Дом, расположенный в тени деревьев или других частных построек, получит меньшую мощность электроэнергии, чем размещенный под прямыми солнечными лучами.

Обратите внимание на тип панелей, которые приобретаете:

  • поликристаллические в тени только сокращают выход энергии;
  • монокристаллические в тени полностью остановят производство энергии.

Перед тем, как установить солнечные батареи, проверьте, затеняется ли поверхность, где они будут размещаться, особенно в период с 10 до 14 часов.

Электроэнергия будет производиться тем эффективнее, чем дольше панели находятся под прямым солнечным светом.

Если одна часть крыши затемнена, а другая — нет, рекомендуется подключать их к разным трекерам.

Угол наклона конструкции

Чаще всего встречается крепление солнечных панелей на крыше. Работа модульных элементов системы здесь не так часто зависит от тени, однако тоже имеет особенности.

Конструкция не должна находиться под углом меньше 40 градусов. Слишком острый угол приема солнечной энергии обладает низкой эффективностью: хозяева собственными руками могут испортить работу системы.

Чтобы компенсировать угол наклона при необходимости конструкцию устанавливают на каркас или демонтируют часть крыши.

Лучший угол наклона — 90 градусов. Достичь его довольно сложно, но следует стремиться к такому среднему показателю.

Ориентация конструкции

Фотоэлементы системы должны получать максимум потока солнечных лучей. Именно поэтому необходимо разместить конструкцию по солнцу. В северном полушарии лицевая панель должна «смотреть» на юг, в южном — на север.

Инсоляция

Инсоляция — это поток солнечного излучения на поверхность земли. Для каждой местности уровень инсоляции будет разниться с учетом сезонности. Мера инсоляции покажет объем доступного солнечного света для частного дома и будет ли его достаточно для выработки электроэнергии.

Чем выше инсоляция, тем больше энергии дадут на выходе модульные элементы конструкции, они могут быть меньшими по размеру. Если инсоляция низкая, потребуется больше элементов большего размера.

Вручную вычислить инсоляцию можно с помощью определенного алгоритма, существуют и компьютерной программы.

Зона покрытия и необходимое количество энергии

Размеры конструкции частной электростанции на солнечном источнике энергии никак не зависят от размеров самого дома. Здесь главное — учитывать инсоляцию и нужный вам объем энергии.

Насколько большой должна быть система, подскажет счет за электроэнергию и количество потребляемых домом киловатт за сутки.

Лучше всего с расчетом справится специалист. Исходя из ежемесячного потребления энергии, инсоляции, солнечных пиков и особенностей элементов системы, он подсчитает, сколько квадратных метров панелей потребуется. С подсчетом вручную высока вероятность ошибки и неэффективной установки конструкции.

Расчет веса

Установка солнечных панелей на крыше должна учитывать вес самой конструкции.

Немецкие ученые уже разрабатывают солнечные батареи из текстиля, однако сейчас в ходу куда более тяжелые элементы (вес может превышать 100 килограмм).

Они способны увеличить давление на стропила крыши и саму ее конструкцию. Важно помнить о весе обслуживающих устройств, электрощитков и даже проводов, чтобы крыша могла их выдержать.

Расходы

По сравнению с серединой XX века стоимость системы частной электростанции упала в сто раз (с 300 долларов за ватт до 3-5 долларов). Несмотря на такой скачок общие расходы по приобретению и установке конструкции могут составлять до 40 000 долларов. Установка солнечной батареи своими руками обойдется несколько дешевле.

Рассчитывать стоимость и руководить затратами следует исходя из необходимой мощности, которую также можно дополнять работой стандартной электросети.

Доступные уход и обслуживание конструкции

Элементы системы после грамотной установки неподвижны. Они не требуют значительного ухода, однако панели должны быть чистыми, чтобы ничто не мешало потоку света. Это позволит системе работать эффективнее.

Убедитесь, что имеете доступ к конструкции и возможность регулярно очищать ее от снега или пыли.

Обратите внимание на вентиляцию. Либо оставляйте зазоры между панелями, либо используйте ондулин или шифер, благодаря их структуре вентиляция поверхности батарей будет естественной.

Срок работы элементов системы разнится:

  • солнечные панели — до 50 лет;
  • контроллер и инвертор — до 20 лет;
  • аккумуляторы — до 10 лет.

Не все производители принимают отслужившие элементы для утилизации, но вторичный рынок открыт для купли-продажи.

Установка солнечных батарей на крышу: этапы монтажа

Не каждый хозяин частного дома решится устанавливать солнечную электростанцию своими руками. Источник сомнений — возможные ошибки при монтаже и затраты времени. Чтобы все элементы работали слаженно и эффективно, потребуется большая внимательность и знание основ работы с электроэнергией.

Безусловно, специалисты установят систему гораздо быстрее, а в случае неполадок гарантируют ремонт, однако их работа стоит недешево, что все чаще заставляет хозяев устанавливать конструкцию самостоятельно.

Прежде всего с учетом ранее оговоренных нюансов следует выбрать место для размещения солнечных панелей системы. В настоящее время рабочими считаются несколько вариантов.

Виды креплений

  • На крыше частного дома (угол ската не более 40 градусов). Если угол выше, создается конструкция из профилей, поддерживающих систему панелей под нужным наклоном;
  • на плоской крыше потребуется также установить каркасную конструкцию, чтобы солнечные панели находились под углом от крыши;
  • на стене солнечные батареи устанавливаются не часто, но при совпадении необходимых характеристик это возможно сделать с помощью надежного профиля из рам;
  • на опоре, расположенной на земле. Как правило, такое крепление для солнечных панелей своими руками ставят в снежных регионах, где классическое расположение на крыше не подходит;
  • на балконах многоквартирного дома также можно установить панели для мини-электростанции. Обычно они крепятся на козырьке.

Обратите внимание! Для рамочных конструкций используются уголки и профили только металлические. Конструкции из дерева быстрее потеряют прочность, могут просесть или подгнить. Сечение металлических профилей конструкции должно зависеть от площади и веса панелей.

Все профили и панели должны быть закреплены максимально прочно и не двигаться!

Особенности электрики

Система работает следующим образом: от солнечных панелей через контроллер и аккумуляторы энергия переводится в инвертор, откуда поступает к электрическим приборам.

Запрещено подключать инвертор напрямую к контроллеру.

Правильно соединить между собой элементы системы очень важно. В зависимости от выходного напряжения солнечных панелей и мощностей контроллера и аккумуляторов используются несколько видов подключений: параллельная схема (плюс к минусу), последовательная (плюс к плюсу, минус к минусу) и смешанная.

Рекомендуется между всеми элементами системы (контроллером, аккумуляторами и инвертором) установить предохранители. При возможном коротком замыкании именно они защитят всю систему.

Создайте систему вентиляции для аккумуляторного отсека.

Соблюдайте полярность и подключайте штекеры в нужные разъемы.

Ошибки при подключении солнечной электростанции вручную

Чувствительные полупроводниковые элементы, из которых созданы фотоэлектрические модули, требуют бережного к себе отношения. Собственноручно собрать работающую и эффективную частную электростанцию на солнечном источнике энергии может только очень внимательный мастер.

Установку конструкции лучше провести в паре или командой. Тяжелая панель рискует выскользнуть из рук, а один удар или падение снизят показатели мощности.

Один неправильно присоединенный кабель приведет к поломке или возгоранию, гарантия в таком случае не предусмотрена.

Ни в коем случае не используйте материалы для каркаса низкого качества. Каркас должен выдержать ветер и первые последствия снегопадов, быть прочным и устойчивым. Не используйте черные металлы, чтобы не возникало потеков на кровле.

Расчеты расположения элементов системы вручную, «на глаз», также снижают ее мощность. Доверьте рассчитать показатели инсоляции и идеальный угол наклона панели экспертам. Это увеличит выработку электроэнергии и усилит окупаемость.

Еще пять распространенных ошибок:

  • модули на крыше крепятся не к несущим балкам, а к продольным, в итоге солнечная батарея может оторваться;
  • отсутствие вентиляционных зазоров приводит к уменьшению выработки электроэнергии;
  • резьбовые контакты для соединения элементов наружной части системы неэффективны, как и скрутки медь-алюминий. Они окисляются и контакт пропадает, вследствие чего вырабатывается меньше энергии;
  • использование стандартной изоляции;
  • отказ в использовании графитной смазки силовых контактов.

Не забывайте о должном программировании аппаратуры и правильном введении в эксплуатацию аккумуляторной банки. Все показатели системы должны выполнять свои функции полностью.

Видео по установке солнечных батарей

В данном видео можно посмотреть как установить солнечную батарею в частном доме. Лучше сразу понять возможноые сложности и нюансы при монтаже и установке, чем потом все переделывать.

Выводы

Солнце как альтернативный источник энергии становится доступным для частных домов многих жителей Украины. Стоимость оборудования и установки высока, однако окупается в течение нескольких лет. Выработанной электроэнергии хватает не только на нужды самих домохозяйств с такой электростанцией, но и для продажи государству.

Установка конструкций — не только затратное, но и кропотливое дело. Однако при должном внимании к деталям возможно создать каркас для панелей и подключить электрику собственными руками.

Для максимума энергоэффективности важны не только схемы подключения и создание должной изоляции и вентиляции, но и само расположение панелей, уровень солнечного излучения, вес панелей и возможность их качественно обслуживать.

Как крепить солнечные панели на крыше?

Существующие варианты крепления

Первым делом поговорим о том, как можно самому устанавливать солнечные батареи в домашних условиях. Существует несколько методов установки, а именно:

  1. На крыше дома со скатом не более 40 градусов. В этом случае можно либо сделать специальную несущую конструкцию из профилей, либо, если угол наклона кровли свыше 30 градусов, установить солнечные панели без кронштейна, как показано на фото ниже (вариант 2).
  2. На плоской крыше здания. При таких условиях необходимо сделать специальный металлический каркас с наклонной плоскостью для крепления солнечных батарей под углом относительно крыши.
  3. На стене. В практике встречается такой способ установки солнечных батарей на крыше крайне редко. Как и в остальных случаях, сначала создается надежная рамная конструкция, к которой и осуществляется крепление. В этом случае батареи также нужно установить под наклоном.
  4. В земле на специальной опоре в виде штанги. Такой вариант установки может использоваться в регионах с сильными снегопадами либо если другие варианты монтажа, кроме как на столбах, не подходят.
  5. На балконе или лоджии. Если Вы решили самостоятельно установить солнечные батареи в квартире, тогда разместить их можно на крыше балкона либо с внешней стороны, как показано на картинках ниже.

Чаще всего в домашних условиях используется первый и второй вариант установки. Сейчас мы рассмотрим, как выполнить монтаж солнечных батарей своими руками и какие нюансы нужно учитывать, чтобы сделать все правильно.

Этапы монтажных работ

Итак, перед тем, как самостоятельно устанавливать панели на крыше жилого дома, Вы должны убедиться в следующем:

  • Кровля способна выдержать нагрузки от веса рамной конструкции и самой батареи, которую Вы собрались установить.
  • Находящиеся вблизи объекты не будут откидывать тень на поверхность батарей. Во-первых, недостаточное количество солнечной энергии снизит КПД устройств, во-вторых, некоторые панели вообще не будут работать, если хотя бы на небольшую часть поверхности будет падать тень. Ну и, в третьих, солнечная батарея может вообще выйти из строя в таком случае из-за так называемых «блуждающих токов».
  • Порывы ветра не будут угрозой автономной системе (установленная конструкция не должна представлять собой парусник).
  • Вы сможете без труда ухаживать за поверхностью солнечных панелей (отмывать их от грязи, счищать снег и т.д.).

На основании всех этих моментов нужно первым делом самому правильно выбрать, где лучше установить систему на крыше дома. Сразу же следует отметить, что система должна находиться на южной стороне постройки, так как именно на эту область приходится максимальное количество солнечной энергии в световой день.

После того как Вы определитесь, где именно будут размещены панели (либо коллекторы), необходимо переходить к сборке рамной конструкции и установке ее на кровлю. Обязательно используйте только металлические уголки и профиля.

Изготавливать каркас из бруса не рекомендуется, т.к. он быстрее потеряет свои прочностные свойства.

Лучше всего использовать квадратный профиль 25*25 мм либо уголок, но на данном этапе все сугубо индивидуально – если Вы решили установить солнечную батарею большой площади, сечение профиля должно быть на порядок больше.

Полный обзор монтажных работУстановка креплений на крыше

Отдельное внимание нужно уделить углу наклона панелей к плоскости горизонта, а иначе говоря – земной поверхности.

Для каждого региона условия немного отличаются, но обычно весной рекомендуется выполнять установку солнечных батарей под углом 45 градусов, а ближе к осени 70-75.

Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем. Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов.

Сразу же обращаем Ваше внимание на то, что на плоской крыше или на земле не нужно выполнять горизонтальную установку панелей. В зимнее время Вам придется постоянно убирать снег с поверхностью, а иначе система не будет работать.

Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу).

Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха.

Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома). Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома.

Порядок монтажа системы электроснабжения участка на мачтах и стене Вы можете на данном видео:

Как правильно установить конструкцию на столбахКрепление панелей на стене

Вот и все, что хотелось рассказать Вам о том, как установить солнечные батареи для дома своими руками! Надеемся, что предоставленная инструкция с фотоотчетами и видеоуроками была для Вас интересной и полезной!

Также читают:

Как правильно установить конструкцию на столбахПолный обзор монтажных работУстановка креплений на крышеКрепление панелей на стене

Источник: https://samelectrik.ru/rekomendacii-po-ustanovke-solnechnyx-batarej-v-svoem-dome.html

Крепление солнечных панелей на крыше

При монтаже солнечной электростанции или установке одной панели выбор варианта установки является очень важным моментом. Подавляющее большинство владельцев частных домовладений предпочитают вариант установки на крыше своих зданий, на этом варианте мы и остановимся в данной статье.

Как только человек начинает процесс изучения возможности потенциальной установки Солнечной системы (электростанции), в числе первых вопросов, которыми он задаётся это – «Моя крыша подходит для установки солнечных батарей?» Солнечные батареи (панели) совместимы с большинством кровельных материалов, но некоторые из этих материалов лучше подходят для установки солнечной электростанции, чем другие.

Крыши зданий, как правило, делятся на два типа: наклонные и плоские.

Плоские кровли не отличаются большим разнообразием. Обычно это бетонная поверхность чистая или покрытая различными видами гидроизоляции: асфальт, рубероид, металлический профиль и пр. Массивы солнечных батарей легко могут быть установлены на плоской крыше, но так как такие крыши чаще всего встречаются на общественных зданиях, то мы рассмотри установку на таком типе крыш в другой статье.

Строительная индустрия, отвечая на запросы потребителей, создала большое количество кровельных материалов для наклонного типа крыш, отличающихся по составу (металлические, керамические, шиферные, мягкие каучуко-пластиковые, гибкие как рубероид и т.д.), по геометрии поверхности (волна, меандр, псевдочерепичная), по форме и размерам единичных элементов (листы, чешуйки, рулоны и пр.).

Соответственно, производители составных элементов для крепежа солнечных панелей на крыше старались охватить выпуском максимальное количество вариантов кровли и при помощи своей продукции сделать их доступными для установки как массивов солнечных модулей, так и одиночных солнечных панелей.

Для облегчения конструкции, почти все элементы крепежа солнечных панелей выполняются из алюминия.

Надо сразу сказать, что грамотно спроектированная с соблюдением строительных норм кровля дома, где в расчетные снеговые нагрузки заложена норма 100кг/м2 (для Подмосковья) конечно спокойно выдержит добавку в размере 10-14 кг/м2 и при грамотном монтаже сохранит и целостность кровли и ее теплоизоляционные свойства.

Сразу скажем, что устанавливать солнечные панели на крышах покрытых недолговечным кровельным материалом категорически не рекомендуется. Поэтому, все крыши с покрытием типа рубероид и пр. для установки массива солнечных модулей не пригодны.

Направляющие, на которые происходит крепление фотоэлектрических панелей, унифицированы под несколько видов крепежных зажимов (Рис.1).

Рис.1

Зажимы существуют двух типов: концевые (Рис.2,3) служащие для крепления крайних фотоэлектрических панелей к направляющим, и центральные (Рис.4) служащие для крепления сразу двух солнечных панелей к направляющим, они отличаются только длинной ножки, зависящей от толщины рамки солнечной батареи.

  • Рис.2
  • Рис.3
  • Рис.4

Унифицированы так же стыковые соединители направляющих (Рис.5) и клеммы заземления системы (Рис.6), которые объединяют все элементы крепления панелей с алюминиевыми рамами фотоэлектрических панелей в одну цепь и заземления ее.

  Для чего нужен парапет на крыше?

Рис.5

Рис.6

Основное разнообразие сосредоточено в элементах крепления направляющих к крыше. Тут можно выделить два варианта крепления: крепление, не нарушающее целостность кровли, и, крепления, протыкающие кровельный материал. Рассмотрим их подробнее на примере металлических крыш.

Металлические крыши, у которых соединение покровных элементов организовано в виде стыковых швов (фальцы) разнообразной формы относятся к кровлям, крепление к которым осуществляется без нарушения целостности кровли (Рис.7,8,9,10).

  1. Рис.7
  2. Рис.8
  3. Рис.9
  4. Рис.10

Металлические крыши, у которых геометрия листов соответствует волне, меандру или черепице относятся к кровлям, крепление к которым осуществляется с нарушением целостности листа (Рис.11,12).

Рис.11

Рис.12

Надо сразу сказать, что крепеж снабжен специальными уплотняющими прокладками, ликвидирующими саму возможность протечки.

Дома с металлическими крышами при хорошо организованной теплоизоляции кровли отличаются очень низким энергопотреблением, при высокой конструктивной прочности, что делает дома с металлическими крышами отличными кандидатами для установки массива солнечных панелей.

Черепичная кровля и покрытая испанской керамической плиткой кровля, тоже является хорошим местом для монтажа солнечных панелей. Стандартные проникающие крепления позволяют установить массивы солнечных панелей на крышах из черепицы без нарушения целостности кровельного материала. Черепица при этом может быть не только цементной и из других материалов (Рис.13 — 22)

  • Рис.13
  • Рис.14
  • Рис.15 — 16
  • Рис.17 — 18
  • Рис.19
  • Рис.20
  • Единственным недостатком черепичной крыши является ее большой вес, но на монтаж солнечных панелей это не влияет.

Покрытия из этилен-пропиленовый диентерполимеровый каучук (ЭПДМ) используется как на плоских крышах и наклонных. Геометрия наклонных крыш плоская. Монтажники солнечных систем работая на кровлях из EPDM используя систему креплений схожую с системой креплений для черепичной крыши, что означает, что они, как правило, не делают отверстия в крыше.

Покрытия из термоплатик полиолефина (ТПО) и поливинилхлорида ПВХ как и EPDM крыши, обычно плоской геометрии поверхности и используется схожая система креплений солнечной системы к кровле (Рис.21).

Рис.21

Существует несколько видов крыш, установка солнечных панелей на которых вызовет изрядные сложности.

Очень не любят монтажники солнечных панелей работать на крышах покрытых шифером (плоским или волнообразным). Хрупкость данного материала при монтаже создает очень большие сложности, а так как при креплении приходится сверлить в нем отверстия, то повреждение крыши по местам нарушения сплошности остается лишь вопросом времени (Рис.22).

Рис.22

Сейчас у определенной категории экологически озабоченных граждан стали входить в моду деревянные крыши. Этот тип крыши, если материал при установке требует сверления отверстий в нем для установки солнечных панелей не пригоден. Они требуют специализированных монтажных узлов и оборудования, потому что монтажники не могу выходить на крышу, не повреждая ее.

Все это означает, что установка по настойчивому желанию заказчика солнечных панелей на шифер и деревянные крыши возможна, но стоит существенно дороже.

Вид материала крыши вашего дома играет большую роль в пригодности вашего дома для установки на ней солнечной системы, но это не всегда решающий фактор. Есть еще несколько вопросов, на которые вам надо ответить, чтобы определить, является ли кровля вашего дома подходящей для установки солнечной системы.

Ориентация кровли вашего дома по сторонам света.

Монтаж фотомодулей (солнечных панелей) в Украине от Альтер Эйр

Возобновляемыми источниками энергии уже никого не удивишь. Во-первых, это выгодно с экономической точки зрения.

Во-вторых, вырабатываемая энергия солнца, ветра или земли бесконечна и преобразование её в тепловую и электрическую – это означает пользоваться неиссякаемыми ресурсами.

Получают, накапливают и преобразовывают энергию Солнца в тепловую – солнечные фотомодули (панели).

Наверняка часто замечали такие устройства на крышах частных домов. Чтобы все сработало, как нужно, их мало только купить, их важно грамотно установить.

Наша компания предоставляет полный спектр услуг по внедрению систем альтернативной энергетики, начиная с первичного осмотра объекта проектирования и заканчивая сервисным и эксплуатационным обслуживанием. В данном тексте речь пойдет о важном моменте в «рождении» нового объекта – монтаже.

С чего стоит начать установку солнечных батарей?

Пожалуй, главным вопросом по монтажу фотомодулей или панелей станет выбор места их расположения. Каждый клиент определяет это самостоятельно, в зависимости от расположения самого дома, а также территории. Их можно крепить на крыше дома, или устанавливать фермы на территории дома.

Установка солнечных батарей на крыше дома

Итак, когда выбор пал на крышу дома. Предлагаем ознакомиться с факторами, которые желательно учитывать перед установкой.

  1. Ориентация на свет. Избегайте тенистой стороны, так солнечные панели смогут аккумулировать максимальное количество солнечных потоков и соответственно вырабатывать достаточное количество энергии.
  2. Угол наклона, при котором будут размещаться панели. Его стоит рассчитывать, исходя из географического места расположения объекта.
  3. И еще один важный момент – доступность. Устанавливают солнечные батареи на крыше дома таким образом, чтобы была возможность быстро и свободно к ним добраться.

Установка солнечных батарей на крыше дома, цены

Наименование услугиСтоимость при покупке у нас, грнСтоимость при покупке в любом другом месте, грн
1. Монтаж фотомодуля размер 990х1320 на скатной/плоской крыше 250 290
2. Монтаж фотомодуля размер 990х1650 на скатной/плоской крыше 300 345
3. Монтаж фотомодуля размер 990х2000 на скатной/плоской крыше 420 485
4. Электрическая обвязка фотомодуля в систему до 150В (за штуку) 50 57
5. Электрическая обвязка фотомодуля в систему свыше 150В (за штуку) 30 35
6. Прокладка защищенной магистрали из 2 проводов по крыше 10 12
7. Прокладка защищенной магистрали из 4 проводов по крыше 12 14
8. Прокладка защищенной магистрали из 6 проводов по крыше 14 16
9. Прокладка защищенной магистрали из 2 проводов внутри здания 13 15
10. Прокладка защищенной магистрали из 4 проводов внутри здания 15 17
11. Прокладка защищенной магистрали из 6 проводов внутри здания 17 20
12. Подключение контроллера заряда до 2 кВт 250 290
13. Подключение контроллера заряда свыше 2 кВт 300 345
14. Подключение автономного инвертора до 3 кВт 1200 1380
15. Подключение автономного инвертора свыше 3 кВт 1700 1955
16. Подключение гибридного инвертора до 3 кВт 1600 1840
17. Подключение гибридного инвертора свыше 3 кВт 1850 2130
18. Подключение сетевого инвертора до 3 кВт 700 800
19. Подключение сетевого инвертора свыше 3 кВт 1000 1150
20. Программирование инвертора Opti-solar, Solar expert, Stark, Infini solar 900 1035
21. Программирование инвертора Xantrex, Conext 1900 2185
22. Пусконаладка сетевого инвертора ABB, SMA, Fronius, Danfoss 900 1035
23. Установка щита защиты цепей постоянного и переменного тока в системе с 1 инвертором и 1 контролером 2000 2300
24. Установка щита защиты цепей постоянного и переменного тока в системе с 3 инверторами и 3 контролерами 2500 2880
25. Установка щита защиты цепей постоянного и переменного тока в системе с 6 инверторами и 6 контролерами 4200 4830
26. Разводка силовых цепей постоянного тока на базе медной шины (за м.п.) 100 115
27. Установка аккумулятора до 12В 40А∙час 40 46
28. Установка аккумулятора до 12В 100А∙час 100 115
29. Установка аккумулятора до 12В 200А∙час 200 230
30. Установка аккумулятора до 2В 300А∙час 50 58
31. Установка аккумулятора до 2В 500А∙час 80 92
32. Установка аккумулятора до 2В 700А∙час 112 128
33. Установка аккумулятора до 2В 900А∙час 144 166
34. Установка аккумулятора до 2В 1200А∙час 192 220
35. Установка аккумулятора до 2В 1550А∙час 200 230
36. Установка выносной панели управления (до 2м) 200 230



Наши опытные монтажники, которые будут работать над вашим объектом

Технический директор Альтер Эйр. Мастер подключения и пусконаладки. Опыт работы более 15 лет.

Ответственный и трудолюбивый. Занимается установкой систем вентиляции и кондиционирования с 2010 года.

Специализируется на монтаже систем отопления. Сделает идеальное отопление с учетом современных технологий.

Знает все о качественном монтаже систем отопления. Точный в деталях, ответственный и внимательный.

Правильно выполненный монтаж – это залог длительной и успешной эксплуатации вашего оборудования. Если смотреть в разрезе источников альтернативной энергии, то несоблюдение правил выполнения монтажных работ может тянуть за собой последствия разной тяжести. От увеличения срока окупаемости станции до частичного или полного выхода из строя оборудования.

Наиболее распространенные ошибки, которые допускают монтажные организации

Описание ошибкиПричинаПоследствия
1. Крепление поля фотомодулей (на плоской кровле) к продольным доскам (а не к несущим балкам) Халатное отношение монтажников Отрыв поля фотомодулей от кровли
2. Несоблюдение вентиляционного зазора между кровлей и фотомодулями (на скатной крыше) Халатное отношение монтажной организации Ухудшение генерации в летний период времени, а в последствии увеличение срока окупаемости
3. Применение на скатной кровле крепежных элементов из черного метала Экономия на материале Появление коричневых потеков не кровле. При длительной эксплуатации вероятность отрыва фотомодулей
4. Использование резьбовых контактов для соединения проводников в наружной части системы Неверный расчет длины проводников. Неправильное использование остатков Окисление контактов, пропадание контакта, уменьшение генерации, а в последствии увеличение срока окупаемости
5. Использование скруток медь-алюминий Халатное отношение монтажников Окисление контактов, пропадание контакта, уменьшение или пропадание генерации, а в последствии увеличение срока окупаемости
6. Применение в качестве основной магистрали фотомодулей кабеля со стандартной изоляцией (типа ШВВП или ПВС) Халатное отношение монтажной организации Короткое замыкание в цепях, вероятность возникновения пожара.
7. Прокладка незащищенной высоковольтной магистрали по пожароопасным конструкциям Халатное отношение монтажной организации Вероятность частичного или полного выхода из строя оборудования
8. Неправильный монтаж системы защиты от импульсных токов Халатное отношение монтажников Вероятность частичного или полного выхода из строя оборудования
9. Не промазанные графитной смазкой силовые контакты по шине питания постоянного тока Халатное отношение монтажников Прекращение работы оборудования, вероятность возникновения пожара
10. Ненадежно закрепленное оборудование Халатное отношение монтажников Выход из строя оборудования вследствие механического повреждения. Возникновение повышенного шума при работе
11. Не правильно проведено программирование аппаратуры Отсутствие соответствующей квалификации у монтажной организации Частые переключения, отсутствие функции экономии или продажи. Выход оборудования из строя
12. Не правильно введенная в эксплуатацию аккумуляторная банка Халатное отношение монтажников Потеря емкости, преждевременный выход со строя аккумуляторов.
13. Неправильно смонтирована система вентиляции аккумуляторного отсека Халатное отношение монтажной организации Вероятность возникновения пожара, взрыва. Образование конденсата на воздуховодах

И это далеко не полный список ошибок, которые допускают неопытные монтажные организации.

  • удаленная консультация бригады, выполняющей монтажные работы (при условии покупки оборудования и заказа проекта у нас) выполняется на бесплатной основе;
  • шеф-монтаж – выезд специалиста для проведения контроля за правильностью выполнения монтажных работ (цена договорная).
  • выезд бригады профессиональных монтажников для проведения установки оборудования.

Установка солнечных батарей в Киеве и по Украине в любое время гарантирует команда Альтер Эйр. Не нужно недооценивать важность такого этапа как монтаж, поскольку некачественно установленное оборудовании даже при правильно выполненном проекте может принести материальные убытки, связанные с постоянным его ремонтом и заменой.

4 способа наземного крепления солнечных батарей

В этой статье мы рассмотрим как сделать каркас под солнечные батареи своими руками. Если у вас есть “час та натхнення”, и Вы готовы их потратать на изготовление крепления для солнечных батарей вручную —  эта статья подскажет Вам как это сделать.

Предлагаем несколько вариантов каркасов под солнечные батареи от наших канадских коллег. Установка не предполагает использования услуг профессиональных монтажников. Все эти способы изложены в порядке возрастания стоимости материала.



Деревянный каркас под солнечные батареи

Нет ничего проще, чем работать с деревом. Конструкция,  которая иображена на рисунке ниже, была собрана двумя людьми без использования техники и сложного оборудования. Угол наклона конструкции  30 градусов, для активного летнего солнца.



Каркас легче сделать, если передняя стойка выполнена из дерева, а не из бетона.

Горизонтальная балка находится достаточно высоко, чтобы позволить снегу сползать с панелей и обеспечить достаточно солнечного света.





Примечание от avtonom.com.ua: Заметим, что в наших широтах оптимальный среднегодовой угол наклона панелей — 45 градусов, если хочется защититься от снега зимой — угол можно увеличить до 60-70 (это чуть ухудшит выработку в летнее время, но увеличит в зимнее)



Стальные скобы поддерживают солнечные панели и одновременно являются частью системы заземления.





Треугольный деревянный каркас с алюминиевыми планками

Этот способ установки предназначен для климата с меньшим количеством снега, и является примером гибридного способа крепления.

Вы можете использовать этот каркас для установки вертикально двух солнечных панелей. Желательно, нижнюю часть каркаса располагать выше над землей, чтобы дать больше высоты над снегом. И срок службы дерева это позволит увеличить.



Следует также учесть, что со временем древесина расширяется и сжимается с изменениями влажности.

По оценкам, стоимость этого каркаса будет выше, чем в предыдущем примере за счет использования алюминиевых профилей. Однако,  времени на постройку должно уйти меньше.

Каркас из дерева и алюминия

Здесь панели могут находится горизонтально, но достаточно высоко, чтобы снег не накапливался. При создании данной конструкции следует учитывать нагрузки ветра и снега и размещать не более 2 панелей в высоту.

Фактически это более чем в два раза дороже чем первый способ  изготовления каркаса

Трубный каркас для солнечных панелей

Вы можете установить две круглые горизонтальные балки из алюминия или оцинкованной стальной трубы на бетонные сваи.



Не рекомендуется делать систему крепления этого типа более чем для 3 панелей в высоту.

Не надо сверлить никаких отверстий в панелях, так как это может привести к аннулированию гарантии на все панели. Вместо этого используйте четыре монтажных отверстия, имеющиеся  на панели.

Источник Low Cost DIY Ground Mounts





Стеллажи для солнечных панелей для установки на крышу и на земле

Стеллажи для солнечных панелей для установки на крышу и грунт — несвязанные солнечные батареи ранее оптовые солнечные

БЕСПЛАТНЫЕ стеллажи! Закажите пакет «American Solar Essentials» или «All American» здесь и получите БЕСПЛАТНОЕ крепление на крышу или 50% СКИДКУ на стеллажи для наземного крепления! И получите 26% налоговую скидку на солнечную энергию на 2021 год, потому что ваша система будет доставлена ​​до Нового года.

25–28 ноября: Мы будем закрыты на День Благодарения и снова откроемся 29 ноября. Если вы уже являетесь клиентом, которому нужна помощь, отправьте заявку здесь .Представитель службы поддержки клиентов поможет вам как можно скорее. Счастливого дня благодарения!

X

Стеллажи и крепления для магазинов

Часто задаваемые вопросы

Стеллажи и крепления для магазинов бестселлеров

Вопросы? Поболтай с нами!

Брент и его семья живут на сетевом ранчо в Калифорнии, работающем от солнечной системы мощностью 5 кВт, которую он установил сам. Брент и остальная часть команды Unbound Solar готовы ответить на любые ваши вопросы о разработке системы, которая будет соответствовать вашим потребностям.

Позвоните нам — мы готовы помочь.

Руководство для самостоятельной работы по солнечной энергии

Мы отвечаем на все ваши вопросы в одном удобном и удобном солнечном концентраторе Do-It-Your-Way. Готовы к полному контролю с большим выбором и более быстрой окупаемостью?

Система стеллажей, которую вы используете, зависит от целей и ограничений вашего проекта. Для более подробного сравнения взгляните на наши руководства по наземному и потолочному креплению. Вот краткое изложение:

Варианты стеллажа для солнечных панелей

Солнечные стеллажи для монтажа на крыше

Крепление на крышу — отличный вариант, если ваша крыша находится в хорошем состоянии и находится на солнце.Важно выбирать высококачественные компоненты для долговечной и защищенной от атмосферных воздействий установки.

Чтобы прикрепить стойки к крыше, вам потребуются планки, зажимы или крючки для плитки. Существуют различные варианты в зависимости от стеллажа и типа крыши (гонт, металл или черепица).

На плоских крышах (или на крышах с низким уклоном) можно использовать аналогичные стеллажи с наклонными ножками для достижения соответствующего угла. Существуют также стеллажи с балластом, которые совсем не просверливаются в крыше, а вместо этого утяжеляются блоками.

Хотите узнать, как лучше всего установить солнечные панели на крыше?

Наземная солнечная стеллажная система

Наземные крепления позволяют выбрать оптимальный угол наклона в южном направлении. Стандартное наземное крепление строится на конструкции из стальных труб и бетона с фиксированным углом наклона.

Крепления для столбов позволяют регулировать угол наклона, чтобы максимизировать выходную мощность в любое время года. Более крутой угол наклона обеспечивает большую мощность зимой, а также сбрасывает снег с панелей.Крепления для столбов могут быть установлены над листвой и снежными насыпями, чтобы на панелях не было мусора.

Трекеры — это стойки на опорах, которые следуют за солнцем для максимизации ежедневной производительности. Трекеры — самый дорогой вариант и требуют обслуживания из-за сложности и движущихся частей. Трекеры в основном используются для крупных фотоэлектрических установок. В жилых системах обычно лучше установить несколько дополнительных панелей на фиксированном массиве.

Загрузите наше руководство по установке солнечных батарей в стойку.

У вас есть панели, но где вы их разместите? Загрузите наше руководство по установке солнечных батарей, чтобы узнать, где следует установить солнечную систему.

Крепления для солнечных панелей

В SunWatts мы поставляем солнечные держатели, также известные как стойки или стеллажи, для любого стиля установки солнечных панелей, что позволяет вам настроить солнечную батарею в зависимости от вашего местоположения и характеристик здания или собственности.

Все типы солнечных панелей

Выбирайте из лучших брендов солнечных батарей

Найдите размер комплекта для монтажа на солнечной батарее

Монтажные элементы для солнечных батарей

Крепление заподлицо — недорогой и простой вариант, подходящий для большинства установок на крыше и солнечных панелей.Как правило, они не регулируются и предназначены для размещения солнечных панелей на постоянной высоте над поверхностью, на которой они установлены.

Наземные крепления позволяют устанавливать солнечные панели на уровне земли в любом месте вашей собственности. Они часто регулируются, что позволяет наклонять солнечные модули до необходимого уровня для оптимального сбора солнечной энергии. Подобные наклонные крепления также доступны для установки на крышу.

Крепление на столб — отличный выбор для тех, кому требуется установка не на крышу.Эти крепления различаются расположением на шесте и могут быть одного из трех типов: верхушка шеста, боковая сторона шеста и отслеживание шеста.

Независимо от того, какой стиль вы выберете, ваше крепление обеспечит безопасность ваших инвестиций в солнечную энергию.

Панели солнечных батарей

прикрепляются к металлическим конструкциям, называемым креплениями или стойками. Крепления доступны из различных материалов, включая алюминий, анодированный алюминий, окрашенную или оцинкованную сталь

.

При правильной установке крепления обеспечивают стабильную основу для фотоэлектрической батареи в зонах сильного ветра.Крепления можно прикрепить к столбу, земле, стене или крыше в зависимости от выбранного стиля. Регулируемые наклонные опоры можно расположить под соответствующим углом, чтобы максимизировать сезонное солнечное излучение. Крепления в фиксированном положении не регулируются.

Выбор размера и стиля будет зависеть от вашего конкретного приложения. Самые прочные крепления изготовлены из конструктивных элементов авиационного класса из толстолистового алюминия, снабженного крепежными элементами из нержавеющей стали.

Ваш путеводитель по креплениям для солнечных панелей в 2021 году

В последние годы покупать солнечные панели стало проще из-за доступности обзоров, в которых сравниваются солнечные панели, установщики солнечных батарей и солнечные инверторы.Тем не менее, по-прежнему сложно найти полезную информацию о стеллажных и монтажных системах для солнечных панелей.

Крепления для солнечных панелей являются неотъемлемой частью вашей системы солнечных батарей. Доступно множество вариантов для того, что вам нужно, независимо от типа крыши или требований к системе крепления на земле. Ваш установщик солнечных батарей будет знать, как лучше всего использовать вашу солнечную систему.

В этой статье мы дадим экспертный обзор решений по монтажу солнечных панелей, выделим три ведущих бренда креплений для солнечных панелей и обсудим плюсы и минусы солнечных систем на крыше по сравнению с системами, устанавливаемыми на земле.

Узнайте, сколько будут стоить солнечные батареи для вашего дома

Что такое установка и установка солнечных панелей?

Крепления и стойки для солнечных панелей — это оборудование, которое фиксирует солнечные панели на месте.

Монтаж позволяет отрегулировать панели для оптимального наклона, который может зависеть от широты, времени года или даже времени суток, чтобы обеспечить максимальное производство солнечной энергии. Наиболее распространенные места для установки — на крыше с использованием солнечных крышек или на земле с возможностью крепления на земле.

Монтажные системы — это металлические стойки, которые удерживают солнечные панели на крышах или на земле. Источник изображения: PV Solar First

С точки зрения стоимости, крепления и стойки обычно составляют около 10% от общей стоимости средней солнечной системы. Например, если ваша солнечная система стоит 10000 долларов, часть стеллажной системы будет составлять около 1000 долларов от общей стоимости.

Цена будет зависеть от типа стеллажа, который вы используете, количества необходимого оборудования и затрат на рабочую силу для установки .

Самым распространенным способом крепления модуля является монтажный кронштейн для солнечной панели. Монтажные кронштейны — это оборудование для тяжелых условий эксплуатации, обычно изготавливаемое из нержавеющей стали или алюминия. Все солнечные стеллажи и монтажные изделия, будь то на крыше или на земле, должны соответствовать строгим требованиям, чтобы гарантировать долговечность и структурную целостность, чтобы противостоять сильным ветрам и погодным явлениям.

Далее мы познакомим вас с основными компонентами, из которых состоит стеллажное оборудование, чтобы вы могли лучше понять структуру, которая будет поддерживать ваши солнечные панели.

Какие самые важные компоненты стеллажной системы?

Стеллаж для солнечных панелей состоит из 3 основных компонентов:

  • Навесное оборудование на крышу
  • Зажимы для модулей
  • Монтажные шины

Каждый инструмент играет ключевую роль в том, как конструкция поддерживает ваши панели, чтобы вы получали от них максимальное количество солнечной энергии.

Навесное оборудование на крышу

Крепления на крыше — это крепежные детали, которые просверливаются в крыше для фиксации стеллажной системы на месте.

Отверстия, создаваемые этими сверлами, будут окружены «гидроизоляцией», то есть пластиковым или металлическим экраном, который вставляется между черепицей для предотвращения попадания воды в отверстие. Однако крепления на крышу различаются для каждого типа крыши.

Чтобы копнуть глубже, ознакомьтесь с дополнительной информацией об установке солнечных панелей на крышах из глиняной черепицы, металлических крышах и крышах с плоской поверхностью.

Крепления на крыше просверливаются в крыше и фиксируются окладом для защиты от воды.Источник изображения: EcoFasten

Зажимы для модулей

Струбцины модуля прикрепляют просверленные крепления на крыше к монтажным рейкам. Есть несколько разных типов зажимов модулей для каждого угла и угла солнечной панели.

Модульные зажимы бывают разных размеров и форм, чтобы закрепить крепления на крыше под любым углом. Источник изображения: PV Europe

Монтажные шины

После просверливания крыши кровельные крепления соединяются с монтажными рельсами с помощью модульных зажимов, которые затем будут поддерживать солнечные панели.

Несмотря на то, что существуют варианты стеллажа без рельсов, чаще всего используются рельсы, потому что их можно прикрепить к большинству углов крыши, а также потому, что многие монтажники обучены использованию систем крепления рельсов.

Монтажные рейки крепятся к крыше с помощью креплений на крыше и позволяют правильно наклонять солнечные панели к большинству наклонных крыш. Источник изображения: Solar Builder Mag

В то время как многие производители производят крепления для солнечных панелей, только несколько компаний выходят на первое место, когда дело доходит до качества .Вы не ошибетесь, выбрав IronRidge, Quick Mount и Unirac, но мы расскажем вам о плюсах и минусах каждого бренда.

Какие марки креплений на крышу самые лучшие?

Тройку ведущих производителей высококачественных систем монтажа и вешалок на солнечных батареях составляют:

  • Ironridge
  • Quick Mount PV
  • Unirac

Железный гребень

Первоначально IronRidge поддерживал в основном небольшие автономные проекты. Но сегодня IronRidge известна своей уникальной формой и прочной серией рельсов XR для скатных крыш.У них есть одинаково отличные варианты для плоских крыш и наземных креплений.

Быстрый монтаж PV

Quick Mount PV продает практически все продукты для монтажа солнечных батарей на крышу любого типа — от металлических крыш до крыш из гонтовой черепицы с низким уклоном.

Unirac

Unirac продает крепления для плоских крыш и наземных рам с фиксированным наклоном. Каждая солнечная опора Unirac имеет разный наклон, что позволяет направить солнечную батарею независимо от угла наклона крыши, обеспечивая максимальную производительность.

У каждого бренда нет очевидных слабых мест, и каждый предлагает очень инновационные комплекты для монтажа и стеллажа для удовлетворения большинства потребностей в солнечной энергии.

Вы можете купить любой вариант у местного поставщика солнечного оборудования для проектов DIY. Но если вы работаете с установщиком солнечных батарей, они купят для вас крепления для панелей, поскольку знают, что лучше всего подойдет для вашей крыши и солнечных батарей.

Где купить крепления для солнечных панелей

Создание солнечных панелей в стиле «сделай сам» может немного усложнить задачу.В большинстве случаев вы не можете пойти и купить полностью построенную систему крепления солнечных батарей. Вам необходимо покупать каждую отдельную деталь отдельно, чтобы затем сформировать полное крепление. Если вы хотите пойти по пути «сделай сам», покупка целых комплектов солнечных панелей с соответствующими стеллажными решениями упростит задачу.

Если вы не покупаете комплект , вы можете просмотреть стеллажное оборудование на веб-сайте AltE и приобрести различные компоненты, из которых состоит стеллажная система. Просто убедитесь, что они соответствуют размеру приобретаемых вами солнечных панелей.

Лучший способ обеспечить бесперебойную работу вашей солнечной установки (и использовать соответствующее оборудование, подходящее для вашей конкретной крыши) — это работать с лицензированным установщиком солнечных батарей.

Получите бесплатное предложение от лучших установщиков рядом с вами

Какая система для наземного монтажа лучше всего?

Проблема с солнечными батареями на крышах заключается в том, что они сильно ограничены характеристиками вашей крыши. Домовладельцы, устанавливающие наземные солнечные панели, делают это по одной из трех причин:

  1. Недостаточно места на крыше
  2. Их крыша обращена на север, что плохо для панельной продукции
  3. Они хотят оптимизировать производительность своей системы

Солнечные панели производят больше всего энергии, когда они обращены на юг.В зависимости от ориентации вашего дома это не всегда вариант. На крыше могут быть дополнительные ограничения, такие как тень от окружающих зданий и деревьев.

Варианты на выбор включают наземные крепления, которые можно закрепить на земле, или балластные крепления. Опоры с балластом располагаются на земле и не закреплены, но удерживаются весом самих панелей. Наземные крепления с балластом, как правило, более популярны, поскольку для установки не требуется сверление .

Лучшие варианты наземных креплений также поставляются ведущими брендами Ironridge и Unirac.

Системы наземного крепления Ironridge

Они созданы, чтобы быть долговечными, гибкими и выдерживать любую погоду. На них также предоставляется 25-летняя гарантия.

Источник изображения: Ironridge

Трудно определить цены, потому что они будут зависеть от размера вашей солнечной батареи, стоимости материалов на момент покупки и того факта, что многие поставщики просят вас запросить ценовое предложение.

Unirac Ground Fixed Tilt

Источник изображения: Unirac

Фиксированный наклонный тент Unirac Ground — еще один отличный выбор — он прочный и легкий, а также имеет 25-летнюю гарантию. Unirac обеспечивает быструю доставку и простоту сборки. Вы можете обратиться к лицензированному установщику солнечных батарей, чтобы определить, какая система крепления на земле лучше всего подходит для вашей местности и солнечных батарей.

Сколько будет стоить система солнечных панелей плюс стеллажи и монтаж?

Включая стеллаж и монтаж, средняя солнечная система мощностью 6 кВт будет стоить около 17 100 долларов США, учитывая, что в среднем по США она составляет около 2 долларов США.85 за ватт по состоянию на апрель 2021 года. После федерального налогового кредита на солнечную энергию в 2021 году в размере 26% это составит 12 654 доллара.

Это зависит от вас и ваших потребностей в энергии, хотите ли вы устанавливать солнечные системы слежения или нет, но, как правило, установка солнечных панелей на крыше или на земле подойдет для любого дома.

Работа с лицензированными установщиками — лучший способ определить, какая система крепления солнечных панелей лучше всего подойдет для вашей крыши. Если вы изучаете марки креплений и у вас есть предпочтения, вы можете обсудить свои варианты с установщиком солнечных батарей.Введите свой почтовый индекс ниже, чтобы узнать о возможной экономии при установке солнечных панелей с креплениями для солнечных панелей в вашем доме.

Узнайте, сколько вы можете сэкономить, перейдя на солнечную батарею

Основные выводы

  • Крепления для солнечных панелей позволяют закрепить солнечные панели на крыше или на земле.
  • Крепления для солнечных панелей обычно составляют 10% от общей стоимости установки солнечных панелей.
  • IronRidge, Quick Mount PV и Unirac — лучшие варианты для солнечных систем, монтируемых на крыше и на земле.

Крепления для солнечных панелей | Солнечные панели для установки на крышу, мачту и землю

Дополнительная информация о креплениях для солнечных панелей

Монтаж солнечной панели — важная часть вашей солнечной системы.Стеллажи должны соответствовать требованиям местных строительных норм и быть достаточно прочными и долговечными, чтобы выдерживать ветер, снег и все остальное, что мать-природа бросает на них в течение десятилетий. Доступно несколько вариантов крепления солнечных панелей, они не всегда должны быть на вашей крыше. Для снятия солнечной батареи с крыши и расширения возможностей доступны наземный монтаж и установка на столб.

Введение в стеллажи для солнечных батарей

Вы новичок в электрических стеллажах на солнечных батареях? Посмотрите наше вступительное видео выше, чтобы узнать все об основах установки солнечных батарей.В нем мы рассмотрим типы солнечных стеллажей высокого уровня и информацию, которая вам понадобится для начала работы. Мы также рассмотрим оптимальный угол установки массива для максимальной производительности (как правило, для фиксированного крепления он соответствует вашей широте) и способы компенсации сезонных изменений.

Установите подходящую наземную систему солнечных панелей, систему на крыше или систему на опоре и сэкономьте деньги, вырабатывая собственную электроэнергию. Наслаждайтесь свободой создания собственной энергии и питания вашего автофургона или лодки солнечными батареями, а не дорогими ископаемыми видами топлива.

Стеллаж для солнечных батарей для крыши

  • Крепление для черепицы (требуется асфальт или черепица с окладом)
  • Металлическая крыша со стоячим фальцем (зажимается по шву)
  • Плоская крыша (без проемов в крыше и без балласта)

С-5! Интервью по установке солнечных панелей для металлических крыш на SPI 2017

Монтаж металлических крыш с S-5 стал проще! хомуты, которые крепятся к стоячему шву металлической кровли без проникновения в крышу. Посмотрите наше интервью с С-5! на конференции Solar Power International 2017, чтобы узнать, как установить солнечную батарею на металлическую крышу со стоячим фальцем.Для креплений на крыше, которые ввинчиваются через крышу (металлическую или иную), оклад обеспечивает десятилетия без утечки электроэнергии.

Стеллаж для наземных солнечных батарей

  • Крепление на опоре (верх полюса или сбоку)
  • Крепление на землю (фиксированный угол наклона или сезонная регулировка)
Когда дело доходит до вариантов монтажа солнечных панелей, у вас действительно есть из чего выбрать. Многие люди выбирают простые крепления для солнечных панелей на крыше, но если вы живете в густо лесистой местности или в другом климате, будьте уверены, у вас есть другие варианты.Если вы готовы установить солнечную панель, обязательно изучите все доступные варианты.

Стойки для наземного монтажа IronRidge

IronRidge, один из ведущих производителей стеллажей для солнечных батарей, раскрывает основы своего решения для наземного монтажа SGA. Система является модульной и может быть построена в соответствии с вашими потребностями, как монтажный набор. Используя 3-дюймовые стальные трубы, каждая колонна может вместить от двух до пяти полноразмерных солнечных панелей в высоту, в ландшафте и от трех до пяти колонок в ширину, что дает вам от 5000 до 7000 Вт в солнечных панелях только на четырех полюсах.Более крупные системы могут иметь более четырех опор.

Солнечные батареи меньшего размера могут быть установлены сбоку на опоре. Это может быть отличным вариантом для одной или двух солнечных панелей, например, для небольшой кабины или водяной насосной системы, или любой удаленной системы с уникальными проблемами местоположения. Верхняя часть опоры на опоре может удерживать от 1 до 15 солнечных панелей на одной опоре.

Установка на опоре дает вам преимущество, заключающееся в возможности сезонного изменения наклона солнечной батареи для увеличения выходной мощности.Установка на столб может быть более гибким вариантом, чем установка на крышу, в зависимости от местоположения.

MT Решения для крепления на солнечной опоре

Мы сидим с Джоэлом, владельцем MT Solar, чтобы обсудить их варианты крепления на солнечной опоре. MT Solar предлагает варианты монтажа всего для одной панели и может быть расширена до необходимого размера. Его уникальная цепная таль избавляет от необходимости нанимать кран для установки солнечных батарей. Кроме того, ручная рукоятка позволяет домовладельцам легко регулировать наклон солнечной батареи, чтобы максимально использовать солнечную энергию в сезон.

Зажимы

Зажимы IronRidge для НЛО — монтаж и установка солнечных батарей

Узнайте больше о некоторых конкретных компонентах, обеспечивающих работу стеллажной системы на солнечных батареях. На видео выше мы смотрим на зажимы UFO от IronRidge. НЛО, спросите вы? Конечно же, универсальные крепежные предметы! Это чрезвычайно универсальный продукт, который уменьшает количество необходимых компонентов и доступен в нескольких размерах. Нажмите, чтобы узнать больше.

Если вы устанавливаете солнечные панели в своем доме, крошечном солнечном домике, кабине или водяном насосе на солнечной энергии для использования в сельском хозяйстве, altE поможет удовлетворить ваши потребности в установке солнечных панелей.Свяжитесь с нами сегодня чтобы начать!

Монтаж солнечных модулей и сметные детали

Некоторые из наиболее важных вопросов для большинства установщиков и энтузиастов солнечной энергии DIY касаются монтажа солнечных панелей. На рынке существует множество высококачественных монтажных решений, таких как Unirac, IronRidge, PowerFab, Quickmount PV, Schletter и т. Д. В качестве примера мы рассмотрим материалы, необходимые для конкретного применения, с использованием стеллажной системы Unirac SolarMount.

Для простой системы крепления на крыше могут потребоваться следующие элементы:

  1. Рельсы (для обеспечения платформы для установки модулей)
  2. Соединители (для соединения направляющих по мере необходимости)
  3. Средние зажимы (устанавливаются между каждым модулем)
  4. Концевые зажимы (для фиксации конца последнего модуля)
  5. Г-образная опора или стойка (для крепления поручня к крыше)
  6. Пробивка (для предотвращения утечки воды)
  7. Наконечники заземления (для прокладки провода заземления)
  8. Зажимы заземления (для создания путей заземления модулей через направляющие)

Полезный ресурс можно найти в главном списке компонентов Unirac, который содержит номера продуктов, которые могут быть полезны при составлении ведомости материалов.

1) Расчет размера направляющей ( Основной список Unirac стр. 12)

Для начала вам нужно знать, сколько модулей будет размещено в каждом ряду. Вы также должны определить размеры каждого модуля и ориентацию панелей (книжная или альбомная). Пожалуйста, обратитесь к девяти модулям, ориентированным в портретной ориентации, как показано на втором рисунке. (Щелкните вторую скользящую точку под страницей выше.)

Чтобы оценить общий размер направляющих, просто умножьте ширину модуля (в книжной ориентации или длину модуля в альбомной ориентации) на количество модулей в ряду.Затем добавьте один дюйм между каждым модулем и два дюйма на каждом конце модулей для среднего и концевого зажима соответственно.

В данном случае, устанавливая девять модулей по 31,4 дюйма в один ряд, мне нужно 282,6 дюйма направляющей. Добавление восьми дюймов для средних зажимов и двух дюймов для концевых зажимов дает минимум 294,6 дюйма рельса.

Вернувшись к списку основных компонентов Unirac, вы увидите, что рельсы бывают определенной длины. Я соединю две рейки меньшего размера, чтобы получить необходимую длину с помощью стыка (см. Стыки в разделе 2).Рельс SolarMount 156 дюймов (номер детали 300011) — мой лучший выбор.

Для каждого ряда модулей требуется две направляющие (верхняя и нижняя). Эта система, состоящая из двух рядов модулей, требует четырех направляющих. Кроме того, поскольку я буду сращивать две рельсы по 156 дюймов, чтобы достичь требуемой длины рельса в 294,6 дюйма, мне понадобится в общей сложности восемь рельсов по 156 дюймов.

2) Сращивания (Основной список Unirac, страница 16)

Для соединения двух 156-дюймовых рельсов (для достижения общей требуемой длины) мне нужно использовать одну стыковочную планку.Мне нужно всего четыре соединительных планки (по одной на каждую точку соединения между восемью рельсами).

3) Средние зажимы (Основной список Unirac, стр.20)

Требуемое количество концевых зажимов на единицу меньше количества модулей в каждом ряду. Для девяти модулей мне нужно восемь средних зажимов для каждой направляющей. Поскольку у меня четыре направляющих, мне нужно 32 средних зажима.

Здесь тоже важна толщина модуля. Поскольку толщина модуля, который я использую, составляет 1,82 дюйма, я использую средние и концевые зажимы типа F, которые подходят для модулей от 1.77 дюймов до 1,85 дюйма. Пожалуйста, обратитесь к основным спискам Unirac на страницах с 6 по 8 или на страницах с 20 по 22, чтобы определить размер, который вам понадобится.

Примечание. Вы можете использовать нижние монтажные зажимы вместо средних и концевых зажимов. Нижние зажимы дешевле, но их сложнее установить в больших системах.

4) Концевые зажимы (основной список Unirac, стр.20)

Четыре требуются для каждого ряда, так как концевые зажимы будут прикреплены к концам каждой направляющей. В моем случае мне нужно восемь концевых зажимов для строк в этом массиве.

5) Г-образные ножки или стойки (главный список Unirac, стр. 44-45)

L-образные ножки и стойки — это детали, которые соединяют ваш рельс с крышей. Количество L-ножек зависит от того, насколько прочная система вам нужна. В условиях, когда нет значительной снеговой нагрузки или высокой скорости ветра, может потребоваться расстояние L-футов в 5 футов или около того. Чем суровее условия, тем больше требуется L-образных опор и проходов через крышу. Чтобы свести к минимуму проникновение в крышу, доступны усиленные рельсы, которые позволяют увеличивать пролеты.

Для моей системы я использую 5-футовый пролет рельса, что требует не менее шести L-футов на каждые 294 дюйма длины рельса. Поскольку у меня четыре направляющих, мне нужно 24 L-ноги для моей системы.

Если вы предпочитаете использовать стойки вместо L-ножек, потребуется такой же расчет.

6) Облицовка

Количество необходимых оконцеваний обычно равно количеству требуемых L-футов / стоек. В указанной системе L-ножек я предпочитаю использовать решения для гидроизоляции QuickMount PV.Скорее всего, лучше всего использовать перепрошивку Unirac с стойками Unirac.

7) Зажимы заземления (список Unirac Master, страница 17)

Закажите по одному зажиму заземления на каждые два верхних монтажных зажима (средние и концевые зажимы). Только для одной из двух шин в каждом ряду массива требуются зажимы заземления.

Мне нужно 32 средних зажима и 8 концевых зажимов для моей системы. Таким образом, мне нужно 20 (40/2) зажимов заземления для моей системы (две упаковки по 10 штук с номером 980005 ).

8) Клеммы заземления (список Unirac Master, страница 17)

Закажите по одной проушине для каждого пролета рельса и по две для каждого стыка рельса.Так как мне нужны два заземляющих наконечника для каждого стыка, который есть в моей системе, и у меня есть четыре стыка на четырех рядах, мне понадобится всего 12 наконечников заземления. Наконечники заземления поставляются упаковками по десять штук, поэтому я закажу две упаковки с номером детали 980011.

Когда вы узнаете номера деталей, которые вам нужны, лучший способ приобрести такие продукты — это связаться с дистрибьютором и запросить расценки. Вы можете создать свое собственное предложение на CED Greentech, выполнив поиск по связанным деталям. Пожалуйста, посмотрите изображения выше, чтобы увидеть ранее указанные детали.

Какие бывают типы систем крепления солнечных батарей для крыш?

Одна из самых больших областей инноваций в солнечной энергии связана с монтажной системой. Наверное, это самый конкурентный рынок продуктов для солнечных батарей (наш ежегодный список лучших продуктов для монтажа солнечных батарей состоит из нескольких стопок, и это все еще просто капля в море), системы крепления являются важным элементом солнечных батарей — они крепят солнечные панели к крыше или земле. Здесь мы рассмотрим основные категории солнечных систем на крыше, чтобы помочь новым установщикам разобраться в установке.Мы исследуем различные наземные системы (включая навесы для автомобилей и системы слежения) в другой статье, которую необходимо прочитать.

Системы крепления на наклонной крыше

Когда дело доходит до солнечных установок в жилых домах, солнечные панели часто находятся на наклонных крышах. Для этих наклонных крыш существует множество вариантов систем крепления, наиболее распространенными из которых являются рельсовые, безрельсовые и общие рельсы. Все эти системы требуют какого-либо проникновения или анкеровки в крышу, будь то крепление к стропилам или непосредственно к настилу.

В стандартной жилой системе используются рельсы, прикрепленные к крыше для поддержки рядов солнечных панелей. Каждая панель, обычно расположенная вертикально / портретно, крепится к двум направляющим с помощью зажимов. Поручни крепятся к крыше с помощью болтов или шурупов, с окантовкой, установленной вокруг / над отверстием для водонепроницаемого уплотнения.

Безрельсовые системы говорят сами за себя — вместо крепления к рельсам солнечные панели прикрепляются непосредственно к оборудованию, соединенному с болтами / винтами, входящими в крышу.Рама модуля по сути считается рельсом. Для безрельсовых систем по-прежнему требуется такое же количество креплений к крыше, что и для рельсовой системы, но удаление направляющих снижает производственные и транспортные расходы, а меньшее количество компонентов сокращает время установки. Панели не ограничены направлением жестких рельсов и могут быть расположены в любом положении с помощью безрельсовой системы.

В системах с общей направляющей используются два ряда солнечных панелей, обычно прикрепленных к четырем направляющим, и удаляется одна направляющая, при этом два ряда панелей зажимаются на общей средней направляющей.В системах с общими рельсами требуется меньше проходов через крышу, так как вся длина рельса (или более) удаляется. Панели можно расположить в любом положении, и после определения точного положения направляющих установка выполняется быстро.

Когда-то считавшиеся невозможными на наклонных крышах, балластные и непроникающие системы крепления набирают обороты. Эти системы по существу драпируются над пиком крыши, распределяя вес системы по обеим сторонам крыши.

Нагрузка на основе деформации удерживает массив почти всасываемым до крыши.Балласт (обычно небольшие бетонные брусчатки) все еще может потребоваться для удержания системы, и этот дополнительный вес размещается над несущими стенами. Без проникновения установка может быть невероятно быстрой.

Системы крепления на плоской крыше

Коммерческие и промышленные солнечные батареи часто используются на больших плоских крышах, например, в крупных магазинах или производственных предприятиях. Эти крыши могут все еще иметь небольшой наклон, но не такой большой, как наклонные крыши жилых домов.Солнечные системы крепления для плоских крыш обычно балластируются с небольшим количеством проходов.

Поскольку они располагаются на большой ровной поверхности, системы крепления на плоскую крышу можно относительно легко установить, а предварительная сборка не требуется. В большинстве систем крепления с балластом для плоских крыш используется «ножка» в качестве базовой сборки — элемент оборудования в форме корзины или лотка с наклонной конструкцией, который находится наверху крыши, удерживая балластные блоки внизу и панели наверху. и нижние края. Панели наклонены под оптимальным углом для захвата наибольшего количества солнечного света, обычно от 5 до 15 °.Количество необходимого балласта зависит от предельной нагрузки на крышу. Когда крыша не может выдержать большой лишний вес, могут потребоваться некоторые проходки. Панели крепятся к монтажным системам с помощью зажимов или зажимов.

На больших плоских крышах панели лучше всего располагать лицевой стороной на юг, но когда это невозможно, солнечная энергия все равно может вырабатываться в конфигурации восток-запад. Многие производители систем крепления на плоской крыше также имеют системы наклона в направлении восток-запад или двойного наклона. Системы восток-запад устанавливаются так же, как балластные крепления на крыше, обращенные на юг, за исключением того, что системы повернуты на 90 ° и панели стыкуются друг с другом, что дает системе двойной наклон.На крыше помещается больше модулей, так как расстояние между рядами меньше.

Системы крепления на плоской крыше бывают разных исполнений. Хотя системы из алюминия и нержавеющей стали все еще используются на плоских крышах, популярны многие системы на основе пластика и полимера. Их легкий вес и гибкая конструкция делают установку быстрой и простой.

Солнечная черепица и BIPV

По мере того, как широкая публика все больше интересуется эстетикой и уникальными солнечными установками, популярность солнечной черепицы будет расти.Солнечная черепица является частью семейства солнечных панелей, интегрированных в здание (BIPV), что означает, что солнечная энергия встроена в конструкцию. Для этих солнечных батарей не требуются системы крепления, поскольку они интегрируются в крышу и становятся частью кровельной конструкции.

Монтажные комплекты для солнечных панелей

— e Marine Systems


Продукты 1-7 из 7

Сортировка по … БрендуНазвание продуктаНовейшие продуктыЦена от низкой к высокойЦена от высокой к низкойРейтинг от низкой до высокой Оценка от высокой до низкойВсего отзывовЛидеры продажСтатус продукта

Показать 48 на странице 96 на странице 144 на странице 192 на странице 240 на странице

Быстрый просмотр

MHE95540

Цена: 33 доллара.21

Вид

Наличие: Есть в наличии

e морской Номер позиции: MHE95540 —

Тройник 90 градусов из нержавеющей стали, 1 дюйм

Быстрый просмотр

Рекомендуемые!

МКС10210

Цена: 38 долларов.00

Вид

Доступность: Обратный заказ

Solarland Номер позиции: MKS10210 —

Спецификация Монтажный кронштейн для солнечных батарей из АБС-пластика может использоваться с любой солнечной панелью в алюминиевой раме для надежного крепления транспортных средств, домов на колесах, лодок, хозяйственных построек и т. Д.Крепления будут поддерживать солнечную панель на оптимальной высоте над поверхностью, чтобы обеспечить вентиляцию снизу, обеспечивая максимально эффективную работу солнечной панели. Установка Кронштейны сначала прикручиваются к солнечному модулю с помощью подходящих саморезов из нержавеющей стали. Вам потребуется …

Быстрый просмотр

MHE95571

Цена: 27 долларов.25- 32,75 долл. США

Вид

Наличие: Есть в наличии

Близнецы Номер товара: MHE95571 — Боковые крепления

Gemini были разработаны для обеспечения ряда соединений для поручней и навесного оборудования на уклонах и бимини. Раздвижные крепления обеспечивают более четкий вид при более низкой стоимости.Разъемные крепления, поскольку их можно разместить в любом месте рамы, позволяют использовать их в более широком диапазоне.

Быстрый просмотр

Рекомендуемые!

MHE95570

Цена: 19 долларов.25–23,50 долл. США

Вид

Доступность: Обратный заказ

Близнецы Номер позиции: MHE95570 — Боковые крепления

Gemini были разработаны для обеспечения ряда соединений для поручней и навесного оборудования на уклонах и бимини. Раздвижные крепления обеспечивают более четкий вид при более низкой стоимости.Разъемные крепления, поскольку их можно разместить в любом месте рамы, позволяют использовать их в более широком диапазоне.

Быстрый просмотр

Рекомендуемые!

МКС10630А

Цена: 279 долларов.00

Вид

Доступность: Обратный заказ

e морской Номер позиции: MKS10630A —

Солнечная удочка Портативное зарядное устройство мощностью 30 Вт — собирайте до 12 часов в день энергии Портативная солнечная удочка мощностью 30 Вт — это простой способ сохранить заряд аккумуляторных батарей вашего рыболовного судна, когда они не используются.Солнечная удочка — это готовая к эксплуатации полная система зарядки от солнечных батарей, в которой используется мощность солнечной фотоэлектрической панели мощностью 30 Вт, которая помещается в любой держатель удочки и подключается непосредственно к дополнительному прикуривателю. Включает в себя все необходимое для поддержания заряда аккумулятора. выкл пока …

Быстрый просмотр

RVS

Цена: 59 долларов.00

Вид

Доступность: Специальный заказ

Solarland Номер позиции: RVS

Комплект для установки солнечных батарей с возможностью быстрой и простой регулировки наклона. Для использования на солнечной панели мощностью до 180 Вт. Отличное решение для быстрого монтажа солнечной панели на плоской поверхности, которую нужно наклонять.Легко регулируется и может быть быстро поставлен в ровное положение с помощью оборудования для миниатюр. Отлично подходит для установки на крышу дома на колесах, кабины или гаража. Рекомендуется только для установки на автофургонах и наземных установках. Не рекомендуется для использования в морских установках. Деталь № SLB-0103 RV …

Быстрый просмотр

Доступность: Специальный заказ

Близнецы

GEMINI 1 «Вогнутое крепление для стойки из нержавеющей стали Деталь № GEMCON-1-P

.

Добавить комментарий

Ваш адрес email не будет опубликован.
