Транзисторы КТ603, 2Т603 — параметры, маркировка, расположение выводов.

Транзисторы КТ603А,КТ603Б,КТ603В,КТ603Г,КТ603Д, КТ603Е,

2Т603А, 2Т603Б, 2Т603В, 2Т603Г, 2Т603И.

Транзисторы КТ603,2Т603 — кремниевые, маломощные, высокочастотные импульсные, структуры — n-p-n.

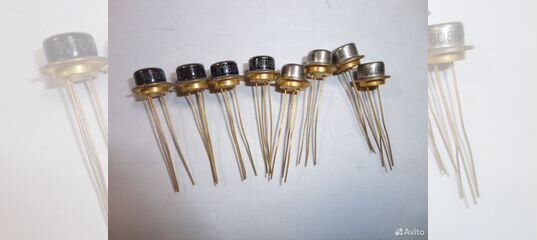

Корпус металлостеклянный с жесткими выводами. Предназначены для применения в высокочастотных схемах.
Маркировка буквенно — цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) — 0,5 Вт.

Максимальное напряжение коллектор-эмиттер при температуре ниже 70 град. по Цельсию. Транзисторы КТ603 и 2Т603: характеристики, параметры и применение

Каковы основные параметры транзисторов КТ603 и 2Т603. Какие особенности имеют разные модификации этих транзисторов. Где применяются транзисторы серии КТ603/2Т603 в электронике. Как правильно использовать эти транзисторы в схемах.

Содержание

Общая характеристика транзисторов КТ603 и 2Т603

Транзисторы серии КТ603 и 2Т603 представляют собой кремниевые эпитаксиально-планарные биполярные транзисторы структуры n-p-n. Они относятся к классу маломощных высокочастотных транзисторов и предназначены для применения в импульсных и переключающих устройствах.

Основные особенности транзисторов КТ603/2Т603:

  • Структура n-p-n
  • Металлостеклянный корпус с гибкими выводами
  • Максимальная рассеиваемая мощность 0,5 Вт
  • Граничная частота коэффициента передачи тока не менее 200 МГц
  • Различные модификации по напряжению и коэффициенту усиления

Параметры и характеристики транзисторов КТ603/2Т603

Рассмотрим основные электрические параметры транзисторов серии КТ603/2Т603:


Статический коэффициент передачи тока

Статический коэффициент передачи тока (h21э) в схеме с общим эмиттером при напряжении коллектор-база 2 В и токе эмиттера 150 мА:

  • КТ603А, КТ603В: 10-80
  • КТ603Б, КТ603Г: не менее 60
  • КТ603Д: 20-80
  • КТ603Е: 60-200
  • 2Т603А, 2Т603В: 20-80
  • 2Т603Б, 2Т603Г: 60-180

Граничная частота коэффициента передачи тока

Граничная частота коэффициента передачи тока (fгр) в схеме с общим эмиттером при напряжении коллектор-эмиттер 10 В и токе эмиттера 30 мА:

  • Не менее 200 МГц
  • Типовое значение 370 МГц

Максимально допустимые напряжения

Максимально допустимые напряжения коллектор-база и коллектор-эмиттер при сопротивлении база-эмиттер 1 кОм:

  • КТ603А, КТ603Б: 30 В (при температуре +70°C)
  • КТ603В, КТ603Г: 15 В (при температуре +70°C)
  • КТ603Д, КТ603Е: 10 В (при температуре +70°C)
  • 2Т603А, 2Т603Б: 30 В (при температуре +100°C)
  • 2Т603В, 2Т603Г: 15 В (при температуре +100°C)

Особенности различных модификаций транзисторов КТ603/2Т603

Серия транзисторов КТ603/2Т603 включает несколько модификаций, различающихся по своим характеристикам:


КТ603А и КТ603В

Эти модификации имеют средний коэффициент усиления (10-80) и высокое допустимое напряжение (30 В для КТ603А и 15 В для КТ603В). Они подходят для широкого спектра применений, где требуется баланс между усилением и напряжением.

КТ603Б и КТ603Г

Данные модификации характеризуются высоким коэффициентом усиления (не менее 60) при тех же допустимых напряжениях, что и у КТ603А и КТ603В соответственно. Они оптимальны для схем, требующих большего усиления.

КТ603Д

Эта модификация имеет средний коэффициент усиления (20-80) и низкое допустимое напряжение (10 В). Она подходит для низковольтных схем с умеренными требованиями к усилению.

КТ603Е

Модификация с самым высоким коэффициентом усиления (60-200) и низким допустимым напряжением (10 В). Идеальна для низковольтных схем, требующих максимального усиления.

Применение транзисторов КТ603/2Т603 в электронике

Транзисторы серии КТ603/2Т603 находят широкое применение в различных областях электроники благодаря своим высокочастотным характеристикам и разнообразию модификаций. Рассмотрим основные сферы их использования:


Высокочастотные усилители

Благодаря высокой граничной частоте (не менее 200 МГц) транзисторы КТ603/2Т603 отлично подходят для создания высокочастотных усилителей в радиоприемниках, передатчиках и другой радиоаппаратуре.

Импульсные схемы

Малое время переключения делает эти транзисторы идеальными для использования в импульсных схемах, таких как генераторы импульсов, формирователи импульсов и схемы управления.

Преобразователи частоты

Транзисторы КТ603/2Т603 часто применяются в схемах преобразователей частоты в радиоприемниках и передатчиках.

Маломощные ключевые схемы

Низкое напряжение насыщения и высокая скорость переключения делают эти транзисторы подходящими для использования в различных ключевых схемах малой мощности.

Особенности применения транзисторов КТ603/2Т603 в схемах

При использовании транзисторов КТ603/2Т603 в электронных схемах следует учитывать ряд особенностей:

Выбор рабочей точки

Для оптимальной работы транзистора важно правильно выбрать рабочую точку. Рекомендуется использовать ток коллектора в диапазоне от 10 до 150 мА, в зависимости от конкретного применения и требуемых характеристик.


Температурная стабилизация

Как и все биполярные транзисторы, КТ603/2Т603 чувствительны к изменениям температуры. Для обеспечения стабильной работы схемы рекомендуется использовать цепи температурной стабилизации, например, эмиттерную термокомпенсацию.

Защита от перенапряжений

При работе в ключевых режимах или с индуктивной нагрузкой необходимо обеспечить защиту транзистора от перенапряжений, например, с помощью защитных диодов или RC-цепочек.

Учет разброса параметров

При разработке схем следует учитывать возможный разброс параметров транзисторов. Рекомендуется проектировать схемы с запасом по коэффициенту усиления и допустимым напряжениям.

Сравнение транзисторов КТ603/2Т603 с аналогами

Транзисторы серии КТ603/2Т603 имеют ряд отечественных и зарубежных аналогов. Рассмотрим некоторые из них:

Отечественные аналоги

  • КТ3102 — более современная серия с похожими характеристиками
  • КТ315 — широко распространенный транзистор с несколько худшими частотными свойствами
  • КТ342 — транзистор с близкими параметрами, но в пластмассовом корпусе

Зарубежные аналоги

  • 2N2222 — популярный американский транзистор с похожими характеристиками
  • BC547 — европейский аналог с близкими параметрами
  • 2SC1815 — японский транзистор, часто используемый как замена КТ603

При выборе аналога важно учитывать не только электрические параметры, но и конструктивные особенности, такие как тип корпуса и расположение выводов.


Рекомендации по выбору транзисторов КТ603/2Т603

При выборе конкретной модификации транзистора КТ603/2Т603 для вашего проекта учитывайте следующие факторы:

Требуемое напряжение

Выбирайте модификацию с подходящим максимально допустимым напряжением коллектор-эмиттер. Например, для низковольтных схем подойдут КТ603Д и КТ603Е, а для схем с более высоким напряжением — КТ603А и КТ603Б.

Необходимый коэффициент усиления

Если вам нужен высокий коэффициент усиления, обратите внимание на модификации КТ603Б, КТ603Г и КТ603Е. Для схем с меньшими требованиями к усилению подойдут КТ603А, КТ603В и КТ603Д.

Частотные требования

Все модификации КТ603/2Т603 имеют высокую граничную частоту, но если вам нужны максимальные частотные характеристики, выбирайте транзисторы с типовым значением граничной частоты ближе к 370 МГц.

Температурный диапазон

Учитывайте различия в допустимой температуре перехода для разных модификаций. Транзисторы серии 2Т603 имеют более широкий температурный диапазон и подходят для работы при повышенных температурах.



Транзисторы КТ603, 2Т603 — параметры, маркировка, расположение выводов.

Транзисторы КТ603А,КТ603Б,КТ603В,КТ603Г,КТ603Д, КТ603Е,

2Т603А, 2Т603Б, 2Т603В, 2Т603Г, 2Т603И.

Транзисторы КТ603,2Т603 — кремниевые, маломощные, высокочастотные импульсные, структуры — n-p-n.
Корпус металлостеклянный с жесткими выводами. Предназначены для применения в высокочастотных схемах.
Маркировка буквенно — цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) — 0,5 Вт.

Максимальное напряжение коллектор-эмиттер

при температуре ниже 70 град. по Цельсию:
У транзисторов КТ603А, КТ603Б — 30 в.
У транзисторов КТ603В, КТ603Г — 15 в.
У транзисторов КТ603Д, КТ603Е — 10 в.
При температуре свыше 100 град. по Цельсию:
У транзисторов 2Т603А, 2Т603Б, 2Т603И — 30 в.
У транзисторов 2Т603В, 2Т603Г — 15 в.
При температуре свыше 120 град. по Цельсию:
У транзисторов КТ603А, КТ603Б — 15 в.
У транзисторов КТ603В, КТ603Г — 7,5 в.
У транзисторов КТ603Д, КТ603Е — 10 в.

Максимальное напряжение коллектор-база при температуре ниже 70 град. по Цельсию:
У транзисторов КТ603А, КТ603Б — 30 в.
У транзисторов КТ603В, КТ603Г — 15 в.
У транзисторов КТ603Д, КТ603Е —

10 в.
При температуре свыше 100 град. по Цельсию:
У транзисторов 2Т603А, 2Т603Б, 2Т603И — 30 в.
У транзисторов 2Т603В, 2Т603Г — 15 в.
При температуре свыше 120 град. по Цельсию:
У транзисторов КТ603А, КТ603Б — 15 в.
У транзисторов КТ603В, КТ603Г — 7,5 в.
У транзисторов КТ603Д, КТ603Е — 10 в.

Максимальное постоянное напряжение эмиттер-база:
У транзисторов 2Т603А, 2Т603Б, 2Т603В, 2Т603Г — 3 в.
У транзисторов 2Т603И — 4 в.

Максимальный постоянный ток коллектора 300 мА, пульсирующий — 600 мА.

Коэффициент передачи тока:
У транзисторов 2Т603А, 2Т603В, КТ603Г — от 20 до 80

.
У транзисторов КТ603А, КТ603В — от 10 до 80.
У транзисторов 2Т603Б, 2Т603Г — от 60 до 180.
У транзисторов КТ603Б, КТ603Г — не менее 60.
У транзисторов КТ603Е — от 60 до 200.

Обратный ток коллектора при температуре окружающей среды +25 по Цельсию при напряжении коллектор-база 30в:
У транзисторов 2Т603А, 2Т603Б, 2Т603И — 3 мкА.
У транзисторов КТ603А, КТ603Б — 10 мкА.
При напряжении коллектор-база 15в:
У транзисторов 2Т603В, 2Т603Г — 3 мкА.
У транзисторов КТ603В, КТ603Г — 5 мкА.
При напряжении коллектор-база 10в:
У транзисторов КТ603Д, КТ603Е — 1 мкА.

Напряжение насыщeния коллектор-эмиттер при токе коллектора 150 мА и токе базы 15 мА:

У транзисторов 2Т603А, 2Т603Б, 2Т603В, 2Т603Г — не более 0,8в.
У транзисторов КТ603А, КТ603Б, КТ603В, КТ603Г, КТ603Д, КТ603Е — не более 1в.

Граничная частота передачи тока( fh31э ) — не менее 200 МГц, при типовом значении — 370.



Зарубежные аналоги транзисторов КТ603.

КТ603А — 2SC151H, 2SC796.
КТ603Б,КТ603В — 2N2237, BCW36.

Радиомикрофон(80 — 108МГц) с АМ на КТ603.

Примером применения транзистора КТ603 может послужить очень популярная схема радиомикрофона «Кузя-2М».

Резисторы любого типа, мощностью от 0,125 ватт. R1,R3,R4 — 4.7кОм
R2 — 100кОм
R5 — 10кОм
R6 — 270 Ом
R7 — 75кОм
Конденсаторы C1,C2 оксидные(электролитические) — 3.3мФ×15в.
C3 — 6800пФ
C4 — 22пФ
C5 — 15пФ
C6 — 120пФ
C7 любой подстроечный — 3-25пФ.
C8 — 6.8пФ
T1,T2 — КТ-315 с любой буквой, КТ-312Б
T3 — КТ603Д.
Микрофон — МКЭ-332
Катушки L1,L2 наматываются на общем каркасе диаметром 3мм(расстояние между ними подбирается опытным путем).
L1 — 5 витков, L2 — 2 витка провода толщиной 0,5мм. L4 на каркасе диаметром 3мм проводом толщиной 0,3-0,25мм.
Питание — от 6 до 9в(«Крона»).

Более подробную информацию по этой схеме (печатная плата, настройка) вы можете получить на сайте radiozuk.ru
