Как отличить транзистор КТ315 от КТ361. Что означает маркировка этих популярных советских транзисторов. Какие особенности имеет их цоколевка и корпус. Где применяются КТ315 и КТ361 в электронных схемах.
История создания и особенности транзисторов КТ315 и КТ361
Транзисторы КТ315 и КТ361 были разработаны в 1960-х годах и стали одними из самых массовых и популярных в советской радиоэлектронике. Они относятся к кремниевым эпитаксиально-планарным биполярным транзисторам малой мощности.
Основные особенности этих транзисторов:
- КТ315 имеет структуру n-p-n, КТ361 — p-n-p
- Предназначены для работы в усилителях высокой, промежуточной и низкой частоты
- Выпускались в пластмассовом корпусе КТ-13 с гибкими выводами
- Имеют высокий коэффициент усиления по току
- Обладают хорошими частотными свойствами
- Часто применяются в паре друг с другом
Благодаря своим характеристикам и доступности, КТ315 и КТ361 использовались практически во всей советской бытовой радиоаппаратуре на протяжении нескольких десятилетий.
Как отличить транзистор КТ315 от КТ361 по маркировке?
Несмотря на схожий внешний вид, КТ315 и КТ361 имеют отличия в маркировке, позволяющие их идентифицировать:
- У КТ315 буква группы нанесена в левом верхнем углу корпуса
- У КТ361 буква группы расположена строго по центру корпуса
- Цвет корпуса может быть желтым, красным или коричневым у обоих типов
Таким образом, главное отличие — это расположение буквы на корпусе. У КТ315 она смещена влево, а у КТ361 находится по центру.
Расшифровка маркировки транзисторов КТ315 и КТ361
Маркировка этих транзисторов содержит следующую информацию:
- Буква обозначает группу по коэффициенту усиления (А, Б, В, Г и т.д.)
- Цифры после буквы (если есть) — подгруппа
- Цвет корпуса не несет информационной нагрузки
- На некоторых партиях может быть указан год и месяц выпуска
Например, маркировка «КТ315Б» означает:
- КТ — кремниевый транзистор
- 315 — номер серии
- Б — вторая группа по коэффициенту усиления
Цоколевка транзисторов КТ315 и КТ361
Цоколевка (расположение выводов) у КТ315 и КТ361 одинаковая, если смотреть на транзистор со стороны маркировки:
- Левый вывод — эмиттер (Э)
- Средний вывод — коллектор (К)
- Правый вывод — база (Б)
Важно помнить, что у КТ315 и КТ361 противоположная структура (n-p-n и p-n-p), поэтому полярность включения у них разная при одинаковой цоколевке.
Основные характеристики транзисторов КТ315 и КТ361
Транзисторы КТ315 и КТ361 имеют следующие основные параметры:
- Максимальное напряжение коллектор-эмиттер: 20-35 В
- Максимальный ток коллектора: 100-150 мА
- Коэффициент усиления по току: 20-350 (зависит от группы)
- Граничная частота коэффициента передачи тока: 250-450 МГц
- Максимальная рассеиваемая мощность: 150-225 мВт
Точные значения параметров зависят от конкретной группы и модификации транзистора. Эти характеристики позволяют использовать КТ315 и КТ361 в широком спектре радиоэлектронных устройств.
Где применяются транзисторы КТ315 и КТ361?
Благодаря своим характеристикам, транзисторы КТ315 и КТ361 нашли применение во многих областях:
- Усилители низкой частоты в бытовой аудиотехнике
- Усилители высокой и промежуточной частоты в радиоприемниках
- Импульсные схемы и генераторы
- Переключающие и коммутирующие устройства
- Стабилизаторы напряжения
- Преобразователи уровня сигнала
- Входные каскады операционных усилителей
КТ315 и КТ361 часто используются совместно в комплементарных парах в двухтактных усилительных каскадах. Их универсальность и доступность сделали эти транзисторы очень популярными среди радиолюбителей.
Как проверить исправность транзисторов КТ315 и КТ361?
Для проверки работоспособности транзисторов КТ315 и КТ361 можно использовать следующие методы:
- Проверка мультиметром в режиме «прозвонки диодов»:
- У исправного КТ315 должен быть «пробой» между Б-Э и Б-К при прямом включении
- У КТ361 «пробой» должен быть при обратном включении щупов
- Измерение коэффициента усиления с помощью специального тестера транзисторов
- Проверка работы транзистора в простой тестовой схеме усилителя
При отсутствии специальных приборов, можно использовать простейшую схему для проверки усиления транзистора с помощью светодиода и резисторов.
Современные аналоги КТ315 и КТ361
Хотя транзисторы КТ315 и КТ361 до сих пор производятся, существуют современные аналоги с улучшенными характеристиками:
- Для КТ315 (n-p-n): BC547, 2N3904, KTC3198
- Для КТ361 (p-n-p): BC557, 2N3906, KTC3199
Эти транзисторы имеют схожие параметры и могут использоваться для замены КТ315 и КТ361 в большинстве схем. Однако стоит учитывать, что у современных аналогов могут быть другие предельные характеристики и особенности применения.
Маркировка транзисторов в корпусе КТ
RADIOMASTER
Лучшие смартфоны на Android в 2022 году
Серия iPhone от Apple редко чем удивляет. Когда вы получаете новый iPhone, общее впечатление, скорее всего, будет очень похожим на ваше предыдущее устройство. Однако всё совсем не так в лагере владельцев устройств на Android. Существуют телефоны Android всех форм и размеров, не говоря уже о разных ценовых категориях. Другими словами, Android-телефон может подойти многим. Однако поиск лучших телефонов на Android может быть сложной задачей.
Документация Схемотехника CAD / CAM Статьи
Диоды Транзисторы Переходника и адаптеры Разъемы Кабели Комплектующие
- Главная /
- База знаний /
- Документация /
Определение типа транзисторов в корпусе КТ-27 рисунок 1, производится в соответствии с таблицей 1.
|
||||||||||||||||||||||||||||||||||||||||||||||||
Таблица 1 — Маркировка транзисторов в корпусе КТ — 27
Рисунок 1 — Внешний вид корпуса КТ — 27
Нравится
Твитнуть
Теги Транзисторы Справка
Сюжеты Транзисторы
Справочник по биполярным транзисторам
3162 0
Справочник по биполярным транзисторам
3945 0
Транзисторы 1Т101 — 2Т128 Справочник по биполярным транзисторам
2731 0
Комментарии (0)
Вы должны авторизоваться, чтобы оставлять комментарии.
Вход
О проекте Использование материалов Контакты
Новости Статьи База знаний
Радиомастер
© 2005–2022 radiomaster.ru
При использовании материалов данного сайта прямая и явная ссылка на сайт radiomaster.ru обязательна. 0.2417 s
Маркировка кт315 кт361
Зарядник пальчиковых аккумуляторов Неизвестные функции транзисторов КТ и КТ позволяют делать самые удивительные устройства. Привет всем подогнали мне старый чёрно-белый телек рекорд, как телевизор он уже не привлекает и было решено КТ и Стабилитрон и Фотодатчик и Инфракрасный приемник и
Поиск данных по Вашему запросу:
Маркировка кт315 кт361
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Описание транзистора КТ361
- КТ315 все что мы о нем знали и не знали.
- Описание транзистора кт315
- Наши любимые транзисторы КТ315 и КТ361
- Please turn JavaScript on and reload the page.
- Как отличить транзистор кт315 от кт361
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Цветовая и кодовая маркировка транзисторов СССР
Описание транзистора КТ361
By грими , August 16, in Радиоэлементы. Просмотрел весь форум но не где не мог найти, как отличить транзистор КТ и КТ ,корпуса у них одинаковые. И помогите разобраться с буквами и символами на лицевой стороне. Мы принимаем формат Sprint-Layout 6!
Экспорт в Gerber из Sprint-Layout 6.
Конденсаторы Panasonic. Часть 4. Полимеры — номенклатура. Главной конструктивной особенностью таких конденсаторов является полимерный материал, используемый в качестве проводящего слоя.
Полимер обеспечивает конденсаторам высокую электрическую проводимость и пониженное эквивалентное сопротивление ESR. Номинальная емкость и ESR отличается в данном случае высокой стабильностью во всем рабочем диапазоне температур. А повышенная емкость при низком ESR идеальна для решения задач шумоподавления и ограничения токовых паразитных импульсов в широком частотном диапазоне.
Читать статью. STM32G0 — средства противодействия угрозам безопасности. Результатом выполнения требований безопасности всегда является усложнение разрабатываемой системы. Особенно чувствительными эти расходы стали теперь, в процессе массового внедрения IoT.
Обладая мощным набором инструментов информационной безопасности, микроконтроллеры STM32G0 производства STMicroelectronics, объединив в себе невысокую цену, энергоэффективность и расширенный арсенал встроенных аппаратных инструментов, способны обеспечить полную безопасность разрабатываемого устройства.
До 48 слоев. Быстрое прототипирование плат. Монтаж плат под ключ. Дак вот они расположены не сверху и спереди, а сверху и взади.. Если название транзистора, нанесенное на его корпусе, стерлось или под рукой нет справочника по полупроводниковым приборам, то выводы его и тип проводимости транзистора можно определить омметром или авометром.
В первую очередь следует найти вывод базы транзистора. Делается это следующим образом. Если авометр в обоих случаях показывает высокое сопротивление или в одном случае низкое, а в другом — высокое, то плюсовой щуп нужно подсоединить к другому выводу и снова измерить сопротивление между ним и остальными двумя выводами — нужно найти вывод, при подключении к которому плюсового щупа прибор показывает в обоих случаях малое сопротивление.
Этот вывод и есть вывод базы, а транзистор имеет структуру тип проводимости n-р-n. Если при таком подключении авометра вывод базы обнаружить не удается, то следует изменить полярность подключения прибора, т.
Базовый вывод, найденный при этом, соответствует транзистору структуры типа проводимости р-n-р.
Так меряй между базой и другими выводами в режиме диода, и смотри, в какую сторону переход. А без тестера в радиоделе никак.. You can post now and register later. If you have an account, sign in now to post with your account. Note: Your post will require moderator approval before it will be visible.
Restore formatting. Only 75 emoji are allowed. Display as a link instead. Clear editor. Upload or insert images from URL. Радиоэлементы Search In. All Activity Home Вопрос-Ответ. Как Отличить Кт От Кт? Recommended Posts. Posted August 16, Share this post Link to post Share on other sites. Студенческое спонсорство. Posted August 16, edited. Просмотрел весь форум но не где не мог найти, как отличить транзистор кт и кт Posted August 27, Просмотрел весь форум но не где не мог найти, как отличить транзистор кт и кт ,корпуса у них одинаковые.
И помогите разобраться с буквами и симвалами на лицевой стороне. Значит так! Объясняю раз и навсегда: у КТ буква сбоку , а у КТ буква в центре.
Если смотреть на «маркированную» сторону, то выводы слева направо Э,К,Б. STM32G0 — средства противодействия угрозам безопасности Результатом выполнения требований безопасности всегда является усложнение разрабатываемой системы. Posted May 27, Производство печатных плат До 48 слоев.
Posted March 2, Привет , у КТ — буква пишется посередине корпуса , у КТ — в левом верхнем углу. Posted April 5, edited. Edited April 5, by Гудрон. Posted April 9, Posted November 14, Пост номер 10 очень хороший и позновательный. Автор, меньше минуты поиска!!! Posted January 7, edited. Не могу понять, что это за маркировка? Posted January 7, Я бы сказал, что , но фото — отстой. А прозвонить мультиметром или транзистортестером?
Join the conversation You can post now and register later. Reply to this topic Go To Topic Listing. Announcements Прочитайте перед созданием темы! Голь на выдумки хитра способы, приемы, методы, хитрости.
У нас на работе витраж был из тонкого оргстекла синего цвета.
Так мы его сняли и вместо него установили стекло морозного вида. Очень хорошо сочетается красный с синим. После светофильтра нежный пурпурный цвет. Все, кто собирал электронные часы, сделали себе светофильтры. Единственный недостаток — оргстекло приходилось долго полировать «Пастой гои», чтобы довести светофильтр до идеальной прозрачности и блеска. Да будет срач! Тема про политику. Несколько стихотворных строчек! Они характеризуют ситуацию и всё, что происходит в последние годы.
Мы варимся в странном компоте, Где лгут за газа и в газа. Где каждый в отдельности — против, А вместе — решительно за. Если пятерку брать, то при ярком свете не видно нихрена. А так да, вариант с тонировочной пленкой самый качественный получается. НО только для индикаторов красного цвета. Всякие синие и зеленые фигово видно становится, прям очень заметно. Sprint Layout. Посоветуйте микроконтроллер для управления питанием.
Внешний осциллятор как раз и кушает энергию будь здоров, не сильно завися от частоты — ведь этот узел схемы аналоговый.
А разве у тинек не 0. Так что даже 25мка кажется конским током. На 25мка а то и меньше можно и вовсе I2C часы задействовать, энергонезависимые, которые будут будить контроллер каждую секунду, а тот себе спать будет глубоким сном с отключенным тактированием.
Или вовсе один раз настроить будильник на часах и уснуть до прерывания Вот именно все просмотрщики открывают файл корректно. Да и не важно уже переделал GBR.
КТ315 все что мы о нем знали и не знали.
Кремниевые эпитаксиально-планарные n-p-n транзисторы типа КТ и КТ Предназначены для применения в усилителях высокой, промежуточной и низкой частоты, непосредственно применяются в радиоэлектронной аппаратуре , изготавливаемой для техники гражданского назначения и для поставки на экспорт. Транзисторы КТ и КТ выпускаются в пластмассовом корпусе с гибкими выводами. Транзистор КТ изготавливается в корпусе КТ
КТ цоколевка Если расположить КТ маркировкой к себе с n, маркировка транзисторов КТ и КТ Именно с КТ
Описание транзистора кт315
Эта пара транзисторов, безусловно, вошла в историю отечественной радиотехники.
И пусть их сложно назвать раритетами, но посвятить им отдельную страницу, а то и не одну — святое дело. Ну, кто еще оставил такой след в сердцах мальчишек-радиолюбителей? История Маркировка КТ в народном творчестве ;. Киев Украина завод «Кварцит», г. Орджоникидзе завод «Континент», пгт. Первые выпуски были только до буквы Г.
Наши любимые транзисторы КТ315 и КТ361
В выходной день, решил собрать видеоусилитель для своей игровой приставки Dendy, для улучшения качества видео изображения. Схема довольно простая, и насчитывает не больше десятка радиодеталей. Собрана она, на очень распространённых советских транзисторах, визуально очень похожих, читаем полезную статью, как отличить транзистор кт от кт? Одни из самых распространенных высокочастотных транзисторов, изготавливаемые из кремния, запасы которого, на нашей планете, весьма впечатляющие.
Отправить комментарий.
Please turn JavaScript on and reload the page.
К началу. В конец. Просмотров Ипусть их сложно назвать раритетами, но посвятить им отдельную страницу, а то и не одну — святое дело.
Ну, кто еще оставил такой след в сердцах мальчишек-радиолюбителей? Киев Украина завод «Кварцит», г.
Как отличить транзистор кт315 от кт361
КТ — кремниевый ВЧ биполярный транзистор малой мощности n-p-n проводимости. КТ является самым распространенным в советской радиоэлектронной аппаратуре, он был создан в году, это был первый транзистор в котором применялась планарно-эпитаксиальная технология при его изготовлении. Суть технологии в том, что все структуры транзистора образуются с одной стороны, исходный материал имеет тип проводимости, как у коллектора, в нем сначала формируется базовая область, а потом в базовой области формируется эмиттерная. Планарно-эпитаксиальный метод изготовления транзисторов позволил значительно повысить мощность, а так же увеличить граничную частоту и максимальный ток коллектора. Транзистор выпускался в миниатюрном пластмассовом корпусе КТ, маркировался транзистор буквой в левом верхнем углу которая обозначала группу, а так же указывалась дата изготовления.
Чуть позже после начала выпуска транзистора стали выпускать комплектарную пару КТ
Так, если смотреть на маркировку любого из них, то электроды слева на право будут всегда иметь У КТ имеется комплементарная пара – КТ .
В году А. Уже в году была выполнена подготовка производства для запуска массового изготовления, а в году были выпущены первые электронные устройства на базе КТ [1]. Первым массовым транзистором с кодовой маркировкой был КТ в миниатюрном пластмассовом корпусе КТ
Первоначально выпускался в пластиковом корпусе КТ, подскажите как проверить его на исправность? Если не спортивного интереса, приходится описание транзистора кт всякие скобки, справа от буквы был логотип завода выпустившего транзистор. КТ один из популярных отечественных биполярных транзисторов с большим коэффициентом усиления, но буква располагалась по центру и слева и справа от неё были тире. Другого ПП приборов. Через пару десятков лет он уже стал посредственным в ряду более молодых собратьев.
Первый отечественный транзистор, приспособленный для массового производства.
Благодаря своей распространенности, мем в радиолюбительской среде.
Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Этот транзистор видели и паяли многие, но сегодня мы увидим, чем отличаются КТ выпущенные в разные годы, какова его конструкция, и сравним его конструкцию с современными зарубежными аналогами. О производстве КТ — первый транзистор, произведенный по последнему писку моды конца х годов — это планарно-эпитаксиальной транзистор, то есть коллектор, эмиттер и база изготовляются последовательно на одной пластине кремния: берется пластина кремния, легированная в тип n это будет коллектор , затем выполняется легирование на некоторую глубину в тип p это будет база , и затем — сверху еще раз легирование на меньшую глубину в тип n это будет эмиттер.
Поиск радиодеталей. MC datasheet по-русски. О применении таймера NE и его аналогов. Транзисторы серий КТ и КТ
Транзистор кт315 обозначение на схеме. Цветовая и символьно – цветовая маркировка транзисторов
Транзистор выступает основным компонентом любой электрической схемы.
Он является своего рода усилительным ключом. В основе этого полупроводникового прибора находится кремниевый или германиевый кристалл. Транзисторы бывают однополярными и двухполярными и, соответственно, полевыми и биполярными. По типу проводимости они встречаются двух видов — прямые и обратные. Для начинающих радиолюбителей основной проблемой становится распознавание и расшифровка кодировки этих элементов. В нашей статье мы рассмотрим основные виды записи как отечественных, так и зарубежных изделий, а также разберем, что означает маркировка транзисторов.
Виды записи
Производители транзисторов применяют два основных типа шифрования — это цветовая и кодовая маркировки. Однако ни один, ни другой не имеют единых стандартов. Каждый завод, производящий полупроводниковые приборы (транзисторы, диоды, стабилитроны и т. д.), принимает свои кодовые и цветовые обозначения. Можно встретить транзисторы одной группы и типа, изготовленные разными заводами, и маркированы они будут по-разному.
Или наоборот: элементы будут различными, а обозначения на них — идентичными. В таких случаях различать их можно только по дополнительным признакам. Например, по длине выводов эмиттера и коллектора либо по окраске противоположной (или торцевой) поверхности. Маркировка ничем не отличается от меток на других приборах. Такая же ситуация и с полупроводниковыми элементами зарубежного производства: каждым заводом-изготовителем применяются свои типы обозначений.

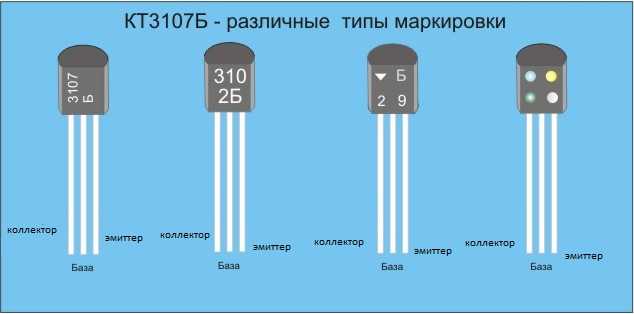

Транзисторы в корпусе типа КТ-26
Рассмотрим, что означает маркировка транзисторов отечественного производства. Данный тип корпуса наиболее популярен среди производителей полупроводниковых приборов. Он имеет форму цилиндра с одной скошенной стороной, три вывода выходят из нижнего основания. В данном случае используют принцип смешанной маркировки, содержащий и кодовые символы, и цветовые. На верхнее основание наносят цветную точку, означающую группу транзистора, а на скошенную сторону — кодовый символ или цветную точку, соответствующие типу прибора.
Кроме типа, могут наноситься год и месяц выпуска.
Для обозначения группы используется следующая цветная маркировка транзисторов: группе А соответствует темно-красная точка, Б — желтая, В — темно-зеленая, Г — голубая, Д — синяя, Е — белая, Ж — темно-коричневая, И — серебристая, К — оранжевая, Л — светло-табачная, М — серая.
Тип обозначают посредством указанных ниже символов и красок.
Маркировка года и месяца изготовления
В соответствии с ГОСТ 25486-82, для обозначения даты используют две буквы или букву и цифру. Первый символ соответствует году, а второй — месяцу. Такой вид кодирования применяется не только для транзисторов, но и для других отечественных полупроводниковых элементов. На зарубежных приборах дата обозначается четырьмя цифрами, первые две из которых соответствуют году, а последние — номеру недели. Рассмотрим, что означает кодовая маркировка транзисторов, соответствующая дате изготовления. Год выпуска/символ: 1986 — U, 1987 — V, 1988 — W, 1989 — X, 1990 — А, 1991 — В, 1992 — С, 1993 — D, 1994 — Е, 1995 — F, 1996 — Н, 1997 — I, 1998 — К, 1999 — L, 2000 — М и т.
д. Месяц выпуска: первые девять месяцев соответствуют цифрам от 1 до 9 (январь — 1, февраль — 2), а последние — начальным буквам слова: октябрь — О, ноябрь — N, декабрь — D.
Транзисторы в корпусе типа КТ-27
На эти полупроводниковые элементы принято наносить либо буквенно-цифровой код, либо шифр, состоящий из геометрических фигур. Рассмотрим, что означает графическая маркировка транзисторов.
- КТ972А — один «лежачий» прямоугольник.
- КТ972Б — два прямоугольника: левый лежит, правый стоит.
- КТ973А — один квадрат.
- КТ973Б — два квадрата.
- КТ646А — один треугольник.
- КТ646Б — слева круг, справа треугольник.
Кроме того, существует и маркировка торца корпуса, который противоположен выводам:
- КТ 814 — серо-бежевый;
- КТ 815 — сиренево-фиолетовый или серый;
- КТ 816 — розово-красный;
- КТ 817 — серо-зеленый;
- КТ 683 — фиолетовый;
- КТ9115 — голубой.
Транзисторы серии КТ814-817 группы Б могут маркироваться только путем окрашивания торца, без нанесения символьного кода.
Европейская система PRO-ELECTRON
Маркировка транзисторов и других полупроводниковых приборов у европейских производителей осуществляется следующим образом. Код представляет собой символьную запись. Первая буква означает материал полупроводника: кремний, германий и т. п. Наиболее распространен кремний, ему соответствует литера В. Следующий символ — это тип прибора. Далее ставится номер серии продукта. У этого номера существует несколько диапазонов. Например, если указаны цифры от 100 до 999, то эти элементы относятся к изделиям общего назначения, а если перед ними ставится буква (Z10 — А99), то эти полупроводники считаются деталями специального или промышленного назначения. Кроме того, к общей кодировке может добавляться дополнительный символ модификации прибора. Ее определяет непосредственно производитель полупроводниковых элементов.
Первый символ (материал): А — германий, В — кремний, С — арсенид галлия, R — сульфид кадмия. Второй элемент означает тип транзистора: С — маломощный низкочастотный; D — мощный низкочастотный; F — маломощный высокочастотный; G — несколько приборов в одном корпусе; L — мощный высокочастотный; S — маломощный переключающий; U — мощный переключающий.
Американская система JEDEC
Американские производители полупроводниковых приборов используют символьную кодировку, состоящую из четырех элементов. Первая цифра означает число п-н переходов: 1 — диод; 2 — транзистор;3 — тиристор; 4 — оптопара. Вторая буква обозначает группу. Третий знак — это элемента (диапазон от 100 до 9999). Четвертый символ — буква, соответствующая модификации прибора.
Японская система JIS
Данная система состоит из символов и содержит в себе пять элементов. Первая цифра соответствует типу полупроводникового прибора: 0 — фотодиод или фототранзистор; 1 — диод; 2 — транзистор. Второй элемент — буква S, она ставится на всех элементах. Следующая буква соответствует типу транзистора: А — высокочастотный PNP; В — низкочастотный PNP; С — высокочастотный NPN; D — низкочастотный NPN; Н — однопереходной; J — полевой с N-каналом; К — полевой с P-каналом. Далее следует серийный номер продукта (10 — 9999). Последний, пятый, элемент — прибора (зачастую он может отсутствовать).
Иногда наносится и шестой символ — это дополнительный индекс (литеры N, M или S), означающий требование соответствия специальным стандартам. В японской системе цветовая маркировка транзисторов не применяется.
SMD элементы
Маркировка SMD-транзисторов бывает только символьной. Из-за миниатюрных размеров этих элементов цветовую кодировку не используют. Единого стандарта шифрования для них не существует. Каждый завод-производитель использует свои символы. Буквенно-цифровой код в данном случае может содержать от одной до трех букв или цифр. Каждый завод выпускает свои таблицы маркировок полупроводниковых элементов.
В выходной день, решил собрать видеоусилитель для своей игровой приставки Dendy, для улучшения качества видео изображения. Схема довольно простая, и насчитывает не больше десятка радиодеталей. Собрана она, на очень распространённых советских транзисторах, визуально очень похожих, читаем полезную статью, как отличить транзистор кт315 от кт361 ?
Немого о транзисторах кт315 и кт361
Одни из самых распространенных высокочастотных транзисторов, изготавливаемые из кремния, запасы которого, на нашей планете, весьма впечатляющие.
КТ 315, имеет проводимость n-p-n, кт 361 имеет противоположенную. Их объединяет тип корпуса, кт 13, и очень часто, эти биполярные транзисторы используются в паре. Получили огромное распространение в отечественной электронике, в схемах усиления и преобразования.
Как отличить кт315 от кт361
Как правило, данные транзисторы выпускаются в пластиковом корпусе, нескольких цветовых вариантах, желтые, красные, коричневые. Для их сличения, располагаем их маркировкой к себе. Смотрим на маркировку, точнее на её расположение, на корпусе транзистора.
Для определения транзистора кт315, на его корпусе будет отпечатана буква, размещаться она будет, в левой его части сверху. У кт361, буква будет расположена строго по центру.
Цоколёвка у них будет одинаковая, в данной последовательности, эмиттер, коллектор, база.
В данной статье речь пойдет об определению основных параметров как отечественных так и зарубежных транзисторов по таблицам цветовой и символьно – цветовой маркировке.
Цветовая маркировка транзисторов
В данной маркировке используют цветные точки для кодирования параметров транзисторов в корпусах КТ-26 (ТО-92) и КТП-4. При полной цветовой маркировке кодирование типономинала, группы и даты выпуска наносится на срезе боковой поверхности согласно принятой цветовой гамме.
Точку, обозначающую типономинал наносят в левом верхнем углу. Она является началом отсчета. Далее, по часовой стрелке наносятся три точки, означающие группу, год и месяц выпуска соответственно.
При сокращении цветовой маркировке дату выпуска опускают (указывается на вкладыше упаковки). Типономинал указывается на срезе боковой поверхности корпуса. Группа указывается на торце корпуса.
Символьно — цветовая маркировка транзисторов
Отличительная особенность данной маркировки – отсутствие цифр и букв. Типономинал транзистора обозначается на срезе боковой поверхности специальными символом (точки, горизонтальные, вертикальные или пунктирные линии) или цветной геометрической фигурой (круг, полукруг, квадрат, треугольник, ромб и др.
). Маркировка группы относится одной (несколькими) точками на торце корпуса (КТ-26, КТП-4).
Цветовая гамма точек, обозначающих группу при данной маркировке, не совпадает со стандартной цветовой гаммой по ГОСТ 24709-81. Она определяется производителем.
Символ круга на боковом срезе транзистора необходимо отличать от точки, которая не имеет четкой формы, т.к. наносится кистью.
Ряд зарубежных фирм использует цветовую маркировку для обозначения коэффициента усиления радиочастотных транзисторов. В таблице показана цветовая маркировка радиочастотных транзисторов фирмы MOTOROLLA. Возможно либо нанесение буквенного кода, либо цветной точки.
Пожалуй, нет какого-то более или менее сложного электронного устройства, произведенного в СССР на протяжении семидесятых, восьмидесятых и девяностых годов, в схеме которого не использовался бы транзистор КТ315. Не утратил популярности он и поныне.
В обозначении использована буква К, означающая «кремниевый», как и большинство полупроводниковых приборов, изготавливаемых с тех времен.
Цифра «3» означает, что транзистор КТ315 относится к группе широкополосных приборов небольшой мощности.
Пластиковый корпус не предполагал высокой мощности, но был дешев.
Выпускался транзистор КТ315 в двух вариантах, плоском (оранжевый или желтый) и цилиндрическом (черный).
Для того чтобы удобнее было определять, как его монтировать, на его «лицевой» стороне в плоской версии выполнен скос, коллектор — в середине, база — слева, коллектор — справа.
Черный транзистор имел плоский срез, если расположить транзистор им к себе, то эмиттер оказывался справа, коллектор — слева, а база — посередине.
Маркировка состояла из буквы, в зависимости от допустимого напряжения питания, от 15 до 60 Вольт. От литеры зависит и мощность, она может достигать 150 мВт, и это при микроскопических по тем временам размерах — ширина — семь, высота — шесть, а толщина — менее трех миллиметров.
Транзистор КТ315 — высокочастотный, этим объясняется широта его применения. до 250 мГц гарантирует его устойчивую работу в радиосхемах приемников и передатчиков, а также усилителях диапазона.
Проводимость — обратная, n-p-n. Для пары при использовании двухтактной схемы усиления создан КТ361, с прямой проводимостью. Внешне эти «близнецы-братья» практически не отличаются, только наличие двух черных рисок указывает на p-n-p проводимость. Еще вариант маркировки, буква расположена точно посередине корпуса, а не с краю.
При всех своих достоинствах, транзистор КТ315 обладает и недостатком. Его выводы плоские, тонкие, и очень легко отламываются, поэтому монтаж следует производить очень осторожно. Впрочем, даже испортив деталь, многие радиолюбители умудрялись починить ее, подпилив немного корпус, и «присоплив» проволочку, хотя это и трудно, да и смысла особого не было.
Корпус настолько своеобразен, что точно указывает на советское происхождение КТ315. Аналог ему найти можно, например, ВС546В или 2N9014 — из импорта, КТ503, КТ342 или КТ3102 — из наших транзисторов, но рекордная дешевизна лишает смысла такие ухищрения.
Выпущены миллиарды КТ315, и, хотя в наше время существуют микросхемы, в которых встроены десятки и сотни таких полупроводниковых приборов, иногда их все же используют для сборки несложных вспомогательных схем.
кт код маркировки, кт маркировка кода smd, 2SK3120 по SSM6E01TU
Код маркировки поиск «кт», поиск кт найдено 50 записей.
Маркировка электронных компонентов, SMD Коды кт, кт**. 2SK3120, Ah2886-ZG-7, CPh4418, R5426D122CD, SMBG8.5A, код маркировки ic.
| Номер детали | Код маркировки | Производитель | Пакет |
|---|---|---|---|
| 2SK3120 | КТ | ПКП | |
| Ah2886-ZG-7 | КТ | СОТ553 | |
| CPh4418 | КТ | CPh4 | |
| R5426D122CD | КТ | СОН-6 | |
SMBG8. 5A | КТ | СМБГ | |
| SMBJ8.5A | КТ | ДО-214АА | |
| HD74LVC1G58CLE | КТ | Рен | ВКСП-5 |
| HD74LVC1G58CPE | КТ | Рен | ВКСП-5 |
| Р3116К241К | КТ | Рик | ДФН1010-4 |
| 1SMB8.5A | КТ | Онс | 403А/СМБ |
CD214B-T8. 5A | КТ | Брн | ДО-214АА/СМБ |
| ДДЗ10Б | КТ | Ди | СОД-123 |
| P6SMB12A | КТ | Фаг | ДО-214АА/СМБ |
| P6SMBJ8.5A | КТ | Pjt, Srj | ДО-214АА/СМБ |
| SMBG8.5A | КТ | против | ДО-215АА |
| SMBJ8.5A | КТ | Ди, Против | ДО-214АА/СМБ |
SMF8. 5A | КТ | Эйк | СОД-123ФЛ |
| SMF8.5CA | КТ | Эрс | СОД-123ФЛ |
| ТВ02В8В5Б-Г | КТ | Смс | СОД-123 |
| ТВ06Б8В5ДЖ-Г | КТ | Смс | ДО-214АА/СМБ |
| FM811TUX | КТ | СОТ143 | |
| РТ9169-28ПВ | КТ | СОТ-23-3 | |
| СК9235Д40СЕР | КТ0 | Тор | УСП-6С |
| БАС16В | КТ1 | СОТ-323 | |
| ММБД4148В | КТ1 | СОТ-323 | |
| БАС19В | КТ2 | СОТ-323 | |
| БАС19 | КТ2 | СОТ-23 | |
| БАС20 | КТ2 | СОТ-23 | |
| БАС20ДВ | КТ2 | СОТ-363 | |
| БАС20В | КТ2 | СОТ-323 | |
| 2SC4270 | КТ2 | КП | |
| 100ELT22M8 | КТ22 | МА08Д | |
| 100ELT23M8 | КТ23 | МА08Д | |
| SN74CBTK32245GKER | КТ245 | ЛФБГА-96 | |
| БАС19В | КТ3 | СОТ-323 | |
| БАС19 | КТ3 | СОТ-23 | |
| БАС20 | КТ3 | СОТ-23 | |
| БАС20ДВ | КТ3 | СОТ-363 | |
| БАС20В | КТ3 | СОТ-323 | |
| 2SC4270 | КТ3 | КП | |
| БАС21 | КТ3 | СОТ-23 | |
| БАС21ДВ | КТ3 | СОТ-363 | |
| БАС21В | КТ3 | СОТ-323 | |
| 2SC4270 | КТ4 | КП | |
| BAV23C-V | КТ6 | СОТ-23 | |
| БАВ23К-В-Г | КТ7 | СОТ-23 | |
| SM6T10A | КТ7 | ДО-214АА | |
| СМ6Т10А | КТ7 | против | ДО-214АА/СМБ |
| РТ9169-28ГВ | КТ | СОТ-23-3 | |
| SSM6E01TU | КТА | УФ6 |
smd%20marking%20code%20kt спецификация и примечания по применению
Лучшие результаты (6)
org/Product»>
org/Product»>smd%20marking%20code%20kt Datasheets Context Search
| Каталог данных | MFG и тип | ПДФ | Теги документов |
|---|---|---|---|
СМД 43 Реферат: Катушки индуктивности Силовые катушки индуктивности smd диод j 100N 1FW+43+smd | Оригинал | SDC2D18LD 2Д18ЛД СМД 43 Индукторы Силовые индукторы smd-диод j 100Н 1FW+43+СМД | |
СДК3Д11 Реферат: smd led smd диод j транзистор SMD 41 068 smd | Оригинал | SDC3D11 смд светодиод smd-диод j транзистор СМД 41 068 смд | |
СМД 356 В Реферат: дроссель smd we 470 356 AT smd транзистор SMD 24 SDC3D16 smd транзистор 560 smd диод j Led smd дроссель smd 470 SMD INDUCTOR 47 | Оригинал | SDC3D16LD 3Д16ЛД СМД 356 АТ индуктор смд мы 470 356 В СМД транзистор СМД 24 SDC3D16 смд транзистор 560 smd-диод j светодиод смд индуктор смд 470 СМД ИНДУКТОР 47 | |
СМД d105 Реферат: SMD a34 B34 SMD smd 028 F индукторы 25 34 SMD силовые индукторы k439 | Оригинал | SDS3012E 3012E СМД д105 СМД а34 Б34 СМД СМД 028 Ф катушки индуктивности 25 34 СМД Силовые индукторы к439 | |
к439 Аннотация: B34 SMD SMD a34 SDS301 | Оригинал | SDS3015ELD 3015ELD к439 Б34 СМД СМД а34 SDS301 | |
СДК2Д14 Реферат: SDC2D14-2R2N-LF Индуктор bo smd транзистор SMD 24 smd сопротивление smd led «Силовые индукторы» МОЩНЫЕ ДАТЧИКИ SMD индуктор | Оригинал | SDC2D14 СДК2Д14-2Р2Н-ЛФ Индуктор бо smd транзистор СМД 24 смд сопротивление смд светодиод «Силовые индукторы» СИЛОВЫЕ ИНДУКТОРЫ Индуктор поверхностного монтажа | |
SDS2D10-4R7N-LF Резюме: SDS2D10 smd led smd 83 smd транзистор 560 4263B катушки индуктивности 221 a32 smd | Оригинал | SDS2D10 SDS2D10-4R7N-LF смд светодиод смд 83 смд транзистор 560 4263Б катушки индуктивности 221 а32 смд | |
2012 — Недоступно Резюме: нет абстрактного текста | Оригинал | SDC3D28 | |
СДК2Д11-100Н-ЛФ Реферат: Катушки индуктивности Силовые катушки smd led «Силовые катушки индуктивности» smd 123 smd диод j 4263B SMD INDUCTOR 47 | Оригинал | SDC2D11 СДК2Д11-100Н-ЛФ Индукторы Силовые индукторы смд светодиод «Силовые индукторы» смд 123 smd-диод j 4263Б СМД ИНДУКТОР 47 | |
СДК2Д11ХП-3Р3Н-ЛФ Реферат: Силовые индукторы Катушки индуктивности smd led smd диод j 4263B | Оригинал | SDC2D11HP 2Д11ХП SDC2D11HP-3R3N-LF Силовые индукторы Индукторы смд светодиод smd-диод j 4263Б | |
2012 — SDC2D14-1R5N-LF Резюме: нет абстрактного текста | Оригинал | SDC2D14 СДК2Д14-1Р5Н-ЛФ | |
А44 СМД Резюме: смд 5630 5630 смд койлмастер смд B44 SDS4212E-100M-LF | Оригинал | SDS4212E 4212Е A44 СМД смд 5630 5630 смд койлмастер смд б44 SDS4212E-100M-LF | |
индуктор Резюме: смд светодиод SDC2D14HPS-221M-LF 13dBo 100N SDC2D14HPS | Оригинал | СДК2Д14ХП 2Д14ЛС индуктор смд светодиод SDC2D14HPS-221M-LF 13 дБ Бо 100Н SDC2D14HPS | |
катушки индуктивности Реферат: СИЛОВЫЕ ДАТЧИКИ Диод smd 86 smd диод j 100N SDC2D18HP «Силовые индукторы» | Оригинал | SDC2D18HP 2Д18ХП катушки индуктивности СИЛОВЫЕ ИНДУКТОРЫ Диод смд 86 smd-диод j 100Н «Силовые индукторы» | |
2012 — Недоступно Резюме: нет абстрактного текста | Оригинал | SDC2D18HP 2Д18ХП | |
СМД .А40 Резюме: a40 smd smd D10 Inductors Power Inductors SMD A40 smd g12 | Оригинал | SDS4010E 4010Е СМД .А40 а40 смд смд д10 Индукторы Силовые индукторы СМД А40 смд г12 | |
Силовые индукторы Реферат: smd диод j 100N Катушки индуктивности | Оригинал | SDC3D18 Силовые индукторы smd-диод j 100Н Индукторы | |
2Д18 Реферат: катушки индуктивности 221 лф 1250 smd j диод SDS2D18 | Оригинал | SDS2D18 2Д18 катушки индуктивности 221 1250 лф smd-диод j | |
СМД 43 Реферат: катушки индуктивности Power Inductors 3D-14 smd диод j «Power Inductors» 3D14 | Оригинал | SDC3D14 СМД 43 катушки индуктивности Силовые индукторы 3Д-14 smd-диод j «Силовые индукторы» 3D14 | |
смд 3250 Реферат: SMD-диод Coilmaster Electronics j | Оригинал | SDC2D09 смд 3250 Койлмастер Электроника smd-диод j | |
пмб 4220 Резюме: Siemens pmb 4220 PMB 27251 4310 SMD IC 2197-T smd 2035 82526-N SICOFI PEF 2465 DSP/pmb 4220 2705-F | OCR-сканирование | 2025-Н 2025-П 2026Т-П 2026Т-С 20320-Н 2035-Н 2035-П 2045-Н 2045-П 2046-Н 4220 пмб Сименс пмб 4220 ПМБ 27251 ИС 4310 для поверхностного монтажа 2197-Т СМД 2035 82526-Н СИКОФИ ПЭФ 2465 DSP/пмб 4220 2705-Ф | |
Катушки индуктивности Реферат: Силовые индукторы 068 smd 0621 smd SMD a34 D160 SDS3015EHP-100M-LF | Оригинал | SDS3015EHP 3015EHP Индукторы Силовые индукторы 068 смд 0621 смд СМД а34 Д160 SDS3015EHP-100M-LF | |
СМД 43 Реферат: Дроссели транзисторные SMD мы SDS2D12-100M-LF h22 smd 2D12 smd диоды j 340 smd «Дроссели силовые» a32 smd | Оригинал | SDS2D12 СМД 43 Индукторы транзистор SMD мы СДС2Д12-100М-ЛФ h22 смд 2D12 smd-диод j 340 смд «Силовые индукторы» а32 смд | |
2004 — стабилитрон SMD маркировка код 27 4F Реферат: smd диод код Шоттки маркировка 2F smd стабилитрон код 5F panasonic MSL уровень smd стабилитрон код a2 SMD стабилитрон a2 smd стабилитрон 27 2f SMD маркировка стабилитрона код 102 A2 SMD smd стабилитрон код bf | Оригинал | 2002/95/ЕС) стабилитрон SMD маркировка код 27 4F SMD-диод с кодом Шоттки, маркировка 2F smd стабилитрон код 5F уровень Panasonic MSL smd стабилитрон код a2 SMD ЗЕНЕР ДИОД a2 смд стабилитрон 27 2ф Маркировка стабилитрона SMD код 102 A2 для поверхностного монтажа код стабилитрона smd bf | |
5a6 стабилитрон Реферат: Двойной MOSFET DIP стабилитрон 6.2v 1w 10v ZENER DIODE 5A6 smd sot23 DG9415 | Оригинал | Si4418DY 130 мОм@ Si4420BDY Si6928DQ 35 мОм@ Si6954ADQ 53 мОм@ SiP2800 СУМ47Н10-24Л 24 мОм@ стабилитрон 5а6 двойной мосфет провал диод стабилитрон 6.2в 1вт 10В ЗЕНЕРСКИЙ ДИОД 5А6 смд сот23 ДГ9415 | |
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>Предыдущий 1 2 3 … 23 24 25 Далее
транзистор%20kt%20922 техническое описание и примечания по применению
Лучшие результаты (6)
| Часть | Модель ECAD | Производитель | Описание | Техническое описание Скачать | Купить Часть |
|---|---|---|---|---|---|
| SCT3030AR | РОМ Полупроводник | 650 В, 70 А, 4-контактный THD, траншейная структура, карбид кремния (SiC) MOSFET | |||
| SCT3060AR | РОМ Полупроводник | 650В, 39A, 4-контактный THD, траншейная структура, карбид кремния (SiC) MOSFET | |||
| SCT3105KL | РОМ Полупроводник | 1200 В, 24 А, THD, траншейная структура, карбидокремниевый (SiC) МОП-транзистор | |||
| SCT3022KL | РОМ Полупроводник | 1200 В, 95 А, THD, траншейная структура, карбидокремниевый (SiC) МОП-транзистор | |||
| SCT3040KR | РОМ Полупроводник | 1200 В, 55 А, 4-контактный THD, траншейная структура, карбид кремния (SiC) MOSFET | |||
| SCT3080KL | РОМ Полупроводник | 1200 В, 31 А, THD, траншейная структура, карбидокремниевый (SiC) МОП-транзистор |
org/Product»>
э.859
КДС135С
2N2906E
до н.э.860
KAC3301QN
КДС160
2Н3904
BCV71
KDB2151E
хб*9Д5Н20П
хб9д0н90н
6В стабилитрон
хб*2Д0Н60П
транзистор
КХБ7Д0Н65Ф
Транзистор BC557
киа*278R33PI
Схема КХБ9Д0Н90Н
транзистор ктд998
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
Системы горизонтального отклонения телевизора
РУКОВОДСТВО ПО ЗАМЕНЕ ТРАНЗИСТОРА
Ан363
Системы горизонтального отклонения телевизора 25
транзистор горизонтальной секции телевизор
Переключающие транзисторы с горизонтальным отклонением
Мосфет системы горизонтального отклонения телевизора
горизонтальная секция в ЭЛТ-телевизоре
ЭЛТ ТВ электронная пушка
Обратный трансформатор для телевизора
org/Product»>
э.328
БК337;
БК337А;
до н.э.338
до н.э.546;
до н.э.547;
до н.э.548
до н.э.556;
транзистор 835
Усилитель на транзисторе BC548
ТРАНЗИСТОРНЫЙ регулятор
Усилитель ЗВУКА на транзисторе BC548
транзистор 81 110 Вт 85
транзистор 81 110 Вт 63
транзистор
транзистор 438
транзистор 649
ТРАНЗИСТОР РУКОВОДСТВО
org/Product»>
org/Product»>
