Молекс распиновка: Разъем Molex — распиновка, описание, фото

Разъёмы Molex Wire-to-Board для печатного монтажа

Содержание

• 1 Миниатюризация кабельного подключения
• 2 Ключевые элементы межплатных разъемов
• 3 Адаптация для автоматической сборки

Кабельное соединение Molex Wire-to-Board предлагает простое, надежное и недорогое решение для передачи энергии и сигналов связи между отдельными печатными платами в устройстве. Предыдущие поколения разъемов были не такими гибкими, а их размер не позволял устанавливать их в устройствах с ограниченным пространством.

Разъемы Молекс старого поколения были громоздкими и непрактичными. Сборка разъема и кабеля была сложной, что замедляло процессы массового производства.

Соединители Molex нового поколения имеют высоту всего 1,4 мм, упрощают кабельное соединение и специально разработаны для автоматизированной сборки. Несмотря на небольшие размеры, эти разъемы соответствуют требованиям к механической и электрической надежности соединения. Это достигается благодаря позолоченным контактам и запорному механизму, который при необходимости можно легко отключить.

Миниатюризация кабельного подключения

Разъемы и кабели представляют собой простое решение для передачи энергии и сигналов между платами. Причём соединение должно быть достаточно прочным, устойчивым к вибрации, грязи и высоким температурам. Molex предлагает проверенное решение, предлагающее все компоненты для подключения кабелей: клеммы, корпуса и головки.

Mini-Lock Wire-to-Board в системе обычно используется увеличенное расстояние между выводами 2,5 мм. Большое расстояние между выводами означает большой размер разъема. Например, розетка 0534260610 с 6 позициями имеет размеры 17,4 мм ширина x 11,5 мм глубина x 6,7 мм высота.

Molex предлагает соединители нового поколения с меньшим шагом. Несмотря на небольшой шаг, они могут передавать ток до 2А. Это разъем 5040500691 с шагом 1,5 мм, разъем 5037630691 с шагом 1 мм и системой Pico-EZmate 0781715006 с шагом 1,2 мм. Более узкий шаг значительно уменьшает габаритные размеры разъема.

Таблица 1: Размеры 6-позиционного разъема в сериях Mini-Lock (0534260610), Pico-Lock (5040500691 и 5037630691) и Pico-EZmate (0781715006).

Разъемы нового поколения занимают небольшую площадь на плате и отличаются очень небольшой высотой. Благодаря этому данные соединители также могут использоваться в изделиях, в которых раньше это было невозможно из-за размеров.

Соединительная система Pico-Lock имеет высоту всего 1,5 мм. Это позволяет использовать в небольших устройствах.

Ключевые элементы межплатных разъемов

Ключевым элементом разъемов Molex является клеммная колодка. Эта деталь сначала вдавливается в конец провода, а затем вставляется в корпус. Molex предлагает различные типы клемм. Позолоченный 5040520098 для проводов 24 – 28 AWG. Клеммы 0781720411 для систем Pico-Lock и Pico-EZmate для проводов 28-30 AWG. Для этих клемм необходимы специальные клещи для опрессовки.

Отдельные части кабельного подключения:

• Раковина раструба: это фаска, созданная на краю секции «Обжим проводника». Эта фаска действует как воронка для проводков. Это снижает вероятность повреждения отдельных волокон.
• Обжим проводника: это самый важный элемент соединения, который создается путем механического сжатия клеммы вокруг провода, создавая электрический путь с низким сопротивлением. Благодаря этому соединитель может передавать большие токи без необходимости дополнительных операций пайки.
• Проводящая щетка: это перекрытие отдельных волокон за концом “обжима” (но в то же время не мешает ответной части обжатого соединения). Удлинение обеспечивает максимальную площадь приложения давления во время механического сжатия (опрессовки).
• Обжим изоляции: часть которая укрепляет всю клемму и облегчает вставку клеммы в корпус. Она надежно удерживает провод и при этом не разрезает изоляцию.

Вот детали обжимного кабельного соединения:

Правильно выполненная «опрессовка» имеет следующие характеристики:

1. Изоляционный обжим надежно удерживает проводник, при этом изоляция не должна нарушаться.
2. Щетка проводника – это длина нависающих проводов, которые выступают перед гофрированной частью, она, по крайней мере, равна диаметру вставленного проводника.
3. Изолированная и неизолированная часть жилы должна быть видна в зоне между гофрированной частью изоляции и гофрированной частью неизолированного проводника.

Иллюстрация правильно выполненной «опрессовки»:

Неразрушающий способ проверить правильность механического сжатия проводов – измерить высоту обжатого провода. Высота обжима определяется как расстояние от верхней до нижней радиальной поверхности. Еще один визуальный осмотр – это форма сжатия внизу. Эта форма зависит от зазора между отдельными частями клещей для опрессовки. Данный люфт может быть вызван износом. Также важно, чтобы клещи были выровнены механически, ведь несоосность может помешать соединению ответной части.

После успешного создания обжимного соединения отдельные клеммы вставляются в корпус. Корпуса обычно содержат механизмы блокировки для предотвращения самопроизвольного отключения.

Например, корпус гнезда 5037640601 с 6 позициями для серии Pico-Lock содержит специальный замок, который предотвращает вытаскивание клемм из корпуса.

6-позиционный узел серии Pico-Lock включает фрикционный фиксатор и два положительных фиксатора, которые фиксируются, как только соединитель вставляется в ответную деталь.

Адаптация для автоматической сборки

Соединители более старого поколения не подходят для крупносерийного производства, так как они в основном предназначены для технологии сборки с отверстиями. Типичным примером соединителей с забивным отверстием является серия Mini-Lock 0534260610. Этот производственный процесс вынуждает производителя вводить ручное управление в процесс, что вызывает не только замедление производства, но и более высокий уровень ошибок.

Вот почему Molex предлагает разъемы предназначенные для поверхностного монтажа. Соединители серий Pico-EZMate и Pico-Lock упаковываются непосредственно в диски, используемые автоматическими установочными машинами. Соединители имеют плоские поверхности, которые облегчают захват и работу с вакуумным пинцетом монтажной машины.

Соединители Molex Pico-Lock и Pico-EZmate имеют большие плоские секции, которые облегчают работу с вакуумным пинцетом, входящим в состав монтажных машин. Эта область называется поверхностью захвата, и здесь показана область 6-позиционного разъема серии Molex Pico-Lock. Длина части «А» составляет 9,8 мм.

Таким образом новое поколение соединительных систем Молекс типа провод-плата меньше по размеру и приспособлено для поверхностного монтажа. У них есть специальная поверхность для облегчения работы с ними при установке с помощью вакуумного пинцета. Эти соединительные системы обеспечивают длительную надежную работу и способны выдерживать токи до 2 А.

Разъемы нового поколения представляют собой простое, надежное и недорогое решение для передачи энергии и сигналов связи между платами в продуктах для автомобильной, производственной, светотехнической, телекоммуникационной и других отраслей промышленности.

Распиновка молекс 4 пин в Комсомольске-на-Амуре: 101-товар: бесплатная доставка, скидка-63% [перейти]

Партнерская программаПомощь

Комсомольск-на-Амуре

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Сельское хозяйство

Сельское хозяйство

Промышленность

Промышленность

Мебель и интерьер

Мебель и интерьер

Все категории

ВходИзбранное

Распиновка молекс 4 пин

regmarkets.ru/listpreview/idata2/b7/9b/b79b9edc4a4504477a391d202e421e26.jpg»>

589

1200

Реобас для мощных вентиляторов 8-канальный с выносным регулятором Молекс 4 пин / регулятор оборотов контроллер скорости хаб шим

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5238263/img_id7391795865739246056.jpeg/300×300″>

379

1050

Вентилятор 120 мм c подсветкой розовый прозрачный для компьютера 3 пин + молекс 4 led светящийся тихий

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

379

1050

Вентилятор 120 мм с подсветкой RGB прозрачный для компьютера 3 пин + молекс 4 пин, led светящийся тихий кулер

В МАГАЗИНЕще цены и похожие товары

Гнездо MOLEX MX-43045-0412, Гнездо, провод-плата, «папа», 3мм, PIN 4, луженые, 5А, UL, 1шт Гнездо, п

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/43/1a/431a0cfb048cd0bd124a3ef7dcd94166.jpg»>

599

1490

Реобас для вентиляторов регулятор оборотов 4 пин 8-канальный молекс Тип: Панель управления

В МАГАЗИНЕще цены и похожие товары

jpg»>

449

995

Вентилятор 120 мм c подсветкой RGB разноцветный для компьютера 3 пин + молекс 4 пин, led светящийся тихий вентиляторный разъем кулер

В МАГАЗИНЕще цены и похожие товары

419

1050

Вентилятор 120 мм c подсветкой желтый для компьютера 3 пин + молекс 4 led светящийся тихий Тип:

В МАГАЗИНЕще цены и похожие товары

Power cable / Кабель питания SATA 15см, molex 4pin/2x sata15pin, на 2 устр. , пакет тип: кабель, назначение: силовой, разъемы: SATA

ПОДРОБНЕЕЕще цены и похожие товары

419

970

Вентилятор 120 мм c подсветкой синий для компьютера 3 пин + молекс 4 led светящийся тихий Тип:

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/c7/ee/c7eefb84267addbc3784dcb89e4054b8.jpg»>

443

998

Вентилятор 120 мм c подсветкой фиолетовый для компьютера 3 пин + молекс 4 led светящийся тихий Тип:

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

Адаптер хаб разветвитель вентиляторов 27 см, MOLEX на 4 разъема 3/4 pin, для компьютера, в оплетке

ПОДРОБНЕЕЕще цены и похожие товары

Кабель вентилятора кабель питания сплиттера, 12 В, 27 см, 4 контакта IDE Molex на 4 разъема, 3 контакта/4 контакта, охлаждающий вентилятор вентилятора

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/4343038/img_id7616906548844112939.jpeg/300×300″>

PC 4-контактный Molex/IDE для 3-контактного ЦП/chesis/Чехол разъем адаптера кабеля питания вентилятора

ПОДРОБНЕЕЕще цены и похожие товары

4-контактный охлаждающий вентилятор IDE Molex на 4-портовый 3Pin/4pin

ПОДРОБНЕЕЕще цены и похожие товары

Гнездо MOLEX MX-53261-1471, Гнездо, провод-плата, «папа», PicoBlade, 1,25мм, PIN 14, SMT, 1А, 1шт Гн

ПОДРОБНЕЕЕще цены и похожие товары

Кабели питания для компьютерного охлаждения 1 шт. /лот, 4 контактный кабель питания Molex 3 контактный разъем адаптера для вентилятора 12 В * 2/5 В * 2 для корпуса процессора ПК

ПОДРОБНЕЕЕще цены и похожие товары

Phobya 3Pin Molex auf 4x 3Pin Molex 60cm 1 m 81038 Тип: кабель, Разъем 2: Molex 4pin, Длина кабеля:

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/84/65/84652f43e4b3771a5acb1e47e9063547.jpg»>

2 шт. 20 см 4 контактный Molex IDE/SATA 3 Pin PC компьютер Процессор чехол вентилятор Мощность соединительный кабель с разъемом кабеля адаптера

ПОДРОБНЕЕЕще цены и похожие товары

ru/listpreview/images3/ad/95/ad95a04a4577b83058e6d02f162218eb.jpg»>

Реобас для мощных вентиляторов 8-канальный с выносным регулятором Молекс 4 пин / регулятор оборотов / контроллер скорости / хаб / шим

ПОДРОБНЕЕЕще цены и похожие товары

jpg»>

Разветвитель удлинитель с Молекс 4 пин вентилятор 4 пин Тип: разветвитель

ПОДРОБНЕЕЕще цены и похожие товары

Сборная модель MasterBox 1/24 Сьюзи. Набор №4. Серия «Пин-ап» 24004

В МАГАЗИНЕще цены и похожие товары

INLINE SPK4 Разъем Спикон кабельный, 4 пин (SVP562-C)

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

389

990

Переходник Molex на 4 вентилятора 2, 3, 4 пин с блока питания компьютера Тип: Крепление для кулера,

В МАГАЗИНЕще цены и похожие товары

Гладильная доска напольная Ника Валенсия Пин-ап Пляж НВ1/4

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-marketpic/5596724/pic2751b2129bb5383c696bc06350f1cafa/300×300″>

199

540

Удлинитель вентилятора 4 пин 27 см PWM кабель для кулера 4 pin Тип: Панель управления компьютерными

В МАГАЗИНЕще цены и похожие товары

860

970

Кабель разветвитель — удлинитель для кулеров/ вентиляторов/ 4 пин, 26 см, комплект 3 шт. Тип:

В МАГАЗИНЕще цены и похожие товары

295

516

Разветвитель на 3 вентилятора 4 пин удлинитель Тип: Панель управления компьютерными вентиляторами,

В МАГАЗИНЕще цены и похожие товары

Вилка MOLEX MX-90142-0012, Вилка, провод-плата, C-Grid III, «мама», PIN 12, без контактов, 1шт Вилка

ПОДРОБНЕЕЕще цены и похожие товары

jpg»>

1 100

1500

Кулер для Авалон (Avalon серий 1056/1066/1166/1126), 4 пин (4,5 А) оригинал Тип: Корпусный

В МАГАЗИНЕще цены и похожие товары

1 375

2854

Вентиляторы ASUS Strix кулеры 87 88 мм набор 3 штуки: 4 пин, 5 6 пин T129215SU PLD09215S12HH для 3х кулерных видеокарт 1060 1070 1080 rx480 580 ROG Gaming

В МАГАЗИНЕще цены и похожие товары

jpeg/300×300″>

499

1050

Хаб контроллер для вентиляторов 4 пин 10 канальный Molex PWM 300 ватт Тип: Панель управления

В МАГАЗИНЕще цены и похожие товары

Гнездо MOLEX MX-43045-0800, Гнездо, провод-плата, «папа», 3мм, PIN 8, луженые, 5А, UL94V-0, 250В, 1шт

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/9b/3f/9b3f681b4128882fde6908c5e5022617.jpg»>

499

1053

Хаб контроллер для вентиляторов 4 пин 10 канальный SATA PWM 300 ватт / реобас регулятор подключения до 10 шт

В МАГАЗИНЕще цены и похожие товары

jpg»>

279

450

Коннектор/штекер/разъем/гнездо 6pin/пин molex/молекс. Комплект 5шт. Гнездо для подключения блока питания асика.

В МАГАЗИНЕще цены и похожие товары

299

400

Кабель разветвитель — удлинитель для кулеров/ вентиляторов/ 4 пин, 26 см Тип: Разветвитель кабеля,

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-mpic/5326769/img_id8359632894021415333.jpeg/300×300″>

599

599

ПИН nock для стрел Bowmaster Champion и Easton под хвостовик Beiter (диаметр 4,2 мм) Тип: Хвостовик

В МАГАЗИНЕще цены и похожие товары

Adam Hall 7864 переходник 4—пин SpeakON(F) — XLR(M)

В МАГАЗИНЕще цены и похожие товары

Adam Hall 7866 переходник 4—пин SpeakON(M) — XLR(M)

В МАГАЗИНЕще цены и похожие товары

Adam Hall 7865 переходник 4—пин SpeakON(M) — XLR(F)

В МАГАЗИНЕще цены и похожие товары

jpg»>

322

585

Разветвитель на 4 вентилятора 4 пин удлинитель Тип: Панель управления компьютерными вентиляторами,

В МАГАЗИНЕще цены и похожие товары

614

1470

Разветвитель с материнской платы на 4 вентилятора , Кабель — удлинитель для кулеров / вентиляторов 4 пин, 26 см

В МАГАЗИНЕще цены и похожие товары

Разветвитель питания GEMBIRD Molex-Molex + ATX 4 пин (CC-PSU-4)

ПОДРОБНЕЕЕще цены и похожие товары

Adam Hall 7863 переходник 4—пин SpeakON(F) — XLR(F)

В МАГАЗИНЕще цены и похожие товары

500

910

Бак для продуктов Lefard, Питание вентилятора корпуса 4—пин PWM, 1 шт Тип: Бак для продуктов,

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/91/41/9141855116f6a138b3ca37f2301daef5.jpg»>

597

1400

Подгузники Pine Premium 4-9кг 36 шт размер 3 для мальчиков девочек baby care новорожденных гипоаллергенные турецкие детей Пин

В МАГАЗИНЕще цены и похожие товары

TECH Super TS 18 (ОКС+б/р, 5 пин), 4 м, IOB66906-SV002

В МАГАЗИНЕще цены и похожие товары

jpg»>

1 200

1600

Экстракторы пинов / Распиновка разъема Экстрактор Набор для разъемов контактов 41 предмет Тип:

В МАГАЗИНЕще цены и похожие товары

Пин-нок адаптер 4.2мм для лучных стрел Flash 1000

ПОДРОБНЕЕЕще цены и похожие товары

Пин-нок адаптер 4.2мм для лучных стрел Flash 350-400

ПОДРОБНЕЕЕще цены и похожие товары

Пин-нок адаптер 4.2мм для лучных стрел Flash 900

ПОДРОБНЕЕЕще цены и похожие товары

Пин-нок адаптер 4.2мм для лучных стрел Flash 1100-1500

ПОДРОБНЕЕЕще цены и похожие товары

Пин-нок адаптер 4.2мм для лучных стрел Flash 500-600

ПОДРОБНЕЕЕще цены и похожие товары

Пин-нок адаптер 4.2мм для лучных стрел Flash 700

ПОДРОБНЕЕЕще цены и похожие товары

Пин-нок адаптер 4. 2мм для лучных стрел Flash 800

ПОДРОБНЕЕЕще цены и похожие товары

Блок питания (сетевой адаптер) для монитора 12V 5A 60W 4 pin male черный без сетевого кабеля

ПОДРОБНЕЕЕще цены и похожие товары

Сварочная горелка Сварог TECH TS 26 (ОКС+М10×1, 5 ПИН), 4 М, IOW7104-20 Производитель: Сварог

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/45/04/4504b1c2d3cf544b35267e15724b09fc.jpg»>

Смешарики. Лучшие серии 1 (мультфильм) (DVD) : Арт.4-166-73 Носитель: DVD

ПОДРОБНЕЕЕще цены и похожие товары

Крючки Owner Pint Hook № 4 (53117) Тип: крючок, Производитель: OWNER, Номер крючка: 4

ПОДРОБНЕЕЕще цены и похожие товары

Gembird Разветвитель питания, Molex-Molex + ATX 4 пин (CC-PSU-4) Производитель: Gembird

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/69/3e/693ec0dd51ec4662415d8b9797c349fc.jpg»>

Gembird Разветвитель питания Gembird Molex->Molex + ATX 4 пин CC-PSU-4 Тип: разветвитель,

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 4

Как уменьшить шум вентилятора в компьютере

В компьютере источниками шума, как правило, являются движущие части. В первую очередь это вентилятор на кулере процессора, так же это может быть вентилятор на радиаторе системы охлаждения чипа на видеокарте. Шуметь может и вентилятор от блока питания, вентилятор охлаждения корпуса компьютера. Ну и пожалуй самым малошумящим источником в компьютере являются жесткие диски, если конечно речь не идет о старом компьютере типа «пентиум 166».

Из всего вышеперечисленного самым громким и навязчивым шумом в современном компьютере является шум вентилятора на процессоре. Шум, издаваемый другими устройствами не настолько громкий, чтобы заострять на нём внимание, за исключением некоторых случаев, к примеру, когда дребезжит разболтанный корпус (справедливо для старых компьютеров).

Причин повышенного шума вентилятора в системном блоке компьютера может быть несколько:

• Износ, испарение смазки на подшипниках вентилятора;
• Засорение, забивание пылью решёток радиатора;
• Неправильно выставлены обороты вентилятора, на максимум;
• Дешевый китайский кулер no name (мой вариант кстати).



Как уменьшить шум вентилятора компьютера?

Зачастую, современные компьютеры оснащены достаточно шумными кулерами, которые работают на скорости превышающей минимальную необходимую скорость для охлаждения процессора компьютера. Чрезмерно завышенные обороты вентилятора являются основной причиной повышенного шума вентилятора компьютера. Следовательно, чтобы понизить или убрать шум от кулера компьютера, нужно понизить обороты вентилятора на кулере. Наиболее актуально это для видеокарты и процессора, с вентиляторами в блоке питания нужно быть осторожнее, так как с помощью них охлаждается весь компьютер. Существует несколько способов, с помощью которых можно уменьшить шум, при этом оставив охлаждение компьютера на приемлемом уровне. То есть, подобрать оптимальное соотношение производительности системы охлаждения к излучаемому шуму кулера.



Самые распространенные способы уменьшения отборов кулера:

1. Включение в БИОСе функции, автоматического регулирования оборотов вентилятора

Работает она по принципу, чем больше производительность у приложения (игры, обработка видео), тем быстрее вращается вентилятор на кулере. Эта функция поддерживается многими материнскими платами: ASUS (Q-Fan control), Gigabyte (Smart fan control), MSI (Fan Control) и другими производителями.

Рассмотрим на примере материнской платы ASUS функцию Q-Fan Control

Заходим в БИОС, попадаем в раздел Main

 Из раздела Main переходим в раздел Power и выбираем строку Hardware Monitor

 Изменяем значение строк CPU Q-Fan Control и Chassis Q-Fan Control на Enabled



После этого появятся дополнительные настройки CPU Fan Profile и Chassis Fan Profile.
В этих строках можно выбрать три режима работы:
— Perfomans — это производительный режим;
— Silent — это самый тихий режим;
— Optimal — это промежуточный режим между производительным и тихим.

Далее нажимаем [F10], соглашаемся с изменениями [YES] и выходим из биоса.



Важно! Автоматическая регулировка вентиляторов будет производиться только на разъёмах CHA_FAN и CPU_FAN. А

PWR_FAN не регулируется системой Q-Fan Control. Похожие системы регулировки присутствуют и на других материнских платах от других производителей. Если ваша плата не поддерживает такую функцию, то следует уменьшать обороты кулера нижеследующими способами.



2. Уменьшить напряжение на кулере

В основе способа лежит метод уменьшения напряжения на участке цепи между источником и вентилятором. Для того чтобы уменьшить обороты вентилятора, можно подать на вентилятор меньшее напряжение. Номинальным для вентилятора является напряжение 12 Вольт. И вся спецификация (число оборотов, уровень шума, потребляемый ток и т.д.) указывается для номинального напряжения. Мы можем попробовать переключить наш вентилятор на три других номинала напряжения:

• +12 Вольт;
• +7 Вольт;
• +5 Вольт.

Делается это при помощи обычного Molex-разъёма, который присутствуют в достаточном количестве во всех современных блоках питания.

Как разобрать разъем MOLEX 4 pin?
В пластмассовом чехле зажаты усиками 4 металлических контакта, чтобы их вытащить, нужно пригнуть распорки (усики) пинцетом к основанию и надавить на штырь. Подергивая за провод аккуратно извлеките провод со штырем, смотрите фото.

Аналогичным образом нужно извлечь провода питания из разъема cpu fan. Извлекаем только провода питания, то есть +12В и земляной (минус).

Теперь, извлеченные провода подключаем к молекс разъему по схеме, с начала на «+7» вольт, если продолжает сильно шуметь, то на «+5» вольт, смотрим, чтобы соотношение обороты – шум было оптимальным. Не забываем про полярность (на «+» идет желтый/красный провод).

Все, что остается сделать, это переходник на +7В или на +5В как на фото ниже.

 3) Регулировка оборотов кулера при помощи реобаса

Реобас — устройство для управления скоростью вращения вентиляторов (кулеров). Как правило, реобасы устанавливаются в порт 5.25″, но возможна установка и в порт 3.5″. Существует большое количество панелей такого рода — с дополнительными выводами USB, аудиовходами и дополнительными аксессуарами. Можно купить фирменные реобасы ZALMAN, SKYTHE, AeroCOOL и других производителей или же изготовить простой реобас своими руками из доступных радиодеталей.

Фирменный многофункциональный реобас с температурным мониторингом AeroCool Touch 2000

  Наглядная схема самодельного реобаса

Для сборки самодельного реобаса потребуются следующие радиодетали:

• Стабилизатор напряжения КР142ЕН12А, аналог LM7805;
• Резистор постоянный 320 Ом;
• Подстроечный резистор 4,7 кОм;
• Переменный резистор 1 кОм.

Данная схема позволяет в ручном режиме выставить напряжение от 1,5 до 11,8 вольт. Пороговое значение напряжение для запуска лопастей вентилятора равно 3,5 вольтам.

В завершении статьи, предлагаю посмотреть видео, в котором показано, как с помощью резистора можно уменьшить обороты кулера:

Добавить комментарий

Распиновка разъёмов компьютерного блока питания и их назначение

Замена блока питания (БП) на персональном компьютере (ПК) — очень распространенное явление. Речь идет как о замене обычного блока на более мощный в ходе модернизации, так и об установке нового блока взамен неисправного. Однако, к сожалению, существует несколько модифицированных версий этих устройств, которые отличаются характеристиками и, самое главное, разъемами питания. В этой статье мы ознакомимся с распиновкой компьютерных штекеров питания ATX. Это может пригодиться при выборе нового блока питания для вашей машины.

Содержание

1. Какие разъёмы есть у блока питания
2. Цветовая маркировка проводов
3. Разъём для материнской платы
4. Питание процессора
5. Коннектор для подключения видеокарты
6. SATA
7. MOLEX
8. FLOPPY

Прежде чем говорить о распиновке разъемов компьютерных блоков питания, давайте посмотрим на эти самые разъемы (штекеры) в целом. Блок питания современного компьютера имеет следующие разъемы.

1. Блок питания материнской платы (ATX) — 20 или 24 контакта.
2. Питание процессора — 1 или 2 четырехконтактных контакта.
3. Для подключения видеокарты (PCI-E) — 6-контактный, 6+2-контактный, 2 разъема — 6-контактный и 8-контактный.
4. Для устройств с интерфейсом SATA (SATA) — от 2 до 4 пятнадцатиконтактных разъемов.
5. Для устройств с интерфейсом IDE (MOLEX) — от 2 до 6 четырехконтактных разъемов.
6. Для дисководов гибких дисков (FLOPPY) — до двух четырехконтактных разъемов.

Важное замечание: некоторые новые блоки питания могут не иметь разъемов для питания жестких дисков. В этом случае, как правило, производитель предоставляет адаптер MOLEX/FLOPY. Если его нет в упаковке, вы можете купить его — это не больше, чем цена чашки кофе.

Цветовая маркировка проводов

Теперь давайте посмотрим, какие сигналы/напряжения выдает/принимает БП и какого цвета провода, отвечающие за эти сигналы.

Цветовая кодировка проводов для блоков питания ATX

Силовые кабели
Цвет	Напряжение
Черный	Общий кабель (GND)
Белый	-5 В (может отсутствовать)
Голубой	-12 В (может отсутствовать)
Желтый	+12 В
Красный	+5 В
Апельсин	+3.3 В
Виолетта	Дежурный +5 В (5VSB)
Сигнальный кабель
Цвет	Сигнал
Зеленый	Включение питания (PS-ON, сигнал от ПК)
Серый	Питание в порядке (POWERGOOD).

Теперь пришло время посмотреть, как выглядят вышеуказанные штекеры, и выяснить, какие контакты они имеют.

Разъём для материнской платы

Назначение этого разъема — подача питания на все компоненты материнской платы, а также «общение» с блоком питания. Когда на вывод 16 подается сигнал низкого уровня (это достигается замыканием его на общий провод с помощью кнопки питания), включается источник питания. Через некоторое время, если все напряжения в порядке, БП выдаст +5 В на разъем 9, сообщая материнской плате, что она готова к включению. Давайте посмотрим на фотографию штекера и таблицу его распиновки.

Назначение контактов штекера сетевого питания материнской платы и назначение контактов для 24-контактной материнской платы


Назначение контактов штекера сетевого питания
Свяжитесь с нами	Сигнал	Цвета булавок		Свяжитесь с нами	Сигнал	Цвет провода
1	+3. 3 В	Апельсин		13	+3.3 В	Апельсин
2	+3.3В	Апельсин		14	-12 В	Голубой
3	Общий	Черный		15	Всего	Черный
4	+5 В	Красный		16	PS-ON	Зеленый
5	Общий	Черный		17	Всего	Черный
6	+5 В	Красный		18	Общий	Черный
7	Всего	Черный		19	Всего	Черный
8	+5VSB	Серый		20	-5 В	Белый (при наличии)
9	Награда за выдающиеся достижения	Фиолетовый		21	+5 В	Красный
10	+12 В	Желтый		22	+5 В	Красный
11	+12 В	Желтый		23	+5 В	Красный
12	+3. 3 В	Апельсин		24	Общий	Черный

На фотографии выше показан 20+4-контактный разъем, но в старых блоках питания AT он может быть 20-контактным. Назначение выводов осталось прежним, но отсутствуют выводы 11, 12, 23 и 24. Эти штекеры используются на относительно старых материнских платах, которые имеют 20-контактный разъем. Именно поэтому новые блоки питания ATX имеют съемный разъем. Просто отсоедините «лишние» 4 контакта, и его можно использовать со старыми материнскими платами.

Полезно! При необходимости к новой материнской плате можно подключить блок питания с 20-контактным разъемом. Однако вилка должна быть вставлена таким образом, чтобы контакты 11, 12, 23 и 24 розетки оставались свободными.

Питание процессора

Современные процессоры имеют довольно высокое энергопотребление, поэтому материнская плата оснащается дополнительными разъемами, а блоки питания — дополнительными разъемами. Гнезда питания для дополнительного питания процессора являются четырехконтактными, а количество гнезд — 1 или 2, в зависимости от уровня мощности процессора, поддерживаемого конкретной материнской платой. При выборе БП мы должны четко знать, сколько кабелей с такими разъемами он имеет и сколько нам нужно.

Важно! Если на материнской плате есть разъем для дополнительного питания процессора, второй разъем БП (если он есть) остается неподключенным — это нормально.

Внешний вид и номера контактов разъемов питания блока питания процессора на материнской плате

Назначение контактов разъема питания процессора
Свяжитесь с нами	Сигнал	Цвет провода
1	Общий	Черный
2	Общий	Черный
3	+12 В	Желтый
4	+12 В	Желтый

Коннектор для подключения видеокарты

Современные видеокарты (дискретные видеокарты), как и процессоры, имеют высокое энергопотребление, поэтому подачи тока через основной слот может быть недостаточно. Поэтому они также могут быть оснащены одной или двумя розетками: шестиконтактной, восьмиконтактной или одновременно шестиконтактной и восьмиконтактной. Поэтому, прежде чем покупать БП, узнайте, сколько и какие сокеты установлены на наших видеокартах. Как и в случае с процессором, если один из разъемов окажется ненужным, его можно не подключать.

• SATA.
• МОЛЕКС.
• ФЛОППИ.

SATA

Основное назначение SATA — обеспечение питания HDD, SSD (обычных жестких дисков и твердотельных накопителей соответственно) и CD-приводов (приводов оптических дисков). Разъем имеет 15 контактов и подает на накопитель три напряжения: +3,3 В, +5 В и +12 В. Поскольку большинство устройств SATA могут работать без +3,3 В, для их питания можно использовать стандартный 4-контактный разъем MOLEX и адаптер SATA. Это особенно полезно, если в блоке питания недостаточно разъемов SATA, например, при наличии большого количества жестких дисков.

Назначение и нумерация контактов разъемов для устройств SATA

Назначение контактов разъемов SATA
Pin	Сигнал	Цвет штифта		Связаться с	Сигнал	Цвет провода
1	+3. 3 В	Апельсин		9	+5 В	Красный
2	+3.3 В	Апельсин		10	Общий	Черный
3	+3.3 В	Апельсин		11	Неиспользованный
4	Общий	Черный		12	Общий	Черный
5	Всего	Черный		13	+12 В	Желтый
6	Общий	Черный		14	+12 В	Желтый
7	+5 В	Красный		15 В	+12 В	Желтый
8 В желтый	+5 В	Красный



Полезно! Интерфейс SATA позволяет осуществлять «горячую» замену устройства. Это означает, что устройства можно подключать или отключать от сети, не выключая компьютер.

MOLEX

Разъемы Molex предназначены для питания HDD (жестких дисков) стандарта ATA (IDE) и других устройств (CD-, DVD-приводов), даже некоторые видеокарты требуют использования этого разъема. Однако с ростом популярности жестких дисков SATA количество разъемов Molex в блоках питания уменьшается.

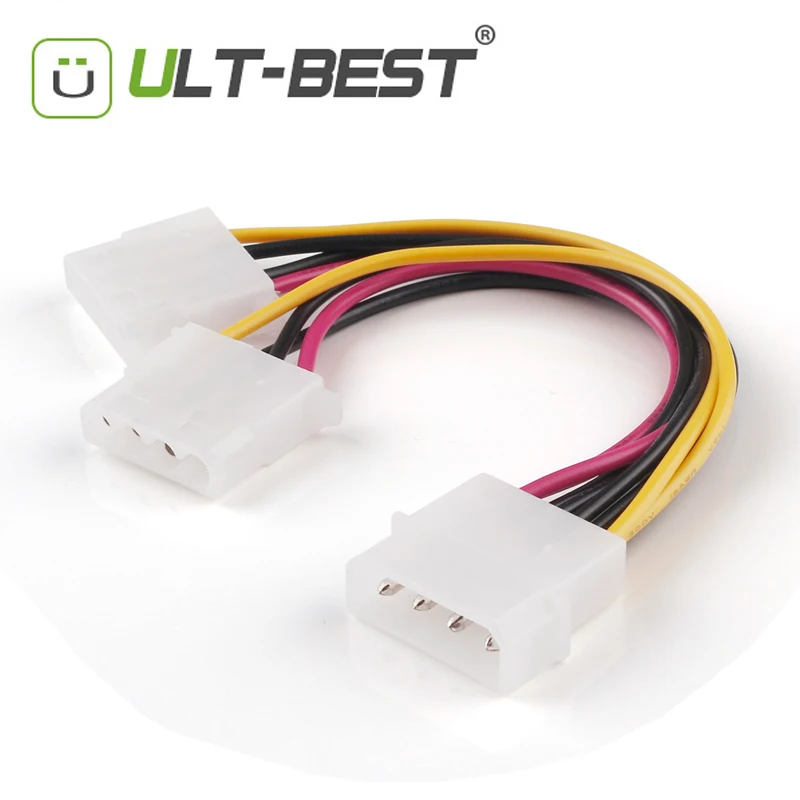

Общий вид и назначение контактов разъемов MOLEX


Назначение контактов разъемов MOLEX
Булавки	Сигнал	Цвет штифта
1	+5 В	Красный
2	Общий	Черный
3	Всего	Черный
4	+12 В	Желтый

Однако они почти всегда присутствуют, поскольку могут использоваться для питания других периферийных устройств, например, дополнительных корпусных вентиляторов. Их также можно использовать для питания устройств SATA, FLOPPY (см. ниже) и даже видеокарт и процессоров с соответствующими адаптерами. Разъем имеет 4 контакта и подает на устройство 2 напряжения: +12 В и +5 В.

2xMOLEX/PCI-E-8 контактных адаптеров для блоков питания видеокарт


Хотя сегодня почти все диски используют стандарт SATA, некоторые современные твердотельные накопители используют протокол IDE. Их немного, но они существуют. Существуют также некоторые устройства чтения карт, использующие этот интерфейс.

Тайваньский SSD-накопитель Team Group объемом 128 ГБ (слева) и IDE-совместимое устройство для чтения карт памяти


FLOPPY

Разъем FLOPPY, используемый для питания дисководов гибких дисков (FMMD), также устарел, но, в отличие от Molex, он практически не используется. Как следствие, он обычно не встречается в новых источниках питания. Тем не менее, вот его распиновка.

Назначение и нумерация контактов разъема FLOPPY

Назначение контактов разъема FLOPPY
Связаться с	Сигнал	Цвет провода
1	+5 В	Красный
2	Общий	Черный
3	Всего	Черный
4	+12 В	Желтый

Как упоминалось выше, поскольку NGMD все еще используется в старых компьютерах, можно приобрести адаптеры MOLEX/FLOPPY и даже найти их в коробках новых блоков питания.

Адаптеры MOLEX/FLOPPY

Теперь, когда мы знаем, какие разъемы используются в блоке питания ATX, мы также знаем распиновку каждого разъема. Теперь мы сможем выбрать для себя подходящий БП и в то же время, при необходимости, найти интересующее нас напряжение на его разъеме.

Molex 52892-3095 с 30-позиционным разъемом

(пока отзывов нет) Написать рецензию

30-позиционный разъем Molex, шаг 0,5 мм — 52892-3095

Рейтинг Требуется Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Тема отзыва Требуется

комментариев Требуется

Модель:

Молекс_52892-3095

Монтажный угол:

Прямоугольный

Шаг:

0,5 мм

Тип крепления:

Поверхностный монтаж

Тип провода/кабеля:

ФФК/ФПК

Контактная позиция:

Низ

Тип срабатывания:

ЗИФ

Сопряженная высота:

2 мм

Ресурсы:

Запросить объемную цену

• Описание
• Стандарты качества
• Наши дистрибьюторы

Molex 52892-3095 для поверхностного монтажа, 30 позиций | Руководство по удержанию кабеля | соединитель с шагом 0,5 мм | Олово-висмутовое покрытие | ZIF Actuation

30-контактный разъем Molex с шагом 0,5 мм и направляющей для фиксации кабеля. Этот гнездовой разъем для монтажа на плате имеет нижний контакт, прямой угол и привод с нулевым усилием вставки.

Характеристики разъема подсветки

Шаг:	0,5 мм
Контактная информация:	Нижний контакт
Тип привода:	ЗИФ
Вес нетто:	305,919/мг
Высота сопряжения:	2 мм
Тип крепления:	Монтаж на плате, под прямым углом
Способ крепления:	СМД/СМТ
Материал контактов:	Фосфорная бронза
Покрытие контактов:	Олово-висмут поверх никеля
Цвет корпуса:	натуральный
Рабочая температура:	-25°С ~ 85°С
Класс воспламеняемости:	УЛ94В-0
Текущий рейтинг:	0,5 А
Номинальное напряжение:	50 В переменного, постоянного тока

Индивидуальные решения для дисплеев

Адаптация кабелей

Отрегулируйте длину, положение и разводку контактов кабелей или добавьте дополнительные разъемы. Получите кабельное решение, специально разработанное для упрощения и безопасности ваших подключений.

---

Настройка разъема

Легко модифицируйте любые разъемы на вашем дисплее в соответствии с требованиями вашего приложения. Наши инженеры могут выполнить пайку штыревых, штыревых, прямоугольных и любых других разъемов, которые могут потребоваться вашему дисплею.

---

Настройка интерфейса

Выберите один из множества вариантов интерфейса или поговорите с нашими экспертами, чтобы выбрать лучший вариант для вашего проекта. Мы можем интегрировать HDMI, USB, SPI, VGA и многое другое в ваш дисплей для достижения ваших дизайнерских целей.

---

Модификации печатных плат

Широкий выбор изменений, включая форму, размер, расположение выводов и компоновку компонентов печатной платы, чтобы сделать ее идеально подходящей для вашего приложения.

Стандарты качества

В Newhaven Display мы каждый день стремимся предоставлять нашим клиентам продукцию самого высокого качества. Это означает, что отделы качества, проектирования и производства работают так, чтобы превзойти ваши ожидания.

Наши клиенты должны ожидать, что их продукция будет соответствовать или превосходить следующие стандарты:

Вся продукция

Печатные платы

Проверка надежности	Клиенты могут ожидать, что все производственные детали будут соответствовать или превышать эксплуатационные требования по температуре, влажности и вибрации.
Чистота стекла	Клиенты могут ожидать, что стекло будет защищено вкладышами и представлены с учетом стандартов чистоты. Это означает, что стекло будет быть чистым от загрязнений, отпечатков пальцев и других посторонних материалов.
Внешний вид лицевой панели	Рамки будут равномерно окрашены без посторонних материалов и отвлекающие косметические недостатки. Наши стандарты поддерживают чистоту поверхность без царапин.
Внешний вид печатной платы	поставляются с учетом долгосрочной надежности. Отделка без пузырьков, посторонних примесей и соответствует всем требованиям пожарной безопасности UL требования. Материалы для печатных плат всегда будут доставлены в течение отраслевые нормы. Края печатной платы будут аккуратно обрезаны и не будут иметь заусенцев.
Пайка	Пайка всех выводных и поверхностных компонентов одинакова в обеспечение механической безопасности и электрической связи.
Консистенция	Наши процессы производства и проверки гарантируют, что продукт постоянство от партии к партии. Это означает, что заказы, обработанные в течение лет будет постоянно оправдывать ваши ожидания. Мы делаем это по строгие производственные спецификации, с вниманием к деталям в нашей процессов и по сравнению с золотыми единицами.
Целостность продукта	Качество в производстве продукции обеспечивает надежность конструкции. Клиенты могут рассчитывать на плотную сборку, не беспокоясь о незакрепленных деталях. или отсутствующий материал. Наши продукты будут соответствовать всем экологическим ожидания, включая температуру, влажность и условия вибрации.
Цвет стекла	Хотя возможны нормальные вариации цвета стекла (из-за производственные допуски), дисплей Newhaven сохраняет цвет соответствие внутренним утвержденным таблицам цветов. Эти графики поддерживаться, чтобы убедиться, что любые незначительные отклонения стекла идентифицированы и исправлено по мере необходимости.
Защита от электростатического разряда и безопасность	Все устройства спроектированы и эксплуатируются с учетом электростатического разряда. защита. Сюда входит упаковка ESD-SAFE в антистатическом сумки, обертки и лотки. Клиентам напоминают всегда следовать Защита от электростатического разряда для лучшей защиты устройств.

Наши дистрибьюторы

Newhaven Display сотрудничает с дистрибьюторами по всему миру, чтобы предоставить вам лучшие продукты и дизайнерские услуги, где бы вы ни работали.

Франчайзинг

Авторизованный

• Эллайд Электроникс
• Электронный блок цифрового ключа
• Электро Соник
• Mouser Electronics
• Мастер Электроникс
• Онлайн-компоненты
• Тейлор Электроникс

• Абакус Технологии
• Электроника Ястреба
• Луна Электроник
• Марш Электроникс
• NRC Электроника
• WPG Америка
• Классические компоненты

Наименование продукта: 30-позиционный соединитель Molex с шагом 0,5 мм — 52892-3095

Модель продукта: Molex_52892-3095

Имя Требуется

Фамилия Требуется

Номер телефона Требуется

Эл. адрес Требуется

Название компании Требуется

Компания Отрасль Требуется Выберите отрасльСельское хозяйство/ТранспортАудио/ВидеоОбразование/Военное делоПожар и безопасностьПища и напиткиИгры/POS/торговля/киоскHVACПромышленный контрольМедицинаНефть, газ и энергетикаТелекоммуникации/СвязьИспытания и измеренияДругое

Тип компании Требуется Выберите категориюCM/EMS/R&DПотребительские устройстваИндивидуальный Производитель/OEMДистрибьюторРеселлер/Брокер

вебсайт компании Требуется

Адрес улицы Требуется

Город Требуется

Состояние Требуется

Страна Требуется

Почтовый индекс Требуется

Количество продукта Требуется

Комментарии Требуется

6.

Распиновка разъемов — документация foxBMS 1.6.0

В этом разделе описывается разводка контактов всех разъемов ведущего модуля foxBMS.

6.1. Обзор разъемов на ведущем модуле foxBMS

Рис. 6.1 Вид спереди ведущего модуля foxBMS с указанием расположения каждой контактной колодки

foxBMS использует только разъемы типа Molex Micro-Fit 3.0, за исключением USB. В комплект поставки foxBMS входит полный набор разъемов и обжимных зажимов для немедленного начала подключения. В случае отсутствия обжимных зажимов или корпусов, они обычно доступны у крупных дистрибьюторов.

Обжимные кольца Molex Micro-Fit 3.0 Номер детали: 46235-0001 (Farnell 2284551)

Соединители Molex Micro-Fit 3.0:

9 Штифт 20 40217

Номер детали корпуса Molex	Номер заказа Farnell
2	43025-0200	672889
4	43025-0400	672890
6	43025-0600	672907
10	43025-1000	672920
12	43025-1200	629285
16	43025-1600	9961321

Рис. 6.2 Определенное направление взгляда на штырек разъема; приемная — вид сзади; заголовок — вид спереди (источник изображения: MOLEX)

6.2. Питание (X201 на основной плате BMS)

Штифт	Сигнал	Направление	Описание
1	SUPPLY_EXT2	Ввод	12 — 24 В
2	SUPPLY_EXT2	Ввод	12 — 24 В
3	GND_EXT2	Ввод	ЗЕМЛЯ
4	SUPPLY_EXT0	Ввод	12 — 24В
5	GND_EXT0	Ввод	ЗЕМЛЯ
6	GND_EXT2	Ввод	ЗЕМЛЯ

• SUPPLY_EXT0 / GND_EXT0 : Питание микроконтроллера и устройства контроля изоляции
• SUPPLY_EXT2 / GND_EXT2 : Питание контактора и питание блокировки

6.

3. CAN0 (X801 на основной плате BMS)

Пин	Сигнал	Направление	Описание
1	GND_EXT0	Выход
2	НЗ	–
3	CAN0_L	Ввод/вывод
4	CAN0_H	Вход/Выход

Земля CAN0 используется совместно с землей питания GND_EXT0 . CAN0 изолирован от MCU0 через изолированный приемопередатчик CAN TJA1052. Приемопередатчик CAN может быть переведен в режим ожидания с помощью MCU0.

6.4. CAN1 (X801 на плате расширения BMS)

Контакт	Сигнал	Направление	Описание
1	GND_EXT1	Ввод
2	SUPPLY_EXT1	Ввод
3	CAN1_L	Ввод/вывод
4	CAN1_H	Ввод/вывод

CAN1 должен получать внешнее питание ( GND_EXT1 / SUPPLY_EXT1 ) напряжением 12–24 В. CAN1 изолирован от MCU0 через изолированный приемопередатчик CAN TJA1052. Приемопередатчик CAN может быть переведен в режим ожидания с помощью MCU0.

6.5. Контроль изоляции (Bender ISOMETER) (X701 на плате BMS-Master)

Штифт	Сигнал	Направление	Описание
1	BENDER_NEGATIVE_SUPPLY	Выход	Питание устройства контроля изоляции
2	SUPPLY_EXT0	Выход	Питание устройства контроля изоляции
3	BENDER_OK_EXT	Ввод	Сигнал состояния устройства контроля изоляции
4	BENDER_PWM_EXT	Ввод	Диагностический сигнал устройства контроля изоляции

Этот интерфейс предназначен для использования с устройством контроля изоляции Bender. Бендер ISOMETER IR155-3203/-3204/-3210 поддерживается. Bender ISOMETER входит в комплект поставки и может включаться или выключаться (нижняя сторона) с помощью главного блока foxBMS. На заводе главный блок foxBMS сконфигурирован для работы с Bender ISOMETER IR155-3204/-3210. Для работы с Bender ISOMETER IR155-3203 необходимо снять перемычку R705 на плате BMS-Master. Для получения более подробной информации см. схему BMS-Master Board в разделе Ресурсы для проектирования.

6.7. Блокировка (X901 на основной плате BMS)

Штифт	Сигнал	Направление	Описание
1	БЛОКИРОВКА_ВХОД	Ввод	–
2	БЛОКИРОВКА_ВЫХОД	Выход	–

Схема блокировки имеет встроенный источник тока, настроенный на постоянный ток 10 мА. В условиях неисправности все контакторы размыкаются путем размыкания цепи блокировки. Если цепь блокировки размыкается извне, питание контактора немедленно отключается. Эта схема не влияет на интерфейсы питания или связи foxBMS.

6.8. Гирляндная цепочка — первичная и вторичная (X1601 на плате BMS-Master)

Подсказка

Схема контактов интерфейсной платы BMS версии 1.1.0 и ниже показана в таблице 6.1. Более новые версии 1.2.0 и выше см. в таблице 6.2.

Таблица 6.1 Разъем последовательного подключения (версия интерфейса 1.1.0 и ниже )

Штифт	Сигнал
1	НЗ
2	OUT+ (вторичная плата BMS-Slave)
3	OUT- (вторичная плата BMS-Slave)
4	НЗ
5	НЗ
6	OUT+ (основная плата BMS-Slave)
7	OUT- (Первичная плата BMS-Slave)
8	НЗ
9	НЗ
10	НЗ
11	НЗ
12	НЗ
13	НЗ
14	НЗ
15	НЗ
16	НЗ

Таблица 6. 2 Разъем гирляндной цепи (версия интерфейса 1.2.0 и выше )

Штифт	Сигнал
1	OUT+ (дополнительная плата BMS-Slave вперед)
2	НЗ
3	OUT+ (вторичная BMS-ведомая плата, реверс)
4	НЗ
5	НЗ
6	OUT+ (первичная плата BMS-Slave вперед)
7	НЗ
8	OUT+ (Первичная BMS-ведомая плата, реверс)
9	OUT- (дополнительная плата BMS-Slave вперед)
10	НЗ
11	OUT- (Вторичная BMS-ведомая плата, реверс)
12	НЗ
13	НЗ
14	OUT- (Первичная BMS-ведомая плата вперед)
15	НЗ
16	OUT- (Первичная BMS-ведомая плата, реверс)

Обратите внимание, что этот вывод разъема действителен только тогда, когда интерфейсная плата BMS использует интерфейсную ИС LTC6820.

6.9. RS485 (X1301 на плате расширения BMS)

Контакт	Сигнал	Направление	Описание
1	GND_EXT2	Выход
2	РС485_А	Ввод/вывод
3	RS485_B	Ввод/вывод
4	SUPPLY_EXT2	Выход
5	SUPPLY_EXT2	Ввод
6	GND_EXT2	Ввод

В интерфейсе RS485 используется защищенный от электростатических разрядов приемопередатчик LT1785. Кроме того, интерфейс имеет гальваническую развязку. Должен быть обеспечен внешний источник питания (12–24 В).

6.

10. Изолированный GPIO (X1901 на плате расширения BMS)

Контакт	Сигнал	Направление	Описание
1	ISOGPIO_IN0	Ввод
2	ISOGPIO_IN1	Ввод
3	ISOGPIO_IN2	Ввод
4	ISOGPIO_IN3	Ввод
5	ИСОGPIO_OUT0	Выход
6	ISOGPIO_OUT1	Выход
7	ISOGPIO_OUT2	Выход
8	ISOGPIO_OUT3	Выход
9	GND_EXT0	Выход
10	GND_EXT0	Выход

Плата расширения BMS имеет 4 изолированных входа общего назначения и 4 изолированных выхода общего назначения. GPIO изолированы ADUM3402 (т. е. защищенной от электростатического разряда версией ADUM1402). Входы оснащены согласующими резисторами 10 кОм и рассчитаны на максимальное входное напряжение 5 В. Выходное напряжение также 5В. Внешний источник не требуется.

Руководство по разъемам — Capitan XCR

Разъем P1
Позолоченные выводы диаметром 2,6 мм. Шаг колодок 5,08 мм.
Контакт	Сигнал	Функция	Внимание! Опасность поражения электрическим током!
1	POW_SUP	Питание плюс
2	GND_P	Возврат питания
Примечания
Внимание! Напряжение питания и клеммы двигателя могут превышать 50 В, что может привести к поражению электрическим током. Никогда не прикасайтесь к ним напрямую во время работы. Конечная установка должна гарантировать, что эти клеммы недоступны. Рекомендуемое сечение провода 2,5 мм 2 ~ 8,4 мм 2 , AWG 13 ~ AWG 8. Необходимы высокотемпературные материалы (≥ 180 ºC). Более подробную информацию о требуемом сечении проводов см. в разделе «Электропроводка и соединения — источник питания и мощность двигателя». Адаптируйте диаметр кабеля к потребностям в наихудшем случае. Рекомендуется использовать гибкие силиконовые или тефлоновые кабели, рассчитанные на высокие температуры ≥ 180 ºC. Диаметр оболочки кабеля (изолятора) должен быть менее 5,08 мм, чтобы предотвратить столкновение проводов. После пайки кабели всегда должны быть механически закреплены. При использовании только источника питания (без питания логики) рекомендуется соединить контакты 27 (+LOG_SUP) и 29 (GND_D) разъема ввода/вывода J2 вместе.

8

Разъем P2
Позолоченные контактные площадки для пайки диаметром 2,6 мм или свободные выводы. Шаг колодок 5,08 мм.
Контакт	Сигнал	Функция	Внимание! Опасность поражения электрическим током!
1	PH_A	Моторная фаза A
2	PH_B	Motor Fash B
PH_B	.0097	3		PH_C	Фаза двигателя C
4	PE	Защитное заземление, внутреннее соединение со стойками и корпусом привода.
Примечания
Предупреждение! Напряжение питания и клеммы двигателя могут превышать 50 В, что может привести к поражению электрическим током. Никогда не прикасайтесь к ним напрямую во время работы. Конечная установка должна гарантировать, что эти клеммы недоступны. Рекомендуемое сечение провода 2,5 мм 2 ~ 8,4 мм 2 , AWG 13 ~ AWG 8. Необходимы высокотемпературные материалы (≥ 180 ºC). Более подробную информацию о требуемом сечении проводов см. в разделе «Электропроводка и соединения — источник питания и мощность двигателя». Кабели должны быть механически закреплены после пайки. Для длинных кабелей необходимо использовать экран, соединенный с защитным заземлением на обоих концах кабеля.

8

Несимметричный цифровой инкрементный энкодер: Оставьте неподключенным

Абсолютный энкодер 2: Часы —

Разъем J1
20 штифтов, 2 ряда Pico-Clasp, разъем с шагом 1 мм. Molex 501190-2027
Контакт	Сигнал	Функция
1	+5V_OUT 5 В, макс. Контакты 1, 9, 14 соединены внутри. Питание 5 В может быть отключено программным обеспечением для снижения энергопотребления.
2	GND_D	Digital signal ground
3	ENC_A+/DATA2+	Differential digital incremental encoder: A+ input Single-ended digital incremental encoder: A input Absolute encoder 2: Data +
4	ENC_B+	Дифференциальный цифровой инкрементальный энкодер: вход B+ Несимметричный цифровой инкрементный энкодер: вход B
5	ENC_A-/DATA2-	Differential digital incremental encoder: A- input Single-ended digital incremental encoder: Leave unconnected Absolute encoder 2: Data —
6	ENC_B-	Дифференциальный цифровой инкрементальный энкодер: B-вход Односторонний цифровой инкрементальный энкодер: оставить неподключеннымДифференциальный цифровой инкрементный энкодер: Вход индекса+ Односторонний цифровой инкрементный энкодер: Индексный вход Абсолютный энкодер 2: Часы +
8	ENC_Z-/CLK2-
9	+5V_OUT	5 В 200 мА всего макс. Контакты 1, 9, 14 соединены внутри. Питание 5 В может быть отключено программным обеспечением для снижения энергопотребления.
10	GND_D	Digital signal ground
11	HALL_1	Digital hall sensor input 1
12	HALL_2	Digital hall sensor input 2
13	HALL_3	Вход цифрового датчика Холла 3
14	+5V_OUT	5 В 200 мА всего макс. Контакты 1, 9, 14 соединены внутри. Питание 5 В может быть отключено программным обеспечением для снижения энергопотребления.
15	GND_D	Digital signal ground
16	DATA1+	Absolute encoder 1 DATA positive signal input
17	CLK1+	Absolute encoder 1 CLK positive сигнальный выход
18	ДАННЫЕ1-	Абсолютный энкодер 1 Вход отрицательного сигнала ДАННЫХ. Для несимметричных абсолютных энкодеров с уровнями TTL или CMOS оставьте этот вывод плавающим и подключите сигнал к DATA+.
19	CLK1-	Датчик абсолютного отсчета 1 Выход отрицательного сигнала CLK. Для несимметричных абсолютных энкодеров с уровнями TTL или CMOS оставьте этот вывод плавающим и подключите часы к CLK+.
20	Полиэтилен	Защитное заземление, внутреннее соединение со стойками и корпусом привода. Для систем, в которых привод не встроен в двигатель, штырь PE обычно следует подключать к экрану кабеля обратной связи, чтобы защитить его от электромагнитных помех. Для этого рекомендуется использовать терминатор экрана кабеля типа TE S02-16-R.

MOTOR_TEMP_RET. Не используйте этот контакт в качестве заземления для каких-либо других целей, кроме отрицательного для измерения температуры двигателя. 9Соединители J3 и J4 MOLEX 501940-0507

Разъем J2
30 булавок, 2-рядная головка Pico-Clasp с шагом 1 мм. MOLEX 501190-3017
ПИН	Сигнал	Функция
1	STO_1	САК СОБЫТА. 2	PE	Соединение защитного заземления, внутреннее соединение со стойками и охлаждающей пластиной привода. Может использоваться для подключения экрана кабеля. Для этого рекомендуется использовать терминатор экрана кабеля типа TE S02-16-R.
3	STO_RET	Safe Torque Off, общий (катод светодиодов оптопары, ИЗОЛИРОВАН).
4	+5V_OUT	Выход +5 В. Питание 5 В может быть отключено программным обеспечением для снижения энергопотребления.
5	STO_2	Вход безопасного отключения крутящего момента 2 (положительный, активен от 5 В до 24 В, ИЗОЛИРОВАН)0099	Масса цифрового сигнала
7	НЗ	Не подключен намеренно.
8	+5V_OUT	Выход +5 В. Питание 5 В может быть отключено программным обеспечением для снижения энергопотребления.
9	CAN_H	Can Bus Line Dominant High
10	Зарезервировано	.7	11	CAN_L	CAN bus line dominant low
12	RESERVED	Reserved
13	GND_D	Digital signal ground
14	IN1	Цифровой вход 1 (уровни 5 В)
15	IN2	Цифровой вход 2 (уровни 5 В)
16	Цифровой вход 3 9 1 90 9
17	IN4	Digital input 4 (5V levels)
18	OUT1	Digital output 1 (5V levels)
19	OUT2	Digital output 2 ( 5V levels)
20	OUT3	Digital output 3 (5V levels)
21	OUT4	Digital output 4 (5V levels)
22	AN1+	Аналоговый вход 1 положительный (диапазон ±10 В)
23	BRAKE_OUT	Выход торможения (транзистор с открытым стоком и возможностью ШИМ). К этому контакту подключен анод свободного диода.
24	AN1-	Аналоговый вход 1 отрицательный (диапазон ±10 В). Подключите к GND, если используется несимметричный аналоговый вход.
25	BRAKE_DIODE_K	Катод обратного диода для тормоза должен быть подключен к источнику питания тормоза. Анод диода подключен к выводу 23 (BRAKE_OUT).
26	GND_D	Земля цифрового сигнала
27	+LOG_SUP	Положительное питание логики. Обеспечение питания логики не является обязательным, поскольку привод автоматически питается от шины постоянного тока во всем диапазоне рабочего напряжения. Логическое питание может использоваться для поддержания связи, когда шина питания отключена. Питание логики от этого входа напряжением 12 В или 24 В снижает общие потери в режиме ожидания и самонагрев привода, поскольку основной преобразователь постоянного тока привода имеет более высокий КПД при более низких напряжениях.
28	MOTOR_TEMP	Вход датчика температуры двигателя. В состав привода входит подтягивающий резистор 1,65 кОм до 5 В.
29	GND_D	Земля цифрового сигнала, питание логики отрицательное
30	MOTOR_TEMP_RET
PIN	Сигнал	Функция	Предлагаемая расписка M12-4 D-Coded	Предполагаемое источник RJ45
12 Предполагаемое источник RJ45
12. Тип цвета: Белый —  Оранжевый	1	1
2	TX_D-	Линия передачи данных. Тип цвета:  Оранжевый	3	2
3	RX_D+	Линия получения данных+. Тип цвета: Белый — Зеленый	2	3
4	RX_D-	Линия передачи данных. Тип цвета: Зеленый	4	6
5	GND_ETH/PE	Разъем для экрана кабеля EtherCAT. Этот пин напрямую подключен к шасси накопителя — PE. Для этого рекомендуется использовать заделку экрана кабеля типа TE S02-16-R.	Корпус/экран	Кожух/экран
Примечание
Оба сетевых разъема имеют одинаковую распиновку, благодаря автосогласованию нет необходимости делать перекрестные кабели. т.е. TX+ одного устройства можно подключить к TX+ другого. Обратите внимание, что порт 0 следует использовать как EtherCAT IN, а порт 1 — как EtherCAT OUT.



J1 mating connector
Description	Molex Pico-Clasp™ 1.0 mm pitch 20 positions dual row receptacle with locking ramp
Номер детали	Molex 501189-2010

J2 mating connector
Description	Molex Pico-Clasp™ 1.0 mm pitch 30 positions dual row receptacle with locking ramp
Part number	Molex 501189-3010

Ответные разъемы J3 и J4 с держателем-защелкой
7 Описание 9	Molex Pico-Clasp™, шаг 1,0 мм, 5-позиционная однорядная розетка с держателем защелки . Обеспечивает надежную фиксацию и легко извлекается. Используйте этот разъем в случае, если проводка гарантирует отсутствие сильного натяжения кабелей, это может привести к повреждению разъема печатной платы.
Номер детали	Molex 501939-0500
7 9Соединительные разъемы J3 и J4 с фиксирующей рампой
Описание	Molex Pico-Clasp™, шаг 1,0 мм, 5 позиций, однорядная розетка с фиксирующей рампой . Обеспечивает менее надежную фиксацию по сравнению с держателем-защелкой, но позволяет избежать поломки разъема печатной платы в случае сильного натяжения.
Номер детали	Molex 501330-0500

Все сигнальные соединители относятся к семейству Molex Pico-Clasp™. Все они имеют одинаковые обжимные клеммы и перемычки. Учитывая небольшой размер соединителей, обжим должен выполняться с помощью соответствующих инструментов и руководств по применению, предоставленных Molex. В противном случае настоятельно рекомендуется приобрести предварительно обжатые провода-перемычки и подключить их к вашей системе с помощью разъемных (или стыковых) клемм. Спиральные обмотки рекомендуется заказывать и защищать тонкие провода и делать аккуратную, элегантную проводку.

9999999999999999999999999999999999999999999999999999999999999. 2828. к розетке длиной 150 мм. Позолоченный.

J1, J2, J3, J4 Crimp terminals
Description	Molex Pico-Clasp™ crimp socket 28 AWG ~ 32 AWG selective gold plated
Part number	Molex 5011933000
Crimper tool
Description	Hand crimper tool 28-32 AWG
ЧАСТЬ Номер	MOLEX 63819-1500
J1, J2, J3, J4 Creamped Wevel 150 мм
описание
Part number	Molex 079758-1016
J1, J2, J3, J4 Crimped wires 300 mm
Описание	Черная перемычка Molex Pico-Clasp™ 28 AWG с гнездом на гнездо длиной 300 мм. Позолоченный.
Номер детали	MOLEX 079758-1017
Accessesy: Spiral Wrible Wrabrep Wrab Rabr Wrab rab rab rab rab rab rab rab rab rab wrib
. Внутренний диаметр: 2,41 мм, расширенный 3,18 мм | 5,08 мм, расширенный 6,35 мм
Номер детали	Alpha Wire SW20 NA005 | SW21 NA008
Принадлежности для подключения: муфта для пайки провод к проводу
Описание	Рукав для пайки провод к проводу Термоусадочная. Может использоваться для надежного соединения предварительно обжатых проводов с определенным датчиком, обратной связью или другими тонкими проводами.
TE	B-155-9001

Разъем Ide на блоке питания. Адаптер SATA Molex: что это такое

Приводим справочные данные по цветовой маркировке и расположению проводов в розетках и вилках ПК. Распиновка и подключение проводов блока питания и других основных модулей компьютера должны быть выполнены точно и аккуратно, чтобы не допустить коротких замыканий при работе. Выясним, какое напряжение подается и на какие провода.

Цветовая маркировка

В обычных блоках питания ПК используется 9 цветов, обозначающих роль проводов:

• Черный — общий провод, он же земля или GND
• Белый — напряжение -5 В
• Синий — напряжение -12 В
• Желтый — питание + 12 В
• Красный — питание + 5 В
• Оранжевый — питание + 3,3 В
• Зеленый — отвечает за включение (PS-ON)
• Серый — POWER-OK (POWERGOOD)
• Фиолетовый — резервный блок питания 5VSB

Все разъемы компьютера — название и фото

Всего при работе блока питания используется 8 типов разъемов, их тип и названия показаны на фото. Для включения блока питания AT-ATX необходимо замкнуть разъемы GND и PWR SW. Это будет работать, пока они закрыты. Если пользуетесь отдельно, ставьте кнопку на эти контакты.

Разъем питания проволоки проволоки

Расхона для разъема SATA и ESATA. напряжение, отличное от блока питания

ПОЛОЖИТЕЛЬНО	НОЛЬ	РАЗНИЦА
+12		+12
+5	-5	+10
+12	+3,3	+8,7
+3,3	-5	+8,3
+12	+5	+7
+5		+5
+3,3		+3,3
+5	+3,3	+1,7

Бывают ситуации, когда подключенному устройству для своей работы требуется такое напряжение, которое блок питания не способен выдать. В этих случаях приходится извращаться. Допустим, наше дополнительное устройство (пусть это будет освещение) работает от напряжения 8,7 вольта. Получить его мы можем комбинацией проводов, выдающих +12В и +3,3В. Для удобства все возможные комбинации приведены в таблице.

Спецификация ATX требует, чтобы блок питания имел три основных выхода: +3,3 В (± 0,165 В), +5 В (± 0,25 В) и +12 В (± 0,60 В). Также требуются маломощные источники питания −12 В (± 1,2 В) и 5 ​​VSB (в режиме ожидания) (± 0,25 В). Первоначально требовался выход -5 В, поскольку он подавался на шину ISA, но он устарел с удалением шины ISA в современных ПК и был удален в более поздних версиях стандарта ATX.

Первоначально материнская плата питалась от одного 20-контактного разъема. Текущая версия блока питания ATX12V 2.x предусматривает два разъема для подключения к материнской плате: один, обеспечивающий дополнительное питание процессора, и основной, являющийся продолжением оригинальной 20-контактной версии.

Распиновка разъема ATX

Контакт	Имя		Цвет	Описание
1	3,3 В		Оранжевый	+3,3 В постоянного тока
2	3,3 В		Оранжевый	+3,3 В постоянного тока
3	КОМ		Черный	Земля
4	5В		Красный	+5 В постоянного тока
5	КОМ		Черный	Земля
6	5В		Красный	+5 В постоянного тока
7	КОМ		Черный	Земля
8	PWR_OK		Серый	Power Ok — это сигнал состояния, генерируемый блоком питания для уведомления компьютера о том, что рабочее напряжение постоянного тока находится в диапазонах, необходимых для правильной работы компьютера (+5 В постоянного тока, когда питание в норме)
9	5ВСБ		Фиолетовый	Напряжение в режиме ожидания 5 В пост. тока (макс. 10 мА) 500 мА или более тип.
10	12 В		Желтый	+12 В постоянного тока (иногда может иметь цветную полосу, чтобы указать, на какой шине он находится)
11	3,3 В		Оранжевый	+3,3 В постоянного тока
12	-12В		Синий	-12 В постоянного тока
13	КОМ		Черный	Земля
14	/ PS_ON		Зеленый	Электропитание включено (активный низкий уровень). Замкните этот контакт на GND, чтобы включить питание, отсоедините от GND, чтобы выключить.
15	КОМ		Черный	Земля
16	КОМ		Черный	Земля
17	КОМ		Черный	Земля
18	-5В		Белый	-5 В пост. тока (версия 2002 г. 1.2 опциональна, версия 2004 г. 2.01 исключена из спецификации)
19	5В		Красный	+5 В постоянного тока
20	5В		Красный	+5 В постоянного тока

/PS_ON активируется нажатием и отпусканием кнопки питания, когда блок питания находится в режиме ожидания.
Активация / PS_ON включает питание.

В некоторых блоках питания контакт 12 может быть коричневым (не синим), контакт 18 может быть синим (не белым), а контакт 8 может быть белым (не серым). Кроме того, некоторые БП нарушают цветовую маркировку проводов.

На контакт 9 (режим ожидания) подается напряжение 5 В даже при выключенном блоке питания. Контакт 14 меняется с 0 на 3,7, когда переключатель блока питания включен.

Замыкание контакта 14 (/PS_ON) на GND (COM) приводит к включению питания и изменению напряжения питания PWR_OK на + 5 В.

Эта статья обещает быть весьма объяснительной и теоретической. Сегодня мы подробно рассмотрим столь актуальный в наше время технологий предмет – переходник. Это будет переходник SATA Molex («SATA Molex»). В этой статье вы найдете ответы на интересующие вас вопросы, например, что это такое, для чего предназначено, какую функцию выполняет и другие.

SATA Molex

Начнем с того, что SATA (sata) — это всего лишь аббревиатура, но какая-то непонятная. Применительно к компьютерной технике расшифровка будет следующая — Serial Ata The Acronym. Если говорить просто и понятно, SATA — это последовательный интерфейс, появившийся в 2003 году. Он пришел на смену разъему IDE (IDE), который позже был переименован в PATA (пата) — параллельный ATA, так как это был более быстрый разъем, предполагающий передачу данных на скорость до полутора гигабит в секунду. Этим же объясняется и физическое изменение самого разъема жесткого диска, вследствие чего возникла потребность в специальном устройстве. Здесь речь идет конкретно об адаптере питания SATA (SATA). Он нужен для подключения новых жестких дисков к старым компьютерам, не имеющим такого разъема.

Зачем нужен адаптер SATA Molex («SATA Molex»)?

Сегодня все современные имеют разъем Molex. Несмотря на это, сам переходник SATA Molex («SATA Molex») актуален и пользуется повышенным спросом по сей день. Почему? Например, вы хотите установить на свой Персональный Компьютер дополнительное оборудование в виде жестких дисков (или в виде дополнительного дисковода для компакт-дисков). Однако имеющиеся бесплатные уже заняты. Что вы будете делать в такой ситуации? Адаптер SATA Molex («SATA Molex») придет вам на помощь.

Что это?

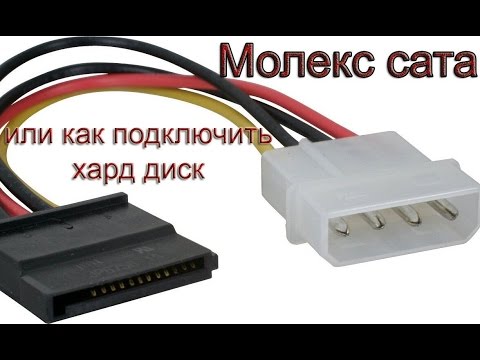

По сути, адаптер SATA Molex представляет собой простейшее устройство, которое состоит из двух разъемов для подключения к разъемам, соединенных между собой четырьмя отрезками кабеля. Ранее устройства с разъемом Molex питались от четырех следующих контактов: +5В; Земля; Земля; +12. Разъем питания SATA имеет пятнадцать контактов. Он разделен на пять групп и имеет последовательность +3,3 В; Земля; + 5В; Земля; + 12В.

Существует также менее распространенный адаптер SATA Molex («SATA Molex») для подключения питания к приводу компакт-дисков ноутбука. У этого устройства более компактный разъем за счет того, что в нем всего шесть контактов +5В (вместо пятнадцати) и земля.

Распиновка

Рассмотрим подробнее адаптер Molex SATA. Распиновка этого устройства, как и сам разъем, довольно проста.

Первая группа контактов в разъеме SATA — напряжение +3,3 вольта. Эта группа в адаптере не используется, так как разъем Molex вообще не имеет такого напряжения.

Вторая группа контактов SATA — земля.

Третья группа контактов разъема имеет напряжение +5 вольт. Следует отметить, что он сочетается с первым контактом.

Четвертая группа контактов разъема заземлена, совмещена с третьим контактом Molex (молекс).

Пятая группа контактов разъема SATA (+12 вольт) объединена с четвертым контактом разъема Molex.

Переходник можно приобрести в любом компьютерном магазине или в отделе радиодеталей. Эти устройства имеют совершенно разную длину: от нескольких сантиметров до нескольких десятков сантиметров. Самые распространенные адаптеры стоят около одного доллара. Также в продаже есть не только переходники один в один. Есть переходники с одного разъема Molex на несколько разъемов SATA. Это очень удобно в тех случаях, когда в вашем блоке питания уже закончились все свободные разъемы, а один Molex (молекс) есть в наличии и в комплекте, а нужно включить несколько SATA-устройств. Здесь вам поможет уже описанное в статье устройство.

Адаптер питания Molex-SATA от модульного блока питания Cooler Master?

Задавать вопрос

спросил 4 года, 7 месяцев назад

Изменено 4 года, 7 месяцев назад

Просмотрено 15 тысяч раз

\$\начало группы\$

Я знаю, что поначалу это может показаться странным, но выслушайте меня. У меня есть старый блок питания на 400 Вт, который я планирую использовать в своем безголовом сервере. Ничего сумасшедшего не будет. Одна проблема: он поставляется только с двумя кабелями питания SATA, а это означает, что я могу питать только два диска (на данный момент один SSD и один HDD).

Хочу сделать примерно так:

Так как мне нужно запитать всего 5 дисков. К счастью, у меня есть модульный блок питания Cooler Master с дополнительными кабелями, которые мне не нужны. Один из них:

Он имеет один модульный разъем на конце и четыре разъема питания SATA, что мне и нужно. Я знаю, что модульный разъем не Molex, потому что он имеет 5 контактов вместо 4 контактов Molex. Модульный разъем выглядит следующим образом:

Кто-нибудь знает, можно ли подключить его к разъему Molex, чтобы можно было использовать четыре разъема питания SATA? У меня валяется запасной женский молекс, который я могу порезать. Я не уверен, как подключается модульная вилка и нужны ли все 5 (например, может быть 2 GND).

РЕДАКТИРОВАТЬ:

Если мы предположим, что верхние значения верны, будет ли это технически выполнимо, просто сделав следующее:

Насколько я читал, мне не нужно 3,3 В.

• блок питания
• сата

\$\конечная группа\$

9

\$\начало группы\$

ЭТО РАБОТАЛО! Вот что я сделал:

Для тех, кто пытается сделать то же самое: Обратите внимание, что набросок, который я сделал, представляет собой гнездовые разъемы. Это означает, что когда вы будете делать свой штекерный разъем Molex, вы должны перевернуть его. Обратите на это пристальное внимание, иначе вы отправите 12 В на шину 5 В и, вероятно, поджарите свой жесткий диск.

Наклеил термоусадочную трубку (также на оставшийся провод 3,3В). Включил систему после тестирования со старым запасным 2. 5″ HDD 120GB и вуаля, после этого все они появились:

 *-disk
       описание: Диск ATA
       продукт: КИНГСТОН SV300S3
       физический идентификатор: 0.0.0
       информация о шине: scsi@0:0.0.0
       логическое имя: /dev/sda
       версия: BBF0
       серийный номер: 50026B725307A44E
       размер: 55 ГБ (60 ГБ)
       возможности: разделенный на разделы разделенный: dos
       конфигурация: ansiversion = 5 logicalsectorsize = 512 размер сектора = 512 подпись = 118c8db8
  *-диск
       описание: Диск ATA
       продукт: WDC WD10EARS-00Y
       производитель: Вестерн Диджитал
       физический идентификатор: 0.0.0
       информация о шине: scsi@1:0.0.0
       логическое имя: /dev/sdb
       версия: 0A80
       серийный номер: WD-WCAV5P072200
       размер: 931 ГБ (1 ТБ)
       возможности: разделенный на разделы разделенный: dos
       конфигурация: ansiversion = 5 logicalsectorsize = 512 размер сектора = 512 подпись = 000eb003
  *-диск
       описание: Диск ATA
       продукт: WDC WD15EARS-00Z
       производитель: Вестерн Диджитал
       физический идентификатор: 0. 0.0
       информация о шине: scsi@2:0.0.0
       логическое имя: /dev/sdc
       версия: 0A80
       серийный номер: WD-WMAVU1508779
       размер: 1397 ГБ (1500 ГБ)
       возможности: разделенный на разделы разделенный: dos
       конфигурация: ansiversion = 5 logicalsectorsize = 512 размер сектора = 512 подпись = cebcfd2a
  *-диск
       описание: Диск ATA
       продукт: WDC WD10EARS-00Y
       производитель: Вестерн Диджитал
       физический идентификатор: 0.0.0
       информация о шине: scsi@3:0.0.0
       логическое имя: /dev/sdd
       версия: 0A80
       серийный номер: WD-WCAV5P241367
       размер: 931 ГБ (1 ТБ)
       возможности: разделенный на разделы разделенный: dos
       конфигурация: ansiversion = 5 logicalsectorsize = 512 размер сектора = 512 подпись = 00094ed0
  *-диск
       описание: Диск ATA
       продукт: ТОШИБА MQ01ABF0
       производитель: Тошиба
       физический идентификатор: 0.0.0
       информация о шине: scsi@4:0.0.0
       логическое имя: /dev/sde
       версия: 3М
       серийный номер: 84EFC3DXT
       размер: 465 ГБ (500 ГБ)
       возможности: разделенный на разделы разделенный: dos
       конфигурация: ansiversion = 5 logicalsectorsize = 512 размер сектора = 512 подпись = 77e39да9


\$\конечная группа\$

\$\начало группы\$

Да, вы можете нарезать кабели и спаять их вместе. Просто убедитесь, что вы правильно проложили проводку и хорошо изолировали соединения.

Да, подавляющему большинству дисков SATA не требуется 3,3 В (единственным исключением, с которым я столкнулся, были некоторые 1,8-дюймовые твердотельные накопители).

Неудобным моментом является правильное подключение проводки, мастер-кулер проигнорировал нормальные цветовые коды и использовал все черные провода, а разъемы SATA не могут быть легко прощупаны. Возможно, вы сможете разобраться, измерив модульный кабель Molex от того же блока питания, но, на мой взгляд, риск ошибки кажется слишком высоким.

Лично я бы сделал это, только если бы у меня было что-то под рукой, что я мог бы подключить к разъемам SATA и включить мультиметр, чтобы проверить свою работу, прежде чем использовать его для подключения питания к диску, но, может быть, я просто избегаю риска .

\$\конечная группа\$

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Переборка типа Nikonos с разъемом Molex для корпусов SEACAM — Scubapix

Перейти к основному содержанию

В настоящее время: 306,90 австралийских долларов

(включая налог на товары и услуги)

В настоящее время: 279,00 австралийских долларов

(кроме НДС)

Написать рецензию

UW Technics

Переборка типа Nikonos с разъемом Molex для корпусов SEACAM

Рейтинг Требуется Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя Требуется

Электронная почта Требуется

Тема отзыва Требуется

комментариев Требуется

Артикул:

УВТ-

Вес:

0,00 сом

Текущий запас:

Количество:

Добавление в корзину… Товар добавлен

• Описание

Переборка типа Nikonos с разъемом Molex для корпусов SEACAM

Резьбовое крепление Seacam. В переборке имеется плоский кабель с разъемом Molex (распиновка SEACAM).

Для преобразователей UWTechnics TTL для корпусов SEACAM.

• сопутствующие товары
• Клиенты также просмотрели

Добавить в корзину Товар добавлен

УВ Техникс

Переборка в стиле Nikonos с 6-контактным разъемом MicroMatch для корпусов NAUTICAM

Сейчас: 251,90 австралийских долларов (включая налог на товары и услуги)

Сейчас: 229,00 австралийских долларов (Ex. GST)

Переборка в стиле Nikonos с 6-контактным разъемом MicroMatch для корпусов NAUTICAM В переборке имеется плоский кабель с 6-контактным штекером MicroMatch (распиновка NAUTICAM). Для Nauticam #26308 TTL-конвертер или…

Добавить в корзину Товар добавлен

УВ Техникс

Переборка UWT в стиле Ikelite с разъемом Molex для корпусов SEACAM

Сейчас: 306,90 австралийских долларов (включая налог на товары и услуги)

Сейчас: 279,00 австралийских долларов (Ex. GST)

Переборка типа Ikelite с разъемом Molex для корпусов SEACAM Винтовое крепление Seacam. В переборке имеется плоский кабель с разъемом Molex (распиновка SEACAM). Для преобразователей UWTechnics TTL для SEACAM…

Добавить в корзину Товар добавлен

УВ Техникс

UWT Переборка в стиле Nikonos с разъемом Ci-11 для корпусов IKELITE

Сейчас: 251,90 австралийских долларов (включая налог на товары и услуги)

Сейчас: 229,00 австралийских долларов (Ex. GST)

Переборка типа Nikonos с разъемом Ci-11 для корпусов IKELITE В переборке имеется кабель с вилкой Ci-11 (распиновка IKELITE). Для TTL-преобразователей UWTechnics для корпусов IKELITE.

Добавить в корзину Товар добавлен

Наутикам

17337 Кожух NA-R5C для камеры Canon EOS R5 C

Сейчас: 9 344,50 австралийских долларов (включая налог на товары и услуги)

Сейчас: 8 495,00 австралийских долларов (доп. НДС)

ПОДВОДНЫЙ КОРПУС NAUTICAM NA-R5C ДЛЯ КАМЕРЫ CANON EOS R5 C Подводный бокс NA-R5C соответствует стремлению Nauticam к инновациям. Canon R5 C представляет…

Добавить в корзину Товар добавлен

17720 Корпус NA-GH6 для камеры Panasonic Lumix GH6

Сейчас: 5 912,50 австралийских долларов (включая налог на товары и услуги)

Сейчас: 5 375,00 австралийских долларов (Ex. GST)

Panasonic GH5 привнес высококачественные характеристики видео на платформу Micro Four Thirds, установив планку того, что было возможно в этом компактном форм-факторе. Начиная с GH5, актор MFT с открытым исходным кодом…

Добавить в корзину Товар добавлен

Наутикам

17960 Универсальная пластина Quadra-Pod для корпусов Nauticam

Сейчас: 561,00 австралийских долларов (включая налог на товары и услуги)

Сейчас: $ 510,00 австралийских долларов (Ex. GST)

Универсальная пластина Quadra-Pod для корпусов Nauticam Стабильная платформа для съемки имеет решающее значение для съемки многих подводных сцен. В то время как более крупные киносистемы, такие как NA-C200, RED Komodo и RED DSMC2. ..

Добавить в корзину Товар добавлен

Наутикам

17432 Кожух NA-A7IV для камеры Sony α7IV

Сейчас: 5 387,80 австралийских долларов (включая налог на товары и услуги)

Сейчас: 4 898,00 австралийских долларов (доп. НДС)

ПОЛНОКАДРОВАЯ БЕЗЗЕРКАЛЬНАЯ КАМЕРА SONY Α7 IV Линейка полнокадровых беззеркальных камер Sony α7 уже давно занимает лидирующие позиции, предлагая множество моделей с одинаковым форм-фактором…

Добавить в корзину Товар добавлен

Наутикам

17228 Кожух NA-Z9 для камеры Nikon Z9

Сейчас: 9 559,00 австралийских долларов (включая налог на товары и услуги)

Сейчас: 8 690,00 австралийских долларов (Ex.
