Монтаж электрощита в квартире: пошаговая инструкция и советы по установке

Как правильно выполнить монтаж электрического щита в квартире или доме. Какие инструменты и материалы потребуются для установки распределительного щитка. На что обратить внимание при сборке и подключении автоматов и УЗО. Основные требования к электрощитам в жилых помещениях.

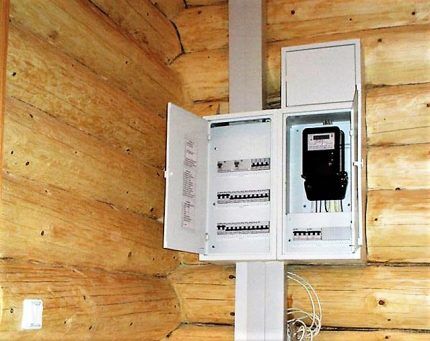

Выбор места для установки электрощита

Перед началом монтажа электрощита необходимо правильно выбрать место для его размещения. Основные рекомендации:

• Щиток следует устанавливать максимально близко к месту ввода электропитания в квартиру или дом
• Должен быть обеспечен свободный доступ к щитку для обслуживания
• Оптимальная высота установки — 1,4-1,7 м от пола до верхнего края щитка
• Верхний ряд автоматов должен располагаться примерно на уровне глаз для удобства

Где лучше всего разместить электрощит в квартире или частном доме? Подходящими местами считаются:

• Прихожая или коридор
• Кладовка
• Гараж (для частного дома)

Не рекомендуется устанавливать щиток в жилых комнатах, ванной, туалете и на кухне.

Необходимые инструменты и материалы

Для монтажа электрощита потребуются следующие инструменты:

• Перфоратор или дрель
• Отвертки
• Плоскогубцы и бокорезы
• Строительный уровень
• Рулетка
• Маркер

Из материалов понадобятся:

• Сам электрощит подходящего размера
• Автоматические выключатели и УЗО
• DIN-рейки
• Провода нужного сечения
• Наконечники для проводов
• Изолента
• Дюбели и саморезы для крепежа

Этапы монтажа электрощита

Процесс установки электрощита состоит из следующих основных этапов:

1. Разметка места установки
2. Сверление отверстий под крепеж
3. Монтаж корпуса щитка на стену
4. Установка DIN-реек
5. Монтаж автоматов, УЗО и других устройств
6. Разводка проводов внутри щитка
7. Подключение вводного кабеля
8. Маркировка автоматов и проводов
9. Проверка работоспособности

Рассмотрим каждый этап подробнее.

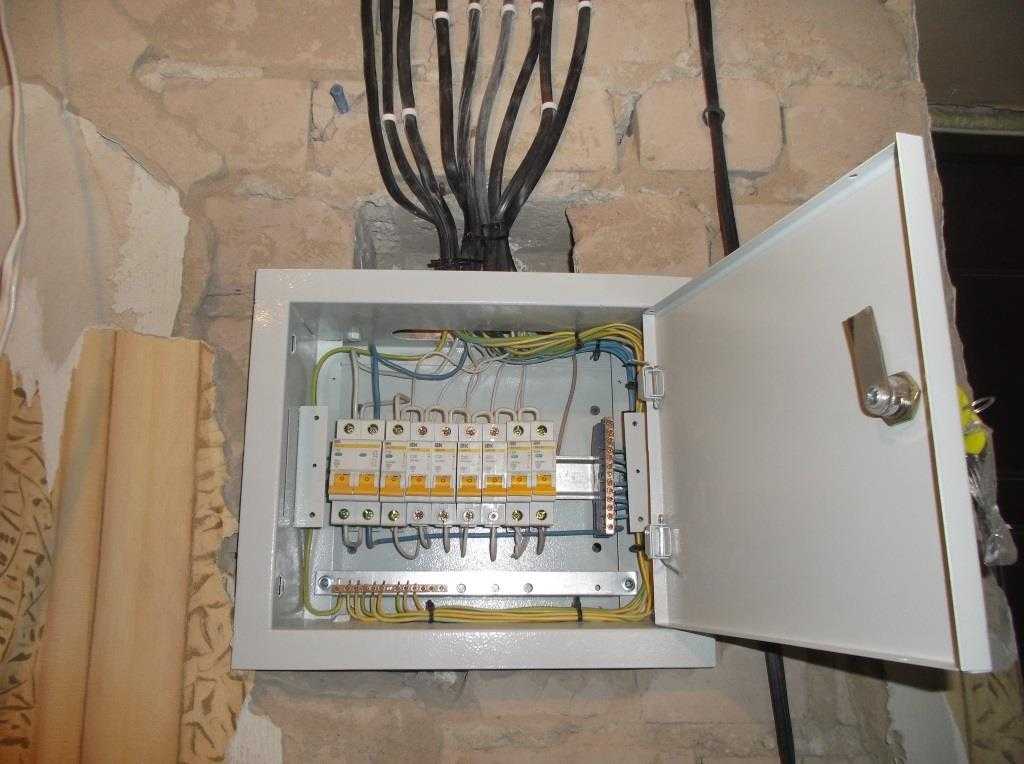

Разметка и крепление щита

Чтобы правильно разметить место для щитка:

1. Приложите корпус к стене на нужной высоте
2. С помощью уровня выровняйте его положение
3. Отметьте маркером места для крепежных отверстий
4. Просверлите отверстия нужного диаметра
5. Вставьте дюбели
6. Прикрутите щиток к стене саморезами

Монтаж оборудования

После крепления корпуса переходим к установке электрооборудования:

1. Закрепите DIN-рейки внутри щитка
2. Установите на рейки автоматические выключатели, УЗО и другие модульные устройства
3. Смонтируйте шины N и PE
4. Подключите к шинам соответствующие проводники

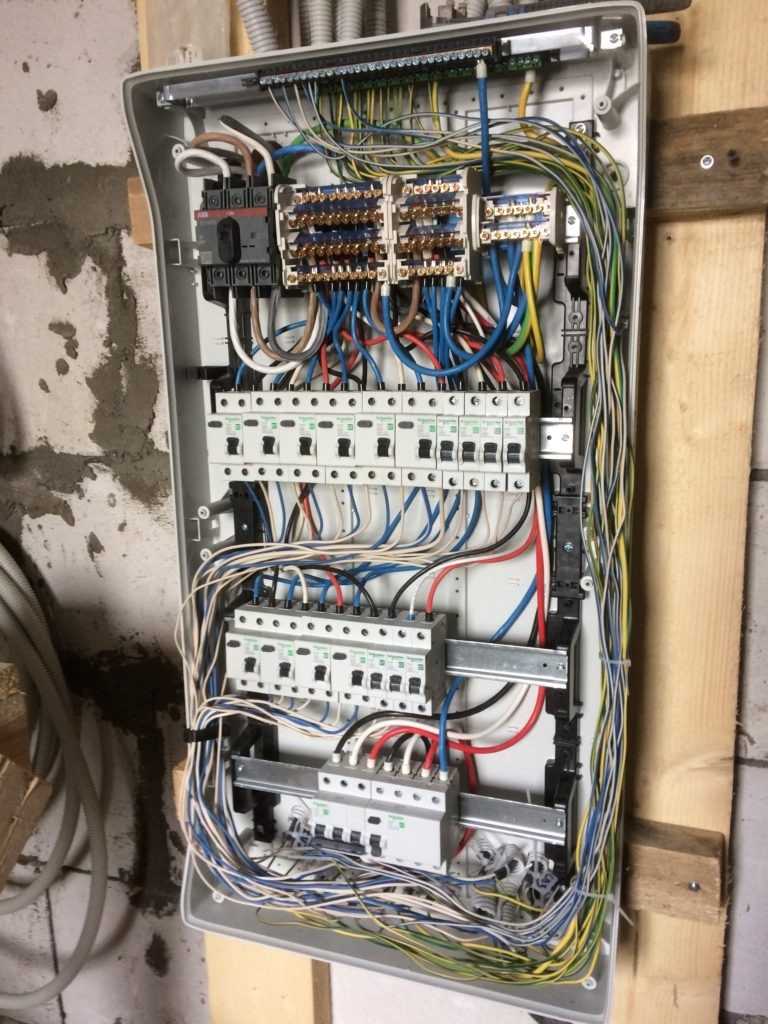

Разводка проводов

Правильная разводка проводов внутри щитка очень важна:

• Используйте провода нужного сечения и цвета
• Применяйте наконечники для надежного соединения
• Аккуратно укладывайте провода, используя монтажные площадки
• Подключайте провода согласно схеме
• Тщательно затягивайте винтовые клеммы

Требования к электрощитам в жилых помещениях

При монтаже электрощита необходимо соблюдать следующие основные требования:

• Корпус должен быть изготовлен из негорючего материала
• Обязательно наличие главного выключателя на вводе
• УЗО для защиты от утечек тока
• Автоматические выключатели для защиты групповых линий
• Раздельные шины N и PE
• Маркировка всех элементов и проводников
• Наличие схемы подключения

Соблюдение этих требований обеспечит безопасность и надежность работы электропроводки.

Схема подключения электрощита

Типовая схема подключения электрощита в квартире выглядит следующим образом:

1. Вводной кабель подключается к вводному автомату
2. От вводного автомата питание подается на счетчик
3. После счетчика устанавливается УЗО
4. От УЗО запитываются групповые автоматические выключатели
5. К групповым автоматам подключаются отходящие линии

При составлении схемы важно правильно рассчитать нагрузку и подобрать номиналы защитных устройств.

Советы по монтажу электрощита

Несколько полезных рекомендаций по установке электрощита:

• Используйте качественные комплектующие от проверенных производителей
• Тщательно затягивайте все винтовые соединения
• Применяйте кабельные наконечники для надежного контакта
• Аккуратно укладывайте провода, используя пластиковые короба
• Оставляйте запас по мощности около 20% для будущего расширения
• Подписывайте автоматы и провода для удобства обслуживания

Соблюдение этих простых правил поможет выполнить монтаж электрощита качественно и надежно.

Типичные ошибки при установке электрощита

При самостоятельном монтаже электрощита часто допускаются следующие ошибки:

• Неправильный выбор места установки (например, в ванной)
• Использование щитка недостаточного размера
• Применение автоматов и проводов заниженного номинала
• Отсутствие УЗО или заземления
• Некачественные соединения проводов
• Отсутствие маркировки элементов

Во избежание этих ошибок рекомендуется доверить монтаж электрощита опытному специалисту.

Заключение

Правильный монтаж электрощита — залог безопасной и надежной работы электропроводки в доме или квартире. При установке важно соблюдать все требования и рекомендации. В случае отсутствия опыта лучше обратиться к профессиональным электрикам. Это позволит избежать ошибок и обеспечит долгую и безопасную эксплуатацию электрооборудования.

Сборка, монтаж электрического щита в квартире или доме, цена

По согласованию с заказчиком (сроки, бюджет) можем выполнить заказы в Минской области.

Березинский район

Березино, Богушевичи, Бор, Целевичи, Дмитровичи, Маческ, Макаричи, Маковье, Микуличи, Орешковичи, Палик, Погост, Поплавы, Притерпа, Шеверничи, Якшицы

Борисовский район

Барань, Бобровичи, Большое Стахово, Борисов, Бродовка, Бытча, Черневичи, Гливин, Корсаковичи, Кострица, Лошница, Моисеевщина, Мстиж, Неман, Нивки, Оздятичи, Пересады, Сутоки, Трояновка, Трояново, Велятичи, Забашевичи, Зачистье, Зембин, Житьково, Жортай, Зоричи

Червеньский район

Чернова, Червень, Гребенка, Хутор, Клинок, Ляды, Рованичи, Рудня, Смиловичи, Заполье

Дзержинский район

Александровка, Александрово, Большие Бесяды, Большое Быково, Боровое, Щемыслица, Даниловичи, Добринево, Дулебы, Душково, Дзержинск, Фаниполь, Горелый Луг, Горное, Гриневичи, Хорошее, Иваничи, Каменка, Кимия, Кишина-Слобода, Колки, Корма, Кременец, Кристинполье, Кузмичи, Лостоянцы, Лужаны, Лютые, Мардасы, Машуки, Мгле, Мощница, Недаль, Негорелое, Новая Дуброва, Новое Село, Озерцы, Погодица, Погост 2-Й, Поречье, Правда, Прощицы, Прудины, Путчино, Радица, Речки, Рубилки, Руденка, Рум, Синча, Станьково, Старинки, Волма, Восточный, Ясковичи, Язовка, Юшковичи, Заостровичи, Жерновка

Клецкий район

Грицевичи, Клецк, Морочь, Синявка

Копыльский район

Блевчицы, Бучатино, Букатово, Докторовичи, Душево, Колодезное, Копыль, Лотвины, Низковичи, Песочное, Прончейково, Семежево, Слобода-Кучинка, Старица, Тимковичи, Ванелевичи, Веснино

Крупский район

Белавичи, Бобр, Буда-Гресская, Черногрядь, Чертовичи, Дедиловичи, Есьмановцы, Глебовщина, Грозово, Хидра, Холопеничи, Хотово, Хотюхово, Худовцы, Игрушка, Колодница, Коптевщина, Косеничи, Костеши, Крупки, Крупский, Курдуны, Лисичино, Малые Негновичи, Матеевичи, Мирославка, Нача, Обчуга, Очижа, Перетоки, Потичево, Птичанская, Рованичская Слобода, Шинки, Соколовичи, Старая Слобода, Тройчаны, Ухвала, Узнацк, Выдрица, Яченка, Жилин-Брод, Журавок, Журовка

Логойский район

Березенское, Гайна, Гостиловичи, Корень, Королищевичи, Козеково, Логойск, Малые Гаяны, Новопольцы, Паперня, Плещеницы, Савони, Семково, Янушковичи, Знаменка

Любаньский район

Дарасино, Доматкановичи, Калиновка, Костюки, Ляховка, Любань, Нежин, Осовец, Пласток, Сосны, Таль, Уречье, Яминск, Заболоть, Закальное

Минский район

Белевичи, Боровляны, Лесной, Лесковка, Большая Ганута, Большая Раевка, Брусы, Городище, Городок, Колодищи, Колядичи, Лоша, Луговая, Любяча, Мервины, Михановичи, Минск, Мокрица, Низок, Новая Нива, Новые Денисовичи, Острошицкий Городок, Озерцо, Пережиры, Першай, Понятичи, Прусы, Пятевщина, Ратомка, Рог, Рогово, Рымаши, Самохваловичи, Слобода, Стайки, Старое Село, Студенка, Тарасово, Заславль

Молодеченский район

Дуброво, Красное, Лебедево, Молодечно, Мясота, Олехновичи, Полочаны, Радошковичи, Раевка, Турец-бояры, Засковичи, Чисть

Мядельский район

Будслав, Черемшицы, Константиново, Лукьяновичи, Мядель, Осово, Пузыри, Старые Габы, Сватки, Свирь, Выголовичи

Несвижский район

Городея, Хожево, Несвиж, Новоселки, Погорельцы, Сейловичи, Снов

Пуховичский район

Блужа, Цитва, Дукора, Горелец, Марьина Горка, Октябрь, Омельно, Правдинский, Пуховичи, Руденск, Селецк, Сергеевичи, Шацк, Сутин, Талька, Узляны

Слуцкий район

Болотчицы, Греск, Козыри, Ленино, Никольцы, Омговичи, Рухово, Селище, Серяги, Шищицы, Слуцк, Сороги, Великая Липа, Великая Слива, Весея, Замостье

Смолевичский район

Большой Рожан, Драчков, Драчково, Пережир, Плиса, Рудня-Налибокская, Смолевичи, Уголец, Усяжа, Верхмень, Юрьево, Заболотье, Зеленый Бор, Жодино

Солигорский район

Ананчицы, Большая Гуменовщина, Большие Городятичи, Челонец, Чепели, Гаврильчицы, Гоцк, Копацевичи, Красная Слобода, Левки, Махновичи, Малые Нестановичи, Саковичи, Шипиловичи, Сковшин, Солигорск, Старобин, Веска, Вынищи, Зажевичи

Стародорожский район

Щитковичи, Кривоносы, Пасека, Пастовичи, Солон, Старые Дороги, Теребуты, Верхутино, Языль, Залужье

Столбцовский район

Деревное, Клетище, Литва, Налибоки, Николаевщина, Опечки, Пруды, Рубежевичи, Столбцы, Тоново, Засулье

Узденский район

Озеро, Теляково, Узда, Зеньковичи

Вилейский район

Баровцы, Бубны, Долгиново, Илья, Ижа, Костеневичи, Латыголь, Лыцевичи, Мильча, Осиповичи, Партизанский, Рабунь, Ручица, Русское Село, Стешицы, Талуть, Вилейка, Вязынь, Язни

Воложинский район

Доры, Городьки, Ивенец, Камень, Лоск, Раков, Саковщина, Вишнево, Воложин, Яршевичи

и другие деревни и садовые товарищества Минской области.

Процесс монтажа электрощита в квартире: Инструкция

Рекомендации по сборке электрощита

Выбрав необходимый по конструкции распределительный щит, можно переходить этапу проектирования и подбора соответствующей автоматики. При этом следует учесть и в дальнейшем придерживаться следующих рекомендаций:

• Щит должен заполняться в соответствии с проектной документации. Допустим, положено десять автоматов, счетчик и восемь УЗО. В таком случае характеристики приобретаемого электрощита должны позволять уместить данное количество блоков. Небольшой резерв приветствуется.

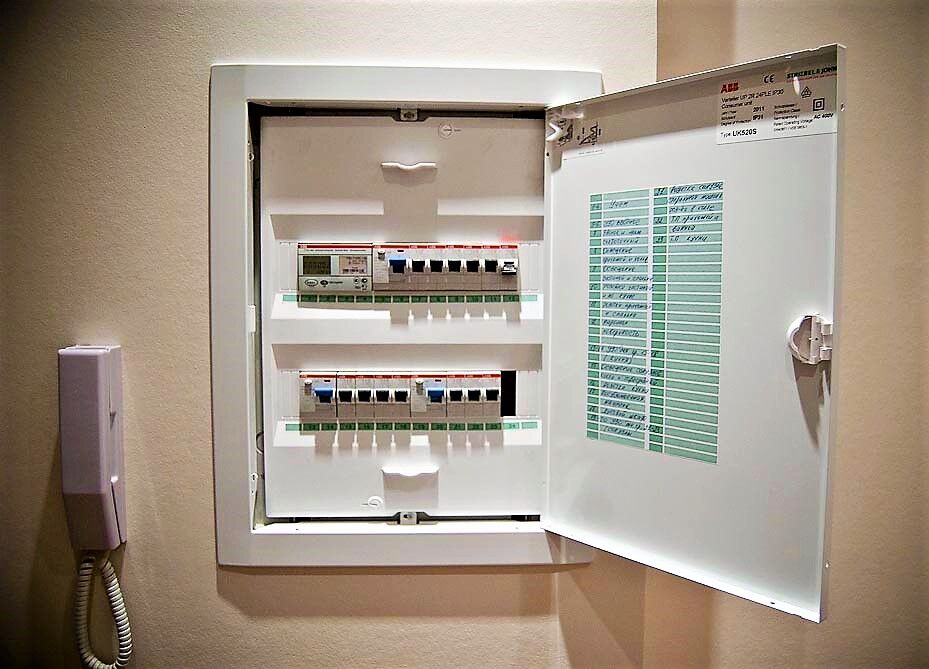

• В дальнейшем ориентировании по схеме поможет маркировка групп элементов бирками.
• Придерживайтесь цветового единства жил провода. Для фазных проводников предпочтительными цветамиявляются черный, коричневый и серый.  Проводник заземления обычно имеет желто-зеленый цвет. Ноль (нейтраль) имеет синий или голубой цвет.
• На каждую из клемм клеммной колодки подключайте по одному проводу. Монтаж нескольких жил в одно гнездо ухудшит фиксацию и со временем контакт может пропасть.
• Для удобства подключения автоматики можно воспользоваться специальными шинами (гребенками).

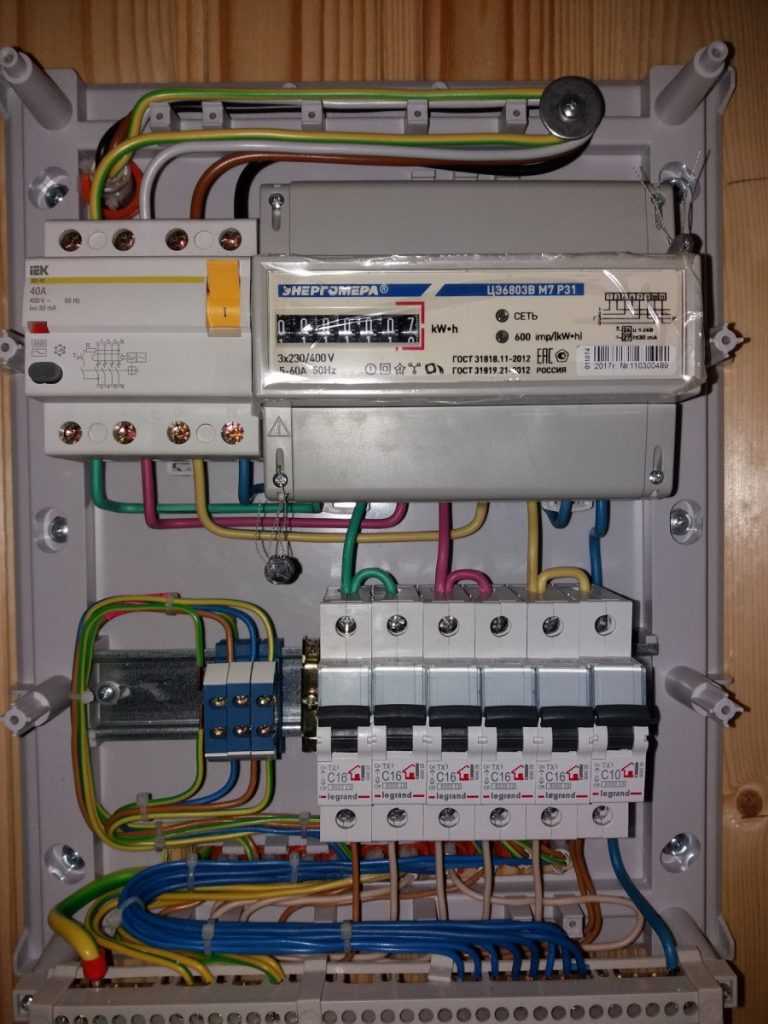

Монтаж и соединение комплектующих в корпусе

После приобретения всех комплектующих приступают к их установке в мини-бокс:

1. В установленный корпус заводят все кабели групп потребителей и зачищают их концы;
2. На проектное место в боксе монтируют DIN-рейку – основание для крепления всех комплектующих щитка;
3. Автоматические выключатели, УЗО и счётчик крепятся на рейке – фиксацией до щелчка;
4. Монтируются нулевая и заземляющая шины;
5. Нарезаются соединительные провода необходимой длины;
6. Все элементы соединяются между собой согласно схеме;
7. Проверяется соответствие конструкции щитка схеме и выполняется подтяжка клемм;
8. Включается вводный автомат.

Программа 123 schema

Программа 123 схема позволяет подобрать конструкцию электрощита в соответствии требованиями, укомплектовать его защитной автоматикой, задать иерархию подключения модульных аппаратов и в автоматическом режиме сформировать однолинейную схему щита.

	Запускаем установку программы. Выбираем место установки и другие параметры. Ждем завершения инсталляции.
	После установки запускаем программу. В первом диалоговом окне требуется указать начальные параметры: Из пустого щита. Из стандартной инсталляции.
	Выбрав пункт «из пустого щита» появиться следующее диалоговое окно. Здесь выбирается соответствующий тип электрощита.
	Далее уточняется конфигурация выбранного распределительного щита.
	Выполнив все подготовительные этапы, на экране откроется окно программы со схемой щита. Интерфейс 123 schema простой и понятный. Выбрав соответствующую автоматику, при помощи мыши переносите ее в нужное место щита. Полностью скомпоновав щит, можно просмотреть схему, спецификацию и другую полезную информацию относительно выбранного распределительного щита.

В комплекте с программой 123 Schema идет Semiolog.  Данный инструмент позволяет создавать в автоматическом режиме красивые и аккуратные этикетки для маркировки групп потребителей в электрощитах.

Установка и подключение элементов

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

Подключение входного автомата и УЗО

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

При использовании двухполюсного входного автомата

Об установке УЗО на DIN-рейку смотрите видео.

В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов

Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле

О том, как правильно подключить УЗО, смотрите видео-урок.

При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией.  Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.

Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео, выбор номинала автомата защиты описан тут.

После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

Автоматы в одной группе соединяют перемычками: фаза приходит общая

Есть два способа сделать перемычки:

• Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
• Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.

К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т. д. Собственно, сборка щитка закончена.

Требования к распределительным щиткам

К электрическому оборудованию выдвигаются особые требования, поскольку оно отвечает за безопасность эксплуатации бытовых приборов. В обязательном порядке должно быть следующее:

1. Наличие технического паспорта с описанием потребителей и номинального тока.
2. Разработанная схема подключения.
3. Маркировка проводов с обозначением приборов линии.
4. Заземление щитка и всех подключаемых устройств.
5. Если щит металлический, конструкция и дверцы должны быть заземлены, а покрытие корпуса — диэлектрическое.
6. Наличие свободных клемм на шинах нулевого и заземляющего провода.
7. Щиток изготовлен из негорючего материала.

Что потребуется для устройства домашней проводки?

В первую очередь следует разобраться в структуре электрической сети. Она состоит из электроточек, связанных между собой и с силовой линией разного рода кабелями и проводами, защитных устройств и автоматических выключателей, контура заземления.

Не стоит путать провода и кабели. Первые – это проводники для внутренней разводки, которые могут быть одно- и многожильными, вторые стоят из нескольких проводов, объединенных общей защитной оболочкой.

При самостоятельном устройстве электрической проводки необходим огромный багаж знаний и умений: от расчетов сечения провода до навыков скручивания проводов и установки монтажных коробок

Кабели можно монтировать в земле, под водой, в бетонных конструкциях; их используют и для устройства домашней электросети, если требуется подключение мощных приборов или особая защита.

Расцветка проводов не случайна, она определена нормами ПУЭ. Не все следуют рекомендациям по правильному подключению, но в результате оно очень облегчает в дальнейшем ремонтные работы

Жилы проводов состоят из металлов, которые хорошо проводят электроток: меди и алюминия.

Медь считается более ценным материалом по ряду причин:

• имеет большую плотность тока;
• отличается износостойкостью и выносливостью на излом;
• обладает меньшим сопротивлением при окислении;
• не сжимается, как алюминий, поэтому не образует зазоров в соединениях.

Для внутренней стационарной проводки рекомендуется использовать одножильные медные провода, которые прочнее и надежнее многожильных аналогов.

Скрутка медного провода с алюминиевым – непростительная ошибка. Эти материалы имеют разные характеристики, поэтому контакт между ними никогда не будет прочным и безопасным. Если возникла необходимость, следует воспользоваться переходниками – клеммами из стали

Виды кабелей и проводов для электромонтажных работ:

• ВВГ (от 1,5 мм² до 10 мм²) и его аналог NYM – оба многофункциональны;
• ПВС – для подключения светильников;
• ПВ1 – для электрощитов;
• ПВ3(6 мм²)  – для монтажа СУП.

Разновидности ВВГ также могут оказаться полезными: ВВГ-П (плоский), ВВГнг(А), ВВГнг(А)-LS и др.

Кроме выбора проводов или кабелей важно разбираться в системах заземления, которые гарантируют безопасное использование электроприборов. В частном доме обязателен монтаж заземляющего контура, в городских квартирах обычно заземляют ванну и бытовые приборы

Существует несколько строгих правил: например, нельзя подключать заземляющие провода к металлическим коммуникациям или производить самостоятельные работы в электрощитке.

Установку УЗО и автоматов-выключателей, а также любые монтажные работы в электрическом щите лучше поручить квалифицированным электрикам, имеющим допуски. Они смогут правильно определить нагрузку и подобрать автоматический выключатель.

Схема электрического щита

При монтаже щитка и электропроводки следует правильно составить схему. Такая работа обычно поручается инженеру-специалисту. Однако при соблюдении определенных принципов она выполняется самостоятельно. Схема электропроводки и щитка должна быть точной. Это обеспечит безопасность эксплуатации системы.

Одной из самых простых является однолинейная схема щитка. Понять ее можно довольно быстро. Название «однолинейная» появилось потому, что в такой схеме одной линией обозначается сразу группа проводов, а не отдельные электрические кабели. Сколько в ней проводов, показано при помощи наклонных черточек. Снизу в схеме расписывается мощность, тип кабеля и линии потребителей.

Чтобы защитить электрическую систему от перенапряжения, используются рубильники, размыкающие электрическую сеть под нагрузкой. Использовать их везде не рекомендуется, поскольку они довольно болезненно реагируют на отключение под нагрузкой. Лучше устанавливать электрические автоматы.

Чтобы разобраться в схеме соединения электрощита со всеми потребителями тока, следует посмотреть ее более привлекательный вариант. На такой схеме отображаются все электрические устройства и проводники. Схема электрического щита должна отвечать требованиям ГОСТа.

Монтаж электрощитка в квартире

Если вы осуществляете сборку щитка или его перенос, то в первую очередь нужно определиться с местом установки. Рекомендуют устанавливать его максимально близко к месту ввода электропитания в квартиру.

Важно следить, чтобы к нему был обеспечен беспрепятственный доступ. В зависимости от габаритов щитка подбирается высота его установки (1,4-1,7 м от пола)

Ориентироваться можно по верхнему ряду автоматов, который для простоты монтажа и дальнейшего обслуживания должен располагаться на уровне глаз. Установка щитка осуществляется двумя способами:

• открытым – для накладного;
• скрытым – для встраиваемого.

Разберем каждый из них более подробно.

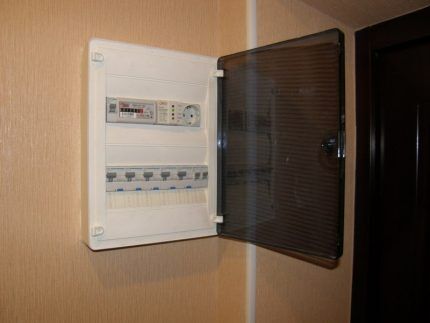

Установка навесного электрощитка

Если прокладка электропроводки осуществлялась открытым способом, то целесообразно использовать навесной щиток. Перед монтажом его следует разобрать.

На задней стенке должны быть четыре отверстия под крепление. В случае отсутствия таковых нужно просверлить их самостоятельно. Приложив щит к стене на нужную высоту, нужно сделать разметку под первый дюбель. Затем под него сверлится отверстие, и щиток прикручивается к стене. При помощи строительного уровня выставляется нужно положение и делается разметка под остальные крепления. Затем щиток прикручивается к стене окончательно.

Крепления выбираются с учетом материала основы:

• при закреплении на металлической или деревянной рейке нужно соответствующие саморезы;
• на бетон или полнотелый кирпич достаточно дюбелей 6х40 мм;
• на силикатный кирпич – дюбели 8х100 мм;
• на пустотелый кирпич – анкера длиной не менее 80 мм.

Завести провода можно через специальные отверстия в щитке или вырезать при помощи болгарки одно большое.

Монтаж встраиваемого щитка

При переносе или установке встраиваемого электрического щитка в квартире будьте готовы к образованию большого количества мусора и пыли. Трудоемкость такой работы значительно выше, особенно при обустройстве ниши в бетонной стене. Следите за тем, чтобы не повредить коммуникации, идущие в стене.

Если стены выполнены из панелей или гипсокартона, то об обустройстве ниши нужно позаботиться еще на этапе облицовки. В бетонной или кирпичной стене нужно будет выбивать нишу. В обоих случаях берутся припуски по 2-3 см, в том числе и по глубине.

Разметку делают на основании размеров щитка. Формирование ниши осуществляется при помощи болгарки с кругом большого диаметра. С ее помощью по периметру прорезается штроба. Затем при помощи перфоратора по периметру на нужную глубину просверливается большое количество отверстий. После этого можно переходить к выбиванию ниши, заменив сверло на пику.

В сформированную нишу закрепляется коробка щитка. Предварительно для нее делается разметка отверстий под крепления, и заводятся кабели. Если щиток небольшого размера, то можно его закрепить в нише при помощи алебастра.

Назначение оборудования и важность расчётов

Основное назначение распределительного щита – это защита домашней электросети от перегрузок, а самого помещения от пожара

Тут важно понимать, что проектирование и расчёты всех параметров необходимо провести с максимальной тщательностью.. Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя

Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.

Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя. Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.

Проводка большого сечения, не рассчитанного для конкретных условий, также оставляет сеть беззащитной. При скачке нагрузки, может не произойти защитных действий поскольку автоматические выключатели не успеют вовремя среагировать на критические показатели.

Примерная схема построения электрощитаИсточник ul-avesta.ru

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию

Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Что должно быть в щитке?

В только что возведенном доме вводной автомат и счетчик устанавливают электрики. С этим ничего поделать нельзя. Кстати планировать свой будущий электрический щиток нужно исходя из особенностей и места установки вводного автомата и счетчика. На сегодняшний день в новых домах приборы учета и вводные электрические коммуникации размещаются вне жилого помещения. Например, счетчик устанавливают на электрический столб или специальную опору, которая заранее монтируется на вашем земельном участке, ну а вводной автомат — куда-нибудь на стену дома.

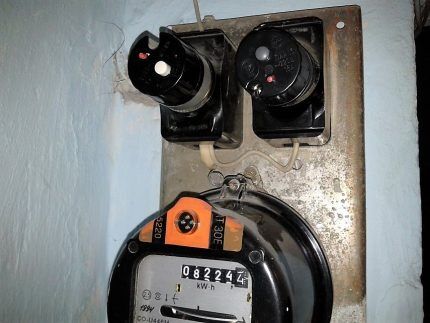

В домах давней постройки приборы учета и автомат размещают в помещении. В квартирах эти же элементы, чаще всего, находятся на стене лестничной клетки. Если счетчик стоит прямо в доме, следует выбирать шкаф просторнее, чтобы в него кроме счетчика вошли автоматы и УЗО. В остальных случаях можно обойтись более компактным и аккуратным шкафом, но все равно его покупку стоит отложить до момента, пока вы не придумаете схему электросети.

Проектируя свою первую схему электропитания дома, не следует экономить на комплектующих, ведь от этого зависит безопасность вашей семьи и вашего имущества.

Следует использовать следующие элементы:

• устройства защитного отключения;
• дифавтоматы;
• электрический провод ПВ-3 расчетного сечения;
• гребенки для автоматов;
• шины;
• ДИН-рейки;
• ограничители на ДИН-рейки;
• автоматические выключатели;
• втулочные наконечники для одного и двух проводов.

Обратите внимание! Втулочные наконечники выпускаются разноцветными. Каждый цвет соответствует сечению провода, который можно к этому наконечнику подключать

К синему подключаем провод максимум 2,5 кв. мм, к красному до 10 кв. мм.

Кроме вышеуказанных элементов при необходимости могут быть использованы: стабилизаторы напряжения, световые индикаторы, цифровые вольтметры, реле контроля напряжения и прочие полезные дополнения. Не лишним будет также подготовить самодельные наклейки с подписями, чтобы в конце сборки приклеить их на пластроны электрощита. Таким образом, все автоматы будут у вас не только располагаться в идеальном порядке, но и иметь подписи, чтобы в будущем никто не перепутал какой автомат за что отвечает.

Создавая схему электрощита необходимо начинать с УЗО, которое устанавливается сразу за счетчиком. Это основа безопасности электросети вашего дома, поскольку при возникновении утечки, именно устройство защитного отключения поможет избежать, ну или хотя бы минимизировать, возможность поражения электротоком. Проходя УЗО, фаза выходит на автоматы. Их количество будет зависеть от числа помещений, а также числа и состава потребителей.

Практика показывает, что при создании схемы электрощита следует ставить отдельные автоматы на крупных потребителей. А помещения со сложной электроникой лучше запитывать через стабилизатор напряжения. Стабилизатор подключается между УЗО и группой автоматов и размещается где-нибудь рядом со щитком.

Важно! Стабилизаторы стоят дорого, но учитывая современное состояние электросетей в городах и поселках, такие устройства могут спасти вашу электронику, чем сэкономят вам немало денег. Планируя схему электрического щитка, следует включить в нее заземляющую шину

К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов

Планируя схему электрического щитка, следует включить в нее заземляющую шину. К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов.

Шкаф приобретается в последнюю очередь, когда схема уже разработана. В нем устанавливаются ДИН-рейки для автоматов и шины, а уже затем все остальные элементы. Опытные электрики рекомендуют соединять автоматы между собой с помощью гребенки. Во-первых, это удобно, а во-вторых, очень надежно. К тому же на процесс соединения автоматов вы потратите меньше времени, хотя, конечно, за гребенку придется немного переплатить.

Принципы распределения потребителей электроэнергии по группам

Для удобства обслуживания, потребители распределяют на группы, каждая из которых отключается отдельным автоматом, устанавливаемым в электрический распределительный щиток.

В щитках по группам электрические сети делятся по разным критериям:

• По силе тока. Отдельным мощным автоматом отключаются электроплиты и электроотопление, и маломощным освещение. Это делается потому, что номинальный ток автоматического выключателя, к которому подключается плита, выше допустимого тока для кабеля, проложенного в сети для освещения. Поэтому этот автомат не сможет защитить данный провод.
• По направлениям. Электропроводка, идущая в разные части квартиры или в дом и гараж отключаются отдельными автоматами для удобства эксплуатации.
• По функциям. Розетки и освещение, внутреннее освещение и наружное, рабочее освещение и аварийное.

Watch this video on YouTube

Необходимо ли УЗО?

УЗО или дифференциальный автомат, устанавливается для защиты людей от поражения электрическим током.

Эти приборы работают по принципу сравнения токов в нулевом и фазном проводах. В исправной сети эти величины равны. При нарушении изоляции между частями электрооборудования, находящимися под напряжением и заземлённым корпусом или прикосновении к таким деталям человека, это равенство нарушается, что вызывает срабатывание защиты.

Отличаются такие приборы по току срабатывания и подключаются одно на весь дом или несколько, по одному в каждой части электросхемы.

Разница между УЗО и дифференциальным автоматом в том, что дифавтомат совмещает функции УЗО и автомата защиты. Он дороже, чем эти оба этих прибора вместе, но занимает в щитке меньше места.

Установка реле напряжения

Все бытовые электроприборы и электроника рассчитаны на напряжение 220В. Но при авариях в электросети — перегорании нулевого провода, замыкании между нулевым и фазным проводами и в других случаях, оно может возрастасти до 380В, что приводит к выходу аппаратуры из строя.

Падение напряжения ниже допустимых пределов также опасно — если телевизор или компьютер просто не включатся, то компрессор холодильника и кондиционера перегорит.

Для предотвращения подобных ситуаций устанавливается реле напряжения РН.

В отличие от УЗО, такое устройство необходимо только одно, с номинальным током не меньше, чем у вводного автомата.

Watch this video on YouTube

Как рассчитать количество мест в электрическом щите

В современные щитки аппаратура устанавливается на DIN-рейку. Это фигурная стальная, реже пластмассовая, планка, на которую устанавливаются автоматы и другие приборы. В основании этих устройств есть специальные пазы и защёлки, которыми они крепятся к рейке.

Ширина всех автоматов, УЗО и других устройств защиты, устанавливаемых на DIN-рейку, стандартная и измеряется в модулях. Размер одного модуля равен ширине однополюсного автомата.

Для определения количества мест в щитке необходимо:

• составить схему электрощита;
• по этой схеме написать список всего устанавливаемого оборудования с указанием ширины в модулях;
• посчитать общую ширину всех приборов.

Правила соединения проводов

Практический момент – соединение проводов. Оно осуществляется или посредством распределительных/монтажных коробок или напрямую, при помощи клемм или скрутки.

Схема расположения распределительных коробок в местах пересечения горизонтально и вертикально проложенных проводов. Назначение РК – объединение потребителей в группы или отдельные линии. Это позволяет более экономно расходовать кабель и упрощает процесс монтажа

Прятать распредкоробки под штукатурку или обои рискованно – для ремонта придется удалять облицовку. В связи с этим некоторые электрики реализуют другой способ соединения проводов – с монтажными коробками для розеток и выключателей.

Преимущество такого способа состоит в свободном доступе к местам соединений, минус – в увеличенном расходе кабелей.

Для соединения проводов в розеточной линии применяют термоусадку, для монтажа осветительной сети – клеммы Wago с пружинным механизмом.

Кроме того, многие используют клеммные колодки, опрессовку и традиционную пайку.

Рассмотрим порядок опрессовки гильзами:

Это один из простейших и эффективных способов самостоятельного монтажа проводов, для осуществления которого необходимы пресс-клещи, гильзы по размеру, горелка и термоусадочный материал.

Подробный разбор способов соединения проводов мы рассмотрели здесь.

Однофазная схема распределительного щита — 5 разных вариантов

Сегодня практически ни один объект не может обходиться без электричества, так как в них нужны розетки для подключения электрооборудования и освещение помещений. Все квартиры, дома, офисы, гаражи, склады и так далее имеют разветвленную сеть электроснабжения. Для ее защиты, для электробезопасности людей, для эффективного управления электросетью необходимо устанавливать распределительные электрощиты. В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. В щите происходит распределение на группы, что позволяет добиться удобной и независимой друг от друга эксплуатации мощной бытовой техники.

Все объекты разные и соответственно их сети электроснабжения тоже будут разными. Ниже рассмотрим несколько простых примеров, где показаны пять вариантов однофазных схем электроснабжения квартир и частных домов.

Общие принципы построения любой схемы щитка:

1. На вводе должно стоять вводное коммутационное устройство. Это может быть автоматический выключатель или рубильник (выключатель нагрузки).
2. Все отходящие от щита групповые линии должны иметь защиту от перегрузки и от действия токов короткого замыкания.
3. Все розеточные группы должны иметь защиту человека от поражения электрическим током. Для этих целей ставятся устройства защитного отключения (УЗО) или дифавтоматы с током утечки 10-30мА.

Установка щита электрического в квартире: все этапы работ

Когда нужна установка щита электрического в квартире

Установка щита электрического в квартире может осуществиться двумя способами, открыто или скрыто в нише. Ниша под электрощит делается специально и после установки щит лишь на немного выступает из стены.

Это вторая статья из серии: Все этапы работ по монтажу электропроводки в трехкомнатной квартире. В предшествующей статье я рассказал, как сделать упрощенный электропроект квартиры.

Напомню вкратце полную задачу: Необходимо выполнить полную электропроводку трех комнатной квартиры с установкой встроенного электрического квартирного щита.

Электропроводку квартиры разделили на 9 электрических групп:

• 1 группу освещения;
• 6 розеточных групп;
• 1 электрическую линию для стиральной машины;
• 1 электрическую линию для плиты.

Примеры простых схем электрощитов смотрите ТУТ.

Переходим к первому этапу работ по монтажу электропроводки в трехкомнатной квартире. Это будет установка щита электрического в квартире.

Установка щита электрического в квартире — этапы работ

1. Выбор и приобретение квартирного щитка и автоматов защиты;
2. Сделать нишу под электрический щит;
3. Устройство электропитания квартиры;
4. Установка автоматов защиты;
5. Заделка ниши в стене.

Выбор и приобретение квартирного щитка и автоматов защиты

Для электропроводки в квартире, согласно схеме электропроводки, нужен встраиваемый в стену распределительный щит минимум на девять модулей. Модуль это место для установки одного однополюсного автомата защиты. Можно найти именно такой распределительный щит. Но лучше приобрести щит с запасом места под модули. В нашем варианте я бы посоветовал приобрести распределительный щит на 12,с запасом на 16 модулей.

Вместе с распределительным щитом следует купить всю начинку щита

• Вводной автомат защиты
• Автоматы защиты
• Устройства Защитного отключения (УЗО)
• Шины распределительные
• Дин-рейки.

Для удобства работы нарисуйте простую электрическую схему распределительного щита. Пример профессиональной схемы, правильное название-однолинейная расчетная схема ниже. (Подробнее об электрических схемах электрощитов можно почитать ТУТ)

Согласно составленной схемы электрощита нужно приобрести:

• Вводной автомат защиты-63 Ампера
• Автоматы защиты-25 Ампер-1 шт.;16 Ампер-7 шт.;10 Ампер -1 шт.
• Устройства Защитного Отключения (УЗО)-30 mA,63 Ампера.

Установка щита электрического в квартире в нише

Для того чтобы сделать нишу понадобиться следующий инструмент

• Перфоратор электрический с набором буров Ø 10,14,18-22 мм.
• Скарпель и тяжелый молоток;
• Рулетку измерительную, уровень строительный, маркер, карандаш;
• Набор отверток, кусачки электрические, острый нож, ножовку по металлу, изоленту, бирки для маркировки электрических кабелей.

Начало работ по устройству ниши для квартирного распределительного щита

Согласно функциональной схеме электропроводки квартиры, распределительный щит будем размещать около входной двери. Слева от входа.

Немного отвлекусь и отвечу на основные вопросы по установке распределительного щита.

От чего зависит выбор места под установку распределительного электрощита?

Выбор места под установку распределительного электрощита зависит от двух причин. После расстановки мебели к квартирному щитку должен быть свободный доступ, а также установить щиток нужно ближе к вводу электропитания в квартиру.

На каком расстоянии от пола делается установка щита электрического в квартире?

Расстояние от пола до нижней границы распределительного щита выбираем в пределах 1,4-1,7 метра.

Какой распределительный щит лучше выбрать: однорядный или двухрядный?

Если количество линий электропроводки не очень большое(3-6 линий), то вполне достаточно однорядного распределительного щита. При большом количестве линий электропроводки лучше выбрать двухрядный, а иногда трехрядный распределительный щит.

Как декорировать крышку распределительного щита?

Крышки электрощитков декоративные

Уже давно выпускаются распределительные щиты с крышками в виде рамок под фотографии. Разместив на крышке любой постер или любимое фото вы превратите распределительный электрощит в красивый элемент интерьера.

Купив необходимый материал и подготовив инструмент можно приступать с установке распределительного щита в нишу.

Устройство ниши и установка щита электрического в квартире

Замеряем габариты корпуса электрического щита. Можно воспользоваться паспортом на электрический щит с указанными размерами (смотри рисунок ниже)

• Отмеряем на стене в месте установки электрического щита высоту установки. Обычно 1.4-1,7 метра до низа щита.
• Рисуем на стене периметр корпуса щита.
• Делаем припуск по ширине по 2 см с каждой стороны (для прокладки электрических кабелей).
• Разлиновываем периметр ниши в клеточку, с размерами клеток 10×10 см.

Так как у нас бетонная (или кирпичная) стена, пользоваться будем перфоратором.

Перфоратор с буром

• Вставляем в перфоратор крупный бур, диаметром 18-22 мм. Устанавливаем на перфораторе режим «удар со сверлением»

Дальнейшая технология работ по устройству ниши такова

• Просверливаем, по линиям разлиновки, отверстия на глубину толщины корпуса электрощита плюс один сантиметр;
• Меняем насадку перфоратора на пику или лопатку;
• Сменив режим перфоратора на «только удар», выдалбливаем всё лишнее внутри ниши;
• Периодически примеряем корпус щита электрического в нишу;
• После того как корпус распределительного щита свободно помещается в нишу, а также остается свободное место в нише для ввода и прокладки электрических кабелей считаем что ниша сделана.

Если есть возможность, сверление перфоратором можно заменить на прорезание ниши штроборезом. Но выдалбливать нишу все равно придется.

Ввод нового питающего кабеля для квартиры

Электропитание для квартиры осуществляется от общего этажного распределительного щита.

Электропитание квартиры однофазное, с рабочим напряжением 220-230 Вольт. Кабель для питания квартиры возьмем с тремя медными жилами сечением 6 мм. Марка кабеля ВВГ или НЮМ. Маркируется кабель: ВВГ 3×6 или NYM 3×6.

Питающий электрокабель нужно проложить от квартирного электрощита до ввода в квартирный электрощит.

За пределами квартиры питающий электрокабель прокладывается в пластиковом коробе, внутри квартиры электрокабель прокладывается в предварительно сделанной штробе (борозде). Штроба проходит от ввода кабеля в квартиру до ниши под распределительный щит. В штробе питающий кабель прокладывается в гофре.

Установка корпуса распределительного щита в нишу

В корпусе щита электрического есть четыре отверстия для установки

отверстия для крепления

и вдавливаемые отверстия для ввода электрических кабелей. Перед установкой корпуса электрощита в нишу необходимо сделать отверстия, для ввода кабелей выломав пластиковые перепонки.

Перфорация для кабелей

Примеряем корпус щита в нишу. При помощи уровня выставляем горизонтальность установки. Карандашом отмечаем места для крепления корпуса(4 точки).

Установка щита в нишу

Перфоратором с буром D= 8 мм просверливаем отверстия для крепления.

Вставив в просверленные отверстия пластиковые дюбеля, при помощи саморезов прикручиваем корпус щита электрического в нишу. Для лучшего первоначального крепления, на стенку корпуса щита наносим алебастр.

Проверяем, чтобы передняя граница корпуса электрощита совпадала с уровнем стены. Если «утопить» корпус в нише невозможно будет навесить крышку щита. Корпус распределительного щита в нишу установлен.

На этом установка щита электрического в квартире завершена. Осталось сделать его сборку и подключение.

©www.otdelochnik24.ru

Еще статьи

Как выбрать место для электрощита

На всей территории Соединенных Штатов Национальный электротехнический кодекс или NEC, книга, изданная Национальной ассоциацией противопожарной защиты, закладывает основы электробезопасности в жилых, коммерческих и промышленных помещениях. В нем также рассматриваются требования и ограничения по установке электрических панелей и рекомендации по безопасности в отношении лучших мест для установки.

Хотя для проведения монтажных работ вам потребуется сертифицированный и квалифицированный электрик, который сможет в первую очередь предложить наилучшее место для электрического щита, домовладельцам следует иметь общее представление о требованиях и соображениях. Обычно они применимы как к новым конструкциям, так и к заменяемым панелям.

3 Фактора, которые следует учитывать при выборе места установки электрического щита

«Где разместить электрический щит» — это непростая задача, если вы не имеете базового представления о своем электрическом счетчике и щите. Хотя вам не нужно быть в курсе всех положений NEC, немного знаний и заблаговременного планирования могут сэкономить вам деньги и повысить эффективность с точки зрения времени электрика или использования электрического кабеля. Вот 3 наиболее важных фактора, которые следует учитывать при выборе места расположения электрощита:

1. Безопасность и доступность: лучшее место для электрического щита — легкодоступное и безопасное. Это означает, что вы не можете разместить коробку выключателя в тесных помещениях, что затруднит доступ к ней как для вас, так и для электрика. Это также означает, что вы не можете разместить его, например, в ванной комнате, так как это будет небезопасно, а если рядом с электрощитом есть водопровод, то коробка должна быть защищена от атмосферных воздействий.
2. Ваша коммунальная компания: коммунальная компания в конечном итоге определяет место расположения электрощита, но электрик или домовладелец может запросить определенное место, которое обычно находится в ближайшей точке подключения к инженерным сетям. Они также обеспечивают соблюдение высоты и зазора вокруг гнезда расходомера — высота не ниже 4 футов и не выше 6 футов 7 дюймов, а зазор 12 дюймов с обеих сторон расходомера.
3. Эффективность: как упоминалось выше, предварительное планирование может помочь минимизировать количество и длину трасс, а также время электрика, поэтому перед установкой обязательно обсудите и тщательно спроектируйте систему. Возможно, вы захотите рассмотреть возможность использования сборных цепей или 500-футовых цепей. рулоны Romex, в отличие от более дорогой рабочей силы или меньшей длины в коробках, соответственно.

Ограничения по расположению электрических панелей

В процессе проектирования схемы ваш электрик должен иметь возможность обсудить с вами ограничения. Они установлены Национальным электротехническим кодексом и обычно используются государственными и местными властями в качестве справочного материала для установления строительных норм и правил.

Ограничения по размещению электрических панелей

Национальный электротехнический кодекс 110.26 гласит, что коробки выключателей и электрическое оборудование в целом должны размещаться в местах, обеспечивающих достаточный рабочий зазор вокруг них. В частности, перед коробкой выключателя требуется свободное пространство в 3 фута. Кроме того, как упоминалось выше, если размещение осуществляется рядом с сантехникой, требуется атмосферостойкая коробка.

Другие условия размещения включают высоту установки. Электрическая панель должна быть установлена ​​на высоте не менее 4 футов от земли, но не выше 6 футов. Вы также должны позволить дверце панели открываться как минимум на 90 градусов.

Ограничения по рабочему пространству

Запрещается размещать электрический щит в ограниченном пространстве, где не предусмотрено свободное рабочее пространство. Перед коробками выключателей должно быть свободное рабочее пространство шириной не менее 30 дюймов (30 дюймов). Электрическую панель не обязательно располагать по центру в чистом рабочем пространстве, но, как уже говорилось, дверь должна открываться на 90 градусов. Если рядом с коробкой выключателя есть другие панели, рабочее пространство может быть общим.

Положения о рабочем пространстве также включают детали, основанные на номинальном напряжении оборудования, а также условиях установки. Минимальный зазор для номинального напряжения 0–150 В до земли составляет 36 дюймов независимо от условий. Однако для более высоких напряжений в диапазоне от 151 до 600 В требования к зазору варьируются в зависимости от требований к установке и могут составлять от 36 до 48 дюймов.

Ограничения по устройствам перегрузки по току

NEC заявляет, что автоматические выключатели и неявные электрические панели или любые другие устройства защиты от перегрузки по току не могут располагаться вблизи легко воспламеняющихся материалов, таких как шкафы для одежды. Это также

запрещает установку устройств сверхтока над ступенями лестницы. Когда речь идет о гостевых комнатах или гостевых апартаментах, таких как спальни с ванными комнатами, эти устройства, за исключением дополнительной защиты от перегрузки по току, не могут быть размещены в ванных комнатах.

Наилучшие места для электрощита

Принимая во внимание все соображения и ограничения NEC, есть несколько вариантов расположения вашего электрощита. Хотя коробка выключателя должна быть легкодоступной, большинство домовладельцев хотят, чтобы панель была скрыта от глаз. Некоторые общие зоны, которые могут соответствовать всем требованиям:

• Гаражи – пристроенные гаражи являются лучшим местом для установки электрического щита, так как они обеспечивают достаточно места для соблюдения требований к четкому рабочему пространству, но при этом довольно скрыты.
• Подвалы — подвал — еще одно предпочтительное место для вашего электрического щита. Он еще более незаметен, чем гараж, и может легко соответствовать требованиям к пространству. Однако следует учитывать одну вещь: аварийное освещение, так как в случае отключения электроэнергии вам нужно будет легко найти путь к главному выключателю.
• Под лестницей – хотя это менее популярный выбор, некоторые лестницы могут обеспечить достаточно места и легкий доступ для установки электрического щита.

Несмотря на то, что у большинства домовладельцев популярны места вне поля зрения, электрические щиты вполне можно установить в основных помещениях дома, если это место чистое и просторное. Если в вашем доме нет подвала или гаража, а вам нужно, чтобы коробка выключателя находилась в главном доме, то есть несколько приемов, которые вы можете сделать, чтобы гармонировать с ней, например, покрасить дверь в тон декора.

Имя *

Фамилия *

Электронная почта *

ТИП *

Тип проекта * Тип проекта * CommercialResidentialIdialIndustriallial

Project * Тип проекта * CommercialResidentialIdialIndustriallial

Project * Тип проекта * Коммерческий *

StateStateCA

Почтовый индекс *

Сведения о проекте

Этот сайт защищен reCAPTCHA, к нему применяются Политика конфиденциальности и Условия обслуживания Google.

Эта контактная форма деактивирована, поскольку вы отказались принять службу Google reCaptcha, которая необходима для проверки любых сообщений, отправленных формой.

О нас

Если вы владелец дома или бизнеса в радиусе 20 миль от Редондо-Бич и ищете лучшего подрядчика по электроснабжению в Южном заливе, позвоните в Penna Electric.

Как с нами связаться

Чтобы составить предварительную смету для бесплатной оценки, выполненной настоящим квалифицированным электриком, позвоните нам.

(310) 800-2401

Почтовый адрес

Penna Electric
2110 Artesia Blvd.
Redondo Beach, CA

Часы работы

Пн-Пт: с 8:00 до 17:00
Сб: выходной
Воскресенье: выходной

Центр решений

Электрика

Фото: Ириана Шиян / Adobe Stock

Основные моменты

• Вы должны связаться с вашей коммунальной компанией, чтобы сообщить им, что у вас есть предпочтения по расположению электрического щита при строительстве дома.

• Разместите электрическую панель в доступном, доступном и безопасном месте.

• Гараж и подвал часто являются двумя лучшими местами, так как они доступны и вне поля зрения.

• Коридоры, подъезды, подсобные помещения и складские помещения также могут быть хорошими местами, но избегайте шкафов для одежды.

• Стоимость перемещения электрического щита составляет в среднем от 1500 до 2000 долларов США .

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Если у вас когда-либо срабатывал автоматический выключатель, вы знаете, как удобно иметь электрическую панель в легкодоступном месте. Но вы должны следовать правилам расположения электрических щитов при выборе места, даже если включение их в дизайн интерьера сложно, и вы не можете закрыть их, не нарушив правила пожарной безопасности. Чтобы выбрать лучшее место для панели электрика, подумайте, какие комнаты у вас есть и можете ли вы переместить панель на новое место.

Какие коды регулируют расположение электрических панелей?

Перед установкой или перемещением коробки электрического щита вам необходимо следовать правилам, установленным Национальным электротехническим кодексом (NEC) . Эти стандарты содержат рекомендации по безопасности для предотвращения пожаров. Примите во внимание следующие требования:

Доступность

Убедитесь, что вокруг электрической панели нет беспорядка. Переместите любые коробки или объекты, которые мешают вашему обзору.

• Убедитесь, что стиральная машина или сушилка не блокируют ваш электрический щит.

• Поместите коробку с панелью в большую комнату, в которой можно ходить (без крошечных проходов).

• Никогда не блокируйте электрический щит, особенно если вы храните крупные предметы или делаете ремонт дома.

Доступный

Расположите электрический щиток таким образом, чтобы все взрослые в вашем доме могли добраться до каждого автоматического выключателя. NEC рекомендует, чтобы высота самого высокого автоматического выключателя не превышала 6 футов и 7 дюймов.

Доступно для всех жильцов

Для всех, кто живет в вашем доме, а также для специалистов по чрезвычайным ситуациям важно иметь немедленный доступ к вашей электрической коробке.

• Не запирайте дверь электрощита или помещение, в котором находится электрощит.

• Если у вас есть наружная электрическая панель, убедитесь, что на ней нет снега и мусора.

• Убедитесь, что все в доме знают местонахождение вашей электрической коробки. Вы можете устроить имитацию пожара вместе с семьей, чтобы все знали все тонкости вашей электрической панели.

Защита от повреждений

Чтобы сохранить электрический щит в хорошем рабочем состоянии, не ставьте его рядом с водой или в местах с высокой влажностью. Эти элементы могут повредить электрические коробки; лучшая среда — это чистое, сухое и свежее пространство.

Вдали от легковоспламеняющихся материалов

NEC запрещает установку электрических панелей в шкафах для одежды. Одежда, нафталин, крем для обуви, пластиковые контейнеры и открытые лампочки легко воспламеняются — и все это обычное дело в шкафах для одежды.

Лучшие места для вашей электрической панели

Есть несколько идеальных мест для электрических панелей, которые обеспечивают доступ к ним и вне областей, которые вы хотите спроектировать и украсить. Два лучших варианта — это подвал и гараж. Оба позволяют профессионалу получить доступ к проводке и держать панель вдали от мест с интенсивным движением, таких как семейная комната или ванная комната.

Не в каждом доме есть подвал или гараж, поэтому вы можете рассмотреть несколько других вариантов, позволяющих скрыть панель, оставив ее доступной.

1. Подвал

2. Гараж

3. Комнаты. они редко являются центральным элементом дома — и обычно это области, которые вы пропускаете, когда проводите экскурсию.

   Помните об ограничениях на размещение электрических панелей

   Фото: John Keeble/Moment/Getty Images

   Ограничения гарантируют, что ваша электрическая панель всегда находится в доступном месте, и ограничивают риск возгорания или поражения электрическим током. Это означает, что не помещайте вашу электрическую панель в:

   • ванные комнаты

   • спальни

   • Домашние экстерьеры

   • КОЗОВЫЕ НАБЛЮДЕНИЯ

   • ПАНЕР. 0002 Cubbies

   Также нельзя накрывать или ставить электрощит рядом с легковоспламеняющимися материалами. Таким образом, даже после того, как вы решили, где вы хотите разместить свой электрический щит, вам все равно нужно ограничить количество предметов вокруг него. Ознакомьтесь с местными ограничениями для получения дополнительных указаний.

   Поскольку удлинение или укорачивание проводов по всему дому является важным мероприятием, вам, вероятно, потребуется разрешение местного муниципалитета. Вам также необходимо связаться с электрической компанией, чтобы убедиться, что переезд безопасен. Таким образом, они будут знать, что нужно отключать электричество во время работы, поэтому никого не ждет «шок». Они могут даже настоять на привлечении для этой работы собственного лицензированного электрика.

   Каковы требования к свободному пространству на электрической панели?

   Прежде чем выбрать окончательное место для установки электрического щита, ознакомьтесь со следующими требованиями NEC к свободному пространству для рабочего пространства:

   • Зазор в три фута от передней части электрического щита

   • Зазор не менее 30 дюймов с обеих сторон электрической коробки

   • Высота не менее 6 футов и 5 дюймов

   • Высота электрической коробки должна быть не менее 4 футов (от земли) при средней высоте 5–6 футов.

   • Дверь панели должна открываться на угол 90 градусов

   • Убедитесь, что электросчетчик находится рядом с электрощитом

   • Аварийное освещение доступно на случай отключения электроэнергии

   При установке 90 наружная панель, защищенная от атмосферных воздействий, коррозии, повреждения водой, снегом и ветром

   Установка блока выключателя по сравнению с перемещением блока в существующем доме

   Блок выключателя или электрическая панель потребляет электроэнергию, поставляемую вашей коммунальной службой компания и отправляет его по всему дому, как вам это нужно. Поскольку электроэнергия поставляет коммунальная компания, она обычно имеет право первоначального решения о том, куда она пойдет в доме на этапе строительства.

   Если вы строите свой дом, вам следует обратиться в коммунальную компанию и спросить, где вы можете разместить его, что даст вам немного больше контроля над окончательным расположением коробки автоматического выключателя.

   Вам нужно будет учитывать текущую электропроводку вашего дома и место установки электрического щита в существующем доме. Местному электрику придется укоротить или удлинить провода, чтобы добраться до нового места, что требует времени и денег. Вам также необходимо надлежащее освещение в этом районе, чтобы вы могли видеть цифры и при необходимости переключать правильный выключатель.

   Стоимость перемещения электрического щита

   Стоимость перемещения электрического щита составляет в среднем от 1500 до 2000 долларов США . Замена коробки автоматического выключателя стоит дополнительных 1150 долларов США . Вы можете обновить до 200-амперного сервисного , чтобы дать вашему дому немного больше сока, что обойдется вам в среднем около 1350 долларов .

   Нужна профессиональная помощь с вашим проектом?

   Получите цитаты от профессионалов с самым высоким рейтингом.

   Рекомендуемые статьи

   • Почему алюминиевая проводка так опасна и что делать, если она у вас есть

     Энни Сиск • 12 августа 2022 г. 12 августа 2022 г.

   • 7 домашних советов по электробезопасности, которые следует знать

     Джинни Бартолоне • 3 ноября 2021 г.

   Схема сборки электрического щита под машинами. Электрощит в квартире.

   При установке электрощита необходимо обязательно соблюдать правила пожарной и электробезопасности. Собрать электрощит и выполнить все работы можно самостоятельно.

   Для этого необходимо разбираться в устройстве щита, знать правила, касающиеся его монтажа, уметь выполнять работы по электромонтажу.

   От правильности проделанной работы зависит функционирование щита в дальнейшем. Особенно тщательно проводить электропроводку необходимо в деревянном доме, где велик риск возгорания. В этой статье мы расскажем, как правильно собрать распределительный щит своими руками.

   Существуют требования к электрощитам и их установке:

   Соответствие вышеизложенным требованиям позволяет без особых усилий установить такой щит  в любом или .

   В состав щита распределительного

   Щит распределительный состоит из следующих элементов:

   Счетчик позволяет определить количество потребляемой электроэнергии. Его устанавливают сотрудники энергокомпании, которые опломбируют устройство. Главный выключатель полностью останавливает подачу питания . Обычно он двухполярный и отключает фазный и нулевой провода, подающие электричество. Его мощность должна соответствовать сумме мощностей всех энергопотребителей, входящих в квартиру.

   Интересное и познавательное видео о секретах выбора автоматов и сборки распределительного щита своими руками:

   Создание схемы

   Схема необходима для того, чтобы можно было визуально увидеть, где именно будет располагаться конкретный электроприбор и как к нему будет подведено электричество. Существуют определенные рекомендации, позволяющие составить грамотные схемы:

   • Автоматические выключатели защиты, устанавливаемые на кухонную технику, кондиционеры и другие агрегаты с большой мощностью.
   • На схеме в отдельную группу нужно будет выделить каждую комнату. Можно объединить пару комнат , если количество установленных в них устройств невелико.
   • устанавливается на несколько автовыключателей, объединенных в группы по общей нагрузке. Например, все выключатели на одном этаже подключены к УЗО номиналом 30 мА.
   • Для помещений с повышенной влажностью необходимо устанавливать дополнительные УЗО или дифференциальные автоматы номиналом 10 мА.
   • На каждом этаже требуется устройство защиты от перенапряжения.
   • Если в дальнейшем планируется изменение схемы, требуется обеспечить ее резервными автовыключателями.
   • При установке выключателей необходимо соблюдать принцип токовой и временной селективности . Тогда в экстренной ситуации загорятся электрические цепи одной комнаты, а не всей квартиры или дома.

   Пример схемы сборки распределительного щита своими руками:




   Как правильно собрать распределительный щит

   Перед началом работ обязательно подготовить аварийное освещение рабочей зоны . Кроме того, вам понадобится стол, на котором будут лежать комплектующие и инструменты. Монтажный и электрический щит необходимо повесить так, чтобы он был хорошо виден. После этого отсоедините входной кабель. Работа выполняется в несколько этапов:

   Видео инструкция как правильно собрать распределительный щит своими руками:

   Чтобы проводка была безопасной и выдерживала нагрузку, необходимо изучить схему подключения электрощита. В проекте обязательно должна быть указана вся иерархия. Компоновка распределительной коробки довольно проста.

   Схема расположения распределительного щита в квартире

   Если вы живете в старой квартире, в которой всего одна комната, то эта схема может выглядеть так, как показано ниже:







   На этой электрической схеме распределительный щит не имеет шины PE. Отсутствует по причине того, что в старых квартирах просто нет земли. Схема этого щита состоит из следующих элементов:

   1. Автоматический выключатель, имеющий два полюса.
   2. Электросчетчик.
   3. Группа «мешки».

   Три машины, показанные на схеме, будут обслуживать отдельные группы. Если в вашей квартире будет присутствовать, то электрическая схема Сборка электрощитка в квартире схема будет выглядеть так:




   Теперь необходимо подробно рассмотреть эту схему:

   1. Корпус корпуса.
   2. Нулевая шина.
   3. Шина заземления.
   4. Гребень для подключения выключателей.
   5. Однофазный УЗО.

   В нижнем ряду этого фото показаны все элементы, которые будут обслуживаться данным щитом.

   Иногда можно встретить и просторные квартиры. В этом случае электрическая схема распределительной коробки будет более серьезной. Ниже представлена ​​схема распределительного щита для квартиры улучшенной планировки.




   При таком количестве потребителей электроэнергии должна быть трехфазная сеть. На вводе должен быть трехполюсный выключатель на 63 Ампера. Затем потребуется подключить УЗО на 40 Ампер. Схемы подключения электрощита помогут выполнить процесс подключения После проектирования собственного варианта можно переходить к подключению. Мы уже рассказали, как выполнить.

   Схема распределительного щитка в частном доме

   Если вы живете в частном доме, то вам следует знать, что ваша сеть может быть однофазной и трехфазной. В первом случае установка должна быть такой же, как и в однокомнатной квартире. Ниже мы предоставили самый простой способ подключения панели жилого дома:




   На данной схеме распределительного щита частного дома 220 Вольт на вводе имеются:

   1. Двухполюсный выключатель.
   2. Электросчетчик.
   3. Однополюсные автоматические выключатели.

   Если на вашем участке трехфазная сеть, то на принципиальной схеме щиток в сборе будет иметь другой вид. В нем вы можете добавлять потребителей из расширений. В этом случае ваш щит будет большим. Именно поэтому мы нашли для вас подходящий вариант подключения.

   Схема распределительного щита частного дома на 380 вольт с использованием УЗО:




   Вот подробная инструкция к этой схеме:

   Для снабжения гаража электричеством была отдельная линия. У нее есть свои устройства. защитное отключение. Остальные две машины будут отвечать за сокеты и .

   Если в вашем доме есть трехфазные потребители, то их лучше будет подключить через трехфазный автомат и УЗО, который имеет 4 полюса. Если этих устройств нет, то можно воспользоваться схемой, которая расположена ниже:




   Последние 2 цепи распределительного щита 380 Вольт можно использовать не только для электроснабжения индивидуального жилого дома.

   Завершающим этапом электромонтажных работ в доме является установка электрощита. Большое значение имеет правильный выбор места для его установки.

   Электрический щиток целесообразно устанавливать посередине помещения — в этом случае значительно снижается расход электрического кабеля.

   Наиболее удобным в эксплуатации будет электрощит, расположенный возле входа в помещение.

   Чтобы не заморачиваться такими вопросами, как сборка, вы можете приобрести полностью собранный электрощит, в комплекте с автоматическими выключателями и однофазным счетчиком. Хотя на мой взгляд разумнее и к тому же экономичнее собрать его самостоятельно по частям.

   Из какого материала должен быть корпус распределительного щита?

   Наиболее распространены электрические щиты, корпус которых выполнен из пластика или металла. Для изготовления пластиковых щитов используется специальный термопластик, устойчивый к длительному воздействию высоких температур.

   Эти щиты имеют привлекательный внешний вид, поэтому легко вписываются в интерьер помещения. Электрические щиты из металла обычно свариваются. Благодаря большому выбору модификаций вы сможете выбрать металлический электрощит с необходимой комплектацией.

   Типы распределительных щитов

   Щиты электрические бывают двух типов  — накладные и встраиваемые. В домах со скрытой электропроводкой рекомендуется установка встроенного электрощита. Такие щиты имеют более привлекательный вид, при этом занимают гораздо меньше места.

   Нельзя забывать, что встроенный электрощит устанавливается в специальную нишу, которую необходимо подготовить заранее. Такую нишу обычно обустраивают алебастром или гипсом.

   Воздушные распределительные щиты обычно устанавливаются в зданиях, где проводится наружная электропроводка. Крепление накладных щитов с помощью шурупов или дюбель-гвоздей.

   Из каких элементов состоит электрощит?

   • один). DIN-рейка представляет собой специальное устройство, на котором автоматические выключатели закреплены специальными защелками. DIN-рейка изготовлена ​​из металлической пластины и крепится к корпусу электрощита специальным креплением. При необходимости DIN-рейку можно разрезать обычной ножовкой.
   • 2). Распределительная шина предназначена для подключения к распределительному щиту всех рабочих. ноль проводов. Вторая распределительная шина в распределительном щите предназначена для подключения грозозащитных проводов. Исполнение распределительной шины может быть открытым или закрытым. Закрытые распределительные шины защищены от прикосновения.
   • 3). Автоматические выключатели защиты (автоматические выключатели) — их количество и номинал зависят от количества и мощности электроприборов, подключенных к сети.
   • четыре). Соединительные провода необходимого сечения.
   • пять). Электросчетчик — устанавливается при необходимости.

   Как собрать электрический щит?

   В состав электрощита стандарта обычно входят электросчетчик, дифференциальные автоматические выключатели (УЗО), типовые автоматические выключатели, вводной автоматический выключатель, а также шины — ноль и земля.




   После установки щита на стену его необходимо собрать. К щиту нужно подсоединить определенное количество концов кабеля, которые также должны быть подписаны в процессе прокладки, иначе придется тратить большое количество времени на прозвонку каждого кабеля.

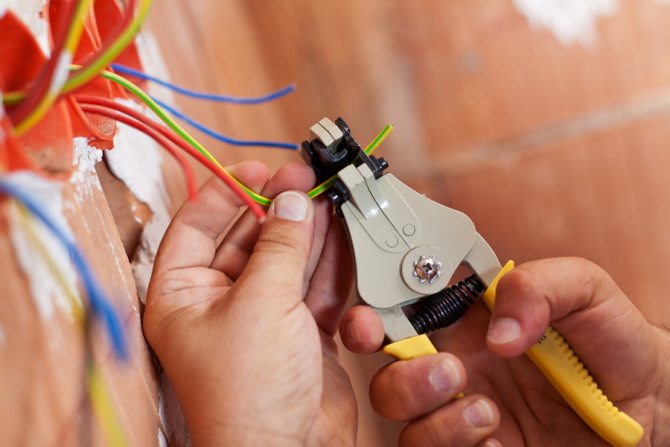

   С конца каждого провода необходимо снять верхнюю изоляцию и, если провода одного цвета, пометить фазную жилу.

   В электрощиток с помощью саморезов устанавливается монтажная DIN-рейка, на которую будут устанавливаться автоматические выключатели.

   Крепление современных автоматов осуществляется с помощью специального защелкивающегося крепежного устройства.




   Установить автомат защиты на DIN-рейку достаточно просто — с одной стороны автомата нужно оттянуть узкой отверткой защелку, закрепить автомат на рейке и защелкнуть автомат. Так устанавливаются все переключатели безопасности.

   Порядок защитных автоматических выключателей должен быть следующим. Сначала (справа) устанавливается вводной автомат, после него — УЗО, а затем все остальные автоматические выключатели в удобном порядке.




   Теперь нужно соединить машины. Питание должно подаваться на верхние клеммы автомата. Подсоедините к нижним клеммам фазные проводники электропроводки электрощитового помещения.




   Питание (фаза) должно быть подключено к верхним клеммам каждой машины, для чего можно использовать перемычки. В качестве таких перемычек необходимо использовать провод большего сечения, чем провод, подключенный к нижней клемме автомата.




   В этом случае лучше всего использовать тот же провод, с которого производился ввод.

   Электрощит AT , кроме автоматических выключателей, устанавливается УЗО — дифференциальный автомат. Он подключается к группам электросетей, расположенных в районах с повышенной влажностью.

   Подключение приборов учета в электрощите — правильно!

   Перед подключением счетчика к электросети необходимо узнать в энергосбытовой сети, кто имеет право на выполнение таких работ.

   Очень часто контролеры сами дают разрешение на подключение счетчика, но после этого обязательно, чтобы представитель энергоснабжающей организации составил акт замены счетчика и опечатал его.

   Если вы не разрешаете самостоятельно подключать электросчетчик, то к нему нужно подключить провода, которые автоматически подключит контроллер и опломбирует счетчик.

   В любом случае вам необходимо согласовать свои действия относительно подключения. электросчетчик с представителями энергосбыта (организация, взимающая плату за потребление электрической энергии). В противном случае у вас могут быть очень большие проблемы.

   Если Вам необходимо собрать и подключить электрощит в частном доме, но нет желания или возможности прибегнуть к помощи специалиста по электромонтажным работам — мы подскажем, как это сделать правильно.

   Выполнить все работы своими руками непросто, и даже опасно, при несоблюдении правил работы с электричеством. Мы постараемся прояснить для вас все вопросы и указать на подводные камни.

   Конструкцией предусмотрено наличие механизмов защиты людей и электропроводки от перегрузки или короткого замыкания , а также счетчик. Кабель идет от ЛЭП до дома в электрощите и от него разведены все электрические группы дома.

   На самом деле правильное название этого устройства — распределительное распределительное устройство (ВРУ). Но по закону вы должны разделить этот блок на два и один из них будет вводным, а второй раздаточным.

   Устройство ввода обычно монтируется на электрический столб и представляет собой электрощит , в котором для удобства снятия показаний выполнено окошко. Внутри есть общие, вводные, разрядники (их ставят редко), элементы для защиты от перенапряжения. Данную конструкцию следует устанавливать на высоте не более 2 метров.

   Из вводного щита, выполненного в распределительной установке. В частных домах подразумевается использование устройств и устройств защитного отключения . Для экономии места в щите поставьте дифференциальные устройства, к которым относятся автоматический выключатель

   и

   . Материал, из которого изготовлен дом, а также место расположения самого щита, зависит от того, какой из его вариантов выбран.

   Металлические навесные электрощиты применяются в деревянных домах, а в каменных, где посуше, можно поставить пластиковый короб или щиток встроенной установки.

   Место для установки одного однофазного автоматического выключателя называется модулем. Каждый щит имеет разное количество модулей. , поэтому необходимо знать, какие и в каком количестве устройства будут стоять в приборной панели.

   Распределительный блок должен быть установлен в безопасном месте, желательно в отдельном шкафу.

   Подготовка к установке распределительного щита

   Необходимо сделать перед сборкой:

   • Подобрать электрощит по типу.
   • Рассчитайте общую грузоподъемность каждой группы.
   • Рассчитайте нагрузку на каждую группу по мощности каждого устройства.
   • Подумайте о местах, где требуется работа.

   Лучше иметь запасные места для дополнительных УЗО, это может пригодиться в частном доме.


   Полный перечень оборудования:

   • Электросчетчик однотарифный с классом точности от 2.
   • Представляем автомат 32 А.
   • Двухполюсный на 16 А, 2 шт.
   • Однополюсный резервный, 2 шт.

   Все материалы для сборки могут стоить вам от 2000 руб.


   При покупке распределительного щита не экономьте на Так как дешевый щиток скорее всего придется переделывать и доделывать, а плохой пластик со временем станет хрупким. Кроме того, при пожаре недорогие охранники не соблюдают всех мер безопасности.

   Схемы подключения щитов 220В и 380В

   Для наглядности следует составить схему, по которой будет собираться щит.

   Пример схемы подключения вводного электрощита в частном доме на 220в:




   В частных домах для разводки часто устанавливаются щиты на 380В , к таким подводится 4-х или 5-ти жильный кабель щит: две или три фазы, ноль и заземление.

   Схема сборки распределительного щита на 380 В для частного дома будет такого плана:




   Схема как монтировать электрощит в деревянном частном доме:




   Установка ограждения для дачного строения

   • Установить с помощью шурупов Din slatson, на которые будет крепиться все оборудование. Они должны иметь размер 35 мм .
   • Приступаем к установке оборудования по заранее составленной схеме и расчетам , монтируем автоматы, УЗО и две отдельные шины, к которым подключен ноль, устанавливаем прибор учета.
   • Подключаем фазные провода, автоматы подключаем с помощью специальной шины . По общим правилам подключения таких устройств вход должен быть вверху, а выход внизу.
   • Устанавливаем защитные кожухи, подписываем все машины для удобства.
   • Затем соединяем их специальной гребенкой или делаем перемычки из проволоки. Если вы собираетесь использовать гребенку, то помните, что сечение ее жилы должно быть не менее 10 мм/кв. .
   • Начинаем с потребителей в автоматах.

   Узнайте из этого видео, как правильно собрать распределительный щиток в частном доме 220 В:

   В следующем видео вы узнаете, как сделать трехфазный электрощиток 380 В в частном доме:

   После того, как вы собрали заслонку, не закрывая, включите ее на несколько часов, а затем проверьте температуру всех предметов .
