Как определить номинал резистора по цветовым полоскам. Что означает каждая полоска на резисторе. Как расшифровать цветовую маркировку резисторов с 4 и 5 полосками. Какой допуск у резистора в зависимости от цвета полоски.
Что такое цветовая маркировка резисторов
Цветовая маркировка резисторов — это способ обозначения номинала и допуска резистора с помощью цветных полосок на его корпусе. Она позволяет быстро определить основные параметры компонента без использования измерительных приборов.
Маркировка наносится в виде 4 или 5 цветных полосок на корпус резистора. Каждый цвет соответствует определенной цифре или множителю. Расшифровав комбинацию цветов, можно узнать точное значение сопротивления и допуск резистора.
Как читать цветовую маркировку резисторов
Чтобы правильно определить номинал резистора по цветовым полоскам, нужно соблюдать следующий порядок:
- Расположить резистор так, чтобы полоски находились слева
- Определить количество полосок — 4 или 5
- Найти соответствие цвета каждой полоски по специальной таблице
- Рассчитать итоговое значение сопротивления и допуск
Первые две (или три для 5-полосочных) цветные полоски обозначают значащие цифры. Третья (или четвертая) полоска — множитель. Последняя полоска указывает на допуск резистора.

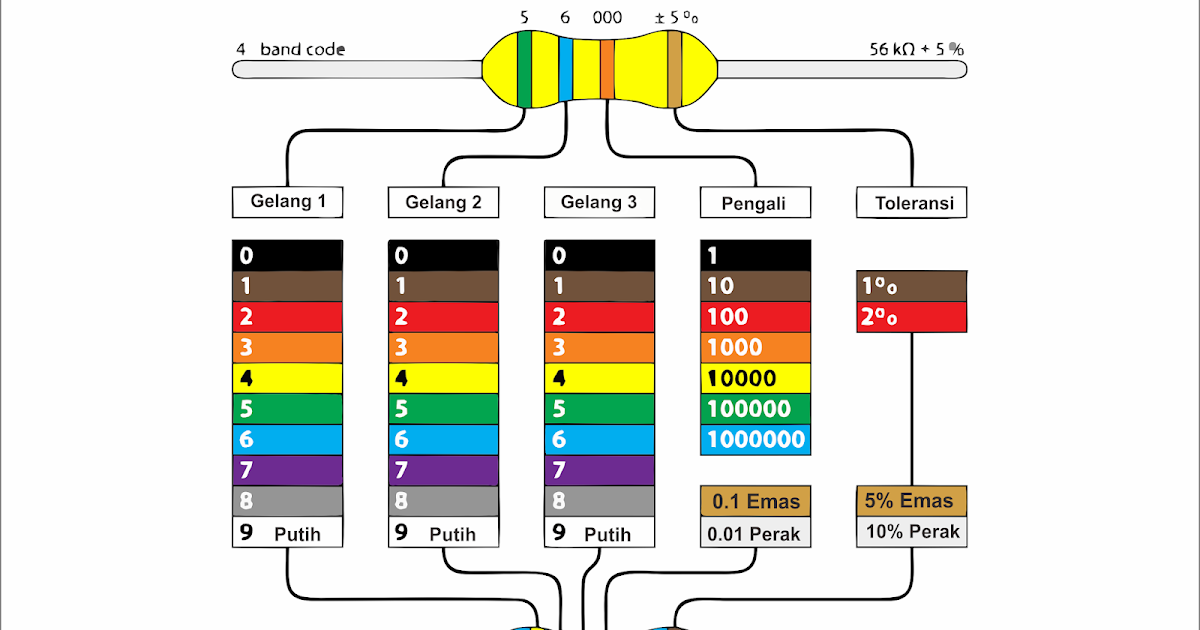

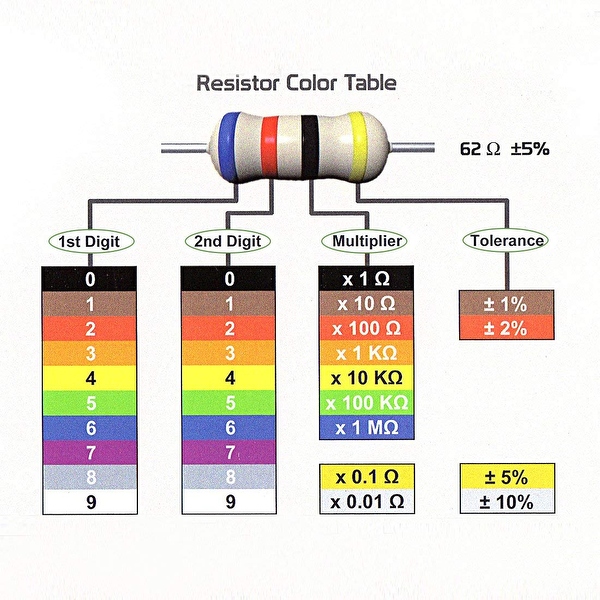

Таблица соответствия цветов и значений
Для расшифровки цветовой маркировки используется следующая таблица:
| Цвет | Цифра | Множитель | Допуск |
|---|---|---|---|
| Черный | 0 | ×1 | — |
| Коричневый | 1 | ×10 | ±1% |
| Красный | 2 | ×100 | ±2% |
| Оранжевый | 3 | ×1000 | — |
| Желтый | 4 | ×10000 | — |
| Зеленый | 5 | ×100000 | ±0.5% |
| Синий | 6 | ×1000000 | ±0.25% |
| Фиолетовый | 7 | ×10000000 | ±0.1% |
| Серый | 8 | ×100000000 | ±0.05% |
| Белый | 9 | ×1000000000 | — |
| Золотой | — | ×0.1 | ±5% |
| Серебряный | — | ×0.01 | ±10% |

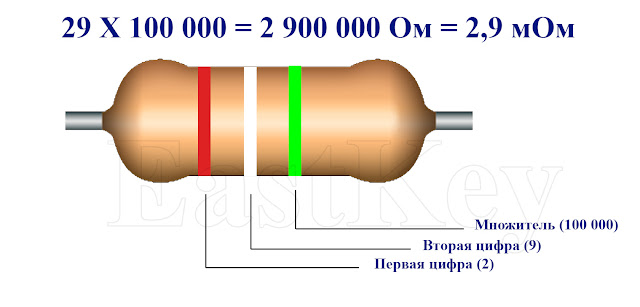

Расшифровка 4-полосной маркировки резисторов

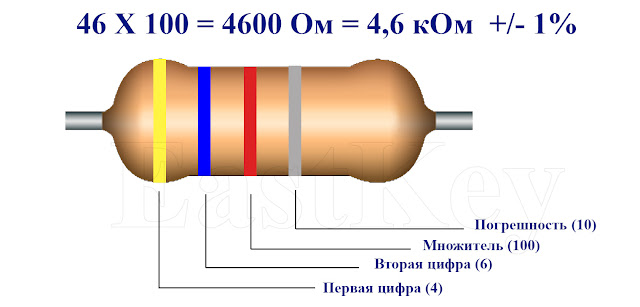

Для резисторов с 4 цветными полосками используется следующий принцип расшифровки:
- 1-я полоска — первая цифра номинала
- 2-я полоска — вторая цифра номинала
- 3-я полоска — множитель
- 4-я полоска — допуск

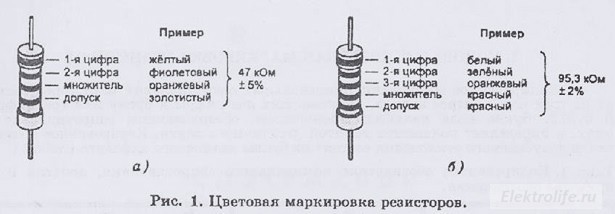

Например, если на резисторе нанесены полоски: желтый-фиолетовый-оранжевый-золотой, то его номинал будет:
4 (желтый) — 7 (фиолетовый) — ×1000 (оранжевый) = 47000 Ом = 47 кОм
Допуск: ±5% (золотой)

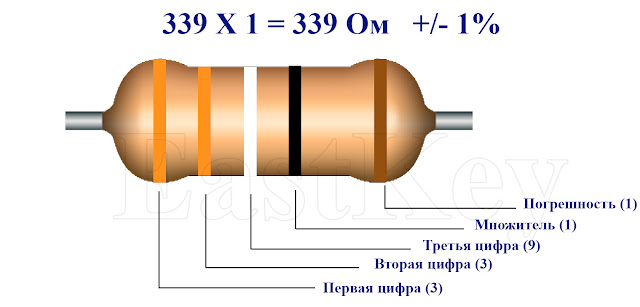

Расшифровка 5-полосной маркировки резисторов
Для резисторов с 5 цветными полосками принцип расшифровки немного отличается:
- 1-я полоска — первая цифра номинала
- 2-я полоска — вторая цифра номинала
- 3-я полоска — третья цифра номинала
- 4-я полоска — множитель
- 5-я полоска — допуск
Например, если на резисторе нанесены полоски: красный-оранжевый-черный-красный-коричневый, то его номинал будет:
2 (красный) — 3 (оранжевый) — 0 (черный) — ×100 (красный) = 23000 Ом = 23 кОм
Допуск: ±1% (коричневый)
Особенности маркировки SMD-резисторов
Для маркировки SMD-резисторов используется цифро-буквенный код, так как на их миниатюрном корпусе сложно разместить цветные полоски. Код обычно состоит из 3-4 символов:
- Первые две цифры — значащие цифры номинала
- Последняя цифра — множитель (количество нулей)
- Буква (если есть) — допуск
Например, маркировка «224» означает резистор номиналом 220000 Ом = 220 кОм.
А код «1002F» расшифровывается как резистор 10 кОм ±1%.
Как определить мощность резистора
Мощность резистора обычно не указывается в цветовой маркировке. Ее можно определить по размеру корпуса:
- Миниатюрные резисторы (3-5 мм) — 0.125 или 0.25 Вт
- Средние резисторы (6-10 мм) — 0.5 или 1 Вт
- Крупные резисторы (более 10 мм) — 2 Вт и выше
Точное значение мощности обычно указывается в технической документации на резистор.
Преимущества и недостатки цветовой маркировки
Цветовая маркировка резисторов имеет как плюсы, так и минусы:
Преимущества:
- Позволяет быстро определить номинал без приборов
- Компактный способ нанесения информации
- Универсальная система, понятная во всем мире
Недостатки:
- Возможность ошибки при определении порядка полосок
- Сложность различения близких цветов (например, красного и оранжевого)
- Выцветание полосок со временем
Несмотря на некоторые недостатки, цветовая маркировка остается основным способом маркировки выводных резисторов благодаря своей простоте и информативности.
Как правильно подобрать резистор по номиналу
При выборе резистора для схемы важно учитывать не только его номинальное сопротивление, но и другие параметры:
- Рассчитайте требуемое сопротивление для вашей схемы
- Определите необходимую мощность резистора
- Выберите подходящий допуск (обычно ±5% или ±1%)
- Учтите рабочее напряжение и температурный коэффициент
- Подберите резистор из стандартного ряда номиналов E12 или E24
Помните, что реальное сопротивление резистора может отличаться от номинального в пределах указанного допуска. При необходимости точного значения используйте прецизионные резисторы с малым допуском.
Часто задаваемые вопросы о маркировке резисторов
Что означает золотая или серебряная полоска на резисторе?
Золотая полоска обычно обозначает допуск ±5%, а серебряная — ±10%. Если эти цвета используются в качестве третьей полоски, они указывают на множитель ×0.1 (золотой) или ×0.01 (серебряный).
Как определить направление чтения полосок?
Обычно группа полосок сдвинута ближе к одному из выводов резистора. Чтение начинается с той стороны, где полоски расположены плотнее. Если же полоски распределены равномерно, первой считается полоска, наиболее удаленная от других.
Что делать, если цвета полосок трудно различить?
В таком случае лучше воспользоваться мультиметром для измерения сопротивления. Также можно попробовать рассмотреть маркировку при ярком освещении или с помощью лупы.
Существуют ли резисторы без цветовой маркировки?
Да, некоторые типы резисторов (например, прецизионные или мощные) могут иметь цифровую маркировку вместо цветовой. SMD-резисторы также обычно маркируются цифрами и буквами.
Маркировка резисторов 100 ком
Резисторы, в особенности малой мощности — довольно мелкие детали, резистор мощностью 0,Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали цифровой номинал сложно, и для них применяют маркировку цветными полосами. Калькулятор позволяет рассчитывать сопротивление и допуск сопротивления резисторов с цветовой маркировкой в виде 4 или 5 цветных колец. Резистор необходимо расположить так, чтобы кольца были сдвинуты к левому краю или широкая полоса была бы слева. Вход с паролем и Регистрация. Мой регион: Россия.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Цветовая маркировка резисторов программа.
Кодовая маркировка резисторов
- РЕЗИСТОРЫ | Маркировка резисторов
- Конвертер величин
- Резисторы 1 ком
- Цветовая маркировка постоянных маломощных выводных резисторов
- Резистор. Резисторы постоянного сопротивления
- Цветовая и цифровая маркировка резисторов. Обозначение их мощности.
- Калькулятор цветовой маркировки резисторов
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как узнать сопротивление резисторов по их цветовой маркировке?- Немного теории
Цветовая маркировка резисторов программа.
Кодовая маркировка резисторов Маркировка резисторов по цвету была задумана для облегчения считывания номинала постоянного резистора при любом положении самого резистора.
Сопротивление измеряется в омах. Символ ома — буква омега. Поэтому часто значение резистора задаётся в КОм и в МОм. На этом резисторе нанесено: Красный — 2, фиолетовый — 7, жёлтый — 4 нуля. Итого, номинал резистора составляет: Ом — КОм. Цветная маркировка резисторов сопротивлением менее 10 Ом требует дополнительных цветов, так как стандартные цвета для обозначения сопротивления постоянных резисторов не могут описать номинал менее 10 Ом.
Для описания таких номиналов существуют два специальных цвета для третьей полосы: золотой, что означает х 0. Первая и вторая полоса обозначают цифры как обычно. Например: Красный, фиолетовый, золотой: 27 х 0. Зелёный, голубой, серебряный: 56 х 0. Точность номинала постоянного резистора показывается четвёртой цветной полосой. Она обозначается в процентах.
Вместо десятичной запятой используются буквы R, K, M. При определении номинала резистора буква K означает умножение на , буква M на , а буква R на 1. Маркировка резисторов по цвету Маркировка резисторов по цвету была задумана для облегчения считывания номинала постоянного резистора при любом положении самого резистора.
Цвета резисторов Цвет Значение Чёрный.
РЕЗИСТОРЫ | Маркировка резисторов
Здравствуйте, уважаемые читатели сайта sesaga. В предыдущей статье мы разобрались, какие бывают соединительные провода и линии электрической связи и как они обозначаются на электрических схемах. В этой статье речь пойдет о резисторе или как по старинке его еще называют сопротивление. Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры и используются практически в каждом электронном устройстве.
Резисторы обладают электрическим сопротивлением и служат для ограничения прохождения тока в электрической цепи. Их применяют в схемах делителей напряжения, в качестве добавочных сопротивлений и шунтов в измерительных приборах, в качестве регуляторов напряжения и тока, регуляторов громкости, тембра звука и т.
Калькулятор цветовой маркировки резисторов поможет расшифровать по цветным кольцам на резисторе его номинал и допуск.
Конвертер величин
Буквами обозначается группа резисторов: С — резисторы постоянные, СП — резисторы переменные. Первая цифра после букв указывает материал, из которого они изготовлены 1 —непроволочные тонкослойные углеродистые и бороуглеродистые; 2 — непроволочные тонкослойные металлопленочные и металлоокисные; 3 — непроволочные композиционные пленочные; 4 — непроволочные композиционные объемные; 5 — проволочные; 6—непроволочные тонкослойные металлизированные. Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида.
Например, резистор С — постоянный непроволочный с порядковым номером разработки С г. Между вторым и третьим элементами ставится дефис. Например, резисторы переменные проволочные с номером 18 записываются РП Резисторы, которые изготовлялись до введения вышеуказанных систем сокращенных обозначений, имеют старые наименования, в основу которых положены отличительные признаки вид токопроводящего материала, защиты и др.
Резисторы 1 ком
Random converter. Этот калькулятор преобразует сопротивление резистора в цветовую маркировку из трех, четырех и пяти полосок. Если вы интересуетесь электроникой, но не можете запомнить цветовую кодировку голова ведь не мусорный ящик! Если ввести в калькулятор значение резистора, которое получилось в результате расчета схемы, он проверит соответствие сопротивления одному из стандартных значений из рядов E3—E и покажет как выглядит резистор данного номинала с цветовой кодировкой.
Каждый, кто работает с электроникой, или когда-нибудь видел электронную схему, знает, что практически ни одно электронное устройство не обходится без резисторов.
Цветовая маркировка постоянных маломощных выводных резисторов
При протекании электрического тока через резистор, его проводящий элемент нагревается. Тепло передаётся через конструктивные элементы резистора к поверхности его корпуса, а с поверхности распространяется в окружающее пространство в виде теплового излучения, а также прямой передачей при соприкосновении с окружающей средой конвективное охлаждение. Для поддержания оптимального температурного режима резистора, необходимо соблюдение условия, при котором количество выделяемого тепла должно эффективно отдаваться в окружающую среду. Если габариты корпуса, а соответственно и площадь поверхности резистора соприкасающейся с внешней средой не достаточна, часть выделяемого тепла будет накапливаться в резисторе, его температура будет расти до выхода из строя. В радиолюбительской практике чаще встречается более короткий ряд: 0,; 0,; 0,5; 1,0; 2,0; 3,0 и 5,0 Вт. Если резистор перегревается — его габаритная мощность выбрана не верно.
Резистор. Резисторы постоянного сопротивления
Сопротивление smd резисторов может измеряться в ом Ом , килоом кОм , мегаом МОм и обозначаеться специальным кодом. Данная таблица поможет вам разобраться в маркировке обозначений при различных измерительных номиналах и подобрать нужные аналоги для замены. Резисторы smd — это те же постоянные резисторы, только предназначенные для поверхностного монтажа на печатную плату. SMD резисторы значительно меньше, чем их аналогичные металлопленочные или металлооксидные резисторы. По стандарту они бывают квадратной, прямоугольной и круглой формы. Имеют очень низкий профиль по высоте. Вместо проволочных выводов обычных постоянных резисторов, которые выводами вставляются в отверстия печатной платы, у smd резисторов имеются на концах небольшие контакты, которые припаяны к поверхности корпуса smd резистора.
Кодированное обозначение номинальных сопротивлений резисторов состоит из кОм±5 Цветовая маркировка номинального сопротивления и.
Цветовая и цифровая маркировка резисторов.
Обозначение их мощности.Резисторы относятся к наиболее простым, с точки зрения понимания и конструктивного исполнения, радиоэлектронным элементам. Однако при этом они занимают лидирующее место по применению в схемах различных электронных устройств. Поэтому очень важно научится применять их в практических целях, уметь самостоятельно рассчитать необходимые параметры и правильно выбрать резистор с соответствующими характеристиками.
Калькулятор цветовой маркировки резисторов
Весьма широко используемый компонент практически всех электрических и электронных устройств. Схема замещения резистора чаще всего имеет вид параллельно соединённых сопротивления и ёмкости. Иногда на высоких частотах последовательно с этой цепью включают индуктивность. Сопротивления нелинейных резисторов изменяются в зависимости от значения приложенного напряжения или протекающего тока. Например, сопротивление осветительной лампы накаливания при отсутствии тока в раз меньше, чем в режиме освещения.
В линейных резистивных цепях форма тока совпадает с формой напряжения, вызвавшего этот ток.
Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,Вт имеет длину несколько миллиметров и диаметр порядка миллиметра.
Цветовая маркировка постоянных маломощных выводных резисторов. Наличие товара и ориентировочные цены на нашем складе в Москве на данный момент можно проверить, кликнув по ссылкам ниже :. Существуют специальные ряды номиналов, представляющие собой множества значений от 1 до Номинал резистора определённого ряда является произвольным значением из соответствующего множества, умноженным на произвольный десятичный множитель 10 в целой степени. Название ряда указывает общее число элементов в нём, т. Каждый ряд соответствует определённому допуску в номиналах резисторов. Собственно, ряды устроены таким образом, что следующее значение отличается от предыдущего чуть меньше, чем на двойной допуск.
Калькулятор цветовой маркировки резисторов поможет расшифровать по цветным кольцам на резисторе его номинал и допустимое отклонение сопротивления от его номинального значения.
Цветную маркировку на резисторах следует читать слева направо. Как правило, первое кольцо расположено ближе к одному из выводов или шире чем остальные.
Резистор | Электронные печеньки
Резистор — пассивный элемент электрической цепи, имеющий единственную характеристику—сопротивление. Само название резистора произошло от латинского resisto—«сопротивляюсь». Поэтому, резистор часто называют просто сопротивлением. Из статьи вы сможете узнать немного полезной теории о сопротивлении, научитесь понимать маркировку резисторов, в том числе цветовую.
Перед прочтением статьи вы можете сразу заказать набор из 600 штук наиболее востребованных резисторов (30 номиналов по 20 штук каждого) по ссылке или хороший расширенный набор из 820 резисторов (41 номинал по 20 штук каждого) здесь
Электрический ток, текущий по проводам, испытывает сопротивление. Это сопротивление меняется в зависимости от внешних условий и свойств проводника.
Чем тоньше провод—тем больше сопротивление. Чем длиннее провод—тем больше сопротивление. Если вы уже прошли десять километров, то идти становится тяжелее, чем в начале пути. Это сравнение не совсем правильное с точки зрения физики, но позволяет представить вышеописанные свойства проводников.
Резисторы россыпью. В основном, советские.
Величина сопротивления зависит от следующих факторов:
- От длины проводника
- От температуры проводника
- От площади поперечного сечения (толщины) проводника
- От материала, из которого сделан проводник
- От силы тока
- От напряжения
Георг Симон Ом
Единица измерения сопротивления—Ом. Названа в честь немецкого физика Георга Ома. Это тот самый Ом, который сформулировал закон Ома, без которого не обойтись при расчёте любой схемы. Физический смысл одного Ома таков: проводник имеет сопротивление 1 Ом, если сила тока, который протекает по этому проводнику, равна 1 А (Ампер), а напряжение, приложенное к концам этого проводника, равно 1 В (Вольт).
Прибор для измерения сопротивления называется омметр.
Омметр. Прибор для измерения сопротивления.
Выпускается большое количество резисторов различных стандартных номиналов от единиц до миллионов Ом. Полезно знать соотношение величин сопротивлений:
1 КОм (килоом) = 1000 Ом
1 МОм (мегаом) = 1000 КОм = 1 000 000 Ом
Резисторы бывают трёх видов:
- Постоянные
- Переменные
- Подстроечные
Самый многочисленный класс—это постоянные резисторы—резисторы, сопротивление которых нельзя изменить. Потому они и называются постоянными. Переменный резистор—»крутилка». Их используют, например, для регулировки громкости. Подстроечный резистор – это тоже переменный резистор, но выполненный в более компактном корпусе. От переменного он отличается в основном тем, что не рассчитан на частое изменение сопротивления. Если часто крутить подстроечный резистор, он быстро выйдет из строя. Предназначен для установки туда, где нужно настраиваемое сопротивление, но настраиваться оно должно один раз (при изготовлении платы на заводе).
Подстроечные резисторы используются, например, в радиоприёмниках. Естественно, выпускается множество резисторов, отличающихся друг от друга различными параметрами. Для того, чтобы понять характеристики резистора, его параметры отмечаются прямо у него на корпусе. Как именно маркируются резисторы мы и поговорим далее.
Постоянные резисторы
Когда говорят «номинал резистора», подразумевают «сопротивление резистора». Далее в тексте вы будете встречать оба термина. Почему возникла такая «двоякость» будет рассказано чуть ниже. Старые резисторы имели довольно большой размер, поэтому все номиналы указывались обычными буквами на корпусах этих резисторов. Но если вам в руки попадётся такой резистор, определить его сопротивление сразу вряд ли удастся, сопротивление там указывается не «в лоб». Кроме того, на резисторе указывалось не только его сопротивление, но и некоторые другие параметры. Чтобы в этом разобраться, рассмотрим характеристики постоянных резисторов. Резисторы характеризуются следующими свойствами:
- Сопротивление
- Класс точности (допуск)
- Мощность рассеивания
Далее поговорим об этих свойствах и узнаем, каким образом они указываются на корпусе резистора.
Сопротивление—главная характеристика резистора (ради сопротивления его и ставят). О том, что такое сопротивление, мы уже коротко обсудили в начале статьи, поэтому сразу перейдём к его обозначению. Забегая вперёд скажу, что если вы пришли сюда, чтобы узнать, как «прочитать» цветные полоски на корпусе резистора—приступайте к чтению сразу от заголовка «Цветовая маркировка резисторов». Потому что сейчас мы для лучшего понимания сути учимся считывать маркировку отечественных резисторов.
Если сопротивление меньше 1000 Ом:
В этом случае после цифры, которая указывает значение сопротивления, пишут букву R. Или не пишут совсем никакой буквы. На некоторых старых резисторах советского производства вы можете увидеть слово Ом. Позже на резисторы стало принято наносить следующие символы: сначала целую часть числа, затем букву R, а затем – дробную часть числа.
Примеры обозначения сопротивлений:
100 = 100 Ом
100 R = 100 Ом
Более поздние (современные) обозначения:
1R5 = 1,5 Ом
1R0 = 1 Ом
0R2 = 0,2 Ом
Если первая цифра – 0, то ее обычно не пишут, поэтому:
0R2 = R2 = 0,2 Ом
Если сопротивление больше 1000 Ом:
В этом случае, чтобы не писать большие числа, используют килоомы и мегаомы.
Вообще-то есть и более весомые приставки, например Гига- и Тера-, но такие большие сопротивления в электронике практически не встречаются, поэтому ограничимся кило- и мегаомами. Принцип записи значений остается таким же, просто меняются буквы, а, следовательно, и значения сопротивлений. Примеры:
K100 = 100 Ом
1К0 = 1 КОм = 1000 Ом
1К5 = 1,5 КОм = 1500 Ом
M220 = 0,22 МОм = 220 KОм = 220 000 Ом
1М0 = 1 МОм = 1000 КОм = 1 000 000 Ом
3М3 = 3,3 МОм = 3300 КОм = 3 300 000 Ом
Это всё, что нужно знать про обозначение сопротивления. Можно обсудить следующую характеристику.
Как изготовить резистор? Можно взять омметр, кусок проволоки и с помощью омметра измерить сопротивление куска проволоки определённой длины. Например, сопротивление сантиметрового отрезка нихромовой проволоки. Затем отмерить длину, которая даст нам нужное сопротивление и использовать этот кусок в качестве резистора. Примерно так всё и происходит в промышленности. Только вместо проволоки используют плёнки из специальных материалов, но суть остаётся прежней – известна длина (ширина, толщина, масса) некоего материала, который нужно упаковать в корпус для получения необходимого сопротивления.
Но этот материал тоже нужно где-то производить, чем-то нарезать, куда-то перемещать. Все эти процессы влияют на сопротивление материала. Поэтому, трудно сделать все резисторы абсолютно одинаковыми – по разным причинам наблюдается разброс параметров. А если так, то все значения сопротивлений – это номинальные параметры, которые в реальности немного отличаются в ту или иную сторону. Поэтому и говорят «номинал резистора» вместо «сопротивление резистора». Величину этих отличий и определяет класс точности (допуск). Допуск измеряется в процентах.
Пример: резистор 100 Ом +/- 5%
Это означает, что сопротивление реального резистора может отличаться на пять процентов от номинала. Вспомним начальную школу: в нашем случае 100 Ом – это 100%, значит 5% – это 5 Ом.
100 – 5 = 95; 100 + 5 = 105
То есть величина конкретного резистора может «гулять» в пределах от 95 до 105 Ом. Для большинства схем это незначительно. Но в некоторых случаях требуется подобрать более точное сопротивление – тогда выбирают резистор с более высоким классом точности.
То есть не 5%, а, например 2%.
На старых резисторах допуск так и пишут: 20%, 10%, 5% и т.п. Но есть еще буквенная кодировка. Если на резисторе номинал указан буквенным способом, то последняя буква (если она есть) обозначает величину допуска. Значения этих букв приведены в таблице:
| Буква | B | C | D | F | G | J | K | M | N |
| Допуск | 0,1% | 0,25% | 0,5% | 1% | 2% | 5% | 10% | 20% | 30% |
Примеры:
1К5К = 1,5 КОм 10%
1К0М = 1 КОм 20%
1К05В = 1,05 КОм 0,1%
В физике мощность электрического тока обозначается буквой Р. Мощность измеряется в ваттах (обозначается Вт или W). Зависит мощность от силы тока и напряжения и для постоянного тока рассчитывается по формуле:
P = I * U
Если через резистор не протекает большой ток, то можно использовать резистор любой мощности – ничего с ним не случится.
Но если через резистор течет значительный ток, то он может перегреться и выйти из строя (попросту сгореть). Поэтому, стоит рассчитать мощность, которая будет выделяться на резисторе – мощность рассеивания. Мощность пишется на корпусе резистора либо римскими, либо арабскими цифрами. На маломощных резисторах мощность обычно не указывают.
Примеры обозначений:
1 W = 1 Ватт
IV W = 4 Ватт
2 Вт = 2 Ватт
V Вт = 5 Ватт
Мы рассмотрели способ обозначения резисторов, который использовался раньше. Современные резисторы маркируют иначе. Старый способ был не слишком удобен, но номинал резистора при таком способе обозначения понять можно безо всяких справочников. Однако, пришлось всё сделать ещё хуже. Современная аппаратура имеет небольшие размеры, а значит и компоненты, которые в ней используются, также должны иметь минимальный размер. Резисторы нужны маленькие и, несмотря на то, что современные технологии позволяют нанести на них надпись, разглядеть эту надпись потом будет непросто.
Поэтому была разработана цветовая маркировка резисторов.
Цветовая маркировка наносится на резистор в виде четырех или пяти цветных полос. У резисторов с четырьмя цветными полосками первая и вторая обозначают величину сопротивления в омах. Третья – это множитель, на который необходимо умножить величину сопротивления. Четвертая полоса определяет класс точности в процентах. Резисторы с пятью полосами – это резисторы с малой величиной допуска (0,1% – 2%). Первые три полосы – это величина сопротивления, четвертая – множитель, пятая – допуск. Каждому цвету соответствует своя цифра. Важно правильно выбрать порядок, в котором мы будем считывать цвета. Цветные кольца на резисторах сдвинуты к одному из выводов и располагаются слева направо. Если резистор слишком мал, и нет возможности сдвинуть маркировку к одному из выводов, то первая полоска делается приблизительно в два раза толще остальных. Но на некоторых резисторах эти правила не соблюдаются. В этом случае можно только угадать. Угадать нам поможет особенность маркировки: серебристый, золотистый и черный цвета определяют класс допуска резистора.
Значит, полоски этих цветов никогда не бывают первыми. Поэтому, если
один из этих цветов (кроме черного) нанесен с какого-либо края, то этот край правый. Так же оранжевый, желтый и белый никогда не бывают последними. Значит, если один из этих цветов нанесен с какого-либо края, то это левый край.
Таблица для расшифровки цветовой маркировки резистора:
| Цвет кольца или точек | Первая цифра | Вторая цифра | Множитель | Допуск, % | ||
| Черный | — | 0 | *1 | 1 | — | |
| Коричневый | 1 | 1 | *10 | 10 | 1% | |
| Красный | 2 | 2 | *100 | 102 | 2% | |
| Оранжевый | 3 | 3 | *1.000 | 103 | — | |
| Желтый | 4 | 4 | *10. 000 | 104 | — | |
| Зеленый | 5 | 5 | *100.000 | 105 | 0,5% | |
| Голубой | 6 | 6 | *1.000.000 | 106 | 0,25% | |
| Фиолетовый | 7 | 7 | *10.000.000 | 107 | 0,1% | |
| Серый | 8 | 8 | *100.000.000 | 108 | 0,05% | |
| Белый | 9 | 9 | *1.000.000.000 | 109 | — | |
| Золотистый | — | — | *0,1 | 10-1 | 5% | |
| Серебристый | — | — | *0,01 | 10-2 | 10% | |

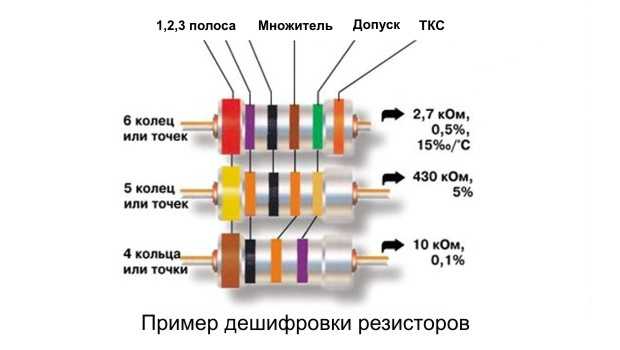

Можно потренироваться определять номинал на этой картинке.
Есть еще резисторы, предназначенные для поверхностного монтажа (SMD). Такие резисторы настолько малы, что даже цветные полоски разместить на них проблематично. Маркировку сопротивлений на них принято наносить другим способом. Закодированное значение состоит из трех или четырех цифр. Последняя цифра означает степень числа десять, то есть просто количество нулей, которые нужно приписать к первым цифрам, чтобы получить значение в омах.
Примеры:
103 – последняя цифра 3, значит, к числу 10 приписываем три нуля, получаем 10 000 Ом = 10
КОм.
1562 – последняя цифра 2, значит, к числу 156 приписываем два нуля, получаем 15600 Ом =
15,6 КОм.
Если последняя цифра – ноль, то первые цифры и есть номинальное значение. Например, если на резисторе указана маркировка «100», то к числу 10 приписываем ноль нулей, получаем 10 Ом.
SMD резистор 47кОм
SMD резисторы рядом со спичкой для сравнения масштаба
После прочтения статьи мы узнали, для чего нужны резисторы, какими бываю маркировки на резисторах и научились определять сопротивление резистора.
Теперь самое время приступить к использованию данных приборов в реальных схемах.
Есть и другие статьи, которые помогут научиться правильно использовать резистор в реальных электрических схемах:
- Делитель напряжения
- Светодиод
Купить набор из 600 штук наиболее востребованных резисторов (30 номиналов по 20 штук каждого) по ссылке или вот ещё хороший расширенный набор из 820 резисторов (41 номинал по 20 штук каждого) здесь.
Резистор 22 ком цветная маркировка. Цветовая маркировка резисторов. Нестандартная маркировка импортных резисторов
И сегодня наш разговор будем посвящен одному компоненту, без которого невозможно представить ни одну электрическую цепь, а именно резистору 🙂
Итак, начнем с основного определения резистора. Резистор – это, в первую очередь, пассивный элемент электрической цепи, который имеет определенное значение сопротивления (оно может быть постоянным и переменным). Предназначен этот элемент для линейного преобразования силы тока в напряжения и наоборот, ведь как мы помним из , напряжение и сила тока связаны друг с другом как раз через величину сопротивления:
Являются одними из самых широко используемых компонентов – редко можно встретить схему, в которой бы не было ни одного резистора 😉 Основным параметром резистора, как уже понятно из определения, является его электрическое сопротивление, измеряемое в Омах (Ом).
Обозначение резисторов на схеме.
Давайте рассмотрим обозначение резисторов на схемах . Существуют два возможных варианта:
Кроме того, используются немного измененные символы, которые характеризуют резисторы на схеме по величине номинальной мощности рассеивания . Тут возникает вполне закономерный вопрос – а что это за параметр такой – номинальная мощность рассеивания? При протекании тока через резистор в нем будет выделяться , что приведет к нагреву резистора. И если мощность будет превышать допустимую величину, то резистор будет перегреваться и просто сгорит. Таким образом, номинальная рассеиваемая мощность – это величина мощности, которая может рассеиваться резистором без превышения предельно допустимой температуры. То есть если мощность в цепи будет меньше или равна номинальной, то с резистором все будет в порядке 🙂 Итак, вернемся к обозначению резисторов:
Вот так обозначаются наиболее часто встречающиеся на схемах резисторы в зависимости от их номинальной рассеиваемой мощности, тут даже особо нечего дополнительно комментировать =)
Сопротивление резистора на схемах указывается рядом с условным обозначением, причем единицу измерения обычно опускают.
Если увидите на схеме рядом с резистором число 68, то не сомневайтесь ни секунды – сопротивление резистора равно 68 Омам. Если же величина сопротивления составляет, к примеру, 1500 Ом (1,5 КОм), то на схеме будет обозначение “1.5 К”:
С этим все просто… Несколько сложнее ситуация обстоит с цветовой маркировкой резисторов. Сейчас мы разберемся и с этим моментом 😉
Цветовая маркировка резисторов.
Большинство резисторов имеют цветовую маркировку , такую как на этом рисунке. Она представляет из себя 4 или 5 полос (чаще всего, хотя их может быть, например, и 6) определенных цветов, и каждая из этих полос несет определенный смысл. Первые две полоски абсолютно всегда обозначают первые две цифры номинального сопротивления резистора. Если полосок всего 3 или 4, то третья полоса будет означать множитель, на который необходимо умножить число, полученное из первых двух полос, для определения величины сопротивления. Если всего на резисторе 4 полосы, то 4 будет указывать на точность резистора.
Если полос всего пять, то ситуация несколько меняется – первые три полосы означают три цифры сопротивления резистора, четвертая – множитель, пятая – точность. Соответствие цифр цветам приведено в таблице:
Тут есть еще один немаловажный момент – а какую именно полосу считать первой? 🙂 Чаще всего первой считается та полоса, которая находится ближе к краю резистора. Кроме того, можно заметить, что золотая и серебряная полосы не могут быть первыми, поскольку не несут информации о величине сопротивления. Поэтому если на резисторе есть полосы этого цвета и они расположены с краю, то можно точно утверждать, что первая полоса находится с противоположной стороны. Давайте рассмотрим практический пример:
Поскольку у нас здесь 5 полос, то первые три указывают на сопротивление резистора. Посмотрев нужные значения в таблице, мы получаем величину 510. Четвертая полоса – множитель – в данном случае он равен . И, наконец, пятая полоса – погрешность – 10 %. В итоге мы получаем резистор 510 КОм, 10 %.
В принципе, если нет желания разбираться с цветами и значениями, то можно обратиться к какому-нибудь автоматизированному сервису, определяющему сопротивление по цветовой маркировке, которых сейчас полно в интернете. Там нужно будет только выбрать цвета, которые нанесены на резистор и сервис сам выдаст величину сопротивления и точность.
Итак, с цветовой маркировкой резисторов мы разобрались, переходим к следующему вопросу 🙂
Помимо цветовой маркировки используется так называемая кодовая – для обозначения номинала резистора в данном случае используются буквы и цифры (четыре или пять знаков). Первые знаки (все, кроме последнего) используются для обозначения номинала резистора и включают в себя две или три цифры и букву. Буква определяет положение запятой десятичного знака, а также множитель. Последний же символ определяет допустимое отклонение сопротивления резистора. Возможны следующие значения:
Для букв, обозначающих множитель возможны такие варианты:
Давайте для наглядности рассмотрим несколько примеров:
С этим типом маркировки мы разобрались, давайте теперь изучим всевозможные способы маркировки SMD резисторов.
Маркировка SMD резисторов.
Для SMD резисторов также существуют разные варианты обозначения номиналов. Итак, давайте разбираться:
- Маркировка тремя цифрами – в данном случае первые две цифры – это величина сопротивления в Омах, а третья цифра – множитель. То есть величину в Омах нужно умножить на десять в соответствующей множителю степени.
- Маркировка четырьмя цифрами. Тут все похоже на предыдущий вариант, вот только для обозначения номинала сопротивления в Омах используются первые три цифры, а не две. Четвертая цифра – множитель.
- Маркировка двумя цифрами и символом. В данном случае две цифры определяют сопротивление резистора, но не напрямую, а через специальный код. Ниже я приведу таблицу всех возможных кодов. Если на резисторе указан код “02”, то из таблицы мы получаем значение 102 Ома. Но и это не является финальным значением сопротивления 🙂 Нужно еще учесть третий символ, который является множителем. Для этого символа возможны такие варианты: S=10 -2 ; R=10 -1 ; B=10; C=10 2 ; D=10 3 ; E=10 4 ;
Таблица соответствия кодов величине сопротивления:
Клик левой кнопкой мыши – для увеличения.
В первых двух вариантах маркировки возможно также использование латинской буквы “R” – она ставится для обозначения положения десятичной запятой.
По традиции рассмотрим пару примеров:
Сопротивления резисторов не являются произвольными числами. Существуют специальные ряды номиналов , которые представляют из себя значения от 0 до 10. Так вот номиналы резисторов (значения сопротивления) могут иметь величины, которые определяются как значение из соответствующего ряда, умноженное на 10 в целой степени. Рассмотрим основные ряды – E3, E6, E12 и E24:
Цифра в названии ряда означает количество чисел ряда номиналов в диапазоне от 0 до 10. В ряде E3 – три числа – 1.0, 2.2, 4.7, аналогично, и в других рядах. Таким образом, если резистор из ряда E3, то его номинал (сопротивление) может быть равно 1 Ом, 2.2 Ом, 4.7 Ом, 10 Ом, 22 Ом, 47 Ом…..1 КОм……22 КОм и т. д.Также существуют номинальные ряды Е48, Е96, Е192 – их отличие от рассмотренного нами ряда состоит лишь в том, что допустимых значений еще больше 🙂
На этом мы заканчиваем нашу статью, мы рассмотрели основные моменты, которые будут важны при работе с резисторами, а в одной из следующих статей мы продолжим разговор о резисторах и на очереди будут переменные резисторы, так что следите за обновлениями и заходите на наш сайт!
В общем, термин SMD (от англ.
Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).
SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких – SMD резистор.
SMD резисторы
SMD резисторы – это миниатюрные , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.
Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.
Типоразмеры SMD резисторов
В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.
Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.
Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.
Размеры SMD резисторов и их мощность
Размер резистора SMD зависит главным образом от необходимой мощности рассеивания.
В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.
Маркировка SMD резисторов
Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.
В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.
Маркировка с 3 и 4 цифрами
В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.
Еще несколько примеров определения сопротивлений в рамках данной системы:
- 450 = 45 х 10 0 равно 45 Ом
- 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
- 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
- 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)
Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом.
Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.
SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.
Эта система маркировки состоит из трех элементов: две цифры указывают код , а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)
Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:
- 01А = 100 Ом ±1%
- 38С = 24300 Ом ±1%
- 92Z = 0.887 Ом ±1%
Онлайн калькулятор SMD резисторов
Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.
Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).
Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.
Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.
Примечания
1. Общие положения. В соответствии с ГОСТ 28883-90 и международным стандартом, сопротивление резисторов маркируется в виде цветных полос. Маркировка с тремя полосками используется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0.005%. Шестая полоска на резистора показывает температурный коэффициент сопротивления (ТКС).
2.

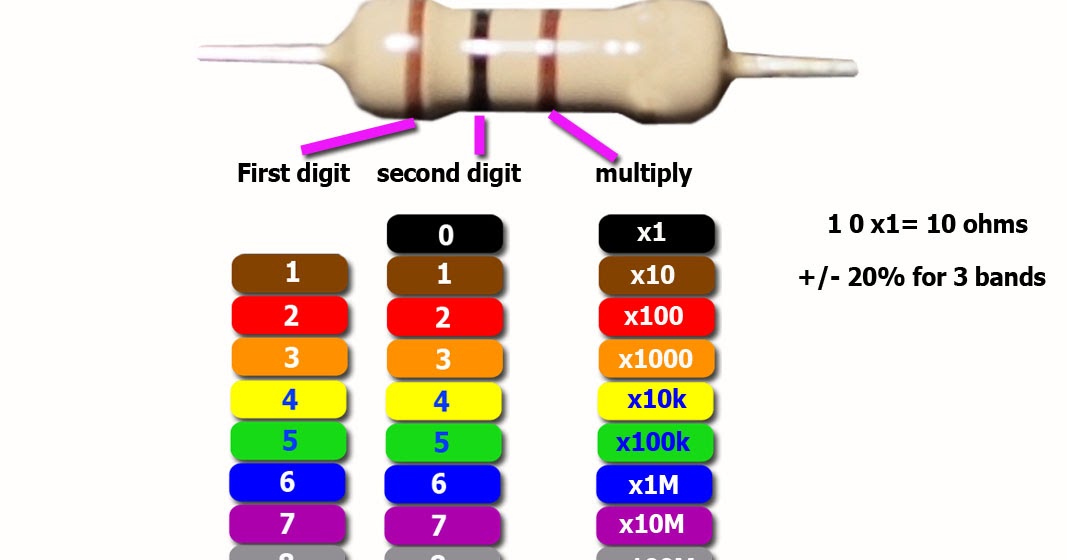

Цветовая маркировка резисторов с 3 полосами . Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр.
Точность резисторов с 3-мя полосами — 20%.
Сопротивление резистора с тремя полосами можно найти по формуле:
R =(10 A + B )10 C ,
3. Цветовая маркировка резисторов с 4 полосами. Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса означает точность резистора в процентах. Она может быть серебристого или золотистого цвета, что значит допуск в 10% или 5% соответственно.
Сопротивление резистора с четырьмя полосами можно найти по формуле:
R =(10 A + B )10 C ,
где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.
4.
Цветовая маркировка резисторов с 5 полосами. Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр.
Пятая полоса означает точность резистора в процентах.
Сопротивление резистора с пятью полосами можно найти по формуле:
5. Цветовая маркировка резисторов с 6 полосами. Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах. Шестая полоса означает температурный коэффициент сопротивления.
Сопротивление резистора с шестью полосами можно найти по формуле:
R =(100 A +10 B + C )10 D ,
где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.
Простой калькулятор расчёта номинала резистора по цветам.
Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.
В итоге получаем номинал и допуск нужного нам резистора.
Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.
Маркировка резисторов SMD. Калькулятор онлайн
Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы.
Трёхсимвольная маркировка EIA96
Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.
Первые две цифры — код номинала от 01 до 96 соответствует числу номинала от 100 до 976 согласно таблице.
Третий символ — буква — код множителя. Каждая из букв X , Y , Z , A , B , C , D , E , F , H , R , S соответствует множителю согласно таблице.
Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов EIA-96 , E24 , E48 .
Сопротивление 0ом ±1%, EIA-96 в результате вычислений означает некорректный ввод.
Впишите код стандарта EIA-96 (регистр не учитывается), либо 3 цифры E24 , либо 4 цифры E48
Сопротивление: 165ом ±1%, EIA-96
Таблица EIA-96
|
Трёхсимвольная маркировка E24.
Допуск 5%Маркировка из трёх цифр. Первые две цифры — число номинала.
Третья цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100, множитель 100.
3=lg1000, множитель 1000.
В данной статье используйте окно калькулятора выше, что и для EIA-96.
Четырёхсимвольная маркировка E48. Допуск 2%
Маркировка состоит из четырёх цифр. Первые три цифры — число номинала.
Четвёртая цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100; Множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.
Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48 ), либо вводить 4 цифры в общее верхнее окно.
Введите код SMD резистора E48
Сопротивление: 22.2kом ±2%, E48
Кому-то полезным может быть набор калькуляторов для расчёта сопротивления резисторов, соединённых параллельно.
Материал по ссылке:
Некоторые иностранные производители (хоть это и редкость) применяют собственную, нестандартную цветовую маркировку резисторов . В этом случае придется смотреть правила цветовой маркировки у конкретной фирмы.
Возможности декодера:
Если по цветовой маркировке необходимо узнать сопротивление резистора, необходимо выполнить следующие действия: указать количество цветных полос, затем выбрать цвет каждой из них (под каждой полоской на изображении резистора расположено выпадающее меню). Под изображением резистора результат будет выведен в виде X*10 Y Ом (цифры располагаются каждая под своей полоской), а в поле результата (слева от кнопки «Реверс») уже в обычном виде (Ом, кОм, МОм).
Если необходимо узнать, каким цветовым кодом маркируется резистор заданного
номинала, необходимо ввести значение в поле результата (слева от кнопки
«Реверс») в виде целого числа или дробного (разделитель- точка). Затем выбрать диапазон (Ом, кОм, МОм.
..). Цвет полос будет пересчитан в
соответствии с введенным значением. Приоритет у сопротивлений с допуском 5%
(маркировка 4 полосами). Если 5% сопротивлений с таким номиналом нет, то
выводится маркировка 1% резисторов, ну а если и таких не выпускают,
то 0.5%. Так, например, если
задать расчет для 10 кОм, то по умолчанию будет выведена маркировка для 10 кОм
±
5% (4 полоски). Чтобы
узнать, какой цветовой код будет у 1% резистора, нужно задать отклонение в поле
результата. Тогда будет рассчитана 5-полосная цветовая маркировка резистора 10
кОм
±1
%.
Справа выводится таблица со стандартными значениями
сопротивлений из рядов Е12, Е24, Е48, Е96 и Е192. Таблица прокручивается до
значений, ближайших к тому, что в данный момент задано цветовой маркировкой.
Если такие значения есть, эта строка окрашивается в зеленый цвет, если таких
значений нет, в желтый цвет окрашиваются строки с ближайшим большим и
ближайшим меньшим значением. Если кликнуть по значению в таблице, то маркировка
резистора будет пересчитана соответственно.
Причем порядок сопротивления
останется тот же, что и был. Если, например изначально была 4-полосная маркировка
для 10
кОм
±
5% (значение 100 из
стандартного ряда Е24), и вы кликните по значению 101 из ряда Е192 в
таблице, то будет рассчитана 5-полосная цветовая маркировка для резистора
10.1 кОм ±0.
5%
Над каждой цветовой полоской на резисторе располагаются кнопки «+» и «-«. Клик по ним приводит к тому, что цифровой эквивалент этой полоски (и цвет, конечно, тоже) изменяется на 1 шаг (на единицу для полосок с 1 по 4 или до ближайшего большего или меньшего для полосок, отвечающих за отклонения и ТКС)
Первая полоска
цветовой
маркировки обычно находится ближе к краю, но, если цветовых полос более
4-х, бывает сложно определить, какая из двух крайних первая, и хоть ее в этом
случае делают толще, это не всегда помогает. Рекомендую в сомнительных
случаях проверить,
возможна ли обратная последовательность с помощью кнопки » Реверс «.
Программа расшифровки
построит зеркальное отображение полосок и соответствующее ей значение
сопротивления.
Если такая комбинация невозможна, программа выдаст сообщение,
какая именно цветная полоска не соответствует правилам цветовой маркировки
резисторов. Также программа выдаст сообщение, если допуск, соответствующий
выбранной цветовой маркировки не соответствует значениям допуска соответствующего стандартного ряда. Например,
сопротивление 4.07 кОм может принадлежать исключительно прецизионному ряду Е192.
И если цвет 5-й полоски будет выбран золотистый (что соответствует допуску 5%),
то это явная ошибка, о чем будет выдано сообщение. Еще есть дополнительная
возможность вывести таблицу с ближайшими возможными номиналами к значению,
заданному цветовой маркировкой резистора. Будут выведены значения от ближайшего меньшего
до ближайшего большего из ряда Е24 и значения из рядов Е48, Е96, Е192 в этом
же диапазоне.
Полезно при разработке новой схемы при выборе номинала резистора.
Цветовая маркировка резисторов — числовые значения цветов в зависимости от расположения.
Цветовая маркировка резисторов.
Общие сведения.Цветовая маркировка резисторов обычно наносится
в виде 3-х, 4-х, 5-ти, а иногда и 6 колец. В ней с помощью цвета закодирован
номинал сопротивления резистора, допустимое отклонение (точность), а также может
быть обозначен ТКС (изменение сопротивления резистора от температуры — важный
параметр в прецизионных применениях). На первый взгляд, цветовая маркировка
резисторов сложна в распознавании, так как в памяти приходится держать таблицу
цветов. Но зато такой способ позволяет в любом случае прочитать номинал
резистора, впаянного в плату. Кроме того, можно разобрать сопротивление
выводного резистора в самом мелком габарите (0.062Вт), на корпусе которого
просто не поместилась бы цифро-буквенная маркировка. Стоит отметить и то, что
цветовая маркировка резисторов технологичней в производстве. В конечном счете, цветовая маркировка резисторов удобна как производителям, так и потребителям. Самый же большой недостаток
цветной маркировки резисторов, на мой взгляд — сложность в различении таких
цветов, как серый и серебристый, желтый и золотистый, а иногда сложно бывает
различить при определенном освещении черный, коричневый и фиолетовый.
Также и
интенсивность оттенков тоже может быть разная в зависимости от возраста,
температурных режимов, которые перенес резистор, да и производитель, наверное,
колору может недосыпать. Есть и еще один недостаток: иногда производители так
наносят маркировку, что просто невозможно понять, где первая полоска, а где
последняя. В этом случае, если это, конечно, не цветовой аналог слова «шалаш»
(хоть по-нашему читай, хоть по-арабски справа-налево…) результат будет
совершенно разный. Упростить ситуацию со неоднозначным прочтением цветовой
маркировки резисторов поможет программа, заложенная в этой странице. При клике
по кнопке «Реверс» цветовая маркировка, набранная ранее переворачивается
зеркально. В половине случаев этот код будет недопустимым (например, первым
элементом цветовой маркировки не может быть серебристая полоска), а в других
просто ускорится процесс дешифрования и проще будет сравнить два результата,
чтобы выбрать более подходящий. Например, в обычной непрецизионной схеме вряд ли
поставят резистор с точностью 0.
5%, так как он дороже, а никто из производителей
не будет раздувать стоимость без надобности.
Цветовая маркировка резисторов. Назначение полос.
1-я полоса цветовой маркировки резисторов может означать только цифру, не может быть нулем (т.е., иметь черный цвет)
2-я полоса цветовой маркировки резисторов тоже означает только цифру
3-е кольцо в цветовой маркировке резистора обозначает цифру, если полосок 5, или множитель к первым двум, если полосок 4.
4-е кольцо обозначает множитель к первым трем, если полосок 5, или точность, если цветных колец 4
5-я полоса цветовой маркировки резистора , если она есть, указывает на точность резистора
6-я цветная полоса маркировки, опять же, если есть, обозначает ТКС (температурный коэффициент сопротивления)
Принципы цветовой маркировки резисторов , описанные здесь, с таким же
успехом применимы также для конденсаторов и дросселей с той лишь разницей, что
получившееся число будет означать не Омы, а пикофарады для конденсаторов и
микрогенри для дросселей.
Есть, правда, еще и отличия в маркировке точности.
Цветовая маркировка резисторов — цвет и цифру соединяет рифма.
Всем известно двустишие «Каждый охотник желает знать, где
сидит фазан», раскладывающее цвета радуги. Способностей выдумать такое не хватило, но
если выговорить в определенном ритме «Че-Ка-Ка, О-Жэ-Зэ, Сэ-эФ-эС-Бэ», то
становится не хуже, чем стихотворение из «Алисы в стране чудес» («хрюкотали зелюки,
как мюмзики в мове…») и легко запоминается. Остается сопоставить это с
цветами по начальным буквам «черный-коричневый-красный, оранжевый-желтый-зеленый,
синий-фиолетовый-серый-белый» и последовательным цифровым рядом
«0,1,2,3,4,5,6,7,8,9», — и цифры в цветовой маркировке резисторов всегда сможете
раскодировать. Правда, для цветной полоски, обозначающую степень, необходимо еще запомнить «серебристый — золотистый»
со значениями -2, -1, иначе резисторы с сопротивлением в единицы и доли Ома
перестанут существовать. Ну а если Вы хотите запомнить, как в цветовой маркировке
резисторов
5.
Цветовая маркировка резисторов на сайте
Чип и Дип Ссылка
6. Калькулятор цветовой маркировки на сайте
Hamradio
Цветовой код резистора 100 кОм — Справочник по электронике
Справочник по цветовому коду резистора 100 кОм
Резистор 100 кОм является распространенным резистором в электронике. Его популярность делает его идеальным для изучения цветового кода резистора. Также полезно иметь возможность легко распознавать их в проектах вместе с другими распространенными резисторами.
Цветовой код резистора 100 кОм позволяет нам быстро определить значение сопротивления и допуск резистора 100 кОм (100 000 Ом ) резистор.
В этой статье мы расскажем, как определить и прочитать 4-полосные, 5-полосные, и 6-полосные резисторы 100 кОм. Попутно мы узнаем, как работает цветовое кодирование резисторов, чтобы вы могли применять его для быстрой и легкой идентификации любого резистора.
Цветные полосы резистора 100 кОм
Важно понимать, что каждая полоса на резисторе имеет определенное назначение.
Первые три полосы четырехполосного резистора говорят нам о номинальном значении резистора , а 4-я полоса дает нам допуск резистора.
В пятидиапазонном резисторе первые четыре полосы говорят нам о номинальном значении резистора, а пятая полоса определяет допуск. Шестиполосные резисторы также имеют полосу, которая определяет температурный коэффициент (то есть, насколько резистор чувствителен к изменениям температуры).
Все резисторы имеют допуск, а это означает, что значение вряд ли будет точно равно 100 кОм. Резисторы более высокого качества имеют лучшие допуски.
Полезные советы по использованию резисторов Цветовые коды:
1) Сначала определите последнюю полосу. Последняя полоса обычно золотая или серебряная и должна быть отделена от других полос небольшим зазором. Эта полоса дает нам допуск резистора.
2) Определив последнюю полосу, посмотрите на полосы на противоположной стороне резистора.
Первые две полосы дают нам базовое значение , которое необходимо умножить на множитель , чтобы определить полное значение сопротивления.
3) Третья полоса множитель . Умножьте значение, обозначенное первыми двумя полосами, на множитель, чтобы найти полное значение резистора.
Этот процесс более подробно описан ниже.
100K OHM Цветочная карта резистора
| Полосная номер | Функция | Color | ||
| 55 | ||||
| 55 | ||||
| 55 | ||||
| 55 | ||||
| 0055 | Brown | 1 | ||
| 2 | 2nd Digit | Black | 0 | |
| 3 | Multiplier | Yellow | x 10,000 | |
| 4 | Tolerance | Gold (или серебро) | ± 5% (± 10% для серебра) | |
| Общее значение: 100 000 ± 5% ω |
.
Цветовой код резистора состоит из цифр , за которыми следует множитель и значение допуска . Четырехполосные резисторы имеют две полосы для цифр, а пятиполосные резисторы имеют три полосы для цифр. Шесть ленточных резисторов также добавляют температурный коэффициент .
Проще всего сначала выучить четырехдиапазонные резисторы. Как только вы изучите четырехдиапазонную систему, очень легко понять цветовые коды пяти- и шестидиапазонных резисторов.
Четырехполосный резистор 100 кОм
Каждая полоса на резисторе играет определенную роль:
Первая полоса – 1 st Цифра: Это первая цифра значения сопротивления. Первая полоса коричневая, что соответствует значению 1 .
Второй диапазон – 2 nd Цифра: вторая цифра значения сопротивления. Эта полоса черного цвета, что соответствует значению 0 .
Это добавляется справа от первой цифры (от первой полосы).
Таким образом, цифры первой и второй полос: 10 .
Третий диапазон – Множитель : Берет цифры и умножает их на значение, заданное этим диапазоном. Фактический множитель равен 10 n , где n — это значение, соответствующее цвету полосы. В данном случае третья полоса желтая, что соответствует числу 5. Таким образом, множитель равен 10 5 = 10 0000.
Таким образом, общее значение сопротивления, заданное цветами, равно 10 (из цифр) x 10 5 (из множителя) Ом = 100 000 Ом = 100 кОм Ом .
Четвертый диапазон – Допуск : Дает значение допуска для резистора. Наиболее распространенными значениями являются 5% (обозначены золотой полосой) и 10% (обозначены серебряной полосой). В этом примере используется золотая полоса, что дает нам допуск 5%.
Таким образом, общее сопротивление составляет: 100 000 Ом ± 5 % Ом .
Это означает, что фактическое значение сопротивления может составлять от 95 000 до 105 000 Ом.
Если четвертая полоса серебряная, это означает, что допуск составляет 10%, а общее сопротивление равно 100 кОм ± 10 % Ом . Фактическое сопротивление должно быть в пределах от 90 000 до 110 000 Ом.
Вы можете использовать мультиметр, чтобы узнать фактическое сопротивление, но учтите, что оно также немного зависит от температуры. В 6-полосных резисторах температурная зависимость задается последней полосой (подробнее об этом ниже).
Мультиметры — отличный способ проверить любые резисторы, в которых вы не уверены, или определить фактическое сопротивление конкретного резистора. Всегда помните о соблюдении практических правил безопасности . Сопротивление необходимо измерять при выключенном питании, поэтому убедитесь, что цепь отключена, а все устройства накопления энергии (батарейки, конденсаторы) отключены или разряжены.
4-полосный, 5-полосный и 6-полосный Резистор 100 кОм Цветовой код
Вы, вероятно, столкнетесь с 5-полосными или даже 6-полосными резисторами.
Очень легко считывать 5- или 6-полосные резисторы, если вы уже знаете, как использовать цветовую кодировку четырехполосных резисторов .
5-полосный резистор 100K Цветовой код
Для резисторов сопротивлением 100 кОм с пятью полосами первые три полосы будут коричневыми, черными и черными (указывающими 100), а четвертая полоса будет оранжевой, что означает множитель x1000.
| Band Number | Function | Color | Value | |
| 1 | 1st Digit | Brown | 1 | |
| 2 | 2nd Digit | Black | 0 | |
| 3 | 3rd Digit | Black | 0 | |
| 4 | Multiplier | Orange | x 1000 | |
| 5 | Tolerance | Gold ( или серебро) | ± 5% (или ± 10%) | |
| Общее значение: 100 000 ± 5% ω |
400689 9000 1 400689 9000| 4-полосной резистор | 5-полосной резистор | 6-Band Резистор | ||
| 1 ST 7 | ||||
| 1 ST 7 | ||||
| 1 ST 7 | ||||
| 1 ST 7 | ||||
| 1 ST 7 | ||||
1 .| 1 st цифра значения сопротивления | 1 st цифра значения сопротивления | | ||
| 2 nd полоса 9 7 цифра значения сопротивления0055 | 2 nd digit of resistance value | 2 nd digit of resistance value | ||
| 3 rd band | Multiplier (x 10, 100, etc) | 3 rd digit of Значение сопротивления | 3 RD Цифры для сопротивления | |
| 4 TH Полоса | Допуск ( ± %) | Multiplier (X 10, 1007 ± %) | Multiplier (X 10, 1007555 %) | (X 10, 100755 %) 100 и т. д.) |
| 5 th band | N/A | Tolerance ( ± %) | Tolerance ( ± %) | |
| 6 th band | N/A | Н/Д | Температурный коэффициент R(T) |
4-полосный и 5-полосный резистор 100 кОм
Четырехполосные резисторы имеют две полосы для значения, одну для множителя и одну для допуска.
Пятиполосные резисторы добавляют дополнительную полосу для значения.
Таким образом, пятиполосные резисторы имеют три полосы для значения, одну для множителя и одну для допуска. Процесс анализа резистора такой же, как и для четырехполосного резистора. Начните с поиска небольшого разрыва между четвертой и пятой полосами. Как и в случае четырехполосных резисторов, последняя полоса говорит нам о допуске. Затем вернитесь к первым четырем полосам, чтобы рассчитать значение сопротивления.
Для резистора на 100 кОм с пятью полосами мы должны увидеть следующий порядок: коричневый (1), черный (0), черный (0), оранжевый (x1000), золотой или серебряный ( ± 5% или 10%).
6 Band 100k Ohm Resistor
| Band Number | Function | Color | Value | |
| 1 | 1st Digit | Brown | 1 | |
| 2 | 2-я цифра | Черный | 0 | |
| 3 | 3-я цифра | 0 | ||
| 4 | Multiplier | Orange | x 1000 | |
| 5 | Tolerance | Gold (or silver) | ± 5% | |
| 6 | Temp. Коэффициент | Любое | См. Диаграмма ниже | |
| Общее значение: 100 000 ± 5% ω |
SIX SIRSIORS IS ISTISORS AT ANTORAL IS IT AT ASTIP IS IT AT ASTIP IS IT ATPROS AT ASTIP IS IT ARED BANDORS AT ARED BANDORS AT ANTORAL IS IT ATPRAL IS ITS FIVE IS ATPROAL IS ITS FIVE ATPREAL IS ITS FIVE ATPROAD IS ATPOR указать температурный коэффициент , т.
е. насколько сопротивление изменится с изменением температуры.
В этом случае последние две полосы (т.е. пятая и шестая полосы) должны располагаться близко друг к другу, с промежутком между четвертой и пятой полосами.
Они считываются точно так же, как резисторы с пятью полосами, за исключением того, что (дополнительная) последняя полоса сообщает нам температурный коэффициент.
| Цвет | Температурный коэффициент |
|---|---|
| Black | N/A |
| Brown | 100 ч/млн/ºC |
| RED | 50 PPM/ºC |
| ARVE | . /ºC |
| Green | N/A |
| Blue | 10 ppm/ºC |
| Violet | 5 ppm/ºC |
| Grey | N/A |
| White | Н/Д |
5 Цветовой код резистора 6 кОм
Цветовой код резистора 5 к6 / 5,6 кОм – Peter Vis
- Автор: www. petervis.com
- Дата: 03.14.2022
- Рейтинг: 1.4
- Самый высокий рейтинг: 5
- Самый низкий рейтинг: 1
- Сводка: Значение , 5,6 кОм / 5600 Ом. Тип, 4-полосный цветовой код. Цветовой код: зеленый, синий, красный, золотой. Множитель, красный, 100. Допуск, золотая полоса ±5% …
petervis.comЦветовой код резистора 5,6 кОм – electronicsplanet.ch
- Автор: www.electronicsplanet.ch
- Дата: 07.11.2022
- Рейтинг: 2.03
- Самый высокий рейтинг: 5
- Самый низкий рейтинг: 1
- Резюме: Цветовой код резистора 5,6 кОм. Цветовой код резистора 5,6 кОм: 4-полосный резистор. зеленый – синий – красный – [ …
ЦВЕТОВОЙ КОД РЕЗИСТОРА
- Автор: neurophysics. ucsd.edu
- Дата: 05.07.2022
- Рейтинг: 3,95
- Самый высокий рейтинг: 5
- Самый низкий рейтинг: 1
- Резюме: 5-полосный код… Сопротивление. Цветовой код резистора. Полоса 1. Полоса 2. Полоса 3 0,22 Ом … 4,3 кОм. 4К3. Желтый. Пурпурный. 4,7 к. 4К7. 5,1 к. 5К1. Зеленый. 5,6 к.
ucsd.eduКалькулятор цветового кода резистора|Инструменты – Utmel
- Автор: www.utmel.com
- Дата: 28.11.2021
- Рейтинг: 3,81
- Самый высокий рейтинг: 5
- Самый низкий рейтинг: 1
- Резюме: 5-полосный резистор 1,04 Ом цветовой код: коричневый – черный – желтый – серебристый – [Допуск]. Цветовой код резистора 1,05 Ом с 5 полосами: коричневый — черный — …
Калькулятор и таблица цветовых кодов резисторов (4-полосные, 5-полосные или …
- Автор: www. allaboutcircuits.com
- Дата: 12.07.2021
- Рейтинг: 3,19
- Самый высокий рейтинг: 5
- Самый низкий рейтинг: 1
- Резюме: Цвета ленты резисторов ; Зеленый, 5 ; Синий, 6; Фиолетовый, 7 ; Серый, 8.
allaboutcircuits.comКалькулятор цветового кода 4-полосного резистора – Digikey
- Автор: www.digikey.com
- Дата: 02.12.2022
- Рейтинг: 4,96
- Самый высокий рейтинг: 5
- Самый низкий рейтинг: 1
- Резюме: Калькулятор цветового кода резистора упрощает идентификацию и выбор значений сопротивления и допусков для 4-, 5- и 6-полосных резисторов со сквозными отверстиями.
Калькулятор цветового кода резистора для 4–5–6 диапазонов
- Автор: www. omnicalculator.com
- Дата: 20.08.2022
- Рейтинг: 3,41
- Самый высокий рейтинг: 5
- Самый низкий рейтинг: 1
- Резюме: 5 августа 2021 г. — цветовой код 5-полосного резистора · Для зеленого, красного и синего соответствуют цифры 5, 2 и 6. Это наш номер — 526. · Четвертая красная полоса — это наш …
omnicalculator.comРасчет цветового кода резистора ±20 % 2,7 кОм
- Автор: www.translatorscafe.com
- Дата: 30.10.2021
- Рейтинг: 2,78
- Самый высокий рейтинг: 5
- Самый низкий рейтинг: 1
- Сводка: Этот калькулятор цветового кода резистора преобразует значение резистора в цветовой код резистора и поддерживает резисторы с 3, 4 и 5 диапазонами. Если вы попадаете в…
Стандартные номиналы резисторов – Эрик Чивер
- Автор: cheever. domains.swarthmore.edu
- Дата: 08.11.2022
- Рейтинг: 3,25
- Самый высокий рейтинг: 5
- Самый низкий рейтинг: 1
- Резюме: Значение, первый цвет, второй цвет, третий цвет. Черный, коричневый, красный, оранжевый, желтый, зеленый, синий. 10*, коричневый, черный, 10, 100, 1,0 тыс., 10 тыс., 100 тыс., 1,0 млн, 10 млн.
domains.swarthmore.eduЦветовой код резистора — Blue Point Engineering
- Автор: www.bpesolutions.com
- Дата: 18.09.2021
- Рейтинг: 1.15
- Самый высокий рейтинг: 5
- Самый низкий рейтинг: 1
- Резюме: 3,0 Ом. 3,3 Ом. 3,6 Ом. 3,9 Ом. 4,3 Ом. 4,7 Ом. 5,1 Ом. 5,6 Ом. 6,2 Ом … 5. 6. 7. 8. 9. Значение. 2 %. 5 %. -. Цветовой код резистора. Краткое пособие.
Калькулятор цветового кода 5-диапазонного резистора – сборник схем
- Автор: Circuitdigest. com
- Дата: 30.04.2022
- Рейтинг: 3.04
- Самый высокий рейтинг: 5
- Самый низкий рейтинг: 1
- Резюме: Резистор идентифицируется по цвету полос. Есть 4-, 5- и 6-полосные резисторы. Чтобы рассчитать сопротивление резистора, вы можете выбрать …
comЦветовой код резистора | Стандарты и коды резисторов
- Автор: eepower.com
- Дата: 12.09.2021
- Рейтинг: 3,85
- Самый высокий рейтинг: 5
- Самый низкий рейтинг: 1
- Резюме: Используя таблицу цветовых кодов, можно обнаружить, что зеленый цвет соответствует 5, а синий — 6. Третья полоса — это множитель, где красный представляет значение множителя, равное 2 …
Калькулятор сопротивления
- Автор: www. calculator.net
- Дата: 08.13.2022
- Рейтинг: 4,66
- Самый высокий рейтинг: 5
- Самый низкий рейтинг: 1
- Резюме: Цветовой код резистора ; Красный, 2, × 100; Оранжевый, 3, × 1K ; Желтый, 4, × 10K ; Зеленый, 5, × 100K; Синий, 6, × 1M …
calculator.netКалькулятор цветового кода резистора (3-полосный, 4-полосный, 5-полосный и …
- Автор: www.codrey.com
- Дата: 08.03.2022
- Рейтинг: 1.12
- Самый высокий рейтинг: 5
- Самый низкий рейтинг: 1
- Резюме: Резисторы из углеродного состава имеют от 3 до 6 цветовых полос резисторов. 3-полосный резистор имеет три цвета с множителем и без допуска. Три полосы могут быть …
Цветовой код резистора 100 Ом — справочник по электронике
- Автор: electronicsreference. com
- Дата: 11.14.2021
- Рейтинг: 2.17
- Самый высокий рейтинг: 5
- Самый низкий рейтинг: 1
- Резюме: 6-полосный резистор 100 Ом ; 2, 2-я цифра, черный ; 3, 3-я цифра, черный ; 4, множитель, черный; 5, Терпимость, Золото (или серебро) …
comЦветовой код резистора 330 Ом — справочник по электронике
- Автор: electronicsreference.com
- Дата: 07.03.2022
- Рейтинг: 4,29
- Самый высокий рейтинг: 5
- Самый низкий рейтинг: 1
- Резюме: Резистор 330 Ом – 4, 5, 6-полосная таблица цветовых кодов; Четыре полосы, оранжевый, оранжевый, коричневый, ± %; Пятиполосный, оранжевый, оранжевый, черный, черный …
Калькулятор цветового кода резистора – 3, 4 и 5 диапазон… – Hobby Hour
- Автор: www. hobby-hour.com
- Дата: 09.03.2021
- Рейтинг: 2.14
- Самый высокий рейтинг: 5
- Самый низкий рейтинг: 1
- Резюме: Оранжевый, черный, черный, коричневый, коричневый —> 3,00 кОм, 1% — примечание: это нестандартный резистор 1% (E96), но некоторые производители делают все значения из E24 …
hobby-hour.comКакого цвета резистор на 6 Ом? — Книга Веа
- Автор: bookvea.com
- Дата: 25.01.2022
- Рейтинг: 2,66
- Самый высокий рейтинг: 5
- Самый низкий рейтинг: 1
- Резюме: Какой из этих цветовых кодов встречается на резисторе 4,7 кОм 5%? — Резистор 4,7 кОм, цветовой код 4, полоса … Резистор 4,7 кОм, цветовой код 5 …
Видео:
Цветовой код резистора и как он работает
Позвольте мне рассказать вам о цветовом коде резистора, как он работает, и стандартных номиналах резисторов.
Мы часто смотрим на множество резисторов во многих электронных схемах.
Вы знаете, как им пользоваться? Как это работает. Я думаю, что это очень важное электронное устройство. Если у вас их нет. Ваш проект может не работать.
Что такое резистор
Что делает резистор
Много способов их использования
Цветовой код резистора
Калькулятор цветового кода резистора
Как прочитать цветовой код резистора без расчета
Таблица стандартных номиналов резисторов Допуск 5% . Познакомьтесь с резисторами на изображении ниже.
Похоже на красивого червяка. С 2 ногами на голове и конце туловища. Резистор на 1/4 Вт — моя наиболее часто используемая форма.
Посмотрите на этот символ.
Что делает резистор
Он будет сопротивляться или ограничивать ток, протекающий через него. Уровни или размер, которые они сопротивляются . Мы вызываем сопротивление.
Чем больше сопротивление, тем меньше ток протекает в цепи.
Вы можете не воображать. Течение похоже на воду в трубе внизу.
- Левый резистор имеет высокое сопротивление. Таким образом, ток может течь низкий.
- Но с другой стороны справа низкий сопротивление внутри. Так ток может течь через него выше.
Много способов их использования
Резисторы сопротивляются потоку электричества. Кроме того, мы можем использовать их много. Например,
- Использование резистора в последовательной цепи.
- Они очень полезны для уменьшения тока светодиода . Который он может повредить слишком большим током.
- Наиболее часто используются резисторы для разделения напряжения на меньшее напряжение.
- Резисторы используются для увеличения времени, необходимого для зарядки конденсаторов, и ускорения разрядки конденсаторов.
- Они также используются для управления усилением усилителей.
Цветовой код резистора
Когда мы смотрим на резистор.
Мы заметим на нем много цветных полос. Эти цвета показывают свою стойкость. Мы можем измерить их в омах. Когда мы пишем его, мы можем написать символ омега, Ω.
1 Ом довольно мал, поэтому номиналы резисторов часто указываются в кОм и МОм.
Например,
1 кОм = 1 000 Ом
10 кОм = 10 000 Ом
100 кОм = 100 000 Ом
1 МОм = 1 000 000 Ом.
Зачем использовать цветовые коды? Поскольку резисторы являются небольшими компонентами. На них может быть трудно увидеть номиналы резисторов. Таким образом, эти резисторы имеют цветовую маркировку.
Калькулятор цветового кода резистора
Для начала посмотрите на блок-схему ниже. Теперь большинство резисторов имеют 4 цветные полосы. Он будет иметь одинаковый цвет для 0,25 Вт, 0,5 Вт, 1 Вт и 2 Вт. Когда я был маленьким мальчиком. Раньше я видел три цветных полосы на радиоприемнике AM.
Предположим, у нас есть цветовой код резистора: коричневый, черный, красный и золотой. Сколько у него сопротивление?
Во-вторых, начните смотреть на цветовую полосу слева направо.
Первая – это первая цифра сопротивления. Мы знаем, что первая полоса соответствует сопротивлению «1».
Затем вторая полоса — это вторая цифра. Он черный для «0».
Теперь сопротивление равно 10.
Посмотрите на третью полосу красного цвета. Множитель равен 100 Ом.
Таким образом, сопротивление равно 10 x 100 Ом или 1 кОм
Четвертая цветовая полоса означает фактическое сопротивление, допуск. Это золото, поэтому его допуск составляет ± 5 процентов, 25 Ом.
Таким образом, при реальном использовании его сопротивление составляет от 950 Ом до 1050 Ом.
Если вы видите резисторы с допустимым сопротивлением 10% (серебро). Вы можете получить это так же, как это.
Еще раз посмотрите на резистор. Вы заметите два групповых цвета. Во-первых, допуск — это только одна полоса, часто для золота. Во-вторых, три полосы — это значение сопротивления.
Как прочитать цветовой код резистора без вычислений
Мой сын не любит использовать описанное выше.
Он находит более легкий путь.
Мы можем расшифровать цвет резистора без вычислений по этой таблице.
Вы можете не понимать, как им пользоваться. Когда больше используется больше понять!
Например, у вас есть 6 резисторов. Последняя цветовая полоса – глод. Таким образом, это допуск 5 %. Чему равно каждое сопротивление?
1. Первый резистор — коричневый, черный, красный и золотой. Во-первых, коричневому и черному соответствует 10. Во-вторых, обратите внимание на полосу третьего цвета — красную. Ставим точку между полосой первого цвета и полосой второго цвета. Это 1.0. Затем мы принимаем кОм в качестве его единицы. Теперь у нас есть 1,0 кОм или 1 кОм.
2. Второй резистор — желтый, фиолетовый, красный и золотой. Во-первых, желтый и фиолетовый — это 47. Затем мы ставим точку между первым и вторым цветами. Это 4,7. Далее мы ставим кОм. Таким образом, его сопротивление равно 4,7 кОм.
3. Третий резистор — оранжевый, оранжевый, оранжевый, золотой.
Во-первых, желтый и фиолетовый равны 33. Затем мы помещаем кОм за вторым цветом в качестве единицы измерения. Таким образом, его сопротивление равно 33 кОм.
4. Четвертый резистор — красный, красный, желтый, золотой. Во-первых, Red и Red равны 22. Затем мы добавляем 0 (ноль) за вторым цветом. Это 220. Затем поставьте кОм за нулем в качестве единицы измерения. Таким образом, его сопротивление составляет 220 кОм.
5. Пятый резистор — коричневый, черный, золотой, золотой. Во-первых, коричневый и черный равны 10. Когда третья цветная полоса золотая, мы ставим точку между полосами первого и второго цветов. Это 1,0, а единица – Ом. Итак, сопротивление равно 1,0 Ом или 1 Ом.
6. Шестой резистор — зеленый, черный, серебряный и золотой. Во-первых, зеленому и черному соответствует 50. Если третья цветовая полоса — серебряная, мы помещаем точечный шрифт в первую цветовую полосу. Это 0,50, а единицей измерения является Ом. Итак, сопротивление равно 0,50 Ом или 0,5 Ом.
Таблица стандартных номиналов резисторов с допуском 5 %
Ниже представлена таблица стандартных номиналов резисторов из углеродной пленки с допуском 5
%.
| 1Ω | 10Ω | 100Ω |
| 1.1Ω | 11Ω | 110Ω |
| 1.2Ω | 12Ω | 120Ω |
| 1.3Ω | 13Ω | 130Ω |
| 1,5 Ом | 15 Ом | 150Ω |
| 1.6Ω | 16Ω | 160Ω |
| 1.8Ω | 18Ω | 180Ω |
| 2Ω | 20Ω | 200Ω |
| 2.2Ω | 22Ω | 220Ω |
| 2.4Ω | 24Ω | 240Ω |
| 2.7Ω | 27Ω | 270Ω |
| 3Ω | 30Ω | 300Ω |
| 3.3Ω | 33Ω | 330Ω |
| 3.6Ω | 36Ω | 360Ω |
| 3.9Ω | 39Ω | 390Ω |
| 4.3Ω | 43Ω | 430Ω |
4. 7Ω | 47Ω | 470Ω |
| 5.1Ω | 51Ω | 510Ω |
| 5.6Ω | 56Ω | 560Ω |
| 6.2Ω | 62Ω | 620Ω |
| 6.8Ω | 68Ω | 680Ω |
| 7.5Ω | 75Ω | 750Ω |
| 8.2Ω | 82Ω | 820Ω |
| 9.1Ω | 91Ω | 910Ω |
| 1kΩ | 10kΩ | 100kΩ |
| 1.1kΩ | 11kΩ | 110kΩ |
| 1.2kΩ | 12kΩ | 120kΩ |
| 1.3kΩ | 13kΩ | 130kΩ |
| 1.5kΩ | 15kΩ | 150kΩ |
| 1.6kΩ | 16kΩ | 160kΩ |
1. 8kΩ | 18kΩ | 180kΩ |
| 2kΩ | 20kΩ | 200kΩ |
| 2.2kΩ | 22kΩ | 220kΩ |
| 2.4kΩ | 24kΩ | 240kΩ |
| 2.7kΩ | 27kΩ | 270kΩ |
| 3kΩ | 30kΩ | 300kΩ |
| 3.3kΩ | 33kΩ | 330kΩ |
| 3,6 кОм | 36Kω | 360Kω |
| 3,9 КОМ | 39Kω | 390K ОД |
| 4.3Kω | 43K ОТ0069||
| 4.7kΩ | 47kΩ | 470kΩ |
| 5.1kΩ | 51kΩ | 510kΩ |
| 5.6kΩ | 56kΩ | 560kΩ |
| 6.2kΩ | 62kΩ | 620kΩ |
| 6.8kΩ | 68kΩ | 680kΩ |
| 7.5kΩ | 75kΩ | 750kΩ |
8. 2kΩ | 82kΩ | 820kΩ |
| 9.1kΩ | 91kΩ | 910kΩ |
| 1MΩ | 3MΩ | 9.1MΩ |
| 1.1MΩ | 3.3MΩ | 10MΩ |
| 1.2MΩ | 3.6MΩ | 12MΩ |
| 1.3MΩ | 3.9MΩ | 13MΩ |
| 1.5MΩ | 4.3MΩ | 15MΩ |
| 1.6MΩ | 5.1MΩ | 16MΩ |
| 1.8MΩ | 5.6MΩ | 18MΩ |
| 2MΩ | 6.2MΩ | 20MΩ |
| 2.2MΩ | 6.8MΩ | 22MΩ |
| 2.4MΩ | 7.5MΩ | |
| 2.7MΩ | 8.2MΩ | |
| 0.5Ω | 0.22Ω | 0Ω |
ИЛИ вы можете посмотреть список цветовых кодов на каждом резисторе здесь.
Что еще? Иногда вы не можете найти резистор. Вы можете использовать этот способ сделать это.
Недорогая декадная схема сопротивления, сделанная своими руками
Вот инструмент для проверки и калибровки сопротивления, сделанный своими руками. Потому что он может заменить схему со всеми стандартными значениями. Этот идеал является самым дешевым, в котором используются только резисторы , и провода.
В каждом эксперименте постоянно нужно включать резистор, и часто не удается подобрать требуемое сопротивление. Эту проблему решит «Схема десятилетия дешевого сопротивления своими руками».
Как это работает
Этот переменный резистор не является «обычным потенциометром». Это очень высокая точность и выдерживает низкий ток. Нам нужен «резистор декады» на изображении ниже.
Работает очень просто, организован как последовательный резистор. Первый набор резисторов включает четыре резистора на 1, 2, 3 и 6 Ом.
