Мультиметр ut61e. Мультиметр UNI-T UT61E: обзор, характеристики и сравнение с аналогами

Какие особенности имеет мультиметр UNI-T UT61E. Как он сравнивается с другими моделями по функционалу и точности измерений. Каковы основные достоинства и недостатки этого прибора.

Основные характеристики и возможности мультиметра UNI-T UT61E

Мультиметр UNI-T UT61E относится к профессиональной серии цифровых мультиметров с расширенным функционалом. Рассмотрим его ключевые особенности:

• Метод измерения True RMS для точного определения параметров несинусоидальных сигналов
• Разрядность шкалы 22000 отсчетов
• Автоматический и ручной выбор пределов измерений
• Измерение постоянного и переменного напряжения до 1000В/750В
• Измерение постоянного и переменного тока до 10А
• Измерение сопротивления до 220 МОм
• Измерение емкости до 220 мФ
• Измерение частоты до 220 МГц
• Проверка диодов и прозвонка цепей
• Функции DATA HOLD, REL, MAX/MIN
• Интерфейс RS-232 для подключения к компьютеру

Как видим, мультиметр обладает весьма широкими возможностями для проведения электрических измерений. Высокая разрядность шкалы позволяет получать точные результаты.

Сравнение UNI-T UT61E с другими популярными моделями мультиметров

Чтобы оценить возможности UNI-T UT61E, сравним его с некоторыми другими распространенными моделями цифровых мультиметров:

Параметр	UNI-T UT61E	Fluke 115	MASTECH MS8229
Разрядность шкалы	22000 отсчетов	6000 отсчетов	4000 отсчетов
Базовая погрешность	0.1%	0.5%	0.5%
Измерение True RMS	Да	Да	Нет
Измерение емкости	До 220 мФ	До 10000 мкФ	До 200 мкФ
Измерение частоты	До 220 МГц	До 50 кГц	До 200 кГц

Как видно из сравнения, UNI-T UT61E имеет более высокую разрядность шкалы и меньшую базовую погрешность по сравнению с аналогами. Также он выделяется расширенными пределами измерения емкости и частоты.

Особенности конструкции и эргономики UNI-T UT61E

Рассмотрим некоторые конструктивные особенности мультиметра UNI-T UT61E:

• Большой LCD-дисплей с диагональю 2.8 дюйма
• Наличие аналоговой шкалы на 61 сегмент
• Прорезиненный корпус для защиты от ударов

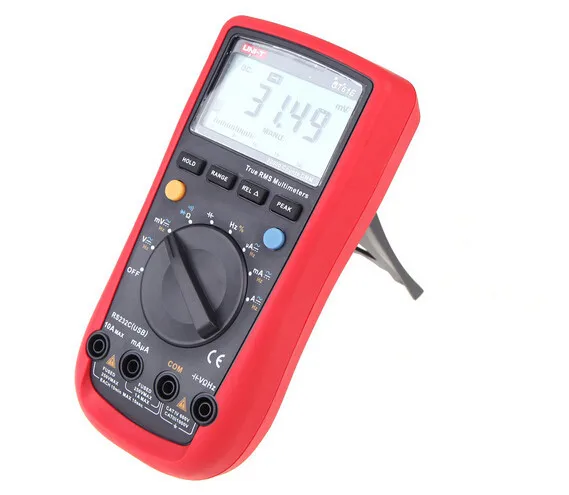

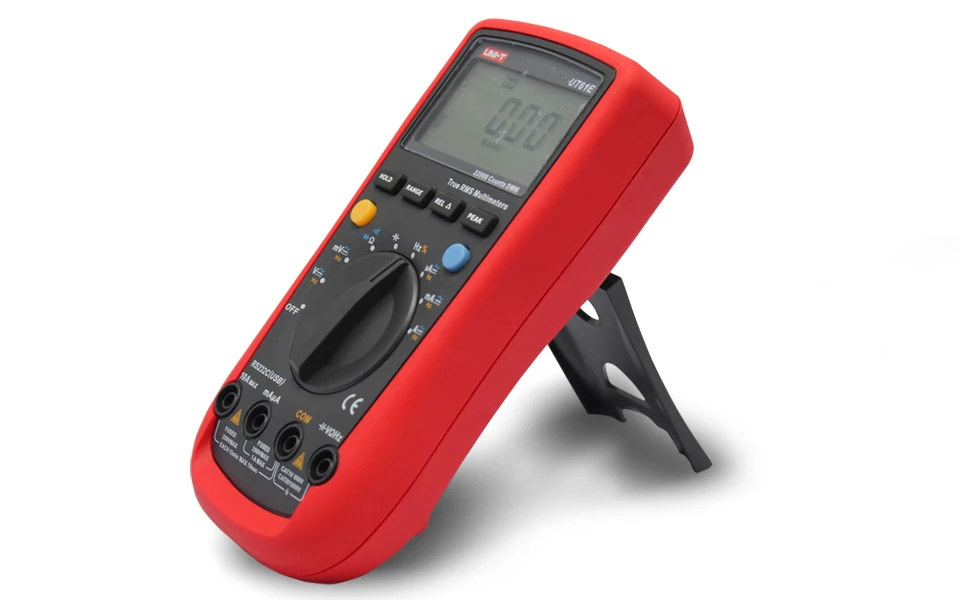

• Откидная подставка для установки на столе
• Прочные измерительные щупы с силиконовой изоляцией
• Категория безопасности CAT III 1000V и CAT IV 600V

Прибор имеет эргономичную конструкцию, обеспечивающую удобство в работе. Большой контрастный дисплей хорошо читается при различном освещении. Прорезиненный корпус надежно защищает мультиметр от случайных падений.

Точность измерений мультиметра UNI-T UT61E

Одно из главных достоинств UNI-T UT61E — высокая точность измерений. Рассмотрим базовую погрешность прибора для основных измерений:

• Постоянное напряжение: ±(0.1% + 5 е.м.р.)
• Переменное напряжение: ±(0.8% + 10 е.м.р.)
• Постоянный ток: ±(0.5% + 10 е.м.р.)
• Переменный ток: ±(0.8% + 10 е.м.р.)
• Сопротивление: ±(0.8% + 2 е.м.р.)
• Емкость: ±(3.0% + 5 е.м.р.)
• Частота: ±(0.01% + 5 е.м.р.)

Как видно, погрешность измерений весьма низкая, что позволяет получать точные результаты. Особенно стоит отметить высокую точность измерения напряжения и частоты.

Дополнительные функции и возможности UNI-T UT61E

Помимо базовых измерений, мультиметр UNI-T UT61E обладает рядом полезных дополнительных функций:

• Режим относительных измерений REL
• Фиксация показаний DATA HOLD
• Запись максимальных/минимальных значений MAX/MIN
• Измерение пиковых значений PEAK
• Режим автоматического отключения
• Индикация разряда батареи
• Подсветка дисплея

Наличие этих функций значительно расширяет возможности прибора и делает работу с ним более удобной. Особенно полезны режимы REL и PEAK при проведении сложных измерений.

Программное обеспечение для работы с мультиметром

UNI-T UT61E оснащен интерфейсом RS-232 для подключения к компьютеру. В комплекте с прибором поставляется специальное программное обеспечение, позволяющее:

• Отображать результаты измерений на экране компьютера в реальном времени
• Строить графики измеряемых величин
• Сохранять и экспортировать данные измерений
• Дистанционно управлять некоторыми функциями мультиметра

Это ПО значительно расширяет возможности использования мультиметра, особенно при проведении длительных измерений или построении графических зависимостей.

Достоинства и недостатки мультиметра UNI-T UT61E

Подведем итоги, выделив основные плюсы и минусы рассматриваемой модели мультиметра:

Достоинства:

• Высокая точность измерений
• Широкий набор измеряемых параметров
• Большой информативный дисплей
• Прочная конструкция
• Наличие интерфейса для подключения к ПК
• Доступная цена для прибора такого класса

Недостатки:

• Отсутствие автоматического отключения питания
• Нет подсветки дисплея
• Не очень удобная замена батареи питания
• Отсутствие некоторых специальных функций (измерение температуры, тестирование транзисторов)

Несмотря на отмеченные недостатки, UNI-T UT61E является отличным выбором для профессионалов и продвинутых любителей, которым требуется точный и функциональный мультиметр по разумной цене.

ОБОРУДОВАНИЕ :: ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ :: Мультиметры, токовые клещи :: Мультиметр UNI-T UT61E цифровой

fix:

г. Архангельск, ул. Иоанна Кронштадтского, д. 16:

  —  отсутствует

г. Астрахань, ул. Савушкина, д. 46:

  —  отсутствует

г. Волгоград, ул. Рабоче-Крестьянская, д. 14:

  —  отсутствует

г. Воронеж, ул. Фридриха Энгельса, д. 56:

  —  отсутствует

г. Екатеринбург, ул. Героев России, д. 2, ТЦ Свердловск:

  —  отсутствует

г. Екатеринбург, ул. Уральская, д. 3:

  —  отсутствует

г. Иваново, проспект Ленина, д.9:

  —  отсутствует

г. Ижевск, ул. Вадима Сивкова, д.150, ТЦ Европа:

  —  отсутствует

г. Казань, ул. Декабристов, д. 158:

  —  отсутствует

г. Казань, ул. Спартаковская, д. 2, ТК «Караван галерея»:

  —  отсутствует

г. Калининград, ул. Генерала Соммера, дом 9-11:

  —  отсутствует

г. Кемерово, ул. Пролетарская, д.3:

  —  отсутствует

г. Кострома, ул. Советская, д. 119, пом. 48:

  —  отсутствует

г. Краснодар, ул. Коммунаров, д. 102:

  —  отсутствует

г. Краснодар, ул. Тургенева д 35/1:

  —  отсутствует

г. Красноярск, ул. Вавилова, д.1, стр.39, ТК «Атмосфера», пав. 11:

  —  отсутствует

г. Москва, Багратионовский пр-д, 7, ТЦ «Горбушкин Двор», пав. С2-006а:

  —  отсутствует

г. Москва, Варшавское шоссе, вл. 132/2, пав. М-1:

  —  отсутствует

г. Москва, Пятницкое ш., 18, ТК «Митинский радиорынок», пав. 401/402, 1-й этаж:

  —  отсутствует

г. Москва, ул. Генерала Белова, д. 29, ТЦ Фея:

  —  отсутствует

г. Москва, ул. Профсоюзная, 56, ТЦ «Черемушки», пав. 1Г14:

  —  отсутствует

г. Москва, ул. Сущевский вал, д. 5 стр. 12, пав. Л-140:

  —  отсутствует

г. Москва, ул. Сущевский вал, д. 5 стр. 20, ТЦ «Савеловский», пав. К-3:

  —  отсутствует

г. Набережные Челны, Московский проспект, д. 126А, ТК «Кама»:

  —  отсутствует

г. Нижний Новгород, ул. Композитора Касьянова, д. 6 Г, модуль 4, отдел Е1:

  —  отсутствует

г. Нижний Новгород, ул.Советская, д. 12:

  —  отсутствует

г. Новокузнецк, проспект Курако, д. 16:

  —  отсутствует

г. Новосибирск, ул. Крылова 26, ТЦ Москва:

  —  отсутствует

г. Омск, пр-т Карла Маркса. д. 29 А:

  —  отсутствует

г. Пенза, ул. Володарского 78 (угол с ул. Бакунина, д.62):

  —  отсутствует

г. Пермь, ш. Космонавтов, 10А:

  —  отсутствует

г. Ростов-на-Дону, ул. Серафимовича, д. 50:

  —  отсутствует

г. Рязань, пр-т Первомайский, дом 21/24:

  —  отсутствует

г. Самара, ул. Победы д. 105:

  —  отсутствует

г. Самара, ул. Победы, д. 81 (вход с ул. Средне-Садовая):

  —  отсутствует

г. Санкт-Петербург, Московский пр., д.193:

  —  отсутствует

г. Санкт-Петербург, пр. Энгельса, д.137, лит А:

  —  отсутствует

г. Санкт-Петербург, Столярный пер., д. 7:

  —  отсутствует

г. Санкт-Петербург, ул, Дыбенко, д.20, к.1:

  —  отсутствует

г. Санкт-Петербург, ул. Ильюшина, д. 8:

  —  отсутствует

г. Санкт-Петербург, ул. Марата, д. 22-24:

  —  отсутствует

г. Саратов, ул. Московская, д. 106:

  —  отсутствует

г. Смоленск, ул. Беляева, д. 6:

  —  отсутствует

г. Ставрополь, ул. Лермонтова, д. 193:

  —  отсутствует

г. Тольятти, ул. Революционная, д. 52, ТД ДБ «Орбита», 1 этаж, 111 секция:

  —  отсутствует

г. Тюмень, ул. Герцена, д.95А:

  —  отсутствует

г. Уфа, ул. Комсомольская, д. 15 (вход со стороны ул. Бессонова):

  —  отсутствует

г. Чебоксары, ул.Композиторов Воробьевых, д.20, ТРЦ «Дом Мод», 1-й этаж:

  —  отсутствует

г. Челябинск, проспект Победы, д.162:

  —  отсутствует

г. Челябинск, ул. Цвиллинга, д. 58:

  —  отсутствует

г. Череповец, ул. Металлургов, д.7:

  —  отсутствует

г. Ярославль, ул. Свободы, д .13:

  —  отсутствует

ГО Сочи, г. Адлер, ул. Демократическая 53/А, ТЦ Пассаж:

  —  отсутствует

ОПТОВЫЙ СКЛАД: г. Москва, 2 хорошевский проезд, д. 7, стр.1:

  —  отсутствует

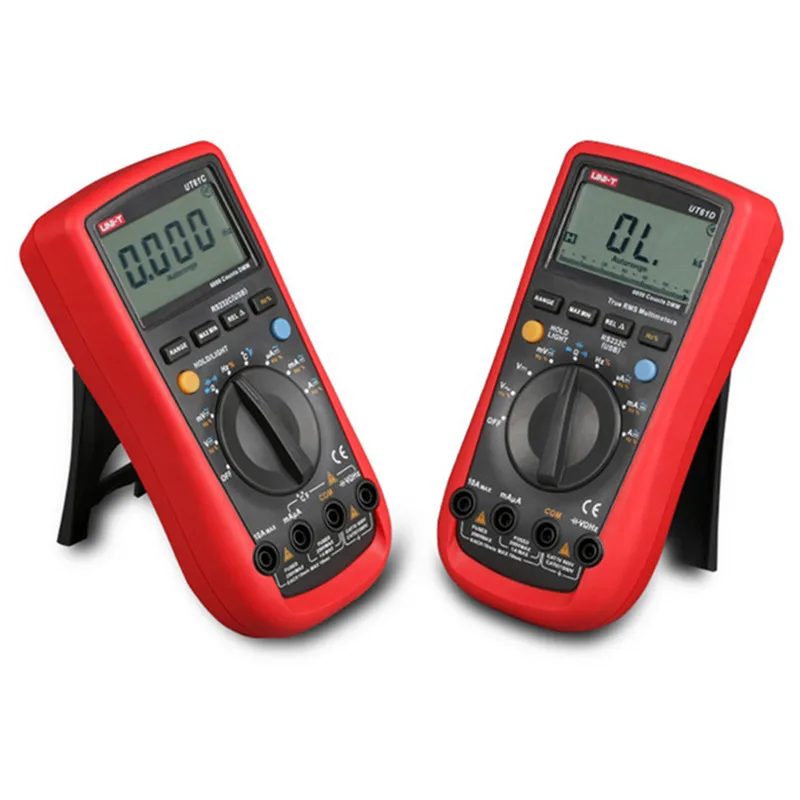

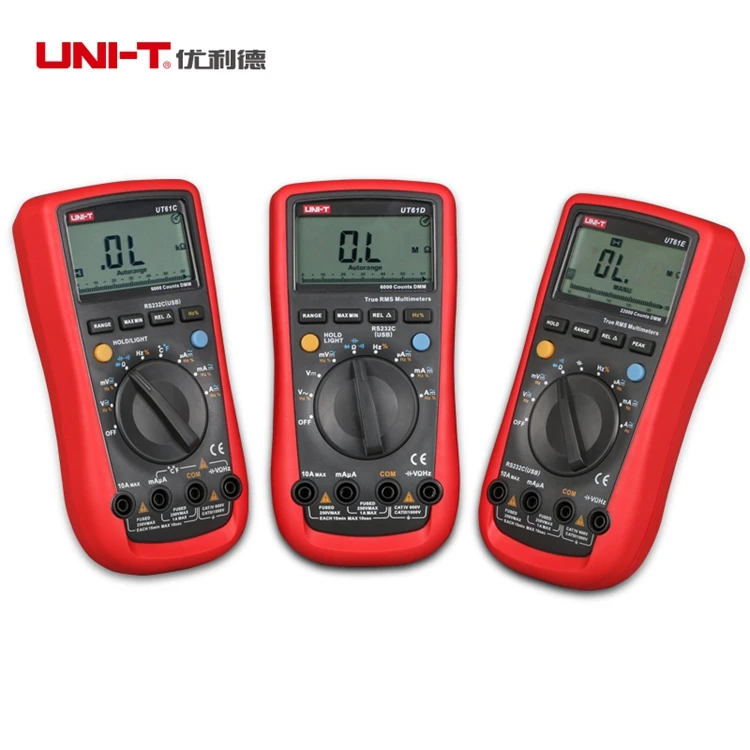

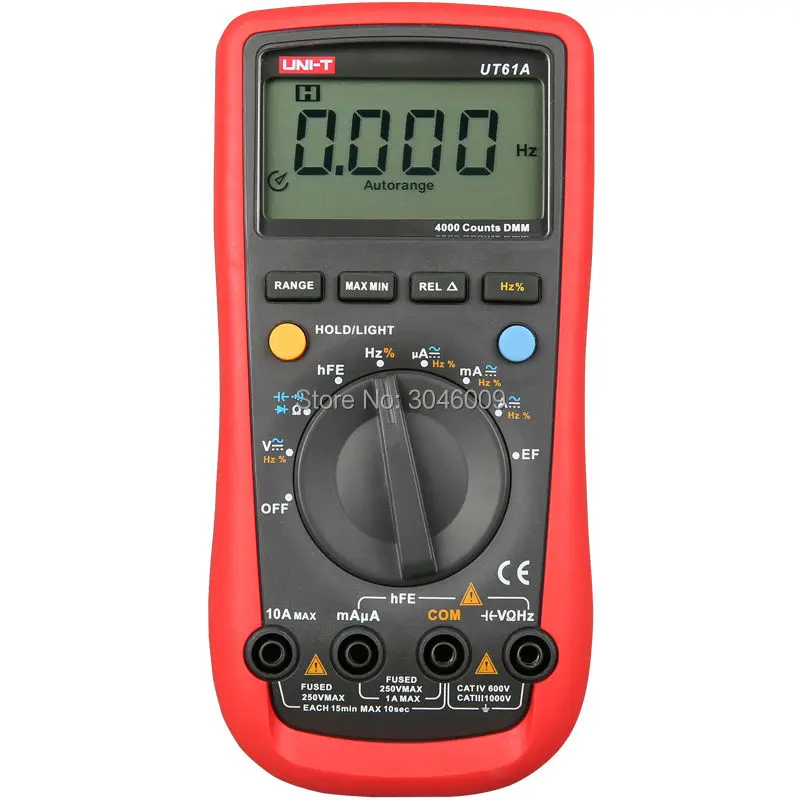

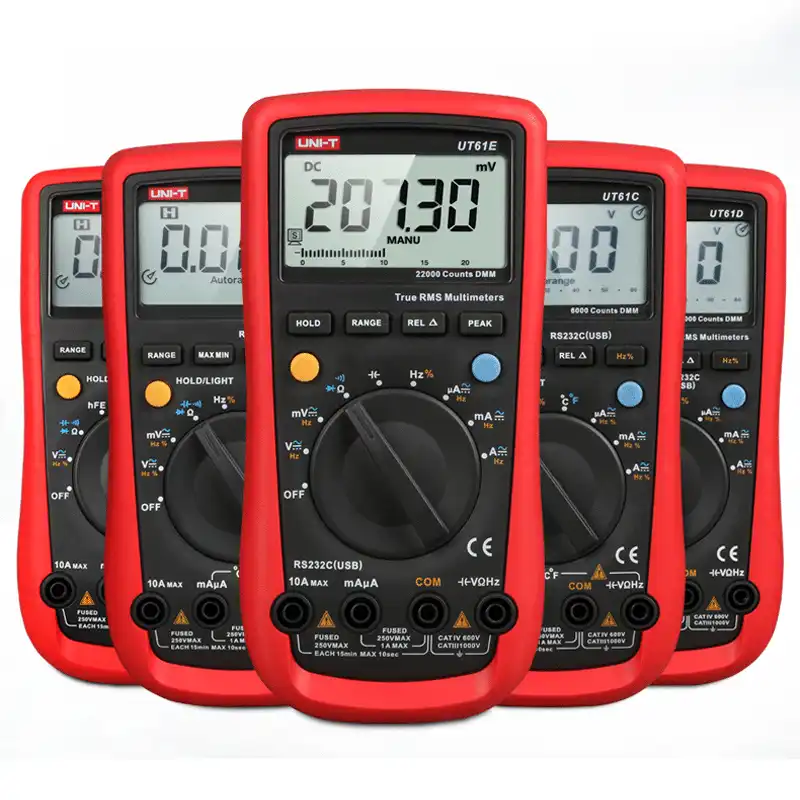

Цифровые мультиметры (токовые клещи) UT 61A/B/C/D/E являются современными ручными измерительными приборами. Предназначены для измерения постоянного и переменного напряжения и тока, сопротивления, диодов, прозвонки соединений, мощности, частоты и температуры, коэффициента усиления транзисторов (hFE), сенсорного тестирования (EF). Также мультиметры имеют функцию удержания данных на экране, относительного режима, максимального значения, отображения низкого заряда батареи, подсветки дисплея и ждущего режима.

Мультиметр соответствует стандартам IEC61010 (эксплуатация при загрязнении 2 степени), категории перегрузки (CAT. III 1000V, CAT. IV 600V) и имеет двойную изоляцию.

За исключением особых пометок данные характеристики относятся ко всем моделям мультиметров UT 61A/B/C/D/E.

Технические характеристики

• Скорость измерений: обновление 2-3 раза в секунду
• Выбор диапазонов: автоматический или ручной
• Полярность на дисплее: автоматически
• Индикатор перегрузки: есть
• Индикация разряда батареи: есть
• Прозвонка диодов: есть
• Прозвонка соединений: есть
• Питание: Одна батарея 9 В (NEDA 1604, 6F22 или 006P)

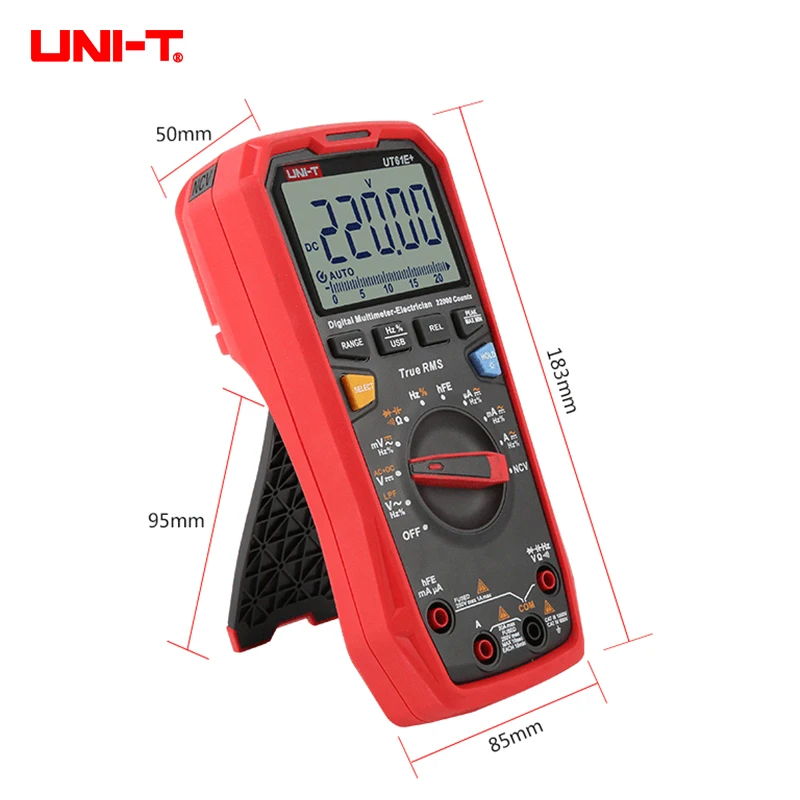

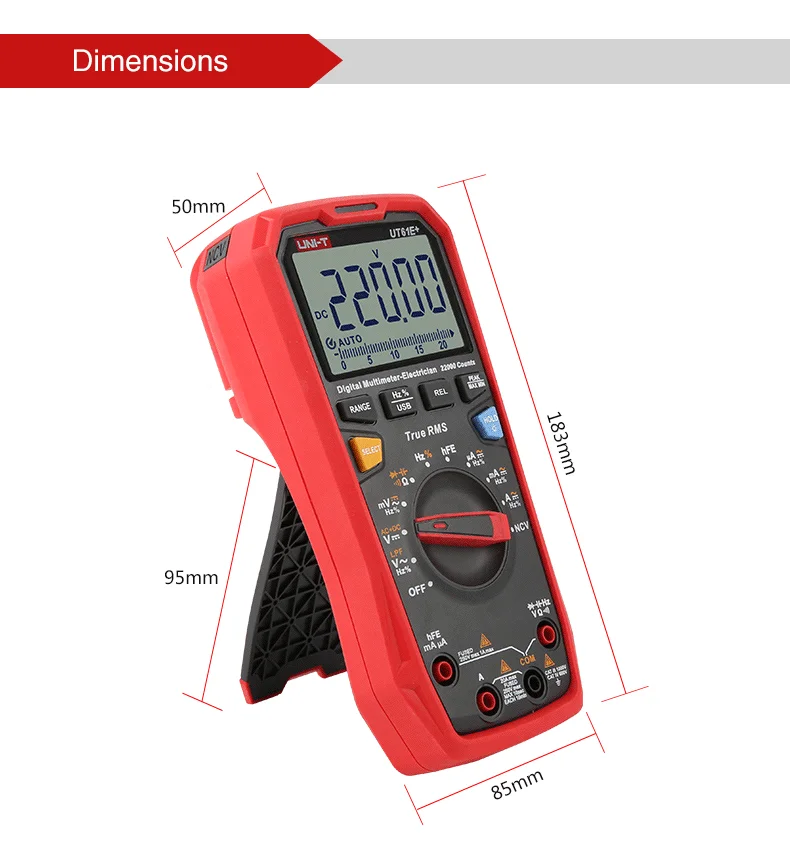

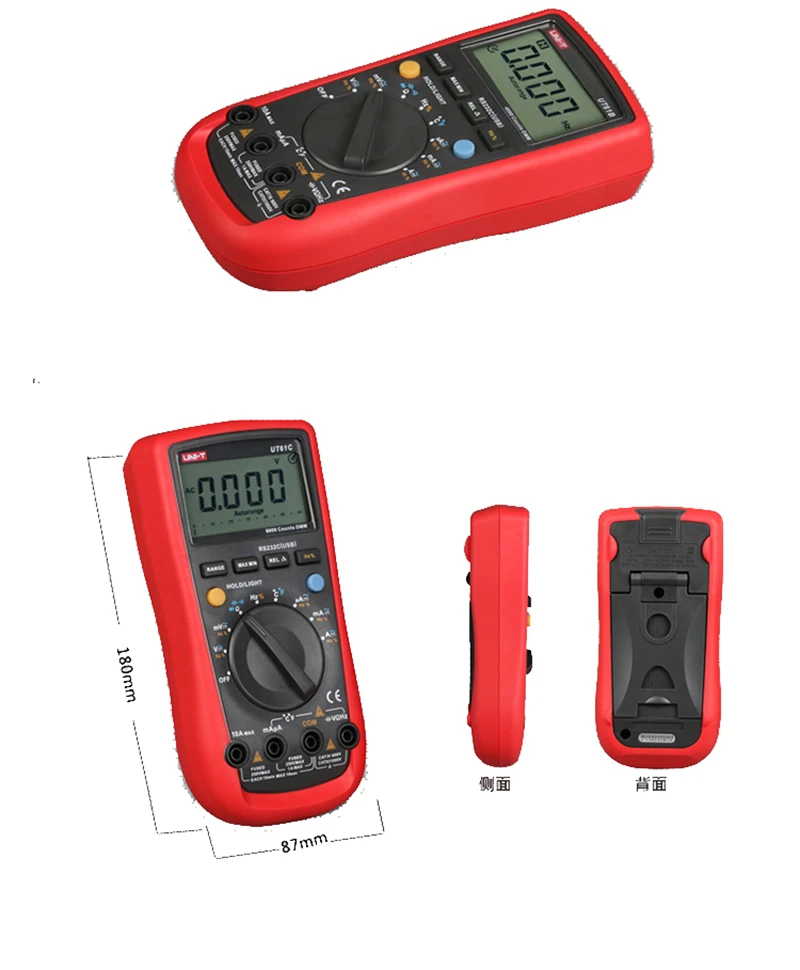

• Размеры (В×Ш×Д): 180 × 87 ×47 мм
• Вес: приблизительно 370 г. (с батареей)

Постоянное напряжение

Предел	Разрешение	Погрешность	Сопротивление на входе	Фиксированное напряжение на входе
220 мВ	0. 01 мВ	±(0,1%+5)	Около > 3000 МОм	1000 В постоянного тока/750 В переменного тока
2.2 В	0.0001 В	±(0,1%+5)
22 В	0.001 В	±(0,1%+5)	Около 10 МОм
220 В	0.01 В
1000 В	0.1 В

Входное сопротивление 10Мом

Переменное напряжение

Предел	Разрешение	Погрешность	Сопротивление на входе	Фиксированное напряжение на входе
220 мВ	0.01 мВ	±(1.0%+10)	Около > 3000 МОм	1000 В постоянного тока/750 В переменного тока
2.2 В	0.1 мВ
22 В	0.001 В	±(0.8%+10)	Около 10 МОм
220 В	0. 01 В
750 В	0.1 В	±(1.2%+10)

Постоянный ток

Предел	Разрешение	Погрешность	Защита
220 µА	0.01 µА	(0.5%+10)	Предохранитель 1: F1AH 240 V(CE)ø6 × 25 мм
2200 µА	1 µА
22 мА	0.001 мА	(0.5%+10)
220 мA	0.01 мА
2.2 А	0.0001 А	(1.2%+50)	Предохранитель 2: F10AH 240 V(CE)ø6 × 25 мм
10 A	0.001 А

Примечание:
При ≤ 5 А: возможно проведение измерений без перерывов.
При > 5 А: измерение в течение 10 секунд с интервалом более 15 минут.

Переменный ток

Предел	Разрешение	Погрешность	Защита
220 µА	0. 01 µА	±(0.8%+10)	Предохранитель 1: F1AH 240 V(CE)ø6 × 25 мм
2200 µА	1 µА
22 мА	0.001 мА	±(1.2%+10)
220 мA	0.01 мА
2.2 А	0.0001 А	±(1.5%+10)	Предохранитель 2: F10AH 240 V(CE)ø6 × 25 мм
220 мA	0.001 А

Примечание:
При ≤ 5 А: возможно проведение измерений без перерывов.
При > 5 А: измерение в течение 10 секунд с интервалом более 15 минут.
Отображение эффективного значения синусоида

Сопротивление

Предел	Разрешение	Погрешность	Защита
220 Ом	0.01 Ом	±1,2%+2	1000 В постоянного тока/750 В переменного тока
2.2 Ком	0.0001 КОм	±1,0 %+2
22 Ком	0. 001 КОм
220 КОм	0.01 КОм
2.2 МОм	0.0001 МОм	±0,8%+10
22 МОм	0.001 МОм	±1,5%+10
220 МОм	0.01 МОм	±3,0%+50

Измерение емкостного сопротивления

Предел	Разрешение	Погрешность	Защита	Примечания
22 нФ	0.001 нФ	±3,0%+5	1000 В постоянного тока/750 В переменного тока	При разомкнутой цепи остаточные данные на экране около 10 нФ
220 нФ	0.01 нФ
2.2 мкФ	0.0001 мкФ
22 мкФ	0.001 мкФ
220 мкФ	0.01 мкФ	±4,0%+5
2.2 мФ	0.0001 мФ
22 мФ	0.001 мФ	Не определено
220 мФ	0.01 мФ

Измерение частоты

Модель	Диапазон	Погрешность	Максимальное разрешение
UT61E	10 Гц — 220 МГц	0. 01% +5	0.001 Гц

Инструкция к мультиметру (UT61A_B_C_D_E.pdf, 805 Kb) [Скачать]

Мультиметр UNI-T UT61E

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о народном (в своей нише) мультиметре UNI-T UT-61E. Как упоминал ранее, буду в основном сравнивать с распиаренным HoldPeak HP890CN, купленным на Ebay, ну и не останутся в стороне старичок DT-832 и некоторые DIY приборчики. Поэтому, если интересно, что представляет из себя приборчик, какие достоинства и недостатки имеет, а также как показал себя UT-61E в сравнении с HoldPeak’ом, милости прошу под кат.

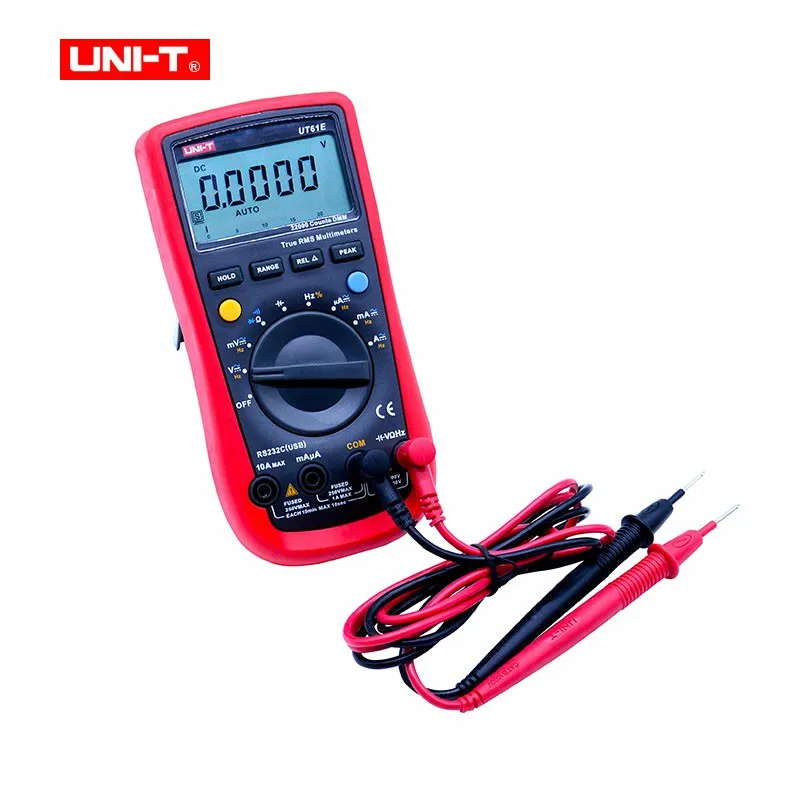

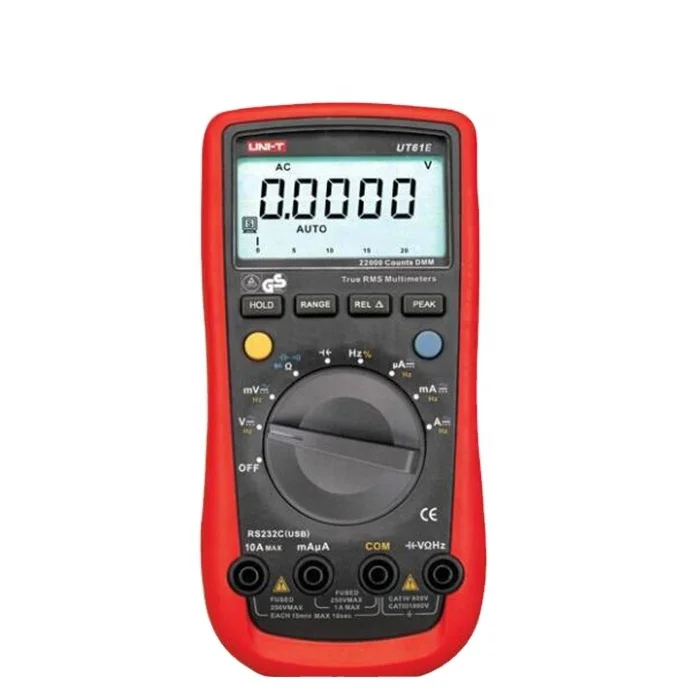

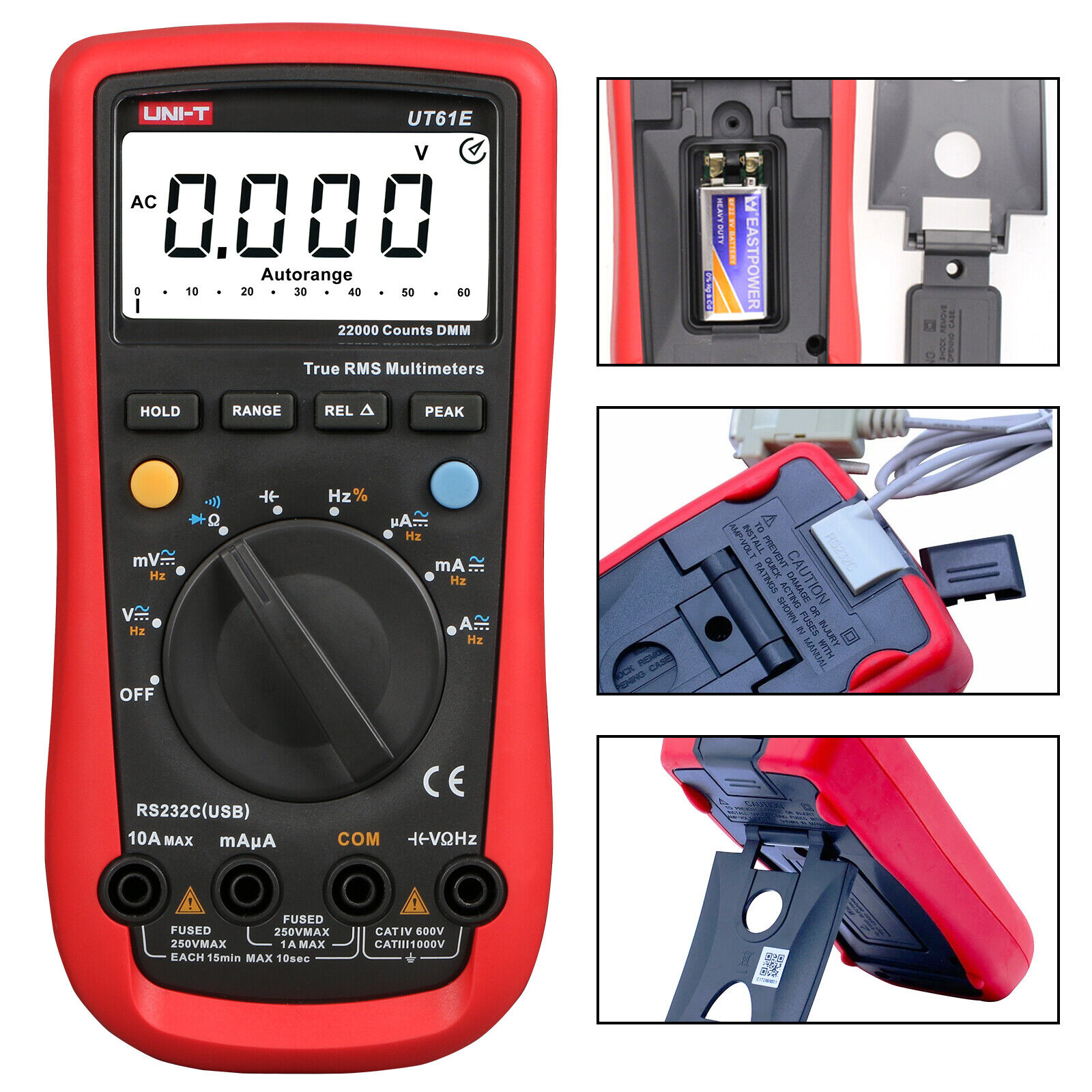

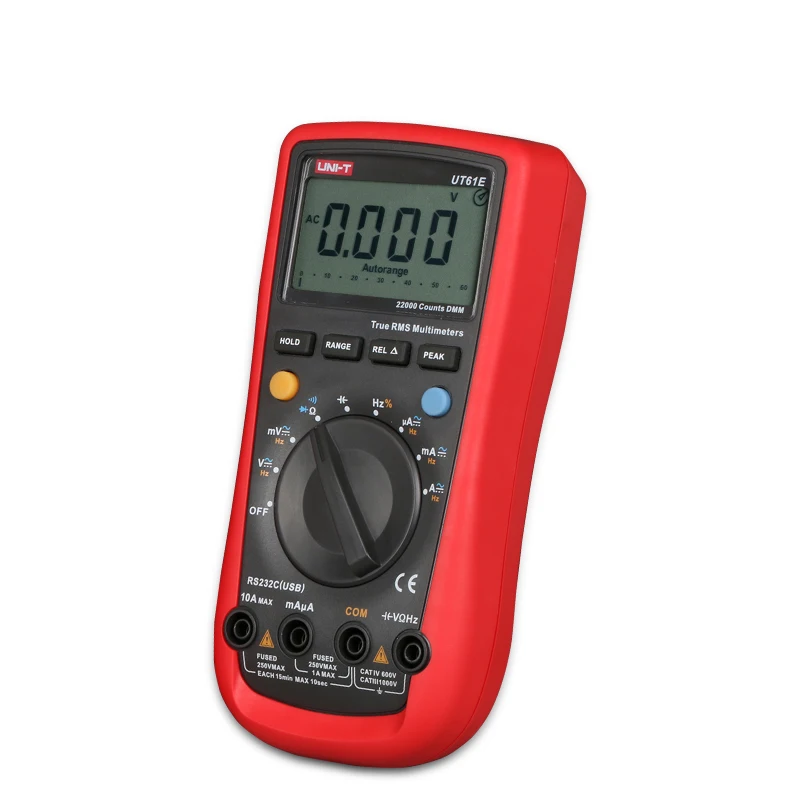

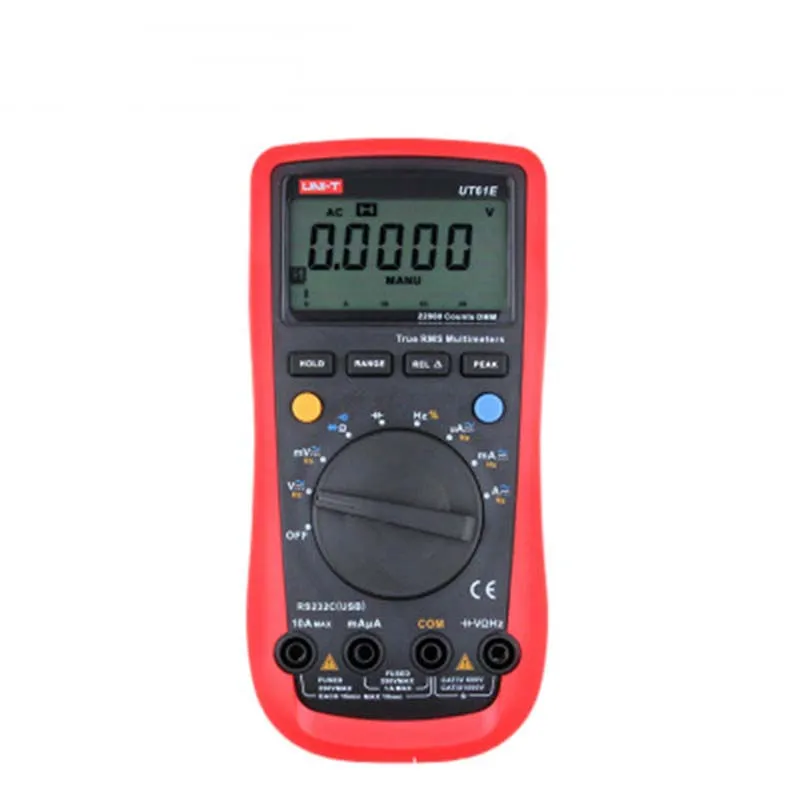

Общий вид мультиметра:

Краткие ТТХ:
— Производитель — Uni-Trend Technology Limited
— Серия — UT61 Series
— Наименование модели – UT-61E
— Выбор предела измерения – автоматический или ручной
— Метод измерения — True RMS (истинное среднеквадратичное значение)
— Дисплей – 2,8” (65мм*43мм) монохромный, без подсветки
— Разрядность шкалы дисплея – 22000 отсчетов
— Питание – 9V (6F22), в комплекте
— Интерфейс соединения с ПК для передачи данных — RS-232C
— Автоотключение — нет
— Входное сопротивление – 10 Мом
— Дополнительные функции:
— — — аналоговая шкала (61 сегмент)
— — — индикатор разряда батареи
— — — индикатор перегрузки
— — — фиксация и удержание показаний дисплея
— — — фиксация и запись пиковых (амплитудных) значений
— — — режим относительных измерений
— Размеры — 180мм*87мм*47мм
— Вес – 350гр

Более подробные ТТХ, касаемые возможности измерений:

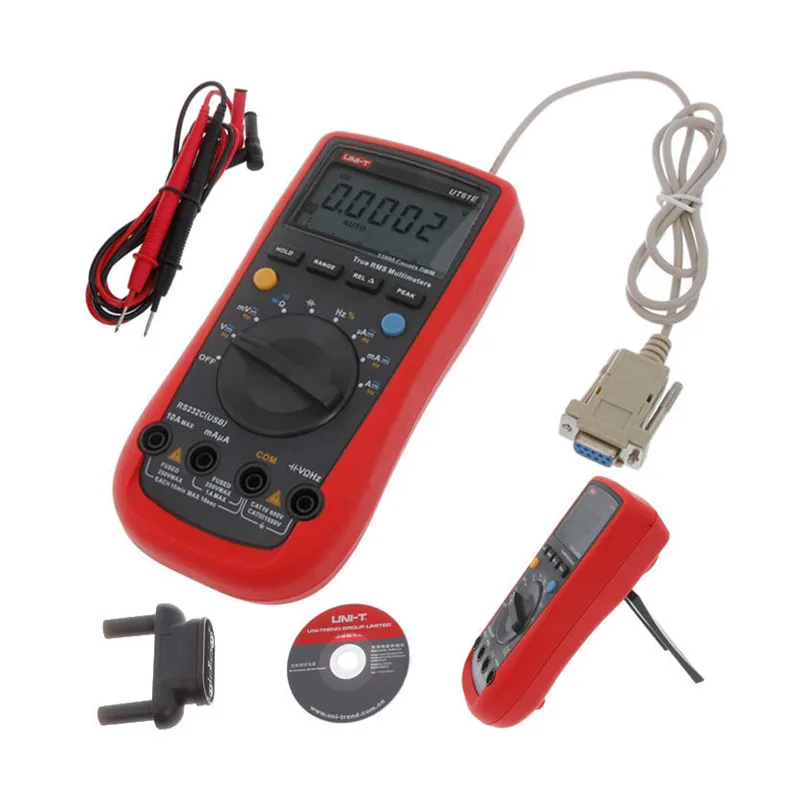

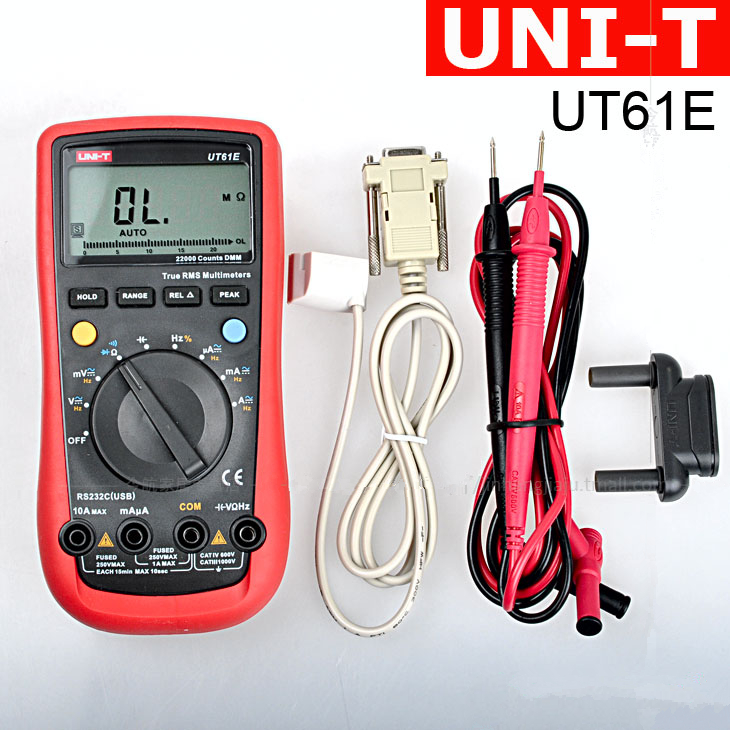

Комплектация:
— мультиметр UT61E (с элементом питания)
— фирменные щупы с логотипом UNI-T
— кабель с интерфейсом RS-232C для подключения прибора к COM порту компьютера
— CD диск с программным обеспечением и инструкциями
— колодка для измерения параметров диодов/резисторов/конденсаторов
— гарантийный талон
— две инструкции на китайском и английском языках

Мультиметр поставляется в фирменной красочной коробке:

Для защиты от механических воздействий внутри коробки есть пластиковый бокс, в котором и расположены все комплектующие:

Как можно видеть выше, при транспортировке коробке неплохо досталось, видать, чем-то прижало, но мультиметр нисколько не пострадал, чего нельзя сказать о CD диске с программным обеспечением:

Инструкций две – на китайском и английском языках:

Как на коробке, так и на самом мультиметре присутствует серийный номер:

Габариты устройства:

Размеры прибора уже внушительные, ни много ни мало 180мм*87мм*47мм:

DT-832 по сравнению с UT-61E, а тем более и с HP890CN, просто карлик:

Вес UT-61E небольшой, всего 350гр, но по сравнению с тем же DT-832, разница огромная:

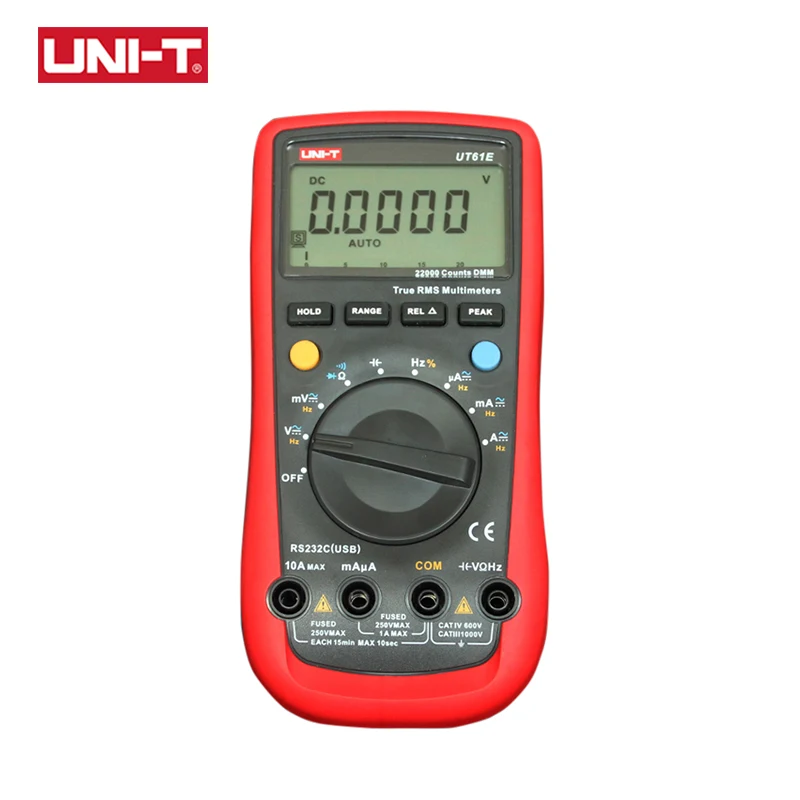

Внешний вид:

Внешний вид очень неплох, сразу чувствуется марка. Корпус по периметру прорезинен и благодаря прорезиненным ножкам и приличному весу, никуда не соскальзывает, как тот же DT-832:

Резина не пахнет и составляет с корпусом единое целое, т.е. это не накладка, а часть корпуса, если сравнивать с HoldPeak:

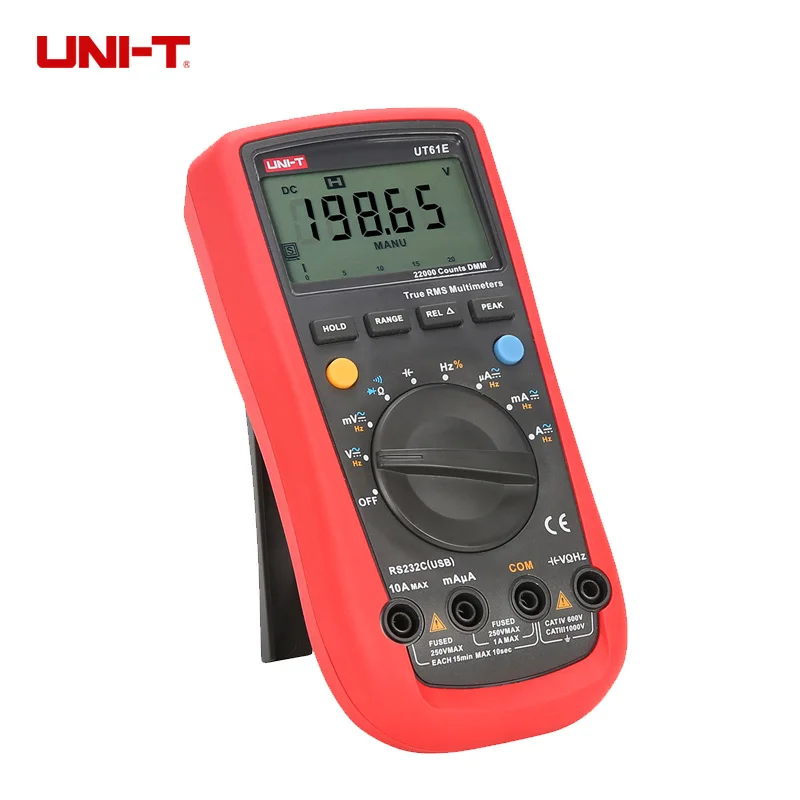

Благодаря подставке, прибор можно устанавливать почти в вертикальном положении:


Если сравнивать с HoldPeak, то в последнем подставка более универсальная, к тому же есть магнит для удержания прибора в вертикальном положении:

Питание прибора:

Запитывается прибор от 9V кроны. В моем случае батарейка была уже вставлена в прибор. Для того, чтобы вставить/заменить элемент питания в UT-61E, необходимо открутить саморез и вынуть батарейный модуль:

Да да, у батарейки свой отсек, поэтому менять элемент питания не очень удобно. Такая конструкция обусловлена, скорее всего, защитой от неправильной полярности, ибо у батарейного модуля есть специальные вырезы и поставить батарейку наоборот не получится, да и попутно мы избавляемся от убогой колодки для Кроны:

Хотелось бы, конечно, питание от более распространенных АА аккумуляторов, а в идеале вообще от плоских Li-Ion/Li-Pol с возможностью заряда от USB. Здесь HoldPeak опять впереди, ибо питается от двух пальчиков.

Управление:

Прибор имеет автоматический выбор предела измерения, поэтому нам нужно лишь щелкнуть переключатель в правильный выбор (ток, напряжение, сопротивление и т.д.). Для этого около переключателя есть обозначения:

Прибор сам увеличит диапазон измерения по мере необходимости, хотя в нем есть возможность ручного выбора диапазона. Ход переключателя четкий, с хорошей фиксацией. В HoldPeak и DT-832 он слишком мягкий, поэтому иногда перепрыгиваешь, либо останавливаешься между положениями. Здесь UT-61E вне конкуренции.
Клеммы щупов стандартные для современных приборов – высокий ток, низкий ток, общий/минус и остальные измерения (напряжение, сопротивление, частота и т.д.). Защиты от неправильной установки щупов нет, ибо прибор рассчитан на людей, которые знают, что делают. Вот здесь HoldPeak впереди, ибо имеет механическую защиту «от дурака» — передвигающиеся защитные шторки внутри клемм для щупов:

Это я к тому, что очень часто приходится измерять ток и напряжение, поэтому иногда поторопившись, забываешь перекинуть щупы. У данного прибора вроде бы есть и электронная защита, по крайней мере защита от перегрузки есть точно. Как-то раз, по невнимательности, я забыл перекинуть щупы у моего старичка DT-832 с измерения тока на напряжение и начал измерять напругу литиевой баночки. А как известно, ток измеряют по падению напряжения на сверхточном малоомном шунте, представляющим, по сути перемычку. Поэтому, грубо говоря, тогда у меня получилось короткое замыкание 18650 аккумулятора, ладно хоть щуп не приварился и электроника прибора не сгорела, :-).
У некоторых мультиметров с автоматическим выбором предела измерения есть проблемы с реакцией. Поскольку до этого у меня не было подобных приборов, то однозначно я утверждать не могу, но на мой взгляд, реакция хорошая, практически идентичная с DT-832. Показания выводятся непосредственно на 2,8” (65мм*43мм) дисплей, имеющий 22000 отсчетов:

Подсветки дисплея нет, хотя посадочное место для светодиодов есть. Мне подсветка особо не нужна, поэтому для меня это не минус. Сам экран чуть меньше HoldPeak’овского, а вот высота символов отличается сильно и в UT-61E раза в полтора меньше, чем в HoldPeak:

Это в некоторой степени связано с тем, что у UT-61E есть аналоговая шкала. Если грубо присмотреться, то высота цифр аналогична высоте DT-832 — типичный средний размер, которого хватит за глаза, контрастность хорошая:

Автоотключения/режима сна у UT-61E нет, точнее он есть, но поскольку мультиметр постоянно находится в режиме передачи данных (символ «S»), то эта функция заблокирована. Убедиться в том, что мультиметр постоянно отсылает данные по оптическому каналу можно по следующим признакам – мигание инфракрасного светодиода под заглушкой (с помощью фото/видеокамеры) и символ «S» на дисплее. Я не знаю, почему разработчики не поставили минипереключатель в заглушку или фоторезистор, но отсутствие автоотключения серьезный минус.
Этот раунд остался за HoldPeak’ом, ибо автоматическая подсветка, автоотключение через 15 минут, двухпозиционный выключатель и крупные цифры – все это хороший аргумент против UNI-T UT-61E.

Теперь пройдемся по кнопкам:
— HOLD – фиксация/удержание показаний дисплея (отображается символ H)
— RANGE – переключение в режим ручной настройки диапазонов измерения (для отображения большей разрядности)
— REL — режим относительных измерений (для измерений, когда необходимо исключить некую постоянную величину, к примеру, сопротивление измерительных щупов)
— PEAK – режим вывода пиковых (амплитудных) значений
— Желтая и голубая кнопки — активируют режим измерения, который соответствует цвету на поворотном переключателе (желтая – частота, синяя – измерение переменки)

Выход из ручного режима в автоматический осуществляется зажатием кнопки RANGE более 2 секунд.

Режимы измерения на холостом ходу:

Щупы:

Щупы фирменные, с логотипом UNI-T. Длина щупов стандартная – 1 метр:

К качеству щупов нареканий нет – токосъемы не магнитятся и намертво вплавлены в рукоять, имеют паз для лучшего удержания выводных радиокомпонентов. Жаль только, что жала щупов не позолоченные и не имеют колпачков (колпачки/заглушки есть только на разъемах). Изоляция проводов, на мой взгляд, из силикона, поэтому щупы не дубеют на холоде (проверял в холодильнике). Провода, на мой взгляд, имеют приличное сечение, да и стык с рукоятью гибкий – должны прослужить долго. Именно отсутствие этих примочек заставляло чуть ли не каждые пару месяцев разбирать и подпаивать провода к щупам старичка-пенсионера DT-832. После нескольких таких процедур были куплены качественные щупы.
Щупы имеют категорию CAT III 1000V/CAT IV 600V:

Что это означает можно почитать здесь. Для электроизмерительных приборов актуальна следующая табличка различных категорий по защите от перенапряжения:

Там же упрощенно приведены примеры:

Теперь сравнним все вместе — UT-61E->покупные->HoldPeak (сверху-вниз):

Как видим, щупы HoldPeak HP890CN имеют только категорию CAT III 1000V, следовательно они будут похуже UT-61E в плане безопасности:

Но самое интересное, что по наружному диаметру провода (вместе с изоляцией), провода у щупов HoldPeak HP890CN самые тонкие, но по заверениям производителя, позволяют измерять токи до 20А. Возможно, что в связи с заниженной категорией по защите от перенапряжения, сечение жилы равно или больше, чем у обозреваемых щупов, а изоляция тоньше. Я утверждать не буду, но мне кажется, что щупы HoldPeak для 20А не годятся. Что же касается обозреваемого UT-61E, то наружный диаметр провода чуть меньше, чем у моих покупных щупов.
Сопротивление щупов (слева UT-61E, справа HP890CN):

Здесь партия за UT-61E, у него более качественные щупы, чем у HoldPeak.

Дополнительная колодка:

Предназначена, в основном, для измерения параметров как выводных, так и SMD компонентов. Колодка универсальная, поставляется к большинству моделей. Большая ее часть занята гнездами для проверки транзисторов, однако данная модель прибора с транзисторами и индуктивностью не дружит, поэтому мы можем измерить только сопротивление и емкость:

Как пример, замер 1Вт сопротивления 680 Ком:

Подключение к ПК:

Данная модель мультиметра поддерживает подключение к ПК для передачи данных, но к сожалению, интерфейс подключения только RS-232C (к COM порту). Для подключения к USB нужен конвертер. Для защиты ПК при возможных пробоях или неполадках используется оптическая связь – инфракрасный светодиод передает данные, фотоэлемент на одном конце интерфейсного кабеля принимает оптический сигнал и пускает его в понятной форме в COM порт ПК. Другими словами, у нас гальваническая развязка кабеля от измеряемых цепей.
Инфракрасный светодиод закрыт заглушкой:

Сам кабель достаточно длинный, около 1 метра, поэтому без конвертера придется располагать брибор около ПК:

В распоряжении пользователя есть две программы — официальная (UT61E Interface Program Ver. 4.01), поставляемая на диске и имеющая богатый функционал:

И неофициальная (UT61E):

Обе могут строить графики, вести логии и сохранять их в таблицы Excel. Никаких проблем с установкой возникнуть не должно, драйвера не требуются.
Итого, в HoldPeak вообще нет никакого интерфейса, поэтому безоговорочный лидер в этом раунде – UT-61E.

Разборка прибора:

Разбирается прибор очень легко. Для этого необходимо выкрутить 3 самореза и потянуть заднюю крышку. В районе дисплея есть две защелки, но если аккуратно тянуть заднюю крышку, то проблем они не доставят:

Вот так выглядит мультиметр в разобранном виде:

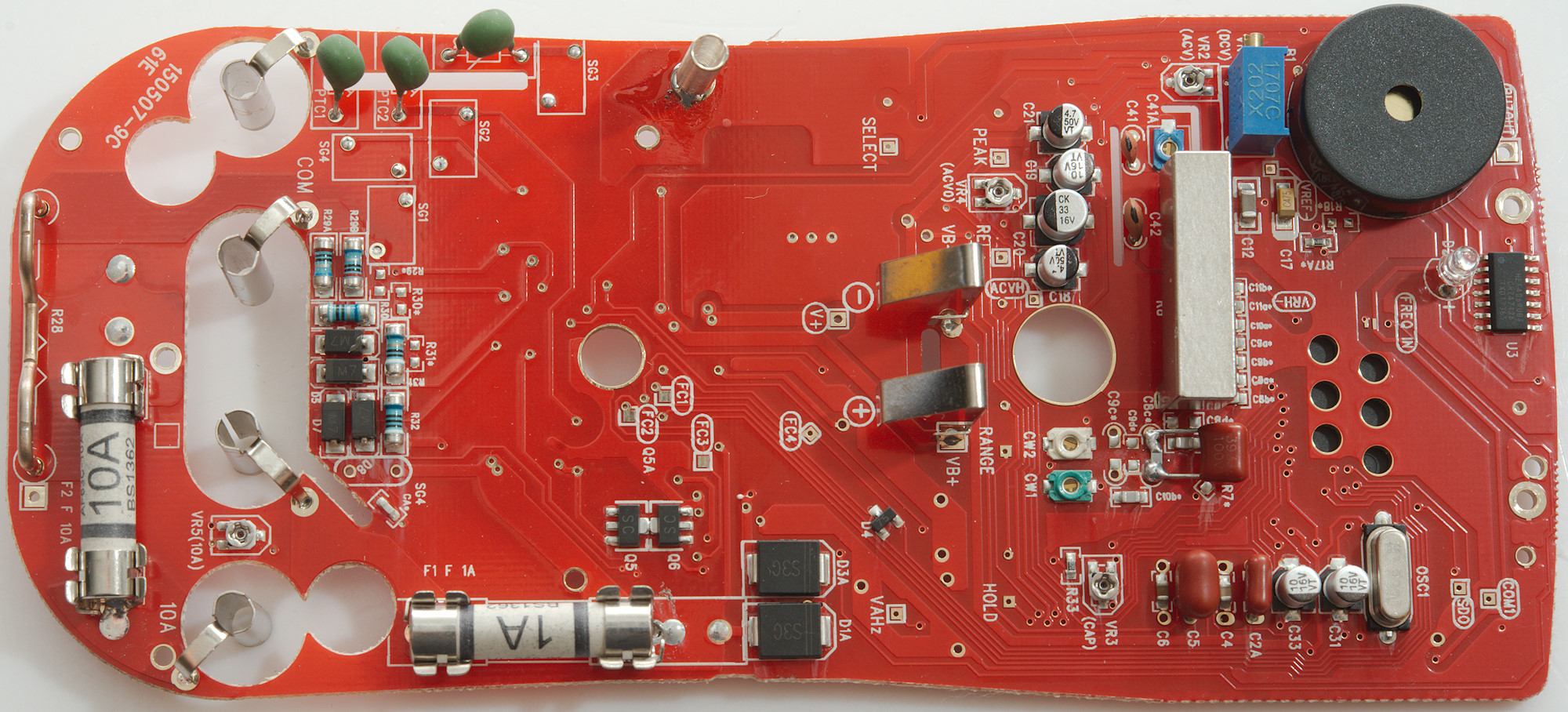

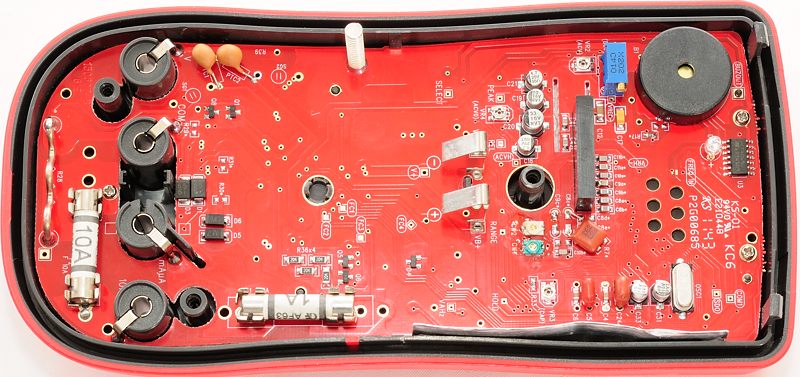

Плата общим планом:

Внутри присутствую два плавких предохранителя на 1А и 10А, поэтому в случае выхода их из строя, придется лезть внутрь устройства:

Для интересующихся доступна даже электрическая схема:

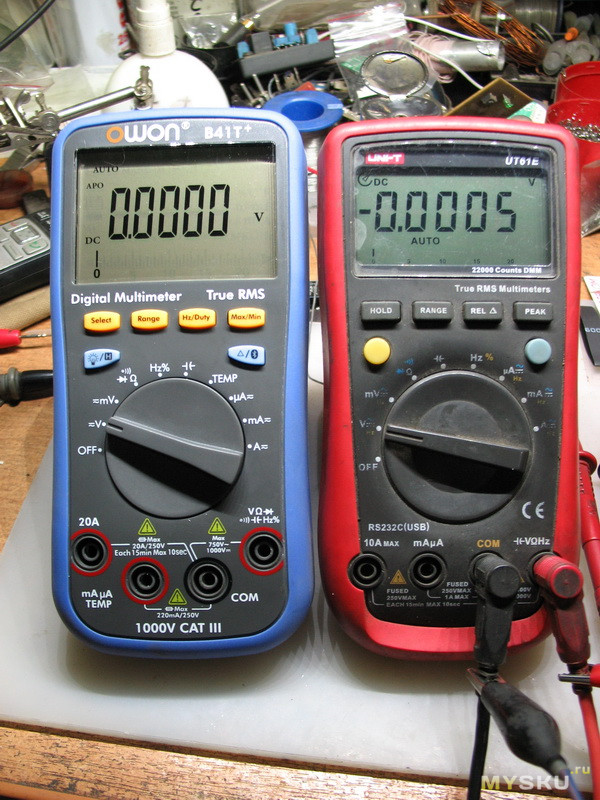

Непосредственное тестирование:

Поскольку я не имею каких-либо калибровочных приборов, эталонов или источников контрольных величин, то сравнивать буду по-простому. Для начала посмотрим, что нам показывают приборы на выходе БП:

Как видим, HoldPeak HP890CN врет на этом диапазоне на 0,05-0,1V. Теперь посмотрим, как обстоят дела у подопечных на более низком напряжении. Для этого добавим еще один контрольный приборчик – 4-х регистровый DIY вольтметр, который иногда мелькает в моих обзорах. Данные приборчики достаточно точно откалиброваны на заводе-изготовителе, поэтому у меня нет оснований не доверять их показаниям. В подтверждение сказанному – сравнение всех приборчиков вместе:

Как видим, показания абсолютно одинаковые, т.е. возможный брак/отклонение можно упустить, ибо все разом одинаково врать они не могут. При более низком напряжении, точность у мультиметров практически одинаковая:

Показания DIY вольтметра и UT-61E практически одинаковые – 1,3887V и 1,3883V, а вот HoldPeak на этом диапазоне чуток завышает, но в заявленную погрешность укладывается. Старичок-пенсионер DT-832 на малых напряжениях показывает точность, аналогичную HoldPeak.

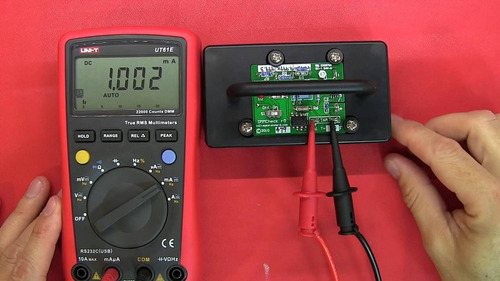

Далее на очереди измерение тока. Для этого нам поможет вот такая приблуда, которая в основном мелькает в моих обзорах ПБ, ну и синий зарядный доктор:

Мультиметры включены в разрыв приспособы последовательно между собой. Для обеспечения хорошего контакта, между собой приборы соединены проводом, ибо соединять между собой два щупа не хотелось:

Как видим, точность приемлемая, но к сожалению, проверить чем-то точным не могу. На более низких токах на всех поддиапазонах ситуация аналогичная:

Далее проверим емкость конденсатора. Для этого я запараллелил 4 конденсатора по 2200мкф на 25 вольт, общая емкость должна быть в районе 8800мкф:

Обозреваемый Ut-61E достаточно точно и быстро определил емкость (конденсаторы не новые), а вот HoldPeak так и не смог показать емкость, как я ни старался. Глянув инструкцию, я увидел, что максимум для него 100 мкф, но уважаемый товарисч AleksPoroshin умудрился измерить сборку кондеров емкостью 14100 мкф. Как он умудрился это сделать – для меня загадка, возможно мне попался паленый мультиметр. А почему паленый? — спросите вы. Да потому, что им вообще невозможно измерять емкость. Как пример, измерение небольшой емкости 22 мкф:

Если UT-61E достаточно точно рассчитал емкость за пару секунд, то HoldPeak считал ее 15-20 секунд, причем, чем больше емкость, тем больше времени требуется прибору для замера. Возможно брак, не знаю.
Теперь по сопротивлению. Поскольку у меня нет высокоточных резисторов или магазинов сопротивлений, то попробуем просто измерить сопротивление малоомного резистора 2,2 Ома:

Ну и высокоомного 680 Ком:

Что мы имеем в сухом остатке – обозреваемый UT-61E прекрасно справился со всеми задачами, показал хорошую точность и скорость работы. HoldPeak – неоднозначный прибор, возможно это только мой экземпляр, но по напряжению немного врет, а емкость измерять им невозможно. Ну реально, не сидеть же полторы минуты с зажатым в щупах кондером, :-). Ну а DT-832 многое не умеет, зато точность за свои деньги просто отличная.

Пожелания разработчикам:
— добавить позицию выключения на барабане с двух сторон, как в HoldPeak, кнопку выключения (для уменьшения износа контактов переключателя) и функцию автоотключения (решение есть)
— добавить механическую защиту «от дурака», как в HoldPeak
— добавить подсветку экрана (проблема решаема)
— добавить режим «пробника» фазы и сенсорного тестирования, как в модели UT-61A
— реализовать питание от литиевого аккумулятора, либо от распространенных элементов питания АА с возможностью заряда (реализация проста)
— изменить интерфейс подключения к ПК через USB (одновременно решилась бы проблема заряда источника питания)
— желателен чехол для хранения

Плюсы:
+ бренд, гарантия качества
+ стоимость
+ скорость измерения
+ точность
+ разрядность дисплея в 22000 отсчетов
+ возможность подключения к ПК для снятия логов
+ наличие аналоговой шкалы
+ измерение истинных среднеквадратичных значений (TrueRMS)
+ четкий мягкий барабан
+ измерение большой емкости

Минусы:
— питание от 9V элемента питания
— нет автоотключения, подсветки экрана
— нет возможности измерения индуктивности, температуры и проверки транзисторов

Вывод: мультиметр UNI-T UT-61E — идеальный вариант для дома, когда нужна хорошая скорость и точность. Это качественный «народный» мультиметр за вменяемую сумму. HoldPeak HP890CN неплохой мультиметр, имеет кучу удобных примочек и защит, но вот точность иногда похрамывает, а иногда и вовсе. С другой стороны, мультиметр должен быть точным и быстрым, а потом уже удобным, поэтому все же до UT-61E он не дотягивает. DT-832 — базовый вариант для дома или работы, типичная рабочая лошадка с приемлемой точностью и хорошей ценой.

Киска:

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Цифровой мультиметр uni-t ut61e в Санкт-Петербурге: 105-товаров: бесплатная доставка, скидка-31% [перейти]

Партнерская программаПомощь

Санкт-Петербург

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Продукты и напитки

Продукты и напитки

Детские товары

Детские товары

Текстиль и кожа

Текстиль и кожа

Электротехника

Электротехника

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Промышленность

Промышленность

Вода, газ и тепло

Вода, газ и тепло

Все категории

ВходИзбранное

Цифровой мультиметр uni-t ut61e

Цифровой мультиметр UNI-T UT61E+ Измерение силы переменного тока: да, Измерение пост. /перем.

В МАГАЗИНЕще цены и похожие товары

5 162

14489

Цифровой мультиметр UNI-T UT61E + Автоматический диапазон Высокоточный профессиональный Тип:

В МАГАЗИНЕще цены и похожие товары

13 850

Бытовой мультиметр UNI-T UT61E+

В МАГАЗИНЕще цены и похожие товары

6 496

9414

Мультиметр UT61E +, UNI-T МФ, цифровой автоматический диапазон, измеритель истинного среднеквадратичного значения, 22000 цифр, дисплей, тестирование

ПОДРОБНЕЕЕще цены и похожие товары

UT61A —Цифровой мультиметр UT61A, UT61B, UT61C, UT61D, UT61E, UNI T, AC, DC Тип: мультиметр,

ПОДРОБНЕЕЕще цены и похожие товары

UT61A —Цифровой мультиметр UT61A, UT61B, UT61C, UT61D, UT61E, UNI T, AC, DC Тип: мультиметр,

ПОДРОБНЕЕЕще цены и похожие товары

3 304

4721

Цифровой мультиметр UNI-T UT61E, истинное среднеквадратичное значение, Автоматический диапазон UT61A/B/C/D, Измеритель постоянного и переменного тока,

ПОДРОБНЕЕЕще цены и похожие товары

UNI-T UT61E+ цифровой мультиметр автомат Тип: мультиметр, Производитель: UNI-T, Вид прибора:

ПОДРОБНЕЕЕще цены и похожие товары

1 789

3580

UNI-T UT61B + UT61E + UT61D + ручной профессиональный цифровой мультиметр, тестер, блок True RMS, Автоматический диапазон, 6000 отсчетов, DC AC 1000 в

ПОДРОБНЕЕЕще цены и похожие товары

5 602

15725

Цифровой мультиметр UNI-T UT61E + Автоматический диапазон Высокоточный профессиональный Тип:

ПОДРОБНЕЕЕще цены и похожие товары

6 611

12266

Цифровой мультиметр UNI-T UT61E + Автоматический диапазон Высокоточный профессиональный Тип:

ПОДРОБНЕЕЕще цены и похожие товары

Цифровой мультиметр UNI-T UT61E + Автоматический диапазон Высокоточный профессиональный Тип:

ПОДРОБНЕЕЕще цены и похожие товары

1 947

3894

UNI-T цифровой мультиметр UT61E 22000 отсчетов передача USB True RMS Автоматический диапазон профессиональный тестер монитор тока DC AC 1000V

ПОДРОБНЕЕЕще цены и похожие товары

Цифровой мультиметр UNI-T UT61E + Автоматический диапазон Высокоточный профессиональный Тип:

ПОДРОБНЕЕЕще цены и похожие товары

UT61D —Цифровой мультиметр UNI-T UT61E, UT61B, UT61C, UT61D, UT61A, True Rms, Измеритель постоянного и переменного тока, компакт-диск для программного обеспечения и хранения данных

ПОДРОБНЕЕЕще цены и похожие товары

Цифровой мультиметр UNI-T UT61E Тип: индикатор напряжения, мегаомметр, мультиметр, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

UT61D(gift)plus -UNI-T UT61E +/B +/C + интеллектуальный цифровой мультиметр, Истинное среднеквадратичное значение, высокоточный Универсальный измеритель для обслуживания электриков

ПОДРОБНЕЕЕще цены и похожие товары

Цифровой мультиметр UNI-T UT61E + UT61D + UT61B +, тестер с автоматическим диапазоном и реальной эффективностью

ПОДРОБНЕЕЕще цены и похожие товары

UT61B(gift)plus -UNI-T UT61E +/B +/C + интеллектуальный цифровой мультиметр, Истинное среднеквадратичное значение, высокоточный Универсальный измеритель для обслуживания электриков

ПОДРОБНЕЕЕще цены и похожие товары

UT61B PLUS —Цифровой мультиметр UNI-T UT61E + UT61D + UT61B +, тестер с автоматическим диапазоном и реальной эффективностью

ПОДРОБНЕЕЕще цены и похожие товары

UNI-T True RMS Авто Диапазон Цифровой мультиметр 6000 отсчетов мульти тестовый er AC/конденсатор постоянного тока Freq тест USB подключение UT61E +/UT61B +/UT61D +

ПОДРОБНЕЕЕще цены и похожие товары

2 278

3254

Умный Цифровой мультиметр UNI-T UT61E +/B +/D + True RMS Высокоточный Универсальный измеритель обслуживания электрика

ПОДРОБНЕЕЕще цены и похожие товары

UT61E —Цифровой мультиметр UNI-T UT61E, UT61B, UT61C, UT61D, UT61A, True Rms, Измеритель постоянного и переменного тока, компакт-диск для программного обеспечения и хранения данных

ПОДРОБНЕЕЕще цены и похожие товары

3 855

5355

Мультиметр UT61B, UT61E, UT61D, ручной, профессиональный, цифровой, тестер, истинное среднеквадратичное значение, Автоматический диапазон, UNI-T ток,

ПОДРОБНЕЕЕще цены и похожие товары

13 125

Цифровой мультиметр UNI-T UT161E Тип: мультиметр, Производитель: UNI-T, Вид прибора: цифровой

ПОДРОБНЕЕЕще цены и похожие товары

Цифровой мультиметр UNI-T UT61E+ Тип: мультиметр, Производитель: UNI-T, Вид прибора: цифровой

ПОДРОБНЕЕЕще цены и похожие товары

3 821

4776

Цифровой мультиметр UT61E + B Plus, UNI-T, профессиональный мультиметр, напряжение переменного/постоянного тока, истинное среднеквадратичное значение,

ПОДРОБНЕЕЕще цены и похожие товары

UT61D —Цифровой мультиметр UT61A, UT61B, UT61C, UT61D, UT61E, UNI T, AC, DC Тип: мультиметр,

ПОДРОБНЕЕЕще цены и похожие товары

Цифровой мультиметр UNI-T UT61A Тип: мультиметр, Производитель: UNI-T, Вид прибора: цифровой

ПОДРОБНЕЕЕще цены и похожие товары

Разборка мультиметра UNI-T UT61E+ True RMS – Керри Д.

Вонг

Разборка мультиметра UNI-T UT61E+ True RMS

4 апреля 2021 г. 5 апреля 2021 г. квонг

Мультиметр UT61E+ от UNI-T представляет собой мультиметр с истинным среднеквадратичным значением на 22 000 отсчетов. Он был выпущен в конце прошлого года и является заменой устаревшего UT61E. Я сделал подробный обзор и разборку этого мультиметра, и вы можете посмотреть видео по ссылке ниже, чтобы увидеть его в действии.

В отличие от предыдущего UT61E, UT61E+ не имеет независимой сертификации. На измерителе нет логотипов UL или CE. UNI-T предлагает модель, сертифицированную CE (UT161E), и единственное различие, которое я вижу между этими двумя счетчиками, по крайней мере, из руководств по продукту, заключается в включении различных типов предохранителей. Для UT61E+ предохранители на 1 А и 10 А рассчитаны на 240 В, имеют диаметр 6 мм и длину 25 мм. В то время как для UT161E используется предохранитель 600 мА 1000 В для диапазона малых токов, а предохранитель немного длиннее — 6 мм x 32 мм. Для диапазона 10 А предохранителем является предохранитель 11 А 1000 В с гораздо большим диаметром 10 мм и длиной 38 мм.

UT61E+ использует четыре батареи AAA. Я предпочитаю счетчики с батареями AA, поскольку они обычно обеспечивают более длительное время работы, но, на мой взгляд, использование батарей AAA все же лучше, чем использование батарей 9V. Крышка аккумуляторного отсека крепится одним невыпадающим винтом. Вы также можете легко получить доступ к предохранителям обоих диапазонов тока.

Открыв корпус, вы увидите, что плата уложена очень аккуратно. Алюминиевая задняя пластина служит защитной крышкой и соединяется с землей через пружинный контакт. Обратите внимание, что выступы прикручены к клеммам. Такое расположение гарантирует отсутствие нагрузки на точки пайки этих клеммных соединителей и, следовательно, обеспечивает надежность в течение длительного времени.

Вот несколько фотографий предохранителей крупным планом. Обратите внимание на позолоченные сильноточные дорожки с прошитыми переходными отверстиями. На изображении справа ниже вы можете видеть взрывозащитный экран/вырез вокруг предохранителей на 1А. Выключатель высокого напряжения также можно увидеть на картинке слева ниже.

Одной характеристикой, которая бросилась мне в глаза, является входное сопротивление. Для UT61E+ входной импеданс в диапазоне мВ постоянного тока снизился с 3 ГОм, как в UT61E, до всего лишь 1 ГОм. И, что довольно любопытно, диапазон переменного тока мВ теперь имеет входное сопротивление всего 10 МОм, что далеко от 3 ГОм в оригинальном UT61E.

На картинке слева ниже вы можете видеть прецизионный интегрированный резистивный делитель и высоковольтный конденсатор. На другом рисунке вы можете увидеть NTC и MOV защиты входа. Эти важные компоненты защиты входа иногда отсутствуют в некоторых дешевых счетчиках.

Здесь вы можете увидеть микроконтроллер, используемый в счетчике (HC32L130), и используемый драйвер ЖК-дисплея (HY2613B). Я не совсем уверен, для чего предназначен этот 14-контактный чип SOIC справа.

На картинке слева ниже вы можете видеть маркировку на печатной плате, что говорит о том, что эта плата была изготовлена ​​в конце прошлого года. Некоторые схемы защиты входа можно увидеть на другом рисунке.

Ниже вы можете увидеть плату переключения диапазонов, а рядом с ней находится мощная сильноточная дорожка. Механизм переключения показан на картинке справа внизу. Пружинящие пластиковые рычаги создают ощущение щелчка при переключении диапазонов. Я не большой поклонник этой конструкции, хотя во время тестирования я обнаружил, что переключатель диапазонов постоянно застревает между диапазонами.

На лицевой стороне печатной платы больше ничего нет. Основная микросхема цифрового мультиметра спрятана под ЖК-дисплеем. Это аналоговый входной чип цифрового мультиметра CyrusTek ES232 на 30 000 отсчетов.

Во время тестирования я обнаружил несколько странностей в поведении измерителя. При измерении медленно изменяющихся сигналов постоянного тока прибор иногда с трудом устанавливался в правильном диапазоне, а иногда ложно срабатывал предупреждающий зуммер. Вы можете увидеть это поведение в моем связанном видео-обзоре выше.

Одной из ключевых особенностей этого измерителя является возможность подключения к ПК через входящий в комплект USB-ключ. Но мне не удалось заставить его работать на моей рабочей станции под управлением Linux (см. скриншот ниже). Мне удалось подключиться только один раз, но впоследствии я продолжал получать « Невозможно включить. Может USB-кабель неисправен? ” ошибка. Похоже, что в качестве USB-чипа используется CP210X от Silicon Labs. Когда у меня будет шанс, может быть, я найду машину с Windows, чтобы проверить это.

Обновление : похоже, это проблема моего компьютера с Linux, так как входящий в комплект USB-кабель отлично работал на компьютере с Windows.

Будь общительным, делись!

Электроника CP2110, ES232, Fuse, HC32L130, HY2613B, Metal Oxide Varistor, ut-T, UTCOLONE, UTCOLONE, UTCOLONE, UTCOLONE, UTCOWNE, UTCOWNE, UTCOWNE, UTCOWON

UT61E Мультиметр WiFi-интерфейс – SuperHouse Automation

Описание

Мультиметр Uni-Trends UT61E имеет оптический выход, позволяющий считывать данные с помощью компьютера. Мультиметр поставляется с кабелем RS232 (-ish), который вставляется в мультиметр и имеет разъем DB9.

Этот модуль подключается к разъему DB9 прилагаемого кабеля и считывает данные с помощью ESP8266 на Wemos D1 Mini. Затем данные могут быть переданы через USB или WiFi.

Прошивка из примера передает необработанные данные через порт USB, а также брокеру MQTT. Он также показывает состояние загрузки с помощью светодиода RGB, а затем мигает каждый раз, когда обрабатывается пакет данных.

Этот проект был совместно разработан в прямом эфире SuperHouse с помощью зрителей.

Особенности

• Полностью собран, включая Wemos D1 Mini и кабель.
• Штекер DB9 для подключения к кабелю мультиметра.
• Wemos D1 Mini с USB и WiFi.
• Питание через кабель USB.
• WS2812B RGB-светодиод для отображения состояния подключения и активности.

Ресурсы

• Файлы проекта на GitHub

Краткое руководство

Подключение мультиметра

Для подключения адаптера Wi-Fi UT61e используется серый последовательный кабель, поставляемый с мультиметром.

Снимите серую пластиковую крышку с верхней части мультиметра и вставьте на ее место кабель. Разверните кабель и подключите 9-контактный разъем D-sub к адаптеру Wi-Fi.

Адаптер Wi-Fi не питается от мультиметра. Требуется внешнее питание через порт USB. Вы можете подключить его к USB-концентратору или компьютеру или использовать зарядное устройство для телефона.

Данные через USB

Хотя адаптер WiFi предназначен для передачи данных с вашего мультиметра через WiFi, вы также можете просматривать поток данных в реальном времени через USB. Используйте USB-кабель для подключения адаптера к компьютеру и откройте последовательный терминал со скоростью передачи данных 155200 бит/с.

Arduino IDE имеет встроенный последовательный терминал, так что это простой способ сделать это, если у вас нет другого программного обеспечения последовательного терминала, такого как CoolTerm.

При запуске адаптер Wi-Fi также передает на последовательную консоль различную информацию о конфигурации, включая темы MQTT, которые он будет использовать для публикации данных.

Подключение к WiFi

Чтобы адаптер WiFi подключался к вашей сети WiFi и брокеру MQTT, вам необходимо отредактировать файл конфигурации и загрузить прошивку в адаптер.

Загрузите или клонируйте репозиторий UT61EWiFi с GitHub: github.com/SuperHouse/ut61ewifi

Внутри вашей локальной копии репозитория перейдите в «Прошивка» -> «UT61EWiFiD1Mini» и найдите файл с именем «config.h-example». Сделайте копию этого файла и назовите его «config.h».

Откройте основной исходный файл с именем «UT61EWiFiD1Mini.ino» с помощью Arduino IDE. Вы увидите, что он автоматически открывает ряд вкладок в верхней части окна редактора.

Выберите вкладку «config.h» и просмотрите параметры, которые вы можете изменить. Наиболее важными из них являются WiFi SSID и пароль. Измените их, чтобы они соответствовали вашей сети.

Адаптер использует доступ к брокеру сообщений MQTT для отправки значений из мультиметра в другое программное обеспечение или устройства. Если у вас есть локальный брокер MQTT, вы можете указать IP-адрес в файле конфигурации. Если он использует аутентификацию, вы также можете ввести требуемое имя пользователя и пароль.

В конфигурационном файле есть и другие параметры, но в большинстве случаев вам не нужно их менять.

Подключив WiFi-адаптер к компьютеру через USB, используйте Arduino IDE для компиляции и загрузки прошивки после внесения необходимых изменений в конфигурацию.

Затем адаптер WiFi перезагрузится и попытается подключиться к вашему WiFi. Состояние соединения можно увидеть по цвету светодиода на адаптере. Обычно он выполняет эту последовательность по порядку, хотя некоторые шаги могут быть настолько быстрыми, что вы их даже не видите:

1. RED означает, что адаптер пытается подключиться к WiFi, но еще не подключился.
2. СИНИЙ означает, что он успешно подключился к WiFi и теперь пытается подключиться к MQTT.
3. ЗЕЛЕНЫЙ мигает каждый раз при публикации нового значения.

Если ваш адаптер останавливается на красном, он не может подключиться к вашей сети Wi-Fi. Проверьте значения, которые вы установили в файле конфигурации, и убедитесь, что ваша сеть поддерживает соединения 2,4 ГГц.

Если ваш адаптер останавливается на синем, он подключен к WiFi, но не может подключиться к брокеру MQTT. Убедитесь, что ваш брокер работает и что IP-адрес и аутентификация правильно установлены в файле конфигурации.

Если ваш адаптер начинает мигать зеленым цветом, все работает, и он публикует текущие данные с вашего мультиметра в MQTT!

Доступ к данным через MQTT

С адаптером Wi-Fi, публикующим данные вашего мультиметра в режиме реального времени на брокера MQTT, вы можете просматривать поток данных с помощью клиента MQTT.

Сначала проверьте, какая тема используется мультиметром. Тема создается с использованием идентификатора чипа ES8266 в адаптере, поэтому для каждого адаптера он разный. Используйте последовательный терминал для подключения к адаптеру на скорости 115200 бит/с, как описано выше, и перезагрузите адаптер. Первые сообщения, которые он выводит перед отправкой каких-либо данных, включают темы MQTT как для необработанных значений, так и для сообщений JSON.

Делайте это с выключенным мультиметром, чтобы значения не заставляли начальные сообщения прокручиваться за пределами терминала.

Как только вы узнаете темы, вы можете подписаться с помощью клиента MQTT. Клиенты командной строки, входящие в состав брокера Mosquitto MQTT, хороши для тестирования. Например, вы можете использовать клиент mosquitto_sub следующим образом, заменив свой IP-адрес брокера и идентификатор устройства адаптера WiFi:

 mosquitto_sub -h  -t "tele//JSON"

Клиент Node-RED

Клиент MQTT предоставляет вам доступ к необработанным данным, но для их удобного отображения вам нужен клиент, который может обрабатывать сообщения и отображать их в удобочитаемой форме. В репозиторий адаптера WiFi включен клиент Node-RED.

Клиент Node-RED имеет собственный файл README, в котором объясняются некоторые параметры конфигурации. Вы можете найти его в разделе «Клиенты» репозитория адаптера WiFi: github. com/SuperHouse/UT61EWIFI/tree/main/Clients/Node-RED

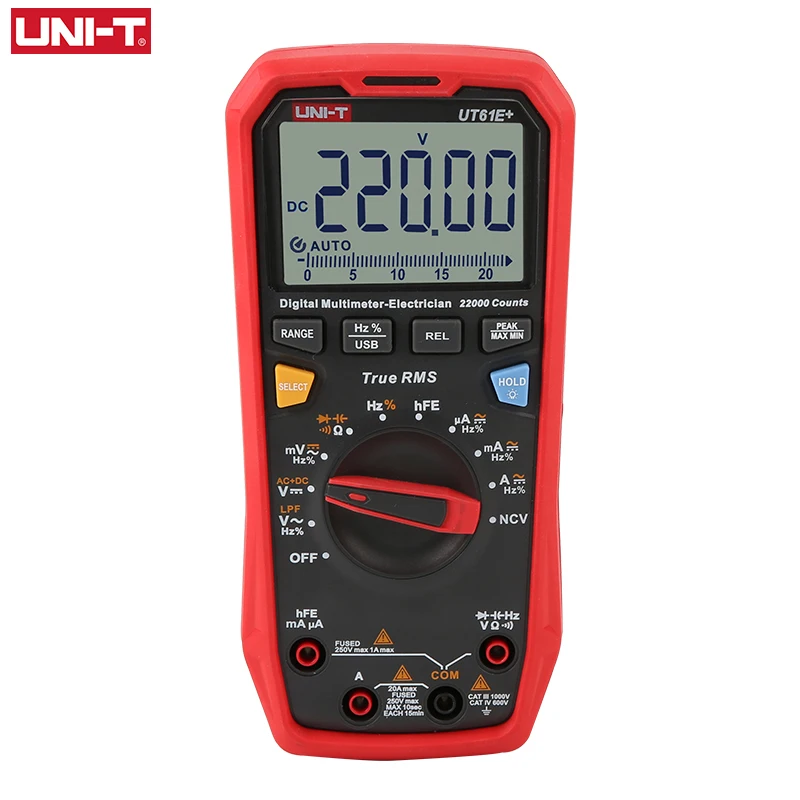

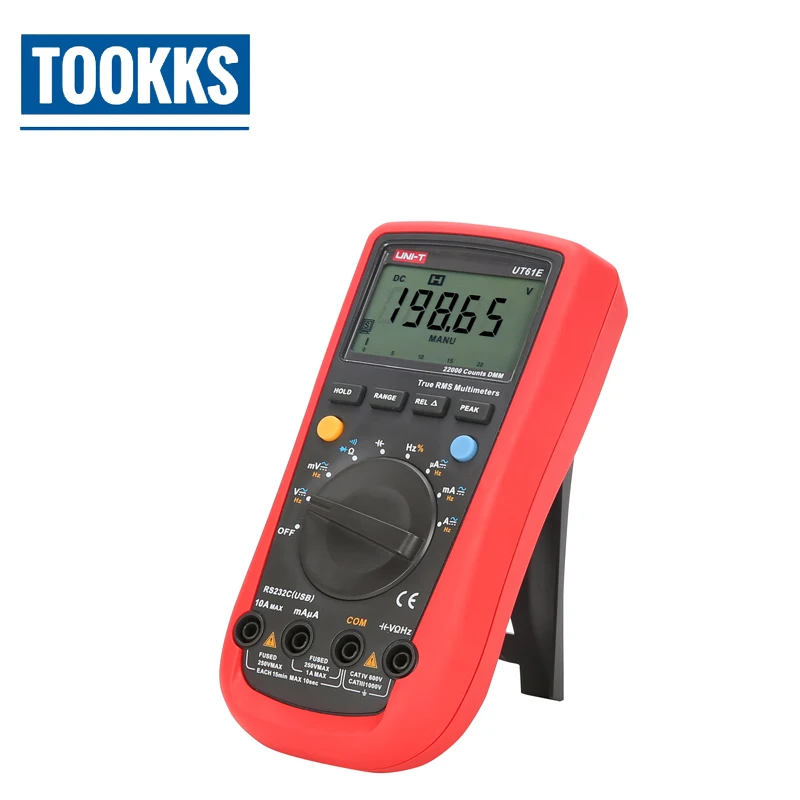

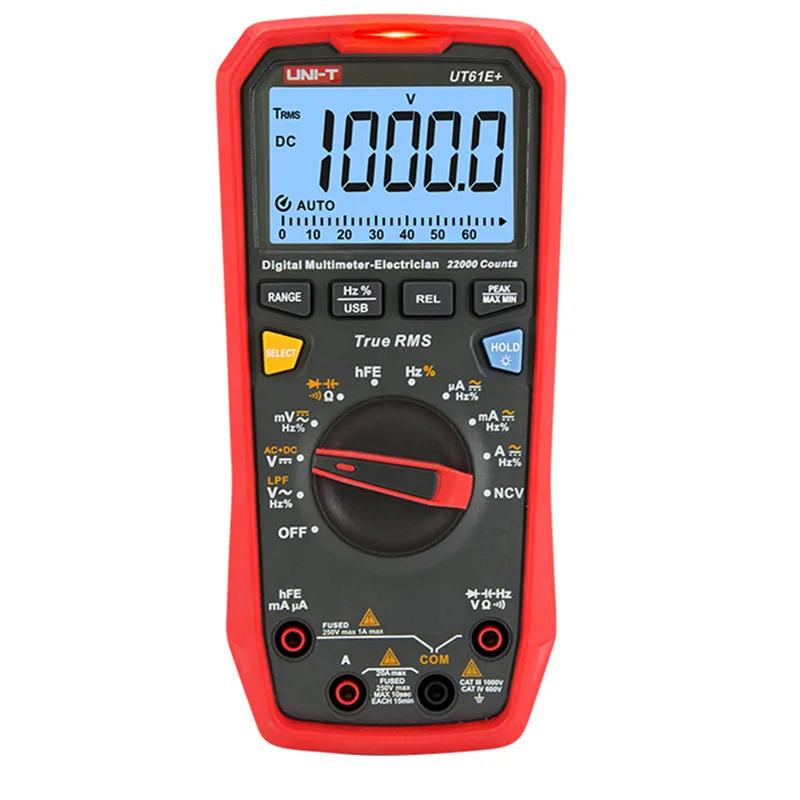

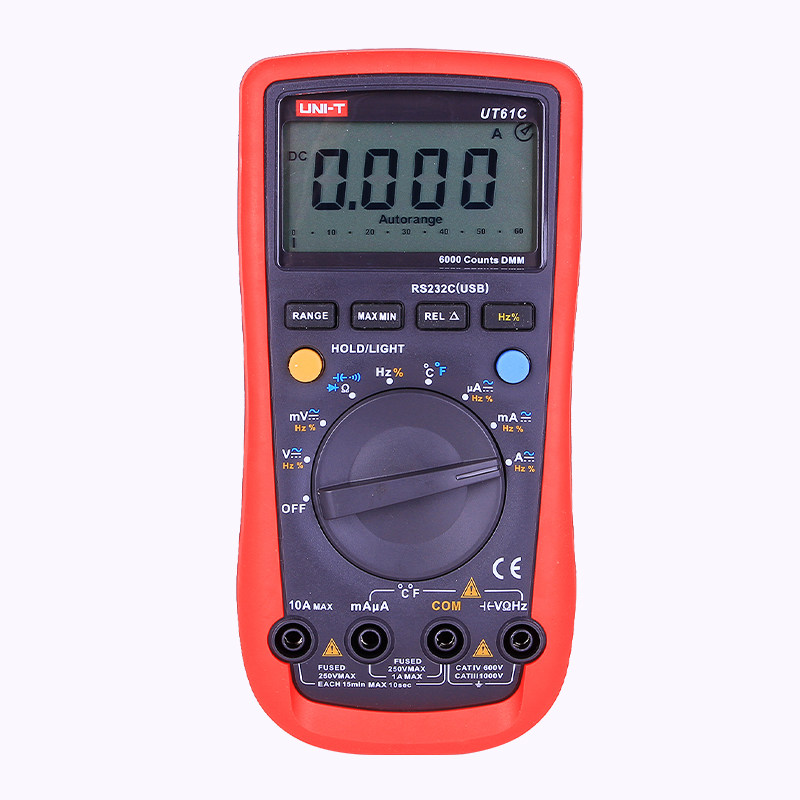

UT61E Современный цифровой мультиметр – Capital Enterprise

Технические характеристики	Диапазон	УТ61А	УТ61Б	УТ61С	УТ61Д	УТ61Е
Напряжение постоянного тока (В)	1000 В	±(0,5%+1)	±(0,5%+1)	±(0,5%+1)	±(0,5%+1)	±(0,1%+2)
Напряжение переменного тока (В)	750В	±(1%+3)	±(1%+3)	±(1%+3)	±(1%+3)	±(0,8%+10)
Постоянный ток (А)	10А	±(1%+2)	±(1%+2)	±(1%+3)	± (1%+3)	±(0,5%+10)
Переменный ток (А)	10А	±(1,2%+5)	±(1,2%+5)	±(1,2%+5)	±(1,2%+5)	±(0,8%+10)
Сопротивление (Ом)	40 МОм	±(1%+2)	±(1%+2)
	60 МОм			±(1%+2)	±(1%+2)
	220 МОм					±(0,5%+10)
Емкость (Ф)	4000 мкФ	±(3%+5)	±(3%+5)	±(3%+5)	±(3%+5)
	220 мФ					±(3%+5)
Частота (Гц)	10 Гц~10 МГц	±(0,1%+4)	±(0,1%+4)	±(0,1%+4)	±(0,1%+4)
	10 Гц~220 МГц					±(0,01%+5)
Температура	-40°С~1000°С		±(1,2%+3)	±(1,2%+3)
	-40°F~1832°F		±(1,2%+4)	±(1,2%+4)
Особенности
Счетчик дисплея		4000	4000	6000	6000	22000
Полоса пропускания (Гц)		45 Гц~400 Гц	45 Гц~400 Гц	45 Гц~1 кГц	45 Гц~3 кГц	45 Гц~10 кГц
Рабочий цикл	0,1%~99,9%	√	√	√	√	√
Общие характеристики
Мощность	Батарея 9 В (6F22)
Дисплей	65 мм x 43 мм
Цвет продукта	Красный и серый
Вес нетто продукта	370 г
Размер изделия	180 мм х 87 мм х 47 мм
Стандартные принадлежности	Аккумулятор, измерительные провода, универсальная розетка, интерфейсный кабель RS-232 (UT61B/UT61C/UT61D/UT61E), компакт-диск с программным обеспечением для ПК (UT61B/UT61C/UT61D/UT61E), датчик температуры с точечным контактом (UT61B/UT61C)
Стандартная индивидуальная упаковка	Подарочная коробка, руководство на английском языке
Стандартное количество в коробке	22 шт.
Стандартный размер коробки	455 мм х 335 мм х 375 мм
Масса брутто стандартной коробки	UT61A: 12,7 кг; UT61B: 13,97 кг; UT61C: 13 кг; UT61D: 14,5 кг; UT61E: 12,9 кг
Дополнительный аксессуар	UT61B/UT61C/UT61D/UT61E: кабель интерфейса USB

Категория: Цифровые мультиметры Тег: UT61E

Технические характеристики	Диапазон	УТ61Е
Напряжение постоянного тока (В)	1000 В	±(0,1%+2)
Напряжение переменного тока (В)	750В	±(0,8%+10)
Постоянный ток (А)	10А	±(0,5%+10)
Переменный ток (А)	10А	±(0,8%+10)
Сопротивление (Ом)	220 МОм	±(0,5%+10)
Емкость (Ф)	220 мФ	±(3%+5)
Частота (Гц)	10 Гц~220 МГц	±(0,01%+5)
Особенности
Счетчик дисплея		22000
Полоса пропускания (Гц)		45 Гц~10 кГц
Рабочий цикл	0,1%~99,9%	√
Общие характеристики
Мощность	Батарея 9 В (6F22)
Дисплей	65 мм x 43 мм
Цвет продукта	Красный и серый
Вес нетто продукта	370 г
Размер изделия	180 мм х 87 мм х 47 мм
Стандартные принадлежности	Аккумулятор, измерительные провода, универсальная розетка, интерфейсный кабель RS-232, компакт-диск с программным обеспечением для ПК
Стандартная индивидуальная упаковка	Подарочная коробка, руководство на английском языке
Стандартное количество в коробке	22 шт. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
