Нагревательный провод: области применения и способы монтажа — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Содержание

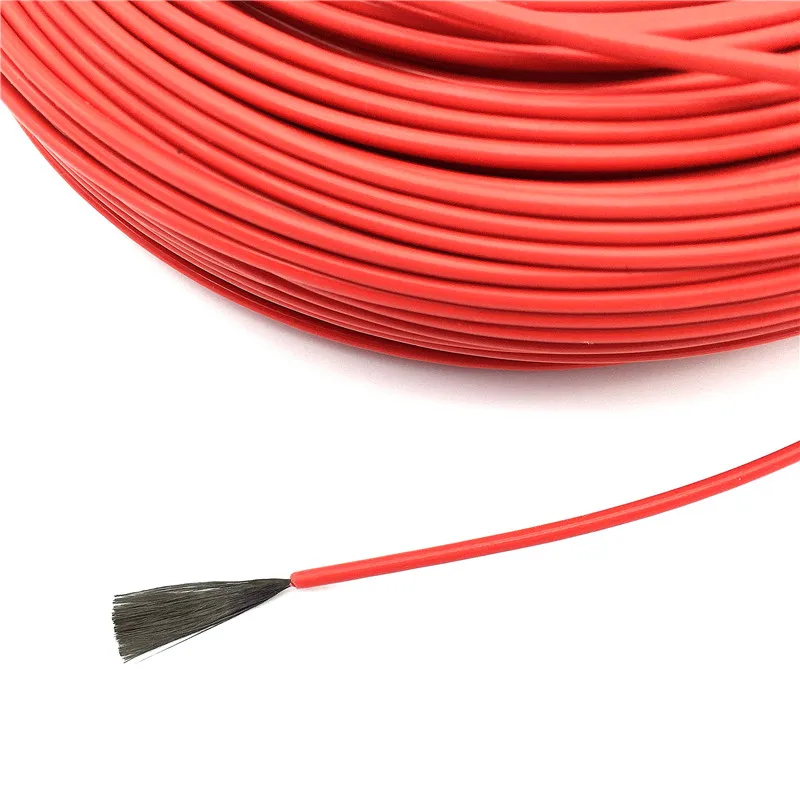

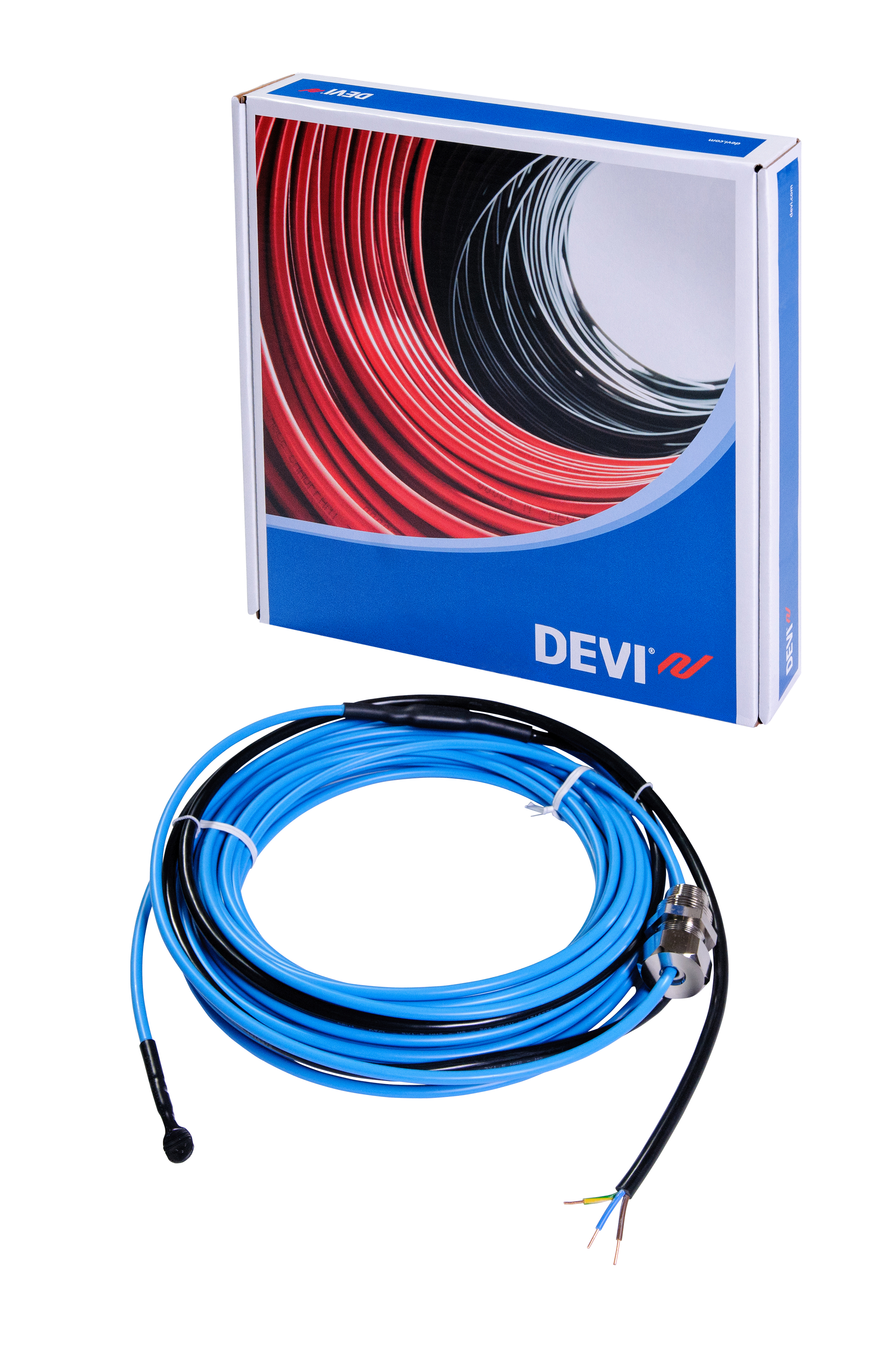

Нагревательный кабель (шнур) в Москве

Температура зависит от:

Из какого материала сделан инкубатор, брудер, ящик для овощей и т.д. Для ящика из голой фанеры нужна одна мощность нагревателя, и совсем другая, если в качестве материала пенопласт 5 мм.
Как организована вентиляция. Можно просто намотать кабель, сделав из него решетку, а можно сделать так, чтобы с этой решетки тепло с помощью вентилятора разгонялось по всему объему.
Влияние внешних факторов.

Таблица «Зависимость температуры от количества Ватт на 1 метр шнура».

		17 Ом	17 Ом	33 Ом	33 Ом	66 Ом	66 Ом	70 Ом	70 Ом	133 Ом	133 Ом	165 Ом	165 Ом
t	P на метр	L	P общая	L	P общая	L	P общая	L	P общая	L	P общая	L	P общая
26	1	55	51	40	37	27	27	25	28	19	19	20	15
29	1,7	40	71	31	47	21	35	20	34	15	24	13	22
30	3	30	91	22	66	15,5	48	15	46	11	33	10	30
33	4,28	26	109	18	81	13	56	12	57	9	40	8,4	36
38	6,9	20	142	14,6	100	10	73	10	69	7,2	50	6,5	45

53	14	14		10	146	7,2	101	7	98	5,1	71	4,5	65
57	14,96					7	104
59	15,85					6,8	107,8
63,5	16,8	13	219	9,4	158	6,6	112	6,4	108	4,7	77	4,2	70
65	17,9					6,4	115
66,5	19					6,2	118

Где, t — максимальная температура нагрева шнура, L-длина шнура, P на метр — мощность на 1 метр шнура, P общая — общая мощность.

Если Вы собираетесь делать инкубатор своими руками, то сразу выбирайте температуру нагрева шнура от 50 до 60 градусов.Как показала практика — это оптимальная температура, для равномерного, быстрого прогрева инкубационной камеры,и далее поддержание температуры в заданных пределах 37,2-38 градусов, при условии подключения нагревательного шнура через тереморегулятор и обдуве его вентилятором.Далее все зависит от размера Вашего устройства.

Пример:

Вы собираетесь делать инкубатор из холодильного шкафа для пива и воды, то оптимально выбирать шнур 33 Ома длиной 10-11 метров.При подключении его к контроллеру XM-18, можно сделать два нагревательный элемента:
1. Мощностью 150 Ватт -(один отрезок 33 Ома длиной 10-11 метров) — работает все время и поддерживает температурный режим
2. Мощностью 300 Ватт (два отрезка 33 Ома длиной по 10-11 метров соединенных параллельно) — работает в режиме нагрева, потом отключается.

Нагревательный электрический кабель | opolax.

Вступление

Нагревательным элементом электрического кабельного теплого пола является специальный нагревательный электрический кабель. Кабель этот называется нагревательным, а по характеристикам подразделяется на резистивный и саморегулирующий. В этой статье разберемся в основных характеристиках этих нагревательных кабелей.

Примечание: Нагревательный электрический кабель используется не только в системах теплый пол. Его используют для обогрева труб наружного водопровода, кровли крыш и т.п.

Типы нагревательных кабелей для теплого пола

Различаются два основных типа электрического нагревательного кабеля.

Резистивный нагревательный электрический кабель;
Саморегулирующийся нагревательный кабель.

Резистивный нагревательный электрический кабель

Основным элементом резистивного кабеля является нагревательная металлическая жила. Электрическое сопротивление жилы постоянное по всей длине. При прохождении тока по нагревательной жиле выделяется тепло (Закон Джоуля-Ленца). Тепло выделяется равномерно по всей длине жилы.

Виды резистивного нагревательного кабеля

Нагревательная жила покрыта слоями изоляции. Поверх слоев делается металлическая оплетка. Она является экраном для электромагнитных полей нагревательной жилы. Верхним слоем нагревательной жилы служит защитная оболочка.

Нагревательный резистивный кабель не может подключаться напрямую к электрической сети, так как он нагревается равномерно по всей длине. Для подключения кабеля к сети служат так называемый «холодный » кабель (3) системы электрический теплый пол. Холодный провод (3) подключается к нагревательному кабелю (1)(«горячему» кабелю) через специальные муфты соединений (2). Муфта соединений (2) «холодного» и «горячего» кабелей является самым слабым звеном всей системы кабельный теплый пол с резистивным кабелем.

По сути, качество всей купленной кабельной системы теплый пол зависит от качества соединения «холодного» и «горячего» кабелей. Сварка, пайка, опрессовка это соединения, предлагаемые различными фирмами. Для герметизации соединения используется термоусадочная пластмасса или заливка полимеризующимся компаундом.

Важно! Электрический теплый пол с нагревательным резистивным кабелем нельзя использовать без терморегулятора и термодатчика.

Терморегулятор это электротехническое устройство, которое управляет температурой прогрева нагревательного кабеля. Термо датчик фиксирует температуру прогрева нагревательного кабеля и подключается к терморегулятору.

Важно! Перед укладкой любого электрического теплого пола нужно обязательно проверить сопротивление между греющими жилами и целостность изоляции.

Проверка нагревательного электрического кабеля (теплового мата)

Важно! Не смонтированный электрический теплый пол нельзя подключать в электрическую сеть.

Для проверки кабеля нужно приобрести электроизмерительный прибор, например, тут http://dieselstore.com.ua/izmeritelnye-pribory/. Подойдет любой электроизмерительный прибор со шкалой Сопротивление, Ом. Делаются два измерения:

Сопротивление между греющей жилы. Оно должно соответствовать паспорту к теплому полу.
Сопротивление между изоляцией жилы и самой жилы. Оно должно стремиться к бесконечности.

Типы резистивного кабеля

Выпускаются четыре вида резистивного нагревательного кабеля:

одножильная;
одножильная экранированная;
двухжильная;
двухжильная экранированная.

Одножильный резистивный нагревательный кабель

Одножильный резистивный кабель имеет одну нагревательную жилу. Электрический ток может течь только по замкнутым контурам. Поэтому, резистивный одножильный кабель должен укладываться так, чтобы образовать замкнутый контур, тоесть заканчиваться там, где начался. Экранированный кабель покрыт защитной оплеткой.

Более удобен двухжильный нагревательный кабель

Двухжильный резистивный нагревательный кабель

Этот вид кабеля снабжен второй соединительной жилой.

Установив на конце двухжильного кабеля соединительную муфту, тоесть соединив нагревательную и соединительную жилы получаем готовый к работе замкнутый контур. Такой кабель укладывается в одном направлении, что, несомненно, более удобно. Экранированный кабель покрыт защитной оплеткой

Технические характеристики резистивного нагревательного кабеля

Температура прогрева нагревательной жилы 60°C;
Температура плавления изоляции и оболочки 100°C;
Мощность тепловыделения от 17 до 21 Ватта/метр;

Плюсы нагревательного резистивного кабеля

Небольшая цена;
Простота конструкции;
Непродолжительный монтаж;
Отсутствие электромагнитных помех в двухжильном резистивном кабеле.

Минусы нагревательного резистивного кабеля

Резистивный кабель продается только секциями определенной длины, что усложняет предварительное проектирование системы. Связано это, как я уже говорил, с соединением «холодного» и «горячего» кабелей системы.

Соединять их можно только в заводских условиях.

Говоря о минусах нагревательного резистивного кабеля, хочу сказать об эксплуатации теплого пола с этим кабелем. Нужно помнить, где в полу располагается температурный датчик и место соединения «горячего» и «холодного» кабелей. На эти места нельзя ставить стационарную мебель без ножек и закрывать ковриками. Если не соблюдать эти правила температурный датчик будет некорректно отображать температуру, а место соединения будет дополнительно перегреваться из-за отсутствия конвекции воздуха.

Саморегулирующийся (саморегулируемый, саморегулирующий) нагревательный кабель

Саморегулирующийся кабель способен изменять отдаваемую мощность в зависимости от окружающих условий. Если температура вокруг кабеля повышается, сам кабель снижает отдаваемую мощность. Если окружающая среда вокруг кабеля остывает, отдаваемая мощность кабеля увеличивается.

Происходит это за счет композита находящегося между двумя токоведущими жилами. Композит состоит из полимера с токоведущими вкраплениями. При понижении температуры полимер сжимается, связи между вкраплениями нарушаются, омическое сопротивление уменьшается, выделяемая мощность увеличивается. При повышении температуры процесс происходит в обратном направлении. Стоит отметить, что этот процесс саморегулирования происходит на любом участке кабеля отдельно от всего кабеля.

Эти свойства саморегулирующегося кабеля позволяют его использовать без терморегулятора и термодатчика. Достаточно прямого выключателя на стене. Относительным недостатком саморегулирующего нагревательного кабеля является его дороговизна.

На этом все! Ходите по теплому полу!

©Opolax.ru

Другие статьи раздела: Обогрев пола

Нагревательный кабель. Устройство. Описание.

Основа кабельной системы отопления

Основой является, безусловно, нагревательный кабель. Внешне он напоминает коаксиальный проводник, используемый для передачи телевизионных сигналов, однако его предназначение — преобразование протекающего по нему электрического тока в тепло.
Обычно небольшая часть электроэнергии преобразовывается в тепло в любом кабеле или проводе, но она составляет весьма малую величину (1-3%), причем принимается целый комплекс мер по ее снижению. Для нагревательных кабелей все наоборот: 100% мощности должны быть преобразованы в тепло, причем выделение этой мощности на единице длины кабеля (удельное тепловыделение) — важнейший технический параметр нагревательных кабелей. В этом смысле нагревательный кабель должен быть нагревательным элементом, выполненным по кабельной технологии.
Есть несколько основных видов нагревательных кабелей:
— резистивные;
— саморегулирующиеся;
— зональные;
— карбоновые (углеволоконная нить)

Резистивные кабели

Резистивные кабели (от resistance — сопротивление) — это кабели с постоянным сопротивлением. Они представляют собой проволоку, облаченную в изоляцию. Проволока имеет внутреннее сопротивление и при подключении к электрической сети равномерно нагревается по всей длине. Серьезным недостатком резистивных кабелей является наличие «горячего» и «холодного» концов, т.е. места соединения нагревательного кабеля с электрическим проводом. Циклическое изменение температуры «горячего» конца при постоянной температуре «холодного» приводит к возникновению тепловых напряжений в муфте. Как показывает практика, подавляющее большинство случаев выхода кабеля из строя связано именно с ней. Дело в том, что качество муфты является одним из важнейших критериев успешного выбора кабеля. Она должна обеспечивать герметичность соединительного узла и надежный электрический контакт в течение многих лет. Разные фирмы используют разные варианты соединений (пайка, сварка, опрессовка) и герметизации (применение термоусадочной пластмассы, заливка полимерными компаундами). Надежность и долговечность при этом определяются и совершенством использованной технологии, и качеством исполнения узла.
Резистивные кабели используются секциями определенной длины, зависящей от исполнения кабеля и напряжения питания. Рекомендуются к применению только с терморегулятором.
Сегодня наиболее распространены четыре конструкции резистивных нагревательных кабелей:
— одножильная;
— одножильная экранированная;
— двухжильная;
— двухжильная экранированная.
На поверхности кабеля присутствует маркировка, позволяющая безошибочно определить тип кабеля, напряжение питания, удельную мощность и дату выпуска.
Экранированный одножильный кабель
Единственная жила одножильного экранированного кабеля может выполняться из нихрома, оцинкованной стали, латуни или другого материала, составляющего ноу-хау фирмы. Изоляцию жилы делают двух-, трех- и четырехслойной. Для нее используют ПВХ, сшитый полиэтилен, тефлон (фторопласт), силиконовую резину. Температура нагревательной жилы при правильном монтаже и эксплуатации системы не превышает 80 °С, в то время как изоляция выдерживает более 100 °С. Чем меньше расчетное значение температуры жилы, тем легче изоляция выдерживает перегрузки и кабель дольше служит. Правда, удельная мощность его при этом снижается и приходится укладывать его поплотнее.
Поверх внутренней изоляции монтируется экран из стальной или медной проволоки, алюминиевой фольги или свинца, служащий, прежде всего, целям безопасности. Он защищает изоляцию и жилу от механических повреждений и является заземляющим проводом. Но главное — экран существенно уменьшает создаваемое кабелем электромагнитное излучение. А если при этом использовать дополнительную тефлоновую изоляцию, то кабель успешно выдержит и двукратные нагрузки.
Снаружи экрана наносится защитная оболочка, как правило, из ПВХ. Нагревательная секция из одножильного кабеля содержит две муфты и два холодных конца. При раскладке на полу оба конца нагревательной жилы должны подходить к термостату (точке подключения к сети).
Конструкция двухжильного нагревательного кабеля
В двухжильных кабелях используются, в зависимости от конструкции, две нагревательные или одна нагревательная и одна питающая жилы (питающая — из медной проволоки). В нагревательной секции из двухжильного кабеля на одном конце все провода надежно соединяются и армируются концевой заглушкой, а на другом завершаются муфтой и холодными концами для подключения к сети.
Благодаря такой конструкции секция обладает рядом достоинств.
Во-первых, магнитные поля обоих проводов с током замыкаются друг на друга и частично взаимно компенсируются.
Во-вторых, монтаж нагревательной секции из двухжильного нагревательного кабеля проще, потому что не требуется подводить второй конец обратно к термостату.
Изоляция нагревательных кабелей наиболее популярных марок кабелей выдерживает температуру До 105 °С.
Срок службы нагревательных кабелей
Нагревательные кабели, выпущенные ведущими производителями из современных материалов, имеют сроки службы 25-50 лет и более.

Саморегулирующиеся кабели

В отличие от резистивных, саморегулирующиеся кабели способны изменять отдаваемую ими мощность в зависимости от температуры окружающей среды. При повышении температуры окружающей среды мощность, выделяемая кабелем, уменьшается, а при понижении температуры — увеличивается. Этому способствует питающая конструкция саморегулирующегося кабеля: между двумя параллельными токонесущими жилами находится композит, состоящий из полимера с вкраплениями токопроводящего материала. При повышении температуры полимер расширяется, за счет чего связи между этими вкраплениями нарушаются, что эквивалентно увеличению омического сопротивления. Естественно, ток падает и мощность, выделяемая кабелем, уменьшается. При понижении температуры окружающей среды происходит обратный процесс. Причём данное изменение мощности происходит на каждом сантиметре кабеля в отдельности, а не на всей длине и именно там, где изменилась температура!
Саморегулирующиеся кабели дороже резистивных, однако при разумном проектировании стоимость систем на их основе превышает стоимость системы на резистивных кабелях лишь на 15-25%, поскольку необходимо меньше распределительных кабелей, при этом весьма экономно используется греющий кабель. Кроме того, саморегулирующиеся системы более надежны и экономичны. Именно поэтому их используют при обогреве кровли и трубопроводов.

Зональные нагревательные кабели

Тепловыделяющим элементом здесь является спирально наложенная на две изолированные токопроводящие жилы проволока из сплава высокого сопротивления. Шаг соединения спирали с токопроводящими жилами примерно 1 м. Таким образом, формируются зоны тепловыделения, соединенные параллельно.
Зональные кабели во многом подобны резистивным, но имеют одно из преимуществ саморегулирующихся: их можно резать непосредственно на объекте (но для этого необходимо знать точное местонахождение зонных контактов), тем самым уменьшается перерасход кабеля. Имеется возможность использования концевого участка до первого зонного контакта в качестве «холодного» монтажного конца. Вся конструкция окружена изоляцией, экранами и защитными оболочками. Запитывается с одного конца.

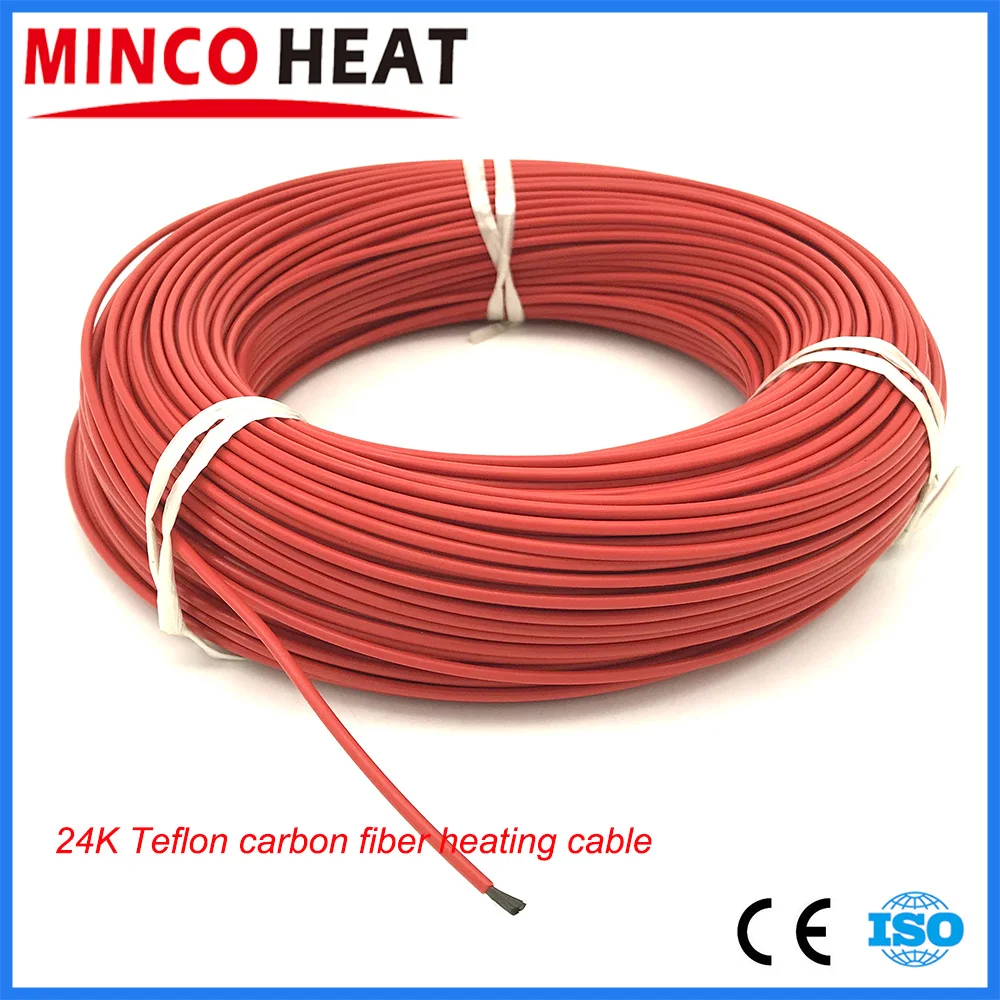

Карбоновый кабель

Углеволокно было открыто Томасом Эдисоном в 1880 году в попытках подобрать материал нити для лампы накаливания. Волокно углерода — это уникальный материал, который обладает рядом преимуществ: высокая прочность, эластичность, морозостойкость и низкая цена.

Для углеродных волокон характерная высокая степень натяжения и маленький удельный вес. Также углеродные волокна обладают небольшим коэффициентом температурного расширения и химической инертностью. Тонкая нить волокна из углерода обладает высокой прочностью. Волокно практически нельзя растянуть или порвать, но при этом материал обладает эластичностью.

Высококачественная углеродная нить применяется при производстве кабельных теплых полов «ТЕСЛА». Углеродная нить выдерживает температурную нагрузку до 1600 град.С, при том, что максимальная рабочая температура нагрева волокна 90 град.С, поэтому скачки напряжения и, как следствие, перегорание такому теплому полу не страшны. Для изоляции волокна применяется надежная силиконовая оболочка, обладающая высокими износоустойчивыми характеристиками. Кабель получается очень гибкий и тонкий (около 3 мм).

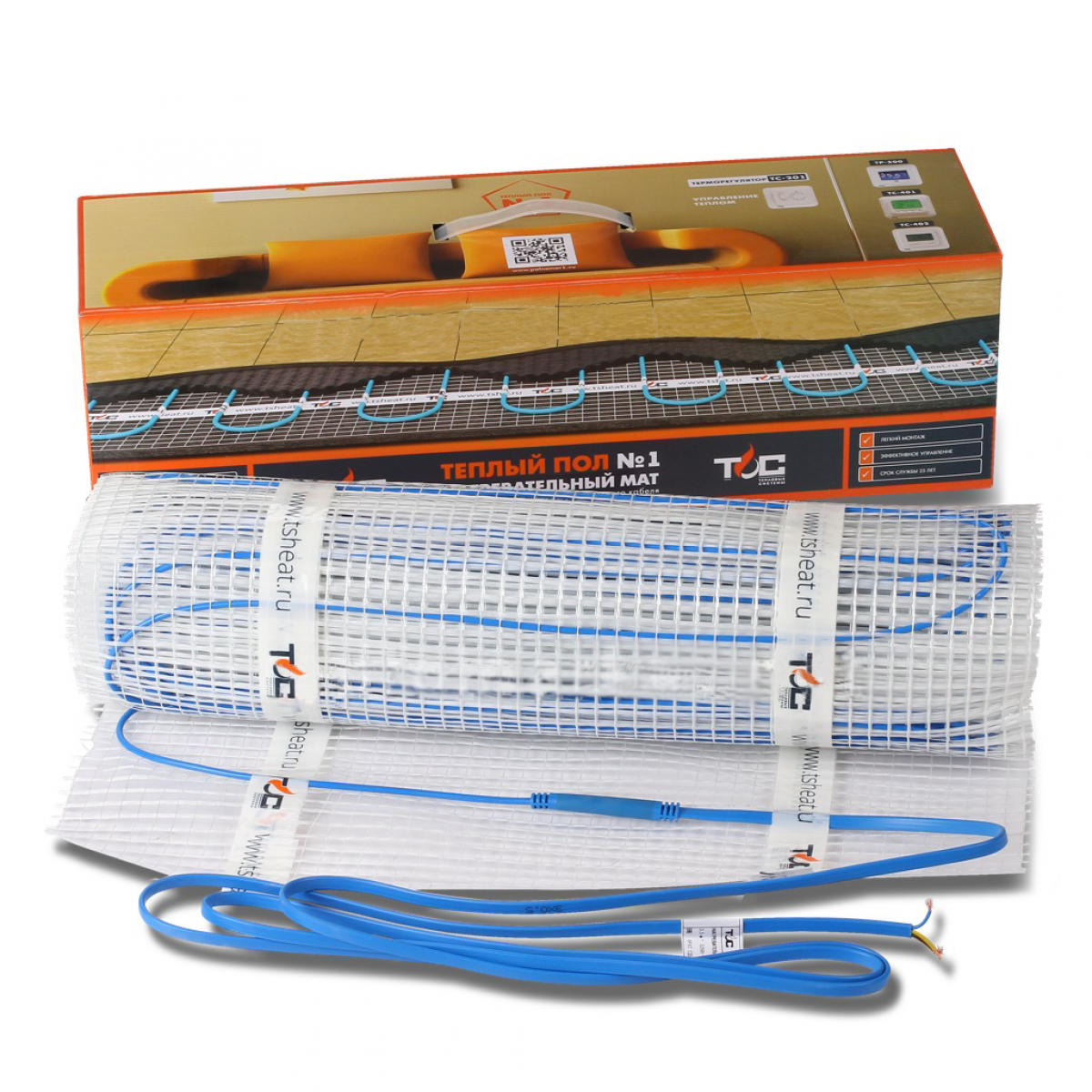

Нагревательный мат, применяемый при устройстве электрического «теплого пола»
Это тонкий нагревательный кабель для системы «тонкий теплый пол», уложенный на сетке с постоянным интервалом (шагом). Изготавливается на основе одножильного и двужильного нагревательного кабеля. Маты на основе одножильного кабеля рекомендуются к применению в нежилых помещениях (склады, цеха, коридоры и т. п.). Маты из высококачественного экранированного двухжильного кабеля рекомендуются к применению в любых (жилых и нежилых) помещениях. Благодаря наличию двух токоведущих жил и экрану магнитные поля полностью компенсируются, что обеспечивает абсолютную безопасность подобной конструкции «теплого пола» для человека.
«Тонкий тёплый пол» крайне удобен при монтаже — кабель закреплен на сетке, что существенно упрощает процесс установки. Располагая простейшими инструментами и инструкциями, прилагаемыми к нагревательному мату, можно легко установить систему «тонкий теплый пол» самостоятельно.
Средняя стоимость кабельной отопительной системы
Полный комплект, предназначенный для установки в стандартной ванной комнате, стоит в районе 100 евро. На отопление кухни, чтобы обогреть ее рабочую зону, нужно потратить примерно 200 евро. В эти затраты входит стоимость нагревательной секции, обычного терморегулятора, датчика температуры и крепежных материалов. Для повышения комфорта и управляемости системы отопления лучше купить программируемую модель терморегулятора (его цена около 70 евро, в то время как за обычный реостат нужно заплатить 30 евро). Кроме затрат на электрическую часть, будут расходы на общестроительные работы (стяжки и др.) и монтаж нагревательного кабеля.
КАТАЛОГ ПРАЙС
Купить теплый пол, греющие кабели и инфракрасную пленку в Нижнем Новгороде…

5 вопросов и ответы на них

Саморегулирующий или резистивный? Экранированный или неэкранированный? Одножильный или двужильный? В чем различия и какой нагревательный кабель выбрать? Сравним виды и ответим на все вопросы в статье!

1.

Саморегулирующий или резистивный?
Это ключевая характеристика греющего кабеля, от которой зависит область его применения, способ монтажа и стоимость.

Саморегулирующий нагревательный кабель – гибко регулирует нагрев на разных участках, в зависимости от условий окружающей среды. Специальная матрица, расположенная между токопроводящих жил, определяет температуру воздуха и меняет сопротивление. Это обеспечивает множество преимуществ данному типу греющего кабеля – он не перегревается и не перегорает, экономит энергию, легко монтируется, может устанавливаться в разных средах, удобен при эксплуатации, безопасен.

Недостатки: высокая стоимость. Относительно небольшой срок службы матрицы (в среднем 10-15 лет, поэтому такой кабель редко монтируется в бетонную стяжку). И ограниченная максимальная длина (что связано с высокими пусковыми токами, превышающими номинальные, при низких температурах окружающей среды).

Применение: защита труб, крыш, ливневок и небольших наружных территорий (например, ступеней).

Котел «Ретра-3М» представляет собой конструкцию из прочного листового металла с очень развитой поверхностью приема тепла. Котел (http://retra.pp.ua/kotly/tverdotoplivnye-kotly-retra-3m) имеет трехкамерную структуру. Первая камера (топка) имеет большой объем, что позволяет максимально продлить период сгорания одноразовой загрузки топлива.
Резистивный кабель – имеет постоянное сопротивление и одинаковую мощность тепловыделения на всем протяжении.

Его преимущества: низкая цена, подходит для больших пространств, не меняет своих характеристик при длительной эксплуатации (может монтироваться в бетон).

Недостатки: обогреваемая территория должна иметь эффективную систему отвода талых вод. В обязательном порядке оборудуется терморегулятором и датчиками.

Применение: антиобледенение больших наружных территорий, защита цистерн и других емкостей.

2. Двухжильный или одножильный?

Вторая не менее важная характеристика – это количество жил, проходящих внутри кабеля.

Одножильный греющий кабель обходится дешевле. Но может являться источником электромагнитного излучения. Поэтому его эксплуатация нежелательна в жилых помещениях. К тому же при расчете сопротивления кабеля и монтажных работах важно учитывать, что наличие только одной жилы требует возврата к точке подключения (поэтому такой кабель обычно укладывается в две нити).

Двухжильный кабель — безопасен и надежен, проще монтируется. Однако его стоимость, как правило, выше.

3. Экранированный или неэкранированный?

Об этой характеристике производители и поставщики нередко умалчивают, тем не менее, она не менее важна, поскольку влияет на безопасность при эксплуатации.

Чаще всего на рынке можно встретить неэкранированный кабель.

Экранированный стоит дороже, поскольку технология его изготовления сложнее. Он отличается наличием своеобразного защитного «экрана» (из алюминиевой фольги или медной проволочной сетки), расположенного между жилами и внешней оболочкой. Его основная роль – предотвращение удара током.

Поэтому при покупке нагревательного кабеля рекомендуем уточнять – является ли он экранированным. В противном случае – обязательным является подключение устройства защитного отключения (УЗО).

4. С пищевой оболочкой или без нее?

Саморегулирующие нагревательные кабели могут монтироваться не только на поверхности трубы, но и внутри нее. Причем есть модели, подходящие для защиты труб с питьевой водой.

Внешняя оболочка такого кабеля изготовлена из пищевого полимера, абсолютно безопасного для человека. Желательно чтобы производитель мог предоставить гигиенический сертификат, подтверждающий проведение необходимых тестирований.

Новый нагревательный кабель с пищевой оболочкой может иметь резкий химический запах. Опасаться этого не стоит. Кабель остается абсолютно безопасным для питьевой воды. А неприятный аромат со временем «выветривается».

Пример: Ensto Optiheat9, Plug’n Heat, HeatUp10 SeDS2-CF IN PIPE.

5. Что еще важно при выборе нагревательного кабеля?

При открытой прокладке – желательно наличие защиты от ультрафиолетового излучения. При укладке внутри трубы — оснащение дополнительной водонепроницаемой оболочкой.

Поинтересуйтесь сроком гарантийного обслуживания. Например, финский производитель – компания Ensto предоставляет гарантию на греющий кабель, достигающую 10 лет!

Также необходимо уточнить уровень потребления энергии тем или иным греющим кабелем.

Не менее важны правильно проведенные расчеты и верный монтаж! Помочь в этом могут специалисты группы компаний «Терконт». Предоставим консультацию, подберем подходящий кабель, обеспечим поставку сопутствующего оборудования.

Примерные цены указаны в каталоге, на странице: Антиобледенение. Задать вопросы можно по телефонам, указанным в разделе: «Контакты», или обратившись в наши офисы продаж в Екатеринбурге и в Челябинске.

Группа компаний Терконт

копирование без ссылки на terkont.

ru — запрещено

Нагревательные провода и кабели

1. Провод нагревательный теплостойкий ПУФ, ПУФс (ТУ РБ 05756895.008-94)

Предназначен для работы в бытовых нагревательных изделиях при напряжении до 250 В переменного тока частотой 50 Гц. Провод изготавливается в климатическим исполнении УХЛ категории размещения 3.

Токопроводящие жилы нагревательного провода выполнены из углеродной нити «Урал-Н». Изоляция: для ПУФ — фторопласт 2М, для ПУФс — двойной слой стекловолокна и слой фторопласта 2М. Строительная длина проводов кратна 8 м.

Марка	Сопротивление жилы, Ом	Количество жил	Максимальный диаметр, мм	Масса, кг/км
ПУФ	120	1	1,7	4,0
ПУФС	120	1	1,7	3,4

Электрическое сопротивление изоляции, пересчитанное на длину 1 м при температуре 20 °C — 100 МОм. Провод не распространяет горение, выдерживает температуру +120 °C. Ресурс провода, выраженного в стойкости к знакопеременным деформациям изгиба — 25000 циклов. Минимальная наработки провода 3000 часов. Срок службы проводов 8 лет.

2. Нагревательные кабели для промышленности

Рабочий диапазон нагревательных проводов от +30 °C до +1200 °C. Широкая гамма нагревательных проводов (более 20 марок) позволяет решать любые задачи по нагреву различных объектов во многих отраслях промышленности: нефтепереработке, в строительстве, химической и фармацевтической промышленности, легкой и пищевой промышленности.

Нагревательные провода — лучшее решение для подогрева трубопроводов любой длины, резервуаров, бункеров, печей обжига. Они могут применяться в нагревательных элементах литьевых машин, экструдеров и термопластавтоматов.

2.1. Среднетемпературные нагревательные провода

Применяются для промышленных и бытовых нагревательных устройств, работающих при воздействии агрессивных сред и высокой влажности.

Характеристика	СНО1Х0,5	СНО1Х0,8	СНО1Х1,2
Максимальная рабочая температура, °C	200	200	200
Наружный диаметр провода, мм	1,3	1,6	2,0
Мощность нагревательной секции, Вт	540	940	1520
Длина нагревательной секции, м	16,8	25	34,7
Удельная тепловая мощность, Вт/ м	32	38	44
Материал изоляции (негорючий)	Пленка ПМФ

2.2. Высокотемпературные нагревательные провода

Применяются для нагревателей цилиндров экструдеров и литьевых машин, кабельных и инжекционных головок, для нагрева пресс-форм.

Отличаются повышенной удельной мощностью тепловыделения.

Используются для ремонта нагревателей термопластавтоматов и литьевых машин любых производителей и любого года выпуска.

Характеристика	ВНО						ВНС
Максимальная рабочая температура, °C	550 или 800						550 или 800
Диаметр провода, мм	3,1	3,2	8,4	3,6	3,8	5	4,3	4,4	4,8
Мощность нагревательной секции, Вт, при напряжении питания 220 В и температуре 550 °C	850	1290	1500	1970	2450	3220	410	640	700
Длина нагревательной секции, м	8,2	11,2	11,8	14,1	16,3	19,3	1,7	2,5	2,7
Удельная тепловая мощность, Вт/м	104	115	127	139	151	167	241	256	259
Диаметр жилы, мм	0,5	0,63	0,8	1,0	1,2	1,5	0,3	0,4	0,5

В качестве негорючего материала изоляции применена стеклонить.

2.3. Установочные провода

Для подвода мощности к нагревательным элементам применяются установочные провода СУ и ВУ, рабочая температура которых 200 °C и 350 °C.

В системах измерения температуры в качестве термокомпенсационного провода для термопар применяется провод ВТО.

Характеристика	СУ-1	ВУ-1	ВТО 2Х0,28
Максимальная рабочая температура, °C	До 200	До 350	До 550
Длительно допустимый рабочий ток, А	20	30	—
Наружный диаметр провода, мм	1,9	3,6	4,5
Материал изоляции (негорючий)	Пленка ПФМ	Стеклонить	Стеклонить

3.

Подогрев и отопление полов с помощью электрических нагревательных кабелей

В России, в основном, применяется централизованная система отопления, которая помимо своей очевидной экономической неэффективности делает нас заложниками своих технологических проблем. Ее поздно включают, трубы прорывает, батареи или слишком холодные, или чересчур горячие.

Радиатор (водяной, электрический — неважно), нагревая воздух, пересушивает его, что неблагоприятно сказывается на самочувствии человека. Нагретый воздух поднимается к потолку, остывает и опускается вниз, создавая конвекционные потоки и гоняя пыль по комнате (рис. 4).

Помимо этого, так как мы находимся внизу, нам достается малая часть тепла, которое дает радиатор.

Рис. 4. Традиционная система отопления

Рис. 5. Система отопления «Теплый пол»

Отопление посредством нагревательного кабеля лишено этих недостатков (рис. 5). При этом экономится полезная площадь и более удобно расставлять мебель, так как отсутствуют радиаторы. Теплые полы создадут ощущение повышенной комфортности, и дети смогут свободно играть на полу, не рискуя простудиться.

В конструкцию пола монтируется специальный нагревательный кабель, работой которого управляет терморегулятор. В результате пол превращается в нагревательную панель, с помощью которой можно не только иметь обеспечивающий комфорт теплый пол, но и полностью отапливать как отдельное помещение, так и целое здание.

Среди множества преимуществ электрообогреваемых полов есть один недостаток — существующие цены на электроэнергию используемую для электронагрева, особенно для предприятий и юридических лиц.

Электрообогреваемый пол монтируется следующим образом (рис. 6). На бетонные плиты пола (или старое покрытие) укладывается теплоизоляция (если необходимо). Сверху на крепежную сетку или посредством специальной монтажной ленты устанавливается нагревательный кабель. Далее он заливается бетоном, на который затем можно укладывать различные напольные покрытия (кафель, паркет, линолеум, ковролин).

Рис. 6. Схема установки теплового кабеля

Для поддержания постоянной, заданной температуры и создания экономичных режимов отопления устанавливается на небольшой высоте от пола программируемый терморегулятор. Программируемый терморегулятор может включать нагрев ночью, когда тариф на электроэнергию меньше (для этого необходимо иметь раздельный учет электроэнергии на дневные и ночные часы), а днем пол будет отдавать накопленное за день тепло.

Тепловые кабели ALKATEL экранированы и могут применяться как в сухих, так и во влажных помещениях (ванные, автомойки и т.п.) и даже в местах, где присутствуют агрессивные вещества.

4. Лента углеродная нагревательная гибкая ЛУНГ

Лента предназначена для подогрева трубопроводов, технологического оборудования, насосов, емкостей шнеков и др. Лента ЛУНГ содержит нагревательный элемент, изготовленный из углеродной ленты, защитное электроизоляционное покрытие, состоящее из фторопластовой пленки и стеклоткани или стеклоткани с силиконовым покрытием. Низкотемпературные выводы, соединенные с нагревательным элементом, служат для подключения питающего напряжения. Нагревательный элемент и концевые заделки герметизированы для защиты от воздействия внешней среды.

Рис. 7. Лента углеродная нагревательная гибкая ЛУНГ

Лента ЛУНГ обладает большой гибкостью и позволяет производить ее монтаж методом намотки на обогреваемое оборудование сложной геометрической формы. Лента допускает многократное повторное использование с осуществлением ее монтажа и демонтажа.

Лента ЛУНГ обеспечивает экологически чистый режим работы.

Технические характеристики:

Номинальная мощность — 500 Вт, 1300 Вт; Удельная мощность — 66 Вт/м, 250 Вт/м; Номинальное напряжение — 220 В;

Температура на активной части — не более 220 °C, 300 °C; Длина активной части — 7,5 м, 6 м;

Ширина активной части — 60 мм, 80 мм; Толщина активной части — 4 мм.

В случаях, когда при эксплуатации нагревательных лент температура на ее поверхности может превышать допустимую, необходимо предусматривать автоматическое регулирование температуры.

5. Саморегулирующиеся нагревательные кабели параллельного сопротивления

Электрические греющие кабели фирмы «Raychem», применяются в промышленности для защиты от замерзания и поддержания технологической температуры: в строительстве — для предотвращения образования льда на кровельных свесах, водостоках, пандусах и лестницах; для горячего водоснабжения — поддержание выбранной потребителем температуры горячей воды, а также для внутренних работ при утеплении полов и промерзающих стен.

В основе систем бытового и промышленного электрообогрева «Raychem» лежит использование особопрочных, гибких, взрывои пожаробезопасных саморегулируемых нагревателей.

Рис. 8. Саморегулирующийся кабель

Греющий кабель крепится к трубопроводу клейкой лентой из стеклоткани и благодаря своей гибкости хорошо прилегает к трубопроводу, следуя его конфигурации. Колебания температуры окружающей среды автоматически компенсируются саморегулируемым греющим кабелем. Вырабатываемая тепловая мощность регулируется автоматически.

При наложении кабеля внахлест греющий кабель уменьшает вырабатываемую тепловую мощность в местах нахлеста. Поэтому его монтаж максимально прост. Кроме того, он не перегорает и не перегревается. Нагревательные кабели параллельного сопротивления позволяют производить монтаж путем нарезки греющего кабеля требуемой длины.

Кабели типа FSR и FSP соответствуют стандартам CENELEC и IEEE и одобрены для использования в обычной, опасной и коррозионной окружающей среде. Механическая прочность является одной из основных конструктивных особенностей греющих кабелей. Наружная оболочка из фторполимера обеспечивает механическую прочность и химическую стойкость. Кабели групп XTV и KTV изготавливаются с использованием волоконной технологии из полимеров с высокими характеристиками.

Во всех системах саморегулируемого нагрева «Raychem» нагреватель состоит из двух параллельных проводников и специального греющего элемента, изготовленного из полимерного материала и токопроводящей сажи. При понижении температуры окружающей среды в полимере создаются многочисленные электрические дорожки. Ток протекает через эти цепи, что увеличивает теплоотдачу нагревателя и поддерживает требуемую температуру. И, наоборот, при повышении окружающей температуры количество электрических дорожек автоматически уменьшается, что понижает мощность кабеля.

Если кабель будет холодным, то материал сердечника микроскопически сжимается, создавая при этом много токопроводящих дорожек. Сопротивление кабеля уменьшается, увеличивается ток и выделяется максимум тепла.

Рис. 9. Холодная труба

Рис. 10. Теплая труба

В теплых местах нагревателя материал сердечника расширяется, прерывая этим все больше и больше электрических дорожек. Ток и потребляемая мощность понижаются. Кабель меньше греет.

Рис. 11. Горячая труба

На горячих участках расширение токопроводящего полимера будет почти полным. Сопротивление очень высокое, а ток и потребляемая мощность практически равны нулю.

Рис. 12. Пример использования саморегулирующего греющего кабеля

Нагревательные кабели параллельного сопротивления автоматически регулируют тепловыделение при изменении внешней температуры. Кабели могут быть отрезаны нужной длины по месту без ущерба для характеристик.

Таблица 5.1. Техническая характеристика кабеля

Марка кабеля	Мощность, Вт / м		Температура, °C		Предельная длина, м, для пускателей с номинальным током			Назначение
Марка кабеля	В воздухе	В талой воде	максимальная рабочая	Минимальная монтажа	16 А	20 А	25 А	Назначение
25FSR-CT	25	38	65	–30	59	73	80	Водосточные трубы и желоба
31FSR-CT	31	43	65	–30	36	45	57	Длинные водостоки
31FSP-CF	31	52	110	–30	52	64	—	Длинные водостоки, стоки к активным средам
50FSP-CF	50	80	110	–30	30	—	47	Особо длинные водостоки 30—50 м
17FSLe-CT	17	32	65	–30	82	38	—	Горизонтальные желоба
23FSLe-CT	23	39	65	–30	60	73	85	Водостоки, желоба, трубы

В таблице 5. 2 приведены характеристики, предотвращающие замерзание воды в трубах при температурах внешней среды до –30 °C.

Таблица 5.2. Тепловые характеристики кабеля

Длина обогреваемой трубы, метров при диаметре			Мощность нагревательной секции, кВт
25 мм	50 мм	100 мм	Мощность нагревательной секции, кВт
12	5	4	0,2
20	10	7	0,33
30	15	10	0,6
40	20	13	0,8
50	25	16	0,9
65	30	20	1,2
75	38	24	1,5

Нагревательный кабель

Различные коммуникационные сети требуют тщательного ухода за собой во избежание сокращения срока службы и возникновения чрезвычайных ситуаций. Для достижения данной цели необходимо минимизировать влияние внешних факторов окружающей среды при помощи различных вспомогательных изделий. Так, например, в холодное время года важно, чтобы коммуникационные сети находились в постоянном температурном режиме, не перемерзали и не переохлаждались. То есть, очень важно при монтаже заботиться о надежности и высоком качестве теплоизоляции. В первую очередь это необходимо для трубопроводов, идущих под землей или же находящихся в плохо отапливаемых (вовсе неотапливаемых) помещениях.

Особенно интересен вопрос обогрева трубопроводов владельцам больших частных домов, коттеджей, дач, поскольку это является единственным методом сохранения работоспособности водопровода и канализации.

Сегодня на рынке представлено огромное количество греющей кабельно-проводниковой продукции различных моделей и вариаций, которая способна не только обеспечить качественный обогрев труб, но и выполнить иные функции:

предотвращение кристаллизации и замерзания жидкости в системах;
поддержание необходимого температурного режима в конкретных участках;
снижение теплопотерь разного рода строений, расположенных на участке;
существенное сокращение времени на прогрев коммуникационной системы после длительного отключения инженерных коммуникаций, т. е. оперативный разогрев трубопровода до необходимой температуры.

Виды нагревающих кабелей

На сегодняшний день существует две модификации системы электрообогрева: провод саморегулирующийся и провод резистивный.

Саморегулирующиеся провода представляют собой ленту и являются самым надежным и прогрессивным способом обогрева трубопроводов среди существующих. Главная особенность данной конструкции заключается в том, что количество выделяемого тепла полностью хватает для бесперебойного поддержания необходимого температурного режима. Кроме того, во время обогрева с помощью саморегулирующегося провода нет необходимости использовать терморегулятор. Ведь данная конструкция характеризуется тем, что имеет способность изменять показатель своего сопротивления. Длина трубопровода, который необходимо обогревать, может быть абсолютно любой при использовании данного вида электрообогрева. Следовательно, владелец участка не имеет особых ограничений в использовании конструкции, тем самым получая некоторую свободу в своих действиях. Помимо всех вышеперечисленных достоинств саморегулирующийся провод также характеризуется еще одним положительным свойством, которое заключается в возможности пересечения витков при укладке. Это допустимо при использовании данной конструкции, потому что наложение не является причиной поломки или перегрева.

Резистивные провода являются самыми первыми изделиями, применяющимися в отопительных системах. Они не имеют таких высоких характеристик, как саморегулирующиеся провода, поэтому отличаются низкой ценой. Кроме того, имеют большое количество недостатков:

запрещена резка провода, следовательно, монтаж может происходить только с цельным изделием;
распространение тепла по проводу происходит равномерно, что является причиной перегрева участков, находящихся при повышенной внешней температуре;
обязательно наличие дополнительных элементов: терморегулятор, термодатчик, устройство управления.

Способы монтажа

Разобравшись в видах систем электрообогрева и выбрав для себя подходящую, необходимо задуматься о монтаже, который также бывает двух типов: наружный и внутренний. Какой метод использовать, зависит только от Вас и ваших желаний, а также от особенностей монтажа.

Наружный монтаж является самым простым, доступным, а также менее трудоемким способом. Стоит помнить, что если Вы собираетесь обогревать полимерные трубы, то перед прокладкой провода их обязательно нужно заклеить скотчем. Это поможет равномерно и правильно распределить выделяемое тепло по трубам.
Существует три варианта наружного монтажа электропровода:
1. Кабельные нити протягиваются по всей трубе, закрепляясь скотчем на поверхности;

2. Кабель фиксируется на трубе в ослабленном состоянии так, чтобы провисы находились на одинаковом расстоянии друг от друга. Образовавшиеся петли последовательно разносятся по поверхности, фиксируясь с помощью скотча из фольги;

3. Самый простой способ – намотка по спирали вокруг трубы.

Всегда помните и обращайте внимание на наличие у проводов утеплителя и влагостойкого материала, иначе большая часть электричества уйдет на повышение внешней температуры.

Внутренний монтаж греющих проводов применяется в случае необходимости защиты трубопроводов под землей или в иных труднодоступных областях. Но использовать данный способ не рекомендуется при обогреве труб водоснабжения, что предназначены для подачи питьевой воды. Провода для наружного монтажа отличаются особой жесткостью, хорошей изоляцией и прочностью. Но даже при наличии таких характеристик установка должна быть максимально аккуратной и осторожной, поскольку трубопровод имеет большое количество заостренных краев, которые способны сильно повредить провод.

Греющий кабель вводится при помощи монтируемых на трубопроводе соединительных устройств. Нельзя для ввода применять различную арматуру, поскольку она подвержена внешнему нагреву.

Рекомендации профессионалов

трубы, которые предполагают использование электрообогрева, не должны находиться под землей на глубине, которая ниже глубины промерзания. Во избежание теплопотерь трубопроводу достаточно будет иметь хороший слой теплоизоляции;
необходимо применять отметки или таблички, указывающие на наличие нагревательного кабеля в том или ином месте;
монтаж кабеля должен происходить при температуре не ниже -15⁰С, поскольку изделие необходимо будет всячески изгибать, придавая ему нужную форму;
при монтаже системы обогрева на сам трубопровод необходимо наличие специального устройства, выполняющего защитное отключение. Подбор такого вспомогательного элемента должен происходить в соответствии с правилами электромонтажа.

Топливные, отопительные, канализационные, водопроводные трубы лучшего всего обогревать только при помощи греющего кабеля. Но стоит помнить, что качество обогрева напрямую зависит от того, насколько правильно будет осуществлен монтаж, а также насколько верно и профессионально будут произведены все необходимые расчеты. Именно поэтому к выбору кабеля и определению его мощности нужно подходить крайне серьезно, а лучше всего обратиться за помощью к профессионалам. Специалисты, занимающиеся подобными работами неоднократно, смогут осуществить качественный полный анализ условий окружающей среды, вычислить глубину нахождения труб, а также их параметры (объем, длину). На основе всех этих данных определяется правильная длина кабеля, его мощность и, соответственно, способ монтажа.

Таким образом, если у Вас возникла необходимость в электрообогреве трубопровода, первоначально доверьте все расчеты профессиональным специалистам и только потом приступайте к монтажу.

Торговая сеть «Планета Электрика» имеет широкий ассортимент различной климатической техники, в число которой входят системы электрообогрева трубопровода.

Что такое нагревательный (греющий) кабель?

Обогрев греющим кабелем используется в нефтегазодобывающей и перерабатывающей промышленности, на нефтебазах, на асфальтобетонных заводах, в промышленном и гражданском строительстве. Наша компания решает практические любые задачи по обогреву труб, трубопроводов, емкостей, резервуаров и ендов, а также по кабельный обогрев кровли и прочих конструкций, открытых площадей, полов и другого технологического оборудования. Саморегулирующийся греющий кабель не перегревается и не выгорает, так как термовыделение регулируется в зависимости от температуры соседнего с ним объекта.

Греющие (нагревательные) кабели подразделяются на:

Термоэлектродные провода

К виду термоэлектродные провода относятся провода марок ПТП, ПТПЭ и пр. Эти провода нужны для подключения термопар к приборам, измеряющим температуру в тех или иных местах технологического процесса. Прокладывают термоэлектродные провода как внутри помещения, так и внутри приборов и подключают к термопарам с соблюдением полярности. Провода имеют жилы, изоляцию, защитный покров и экран.

Термопарные провода

Термопарные провода, также как компенсационные провода, подключают термоэлектрические преобразователи к измеряющим температуру приборам. Их использование уменьшает погрешности измерения. Термопарные провода имеют жилы на основе сплавов хромеля и алюмеля (ХА), хромеля и копеля (ХК), железа и константана и пр. Соответственно эти марки проводов включают соответствующие по конструкции термопары: ХА, ХК, ЖК и пр.

Саморегулирующиеся кабели Thermo

Саморегулирующиеся ленты находят достаточно широкое применение там, где нужно поддерживать технологически необходимую температуру достаточно высокой. Особенности их устройства позволяют отрезать их на нужную длину.

Резистивные нагревательные кабели Thermo

Резистивные нагревательные кабели используют при обогреве трубопроводов и резервуаров, разнообразного технологического оборудования, а также кровли и пр. Есть огромное множество задач, где используют резистивные кабели. Особенность резистивных нагревательных кабелей — постоянное сопротивление. Среди всех можно выделить армированные резистивные кабели, у которых повышенная прочность и уровень тепловыделения свыше 30 Вт/м.

Одножильные греющие кабели Thermo

Предназначены для использования в кабельных системах обогрева (системы отопления, системы комфортного подогрева «теплый пол», обогрев открытых площадок и грунта, системы антиобледенения и снеготаяния дорог, тротуаров, пандусов, крыш, водосточных желобов и труб, системы обогрева трубопроводов и т.п.). Нагревательный элемент — одножильный проводник с двумя холодными концами для подключения к сети.

Двухжильные греющие кабели Thermo

Предназначены для использования в электрических кабельных системах обогрева. Греющие кабели идеально подходят для систем отопления и комфортного подогрева пола, также используются в системах обогрева грунта, системах снеготаяния и антиобледенения дорог, и для защиты желобов и водостоков крыши от снега и льда… Нагревательный элемент — двухжильный проводник с одним холодным концом для подключения к сети, что существенно облегчает укладку нагревательного (греющего) кабеля при монтаже

Нагревательные маты Thermomat

Предназначены для использования в системах комфортного подогрева «Теплый пол». Теплые полы на базе нагревательных матов Thermomat из-за своей малой толщины идеально подходят для укладки непосредственно под керамическую плитку в клеевой слой, для всех типов помещений. Специалисты рекомендуют применять их при косметическом ремонте, т.к. его установка не требует бетонной стяжки и существенно не увеличивает уровень пола. Нагревательный элемент — двухжильный нагревательный (греющий) кабель, вплетенный в тонкую гибкую самоклеящуюся сетку из армированного пластика, с одним холодным концом для подключения к сети.

Нагревательный провод

Нагревательный провод

Нагревательная проволока сопротивления используется во множестве приложений для выработки тепла. Бытовое применение можно найти в тостерах, портативных обогревателях, нагревательных плитах и многом другом. Печные горелки — это пример электрического элемента, используемого для создания тепла. В промышленных печах и сушилках для выработки тепла используются проволочные элементы. Керамические материалы часто используются в качестве изолятора для оболочки провода.

Американский калибр проводов (AWG)

При работе с нагревательной проволокой полезно понимать систему AWG. По мере уменьшения калибра проволоки размер диаметра увеличивается.

Калибр (AWG)	Диаметр (дюйм)	Диаметр (мм)
16	0,0508	1,291
18	0.0403	1.024
20	0,0320	0,812
22	0,0253	0,644
28	0,0126	0,321
30	0,0100	0,255

Взаимосвязь между сопротивлением и температурой

Тепло выделяется, когда электрический ток встречает сопротивление. Тепло — это потеря мощности в цепи. Энергия не исчезает, она переходит из одного состояния или формы в другое. Энергия или мощность, теряемая в цепи, превращается в тепло. Сопротивление производит тепловую энергию, ощущаемую как тепло.

Сопротивление линейно увеличивается с температурой. Чем выше температура, тем выше сопротивление. Например, если вы удвоите длину куска провода, сопротивление провода увеличится вдвое. Если вы удвоите диаметр и перейдете к большему проводу, сопротивление уменьшится вдвое.Если сопротивление элемента увеличивается или ток увеличивается, температура повышается.

Расчеты

Взаимосвязь реакции производства энергии и выделения тепла известна как первый закон Джоуля. Закон Джоуля гласит, что количество тепла, выделяемого постоянным постоянным током, прямо пропорционально квадрату тока и сопротивления цепи. Это то же самое, что формула для мощности, P = I2 x R , или квадрат тока, умноженный на сопротивление.Если у вас есть два усилителя с сопротивлением 100 Ом, у вас будет 400 Вт.

Применительно к отоплению выделяемое тепло может быть выражено в калориях. H = I2 x R x t . Символ «t» обозначает количество времени, в течение которого течет ток. Примечание: одна калория = 4,184 джоулей.

Сопротивление = rho L / A . rho — постоянное удельное сопротивление данного материала. L — длина, а A — площадь поперечного сечения.

Пример расчета

Нихром, удельная теплоемкость = 450 Дж / кг C

Использование 800 В на 48 Ом = 16.6 ампер

P = 16,6 ампер в квадрате, умноженное на 48 Ом = 13 227 Вт

1 Вт = 1 Дж / с

Резистор 1 кг из нихрома, принимающий 13,3 кВт, будет иметь повышение температуры на 29,6 ° C за каждую секунду подаваемой мощности.

Теперь возьмите этот коэффициент, равный 29,6 ° C, и разделите его на фактическую массу резистора, чтобы определить температуру в градусах Цельсия в секунду. Пример: 2 кг нихрома будут повышаться на 14,8 ° C в секунду. Увеличение будет продолжаться до тех пор, пока не достигнет максимума или баланса мощности.При этом не учитываются потери тепла из-за конвекции.

Почему используется резистивный провод?

Нагревательные элементы должны быть изготовлены таким образом, чтобы выдерживать экстремальное тепло, которое они должны генерировать. Элементы также должны выдерживать воздействие факторов окружающей среды, включая влагу, которая может вызвать коррозию. Нагревательная проволока обладает высоким сопротивлением и устойчивостью к окислению. Он способен выдерживать высокие нагрузки на поверхность. Другими соображениями, которые делают проволоку полезной, является ее способность противостоять провисанию и деформации при небольшом весе.

Сплав	Стойкость при 20 ° C (68 ° F) Ω мм² / м (Ω / cmf)	Макс. Постоянная рабочая температура
Нихром 60	1,11 (668)	1150 ° С (2100 ° F)
Kanthal A1	1,45 (872)	1400 ° С (2550 ° F)
Kanthal D	1,35 (812)	1300 ° С (2370 ° F)

Кантал А-1

Провод

A-1 часто используется в промышленности. Его можно найти в нагревательных элементах для высокотемпературных печей, используемых в стекольной, сталелитейной и керамической промышленности. Нагревательная проволока Kanthal обеспечивает постоянное удельное сопротивление на всех этапах заказа, что упрощает производство.

Кантал D

Проволока

Kanthal D используется как в быту, так и в промышленности. В домашних условиях он часто используется для нагревательных элементов в посудомоечной машине, встраивается в керамические нагревательные панели и используются нагревательные кабели. Нагревательные кабели наматываются на водопроводную трубу или проходят вдоль нее, чтобы предотвратить замерзание.

Наши таблицы нагревательных проводов позволяют определить удельное сопротивление каждого типа проволоки. Вычислив напряжение, которое вы будете применять, вы получите ток для вашего элемента. Используя ток и сопротивление, вы можете определить мощность или мощность. Добавление удельного сопротивления и массы даст вам температуру.

Нагревательные провода и кабели | Омега Инжиниринг

Высококачественная нагревательная проволока из никеля / хрома может использоваться для изготовления прямых или спиральных нагревателей сопротивления.Они быстро нагреваются, устойчивы к коррозии и могут работать в диапазоне максимальных рабочих температур.

Добавлено в вашу корзину

NCRR-серия

Нагревательный ленточный резистивный ленточный провод серии NCRR с 80% никелем и 20% хромом доступен в вариантах от 18 до 30 AWG, длиной до 1000 футов и максимальной температурой 1400 ° F.

99,57 долл. США

Доступно
через 5 недель

Просмотр полных спецификаций

Добавлено в вашу корзину

ПЕЧАТНЫЙ НАГРЕВАТЕЛЬ

Нагревательный кабель постоянной мощности не более 204 ° C, влагостойкий и химически стойкий, варианты удельной мощности 3, 5, 8 или 12 Вт / фут, используемый для отслеживания труб и защиты от замерзания.

5,67 долл. США

Доступно
через 7 недель

Просмотр полных спецификаций

Добавлено в вашу корзину

NI60

NI60 60% никель 16% хромовый резистивный нагревательный провод, доступный в диапазоне от 18 до 30 AWG, длиной до 1000 футов, максимальной температурой 1850 ° F и устойчивостью к коррозии.

35 долларов.16

Доступно
через 5 дней

Просмотр полных спецификаций

Добавлено в вашу корзину

NIC60-NIC80

Спиральный нагревательный провод с сопротивлением 80% никеля, 20% хрома или 60% никеля, 16% хрома от 18 до 30 AWG, длиной до 1000 футов, температурой до 2100 ° F и устойчивостью к коррозии.

13,84 долл. США

Доступно
через 7 дней

Просмотр полных спецификаций

Добавлено в вашу корзину

NI80

Нагревательный провод сопротивления с 80% никелем и 20% хрома NI80 доступен в вариантах от 18 до 30 AWG, длиной до 1000 футов, максимальной температурой 2100 ° F и устойчивостью к коррозии.

$ 115,04

Доступно
через 6 недель

Просмотр полных спецификаций

Добавлено в вашу корзину

НАГРЕВАТЕЛЬ

Нагревательный кабель постоянной мощности не более 260 ° C, влагостойкий и химически стойкий, варианты плотности мощности 4, 8 или 12 Вт / фут, используемые для отслеживания труб и защиты от замерзания.

6 долларов.80

Доступно
через 7 недель

Просмотр полных спецификаций

Добавлено в вашу корзину

SRL-НАГРЕВАТЕЛЬ

Саморегулирующийся нагревательный кабель не более 85 ° C, влаго- и химически стойкий, варианты плотности мощности 5 или 10 Вт / фут, используемый для поддержания температуры и защиты от замерзания.

$ 17,66

Доступно
через 4 недели

Просмотр полных спецификаций

Добавлено в вашу корзину

CWM-НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ

Нагревательный кабель постоянной мощности Покрытие из FEP и изоляция с оплеткой из луженой меди, варианты удельной мощности 4, 8, 10 или 12 Вт / фут, используемые для отслеживания труб и защиты от замерзания.

$ 16,82

Доступно
через 4 недели

Просмотр полных спецификаций

Добавлено в вашу корзину

HT-KIT

Комплекты электрообогрева, включая комплекты для подключения к источнику питания с одним или несколькими соединениями, комплекты торцевых уплотнений со световыми индикаторами или без них и комплекты для сращивания, рассчитанные на работу в опасных зонах.

308 долларов.05

Модели на складе

Просмотр полных спецификаций

Добавлено в вашу корзину

SRME-НАГРЕВАТЕЛЬНЫЙ

Саморегулирующийся нагревательный кабель не более 150 ° C, влаго- и химически стойкий, варианты плотности мощности 5 или 10 Вт / фут, используемый для поддержания температуры и защиты от замерзания.

25,71 долл. США

Доступно
через 4 недели

Просмотр полных спецификаций

Эффективный электрический нагревательный провод — Alibaba.com

Купите электрический нагревательный провод у проверенных поставщиков на Alibaba.

com и получите товары прямо к порогу. Эти провода могут быть полезны в домашнем хозяйстве, а также во многих отраслях промышленности. Они преобразуют электричество в тепло с помощью очень электрически стойкого провода. Существует множество продуктов прямой и спиральной формы для удовлетворения требований к проводимости.

Существует множество электрических нагревательных проводов , изготовленных из разных материалов и разных размеров, которые можно купить на Alibaba.com. Проволока изготавливается из металлов, таких как нихром, медь или другие сплавы. Свойства металла влияют на поведение всего оборудования и его последующее применение. Самыми распространенными вариантами являются нихромовые провода из-за их идеального характера. Они не только обладают высокой устойчивостью, но и образуют вокруг себя оксидный слой, защищая тем самым внутренние слои. Канталовая проволока — еще один вариант, она состоит из алюминия, хрома и железа. Для нагрева при низких температурах идеально подходят мельхиоровые проволоки.

Электрический нагревательный провод широко используется из-за множества желаемых свойств, которыми они обладают. Они могут выдерживать экстремальное количество тепла, противостоять окислению и устойчивы к коррозии, вызванной такими факторами окружающей среды, как влажность. У них есть несколько применений в домашнем хозяйстве, например, в тостерах или фенах. Они также используются в различных отраслях промышленности, включая авиакосмическую, медицинскую диагностику и строительство. Некоторые модели предусматривают обогрев дорожек, подогрев полов и подогрев крыши.

Выберите из эксклюзивного ассортимента нагревательного провода , чтобы найти продукцию самого высокого качества, соответствующую вашим требованиям. Эти провода очень универсальны и имеют несколько применений как в домашнем хозяйстве, так и в промышленности. Они имеют стабильную структуру, выдерживают высокие температуры и рассчитаны на длительный срок службы. Посетите Alibaba. com и приобретите превосходные продукты для отопления по доступным ценам.

Почему на Алиэкспресс стоит выбрать нагревательный провод?

Отличные новости !!! Вы попали в нужное место для провода обогревателя.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот провод верхнего нагревателя в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили свой нагревательный провод на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в проводе нагревателя и думаете о выборе аналогичного товара, AliExpress — отличное место, чтобы сравнить цены и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести нагревательный провод по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Laticrete Strata Heat, провод 120 вольт. Прямые подрядчики

Laticrete Strata Heat 120V Wire

Очень роскошный провод Strata Heat от Laticrete для вашего комфорта может использоваться на многих различных напольных покрытиях

Преимущества

Компонент пожизненной гарантии системы Laticrete
Различное расстояние между проводами обеспечивает переменную тепловую мощность, которая может распределяться из более плотно сложенного

См. таблицу преобразования для кабеля в квадратных футах ниже

Подходящие основания
Только внутренние горизонтальные поверхности
Hydro Ban Board
Бетон
Засыпки из строительного раствора
Наружная клееная фанера
Существующая керамическая плитка и камень
Цементная плита Terrazzo
Цементная подкладочная плита

Ограничения
Внутренняя укладка полов, керамических растворов и клеев
Клей брусчатка, кирпич и Камень не заменяет гидроизоляционные мембраны

Расстояние между подогревом пола
Покрытие зависит от выбранного расположения кабеля.
Стандартное покрытие — 17 Вт на квадратный фут при расстоянии между стойками 3/2/3 в системах разобщения

Возврат
*** В дополнение к нашей обычной политике возврата, обратите внимание, что отопление Провода не подлежат возврату, если пломба сломана и товар не в новом состоянии.

49 Системы разъединения 90
Strata Heat Coverage
Номер позиции Длина кабеля
(фут) Системы разъединения
Колышки 3-2-3 Колышки систем разъединения
3 стержня Свободно проложенный кабель
2 дюйма Свободно проложенный кабель
4 дюйма Свободно проложенный кабель
6 дюймов
0802-0017-2 Зона покрытия 17 футов 4 кв. Фута 5 кв. Футов 7 кв. Футов 3 кв. Футов 4 кв. Футов 6 кв. Футов
0802-0034-2 Покрытие 34 футов 8.5 кв. Футов 10 кв. Футов 13 кв. Футов 6 кв. Футов 8 кв. Футов 11 кв. Футов
0802-0050-2 Покрытие 50 футов 12,5 кв. Футов 15 кв. Футов 20 кв. Футов 8 кв. Футов 12 кв. Футов 17 кв. Футов
0802-0067-2 Покрытие 67 футов 16,5 кв. Футов 20 кв. Футов 27 кв. Футов 11 кв. Футов 17 кв. Футов 22 кв. Футов
0802-0084-2 Покрытие 84 футов 21 кв. Футов 25 кв. Футов 33 кв. футов 14 кв. футов 21 кв. футов 28 кв. футов
0802-0100-2 Покрытие 100 футов 25 кв. футов 30 кв. футов 40 кв. футов 17 кв. футов 25 кв. футов 33 кв. футов
0802- 0133-2 Охват 133 фута 33.5 кв. Футов 40 кв. Футов 53 кв. Футов 22 кв. Футов 33 кв. Футов 44 кв. Футов
0802-0166-2 Покрытие 166 футов 41,5 кв. Футов 50 кв.м 67 кв.м 28 кв.м 42 кв.м 55 кв.м
0802-0200-2 Покрытие 200 футов 50 кв.м 60 кв.м 80 кв. Футов 33 кв. Футов 50 кв. Футов 66 кв. Футов
0802-0233-2 Покрытие 233 футов 58.5 кв.м 70 кв.м 93 кв.м 39 кв.м 58 кв.м 77 кв.м
0802-0266-2 Покрытие 266 футов 66,5 кв.м 80 кв.м 107 кв.м 44 кв.м 66 кв.м 88 кв.м
0802-0299-2 Покрытие 299 футов 75 кв. м 90 кв.м 120 кв. Футов 50 кв. Футов 75 кв. Футов 100 кв. Футов
0802-0332-2 Покрытие 332 футов 83.5 кв.м 100 кв.м 133 кв.м 55 кв.м 83 кв.м 111 кв.м
0802-0365-2 Покрытие 365 футов 91,5 кв.м 110 кв. Футов 147 кв. Футов 61 кв. Футов 91 кв. Футов 122 кв. Футов
0802-0398-2 Покрытие 398 футов 100 кв. Футов 120 кв. Футов 160 кв.м 66 кв.м 99 кв.м 133 кв.м

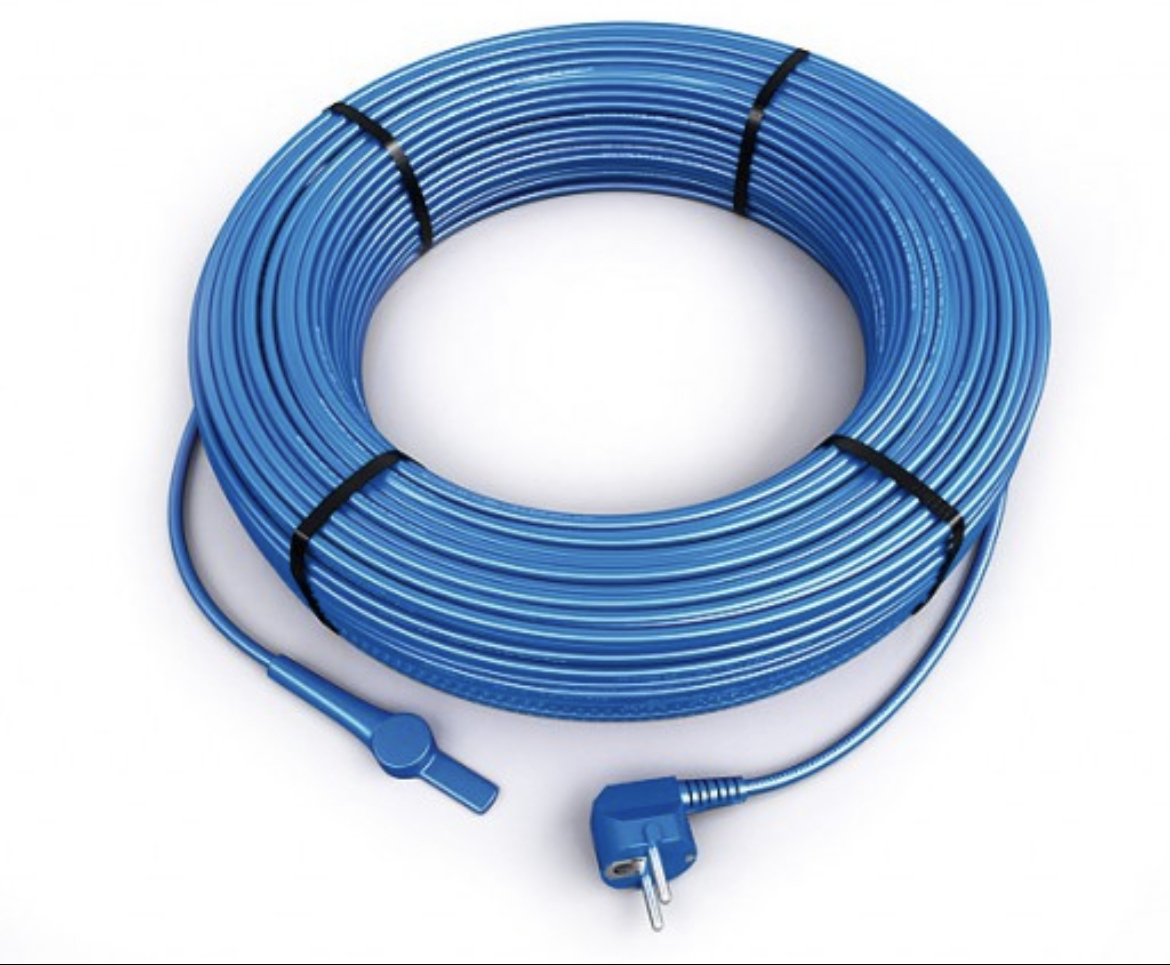

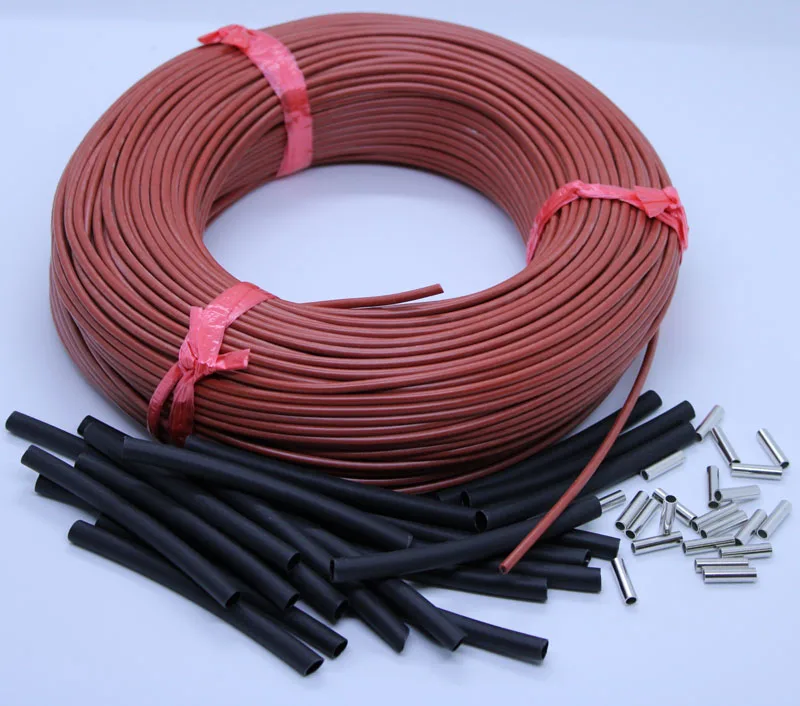

Провод нагревателя
Правильная установка
При установке любого провода нагревателя в бытовое или торговое холодильное оборудование необходимо учитывать множество факторов .Самым важным из них является хорошая теплопередача между проволокой и нагреваемой поверхностью. Установка нагревательного провода может быть выполнена путем приклеивания нагревательного провода непосредственно к поверхности или приклеивания к алюминиевой фольге с последующим прикреплением самоклеящейся фольги к поверхности. Конструкция, склеенная фольгой, обычно используется для обеспечения надлежащего расстояния между нагревательными проводами, простоты установки и хорошего распределения тепла.
При прокладке проволоки в пазах или каналах по периметру двери следует избегать острых краев и углов, чтобы проволока не порезалась или не истерлась.Стекловолоконная или алюминиевая оплетка поверх провода доступна в качестве защиты от истирания поверхности. Можно использовать металлические или пластиковые каналы, а канавки, прорезанные в деревянных дверных коробках, должны быть облицованы алюминиевой лентой для предотвращения истирания, а также для отражения тепла наружу к нагреваемой поверхности.
Если используется несколько проходов проволоки, важно держать их на расстоянии 1/4 дюйма друг от друга и не допускать контакта. Если провод перекрещивается, эффективная мощность в этой точке удваивается, и может возникнуть горячая точка или выгорание.
Если провод выходит через стенку холодильника или морозильника, необходимо позаботиться о том, чтобы он не закопался или не заключился в пену или другую изоляцию. Это вызывает плохую теплопередачу и перегрев, что может привести к поломке.
Важно, чтобы провод нагревателя устанавливался с небольшим провисом по углам рамы. Когда провод находится под напряжением, он немного сдвинется. Это «скользящее» движение может вызвать истирание, если проволока установлена слишком туго и находится под натяжением в канале.
Backer-Springfield — производитель высококачественных отопительных приборов, поэтому мы настроены на продажу только торговым посредникам и O.E.M. производители. Мы не можем выполнять запросы напрямую от потребителей. Если вы являетесь потребителем, который ищет сменный элемент для своего устройства, обратитесь к производителю устройства или к местному специалисту по обслуживанию для получения информации о необходимом нагревательном элементе (ах).
Провода для отопления | Дельта Т
В основном мы работаем с тремя разными группами проводов:
Медный провод для панелей управления
Проволока из нихрома (NiCr) для нагревателей
Провода для термопар
Медная проволока

Резистивные провода для воздухонагревателей открытого типа

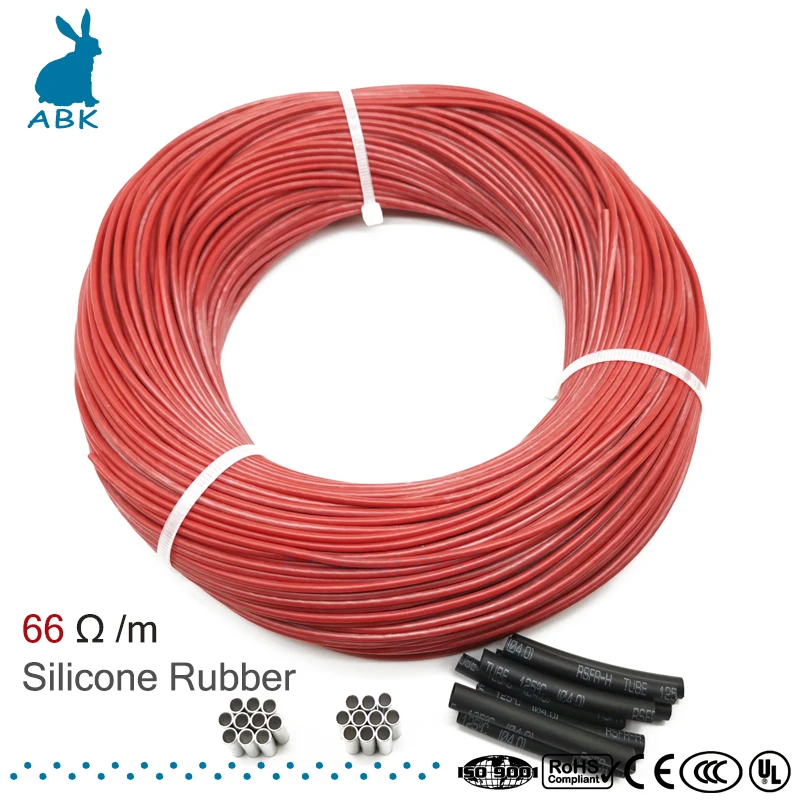

Нихром (NiCr) — это торговая марка никель-хромовой резистивной проволоки, немагнитного сплава никеля и хрома.Обычный сплав на 80% состоит из никеля и 20% хрома, но есть и другие сплавы, подходящие для различных областей применения. Чем выше содержание никеля в проволоке, тем выше ее стоимость. Он серебристо-серого цвета, устойчив к коррозии и имеет высокую температуру плавления около 2550 ° F. Благодаря относительно высокому удельному сопротивлению и устойчивости к окислению при высоких температурах, он широко используется в нагревательных элементах, включая воздухонагреватели с открытым змеевиком. Нихром наматывают катушками из проволоки разного калибра. Для увеличения гибкости (необходимой для гибкости нагревателей из силиконовой резины) его можно скручивать, что означает, что несколько проводов меньшего диаметра нанизаны вместе).
Другой популярный резистивный провод, используемый для воздухонагревателей с открытым змеевиком, — Kanthal.
Провода для термопар
Провода для термопар изготавливаются из двух различных материалов. Комбинация материалов проволоки зависит от калибровки проволоки, например, J, K, T.
Навигация по записям
Измерение сопротивления заземления мегаомметром: Измерение сопротивления заземления мегаомметром и мультиметром
Частотный преобразователь схема: Самодельный частотник. Разрабатываем преобразователь вместе
Похожие записи

05.09.2023 0
Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab

05.09.2023 0
Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы

05.09.2023 0
Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Автолюбителям
Датчик
Лайфхаки
Преобразователь
Своими руками
Схемы
Усилитель
Разное
© 2018 M-Gen
Карта сайта
